Описание Датчик протока для Grundfos UPA120

Датчик протока для насосов серии UPA 120 AUTO

Артикул производителя: 91760166

Смотреть все описание

Отзывы о товаре

Датчик протока для насосов серии UPA 120 AUTO

Артикул производителя: 91760166

Другая продукция Grundfos:

Похожие товары

повысительный насос GRUNDFOS UPА 120

GRUNDFOS UPA 120 AUTO

Параметры:
Скоростей	3
Мощность, Вт	270
Hmax(м)	12,5
Qmax(м³/ч)	3. 5
Производитель	Дания
Гарантия	24 мес.

Повысительный насос UPA 120 используется для повышения давления в сети водоснабжения, например, перед входом в проточный водонагреватель, стиральную или посудомоечную машину. Также может использоваться для повышения напора воды в душе или в других точках водозабора. Насосы UPA используются как в открытых системах, так и подключаются напрямую к сети водоснабжения.

Низкий уровень шума (не более 35 дБ) позволяет устанавливать UPA 120 непосредственно в доме или в квартире. Кроме того, электрическая мощность насоса невелика, поэтому нет опасности перегрузки электропроводки.

Устройство насоса Grundfos UPA 120

В насосе Grundfos UPA 120 используется конструкция «мокрый ротор»: ротор насоса погружен в перекачиваемую жидкость и отделен от статора тонкой гильзой из нержавеющей стали. Таким образом, электродвигатель UPA охлаждается перекачиваемой жидкостью и не имеет воздушного вентилятора, поэтому насос работает бесшумно.

Три позиции переключателя на клеммной коробке электродвигателя:

1. OFF — насос выключен. К потребителю поступает вода из сети водоснабжения.

2. AUTO — насос автоматически включается от датчика протока при расходе 90-120 л/ч и автоматически выключается при уменьшении протока ниже этих значений. Очень важно, что в этом режиме насос отключается автоматически, если вода перестает поступать. Таким образом он защищен от «сухого хода»

3. MANUAL — насос работает постоянно независимо от того, поступает ли вода в систему или нет. Отсутствует защита от сухого хода. Исключается работа агрегата на закрытый кран.

Основные преимущества насоса Grundfos UPA 120:

• Долговечность бессальникового насоса Grundfos UPA 120 обеспечивается электродвигателем с «мокрым ротором», отделенным от статора защитной гильзой, изготовленной из нержавеющей стали.

• Небольшие габариты и вес насоса Grundfos UPA 120 обеспечивает конструктивное исполнение «ин-лайн», что позволяет монтировать насос Grundfos UPA 120 непосредственно на трубопроводах.

• Автоматическое включение/выключение насоса Grundfos UPA 120 осуществляется с помощью датчика, а встроенное реле протока управляет этой функцией в зависимости от открытия или закрытия вентилей.

• Низкий уровень шума (не более 35 дБ) позволяет устанавливать насос Grundfos UPA 120 непосредственно в доме или в квартире.

• Небольшая электрическая мощность.

• Защита от «сухого хода».

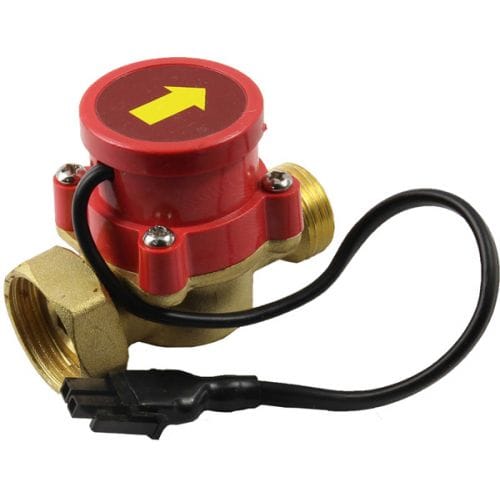

Датчик протока к насосу UPA 120 не входит в комплек поставки. Реле протока к насосу Grundfos UPA 120 можно приобрести у нас на сайте.

Перекачиваемые среды Grundfos UPA 120:

Насос перекачивает невязкие, неагрессивные и невзрывоопасные жидкости, которые не содержат минеральных масел, твердых частиц и волокон. Температурный диапазон перекачиваемой среды — от +2°С до +60°С.

Подключение: 230В / 50Гц / 1 фаза

Присоединение: G 3/4″

Максимальный расход (подача): до 3. 5 м3/час

Макс. напор: 12.5 м

Макс.рабочее давление: 6 бар

Уровень шума: < 35 дБ

Электрическая мощность: 270 Вт

Масса нетто: 4.6 кг

ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Реле протока

Конструкция и принцип работы

Датчик имеет уникальное устройство, благодаря которому он выполняет свои непосредственные функции. Самой распространенной модификацией является лепестковое реле.

В классическую схему строения включены такие важные элементы:

входной патрубок, пропускающий воду через устройство;
клапан (лепесток), расположенный на стенке внутренней камеры;
изолированный герконовый переключатель, смыкающий и размыкающий цепь электропитания;
пружины определенного диаметра с различной степенью сжатия.

В то время когда камера наполняется жидкостью, сила потока начинает воздействовать на клапан, смещая его вокруг оси.

Магнит, встроенный с обратной стороны лепестка, вплотную приближается к герконовому переключателю. Вследствие этого контакты замыкаются, включая насос.

Под потоком воды понимают скорость ее физического движения, достаточную для включения реле. Снижение скорости до нуля, приводящее к полной остановке, возвращает переключатель на первоначальную позицию. При установке порога срабатывания этот параметр задается с учетом условий применения устройства

Когда поступление жидкости прекращается и давление в системе опускается ниже нормы, сжатие пружины ослабевает, возвращая клапан в исходное положение. Отдаляясь, магнитный элемент перестает действовать, контакты размыкаются и насосная станция останавливается.

Некоторые модификации оснащены возвратным магнитом вместо пружин. Судя по отзывам пользователей, они меньше подвержены воздействию мелких скачков давления в системе.

Лепестковым реле характерно большое количество плюсов. Среди них – простая и неприхотливая конструкция, мгновенное срабатывание, отсутствие задержек между повторным реагированием, применение точного триггера для запуска оборудования

В зависимости от конструктивного решения выделяют еще несколько видов реле. К ним относятся роторные устройства, снабженные лопастным колесом, вращающимся в водном потоке. Скорость вращения лопасти в них контролируется сенсорными датчиками. При наличии жидкости в трубе механизм отклоняется, замыкая контакты.

Также существует термореле, функционирующее в соответствии с термодинамическими принципами. Прибор сопоставляет температуру, заданную на датчиках, с температурой рабочей среды в системе.

При наличии потока фиксируется тепловое изменение, после которого контакты электросети соединяются с насосом. При отсутствии движения воды микропереключатель разъединяет контакты. Моделям тепловых реле свойственна высокая чувствительность, но они довольно дорогие.

Как выставить давление с помощью реле протока?

Краткосрочно – на 5 сек. – нажимается кнопка «1»:

При этом должна моргнуть красным цветом лампа «авария». Это мы вошли в режим программирования. Теперь включаем насос, и он, работая, нагоняет давление. Понятно, что все краны в доме должны быть закрыты. По манометру смотрим давление. Например, нам нужно, чтобы в водопроводе было 2 атм., вот и ждём, пока насос нагонит это давление. Как только на манометре стрелка показала нужное давление, нажимаем ещё раз кнопку «1». Насос выключится.

Жмём кнопку «2», тем самым «загоняя» в память реле, что при таком давлении насос должен выключаться.

Теперь программируем нижний предел. Для этого открываем кран любой, чтобы давление начало падать. Когда манометр покажет нужное нам нижнее давление, нажимаем ещё раз кнопку «1» и насос включится. Нажатием кнопки «2» «вбиваем в башку» реле, что при таком давлении насос надо включить.

Впоследствии все эти настройки сохраняются, и насос будет включаться и выключаться в соответствии с ними. Устройство очень удобно, отлично защищает насос от выхода из строя, купите – не пожалеете (если оно вам действительно надо).

реле протока

Схема подключения устройства

Эффективность эксплуатации реле сильно зависит от его правильного монтажа. Необходимо помнить, что устанавливать прибор можно только на тех участках трубопровода, которые расположены горизонтально. При этом потребуется проследить, чтобы мембрана датчика находилась в вертикальном положении. Правильная схема подключения реле выглядит следующим образом:

В процессе монтажа датчик нужно соединить со сливной частью трубы посредством резьбового соединения. Дистанция, на которой реле должно быть расположено от трубы, должна составлять более 5,5 см.

На корпусе прибора находится стрелка, указывающая направление циркуляции жидкости. При установке устройства нужно проследить, чтобы эта стрелка совпала с направлением протока воды в системе. Если для бытовых целей используется грязная вода, то перед датчиком следует установить очистные фильтры.

Критерии выбора прибора

Выбирая оборудование, контролирующее силу водного потока, следует тщательно изучить его технические характеристики.

Особенное внимание стоит обратить на диапазон рабочей температуры и давления, на которые оно рассчитано, диаметр резьбы и посадочных отверстий, класс защиты, нюансы по применению

Также важно уточнить, из каких материалов сделано изделие

Самыми надежными и долговечными специалисты считают устройства из латуни, нержавеющей стали, алюминия. Эти материалы защищают конструкцию от критических последствий частого в водопроводных системах явления – гидравлических ударов

Рассматривая разные модификации реле, имеет смысл приобрести вариант, изготовленный из металла. Корпус и рабочие компоненты таких устройств отличаются повышенной прочностью.

Данный факт позволяет оборудованию длительное время выдерживать серьезные нагрузки, возникающие в связи с существенным давлением в водопроводе со стороны жидкости, проходящей через датчик.

Значение давления, при котором работает реле, должно соответствовать мощности установленного насоса. От этой характеристики зависят параметры водного потока, циркулирующего по трубопроводу.

Целесообразно выбрать устройство с двумя пружинами, контролирующее функционирование насосной станции согласно определенным нижним и верхним отметкам давления.

Диапазон рабочих температур датчика прямо указывает на возможную область его применения. К примеру, для контуров горячего водоснабжения и отопительных систем предназначены модели с высокой граничной температурой. Для трубопроводов с холодной водой вполне достаточно диапазона до 60 градусов

Еще один немаловажный критерий, стоящий отдельного упоминания, — климатические условия, необходимые для эксплуатации изделия. Речь идет о рекомендуемой температуре воздуха и уровне влажности, которые нужно обеспечить устройству, чтобы оно могло работать с наилучшей производительностью.

Максимально допустимые нагрузки для конкретного прибора определяет указанный в технических характеристиках класс защиты.

При покупке датчика протока следует проверить диаметр сечения резьбы и размеры монтажных отверстий в оборудовании: они должны идеально состыковываться с элементами трубопровода. От этого зависит правильность и точность дальнейшего монтажа, а также эффективность работы реле после установки.

Виды реле потока воды

Самая распространенная конфигурация реле потока воды для насоса – лепестковая. Классическая схема прибора состоит из следующих элементов:

входного пропускного патрубка;
клапана (лепестка), располагающегося на стенке внутренней камеры;
изолированного переключателя;
пружины определенного диаметра.

Герконовый переключатель смыкает и размыкает цепи электропитания, приводящие в действие пружину сжатия. Принцип работы датчика в потоке воды: при наполнении камеры жидкостью, поток силой смещает клапан с оси, воздействуя на магнит, который приводит в действие выключатель. Контакты замыкаются, насос включается.

Различается несколько видов датчиков со своими особенностями работы и возможностью применения.

Механические лопастные

Прибор представляет собой устройство, оснащенное лопастью, которое встраивается в трубопровод. Принцип работы стандартный: при поступлении потока лопасть отклоняется, воздействует на магнит. Контакты замыкаются, датчик выключателя срабатывает. Простота агрегата объясняет широкий спектр применения. К тому же такие датчики практически не подвергаются износу и не требуют обслуживания – в них нечему ломаться.

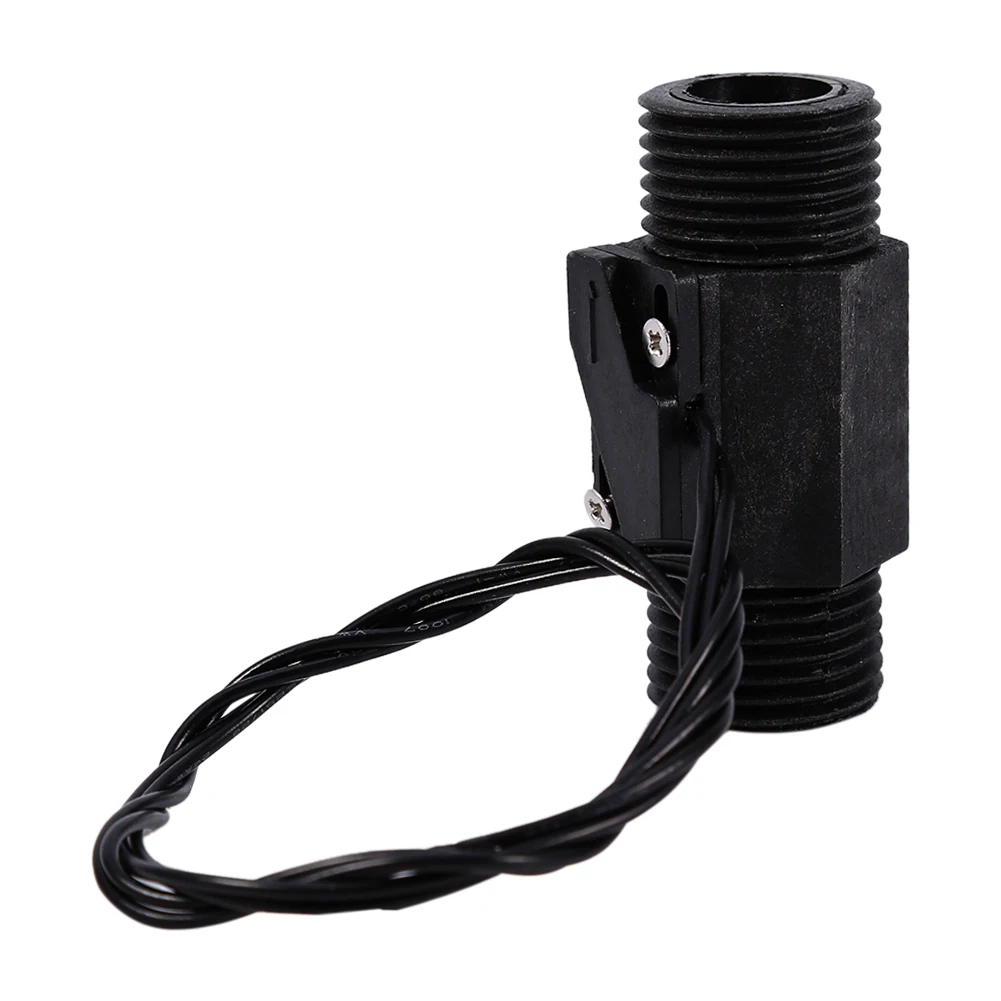

Механические поршневые

Прибор работает на базе магнитно-поршневой системы. Принцип срабатывания: при поступлении потока поршень с магнитом поднимается, замыкая контакты – реле срабатывает на запуск. Без потока поршень опускается в исходное положение, предупреждая сухой ход. Основное преимущество прибора – разнообразие конструкций, позволяющих монтировать аппарат в любом положении. Механические поршневые реле применяются в системах с высоким давлением.

Тепловые

Аппарат оснащен измерителем уровня рассеивания тепловой энергии от встроенного нагревательного элемента. В зависимости от изменения скорости нагрева жидкости, регистрируется сам поток и скорость его течения. Применяется тепловой датчик только для безопасных видов жидкости. Ввиду задействования термоанемометрического принципа, запрещено использовать реле для измерения легковоспламеняемых субстанций, а также жидкостей, меняющих состав при нагревании.

Ультразвуковые

Универсальный импульсный датчик потока воды работает по принципу акустического эффекта. Прибор передает ультразвуковой импульс через поток, определяя уровень жидкости. Самыми распространенными считаются изделия, функционал которых использует перемещение колебаний движущейся жидкости. Приборы подходят для любых субстанций, в том числе горючих, просты в монтаже и уходе.

Модельный ряд

	Ayvaz AK 100 (Реле протока)
Реле протока Ayvaz AK 100 используется для контроля протока воды. Монтируется на трубопроводах от 1″ до 8″.

	Caleffi 315 (Реле протока)
Реле протока Caleffi 315 используется для контроля протока воды в бытовых котлах и т. д. Рабочая температура до 100° С. Рабочее давление до 6 Бар. Переключатель 230 В — 0,02 А — 50 Гц.

	Caleffi 626 (Реле протока)
Реле протока Caleffi 626 используется для контроля протока воды. Монтируется на трубопроводах от 1″ до 8″. Рабочая температура до 120° С. Рабочее давление до 10 Бар. Переключатель 250 В — 5 (15) А — 50 Гц. Степень защиты IP 54.

	Danfoss FQS-U30G (Реле протока)
Реле протока Danfoss FQS-U30G используется для контроля протока воды на трубопроводах от 1” до 6”.

	Fantini Cosmi FF81 (Реле протока)
Реле протока Fantini Cosmi FF81 используется для контроля протока воды. Монтируется на трубопроводах от 1″ до 4″. Рабочая температура жидкости до 110° С, окружающей среды до 50° С. Рабочее давление до 10 Бар. Переключатель 250 В — 3 (10) А — 50 Гц. Степень защиты IP 54.

	Fantini Cosmi FF82 (Реле протока)
Реле протока Fantini Cosmi FF81 используется для контроля протока воды. Монтируется на трубопроводах от 1″ до 8″. Рабочая температура жидкости до 110° С, окружающей среды до 50° С. Рабочее давление до 10 Бар. Переключатель 250 В — 6 (16) А — 50 Гц. Степень защиты IP 54.

	Fantini Cosmi FF84 (Реле протока)
Реле протока Fantini Cosmi FF84 используется для контроля протока воды. Монтируется на трубопроводах от 1″ до 10″. Рабочая температура жидкости до 110° С, окружающей среды до 50° С. Рабочее давление до 10 Бар. Переключатель 250 В — 3 (10) А — 50 Гц. Степень защиты IP 54.

	Honeywell S6065A1003 (Реле протока)
Реле протока Honeywell S6065A1003 используется для контроля протока воды на трубопроводах от 1” до 8”.

	Johnson Controls
Реле протока Johnson Controls F61 используется для контроля протока воды. Монтируется на трубопроводах от 1″ до 8″. Рабочая температура до 100/120° С. Рабочее давление до 10/20 бар. Переключатель 230 В — 15 (8) А — 50 Гц. Степень защиты IP 43/67.

	Rossignoli
Реле протока Rossignoli FP20/FP21/FP22 используется для контроля протока воды. Монтируется на трубопроводах 3/4″. Рабочая температура до 110° С. Рабочее давление до 3 бар. Переключатель 230 В — 1 А — 50 Гц. Степень защиты IP 40.

	Sika VHS 06 MK (Реле протока)
Реле протока Sika VHS 06 MK используется для контроля протока воды. Монтируется на трубопроводах от 3/4″ до 8″. Рабочая температура до 110° С. Рабочее давление до 25 бар. Переключатель 230 В — 1 А — 50 Гц. Степень защиты IP 65.

	Sika VH 780 NI (Реле протока)
Реле протока Sika VH 780 NI используется для контроля протока воды. Монтируется на трубопроводах от 1 1/4″ до 8″. Рабочая температура до 120° С. Рабочее давление до 11 бар. Переключатель 250 В — 8 (15) А — 50 Гц. Степень защиты IP 65.

	Sika VH 780 EI (Реле протока)
Реле протока Sika VH 780 EI используется для контроля протока воды. Монтируется на трубопроводах от 1 1/4″ до 8″. Рабочая температура до 120° С. Рабочее давление до 20 бар. Переключатель 250 В — 8 (15) А — 50 Гц. Степень защиты IP 65.

	S+S Regeltechnik RHEASREG SW (Реле протока)
Реле протока S+S Regeltechnik RHEASREG SW используется для контроля протока воды. Монтируется на трубопроводах от 1″ до 8″. Степень защиты IP 65.

	Watts FLU 25 (Реле протока)
Реле протока Watts FLU 25 используется для контроля протока воды. Монтируется на трубопроводах от 1″ до 8″. Рабочая температура до 110° С. Рабочее давление до 10 Бар. Реле протока предустановлено на минимальное значение расхода. Переключатель 220В — 6А — 50Гц.

Это незавершённая статья. Вы можете помочь проекту, исправив и дополнив её.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	РПЖ	РПЖ-Ех	РПЖ-Ех-Вн
Маркировка взрывозащиты по ГОСТ 30852.0-2002	—	0ЕхiaIICT6 Х	1ЕхdIICT6
Вид взрывозащиты	—	искробезопасная электрическая цепь по ГОСТ 30852.9-2002	взрывонепрони-цаемая оболочка по ГОСТ 30852.1-2002
Степень защиты по ГОСТ 14254-96	IP54	IP54	IP65
Тип штуцера кабельного ввода	(С) – сальниковый ввод	(С) – сальниковый ввод	(К) – под кабель для открытой прокладки (Т) – под трубную прокладку кабеля (Б) – под брониро-ванный кабель
Комплектация каждого кабельного ввода резиновыми уплотнителями для кабеля d, мм	6 – 8	6 – 8	8 – 10 10 – 12 12 – 14
Сечение присоединяемых проводов, мм2 , не более	1,5
Модель выходного каскада (рис. 3,4) – напряжение, В – max ток, А – мощность, Вт	01	02	01	01	02
0,5…50	0,5…220	0,5…50	0,5…50	0,5…220
0,15	1,0	0,15	0,15	1,0
3	30	2	3	30
Отклонение величины расхода включения выходного каскада , %	±25
Отклонение величины расхода отключения выходного каскада, %	±20
Материал корпуса	— детали, контактирующие с измеряемой средой, изготовлены из стали 12Х18Н10Т; – головка электронного блока изготовлена из алюминиевого сплава;
Климатическая зона УХЛ2. 1 в ат-мосфере типа II по ГОСТ 15150-69	диапазон температуры эксплуатации от минус 60°С до плюс 70°С
Температура рабочей среды, °С	-30… +100
Максимальное избыточное давление рабочей среды, МПа	2,5
Потери давления, МПа	до 0,02
Максимальная вязкость среды, МПа ∙с	400
Диаметр условного прохода трубопровода подходящего для эксплуатации РПЖ, мм	25-100


Рис.3. Схема выходного каскада РПЖ модели 01	Рис.4. Схема выходного каскада РПЖ модели 02

Зависимость значений уставок включения и отключения реле потока жидкости от длины лопасти и условного диаметра трубопровода для воды (ρ=1г/см3 и Т=4°С) указаны в таблице

Для других жидкостей пересчет уставок включения/отключения следует произвести по формуле:
Q2 = Q1/ √ ρ , м3/ч,
где Q2 – уставока включения/отключения для жидкости с другой плотностью;
Q1 – уставока включения/отключения для воды , м3/ч ;
ρ – плотность жидкости, г/см3

Датчик расхода воды

Датчик потока (расхода) воды, как следует из названия, представляет собой устройство для измерения расхода воды. Датчик расхода воды, используемый в этом проекте, показан на рисунке ниже.

Он имеет пластиковый корпус клапана с ротором и цепь датчика Холла. Датчи имеет три провода, а именно + 5 В (красный), GND (черный) и выход (желтый). Поскольку он работает от напряжения +5 В, он может быть подключен к любому микроконтроллеру, например, к Arduino

Сверху есть ярлык с важной информацией о датчике. Информация на этой этикетке выглядит следующим образом:

Модель: YF-S201
Рабочий диапазон: 1 — 30 л / мин
Давление воды: менее 1,75 МПа

В нижней части датчика имеется маркировка в виде стрелки, указывающая необходимое направление потока воды через датчик

Таким образом, важно при подключении этого датчика к трубе, убедитесь, что вы следуете этому направлению

Датчик потока воды реализован с использованием датчика эффекта Холла. Таким образом, работу датчика потока воды можно легко понять, если вы знакомы с датчиком Холла. По сути, датчик потока воды YF-S201 состоит из вращающегося колеса (или турбинного колеса), которое вращается, когда вода проходит через датчик. В центре этого колеса закреплен магнит.

Теперь перейдем к датчику Холла. Датчик Холла, используемый в этом датчике расхода воды, представляет собой интегральную схему 460S в корпусе TO-92.

На основании данных, предоставленных Honeywell, работа датчика Холла 460S выглядит следующим образом: когда южный полюс магнита направлен в сторону микросхемы, выходной сигнал датчика в низком логическом уровне, а когда северный полюс магнита к микросхеме, тогда выход в высоком логическом уровне. Помня об этом, когда вода протекает через датчик потока воды YF-S201, колесо заслонки вращается под действием силы воды, и в результате магнит, прикрепленный к нему, также будет вращаться.

В результате магнитное поле рядом с датчиком Холла меняет полярность, поскольку колесо заслонки вращается, и выходной сигнал датчика (на выходном контакте – желтый провод) будет импульсным. Отслеживая количество импульсов с выхода датчика потока воды, вы можете легко рассчитать количество воды, протекающей через датчик, и, как результат, скорость потока воды.

Реле протока воды – принцип работы и конструкция

Основная функция датчика заключается в отключении насосного оборудования в случае понижения уровня воды или повышения давления в трубопроводе. Если количество воды увеличивается или падает давление, индикатор потока жидкости снова запускает оборудование. За стабильное выполнение возложенных на реле задач отвечают его конструктивные элементы.

Устройство прибора состоит из таких деталей:

Патрубок, сквозь который внутрь устройства попадает жидкость;
Мембрана, играющая роль одной из стенок внутренней камеры прибора;
Герконовый включатель, который отвечает за размыкание и смыкания цепи в электрической схеме насоса;
Две разные по диаметру пружины – посредством их сжатия контролируется давление воды, при котором будет срабатывать датчик протока жидкости.

Принцип действия реле заключается в следующем:

При попадании во внутреннюю камеру прибора, вода оказывает давление на мембрану, тем самым смещая ее в сторону;
Расположенный с обратной стороны мембраны магнит становится ближе к герконовому переключателю, из-за чего его контакты замыкаются и насос включается;
Если уровень воды падает, то мембрана с магнитом отдаляется от переключателя, что приводит к размыканию его контактов и отключению насоса.

Установить сигнализатор потока жидкости в трубопровод достаточно просто. Для этого необходимо изучить особенности подключения прибора и его правильную настройку.

Заслуживающие доверия приборы

Среди всего ассортимента реле наибольшим спросом пользуются две модели, находящиеся примерно в одной ценовой категории – около 30 долларов. Рассмотрим их характеристики подробнее.

Genyo Lowara Genyo 8A

Разработка польской компании, занимающейся выпуском электронного оборудования для систем управления. Предназначена для применения в бытовых водопроводах.

Genyo позволяет обеспечить автоматическое управление насосом: запуск и завершение работы на основе фактического потребления воды, предотвращая любые колебания давления во время работы. Также, электронасос защищается от работы «всухую»

Основная цель – управление насосом и контроль давления в трубах во время работы. Этот датчик запускает насос, когда расход воды превышает 1,6 л в минуту. Он потребляет 2,4 кВт электричества. Диапазон рабочих температур – от 5 до 60 градусов.

Grundfos UPA 120

Изготавливается на фабриках в Румынии и в Китае. Поддерживает стабильность подачи воды в помещениях, оборудованных индивидуальными системами водоснабжения. Предотвращает работу насосных установок на холостом ходу.

Реле торговой марки Grundfos оснащено высоким классом защиты, позволяющим ему стойко выносить практически любые нагрузки. Расход электроэнергии в нем около 2,2 кВт

Автоматика прибора запускается при расходе жидкости 1,5 л за одну минуту. Граничный параметр охватываемого температурного диапазона — 60 градусов. Агрегат производится в компактных линейных размерах, значительно облегчающих процесс монтажа.

Принцип работы

Принцип работы электронного реле потока основан на определении разности температур. В цилиндрическом измерительном зонде размещаются два датчика температуры. Датчики имеют оптимальный теплопроводный контакт с рабочей средой и хорошо теплоизолированы друг от друга. Один датчик постоянно нагревается от источника электропитания, в то время как другой датчик не нагревается и, соответственно, имеет температуру рабочей среды. Если рабочая среда находится в неподвижном состоянии, разница температур между двумя датчиками стабилизируется на постоянном уровне.

При перемещении рабочей среды происходит охлаждение нагретого датчика. Изменение разности температур между двумя датчиками зависит от скорости потока и является параметром, необходимым для контроля заданного значения потока. Сигнал передается на компаратор, который управляет выходным сигналом транзистора. При помощи потенциометра уровень выходного сигнала устанавливается на значение, соответствующее необходимой точке переключения потока. Если поток ниже этого предела, транзистор выдает выходной сигнал. На шестипозиционном светодиодном индикаторе отображается уровень удаления значений потока от заданной аварийной точки переключения.

Типичные области применения

Защита насосов от «сухого хода»
Контроль работы систем смазки
Системы охлаждения и обогрева
Системы кондиционирования воздуха
Контроль на наличие разрывов труб
Контроль на наличие утечек

Преимущества

Отсутствие подвижных деталей в потоке
Переключение при очень низких значениях потока
Возможность работы в условиях высоких давлений
Возможность работы с самыми разныминоминальными диаметрами труб

Как работает датчик протока

Существует несколько видов датчиков протока:

Лепестковое реле протока

На рисунке приведена схема датчика протока лепесткового типа.

Как видно из названия, основной рабочий элемент этого типа датчика протока — гибкий лепесток, который контактирует с рабочей средой и отклоняется от вертикального положения в случае наличия потока. Лепесток механически связан с выходными контактами и меняет их состояние, когда сам отгибается.

Лепестковые реле протока Caleffi (слева) и Danfoss (справа)

Датчик протока турбинного типа

На рисунке приведена схема датчика протока турбинного типа.

Такие датчики представляют из себя небольшую турбину, ротор которой оснащён магнитом. При прохождении потока рабочего вещества через устройство турбина начинает вращаться, в результате чего возникает магнитное поле, которое преобразуется в электрические импульсы, поступающие на электронную схему датчика. Электроника вызывает изменение состояния выходных контактов при наличии потока, так же как и в лепестковом датчике.

Таким образом,такие датчики протока имеют два типа выходов: выходные контакты (НО и НЗ) и импульсный выход. Последний используется для определения скорости потока: чем больше частота следования импульсов — тем больше скорость потока.

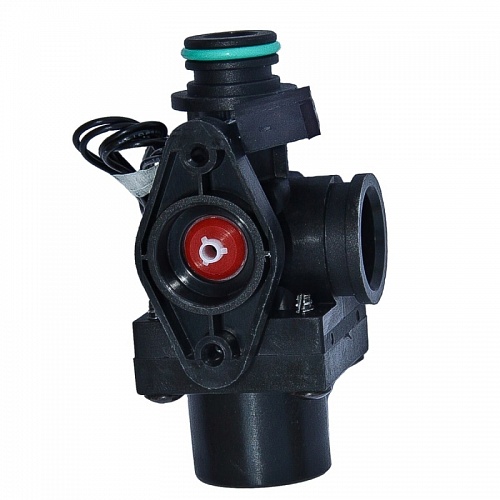

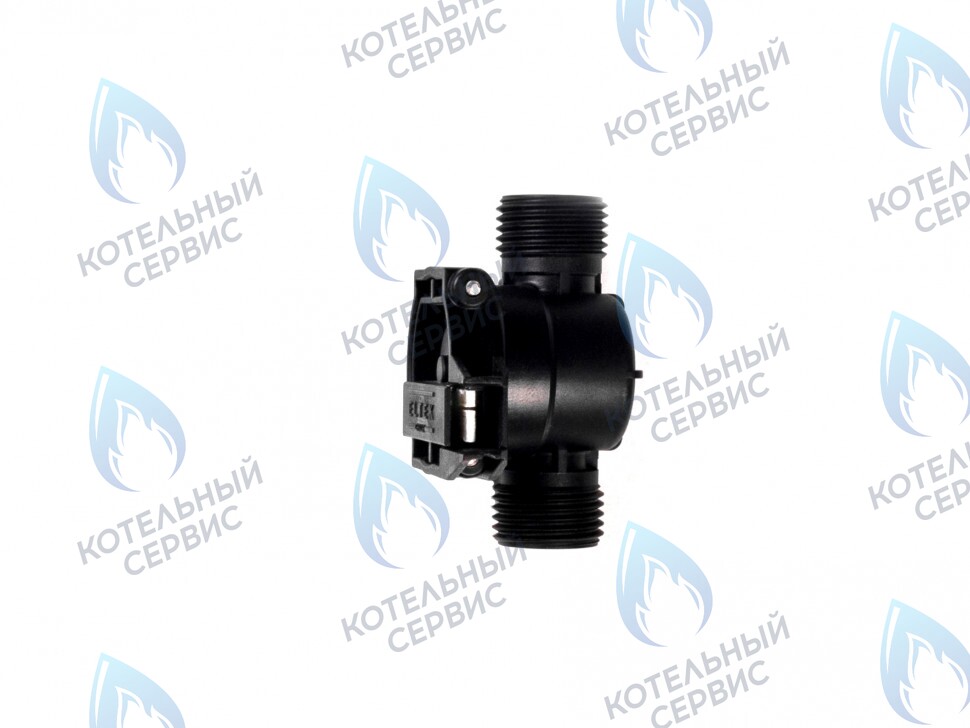

Датчик протока (турбинка) для котла Ariston

В качестве примера датчика такого типа можно назвать реле протока газового котла Ariston. При появлении потока (когда пользователь открывает кран горячей воды), датчик формирует выходной сигнал и переводит котёл в режим нагрева ГВС.

Выводы и полезное видео по теме

Строение, составляющие и принципы работы:

Процесс подключения устройства по этапам:

Подробнее о том, как отрегулировать уровень срабатывания в реле:

Реле, контролирующее поток воды в трубопроводе, значительно повысит удобство применения насосов и надолго продлит срок их эксплуатации. Пренебрегать установкой предохранительного устройства крайне нежелательно, так как оно не только автоматизирует работу оборудования, но и по максимуму защищает его от возможных неполадок, случающихся из-за холостого хода.

А может вы успешно справились с установкой и настройкой прибора и хотите дать полезные рекомендации другим новичкам? Пишите свои комментарии в блоке ниже, добавляйте фото процесса монтажа или настройки – ваш опыт будет полезен многим домашним мастерам.

Список источников

sovet-ingenera.com
sadovij-pomoshnik.ru
vodakanazer.ru
digitrode.ru
npk-etalon.ru
www.ste.ru
vodotopim.ru
ru. TeploWiki.org
lazysmart.ru

Поделитесь с друзьями!

Повышающий насос Grundfos UPA 15-90 сила и надежность!

—>
Ура! Нам повысили давление воды! Столько десятилетий водяные выносили мозг своими предрассудками о том, что, мол, старые немецкие трубы не выдержат давление в 4 атмосферы и тут же лопнут. Оказалось — враньё! Прекрасно выдерживают.
Но речь сегодня пойдет не о подлых обманщиках — коммунальщиках, а о повышающих насосах. Я на днях торжественно снял отмотавший почти пять лет насос Grundfos UPA 15-90. Так как повышать ему больше нечего, то можно считать, что он вышел в отставку. Вот про него я и хочу рассказать. Поделиться опытом использования и показать его внутренности после пяти лет работы с адской водой, в которой столько солей железа, что её можно смело в доменную печь заливать.

Итак, повышающий насос — это немного не то, о чем вы все подумали. Это не гидрофор, который запрещён для установки в многоквартирных домах. Гидрофор — настолько мощное устройство, что вытаскивает не только воду из труб, но и зубную щетку у соседей снизу, если они случайно рискнут почистить зубы в то время как вы решите побриться. Повышающий насос рассчитан на работу без дополнительного забора воды. Он не имеет гидроаккумулятора, его мощность крайне мала для того, чтобы оставить соседей без воды, но напор воды в отдельно взятой квартире он способен повысить без проблем.

Фото 1 Повышающий насос

Мой насос — Grundfos UPA 15-90 — бельгийского производства представлен на фото 1. Не смотрите, что он такой неказистый! Маленький, да удаленький. Пять лет работал практически без перерывов на обед, отпусков и даже по ночам.
Прелесть этого насоса в том, что он начинает работать, когда вы открываете кран и выключается автоматически, когда вы его закрываете.

Уровень шума при этом настолько невысок, что порой приходится прислушиваться — живой ли он. Напор он увеличивает на 0,6 — 0,8 бар.

Фото 2 Располовиненный насос

В комплекте поставки вместе с насосом идет спецключ, которым его весь можно разобрать до винтика. Впрочем, винтиков в насосе всего четыре. У всех голова под шестигранник. И находятся они на корпусе насоса, состоящего из двух половинок. Одна выполнена из алюминия и в ней находится статор двигателя. Другая — чугунная. И в ней расположена крыльчатка насоса, впускное и выпускное отверстия, а так же уплотнители и датчик протока. Важной особенностью насоса Grundfos UPA 15-90 является наличие защиты от «сухого хода» и мокрого ротора. Насос автоматически блокируется,. если расход воды меньше 90 литров в минуту. А мокрый ротор — это конструктивная фишка производителя, ловко убившего двух зайцев — и смазка есть, и охлаждение.

Фото 3 Насос чист!

Вскрытие чукчи показало, что в нем почти нет грязи или ржавчины.

Насос оказался практически девственно чист! Вы можете убедиться в этом, глядя на фото 3 Лишь немного ржавчинки портило идеальный внешний вид. Впрочем, этот недостаток легко устраняется. Достаточно протереть его ветошью.

Фото 4 Уникальный ротор

А вот со статором дело было куда как хуже. Ламели обмотки статора сильно окислились и кожух мокрого ротора из нержавейки удалять пришлось при помощи молотка и такой-то матери. На фото 4 представлен этот самый уникальный ротор с водой в качестве смазки и охлаждения.

В целом могу отметить, что насос Grundfos UPA 15-90 надежен и со своей миссией справлялся.Очень бы хотелось, чтобы насос больше вообще не понадобился!

В продолжение темы хочу более детально остановиться на работе датчика и реле потока. Дело в том, что со временем датчик может зарастать отложениями ржавчины и грязью, что приведет в конечном итоге к тому, что насос остановится. Поэтому датчик нужно иногда извлекать и чистить от всего этого «добра». Ниже я привожу несколько фотографий, на которых показан весь процесс снятия этого датчика.

На этом фото видно, что я снял крышку с блока управления насосом. На переднем плане плата датчика с герконом. Геркон находитя слева от транзистора. Под платой конденсатор, подавляющий помехи.
А это тот самый датчик, который нужно снимать для прочистки. Я разобрал корпус насоса и располовинил его. Так можно легко добраться к датчику.
Это общий вид на плату датчика и насос со снятым корпусом.
Это шторка, которая приводит в действие магнитный датчик, когда мы открываем воду.
А это плата и датчик в паре. Как видим, между ними нет электрического контакта или механической связи. Только магнитная. Чтобы снять датчик, нужно открутить два винта штатным ключом, который поставляется вместе с насосом.
Оба винта выкручены Корпус датчика легко снимается руками. На шторке находится круглая деталь с магнитами, которые установлены на ней с двух сторон.

Отвертка на фото примагнитилась к одному из магнитов.
Сам датчик извлекается руками с легким покачиванием. Если сильно заилился, то можно аккуратно поддеть его плоской отверткой.
А так выглядит сам датчик. Он из пластика. Вот его и нужно чистить зубной щеткой, как реаомендует производитель.

Сборка производится в обратном порядке. Так же прилагаю небольшое видео, чтобы было более наглядно. Одной рукой пришлось снимать, а второй разбирать. Так что не очень удобно. Но поянть, что и как можно.

Надежность этого фирменного насоса удивительно велика. Так же, как велика надежность настоящих автозапчастей. Которые может предложить, например, интренет-магазин автозапчасти в Мытищах. Вряд ли сегодня есть смысл агитировать грамотных автолюбителей за качественные автозапчасти, которые сделаны не вьетнамцами напильником в сарае, а настоящими аттестованными производителями. Люди, не губите себя и других! Покупайте качественные запчасти в магазинах!

Теплый дом — Насос повышения давления Grundfos UPA 15-90

Циркуляционный насос Grundfos UPA 15-90 предназначен для повышения давления в существующей системе водоснабжения частных домов.

Благодаря наличию встроенного датчика протока насос включается и выключается автоматически. Низкий уровень шума (не более 35 дБ) позволяет устанавливать UPA 15-90 непосредственно в доме или в квартире. Кроме того, электрическая мощность насоса невелика, поэтому нет опасности перегрузки электропроводки.

В насосе Grundfos UPA 15-90 используется конструкция «мокрый ротор»: ротор насоса погружен в перекачиваемую жидкость и отделен от статора тонкой гильзой из нержавеющей стали. Таким образом, электродвигатель UPA охлаждается перекачиваемой жидкостью и не имеет воздушного вентилятора, поэтому насос работает бесшумно.

OFF — насос выключен. К потребителю поступает вода из сети водоснабжения.
AUTO — насос автоматически включается от датчика протока при расходе 90-120 л/ч и автоматически выключается при уменьшении протока ниже этих значений. Очень важно, что в этом режиме насос отключается автоматически, если вода перестает поступать. Таким образом он защищен от «сухого хода»
MANUAL — насос работает постоянно независимо от того, поступает ли вода в систему или нет. Отсутствует защита от сухого хода. Исключается работа агрегата на закрытый кран.

Основные преимущества насоса Grundfos UPA 15-90:

Долговечность бессальникового насоса Grundfos UPA 15-90 обеспечивается электродвигателем с «мокрым ротором», отделенным от статора защитной гильзой, изготовленной из нержавеющей стали.
Небольшие габариты и вес насоса Grundfos upа 15-90 обеспечивает конструктивное исполнение «инлайн», что позволяет монтировать насос Grundfos upа 15-90 непосредственно на трубопроводах.
Автоматическое включение/выключение насоса Grundfos upа 15-90 осуществляется с помощью датчика, а встроенное реле протока управляет этой функцией в зависимости от открытия или закрытия вентилей.
Низкий уровень шума (не более 35 дБ) позволяет устанавливать насос Grundfos upа 15-90 непосредственно в доме или в квартире.
Небольшая электрическая мощность.
Защита от «сухого хода».

Реле протока воды для насоса — характеристики, принцип действия, установка

Последующее устройство, которое время от времени ставится в систему водопровода для автоматизации работы, — это реле протока.

Блок: 1/7 | Кол-во символов: 233
Источник: http://stroy-industriya23.ru/rele-protoka-ustrojstvo-rabota-vybor-nastrojka.html

Разделы статьи

Функции и преимущества датчика протока воды

Нередко возникают ситуации, при которых насос запускается в момент полного отсутствия жидкости в трубопроводе. Это провоцирует нагревания мотора агрегата и его дальнейшую поломку. Чтобы исключить возникновение таких ситуаций, следует использовать датчик потока жидкости. Это устройство работает автоматически и контролирует проток воды внутри трубопровода. Если количество проходящей сквозь датчик жидкости меньше нормы, прибор автоматически отключает насос. Таким образом, реле потока воды не только препятствует работе насоса на «сухом ходу», но и поддерживает нормальные для работы агрегата условия.

К преимуществам использования датчика относится:

Снижение потребляемой насосом электроэнергии и экономия денежных средств;
Защита оборудования от поломок;
Увеличение периода эксплуатации насоса.

Помимо всего прочего, реле протока воды для насоса отличается скромными габаритами, невысокой стоимостью и простотой в монтаже.

Блок: 2/4 | Кол-во символов: 971
Источник: https://sadovij-pomoshnik.ru/nasosnoe-oborudovanie/zapchasti-i-komplektuyushhie-k-nasosam/rele-protoka-vody.html

Зачем употребляется реле протока?

Реле протока защищает насос от «сухого хода»: если вода в скважине либо колодце либо другой ёмкости «ушла», протока воды не будет, и реле не включит насос. Так реле протока защищает насос от перегрева и выхода из строя при «сухом ходе».

Блок: 2/7 | Кол-во символов: 269
Источник: http://stroy-industriya23. ru/rele-protoka-ustrojstvo-rabota-vybor-nastrojka.html

Конструктивные особенности

Основные задачи, которые решают датчики контроля протока воды, устанавливаемые в трубопроводах бытового назначения, состоят в том, чтобы отключать насосное оборудование в тот момент, когда в системе нет жидкости или давление ее потока превышает нормативное значение, и снова включать его, когда давление падает. Эффективное решение этих важных задач обеспечивается конструкцией датчика, которую образуют следующие элементы:

патрубок, через который в датчик поступает вода;
мембрана, составляющая одну из стенок внутренней камеры датчика;
герконовый выключатель, обеспечивающий смыкание и размыкание цепи электропитания насоса;
две пружины разного диаметра (степенью их сжатия регулируется давление потока жидкости, при котором реле протока воды для насоса будет срабатывать).

Основные компоненты промышленного датчика потока

Работает устройство вышеописанной конструкции следующим образом:

Поступая во внутреннюю камеру датчика, поток воды оказывает давление на мембрану, смещая ее.
Магнитный элемент, зафиксированный с обратной стороны мембраны, при ее смещении приближается к герконовому переключателю, что приводит к замыканию его контактов и включению насоса.
Если давление потока воды, проходящей через датчик, падает, то мембрана возвращается в свое исходное положение, магнит отдаляется от переключателя, его контакты размыкаются, соответственно, насосная установка отключается.

Принцип работы датчика протока, построенного на основе постоянного магнита и геркона

В трубопроводные системы различного назначения датчики, контролирующие проток воды, устанавливаются достаточно просто. Главное – правильно подобрать такое устройство, обращая внимание на его рабочие параметры и характеристики насосного оборудования.

Блок: 3/5 | Кол-во символов: 1775
Источник: http://met-all.org/oborudovanie/prochee/datchik-protoka-vody-dlya-nasosa-rele-svoimi-rukami.html

Как работает реле протока?

Как это реле работает? А работает оно лишь на включение насоса при прохождении воды через реле. Если движения воды нет, то реле сразу выключит насос. Давление тут создастся только то, которое накачал насос, верхнего предела нет, а есть только нижний.

Блок: 3/7 | Кол-во символов: 276
Источник: http://stroy-industriya23.ru/rele-protoka-ustrojstvo-rabota-vybor-nastrojka.html
