Датчик температуры: контроль температурного режима двигателя

18.01.2017 #Датчик температуры

Датчик температуры: контроль температурного режима двигателя

В каждом автомобиле есть простой, но важный датчик, помогающий контролировать работу двигателя — датчик температуры охлаждающей жидкости. О том, что такое датчик температуры, какую он имеет конструкцию, на каких принципах основана его работа, и какое место он занимает в автомобиле — читайте в статье.

Что такое датчик температуры

Датчик температуры охлаждающей жидкости (ДТОЖ) — электронный датчик, предназначенный для измерения температуры охлаждающей жидкости (ОЖ) системы охлаждения двигателя внутреннего сгорания. Данные, полученные с помощью датчика, используются для решения нескольких задач:

• Визуальный контроль температуры силового агрегата — данные с датчика выводятся на соответствующий прибор (термометр) на приборной панели в салоне автомобиля;
• Корректировка работы различных систем двигателя (питания, зажигания, охлаждения, рециркуляции отработанных газов и других) в соответствии с его текущим температурным режимом — информация с ДТОЖ подаются на электронный блок управления (ЭБУ), который вносит соответствующие корректировки.

Датчики температуры ОЖ используются во всех современных автомобилях, они имеют принципиально одинаковую конструкцию и принцип работы.

Типы и конструкция датчиков температуры

В современных транспортных средствах (а также и в различных электронных устройствах) используются датчики температуры, чувствительным элементом в которых выступает терморезистор (или термистор). Терморезистор (термистор) — полупроводниковый прибор, электрическое сопротивление которого зависит от его температуры. Существуют термисторы с отрицательным и положительным температурным коэффициентом сопротивления (ТКС), у приборов с отрицательным ТКС сопротивление падает с ростом температуры, у приборов с положительным ТКС — напротив, повышается. Сегодня чаще всего применяются термисторы с отрицательным ТКС, как более удобные и дешевые.

Конструктивно все автомобильные ДТОЖ принципиально одинаковы. Основу конструкции составляет металлический корпус (баллон) из латуни, бронзы или иного коррозионностойкого металла. Корпус выполнен таким образом, что его часть контактирует с потоком охлаждающей жидкости — здесь располагается термистор, который дополнительно может прижиматься пружиной (для более надежного контакта с корпусом). В верхней части корпуса располагается контакт (или контакты) для включения датчика в соответствующую цепь электросистемы транспортного средства. На корпусе также нарезана резьба и выполнен шестигранник под ключ для монтажа датчика в систему охлаждения двигателя.

Датчики температуры отличаются способом подключения к ЭБУ:

• Со стандартным электрическим разъемом — на датчике выполнен пластиковый разъем (или колодка) с контактами;

• С винтовым контактом — на датчике выполнен один контакт с зажимным винтом;
• Со штыревым контактом — на датчике предусмотрен один контакт в виде штыря или лопатки.

Датчики второго и третьего вида имею только один контакт, в роли второго контакта выступает корпус датчика, соединенный с «массой» электросистемы автомобиля через двигатель. Такие датчики чаще всего используются на коммерческих и грузовых автомобилях, на специальной, сельскохозяйственной и иной технике.

Датчик температуры ОЖ монтируется в самой горячей точке системы охлаждения мотора — в выпускном патрубке головки блока цилиндров. На современных автомобилях часто устанавливается сразу два или даже три ДТОЖ, каждый из которых выполняет свою функцию:

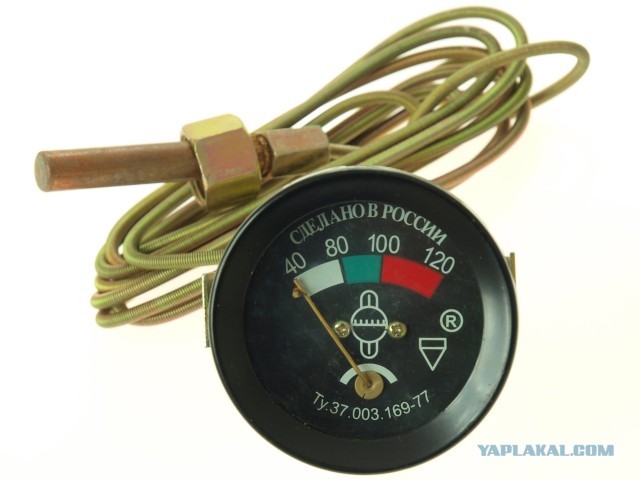

• Датчик термометра (указателя температуры ОЖ) — наиболее простой, имеет невысокую точность, так как он помогает лишь визуально оценить температуру силового агрегата;
• Датчик ЭБУ на выходе из головки блока — наиболее ответственный и точный датчик (с погрешностью 1-2,5°C), позволяющий отслеживать изменения температуры в несколько градусов;
• Датчик на выходе из радиатора — вспомогательный датчик невысокой точности, обеспечивающий своевременное включение и отключение электрического вентилятора охлаждения радиатора.

Несколько датчиков дают больше информации о текущем температурном режиме силового агрегата и позволяют надежнее контролировать его работу.

Принцип работы и место датчика температуры в транспортном средстве

В общем случае принцип работы датчика температуры прост. На датчик подается постоянное напряжение (обычно 5 или 9 В), на термисторе в соответствии с законом Ома (за счет его сопротивления) напряжение падает. Изменение температуры влечет за собой изменение сопротивления термистора (при росте температуры — сопротивление снижается, при понижении температуры — повышается), а значит, и падение напряжения в цепи датчика. Измеряемая величина падения напряжения (а точнее — фактическое напряжение в цепи датчика) как раз и используется термометром или ЭБУ для определения текущей температуры двигателя.

Для визуального контроля температуры силового агрегата в цепь датчика подключается специальный электрический прибор — логометрический термометр. В приборе используется две или три электрических обмотки, между которыми расположен подвижный якорь со стрелкой. Одна или две обмотки создают постоянное магнитное поле, а одна обмотка включена в цепь датчика температуры, поэтому ее магнитное поле изменяется в зависимости от температуры ОЖ.

В результате взаимодействия постоянных и переменных магнитных полей в обмотках заставляет якорь проворачиваться вокруг оси, что влечет за собой изменение положение стрелки термометра на его циферблате.

Для контроля функционирования мотора на различных режимах и управления его системами показания датчика подаются на электронный блок управления через соответствующий контроллер. Измерение температуры производится по величине падения напряжения в цепи датчика, для этого в памяти ЭБУ присутствуют таблицы соответствия величины напряжения в цепи датчика и температуры двигателя. На основе этих данных в ЭБУ запускаются различные алгоритмы работы основных систем двигателя.

На основе показаний ДТОЖ осуществляется корректировка работы системы зажигания (изменение угла опережения зажигания), питания (изменение состава топливно-воздушной смеси, ее обеднение или обогащение, управление дроссельным узлом), рециркуляции отработавших газов и других. Также ЭБУ в соответствие с температурой двигателя устанавливает частоту вращения коленвала и другие характеристики.

Датчик температуры на радиаторе охлаждения работает аналогичным образом, с его помощью осуществляется управление электровентилятором. На некоторых автомобилях этот датчик может работать в паре с основным для более точного управления различными системами двигателя.

Датчик температуры играет важную роль в любом транспортном средстве с ДВС, в случае поломки его необходимо как можно скорее заменить — только в этом случае будет обеспечена нормальная работа силового агрегата на любых режимах.

Другие статьи

#Планка генератора

Планка генератора: фиксация и регулировка генератора автомобиля

14.09.2022 | Статьи о запасных частях

В автомобилях, тракторах, автобусах и иной технике электрические генераторы монтируются к двигателю посредством кронштейна и натяжной планки, обеспечивающей регулировку натяжения ремня. О планках генератора, их существующих типах и конструкции, а также выборе и замене этих деталей — читайте в статье.

#Переходник для компрессора

Переходник для компрессора: надежные соединения пневмосистем

31.08.2022 | Статьи о запасных частях

Даже простая пневматическая система содержит несколько соединительных деталей — фитингов, или переходников для компрессора. О том, что такое переходник для компрессора, каких типов он бывает, зачем необходим и как устроен, а также о верном подборе фитингов для той или иной системы — читайте в статье.

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22.06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15. 06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Вернуться к списку статей

Датчики температуры. Виды и работа. Как выбрать и применение

Датчики температуры нужны для того, чтобы проконтролировать температуру в помещении, жидкости, твердого объекта или расплавленного металла.

Основой действия температурных датчиков в автоматизированном управлении является изменение температуры в электрический сигнал. Это обуславливает преимущества электрических измерений: результаты легко передавать по сети, скорость передачи может быть достаточно высокой. Величины могут преобразовываться друг в друга и обратно. Цифровой код создает повышенную точность замера, скорость и чувствительность.

Термопары

Термопара представляет собой две проволоки из разных металлов, спаянных между собой. При разности температур между горячим и холодным концом в цепи возникает электрический ток. Величина этого электрического тока зависит от термоэлектрической силы термопары, составляет от 40 до 60 мкВ, в зависимости от материала термопары. Материал термопары может быть разным. Это могут быть никель-хромовые, хромо-алюминиевые, железо-никелевые, железо-константановые и т.д.

Термопара является высокоточным датчиком температуры, однако эту точность достаточно проблематично снять. Термопара является относительным датчиком температуры, уровень ее напряжения имеет зависимость от температурной разности между спаями. При этом холодный спай находится при комнатной температуре или при какой-либо другой.

Рассмотрим работу термопары ближе. Есть две термопары и две температуры горячего и холодного конца. Соответственно ЭДС зависит от разности температур. Температуру холодного спая необходимо компенсировать. Аппаратным способом компенсации является использование второй термопары, которая помещена в заранее известную температуру.

Программным способом компенсации является использование другого датчика температуры, на этот раз абсолютного, который помещается в изотермическую камеру вместе с холодными спаями и контролирует их температуру с заданной точностью. Имеются трудности снятия данных с термопары.

Во-первых, она нелинейная. В ГОСТе заботливо введены коэффициенты полинома для перевода ЭДС в температуру и обратно. Эти полиномы большого порядка, но ничто не запрещает спокойно их посчитать силами контроллера.

Во-вторых, другая проблема заключается в том, что термо-ЭДС термопары измеряется в единицах и сотнях микровольт. Соответственно, использование широко доступных аналогоцифровых преобразователей приведет к полному провалу. Нужны прецизионные многоразрядные малошумящие аналогоцифровые преобразователи для того, чтобы использовать термопару в своих конструкциях.

Терморезисторы

Гораздо более простым способом измерения стало применение терморезисторов. Они работают на зависимости сопротивления материалов от внешней температуры. Металлические термометры сопротивления, в частности платиновые обладают очень высокой точностью и линейностью. Термометры сопротивления определяются двумя основными характеристиками.

Это базовое сопротивление термометра при определенной температуре. В ГОСТе базовым сопротивлением считается сопротивление при 0 градусах по Цельсию. ГОСТ рекомендует использование нескольких номиналов сопротивлений в Омах и температурный коэффициент, который определяется как разность сопротивлений нашей температуры и при 0 градусов, деленной на нашу температуру и t нуля градусов, умноженную на единицу, деленную на базовое сопротивление.

Т_кс = (R_e – R_0c) / (T_e – T_0c) *1/R_0c

В ГОСТе на терморезисторы вы найдете температурный коэффициент для различных термометров из платины, меди и никеля. Кроме того, там присутствуют коэффициенты полинома для расчета температуры из текущего сопротивления резистора. Одной из проблем термометров сопротивления является очень низкий температурный коэффициент сопротивления. Однако, измерять сопротивление с высокой точностью гораздо проще, чем очень малые значения напряжения в отличие от термопар.

Одним из способов измерения сопротивления является включение нашего термосопротивления в цепь источника тока и измерение дифференциального напряжения. Использование полупроводников даст нам температурный коэффициент доли единицы процента, их гораздо проще измерять с помощью аналогоцифровых преобразователей. Есть интегральные микросхемы датчиков температуры, аналоговый выход которых уже соответствует питаемому напряжению. Такие датчики температуры можно напрямую подключать к аналогоцифровому преобразователю и спокойно оцифровывать его с помощью восьми- или десятибитного АЦП.

Комбинированный датчик

Помимо интегральных схем с выходом, существуют датчики с цифровым интерфейсом. Одним из популярных датчиков является комбинированный датчик температуры и влажности серии SHT1. Этот датчик позволяет измерять температуру с точностью + 2 градуса и влажность с точностью + 5 градусов. Главной проблемой данного датчика температуры является то, что там решили оптимизировать интерфейс. Он позволяет подключать параллельные устройства.

Цифровой датчик

Цифровой датчик температуры DS18B20, который представляет собой трехвыводную микросхему, позволяет с высокой точностью до 0,5 градуса получать температуру с множеством параллельно работающих датчиков. В этом датчике широкий интервал температур от -55 до +125 градусов. Основной его недостаток – медлительность. Вычисления с максимальной точностью он делает за 750 мс. Ввиду инерционности корпуса датчика температуры опрашивать его нет никакого смысла.

Бесконтактные датчики (пирометры)

В этом датчике имеется специальная тонкая пленка, поглощающая инфракрасные излучения, тем самым нагревающаяся. Такие бесконтактные термосенсоры используются в тепловизорах. Там имеется не один тепловой датчик, а матрица. Они позволяют на расстоянии до 3 метров детектировать тепловой объект.

Кварцевые преобразователи температуры

Для того, чтобы измерить температуру в интервале -80 +250 градусов применяют кварцевые преобразователи. Они работают на частотной зависимости кварца от температуры. Действие датчиков происходит на частотной зависимости. Функция преобразователя меняется от расположения среза по осям кристалла.

Кварцевые датчики работают с высокой чувствительностью, разрешением, стабильностью. Эти свойства делают их перспективными в использовании. Они получили большое распространение в цифровых термометрах.

Шумовые датчики температуры

Работа шумовых датчиков заключается на зависимости шумовой разности потенциалов на резисторе от температуры. Практически реализовать способ измерения температуры шумовыми датчиками можно, сделав сравнение шумов 2-х одинаковых резисторов, один находится при определенной температуре, 2-й при измеряемой температуре. Шумовые датчики температуры применяются для температурного интервала -270 -1100 градусов.

Преимуществом шумовых датчиков стала возможность измерения температуры в термодинамике на вышеописанной закономерности. Но это осложнено трудным измерением напряжения шума, так как оно мало и сравнимо с шумом усилителя.

Датчики температуры ЯКР (ядерного квадрупольного резонанса)

Термометры ЯКР работают за счет действия градиента поля тока решетки кристалла и момента ядра, которое вызвано отклонением заряда от симметрии сферы. Это создает процессию ядер. Частота имеет зависимость от градиента поля решетки. Для разных веществ имеет величину до тысяч МГц. Градиент зависит от температуры, с ее возрастанием частота ЯКР уменьшается.

Датчики температуры ЯКР образуют ампулу с веществом, помещенную в обмотку индуктивности, которая соединена с контуром генератора. Когда частота генератора совпадает с частотой ЯКР, то энергия генератора поглощается. Допуск замера температуры -263 градуса равен

+ 0,02 градуса, а температуры 27 градусов +0,002 градуса.

Преимуществом термометров ЯКР становится стабильность, неограниченная по времени, недостатком является значительная нелинейность преобразующей функции.

Объемные преобразователи

Объемные датчики действуют на расширении и сжатии веществ при изменении температуры. Диапазон действия преобразователей определяется, насколько стабильны свойства материалов. Датчиками делают измерения температуры в интервале -60 -400 градусов. Допуск измерения составляет от 1 до 5%. Интервал работы датчика с жидкостью может зависеть от температуры закипания и замерзания. Погрешности измерения датчиков на жидкости от 1 до 3%, определяются температурой среды.

Нижняя граница измерения преобразователей на газе определяется температурой перехода газа в жидкое состояние, верхняя граница – стойкостью баллона к воздействию температуры.

Параметры выбора датчика температуры

Диапазон рабочей температуры.
Возможность погружения датчика в объект измерения или среду. Если это невозможно, то лучше выбрать пирометр или термометр.
Условия проведения замеров. Если нужно измерять в агрессивной среде, то надо выбирать датчик в коррозионностойком корпусе, или бесконтактного типа. Также следует определить наличие давления, влажности и т.д.
Время работы датчика до калибровки или замены. Многие датчики не могут долго и стабильно работать (термисторы).
Величина сигнала выхода. Существуют датчики температуры, выдающие сигнал по току, или в градусах.
Технические данные: погрешность, разрешение, напряжение, время сработки. Для полупроводников важен тип корпуса.

Датчики температуры: типы, принцип работы и применение

Все мы используем датчики температуры в повседневной жизни, будь то термометры, бытовые водонагреватели, микроволновые печи или холодильники. Обычно датчики температуры имеют широкий спектр применения, в том числе геотехнический мониторинг.

Температурные датчики представляют собой простой прибор, который измеряет степень нагревания или холода и преобразует ее в удобочитаемую единицу измерения. Но задумывались ли вы когда-нибудь, как измеряется температура почвы, скважин, огромных бетонных дамб или зданий? Ну, это достигается с помощью некоторых специализированных датчиков температуры.

Датчики температуры предназначены для регулярной проверки бетонных конструкций, мостов, железнодорожных путей, почвы и т. д.

Здесь мы расскажем вам, что такое датчик температуры, как он работает, где используется и каковы его разновидности.

Что такое датчики температуры?

Датчик температуры представляет собой устройство, обычно термопару или резистивный датчик температуры, который обеспечивает измерение температуры в читаемой форме посредством электрического сигнала.

Термометр — это самая простая форма измерителя температуры, которая используется для измерения степени нагревания и охлаждения.

Измерители температуры используются в геотехнической области для мониторинга бетона, конструкций, грунта, воды, мостов и т. д. на предмет их структурных изменений, вызванных сезонными колебаниями.

Термопара (Т/Т) изготовлена из двух разнородных металлов, которые генерируют электрическое напряжение, прямо пропорциональное изменению температуры. RTD (датчик температуры сопротивления) представляет собой переменный резистор, который изменяет свое электрическое сопротивление прямо пропорционально изменению температуры точным, воспроизводимым и почти линейным образом.

Что делают датчики температуры?

Датчик температуры — это устройство, предназначенное для измерения степени нагревания или холода объекта. Работа измерителя температуры зависит от напряжения на диоде. Изменение температуры прямо пропорционально сопротивлению диода. Чем ниже температура, тем меньше сопротивление, и наоборот.

Сопротивление диода измеряется и преобразуется в удобочитаемые единицы измерения температуры (Фаренгейты, Цельсия, Цельсия и т. д.) и отображается в числовой форме над единицами измерения. В области геотехнического мониторинга эти датчики температуры используются для измерения внутренней температуры конструкций, таких как мосты, плотины, здания, электростанции и т. д.

Для чего используется датчик температуры? | Каковы функции датчика температуры?

Существует много типов датчиков температуры, но наиболее распространенный способ их классификации основан на способе подключения, который включает в себя контактные и бесконтактные датчики температуры.

Контактные датчики включают термопары и термисторы, поскольку они находятся в непосредственном контакте с измеряемым объектом. Принимая во внимание, что бесконтактные датчики температуры измеряют тепловое излучение, испускаемое источником тепла. Такие измерители температуры часто используются в опасных средах, таких как атомные электростанции или тепловые электростанции.

В геотехническом мониторинге датчики температуры измеряют теплоту гидратации в массивных бетонных конструкциях. Их также можно использовать для мониторинга миграции грунтовых вод или просачивания. Одной из наиболее распространенных областей, где они используются, является отверждение бетона, потому что он должен быть относительно теплым, чтобы правильно схватываться и отвердевать. Сезонные колебания вызывают расширение или сжатие структуры, тем самым изменяя ее общий объем.

Как работает датчик температуры?

Основным принципом работы датчиков температуры является напряжение на клеммах диода. Если напряжение увеличивается, температура также повышается, что сопровождается падением напряжения между выводами транзистора базы и эмиттера в диоде.

Кроме того, Encardio Rite имеет датчик температуры с вибрирующей проволокой, работающий по принципу изменения напряжения при изменении температуры.

Измеритель температуры с вибропроводом разработан по принципу, согласно которому разнородные металлы имеют разный коэффициент линейного расширения при изменении температуры.

Он в основном состоит из магнитной натянутой проволоки с высокой прочностью на растяжение, два конца которой прикреплены к любому разнородному металлу таким образом, что любое изменение температуры непосредственно влияет на натяжение проволоки и, таким образом, на ее собственную частоту вибрации .

Отличным металлом в случае измерителя температуры Encardio Rite является алюминий (алюминий имеет больший коэффициент теплового расширения, чем сталь). другие датчики с вибрирующей проволокой также могут использоваться для контроля температуры.

Изменение температуры воспринимается специально разработанным вибрационным проводным датчиком Encardio Rite и преобразуется в электрический сигнал, который передается в виде частоты на блок считывания.

Частота, которая пропорциональна температуре и, в свою очередь, натяжению σ в проводе, может быть определена следующим образом:

f = 1/2 [σg/ρ] / 2l Гц :

σ = натяжение проволоки

g = ускорение свободного падения

ρ = плотность провода

l = длина провода

Какие существуют типы датчиков температуры?

Доступны датчики температуры различных типов, форм и размеров. Два основных типа датчиков температуры:

Датчики температуры контактного типа : Есть несколько измерителей температуры, которые измеряют степень тепла или холода в объекте, находясь в непосредственном контакте с ним. Такие датчики температуры относятся к категории контактных. Их можно использовать для обнаружения твердых тел, жидкостей или газов в широком диапазоне температур.

Датчики температуры бесконтактного типа : Эти типы измерителей температуры не находятся в прямом контакте с объектом, а измеряют степень тепла или холода посредством излучения, испускаемого источником тепла.

Контактные и бесконтактные датчики температуры подразделяются на:

Термостаты

Термостат представляет собой датчик температуры контактного типа, состоящий из биметаллической пластины, состоящей из двух разнородных металлов, таких как алюминий, медь, никель или вольфрам.

Разница в коэффициентах линейного расширения обоих металлов заставляет их производить механическое изгибающее движение при воздействии тепла.

Термисторы

Термисторы или термочувствительные резисторы меняют свой внешний вид при изменении температуры. Термисторы изготовлены из керамического материала, такого как оксиды никеля, марганца или кобальта, покрытые стеклом, что позволяет им легко деформироваться.

Большинство термисторов имеют отрицательный температурный коэффициент (NTC), что означает, что их сопротивление уменьшается с повышением температуры. Но есть несколько термисторов, которые имеют положительный температурный коэффициент (PTC), и их сопротивление увеличивается с повышением температуры.

Резистивные датчики температуры (RTD)

RTD представляют собой точные датчики температуры, изготовленные из проводящих металлов высокой чистоты, таких как платина, медь или никель, намотанных в катушку. Электрическое сопротивление RTD изменяется аналогично термистору.

Термопары

Одним из наиболее распространенных датчиков температуры являются термопары из-за их широкого диапазона рабочих температур, надежности, точности, простоты и чувствительности.

Термопара обычно состоит из двух спаев разнородных металлов, таких как медь и константан, сваренных или обжатых вместе. Один из этих спаев, известный как холодный спай, поддерживается при определенной температуре, а другой — измерительный спай, известный как горячий спай.

При воздействии температуры на переходе возникает падение напряжения.

Термистор с отрицательным температурным коэффициентом (NTC)

Термистор представляет собой чувствительный датчик температуры, который точно реагирует даже на незначительные изменения температуры. Он обеспечивает огромное сопротивление при очень низких температурах. Это означает, что как только температура начинает повышаться, сопротивление начинает быстро падать.

Из-за большого изменения сопротивления на градус Цельсия даже небольшое изменение температуры точно отображается термистором с отрицательным температурным коэффициентом (NTC). Из-за этого экспоненциального принципа работы требуется линеаризация. Обычно они работают в диапазоне от -50 до 250 °C.

Полупроводниковые датчики

Полупроводниковый датчик температуры работает с двойными интегральными схемами (ИС). Они содержат два одинаковых диода с чувствительными к температуре характеристиками напряжения и тока для эффективного измерения изменений температуры.

Однако они дают линейный выходной сигнал, но менее точны при температуре от 1 °C до 5 °C. Они также демонстрируют самый медленный отклик (от 5 до 60 с) в самом узком диапазоне температур (от -70 °C до 150 °C).

Датчик температуры с вибрационным проводом, модель ETT-10V

Измеритель температуры с вибропроводом Encardio Rite модели ETT-10V используется для измерения внутренней температуры бетонных конструкций или воды. Он имеет разрешение лучше 0,1 ° C и работает аналогично датчику температуры термопары. Он также имеет диапазон высоких температур от -20 ^o до 80 ^o C. Пт 100 Диапазон -20 ^o до 80 ^o C Точность стандарт ± 0,5 % полной шкалы; ± 0,1 % полной шкалы опционально Размеры (Φ x Д) 34 х 168 мм

Термисторный датчик сопротивления модели ETT-10TH

Датчик температуры сопротивления Encardio Rite модели ETT-10TH представляет собой небольшой водонепроницаемый датчик температуры для измерения температуры от –20 до 80°C. Благодаря низкой тепловой массе он имеет быстрое время отклика.

Датчик температуры сопротивления модели ETT-10TH специально разработан для измерения температуры поверхности стали и измерения температуры поверхности бетонных конструкций. ETT-10TH может быть встроен в бетон для измерения объемной температуры внутри бетона и может работать даже в погруженном состоянии под водой.

Датчики температуры сопротивления ETT-10TH полностью взаимозаменяемы. Показания температуры не будут отличаться более чем на 1°C в указанном диапазоне рабочих температур. Это позволяет использовать один индикатор с любым датчиком ETT-10TH без повторной калибровки.

Вибрационный проводной индикатор модели EDI-51V компании Encardio Rite при использовании с ETT-10TH напрямую показывает температуру зонда в градусах Цельсия.

Как работает датчик термистора сопротивления модели ETT-10TH?

Температурный датчик ETT-10TH состоит из термистора с кривой зависимости сопротивления от температуры, залитого эпоксидной смолой и заключенного в медную трубку для более быстрого теплового отклика и защиты от окружающей среды. Трубка сплющена на конце, чтобы ее можно было закрепить на любой достаточно плоской металлической или бетонной поверхности для измерения температуры поверхности.

Плоский наконечник зонда можно прикрепить к большинству поверхностей с помощью легкодоступных двухкомпонентных эпоксидных клеев. При желании зонд также можно прикрепить болтами к поверхности конструкции.

Температурный датчик снабжен четырехжильным кабелем, используемым в качестве стандарта во всех вибропроволочных тензодатчиках Encardio Rite. Провода белого и зеленого цветов используются для термистора, аналогичного другим датчикам Encardio Rite с вибрирующим проводом.

Пара красных и черных проводов не используется. Единая цветовая схема для разных датчиков облегчает безошибочное соединение с терминалом регистратора данных.

Характеристики модели ETT-10TH

Тип датчика	Кривая R-T соответствует термистору NTC, эквивалентна YSI 44005
Диапазон	-20 ^o до 80 ^o C
Точность	1 ^или С
Материал корпуса	Луженая медь
Кабель	4-жильный в оболочке из ПВХ

Датчик температуры RTD модели ETT-10PT

Датчик температуры ETT-10PT RTD (датчик температуры сопротивления) состоит из керамического резистивного элемента (Pt. 100) с европейской калибровкой кривой DIN IEC 751 (ранее DIN 43760). Элемент сопротивления размещен в прочной трубке из нержавеющей стали с закрытым концом, которая защищает элемент от влаги.

Как работает датчик температуры RTD модели ETT-10PT?

Датчик температуры сопротивления работает по принципу, согласно которому сопротивление датчика зависит от измеренной температуры. Платиновый RTD имеет очень хорошую точность, линейность, стабильность и воспроизводимость.

Датчик температуры сопротивления модели ETT-10PT поставляется с трехжильным экранированным кабелем. Красный провод обеспечивает одно соединение, а два черных провода вместе обеспечивают другое. Таким образом достигается компенсация сопротивления выводов и изменения сопротивления выводов от температуры. Показания датчика температуры сопротивления можно легко считывать с помощью цифрового индикатора температуры RTD.

Нажмите кнопку редактирования, чтобы изменить этот текст. Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Технические характеристики термометра сопротивления модели ETT-10PT

Тип датчика	Пт 100
Диапазон	-20 ^o до 80 ^o C
Точность	± (0,3 + 0,005*t) ^o С
Калибровка	ДИН МЭК 751
Кривая (европейская)	0,00385 Ом/Ом/ ^o C
Размеры (Φ x Д)	8 х 135 мм
Кабель	3-жильный экранированный

Термопара Encardio Rite

Компания Encardio Rite предлагает Т-образную термопару (медь-константан) для измерения внутренней температуры в бетонных конструкциях. Он состоит из двух разнородных металлов, соединенных вместе на одном конце. Когда соединение двух металлов нагревается или охлаждается, возникает напряжение, которое можно соотнести с температурой.

Термопарное измерение состоит из провода термопары с двумя разнородными проводниками (медь-константан), соединенными на одном конце для образования горячего спая. Этот конец герметизируется от коррозии и размещается в требуемых местах измерения температуры.

Другой конец провода термопары соединяется с подходящим разъемом термопары для образования холодного спая. Показания термопары отображают прямое показание температуры в месте установки и автоматически компенсируют температуру холодного спая.

Технические характеристики термопары Encardio Rite

Тип провода	T-медь-константан
Изоляция провода	PFA ТефлонC
Температура горячего спая	До 260 ^o C (макс. )
Тип разъема Миниатюрный	Стеклонаполненный нейлон
Рабочая температура	-20 ^o до 100 ^o C
Температура холодного спая	Окружающая среда

Где используется датчик температуры?

Применение датчика температуры включает:

Датчики температуры используются для проверки проектных предположений, которые способствуют более безопасному и экономичному проектированию и строительству.
Они используются для измерения повышения температуры в процессе твердения бетона.
Они могут измерять температуру горных пород вблизи резервуаров для хранения сжиженного газа и операций по замораживанию грунта.

Датчики температуры
также могут измерять температуру воды в резервуарах и скважинах.
Его можно использовать для интерпретации связанных с температурой изменений напряжения и объема в плотинах.
Их также можно использовать для изучения влияния температуры на другие установленные приборы.

Преимущества датчиков температуры Encardio Rite

Датчик температуры Encardio Rite является точным, недорогим и чрезвычайно надежным.
Они подходят как для поверхностного монтажа, так и для встроенных приложений.
Низкая тепловая масса обеспечивает более быстрое время отклика.
Датчик температуры с вибропроводом полностью взаимозаменяем; один индикатор может считывать все датчики.
Имеет защищенный от непогоды корпус со степенью защиты IP-68.
Они поставляются с легкодоступными индикаторами для прямого отображения температуры.
Датчики температуры обладают отличной линейностью и гистерезисом.
Технология вибрирующей проволоки обеспечивает долговременную стабильность, быстрое и легкое считывание.
Датчики герметично запаяны электронно-лучевой сваркой с вакуумом внутри них около 1/1000 Торр.
Они подходят для удаленного считывания, сканирования, а также регистрации данных.

Часто задаваемые вопросы
В чем разница между датчиком температуры и преобразователем температуры?
Датчик температуры — это прибор, используемый для измерения степени нагревания или холода объекта, тогда как преобразователь температуры — это устройство, сопряженное с датчиком температуры для передачи сигналов на удаленное место в целях контроля и управления.
Это означает, что термопара, RTD или термистор подключены к регистратору данных для получения данных в любом удаленном месте.
Как измеряется температура в бетонной плотине?
За исключением процедуры, принятой во время строительства, наибольший фактор, вызывающий напряжение в массивном бетоне, связан с изменением температуры. Поэтому для анализа развития термических напряжений и контроля искусственного охлаждения необходимо отслеживать изменение температуры бетона во время строительства.
Для этого необходимо точно измерить температуру во многих точках конструкции, в воде и в воздухе. Необходимо встроить достаточное количество датчиков, чтобы получить правильную картину распределения температуры в различных точках конструкции.
Типичная схема большой бетонной плотины заключается в размещении датчиков температуры через каждые 15–20 м по поперечному сечению и через каждые 10 м по высоте. Для небольших плотин расстояние может быть уменьшено. Температурный датчик, помещенный в верхней части плотины, оценивает температуру резервуара, поскольку она меняется в течение года.
Это намного проще, чем время от времени бросать термометр в резервуар для наблюдения. При эксплуатации бетонной плотины суточные и сезонные изменения окружающей среды оказывают разрушительное воздействие на развитие термических напряжений в конструкции. Эффект более заметен на нижней стороне. Рядом с бетонной плотиной и в нижней ее части следует разместить несколько датчиков температуры для оценки быстрых ежедневных и еженедельных колебаний температуры.
Какой датчик температуры самый точный?
Термометр сопротивления — самый точный датчик температуры. Платиновый RTD имеет очень хорошую точность, линейность, стабильность и воспроизводимость по сравнению с термопарами или термисторами.
Что такое термопара?
Термопара — это тип датчика температуры, который используется для измерения внутренней температуры объекта.
Для термопар действуют три закона, как указано ниже:
Закон однородности материала
Если все провода и термопара изготовлены из одного материала, то изменения температуры в проводке не влияют на выходное напряжение. Следовательно, необходимы провода, изготовленные из различных материалов.
Закон промежуточных материалов
Сумма всех термоэлектрических сил в цепи с рядом разнородных материалов при одинаковой температуре равна нулю. Это означает, что если добавить третий материал при той же температуре, новый материал не будет генерировать результирующее напряжение.
Закон последовательных или промежуточных температур
Если два разнородных однородных материала создают термо-ЭДС1, когда их соединения находятся в точках Т1 и Т2, и создают термо-ЭДС2, когда точки соединения находятся в точках Т2 и Т3, то ЭДС возникает, когда точки соединения находятся в точках Т1 и T3 будет emf1 + emf2
Как проверить датчик температуры?
В Encardio Rite у нас есть специализированные камеры для температурных испытаний (с уже известной температурой и системами контроля температуры) для проверки точности и качества наших датчиков температуры.
Это все о датчиках температуры, их различных типах, применениях, использовании, а также принципе работы. Дайте нам знать ваши вопросы в разделе комментариев ниже.
4 Наиболее распространенные типы датчиков температуры
Для некоторых применений, таких как оборудование, используемое для создания жизненно важных лекарств, датчики температуры должны быть чувствительными и точными для критического контроля качества; однако некоторые приложения, такие как термометр в вашем автомобиле, не требуют таких точных или чувствительных датчиков. Четыре наиболее распространенных типа датчиков температуры, различающихся по чувствительности и точности от высокой до низкой:
Термисторы с отрицательным температурным коэффициентом (NTC)
Резистивные датчики температуры (RTD)
Термопары
Полупроводниковые датчики
Датчик температуры и Термистар-Термистар. изменение сопротивления коррелирует с колебаниями температуры. Термистор NTC обеспечивает более высокое сопротивление при низких температурах. По мере повышения температуры сопротивление постепенно падает в соответствии с таблицей R-T. Небольшие изменения точно отражаются из-за больших изменений сопротивления на 90 117 ° 90 118 C. Выход термистора NTC нелинейный из-за его экспоненциального характера; однако его можно линеаризовать в зависимости от его применения. Эффективный рабочий диапазон составляет от -50 до 250 90 117 ° 90 118 C для термисторов в стеклянном корпусе или 150 90 117 ° C для стандартных термисторов.
2. Датчик температуры сопротивления (RTD)
Датчик температуры сопротивления или RTD изменяет сопротивление элемента RTD в зависимости от температуры. РДТ состоит из пленки или, для большей точности, проволоки, намотанной на керамический или стеклянный сердечник. Из платины получаются наиболее точные термометры сопротивления, в то время как из никеля и меди изготавливаются более дешевые термометры сопротивления; однако никель и медь не так стабильны или воспроизводимы, как платина. Platinum RTD обеспечивают высокоточный линейный выходной сигнал в диапазоне от -200 до 600 ° С, но значительно дороже меди или никеля.
3. Термопары
Термопара состоит из двух проводов из разных металлов, электрически соединенных в двух точках. Различное напряжение, создаваемое между этими двумя разнородными металлами, отражает пропорциональные изменения температуры. Термопары являются нелинейными и требуют преобразования с помощью таблицы при использовании для контроля температуры и компенсации, что обычно выполняется с использованием таблицы поиска. Точность низкая, от 0,5°C до 5°C, но термопары работают в самом широком диапазоне температур, от -200°C до 1750°C.
4. Полупроводниковые датчики температуры
Полупроводниковые датчики температуры обычно встраиваются в интегральные схемы (ИС). В этих датчиках используются два одинаковых диода с чувствительными к температуре характеристиками зависимости напряжения от тока, которые используются для отслеживания изменений температуры. Они предлагают линейный отклик, но имеют самую низкую точность по сравнению с основными типами датчиков. Эти датчики температуры также имеют самый медленный отклик в самом узком диапазоне температур (-70 град.0117° С до 150 ° С).
Измерение температуры в повседневной жизни
Датчики температуры необходимы в повседневной жизни. Эти важные элементы технологии измеряют количество тепла, выделяемого объектом или системой. Приведенные измерения позволяют нам физически ощущать изменение температуры.
