Датчик тяги газового котла аогв: Датчик тяги газового котла: принцип работы, проверка работоспособности

Содержание

устройство, принцип работы, проверка функциональности

Признаки необходимости замены

Датчик – составная часть газовой системы. Он, несмотря на свою высокую надежность, спустя длительное время использования может прийти в негодность. Его рано или поздно нужно будет заменить. Что будет, если этого не сделать, описано выше.

На необходимость замены контроллера могут указывать следующие признаки:

  1. Установка постоянно отключается при отсутствии неисправности выводной системы.
  2. Генератор теплоты работает с периодичностью 20-30 минут, после чего деактивируется, а повторно включается только после полного остывания.

Если один из этих признаков проявляется, следует либо вызвать ремонтную службу, либо проверить датчик на исправность самостоятельно.

Работу датчика газового котла в отопительной системе можно проверить одним из далее описанных способов:

  • необходимо установить зеркало рядом с местом крепления датчика. А если котел находится в активном состоянии, а поверхность стекла запотевает, значит, датчик неисправен;
  • если закрыть заслонку выводной системы наполовину, то котел в рабочем режиме должен моментально отключиться, так как тяговая сила будет недостаточная. В случае, если этого не произошло, датчик работает некорректно и нуждается в замене.

Есть еще один, менее точный, но все же довольно эффективный способ проверки исправности датчика. Необходимо перевести котел в режим горячего водоснабжения и открыть воду на полную мощность. Если в этом случае теплогенератор отключится, то с большой долей вероятности датчик не работает. Точность метода проверки составляет 95%.

Котел может отключаться, даже если контроллер работает исправно. Дело может быть в сбое работы других устройств внутри котла.

Для решения любой возникшей проблемы нужно обязательно обратиться к специалистам газовой службы и ни в коем случае не пытаться исправить поломку самостоятельно.

Виды термопары

Само по себе устройство нельзя назвать сложным. Термопара – часть оборудования, которую можно даже изготовить самостоятельно. Главное правильно подобрать компоненты. Это устройство имеет несколько основных разновидностей:

  1. Тип E. Прибор, как и другие создан из двух металлических пластин: константан и хромель. Такое сочетание позволяет измерять температуру в диапазоне от -50 до 740 градусов по Цельсию
  2. Тип J. Эта термопара вместо хромеля имеет железную пластину. Сочетание позволяет производить замеры от -40. Но при этом устройство стало более чувствительным к изменениям.
  3. Тип K. Данная термопара считается самой распространенной, так как компоненты изготовлены из алюминия и хромеля. Это дает возможность значительно расширить температурный диапазон: от -200 до 1350. При этом устройство имеет максимальную чувствительность. Нужно отметить, что длительность эксплуатации напрямую зависит от условий использования. Так, например, хромель при постоянном контакте с углекислым газом покрывается зеленой ржавчиной, что быстро выводит его из строя.

Диагностика проблем и пути их решения

Если у вас не работает газовая колонка, снабжённая автоматической системой безопасности, нужно удостовериться, что проблема кроется в срабатывании одного из датчиков:

  1. Если у вас сработает датчик тяги, то в помещении, скорее всего, в этот момент будет чувствоваться запах гари или газа. Чтобы удостовериться, что дело действительно в неправильной тяге, поднесите к дымоходу ладонь или лист бумаги. Если тяга нарушена и воздух идёт от дымохода внутрь помещения, то решение проблемы зачастую заключается в вызове печника, который прочистит дымоход от сажи и осевших в нём продуктов сгорания.
  2. Датчик перегрева сработает в вашей газовой колонке, если причиной чрезмерного повышения температуры является загрязнение теплообменника. Действовать нужно следующим образом: открыть окна и двери, подождать, пока помещение очистится с помощью свежего воздуха и котёл остынет, затем обратиться к квалифицированному специалисту.
  3. Если у вас установлен датчик ионизации, то он может стать причиной невозможности разжечь запальник из-за того, что сопла запальника забиты копотью, а время безопасного розжига, запрограммированное в сигнализаторе наличия пламени, истечёт. Выход в этой ситуации – очистить сопла у запальника и повторить попытку розжига. Если она не увенчалась успехом, следует обратиться к квалифицированному мастеру.

От автора: привет, друзья! Газовая колонка — это довольно сложная конструкция, состоящая из многих элементов. Каждый из них играет важную роль в работе устройства. В случае поломки некоторых из этих элементов неполадка видна сразу же, для этого не требуется проводить какое-то тестирование. А вот датчик тяги для газовой колонки как проверить? И для чего вообще нужна эта деталь? Именно об этом и пойдет речь в сегодняшней статье.

Вообще, газовая колонка — отличное отопительное устройство. Не зря оно является самым популярным у владельцев как квартир, так и частных домов. Котел обладает высокой эффективностью, не требует слишком сложного обслуживания, а используемое топливо обычно стоит буквально копейки.

Единственный недостаток данного оборудования — это возможная опасность его эксплуатации в случае каких-либо неполадок. Всем известно, что утечка газа, например, может иметь страшные последствия, вплоть до взрыва, разрушения дома и гибели людей. Поэтому каждый элемент колонки должен работать идеально, любая неполадка должна тут же исправляться, а категорически вышедшая из строя деталь подлежит замене.

Поэтому крайне важно своевременно обнаружить поломку. Для этого производятся регулярные проверки системы, причем, как правило, выполняются они специалистами газовой службы

Но и вы сами можете периодически обследовать некоторые элементы, от которых зависит безопасность живущих в доме людей. Одной из таких частей конструкции является датчик тяги.

Что такое датчик перегрева

Помимо датчика тяги, существует также датчик перегрева. Он представляет собой устройство, который предохраняет воду, нагреваемую котлом от закипания, которое происходит при повышении температуры свыше 100 градусов по Цельсию.

Датчики температуры для котла — это один из вспомогательных элементов автоматизации для управления системой отопления, позволяющий определять температуру среды

При срабатывании такое устройство выключает котел. Датчик перегрева работает исправно только при правильной установке. Повышение температуры воды без этого устройства, грозило бы выходом из строя газового котла.

Датчик наличия перегрева следит за повышением температуры в контуре нагрева. Он устанавливается на выходе из теплообменника контура нагрева. При достижении критической температуры размыкает контакты и отключает котел.

Причины срабатывания датчик перегрева:

  • Подобное устройство может сработать при слишком сильном нагреве воды в колонке;
  • При плохом контакте датчика;
  • Из-за его неисправности;
  • Если датчик имеет плохой контакт с трубой.

Для того, чтобы сделать датчик нагрева более чувствительным используют теплопроводящую пасту. При перегреве датчик блокирует работу котла. Современные устройства способны указывать код поломки на дисплее.

Для чего необходим?

На сегодняшний день наиболее распространенными являются котлы на газе, так как сегодня голубое топливо остается самым дешевым, если сравнивать его с стоимость с ценой других энергоносителей. Как правило, газовое оборудование для отопления обычно работает в автоматическом режиме. Дабы его эксплуатация была безопасна, внутри есть несколько датчиков, которые осуществляют контроль работоспособности системы.

Как только случается какое-то отклонение, оборудование сразу получает команду на выключение. Датчик тяги подобного типа работает следующим образом – контроллер просто анализирует тягу и выключает устройство, если интенсивность дымодвижения падает.

Можно ли отключить

При монтаже датчика и пользовании газовым оборудованием зачастую можно наблюдать периодические отключения в работе. В таком случае может возникнуть желание отключить прибор тяги полностью. Однако не стоит спешить.

Датчик тяги для газового котла АОГВ и АКГВ

На это есть несколько причин:

  1. Во-первых, отключение датчика может говорить о плохих тяговых характеристиках. Слабая интенсивность движения газов дыма приводит к опрокидыванию тяги в котельном оборудовании. Вредные пары в большом количестве при этом будут поступать в дом.
  2. Во-вторых, проблема может заключаться в обратной тяге. Образуется воздушная пробка. Отходящие газы дыма движутся до определённой отметки в дымоходе, а затем опускаются назад. Это происходит из-за слабого прогрева трубы, плохой теплоизоляции.

Конечно, теоретически произвести отключение датчика можно, но это влечёт большую опасность. Если вдруг возникнет аварийная ситуация, то защиты никакой не будет. Поэтому функционировать газовому агрегату без такого контролёра не рекомендуется.

Принцип работы датчика

Газовый котел работает за счет сжигания голубого топлива. Естественно, при этом выделяются продукты горения. Если они будут попадать в помещение, то это чревато тяжелым отравлением всех жильцов дома, вплоть до летального исхода. Поэтому конструкция колонки предусматривает подсоединение к дымоходу, через который и происходит вывод всех вредных веществ на улицу.

Естественно, для качественного отвода вентиляционная шахта должна обладать безупречной тягой. Но бывает так, что происходит какое-то нарушение — например, дымоход может забиться мусором или сажей. Если в подобной ситуации котел будет упорно продолжать сжигать топливо, то продукты горения неизбежно пойдут в дом.

Чтобы это предотвратить, в конструкцию газового котла входит такой элемент, как датчик тяги дымохода. Он располагается в том месте, которое находится между вентиляционным каналом и корпусом оборудования. Разновидность датчика зависит от типа котла:

  • в котле с открытой камерой сгорания защитный датчик — это металлическая пластина, к которой подсоединен контакт. Эта пластина и есть тот индикатор, который отслеживает повышение температуры. Дело в том, что нормально выводящиеся газы обычно нагреты до 120–140 градусов. Если же отток нарушен, и они начинают скапливаться, то это значение повышается. Металл, из которого сделана пластина, реагирует на подобную ситуацию и расширяется. Прикрепленный к элементу контакт смещается и перекрывает клапан, отвечающий за подачу газа. Таким образом, процесс горения прекращается, а вместе с этим предотвращается и поступление новой порции вредных веществ;
  • в котле с закрытой камерой сгорания отвод продуктов осуществляется по коаксильному каналу, при этом используется вентилятор. Датчик в данной случае представляет собой пневмореле с мембраной. Реагирует он не на температуру, а на скорость потока. Пока она в пределах допустимого, мембрана изогнута, а контакты находятся в замкнутом положении. Когда скорость потока становится слабее, чем нужно, мембрана выпрямляется, контакты размыкаются, и это приводит к перекрытию клапана подачи газа.

Как видите, если датчик тяги срабатывает, отключая газовую колонку, это означает какие-то неполадки в работе оборудования. Например, это может быть:

  • изначально некачественная тяга. Это первая и главная причина, по которой может срабатывать датчик. Как правило, данное явление связано с неправильным монтажом вытяжной конструкции. Если продукты сгорания плохо вытягиваются, то это представляет опасность для всего живого в доме;
  • обратная тяга. Это явление происходит при образовании в дымоходе воздушной пробки. Газы, которые в норме должны продвигаться до самого верха трубы и выходить затем наружу, не могут преодолеть это препятствие и возвращаются назад, наполняя собой помещение. Эффект обратной тяги может возникнуть в том случае, если теплоизоляция дымохода сделана очень плохо. Перепад температур и приводит к образованию воздушных пробок;
  • засорение дымохода. Неопытным хозяевам может показаться, что труба, выходящая на крышу, просто не может ничем забиться. На самом деле, есть немало факторов, которые влекут за собой образование засора. Первый из них — это птицы. Они могут вить гнезда на трубе, которые затем падают вниз. Да и сами пернатые нередко умудряются застрять в дымоходе, а затем гибнут там. Кроме птиц, следует учитывать еще и возможность попадания, например, листьев, а также отложение сажи на внутренних стенках трубы. Если дымоход засорен, интенсивность тяги становится слишком низкой, и выход здесь только один — прочистка;
  • сильный ветер. В случае неправильного расположения трубы порывы могут попадать в нее и задувать горелку. Естественно, в таких случаях датчик перекрывает подачу топлива. Чтобы избежать подобной опасности, необходимо приобрести и установить стабилизатор.

Виды датчика тяги газового котла и принцип его работы

Конструкция датчика тяги различается в зависимости от того, какой тип камеры сгорания установлен на эксплуатируемом котле. Такие камеры бывают двух видов:

  1. Открытого сгорания.
  2. Закрытого сгорания.

Согласно государственным нормативным актам о безопасности газового оборудования, производители газовых котлов обязаны устанавливать датчики тяги в приборы с камерами открытого сгорания. Типичное место монтажа датчика – дымоуловитель. Принцип его действия таков: подача газа в котёл прерывается, когда материал, из которого сделан датчик, превысит заложенную в него норму расширения из-за чрезмерно высокой температуры внутри агрегата. Фактически, в этом случае датчик тяги газовой котла выполняет функцию датчика перегрева.

Основу сигнализатора составляет пластина, сделанная из биметалла, которая деформируется и искривляется, разрывая контакт, если температура датчика станет выше семидесяти пяти градусов по Цельсию. Соответственно, клапан, регулирующий процесс подачи газа к запальнику и горелке, перекрывает поступление топлива. Проще говоря, как только сигнализатор проверил и убедился, что тяга уменьшается, и всё меньшее количество воздуха с веществами, выделившимися во время горения, уходит через дымоход в окружающую среду, тем больше нарастает перегрев внутри газового котла, результатом чего является срабатывание автоматической системы и отключение подачи газа.

Особую опасность для владельцев газовых колонок, в которых газ сгорает в открытой камере, представляет обратная тяга. Что это такое? Иногда по некоторым причинам, например, сильный ветер на улице, забитый дымоход, дым и угарный газ начинают втягиваться из дымохода обратно в комнату, и вследствие этого возникает угроза здоровью и жизни людей. Датчик тяги на такие случаи обычно не рассчитан, поэтому, чтобы исключить риск и обезопасить себя, следует задуматься о приобретении и установке в газовый котёл специального устройства, которое называется датчик загазованности.

Если в вашем доме стоит газовый котёл с закрытым типом камеры сгорания, то в нём установлен другой по принципу работы сигнализатор тяги, который называется пневмореле. Задача этого устройства заключается в том, чтобы следить за работоспособностью вентилятора, создающего тягу в направлении от котла к дымоходу.

Принцип работы пневмореле состоит в том, что в нём установлена мембрана, обладающая повышенной чувствительностью к наличию давления, которое создают горячие газы внутри котла. Эта мембрана поддерживается пружиной, которую производители регулируют на величину, определённую требованиями безопасности. Поэтому, как только давление внутри газового котла превысит установленный предел, на который рассчитана пружина, контакты микропереключателя, ответственного за работу клапанов подачи газа, разомкнутся, и газовый котёл прекратит свою работу.

Три способа проверки работоспособности термореле

Иногда теплоснабжение отключается слишком часто без внешних причин, и тогда стоит убедиться, что устройство исправно. Сделать это можно несколькими методами:

  • На уровне термореле прикрепляется зеркало, и система запускается. В процессе работы оборудования оно не должно запотеть.
  • Можно не полностью перекрыть дымоход: если всё работает как нужно, то система должна немедленно автоматически отключиться.
  • Если при включённом режиме горячего водоснабжения без отопления и открытом кране отключился контроллер – проблема заключается в термореле.

В определённых случаях датчик может периодически отключаться сам, и подобную неисправность нужно устранять как можно скорее: в аварийной ситуации система безопасности не будет правильно работать, и отходы могут проникнуть в дом. Во избежание чрезвычайных ситуаций необходимо проводить регулярную проверку исправной работы оборудования, а его установку должны производить только профессионалы: датчик, установленный не на том уровне или без учёта специфики конструкции, не сможет вовремя предупредить об опасности.

Установка

Монтаж таких датчиков осуществляется исключительно в индивидуальном порядке. Сначала нужно купить подходящий компонент. Для этого поможет описание котла и его техническая документация. После приобретения подходящего, рассчитывается место расположения. Перед самим монтажом можно даже ознакомиться с видео, чтобы точно все сходилось. В любом случае желательно доверить эту процедуру специалисту. Кроме самой установки, нужно еще обязательно провести его настройку. Только после этого можно запускать систему.

Датчик тяги на газовом котле – обязательный элемент. Без него система может быстро выйти из строя или даже навредить здоровью людей. Он играет важную роль, как датчик пламени или термостат. Это оборудование бывает нескольких видов. Выбор зависит напрямую от условий использования.

Как работает датчик тяги в газовом котле?

Датчики тяги могут иметь разное строение. Это зависит от того, в какой вид котла они установлены.

Функцией датчика тяги является выработка сигнала при ухудшении показателей тяги в котле

На данный момент есть два типа газовых котлов. Первый – котел с естественный тягой, второй – с принудительной.

Типы датчиков в котлах разного вида:

Если у вас котел с естественной тягой, то вы могли обратить внимание, что камера сгорания там открытая. Тяга в таких устройствах обустраивается с помощью правильных размеров дымохода

Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента. Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение.
Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги обеспечивают нормальную работу котла. В котлах естественного сгорания, при недостаточной тяге, могут наблюдаться симптомы обратной тяги. При такой проблеме продукты сгорания не выходят на улицу через дымоход, а возвращаются обратно в квартиру.

Существует ряд причин, по которым может сработать датчик тяги. Устранив их, вы обеспечите котлу нормальную работу.

Из-за чего может сработать датчик тяги:

  • Из-за засорения дымохода;
  • При неправильном расчете размеров дымохода или некорректной его установки.
  • Если сам газовый котел был установлен неправильно;
  • Когда в котле с принудительной тягой был установлен вентилятор.

При срабатывании датчика, нужно в срочном порядке найти и устранить причину поломки. Однако не вздумайте принудительно замыкать контакты, это не только может привести к выходу из строя устройства, но и опасно для вашей жизни.

Газовый датчик защищает котел от поломки. Для лучшего анализа вы можете приобрести газоанализатор воздуха, он сразу сообщит о проблеме, что позволит быстро ее устранить.

Перегрев котла грозит поступлением в помещение продуктов горения. Что может оказать негативное влияние на здоровье вас и ваших близких.

Отличия от датчика температуры

Помимо термопары, к автоматическому топливному клапану котла подключается термобаллон, отвечающий за отключение основной горелки при достижении заданной температуры теплоносителя. Внешне колбы элементов и медные соединительные трубки немного похожи. Несведущий домовладелец может запросто перепутать эти датчики.

Перечислим основные отличия температурного измерителя от термопары:

  • конструкция датчика – цилиндрический сильфон, сделанный в виде колбы из меди с запаянным концом;
  • термобаллон подключается к газовой автоматике более тонкой капиллярной трубкой, нежели электрогенерирующий датчик;
  • сама термочувствительная колба устанавливается внутрь погружной гильзы либо прячется под обшивкой возле водяной рубашки, а не крепится около запальника;
  • измеритель температуры не отсоединяется от автоматики вовсе либо отличается размером крепежной гайки.

Проверка функциональности

Все вышесказанное можно свести в одно целое: датчик необходим для того, чтобы в случае возникшей опасности — такой как утечка газа или плохой отвод продуктов сгорания — перекрыть подачу топлива. Если это не будет сделано, то возможны очень печальные последствия.

Про отравление угарным газом уже не раз говорилось выше. Оно очень часто приводит к летальному исходу, и шутить с этим точно не стоит. А в том случае, если горелка вдруг гаснет, но газ при этом продолжает поступать, рано или поздно произойдет взрыв. В общем, понятно, что датчик жизненно необходим.

Но он может полноценно выполнять свои функции только в исправном состоянии. Любому оборудованию свойственно периодически выходить из строя

На внешнем состоянии котла поломка этой детали никак не скажется, поэтому очень важно производить регулярную проверку работоспособности элемента. В противном случае, вы рискуете заметить неполадку только тогда, когда будет уже поздно

Для проверки существует несколько методов:

  • прикрепите зеркало на том участке, где установлен датчик. В процессе работы газовой колонки оно не должно запотеть. Если осталось чистым, то все в порядке;
  • частично перекройте вытяжную трубу заслонкой. В случае нормальной работоспособности датчик должен мгновенно среагировать и отключить котел. В целях безопасности не проводите проверку слишком долго, чтобы не отравиться угарным газом.

Если в обоих случаях тестирование показало, что все в порядке, значит, проверяемый элемент готов в любое время среагировать на непредвиденную ситуацию и отключить подачу газа. Но бывает и другой вид неполадки — когда датчик срабатывает просто так.

Если вы тщательно проверили уровень тяги и прочие моменты, но котел все также выключается, это значит, что контролирующий элемент работает неправильно. Дополнительно протестировать это можно следующим образом.

Отсоедините элемент и прозвоните его с помощью омметра. Сопротивление исправного датчика должно быть равно бесконечности. Если это не так, значит, деталь вышла из строя. Вариант исправления ситуации только один — необходимо произвести замену сломавшегося элемента.

Некоторые хозяева домов в ситуациях, когда датчик вдруг начинает постоянно прерывать подачу топлива при отсутствии видимых проблем с тягой дымохода, принимают решение просто отключить этот элемент. Конечно, после этого колонка начинает работать бесперебойно.

Но подобные действия — это прямое нарушение техники безопасности при эксплуатации газового оборудования. Отключив датчик, вы не можете быть уверены в том, что с тягой все в порядке, и что угарный газ не начинает заполнять помещение. Рисковать, определенно, не стоит. Лучше проверить работоспособность детали описанными выше способами. Также вы можете получить информацию по этому вопросу из видео, размещенному выше. Успехов вам, а также безопасного и теплого дома!

Проверка работоспособности

Если наблюдаются проблемы в работе котла, то может потребоваться замена датчика. К примеру, если происходит регулярное выключение горелки, но проблемы в системе отвода газов горения не наблюдаются. Также нужно проверить работу устройства когда происходит его периодическое отключение через 20-30 минут.

Чтобы проверить исправность датчика котла нужно рассмотреть 3 способа:

  1. Возле устройства прикрепить обычное зеркало. Если датчик работает штатно, то поверхность зеркала не должна покрываться конденсатом.
  2. Простой способ проверки путём неполного перекрытия дымохода. Работающий датчик оперативно подаст сигнал, и оборудование отключится.
  3. Если в качестве отопительного оборудования используется двухконтурный котёл, то для проверки прибора можно перевести его в режим ГВС, без теплоснабжения. Затем открыть кран на мощную струю воды. Здесь ситуация обратная – отключение датчика будет признаком его проблемной работы.

Существует множество производителей датчиков тяги. Среди них такие лидеры рынка, как Junkers, KAPE, Sitgroup, Евросит. Некоторые производители котлов (Baxi, Данко) производят приборы для своего отопительного оборудования. Необходимо правильно подбирать датчики для того оборудования, которое используется (газовые колонки, настенные или напольные котлы)

Важно периодически проверять исправность датчика тяги котла

Газовые котлы АОГВ-11.6-3 Ростов: принцип работы, автоматика, инструкция

В наше время все больше и больше имеют распространение современные импортные газовые котлы. Однако, стоимость их достаточно высока, и для того, что бы они корректно работали, порой необходимо переделывать всю отопительную систему в частном доме.

Заменить старые радиаторы на новые алюминиевые, разводку из стальных труб на трубы из полипропилена, поменять расширительный бак на мембранный, установить циркуляционный насос и т.д. Не всех это устраивает, а у многих, элементарно нет средств на замену котла и системы АГВ отопления.

Котлы АОГВ-11,6-3 производства «Ростовгазоаппарат» г. Ростов когда-то были очень популярны, ввиду неплохих отзывах, своей дешевизны и дешевизны запчастей, простоты конструкции и устройства, да, и выбор напольных газовых котлов был тогда небольшой.

Однако, и по сегодняшний день в тысячах домов применяется ростовский котел АОГВ. Разберем детально эти котлы, рассмотрим основные технические характеристики, принцип работы, возникающие неисправности и составим инструкцию для пользователя.

Круглый и прямоугольный тип котлов АОГВ-11,6-3 Ростов


Такой тип газовых напольных котлов предназначен для отопления домов площадью до 300 квадратных метров. Котлы АОГВ Ростов имеют несколько модификаций:

— одноконтурные АОГВ (только для отопления)

— двухконтурные АКГВ (отопление и горячее водоснабжение)

Также они подразделяются по тепловой мощности. Чаще встречаются модели с маркировкой АОГВ-11,6 и АОГВ-17,4 мощностью 11 кВт и 17кВт соответственно. Они применяются для обогрева помещений до 150 кв. метров. Для отопления дома площадью до 250-300 метров используются газовые котлы АОГВ-23 или АОГВ-29. Ростовские напольные газовые аппараты выпускаются в круглом и прямоугольном исполнении.

Устройство напольного котла АОГВ-11.6-3

Ростовский газовый котел состоит из кожуха, стального трубчатого теплообменника, газовой горелки и автоматики, включающую в себя терморегулятор, магнитный клапан, термопару, запальник и датчик тяги. Также в комплект входит газовый кран для подачи и перекрытия газа и зонт-обтекатель.

Круглый и прямоугольный тип котлов АОГВ-11,6-3 Ростов


Устройство газовых котлов АОГВ и АКГВ прямоугольной формы мало чем отличается от круглых,это видно и по схемам.

Устройство котла АОГВ-11,6-3 круглой формы


В двухконтурных моделях АКГВ к теплообменнику подведен дополнительный контур для горячей хозяйственной воды. Важно заметить, что второй контур для ГВС можно использовать только вместе с отопительным контуром.

Таким образом, если летом вам понадобится горячая вода, придется включать отопление. Но это является недостатком большинства отечественных напольных газовых котлов. В таком случае, на помощь придет, установленная газовая колонка или электрический водонагреватель.

Принцип работы газового котла АОГВ

Строение, внешний вид и принцип работы ростовского напольного котла очень напоминает котлы АОГВ-11.6-3 Жуковский. Для обеспечения нагрева теплоносителя и автоматического регулирования и безопасности работы используются следующие элементы:

1. Магнитный клапан, предназначенный для приостановки подачи газа к основной горелке и запальнику, если он погас, а также принимает сигнал от датчика тяги, в случае ее полного или частичного отсутствия.

2. Терморегулятор имеет два положения(вкл./выкл). Предназначен для автоматического поддерживания заданной температуры теплоносителя в трубчатом теплообменнике, посредством передачи сигнала на газовую горелку. Температура выставляется при помощи ручки в диапазоне от 50 до 90 градусов.

3. Датчик тяги срабатывает при отсутствии тяги в дымовом канале. Перадавая сигнал на запальник, магнитный клапан прекращает подачу газа к запальнику и основной горелке.

Автоматика котла АОГВ


Подключение и настройка котла АОГВ

Газовые котлы АОГВ-11.6-3 и 17,4 г. Ростов для подключения теплоносителя имеют на боковой стороне два штуцера с наружными резьбами, диаметром 1 1/2 дюйма или 40 мм. У котлов АОГВ-23 и 29, этот диаметр равен 50 мм или 2 дюйма.

У двухконтурных моделей, на той же стороне расположены два вывода под горячую воду, диаметром 15 мм или 1/2 дюйма.

Газ подключается при помощи специальной гибкой газовой гофрированной подводки (шланга), выполненной из нержавейки. Шланг вкручивается в тройник, к которому закреплены терморегулятор и магнитный клапан.

Когда все правильно подсоединено, система запитана водой, открываете газовый кран. При помощи ручки терморегулятора выставляете необходимую температуру воды.

Схема обвязки и подключения котла типа АОГВ

Схема обвязки котла АОГВ


Преимущества котлов АОГВ Ростов

— простота конструкции
— недорогие запчасти
— несложный монтаж и работа при замене запчастей
— возможность использования в старых открытых системах отопления
— совместим со стальными трубами и чугунными радиаторами
— невысокая цена аппарата

Недостатки котлов АОГВ

— устаревшая конструкция аппарата

— периодические неисправности в работе автоматики: не горит запальник, не работает кнопка на клапане или термопара, котел часто отключается и т. д.

— с каждым годом всё трудней найти запчасти, ввиду появления на рынке более современных моделей отопительных напольных газовых котлов

Смотрите видео:

Читайте также:

Обзор газового котла АОГВ-11,6-3 Эконом

__________________________________________________________________________

Обзор газового котла АОГВ-11,6-3 Эконом


Котел отопительный газовый бытовой с водяным контуром АОГВ-11,6-3 Эконом предназначен для водяного отопления жилых и служебных помещений, оборудованных системами водяного отопления (СО).

Аппарат работает на природном и сжиженном газах. Завод – изготовитель поставляет аппараты с форсунками под природный газ. Для работы на сжиженном газе необходимо произвести замену форсунок для природного газа на форсунки для сжиженного.

Данные агрегаты могут устанавливаться в закрытой отопительной системе с бачком расширительным мембранного типа. Давление в системе отопления в рабочем состоянии (при температуре воды в системе отопления 60 – 80 °С) должно быть не более 1,5 кгс/см2.

На стояке (выходной трубе) должен быть установлен предохранительный клапан, отрегулированный на срабатывание при давлении в системе отопления 1,8 ± 0,1 кгс/см2. Для контроля давления в системе отопления должен быть установлен манометр с пределом измерения 0, 4 кг/см2.

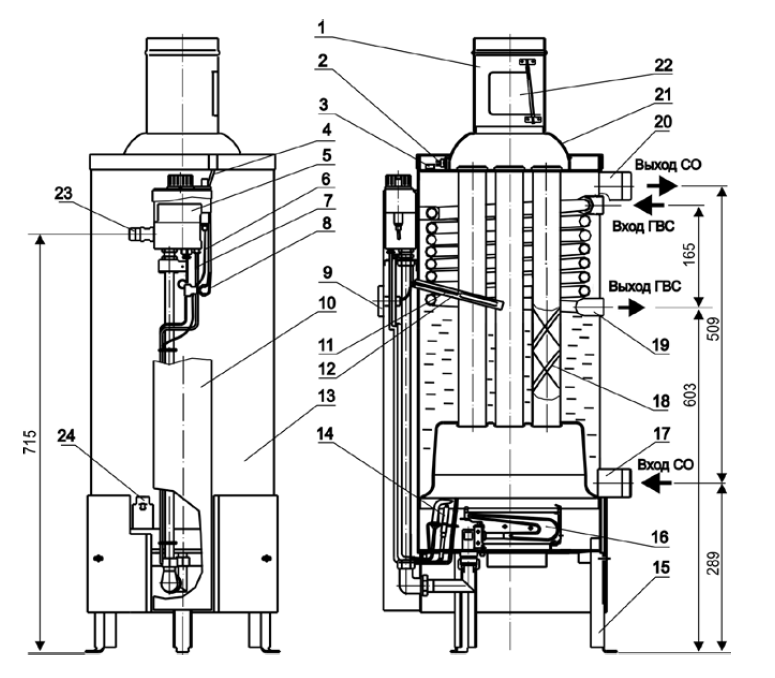

Рис. 1. Котел отопительный газовый АОГВ-11,6 бытовой Эконом

1. Тягопрерыватель; 2. Дверца тягопрерывателя; 3. Кожух; 4. Датчик тяги; 5. Патрубок для установки термометра; 6. Термобаллон блока автоматики; 7. Дверка; 8. Кабель датчика тяги; 9. Змеевик; 10. Блок автоматики; 11. Кран газовый; 12. Газовод; 13. Запальник; 14. Термопара; 15. Щиток; 16. Горелка; 17.
Труба подвода воды из СО; 18. Бак-теплообменник; 19.

Турбулятор; 20. Труба отвода воды в СО.

Аппарат выполнен в виде напольного шкафа цилиндрической формы, лицевая сторона которого закрыта дверкой, обеспечивающей доступ для запуска аппарата в работу и регулирования режимов отопления.

Рис. 2. Блок автоматики котла АОГВ-11,6

1. Гайка накидная термопары; 2. Кнопка пусковая; 3. Гайка накидная датчика тяги; 4. Шайба уплотнительная; 5. Шток; 6. Гайка регулировочная; 7. Втулка;
8. Гайка; 9. Винт.

Блок автоматики представляет собой электромеханическое устройство и состоит из корпуса блока, внутри которого находятся клапаны и система рычагов,
электромагнита, и служит для подачи газа к запальнику и горелке, регулирования температуры воды и автоматического отключения подачи газа при:

— угасании запальника.

— падении давления газа в сети ниже допустимого или прекращении подачи газа;

— отсутствии тяги в дымоходе.

Тягопрерыватель 1 (Рис. 1) предназначен для автоматической стабилизации величины разрежения в топке аппарата, т.е. уменьшения влияния колебания величины разрежения в дымоходе на тягу в топке аппарата. Для успешной работы дверца тягопрерывателя 2 должна легко вращаться на оси.

Автоматика газового котла АОГВ-11,6 регулирования температуры воды состоит из узла сильфон-термобаллон 6, установленного внутри бака аппарата и системы рычагов с клапаном, расположенных в блоке автоматики.

На корпусе блока закреплена гайка регулировочная 6 (Рис.2), вращая которую можно настраивать автоматику на температуру от 50 °С до 90 °С. Эта перемена температуры вызывается перемещением сильфона вместе со штоком 5 вверх (вниз) при вращении гайки регулировочной.

После нагрева воды до температуры, соответствующей настройке, подача газа к горелке автоматически уменьшается, и она переходит на режим “малый огонь”.

При понижении температуры воды в аппарате (не более 15 °С) в результате отбора тепла при отоплении или отбора горячей воды, автоматически увеличивается подача газа в горелку. Температура горячей воды в системе горячего водоснабжения при ее заборе не должна превышать 60 °С.

Автоматика по тяге состоит из датчика тяги 4 (Рис.1), укрепленного на крышке бака и кабеля 8, соединяющего датчик тяги с коробкой магнитной.

Рис.3. Запальное устройство котла АОГВ-11,6

1. Термопара; 2. Запальник

Устройство запальное (Рис.3) предназначено для крепления запальника, термопары и розжига основной горелки. Пламя запальника должно омывать конец термопары.

Безопасность работы газового котла АОГВ-11,6 обеспечивается автоматикой, срабатывание которой происходит при:

— угасании пламени на запальнике;

— отсутствии тяги в дымоходе;

— прекращении подачи газа или падении давления газа ниже нижнего значения.

В этом случае автоматически прекращается подача газа к запальнику и основной горелке.

Подготовка котла АОГВ-11,6 к работе

Помещение, где устанавливается котел АОГВ-11,6, обязательно должно иметь свободный доступ воздуха извне и вентиляционную вытяжку у потолка и соответствовать требованиям по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или
блокированных жилых домов.

Установка котельного агрегата в жилом здании допускается только при наличии дымохода с отводом в него продуктов сгорания от аппарата. Дымоход должен соответствовать всем требованиям.

Канал дымохода должен иметь «живое» сечение не менее диаметра присоединительного газоотводящего устройства аппарата, быть строго вертикальным, гладким, ровным, без поворотов и сужений.

Наружная поверхность дымохода, расположенная выше кровли, должна быть оштукатурена цементным раствором. Часть дымохода, расположенная на чердаке, должна быть оштукатурена и теплоизолирована.

Ниже места присоединения к дымоходу соединительной трубы от аппарата в дымоходе должен оставаться «карман», глубиной не менее 25 см с люком для чистки. Для обеспечения оптимального рабочего разряжения в дымоходе рекомендуем выполнять высоту дымохода не менее 5 метров.

Присоединение котла АОГВ-11,6 к дымоходу должно выполняться трубами из кровельной стали. Диаметр труб должен быть не менее диаметра тягопрерывателя аппарата. Трубы должны плотно без зазоров вдвигаться одна в другую по ходу продуктов сгорания не менее чем на 0,5 диаметра трубы.

Вертикальный участок дымоотводящей трубы, расположенный непосредственно над тягопрерывателем, должен иметь возможно большую длину, но не менее 0,5 м.

Прокладка соединительных труб через жилые комнаты запрещается. Необходимо, по возможности, избегать большой длины горизонтальных участков дымоотводящей трубы.

Суммарная длина горизонтальных участков соединительных труб должна быть не более 3-х м. (В существующих домах допускается длина не более 6-ти м).

Уклон трубы в сторону газового прибора должен быть не менее 0,01. Не следует делать радиусы закругления менее диаметра трубы.

Газовый котел АОГВ-11,6 устанавливается у несгораемых стен на расстоянии не менее 15 см от стены. Если аппарат устанавливают у трудносгораемой стены, ее поверхность должна быть изолирована стальным листом по листу асбеста толщиной 5 мм, выступающим на 10 см за габариты корпуса.

Перед агрегатом должен быть проход шириной 1 м. При установке аппарата на деревянном полу, пол должен быть изолирован стальным листом по листу асбеста толщиной 5 мм. Изоляция должна выступать за габариты корпуса на 10 см.

Для улучшения условий циркуляции воды в отопительной системе предпочтительна установка котла как можно ниже уровня нагревательных приборов (радиаторов). Бачок расширительный располагается в самой высокой точке системы. Система отопления должна быть с верхней разводкой.

Поверхность нагревательных приборов определяется расчетом. Во избежание получения большого гидравлического сопротивления системы занижать диаметры трубопроводов не рекомендуется.

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Как устранить неполадки на газовом котле RGA

______________________________________________________________________________

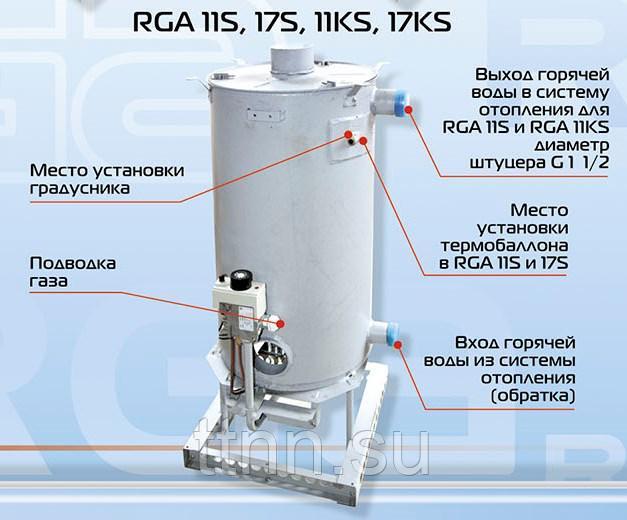

Объясните мне, как избавиться от следующей проблемы. Ввели в эксплуатацию котел RGA 11.6 укомплектованный автоматикой 630 Eurosit. В момент розжига основная горелка начинает гореть хорошо, но минуя 16-20 сек тухнет. Повторное действие не дает изменений. Кто сталкивался с таким?

Изначально проверяйте термопару и датчик тяги. Провести диагностику контактов цепи. Аккуратно разобрать запальник и прочистить. Проведите регулировку запальника в сторону уменьшения давления газа. Видимо, понизилась тяга, и теперь пилотной горелке недостаточно воздуха во время розжига основной горелки.

Изрядно дымит пламя и горелочное устройство горит беспрерывно, не гаснет. Температура свыше настроенной подняться не может, и в то же время факел будет гореть. В аппарате много сажи. Местные газовщики сказали, что слабая тяга. Как можно устранить неисправность?

Похоже, мало воздуха. Следует провести полноценную профилактику. Произвести разборку газогорелочного механизма, очистить и вымыть горелку и жиклеры. Теплообменник рекомендуется прочистить с внешней стороны.

Скажите почему агрегат коптит? Что следует делать для решения этого вопроса?

Возможно, ослабла тяга в топке. Можем посоветовать очистить дымоходный канал.

Как поступить, расскажите, когда газовый напольный котел АОГВ 17 RGA перестал запускаться? Зажимаю рукоять управления, нажимаю кнопку розжига, потом придерживаю ее около 5 минут, отжимаю, и он погасает.

Возможно, трубка запальника имеет засор. В таком случае вам нужно сделать техническое обслуживание. Еще может являться окисел на клеммах датчика тяги. Рекомендуется снять клеммы и очистить их от окисления.

Неполадка котла АОГВ RGA 17.4 с блоком автоматики Eurosit 630. Во время нажимания на кнопку поджига, нет подачи газа на горелку. В чем причина?

Когда Вы нажимаете кнопку, топливо входит только в запальник, на основную горелку его вход не возможна.

Установили данный агрегат. Меня не радует процесс переключения с запальника на главное горелочное устройство. Слышится два хлопка. В чем проблема?

Возможно, следует сделать регулировку газового клапана.

У нас работает аппарат данной марки с блоком автоматики Евросит, который выключается при нагреве примерно 70 градусов. Объясните мне, как исправить поломку?

Скорей всего, происходит срабатывание датчика тяги. Нужно осмотреть дымоход.

Ввели в эксплуатацию аппарат данной марки. Сегодня нагрев остановился на 40 градусах, хотя пламя беспрерывно горит. Что могло произойти?

Не исключено, что имеется засор патрубка поступления газа от автоматики на горелке, а также горелочная форсунка.

Дома используем газовый напольный котел АОГВ 11.6 RGA имеющий автоматику Евросит 630. Неделю назад вылезла у него неисправность. Он гаснет, когда на запальник дует ветер. Два раза выполнял замену термопары, но ничего не изменилось. В чем вопрос?

Когда начинает работать основное горелочное устройство, это вызывает уменьшение поступления газа на запальник, а значит включается автоматика защиты. Вам нужно прибавить подачу газа на запальный механизм. Подобное может случиться нередко по причине падения давления в отопительной системе. Другой причиной является уменьшение тяги в дымоходе, если он смонтирован неправильно.

Скажите нам, пожалуйста, почему у нас останавливается данный агрегат, в основном, если на улице ветер и дождливая погода. Как необходимо решить вопрос?

Когда включается запальная горелка, электромагнитный клапан срабатывает в продолжение 15 секунд. Когда запальник угасает, выключение ЭМК клапана возникает на отрезке в десять секунд, в это время Вы услышите щелчок.

Уже довольно давно был установлен в доме котел РГА 17. Постройка небольшая, по метражу не более 40 кв.метров. Вроде бы объем мал, хотя теплоноситель не может нагреться больше пятидесяти градусов. В комнате имеются 2 батареи по 12 секций. Не могу сообразить, как же нарастить температуру нагрева?

Для устранения неполадки необходим монтаж циркуляционного насоса. Периодически происходит падение давления в магистрали газа.

Из-за чего во время использования весьма часто бывает перегревание газового котла?

Существенный фактор — прекратилась циркуляция в контуре отопления. Также вероятно засорение фильтра либо завоздушивание в отопительной системе.

Вчера произошла неполадка. Если закрыть кран на холодную воду и подать горячее водоснабжение, вся вода исчезает из отопительного контура. Объясните, почему так?

Скорей всего, произошло повреждение подпиточного клапана системы отопления. Он дает воде проходить по обоим направлениям. В случае, когда присутствует давление жидкости в системе, то протекания в обратном направлении быть не может.

Какая причина того, что прибор начинает шуметь, булькать, а периодически долго воет и сильно хлопает?

Жидкость в системе изрядно насыщена кислородом. Во время нагрева происходит испарение воздуха, из-за чего можно слышать шум. При неправильной регулировке аппарата воет газовый клапан или байпас. Сильные хлопки во время пуска указывают на неисправность запального механизма.

Выполнил в середине этого года запуск напольного котла АОГВ 11,6 RGA. Ориентировочно спустя полгода произошло вот что. Пытаюсь установить температурный цикл, а он не держит его. Объясните, что может быть?

Скорей всего, произошел сбой автоматики, и когда повышается температура на 65 градусов, форсунки перестают работать. Необходимо подрегулировать автоматику для правильной работы. Еще одним фактором может быть то, что Вы выбрали несоответствующую мощность агрегата пропорционально отапливаемой площади.

Ремонтники сделали в начале августа подключение этого агрегата. Перевели его на сжиженный газ. За 4 месяца истратилось приблизительно восемь кубов. В данный момент внутри прибора чрезмерно много нагара, а также стала коптить главная горелка. Почему это происходит?

Избыток нагара в топочной камере указывает на то, что горелка не настроена, поэтому газовое топливо сжигается не в полном объеме. Еще возможен некачественный состав газовой смеси. Чтобы горелочное устройство не коптило, нужно регулярно делать очистку с применением воды.

Мне установили такой же прибор. При пуске горелка загорается и сейчас же затухает. Я думаю, что устройство розжига неисправно. Помогите отремонтировать эту аварию?

Необходимо проверить, слышен ли звук образования запальной искры, когда вынут кабель розжига. Если звука нет, надлежит сменить запальный трансформатор. Если звук появился, выполните замену запального электрода или запальной горелки.

Несколько дней тому назад у нас появилась неприятность с котлом АОГВ RGA 8. Стала течь вода. Работал он в общей сложности 2 недели. Возможно, кто-то скажет, из-за чего капает вода?

Возможно капает из-за повышенного давления в системе. Может быть разрушение стенок теплообменника. Гидроудары точно так же являются причиной протекания в котле.

В систему отопления хочется реализовать установку такого же прибора. Расскажите, пожалуйста, какое заявленное давление поступления газа (метан/пропан) данных моделей?

В этом виде оборудования значение заявленного давления подачи газа для метана/пропана составляет 150/300 Па.

Подключен в систему этот агрегат. Вчера случилась с ним неполадка. Прибор стартует, а отопление не греет. Что могло произойти?

Скорей всего, копится воздух в батареях либо много накипи в теплообменнике. Его требуется отмыть.

Эксплуатируем на даче такой же прибор. До этого утра действовал бесперебойно. В настоящее время у него произошла поломка. Он усиленно уходит в перегрев. Как можно устранить данную поломку?

Предположительно, наросла накипь, из-за чего возникла закупорка протока. Просто необходимо почистить агрегат.

Буквально вчера выявилась неполадка с отопительным котлом. В работе был в общей сложности 3 месяца. Потом вдруг неожиданно он прекратил набирать установленную температуру. Возможно, кто-то скажет, почему это случилось?

В вашей системе давление газа меньше, чем требуется. Надо проверить кран газа. Скорей всего, внутри много смазки. Требуется удалить лишнюю.

Скажите, пожалуйста, как по инструкции подкачать расширительный бачок?

Расширительный бачок подкачивается любым подручным насосом до требуемого по инструкции давления. Как правило, диапазон равен 1-1,5 бар. Чтобы накачать расширитель, необходимо удалить жидкость из котла. Это делается посредством сливного штуцера или через водоразборный кран, перекрыв приток горячего водоснабжения.

Газовый котел РГА 11.6 не хочет запускаться. Когда держать кнопку старта, горелочное устройство нормально работает. Если отжать кнопку, агрегат выключается. В чем причина неисправности?

Предполагаем, что повреждение термоэлектрического преобразователя либо газовый клапан. Еще может возникнуть снижение давления газа на подводящей магистали. В некоторых случаях присутствует недостаточное напряжение электронной платы.

Напомните нам, какого рода сервисные работы требуется выполнять в случае замены метана на пропан?

Вначале требуется поменять форсунки на главной горелке. Затем поменять напряжение питания модулятора. И в конце настроить диапазон давления на максимуме и минимуме.

Как работает клапан защиты в отопительной системе?

Такой прибор, который отрегулирован на требуемое давление, защищает отопительную систему. Запрещено применять клапан защиты для опорожнения системы.

Часто растет давление отопительной системы. Давление расширительного бачка уменьшаю до 2,2-2,4 атмосферы. Возможно ли, что вода отопительного контура проникает из системы ГВС?

Увеличение давления отопительной системы охарактеризовать двумя базовыми факторами. Не выставлено давление для расширительного бачка. Кран на подпитку подтекает.

Возникла неполадка у котела RGA 17к. Розжиг выполняется очень трудно. Запальная горелка зажигается, но на основном газогорелочном оборудовании пламя отсутствует. Кто-нибудь может объяснить, в чем причина?

Возможно, неисправность узла розжига. Вам требуется произвести сервисное обслуживание аппарата и очистку разжигающего устройства.

Помогите мне решить проблему с дымоходным каналом? Скоро трое суток, как присутствует обратная тяга, при которой дым проникает прямиком в комнату. Дымоходом занимались самостоятельно. Он состоит из металлической трубы. Кажется в расчетах встречается неточность.

Главной причиной может являться не правильно изготовленная структура дымоходной трубы. Может быть отложение сажи на стенках трубы, которое достаточно понижает его КПД. Кроме того, требуется проверять вытяжку в помещении.

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________




______________________________________________________________________________

Неисправности котла АОГВ-23 ЖМЗ

При нажатии на кнопку пуска не зажигается запальник, пламя на нем гаснет или отрывается

– Закрыт газовый кран перед аппаратом — откройте его;

– Засорено отверстие в форсунке запальника — прочистите его проволокой диаметром 0,3 мм;

– Давление газа ниже 65 мм вод. ст. (635 Па) — обратитесь в управление газовым хозяйством;

– Сильные сквозняки в помещении приводят к отрыву пламени запальника — уменьшите или устраните сквозняки

Между запальником и электродом свечи зажигания отсутствует искра

– Слишком большой зазор между ними — отрегулируйте его величину;

– Пьезорозжиг вышел из строя — нужно его заменить;

Пламя запальника тухнет при отпускании кнопки пуска, после ее удержания в нажатом состоянии не меньше 1 минуты при горящем запальнике

– Окислился припой на контактах электромагнита с контактным проводом, штыри в гнездах прижимаются слабо. Выверните штуцер контактного провода из корпуса магнитного газового клапана и снимите надфилем пленку окисла (зачистите контакт до блеска). Вверните штуцер обратно. Сняв гнезда со штырей, обожмите гнезда плоскогубцами и установите их обратно на штыри. Чтобы не нарушить пайку контактного провода и контактов электромагнита, не следует сильно затягивать штуцер, ввинчивая его в корпус газового магнитного клапана;

– Вышел из строя микровыключатель датчика тяги — замените микровыключатель;

– Термопара не работает — сгорел ее конец (ЭДС, выдаваемая термопарой, не должна быть менее 20 мВ) — следует заменить термопару;

– Пламя запальника не касается конца термопары — отрегулируйте термопару таким образом, чтобы пламя омывало ее конец;

– Не работает защитный термостат — замените его

Гаснет пламя запальника и горелки. Срабатывает датчик тяги. Автоматически отключается подача газа на котел АОГВ-23 ЖМЗ

– Частично или полностью перекрыт дымоход — очистите его;

– Сильные сквозняки в помещении приводят к срыву пламени запальника — уменьшите или полностью устраните сквозняки;

– Давление газа ниже 65 мм вод. ст. (635 Па) — обратитесь в управление газовым хозяйством;

– Чтобы измерить давление газа в сети нужно отсоединить трубку запальника от штуцера корпуса клапана и присоединить к штуцеру прибор для измерения давления. Поворачивая регулировочную ручку, установите ее на 50–60 градусов. Нажмите до упора пусковую кнопку, а потом, отпустив ее на 2–3 мм, через 8–12 секунд снимите показания прибора

При отсутствии тяги в дымоходе время срабатывания автоматики котла АОГВ-23 ЖМЗ по тяге меньше 10 секунд или больше 60 секунд

– Плохо отрегулирован датчик тяги — для его регулировки следует вывернуть на 1–2 мм регулировочный винт и вновь закрутить его. Проверить время срабатывания. Если нужно, операцию следует повторить.
Время срабатывания автоматики определяется величиной зазора между кнопкой микровыключателя и регулировочным винтом. Увеличивая зазор, увеличивают время срабатывания и наоборот

Основная горелка не отключается

– Сильфон-термобаллон» разгерметизирован — замените его

– Не отрегулирован терморегулятор — Выполните его настройку в пределах 50–90 градусов на диапазонах срабатывания

После отключения горелка долго не включается. В баке вода горячая, а радиаторы отопления холодные

– Нарушена циркуляция в отопительной системе — нужно устранить обратные уклоны и воздушные подушки в системе отопления

При выключении терморегулятора на огневых отверстиях основной горелки есть пламя

– Загрязнен и поэтому негерметичен клапан терморегулятора — снимите переднюю крышку терморегулятора и прочистите затвор клапана, затем нанесите уплотняющую смазку

Дверца тягопрерывателя вращается туго или не вращается совсем

– Загрязнение оси дверцы — удалите грязь с оси и из гнезда под установку оси в корпусе тягопрерывателя

Хлопок при включении газового котла Жуковский 23

– Слабая тяга — проверьте дымоход;

– Сели батарейки — замените их;

– В горелке засорились отверстия — почистите горелку;

– Некачественный газ;

– Искровая свеча расположена неправильно — отрегулируйте ее;

– Деформирован корпус и свеча пробивает на него.

Регулировка отопительного котла аогв 11.6 3. Вопросы по ремонту и настройкам котлов аогв

__________________________________________________________________________

Обзор газового котла АОГВ-11,6-3 Эконом

Котел отопительный газовый бытовой с водяным контуром АОГВ-11,6-3 Эконом предназначен для водяного отопления жилых и служебных помещений, оборудованных системами водяного отопления (СО).

Аппарат работает на природном и сжиженном газах. Завод – изготовитель поставляет аппараты с форсунками под природный газ. Для работы на сжиженном газе необходимо произвести замену форсунок для природного газа на форсунки для сжиженного.

Данные агрегаты могут устанавливаться в закрытой отопительной системе с бачком расширительным мембранного типа. Давление в системе отопления в рабочем состоянии (при температуре воды в системе отопления 60 – 80 °С) должно быть не более 1,5 кгс/см2.

На стояке (выходной трубе) должен быть установлен предохранительный клапан, отрегулированный на срабатывание при давлении в системе отопления 1,8 ± 0,1 кгс/см2. Для контроля давления в системе отопления должен быть установлен манометр с пределом измерения 0, 4 кг/см2.

Рис. 1. Котел отопительный газовый АОГВ-11,6 бытовой Эконом

1. Тягопрерыватель; 2. Дверца тягопрерывателя; 3. Кожух; 4. Датчик тяги; 5. Патрубок для установки термометра; 6. Термобаллон блока автоматики; 7. Дверка; 8. Кабель датчика тяги; 9. Змеевик; 10. Блок автоматики; 11. Кран газовый; 12. Газовод; 13. Запальник; 14. Термопара; 15. Щиток; 16. Горелка; 17.
Труба подвода воды из СО; 18. Бак-теплообменник; 19. Турбулятор; 20. Труба отвода воды в СО.

Аппарат выполнен в виде напольного шкафа цилиндрической формы, лицевая сторона которого закрыта дверкой, обеспечивающей доступ для запуска аппарата в работу и регулирования режимов отопления.

Рис. 2. Блок автоматики котла АОГВ-11,6

1. Гайка накидная термопары; 2. Кнопка пусковая; 3. Гайка накидная датчика тяги; 4. Шайба уплотнительная; 5. Шток; 6. Гайка регулировочная; 7. Втулка;
8. Гайка; 9. Винт.

Блок автоматики представляет собой электромеханическое устройство и состоит из корпуса блока, внутри которого находятся клапаны и система рычагов,
электромагнита, и служит для подачи газа к запальнику и горелке, регулирования температуры воды и автоматического отключения подачи газа при:

Угасании запальника.

Падении давления газа в сети ниже допустимого или прекращении подачи газа;

Отсутствии тяги в дымоходе.

Тягопрерыватель 1 (Рис.1) предназначен для автоматической стабилизации величины разрежения в топке аппарата, т.е. уменьшения влияния колебания величины разрежения в дымоходе на тягу в топке аппарата. Для успешной работы дверца тягопрерывателя 2 должна легко вращаться на оси.

Автоматика газового котла АОГВ-11,6 регулирования температуры воды состоит из узла сильфон-термобаллон 6, установленного внутри бака аппарата и системы рычагов с клапаном, расположенных в блоке автоматики.

На корпусе блока закреплена гайка регулировочная 6 (Рис. 2), вращая которую можно настраивать автоматику на температуру от 50 °С до 90 °С. Эта перемена температуры вызывается перемещением сильфона вместе со штоком 5 вверх (вниз) при вращении гайки регулировочной.

После нагрева воды до температуры, соответствующей настройке, подача газа к горелке автоматически уменьшается, и она переходит на режим “малый огонь”.

При понижении температуры воды в аппарате (не более 15 °С) в результате отбора тепла при отоплении или отбора горячей воды, автоматически увеличивается подача газа в горелку. Температура горячей воды в системе горячего водоснабжения при ее заборе не должна превышать 60 °С.

Автоматика по тяге состоит из датчика тяги 4 (Рис.1), укрепленного на крышке бака и кабеля 8, соединяющего датчик тяги с коробкой магнитной.

Рис.3. Запальное устройство котла АОГВ-11,6

1. Термопара; 2. Запальник

Устройство запальное (Рис.3) предназначено для крепления запальника, термопары и розжига основной горелки. Пламя запальника должно омывать конец термопары.

Безопасность работы газового котла АОГВ-11,6 обеспечивается автоматикой, срабатывание которой происходит при:

Угасании пламени на запальнике;

Отсутствии тяги в дымоходе;

Прекращении подачи газа или падении давления газа ниже нижнего значения.

В этом случае автоматически прекращается подача газа к запальнику и основной горелке.

Подготовка котла АОГВ-11,6 к работе

Помещение, где устанавливается котел АОГВ-11,6, обязательно должно иметь свободный доступ воздуха извне и вентиляционную вытяжку у потолка и соответствовать требованиям по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или
блокированных жилых домов.

Установка котельного агрегата в жилом здании допускается только при наличии дымохода с отводом в него продуктов сгорания от аппарата. Дымоход должен соответствовать всем требованиям.

Канал дымохода должен иметь «живое» сечение не менее диаметра присоединительного газоотводящего устройства аппарата, быть строго вертикальным, гладким, ровным, без поворотов и сужений.

Наружная поверхность дымохода, расположенная выше кровли, должна быть оштукатурена цементным раствором. Часть дымохода, расположенная на чердаке, должна быть оштукатурена и теплоизолирована.

Ниже места присоединения к дымоходу соединительной трубы от аппарата в дымоходе должен оставаться «карман», глубиной не менее 25 см с люком для чистки. Для обеспечения оптимального рабочего разряжения в дымоходе рекомендуем выполнять высоту дымохода не менее 5 метров.

Присоединение котла АОГВ-11,6 к дымоходу должно выполняться трубами из кровельной стали. Диаметр труб должен быть не менее диаметра тягопрерывателя аппарата. Трубы должны плотно без зазоров вдвигаться одна в другую по ходу продуктов сгорания не менее чем на 0,5 диаметра трубы.

Вертикальный участок дымоотводящей трубы, расположенный непосредственно над тягопрерывателем, должен иметь возможно большую длину, но не менее 0,5 м.

Прокладка соединительных труб через жилые комнаты запрещается. Необходимо, по возможности, избегать большой длины горизонтальных участков дымоотводящей трубы.

Суммарная длина горизонтальных участков соединительных труб должна быть не более 3-х м. (В существующих домах допускается длина не более 6-ти м).

Уклон трубы в сторону газового прибора должен быть не менее 0,01. Не следует делать радиусы закругления менее диаметра трубы.

Газовый котел АОГВ-11,6 устанавливается у несгораемых стен на расстоянии не менее 15 см от стены. Если аппарат устанавливают у трудносгораемой стены, ее поверхность должна быть изолирована стальным листом по листу асбеста толщиной 5 мм, выступающим на 10 см за габариты корпуса.

Перед агрегатом должен быть проход шириной 1 м. При установке аппарата на деревянном полу, пол должен быть изолирован стальным листом по листу асбеста толщиной 5 мм. Изоляция должна выступать за габариты корпуса на 10 см.

Для улучшения условий циркуляции воды в отопительной системе предпочтительна установка котла как можно ниже уровня нагревательных приборов (радиаторов). Бачок расширительный располагается в самой высокой точке системы. Система отопления должна быть с верхней разводкой.

Поверхность нагревательных приборов определяется расчетом. Во избежание получения большого гидравлического сопротивления системы занижать диаметры трубопроводов не рекомендуется.

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера

К написанию этой публикации подвигла цепь событий, вынудивших меня опробовать свои силы в самостоятельном обслуживании газового котла. Замечу сразу – это не совсем «обмен передовым опытом», как его обычно представляют, так как некоторые изложенные факты говорят, наоборот, об исходной полной неопытности пользователя. Но, возможно, изложенная информация поможет тем, кто ознакомится с ней, избежать подобных ошибок.

Дело в том, что при кажущемся изобилии информации в сети, пришлось столкнуться с тем, что внятных пошаговых инструкций отыскать не так уж и просто – чаще всего всё ограничивается выборочными советами на форумах. Заводское руководство по эксплуатации многие проблемы освещает достаточно сухо, и особой ясности не вносят, а некоторые важные аспекты вообще в нем практически упущены, что, в принципе, и привело к ситуации, о которой пойдет речь. Итак, чем была вызвана и как проводилась чистка газового котла АОГВ-11.6-3 своими руками.

С чего всё начиналось

В приобретенный собственный дом мы въехали в сентябре 2002 года. Система отопления была (и остается) открытого типа, но тогда она была организована по принципу естественной циркуляции. Котельная – в отдельной пристройке, оборудованной по всем имеющимся правилам. В качестве генератора тепла использовался старый чугунный котел с газовыми горелками, каких-то, как сейчас помнится, невероятно больших размеров, еще и с «самопальной» кладкой из шамотного кирпича внутри. С ним было – полное разорение: ежемесячно в наши не самые холодные зимы (Молдавия, Приднестровье) счетчик накручивал по 800 кубометров!

Одним словом, было принято решение провести замену. Остановили свой выбор на АОГВ-11.6-3-У, и из соображений невысокой стоимости, и учитывая массу хороших отзывов об этой модели от знакомых. Одновременно был установлен и циркуляционный насос. Результаты не заставили себя ждать – уже следующей зимой в доме было намного комфортнее, причем тепло распределялось равномерно по всем помещениям. А ежемесячный расход газа упал более, чем втрое! – обычно укладываемся в 220 – 270 кубометров.

К чести производителей, необходимо сразу сказать, что за прошедшие 13 лет абсолютно никаких проблем с работой этих приобретённых приборов не было. Даже в холодную зиму 2008-2009, когда шла очередная «газовая война», и давление в трубах подачи газа было снижено до критического минимума, котел вполне справился с задачей – дома было нежарко, ни и замерзание нам не грозило. Честно говоря, мне даже странно было читать на форумах, что у многих дома на таких котлах стоит постоянно подвязанной кнопка газового клапана – никаких проблем с автоматикой за все время эксплуатации просто не проявлялось.

Визиты инспекторов газового хозяйства нас в городе проводятся регулярно. Никогда особых нареканий по поводу эксплуатации оборудования не высказывалось. Единственное замечание было в позапрошлом году – заменить гофрированный участок дымохода (до врезки в коренную трубу) на изготовленный из оцинковки. Недостаток был устранен.

В этом году похолодание пришло рановато, и уже в начале октября было решено запустить котел на самую минимальную мощность. Но обнаружилась проблема – фитиль запальника не желал загораться, а если и загорался, то таким крошечным пламенем, что его еле было видно. Естественно, такой факел не обеспечивал прогрев термопары, и автоматика не срабатывала.

Похожая ситуация (но в меньших масштабах: факел загорался сразу, но был слабеньким) наблюдалась и годом ранее. Сопло запальника явно подзабилось, и в прошлом году помогло то, что я (на свой страх и риск), ухитрился через длинную изогнутую трубочку брызнуть на этот «жиклер» баллончиком с жидкостью для прочистки карбюраторов. После того как жидкость испарилась, попробовал зажечь – все заработало, и прошлой зимой в течение всего отопительного сезона больше никаких проблем не возникало.

Но в этом года подобная мера оказалась недостаточной – эффект получился даже обратный. Запальник вообще перестал зажигаться.

Очень не хотелось полностью снимать весь газовый узел с горелками (а я тогда еще и не знал, насколько это доступно). Попробовал, открутив трубочку подачи газа на запальник от блока магнитного клапана, продуть ее с помощью автомобильного насоса. Бесполезно. Делать нечего – пришлось думать, как снять весь блок горелок, чтобы провести механическую очистку форсунки запальника.

Котел, естественно, обвязан, система заполнена. Доступ снизу – минимальный, так как котел еще стоит и в специальном приямке. Все это поначалу очень пугало – как же провести демонтаж газового узла? Толковых советов не нашёл, но попалась на одном из форумов подсказка – этот узел вращается относительно центральной оси – входной газовой трубы.

Так как не предполагалось сколь-нибудь значительных по масштабу операций, фото на той стадии я не делал. Показанные ниже операции проводились позднее, при повторной разборке котла. Но суть остается той же.

  • Итак, если постараться взглянуть на котел снизу (для первичного обследования «обстановки» поначалу использовал подложенное снизу зеркало) открывается примерно такая картина:

Сам блок горелок смонтирован на донной крышке. Стрелкой поз. 1 показан вход трубы подачи газа на основную горелку. Поз. 2 – это вход трубок запальника и термопары. А весь этот узел, помимо жесткости газовой трубы, удерживается на отбортовке цилиндрического кожуха котла тремя зацепами. Они расположены по краю донной пластины на вершинах правильного треугольника. Синей стрелкой показан один из них, тот, что расположен несколько левее запального окошка.

Второй зацеп – ближе к тыльной части котла слева (если стоять лицом к запальному окну).

Третий – почти что ровно под узлом автоматики, на уровне опускающихся вниз к поддону вертикальных трубок.

  • После тщательного осмотра всей донной части, никаких других крепежных или фиксирующих элементов не обнаружил. Значит, должны быть пазы, через которые эти выступы можно вывести из зацепления с отбортовкой кожуха. В итоге оказалось, что паз – всего один, и расположен он в области третьего зацепа (по ходу показа). Чтобы попасть на него, поддон необходимо немного провернуть по часовой стрелке. На иллюстрации направление проворота показано зеленой стрелкой. Кстати, хорошо виден и открывающийся непрокрашенный участок кожуха – видно, как смещается поддон.
  • С принципом крепления разобрался. Но для того, чтобы провернуть поддон и снять блок горелок, естественно, необходимо отсоединить от узла автоматики газовую трубу, трубку запальника и контактную трубку термопары.
  • Первым делом, еще раз проверил, перекрыта ли подача газа из домашней разводки.
  • Затем аккуратно свинтил гайки на штуцерах блока автоматики.

1 – трубка подачи газа на факел запальника. Ключ на 12.

2 – трубка с контактом термопары. Ключ на 12.

3 – труба подачи газа на основную горелку. Ключ на 27.

Паронитовая прокладка на основной газовой трубе снялась. Проверил – состояние отличное. На факельной трубке – прокладка осталась на штуцере тройника, но тоже – видно, что не изношенная, и вполне еще послужит.

  • После разборки этого узла поддон достаточно легко провернулся, и через паз ближний к трубкам держатель вышел из зацепления с кожухом. Теперь, поддерживая поддон снизу, слегка подаем его на себя – и из зацепления вышли и остальные два держателя. Весь узел опускаем на пол, а потом аккуратно достаем между ножками котла наружу.

На фото показан снятый поддон, но еще раз оговорюсь – фото делались позднее, при вторичной разборке котла. В первый раз картина была намного «чище». Далее, по тексту будет понятно, почему на это обращается столько внимания.

  • Проверил состояние основной горелки – она была совершенно чистая, без следов какой-либо деформации. Претензий к ее работе и не возникало.
  • Затем перешел к «виновнику» всей этой затеи – к соплу запального факела. Открутил два винта, удерживающие этот узел (фитиль плюс термопара) в собранном положении. Винты, правда, поначалу сопротивлялись, но после обработки WD-40 все же пошли. Снял коробчатый кожух с запальной горелки, добрался до форсунки.

Сама латунная форсунка была сверху покрыта легким белым налетом (типа накипи), и это очень быстро, без усилий, снялось мелкой наждачкой. Само сопло, да, было подзаросшим, едва «прорисовывалось» даже визуально. Тоже ничего страшного – взял тонкую медную жилку от распущенного кабеля и прочистил отверстие. Для гарантии – еще и продул под давлением насосом со стороны подключения трубки к тройнику блока автоматики. Все задача выполнена!

  • Заодно, пока есть свободный доступ, очень аккуратно наждачкой-«нулёвкой» почистил и изгиб трубочки термопары: там был очень легкий слой окисла – накопилось за период летнего простоя.
  • Произвел аккуратно сборку всех узлов в обратной последовательности. Немного помучался с обратной установкой поддона – но потом приловчился.

Надо сначала поступательно, без перекоса, поднять весь этот блок, чтобы горелка зашла внутрь корпуса, а узел запальника и термопары не цеплялся за отбортовку кожуха. Затем, стоя со стороны труб, слегка подать весь этот узел на себя, дать небольшой наклон вниз, чтобы слегка приподнялся (буквально на пару градусов!) противоположный край поддона. Потом, подавая поддон вперед, следует одновременно надеть два дальних зацепа, чтобы они зашли на отбортовку кожуха. Ближний к себе зацеп направить в вырезанный паз, а когда он войдет в него – весь поддон провернуть против часовой стрелки. Величину этого проворота визуально подскажет положение труб – газовая труба окажется прямо под своим патрубком блока автоматики, как было при разборке.

  • Установил на место все трубки, предварительно проверив наличие и правильность прилегания прокладок. Обтянул ключом гайки на трубе подаче газа и на трубке запальника. Перед обратной установкой трубки термопары очень осторожно, буквально еле касаясь, почистил «нулевкой» контактные площадки. Эту гайку, в соответствии с прочитанными рекомендациями, затягивал не ключом, а от руки, только усилием пальцев.
  • Проверил герметичность соединений – принёс с кухни губку с моющим средством, открыл подачу газа, «промылил» места соединений газовых трубок — все нормально, никаких признаков утечки нет.
  • Попробовал запустить котел. Фитилек загорелся отлично – ровным пламенем, «омывающим» изгиб термопары. Буквально через 15-20 секунд – сработал газовый клапан. Подождал пару минут, потом открыл подачу газа на основную горелку – загорелось ровно, без хлопка. Поэкспериментировал – несколько раз закрывал и открывал подачу на основную горелку: все хорошо – фитиль горит ровно, не гаснет, горелка разжигается так же штатно.

Все, выставил примерно нужный уровень нагрева, закрыл щиток на окошке розжига, и ушел, полный гордости за успешно проделанную работу.

Тогда я еще не знал, что мои «приключения» только начинаются!

Неожиданная проблема

Несколько дней работа котла не вызывала никаких нареканий – он не затухал, система отопления работала хорошо. Однако прошло около недели, и мне показалось, что в котельной появился ранее несвойственный ей запах – это не запах газа в чистом виде, а скорее «аромат» сгоревшего газа. Кроме того, начало складываться впечатление, что, по ощущениям домашних, тепла стало недоставать.

Пару раз котел погас ночью – безо всяких видимых причин. Ну а дальше – больше. Спустя примерно неделю, я, зайдя в котельную, увидел жутковатую картину – пламя горелки пытается «выбраться» через закрытое щитком окошко розжига. Достаточно большой участок металлического кожуха над окном раскалился почти докрасна, краска на нем полностью, до «чистого» металла обгорела.

Естественно, котел был сразу же потушен. После того как он остыл, я попробовал, в качестве эксперимента, провести розжиг. Фитиль работает нормально, автоматика тоже срабатывает хорошо. Но когда разжигается основная горелка, то, во-первых, пламя имеет выраженные оранжевые концы языков пламени. А во-вторых – «корона» пламени направлена не полностью вверх, а стремится еще и в просвет между теплообменником и внешним кожухом котла.

Понятно — это явный признак того, что внутри котла поток горячих газов встречает какое-то сопротивление, одним словом – каналы заросли сажей. Сажа везде, даже на обводе запального окошка – никогда ранее не было, чтобы я как-то пачкал руки при розжиге, а сейчас на пальцах появляются черные пятна, кстати, очень трудно смываемые даже теплой водой с мылом.

Но остается не выясненным вопрос – почему? Ведь за только лет с подобной проблемой сталкиваться не приходилось никогда.

Полез вновь по форумам – искать причину. И на одном из них наткнулся на дельный совет – такая картина свойственна неполному сгоранию газа, без подачи дополнительного воздуха. Стал плотнее разбираться с конструкцией своего котла, и выявил то, на что просто не обратил ранее внимания. Это – хомутообразная заслонка на входе газовой трубы в котел, снизу, прямо у поддона. Там на трубе имеются два диаметрально-противоположно расположенных отверстия, которые и прикрывает эта заслонка.

Побежал проверять: так и есть – заслонка практически полностью перекрывает оба отверстия. Слабое знание «матчасти» привело к тому, что я на этот нюанс совершенно не обратил внимания. А в процессе разборки блока горелок, по всей видимости, случайно переместил эту заслонку в положение, при котором доступ воздуха был перекрыт.

Попробовал открыть эти окошки и провести розжиг котла – да, пламя тут же изменило цвет и стало более ровным. Но «корона», естественно, все так же стремится в пространство между кожухом и теплообменником, то есть от очистки котла найденная причина меня никак не избавляет.

Проведение чистки котла

Понятно, что для проведения чистки мне необходимо вновь выполнить разборку – так же демонтировать блок горелок, и плюс к этому – снять верхнюю крышку котла.

  • Пришлось несколько помучаться со снятием зонта, переходящего в металлическую часть дымохода. Дело в том, что сам дымоход в котельной – кирпичный, коренного типа, установлен на фундаменте, и в него вмурованы две трубы – от котла и, выше, от газовой колонки.

Трубу котла вмуровывал сам, сделал это в свое время качественно, и «сидит» она очень плотно. Пришлось приложить усилия, чтобы добиться небольшого люфта. Но в итоге получилось – удалось приподнять ее настолько, чтобы хватило просвета для снятия с трубы зонта. Картина открылась весьма колоритная.

Уж под самим зонтом видны залежи сажи. А если посмотреть на зонт снизу, то на полусферическом рассекателе–сборнике конденсата – мягкий рыхлый слой сажи толщиной под 10 миллиметров.

  • Чтобы снять верхнюю крышку котла, необходимо для начала отсоединить и демонтировать датчик тяги. Он удерживается на крышке пластинками, которые прикручены двумя саморезами (на иллюстрации выше – показаны синими стрелками). Но сколько я не крутил эти саморезы – они проворачивались на месте, не страгиваясь вверх ни на миллиметр. В конце концов, плюнул на это дело – решил снимать крышку вместе с датчиком. Для этого вначале ключом на 14 отвернул гайку соединения трубки с тройником блока автоматики.

Сразу проверил паронитовую прокладку – «живая», осталась на месте, и поэтому решил ее не тревожить.

  • Дальше, казалось бы, все просто – крышка зафиксирована на кожухе котла тремя саморезами.

Саморез, который расположен на фасадной стороне котла, вышел достаточно легко.

А вот два других – оказали «яростное сопротивление». Они попросту не желали страгиваться с места. Не помогали ни мощные отвёртки, ни обработка WD-40, ни простукивание – стоят неподвижно.

В конце концов, начали «зализываться» прорези под отвёртку – но все с тем же нулевым результатом. Выход напрашивался один – срезать головки саморезов шлифмашинкой, благо, они сделаны не «под потай».

Ничего страшного – срезал очень аккуратно. Забегая вперед, скажу, что впоследствии заменил эти крепления на кровельные саморезы с головкой-шестигранником – на случай будущих чисток котла. Держит даже лучше, и выкрутить – никакой проблемы не составит.

  • Крышка сидела плотно, и пришлось даже несколько простучать ее снизу – уперев деревянный брусочек в нижнюю кромку. После этого она ровненько снялась.

На тыльной стороне крышки хорошо заметны следы, которые остались из-за неправильного прохождения продуктов сгорания. Они отыскали себе путь между теплообменником и кожухом котла, далее сходясь к центральному отверстию дымохода.

Естественно, говорить о какой-то эффективности работы котла в такой ситуации не приходится – он скорее грел помещение котельной, чем отдавал тепло в систему. Про безопасность подобного функционирования лучше вообще промолчать.

  • Водяной теплообменник котла сверху прикрыт своей крышкой. Она зафиксирована и плотно прижата к нему с помощью специальных креплений – металлических клиньев (на иллюстрации сверху они показаны желтыми стрелками). Снимаются эти фиксаторы – очень легко.

Думал, что они пружинные – ничего подобного. Эти клинья сделаны из обычной мягкой стали, а их усики изогнуты по тому же принципу, что и обычные шплинты. Они легко сводятся к центру, а затем клин вынимается из прорези.

  • Таким же образом убрал все стопора, а затем снял крышку. И ужаснулся…

Этот небольшой просвет между теплообменником и крышкой, в котором потоки газа от трех каналов должны объединяться в один центральный для выхода в дымоход, плотно забит сажей.

  • Теперь необходимо из каналов теплообменника достать вставки-турбулизаторы газового потока. Они без особого сопротивления поддались вверх, когда подцепил их плоскогубцами.

Картина получилась даже хуже, чем я мог себе представить – слой сажного нагара на лопастях турбулизаторов впечатляет своей толщиной!

Заодно сразу смотрю, в каком состоянии эти вертикальные цилиндрические каналы. Картина соответствующая…

Естественно, что если даже «вывести за скобки» проблемы тяги, ни о какой эффективности работы котла при столь заросшем снаружи теплообменнике и речи не идет.

  • Далее, снял поддон котла с блоком горелок – как выполняется эта операция, я уже рассказывал выше.
  • Все, можно переходить непосредственно к чистке всех узлов. Для этой операции в хозяйственном магазине была приобретена обычная пластиковая щётка для бутылок – она пойдет для вертикальных каналов. Подвязал ее изолентой к деревянной рейке, чтобы пройти каналы по всей их высоте.

Знаю, что «классикой» для домашнего творчества является синяя изолента, но у меня была только белая 🙂

А для чистки остальных деталей и поверхностей приобрел плоскую щетку с мягким латунным ворсом.

  • Прочистку начинаю с верхней плоскости теплообменника – счищаю и сметаю вниз весь сажный нагар. Получилось так, как показано на иллюстрации выше.
  • Затеем перехожу к прочистке каналов. Сажа от стенок отходит достаточно легко – еще не успела «задубеть». Характерно, что она очень маслянистая.
  • После очистки самого котла, перехожу к снятым деталям и узлам. Чтобы не разводить лишнюю грязь в помещении котельной, переношу все это действо во двор.

Сама горелка и в этот раз чистая, если не считать той сажи, что нападала сверху – она легко смахнулась щеткой. Заодно сразу слегка подчищаю «нулевкой» трубочку термопары – это не помешает.

  • После завершения операции чистки, перехожу к обратной сборке котла. Вначале установил на место блок горелок – об этом уже рассказывалось выше. Сразу скоммутировал все трубки, проверил прокладки и затянул гайки.

И вот здесь сразу заострил свое внимание на положение задвижки воздушного канала. При чистке я этот хомут снял с трубы (не знаю, правда, зачем), но при обратной установке оказалось, что он изготовлен из мягкой стали, и никакими пружинящими качествами не обладает. После установки он стал болтаться и просто соскальзывать вниз. Пришлось сделать небольшое усовершенствование – просверлить в «ушах» отверстия, и после надевания заслонки чуть стянуть ее длинным винтом М5. Получилось нормально – теперь хомут надежно удерживается в заданном положении, но и переместить его – не составляет особого труда.

Канал теплообменника чистый. Снизу хорошо виден край круглой газовой горелки.

Установка турбулизаторов – очень проста, и ошибиться здесь просто невозможно – они вставляются в каналы и удерживаются в них за счет расположенного сверху уширения центральной металлической пластины. Вставляю их так, чтобы эта пластина была сориентирована по радиусу цилиндрического теплообменника, то есть лопасти при этом расположатся примерно по касательной к окружности.

Установлена крышка теплообменника …

Вставляю в прорези проушин металлические шплинты-клинья, и слегка подбиваю их с тыльной части – чтобы крышка максимально плотно прилегла к теплообменнику. После этого плоскогубцами развожу усики – всё, крышка надежно закреплена.

  • Далее, устанавливаю на место верхнюю крышку котла. Сориентироваться с ее правильным положением помогают отверстия от единственного вышедшего нормально самореза. В моем случае датчик тяги не снимался – он уже стоит на месте, и остается только подсоединить его трубку к тройнику и затянуть гайку.
  • Завершаю сборку установкой колпака. Подсовываю его под трубу, надеваю на ее раструб (заходит очень плотно), и затем аккуратно устанавливаю на место. Три выступа на колпаке должны попасть в соответствующие отверстия крышки котла, и при этом вырезанное полукруглое окошко разместится над проходящей трубкой термодатчика.
  • Естественно, после этого были проверены все соединения на герметичность.
  • Перехожу к долгожданному моменту – к запуску котла. Фитилек загорелся сразу, и уже через секунд 15 сработал магнитный клапан Пока все хорошо.

Открываю подачу газа – горелка зажигается легко, огонь горит ровной короной, с одинаковой высотой языков пламени, и смотрят они не в стороны, а направлены выраженно вверх, что и требовалось доказать!

  • Попробовал «поиграть» с воздушной заслонкой. В итоге пришлось ее приоткрыть еще немного – добился ровного голубого пламени, практически без примесей красных или оранжевых оттенков. Экспериментальное перекрытие и подача газа (моделирование выключений и пусков котла) прошло успешно – факел запальника устойчив, и горелка загорается сразу и практически бесшумно.

С тех пор прошло уже две недели – каких-либо нареканий на работу котла не было! Впереди зима, и, надеюсь, что никаких неприятных сюрпризов система отопления нам не преподнесёт.

А для себя решил следующее:

  • Внимательнее относиться к мелочам любой конструкции – все имеет свое предназначение, и непродуманные действия способны привести к нештатным ситуациям.
  • Процесс чистки освоен, он не столь сложен, так что буду проводить его регулярно – перед началом каждого отопительного сезона, хотя бы для профилактики.

Автор отдает себе отчет, что подобные работы, вообще-то, должны проводиться соответствующими специалистами. Поэтому эту статью необходимо расценивать не в качестве руководства к действию, а только как повествование о случившемся – о том, как одна совсем небольшая ошибка, невнимательность, привела к серьезным проблемам и потребовала их срочного устранения. Надеюсь, что полученная информация кому-то покажется полезной.

Вопрос: Проблемы с терморегулятором газового котла АОГВ 29 Ростов. После замены теплообменника вода в котле нагревается до заданной температуры 70 градусов и горелка отключается. Повторное включение происходит при температуре 40. Подскажите можно ли и как отрегулировать терморегулятор на разницу температур в 10-15 градусов?

Ответ: Меняйте терморегулятор. Когда Вы его снимали, надо было посмотреть область резьбы. Даю гарантию, что она полуразложилась за эти 15 лет. А внутри рабочая часть. Если сейчас перепад около 30 град, дальше будет больше и в один день вообще перестанет работать.

Вопрос: В частном доме установлен котел АОГВ 11,6-3. Осенью, когда включали на малый газ, вообще не было никаких проблем. Потом резко похолодало (до -15 град.), батареи горячие, дома очень тепло, короче вроде все хорошо и никто не ждал никакого подвоха. Затем неожиданное потепление (0 …-2) атмосферное давление падает до 740 мм.рт.ст и котел перестает работать в нормальном режиме:(даже на малом газу.

Пламя с одной стороны постоянно тухнет (как будто задувает) и опять вспыхивает, запальник горит ровно, если газ включаешь сильнее, пламя начинает вырываться из котла в окошко розжига, в результате — газ включен очень тихо, дверца открыта (как и форточка на кухне) для подсоса воздуха и дома холодно. Кстати, не сказала, осенью мы включали котел на полную, пробовали, и не было никаких проблем.

Наше предположение — не хватает тяги и возможно проблемы с горелкой. Кроме того, капает вода на горелку, откуда, не знаем. Очень похоже на конденсат внутри трубы, при выключенном котле вода не капает. Подскажите, что можно сделать? Горелку из котла достать и почистить нет никакой возможности — все намертво заварено. Как можно увеличить тягу? У нас только есть единственная идея — поставить вентилятор на трубу котла

Ответ: 100% проблема в тяге. Варианты решения: Устранить все возможные «подсосы», т.е. не должно быть дыр ни в трубе, ни в соединительных частях дымохода. Утеплить трубу. Нарастить трубу.

Вентилятор не будет работать нормально, это не дымосос, да и характеристики не подберете. Еще один момент. Работа на малом давлении газа тоже плохо. Из-за этого падает температура уходящих газов. Попробуйте поработать какое-то время на большой мощности, просушите трубу, а затем не снижайте давление газа, а уменьшите температуру на терморегуляторе. Пусть котел включается и отключается, это особенность дешевых моделей, горелки и автоматики в них работают только на включение и выключение, а не с модуляцией, как например, в настенных котлах.

Вопрос: Котел АОГВ-23 отключается полностью — фитиль и горелка. В чем может быть причина? Термопара целая, как электромагнитный клапан (эмк) проверить?

Ответ: Снимаете ЭМК и термопару. Соединяете термопару к ЭМК и на газовую плиту, греть рабочий конец термопары. Держите от 30 сек, если кнопка прихватила-полет нормальный, все будет работать, нет-проверять ЭМК и термопару. Электромагнитный клапан скорее всего надо разбирать и рабочие поверхности чистить на мелкой шкурке, чтобы рабочие поверхности были ровными. Еще посмотрите, не оторван ли он и куда закручена термопара.

Вопрос: Провели установку и подключение газового котла АОГВ с автоматикой skif. Котел в эксплуатации ровно год, началась проблема в работе автоматики, при включении происходит пьезорозжиг горелки зажигаются, а розжиг продолжает работать и через несколько секунд котел гаснет, после нескольких таких запусков он вроде начинает работать но после температурного автоматического отключения при очередном автозапуске опять гаснет. Помогите чем сможете или посоветуйте, что сделать?

Ответ: У Вас котел «не видит» пламя. Возможные причины: 1. электрод ионизации не в пламени; 2. Электрод ионизации грязный; 3. плохой контакт в цепи электрода ионизации. Третий вариант наиболее вероятный — отгорают провода.

Вопрос: Подскажите причину — котел АОГВ-11,6, после замены терморегулятора стала просто огромная разница между вкл-откл котла-остывает до 25 градусов, неужели купил дефектный терморегулятор?

Ответ: Да, проверить терморегулятор надо.

Вопрос: Сделали запуск и настроили газовый котел АОГВ-11,6-3. Этой зимой разморозил змеевик горячей воды, посоветуйте что делать, покупать новый или есть возможность его отремонтировать.

Ответ: Я никому не советую ремонтировать котлы с применением сварки. Хотя есть сварщики, которые говорят, что сваривали такие котлы вне завода, то есть самостоятельно. Поэтому я советую или покупать новый котёл или модернизировать систему со старым котлом путём установки бойлера косвенного нагрева для ГВС. Но для начала всё-таки обязательно опрессуйте котёл, после разморозки это очень желательно. Если после опрессовки он потечёт, то меняйте на новый.

Вопрос: Включаю основную горелку, газ с каким то шумом идет, пламя в запальника непостоянное и термопара остывает и выключает все. Сажа быстро образуется. Кстати пламя лезет в смотровое окошко. Сейчас работает на «малых оборотах». Дам больше — выключится.

Ответ: Плохо удерживается магнитный клапан. Когда горит запальник он работает(прилипший). Но включаешь основную горелку и его потоком газа сбивает (отщелкивается). Это может произойти или сразу или через 5 минут или 2 дня. Нужно снять внутри блокирующую мембрану и подвязать кнопку проволочкой. Должно работать.

Вопрос: Подскажите пожалуйста в таком вопросе — при удержании кнопки пуска фитиль загорается, а после того как кнопку спустя 30 секунд и более отпускаю основная горелка не загорается и тухнет фитиль.

Ответ: Попробуйте заменить термопару.

Вопрос: Автоматика котла АОГВ. Есть проблема: перестала удерживаться кнопка электромагнитного клапана розжига. Что проверил: купил новую термопару (как выяснилось зря, старая рабочая). Термопара вырабатывает ЭДС 25-30мВ, нормально. Прикрутил термопару к клапану ЭМК, на втором
конце клапана (что идет на датчик тяги), т. е. насквозь обмотку и сердечник ЭМК, ЭДС сохраняется 25-30мВ. Тоже вроде правильно, значит в ЭМК обрыва нет. Провод, который идет к датчику тяги прозванивается с корпусом (т.е. сопротивление 0, т. е. датчик не разомкнут, т. е. рабочий). Блин, а не
работает все равно.

Такое впечатление что сломался сам сердечник, но такого же не может быть, там ломаться не чему. Помогите советом. Принцип работы: Вправо кабелек до датчика тяги. Задумка котла: пока есть газ, запальник горит, греет термопару, она вырабатывает ЭДС (у меня 30мВ), ток проходит по обмотке, выходит насквозь до датчика тяги, если он в порядке, то он замкнут на землю (корпус котла), ток выходит через него на корпус. Проходя через сердечник клапана с обмоткой, он удерживает шайбу со штоком в нажатом состоянии, газ доходит до горелки. Если шайба не держится — пламя тухнет.

Чтобы проверить клапан, решил подключить к нему вместо термопары батарейку. До АОГВ не добрался еще, но проверил на снятом клапане. Подключил батарею. Вторые концы батареи и клапана также замкнул между собой, т. е. сделал замкнутую цепь батарея-ЭМК. Шайба примагничивается, но плохо. Явно не хватит усилия, чтобы удержать шток нажатым в АОГВ. Заехал в магазин газовый, купил новый ЭМК такой же. 1500р стоит. Его также подключил — один в один картина, также еле притягивается. Хотя в инструкции к новому клапану сказано, что усилие на отрыв 1.9кг при ЭДС от термопары 18мв +-2мв. Что делать?

Ответ: Катушка точно, что цела, если ее не повреждали механически. А потому: или где-то нет контакта или при нажатии кнопки ее не додавливаете до упора, т. е. шайба не прилегает к ЭМК. Нужно пропаять все контакты.

Вопрос: Хочу поделится проблемой связанной с котлом Siberia АОГВ-11 6-3. Поледнее время отключается котел, газовики при осмотре говорят термопара неисправна. Не нашел подходящего. Нужна термопара Sit 200 L 300. может, кто поможет в приобретении?

Ответ: Нет, проблема может быть не в ней. Сколько времени котел работает? Отсоедините провода, которые там стоят, припаяйте провода к клеммам. Проверьте как работает запальная горелка. есть вероятность, что засорено отверстие для подсоса воздуха, засорен жиклер и на термопару идет малый фитиль (не достает). Переходник, куда закручена термопара необходимо подтянуть. В общем проверьте всю цепочку от запальника до газового клапана. У Вас, скорее всего окисление контактов.

Вопрос: Не включается котел АОГВ-11,6-3. Температура воды сильно опускается, а котел не включается… вращение ручки регулятора температуры тоже не помогло, что делать?

Ответ: Решил следующим образом. Пришлось вскрывать регулятор (металлическая коробочка под кнопкой), разбираться в устройстве и поджимать там пластинку. Всё заработало. У коробочки есть крышечка, на 4 винтиках. С резиновой прокладкой. Отключаете газ, откручиваете 4 винта, поддеваете крышку и снимаете её. Аккуратнее с прокладкой, не повредите. И разберитесь, прежде чем гнуть. Потом всё на место и проверяете, не травит ли из под крышки.

Симптомы у меня были такие. Этот котел регулирует температуру временем включения. И вот включаться он стал всё реже и реже, несмотря на установку «на максимум». Потом совсем встал, но фитиль исправно горел. Я где мог, прочистил — не помогло. Пришлось вскрывать. Но у меня выхода не было, на улице -30, вечер воскресенья, никого не дозовешься и в доме уже колотун. В вашем случае, я бы вызвал мастера.

Вопрос: При попытке розжига не поступает газ, похоже на залипание клапана. Выглядит так: кран на горелку открыт, нажимаю кнопку подачи газа, а газ не шипит через горелку. Только после нескольких нажатий и резких отпусканий кнопки начинает газ поступать, кран закрываю и поджигаю запальник. Надо менять клапан?

Внутреннего устройства регулятора я так и не смог найти, позвать очередных ремонтников что-то не очень хочется. Что посоветуете для начала? Разобрать осмотреть, почистить? Была мысль после газового крана на горелку установить клапан нормально открытый для управления автоматикой термостата.

Ответ: Не экспериментируйте с открытым краном на горелку при розжиге. Когда-нибудь это может закончиться взрывом. Кран на горелку при розжиге должен быть обязательно закрыт. Продувку газопровода проводят через шланг на улицу, если нужна продувка. Не курить и всё такое по
противопожарке. При полностью нажатом штоке работает защита от рассеянности, второй клапан закрывает поступление газа на горелку, газ на запальник при этом продолжает поступать.

При отпускании шток немного приподымается, освобождая проход газа на горелку, с другой стороны шток
уудерживается в среднем положении сердечником. То есть для прохода газа на горелку нужно среднее положение штока. В отжатом состоянии газ полностью перекрыт, в крайнем нажатом — поступает только на запальник. В среднем положении газ поступает на запальник и горелку (если открыт кран).

___________________________________________________________________________

принцип работы, автоматика, инструкция > Домашнее инженерное оборудование

Полиэтиленовые трубы для газопроводов

Вес полиэтиленовых труб в 7 раз меньше чугунных или стальных аналогов. Доставка полиэтиленовых труб может осуществляться в бухтах или намотанными на специальные трaнcпортные баpaбаны ……

18 04 2021 19:58:19

Ремонт и монтаж пластиковых труб своими руками

Выполнение всей работы каждому человеку по силам, не привлекая при этом специалистов, можно выполнить монтаж пластиковых труб своими руками, что экономит денежные средства ……

15 04 2021 15:57:23

Принцип устройства водопровода

Выполнить разводку водопровода в частном доме под силу каждому. Главное иметь в качестве источника питьевой воды …..

10 04 2021 16:30:56

Как построить выгребную яму своими руками

Простейший выгреб представляет собой вырытую в грунте яму глубиной не менее 2,5 метра. Чтобы не просачивался неприятный запах и не загрязнялись нечистотами водоносные слои, их выполняют как заглубленные герметичные емкости ……

08 04 2021 16:31:31

Батареи отопления : какие лучше выбрать для частного дома и квартиры

На сегодняшний день считается, что стальные батареи отопления имеют лучше показатели среди других радиаторов по техническим и таким хаpaктеристикам, как цена, внешний вид и тепловая мощность. Также определенным плюсом считается абсолютная совместимость с материалами…

28 03 2021 2:24:15

Бойлер косвенного нагрева — что это

Описание, основные виды бойлеров, напольные и настенные, чем отличаются, какой лучше выбрать, монтаж бойлера косвенного нагрева, как подключить бойлер ……

27 03 2021 8:34:35

О сайте

Дорогие дамы и господа, мы рады приветствовать вас на нашем строительном сайте » Дачный Эксперт». Портал » Дачный эксперт» — это современная база знаний для начинающих и профессиональных строителей. На нашем сайте мы стремимся собрать всю самую полезную и актуальную информацию, которая может помочь людям в обустройстве и строительстве дачного участка. Специально для вас, мы подготовили множество статей, о том как сделать утепление кровли и выбрать кровельный материал. Наш портал ежедневно пополняется и вы всегда сможете здесь найти самую свежую информацию о строительстве дачных домов. В А Ж Н О! На нашем сайте вы сможете найти не только полезные статьи, написанные специалистами в области строительства, но и множество подробных картинок и тематических видео, которые на примере покажут каждый шаг обустройства частного дома. Expert-dacha.pro — это молодой и стремительно развивающийся проект. Мы надеемся, что вы сможете помочь стать проекту еще лучше! Задавайте вопросы в комментариях, пишите нам в редакцию, оставляйте свои вопросы и пожелания! Ни один вопрос не останется без внимания! С уважением, администрация проекта….

21 03 2021 10:53:47

Что лучше, ондулин или шифер, а так же отличие ондулина от ондулина смарта,ондувилы,ондалюкса,ондуры и гибкой черепицы

В этой статье вы узнаете, что лучше, ондулин или шифер, в чем отличие отличие ондулина от ондулина Смарта, и в чем разница между ондулином и ондувиллой, ондурой, гибкой черепицой и ондалюксом. С помощью этой статьи вы сможете найти дешевый заменитель ондулина….

18 03 2021 12:51:20

Электрический котел отопления для дачи

Общие рекомендации, с помощью которых можно подобрать электрические котлы для дачи. Подробное рассмотрение факторов, влияющих на выбор котла. Описание видов электроустановок, применимых для обогрева дачного домика….

17 02 2021 10:21:50

Газовые приборы (датчики CO) | CPSC.gov

Персонал Комиссии по безопасности потребительских товаров США (CPSC) участвует в добровольных мероприятиях по стандартизации, направленных на устранение опасностей, связанных с оксидом углерода (CO), связанными с газовыми отопительными приборами, такими как печи и котлы. Канадская ассоциация стандартов (CSA) и CSA America, Inc. (действующая как CSA Group) разрабатывают добровольные стандарты для газовых приборов и аксессуаров для газовых приборов, продаваемых в США и Канаде. Версии этих стандартов для США аккредитованы Американским национальным институтом стандартов (ANSI), а канадские версии аккредитованы Советом по стандартам Канады.

Персонал работал с техническим комитетом Z21 / 83 Американского национального института стандартов (ANSI) над разработкой требований к рабочим характеристикам, согласно которым устройства должны отключаться или демонстрировать другую предупредительную реакцию при обнаружении опасных уровней CO внутри устройства. В объем этого проекта входят газовые отопительные приборы с вентилируемым газом, такие как газовые печи, котлы, напольные и настенные печи, в которых в качестве топлива используется природный газ или сжиженный нефтяной газ (сжиженный нефтяной газ). Если эти продукты не устанавливаются и не обслуживаются должным образом, или если они имеют неисправность или дефект компонентов, они могут не полностью сжечь свое топливо, что приведет к образованию опасных уровней CO.

Когда персонал CPSC просматривает информацию, полученную в ходе углубленных расследований (IDI), касающуюся воздействия CO и вентилируемых газовых приборов, наиболее часто сообщаемым режимом отказа или состоянием, которое привело или способствовало инциденту, было заблокирование или отключение, нарушение или брешь в вентиляционная труба, дымоход или теплообменник. Персонал CPSC сделал ряд предложений группам стандартов ANSI / CSA по устранению инцидентов CO, вызванных этими условиями. В 1997 году сотрудники CPSC предложили, чтобы стандарт ANSI Z21.Подкомитет 47 центральных печей адаптирует требования к газовым печам:

1. Отключение при отсоединении вентиляционных труб; и

2. Отключение при полной или частичной закупорке вентиляционной трубы.

Чтобы поддержать это предложение, сотрудники CPSC с 1999 по 2000 год провели испытания и анализ выбросов CO из газовых печей, чтобы определить концентрации CO, которые могут образовываться в условиях, указанных в инцидентах отравления CO, и связанных с этим воздействий на здоровье на этих уровнях.В 2000 году сотрудники CPSC представили эти результаты испытаний и анализа Подкомитету по центральной печи ANSI Z21.47 с предложением добавить к стандарту центральной печи Z21.47 следующие требования к характеристикам, требуя, чтобы печь:

1. Отключение при отсоединении вентиляционной трубы; и

2. Отключение при полной или частичной блокировке вентиляционной трубы; или

3. Иметь средства, предотвращающие превышение выбросов CO в печи стандартных лимитов один раз

установлено в полевых условиях; или

4.Должны быть оборудованы средствами отключения, когда выбросы CO в печи превышают стандартные пределы.

Чтобы поддержать предложения 3) и 4), в 2000 году сотрудники CPSC начали исследование технологий определения горючих газов, которые могут быть использованы для обнаружения CO в дымоходных каналах газовых приборов и обеспечения перекрытия или другого упреждающего реагирования на опасные уровни CO. В 2001 году , сотрудники приобрели технологии обнаружения CO, интегрировали их в вентиляционную трубу и управление газовой печью и успешно продемонстрировали концепцию использования датчиков для определения уровней CO, превышающих 400 ppm в вентиляционной трубе, и в ответ на отключение печи.В 2001 году сотрудники CPSC представили эти результаты испытаний подкомитету по центральной печи ANSI Z21.47. В 2002 году в ответ на предложение персонала CPSC по отключению CO, Технический комитет ANSI Z21 / 83 (родительский комитет для всех газовых приборов и стандартов ANSI Z21) учредил Специальную рабочую группу ANSI Z21 / 83 (AHWG) для углерода. Датчики окиси / горения. Целью ANWG было разработать критерий испытаний и план работы для оценки использования датчиков для широкого спектра газовых отопительных приборов, включая газовые печи.Рабочая группа AHWG выполнила критерий испытаний и план работы и представила их в Технический комитет (TC) ANSI Z21 / 83 для утверждения. Технический комитет Z21 / 83 утвердил критерий испытаний и план работы в 2004 году, но не отправил их на торги потенциальным испытательным лабораториям до тех пор, пока Консультативный совет (AC) ANSI Z21 / 83 не смог профинансировать проект. В начале 2005 года Z21 / 83 AC обратился за поддержкой к различным заинтересованным сторонам отрасли, включая CPSC, для финансирования проекта. На своем осеннем собрании 2005 года технический комитет Z21 / 83 решил не финансировать проект из-за обеспокоенности его членов по поводу отсутствия в продаже датчиков, которые:

1.Обладает долговечностью для работы в суровых условиях дымохода печи, теплообменника,

.

или вентиляционная труба; или

2. Обладает достаточной долговечностью, чтобы выдержать срок службы газовой печи (т. Е. От 15 до 20 лет).

В 2006 году CPSC разработала программу испытаний для решения проблем прочности и долговечности, поднятых Z21 / 83 TC. В программе испытаний использовались те части критерия испытаний, которые были разработаны Z21 / 83 AHWG в 2004 году. Персонал считает, что лучше всего учитывались надежность и долговечность сенсора.Эта программа испытаний проводилась с 2007 по 2008 год и продемонстрировала, что коммерчески доступные датчики:

1. Достаточно прочный, чтобы выдерживать суровые условия дымохода газовой печи, теплообменник,

или вентиляционная труба; и

2. Подтвержденный потенциал выживания в этой среде на протяжении всего срока службы устройства.

Отчет о выводах персонала был отложен до 2012 года из-за нехватки ресурсов в CPSC, вызванной CPSIA. Сотрудники CSPC поделились отчетом с Z21 / 83 TC, а также с Z21.47 центральная печь Техническая консультативная группа (TAG, ранее известная как «подкомитет») и котел Z21.13 TAG.

Письма и комментарии
  • 30 сентября 2015 г.
    Предложение по безопасности персонала CPSC от 30 сентября 2015 г. для Технического подкомитета ANZI Z21.13 Gas Boiler
  • 30 сентября 2015 г.
    Предложение по безопасности персонала CPSC от 30 сентября 2015 г. для Технического подкомитета ANZI Z21.86 по газовым настенным и напольным печам
  • 30 сентября 2015 г.
    Предложение CPSC по безопасности персонала от 30 сентября 2015 г. к ANZI Z21.47 Технический подкомитет по центральной газовой печи
  • 1 марта 2015 г.
    Результаты форума CPSC 2014 по датчикам угарного газа и датчикам горения и запрос информации
  • 11 апреля 2005 г.
    Письмо в технический комитет ANSI Z21 / 83 с дополнительными результатами испытаний датчика горения
  • 11 апреля 2005 г.
    Письмо в технический комитет ANSI Z21 / 83, сообщающее результаты испытаний датчика горения
  • 1 декабря 2004 г.
    Письмо Подкомитету по центральной печи ANSI Z21.47 с результатами испытаний датчика горения и предложением по отключению CO
  • 2 апреля 2003 г.
    Письмо в ANSI Z21.Подкомитет 47 по центральной печи и технический комитет ANSI Z21 / 83, проводящий обзор IDI, связанных с CO и современными газовыми печами.
  • 21 марта 2003 г.
    Письмо председателю специальной рабочей группы ANSI Z21 / 83 CO / датчик горения, передающее проект критериев испытаний для датчиков
  • 16 октября 2001 г.
    Письмо в Подкомитет по центральной печи ANSI Z21.47 с результатами испытаний датчика горения печи и предложением по отключению CO
  • 16 октября 2001 г.
    Письмо в ANSI Z21.Подкомитет 47 по центральной печи, передающий результаты испытаний датчика горения в печи
  • 13 декабря 2000 г.
    Письмо в Подкомитет по центральным печам ANSI Z21.47, содержащее исследование по годовым контрактам на обслуживание газовых печей
  • 13 декабря 2000 г.
    Письмо Подкомитету ANSI Z21.47 по центральным печам, содержащее обзор использования контрактов на оказание услуг по отоплению, вентиляции и кондиционированию воздуха в жилых помещениях (HVAC)
  • 14 ноября 2000 г.
    Письмо в ANSI Z21.Подкомитет 47 по Центральной печи с результатами испытаний на выбросы CO для печей №2-5 и предложением по перекрытию CO
  • 14 ноября 2000 г.
    Письмо в Подкомитет по центральной печи ANSI Z21.47, содержащее результаты испытаний и анализ выбросов для печи №1
  • 31 августа 2000 г.
    Письмо в Подкомитет по центральной печи ANSI Z21.47 с результатами испытаний на выбросы CO для печи1 и предложение

РАЗРАБОТКА САМОУПРАВЛЯЮЩЕЙСЯ ЖИЛЫЙ МАСЛО / ГОРЕЛКА — ОЦЕНКА КИСЛОРОДНОГО ДАТЧИКА И ОПЫТ РАБОТЫ СИСТЕМЫ РАННЕГО ПРОТОТИПА (Технический отчет)

Макдоналд, Р.Дж., Батчер, Т.А., и КРАЕВСКИ, Р.Ф. РАЗРАБОТКА АВТОМАТИЧЕСКОЙ НАСТРОЙКИ ЖИЛОГО МАСЛА / ГОРЕЛКИ - ОЦЕНКА КИСЛОРОДНОГО ДАТЧИКА И ОПЫТ РАБОТЫ СИСТЕМЫ РАННЕГО ПРОТОТИПА . США: Н. П., 1998. Интернет. DOI: 10,2172 / 760974.

MCDONALD, R.J., BUTCHER, T.A., & KRAJEWSKI, R.F. РАЗРАБОТКА САМО НАСТРОЙКИ ЖИЛОВОГО МАСЛА / ГОРЕЛКИ - ОЦЕНКА ДАТЧИКА КИСЛОРОДА И ОПЫТ РАБОТЫ СИСТЕМЫ РАННЕГО ПРОТОТИПА .Соединенные Штаты. https://doi.org/10.2172/760974

МАКДОНАЛД, Р.Дж., Батчер, Т.А., и КРАЕВСКИ, Р.Ф. Вт. «РАЗРАБОТКА САМО НАСТРОЙКИ ЖИЛОГО МАСЛА / ГОРЕЛКИ - ОЦЕНКА КИСЛОРОДНОГО ДАТЧИКА И ОПЫТ РАБОТЫ СИСТЕМЫ РАННЕГО ПРОТОТИПА». Соединенные Штаты. https://doi.org/10.2172/760974. https://www.osti.gov/servlets/purl/760974.

@article {osti_760974,
title = {РАЗРАБОТКА САМО НАСТРОЙКИ ЖИЛОВОГО МАСЛА / ГОРЕЛКИ - ОЦЕНКА КИСЛОРОДНОГО ДАТЧИКА И ОПЫТ РАБОТЫ СИСТЕМЫ РАННЕГО ПРОТОТИПА},
author = {МАКДОНАЛД, Р. Дж. и БАТЧЕР, Т. А. и КРАЕВСКИ, Р. Ф.},
abstractNote = {Этот документ является первым тематическим отчетом, посвященным новому проекту, ведущему к разработке самонастраивающейся масляной горелки для жилых помещений.Он был инициирован в соответствии с Заявлением о работе по программе исследований и разработок нефтяного тепла на 1997 финансовый год, как это определено в Технологической программе для оборудования для сжигания, под управлением Брукхейвенской национальной лаборатории (BNL). Частично эта работа основана на исследовании, опубликованном BNL в 1990 году, в котором предлагаются различные варианты разработки стратегий управления в технологии нагрева жидким топливом, ведущих к повышению эффективности систем отопления, работающих на жидком топливе. BNL рассматривает эти концепции в порядке приоритета и готовности технологий.Исследование, описанное в этом отчете, является частью текущего проекта, и в будущем запланирована дополнительная работа при условии наличия адекватного финансирования программы.},
doi = {10.2172 / 760974},
url = {https://www.osti.gov/biblio/760974}, журнал = {},
номер =,
объем =,
place = {United States},
год = {1998},
месяц = ​​{9}
}

Оценка характеристик выбросов бытовых систем отопления, работающих на газе, масле и древесных гранулах

% PDF-1.6 % 9373 0 объект > / PageMode / UseNone / Outlines 421 0 R / Metadata 9370 0 R / AcroForm 9374 0 R / PieceInfo >>> / Pages 9360 0 R / OpenAction 9380 0 R / StructTreeRoot 473 0 R / Type / Catalog / LastModified (D: 20100325100020 ) >> эндобдж 421 0 объект > эндобдж 9370 0 объект > поток Подключаемый модуль Adobe Acrobat 8.22 Paper Capture 2010-03-25T13: 56: 41Z2010-04-14T10: 31: 10-04: 002010-04-14T10: 31: 10-04: 00Acrobat PDFMaker 5.0 для Wordapplication / pdf

  • Роджер Дж. Макдональд
  • Оценка характеристик выбросов систем отопления жилых помещений, работающих на газе, масле и древесных гранулах
  • uuid: d80fb30e-e337-406c-80db-b63b6deba3f4uuid: e24ef3fc-1370-4366-902b-b464f04eebec конечный поток эндобдж 9374 0 объект > / Кодировка >>>>> эндобдж 9360 0 объект > эндобдж 9380 0 объект > эндобдж 473 0 объект > эндобдж 474 0 объект > эндобдж 475 0 объект > эндобдж 476 0 объект > эндобдж 477 0 объект > эндобдж 478 0 объект > эндобдж 479 0 объект > эндобдж 480 0 объект > эндобдж 481 0 объект > эндобдж 482 0 объект > эндобдж 483 0 объект > эндобдж 484 0 объект > эндобдж 485 0 объект > эндобдж 486 0 объект > эндобдж 487 0 объект > эндобдж 488 0 объект > эндобдж 489 0 объект > эндобдж 490 0 объект > эндобдж 491 0 объект > эндобдж 492 0 объект > эндобдж 493 0 объект > эндобдж 494 0 объект [704 0 R 705 0 R 706 0 R 707 0 R 708 0 R 709 0 R 710 0 R 711 0 R 712 0 R 713 0 R 714 0 R 715 0 R 716 0 R 717 0 R 718 0 R 719 0 R 720 0 721 р. 0 722 р. 0 723 р. 0 724 р. 0 725 р. 726 0 р.] эндобдж 495 0 объект [727 0 R 727 0 R 727 0 R 727 0 R 727 0 R 727 0 R 727 0 R 727 0 R 727 0 R 727 0 R 727 0 R 727 0 R 728 0 R 729 0 R 729 0 R 729 0 R 727 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 R 729 0 729 рэнд 729 0 рэнд 729 0 рэнд 729 0 рэнд 729 0 рэнд 729 0 рэнд 729 0 рэнд 729 0 рэнд 729 0 рэнд 729 0 рэнд 729 0 рэнд 729 0 рэнд 729 0 рэнд 730 0 рэнд 729 0 р 731 0 р 8691 0 R 8691 0 R] эндобдж 496 0 объект [733 0 R 8685 0 R 8681 0 R 8677 0 R 8673 0 R 8669 0 R 8665 0 R 8651 0 R 8642 0 R 8638 0 R 8634 0 R 8628 0 R 8624 0 R 8620 0 R 8614 0 R 8610 0 R 8606 0 R 8602 0 R 8595 0 R 8591 0 R 8587 0 R 8581 0 R 8577 0 R 8573 0 R 8563 0 R 8559 0 R 8555 0 R 8551 0 R 8652 0 R 8567 0 R 8539 0 R 8535 0 R 8531 0 R 8527 0 R 8653 0 R 8543 0 R 8654 0 R 8519 0 R 8515 0 R 8511 0 R 8507 0 R 8503 0 R 8655 0 R 8495 0 R 8491 0 R 8487 0 R 8483 0 R 8479 0 R 8656 0 R 8471 0 R 8467 0 R 8463 0 R 8459 0 R 8455 0 R 8447 0 R 8443 0 R 8439 0 R 8435 0 R 8428 0 R 8424 0 R 8420 0 R 8416 0 R 8412 0 R 8404 0 R 8400 0 R 8394 0 R 8390 0 R 8386 0 R 8382 0 R 8378 0 R 8374 0 R 8371 0 R 8368 0 R 8358 0 R 8354 0 R 8350 0 R 8346 0 R 8342 0 R 8334 0 R 8330 0 R 8326 0 R 8322 0 R 8315 0 R 8311 0 R 8307 0 R 8303 0 R 8296 0 R 8292 0 R 8288 0 R 8284 0 R 8277 0 R 8273 0 R 8269 0 R 8263 0 R 8259 0 R 8255 0 R 8251 0 R 8239 0 R 8235 0 R 8231 0 8227 0 R 735 0 R 735 0 R 735 0 R 8247 0 R 735 0 R 735 0 R 736 0 R] эндобдж 497 0 объект [7917 0 R 737 0 R 738 0 R 8192 0 R 8188 0 R 8184 0 R 8180 0 R 8176 0 R 8169 0 R 8165 0 R 8160 0 R 8156 0 R 8152 0 R 8148 0 R 8141 0 R 8137 0 R 8132 0 R 8127 0 R 8122 0 R 8118 0 R 8114 0 R 8107 0 R 8103 0 R 8098 0 R 8094 0 R 8089 0 R 8085 0 R 8081 0 R 8076 0 R 8072 0 R 8057 0 R 8053 0 R 8047 0 R 8043 0 R 8039 0 R 8035 0 R 8068 0 R 8064 0 R 740 0 R 8010 0 R 8010 0 R 8010 0 R 8010 0 R 8010 0 R 8006 0 R 8002 0 R 7998 0 R 7998 0 R 7994 0 R 7985 0 7986 рэнд 7985 0 рэнд 7981 0 рэнд 7977 0 р 7973 0 рэнд 7969 0 р 7961 рэнд 7957 0 рэнд 7953 0 рэнд 7949 0 р 7941 0 р 7937 0 р 7932 0 р 7928 0 р] эндобдж 498 0 объект [743 0 R 744 0 R 745 0 R 746 0 R 747 0 R 748 0 R 7911 0 R 7907 0 R 7903 0 R 7899 0 R 7888 0 R 7884 0 R 7880 0 R 7874 0 R 7870 0 R 7866 0 R 7860 0 R 7856 0 R 7852 0 R 7846 0 R 7842 0 R 7838 0 R 7832 0 R 7828 0 R 7824 0 R 7818 0 R 7814 0 R 7810 0 R 7804 0 R 7800 0 R 7796 0 R 7790 0 R 7786 0 R 7782 0 R 7895 0 R 7776 0 R 7772 0 R 7768 0 R 7764 0 R 7760 0 R 7752 0 R 7748 0 R 7744 0 R 7738 0 R 7734 0 R 7730 0 R 7724 0 R 7720 0 R 7716 0 R 7712 0 R 7708 0 R 7700 0 R 7696 0 R 7692 0 R 7688 0 R 7681 0 R 7677 0 R 7673 0 R 7669 0 R 7665 0 R 7657 0 R 7653 0 R 7649 0 R 7645 0 R 750 0 R] эндобдж 499 0 объект [751 0 R 7618 0 R 7618 0 R 7618 0 R 7614 0 R 7610 0 R 7606 0 R 7600 0 R 7596 0 R 7592 0 R 7588 0 R 7584 0 R 7576 0 R 7572 0 R 7568 0 R 7564 0 R 7560 0 R 7552 0 R 7548 0 R 7544 0 R 7540 0 R 7536 0 R 7528 0 R 7524 0 R 7333 0 R 7333 0 R 7511 0 R 7507 0 R 7503 0 R 7499 0 R 7493 0 R 7489 0 R 7485 0 R 7479 0 R 7474 0 R 7470 0 R 7466 0 R 7461 0 R 7457 0 R 7453 0 R 7447 0 R 7443 0 R 7439 0 R 7432 0 R 7428 0 R 7424 0 R 7420 0 R 7413 0 R 7409 0 R 7405 0 7399 0 руб. 7395 0 руб. 7391 0 руб. 7387 0 руб. 7383 0 руб. 7379 0 руб. 7371 0 руб. 7367 0 руб. 7363 0 руб. 7359 0 руб. 7355 0 ранд 754 0 руб.] эндобдж 500 0 объект [756 0 R 7327 0 R 7322 0 R 7318 0 R 7311 0 R 7312 0 R 7311 0 R 7307 0 R 7303 0 R 7299 0 R 7292 0 R 7288 0 R 7284 0 R 7280 0 R 7272 0 R 7268 0 R 7264 0 R 7258 0 R 7254 0 R 7250 0 R 7246 0 R 7242 0 R 7238 0 R 755 0 R 759 0 R 758 0 R 758 0 R 760 0 R 760 0 R 760 0 R 760 0 R 760 0 R 760 0 R 760 0 R 760 0 R 760 0 R 760 0 R 760 0 R 760 0 R 760 0 R 760 0 R 761 0 R 761 0 R 761 0 R 761 0 R 761 0 R 761 0 R 761 0 R 761 0 R 761 0 761 0 R 761 0 R 761 0 R 761 0 R 761 0 R 761 0 R 761 0 R 761 0 R 761 0 R 761 0 R 761 0 R 761 0 R 761 0 R 761 0 R] эндобдж 501 0 объект [761 0 R 7219 0 R 7215 0 R 7211 0 R 7207 0 R 7203 0 R 7191 0 R 7187 0 R 7183 0 R 7179 0 R 7172 0 R 7168 0 R 7162 0 R 7158 0 R 7199 0 R 7152 0 R 7148 0 R 7144 0 R 7138 0 R 7134 0 R 7129 0 R 7125 0 R 7121 0 R 7117 0 R 7113 0 R 7109 0 R 7080 0 R 7105 0 R 7101 0 R 7080 0 R 7080 0 R 7080 0 R 7076 0 R 7072 0 R 7068 0 R 7062 0 R 7062 0 R 7063 0 R 7055 0 R 7051 0 R 7017 0 R 7047 0 R 7043 0 R 7039 0 R 7035 0 R 7031 0 R 7021 0 R 7013 0 R 7009 0 R 7005 0 7001 0 6990 0 6991 руб. 6990 0 6986 0 6982 0 6978 0 6974 0 6966 0 6948 0 6948 0 6944 0 6940 0 R 6922 0 R 6918 0 R 764 0 R 6901 0 R 6901 0 R 6893 0 R 6889 0 R 6885 0 R 6885 0 R 6897 0 R 6869 0 R 6865 0 R 6861 0 R 6873 0 R 6853 0 R 6849 0 R 6845 0 R 6839 0 R 6835 0 R 6831 0 R 6881 0 R 6825 0 R 6821 0 R 6817 0 R 6813 0 R] эндобдж 502 0 объект [766 0 R 767 0 R 767 0 R 767 0 R 767 0 R 767 0 R 767 0 R 767 0 R 767 0 R 6797 0 R 6797 0 R 6797 0 R 6797 0 R 6797 0 R 6797 0 R 6793 0 R 6789 0 R 6789 0 R 6785 0 R 6781 0 R 6781 0 R 6774 0 R 6770 0 R 6766 0 R 6762 0 R 6755 0 R 6751 0 R 6747 0 R 6743 0 R 6736 0 R 6732 0 R 6728 0 R 6724 0 R 6724 0 R 6717 0 R 6713 0 R 6709 0 R 6705 0 R 6697 0 R 6693 0 R 6688 0 R 6684 0 R 6680 0 R 6676 0 R 6672 0 R 6668 0 R 769 0 R 6647 0 R 6647 0 R 6647 0 6643 р 6639 0 р 6635 0 р 6631 0 р 6627 0 р 6623 0 р 6623 0 р 6619 0 р 6609 0 р 6605 0 р 6601 0 р 6597 0 р 6593 0 р 6589 0 р 6585 0 р 6581 0 р 6570 0 R 6566 0 R 6562 0 R 6558 0 R 6554 0 R 6550 0 R 6546 0 R 6542 0 R 6538 0 R 6526 0 R 6522 0 R 6518 0 R 6514 0 R 6510 0 R 6506 0 R 6497 0 R 6493 0 R 6489 0 R 6485 0 R 6481 0 R 6473 0 R 771 0 R] эндобдж 503 0 объект [6460 0 R 6456 0 R 6452 0 R 6448 0 R 6444 0 R 6437 0 R 6433 0 R 6429 0 R 6423 0 R 6419 0 R 6415 0 R 6410 0 R 6406 0 R 6396 0 R 6392 0 R 6387 0 R 6383 0 R 6379 0 R 6402 0 R 6374 0 R 6370 0 R 6366 0 R 6362 0 R 6358 0 R 6350 0 R 6346 0 R 6342 0 R 6336 0 R 6332 0 R 6328 0 R 6322 0 R 6318 0 R 6314 0 R 6310 0 R 6303 0 R 6299 0 R 6299 0 R 6295 0 R 6291 0 R 6287 0 R 6279 0 R 6275 0 R 6271 0 R 6271 0 R 6267 0 R 6263 0 R 6259 0 R 6249 0 R 6249 0 R 6249 0 6249 0 R 6249 0 R 773 0 R 774 0 R 775 0 R 776 0 R 777 0 R 778 0 R 6221 0 R 6217 0 R 6213 0 R 6209 0 R 6205 0 R 6201 0 R 6197 0 R 6186 0 R 6187 0 R 6186 0 R 6182 0 R 6178 0 R 6174 0 R 6170 0 R 6166 0 R 6162 0 R 6158 0 R 6158 0 R 6154 0 R 6142 0 R 6138 0 R 6134 0 R 6130 0 R 6126 0 R 6122 0 R 6118 0 R 6108 0 R 6104 0 R 6100 0 R 6096 0 R 6092 0 R 6088 0 R 6088 0 R 6079 0 R 6075 0 R 6071 0 R 6067 0 R 6063 0 R 6059 0 R 6050 0 R 6046 0 R 6042 0 R 6038 0 R 6034 0 R 6030 0 R 6021 0 R 6017 0 R 6013 0 R 6009 0 R 6002 0 R 780 0 R 781 0 R] эндобдж 504 0 объект [782 0 R 783 0 R 784 0 R 785 0 R 5987 0 R 5982 0 R 5973 0 R 5969 0 R 5965 0 R 5959 0 R 5955 0 R 5951 0 R 5978 0 R 5945 0 R 5941 0 R 5937 0 R 5930 0 R 5926 0 R 5822 0 R 787 0 R 5912 0 R 5908 0 R 5904 0 R 5900 0 R 5896 0 R 5892 0 R 5888 0 R 5879 0 R 5875 0 R 5871 0 R 5867 0 R 5861 0 R 5857 0 R 5852 0 R 5848 0 R 5844 0 R 5840 0 R 5836 0 R] эндобдж 505 0 объект [790 0 R 791 0 R 792 0 R 792 0 R 792 0 R 792 0 R 792 0 R 792 0 R 792 0 R 792 0 R 792 0 R 792 0 R 792 0 R 792 0 R 792 0 R 792 0 R 792 0 R 793 0 R 794 0 R 5813 0 R 5809 0 R 5805 0 R 5801 0 R 5797 0 R 5785 0 R 5781 0 R 5776 0 R 5771 0 R 5767 0 R 5763 0 R 5793 0 R 5793 0 R 5756 0 R 5752 0 R 5748 0 R 5742 0 R 5738 0 R 5734 0 R 5730 0 R 5723 0 R 5719 0 R 5715 0 R 5711 0 R] эндобдж 506 0 объект [796 0 R 797 0 R 798 0 R 799 0 R 800 0 R 801 0 R 802 0 R 5693 0 R 5689 0 R 5685 0 R 5681 0 R 5673 0 R 5674 0 R 5673 0 R 5669 0 R 5665 0 R 5661 0 R 5657 0 R 5653 0 R 5649 0 R 5645 0 R 5641 0 R 5629 0 R 5625 0 R 5621 0 R 5617 0 R 5613 0 R 5609 0 R 5605 0 R 5601 0 R 5597 0 R 5583 0 R 5579 0 R 5575 0 R 5571 0 R 5567 0 R 5563 0 R 5559 0 R 5555 0 R 5551 0 R 5584 0 R 5583 0 R 5538 0 R 5534 0 R 5529 0 R 5525 0 R 5521 0 R 5517 0 R 5513 0 R 5509 0 5499 руб. 0 руб. 5495 0 руб. 5491 0 руб. 5487 0 руб. 804 0 руб. 5469 0 руб. 5469 0 руб. 5469 0 руб. 5469 0 руб. 0 R 5433 0 R 5429 0 R 5422 0 R 5418 0 R 5414 0 R 5410 0 R 5403 0 R 5399 0 R 5395 0 R 5391 0 R 5449 0 R 5449 0 R 5383 0 R 5379 0 R 5375 0 R 5371 0 R 5365 0 R 5361 0 R 5357 0 R 5353 0 R 5349 0 R 5349 0 R 5345 0 R 5336 0 R 5332 0 R 5328 0 R 5324 0 R 5320 0 R 5316 0 R 5307 0 R 5303 0 R 5299 0 R 5295 0 Правый 5288 0 Прав 5284 0 Правый 5280 0 Правый 5276 0 Правый 5276 0 Правый 5272 0 Правый 5268 0 Правый 5259 0 Правый 5255 0 Правый 5251 0 Правый 5247 0 Правый 5243 0 Правый 806 0 R 807 0 R 808 0 R 809 0 R] эндобдж 507 0 объект [811 0 R 5219 0 R 5215 0 R 5223 0 R 813 0 R 814 0 R 5133 0 R 5134 0 R 815 0 R 816 0 R 817 0 R 818 0 R 819 0 R 820 0 R 821 0 R 822 0 R 823 0 R 824 0 R 825 0 R 826 0 R 827 0 R 828 0 R 829 0 R 830 0 R 831 0 R 832 0 R 5119 0 R 5117 0 R 5115 0 R 834 0 R 835 0 R 836 0 R 837 0 R 838 0 R 839 0 R 840 0 R 841 0 R 842 0 R 843 0 R 844 0 R 845 0 R 846 0 R 847 0 R 848 0 R 849 0 R 850 0 R 851 0 R 539 0 R 540 0 R 541 0 544 ранда 545 ранда 0 8900 ранда 0 548 ранда 0 8896 ранда 0 550 ранда 0 8891 ранда 0 р] эндобдж 508 0 объект [569 0 R 570 0 R 571 0 R 572 0 R 4871 0 R 852 0 R 5086 0 R 5082 0 R 5077 0 R 5073 0 R 5068 0 R 5064 0 R 5059 0 R 5055 0 R 5051 0 R 5047 0 R 5040 0 R 5036 0 R 5032 0 R 5026 0 R 5022 0 R 5017 0 R 5013 0 R 5009 0 R 5003 0 R 4999 0 R 4995 0 R 4991 0 R 4984 0 R 4980 0 R 4976 0 R 4972 0 R 4965 0 R 4961 0 R 4957 0 R 4953 0 R 4949 0 R 4941 0 R 4937 0 R 4933 0 R 4929 0 R 4925 0 R 4921 0 R 4912 0 R 4908 0 R 4904 0 R 4900 0 R 4896 0 R 4892 0 R] эндобдж 509 0 объект [855 0 R 856 0 R 856 0 R 856 0 R 856 0 R 856 0 R 856 0 R 856 0 R 856 0 R 856 0 R 856 0 R 856 0 R 856 0 R 856 0 R 856 0 R 856 0 R 856 0 R 856 0 R 856 0 R 854 0 R 857 0 R 858 0 R 4864 0 R 4860 0 R 4856 0 R 4852 0 R 4848 0 R 4840 0 R 4836 0 R 4832 0 R 4826 0 R 4822 0 R 4818 0 R 4814 0 R 4807 0 R 4803 0 R 4797 0 R 4793 0 R 4789 0 R 4784 0 R 4780 0 R 4776 0 R 4772 0 R 4768 0 R 4768 0 R 4760 0 R 4784 0 R 4756 0 R 4752 0 R 4748 0 R 4744 0 R 4744 0 R 4736 0 R 4732 0 R 4728 0 R 4724 0 R 4720 0 R 4712 0 R 4708 0 R 4704 0 R 4700 0 R 4696 0 R 4692 0 R 4683 0 R 4679 0 R 4675 0 R 4671 0 R 4667 0 R 4659 0 R 4655 0 R 4651 0 R 4647 0 R 4643 0 R 4643 0 R 4639 0 R 4630 0 R 4626 0 R 4622 0 R 4618 0 R 4614 0 R 860 0 R] эндобдж 510 0 объект [861 0 R 4589 0 R 4583 0 R 4584 0 R 4583 0 R 4579 0 R 4575 0 R 4571 0 R 4567 0 R 4563 0 R 4559 0 R 4555 0 R 4551 0 R 4539 0 R 4535 0 R 4531 0 R 4527 0 R 4523 0 R 4519 0 R 4515 0 R 4511 0 R 4499 0 R 4495 0 R 4491 0 R 4486 0 R 4480 0 R 4481 0 R 4480 0 R 4476 0 R 4472 0 R 4468 0 R 4464 0 R 863 0 R 863 0 R 863 0 R 863 0 R 863 0 R 863 0 R 864 0 R 864 0 R 864 0 R 864 0 R 864 0 R 864 0 R 864 0 R 864 0 R 864 0 R 864 0 R 864 0 R 864 0 864 0 R 864 0 R 864 0 R 864 0 R 864 0 R 864 0 R 864 0 R 864 0 R 864 0 R 864 0 R 864 0 R 864 0 R 864 0 R 4446 0 R 4395 0 R 4396 0 R 4422 0 R 4446 0 R 4442 0 R 4438 0 R 4434 0 R 4430 0 R 4426 0 R 4412 0 R 4408 0 R 4404 0 R] эндобдж 511 0 объект [867 0 R 4389 0 R 4385 0 R 4381 0 R 4377 0 R 4373 0 R 4366 0 R 4362 0 R 4358 0 R 4354 0 R 4347 0 R 4343 0 R 4339 0 R 4335 0 R 4328 0 R 4324 0 R 4320 0 R 4316 0 R 4309 0 R 4305 0 R 4301 0 R 4297 0 R 4290 0 R 4286 0 R 4282 0 R 4278 0 R 4278 0 R 4271 0 R 4267 0 R 4263 0 R 4259 0 R 4252 0 R 4248 0 R 4244 0 R 4240 0 R 4236 0 R 4236 0 R 4232 0 R 4223 0 R 4219 0 R 4215 0 R 4211 0 R 4207 0 R 4203 0 R 4194 0 R 4190 0 R 4186 0 R 4180 0 R 4176 0 R 4172 0 R 4168 0 R 4168 0 R 4164 0 R 4156 0 R 4152 0 R 4148 0 R 4144 0 R 4140 0 R 4140 0 R 4136 0 R 869 0 R 870 0 R 871 0 R 872 0 R] эндобдж 512 0 объект [4112 0 R 4108 0 R 4103 0 R 4099 0 R 4095 0 R 4089 0 R 4085 0 R 4080 0 R 4076 0 R 4072 0 R 4068 0 R 4061 0 R 4057 0 R 4053 0 R 4049 0 R 4042 0 R 4038 0 R 4033 0 R 4029 0 R 4025 0 R 4021 0 R 4014 0 R 4010 0 R 4006 0 R 4002 0 R 3995 0 R 3991 0 R 3987 0 R 3983 0 R 3976 0 R 3972 0 R 3968 0 R 3964 0 R 3960 0 R 3956 0 R 3947 0 R 3943 0 R 3939 0 R 3935 0 R 3931 0 R 3927 0 R 3917 0 R 3913 0 R 3909 0 R 3905 0 R 3901 0 R 3893 0 R 3889 0 R 3885 0 R 3881 0 3877 0 R 3873 0 R 3850 0 R 3846 0 R 3842 0 R 3829 0 R 3825 0 R 3837 0 R 3799 0 R 3833 0 R 3795 0 R 3791 0 R 3787 0 R 3821 0 R 3783 0 R 3817 0 R 3779 0 R 3813 0 R 3775 0 R 3771 0 R 3803 0 R 3799 0 R 3795 0 R 3791 0 R 3787 0 R 3783 0 R 3779 0 R 3727 0 R 3771 0 R 3759 0 R 3755 0 R 3751 0 R 3747 0 R 3743 0 R 3739 0 R 3735 0 R 3731 0 R 3715 0 R 3711 0 R 3707 0 R 3703 0 R 3699 0 R 3695 0 R 3691 0 R 3687 0 875 0 R] эндобдж 513 0 объект [3667 0 R 3663 0 R 3659 0 R 3655 0 R 3651 0 R 3644 0 R 3640 0 R 3636 0 R 3632 0 R 3625 0 R 3621 0 R 3617 0 R 3613 0 R 3606 0 R 3602 0 R 3598 0 R 3594 0 R 3587 0 R 3583 0 R 3579 0 R 3575 0 R 3568 0 R 3564 0 R 3560 0 R 3554 0 R 3550 0 R 3546 0 R 3542 0 R 3535 0 R 3531 0 R 3527 0 R 3523 0 R 3519 0 R 3515 0 R 3506 0 R 3502 0 R 3498 0 R 3494 0 R 3490 0 R 3482 0 R 3478 0 R 3474 0 R 3470 0 R 3466 0 R 3462 0 R 3453 0 R 3449 0 R 3444 0 R 3440 0 R 3436 0 R 3432 0 R 3428 0 R 877 0 R 3404 0 R 3404 0 R 3404 0 R 3400 0 R 3396 0 R 3392 0 R 3388 0 R 3384 0 R 3380 0 R 3376 0 R 3376 0 R 3372 0 R 3361 0 R 3357 0 R 3353 0 R 3349 0 R 3345 0 R 3341 0 R 3337 0 R 3333 0 R 3314 0 R 3333 0 R 3314 0 R 3329 0 R 3314 0 R 3314 0 R 3314 0 R] эндобдж 514 0 объект [880 0 R 3309 0 R 3305 0 R 3301 0 R 3295 0 R 3290 0 R 3286 0 R 3281 0 R 3268 0 R 3277 0 R 3272 0 R 3263 0 R 3259 0 R 3255 0 R 3251 0 R 3247 0 R 3243 0 R 3191 0 R 3191 0 R 3226 0 R 3222 0 R 3218 0 R 3214 0 R 3210 0 R 3206 0 R 3202 0 R 879 0 R 883 0 R 883 0 R 883 0 R 883 0 R 883 0 R 883 0 R ] эндобдж 515 0 объект [885 0 R 886 0 R 886 0 R 886 0 R 886 0 R 886 0 R 886 0 R 886 0 R 886 0 R 886 0 R 886 0 R 886 0 R 886 0 R 886 0 R 886 0 R 886 0 R 886 0 R 886 0 R 886 0 R 886 0 R 887 0 R 3184 0 R 3180 0 R 3170 0 R 3166 0 R 3162 0 R 3156 0 R 3152 0 R 3176 0 R 3147 0 R 3143 0 R 3139 0 R 3176 0 R 3133 0 R 3129 0 R 3125 0 R 3119 0 R 3115 0 R 3115 0 R 3107 0 R 3103 0 R 3099 0 R 3111 0 R] эндобдж 516 0 объект [889 0 R 3081 0 R 3077 0 R 3073 0 R 3069 0 R 3061 0 R 3062 0 R 3061 0 R 3057 0 R 3053 0 R 3049 0 R 3045 0 R 3036 0 R 3032 0 R 3028 0 R 3021 0 R 3017 0 R 3013 0 R 3009 0 R 3001 0 R 2996 0 R 2992 0 R 2988 0 R 3009 0 R 891 0 R 2972 ​​0 R 2972 ​​0 R 2972 ​​0 R 2972 ​​0 R 2972 ​​0 R 2968 0 R 2964 0 R 2960 0 R 2949 0 R 2945 0 R 2941 0 R 2935 0 R 2931 0 R 2927 0 R 2921 0 R 2917 0 R 2913 0 R 2956 0 R 2907 0 R 2903 0 R 2899 0 R 2895 0 R 2891 0 R 2883 0 R 2879 0 2875 0 R 2871 0 R 2864 0 R 2860 0 R 2856 0 R 2852 0 R 2848 0 R 2840 0 R 2836 0 R 2832 0 R 2828 0 R 2824 0 R 2816 0 R 2812 0 R 2808 0 R 2804 0 R 2800 0 R 2792 0 R 2788 0 R 2784 0 R 2780 0 R 2776 0 R 2767 0 R 2767 0 R 2767 0 R 893 0 R 894 0 R 895 0 R 2749 0 R 2744 0 R 2740 0 R 2736 0 R 2728 0 R 2729 0 R 2728 0 R 2724 0 R 2720 0 R 2716 0 R 2709 0 R 2705 0 R 2701 0 R 2697 0 R 2693 0 R 2684 0 R 2680 0 R 2676 0 R 2672 0 R 2668 0 R 2664 0 R 897 0 Р] эндобдж 517 0 объект [898 0 R 2647 0 R 2643 0 R 2639 0 R 2635 0 R 2624 0 R 2620 0 R 2615 0 R 2610 0 R 2606 0 R 2631 0 R 2600 0 R 2596 0 R 2591 0 R 2587 0 R 2583 0 R 2577 0 R 2573 0 R 2569 0 R 2563 0 R 2559 0 R 2555 0 R 2551 0 R 2544 0 R 2540 0 R 2536 0 R 2532 0 R 2528 0 R 2521 0 R 2517 0 R 2513 0 R 2509 0 R 2505 0 R 2497 0 R 2493 0 R 2489 0 R 2482 0 R 2462 0 R 2458 0 R 2454 0 R 2450 0 R 2446 0 R 2446 0 R 2442 0 R 2442 0 R 2434 0 R 2430 0 R 2426 0 R 2422 0 R 2418 0 R 2414 0 R 2405 0 R 2401 0 R 2397 0 R 2393 0 R 2389 0 R 2385 0 R 2376 0 R 2372 0 R 2368 0 R 2364 0 R 2360 0 R 2356 0 R 2356 0 R 2352 0 R 2342 0 R 2338 0 R 2333 0 R 2329 0 R 2325 0 R 2321 0 R 2317 0 R 2313 0 R 2313 0 R 2309 0 R 2292 0 R 2292 0 R 2292 0 R 2292 0 R 2292 0 R 2292 0 R 2292 0 R 2292 0 R 2292 0 R] эндобдж 518 0 объект [902 0 R 2286 0 R 2280 0 R 2281 0 R 2280 0 R 2276 0 R 2272 0 R 2268 0 R 2264 0 R 2260 0 R 2250 0 R 2246 0 R 2242 0 R 2234 0 R 2235 0 R 2234 0 R 2230 0 R 2226 0 R 2220 0 R 2216 0 R 2212 0 R 2208 0 R 2204 0 R 2196 0 R 2192 0 R 2188 0 R 2184 0 R 2177 0 R 2173 0 R 2169 0 R 2165 0 R 2161 0 R 2157 0 R 2148 0 R 2144 0 R 2140 0 R 2136 0 R 2132 0 R 2128 0 R 904 0 R 2109 0 R 2104 0 R 2100 0 R 2090 0 R 2086 0 R 2080 0 R 2076 0 R 2070 0 R 2066 0 R 2096 0 2061 0 R 2057 0 R 2053 0 R 2049 0 R 2041 0 R 2037 0 R 2033 0 R 2029 0 R 2025 0 R 2018 0 R 2014 0 R 2010 0 R 2006 0 R 2002 0 R 1998 0 R 1989 0 R 1985 0 R 1981 0 R 1977 0 R 1973 0 R 1969 0 R 1959 0 R 1955 0 R 1951 0 R 1947 0 R 1940 0 R 1936 0 R 1932 0 R 1928 0 R 1924 0 R 1920 0 R 1911 0 R 1907 0 R 1903 0 R 1899 0 R 1895 0 R 1891 0 R 1882 0 R 1878 0 R 1874 0 R 1870 0 R 1866 0 R 1862 0 R 1837 0 R 1838 0 R 1838 0 R 1838 0 R] эндобдж 519 0 объект [907 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 R 908 0 Р] эндобдж 520 0 объект [909 0 R 1829 0 R 1824 0 R 1820 0 R 1816 0 R 1812 0 R 1799 0 R 1795 0 R 1791 0 R 1787 0 R 1806 0 R 1780 0 R 1776 0 R 1772 0 R 1768 0 R 1764 0 R 1807 0 R 1757 0 R 1753 0 R 1749 0 R 1743 0 R 1739 0 R 1735 0 R 1731 0 R 1727 0 R 1719 0 R 1715 0 R 1711 0 R 1707 0 R 1698 0 R 1699 0 R 1698 0 R 1694 0 R 1689 0 R 1685 0 R 1681 0 R 1677 0 R 1673 0 R 1669 0 R 1665 0 R 1656 0 R 1652 0 R 1648 0 R 1644 0 R 1640 0 R 1636 0 R 1627 0 R 1623 0 R 1619 0 R 1615 0 R 1611 0 R 1607 0 R 1598 0 R 1594 0 R 1590 0 R 1586 0 R 1582 0 R 1578 0 R 1568 0 R 1564 0 R 1560 0 R 1556 0 R 1552 0 R 1548 0 R 1544 0 R 1535 0 R 1531 0 R 1526 0 R 1522 0 R 1518 0 R 1514 0 R 1510 0 R 1506 0 R 1497 0 R 1493 0 R 1489 0 R 1485 0 R 1481 0 R 1477 0 R 1468 0 R 1464 0 R 1460 0 R 1454 0 R 1450 0 R 1446 0 R 1440 0 R 1436 0 R 1432 0 R 1428 0 R 1424 0 R 1391 0 R 1392 0 R 1392 0 R] эндобдж 521 0 объект [912 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 913 р. 913 0 р. 913 0 р. 913 0 р. 913 0 р. 913 0 р. 913 0 р. 913 0 р. 913 0 р. 913 0 р. 913 0 р. 913 0 р. 913 0 р. 913 0 р. 913 0 р. 913 0 р. 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 913 0 R 914 0 R 914 0 R 914 0 R 914 0 R 914 0 R 914 0 R 914 0 R 915 0 R 916 0 R] эндобдж 522 0 объект [917 0 R 1383 0 R 1379 0 R 1375 0 R 1371 0 R 1367 0 R 1361 0 R 1352 0 R 1348 0 R 1344 0 R 1362 0 R 1338 0 R 1334 0 R 1330 0 R 1326 0 R 1319 0 R 1315 0 R 1311 0 R 1304 0 R 1300 0 R 1296 0 R 1292 0 R 1285 0 R 1281 0 R 1277 0 R 1273 0 R 1265 0 R 1261 0 R 1255 0 R 1251 0 R 1247 0 R 1243 0 R 1235 0 R 1231 0 R 1227 0 R 1220 0 R 1216 0 R 1212 0 R 1208 0 R 1201 0 R 1197 0 R 1193 0 R 1189 0 R 1185 0 R 1177 0 R 1173 0 R 1169 0 R 1165 0 R 1157 0 R 1153 0 1149 0 право 1145 0 право 1141 0 право 1137 0 право 1123 0 право 1119 0 право 1115 0 право 1111 0 право 1107 0 право 1127 0 право 1128 0 право 1127 0 право 1080 0 право 1081 0 право 1081 0 право 919 0 руб] эндобдж 523 0 объект [921 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 922 0 R 923 0 R 923 0 R 923 0 R 923 0 R 923 0 R 923 0 R 923 0 R 923 0 R 923 0 R 923 0 R 923 0 R 923 0 R 923 0 R 924 0 R] эндобдж 524 0 объект [925 0 R 926 0 R 1071 0 R 1071 0 R 1071 0 R 1066 0 R 1066 0 R 1062 0 R 1058 0 R 1044 0 R 1040 0 R 1050 0 R 1035 0 R 1031 0 R 1051 0 R 1026 0 R 1022 0 R 1018 0 R 1014 0 R 1052 0 R 1007 0 R] эндобдж 525 0 объект [5204 0 R 5200 0 R 5196 0 R 5192 0 R 5188 0 R 5179 0 R 5180 0 R 5179 0 R 5175 0 R 5170 0 R 5166 0 R 5161 0 R 5157 0 R 5147 0 R 5151 0 R 5219 0 R 5215 0 5211 рэнд 0 928 рэнд 0 929 рэнд] эндобдж 526 0 объект [814 0 R 932 0 R 933 0 R 933 0 R 930 0 R 814 0 R 933 0 R 931 0 R 814 0 R 933 0 R 932 0 R 932 0 R 932 0 R 932 0 R] эндобдж 527 0 объект [935 0 R 937 0 R 936 0 R 937 0 R 937 0 R 934 0 R 937 0 R 937 0 R 937 0 R 937 0 R 937 0 R 937 0 R 937 0 R 937 0 R 937 0 R 937 0 R 937 0 R 937 0 R 937 0 R 937 0 R 937 0 R 937 0 R] эндобдж 528 0 объект [942 0 R 938 0 R 939 0 R 941 0 R 942 0 R 941 0 R 942 0 R 940 0 R 942 0 R 941 0 R 942 0 R 941 0 R 942 0 R 941 0 R] эндобдж 529 0 объект [941 0 R 943 0 R 944 0 R 945 0 R 946 0 R 947 0 R 951 0 R 949 0 R 950 0 R 951 0 R 951 0 R 951 0 R 951 0 R 951 0 R 951 0 R 951 0 R 950 0 951 ранда 0 951 ранда 0 951 ранда 0 948 ранда 0 951 ранда 0 951 ранда 0 951 ранда 0 951 ранда 0 951 ранда] эндобдж 530 0 объект [950 0 R 952 0 R 953 0 R 954 0 R 953 0 R] эндобдж 531 0 объект [955 0 R 956 0 R 957 0 R 958 0 R 5113 0 R 5111 0 R 5119 0 R 5117 0 R 5115 0 R 959 0 R 834 0 R] эндобдж 532 0 объект [960 0 R 835 0 R 836 0 R 837 0 R 838 0 R] эндобдж 533 0 объект [840 0 R 841 0 R 975 0 R 975 0 R] эндобдж 534 0 объект [842 0 R 843 0 R 972 0 R 972 0 R 962 0 R] эндобдж 535 0 объект [964 0 R 968 0 968 0 R] эндобдж 536 0 объект [965 0 R 5092 0 R 5092 0 R] эндобдж 537 0 объект [966 0 R] эндобдж 538 0 объект [539 0 R 540 0 R 541 0 R 542 0 R 543 0 R 544 0 R 545 0 R 546 0 R 547 0 R 548 0 R 549 0 R 550 0 R 551 0 R 552 0 R 553 0 R 554 0 R 555 0 R 556 0 R 557 0 R 558 0 R 559 0 R 560 0 R 561 0 R 562 0 R 563 0 R 564 0 R 565 0 R 566 0 R 567 0 R 568 0 R 569 0 R 570 0 R 571 0 R 572 0 R 573 0 R] эндобдж 539 0 объект >] / P 574 0 R / S / Заголовок № 201 / Pg 227 0 R >> эндобдж 540 0 объект >] / P 574 0 R / S / Нормальный / Pg 227 0 R >> эндобдж 541 0 объект >] / P 574 0 R / S / Нормальный / Pg 227 0 R >> эндобдж 542 0 объект > эндобдж 543 0 объект > эндобдж 544 0 объект >] / P 574 0 R / S / Нормальный / Pg 227 0 R >> эндобдж 545 0 объект >] / P 574 0 R / S / Нормальный / Pg 227 0 R >> эндобдж 546 0 объект > эндобдж 547 0 объект > эндобдж 548 0 объект >] / P 574 0 R / S / Нормальный / Pg 227 0 R >> эндобдж 549 0 объект > эндобдж 550 0 объект >] / P 574 0 R / S / Нормальный / Pg 227 0 R >> эндобдж 551 0 объект > эндобдж 552 0 объект > эндобдж 553 0 объект > эндобдж 554 0 объект > эндобдж 555 0 объект > эндобдж 556 0 объект > эндобдж 557 0 объект > эндобдж 558 0 объект > эндобдж 559 0 объект > эндобдж 560 0 объект > эндобдж 561 0 объект > эндобдж 562 0 объект > эндобдж 563 0 объект > эндобдж 564 0 объект > эндобдж 565 0 объект > эндобдж 566 0 объект > эндобдж 567 0 объект > эндобдж 568 0 объект > эндобдж 569 0 объект >] / P 574 0 R / S / Нормальный / Pg 230 0 R >> эндобдж 570 0 объект >] / P 574 0 R / S / Нормальный / Pg 230 0 R >> эндобдж 571 0 объект >] / P 574 0 R / S / Нормальный / Pg 230 0 R >> эндобдж 572 0 объект >] / P 574 0 R / S / Нормальный / Pg 230 0 R >> эндобдж 573 0 объект > эндобдж 574 0 объект > эндобдж 365 0 объект > / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> эндобдж 9369 0 объект > эндобдж 366 0 объект > поток HWnH + H # K6Ɓ8sP $ Z? U ݤ [RuZ ^ tl ޑ #% P.isŔDr9z ݒ Mѐz ۼ A.DLЄ \ r] [TfU; i ۽ @ m _ ;? lFK ‘% xYѕlzwq,

    Описание котла АОГВ. Рекомендации по выбору газового котла АОГВ для разных помещений

    На сегодняшний день производством газовых котлов АОГВ занимается Жуковский машиностроительный завод, который долгие годы производил военную технику и поставлял ее на фронт, а спустя время выполнял комплектующие для космической техники. Прочтите и о типичных поломках.

    Котлы газовые АОГВ. Рассчитан на низкий уровень топлива и давления воды, а также «готов» к некачественной охлаждающей жидкости.

    К тому же, постоянно мешать работе отопительного прибора нельзя ни низкая температура на улице, ни суровый климат регионов.

    Как выбрать газовые котлы отопления АОГВ?

    Отопительное оборудование, выпускаемое на ЖМЗ, является лучшим водопроводным оборудованием отечественного производства. Все устройства рассчитаны на длительную работу.

    При выборе отопительного котла АОГВ следует руководствоваться габаритами отапливаемого помещения, его площадью.Например, самый мощный аппарат может обеспечить теплую гостиную площадью 600 квадратных метров. Оборудование АОГВ применяется даже для обогрева больших помещений.

    Виды напольных газовых котлов отопления АОГВ

    Самый главный плюс отопительного оборудования АОГВ — это потребительские характеристики. Устройства отличаются высокой степенью износостойкости и надежности, что автоматически делает их удобными для использования в России.
    АОГВ — уличные газовые котлы, которые представлены в России в трех модификациях:

    • «Эконом» — оборудование с блоком автоматического управления отечественного производства;
    • «Универсал» — многофункциональный, адаптивный, собран на базе зарубежных комплектующих;
    • «Комфорт» — собран при использовании чужой АСУ;

    Наиболее распространенные и покупаемые модели теплового оборудования АОГВ:


    Коэффициент полезного действия отопительного оборудования АОГВ 89%.У бытовой техники, предназначенной для обогрева помещения, этот показатель высокий.

    Монтаж и подключение газового котла АОГВ

    Газовые отопительные котлы АОГВ удобны для установки в многоквартирном доме. Подключить нагревательный элемент можно на любой поверхности, если учесть следующие моменты:

    1. 2,5 метра — уровень высоты объекта;
    2. В помещении, где установлен котел, имеется вентиляция;
    3. Мне нужен капюшон;
    4. Помещение
    5. В необходимо рассчитать под котел В;
    6. Необходимо иметь запасной выход, который понадобится в случае форс-мажорной ситуации;
    7. Начинать место установки с огнестойкого пола.

    Инструкция по эксплуатации газового котла АОГВ

    К каждому отопительному прибору, изготовленному на ЖМЗ, прикреплено:

    • Гарантийный талон;
    • Руководство пользователя.

    В инструкции вы легко найдете моменты по установке, настройке и подключению газового напольного котла.
    Также все возможные поломки и способы их устранения прописаны в инструкции по эксплуатации. Например, наиболее частой поломкой считается затухание. газовый котел.В этом случае необходимо проверить исправность форсунок и подачу газа. Он не должен мешать внутреннему устройству котла, ведь нарушение целостности отопительного прибора приведет к потере гарантии.

    Запчасти для газового котла АОГВ

    В случае поломки грузовые запчасти газового котла АОГВ могут быть заменены. Например, можно без специальных навыков поменять термостат для газового котла АОГВ или со специалистами заменить термопару и автоматику (систему автоматической регулировки).

    Обновление водонагревателя AGB-80

    В процессе эксплуатации водонагревателей AGB были обнаружены определенные недостатки, в результате устранены модернизацией отдельных узлов. В основном изменения произошли в конструкциях газоплавильного агрегата и электромагнитного клапана, который теперь называется газомагнитным клапаном.

    Рис. 1. Узел плавки газа водонагревателя AGB-80:

    1 — крышка; 2 — разделитель; 3 — сопло; 4 — кронштейн розжига горелки; 5 — диффузор; 6 — Каид орех; 7 — соединительная трубка запальной горелки; 8 — запальная горелка; 9 — сопло (сопло) основной горелки; 10 — колено; 11 — термопара

    Модернизация газоплавильного агрегата (рис.1) заключается в том, что основная горелка и ведущий к ней диффузор, ранее изготовленные литьем из чугуна, заменяются легкими штамповочными конструкциями. Диффузор выполнен из гнутой трубы, упрощено его изготовление, основная горелка стала компактной, упростился монтаж и демонтаж. В модернизированной конструкции газоплавильного агрегата так же изменено взаимное расположение основной и запальной горелок и термопар, что обеспечивает нормальный процесс розжига горелки и более надежную работу автоматики безопасности водонагревателя.Вертикальная ось запальной горелки 8 от вертикальной оси. Термопары 11 находятся на расстоянии 30 мм.

    Конец термопары поднимается на 5 мм над краем запальной горелки. Необходимо в процессе работы следить за расположением выходных отверстий основной горелки в горизонтальной плоскости.

    Для обеспечения надежности работы термопары, наденьте на нее плотно прилегающий защитный кожух из теплопроводящего материала, который обеспечивает необходимый нагрев термопары и защищает ее.

    Модернизация конструкции газового магнитного клапана (рис. 2) заключается в следующем. Электромагнитный клапан старой конструкции имел кожаную мембрану, которая разделяла газовую и электрическую части и удерживалась в гнезде с помощью зажимного кольца. Современный газовый магнитный клапан вместо этих двух элементов имеет засоренную резиновую мембрану 20. Это изменение мембраны привело к упрощению анкерного вывода 15, который теперь не имеет шляпки на нижнем конце.

    Самым большим изменением является то, что водонагреватель оснащен датчиком тяги, который крепится двумя винтами под крышкой водонагревателя к его корпусу.В связи с этим к газомагнитному клапану вместо натяжной гайки, с которой ранее была соединена соединительная трубка халата, был установлен тройник 32, который предназначен для распределения газа через два выходных патрубка: вниз — к запальной горелке. и вверх — к датчику тяги через трубку 29. Тройник 32 соединен с корпусом клапана на резьбе, а между двумя двухмиллионными резиновыми прокладками 24 установлен жесткий дроссель 23 с миллиметровым поперечным сечением. Датчик тяги состоит из биметаллического элемента 16, на свободном конце которого имеется уплотнение 34, и кронштейна 18, к которому биметаллический элемент крепится двумя винтами 27.В кронштейне имеется отверстие для фитинга 36, зажатого сверху гайкой 35.

    Выполняется штуцер с коническим окончанием, обеспечивающий трансформацию имеющихся сквозных сверл диаметром 2,5 мм в седло 33 клапана. К штабелеукладчику крепится трубка 38 с натяжной гайкой 37. Эта трубка с осадительной гайкой соединена с трубкой 29, ведущей к газомагнитному клапану.

    Рис. 2. Газовый магнитный клапан с датчиком тяги водонагревателя AGB-80:

    а — кран газовый; б — датчик тяги; 1 — пробка; 2 — Пружина нижнего клапана; 3 — уплотнение нижнего клапана; 4, 7 — шайбы; 5 — боковое бурение до стойла и датчика тяги; 6 — стержень клапана; 8 — корпус; 9 — основание магнитной коробки с соединительным кронштейном; 10 — сердечник обмотки; 11 — сердечник; 12 — якорь; 13 — Весна; 14 — кнопка; 15 — анкерный стержень; 16 — биметаллический элемент; 17 — Гайка; 18 — скоба; 19 — колпачок магнитного ящика; 20 — резиновая мембрана; 21 — тарелка верхнего клапана; 22 — верхнее уплотнение клапана; 23 — штуцер; 24 — резиновые прокладки; 25 — тарелка нижнего клапана; 26, 28, 30 — прокладки; 27 — винт; 29 — Трубка датчика грузовика; 31 — Каид орех; 32 — тройник; 33 — Клапан датчика тяги; 34 — уплотнение; 35 — Гайка пола; 36 — штуцер с насадкой на 2 шт.5 мм; 37 — Натяжная гайка; 38 — Труба пола.

    Вся работа датчика тяги происходит следующим образом. При отсутствии тяги в дымоходе, нагрева, продукты горения попадают в помещение через зазор между краем заглушки и корпусом водонагревателя и биметаллический элемент 16 удлиняет его дугу, так как коэффициент линейного расширения материала его внутренняя поверхность больше, чем коэффициент линейного удлинения внешней. Следовательно, клапан 33 с уплотнением 34 будет отодвигаться от конического конца штуцера 36, освобождая выход газа из соединительной трубки 29 в комнату с помещенным в нее водонагревателем.Поскольку отверстие штуцера 36, что в 2,5 раза больше диаметра дроссельной заслонки 23, то давление в трубке 29, тройнике 32 и трубке, направляющей газ к запальной горелке, сразу упадет. Это связано с тем, что поток газа внутри этих элементов через штуцер 23 не удерживает в них давления, если его сбросить через отверстие (2,5 мм) штуцера датчика тяги. Пониженное давление на входе в запальную горелку может усугубить пламя на последней горелке, соответственно это приводит к охлаждению конца термопары и срабатыванию газомагнитного клапана.По этой причине магнитный клапан прекращает подачу газа на обе горелки водонагревателя.

    AGB — 80 Газовый отопительный котел. Технические характеристики AGV-80:

  • Настройка температуры воды 40 — 90 г / с
  • Площадь отапливаемого помещения до 60м2
  • Основные узлы котла отопления АГБ-80.

    • Бачок оцинкованный (80 литров) теплоизоляция, мин. Шерсть. В центре бака тепловая трубка с удлинителем теплового потока.
    • Основная горелка, перед ней кран регулирует подачу газа.
    • Автоматическая охрана.
    1. Пламя Электромагнитный клапан, термопара, оптоволокно.
    2. По тяге, тройник, патрубок подключенный, датчик тяги.
    3. По температуре, термостат.

    Электромагнитный клапан котла. Клапан котла электромагнитный состоит из 2 частей газовой и электромагнитной. Между ними перепонка. Термопара состоит из лиственницы двух металлов: хромеля и копеля. Пламя нагревает термостат котла, образуя магнитный сердечник.При нажатии на кнопку пуска толкатель якоря прижимается к сердечнику, при этом парные клапаны смещаются внутрь газовой части, открывая газ на брызги котла и сжимая возвратную пружину. По окончании прогрева термопары 60с должна плавно отпустить кнопку пуска кнопки котла, под действием возвратной пружины сдвигаются сдвоенные клапаны назад — 2,3мм. Газ открывается и на стойле, и на основной горелке котла. Полностью клапан возвращается в исходное положение.Они держат их якорем, прилегающим к сердечнику. Если заикается притереться, то термопара котла отопления остывает и магнит освобождает якорь, возвратная пружина толкает клапан в исходное положение, газ на горелку не идет.

    Неисправности газового котла отопления AGB-80

    • Загрязнение поверхности керна и анкеров (очистить, обезжирить)
    • Сгорела термопара (заменить)
    • Нет электрического контакта.

    Автоматика тяговая (с отводом газа от затвора)

    Газ от электромагнитного клапана котла отопления, через тройник поступает в стойло, а также через соединительную трубку к датчику тяги, установленному под крышкой прибора.Датчик тяги представляет собой биметаллическую пластину с заглушкой, которая в нормальном состоянии перекрывает газ из соединительной трубки. При перекрытии тяги продукты сгорания выходят из колпака и нагревают биметаллическую пластину. Наносится, заглушка открывает газ из соединительной трубки, газ подается в стойло. Время срабатывания от 10 до 60 секунд.

    Термостат газового котла. Точность срабатывания 5 гр, детали термостата.

    • Кейс.
    • Система рычагов жмыха.
    • Клапан с пружиной.
    • В нее вклинивается латунная трубка со стержнем инквитар.
    • Рычаг термостата.

    При нагревании воды в баке латунная трубка удлиняется, а стержень интара — нет. Шток смещается за трубкой и надевает ее на систему перекрывающихся рычагов, которая под действием пружины со щелчком перекрывает вентиль, перекрывает поток газа к горелке, при охлаждении воды латунная трубка укорачивает шток давит на рычаги, они перекрываются и отключают вентиль.Когда регулировочный рычаг вращается против часовой стрелки, температура срабатывания увеличивается.

    Неисправности термостата котла.

    • Не работает термостат не настраивается:
      • Потекли или лопнули рычаги системы.
      • Деформируются большие или малые рычаги.
      • Изношены опорные грани рычагов
    • Термостат срабатывает, но не прекращает подачу газа:
      • Ослабить пружину клапана.
      • Под клапаном попала грязь.
      • Шток клапана устанавливает направляющую втулку.

      AGB, или автоматический газовый водонагреватель — это элемент системы отопления, благодаря которому он приобретает простоту в эксплуатации при достаточно длительном сроке службы. Однако наличие указанных характеристик возможно только при правильной установке и грамотном обслуживании газового котла.

      Эпилог

      В заключение стоит напомнить, что ремонт АГБ, наряду с обслуживанием газовых котлов, — довольно сложные операции, которые должны выполняться специалистами.Только соблюдение этого условия может исключить риск повреждения жилья и применения его жителями.

    Важность измерения осадки | E инструменты

    Важно ли измерять осадку?

    Указание по применению № HV-13-0718

    Давление газов в дымовой трубе необходимо тщательно контролировать, чтобы гарантировать, что все газы сгорания удаляются из зоны сгорания с правильной скоростью. Это давление тяги может быть положительным или отрицательным в зависимости от конструкции котла; Котлы с естественной тягой, уравновешивающей тягой и наддувной тягой являются наиболее распространенными в отрасли.

    Контроль тяги важен не только для повышения эффективности сгорания, но и для поддержания условий БЕЗОПАСНОСТЬ . Низкое давление тяги создает скопление высокотоксичных газов, таких как окись углерода и взрывоопасные газы. Эти отложения могут образовываться в камере сгорания или даже вентилироваться в помещении, создавая риск травмы или смерти. И наоборот, чрезвычайно высокое давление тяги может вызвать нежелательные завихрения в системе, препятствующие полному сгоранию.Нежелательное высокое давление тяги имеет тенденцию к повреждению материала камеры сгорания и теплообменника, вызывая удар пламени.

    Из-за неконтролируемой тяги могут возникнуть следующие проблемы в эксплуатации:

    • Низкая эффективность сгорания.
    • Пилотное / основное пламя не зажигается или работает нестабильно, что приводит к отключениям.
    • Накопление сажи из-за разного соотношения топлива и воздуха

    Регулятор тяги (барометрическая заслонка) расположен на дымовой трубе, закрывается, когда горелка выключена, но открывается автоматически, чтобы втягивать воздух в котел при включении горелки.Накопленная сажа и дребезжание — признаки того, что регулятор тяги необходимо отрегулировать. Слишком много воздуха в дымоходе расходует тепло; слишком мало воздуха приводит к потере топлива из-за того, что не удается его полностью сжечь. Проверка тяги с помощью нашего анализатора горения гарантирует, что в системе имеется необходимое количество воздуха для безопасной и эффективной работы системы.

    Все наши анализаторы горения HVAC оборудованы ИЗМЕРЕНИЕ ТЯГИ АВТОМАТИЧЕСКИ . Поскольку осадка должна быть первым параметром, проверяемым во время анализа, наши анализы оснащены датчиком DUAL Hoses, позволяющим пользователю автоматически проверять осадку и анализ газа без необходимости постоянно извлекать / повторно устанавливать датчик в штабель.Большинство конкурентов используют систему с одним шлангом, проверка которой может занять много времени.

    Учить больше Загрузить заметку по применению

    Котел газовый АОГВ 16. Системы отопления дачных и загородных домов

    Котел газовый Росс АОГВ-16 проект

    Котел газовый одноконтурный АОГВ-16 Росс предназначен для обогрева помещений, оборудованных системами водяного отопления водой, прошедшей водоподготовку. Используется для непрерывной работы.

    Двухконтурный агрегат дополнительно позволяет подогрев воды для хозяйственных нужд.

    Принцип работы котельного устройства основан на нагреве теплоносителя (воды) в теплообменнике за счет сгорания газа в камере сгорания аппарата.

    Аппарат АОГВ-16 работает на природном газе ГОСТ 5542-87 с давлением 1274 + 100 Па и автоматически поддерживает температуру, установленную на блоке автоматики.

    Рис. 8. Устройство газовой котельной Росс АОГВ-16

    Котел Росс-16 состоит из следующих частей (Рисунок 8), описанных ниже.

    Теплообменник (1) представляет собой цельносварной цилиндрический корпус с камерой сгорания (6) в нижней части.

    Внутри корпуса теплообменника приварены трубы, через которые проходят продукты сгорания. В трубах установлены турбулизаторы (7), повышающие эффективность передачи тепла от продуктов сгорания к теплоносителю (воде).

    Блок газовой автоматики (2) установлен в нижней части передней стенки теплообменника. Трубы (11) используются для подключения теплообменника к системе отопления.

    В верхней части теплообменника приварено стекло (9) для установки термобаллона газового клапана и кольцо (8) для установки термометра (10).

    Теплообменник установлен на основании (5). В двухконтурных моделях внутри теплообменника контура отопления дополнительно монтируется трубчатый теплообменник контура горячего водоснабжения, выполненный из медной трубки или нержавеющего гофрированного шланга.

    Трубы (25) служат для подключения контура горячего водоснабжения.

    Блок газовой автоматики (2) состоит из газового коллектора (12), установленного на кронштейне. Пластинчатые горелки закреплены на этом же кронштейне.

    Газовый коллектор (12) соединен с многофункциональным газовым клапаном (14), регулирующим подачу газа в котел Росс-16 в зависимости от требуемых условий эксплуатации.

    Газовый коллектор имеет выход, на котором установлены форсунки (15). Подача газа от газопровода к газовой арматуре (14) осуществляется с помощью переходника (16).

    При каждом включении устройства (котла) горелки (13) зажигаются от постоянно горящего пламени пилотной горелки (17).

    Многофункциональный газовый клапан (14) обеспечивает включение аппарата (котла) и поддержание заданного режима его работы вместе с термопарой (18), датчиком тяги (20), запальной горелкой (17) и пьезоэлектриком. элемент (19).

    Чтобы получить доступ к газовой арматуре, откройте переднюю дверцу устройства.

    Пьезоэлектрический элемент (19) расположен непосредственно на газовом клапане (14).

    Многофункциональный газовый клапан позволяет:

    Отключить как основную, так и пилотную горелки — ручка управления находится в положении «точка»;

    Зажигать пилотную горелку;

    Включите прибор (бойлер).

    R рисунок 9. Принципиальная электрическая схема котла Росс АОГВ-16

    A1 — Запальная горелка
    A2 — Газовый клапан EURO SIT 630
    SK1 — Датчик тяги — термостат TK24-03-3-60 ° ± 3%
    XS1, XS2 — Автомобильный клеммный зажим

    При нажатии кнопки пьезоэлемента (19), генерируется искра, чтобы зажечь запальную горелку (17).

    Коллектор дымовых газов (3) заканчивается перемычкой для подсоединения к дымоходу. Датчик тяги (20) установлен на коллекторе дымовых газов (3).

    Для очистки теплообменника снимите крышку кожуха котла Росс АОГВ-16, затем снимите коллектор продуктов сгорания (3).

    Внешний кожух (4) состоит из боковых стенок, жестко прикрепленных к раме, открывающейся передней двери и съемной верхней крышки. Для контроля температуры нагрева воды в теплообменнике на передней панели установлен термометр (10).

    Основание (5) образовано двумя опорными скобами. На станине закреплены теплообменник и кожух. В раме есть отверстия для продевания поручней (диаметром 22 мм) для перемещения и транспортировки устройства.

    Рама включает отражатель из листовой стали (21), который значительно снижает тепловое воздействие теплообменника на пол.

    __________________________________________________________________________

    __________________________________________________________________________

    __________________________________________________________________________

    __________________________________________________________________________

    _______________________________________________________________________________

    __________________________________________________________________________

    ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

    Протерм Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван
    Аристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия Нова
    Термона Иммергаз Электролюкс Конорд Лемакс Галан Мора

    Напольный газовый чугунный энергонезависимый котел РОСС АОГВ 16И

    Напольные газовые котлы АОГВ РОСС с чугунным теплообменником отличаются высокой надежностью и длительным сроком эксплуатации.У АОГВ есть несколько вариантов подключения дымохода: вертикально и горизонтально, для моделей 70ИР, 96ИР, 70С, 94С — выход дымохода только вертикальный. предназначен для обогрева помещений, оборудованных дымоходом. Широкий модельный ряд Данная серия позволяет выбрать котел АОГВ, наиболее соответствующий требованиям заказчика, что в свою очередь обеспечивает наиболее эффективную и экономичную работу системы отопления. Двухконтурные модели обеспечивают нагрев воды для бытовых нужд. Все модели могут быть как с вертикальным, так и с горизонтальным выходом дымохода.

    Преимущества и особенности устройства

    • Котел подключается к системе отопления как с открытым, так и с закрытым (герметичным, управляемым давлением) расширительным баком. Отличается вариантами автоматического управления от полностью энергонезависимого до высокоинтеллектуального микропроцессора, устойчивого к перепадам напряжения в электрической сети.
    • В моделях АОГВ мощностью до 30 кВт по желанию заказчика устанавливается мембранный расширительный бак Elbi (Италия) и бойлер-накопитель на горячую воду.Есть возможность перенастроить автоматику для работы на сжиженном газе.
    • В конструкции АОГВ используется чугунный секционный теплообменник, итальянская автоматика EUROSIT 630, ELETROSIT 810, NOVA 820, SIGMA 845.

    Гарантия 3 года

    Комплектация и преимущества комплектующих

    1. Теплообменник чугунный Imar (Италия)
    2. Газовая автоматика производства SIT Италия отличается стабильной работой как при колебаниях давления газа в магистрали, так и при низком давлении.
    3. Для определения температуры охлаждающей жидкости (воды) в стекле термобаллона установлен капиллярный термометр.
    4. Дымоход с регулируемым зазором тяги предназначен для стабилизации тяги и обеспечения стабильной работы котла при переменных ветровых нагрузках.
    5. Система контроля тяги (датчик тяги) итальянского производства в коллекторе дымовых газов обеспечивает отключение устройства при отсутствии тяги, чтобы они не попали в помещение.
    6. В данной конструкции используются круглые микропламенные горелки Polidoro (Италия) или Bray (Англия), которые равномерно распределяют пламя по всей площади камеры сгорания, что обеспечивает быстрый и равномерный нагрев воды в теплообменнике.
    7. Блок пилотной горелки, пьезоподжиг и термопара SIT (Италия). В конструкции моделей АОГВ 30 ИК, 40 ИК, 50 ИК, 70 ИК, 96 ИК вместо пилотного горелочного агрегата установлена ​​система прямого розжига.
    8. Коллектор с форсунками обеспечивает высокий КПД.
    9. Окно визуального контроля горения основной и пилотной горелок.
    10. Трубка газоснабжения.
    11. Стакан термоцилиндров градусника и газового клапана.
    12. Манометр для измерения давления в теплообменнике.
    13. Вентиляционное отверстие для удаления воздуха из теплообменника.
    14. Предохранительный клапан для понижения давления за счет слива теплоносителя при повышении давления в теплообменнике выше 0,3 МПа.
    15. Предохранительный термостат для остановки работы котла в случае перегрева или аварийных ситуаций.
    16. Поверхности наружного кожуха АОГВ покрыты порошковой краской, которая равномерно, без проседаний и коврового покрытия, стягивает поверхность, плотно прилегая к металлу, тем самым повышая защитные свойства, такие как: коррозионная стойкость, ударопрочность, Поверхность. покрытые такой краской легко чистить и мыть.
    Технические характеристики
    Фирменное наименование Ross
    Тип котла газовый
    Количество контуров одноконтурный
    Камера сгорания открытая
    Установка вне помещения
    Обогреваемая зона 160 кв. М.
    КПД% 93
    Управление электронное
    Энергонезависимая Есть
    Материал первичного теплообменника чугун
    Расход сжиженного газа, кг / час 1.4
    Расход природного газа куб. м / час 1,8
    Давление природного газа номинальное, мбар 12,7
    Температура теплоносителя, ° С 90 —
    Макс. давление воды в отопительном контуре, бар 3
    Комфорт
    Функции термометр, манометр
    Безопасность
    Защита защита от перегрева, предохранительный клапан, воздухоотводчик
    Подключение и размеры
    Вес 70 кг
    Подключение отопительного контура 1 »
    Подключение газа 1 »

    Напольный газовый чугунный энергонезависимый котел РОСС АОГВ 16И отзывы

    Срок службы газового котла АОГВ 11.6 3. Системы отопления для дачи и загородного дома. Котлы, газовые водонагреватели, водонагреватели

    Устройство и ремонт электромагнитного клапана АОГВ Ростов (Дата публикации 18.08.2016)

    60 лет

    По многочисленным просьбам публикуем устройство и работу электромагнитного клапана, оборудованного газовыми котлами АОГВ Ростов. Это устройство было разработано и запущено в производство на заводе еще в 50-х годах. Сам факт того, что в 21 веке нам все еще необходимо доскональное изучение работы этого устройства, говорит только о том, что устройство 50-х годов намного надежнее всего, что предлагалось «прогрессом» за последние 60 лет.И это связано, как мне кажется, только с тем, что электричества на всех по-прежнему не хватает. И даже если этого достаточно, никто не гарантирует 100% стабильность поставок. Поэтому устройства, обеспечивающие работу газовых котлов, независимо от того, есть ли электричество в сети или нет, всегда были, есть и всегда будут продвигаться в бытовом секторе. Какая служба безопасности лучшая? — самый незаметный и ненавязчивый. Так что эти устройства служат нам годами, не привлекая к себе внимания, не требуя специальной квалификации, специальных средств диагностики, без обслуживания, без времени, без денег.Еще раз подчеркиваю — еще в 50-е …

    Основные моменты

    Чтобы ручка начала появляться сразу, сначала рассмотрите электромагнитный клапан в том состоянии, когда он установлен на котле. А потом снимем и рассмотрим, держа в руках. Все нужные нам элементы пронумерованы на фото. Нам понадобится хватка, чтобы быстро понять, какой у вас котел, даже если вы потеряли паспорт. Быстро узнайте, что нужно заменить.Закажи все это и займись другими делами.

    Смотрим по номерам:

    6. Патрубок для подачи газа к котлу. Если вытащим эту заглушку, то в глубине увидим обычную сетку (кружок). Этот ниппель имеет внутреннюю или внешнюю резьбу. Наружная резьба диаметром 3/4 «» для котлов АОГВ от 17 кВт до 35 кВт. Для котлов АОГВ-11.6 — внутренняя резьба 1/2 «» — что мы здесь и наблюдаем. Далее …
    5. Штуцер выхода газа на тройник АКПП. От этого тройника газ имеет выходы: вниз, к запальнику котла, и вверх, к трубке аварийного отключения газа при перегреве.
    4. Заглушка газовой части электромагнитного клапана. Он расположен с обратной стороны, на этом фото не виден.
    3. Патрубок для подключения к терморегулятору газовой арматуры. Эта труба всегда короче трубы подачи газа (6). И всегда имеет только внутреннюю резьбу диаметром 1/2 дюйма.
    2.Контакт для подключения газорегулирующей термопары к обмоткам электромагнитной части прибора. Быстро наложив рулетку от гайки, навинченной на контакт (3), и измерив расстояние по термопаре до ее первого изгиба, сравнив эту длину с длинами термопар для АОГВ Ростов, можно быстро определить, какая термопара установлена ​​на ваш котел.
    1. Кнопка соленоидного клапана для ручного запуска газа к запальнику. Если эта кнопка «смотрит» в сторону, а не вверх, как Жуковский, то это точно «Ростов».

    Далее отделяем электромагнитный клапан от котла и еще раз проверяем по номерам. На втором фото уже хорошо видна заглушка газовой части клапана (4). Причем между насадками 6 и 3 заметна разница в длине. И понятно, как установить вентиль на место, — контакт (3) для подключения термопары должен «смотреть вниз».

    Если это понятно, переходим к разбору электромагнитного клапана для газового котла АОГВ Ростов

    Для удобства проникновения наглядного материала в мозг мы сделали надписи на предлагаемых фотографиях.Это значительно упрощает все основные комментарии, потому что лучше один раз все увидеть, чем тратить время на болтовню. Идти! Выкрутите четыре винта из крышки клапана и отделите верхнюю часть от нижней. Перед нами электромагнитная и газовая части устройства. Мне даже как-то сложно ответить на вопрос «Какая часть сложнее по устройству?» Что ж, скорее всего, начнем с электромагнитной части, так как она основная и контролирует ситуацию.


    Электромагнитная часть клапана АОГВ Ростов

    Скинув крышку электромагнитной части, мы видим следующую конструкцию.На втором фото цифрами обозначены его основные детали:

    1. Электрическая часть. Здесь мы видим две обмотки и контакт для подключения газорегулирующей термопары.
    2. Крышка электромагнитного клапана.
    3. Шайба.
    4. Шток.
    5 Кнопка с пружиной, которая надевается на шток.


    Вот эта штука работает. Нажимаем кнопку 5, тем самым прижимая шайбу 3 к обмоткам электрической части 1. Газ пошел на запальник котла. Зажигаем запальник и ждем, пока газорегулирующая термопара нагреется и начнет генерировать ЭДС.После этого шайба 3 будет «намагничена» на контактах обмоток и останется в таком «заклинившем» положении, пока включен запальник котла и работает термопара. В результате задвижка газовой секции остается открытой, и газ поступает в котел. Если этого не происходит, то либо термопары не в порядке, либо обмотки не находятся под напряжением и шайба 3 не может прилипнуть. Затем замените термопару и электромагнитный клапан новыми. Или меняем термопару и.

    Электромагнитная часть соединена с газовым стержнем 4. Именно стержнем электромагнитной части мы нажимаем на стержень клапана газовой части, чтобы выпустить газ. Способствовать.

    Мы даже вытащили стержень из электромагнитной части, чтобы вы могли видеть, где он лежит внутри продукта. Он упирается в мембрану газовой части. Это, под которым уже есть газ. Он может изнашиваться и его можно заменить новым. Способствовать.

    Обращаем внимание на эту герметизирующую мембрану. Под ним видим пластиковую накладку. Это для того, чтобы мембрана просто не пробивалась стержнем при нажатии.


    Эта накладка также легко снимается, и мы наконец видим ножку клапана газовой части.

    Важно, чтобы вы видели отверстие для потока газа к воспламенителю. Для удобства туда вкладываем скрепку.

    Невозможно вытащить вентиль из газовой части — нужно открутить гайку сзади.Когда последний вывернут наизнанку, мы видим, что газовый клапан внутри газовой части поддерживается пружиной. То есть, когда вы вручную нажимаете на шток электромагнитной части и запускаете газ на запальник и на весь котел, пружина сопротивляется. Также закрывают вентиль в случае продувки запальника котла или когда ЭДС от термопары перестает поступать на контакт 2.


    Вынимаем вентиль и видим, что это самая простая конструкция без тонкостей.

    По простоте конструкции мы одновременно можем судить о надежности этого продукта. Просто и сердито. Механического износа здесь практически нет. Возможен износ резиновых деталей, но если смазать касторовым маслом, то он затягивается на довольно длинную полосу.

    Вот и все. Удачи! Перейти в раздел

    В настоящее время все большее распространение получают современные импортные газовые котлы. Однако стоимость их довольно высока, и для правильной работы иногда необходимо переделать всю систему отопления в частном доме.

    Заменить старые радиаторы на новые алюминиевые, разводка со стальных труб на полипропиленовые, расширительный бачок поменять на мембранный, установить циркуляционный насос и т. Д. Не всех это устраивает, а у многих просто нет средств на замену котла. и система отопления AGV.

    Котлы

    АОГВ-11.6-3 производства Ростовгазоаппарат в Ростове когда-то пользовались большой популярностью благодаря хорошим отзывам, дешевизне и дешевизне запчастей, простоте конструкции и устройства, да и выбора тогда было мало.

    Однако и по сей день котел ростовского АОГВ используется в тысячах домов. Мы подробно разберем эти котлы, рассмотрим основные технические характеристики, принцип работы, возникающие неисправности и составим инструкцию по эксплуатации.


    Данный тип предназначен для отопления домов до 300 кв.м … Котлы АОГВ Ростов имеют несколько модификаций:

    — АОГВ одноконтурные (только для отопления)

    — АКГВ двухконтурный (отопление и горячее водоснабжение)

    Они также подразделяются по тепловой мощности.Чаще встречаются модели с маркировкой АОГВ-11.6 и АОГВ-17.4 мощностью 11 кВт и 17 кВт соответственно. Применяются для обогрева помещений площадью до 150 кв. Метров. Газовые котлы АОГВ-23 или АОГВ-29 используются для отопления дома площадью до 250-300 метров. Напольные газовые приборы Ростов выпускаются круглой и прямоугольной формы.

    Строительство напольного котла АОГВ-11.6-3

    Газовый котел Ростов состоит из кожуха, стального трубчатого теплообменника, газовой горелки и автоматики, в которую входят термостат, электромагнитный клапан, термопара, запальник и датчик тяги.В комплект также входит газовый клапан для подачи и отключения газа и зонтик-обтекатель.

    Котлы круглого и прямоугольного типа АОГВ-11,6-3 Ростов


    Устройство газовых котлов АОГВ и АКГВ прямоугольной формы мало чем отличается от круглых, это видно из схем.

    Устройство котла АОГВ-11.6-3 круглое


    В двухконтурных моделях АКГВ к теплообменнику подключается дополнительный контур для ГВС.Важно отметить, что второй контур ГВС можно использовать только вместе с отопительным контуром.

    Таким образом, если летом понадобится горячая вода, придется включать отопление. Но это недостаток большинства. В этом случае на помощь придет установленный газовый водонагреватель или электрический водонагреватель.

    Принцип работы газового котла АОГВ

    Устройство, внешний вид и принцип работы ростовского напольного котла очень похожи.Для обеспечения подогрева теплоносителя и автоматического регулирования и безопасности работы используются следующие элементы:

    1. Электромагнитный клапан, предназначенный для прекращения подачи газа к основной горелке и запальнику в случае его погасания, а также получает сигнал от датчика тяги в случае его полного или частичного отсутствия.

    2. Термостат имеет два положения (вкл / выкл). Предназначен для автоматического поддержания заданной температуры теплоносителя в трубчатом теплообменнике путем передачи сигнала на газовую горелку.Температура устанавливается ручкой в ​​диапазоне от 50 до 90 градусов.

    3. Датчик тяги срабатывает при отсутствии тяги в дымовом канале … Подавая сигнал на запальник, электромагнитный клапан прекращает подачу газа к запальнику и основной горелке.

    Автоматика котла АОГВ


    Подключение и настройка котла АОГВ

    Котлы газовые АОГВ-11,6-3 и 17,4 г. Ростовские для подключения теплоносителя имеют на боковой стороне два штуцера с наружной резьбой диаметром 1 1/2 «или 40 мм.У котлов АОГВ-23 и 29 этот диаметр составляет 50 мм или 2 дюйма.

    В двухконтурных моделях на одной стороне расположены два выхода горячей воды диаметром 15 мм или 1/2 дюйма.

    Газ подается с помощью специального гибкого газового шланга (шланга) из нержавеющей стали. В тройник вкручивается шланг, к которому крепятся термостат и магнитный клапан.

    Когда все правильно подключено, система питается от воды, откройте газовый кран. Ручкой термостата установите необходимую температуру воды.

    Схема подключения и подключения котла типа АОГВ

    Схема подключения котла АОГВ


    Преимущества котлов АОГВ Ростов

    — простота конструкции
    — недорогие запчасти
    — простой монтаж и работа при замене запчастей
    — возможность использования в старых открытых системах отопления
    — совместимость со стальными трубами и
    — низкая цена прибора

    Недостатки котлов АОГВ

    — устаревшая конструкция прибора

    — периодические сбои в работе автоматики: не горит запальник, не работает кнопка на вентиле или термопара, котел часто отключается и т. Д.

    — с каждым годом найти запчасти все сложнее, в связи с появлением на рынке более современных моделей отопления

    Посмотрите видео:

    На территории Российской Федерации и других постсоветских стран известны старые водогрейные установки. Вместе с ними широкое распространение получили такие модели, как котел АОГВ 11 6 — устройства, выпускаемые заводами в городе Жуковский и Ростов. Устройство работает на природном газе — самом дешевом топливе на сегодняшний день.Котел неприхотлив в эксплуатации и обслуживании.

    Топливо для данного агрегата дешевое

    Характеристики АОГВ

    Аббревиатура АОГВ расшифровывается просто — газовый водонагревательный прибор. Цифра после букв указывает на мощность модели, то есть котел АОГВ 116 — агрегат на 11,6 кВт соответственно.

    В технических характеристиках АОГВ 11 6 3 указывает на то, что котел предназначен для отопления жилого частного дома, гаража или небольшого подсобного помещения.Модель представлена ​​только в напольном исполнении, бытовые агрегаты имеют мощность 11-29 кВт. В качестве топлива для работы устройства используется природный газ.

    В нижней части котла расположен теплообменник, под которым расположена газовая горелка. Именно она нагревает воду. Агрегат можно переоборудовать для работы на сжиженном газе. Для изготовления корпуса устройства используется сталь высокого качества … Теплообменник выполнен из трубок, что обеспечивает высокий КПД устройства.

    Из этого видео вы узнаете, как зажечь котел АОГВ 11,5

    На задней стенке есть две штуцера для входа и выхода. Верхний работает с прямой линией, нижний — с реверсом. К дымоходу крепится верхняя часть корпуса, его диаметр должен превышать 12 см. Производители выпускают котлы двух типов — одноконтурные и двухконтурные. Последние предназначены не только для отопления, но и для нагрева воды.

    Отличительные характеристики котлов

    Особой популярностью у покупателей пользуются котлы моделей Универсал и Эконом.Имеются существенные отличия в технических характеристиках этих АОГВ 116 серии. Версия «Эконом» производится с использованием российской автоматизации; Этим агрегатом можно управлять с помощью электромагнитного клапана и ручки регулятора температуры. К ним подключаются датчик тяги и термопара — один из важнейших элементов устройства.

    Деталь выглядит как толстый стержень из меди. Необходимо контролировать огонь на воспламенителе. При падении уровня тяги срабатывает датчик, клапан в это время должен перекрыть подачу природного газа.

    Котел АОГВ 11.6 серии Универсал изготовлен на базе итальянской автоматики … Агрегат отличается наличием автоматического термостата и пьезозажигания. Устройство можно включить нажатием всего одной кнопки, при этом нет подключения к электросетям.

    Есть еще одна серия агрегатов — Комфорт, она укомплектована американскими деталями. В этих моделях также есть встроенное пьезозажигание, но оно отличается по конструкции.

    Достоинства и недостатки

    Среди всех характеристик котла АОГВ 11,6 выделяются его основные достоинства и недостатки. Отмечено несколько основных преимуществ:

    • возможность использования природного и сжиженного газа в качестве топлива;
    • энергетическая независимость;
    • совместимость с любым материалом системы;
    • бесперебойная работа с естественной и принудительной циркуляцией.

    Агрегат можно подключить к любой системе отопления.Он может быть из чугуна, металлопластика, полипропилена или стали. Именно поэтому такие котлы считаются универсальными. Есть и недостатки устройств:

    • Серия «Эконом» изготовлена ​​с использованием устаревших комплектующих;
    • В случае поломки мастерам сложно найти подходящие запчасти;
    • По сравнению с другими агрегатами эта версия имеет довольно высокую цену.

    Поскольку котлы Эконом изготавливаются с использованием элементов, изготовленных по образцам советских инженеров, заменить их при ремонте очень сложно. Самые дешевые варианты лучше не покупать и остановите свой выбор на Universal. Хотя в случае покупки моделей с импортными деталями тоже возникают сложности, так как на отечественном рынке их нет. Замену поврежденных элементов придется заказывать напрямую у производителя. Средняя стоимость котлов составляет 11-17 тысяч рублей, что значительно превышает цену агрегатов других производителей.

    Обзор газового котла АОГВ-11.6-3 Эконом

    Котел отопительный бытовой газовый с водяным контуром АОГВ-11.6-3 Эконом предназначен для водяного отопления жилых и офисных помещений, оборудованных системами водяного отопления (СО).

    Аппарат работает на природном и сжиженном газах. Производитель поставляет устройства с форсунками природного газа. Для работы на сжиженном газе необходимо заменить форсунки для природного газа на форсунки для сжиженного газа.

    Эти агрегаты могут быть установлены в замкнутой системе отопления с мембранным расширительным баком. Давление в системе отопления в рабочем состоянии (при температуре воды в системе отопления 60 — 80 ° С) должно быть не более 1.5 кгс / см2.

    На стояке (отводной трубе) должен быть установлен предохранительный клапан, настроенный на работу при давлении в системе отопления 1,8 ± 0,1 кгс / см2. Для контроля давления в системе отопления необходимо установить манометр с пределом измерения 0,4 кг / см2.

    Рисунок: 1. Котел отопительный газовый АОГВ-11.6 бытовой Эконом

    1. Тяговый выключатель; 2. Дверь тягового выключателя; 3. Кожух; 4. Датчик тяги; 5. Патрубок для установки градусника; 6.Тепловой баллон блока автоматики; 7. Дверь; 8. Кабель датчика тяги; 9. Змеевик; 10. Блок автоматики; 11. Газовый кран; 12. Газопровод; 13. Воспламенитель; 14. Термопара; 15. Щит; 16. Горелка; 17.
    Труба водопровода от СО; 18. Бак теплообменник; 19. Турбулятор; 20. Труба для отвода воды на СО.

    Устройство выполнено в виде напольного шкафа цилиндрической формы, передняя сторона которого закрывается дверцей, обеспечивающей доступ для запуска устройства в работу и регулирования режимов нагрева.

    Рисунок: 2. Блок автоматики котла АОГВ-11,6

    1. Накидная гайка термопары; 2. Кнопка запуска; 3. Накидная гайка датчика тяги; 4. Уплотнительная шайба; 5. Шток; 6. Регулировочная гайка; 7. Втулка;
    8. Гайка; 9. Винт.

    Блок автоматики представляет собой электромеханическое устройство и состоит из корпуса блока, внутри которого расположены клапаны и система рычагов, электромагнита
    , и служит для подачи газа к запальнику и горелке, регулирования температуры воды и автоматического отключения подача газа при:

    Погасание запальника.

    Падение давления газа в сети ниже допустимого уровня или отключена подача газа;

    Отсутствие тяги в дымоходе.

    Тяговый выключатель 1 (рис. 1) предназначен для автоматической стабилизации значения вакуума в топке аппарата, т.е. уменьшения влияния колебаний величины вакуума в дымоходе на тягу в топке аппарата. . Для успешной работы дверца тягового выключателя 2 должна легко вращаться на оси.

    Автоматика газового котла АОГВ-11.6 для регулирования температуры воды состоит из сильфонно-термобаллонного узла 6, установленного внутри бака аппарата, и системы рычагов с клапаном, расположенной в блоке автоматики.

    На корпусе блока закреплена регулировочная гайка 6 (рис. 2), поворачивая ее, можно настроить автоматику на температуру от 50 ° С до 90 ° С. Это изменение температуры вызвано движением сильфон вместе со штоком 5 вверх (вниз) при вращении регулировочной гайки.

    После того, как вода нагреется до температуры, соответствующей настройке, подача газа в горелку автоматически уменьшается, и она переходит в режим «слабого пламени».

    Когда температура воды в аппарате падает (не более чем на 15 ° C) в результате отвода тепла во время нагрева или горячей воды, поток газа к горелке автоматически увеличивается. Температура горячей воды в системе горячего водоснабжения при ее заборе не должна превышать 60 ° С.

    Тяговая автоматика состоит из датчика тяги 4 (рис.1) на крышке бака и кабелем 8, соединяющим датчик тяги с магнитной коробкой.

    Рис. 3. Устройство розжига котла АОГВ-11.6

    1. Термопара; 2. Запальное устройство

    Запальное устройство (рис. 3) предназначено для крепления запального устройства, термопары и розжига основной горелки. Пилотное пламя должно омывать конец термопары.

    Безопасность работы газового котла АОГВ-11.6 обеспечивает автоматика, срабатывающая при:

    гашении пламени на запальнике;

    Отсутствие тяги в дымоходе;

    Прерывание подачи газа или падение давления газа ниже нижнего значения.

    В этом случае подача газа к пилотной и основной горелке автоматически отключается.

    Подготовка котла АОГВ-11.6 к работе

    Помещение, в котором установлен котел АОГВ-11.6, должно иметь свободный доступ воздуха снаружи и вытяжной колпак на потолке и соответствовать требованиям по размещению отопительных агрегатов, предназначенных для на отопление и горячее водоснабжение одноквартирных или
    блочных жилых домов.

    Установка котельного агрегата в жилом доме допускается только при наличии дымохода с выводом в него продуктов сгорания из устройства.Дымоход должен соответствовать всем требованиям.

    Дымоход должен иметь «свободное» сечение не менее диаметра патрубка выхода газа из аппарата, быть строго вертикальным, ровным, ровным, без поворотов и сужений.

    Наружная поверхность дымохода, расположенная над крышей, должна быть оштукатурена цементным раствором … Часть дымохода, расположенная на чердаке, должна быть оштукатурена и утеплена.

    Ниже места присоединения к дымоходу патрубка от устройства в дымоходе должен быть «карман» глубиной не менее 25 см с люком для чистки.Для обеспечения оптимального рабочего вакуума в дымоходе мы рекомендуем высоту дымохода не менее 5 метров.

    Подключение котла АОГВ-11.6 к дымовой трубе должно выполняться трубами из кровельной стали. Диаметр труб должен быть не меньше диаметра тягового устройства аппарата. Трубы должны входить плотно друг в друга без зазоров по ходу продуктов сгорания не менее чем на 0,5 диаметра трубы.

    Вертикальный участок дымохода, расположенный непосредственно над тяговым выключателем, должен быть максимально длинным, но не менее 0.5 мес.

    Прокладка соединительных труб через жилые комнаты запрещена. По возможности следует избегать длинных горизонтальных участков дымохода.

    Общая длина горизонтальных участков соединительных труб должна быть не более 3 м. (В существующих домах допускается длина не более 6 м).

    Уклон трубы к газовой установке должен быть не менее 0,01. Радиусы кривизны не должны быть меньше диаметра трубы.

    Котел газовый АОГВ-11.6 устанавливается у противопожарных стен на расстоянии не менее 15 см от стены.Если устройство устанавливается возле огнестойкой стены, его поверхность следует изолировать стальным листом над листом асбеста толщиной 5 мм, выступающим на 10 см за габариты корпуса.

    Перед агрегатом должен быть проход шириной 1 м. При установке агрегата на деревянный пол пол следует изолировать стальным листом поверх асбестового листа толщиной 5 мм. Утеплитель должен выступать за корпус на 10 см.

    Для улучшения условий циркуляции воды в системе отопления желательно устанавливать котел как можно ниже по уровню нагревательных приборов (радиаторов).Расширительный бак расположен в самой высокой точке системы. Система отопления должна быть подключена сверху.

    Площадь нагревательных приборов определяется расчетом. Во избежание получения большого гидравлического сопротивления системы не рекомендуется занижать диаметры труб.

    __________________________________________________________________________

    __________________________________________________________________________

    __________________________________________________________________________

    __________________________________________________________________________

    _______________________________________________________________________________

    __________________________________________________________________________

    ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

    Протерм Пантера

    Цепочка событий подтолкнула меня к написанию данной публикации, что заставило меня попробовать свои силы в самостоятельном обслуживании газового котла.Сразу отмечу — это не совсем «обмен лучшими практиками», как его обычно преподносят, поскольку некоторые из изложенных фактов говорят, наоборот, о первоначальной полной неопытности пользователя. Но, возможно, представленная информация поможет тем, кто ее прочитает, избежать подобных ошибок.

    Дело в том, что при кажущемся обилии информации в сети нам пришлось столкнуться с тем, что внятные пошаговые инструкции найти не так-то просто — чаще всего все ограничивается выборочными подсказками на форумах.Заводская инструкция по эксплуатации освещает многие проблемы довольно сухо, не вносит особой ясности, а некоторые важные моменты вообще практически не учитываются, что, в принципе, и привело к ситуации, о которой пойдет речь. Итак, что послужило причиной и как проводилась чистка газового котла АОГВ-11.6-3 своими руками.

    Как все начиналось

    Мы переехали в собственный дом в сентябре 2002 года. Система отопления была (и остается), но тогда она была организована по принципу естественной циркуляции… Котельная — в отдельном пристройке, оборудована по всем правилам. В качестве теплогенератора использовался старый чугунный котел с газовыми горелками, некоторые, как я сейчас припоминаю, невероятно больших размеров, также с «самодельной» кладкой из шамотного кирпича внутри. У него была полная разорение: каждый месяц в наши не самые холодные зимы (Молдова, Приднестровье) метраж оказывался 800 кубометров!

    Короче было решено его заменить. Мы остановили свой выбор на АОГВ-11.6-3-У как из соображений невысокой стоимости, так и ввиду массы хороших отзывов об этой модели от друзей.Одновременно был установлен циркуляционный насос. Результаты не заставили себя ждать — уже следующей зимой в доме стало намного уютнее, а тепло распределялось равномерно по всем комнатам. А ежемесячный расход газа упал более чем в три раза! — у нас обычно вмещается 220 — 270 кубометров.

    Цены на газовый котел АОГВ-11.6-3

    Котел газовый АОГВ-11.6-3


    К чести производителям сразу нужно сказать, что за последние 13 лет проблем с работой этих купленных устройств не возникало абсолютно.Даже холодной зимой 2008-2009 годов, когда шла очередная «газовая война», и давление в трубах газоснабжения было снижено до критического минимума, котел справился с задачей — дома не было жарко, и нам не грозили заморозки. Если честно, мне даже было странно читать на форумах, что ко многим домам постоянно привязана кнопка газового клапана — никаких проблем с автоматикой за весь период эксплуатации просто не обнаруживалось.

    В наш город регулярно приезжают инспекторы газовой отрасли.К работе оборудования особых претензий никогда не было. Единственное замечание в позапрошлом году — заменить гофрированный участок дымохода (перед вставкой в ​​магистральный трубопровод) на из оцинкованной стали. Недостаток устранен.

    В этом году похолодание наступило рано, и уже в начале октября было решено запустить котел на минимальной мощности. Но возникла проблема — запал воспламенителя не хотел воспламениться, а если и загорелся, то делал это с таким крошечным пламенем, что его было едва видно.Естественно, такая горелка не прогревала термопару, да и автоматика не работала.

    Похожая ситуация (но в меньшем масштабе: факел сразу загорелся, но был слабым) наблюдалась годом ранее. Форсунка воспламенителя явно заклинивала, и в прошлом году помогло то, что мне (на свой страх и риск) удалось распылить баллончик с очистителем карбюратора на этот «жиклер» через длинную изогнутую трубку. После испарения жидкости попробовал зажечь — все заработало, и прошлой зимой за весь отопительный сезон проблем больше не возникало.


    В прошлом году обошлось без разборок — прочистили форсунку от такой жидкости для карбюраторов

    Но в этом году такой меры оказалось недостаточно — эффект был даже обратный. Воспламенитель вообще перестал гореть.

    Очень не хотелось снимать полностью весь газовый агрегат с горелками (да еще и не знал, насколько это доступно). Попробовал, открутив от блока магнитных клапанов патрубок подачи газа к запальнику и продув автомобильным насосом.Бесполезный. Делать было нечего — пришлось думать, как снять весь блок горелки, чтобы механически прочистить сопло запальника.

    Котел естественно подключен, система полная. Доступ снизу минимальный, так как котел по-прежнему находится в специальной яме. Все это сначала было очень страшно — как демонтировать газовый агрегат? Толковых советов не нашел, но на одном из форумов наткнулся на подсказку — этот узел вращается вокруг центральной оси — входной газовой трубы.

    Так как никаких операций значительного масштаба не ожидалось, фото на этом этапе я не делал. Описанные ниже операции были выполнены позже при повторной разборке котла. Но суть осталась прежней.

    • Итак, если попытаться посмотреть на котел снизу (для первоначального осмотра «ситуации» я сначала использовал помещенное под ним зеркало), получается что-то вроде этого:

    Сам блок горелки установлен на нижней крышке.Стрелка поз. 1 показан входной патрубок подачи газа к основной горелке. Поз. 2 — вход для пилотных трубок и термопар. Причем весь этот агрегат, помимо жесткости газовой трубы, удерживается на фланце цилиндрического кожуха котла тремя крючками. Они расположены по краю нижней пластины в вершинах правильного треугольника. Синяя стрелка показывает один из них, тот, который находится немного левее окна зажигания.


    Второй крючок ближе к задней части котла слева (если стоять лицом к окну розжига).

    Третий находится почти точно под блоком автоматики, на уровне вертикальных труб, спускающихся к поддону.

    Цены на газовый котел

    газовый котел


    • После тщательного осмотра всей нижней части я не обнаружил других крепежных или фиксирующих элементов. Это означает, что должны быть канавки, через которые эти выступы могут быть отделены от фланца корпуса. В итоге оказалось, что паз всего один, и он находится в районе третьего крючка (во время показа).Чтобы попасть на него, поддон нужно немного повернуть по часовой стрелке. На рисунке направление вращения показано зеленой стрелкой. Кстати, проем неокрашенного участка обшивки тоже хорошо виден — видно, как движется поддон.
    • Разобрался с принципом крепления. Но чтобы повернуть поддон и снять блок горелки, конечно, необходимо отсоединить от блока автоматики газовую трубку, трубку запальника и контактную трубку термопары.
    • Первым делом еще раз проверил, не перекрыли ли подачу газа из домашней разводки.

    • Затем аккуратно открутил гайки на штуцерах блока автоматики.

    1 — трубка для подачи газа к запальной горелке. Ключ на 12.

    2 — трубка с контактом термопары. Ключ на 12.

    3 — труба подвода газа к основной горелке. Ключ на 27.

    Снята паронитовая прокладка на магистральной газовой трубе.Проверил — состояние отличное. На развальцовке — на тройнике осталась прокладка, но тоже — видно, что она не износилась, и еще будет служить.

    • После разборки данного агрегата поддон довольно легко поворачивался, и через паз ближайший к трубкам держатель выходил из корпуса. Теперь, поддерживая поддон снизу, слегка подталкиваем его на себя — и оставшиеся два держателя тоже вышли из зацепления. Опускаем весь агрегат на пол, а затем аккуратно вытаскиваем между ножек котла.

    На фото снят поддон, но еще раз оговорюсь — фотографии были сделаны позже, при вторичном демонтаже котла. В первый раз картина была намного чище. Далее из текста будет понятно, почему этому уделяется столько внимания.

    • Проверил состояние основной горелки — она ​​полностью чистая, без следов деформации. К ее работе претензий не поступало.
    • Потом обратился к «виновнику» всей этой затеи — к форсунке запальной горелки.Отвинтите два винта, удерживающих этот узел (фитиль плюс термопара) в собранном положении. Винты правда поначалу сопротивлялись, но после обработки WD-40 все же пошли. Снял коробчатую крышку с запальной горелки, добрался до форсунки.

    Сама латунная насадка была покрыта сверху легким белым налетом (типа накипи), который очень быстро, без усилий удалили мелкой наждачной бумагой. Сама насадка, да, заросла, еле «нарисовалась» даже визуально.Тоже нормально — взял с незакрепленного кабеля тонкую медную жилку и прочистил отверстие. Для гарантии еще и продувал под давлением помпой со стороны патрубка, соединяющего тройник блока автоматики. Вся задача выполнена!

    • При этом, пока есть свободный доступ, очень аккуратно зачистил изгиб трубки термопары «нулевой» шкуркой: остался очень легкий слой оксида — он скопился за время летнего простоя.
    • Аккуратно собрал все агрегаты в обратном порядке.Немного помучился с переустановкой поддона — но потом привык.

    Сначала необходимо постепенно, без перекоса, поднять весь этот блок, чтобы горелка вошла внутрь корпуса, а блок воспламенителя и термопары не цеплялся за фланец корпуса. Затем, стоя сбоку от труб, слегка подтолкните весь агрегат на себя, дайте небольшой уклон вниз, чтобы противоположный край поддона слегка приподнялся (буквально на пару градусов!).Затем, продвигая поддон вперед, следует одновременно надеть два дальних крюка, чтобы они вошли во фланец кожуха. Направьте ближайший к вам крючок в вырезанный паз, а когда он войдет в него, поверните весь поддон против часовой стрелки. Величина этого поворота будет визуально подсказана положением труб — газовая труба будет находиться прямо под своим патрубком блока автоматики, как это было при разборке.

    • Установил все трубки на место, предварительно проверив наличие и правильность прокладок.Гайки на патрубке подачи газа и патрубке запальника затянул гаечным ключом. Перед тем как переустановить трубку термопары, очень аккуратно, буквально еле касаясь, зачистил контактные площадки с «нуля». Эта гайка, в соответствии с прочитанными рекомендациями, затягивалась не гаечным ключом, а вручную, только усилием пальцев.
    • Проверил герметичность соединений — принес с кухни губку с моющим средством, открыл подачу газа, «промыл» стыки газовых труб — все нормально, признаков течи нет.
    • Пытался запустить котел. Фитиль загорелся отлично — ровным пламенем, «омывая» изгиб термопары. Буквально через 15-20 секунд — сработал газовый клапан. Подождал пару минут, потом открыл подачу газа к основной горелке — загорелась ровно, без хлопка. Поэкспериментировал — несколько раз закрывал и открывал подачу на основную горелку: все нормально — фитиль горит ровно, не гаснет, горелка так же зажигается.

    Все, настроил необходимый уровень нагрева, закрыл заслонку на окошке зажигания и ушел, исполненный гордости за успешно проделанную работу.

    Тогда я еще не знал, что мои «приключения» только начинаются!

    Узнайте, изучив основные критерии оценки в специальной статье на нашем портале.

    Неожиданная проблема

    Несколько дней работа котла нареканий не вызывала — не заглохла, отопительная система исправно работала. Однако прошло около недели, и мне показалось, что в котельной появился ранее непривычный запах — это не запах газа в чистом виде, а скорее «аромат» сгоревшего газа.К тому же начало складываться впечатление, что по ощущениям в доме не хватает тепла.

    Пару раз котел по ночам погас — без видимых причин. А потом — еще. Примерно через неделю, войдя в котельную, я увидел жуткую картину — пламя горелки пытается «выйти» через окно розжига, закрытое щитком. Достаточно большой участок металлического кожуха над окном был почти раскален докрасна, краска на нем полностью выгорела до «чистого» металла.


    Естественно, котел сразу потушили. После того, как он остыл, я в порядке эксперимента попробовал провести зажигание. Фитиль работает нормально, и автоматика тоже работает. Но когда зажигается основная горелка, то, во-первых, в пламени появляются ярко-оранжевые концы языков пламени. А во-вторых, «корона» пламени направлена ​​не полностью вверх, а также стремится к зазору между теплообменником и внешним кожухом котла.

    Понятно — это явный признак того, что поток горячих газов внутри котла встречает какое-то сопротивление, словом — каналы заросли сажей.Сажа везде, даже на обходе окна розжига — никогда раньше не было, чтобы у меня как-то пачкались руки при розжиге, а теперь на пальцах появляются черные пятна, кстати, очень сложно смыть даже теплым вода и мыло.

    Но остается неясным вопрос — почему? Действительно, за столько лет мне ни разу не приходилось сталкиваться с такой проблемой.

    Полазил еще раз по форумам — искать причину. И на одном из них я наткнулся на дельный совет — такая картина характерна для неполного сгорания газа, без подачи дополнительного воздуха.Он стал более внимательно разбираться в конструкции своего котла, и обнаружил то, на что раньше просто не обращал внимания. Это зажимная заслонка на входе газовой трубы в котел, снизу прямо у отстойника. Там на трубе есть два диаметрально противоположных отверстия, которые перекрывает этот клапан.


    Бежал проверять: есть — демпфер почти полностью закрывает оба отверстия. Плохое знание «матчасти» привело к тому, что я вообще не обратил внимания на этот нюанс.А в процессе разборки блока горелок, скорее всего, случайно переместил эту заслонку в положение, при котором доступ воздуха был перекрыт.

    Я попробовал открыть эти окна и разжечь котел — да, пламя сразу изменило цвет и стало ровнее. Но «корона», конечно, все же стремится к пространству между кожухом и теплообменником, то есть найденная причина не избавляет меня от чистки котла.

    Очистка котла

    Понятно, что для проведения чистки мне нужно еще раз разобрать — также демонтировать блок горелки, и плюс к этому — снять верхнюю крышку котла.

    • Пришлось немного помучиться со снятием зонта, который переходит в металлическую часть дымохода. Дело в том, что в самой котельной — кирпичный, корневого типа, установлен на фундамент, и в него закладываются две трубы — от котла и, вверху, от газового водонагревателя.


    Трубу котельную построил сам, сделал в свое время качественно, и она очень плотно «сидит». Пришлось приложить усилие, чтобы добиться небольшого люфта. Но в итоге выяснилось — удалось поднять так, чтобы было достаточно зазора, чтобы снять зонт с трубы.Картина получилась очень красочной.


    Уже под самим зонтом видны отложения копоти. А если посмотреть на зонт снизу, то на полусферическом делителе-сборнике конденсата находится мягкий рыхлый слой сажи толщиной около 10 миллиметров.



    • Для снятия верхней крышки котла необходимо сначала отключить и демонтировать датчик тяги. Он удерживается на крышке пластинами, которые прикручиваются двумя саморезами (показаны синими стрелками на рисунке выше).Но сколько я ни крутил эти саморезы, они крутились на месте, не отклоняясь ни на миллиметр вверх. В итоге плюнул на это дело — решил снять крышку вместе с датчиком. Для этого сначала гаечным ключом на 14 открутил гайку, соединяющую трубку с тройником блока автоматики.

    Сразу проверил паронитовую прокладку — она ​​«живая», осталась на месте, поэтому решил не трогать.


    • Дальше вроде бы все просто — крышка фиксируется на корпусе котла тремя саморезами.

    Саморез, который находится на лицевой стороне котла, вышел довольно легко.

    Но двое других оказали «ожесточенное сопротивление». Они просто не хотели двигаться. Не помогли ни мощные шуруповерты, ни обработка WD-40, ни нарезание резьбы — они стоят неподвижно.


    В итоге прорези под отвертку начали «вылизывать» — но все с одинаковым нулевым результатом. Выход был только один — отрезать болгаркой головки саморезов, к счастью, «под пот» они не сделаны.

    Цены на винты

    винт саморез


    Ничего страшного — очень аккуратно резаю. Забегая вперед, скажу, что впоследствии я заменил эти крепления на кровельные саморезы с шестигранной головкой — на случай будущей чистки котла. Держится даже лучше, и открутить не проблема.

    • Крышка была тугой, и мне даже пришлось немного постучать по ней снизу — упираясь в нижний край деревянным бруском. После этого она равномерно снималась.

    На обратной стороне крышки хорошо видны следы, которые остались из-за неправильного прохождения продуктов сгорания.Они пробились между теплообменником и кожухом котла, затем подошли к центральному отверстию дымохода.


    Естественно, ни о каком КПД котла в такой ситуации говорить не приходится — он скорее обогревал котельную, чем отдавал тепло в систему. О безопасности такого функционирования лучше промолчать.

    • Теплообменник котловой воды прикрывается сверху собственной крышкой. Он фиксируется и плотно прижимается к нему с помощью специальных креплений — металлических клиньев (на рисунке выше они показаны желтыми стрелками).Эти зажимы снимаются очень легко.

    Я думал они подпружиненные — ничего такого. Эти клинья изготовлены из обычной мягкой стали, а их усики изогнуты так же, как и обычные шплинты. Их легко опускают к центру, а затем вынимают клин из прорези.


    • Таким же образом снял все стопоры, а потом снял крышку. И я был в ужасе …

    Этот небольшой зазор между теплообменником и крышкой, в котором потоки газа из трех каналов необходимо объединить в один центральный для выхода в дымоход, плотно забит сажей.

    • Теперь необходимо снять турбулизаторы газового потока из каналов теплообменника. Они без особого сопротивления сдались, когда я поднял их плоскогубцами.

    Картина получилась даже хуже, чем я мог представить — слой нагара на лопастях турбулизаторов впечатляет своей толщиной!


    При этом сразу вижу состояние этих вертикальных цилиндрических каналов. Картинка соответствующая…


    Естественно, даже если проблемы с тягой «вынуть из кронштейнов», ни о какой эффективности котла с таким заросшим теплообменником снаружи не может быть.

    • Далее я снял поддон котла с блоком горелки — как выполняется эта операция, я уже описывал выше.

    • Вот и все, можно сразу переходить к очистке всех узлов. Для этой операции в строительном магазине была куплена обычная пластиковая ершик для бутылок — пойдет на вертикальные каналы.Привязал изолентой к деревянной рейке, чтобы каналы проходили по всей их высоте.

    Я знаю, что синяя клейкая лента — это «классика» для домашнего искусства, но у меня была только белая 🙂

    А для очистки остальных деталей и поверхностей я купил плоскую щетку с мягкой латунной щетиной.


    • Начинаю чистку с верхней плоскости теплообменника — чищу и смахиваю всю сажу сажей. Получилось так, как показано на иллюстрации выше.
    • Затем перехожу к чистке каналов.Сажа уходит со стен довольно легко — она ​​еще не успела «застыть». Что характерно, он очень маслянистый.


    • После чистки самого котла перехожу к снятым деталям и агрегатам. Чтобы не разбавлять лишнюю грязь в котельной, все это действие переношу на двор.





    Сама горелка на этот раз чистая, за исключением копоти, которая атаковала сверху — ее легко счистить щеткой.При этом сразу убираю трубку термопары с «нуля» — не помешает.


    • После завершения очистки переходите к повторной сборке котла. Сначала я установил блок горелки на место — об этом уже писали выше. Сразу соединил все патрубки, проверил прокладки и затянул гайки.

    И тут я сразу обратил внимание на положение клапана воздушного канала. При чистке я снял этот хомут с трубы (правда, не знаю почему), но при обратной установке оказалось, что он сделан из малоуглеродистой стали и не обладает упругими качествами.После установки он стал болтаться и просто скатываться вниз. Пришлось сделать небольшую доработку — просверлить отверстия в «ушках», и, надев заслонку, немного затянуть длинным винтом М5. Получилось нормально — теперь хомут надежно удерживается в заданном положении, но и сдвинуть его нетрудно.


    На рисунке показано, что воздухозаборники наполовину открыты.

    • Следующим шагом будет замена турбулизаторов.

    Установка турбулизаторов очень проста, и ошибиться здесь просто невозможно — они вставляются в каналы и удерживаются в них за счет уширения центральной металлической пластины, расположенной сверху.Вставляю их так, чтобы эта пластина была ориентирована по радиусу цилиндрического теплообменника, то есть лопасти располагались примерно по касательной к окружности.



    • Следующим шагом является замена крышки теплообменника. Проушины для зажимов вставляются в прорези в крышке.

    Вставляю металлические шплинты-клинья в прорези проушин, и слегка выбиваю их с тыльной стороны — чтобы крышка максимально плотно прилегала к теплообменнику.После этого щипцами разворачиваю усики — все, крышка надежно закреплена.


    • Далее ставлю на место верхнюю крышку котла. Отверстия от единственного вышедшего самореза обычно помогают ориентироваться в правильном положении. В моем случае датчик тяги не снимали — он уже на месте, и остается только подсоединить его трубку к тройнику и затянуть гайку.

    • Заканчиваю сборку установкой колпачка. Подсовываю под трубу, надеваю на раструб (идет очень плотно), а потом аккуратно ставлю на место.Три выступа на крышке должны войти в соответствующие отверстия в крышке котла, а вырезанное полукруглое окно будет расположено над проходной трубкой датчика температуры.

    • Естественно после этого все соединения были проверены на герметичность.
    • Перехожу к долгожданному моменту — запустить котел. Фитиль сразу загорелся, и через 15 секунд сработал магнитный клапан. Все идет нормально.

    Открываю подачу газа — горелка легко воспламеняется, огонь горит ровным венцом, с такой же высотой языков пламени, и они не смотрят в стороны, а направлены резко вверх, что требовалось для быть доказанным!


    • Пытался «поиграть» с воздушной заслонкой.В итоге пришлось приоткрыть чуть больше — добился ровного голубого пламени, практически без примесей красных или оранжевых оттенков. Экспериментальное отключение и подача газа (имитация остановок и пусков котла) прошли успешно — запальное пламя стабильно, горелка зажигается сразу и почти бесшумно.

    С тех пор прошло две недели — нареканий по работе котла нет! Впереди зима, и я надеюсь, что система отопления не преподнесет нам неприятных сюрпризов.

    А для себя решил следующее:

    • Внимательнее относиться к мелочам любой конструкции — все имеет свое предназначение, а необдуманные действия могут привести к аварийным ситуациям.
    • Процесс очистки освоен, он не такой сложный, поэтому буду проводить его регулярно — перед началом каждого отопительного сезона, хотя бы для профилактики.

    Узнайте, как это сделать, изучив обязательные требования в специальной статье на нашем портале.

    Автор осознает, что такие работы, по сути, должны выполняться соответствующими специалистами. Поэтому эту статью следует рассматривать не как руководство к действию, а только как рассказ о том, что произошло — о том, как одна очень маленькая ошибка, невнимательность, привела к серьезным проблемам и потребовала их безотлагательного устранения. Надеюсь, полученная информация будет кому-то полезна.

    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
