Датчик времени для света: Датчики освещения. Виды и устройство. Работа и применение

Содержание

Датчики освещения. Виды и устройство. Работа и применение

В настоящее время для включения внешнего освещения чаще всего используют датчики освещения. Они дают возможность экономить на потреблении электроэнергии, а также автоматизируют подключение освещения при наступлении темного времени суток.

Сумеречный выключатель (датчик освещенности) является устройством, входящим в систему автоматического управления приборами освещения, в зависимости от степени освещенности пространства. Он подключает и отключает свет в автоматическом режиме, чаще всего снаружи помещений: витрин магазинов, освещение автомобильных дорог, тротуаров, въездов в гаражи, подъезды домов.

Стоимость датчиков невысокая, поэтому быстро окупаются. Рассмотрим более детально их устройство, принцип работы и другие особенности, связанные с применением таких датчиков.

Устройство и принцип действия

Перед тем как выбирать датчики освещения, необходимо разобраться с их устройством и принципом работы.

Чаще всего они изготавливаются на основе фотодиода, фоторезистора или фототранзистора. В обоих случаях принципиальная схема работы одна и та же.

Датчики уличного освещения для нормального функционирования должны подключаться к электрической бытовой сети. На клеммы датчика должны подходить фазный и нулевой проводники. В датчике имеется также третий вывод, подающий сигнал на линию освещения, который будет рассмотрен позже в разделе «подключение».

Датчик подключен к усилителю сигнала, который соединен с силовым реле, подающим питание на приборы освещения.

В зависимости от освещенности изменяется сопротивление чувствительного элемента. Чем меньше освещенность, тем больше его сопротивление. При достижении заданной величины напряжения датчик выдает сигнал на усилитель, который приводит в действие реле. Это реле замыкает цепь приборов освещения. Вследствие этого на них подается питание, и включается свет.

При наступлении светлого времени суток уровень освещенности повышается. В результате датчик размыкает контакты реле, которое выключает питание приборов освещения, и свет выключается.

Разновидности и выбор

По мощности до:
  • 1 кВт.
  • 2 кВт.
  • 3 кВт.
По типу установки:
  • Для установки в электрощит на дин-рейку.
  • Внешние, накладные (на стену).
  • С выносным чувствительным элементом.
  • Для уличной установки.
  • Для монтажа внутри помещений.
По типу нагрузки:
  • Для энергосберегающих ламп.
  • Для ламп накаливания.
По методу управления:
  • Программируемые.
  • С функцией энергосбережения в ночное время.
  • С принудительным отключением.
  • Автоматические.

Сначала необходимо выбрать эксплуатационное напряжение и степень защиты. Если датчик будет монтироваться снаружи помещения, то его класс защиты должен быть не менее, чем IР 44. Это означает защиту датчика от попадания посторонних предметов внутрь размером больше 1 мм, защиту от влаги.

Далее следует обратить внимание на режим эксплуатации по температуре. Нужно выбирать модели, которые способны работать при температуре в вашем регионе.

Мощность устройства также играет большую роль. Лучше выбрать датчики освещения с запасом по мощности.

Некоторые модели оснащены регулятором порога срабатывания. То есть, настраивается чувствительность датчика. Например, при выпадении снега лучше снизить чувствительность, так как снег отражает свет, который может повлиять на срабатывание датчика. Пределы настройки чувствительности также бывают разными.

Время задержки включения датчика также может регулироваться. Такая регулировка необходима для защиты от ложных срабатываний. Например, в темное время на чувствительный элемент может на короткое время попасть свет от случайного источника (фар автомобиля). При малом времени задержки датчик сработает и свет выключится. Если задержка достаточная, то датчик не сработает, свет будет продолжать гореть.

Место установки

При проектировании системы автоматического освещения большое значение имеет правильное расположение датчика освещения, для его корректной работы.

При выборе места монтажа датчика следует учесть следующие факторы:
  • Высота установки не должна быть слишком высокой, так как датчик придется периодически обслуживать: очищать от пыли и загрязнений, протирать.
  • Место установки должно исключать попадание на датчик света фар автомобилей.
  • Приборы освещения должны быть удалены как можно дальше.
  • Необходимо обеспечить беспрепятственное попадание света солнца на датчик, для его правильного срабатывания.

Иногда датчики освещения в виде эксперимента приходится располагать в разных местах, чтобы добиться его правильной работы.

Схемы подключения

Датчики освещения любых фирм изготовителей оснащены тремя выводами. Они имеют цвета: красный, синий и черный. Из них:

  • На черный провод подключается фаза.
  • К синему проводу подключают нулевой проводник.
  • Красный провод отходит на подачу питания на освещение.

Чаще всего все схемы изображают с соблюдением этих цветов.

Датчики освещения подключаются по схеме. На вход датчика поступают фаза и ноль, а выходит провод фазы на приборы освещения. Нулевой проводник на освещение подключают от шины сети.

Согласно правилам, провода нужно соединять в монтажных коробках. Сегодня не проблема купить любой вид коробки. При уличном монтаже лучше приобрести защищенную от влаги модель. Ее устанавливают в доступном месте. Датчик подключается по приведенной схеме.

Если датчик устанавливается для подключения мощного фонаря, имеющего дроссели, то в схему необходимо добавить магнитный пускатель, который способен функционировать при частом пользовании при выключении и включении освещения. Он рассчитан на прохождение пусковых значений тока.

Если освещение необходимо только при наличии людей, то в схему добавляют датчик движения. По такой схеме датчик движения сработает только в темноте.

Настройка чувствительности датчика

После монтажа датчика необходимо настроить его чувствительность.

Чтобы отрегулировать границы срабатывания, внизу корпуса должен находиться регулятор. Вращая его, можно выполнить настройку чувствительности.

На корпусе датчика имеются изображения стрелок, обозначающих направление настройки для уменьшения или повышения чувствительности датчика.

При первой настройке лучше выставить минимальную чувствительность. При постепенном снижении освещения на улице, когда, по вашему мнению, должен уже включаться свет, производите подстройку, плавно поворачивая регулятор, пока свет не включится. На этом настройка закончена.

Достоинства
  • Автоматическое включение освещения и ручная регулировка экономят электроэнергию.
  • Увеличение уровня безопасности, так как работа освещения в автоматическом режиме отпугивает злоумышленников.
  • Оснащение многих моделей дополнительными функциями в виде таймеров и других функций.
  • Простая схема установки и подключения без привлечения квалифицированных специалистов.

Серьезных недостатков такие устройства не имеют, кроме расходов на их приобретение.

Похожие темы:

10 лучших реле времени - Рейтинг 2020

Лучшие реле времени — цифровые и механические модели для установки в розетку или электрощит.

Какое реле времени лучше купить

Одним из основных критериев выбора подобной техники является допустимая периодичность работы. Различают суточные и недельные реле времени.

Первый тип отличается более простым устройством и поддерживает небольшое количество циклов для использования в течение 24 часов. Недельные таймеры обладают гибкой регулировкой и объемной памятью. Их можно настроить на ежедневную смену программного режима.

На удобство управления влияет тип реле. Цифровые модели оснащаются ЖК-дисплеями и микропроцессорами – их отличает высокая точность хода и скорость переключения.

Механические используют синхронную или кварцевую технологию привода. Они крайне просты в использовании и стоят дешевле электронных аналогов.

Также следует определить будущие условия эксплуатации и список оборудования в сети. Это поможет вычислить максимальную мощность переменного тока подключаемых приборов. Показатель не должен превышать допустимое для реле значение.

Советуем обратить внимание на указанный класс защиты прибора. Для выбора оптимальной модели важно знать, какие факторы внешней среды будут влиять на устройство, спрогнозировать уровень влажности и температурный режим.

Не все реле времени совместимы с бытовыми электроприборами. Рекомендуем ознакомиться с величиной напряжения устройства перед покупкой. Многие представленные в продаже модели предназначены для работы в цепях, рассчитанных на 12, 42, 127 В и т.д.

Рекомендации:

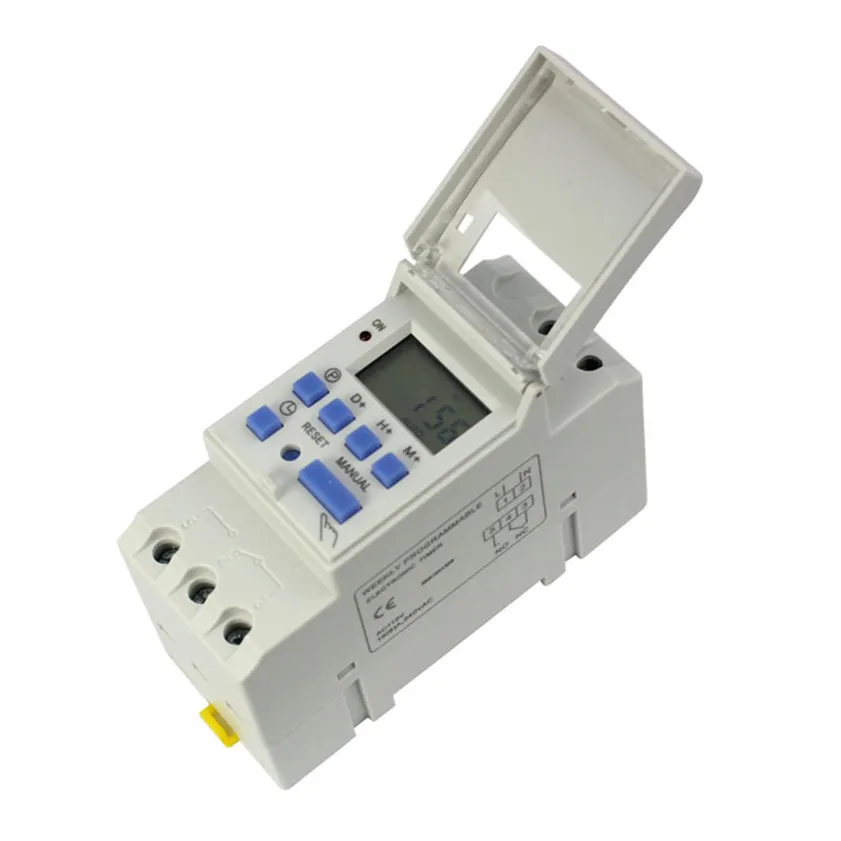

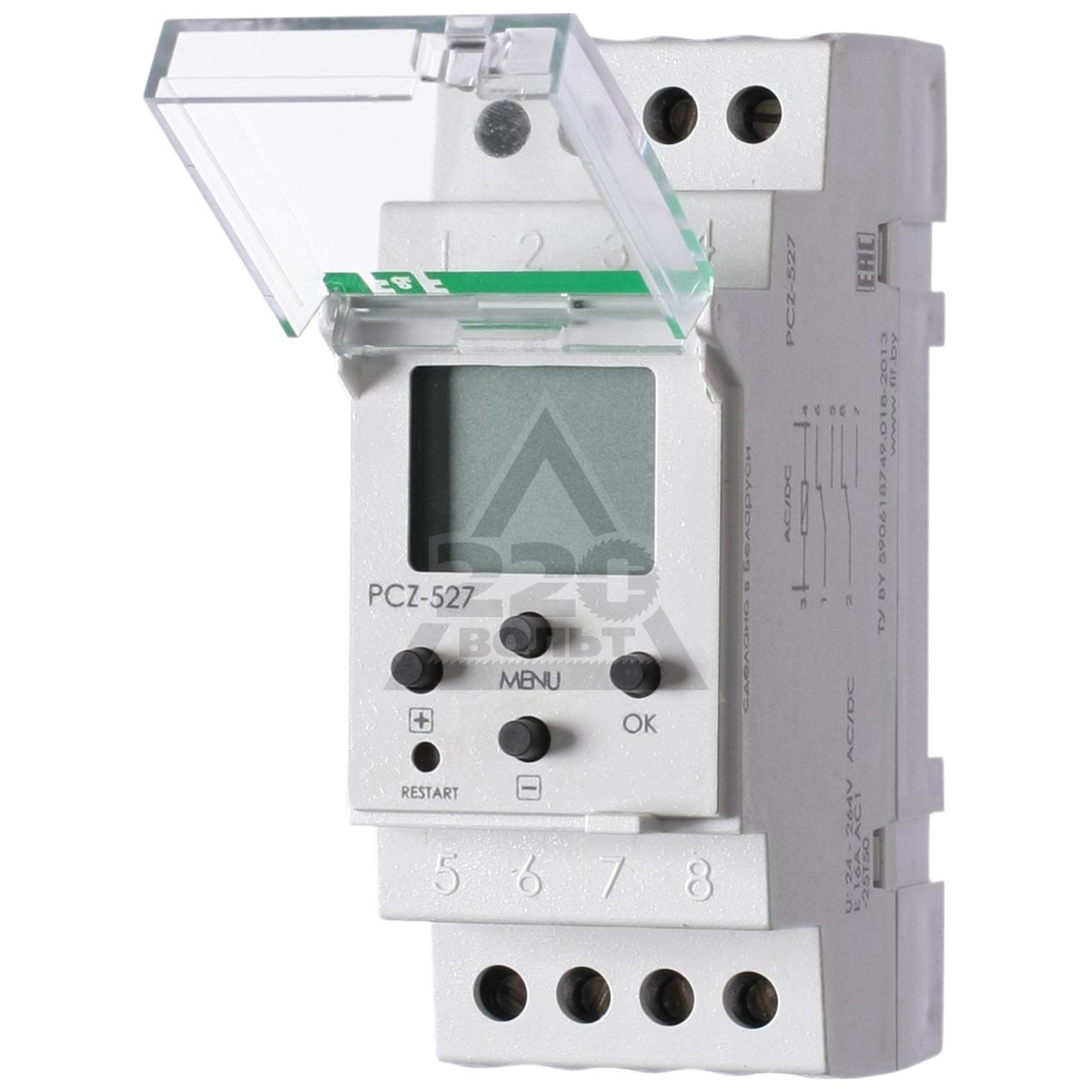

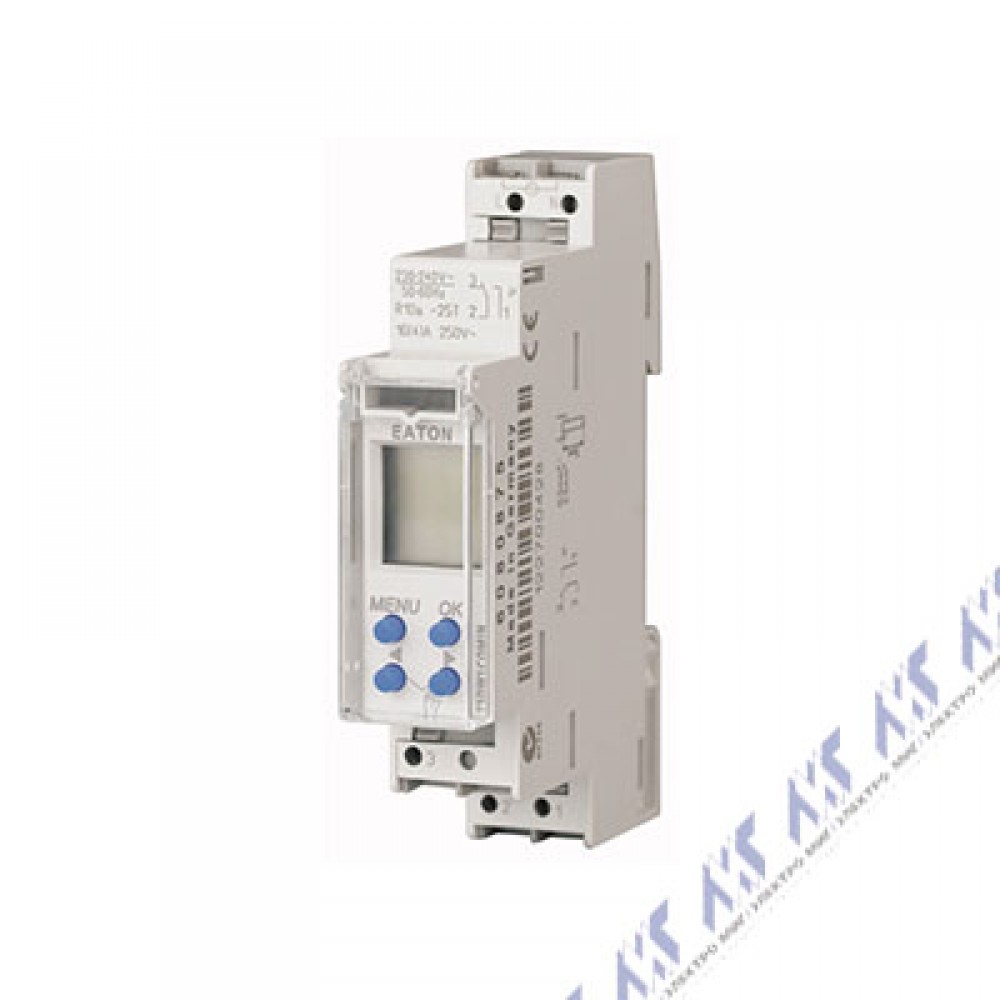

Лучшие реле времени для установки в электрощит

Подобные модели имеют крепления для монтажа на DIN-рейку. Такие реле времени используются при необходимости управления не одним прибором, а целой сетью оборудования, подключенной к распределителю.

Orbis Astro Nova City OB178012

5

★★★★★

оценка редакции

100%

покупателей рекомендуют этот товар

Модель автоматически настраивается в соответствии с текущим географическим положением два раза в сутки.

Сохранение настроек при отключении электричества полностью исключает необходимость регулярного контроля работы реле. Широкий дисплей с функцией подсветки облегчает использование при плохом освещении.

Минимальный интервал включений — 0,01 мин, допустимая к подключению мощность — 3 кВт. Устройство обладает резервным аккумулятором, ресурса которого хватает на 10 лет циклического функционирования. Поддержка Bluetooth дает возможность дистанционного управления.

Достоинства:

  • точность срабатывания;
  • долговечность;
  • удобное управление;
  • автоматическая настройка;
  • низкое энергопотребление.

Недостатки:

Astro Nova City подойдет для работы не только в помещении, но и на улице. Надежный выбор для автоматизации системы освещения, подсветки витрин или рекламных вывесок.



Systemair MicroRex D21 Plus

5

★★★★★

оценка редакции

100%

покупателей рекомендуют этот товар

Модель дает пользователю возможность программирования до 28 режимов работы для включения и отключения приборов.

При необходимости может быть установлен автоматический переход на зимнее или летнее время. Каждая программа защищена от случайного изменения.

Ресурс пружины составляет 6 лет, погрешность срабатывания — не более 1 сек. Функция копирования позволяет перенести установленные настройки цикла на другие дни. На широком монохромном дисплее время и дата отображаются в цифровом формате.

Достоинства:

  • простой монтаж;
  • удобная настройка;
  • долгий срок службы;
  • малые габариты;

Недостатки:

Реле Systemair MicroRex будет полезно при необходимости автоматизации работы большого количества приборов. Подойдет оно для суточного и недельного программирования.



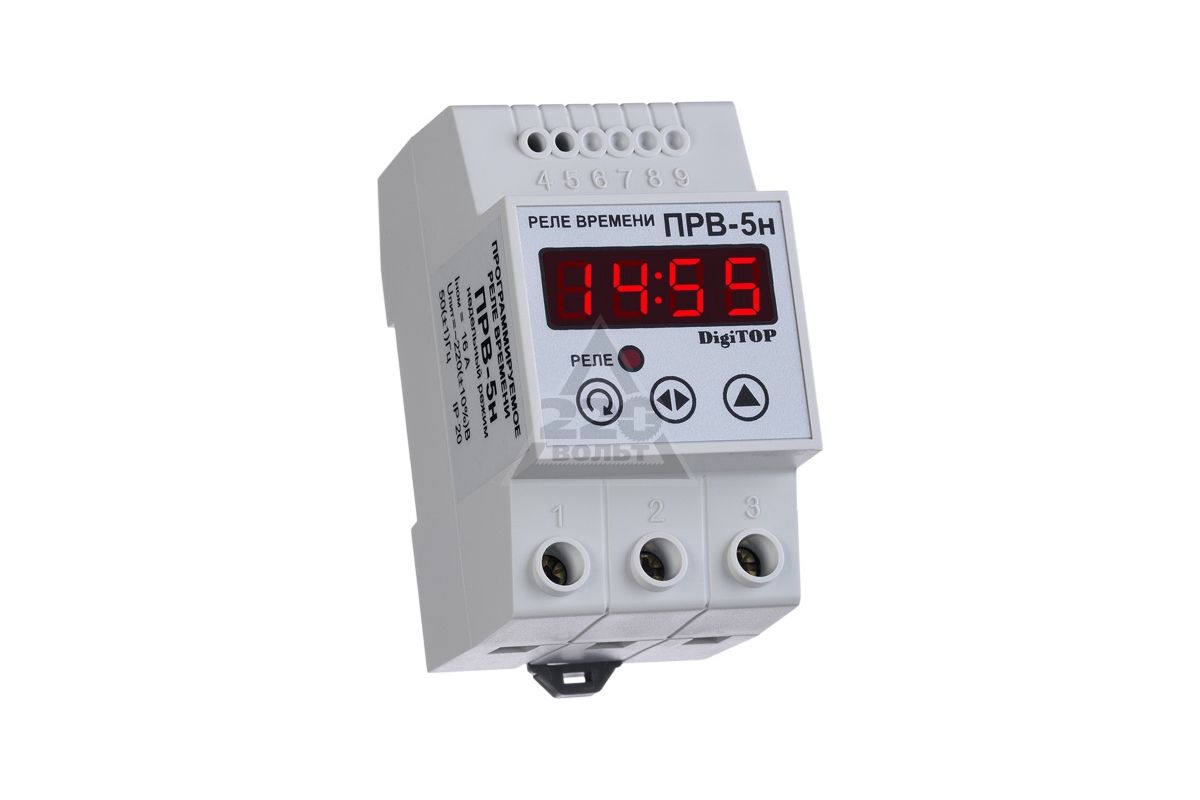

DigiTOP РВ-2н

4.9

★★★★★

оценка редакции

96%

покупателей рекомендуют этот товар

Модель может функционировать согласно суточному или недельному циклу. Пользователю доступно программирование до четырех временных интервалов ежедневно. Благодаря энергонезависимой памяти установленные настройки не сбрасываются при временном отключении питания.

Допустимая подключаемая мощность составляет 2,2 кВт, максимальное количество включений в сутки — 16. Удобству использования реле способствуют полностью цифровое управление, функция отображения текущего времени и 1-минутный интервал между включениями.

Достоинства:

  • сохранение настроек;
  • простое крепление;
  • малые габариты;
  • цифровой дисплей.

Недостатки:

  • сложность первичной настройки.

DigiTOP РВ-2н будет полезен для использования в частном доме или квартире. Отличный выбор для программирования работы вентилятора, отопительного котла или системы освещения.



ABB AT1e

4.8

★★★★★

оценка редакции

88%

покупателей рекомендуют этот товар

На фронтальной панели этого устройства расположен программный диск. С его помощью пользователь может легко настроить работу реле на ближайшие 24 часа. Прочие органы управления также находятся спереди, что дает возможность изменять состояние контакта, не отключая нагрузку.

Номинальное напряжение 230 вольт, габариты — 17,5х90х64 мм. Функциональность устройства позволяет задать до 96 переключений с минимальным интервалом 15 минут.

Модель стабильно работает при температуре от -10 до +50 °C, так что может быть установлена в неотапливаемом или, напротив – слишком жарком помещении.

Достоинства:

  • удобная настройка;
  • большое количество переключений;
  • компактность;
  • термоустойчивость;
  • низкая цена.

Недостатки:

  • высокое энергопотребление.

Реле ABB AT1e предназначено для управления электрическими цепями с повторяющимся суточным циклом. Прекрасное решение для систем искусственного освещения растений, отопления, орошения и др.



Feron TM41

4.7

★★★★★

оценка редакции

85%

покупателей рекомендуют этот товар

Среди основных особенностей модели следует выделить устойчивость к отрицательной температуре и высокий уровень допустимой нагрузки — 3500 Вт. Это дает возможность использовать устройство как в помещении, так и на улице. Работа его программируется на сутки или неделю.

Количество режимов — 8, минимальный интервал включений — 1 минута. После соединения с сетью и определения цикла прибор не требует регулярного контроля. Цифровой дисплей и интуитивно понятная панель управления облегчат настройку реле неопытному владельцу.

Достоинства:

  • термоустойчивость;
  • компактность;
  • простая настройка;
  • автономная работа;
  • низкая цена.

Недостатки:

  • относительно небольшое число режимов.

Feron TM41 станет отличным приобретением для частного дома или дачи. С его помощью можно автоматизировать работу бытовых приборов или системы уличного освещения.



Лучшие розеточные реле времени

Модели подобного типа используются для управления работой бытовых электроприборов. Они подключаются к сети через розетку с напряжением 220 В, обладают компактными габаритами и невысокой стоимостью.

EKF SAT-20p

5

★★★★★

оценка редакции

100%

покупателей рекомендуют этот товар

Корпус модели может быть повернут на 180 градусов для удобного включения в труднодоступную розетку. Защитные шторки предохраняют фазы от загрязнения или механического воздействия, что повышает безопасность использования реле.

Максимальная мощность нагрузки — 3600 Вт, точность отсчета времени — 15 сек/сутки. Встроенный аккумулятор гарантирует сохранение установленных настроек. Удобству использования устройства способствует наличие широкого дисплея и восьми кнопок управления, маркированных кириллицей.

Достоинства:

  • компактность;
  • низкое энергопотребление;
  • простая установка;
  • удобство настройки;
  • программирование на длительный срок.

Недостатки:

EKF SAT-20p подойдет для управления работой бытовыми приборами, освещением, аквариумным оборудованием и пр. Экономичное решение для использования в частном доме или квартире.



Robiton EL-04

4.9

★★★★★

оценка редакции

95%

покупателей рекомендуют этот товар

Модель получила крупный экран с яркой светодиодной подсветкой. Электронный таймер и индикатор подачи электрического тока облегчают использование устройства.

Пользователь может выбрать режим отображения времени и воспользоваться функцией произвольного включения для создания «эффекта присутствия».

Максимальная мощность нагрузки составляет 3600 Вт, временной интервал установки — от 1 минуты. Владельцу доступно до 10 независимых программ функционирования. Обратный отсчет настраивается в диапазоне от 0 до 100 часов.

Достоинства:

  • простая настройка;
  • подсветка дисплея;
  • долгий срок службы.
  • точность срабатывания;
  • морозоустойчивость.

Недостатки:

  • крупные габариты.

Robiton EL-04 может быть использован для обеспечения подсветки аквариумов по расписанию, включения ночника в вечернее время, автоматизации работы кондиционера.



TDM Electric SQ1506-0002 ТРЭ-01

4.9

★★★★★

оценка редакции

94%

покупателей рекомендуют этот товар

Корпус устройства изготовлен из негорючего пластика. Цифровой дисплей и набор кнопок с обозначениями на русском языке обеспечивают удобство программирования режимов.

Реле оснащено аккумулятором, гарантирующим сохранение данных в течение 100 часов после отключения электропитания.

Максимальная мощность нагрузки составляет 3500 Вт, допустимый ток — 16 А. Прибор поддерживает недельный и суточный циклы.

Он стабильно работает при температуре от -10 до +40 °C. К дополнительным возможностям относятся функции задержки времени и обратного отсчета.

Достоинства:

  • удобство управления;
  • встроенный аккумулятор;
  • термоустойчивость;
  • невысокая погрешность;
  • компактность.

Недостатки:

  • сложность первичной настройки.

TDM Electric ТРЭ-01 используется для автоматизации управления бытовыми приборами. С его помощью удобно контролировать работу обогревателя, кондиционера, телевизора и прочей подобной техники.



REV 67073 1

4.8

★★★★★

оценка редакции

87%

покупателей рекомендуют этот товар

Реле дает возможность запрограммировать до 16 режимов работы. Настройка производится один раз, цикл повторяется автоматически каждый день до следующего изменения графика. Максимальное количество включений в сутки составляет 10, в неделю — 140.

Встроенный аккумулятор препятствует сбросу настроек после аварийного отключения электроэнергии. Датчик случайных чисел может использоваться для непроизвольного включения и выключения освещения с различной периодичностью. Это обеспечивает видимость присутствия хозяев в доме.

Достоинства:

  • функция обратного отсчета;
  • отображение точного времени;
  • низкий расход энергии;
  • встроенная батарея;
  • малые габариты.

Недостатки:

  • хлипкий корпус.

REV 67073 станет отличным приобретением для дачи. Реле поможет включить систему отопления перед приездом или отпугнуть грабителей во время отсутствия хозяев.



Camelion BND-50/G5A

4.7

★★★★★

оценка редакции

87%

покупателей рекомендуют этот товар

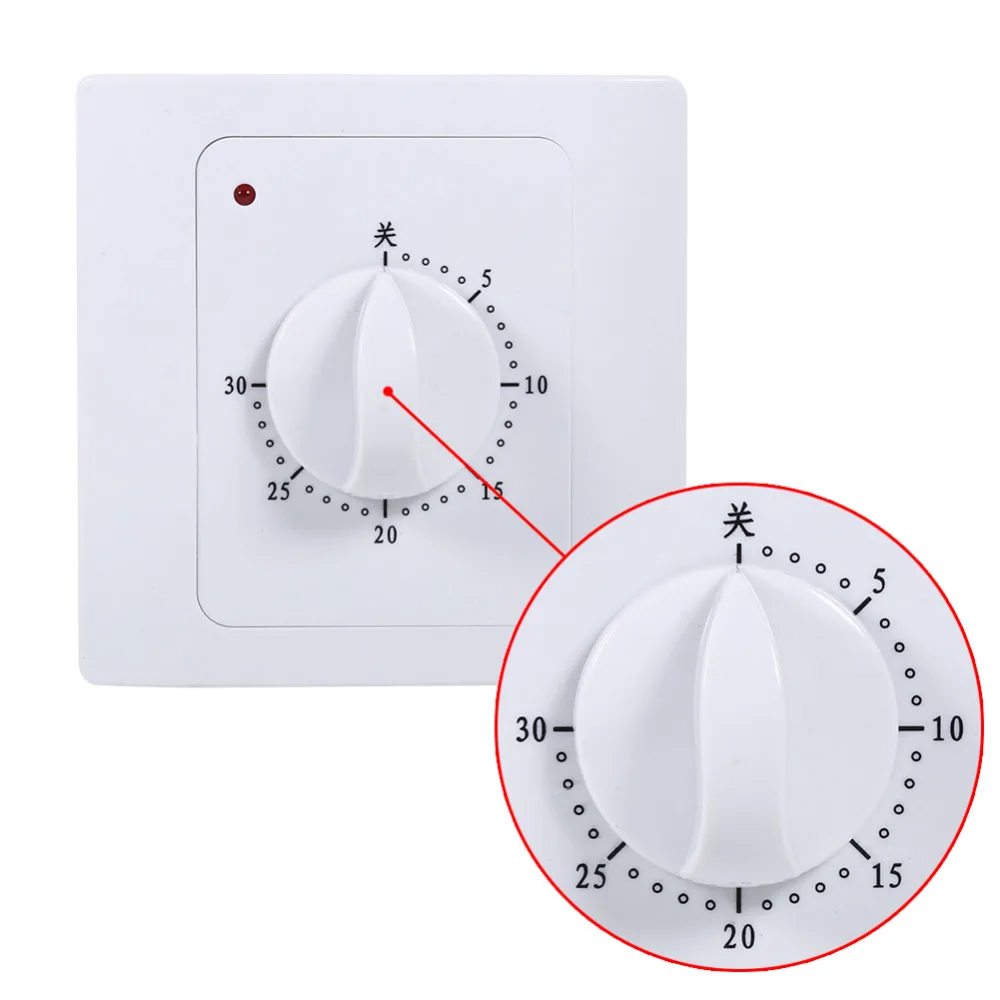

Особенностью модели является наличие кругового механического регулятора. Реле удобно в настройке и отличается невысоким энергопотреблением. Максимальная нагрузка 3500 Вт позволяет подключать к нему ресурсоемкие электроприборы.

Номинальный ток — 16 Ампер, интервал включений можно задавать от 15 минут. Программирование цикла осуществляется на ближайшие 24 часа с момента запуска таймера. Устройство может быть включено до 48 раз в сутки.

Достоинства:

  • компактность;
  • удобство настройки;
  • экономичное потребление энергии;
  • устойчивость к высокой нагрузке;
  • низкая цена.

Недостатки:

  • длительный интервал между включениями.

Camelion BND-50/G5A предназначен для программного управления работой любых бытовых электроприборов. К ним могут относиться музыкальные центры, телевизоры, стиральные машины и обогреватели.



Если вы заметили ошибку в тексте, пожалуйста, выделите её и нажмите Ctrl+Enter

устройство, технические характеристики и принцип действия

Содержание статьи:

Владельцы загородных домов нередко хотят организовать на своем приусадебном участке автономное освещение. Существует два варианта обустройства – монтаж датчика освещения или астротаймера. Первое устройство считается более предпочтительным, поскольку имеет приемлемую стоимость и простую конструкцию с взаимозаменяемыми деталями.

Принцип работы и устройство датчика день-ночь для включения света

Внешний вид датчика для регулировки и включения уличного освещения

Датчик день-ночь имеет много названий, самое распространенное среди них – фотореле. Несмотря на большое количество наименований, задача остается одна – включать и отключать освещение на улице автоматически.

Принцип работы датчика освещенности основывается на способности некоторых элементов конструкции реагировать на интенсивность окружающего освещения. С этой целью чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. При снижении освещения с приходом вечера светочувствительность одной из этих деталей начинает изменяться. Как только изменения достигнут установленных параметров, срабатывает замыкающее реле, которое и обеспечивает бесперебойную подачу электроэнергии. С приходом утра происходят обратные процессы, контакты в реле размыкаются и освещение отключается.

Характеристики и критерии выбора

Прежде всего, необходимо определиться с типом используемого реле. Оно должно быть оснащено встроенным датчиком света или выносным. Выносному свойственны небольшие размеры, его проще защитить от подсветки, само устройство устанавливается в домашних условиях, например, в распределительном щитке. Существуют даже модификации под дин-рейку.

Фотореле, оснащенное встроенным датчиком освещенности, должно стоять недалеко от осветительного прибора. Также при установке важно учитывать, что свет лампы может влиять на фотодатчик, этого надо избегать. Датчик день-ночь со встроенным элементом предпочтительнее использовать, например, для светильников, работающих на солнечной батарее.

Эксплуатационные характеристики

Классификация степеней защиты

Технические параметры возможных модификаций:

  • Мощность нагрузки. Каждый датчик предназначен для работы на определенной мощности нагрузки. Рекомендуется, чтобы мощность всех осветительных приборов была приблизительно на 20% меньше номинальной. В этом случае оборудование не будет всегда перегружено, что благоприятно отразится на эксплуатационном сроке.
  • Класс защиты корпуса. Устройства, предназначенные для работы на улице, должны иметь класс защиты не менее IP44. Это свидетельствует о том, что внутрь корпуса не сможет проникнуть пыль и водяные частицы размером более 1 мм. На улице можно устанавливать приборы с еще более высоким классом защиты, меньше нельзя. Для использования в домашних условиях можно приобретать конструкции с защитой IP23.
  • Режим использования. Если таймер для лампы освещения будет работать круглогодично, необходимо, чтобы он был предназначен для работы при низких и высоких температурах. Рекомендуется брать показатели с запасом на случай аномальной жары или холодов.
  • Напряжение питания. Оно может быть как 220В, так и 12В. В основном выбор зависит от типа напряжения, которое питает уличное освещение. Осветительные приборы 12В также можно использовать с аккумуляторными батареями.

Правильный выбор обеспечит бесперебойную и производительную работу таймера света.

Возможности настройки

Настройка чувствительности фотореле

Существует несколько регулировок, которые позволят настроить работу датчика для конкретной ситуации. Настройки оборудования на начальном этапе использования проводятся вручную путем проворачивания необходимого регулятора. Добиться одинаковых параметров практически невозможно.

  • Регулируемый диапазон освещенности. Благодаря этому параметру задается освещение, при котором реле замыкает и размыкает контакты. Диапазон может колебаться от 2 до 100 Лк при полной темноте, и от 20 до 80 Лк при сумерках.
  • Порог срабатывания позволяет уменьшить или увеличить светочувствительность. Снижать этот параметр рекомендуется зимой, когда на земле лежит снег и на него реагируют датчики. Также ее снижают, если в непосредственной близости расположены ярко освещенные объекты.
  • Задержка, измеряемая в секундах, на отключение и включение. При увеличении задержки на выключение сокращается количество ложных срабатываний, например, при попадании на датчик света от фар автомобиля. Задержка на включение, в свою очередь, не даст включить осветительный прибор при затемнении от тени птицы или от тучи.

Благодаря этим настройкам можно обеспечить корректный рабочий режим оборудования, продлить срок его эксплуатации и сэкономить электроэнергию.

Выбор подходящего места для установки таймера выключения освещения

При установке датчика необходимо учитывать свет из окон, который также способен изменить реакцию фотореле на предлагаемую обстановку

Для бесперебойной и корректной работы фотодатчика требуется правильно подобрать место для его установки. Учитываются следующие факторы:

  • На прибор обязательно должны попадать солнечные лучи. Конструкция должна находиться под открытым небом или навесом, но не в самом верху.
  • Лампы, фонари и окна должны быть расположены как можно дальше, поскольку они могут стать причиной частых ложных срабатываний.
  • Не рекомендуется, чтобы на датчик день-ночь регулярно попадало освещение от фар автомобиля.
  • Не стоит монтировать датчики слишком высоко. Это вызовет трудности при обслуживании и проведении профилактических мероприятий.

Распространены случаи, когда датчики устанавливают прямо на столбах, но это не всегда практично и удобно. Предпочтительнее крепить к стене дома и проводить питающий кабель.

Схемы подключения

Схема подключения фотореле к уличному светильнику

Подключение реле времени для уличного освещения не должно вызвать трудностей. На вход устройства заносится фаза и ноль, с выхода фаза заводится на нагрузку – осветительные приборы, ноль идет с автомата или шины.

Если установка будет проводиться с учетом всех правил и предписаний, проводные соединения будут выполняться в распределительной коробке. Если включать придется мощный осветительный прибор, схему рекомендуется дополнить пускателем (контактором). Если лампы должны загораться только с приходом человека, систему автоматического освещения дополнительно оснащают чувствительным датчиком движения.

Большинство моделей включают имеют три провода: черный или коричневый, красный и зеленый. Во время составления схемы важно учитывать следующее:

  • К черному или коричневому проводу требуется подавать фазу.
  • Красный провод необходим для соединения устройства с осветительными приборами.
  • К зеленому проводу подсоединяют нейтраль от кабеля питания.

При правильном соединении всех проводов будет получена полностью рабочая схема.

Как настроить реле времени для освещения на улице

Принцип работы фотореле

Светоконтролирующее оборудование чаще всего устанавливают в непосредственной близости с подсоединяемыми к нему осветительным приборам. Схема подключения в каждом конкретном случае разная, выбирать требуется в соответствии с инструкцией в сопроводительной документации. Она обязательна к ознакомлению перед выполнением работ.

Для проведения монтажных работ вовсе не обязательно иметь особые навыки. Важно лишь рассчитать распределяемую нагрузку таким образом, чтобы осветительные приборы не стали причиной перенапряжения сети. Датчик день-ночь практически не нагружает электрическую сеть. Однако в распределительном щитке УЗО и сам датчик должны быть выбраны, исходя из суммарной мощности подключаемых лампочек.

Специалистами выделено несколько простых рекомендаций для установки светочувствительных датчиков:

  • Если подключается большое количество лампочек, схему дополнительно требуется оснастить магнитным пускателем.
  • Запрещается электрическое приспособление устанавливать около легковоспламеняющихся материалов, химических сред и нагревательных элементов.
  • Часто неопытные люди допускают ошибку – устанавливают датчик верх ногами, чего делать категорически нельзя. На него могут падать лучи солнечного света, но с приходом темноты будет влиять искусственное освещение из комнат.
  • Сумеречный переключатель и всю систему осветительного оборудования рекомендуется подключать на отдельную линию от распределительного электрического щитка с защитным автоматом.

Главное условие корректной работы – свет от любых осветительных приборов не должен попадать на датчик. В противном случае работа будет некорректной, количество ложных срабатываний будет зашкаливать.

принцип действия и особенности устройств

Содержание статьи:

Выключение электросети в конкретное время без применения физического усилия – это не миф, а реальность. Интеллектуальные устройства такого типа уже давно используются в Европе: от применения в быту до оптимизации сложных промышленных процессов.  Осуществить задачу поможет выключатель с таймером отключения, который способен оборвать поток электроэнергии в нужный момент.

Основные характеристики прибора

Выключатель с таймаром – многофункциональное устройство, позволяющее экономить электричество

Выключатель с реле времени даёт возможность целесообразно и экономно потреблять электрическую энергию, исполняя ресурсосберегающую функцию. Этот интеллектуальный прибор оснащён интегрированной программой, благодаря которой пользователи могут устанавливать параметры функционирования осветительных и энергозависимых устройств.

Автоматический выключатель должен соответствовать таким характеристикам:

  • Иметь предельно долгие параметры времени, на которое можно его запрограммировать. Чем больше диапазон времени, тем больше функций способен выполнять прибор.
  • Обладать высоким показателем точности с учётом интервалов времени, не допускать ошибок при функционировании касательно факта срабатывания реле – устройство включения/выключения.
  • Иметь малую дискретность, высокую стойкость против колебаний напряжения, функционировать в диапазоне 230 В с показателем силы тока 16А.
  • Обладать достаточным функционалом для настройки различных задач по оптимизации расхода электроресурсов. Поддерживать иной тип коммутаций.

Выключатель с задержкой отключения – высокотехнологичное электронное устройство с набором интегрированных программ. База прибора состоит из микроконтроллеров, реле, выпрямительного диода и резисторов, которые нужны для создания интеллектуального контроля освещения.

Приборы выполняют массу функций:

  • включают и выключают освещение, как внутреннего типа, так и уличного;
  • отслеживают режимы функционирования энергозависимых приборов;
  • поддерживают микроклимат в комнатах на установленном уровне;
  • гарантируют включение/отключение отопления в автоматическом режиме;
  • включают/выключают вентилятор и элементы системы охраны;
  • регулируют режимы функционирования рекламных билбордов;
  • контролируют системы жизнеобеспечения больших аквариумов;
  • управляют системами полива и орошения.

Автоматический переключатель создаёт эффект присутствия владельцев жилища. Это является дополнительной защитой от несанкционированных проникновений.

Особенности устройств с таймером отключения

Выключатель света с задержкой выключения является востребованным в сфере бытового и производственного использования. Такое устройство может монтироваться на лестничных площадках многоквартирных домов, при входе в коттедж, в подвалах, офисах или гаражных помещениях. Также данные выключатели отлично подходят для оптимизации промышленных процессов, когда есть надобность в задании чёткого временного интервала для функционирования конкретных аппаратов.

Система датчиков, которые отвечают за реакцию на раздражители внешнего типа: хлопок, появление фигуры и так далее, устанавливаются в корпусное пространство выключателя. Таймеры подобных устройств могут быть механическими или цифровыми. Сенсорный таймер является более функциональным.

Настройки для автоматического выключателя задаются такими методами:

  • При помощи регулирующего колеса или микропереключателей с несколькими положениями.
  • Посредством кнопок на лицевой крышке. Кнопка может быть физической или сенсорной.
  • С помощью пульта дистанционного управления или планшета/смартфона – дорогие модели выключателей поддерживают функцию удалённого доступа посредством сети интернет.

Устанавливаемый временной интервал может составлять от пары секунд до нескольких недель. Некоторые модели могут программироваться сразу на год. Интеллектуальным может быть не только выключатель, но и розетка. Такие устройства незаменимы при использовании бойлеров, электрического отопления и тёплых полов.

Функции прибора

Возможность отключать или включать свет по времени – основная задача интеллектуальных переключателей. Они выполняют и иные функции, например, можно запрограммировать устройство на включение отопительной системы перед приходом владельцев. Также таймер настраивается на отключение приборов, когда жильцы покидают дом.

Основные сферы применения выключателей с таймером:

  • контролирование автоматических систем полива;
  • набор/спуск воды в террариумах и бассейнах;
  • ревизия работы аквариумных приборов – компрессоры, фильтры и т. д.;
  • охранные системы;
  • уличное освещение частных домов.

Таймер позволяет оптимизировать работу любой электротехники, которая будет функционировать лишь в установленное время.

Виды выключателей, оснащённых таймером

Механический выключатель

Выключатель с задержкой времени отключения может быть нескольких видов:

  • Механизм часового типа в системах безопасности, когда осветительные приборы будут включаться для создания эффекта присутствия. Может работать как по установленному времени, так и в хаотичном порядке.
  • Устройство с интегрированным датчиком движения – предназначены для контроля уличного освещения и для обустройства светотехники в подъездах либо же нежилых зданиях. Включается исключительно при обнаружении движения.
  • Выключатель кнопочного типа – для запуска нужно нажать на кнопку, отключается сам, в соответствии с установленным временем, которое программируется владельцем.

Монтаж возможен в таких помещениях, как кухня, ванная, туалет или кладовка.

Электронный выключатель с таймером

По принципу размыкания выключатель-таймер разделяется на такие виды:

  • Устройства с механическим таймером – бывают поворотного типа и перекидного. Поворотные переключатели оборудуются вращательным механизмом с контактами, которые соединяются/размыкаются в конкретном положении тумблера. Схема работы перекидных выключателей несколько иная. Такие приборы оборудуются 3-я контактными парами и металлической пластиной, которая перекидывается на конкретную пару, тем самым замыкая её.
  • Выключатели с электронным таймером – контакты соединяются/размыкаются при нажатии на кнопку, после чего происходит срабатывание встроенного реле. Настройки и функции такого устройства можно программировать.

Приборы с таймером электронного типа более функциональны и эргономичны. При этом они сильно чувствительны к перепадам напряжения, что уменьшает их эксплуатационный срок.

Модификации выключателей и область применения

Устройства с таймером включения/выключения позволяют управлять разнообразными процессами на участках электросетей. Они активно используются в частных домах, квартирах и в промышленности. На рынке можно встретить массу выключателей от мировых брендов, отличающихся по дизайну, принципу функционирования и техническим характеристикам.

Принцип работы таймера-сторожа

Таймер-сторож помогает обезопасить здание от несанкционированного проникновения. Прибор организовывает эффект визуального присутствия владельцев, что немаловажно для тех помещений, которые остаются без присмотра на долгое время. Встроенная программа устройства-сторожа периодически включает/выключает свет во всех комнатах жилища в том порядке, который задаст владелец. С улицы будет казаться, что в доме постоянно кто-то находится.

Выключатель света с датчиком движения

Переключатель с датчиком движения эффективен для монтажа в квартирах и частных домах. При перемещении людей по помещению датчик инфракрасного типа ловит движение и даёт команду реле на включение света. Устройство включает освещение плавно, благодаря чему лампа накаливания служит весь свой эксплуатационный период. Практически на каждой модели выключателя можно устанавливать чувствительность датчика. На отдельных приборах можно запрограммировать лимит на время работы осветительных приборов.

Выключатель кнопочный с таймером

Электрический переключатель кнопочного типа срабатывает при механическом нажатии кнопки. Свет гаснет или включается в автоматическом режиме через заданный период времени. Одни приборы можно программировать в пределах суточного интервала, а иные – сразу на всю неделю. Устанавливают такие выключатели, как правило, в туалетах, прихожих подвалах и гаражных помещениях.

Модель с таймером отключения для систем вентиляции

Каждый частный дом или квартира оснащается вытяжной вентиляционной системой. Для рационального её использования можно установить выключатель света с таймером включения и выключения вытяжки. Он будет отключать питание вытяжного вентилятора через установленное время. Так будет поддерживаться оптимальный уровень влажности в помещениях.

принцип действия и виды устройств


Отключение электропитания по желанию и без применения физических усилий – это реальность, как и дымящаяся чашка утреннего кофе на столе. Вариантов применения интеллектуального приспособления такого рода масса: от бытового использования до оптимизации сложнейших производственных процессов.

Реализовать идею поможет выключатель с таймером отключения, позволяющий в нужное время прервать поток электроэнергии к оборудованию. В предложенной нами статье изложен принцип действия, описаны разновидности прибора. В помощь будущим покупателям приведены рекомендации по выбору.

Содержание статьи:

Разновидности коммутируемых устройств

Все модели выключателей, предлагаемые многочисленными производителями, отличаются внешним видом, материалом изготовления, своими возможностями и, как результат, ценой.

Более того, на стоимость одной единицы товара оказывает влияние и узнаваемость бренда – китайские приспособления выгодно выделяются на фоне конкурентов. При желании можно подобрать многофункциональное устройство по цене, более чем приемлемой.

Способ управления, доступный пользователю, является одним из признаков, по которому можно классифицировать все изделия.

Галерея изображений

Фото из

Клавишники – приспособления клавишного типа. Они способны управлять 1, 2, 3 или 4 электроточками – по количеству имеющихся клавиш. Подключить их можно своими руками, пользуясь схемой, предоставляемой производителем

Модель, оснащенная пультом, – это более комфортный вариант, открывающий новые горизонты владельцу. Более того, часто в качестве органа управления возможно использовать пульт от другой бытовой техники

Сенсорные решения – когда для выполнения нужного процесса достаточно легкого прикосновения к участку лицевой панели. Производители могут добавлять опции, обеспечивающие регулировку яркости света – пользователь будет влиять на интенсивность освещения

Временной выключатель – изделие, оснащенное таймером. Его основная особенность заключается в умении размыкать цепь электропитания в указанный интервал времени без присутствия владельца

Выключатели клавишного типа

Модель, оснащенная пультом

Выключатели с регулировкой интенсивностью освещения

Временной выключатель

Использование последних не ограничивается освещением – приборы могут настраиваться на регулировку любого объекта, использующего для своего функционирования электрический ток. Это вентиляторы, чайники, бойлеры и прочая бытовая техника. А также , водоснабжения и отопления.

Кроме того, приспособления делятся в зависимости от типа монтажа (скрытые и наружные), соединения контактов в механизме (винт или пластина), выдерживаемого напряжения, степени защиты от пыли и влаги.

Особенности устройств с таймером отключения

Выключатели с часовым механизмом/таймером позволяют управлять светом, включая/выключая его в заданный временной промежуток. Они отличаются способом управления, внешним видом и функциональностью.

Основные типы приборов

Коммутируемые устройства с выдержкой времени пользуются спросом для домашнего и промышленного использования. Они могут устанавливаться на лестничных площадках многоэтажек, при входе в частный дом, гараж, подвал, в офисных помещениях.

Применяются также для оптимизации производственных процессов, когда требуется задать четкий временной интервал для работы отдельных механизмов или оборудования.

Такие выключатели часто имеют расширенный спектр возможностей, предусмотренных производителем или самим владельцем. Благодаря дополнительным приспособлениям они будут срабатывать на звук, свет, движение

Датчики, отвечающие на внешний раздражитель в виде хлопка, появления объекта в поле зрения и прочего, монтируются прямо в корпус выключателя.

Таймер коммутируемого прибора, в зависимости от принципа настройки, может быть механический или электронный/цифровой.

Пользователь может им управлять, задавая желаемые настройки, следующими способами:

  • прокручивая регулирующее колесико или выставляя микропереключатели в нужное положение;
  • используя кнопки, содержащиеся на лицевой панели, которые могут быть физическими или сенсорными;
  • задавать команды на включение/выключение дистанционно – с пульта или гаджета.

Размер временного интервала, заставляющего выключатель будет срабатывать, может составлять несколько секунд, минут, часов, дней или недель. Есть модели, работа которых планируется сразу на 365 дней.

Для управления функционированием конкретных бытовых приборов, таких как светильник, кофеварка или водонагреватель, часто используют – умное приспособление, отличающееся широким ассортиментом.

Галерея изображений

Фото из

Розеточный тип выключателя – когда изделие оснащено разъемом для включения вилок, настраиваемым и управляемым таймером, содержащимся внутри. Некоторые модели – еще и дополнительными датчиками

Прибор клавишного или сенсорного типа, который умеет отключить электропитание с задержкой во времени. Его рабочий механизм содержит реле времени. Например, после прикосновения человеком для включения лампочки в коридоре проходит 0,5-3 минуты до разрыва электроцепи, чего вполне хватит, чтобы снять верхнюю одежду

Модель, позволяющая контролировать несколько электролиний. Такое устройство устанавливается в щиток на din-рейку и относится к изделиям скрытого монтажа. Его управление может быть электронным или механическим, а количество функций варьироваться от банального отключения питания по таймеру до сложных реакций на различные раздражители, когда реле является одним из элементов системы умного дома

Программируемое устройство, монтируемое непосредственно в распредкоробку, управляющее определенным питающим проводом. Его настройку осуществляют с помощью приложения, скачанного на личный гаджет – смартфон, планшет

Розеточный тип выключателя

Прибор клавишного типа

Устройство устанавливается в щиток на din-рейку

Программируемое устройство

Стоимость приспособлений полностью зависит от возможностей – чем их больше, чем дороже придется заплатить за покупку.

Как работает временной выключатель?

Принцип работы коммутирующих устройств с таймером построен на том, что они в нужный отрезок времени, указанный пользователем, замыкают или разъединяют электрическую цепь, лишая управляемый прибор питания. В результате такого действия происходит отключение света в нужном помещении без физического участия владельца в этом процессе.

Чтобы обеспечить функционирование прибора, его рабочий механизм оснащается микросхемой, временным реле, микроконтроллерами, выпрямительным диодом, резисторами и прочими деталями, принимающими участие в организации умного и экономного управления освещением, вентилятором или иной техникой.

В устройствах с механической регулировкой циклы работы задаются поворотом диска, а в электронных аналогах – нажатием на лицевой панели или пульте нужных кнопок

Временные выключатели, активизирующиеся механическим способом, работают благодаря микропереключателям, активизирующим реле. Именно эти элементы конструкции позволяют при наступлении указанного пользователем момента включить/выключить питающую линию электросети.

Большое распространение среди недорогих моделей получили розеточные выключатели. Их настройку может выполнить любой пользователь, даже не имеющий гаджета и подключения ко Всемирной сети. Для этого предстоит выбрать вариант с механическим управлением.

Галерея изображений

Фото из

Нужнот проверить технические характеристики

Поставить рычаг в положение вкл

Установить текущее время

Указываем промежуток времени для срабатывания команды

Каждый из сегментов механических моделей может соответствовать 15-30 минутам. Это характерно для суточных приспособлений.

Отличительная черта умных приборов с таймером – зависимость от сети. Они могут быть:

  • полностью зависимыми;
  • автономными.

В первом случае приспособление нуждается в питании, а любые перебои с электроснабжением приводят к сбою программы.

Второй вариант – независимость от внешнего источника. Точнее, она может быть частичной, когда при наличии электричества устройство его использует, а при отключении переходит на резервное питание.

Для этого в конструкции имеется аккумулятор, рассчитанный на определенное время работы. У некоторых моделей оно может достигать суток и более. Коммутируемое устройство с электронным способом управления настраивается с использованием кнопок или мобильного приложения.

Галерея изображений

Фото из

Выключатель временной без дисплея

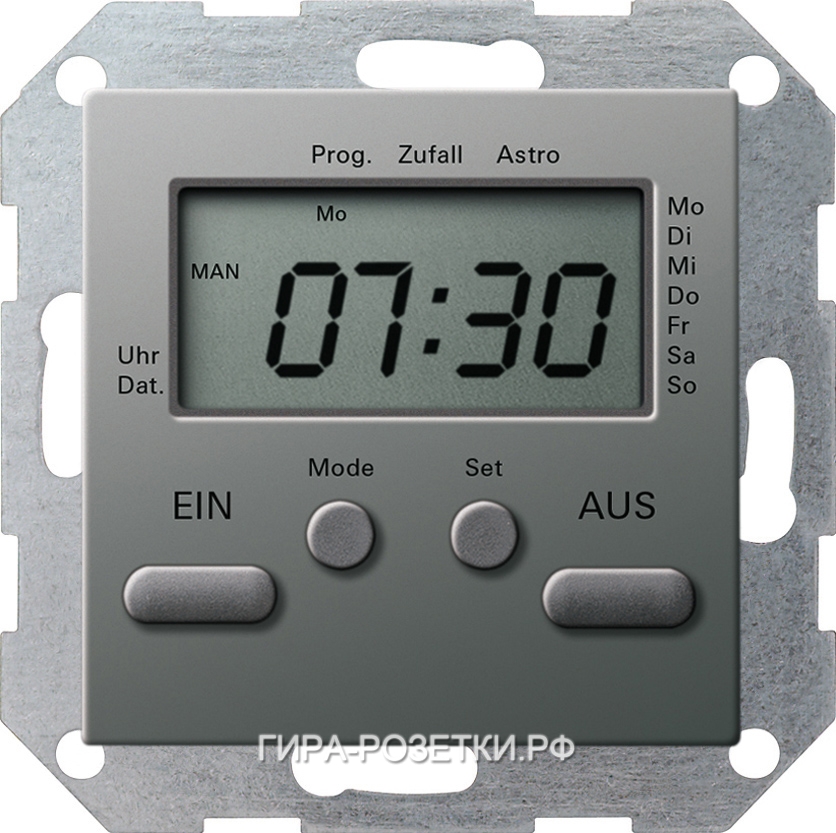

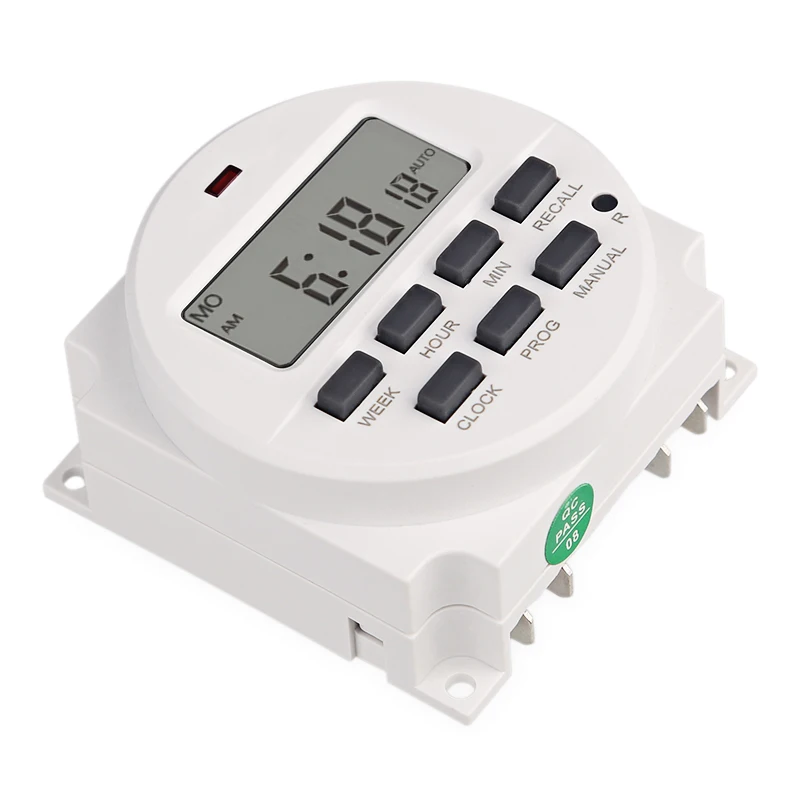

Модель, оснащенная дисплеем

Прибор с дистанционным программированием

Многофункциональный выключатель

Количество задаваемых команд и метод программирования зависит от сложности прибора и будет варьироваться. Все тонкости указываются в руководстве по эксплуатации, поставляемом в комплекте с выключателем и крепежами для монтажа.

Какой вид прибора лучше выбрать?

Перед покупкой предстоит четко описать свои потребности. Именно от этого зависит модель коммутируемого устройства с таймером, которая идеально сможет удовлетворить все запросы пользователя.

Следует четко определить место монтажа и нужные функции, которые будут отвечать за выполнение команд – не исключено что для этого понадобится приобрести дополнительные аксессуары в виде датчиков. Или выбрать модификацию, в которой все эти элементы уже встроены в конструкцию умного приспособления.

Для установки в ванной, подвале, на лестничной площадке, перед входом в дом лучше присмотреться к моделям с защитой от вандалов, пыли и влаги

Еще при выборе нужно учитывать следующие факторы:

  • технические возможности – на какое напряжение рассчитано изделие;
  • желаемый тип управления – механический или цифровой;
  • тип монтажа – в розетку, подрозетник, распредкоробку, на din-рейку;
  • условия эксплуатации – нужна ли влагозащита.

Чтобы не запутаться в разнообразии моделей, нужно решить, на какой раздражитель должен реагировать временной выключатель. Или же достаточно наступления указанного времени суток.

Галерея изображений

Фото из

Изделие с откликом на изменение уровня освещенности света – это сумеречный или астрономический таймер. В комплектацию входят фотоэлементы, реагирующие при снижении уровня солнечной активности. Предусмотрена задержка срабатывания, чтобы минимизировать влияние случайных раздражителей

Отклик на появление человека или другого объекта весом, как правило, от 20 кг. Это выключатели, оснащенные датчиком движения. В них таймер программируется на срабатывание при попадании в поле зрения такого раздражителя

Реакция на шум – популярное решение, применяемое в системах интеллектуального обустройства жилища. Такие модели срабатывают на звук определенного диапазона, указанного пользователем в настройках

Задержка времени в 30 секунд или другой интервал, предустановленный производителем. Это самый простой вариант, идеальный для прихожих, лестниц или установки перед входной дверью

Смеречный таймер

Выключатель с датчиком движения и таймером

Выключатель с откликом на шум

Выключатель с задержкой времени

Выбирая среди моделей попроще, нужно решить, какая периодичность требуется при управлении отключением приборов. Если речь идет о процессах, повторяющихся ежедневно, то можно остановиться на суточном варианте.

Когда речь идет о срабатывании в определенные дни недели или месяца, то понадобится приспособление с недельным или месячным таймером. Этот выбор обойдется дороже.

А вот для автоматизации управления несколькими питающими линиями и приборами, установленными на них, подойдет более сложная модификация в виде многофункционального выключателя.

Что касается производителей, то пользователи с многолетним опытом применения умных коммутирующих устройств с выдержкой времени хорошо отзываются о таких фирмах, как Legrand, Feron, Livolo, Orbis.

С видами и маркировкой умных выключателей ознакомит , в которой кроме перечисленных вопросов даны ориентиры выбора и перечислены правила подключения.

Выводы и полезное видео по теме

Обзор выключателей, реагирующих на движение объекта, попавшего в его поле зрения:

Как правильно осуществить программирование электронного таймера выключателя розеточного типа. Об этом в видеоролике:

Правила установки прибора с таймером отключения электронного типа в квартирный щиток описаны в видео:

Ознакомившись с разнообразием моделей выключателей, их особенностями и отличием различных типов, можно подобрать наиболее благоприятное решение для своего дома.

Важно перед покупкой внимательно изучить технические характеристики и правила программирования приспособления и обратить внимание на его возможность функционировать при отключении электропитания.

Расскажите о том, как подбирали выключатель с вмонтированным таймером и использовали полезное в быту устройство. Возможно, в вашем арсенале есть сведения, которые будут полезны посетителям сайта. Пишите, пожалуйста, комментарии в находящемся ниже блок, публикуйте фото по теме, задавайте вопросы.

Астрономический таймер - умное реле включения освещения



Принципиальная схема.

Для того чтобы облегчить труд человека и для экономии электроэнергии, опять же из-за забывчивости человека, в практике применяются всевозможные автоматы. В частности автоматические выключатели наружного освещения. В основе их работы для удешевления схемы применяют фотооптику и компараторы. Недостатки очевидны: фотоприемник нужно установить в определенное место, защитив от природных осадков, пыли и постороннего света. Из-за чего приходится устройство размещать в неблагоприятных условиях (вне помещений) и тщательно герметизировать и утеплять, изобретать защиту от постороннего света, влаги и защиту фотоприемника. В зимнее время фотодатчик будет обмерзать и забиваться снегом.

Данное устройство лишено этих недостатков. Его можно расположить непосредственно в электрощите рядом с контактором (магнитным пускателем, выключателем). Питание осуществляется от этой же сети.

В основу работы устройства положен математический расчет астрономических явлений, таких как восход и заход солнца. В книге Я. Меёуса «Астрономические формулы для калькуляторов» (М., «Мир» 1988 г.) были опубликованы очень точные формулы для астрономических расчетов. В 1989 году О.Монтенбрук и Т.Пфлегер в книге «Астрономия с персональным компьютером» выложили основы применения математических формул для машинных языков высокого уровня Pascal и C.

Что есть современный компьютер – это микро ЭВМ. Почему бы эти изыскания не применить к AVR микроконтроллерам. Выбор пал на Atmega8 из-за относительной дешевизны. Индикатор семисегментый светодиодный на четыре знакоместа. Часы реального времени (DS1307) с батареей (CR2032), а также использование eeprom позволяет запоминать настройки в случае пропадания сетевого питания. Схема довольно простая и под силу радиолюбителю средней квалификации. Печатная плата изготовлена методом ЛУТ, поэтому дорожки выполнены утолщенными, со стороны деталей проложены перемычки из одножильного луженого провода диаметром 0,5 мм. Микросхемы в DIP корпусе. Математика в программе расчета восхода и захода солнца довольно сложная, но даже микроконтроллер с тактовой частотой в один мегагерц справляется быстро, то есть при программировании нового МК, фьюзы установлены по умолчанию.

Особенности программы.
1. Основные данные сохраняются в EEPROM и восстанавливаются при перезагрузке микроконтроллера.
2. Применена динамическая индикация, ток ограничем пятью миллиамперами, при применении индикатора SR410281K повышенной яркости, индикация яркая, легко различаемая даже на свету. Все восемь одновременно зажженых сегмента индикатора не дадут ток более 40 миллиампер (предельный ток выхода микроконтроллера). Микроконтроллер абсолютно холодный.

3. Применен watchdog, при зависании микроконтроллера произойдет перезагрузка.

4. В стабилизаторе +5 вольт стоит мощная микросхема 7805 в корпусе ТО220, что расширяет диапазон питающих напряжений с 9 до 35 вольт.

5. При использовании IRF840 с радиатором и диодного моста на 8 ампер, можно управлять нагрузкой до 1.6 киловатта.

6. Моменты включения и выключения вычисляются по гражданским сумеркам, что дает большее удобство. Расчет по закату и восходу менее рациональный, так как после захода солнца еще некоторое время довольно светло и за несколько минут до восхода тоже уже светло. Это дает экономию электричества допустим в марте у нас на севере два часа в сутки.

7. Дополнительную экономию можно включить в меню таймера, допустим с часа ночи и до 5 утра свет не нужен. Удобно для светящейся рекламы.

8. Применена RTC микросхема с аварийным батарейным питанием, что дает сохранность времени и даты. Также от этой микросхемы синхронизирована мигающая секундная точка на индикаторе. Сразу видно, что обе микросхемы работают.

9. В меню выставляются координаты и временная зона, поэтому устройство применимо для любого региона. Также предусмотрен перевод на зимнее и летнее время, по умолчанию выключен.

10. Погрешность вычисления времени начала гражданских сумерек не более 1 минута, обычно не более 10 сек.

11. Управление производится тремя кнопка «Ввод», «+» и «-».

Вырезаем заготовку из фольгированного стеклотекстолита размером 54х69 мм. Зачищаем мелкой наждачкой и обезжириваем тампоном, смоченным ацетоном. В качестве тампона я использую высохшие салфетки для экранов ТФТ/ЖК/ЛЦД. На лазерном принтере печатаем рисунок платы (не зеркалить). В настройках принтера выключаем экономию тонера, рисунок темнее, контрастность полная. Стопроцентную гарантию дает применение мелованной глянцевой бумаги из журналов.


Должно получиться примерно так.
Заготовку накладываем на рисунок, не прикасаясь к поверхности фольги. Заворачиваем концы бумаги на плату, чтобы она не елозила. На утюге регулятор температуры ставим на двойку. Прогреваем утюг. Под плату подкладываем лист писчей(офисной) бумаги, сложенной в четверо и ставим сверху утюг. Прогреваем этот «пирог» в течение 10 минут. Переворачиваем плату и накрываем утюгом. Греем еще пять минут и затем аккуратно, без сильного нажима, проглаживаем бумагу, пока не начнет выступать рисунок платы. Осторожно кладем на холодное место плату и даем остыть до комнатной температуры. Остывшую плату замачиваем в теплой воде минут на 10. Затем осторожно отделяем бумагу и в проточной воде начинаем смывать остатки бумаги, протирая пальцами. Иногда между дорожками бумага не смывается до конца. Тогда готовим слабый раствор уксуса или лимонной кислоты, опускаем туда плату. Будет небольшой пшик, это растворятся остатки мела в кислоте и тщательно промываем плату. Если вдруг обнаружится, что некоторые проводники плохо пропечатались, подправляем радиомаркером R-teck. Травим в хлорном железе и лудим в расплаве Розе, затем распаиваем радиодетали.

Вид распаяной платы.


Первое включение.

После того, как мы распаяли плату, тщательно ее промываем кисточкой, смоченной сначала в бензине и затем смоченной в ацетоне. Просушиваем. Программируем микроконтроллер двумя прошивками. Flash файлом с расширением *.hex или *.rom, EEPROM *.eep.
Проверяем на наличие ошибок и коротышей. Подключаем питание, сначала на несколько секунд появляется заставка с версией прошивки, за это время заряжается конденсатор управления затвором мосфет и запускается программа, вычисляющая время моментов гражданских сумерек, далее она будет запускаться один раз в сутки в 00:00 часов и подпрограмма, решающая включить или выключить свет. Эта подпрограмма запускается каждую минуту. Нажав кнопку «Ввод», левая когда индикатор внизу, выставляем Lt широту, Ln долготу, 2n зону, 2018 год, Г⅂ месяц, dn день, hr часы, nn минуты, tu время выключения и tn время включения в ночное время для экономии энергии, чтобы отключить эту опцию, нужно выставить одинаковое время. Допустим 00 и 00. Следующее нажатие переведет в рабочий режим с отображением времени с мигающей секундной точкой. Устройство готово к работе. Номиналы деталей допускают отклонения в разумных пределах +-20%.

Начало светлого времени

Начало темного времени

Данные рассчитаны для широты 69, долготы 33, временная зона 3. Для проверки расчетов данные брались с сайта.

Дополнительная информация.

Это относится к тем, кому трудно изготовить плату самостоятельно. Заходим на сайт, расплачиваться можно несколькими способами, в том числе и картой банка.

Щелкаем по кнопочке «Add your gerber file», выбираем ваши гербер файлы, при изготовлении астротаймера выбираем Proteus_LED_smd(GR) - CADCAM.ZIP прямо в сжатом виде. Через несколько секунд видим рисунок платы. По умолчанию 10 плат стоят 2 доллара.

Выбираем «SAVE TO CART» и переходим к оформлению заказа. Дополнительная плата за тоставку появится в итоговой сумме. Проверить и просмотреть вид платы можно нажав «Gerber Viewer», там будет два вида Top и Bottom.


Мои файлы, исходники в CodeVisionAVR, проекты в Proteus, гербер файлы, PDF файлы, рисунки прилагаются. Архив zip.

Приложение:
auto_light_atm8_ds1307_lsd_0_6_9.zip [2.47 Mb] (скачиваний: 260)

bottomgr.pdf [569.08 Kb] (скачиваний: 114)
Посмотреть онлайн файл: bottomgr.pdf

bottom_smd.pdf [559.94 Kb] (скачиваний: 120)
Посмотреть онлайн файл: bottom_smd.pdf

proteus_led_smdgr.pdf [75.67 Kb] (скачиваний: 135)
Посмотреть онлайн файл: proteus_led_smdgr.pdf

proteus_led_smd.pdf [72.1 Kb] (скачиваний: 103)
Посмотреть онлайн файл: proteus_led_smd.pdf

topgr.pdf [113.25 Kb] (скачиваний: 136)
Посмотреть онлайн файл: topgr.pdf

top_smd.pdf [104.85 Kb] (скачиваний: 128)
Посмотреть онлайн файл: top_smd.pdf

astrotaymer2.doc [1000.5 Kb] (скачиваний: 187)
Посмотреть онлайн файл: astrotaymer2.doc

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Время полета - ToF - измерение расстояния - обнаружение приближения

английский
  • 中文
  • 日本語
  • 한국어
  • Английский
  • Инвестор
  • Карьера
  • Новости
  • События
  • Блог
  • Связаться с нами
  • Логин
Английский
  • 中文
  • 日本語
  • 한국어
  • Английский
  • Логин
Продукты
  • Продукты
  • Датчики 3D
    • Датчики 3D
    • 9000
    • Стереоскопическое изображение
    • Освещение структурированным светом
  • Аудио
    • Аудио
    • Все аудио
    • Активное шумоподавление
    • Интерфейс связи по питанию
  • Емкостные датчики4
    • Емкостные сенсоры
    • Емкостные сенсоры
    • 9000 Обнаружение
  • Датчики изображения CMOS
    • Датчики изображения CMOS
    • Все датчики изображения CMOS
    • Площадь Датчики сканирования
    • Датчики линейного сканирования
    • Миниатюрные модули камер
  • LiDAR
  • Датчики света
    • Датчики света
    • Все датчики света
    • Датчики окружающего света
    • Датчики окружающего света и датчики приближения
    • Цвет
    • Цвет
    • Датчики и обнаружение приближения
    • Жесты, цветовые датчики и обнаружение приближения
    • Свет-частота
    • Линейный массив
    • Приближение
    • Спектральное зондирование
  • Медицина и здоровье
    • Медицина и здоровье
    • Все
    • Медицина и здоровье
    • Health Sensing
    • КТ и цифровой рентген
    • Диагностика на месте
    • Определение жизненно важных функций
  • Датчики положения
    • Датчики положения
    • Все датчики положения s
    • Угловое положение по оси
    • Индуктивное управление двигателем
    • Линейное положение
    • Поставщики магнитов
  • Управление питанием
    • Управление питанием
    • Все управление питанием
    • Преобразователи постоянного тока в постоянный
    • Зарядные насосы постоянного тока
    • Драйверы светодиодов
    • Модули управления освещением
    • Операционные усилители
    • Модули управления питанием
    • Супервизоры
  • Интерфейсы датчиков
    • Интерфейсы датчиков
    • Все интерфейсы датчиков
    • Интерфейсы шин
    • Батарея
    • Интерфейсы датчиков
    • Батарея
    • Преобразователи сигналов
  • Smart Lighting Management
    • Smart Lighting Management
    • All Smart Lighting Management
    • Smart Lighting
  • Датчики температуры
    • Датчики температуры
    • Все датчики температуры
    • Цифровые датчики температуры
  • Узлы беспроводных датчиков
    • Узлы беспроводных датчиков
    • Все узлы беспроводных датчиков
    • Метки и интерфейсы беспроводных датчиков
  • ASIC
    • ASIC
    • ASIC
    • Все ASIC
    • Преимущества
    • Процесс разработки
    • Возможности проектирования
    • Приложения ASIC
    • Качество и операции
Приложения
  • Приложения
  • Автомобильная промышленность
  • Вычислительная техника
  • Health Sensing
  • Промышленное И носимые устройства
Технологии
  • Технологии
  • 3D-зондирование
    • 3D-зондирование
    • Все 3D-зондирование 90 004
    • Stereo Vision
    • Structured Light
    • Time of Flight
  • Advanced Packaging
    • Advanced Packaging
    • All Advanced Packaging
    • Система в упаковке
  • Audio Sensing
  • CMOS
  • Capacitive Sensing
  • Обработка изображений
  • Все изображения CMOS
  • Модуль микрокамеры CMOS
  • Матрица микролинз
  • Определение положения
    • Определение положения
    • Все измерения положения
    • Устойчивость к рассеянным полям
    • Динамическая компенсация угловых погрешностей
    • Интерфейс датчика
  • Spectral Sensing
  • VCSEL
  • Литейный цех с полным обслуживанием
    • Литейный цех с полным обслуживанием
    • Литейный цех с полным комплексом услуг
    • Работа с остроумием h us
    • Технологические процессы
    • Услуги
  • Поддержка
    • Поддержка
    • Поиск
    • Центр загрузок
    • Обратная связь с документами
    • Технические документы
    • Техническая поддержка
    • Уведомления EoL
    • 000
    • 000
    • 000 Поддержка дизайна
    Около ams
    • Около ams
    • Корпоративная ответственность
    • Правление
      • Правление
      • Все Правление
      • Александр Эверке
      • Ingo Bank
      • Thomas Stockmeier Марк
      • Наблюдательный совет
      • Отраслевые ассоциации
      • НИОКР, финансируемые государством
        • НИОКР, финансируемые государством
        • Все государственные фонды ed R&D
        • Европейские проекты
        • Национальные проекты
        • Международные проекты
      • Надзор за продукцией

      Датчики расстояния | Датчики перемещения

      • Продукция
        • Датчики технического зрения
          • Считыватель кода VISOR®
          • VISOR® Object
          • VISOR® Robotic
          • VISOR® Allround
          • VISOR® Solar
        • Оптические датчики
          • Датчики цвета
          • Датчики контрастности
          • Фотоэлектрические датчики
          • Серия
        • Ультразвуковые датчики
          • Обзор
        • Индуктивные датчики
          • Обзор
        • Принадлежности
          • Освещение
          • Калибровка
          • 0003 Кабели
          • Кабели
          • Кабели
          • Отражатели
          • SmartPlug
      • Приложения и отрасли
        • Приложения
          • Обнаружение и проверка
          • Идентификация
          • Измерение
          • Позиционирование
          • Определение цветов
        • Industries ries
          • Автомобильная промышленность
          • Сборка и транспортировка
          • Робототехника
          • Электроника
          • Продукты питания и напитки
          • Технология пластмасс
          • Автоматизация лабораторий
          • Фармацевтика и косметика
          • Солнечная промышленность
          • Технологии упаковки
        • 0004
          • Датчики расстояния
          • BlueLight Technology
          • Easy. Робот. Видение.
          • Generation 4.0
          • Industry 4.0
          • IO-Link
        • Компания
          • Профиль компании
          • Качество
          • Ответственность
            • Устойчивое развитие
          • Карьера в SensoPart

            04
          • Новости
          • Открытые вакансии
        Перейти к основному содержанию Выбор страны и языка
        • deutsch
        • english
        • français
        язык Авторизоваться Авторизоваться

        или по регистрации

        Поиск

        SensorSwitch | Датчики, которые делают все возможное

        переключить меню

        • AYI (NYSE)
        • $
        • Как купить
        • Инвесторам
        • О нас
        • Авторизоваться
          • Войти / Зарегистрироваться
          • Избранное
        • Как купить
        • Бренды Бренды
          • Назад
          • Бренды
          • Освещение
          • Управление освещением
          • Управление зданием
          • Интернет вещей
          • Компоненты
          • Дневное освещение
        • Продукты Продукты
          • Назад
          • Продукция
          • В помещении В помещении
            • Назад
            • В помещении
            • Архитектурный
            • Архитектура на заказ
            • Системы дневного света
            • Декоративный
            • Даунлайты / Цилиндры
            • Линейный
            • Модульный монтаж
            • Кратное
            • Освещение OLED
            • Панели
            • Магазинные огни
            • Полосы света
            • Гусеничные светильники
            • Направляющие системы
            • Troffers
            • Настенные кронштейны
            • Обертывания
          • Жилая Жилой
            • Назад
            • Жилая
            • Декоративный линейный
            • Даунлайты
            • Утопленный / поверхностный монтаж
            • Линейный акцент
            • Кулоны / Полу заподлицо
            • Бра
            • Мансардные окна
            • Умный дом
            • Шаг огни
            • Гусеничные светильники
            • Направляющие системы
            • Подкабинет / Задача
            • Коммунальная / гардеробная
            • Тщеславие
          • Промышленное Промышленное
            • Назад
            • Промышленное
            • Линейные высокие бухты
            • Низкие бухты
            • Модульный монтаж
            • Круглые высокие бухты
            • Мансардные окна
            • Специальные приложения
            • Полосы света
          • На улице Открытый
            • Назад
            • На улице
            • Район и участок
            • Болларды
            • Строительная гора
            • Прожектор и ландшафт
            • Гараж и навес
            • Ingrade
            • Период освещения
            • Поляки и оружие
            • Дорога
            • Спортивное освещение
            • Шаг огни
            • Подводный
          • Конфайнмент / Вандал Заключение / Вандал
            • Назад
            • Конфайнмент / Вандал
            • Конфайнмент
            • Даунлайт / Корпус
            • Знак аварийного выхода
            • Прожектор
            • Линейный
            • Бра
            • Поверхностный свет
            • Троффер
            • Настенный рюкзак
          • Безопасность жизни Безопасность жизни
            • Назад
            • Безопасность жизни
            • Аварийные преобразователи переменного тока
            • Аварийные балласты и драйверы
            • Устройства аварийного управления
            • Блоки и пульты аварийного освещения
            • Знаки выхода и комбинации
          • Органы управления Управление
            • Назад
            • Контролирует
            • Аксессуары
            • Управление включенным освещением
            • Контроллеры
            • Датчики дневного света
            • Контроллеры нагрузки
            • Мобильные приложения
            • Датчики присутствия
            • Уличные фотоуправления и датчики
            • Панели
            • Программное обеспечение
            • Настенные станции и переключатели
          • Управление зданием Управление зданием
            • Назад
            • Управление зданием
            • Программное обеспечение для управления энергопотреблением здания
            • Подключенная система управления зданием
            • Единый строительный контроль
          • Интернет вещей Интернет вещей
            • Назад
            • Интернет вещей
            • Обзор Атриуса
            • Интегрированные решения Atrius
            • Сенсорная сеть с поддержкой Atrius
            • Atrius Software Services
            • DGLogik
          • Управление включенным освещением Управление включенным освещением
            • Назад
            • Управление включенным освещением
            • Проводное включенное освещение nLight
            • Беспроводное освещение nLight
            • Сенсорный переключатель JOT Enabled Lighting
        • Ресурсы Ресурсы
          • Назад
          • Ресурсы
          • Отрасли промышленности Отрасли
            • Назад
            • Отрасли
            • Коммерческий офис
            • Здравоохранение
            • Гостиничный бизнес
            • Инфраструктура
            • Жилая
            • Розничная торговля
            • Школа
            • Склад
          • Программы Программ
            • Назад
            • Программы
            • Выбор подрядчика
            • Design2Ship
            • LightQuick
            • Quickship
          • Инструменты для клиентов Инструменты для клиентов
            • Назад
            • Инструменты для клиентов
            • Загрузки BIM по бренду
            • Построитель спецификаций Distech
            • Ресурсы для дистрибьюторов
            • Информация об электронной торговле
            • Поиск по энергоэффективности
            • Загрузки IES по бренду
            • Литературная библиотека
            • Методик - Последовательность операций
            • Краски
            • Информация о полюсе
            • Ресурсы для поставщиков
            • Типичный
            • Программное обеспечение визуального освещения
          • Популярные темы Популярные темы
            • Назад
            • Популярные темы
            • Альтернативные пункты обслуживания
            • Подключенные Здания
            • Технология УФ-дезинфекции
            • Индивидуальное архитектурное освещение
            • Гуманистическое освещение
            • Интернет вещей
            • Продукты низкого качества
            • Mainstream Dynamic
            • Освещение OLED
          • Образование и мероприятия Образование и события
            • Назад
            • Образование и мероприятия
            • Выставки и События
            • Обучение и образование
          • Вдохновение Вдохновение
            • Назад
            • Вдохновение
            • Примеры из практики
            • Insights
            • Фото галерея
            • Видеоблог
          • Модернизация и ремонт
        • Поддержка
        .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
