Датчики движения: азы

Что это такое? Датчики движения – это сенсоры, реагирующие на появление человека в помещении. При их срабатывании может включаться светильник, видеокамера над входной дверью или система кондиционирования.

Как правило, эти приборы устанавливают в местах, где люди не находятся постоянно: в коридорах, прихожих, на лестницах.

Датчик движения для включения света – самая популярная разновидность. Светильник с датчиком движения позволяет экономить до 70% электроэнергии, затрачиваемой на освещение помещений.

На фото:

Примеры настенных датчиков движения.

Тепло-холодно. Датчик присутствия, основанный на двойной технологии, включает в себя ИК-датчик и датчик движения. Система сигнализации срабатывает при получении сигналов от двух сенсоров датчика. Иными словами, если ветер колышет занавески в комнате — датчик не реагирует. Но как только на окно прыгнет кошка и сработает тепловой датчик, система включится в работу.

На фото: Датчик движения от фабрики Busch-Jaeger.

Принцип работы датчика движения

Фотоэлемент + тепловой фон. Датчик движения довольно «умен»: по комнате люди движутся и днем, но свет он зажигает лишь по вечерам. Дело в том, что в приборе имеется фотоэлемент, благодаря которому он срабатывает только в темное время суток. Кроме того, современные модели реагируют на изменение теплового фона. Датчики движения для освещения состоят из пассивного детектора инфракрасного излучения и электронного выключателя. Если тепловой фон меняется, то датчик срабатывает. Причем реагирует прибор только, если тепловая среда меняется, то есть источник тепла приходит в движение. Если же объект статичен (человек уснул) — датчик выключается.

Подальше от батарей! Не рекомендуется монтировать датчики движения вблизи отопительных приборов: от них поднимаются волны теплого воздуха (т.н. конвекция). В результате может произойти ложное срабатывание прибора.

Автоматически или вручную? Некоторые датчики работают исключительно в автоматическом режиме, в других есть опция переключения на ручной режим. Как правило, пользователь имеет возможность сам настроить размеры теплового объекта, на который должен реагировать датчик, время срабатывания и время задержки перед выключением, уровень освещенности.

На фото:

Бесконтактные смесители. Датчики движения используются не только в светильниках, но и в смесителях. К бесконтактным смесителям достаточно лишь поднести руки, и вода сама начинает течь из крана. Подобная технология призвана экономить воду – как дома, так и в общественных местах.

На фото: Смеситель 38119000 / 38120000 от Axor.

Где монтировать датчик движения?

В ширину и в высоту. Датчики в помещении монтируют на высоте 80-100 см от пола, чтобы в их «поле зрения» не попадали домашние животные. Зона контроля датчиков – 90-180 градусов по горизонтали и 10-15 градусов по вертикали. Модели для лестниц рассчитаны на 30 градусов по горизонтали. Так в зону их действия попадают и люди, поднимающиеся по лестнице. Радиус действия прибора обычно ограничивается 6-8 метрами.

В статье использованы изображения:
busch-jaeger.de

Всё о датчиках движения

Датчик движения — сигнализатор, фиксирующий перемещение объектов и используемый для контроля за окружающей обстановкой или автоматического запуска требуемых действий в ответ на перемещение объектов.

Датчик движения чаще всего используется для включения освещения, когда вы проходите или находитесь рядом с ним. С его помощью можно хорошо экономить электричество и избавить себя от необходимости щелкать выключателем. Это устройство также используется и в системах сигнализации, для определения нежелательных проникновений. Кроме этого их можно встретить и на производственных линиях, они там нужны для автоматизированного выполнения каких-либо технологических задач. Датчики движения иногда называют датчикам присутствия.

Типы датчиков движения

Датчики движения различают по принципу действия от этого зависит их работа, точность срабатывания и особенности использования. У каждого из них есть сильные и слабые стороны. От конструкции и рода используемого элемента зависит и конечная цена такого датчика.

Датчик движения может быть выполнен в одном корпусе и в разных корпусах (блок управления отдельно от датчика).

Контактные

Самый простой вариант датчика движения – использовать концевой выключатель или геркон. Геркон (герметичный контакт) это переключатель который срабатывает при появлении магнитного поля. Суть работы заключается в установки концевого выключателя с нормально-разомкнутыми контактами или геркона на дверь, когда вы её откроете и зайдете в помещение контакты замкнутся, включат реле, а оно включит освещение. Такая схема изображена ниже.

Инфракрасные

Срабатывают от теплового излучения, реагируют на изменение температуры. Когда вы входите в поле зрения такого датчика он срабатывает на тепловое излучение от вашего тела. Недостатком такого способа определения являются ложные срабатывания. Тепловое излучение присуще всему что есть вокруг. Приведем несколько примеров:

1. ИК датчик движения стоит в помещении с электрообогревателем, который периодически включается и отключается по таймеру или термостату. При включении обогревателя возможны ложные срабатывания. Можно попробовать этого избежать долгой и скрупулезной настройкой чувствительности, а также попыткой направить его так, чтобы в прямой видимости не было обогревателя.

2. При установке на улице возможны срабатывания от порывов тёплого ветра.

В целом эти датчики нормально работают, при этом это самый дешевый вариант. В качестве чувствительного элемента используется PIR-сенсор, он создает электрическое поле пропорционально тепловому излучению.

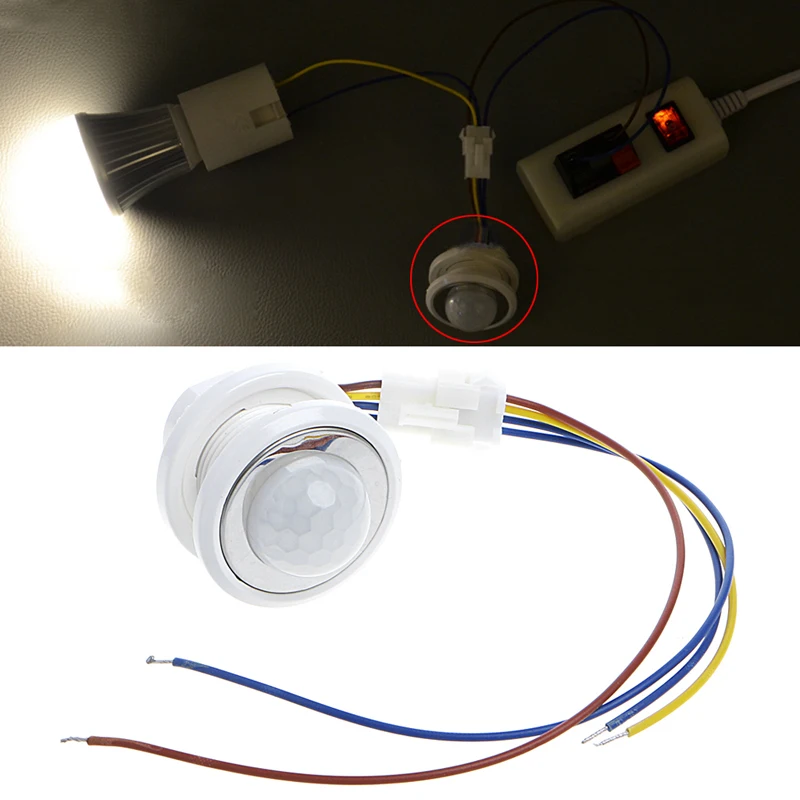

Но сам по себе сенсор не имеет широкой направленности, поверх него устанавливается линза Френеля.

Правильнее будет сказать – многосегментная линза, или мультилинза. Обратите внимание на окошко такого датчика, оно разбито на секции это и есть сегменты линз, они фокусируют попадающие излучения в узкий пучок и направляют его на чувствительную область датчика. В результате этого на маленькое приемное окошко пироэлектрического сенсора попадают пучки излучений с разных сторон.

Для увеличения эффективности детектирования движения могут устанавливать сдвоенные, или счетвертненные сенсоры или несколько отдельных. Таким образом, расширяется поле зрение прибора.

Исходя из вышесказанного нужно отметить и то, что на датчик не должен попадать свет от лампы, а также в поле его зрения не должно быть ламп накаливания, это также сильный источник ИК-излучения, тогда работа системы в целом будет нестабильной и непредвиденной. ИК-излучения плохо проходят через стекло, поэтому он не сработает, если вы будете идти за окном или стеклянной дверью.

Это самый распространённый вид датчика его можно купить а можно и собрать самому на основе, поэтому рассмотрим его конструкцию подробно.

Как собрать ИК-датчик движения своими руками?

Самый распространенный вариант – это HC-SR501. Его можно купить в магазине радиодеталей, на али-экспресс, часто поставляется в наборах Arduino. Может использоваться как в паре с микроконтроллером, так и самостоятельно. Он представляет собой печатную плату с микросхемой, обвязкой и одним ПИР-сенсором. Последний накрыт линзой, на плате есть два потенциометра, один из них регулирует чувствительность, а второй время которое на выходе датчика присутствует сигнал. При детектировании движения на выходе появляется сигнал и держится установленное время.

Он питается напряжением от 5 до 20 вольт, срабатывает на расстоянии от 3 до 7 метров, а сигнал на выходе держит от 5 до 300 секунд, вы можете продлить этот период, если использовать одновибратор на NE555, микроконтроллер или реле задержки времени. Угол обзора порядка 120 градусов.

На фото изображен датчик в сборе (слева), линзу (справа внизу), обратную сторону платы (справа вверху).

Рассмотрим плату подробнее. На её передней стороне расположен чувствительный элемент. На задней – микросхема, её обвязка, справа два подстроечных резистора, где верхний – время задержки сигнала, а нижний – чувствительность. В нижней правой части джампер для переключения режимов H и L. В режиме L датчик выдает выходной сигнал только она период времени выставленного потенциометром. Режим H выдает сигнал, пока вы находитесь в зоне действия датчика, а когда вы её покидаете сигнал, исчезнет через время заданное верхним потенциометром.

Если вы хотите использовать датчик без микроконтроллеров, тогда соберите эту схему, все элементы подписаны. Схема питается через гасящий конденсатор, напряжение питания ограничено на уровне 12В с помощью стабилитрона. Когда на выходе датчика появляется положительный сигнал реле Р включается через NPN транзистор (например BC547, mje13001-9, КТ815, КТ817 и другие). Можно использовать автомобильное реле или любое другое с катушкой на 12В.

Если вам нужно реализовать какие-то другие функции – можно использовать его в паре с микроконтроллером, например платой Ардуино. Ниже представлена схема подключения и программный код.

Ультразвуковые

Излучатель работает на высоких частотах – от 20 кГц до 60 кГц. Отсюда выходит одна неприятность – животные, например собаки, чувствительны к этим частотам, более того они используются для их отпугивания и дрессировки. Такие датчики могут раздражать их и с этим возникают проблемы.

Ультразвуковой датчик движения работает на эффекте Допплера. Излучаемая волна, отражаясь от подвижного объекта, возвращается и принимается приёмником, при этом длина волны (частота) незначительно изменяется. Это детектируется, и датчик выдает сигнал, который используют для управления реле или симмистором и коммутации нагрузки.

Датчик неплохо отрабатывает движения, однако если движения очень медленные – он может не срабатывать. Преимуществом является то, что они не чувствительны к изменениям условий окружающей среды.

Лазерные или фотодатчики

В них есть излучатель (например ИК-светодиод) и приемник (фотодиод аналогичного спектра). Это простой датчик, возможна реализация в двух исполнениях:

1. Излучатель и фотодиод монтируются в проходе (контролируемой зоне) напротив друг друга. Когда вы проходите через него вы заслоняете излучение и оно не достигает приемника, тогда срабатывает датчик и включается реле. Это можно использовать и в системах сигнализации.

2. Излучатель и фотодиод стоят рядом друг с другом, когда вы находитесь в зоне действия датчика излучение отражается от вас и попадает на фотодиод. Это называется также датчиком препятствия, с успехом применяется в робототехнике.

Микроволновый

Состоит также из передатчика и приемника. Первый генерирует сигнал высокой частоты, второй их принимает. Когда вы проходите рядом изменяется частота. Приемник настроен таким образом, что при изменении частоты сигнал усиливается и передается на исполнительный орган, например реле, и происходит включение нагрузки.

Микроволновые датчики движения очень чувствительны, позволяют «увидеть» объект даже за дверью или за стеклом, однако это вызывает и проблемы ложного срабатывания, когда объект находится вне поля предполагаемой видимости.

Это достаточно дорогостоящие датчики, но они реагируют даже на самые незначительные движения.

Подобным образом работают и емкостные приборы. Такая схема изображена ниже.

Как подключить датчик движения?

Можно придумать бесчисленное множество вариантов и схем подключения датчика движения в зависимости от ваших потребностей, иногда нужно чтобы система срабатывала при движении в разных местах, например уличное освещение по пути от дома до ворот и наоборот, в других случаях необходимо принудительное включение или отключение света и т.д. Мы рассмотрим несколько вариантов.

Обычно у датчика движения есть три провода или три клеммы для подсоединения:

1. Приходящая фаза.

2. Фаза, отходящая для питания нагрузки.

3. Ноль.

Если вам не хватает мощности датчика – используйте промежуточное реле и магнитный пускатель с катушкой на 220В. Для этого вместо лампочки в нижеуказанных схемах подключаются выводы катушки.

Схема №1. Лампа включается только от датчика движения.

Схема №2. Лампа включается от датчика движения или от выключателя (принудительное включение).

Схема №3. Датчик движения отключается. Так он не будет срабатывать, когда вам это не нужно, например, в светлое время суток.

Схема №4 – включение лампы от двух датчиков, расположенных в разных местах.

На фото ниже изображены клеммы к которым подсоединяются питающие провода.

Заключение

Использование датчиков движения, как бы это ни звучало, это шаг к умному дому. Во-первых, это поможет экономить электроэнергию и ресурс ламп. Во-вторых, это избавит от необходимости каждый раз щелкать выключатель. Для освещения на улице при правильной настройки можно сделать так, чтобы свет включался, когда вы подходите к воротам дома.

Если расстояние от ворот до дома 7-10 – можно обойтись и одним датчиком, тогда не придется прокладывать кабель на второй датчик или собирать схему с проходным выключателем.

Как уже было сказано чаще всего встречаются ИК-датчики, их достаточно для простых задач, если вам нужна большая чувствительность или точность – присмотритесь к датчикам других типов.

Ранее ЭлектроВести писали, что молодой китайский стартап Human Horizons представил прототип своего первого серийного электромобиля HiPhi 1. На дверях авто нет ручек – машина сама решает, когда их открыть.

По материалам: electrik.info.

единиц, виды использования и принцип работы

Датчики света кажутся довольно простыми. Они воспринимают , свет , точно так же, как термометр измеряет температуру, а спидометр измеряет скорость. Температуру и скорость легко понять, потому что мы воспринимаем их напрямую. Но свет — это очень сложно. Температура и скорость — это важные свойства, поэтому они не зависят от массы или размера объекта. Свет можно измерить как обширное свойство, то есть общий собранный свет зависит от размера коллектора (например,г. солнечная батарея на свалке собирает больше света, чем крошечное зарядное устройство для телефона на солнечной батарее), или интенсивно за счет разделения по площади.

А что вообще датчики света измеряют? Фотоны? Энергия? Все сложно. Прежде чем пытаться понять датчики света, важно понять их.

Блоки светового датчика

Прежде чем мы сможем правильно понять датчики света и способы их применения, нам необходимо иметь возможность количественно определять свет. К сожалению, для измерения света используются некоторые странные единицы.Например, лампочки обычно измеряются в люменах, но датчики света обычно измеряют в люксах. Вдобавок к этому и люмен, и люкс основаны на таинственной базовой единице, называемой канделой.

Кандела

Эта единица используется для описания силы света , то есть того, насколько сильный свет кажется человеческому глазу. Он основан на официальной формуле SI, которая взвешивает каждую длину волны света в луче в зависимости от того, насколько чувствителен к нему человеческий глаз. Чем выше сила света луча света, тем чувствительнее к нему человеческий глаз.(Свечи раньше назывались «свечами», а сила света обычной свечи составляет приблизительно одну канделу. Умно, правда?) Причина, по которой свечи не используются для сравнения лампочек и фонарей, заключается в том, что сила света зависит не только от выход лампы, но также и то, какая часть этого выхода сконцентрирована в определенном направлении. В большинстве фонарей используются зеркала позади лампы, чтобы сконцентрировать больше света в выходном направлении и, следовательно, выглядеть ярче. Это означает, что лампочка имеет увеличенную яркость в одном направлении, при этом потребляет такое же количество энергии и излучает такое же общее количество света.Чтобы правильно измерить светоотдачу лампочки, нам нужна новая единица: люмен.

Люмен

Люмен используется для измерения общего светового потока лампочки. Это произведение силы света (в канделах) и телесного угла, который заполняет луч (в стерадианах). Лампа, излучающая свет во всех направлениях, может иметь силу света 10 кандел, что при умножении на полные 4π стерадианы будет иметь световой поток 126 люмен. Как и в фонарике, зеркало на одной стороне лампочки сделает другую сторону ярче из-за отражения половины мощности лампы.Интенсивность света удвоится до 20 кандел, но телесный угол уменьшится вдвое до 2π стерадианов. Умножение силы света напротив зеркала на новый телесный угол все равно даст 126 люмен светового потока. Независимо от того, как свет отражается и концентрируется, эта лампа всегда будет производить световой поток 126 люмен.

Люкс

Если лампы накаливания рассчитаны на люмен, почему датчики света должны использовать другой блок? Именно поэтому на концертах музыкантов не ослепляют.Один фонарик может показаться ослепляющим, если его светить в дюйме от глаз Дрейка, но море телефонных фонариков, направленных на сцену, совсем не яркое. Поскольку свет рассеивается, покидая телефон, на сцене ему в глаза попадает лишь небольшое количество света. По мере того как объект удаляется от источника света, доля света, который он получает, также уменьшается. Чтобы правильно измерить световой поток, воспринимаемый поверхностью, называемый освещенностью , , мы используем единицу, называемую люкс, которая равна одному люмену на квадратный метр.На том же расстоянии от источника света лист площадью 1 квадратный метр подвергается такой же освещенности, как и лист площадью 10 квадратных метров. Лист большего размера собирает в десять раз больше света, если измерять световой поток в люменах, но его площадь такая же большая, поэтому освещенность такая же. Если листы движутся к источнику света, телесный угол, занимаемый каждым листом, увеличивается, и, следовательно, увеличивается также освещенность. Интенсивность света постоянна, а площадь листов постоянна, но занимаемый телесный угол увеличивается, что увеличивает получаемую ими освещенность.Датчики света должны измерять освещенность, потому что они представляют свет, падающий на единицу площади, и потому что они не могут знать, какой телесный угол они занимают.

Области применения датчиков света

Обнаружение размещения

Датчики света измеряют освещенность, которую можно использовать для измерения не только яркости источника света. Поскольку освещенность уменьшается по мере удаления датчика от постоянного источника света, датчик освещенности можно использовать для измерения относительного расстояния от источника.

Рисунок 1: График показывает зависимость освещенности от расстояния

Датчики света почти всегда представляют собой плоскую одностороннюю поверхность, поэтому телесный угол, занимаемый датчиком, если смотреть со стороны источника света, может изменяться в зависимости от его ориентации. С датчиком света, перпендикулярным направлению света, он занимает максимально возможный телесный угол. По мере того, как датчик света поворачивается от источника света, его телесный угол уменьшается, поэтому освещенность также уменьшается, пока датчик света в конечном итоге не обнаруживает прямой освещенности, когда он параллелен световым лучам или когда направлен в сторону. Этот факт можно использовать для определения угла падения светового луча на датчик.

Рисунок 2: График показывает зависимость освещенности от угла

Регулировка яркости

Датчики света имеют много применений. Чаще всего в нашей повседневной жизни используются сотовые телефоны и планшеты. В большинстве портативных персональных электронных устройств теперь есть датчики внешнего освещения, используемые для регулировки яркости. Если устройство чувствует, что находится в темном месте, оно снижает яркость экрана, чтобы сэкономить электроэнергию и не удивить пользователя очень ярким экраном.

Еще одним распространенным применением датчиков света является управление автоматическим освещением автомобилей и уличных фонарей. Использование датчика освещенности для включения лампочки, когда на улице темно, избавляет от небольших хлопот, связанных с включением света, и экономит электроэнергию днем, когда солнце достаточно яркое.

Безопасность

Однако существует гораздо больше возможностей, чем удобство для потребителя. Обнаружение вторжения в контейнеры или помещения — важное приложение безопасности. При транспортировке дорогостоящего груза может быть важно знать, когда транспортный контейнер был открыт, чтобы легче было разрешить случаи, связанные с потерей продукта.Дешевый фоторезистор можно было использовать для регистрации каждого открытия контейнера, чтобы можно было определить, в какой момент процесса воры совершили набег на контейнер, или если отправитель был нечестным и утверждал, что контейнер был ограблен.

В то время как датчики света — единственные продукты, которые могут предоставить значимые данные о свете, многие другие товары чувствительны к свету. Например, картины и фотографии на бумаге и старые произведения искусства могут быть повреждены из-за воздействия солнечного света, поэтому важно знать, сколько света они подвергаются.При отправке произведения искусства можно использовать датчик освещенности, чтобы убедиться, что оно не оставалось на солнце слишком долго.

Планировка

Датчик освещенности также можно использовать для размещения произведений искусства на постоянном месте. В областях возле входа или окон музея солнечный свет может быть слишком резким для определенных материалов, поэтому для правильного определения местоположения произведений искусства можно использовать датчик освещенности. Это похоже на метод размещения солнечных батарей в домах или на полях. Нет смысла строить и устанавливать солнечную панель в определенном месте, если на нее не будет попадать много прямых солнечных лучей, поэтому используется датчик освещенности, чтобы найти лучшее место с сильнейшим прямым солнечным светом.(Как я уже упоминал, солнечная панель — это просто очень большой датчик освещенности, но проще использовать портативное устройство для проверки солнечного света, чем использовать саму панель.)

Сельское хозяйство

Солнечный свет имеет важное значение для сельского хозяйства, особенно на американском Западе, лишенном воды. Разным культурам требуется разное количество солнечного света, поэтому важно знать, какие участки земли подвергаются наибольшему воздействию. Поскольку водоснабжение становится все более напряженным в таких местах, как Юта, у фермеров есть финансовые и социальные обязательства по ограничению потребления воды, а также поддержанию гидратации урожая.Одна из принятых тактик — поливать посевы днем ​​или вечером, чтобы не допустить, чтобы жаркое солнце испарило воду, прежде чем почва и растения смогут ее должным образом поглотить. Датчик освещенности можно использовать для автоматического управления спринклерной системой, поливая только тогда, когда солнце не самое яркое. В сочетании с другим оборудованием для мониторинга погоды для сбора данных о температуре, давлении и влажности система может не только поливать при тусклом солнце, но и интеллектуально обнаруживать приближающийся дождь или облака, чтобы оптимизировать график полива.

Как работают датчики света

Теперь, когда вы понимаете беспорядок единиц измерения света, мы можем начать понимать, как освещенность определяется с помощью световых датчиков.

Фотодиод

иногда используют компонент, называемый фотодиодом , для измерения освещенности. Когда лучи света попадают на фотодиод, они имеют тенденцию выбивать электроны, вызывая протекание электрического тока. Чем ярче свет, тем сильнее электрический ток.Затем можно измерить ток, чтобы вернуть яркость света. Звучание электрического тока, индуцированного светом, звучит знакомо, потому что это принцип действия солнечных панелей, используемых для питания дорожных знаков и домов. Солнечные панели — это в основном очень большие фотодиодные датчики света.

Фоторезистор

Другой тип светового датчика — фоторезистор . Фоторезистор — это светозависимый резистор. Это означает, что при изменении яркости падающего на него света произойдет изменение сопротивления.Фоторезисторы дешевле, чем фотодиоды, но гораздо менее точны, поэтому они в основном используются для сравнения относительных уровней освещенности или просто для определения того, включен ли свет или нет.

Доступные датчики света

Как упоминалось ранее, датчики света (фоторезисторы и фотодиоды) универсальны и не слишком дороги, поэтому существует множество вариантов, от базовых компонентов до высокоточных регистраторов данных.

Одним из методов сбора данных об освещенности является использование обычных небольших вычислительных платформ, таких как Arduino или Raspberry Pi.Использование этих платформ для измерения освещенности полезно, потому что программирование и взаимодействие с компьютером просты, а фоторезисторы очень доступны. Кроме того, можно использовать датчик освещенности в тандеме с другим оборудованием для сбора данных. Однако такая система не будет очень точной или удобной для пользователя.

У Amazon есть много потребительских люксметров, которые обычно используются для фотографии. Все они компактны и просты в использовании, данные отображаются на экране в режиме реального времени, и все они имеют достаточно хорошую частоту обновления в несколько герц. Их, вероятно, лучше всего использовать для сравнения относительной яркости между комнатами в помещении, но большинство из них имеют широкий диапазон, поэтому использование на открытом воздухе также является вариантом.

Фактически, мы продаем датчик освещенности как часть наших датчиков enDAQ. Он использует фотодиод Si1133 и регистрирует данные об освещенности устройства, а также данные об ускорении, температуре и давлении. Поскольку в качестве базовой единицы освещенности используется кандела, измерения света необходимо скорректировать с учетом невидимого электромагнитного излучения.Si1133 делает это, отдельно измеряя инфракрасный свет и используя его для правильной настройки данных об освещенности. Датчик света датчика enDAQ также измеряет УФ-индекс в дополнение к видимому свету.

Датчики света — это очень универсальные, доступные по цене компоненты с множеством потенциальных применений. Как вы планируете использовать датчики света? Хотелось бы услышать ваши идеи в комментариях.

Типы датчиков света

Датчики света — бесценный инструмент во многих отраслях промышленности.С точки зрения непрофессионала, датчик света обнаруживает окружающий свет на территории и преобразует это излучение в электрический ток. В этой статье будет представлен краткий обзор различных типов световых датчиков. Каждый тип светового датчика работает по-своему и имеет уникальное применение.

Фоторезисторы

Фоторезисторы также известны как светозависимые резисторы. Фоторезисторы состоят из полупроводников. Когда свет попадает на объект, объект поглощает излучение света, и электроны перемещаются из зоны равновесия полупроводника в зону проводимости.Если в зоне проводимости находятся тонны электронов, сопротивление будет невероятно низким. По сути, с увеличением света сопротивление уменьшается. Это означает, что если фоторезистор находится в полностью темной комнате, сопротивление будет на уровне 100%. Эти устройства обычно используются в уличных фонарях или некотором фотооборудовании, таком как люксметр. Эти датчики измерения освещенности помогают фотографам делать более точные снимки, поскольку они помогают профессионалам понять, как свет повлияет на сцену фотографии, которую они пытаются сделать.

Фотодиоды

Фотодиоды — это датчик света, который преобразует свет в электрический ток. В основном, когда свет попадает на фотодиод, образуется электронно-дырочная пара. Тем не менее, важно отметить, что для образования этой пары свет должен иметь не менее 1,1 электронвольта. Электроны будут иметь отрицательный заряд, а дырка — положительный. Это создает в фотодиоде области истощения. Пара электрон-дырка не может оставаться в обедненной зоне, поэтому они движутся к положительному заряду там, где дырка была впервые создана.Фотодиоды используют эту электронно-дырочную пару для преобразования света в электрический ток. Фотодиоды используются в различных устройствах, включая детекторы дыма и телевизоры.

Фототранзистор

Фототранзисторы похожи на фотодиоды в том, что они оба преобразуют световую энергию в электрический ток. Тем не менее, фототранзисторы более точны, чем фотодиоды, потому что они могут регулировать свои настройки в зависимости от количества полученного света. Фототранзисторы могут видеть свет разной интенсивности, потому что эти устройства могут изменять создаваемый ими электрический ток.Поскольку фототранзисторы относительно просты в использовании и регулируются, они могут применяться по-разному. Фототранзисторы используются в системах безопасности и управления освещением.

Датчики света

Необходимое количество света … и повышенная экономия энергии

Полное освещение и без того хорошо освещенного участка означает потерю энергии и большие счета за электроэнергию. Датчики света Unison Paradigm — разумный способ решить эту проблему и снизить затраты энергии в вашей системе освещения.Датчики используют передовые возможности Paradigm по сбору дневного света, используя доступное естественное освещение области и уменьшая мощность осветительных приборов.

Универсальность, сочетающая в себе

Датчики света Paradigm имеют нейтральный внешний вид, который легко вписывается в окружающую обстановку. Их можно установить на различные распределительные коробки или даже на потолочную плитку с помощью проволочной стяжки, которая устанавливается без задней коробки.

Готово к работе

Датчики готовы к работе в своей стандартной форме, или вы можете отсоединить головку датчика RemoLux ™ для использования в качестве удаленного устройства на расстоянии до 1000 футов от станции главного контроллера.Он идеально подходит для атриумов и других помещений с высокими потолками — просто разместите датчик там, где это удобно, и прикрепите головку в любом месте с помощью стандартного полудюймового разъема. Имея степень защиты IP65 для использования в любых погодных условиях и во влажных помещениях, головку можно устанавливать даже на открытом воздухе.

В режиме DuaLux ™ две головки также могут быть подключены к одной станции контроллера. Контроллер автоматически усредняет значения света от каждой головки, передавая одно значение обратно в Paradigm. Одна из головок может использоваться локально, а другая — удаленно на расстоянии до 1000 футов, или обе головки могут быть удалены на расстояние до 1000 футов, что еще больше расширяет зону действия датчика освещенности Paradigm.

Датчики света Paradigm имеют простые элементы управления на своем лице, включая служебную кнопку и кнопку настройки. Дополнительный контроль можно получить удаленно с помощью программного обеспечения LightDesigner, если вы используете датчики как часть более крупной системы Paradigm. Они предлагают автоматическое усреднение значения освещенности, а также могут обеспечивать простое обнаружение света для включения / выключения. Датчики работают с шиной LinkConnect.

Характеристики продукта

• Контроллер датчика со встроенным датчиком освещенности или без него
• RemoLux: датчик освещенности может быть установлен в корпусе контроллера или удаленно
  • Дистанционные датчики подключаются с помощью двух проводов # 16AWG
  • В комплект входит наполнитель для удаленных головок
• DuaLux: Поддерживает до двух датчиков для среднего уровня освещенности на больших площадях
  • Диапазон от 1 до 64 000 люкс
  • Чувствительность автоматически регулируется в зависимости от текущего показания
• Одинарный датчик освещенности для использования в помещении, на улице и в атриуме
• Питание от LinkConnect; не требуется AUX
• Каждый контроллер считается одной станцией (удаленные головки не учитываются)
• Настраивается с помощью LightDesigner
• Доступен в белом и черном цвете
• Может быть установлен на любой стандартный электрический шкаф, потолок или потолочную плитку
• Зарегистрировано UL и cUL , Маркировка CE

Датчики освещения движения

По мере того, как технологии становятся все более стильными и ненавязчивыми, все больше и больше домашних хозяйств и / или компаний, похоже, приобретают системы освещения с датчиками движения. Желание добиться большего с меньшими затратами распространилось на системы безопасности, где такие устройства, как датчики движения света, обеспечивают высокий уровень безопасности, занимая мало места и потребляя меньше энергии, чем старые системы безопасности. Сама по себе технология, однако, не представляет собой ничего нового — обнаружение инфракрасной энергии, основного механизма в датчике света, использовалось во многих других приложениях до его применения в устройствах безопасности и системах домашнего освещения.

Как работают датчики освещения движения

Процесс, с помощью которого датчик движения обнаруживает движение и запускает реакцию, зависит от пассивного инфракрасного детектора (PIR или PID).Слово «пассивный» означает, что датчик не излучает инфракрасное излучение, а скорее принимает данные в инфракрасном диапазоне — ФИД воспринимает инфракрасную энергию (свет), излучаемую объектом, например человеком. Разница в температуре, обнаруживаемая PID, является основным элементом, вызывающим реакцию.

Датчик движения PID обычно состоит из печатной платы с пироэлектрическим сенсорным чипом, размещенной внутри монтажной конструкции, которая размещается в месте, где датчику ничто не препятствует.Печатная плата служит устройством декодирования и интерпретирует сигналы, которые принимает пироэлектрический чип. Чип реагирует на температуру, и когда количество инфракрасного излучения превышает предварительно установленный предел, пироэлектрический чип подает сигнал, тем самым активируя свет или сигнал тревоги.

Для того, чтобы инфракрасный свет достигал датчика микросхемы, в установленную конструкцию встроено маленькое окошко, через которое датчик непосредственно попадает в обозначенную контролируемую зону. Если человек входит в данную зону, изменение инфракрасного излучения в результате температуры его тела регистрируется датчиком через маленькое окошко.Окно прозрачно для инфракрасного света, поэтому оно не блокирует никакие сигналы, но также помогает защитить устройство от пыли и насекомых, которые могут вызвать ложный ответ.

Во избежание ложных срабатываний следует внимательно выбирать место для установки. Избегание контакта с вентиляционными отверстиями, такими как вентиляционные отверстия, может помочь предотвратить активацию датчика колебаниями температуры воздуха.

Применение системы освещения с датчиком движения

Свет датчика движения срабатывает при обнаружении движения.Их можно устанавливать внутри помещений, на стенах, потолках и дверных проемах, а также снаружи, снаружи зданий и домов. Некоторые виды источников света с датчиками движения, называемые датчиками присутствия, отключают свет в незанятых помещениях и пространствах. При обнаружении движения датчик включает свет; когда движение перестает обнаруживаться, датчик выключает свет. Датчики присутствия — это один из простых в обслуживании методов сокращения расходов на электроэнергию за свет, оставленный включенным, когда никого нет дома или в комнате.

можно контролировать и настраивать в соответствии с потребностями пользователя, но как настроить освещение датчика движения? Обычно предлагаются две формы управления освещением датчика движения: чувствительность и временная задержка. Настройка чувствительности позволяет пользователю регулировать величину движения, которое должно произойти для срабатывания датчика. При правильной настройке человек, идущий в комнате с триггером датчика движения, должен активировать датчик, но муха, проходящая сквозь него, не должна приводить к включению света движения.Настройка временной задержки позволяет пользователю определить, как долго свет должен оставаться включенным после срабатывания датчика, если дальнейшее движение не обнаруживается.

также можно использовать во внешних приложениях, снаружи домов и зданий, чтобы подавать сигнал тревоги или включать внешний свет, чтобы сообщить о присутствии человека.
