Давление срабатывания предохранительного клапана водогрейного котла: Клапаны предохранительные паровых и водогрейных котлов. Технические требования

Содержание

Клапаны предохранительные водогрейных котлов

Предохранительный клапан водогрейного котла применение

Клапан предохранительный 17с28нж

Предохранительный клапан является основным устройством безопасности при эксплуатации оборудования, работающего под давлением.

В данной статье мы рассмотрим требования, предъявляемые к водогрейным котлам с температурой нагрева теплоносителя не более 115 градусов и устанавливаемые в промышленных отопительных и производственных котельных.

Предохранительные клапаны для водогрейных котлов — марки

Наиболее распространенные модели клапанов для водогрейных котлов OR.1832 и 17с28нж.

Технические характеристики

Марка клапанаOR.183217с28нж
Диаметр, мм13 — 7725 — 80
Условное давление, МПа1616
Диапазон регулирования, МПа0.
05 — 1.6
0.05 — 1.6
Максимальная рабочая температураОт 0 до 150 С°От 0 до 425 С°
Рабочая средаВода, пар, сжатый воздух, газообразные средыВода, пар, сжатый воздух, газообразные среды
Присоединение к трубопроводуРезьбаФланцевое
Применение с котлами КВОт 0.15 до 1.5 МВтОт 1.6 до 4 МВт

Конструкция предохранительных клапанов должна предусматривать возможность проверки их действия в рабочем состоянии путем принудительного открывания клапана.

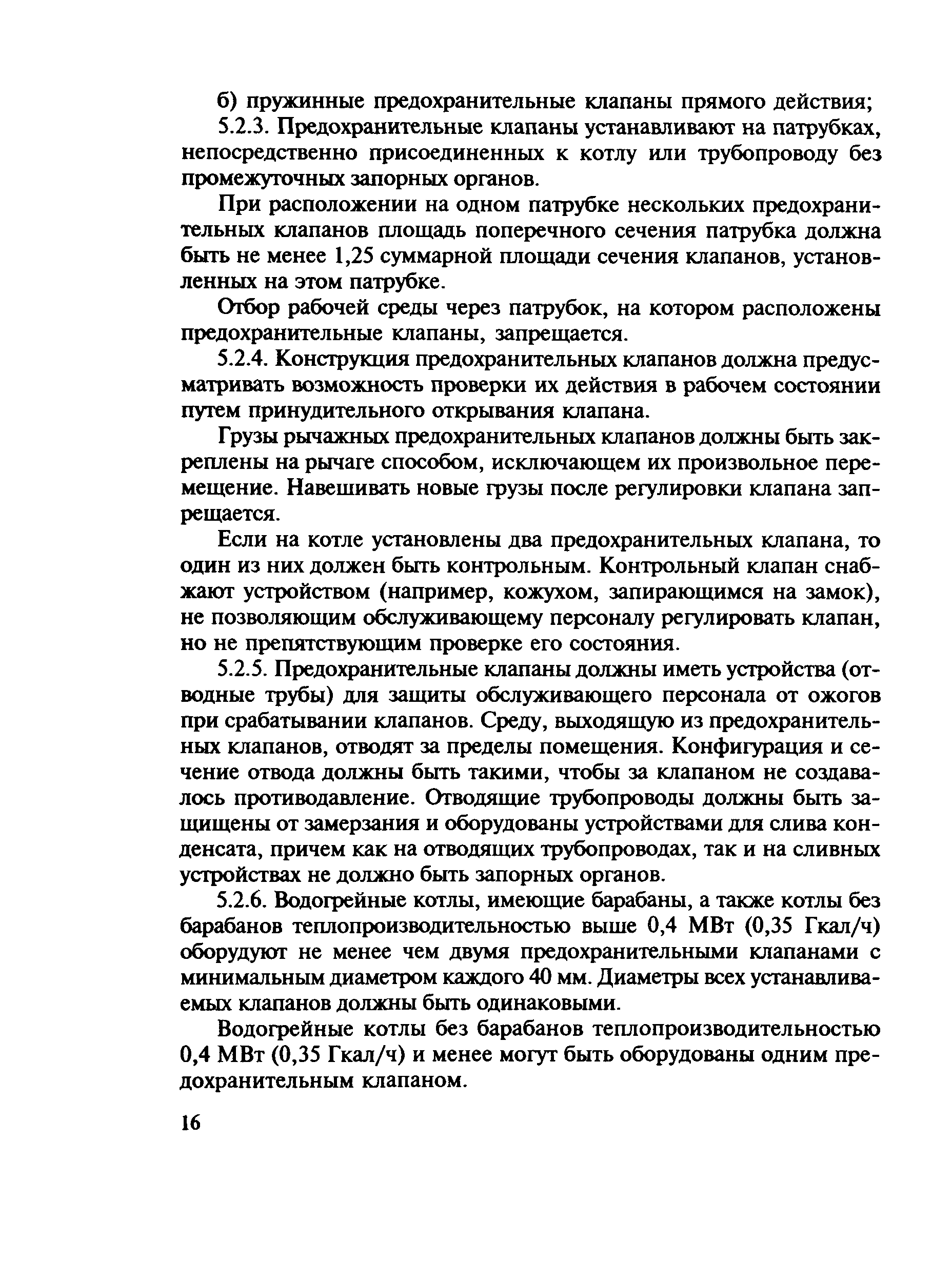

Число предохранительных клапанов на водогрейном котле

Предохранительные клапаны должны защищать котлы от превышения в них давления более чем на 10% расчетного (разрешенного) значения.

Клапан предохранительный OR.1832 Водогрейные котлы мощностью 400 КВт и менее оборудуются одним предохранительным клапаном.



Водогрейные котлы мощностью более 400 КВт должны иметь не менее чем два предохранительных клапана диаметром не менее 40 мм.

При установке на котле двух предохранительных клапанов один из них — контрольный.

Число и размеры предохранительных клапанов рассчитывают по следующим формулам:

а) для водогрейных котлов с естественной циркуляцией ndh = 0,5l6Q;

б) для водогрейных котлов с принудительной циркуляцией ndh= 0,258Q, где:

n — число предохранительных клапанов, шт;

d — диаметр клапана, мм;

h — высота подъема клапанов, мм;

Q — максимальная производительность котла, кВт.

В вопросе расчетов количества и диаметров предохранительных устройств лучше всего довериться заводу изготовителю водогрейного котла. Для всех прошедших сертификацию котлов, расчет клапанов и комплектация котла является обязательными в соответствии с действующими нормами и эти расчеты приведены в паспорте котла.

Место установки предохранительных клапанов

Установка предохранительного клапана Предохранительные клапаны устанавливают на патрубках, непосредственно присоединенных к котлу или трубопроводу без промежуточных запорных органов. При расположении на одном патрубке нескольких предохранительных клапанов площадь поперечного сечения патрубка должна быть не менее 1,25 суммарной площади сечения клапанов, установленных на этом патрубке.

Контрольный клапан должен иметь защиту, не позволяющую обслуживающему персоналу котельной регулировать клапан, но не препятствующею проверке его состояния.

Предохранительные клапаны должны иметь устройства (отводные трубы) для защиты обслуживающего персонала от ожогов при срабатывании клапанов. Среду, выходящую из предохранительных клапанов, отводят за пределы помещения. Конфигурация и сечение отвода должны быть такими, чтобы за клапаном не создавалось противодавление. Отводящие трубопроводы должны быть защищены от замерзания и оборудованы устройствами для слива конденсата, причем как на отводящих трубопроводах, так и на сливных устройствах не должно быть запорных органов.

Трубы от предохранительных клапанов для водогрейных котлов с температурой теплоносителя ниже 100 °С выводят в канализацию, для котлов не выше 115 °С — через пароводоотделитель — в атмосферу и канализацию.

Проверка исправности предохранительного клапана

Проверку исправности действия предохранительных клапанов следует проводить:

  • не реже одного раза в смену на котлах с рабочим давлением до 1,4 МПа включительно
  • не реже одного раза в сутки на котлах с рабочим давлением свыше 1,4 МПа.

Техническое обслуживание предохранительных клапанов

В процессе эксплуатации следует производить периодические осмотры в сроки, установленные графиком, в зависимости от режима работы системы, но не реже одного раза в 6 месяцев.

При осмотре необходимо произвести:

  • проверку сохранности пломб;
  • проверку работоспособности клапана;
  • очистку наружных частей клапана от загрязнения.

Проверка исправности действия клапана должна производиться:

  • при остановке котла на плановый ремонт;
  • в период эксплуатации — в сроки, установленные на данном объекте.

Проверка предохранительных клапанов производится при рабочем давлении в котле поочередным принудительным подрывом каждого клапана.

Плановый контроль состояния (ревизия) и ремонт клапанов производится одновременно с оборудованием, на котором они установлены, не реже одного раза в год. Контроль состояния должен включать в себя разборку, очистку и дефектацию деталей, проверку герметичности затвора.

При осмотре уплотнительных поверхностей деталей затвора -диска и седла необходимо обратить внимание на их состояние (отсутствие трещин, вмятин, рисок и др. дефектов). Должно быть проверено состояние резьбы всех крепежных деталей и регулировочных винтов на отсутствие забоин, задиров, выкрашиваний ниток. Детали, имеющие дефектную резьбу, подлежат замене.

Следует проверить состояние и упругость цилиндрических пружин, для чего провести визуальный контроль состояния поверхности на наличие трещин, глубоких рисок, измерить высоту пружины в свободном состоянии и сопоставить ее с требованиями паспорта пружины.

Клапаны предохранительные водогрейных котлов наш завод поставляет в числе комплектующих к котлу.

Купив на заводе водогрейный котел полной комплектации, вы можете быть уверены в полной совместимости оборудования и безопасности его работы.

Предохранительные клапаны -Статьи по ЖКХ и котельному оборудованию -Статьи сайта

Предохранительные клапаны обеспечивают автоматический выпуск пара или воды из котлов, пароперегревателей и отключаемых (по воде) экономайзеров, в которых давление поднялось выше нормы. Они делятся на рычажно-грузовые, пружинные и импульсные.

На каждом паровом и водогрейном котлах, экономайзере, отключаемом по рабочей среде, должно быть установлено не менее двух предохранительных клапанов (рабочий и контрольный). Предохранительные клапаны защищают котлы и водяные экономайзеры при превышении в них давления более чем на 10 % расчетного (разрешенного).

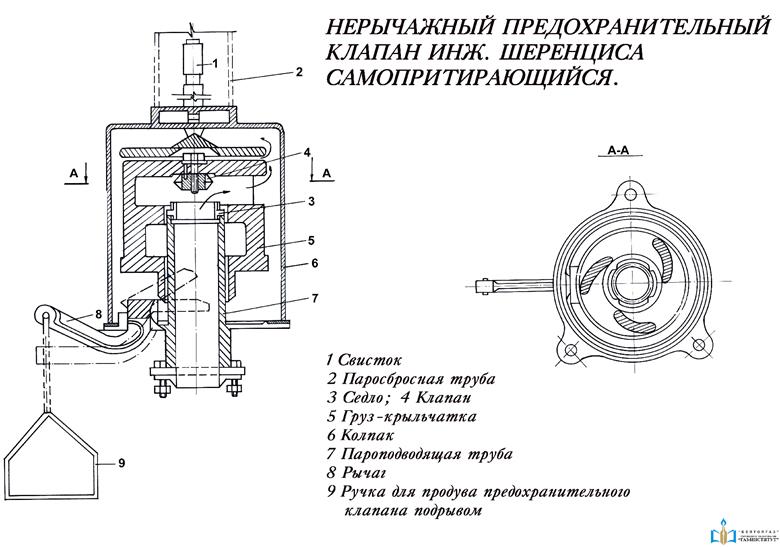

Рисунок: Предохранительные клапаны:
а — рычажный грузовой; б — пружинный; 1 — кожух предохранительного клапана; 2 — цепочка для подрыва клапана;3 — груз; 4 — замок; 5 — шток; 6 — корпус; 7 — седло; 8 — тарелка; 9 — рычаг; 10 — нажимной винт; 11 — пружина; 12 — ручка для открывания клапана; => — направление движения потока.

В рычажном грузовом предохранительном клапане (рис, а) выход пара из клапана закрывается тарелкой (8), которая грузом (3), закрепленным на рычаге (9), прижимается к седлу (7), вставленному в корпус (6). Направляющие ребра тарелки не дают ей перекашиваться относительно седла. Рычажный контрольный клапан после настройки заключают в кожух (7) и закрывают на замок (4). Для проверки работы клапана к рычагу прикрепляют цепочку (2), которую пропускают через крышку кожуха. Для выхода пара в корпусе имеется отверстие.

Методика и периодичность регулирования предохранительных клапанов на котлах, пароперегревателях и экономайзерах и давление начала их открывания должны быть указаны предприятием-изготовителем в инструкции по монтажу и эксплуатации котла.

В пружинных предохранительных клапанах (рис, б) давление на тарелку (8) создает пружина (11). Для настройки предохранительных клапанов на срабатывание при необходимом давлении используются нажимные винты (10).

Импульсные предохранительные клапаны устанавливаются на паровых котлах с рабочим давлением более 3,9 МПа.

Производственная компания «Спецгазпром» готова провести комплексную модернизацию Ваших котлов с установкой высокоэффективных экономичных газовых горелок SF, а также новейшей автоматики регулирования и безопасности котла.

Предварительный подбор газовых горелок SF на типоряд котлов

Каталог газовых горелок SF (технические характеристики)

Свяжитесь с нами и мы предложим Вам конкретные варианты модернизации со стоимостью, сроками и экономическим эффектом:

  • Звоните по телефону — 8 (343) 380 23 40
  • Пишите на почту —

Клапан сброса избыточного давления: назначение, место установки, выбор

Система отопления работающая под давлением, является потенциальным источником опасности. Задача владельца дома — сделать отопительную систему как можно более надежной и безопасной. Один из элементов, который это обеспечивает —  предохранительный (аварийный) клапан сброса избыточного давления.

Назначение и место установки

Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.

Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.

То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

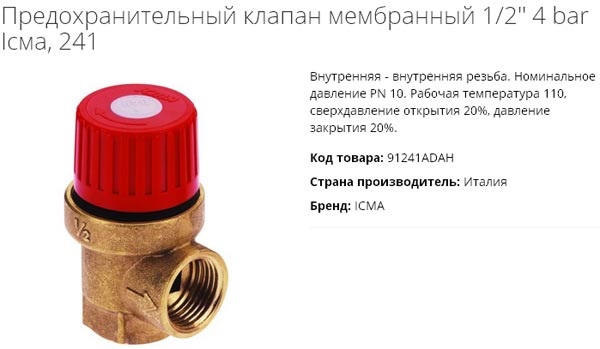

Как выглядит предохранительный (аварийный) клапан для отопления

Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет. Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака. Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла

Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.

Клапан сброса избыточного давления: виды, устройство, принцип работы

Есть два вида «подрывников» — рычажно-грузовые и пружинные. Рычажно-грузовые в отоплении частных домов не применяются, так что рассматривать их не имеет смысла. Поговорим о пружинных «сбросниках». Их устройство в разрезе мы видим на рисунке ниже.

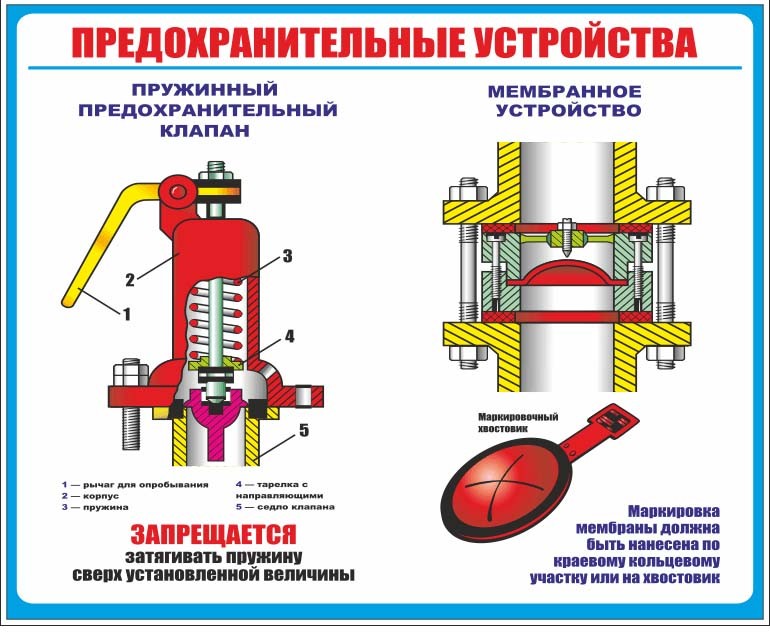

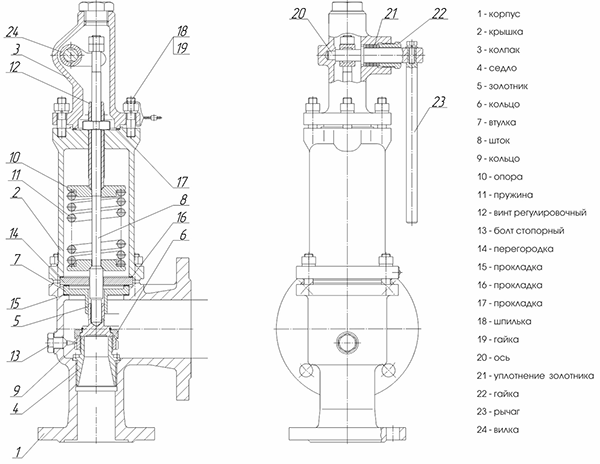

Устройство пружинного предохранительного клапана для системы отопления

В металлический корпус вставлен запорно-регулирующий элемент или собственно, клапан, который принимает на себя давление теплоносителя. Он прижимается пружиной, сила упругости которой рассчитана на определенную нагрузку. Когда давление в системе отопления действует на клапан с силой, большей чем усилие пружины, она начинает сжиматься, диск приподнимается. В открывшийся зазор сливается некоторое количество теплоносителя, давление падает, пружина перекрывает поток. Вот так работает клапан сброса избыточного давления.

Определение условного сечения и порога срабатывания

Определиться с сечением аварийного клапана просто — он должен быть не меньше чем диаметр трубы подачи. В противном случае работать как надо он не будет. При установке не в составе группы безопасности, отводок делаем с легким уклоном в сторону котла (можно и вертикально, но точно не в обратную сторону). Если разводка у вас дюймовая, такой же трубой делаем отвод, такого же сечения ставим подрывной клапан. С этим понятно.

Может идти в составе группы безопасности или устанавливаться отдельно

Порог срабатывания определяется исходя из рабочего давления системы. Для нормальной работы он должен быть на 20-30% выше. Если ваше отопление работает при 1,2 Бар, то срабатывать клапан сброса избыточного давления должен при 1,45-1,55 Бар.

Не всегда есть возможность найти аварийный клапан с нужной величиной срабатывания. Можно либо взять с близкими параметрами, либо найти регулируемый (на 1,5 Бара есть).

Правила установки, регулярность замены

Устанавливается аварийный клапан всегда на подаче, после котла. При этом соблюдаются такие правила:

  • Если сбросной клапан устанавливается отдельно, перед ним ставится манометр — для контроля за состоянием системы.
  • Ставится на расстоянии 20-30 см от котла.
  • Отвод делают трубой того же диаметра, что и трубопровод подачи. Для максимально точного определения давления он может иметь небольшой уклон в сторону котла.
  • Между котлом и подрывным клапаном нельзя ставить запорные устройства (краны, обратные клапана и т. д.).
  • В системах с естественной циркуляцией это устройство ставят в самой высокой точке системы.
Ставится недалеко от котла (во многих моделях стоит в самом котле, в некоторых котлах есть место под установку)

Для того чтобы сбрасываемый теплоноситель не вытекал на пол, на выходной патрубок можно надеть шланг. Его можно опустить в емкость или вывести в канализацию. Но в таком случае необходимо каким-то образом отслеживать срабатывание  — поставить сигнализацию. Ведь он не просто так стравливает, а по какой-то причине.

Еще один важный момент: после нескольких срабатываний (5-6) клапан сброса избыточного давления надо заменить. Это связано с износом пружины. Устройство начинает работать некорректно. Стоит клапан немного, так что это ненакладно. Единственный неприятный момент — перед ним нельзя ставить запорные устройства. Поэтому снять аварийный клапан, можно только полностью остановив систему и снизив давление до атмосферного. Вот в этом вся загвоздка.

Где установить клапан сброса избыточного давления

Улучшить ситуацию можно, если поставить отсечные краны после подрывника. В этом случае хотя бы не придется сливать теплоноситель с системы, а только с котла, что уже не так страшно.

Почему подтекает аварийный клапан

В случае появления под предохранительным клапаном лужицы, надо проводить ревизию в системе. Если длительное время не обращать внимания на этот симптом, может даже взорваться котел. Так что сразу проверяем возможные причины:

Еще раз обращаем ваше внимание на то, что лужица под аварийным клапаном — повод для беспокойства и сигнал о том, что надо провести ревизию компонентов системы, отвечающих за стабилизацию давления.

Расчет предохранительных клапанов

В процессе эксплуатации котлов и сосудов различного назначения возможны случаи превышения в них давления среды относительно номинального, что может привести к разрушению в них барабанов, коллекторов, сосудов и другого оборудования.

Каждый элемент котла или технологического оборудования, внутренний объем которого с находящейся там средой ограничен запорными органами, должен быть защищен предохранительными устройствами, автоматически предотвращающими повышение дав­ления сверх допустимого путем выпуска рабочей сре­ды в атмосферу или утилизационную систему.

Для предотвращения взрывов в системах паро- и водопроводах паровых и водогрейных котлов, сосудах различного назначения и т.п. используют различные предохранительные клапаны (не путать с взрывными предохранительными клапанами!), которые автоматически сбрасывают давление среды, если оно начинает подниматься выше допустимого.

Каждый котельный агрегат или сосуд, работающий под давлением, должен быть снабжен предохранительным клапаном. В соответствии с нормативным документом [7] водогрейные котлы без барабанов с температурой воды до 115 оС производительностью менее 407 кВт должны иметь один предохранительный клапан, при большей производительности – два, один из которых контрольный.

Предохранительные клапаны должны за­щищать котлы, пароперегреватели и экономайзеры, сосуды различного назначения от превышения в них давления более чем на 10 % рас­четного (разрешенного). Превышение давления при полном открытии пре­дохранительных клапанов выше, чем на 10 % расчет­ного может быть допущено лишь в том случае, если это предусмотрено расчетом на прочность котла, па­роперегревателя и экономайзера, сосуда.

В качестве предохранительных устройств допускается применять:

а) рычажно-грузовые предохранительные клапа­ны прямого действия;

б) пружинные предохранительные клапаны пря­мого действия;

в) импульсные предохранительные устройства, состоящие из импульсного клапана и главного предохранительного клапана.

Установка тех или иных предохранительных устройств на оборудовании определяется нормативными документами Госгортехнадзора России.

Наиболее широко используемым, надежным, простым и легко регулируемым считается клапан рычажной конструкции, схема которого изображена на рис. 4.

На трубопровод приваривается фланец с седлом 4. Сам клапан 3 прижимается сверху рычагом 2, который с одной стороны закреплен на оси к трубопроводу 1, а с другой стороны имеет регулируемый груз 5.

За счет грузов и рычага клапан 3 плотно прижимается к седлу 4. При достижении средой давления в трубопроводе, равного давлению срабатывания клапана, клапан приподнимается вместе с рычагом, и пар или вода выходят из системы, давление при этом понижается. С помощью грузов 5 можно регулировать давление срабатывания (подъема из седла) клапана. К недостаткам таких клапанов следует отнести их громоздкость, быстрый износ зеркала седла под действием струи среды.

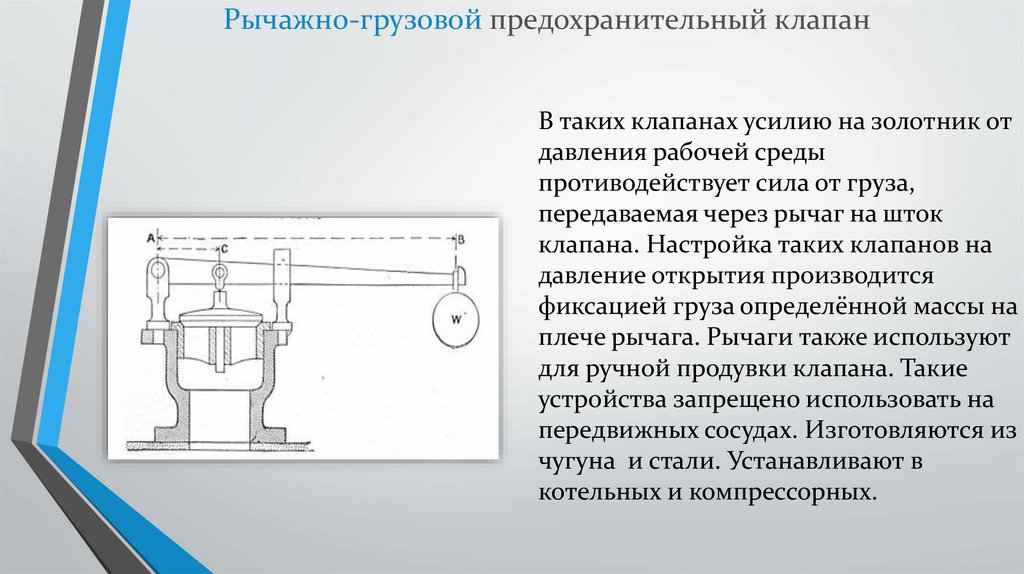

Рис. 4. Предохранительный рычажный клапан: 1  трубопровод; 2  рычаг; 3  клапан; 4 – седло клапана; 5  регулировочный груз

Н а передвижных котлах и кот­лах паропроизводительностью менее 35 т/ч должны устанавливаться пружинные предохранительные клапаны. Принципиальная конструкция такого клапана показана на рис. 5.

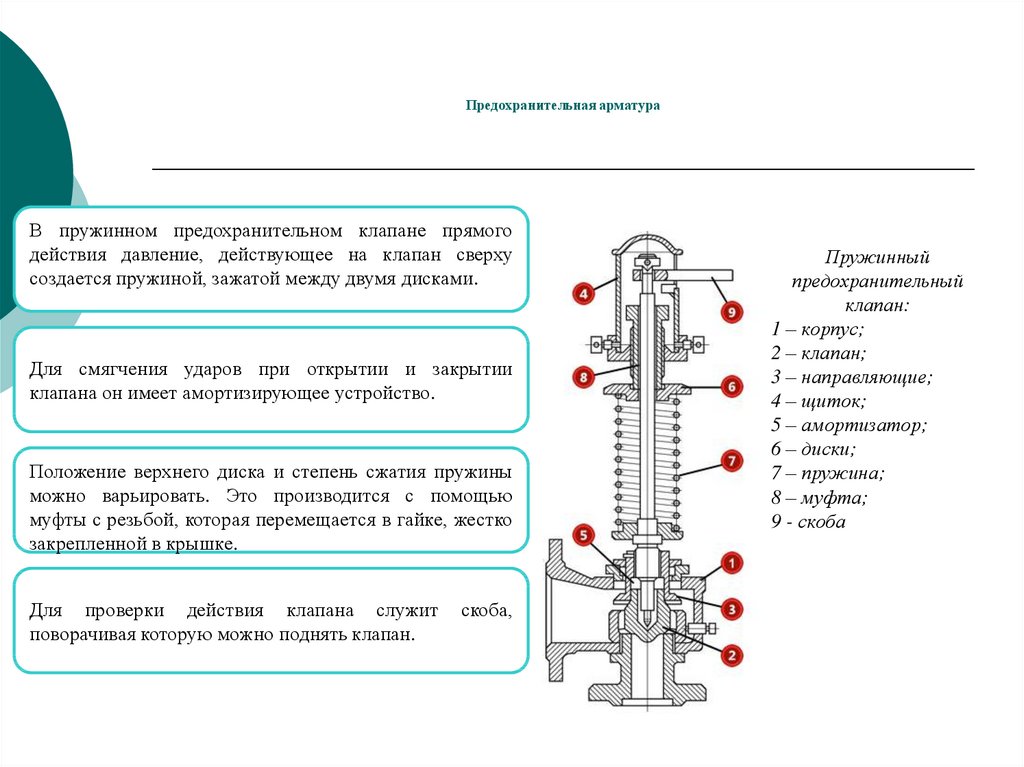

Рис. 5. Пружинный предохранительный клапан: 1 – корпус; 2 – натяжной винт с резьбой; 3 – шток; 4 – упорная шайба; 5 – пружина; 6 – тарелка клапана; 7 – трубопровод; 8 – седло клапана

В приваренном к трубопроводу корпусе 1 в верхней части имеется отверстие с резьбой, куда вворачивается натяжной винт 2. Винт внутри полый, и внутри этой полости может свободно двигаться шток 3, на конце которого закреплена тарелка клапана 6. Нижний конец винта 2 с шайбой 4 является упором для пружины 5, которая прижимает с определенной силой тарелку 6 к седлу клапана 8. За счет вкручивания винта 2 или его выкручивания можно регулировать силу прижимания тарелки к седлу клапана, т.е. регулировать давление открытия клапана. Корпус 1 имеет в верхней вертикальной части каналы для прохода среды при срабатывании клапана.

При проектировании в котельной нескольких водогрейных котлов без барабанов допускается вместо предохранительных клапанов на котлах предусматривать установку двух предохранительных клапанов диаметром не менее 50 мм на трубопроводе, к которому присоединены котлы. На «отключаемых по воде» экономайзерах один предохранительный клапан устанавливается на входе в экономайзер, другой – на выходе из экономайзера.

На барабанных котлах предохранительные клапаны устанавливаются на патрубках, присоединенных непосредственно к барабану котла без запорных устройств. Все клапаны снабжаются патрубками и трубами, позволяющими отводить рабочую среду в безопасное место при срабатывании клапана. Площадь сечения отводной трубы должна быть не менее двойной площади сечения предохранительного клапана.

Суммарная пропускная способность уста­навливаемых на паровом котле предохранительных устройств должна быть не менее номинальной паропроизводительности котла.

При проектировании диаметр для прохода среды d каждого предохранительного клапана принимается по расчету. Для котлов он рассчитывается по наибольшей его производительности по СНиП II-35-76 [7], мм:

при установке котлов с естественной циркуляцией

; (7)

при установке котлов с принудительной циркуляцией

, (8)

где Q  максимальная теплопроизводительность котла, МВт; n  количество клапанов; hк высота подъема клапана, мм.

При расчете тепловой мощности котла Qк необходимо учитывать температуру перегрева пара и его давление, а также температуру питательной воды.

Диаметры предохранительных клапанов должны приниматься по расчету, но не менее 40 мм при производительности котла до 280 кВт и не менее 50 мм при большей производительности.

Диаметр прохода (условный) рычажно-грузовых и пружинных клапанов должен быть не ме­нее 20 мм.

Допускается уменьшение условного прохода кла­панов до 15 мм для котлов паропроизводительностью до 0,2 т/ч и давлением до 0,8 МПа при установке двух клапанов.

Пример. Рассчитать диаметр минимального проходного сечения предохранительного клапана, устанавливаемого на барабане парового котла ДЕ-10-14. Паропроизводительность котла D составляет 10 т пара в час.

Решение. Определим тепловую мощность парового котла Qк по формуле, МВт

.

Здесь для котла ДЕ-10-14 приято: энтальпия пара iпп =3000 кДж/кг, энтальпия питательной воды iпв = 460 кДж/кг.

Так как котел работает с естественной циркуляцией воды в экранных трубах и трубах конвективного пучка, то для определения минимального диаметра клапана для прохода среды d используем формулу (7):

мм.

Здесь принято, что устанавливаем один рабочий клапан n = 1, а высота подъема клапана hк = 40 мм.

6.2. Предохранительные устройства

6.2. Предохранительные устройства

6.2.1. Каждый элемент котла, внутренний объем которого ограничен запорными органами, должен быть защищен предохранительными устройствами, автоматически предотвращающими повышение давления сверх допустимого путем выпуска рабочей среды в атмосферу или утилизационную систему.

6.2.2. На прямоточных паровых котлах, у которых первая (по ходу воды) часть поверхности нагрева отключается во время растопки или остановки котла от остальной части поверхности нагрева запорными органами, необходимость установки, количество и размеры предохранительных клапанов для первой части определяются организацией — изготовителем котла.

6.2.3. В качестве предохранительных устройств допускается применять:

а) рычажно-грузовые предохранительные клапаны прямого действия;

б) пружинные предохранительные клапаны прямого действия;

в) импульсные предохранительные устройства (ИПУ), состоящие из импульсного клапана (ИК) и главного предохранительного клапана (ГПК).

Использование других защитных устройств допускается после согласования с Госгортехнадзором России.

6.2.4. На паровых котлах давлением выше 4 МПа (40 кгс/см2) (за исключением передвижных котлов и котлов паропроизводительностью менее 35 т/ч) должны устанавливаться только импульсные предохранительные клапаны; на передвижных котлах и котлах паропроизводительностью менее 35 т/ч должны устанавливаться пружинные предохранительные клапаны.

Диаметр прохода (условный) рычажно-грузовых и пружинных клапанов должен быть не менее 20 мм.

Допускается уменьшение условного прохода клапанов до 15 мм для котлов паропроизводительностью до 0,2 т/ч и давлением до 0,8 МПа (8 кгс/см2) при установке двух клапанов.

6.2.5. На каждом паровом и водогрейном котле и отключаемом по рабочей среде пароперегревателе должно быть установлено не менее двух предохранительных устройств.

Допускается не устанавливать предохранительные клапаны и ИПУ на водогрейных котлах с камерным сжиганием топлива, оборудованных автоматическими устройствами согласно п. 6.7.4.

6.2.6. Условный проход трубок, соединяющих импульсный клапан с главным предохранительным клапаном ИПУ, должен быть не менее 15 мм.

6.2.7. Суммарная пропускная способность устанавливаемых на паровом котле предохранительных устройств должна быть не менее номинальной паропроизводительности котла.

Расчет пропускной способности предохранительных устройств паровых и водогрейных котлов должен производиться согласно НД, согласованной с Госгортехнадзором России.

6.2.8. Пропускная способность предохранительных клапанов должна быть подтверждена соответствующими испытаниями головного образца клапана данной конструкции, проведенными организацией — изготовителем клапанов, и указана в паспорте клапана.

6.2.9. Предохранительные устройства должны устанавливаться:

а) в паровых котлах с естественной циркуляцией без пароперегревателя — на верхнем барабане или сухопарнике;

б) в паровых прямоточных котлах, а также в котлах с принудительной циркуляцией — на выходных коллекторах или выходном паропроводе;

в) в водогрейных котлах — на выходных коллекторах или барабане;

г) в промежуточных пароперегревателях допускается установка всех предохранительных устройств пароперегревателя — на стороне входа пара;

д) в отключаемых по воде экономайзерах — не менее чем по одному предохранительному устройству на выходе и входе воды.

6.2.10. При наличии у котла неотключаемого пароперегревателя часть предохранительных клапанов с пропускной способностью не менее 50 номинальной производительности котла должна быть установлена на выходном коллекторе пароперегревателя.

6.2.11. На паровых котлах с рабочим давлением более 4 МПа (40 кгс/см2) импульсные предохранительные клапаны (непрямого действия) должны быть установлены на выходном коллекторе неотключаемого пароперегревателя или на паропроводе до главного запорного органа, при этом у барабанных котлов для 50% клапанов по суммарной пропускной способности отбор пара для импульсов должен производиться от барабана котла.

При нечетном количестве одинаковых клапанов допускается отбор пара для импульсов от барабана не менее чем для 1/3 и не более 1/2 клапанов, установленных на котле.

На блочных установках в случае размещения клапанов на паропроводе непосредственно у турбин допускается для импульсов всех клапанов использовать перегретый пар, при этом для 50% клапанов должен подаваться дополнительный электрический импульс от контактного манометра, подключенного к барабану котла.

При нечетном количестве одинаковых клапанов допускается подавать дополнительный электрический импульс от контактного манометра, подключенного к барабану котла, не менее чем для 1/3 и не более 1/2 клапанов.

6.2.12. В энергетических блоках с промежуточным перегревом пара после цилиндра высокого давления турбины (ЦВД) должны устанавливаться предохранительные клапаны с пропускной способностью не менее максимального количества пара, поступающего в промежуточный пароперегреватель. При наличии за ЦВД отключающей арматуры должны быть установлены дополнительные предохранительные клапаны. Эти клапаны должны рассчитываться с учетом как суммарной пропускной способности трубопроводов, связывающих систему промежуточного пароперегревателя с источниками более высокого давления, не защищенными своими предохранительными клапанами на входе в систему промежуточного перегрева, так и возможных перетечек пара, которые могут возникнуть при повреждениях труб высокого давления паровых и газопаровых теплообменных аппаратов регулирования температуры пара.

6.2.13. Для отключаемых экономайзеров места установки предохранительных клапанов, методика их регулировки и значение давления открытия должны быть указаны предприятием-изготовителем в паспорте экономайзера.

6.2.14. Методика и периодичность регулирования предохранительных клапанов на котлах, пароперегревателях, экономайзерах и давление начала их открытия должны быть указаны предприятием-изготовителем в инструкции по монтажу и эксплуатации котла.

За расчетное давление для определения начала открытия предохранительных клапанов, установленных на паропроводах холодного промперегрева, следует принимать наименьшее расчетное давление для низкотемпературных элементов системы промперегрева.

6.2.15. Предохранительные клапаны должны защищать котлы, пароперегреватели и экономайзеры от превышения в них давления более чем на 10% расчетного (разрешенного).

Превышение давления при полном открытии предохранительных клапанов выше, чем на 10% расчетного может быть допущено лишь в том случае, если это предусмотрено расчетом на прочность котла, пароперегревателя и экономайзера.

6.2.16. Отбор среды от патрубка или трубопровода, соединяющих предохранительное устройство с защищаемым элементом, не допускается.

6.2.17. Предохранительные устройства должны устанавливаться на патрубках или на трубопроводах, непосредственно присоединенных к защищаемому объекту. Сопротивление трубопровода на участке от места присоединения до места установки предохранительного клапана прямого действия не должно превышать 3% значения давления начала открытия клапана, для ИПУ эта величина устанавливается в НД, согласованной с Госгортехнадзором России.

6.2.18. Установка запорных органов на подводе пара к клапанам и на трубопроводах между импульсным и главным клапанами импульсных предохранительных устройств запрещается.

6.2.19. Конструкция грузового или пружинного клапана должна предусматривать устройство для проверки исправности действия клапана во время работы котла путем принудительного его открытия. ИПУ должны быть оборудованы устройством, позволяющим производить принудительное открытие клапана дистанционно со щита управления.

6.2.20. Конструкция пружинных клапанов должна исключать возможность затяжки пружины сверх установленной величины. Пружины клапанов должны быть защищены от прямого воздействия выходящей струи пара.

6.2.21. Предохранительные клапаны должны иметь отводящие трубопроводы, предохраняющие персонал от ожогов при срабатывании клапанов. Эти трубопроводы должны быть защищены от замерзания и оборудованы дренажами для слива, скапливающегося в них конденсата. Установка запорных устройств на дренажах не допускается.

6.2.22. Водоотводящая труба от предохранительных клапанов водогрейного котла, экономайзера должна быть присоединена к линии свободного слива воды, причем как на ней, так и на сливной линии не должно быть никаких запорных органов; устройство системы водоотводящих труб и линий свободного слива должно исключить возможность ожога людей.

6.2.23. Предохранительный клапан должен поставляться заказчику с паспортом, включающим характеристику его пропускной способности.

Клапан предохранительный сбросной для водогрейных котлов (2 фото)

Подробности
Раздел: Теплоснабжение
Категория: Котельные установки
Создано 03.11.2017 03:16
Просмотров: 3304

Предохранительный сбросной клапан предназначен для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении настроечного давления рабочей среды в подводящем трубопроводе.


Назначение и область применения

Клапан может применяться в качестве арматуры безопасности паровых и водогрейных котлов, сосудов, работающих под давления, напорных трубопроводов.

В качестве рабочей среды может использоваться вода, водяной пар, воздух, гликолевые растворы (50%), природный газ, СУГ и другие жидкие и газообразные среды, нейтральные по отношению к материалам клапана.



Клапан соответствует требованиям ГОСТ 12.2.085, ГОСТ 24570, ГОСТ 31294, ГОСТ 12532.



Клапан имеет безрычажное устройство принудительного открывания для проверки срабатывания и предотвращения залипания золотника.

Давление срабатывания клапана может настраиваться в пределах диапазона, указанного в таблице технических характеристик.


Устройство и принцип работы


Клапан состоит из корпуса 10, в котором расположен золотник (тарелка) 11 с прокладкой 12. Золотник через шток 5 подпружинен пружиной 8, расположенной в стакане 6, защищающем пружину от внешних воздействий. При помощи регулировочной втулки 3 с контрящей гайкой 4 можно регулировать степень предварительного сжатия пружины, изменяя положение упорной шайбы 7. Втулка принудительного открытия 2 взаимодействует с волнообразной поверхностью торца регулировочной втулки 3, обеспечивая возможность принудительного сжатия пружины. Втулка 2 удерживается на штоке парой
гаек 1. Превышение давления настройки вызывает сжатие пружины и открытие золотника со сбросом среды через выходной патрубок. Тарелка золотника 11 центрируется с помощью крестообразной направляющей 13. Между стаканом и корпусом расположена уплотняющая прокладка 9.


  • < Назад
  • Вперёд >

Регулируемый предохранительный клапан Valtec 1″, настройка 1–12 бар (арт. VT.1831.N.06)

Артикул: VT.1831.N.06
  • Изготовитель: VALTEC

Цена: 2445 руб

Доставка по г. Москве в пределах МКАД: 450 руб

РосТест. Гарантия низкой цены.

Официальная гарантия производителя: 10 лет

Описание

Регулируемый предохранительный клапан Valtec 1″, настройка 1–12 бар (арт. VT.1831.N.06) предназначен для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении настроечного давления рабочей среды в подводящем трубопроводе. Может применяться в качестве арматуры безопасности паровых и водогрейных котлов, компрессоров, сосудов, работающих под давлением, напорных трубопроводов. В качестве рабочей среды может использоваться вода, водяной пар, гликолевые растворы до 50% и другие жидкие среды, нейтральные по отношению к материалам клапана.

Клапан имеет безрычажное устройство принудительного открывания для проверки срабатывания и предотвращения залипания золотника. Давление настройки клапана может регулироваться в пределах от 1 до 12 бар. Рабочая температура клапана до 150°С, рабочее давление — до 16 бар. Давление заводской настройки – 3 бара.

Весит изделие 1099 г.

Конструкция

1 — Гайки крепления «подрывной втулки» из латуни CW614N;
2 — Втулка принудительного открытия из латуни CW614N;
3 — Регулировочная втулка из латуни CW614N;
4 — Контрящая гайка из латуни CW614N;
5 — Шток из латуни CW614N;
6 — Стакан из латуни CW617N;
7 — Упорная шайба из латуни CW614N;
8 — Пружина из оцинкованной стали С72;
9 — Прокладка из тефлона PTFE;
10 — Корпус из латуни CW617N;
11 — Тарелка золотника из латуни CW614N;
12 — Прокладка золотника из витона FPM;
13 — Крестовина из латуни CW614N;
14 — Уплотнительное кольцо тарелки штока из EPDM Sh70.

Принцип работы

Клапан состоит из корпуса (10), в котором расположен золотник (тарелка) (10) с прокладкой (12). Золотник через шток (5) подпружинен пружиной (8), расположенной в стакане (5), защищающем пружину от внешних воздействий. При помощи регулировочной втулки (3) с контрящей гайкой (4) можно регулировать степень предварительного сжатия пружины, изменяя положение упорной шайбы (7). Втулка принудительного открытия (7) взаимодействует с волнообразной поверхностью торца регулировочной втулки (7), обеспечивая возможность принудительного сжатия пружины. Втулка (2) удерживается на штоке парой гаек (1). Превышение давления настройки вызывает сжатие пружины и открытие золотника со сбросом среды через выходной патрубок. Тарелка золотника (11) центрируется с помощью крестообразной направляющей (3). Между стаканом и корпусом расположена уплотняющая прокладка (9). В комплект поставки клапана входит уплотнительное кольцо из EPDM, которое может быть установлено на тарелку штока для герметизации пружинной камеры.

Габариты

DN — 1″
A — 74 мм
B — 40 мм
H — 210 мм

Указания по монтажу и эксплуатации

  • Клапан должен монтироваться в вертикальном положении, таким образом, чтобы регулировочный винт находился наверху.
  • Площадь сечения отводной трубы должна быть не меньше двойной площади сечения седла предохранительного клапана.
  • Устройство запорных устройств на подводящем к клапану трубопроводе не допускается
  • Клапан должен устанавливаться на расстоянии не более, чем 1 м от защищаемого агрегата.
  • Подключение отводящего трубопровода к системе дренажа или канализации допускается производить только с разрывом струи.
  • При расположении на одном патрубке нескольких предохранительных клапанов площадь поперечного сечения патрубка должна быть не менее 1,25 суммарной площади сечения седел клапанов.
  • Отбор рабочей среды от подводящих к клапану трубопроводов не допускается.
  • При монтаже клапана не допускается превышать крутящие моменты для данного размера резьбы.
  • Настройка клапана на необходимое давление срабатывания производится на гидравлическом стенде или на смонтированной системе при ее опрессовке. При этом срабатывание клапана необходимо проверить не менее 5 раз.
  • Настроечное положение регулировочной втулки фиксируется затяжкой контрящей гайки. После затяжки гайки необходимо повторно произвести испытание клапана на срабатывание.
  • В связи с изменениями физических свойств пружины с течением времени, перенастройку клапана следует проводить не реже, чем через 12 месяцев.
  • Для принудительного открытия клапана («продувки») необходимо рожковым ключом соответствующего размера повернуть на 1/4 оборота втулку принудительного открытия. При этом следует принять меры против того, чтобы рабочая среда не вызвала термического воздействия на работника, окружающий персонал и электропроводку.
  • Не допускается замерзание рабочей среды внутри клапана.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)
  2. Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
  3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)

Технические характеристики

ПроизводительValtec
СерияVT.1831.N
АртикулVT.1831.N.06
Типрегулируемый предохранительный клапан
Назначениесистемы отопления
Рабочая средавода, водяной пар, природый газ, углевородоы,
растворы гликолей до 50%
Стандарт присоединительной резьбыISO 228/M
Вид резьбывнутренняя
Диаметр подключения1″
Рабочее давление16 бар
Заводская настройка выходного давления клапана3 бара
Температура рабочей средыдо +150°C
Диаметр седла25 мм
Площадь седла490 мм2
Расчётная высота подъёма золотника1,25 мм
Расчётная площадь сечения проточной части98 мм2
Допускаемая протечка на клапане при рабочем давлении0 см3/мин
Коэффициент расхода для пара0,122
Коэффициент расхода для воды0,57
Материал корпусалатунь CW617N
Материал штокалатунь CW614N
Предельный крутящий момент (резьба)65 Н·м
Вес1099 г
Средний полный ресурс5 000 циклов
Средний полный срок службы20 лет
Официальная гарантия производителя10 лет
Страна-родина брендаИталия
Страна производстваИталия или Китай

Узнайте о Steam | Предохранительные клапаны

Конструкция предохранительного клапана

Базовый подпружиненный предохранительный клапан, называемый «стандартным» или «обычным», представляет собой простое и надежное самодействующее устройство, обеспечивающее защиту от избыточного давления.

Основные элементы конструкции состоят из корпуса клапана с прямоугольной диаграммой направленности с входным патрубком клапана или соплом, установленным на системе, работающей под давлением. Выпускное соединение может быть резьбовым или фланцевым для подключения к трубопроводной системе нагнетания.Однако в некоторых приложениях, таких как системы сжатого воздуха, предохранительный клапан не имеет выпускного соединения, и жидкость выпускается непосредственно в атмосферу.

Конструкция впускного (или подходного) клапана клапана может быть сплошной или полу-сопловой. В конструкции с полным соплом весь «смачиваемый» впускной тракт сформирован из одной детали. Подходящий канал — это единственная часть предохранительного клапана, которая подвергается воздействию технологической жидкости во время нормальной работы, кроме диска, если только клапан не выпускается.

Полные форсунки обычно входят в состав предохранительных клапанов, предназначенных для технологических процессов и приложений высокого давления, особенно когда жидкость вызывает коррозию.

Напротив, конструкция полусопла состоит из посадочного кольца, установленного в корпус, верхняя часть которого образует седло клапана. Преимущество такой компоновки состоит в том, что сиденье можно легко заменить без замены всего воздухозаборника.

Диск удерживается напротив седла форсунки (при нормальных рабочих условиях) пружиной, которая размещена в открытом или закрытом корпусе пружины (или крышке), установленном на верхней части корпуса.Диски, используемые в предохранительных клапанах с быстрым открытием (типа хлопка), окружены кожухом, держателем диска или камерой уплотнения, что помогает обеспечить быстрое открытие.

Закрывающее усилие на диске обеспечивается пружиной, обычно изготовленной из углеродистой стали. Степень сжатия пружины обычно регулируется с помощью регулятора пружины, чтобы изменить давление, при котором диск поднимается со своего седла.
Стандарты, которые регулируют конструкцию и использование предохранительных клапанов, обычно определяют только три измерения, которые относятся к пропускной способности предохранительного клапана, а именно площадь потока (или отверстия), площадь завесы и площадь нагнетания (или отверстия) (см. Рисунок 9.1.4).

1. Площадь проходного сечения — Минимальная площадь поперечного сечения между впускным отверстием и седлом в самом узком месте. Диаметр проходного сечения представлен размером «d» на рисунке 9.1.4.

2. Зона занавеса — Площадь цилиндрического или конического выпускного отверстия между посадочными поверхностями, создаваемая подъемом диска над сиденьем. Диаметр области завесы представлен размером «d1» на рисунке 9.1.4.

3.Площадь нагнетания — это меньшая из областей завесы и потока, которая определяет поток через клапан.

Клапаны, в которых площадь потока, а не площадь завесы определяет производительность, называются полноподъемными клапанами. Эти клапаны будут иметь большую производительность, чем клапаны с низким или высоким подъемом. Этот вопрос будет более подробно рассмотрен в Модуле 9.2.

Хотя основные элементы обычного предохранительного клапана схожи, детали конструкции могут значительно отличаться. Как правило, клапаны типа DIN (обычно используемые по всей Европе) имеют более простую конструкцию с фиксированной юбкой (или колпаком), тогда как клапаны типа ASME имеют более сложную конструкцию, которая включает одно или два регулируемых продувочных кольца. Положение этих колец можно использовать для точной настройки значений избыточного давления и продувки клапана.

Для данной площади отверстия может быть несколько различных размеров входных и выходных соединений, а также размеры корпуса, такие как размеры от осевой линии до лицевой стороны.Кроме того, многие конкурирующие продукты, особенно европейского происхождения, имеют разные размеры и емкость при одном и том же номинальном размере.

Исключением из этой ситуации являются стальные клапаны по спецификации ASME, которые неизменно следуют рекомендациям Рекомендуемой практики API 526, где указаны размеры от осевой линии до торца и размеры отверстий. Серии площади отверстия обозначаются буквой. Это обычное дело для

клапанов с одинаковой буквой диафрагмы для нескольких различных размеров входного и выходного патрубков.

Например, 2 «x J x 3» и 3 «x J x 4» — это оба клапана, которые имеют отверстие одинакового размера (‘J’), но имеют разные размеры входа и выхода, как показано до и после буквы отверстия. соответственно.

Клапан 2 дюйма x J x 3 дюйма должен иметь входное отверстие 2 дюйма, отверстие размера «J» и выходное отверстие 3 дюйма.

Выбор предохранительного клапана

| Спиракс Сарко

Позиционирование предохранительного клапана

Чтобы гарантировать, что максимально допустимое давление накопления любой системы или устройства, защищенного предохранительным клапаном, никогда не превышается, необходимо внимательно изучить положение предохранительного клапана в системе.Поскольку существует такой широкий спектр приложений, не существует абсолютного правила относительно того, где должен быть расположен клапан, и, следовательно, каждое приложение необходимо рассматривать отдельно.

Обычное применение пара для предохранительного клапана — защита технологического оборудования, питаемого от станции понижения давления. Два возможных варианта расположения показаны на рисунке 9.3.3.

Предохранительный клапан может быть установлен внутри самой станции понижения давления, то есть перед запорным клапаном ниже по потоку, как показано на Рисунке 9.3.3 (a) или дальше по потоку, ближе к аппарату, как на рисунке 9.3.3 (b). Установка предохранительного клапана перед запорным клапаном ниже по потоку дает следующие преимущества:

• Предохранительный клапан может быть протестирован на линии, отключив запорный клапан, расположенный ниже по потоку, без возможности повышения давления в аппарате ниже по потоку, если предохранительный клапан выйдет из строя при испытании.

• Когда испытания проводятся на линии, предохранительный клапан не нужно снимать и проводить стендовые испытания, что требует больших затрат и времени.

• При настройке PRV в условиях холостого хода можно наблюдать работу предохранительного клапана, так как это состояние, скорее всего, вызовет «кипение». Если это должно произойти, давление PRV можно отрегулировать до уровня ниже давления обратной посадки предохранительного клапана.

• Любые дополнительные взлеты ниже по потоку изначально защищены. Дополнительная защита требуется только для аппаратов с более низким МДРД. Это может иметь значительную экономическую выгоду.

Однако иногда целесообразно установить предохранительный клапан ближе к впускному отверстию пара любого устройства.

В самом деле, отдельный предохранительный клапан может быть установлен на входе в каждую часть устройства, расположенную ниже по потоку, когда PRV поставляет несколько таких частей устройства.

Следующие пункты можно использовать в качестве ориентира:

• При поставке одного устройства, давление МДРД которого меньше давления подачи PRV, устройство должно быть оснащено предохранительным клапаном, предпочтительно плотно соединенным с патрубком для впуска пара.

• Если PRV питает более одного устройства и MAWP любого элемента меньше, чем давление питания PRV, либо станция PRV должна быть оснащена предохранительным клапаном, настроенным на минимально возможное MAWP подключенного устройства, либо каждый элемент затронутого аппарата должен быть оборудован предохранительным клапаном.

• Предохранительный клапан должен быть расположен так, чтобы давление не могло накапливаться в аппарате по другому пути, например, из отдельной паропровода или байпасной линии.

Можно утверждать, что каждая установка заслуживает особого внимания с точки зрения безопасности, но следующие приложения и ситуации немного необычны и заслуживают рассмотрения:

• Пожар — Любой сосуд высокого давления должен быть защищен от избыточного давления в случае пожара. Хотя предохранительный клапан, установленный для оперативной защиты, может также обеспечивать защиту в условиях пожара, такие случаи требуют особого рассмотрения, которое выходит за рамки данного текста.

• Экзотермические приложения — они должны быть оснащены предохранительным клапаном, плотно соединенным с впуском пара аппарата или непосредственно с корпусом. Альтернативы нет.

• Предохранительные клапаны, используемые в качестве сигнальных устройств — Иногда предохранительные клапаны устанавливаются в системы в качестве сигнальных устройств. Они не требуются для снятия аварийных нагрузок, а только для предупреждения о повышении давления выше нормального рабочего давления только по эксплуатационным причинам. В этих случаях предохранительные клапаны устанавливаются на давление предупреждения и должны быть только минимального размера.Если существует опасность того, что системы, оснащенные таким предохранительным клапаном, превысят их максимально допустимое рабочее давление, они должны быть защищены дополнительными предохранительными клапанами обычным образом.

Пример 9.3.2

Чтобы проиллюстрировать важность расположения предохранительного клапана, рассмотрим автоматический сифон насоса (см. Блок 14), используемый для удаления конденсата из нагревательной емкости. Автоматический сифон (APT) включает в себя насос механического типа, который использует движущую силу пара для перекачивания конденсата через систему возврата.Положение предохранительного клапана будет зависеть от МДРД APT и необходимого входного давления на входе.

Если MAWP APT больше или равно таковому у судна, можно использовать схему, показанную на рисунке 9.3.4.

Такое расположение подходит, если рабочее давление насос-ловушка составляет менее 1,6 бар изб. (Давление срабатывания предохранительного клапана 2 бар изб. Минус продувка 0,3 бар и запас отключения 0,1 бар). Поскольку МДРД как APT, так и резервуара больше, чем давление срабатывания предохранительного клапана, единственный предохранительный клапан обеспечит подходящую защиту для системы.

Однако, если рабочее давление насос-ловушка должно быть больше 1,6 бар изб., Подача APT должна быть отобрана со стороны высокого давления PRV и снижена до более подходящего давления, но все же ниже 4,5. bar g МДРД APT. Схема, показанная на рисунке 9.3.5, будет подходящей в этой ситуации.

Здесь используются две отдельные станции PRV, каждая со своим собственным предохранительным клапаном. Если внутренние устройства APT выходят из строя и пар под давлением 4 бар проходит через APT в сосуд, предохранительный клапан «А» сбрасывает это давление и защищает сосуд. Предохранительный клапан «B» не поднимается, поскольку давление в APT все еще приемлемо и ниже установленного.

Следует отметить, что предохранительный клапан «A» расположен на стороне выхода клапана регулирования температуры; это сделано как из соображений безопасности, так и из соображений эксплуатации:

  • Безопасность — Если внутренняя часть APT вышла из строя, предохранительный клапан все равно сбросил бы давление в резервуаре, даже если бы регулирующий клапан был закрыт.
  • Работа — вероятность закипания предохранительного клапана «А» во время работы в этом положении меньше, так как давление после регулирующего клапана обычно ниже, чем до него.

Также обратите внимание, что если бы МДРД насос-ловушки было больше, чем давление перед клапаном PRV «A», было бы допустимо исключить предохранительный клапан «B» из системы, но предохранительный клапан «A» должен иметь размер. чтобы учесть общий поток неисправностей через PRV ‘B’, а также через PRV ‘A’.

Пример 9.3.3

Фармацевтический завод имеет двенадцать сковородок с рубашкой на одном производственном этаже, все с одинаковым МДРД. Где бы располагался предохранительный клапан?

Одним из решений может быть установка предохранительного клапана на входе в каждый поддон (Рисунок 9.3.6). В этом случае каждый предохранительный клапан должен быть такого размера, чтобы выдерживать всю нагрузку, на случай, если PRV не откроется, когда остальные одиннадцать поддонов будут отключены.

Поскольку все кастрюли рассчитаны на одно и то же МДРД, можно установить один предохранительный клапан после PRV.

Если в систему будет включено дополнительное оборудование с более низким МДРД, чем поддоны (например, кожухотрубный теплообменник), необходимо будет установить дополнительный предохранительный клапан.Этот предохранительный клапан должен быть настроен на соответствующее более низкое установленное давление и рассчитан на пропускание аварийного потока через клапан регулирования температуры (см. Рисунок 9.3.8).


Предохранительные клапаны и правила для котлов: паспортные таблички, стандарты ASME и др.

Взрывы котлов на протяжении многих лет наносили серьезный ущерб компаниям, поэтому современные котлы оснащены предохранительными клапанами и / или предохранительными клапанами. Предохранительные клапаны котла предназначены для предотвращения избыточного давления, которое обычно является причиной разрушительных взрывов.При этом, чтобы гарантировать, что предохранительные клапаны котла работают должным образом и обеспечивают надлежащую защиту, они должны соответствовать нормативным требованиям и требовать постоянного обслуживания и периодических испытаний. Без этих мер предосторожности неисправные предохранительные клапаны могут выйти из строя, что приведет к потенциально катастрофическим последствиям.

Как работают предохранительные и предохранительные клапаны котла

Предохранительные клапаны котла активируются давлением на входе. Если давление превышает определенный порог, клапан активируется и автоматически сбрасывает давление.Обычно используемые для работы с газом или паром, предохранительные клапаны котла полностью открываются при достижении порогового значения давления и остаются открытыми до тех пор, пока давление в котле не достигнет предварительно определенного безопасного нижнего давления.

Предохранительные клапаны котла служат той же цели — автоматически понижают давление в котле, но действуют несколько иначе, чем предохранительные клапаны. Предохранительный клапан не открывается полностью, когда давление превышает определенный порог; вместо этого он постепенно открывается при превышении порога давления и постепенно закрывается, пока не будет достигнут нижний безопасный порог.Предохранительные клапаны котла обычно используются для работы с жидкостью.

Существуют также устройства, известные как «предохранительные клапаны», которые обладают характеристиками обоих типов, описанных выше. Предохранительные клапаны могут использоваться как для жидкости, так и для газа или пара.

Требования к паспортной табличке предохранительного клапана котла

Для предохранительных клапанов

требуются паспортные таблички с важной информацией об устройстве, в том числе:

  • Вместимость
  • Установить давление в фунтах на квадратный дюйм
  • Производитель
  • Дизайн
  • Дата сборки
  • Дата (даты) испытания
  • Символ ASME

Паспортные таблички должны быть надежно и постоянно прикреплены к предохранительному клапану и оставаться читаемыми в течение всего срока службы клапана, поэтому долговечность является ключевым фактором.

Руководство по предохранительному клапану котла: Национальный совет инспекторов котлов и сосудов под давлением

Национальный совет инспекторов котлов и сосудов высокого давления предлагает руководящие указания и рекомендации по правилам и нормам безопасности котлов и сосудов высокого давления. Однако в большинстве штатов установлены собственные правила и нормы, и, хотя они могут быть похожими в разных штатах, важно убедиться, что предохранительные клапаны вашего котла соответствуют всем государственным и местным нормативным требованиям.

Национальный совет опубликовал NB-131, Рекомендуемый закон о безопасности котлов и сосудов под давлением , и NB-132, , рекомендуемые административные правила и правила безопасности котлов и сосудов высокого давления , чтобы обеспечить руководство и способствовать разработке важнейших законов безопасности юрисдикции, в которых в настоящее время отсутствуют законы о «надлежащем строительстве, установке, проверке, эксплуатации, техническом обслуживании, изменении и ремонте», необходимых для защиты рабочих и населения от опасных взрывов котлов и сосудов высокого давления, которые могут произойти без этих мер безопасности.

Документы предназначены для использования в качестве руководства при разработке местных законов и постановлений, а также могут использоваться для обновления существующих требований юрисдикции. Таким образом, их можно изменять в соответствии с местными условиями любой юрисдикции.

Правила для предохранительного клапана котла из ASME

Американское общество инженеров-механиков (ASME) регулирует кодекс, который устанавливает руководящие принципы и требования для предохранительных клапанов. Обратите внимание, что персонал предприятия должен ознакомиться с требованиями и понять, какие части правил относятся к конкретным частям паровых систем завода.

Правильный выбор размеров и правильная установка являются первоочередными задачами предохранительных клапанов котла. Некоторые общие рекомендации по обеспечению правильного размера включают:

  • Разница между рабочим и установленным давлением пара должна составлять не менее 20%.
  • Предохранительные клапаны никогда не должны быть слишком большого размера; Клапаны увеличенного размера могут привести к таким проблемам, как утечки, вибрация и преждевременный выход из строя.
  • Общая паропроизводительность предохранительного клапана, расположенного после клапана регулирования давления, должна превышать максимальную пропускную способность регулирующего клапана по пару.
  • Требования к высокой паропроизводительности, физические или экономические ограничения могут сделать невозможным использование одного предохранительного клапана. В этих случаях использование нескольких предохранительных клапанов в одной системе считается приемлемой практикой при условии соблюдения надлежащих требований к размерам и установке, включая вентиляционную трубу соответствующего размера, которая учитывает общую пропускную способность всех клапанов, когда они открываются одновременно. время.
  • Для определения давления срабатывания предохранительного клапана всегда следует использовать самый низкий рейтинг (МДРД или максимально допустимое рабочее давление) среди всех предохранительных устройств в системе, включая котлы, сосуды высокого давления и системы трубопроводов оборудования.

Общие рекомендации по правильной установке могут показаться опытным установщикам и инспекторам здравым смыслом. Вот несколько наиболее важных рекомендаций и передовых практик:

  • Всегда проверяйте, чтобы вся паровая система была чистой и свободной от мусора перед установкой любых предохранительных клапанов.
  • Предохранительные клапаны всегда следует устанавливать в вертикальном положении, чтобы не влиять на давление срабатывания клапана.
  • Избегайте отсечения предохранительных клапанов от системы, например, путем установки промежуточных запорных клапанов, расположенных между паровым компонентом или системой и входом.
  • Не закупоривайте и не закрывайте сливные или вентиляционные отверстия, так как эти функции служат для эффективной работы предохранительного клапана.
  • Немедленно свяжитесь с поставщиком клапана для любого предохранительного клапана с обрывом проволочного уплотнения, так как это указывает на то, что клапан небезопасен для использования. Предохранительные клапаны опломбированы и сертифицированы для предотвращения взлома, который может помешать правильной работе.
  • Избегайте присоединения выпускного вентиляционного трубопровода непосредственно к предохранительному клапану, так как это может вызвать излишний вес и дополнительную нагрузку на клапан, что приведет к изменению установленного давления.

Дополнительная литература о предохранительных клапанах, правилах и многом другом

Для получения дополнительной информации о различных типах предохранительных клапанов, компонентах котла, нормах и связанных темах посетите следующие ресурсы:

Основы предохранительных клапанов

ИСТОРИЯ КЛАПАНОВ СНЯТИЯ ДАВЛЕНИЯ

Клапаны сброса давления (предохранительные клапаны) предназначены для открытия при заданном давлении и выпуска жидкости до тех пор, пока давление не упадет до приемлемого уровня.У разработки предохранительного клапана интересная история.

Многие источники считают, что Денис Папен создал первый предохранительный клапан (около 1679 г.) для предотвращения избыточного давления в его «варочном котле», приводимом в действие паром. Его конструкция сброса давления состояла из груза, подвешенного на рычаге. Когда сила давления пара, действующего на клапан, превышала силу веса, действующего через плечо рычага, клапан открывался. Конструкции, требующие более высокого давления сброса, требовали более длинного плеча рычага и / или большего веса.Эта простая система работала, однако требовалось больше места, и ее можно было легко изменить, что может привести к избыточному давлению и взрыву. Еще одним недостатком было преждевременное открытие клапана, если устройство подвергалось колебательному движению.

Противовесные предохранительные клапаны прямого действия: Позже, чтобы избежать недостатков рычажного механизма, на первых паровозах были установлены предохранительные клапаны прямого действия. В этой конструкции грузы были приложены непосредственно к верхней части клапанного механизма.Чтобы поддерживать размер груза в разумном диапазоне, размер клапана часто был заниженным, что приводило к меньшему вентиляционному отверстию, чем требуется. Часто взрыв происходил, когда давление пара росло быстрее, чем выпускное отверстие могло сбросить избыточное давление. Подпрыгивающие движения также приводят к преждевременному снятию давления.

Пружинные клапаны прямого действия: Тимоти Хакворт считается первым, кто использовал пружинные клапаны прямого действия (около 1828 г.) на своем локомотивном двигателе под названием Royal George. Тимоти использовал систему «гармошка» из листовых пружин, которые позже были заменены на винтовые пружины, чтобы приложить усилие к клапану.Сила пружины может быть точно отрегулирована путем регулировки гаек, удерживающих листовые рессоры.

Доработки конструкции пружинного предохранительного клапана прямого действия продолжались и в последующие годы в ответ на широкое использование паровых котлов для выработки тепла и питания локомотивов, речных судов и насосов. Паровые котлы сегодня менее распространены, но предохранительный клапан по-прежнему является важным компонентом в системах с сосудами высокого давления для защиты от повреждений или катастрофических отказов.

Каждое приложение имеет свои уникальные требования, но прежде чем мы перейдем к процессу выбора, давайте взглянем на принципы работы типичного предохранительного клапана прямого действия.

КЛАПАНЫ СНЯТИЯ ДАВЛЕНИЯ В РАБОТЕ

Клапан сброса давления состоит из трех функциональных элементов:

  1. ) Элемент клапана, обычно подпружиненный тарельчатый клапан.
  2. ) Чувствительный элемент, обычно диафрагма или поршень.
  3. ) Ссылочный силовой элемент.Чаще всего весна.

Во время работы предохранительный клапан остается нормально закрытым до тех пор, пока давление на входе не достигнет желаемого установленного давления. Клапан откроется, когда будет достигнуто установленное давление, и продолжит открываться дальше, обеспечивая больший поток по мере увеличения избыточного давления. Когда давление на входе упадет на несколько фунтов на кв. Дюйм ниже установленного давления, клапан снова закроется.

(1) ЭЛЕМЕНТ КЛАПАНА (тарельчатый клапан)

Чаще всего в предохранительных клапанах используется подпружиненный «тарельчатый» клапан в качестве элемента клапана.Тарельчатый клапан включает эластомерное уплотнение или, в некоторых конструкциях высокого давления, термопластическое уплотнение, которое выполнено с возможностью уплотнения на седле клапана. В процессе работы пружина и давление на входе оказывают на клапан противоположные силы. Когда сила входного давления превышает силу пружины, тарельчатый клапан отодвигается от седла клапана, что позволяет жидкости проходить через выпускное отверстие. Когда давление на входе падает ниже заданного значения, клапан закрывается.

(2) ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (поршень или диафрагма)

Конструкции поршневого типа

часто используются, когда требуется более высокое давление сброса, когда требуется повышенная жесткость или когда давление сброса не должно поддерживаться в жестких пределах.Конструкция поршня имеет тенденцию быть более медленной по сравнению с конструкцией диафрагмы из-за трения поршневого уплотнения. При низком давлении или когда требуется высокая точность, предпочтительнее использовать диафрагму. В мембранных предохранительных клапанах используется тонкий дисковый элемент, который используется для определения изменений давления. Обычно они изготавливаются из эластомера, однако в особых случаях используется тонкий извилистый металл. Мембраны существенно снижают трение, присущее поршневым конструкциям. Кроме того, для конкретного размера предохранительного клапана часто можно обеспечить большую зону чувствительности с помощью конструкции диафрагмы, чем это было бы возможно с конструкцией поршневого типа.

(3) ОПОРНЫЙ СИЛОВЫЙ ЭЛЕМЕНТ (пружина)

Опорным силовым элементом обычно является механическая пружина. Эта пружина воздействует на чувствительный элемент и закрывает клапан. Многие клапаны сброса давления имеют регулировку, которая позволяет пользователю регулировать заданное значение давления сброса путем изменения силы, прилагаемой эталонной пружиной.

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

Давление сброса
Ожидаемое давление сброса является важным фактором при определении того, какой продукт лучше всего подходит для применения.

Требования к потоку
Какая максимальная скорость потока требуется приложению? Насколько различается скорость потока? Конфигурация портов и эффективные отверстия также являются важными факторами.

Используемая жидкость (газ, жидкость, токсичная или легковоспламеняющаяся)

Прежде чем выбирать материалы, наиболее подходящие для вашего применения, необходимо учитывать химические свойства жидкости. Каждая жидкость будет иметь свои уникальные характеристики, поэтому необходимо тщательно выбирать материалы корпуса и уплотнения, которые будут контактировать с жидкостью.Части клапана сброса давления, контактирующие с жидкостью, известны как «смачиваемые» компоненты. Если жидкость легковоспламеняющаяся или опасная по своей природе, предохранительный клапан должен обеспечивать ее безопасный сброс.

Размер и вес

Во многих высокотехнологичных приложениях пространство ограничено, и вес является важным фактором. Некоторые производители специализируются на миниатюрных компонентах, и с ними следует консультироваться. Выбор материала, особенно компонентов корпуса предохранительного клапана, будет влиять на вес. Также внимательно изучите размеры порта (резьбы), стили регулировки и варианты монтажа, так как они будут влиять на размер и вес.

Во многих высокотехнологичных приложениях пространство ограничено, и вес является важным фактором. Некоторые производители специализируются на миниатюрных компонентах, и с ними следует консультироваться. Выбор материала, особенно компонентов корпуса предохранительного клапана, будет влиять на вес. Также внимательно изучите размеры порта (резьбы), стили регулировки и варианты монтажа, так как они будут влиять на размер и вес.

Материалы
Доступен широкий спектр материалов для работы с различными жидкостями и рабочими средами. Обычные материалы компонентов клапана сброса давления включают латунь, пластик и алюминий. Также доступны различные марки нержавеющей стали (например, 303, 304 и 316). Пружины, используемые внутри предохранительного клапана, обычно изготавливаются из музыкальной проволоки (углеродистой стали) или нержавеющей стали.

Латунь подходит для большинства обычных применений и обычно экономична.Когда учитывается вес, часто указывается алюминий. Пластик рассматривается, когда в первую очередь важна низкая стоимость или требуется одноразовый предмет. Нержавеющие стали часто выбирают для использования с агрессивными жидкостями, когда необходимо учитывать их чистоту или когда рабочие температуры будут высокими.

Не менее важна совместимость материала уплотнения с жидкостью и с диапазоном рабочих температур. Буна-Н — типичный уплотнительный материал. Некоторые производители предлагают дополнительные уплотнения, в том числе: фторуглерод, EPDM, силикон и перфторэластомер.

Температура
Материалы, выбранные для предохранительного клапана, не только должны быть совместимы с жидкостью, но также должны быть способны правильно работать при ожидаемой рабочей температуре. Основная проблема заключается в том, будет ли выбранный эластомер правильно функционировать в ожидаемом диапазоне температур. Кроме того, рабочая температура может влиять на пропускную способность и / или жесткость пружины в экстремальных условиях эксплуатации.

ВАРИАНТЫ КЛАПАНА СНЯТИЯ ДАВЛЕНИЯ BESWICK


Beswick Engineering производит клапаны сброса давления четырех типов, которые наилучшим образом подходят для вашего применения.RVD и RVD8 — это мембранные клапаны сброса давления, которые подходят для более низких давлений сброса. Клапаны RV2 и BPR имеют поршневую конструкцию.

Максимальное давление источника

Модель
  1. RVD может использоваться с давлением на входе до 80 фунтов на кв. входное давление до 500 psig

Диапазон давления сброса

  1. Модель RVD открывает трещины в диапазоне (3–30) фунтов на кв. Дюйм.Пожалуйста, свяжитесь с нами, если вам нужна более высокая настройка.
  2. Модель RVD8 открывает трещины в диапазоне (3–30) фунтов на кв. Пожалуйста, свяжитесь с нами, если вам нужна более высокая настройка.
  3. Трещины модели RV2 открываются в диапазоне (3-30) фунтов на квадратный дюйм
  4. Трещины модели BPR открываются в диапазоне (0-400) фунтов на квадратный дюйм

Конструкционные материалы
Доступен широкий спектр материалов, но варьируется в зависимости от модели.

  1. RVD: нержавеющая сталь 303 и 316, латунь и алюминий
  2. RVD8: нержавеющая сталь 303 и латунь
  3. RV2: нержавеющая сталь 303 и 316 и латунь
  4. BPR: нержавеющая сталь 303, латунь и алюминий

Размер присоединения

  1. RVD: впускной и выпускной порты 10-32 UNF внутренние
  2. RVD8: впускной порт состоит из четырех отверстий диаметром 3/64 дюйма, а выпускной порт 10-32 UNF внешний
  3. RV2: впускной и выпускной порты 10 -32 UNF внутренний
  4. BPR: входные и выходные порты 10-32 UNF внутренние для большинства моделей
    Тип 2: выходной порт имеет внешнюю резьбу 1 / 8-27 NPT (который также имеет внутреннюю резьбу 10-32). Входной порт 10-32 UNF внутренний.
    Тип 8: выходной порт 10-32 UNF внешний. Впускной порт представляет собой отверстие диаметром 1/32 дюйма.

Вес

  1. RVD весит 25 граммов из латуни и нержавеющей стали
    15 граммов из алюминия
  2. RVD8 весит 25 граммов из латуни и нержавеющей стали
  3. RV2 весит 41 грамм из латуни и нержавеющей стали
  4. BPR весит 72 грамма из латуни и нержавеющей стали
    33 грамма из алюминия

Клапан сброса давления котла | HVAC Hydronic Boiler Safety


Предохранительный клапан котла (PRV) — это предохранительный клапан, предназначенный для снятия чрезмерного повышения давления внутри котла.Это сосуд высокого давления, рассчитанный на безопасное давление. Если давление вырастет за пределы ограничений безопасности, установленных проектными спецификациями, системе котла потребуется безопасный способ сброса давления для предотвращения взрыва. Кроме того, PRV котла — это безопасный способ сбросить чрезмерно опасное давление внутри котла.

Клапан сброса давления котла

Этот клапан PRV подсоединяется к штуцеру на стороне котла Бернхэма. Предохранительный клапан соединен с канализацией, поэтому, если PRV будет вентилировать, вся горячая вода будет сброшена в безопасное место.Вдали от людей и электрических цепей. В рамках плана профилактического обслуживания котла эти клапаны следует проверять на предмет просачивания или подтекания. Любой предохранительный клапан, в котором обнаружена утечка или просачивание, следует заменить. Следовательно, у большинства бытовых и легких коммерческих водогрейных котлов есть предохранительные клапаны, которые выпускают воздух под давлением 30 фунтов на квадратный дюйм.

Раньше на некоторых котлах не устанавливались предохранительные клапаны. В системе не было ничего необычного в повышении давления и возникновении взрыва.Обычно при этом котел проходит через крышу дома. Страховые компании устали оплачивать расходы, связанные с этими взрывами. Поэтому они решили внедрить требования безопасности, рекомендованные профессионалами и инженерами отрасли. Профессионалы, занимающиеся вопросами безопасности котлов. По мере внесения этих изменений некоторые из этих требований были добавлены в нормативные документы по механике и котлам. Коды для различных штатов и муниципалитетов.

Кодекс и заключение

Таким образом, теперь в механическом кодексе котел должен иметь предохранительный клапан сброса давления.Предохранительный клапан для предотвращения слишком высокого давления в сосуде высокого давления, будь то пар или горячая вода. Наконец, убедитесь, что предохранительный клапан вашего бойлера находится в надлежащем состоянии. Если ваш PRV выпускает воздух, у вас может быть проблема с давлением в бойлере.

Клапан сброса давления котла — безопасность котла

Источник: Книга домашнего комфорта: полное руководство по созданию комфортного, здорового, долговечного и эффективного дома

Связанные

Предохранительный клапан и предохранительный клапан ( ASME / API 526)

Предохранительный клапан защищает людей, окружающую среду и другое оборудование предприятия от избыточного давления, которое может вызвать взрывы или другие разрушительные события. Предохранительный клапан открывается автоматически при превышении установленного давления. Предохранительные клапаны — это устройства последнего ресурса, которые вмешиваются, когда другие защитные устройства выходят из строя. Предохранительные клапаны могут быть пружинными или пилотными.

ЧТО ТАКОЕ ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН?

Предохранительный клапан открывается автоматически и сразу в любой момент, когда давление жидкости, проходящей через клапан, превышает установленное давление (в барах или фунтах на квадратный дюйм).

При обнаружении избыточного давления диск клапана открывается, чтобы он мог выпустить жидкость, чтобы восстановить нормальные условия давления в системе трубопроводов.

Когда давление жидкости падает ниже установленного значения, клапан снова закрывается. Эти движения являются механическими, то есть у клапана нет исполнительных механизмов или внешних устройств, которые выполняли бы операции открытия / закрытия.

Предохранительные клапаны могут устанавливаться на сосудах высокого давления, котлах, резервуарах для хранения газа и в системах трубопроводов.

Стандарты для предохранительных клапанов — API 526 или ASME.

КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ VS. КЛАПАН СНЯТИЯ ДАВЛЕНИЯ

Иногда термины предохранительный клапан и клапан сброса давления используются как синонимы.

Однако существуют различия между предохранительными клапанами и клапанами сброса давления:

  • Предохранительный клапан открывается полностью и внезапно, когда оборудование (резервуар, бойлер) достигает установленного предела избыточного давления. Предохранительные клапаны сбрасывают давление без помощи контроллера и оператора.
  • Клапан сброса давления (также называемый «PRV») — это устройство для сброса давления, установленное на сосуде, заполненном жидкостью. Открытие диска клапана PRV пропорционально увеличению давления в сосуде (т.е.е. постепенно), а не внезапно (как в предохранительном клапане). Клапаны сброса давления обычно работают посредством комбинации контроллера давления и исполнительного механизма (который открывает диск клапана пропорционально сигналу избыточного давления, полученному контроллером).

ПРИЧИНЫ ИЗБЫТОЧНОГО ДАВЛЕНИЯ В СОСУДЕ

Давление в резервуаре или трубопроводной системе может превышать пороговое значение по нескольким причинам. Спецификация API 521 иллюстрирует типичные первопричины:

  • Заблокированный слив
  • Химическая реакция
  • Разрыв труб и других устройств
  • Пожар (оборудование подвергается внешнему возгоранию)
  • Температурное расширение
  • Отказ системы охлаждения

Каждое из этих нежелательных явлений может происходить отдельно или одновременно и создавать разную массу или объем выделяемого потока, e.грамм. небольшой массовый расход для теплового расширения и большой массовый расход в случае химической реакции.

Группа инженеров должна определить наихудший сценарий для определения размеров и выбора подходящего устройства сброса давления с учетом вышеуказанных факторов.

ТИПЫ ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ

Существует три основных типа предохранительных клапанов:

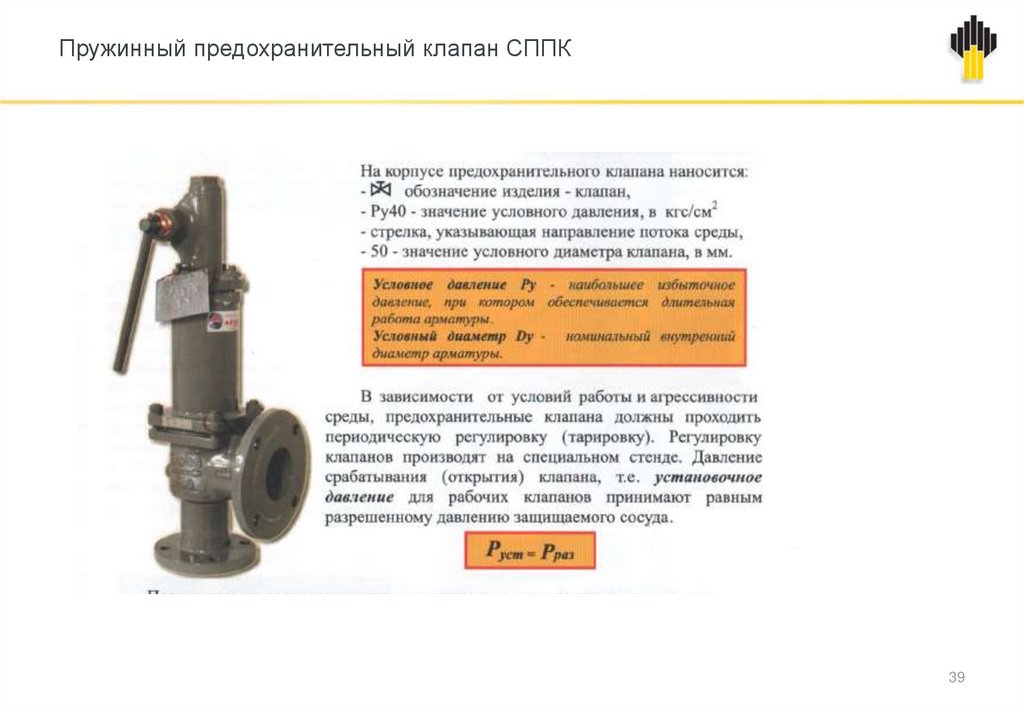

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН С ПРУЖИННОЙ НАГРУЗКОЙ

Это наиболее распространенный тип: нагрузка пружины рассчитана на то, чтобы прижимать диск к входному давлению. Когда давление превышает установленное значение, пружина открывается, освобождая диск и жидкость, протекающую через клапан.

В зависимости от типа жидкости, такой как пар, газ или жидкость, к пружине можно добавить сильфон, чтобы устранить эффект противодавления.

На изображении показано действие пружины, удерживающее диск на седле и закрывающее или открытое положение клапана.

Для получения дополнительной информации обратитесь к руководству Leser по пружинным предохранительным клапанам.

ГЕРМЕТИЧНЫЙ ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

Гидравлические клапаны не имеют пружины и используются для сосудов низкого давления.

Этот тип предохранительного клапана регулирует давление под действием веса диска (когда давление увеличивается, диск поднимается, и клапан сбрасывает избыточное давление).

ЭКСПЛУАТАЦИОННЫЙ

Клапаны с пилотным управлением состоят из «пилотного клапана» и «основного клапана».

В отличие от клапанов с пружинным приводом, давление контролируется и регулируется пилотным клапаном, а не основным клапаном.

Этот тип используется для клапанов большого размера и приложений с высоким давлением, где требуется более высокий крутящий момент и надежность.

Клапаны сброса давления доступны в большинстве марок материалов от углеродистой стали до нержавеющей стали и могут управлять избыточным давлением любой жидкости (углеводороды, газ, пар или вода).

Для каждого типа клапана фактически доступны сотни возможных конфигураций (на основе комбинаций параметров, таких как тип клапана, подтип, размер отверстия, номинальное давление, производственные нормы, материалы корпуса и трима, работа клапана и т. Д.).

Для получения дополнительной информации обратитесь к руководству Leser по предохранительным клапанам с пилотным управлением.

В чем разница между предохранительным клапаном и предохранительным клапаном?

Предохранительные клапаны и предохранительные клапаны имеют аналогичную конструкцию и рабочие характеристики, оба из которых автоматически сбрасывают внутреннюю среду, когда давление превышает установленное значение, чтобы обеспечить безопасность производственного устройства. Из-за этого существенного сходства их часто путают, а их различия часто упускают из виду, поскольку на некоторых производственных объектах они взаимозаменяемы.Для более точного определения, пожалуйста, обратитесь к спецификациям ASME для котлов и сосудов высокого давления.

Предохранительный клапан

: устройство автоматического регулирования давления, приводимое в действие статическим давлением среды перед клапаном, используется для подачи газа или пара с полностью открытым действием.

Предохранительный клапан

: также известен как перепускной клапан, автоматическое устройство сброса давления, приводимое в действие статическим давлением перед клапаном. Он открывается пропорционально, когда давление превышает силу открытия, в основном используется для жидкостей.

Основное различие в их принципе действия: предохранительный клапан сбрасывает давление в атмосферу, т.е. вне системы, он может быть устройством сброса давления в резервуарах с жидкостью, когда достигается заданное значение давления, клапан открывается почти полностью. Напротив, предохранительный клапан сбрасывает давление, сбрасывая жидкость обратно в систему, то есть на сторону низкого давления. Предохранительный клапан открывается постепенно, если давление постепенно увеличивается.

Разница также обычно отображается в производительности и заданном значении.Предохранительный клапан используется для сброса давления, чтобы предотвратить состояние избыточного давления, может потребоваться оператор для помощи в открытии клапана в ответ на управляющий сигнал и закрытии, когда он сбрасывает избыточное давление и продолжает нормально работать.

Предохранительный клапан может использоваться для сброса давления, которое не требует ручного сброса. Например, термопредохранительный клапан используется для сброса давления в теплообменнике, если он изолирован, но возможность теплового расширения жидкости может вызвать условия избыточного давления.Предохранительный клапан на котле или других типах работающих под давлением сосудов должен быть способен отводить больше энергии, которая может быть помещена в сосуд.

Короче говоря, предохранительные клапаны и предохранительные клапаны — это два наиболее часто используемых типа регулирующих клапанов. Предохранительный клапан относится к устройству сброса давления, которое может срабатывать только тогда, когда рабочее давление превышает допустимый диапазон для защиты системы. Предохранительный клапан может быстро перерабатывать среду под высоким давлением в соответствии с требованиями системы к давлению, а его рабочий процесс является непрерывным.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
