Давление в бачке насосной станции: оптимальные показатели, расчет и регулировка

Содержание

Как производится регулировка давления насосной станции?

Итак, регулировка давления насосной станции осуществляется в следующем порядке.

Для начала нужно проверить давление сжатого воздуха внутри расширительного бака. Желательно проверять давление в баке насосной станции примерно раз в месяц. Можно установить датчик давления в насосной станции, чтобы быть осведомлённым о состоянии давления и сохранить насосную станцию и бачок в рабочем состоянии как можно дольше.

В расширительном баке установлена резиновая диафрагма; в неё которую насос закачивает воду. Между этой диафрагмой и металлическим корпусом бачка находится воздух под некоторым давлением. И для определения давления (а также для накачкиспуска воздуха) в задней части этого резервуара предусмотрен особый клапан (нипель).С помощью манометра измерим воздушное давление в баке насосной станции. При необходимости производим подкачку воздуха автомобильным насосом. Если это не поможет, необходимо будет осуществлять настройку реле давления на необходимое давление.

Для баков на 20-25 л рабочее давление насосной станции должно составлять примерно 1,4–1,7 бар, и для больших резервуаров (от 50 до 100 л) — давление в 1,7–1,9 бар.

Регулировка реле давления осуществляться должна в действующей системе под давлением. Включаем насос, даём ему накачать в систему давление и отключиться при достижении установленного давления. Это — «верхнее» давление; его значение будет отображаться на манометре. Если же это значение отлично от рекомендуемого, отрегулируйте его с помощью малого болта реле. Аналогичным образом измеряется «нижнее» давление. Начав сливать воду, наблюдаем за манометром. Значение давления на нём будет постепенно падать. Наконец, при достижении нижнего предела ваш насос снова включится. Это и будет «нижним» давлением. Оно регулируется большим болтом реле.

Итак, регулировка давления насосной станции завершена. Давление включения насоса должно быть больше давления воздуха в резервуаре на 10%; иначе резиновая диафрагма быстрее износится.

Можно, конечно, установить на реле другие значения давления включения и выключения. Например, повысив значение разницы между нижним и верхним давлением, вы можете продлить срок службы вашего насоса за счёт того, что он включается реже. Но при этом давление во всей системе не будет равномерным.

Также помните, что гидроаккумулятор, резиновые шланги, сантехника и сама механика реле давления имеют своё рабочее давление насосной станции, которое нельзя превышать. Если вы будете соблюдать эти рекомендации, правильно настроенный датчик давления в насосной станции поможет ей прослужить как можно дольше.


Как измерять и контролировать давление в гидроаккумуляторе?

Как проверить давление гидроаккумулятора?

Итак, вот вы купили насосную станцию и хотите включить гидроаккумулятор. С чего же следует начинать? Во-первых, необходимо проверить давление внутри бака. Этот показатель вы можете найти в инструкции, поскольку часто производитель выставляет стандартное давление в гидроаккумуляторе. Но, если товар долго пробыл в магазине, то со временем давление в баке может изменится. Чтобы измерить давление, необходимо для начала открутить специальный колпачок на самом баке.

Проверяют давление манометром. Можно использовать как пластиковые (которые часто можно встретить в комплекте с гидроаккумулятором), так и электронные. Также можно использовать простой автомобильный манометр. Здесь очень важна точность измерения, потому как минимальные отклонения могут ухудшить работу аккумулятора. Большую точность измерения обеспечивают электронные манометры с металлическим корпусом.

Чем меньше будет воздуха в баке гидроаккумулятора, тем больше там может быть воды. Оптимальное давление в баке зависит от ваших потребностей. То есть, если нужен сильный напор воды, то показатель давления должен находиться на отметке в 1,5 атм. Но чаще всего для повседневных бытовых потребностей хватает напора в 1 атм.

Желательно следить, чтобы давление не превышало и не было меньше вышеуказанных параметров. Если давление будет слишком маленьким, то мембрана, в которой находится вода, может быстро стать непригодной. Если же давление будет превышать норму, то груша не сможет вместить достаточно воды.

Определив для себя подходящее давление, вы можете либо откачать лишний воздух из бака, либо накачать его сильнее.

Как правильно установить давление в гидроаккумуляторе?

Для начала необходимо снять крышку с бака гидроаккумулятора. Там можно увидеть две пружины разного размера, с помощью которых регулируется давление. Таким образом вы можете установить показатели максимального и минимального давления гидроаккумулятора. Контроль над давлением обеспечивает пружина большего размера, в то время, как маленькая пружина отвечает за разницу давлений.

Во время работы гидроаккумулятора необходимо время от времени проверять давление. Его показатели необходимо постоянно контролировать, подкручивая в случае необходимости до нужных цифр. Для этого необходимо отключить его от системы водоснабжения и позаботиться о том, чтобы в баке не было воды. Следует также избегать резких перепадов давления. Оптимальными считаются перепады максимум в 1,5 атм.). Если же показатели больше, это приводит к растяжению груши, независимо от ее объема (чаще всего для дома люди приобретают мембраны, объемом 24, 50 или 100 литров).

Большинство гидроаккумуляторов выдерживают давление до 10 атм. Поэтому при выборе устройства следует обратить внимание на максимально допустимое давление в вашем водопроводе.

Настройка реле давления насосной станции — Насосная станция

Механическое реле давления РМ5 часто поставляется в составе насосных станций и полностью автоматизирует их работу, управляя включением и отключением насоса. С завода реле поставляется уже настроенным в соответствии со стандартными настройками: давление отключения 2,5 (3), а включения 1,5 (1,8). Измеряется давление в атмосферах (Атм.) или в барах (бар). Изменяя эти стандартные настройки, можно корректировать режим работы насосной станции.

Если насосная станция поставляется в собранном виде, то, вероятнее всего, она уже настроена оптимальным образом и в большинстве случаев не требует дополнительной подстройки. Если же станция собирается из отдельных элементов (насос, бак и т. д.), то настройка реле давления является обязательной, потому что существует прямая взаимосвязь между объёмом гидроаккумулятора, напором насоса и настройками реле. Регулировка реле давления осуществляется путём вращения в ту или иную сторону двух прижимных гаек, обозначенных

«P» и «ΔP». Первая отвечает за давление отключения, так называемый верхний предел. Вторая регулирует«дельта Р» — разницу между давлениями отключения и включения, то есть, фактически, позволяет выставлять нижний предел или давление включения.

Чтобы понять, что и куда вращать — рассмотрим упрощённый принцип работы насосной станции:

1. насос накачивает воду в гидроаккумулятор;

2. давление воды в баке увеличивается, что можно увидеть по манометру, входящему в состав любой насосной станции;

3. при достижении определённого давления происходит отключение насоса благодаря размыканию контактов в реле давления. Это «определенное давление» и есть то самое «P» — верхний предел;

4. по мере использования воды, накопленной в баке, происходит уменьшение давления и при достижении нижнего предела (

ΔP ) насос снова включается и цикл повторяется.

Настройку реле давления начинают с определения давления воздуха в пустом баке гидроаккумулятора и при отключенной от сети насосной станции. Чаще всего для этого используют обычный автомобильный насос с манометром. Ниппель расположен в верхней части бака и прикрыт декоративным колпачком. В баке воздух должен быть всегда и его давление нужно периодически проверять — это позволит станции работать в выставленных параметрах и увеличит продолжительность службы мембраны гидроаккумулятора.

По распространенному мнению, давление воздуха нужно проверять раз в квартал и подкачивать в случае необходимости. Однако, можно поступить проще: настроив верхний и нижний пределы и начав эксплуатацию насосной станции, нужно периодически наблюдать по водяному манометру за значениями включения и отключения.

Так как пределы реле находятся в прямой зависимости от давлений воздуха и воды в баке, то самопроизвольное изменение значения отключения свидетельствует об изменении давления воздуха. Например, если давление отключения насосной станции составляет 3 Атм. а через время этот предел изменился до 4 Атм. значит, уменьшилось давление воздуха и бак нужно подкачать насосом.

По этой же причине бесполезно настраивать реле при накачанном водой баке. Ведь, настраивая верхний предел реле, по сути, настраивается определенное суммарное давление воды и воздуха, поэтому при заполненном гидроаккумуляторе нельзя достоверно сказать, в баке 3,5 Атм. воды и 1,5 воздуха, или же 4 Атм. воды и 1 Атм. воздуха. После определения давления воздуха насосную станцию подключают к сети, насос начинает накачивать воду и отключается при достижении установленного давления. Если нужно поднять давление отключения, то гайку«P» вращают по часовой стрелке, а если нужно уменьшить — против (обычно рядом есть обозначения «+» и «-«).

Вращать следует постепенно — оборот, пол-оборота. Чем выше значение «P». тем больше воды накачает насос и тем реже будет включаться повторно.

Выставляя верхний предел, нужно понимать, что:

— гидроаккумулятор рассчитан на свое предельное давление и его не следует превышать;

— резиновые шланги кранов и иной сантехники также имеют допустимое расчетное давление; сама механика реле давления имеет свой «потолок»;

— насос должен суметь выдать желаемое давление, да и чрезмерно высокое давление в системе попросту может являться некомфортным.

Затем открывают кран и сливают воду из насосной станции. По мере расхода воды давление постепенно падает и при достижении нижнего предела насос снова включается. Для регулировки этого параметра вращают гайку «ΔP». если нужно понизить давление включения, то по часовой стрелке, а если повысить — против. Выставляя это значение, следует помнить, что давление воздуха в гидроаккумуляторе всегда должно быть меньше на 10%, чем давление включения насоса.

Несоблюдение такой зависимости вызывает ускоренный износ мембраны бака. Чем меньше нижний предел — тем больше воды сможет выдать гидроаккумулятор до включения насоса, но при этом её давление в системе будет падать по мере приближения к моменту включения и может оказаться слишком низким для комфортного использования. В любом случае, давление воздуха в гидроаккумуляторе не должно быть ниже 0,8-0,9 Атм.

Какие же значения «P» и «ΔP» выбрать? Каждый для себя определяет это индивидуально. Высокое давление отключения и низкое для включения — много воды в баке и редкие включения насоса, но возможные неудобства из-за большого перепада давлений при полном и почти пустом баке. А у кого-то разница

ΔP мала и насос часто подкачивает воду в бак, зато давление в системе ровное и комфортное. Также следует обратить внимание, что при всех настройках, связанных с манометрами, необходимо учитывать их возможную погрешность. Трущиеся части подвижной пластмассовой рамки реле давления изначально имеют заводскую смазку, но ее, как правило, крайне мало, поэтому разумным решением будет нанесение дополнительной смазки.

насосная станция для скважины своими руками

джамбо 60 35

автоматическая станция водоснабжения

промышленные насосные станции

автоматическая станция водоснабжения

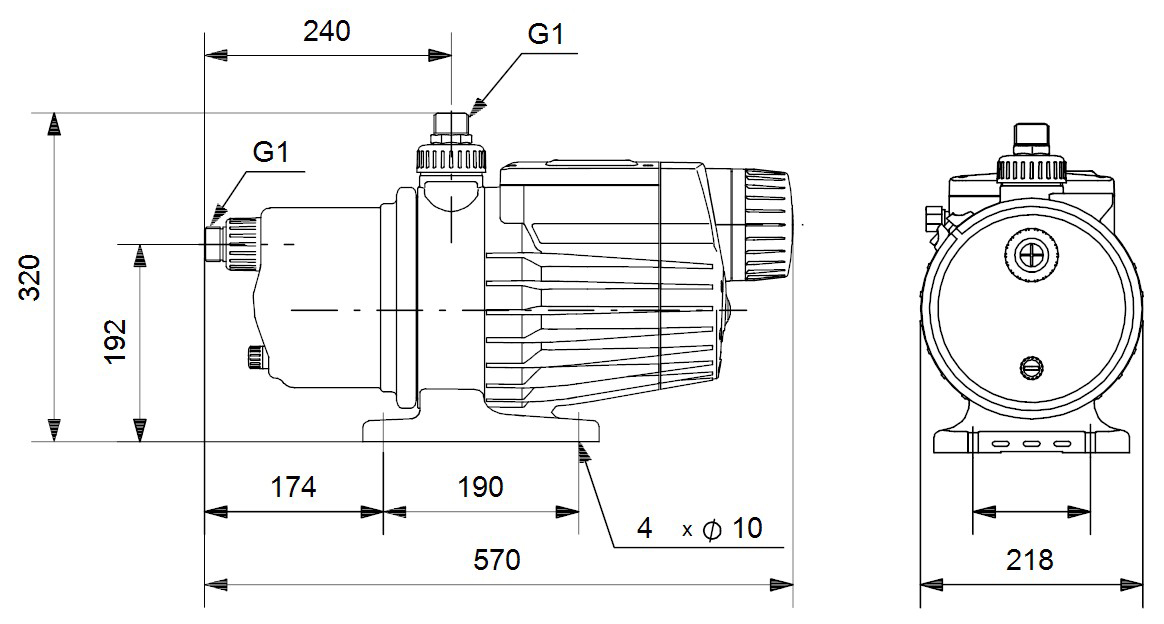

Насосная станция: как отрегулировать давление

Насосная станция – это комплексная система, в которой нужно и можно регулировать давление. Насосная станция представляет собой поверхностный насос, соединенный гибкой подводкой с гидроаккумулятором и управляющим насосом реле давления. Именно реле давления и отвечает за регулировку давления в системе.

Чаще всего, реле давления воды для насоса уже настроено оптимально. Однако, если нужны индивидуальные настройки, то это возможно сделать. Для регулировки давления в самом реле есть два болта, которые расположены под крышкой устройства.

Давление в гидроаккумуляторе насосной станции есть так называемое «нижнее» и «верхнее». «Нижнее» давление регулируется большим болтом №1. Если Вы повернете болт по часовой стрелке, то Вы увеличите давление, а если будете поворачивать против часовой стрелки — уменьшать. «Верхнее» давление можно регулировать с помощью малого болта №2.


1 – винт изменения значения верхнего и нижнего давления (Р) одновременно

2 – винт изменения разности P между верхним и нижним давлением

3 – клеммы подключения двигателя

4 – клеммы подключения электропитания

5 – клеммы подключения заземления

Вращением винта 1 производится установка значения давления (Р) включения (нижнее давление) и выключения (верхнее давление) насоса.

Вращение винта 2 изменяет разность P между нижним и верхним значениями давления.

Реле давления воды для насоса настраивается с помощью двух шагов:

1) Определение давления воздуха в расширительном баке. Для баков объемом 20-25 л давление воздуха должно составлять 1,4 – 1,7 бар, и 1,7 – 1,9 бар для резервуаров емкостью 50 – 100 л. Помните, что воздух в баке должен быть всегда. Его давление нужно время от времени проверять и корректировать. Желательно это делать не реже 1 раза в месяц. Поддержание правильного давления позволит увеличить срок службы насосной станции.

2) Определение и регулировка давления включения и отключения насосной станции.

После того, как Вы отрегулировали давление воздуха в баке, необходимо подключить насосную станцию к сети. После включения насос начнет закачивать воду в бак и после завершения отключится. Именно тогда на мониторе покажется так называемое «верхнее давление». Если это значение слишком высокое и больше рекомендуемого, тогда уменьшите его с помощью реле давления. Так называемое «нижнее давление» появиться при сливании воды. Его также отрегулировать можно при помощи реле давления.

Обратите внимание, что давление при включении насоса должно быть на 10% выше, чем давление воздуха в резервуаре. Если Вы не будете придерживаться этого правила, то насосная станция быстро износится.


Сначала настройте верхнее давление выключения посредством винта 2. Значение будет показано указателем 3. Затем настройте нижнее давление включения посредством винта 5. Значение будет показано указателем 4. Точная настройка производится по манометру

Еще несколько моментов, о которых важно помнить:

· Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле.

· Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление.

· При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.


В насосной станции возможно отрегулировать давление с помощью реле давления. Но, важно помнить, что неправильная регулировка может привести к быстрому износу всей системы.

Гидроаккумулятор для водоснабжения: принцип работы, устройство, схема, расчет, установка, подключение

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?


Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

  •  Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
  • Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
  • Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
  • Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Устройство гидроаккумулятора


Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Виды гидроаккумуляторов

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции


Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.
Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса


Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю


Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции


Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.
Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.
Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.


С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

  •  Amax – максимальный расход литров воды в минуту;
  •  К – коэффициент, который зависит от мощности двигателя насоса;
  •  Pmax – давление при выключении насоса, бар;
  •  Pmin – давление при включении насоса, бар;
  •  Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:
  Pmax (бар)      Pmin (бар)     Pвозд (бар)      A max (куб.м/час)      K (коэффициент)
  3.0 1.8     1.6       2.1       0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31. 41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

  •  чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
  •  поврежденную мембрану можно восстановить в сервисном центре;
  •  поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
  •  исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
  •  достаточность объема бака нужно определить до его установки в систему.

Важная деталь системы водоснабжения: гидроаккумулятор

Специфическая емкость – гидроаккумулятор для систем водоснабжения, мембранный бак или гидробак стабилизирует давление в автономной, индивидуальной системе водоснабжения. Без создаваемого им необходимого давления не включится стиральная машина, гидромассажер и другие приборы.

Для чего применяют гидроаккумулятор?

  • Для накопления и хранения определенного объема воды. Этим запасом можно пользоваться даже при временном отсутствии подачи электрического тока.
  • Регуляции давления. Избавления от перепадов напора, перепадов температур воды при включении нескольких кранов в доме.
  • Гашения гидроударов в системе. Например, гидроударов, неизбежно возникающих при включении насоса.
  • Облегчения работы насоса. Он включается реже, только в моменты, когда запас воды в мембранном баке иссякает, поэтому служит дольше.
  • «Сглаживания» пиковых моментов в потреблении воды.

Важно! Цвет гидроаккумулятора подсказывает его назначение. Синие версии используются в водоснабжении, красные (экспанзоматы, расширительные баки) в отопительных системах. В синих версиях установлена только пищевая резина, в красных техническая.

Как устроен гидроаккумулятор?

Снаружи он выглядит как металлический бак. В отличие от обычных простых баков внутри него располагается мембрана. Она разделяет его на емкости для воды и газа (азота, воздуха). Вода накачивается в резиновую мембранную камеру, баллон, грушу. Окруженная воздухом, она не соприкасается со стенками, сделанными из металла. Воздушная камера оснащена пневмоклапаном. Патрубок, через который попадает в мембрану вода, в разных моделях располагается снизу или сверху. На противоположной стороне располагается вход воздуха.

Важно! Диаметр напорного патрубка должен максимально совпадать с диаметром соединительного трубопровода. Это нужно, чтобы избежать гидравлических потерь.

Как работает гидробак?

Вода под давлением подается насосом в мембрану. Реле гидроакумулятора необходимо чтобы вовремя остановить ее подачу. Включение кранов в доме, отбавление воды из емкости уменьшает давление в баке. При этом снова включается насос и добавляет недостающую порцию воды. Эффективность крупных гидробаков больше, чем у мелких.

Воздух, выделяющийся из воды, постепенно накапливается в мембране, снижая эффективность ее работы. В качестве профилактической меры применяют его стравливание. Мембраны, рассчитанные на хранение более чем 100 литров, оснащают специальным клапаном для стравливания, выделяющегося из воды воздуха. Для гидробаков меньшего размера придется предусмотреть стравливающее устройство при монтаже трубопровода. В противном случае придется избавляться от накопившегося воздуха при помощи полного слива всей воды.

Разновидности мембранных баков

  • Для стравливания воздуха наиболее удобен гидроаккумулятор вертикальный. Накапливающийся в его верхней части воздух легко удалить посредством расположенного вверху клапана.
  • Системы удаления воздуха из горизонтальной разновидности устроены несколько сложнее.

Что важно для установки гидроаккумуляторов?
При установке громоздкого бака необходимо учитывать его внушительный вес. Помещение, в котором он будет установлен, непременно должно быть теплым. Вода в гидробаке не должна замерзать. Важно продумать экстренный слив всей воды из бака. У нас можно выбрать и приобрести бак гидроаккумулятор любой емкости и модели.

Основные поломки в гидрофорах (насосных станциях)

Очень широкое рапространение получили станции водоснабжения.
Практически в каждом доме есть такие станции , которые качают воду, но иногда ломаются. Мы рассмотрим поломки в гидрофорах, когда насос перестал качать воду, когда насос часто включается, когда течет вода с насоса и затронем тему выбора насосной станции для жилого дома.
1. Когда станция водоснабжения начинает часто включаться и выключаться при открытии воды. Здесь проблема связана с гидроаккумулятором, который представляет из себя бак, а внутри бака мембрана и сжатый воздух. Что происходит?

  • разрыв мембраны.
    Когда она лопается, вода заполняет весь бак и необходимое давление на которое срабатывает реле создается очень быстро. Потому что количество воды, которое необходимо для заданного давления, быстро набирается, поскольку бак полный. И станция начинает работать коротко-срочными включениями и выключениями. Для того чтобы проверить, целая мембрана или нецелая не нужно откручивать флянец. Достаточно просто надавить на ниппель подкачки воздуха. И от туда должен пшыкнуть воздух, когда мембрана цела. Если же из ниппеля полилась водичка, значит нужно менять мембрану. Разбирается бак просто. Откручиваем болты и снимаем флянец, вытаскиваем мембрану. Внутреннюю часть бака нужно хорошо просушить, чтобы вода (оставшееся) не разрушила бак изнутри. Вставляем новую мембрану , следим, чтобы мембрана хорошо прилегала по всей окружности крепления флянца. Прилагаем флянец и закручиваем болты.
  • утечка воздуха из бака.
    Если на шве или в месте присоединения флянца есть неплотности или трещины. Либо воздух выходит в месте подкачки воздуха через ниппель (можно заменить нипель). Либо бак проржавел. Либо трещина в сварке. Получается, что давление в баке падает и станция начинает часто включаться и выключаться. В таком случае замените бак.

2. насос перестал качать воду, но двигатель при этом работает.
разгерметизация. Это значит , что есть подсос воздуха, на соединенеиях , где стоит обратный клапан (компрессионная муфта). Эти места нужно внимательно осмотреть. Бывает, что лопает обратный клапан и насос начинает качать воздух вместо воды. Бывает , что полиэтиленовая труба плотно не обжимается на посадочном месте и получается подсос воздуха в компрессионной муфте. Если труба поцарапана и через неё проходит воздух , то можно использовать сантехнический силикон для уплотнения. Перед использованием подождите 30 минут на засыхание. Удостовертесь в том, что есть вода в скважине.
3. механический износ деталей насоса.
внутри находится крыльчатка , которая может выходить из строя из-за присутствия песка в воде. Стирается крыльчатка. когда бурилась скаважина неправильно подобралась сетка на трубу. поскольлку песок может быть разного размера и формы. в этом случае желательно поставить фильтр (допускается только косой осадочный) на входе в насос. Тем не менее, такой фильтр не защитит от мелкого песка.
4. насос пререстал качать воду, но двигатель не включается.
вышло из строя реле, которые отключает насос когда создается нужное давление. а когда давление падает то пружинка поднимает контакты и электродвигатель включатся. Если станция стоит в подвале, то эта пружина ржавеет и лопает. если двигатель не воняет жженой пластмассой, то нужно обратить внимание на реле.

5. насос не отключается.
можно отрегулировать, давление при котором отключается насос. При регулировке ПОМНИТЕ, что клеммы могут быть под напряжением.

6. в насосе между мотором и качающей частью течет вода.

Периодически станция может включаться и насос подкачивает воду, которая была утрачина. Значит дело в сальнике, который подтекает. Произведите замену сальника. Для этого открутите 4 на JET100 или 6 на JY1000 болтов на качающем узле и, открутив крыльчатку, можно заменить сальник.

Посмотрите, при выборе, на место соединения насоса и качающей станции. Бывают станции, где корпус, который соединяет двигатель, слитный. Потому что, если сальник потечет, то вся вода потечет в двигатель. Произойдет замыкание и мотор сгорит. Все насосы Omnigena меют такое отверстие.

Также Рекомендуем выбирать металличекие качающие блоки. Так как пластмасса более чувствительная к ударам и изнашивается от песка.

История водоснабжения

1878 — Акведук Садбери и водохранилище Честнат-Хилл

после ирландский картофельный голод 1843-45 гг., Бостон быстро рос, и к 1870 г. Население превысило 200 000 человек и потребило 17 мг в сутки. Планировщики не ожидали этот быстрый рост, и я думал, что система Cochituate будет адекватной на протяжении многих лет. Процесс отвода воды из чистого горного источника был повторен.

В 1878 году основное течение реки Садбери было отведено через акведук Садбери к водохранилищу Честнат-Хилл.Между 1875 и 1898 годами в бассейне реки Верхний Садбери было построено семь крупных водохранилищ. Акведуки Садбери и Кочитуэйт были спроектированы для работы под действием силы тяжести для заполнения водохранилищ Честнат-Хилл и Бруклин, оба из которых находятся на отметке 134. Акведуки Кочитуат и Садбери были соединены между собой на Честнат-Хилл.

В этот период были установлены следующие зоны давления:

  • BOSTON LOW
  • ЮЖНЫЙ ВЫСОКИЙ
  • СЕВЕРНЫЙ НИЗКИЙ
  • СЕВЕРНЫЙ ВЫСОКИЙ
ПРОИСХОЖДЕНИЕ БОСТОНСКОЙ ЗОНЫ НИЗКОГО ДАВЛЕНИЯ

Серия водоводов большого диаметра была протянута от водохранилища Честнат-Хилл до параллельных водопроводов от водохранилища Бруклин.магистрали от этих двух резервуаров все еще находятся в эксплуатации и составляют систему Бостон Лоу.

К началу века система Бостон Лоу была перенесена в водохранилище Уэстон на высоте 200 футов. Насосная станция Chestnut Hill была необходима для обеспечения водой южных районов с высоким уровнем обслуживания.

ПРОИСХОЖДЕНИЕ ЮЖНОЙ ЗОНЫ ВЫСОКОГО ДАВЛЕНИЯ

Высокопроизводительная насосная станция была построена в Честнат-Хилл для перекачки воды из водохранилища Честнат-Хилл в районы, которые не могли поступать под действием силы тяжести.Вода закачивалась в резервуар Waban Hill в Ньютоне и резервуар Fisher Hill в Бруклине.

ПРОИСХОЖДЕНИЕ СЕВЕРНОЙ ЗОНЫ НИЗКОГО ДАВЛЕНИЯ

Чарлстаун был присоединен к Бостону в эпоху tdis, и его гидротехнические сооружения были интегрированы в систему. Запасы Чарлстауна в Mystic Lakes под действием силы тяжести перекачивались на насосную станцию, расположенную недалеко от пересечения бульваров Alewife Brook и Mystic Valley Parkways, и перекачивались в крытый резервуар, который до сих пор существует (хотя уже не используется) под четырехугольником Университета Тафтса. Магистральная сеть снабжения сегодня остается частью системы Северного минимума.

На водохранилище Честнат-Хилл построена насосная станция низкого уровня обслуживания. Двойные трубопроводы диаметром 48 дюймов, магистрали East и West Spot Pond Supply, были построены от этой насосной станции до Mystic Main и продолжались до Spot Pond. По прошествии более чем 100 лет эти магистрали остаются сегодня основными в Северной Лоу-Системе.

ПРОИСХОЖДЕНИЕ СЕВЕРНОЙ ЗОНЫ ВЫСОКОГО ДАВЛЕНИЯ

Когда спот-пруд был добавлен в систему, он был поднят на 16 футов над уровнем моря, и поток, который раньше питал его, был отведен по всему периметру.Спот-пруд был преобразован в распределительный резервуар, снабжаемый только по трубопроводам. Насосная станция была построена в Спот-Понд для перекачивания воды в водохранилище Феллс, которое установило градиент давления для Северной Хай-Системы.

СУДБЕРИ И КАШТАНОВЫЙ ХИЛЛ РЕЗЮМЕ

Источник Высота / урожай Передача
Средство
Хранение
Место назначения
Водопровод
Садбери Ривер 260 ‘/ 75 мгд 260′ / 75 мгд Акведук Chestnut Hill
Водохранилище
Восток и Запад
Spot Pond
Питающая сеть

Перейти к Далее

Или назад к История системы водоснабжения

Новая жизнь для водохранилища Kilbourn Pumping Станция?

Во время Doors Open Milwaukee в сентябре прошлого года выведенная из эксплуатации насосная станция водохранилища Килборн была открыта для любопытных жителей Милуоки.

Приземистое здание из желтого кирпича по адресу 626 E. North Ave., которое было введено в эксплуатацию в 1957 году для создания давления в системе, необходимого для требований, возникших в результате послевоенного строительного бума, и было остановлено в рамках закрытия резервуара в 2004 году. , кажется, может получить новую жизнь.

Управляющий заводом по водоснабжению Милуоки Дженнифер Гонда говорит, что Colectivo at the Lake, построенный внутри старой станции смыва реки, может стать моделью для станции Килборн.

На самом деле, по ее словам, старая подкачивающая станция была открыта во время Doors Open Milwaukee отчасти для того, чтобы вызвать интерес и вызвать обсуждение здания.

«Думаю, есть реальная возможность», — говорит она мне, когда мы стоим в главной комнате рядом с неработающими насосами. «Это может быть катализатором для этой области прямо здесь. Уже есть поля для софтбола, парк, музыка в парке (Кадиш)».

Некоторые из идей, которые до сих пор выдвигались неформально, по ее словам, касались катания на коньках, кафе или мини-пивоварни.

«Здесь есть место, которое идеально подошло бы для патио», — говорит Гонда о лужайке на восточной стороне здания, за которой открываются две большие старые деревянные двери.

Водохранилище Килборн было построено в 1873 году на 35,5 акрах земли, которую соучредитель Милуоки Байрон Килборн подарил городу с оговоркой, что это всегда будет парковая зона.

Водохранилище странной формы с семью гранями и глубиной 25 футов могло вместить 21 миллион галлонов воды, которая использовалась для питья и для снабжения пожарных кранов.

(ФОТО: Предоставлено Milwaukee Water Works)

Только в 1979 году водохранилище было закрыто для защиты воды. К тому времени водохранилище давно стало излюбленным местом прогулок. Окружающий парк собирал толпы людей, часто на концерты, которые проводились с 1905 по 1968 год.

Но со временем резервуар пострадал от давления, вызванного весом воды, и он начал протекать, что привело к недоиспользованию. В конце концов, чтобы уменьшить стресс, его оставили наполовину заполненным.

Вода забирается из озера в систему через очистные сооружения Linnwood, которые имеют два больших подземных резервуара. Через туннели вода поступает в близлежащие насосные станции North Point и Riverside для распределения по всему городу.

Примерно дюжина небольших станций повышения давления помогает поддерживать давление воды во всей обширной системе, которая охватывает город, но также и горстку жителей пригорода.

Станция Килборн закачивала воду из резервуара в систему.Когда он был запущен, вода из резервуара дошла до 20-й улицы и Оклахома-авеню.

Когда водопроводный завод решил, что у него достаточно мощности в других местах и ​​закроет резервуар в 2004 году — после того, как предыдущий план строительства резервуара емкостью 15 миллионов галлонов внутри старого резервуара был отменен, — станция также была закрыта.

Гонда говорит, что даже сейчас у системы больше пропускной способности, чем используется.

Насосная станция Килборн была спроектирована чикагской фирмой Alvord, Burdick & Howson, последняя из которых, Louis R.Хаусона называли «мистером Уотерворкс» Чикаго за его мастерство в области гидравлики и сантехники и влияние в Городе ветров.

Когда Хаусон умер в 1985 году в возрасте 98 лет, Tribune заявила, что он «держал свой палец в плотине городских проблем с водоснабжением более 70 лет … Г-н Хоусон и его фирма работали над проблемами водоснабжения, которые варьировались от вода и освещение Букингемского фонтана — к проблемам, с которыми столкнулась Всемирная организация здравоохранения ».

Внутри, все еще на месте и соединенных огромными магистральными трубами, находятся три оригинальных центробежных насоса Allis-Chalmers на 20 миллионов галлонов, которые вы можете увидеть на двух фотографиях выше.

В задней комнате все еще есть большие весы для взвешивания хлора, обеззараживающего воду из резервуара.

В 2006-07 годах резервуар-резервуар был удален, а холм был восстановлен с использованием 88 000 кубических ярдов почвы, в результате чего образовался парк площадью около 28 акров, который мы видим сегодня (строительная фотография справа любезно предоставлена ​​Milwaukee Water Works).

С этого насеста открывается лучший вид на горизонт центра города. Внизу, на северном краю, есть игровой набор, и есть много свободного места для игр.

Что касается станции Килборн у подножия холма, существуют некоторые ограничения на действия и, конечно же, оборудование необходимо снять, но, по словам Гонды, это не самая большая проблема для здания.

«По иронии судьбы, самая большая проблема в том, что здесь нет водоснабжения», — говорит она. «Забавно, но он не подключен к водопроводу».

Тем не менее, это не развеивает надежды оживить станцию ​​Килборн.

«Мы будем работать с олдерменом (Милель Коггс), и, если она будет на борту, мы составим маркетинговый план в 2018 году», — говорит Гонда. «Так что можно с уверенностью сказать, что у нас есть интересные идеи для здания».

(ПРИМЕЧАНИЕ: попытки связаться с Ald. Coggs для комментариев не увенчались успехом.)

Выбор подходящего хранилища воды для вашего сообщества — важное решение | HR Зеленый

Традиционно на многих предприятиях водоснабжения было обычной практикой поддерживать резервуары для хранения в полном или почти полном состоянии, чтобы лучше подготовиться к периодам пикового водопотребления и к чрезвычайным ситуациям, таким как пожары. В результате многие хранилища работают с большей емкостью для хранения воды, чем это необходимо для неаварийного использования. Кроме того, некоторые хранилища, особенно старые, имеют высоту перелива, которая ниже давления водяной системы. Клапан предотвращает попадание воды в резервуар, а насосы необходимы для перемещения воды из резервуара в систему распределения. В этих случаях вода находится в резервуаре очень долго, что вызывает проблемы с качеством воды.

Независимо от типа резервуара, очень важно, чтобы высота перелива соответствовала давлению в системе, так как это позволяет поверхности воды в резервуаре «плавать» в системе.Другими словами, подъем воды в баке сам создает давление в системе распределения. При заполнении резервуаров насосными станциями давление в системе увеличивается, и вода поступает в резервуарные сооружения. Обычно уровень воды в резервуаре для хранения постоянно колеблется из-за цикла наполнения и слива. Разница в колебаниях будет варьироваться в зависимости от размера (диаметра и высоты) хранилища, требований системы и местоположения в распределительной системе.

Тем не менее, вода в резервуаре должна колебаться на несколько футов до запуска насосной станции или включения дополнительных насосов, чтобы обеспечить надлежащую циркуляцию в резервуаре.

Наземное хранение и надземное хранение — что вам подходит?

Требуемая емкость распределения воды для систем питьевого водоснабжения традиционно обеспечивается за счет использования наземных, приподнятых или стоячих резервуаров или комбинации всех трех.

  • Наземные резервуары для хранения — Это наземные цистерны с плоским дном цилиндрической формы с высотой корпуса меньше или равной его диаметру и обычно изготовленные из стали или бетона. Резервуар для хранения можно разбить на отдельные компоненты для хранения воды, каждый из которых служит определенной цели. Хранилище выравнивания расположено в верхней части резервуара и, как правило, обновляется ежедневно. Это отвечает требованиям водной системы, превышающим ее насосную мощность. Выравнивающее хранилище может быть далее разбито на оперативное хранилище, хранилище низкого уровня и эффективное хранилище. Аварийное хранение определяется как уровень воды в резервуаре, выше которого может поддерживаться 20 фунтов на квадратный дюйм в системе распределения для пожаротушения и аварийной службы. Верхний конец аварийной памяти обычно определяется как нижняя часть компонента выравнивающей памяти. Вода ниже аварийного хранилища в резервуаре считается «мертвым» объемом хранилища и не считается пригодной для использования.Это «мертвое» хранилище, особенно если это относительно большой объем и резервуар не часто переворачивают, может привести к проблемам с качеством воды в случаях, когда внутренние системы смешения резервуаров отсутствуют.
  • опускной Емкость для хранения — резервуар для хранения опускного также резервуар для воды для хранения на уровне земли, который доступен в широком диапазоне размеров. Напорные трубы больше по высоте, чем по диаметру, и в них могут быть использованы декоративные элементы, помогающие гармонично вписаться в окружающую среду. Их более высокая конструкция позволяет воде выше рабочего диапазона, как правило, обеспечивать давление под действием силы тяжести. Вода ниже рабочего диапазона обеспечивает резервное хранение.
  • Повышенные Резервуары — Они состоят из двух основных компонентов: резервуар (или шар, который удерживает воду) и опорную конструкцию или башню, которая поддерживает чашу. Эти типы резервуаров обычно строятся там, где высота над уровнем земли недостаточна для использования резервуаров резервуарного типа или где требуется большая вместимость, чем обычно может быть достигнута с помощью стояка.Есть несколько общих стилей повышенных танков, включая сфероид, рифленую колонку и композитный (стальной шар с конкретной опорной конструкцией). Эти резервуары обычно изготавливаются из сварной стали; однако в последнее время все большую популярность приобретают резервуары из композитных материалов. В композитных резервуарах используется стальная чаша на вершине бетонной башни.

Чтобы выбрать лучшее решение для сообщества, необходимо учитывать множество факторов.

  • Насосные системы — Наземные резервуары для хранения могут использовать как прямую, так и непрямую систему откачки.Система прямой откачки перекачивает воду из резервуара до системного давления. В системе с косвенной перекачкой вода «плавает» по системе и самотеком течет из бака под давление в системе. Недавно спроектированные надземные резервуары для хранения почти всегда являются косвенными системами и плавают при давлении подключенной системы. Непрямая перекачивающая система имеет несколько преимуществ по сравнению с прямой перекачивающей системой в водораспределительной системе:
  1. Снижение пиковой скорости откачки, поддержание постоянного и надежного водоснабжения и давления.
  2. Стабилизация колебаний давления при изменении требований.
  3. Уравновешивающие и выравнивающие насосные операции.
  4. Снижение потребности в насосах широкого диапазона размеров.
  5. Снижение затрат на электроэнергию — особенно с учетом повременных цен на электроэнергию.
  6. Демпфирование экстремально низких и высоких низких давлений (разгрузка от перенапряжения).
  7. Повышение эффективности аварийного реагирования при обрывах водопровода или отключении электроэнергии.
  8. Повышение скорости потока и давления при пожаре.
  • Размер — Как правило, водонапорная башня рассчитана на то, чтобы вмещать примерно один день воды для населения, обслуживаемого этой башней.Если насосы выходят из строя (например, во время отключения электроэнергии), водонапорная башня удерживает достаточно воды, чтобы удовлетворить потребности населения примерно на один день. Кроме того, башня может сыграть важную роль во время пожара и повлиять на страховые ставки сообщества. Во время пожара потребность в воде значительно возрастает и может значительно превысить мощность насосов на коммунальной водопроводной станции.
  • Высота — Высота водонапорной башни определяет давление воды в обществе. Новые системы должны обеспечивать минимальное давление 20 фунтов на квадратный дюйм на уровне земли во всех точках распределительной системы при любых условиях потока. Обычно нормальное рабочее давление в распределительной системе составляет примерно от 60 до 80 фунтов на квадратный дюйм и не менее 35 фунтов на квадратный дюйм. Уровень воды в градирне должен быть достаточно высоким, чтобы обеспечивать такой уровень давления для всех потребителей в зоне, обслуживаемой градирней.
  • Местоположение — Доступная земля для новых резервуаров для хранения воды и местоположение идут рука об руку, чтобы также определить требуемую высоту резервуара.Водонапорные башни обычно расположены на возвышенности и достаточно высоки, чтобы обеспечивать необходимое давление. Выбрав высокую площадку, можно уменьшить высоту башни, что снизит стоимость строительства. Однако многие факторы могут усложнить выбор места. Например, может потребоваться перемещение воздушных или подземных коммуникационных кабелей. Переезд коммунальных предприятий требует времени и требует предварительного планирования и согласования с коммунальными предприятиями и регулирующими органами. При размещении приподнятого резервуара рекомендуется учитывать следующие критерии:
  1. Для поддержания давления 60-80 фунтов на квадратный дюйм в распределительной системе высота резервуара ограничена 200 футами (от земли до переполнения).Поэтому предпочтительнее возвышение над землей.
  2. Расположение в зоне давления: Чтобы получить максимальную выгоду от гидравлического давления воды в зоне давления, бак должен располагаться в центральной части зоны.
  3. Расстояние от существующей водопроводной магистрали: для резервуаров, расположенных дальше от водопроводной магистрали, может потребоваться соединительная магистраль за дополнительную плату
  4. Площадь участка, наличие и доступность: потребуется соответствующая территория для строительства и будущего обслуживания резервуара.Участок должен быть доступен для покупки, желательно незастроенный, чтобы преодолеть сопротивление со стороны других владельцев недвижимости. Площадка должна обеспечивать соответствующий доступ для строительного и ремонтного оборудования. Необходимо учитывать расходы, связанные с получением посылки.
  • Фонд дизайн — Требования Фонда дизайн делают выбор расположения новой водонапорной башни важным, а иногда и трудно. Инженеры должны провести подробные геотехнические исследования, чтобы понять основные свойства почвы на потенциальных участках.Это важный этап подготовки конструкции фундамента под резервуар для воды.
  • Water Age — На качество воды влияет сохранение пресной воды в системе. Это означает переворачивание воды в башне. Повышенный возраст воды может привести к ухудшению качества воды, например, к увеличению образования побочных продуктов дезинфекции (ППД), нитрификации и потере остатков дезинфекции. Проблемы со вкусом и запахом также могут быть результатом чрезмерного старения воды. Таким образом, место для водонапорной башни должны быть выбраны с пониманием того, как вода движется через систему распределения воды. Плохое расположение участка может серьезно повлиять на качество воды в распределительной системе.
  • Техническое обслуживание — После того, как место найдено, правильное техническое обслуживание становится решающим. Резервуары для воды необходимо периодически проверять и очищать, чтобы поддерживать хорошее качество воды в системе распределения воды в общине и продлевать срок службы резервуара для хранения. Регулярные осмотры резервуаров также могут помочь выявить небольшие проблемы и предотвратить развитие серьезных проблем, которые могут создать проблемы со здоровьем, ведущие к дорогостоящему ремонту или преждевременному разрушению конструкции резервуаров.Резервуары, которые не подвергаются периодической очистке, могут вызвать загрязнение, которое может нанести вред здоровью человека или вызвать эстетические жалобы. Обычно общинам следует планировать проведение внутреннего и внешнего осмотра своих резервуаров для воды один раз в три-пять лет. В некоторых штатах требуется, чтобы внутренняя и внешняя часть всех водохранилищ емкостью 10 000 галлонов или более проверялась и обслуживалась не реже одного раза в пять лет профессиональной фирмой по инспекции резервуаров или зарегистрированным профессиональным инженером. Кроме того, внутренние и внешние покрытия стальных резервуаров для хранения воды должны проверяться лицом, обученным оценивать целостность системы окраски. Хотя сегодня это редкость, резервуары, окрашенные до конца 1970-х годов, могут иметь покрытие из свинцовой краски, если исходная краска не была удалена пескоструйной очисткой до голого металла. Убедиться, что это было сделано, должно быть в центре внимания любой проверки старых резервуаров.

Сроки проведения проверок могут быть непростыми, потому что резервуар необходимо вывести из эксплуатации для внутреннего осмотра.Первый вопрос, на который нужно ответить, — можно ли отключить башню и, если да, то на какой срок. Перед проведением работ можно выполнить тестовое отключение, чтобы выявить любые потенциальные проблемы. Многочисленные факторы будут определять, когда вам легче всего вывести танк из эксплуатации. Расположение бака, необходимые дебиты, пик спроса, способность изолировать водонапорную башню из системы, а также возможность льда в водонапорной башне (в зимние и весенние месяцы) все соображения, которые влияют на окончательное решение. Приподнятые резервуары для хранения лучше всего проверять в более теплую погоду с конца весны до начала осени. Если водонапорная башня подвержена образованию льда, осмотр невозможен, пока лед полностью не выйдет из башни. Существуют методы проверки, которые могут выполняться без вывода башни из эксплуатации. Один из методов — использовать дистанционно управляемое транспортное средство (ROV). В качестве альтернативы можно нанять водолазов для визуального осмотра внутренних поверхностей. Разрешение регулирующих органов обычно не требуется для проверки, очистки, ремонта или окраски резервуара.Однако разрешение потребуется, если в резервуар будут внесены какие-либо изменения, такие как установка вентиляционных отверстий, люков, переливов или любого типа смесительных устройств. Перед проверкой или чисткой резервуара рекомендуется проинформировать местные регулирующие органы. После подводного осмотра и / или очистки и перед вводом резервуара в эксплуатацию пробы воды из резервуара должны быть проанализированы на наличие остаточного хлора и / или бактерий группы кишечной палочки. Если бактерии группы кишечной палочки отсутствуют и остаточный хлор приемлем, резервуар можно снова ввести в эксплуатацию.Если нет, продолжайте отбор проб воды до тех пор, пока две последовательные пробы на колиформные бактерии не будут отрицательными. При необходимости емкость следует продезинфицировать.

Самая распространенная работа, выполняемая на водонапорных башнях — это перекраска. Учитывая высоту и форму водонапорных башен, а также выбор систем покрытия с разным сроком службы, это может быть сложным процессом. Для многих резервуаров потребуется подготовить внешнюю поверхность резервуара с помощью промышленной пескоструйной обработки для удаления всего существующего покрытия. Если резервуар расположен рядом с парками, жилыми домами или предприятиями, для пескоструйной обработки потребуется система защитной оболочки с навесом над резервуаром во время работы.Перед пескоструйной очисткой для удаления существующих покрытий рекомендуется отбор проб окружающей среды для проверки наличия свинца в существующих покрытиях. Если свинец присутствует в существующих покрытиях, необходимо спроектировать и предоставить соответствующие системы локализации.

HR Green имеет большой опыт проектирования, строительства, обслуживания и ремонта резервуаров для хранения воды как для государственного, так и для частного использования. Чтобы узнать больше, обращайтесь к Рави Джаяраману, PE (в Иллинойсе), Heath Picken, PE (в Айове), Марку Харди, PE (в Южной Дакоте), Адаму Сало, PE (в Миннесоте), и Майклу Халде, PE (в Техасе) .

Улучшение центральной станции регулирования давления

Строительные обновления

07.08.19 — С понедельника, 12 августа, снова откроются квартальная парковка (места 359-389) и «магазин для покупок» (2 часа или меньше парковочных мест). Будет доступно четырнадцать мест для пригородных парковок с ежедневной оплатой (390-403), расположенных в северо-западной части стоянки. До конца августа торговцы по-прежнему будут работать в новом здании. Помните об их присутствии на сайте.

31.07.19 — 1 августа переулок Мэйн-стрит, идущий на юг, и переулок Сент-Чарльз-роуд, идущий на запад, будет закрыт для строительства участков тротуара, хотя обе дороги будут оставаться открытыми на всем протяжении. Участок для покупок (парковка на 2 часа или меньше) будет закрыт с 1 по 6 августа для завершения окончательной обработки асфальтового покрытия, разметки и ландшафтного дизайна. Ожидается, что пригородный участок снова откроется 12 августа.

22.07.19 — На автостоянке уложен первый слой асфальта, работают уличные фонари, в здании продолжаются работы.В среду острова озеленят «родными» насаждениями. Если позволит погода, ремонт дорог на Мэйн-стрит и Сент-Чарльз-роуд будет завершен на следующей неделе. После того, как будет сделан поверхностный слой асфальта, а также проведена разметка, установка осветительных приборов и некоторые дополнительные работы внутри здания, участок снова откроется для пассажиров.

03.07.19 — Парковка и комплекс Village близятся к завершению. Проведены подземные инженерные работы, установлены фонарные столбы, готовится стоянка для мощения.Ожидается, что укладка будет завершена в ближайшие две недели. Объявление будет сделано, когда будет определена конкретная дата открытия автостоянки.

26.04.19 — Новая станция регулирования давления на 20 Ист-Сент-Чарльз-роуд продолжается, и работы по водопроводу почти завершены. Во вторник и среду на следующей неделе (30 апреля, -е, и 1 мая, , ) движение в северном направлении на Мейн-стрит будет сокращено по полосам между St.Чарльз-роуд и Гроув-стрит. В четверг (2 мая, -е, ) движение в южном направлении будет сокращено в том же районе. Ожидайте некоторой задержки. Сокращение полосы движения должно обеспечить возможность подключения и модификации водопровода, расположенного в 100-м северном блоке главной улицы.

12.04.19 — В течение следующих двух недель новый водопровод будет проложен в переулке между зданиями по адресу 9-17 N. Main и 23 N. Main. Аллея будет открыта для движения транспорта только по вечерам.Избегайте переулка, припарковавшись на стоянке для покупок на Сент-Чарльзе или на улице.

Необходимое отключение воды произойдет примерно на два часа, когда водопровод будет готов к подключению. Дополнительное предварительное уведомление будет направлено в отношении затронутых зданий по адресу 9-17, 23 и 33 N. Main Street.

08.04.19 — Идут кладочные и инженерные работы. Начиная со вторника и в течение нескольких дней подрядчик подключит к канализации на улице. Движение останется открытым в обоих направлениях с помощью флажков.Этот новый объект заменяет бывший 84-летний подземный резервуар и насосную станцию.

11.01.19 — Продолжается строительство новой пригородной стоянки и станции регулирования давления воды. Фундамент и плита перекрытия построены, кладочные работы начнутся на следующей неделе. Новый объект будет включать оборудование для регулирования давления воды, новую лабораторию для тестирования воды и хранилище для общественных работ и пожарной охраны. Некоторые подземные инженерные работы также были завершены.Как только объект откроется этим летом, на месте старого подземного резервуара для хранения воды будет доступна дополнительная парковка.

18.11.18 — Подрядчик начнет работы в среду 7 ноября -го . Первоначальные работы будут включать в себя удаление тротуара «участка для покупок», установку ливневой канализации и подготовку каменного основания для бордюра и желоба в западной части автостоянки.

22.10.18 — Временное ограждение, которое будет защищать объект, будет установлено завтра утром (23.10).Затем начнется доставка материалов, и ожидается, что строительство возобновится в ноябре.

07.09.18 — Завершен снос центрального водохранилища и связанного с ним здания (станция регулирования давления / установка для испытания воды) на Ист-Сент-Чарльз-роуд (к западу от пожарного депо).

Метод оптимизации совместной работы системы с двойным резервуаром и двойной насосной станцией: на примере Нанкина, Китай | Журнал водоснабжения: исследования и технологии-Aqua

На рис. 2 показана обобщенная схема системы с двойным резервуаром и двойной насосной станцией, включающей резервуар SH, резервуар HWB и их насосные станции пополнения.Резервуар SH — это резервуар-донор, пронумерованный как резервуар 1; водохранилище HWB является приемным резервуаром, пронумерованным как резервуар 2. Насосная станция XZ, пронумерованная как насосная станция 1, отводит воду из реки BL в резервуар SH; Насосная станция HZ, пронумерованная как насосная станция 2, отводит воду из резервуара SH в резервуар HWB.

Доказано, что при отсутствии соответствующей схемы совместной эксплуатации такой системы пополнение запасов воды, разливы воды и нехватка воды могут происходить одновременно.Следовательно, для такой системы необходим метод оптимизации для повышения эффективности использования притока, а также для уменьшения разливов и нехватки воды, учитывая ограниченные права на воду на реке.

На рисунке 2, YS 1, i , LS 1, i , X 1, i и PS 1, i потребность в воде, приток, подача воды и разлив воды в водохранилище SH в период и соответственно; YS 2, i , LS 2, i , X 2, i , и PS 2, i , приток воды, расход воды водоснабжение и разлив воды в водохранилище HWB в период и соответственно; Y 1, i и Y 2, i — пополнение воды насосными станциями XZ и HZ в период и соответственно.

ГЛАВА 6: Гидравлические резервуары | Гидравлика и пневматика

Гидравлические резервуары

Гидравлическим системам питания требуется воздух или жидкая жидкость для передачи энергии. Пневматические системы используют атмосферу — воздух, которым мы дышим — как источник или резервуар для своей жидкости. Компрессор забирает атмосферный воздух под давлением 14,7 фунтов на квадратный дюйм, сжимает его до давления от 90 до 125 фунтов на квадратный дюйм и затем хранит его в приемном баке. Приемный бак аналогичен гидроаккумулятору гидросистемы.Приемный бак, Рисунок 6-1 , накапливает энергию для будущего использования аналогично гидроаккумулятору. Это возможно, потому что воздух — это газ и, следовательно, сжимаемый. Приемный бак представляет собой сосуд высокого давления и сконструирован в соответствии со стандартами сосудов высокого давления. В конце рабочего цикла воздух просто возвращается в атмосферу.

Рисунок 6-1. Простой пневматический силовой агрегат.

Гидравлические резервуары

Гидравлические системы, с другой стороны, нуждаются в ограниченном количестве жидкой жидкости, которую необходимо постоянно хранить и повторно использовать во время работы контура.Следовательно, частью любого гидравлического контура является резервуар или резервуар. Этот резервуар может быть частью каркаса машины или отдельной автономной единицей. В любом случае очень важны дизайн резервуара и его реализация. Эффективность хорошо спроектированного гидравлического контура может быть значительно снижена из-за плохой конструкции бака. Гидравлический резервуар делает гораздо больше, чем просто обеспечивает место для жидкости. Хорошо спроектированный резервуар также рассеивает тепло, дает возможность загрязнениям выпасть из жидкости и позволяет пузырькам воздуха выходить на поверхность и рассеиваться.Он может создавать избыточное давление на входе насоса и является удобным местом для установки насоса, его двигателя и клапанов.

Некоторые стандартные схемы резервуаров

Рисунок 6-2. Насос и двигатель смонтированы сверху резервуара. Насос сверху. На рис. 6-2 показана эта общая схема резервуара / насоса, используемая многими поставщиками. Плоская верхняя поверхность стандартного резервуара является идеальным местом для установки насоса и двигателя.

Основным недостатком этой конфигурации является то, что насос должен создавать достаточно вакуума для подъема и ускорения жидкости на входе насоса.Для большинства насосов это не большая проблема, но не лучшая ситуация для любого из них. При использовании этой схемы на срок службы аксиального или линейного поршневого насоса может отрицательно повлиять средний или высокий вакуум на его входе. Трубопровод в этой конфигурации должен быть герметичным, быть как можно короче и иметь мало изгибов или не иметь их.

Насос рядом с резервуаром. На рис. и 6-3 показана другая конструкция, подходящая для любого типа насоса. (Многие поставщики предпочитают эту схему.) Такое устройство иногда называют затопленным всасывающим патрубком, поскольку впускной канал насоса всегда заполнен жидкостью.

Рисунок 6-3. Насос и двигатель установлены рядом с резервуаром.

Хотя во впускном отверстии насоса всегда присутствует жидкость, во впускном трубопроводе во время работы насоса будет некоторое разрежение. Насосу с входным отверстием ниже уровня жидкости больше не нужно поднимать жидкость, но он должен ускорять и перемещать ее. Однако эта конструкция намного лучше, чем насос сверху, и может продлить срок службы насоса любого типа.

Обратите внимание на запорный клапан во впускной линии. Этот клапан позволяет проводить работы по техническому обслуживанию насоса без опорожнения бака. Некоторые меры предосторожности: установите свободно проточный клапан (например, шаровой четвертьоборотный) и используйте клапан с концевым выключателем для индикации полного открытия. Подключите этот концевой выключатель параллельно к пускателю двигателя насоса, чтобы насос не мог запуститься, пока не откроется запорный клапан.

Насос под бак. На Рис. 6-4 показана наилучшая компоновка насоса / резервуара. Эта конструкция помещает насос под резервуар, чтобы использовать статическое давление напора.Как объяснялось в главе 1, на дне любого столба жидкости существует давление (около 0,4 фунта на квадратный дюйм на фут высоты). С расположенным выше резервуаром насос не только постоянно имеет жидкость на входе, но также может иметь положительное давление от 2 до 4 фунтов на квадратный дюйм. Рисунок 6-4. Бак расположен над насосом и двигателем. (Обратите внимание, что этот механизм может быть трудно работать без достаточной высоты для механика.) Тот же предосторожность запорного клапана идет на эту схему, как указана для насоса-наряду с конструкцией.

Функции бака

Основная причина существования резервуара — хранение жидкости. Принятое правило для определения размера резервуара: объем резервуара должен в два-четыре раза превышать расход насоса в галлонах в минуту . Это всего лишь общее правило. Для некоторых контуров может потребоваться больший объем, в то время как для других контуров может хватить меньшего количества жидкости. Насос на 25 галлонов в минуту будет хорошо работать с резервуаром на 50–75 галлонов для большинства контуров. Согласно этому общему правилу, возвращенная жидкость теоретически будет находиться в резервуаре от двух до трех минут, прежде чем снова начнет циркулировать.Как показано на рис. 6-5 , перегородка отделяет обратную линию от впускной линии насоса, заставляя жидкость проходить максимально длинный путь через резервуар перед возвращением на впуск насоса. Это устройство также хорошо перемешивает жидкость и дает больше времени для сброса загрязнений и деаэрации. Кроме того, жидкость проводит больше времени в контакте с внешними стенками резервуара для рассеивания тепла.

Рисунок 6-5. Стандартные характеристики резервуара без давления, предназначенного для установки насоса сверху.

Когда в контуре есть цилиндры одностороннего действия или цилиндры с большими штоками, объем жидкости, возвращаемой при ходу выдвижения, значительно уменьшается — или даже отсутствует. В этих случаях бак должен быть больше, чем указано в общем правиле, чтобы уровень жидкости не упал ниже впускной линии насоса.

Другая ситуация, когда резервуар может потребоваться больше, — это если в цепи есть аккумуляторы.Аккумуляторы нуждаются в жидкости для их заполнения при запуске и пространстве, в которое она может сливаться при останове. В резервуаре меньшего размера может не хватать жидкости, чтобы постоянно закрывать вход насоса.

Еще один аргумент в пользу увеличения емкости резервуара по сравнению с общим правилом — увеличение охлаждающей способности. Все внешние стенки резервуара могут излучать тепло в атмосферу, поэтому чем больше резервуар, тем больше теплоотдача. Используйте формулу на рис. 6-6 , чтобы определить охлаждающую способность резервуара.Пример проблемы показан позже в этой главе. Некоторые справочники включают формулы и диаграммы, показывающие охлаждающую способность резервуара. Их также можно использовать вместе с данным руководством.

Рассеивание тепла является основной причиной отрыва дна резервуара от пола и почему важно не останавливать свободный поток воздуха вокруг резервуара. Не рекомендуется закрывать блок питания для снижения шума.

Комплектующие баков

Крышка заливной горловины-сапуна должна включать фильтрующий материал, блокирующий загрязнения, когда уровень жидкости понижается и повышается во время цикла.Если крышка используется для наполнения, она должна иметь сетку фильтра на горлышке, чтобы не пропускать крупные частицы. Лучше всего предварительно отфильтровать любую жидкость, попадающую в резервуар. . . либо с помощью передаточного устройства фильтрующей тележки, либо с помощью устройства наполнения фильтра (как показано в Глава 2, Рисунок 2-2 . )

Снимите сливную пробку, чтобы опорожнить бак при замене жидкости. В то же время следует снять крышки для очистки, чтобы обеспечить доступ для очистки всех остатков, ржавчины и отслаивающейся краски, которые могли скопиться в резервуаре (и не вытечь вместе с жидкостью).Если этого не сделать, новая жидкость немедленно загрязняется, что сводит на нет цель замены жидкости. В конструкции, показанной на рис. 6-5, крышки для очистки и внутренняя перегородка собраны вместе с некоторыми кронштейнами, чтобы удерживать перегородку в вертикальном положении. Резиновые прокладки герметизируют крышки для очистки, чтобы предотвратить утечки.

Если система сильно загрязнена, разумно промыть все трубы и приводы при замене жидкости в резервуаре. Это можно сделать удовлетворительным образом, отсоединив обратную линию и поместив ее конец в барабан, а затем включив машину в цикл.Не переполняйте барабан во время этой операции, иначе он может разорваться и пролить жидкость.

Смотровые стекла упрощают визуальный контроль уровня жидкости. Калиброванные смотровые указатели обеспечивают еще большую точность. Если смотровое стекло или датчик плохо видны или повреждены, найдите другой способ проверить уровень жидкости.

Многие смотровые указатели включают датчик температуры жидкости. Баки, которые кажутся горячими на ощупь, могут фактически находиться в рабочем диапазоне. Датчик температуры дает более точную индикацию.В старых системах, где датчик температуры мог перестать работать, лучше всего проверить температуру жидкости каким-либо другим методом.

Соединения для насоса

Впускная линия к насосу должна находиться на том же конце резервуара, что и обратная линия, с перегородкой между ними, заставляющей возвращающуюся жидкость перемещаться к противоположному концу резервуара и обратно. Входное отверстие должно быть ниже уровня жидкости и может включать сетчатый фильтр. Если входная линия представляет собой просто прямой отрезок трубы, установленной вертикально, лучше всего обрезать открытый конец линии под углом 45 °, чтобы его нельзя было прижать к дну резервуара, что могло бы заблокировать поток. Снаружи резервуара эта линия должна вести как можно прямо к насосу, без лишних изгибов или соединений. Никогда не используйте муфту на впускной линии; соединения практически невозможно герметизировать от утечки воздуха. Даже незначительная утечка во впускной линии может вызвать кавитацию насоса и все его проблемы.

Возвратная линия должна быть расположена на том же конце резервуара, что и впускная линия, и на противоположной стороне перегородки (как показано на Рисунок 6-5 ). Обратный трубопровод должен заканчиваться ниже уровня жидкости, чтобы уменьшить турбулентность и аэрацию.Открытый конец возвратной линии также должен быть обрезан под углом 45 °, чтобы исключить возможность остановки потока, если его толкнули вниз. Еще одна хорошая практика — направить отверстие к боковой стенке, чтобы обеспечить максимальный контакт теплопередающей поверхности.

Когда гидравлический резервуар является частью основания или корпуса машины, может оказаться невозможным включить некоторые из функций, обсуждаемых в этой главе. Однако помните о различных упомянутых функциях, чтобы попытаться устранить текущие проблемы.

Резервуары без давления и под давлением

Резервуары редко находятся под давлением, потому что эта функция не требуется в большинстве случаев. Одна из причин использования резервуара под давлением — обеспечение положительного давления на входе, необходимого для некоторых насосов — обычно линейно-поршневых типов. Другая причина — нагнетать жидкость в цилиндр через малоразмерный клапан предварительного заполнения. Обе эти причины могут потребовать давления от 5 до 25 фунтов на квадратный дюйм и не могут использовать традиционную прямоугольную конструкцию резервуара.

Рисунок 6-6. Формула для оценки того, сколько тепла может рассеять бак заданного размера.

Еще одна причина создания давления в баке — не допускать попадания загрязнений. Если в резервуаре всегда положительное давление, атмосферный воздух с его загрязнителями не может попасть внутрь. Давление для этого приложения очень низкое — от 0,1 до 1,0 фунта на квадратный дюйм — и может быть нормальным даже в резервуаре прямоугольной конструкции.

Резервуар под давлением может быть построен как любой сосуд высокого давления, но с перегородками и другими характеристиками, показанными на Рис. 6-5 .Обратите внимание, однако, что резервуар, изображенный на Рис. 6-5 , не находится под давлением. Символ цистерны этого типа показан слева. Символ также указывает, как показаны линии, заканчивающиеся выше и ниже уровня жидкости. Если дренажная линия идет из области, в которой часть времени может быть всасывание, может быть не лучшим решением заканчивать ее ниже уровня жидкости. Если линия этого типа заканчивается ниже уровня жидкости, это может привести к засасыванию масла в блок и, возможно, к замедлению работы. Дренажная линия от дренажа корпуса поршневого насоса с компенсацией давления и клапана стравливания воздуха должна всегда заканчиваться ниже уровня жидкости.Это предотвращает засасывание воздуха и создание проблем.

Тепло в гидравлических системах

Все тепло в гидравлическом контуре происходит от потери энергии. Любая мощность, вложенная в цепь, которая не выполняет полезной работы, тратит впустую энергию.

Любая цепь имеет неэффективность, которая может достигать 15% входной мощности. Это перепускная жидкость в насосах, клапанах или других компонентах и ​​падение давления в этих компонентах и ​​линиях подачи. Эти потери можно уменьшить, но никогда полностью не устранить в типичном гидравлическом контуре.Некоторые способы уменьшить потери из-за неэффективности — это правильно выбрать размер трубопроводов и клапанов, поддерживать рабочее давление на уровне или чуть выше, чем требуется для всех операций, и никогда не позволять жидкости стекать в резервуар. Регуляторы потока также выделяют тепло, поскольку ограничивают поток. Редукционные клапаны, уравновешивающие клапаны и клапаны последовательности также тратят энергию … особенно, если они неправильно настроены. Последовательность давлений или уравновешивающий клапан выполнят свою работу даже при слишком высоком значении, но будут тратить больше энергии на излишне высокое значение.

Каждая потерянная лошадиная сила производит 2 545 БТЕ / час тепла. Для сравнения: 10 л.с. отапливают дом с тремя спальнями при температуре наружного воздуха 30 ° F. Таким образом, очевидно, что такое большое количество тепла повлияет на температуру 20-галлонного бака гидравлической жидкости.

Для определения тепловыделения в гидравлическом контуре необходимо рассчитать потерянную мощность. В высокоэффективном контуре этот показатель может быть достаточно низким, чтобы использовать охлаждающую способность резервуара для поддержания максимальной рабочей температуры ниже 130 ° F.Если тепловыделение немного выше, чем может выдержать стандартный резервуар, возможно, лучше будет увеличить резервуар, чем добавлять теплообменник. Резервуар увеличенного размера дешевле теплообменника; и позволяет избежать затрат на установку водопровода.

Выработку тепла легко подсчитать, вычислив потребляемую мощность и вычтя выходную мощность. С манометром на выходе насоса с фиксированным объемом, показывающим 150 фунтов на квадратный дюйм, и манометром на рабочем цилиндре, показывающим 125 фунтов на квадратный дюйм, разница давлений между входящей и выходной энергией составляет 25 фунтов на кв. Чтобы вычислить потерю мощности, умножьте (0,000583) (галлонов в минуту) (psi). В этом примере предположим, что насос работает на 40 галлонов в минуту. Тогда потерянная мощность = (0,000583) (40) (25) = 0,58. Чтобы определить фактические потери тепла, это число необходимо разделить на процент цикла, в котором они происходят. Если эта цифра получена из выдвигающегося цилиндра, а время выдвижения составляло четыре секунды в течение всего 12-секундного цикла, тогда цифра 1/3 от 0,58 л.с. или 0,19 л.с. является пустой тратой. Проделайте эту операцию для каждого привода в обоих направлениях движения, чтобы определить общую потерянную мощность.После того, как все потери привода рассчитаны, сложите их вместе, чтобы определить общую потерянную мощность. (Обратите внимание, что когда эта общая мощность меньше, чем ответ из формулы , рис. 6-6, , теплообменник не требуется.)

Только что процитированный пример представляет собой простую схему без каких-либо средств управления потоком или других дополнительных ограничений. При контроле потока в контуре падение давления будет намного выше, а потери энергии резко увеличатся. Большинство контуров, в которых используется насос с компенсацией давления, будет иметь регуляторы расхода, поэтому насос будет работать с настройкой компенсатора, в то время как привод будет с любым требуемым давлением.Контур без регуляторов расхода или других ограничительных водопроводов обычно имеет низкие потери энергии. Система этого типа может обойтись без теплообменника, когда температура окружающей среды остается ниже 110 ° F.

Емкость бака

Используйте формулу на рис. 6-6 , чтобы оценить, сколько тепла может рассеять данный бак. Эта формула предполагает, что резервуар открыт со всех сторон и воздух вокруг него свободно движется. (Помните, что трубы, цилиндры и клапаны также имеют поверхности, которые могут рассеивать тепло, но эти площади обычно не учитываются при расчете охлаждающей способности.) Для бака емкостью 100 галлонов и температуры 30 ° F. перепад температур, это порядка 1,4 л. Одноцилиндровый контур, расходующий только 0,7 л.с., не потребует теплообменника на 100 ° F. день при поддержании максимальной температуры жидкости 130 ° F.

Отопительно-охлаждающие устройства

Нагреватели резервуаров: Большинство промышленных гидравлических агрегатов работают в теплой внутренней атмосфере, поэтому низкая температура не является проблемой. Для контуров, которые видят температуру ниже 65 ° — 70 ° F, рекомендуется какой-либо жидкостный нагреватель.Самый распространенный баковый нагреватель — это электрический погружного типа. Эти блоки состоят из резистивного провода в стальном корпусе с возможностью монтажа. Часто они имеют встроенное термостатическое управление. Нагревательный элемент на большинстве устройств контактирует с жидкостью напрямую, как в системе водяного отопления. Некоторые погружные нагреватели в герметичном корпусе нагревают воздух в нем. Затем воздух передает тепло жидкости. Такое расположение нагревателя в трубке позволяет заменять нагревательный элемент без опорожнения резервуара.

Рисунок 6-7. Типичный электрический нагреватель в баке. На рис. 6-7 показан электрический погружной нагреватель и его символ ISO на схематических чертежах. (Этот символ может быть заменен каким-то графическим изображением нагревательного элемента на многих схемах.)

Электрические нагревательные элементы не должны иметь концентрированного тепла, как те, которые используются для нагрева воды. Вязкость масла при низкой температуре достаточно густая, чтобы замедлить движение. Это может привести к перегреву жидкости рядом с нагревательными стержнями и возможному выходу из строя.Обычная рекомендация — нагревательные стержни не должны иметь плотность более 8-10 Вт на квадратный дюйм. Этот предел может потребовать нескольких нагревательных стержней для удовлетворения потребности в тепле некоторых систем.

Еще один способ электрического обогрева бака — использование мата с нагревательными элементами, аналогичными тем, что используются в электрическом одеяле. Этот коврик прикреплен к внешней стороне дна резервуара и добавляет тепло в условиях низких температур. Нагреватель этого типа не требует отверстий в резервуаре для установки.Он также равномерно нагревает жидкость даже в периоды низкой циркуляции жидкости или ее отсутствия.

Тепло может быть введено через теплообменник с использованием горячей воды или пара вместо охлаждающей воды. Теплообменник становится регулятором температуры, когда он также использует охлаждающую воду для отвода тепла в другое время. Рисунок 6-10 На изображен символ теплообменника этого типа. ( Глава 7 показывает альтернативный способ добавления тепла при фильтрации системной жидкости.) Контроллеры температуры не являются распространенным вариантом в большинстве климатических условий, поскольку большинство промышленных приложений работают в контролируемой среде.

Рисунок 6-8. Формула для оценки способности нагревателя довести жидкость до минимальной температуры.

Формула для оценки того, сколько киловатт необходимо для нагрева резервуара определенного размера от ожидаемого минимума окружающей среды до номинальной рабочей температуры от 50 ° до 70 ° F. показан в Рисунок 6-8 . Используйте его для определения размера нагревателя, когда резервуар подвергается воздействию низких температур.

Теплообменники

Охлаждение гидравлических систем необходимо чаще, чем их нагрев из-за потерь энергии из-за неэффективности и / или плохой конструкции схемы.Хорошо спроектированный контур устраняет большую часть тепловыделения и может не нуждаться в теплообменнике. Используйте тот же метод, чтобы оценить, сколько тепла выделяет система, что и в предыдущем примере с охлаждением бака.

При подсчете потраченной впустую мощности посмотрите, есть ли способ уменьшить или устранить ее, чтобы не платить за нее дважды. Выработка неиспользованного тепла стоит денег, а избавление от него после того, как оно попадает в систему, обходится дорого. Теплообменники дорогие, вода, проходящая через них, платная, и обслуживание этой системы охлаждения требует больших затрат.

Такие элементы, как регуляторы расхода, клапаны последовательности, редукционные клапаны и направляющие регулирующие клапаны меньшего размера, могут добавлять тепло в любой контур. Эти предметы абсолютно необходимы? Можно ли их заменить другим клапаном или деталью, которая делает то же самое с меньшим падением давления? В любое время, когда на эти вопросы можно ответить утвердительно, схема не готова к созданию.

Теплообменники с воздушным охлаждением

После расчета потраченной впустую мощности просмотрите каталог производителей теплообменников, чтобы выбрать устройство, которое будет рассеивать такое количество энергии.Большинство каталогов включают диаграммы для теплообменников данного размера, которые показывают количество лошадиных сил и / или BTU, которые они могут удалить при различных расходах, температурах масла и температуре окружающего воздуха.

Рисунок 6-9. Типичный масляный радиатор с вентилятором. На рис. 6-9 показан типичный теплообменник с воздушным охлаждением, который в некоторых приложениях можно использовать вместо блока с водяным охлаждением. Теплообменники с воздушным охлаждением не так эффективны, как теплообменники с водяным охлаждением, но для них требуется только внешнее электрическое подключение. Они хорошо работают в прохладной атмосфере или при небольшом отводе тепла. Обратите внимание, что переносимые по воздуху загрязнители, такие как сильная пыль или пары воды и охлаждающей жидкости, могут быстро снизить низкий КПД теплообменников с воздушным охлаждением почти до нуля. Некоторые производители предлагают комплект фильтров для удаления переносимых по воздуху загрязнений до того, как они забьют ребра и трубки радиатора теплообменника.

В контурах с насосами с компенсацией давления для охлаждения дренажного потока корпуса часто используется небольшой теплообменник с воздушным охлаждением.В системе этого типа большая часть тепла выделяется из-за внутренней утечки и регулирующего масла, которое течет в резервуар через слив корпуса насоса. Теплообменник одного типа, называемый охладителем муфты, представляет собой оребренную трубку, образованную кругом и обернутую вокруг вентилятора, который приводится в действие двигателем, вращающим насос. В аналогичной конструкции используется небольшой плоский радиатор, прикрепленный к впускному концу электродвигателя с вентиляторным охлаждением, который приводит в действие насос. Оба агрегата представляют собой устройства с низким расходом и низким противодавлением и рассеивают лишь небольшое количество тепла.

В некоторых системах летом используется теплообменник с водяным охлаждением, а зимой — с воздушным охлаждением. Такое расположение исключает нагрев растений летом и экономит расходы на отопление зимой.

Теплообменники с водяным охлаждением

Две популярные конструкции теплообменников с водяным охлаждением. Как и прежде, каталоги производителей помогут вам выбрать агрегат, способный рассеивать количество потраченной впустую тепловой энергии. Для теплообменников с водяным охлаждением каталоги запрашивают информацию, например, сколько и какой температуры воды доступно, сколько лошадиных сил или БТЕ энергии необходимо рассеять, каков расход жидкости в галлонах в минуту и ​​сколько проходов вода сделает для пройти через тело.Чем больше проходов — обычно до четырех максимум — тем больше теплоотдача на галлон потока воды. Таблицы, в которых используется эта информация, позволяют легко выбрать теплообменник нужного размера.

Рисунок 6-10. Две популярные конструкции теплообменников с водяным охлаждением.

На рис. 6-10 показаны два типа теплообменников с водяным охлаждением, обычно используемых в гидравлических системах.Кожухотрубная конструкция является наиболее распространенной в настоящее время, но появляются пластинчато-рамные или паяные пластины, поскольку они намного меньше по размеру и их легче обслуживать. Важно использовать чистую воду в блоках любого типа, чтобы избежать образования изоляционных отложений или коррозии труб до тех пор, пока вода не попадет в масло. Лучше всего подходит очищенная вода из градирни.

Рисунок 6-11. Водяной клапан с регулируемой температурой.

Теплообменник любого типа должен иметь термостатический регулятор для включения воды или вентилятора только тогда, когда температура жидкости поднимается выше нормального рабочего диапазона.Без термостатического контроля жидкость может быть слишком холодной и густой, что приводит к потере энергии на работу теплообменника. Рисунок 6-11 показывает один тип клапана регулирования воды, который не требует электрического подключения. Термочувствительная жидкость в датчике термометра в резервуаре расширяется и открывает водяной клапан при достижении заданной температуры. Температура полностью регулируется в соответствии с любыми требованиями и работает со всеми типами жидкости. Другой вариант — датчик температуры с электрическим приводом, который управляет водяным клапаном с электромагнитным управлением.Для этой установки требуется электрическое подключение, но она способна поддерживать диапазон температуры жидкости на любом желаемом уровне.

Церемония перерезания ленты в честь завершения строительства резервуара с восстановленной водой и насосной станции Монтополиса

ОСТИН, Техас — Городские власти собрались 6 ноября на церемонию перерезания ленточки у резервуара с восстановленной водой и насосной станции Монтополиса.

Резервуар оборотной воды в Монтополисе может хранить до 4 миллионов галлонов очищенной воды и, вместе с насосной станцией, улучшит доставку и надежность системы очищенной воды Остина. Эта новая инфраструктура будет иметь потенциал для обслуживания многочисленных клиентов в восточном Остине, включая Центр управления энергией Остина, Tokyo Electron, Chow Plaza, Grove Retail Center, Mont Apartments, Stillwater Apartments, 5900 Ben White и исследовательский центр Montopolis в UT.

Восстановленная вода — это очищенные сточные воды водоочистных сооружений Austin Water. Вместо того, чтобы сбрасываться в реку Колорадо, часть очищенных сточных вод собирается или утилизируется.Оттуда он помещается в резервуары и перекачивается потребителям через сеть фиолетовых труб для непитьевого использования, такого как орошение, охлаждение и производство.

Austin Water в настоящее время обслуживает 141 потребителя оборотной воды, и это число растет. Годовое использование очищенной воды колеблется от 1,3 до 2 миллиардов галлонов в год.

Austin Water планирует увеличить использование очищенной воды в будущем. План Water Forward Plan, 100-летний план водоснабжения Остина, предполагает, что повторное использование воды из централизованных объектов, таких как Монтополисское рекультивированное водохранилище, в масштабе общины и местных источников, будет обеспечивать 11 процентов наших потребностей в воде к 2040 году и 27 процентов к 2115 году.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
