Давление воды в водопроводе частного дома и квартиры

Автор Монтажник На чтение 14 мин. Просмотров 10.1k. Обновлено

Один из важнейших показателей в сетях коммунального и индивидуального водоснабжения — водный напор, призванный обеспечить удобство пользователя санитарными приборами и функционирование бытовой техники, водонагревательного оборудования. Давление воды в водопроводе должно поддерживаться на определенном уровне, регламентированном нормативами в многоквартирных коммунальных домах (МКД) и устанавливаемом самостоятельно собственниками индивидуальных жилых домов.

Знание нормативов может быть полезно при отклонениях напорных характеристик от стандартизированных норм в жилых МКД, создающее проблемы при пользовании холодной и горячей водой. В этом случае при самостоятельном или с помощью специалистов замерах можно добиться официального принятия мер по нормализации установленных нормативными документами напорных параметров водоподачи, перерасчета коммунальных платежей.

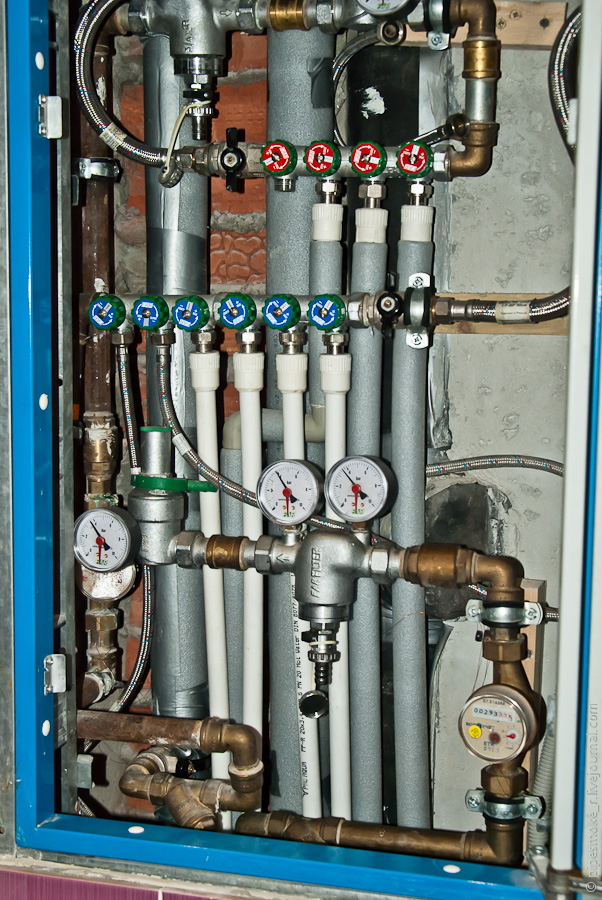

Рис. 1 Манометры в бытовых автономных водопроводах

Что это и единицы измерения давления воды

Любая жидкость, обладая собственной массой и находясь в открытом резервуаре, действует на его поверхность с одинаковым усилием во все стороны, пропорционально своему весу и площади растекания. Данная закономерность в свойствах жидкостей впервые были замечена и проанализирована опытным путем Блезом Паскалем в 1653 г, поэтому единица измерения давления столба жидкости в статическом (неподвижном состоянии) на условном уровне также получила аналогичное наименование Паскаль.

Паскаль относят к международной системе измерений СИ и принимают равным давлению, которое оказывает сила в 1 Ньютон на площадь поверхности в один квадратный метр (1 Па = 1Н/м2).

Так как Паскаль по техническим меркам является слишком малой измерительной единицей (создает на поверхности усилие, равнозначное 1 кг вещества, рассыпанного по площади 1 квадратный метр), то в государственных стандартах и техдокументации пользователь чаще сталкивается со следующими более крупными единицами измерений:

Мегапаскаль (Мпа) — популярная техническая единица измерения давления, равная 106 Па, приблизительно равна 100 м водяного столба и связана с атмосферой следующими соотношениями: 1 атм. = 0,1 МПа или 1 МПа = 10 атм. Мегапаскаль широко применяется в нормативных документах (госстандарты, санитарные нормы и правила) для указания технических характеристик рабочей среды, труб, арматуры, оборудования.

Метр водяного столба — величина на четыре порядка больше Паскаля (1,0197⋅104 Па), наиболее удобная с практической точки зрения. Она показывает, на какую высоту может быть поднята вода температурой + 4 °С при приложении данного усилия.  Метр водяного столба на порядок меньше одной атмосферы или бара, показатель часто используют в технических характеристиках водонасосного оборудования (погружные скважинные и колодезные электронасосы, поверхностные станции).

Потребитель при приобретении электронасоса в случае указания его напорных параметров в метрах, сразу имеет полное представление, на какую высоту агрегат может поднять воду из колодца или скважины. Также метрами водяного столба весьма удобно пользоваться при расчетах протяженности водоподающих магистралей, оставляя неизменной длину вертикальных участков и переводя расстояния горизонтальных отрезков в стандартное соотношение 1 к 10 при трубном внутреннем диаметре в 1 дюйм.

В техдокументации иногда указывают единицу гидростатического давления в миллиметрах водяного столба мм. вод. ст., редко используемую в практических областях гидротехники.

Рис. 2 Таблица взаимосвязи измерительных единиц

Атмосфера. Техническая (10,197⋅104 Па) или физическая (9,8692⋅104 Па) атмосфера показывают силу воздействия 1 кг воды (кгс) на площадь размером в квадратный сантиметр. Атмосфера используется практически во всех технических областях: нормативных документах, физических характеристиках гидравлического оборудования, арматуры, рабочей среды.

Бар — измерительная единица, ровно на 5 порядков меньше Паскаля, вместе с атмосферой широко применяются для указания гидравлических характеристик насосного, водонагревательного оборудования, различных типов арматуры и приборов автоматики.

Килограмм-сила на сантиметр квадратный (кгс/см²) — измерительная единица, присутствующая практически во всех санитарных нормах и правилах, а также в государственных стандартах, чаще других проставляется в таблицах.

Из приведенных значений измерительных единиц можно сделать вывод, что три из них — бары, атмосферы, и килограмм сила на кв. см. примерно равны между собой. Практически при любых упрощенных бытовых расчетах незначительную разницу в показаниях приведенных единиц можно не учитывать.

Высота водяного столба приблизительно в 10 раз меньше предыдущих перечисленных измерительных единиц, а один мегапаскаль наоборот, примерно в 10 раз больше.

Рис. 3 Нормативы из постановления РФ от 6 мая 2011 г N 354

Какое давление воды в водопроводе многоквартирного дома

В правительственном постановлении РФ от 6 мая 2011 г № 354, регламентирующем порядок предоставления коммунальных услуг гражданам, проживающих в МКД или использующих в них помещения для различных целей, оговорено максимальное и минимальное давление в магистрали горячего (ГВС) и холодного (ХВС) водоснабжения.

Общепринятым считается напор холодной воды в точке водозабора от 0,03 МПа (0,3 кгс/см2, атм. , бар) до 0,6 МПа (6 кгс/см2, атм. бар).

Для водоразборных колонок, которыми могут пользоваться жильцы при отсутствии водопроводных коммуникаций, установлен минимальный напор в 0,1 Мпа (1 кгс/см2).

Для горячего водоснабжения существующие нормативы в водоразборной точке чуть ниже ХВС и находятся в границах от 0,03 Мпа (0,3 кгс/см2) до 0,45 Мпа (4,5 кгс/см2).

Приведенные нормативы распространяются на часы максимального забора утром с 7.00 до 9.00 и вечером с 19.00 до 22.00., то есть в то время, когда объемы потребления из магистрали имеют наивысший показатель.

Рис. 4 Нормы расхода на одного жильца домов квартирного типа по СНиП 2.04.01-85*

Свободный напор

Понятно, что давление во внутреннем квартирном водопроводе многоэтажек напрямую связано с его параметрами на входе, в СНиП 2.04.02-84 регламентированы его значения в наружных водоносных сетях, основные пункты документа:

  • Согласно нормативам, давление в городском водопроводе населенных пунктов с учетом максимальных объемов потребления для хозяйственных и питьевых нужд на входе в здания принимают минимум 10 м (1 атм. ). При расчетах требуемого напора на входе многоэтажек к каждому этажу прибавляют по 4 м.
  • Если имеется возможность регулировки давления в магистральной сети на входе в здание, то допустимо принимать его добавление на каждый этаж по 3 м. Здания при этом должно быть оснащено резервуарами для хранения водных запасов.
  • Если к наружным водопроводным сетям подключены здания разной этажности или построенные на возвышенностях, допустимо устанавливать местное насосное оборудование для увеличения напора в многоэтажках и сооружениях, возведенных на высотах.
  • Так как водоразборные колонки подключены к наружным водоносным сетям и находятся на высоте домовых вводов, размещенных на уровне земли, минимальный напор в них принимают равным 10 м.
  • Предельный показатель входного напора в здания для водоподающих сетей хозяйственного и питьевого назначения не должен быть выше 60 м.
  • Если к наружной водопроводной сети с давлением в трубах 60 м подключают отдельные здания или районы, для компенсации избыточного напора используют регуляторы или систему водоподачи разбивают на зоны.
  • Помимо водоподающих сетей для хозяйственно-бытовых нужд и питьевого назначения, в населенных пунктах прокладывают противопожарные линии низкого и высокого давления.
  • Для противопожарных трубопроводов низкого давления принимают напор не менее 10 м. Если ветви хозяйственно-питьевого и противопожарного назначения объединяют, максимальный уровень напора не должен быть выше 60 м.

Рис. 5 Схемы водозабора из колодца и скважины

Статья по теме:

Схема водоснабжения частного дома от скважины с гидроаккумулятором. В отдельной статье даются схемы подключения гидроаккумулятора, рассказывается про монтаж водоснабжения из скважины с погружным и поверхностным насосом.

Давление в системе водоснабжения частного дома

Загородные жилые дома коттеджного типа могут подключаться как к централизованным магистралям подачи горячей и холодной воды, так и к линии автономного водоснабжения.

Обычно емкостями для водозабора хозяйственно-питьевой воды при индивидуальном водоснабжении являются колодезные и скважинные источники, из которых водные ресурсы направляются в дом.

Наиболее распространенная схема водоподачи реализуется при помощи погружных электронасосов или поверхностных насосных станций, которые из колодезного или скважинного источника отправляют воду по ПНД трубам в здания. При этом вода постоянно находится во внутреннем водопроводе, а насос автоматически отключается, если водные ресурсы не используются и включается при водопотреблении.

Иногда при автономном водоснабжении возникают ситуации, когда дебит скважинного или колодезного источника невелик и он не может обеспечить водозабор в нужных объемах в течении длительного времени. В этой ситуации выходом служит использование накопительной емкости, которую устанавливают как можно выше (на верхнем этаже или чердаке здания) и наполняют водой при помощи электронасоса.

Рис. 6 Схема и вид водоснабжения с гидроаккумулятором

Основное оборудование для автономного водоснабжения

Стандартная система автономного водоснабжения включает в себя водоподающий агрегат (погружной или поверхностный электронасос), реле давления и при необходимости сухого хода, гидроаккумулятор, манометр. При водозаборе насос наполняет водой внутренний трубопровод и расширительный бак, а гидрореле в водопроводной сети является основным прибором автоматики. Оно отключает подачу питания на насосный агрегат при достижении в линии определенного напора.

Верхняя и нижняя граница включения и отключения электронасоса устанавливаются вручную при настройке реле, каждый из предлагаемых на рынке приборов имеет свой диапазон и пограничные значения давлений.

Оптимальное давление при типовой схеме водоподачи

Стандартное реле для работы в водоподающей системе одноэтажного дома рассчитано на рабочее давление в водопроводной сети примерно от 1,5 до 3 бар (в популярные модели реле включены заводские настройки рабочего диапазона от 1,4 до 2,8 бар). Стоит отметить, что показатель в 3 бара примерно равен среднему значению между установленными нормативами для многоквартирных домов показателей от 0,3 до 6 атм.

Рис. 7 Схема водоснабжения с водозабором из скважины с накопительным баком

Если индивидуальный дом имеет высоту в два и более этажей, по аналогии с напорными показателями многоэтажного дома к каждому этажу добавляют по 0,5 бар. Учитывая, что внутренний водопровод индивидуального жилого дома имеет намного большую протяженность, чем в городских квартирах, и соответственно в нем выше гидропотери, показатель в 0,5 бар иногда увеличивают до 1.

То есть на входе внутреннего трубопровода ХВС в частный дом при наиболее часто встречающийся высоте в два — три этажа вполне может быть установлено реле с порогом срабатывания примерно от 3,5 до 5 бар и соответственно напор на наружном вводе может доходить до 50 м.

Норма давления при использовании накопительной емкости Накопительный резервуар, размещенный на верхнем этаже или чердаке загородного дома, создает напор, равный высоте его нахождения над уровнем земли. Водный объем для наполнения емкости обеспечивают погружной электронасос или насосная станция с забором из колодца или скважины.

Если в двухэтажном доме расстояние между подвалом и чердаком может достигать 10 м, что равнозначно давлению в 1 бар и вполне достаточно для работы самотечной системы отопления, то в случае потребления воды сантехприборами и водонагревательным оборудованием этой величины может не хватить для их нормального функционирования. Собственнику придется принимать меры по повышению гидронапора, обычно для этих целей в трубопроводный контур встраивают специальный повысительный электронасос.

Рис. 8 Зависимость срока службы полипропиленовых труб от их температурных и напорных параметров

Возможно будет полезным почитать про охранную зону водопровода

Разновидности давлений трубопроводов

Любой пользователь, самостоятельно занимающийся водоснабжением, нередко сталкивается с различными терминами, определяющими давление в водопроводе, основные из них (по ГОСТ 356-80 (СТ СЭВ 253-76):

Номинальное PN. Приобретая на строительном рынке трубы для монтажа водопровода, часто сталкиваются с указанием срока их службы, у изделий из различных материалов он разный и колеблется в диапазоне от 20 лет для сталей и 50 лет для полимеров.

Пользователю следует знать, что показатель PN означает, что труба при данном наибольшем избыточном напоре может функционировать указанный эксплуатационный срок при единственном условии — температура рабочей среды не должна превышать порога в + 20 °С.

Рабочее Рр. Известно, что при повышении температуры транспортируемой среды, эксплуатационный срок любых трубопроводов снижается. В контуре отопления температура теплоносителя обычно не выходит за границы диапазона 50 — 70 °С для радиаторов и 35 — 50 °С для теплых полов, то есть номинальный PN для этих труб не актуален.

Поэтому для трубопроводов дополнительно устанавливают рабочее давление в системе водоснабжения, равное наибольшего избыточному, при котором труба может функционировать отведенный ей срок службы в заданном эксплуатационном режиме. Обычно Рр рассчитывается при подаче рабочей среды определенной температуры (обычно выше + 20 °С) или отличных от нейтральных водных ее физико-химических характеристиках.

Пробное Рпр. Указывает избыточное нормативное давление, которое устанавливают при проведении гидравлических испытаний трубопроводов и арматуры на прочность и герметичность соединений в стандартизированном диапазоне температур от + 5 до + 70 °С.

Рис. 9 Редуктор и его конструктивное устройство

Статья по теме:

Регулятор давления воды в системе водоснабжения — виды и конструкции, монтаж. В отдельной статье подробно рассказываем про специальные регуляторы давления, которые устанавливаются в системе водоснабжения нормализуя, при этом, давление воды. Почитайте, возможно, будет интересно.

Как уменьшить давление

С проблемой высокого давления обычно сталкиваются жильцы нижних этажей многоэтажек, где для обеспечения нужного диапазона 0,3 — 6 атм. вверху приходится подавать воду с повышенным напором снизу. Чрезмерный напор в контуре приводит к ускоренному износу трубопроводной арматуры, неудобствам при пользовании смесительными приборами и санитарной техникой (повышенный шум в кранах).

Проблема в МКД решается довольно просто — чтобы снизить давление, вентилями на входе в квартиру от стояков ХВС или ГВС уменьшают сечение проходного канала.

Если в системе наблюдаются резкие перепады давления, для его снижения или стабилизации можно использовать редуктор. На приборе имеется регулятор, позволяющий понизить давление, выставив предельно допустимый напор на входе в квартиру (к примеру, показания в 2 или 3 атм.), пороговое значение которого не может быть превышено.

В автономном водоснабжении загородных домов проблема слишком высокого напора решается на этапе монтажа — на гидрореле подкручивают регулировочный винт, который понижает верхний порог его срабатывания.

Рис. 10 Повысительные насосы повышающие давление воды в водопроводе и их использование

Как повысить напор

В квартире или доме коттеджного типа напор в трубопроводе можно повысить единственным способом — установкой в магистраль специального повысительного насоса.

Агрегат своими лопастями рабочего колеса будет проталкивать воду по трубам с повышенной скоростью, создавая при этом в магистрали повышенное давление.

В многоэтажках МКД может возникнуть ситуация, когда применение повысительного электронасоса в квартире приведет к откачиванию воды из стояков потребителей вышерасположенных или нижних этажей. Чтобы избежать жалоб от соседей и возможных неприятностей один из вариантов — установить в квартире накопительную емкость. В нее монтируют поплавковый выключатель, имеющий внутри связанный с рычагом автоматический запорный клапан и подсоединяют входной патрубок к водопроводу. После наполнения резервуара водой поплавок поднимается и перекрывает водоподачу (принцип работы аналогичен системе наполнения унитазов).

Так как накопительная емкость не всегда может обеспечить требуемый напор в квартире, в линию дополнительно монтируют повысительный насос, автоматически включающийся при напоре в трубопроводе 0,2 или 0,3 бара.

Рис. 11 Замер напора в квартире

Нормы давлений для работы сантехники и оборудования и способы его определения

Стоит отметить, что нижний порог напора воды в трубопроводах в 0,3 бара был выбран не случайно — подавляющее большинство сантехнических приборов нормально функционируют при данных параметрах.

Если устанавливается водонагревательное оборудование (электрические бойлеры, газовые колонки, котлы на различных типах топлива) нормативы рабочего давления на их входе бывает намного выше установленного минимального предела в 0,3 бара, показатель может доходить до 1 бара.

Для агрегатов нагрева воды, размещаемых в индивидуальных домах, это не играет большой роли — необходимый напор устанавливают самостоятельно на реле давления. При использовании водонагревательного оборудования в квартирах следует быть внимательным и перед установкой изучить технические характеристики в отношении рабочего давления воды на входе прибора.

При измерении давления в магистрали обычно используют манометр, но так прибор имеется не у каждого пользователя и для его правильного подключения к трубопроводу требуются специальные фитинги, рабочее давление в трубах водоснабжения некоторые потребители пытаются определить другими методами.

Рис. 12 Таблица замеров с банкой

Самый простой и общеизвестный способ узнать, какое давление в водопроводе — подсчитать время наполнения водой трехлитровой банки. Из таблицы на рис. 12 видно, что если временной интервал заполнения трехлитровой банки превышает 8 секунд, то в водопроводе напор меньше нижнего порога в 0,3 бара.

Стоит отметить, что данный способ замеров (в большей степени некорректные данные из приведенной таблицы) является абсолютно необъективным, так как само давление не имеет линейной связи с расходом. Если наполнять банку из смесителя — он имеет узкий проходной канал и эксперимент с банкой покажет по таблице пониженное значение давления.

Приведенные табличные данные стоит увеличивать примерно в 10 раз — фактически при измерениях специалистами ЖЭС на выходе стояка показаниям манометра в 1,3 бар соответствует наполнение банки за 20 секунд.

Если исходить из санитарных норм расхода, приведенных в таблице рис. 13, трехлитровая банка из крана должна наполняться за 30 секунд при напоре в системе 0,2 бара и минимальном внутреннем диаметре подводки в 10 мм. Это значение выше в 3 раза табличных данных из рис. 12, но также не является корректным.

Так что самый объективный способ определения давления в квартире — измерение его при помощи манометра на входном вентиле от стояков горячего или холодного водоснабжения.

Рис. 13 Расходы и свободные напоры санитарных приборов по СНиП 2.04.01-85*

Поддержание рабочего значения давления воды в системе водоснабжения многоквартирного или индивидуального дома является одной из основных задач соответственно коммунальных служб или собственника. Для точного определения его параметров в случае предъявления претензий в жилищно-коммунальные службы или регулировки порогов срабатывания системы индивидуального водоснабжения, используют только манометр.

Рабочее давление в системе водоснабжения: нормы и отклонения

Многие жители ассоциируют водопроводную систему с рядом труб, расположенных в стенах и кранов, поворачивая которые поступает вода. И также большинство людей не имеют никакого понятия обо всех сложностях коммуникационной сети.

Рабочее давление в системе водоснабжения — один из главных показателей эффективной работы водопровода. Все сантехнические устройства могут нормально функционировать только при стабильном давлении воды.

Слабый напор, представляющий себя как медленно текущая вода с крана, свидетельствует о низком давлении в коммуникационной сети. В особенности этот фактор беспокоит горожан, владеющих квартирами на верхних этажах и жителей загородных домов.

Слабый напор останавливает работу стиральных и посудомоечных машин, душевых кабин и ванн. В данной статье будут рассмотрены вопросы о нормах давления, максимально и минимально допустимом показателе.

Нормальные показатели

Единица измерения давления в трубах водоснабжения в квартире и в частном доме — 1 бар, который равен 1, 0197 атмосфер. Этот показатель полностью соответствует массе столба воды в высоту 10 м.

Коммуникационная сеть требует рабочего давления в размере 4 бар, которые в свою очередь соответствуют весу столба воды высотой 40 м.

Данный показатель обеспечит водой потребителей всех этажей, включая самые верхние. Но следует отметить, что стабильность показателя крайне редка. Более того давление 4 бара не так часто встречается. Типовая водопроводная система подразумевает давление в пределах 2,5−7,5 бар.

Сильный напор и соответственно повышенный показатель давления приводит к сбоям в водопроводе, более того, некоторые сантехнические устройства повреждаются при показателе 6,5 бар.

А ещё большее давление совсем не способны выдерживать 10 атмосфер по силу только сварным соединениям и фитингам для промышленного использования, отличающихся конической резьбой. Так же, как высокое, так и низкое давление приводит к неполадкам и сбоям в водопроводной системе.

Некоторое сантехническое оборудование начинает работать при определённом показателе, к примеру, джакузи будет функционировать только при 4 бар. Душ и стиральная машинка потребуют давления от 1,5 бар.

Ввиду этих особенностей нормальным показателем считается — 4 бара. Эта граница имеет минимальные риски повреждения соединений труб и узлов и её хватает для работы различных сантехнических приборов.

Давление для водопроводной системы автономного типа

Автономная система водоснабжения функционирует совершенно по другому типу и стандартные общепринятые нормы здесь не имеют особой важности.

В данном водопроводе можно выставить любой показатель давления, начиная от минимально допустимого, при котором вода стекает почти самотёком (1−6 бар). В случае с автономным водоснабжением, то здесь всё решает владелец.

Минимально допустимое давление для загородного дома — 1,5 бар. Оно позволяет хотя бы включить два сантехнических устройства одновременно. Максимально допустимый показатель зависит от особенностей источника воды и производительности насосного оборудования.

Но чаще всего жителей загородных домов беспокоит проблема слабого напора, поэтому многие интересуются способами повышения давления в водопроводной системе.

Способы повышения

Повысить давление в автономном водоснабжении можно техническим путём: при помощи накопительной ёмкости или насосного оборудования. Данные способы имеют свои достоинства и недостатки.

Насосное оборудование

Этот метод подходит для квартир с центральной системой водоснабжения и для загородных коттеджей, дачных участков с автономным водопроводом. Дополнительное насосное оборудование применяется только в случае, ели основное устройство не выполняет необходимых требований.

Это возможно при дальнем расположении скважины или недостаточной мощности прибора для подачи воды на второй этаж. Дополнительный насос устанавливается у входа в домашнюю разводку.

В устройстве обязательно должен быть датчик давления воды, который запускает его при нормальном показателе и выключает при отсутствии потребителя. Чаще всего используется вибрационный насос, который отличается слабой чувствительностью к высокому содержанию воздуха.

Станция с накопительной ёмкостью

Данный способ работает совершенно по другому принципу: насосное оборудование качает воду в накопительную ёмкость, которая функционирует при стабильном давлении 1,5−2 атмосфер. А это значит, что жидкость закачивается до момента появления необходимого показателя, далее насос выключается.

Система водоснабжения в этом случае расходует воду под строгим контролем редуктора давления, параметры которого устанавливаются предварительно до эксплуатации. Насос в такой системе подойдёт, как вибрационный, так и центробежный.

Для нагнетания давления в гидроаккумуляторе применяется внутренний или наружный эжектор, который создаёт разряжение в трубопроводе. Этот метод не применяется в квартирах из-за шумной работы и некоторых особенностей конструкции.

Рабочее давление в водоснабжении — важный показатель, от которого зависит функционирование большинства устройств. Но существуют методы повышения его, которые применимы в городской и сельской местности.

нормативы, единица измерения, расчет и регулирование

Содержание статьи:

Рабочее давление в системе водоснабжения выполняет непростую задачу.

От эффективности напора зависит работоспособность многих бытовых приборов. В душе высокий показатель наиболее важен, в противном случае вода просто будет сочиться из лейки, не имея возможности подняться по стояку.

Давление в городском и частном трубопроводе

По ГОСТу давление в водопроводной сети должно составлять 4 бар

Оптимизация давления в городском водопроводе невозможна, кроме того, точных сведений о силе напора на данный момент не предоставляют. Если магистраль соответствует установленному ГОСТу, давление будет составлять 4 бар. Однако этот показатель часто снижается до отметки 2,5-2,7 бар. Поэтому, расход воды может быть минимальным.

В частном (автономном) водопроводе напор воды высчитывается индивидуально. Это зависит от типа выбранной сантехники, а также показателя сопротивления при прохождении ресурса по трубам из источника. Огромную роль несет выбранное насосное оборудование. Оптимальным показателем в частном секторе является давление 1,5-2 бар.

Проверить это можно манометром.

Нормативные требования

Измерения давления воды в многоквартирных домах и в частном секторе практически не имеют различий. У каждой разновидности трубопровода есть свой предел. Например, нормальный показатель соответствует 1 бар, то есть 1,0197 Атмосфер.

В коммуникационных водомагистральных сетях превышение 4 бар недопустимо. Они способны поставлять воду на высоту стояков до 10 метров. С такими данными напор воды будет одинаковым на всех этажах. Тем не менее, столь высокое давление бывает в редких случаях. Типовая водопроводная конструкция имеет отметку 2,5-7,5 бар, причем последнее считается высоким для обычного водопровода для частных и многоквартирных домов.

Если в городском трубопроводе отметка превышает 6,5 бар, это может вывести из строя ряд электроприборов: стиральную машину, бойлер, посудомойку. Величину до 10 бар используют только в промышленных трубопроводах, имеющих шовные и резьбовые соединения.

Если в доме установлено джакузи, ему достаточно показателя силы напора для горячего водоснабжения 4 бар. Стиральная машина и душ будут работать при стабильном давлении на отметке 1,5 бар. Таким образом, одинаковым нормативом для городского и частного водоснабжения является показатель давления 4 бар. При первичном проведении водопровода необходимо узнавать, какими именно будут показатели.

Единица измерения давления

Когда владелец дома или квартиры замечает, что бытовая техника не справляется со своими задачами, подозрение падает на некачественную подачу воды. Приходится выполнять измерения, для чего необходимо точно знать единицу, по которой определяется сила напора в водопроводных системах. Могут использоваться разные единицы измерения давления воды в водопроводе.

  • Величина водяного столба, которую определяют для ведения гидравлических расчетов. Она соответствует гидростатическому давлению при столбе размером 1 мм и при одновременном показателе температуры 4 градуса.
  • Бар. Его значение приравнивается к одной атмосфере либо заменяется на подъем 10 метров водяного столба. В таком случае, бесперебойная работа посудомоечной машины будет осуществляться только при показателе давления не менее 2 бар. Это можно рассчитать по специальной формуле. Повышать или понижать его допустимо в крайних случаях.
  • Техническая атмосфера. Определяется при помощи значения Мирового океана. Например, 1 атмосфера полностью соответствует давлению в момент наложения силы, равной 1 кг на площадь 1 кв.см.
  • Паскаль. Его величина подразумевает 1 Ньютон, умноженный на 1 кв.м. Такая единица относится к международным системам, поэтому применяется в нашей стране реже.
  • PSI, фунт на дюйм квадратный. Одна единица PSI соответствует постоянной величине 6894,75729 Па, можно посчитать в мПа. Чаще применяется на автомобильных манометрах, но иногда и на устройствах определения водопроводного давления.

СНиП указывает, что максимальный показатель давления должен быть не более 6 атмосфер, в то время как нижний предел соответствовать 0,2 атмосфер и более. Убедиться в этом поможет таблица стандартов, которую предоставляет каждый поставщик.

Если давление соответствует нормативным требованиям, водой можно обеспечить всех без исключения жителей в многоэтажках.

Расчет давления воды

Давление в зависимости от диаметра трубы

Если на трубе, входящей в дом или квартиру, имеется установленный манометр, давление будет измеряться автоматически без ручных расчетов. В противном случае придется вычислить эту величину. На эту процедуру уходит не более пяти минут. Сколько будет показатель, можно понять без расчетов. Подготовьте набор инструментов:

  • съемный манометр;
  • шланг, имеющий аналогичный диаметр, как на трубе;
  • штуцер с резьбовым соединением размером ½ дюйма;
  • сантехнический скотч и хомут.

На одну сторону шланга закрепляют манометр при помощи хомута, в противоположное отверстие вставляют штуцер и фиксируют аналогичным образом. Душевую лейку снимают, вставляют на ее место штуцер и несколько раз переключают воду: душ-кран. Это поможет выгнать накопившийся воздух. Если появляются подтеки в местах соединения, необходимо их устранить путем приматывания сантехнического скотча. После этого на манометре стрелка покажет уровень давления в трубопроводе.

Способы повышения и понижения давления трубопроводе

Насос для повышения давления воды

Несоответствие нормам давления в трубопроводе часто приводит к неприятностям, поэтому приходится устранить эту проблему собственными руками, если такую услугу не предоставляет водоканал. Существует несколько способов, которые помогают увеличивать и при надобности уменьшать водяное давление в магистрали.

Варианты повышения давления в автономном и квартирном трубопроводе

Существует два способа поднять давление и пользоваться водой в свое удовольствие без перепадов напора. Для таких целей жители могут создавать специальные условия: устанавливать квартирные насосы или насосные станции.

  1. Обыкновенный насос. Монтаж осуществляется на трубу водоснабжения в домах или квартирах в той точке, где происходит забор ресурса – недалеко от крана или душевой лейки. Таким устройством можно пользоваться, если нужно повысить давление показателя до 1,5 бар. Оборудование легко обслуживается и не требует дополнительных составляющих. Для повышения показателей необходим подбор более серьёзного устройства.
  2. Насосная станция. Больше подходит для владельцев частных домов с автономным водоснабжением. Для работы такой конструкции необходимо иметь дополнительное пространство, так как насосная станция устанавливается в комплексе с накопительным резервуаром. Для таких целей подходит подвальное помещение. Благодаря наличию расширительного бака даже при отключении централизованного холодного водообеспечения давление будет поддерживаться и владельцу хватит ресурса на сутки.

Любой насос в системе имеет встроенные датчики и механизмы контроля, которые запускают/отключают устройство в случае понижения оптимального показателя давления или его повышения. Таким образом получается уменьшить или увеличить показатели.

Методы понижения давления в водопроводе

Чтобы понизить давление воды в водопроводной сети, потребуется установка редуктора в магистраль в том месте, где труба заходит в дом или квартиру. Такой механизм представляет собой небольшую конструкцию с двумя резьбовыми соединениями. Они отлично защищают бытовую технику от гидроудара и снижают нагрузку на домашний трубопровод в целом.

Принцип работы регулятора заключается в выравнивании силы диафрагмы и удерживающей пружины. Как только происходит водозабор, давление падает, поэтому действие пружины усиливается. При этом отверстие открывается до стабилизации давления в трубопроводе. Соответственно, если будет скакать давление, это не повлияет на открытие и закрытие встроенного клапана, поэтому пользователь будет получать ресурс стабильным напором.

Причины слабого давления в трубах

Зарегистрирован ряд случаев, по причине которых может снижаться напор воды в любом из типов трубопровода.

  • Наличие крупного засора в сечении трубопровода, наросль ила и других отложений. Со временем просвет патрубков уменьшается, соответственно и давление может падать.
  • Авария на насосной станции. При неправильно работающем оборудовании могут возникнуть некоторые проблемы с темпами поставки воды в дома. Это может сопровождаться снижением напора либо полным его отсутствием на протяжении длительного времени.
  • Отсутствует электричество. Насосная станция работает от электросети, поэтому при ее отключении возникает снижение подачи воды в многоквартирные и частные дома.
  • Образование утечки. Если в магистрали, подходящей к дому, наблюдается потеря ресурса, это существенно сказывается на давлении. При таких обстоятельствах напор снижается, и вода может течь тонкой струйкой.
  • Повышенный водозабор. Такую проблему наблюдают поздней весной, летом и осенью. Большая часть населения ведет огородничество, делает заготовки на зиму. У многих плоды растут прямо на придомовом участке даже в многоэтажных жилых массивах.

Жителям остается только терпеть перебои в подаче воды. В лучшем случае можно составить коллективное письмо в организацию, которая предоставляет услуги по водоснабжению. Обязательным условием при этом является требование регулярно измерять давления воды в трубопроводе.

норматив холодной, напор горячей в кране, норма СНиП (СП) и ГОСТ 2020 в частном доме


Норматив давления воды в водопроводе в квартире регламентируется все теми же строительными нормами и правилами, более известными как СНиП (СП), разработанными в эпоху государственной стандартизации. В случае с нормативом напора подачи холодной и горячей воды применяется СНиП 2.04.02-84. В нем есть норматив давления воды для первого этажа многоквартирного дома, а значит, этот норматив давления может применяться и для частного дома, в котором установлено центральное водоснабжение. Достижение идеального показателя давления, рекомендованной нормы, не всегда возможно, поэтому есть еще минимальное и максимальное значения.

Водомер в доме

Как выводятся регламентированные значения по ГОСТ 2020

Нормативные документы в период государственного контроля за соблюдением качества оказания населению жилищно-коммунальных услуг, строительства и застройки населенных пунктов в промышленном масштабе разработаны на основании практического опыта и научных исследований.

Манометр

В связи с этим стоит отметить следующее:

  1. Норма напора воды в кране для многоквартирных домов рассчитана преимущественно на самый распространенный в то время тип – пятиэтажное здание. Для многоэтажных домов давление рассчитывается индивидуально, при создании проекта, с учетом типа установки, обеспечивающей нужды жильцов в воде. Однако соблюдение норм СНиП 2.04.02-84, озаглавленного «Водоснабжение наружных сетей», при этом является обязательным условием, и не только в Москве.
  2. Максимальное и минимальное значения давления, норма давления воды в водопроводе могут измеряться в барах или в атмосферах. Это не тождественные понятия, поскольку единица норматива измерения, принятая в физике, на самом деле равна 1,02 атмосферы. Общепринятая практика при проведении расчетов давления – округление 1,02 до единицы, чтобы облегчить проведение соответствия нормативам. Поскольку речь идет о цифре после нуля за запятой, а максимальное давление в трубах из пропилена не превышает 10, погрешность норматива считается не очень значительной.
  3. Давление воды в кране зависит от многих условий – качества оборудования у поставщика, расстояния, на которое она подается, высоты или этажности здания, исправности всех составляющих системы в отдельно взятом жилище.

Водомерный узел для многоквартирного дома

Нормативы давления горячей воды отличаются по величине от требований-нормативов, предъявляемых к холодной. Потому что на трубы оказывает влияние не только компрессия водного потока, но и температурные показатели.

Срок эксплуатации водопровода снижается, если трубы установлены без предварительных подсчетов стандартного давления и температуры.

Обычно при прокладке трубопровода в квартире или в частном доме закладывается двойной запас прочности по отношению к указанному в номенклатуре.

Давление воды в водопроводе в квартире: норматив СНиП (СП) и ГОСТ 2020

Нормы давления воды в квартире – непременное условие нормального функционирования бытовых приборов, работа которых происходит с водопотреблением. При минимальном многие из них – посудомоечные и стиральные машины, джакузи и массажные души просто не будут работать, и это заранее оговорено в инструкции по применению.

Формула расчета напора по ГОСТу

Однако и чрезмерный показатель, ограниченный цифрами максимального предела, тоже не будет лучшим из вариантов. Предельный напор приводит к быстрой деструкции даже недавно установленного водопровода.

В данном случае нарушается цельность стыковочных швов, выдавливаются заглушки и сальники. При изношенном состоянии водопровода могут ломаться краны и даже разрываться трубы в квартире или по дороге к точкам водоразбора.

Нормы расхода

Давление холодной воды в квартире: норматив

СНиП 2.04.02-84, регламентирующий нормы давления воды, был дополнен год спустя. С тех пор дело обстоит следующим образом:

  • проектирование водопровода должно быть полностью согласовано и установлено по существующим требованиям;
  • учитываются все составляющие – подводка к зданию, его распределительная сеть, любые точки водоразбора, в современных условиях это чаще всего смесители;
  • для стандартной пятиэтажки напор воды исчисляется по формуле: 1 бар на первом этаже + 0,4 бара для каждого из построенных – 0,4 х 5 = 2 бара;
  • так довольно легко определить для пяти этажей нормальное давление холодной воды, которое равняется трем барам;
  • примерно сориентироваться, насколько водоснабжение соответствует норме, можно по наполнению литровой банки: если вода подается под давлением 2,44 атмосферы, то она наполняется за 1 секунду;
  • обычно данные указывают для банки емкостью 3 литра – она наполняется при нормальном напоре воды в кране за 3 секунды.

Таблица минимальных и максимальных показателей давления холодной воды по нормам СНиП (СП).

Тип подаваемой воды Минимум Максимум
Холодный 0,3 атмосферы 6 атмосфер

Давление горячей воды в квартире: норматив

Специалисты советуют ориентироваться не на данные СП или СНиП. Особенно если речь идет о поставке воды в недавно спроектированном частном доме с индивидуальным типом водоснабжения. Считается, что нормы, актуальные 35 лет назад и определенные в далеком от современных реалий 1984 году, для индивидуальной постройки нужно увеличивать.

Схема водомерного узла

Отсюда такой спрос на насосы с повышающей функцией. Еще один совет для тех, кто испытывает неудобства от слабого или слишком сильного давления в трубах. Следует не проверять работу местного водоканала время от времени, а устанавливать в квартире или в доме водяной манометр.

Его присутствие на смесителе дает возможность постоянно контролировать соблюдение нормативов поставщиком. Это особенно актуально для измерения давления горячей воды, так как напор холодной воды всегда больше.

Таблица минимальных и максимальных показателей давления горячей воды по нормам СНиП (СП).

Тип подаваемой воды Минимум Максимум
Горячий 0,3 атмосферы 4,5 атмосферы

Немного о правах потребителя

В самом конце 2018 года был принят, а в 2019 году начал действовать Федеральный Закон № 485. Необходимость разработки нового документа с нормативами была продиктована изменившимися реалиями в аспектах осуществления управления функционированием многоквартирных домов.

Расчет напора

Расширилось количество организаций, которые могут принимать участие в обеспечении нужд людей, соблюдении нормативов и требований к давлению для проживающих в МКД.

Для этого потребовались и нововведения в области правового урегулирования.

Если раньше давлением и нормативами могли заниматься только строго ограниченные агенты, с появлением МУП (не наделенных правом собственности коммерческих муниципальных унитарных предприятий) начали действовать МПА (муниципальные правовые акты, или местные нормативы), постановления местных властей.

Рядовой потребитель может узнать об установленных нормативах непосредственно в офисе компании, которая занимается водоснабжением. В частности, давлением и температурой, предусмотренными нормативами. Права потребителя защищены даже на таких условиях.

Скорость наполнения банки

Перевод взаимоотношений между потребителем и поставщиком, не имеющим права собственности, переведенного в новую правовую плоскость, не исключает обязательств, которые на него возложены в постановлении Правительства РФ.

Вода в квартире, нормативы расхода и давления, инструкции по выдаче счетов и даже нормативы эксплуатации водостоков – все это можно найти в Постановлении № 354, которое не утратило актуальности и в 2020 году, хоть и датируется маем 2011 г.

Бытовые потери в квартире

Тонкости

В Приложении № 2 к постановлению № 354 указаны должные параметры качества водопоставок, в которые входят и нормативы давления. И это не случайно, поскольку документ называется «О предоставлении коммунальных услуг собственникам».

Нарушение любых нормативов, не только давления, на местном уровне может быть основанием для пересмотра счетов, выставленных производителем. Если давление холодной воды не соответствует ГОСТу и несоблюдение параметров давления вызвано не засорами и не неисправностями, а в доме центральное водоснабжение, то управляющая компания должна заняться разрешением существующей проблемы.

В водомерном узле

Разумеется, поставщики не всегда готовы признать недочеты в собственной деятельности. Поэтому они сначала пришлют представителя компании, который должен проверить, насколько нормальный уровень подачи воды в холодном кране, а также соответствие давления установленным нормативам. Недопустимым считается уровень давления, который не позволяет производить подключение водопотребляющих приборов, бытовых устройств.

Минимальный показатель давления по нормативам установлен по потреблению душа и ванны, и это 0,3 бара. У умывальника и унитаза это значение давления чуть меньше – 0,2 бара. Считать удовлетворительной работу компании, при которой население дома должно ограничиваться тонкой струйкой из умывального крана и не иметь возможности полноценно осуществить гигиенические процедуры, недопустимо.

Жильцы многоквартирного дома должны быть осведомлены о том, что нынешнее законодательство Российской Федерации обеспечивает за ними право требовать соблюдения нормативов, указанных в СП (СНиП).

В подвале дома

Чтобы изменить негативную ситуацию, нужно убедиться, что перебои с водоснабжением обусловлены не неполадками в квартире, а некорректной деятельностью поставщика коммунальных услуг. Написав заявление с указанием параметров и требованием устранения причин, которые находятся в его ведении, можно добавить пункт о необходимости снижения оплаты за некачественные услуги.

Правильно составленное заявление и документально подтвержденные нарушения нормативов (на входе в многоквартирный дом не менее 4 бар), может стать весомым основанием для обращения в судебные инстанции, прокуратуру или в городскую администрацию. Так принято, например, в СПб.

Что нужно учитывать в частном секторе

В загородном доме или в пригородах крупных городов может рассматриваться вариант с автономным водоснабжением из источника или скважины. Этот вариант изучается иначе, чем ситуация в многоквартирном доме с центральным водоснабжением. Потому что зависит от напора воды в источнике или в магистральном водопроводе.

Водомер в подвале

Если давление снижено и в соседних домах, нужно обращаться в организацию или к частному поставщику, который взял на себя обязанности снабжения. Если же проблема в отдельно взятом доме, неполадки могут быть в собственной водопроводной системе.

Это и неудобно, и опасно, поскольку при возгорании пожарный автомобиль не сможет набирать воду для тушения.

Цифра нормального давления горячей воды находится в диапазоне от 0,3 до 4,5 атмосферы. Но в частном доме с автономным водоснабжением лучше ориентироваться на используемый источник подогрева.

Измерение нормативных показателей

Газовый подогрев не всегда подразумевает установку дополнительного устройства. Колонка легко справляется с нагревом. Установка котла на твердом топливе нередко требует регуляции напора с помощью дополнительного устройства – насоса или гидроаккумулятора.

Давление воды в водопроводе — определение нормы + как повысить

В представлении обычных жильцов водопровод ассоциируется с системой труб, спрятанных в стенах или проложенных вдоль них, и кранов, при повороте которых начинает течь вода. Многие из рядовых обывателей даже не представляют всю сложность устройства этой сложной коммуникационной сети, имеющей ряд специфических особенностей, оказывающих влияние на состояние важных технических показателей при ее эксплуатации. Одним из главных параметров качественной работы системы считается давление воды в водопроводе, от величины которого  зависит работоспособность сантехнического оборудования и комфортное проведение гигиенических процедур.

Недостаточный напор, проявляющийся в слабо текущей струйке воды из-под крана, показывает о недостаточном давлении в водопроводной сети. Особенно актуальна данная проблема для владельцев городских квартир, расположенных на верхних этажах, а также для собственников загородных коттеджей. При слабом напоре отказываются работать стиральные и посудомоечные машины, душевые кабины и ванны-джакузи. Жильцы, столкнувшиеся с проблемой недостаточного напора воды, хотели бы знать, как повысить давление в водопроводе  раз и навсегда.

Монтаж приборов, обеспечивающих повышение давления в водопроводе  до необходимого уровня, является эффективным средством борьбы с этой проблемой. Правда, перед тем, как использовать современное оборудование, необходимо убедиться, что трубопровод не засорен.

Проблема устраняется одним из двух способов:

  • установкой насосного аппарата, способствующего повышению давления;
  • модернизацией водопровода с помощью монтажа насосной станции и установкой накопительного бака.

Какой способ выбрать, каждый собственник квартиры решает индивидуально, исходя из преследуемых целей и объема воды, необходимого для покрытия всех бытовых нужд  людей, проживающих совместно с ним.

Автономная водопроводная система загородного дома с насосной станцией, обеспечивающей достаточный напор воды в трубах

Какое давление в водопроводе является нормой?

За единицу измерения давления в водопроводной сети принято считать 1 бар или 1 атмосферу, которые из-за незначительных расхождений приравниваются друг к другу.

Один бар равен 1,0197 атмосфер (тех. параметр) или примерно 10 м водяного столба. Давление в городских водопроводных сетях регулируется требованиями строительных норм и правил, составляя на данный момент 4 атмосферы. Понять, какое давление в водопроводе существует на самом деле, можно лишь по измерительным приборам, которые устанавливаются для учета потребления воды. Согласно их показаниям, величина давления в водопроводе может находиться в диапазоне от 2,5-7,5 атмосфер.

Врезка насоса в водопроводную трубу для повышения уровня давления воды до оптимального значения

При достижении уровня давления в 6-7 атмосфер возможны сбои в работе сверхчувствительной сантехники, а также повреждения керамических вентилей и соединений в трубопроводе. Поэтому при покупке оборудования для последующего подключения к городской водопроводной сети необходимо выбирать модели с запасом прочности, позволяющим приборам выдержать гидроудары, то есть резкие скачки давления. Установленные смесители, краны, насосы, трубы должны выдерживать напор в 6 атмосфер, а в период ежегодной опрессовки системы – 10 атмосфер.

При каких значениях работает бытовая техника?

При покупке оборудования, необходимо поинтересоваться, какое давление воды в водопроводе будет достаточным для его нормальной работы. При поступлении воды под давлением в 2 атмосферы обеспечивается нормальная эксплуатация автоматической стиральной  машины, а для ванны-джакузи этого будет маловато, так как данная сантехника требует напора в 4 атмосферы. При таких же показателях будет корректно работать оборудование, используемое для полива приусадебного участка со всеми насаждениями.

Важно заметить, что в частном доме необходимо обеспечить такой напор воды, чтобы можно было без проблем включать одновременно несколько точек водопотребления. Это обеспечивается при минимальном давлении, равном 1,5 бар.

Для обеспечения хорошего напора воды во всех водораспределительных точках устанавливают насос

Владельцам загородных коттеджей также важно решить вопрос обеспечения объектов водой  для организации пожаротушения. Для таких строений достаточным будет напор, составляющий хотя бы 1,5 л/с.

Специфические особенности автономного водопровода

Главной особенностью автономно-эксплуатируемой системы водопровода, работающей от источника забора воды, независимого от центральных систем водоснабжения, является:

  • необходимость подъема жидкости из шахтного колодца или из скважины;
  • обеспечение хорошего напора в точках водоразбора, находящихся на любом этаже частного загородного дома, и на участке, в самых удаленных его точках.

Пользователи децентрализованной водопроводной сети напрямую зависят и от существующего напора, и от суточного расхода воды.

В процессе эксплуатации частной системы водопровода возможны два варианта стандартного развития ситуации, которые зависят от производительности (дебита) шахтного колодца или артезианской скважины:

  • дебит шахтных колодцев и артезианских скважин, имеющих слабый напор, а также безнапорных скважин не способен покрыть суточную потребность в воде семьи, состоящей из трех-четырех человек. Напор падает по причине периодического опустошения источника. Как поднять давление в водопроводе в этом случае? Какие технические средства задействовать при этом? Вопросы не праздные для обитателей загородного дома.
  • дебит напорной (артезианской) скважины значительно превышает необходимый расход воды в сутки, примерно составляющий 500 л. Насос, обладающий высокой производительностью, в таких условиях может создать предельно допустимый уровень давления, равный 6 атмосферам. Превышения давления способствует возникновению протечек в местах соединения, а также преждевременному износу сантехники.

При выборе насосного оборудования необходимо обращать внимание на его производительность, которая должна наиболее точно соответствовать дебиту скважины и планируемому расходу воды. Причем для ориентира берут суточный расход воды, характерный для летнего периода, являющегося самым напряженным интервалом по водопотреблению.

Встраиваемые в систему водопровода приборы позволяют контролировать уровень давления воды в трубах

Варианты повышения давления в водопроводе

Насос, врезку которого проводят прямо в трубу системы холодного водоснабжения непосредственно на входе общего водопровода в отдельную квартиру. Автономную сеть можно оборудовать  дополнительными насосами, повышающими давление, произведя их установку перед точками разбора. Работа компактных насосов регулируется вручную или автоматически с помощью системы контроля, которой оснащены большинство моделей. Однако подобные насосы подходят лишь тем жильцам, которые думают над тем, как увеличить давление в водопроводе до минимального значения, составляющего 1,5 атм.

Более глобальные проблемы способна решить насосная станция, оборудованная накопительной емкостью, которая необходима в случае чередования низкого давления воды в сети с полным ее отсутствием в трубах. Накопительный бак или гидроаккумулятор обеспечивает наличие водных запасов, покрывающих суточную потребность в воде.

Обслуживать насосную станцию тяжелее, чем насос, врезанный в систему. Ей необходимо больше пространства. Бак нуждается в регулярной очистке. Монтаж большого гидроаккумулятора можно выполнить в подвале, на крыше или, вообще, зарыть в землю.

Насосная станция с накопительным баком позволяет обеспечить суточную потребность в воде жителей квартиры или загородного дома

Профессиональную консультацию по поводу того, как произвести повышение давления воды в водопроводе, обоснованную наличием точных расчетов производительности оборудования, внедряемого в систему, способны дать проектировщики фирм, занимающихся разработкой и монтажом автономных коммуникаций. Модернизировать сеть по готовому проекту могут и сантехники из ЖЭУ. При наличии опыта подобную работу способен выполнить и собственник квартиры или дома.

Оцените статью: Поделитесь с друзьями!

Давление и напор в системе полива, какие показатели?

Ваш город: Тюмень Войти Регистрация Найти Корзина: пусто

+7(495)1429563

Все товары HUNTER (91) PROS без сопла (13) PROS-PRS (регулятор давления) (13) PS Ultra (8) ECO-04, сопло МР (6) IRRITROL (26) Серия I-PRO, без сопла (7) Серия SL (6) RAIN BIRD (42) Cерия 1800 (8) Серия RD 1800 (4) Серия Uni-Spray (12) Подключение дождевателей (25) Статические дождеватели (282) HUNTER (59) PGJ, PGP, SRM (12) I-20, I-25 (12) I-40, I-90 (7) Серия G для гольф-полей (7) IRRITROL (21) 430R, 550R (4) Titan, PTSPORT-1″ (3) Для гольф-полей (10) RAIN BIRD (64) Серии 3504, 5000, MAXI-PAW (19) Серии Falcon 6504, 8005 (8) СЕРИИ EAGLE 900/950 (14) Водяные пушки SR 2005/3003 (2) Подключение ротора (25)
K-Rain Роторы (7) K-Rain Accessories (2) PRO серия , SUPER PRO серия (1) RPS50 , RPS75i , RPS75 (4) Роторные дождеватели (229) MP Rotator (59) MP Rotator (17) Rain Bird ротаторы (8) K-Rain Форсунки/Ротаторы (9) HUNTER (151) MP Rotator (17) Фиксированные (24) Регулируемые (7) Специальные (11) Баблер (15) RAIN BIRD (136) Ротаторы (8) Фиксированные (15) Регулируемые (11) Баблер (3) IRRITROL (33) Фиксированные (5) Регулируемые (6) Полосовые (6)
K-Rain (5) Прямоугольные (0) Регулируемые (5) Сопла. Форсунки (511) HUNTER (125) Пульты Eco Logic (2) Пульты X-Core (8) Пульты HC (14) Пульты XC Hybrid автономные (6) Пульты Pro-C и PCC (9) Пульты I-Core (14) Пульты ACC (9) Программаторы, реле запуска, ДУ (4) Пульты NODE (6) RAIN BIRD (71) Пульты ESP-RZX (7) Пульты ESP-MODULAR (3) Пульты ESP-LXME (22) Пульты автономные (7) IRRITROL (88) Пульты JUNIOR Plus (4) Пульты JUNIOR Max (8) Пульты Kwik Dial (6) Пульты TOTAL CONTROL (9) Пульты New RAIN DIAL

Контроль качества воды в системе водоснабжения с целью предотвращения болезней легионеров

1. Введение

Исследование компонентов окружающей среды (продукты питания, вода, воздух и отходы…) является частью профилактических мероприятий в области общественного здравоохранения с целью сохранение здоровья населения [1]. Качество, а также количество воды в системе общественного водоснабжения важны для здоровья населения. Забота о здоровье людей посредством мониторинга окружающей среды является обязанностью государства и, когда дело касается общественного здравоохранения, должна финансироваться из бюджета, что позволит медицинским работникам работать независимо [2].Вода — самое ценное природное вещество, необходимое для выживания всех живых организмов. Качество, а также количество воды в системе общественного водоснабжения важны для здоровья населения. Обрастание — это нежелательное отложение материала на поверхности питьевой воды в распределительных системах.

  • Неорганическое загрязнение (осаждение неорганических кристаллов), «Накипь».

  • Органическое загрязнение (отложение жира, масла, белка и т. Д.)

  • Засорение частицами (отложение ила, глины, гуминовых частиц и т. Д.))

Биообрастание может образовываться в системе водоснабжения на разных этапах подготовки и распределения питьевой воды на поверхностях, где вода соприкасается с твердыми поверхностями. Биообрастание — это нежелательное отложение и рост микроорганизмов на поверхностях и частицах, которые могут размножаться за счет питательных веществ [3]. Биообрастание — это сложное сообщество автотрофных и гетеротрофных микроорганизмов, включая детрит, присутствующее на различных типах субстратов во всех водных средах.Наиболее распространенными микроорганизмами, присутствующими в биообрастании, являются: Campylobacter spp., Legionella spp., Cryptosporidium spp. И H. pylori .

В водных экосистемах биообрастание играет важную роль в первичном производстве биопленки и ее росте за счет питательных веществ из системы водоснабжения. Рост биообрастания зависит от нескольких факторов, включая питательные вещества, гидродинамические условия и накопление отложений.Таким образом, питательные вещества следует рассматривать как потенциальную биомассу для биопленки. Это отличный индикатор экологических изменений, и он увеличивает доступность среды обитания [4]. Кроме того, биообрастание представляет собой серьезную проблему для цикла охлаждения в энергетике:

  • Теплообмен ↓.

  • Сопротивление сопротивлению ↑.

  • Биокоррозия [3].

2. Загрязнение воды внутри системы водоснабжения

Во время работы системы водоснабжения потери воды, снижение давления или расхода, а также ухудшение качества воды могут быть вызваны увеличением концентраций различных органических, неорганических или металлоорганических соединений. соединения и загрязнители с различными микроорганизмами.Все эти изменения могут быть связаны с взаимодействием воды и воды в трубчатых и усиленных стеновых элементах, а также с различными физическими, химическими и биологическими реакциями в самой воде во время ее пути от системы водоснабжения к потребителю. Дезинфицирующее средство обычно добавляется в конце очистки воды, чтобы получить остаток дезинфицирующего средства, чтобы обеспечить некоторую защиту от роста микробов и ограничить эффекты загрязнения, пока вода проходит через распределительную систему.Изменения качества воды могут иметь большую или меньшую величину, например, образование отложений или осадка, которые способствуют плохому запаху и вкусу воды и, следовательно, сомнительному здоровью питьевой воды [5, 6]. Эти явления зависят от различных факторов: от отложений отложений на стенах (различные оксидные и оксигидроксидные продукты коррозии, твердых частиц воды и органических отложений), расхода воды, возраста воды, динамики использования воды, температуры воды, pH и дезинфицирующего средства жесткости воды. и т.п.[7]. Внутри трубопровода со временем образуются различные отложения и продукты коррозии. На эти явления наибольшее влияние оказывают температура, pH, жесткость и другие химические питательные вещества воды, а также строительный материал трубопровода, по которому вода распределяется к потребителю [8]. Следовательно, систему водоснабжения следует рассматривать как уникальный биоценоз, очень сложный химико-биологический реактор, в котором существует целый ряд взаимосвязанных реакций, рис. 1 (а) и (б).

Рисунок 1.

Принципиальная схема продольного (а) и поперечного (б) сечения (б) водопровода как химико-биологического реактора [9].

Водопровод и поток воды внутри можно рассматривать как биохимический реактор, как показано на рисунке 1. Наличие коррозии в системе водоснабжения увеличивает доступную поверхность для колонизации микроорганизмов и создания биопленок. С целью обеспечения микробиологического качества конструкция и эксплуатация сети водоснабжения должны предотвращать попадание загрязняющих веществ; Остаточные концентрации дезинфицирующего средства должны поддерживаться в пределах заранее определенного диапазона, а время прохождения (или возраст воды после выхода из очистной установки) должно быть минимизировано.Многие из вышеперечисленных факторов также влияют на биологическую стабильность воды, в первую очередь из-за образования биопленки, в которой при определенных условиях можно найти видов Legionella ( Legionella spp.).

Таким образом, наиболее частыми причинами загрязнения питьевой воды в системе водоснабжения являются:

  • коррозия металлических труб и фитингов [10]

  • осаждение биопленок на внутренних стенках водопроводных труб [11].

2.1. Коррозия в системе распределения питьевой воды

Коррозия в системе распределения воды может вызвать утечку воды, потерю производительности и ухудшение химического и микробиологического качества питьевой воды. Коррозия представляет собой процесс непреднамеренного разрушения строительного материала физическим, химическим и биологическим воздействием окружающей среды, изменяющий структуру материала от поверхности до внутренней [12].

На процесс коррозии металлических частей в системе водоснабжения влияет ряд внешних и внутренних факторов:

  • тип металла — менее благородные металлы легче окисляются в воде.

  • Значение pH воды — металлы и их оксиды легче растворяются в кислой воде.

  • буферная емкость — если соотношение между H 2 CO 3 и Ca не является стехиометрическим, происходит более низкая буферная емкость и более сильное растворение металла.

  • расход воды — чем выше расход, тем меньше концентрация ионов металлов в воде.

  • температура воды — чем выше температура, тем быстрее реакция коррозии.

  • концентрация кислорода — растворенный в воде кислород является одним из наиболее усугубляющих факторов коррозии.

  • электропроводность — представляет опасность для различных металлических соединений (оцинкованных труб), представляющих потенциальные очаги коррозии [13, 14].

Кроме того, некоторые виды бактерий (сульфатредуцирующие бактерии) в водной среде влияют на изменения в материалах конструкции металлических трубок, тем самым способствуя коррозии (биокоррозии) металлических поверхностей.Микробиологическая коррозия вызывает смещение системы коррозии с двухкомпонентным механизмом (металл-среда) в систему коррозии с трехкомпонентным механизмом (металл-среда-биопленка) [15].

2.1.1. Присутствие ионов тяжелых металлов в питьевой воде

Коррозия металлических труб увеличивает концентрацию ионов тяжелых металлов, оказывающих вредное воздействие на здоровье человека. Было обнаружено, что важные факторы для появления Legionella spp.это система распределения питьевой воды и коррозия труб, насосов, клапанов, других приспособлений и градирен [16]. Было доказано, что ионы некоторых металлов задерживают рост, а другие оказывают биостимулирующее действие на рост Legionella spp. Тяжелые металлы включают группы металлов с относительной плотностью более 5,0 г / см 3 . В атмосфере вода и почва не достигают множества естественных источников, в основном из-за урбанизации и промышленных процессов. Вода откладывается на дне водной поверхности в виде труднорастворимого карбоната, сульфата или сульфида.Они не поддаются биологическому разложению и обладают способностью к биоаккумуляции в живых организмах. Питьевая вода может закончиться, если источники воды загрязнены тяжелыми металлами, но основным источником продуктов коррозии являются металлические конструкции в системе водоснабжения [17, 18].

Тяжелые металлы, попадающие в организм человека, могут приводить к:

  • блокированию основных биологических функциональных групп биомолекул (например, белков и ферментов).

  • смещение основных ионов металлов (Fe, Cu и Zn).

  • модификация активных форм биомолекул.

2.2. Создание залежей в системе распределения питьевой воды

Месторождение представляет собой месторождение полезных ископаемых, состоящее в основном из карбоната кальция и магния. В трубах городских систем водоснабжения отложение извести происходит, в первую очередь, на поверхностях системы теплопередачи, и это особенно заметно в водопроводных трубах, вызывающих жесткость воды. Наиболее ответственным за образование отложений в системах горячего водоснабжения является переходный отложение.А именно, при нагревании воды растворимые бикарбонаты превращаются в труднорастворимые карбонаты по реакциям:

Ca2 + aq + 2HCO3 − aq → CaCO3s + h3Ol + CO2qE1

Mg2 + aq + 2HCO3 − aq → MgCO3s + h3Ol + CO2qE

Из-за осаждения отложений, то есть труднорастворимого карбоната кальция и магния, и выделения CO 2 (уравнения 1 и 2), коррозионное действие воды увеличивается, особенно при температуре выше 60 ° C. Отложения могут вызвать множество проблем в системах отопления и распределительной сети.Его осаждение на стенках теплообменника снижает теплопередачу и поток воды, что может привести к засорению определенных частей системы. Эффективность нагрева можно снизить на 2–6%, что означает увеличение затрат на отопление и более высокие выбросы CO 2 . Из-за неравномерного отложения извести на водопроводных трубах возникает местный перегрев, водяной пар и трудности в работе котельных (создавая шум в системе). Из-за тепла, выделяемого во время работы насоса, может происходить отложение отложений и внутри корпуса насоса, что снижает поток воды.Пористая структура отложений способствует размножению микроорганизмов, защищая их от воздействия дезинфицирующих средств и воздействия горячей воды. Также нагрев воды увеличивает электропроводность и гальваническую коррозию [19].

2.3. Создание биопленок в системе распределения питьевой воды

Система водоснабжения состоит из следующих основных групп объектов: исходная вода, система очистки, хранения и распределения. Legionella spp. было показано, что они обитают в биопленках, сформированных в различных частях питьевого водоснабжения [20].

В системе водоснабжения биопленки могут создаваться на разных этапах подготовки и распределения питьевой воды на поверхностях, где вода попадает на твердый субстрат (рис. 2). Например, места роста биопленки в системах питьевой воды:

  • внутренние стены колодцев , водопровод, водопроводный насос и т. Д.

  • очистка воды : поверхности фильтрующих материалов (песок, активированный углерод), мембраны и др.

  • Распределение питьевой воды : внутренние стенки труб из минеральных, металлических и полимерных поверхностей, шланги и т. Д.

  • резервуары питьевой воды : стены, полы, потолки.

Рисунок 2.

Схема системы распределения питьевой воды [21].

Риск значительного помпажа и, следовательно, проблем с качеством воды выше в длинных неразветвленных трубах, чем в разветвленных трубах, поскольку разветвленные трубы уменьшают помпаж.Рост микробов в воде зависит от температуры, содержания питательных веществ и концентрации дезинфицирующего средства. В сети это также будет зависеть от состава внутренних поверхностей трубы, но этот эффект нельзя предсказать. Относительно легко предсказать температуру и содержание питательных веществ в смешанной воде, так как они выводятся из взвешенных по потоку значений в составляющих водах [22]. Концентрация дезинфицирующего средства зависит от степени разложения, которую содержат составляющие воды до точки смешивания, и типа дезинфицирующего средства, которое использовалось в составляющих водах, пропорций смешивания и химических реакций, которые происходят между дезинфицирующими видами [23 ].Условия окружающей среды в водной жидкости, которые благоприятны для роста (например, которые содержат достаточное количество субстрата и питательных веществ для роста) прикрепленных клеток, приведут к росту, делению и образованию новых клеток, а также к образованию матрицы внеклеточных полимерных веществ (EPS ), которые прилегают друг к другу и к поверхности (субстрату). Такое накопление клеток и EPS, а также любых захваченных инертных частиц и органических веществ называется «биопленкой». Продукты клеточного метаболизма и биотрансформации возвращаются в водную фазу вместе с клетками, которые отделяются от биопленки [4].Биопленки как резервуары для микроорганизмов зависят от питательных веществ из воды. Гигиенически значимые бактерии, обнаруженные в биопленках питьевой воды, были следующими: Campylobacter jejuni , Campylobacter coli , Фекальные стрептококки , Escherichia coli , Helicobacter pylori , Legionella pneumophila , Mycophila pneumophila , Legionella pneumophila , aeruginosa [4]. Низкая температура и высокий уровень дезинфицирующего средства обычно подавляют рост микробов, который в остальном зависит от уровня питательных веществ.Таким образом, определенная вода может демонстрировать низкий рост микробов при низкой температуре и низкий уровень остаточного количества дезинфицирующего средства, как и другая вода с более высокой температурой и более высоким остаточным содержанием, но их сочетание может поддерживать высокий рост микробов [24]. На Рисунке 3 схематично показано образование биопленки внутри водопроводной трубы.

Рисунок 3.

Изображение образования биопленки [25].

Формирование биопленки на твердых поверхностях включает несколько стадий (рис. 3) и пять стадий образования биопленок:

  1. Свободноживущие микроорганизмы в окружающей среде — первичная адгезия, обратимая и необратимая.

  2. Образование микроколоний, необратимое прикрепление.

  3. Развитие сплошной биопленки, Созревание I.

  4. Отшелушивание частей биопленки, Созревание II.

  5. Транспорт частиц биопленки (хлопьев) по системе, инициирование дальнейшего образования биопленок, Дисперсия.

2.3.1. Влияние факторов окружающей среды на развитие биопленок в трубопроводе

Условия окружающей среды и участки, способствующие появлению биопленок и размножению различных видов и численности микроорганизмов в системах водоснабжения, являются предметом многих научных исследований [26, 27] .Изменения могут быть результатом постоянного или периодического воздействия физико-химических факторов водной среды [28, 29], на которые может оказывать прямое влияние конкретная микробиологическая популяция или косвенно через взаимодействия между членами микробиологического сообщества. При транспортировке по трубопроводной сети очищенная вода контактирует с множеством различных поверхностей. Следовательно, никакие материалы, которым подвергается питьевая вода в сети, не должны способствовать росту микробов или выделять какие-либо загрязнители, которые могут способствовать росту микробов в воде.Степень прикрепления микроорганизмов к стенке трубок, их рост и размножение зависят от условий окружающей среды [30–32].

Скорость роста биопленки зависит от:

  • физико-химических свойств воды (температуры, pH, жесткости, органических материалов, питательных веществ, остаточных концентраций дезинфекции и тяжелых металлов), скорости потока воды и коррозии трубопроводов распределительной системы и арматура.

2.3.1.1. Влияние шероховатости поверхности трубы внутри системы водоснабжения на развитие биопленки

Шероховатость поверхности материала водопровода важна для развития биопленки внутри них [33].Шероховатость поверхности трубы может быть результатом процесса коррозии материала трубопровода, тем самым усиливая колонизацию микроорганизмов и образование биопленок на таких поверхностях [34, 35]. Материалы, используемые для изготовления труб в водопроводной сети, должны иметь: небольшую шероховатость стен и стыков; устойчивость к внутреннему и внешнему давлению; устойчивость к коррозии и воздействию агрессивных грунтовых вод; устойчивость к затухающим токам; и гидроизоляция внутри и снаружи.На поверхности гладких трубок (пластик) обнаружена меньшая концентрация микроорганизмов по сравнению с шероховатыми поверхностями (чугун, медь и оцинкованные трубы) [32, 35]. Пластмассовые материалы устойчивы к коррозии, а концентрация тяжелых металлов в питьевой воде исключена из-за коррозии [36, 37]. Их шероховатость поверхности ниже, чем у других материалов, а поскольку трубы не подвержены коррозии, внутренняя поверхность трубы остается гладкой и имеет более длительный срок службы.

2.3.1.2. Влияние химического состава, содержания питательных веществ и дезинфицирующего средства этих температур воды на развитие биопленок

Наличие и концентрация питательных веществ, концентрация кислорода, а также оптимальная температура и pH в биопленках обеспечивают поддержку роста и размножения различных микроорганизмов в гетерогенных популяциях. . Бактериальные биопленки изменяют свои свойства в зависимости от концентрации и состава питательных веществ в воде, которая видоизменяется, что увеличивает их способность выживать в самых сложных условиях.Микроорганизмы, присутствующие в биопленках, часто развивают повышенную устойчивость к биоцидам [38–40]. Образующиеся биопленки трудно удалить дезинфекцией, особенно с самых твердых доступных поверхностей (кромки труб, Т-образные профили водопроводных труб, шероховатых поверхностей в водопроводных трубах) или поверхностей, на которых происходит задержка воды.

2.3.1.3. Гидродинамические условия в системе водоснабжения

Подача питьевой воды от воды до точки потребления зависит от топографии, и в процессе часто используется смесь гравитационных и напорных труб.Назначение системы труб — подача воды с соответствующим давлением и потоком.

Условия ламинарного течения текучей среды всегда присутствуют в водопроводной сети. При ламинарном потоке вдоль стенки трубы образуется пограничный слой, в котором скорость потока меньше и уменьшается с уменьшением расстояния от поверхности. Результат — спокойный микроклимат биопленки. При более высоком потоке воды возникают большие силы сдвига и удаление биопленки с поверхности.Следствием этого является более слабое развитие биопленок на поверхности водопроводных труб. Однако, если биопленки развиваются при высоком трении в турбулентном потоке, они сильнее, прочнее прикрепляются к субстрату, имеют более высокую плотность и физиологическую активность, чем при низком трении или ламинарном потоке [41]. Повышенный расход в трубах часто вызывает разрыв корки с внутренней поверхности трубки или частичную мобилизацию отложений, которые смешиваются с водой и создают дополнительное давление на системы фильтрации, что приводит к снижению качества питьевой воды. .Созданные биопленки трудно удалить медленным потоком воды и твердыми поверхностями, что способствует дополнительной микрокоррозии металлических стенок под слоем биопленки [42, 43]. Снижение потока и / или его застой могут вызвать неконтролируемый рост биопленок, что может привести к механическому заклиниванию водопроводных труб, большему риску развития микроорганизмов, нарушению теплопередачи, повышению сопротивления трению и биокоррозии металлов. В целях поддержания микробиологического качества важно минимизировать время прохождения и избегать низких потоков и давления [44].Настоятельно рекомендуется избегать тупиков и петель с низким расходом, хотя на практике это не всегда возможно. Секции тупиков с низким расходом должны быть как можно короче. Проблемы могут быть вызваны как тупиками, так и петлями в системе, поскольку они создают длительное время пребывания и участки, в которых может скапливаться осадок. Риск может возрастать в сезоны с большим количеством осадков, когда влажность почвы увеличивает вероятность развития градиента давления от почвы к трубе.Качество воды также может ухудшиться при подзарядке, когда скачки воды могут сместить биопленку, что приведет к эстетическим проблемам. В связи с тем, что прерывистые системы по своей природе уязвимы, опасности следует контролировать в непосредственной близости от труб. В долгосрочной перспективе важно уменьшить перебои; в определенных областях этого можно легко добиться, используя или восстанавливая водохранилища. Обратный поток будет проблемой с точки зрения санитарии, если существует перекрестная связь между источником питьевой воды и источником загрязнения.Обзоры вспышек заболеваний, передаваемых через воду, в муниципальных системах часто определяют обратный поток как причинный фактор.

2.4. Микробиологический состав биопленок

Возникающие биопленки в системах распределения питьевой воды могут быть временными или долгоживущими средами обитания для санитарно-гигиенически важных микроорганизмов. Биопленка состоит из большого количества бактерий, включая Legionella spp. , Klebsiella spp. , Pseudomonas spp. , Mycobacterium, E.coli, и другие организмы, такие как простейшие (амебы), паразиты и энтеровирусы [27, 28, 45]. Эти микроорганизмы могут быть связаны с уже существующей биопленкой, где они могут сохраняться в течение нескольких дней или недель, в зависимости от биологии и экологии организма и условий окружающей среды. Микроорганизмы в биопленке часто устойчивы к биоцидам, и их трудно удалить, особенно из труднодоступных мест, таких как кромки труб, тройники и неровные внутренние поверхности. Таким образом, они представляют потенциальную опасность загрязнения питьевой воды и, следовательно, опасность для здоровья человека [4, 42, 43].Существует несколько причин, по которым биопленки представляют интерес в медицинских, промышленных и природных условиях [46]. Например, они иногда действуют как резервуары, из которых распространяются патогены Таблица 1.

Промышленность Проблемы
Распределение питьевой воды Снижение скорости потока
Вредит
Недопустимо высокое количество бактерий
Металлоконструкции трубопроводов Ускоренная коррозия
Режим нагрева и охлаждения Пониженная эффективность
Пищевая промышленность Резервуар порчи и потенциально патогенных микроорганизмов; возможное выживание патогенов из-за недостаточной обработки
Перекачка жидкости (общая) Снижение скорости потока и закупорка труб

Таблица 1.

Примеры промышленных проблем, вызванных образованием биопленок.

В пищевой промышленности образование биопленок на поверхности машин служит защитой от патогенных микроорганизмов, вызываемых дезинфицирующими средствами. Точно так же во многих отраслях биопленки несут серьезные экономические потери. Legionella spp. часто встречается в биопленках, образующихся в трубопроводах питьевой воды. Кроме того, биопленки являются причиной заражения водной системы легионеллами.Legionellae регулярно колонизирует системы и устройства водоснабжения, и люди заражаются при вдыхании зараженного водного аэрозоля.

2.4.1. Legionella spp.

Как отмечалось ранее, бактерии Legionella процветают в биопленках. У бактерий, растущих в биопленках, есть множество преимуществ. Например, они могут действовать как резервуары, из которых может происходить распространение патогенов. Legionella spp. было показано, что они скрываются в биопленках, образующихся в трубопроводах питьевой воды.В этом исследовании была предпринята попытка определить эти требования к металлу и соответствующим образом скорректировать состав определяемой нами среды. Определение требований к металлу для Legionella spp. является важным шагом в понимании его метаболизма и в разработке специальных сред для изоляции и поддержания. Эти данные позволяют предположить, что металлические детали водопровода и связанные с ними продукты коррозии являются важными факторами выживания и роста Legionella spp. [47]. Опасные микробиологические факторы вносят наибольший вклад в распространение болезней, передаваемых через воду, в развитых и развивающихся странах.Тем не менее, химические вещества в водоснабжении могут вызвать серьезные проблемы со здоровьем — независимо от того, происходят ли химические вещества естественным путем или из источников загрязнения. Legionella spp. являются вездесущими внутриклеточными микроорганизмами, условно-патогенными микроорганизмами человека, естественной средой которых является водная среда [27, 46]. Поддержка роста и выживания Legionella spp. в окружающей среде усиливается их способностью образовывать симбиотические отношения с другими более крупными микроорганизмами, включая простейшие ( Acanthamoeba , Hartmanella , Valkampfia , Naegleria ,…).Собственно, Legionella spp. живет внутри простейших (амеб), которых можно встретить в домашних водопроводах [48, 49]. Биопленки могут закупоривать трубопроводы, что приводит к образованию участков с плохим потоком и застоя с повышенным риском роста легионеллы . Кроме того, наличие как биопленок, так и амеб имеет двойной защитный эффект для бактерий в системе [50]. Например, он увеличивает органическую нагрузку и снижает уровень остаточных хлоридов дезинфицирующего средства. Аналогичным образом биопленки и бактерии в них (включая Legionella spp.), выращенные внутри амеб, более устойчивы к хлору и другим антимикробным агентам в концентрациях, превышающих те, которые обычно используются для дезинфекции источников воды [48]. Поскольку бактерии в биопленках относительно устойчивы к стандартным процедурам дезинфекции воды, Legionella могут проникать в источники питьевой воды и колонизировать их [40].

Повышенная устойчивость к дезинфицирующим средствам за счет адаптации к условиям биопленки, внутриклеточной локализации в клетках и цистах (стадии покоя простейших), Legionella spp.являются типичными патогенами, связанными с биопленками, поскольку они выживают в простейших, которые пасутся на биопленках.

2,5. Болезнь легионеров

Бактерии рода Legionella являются важными причинами как внебольничной, так и внутрибольничной пневмонии. Болезнь легионеров (БЛ) представляет собой форму интерстициальной пневмонии, которая обычно передается через аэрозоль, например, из окружающей среды к человеку, главным образом при вдыхании загрязненных аэрозолей (например, капель тумана, содержащих бактерии) [32].Загрязненные источники воды, такие как бытовые системы горячего водоснабжения, плавательные и спа-бассейны, оборудование для респираторной терапии, градирни, фонтаны и другие устройства, использующие водопровод, могут производить аэрозоль, содержащий бактерии легионеллы. Болезнь легионеров поражает все возрастные группы, чаще всего пожилых людей, особенно с хроническими заболеваниями сердца, легких и почек. Пациенты с ослабленным иммунитетом особенно подвержены риску. Иммуносупрессия обычно связана с внутрибольничной инфекцией легионеллой (90%) по сравнению с внебольничными случаями [51–53].Болезнь легионеров поражает несколько органов, но пневмония является наиболее частым проявлением, особенно у пациентов с ослабленным иммунитетом [33]. Легионелла вызывает 2–15% пневмоний среди населения в целом. Не существует надежных клинических, лабораторных или радиологических показателей, которые могли бы с уверенностью отличить болезнь легионеров от других пневмоний. Следовательно, клинические сомнения всегда должны подтверждаться специальными лабораторными тестами (посев, определение антигена в респираторном секрете или моче, серологические тесты и молекулярная диагностика) [34].LD является важной причиной внутрибольничной пневмонии [35]. Соответствующий антибиотик следует назначить при лечении болезни легионеров как можно раньше. Новые макролиды, азитромицин и фторхинолоны, доксициклин и рифампицин традиционно рекомендуются для лечения болезни легионеров [34]. Следовательно, всем пациентам с более тяжелой клинической картиной или тяжелыми сопутствующими хроническими заболеваниями и ослабленным иммунитетом необходим антибиотик, эффективный против легионеллы, в начале лечения [36, 37].В эпидемиологии мы разделяем болезни на антропонозы и зоонозы, и легионарное заболевание не является ни тем, ни другим, поскольку оно связано с окружающей средой как источник, поэтому мы можем назвать это эконозами. В основном это связано с человеческими жилищами и условиями, которые человек создал своей деятельностью, пытаясь доставить себе удовольствие, потому что болезни в естественных условиях возникают крайне редко. Это цена прогресса и наказание за любое упущение в технических характеристиках здания, но особенно наказывает за ненадлежащее обслуживание систем кондиционирования воздуха и водоснабжения в зданиях общественного значения.

2.5.1. Болезнь легионеров, связанная с путешествиями

Туризм — это растущий сектор экономики. По данным Всемирной организации здравоохранения, в 2010 году путешествовали 940 миллионов человек. Миллионы людей ежедневно пересекают международные границы, путешествуя по различным частям мира, подвергая их воздействию различных условий для здоровья [54, 55]. Изменение климата, глобализация и другие результаты индустриализации меняют эпидемиологию инфекционных заболеваний, но еще более заметно — появление старых и забытых болезней в областях, где они ранее не возникали, с новыми клиническими признаками, устойчивостью к противомикробной терапии и рисками. для здоровья человека.Туризм, неконтролируемое расширение городов, экзотические животные в качестве домашних животных, неконтролируемый ввоз продуктов питания и перемещения населения открывают реальную возможность заноса новых патогенов. В последние годы в нашей стране растет число туристов, которые, приехав в новую среду, ожидают, что этот вопрос будет отслеживаться [56, 57]. Это могут быть эпидемии, вызванные инфекционными заболеваниями с множеством причинных путей. Наиболее распространены вирусные инфекции верхних дыхательных путей, простуды, но плохая санитария и нерегулируемое водоснабжение также могут быть связаны с эпидемиями острых кишечных инфекционных заболеваний в последние несколько лет.Однако это стало менее частым из-за значительного улучшения водоснабжения и наличия фекальной изоляции. Несмотря на то, что распространение заразных заболеваний вряд ли можно предотвратить с помощью общих мер предосторожности, включая кишечные инфекционные заболевания, особенно при транспортировке питьевой воды, наша ответственность заключается в обеспечении надлежащего водоснабжения для обеспечения достаточного количества питьевой воды, которую необходимо постоянно хлорировать в соответствии с требованиями санитарных норм. правила во всех развитых странах.Тем не менее, эпидемии случаются в виде гидроэпидемий. Как правило, они возникают в небольших альтернативных системах водоснабжения, используемых в пиковый сезон, когда существующие системы водоснабжения не удовлетворяют потребности в воде из-за высокого потребления. Погодные условия также могут повлиять на эпидемии, связанные с водой — если не будет своевременной реакции экспертных служб по водяному охлаждению на повышенное хлорирование питьевой воды в случае большого количества осадков [58].Болезнь легионеров имеет значение для общественного здравоохранения из-за тяжелой клинической картины и возможной летальности. Для объектов, где обнаружена болезнь, это означает отрицательную репутацию и особые требования к постоянным эпидемическим мероприятиям. Осуществление профилактических мер в различных местах размещения является ключом к борьбе с связанной с путешествиями болезнью легионеров, которая возникает после воздействия загрязненных водных аэрозолей. Поэтому важно контролировать эти учреждения и обучать их персонал применению профилактических мер.В отелях с круглогодичным режимом работы система водоснабжения постоянно промывается, что снижает концентрацию бактерий легионеллы в системе. В отелях с сезонной работой вода застаивается, пока объект закрыт, и, если профилактические меры перед открытием объекта не будут приняты, повышается риск заболевания легионеров. Все отели перед открытием должны провести эпидемиологические мероприятия, чтобы снизить риск заболевания легионерами [58]. Отбор проб и анализ воды часто проводится для того, чтобы понять потенциальный риск находящегося под наблюдением жилого помещения.Эти договоренности согласовываются на основании постановления санитарной инспекции и специалистов эпидемиологического отдела. Каждый эпидемиологический метод, используемый для профилактики заболеваний и защиты здоровья населения, имеет огромное значение и жизненно важен для обеспечения качества и безопасности в туристическом секторе. Индустрия туризма и ее работники должны осознавать важность безопасности для здоровья населения, которая является неизбежным требованием для улучшения качества обслуживания, обеспечивающего высокое качество обслуживания гостей, а также конкурентного преимущества индустрии туризма.

2.5.2. Риски для здоровья, связанные с питьевой водой на судах

Вспышки заболеваний, передаваемых через воду, были связаны с бункеровкой воды низкого качества и такими причинами, как:

  • загрязненная вода, поставляемая в порт.

  • загрязненная бункерная вода.

  • перекрестные соединения между питьевой и непитьевой водой.

  • неудовлетворительное проектирование и строительство резервуаров для хранения питьевой воды.

  • недостаточная дезинфекция.

В тех портах, где нет безопасного источника воды, зараженная вода, сброшенная из порта, может привести к ряду вспышек энтеротоксигенных бактерий Escherichia coli, Giardia lamblia, и Cryptosporidium. Болезнь легионеров — одна из наиболее широко известных форм легионеллеза. Это тип пневмонии, которую можно получить при вдыхании аэрозолей, в которых содержится чрезмерное количество бактерий Legionella (). Есть несколько причин, по которым суда считаются средой повышенного риска для распространения Legionella spp.[46]. Во-первых, качество исходной воды может представлять опасность для здоровья, если она обрабатывается только остаточным дезинфицирующим средством до или после бункеровки или вообще не обрабатывается. Во-вторых, системы хранения и распределения воды на судах являются сложными, потенциально открывая многочисленные возможности для бактериального заражения, поскольку увеличивается риск нагнетания и обратного сифонажа из-за движения судов [59]. В-третьих, возможны значительные колебания температуры питьевой воды (например, из-за высоких температур в машинном отделении).Высокие температуры воды, характерные для некоторых тропических регионов, могут повысить риск роста бактерий и заражения Legionella в системах холодного водоснабжения. Наконец, распространение еще больше стимулируется длительным хранением и застоем в резервуарах или трубах. Следует отметить, что Legionella spp. могут размножаться при температурах теплой воды (в диапазоне от 25 до 50 ° C), например, в душевых и бассейнах, что может привести к воздействию из-за аэрозолизации, происходящей в душевых и других сантехнических приборах.Производство воды на судах иногда может привести к собственным потенциальным проблемам со здоровьем. Существует несколько различных процессов, с помощью которых вода может производиться на судах, например, обратный осмос или испарение морской воды. Морская вода деминерализуется в результате опреснения, становясь более агрессивной и способной сократить срок службы контейнеров и трубопроводов. Опресненная вода также может вызывать проблемы со здоровьем, связанные с недостатком минералов в рационе моряков или потреблением растворенных металлов (например,г., свинец, никель, железо, кадмий или медь) от продуктов коррозии. Кроме того, пассажиры и члены экипажа часто характеризуют опресненную воду как безвкусную, безвкусную и, следовательно, неприемлемую. В судовые испарительные системы подается морская вода, которая обычно направляется непосредственно в испаритель после всасывания через морские резервуары. Обратный осмос включает предварительную обработку и транспортировку воды через мембраны под давлением, чтобы исключить попадание солей.

2.5.2.1. Цепочка подачи и передачи питьевой воды на судах

Как правило, цепь снабжения и передачи питьевой воды на судах состоит из трех основных компонентов:

  1. источник воды, поступающей в порт.

  2. система перекачки и доставки воды (включая гидранты, шланги, водные лодки и водные баржи), которая обеспечивает многочисленные возможности попадания загрязняющих веществ в питьевую воду

  3. судовая система водоснабжения, которая включает хранилище, распределение и производство питьевой воды из заборных источников, таких как морская вода

Для получения надежной и сопоставимой информации о санитарном состоянии системы питьевого водоснабжения рекомендуется брать пробы в одних и тех же местах (например,г., всегда у танка и с палубы мостика) [60].

3. Выводы

Наличие Legionella spp. в воде считается опасным для здоровья потребителей, поэтому мониторинг и определение факторов риска для Legionella spp. присутствие важно для сохранения качества воды. Цель состоит в том, чтобы значительно улучшить здоровье и благополучие населения, а также уменьшить несправедливость в отношении здоровья и обеспечить устойчивость систем здравоохранения, ориентированных на человека [61–63].

В целях предотвращения распространения эпидемий была создана Европейская рабочая группа по инфекциям легионеллами (EWGLI). При проживании в гостиницах наиболее частой профилактической мерой для снижения риска заражения легионеров является проведение пастеризации. Научный подход доказал зависимость Legionella от spp. присутствие с концентрацией металлов и указывает на потенциальную проблему со здоровьем. Организации водоснабжения должны принять стратегии проектирования и эксплуатации сетей, в которых приоритетность уделяется вопросам, тесно связанным с гигиеной водоснабжения.

3.1. Мониторинг: ключ к успешным стратегиям предотвращения обрастания

Мониторинг имеет решающее значение для своевременного обнаружения биопленок и оптимизации мер противодействия. Потому что технические системы не стерильны, несут биопленки (очистка важнее уничтожения организмов, образующих биопленку), питательные вещества — это потенциальная биомасса (ограничение питательных веществ), дезинфекция — это не очистка, а управление биопленкой: удержание образования биопленки ниже порога вмешательства. Поэтому важно также регулярно проводить профилактические мероприятия, чтобы снизить риск заболевания легионеров для туристов и персонала объекта.

Также важно перечислить некоторые рекомендации по предотвращению:

  • определить и предотвратить низкие давления (особенно отрицательные давления) в системе.

  • предотвращать скачки давления в сети и использовать резервуары для горячей воды малой емкости.

  • Конструкция сети, которая сводит к минимуму риски загрязнения во время работы и предотвращает застой воды, предотвращает перекрестные соединения и обратный поток.

  • проектировать и эксплуатировать сервисные резервуары, чтобы избежать застоя и загрязнения проникновением.

  • выберите строительные материалы, которые не способствуют росту микробов.

  • конструкции или трубопроводы с меньшей кривизной, мертвыми зонами,

  • монтажный материал корпуса — трубы из полимера или меди.

  • используйте умягченную воду для укладки труб, вода не должна быть слишком жесткой (Ca 2+ и Mg 2+ ).

  • необходимо поддерживать температуру горячей воды выше 50 ° C и температуры холодной воды ниже 20 ° C.

  • использование дезинфицирующих средств, проникающих через биопленки, для ограничения риска повторного заражения.

  • шоковая обработка часто недостаточна (гиперхлорирование, термическая обработка, перекись водорода плюс перуксусная кислота и т. Д.) Для уничтожения легионелл, содержащихся в биопленках.

3.2. Перспективы профилактики болезни легионеров

С развитием новых технологий и распространением новых данных, касающихся Legionella spp., открываются новые перспективы для профилактики болезней легионеров.

Следовательно, было бы полезно выполнять проекты и / или исследования, которые основывались бы на обнаружении взаимосвязи между экономией энергии для нагрева воды в домашних хозяйствах, гостиницах, на кораблях и рисками, связанными с возникновением Legionella spp. Было бы также полезно разработать математические модели (на основе анализа рисков) для прогнозирования появления легионелл, а также для определения долгосрочного воздействия применяемых в настоящее время стратегий дезинфекции на болезнь легионеров во всем мире.Поэтому рекомендуется предоставить:

1. Разработка методов для Legionella spp. подсчет в отложениях водораспределительной системы, во взвешенном состоянии и в простейших.

2. Оценка основных экономических, экологических и генетических факторов, связанных с колонизацией и устойчивостью Legionella в домашних хозяйствах, отелях, на лодках и т. Д. В их системах распределения воды.

3. Оценка бремени легионеллеза, связанного с загрязнением воды.

4. Определение влияния различных методов дезинфекции на устойчивость Legionella в пилотных исследованиях.

5. Разработка математической модели колонизации Legionella на основе данных мониторинга и экспериментального масштаба, а также проверки математической модели в полномасштабных исследованиях.

6. Разработка научно обоснованной стратегии управления рисками для Legionella в домашних хозяйствах, отелях, на лодках и т. Д. В их системах водоснабжения.

Можно ожидать, что полученные результаты позволят по-новому взглянуть на экологию Legionelle в системах горячего водоснабжения. Они представят новую информацию, необходимую для борьбы с Legionella в внутренних системах водоснабжения регионов с низкой экономикой. Будут установлены основные факторы, влияющие на размножение и устойчивость этих бактерий. Будут установлены потенциальные механизмы контроля (оптимальные условия дезинфекции и прогнозное моделирование).Полученные данные будут полезны не только с научной точки зрения, но и для эпидемиологического контроля, клинической диагностики и управления хозяйством, гостиницей или судном.

Сантехника и бытовое водоснабжение во Франции — Франция

  • Регионы
    • французская Ривьера
    • Бретань
    • Нормандия
    • Лангедок-Руссильон
    • Пуату-Шаранта
    • Париж и Иль-де-Франк…
    • Прованс
    • Дордонь
    • Юг-Юг-Пиренеи
    • Пэи-де-ла-Луар
    • Центр Валь-де-Луар
    • Лимузен
    • Страсбург
    • Французские Альпы
    • Бургундия
    • Южная Аквитания
    • Пикардия и Нор-Па-д…
    • Лион
    • Юг-Пиренеи Север
  • Как
  • Реклама
  • Блоги
  • Новости
  • Мой Angloinfo
Меню Пользователь

3 вида давления и единиц со всего мира

Несколько простых для запоминания формул давления

Последнее обновление 22 февраля 2020 г.

Что такое давление?

По определению, давление описывается как величина силы, приложенной перпендикулярно к поверхности на единицу площади.

Его можно рассчитать по следующей формуле:

P = F А

где: -п. = Давление
Ф. = Результирующая сила
А = Поверхность, на которую действует сила
Атмосферное давление на поверхности жидкости

Как физически создается давление?

Один из способов взглянуть на давление — это увидеть его как результат веса всех уложенных друг на друга молекул на поверхности.Этот подход лучше всего подходит для твердых и жидких веществ.

Твердый блок своим весом создает давление на поверхность.

На рисунке выше показана поверхность с твердым блоком наверху.

Каждая молекула этого блока имеет вес, потому что на нее действует гравитация. Поскольку вес — это сила, направленная вниз, каждая молекула будет оказывать на поверхность небольшую силу.

Результирующая сила всех этих малых сил создает давление.

При использовании этого подхода для газов можно утверждать, что молекулы газа не складываются, поскольку они свободно плавают.Итак, как они могут воздействовать на эту поверхность?

Чтобы разобраться с этим аргументом, мы должны взглянуть на давление с другой точки зрения.

Молекулы создают давление на поверхность при каждом ударе

Молекулы газа находятся в постоянном движении. Когда они двигаются, у них есть импульс и кинетическая энергия. Часто они будут сталкиваться друг с другом и с поверхностью объекта.

При каждом столкновении с поверхностью молекулы передают импульс этой поверхности.Это создает силу, перпендикулярную этой поверхности.

Сумма сил всех этих сталкивающихся молекул создает давление.

Какие бывают типы давления?

Существует три различных типа давления:

  • абсолютное давление
  • избыточное давление
  • перепад давления

Разница между этими тремя точками — это исходная точка, выбранная в качестве нулевой точки на шкале.Для абсолютного давления идеальный вакуум был выбирается в качестве контрольной точки, а для манометрического давления контрольной точкой является атмосферное давление. Для перепада давления там не является фиксированной точкой отсчета, потому что сравниваются два разных давления.

На следующем рисунке показаны различные типы давления. Начальная точка каждой стрелки совпадает с выбранный ориентир. Обратите внимание, что абсолютное давление и дифференциальное давление всегда положительны, в то время как относительное (манометрическое) давление также может быть незначительным. отрицательный.В последнем случае мы также называем это частичным вакуумом. Теоретически максимальный частичный вакуум составляет -1 013 бар, что соответствует идеальному вакууму.

Измерение давления — это, в принципе, всегда сравнение давлений между двумя разными места.

Для абсолютного давления сравнение проводится между точками с определенным давлением. и другое место в абсолютном вакууме.

Аналогично для относительного (манометрического) давления, когда сравнение будет выполняться с местом при нормальном давлении. атмосферное давление (1013 мбар на уровне моря).

При измерении перепада давления сравниваются давления между двумя случайными точками.

Приборы для измерения давления специально разработаны для измерения этих трех различных типов давление и, следовательно, могут быть соответственно классифицированы.

Абсолютное давление

Измерение чего-либо осуществляется путем сравнения с хорошо известной точкой отсчета. Для абсолютного давления ориентиром является идеальный вакуум. Эта точка была выбрана, потому что это самый низкий из возможных давление.В частности, никакого давления нет.

Идеальный вакуум означает, что все частицы удалены из замкнутого объема. В этом томе который тогда полностью опустеет, давление не может быть.

Как уже было сказано, абсолютное давление всегда положительное число. Отрицательные числа невозможны, потому что ниже идеального вакуума нет давления.

Манометрическое давление (относительное давление)

Вместо того, чтобы сравнивать измеренное давление с идеальным вакуумом, мы теперь сравним его с стандартное атмосферное давление на уровне моря.Последний составляет 1013,25 мбар (14,696 фунтов на кв. дюйм).

Разница между абсолютным и избыточным давлением, измеренная одновременно в одном и том же месте, всегда составляет около 1 бара (14,50 фунтов на кв. дюйм).

Манометрическое давление, иногда также называемое относительным давлением , может принимать как положительные, так и отрицательные значения. Для положительных значений это называется избыточное давление . Тогда измеренное давление выше стандартного атмосферного. давление и равно абсолютному давлению минус атмосферное давление.

P o = P абс P атм

Если измеренное манометрическое давление отрицательное, оно называется пониженным давлением или частичным вакуум . В этом случае измеренное давление ниже стандартного атмосферного давления и составляет находится путем вычитания абсолютного давления из атмосферного.

P u = P атм P абс

Отметив, что это частичный вакуум, нам не нужно использовать знак минус.Если пылесос работает при абсолютном давлении 0,8 бар, можно также сказать, что он работает при разрежении 0,2 бар.

Дифференциальное давление

Иногда необходимо измерить разницу давлений между двумя разными точками. Когда одна или другая точка является точкой отсчета, например идеальный вакуум или эталон атмосферное давление, оно называется перепадом давления.

Теоретически можно утверждать, что абсолютное и манометрическое давление равны дифференциальному давлению. так как мы также измеряем разницу давлений между двумя точками.Однако перепад давления составляет всего лишь что-то сказать о разнице давления между двумя точками. Он не дает информации о уровень давления в каждой из этих двух точек.

Например, перепад давления в 3 бара между точками A и B ничего не говорит о величине давления в точках A и B, и ничего не говорится о том, какая точка находится под самым высоким давлением.

Есть ли другие виды давления?

Все типы давления, которые мы обсуждали до сих пор, основаны на выборе между двумя стандартными контрольные точки или сравнение двух давлений.

Однако существуют определенные виды давления, которым дано определенное название, чтобы указать значение давления. Вот некоторые примеры стандартных давлений:

  • Давление вакуума
  • Атмосферное давление
  • Гидростатическое давление
  • Динамическое давление

Это не имеет ничего общего с их отношением к определенному типу давления, поскольку все они могут быть выражается как один из трех типов давления.

Значит, других типов нет.Есть только другие давления с конкретным названием.

Ниже приводится описание этих общих удельных давлений.

Давление вакуума

Строго говоря, вакуум — это пространство, в котором абсолютное давление равно нулю. Этого можно добиться только если все частицы удалены из этого пространства. Другими словами, пространство действительно пустое. Идеальный пылесос возможно только теоретически. Технически невозможно удалить все частицы в замкнутом объеме.

Вакуум не обязательно должен быть идеальным, чтобы его можно было назвать вакуумом. На практике вакуум будет только частично достигнуто. Поэтому его также называют частичным вакуумом. В общем, мы говорим о вакууме, когда давление ниже атмосферного.

Высокий вакуум означает, что абсолютное давление очень низкое.

Для создания вакуума используется вакуумный насос. С помощью этого насоса частицы, находящиеся внутри закрытый объем будет высосан в максимально возможной степени.Производительность вакуумного насоса определяет уровень вакуума.

Примером вакуумного насоса, который довольно часто используется в промышленности, является вакуумный насос с жидкостным кольцом. Эксцентрик вращается в корпусе насоса, не производя контакт с этим кожухом. Вода впрыскивается в корпус насоса, но недостаточна для полного заполнения насос. За счет центробежного ускорения вода образует жидкое кольцо у внутренней стенки насоса. кожух. Если впрыскивается достаточное количество воды, жидкое кольцо будет обеспечивать хорошее уплотнение между крыльчаткой. и корпус насоса.Поскольку рабочее колесо расположено эксцентрично, ячейки разных размеров возникают между лопатками. Эти ячейки образуют камеры сжатия. Где клетки самые большие, частицы газа всасываются, и там, где ячейки самые маленькие, они вытесняются снаружи. С этим типом насоса может быть достигнуто максимальное абсолютное значение 33 мбар (0,4786 фунта на кв. Дюйм абс.).

Вакуумный насос

Атмосферное давление

Атмосферное давление, которое иногда называют барометрическим давлением, возникает из-за вес всех молекул в атмосфере.Накопление молекул в воздухе гарантирует, что самое высокое давление возникает в нижней части атмосферы.

Однако атмосферное давление — это не постоянная, а переменная величина. Условия в Атмосфера нашей Земли постоянно меняется. Под воздействием солнца воздух нагревается, ночью снова остывает. Влажность зависит от погоды. Плотность воздуха изменения зонами высокого или низкого давления. Все эти влияющие факторы гарантируют, что атмосферное давление никогда не остается неизменным в одном месте.

Для измерения манометрического давления это приводит к проблеме, поскольку измеренное давление сравнивается с атмосферным давлением.

Для получения однозначного измерения манометрического давления стандартное атмосферное давление был введен. В качестве ориентира было выбрано среднее атмосферное давление на уровне моря, который соответствует следующим условиям:

Выражается в единицах СИ
P атм = 1013,25 мбара
t = 15 ° C
ρ = 1226 кг / м³
r = 287,1 Дж / (кг · К)
Выражается в общепринятых единицах
P атм = 14 696 фунтов на квадратный дюйм
t = 59 ° F
ρ = 0,002377 снарядов / фут³
r = 1716,49 фут-фунт / снаряд ° R
P атм : абсолютное давление
t : температура
ρ : плотность
r : удельная газовая постоянная

Гидростатическое давление

Термин «гидростатическое давление» в основном используется в жидкостях.Это давление при данном глубина в жидкости, вызванная весом столба жидкости над ней.

Гидростатическое давление будет зависеть от плотности жидкости, гравитационной постоянной и высота столба жидкости.

Гидростатическое давление является типом манометрического давления и может быть рассчитано по следующей формуле:

P гидро = ρgh

Если также учесть атмосферное давление над поверхностью жидкости, находим общее давление :

P общ = P атм + ρgh

Поскольку атмосферное давление теперь учитывается в уравнении, мы имеем в виду идеальный вакуум и поэтому общее давление становится абсолютным давлением.

Динамическое давление

Динамическое давление — один из членов уравнения Бернулли. Для несжимаемых жидкостей это уравнение говорит, что для устойчивого Для потока вдоль линии тока сумма энергии давления, кинетической энергии и потенциальной энергии остается постоянной.

Динамическое давление — это часть уравнения, которая представляет кинетическую энергию.

Это давление, которое создается кинетической энергией молекул жидкости при течении, например, по трубе.

Динамическое давление можно выразить следующей формулой:

q = 1 2 ρv 2

где: q = Динамическое давление
ρ = Массовая плотность жидкости
v = Скорость потока

Агрегаты давления на нескольких континентах

Во всем мире давление выражается в разных единицах измерения.
В, мы используют систему СИ в качестве юридического стандарта. Все физические количества продуктов должны быть в соответствует европейской директиве 80/181 / EEC (метрическая директива ЕС) и выражается в соответствии с эта система. Таким образом, давление выражается в Па (Паскаль) или бар , где 1 бар = 10 5 Па. Старые устройства, такие как mH 2 O (метр водяного столба) или mmHg (миллиметры ртутного столба) нельзя использовать в Европейском Союзе с 31 декабря 1977 года.

В Великобритании до сих пор часто используется фунтов на квадратный дюйм ( фунтов на квадратный дюйм), 14,5 фунтов на квадратный дюйм ≈ 1 бар, но теперь все больше и больше переключается на бар блок давления. В той степени, в которой теперь он в основном заменяет фунты на квадратный дюйм в качестве первичной единицы давления.

В США фунты на квадратный дюйм по-прежнему являются основной единицей измерения давления. Почти все манометры показывают давление в фунтах на квадратный дюйм.

В Азии, особенно единицы измерения МПа, (мегапаскаль) и кг / см², (килограммы на квадратный сантиметр) используются.

В таблице ниже вы найдете несколько других единиц и их коэффициенты пересчета в кПа и бар.

Шт. кПа бар
1 кПа 1 0,01
1 МПа 1000 10
1 бар 100 1
1 мбар 0,1 0,001
1 атм 101,32500 1,01325
1 мГн 2 O 9,80665 0,0980665
1 мм рт. Ст. 0,133322368 0,00133322368
1 фунт / кв. Дюйм 6,89475729 0,0689475729
1 дюйм 2 O 0,249082 0,00249082
1 кг / см² 98,0665 0,980665

Как единица давления соотносится с типом давления

Выражение давления в основных единицах измерения, таких как Па, бар на кв. Дюйм, не имеет особого смысла, если вы этого не сделаете. знать, к какому типу давления относится.

Иногда можно угадать тип давления, исходя из контекста, но обычно сомнения остаются. Если вы догадались неправильно могут возникнуть серьезные ошибки.

Таким образом, всегда рекомендуется указывать тип давления после единицы измерения, что означает, что слова «абсолютное», После единицы давления следует писать «манометр» или «дифференциал». Тогда давление может быть выражено, например, как бар ман. или фунт / кв.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
