Давление в мембранном баке: Каким должно быть давление в расширительном бачке отопления

Содержание

Каким должно быть давление в расширительном бачке отопления

Содержание статьи:

Когда Вы устанавливаете мембранный расширительный бак инструкция к нему просто необходима

В инструкции четко прописаны все требования, предъявляемые к баку. В ней указано, что он разделен мембраной на 2 половины, в одной из которых установлено предварительное давление. Ни в коем случае не допускается изменение конструктивных решений. Любые работы, касающиеся монтажа или ремонта должны производиться людьми, имеющими доступ к данному виду деятельности. Если необходимо заменить поломанную запасную часть, то взамен нужно поставить только оригинальную. Инструкция для мембранного расширительного бака не допускает использование некачественного оборудования. Так же в ней четко предписано, что при монтаже и вводе в эксплуатацию необходимо четко придерживаться правил техники безопасности. При демонтаже оборудования или необходимости удалить газ из воздушной камеры, прежде нужно не забыть опорожнить камеру, в которой находится вода, но не в коем случае не наоборот.

Основной принцип роботы мембранных расширительных баков

Принцип работы мембранного расширительного бака основан на увеличении объема нагреваемой воды. Так как вода при нагревании не имеет свойства сжиматься, а совсем наоборот, то ее прирост может повлиять на работу всей отопительной системы. Функция агрегата состоит в том, что бы поглощать лишний объем теплоносителя, в том момент, когда это нужно. А когда вода охлаждается, то происходит вытеснение такого необходимого объема воды. Принцип работы мембранного расширительного бака таков, что если вдруг произойдет незначительная утечка воды из системы, то, соответственно, упадет везде и давление, а сжатый воздух в баке будет подталкивать резервную воду. Таким образом система отопления будет иметь дополнительную подпитку.

То, как работает мембранный расширительный бак, позволит вам понять основные причины возникновения поломок. Он начинает работать в том случае, когда вода при нагревании не знает куда деваться. Объем теплоносителя становится больше и в этом случае приходит на помощь расширительный бак мембранного типа. От того, насколько исправно работает мембранный расширительный бак, будет зависеть четкое функционирование всей системы отопления.

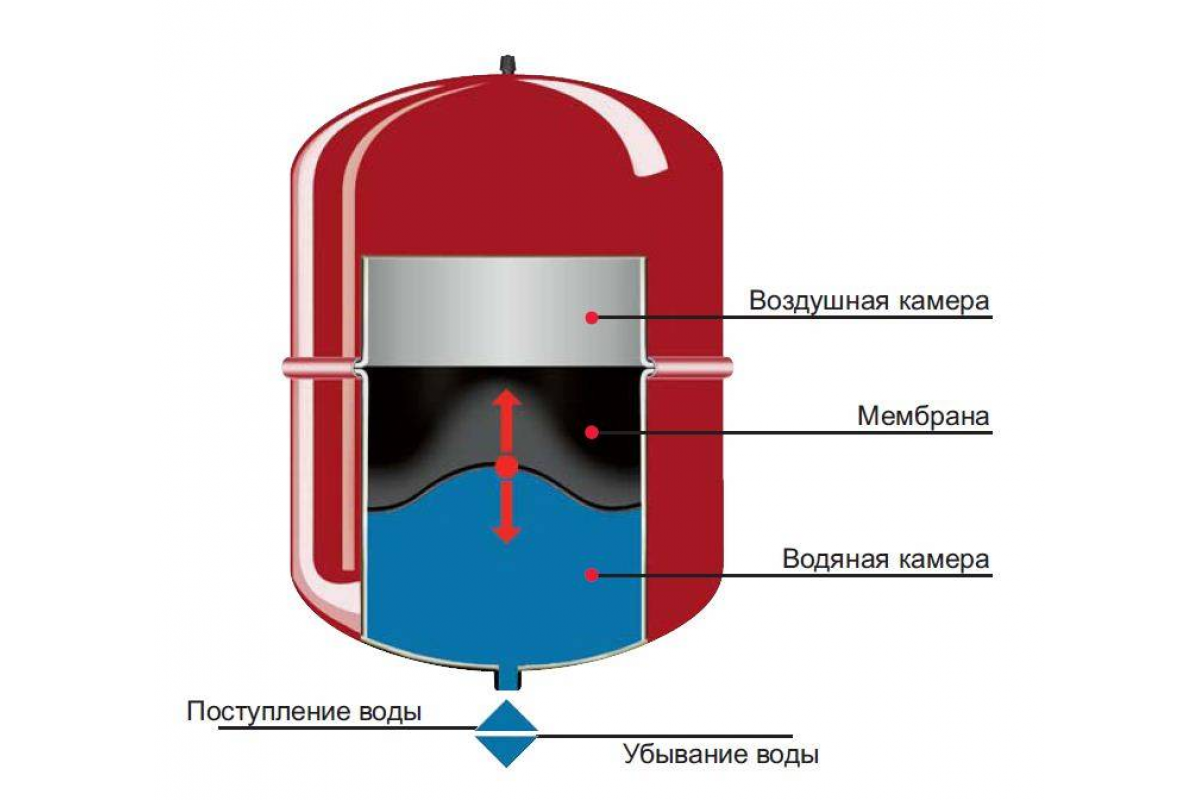

В баке имеется диафрагма, которая изначально делит его на 2 части, в одной из частей находится сжатый азот, а другая служит для принятия избыточной воды. В начале на весь объем расширительного бака распространен азот, когда вода начинает нагреваться, азот постепенно сжимается. Давление азота увеличивается, и доходит до уровня давления в системе. Когда вода постепенно охлаждается, под давлением азотной подушки вода уходит обратно в систему. Для того, чтобы не возникало коррозионных процессов, в бак на заводе изготовителе закачивают нейтральный азот, потому что из атмосферного воздуха может попасть внутрь кислород. Суть того, как работает мембранный расширительный бак, сводится к тому, что вы можете быть уверенным в слаженной работе всей системы.

Рейтинг: 0 Голосов: 0

Установка мембранного расширительного бака для системы отопления необходима для ее бесперебойной и долговечной работы. Для того, что бы окончательно понять, зачем нужен этот агрегат, достаточно будет вспомнить уроки физики, на которых нам объясняли, что вода имеет особенность при нагревании неско.

В системе отопления в обязательном порядке предусмотрено устройство расширительного бака. Вода при нагревании имеет свойство увеличиваться в объеме, без расширительного бака в этом случае никак не обойтись. Если его не установить, то это может привести в тому, что попросту потекут трубы, или лопн.

Накопительный бак мембранного типа служит для поддержания таких необходимых функций, как: Резерв необходимого количества воды для бесперебойной работы системы отопления; Поддержка определенного давления воды. Иногда случается так, что прекращается подача воды из-за отключения электроэнергии, в.

Установка и подключение

Схема подключения расширительного бака проста. Для этого у бака есть вводная и выходная трубы, к которым должна быть подключена система водоснабжения. Точка установки бака зависит от прокладки коммуникаций и наличия свободного помещения. Рекомендуется также соединить мембранный бак с дополнительным накопительным баком, который должен иметь больший объем.

При этом в ходе установки необходимо помнить, что накопительный бак должен быть установлен в систему до подключения мембранного (т.е. сначала заполняется накопительный, потом мембранный). Рекомендуется установить накопительный бак выше мембранного. Это позволит существенно увеличить запас воды и более длительное время осуществлять ее подачу.

Похожие статьи

Инструкция по наладке оборудования

После того как мембранный бак установлен и подключен, важно грамотно его настроить и запустить. Остановимся на главных моментах этого этапа

Первым делом нужно узнать величину внутреннего давления бака. В теории оно должно составлять 1,5 атм, но не исключено, что во время хранения прибора на складе или в процессе транспортировки случилась протечка, которая спровоцировала понижение столь важного показателя. Дабы убедиться в правильности давления, снимите колпачок золотника и выполните замеры манометром. Последний может быть трех видов: пластиковый – дешевый, но не всегда точный; механический автомобильный – более надежный и сравнительно доступный в цене; электронный – дорогой, но максимально точный.

После измерений необходимо определиться, какое давление будет наиболее оптимальным в вашем случае. Практика показывает, что для нормального функционирования сантехники и бытовых приборов давление в мембранном баке должно варьироваться в рамках 1,4-2,8 атм. Предположим, что вы выбрали эти показатели – что делать дальше? Сначала, если исходное давление в баке оказалось ниже 1,4-1,5 атм, его нужно повысить путем подкачки воздуха в соответствующую камеру резервуара. Затем следует настроить реле давления: откройте его крышку и при помощи большой гайки P настройте максимальный показатель давления, а при помощи малой гайки ∆P – минимальный показатель.

Процесс наладки оборудования несложен

Теперь можно запускать систему: по мере закачки воды наблюдайте за манометром – давление должно постепенно подниматься, а после того, как оно достигнет максимальной установленной отметки, насос должен отключиться.

Как видите, без расширительного мембранного бака вы действительно можете даже и не рассчитывать на полноценную работу индивидуального водоснабжения. Поэтому, если хотите бесперебойно пользоваться благами цивилизации, основательно подойдите к выбору и подключению прибора – все принципы и тонкости перед вами, так что советуем их хорошо проштудировать и только потом переходить к активным действиям.

Баки для систем водоснабжения

В отличие от расширительных емкостей для отопления, гидроаккумуляторы можно ориентировать в пространстве как угодно, это большого значения не имеет. Также будет полезно установить на подводке к баку арматуру для отсекания его от сети и опорожнения.

А вот настройка для холодного и горячего водоснабжения разная. Дело в том, что давление  в трубопроводах создает насос, у которого есть верхний и нижний порог отключения. По ним и надо ориентироваться. Выставлять давление в мембранном баке, работающем в схеме холодного водоснабжения, надо на 0. 2 Бар меньше нижнего порога отключения насоса. Это позволит избежать гидроударов в системе.

Что касается ГВС, то здесь давление воздуха в бачке должно быть больше на 0.2 Бар, чем верхний порог отключения насосной станции. Это нужно для того, чтобы в емкости не застаивалась вода. Больше полезной информации вы сможете узнать, просмотрев видео:

Зачем нужна эта конструкция

Прежде чем говорить о функциях и настройке расширительного бачка, необходимо разобраться с видами и принципом работы этого оборудования. Для чего же нужна такая конструкция в системе отопления? Основная задача устройства — это компенсация теплового расширения в сети. Ведь во время нагревания и охлаждения теплоноситель меняет свою плотность и объем.

Обратите внимание! Если в инженерную сеть это устройство не установлено, по мере нагревания вода будет увеличиваться в объеме и оказывать влияние на стенки труб и радиаторов. При сильном увеличении напора воды систему может просто разорвать

Установка расширителя позволяет сберечь не только трубопровод, но и котел. Ведь его работа изначально рассчитывается на определенный напор воды в системе.

Расширительные устройства могут различаться по объему. При выборе модели, подходящей по техническим параметрам к конкретной сети, необходимо учитывать, что объем этого элемента должен быть не менее 10% от объема теплоносителя, циркулирующего в системе. Для выполнения такого расчета суммируется объем в радиаторах, трубах и котле. Самый простой способ определения объема — во время закачки системы. Следует помнить, что объем, составляющий 10% — это минимум, но лучше взять модель с небольшим запасом.

О расширительных емкостях для настенных газовых котлов стоит сказать отдельно. Большинство современных моделей с настенным монтажом имеют встроенное устройство, смонтированное на задней или боковой стенке и оснащенное ниппелем. С помощью ниппеля накачивается давление.

Выбор устройства

Главным критерием выбора такого бака является максимальный допустимый объем воды, который может аккумулироваться в баке. Для выбора бака по объему необходимо учесть целый ряд параметров: количество проживающих в доме человек, количество потребителей воды (унитазы, водозаборные точки, вентили, бытовые приборы и т.д.). При этом следует рассчитать падение давления, которое может быть при одновременном открытии всех водозаборных точек.

Критерием является количество включений системы в час (при этом следует учитывать возможности циклов «пуск-стоп» для насоса).

Расчет необходимого объема мембранного бака.

Так, для частного дома, в котором проживает 3 человека, с насосом 2 м³/час подбирают бак объемом около 25 л. В случае если в доме проживает 4-5 человек, с насосом 4 м³/час подбирают бак объемом около 50 л. Далее, при увеличении роста числа потребителей существенно возрастает необходимый минимальный объем бака и потребность частого включения насосной станции. Однако стоит помнить, что меньший объем позволяет снизить перепады давления в системе. При этом сам бак является резервной емкостью для хранения воды.

Немаловажным критерием является и выбор производителей бака. Стоит заранее исключить дешевые модели из Польши и Китая, поскольку очень часто они используют некачественные и опасные для здоровья человека материалы

При этом стоит уделять внимание качеству каучуковой мембраны или диафрагмы.

Следующий критерий — стоимость мембраны. Это актуально только для баков со сменной мембраной. Дело в том, что производители существенно завышают стоимость расходных (запасных) материалов, зачастую необоснованно. Поэтому рекомендуется подбирать такие модели, которые позволяют установить мембраны от других производителей.

Вернуться к оглавлению

Особенности выбора бака

Главный фактор выбора мембранного бака – его объем. При расчете оптимального объема резервуара следует учитывать следующие нюансы:

  • количество пользователей водопроводной системы;
  • количество точек водозабора: кранов, выходов для душа и джакузи, выходов для бытовой техники и котлов, которые работают с водой;
  • производительность насоса;
  • максимальное количество циклов включения/выключения насоса за один час.

Для расчета приблизительного объема бака можете воспользоваться такими ориентирами от специалистов: если количество пользователей не более трех, а производительность насоса составляет не больше 2 куб.м./ч, то вполне достаточно резервуара объемом 20-24 л; если количество пользователей от четырех до восьми, а производительность насоса колеблется в рамках 3-3,5 куб.м./ч, потребуется резервуар объемом 50-55 л.

Выбирая бак, помните: чем скромнее его объем, тем чаще придется включать насос и тем выше риск перепадов давления в водопроводной системе.

Совет. Если вы предполагаете, что со временем возникнет необходимость увеличения объема мембранного бака, покупайте оборудование с возможностью подключения дополнительных емкостей.

Выбор марки производителя

Запомните самое главное:  система водоснабжения – это не то, на чем можно экономить. В том случае, если же вы приобретете расширительный бак низкого качества (пусть даже по бросовой цене), то следует понимать, что рискуете остаться на неопределенное время вообще без  водоснабжения и с необходимостью весьма значительных финансовых затрат, отличающихся от разницы стоимости этих баков на пару «нулей». Как вы уже, скорее всего, правильно поняли, затраты будут связаны с , которая вышла из строя благодаря низкому качеству расширительного бака.

Расширительный бак Зельмет

Особое внимание необходимо обратить на качество каучука – главного составляющего мембраны (этот компонент влияет не только на долговечность устройства, но и на качество поставляемой воды).   В качестве надежного производителя можно смело порекомендовать следующие марки: Элби, Рефлекс, Зилмет, Аквасистем

Самостоятельная установка

Перед тем как перейти к вопросу монтажа, уточним один момент: тип бака. Они бывают горизонтальные и вертикальные

И это важно учитывать при установке конструкции. В остальном же любой мембранный бак монтируется по схожему принципу

Установка бака для воды

Если вы хотите сделать это своими руками, то у вас «за плечами» должен быть хотя бы небольшой опыт работы с водопроводными трубами. В целом, процесс монтажа довольно несложный, главное, придерживаться нескольких правил:

  1. Бак должен устанавливаться с учетом необходимости доступа к нему для проведения профилактических/ремонтных мер.
  2. К трубопроводу бак должен быть подключен при помощи специальных быстроразъемных , чтоб при определенной ситуации иметь возможность отключения агрегата от сети.
  3. Диаметр трубопровода должен быть размером не меньше, чем сечение приемного патрубка.
  4. Корпус расширительного бака необходимо заземлить во избежание процесса электро коррозии.
  5. Между баком и насосом должно отсутствовать любое оборудование, способное увеличить гидравлическое сопротивление.

Наша статья подходит к концу. Ее целью было предоставление основной информации о расширительных баках, в том числе критериях выбора и правилах качественного монтажа. Если вы достаточно уверены в своих силах – дерзайте, но если же нет, то советуем все-таки доверить выполнение установочных работ профессионалу.

Как не ошибиться с выбором прибора

В первую очередь, выбирая расширительные мембранные баки для холодного водоснабжения, нужно учитывать их объем. Помимо этого не следует забывать и о следующих факторах, влияющих на основные параметры устройства:

  • количество жильцов дома пользующихся автономной системой подачи воды;
  • количество точек водозабора, которые помимо душа или крана в умывальнике включают в себя посудомоечную или стиральную машину и другие приборы, используемые в быту;
  • возможность одновременного использования водных ресурсов несколькими потребителями;
  • предельные показатели количества запусков и остановок электрического насоса в течение одного часа.

По советам специалистов выбор расширительного бака для подачи холодной воды должен основываться, исходя из следующих стандартных показателей:

  • если водой в доме пользуется семья не больше трёх человек, а насосное оборудование производит 2 куб. метра жидкости в течение часа лучше отдать предпочтение бакам с объёмом до 24 л;
  • если в частном или загородном домостроение проживает от 5 до 7 человек, а насос подаёт до 3,5 куб. метров на протяжении часа монтируют расширительную ёмкость в 50 л;
  • если число жильцов переваливает за 10 человек и установлен мощный 5 кубовый насос, то целесообразно использовать расширительный резервуар объёмом в 100 л.

В процессе выбора подходящей модели расширительного мембранного бака для подачи холодной воды необходимо учитывать то, что чем меньше размеры ёмкости, тем чаще происходит включение и выключение насосного оборудования. Также использование маленького резервуара приводит к резким скачкам давления в системе водоснабжения. Плюс ко всему в таком устройстве должен накапливаться определённый запас водных ресурсов. Только исходя из этих параметров нужно подбирать объём расширительной ёмкости.

Также следует знать, что в большинстве конструкций бака заложена возможность установки дополнительных резервуаров для воды. При этом все усовершенствования можно проводит без перерыва в работе основной системы водоснабжения. После установки дополнительного резервуар общий объем бака будет составлять сумму используемых ёмкостей.

Помимо технических параметров выбирая расширительный резервуар для холодного водоснабжения нужно обращать внимание на производителя. В погоне за экономией можно приобрести изделие, которое будет постоянно ломаться, а домовладелец будет тратить деньги на его ремонт

Зачастую для снижения себестоимости готовой продукции компании используют дешёвые материалы с низким качеством

Особенную важность играет качество резины используемой для изготовления мембраны. Это влияет не только на эксплуатационный ресурс мембранного бака, но и на параметры безопасности воды поступающей из него в дом

Если приобретается устройство со сменными мембранами необходимо выяснить стоимость запасных элементов. Очень часто недобросовестными производителями с целью наживы стоимость сменных частей искусственно завышается. В такой ситуации следует задуматься о приобретении модели другой фирмы. Зачастую крупные производители готовы нести ответственность за выпускаемую ими продукцию, так как репутация для них на первом месте. Поэтому целесообразно отдавать предпочтение моделям расширительных баков известных брендов.

Значение расширительного бака для водоснабжения в автономной системе

На сегодняшний день автономная система подачи холодной воды для частного дома или дачи получила достаточно широкое распространение и уже ни для кого не в диковинку.  А все потому, что эти приспособления доказали свою надежность и эффективность на практике, однако следует отметить, что для поддержания их в рабочем состоянии необходимы особые механизмы, о которых так называемый «непросвещенный обыватель», то есть человек, который на протяжении всей жизни пользовался исключительно централизованным водоснабжением дома, даже и не догадывается.

Функции расширительных баков для холодной воды

Взять хотя бы во внимание  то, что  работа автономной системы подачи воды для частного дома или дачи сможет функционировать на протяжении длительного периода времени только тогда, когда будет обеспечено включение в нее расширительного бака (специальной емкости) для водоснабжения (о них-то как раз речь и пойдет) – необходимый его объем (100, 200 л или меньше) будет подбираться индивидуально. Сейчас можно без всяческих трудностей приобрести любую подходящую модель, однако для того, чтобы приобрести подходящую модель, необходимо все-таки иметь общие представления о типах оборудования и четко понимать принцип действия этого устройства

Кроме того, выбрать подходящий вариант емкости это только меньшая часть дела – наибольшую сложность представляет подсоединение расширительного котла в автономную систему.

Расширительный бак с диафрагмой

Особенностью такого устройства является разделение бака на два отдельных резервуара с помощью жёстко закреплённой диафрагмы. Поэтому в случае выхода её из строя придётся менять всё изделие целиком. В такой ёмкости, в части с жидкостью происходит непосредственный контакт воды с металлическим корпусом прибора, что приводит к образованию коррозии.

Чтобы решить эту проблему внутренние стенки устройства вскрывают специальными красителями. Однако такая защита недолговечная и через время на корпусе всё равно появляется ржавчина. Так же, как и расширительные баки со съёмной мембранной модели с диафрагмой бывают вертикальными или горизонтальными.

Как измерить и отрегулировать давление в расширительном бачке

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см2. Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

1Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
2Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
3Открутить колпачок ниппеля и подсоединить к нему насос;
4Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
5Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
6Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
7Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

Особенности самостоятельной установки

Все расширительные баки можно разделить на две группы, определяющиеся способом подключения. Различают вертикальные и горизонтальные модели. Особых различий между ними не существует. При выборе руководствуются параметрами помещения, где будет размещено оборудование. В процессе монтажа следует придерживаться таких рекомендаций:

  • Расширительный бак устанавливается таким образом, чтобы к нему можно было обеспечить беспрепятственный доступ для обслуживания.
  • Необходимо предусмотреть возможный впоследствии демонтаж соединительного трубопровода для замены или ремонта оборудования.
  • Диаметр присоединяемого водопровода не может быть меньше, чем диаметр патрубка.
  • Нужно заземлить устройство, так можно избежать электролитической коррозии.

Монтаж прибора проводится со стороны всасывания насоса. На отрезке между насосным оборудованием и местом подключения нужно исключить все элементы, которые способны внести значительное гидравлическое сопротивление в систему. Линию подпитки подсоединяем к циркуляционному контуру всей системы.

По типу установки различают расширительные баки горизонтального и вертикального подключения

Расширительный бак – неотъемлемая часть автономной системы водоснабжения. Он поддерживает необходимое давление в системе, предотвращает преждевременную порчу насоса и сохраняет определенный запас воды. Однако все эти функции выполняются только при условии грамотного подбора и правильно монтажа конструкции. Поэтому при отсутствии опыта лучше не увлекаться самодеятельностью, а найти квалифицированных специалистов, которые качественно установят любое устройство.

Популярные модели

Сейчас на рынке представлен огромный ассортимент различных расширительных баков от всевозможных производителей. Модели отличаются друг от друга качеством, размерами, формой и даже цветом, хотя по принципу действия похожи друг на друга. Подобрать бак под конкретную систему водоснабжения труда не составит

Следует обратить внимание на модели баков от следующих фирм – российские «Джилекс» и итальянские Elbi, Aquasystem, а также Refix (Reflex), Zilmet. Как рассчитать объем воды в системе отопления, Вы можете прочитать в нашей статье

Преимуществами баков фирмы «Джилекс» являются полное отсутствие риска появления воздушных пробок в системе и отсутствие контакта воды с воздухом, за счет чего исключено испарение жидкости, а ржавчина не повреждает трубы. Бренд выпускает баки различных объемов – от 6 до 700 литров. Недостаток емкостей заключается в том, что съемные мембраны бывают лишь у установок объемом свыше 24 литров. Кстати, диафрагма выполняется из качественного EPDM – этилен-пропилен-диен-каучука. Баки «Джилекс» экономны, долговечны, недорогие, но при этом надежны и могут иметь различную форму.

Расширительные баки «Джилекс»

Баки Elbi имеют все необходимые документы, в том числе сертификат соответствия и санитарно-эпидемиологическое заключение, позволяющее смело использовать их в жилых домах. Бывают вертикальные, горизонтальные, а также для санитарной воды. Вертикальные емкости относятся к серии AS/AC и имеют сменные диафрагмы, могут быть разного объема – от 5 до 25 литров – и используются в домашних системах водоснабжения, а также в системах полива и других установках, не нуждающихся в мощном напоре воды. Мембраны внутри емкостей выполнены из EPDM, рабочая температура колеблется от -10 до +99 градусов. От коррозии бак защищен стойкой краской.

Баки Elbi горизонтального способа установки относятся к серии AFH и имеют сменные мембраны. Вместимость у них больше, чем у предыдущей серии – от 25 до 100 л воды. Такие установки уже могут применяться и на небольших производствах. Баки выполняются из прочной стали и имеют специальную площадку для крепления насоса.

Баки Elbi горизонтального способа

Баки Refix подходят для использования в системе как технического, так и питьевого водоснабжения и являются отличными гидроаккумуляторами. Все части, контактирующие с водой, защищены от ржавчины, а жидкость прекрасно хранится внутри резиновых груш. Модели DD, DE разработаны для использования в целях водосбережения, применяются в системах питьевого водоснабжения, идеальны для использования в условиях с повышенным уровнем образования ржавчины. В баках серии DE имеется груша, которая заменима только в моделях объемом свыше 50 л. У моделей серии HW, предназначенных для систем индивидуального водоснабжения, есть также ножки для установки на полу и место для крепления насоса.

Баки Reflex

Международная компания Zilmet уже более 50 лет удерживает высокие позиции на рынке оборудования, а в Европе считается крупнейшим производителем расширительных баков. Их устройства Hydro-PRO используются для работы с любой водой в различных типах установок. Оборудование изготавливается из углеродистой прочной и качественной стали, а также при производстве используется специальная внутренняя MIG-сварка, благодаря которой получается избежать повреждений мембран из бутиловой резины. Внутри баки покрыты высокопрочной порошковой смолой, которая предотвращает возникновение ржавчины при длительном контакте с влагой. Диапазон рабочих температур – от -10 до +99 градусов.

Бак расширительный Zilmet, 6л

Баки Aquasystem имеют сменные мембраны и бывают различных объемов – от 8 до 50 литров. Максимальное давление теплоносителя составляет 0,5 МПа, а воздуха – 0,15 МПа. Диапазон рабочих температур оборудования варьируется от -10 градусов до +110. Изготавливаются баки из черной стали, окрашенной порошковой краской.

Расширительный бак Aquasystem

Внимание! Не стоит гнаться за дешевизной! Как известно, скупой платит дважды. Дело в том, что использование некачественного оборудования способно привести к серьезным поломкам не только расширительного бака, но и самой системы, а починка обойдется куда дороже, чем покупка качественного оборудования сразу же.

Заменяемая мембрана расширительного бака

В отношении качества оборудования стоит особое внимание уделить каучуку, из которого изготавливается диафрагма. Хорошая резина – не только залог долгой службы оборудования, но и безопасность тех, кто будет пользоваться водой из оборудованной баком системы водоснабжения.

Расширительный бак для водоснабжения, коллектор

Виды и критерии выбора

Чтобы компенсировать объём теплоносителя в системе во время изменения температуры, используют расширительные баки двух видов: открытые и закрытые (герметичные).

Открытые расширительные баки широко распространены, но имеют следующие недостатки:

  • большие затраты на установку, так как монтируют такие баки в верхней точке системы для создания необходимого уровня увеличенного давления;
  • необходимо постоянно контролировать уровень жидкости;
  • есть риск возникновения ржавчины в системе из-за длительного контакта нагревающегося теплоносителя с воздухом.

Герметичные расширительные баки не имеют таких недостатков. Для отопительных систем выпускаются баки, которые отличаются в использовании мембраны. Мембраны делятся на баллонные и диафрагменные виды. Баллонная мембрана – это установленная внутри бака ёмкость, сделанная из резины высокого качества, способной выдержать значимые температурные колебания. Фланцевое крепление такой мембраны позволит заменить её быстро и просто.

Мембраны баллонного типа имеют такие преимущества, как:

  • широкий диапазон рабочих давлений, дающих возможность применить герметичный расширительный бак;
  • возможность смены мембраны, что помогает сделать ремонт данного устройства дешевле и быстрее;
  • простое задание минимального давления для любых систем.

Диафрагменная мембрана – это несъёмная перегородка, которая, чаще всего, выполнена из эластичного полимера или тонкого металла. Эта мембрана отличается малой собственной ёмкостью и способностью компенсировать небольшие перепады давления в системе. При выходе из строя такого бака потребуется его полная замена. Одной из привилегий данного устройства является низкая цена. Кроме того, бак, имеющий диафрагменную мембрану, просто сконструирован и надёжен в эксплуатации.

Правильно выбрать расширительный бак – это значит обеспечить безопасность эксплуатации отопительной системы, поэтому выбирая расширительный бак, стоит обратить внимание на такие основные характеристики:

  • материал мембраны, её устойчивость к высоким абсолютным значениям температур, давлений и перепадам этих показателей;
  • материал и покрытие корпуса, устойчивость к возникновению ржавчины;
  • соответствие санитарно-гигиеническим нормам;
  • исполнение (способ монтажа).

Использование расширительного бака для защиты от гидроудара

При резком включении насоса, подающего воду, а так же при резком перекрытии трубопровода возникает гидроудар – скачок давления, который может повредить как трубопровод, так и оборудования. Расширительный бак в этом случае сработает как демпфер: под действием избыточного давления мембрана растянется, объём водяного отсека увеличится, а давление упадёт.

Гидроудар в трубопроводе — это резкое изменение скорости потока воды, возникающее при мгновенном перекрытии трубы, в результате чего возникает скачок давления, который может повредить трубу или запорную арматуру.

Для чего нужен гидроаккумулятор? Это устройство, которое используется в системах водоснабжения для хранения некоторого количества воды под давлением и при выключенном насосе обеспечивает давление воды и возможность некоторое время потреблять воду.

Реле давления воды – это устройство автоматизации системы водоснабжения, которое обеспечивает автоматическое включение насоса при падении давления и выключение — при достижении нужного давления.

2009-2015 «Строй своими руками» Использование материалов сайта «Строй своими руками » разрешено только при условии размещения активной гипертекстовой ссылки на источник.

Схемы подключения гидробаков

Для системы горячего водоснабжения установку расширительного бака проводят на участке циркуляционной магистрали, всасывающей линии насоса, ближе к водонагревателю. Бак оборудуется:

  • манометром, предохранительным клапаном, воздухоотводчиком — группа безопастности;
  • запорным клапаном с устройством, которое предотвращает случайное перекрытие.

В водопроводной системе, где присутствует водонагревательное оборудование, устройство берет на себя выполнение функций расширительного бака.

Схема установки в системе ГВ: 1 – гидробак; 2 – предохранительный клапан; 3 – насосное оборудование; 4 – элемент фильтрации; 5 – обратный клапан; 6 – кран запорный

В системе ХВ главное правило при установке гидроаккумулятора — монтаж в начале обвязки, ближе к насосу. В схеме подключения обязательно присутствуют:

Схемы подключения могут быть очень разными. Поключенный гидробак нормализует работу оборудования, уменьшая количество включений насоса за единицу времени и этим продлевая срок его службы.

Схема монтажа в системе ХВ со скважиной: 1 – бак; 2 – обратный клапан; 3 – кран запорный; 4 – реле для регулировки давления; 5 – прибор управления насосным оборудованием; 6 – группа безопасности

В схеме с повысительной насосной станцией один из насосов работает постоянно. Такая система устанавливается для домов или зданий с высоким водопотреблением. Гидробак здесь служит в для нейтрализации скачков давления, а для аккумулирования воды устанавливают емкость как можно большего объема.

Как рассчитать объём расширительного бака для БКН

  • бойлер на 100 литров подключается к емкости не менее 10 л;
  • водонагреватель на 200 литров, нуждается в баке на 20 л.
  • Подбор расширительного бака для БКН по назначению. Вода в ГВС более агрессивная, чем в системе отопления. В технической документации к буферной емкости должно быть указано основное предназначение. Ставить на бойлер можно только бачок, в инструкции которого прописана возможность использования для ГВС.
  • Расчет по давлению — выбор расширительного бака для БКН облегчают специальные таблицы подбора. Входные параметры: то, какое начальное давление воздуха должно быть в расширительном баке для бойлера ГВС:

    Максимальное давление Рмах, бар

    Начальное давление газа Р₀, бар

    0,5

    1,0

    1,5

    2,0

    2,5

    3,0

    3,5

    4,0

    1,0

    0,25















    1,5

    0,4

    0,2













    2,0

    0,5

    0,33

    0,16











    2,5

    0,58

    0,42

    0,28

    0,14









    3,0

    0,62

    0,5

    0,37

    0,25

    0,12







    3,5

    0,67

    0,55

    0,44

    0,33

    0,22







    4,0

    0,7

    0,6

    0,5

    0,4

    0,3

    0,2





    4,5



    0,63

    0,54

    0,45

    0,36

    0,27

    0,18



    5,0





    0,58

    0,5

    0,41

    0,33

    0,25

    0,16

    5,5





    0,62

    0,54

    0,47

    0,38

    0,3

    0,23

    6,0







    0,57

    0,5

    0,42

    0,35

    0,28

  • Выбор по мембране — резина, используемая в бачке, влияет на качество жидкости подаваемой в ГВС и сроках эксплуатации предохранительного бачка. Распространенные материалы для изготовления мембран:

    NATURAL

    Натуральная каучуковая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +50°С. Эластична, но допускает частичную диффузию воды. Область применения — аккумулирование холодной воды.

    BUTYL

    Синтетическая бутиловая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10до+100°С. Менее эластична, чем NATURAL, но долговечна с точки зрения водонепроницаемости. Область применения — станции водоснабжения (наиболее универсальный материал).

    EPDM

    Синтетическая этилен/пропиленовая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +100°С. Более влагопроницаема, чем бутиловая.

    SBR

    Используется только для не питьевой воды (котлы отопления). Диапазон температур эксплуатации от -10 до +100°С. Менее эластична.

    NITRIL

    Используется для активных сред (масел, топлива). Диапазон температур эксплуатации от -10 до +100°С.

  • Выбор с учетом коэффициента температурного расширения системных жидкостей:

    Температура Мин. — Макс.

    Вода

    4 — 5° С

    0,00

    4 — 10° С

    0,03

    4 — 15° С

    0,09

    4 — 20° С

    0,18

    4 — 25° С

    0,29

    4 — 30° С

    0,43

    4 — 35° С

    0,59

    4 — 40° С

    0,78

    4 — 45° С

    0,98

    4 — 50° С

    1,19

    4 — 55° С

    1,43

    4 — 60° С

    1,68

    4 — 65° С

    1,94

    4 — 70° С

    2,22

    4 — 75° С

    2,51

    4 — 80° С

    2,82

    4 — 85° С

    3,14

    4 — 90° С

    3,47

    4 — 95° С

    3,81

    4 — 100° С

    4,16

    4 — 105

    4,53

Гидробак для горячего водоснабжения имеет синий корпус (белый), для отопления красный.

Схема подключения бойлера с расширительным баком

  • Вода к БКН подводится через обратный клапан. Такая мера предотвратит поступление нагретого теплоносителя в систему ХВС.
  • Расширительный бачок лучше располагать в системе ГВС между обратным клапаном и бойлером. Это необходимо чтобы при открытии крана пользователю поступала сразу горячая вода.Допускается схема подключения расширительного бака к БКН, когда РБ ставится после бойлера. Функциональных отличий в работе группы безопасности не будет. При этом в ГВС сначала будет поступать остывшая вода из РБ, что не совсем комфортно.

  • Перекачка расширительного бака — в этом случае давление будет выдавливать всю воду из емкости. Последствия: гидроудары и порча сантехнического оборудования при перегреве воды. Нужно снизить давление в баке. Для расчетов начальных параметров можно воспользоваться таблицей, приведенной выше.
  • Заниженные показатели РБ — при нагреве теплоносителя будет срывать предохранительные клапана. Соответственно, эффективность группы безопасности будет сведена к нулю. Если не поднять давление в баке, даже при небольшом перегреве теплоносителя будет срабатывать группа безопасности.

Виды мембранных баков

Различают два вида расширительных мембранных резервуаров:

  1. С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.

    Мембрана для гидроаккумулятора

  2. Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.

Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.

Рабочие параметры

Параметры бака

Информацию по выбранному баку вы получите из показателей рабочей температуры и допустимого давления. По утверждениям производителей, современные изделия закрытого типа выдерживают до 110 градусов, тогда как давление – 8–10 бар.

Когда теплоноситель нагревается на 10 градусов, его объем возрастает на 0,3%. То есть, при подогреве жидкости до 70 градусов, ее объем увеличится до 103%. Необходимый вам рабочий объем можно подсчитать, воспользовавшись формулой, которая должна быть у каждого продавца.

Мембранные баки позволяют избавиться от проблем в будущем. Использование таких изделий уменьшает количество поломок и помогает избежать частых ремонтов. Выбрав качественный бак, вы избавитесь от недостатков системы отопления и водоснабжения.

Виды баков

Расширительные баки бывают двух видов – закрытые и открытые. Отличаются друг от друга они особенностями конструкции.

Возможно, Вас заинтересует информация-принцип работы мембранного компрессора

Таблица. Виды расширительных баков.

ТипОписание

Закрытый или мембранный

Это бак, имеющий как раз мембранное разделение между отсеками – водным и воздушным. Диафрагма в нем термоустойчива и позволяет избежать коррозионной активности. Такой бак герметичен, внешне выглядит как небольшой баллон или шар из металла. Служит этот элемент системы долго, а при повреждениях мембраны ее легко заменить на новую. Также дополнительно для расширительного бака этого типа должны быть установлены манометр и предохранительный клапан – все вместе они образуют систему безопасности.

Открытый

Такой бак – это емкость, на дне которой имеется соединитель с резьбой, который и позволяет объединить устройство с системой. Устанавливать эту конструкцию необходимо в самой высокой части системы отопления. Используется крайне редко, так как обладает массой недостатков – это и увеличение риска возникновения коррозии в трубах, и достаточно приличные размеры, и быстрый выход из строя при критических показателях давления. Показатели уровня жидкости в такой емкости напрямую зависят и от того, сколько воды находится в отопительном контуре.

Принцип работы закрытого расширительного бака

Мембранные баки, в свою очередь, делятся на два типа – со сменной диафрагмой и со стационарной. Сменная мембрана говорит сама за себя – при необходимости ее можно легко поменять, вынув через фланец, закрепленный при помощи нескольких болтов. Расширительный бак такого типа служит максимально долго, а по форме корпуса бывает как вертикальный, так и горизонтальный, что обеспечивает возможность подбора емкости под определенное помещение.

Расширительный бак мембранного типа

Внимание! В больших расширительных баках мембрана дополнительно закрепляется при помощи ниппеля. .

В емкостях со стационарной мембраной заменить эту деталь не получится – она плотно крепится к стенкам корпуса. В случае выхода агрегата из строя его меняют полностью. Кстати, вода в такой установке, в отличие от предыдущего типа, контактирует с металлом бака, вследствие чего на его внутренней поверхности возникает процесс коррозии. Установка также бывает как вертикально, так и горизонтально ориентированной.

Размеры расширительных баков

Баки расширительные бывают не только навесные, но и напольные. Могут иметь и плоскую форму, отличаются цветом: синие предназначены для холодной воды, красные – для горячей.

Открытый или закрытый

Открытый бак

Не так давно, открытые баки обеспечивали систему отопления в полной мере, но они имели много недостатков.

  • Поскольку система открытая, то в нее попадал воздух, который мог помешать циркуляции.
  • Громкие звуки в насосах и трубопроводе сопровождали работу таких изделий.
  • Теплоноситель мог испаряться.
  • Открытую систему нужно было устанавливать лишь в верхних точках, что помогало избавиться от перебоев в ее работе.

В закрытых изделиях подобного плана эти недостатки устранены. Во многом благодаря тому, что теплоноситель не контактирует с окружающей средой.

Давайте посмотрим, что необходимо учитывать при расчетах и как выбрать мембранный бак, опираясь на свои знания.

Устройство и принцип действия

Все виды расширительных баков имеют одинаковое устройство. Внутри металлического корпуса находится два завальцованных отсека. С одной стороны расположен ниппель, а с другой — горловина для подсоединения к трубопроводу. Внутри корпуса находится диафрагма. В пустой емкости она будет занимать большую часть объема, в то время как остальное пространство заполняется воздухом.

Во время работы системы теплоноситель нагревается, увеличивается в объеме, и его излишки поступают в полость между корпусом и диафрагмой. При понижении температуры воды в системе ее объем уменьшается, и закачанный воздух выдавливает ее обратно в трубопровод.

Расчет объема расширительного бака для отопления

Объем расширительного бака выбирается таким образом, чтобы  при нагреве теплоносителя до максимальной рабочей температуры, рост давления в системе отопления не превышал допустимой величины (оставался ниже давления срабатывания предохранительного клапана).

Объем расширительного бака для системы отопления емкостью до 150 литров

Для систем отопления, содержащих небольшое количество теплоносителя, до 150 литров, объем расширительного бака выбирают по упрощенной формуле:

Vn = 10 — 12% x Vs ,

где: Vn — расчетный объем расширительного бака; Vs — полный объем системы отопления.

Выбирают бак с номинальным объемом больше расчетного.

Расчет емкости расширительного бака для системы отопления объемом свыше 150 литров

Расчет начинают с определения приращения объема теплоносителя — дополнительного объема, который образуется в результате нагрева жидкости до рабочей температуры — Ve.

Ve = Vs x n%,

где, Vs — полный объем системы отопления; n% —  коэффициент расширения жидкости в системе отопления.

Значение коэффициента расширения n%, при максимальной рабочей температуре теплоносителя (воды) в системе отопления, определяется из таблицы:

T oC405060708090100
nv%0,751,171,672,242,863,554,34

Коэффициент расширения для антифриза на основе водного раствора этиленгликоля (Тосол и др.) определяется по формуле:

na% = nv% x (1 + ea% / 100),

где nv% — коэффициент расширения воды из таблицы выше; ea% — процентное содержание этиленгликоля в растворе антифриза.

На втором этапе расчета (вторым действием) определяют объем водяного затвора в баке, Vv — это объем теплоносителя, который изначально заполняет расширительный бак под действием статического давления в системе отопления. Емкость водяного затвора определяют по формуле:

Vv = Vs x 0,5% , но не менее 3-х литров.

На третьем этапе находим начальное давление в системе отопления — Po.  Оно равно статическому давлению в системе отопления и определяется из расчета 1 бар = 10 метров водяного столба. Высота водяного столба в системе отопления равна расстоянию по вертикали между крайней нижней и самой верхней точкой системы, в которых находится теплоноситель. По чертежам или в натуре определяют вертикальные отметки крайних точек системы отопления. Разница между верхней и нижней отметками и будет равна высоте водяного столба жидкости в системе.

На четвертом этапе расчета определяют величину максимального рабочего давления в системе отопления — Pe. Максимальное рабочее давление должно быть меньше давления срабатывания предохранительного клапана в системе отопления на величину, минимум 0,5 бар.

Pe = Pk — (Pk x 10%), но обязательно Pk  — Pe => 0,5 бар.

где: Pk — давление срабатывания предохранительного клапана.

В заключении расчета определяют необходимый объем мембранного расширительного бака для отопления по формуле:

 Vn = (Ve + Vv) x (Pe + 1)/(Pe — Po)

Выбирают бак с номинальным объемом больше расчетного.

Пример расчета расширительного бака

Выполним расчет расширительного бака для системы отопления с исходными данными:

Общий объем Vs = 270 л.

Высота водяного столба 6 м., отсюда начальное давление Po = 6/10 = 0,6 бар.

Максимальная рабочая температура теплоносителя (воды) 90 оС. По таблице определяем коэффициент расширения n% = 3,55%.

Предохранительный клапан настроен на срабатывание при давлении Pk = 3 бар.

Производим расчет:

Ve = 270 л. x 3,55% = 9,58 л.;

Vv = 270 л. x 0,5% = 1,35 л., так как 1,35 < 3, то принимаем Vv = 3 л.;

Po = 0,6 бар.;

Pe = 3 бар. — (3 бар. х 10%) = 2,7 бар., так как обязательно выполнение условия Pk — Pe => 0,5 бар., то принимаем Pe = 2,5 бар.

Vn = (9,58 л. + 3 л.) х (2,5 бар. + 1) / (2,5 бар. — 0,6 бар.) = 23,18 л.

Результат:

Принимаем к установке расширительный бак с номинальным объемом 24 литра.

Кроме объема, при выборе конкретного типа расширительного бака, необходимо учитывать максимальное рабочее давление, на которое рассчитан бак.

Еще статьи на эту тему:

⇒ Как уменьшить большой расход газа котлом на отопление дома
⇒ Неисправности и коды ошибок газового котла Ariston, Protherm, Baxi
⇒

Устройство мембранного бака

Оборудование представлено в виде герметичного сосуда, разделенных на два раздела:

  • Воздушный отдел включает воздух под давлением.
  • Водяной отдел крепится к отоплению. Он пропускает через себя воду различного давления.

Эластичная мембрана разделяет отделы, благодаря чему она изменяется по форме. Поэтому меняются объемы этих отсеков. Отдел с воздухом содержит вентиль с ниппелем, благодаря чему меняется давление. С его помощью регулируется функционирование мембранного бака.

Давление воздуха влияет на поступление воды, а также объем и давление.

Принцип работы

При увеличении водяного отсека происходит расширение бака. В результате он наполняется большим количеством воды. А отдел с воздухом приобретает меньшие размеры. Затем давление воздуха уменьшается, благодаря чему уравновешивается давление воды. При уменьшении давления в системе происходит сокращение мембраны, после чего восполняется потерянное давление.

Подача воды в мембранном баке будет происходить до того, пока воздух и вода по давлению не будут уравновешены.

Функции мембранного бака

  • Для отопительной системы. Нагревание воды ведет к увеличению ее объема, из-за чего требуется применение расширительных баков. С их помощью происходит компенсация расширения воды. По размеру прибор должен соответствовать системе отопления: объем «погашает» расширение воды. Если отсутствует мембранный бак, то нагрев ведет к появлению дефектов в системе отопления. В результате может выйти из строя вся система.
  • В устройстве водоснабжения мембранный бак применяется вместо гидроаккумулятора, благодаря которому накапливается вода, после чего происходит ее расход по назначению. Для работы применяется давление, присутствующее в гидроаккумуляторе, а насос в этом случае не требуется. Поскольку насос функционирует редко, то продлевается его срок эксплуатации. В качестве гидроаккумулятора он выполняет функцию компенсации воды при подключении горячей воды.
  • Функция предохранения от гидроудара. Если резко включать насос для подачи воды, то такое перекрытие ведет к появлению гидроудара. Он предполагает перепад давления, из-за чего выходит из строя трубопровод и весь механизм. Мембранный бак будет выполнять функцию защиты: из-за большого давления произойдет растяжение мембраны, водяной отдел будет большим, а давление снизится.

Использование такого оборудования полезно во многих сферах работы оборудований

Поэтому очень важно его присутствие в отопительной системе.

Еще по теме:

Подключение радиатора отопления к однотрубной системе: принцип работы и варианты монтажа Сбросной клапан для отопления. Отопление с естественной циркуляцией двухэтажного дома: принцип работы и варианты монтажа Сбросной клапан для отопления.

Заключение

Расширительный бачок — важнейший дополнительный элемент в любой системе отопления. Если для открытых систем с гравитационной циркуляцией достаточно установить в верхней точке простой открытый резервуар, то для сложных закрытых систем требуется установка промышленных моделей.

Такие бачки отличаются герметичностью. В процессе производства в корпус закачивается воздух, поддерживающий давление, необходимое для нормального функционирования систем с принудительной циркуляцией. Настроить нужные показатели давления можно самостоятельно с помощью манометра и обычного автомобильного компрессора.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript

Все о мембранных баках. Установка, замена и ремонт.

Частые вопросы связанные с ремонтом и установкой мембранных баков

Предисловие.

Современные инженерные решения позволяют облегчить жизнь потребителей во многих смыслах. Одним из таких технических решений, являются мембранные баки. Мембранный бак – устройство, для создания дифференциального давления. В системах отопления, с помощью мембранных баков, стало возможно монтировать закрытые системы трубопроводов. Это позволило уйти от громоздких емкостей в открытых системах отопления и необходимости контролировать уровень жидкости в этих емкостях. В системах водоснабжения расширительный бак, позволил создавать компактные резервуары для запасов воды, в противовес громоздким емкостям и водонапорным башням.

Отличия расширительного бака от гидроаккумулятора.

Хоть мы имеем два разных названия, по смыслу, это совершенно одинаковые приборы. Есть разница только в цвете, и качестве применяемой резины. Баки красного цвета – расширительные, они для систем отопления, т.е. предназначены для горячей воды. Гидроаккумуляторы – синего цвета, применяются для холодной воды.

Советы по выбору и опыт.

Резиновая мембрана, которая находиться внутри расширительного бака или гидроаккумулятора, является по сути расходным материалом. Конечно же все зависит от качества применяемой в них резины, однако сам по себе материал не слишком долговечен, и судя по опыту нашего монтажного отдела, редко встречаются эксземпляры, старше 12 лет. По опыту обслуживания подобного оборудования, можем отметить долгожителями – марку REFLEX, но с одним «но»! Современные экземпляры, точно проигрывают в качестве, тем, что приобретались 10 лет назад. Среди брендов, которые мы обслуживаем, точно не посоветуем* мембраны Джилекс, и Wester. Так как именно их приходилось много менять. Самые частые причины выхода из строя:

·        Разрыв мембраны

·        Коррозия фланца

·        Коррозия ёмкости

·        Герметичность ниппеля

Конечно любая из этих проблем вполне решаема, но только в том случае, если Вы имеете оригинальные расходные материалы. Подбором и поиском аналогичных расходников, сантехник врят-ли будет заниматься, а скорее всего, предложит заменить вышедшее из строя оборудование. Именно поэтому, мы рекомендуем покупать тех производителей, чьи расходные материалы, есть в свободной продаже. Интернет-магазин SANCOM, рекомендует устанавливать расширительные баки под торговой маркой Tim, производимые в КНР. Такой выбор, дает возможность докупить фланец или мембрану, в случае выхода из строя.

Как определить вышедший из строя расширительный бак.

В правильно смонтированной системе отопления, установленное давление не должно иметь больших перепадов. Если Вы заметили, что установленное давление резко повышается, при включении котла, скорее всего вышел из строя расширительный бак. Для начала, проверьте ниппель для подкачки воздуха. Если при нажиме на клапан ниппеля, из него потекла жидкость, скорее всего это внутренний разрыв мембраны, так как в воздушном пространстве, не должно быть воды. Мембрану придется заменить на аналогичную. Если же при нажатии на ниппель, нет ни воды, ни воздуха, следует проверить наполненность бака водой. Если бак прикручен на гибком соединении, можете аккуратно покачать его, если соединение с трубопроводом жесткое, то постучите по стенкам бака. Глухой звук – бак полный, звонкий – бак пустой. Если бак полный, значит он не накачен воздухом. Причина отсутствия воздуха в баке, пропускающий ниппель, или не герметичность(плохо прикручен фланец или коррозия). В этом случае, рекомендуем произвести визуальный осмотр бака на наличие коррозии, затем накачать бак через ниппель, компрессором или обычным насосом, проверить ниппель и сомнительные места и понаблюдать за давлением. Обратите внимание, что накачку мембранного бака воздухом следует производить при сброшенном давлении в системе трубопровода до нуля! Если на баке присутствует сквозная коррозия, к сожалению бак придется заменить. Если неисправен ниппель, можно заменить его на другой, подойдет обычный автомобильный. Если бак пустой, при работающей системе отопления под давлением, скорее всего, что давление воздуха в расширительном баке больше давления воды в трубопроводе. Отрегулируйте давление в мембранном баке при необходимости.

Как определить вышедший из строя гидроаккумулятор?

Если у Вас загородный дом, и в доме установлена насосная станция или поверхностный насос, то определить вышедший из строя бак, будет проще всего. Гидроаккумулятор, дает некоторый запас воды в Вашем трубопроводе, следовательно работать насосу приходиться только тогда, когда заканчивается запас этой воды. Если при каждом открытии крана, включается насос, и отключается при закрытии крана, то с уверенностью можно сказать, мембранный бак – не работает должным образом. Определить бак, который вышел из строя при работающем насосе в колодце или скважине сложнее. Однако проще и точнее всего, попросить помощника, и послушать работу насоса. Если помощника рядом нет, то вышедший из строя гидроаккумулятор, можно определить по напору. Каждый раз, когда Вы открываете кран, напор на секунду обрывается, а затем резко бьет мощной струей. Но данный пример, может означать так-же неверно настроенную автоматику и давление бака. Можно воспользоваться еще одним способом проверки… Отключите питание насоса, и проверьте, будет ли в трубопроводе вода. Если вода есть, значит и есть запас воды в баке. Если баков несколько, то данный способ, покажет только выход из строя сразу всех баков. Каждый раз, когда возникают сомнения в работоспособности мембранного бака, рекомендуем проверить ниппель мембранного бака. В нем должен быть воздух. Если через ниппель потекла жидкость, скорее всего, порвана мембрана и ее нужно заменить. Если нет ни воды не воздуха, проверьте наполненность бака водой. Если бак под завязку наполнен водой, то скорее всего воздух стравило с ниппеля, попробуйте слить систему и подкачать бак, через ниппель обычным автомобильным насосом или компрессором. Если бак пустой, а через ниппель идет воздух с хорошим давлением. Значит давление воздуха, выше давления в водяной магистрали.

Установка мембранного бака.

Мембранный бак, установить и подключить в систему очень просто. Он имеет подключение на фланце, как правило либо 3/4», либо 1» с наружной резьбой. Подключить расширительный бак можно на любом участке трубопровода. Для врезки в систему можно использовать тройник или выход на коллекторе. Соединиться можно любыми водопроводными трубами, но удобнее всего соединяться с помощью специальной угловой гибкой подводки. Еще есть один вариант установки небольших расширительных баков, это установка на специальный кронштейн, присверливаемый к стене, либо на настенную группу безопасности. Но этот вариант годится для баков объемом до 36 литров. Установка данного прибора может вполне осилить и владелец хозяйства, больших навыков это не требует. Единственное, что требуется проверить и отрегулировать после установки, это накаченное заводское давление, и в случае неверных значений, отрегулировать его. Давление в баке, рассчитывается по значениям, исходя из перепадов давления в системе, согласно настройкам автоматики насоса. Для того, чтобы бак заполнялся, нужно накачать в него давление воды больше, чем закаченное давление воздуха. Для водопроводных систем, давление воздуха ниже 1,5 Bar, не имеет особого смысла, так как это то давление, которое будет выдавливать воду из бака. Бак пропустит в себя воду тогда, когда значение давления воды, превысит значение по давлению воздуха. Далее, опорожнятся бак начнет тогда, когда давление воды, станет меньше, чем давления воздуха. И опорожняться бак будет под давлением воздуха, которое в него закачали. Поэтому накачивайте воздушное давление в баке, с учетом того давления, которое будет выдавливать воду, при отключенном насосе. Подкачку давления воздуха в баке, следует проводить только на пустом трубопроводе. По завершению работ, на всякий случай, проверьте герметичность ниппеля.

Замена и ремонт мембранного бака.

Заменить бак не составит большой трудности и с этой задачей, легко может справиться и домовладелец. Прежде всего, необходимо слить всю систему, или тот участок, который перекрывается предусмотренными для этого кранами. После того, как мембранный бак будет опорожнен, необходимо раскрутить гайку скрученную с фланцем и освободить бак. Установленный новый бак, необходимо отрегулировать по нужному Вам давлению воздуха, сделать это лучше до запуска системы. После того, как Вы прикрутите бак и установите нужное давление, можно сделать пробный запуск. Следите за тем, чтобы при запуске, не было воздушного шипенья и подтеков.

Кроме замены непосредственно самого бака, возможно произвести и его ремонт. Например, можно заменить проржавевший фланец, или мембрану (грушу) внутри бака. Сантехники идут неохотно на подобное мероприятие, тк подобная работа грязная, а много за неё не взять. Скорее всего, Вам предложат заменить бак целиком, ссылаясь на отсутствие подходящих запчастей. Поэтому зачастую, ломать голову с заменой внутренностей, приходиться хозяевам. Заменить мембрану или фланец не сложно. Нужно лишь раскрутить болты на фланце. Однако нужно понимать целесообразность такого ремонта. Например, если бак вышел из строя быстро или имеет следы коррозии, то такой ремонт лучше и не планировать, а действительно, заменить на новый бак. Если бак остался как новый, а у Вас имеется мембрана от производителя, тогда лучше поменять. Прежде чем приступить к ремонту, Вы должны быть уверены, в том, что именно мембрана вышла из строя. Главным фактором разрыва мембраны, является наличие жидкости, при нажатии на клапан ниппеля. Помните, при разрыве мембраны, вода поступает во внутреннюю полость мембранного бака, и имеет контакт, с необработанной внутренней поверхностью. Такой контакт может ускорить внутреннюю коррозию стенок бака, поэтому при замене мембраны, хорошо просушите внутреннюю поверхность бака.

Установка, замена или ремонт расширительного бака от SANCOM

Монтажники интернет-магазина SANCOM, выполнят работы по установке любых мембранных баков в системы отопления и водоснабжения. Огромный опыт в монтаже сантехнических систем, позволяет с твердой уверенностью говорить о нас, как о профессионалах рынка услуг. Работы любой сложности, расширительные баки любого объема, как для отопления так и для водоснабжения, с напольной и настенной установкой. Работы выполняются с выездом к заказчику, при установке оборудования, возможен выезд с необходимым материалом и оборудованием. Стоимость замены, складывается из удаленности объекта от Москвы, сложности условий работ, объема расширительного бака. Выполняем ремонт расширительных баков, при наличии необходимых расходников. На расширительные баки, которые мы поставляем и рекомендуем, выполняем ремонт в рамках гарантии и пост-гарантийное обслуживание.

Надеюсь данная статья будет для Вас полезной!

Автор статьи — Капустин Александр, статья подготовлена для интернет-магазина SANCOM 29/05/2019 года. Данная статья является интеллектуальной собственностью интернет-магазина SANCOM и ее автора. При копировании статьи и размещения на сторонних ресурсах, обязательно указание на источник и автора! По вопросам сотрудничества и обратной связи, просьба обращаться по адресу электронной почты: [email protected], с указанием ссылки данной статьи.

Всего доброго!

*Личное мнение автора статьи, основанное на личном опыте обслуживания.

Давление воздуха в мембранном баке холодного водоснабжения

У многих владельцев мембранных баков возникает вопрос: какое давление воздуха должно быть в баке? Давление в баке должно быть минимум на 0,1-0,2 бар меньше, чем давление включения насоса водоснабжения. Пример: если насос включается при давлении 1,2 бар, то давление воздуха должно быть 1,1 бар и меньше.

Как правильно замерить давление воздуха в баке:

  1. отключить питание насоса
  2. открыть кран смесителя и дождаться, когда вода перестанет литься
  3. взять автомобильный манометр (или автомобильный насос с манометром) и замерить давление воздуха в баке, если при нажатии на воздушный клапан появляется вода, мембрана или «груша» лопнула и необходимо проводить ремонтные работы.

Правила подкачки воздуха в мембранный бак:

  1. отключить питание насоса
  2. открыть кран смесителя и дождаться, когда вода перестанет литься, кран не закрывать
  3. измерить давление, при необходимости подкачать
  4. подключить компрессор и закачивать воздух, пока вода не перестанет идти из крана (воздух выдавливает воду из бака)
  5. вода перестала идти, замерьте давление воздуха, если перекачали – спустите, мало подкачайте

Если в баке есть хоть небольшое давление воздуха, давление воды в трубопроводе будет изменяться плавно, при этом насос будет включаться часто. Чем ниже давление, тем чаще включается насос.

Если давление воздуха будет превышать давление, при котором включается насос, то при использовании воды, давление будет падать до нуля (вода в кране заканчивается), насос включается, вода начинается литься. Это не очень комфортно.

Когда давление воздуха в баке равно нулю, вода из крана идет рывками (пульсирует), насос постоянно включается и выключается.

Назначение мембранного бака.

  1. Гашение гидроудара при включении насоса водоснабжения.

Как это работает: вода, в отличии от воздуха не сжимается, поэтому когда насос включается, давление в системе начинает расти мгновенно и может быстро достичь порога выключения насоса (реле давления выключает насос). Вода, поступая в мембранный бак, заполняет мембрану и начинает сжимать воздух, при этом давление воды растет постепенно и гидроудар (мгновенный рост давления) не развивается.

  1. Запас воды.

Когда давление достигает порога выключения насоса, насос выключается, вы открываете кран, вода льётся, но насос не включается. Это сдавленный водой воздух давит на мембрану и выталкивает воду из бака. Бак может быть полным, но если воздуха в нем нет, то и вода из него не выходит.

  1. Экономия электроэнергии и моторесурса насоса за счет уменьшения количества включений в час.

Размер мембранного бака.

Требований к максимальным размерам мембранного бака нет. Есть требования к минимальным размерам бака, это расчетная величина.

Какое давление в мембранном баке системы водоснабжения — MOREREMONTA

Конструкция всех гидроаккумуляторов предполагает наличие воздушной среды между стенками корпуса и мембранной грушей.

Давление воздуха необходимо поддерживать на определенном уровне, тщательно контролировать и, при необходимости, регулировать для обеспечения полноценного, безопасного и эффективного функционирования всей системы водо- или теплоснабжения.

Значения максимального и минимального давления в мембране гидроаккумулятора задаётся производителем и указывается на шильдике.

Для гидроаккумуляторов (мембранных расширительных баков) подразумевается два рабочих значения: давление в воздушной среде, и рабочее, которое может выдержать бак по подключению к воде (теплоносителю).
Как правило, эти показатели примерно одинаковы у всех производителей, и зависят от объёма аккумулирующего оборудования.

Бак для водоснабжения (синий)

Давление воздуха
Объем гидроаккумулятора, литров Давление воздуха, атм
Рабочее давление воды
Объем гидроаккумулятора, литров Давление воды, атм

Бак для отопления (красный)

Давление воздуха
Объем гидроаккумулятора, литров Давление воздуха, атм
Рабочее давление воды
Объем гидроаккумулятора, литров Давление воды, атм

Разумеется, речь идёт об обычных баках для традиционных систем отопления.

Производятся также баки специального исполнения, давление в которых может достигать 16 или 25 бар. Но мы о них здесь говорить не будем, поскольку это – заказные позиции, они подбираются только согласно проектам, и их эксплуатация строго регламентирована.

Текущее же давление в мембране гидроаккумулятора зависит от ряда следующих факторов:

  • Характеристики системы;
  • Индивидуальные настройки системы;
  • Мощность подключённого оборудования;

Изношенная мембрана, механические повреждения расширительного бака и наличие негерметичных стыков в системе водоснабжения могут стать причиной снижения или повышения давления, поэтому очень важно контролировать данный показатель.

Когда проводить замеры

Как определить верное значение давления

Если гидроаккумулятор вместе с реле давления управляет включениями / выключениями насоса по давлению, то значение давления в воздушной камере нужно посчитать по формуле:

где Рг – давления воздуха в мембране гидроаккумулятора;
Р вкл – давление, при котором включается насос.

Таким образом, если насос будет включаться при давлении 3 атм., то давление в гидроаккумуляторе должно составлять 2,7 атм. Изменяя параметры включения насоса, необходимо также изменять давление воздуха внутри бака.

Автономность – обязательная характеристика современных отопительных систем и водоснабжения. Чтобы участие домовладельца было минимальным, и не нужно было постоянно отслеживать работу отопления, устанавливают гидробак. А для этого величина давления в расширительном бачке водоснабжения должна быть оптимальной. Только так система работает бесперебойно, и не требует лишнего обслуживания.

Характеристика закрытых расширительных баков

Используются герметичные емкости из металла, в которых находится запас теплоносителя на случай температурного сжатия жидкости. Так решается проблема завоздушивания трубопровода. Если теплоноситель, расширяясь при нагревании, создает слишком большое давление, гидробак компенсирует перепад.

Несмотря на кажущуюся простоту конструкции, расширительные бачки отличаются друг от друга, и различные модели имеют разные эксплуатационные параметры. Конструктивно различаются следующие типы гидробаков:

  1. Резервуары, предусматривающие замену груши.
  2. Баки со стационарно установленной мембраной.
  3. Емкости, не имеющие в конструкции мембраны.

В первом случае груша выполняет функцию мембраны. Именно в нее закачивается воздух, который меняет объем рабочей камеры при термическом увеличении объема жидкости в системе. Давление воздуха в расширительном баке должно быть таким, чтобы выдавливать воду в трубы при падении температуры в радиаторах.

Настройка давления бака в системе водоснабжения

Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.

Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:

  1. Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
  2. Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
  3. Фиксируют давление воздуха в расширительном баке при помощи манометра.
  4. В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.

При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.

Следует помнить, что после включения насоса рабочая камера гидробака наполнится водой, а уже потом достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не меняется в процессе пользования системой.

Регулировка гидробака в обвязке водонагревателя

Здесь есть одна особенность. Такие гидробаки должны иметь рабочее давление воздуха чуть выше, а именно, на 0,2 бар выше, чем написано в инструкции.

Так, если насос выдает 3,5 бар, гидробак настраивается на 3,7 бар. Первая проверка работоспособности и настройка выполняется перед запуском системы, пока емкость не заполнена теплоносителем.

Отсутствие жидкости в камере – нормальный режим работы. А заполняется она только когда вода в трубах нагревается. Нехватка давления воздуха в расширительном баке приводит к тому, что теплоноситель заполняет резервуар, что является нарушением эксплуатационных требований. В этом случае необходимо отключить и спустить систему, а затем настроить гидробак заново.

Гидробак открытого типа

Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).

Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.

Правила обслуживания гидробака

Суть ревизии заключена в проверке давления в воздушной камере. Манометр должен быть исправен, и иметь точность измерения 0,1 бар. Можно пользоваться автомобильным прибором для проверки давления в шинах. Удобно, когда шкала содержит градацию и в атмосферах. Тогда не придется производить перерасчет, если в инструкции указано давление в других единицах.

Если в результате накачивания давление воздуха в расширительном баке не поднимется, это может свидетельствовать о том, что груша или мембрана вышла из строя, и требует замены. В процессе осмотра проверяют ниппель и клапаны. Они должны быть герметичны.

Важно, чтобы это оснащение выдерживало установленные заводом-изготовителем параметры. Проверять прочность не стоит, но после накачки воздух должен оставаться в газовой камере долгое время.

Автономный водопровод, самостоятельно подающий воду к точкам разбора как в городской квартире, давно перестал быть диковинкой. Это норма загородной жизни, которую просто нужно грамотно спроектировать, собрать и оснастить оборудованием, способным запускать и останавливать систему по мере пользования кранами.

Стабильную работу независимой сети обеспечит расширительный бак для водоснабжения. Он защитит от гидроударов, существенно продлит рабочий ресурс насосной техники, гарантирует регулярное наполнение системы водой, избавит от необходимости носить ее ведрами.

Мы рады познакомить вас с особенностями устройства и принципом работы гидроаккумулятора. У нас скрупулезно описаны правила выбора мембранного бака, специфика монтажа и подключения. Предложенную к рассмотрению информацию мы дополнили полезными иллюстрациями, схемами и видеоруководствами.

Характеристика закрытых расширительных баков

Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.

На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.

Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.

Особенности устройства и конструкции

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

По конструкции гидроаккумуляторы различают:

  • резервуары со сменной грушей;
  • емкости с фиксированной мембраной;
  • гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.

Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.

Принцип работы гидроаккумулятора

Закрытые гидробаки для водоснабжения работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.

Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.

Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.

Классификация по области применения

Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.

Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:

  • для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
  • устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.

Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.

Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:

  • Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
  • Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
  • Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
  • Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.

Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.

Материалы для гидропневматического оборудования

Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.

В гидроаккумуляторах применяют:

  • Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
  • Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
  • Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
  • Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.

Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.

Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.

Расчет объема бака перед выбором

В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.

Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.

Какое давление в мембранном баке системы водоснабжения. Расширительный бак для водоснабжения. Как выбрать и рассчитать объем

Организация водоснабжения в частном доме достигла полной автоматизации. Минимальный набор оборудования и грамотное использование законов физики — и загородное жилье уже ничем не уступает по комфорту городской квартире. Даже обычный расширительный бак для водоснабжения усовершенствован таким образом, чтобы минимизировать участие пользователя в процессе водообеспечения.

Многоступенчатый самовсасывающий центробежный насос в блочном исполнении доступен с сосудом высокого давления с сменным корпусом мембраны в качестве питьевой воды. Общий объем составляет 20 или 50 литров. Центробежный насос можно использовать в бытовых гидротехнических сооружениях для одного или двух семейных домов, ферм, оросительных и оросительных систем, а также для водоснабжения и использования дождевой воды.

Описание, типы конструкции

Центробежный насос может использоваться в бытовой системе водоснабжения для одного или двух семейных домов, ферм, оросительных и ирригационных систем, а также для водоснабжения и использования дождевой воды. Многоступенчатый самовсасывающий центробежный насос в блочном исполнении может использоваться в бытовой системе водоснабжения в одном или двух семейных домах, фермах, оросительных и оросительных системах, а также в водоснабжении и использовании дождевой воды.

Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.

На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности. Но это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.

Он остается в работе на время отвода воды и отключается только после его прекращения. Как только будет достигнут минимальный уровень воды в цистерне, насос автоматически отключится и перейдет в режим защиты от сухого хода. Уровень наполнения резервуара постоянно контролируется. Если резервуар пуст, происходит автоматическое переключение в системе утилизации дождевой воды, а питьевая вода поступает из разделительного контейнера. Это автоматически пополняется из сети питьевой воды.

Расширительные баки закрытого типа применяют

Таким образом, постоянно поддерживается гигиеническое разделение между дождевой водой и питьевой водой — в то же время обеспечивается бесперебойное снабжение бытовой водой. Если в водохранилище снова появится дождевая вода, никакой дополнительной питьевой воды не будет. Затем дождевая вода снова повышается.

Внешне расширительные баки можно разделить лишь на горизонтальные и вертикальные модели, но их рабочие параметры могут быть очень разные

Особенности конструкции гидроаккумуляторов

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

Уровень наполнения резервуара постоянно измеряется и отображается в системе. Если резервуар пуст, автоматическое переключение происходит в системе утилизации дождевой воды, а питьевая вода поступает из разделительного контейнера. Он автоматически заправляется из сети питьевой воды. Таким образом, гигиеническое разделение между дождевой водой и питьевой водой постоянно поддерживается.

Напорный сосуд — важный компонент в бытовой воде

В то же время обеспечивается бесперебойное снабжение бытовой водой. Система домашнего водоснабжения обычно предназначена для перевозки глубиной около 9 метров. Голова от 40 до 50 метров. Высота разгрузки состоит из высоты на стороне всасывания и давления насоса.

По конструкции гидроаккумуляторы различают:

  • резервуары со сменной грушей;
  • емкости с фиксированной мембраной;
  • гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

Еще одним важным компонентом бытовой воды больших и многих небольших систем водоснабжения является сосуд высокого давления — обычно это гидрофора или мембранный сосуд высокого давления. Гидрофоб представляет собой сосуд высокого давления, в котором воздух или любой газ в верхней части сосуда под давлением находится под действием жидкой среды снизу. Во время сжатия давление воздуха находится в равновесии с давлением на поверхность воды. Объем газа в верхней части сильно уменьшается от начала сжатия до конца.

Поскольку, в отличие от жидкостей, газы имеют выраженную сжимаемость, сжатый газ можно рассматривать как хранилище энергии или буфер. В отличие от диафрагменного сосуда высокого давления воздух и среда находятся в прямом контакте с гидрофорами. Так как в случае гидрофоров потери воздуха могут возникать в верхней части котла, например, утечками или путем растворения воздуха в воде, потери должны время от времени заменяться. Из-за их более низких требований к обслуживанию, мембранные сосуды давления вытеснили гидрофоры с рынка.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.


Что такое мембранный сосуд высокого давления?

Мембранные расширительные сосуды являются мембранными расширительными сосудами для систем усиления давления в водоснабжении. В баках есть мембрана, наполненная водой. Снаружи диафрагма загружается давлением воздуха. В случае отвода воды давление в линейной системе в значительной степени поддерживается постоянным давлением воздуха. Мембранные сосуды высокого давления оснащены гибкой резиновой мембраной, которая разделяет жидкость и газовую подушку. Таким образом, они в значительной степени избегают переноса газа в жидкость.

Срок службы съемной груши зависит от настроек давления воздуха в газовом отсеке гидроаккумулятора. Иногда, для создания большего запаса воды, пользователь уменьшает количество воздуха и увеличивает количество воды в груше. Это приводит к касанию мембраны к стенке бака, и становится причиной быстрого истирания

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.

Обзор компонентов бытовой воды

Отказаться от любого обслуживания завода, которое в противном случае становится необходимым на регулярной основе. Внутреннее водоснабжение состоит в основном из следующих компонентов.

Какая домашняя вода является правильной
Резервуарный насос или напорный бак насосаМанометрЗапускной клапан. . При выборе правильной системы водоснабжения необходимо учитывать высококачественный высокоэффективный насос. Насос также должен потреблять мало энергии и иметь низкий уровень шума. Эти требования лучше всего удовлетворяют многоступенчатые поршневые или центробежные насосы.


Чаще всего баки с фиксированной мембраной используются для систем отопления. Так как мембрана — это элемент, который выходит из строя гораздо быстрее, то и срок службы такого бака меньший, чем устройства со съемной грушей

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ. Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.

Преимущества для внутреннего водоснабжения с центробежным насосом

Система водоснабжения дома с центробежным насосом оснащена многоступенчатым центробежным насосом с оптимальной производительностью для использования в саду и домашней воде.

Внутренние гидротехнические сооружения с погружным насосом — Преимущества с первого взгляда
  • Самозасасывающаяся и коррозионно-стойкая.
  • Нормальные гидравлические характеристики.
Система водоснабжения дома с погружным насосом оснащена многоступенчатым погружным насосом высокого давления, который также подходит для использования в саду и домашней воде.


Особенностью безмембранных гидробаков является то, что, так как в таких резервуарах вода постоянно контактирует с поверхностью из металла, их вынуждены изготавливать из нержавейки. В результате резервуар имеет высокую стоимость — в 4 раза превышающую стоимость обычного бака, а нержавеющая пищевая сталь и того больше — ее цена в 7 раз дороже

Типы мембранных баков

Преимуществом является то, что эта система водоснабжения дома может быть использована сразу и без длительной вентиляции и без помех в доме. Внутренние гидротехнические сооружения могут комбинироваться с управлением насосом для автоматического открытия и закрытия потребителя.

Внутреннее водоснабжение или бытовой водонагреватель?

Существуют большие различия между бытовыми водоводами и бытовыми водонагревателями. Внутренние диспенсеры для воды пригодны для откачки чистой воды из колодцев и цистерн, для использования промышленных или дождевых вод, для орошения сада и для эксплуатации ирригационных систем. Перекачиваемая вода может передаваться с давлением и использоваться как линия. Такой комфорт обычно достигается благодаря электронной системе управления, в которой определяется давление включения. Это давление включения не может быть изменено и составляет около 1, 5 бар для большинства моделей.

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.


Внутренние водяные насосы могут использоваться в широком спектре применений, но они также достигают своих пограничных зон — например, в бытовых водопроводах с бытовыми или дождевыми водами. Хотя это условно возможно, это не рекомендуется, так как пользователь не может установить собственное давление или давление отсечки пользователя. По этой причине внутренние водонагреватели также не подходят в качестве систем повышения давления. Для этих применений рекомендуется водоснабжение для домашних хозяйств.

Сокращение налогов для судов и бытовых услуг. Затраты на оплату труда включают НДС, но не материальные затраты. Необходимым условием отмены этих услуг является соответствующая учетная запись мастера. Маленький наконечник: циркуляционные циркуляционные насосы с электронным управлением экономят до 80% расходов на отопление, а также получают финансовую поддержку. Пожалуйста, позвоните нам, если у вас есть вопросы.

Гидроаккумуляторы в системах водоснабжения сокращают вероятность возникновения гидроударов, предохраняют насосы от излишне частых включений, позволяют сформировать запас воды и поддерживать давление в контуре

Принцип работы гидробака

Закрытые гидробаки для водоснабжения работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом. Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.

Радиатор не нагревается и не нагревается постоянно. Многие из наших клиентов называют нас по этой причине. Очень часто проблема связана с нерабочим штифтом ниже головки термостата. Поэтому попробуйте разобрать эту головку, повернув радиатор вверх и вниз. Ниже вы найдете тонкий металлический штырь. Пожалуйста, поверните его осторожно с помощью двух плоскогубцев, так что никогда не тяните за штифт. Этот контакт обычно расположен. Поэтому он не может закрываться или открываться. Но будьте осторожны: на некоторых производителях штырь может выдвинуться, или клапанная пластина внутри ослаблена.

Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.


Затем вставьте его обратно в отверстие и снова закрепите головку термостата. На этом этапе мы должны взять верх. Однако в нормальном случае проблема решена, и вы избавляетесь от использования ремесленников и денег. Еще один намек. Поворачивайте клапаны термостата на радиаторе вверх и вниз один раз в месяц вне периода нагрева. Это предотвращает засорение контактов.

У нас создано давление воздуха, но вода не подключена

Если в радиаторе слышится рябь или выцветание радиатора, в воде не хватает воды. Обратите внимание, что перед подсоединением к системе отопления заполните наполнительный шланг водой. Это позволяет избежать дальнейшего поступления воздуха в систему отопления. Кроме того, отопительный насос необходимо отключить, чтобы он не переносил воздух во время работы. Через несколько минут подождите, пока область не успокоится. Только после этого, при постоянном тщательном наполнении системы, выпустите соответствующие радиаторы на вентиляционные клапаны радиатора с помощью небольшого квадратного ключа.

В гидробаке происходит постоянное взаимодействие воды и газа, отделенных друг от друга резиновой мембраной. Объем жидкости внутри устройства регулируется количеством газа (его давлением) (+)

Классификация по области применения

Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет. Но некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:

При заполнении системы убедитесь, что она не переполнена. Поэтому дисплей манометра постоянно контролируется. Если манометр отсутствует, необходимо срочно установить его. В качестве приблизительного обзора обратите внимание: 1 бар давления воды составляет около 10 м воды. При давлении 1 бар давления воды газеры могут автоматически выключаться встроенным датчиком давления. Как правило, когда индикаторы манометра правильно установлены, красная маркировка или красные указатели для маркировки настраиваются таким образом, что в этот момент автоматически открывается полностью функциональный предохранительный клапан.

  • для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
  • устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.

Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.

Это, в свою очередь, защищает ваш завод от высокого давления, с одной стороны, с другой стороны, растение слишком сильно заполнено водой. Теперь вам нужно снова снять давление. Обычно предохранительный клапан автоматически автоматически закрывается. В случае старых или длинных неаудированных предохранительных клапанов клапан может быть поврежден капелькой или тому подобным. больше не закрывается.

Затем клапан необходимо заменить. Пожалуйста, не забывайте: после процесса наполнения поверните заправочный клапан отопителя и крана на водопровод и снова удалите шланг. Это гарантирует, что отсечки действительно закрыты, что ваша сеть питьевой воды не загрязнена отопительной водой и что водяной шланг не прорывается через незамкнутый клапан.


Устройство, предназначенное для системы отопления, служит дополнительным резервуаром, позволяющим отвести лишнюю жидкость теплоносителя, которая расширяется при нагреве. Без него система обречена на разрушение

Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:

  • Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
  • Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
  • Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
  • Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.

Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.

Материалы для производства баков

Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур. В гидроаккумуляторах применяют:

  • Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
  • Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
  • Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
  • Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.

Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.

Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.

Как выбрать и рассчитать объем

В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.


Таблица демонстрирует взаимосвязь параметров давления воздуха в газовом отсеке гидроаккумулятора с показателями настройки реле и размером бака (+)

Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.

Расчет общего объема гидробака для водоснабжения закрытого типа рассчитывают по такой формуле:

Vt=K*Amax*((1+Pmax)*(1+Pmin))/(Pmax-Pmin)*(1+Pвозд.),

Vt — полный объем гидробака;

Amax – максимально возможное расходование воды в минуту, литр;

К – коэффициент (см. табл.), зависящий от мощности насоса;

P max – настройки реле при отключении оборудования, бар;

P min – настройки реле при запуске оборудования, бар;

P возд. – давление в гидробаке (в его газовой полости), бар.

Таблица коэффициента К, зависящего от мощности насоса, для расчета общего объема гидробака закрытого типа для водоснабжения


Компания Джилекс, занимающаяся производством обширной линейки оборудования для систем водоснабжения и отопления, предлагает еще одну формулу для экспресс-определений объема гидробака

Горизонтальный или вертикальный тип

Выбор между вертикальным и горизонтальным баком заключается в особенностях помещения. Если комната небольшая или объем емкости внушительный, то чтобы не занимать много места, устанавливают вертикальную емкость.

Горизонтальный бак имеет меньшую вместительность, может подвешиваться на стене, а также служить опорой для установки поверхностного насоса. Для его монтажа предусмотрены специальные крепления. Большие баки производятся только в вертикальном исполнении и устанавливаются на ножки.

Подытоживая все вышесказанное, можно отметить, что выбор гидроаккумулятора предстоит совершать между такими отличительными свойствами:

  • рабочее давление;
  • страна производитель;
  • больший или меньший объем;
  • сменная или нет резиновая мембрана;
  • мембрана для технической или питьевой воды;
  • материал корпуса — нержавеющая или эмалированная сталь.

Чтобы в будущем не было трудностей с заменой комплектующих, лучше выбирать самые ходовые модели устройств. Резиновые груши к ним всегда есть в свободной продаже, если понадобиться срочная замена, не придется долго ожидать доставки.

Схемы подключения гидробаков

Для системы горячего водоснабжения установку расширительного бака проводят на участке циркуляционной магистрали, всасывающей линии насоса, ближе к водонагревателю. Бак оборудуется:

  • манометром, предохранительным клапаном, воздухоотводчиком — группа безопастности;
  • запорным клапаном с устройством, которое предотвращает случайное перекрытие.

В водопроводной системе, где присутствует водонагревательное оборудование, устройство берет на себя выполнение функций расширительного бака.


Схема установки в системе ГВ: 1 – гидробак; 2 – предохранительный клапан; 3 – насосное оборудование; 4 – элемент фильтрации; 5 – обратный клапан; 6 – кран запорный (+)

В системе ХВ главное правило при установке гидроаккумулятора — монтаж в начале обвязки, ближе к насосу. В схеме подключения обязательно присутствуют:

  • обратный и запорный клапан;
  • группа безопасности.

Схемы подключения могут быть очень разными. Поключенный гидробак нормализует работу оборудования, уменьшая количество включений насоса за единицу времени и этим продлевая срок его службы.


Схема монтажа в системе ХВ со скважиной: 1 – бак; 2 – обратный клапан; 3 – кран запорный; 4 – реле для регулировки давления; 5 – прибор управления насосным оборудованием; 6 – группа безопасности

В схеме с повысительной насосной станцией один из насосов работает постоянно. Такая система устанавливается для домов или зданий с высоким водопотреблением. Гидробак здесь служит в для нейтрализации скачков давления, а для аккумулирования воды устанавливают емкость как можно большего объема.

Как провести установку устройства

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.


Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.


Перед тем как первый раз заливать воду в бак, желательно удалить из груши воздух. Чтобы не повредить мембрану заполняют резервуар медленно, используя небольшой напор воды

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.


Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.


Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса. Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Правила обслуживания гидроаккумулятора

Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра. Чтобы убедиться в целостности бака проводят внешний осмотр.


Во время профилактического обслуживания, следует измерять давление в гидробаке и корректировать его, если необходимо

Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.

Характеристика и установка гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.


К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер. Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.


Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Все о расширительных баках — классификация, предназначение, регулировка и признаки неполадок:

Неправильная работа насосной станции часто связана с неисправностями гидроаккумулятора:

Нюансы выбора гидробаков для водоснабжения:

Еще на этапе планирования и разработки водопроводной системы необходимо продумать все принципиально важные моменты и просчитать все параметры. Если нет уверенности в непогрешимости своих расчетов и правильном выборе гидробака для водоснабжения, лучше обратиться к специалистам. Многие фирмы, которые занимаются реализацией профессионального оборудования, предоставляют консультации или даже проводят расчеты бесплатно. Это поможет избежать ошибок и лишних трат.

Мембранный бак функционирует следующим образом: после монтажа системы и подключения к электросети насос включается и начинает закачивать воду в водяную камеру; при этом объем воздуха, находящегося в воздушной камере бака, уменьшается на величину поступающего объема воды в бак. При уменьшении объема воздуха давление в мембранном баке возрастает. После того, как давление в мембранном баке превысит давление отключения насоса, предварительно установленное на реле давления, насос отключается и находится в отключенном состоянии до тех пор, пока давление в системе не упадет в результате водоразбора ( вода при этом поступает потребителю непосредственно из мембранного бака ), после чего насос снова включается и т.д.

Так как давление воздуха в мембранном баке уравновешено давлением воды, мембрана постоянно находится в свободном состоянии, не испытывая внутренних напряжений — она как бы «плавает» в баке между водой и воздухом. Давление в мембранном баке можно контролировать по манометру. По нему же происходит и настройка реле давления на требуемый рабочий диапазон работы мембранного бака.

Где используется мембранный бак?

Использование мембранных баков в системах отопления
При нагреве котла температура жидкости-теплоносителя в нем повышается и жидкость расширяется. Жидкость практически несжимаема, и если система отопления не будет оснащена дополнительным устройством, позволяющим отвести дополнительный объем, то неизбежно произойдет ее разрушение. Для исключения этого и применяются расширительные (компенсационные) баки.

Использование мембранных баков в системах водоснабжения и водоподготовки
Баки для воды (гидроаккумуляторы) служат для аккумулирования некоторого количества воды, чтобы можно было ее выдавать под нужным давлением в нужный момент.

Другие функции мембранных баков
Расширительные баки могут применяться для предотвращения разрушения системы от гидравлического удара. Также баки могут использоваться и как емкости с огнегасящей жидкостью в системах пожаротушения, и как резервные баки в тех случаях, когда отключается электричество. Гидравлические баки используются не только в бытовых, но и в промышленных и сельскохозяйственных системах водоснабжения. При этом профессиональная серия рассчитана на рабочее давление до 16 бар.

Какие существуют конструкции мембранных баков?

Баки со сменной мембраной
Бывают горизонтального и вертикального исполнения. Отличительной особенность — жидкость целиком находится внутри мембраны и не контактирует с металлической поверхностью бака. Замена мембраны производится через фланец, который закреплен с помощью нескольких болтов. При больших объемах расширительного бака мембрана баллонного типа закрепляется задним концом к ниппелю через резьбовое соединение для стабилизации заполнения.

Баки с фиксированной диафрагмой
Внутренняя поверхность бака разделена на два объема мембраной. Мембрана — диафрагменная, несменяемая, жестко закреплена по периметру сечения бака. В одном объеме находится воздух, в другом — теплоноситель или питьевая вода. Внешняя поверхность бака покрыта эмалью, а внутренняя поверхность, контактирующая с жидкостью, — влагостойкими красками.

Как правильно установить мембранный бак?

Прежде, чем устанавливать бак,необходимо обязательно убедится, что в техническом расчете правильно определены параметры,. Категорически запрещается устанавливать мембранный бак , не проверив технические расчеты и параметры, так как это может причинить ущерб людям, отопительной системе или самому баку.
Мембранный бак должен быть установлен только подготовленным специалистом. Мембранный бак должен быть технически верно установлен и надежно присоединен к трубопроводу и фундаменту. Если масса бака превышает 30 кг, необходимо закреплять его с помощью специального приспособления во избежание ущерба.
На системах оборудованных мембранным баком должны быть установлены предохранительные устройства, ограничивающие давление и гарантирующие невозможность превышения максимального рабочего давления.
Для предотвращения электролитической коррозии бак должен быть надежно заземлен.

Предварительное давление в мембранном баке
На заводе-изготовителе в мембранном баке установлено предварительное давление воздуха (не более 4 бар). Предварительное давление может быть скорректировано на месте с учетом условий эксплуатации. Правильная настройка предварительного давления гарантирует надежную работу всей системы и долгий срок службы мембраны.
В процессе монтажа системы рекомендуется всегда проверять предварительное давление в мембранном баке. Перед изменением предварительного давления бак должен быть опорожнен. Предварительное давление должно быть ниже давления включения насоса. Для правильной установки этого давления рекомендуем воспользоваться представленной здесь настроечной таблицей.

Максимальный и фактический объемы мембранного бака
Максимальный объем воды, содержащейся в мембранном баке, может составлять не более
75 % от его общего объема. Фактический же объем содержащейся в нем воды, как правило, заметно меньше, так как лишь в редких случаях, предусмотренных спецификой того или иного технологического процесса, давление находящейся в мембранном баке воды достигает 10 бар. Поэтому, если перепад давлений между включением и выключением насоса не превышает 2 — 2,5 бар (наиболее приемлемый в условиях автономного водоснабжения диапазон), фактический объем воды в мембранном баке будет составлять приблизительно 30 — 35 % от общего его объема.
Чем больше разница между давлениями включения и выключения насоса, тем больше фактический объем мембранного бака.

Минимальный объем мембранного бака
Минимальный допустимый объем мембранного бака напрямую зависит от максимально допустимого числа включений насоса в час и от интенсивности водоразбора, а также от того, при каких значениях давления насос будет включаться и выключаться.
Минимально допустимый объем мембранного бака можно определить из следующего приближенного выражения:
V = 2Q/N,
где V — объем мембранного бака, м3
Q — предполагаемый разбор воды, м3/ч
N — максимально допустимое число включений насоса в час
Для того, чтобы продлить срок службы электродвигателя насоса, рекомендуется выбирать мембранный бак, объем которого несколько превышает минимально допустимый. Допускается установка двух и более мембранных баков в одну систему, при этом давление в воздушных камерах этих мембранных баков должно быть одинаковым.

Обслуживание мембранных баков
Необходимо чтобы эксплуатация осуществлялась только квалифицированными специалистами.
Мембранные баки должны обслуживаться, по крайней мере раз в год, а результаты предварительной закачки воздуха должны соответствовать значению,указанному на этикетке +20 %.
При осуществлении предварительной закачки воздуха бак должен быть полностью слит.
Если во время предварительной закачки воздуха давление отличается от того давления, которое указано на этикетке, оно должно быть восстановлено до первоначального уровня.
Не отсоединяйте расширительный бак до тех пор, пока он не будет полностью слит при помощи сливного крана. Бак должен быть защищен от сильного холода.

Техника безопасности
Предварительное давление ни в коем случае не должно превышать уровень, указанный на информационной табличке и закрепленной на каждом баке. Мембранный бак никогда не должен разбираться или демонтироваться во время работы. Запрещается рассверливать бак и открывать его, применяя усилие. Необходимо всегда соблюдайть технические характеристики, указанные на информационной табличке. Никогда не превышайте максимальную рабочую температуру и максимальное рабочее давление. Не используйте мембранный бак не по назначению.
Каждый мембранный бак проверяется, испытывается индивидуально или совместно, упаковывается на заводе-изготовителе.

Гидроаккумулятор и реле давления. Настраиваем правильно

Рис1. Гидроаккумулятор

    При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

    Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

Рис2. Крышка золотника

Гидроаккумулятор – не только вода. Немного теории

    Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

Рис3. Проверка давления

Практика. Воздух

    Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

Рис4. Реле давления

    Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

    Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

    Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

    Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.

Практика. Вода

    После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

  • достижении рабочего давления ГА;
  • достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.

    Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.

    Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

    Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

    Раз в 1 — 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).

Рекомендуемая продукция нами

насосы grundfos sq, grundfos sqe

принцип работы, инструкция по наладке, схема подключения + видео

Расширительный мембранный бак – обязательный компонент индивидуального водоснабжения, без которого функционирование системы не представляется возможным. Именно он создает необходимое давление для полноценной работы водопровода, делает резервные запасы воды и даже выполняет ряд защитных функций. В связи со столь высокой важностью оборудования ожидаемо возникает вопрос: как выбрать и грамотно установить бак? Чтобы разобраться, подойдем к вопросу комплексно: к вашему вниманию строение и принципы работы расширительного прибора, его виды, особенности выбора, а также схема подключения и полезная инструкция по наладке с видео.

Функции и принцип работы

Мембранный бак – это герметичный преимущественно металлический резервуар, состоящий из двух разделенных камер: воздушной и водяной. В роли разделителя выступает специальная резиновая мембрана – она, как правило, выполнена из крепкого бутила, который устойчив к развитию бактериальных микроорганизмов. Водяная камера оснащена патрубком, через который непосредственно подается вода.

Главная задача расширительного мембранного бака – аккумулировать определенный объем воды и подавать ее по запросу пользователя под необходимым давлением. Но этим функции прибора не ограничиваются – также он:

  • защищает насос от преждевременной деформации: благодаря резерву воды насос включается не при каждом открывании крана, а только при опустошении бака;
  • предохраняет от перепадов давления воды при параллельном использовании нескольких кранов;
  • защищает от гидравлических ударов, которые потенциально могут происходить при включении насосной установки.
Функционирование прибора

Принцип работы бака следующий. Когда насос включается, в водяную камеру под давлением начинает закачиваться вода, а объем воздушной камеры в это время уменьшается. Когда давление достигает максимально допустимой отметки, насос отключается, и подача воды прекращается. Затем по мере забора воды из бака давление снижается и, когда оно уменьшается до минимально допустимой отметки, насос вновь включается и возобновляет закачку воды.

Совет. В процессе работы бака в водяной камере может накапливаться воздух, что провоцирует снижение эффективности оборудования, поэтому как минимум раз в 3 месяца нужно проводить обслуживание отсека – стравливать из него лишний воздух.

Виды мембранных баков

Различают два вида расширительных мембранных резервуаров:

  1. С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.

    Мембрана для гидроаккумулятора

  2. Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.

Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.

Особенности выбора бака

Главный фактор выбора мембранного бака – его объем. При расчете оптимального объема резервуара следует учитывать следующие нюансы:

  • количество пользователей водопроводной системы;
  • количество точек водозабора: кранов, выходов для душа и джакузи, выходов для бытовой техники и котлов, которые работают с водой;
  • производительность насоса;
  • максимальное количество циклов включения/выключения насоса за один час.

Для расчета приблизительного объема бака можете воспользоваться такими ориентирами от специалистов: если количество пользователей не более трех, а производительность насоса составляет не больше 2 куб.м./ч, то вполне достаточно резервуара объемом 20-24 л; если количество пользователей от четырех до восьми, а производительность насоса колеблется в рамках 3-3,5 куб.м./ч, потребуется резервуар объемом 50-55 л.

Выбирая бак, помните: чем скромнее его объем, тем чаще придется включать насос и тем выше риск перепадов давления в водопроводной системе.

Совет. Если вы предполагаете, что со временем возникнет необходимость увеличения объема мембранного бака, покупайте оборудование с возможностью подключения дополнительных емкостей.

Схема подключения бака

Мембранный резервуар может устанавливаться как вертикально, так и горизонтально, но в обоих случаях схема подключения будет идентичной:

  1. Определите место монтажа. Прибор должен располагаться со стороны всасывания циркуляционного насоса и до разветвления водопровода. Проследите, чтобы к баку обеспечивался свободный доступ для выполнения обслуживающих работ.
  2. Закрепите резервуар к стене или полу через каучуковые прокладки и заземлите его.
  3. К патрубку резервуара с помощью фитинга-американки подсоедините пятивыводной штуцер.
  4. К четырем свободным выводам последовательно подсоедините: реле давления, трубу от насоса, манометр и разводную трубу, которая подает воду непосредственно к точкам забора.
Подключение бака

Важно, чтобы сечение подсоединяемой трубы водопровода было равным или немного большим по отношению к сечению приемного патрубка, но оно ни в коем случае не должно быть меньшим. Еще один нюанс: между расширительным баком и насосом желательно не располагать никаких технических устройств, дабы не спровоцировать увеличение гидравлического сопротивления в системе водоснабжения.

Инструкция по наладке оборудования

После того как мембранный бак установлен и подключен, важно грамотно его настроить и запустить. Остановимся на главных моментах этого этапа.

Первым делом нужно узнать величину внутреннего давления бака. В теории оно должно составлять 1,5 атм, но не исключено, что во время хранения прибора на складе или в процессе транспортировки случилась протечка, которая спровоцировала понижение столь важного показателя. Дабы убедиться в правильности давления, снимите колпачок золотника и выполните замеры манометром. Последний может быть трех видов: пластиковый – дешевый, но не всегда точный; механический автомобильный – более надежный и сравнительно доступный в цене; электронный – дорогой, но максимально точный.

После измерений необходимо определиться, какое давление будет наиболее оптимальным в вашем случае. Практика показывает, что для нормального функционирования сантехники и бытовых приборов давление в мембранном баке должно варьироваться в рамках 1,4-2,8 атм. Предположим, что вы выбрали эти показатели – что делать дальше? Сначала, если исходное давление в баке оказалось ниже 1,4-1,5 атм, его нужно повысить путем подкачки воздуха в соответствующую камеру резервуара. Затем следует настроить реле давления: откройте его крышку и при помощи большой гайки P настройте максимальный показатель давления, а при помощи малой гайки ∆P – минимальный показатель.

Процесс наладки оборудования несложен

Теперь можно запускать систему: по мере закачки воды наблюдайте за манометром – давление должно постепенно подниматься, а после того, как оно достигнет максимальной установленной отметки, насос должен отключиться.

Как видите, без расширительного мембранного бака вы действительно можете даже и не рассчитывать на полноценную работу индивидуального водоснабжения. Поэтому, если хотите бесперебойно пользоваться благами цивилизации, основательно подойдите к выбору и подключению прибора – все принципы и тонкости перед вами, так что советуем их хорошо проштудировать и только потом переходить к активным действиям.

Расчет объема гидроаккумулятора: видео

Мембранный расширительный бак для водоснабжения: фото

Устранение неисправностей напорного бака-баллона

Напорный баллон-баллон содержит сжатый воздух и воду, разделенные гибкой мембраной (баллон). Эти резервуары обычно предварительно заправляются воздухом на заводе.

При изменении давления воды объем воздуха в резервуаре-дозаторе сжимается и расширяется. Периодически следует измерять количество воздуха в баке и дозаправлять бак, если воздуха слишком мало.

Хотя бак-дозатор для типичного дома или небольшой коммерческой системы водоснабжения не будет иметь очень большой емкости, он будет выполнять несколько важных функций:

  • Поддерживает необходимый диапазон давления воды в системе распределения.
  • Он сводит к минимуму цикличность насоса, предотвращая частые запуски и остановки и защищая насосы от перегорания двигателя или других компонентов водяной системы от повреждений.
  • Защищает от гидроудара.

Руководство по поиску и устранению неисправностей

Если выясняется, что баллон-дозатор работает неправильно, проверьте уровень заряда баллона:

  • Отключите питание насоса.
  • Слейте воду из бака, открыв ближайший кран.
  • Проверьте давление в резервуаре, поместив манометр на воздушный заправочный клапан в верхней части резервуара.
  • Добавьте воздух, если давление более чем на 2 фунта на кв. Дюйм ниже давления включения насоса. Соблюдайте осторожность при использовании воздушного компрессора или воздушного насоса.
  • Выпустите воздух, если давление на 2 фунта на кв. Дюйм выше давления включения насоса (наименьшее давление в рабочем диапазоне).
  • Проверьте герметичность системы наддува воздуха, капнув мыльный раствор на клапан наддува воздуха.
  • Перезапустите насос и выполните нормальный цикл, чтобы проверить настройку. Если давление в баллоне резко падает, в баллоне внутри резервуара может образоваться разрыв или отверстие.

Это переувлажнение?

Вам также следует проверить резервуар-дозатор, чтобы определить, не заболочен ли он. Бак заболочен, если он полностью заполнен водой или в нем слишком много воды для правильной работы. Баки высокого давления с заболоченными баллонами способствуют возникновению следующих проблем:

  • Мотор насоса работает слишком часто. Частая езда на велосипеде может сократить срок службы насоса.
  • Поскольку в заболоченных резервуарах может содержаться застоявшаяся вода, могут быть неудовлетворительные образцы кишечной палочки или жалобы на вкус и запах.
  • Преждевременный выход из строя резервуара: внутренние стенки резервуара, забитого водой, могут подвергнуться коррозии и ослабнуть под воздействием воды.

Для клиента часто может оказаться наиболее рентабельным просто заменить заболоченный резервуар.

Причины заболачивания

Баки-дозаторы могут заболачиваться по многим причинам. Вот некоторые из наиболее распространенных причин:

  • Осадки, такие как железо и марганец, могут покрывать поверхность мочевого пузыря, заставляя его затвердеть и стать менее гибким.
  • Осадки могут закупоривать линию наполнения или вытяжки, препятствуя нормальному наполнению и опорожнению резервуара.
  • Избыточный уровень хлора может повредить мочевой пузырь, сделав его хрупким и менее гибким.
  • Цистерны, стоящие непосредственно на земле или на другой постоянно влажной поверхности, могут заржаветь и потерять структурную целостность.
  • Хлораторы могут выделять едкие пары, которые вызывают ржавчину резервуара.

При работе с баллонами высокого давления обязательно прочтите и соблюдайте предупреждения производителя по технике безопасности.


Приведенная выше статья была адаптирована из статьи, опубликованной в апреле 2006 г. в Департаменте здравоохранения штата Вашингтон, Отдел гигиены окружающей среды, Управление питьевой воды, доступ к которой можно получить по адресу: www.doh.wa.gov/ehp/dw.

3 различных типа резервуаров для скважинного давления

Если вы один из счастливых владельцев дома, у которого есть частная система колодцев, обеспечивающая водой ваш дом, есть кое-что, что нужно знать о вашем напорном баке. За прошедшие годы было введено и улучшено несколько различных стилей танков.Возможно, у вас устаревшая модель или у вашего танка есть признаки неминуемой поломки. Как подрядчик по насосам для скважин в Мэриленде, мы постоянно ремонтируем и обслуживаем резервуары высокого давления в скважинах и всегда рады объяснить вам, какой у вас резервуар и что с ним может быть не так.

Что такое резервуар высокого давления?

Домовладельцам, не имеющим городских служб водоснабжения, необходим колодец, чтобы обеспечить проточную воду в доме. Колодезный насос, погружной или струйный насос, используется для подачи воды из колодца к водопроводной арматуре в вашем доме.Колодезный насос подключен к напорному резервуару, который действует как резервуар для хранения воды, которая будет распределяться по всему дому. Как вы уже догадались по названию, резервуар находится под давлением сжатого воздуха. Это не только влияет на общее давление воды в доме, но также помогает сигнализировать насосу, когда уровень воды становится слишком низким и пора доливать. Существует 3 различных типа резервуаров высокого давления в зависимости от типа механизма, который они используют для контроля давления.

Цистерны давления воздуха над водой

Воздушный бак над водой обычно изготавливается из оцинкованного металла и имеет довольно простую конструкцию. Его часто можно найти в старых домах, и сегодня он не так популярен, как другие типы резервуаров под давлением. Как следует из названия, резервуар «воздух над водой» состоит из единственной камеры, заполненной водой и сжатым воздухом — их ничто не разделяет. Сжатый воздух толкает воду, обеспечивая необходимое давление для смесителей в вашем доме. Эти резервуары, как правило, больше, чем большинство современных моделей, но имеют емкость, аналогичную гораздо меньшим резервуарам.Это несоответствие в размере и емкости резервуара может привести к более частому включению и выключению скважинного насоса, что может привести к преждевременному сгоранию насоса. Однокамерная конструкция этих резервуаров также делает их склонными к переувлажнению из-за потери воздуха из-за точечной коррозии.

Мембранные напорные баки

Мембранные напорные баки состоят из двух отдельных камер: одна для сжатого воздуха, а другая для воды. Резиновая диафрагма постоянно прикреплена к бокам резервуара для отделения воды от воздуха.Он поднимается и опускается вместе с уровнем воды. Когда вода закачивается в резервуар, диафрагма подталкивается к камере сжатого воздуха, которая затем запускает датчик, отключающий насос. Несмотря на то, что эти резервуары эффективны, у этих резервуаров могут быть проблемы с диафрагмой, смещающейся с боков резервуара, в результате чего вода течет в камеру сжатого воздуха и предотвращается образование любого давления. Если это произойдет, вы испытаете резкое падение давления воды, и ваш бак необходимо будет заменить.Некоторые домовладельцы также отмечали проблемы с диафрагмой, которая складывалась сама по себе, что приводило к ложным показаниям насоса, сгоранию насоса и разрушению бака.

Баллоны под давлением

Подобно мембранным напорным бакам, баллонные напорные баки используют две отдельные камеры для сжатого воздуха и воды. Мочевой пузырь представляет собой своего рода воздушный шар, наполненный водой, который расширяется и сжимается, активируя датчик для активации насоса. Мочевые пузыри, будучи автономными объектами, полезны для тех, кто беспокоится о смещении или складывании диафрагмы под давлением сжатого воздуха.Мочевой пузырь обычно служит дольше, чем диафрагма, что делает ваши вложения с течением времени гораздо более разумными.

Что нужно учитывать при выборе колодезного резервуара

Наличие резервуара подходящего размера имеет важное значение для обеспечения постоянного давления воды во всем доме. Небольшой резервуар, вероятно, приведет к более частому включению и выключению насоса, что может привести к преждевременному износу или необходимости полной замены. Резервуар, слишком большой для вашего дома, может привести к застаиванию воды и появлению странного привкуса или другим неблагоприятным последствиям.К счастью, мы здесь, чтобы помочь вам купить и поддерживать в хорошем состоянии резервуар для скважины, соответствующий вашим потребностям.

Позвоните нам или зайдите в Интернет, чтобы запросить бесплатную консультацию с бесплатным тестом воды в домашних условиях.

Практическое руководство. Общие сведения о предварительной зарядке резервуаров-дозаторов

2 года назад Как делать, Новости и события

Предварительно заряженные мембранные и дозирующие баки необходимы для защиты систем от чрезмерного давления, энергии или воды в различных сценариях.В этом блоге мы обсудим, почему вам нужна предварительная зарядка, как выбрать настройки предварительной зарядки и какое обслуживание следует проводить для этого типа бака.

Давление предварительной зарядки необходимо для баков-дозаторов, которые используются в системах горячего водоснабжения, водяных скважинах, усилителях давления, а также в системах ударного и импульсного воздействия. Инженер или специалист по техническому обслуживанию должен сначала определить условия применения и требования к давлению в системе, чтобы определить настройку предварительной зарядки.

В системах водяного отопления для бытовых нужд расширительный бак устанавливается между подачей холодной воды в здание и водонагревателем.Давление предварительной зарядки устанавливается равным статическому состоянию холодной воды или состоянию отсутствия потока. Например, если давление в линии подачи составляет 60 фунтов на квадратный дюйм, предварительная заправка в расширительном баке должна быть установлена ​​на 60 фунтов на квадратный дюйм. По мере протекания воды давление потока падает ниже статического. Защита от теплового расширения не требуется, поскольку расширенная вода уходит из водопроводной системы. Когда поток прекращается и статическое давление возвращается в систему, предварительно заправленный расширительный бак полностью задействуется для обработки расширенной воды.

Амортизатор и ограничитель перенапряжения принимает воду через быстро закрывающийся клапан, чтобы помочь рассеять кинетическую энергию из внезапно остановившегося водяного столба. Когда вода течет, скорость потока воды на каждый фут в секунду создает повышенное давление на 65 фунтов на квадратный дюйм по сравнению со статическим. Этот всплеск произойдет в течение миллисекунды, если вода прекратится внезапно. Кинетически созданное давление отражается по трубе за счет увеличения диаметра трубы до точки разгрузки, и когда волна давления отражается и возвращается, она сужает трубу.

Большая часть потока, проходящего через трубу, будет составлять от 4 до 8 футов в секунду, что соответствует увеличению от 260 до 520 фунтов на квадратный дюйм. Давление предварительной зарядки для разрядника должно быть на 10% ниже давления потока. Амортизатор поглощает избыточное давление от внезапного скачка энергии. Давление выровняется за счет поглощения энергии внутри трубы. Вместо увеличения давления, повреждающего трубу, амортизатор и ограничитель перенапряжения принимает на себя основную нагрузку, обеспечивая безопасность трубы.

Для резервуара для воды или гидропневматической системы реле давления управляет насосом. Реле обычно настраивается на разницу в 20 фунтов на квадратный дюйм между минимально необходимым давлением в здании и высоким давлением, определяемым переключателем. Система водозабора в доме обычно настраивается на 2 фунта на квадратный дюйм ниже точки включения насоса, чтобы максимально увеличить запас воды, что приводит к максимальному времени работы насоса, что помогает продлить срок службы и мощность насоса. В коммерческом здании нормальная предварительная заправка устанавливается на 10% ниже давления включения насоса.

Необходимо проводить ежегодное профилактическое обслуживание, чтобы убедиться, что ваш мочевой пузырь или мембранный бак выдерживает предварительную зарядку и тем самым обеспечивает необходимую защиту системы. Процесс проверки емкости начинается с изоляции емкости от системы. Между запорным клапаном системы и резервуаром должен быть установлен слив. Если слива нет, найдите другой способ слива воды из бака. Часто водопроводный штуцер можно ослабить, чтобы слить воду из бака.

Проверьте давление предварительной зарядки и при необходимости добавьте давление.Обратите внимание: при повторной заправке бака лучше держать слив открытым, чтобы вы могли определить, проходит ли воздух через баллон / диафрагму и выходит через слив. Если это происходит, мочевой пузырь / диафрагма повреждены.

Профилактическое обслуживание поможет продлить срок службы бака и баллона. Важно проверить участки внутри резервуара, которые могут быть подвержены потере давления или воздуха, например, любые ленты или швы на резервуаре, которые могли подвергнуться коррозии, или неисправный воздушный клапан или заглушка.Также важно удалять воду из мочевого пузыря один раз в год, чтобы избежать проблем с потерей давления в резервуаре.

Функция предварительной зарядки бака обеспечивает минимальное давление. Дизайнер обычно определяет это, исходя из высоты здания, минимального давления, необходимого для каждого приспособления, или того, что приведет к максимальной защите системы.

Чтобы узнать, как правильно определить размер расширительного бачка, ознакомьтесь со статьей по теме:

4 признака того, что вам нужен новый резервуар для воды

Мы видим это все время: бак под давлением начинает вызывать проблемы, и домовладелец остается с непостоянным напором воды или вообще без воды.Что может происходить, и следует ли вам вызвать специалиста по водозаборникам? Проблемы с напорным баком решить сложно, и напорный бак часто приходится заменять. Независимо от того, являетесь ли вы домовладельцем или даже арендатором системы колодцев, знание признаков проблем с напорным баком может помочь вам предотвратить дальнейшее повреждение системы водоснабжения на раннем этапе.

Как работают скважинный насос и напорный бак

Вы можете представить свой резервуар высокого давления и скважинный насос как батарею и генератор.Напорный бак хранит давление (аккумулятор), а насос создает давление (генератор).

Точно так же, как при взаимодействии батареи и генератора, когда у вас нет рабочего напорного бака, включается скважинный насос. Когда насос начинает быстро включаться и выключаться, напорный бак поврежден, и ваш счет за ущерб может быть в 3 раза больше, чем нужно.

Как долго должен прослужить мой напорный бак?

Сегодня мы рассмотрим напорные баки с баллонами, обычный тип напорных баков, который сокращает цикличность насоса, защищает от гидроудара и поддерживает давление воды в вашем доме.

Есть несколько факторов, которые определяют, как долго ваш баллон давления мочевого пузыря прослужит. Во-первых, качество самого напорного бака. Более дешевые напорные баки прослужат 5 лет, а высококачественные напорные баки — до 30 лет. Если вода чистая, а резервуар правильно подобран, он прослужит в среднем 15 лет. (Мы предлагаем минимальную 5-летнюю гарантию на наши резервуары).

Долговечность снятия давления также зависит от качества воды, перекачиваемой из скважины.Если в вашу воду регулярно попадает песок или камни, осадок будет натирать диафрагму в напорном резервуаре и образовывать отверстие.

Езда на велосипеде — третья переменная, которая может изнашивать ваш танк. Напорный бак предназначен для ограничения цикличности насоса со слоем воздуха над водой в баке. Когда кто-то в доме включает кран или принимает душ, количество воздуха в резервуаре увеличивается, что снижает давление воздуха. Когда давление приближается к давлению включения цикла (обычно около 40 фунтов на кв. Дюйм), включается насос, чтобы наполнить резервуар водой и восстановить давление воды.При частой или быстрой смене циклов мочевой пузырь в напорном резервуаре может быть поврежден.

Устранение неполадок, связанных с резервуаром под давлением: что искать

Если вы заметили какой-либо из этих признаков, обратитесь к профессиональному подрядчику по ремонту колодцев, чтобы он все проверил.

  • Ваше давление сильно колеблется. — Стрелка манометра движется вперед и назад между низкой уставкой и высокой уставкой (диапазон около 20 фунтов на квадратный дюйм) в течение от 20 секунд до 2 минут.Вы также должны иметь возможность открыть кран и увидеть, как давление повышается и понижается. Некоторые насосы работают громко, и вы слышите, как они включаются и выключаются, в некоторых домах — тихо. Если насос включается и выключается чаще, чем один раз в 30 секунд, это признак более серьезной проблемы.
  • Кажется, что верхняя часть вашего бака холодная и полная. Это может быть признаком того, что что-то не так. Постучите по верхней части резервуара высокого давления, и звук будет пустым. Если кажется, что он полон, существует проблема с давлением воды, и напорный бак может не работать должным образом.(Примечание: если вы немного разбрызгиваете резервуар, будьте осторожны, не заходите слишком сильно, потому что это может испортить трубы.)
  • Проверьте давление в баке для воды. Отключите насос от электричества, затем слейте всю воду из напорного бака, открыв кран. Когда вся вода уйдет, давление должно быть на 2 фунта на квадратный дюйм ниже давления включения (или давления при включении насоса). Наиболее распространенным является 38 фунтов на квадратный дюйм, но это может быть 48 или 28 в зависимости от того, на что установлено ваше реле давления.Если вам действительно неудобно это делать, обратитесь к профессионалу.
  • Перегоревшая диафрагма — Если вы проверяете манометр, и он показывает менее 10 фунтов на квадратный дюйм, скорее всего, у вас перегоревшая диафрагма. Позвоните профессионалу, чтобы познакомиться поближе.

Как всегда, если вам неудобно проверять резервуар высокого давления или вы обнаружили проблему, требующую помощи профессионала, позвоните в Double R.

Полное руководство по расширительным баллонам / мембранным бакам

Что такое баллон-дозатор?

An Расширительный бак, который содержит баллон, известен как резервуар-дозатор.Мочевой пузырь Расширительный бак — это система, которая используется для отопления и охлаждения поглощая силу расширения. Он использует сжатый воздух для регулировки изменения давления, исключая или принимая изменения объема воды, расширяется или сжимается из-за нагрева или охлаждения. Предварительно заряженный бачок-дозатор расширительный бак, который уже заправлен воздухом. Расширительные баки мочевого пузыря обладают преимуществом: замена мочевого пузыря по мере необходимости.

В мочевой пузырь отделяет расширенную воду от воздуха.Таким образом, вода не контактирует с резервуаром и предотвращает коррозию под действием кислорода и ржавчину. Это также увеличивает срок службы насоса за счет уменьшения количества циклов насоса. Эта система предотвращает засорение водой за счет использования воздушной перегородки между внутренней частью резервуара и внешний вид мочевого пузыря.

Обзор диафрагмы Танки

Диафрагма цистерны — это сосуды для воды, которые подвергаются высокому давлению.Эти танки

В диафрагма разделяет воду и воздух внутри емкости. Мембранные баки работают аналогично баллонам-дозаторам. Ключевое отличие заключается в том, что что в одной системе используются баллоны, а в другой — диафрагмы. Диафрагмы не могут заменить из бака.

Это предотвращает переувлажнение системы и предотвращает всасывание воздуха. Этот Кстати, он защищает системы водяного отопления и охлаждения.

Что чем отличается бачок-дозатор от бачка диафрагмы?

А Бак-дозатор содержит внутри виниловый бак.Бачок-дозатор можно заменить как и при необходимости.

На с другой стороны, мембранный бак содержит резиновую плоскую мембрану, бутиловый бак. или установленный на нем виниловый резервуар. Диафрагма остается прикрепленной к внутренняя площадь резервуара. Следовательно, его нельзя заменить.

Оба баки, баллон и диафрагма имеют одинаковые функции.

Предварительно заправленные расширительные баки

Предварительно заряженный Расширительные баки содержат баллон или диафрагму.Они служат цели отделение воздуха от воды внутри резервуара. Цистерны используются как резервуары для хранения воды, а также для уменьшения суточного цикла насосов для повышения ее жизнь. Когда насос наполняет резервуар водой, баллон или диафрагма становятся сжатый. Это приводит к увеличению давления и продолжается до тех пор, пока реле давления насоса отключается.

В Особенностью предварительно заправленного расширительного бачка является то, что он заряжается воздухом.Он держит заряд, и он может быть увеличен в полевых условиях при использовании. Предварительно заряженные баки имеют подключение одинарная труба. Как размер танка увеличивается, количество используемой воды увеличится и будет меньше насосные циклы. Это может продлить срок службы насоса и повысить его долговечность.

Предлагаемые расширительные бачки Белл и Госсетт

Bell & Gossett предлагает предварительно заправленные расширительные баки с диафрагма или мочевой пузырь в трех разных сериях.Узнайте о Характеристики трех серий ниже. Все Расширительные баки Bell & Gossett , системы отопления и охлаждения соответствуют стандартам ASME Section VIII, Division 1.

1. Расширительные баки Bell & Gossett серии B

Этот серия доступна в размерах 53 — 3,63 галлона. Он имеет сверхмощный сменный бутиловый пузырь. Доступен в смотровом стекле по калифорнийскому кодексу и для высокого давления. также доступны модели до 250 фунтов на квадратный дюйм.Эта модель предварительно заряжена до 12 фунтов на квадратный дюйм. но его можно отрегулировать в полевых условиях в соответствии с требованиями. Вы также можете получить при необходимости — сейсмические ограничения.

2. Расширительные баки Bell & Gossett серии D

Этот модель имеет фиксированную бутиловую диафрагму, которую нельзя заменить. Это экономично в Применение. Вы можете выбрать вертикальную или горизонтальную форму. Он доступен в размеры 8-211 галлонов. Сейсмические ограничения и Доступны смотровые стекла с кодексом Калифорнии.Его заряд можно регулировать и его заводская предварительная зарядка составляет до 12 фунтов на квадратный дюйм.

В Корпус данной модели выполнен из углеродистой стали. Уменьшает заболачивание проблем, предотвращает кислородную коррозию и, таким образом, предохраняет бак от ржавчины.

Это поддерживает надлежащую систему наддува в нескольких рабочих условиях, которые помогает ему поглощать силы расширения систем охлаждения и обогрева.

3. Расширительные баки Bell & Gossett Series B-LA

Этот модель является одной из лучших, так как содержит экономичную сверхмощную сменную бутиловый пузырь.Он поставляется в размерах 10–158 галлонов. Как и в других сериях, сейсмический ограничители и смотровое стекло, соответствующее нормам Калифорнии, также доступны с этой моделью.

В модели этой серии разработаны специально для поглощения сил расширения системы охлаждения или нагрева воды. Отлично выдерживает давление в различных условиях эксплуатации.

Более того, Баки-дозаторы серии B-LA снижают вероятность коррозии бака и поддерживают его качество.Это также устраняет проблемы заболачивания и кислородной коррозии. Проверять вне Расширительные баки Bell & Gossett стр. подробнее Информация.

23 августа 2017 Дженнифер

Как работает напорный резервуар для водяной скважины

Напорный резервуар для водяной скважины хранит воду под давлением для вашего дома

Ваша система водозабора состоит из нескольких различных компонентов, одним из которых является напорный резервуар для водяной скважины. В напорных баках хранится вода под давлением, которая затем может быть распределена по всему дому через водопроводную систему.

Напорные баки работают за счет поддержания постоянного давления в хранящейся воде. По мере забора воды из бака уровень давления падает. При заранее установленном пороге насос активируется и пополняет воду, что затем повышает давление в баке.

Как работает напорный резервуар вашей скважины

Основная функция напорного резервуара — действовать как резервуар для хранения, поддерживая постоянное давление воды во всей водопроводной системе вашего дома. Большинство домашних систем водоснабжения настроены на включение насоса при 20, 30 или 40 фунтов на квадратный дюйм и отключение при 40, 50 или 60 фунтов на квадратный дюйм. Бак состоит из резервуара для воды с баллоном под давлением, расположенным над диафрагмой, и резервуара для хранения.

Когда достигается уровень давления включения насоса, водяной насос включается и работает до тех пор, пока в резервуаре не будет достигнуто заданное давление отключения. Если бак исправен, давление позволяет забирать воду из бака без необходимости постоянного включения насоса.Уменьшая частоту включения и выключения насоса, напорный бак продлит срок службы других компонентов вашей системы водозабора.

Установка бака подходящего размера для ваших нужд имеет решающее значение. Вам нужно будет определить количество галлонов в час (GPH), протекающих через вашу водопроводную систему, а также количество светильников (включая внешние источники) в вашем доме. В случае сомнений разумным решением будет установка бака высокого давления большего размера. Баки большего размера вмещают больше воды и значительно сокращают цикличность насоса.

Устранение неисправностей напорных резервуаров для водяной скважины

Если кажется, что ваш насос работает чаще при использовании небольшого количества воды, вам следует проверить свою систему. Баки-дозаторы состоят из двух отдельных секций, разделенных резиновым баллоном. Существует несколько сценариев, при которых может возникнуть необходимость в обслуживании вашего напорного резервуара. К ним относятся:

БАК ДАВЛЕНИЯ НУЖДАЕТСЯ В ЗАРЯДКЕ

Как и в шинах автомобиля или велосипеда, баллонный напорный бак может медленно протекать и постепенно терять подачу воздуха.Одним из признаков того, что это может происходить, является более частая смена насосов. Когда у вас медленная утечка, насосу необходимо работать интенсивнее, чтобы поддерживать порог давления. Это может привести к быстрому износу насоса. Чтобы определить, нуждается ли ваш резервуар в подзарядке, отключите питание от насоса и откройте кран, чтобы сбросить давление в трубах и резервуаре. Манометр, прикрепленный к клапану, должен показывать немного меньше давления включения. Если он показывает значительно меньше, вам может потребоваться перезарядить бак, но это также может указывать на утечку или неисправный клапан, который необходимо сначала отремонтировать.

БАК ДЛЯ ДАВЛЕНИЯ С ВОДОПРОВОДОМ

Когда напорный резервуар водяной скважины становится заболоченным, он переполняется водой, и, поскольку насос не может поддерживать давление, он работает чаще. , иногда ни к чему. Резервуары забиваются водой, когда мочевой пузырь нарушается. Это состояние может быть вызвано чрезмерным содержанием хлора, а также некоторых минералов. Вы также можете заметить пузырьки в воде у крана.

Перегрузка насоса и наличие пузырьков воздуха в кране — явный индикатор того, что у вас могут быть проблемы с напорным баком. Лучшее решение — обратиться к специалисту по водоснабжению из компании Skillings & Sons. Они выполнят диагностику вашей системы и могут обнаружить и устранить проблемы до того, как они станут серьезными проблемами, требующими замены дорогостоящего насоса или напорного резервуара.

колодец — Могу я просто добавить воздух в напорный бак «воздух над водой»?

У нас есть старая система колодцев в доме, который мы купили этим летом.Информация, которую я нашел в Интернете, предполагает, что в системе есть некоторые клапаны, которых у меня нет, например, позволяющие мне слить воду из бака или обойти устройство для смягчения воды.

Есть пара других клапанов, которые я не упомянул, но они бесполезны, они просто позволяют отключать какие-либо вещи до или после компонента, поэтому я исключил их из схемы.

Реле давления установлено на 40/80 фунт / кв.дюйм, и резервуар под давлением, вероятно, заполнен водой на 75%, исходя из линии конденсации на внешней стороне резервуара.

Направления, которые я нашел, говорят о сливе системы, затем повышении давления до 25 фунтов на квадратный дюйм, затем включении насоса и промывке системы в точке перед установкой умягчителя воды. Я не могу этого сделать, так как у меня нет точек для слива, и я не могу слить воду в систему до того, как она попадет в дом или на нагрудник шланга для полива.

Мой план состоит в том, чтобы выключить насос, присоединить воздушный компрессор и открыть кран, чтобы я мог в основном заменить воду в резервуаре воздухом и остановиться, когда резервуар будет заполнен на 30% при давлении 40 фунтов на квадратный дюйм.Затем я снова включил насос и, надеюсь, все было в порядке.

Такое ощущение, что система предназначена для работы, не так ли? Или есть метод получше, который я должен использовать?

Edit # 1: В ответ на комментарии я не думаю, что у меня проблема XY, очевидно, что у меня заболоченный напорный бак, и я пытаюсь исправить это, чтобы уменьшить скорость, с которой работает мой скважинный насос. в. Я знаю что, я не уверен, как в случае с моей старой системой.

@jsotola Не хочу показаться педантичным, но объясню всем, у кого могут возникнуть похожие вопросы. Целью напорного резервуара является сглаживание работы скважинного насоса, поэтому насос будет сжимать воздух в резервуаре до 80 фунтов на квадратный дюйм, а затем, когда вы открываете кран, давление воздуха — это то, что фактически выталкивает воду или трубу. . Затем, когда давление упадет до 40 фунтов на квадратный дюйм, насос снова включится, чтобы восстановить давление в резервуаре до 80 фунтов на квадратный дюйм. Если у нас есть 1 галлон воздуха при 40 фунтах на квадратный дюйм, то при 80 фунтах на квадратный дюйм этот же воздух будет только впитываться.57 галлонов, поэтому в случае моего резервуара на 40 галлонов, содержащего 25% воздуха при давлении 40 фунтов на квадратный дюйм, это означает, что резервуар будет хранить только 5-6 галлонов воды. Если я начну с 70% воздуха, тогда в резервуаре будет храниться 16 галлонов воды, а насос будет работать значительно меньше.

Причина, по которой я предлагал 70%, заключалась в том, что я не знал, должно ли реле давления оставаться под водой.

Edit # 2: Вот фотография рассматриваемого танка. Это один из старых без мембраны.

Правка №3: ​​Начну с неприятных новостей: когда я вошел в этот процесс, я понял, что рядом с шаровым клапаном был установлен нагрудник для шланга.Он был покрыт черной слизью и смешан с контейнером с перманганатом, но это сделало промывку резервуара более практичной.

До этого я заправлял бак через клапан Шредера, и это продвигалось. Но потом я заметил клапан, который пропустил раньше. Итак, я просто осушил весь резервуар в этот момент.

Я увеличил давление до 37 фунтов на квадратный дюйм, затем снова включил насос, все хорошо заполнилось. Затем я открыл клапан и некоторое время промывал систему.

Это график активности насоса до и после процесса:

Насос работает гораздо реже.Я предполагаю, что теряю около 20 галлонов воды в час, так что это моя следующая проблема, которую нужно решить.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
