Давление в системе отопления, его нормализация, причины изменения

Давление в системе отопления должно быть в норме – 1,5 – 2,0 атмосферы для частных домов высотностью до 2 этажей. Если давление отличается от указанных пределов, систему нужно «лечить».

В данной статье разберем нюансы работы системы отопления и оборудования котельной. Определимся какое давление нужно поддерживать, как его устанавливать, от чего оно зависит… Вероятно приведенный материал поможет читателям в вопросах связанных с работоспособностью системы отопления и применением оборудования.

Какое давление в системе отопления должно быть

В малоэтажных частных домах рабочее давление системы отопления составляет около 2 атмосфер. Чаще 1,5 – 2,0 атмосферы. Максимальный подъем давления допускается до 3 атмосфер, а выше – должен срабатывать аварийный клапан.

В высотных домах норма давления в пределах 5 – 10 атм. Чаще – 5 – 8 атм. Максимум, на что рассчитаны радиаторы отопления в квартирах высотных домов – 12 атм.

Такое же давление — 12 атм, может находиться и в магистральных трубах теплосетей.

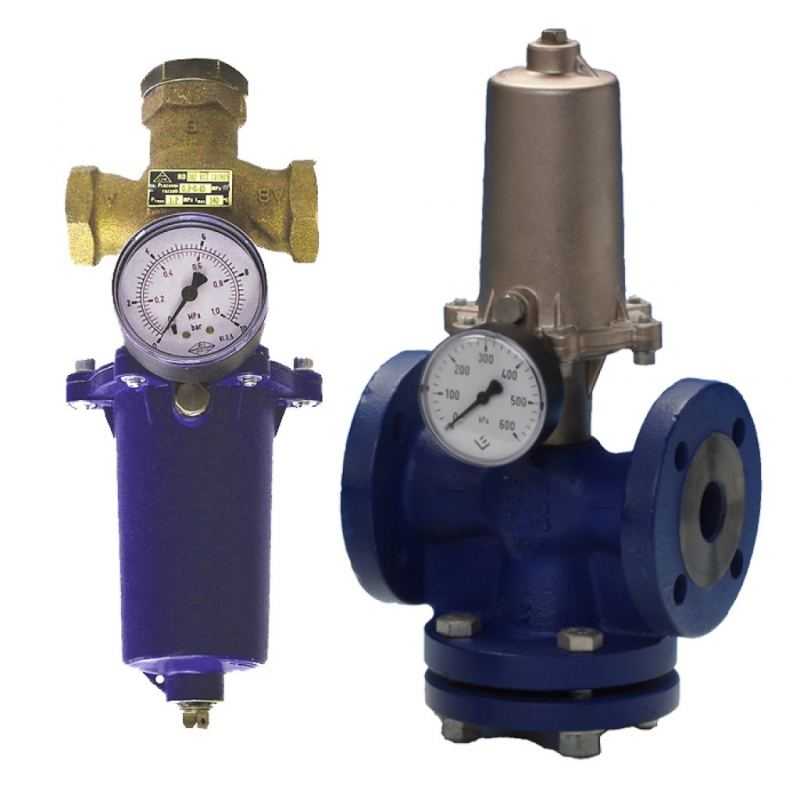

В высотных зданиях на стояках отопления для снижения давления устанавливаются гидравлические редукторы.

Почему давление повышается

Согласно законам физики, при нагреве жидкости или газа их объем увеличивается. Поэтому, если жидкость находится в закрытой системе отопления, то ее давление с ростом температуры будет увеличиваться.

Жидкость не может значительно сжиматься так как газ. Если пространство закрытое, то может произойти большой скачок давления и оболочку разорвет.

В «неправильной» системе отопления закрытого типа так и происходит – разрушается самое слабое звено, например, теплообменник котла, и жидкость находит путь наружу.

В открытых системах отопления – с самотечным движением жидкости (в которых открытый расширительный бак) давление при нагреве не повышается. Оно там задается высотой водяного столба – обычно на 1 – 2 этажа – соответственно до 1 атм. «Лишняя» жидкость просто уходит в бак или сбегает в канализацию.
Но в закрытых системах применяются другое специальное оборудование.

Как нормализуют ситуацию

Чтобы не произошло опасного повышения давления при нагреве теплоносителя, в закрытые системы (с принудительной циркуляцией жидкости), включают обязательные элементы:

  • Расширительный бак – закрытый сосуд, частично заполненный воздухом, который способен значительно сжиматься при повышении давления, освобождая объем для «несжимаемой» жидкости.
  • Предохранительный клапан – прибор открывающий сброс жидкости из системы, если давление в ней достигло установленного максимального давления – обычно 3атм.
  • Манометр – прибор измеряющий и указывающий давление жидкости или газа. Его показаниями руководствуются и при заливке, закачивании системы, контроле работы…

Такое же оборудование должно устанавливаться и на систему горячего водоснабжения в частных домах, в составе которых находится бойлер косвенного нагрева.

Группа безопасности для системы отопления с неавтоматизированным котлом
— предохранительный клапан, воздухоотводчик, манометр.


В настенных котлах данные приборы являются встроенными.

Читайте подробней на сайте – как правильно сделать обвязку не автоматизированного котла

Какой объем у расширительного бака

Недопустимо применять расширительный бак меньшего объема, чем 1/10 от всей системы отопления.
Впрочем, для профессионального расчета объема расширительного бака существует специальная методика. Но на бытовом уровне решается так – не меньше чем 1:10 от залитого в систему отопления теплоносителя. Тогда расширительный бак может компенсировать увеличения объема жидкости от ее нагрева без проблем.

Как узнать, сколько в системе теплоносителя?
Остается только вооружиться геометрическими формулам и справочными данными по применяемому оборудованию. Но на практике, при создании отопления своими руками, без проекта, объем просто считают ведрами при первичной заливке. После чего уже и приобретают подходящий расширительный бачок.

Принцип работы расширительного бака

Почему давление в системе отопления снижается

Давление в системе отопления постоянно понижается от первоначального заданного значения. Это понижение может быть весьма малым и не заметным по приборам (манометрам). Или может понижаться значительно.

Большое уменьшение давление может происходить по двум причинам:

  • После заливки жидкости в системе отопления находится воздух. Он будет постепенно стравливаться через автоматические воздухоотводчики (должны присутствовать). Уменьшение давление при этом должно компенсироваться подливкой нового теплоносителя.
  • В системе отопления находится течь, теплоноситель уходит. Но может быть и утечка воздуха из замкнутого расширительного бака.

Не допускается делать автоматическую подпитку водой системы отопления при уменьшении давления. Если присутствует течь, то вода в системе будет постоянно обновляться, что приведет к значительному осадку и выходу всей системы из строя.

Как найти течь в системе отопления

Обычно течь теплоносителя возникает на стыках из-за некачественного монтажа. Достаточно внимательно осмотреть систему и обратить внимание на потеки и рыжие отметины (осадок из воды). Ремонт по «диагнозу».

Но иногда визуально обнаружить трудно. Тогда ищут на слух, — систему сливают и заполняют воздухом под давлением. Характерный свист укажет, где находится «дырочка».

Можно использовать и специальное оборудование — сканер избыточной влажности.

Нужно не забыть и о котле. Наличие течи в теплообменнике, через маленькие трещинки – не редкое явление. Обнаружить «на ходу» не получится – теплоноситель тут же испаряется и уходит вместе с газами. Проверяется при остановленном котле.

Не желательно узлы стыковок располагать в недоступных для осмотра и ремонт местах.
Ознакомьтесь, — Проблема монтажа полипропиленовых трубопроводов – как правильно паять трубы.

Как установить давление в системе отопления

Начальное давление в системе отопления устанавливается путем накачивания расширительного бака воздухом, при холодном теплоносителе.
Расширительный бак наполняется воздухом до создания давления в 1,3 – 1,5 атм.
Соответственно, при нагреве, если объем бака подобран правильно, давление может достигать – 2,0 атм.

Расширительный бак оснащен обычным воздушным золотником, как и на автомобиле, и может быть накачан автомобильным насосом или компрессором.

Мы рассмотрели основные вопросы, связанные с давлением в системе отопления для частного дома. Также рекомендуется ознакомиться Как работает гидроаккумулятор и расширительный бак

Давление в системе отопления частного дома

Любая магистраль отопления является технически сложным механизмом, исправная работа которого зависит от многих факторов. Ее эксплуатация будет весьма хлопотной, если допустить ошибки во время проектирования, выбора и установки котла, монтажа трубопровода. Кроме этого, важно знать, какое давление в системе отопления.

Измерение давления в системе отопления частного дома

Данный показатель является одним из наиболее важных параметров, обеспечивающих нормальное функционирование оборудования, эффективную теплопередачу и продолжительный срок службы механизмов. Вопросом о величине напора и о том, как его стабилизировать, исключив «скачки», задаются жильцы как многоквартирных домов, так и частных.

Немного общей информации

Для понимания сути вопроса разберемся с теорией. Начнем с видов давления:

  • Статический напор теплоносителя. На величину данного параметра влияет высота столба теплоносителя в состоянии покоя и то, с какой силой она давит на элементы отопительного оборудования. Выполняя расчеты, помните, что высота 10 метров создает 1 атмосферу.
  • Давление динамическое. Основным, но не единственным источником величины, является циркуляционный насос. К возникновению приводит движение энергоносителя по магистрали и его воздействие на элементы конструкции изнутри.
  • Рабочее давление в системе отопления является совокупностью величин предыдущих видов. Соблюдение данного параметра обеспечит продолжительную и безаварийную работу отопительного оборудования.
Циркуляционный насос источник динамического давления

Наибольшая нагрузка приходится на котел (на его водяную рубашку), который располагается на нижнем уровне. В тех случаях, когда котельная в доме оборудована на крыше, наибольший напор приходится на трубопроводную сеть в самой нижней части.

По мере нагревание теплоносителя в состоянии покоя давление воды в системе возрастает за счет увеличения объема воды. Очень высокая отметка достигается при использовании циркуляционного насоса, когда образуется динамический напор, необходимый для циркуляции теплоносителя по контуру. Но в случае с магистралью открытого типа часть воды свободно перетекает в специальный бак и этого не происходит.

Важно помнить, что для объективной оценки ситуации измерять силу напора необходимо в самой нижней точке контура, где еще на стадии проектирования следует предусмотреть монтаж манометров.

Какое значение давления считают нормой

Стабильное количество атмосфер в магистрале способствует сокращению уровня теплопотерь и тому, что циркулирующий теплоноситель имеет практически ту же температуру, до которой он был нагрет котлом.

О том, каким должно быть давление, необходимо говорить с учетом того, о какой системе отопления идет речь. Варианты:

Давление в системе отопления частного дома. При открытом способе устройства отопления расширительный бак является сообщающим звеном между системой и атмосферой. Даже при участии циркуляционного насоса количество атмосфер в баке будет равно атмосферному давлению, и манометр покажет 0 Бар.

Давление в системе многоэтажного дома. Характерная черта устройства отопления в многоэтажных зданиях — высокий статический напор. Чем высота дома выше, тем и количество атмосфер больше: в 9-тиэтажном здании — 5-7 Атм, в 12-тиэтажках и более высоких — 7-10 Атм, при этом величина напора в подающей магистрали 12 Атм. Поэтому необходимо наличие мощных насосов с сухим ротором.

Схема отопления многоэтажного дома

Давление в закрытой системе отопления. Ситуация с закрытой магистралью несколько сложнее. В данном случае искусственно увеличивается статическая составляющая для повышения эффективности работы оборудования, а также исключения проникновения воздуха. Необходимое давление в системе отопления частного дома рассчитывается путем умножения на 0,1 перепада между наивысшей и низшей точками в метрах. Это показатель статического напора. Прибавив к нему 1,5 Бар, получаем необходимое значение.

Таким образом, давление в системе отопления в частном доме при устройстве закрытого контура должно находится в пределах 1,5-2 атмосфер. Критичным считается показатель за пределами диапазона, а при достижении отметки 3 велика вероятность аварии (разгерметизация магистрали, выход из строя агрегатов).

Да, большой напор позволяет улучшить работу оборудования, но следует учитывать технические характеристики установленного котла. Некоторые модели выдерживают 3 Бар, но большинство рассчитано на 2, а в некоторых случаях на 1,6 Бар. Важно, настраивая оборудование, добиться показателя в холодной системе на 0,5 Бар ниже заявленного в паспорте значения. Так удастся избежать постоянного срабатывания клапана сброса давления.

Важно помнить, что измерять напор воды в системе отопления или пытаться его регулировать в отдельно взятой квартире бессмысленно. Единственное, что зависит от владельцев жилплощади, — выбор батарей и диаметра труб в трубопроводе. Например, чугунные не рекомендуется использовать, так как они выдерживают только 6 Бар. А использование труб большего диаметра приведет к снижению напора во всей отопительной системе дома. При переезде в квартиру со старым отоплением лучше сразу замените все возможные элементы.

Еще одним параметром, влияющим на величину напора в любой магистрали отопления, является температура теплоносителя. В смонтированный и закрытый контур закачивается определенное количество холодной воды, что обеспечивает минимальное давление. После нагревания произойдет расширение субстанции и увеличение количества атмосфер. Поэтому регулируя температуру нагревания воды, вы можете контролировать напор в контуре. Сегодня компании, занимающиеся отопительным оборудованием, предлагают использовать оборудование с гидроаккумуляторами (расширительный бак). Они не дают увеличиться напору, аккумулируя энергию внутри себя. Как правило, они включаются в работу при достижении отметки в 2 атмосферы.

Распределение температур и давления в многоквартирном доме

Важно регулярно проверять гидроаккумулятор, дабы вовремя его опорожнять. Нелишней будет и установка предохранительного клапана, который можно задействовать при давлении 3 Атм и заполненном баке, чтобы избежать аварии.

Как поднять или снизить давление в отопительной системе

Следить за манометром нужно регулярно. Он имеет несколько зон:

  • Белая зона — напор падает.
  • Зеленый сектор — показатель в норме.
  • Красная зона — увеличение количества атмосфер.

Когда давление начало «скакать», необходимо найти два клапана: нагнетания и стравливания. Как правило, они находятся не конкретно на котле, а рядом с агрегатом. При недостаточном количестве теплоносителя откройте клапан нагнетания. После нормализации показателя закройте кран. Для стравливания запаситесь емкостью, куда будет стекать лишняя вода из контура. Параметр нормализовался? Закрутите вентиль.

Но в некоторых ситуациях могут понадобиться куда более серьезные меры, и самое важное в данном вопросе — найти первопричину перепадов.

Группа безопасности на отопление: манометр, воздухоотводчик, обратный клапан

Существует несколько распространенных причин, по которым показатели давления в трубах отопления начинают «скакать». Наиболее часто случается утечка теплоносителя в местах соединения элементов или в результате повреждения трубопровода. О неисправности «сообщит» падение статического напора. При этом показатель нужно измерять при отключенном циркуляционном насосе. Для проверки контура на герметичность используют разные способы в зависимости от конструктивных особенностей.

В многоэтажных домах с центральным отоплением схема работы следующая:

  • Перед каждым отопительным сезоном для проверки магистрали на герметичность используется холодная вода.
  • Прорывы следует искать в случае, когда за 30 минут напор снизился на 0,06 МПа и более или за 120 минут было отмечено снижение на 0,02 МПа.
  • После проверки холодной водой в систему запускается горячий теплоноситель под максимальным для оборудования давлением.

Пластиковый трубопровод проверяется так:

  • Температура воды и окружающей среды одинаковая. Разница станет причиной роста параметра и тогда при наличии утечки ее не удастся выявить.
  • Напор, в 1,5 раза превышающий нормативное значение, выдерживается 30 минут. При необходимости его подкачивают.
  • Затем показатель резко понижается до отметки в два раза ниже рабочего. При таких условиях система работает полтора часа. Рост показателей свидетельствует о расширении труб и герметичности конструкции.
Опрессовка системы отопления

В некоторых случаях для проверки герметичности используется воздух. Сначала сливается весь теплоноситель, а затем в трубопровод закачивается воздух. Данный способ удобен при проверке отопительного контура в небольших домах.

Когда статический показатель в норме, поломку нужно искать в котельном оборудовании.

Основными причинами, которые могут снизить давление, являются:

  • Физический износ оборудования, заводской брак или непрофессиональная профилактическая промывка — причины, которые приводят к образованию микротрещин в теплообменнике.
  • Образование большого объема накипи, что часто случается в регионах с жесткой водой. В данном случае поможет установка дополнительных фильтров.
  • Гидроудар, приведший к неисправности битермического теплообменника.
  • Нарушение целостности расширительного бака.
  • Поломка регулятора напора.

Выявив причину возникновения перепадов, необходимо как можно скорее принять меры, дабы избежать аварии:

  • Треснула мембрана расширительного бака: замена поврежденного элемента или полностью емкости в зависимости от модели оборудования.
  • Неправильный расчет необходимого напора в расширительной емкости и ее вместительности: установка нужного оборудования после повторного расчета.
  • Появление воздушных пробок: давление в котле понижается путем удаления воздуха из контура или замены автоматического воздухоотводчика.
  • Вода снаружи попадает в отопительный контур: замена арматуры, которая отделяет отопление от водопровода.

Вывод

Итак, регулируя напор в работающей системе отопления, вы можете влиять на эффективность обогрева помещения и на продолжительность эксплуатационного срока конструктивных элементов.

Контроль давления в отопительной системе дома

Большое значение имеет правильность расчетов, а оборудование магистрали должно быть качественно смонтировано и проверено, что предполагает пробный запуск и настройку.

В случае использования автономного отопления необходимо следить, чтобы рабочее давление оставалось в диапазоне 0,7-1,5 Атм. В многоквартирном доме органом, регулирующим эффективность работы отопления, являются коммунальные службы и многое зависит от этажности здания, степени износа оборудования, батарей и трубопровода.

Наличие расширительного бака — обязательное условие оборудования системы любого типа. Его наличие позволит снижать напор по мере необходимости, что минимизирует вероятность гидроударов.

Профилактическая чистка труб от накипи должна проводиться каждые 2-3 года, а в регионах с очень жесткой водой обязательно необходимо устанавливать дополнительные фильтры.
