Давление в расширительном бачке двухконтурного котла Baxi

Одной из самых востребованных моделей в линейке Baxi является газовый котел Baxi Eco Four 24. Оборудование может быть с закрытой и открытой камерой сгорания. Мощность агрегата составляет 24 кВт. В названии указывается буква «F», если газовый котел имеет закрытую камеру сгорания и принудительное удаление дыма. В квартирах чаще всего используют турбированные котлы фирмы Baxi. Рассмотрим устройство расширительного бачка, поломки, падение давления и как наполнить воздухом расширительный бачок Baxi.

Содержание:

Теплоноситель в отопительной системе
Устройство расширительного бачка Baxi
Какое нормальное давление в расширительном баке двухконтурного котла фирмы Baxi
Зачем расширительный бачок в настенном котле Baxi
Как наполнить воздухом расширительный бак газового котла Baxi
Поломки расширительных баков
Падение давления в газовом котле Baxi при включении горячей воды

Теплоноситель в отопительной системе

При устройстве отопительной системы могут использоваться разные варианты. Наиболее оптимальной считается закрытая система отопления, в которой движение носителя тепла производится при помощи циркуляционного насоса. В первичном теплообменнике производится нагрев антифриза газовой горелкой, а с помощью насоса перекачивается через систему радиаторов, таким образом, передавая тепло в помещение.

Система отопления должна быть наполнена водой для нормальной циркуляции. При нагреве жидкость начинает расширяться, поэтому следует компенсировать увеличение объема. В отопительной системе в связи с этим устанавливаются расширительные бачки.

В данной схеме газовый котел является только нагревателем. В Baxi Eco Four циркуляционный насос и расширительный бачок уже встроены, поэтому такое оборудование с легкостью можно устанавливать в небольших квартирах.

Устройство расширительного бачка Baxi

В газовом котле Baxi Eco Four 24 расширительный бачок устраивается на задней стенке оборудования и представляет собой емкость круглой формы красного цвета.

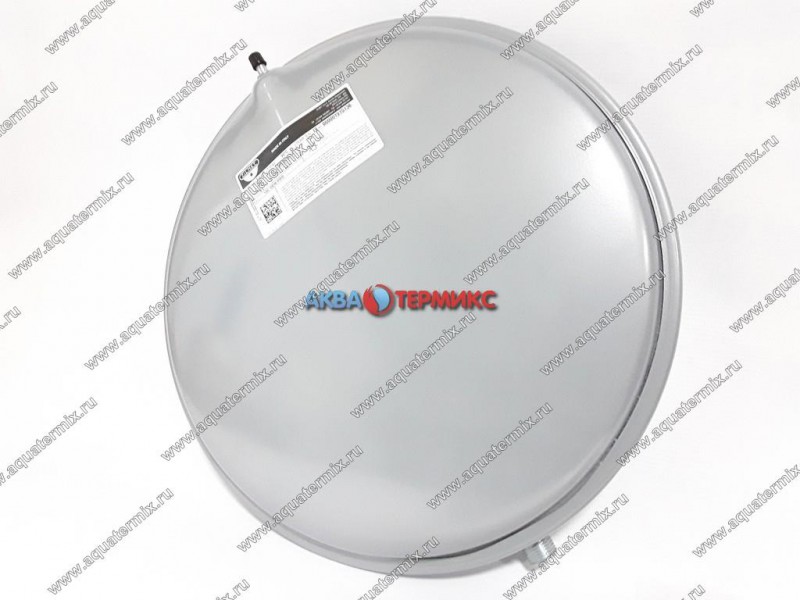

Встроенный расширительный бак имеет объем 6 литров и разделен на 2 части при помощи мембраны. 1 часть накачивается воздухом, а вторая — подключается к отопительной системе. При нагреве системе происходит увеличение объема жидкости и преодолевается сопротивление мембраны, затем заполняется свободный объем бака. После остывания мембрана возвращается в обратное положение и выталкивает жидкость в отопительную систему. Следовательно, давление при работе остается неизменным.

Какое нормальное давление в расширительном баке двухконтурного котла фирмы Baxi

В инструкции указывается примерное давление в расширительном бачке – 0,5 бар. Но такое значение не совсем верное, так как давление в контуре должно быть больше на 20% при комнатной температуре носителя тепла.

Во многих системах рекомендуется давление при заполнении от 1,2 до 1,5 бар. Таким образом, требуемое давление в воздушной полости бачка должно быть от 0,8 до 1 бар. Квалифицированные специалисты обычно рекомендуют устанавливать давление в расширительном баке 1 бар.

Зачем расширительный бачок в настенном котле Baxi

В газовом котле Baxi Eco Four 24 встроен расширительный бак объемом 6 литров. Исходя из общего объема системы, можно узнать, нужен ли расширительный бачок.

Произвести расчет не сложно, так как объем заполнения радиаторов и котла есть в характеристиках. Если известные диаметр и суммарная длина, то можно рассчитать объем заполнения трубопроводов.

Если вода нагревается до 80 градусов, то объем увеличится примерно на 5%. Таким образом, необходимо иметь расширительный бак с объемом 8% от всего объема системы при заполнении водой, а также 12% — при использовании антифриза в качестве носителя тепла. Встроенного расширительного бачка будет достаточно для отопительной системы объемом не более 75 литров при применении воды, а при использовании антифриза – до 50 литров.

Данные значения являются приблизительными. При выборе объема расширительного бака следует производить расчеты для определенной системы или воспользоваться советами производителя.

Во многих случаях достаточно встроенного бака в газовых котлах Baxi. При необходимости подбирается дополнительный бак при проектировании системы.

Как наполнить воздухом расширительный бак газового котла Baxi

Наполнять воздухом расширительный бак можно только опорожненный котел.

Для этого необходимо выполнить такие действия:

Закрыть краны отопительной системы.
Слить воду через сливной кран.
Накачать бак до требуемого давления.
Перекрыть сливной кран.
Через кран подпитки подпитать отопительную систему.
Открыть краны контура.

Для того чтобы провести техническое обслуживание требуется установить клапан на воздушную полость расширительного бака. Клапан является обычным автомобильным ниппелем, поэтому прокачать бачок газового котла Baxi можно при помощи шинного насоса (электрического или ручного). Электрический насос удобен, так как имеет манометр для контроля давления. Подкачать систему можно ручным насосом и проверить давление автомобильным манометром. Если появится необходимость, то можно стравить лишнее.

Поломки расширительных баков

Ежегодно необходимо проводить техническое обслуживание газового котла. Проверка давления входит в перечень работ. Если выполнять все проверки своевременно, то никаких проблем возникнуть не должно. Но если не проводить техническое обслуживание, возможно, появятся некоторые проблемы:

Расширительный бак не обслуживался и давление в нем отсутствует, давление контура имеет предельное допустимое значение. После остывания системы объем жидкости начинает уменьшаться, а снижение давления ничем не компенсируется, следовательно, котел прекращает свою работу. Такая проблема часто возникает из-за долгой работы газового котла в режиме ГВС или при отключении электроэнергии.

В воздушной камере уменьшается давление, и с каждой подпиткой газового котла бачок наполняется водой и со временем перестает работать. Кроме этого мембрана прижата к стенке воздушной части бака и может быть повреждена золотником клапана. В такой ситуации придется заменить расширительный бачок.
Без особых причин некоторые владельцы газовых котлов производят подпитку. Например, при использовании горячей воды давление на манометре снижается и по ошибке котел прекращает работу. Так как не компенсируется температурное расширение, то при следующем нагреве носителя тепла избыточное давление сбрасывается при помощи предохранительного клапана. Некоторые отводят сброс, и не обращают внимания на данную ситуацию. Но частая подпитка неподготовленной водой может привести к неисправности теплообменника.

Падение давления в газовом котле Baxi при включении горячей воды

Часто давление падает при включении горячей воды в газовом котле Baxi. Такая проблема возникает из-за низкого давление расширительного бака. Связано это с тем, что при переключении оборудования в режим нагрева воды циркуляционный насос начинает перекачку жидкости по малому кругу через вторичный теплообменник. В это время контур отопления перестает греться, и носитель тепла остывает, объем уменьшается и при отсутствии компенсирующего давления в бачке давление отопительной системы падает и на котле появляется ошибка e10.

Но при такой проблеме может быть поломан теплообменник. Кроме этого может попасть вода в систему ГВС из контура отопления. Для того чтобы выполнить проверку требуется прекратить подачу холодной воды в газовый котел и открыть кран разбора. Если из крана будет идти вода, то это теплоноситель из контура отопления и теплообменник необходимо заменить.

Следует помнить о своевременном обслуживании газового котла, так как оно помогает избежать серьезных поломок, следовательно, увеличивается срок службы всей системы отопления.

Давление в расширительном баке котла. Какое должно быть?

Котел является незаменимым оборудованием, которое обеспечивает теплом весь дом или же квартиру. На сегодняшний день существует множество производителей газовых котлов с большим ассортиментом данного оборудования. Модели котлов отличаются по своей мощности, функционалом и способом установки. К сожалению, даже самые надежные и дорогостоящие модели котлов не застрахованы от различного рода поломок. Специалисты в данной области проводили анализ поломок по газовым котлам и определили, что зачастую сбой в работе котла возникает, потому что давление неверно выставлено в расширительном бачке.

Организовывая отопление в доме, можно использовать разные идеи. В последнее время особый спрос вырос на систему, которая характеризуется закрытым типом. Данные системы характеризуются работой движения теплоносителя при помощи насоса, который обеспечивает работу принудительного движения жидкости по замкнутому контуру. С помощью газовой горелки происходит нагрев воды, находящейся в первичном теплообменнике. Насос в свою очередь начинает перекачивать жидкость по системе с приборами отопления. После чего тепло передается по всему помещению.

Для обеспечения правильной работы циркуляции теплоносителя необходимо в полном объеме заполнить систему водой. В отопительной системе происходит повышение давления, возможно пагубно влияющее на целостное состояние труб, а также на саму установку. И поскольку жидкости свойственно расширяться, требуется каким-то образом обеспечить компенсацию увеличенного объема.

В чем заключается необходимость расширительного бака

Расширительный бак в котле служит дополнительным резервуаром и компенсатором расширения, возникающего в процессе нагрева. Во избежание сильного повышения давления, и чтобы не происходило срабатывание клапана предохранителя, установленный в котлах на три атмосферы, необходим этот расширительный бак.

Также этот бак нужен для компенсации самого давления, когда система остывает, чтобы оно оставалось в определённом диапазоне, подходящем для стабильной работы котла. Чтобы она не падала в красную зону и котёл не блокировался. Лишняя нагретая жидкость попадает именно туда, а после остывания, давление снова приходит на стабильный уровень, и жидкость через трубы вновь оказывается в системе.

Признаки, что необходимо повысить уровень давления

В процессе эксплуатации котел должен находиться под определенным избыточным давлением в расширительном баке. Пользователю данного оборудования требуется контролировать данное давление, показанное на манометре, которое находится на самом котле. При правильной сборке оборудования, при отсутствии утечек, показатель давления не должен падать. Но иногда, спустя год или два года эксплуатации котла возможно падение давления в котле или даже давление может прыгать в процессе работы котла, когда начинает работать горелка. Чаще всего, при отсутствии видимой утечки, причиной такого поведения является пустой расширительный бак.

Типовой расширительный бак, используемый в котлах. Устанавливается либо сзади, либо сбоку котла

Давление в баке имеют в виду начальный коэффициент, показывающий давление камеры с воздухом в пустом бачке при температурных показателях в комнате. Данное давление должно полностью соответствовать степени статического давления отопления, вслед за тем, как ее заполнит теплоноситель. Это обеспечит мембране состояние равновесия. Уровень давления в теплоносителе будет компенсироваться благодаря давлению газа в воздушной камере. При этом объем бачка не полностью заполнен, поэтому данного объема будет достаточно для покрытия уровня жидкости, зависимого от теплового расширения.

Показатель статического давления 1 м столба воды ориентировочно составляет 0,1 атмосферы. Из этого следует, показатель данного давления в отоплении квартиры или же дома будет меньше, чем 1 атмосфера.

Чтобы газовый котел стабильно и правильно работал, необходимо чтобы уровень давления теплоносителя в закрытой системе не являлся меньше, чем величина, которая прописана в эксплуатационной инструкции котла.

В процессе эксплуатации необходимо проверять давление расширительного бака, устанавливать его значение, соответствующее прописанному в инструкции по использованию. Одним из показателей опустошенного банка будут как раз скачки давления. Во время работы котла давление начинает увеличиваться, при этом происходит срабатывание клапана предохранителя котла. Происходит сброс и после того, как горелка отключается, давление начинает падать практически до нуля. При попытке заполнить или подпитать котел, показатели давления на манометре возвращаются в норму. Но уже во время следующего включения горелки, когда начинает происходить нагрев, показатели давления вновь скачут. Вследствие этого снова происходит срабатывание клапана предохранителя.

Проверяя давление в бачке необходимо сбросить воду с котла. Следует перекрыть отопительный контур, а также закрыть подачу холодной воды. Сброс воды необходимо осуществлять через специальное сбросное устройство, используя какую-нибудь ёмкость для этого. Следует подключить шланг к сливному штуцеру. С помощью ключа на 13, откручиваем гайку, которая закрепляет штуцер. После этого вода постепенно начинает стекать с котла, вследствие чего давление начинает уменьшаться. Полностью сливаем воду, чтобы стрелка на манометре опустилась до 0.

Для проверки давление в расширительном бачке можно использовать шинный манометр, с помощью которого проверяют давление шин в автомобиле. Обычно в котлах расширительный бак выведен таким образом, что даже не требуется снимать крышку с котла, для того чтобы его подкачать. Бак чаще всего находится за камерой сгорания и установлен на задней стенке котла. Для того чтобы до него добраться находим клапан Шредера, закрытый колпачком, и снимаем его. С помощью шинного манометра проверяем показатели давления в расширительном баке. Отсутствующее давление в расширительном баке объясняет скачки показателей давления в котле. Поэтому необходимо подкачать давление в расширительном баке

Как повысить уровень давления?

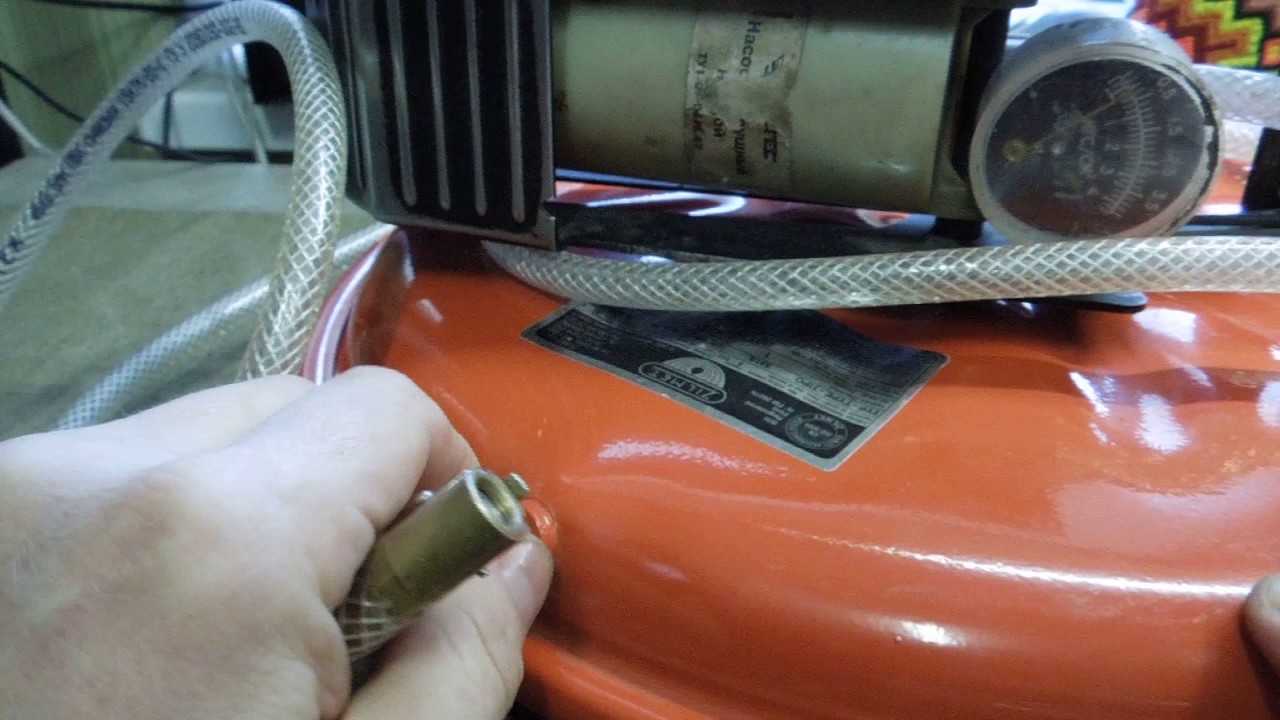

Для того чтобы подкачать давление в бачке, требуется для этого использовать автомобильный насос с манометром, на котором можно увидеть накачивающееся давление.

Можно также использовать обычный автомобильный компрессор. Штуцер для подкачки, зачастую сразу доступен и не требуется разбирать котел. Поэтому насос или компрессор достаточно просто и быстро подключить. После сливания всей воды котловое давление полностью упало. Давление в расширительном баке показывает пол атмосферы. То есть при полном баке, накачивать давление необходимо до показателя 0,8-1 атмосфера. Паспортные значения для каждого котла расширительного бака указанные в инструкции.

При накачивании воздуха насосом в бак, желательно в этот момент отслеживать слив воды. Важно чтобы вода стекала параллельно с увеличением давления в котле. После накачивания воздуха до 1 атмосферы, нужно обратно закрыть сливной штуцер. Отсоединив насос, необходимо проверить снова давление. После удовлетворительных показателей давления, следует проверить чтобы штуцер бака не пропускал воздух. Прикручиваем колпачок, после этого начинаем набирать в котел воду до рабочего давления.

При небрежном и недобросовестном отношении к расширительному баку и отопительному оборудованию в целом, владелец может столкнуться с определенными неприятностями:

При уменьшении уровня давления в воздушной камере, а также в результате подпитки котла в баке все больше будет накапливаться воды. Вследствие этого свойства расширительного бака будут ухудшаться, приводя к прекращению выполнения необходимых функций.
Помимо этого, мембрану может повредить клапан золотника, потому как она слишком сильно прижимается к стенке бака. По причине повреждения придется проводить замену самого бака.
Если после того, как отопительная система остынет и уменьшится объем воды, снижение показателей давления не будет никак компенсироваться, то это неизбежно приведет к поломке и прекращение работы котла.

Для того, чтобы правильно установить давление следует изучить параметры вашего газового котла, помимо этого важно учитывать рекомендации производителя бака и всей системы отопления. Рекомендуют проверять давление расширительного блока бака ежегодно при проведении технического обслуживания котла. Таким образом вы сможете обеспечить нормальную работу отопительного оборудования и защитить себя от неприятностей.

Читайте так же:

Давление в расширительном бачке для закрытой системы отопления

Расширительный бачок почти незаменим в водоснабжении загородного дома. Он позволяет запастись дополнительным объемом воды на случай отключения, или избежать потери этой жидкости в момент ее нагревания бойлерной системой.

Блок: 1/5 | Кол-во символов: 224
Источник: https://StrojDvor.ru/vodosnabzhenie/davlenie-v-rassiritelnom-backe-vodosnabzenia/

Устройство расширительного бака закрытого типа

Принципиально расширительный бак представляет из себя закрытый сосуд, разделенный на две части резиновой мембраной — поэтому их еще называют мембранными баками. Мембрана изготавливается из специальной резины, которая должна одновременно быть достаточно эластичной и достаточно прочной. По конструкции и форме баки могут быть разные, но принцип действия один и тот же.

Блок: 2/3 | Кол-во символов: 419
Источник: https://thermo-lider.ru/gazovye-kotly/obsluzhivanie-gazovogo-kotla/kakoe-davlenie-v-rasshiritelnom-bachke-sistemy-otopleniya/

Ответ эксперта

Евгений, вы совершенно правы. Для нормального функционирования отопительной системы давление в расширительном баке должно быть на 0.2–0.3 атм ниже, чем в основном контуре – в противном случае вода просто не сможет поступать в расширитель. Кроме того, важно, чтобы этот элемент системы был установлен по правилам. Лучшим местом для установки бачка считается участок на обратном трубопроводе между циркуляционным насосом и котлом.

Напоминаем, что подкачку или сброс давления в расширительном резервуаре выполняют, отсоединив его от обогревающей системы. Чтобы не сливать теплоноситель, на участке подключения бачка должны быть предусмотрены шаровые краны.

Блок: 2/2 | Кол-во символов: 668
Источник: https://genmontage.ru/articles/kakoe-davlenie-dolzhno-byt-v-rasshiritelnom-bake-i.html

Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Блок: 2/3 | Кол-во символов: 2475
Источник: http://DomOtopim.ru/obsluzhivanie-otopleniya/komplektuyushhie-i-rasxodnye-materialy/davlenie-v-rasshiritelnom-bachke-otopleniya.html

Установка расширительного бака

Котлы изначально рассчитаны на функционирование при определенном напоре теплоносителя. Это означает, что для правильной работы давление в расширительном баке системы отопления должно иметь конкретную величину. Для его поддержания используют азот или воздух, которым заполняют корпус. В емкость их закачивают в заводских условиях.

Когда выполняется монтаж устройства, нужно не допустить выпуска воздуха, иначе прибор не сможет выполнять свое назначение – регулировать давление в расширительном бачке отопления.

Этот показатель отслеживают манометром. О том, что воздух покинул расширитель, свидетельствует бегающая стрелка устройства. Подобная ситуация не проблема, поскольку воздух можно подкачать посредством ниппеля.

Показатель напора жидкости в баке в среднем равен 1,5 атмосфер, но для конкретной теплоснабжающей системы он может не подойти. Показатели того, какое давление должно быть в расширительном бачке, регулируют самостоятельно.

Нормальное значение всегда меньше на 0,2 атмосферы, чем этот показатель в системе. Если в расширительном приборе давление выше по сравнению с тем, что в сети, то увеличившаяся в объеме вода не попадет в корпус. Устройство подключают к трубопроводу посредством присоединительного размера.

Большое значение имеет не только правильное подсоединение устройства, но и грамотный выбор места его монтажа. Невзирая на то, что современные модели бачков допускается устанавливать в любом месте, специалисты рекомендуют это делать на обратке между насосом и котельным оборудованием.

Чтобы иметь возможность ремонтировать присоединительный размер, посредством которого подсоединяется емкость, используют шаровой кран. Если оборудование поломается, благодаря запорной арматуре можно снять бачок, не откачивая из системы теплоноситель.

Во время работы конструкции кран держат открытым, иначе давление в расширительном бачке отопления закрытого типа начинает резко возрастать и в наиболее слабом месте появляется течь.

Если эксплуатируется открытая система с естественной циркуляцией теплоносителя, монтируют устройство другого типа. Емкость в этом случае открыта. Ее делают из листовой стали. Размещают бачок в наивысшей точке отопительной сети.

Принцип функционирования данного устройства прост. Жидкость в процессе возрастания объема вытесняется из труб и поднимается по ним вместе с воздухом. Когда теплоноситель охлаждается, он возвращается в трубопровод, благодаря действию гравитационных сил и в результате естественного давления воздуха.

Блок: 4/6 | Кол-во символов: 2590
Источник: https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html

Конструкционные особенности и принцип работы

Все бачки аналогичны по конструкции. У них имеется металлический корпус, разделенный изнутри на два завальцованных отсека. У бачка на одной стороне находится ниппель, а на второй – горловина, предназначенная для соединения с трубами.

Внутри корпуса располагается диафрагма. Когда емкость пустая, она заполняет ее большую часть, а оставшееся пространство занимает воздух. В процессе функционирования сети теплоноситель нагревается, его объем увеличивается, а излишки проникают в полость, имеющуюся между диафрагмой и корпусом.

После снижения температуры рабочая среда уменьшается в объеме, а закачанный ранее воздух выдавливает ее назад в систему.

Блок: 3/6 | Кол-во символов: 719
Источник: https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html

Нормальное давление

В руководстве к агрегату написано, какое давление должно быть в расширительном баке системы водоснабжения по умолчанию в данной конфигурации. Обычно оно составляет от 1 до 3 бар.

Необходимый показатель зависит еще от того, где бак находится относительно системы водоснабжения, к которой присоединен. По стандартным правилам в емкости должно быть на 0,2 атмосферы больше. Если они располагаются на одном уровне, достаточно будет этой разницы.

Если высота между расширительным бачком и системой отопления составляет 12 м, на каждые 10 метров нужно добавить дополнительную 1 атм. Получается, что для заданных условий нормальным будет давление внутри бака, которое выше водопроводного на 0,2 + 1,2 = 1,4 атмосферы.

Блок: 3/5 | Кол-во символов: 736
Источник: https://StrojDvor.ru/vodosnabzhenie/davlenie-v-rassiritelnom-backe-vodosnabzenia/

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
Подсоединить к ниппелю бака насос.
Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Блок: 4/7 | Кол-во символов: 2603
Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html

Назначение дополнительного бака двухконтурного котла

Как правило, встроенные компенсационные резервуары в газовых котлах имеют объем около 6-8 литров. Они рассчитаны на компенсацию расширения 120 литров теплоносителя , циркулирующего в системе отопления. При обычных условиях эксплуатации для небольшой квартиры или дома такого расширительного бака хватает.

При установке радиаторов нестандартной формы и размеров, обязательно систему отопления нужно оборудовать дополнительным расширительным баком. Поскольку в такие батареи помещается больше воды

Если площадь обогрева большая, установлен теплый пол или много радиаторов в комнатах, объема стандартной встроенной емкости будет мало, так как воды используется больше.

При нагреве излишки теплоносителя полностью заполняют бачок. А поскольку в резервуаре свободного места не остается, то напор воды усиливается в самой системе отопления и происходит аварийный сброс предохранительным клапаном. После этого, автоматически включится в работу газовый котел вряд ли сможет.

Чтобы избежать таких негативных последствий, в систему отопления устанавливают дополнительный расширительный бак с мембраной в конструкции для двухконтурного газового котла. Когда стандартный резервуар полностью заполнится, вода уйдет в запасной гидробак. После остывания жидкость возвращается в радиаторы.

Блок: 5/7 | Кол-во символов: 1326
Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html

Перепады в системе и настройка

Если все подобрано правильно, то перепадов в системе не возникает. Поэтому столкнувшись с этой проблемой нужно искать причину:

неправильно подобранный объем;
прорыв мембраны;
неисправность ниппеля;
неправильная установка.

Все ремонтные работы выполняются только после того, как бачок будет снят с контура. Настройка может быть проведена, если в бачке не будет жидкости. Поэтому ее нужно оттуда удалить. Для этого нужно накачать его. Когда жидкости не останется, воздух надо стравить. После этого при помощи насоса с манометром закачать воздух в бак до необходимого уровня. Если нет насоса с манометром, можно использовать ручной манометр. Так как проверить давление в расширительном бачке отопления без него не получиться, придется все же приобрести. Убедившись в правильности настройки, можно устанавливать бак обратно на контур.

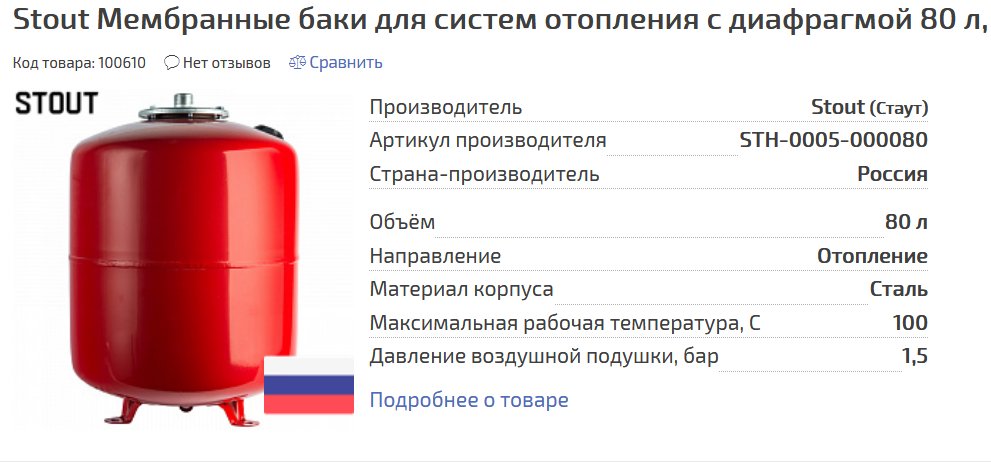

Все красные баки предназначены для отопления. Помимо них есть еще синие. Это гидроаккумуляторы для холодной воды, они работают по другому принципу, чем расширительные.

Если настройка выполнена неправильно, то в отоплении будут следующие проблемы:

повышение давления в системе отопления и расширительном баке;
аварийные выбросы теплоносителя и, соответственно, необходимость в постоянной подпитке;
спад показаний манометра до критически низкого уровня, при котором не может включиться котел.

В продаже много моделей, у которых нет возможности регулирования количество газа в воздушной камере бака. Конечно, лучше такой не покупать, но их низкая цена часто играет решающую роль. Со слов пользователей сети, известны случаи, когда просто нет вариантов выбора, только дешевые без ниппеля, не хочешь не бери.

Блок: 5/5 | Кол-во символов: 1666
Источник: https://utepleniedoma.com/otoplenie/davlenie-baka

Порядок настройки давления — какое должно быть и как настроить

Напор теплоносителя в бачке отопительной системы является регулируемым параметром. Все действия по настройке можно выполнить самостоятельно.

Для этого нужно:

Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.

Чтобы знать, каким должно быть давление в расширительном бачке двухконтурного котла, следует посмотреть инструкцию на него. Настраивать все параметры можно собственноручно, используя манометр и автомобильный компрессор.

Блок: 6/6 | Кол-во символов: 1489
Источник: https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html

Выводы и полезное видео по теме

Научиться самостоятельно рассчитывать объем гидробака и настраивать его давление можно, просмотрев представленные ниже видеоматериалы.

Легкий способ определения объема расширительного бака:

Инструкция по самостоятельной регулировке уровня давления в расширительном баке:

Газовые котлы в обязательном порядке должны укомплектовываться расширительными баками. Они «поглощают» излишки теплоносителя, появившегося в результате нагрева и предотвращают образование воздушных пробок. В двухконтурных типах оборудования такие устройства вмонтированы, но часто их объем недостаточен для безаварийного функционирования отопления.

Выбирать компенсационные резервуары следует, исходя из показателей давления и объема теплоносителя в системе. Важно правильно настроить бак, иначе он не сможет обеспечит бесперебойную и стабильную работу газового котла.

У вас остались вопросы по накачке и регулировке давления в расширительном баке? Задайте его в блоке – наши эксперты и другие посетители сайта постараются вам помочь.

Блок: 7/7 | Кол-во символов: 1033
Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html

Кол-во блоков: 18 | Общее кол-во символов: 19766
Количество использованных доноров: 8
Информация по каждому донору:

https://thermo-lider.ru/gazovye-kotly/obsluzhivanie-gazovogo-kotla/kakoe-davlenie-v-rasshiritelnom-bachke-sistemy-otopleniya/: использовано 1 блоков из 3, кол-во символов 419 (2%)
http://DomOtopim.ru/obsluzhivanie-otopleniya/komplektuyushhie-i-rasxodnye-materialy/davlenie-v-rasshiritelnom-bachke-otopleniya.html: использовано 1 блоков из 3, кол-во символов 2475 (13%)
https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html: использовано 3 блоков из 7, кол-во символов 4962 (25%)
https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html: использовано 4 блоков из 6, кол-во символов 5546 (28%)
https://utepleniedoma.com/otoplenie/davlenie-baka: использовано 2 блоков из 5, кол-во символов 3869 (20%)
https://genmontage.ru/articles/kakoe-davlenie-dolzhno-byt-v-rasshiritelnom-bake-i.html: использовано 1 блоков из 2, кол-во символов 668 (3%)
https://kaminguru.com/sistema-otoplenija/davlenie-v-rasshiritelnom-bachke.html: использовано 1 блоков из 4, кол-во символов 64 (0%)
https://StrojDvor.ru/vodosnabzhenie/davlenie-v-rassiritelnom-backe-vodosnabzenia/: использовано 3 блоков из 5, кол-во символов 1763 (9%)

какое должно быть в системе закрытого типа, как накачать

Содержание:

Несмотря на то, что расширительный бак – это вспомогательный элемент для теплоснабжающей системы, без него ее эффективное функционирование невозможно. При этом одним из его наиболее важных параметров является давление.

Назначение расширительного бачка

Основной функцией данного оборудования считается компенсация теплового расширения в отопительной сети. Дело в том, что плотность и объем теплоносителя в процессе нагревания и последующего его охлаждения изменяются.

Если расширительный бачок не установлен в отопительную систему, вода по мере нагревания начинает увеличиваться в объеме и воздействовать на стенки трубопроводов и радиаторов. Если напор рабочей среды сильно возрастает, отопительную систему может разорвать.

Поэтому корректировка давления в расширительном бачке системы отопления позволяет сохранить целостность труб и нагревательного котла, работа которого всегда рассчитана на определенную величину напора рабочей среды в магистрали.

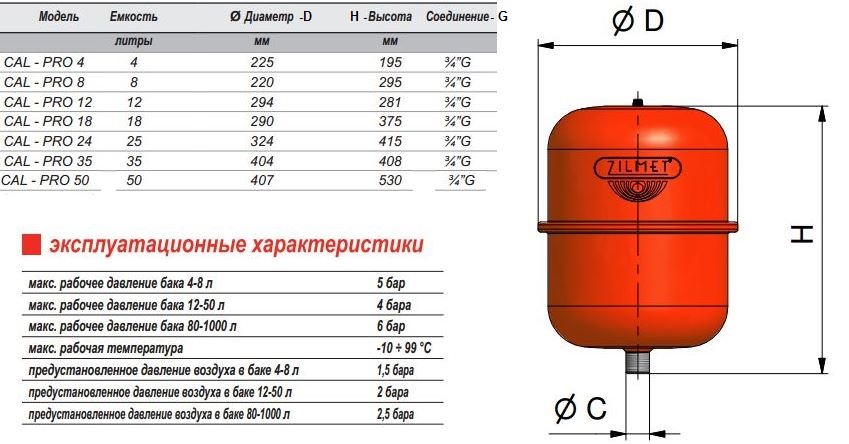

Данные устройства отличаются по объему. Выбирая модель, которая по техническим параметрам должна подходить к конкретной отопительной сети, нужно не забывать, что объем бачка не может составлять менее 10% от всего количества теплоносителя, циркулирующего в конструкции.

Для этого выполняют расчеты с учетом следующих нюансов:

нужно суммировать количество носителя тепла в котле, трубах и радиаторе. Проще всего можно узнать данный параметр в процессе закачки системы;
важно знать: объем, равный 10% теплоносителя – это минимальное значение, а приобретать желательно модель с запасом, хоть и небольшим.

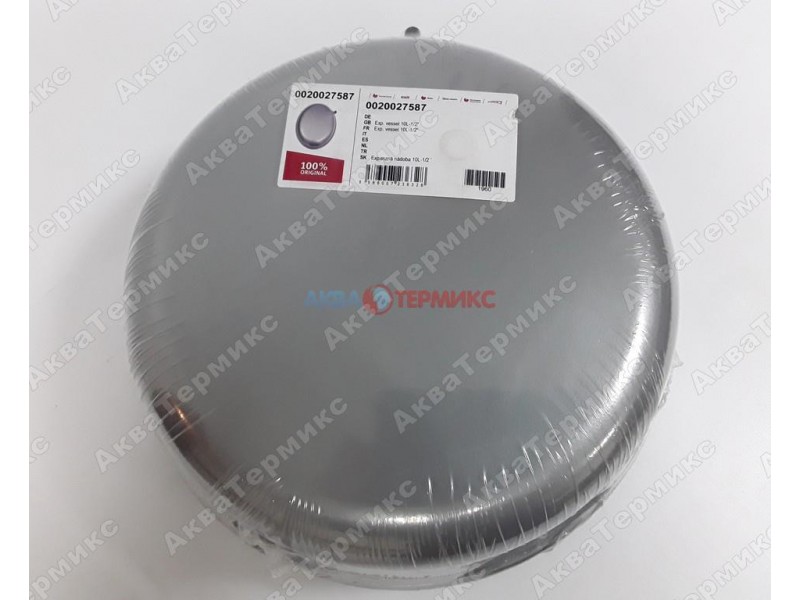

Кстати, у большого количества современных настенных газовых агрегатов имеется встроенное устройство. Оно располагается на задней или боковой стенке и оснащено ниппелем. С помощью его и регулируют давление в расширительном баке газового котла.

Конструкционные особенности и принцип работы

Установка расширительного бака

Чтобы иметь возможность ремонтировать присоединительный размер, посредством которого подсоединяется емкость, используют шаровой кран. Если оборудование поломается, благодаря запорной арматуре можно снять бачок, не откачивая из системы теплоноситель.

Причины падения давления

Несмотря на то, что давление в бачке должно иметь постоянную величину, оно нередко падает при эксплуатации отопительной системы.

Есть ряд причин, почему понижается давление:

Протечка теплоносителя. Такие проблемы обычно появляются в отопительных системах, функционирующих на антифризе, который способен проникнуть даже в мелкие трещинки. В итоге возникают протечки. Их следует устранить до того, как накачать расширительный бак в системе отопления воздухом.
Снижение давления в котле. В случае его значительного падения следует обратиться к мастерам. Если давление понизилось не критично и выровнялось после запуска системы, то ею можно пользоваться, поскольку подобные сбои ей не могут причинить вред.

Порядок настройки давления — какое должно быть и как настроить

Для этого нужно:

Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.

Как накачать расширительный бак котла отопления воздухом?

Расширительный бак в отопительном котле выполняет важную функцию – компенсирует скачки давления при изменении температурных значений теплоносителя, будь то обычная вода или антифриз. Сам бак состоит из двух частей, между которыми расположена мембрана. В одной части находится теплоноситель, в другой – воздух, посредством которого создается требуемое давление. И для нормальной работы нужно периодически накачивать бак. Далее вы узнаете, как накачать расширительный бак котла и как обнаружить, что нужно это сделать.

Частая ситуация: вы включаете воду и набираете ванну. Котел в это время переключается из режима отопления в режим горячего водоснабжения. За время, пока вода набирается, теплоноситель постепенно остывает, а расширительный бак в это время не функционирует. И вот когда вы уже закручиваете кран, котел должен вновь начать работать на обогрев, но этого не происходит. Причина – резко упавшее давление, вследствие чего автоматика просто все заблокировала. Это значит, что пришло время накачать воздуха и увеличить давление в баке.

Как накачать воздух в расширительный бак котла?

Обратите внимание, что вы будете нагонять воздух не в саму систему, а только в расширительный бак. Соответственно, смотреть на манометр котла нецелесообразно. Ваш главный ориентир – манометр на самом насосе. Можете использовать обычный насос, которым накачивают колеса автомобиля. Можно, конечно, использовать компрессор. Хотя и не обязательно. Ваша задача – накачать давление всего в 1 атмосферу. Обыкновенный насос с этим вполне справится.

Процесс закачивания состоит из четырех шагов:

Сначала отключите систему от электросети, извлеките вилку из розетки. Это в первую очередь обезопасит вас.
Далее слейте из котла воду. Если оборудование новое и установлено правильно, то сливать всю воду не нужно. Достаточно перекрыть подачу холодной воды, открыть кран подачи горячей, а также открыть вентиль подачи горячей воды на расположенном ближе всего смесителе. Таким образом содержащаяся в котле вода полностью уйдет. На большинстве современных котлов есть особые штуцеры для слива воды. Можно воспользоваться и ими, но это неудобно – вам придется спускать воду в ведра, тазики, большие миски, потом выливать ее и повторять процедуру. Первый способ быстрее и проще. Слив воды из газового котла нужен для того, чтобы удостовериться, что вы будете накачивать воздух именно в расширительный бак. Если в нем останется вода, это будет неэффективно.
Накачайте бак. На каждом баке есть обычный ниппель, к которому можно легко подключить насос. В большинстве случаев для доступа к ниппелю не приходится снимать крышку котла. Когда будете накачивать бак, постоянно следите за показателями манометра на насосе. Ваша задача – накачать приблизительно до 1,2 атмосферы. Это оптимальное значение. Если получилось больше – нужно ослабить. Иначе система может просто не работать, пока давление не придет к нормальному значению. Если видите, что во время накачивания из смесителя все еще идет вода, это нормально.
Подключите котел. Когда давление в расширительном баке достигнет нормы, можно вновь подключать котел. Сначала закройте кран подпитки, откройте кран холодной воды. При этом начнет литься грязная вода, воздушные пузыри. Когда это прекратится, кран можно закрывать. Далее кран подпитки снова нужно открыть, чтобы наполнить котел до его рабочего состояния. Здесь нужно смотреть на манометр, расположенный на корпусе.

После этого уже можно открыть краны подачи и обратки. Если видите, что давление ослабевает, можно добавить воды. Далее нужно удалить воздух из насоса. Выкрутите пробку на его торце и спустите воздух точно так же, как это делается на кранах Маевского.

Важный вопрос владельцев настенных и напольных котлов отопления: «как часто нужно накачивать расширительный бак?». Мы рекомендуем в новых котлах делать это каждые два года, а в уже отработавших несколько лет – каждый год. Оптимально – перед началом отопительного сезона.

Как выявить неисправность и почему падает давление в расширительном баке?

Самые распространенные признаки неисправности:

«Скачущее» давление во время работы котла. Например, когда система работает на обогрев, оно растет, а при переключении на горячее водоснабжение падает. В последнем случае показатель и вовсе может опуститься до нуля.
Приходится постоянно подпитывать отопительную систему, хотя обнаружить утечки не удается, а теплообменник работает нормально. Нередко проблема возникает при наличии в доме теплого пола.

В некоторых случаях причины падения давления можно обнаружить самостоятельно. Очень часто они возникают именно из-за протечек теплоносителя. Притом чаще при использовании антифриза в качестве теплоносителя. Антифриз в силу своей консистенции может проникать даже в самые маленькие трещины, давление падает. Чтобы исправить ситуацию, нужно найти утечку и устранить ее, после чего подкачать бак до нужного давления.

В процессе работы давление в самом котле может падать и приходить в норму после запуска. Если же оно не выравнивается, это признак неисправности. Далее система будет сбоить еще сильнее. В такой ситуации лучше всего сразу обращаться к мастеру для диагностики, сервиса и ремонта.

Если нужен ремонт или обслуживание котлов, звоните в «Профтепло»

Мы работаем в Калуге и регионе, диагностируем, обслуживаем, ремонтируем системы любой сложности. Выполняем как простые задачи по закачиванию воздуха в расширительный бак, так и сложный комплексный ремонт современных систем. Предоставляем гарантию на все виды работ.

Если нужна консультация или вы хотите воспользоваться услугой, просто звоните по номеру +7 (4842) 75 02 04 или оставьте запрос прямо на сайте. Мастер прибудет в день обращения и выполнит все нужные виды работ.

Почему падает давление в расширительном бачке двухконтурного котла

Обустройство частного дома не считается полноценным без отопительной системы. В настоящее время наиболее распространенным вариантом обогрева жилья является обвязка теплового контура газовым котлом. На сегодняшний день именно газ считается одним из самых дешевых типов топлива, благодаря которому можно обеспечить не только тепло-, но и горячее водоснабжение. Но иногда происходит дестабилизация работы, когда давление падает в системе отопления, или же наоборот, слишком повышается. Почему же это происходит?

Причины и варианты решения проблемы

Теплоноситель, циркулируя по радиаторам, отдает свое тепло, соответственно, обогрев любой комнаты или помещения осуществляется за счет теплоотдачи радиаторов. Горячая вода движется по системе труб за счет определенного давления, нагнетаемого циркуляционным насосом (пока в расчет естественную гравитацию мы не берем).

Расчетные показатели мембранного расширительного бачка

Когда давление в системе отопления падает, теплоноситель снижает свою скорость, но также интенсивно продолжает отдавать тепло, которое фактически концентрируется только в одной точке. Почему это происходит? Причиной могут быть отключение питания, протечка, проблемы с расширительным бачком и даже материал, из которого изготовлены радиаторы.

Отключение электропитания

Самой распространенной причиной того, что давление в отопительной системе падает, является отключение электропитания. Проще говоря, тепловое оборудование попросту перестает работать и, как следствие, давление в котле отопления начинает снижаться.

Решить такую проблему достаточно просто – нужно прибегнуть к помощи альтернативных источников электропитания. Это могут быть всевозможные бесперебойники, аккумуляторы и т.п. Единственное, о чем стоит позаботиться, так это о том, чтобы эти аппараты всегда были в рабочем и заряженном состоянии. Поэтому не забывайте время от времени проверять их работоспособность и подпитывать до полного заряда.

С этой статьей читают: Где используется насос циркуляционный 12 вольт

Если по каким-либо причинам в котле падает давление, и при этом вы длительное время не предпринимаете никаких мер по его стабилизации, то это может привести к размораживанию радиаторов.

Последствия бездействия могут быть самыми разными, начиная от дорогостоящего ремонта отопительного блока и заканчивая капитальным ремонтом с заменой практически всех его комплектующих.

Протечка трубопровода, радиатора, крана и пр.

Кроме этого, причиной падения давления в системе отопления частного дома может стать протечки тепловой магистрали. В этом случае необходимо тщательно проверить все трубы и радиаторы на предмет обнаружения течи и, при необходимости, выполнить ремонтно-восстановительные работы.

ВИДЕО: Как поднять давление в газовом котле простым способом без специального оборудования.

Этот способ будет полезен, если в системе водопровода маленькое давление или отсутствует вода.

Настройки расширительного бака

Почему еще может падать давление в системе отопления? Если дело не в протечках, то возможно проблема в настройках расширительного бака (экспанзомата). Ведь именно за счет этого конструктивного элемента осуществляется регулировка давления в отопительной системе.

Схематичная конструкция расширительного бачка

Во время нагрева вода расширяется в объеме (в среднем 0,3% на литр жидкости), что приводит к увеличению давления в тепловой магистрали. Тогда как за счет расширительного бака осуществляется компенсация излишка теплоносителя. При необходимости лишняя жидкость поступает в него или же наоборот, возвращается в контур.

Как определить, что причиной, почему в системе отопления падает давление, является именно сбой в работе компенсатора (расширительного бака)?

Все достаточно просто. Во время прогрева теплоносителя давление будет расти, в результате чего наблюдается его аварийное понижение в экспанзомате при помощи специального клапана. После охлаждения воды в магистрали оно находится на отметке, ниже необходимой.

Для регулировки работы экспанзомата, следует воспользоваться инструкцией, которая шла в комплекте с этим оборудованием. Именно в ней указано, каким должно быть давление. После этого следует перенастроить бачок, придерживаясь следующей поэтапной инструкции:

В первую очередь необходимо перекрыть все краны на входе и выходе нагревательного элемента.
Дальше, используя сливной штуцер, необходимо полностью спустить жидкость.
Следующим шагом будет спуск всего воздуха, который находится в экспанзомате. Для этого берем специальный ниппель, который есть в комплекте этого оборудования.
Теперь нам понадобится автомобильный насос. И если у вас такового нет, то наверняка у одного из ваших соседей этот аппарат уж точно найдется. Подсоединяем насос к расширительному баку и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет отметки в 1,5 бар. Во время этого процесса может наблюдаться вытекание воды из штуцера, но это совсем не говорит о том, что есть какие-либо проблемы. Поэтому переживать по этому поводу не стоит.
Следующий этап – повторный спуск воздуха.
Если бак соединен с котлом посредством шланга, то необходимо отсоединить его. Благодаря этому удастся избавиться от лишней жидкости. Как только весь теплоноситель будет удален, подсоединяем шланг обратно.
Дальше снова берем автомобильный насос и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет той отметки, которая указана в инструкции расширительного бака.
После этого следует закрыть штуцер, посредством которого выполнялся слив теплоносителя.
И завершающим этапом будет открытие кранов и заполнение магистрали теплоносителем.

Проведя подобные мероприятия можно включать и проверять работу теплового блока. Если указатель манометра находится в «зеленой» зоне, то это говорит о том, что вы все сделали правильно.

С этой статьей читают: Мембранный расширительный бак для отопления

Как рассчитать объем экспанзомата?

Нередко причиной того, что давление в тепловом контуре падает, может стать неправильно подобранный котел. Так, при расчете необходимой мощности нагревателя берется во внимание площадь отапливаемого сооружения. Этот же параметр необходимо учитывать и при выборе количества обогревательных приборов, для прогрева которых требуется сравнительно небольшой объем теплоносителя. А вот когда домовладелец решает заменить батареи трубами, то он совершенно не думает о том, что на их обогрев требуется уже больше жидкости.

Заменяя обогревательные приборы трубами, стоит произвести повторный расчет мощности нагревателя и, при необходимости, заменить его более мощным.

По такому же принципу выбирается и объем экспанзомата. Так, к примеру, для полноценного функционирования тепловой магистрали, величина теплоносителя в которой составляет 120 литров, достаточно будет восьмилитрового расширительного бака. Сразу же стоит отметить, что тепловая магистраль в этом случае представляет собой совокупность труб и радиаторов. Если устройство отопительного блока будет проводиться без батарей, то объем экспанзомата увеличивается до 15 литров.

Безусловно, выполнить точный расчет количества теплоносителя достаточно трудно. Но вместе с тем все же есть способ вычисления примерного объема воды. Для этого нужно мощность нагревательного элемента умножить на 15. Так, к примеру, если вы приобрели 20 кВт нагреватель, то приблизительное количество воды в магистрали будет: 20 х 15 = 300 литров.

Тогда как вычислить необходимую вместимость экспанзомата будет чуть сложнее. Для этого существует специальная формула:

V – количество жидкости, используемой для обогрева помещения;
E – коэффициент расширения воды при нагреве, равный 0,0359;
D – показатель эффективности регулятора, который, как правило, равен 0,57.

Подставляя все данные в формулу, можно с легкостью определить необходимый размер расширительного бака:

(300 х 0,0359) / 0,57 = 18,89 литров

Получившееся число округляем в большую строну (из примера — 19 литров), и выбираем бак, размер которого максимально приближен к получившемуся значению.

Нередко котлы уже оснащены небольшими регуляторами. Их величина, как правило, меньше, чем требует система, но этот факт нужно обязательно учитывать при покупке дополнительного расширительного бачка.

Например, величина встроенного в нагреватель экспанзомата равна 7 литрам, тогда как для функционирования тепловой магистрали требуется наличие двадцатилитрового расширителя. Из этого следует, что приобрести нужно бак объемом не менее в 13 литров.

Надеемся, из этой публикации вы получили ответы на все интересующие вас вопросы.

ВИДЕО: Как отрегулировать давление воздуха в расширительном баке газового котла

какое должно быть в системе, как проверить в мембранном баке для горячей воды и воздуха

Расширительный бак выполняет две задачи: компенсация увеличения объёма жидкости при нагреве и защита от гидроударов.

Чтобы предотвратить поломку систем отопления, в них обязательно устанавливают подобные устройства.

Какое давление воздуха должно быть в расширительном баке системы отопления

Показатель пустой ёмкости воздушной камеры при комнатной температуре. Он должен быть равен статическому значению в резервуаре, заполненном водой. В подобном положении мембрана в равновесии, а давление газа компенсируется жидкостным. На каждые 10 метров напора требуется порядка 1 атм. Несмотря на это, для нормальной работы всей системы достаточно создать показатель, указанный в паспорте устройства.

Фото 1. Схема устройства расширительного бака для систем отопления закрытого типа. Стрелками указаны части изделия.

Большинству расширительных баков для благоприятной работы достаточно 0,9 атм. Это связано с давлением, которое создаёт мембрана в течение эксплуатации. Её средний показатель составляет 1,2 атм. Оба значения колеблются в небольшом промежутке с максимальным отклонением 0,1.

Если отопительная система делается не по классическим схемам, для неё проводятся отдельные расчёты: определяется объём теплоносителя, бака, коэффициент пользы и начальное давление зарядки. Для этого следует пригласить специалиста, который учтёт прочие мелкие факторы.

Как проверить показатели

Простейший способ провести измерение — прикрепить манометр. Проблема возникает на этапе подготовки, поскольку в большинстве баков нет места для крепления. В то же время на устройстве должен стоять ниппель, к которому легко подключается компрессор с датчиком.

Справка. Перевести размерность значений несложно: 1 Бар = 1 атм = 0,1 МПа.

Как отрегулировать напор горячей воды в системе

Напор воды — довольно легко настраиваемый параметр. Для этого понадобится:

Произвести расчёт. Выполнив его, от полученного значения отнимают 0,2 атм.
Перед началом монтажа спустить (или накачать) из системы воздух до нужного показателя.
Ёмкость присоединить к трубопроводу и заполнить жидкостью. Процесс делают не спеша, чтобы не упустить момент установки нормального напора.
Подключить насос и закачать жидкость до получения эксплуатационного давления.
Первое включение устройства происходит после максимального нагрева воды. В этом случае объём жидкости вырастет до значения, учитывающего удельное приращение.

Чтобы сделать регулировку автомобильным манометром, нужно:

Отключить нагреватель и подождать 7—10 минут до остановки системы.
Закрутить запорные элементы, слить рабочую воду. Если мембрана встроена в котёл, закрыть подачу и обратку.
Присоединить насос к ниппелю.
Накачать полторы атмосферы, спустить остатки жидкости, затем воздух.
Закрыть все клапаны, создать необходимое давление.
Снять насос, открыть вентиль, налить воды.

Настройка показателей в новом расширительном бачке мембранного типа

Устройство поделено на две части, разделённых мембраной. На одну из половин она оказывает давление, это учитывается при настройке.

В большинстве приборов введены заводские значения, не всегда пригодные для эксплуатации в определённых условиях.

Для изменения показателей предусмотрен ниппель, к которому сантехник подключает компрессор или ручной насос.

Внимание! Многие манометры показывают избыток. Для определения действительного давления добавляют 1 атм.

Начальный показатель делают равным полученному в холодной системе, добавляя 0,2 атм. Суммой получается значение статического напора, делённого на 10. Например, в доме высотой 8 м:

P = 8/10 + 0,2 атм.

Значения добиваются путём заполнения ёмкости воздухом через золотник.

Ошибочные расчёты могут привести к одной из двух проблем:

Переполнению бака. Иногда в воздушной полости выставлен показатель вдвое превышающий статический напор. Включение насоса приведёт к изменению числа, но не более чем на 1 атм. При большей разнице получится недостаток, из-за чего компенсатор начнёт выталкивать теплоноситель из бака. Это может привести к серьёзной аварии.

Фото 2. Нормы давления в расширительном бачке: когда он пуст, заполняется водой и когда заполнение прибора достигает предела.

Получению недостаточного показателя. В заполненной системе рабочая жидкость продавит мембрану и заполнит весь объём. Каждое включение нагревателя или повышение напора может привести к срабатыванию предохранителя. Расширитель в подобной обстановке станет бесполезным.

Важно! Первичная настройка должна быть выполнена правильно во избежание проблем. Но даже после работы хорошего специалиста могут начать срабатывать предохранители. Обычно это связано с недостаточным объёмом расширительного бака.

Для решения потребуется приобрести новое устройство. Оно должно вмещать не менее 10% объёма всей обвязки.

Почему падает давление

Показатель должен быть постоянным, но в некоторых случаях возникают проблемы с отклонением. Значение снижается:

При возникновении течи. Они редко возникают в системах, заполненных водой. Прочие жидкости способствуют образованию и расширению небольших трещин, из-за которых образуется проблема.
При неисправностях с котлом. Если течи нет, а давление падает — следует пригласить специалиста. Он поможет определить неисправность и посоветует решение.

Полезное видео

Посмотрите видео, в котором рассказывается о том, в какое место системы нужно устанавливать расширительные бачки.

Техническое обслуживание

Регулярный контроль за состоянием оборудования поможет избежать возникновения проблем в отопительный сезон. Рекомендуется проводить работы по обнаружению неисправностей дважды в год: перед и после окончания зимы. Для этого следует приглашать специалиста, который тщательно проверит систему.

Сантехника

— Какое правильное давление в расширительном баке горячей воды

Какое давление необходимо для предварительной зарядки расширительного бака для горячей воды для бытового потребления? Я читал в нескольких местах, что он должен находиться под давлением поступающей воды. Это потребует измерения давления в системе водоснабжения здания и, соответственно, накачки резервуара до этого давления. В качестве альтернативы, я также читал в нескольких местах о 12 фунтах на квадратный дюйм, и это давление заполнения для двухэтажного дома.Почему давление заполнения не может быть рабочим давлением поступающей воды?

Из http://diy.blogoverflow.com/2013/02/handling-the-pressure-with-expansion-tanks/

Проверить давление в системе
На этом этапе вам нужно закрыть открытый кран и открыть запорные клапаны (убедитесь, что вы закрыли удлинительную трубу, или закройте клапан на удлинителе, а то вода будет везде). Включи все арматуру горячей воды в доме, пока вода не потечет нормально (нет распыление), чтобы обеспечить заполнение системы и полное давление.Проверьте и устраните утечки.
Присоедините манометр к любой части вашей водопроводной системы. Немного манометры содержат резьбу для садового смесителя, или вы можете прикрепить ее к пристройка, где будет установлен расширительный бачок. Однажды манометр прикреплен, откройте клапан, чтобы получить показания манометра. Примечание давление. Если давление выходит за пределы нормального диапазона 40 — 80 фунтов на квадратный дюйм, вам нужно будет предпринять шаги, чтобы исправить это (что не рассматривается в этой статье).
Создайте в резервуаре предварительное давление
Большинство расширительных баков имеют давление 12-40 фунтов на квадратный дюйм, но перед вами установите бак, который вам нужен, чтобы соответствовать давлению в системе.Начать с снятие защитной крышки с воздушного клапана на резервуаре. Использовать манометр для проверки давления. Используйте велосипедный насос или компрессор, чтобы заполнить бак до давления в системе, которое вы отметили ранее.

Из Bell & Gossett FHD501A (http://documentlibrary.xylemappliedwater.com/wp-content/blogs.dir/22/files/2012/07/fhd-501a.pdf):

Большинство мембранных резервуаров для жилых помещений предварительно заряжены до 12 фунтов на квадратный дюйм, чтобы соответствовать потребности в давлении заполнения типичного двухэтажного дома.Когда давление питательной воды достигнет 12 фунтов на квадратный дюйм, система будет заполнена до верхнего этажа и будет ниже нескольких фунты давления. В этот момент вода больше не попадет в систему, потому что давление с обеих сторон диафрагмы будет одинаковым. Стоит проверить воздух давление в мембранном баке перед его установкой, потому что часть воздуха может улетучились при транспортировке и хранении.

Мне кажется, что если вы просто перейдете на 12 фунтов на квадратный дюйм, а ваше рабочее давление будет, скажем, 60 фунтов на квадратный дюйм, ваш резервуар будет полностью переувлажнен и не сможет функционировать.

Может ли наличие двух расширительных баков над котлом создать избыточное давление?

Не знаю, зачем нужно было устанавливать два расширительных бачка, я бы посмотрел на это дальше.

Отвечу на ваш вопрос: да, расширительные бачки могут заболачиваться. Существует два основных типа расширительных баков: баллон и диафрагма:

В резервуаре-дозаторе есть резиновый баллон, который расширяется и сжимается, когда жидкость расширяется и сжимается в системе. В баллоны-дозаторы, нет прямого контакта между воздухом в баллоне и жидкость в баллоне, которая уменьшит коррозию по сравнению с атмосферный бак.Баки-дозаторы обычно могут заполняться жидкостью на 100%, уменьшение размера необходимого бака. Мочевой пузырь обычно съемный. и / или заменяемые, что позволяет производить более простой и менее дорогой ремонт или инспекции. Баки-дозаторы также имеют опцию ASME. Они также может быть установлен на полу в вертикальном положении, что позволяет сэкономить ценное пространство. Баки-дозаторы также можно приобрести с одобрения FDA. Бутиловые баллоны для использования в системах питьевого водоснабжения. Тем не мение, бак-дозатор обычно имеет более высокую начальную стоимость и более низкую максимально допустимая температура, чем у обычных стальных резервуаров из-за материал мочевого пузыря.
В мембранном баке есть мембрана, которая разделяет жидкость в верхняя часть бака и воздух в нижней части бака. Диафрагма резервуары похожи на резервуары-дозаторы в том, что нет прямого контакта между жидкостью и воздухом в системе, что снижает коррозию. Мембранные баки требуют меньшего обслуживания и имеют более низкую установку Стоимость. Их можно установить на полу в вертикальном положении для экономии пространство, а также поставляется с опцией ASME. В отличие от баков-дозаторов, мембранные баки имеют ограниченный приемный объем, требующий большего бак.Мембрана не подлежит замене, а мембранный бак имеет более низкая максимальная температура, чем у обычного стального резервуара из-за материал диафрагмы. Источник.

Я считаю, что мембранные баки сейчас более распространены, и я предполагаю, что ваш новый бак именно этого типа. Мембранные баки поставляются предварительно заправленными воздухом (в зависимости от того, где они установлены, эту предварительную заправку, возможно, потребуется отрегулировать). Со временем бак может потерять этот заряд воздуха, и его необходимо перезарядить.

Вот некоторая информация с сайта about.com об этой проблеме и способах ее решения:

Симптомы
Клапан сброса давления на котле разбрызгивает воду
Расширительный бачок горячий на ощупь ниже середины бачка
Возможные причины
Слишком мало воздуха и слишком много воды в расширительном бачке
Возможный ремонт
Выключите котел, закройте запорный кран воды и слейте воду в бак и систему. прохладно.
Давление на стороне воды должно составлять 0 фунтов на квадратный дюйм, чтобы получить точное считайте давление воздуха на диафрагме.
Проверить давление в расширительный бачок, прикрепив манометр к клапану заправки воздуха (Клапан Шредера) на дне бака;
Если нужен воздух, добавить еще с помощью насоса велосипедной шины, чтобы заполнить клапан до 12 фунтов на квадратный дюйм или как иное указано в инструкциях производителя.
Откройте краны подачи воды и дайте системе снова наполниться.
Снова включить котел (сделать это после возобновления подачи воды)
Система перезарядится.Дайте поработать 1-2 часа и повторите проверку.

Проблемы ремонта котла из-за расширительного бака

Название «расширительный бак» иногда вводило людей в заблуждение относительно их котла. Расширительный бак — это не место, где можно увеличить количество воды, вмещаемой в котле, чтобы он мог обеспечивать больше тепла. (Во всяком случае, котлы работают не так.) Расширительный бак — это предохранительный механизм, предназначенный для поддержания равномерного давления воды внутри основного бака с горячей водой, чтобы он не перегревался.

Но даже в предохранительном механизме могут возникнуть проблемы, которые потребуют ремонта. Проблемы с расширительным бачком могут привести к скачкам давления и утечке. Если вам нужно провести ремонт расширительного бака для восстановления работы котла, позвоните в DB Heating & Cooling, и мы пришлем техника, который поможет вам с отоплением в Вествуде, штат Нью-Джерси.

Что может пойти не так с расширительным баком

Старые котлы, используемые для поглощения повышения давления с пустым воздушным карманом в верхней части резервуара; однако это позволяло кислороду попадать в бак и способствовало коррозии.Разработка расширительного бачка решила эту проблему. Расширительный бак имеет две камеры, разделенные диафрагмой: с одной стороны присоединяется труба от основного бака, через которую поступает вода; с другой стороны диафрагмы находится камера воздуха, управляемая с помощью клапана. Когда давление воды увеличивается, вода давит на диафрагму, которая снижает давление, выступая в качестве подушки. Воздушный клапан позволяет воздуху возвращаться к воде и восстанавливать исходный уровень давления.

Распространенная проблема, с которой может столкнуться расширительный бачок, — это недостаточный заряд воздуха.Он должен иметь правильный заряд при установке; однако, если в резервуаре начинает образовываться утечка воздуха, в нем может быть слишком много воды и слишком мало воздуха. Это может привести к тому, что давление в главном баке превысит 12 фунтов на квадратный дюйм, что может вызвать утечку по всей системе котла. Вам нужно будет попросить техника уравновесить воздух и воду и при необходимости добавить воздуха в резервуар.

Другая проблема — это разрывы диафрагмы, которые вызывают просачивание воды в воздушную камеру и нарушают способность резервуара регулировать давление.Если ваш котел начинает грохотать, а датчик температуры показывает, что он слишком горячий, выключите систему и обратитесь в ремонт. Техник по ремонту выяснит, был ли причиной проблемы расширительный бачок, и отремонтирует его.

Позвонить в БД «Отопление и охлаждение» для ремонта котлов

DB Heating & Cooling специализируется на ремонте котлов всех видов. Независимо от того, какие работы вам нужно проделать с вашим котлом, наши квалифицированные специалисты могут решить проблему. Позвоните нам в любое время дня и ночи, чтобы узнать о отоплении в Вествуде, штат Нью-Джерси.

Теги: Ремонт котлов, Расширительный бак, Westwood
Пятница, 28 марта 2014 г., 11:34 | Категории: Отопление |

Что такое расширительный бак и как его проверить? — Служба экстренной сантехники

Тепловой Расширительный бак, что это? Как мне знаю, нужен ли он мне? Зачем он мне нужен? Будьте готовы узнать все, что вам нужно знать о резервуарах для теплового расширения, от вашего друзья здесь, в Службе экстренной сантехники.

Раньше, когда водонагревателям приходилось расширяться, они подавали воду обратно в городские водопроводные сети. Проблема в том, что он имел высокий риск загрязнения основной системы водоснабжения. Так продолжалось примерно в 1992 году, когда EPA начало принуждать поставщиков воды защищать свое водоснабжение. Именно тогда компании водоснабжения, такие как Delaware City Water и Del-Co Water, начали устанавливать переходники для колодцев и обратные клапаны (предотвращение обратного потока), делая ваш водонагреватель и дом системой с замкнутым контуром.Когда водопроводные компании начали устанавливать эти обратные клапаны в домах, Огайо принял Кодекс теплового расширения:

607.3.2 Устройство предотвращения обратного потока или проверка клапан.
Где устройство предотвращения обратного потока, обратный клапан или другое устройство установлено в системе водоснабжения, использующей накопительную воду нагревательное оборудование, при котором тепловое расширение вызывает повышение давления, должно быть установлено устройство для контроля давления.

Проще говоря, если у вас есть обратный клапан устройства на вашем водопроводе, то вам понадобится расширительный бак.Итак, если у вас есть Del-Co Water или Delaware City Для воды нужен расширительный бак. Делает это означает, что компании водоснабжения ходят от дома к дому, чтобы убедиться, что все у кого должен быть расширительный бачок? Нет, однако, если вы реконструкция или продажа вашего дома, если вам нужно разрешение или проверка done Тепловой расширительный бак БУДЕТ требоваться Строительным Департаментом.

Эти обратные клапаны делают такую отличную работу, что создают тепловое расширение в вашем бак для горячей воды, поэтому вам нужен расширительный бак.Понимаете, давление нарастает во всех водных системах. потому что горячая вода расширяется, и когда она нагревает давление внутри основного резервуара будет сбрасываться в расширительный бак до тех пор, пока давление не упадет. нормализованный. Если у вас нет Thermal Расширительный бак и у вас есть замкнутая система (обратный клапан) ваш T&P Клапан начнет протекать при давлении около 150 фунтов на квадратный дюйм и 210 * F, чтобы сбросить давление. Такое повышение давления может на самом деле может привести к взрыву водонагревателя. Также, если у вас нет расширительного бака и у вас система с замкнутым контуром вы оказываете дополнительное давление на всю водопроводную систему, например, на стиральная машина, туалет и посудомоечная машина.Немного гарантии могут быть фактически аннулированы, если есть неисправность или отсутствие теплового расширения Резервуар на месте, и он вам необходим из-за замкнутого контура система. Бак теплового расширения будет оживите ваш водонагреватель и сантехнику.

Для оптимальная производительность при установке расширительного бака важно: согласовать давление воды, поступающей в дом, с давлением в термальной Расширительный бак. Также при установке Тепловой расширительный бак должен быть установлен на холодной стороне между водой. нагреватель и главный запорный кран воды. Важно правильно установить, потому что, если резервуар наполняется водой он становится очень тяжелым. Резервуар на 2 галлона заполнен воды составляет более 16 фунтов. Это много вес, висящий на леске, особенно на леске из ХПВХ.

Размер необходимого вам расширительного бака зависит от размера вашего водонагревателя (ов). Примеры размеров в этой области: Водонагреватель 52 G или меньше = 2 G Тепловой расширительный бак, 60 G Водонагреватель (и) или более = 4,5 G Тепловой расширительный бак. Срок службы расширительного бака в зависимости от качества воды составляет в среднем 5-8 лет.И, наконец, проверка расширительного бака очень важна, и ее следует проверять один раз в год при промывке водонагревателя. Если ваш расширительный бак свисает с трубы, вы должны нажать на клапан Шредера (воздушный клапан), расположенный на дне бака, если воздух выходит, значит, бак работает правильно. Если ничего не выходит или выходит вода, ваш бак неисправен и его нужно заменить. Если у вас есть какие-либо вопросы относительно расширительного бака или вы хотите узнать, нужен ли он вам, позвоните в службу экстренной сантехники по телефону 740-548-5453.

Полный список наших услуг можно найти на нашем веб-сайте http://www.emergencyplumbingservice.com

Что такое расширительный сосуд?

Обзор тем:

Что такое расширительный бак?

Как работает расширительный бак?

Где расширительный бак?

Как установить расширительный бак

Что вызывает отказ расширительного бака?

Как долго должен прослужить расширительный бак?

Расширительные баки, также известные как расширительные баки, можно найти в большинстве бытовых систем отопления под давлением.Если у вас есть комбинированный котел, у вас будет расширительный бак. Этот сосуд содержит воздух и воду из системы центрального отопления, и его цель — поддерживать необходимый уровень давления в системе.

Существуют различные конструкции расширительных баков, но наиболее распространенной среди современных конструкций котлов является система баллонного типа. Эта конструкция состоит из цилиндра или диска, который разделен на две части тонким резиновым листом, известным как «диафрагма». Одна сторона заполнена водой из системы центрального отопления, а другая — азотом.В расширительном баке также есть воздушный клапан, который позволяет сбрасывать давление в системе и повышать ее с течением времени.

Как работает расширительный бак?

При нагревании молекулы воды колеблются и перемещаются, заставляя воду увеличиваться в размерах. Это означает, что вода внутри котла будет расширяться вверх и, если ее не контролировать, повысит давление в системе до опасного уровня. Чтобы противодействовать этому, воздух в расширительном баке сжимается, чтобы поглотить добавленное давление и сохранить стабильность котельной системы.

Расширительные баки должны работать в течение многих лет без какого-либо вмешательства, за исключением периодического опорожнения и подзарядки по мере старения агрегата. Однако со временем жесткая вода может повредить диафрагму и привести к ее выходу из строя, и в этом случае потребуется замена.

Где расширительный бак?

Вероятно, ваш расширительный бак находится внутри корпуса котла. Тем не менее, обязательно обратитесь к руководству по эксплуатации котла, чтобы дважды проверить это. Если у вас возникли проблемы с определением емкости или вам нужен совет по поиску замены, обратитесь к квалифицированному инженеру-теплотехнику.

Обратите внимание: в Великобритании потребители запрещают техническое обслуживание, ремонт или постоянную регулировку газового прибора. По закону вам нужно будет попросить зарегистрированного инженера Gas Safe снять кожух вашего котла.

Как установить расширительный бак

Только инженеры, зарегистрированные в Регистре газовой безопасности (GSR), имеют законное право устанавливать расширительный бак. Это связано с тем, что газовую установку придется частично разобрать, а некоторые части необходимо будет вынуть, в зависимости от того, где находится резервуар.Всегда вызывайте теплотехника для установки нового расширительного бака.

Что вызывает отказ расширительного бака?

Расширительный бак может выйти из строя из-за ржавчины и последующей утечки воды, хотя это маловероятно в большинстве современных герметичных систем водяного отопления. Чаще всего диафрагма со временем становится тоньше и перфорируется, что приводит к выходу из строя всей системы. Заправочный клапан Schraeder может также вызвать утечку воздуха и падение давления, если его не контролировать.

Как долго должен прослужить расширительный бак?

Срок службы обычного резервуара составляет 5-10 лет.Некоторые из них могут служить дольше, но со временем они изнашиваются и нуждаются в замене.

Резюме

Расширительные баки, также известные как расширительные баки, поддерживают стабильное давление в комбинированном котле, пока вода нагревается и охлаждается.
Обычно они располагаются внутри кожуха котла.
Типичное давление, на которое должна быть установлена система котла, составляет 1 бар. Если вы обнаружите значительные колебания выше или ниже этого значения, вам следует провести тесты, чтобы увидеть, есть ли неисправность.
Только инженеры-котлы, зарегистрированные в GSR, по закону имеют право проводить техническое обслуживание системы отопления.Всегда вызывайте специалиста, если вам нужно заменить или отремонтировать котельную систему.
Расширительный бак должен прослужить 5-10 лет.

Расположение гидравлического расширительного бака в многоэтажных проектах (часть 2)

Где должен быть гидравлический расширительный бак в конструкции высотной высотной гидравлической системы? В части 1 этой статьи я определил разницу в размерах и стоимости, если резервуар находится в нижней части системы или в верхней части системы. Если инженер хочет расположить резервуар наверху системы, даже если насосы и котлы находятся внизу, как это достигается? Сегодняшний Р.Л. Деппманн Monday Morning Minutes отвечает на этот вопрос. Давление в баке и давление холодного наполнения будет 160 фунтов на кв. Дюйм в традиционном месте расширительного бака ((360 / 2.31) + 4). При комнатной температуре перед нагревом манометр на всасывании насоса будет показывать очень близкое к 160 фунтам на квадратный дюйм, независимо от того, был ли насос включен или выключен. Резервуар — это точка, в которой давление не меняется, так что это имеет смысл.
Воздухоотделитель расположен с самой горячей водой и полным потоком. Насос откачивает из точки отсутствия изменения давления или расширительного бака.Редукционный клапан давления холодного наполнения (PRV) находится рядом с расширительным баком. Соблюдаются обычные правила.
Расположение расширительного бака в верхней части системы
Расположение расширительного бака и трубопроводы:
Бак должен располагаться на обратном трубопроводе горячей воды после оконечных устройств. Он должен заканчиваться близко к верхней части возвратного стояка. Его следует прокладывать по трубопроводу по традиционным правилам, со стороны трубы с тепловым контуром.
Давление всасывания насоса:
Когда мы размещаем резервуар в верхней части системы, давление всасывания в насос будет изменяться в зависимости от скорости потока насоса.Резервуар остается точкой без изменения давления. Предположим, что давление холодной заливки в баке составляет 4 фунта на кв. Дюйм. При выключенном насосе давление всасывания будет 160 фунтов на кв. Дюйм, ((360 / 2,31) + 4). Теперь есть около 400 футов трубы, бойлер или теплообменник и воздушный сепаратор между баком и всасыванием насоса. Предположим, 4 ‘на 100’ потерь на трение и, для этого примера, 10 футов падения в котле и воздухоотделителе. Если насос выключен, давление всасывания будет 160 фунтов на квадратный дюйм. Если насос включен и работает на полном потоке, значение всасывания будет составлять 160 минус потери на трение или около 150 фунтов на квадратный дюйм.Это не проблема. Это просто разница.
Холодный заполнитель PRV:
Давление на всасывании насоса будет варьироваться в зависимости от расхода и потерь на трение в системе. Если PRV расположен рядом с воздушным сепаратором в нижней части системы, на что мне его установить? Традиционное давление холодного заполнения 160 фунтов на кв. Дюйм (изб.) Приведет к добавлению подпиточной воды в систему при работающем насосе, и давление упадет из-за потерь на трение, упомянутых выше. Давление в верхней части системы повысится, и резервуар может оказаться слишком маленьким.Это приведет к возможному открытию предохранительного клапана при полной температуре.
По этой причине, если бак расположен в верхней части системы, там также должен быть расположен редукционный клапан давления холодного наполнения.
Воздушный сепаратор: Размещение расширительного бачка наверху системы приведет к некоторому отклонению от моих правил, показанных в разделе «Расположение сепаратора воздуха в гидравлических системах». Вы можете убедить вас разместить воздухоотделитель в верхней части системы.Он будет иметь самое низкое давление и позволит любому воздуху, поступающему из подпитки городской воды, сначала попасть в воздушный сепаратор. Это была бы не самая жаркая температура. Решающий фактор связан с потоком. Большинство систем этого типа будет иметь комплект электропитания с прямым возвратом. Этажи могут иметь обратный возврат, но сеть обычно имеет прямой возврат. Очень небольшая часть полного расхода будет доступна в верхней части системы. Независимо от того, находится ли резервуар в подвале или наверху, на верхнем этаже в системе будет много вентиляционных отверстий.Я бы держал воздухоотделитель на нижнем уровне после котла.
Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.
Что такое расширительный бак котла?
Котлы в Вашингтоне, округ Колумбия, так же распространены, как и печи с принудительной подачей воздуха: один из выдающихся способов сохранить в наших домах тепло и уют в столице страны. В бойлерах используется нагретая вода, проходящая через ряд труб и радиаторов для отопления вашего дома. Они очень хорошо работают в старых домах, в которых нет системы воздуховодов для печей с принудительной подачей воздуха, а также в новых домах, в которых используется сравнительно простой процесс отопления.Расширительный бак котла является ключевой частью этого процесса и помогает домовладельцам, если они понимают, как он работает.
Проще говоря, расширительный бак котла помогает контролировать давление в системе. Котел со слишком большим давлением может вызвать массу проблем, что делает расширительный бак важным элементом безопасности.
