Давление в системе водоснабжения многоквартирного дома: Нормативы на давление воды в водопроводе в квартире, способы его измерения и нормализации

Содержание

Какое давление воды в водопроводе многоквартирного дома

Водопровод считается достаточно серьезной коммуникационной системой, поэтому порой могут возникнуть некоторые неточности с ее функционированием, из-за чего образовываются некие изменения в работе.

Чаще всего потребители задаются вопросом, какое давление воды в водопроводе многоквартирного дома, поскольку для максимальной практичности оно должно соответствовать представляемым нормам. Да и к тому же от предоставляемого давления в системе зависит работоспособность всех сантехнических устройств, да и комфорт в процессе проведения водных процедур.

Если присутствует низкое давление в системе водоснабжения, то предоставляется не такой мощный напор воды, который характеризуется в виде тонкой струйки, которая вытекает из крана.

Какие неудобства могут возникнуть из-за низкого давления в системе водопровода? В первую очередь исключается возможность использования массажного душа или же джакузи, поскольку система не сможет функционировать правильно. Либо же вовсе могут стать непригодным для работы стиральные и посудомоечные машинки.

Какого давления воды будет достаточно для комфорта в использовании?

 Если рассматривать давление в две атмосферы, то его будет достаточно для выполнения следующих задач:

  • комфортное принятие душа;
  • умывание;
  • мытье посуды;
  • использование воды для других ежедневных нужд;
  • обеспечивается правильная работоспособность стиральной и посудомоечной машинки.

А давление в 4 атмосферы требуется для таких работ:

  • использование джакузи или же специального массажного душа;
  • для обеспечения полноценного полива загородного участка.

Дело в том, что загородный дом должен обеспечивать соответствующий напор воды сразу в нескольких точках, то есть должно быть возможно в одно и то же время использовать воду в трех точках, а именно мыть посуду, умываться и поливать огород или сад.

Каждая точка должна иметь давление в системе водоснабжения минимум в 1,5 атмосферы.

Кроме всего прочего, не забывайте, что при выборе сантехнического оборудования для обустройства какого-то частного дома, необходимо подбирать такие изделия, которые обладают определенным запасом прочности при работе. Зачем это нужно? Только так можно обеспечить соответствующую работоспособность системы при резком перепаде рабочего давления в водопроводе.

Рабочее Давление в Системе Водоснабжения: Нормативы

Контрольно-измерительные приборы на вводе водоснабжения в дом

Нормальный напор в системах отопления, холодного и горячего водоснабжения, позволяет им работать с максимальной эффективностью. Именно поэтому при проектировании этих сетей очень важно ориентироваться на нормы давления водоснабжения.

Если давление будет ниже оптимального, пользоваться водопроводом станет неудобно или даже невозможно. А если выше – есть риск выхода из строя рабочих узлов и водоразборных устройств.

Что нужно знать и делать для оптимизации работы таких систем, вы узнаете из этой статьи.

Нормативы

Нормы давления в системе водоснабжения регламентируются СНиП 2.04.02-84 и 2.04.01.85.

Согласно этим документам, их допустимые границы должны находиться в следующих пределах:

  • Холодное водоснабжение 0,3-6 атмосферных единиц;
  • Горячее водоснабжение 0,3-4,5 атмосферных единиц.

Это крайне допустимые значения, при которых система работать будет. А вот как работать – это совершенно другой вопрос. Но обо всем по порядку.

В чем измеряется давление в трубопроводе

Единицей измерения напора является 1 бар. Это давление, которое создает на поверхности десятиметровый столб воды.

Также его часто измеряют и в атмосферных единицах, которые по своим цифровым значениям практически равны бару.

Точнее, 1 бар = 1,0197 атм. Разница несущественна, поэтому особого значения не имеет.

Какой напор считается оптимальным

Согласно тем же строительным нормам, рабочее давление холодного водоснабжения в многоквартирном доме должно быть равно четырем атмосферам.

Система подачи и распределения воды в многоэтажном доме

Но на деле оно может оказаться и выше, и ниже этого значения — в зависимости от того, на каком этаже расположена квартира, и от активности водопотребления соседями. Небольшие отклонения в ту или иную сторону допустимы, а 4 бара на входе – это то давление, которое обеспечит комфортное и безопасное пользование системой для всех потребителей.

Несколько иная ситуация с частными малоэтажными домами. Так как максимальная высота подъема воды в них редко превышает 10 метров, то тут действуют и иные нормы водоснабжения: давление в 2-3 бара считается нормальным.

Система водоснабжения частного дома

Все сказанное касается преимущественно холодного водопровода. Рабочее давление в системе горячего водоснабжения может быть ниже, так как основные приборы, которым для нормальной работы необходим определенный напор, запитываются от ХВС.

Для каждого из этих приборов существует свое нормативное давление по водоснабжению:

  • Максимальные «запросы» у ванны с системой джакузи – ей для нормального функционирования требуется давление 4 атмосферы;
  • Примерно столько же, или чуть меньше, нужно для орошения большого участка через стационарные распылители;
  • Стиральная и посудомоечная машинки не будут работать при давлении ниже 2 бар;
  • С комфортом принять душ можно будет, если минимальный напор в системе равен 1,5 атмосферам;
  • Не менее 1,5-2 атмосфер потребуется и приборам автономного пожаротушения, если дом оборудован такой полезной системой.

Спринклер системы автономного пожаротушения

Совет. Покупая подобную бытовую технику, всегда обращайте внимание на её рабочие характеристики, и в том числе на значение минимального давления, на которое она рассчитана. Получить эти данные поможет консультант или инструкция к прибору.

В частном доме с автономным водоснабжением, проектировать его нужно с таким расчетом, чтобы напора в системе хватало для всех потребителей — даже при одновременной работе всех кранов и приборов. Иными словами, насос следует брать с запасом по мощности.

Чем и как измеряется давление в системе

Измеряют давление в трубопроводах специальными приборами – манометрами.

Манометр показывает нормальное давление водоснабжения

  • На системах отопления они стоят всегда, а отопительные котлы чаще всего поставляются в комплекте с манометром.
  • Есть они и на вводе воды в многоквартирные дома.
  • А вот частникам, если они хотят контролировать давление в системе водоснабжения, нужно позаботиться об этом самостоятельно, своими руками установив измерительный прибор рядом со счетчиком.

Чтобы знать, какое давление в трубах в любой момент, нужно установить на них манометры

Эти бытовые измерительные приборы могут иметь шкалу от 0 до 6, 7, и даже 10 атмосфер. В сети действительно возможны подобные скачки и периоды подачи воды под большим давлением. Но их желательно не допускать, удерживая давление в пределах от 1,5 до 4 бар.

Обратите внимание. При более низком напоре не будут включаться водопотребляющие приборы, станет неудобно пользоваться душем. Но слишком высокое давление может доставить гораздо больше неприятностей, приведя к появлению течей, поломке вентилей и прочей сантехники. Особенно если таким будет рабочее давление в горячем водоснабжении.

Создание и поддержание давления в автономном водопроводе

Проблема избыточного напора встречается достаточно редко, поэтому поговорим о том, как  поднять давление в водопроводе до приемлемого уровня. И в частном доме, и в городской квартире можно найти возможность сделать это, если включить в систему специальное насосное оборудование (см. Насос водяной высокого давления для частного дома).

Особенности автономной подачи воды

От централизованного автономный водопровод отличается следующими особенностями:

  • Прежде чем подать воду в дом, её сначала нужно поднять на поверхность из скважины или колодца. На что тратится часть мощности насоса.

Схемы автономного водоснабжения с поверхностным и погружным насосом

  • Обеспечить нормативное давление в системе холодного водоснабжения требуется для всех точек, которые находятся на разном удалении от создающего напор агрегата и могут размещаться на разной высоте.

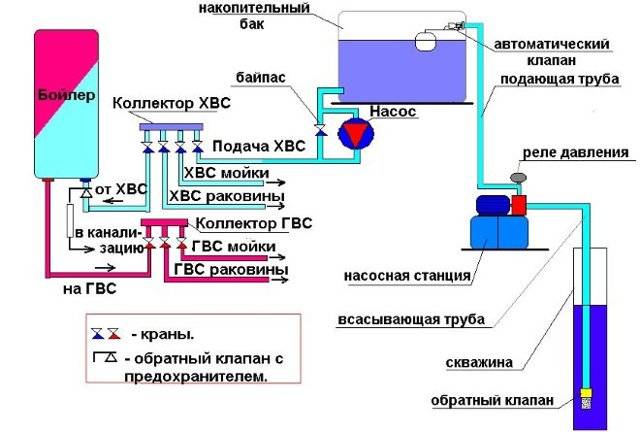

Схема внутренней разводки в частном доме

  • Источник воды может обладать слишком низким дебитом для того, чтобы поддерживать в сети нормальное давление в течение продолжительного времени. Пока вода есть, жидкость будет течь с хорошим напором, но по мере опустошения скважины он ослабеет, а затем поступление жидкости в систему прекратится вообще.

Отсутствие воды в кране чаще всего связано с низкой производительностью источника

  • Если воды в источнике хватает, но в нем стоит слишком мощный насос, постоянная подача под большим давлением может привести к преждевременному износу системы.

Почти все перечисленные проблемы легко решаются правильным подбором водоподъемного оборудования. Кроме той, которая связана с недостаточным напором.

Как оптимизировать давление в водопроводе

Для решения этой проблемы существует несколько проверенных способов:

  • Можно включить в систему повысительный насос, который будет принудительно повышать в ней напор. Это имеет смысл делать только в том случае, когда вода в источнике есть в достаточном количестве, но к удаленным или высоко расположенным точкам потребления она приходит, потеряв по пути большую часть напора. Подобные насосы могут управляться вручную или автоматически. Второй способ предпочтительнее, так как контролировать пуск и остановку насоса тогда, когда это нужно, автоматика будет сама.

Фото насоса для повышения давления

Для справки. Такие насосы можно устанавливать и в квартирах многоэтажных домов. Но в этом случае вы рискуете оставить нижних соседей совсем без воды.

  • При недостаточном дебите использование повысительного насоса только усугубит проблему. В этом случае, решить её поможет только насосная станция с достаточно большим резервуаром для накопления воды. Работает она по следующему принципу: пока нет водоразбора, насос закачивает воду в резервуар. Он представляет собой гидроаккумулятор (см. Гидроаккумуляторы для водоснабжения: обзор разновидностей, нюансы подбора и настройки), который за счет наличия двух полостей (водяной и воздушной) создает давление в системе холодного водоснабжения – норма при этом устанавливается самим домовладельцем. После наполнения гидроаккумулятора насос отключается, а скважина тем временем пополняется. При открытии крана, вода в систему поступает из резервуара с заданным давлением. Когда же оно падает до минимального установленного значения, насос снова включается и подкачивает воду.
  • Ещё один способ подразумевает использование большой накопительной емкости. Если поставить её в самой высокой точке дома (на мансарде или чердаке), она будет наполняться основным насосом, как и в предыдущем случае, а к потребителю подаваться самотеком. Но добиться приличного напора в этом случае вряд ли получится. Лучше купить дополнительный насос, который будет качать воду уже из бочки. Тогда её можно будет установить где угодно, хоть в подвале.

Монтаж водопровода с накопительной емкостью

Это важно! Накопительная емкость обязательно должна быть оборудована поплавковыми клапанами, которые отключат насос при её наполнении и предотвратят перелив.

Заключение

Как вы наверняка поняли, нормы давления в системе водоснабжения могут весьма существенно отличаться от реальных значений. Если дом не оборудован сложными приборами, работа которых зависит от наличия определенного напора, пониженные показатели не доставят особого дискомфорта. Потому что для мытья посуды или принятия душа вполне хватает и полутора атмосфер.

Если же давление ещё ниже, это уже проблема, которую нужно решать. Как это можно сделать, вы только что прочли, но посмотреть дополнительно видео в этой статье будет не лишним.


Давление в системе горячего водоснабжения многоквартирного дома

Практически каждый россиянин рано или поздно сталкивается с нарушением своих прав в сфере жилищно-коммунального хозяйства.

Одним из таких нарушений является не соответствующий регламентируемым нормам уровень давления воды в системах центрального водоснабжения.

Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер.

Если вы хотите узнать, как решить именно Вашу проблему — обращайтесь в форму онлайн-консультанта справа или звоните по телефонам бесплатной консультации :

—>

Какие показатели считать нормой и что делать, если нормы давления не соблюдаются, рассмотрим ниже.

Для чего нужно знать?

Знание точных данных давления поставляемой воды в квартиру необходимо для:

  • предотвращения выхода из строя вентилей и муфт водопроводного оборудования, поломки бытовых приборов при повышенном давлении воды;
  • нахождения причины отказа в работе бытовых и сантехнических приборов при пониженном напоре воды;
  • подключения новых бытовых и сантехнических приборов, имеющих повышенное водопотребление.

О требованиях к качеству питьевой воды по СанПину вы можете узнать из нашей статьи.

Чем регламентируются?

Основой для регламентации нормы подачи воды, подаваемой в жилые помещения, выступает СНиП 2. 04.2-84, согласно которому проектируются центральные системы водоснабжения.

Согласно этому СНиПу, минимальным входным показателем давления воды на первом этаже является 1 бар (1 атмосферная единица), позволяющий создать столб воды в 10 метров.

В многоквартирном доме

В многоквартирном доме за каждый дополнительный этаж входное давление воды должно быть увеличено на 4 метра, или на 0.4 бар.

Для примера, в 5-этажном доме формула расчета давления подаваемой воды выглядит так:

10+(4*5)=30 метров, или 3 атмосферы,

где 10 (м) — минимальный напор воды, подаваемый на 1 этаж, 4 (м) — условно принятая высота этажа, 5 — количество этажей.

Это минимальное значение напора подаваемой воды на первый этаж 5-этажного дома, утвержденное строительными нормами.

В частном доме

Давление воды в частном жилом доме рассчитывается исходя из его этажности. Так как высота частных домов редко превышает 10 метров, то для большинства объектов частной застройки установленными минимальными нормами принято считать 1 атмосферную единицу.

При превышении 10-метровой отметки минимальное значение устанавливается на уровне в 2 атмосферы.

Точные цифры по нормативам СНиПа

Какое давление воды в квартире должно быть? Точными нормами, устанавливаемыми СНиП 2.04.02-84 и СНиП 2.04.02-85 для потребителей, являются:

  • от 0,3 до 6 атмосфер для холодной воды;
  • от 0,3 до 4,5 атмосферы для горячей воды.

Это крайние значения, выход за пределы которого является основанием для обращения с жалобой в управляющую компанию и перерасчета средств.

Скачать образец заявления в УК на слабую подачу воды в квартиру.

При каких значениях нормально функционирует техника?

Минимальными показателями для функционирования санитарной техники являются следующие значения:

  • 0,2 атмосферы для умывальника со смесителем;
  • 0,3 атмосферы для ванны со смесителем;
  • 0,3 атмосферы для душевой кабины;
  • 0,2 атмосферы для унитаза со сливным бачком;
  • 0,3 атмосферы для биде;
  • 4 атмосферы для нормальной работы джакузи и гидромассажного оборудования.

Для работы бытовой техники необходимо иметь следующие значения:

  • 2 атмосферы для стиральной машины;
  • 1,5 атмосферы для посудомоечной машины;
  • от 1,5 до 2,5 атмосферы для работы отопительного котла в зависимости от параметров системы отопления.

Для организации системы полива в частном доме давление воды должно составлять 3,5 атмосферы.

Для полноценного потребления

Для полноценного потребления, когда можно включить все приборы, использующие воду, минимальное давление в трубах должно составлять 2 атмосферы. Нормальным считается уровень в 4 атмосферных единицы.

Опасность излишне сильной подачи

При излишне сильном давлении воды, подаваемой в жилые помещения, могут происходить поломки бытовой и санитарной техники, разрывы водопроводных труб и другие неприятности.

Например, максимальное значение давления воды для санитарных приборов составляет 4,5 атмосферных единицы, при его превышении сантехническое оборудование может выйти из строя. Для снижения давления воды используются специальные приборы, например, редуктор давления.

Особенности автономных водопроводов

Пользователи автономных водопроводов сталкиваются с двумя проблемами:

  1. Поднятие воды из артезианской скважины или шахтного колодца.
  2. Обеспечение напора не только в сантехнических приборах дома, но и на удаленных участках использующейся придомовой территории.
  3. Кроме того, данные пользователи зависят не только от уровня давления воды, подаваемой в децентрализованную систему, но и от уровня расхода воды.

    Для комфортного пользования достаточно трех-четырех атмосферных единиц, при наличии надежного оборудования и высокопроизводительного источника воды уровень давления может быть повышен до 6 атмосфер.

    Выбор оборудования для водообеспечения происходит в зависимости от его производительности и планируемого расхода воды в самый напряженный для расхода воды летний сезон.

    Для регулировки давления используется насос, поставляющий воду в дом, насос оснащается специальным манометром, измеряющим уровень давления.

    Для повышения давления используется дополнительный насос или насосная станция с накопительным баком.

    Как узнать давление воды в квартире?

    Для замера давления в системе водоснабжения используется бытовой манометр, который подключается к квартирному источнику воды.

    Например, подключив манометр с помощью переходника к лейке душа и измерив давление, можно сравнить полученные результаты с нормами, прописанными в СНиПе.

    Полученные данные могут свидетельствовать не только об уровне подачи воды из системы центрального водоснабжения, но и о неисправности санитарного оборудования, например, засорении смесителя.

    При отсутствии манометра давление рассчитывается экспериментальным путем с помощью прозрачного шланга, либо путем расчета расхода воды в секунду.

    Для нормального функционирования бытовых и сантехнических приборов достаточно давления, которое позволяет наполнить 3-литровую емкость в течение 7 секунд или менее.

    Как определить, кто виноват в слабой подаче?

    При слабом напоре воды нужно определить причины этого явления:

    1. Следует проверить смесители и фильтры для воды, засор или неисправность этих приборов могут приводить к значительному снижению напора воды в кранах. В таком случае необходимо заменить или отремонтировать данные устройства.
    2. Возможно засорились или «заросли» известковым налетом водопроводные трубы в квартире. В таком случае используется примитивный, но зачастую действенный метод в виде простукивания труб молотком либо чистка специальным тросом. При необходимости следует заменить трубы в квартире на пластиковые.
    3. При использовании нагревающей газовой колонки и плохом напоре только горячей воды виноват, вероятно, фильтр устройства, который следует заменить.

    Если вышеназванные пункты не являются источником слабого напора воды, то причиной недостаточного давления в водопроводе являются:

    • неправильное соединение труб водопровода;
    • ограничения или неисправность в стояках или водозаборной и регулирующей аппаратуры в подвале дома на вводе с магистрального водопровода;
    • низкое давление воды на насосной станции.

    В таком случае собственник не может решить данную проблему и должен обратиться в соответствующие инстанции.

    Для уточнения «диагноза» можно пообщаться с соседями и узнать уровень давления в их трубах.

    Куда обращаться с проблемой неправильного давления?

    Если выяснено, что причиной слабого давления не является неисправность оборудования или засорение труб внутри квартиры, то собственник должен обратиться в управляющую компанию с письменной жалобой, в которой следует:

    1. Указать на факт некачественного предоставления услуги.
    2. Потребовать перерасчета оплаченных средств за услуги водоснабжения.
    3. Потребовать принять соответствующие меры для устранения обнаруженной неисправности.

    Срок рассмотрения поданной жалобы в управляющей компании составляет 1 месяц.

    При невыполнении указанных требований заявитель имеет право обратиться в надзорный орган, которым, как правило, является управление городской администрации по делам жилищно-коммунального хозяйства.

    При обращении в контролирующий орган следует приложить копию заявления поданной ранее жалобы.

    Таким образом, уровень давления воды в городской квартире или частном доме важен для комфортного проживания, правильной организации бытового хозяйства и исправной работы сантехнического и бытового оборудования.

    Нарушение правил подачи воды в централизованной водопроводной системе является основанием для защиты своих прав и перерасчета оплаченных коммунальных услуг.

    Что делать при недостаточном напоре воды в квартире? Узнайте об этом из видео:

    Не нашли ответа на свой вопрос? Узнайте, как решить именно Вашу проблему — позвоните прямо сейчас:


    Это быстро и бесплатно !

    Согласно Постановлению № 354 Правительства РФ, устанавливающему правила для жилых домов в части предоставления коммунальных услуг, нормы давления холодной воды в квартире в многоквартирном доме составляют 0,03 МПа (0,3 кг силы/см 2 ) — 0,60 МПа (6 кг силы/см 2 ). Для горячего водоснабжения нормативный интервал 0,03 МПа (0,3 кг силы/см 2 ) — 0,45 МПа (4,5 кг силы/см 2 ). Для водоразборной колонки минимальное значение – 0,10 Мпа.

    Содержание статьи

    Измеряется давление в ХВС и ГВС в точке водоразбора в периоды утреннего и вечернего максимумов (7-9 и 19-22 соответственно). Отклонения давления в обеих системах ХВС и ГВС не допускаются, а за их допущение предусмотрен порядок изменения коммунальной платы.

    Условия, при которых возможно изменение платы

    Порядок изменения условий коммунальной оплаты вводится за каждый час отклонения от нормативного значения в течение всего расчетного периода нарушения:

    1. при давлении, отличном от нормативного на 25 и менее процентов, размер оплаты коммунальной услуги уменьшается на 0,10%,
    2. при давлении, отличном от нормативного больше чем на 25%, размер оплаты уменьшается на размер платы, который исчисляется суммарно за каждый день.

    Исчисленный суммарно размер оплаты определяется как произведение платы за предоставленную услугу, и отношения продолжительности ненадлежащего качества услуги в данном расчетном периоде к общей продолжительности предоставления услуги в этом расчетном периоде. Данные правила правомерны как для «горячей», так и для «холодной» системы водоснабжения.

    Причины нарушения устойчивого напора чаще всего описываются следующими ситуациями:

    • Проблемы, связанные с авариями в центральном водопроводе, когда вода заходит в дом уже с недостаточным напором.
    • Нарушение герметичности трубопровода и протечки во внутридомовых системах.
    • Старые засорённые трубы, которые ещё называют «заросшими».
    • Существенные несанкционированные модификации систем водоснабжения или изменения относительно начального расчёта по количеству и виду сантехнических приборов, предусмотренных предписаниями СНиП. Подобные изменения производят чаще всего безответственные жильцы без внесения корректирующих конструктивных изменений в ХВС и ГВС. Так иногда не первых этажах многоквартирных домов устраивают автомойки, сауны, бани, в которых подача воды рассчитывается на основании потребностей предприятия без учёта нужд жильцов всего дома.

    При этом, установка в собственных квартирах устройств экономии на краны (например, http://water-save.com/ ) заметного влияния на давление в системе не оказывает. Увеличение ощущаемой силы напора происходит в самом модифицированном экономителе за счёт аэрирования водной струи.

    Предписания СНиП, устанавливающие нормативные значения напора

    Предписания СНиП 2.04.02-84 регламентируют свободный напор на вводе в здание. Минимальный свободный напор рассчитывается при условиях максимального хозяйственно-питьевого потреблении. При одноэтажной застройке над поверхностью земли он должен соответствовать значению 10 м. Эта величина увеличивается на 4 м для каждого следующего этажа. В периоды минимального потребления воды допускается значение в 3 м для каждого этажа, кроме первого, при условии обеспечения водоподачи в ёмкости для хранения. В наружной сети свободный напор водопровода у потребителей ограничен значением 60 м.

    Так при стандартном расчёте для 9-этажного дома (первый + 8 этажей) на вводе вычисления производятся следующим образом: 10+(4*8) = 42 м.

    Давление в водопроводе ГВС (см. СНиП п. 5.12 2.04.01-85) у санитарных приборов ограничивается значением 0,45 МПа (4,5 кгс/см 2 ), а свободный напор воды в кране в норме у некоторых сантехприборов должен соответствовать следующим минимальным значениям:

    • рукомойник с краном и со смесителем – 2 м,
    • ванна со смесителем – 3 м,
    • душевые кабины – 3 м,
    • унитаз со смывным бачком –2 м, а со смывным краном – 4 м и т. д.

    Таблицу соответствия различных единиц измерения см. ниже:

    Несмотря на нормативные значения, для большинства повседневных нужд, включая мытьё посуды и приём душа, хватает 2-2,5 атмосферы. Увеличение требуется при установке массажных душей или джакузи (до 4 атмосфер). Если водопроводная система систематически не обеспечивает давление воды в кране по норме или нормативного недостаточно, потребители зачастую переходят к варианту установки в квартире насосного оборудования.

    Разберемся, какое давление воды должно быть в квартире, чем обусловлены нормы давления по закону, в каких случаях давление неизбежно ниже установлено и что делать, если давление воды недостаточно.

    Нормативные документы и определение значений

    Норматив давление воды в квартире регулируется в 2019 году СНиП 2.04.2-84. Согласно данному регламенту проектируются централизованные системы водоснабжения в многоквартирных домах.

    Минимальное значение для первых этажей, в соответствии со СНиП считается 1 бар. Это значение соответствует 10 метрам водного столба.

    Каждый дополнительный этаж увеличивает значение входного давления на 0.4 бар. Для пятиэтажного дома, таким образом, минимальное значение напора равняется примерно 2,6 бар.

    Для обеспечения водоснабжения недостаточно обеспечить напор на начало подачи, обычно с первых этажей. В высотных домах необходимо дополнительно регулировать напор воды.

    Значения напора воды для потребителей, согласно СНиП следующие:

    • Минимальное значение для горячей воды 0.3.
    • Минимальное значение для холодной воды 0.3.
    • Максимальное значение до 6 атмосфер для холодной и до 4, 5 для горячей.

    При снижении напора ниже установленных минимумов или при подаче давления выше максимума, жильцы вправе подать жалобу на управляющую компанию.

    Стоит отметить, что минимальные значения достаточны для работы бытовой техники, такой, как посудомоечные и стиральные машины, но недостаточны для устройства душевой системы «тропический ливень», бассейнов и джакузи, некоторых продвинутых моделей стиральных машин.

    При покупке подобной техники с размещением в многоквартирном доме следует заранее побеспокоиться о необходимости дополнительного водонапорного оборудования и согласования его размещения.

    Почему давление воды в квартире действительно важно

    Минимальные значения напора воды для нормальной работы техники:

    • Для нормальной работы крана со смесителем и унитаза с бачком достаточно 0.2 атмосферы.
    • 0.3 –ванна, душ, душевая кабина, биде.
    • Для джакузи, тропического ливня, гидромассажной ванны требуется 4 атмосферы.
    • Стиральная, посудомоечная машина – 1,5-2 атмосферы.
    • Таким образом, мы видим расхождения между значением минимально допустимого по закону напора и необходимым значением для работы техники.

      Жаловаться можно только в том случае, если напора не хватает даже на работу обычных кранов, унитаза и душа. Во всех остальных случаях проблемы придется решать самостоятельно.

      В большинстве случаев в городские квартиры вода подается под давлением 2-4 атмосферы. К сожалению, это не касается верхних этажей и плохо спроектированных систем водоснабжения.

      В этом случае жаловать на управляющую компанию и требовать ремонта и замены оборудования или водопроводных труб просто необходимо.

      Что может повлиять на низкую подачу воды:

      • Проблемы и неисправности, низкая мощность центральных насосов, отключение насосов из экономии.
      • Засоры в стояках на подаче воды.
      • Проблемы распределительного оборудования.
      • Неправильный монтаж труб, врезки в водопровод, отводы на сторонние нужды, утечки.

      Как определить значение напора воды

      Для замера напора используется манометр, который подключается через переходник.

      Разбираемся с пониженным давлением воды в квартире

      Пониженное давление – не всегда вина общего водопровода. Достаточно части вина лежит на самих пользователях.

      Засоренные трубы, неправильно установленное оборудование и нерасчетные углы труб, дополнительные фитинги и врезки – все это может существенно снизить напор воды на выходе.

      Слабое давление воды в квартире: что делать для его увеличения, кроме жалоб и писем

      В первую очередь следует проверить фильтры воды. Даже если вы не устанавливали дополнительных фильтров, они все равно есть.

      Это решетчатые фильтры грубой очистки, они обычно устанавливаются перед счетчиками на воду. Засорение мелких ячеек приводит к снижению давления в квартире.

      Проверьте исправность смесителей, уберите известковый налет. Проверьте состояние водопроводных труб на наличие известкового налета.

      Обратите внимание, если проблемы возникают только с горячей водой, виноваты только фильтры. При наличии дополнительных нагревателей и бойлеров обязательно проверьте входные фильтры.

      Как увеличить давление воды в квартире

      В большинстве случаев, при подаче обоснованных жалоб, вы можете рассчитывать на перерасчет стоимости услуг. Возможно, при большом количестве жалоб от жильцов, вам удастся добиться ремонта.

      Но что делать, если давление соответствует минимальным нормам, а установить стиральную машину все же необходимо?

      Проблему решит установка проточного малогабаритного насоса. Вес насоса, обеспечивающего работоспособность одной единицы техники, составляет около 3 кг.

      Можно настроить насос на автоматическое включение при падении давления воды на определенное значение. При отключении насоса, вода идет методом самотека. В большинстве моделей встроена защита от холостого хода.

      Заключение

      Законодательство и нормативы гарантируют минимальные нормы давления. В большинстве случаев, жильцы сами решают, какое давление воды должно быть в квартире и отвечают за оборудование, установленное внутри квартиры.

      Обратите внимание, что установка дополнительного насосного оборудования и бойлеров увеличат расходы по энергопотреблению.

      При покупке гидромассажных ванн внимательно читайте инструкцию и уточняйте возможность установки и работоспособности при существующем давлении.

      Видео: Как измерить напор воды своими руками

      Норматив давления воды в водопроводе квартиры многоэтажного дома

      На чтение 8 мин. Просмотров 1.2k. Опубликовано Обновлено

      Норматив давления воды в водопроводе в квартире установлен в целях контроля над работой организаций по водоснабжению. Нормальный напор воды, доставляемой конечному потребителю – одно из условий комфортного проживания в благоустроенном доме. Когда напор из смесителя в квартире, менее установленной СНиПом нормы – это прямой повод для направления жалобы в жилищно-эксплуатационные службы.

      Для чего нужно знать нормы

      Необходимость знания рабочего давления в системе водоснабжения обуславливается несколькими факторами. Большинство современной бытовой техники, подключаемой к внутриквартирному водопроводу, имеет ограничения в минимальных показателях напора подаваемой воды. Автоматические стиральные, посудомоечные машины, биде и души-массажёры попросту не будут функционировать при недостаточном нанпоре в сети.

      Другая крайность – чересчур повышенное давление воды в кране, превышающее установленный норматив. Многих жильцов радует «хороший» напор воды. Но, подобная ситуация может привести к разрушению водоподающего трубопровода – разрыву труб и стыковочных швов, выдавливанию уплотнительных сальников и заглушек.

      В результате избыточного давления резко возрастает вероятность аварийного прорыва воды, преждевременного выхода из строя сантехнического оборудования. Ничего хорошего не несёт избыточный напор и для дорогостоящей бытовой техники, становясь причиной её поломок.

      Какой регулятор давления установить своими руками, чтобы не было перепадов холодной и горячей воды.

      Для устранения проблемы следует обращаться в эксплуатационные компании, отвечающие за предоставление жильцам коммунальных благ – ЖЭУ, ТСЖ, УК. С этой целью составляется официальное заявление, где следует указать конкретное нарушение. А сделать это можно только при знании установленных законом нормативов, и реального давления на выходе, в своём кране.

      Возможно вам будет интересно:

      Чем регламентируется

      Давление в водопроводе регламентируется положениями СНиПа №2.042 от 1984г., и дополненным СНиП от 1985г.

      В соответствии с этим нормативом проектируется вся водораспределительная сеть здания, начиная от подводки к зданию, и заканчивая водозаборными устройствами – смесительными кранами.

      Для определения водяного давления сегодня используется несколько единиц измерения – бар, атмосферы, паскали и т.д. Все эти обозначения могут фигурировать в нормативно-проектной документации, в разметке делений манометров, в технических паспортах бытовой техники.

      Такое разнообразие обозначений часто вносит неразбериху в головы жильцов, непосвящённых в глубины науки физики. Пользуясь нижеприведённой таблицей, вы сможете без проблем самостоятельно перевести показатели из одной метрической системы в другую.

      В многоквартирном доме

      Согласно эксплуатационным нормам, давление в водоподающем контуре для 1-этажного дома не должно опускаться ниже 1 бар. Для многоэтажных зданий такое входящее давление должно увеличиваться на 0,4 бар для каждого верхнего этажа.

      Формула расчёта необходимого давления в трубах водоснабжения в пятиэтажном доме выглядит следующим образом:

      1бар + (0,4бар х 5 этажей) = 3 бар.

      Здесь 1 бар – это минимальный напор для 1-го этажа, 0,4 бар х 5 эт. – увеличение показателя в расчёте на каждый из последующих этажей дома.

      В итоге, получаем минимальное давление, которое должно быть обеспечено на входе в пятиэтажку, в 3 бара. По этой же формуле можно рассчитать, какое давление воды в водопроводе многоквартирного дома должно быть, при наличии в нём 9, 12…15 этажей. Для увеличения напора можно поставить повышающий насос.

      В частном доме

      Для 1-этажного дома СНиП регламентирует технический минимум в 1 атмосферу. Такой напор позволяет безотказно функционировать душевым и кухонным смесителям, унитазам и прочему стандартному сантехническому оборудованию.

      Однако, следует учитывать, что данный норматив составлялся ещё в далёком 1984г., когда в распоряжении жильцов ещё не было такого количества бытовой техники. Для их нормальной работы потребуется значительно больший напор воды – как минимум, 2 атм. Это также следует учитывать при проектировки водопроводной системы частного жилого дома.

      Узнай как увеличить напор своими руками в частном доме.

      Точные цифры по нормативам СНиПа

      Нормативы СНиП устанавливают точное давление в водопроводе, как для холодного, так и для горячего трубопроводов. Для холодного снабжения эти цифры составляют (в атмосферах):

      • Минимальный показатель – 0,3.
      • Максимальный – 6.
      Для горячей воды эти показатели несколько иные:
      • Минимум – 0,3.
      • Максимум – 4,5.

      Отклонение показателей напора в водопроводной сети вызывает либо неполадки в системе, её ускоренный износ, либо дискомфорт для жильцов.

      Точно определить показатель давления в вашей сети можно, закрепив водяной манометр на кране-смесителе при помощи резиновой трубки.

      В отсутствие столь точного прибора, можно примерно определить давление, воспользовавшись обычной трёхлитровой банкой и секундомером. Вычислить примерное давление по скорости заполнения банки струёй водопроводной воды возможно по следующей таблице:

      Время заполнения, секунды Давление воды, атм.
                         3             2,4
                         4             1,4
                         5             0,9
                         6             0,6
                         7             0,4
                         8             0,3
                         9             0,2

      Для определения водяного давления сегодня используется несколько единиц измерения – бар, атмосферы, паскали и т.д. Все эти обозначения могут фигурировать в нормативно-проектной документации, в разметке делений манометров, в технических паспортах бытовой техники.

      При каких значениях нормально функционирует техника

      Давление водопроводной сети оказывает непосредственное влияние на функционирование бытовой техники.

      Современные квартиры зачастую заполнены самыми различными приборами, непосредственно подключенными к системе водоснабжения – стиральные машины-автоматы, посудомоечные машины, души-массажёры и т. д.

      Каждый из этих сложных технических аппаратов имеет свои технические характеристики, в которых, среди прочих параметров, определены минимально допустимый напор в водопроводной сети. Для каждого прибора эти показатели свои:

      • Стиральные, посудомоечные автоматы стандартного типа требуют давления примерно 1 бар. В идеале, для лучшего их функционирования, рекомендованное давление – порядка 2 бар. Правда, последние модели такой техники имеют регулируемые впускные клапана, которые могут открываться уже при напоре в 0,3…0,5 бар.
      • Сантехническое оборудование может функционировать уже при давлении 0,2 бара. Правда, пользоваться умывальником, из которого вода бежит тонкой струйкой, будет весьма некомфортно.
      • Для сантехнических приборов, рассчитанных на большое давление (джакузи или душ с гидромассажем), потребуется гораздо больший напор – 3-4 бар. Поэтому, если в вашей водопроводной системе максимальное давление не превышает 1,5-2 бар, приобретать столь дорогие аппараты будет абсолютно нецелесообразно – функционировать на полную мощность они не будут.
      • Система автоматического полива лужайки или грядок требует порядка 3,5 бар.

      Куда обращаться с проблемой неправильного давления

      Когда причиной недостаточного давления в контуре не являются недостатки внутриквартирного трубопровода, владелец жилья вправе обратиться с жалобой в ЖЭУ или ТСЖ.

      Действующее законодательство даёт жильцам право на защиту своих потребительских интересов. Для этого следует составить официальное заявление, где указывается:

      • Факт предоставления услуги низкого качества. Здесь это давление в водопроводе, отличающееся от нормативов СНиП.
      • Данные приборов, показывающих, какое давление воды в квартире имеется на данное время.
      • Требование немедленно устранить все причины, приводящие к нарушениям строительно-эксплуатационных нормативов.
      • Необходимость произведения перерасчёта денежных платежей за некачественные услуги.

      Сроки, отводящиеся сотрудникам жилищно-эксплуатационного хозяйства на рассмотрение заявления и принятия по нему мер, составляют один календарный месяц. Если в эти сроки никаких мер не было принято, и ситуация с водоснабжением не улучшилась. То жильцы вправе обратиться в любой надзорный орган: городскую администрацию, прокуратуру, судебные инстанции.  Главное в этом деле – представить грамотно составленное заявление с зафиксированными показателями контрольно-измерительных приборов.

      действующий СНиП, нормы потребления, приборы для повышения напора

      Водопровод — это привычная, но, в то же время, удивительная система. Благодаря сложной коммуникационной сети из кранов, перекрытий и труб, вода поступает в квартиру потребителя. Однако может случиться так, что вода из крана будет течь кое-как. Если это случилось, значит, дело в низком давлении.

      Общая информация

      Прежде всего необходимо знать, что вода подаётся водоснабжающей организации, а затем в самом доме с помощью коммуникаций, расходится по квартирам. За время своего существования, нормативы пересматривались множество раз. Не факт, что сами чиновники смогут без труда вспомнить действующие значения.

      Норматив к подаче воды довольно сложен в понимании. В нём учитывается множество факторов, таких как:

      • Количество этажей в здании.
      • Высота дома.
      • Численность квартир.
      • Количество прописанных жильцов.
      • Этаж проживания.
      • И многих других факторов.

      Поэтому можно утверждать, что давление для каждой квартиры индивидуально. Однако если есть подозрения, что напор воды недостаточен, нужно искать виновного. Так, если у соседей с давлением всё в порядке, вполне возможно, что проблема в вашей квартире. Если соседи сверху и снизу также не жалуются, можно точно утверждать, что неисправность в квартире или в стояке.

      Нормативы

      Каждые 10 м доставки воды требуют давления, равному 1 бар или же 1,0197 атмосфер. То есть, чтобы «доставить» воду на поверхность из десятиметрового колодца, понадобится давление в 1 атм. Для определения нормы давления при подаче воды, был разработан СНиП 2.04.02-84.

      Согласно этому документу и утверждается норма, где на 10 м «пути» должно приходиться 1 атм. Также там указано, что высота 1 этажа равна 4 м. Исходя из этого, нетрудно посчитать норму, например, для 18 этажа: 10+(4*18) = 82 м, т. е. нормальное давление на вводе в дом — 8,2 атм.

      В указанном СНиП также упоминается максимальный свободный напор в самой квартире. Значение не должно превышать 6 атм (или 60 м). В пункте 5.12 сказано, что максимальное давление для санитарных устройств не должно быть более 4,5 атм. Вместе с тем, напор должен быть не менее:

      • 0,2 атм — для унитазов со смывными бачками.
      • 0,2 атм — для раковин, имеющих смесители.
      • 0,3 атм — для ванн со смесителями.
      • 0, 3 атм — для душевых кабинок, имеющих смесители.

      Кроме того, документ предусматривает допустимые значения для холодной и горячей воды. Так, давление для первой должно быть в норме от 0,3 до 6 атм, а для второй от 0,3 до 4,5 атм. По этим данным можно без труда узнать, выполняются ли в вашей квартире нормативы давления к подаче воды. Однако стоит дополнить, что во время проведения ремонтных работ, верхнее значение может достигать 10 атм.

      Нормы потребления

      Чтобы нормально функционировать, человеку нужна вода. Точный объём жидкости зависит от веса и уровня активности:

      Вес Низкая активность Умеренная активность Высокая активность
      100 кг 3, 1 литра 3, 6 литра 3, 9 литра
      90 2, 8 3, 3 3, 6
      80 2, 5 2, 95 3, 3
      70 2 ,2 2, 55 3
      60 1, 85 2, 3 2, 65
      50 1, 55 2 2, 3

      Помимо потребления внутрь, вода также необходима для соблюдения нужд. Так, к примеру, давления в 2 атм достаточно для:

      • Умывания.
      • Принятия душа.
      • Функционирования стиральной машины.
      • Мытья посуды.
      • И других небольших нужд.

      В то же время для полива огорода или использования джакузи потребуется уже давление в 4 атмосферы. Поэтому в городских или загородных домах минимальное давление больше (как правило, от 1, 5 атм). Это необходимо, чтобы можно было одновременно поливать огород, мыть посуду, принимать душ и т. д. Но так как высокое давление приводит к ускоренному разрушению сантехники, рекомендуется приобретать оборудование с повышенным запасом прочности и устойчивости к резким перепадам напора воды.

      Устройства для повышения давления

      Как правило, недостаточное давление типично для городских квартир на последних этажах дома и для загородных домов в период лета, когда бывает нехватка воды. Как было сказано в начале статьи, при недостаточном напоре в квартире, необходимо найти причину возникновения проблемы. Например, если коммуникации давно не ремонтировались, то возможно засорение труб и снижение их пропускной способности. В таком случае эффективной будет только замена водопроводной системы.

      Если проблемы с засорением не наблюдается, повысить напор возможно одним из трёх способов:

      • Установить автономную систему для водоснабжения.
      • Оборудовать насосную станцию, имеющую гидроаккумулятор.
      • Поставить циркулярный насос, способный повышать давление и вытягивать больший объём воды.

      Установка циркулярного насоса будет наиболее эффективным решением при недостаточном напоре. Главное условие — чтобы подача воды была бесперебойной. Если перебои всё же случаются, лучше оборудовать автономную систему или насосную станцию с гидроаккумулятором.

      Краткий обзор устройств

      Для монтажа автономной системы водоснабжения необходимо знать суточный расход воды и значение существующего напора. Как правило, подобные приборы устанавливаются в частных домах, где есть доступ к колодцу или скважине. Но в большинстве случаев при установке такой системы, давление остаётся слабым или превышает допустимые значения, которые приводят к быстрому разрушению канализации. Поэтому правильным решением будет консультация со специалистами или же оплата их услуг по расчётам и монтажу автономной системы.

      Насосная станция отлично подойдёт если наблюдаются частые перебои с водоснабжением. Само устройство не отличается замысловатостью и состоит из:

      • Бака на 1-3 кубометра, выполняющего функцию гидроаккумулятора.
      • Насоса, обладающего центробежной силой и предназначенного для повышения давления.
      • Реле, который управляет всей системой.

      Принцип работы также прост — если давление ниже нормы, реле автоматически включает установку и бак заполняется водой. Как правило, наполнение происходит в ночное время, когда есть достаточное давление. Однако при всех своих плюсах, система очень требовательна к свободному пространству, а также постоянной чистке бака.

      Наконец, повышающие напор, циркулярные насосы. Такие устройства подразделяются на ручные и автоматические. За работой первого варианта необходимо следить и вовремя отключать, чтобы не случился перегрев. Автоматический же насос включается при открытии крана водоснабжения и отключается при его закрытии. Понятно, что автоматический вариант более удобен и экономичен.

      И в заключение

      Недостаточное давление воды может доставить массу неудобств. Для контроля напора воды можно воспользоваться СНиП 2.04.02-84, где есть простая формула для расчёта нормы. Если выяснится, что напор недостаточный, можно приступать к выявлению причины проблемы и подавать заявления в соответствующие инстанции.

      Также при недостаточном давлении можно обойтись установкой специальных приборов для повышения напора воды. Рынок довольно разнообразен такими устройствами, поэтому подобрать что-то для себя не составит труда. Единственная рекомендация — выбирать с умом не спеша.

      Водоснабжение многоквартирного дома | Обзор оборудования

      Водоснабжение многоквартирного дома – одна из самых важных систем, от которых зависит комфортная жизнь жителей всего строения.

      Жителей многоэтажных домов и других строений (гостиниц, санаториев, пансионатов и т.д.) редко интересует вопрос водоснабжения многоквартирного дома, так как зачастую эту инженерную систему обслуживают службы по эксплуатации, а на этапе строительства она полностью зависит от проектировщика. Однако существуют ситуации, когда система водоснабжения требует «вмешательств» со стороны , а именно улучшения качественных показателей, что влечет за собой изучение современного насосного оборудования, предлагаемого отечественными и зарубежными производителями.

      Система водоснабжения многоэтажного дома – жилого дома, больницы, санатория или пансионата — характеризуется большими объемами потребления воды. Кроме того, режим работы насосной станции практически беспрерывен — 24 часа в сутки. Поэтому к насосным станциям, предназначенным для жилищного сектора, предъявляются требования высокой надежности и качества.

      Изначально, в процессе строительства такого здания, подбор насосного оборудования осуществляет проектировщик. Схема водоснабжения многоквартирного дома создается с учетом особенностей использования сооружения, расчетов предполагаемого потребления воды, а также действующих строительных норм и правил. Для этого используют насосные станции, главная задача которых — поддержание постоянного давления в системе водоснабжения при неравномерном расходе воды. Особенно актуален этот критерий в часы пик, когда расход воды максимальный, этот период, как правило, приходится на утренние и вечерние часы. С увеличением расхода воды в системе падает давление. В результате чего в самые удаленные квартиры вода будет поступать с минимальным давлением или будет отсутствовать вовсе. Для решения этой проблемы на входе в жилое здание устанавливают повысительную насосную станцию (станция повышения давления), которая состоит из двух или нескольких многоступенчатых насосов, управляемых частотным преобразователем. Это электронное устройство, которое управляет скоростью вращения двигателя насоса, поддерживая постоянное давление в системе, информацию о котором устройство получает от датчика давления, установленного на выходе из насосной станции.

      Применение частотного регулирования позволяет экономить электроэнергию благодаря тому, что потребляемая мощность управляемого двигателя соответствует требуемому потреблению воды. Чем больше расход, тем больше потребляется мощность. В случае если расход воды отсутствует, автоматика остановит насосную станцию до тех пор, пока не появится расход в системе – кто-то откроет кран в системе.

      Водоснабжение многоквартирного дома – одна из самых важных систем, от которых зависит комфортная жизнь жителей всего строения. Оборудование, установленное на начальном этапе, будет эксплуатироваться длительное время, при этом с различными нагрузками и в беспрерывном режиме. Поэтому подбор насосного оборудования для многоквартирного дома должен осуществляться исключительно профессионалами.

      Современный рынок предлагает покупателю огромнейший ассортимент насосного оборудования: отечественные и иностранные насосные станции различных ценовых категорий. Однако, как правило, для этой категорией насосного оборудования главным показателем является производительность, долговечность и надежность. Не менее важным критерием является уровень шума, с которым работает станция. Насосные станции итальянской компании DAB комплектуются насосами с низким уровнем шума, а именно: 2EURO/2EUROINOX, 1/2/3KVC, 1/2/3KVCX, 1/2/3NKV, 1/2/3KV, KV AD, 2/3NKV AD, 2K, 1/2/3NKP-G, 2/3KE. Таким образом, насосные станции компании DAB не создают дискомфорта жильцам. Они предназначены для повышения давления в современных системах водоснабжения, системах полива, промышленности, водоснабжения многоэтажных домов, гостиниц и других бытовых объектов.

      Заказать насосную станцию DAB вы можете у официального представителя завода-изготовителя — компании «Вулвер». Менеджеры предоставят вам необходимую информацию о выбранном насосном оборудовании, кроме того, дополнительно специалистами компании осуществляется монтаж и сервисное обслуживание насосных станций.

      [button link=»#» color=»#cb725b» size=»3″ style=»1″ dark=»0″ radius=»auto» target=»self»]Контакты:  576 — 58 76;  576 — 5848[/button]

      Насосная станция для водоснабжения многоквартирного дома

      Инженерные коммуникации – неотъемлемая техническая составляющая любого здания, независимо от его назначения.

      Оказывая прямое влияние на условия проживания и уровень комфортабельности жильцов в многоквартирных домах, инженерно-технические системы классифицируются на узлы разной степени необходимости, наиболее важным из которых является водоснабжение.

      Именно на техническое состояние и возможности сетей инженерно-технического обеспечения в первую очередь обращают внимание и специалисты в области продажи жилой недвижимости, и покупатели квартир в многоэтажных домах, особенно на рынке вторичного жилья.

      Из чего состоит водопроводная сеть многоэтажки?

      Система водоснабжения многоквартирного дома – один из наиболее сложных инженерных объектов, представляющих собой объемный разветвленный комплекс взаимосвязанных между собой элементов, узлов и механизмов, служащих для подачи воды потребителям. Делится на внешние (наружные) и внутренние сети водоснабжения.

      • Наружные сети – все элементы водопроводной системы, проложенные за пределами здания. Внешние системы водообепечения состоят из водозаборных узлов, смотровых колодцев, систем водоподготовки, очистных устройств, насосной станции и, непосредственно, трубопровода. Наружные сети обслуживаются ресурсоснабжающими организациями в сфере ЖКХ – водоканалом и теплоснабжающей компанией.
      • Внутренние сети находятся внутри сооружения и обеспечивают подачу воды от наружного водопровода до потребителей в квартирах.  Внутридомовая система водоснабжения разграничивается определенными зонами ответственности между управляющей компанией и собственником жилой недвижимости. В структуру участка внутренней водопроводной сети входит комплекс насосного оборудования, внутридомовая и поквартирная разводка труб, магистрали, стояки, фильтрационные системы, а также арматура различного типа: водоразборная, запорная и регулирующая.

      Оптимальным вариантом для жильцов многоквартирного дома является подача воды от центрального водопровода – централизованное водоснабжение может обеспечить неограниченными объемами водных ресурсов большое количество потребителей.

      Особенности водоснабжения высотных зданий

      Отличительная особенность многоквартирного дома – большое количество потребителей. Каждая квартира представляет собой отдельный объект, в котором может быть размещено несколько независимых друг от друга точек водозабора. Система должна функционировать таким образом, чтобы обеспечивать необходимым количеством воды каждую точку. Именно поэтому налаживание водоснабжения многоэтажного дома – не простая техническая задача.

      Кроме трубопроводной сети, представляющей собой комплекс со сложными внутридомовыми и внутриквартирными разводками, водопроводная система высотного здания в обязательном порядке включает в себя насосное оборудование, обеспечивающее гидравлическую устойчивость системы водоснабжения.

      Слабый напор на верхних этажах высотного строения – довольно частое явление, причин у которого может быть несколько, а решение одно – установка повысительной насосной станции, стабильно поддерживающей оптимальное давление в системе.

      При выборе насосного оборудования для многоэтажки необходимо учитывать требуемую производительность – исходя из этих данных, подбираются насосы, оптимально подходящие для решения поставленных задач. Мощность станции должна соответствовать пиковым показателям потребления воды на рабочих точках. Гидравлические расчеты осуществляются инженерами и проектировщиками и позволяют:

      • Уточнить все необходимые параметры системы водоснабжения;
      • Выполнить подбор необходимого оборудования, правильного диаметра труб и допустимых показателей их эксплуатации;
      • Рассчитать предполагаемый расход воды.

      Регламентирующими документами и правилами СНиП предусмотрено максимально допустимое давление водяного столба в системе водоснабжения многоквартирного дома – не более шести атмосфер в месте ответвления квартирной разводки от главного стояка. Расчет водоснабжения многоквартирного дома выполняется в строгой последовательности действий, технические решения подробно отражены в рабочем проекте.

      Структура и схема работы повышающей насосной станции

      Насосная станция для обеспечения стабильного давления в водопроводе – совершенно необходимый элемент системы водоснабжения жилого многоквартирного дома, жилого района или крупного производственного объекта, без которого циркуляция и поддержание давления было бы невозможно.

      Зачастую местом монтажа оборудования выбирается участок трубопровода, расположенный между устройством забора жидкости и конечными потребителями. В большинстве случаев насосные установки управляются автоматическим способом с помощью дистанционных пультов.

      В структуру современных повышающих насосных станций входит от двух до шести силовых модулей, каждый из которых закреплен на единой раме, но функционируют в единой связке. Схема работы оборудования в автоматическом режиме выглядит следующим образом:

      • Первый насос начинает функционировать на минимальных показателях мощности сразу при старте водопотребления, если расход увеличивается, мощность насоса автоматически возрастает, при этом давление в водоснабжающей системе остается неизменным.
      • При дальнейшем увеличении водопотребления начинают последовательно активироваться остальные насосы, входящие в станцию.

      Насосные станции могут эксплуатироваться как в системе холодного, так и горячего водоснабжения. Оборудование классифицируется на одноступенчатые и многоступенчатые агрегаты, которые считаются более производительными и используются для организации системы водоснабжения крупных или высотных объектов.

      Где купить качественный насос?

      Компания «JETEX» – ведущий российский производитель высокоэффективного насосного оборудования отличного качества. Предприятие предлагает широкий ассортимент насосов, предназначенных для совершенно разнообразных нужд: от агрегатов, предназначенных для установки в частном секторе, до крупнейших смонтированных гидравлических установок, обеспечивающих функционирование крупнейших организаций промышленных сфер.

      Насосные станции для водоснабжения многоквартирного дома представлены в многообразии вариантов оборудования, различного по своей мощности, производительности и другим параметрам. Вся предлагаемая продукция имеет сертификаты, подтверждающие соответствие международным и российским стандартам качества и безопасности (ГОСТ, ГОСТ Р, ГОСТ Р МЭК, ТУ, Технического регламента).

      Насосы JETEX отличаются надежностью, эффективностью и по сравнению с импортными аналогами имеют доступную для российских потребителей стоимость. В электронном каталоге на сайте компании «JETEX» можно ознакомиться с моделями предлагаемого производителем оборудования и оформить заказ в режиме онлайн.

      Специалисты компании «JETEX» всегда готовы посодействовать и помочь в подборе оборудования, оптимально соответствующего поставленным задачам – свяжитесь с менеджером любым удобным для вас способом.

      Рекомендуемый напор воды в квартире. Что нужно знать о силе напора воды в водопроводах квартир и частных домов

      Водоснабжение — это коммуникационная сеть, состоящая из трубопровода и различной сантехники, благодаря которой потребители получают воду. Основная характеристика водопроводной сети — это давление в водопроводе, от которого зависит, насколько комфортным будет наше пребывание в квартире.

      Какое давление воды в водопроводе необходимо


      Проблемы в работе системы возникают из-за низкого давления воды, в результате чего затрудняется выполнение процедур, связанных с гигиеной, и становится невозможным использование стиральных машин.

      Практика показывает, что полное использование воды предполагает обычное давление водопроводной сети в два бара, что позволяет получить нормальный расход для суточных нужд . Однако, если в доме есть джакузи или душ, этого давления для массажа недостаточно. В частном доме влаги требуется еще больше, так как добавляются точки ее расхода на полив. При этом давление воды во всех точках должно быть не менее полутора бар.В этих случаях давление в системе должно быть вдвое больше, чем при нормальном расходе, и достигать 4 бар.

      Похоже, эти показатели хорошо вписываются в нормы ГОСТа, определяющие нормальное давление в централизованном водоснабжении с уровнем 4 бар.

      На самом деле это значение не всегда соответствует действительности и обычно колеблется от 2,5 до 7 бар . Особенно большие скачки давления появляются при испытаниях в водопроводной системе.

      Совет: Для нормального функционирования бытовой техники необходимо выбирать те, которые ориентированы на давление в водопроводе не менее 6 атмосфер.

      Определение давления воды в водопроводе


      Давление в водопроводе рассчитано в атмосфер, (или бар) имеет примерно такое же значение, что соответствует десяти метрам водяного столба . То есть насосному оборудованию для подачи воды на 30 метров требуется мощность 3 атмосферы (бара).При этом одна штанга уходит на подъем воды с 10 метров, а две другие — на подачу ее к точкам водопотребления.

      Кроме того, при расчете необходимого давления необходимо учитывать его величину, запуск насоса и преодоление сопротивления трубопровода на пути к месту забора воды. Расчет планового водозабора на сутки необходимо производить исходя из максимального летнего потребления.

      Расчет этого количества довольно сложен и зависит от многих параметров.Специалисты при выборе насосного устройства советуют ограничиться суммой значений давления, необходимых для запуска насоса и подъема воды на максимальную высоту этой системы.

      Ответить на вопрос, какое давление в водопроводе необходимо для надежного функционирования водопровода, довольно сложно без участия опытного рабочего. Рекомендуемый ими для покупки прибор должен обеспечивать давление на 30% больше, чем полученное значение .

      Такой расчет производится при установке оборудования в частных домах, где вода добывается из колодцев или колодцев. При работах с городским водопроводом подача воды с глубины не учитывается, так как она подается из централизованной сети.

      Способы повышения давления воды


      Больше всего от хронической нехватки воды страдают жители последних этажей многоквартирных домов и владельцы загородных коттеджей или дач.Особенно это актуально летом, когда потребление воды значительно увеличивается.

      Перед тем, как принять решение о приобретении специального оборудования, необходимо убедиться, что причиной плохого давления воды не является уменьшение диаметра трубы из-за известковых отложений или засорения механическими частицами. В этом случае давление в трубах можно поднять, заменив сам водопровод.

      Если причина не в засоре, то оптимальное давление воды можно сделать так:

      1. Установка циркуляционного насоса .

      Используется при условии, что вода течет непрерывно, но не обеспечивает нормального давления. Насос эффективен при достаточном уровне давления 1,5 бар, имеет небольшие габариты и мощность. Управляется как вручную, так и с помощью автоматической системы управления. Подключается к сети в непосредственной близости от точек водозабора. Давление воды с помощью насоса можно поднять на тридцать процентов . Если необходимо использовать сложные моющие бытовые приборы, то с задачей может не справиться одна помпа.Затем используются более мощные агрегаты;

      1. Оборудование насосной станции .

      Если напор воды в квартире плохой или она полностью отсутствует в трубопроводе, профессионалы советуют приобрести насосную станцию, в состав которой входит бак объемом до 3 м 3 (гидроаккумулятор), насос. и реле давления. При нормальном давлении в водопроводе не работает. Реле включает его при падении давления.Резервуар с запасом воды на сутки наполняется по мере необходимости, в основном, ночью при стабильном давлении в сети. В целях экономии рекомендуется приобретать станцию ​​с большим накопительным баком, при котором исключено частое включение насоса, а значит, прослужит дольше.

      С помощью этого устройства вы всегда можете поддерживать давление в пределах 4 атмосфер . Для сохранения работоспособности агрегата минимальное значение давления должно быть 1.5 бар, а давление от 4 до 6 бар считается более надежным значением, при котором аварии становятся невозможными.

      Основная задача этих устройств та же — предотвращение гидроудара, с которым они хорошо справляются.

      К недостаткам использования насосной станции можно отнести :

      • Необходимость значительного пространства для его размещения;
      • Необходимость регулярной очистки бака для предотвращения застоя воды в нем;
      • Шум при работе устройства.

      Однако эти недостатки совпадают с преимуществами использования станции. Выпускаются аккумуляторы различной формы, что позволяет удобно разместить их в любой квартире. А давление воды в водопроводе, находящемся в частном доме, поддерживается на должном уровне с помощью станции, которую можно разместить на крышах, в подвалах дома или даже закопать в землю, что очень удобный.

      Несмотря на габариты оборудования и более сложную работу станции, специалисты советуют ее оборудовать.В отличие от насоса, вставка которого в систему позволяет снизить напор воды соседей, станция обеспечит вам хороший водопровод и не повлияет на напор воды в соседней квартире.

      Совет: Выбирая насосное оборудование, обязательно проконсультируйтесь с опытными специалистами, которые определят необходимую мощность устройства и помогут установить его по всем правилам.

      Здравствуйте. Подскажите пожалуйста, какой напор воды считается нормальным для квартиры? Благодарить.

      Часто можно наблюдать, как из полностью открытого крана течет только слабая струя воды. В это время следует подумать, какое давление воды в водопроводе многоквартирного дома следует считать нормальным, а когда можно говорить о нарушении действующих норм.

      Причины падения давления

      Обобщая все частные случаи, можно сказать, что причина падения давления — несоответствие параметров подачи условиям водопотребления.Теоретически насосные станции должны работать с учетом сезонных и суточных изменений, добавляя поток вечером и в выходные дни, уменьшая его ночью. На самом деле многие системы работают по среднему графику, поэтому в часы пик, когда во многих квартирах открыты краны, давление воды в водопроводе заметно снижается. Особенно это ощущается жителями верхних этажей многоэтажных домов. Вода с необходимыми напорными характеристиками до них просто не доходит.

      В некоторых случаях причиной падения давления является плохое качество трубопроводов.При наличии засоров или отложений на стенках вода плохо течет из-за сужения просвета.

      Нормы и потребности

      К сожалению, строгие нормы и четкий ответ на вопрос, какое давление должно быть в водопроводе , не существует. ГОСТ определяет, что оптимальное значение этого параметра составляет 4 атмосферы . Однако стандарты корректируются в зависимости от ряда условий (регион, этажность и т. Д.).Диапазон возможных значений от 2,5 до 7 атмосфер, до 10 атмосфер при опрессовке.

      Следует уделять особое внимание единицам измерения и приборам, используемым для измерений. К особенностям современной жизни можно отнести использование чувствительной техники, которой «небезразлично», каким будет давление воды в водопроводе многоквартирного дома. При отклонении параметров от требований агрегат (стиральная машина, массажный душ и т. Д.) Может просто не включиться.При этом рекомендуемые значения часто указываются в разных единицах измерения.

      • В быту чаще всего используются такие единицы измерения давления воды в водопроводе, как бар и атмосфера. 1 бар = 1,0197 атм.
      • Специалисты часто также измеряют давление воды в трубопроводе в метрах водяного столба. 1 бар = 10,19 м. Ст.

      Необходимые условия для эксплуатации бытовой техники и сантехники

      Осталось только понять, какое значение должен показывать манометр для измерения давления воды в водопроводе, чтобы сантехника и бытовые агрегаты работали нормально.
      Обычно для большинства приборов и агрегатов достаточно двух атмосфер. Это давление позволяет мыть и принимать душ, включать стиральную машину или мыть посуду. В многоэтажном доме максимальные требования к давлению (4 атм.) Предъявляют массажный душ и джакузи.

      Какой напор воды в водопроводе частного дома можно считать достаточным, зависит, в том числе, и от схемы системы полива. Для полива из шланга или подключения оросителей к общему водопроводу также требуется не менее 4 атм.и не менее 1,5 атм. к каждой из точек водопотребления.

      Способы повышения давления

      Самый простой способ решить проблему, если причиной падения давления является состояние труб. Замена коммуникаций позволяет восстановить нормальный сток воды. Эмпирически обнаружить такую ​​причину несложно. Сравнив давление в кранах ванной и кухни, проверив, как обстоят дела с напором воды у соседей верхнего и нижнего этажей, можно найти место, где давление снижается. При проверке внутриквартирных коммуникаций может оказаться, что неисправность устраняется вообще без проблем — засоренный фильтр на входе в квартиру или установленный на определенной ветке может стать препятствием для нормального водоснабжения. Очистка или замена устройства возобновит подачу воды в оптимальном режиме.

      • Если есть поток воды, но ее давление слишком низкое, рекомендуется использовать подкачивающие насосы, которые врезаются в линию перед точками водопотребления.
      • Если периодически вода вообще перестает течь, без насосной станции с гидроаккумулятором вряд ли можно обойтись. Наличие резервуара позволяет всегда иметь запас жидкости на случай перебоев в подаче воды.

      Недостатком дополнительного оборудования (особенно если речь идет о складских помещениях) является необходимость выделения достаточно большого места для его установки, что в городской квартире сделать намного сложнее, чем в частном доме.

      Предисловие

      Давление воды в системе водоснабжения определяет как производительность, так и срок службы системы водоснабжения. Недостаточное давление не устраивает потребителя, а избыточное давление приводит к выходу из строя системы, разрушая трубы и клапаны. Поэтому придется подбирать оптимальное значение этого критерия, ориентируясь на минимальное и максимальное давление в системе водоснабжения.

      Минимальное давление в системе водоснабжения равно одной атмосфере.В этом случае вода движется в трубах только под действием силы тяжести — «гравитации». Поэтому такую ​​водопроводную сеть следует «подпитывать» из бака, расположенного на уровне чердака.

      Но такая схема усложняет монтаж водопровода и предъявляет особые требования к прочности и гидроизоляции мансардного этажа. Кроме того, потребитель может забыть о возможности одновременного «включения» нескольких кранов.

      Подводя итог — при минимальном напоре можно использовать всего один кран и забыть о разветвленной водопроводной сети.


      Максимальное давление воды в водопроводе

      Верхний предел ограничен производительностью насоса и жесткостью кольца. Поэтому максимальное давление в водопроводе теоретически достигает 15 атмосфер. Ведь отличные характеристики не выдержат ни трубы, ни запорная арматура.

      Но на практике максимальный показатель в городском водоснабжении не превышает 7-10 атмосфер. И это характерно только для внутренних сетей многоэтажных домов.

      Ну, внутри квартиры или дома давление ограничено на отметке 6-7 атмосфер, так как более высокое давление может повредить точную механику современной сантехники.

      Таким образом, максимальный напор обеспечивает сильный напор и гарантирует бесперебойную подачу воды в многоэтажные дома. Однако при таком показателе повышается риск повреждения «начинки» всей сантехнической арматуры.

      Оптимальное давление воды в водопроводе

      Основным критерием, по которому можно определить оптимальный напор воды в водопроводе, является норма расхода жидкости.А по санитарным нормам у каждого человека в месяц не менее 4,5 м3 воды. Но мы тратим намного больше.

      Поэтому с учетом пропускной способности стандартных полудюймовых труб внутренней разводки оптимальное значение будет приближаться к уровню 2-2,5 атмосферы. При таком давлении потребитель не замечает скачков давления при использовании крана и сливной емкости.

      Но обилие водопотребляющей техники заставляет поднять этот показатель минимум до 4 атмосфер.Поскольку при более низком давлении нельзя одновременно пользоваться стиральной машиной и душевой кабиной или посудомоечной машиной и обычным краном.

      Итого, оптимальное давление в водопроводе должно быть 3,5-4 атмосферы. Однако любой бытовой трубопровод должен «выдержать» гидроудар, спровоцированный скачком до 6-10 атмосфер (какое давление испытывает водопровод в том или ином случае, решают только проектировщики системы).

      Способы повышения и понижения давления воды в водопроводе

      Для понижения давления используются специальные компенсаторы — предохранительные клапаны или редукторы, пружины которых настраиваются на определенное давление.Если давление в водопроводе превысило этот показатель, клапан «скапливает» лишний объем жидкости в канализацию.

      Обычно такие устройства устанавливают только в системах промышленного и городского водоснабжения, а в бытовых инженерных сетях предохранительные клапаны встречаются нечасто. Но если в вашем доме водопровод запитан от магистрали, то предохранительный клапан будет далеко не лишним.

      Ну установка этого элемента осуществляется следующим образом:

      Конечно, такая система требует определенных затрат, но керамические клапаны современных смесителей, которые разрушаются при давлении 7-8 атмосфер, еще дороже.

      Повышение давления воды в водопроводе реализовано более сложным образом. Для этого нам понадобится привод, в котором можно набрать запас воды, и специальный насос, перекачивающий эту подачу к потребителю.

      То есть для увеличения давления в системе вам придется сделать следующее:

      Проделав эти манипуляции, вы «привязываете» давление в водопроводе к характеристикам насоса для перекачивания жидкости, получая возможность снижать и повышать давление в системе, изменяя производительность насоса и емкость бака.

      Регулировка давления в системах автономного водоснабжения загородных домов

      Водопровод загородного дома, как правило, набирает воду из автономного источника — колодца или колодца. Поэтому за давление в такой системе водоснабжения отвечает насосная станция — простой агрегат, состоящий из гидроаккумулятора, насоса и блока управления.

      Принцип работы такой станции заключается в следующем: насос закачивает в аккумулятор воду, которая подает жидкость потребителю, а блок управления включает или выключает электродвигатель насоса, реагируя на изменение давления в аккумуляторе. Проще говоря: если в гидроаккумуляторе нет воды, то в гидроаккумуляторе падает давление и насос работает, а если есть, то давление в гидроаккумуляторе повышается и насос отключается. Соответственно, открыв кран крана в доме, освобождаем аккумулятор от жидкости, одновременно запуская насос станции.

      Водоснабжение — это коммуникационная система в виде сложных конструкций труб и кранов, предназначенная для подачи воды потребителям. Для определения эффективности системы используется понятие «напор воды» в водопроводе.От этого показателя напрямую зависит правильная работа сантехники и комфортное выполнение гигиенических мероприятий.

      Следствием системы является недостаточное давление, доставляющее множество неудобств жильцам на верхних этажах многоквартирных домов. Это явление затрудняет использование посудомоечных и стиральных машин или делает невозможным использование массажного душа и джакузи.

      Однако есть несколько способов справиться с таким осложняющим жизнь фактором.Если причина низкого давления кроется не в обычном засорении труб, давление воды в водопроводе можно регулировать, установив устройства, обеспечивающие максимально комфортный для жизни напор.

      Что в водопроводе считается нормой

      Для измерения давления жидкости в трубопроводе используются единицы, немного отличающиеся по своим значениям. Несмотря на незначительные отличия, показатели приравниваются один к одному.

      1 бар равен 0,0197 атмосферы и 10.19 м водяного столба.

      Насосное оборудование, подающее воду на высоту 30 м, развивает давление на выходе 3 бара (3 атмосферы). Если для откачки воды из колодца или колодца погружным насосом глубиной 10 м требуется 1 бар, то оставшиеся 2 бара обеспечивают подъем жидкости к точкам водозабора.

      Давление в городских и частных трубопроводах

      Для оптимизации давления воды в городском водопроводе не следует учитывать подачу жидкости из скважины.Вода подается из централизованной сети. Однако владельцам загородных коттеджей с автономным водоснабжением необходимо учитывать уровень источника, а точнее глубину, на которой насосное оборудование будет установлено в шахтном колодце. Когда вода проходит по трубопроводу, она преодолевает некоторое сопротивление, которое также следует учитывать при расчете необходимого давления.


      Согласно нормам и ГОСТ, давление в городских системах должно составлять 4 атмосферы.Однако пользователям водопроводной сети, подключенной к централизованным станциям, не будет предоставлена ​​точная информация о том, какое давление воды в водопроводе. Эта величина может колебаться в пределах 2,5-7,5 атмосфер.

      Что нужно учитывать при выборе водопровода

      Повышение давления воды в системе водоснабжения до более чем 7 атмосфер губительно сказывается на чувствительной сантехнической арматуре, соединительных элементах в трубопроводе и керамических клапанах. Жителям городских квартир рекомендуется приобретать оборудование для водоснабжения с максимальным запасом прочности.Это поможет избежать ремонтных работ, спровоцированных резкими скачками давления в будущем.

      Все устанавливаемые смесители, краны, насосы должны выдерживать давление воды в водопроводе в 6-7 атмосфер. Следует отметить, что при ежегодной сезонной проверке давление может достигать 10 атмосфер.

      Оптимальное значение давления для нормальной работы бытовой техники

      Минимальное давление воды в водопроводе в 2 атмосферы достаточно для выполнения следующих задач:

      • принятие душа;
      • стирка;
      • мытье посуды кухонной;
      • требуется другая гигиена;
      • нормальное функционирование стиральной машины.

      Давление в 4 атмосферы позволяет расширить круг задач, в которые входит принятие массажного душа и джакузи, полив сада с зелеными насаждениями.


      В загородных домах напор должен быть достаточным для одновременного потребления воды несколькими точками водозабора. Чтобы не омрачить жизнь членов семьи, водоснабжение во всех сантехнических узлах должно быть равноценным и составлять не менее 1,5 атмосферы.

      Противопожарный водопровод

      Давление воды в противопожарном водопроводе может быть высоким и низким.Противопожарный водопровод высокого давления предназначен для тушения крупных промышленных, коммерческих и общественных зданий. Строить водопровод с напором 2,5 л / с на дачном участке не имеет смысла. Владельцам коттеджей следует учитывать, что минимальное значение напора воды в противопожарном водопроводе должно быть не менее 1,5 л / с.

      в водопроводе

      Измерение давления воды в водопроводе производится с помощью манометра. Перед установкой прибора необходимо отключить холодную или горячую воду, в зависимости от того, силу давления какой воды необходимо измерить.Место в системе для крепления устройства должно быть удобным и легкодоступным. Далее вам понадобится металлическая труба длиной 5 см. С помощью плашки нужно сделать на трубе внешнюю резьбу, чтобы она максимально точно подходила к манометру. Чтобы вырезать в трубе отверстие нужного диаметра и прикрепить к нему подготовленный отрезок трубы, можно воспользоваться сварочным аппаратом.

      Манометр монтируется на металлической трубе с помощью гаечного ключа. Чтобы решить проблему протечек на стыках, существуют специальные уплотнительные материалы.После того, как установка устройства будет завершена, можно приступать к проверке давления в водопроводе. Для этого восстановите подачу воды и зафиксируйте показатели на манометре.

      Как снизить давление воды в водопроводе

      Для стабилизации и снижения давления воды используется специальный редуктор. Он защищает от гидроудара не только сам водопровод, но и подключенную к нему бытовую технику. Небольшое устройство расположено в герметичном металлическом корпусе.Регулятор давления имеет две форсунки с резьбой, расположенные на входе и выходе. В некоторых случаях на него можно поместить третью насадку для крепления манометра и винт для регулировки давления воды.

      Редуктор работает по принципу уравновешивания сил диафрагмы и регулировочной пружины. Если кран в водопроводе открывается, давление на выходе в приборе снижается, в результате чего давление на диафрагму падает. Сила пружины увеличивается.Открывает отверстие до тех пор, пока давление в водопроводе на выходе не достигнет определенного значения. или его скачки не влияют на открытие и закрытие клапана.

      Способы увеличения давления воды в водопроводе

      Чаще всего с проблемой пониженного давления воды в системе сталкиваются:

      • собственники квартир, расположенных на верхних этажах;
      • владельцев дачных участков летом, когда расход воды значительно увеличивается.

      Прежде чем приступить к монтажу оборудования для повышения давления воды в водопроводе, жителям городских квартир следует выяснить причину проблемы.Слабый напор может быть из-за засорения трубопровода мелкими предметами или известковыми отложениями. В результате диаметр труб уменьшается, и вода течет в меньшем объеме. Только полная замена всех труб решит такую ​​проблему.

      Если причина низкого давления в другом, вы можете стабилизировать подачу воды следующими способами:

      • установив циркуляционный насос, который увеличивает давление за счет забора большего количества воды из труб;
      • установка с гидроаккумулятором;
      • Автономная сеть водоснабжения.

      Выбор подходящего зависит от нескольких факторов:

      • вода подается регулярно, но напор недостаточен для нормальной жизни и бытовой техники — повысить напор поможет циркуляционный насос;
      • вода не доходит до верхних этажей дома — подойдет насосная станция.

      Классификация циркуляционных насосов

      Существует несколько режимов работы насосов:


      • Ручной — оборудование находится в непрерывном режиме работы.Однако во избежание перегрева или выхода из строя насос следует вовремя выключать.
      • Автомат — оборудован датчиком расхода. При отключении воды автоматически включается насос, что делает его более экономичным и долговечным.

      По функциональности насосы делятся на классы:

      • универсальные — возможна установка для горячего и холодного водоснабжения;
      • только для холодной или горячей воды.

      Преимуществами насосного оборудования являются невысокая стоимость и компактные размеры.Однако стоит помнить, что насосы увеличивают напор на 30%. Их установка оправдывает себя, если давление воды в водопроводе, нормы которого не менее 1,5 атмосфер, на всех точках водозабора равнозначно.

      Самовсасывающие насосные станции

      Давление воды в водопроводе можно увеличить, установив насосную станцию. Как правило, он состоит из следующих элементов:

      • центробежный насос для повышения давления воды;
      • аккумулятор 1-3 куб.м .;
      • реле давления — контролирует всю систему.

      При нормальном водоснабжении прибор не включается. Если в водопроводе есть давление воды, нормы которого сильно отличаются от установленных, насос автоматически включится. Обычно гидроаккумулятор наполняется ночью, когда в системе повышается давление. Чем больше емкость для хранения жидкости, тем реже устройство будет включаться и тем больше срок его службы. Эта система поддерживает уровень давления 3-4 атмосферы.

      Перед установкой насосной станции следует помнить, что это оборудование требует большого пространства для установки. Бак подлежит регулярной чистке (не реже 1 раза в 2 дня). Аккумулятор можно установить на крыше, в подвале или в земле.

      Особенности децентрализованного водоснабжения

      Особенностью автономных систем водоснабжения является необходимость подъема воды из колодцев или шахтных колодцев, а также обеспечение хорошего напора во всех точках водозабора дома и удаленных точках сада.Работа децентрализованной сети водоснабжения зависит не только от напора воды, но и от ее расхода.

      КПД насосного оборудования должен максимизировать проектный объем и дебит шахтной скважины. Для расчета лучше брать показатели расхода воды летом, когда они достигают максимального значения.

      Давление в системе водоснабжения — важная характеристика правильно смонтированной системы трубопроводов. От этого параметра зависит комфорт и удобство потребителей воды, безопасность жителей квартиры и многоквартирного дома.Более того, многие сантехнические приборы очень чувствительны к минимальному и максимальному рабочему давлению в трубах.

      Прежде всего, стоит отметить, что давление в водопроводе зависит от типа эксплуатируемой недвижимости и системы трубопроводов. Сложность организации центрального водоснабжения, огромное количество влияющих факторов и индивидуальные особенности построек не позволяют однозначно сказать, какое минимальное или максимальное давление должно быть в трубах.

      В отдельных случаях износ коммунальных трубопроводов может достигать уровня более 120-130%, что сразу приводит к падению качества водоснабжения. Такая ситуация требует регулярного ремонта, прекращения подачи воды и огромных затрат на восстановление водоснабжения. Тем не менее, единственный эффективный способ проверить целостность труб — это провести испытания, провести измерения для проверки соответствия стандартам. В некоторых регионах планируется перекрыть подачу горячей или холодной воды для замены аварийных участков.

      Общие проблемы

      Самая частая проблема потребителей — это минимальный (слабый) напор воды. В таких случаях возможен выход из строя газовых колонок, давление на входе в которые должно быть не менее 1,2-1,4 Атм. Колонки разных производителей более-менее требовательны к качеству воды и ее напору, однако при падении показателя ниже нормы прибор переходит в аварийный режим и отказывается работать.

      Единственно возможный способ решить эту проблему — установить насос, повышающий давление в водопроводе.Он состоит из реле, датчика потока и регулятора скорости. Как только потребитель открыл кран на умывальнике или любом другом сантехническом приспособлении, автоматически включается электропитание от сети и насос перекачивает определенное количество воды, тем самым повышая напор.

      Особенно актуальна установка такого оборудования для владельцев домов старой постройки или с неправильной прокладкой трубопроводной сети. По ошибке многие владельцы квартир идут на необдуманный шаг и устанавливают не специализированные, а различные бытовые насосы, вплоть до насосных станций, или вихревые насосы.Даже наличие реле и регулятора давления не позволит такой методике повысить давление, ведь если трубопровод не пропускает больше воды, брать ее некуда. Нормой в квартирах считаются показатели от 1,5-5 Атм.

      Если давление выше 5 Атм., Есть смысл задуматься об установке регулятора давления. Эта ситуация опасна тем, что повышенное давление порвет шланги, трубы, испортит сантехническое оборудование.К тому же высокое давление не совсем удобно для потребителей. Некоторые обогреватели, настенные котлы или электрические обогреватели имеют предохранительный клапан. Напор в водопроводе может заставить его работать, что приведет к затоплению дома или квартиры.

      Регуляторы

      бывают нескольких типов:

      • динамический — работает только с потоком воды;
      • static — с системой клапанов, позволяющих удерживать показатели давления в заданном диапазоне, несмотря на движение воды.

      Дело в том, что в динамических редукторах давления при длительном отсутствии расхода может наблюдаться повышение уровня, относительно того, которое должно быть по заданным параметрам. Лучше установить несколько манометров, до и после регулятора давления. Таким образом, можно контролировать не только параметры трубопровода, но и следить за засорением фильтров, если таковые имеются, проверять клапаны на котле.

      Частный дом и напор воды

      В частном доме чаще всего водоснабжение организуется либо из колодца, либо из колодца. Такие системы очень выгодны с точки зрения оплаты коммунальных услуг, позволяют добиться автономности и высокого комфорта при обслуживании коттеджа или коттеджа.

      Несмотря на то, что система монтируется непосредственно по требованиям владельцев, при установке также могут возникать проблемы или ошибки, влияющие на качество водоснабжения.

      Система водоснабжения дома при использовании колодца

      Наиболее частые поломки и проблемы:

      1. Неисправность реле или регулятора давления — ощущается резкое повышение или понижение давления.Вы также можете наблюдать отсутствие кровотока или скачкообразное давление. Сама плата управления довольно простая и выносливая, однако со временем контакты могут окислиться, мембрана может потерять свои свойства. Неисправный датчик давления также несет опасность возгорания, поскольку может вызвать короткое замыкание. Отключите насос от электросети, проверьте показания манометра и тип давления воды в водопроводе. Если видны следы плавления, замыкания контактов или коррозии, немедленно замените реле.
      2. Нарушена — компенсирующая способность — важный элемент работы водопровода. Реле давления срабатывает в определенном диапазоне, что обеспечивается растяжением и сужением специальной резиновой груши. Если он пришел в негодность или лопнул, это будет сразу заметно по напору воды. Как только вы откроете кран, сразу будет заметен мощный толчок воды. Если закрыть кран, насос сразу выключится. Это неправильный алгоритм работы, который может не только сделать использование системы водоснабжения неудобным, но и стать причиной выхода насоса из строя из-за частых циклов включения / выключения.Мембрану просто меняют, открутив фланец. Важно найти причину выхода из строя груши, так как новая долго не протянет, если на корпусе есть зазубрины, песок, ржавчина.
      3. Аналогично второму пункту может возникнуть ситуация при смыве большого количества песка в компенсационный бак. Такое случается довольно редко, но невнимательность и халатность могут привести к выходу из строя всей трубопроводной системы. Колодцы, колодцы часто могут быть сильно заилены. Или, например, отламывается подвесной насос и начинает подавать песок со дна колодца.Это приводит к мгновенной блокировке гидроаккумулятора. Давление начнет скакать вверх-вниз, и если причину вовремя не устранить, песок можно будет закачивать в трубы по всему частному дому.
      4. Выход из строя насоса — насос со временем может потерять свои первоначальные характеристики. Это связано с частичным прогоранием обмотки двигателя, неправильной работой. Выньте насос и проверьте его корпус на наличие трещин, неровностей, коррозионных раковин.
      5. Постоянный перепад давления и циклические запуски помпы — проблема скорее всего в поломке обратного клапана.Благодаря ему реле срабатывает при падении давления, и каждый раз потребитель не ждет, пока вода попадет в бак. Если пластина обратного клапана сломана, застряла или повреждена, вода вернется обратно в колодец или колодец, что приведет к падению давления и срабатыванию регулятора. Частая активация негативно сказывается на работе насосного оборудования, устраните причину как можно скорее.

      Проблемы с давлением могут быть вызваны неправильным монтажом трубопровода, нарушением эксплуатационных требований, поломками или особенностями водоснабжения.Так или иначе, современное сантехническое оборудование способно устранить проблемы с высоким или низким давлением в трубах, обеспечивая потребителям комфорт и уют.

      Поддержание правильного баланса — высокое давление воды

      Что приходит на ум, когда вы думаете о давлении воды? Для большинства людей эти слова

      вызывают в воображении образы утреннего душа. Отсутствие напора воды может превратить этот долгожданный ритуал в разочаровывающее и неприятное испытание.Просто спросите любого, кто опоздал на работу, потому что не мог смыть мыльную пену с волос. Однако многие жители кооперативов и кондоминиумов, живущие в многоэтажных зданиях, не осознают, что чрезмерное давление воды может быть столь же нежелательным, как и неадекватное давление. Если через какое-то время не контролировать ситуацию, любая из этих ситуаций может повлиять на стоимость инвестиций владельца квартиры в недвижимость.

      Co-op City, обширный комплекс из 35 зданий в Бронксе, является одним из крупнейших водопользователей города.Его жители ожидали значительного сокращения своих счетов за воду, когда Кооперативный город был одобрен Департаментом охраны окружающей среды Нью-Йорка (DEP) для программы скидок на туалеты. Эта инициатива по экономии воды находится под надзором DEP и предлагает кооперативным и кондоминиумам возможность избавиться от своих старых туалетов в пользу современных туалетов с низким расходом воды, получая при этом денежную скидку в размере 240 долларов за унитаз от DEP.

      У

      Co-op City были планы по замене существующих туалетов на пять галлонов на смыв на смывной унитаз TOTO модели 703, в котором используется только один.6 галлонов воды на промывку. Сторонники новых туалетов сообщили жителям, что Co-op City может ожидать значительного сокращения среднего ежедневного домашнего потребления воды в застройке со 125 галлонов в день на человека до 57 галлонов, что приведет к значительной экономии.

      Но вместо того, чтобы сэкономить деньги жителей Кооперативного города, новые туалеты доставили массу непредвиденных головных болей и для многих увеличили расходы.Еще до завершения проекта установки жители сотен квартир комплекса начали сообщать о проблемах с новыми туалетами. «Мы начали проводить исследования», — говорит Гретхен Б. Хейзелл, которая занимала пост президента совета директоров с 1995 по 1996 год. Мы обнаружили большое количество утечек, разливов и наводнений. Многим квартирам нанесен серьезный ущерб. Полы и ковровое покрытие пришлось заменить.

      По словам Гарольда Блока, президента компании Pace Plumbing из Бруклина, компании, с которой Co-op City заключил контракт на покупку и установку туалетов, руководство Co-op City обвинило производителя туалетов в том, что старые туалеты прослужили 20 лет. лет без проблем имел латунные краны.Поскольку новые туалеты имеют пластиковые детали, Co-op City предположил, что новые туалеты неисправны. Но пластиковые шариковые краны в порядке.

      Настоящим виновником, добавляет Блок, было давление воды в комплексе. Он объясняет, что допустимое давление в многоэтажных зданиях согласно требованиям Нью-Йорка составляет 85 фунтов на квадратный дюйм (PSI). Но в некоторых частях Co-op City давление превышает 150 фунтов на квадратный дюйм. Блок добавляет, что до того, как работа была начата, руководство Co-op City одобрило новые туалеты для использования Pace и даже провело их испытания профессионалами из Технологического института Стивенса в Нью-Джерси.

      По словам Блока, в ответ на проблемы, связанные с высокопоставленной работой, руководство Co-op City связывалось с администрацией заместителя мэра и Департаментом охраны окружающей среды города с просьбой провести расследование. В феврале 1996 года, когда работа была завершена на 30 процентов, работа была прервана, и расследование ffb Ири обнаружил, что давление воды действительно было слишком высоким. Работы планировалось возобновить на вторую неделю сентября, и Блок ожидает, что все новые туалеты будут установлены до марта 1997 года.

      Ноэль Эллисон, временный директор по операциям в Co-op City, говорит, что он не может проверить текущий PSI в комплексе. Мы понимаем, что давление, которое у нас есть сейчас, необходимо, чтобы перекачивать воду из городской магистрали в водонапорную башню на крыше. Это необходимо для эффективной работы имеющейся сантехники. Эллисон добавляет: «Насколько мы понимаем, во время строительства Кооперативного города не было стандарта для давления воды.PSI вступил в силу в 1968 году. Это юридическая позиция нашего поверенного, которую мы унаследовали от предыдущих требований, поэтому мы не нарушаем кодекс.

      По словам Боба Беллини, вице-президента Varsity Plumbing во Флашинге, Нью-Йорк, чрезмерное давление может способствовать утечкам, а также вызывать разрыв труб, потому что больший поток воды равен большему количеству галлонов в минуту. По словам Беллини, трубы со временем привыкают к определенному давлению.Если это изменится, они могут разорваться в слабых местах. Он добавляет, что гидравлический удар и стук из труб на кухне или в ванной комнате — еще одна проблема, связанная с давлением. Это происходит, когда кран открыт, и вода поднимается из подвала слишком быстро. Когда кран выключен, это все равно, что хлопать по тормозам. Гидравлический удар очень сильно влияет на трубы. Фред Гласс, генеральный директор Water Savers, Inc., добавляет, что чрезмерное давление также может вызвать переполнение унитазов, как это испытали жители Кооперативного города.

      Если давление воды слишком велико, может потребоваться более частая замена шайб смесителя, что может привести к поломке арматуры для горячей и холодной воды. Также могут пострадать внутренние компоненты насосной системы унитаза, а также фитинги на самих водопроводных трубах. Резиновые шланги, питающие посудомоечные и стиральные машины, также подвержены разрыву из-за чрезмерного давления, как и пластиковые трубопроводы к льдогенераторам.

      Дик Корал, директор Института многоквартирных домов Технического колледжа Нью-Йорка в Бруклине, чаще всего свидетельствует о чрезмерной скорости потока, когда вы открываете кран, и вода выходит с такой силой, что разбрызгивается. прямо над раковиной.Корал отмечает, что, хотя ситуация, когда давление в душе слишком низкое, привлекает всеобщее внимание, никто не заметит чрезмерного напора в туалете или душе. Но за кулисами ситуация с туалетом может привести к огромной трате воды.

      «Если давление слишком велико, каждый раз, когда житель открывает кран или смывает воду из унитаза, выходит все больше воды», — объясняет Ричард Нолти, президент компании Effective Plumbing, офисы которой находятся на Манхэттене и Бронксе. По его словам, поскольку все жилые дома имеют счетчики, это может существенно увеличить расходы на воду и канализацию.

      Механика давления

      Напора из источника воды на улице достаточно для того, чтобы жители верхнего этажа шестиэтажного дома получили отличный утренний душ. Но подавать воду с нужным давлением на верхние этажи многоэтажки — другое дело.Это довольно просто, — говорит Константин Евинзон, постоянный менеджер The Alfred, 38-этажного роскошного кондоминиума на 225 квартир, расположенного по адресу 161 West 61st Street. У нас есть резервуар для воды наверху. Четыре или пять тысяч галлонов воды закачиваются в резервуар на крыше, из которого вода подается в вертикальные трубы, которые распределяют ее по разным квартирам.

      По словам Нолти, от 10 до 15 процентов многоэтажных домов Нью-Йорка полагаются на водяные насосы в подвале, а не на резервуары на крыше для подачи воды в каждую квартиру.В зданиях с резервуарами на крыше давление создается за счет силы тяжести и минимально у крыши. В зданиях с насосами давление начинается с высокого давления в подвале, чтобы вода проникала на верхние этажи. В любом случае используются редукционные клапаны, чтобы поддерживать во всех квартирах давление ниже 85 фунтов на квадратный дюйм, — говорит Нолти.

      После d8d через какое-то время, говорит Беллини, клапаны выходят из строя и нуждаются в регулировке. Проблема заключается в том, чтобы попасть глубоко внутрь стен к стоякам, чтобы у вас был доступ к клапанам.Вы должны рубить стены, чтобы добраться до них.

      Хотя эксперты не всегда сходятся во мнениях относительно того, как часто следует контролировать давление воды, мнения варьируются от каждого дня до одного раза в год до одного раза в десять лет, в зависимости от возраста здания и частоты проблем, они согласны с тем, что это простой процесс, который занимает всего несколько минут. Некоторые кооперативы и кондоминиумы звонят своему сантехнику один раз, чтобы проинструктировать супервизора о том, как выполнить процедуру.Другие здания предпочитают полагаться только на своих сантехников для тестирования.

      Лучшее место для проведения теста, объясняет Беллини, — это ванная комната в квартире на нижнем этаже. Вы снимаете насадку для душа, накручиваете манометр, а затем включаете ручку горячей и холодной воды. Он покажет вам давление в квартире. Остальные профессионалы предпочитают проводить тестирование на цокольном уровне.

      Независимо от того, проводится ли этот важный тест членом команды на объекте или сторонним специалистом, можно быть уверенным в одном.Знание о давлении воды, как высоком, так и низком, может помочь зданиям кооперативов и кондоминиумов поддерживать хорошее здоровье и избежать дорогостоящего ремонта в будущем.

      Г-жа Мошер — помощник редактора New York Cooperator.

      Устранение проблем с низким давлением воды в многоэтажных зданиях

      Если вода подается в водопроводную арматуру с плохим давлением или не подается вообще, существует множество возможных причин.Иногда давления в муниципальной системе водоснабжения недостаточно для удовлетворения потребностей рассматриваемого здания, и для этого требуется система повышения давления. Однако бывают случаи, когда внутренние проблемы с водопроводом препятствуют распределению воды, даже если давление в подаче достаточное.

      Когда в многоэтажном здании возникают проблемы с давлением воды, первым делом необходимо определить причины, поскольку установка неправильного решения — пустая трата денег. Например, установка подкачивающего насоса, когда низкое давление происходит из-за засорения трубопровода, вызывает ненужные затраты энергии и может даже привести к разрыву труб.


      Получите профессиональный дизайн сантехнической системы для вашего следующего строительного проекта.


      Сценарий № 1: Адекватное давление в системе водоснабжения и проблемы с водопроводной системой

      Если в муниципальном водопроводе имеется достаточное давление, но в здании все еще есть сантехника с недостаточным расходом и давлением, существует несколько возможностей. Засоренные трубы часто встречаются в старых установках, где накопление ржавчины и отложений с течением времени приводит к резкому уменьшению внутреннего диаметра трубопровода, иногда полностью блокируя трубы.Иногда повреждения видны и на поверхности, но труба также может оказаться в рабочем состоянии, будучи забитой изнутри. Трубопровод иногда можно почистить и восстановить, но при значительном повреждении может потребоваться замена.

      Плохое давление воды может также возникнуть в новых установках, если трубопровод указан слишком маленьким из-за ошибок при проектировании водопровода. Забитый трубопровод и трубопровод меньшего размера имеют одинаковый эффект — ограничение потока и падение давления.

      Неисправные клапаны также могут вызвать проблемы с давлением воды, а также клапаны, которые случайно остались частично закрытыми.Лучший способ выявить проблемы с водопроводной системой — это пройти профессиональный осмотр здания.

      Сценарий № 2: Низкое давление водоснабжения

      Если в муниципальном водопроводе не хватает давления на входе обслуживания, эффективная подача воды на верхние этажи может оказаться невозможной даже при установке новой сантехники. Также бывают случаи, когда здание просто слишком высоко, чтобы городское водоснабжение могло доходить до верхних этажей без дополнительного оборудования.Три основных типа систем повышения давления, утвержденных Строительным кодексом Нью-Йорка, следующие:

      • Повышенный бак для воды
      • Гидропневматический усилитель давления
      • Насос повышения давления воды

      Надземные резервуары для воды просто используют силу тяжести для подачи воды к водопроводной арматуре с надлежащим давлением и скоростью потока. Насосная система пополняет резервуар, когда уровень воды падает ниже определенного уровня, и отключается, когда резервуар полон, чтобы избежать перелива.Насос обеспечивает доступность воды, а приподнятый бак обеспечивает необходимое давление. Преимущество этой конфигурации состоит в том, что мощность нагнетания снижается по сравнению с системой, в которой давление и скорость потока должны устанавливаться с помощью водяного насоса.

      Сантехнический кодекс Нью-Йорка устанавливает ряд требований для предотвращения попадания загрязняющих веществ или паразитов в эти резервуары. Большинство этих резервуаров в Нью-Йорке изготовлено из дерева или стали, но разрешены и другие материалы с аналогичными механическими свойствами.Для данной емкости деревянный резервуар дешевле, но требует большего обслуживания.

      Гидропневматические усилители давления используют герметичный резервуар, наполненный водой, который нагнетает воздух внутри до тех пор, пока не будет достигнуто заданное значение, и в этот момент насос выключается. Поскольку вода вытесняется сжатым воздухом в резервуаре, она может подаваться к водопроводной арматуре с достаточным давлением даже при выключенном насосе. По мере того, как уровень воды в гидропневматическом баке снижается, давление снижается, и насос снова включается при достижении нижнего порогового значения.Для этого типа системы повышения давления Сантехнические правила Нью-Йорка требуют установки предохранительного клапана, выбранного и настроенного в соответствии с максимальным номинальным давлением в резервуаре.

      Надземные резервуары для воды и гидропневматические усилители давления полагаются на насос, который включается и выключается по мере необходимости, но они различаются по способу управления насосом.

      • Насос, подающий воду в приподнятый резервуар для воды, активируется на нижнем уровне и отключается на верхнем уровне.Он не срабатывает сразу же, когда уровень воды начинает падать, чтобы предотвратить короткие циклы.
      • С другой стороны, насосы, подающие воду в гидропневматические системы повышения давления, выключаются, когда давление в системе падает ниже заданного значения, и снова включаются, когда устанавливается верхнее давление. Как и в системах с приподнятыми резервуарами, насос не включается сразу после того, как давление начинает падать, чтобы избежать коротких циклов.

      Бустерный насос давления воды работает непосредственно на линии подачи воды для повышения давления.Очень важным соображением при проектировании является снижение давления на всасывании насоса, поэтому необходимо установить выключатель для предотвращения кавитации, которая может вызвать серьезное повреждение рабочего колеса насоса и других компонентов системы. Сантехнические правила Нью-Йорка требуют, чтобы выключатель срабатывал всякий раз, когда давление на входе насоса падает ниже 10 фунтов на квадратный дюйм.

      Имейте в виду, что в здании могут одновременно присутствовать дефекты водопроводной системы и плохое давление в водопроводной сети, и лучший способ определить это — провести профессиональную оценку.

      Важность инженерного проектирования в системах повышения давления

      Услуги по проектированию не только обеспечивают соответствие систем повышения давления нормам Нью-Йорка. Они также предотвращают чрезмерное давление и поток, которые имеют два отрицательных последствия:

      • Они представляют собой бесполезную трату мощности откачки.
      • Чрезмерный поток увеличивает потребление энергии в системах горячего водоснабжения, так как через них проходит больше воды.

      Эмпирические правила могут быть заманчивым подходом при определении размеров механического и сантехнического оборудования из-за их простоты.Однако они обычно приводят к негабаритным установкам, которые неэффективны и вызывают дополнительные проблемы с обслуживанием.

      Сантехнические правила Нью-Йорка содержат таблицу с минимальным расходом и давлением, которые должны подаваться для каждого типа сантехнической арматуры. Когда давление не достигает этих значений и водопроводная система находится в хорошем состоянии, необходима система повышения давления. В Нью-Йорке давления муниципальной системы водоснабжения обычно достаточно для зданий высотой до пяти этажей.Выше этой точки обычно требуется система наддува.

      Профили расхода здания насосной системы повышения давления

      Сколько насосов должен использовать мой усилитель давления и какой процент от общего потока должен работать каждый насос? Этот вопрос часто задают при проектировании и выборе насосных систем повышения давления. Я дам вам некоторые мысли по этому поводу через пару недель, но я подумал, что напишу некоторую справочную информацию, чтобы помочь в этом решении. Профили нагрузки существенно влияют на количество насосов и их размер.Это часто упускается из виду при проектировании. На этой неделе журнал R. L. Deppmann в понедельник утром (MMM) рассматривает профиль потока воды в здании с холодной водой.

      Что такое профиль нагрузки холодной воды для сантехнической системы?

      При выборе системы повышения давления инженер определяет расчетный расход, как и в любой водопроводной системе здания. Существует множество методов определения общей скорости потока, и большинство из них, если не все, имеют тенденцию быть очень консервативными. Сначала определяется нагрузка в галлонах в минуту, и это 100% мощность усилителя давления.В нашем примере системы из последнего МММ «Система нагнетания бустерных насосов» — Давление всасывания МММ мы использовали многоквартирный дом с нагрузкой 300 галлонов в минуту. Мы знаем, что в течение дня расход в водопроводной системе будет менее 300 галлонов в минуту. Сколько часов он проработает с разным процентом до 100%, будет влиять на фактическое потребление энергии. Это также будет иметь отношение к тому, что мы рекомендуем вам использовать для количества работающих насосов.

      Количество часов, в течение которых водопроводная система здания использует общую комбинацию холодной и горячей воды в различных процентах от 100% расчетного расхода, называется профилем здания. Он будет зависеть от типа здания.

      Как профиль нагрузки водопроводной системы на холодную воду зависит от типа здания?

      Каждый, кто читает это, может представить, что количество часов при различных расходах будет меняться в зависимости от использования воды в здании. Тип здания и его обитатели имеют прямое влияние на этот профиль. Очевидно, что в 7:00 отель или мотель будут использовать больше воды, чем в другие периоды дня. Такая же расчетная нагрузка может возникать в другое время и может распространяться на более длительные или короткие интервалы, если здание является больницей.

      Где я могу найти эти профили нагрузки на холодную воду для сантехнической системы?

      Поиск профилей нагрузки может оказаться сложной задачей. Глава 50 «Руководства по применению систем отопления, вентиляции и кондиционирования воздуха» Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) и «Руководство по проектированию бытового горячего водоснабжения» Американского общества инженеров-сантехников (ASPE) имеют многочисленные профили нагрузки для использования Hot Water . . Мы могли бы сделать некоторые предположения и применить некоторый фактор, например удвоение, для моделирования использования холодной воды.

      Bell & Gossett, компания Xylem, опубликовала профили нагрузки для сантехнических насосов в своей старой программе выбора насосов под названием ESP-Plus. Ниже приведены несколько примеров этих профилей:


      Мне очень интересно узнать, есть ли другие ресурсы для этих профилей нагрузки. Я задал вопрос на открытом форуме ASPE. Если вы знаете о других доступных ресурсах, ответьте на форум, который многие могут узнать.

      Очевидно, что в каждом профиле большая часть нагрузки или расхода составляет менее 50% от проектного расхода.Это окажет значительное влияние на размер насоса и энергию, используемую этим насосом. Почему?

      Прочтите следующий «Минуты понедельника утром» Р. Л. Деппмана, чтобы узнать, почему.

      Вернитесь к прошлой неделе в понедельник утром в Минуту по бытовому водоснабжению «Насосная система повышения давления» — Давление всасывания!

      Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации.Если у Вас возникнут вопросы, обращайтесь к нам.

      Поддерживайте поток воды — Сантехника в многоквартирных домах

      Сантехника. Это одна из тех вещей, за которые мы все должны быть благодарны, но о которых мы редко когда задумываемся — по крайней мере, до тех пор, пока мы не увидим, как вода течет из-под двери ванной. К счастью, если и когда что-то пойдет не так, есть множество профессионалов, которые могут решить эту проблему. Более того, в большинстве наших кооперативных и кондоминиумов есть специальные сотрудники, работающие над обслуживанием и обслуживанием наших водопроводных систем с целью предотвращения проблем еще до того, как они начнутся.

      Взгляд назад

      Под водопроводом понимается система труб, резервуаров и других конструкций, необходимых для подачи воды, тепла и канализации в здание или жилой дом. И это было проблемой для людей на протяжении тысячелетий. Самые ранние известные свидетельства канализации и примитивных туалетных технологий были найдены среди неолитических поселений возрастом от 5000 до 8000 лет в Скара-Брей на побережье Шотландского Оркнейского острова.

      Водопроводные трубы и выгребные ямы также существовали тысячи лет назад в древних цивилизациях Шумера, Аккадии и Вавилона на Ближнем Востоке. На другом конце света, в Мезоамерике, древние майя водопроводчики включали подземные акведуки, смывные туалеты и бытовые фильтры для воды из известняка.

      Римляне разбирались в сантехнике и даже получили признание за происхождение этого слова, которое происходит от латинского слова «свинец» — plumbum. От общественных бань до массивных подземных канализационных систем, нет сомнений, что римляне были в их водопроводных системах.Не то чтобы они, конечно, были в этом совершенны. Дело в точке; в то время как во многих домах были частные туалеты в помещении, лишь немногие из них были подключены к основной канализационной системе из-за опасения вторжения в дом крыс и случайного возникновения пламени из-за скоплений газа под землей.

      После падения Рима большинство европейцев стали лениться и вернулись к сбору мусора в ночных горшках, которые просто выбрасывали из окон на улицу, что приводило не только к поистине отвратительной ситуации для пешеходов, но и к регулярным вспышкам тифа и холеры, которые убивали людей. тысячи.Ситуация начала улучшаться (возможно), когда европейцы начали использовать небольшие реки и водные пути для отвода сточных вод из центров городов. Конечно, из-за этого реки и водные пути превратились в зловонную, сильно загрязненную канализацию … но, по крайней мере, на улицах стало меньше какашек.

      В США первые общественные канализационные системы были построены в конце 1850-х годов в Чикаго и Бруклине. Первый американский патент на стационарный унитаз был выдан в 1857 году, но тот стиль унитаза, о котором мы думаем сегодня, появился на рынке только в конце 1890-х годов.

      Проточная вода оставалась недостижимой целью гораздо дольше: к концу Гражданской войны она была у пяти процентов населения США. В большинстве городов он будет к 1930-м годам, но многим сельским районам пришлось ждать до середины 1940-х годов, прежде чем они смогут открыть кран и получить пресную воду в свои дома.

      Fast Forward

      Короче говоря, жизнь у нас, современных американцев, довольно хороша, когда дело касается водопровода.Независимо от того, живете ли вы в доме на одну семью или в многоквартирном жилом доме, концепции остаются неизменными, когда дело доходит до подачи пресной воды и вывоза мусора. Тем не менее, установка сантехники в многоквартирном доме сопряжена со своими проблемами.

      «Клиенты чаще всего жалуются на проблемы с давлением воды», — говорит Хью Ходур, владелец VanDerBosch Plumbing в Эджуотере. «Низкое давление воды в горячей или холодной стороне душа, в ванной или в кухонной раковине.”

      Еще одно отличие состоит в том, что вы делите пространство с другими. Привычки соседей могут повлиять на вас, и наоборот. Например, если есть засор в канализационной трубе на втором этаже, другие жильцы этого этажа, а также жильцы вышележащих этажей могут обнаружить, что вода попадает в свои квартиры.

      По словам Дэвида Уайли, генерального менеджера Nu Flow Midwest из Crystal Lake, проблемы меняются в зависимости от характера собственности.«Проблема доставки воды на рынке средних и высотных зданий в центре города — это расстояние по вертикали. Вода теряет давление по мере продвижения вверх, поэтому ее нужно качать или гонять по ее траектории ». Подкачивающие насосы могут помочь перекачивать воду, но, как предупреждает Wiley, их присутствие и возникающее в результате высокое давление, которое они сбрасывают, «создают множество других проблем в отношении балансировки давления и потоков воды в здании».

      Не каждая проблема в многоэтажном или другом многоквартирном доме является результатом плохого качества трубопроводов. «Если в здании возникают проблемы с давлением / расходом, необходимо выполнить некоторые начальные диагностические шаги, включая проверку размеров и работы подкачивающего насоса, а также проверку и очистку редукционных клапанов», — говорит Уайли. «Загрязнение и / или поломка редукционных клапанов — проблема, с которой мы сталкиваемся довольно часто. Кроме того, следует по возможности продуть систему возврата горячей воды и проверить работу циркуляционных насосов горячей воды. Только после того, как эти механические проблемы будут устранены, пора взглянуть на сам трубопровод.”

      Добавление проблем — Капля за каплей

      Как и в любой системе в здании кооператива или кондоминиума, проблемы могут возникнуть с водопроводом. И хотя существует множество законных проблем с водопроводом, которые могут доставить неудобства собственности и ее жителям, в том числе «утечки, сломанные трубопроводы и клапаны, засорение канализации, дефекты оборудования и средств управления для горячего водоснабжения, образование накипи и коррозия в трубопроводах и резервуарах». , дефектные редукционные клапаны и дефектная сантехническая арматура и арматура », — по словам одного специалиста-сантехника, необходимо соблюдать определенные процедуры и меры по техническому обслуживанию, которые помогут избежать остановок или заторов на дороге.

      Например, у Hodur есть несколько быстрых и простых средств, позволяющих избежать проблем с напором воды. «Снимите насадки для душа. Убедитесь, что они чистые. То же самое и с кухонной мойкой: снимаем аэратор со смесителя. Регулярно проверяйте оба устройства на наличие отложений и препятствий ».

      И Wiley предупреждает о более коварной потенциальной проблеме. «Каждый раз, когда обнаруживается повреждение, вызванное водой, возникает спешка, чтобы устранить повреждение, вызванное утечкой, во время которого можно не заметить наличие плесени. Перед заменой и закрытием стен, полов или потолков важно убедиться, что рост не начался.

      Будьте на шаг впереди

      Один из лучших способов избежать серьезных проблем с водопроводом в многоквартирном доме — независимо от его размера или масштаба — — это регулярное техническое обслуживание. Профи рекомендуют периодическую промывку и опорожнение магистрали для удаления продуктов коррозии, попадающих с улицы.Продукты коррозии и осадки, поступающие с улицы, могут испортить трубопроводы, элементы управления и сантехническую арматуру, но в этом заключается возможная ошибка, говорит Уайли.

      На рынке представлено множество продуктов, которые заявляют, что способны проникать даже в самые сильные засоры и засоры, и это может соблазнить проактивного инженера-строителя или смотрителя попытаться самостоятельно отремонтировать неповоротливую или остановившуюся трубу. Но Wiley предупреждает потребителя быть осторожным. «Позвольте мне подчеркнуть это, поскольку это важно: нет химических добавок, которые предотвратят или устранят засорение трубопроводов бытовой воды», — говорит он.«Читателей нужно предупредить, чтобы они не попадались на подобные акции. Засорения и засоры — это минеральные отложения, которые со временем накапливаются на стенке трубы или внутреннем диаметре оцинкованной трубы. После запуска они будут продолжать работу до тех пор, пока не будет произведена замена футеровки труб или стояков ».

      Это не означает, что ваше здание или персонал ТСЖ не должны участвовать в повседневном обслуживании водопровода. Например, все профессионалы, с которыми мы говорили, призывали персонал здания ежедневно наблюдать за всеми давлениями в системе, датчиками и термометрами и рекомендовали руководству или персоналу здания проводить активную оценку труб и оборудования, включая ведение визуального контрольного списка любых открытые трубы. «Кроме того, — говорит один мастер-сантехник, — когда установка подвергается ремонту, убедитесь, что произведен визуальный осмотр, чтобы заменить все трубопроводы, на которых могут быть признаки». Персонал также должен убедиться, что клапаны стояка воды работают должным образом на каждой линии. Если утечка все же происходит, это может помочь изолировать проблему только от затронутой линии и не отключать все здание без необходимости.

      Когда люди слышат истории о наводнении в здании из-за проблем с водопроводом, разговор иногда сводится к обратному клапану.«Устройства предотвращения обратного потока используются в качестве предохранительных устройств», — говорит другой специалист по трубам. «Они используются, чтобы гарантировать, что вода, попавшая в конкретную область, не может« вернуться »и стать вредной для большей площади».

      Хотя устройства обратного потока, безусловно, могут предотвратить потенциально серьезные проблемы с качеством и безопасностью воды, они также могут быть чрезвычайно дорогими и влиять на другие системы в здании, продолжает он. «Они должны ежегодно проверяться сертифицированным специалистом.Предотвращение обратного потока приведет к снижению рабочего давления на целых 20 фунтов. Снижение давления может вызвать проблемы в работе сантехники и оборудования ».

      Протянуть руку

      Никто не хочет иметь проблемы с водопроводом, особенно в собственном доме. К счастью, есть ряд вещей, которые жители могут сделать, чтобы снизить нагрузку на водопроводную систему своего дома. «Будьте осторожны, поворачивая ручки; не допускайте попадания в канализацию других предметов, кроме воды и мусора, и звоните на помощь или задавайте вопросы, когда видите что-то, что вам не кажется правильным », — говорит Стюарт Либен, сантехник из Бруклина, Нью-Йорк.«Не позволяйте лишней воде стекать на пол из душа или раковины».

      Сантехник из Нью-Йорка Харрис Кларк призывает владельцев квартир и жителей: «Всегда проверяйте, закрыты ли сантехнические устройства на 100%, когда они не используются. Всегда следите за тем, чтобы туалеты не работали. Как можно скорее сообщайте обо всех признаках утечки персоналу здания ».

      Кому звонить

      Когда проблема с водопроводом поднимает свою несвоевременную голову, может быть трудно решить, кто именно должен заняться проблемой.Если это блок, должен ли житель вытащить ящик с инструментами и запустить обучающие видео на YouTube? Или с этой работой справится суперкомпьютер здания? Когда следует вызвать профессионального сантехника, чтобы разрешить ситуацию?

      «Возможности supers для решения проблем с водопроводом лучше всего оценивать в каждом конкретном случае, и их трудно обобщить», — говорит Уайли. «Я бы посоветовал, если у вас возникнут проблемы с водоснабжением или канализацией, лучше всего обратиться к профессионалу.Помните, что то, с чем супергерой сталкивается впервые, мы уже неоднократно сталкивались ранее. Область, где мы часто видим, что лучшие намерения приводят к неудовлетворительным выводам, — это очистка канализации; в этом действительно больше науки и методологии, чем люди думают, и очень часто усилия, которые приводят к временной очистке, создают проблемы, которые будут проблематичными в будущем ».

      Ходур говорит, что в последние годы заметил сокращение числа суперкомпьютеров, решающих проекты самостоятельно, и объясняет эту тенденцию возрастом многих зданий в Чикаго и сложностью их устаревших систем.«Наблюдается тенденция к тому, чтобы управляющие зданиями не делали слишком много, — говорит он. «Я вижу, что они больше сосредотачиваются на отслеживании и обслуживании. Я бы сказал, что половина позвонит сразу же, когда обнаружит проблему, а половина попытается исправить самостоятельно и позвонит, если они потерпят неудачу. Но раньше это было больше похоже на поломку 70/30 ».

      «В зависимости от возраста здания и того, насколько хорошо установлена ​​сантехника, проблемы могут быть разными», — говорит Либень. «Простой ремонт, такой как мелкие засоры, неплотные стоки, протекающие из кранов или застрявшие в канализации волосы, можно выполнить на дому.У некоторых зданий больше возможностей, чем у других. Я думаю, что основная причина того, почему одни здания работают лучше других, — это регулярное обслуживание. Все зависит от компетентного человека, который позаботится о проблемах по мере их возникновения ».

      В конечном итоге большинство профессионалов считают, что общий ремонт оборудования, такого как смесители, туалеты и душевые, может выполняться персоналом здания, но чистка канализации, а также замена любого типа труб требует услуг квалифицированного сантехника, имеющего лицензию. Компания.Когда дело доходит до сантехники, необходимы дальновидность, планирование и приверженность всего здания, чтобы все системы работали наилучшим образом. Пресная вода, текущая из наших кранов, и система смыва «шепотом», удаляющая все отходы, окупаются затраченными усилиями.

      Лиз Лент — писатель-фрилансер и частый автор статей в The Chicagoland Cooperator.

      Как выполнить проектирование системы водоснабжения в зданиях с помощью сантехника

      С помощью сантехника мы попытались облегчить задачи, которые, хотя и не являются чрезвычайно сложными, часто утомительны и подвержены ошибкам при выполнении анализа и проектирования водопровода. системы электроснабжения в зданиях.

      В этом руководстве мы представляем шаги по созданию сети узлов и труб, которые программа использует для проектирования системы водоснабжения, которая будет снабжать жилую квартиру.


      Разделов в этом руководстве:


      1 Схема проектирования водопровода

      Первым шагом перед тем, как начать проектирование системы водоснабжения с помощью сантехника, является создание эскиза трубопроводов и арматуры в системе.

      Определение пути, даже если оно является частью проекта системы водоснабжения, в основном зависит от мнения проектировщика, архитектурной конфигурации Здания и Сантехнических стандартов страны происхождения.

      Здесь мы решили создать следующую схему:

      С изометрической проекцией:

      В отношении этих цифр мы выделяем различные аспекты:

      • Для целей программы узел — это элемент, находящийся там, где встречаются две трубы (как тройник, как в случае узлов N1 и N3 в сети холодной воды и N2 для обеих сетей). Узел также считается точкой, в которой вы должны поставить сантехнику в сети (оставшиеся узлы в схеме). Нет необходимости определять узел в изменении направления горизонтальных или вертикальных труб, если только не требуется изменить диаметр в трубах.
      • Узел Riser — это точка подключения, где предполагается, что это будет вертикальная подающая труба (водопроводный стояк) здания или, если водопроводная сеть обслуживается прямой подачей из общественной системы, она соответствует дому ниже по течению. точка водомера. В целях расчета и проектирования здесь вы указываете давление подачи (режим расчета) или где программа рассчитает минимальное давление, необходимое для удовлетворения рабочего давления наихудшего приспособления водопроводной сети.
      • Каждому узлу присваивается уникальное имя или метка. В примере это было присвоено узлам с приспособлениями, их сокращения, а именно: «La» санузел, «Lt» для лотка для белья и т. Д.

      Хотя проектируемая система водоснабжения имеет сеть горячего водоснабжения, а сеть холодной воды необходима только в том случае, если арматура получает оба источника, укажите уникальное имя для узла.

      Аналогично, в точках перекрытия двух сетей нет необходимости создавать два узла, как в случае узлов N2 и Htr (нагреватель).

      2 Определение проектных свойств приспособлений

      Основой метода HUNTER при проектировании систем водоснабжения является определение арматуры в каждой арматуре. В «Сантехнике» доступные приспособления уже имеют предопределенные значения для этого параметра, которые пользователь может изменить в Диспетчере приспособлений:

      Помимо столбцов с описанием и изображением приспособления, существуют следующие столбцы:

      Крепежные элементы (общая, холодная и горячая вода) Колонны.

      Соответствует приспособлениям по методу Хантера, используемым в частных и общественных системах водоснабжения. В соответствии с опцией, выбранной в поле «Занятость» вверху, сантехник будет использовать соответствующие групповые значения.

      Обратите внимание, что значения в Total F.U. Столбец будет использоваться для расчета вероятного расхода для труб в водопроводном стояке , если он существует в проекте. Проектирование внутренней системы водоснабжения будет выполнено с использованием значений Columns Cold F.У. и Хот Ф. в соответствующих сетях.

      Колонна минимального давления

      Здесь необходимо указать минимальное рабочее давление , необходимое для работы каждого приспособления .

      Как правило, сантехнические стандарты устанавливают минимальное значение для всех выходов сантехники, в зависимости от того, являются ли они приспособлениями для резервуаров или сливных клапанов, но при разработке сантехнического оборудования мы выбрали установку различных давлений в соответствии с характеристиками каждого сантехнического приспособления. В любом случае пользователь может изменить эти значения.

      Колонна минимального диаметра

      В зависимости от характеристик каждого приспособления диаметр трубы подачи приспособления может варьироваться, поэтому именно в этом столбце пользователь должен выбрать диаметр трубы подвода приспособления. Предполагается, что этот диаметр одинаков как для труб холодной, так и для горячей воды.

      На следующем рисунке он выделен для случая кухонной мойки (Ks) в нашем примере, подводящие трубы для арматуры:

      Одно из предупреждений, которое водопроводчик покажет в случае, если диаметр трубы системы водоснабжения (синие и красные линии на предыдущем изображении) меньше минимального диаметра, указанного для трубы подачи арматуры, следующее:

      , чтобы пользователь мог внести изменения, необходимые для исправления ситуации.

      Колонна с геометрической высотой

      Для расчетов систем водоснабжения сантехник представит два значения давления в каждом узле:

      Давление на узле перед подачей приспособления (если оно установлено) и давление на выходе (где приспособление будет подключено), которое должно быть больше или равно указанному значению в Мин. Столбец давления в диспетчере приспособлений.

      На рисунке мы соотносим значения давления, представленные в таблице узлов, с его положением в системе водоснабжения:

      Колонна длины трубы.

      В этот столбец добавлена ​​возможность не только устанавливать длину подводящих труб к арматуре, но также можно указать фитинги, которые на них устанавливаются (колена и т. Д.). Спецификации этих приспособлений не только позволяют рассчитать эквивалентную длину и соответствующие потери напора в этих участках труб, но также будут приняты во внимание при составлении списков материалов.

      Длина и аксессуары, указанные в этом столбце (а также минимальный диаметр и геометрическая высота), будут считаться одинаковыми для обеих линий подачи к арматуре (холодной и горячей воды).

      Чтобы получить доступ к диалоговому окну Установленные фитинги в ответвлениях труб, нам нужно будет навести курсор на ячейку приспособления, которое мы хотим изменить, и нажать кнопку Эквивалентной длины:

      Первая строка зарезервирована для указания длины трубы в подающем стояке приспособления. Эту строку нельзя удалить из таблицы.

      В следующих строках указываются тип и количество установленных фитингов в стояке подачи светильников.В нашем примере, для приспособления для кухонной мойки (Ks), у нас будет только колено 90 ° плюс прямая длина трубы.

      Чтобы добавить фитинги в таблицу «Установленные» , необходимо выбрать их в таблице Доступные фитинги и нажать кнопку «Добавить»:

      Вы также можете дважды щелкнуть выбранный фитинг, чтобы добавить его в список установленных.

      Чтобы исключить или уменьшить количество установленного аксессуара , процесс аналогичен:

      Эта процедура , указывающая значения в таблице приспособлений, должна быть действием, которое выполняется только один раз (когда мы начинаем использовать программу), обычно потому, что большая часть задействованных здесь данных регулируется некоторыми стандартами сантехники.

      Сохранение изменений в файле конфигурации сантехника

      Чтобы сохранить изменения, внесенные в таблицы, такие как «Крепления», «Фитинги» (эквивалентные длины) и диаметры, делая их доступными для новых проектов, которые мы создаем, вы должны выбрать меню «Параметры настройки» → «Сохранить конфигурацию» в меню «Пуск»:

      При использовании этой опции в приложении будут сохранены опции и единицы расчета, указанные на вкладке «Конфигурация».

      Таким образом, при создании нового проекта проектирования системы водоснабжения таблицы и конфигурации будут соответствовать Стандартам и критериям проектирования проектировщика.

      Если вы хотите восстановить параметры по умолчанию, включенные в «Сантехник »; вы можете использовать опцию Восстановить таблицы (см. рисунок выше), при этом все внесенные изменения отменяются. Эта опция доступна только для новых проектов.

      3 Задание параметров в таблицах диаметров и эквивалентных длин фитингов в проекте

      Другой аспект перед созданием сетей в Plumber — определить свойства труб, которые будут использоваться , и, если мы решим использовать метод эквивалентной длины фитингов для расчета потерь напора, их соответствующие значения должны быть указаны в Менеджер по фурнитуре.

      Главный приоритет, поскольку от этого зависит несколько факторов, — это обеспечение того, чтобы номинальный и внутренний диаметры (последний использовался для гидравлических расчетов), , доступные для типа трубы, используемой в проекте, были введены , поэтому чтобы сантехник мог сделать правильный выбор в зависимости от диаметров, полученных при расчете.

      Независимо от метода определения размеров труб, выбранного пользователем в «Сантехнике», процедура состоит в том, чтобы получить расчетный диаметр и на основании этого выбрать значение номинального диаметра, наиболее близкое к значению выше или ниже, как указано в таблице диаметров проекта.

      Здесь мы указываем этапы и характеристики этих двух вариантов, поэтому мы предлагаем вам проверить это.

      4 Создание системы водоснабжения у сантехника

      Одной из выдающихся особенностей Plumber является то, что может содержать несколько систем водоснабжения с разными характеристиками в одном проекте . Это дает возможность выполнить проектирование стояка, назначив каждому из его узлов одну или несколько систем водоснабжения в проекте, имитируя реальную ситуацию в многоуровневых зданиях.

      После создания нового проекта в «Сантехнике», первое, что вы должны сделать, это создать новую систему водоснабжения. :

      На вкладке «Проект» программы нажмите кнопку «Создать водопроводную сеть»:

      Справа от кнопки «Создать водопроводную сеть» мы также найдем кнопки для удаления или редактирования фактических свойств водопроводной сети, обсуждаемых ниже.

      При нажатии кнопки Create Water Network откроется редактор свойств Water network Properties Editor , свойства которого мы выделяем на рисунке:

      Таким образом, при назначении свойств и нажатии ОК, чтобы закрыть редактор , новая водопроводная сеть будет активна в Списке проектов:

      В таблице узлов активной водной сети есть только один узел: узел стояка.Это имя по умолчанию, присвоенное тому, что будет источником системы, но в любом случае вы можете изменить. Этот узел не может быть удален из проекта, потому что вокруг него будет определяться давление, необходимое в случае нахождения в расчетных условиях или, если в случае условия расчета, где давление подачи будет фиксироваться пользователем.

      Как перейти от расчетного состояния системы водоснабжения к расчетному?

      Когда вы поместите курсор в строку узла переходной платы и нажмете кнопку «Редактировать узел» , вы увидите диалоговое окно «Данные узла».В нем, помимо текстового поля для редактирования имени узла, вы найдете активный флажок с текстом: Расчет давления.

      Когда этот флажок установлен, мы говорим программе рассчитать необходимое давление в узле источника, чтобы соответствовать рабочему давлению самого неблагоприятного приспособления системы водоснабжения. Это расчетное условие.

      Если не выбрано , вам будет представлено текстовое поле, в котором вы должны ввести известное давление на этот узел. Это условие расчета в сантехнике:


      5 Добавление узлов

      Вкладка «Проект», панель «Сети» , содержит необходимые кнопки для создания , удаления и редактирования компонентов проекта . На этом уровне будут активны только кнопки New Node и Edit Node.

      Когда нажимает кнопку New (Node), редактор данных узла отображает с двумя свойствами, которые нужно назначить:

      При создании узлов будет назначена метка по умолчанию, состоящая из префикса, который был определен в разделе «Создание водной сети» (Редактор свойств водной сети), плюс соответствующий номер.

      В этом примере после добавления узлов в соответствии с нашим эскизом у нас будет следующая Таблица узлов:

      Удаление и редактирование узлов

      С узлами, созданными в нашем проекте , можно получить доступ к параметрам редактирования узлов, поэтому щелкните соответствующую строку и нажмите кнопку «Изменить» или, выбрав строку (щелкнув ее заголовок), перейдите к параметру «Стереть». Оба параметра на панели «Сети», в группе «Узлы», на вкладке «Проект».

      Следует иметь в виду, что, исключив узел из реальной системы водоснабжения в проекте, он также исключит трубы, если это так, подключенные к этому узлу.

      6 Создание труб водопровода

      Сантехник настроен на обработку отдельно сети холодной воды от горячей воды , хотя, в конце концов, это одна и та же сеть водоснабжения. Возможно выполнение проектирования сетей водоснабжения, которые подают только холодную воду; поэтому строительство трубопровода для горячей воды в проекте не является обязательным.

      Особенность этого разделения в том, что источник системы холодного водоснабжения, это Узел, который мы ранее определяли как стояк. И в случае системы горячего водоснабжения источником будет соответствующий водонагреватель.

      Необходимо, чтобы пользователь имел в виду следующие аспекты:

      • Если в проекте есть трубы с горячей водой (нижняя правая таблица на вкладке «Узлы и трубы» главного окна «Сантехника»), должен быть хотя бы один узел с нагревателем, связанным в таблице узлов.
      • По крайней мере, одна из труб в сети горячего водоснабжения должна иметь в качестве верхнего узла узел с водонагревателем, назначенным (поскольку он является источником этой системы).
      • В сети холодного водоснабжения также должна быть труба, конечный узел которой подводится к узлу с соответствующим водонагревателем (для возможности подачи горячей воды в сеть).
      • Программа рассчитает , исходя из длины и диаметра, назначенных в Диспетчере приспособлений для водонагревателя, потерь напора, вызванных прохождением воды со стороны холодной воды водонагревателя к входу горячей воды. сеть.

      Перед выполнением расчета системы водоснабжения Сантехник проверит введенные данные, чтобы убедиться, что выполнено большинство предыдущих предварительных условий .В противном случае он выдаст пользователю соответствующее сообщение и остановит расчет.

      Добавление новых каналов будет производиться с помощью кнопок на панели Networks вкладки Project:

      При выборе этой опции (Новая труба холодной или горячей воды) будет представлено диалоговое окно Данные трубы , в котором необходимо установить, какой из ранее созданных узлов в проекте будет стартовым, а какой Конечный узел этого участка трубы.

      Важно, во время определения начального и конечного узлов каждой секции трубы, принять во внимание, что начальный узел находится выше по потоку от трубы (принимая во внимание, конечно, направление потока в сети. ) и конечный узел, расположенный ниже по потоку. Это гарантирует, что результаты соответствуют открытой или разветвленной сети, что характерно для большинства систем водоснабжения в зданиях.

      В этом редакторе мы найдем опцию Вычисление диаметра , которая, по умолчанию, активна (отмечена), чтобы диаметр секции трубы был рассчитан автоматически .Если по какой-либо причине или критерию пользователя необходимо указать диаметр, чтобы программа не изменяла его, эту опцию необходимо деактивировать (снять флажок), чтобы отобразить список доступных номинальных диаметров в проекте для выбора желаемого диаметра:

      Самая значимая часть в этом редакторе (не только если у вас есть возможность рассчитать потери методом эквивалентной длины, но и установить списки материалов проекта) — это кнопка Lengths , в которой мы можем укажите, как мы видели ранее, фитинги для установки на этом участке трубы:

      Обратите внимание на предыдущий рисунок, что по умолчанию создается фитинг в каждой секции трубы: тройник , предполагая, что большая часть созданных ответвлений будет снабжать сантехническую арматуру.

      В отношении вышеупомянутого, важно, чтобы пользователь в тех секциях, которые соответствуют конечным ответвлениям (как в случае секции N3-Gh3 нашего примера системы водоснабжения) , изменил этот тройник на 90 ° Локоть.

      Кроме того, в диалоговом окне «Данные трубы» вы найдете флажок с текстом «Приспособления для снабжения с промывочным клапаном», который по умолчанию отключен. Цель этой опции состоит в том, чтобы позволить пользователю определить, какие трубы поставляют арматуру с промывочным клапаном , и в этом случае сантехник определит вероятный расход, используя соответствующие значения из метода HUNTER.

      В нашем примере нет приспособлений с промывочным клапаном, поэтому мы оставим опцию отключенной для всех труб.

      Наконец, у нас будут следующие таблицы труб:

      Удаление и редактирование труб

      Как и в случае с узлами, мы можем редактировать строки, помещая курсор в любую ячейку соответствующей строки и нажимая кнопку «Редактировать».

      Чтобы удалить трубу , учитывая, что он удалит все трубы, которые ей поставляются, выберите строку (щелкнув в ее заголовке) и нажмите кнопку «Стереть»:

      В группе кнопок, связанных с трубопроводами в каждой системе водоснабжения (холодной или горячей воды), найдет кнопку, которая позволяет нам напрямую получить доступ к информации о длинах труб и установленных на них фитингов:

      7 Результаты проектирования системы водоснабжения

      На этом уровне у нас есть вся информация, необходимая сантехнику для выполнения расчета или проектирования системы водоснабжения.Только удостовериться нужно:

      • Если вы проектируете, , то есть: Если вы хотите определить минимальное давление, необходимое в источнике системы водоснабжения (узел стояка), необходимо включить параметр расчета давления в вышеупомянутом узле (отмечено).
      • Если вы хотите рассчитать сеть , то есть знать, какие реальные давления в узлах и сантехнических устройствах, вы должны указать давление в узле Riser, для которого вы должны отключить опцию Расчет давления этого узла.

      Таким образом, остается только нажать на кнопку «Фактическая водная сеть» на панели «Расчет» (вкладка «Проект») и, если проблем с предоставленными данными не обнаружено, будет показано следующее окно с предупреждением:

      , с помощью которого мы узнаем, что решение было достигнуто в расчете.

      Давайте посмотрим на результаты:

      Требуемое давление на источнике системы водоснабжения (узел стояка)

      Давления, рассчитанные как на узле, так и на выходе поставляемого приспособления, если применимо, будут представлены в таблице узлов.Мы увидим предупреждающий символ в виде флажка, который сообщает нам, что расчет (т. Е. Давление, рассчитанное для исходного узла) было выполнено в соответствии с минимальным рабочим давлением прикрепленного к нему приспособления (как указано в Приспособлениях). Менеджер):

      Просматривая остальное давление на выходе в узлах с подключенной сантехникой (как в сетях холодного, так и горячего водоснабжения), вы увидите, что он удовлетворен тем, что его значение больше указанного в таблице приспособлений водопровода. Сеть (Менеджер приспособлений).На следующем рисунке это сравнение выполнено для кухонной мойки (Ks) и душа (Sh):

      Диаметр труб отводов.

      Когда расчет будет завершен, мы сможем увидеть, что номинальный диаметр был назначен трубам (те, в которых была сохранена опция «Расчет диаметра») , в соответствии с тем, что указано в диспетчере диаметров проекта.

      Кроме того, таблицы труб обновлены, чтобы представить результаты каждого из параметров гидравлического расчета.В нашем примере , сохранив все трубы с включенной опцией расчета диаметра , мы получаем следующий результат:

      Следует отметить, что наблюдается постоянство уменьшения диаметров по мере удаления от стояка, за единственным исключением, что отображается для труб N3-Gh3 и Sh-Gh3, предупреждающие значки. Чтобы получить подробную информацию об этих предупреждениях, необходимо дважды щелкнуть по ним, чтобы просмотреть сообщение:

      В данном случае нам указано, что диаметр штуцера подающей трубы для садового шланга больше, чем диаметр ответвления, питающего его от водопроводной сети , что противоречит общим рекомендациям гидравлического проектирования.

      Для устранения этого предупреждения мы можем установить, редактируя указанные трубы, диаметром в 19,05 мм , равным диаметру трубы подачи садового шланга. В случае ответвления N3-Gh3:

      После внесения изменений мы должны снова нажать кнопку «Рассчитать фактическую сеть водоснабжения», чтобы обновить результаты.

      При выполнении вышеупомянутого изменения мы увидим корректировку давления в сети водоснабжения (и других параметров).

      Таким образом, не выводя никаких дополнительных сообщений об ошибках или предупреждениях, мы готовы визуализировать оставшиеся результаты расчета.

      Таблица размеров приспособлений, расчет вероятного расхода и диаметров

      Эта таблица, , которая не редактируется напрямую , является той, которая появляется, когда мы выбираем вкладку «Диаметры» в главном окне сантехника:

      Здесь мы увидим, среди других параметров, расчетный диаметр, полученный программой , выбранный номинальный диаметр и скорость потока для внутреннего диаметра, связанного с этим номинальным диаметром.

      Когда расчетная скорость потока для выбранного номинального диаметра любой трубы выходит за пределы диапазона 0.6 и 3 м / с, в этой ветке будет отображаться значок предупреждения, чтобы уведомить пользователя об этой ситуации. Этот диапазон, вообще говоря, устанавливается как «рекомендуемый» при проектировании систем водоснабжения в зданиях.

      Это случай ответвлений Gh3-N3 и Gh2-Sh, которые имеют скорости ниже 0,60 м / с из-за модификации, которую мы выполняли ранее в Таблицах труб.

      Таблица расчета эквивалентных длин труб

      Третья вкладка в главном окне сантехника содержит расчет эквивалентных длин в каждой секции трубы , представляя для каждой секции фитинг, количество, частичную эквивалентную длину и, наконец, общую эквивалентную длину:

      Эта таблица, как и предыдущая, не редактируется напрямую, и представляет последние два столбца только в том случае, если выбранный метод расчета потерь напора (вкладка Конфигурация → панель расчета потерь напора) соответствует Эквивалентной длине.

      По поводу гидравлического дизайна и все! Всего за несколько кликов мы сделали проект системы водоснабжения с сантехником.

      Наконец, давайте посмотрим на список материалов, нажав кнопку «Списки материалов » на вкладке «Результаты» → панель «Материалы»:

      Здесь в отдельных группах отображаются сантехника, трубы и фитинги для холодной воды и соответствующие элементы для системы горячего водоснабжения.

      Из Таблицы перечня материалов, а также с другими таблицами расчетов и результатов проектирования системы водоснабжения с помощью сантехника, можно распечатать, а также экспортировать в Microsoft® Excel, так же, как и с любым другим. другая программа для Windows®.

      Горячее водоснабжение для офисных и многоквартирных домов и т. Д. Продолжение

      В воздушной системе, как и в системе на рис. 313, основная подающая труба проходит как можно напрямую к верхнему этажу, а затем проходит горизонтально, вертикальные стояки выводятся везде, где это необходимо, эти трубы входят в основную обратную линию в подвале, которая переносит возвратную воду обратно в котел, а вертикальные стояки, таким образом, выполняют работу подачи и возврата. Эта система, вероятно, обеспечивает более равномерно нагретую воду, чем большинство других систем водоснабжения.

      Третья система горячего водоснабжения для больших зданий показана на рис. 315, эта система значительно отличается от уже показанных. Основная подающая труба проводится от котла к тем точкам, где должны быть поставлены вертикальные стояки, причем основная укладка идет вверх от котла. Эти стояки должны соединяться вверху с основной горизонтальной линией, к которой подсоединяется основной вертикальный возврат, по которому вода возвращается в котел. Автоматический воздушный клапан должен быть размещен в самой высокой точке трубопровода, чтобы снять воздушную пробку в системе.На каждой вертикальной линии, как показано на рисунке, должен быть клапан, с помощью которого можно уравнять циркуляцию горячей воды, чтобы предотвратить попадание слишком большой доли горячей воды на разные части системы в ущерб другие части системы.

      Рис. 314. — Система верхнего горячего водоснабжения офисного или многоквартирного дома.

      Рис. 315. — Горячее водоснабжение офисного или многоквартирного дома.

      Рис. 316. — Секция пароварки.

      При выборе правильной системы горячего водоснабжения для большого здания требуется не меньше внимания, чем при выборе правильной системы отопления.

      В то время как одна система при определенных обстоятельствах и условиях будет работать безупречно, другая полностью выйдет из строя. Если сантехник хорошо разбирается в принципах циркуляции и имеет практический опыт, он обычно сможет определить, какая система водоснабжения в данных условиях даст наилучшие результаты.

      Рис. 317. — Горячее водоснабжение от пароварки.

      Пароварка — это устройство, которое находит важное применение в системах горячего водоснабжения многих высотных зданий в крупных городах.Однако он очень редко используется в каких-либо крупных городах.

      На рис. 316 показан вид в разрезе пароварки, из которого видно, что он состоит из двух котлов, расположенных один внутри другого. Внешний бойлер нагревается обычным образом, а внутренний бойлер нагревается за счет контакта с нагретой водой внешнего бойлера. Внешний котел находится под прямым давлением, а внутренний котел — под давлением резервуара. Легко принять во внимание, что в высоких зданиях, многоэтажных, верхние этажи иногда превышают высоту, на которую может достигать вода под давлением города.Несмотря на то, что это состояние не является постоянным, часто случается, что в определенное время дня давление, которое в остальное время достаточно, снижается настолько, что не может вытеснить воду на верхние этажи. Именно в этих условиях используется пароварка, как показано на Рис. 317.

      Рис. 318. — Простая форма отключения.

      Внутренний котел подает горячую воду на верхние этажи под давлением резервуара, а внешний котел подает горячую воду на нижние этажи под давлением с улицы.

      Резервуар на чердаке, как правило, должен подаваться с помощью насоса или водоподъемника.

      Рис. 319. — Автоматическое отключение.

      Перекрестное соединение между двумя котлами позволяет питать оба котла уличным давлением, когда оно достаточно высокое, чтобы достигать верхних этажей. Ночью, когда давление высокое, можно использовать этот режим, что позволяет сэкономить на перекачке в резервуар.

      На рис. 318 показана простая форма отсечки, устройство, часто используемое при работе пароварки с целью подачи в распределительные трубы подачи воды либо под давлением в баке, либо под прямым давлением, в зависимости от обстоятельств. .

      Успешная работа этого отключения полностью зависит от внимания и осторожности обслуживающего персонала при открытии и закрытии соответствующих клапанов, а случайное отсутствие осторожности привело к тому, что это устройство было выброшено для автоматического отключения, например, на рис. 319.

      В последнем каждый из четырех клапанов жестко прикреплен к системе рычагов, приводимых в действие рукояткой, при нажатии на которую открываются или закрываются соответствующие клапаны, что позволяет избежать ошибок. .

      Та же работа, что и пароварка, может выполняться двумя одинарными котлами, соединенными надлежащим образом, как показано на Рис. 320.

      Для того, чтобы два котла работали под разным давлением, передняя часть воды каждого из них должна быть полностью отделенным от другого. Для этой цели можно использовать отдельные змеевики в одном нагревателе. Также могут использоваться специальные нагреватели с двумя отдельными поверхностями нагрева. Общие соединения для этой системы очень похожи на соединения на рис.317. Один котел питает верхние этажи и, следовательно, находится под давлением в резервуаре, а другой — под давлением на нижние этажи.

      Можно констатировать, что работа с пароваркой рассматривается автором в его работе «Иллюстрированная современная сантехника».

      Очень распространенная проблема, с которой сталкиваются во многих частях страны, особенно на Западе, — это накопление извести в соединениях и трубопроводах. Эта проблема достаточно серьезна в связи с закупкой горячей воды для жилых и жилых домов, но в случае более крупных работ, таких как общественные или полуобщественные здания, ее наличие вызывает гораздо большее раздражение.

      В некоторых местах единственный естественный источник воды, который может быть получен, — это жесткая вода, сильно пропитанная известью, которая поглощается при прохождении через почву. Отложение извести происходит в основном в трубах с горячей водой, хотя это также происходит в трубах с холодной водой. Когда известь начала накапливаться внутри трубы, накопление быстро увеличивается, и часто за сравнительно короткое время труба полностью заполняется. Это состояние является не только источником большого раздражения, но и источником опасности.

      Было предпринято множество попыток очистить трубы, заполненные таким образом различными веществами, но даже несмотря на то, что иногда это было частично успешным, такое лечение не дает постоянных результатов. Обычно лучше заменить заполненную трубу новой, чем пытаться очистить известковый налет.

      Рис. 320. — Два одинарных котла делают работу двухконтурного котла.

      Кислоты действуют на такие отложения, как и каустическая сода, но они представляют собой суровое средство, способное причинить вред, а также оказать желаемое средство.

      Могут быть приобретены специальные запатентованные устройства для присоединения к линейному соединению, которые, как утверждается, предотвращают забивание труб известью.

      Однако может показаться, что эти различные устройства и рецепты не соответствовали правильным направлениям, и что гораздо лучше было бы предотвратить попадание пропитанной воды в соединение диапазона, где большая часть проблем связана с накоплением появляется известь. Рис. 321 иллюстрирует способ такого рода. Согласно этому плану используются два чердачных резервуара: небольшой резервуар для дождевой воды и резервуар большего размера для жесткой воды из естественного источника. Следует отметить, что теплогенератор не используется.

      Нисходящая линия подачи от резервуара для дождевой воды подключается непосредственно к переднему фронту воды, подающая труба от которого идет вверх к резервуару для жесткой воды и соединяется с расположенным в нем нагревательным змеевиком. Пройдя через этот змеевик, вода возвращается в резервуар для дождевой воды. Это представляет собой законченную систему циркуляции для нагрева содержимого резервуара для жесткой воды с помощью змеевика, работа выполняется водой, не содержащей извести, и, таким образом, предотвращается отложение извести в соединениях диапазона.От накопительного бака для жесткой воды подводится горячая вода к различным светильникам. Это отличный способ разместить блоки известняка на нагревательном змеевике в резервуаре для хранения жесткой воды, поскольку известь, содержащаяся в воде, будет откладываться на таких блоках, а не на трубопроводах или стенках резервуара. Таким образом, использование этих блоков значительно поможет защитить резервуар и трубопроводы от извести. Если под рукой нет известняка, то лучше всего подойдут ракушки устриц или моллюсков. Раковины, помещенные в чайник, в котором используется жесткая вода, предотвратят накопление извести внутри.

      Хотя только что описанный метод является наиболее эффективным из всех предложенных, следует упомянуть два возражения, связанных с его использованием. Во-первых, если резервуар для хранения жесткой воды открыт, его нельзя заставить нагреться до такой высокой температуры, как в бойлере, из-за отвода тепла от открытой поверхности. Во-вторых, в воздух неизбежно должно выходить большее или меньшее количество пара, и во многих случаях эта особенность была бы нежелательной. Несомненно, однако, что в большинстве случаев резервуар можно было нагреть до достаточно высокой температуры для всех обычных целей.

      Рис. 321. — Метод предотвращения отложений извести в соединениях ареала.

      Однако нет причин, по которым этот резервуар не может быть герметично закрыт вентиляционным отверстием через крышу, которое в значительной степени избавило бы его от нежелательных свойств.

      alexxlab

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *
