Дефлектор на трубу своими руками: Дефлектор на дымоход газового котла — требования к установке и правила монтажа

Содержание

Изготовление дефлектора на трубу дымохода своими руками. Ветрозащитный колпак на дымоход Ветрозащитный колпак на трубу своими руками

Для тепловых установок, которые работают на различных типах органического топлива – непременным условием бесперебойной и эффективной работы является установка качественных дымоотводящих систем. Чтобы топливо в вашей печке или котле сгорало с полной теплоотдачей – к топочному пространству необходимо организовать приток воздуха, а продукты сгорания и дым нужно вывести не только из топки, но и за пределы здания. В том случае, если в отопительном устройстве не предусмотрен монтаж системы воздушного наддува, то тяга в топке создается исключительно дымоходной системой. Флюгарка на трубу дымохода является завершением дымоотводящей системы и вносит свой вклад в обеспечение бесперебойной и эффективной работы топки.

флюгарка на трубу дымохода — фото

Флюгарки и дефлекторы устанавливаются на оголовках труб и предназначены для отклонения дымового потока в соответствии с направлением господствующего ветра.

Собственно само название «дефлектор» — это калька с латинского понятия «отклонять».

Дефлекторы и флюгарки предназначены для обеспечения полного отвода газов из дымоходной системы. Застой и неполное удаление продуктов сгорания происходят в дымоходах по следующим причинам:

  • Сильный порывистый ветер может мешать нормальному выходу продуктов сгорания из дымохода. Ветер, задувающий в незащищенный оголовок трубы может нарушать тягу дымохода.
  • Также неполному удалению продуктов сгорания может мешать неправильное расположение дымовой трубы на крыше.
  • Продукты сгорания могут застаиваться в трубе и из-за ее неправильной конструкции: недостаточного сечения и излишнего количества колен с изгибами.

Флюгарки и дефлекторы на оголовках дымовых труб действуют на аэродинамических принципах, формируя устойчивую тягу в трубе вне зависимости от текущего направления ветрового потока. Эти устройства изменяют вектор движения воздушной массы, направляя ее в сторону, которая обеспечивает наиболее эффективное удаление продуктов сгорания.

При использовании флюгарок и дефлекторов ветер не прерывает поток истекающих продуктов сгорания, а усиливает его. Эти устройства также компенсируют снижение тяги, вызванное поворотами в дымоходной системе.

Правильно выбранный дефлектор или флюгарка обеспечивает увеличение эффективности дымохода до 20 процентов. Также это оборудование защищает дымоотводящий канал от попадания в него атмосферных осадков.

Дефлекторы и флюгарки могут устанавливаться как на индивидуальных, так и на коллективных дымоходных системах. Эти устройства также могут размещаться на вентиляционных трубах, в том числе на системах вентиляции мусоропроводов.

Конструкция дефлекторов и флюгарок на дымовых трубах

Основными частями дефлекторов и флюгарок, устанавливаемых на дымовые трубы являются следующие детали:

  • В нижней части расположен цилиндр, который может производиться из металла, керамики или асбеста.
  • Далее к цилиндру прикрепляется верхний стакан. Он фиксируется на нескольких стойках и имеет форму усеченного конуса, расширяющегося вниз.
  • Для защиты от атмосферных осадков на верхний стакан-диффузор монтируется зонтик-колпак, имеющий конусообразную форму.

Верхняя и нижняя части диффузора могут оснащаться кольцевыми отбоями. Они отклоняют ветровой поток от вертикального направления. Конструкция дефлекторов и флюгарок рассчитывается таким образом, чтобы поток ветра с любой стороны не мешал эффективному истечению продуктов сгорания из дымоходного канала, а образовывал устойчивую тягу в трубе.

Материалом изготовления дефлекторов и флюгарок обычно служит оцинкованная сталь. Такой материал практически идеально подходит для работы в агрессивных условиях внешней среды: ведь на эти устройства действуют не только обычные атмосферные осадки, но и горячие продукты сгорания. Такое сочетание может вызвать ускоренную коррозию у любого незащищенного металла.

Принцип работы дефлектора трубы дымохода

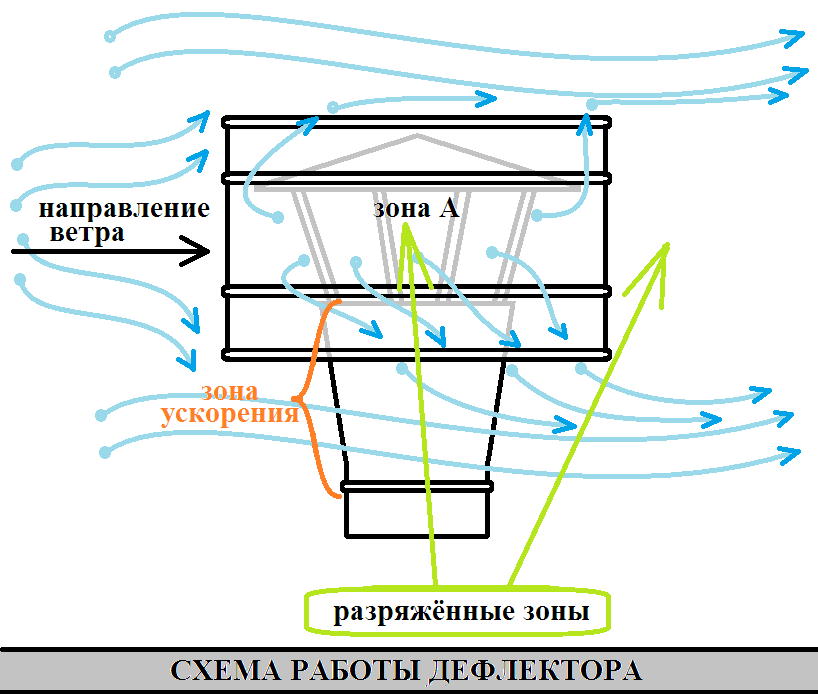

Принцип работы дефлектора основан на следующих аэродинамических принципах:

При воздействии ветрового потока сверху вниз начинается подсос истекающих продуктов сгорания через нижнее кольцеобразное отверстие.

Если ветер начинает дуть снизу вверх, то газы начинают истекать уже через верхний кольцевой канал.

Если ветровой поток направлен параллельно горизонту, то удаление продуктов сгорания происходит через оба отверстия.

Самый маленький уровень тяги дефлектор такой конструкции показывает в том случае, если ветровой поток направлен снизу вверх. Препятствует истечению газов в этом случае верхний зонтик. Для того, чтобы предотвратить перебои работы – зонтик может изготавливаться в виде двух конусообразных конструкций, соединенных широкими частями. В этом случае негативные моменты работы дефлектора компенсируются.

Как изготовить дефлектор на дымоход своими руками

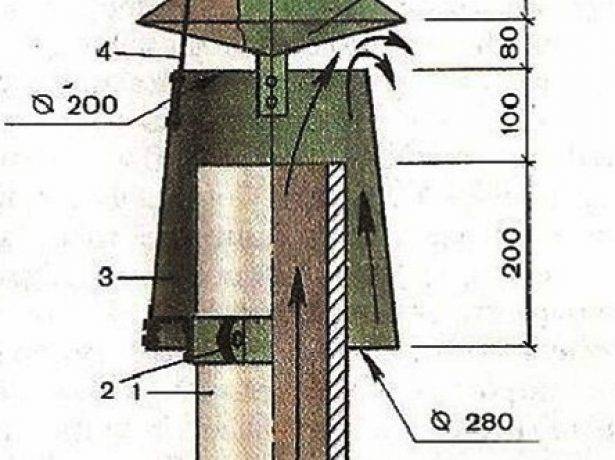

Уяснив для себя принцип работы дефлектора на дымоходной трубе вы можете приступить к его изготовлению своими руками. Процесс монтажа дефлектора выглядит следующим образом:

После формирования нижнего стакана на нем закрепляются три-четыре стойки.

К нижней части дефлектора крепится верхний цилиндр. Это можно сделать при помощи хомутов.

Посредством кронштейнов на верхнюю часть дефлектора закрепляется колпак.

При установке дефлектора с круглым сечением на квадратный дымоход используются переходные патрубки.

Если дымоходная труба имеет слишком большое сечение (например, каминная труба), то для ее соединения с дефлектором используется комплект подпорок, изготовленных из стали.

Предназначение и устройство флюгарки трубы дымохода

Как ни странно, но флюгер, а вернее флюгарка, являются не только украшением жилища, но и устройством, которое обеспечивает увеличение тяги в дымоходах систем отопления без задействования дополнительных источников питания, таких как электроэнергия.

Это устройство защищает оголовок дымоходной трубы от ветра.

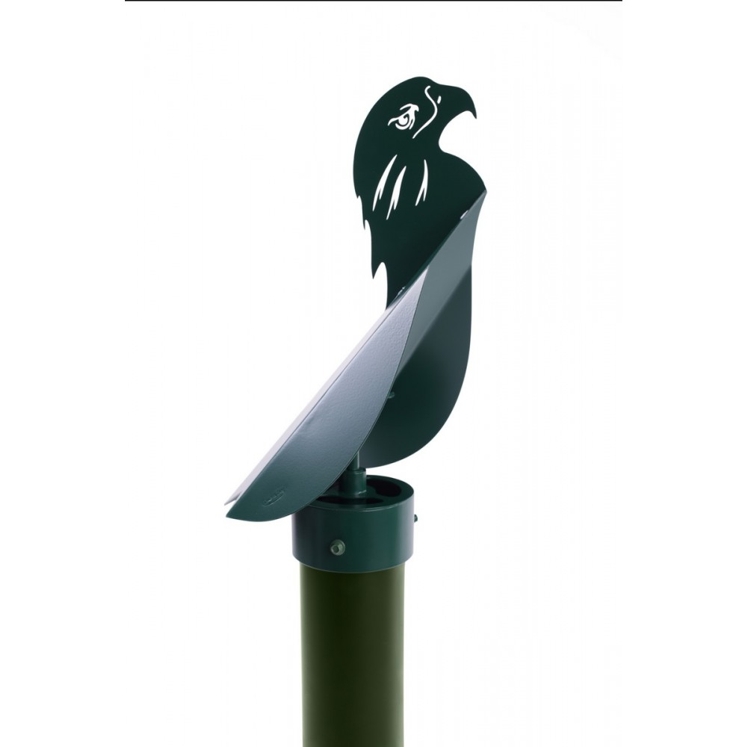

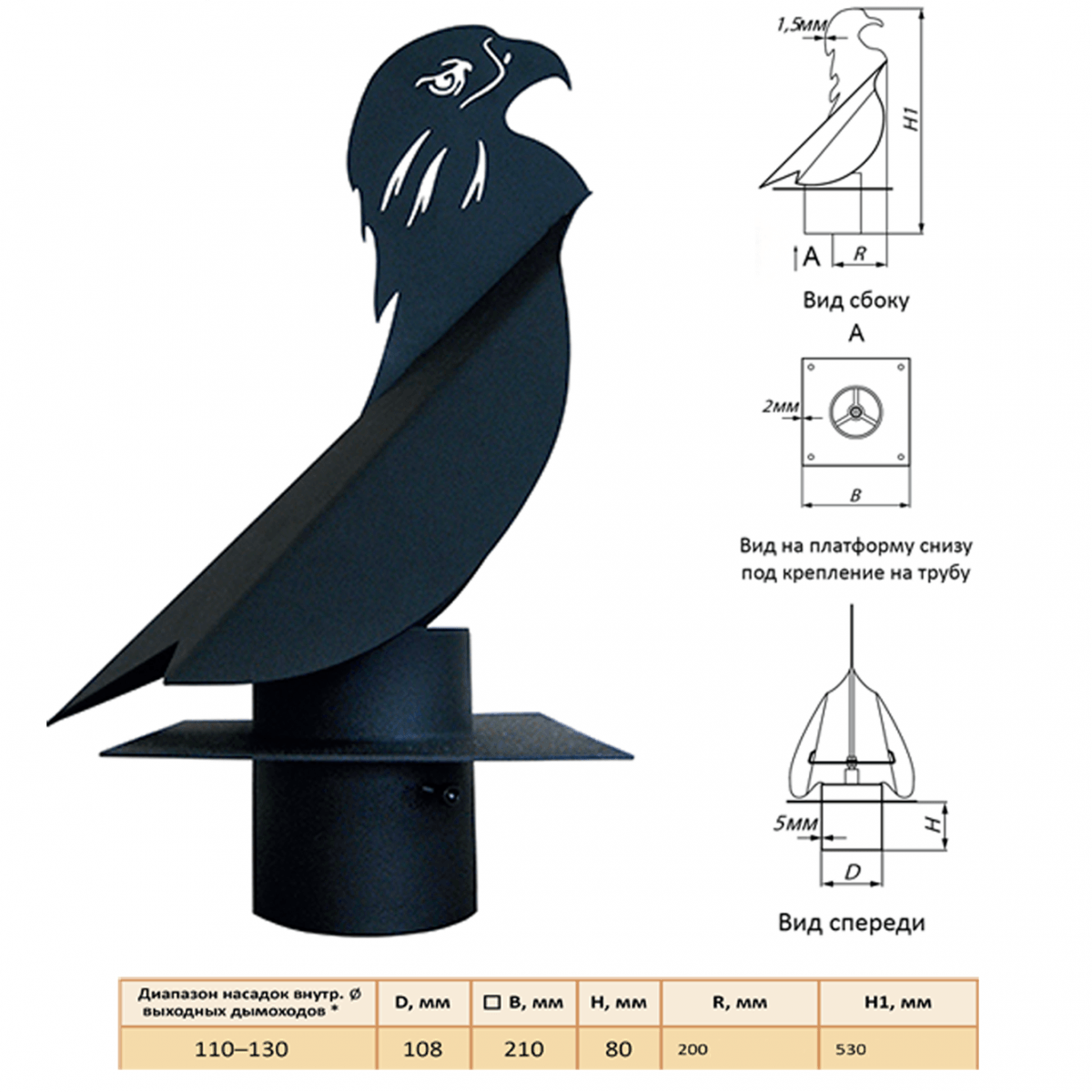

Флюгарка состоит из крышки конусной формы, ширмы, имеющей конфигурацию полуцилиндра и, собственно, флюгера. Все устройство закрепляется на подшипнике или на свободно вращающейся оси.

Флюгарка является подвижным устройством, которая изменяет свое положение в зависимости от направления ветрового потока и защищает тем самым оголовок трубы от воздействия ветра.

На ветре – флюгарка разворачивается к его потоку выпуклой полуцилиндрической частью. Ветер огибает оголовок трубы и усиливает тягу в дымоходной системе, производя своеобразный «подсос» продуктов сгорания.

Флюгарка может быть использована в самых разных системах. Существенным недостатком таких устройств является быстрый износ подвижных элементов, которые обеспечивают свободное вращение. Кроме того, зимой в подвижных частях флюгарки может накапливаться и замерзать влага, что существенно снижает эффективность ее работы. В периоды сильных морозов влага может замерзнуть, флюгер перестанет вращаться, что приведет к обратному эффекту: ветер начнет нагнетать воздух и задувать его в трубу и котел! Вследствие этого такие устройства не рекомендуется использовать в районах с суровыми климатическими условиями. В этом случае на дымоходных трубах лучше использовать классические дефлекторы.

Использование дефлекторов и флюгарок позволит обеспечивать эффективную работу тепловых систем вашего сооружения.

Все, что нужно знать о работе флюгарки показано в этом видео

Хорошая тяга – важнейшее условие для нормальной работы любой печи. Чаще всего проблемы с тягой вызваны ветром, атмосферными осадками и мусором, забивающим дымоход. Самым удобным и простым решением в таких ситуациях является установка дефлектора. Это устройство не дает ветру задувать трубу, защищает дымоход от попадания осадков и листьев, способствует свободному отводу продуктов сгорания. Чтобы правильно выполнить монтаж дефлектора, следует подробнее ознакомиться с особенностями его конструкции.

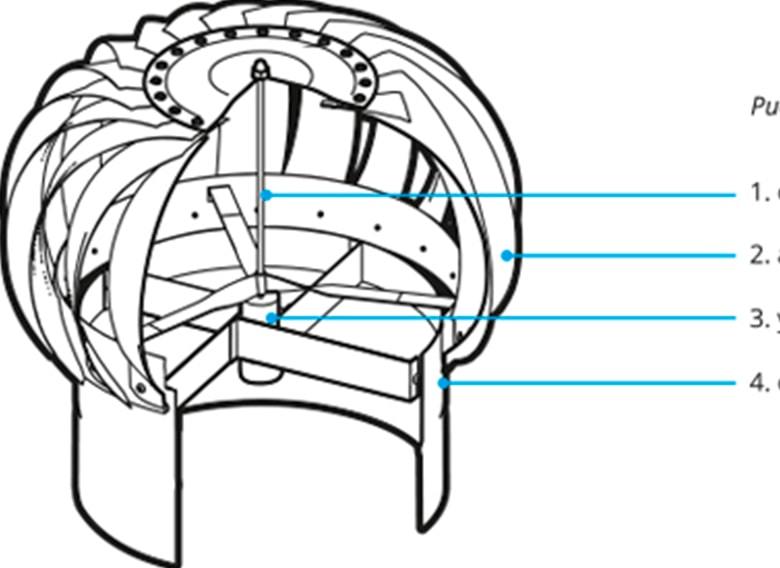

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

Цены на дефлекторы

дефлектор на дымоход

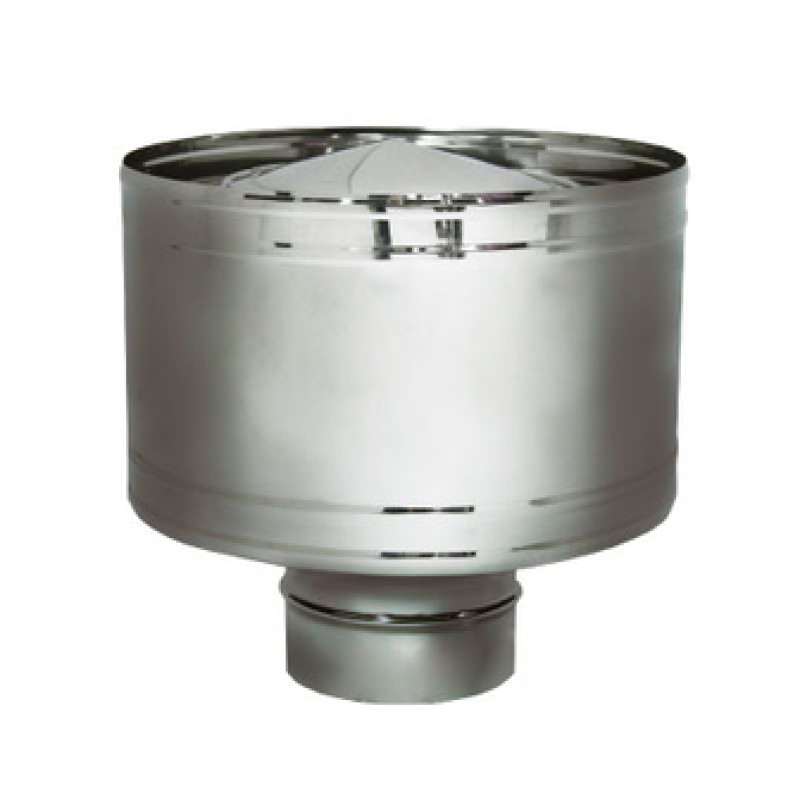

Виды дефлекторов

Вид устройства Характеристики

Самый распространенный вариант. Имеет цилиндрическую форму, изготавливается из нержавейки или оцинкованной стали. Тип соединения – ниппельный, фланцевый

Конструкция похожа на дефлектор ЦАГИ, но имеет небольшие отличия в верхней части. Изготавливается из оцинковки, нержавеющей стали и меди, чаще всего используется для дымоходов в банях

Усовершенствованный вариант ЦАГИ, предназначен для участков с преобладающим низким ветром. Обеспечивает хорошую тягу даже в безветренную погоду

Очень эффективная и простая конструкция открытого типа. Обеспечивает качественную тягу независимо от направления ветра. Изготавливается из оцинковки и нержавеющей стали

Надежная конструкция, эффективная при любом направлении ветра. Изготавливается из нержавейки, соединение выполняется при помощи врезки на патрубке устройства

Устройство с вращающимся корпусом и закрепленным в верхней части флюгером. Изготавливается из нержавейки или окрашенной углеродистой стали

Устройство вращается только в одном направлении, эффективно защищает дымоход от засорения и осадков, отлично подходит для газовых котлов. Не работает в штиль и при обледенении

Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.

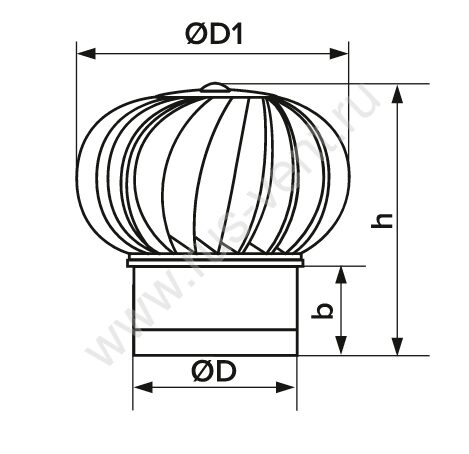

Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.

Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.

Особенности монтажа

Расположение дефлектора прямо влияет на эффективность его работы. При установке конструкции на дымоход следует соблюдать определенные условия:


Самостоятельное изготовление устройства

Для работы понадобится:

  • лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
  • ножницы по металлу;
  • заклепочник;
  • дрель;
  • лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

  • ширина диффузора составляет 1,2 d;
  • ширина защитного зонта – 1,7-1,9 d;
  • общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Шаг, №№ Описание Иллюстрация
Шаг 1. На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают.
Шаг 2. Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки.
Шаг 3. Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
Шаг 4. В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
Шаг 5. Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь.
Шаг 6. Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой.
Шаг 7. Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму.
Шаг 8. При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку.

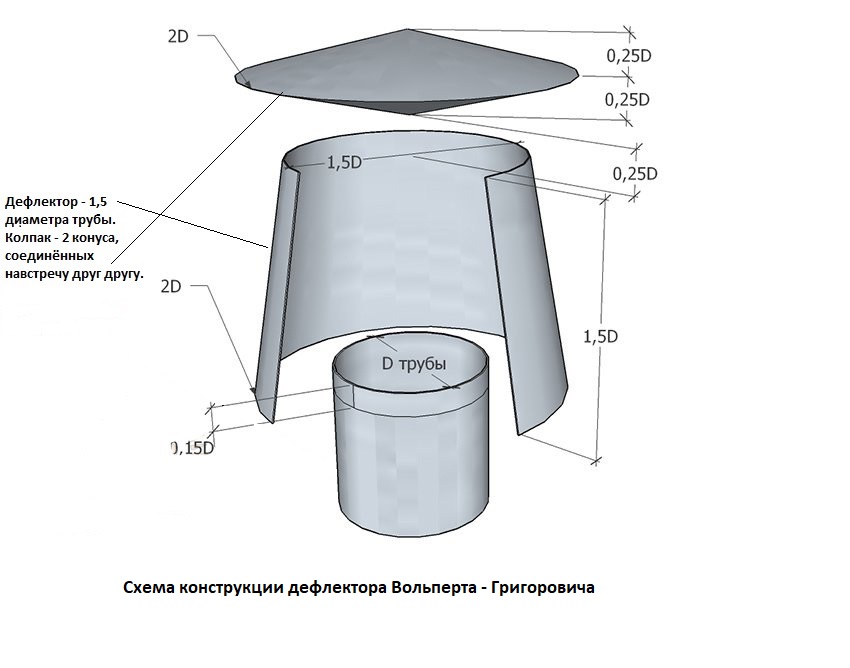

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Цены на заклепочник

заклепочник

Монтаж дефлектора

Установить конструкцию можно двумя способами – непосредственно на дымоход и на отрезок трубы, который потом надевается на дымоотводящий канал. Второй способ гораздо удобнее и безопаснее, так как самый трудоемкий процесс выполняется внизу, а не на крыше. Большинство заводских моделей имеют нижний патрубок, который просто надевают на трубу и закрепляют металлическим хомутом.

Закрепленный дефлектор – фото

Чтобы установить самодельный дефлектор, понадобится отрезок трубы, диаметром чуть больше диаметра дымохода, и резьбовые шпильки.

Шаг 1. На одном конце трубы, отступив от среза 10-15 см, отмечают по окружности места сверления под крепежи. Такие же метки ставят и на широкой части диффузора.

Шаг 2. Просверливают отверстия в диффузоре и трубе, примеряют элементы друг к другу. Верхние и нижние отверстия должны точно совпадать, иначе крепежи не получится установить ровно.

Шаг 3. Продевают сквозь отверстия шпильки и фиксируют их гайками с обеих сторон на диффузоре и на трубе. Гайки закручивать следует равномерно, чтобы корпус дефлектора не деформировался.

Шаг 4. Поднимают конструкцию на крышу, надевают трубу на дымоход и закрепляют хомутами.

Очень важно, чтобы на этом участке не оставалось зазоров между элементами, а потому затягивать хомут необходимо очень плотно. Дополнительно можно обработать стык по периметру термостойким герметиком.

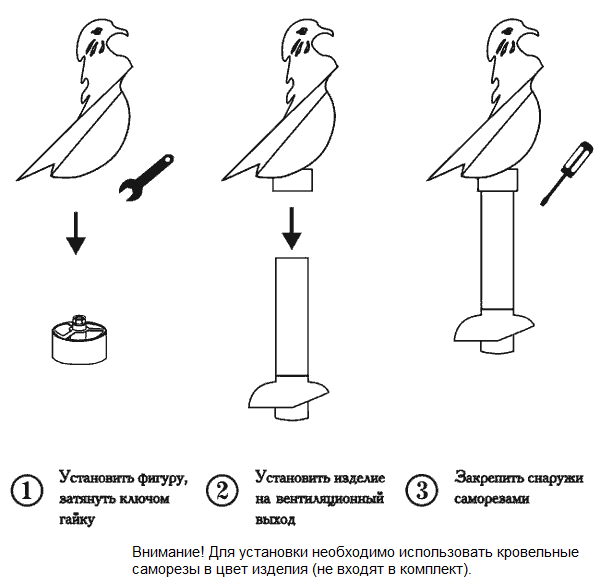

Монтаж такого дефлектора выполняется немного иначе, так как его конструкция имеет определенные отличия. Сначала в дымовой трубе сверлят три отверстия на одном уровне под крепежные болты. В срез дымохода вставляют кольцевую часть устройства и фиксируют болтами. Далее в кольцевой подшипник вставляется ось, на нее одевается цилиндр, затем полотно флюгера, защитный колпак. Все элементы соединяются при помощи кронштейнов или заклепками.

При выборе дефлектора с флюгером помните о том, что подшипники требуют регулярной смазки, иначе устройство не будет вращаться. Также нельзя допускать обледенения корпуса, и сбивать наледь, как только она появляется.

Цены на флюгер

Видео – Дефлектор на дымоход

Видео – Изготовление дефлектора своими руками

Установка дефлектора на поверхности дымохода способствует увеличению его тяги, а также украшает и улучшает презентабельность внешнего вида всего здания. Существуют различные виды дефлекторов, которые различаются технологическими моментами их установки. Об особенностях дефлекторов на дымоход и о правилах их монтажа поговорим далее.

Особенности и характеристика дефлектора тяги дымохода

Дефлектором называется устройство, имеющее аэродинамическое действие, которое монтируется сверху вентиляционного канала, в данном случае, дымохода. Главной его функцией выступает улучшение тяги в каналах. Это достигается с помощью физически доказанного закона, который гласит о том, что от быстроты движения воздушных потоков, которые двигаются в измененном поперечном канале, напрямую зависит статическая тяга в данном сечении.

С помощью дефлектора улучшается тяга и повышается эффективность вентиляционных и дымоходных систем.

Работа дефлектора, устанавливаемого на дымоходе, основывается на том, что ветер, попадая на препятствие, перед движением к дымоходу, находится на участке, на котором присутствует низкое давление, способствующее улучшению его тяги.

С помощью научных исследований был доказан тот факт, что монтаж дефлектора на дымоходную трубу улучшает коэффициент его полезного действия, минимум на 15 %. Кроме того, дефлектор предотвращает загрязнение внутренней части дымохода снегом, влагой, мусором и т.д.

Работа дефлектора не зависит от погоды в окружающей среде или от ветра. Он способен улучшать тягу при любых условиях.

Дефлектор на дымоходе позволяет воздушным потокам ударяться о него с внешней стороны, далее происходит их обтекание поверхности всего устройства, воздух, в таком случае, становится разреженным. Именно благодаря этому значительно улучшается тяга.

Принцип работы и устройство дефлектора дымохода

Системы дымоотвода присутствуют практически в каждом доме, так как они являются одной из самых важных частей, входящих в состав любой тепловой установки.

Чтобы обеспечить эффективную работу тепловых конструкций, следует позаботиться о правильной организации притока свежего воздуха и отводе дыма.

При безнаддувной работе тепловых генераторов именно на дымоход ложится ответственность за стабильность вывода продуктов сгорания. Для того, чтобы уменьшить ветровое воздействие на дымоход используют дефлекторы.

Монтаж данного устройства уместен в том случае, если дым неправильно выводится из помещения. Для появления этого неприятного явления, существует несколько факторов:

  • наличие порывистого усиленного ветра, который попадает в трубу и снижает тягу, кроме того, он мешает продуктам сгорания полностью выводиться;
  • неправильность расположения дымохода или слишком низкая его высота;
  • неправильно подобранный диаметр трубы дымохода.

Ветрозащитное устройство — дефлектор, помогает выводить газы из дымовых каналов, с помощью ветра. Дефлектор самостоятельно изменяет ветровой поток, в нужную для него сторону. Таким образом, с помощью ветра получается не снизить, а усилить тягу.

Установка дефлектора возможна на канале как индивидуального, так и коллективного использования. Кроме того, сфера их использования распространяется на:

  • вентиляционные системы;
  • газовые установки;
  • стволы мусоропроводов.

Конструкция дефлектора на трубу дымохода состоит из:

  • нижнего участка цилиндрической формы, для изготовления которого используется трубы из металла, асбеста или керамики;
  • диффузора — верхний цилиндр, по диаметра больше нижнего, ля его фиксации используют три-четыре стойки;
  • зонтика имеющий форму конуса.

На верхнем участке нижней части цилиндра и диффузора располагаются отбои кольцевого типа, с помощью которых отклоняется ветер. Конструкция дефлектора состоит в том, чтобы обеспечить бесперебойный выход продуктов сгорания из дымохода и улучшить тягу.

Для изготовления диффузора и зонтика дефлектора используется оцинкованная сталь.

Принцип работы дефлектора состоит в следующем:

  • при верхнем воздействии ветра на поверхность, газы подсасываются нижним кольцевым участком;
  • если же ветер начинает воздействовать с нижней части, то газы выводятся верхним отверстием;
  • если же воздействие ветра имеет горизонтальное направление, то тяга улучшается сразу через два кольца.

Самая неэффективная работа дефлектора наблюдается в том случае, когда присутствует верхнее воздействие ветра на дымоход. При этом, ветер отражается с помощью зонтика. Данным недостатком обладают все виды дефлекторов. Чтобы его устранить, в процессе изготовления зонтика, следует делать его в форме не одного, а двух конусных частей, соединения которых происходит той частью, где располагается основание. Таким образом, с помощью нижнего конуса производится отражение воздушных и дымовых потоков.

Дефлектор на дымоход — разновидности

В соотношении с конструктивными особенностями и формой дефлекторы разделяют на:

  • устройства, имеющие плоское навершие;
  • дефлекторы, в которых открывается крышка;
  • с наличием двух скатов на поверхности трубы, то есть с крышкой щипцового типа;
  • с наличие полукруглого навершия.

В экстерьере дома, построенного в современном стиле применяется вариант дефлектора, имеющий плоское навершие, которое изготавливают из медного состава.

Кроме того, довольно популярным является вариант колпака, имеющий полукруглое навершие.

Дефлектор, на котором имеется щипцовая крышка обеспечивает надежную защиту дымохода от попадания пыли или атмосферных осадков.

В процессе изготовления дефлектора применяется оцинкованная сталь. Хотя существуют покупные варианты дефлекторов, в которых металл покрывается пластиком или эмалью.

Существует огромное количество конструктивных дефлекторов:

1. Использование дефлектора Цаги позволяет усилить тягу в вентиляционном и дымовом канале. Данный дефлектор отличается наличием цилиндра, они бывают круглого и прямоугольного сечения. Для того, чтобы дефлектор бесперебойно функционировал, он устанавливается на расстоянии 100-159 см выше крыши.

Главными составляющими данного типа дефлектора выступает наличие:

  • входного патрубка;
  • диффузора;
  • кронштейнов;
  • корпусной части;
  • зонтика.

2. Дефлектор, называемый “Дымовым зубом” отличается индивидуальными особенностями монтажа, которые предполагают его установку с помощью дверцы к дымовому сборнику. Один его конец заводится за стенку, а второй приподнимается и устанавливается на дымоход. Чтобы облегчить монтаж, следует позаботиться о снятии футерозных пластин, находящихся на задней и боковой стенке. Кроме того, на данном дефлекторе располагаются две ручки, которые имеют название “холодная рука”, именно с их помощью осуществляется регулировка и управление работой печки.

3. Особой популярностью отличается применение дефлектора Григоровича, который отлично справляется с улучшением тяги как на дымоходах, так и на отверстиях вентиляционного назначения. Данный дефлектор имеет простую конструкцию, поэтому его вполне реально сделать своими руками. Данный дефлектор имеет в своем составе нижний цилиндр, в который входят два патрубка, верхний цилиндр, конусную часть и крепежи — два кронштейна.

Для изготовления такого типа дефлектора лучше применить жесть, оцинкованную сталь или специальную сталь, предназначенную для сооружения котлов. При отсутствии возможности в приобретении данных материалов, они заменяются более дешевыми альтернативными вариантами, только срок службы дефлектора, в таком случае, значительно снижается.

Кроме данных вариантов, дефлекторы для дымохода бывают шаровидным, звездообразными, открытыми, круглыми. По назначению дефлекторы разделяют на устройства:

  • для стандартных дымоходов;
  • дефлектор для газового дымохода;
  • для вентиляционных систем;
  • для мусоропроводов.

Дефлектор на трубу дымохода своими руками: особенности изготовления

Каждый их дефлекторов имеет индивидуальные размеры, которые должны отвечать определенным параметрам. Например, при расчете высоты дефлектора, следует учесть тот факт, что она должна составлять 1,6 часть в соотношении с внутренним размером дымохода, а расчет ширины составляет 1,8 часть.

Кроме того, 1,2 составляет ширина дефлектора. Чтобы соорудить дефлектор своими руками потребуется материал в виде:

  • оцинкованной стали;
  • меди;
  • нержавеющей стали.

Хотя покупка данных материалов и является дорогостоящей, но лучше всего отдать предпочтение именно им, так как дефлектор наиболее подвержен воздействию внешних раздражителей в виде ветра, ультрафиолетового излучению и атмосферных осадков. Самый лучший вариант — применение меди. Предлагаем ознакомиться с инструкцией по изготовлению дефлектора своими руками:

1. Перед тем как приступать к сооружению дефлектора, следует позаботиться о снятии мерок с дымохода и о создании чертежа дефлектора дымохода.

2. Сначала на картонной бумаге чертится развертка все деталей, из которых состоит дефлектор.

3. Они переносятся на поверхность металла, и с использованием специальных ножниц вырезаются согласно заданной заготовке.

4. Соединить необходимые детали между собой помогут заклепки, болты или сваривание.

5. Из стальных полос формируют кронштейны, которые используются для фиксации колпака.

6. Конусная часть дефлектора устанавливается на колпак.

Сначала собирается сам дефлектор, который после монтируется на дымоход. Далее следует установка нижнего цилиндра, который фиксируется болтами. Затем на нем фиксируется диффузор, для этой цели применяют хомуты. На поверхность диффузора устанавливают колпак, имеющий обратный конус.

Конструктивные особенности дефлектора флюгеля

Существует вариант изготовления флюгеля-дефлектора, который отличается наличием вращающейся корпусной части. В его составе присутствуют козырьки-дефлекторы, подшипниковый узел и непосредственно флюгель, отвечающий за вращение дефлектора.

Принцип работы данного устройства состоит прохождении воздушных потоков через межкозырьковое пространство, таким образом, происходит разжижение и ускорение воздуха. Это положительно сказывается на увеличении тяги в дымоходе, на скорости сгорания топлива и на улучшении воздухообмена, при наличии дополнительной вентиляции.

С помощью данных дефлекторов удается предотвратить обратную тягу, образование искр и срыв пламени.

Для самостоятельного изготовления конструкции потребуется фиксация дефлектора на срезе дымохода с использованием колец, имеющих подшипниковый узел.

Хотя и различают разнообразные по конструкции дефлекторы флюгели, они отличаются быстрой порчей, из-за того, что выходят из строя элементы, отвечающие за вращение. На них отрицательно сказывается коррозия и загрязнение. Кроме того, осенью и весной, металлические детали флюгеля подвергаются воздействию конденсаных масс, которые, при замерзании в зимнее время, прекращают работу флюгеля. Поэтому, их применение в регионах, с суровыми зимами является нецелесообразным.

Технология изготовления дефлектора своими руками

  • двух цилиндров, находящихся внизу и сверху устройства;
  • патрубка;
  • конусной части;
  • двух кронштейнов.

Перед сооружением дефлектора, следует определить к определению размера дефлекторов, для которых нужно измерить диаметр трубы дымохода, место крепления и высоту конструкции.

Для работы потребуется наличие:

  • металлического листа;
  • ножниц по металлу;
  • крепежей, таких как болты, гайки, заклепки;
  • чертилки;
  • плотного картонного основания;
  • обычных ножниц.

Для того, чтобы не испортить дорогостоящую сталь, предварительно вырезается картонный макет дефлектора, который подгоняется под размеры дымохода. Далее, уже по предварительно подготовленному макету, вырезаются все детали из металла. Для этого, заготовки из картона прикладывают к стали и обводят с помощью чертилки.

Ножницы по металлу помогут вырезать элементы. С помощью металлических заклепок, болтов и гаек соединяются все детали. Для изготовления кронштейнов используют стальные полосы.

После подготовки всех нужных деталей производится сборка дефлектора:

  • на трубу дымохода монтируется нижний цилиндрический элемент, для фиксации которого используют болты;
  • на нем фиксируется диффузор;
  • кронштейны помогают зафиксировать поверхность обратного конуса и колпака.

Совет: При наличии слишком большого диаметра дымоходной трубы, для его уменьшения используется металлическая проволока, которую наматывают вокруг дефлектора.

Среди достоинств изготовления данной конструкции дефлектора, следует отнести:

  • хорошее обеспечение защиты дымохода от попадания мусора и атмосферного воздействия;
  • длительность эксплуатации;
  • повышение КПД дымохода.

Среди недостатков данного дефлектора выделяют:

  • неидеальность конструкции;
  • возникновение сложностей в проведении замеров и изготовлении.

Все замечали возвышающийся над дымоходной трубой колпак, но далеко не все знают, зачем он там установлен и какое его предназначение. Эта деталь называется дефлектором. На русский язык это переводится как «отражатель».

Он представляет собой небольшой навес над трубой и служит для ее защиты от агрессивного воздействия окружающей среды: ветра, осадков и для создания необходимой тяги.

Иногда его называют –дымник, а выполненный в какой-либо стильной форме – флюгаркой. Дефлектор установленный на трубу дымохода – это пришедший к нам со старины архитектурный элемент, и сегодня он может также приукрасить крышу любого здания. К тому же он выполняет кроме декоративной роли, еще и важную практическую функцию – усиливает движение воздуха в трубе.

Что это такое и зачем он нужен?

Независимо от того, какое в доме используется отопительное оборудование и какой применяется теплоноситель, любая отопительная система обустраивается дымоходом. Благодаря ему обеспечивается вытяжка продуктов горения. От того как он будет функционировать напрямую зависит каким будет качество работы всей системы.

Но не всегда красивый и установленный по всем правилам дымоход идеально функционирует. Особенно это заметно при сильном ветре, когда на газы в трубе оказывается сильное давление. Чтобы ничто не могло препятствовать правильномуфункционированию всей отопительной системы используетсядефлектор, одеваемый на трубу дымохода.

Его основное назначение – повышать тягу, препятствуя воздушным потокам. Ветер, огибая препятствие, приводит к образованию вокруг трубы зоны низкого давления. В результате происходит усиление тяги. Независимо от конструкции дефлекторов, все они задействованы в одном и том же процессе – возникновении зоны пониженного давления при обтекании воздухом препятствия. Благодаря устройству ветер не уменьшает, а наоборот, усиливает тягу.

Воздушные потоки, соприкасаясь с поверхностью дефлектора, огибают его и начинают двигаться быстрее, создавая область разрежения. В физике такое явление называют эффектом Бернулли. Именно благодаря ему и увеличивается тяга в трубе.

Проведенные исследования свидетельствуют о том, что при использовании дефлектора, даже самого обычного, КПД дымохода возрастает на 20 %. Его полезность состоит еще и в том, что он защищает трубу от переносимого ветром мусора и осадков, в виде дождя, града или снега. Дымник одинаково функционирует при любых условиях, независимо от особенностей погодных условий на улице.

Популярные виды изделия

Вы, наверное, заметили то, что они бывают различной формы. Современные устройства могут иметь разное навершие:

  1. Плоское
  2. Полукруг
  3. С крышкой
  4. С двускатной щипцовой крышей

Полукруглый колпак

Первый тип чаще всего устанавливается на домах, выполненных в стиле модерн. Для обычных современных построек применяют в основном полукруглый колпак. Щипцовая крыша дефлектора лучше всего справляется с защитой дымохода от снега.

Главным образом дымники изготавливают из оцинкованного железа, реже из меди. Но сегодня входят в моду изделия, покрытые эмалью или жаростойким полимером. Если устройство используется на вентиляционных каналах, где отсутствует прямой контакт с нагретым воздухом, то можно применять колпак из пластика.

Конструкции дефлекторов также различные.

На отечественном рынке самыми востребованными считаются:

  • Дефлектор ЦАГИ, шаровидный с вращением, открытый «Астато»
  • Устройство Григоровича
  • «Дымовой зуб»
  • Круглый дымник «Воллер»
  • Звезда «Шенард»

Различные варианты колпаков на дымоход

Самым популярным на российских просторах стал дефлектор ЦАГИ. В его комплектацию входят:

  • Патрубок (входной)
  • Каркас
  • Диффузор
  • Зонтик
  • Кронштейны

Можно купить заводской дефлектор и установить на дымоход, но некоторые предпочитают делать его самостоятельно из подручных материалов. Для этого следует придерживаться нескольких несложных правил.

Это механизм имеющий вращающийся корпуси имеющий соединение с подшипниковым узлом, на нем закреплены специально изогнутые детали,. Сам флюгер находится сверху, он позволяет всему устройству как бы постоянно держаться по ветру.

Кольцо со встроенным в нем подшипниковым узлом с помощью прочных болтов крепят к срезу дымохода. Проходящий между козырьками поток воздуха ускоряется что приводит к созданию разреженной зоны. Тяга, соответственно, усиливается и повышается эффективность вывода продуктов сгорания.

Флюгер-дефлектор выполняется из материалов с высокой устойчивостью к коррозии. Он имеет элементарную конструкцию и может использоваться в дымоходах на любых зданиях.

Как правильно изготовить дефлектор на дымоход своими руками

Сначала необходимо определиться из какого материала он будет создан. Это может быть оцинкованное железо или нержавеющая сталь. Пригодна также и медь, несмотря на то, что это дорогой материал. Использование именно этих металлов связанно с тем, что дефлектор должен быть максимально стойким к перепадам температур и атмосферным воздействиям.

Устройство имеет свои определенные параметры, которых необходимо придерживаться. Например, высота дымника должна составлять 1,6-1,7 часть от внутреннего диаметра трубы, а ширина – 1,9.

Последовательность работ по самостоятельному созданию дефлектора следующая:

  1. На картоне чертим развертку главных деталей.
  2. Переносим выкройки на металл и вырезаем отдельные детали.
  3. Соединяем все элементы один с другим, используя для этого крепежные изделия или сварочные работы.
  4. Изготавливаем из стали кронштейны, нужные для крепления на поверхности дымохода колпака.
  5. Собираем колпак.

Дефлектор изготовленный своими руками, сначала собирается и только потом монтируется на трубу. Первым устанавливают цилиндр, который фиксируется крепежными изделиями. С применением хомутов на нем закрепляется диффузор, а также колпак, в виде обратного конуса. Этот простой элемент позволяет устройству функционировать при любом ветре.

Смотрим видео, делаем самостоятельно и поэтапно:

Чтобы самостоятельно сделать колпак потребуются следующие предметы и инструменты:

  • Резиновая или деревянная киянка
  • Молоток
  • Брусок
  • Зажимы
  • Ножницы для работы с металлом
  • Стальной уголок.

Чтобы упростить процесс сборки устройства, на всех деталяхспециальносрезают уголки с двух сторон.

Установка дефлектора обязательна и наиболее эффективна при наличии непрямого дымохода.

При изготовлении устройства самостоятельно необходимо строго придерживаться пропорций, указанных выше. Если дефлектор, устанавливаемый на дымоход, не будет соответствовать этим параметрам, то и свою основную функцию по созданию хорошей тяги он выполнять должным образом не сможет.

Делаем колпак самостоятельно, видеообзор:

Выполняя заготовки из металла самостоятельно, делать это лучше всего по лекалам из картона, вырезанными по требуемым размерам. Приложив их к листу металла, достаточно будет обвести детали по контуру и можно смело вырезать, не боясь ошибиться.

Наличие под колпаком обратного конуса также обязательное требование к конструкции. С его помощью дымник будет эффективно фуекционировать при любых климатических условиях.

Если у трубы максимально допустимый диаметр, то для монтажа потребуется применение растяжки, выполненной из проволоки.

Независимо от вида топлива, обязательной частью отопительной системы является дымоход. От его грамотного устройства зависит, настолько тепло будет в доме.

Особый вид топлива газ, поскольку он небезопасен, поэтому многих беспокоит вопрос: нужен ли дефлектор на дымоход газового котла и правильным ли будет такое решение проблемы? Давайте попробуем разобраться с этим непростым вопросом в нашем материале.

В современном исполнении встречаются дефлекторы разных видов, поэтому можно выбрать модель для дома, выполненного в любом архитектурном стиле.

Конструктивно эти устройства отличаются:

  • плоским верхом;
  • двумя скатами;
  • полукруглой крышкой;
  • откидным навершием.

Каждое из них отличается определенными достоинствами: открывающаяся крышка на дефлекторе позволяет осуществлять контроль над процессом отвода продуктов сгорания.

Как декоративный элемент для крыши, выполненной в стиле модерн, отлично подойдет плоский верх, лучшая защита от атмосферных воздействий — двускатная мини-крыша. В качестве материала для их изготовления в основном применяют оцинкованный металл, но иногда его покрывают слоем пластика или эмалируют.

Что такое дефлектор?

Сильный ветер способен нарушить стабильную работу газового котла. В таких условиях часто срабатывает автоматика и котел отключается. Продукты сгорания от газового котла при неэффективном их отводе предоставляют угрозу не только здоровью, но и жизни людей.

Чтобы усилить тягу путем оптимизации воздушных потоков используют или дефлекторы. В переводе его название звучит как отражатель, отклоняющее устройство. В его работе применен эффект Бернулли, основанный на понижении давления во время обтекания препятствия воздушным потоком. Он отклоняет воздушные массы, увеличивая силу главного потока дымохода.

Дымоход газового котла, оснащенный дефлектором, не будет затухать при сильных порывах ветра. Конструкция становится более эффективной, т.к. сила тяги увеличивается до 20%

Усилитель тяги эффективно функционирует при любой силе ветра и даже во время сильных порывов, при его наличии, не произойдет опрокидывание тяги. Но при полном безветрии это аэродинамическое устройство выполняет роль зонта и практически бездействует, а иногда и уменьшает тягу. По этой причине многие специалисты не советуют устанавливать дефлекторы на газовые дымоходы.

Несмотря на повышенные требования для дефлектора, устанавливаемого на , в отдельных случаях это единственное решение проблемы. Если это устройство не заложено в проект, нужно обязательно согласовать его установку с газовщиками. Только выполнив это условие, можно приступать к монтажу дефлектора.

По специфике устройства и связанным с этим принципом действия дефлекторы подразделяются на следующие разновидности:

Галерея изображений

Самостоятельная сборка устройства

Сначала заготавливают лекала, затем раскладывают их на листе металла и вырезают детали с использованием специальных ножниц. Корпус сворачивают, скрепляют края заклепками. Дальше крепят между собой верхний и нижний конусы, используя для этого кромку первого т.к. она больше и в ней можно вырезать в нескольких местах специальные крепежные надрезы шириной около 1.5 см, а затем загнуть их.

Перед сборкой в нижнем конусе устанавливают 3 стойки, равномерно распределив их по периметру и используя для этого шпильки с резьбой. Для соединения зонта с диффузором на последнем крепят заклепками петли из металлических полосок. Стойки ввинчивают в петли и для большей надежности выполняют фиксацию гайками.

Далее, выполняют работы по монтажу изготовленного собственноручно дефлектора на дымоход газового или другого типа котла. Собранное устройство помещают на трубу и закрепляют с использованием хомутов, не допуская зазоров. Иногда стык обрабатывают термостойким герметиком.

Сборка простой тарельчатой модели

Самым простым в реализации проектом является изготовление тарельчатой модели дефлектора. Такой колпак для дымохода запросто можно сделать своими руками. Ее геометрические параметры зависят от диаметра трубы:

Галерея изображений

виды, установка, сборка и монтаж

Печное дело – одно из самых сложных в строительстве. Ведь важно не только добиться того, чтобы дом или баня были равномерно и качественно согреты, но и обеспечить горению хорошую и безопасную тягу. Вот почему современные дымоходы зачастую заканчиваются зонтиками или специальными приспособлениями, защищающими их от мусора, птиц и осадков. Такие кровельные элементы, завершающие дымоходную трубу, всегда расположены ниже конька примерно на метр.

В холодную пору через любой колпак дым из трубы выходит свободно, за счет естественной тяги, но сильные порывы ветра способны заталкивать клубы назад.

А соорудить более высокий дымоход не всегда технически возможно, поэтому лучше отдельно поработать над самой тягой. Для чего и был в свое время разработан дефлектор на трубу дымохода – специальное устройство, которое задействует силу ветра для создания разницы давлений и буквально высасывает дым из дома. Как это происходит? Это интересно!

Чем плоха обратная тяга? Дело в том, что разница в температуре воздуха в доме и на улице иногда играет негативную роль. При недостаточной тяге не только плохо горят дрова, но и дым вместе с сажей попадают внутрь помещения. Особенно, когда погода переменчива. Кроме неприятного запаха, это чревато опасными соединениями воздухе для живущих внутри дома людей.

Именно для того, чтобы решить проблему с задуванием воздуха, и были созданы специальные дефлекторы для дымоходной трубы. И абсолютно все виды дефлекторов имеют всего один принцип действия: усиливают тягу в дымоходе на канале путем отклонения потоков воздуха.

Весь секрет в том, что воздушные потоки, когда натыкаются на препятствие в виде дефлекторов, образуют зону с низким давлением, и в канале увеличивается разность давления. Благодаря этому воздушная тяга в дымоходе становится эффектнее на 20%.

Сегодня для обеспечения принудительной тяги во всем мире устанавливают вот такие дефлекторы:

Состоит стандартный дефлектор на трубу дымохода из таких основных частей:

  • внешний цилиндр, в качестве которого используется керамическая, металлическая, асбестоцементная труба;
  • верхний стакан или диффузор. Его форма расширяется к низу, как раз для того, чтобы удобно прицепить к нижнему цилиндру при помощи специальных скоб;
  • зонт – специальный конусообразный колпак, который устанавливается сверху диффузора;
  • нижний стакан, на котором как раз все и держится.

К слову, у некоторых дефлекторов в конструкции есть небольшой недочет. Так, если ветер прямо в колпаке создаст вихрь, тот будет мешать выходу дыма из трубы. Вот для этого в зонтике специально устанавливают дополнительный обратный конус, который отражает такие воздушные потоки и рассекает их на этапе выхода наружу.

Устанавливают этот кровельный элемент так, чтобы ветер не смог препятствовать выходу из трубы продуктов сгорания топлива, а, наоборот, как бы вытягивал их из дымохода, одновременно поддерживая качественное горение дров в камине или печи. Дефлекторы, как правило, ставят на дымоходы отопительных котлов, которые работают на твердом топливе.

На газовые котлы их монтировать не нужно, соответственно СНиПам «Устройство дымовых и вентиляционных каналов». Единственное, в качестве исключения на газовые трубы ставят турбодефлектор, если температура выходящих газов не превышает максимум (200-500 градусов по Цельсию). При этом ради безопасности желательно использовать специальные высокотемпературные насадки.

Ошибочно полагать, что все эти понятия, как зонт, дефлектор, дымник, флюгарка или колпак на трубу – это одно и тоже. На самом деле, действительно, подобные названия больше условные, без четкой границы, но разница между ними – существенна, особенно в историческом плане.

Так, по принципу действия современные дымовые дымоходы бывают такими:

По своему устройству и принципу действия их делят на такие виды:

  1. Аэродинамический несовершенный дефлектор имеет внутренний карман – область, в которой иногда может скапливаться воздух или дым.
  2. Полный совершенный открытого кармана не имеет, но для ветра всегда открыт доступ в рабочее пространство дефлектора.
  3. Совершенный закрытый не имеет кармана и доступа для ветра. Из недостатков только выделим то, что трубы под такие дефлекторы желательно усилить. А вот как-то украсить или модифицировать закрытый дефлектор не получится, так как любые внешние приспособления будут влиять на его аэродинамику.

У каждого из этих видов – есть свои преимущества.  Например, совершенные закрытые дефлекторы обеспечивают более стабильную тягу при разных атмосферных условиях, которой достаточно для всех печей и котлов. Такие хорошо гасят динамическую нагрузку от ветра. Про вентиляционные дефлекторы существует такой миф: чем проще устройство, тем более оно надежно. Но просто – не всегда хорошо.

Например, при некоторых конструкциях под колпаком дефлектора иногда собирается застоявшийся воздух, и он мешает общее тяге, почему и приходится все усложнять. А еще «простые» дефлекторы неэффективны в безветренную погоду, если только не подключены к электрической сети.

Все эти виды реализованы в популярных конструкциях дефлекторов, которые мы сейчас рассмотрим внимательнее.

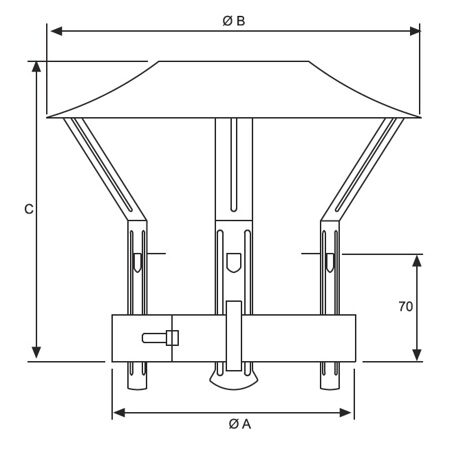

Дымники, или обычные колпаки

Классический дымник – это строгая по своей геометрической форме металлическая крышка, которую надевают прямо на дымоходную трубу. Но это не дефлектор, хотя с ним его часто путают! Хотя зачем нужен дефлектор, и почему вместо него не может стоять самый обычный колпак?

Дело в том, что, если в доме растопить печь или камин, а потом погасить огонь и лечь спать, и за ночь колпак может занести снегом, и жильцы отравятся продуктами горения. Поэтому в местности с сильными снегопадами к этому вопросу подходят по-другому.

Чаще всего дымник применяют для широкого кирпичного дымохода. Дымник защищает трубу сверху, но при этом все его четыре стороны по бокам остаются открытыми. Т.е. для самого дыма здесь преград нет, а вот дождь или снег прямо в трубу уже попадать не будет. Но, к сожалению, дымник редко делают декоративным.

Флюгарки во всех их проявлениях

А вот у флюгарки уже куда сложнее строение. По сути, это вращающаяся часть флюгера. Ее главная задача – обеспечить бесперебойный выход дыма из трубы в местности, где часто бывает сильный ветер.

Иногда флюгарку еще называют «флюгарок». Конструкция ее подвижная, а декоративная крышка открыта только с одной стороны. При помощи своего хвоста она поворачивается на ветру. Получается, она как бы закрывает собой дымоход от ветра и не позволяет ему попадать в середину дома, в чем и заключается ее уникальность.

Простые конструкции: модели Григоровича и Вольперта

Дефлектор Григоровича – самый простой по устройству. Его устанавливают на трубу, на специально клиновидную насадку. К слову, такую конструкцию вы вполне можете изготовить самостоятельно:

Турбодефлектор для газовых котлов

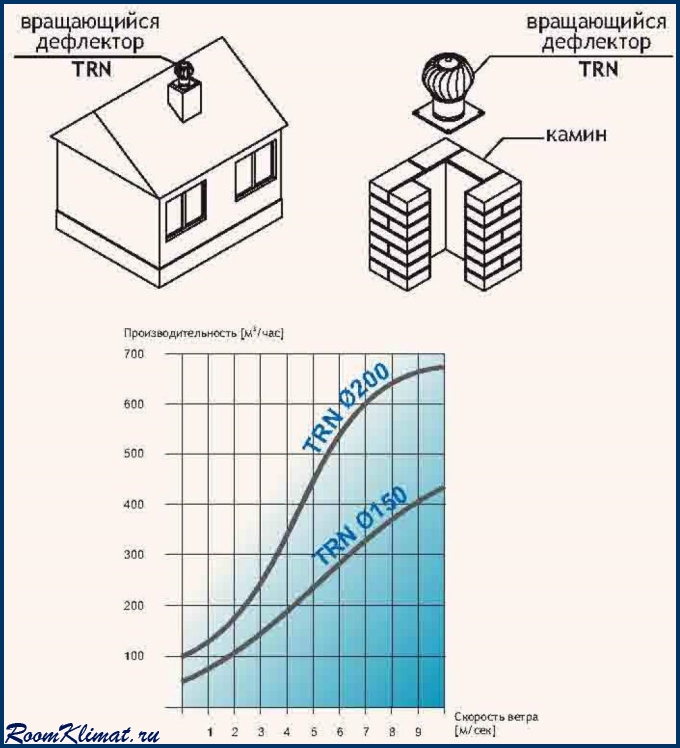

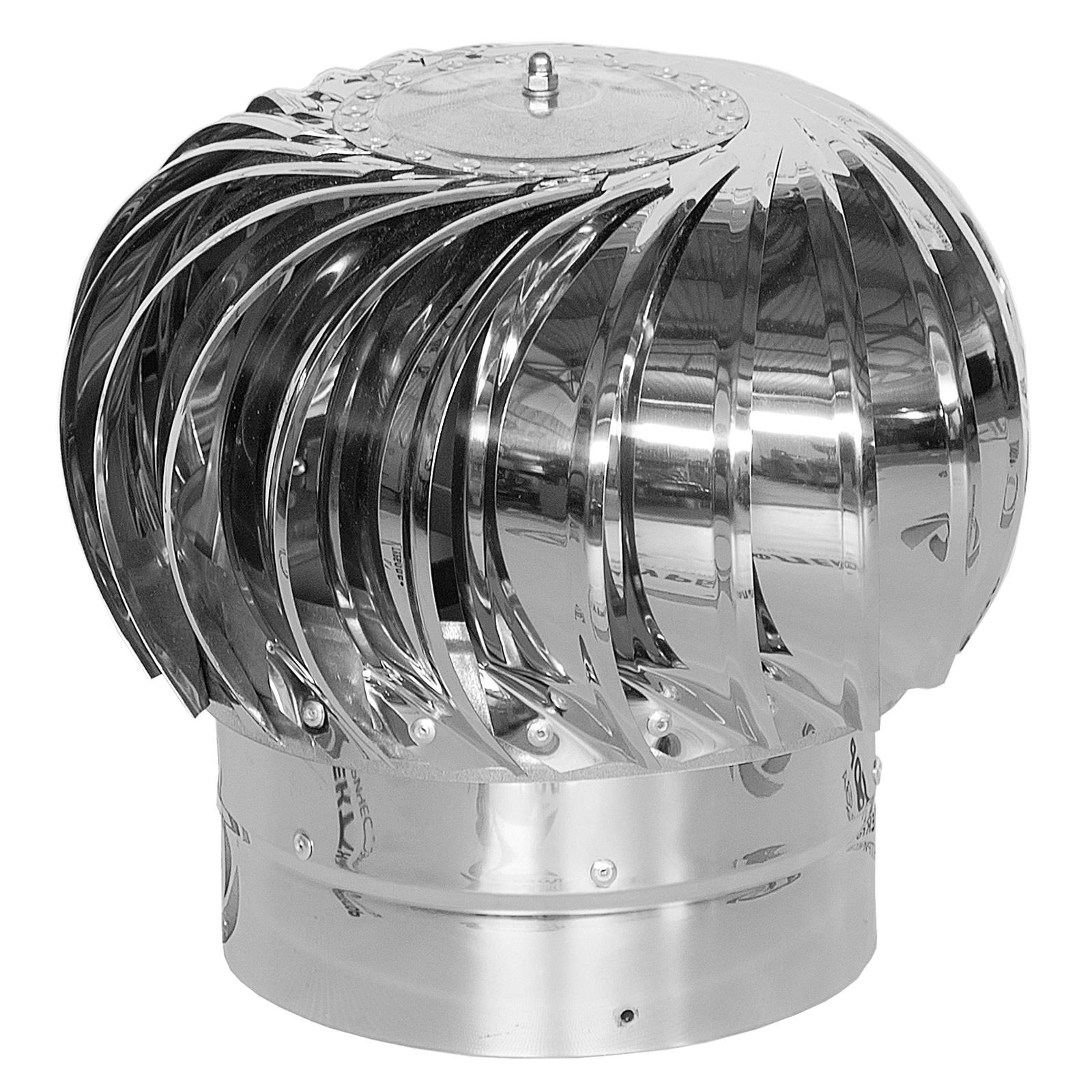

Ротационные турбины – это специальные механические устройства, которые наиболее эффективно задействуют энергию ветра для повышения тяги в трубе. Независимо от того, с какой стороны дует ветер, любая насадка вращается всегда только в одном направлении и представляет собой шар с вертикальными полосами-лопастями.

Состоит такой дефлектор из двух таких частей: верхняя вращается, а нижняя – стационарна. Именно нижнюю часть дефлектора крепят к вентиляционной трубе. А во внутренней оси установлен специальный подшипник, который и позволяет совершать обороты:

Вот этот турбодефлектор в работе:

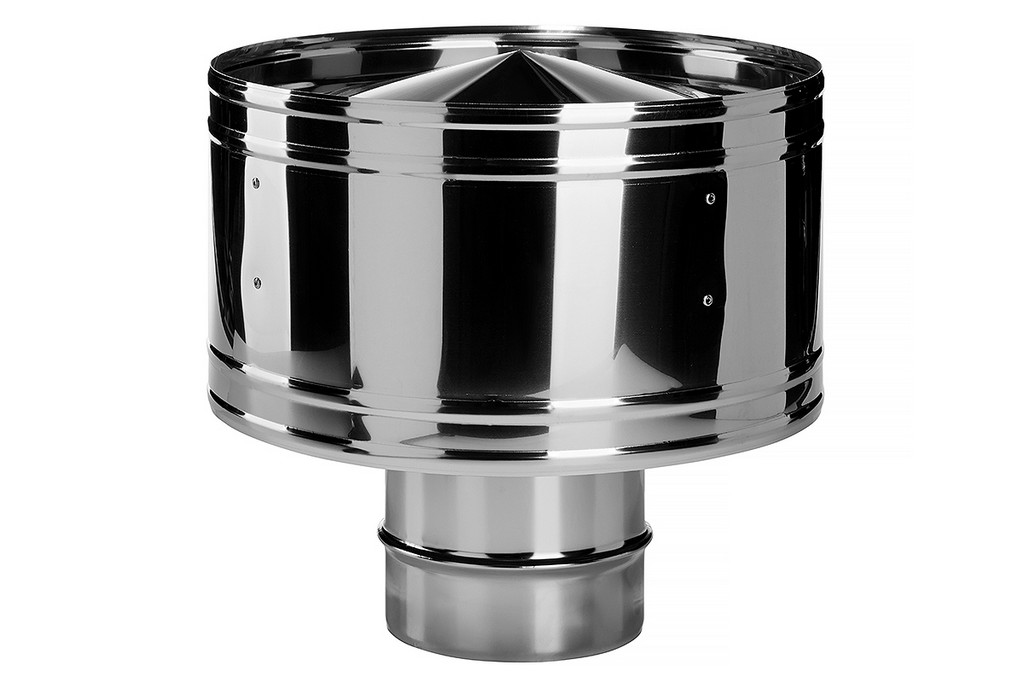

Дефлектор ЦАГИ, тщательно разработанный инженерами

У дефлектора ЦАГИ также есть свои плюсы и минусы. Например, он хорошо защищен от проникновения внутрь насекомых, мелких птиц и пыли, а потому служит долго.

Особенно хорош ЦАГИ тем, что противостоит обратной тяге даже при полном штиле и затягивание дыма назад здесь исключено даже для воздушных отводов большого сечения. Выглядит его конструкция вот как:

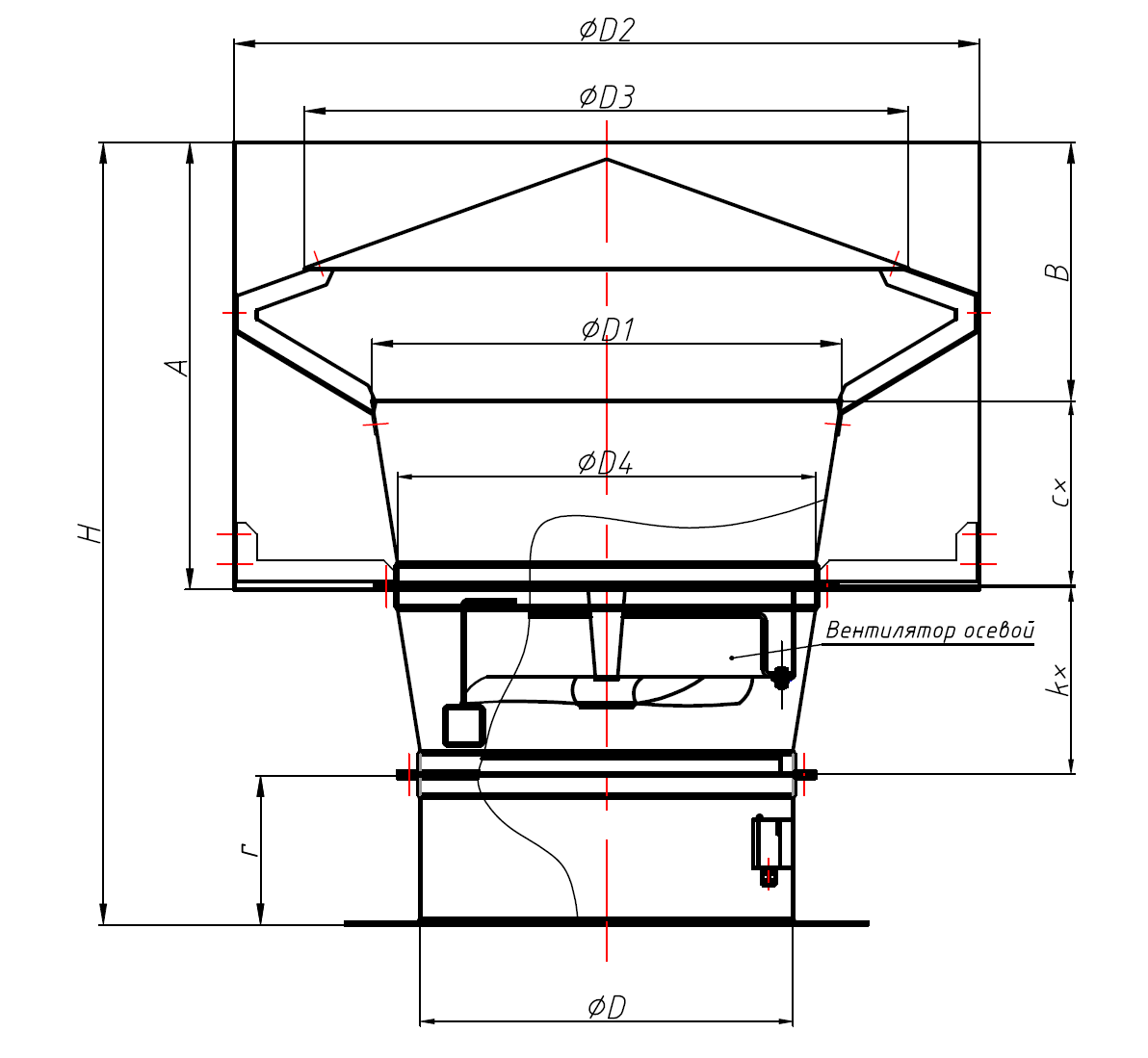

Дефлекторы-дымососы для тихой погоды

Дефлектор-дымосос – это электрический вентилятор, который термоустойчив и устанавливается прямо в дымоход. Его не стоит путать с каменными вентиляторами, это немного другое.

Для дымососов подходит электропитание от 10 до 220 вольт, смотря какую модель вы решили приобрести. Например, одна из самых популярных новинок рынка – гибрид Турбовента и вентилятора, который способен работать сразу в двух режимах: когда есть ветер – вращается самостоятельно, без подключения энергии, а когда тяги недостаточно – запускается двигатель. Просто и эффективно.

Открытый тарельчатый дефлектор

Тарельчатый дефлектор – это конструкция в виде тарелки, которая работает только при отсутствии достаточной силы ветра на электродвигателе. Такие дефлекторы по типу Астата придумали для вентиляции, но именно на их основе сегодня разрабатываются дымовые дефлекторы.

Рассмотрим также еще несколько видов дефлекторов:

  • Н-образная конструкция отлично подходит для местности с порывистым ветрами.
  • Еще один вид дефлектор «Шенард» – конструкция в виде звезды.
  • Отдельного внимания требует многоярусный дефлектор, главное преимущество которого в том, что он может задействовать ветровой поток, который идет снизу вверх.

Помните также о таком моменте, что все эти флюгарки и дефлекторы отлично ведут себя на вентиляционных трубах, но в случае с дымоходами – немного другая история. Каждый отдельный случай с такими приборами рассматривается всегда индивидуально, а именно тип печи и противопожарные требования.

Поэтому не ленитесь изучать техническую информацию, консультироваться с печниками и перестраховываться. Тогда все получится, и дрова в печи будут гореть ярко, а о токсичном дыме вообще не нужно будет задумываться.

А какой из самых популярных дымовых дефлекторов вы считаете наиболее практичным?

Как сделать самому дефлектор на дымовую трубу. Дефлектор дымохода — изготовление своими руками. Существующие типы дефлекторов

Конструкция дымохода предполагает наличие дефлектора, который выполняет несколько важных функций. Основная задача приспособления заключается в обеспечении хорошей тяги и поэтому необходимо знать устройство конструкции.

Назначение дефлектора

Правильное функционирование дымохода печного отопления обеспечивает хороший обогрев дома. При попадании ветра снаружи в просвет дымохода происходит нарушение работы системы, то есть дым и тяга существенно уменьшаются. Для предотвращения такого эффекта и необходим дефлектор, который обеспечивает нормальную работу системы печного отопления.

Эффективная тяга способствует улучшению прогорания топлива до 20%. При этом увеличивается эффективность обогрева пространства. Дефлектор, позволяющий достичь этой цели, имеет простую конструкцию. Приспособление включает в себя следующие элементы:

  • верхний и нижний цилиндры;
  • патрубок нижнего цилиндра;
  • защитный колпак;
  • кронштейны.

Некоторые конструкции не включают в себя верхний цилиндр, ведь он не является обязательным. Дефлектор предполагает наличие нижнего цилиндра, диффузора и обратного и прямого колпаков. При этом нижний цилиндр крепится на дымоход, а диффузор необходим для разделения потока воздуха. Комплекс простых элементов позволяет улучшить эффективность дымохода путём усиления тяги.

Особенности приспособления

Дефлектор практичен в эксплуатации, но важно учесть его назначение. В регионах с сильными ветрами прибор удобен, но при постоянном отсутствии перемещения воздушных масс или при низовом ветре конструкция не способствует усилению тяги, а лишь уменьшает этот процесс. В таком случае стоит использовать дефлекторы со встроенным специальным механизмом, включающим в себя ось на подшипниках, полуцилиндрическую ширму, полотно и крышку. При изменении направления потока ветра флюгерное полотно поворачивается, защищая дымоход от неверного перемещения воздушных масс.

Дефлектор является обязательным элементом дымоотводящей системы при печном отоплении. Приспособление имеет и другие названия: оголовок, дымник, флюгарка, а также колпак и грибок. В некоторых случаях дефлектор называют зонтиком или козырьком, но всегда предполагается защитное устройство, способствующее усилению тяги. При этом простой зонтик, козырёк или грибок отличаются от функционального дефлектора тем, что обеспечивают лишь внешнюю защиту дымохода. Полноценное устройство усиливает тягу, имеет защиту от низового ветра, препятствует проникновению осадков внутрь трубы. Таким образом, дефлектор выполняет комплекс функций, обеспечивающих эффективный обогрев дома.

Виды « колпаков»

Основное назначение дефлекторов любых видов одинаково, но приспособления отличаются конструктивными особенностями. Поэтому они разделены на определённые виды:

  • шарообразный дефлектор;
  • прибор Григоровича;
  • тарельчатый вариант;
  • ЦАГИ вентиляционный;
  • Н-образный прибор.

Эти модели являются классическими и эффективны в применении. Варианты «флюгер» или вращающийся дефлектор отличаются от них конструктивным исполнением, но действуют по тому же принципу, что и обычные. В любом случае устройство должно быть изготовлено из материала, устойчивого к воздействию высоких температур и климатических осадков. Оцинкованное железо или медь часто являются основой конструкции. Изделия, покрытые эмалью или полимерным слоем, являются одними из новейших вариантов. При установке элемента на дымоход присутствует контакт с горячим воздухом. Поэтому нельзя использовать пластиковые изделия. Они оптимальны только на вентиляционных каналах.

При выборе изделия следует учитывать качество и надёжность крепления всех элементов. Поворотные детали должны вращаться аккуратно и мягко, а параметры нижнего цилиндра должны соответствовать габаритам дымохода. При этом стоит учесть, что дефлектор используют только на трубах круглой формы. Кирпичные квадратные дымоходы требуют установки дополнительного переходника.

Принцип действия конструкции

Внешнее приспособление для дымохода может иметь любую форму, но всегда одинаков принцип действия. Воздушные потоки, двигаясь по крыше здания, ударяются о корпус дефлектора и огибают его. В результате этого создаётся разряженная зона. По закону аэродинамики Бернулли в этой области находятся разряженные воздушные массы, которые не препятствуют тяге. Сила выхода дыма и качество прогорания топлива усиливается, что делает дефлектор эффективным.

Любой вариант классического колпака предполагает наличие нижнего цилиндра. Эта часть крепится к дымоходу. Сверху изделие дополнено «зонтиком», то есть крышкой, защищающей дымоход от осадков. Части конструкции обеспечивают качественную и правильную работу дефлектора.

Все конструктивные элементы приспособления для дымохода должны быть надёжно скреплены между собой. Особенно важно определить параметры изделия, ведь от этого зависит его работоспособность.

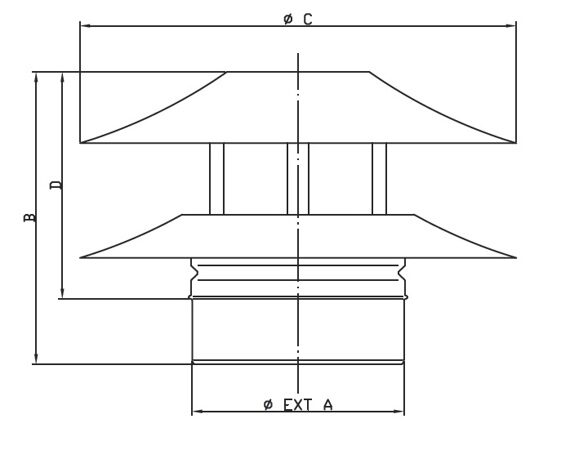

Чертежи, размеры и параметры

При создании дефлектора своими руками нужно определить размеры и сделать чертёж. Параметры изделия подбирают исходя из внутреннего диаметра готовой трубы дымохода. Согласно имеющимся данным нужно подобрать высоту (Н) изделия и ширину диффузора (D).

При отсутствии в таблице нужного параметра трубы следует воспользоваться такими соотношениями, как для высоты изделия 1,6-1,7 d, а для ширины диффузора 1,2-1,3 d, ширины колпака 1,7-19 d. При этом d — это внутренний диаметр имеющейся трубы дымохода. Полученные данные служат основой для расчёта количества материала. Все показатели следует указать на чертеже, предполагающем развёрнутое изображение деталей конструкции.

Правильный чертёж или схема облегчают создание приспособления для дымохода. На рисунке указывают размеры и крепления всех элементов.

Материалы и инструменты

Сделать своими руками приспособление для улучшения тяги дымохода можно с помощью простых инструментов, которые должны быть точными, острыми и качественными. Без учёта этих требований невозможно создать надёжное и долговечное изделие. Комплекс приборов и инструментов включает в себя:

  • рулетку, линейку;
  • ножницы для резки металла;
  • киянку, саморезы с пресс-шайбой 15 мм;
  • дрель с комплектом свёрл.

Основой конструкции служит листовой металл, толщина которого должна быть 0,3 – 0,5 мм. Для этого оптимально подойдут такие материалы, как оцинкованный металл, алюминий, нержавеющая сталь. Сделать жёсткие крепления легко с помощью металлических полос большей толщины, чем листы для основы. А также для работы можно использовать заклёпочник, заменив им саморезы.

Подготовка к сборке

Листовой металл нужно разрезать ножницами на части, учитывая необходимые размеры деталей в развёрнутом виде. Для этого лучше всего сделать шаблоны на плотном картоне, а затем перенести форму на металл. При этом используют маркер, обеспечивающий чёткий след.

Элементы для жёсткой фиксации всех компонентов конструкции нужно обрезать по необходимым размерам. С помощью таких деталей скрепляются нижний цилиндр, защитный конус и верхний цилиндр. Жёсткие детали нужно изогнуть до оптимальной формы, позволяющей соединить в дальнейшем цилиндры и конус.

Изготовление дефлектора своими руками

Комплекс работ по изготовлению защитного устройства для дымохода включает в себя простые этапы. При этом стоит следовать чертежу, учитывать схему сборки и тщательно соединять все детали. Основные этапы сборки заключаются в следующем:

  1. Нужно свернуть корпус, представляющий собой основу диффузора. Края засверливают и скрепляют заклёпками. Далее также нужно склепать нижний и верхний цилиндры, но диаметр верхнего больше, чем параметр нижнего. Внешний служит для крепления элементов между собой. В кромке верхнего элемента нужно вырезать и загнуть 6 полосок-лапок;
  2. В нижнем цилиндре устанавливают «лапки» для крепления верхнего элемента. Зафиксировать полоски можно с помощью заклёпок. Все элементы собирают начиная от нижнего цилиндра и заканчивая конусом;
  3. Установка конструкции предполагает монтаж на трубу дымохода. Для этого можно снять верхнюю часть трубы и смонтировать все детали в более удобном месте, а затем установить на кровле.

Сборка дефлектора предполагает последовательное крепление элементов с учётом расположения жёстких полос. Для фиксации оптимальны заклёпки или саморезы с пресс-шайбой, но важно тщательно соединить детали.

Эксплуатация и ремонт дефлектора

Изделие устанавливают на самом верху дымохода, тщательно закрепляя конструкцию. В процессе эксплуатации устройство не требует особых действий, ведь правильно собранная конструкция эффективна и способствует усилению тяги. При этом необходима регулярная чистка устройства, предполагающая снятие конструкции с трубы. После этого нужно удалить все загрязнения щёткой, а также покрыть металл антикоррозийным составом или специальной краской.

Если конструкция повреждена и имеет вмятины или трещины, то следует запаять все щели, выпрямить поверхность. Очень длительная эксплуатация может потребовать замены изделия, так как климатические осадки и высокая температура воздуха из дымохода существенно влияют на дефлектор.

Видео: изготовление флюгера для дымохода

Приспособление для защиты дымохода и усиления тяги практично и необходимо для эффективной работы системы отопления. Правильная конструкция и верные размеры изделия являются залогом его качественной работы.

Нормальная работа любого теплового агрегата обязательно предусматривает наличие дымового канала. Без нормальной тяги не будет работать ни один котел, камин, печь.

Однако очень часто с тягой бывают различные проблемы, особенно при сильном ветре. Для решения большинства таких проблем был придуман и активно используется дефлектор для дымохода, устанавливаемый в верхней части трубы.

Обычный дефлектор дымоходный — это устройство, размещенное на конце дымоходной трубы или вентиляционного канала для увеличения тяги (см. ). При правильном подборе оптимального размера и вида этого устройства можно добиться увеличения КПД теплового агрегата (до 20%). Также следует отметить, что дефлектор на дымоход служит прекрасной защитой от попадания внутрь трубы дождя, снега, пыли, мусора и птиц. Так что стоит потратить время на установку дефлектора, тем более что выполнить эту работу своими руками несложно.

Совет: установка дефлектора особенно эффективна, когда нет возможности сделать дымовой канал прямым.

Принцип работы дефлектора достаточно прост — воздушные потоки ударяются в наружную поверхность диффузора, обтекают его и таким образом создают небольшое разрежение (эффект Бернулли — при увеличении скорости воздуха, огибающего преграду, появляется разрежение), которое увеличивает тягу в дымоходном канале.

Виды дефлекторов

За многие годы создания и проектирования были сконструированы и сейчас изготовляются такие виды конструкций дефлекторов:

В основном используются дефлекторы ЦАГИ. Это универсальный тип, который подойдет для установки на любой трубе — вентиляционной или дымоходной.Поверх трубы дымохода крепится канал, превышающий ее по диаметру, этот канал и образует диффузор, обтекаемый ветром. В результате по бокам возникают зоны высокого давления, а спереди и сзади – зоны разряжения, что и способствует усилению тяги. Чтобы исключить опадание мусора в дымоход, поверх диффузора крепится колпак.

Впрочем, каждый из перечисленных видов отлично справляется с возложенными на них задачами. Основными отличиями являются:

  • габариты;
  • восприимчивость к направлению ветра.

Недостатком любого дефлектора является то, что в безветренную погоду это устройство оказывает некоторое сопротивление тяге.

Для изготовления дефлекторов используют материалы, не склонные к коррозии и способные выдерживать высокие температуры. Чаще всего, это оцинкованная или нержавеющая сталь либо медь.

Строение дефлектора

Все дефлекторы имеют почти одинаковое строение.

Типичный дымоходный дефлектор состоит из следующих частей:

  1. Входного патрубка.
  2. Диффузора (верхнего внешнего цилиндра).
  3. Корпуса дефлектора.
  4. Кронштейнов для крепления колпака — зонтика.
  5. Колпака-зонтика, имеющего конусообразную форму.

Основным материалом для изготовления дефлекторов являются листы оцинкованного железа. В последнее время в продаже появились дефлекторы, где металл покрыт эмалью или защитным слоем пластика. Для установки на вентиляционных каналах, где нет выхода горячего воздуха, можно использовать пластиковые дефлекторы.

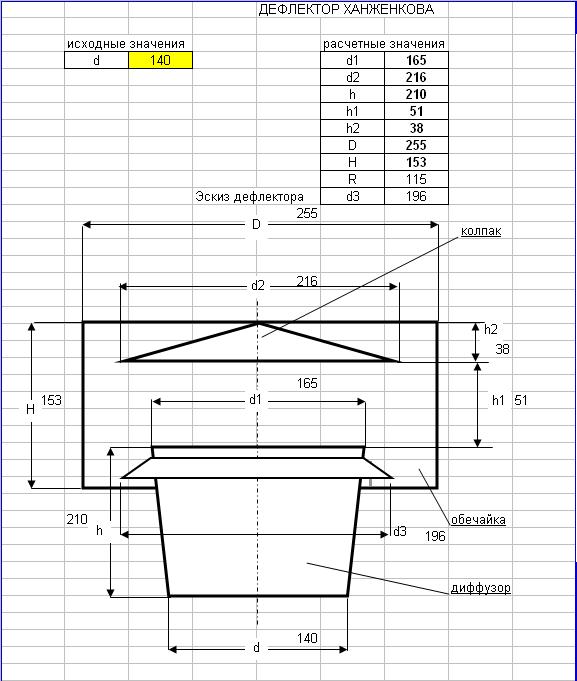

Расчет дефлектора

Перед тем как сделать своими руками дефлектор для дымохода, необходимо сделать его расчет и нарисовать чертеж, с простановкой всех размеров. За основу расчета берется внутренний диаметр дымоходной трубы (d) и с помощью специальной таблицы выбирается высота дефлектора (H) и ширина диффузора (D).

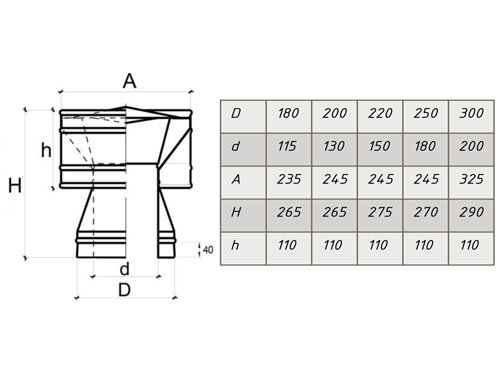

Таблица подбора размеров дефлектора

Если нет необходимого размера в этой таблице, то рассчитать можно по таким соотношениям:

  1. Высота дефлектора должна быть: 1,6 — 1,7 d.
  2. Ширина диффузора: 1,2 — 1,3 d.
  3. Ширина колпака-зонта: 1,7 — 19 d .

Где d — внутренний диаметр дымового канала.

Важно: при изготовлении дефлектора своими руками нужно обязательно придерживаться этих пропорций. Если сделать устройство, которое не будет отвечать этим соотношениям, то дефлектор не будет работать должным образом.

После того, как чертежи будут готовы, можно приступить к подготовке необходимых инструментов и материалов

Для того чтобы сделать дефлектор на дымоходную трубу своими руками, необходимы следующие инструменты и материалы :

  • рулетка;
  • ножницы по металлу;
  • сварочный аппарат;
  • болгарка;
  • электродрель;
  • набор рожковых ключей;
  • листы оцинкованного железа;
  • болты с гайками;
  • хомут;
  • металлическая полоса.

Изготовление дефлектора

После проведения расчетов переходим к изготовлению всех составных частей дефлектора:

  1. С помощью карандаша рисуем соответствующее детали дефлектора: внешний цилиндр, диффузор и колпак. Рисуем строго по размерам.
    Совет: можно сделать лекала из картона в натуральную величину и просто обвести их по контуру на металле.
  2. Применяя ножницы по металлу, вырезаем все детали — нижний цилиндр, диффузор и колпак-зонт, обратный конус.
  3. С помощь сварки, заклепок или небольших болтов необходимо соединить все детали.
  4. Вырезаем из металлической полосы кронштейны для закрепления колпака.
    Совет: для экономии материала стальную полосу можно разрезать вдоль на тонкие полоски.
  5. Кронштейны для крепления колпака крепятся к наружной поверхности конусного диффузора.
  6. К колпаку-зонту крепится обратный конус.

После того как все основные детали сделаны, можно приступить к сборке дефлектора непосредственно на дымоходе.

Установка дефлектора

Рассмотрим вариант, когда дефлекторы для дымоходной трубы устанавливаются на металлический дымоход с внутренним диаметром 120 мм .

Работы по сборке буду проходить в таком порядке:

  1. Нижний цилиндр устанавливается на дымоход и с помощью болтового соединения закрепляется в фиксированном положении.
  2. На нижний цилиндр при помощи хомута закрепляется диффузор (верхний цилиндр).
  3. Колпак-зонт с обратным конусом крепится на кронштейны.

Совет: обязательно поставьте обратный конус под колпаком. Он позволяет дефлектору эффективно работать даже при низовом ветре.

Важно: если дымоходная труба имеет большой диаметр, то для надежного крепления на дымоходе необходимо использовать дополнительные растяжки из стальной проволоки.

Дымоходные и вентиляционные каналы играют очень большую роль (см. ). Именно такие устройства, как дефлекторы для дымоходной трубы, делают работу этих каналов стабильной и убирают проблему отсутствия или слабой тяги.

Набор необходимых коммуникаций для обеспечения комфортных условий в здании любого предназначения предполагает, в том числе, устройство системы вентиляции. В идеале, она должна быть энергонезависимой – это очень актуально в современных условиях без остановки растущих цен на энергоресурсы. Именно поэтому еще на этапе проектирования коммуникаций в первую очередь рассматривается естественная вентиляция. При этом правильный подход к технологическому решению системы – интегрированный в вентканал ротационный дефлектор.

Проблем с тягой быть не может

Смысл любой вентсистемы – отвод из помещений загрязненного воздуха, излишней влаги, то есть обеспечение нормального воздухообмена. Это будет иметь место, если вентиляционный канал функционирует эффективно и правильно – тяга в нем отличная. Если в этом плане имеются проблемы, то часто они провоцируются попаданием в шахту канала дождя, снега, ветровых масс. Также плохая тяга может быть вызвана некорректным расположением вентиляционной трубы, ее недостаточной высотой или неправильно подобранным диаметром воздуховода. Такие недочеты естественной вентиляции и призвана устранить установка ротационного дефлектора.

Справка. Ратационный дефлектор имеет еще другие наименования – турбодефлектор или ротационная турбина. Это сложный механизм с вращающейся частью – активной головкой, снабженной специальной системой лопастей. Также в конструкции имеется статичная часть – основа, к которой крепится головка и соединяемая с вентиляционной трубой.

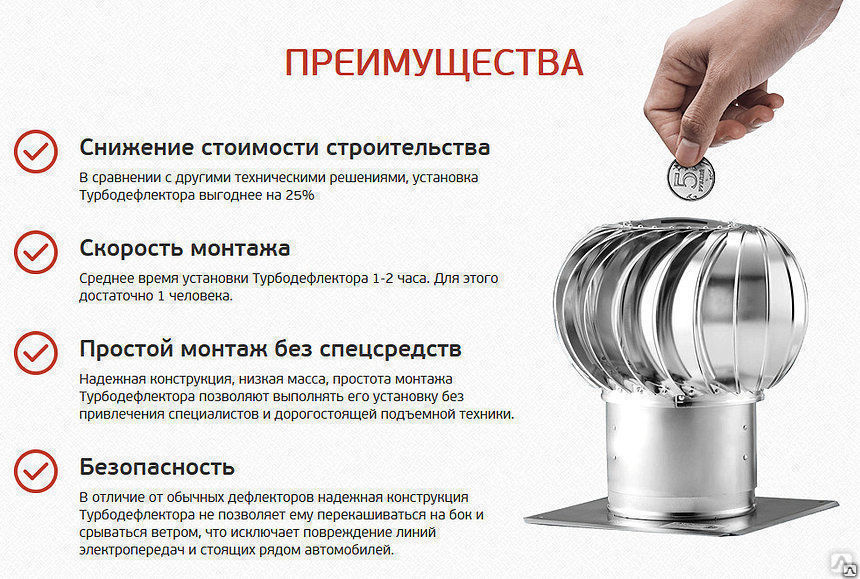

Достоинства ротационного дефлектора

  • Независимо от направления ветра вращательные движения активной головки происходят в одном и том же направлении. В результате, получается эффект «частичного вакуума» в вентканале – воздух разрежается, сила движения потока увеличивается, а риск возникновения обратной тяги приближается к нулю.
  • Ротационные модели полностью исключают влияние на эффективность вентиляции внешних факторов – осадков и порывистого ветра.
  • Автономность функционирования механического устройства, увеличивающего производительность системы воздухообмена – один из важнейших его плюсов.
  • Невысокие затраты на модернизацию вентиляции.
  • Быстрая окупаемость инвестиций на установку дефлектора с турбинами.
  • Защита вентшахты от попадания мусора, птиц, пр.
  • Декоративная законченность выведенной на крышу трубы – любой фасад от наличия такого шарообразного объекта выигрывает.

Важно! Ротационный дефлектор увеличивает эффективность стандартной естественной приточно-вытяжной вентиляционной системы в 2-4 раза. При этом «усиление» не требует подключения к электропитанию, что соответствует современным тенденциям энергоэффективности зданий и строений.

В чем недостатки турбодефлектора

Ротационная конструкция погодозависима – это фактически единственный, но очень важный его минус. В тихую погоду турбодефлектор по сути ничем не отличается от обычного защитного козырька на трубе воздуховода.

Можно ли изготовить ротационный дефлектор своими руками

Более простые виды дефлекторов, применяемые на практике давно, мастеровитые домохозяева нередко изготавливают самостоятельно. В принципе, технически подкованный человек с этой работой справиться сможет. Правда, для этого потребуется разработать рабочий чертеж будущей конструкции, грамотно снять замеры, разработать схему монтажа дефлектора.

Касательно турбированной вариации не все так просто – она технически более сложная конструкция. Поэтому, практически всегда, приняв решение использовать именно ротационную модель, приобретают ее в виде профессионально изготовленного изделия.

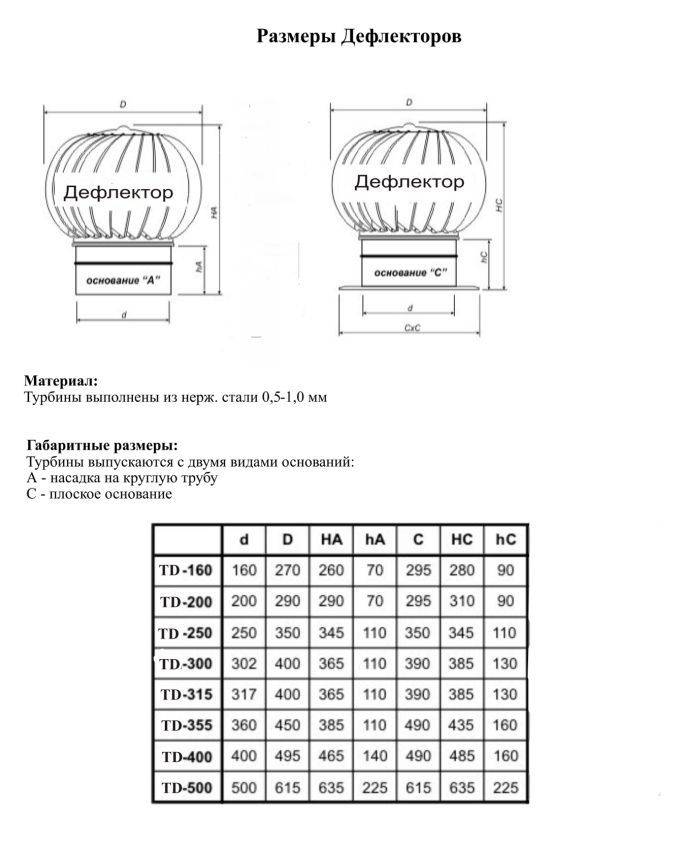

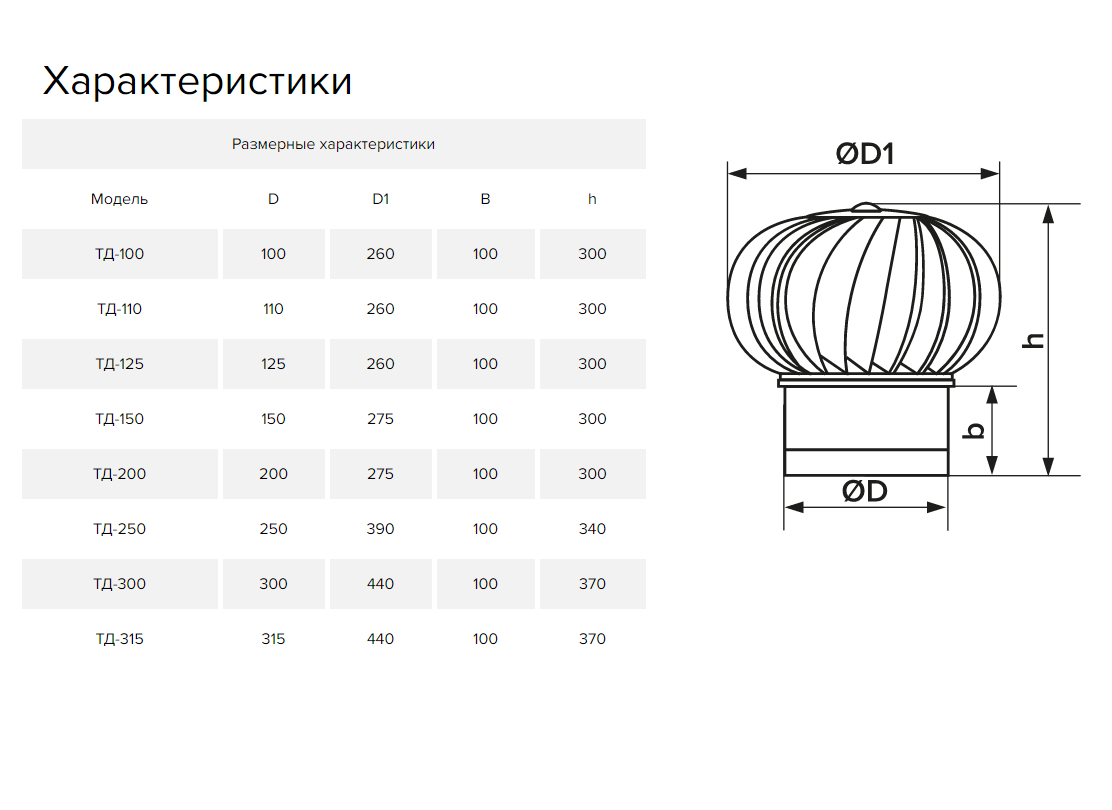

Что предлагает рынок

Турбовент

Модельный ряд роторных дефлекторов этой торговой марки представлен моделями разных геометрических форм, в части недвижимого основания:

  • А – круглая труба;
  • В – квадратная труба;
  • С – квадратное плоское основание.

Маркировка изделий в сортаменте представлена, как ТА-315, ТА-355, ТА-500. Цифровой индекс указывает на диаметр круглого или параметры прямоугольных оснований. Именно по ним можно судить о габаритах механизма, а также сфере его применения. К примеру, ТА-315 и ТА-355 актуальны при организации воздухообмена в подкровельном пространстве. А вот ТА-500 – это устройство универсальное и может интегрироваться в вентиляцию жилого дома.

Производят ротационный дефлектор «Турбовент» в России – в Нижегородской области, в городе Арзамасе.

Rotowent

Дефлекторы из нержавеющей стали польского производства. Применимы для крыш любых конфигураций. Изделия изготавливаются из высококачественной нержавеющей стали. Устройства универсальные – подходят и для вентиляционных систем, и для дымоходов. Граничный показатель рабочей температуры – 500 С.

Турбомакс

Ротационный дефлектор, выпускаемый компанией из республики Беларусь. Производитель позиционирует свою продукцию, как вращающийся дымоотводной колпак Turbomax1. Но подходит он и для вентиляций также. Без опасений можно применяться на территориях с II и III зонами ветровой нагрузки. Компания акцентирует внимание потребителей на том, что готовы изготовить изделие под заказ по параметрам для конкретного объекта.

Особенности монтажа

Заводской турбодефлектор – конструкция цельная, уже готовая к установке. В ней есть активная подвижная верхняя часть и основа, включающая подшипники с нулевым сопротивлением. Изделие продумано таким образом, что даже при сильном порывистом ветре его не наклонит и не снесет вниз.

Внимание! При монтаже важно учитывать, что дефлектор любой модификации должен возвышаться над крышей на 1,5-2,0 м. При соблюдении этого устройства тяга в вентиляционном канале еще усилится.

В завершение хотим отметить, что ротационные дефлекторы в своем сегменте являются самыми дорогостоящими. При этом потребителю предлагается выбрать подходящую конструкцию из нержавейки, оцинковки или конструкционной стали с защитным полимерным покрытием, цвет которого может подбираться под фасадное оформление. Безусловно, вид материала из которого произведен дефлектор отражается на его стоимости.

Флюгер на дымоход — это не только красивая, но и необходимая вещь. Сейчас в магазинах имеется большой выбор различных модификаций, но если нет желания тратить много денег, можно сделать его своими руками.

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

  • указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
  • Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Этот элемент установлен в большинстве современных дымоходов. Предназначен он для увеличения тяги, а также предотвращения попадания мусора и прочих нежелательных вещей в дымовую трубу. Сегодня эти устройства не только выполняют свою целевую функцию, но еще и украшают любую крышу. Некоторые модели дефлекторов очень красиво смотрятся.

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Пошаговые инструкции изготовления флюгарки

Существует множество вариантов, как изготовить флюгер на дымоход своими руками. Чертежи помогут в этом.

Оригинальный флюгер

Материалом для изготовления такой модели послужит нержавеющая сталь или медь, толщина которой 1 миллиметр. Эти оба металла обладают хорошими антикоррозийными свойствами, они легкие, прочные.

Совет! В случае применения меди срок службы флюгера увеличивается, но следует учитывать то, что данный металл дороже.

Процесс изготовления флюгарки своими руками:

Шаг 1. Подбираем массу и размеры будущей модели. Рисунок поможет

Шаг 2. Из выбранной стали следует вырезать части для флюгера.

Шаг 3. Осуществляем сборку конструкции как показано на рисунке.

Шаг 4. Флюгер-колпак готов.

Итоговый вариант флюгарки. Синяя стрелка — поступление воздуха, красная выход дыма

Монтаж такого флюгера осуществляется сверху дымохода. Он не только служит декором и придает дымоотводному каналу завершающий вид, но и предотвращает возникновение обратной тяги.

Совет! Ветер, температурные перепады, выпадение осадков — это факторы, разрушающие трубу дымохода. Установка флюгера необходима, чтобы увеличить срок ее службы.

Флюгер с дефлектором

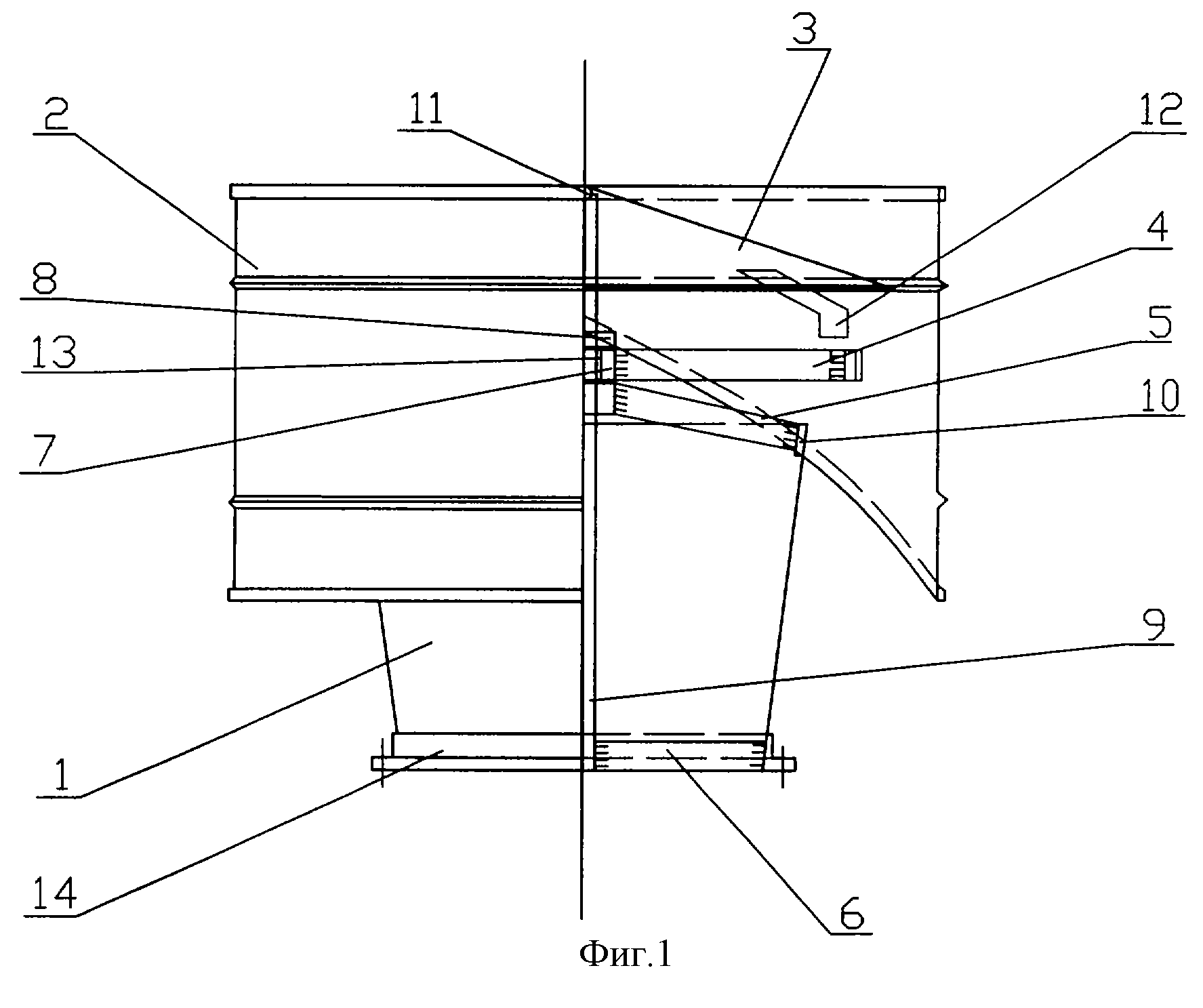

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

  • Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
  • Для этого применяются гайки М 6 (8) и болты М 6 (7).
  • После этого ставится верхний цилиндр (3) и крепится хомутом (5).
  • После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер.

Этапы изготовления:

  • Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

  • Этап 2. На трубе нужно нарезать резьбу.

  • Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

  • Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

  • Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

  • Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

  • Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

  • Этап 8. На нее закрепляется флажок и противовес.

  • Этап 9. Флюгер готов.

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Для правильной работы следует:

  • Первоначально необходимо набить корпус литолом или солидолом.
  • Применив компас, нужно отрегулировать направление стрелок розы ветров.
  • Закрепить флюгер с помощью пластин, а также хомутов и припаек.
  • Проверить, все ли верно закреплено. Движение и вращение флюгарки должно быть беспрепятственным вокруг своей оси.

Материалы для изготовления флюгарки

Помимо основных меди и стали, могут применяться другие подручные материалы. Например, кованая сталь, CD диски, бутылки из пластика, жестянка и влагостойкая фанера.

Главное, при использовании дерева плотно склеивать детали флюгера, так как это поможет не нарушить динамику.

Основой ветровика может являться колесо от велосипеда или коляски. Изготовить флюгер на дымоход своими руками не составит особого труда, но поможет сэкономить деньги на покупке. Грамотно составленные чертежи облегчат процесс. Для долговечности его службы следует раз в год смазывать подшипники.

Дефлектор — это вентиляционное устройство для создания дополнительной тяги, устанавливаемое, как правило, на дымоход. При изготовлении системы необходимо строго соблюдать пропорции на заданные размеры.

Виды

Существуют множество разновидностей вентиляторов, но основных типов и их разновидностей не очень много: Н — образные, Григоровича, ЦАГИ. Также, существует так называемый флюгер – изделие для дымовых труб, создающие рабочую зону для постоянной тяги, и имеет место аппарат турбинного типа, создающий дополнительную тягу по принципу торнадо.

Функции

Дефлектор способствует увеличению скорости воздушного потока до двадцати процентов. Вторая его важная функция — защита системы вентиляции от попадания атмосферных осадков, мусора, насекомых, нормализует тягу в отопительных каналах.

Начиная , нужно чётко представлять для себя план работы, иметь чертёж, расчёты относительно внутреннего диаметра воздуховода, дымохода.

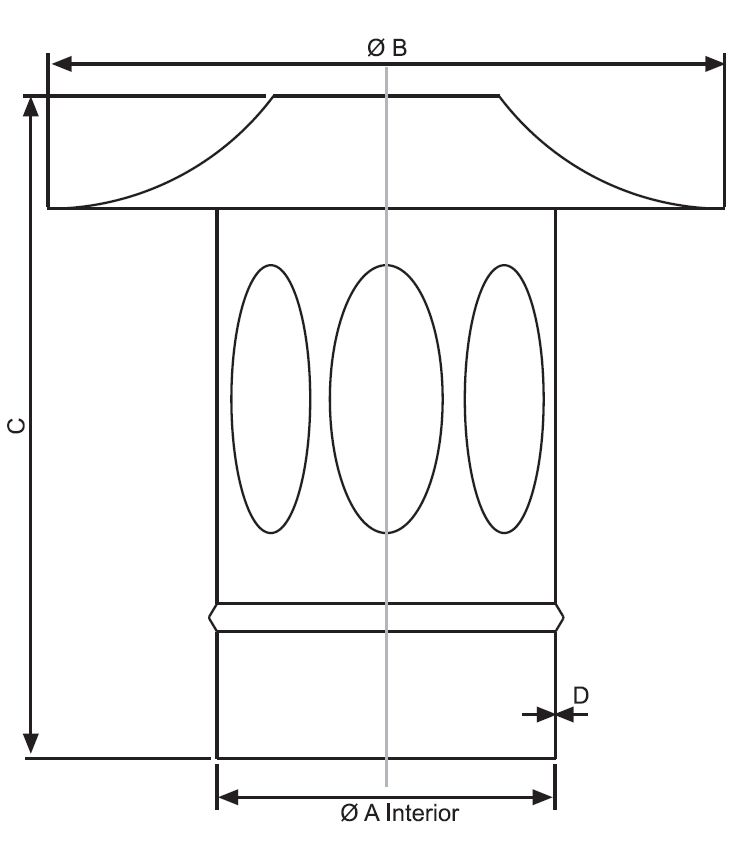

Размеры и чертеж

Ниже приводится таблица соотношения размеров воздуховода (дымохода) к размерам дефлектора:

: внутр. Диаметр: Высота деф — : Ширина

: Дымохода: лектора Н, мм: диффузора

Можно прибегнуть к формулам, если внутренний диаметр не подходит к значениям таблицы: D=2d

Высота рефлектора = 1,7 d

Ширина зонта = (1,7d…..1,9)d

Замеры делать очень тщательно, не лениться, перепроверить. Важное замечание — труба и дефлектор должны совпадать по форме.

Изготовление своими руками

Для изготовления аппарата потребуются дрель, лист плотной бумаги, оцинкованная жесть, ножницы по металлу, карандаш или чертилка.

Сперва необходимо сделать из бумаги выкройку составляющих частей изделия – колпака, диффузора, внешнего цилиндра.

Из выкроек собираем дефлектор. Если всё совпало, работу можно переносить в металл.

Бумажные выкройки кладём на оцинкованную жесть и обводим чертилкой. По линиям кроя вырезаем ножницами по металлу детали.

Диффузор сворачиваем и соединяем края болтами или точечной сваркой, либо клёпками. Места изгибов расклёпываются.

Сборка внешнего цилиндра аналогична сборке диффузора. Колпак сворачивается на конус, края соединяются удобным для нас способом.

Длиной двадцать сантиметров и шириной около семи сантиметров вырезаются металлические полоски, подгибаются молотком, прикрепляются к колпаку. Этими же полосками зонтик прикрепляется к диффузору и всё это вставляется в цилиндр.

Дефлектор Григоровича, если мы надумали делать его, дополняется обратным конусом и увеличением защитного зонта на четыре сантиметра в диаметре.

Для крепления обратного конуса на большом конусе делаются нарезы на равном расстоянии около восьми лепестков и загибают их внутрь. Таким образом обратный конус крепится в защитном зонтике.

Если система работает в агрессивной среде, то изготавливать вентилятор лучше из нержавеющей стали, пластика, металлопластика, материалов стойких к коррозии.

К дефлектору, как к изобретению, отнесся российский авиаконструктор Д. П. Григорович. И образовавший с ним симбиоз конструкторской мысли математик А. Ф. Вольперт.

Сначала они рассчитали обычный зонтик, с необычными свойствами. А. Д. Вольперт предложил надеть на зонтик диффузор. Потом, после испытаний в аэродинамической трубе «родился» дефлектор ЦАГИ, до сих пор самый надёжный и распространённый. Эволюция вытяжки привела к созданию совершенно закрытого устройства, работающего в любых условиях.

Атмосферные осадки, пыль, лёд снаружи почти не влияют на его работу. Не страшны и динамические нагрузки. Сложность конструкции и сборки – единственные его недостатки.

Если браться за изготовление изделия своими руками, то было бы хорошо научиться некоторым приёмам жестяных работ – соединение в фальц, лежачий или стоячий, научиться делать выкройки деталей.

Долго не засоряется и сохраняет тягу двухэтажный зонт.

Как правильно установить вытяжку на кухне Как сделать вентиляцию в частном доме Как правильно установить кондиционер в квартире Угольные и жировые фильтры для кухонной вытяжки

Дефлектор на трубу: печную, вытяжную, дымовую, круглую, -инструкция как сделать дымоход своими руками, чертеж, фото и цена

Дефлектор на трубу – что это такое и зачем он нужен

Что такое дефлектор – наверняка знают далеко не все, однако, все замечали над дымоходами некоторых домов колпаки в виде зонтика. Эта конструкция и называется «дефлектором», что в переводе означает «отражатель». Далее мы подробней ознакомимся с этим элементом дымохода, его предназначением и рассмотрим, как сделать такое устройство самостоятельно.

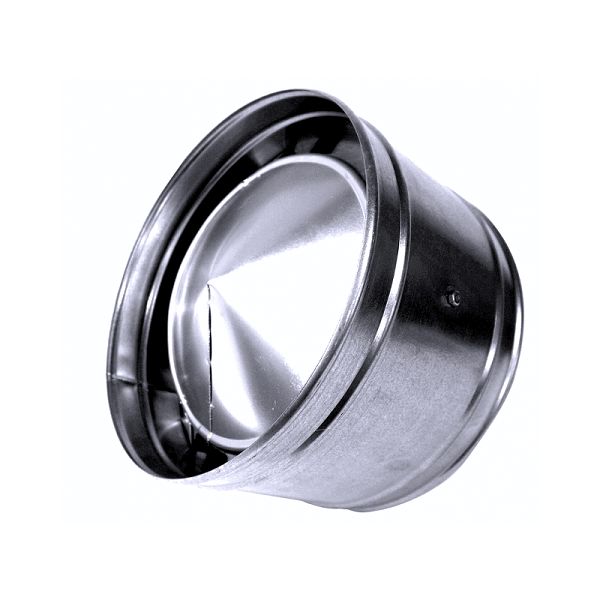

Конусный дефлектор для печной трубы

Зачем нужен дефлектор

Конструкция дефлектора довольно простая – чаще всего он состоит из короткой трубы-обечайки с зонтом, которая надевается на трубу дымохода. Дефлектор еще называют флюгаркой или дымником (узнайте здесь, как выполняется замена труб канализации ).

Обратите внимание! Дымник несет не только практическую функцию, но и является старинным архитектурным элементом. Некоторые варианты его исполнения и по сей день остаются настоящим произведением искусства.

Что же касается его практического предназначения, то дымник предназначен в первую очередь для усиления тяги, путем отклонения воздушных потоков. Отсюда и такое его название – «отражатель». Так как ветер отражается, перед дымоходной трубой возникает зона низкого давления, в результате чего увеличивается тяга.

Как показали исследования, использование даже самого простого дымника увеличивает КПД любой дымовой трубы на 20 процентов, причем его эффективность не зависит от направления ветра и других условий.

Однако, это не единственная его функция, имеет смысл устанавливать дефлекторы на дымовые трубы еще и по другим причинам:

  • Защищает дымоход от атмосферных осадков.
  • Предотвращает попадание мусора в трубу.
  • Предотвращает проникновение живности.
  • Защищает кровельный материал от вылетающих искр.

На фото – вальмовый дымник

Виды дефлекторов

Доминики в последнее время бывают самых разных видов.

Они могут отличаться:

  • Формой колпака;
  • Конструкцией;
  • Материалами, из которых выполнены и пр.

Поэтому далее подробней ознакомимся с их видами.

Форма

В настоящее время наибольшей популярностью пользуются колпаки следующих форм:

  • С плоским колпаком;
  • Шатровый;
  • С полукруглым колпаком;
  • Конусные;
  • Вальмовые.

Совет! Выбор дефлектора во многом зависит от архитектуры здания, к примеру, медные дефлекторы с плоским колпаком обычно используют на домах, выполненных в стиле модерн. На современных постройках лучше смотрятся колпаки с полукруглым колпаком.

Материалы

Что касается материалов для дымников, то чаще всего их выполняют из оцинкованного железа. Правда, в последнее время встречаются изделия покрытые эмалью или даже слоем пластика.

Реже встречаются медные флюгарки. В качестве украшения кровли обычно используют кованые изделия, которые могут иметь самые разные формы. Конечно, цена дизайнерских флюгарок может быть очень высокой.

Конструкции

Конструкций этих устройств существует довольно много, наиболее популярными в последнее время являются следующие:

  • ЦАГИ;
  • Дефлектор Григоровича;
  • «Дымовой зуб»;
  • Открытый Астато;
  • Шаровидный с вращением;
  • Круглый «Воллер»;
  • Звезда «Шенард».

Наиболее распространенный дефлектор на вытяжную трубу – дымник ЦАГИ, поэтому в качестве примера рассмотрим его устройство.

Итак, данная конструкция состоит из следующих элементов:

Схема устройства дымника ЦАГИ

Изготовление флюгарки

Следует отметить, что можно сделать дефлектор на печную трубу своими руками, причем, в этом нет ничего сложного. Необходимо лишь подготовить лист металла и выполнить чертеж, после чего вырезать детали и собрать их.

Разверстка конусного колпака дымника

К примеру, дефлектор своими руками для круглой трубы выполняется следующим образом:

  • В первую очередь надо начертить на листе стали круг. Его радиус должен быть больше радиуса дымохода.
  • Затем через центр круга надо провести перпендикулярные осевые линии. Далее на точку пересечения О1 надо поставить ножку циркуля и выполнить засечку Б, радиус засечки должен равняться радиусу круга. Точку пересечения засечки надо соединить линией с центром круга.
  • Затем нужно вырезать круг и вырезать в нем сегмент АОБ, который позволит получить конус. При этом необходимо оставить кромки для фальц.
  • Далее готовую деталь надо свернуть своими руками в конус и края зафальцевать.
  • Затем к конусу надо приклепать четыре стойки и установить изделие на труб у. Чтобы зафиксировать его, можно в стойках и дымоходе выполнить отверстия и закрепить конструкцию болтами или саморезами.

Чертеж дефлектора на трубу дымохода – арочная конструкция

Дефлектор квадратного или прямоугольного дымохода своими руками выполняется следующим образом:

  • В первую очередь надо вырезать из стали прямоугольник такого размера, чтобы он в согнутом виде мог перекрывать отверстие трубы.
  • Чтобы декорировать дымник, с двух его сторон надо сделать одинаковые косые надрезы, расположенные на одинаковом расстоянии, что позволит получить трапециевидные сегменты.
  • Затем нужно сделать из стали четыре стойки и прикрепить их заклепками к углам прямоугольника.
  • Концы стоек загибаются, как показано на схеме и в них выполняется отверстие.
  • Прямоугольник надо загнуть аркой и вставить в дымоход. Чтобы закрепить конструкцию, в дымоходе нужно просверлить отверстия и вставить гвозди или штыри, которые должны входить в отверстия стоек дымника.

На этом работа окончена. Мы рассмотрели наиболее простые конструкции флюгарок. При желании можно выполнить более сложные дефлекторы и даже украсить их флюгером.

Вывод

Дефлектор является важным элементом дымохода, так как он не только увеличивает тягу, но и предотвращает ряд проблем, связанных с его засорением. Кроме того, он может играть важную роль в оформлении дома, подчеркнув его принадлежность к тому или иному стилю. Причем, сделать такое устройство можно даже самостоятельно (см.также статью “Виды канализационных труб и соединений: критерии выбора” ).

Из в этой статье можно получить дополнительную информацию по данной теме.

http://gidroguru.com

Как сделать дефлектор своими руками чертежи. Изготовление дефлектора на трубу дымохода своими руками

Дефлектор на дымоходе выполняет две задачи: усиливает тягу и защищает ее от негативного воздействия атмосферных осадков. В подавляющем большинстве дымоходов предусмотрена естественная индукция воздушного потока, и это во многом зависит от погодных условий. При неблагоприятном совпадении нескольких условий не только уменьшается тяга, но и возникает обратный эффект — воздух выходит наружу в комнату.Еще один фактор, который существенно влияет на эффективность дымоудаления, — ветер. Степень изменения параметров зависит от его силы и направления.

Установка дефлектора позволяет решить следующие проблемы.

  1. Защищайте дымоходную трубу от засорения и влаги. В межсезонье на нем могут устраивать птичьи гнезда, дымоход забивается снегом, во время дождя в него попадает большое количество воды. Дефлектор полностью исключает появление подобных проблем.

  2. Снижает негативное влияние климатических факторов на тягу дымохода. Как уже было сказано, погодные условия могут быть настолько неблагоприятными, что вызывают появление реверсивной тяги — очень опасного явления.

  3. Увеличить КПД дымохода на 15–20%. За счет этого появляется возможность отрегулировать их минимальную длину, улучшить внешний вид фасада здания, удешевить установку элементов.

  4. Погасить искры. Это дополнительная функция дефлектора, важна при определении категории пожарной безопасности кровли.

Дефлектор состоит из трех основных элементов: диффузора, зонта и корпуса. Диффузор изменяет скорость продуктов сгорания в трубе, зонт защищает ее от попадания воды и мусора, а корпус рассекает воздушный поток и создает разрежение для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение незначительно влияет на работоспособность дефлектора.

Действие дефлектора объясняется эффектом Бернулли: скорость воздушного потока напрямую зависит от давления в канале. Воздух увеличивает скорость в суженном диффузоре, за счет этого снижается давление в корпусе и увеличивается тяга в дымоходе.

Классификация дефлекторов дымоходов

Все устройства разделены на три большие группы по нескольким критериям.


Популярные дизайны

Цены на дефлектор дымохода

Дефлектор дымохода

В сравнительной таблице будут перечислены только те модели, которые пользуются популярностью у частных разработчиков.

Таблица. Типы дефлекторов дымохода

Название модели Краткое описание принципа работы и производительности
Классический и очень распространенный вариант, скорость движения продуктов сгорания увеличивается примерно на 20-25%. Устройство состоит из двух практически одинаковых зонтов, соединенных в одну конструкцию на небольшом расстоянии друг от друга. Его можно устанавливать как на круглые, так и на квадратные дымоходы.За счет конструктивных особенностей происходит двукратное ускорение воздушного потока: в сторону сужения диффузора и в сторону верхнего возвратного колпака.
Модель разработана сотрудниками Центрального аэрогидродинамического института, в недавнем прошлом самого известного специализированного научного учреждения. Тяга усиливается за счет притяжения ветрового давления и перепадов давления по высоте. Сопло внутри имеет дополнительный экран, внутри которого установлен традиционный дефлектор.Сопло ЦАГИ исключает появление эффекта реверса. Недостаток — при определенных климатических условиях зимой на стенах может появиться лед, ухудшающий тягу дымохода.
Продукт разработан специалистами французской компании Astato. Состоит из статической и динамической части, редко используется в дымоходах. Причина в том, что чрезвычайно сложные условия эксплуатации вентиляторов предъявляют жесткие требования к надежности и безопасности.Такие вентиляторы значительно увеличивают общую стоимость установки дымоходов.
Довольно сложные устройства, состоящие из вращающейся турбинной головки и стационарного корпуса. За счет вращения лопастей под колпаком устройства давление снижается, дым из дымохода более эффективно отсасывается. Современные подшипники позволяют турбине вращаться при скорости ветра всего 0,5 м / с, что значительно улучшает эксплуатационные характеристики дымоходов.Турбодефлекторы в 2-4 раза эффективнее статических моделей по эффективности и имеют привлекательный внешний вид.
Защитные козырьки присоединяются к трубе дымохода через малый подшипник, закрытый с двух сторон. Козырек имеет криволинейную геометрию и по выступу полностью перекрывает сечение дымохода. Вверху капота установлен флюгер, поворачивающий конструкцию в зависимости от направления ветра. Воздух проходит через специальные щели и поднимается вверх.Это движение вызывает снижение давления и увеличение естественной тяги выхлопных газов из дымохода.
Чаще всего монтируется на промышленных дымоходах. Главная особенность — возможность работать при сильных порывах ветра. Кроме того, полностью исключена возможность реверса тяги.

Мастер должен выбрать соответствующий дефлектор после тщательного анализа всех факторов. Но надо иметь в виду, что очень сильное влечение имеет не только положительные, но и отрицательные стороны.Какие?


Как сделать дефлектор самому

Мы выбрали самый простой тип дефлектора (блок Григоровича), его можно сделать самостоятельно. Такая конструкция увеличивает тягу на 20–25%, что довольно удобно для большинства пользователей. Найдите чертеж устройства, посмотрите рекомендуемые размеры и список отдельных элементов. Для изготовления дефлектора вам понадобится небольшой кусок оцинкованного листа, ножницы для резки металла, приспособление для установки специальных заклепок.

Важно.Для каждого диаметра дымоходной трубы необходимо иметь индивидуальные размеры составных частей дефлектора. В сети много онлайн-калькуляторов, нет необходимости переписывать и использовать сложные формулы. Все размеры указаны в зависимости от диаметра круглого дымохода.

Шаг 1. Перенести на металл размеры составных частей устройства. Для этого нарисуйте на поверхности два круга и две дуги указанных диаметров.Лучше делать это с помощью специального компаса жестянщика. Если это не так, нет проблем. Вбейте в центр металла гвоздь, привяжите к нему ниткой фломастер или карандаш, длина нити равна радиусу окружности. Такое простейшее устройство отлично работает, проверено практикой. Ножницами вырезают металлические заготовки.

Шаг 2 Соберите корпус дефлектора. Для этого просверлите отверстия под диаметр заклепки по краям ее развертки.Сначала просверлите с одной стороны, затем временно согните туловище и сделайте отметки с другой стороны. Они должны точно совпадать, иначе при установке заклепок возникнут большие проблемы.

Шаг 3 Рассчитайте сектор, который нужно разрезать, чтобы согнуть круглые элементы. Но снимать его не стоит, лишний металл необходимо стыковать заклепками загиба. Можно по формулам узнать угол изгиба, а можно сделать пропил по одному радиусу и на практике выбрать оптимальный тип элемента.Второй вариант работает намного быстрее, но на работоспособность устройства не влияет.

Шаг 4 Согните круги, просверлите отверстия и скрепите их заклепками. Расстояние между заклепками 3-4 см, чаще в этом нет необходимости, механических нагрузок в этих местах нет.

Цены на ручной заклепочник

Ручные заклепочники

Step 5 Отрежьте небольшие полоски металла, чтобы закрепить пластины, примерно 2 см в длину и один сантиметр в ширину.

Шаг 6 Скрепите две пластины вместе. В герметичности стыков нет необходимости; главное добиться устойчивости дефлектора.

Step 7 Соберите все элементы в единый дизайн. Длина и количество крепежных лент указываются на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то укрепите их.

Практические советы. Гораздо проще позаботиться о прочности конструкции на земле, чем потом залезть на крышу для ремонта дефлектора.Несколько раз внимательно проверьте надежность фиксации элементов во всех местах.

Шаг 8 Примерьте установку на трубу, если обнаружены отклонения в размерах, исправьте их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости воздушного потока. В противном случае эффективность устройства значительно снизится.

Шаг 9 Изготовьте металлический хомут и надежно закрепите дефлектор на трубе дымохода.

При желании можно проверить работоспособность устройства. Сделайте самодельные пропеллеры и определите примерную скорость воздуха в дымоходе с дефлектором и без него. Если все сделать правильно, то разница будет заметна на глаз, ничего рассчитывать не нужно.

Видео — Дефлектор дымохода

Изготовление и установка дефлектора не требует много времени, в отличие от монтажа самого дымохода.А вот дымоход можно сделать и самостоятельно, если внимательно изучить все нюансы. О том, как установить керамическую трубу на дымоход, вы можете прочитать.

Основной действующей силой, лежащей в основе работы дымохода и вытяжной вентиляции, является тяга. Это физическое явление, основанное на разнице давлений в верхней и нижней частях трубы. При правильном расчете ее длины и диаметра система всегда будет иметь хорошую тягу, выводящую продукты сгорания твердого топлива, а также подающую свежий воздух.

Но на практике дымоход / вентиляция не всегда работает достаточно эффективно. Для увеличения производительности и увеличения тяги используются дополнительные устройства, в том числе дефлекторы.

Это металлическое сопло из оцинкованной или нержавеющей стали, которое надевается на верх дымохода или вентиляционной установки на крыше.

В основе дефлектора лежит физический закон Бернулли, согласно которому при сужении просвета выхлопной трубы скорость воздуха увеличивается.По мере увеличения расхода выхлопные газы разряжаются, создавая область низкого давления, из-за которой возникает тяга. По оценкам, установка дефлектора в дымоход увеличивает КПД системы отопления на 20-25%.

Дефлектор состоит из нескольких элементов — металлической трубы, которая устанавливается на дымоход, диффузора, внешнего кольца и защитного элемента (зонта).

Важно! Конструкция дефлектора довольно проста, и при необходимости вы можете изготовить его самостоятельно.Для этого требуется оцинкованный лист или лист из нержавеющей стали и крепежные детали для соединения компонентов друг с другом. Но также можно получить готовые конструкции в соответствии с диаметром и расположением дымохода.

Для чего нужен дефлектор?

Основное назначение дефлектора — усиление и стабилизация тяги в дымоходе или вытяжной вентиляционной установке.

Из-за разреженности воздуха внутри устройства всегда присутствует достаточно сильная тяга, удаляющая дым, золу, углекислый газ, окись углерода и другие побочные продукты сгорания топлива.

Помимо создания тяги, дефлектор предотвращает возврат выхлопных газов по дымоходу в комнату. Иногда ветер на крыше бывает настолько сильным, что естественная тяга дымохода не может преодолеть сопротивление ветра, из-за чего выхлоп задерживается в трубе или попадает в помещение.

Насколько важна система вентиляции в доме, наверное, понимают и начинающие разработчики, и те, кто решил модернизировать эту систему. Правильно функционирующая вентиляция — залог благополучия жителей дома, отсутствие неприятных запахов (сырость, плесень, гари и др.) И конденсата на окнах, своевременное удаление скопившейся углекислоты и радона (вредного газа вход в строительные конструкции с земли).

Что такое дефлектор и зачем он нужен

Известно, что наиболее распространенная система вентиляции — естественная. У нее есть приток свежего воздуха и выхлоп с использованием разных температурных и атмосферных значений внутри и снаружи. Но, к сожалению, для системы вентиляции такая разница режимов актуальна только в холодное время года. В летние месяцы сквозняк в капюшоне практически отсутствует. Но в этот период его можно «заставить» работать. На эффективность системы вентиляции благоприятно влияет такое природное явление, как ветер.

А для усиления этого эффекта в вытяжной части системы вентиляции используется специальное устройство — дефлектор Вольперта-Григоровича. Устанавливается — на верхней части выхлопной трубы или канала. Работа основана на физических законах, а именно на законе Бернулли.

Важно! Ветровые потоки, обтекающие стенки дефлектора снаружи, создают нагнетаемый воздух практически по всему периметру устройства. Такой процесс дает возможность с достаточно большим усилием «засасывать» отработанный воздух из вытяжки.Если попроще, то — дополнительная тяга создается ветром, обдувающим дефлектор, и возникает даже от небольшого ветерка.

Конструкция дефлектора Вольперта-Григоровича

На интерес к дефлектору данной конструкции указывает то, что в нем совмещены разработки Вольперта и Григоровича. Он состоит всего из трех скрепленных между собой элементов:

  • диффузор;
  • чехлов;
  • обратный конус.

Наличие обратного конуса (под защитным козырьком) делает устройство эффективным при слабом ветре.Особенностью дефлектора Вольперта-Григоровича является изогнутая поверхность диффузора и наличие крышки в виде зонта. Обратный конус позволяет не изготавливать столь довольно сложную поверхность диффузора, что еще больше упрощает конструкцию. Поэтому самодельный дефлектор Вольперта-Григоровича прост в изготовлении и, в то же время, эффективнее других устройств для улучшения работы или системы вентиляции (дымохода).

Дефлектор выполнен округлой формы.Также возможно устройство квадратного сечения при установке на воздуховод квадратного сечения. Но, как показывает практика, конструкция такой формы нежелательна, так как углы не позволяют воздушным массам правильно двигаться, а это сказывается на качестве дефлектора. В таких случаях выходят из положения с помощью переходника, установленного на квадратный вентканал.

Прибор работает круглый год

Установка устройства позволяет создавать тягу в любое время года.Это главное достоинство дефлектора Вольперта-Григоровича. Помимо него есть еще несколько неоспоримых преимуществ.

  • Благодаря простоте конструкции возможно изготовление своими руками.
  • Возвращаясь к школьному курсу физики, следует напомнить, что чем длиннее труба на крыше, тем лучше сцепление. Дефлектор, не удлиняя дымоход, увеличит тягу на столько, как если бы были добавлены 2 метра трубы.
  • КПД отопительного прибора увеличивается до 25%, а системы вентиляции до 20%.
  • Установка дефлектора конструкции Вольперта-Григоровича позволяет не использовать систему принудительного выхлопа.

Внимание! Дефлектор нельзя ставить на выхлопную трубу газового котла. Это требование отражено в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» и обязательно для систем, устанавливаемых во всех зданиях и сооружениях (жилых и нежилых помещениях).

Изготовление дефлектора своими руками: пошаговая инструкция

Конструкция достаточно проста в изготовлении, но для начала нужно произвести расчеты.Очень важно определить все размеры, иначе их нарушение чревато неправильной работой дефлектора, который теряет всякий смысл его использования.

Шаг № 1 Расчет

Для расчетов нужно знать главный показатель — сечение трубы, на которой установлен дефлектор. Зная его, можно рассчитать оставшиеся необходимые размеры.

Разновидности перегородок отражателей

Имеются отражатели следующих типов:

  • ЦАГИ.Самая популярная вариация. В устье дымохода прикрепляется небольшой канал, который будет играть роль диффузора.
  • Блюдо. Он состоит из двух частей, имеющих форму тарелки. Верхний играет роль козырька, нижний, обращенный к трубе, по сути является дефлектором.
  • Дефлектор круглый. Не сильно отличается от ЦАГИ. Крышка круглого отражателя находится над диффузором
  • Григорович;
  • Н-образный.

Перегородка — простейшее устройство, позволяющее увеличить тягу, чтобы дым выходил из трубы быстрее

Отражатели всех типов отлично справляются со своей задачей.Они значительно увеличивают тягу и предотвращают попадание осадков в дымоход. Дефлекторы изготавливаются, как правило, из оцинкованного металла, чтобы выдерживать климатические воздействия. Перечислены наиболее распространенные виды коптильных камер. Устройство может выглядеть как угодно, главное, чтобы оно выполняло свою основную задачу.

Важно: При отсутствии ветра устройство начинает мешать естественному тяговому усилию.

Дефлектор самодельный

Стоимость данного устройства начинается от 1000 рублей, верхняя отметка намного выше. Целесообразность самостоятельного изготовления и монтажа объяснять не стоит.

Конвекторный дымоход — хорошая альтернатива радиаторным отопительным приборам. Он имеет множество преимуществ и простое устройство. Сделать это самостоятельно несложно.

Дефлектор для дымохода желательно собрать своими руками из оцинкованной стали. Но она недавно нашла замену в виде металла, который покрыт защитным полимерным слоем или простой эмалью.В тех случаях, когда дымовая камера не соприкасается с горячими потоками продуктов сгорания, она может быть изготовлена ​​из пластика ( Прочтите статью дополнительно к этому материалу. ).

Видео: инструкция по созданию дефлектора для дымохода своими руками

Перед тем, как приступить к созданию дефлектора, необходимо составить чертеж, на котором будут нанесены все размеры будущего изделия. При выборе размера следует отталкиваться от диаметра трубы дымохода.Это значение будет определять высоту дымовой трубы и ширину диффузора. Есть таблица со стандартными соотношениями размеров дымохода и дефлектора:

Важно: Изготовление дымохода должно производиться с учетом этих пропорций, иначе КПД устройства будет невысоким.

Чтобы сделать дефлектор для дымохода своими руками, чертежи лучше делать в натуральную величину. Путаница с масштабами может значительно затянуть производственный процесс.

Необходимых инструментов, которые потребуются для работы:

  • Набор чертежей. Сантиметровая лента, маркер, линейка.
  • Ножницы по металлу, молоток деревянный, заклепочное устройство.
  • Сверла и сверла различного диаметра.

Совет: Если у вашего дымохода много витков, то дефлектор необходимо установить в обязательном порядке. На металлические заготовки размеры лучше наносить по лекалам, это исключит погрешности. Выкройки можно сделать из картона.Если труба имеет максимально большой диаметр, то при установке дефлектора используйте проволочные скобы.

Этапы работ

Для начала нужно выбрать сорт металла для изготовления дефлектора. Затем, произведя расчеты и убедившись в их правильности, можно приступать к вырезанию деталей дымовой камеры из металла. Лапку корпуса диффузора нужно загнуть в виде пластины, затем через просверленные отверстия скрепить концы заклепками.

Верхний и нижний конусы приклепываются, после чего на нижний конус устанавливаются крепежные детали для соединения устройства с дымоходом. Советуем более подробно изучить на нашем сайте.

Для установки дымохода на газоход лучше всего снимать его верхний модуль. С помощью верстака конструкция монтируется, затем устанавливается на место.

Совет: на установленный отражатель будет сильно влиять ветер, поэтому крепления необходимо хорошо затянуть.

Дефлекторы раздельные

Если речь идет об отражателе для камина, то конструкция изделия не вызывает затруднений. Но в случае с жидкотопливными отопительными приборами вопрос другой. Например, дефлектор на дымоход газового котла должен соответствовать определенным требованиям. Его размеры должны идеально подходить к дымоходу. Его нужно подбирать в соответствии с характеристиками газового котла.

Если отражатель слишком большой, он не создаст необходимой тяги, в результате процесс горения не будет интенсивным.Из-за больших габаритов устройства в дымоход может дуть ветер, который может потушить пожар в котле. О последствиях можно только догадываться.

Важно! Котел дымовых газов должен быть оборудован искрогасителем.

Тяга в дымоходе не всегда поддерживается на должном уровне. Он может быть слишком сильным из-за частых ветров или слабым из-за их отсутствия. Для устранения подобных проблем используется дефлектор-лопатка. Устанавливается в дымоход так же, как и обычный.

В этой коптильной камере все тело вращается вместе с лопастями, которые изогнуты под определенным углом. Лопасти соединены с подшипниковым узлом, поскольку конструкция свободно вращается под напором ветра и позиционирует дефлектор в своем направлении. Благодаря этому выход дымохода постоянно защищен от ветра. А продукты сгорания топлива свободно уходят на подветренную сторону.

Такой флюгер стабилизирует тягу в дымоходе даже при сильном ветре.В домашних условиях изготовить такой прибор не получится. Требуется специальное оборудование.

Важно: Не экономьте на отражателе флюгера, так как некачественный металл под воздействием атмосферного воздействия окислится, что приведет к затрудненному вращению лопастей. Снег, дождь и другие осадки, как правило, идут по направлению ветра, так что флюгер тоже от них защитит. За подвижной частью флюгера необходимо ухаживать. Это, собственно, главный недостаток данного типа.Сильный ветер может деформировать мобилу, а значит, и слабую связь.

Производителей

Лидирующее место на рынке подобных устройств занимает WEST. В последнее время популярны ее изделия. Компания занимается разработкой инновационных систем дымоудаления и более десяти лет производит флюгеры.

Все обратили внимание на заглушку, возвышающуюся над дымоходом, но не все знают, зачем она там была установлена ​​и каково ее предназначение. Эта деталь называется дефлектором.Это переводится на русский язык как «отражатель».

Это небольшой навес над трубой, который служит для защиты от агрессивного воздействия окружающей среды: ветра, осадков и для создания необходимой тяги.

Иногда ее называют коптильной камерой, а выполненной в любой стильной форме — флюгаром. Дефлектор, установленный на трубе дымохода, — это архитектурный элемент, пришедший к нам из древности, а сегодня он также может украсить крышу любого здания. Помимо декоративной роли, он выполняет еще и важную практическую функцию — усиливает движение воздуха в трубе.

Что это такое и зачем это нужно?

Вне зависимости от того, какое отопительное оборудование используется в доме и какой теплоноситель используется, любая система отопления оснащается дымоходом. Благодаря этому обеспечивается извлечение продуктов сгорания. Каким будет качество всей системы, зависит от того, как она будет работать.

Но дымоход, который не всегда бывает красивым и установленным по всем правилам, функционирует безупречно. Особенно это заметно при сильном ветре, когда в трубе происходит сильное давление на газы.Чтобы ничто не могло помешать правильному функционированию всей системы отопления, на трубу дымохода надевается перегородка.

Его основное назначение — увеличить тягу, препятствуя прохождению воздуха. Ветер, обволакивающий препятствие, приводит к образованию вокруг трубы зоны низкого давления. Результат — повышенная тяга. Независимо от конструкции дефлекторов, все они участвуют в одном процессе — возникновении зоны низкого давления при обтекании препятствия воздухом.Благодаря устройству ветер не уменьшает, а наоборот усиливает тягу.

Воздушные потоки, контактирующие с поверхностью дефлектора, охватывают его и начинают двигаться быстрее, создавая область вакуума. В физике это явление называется эффектом Бернулли. Именно благодаря ему увеличивается тяга в трубе.

Исследования показали, что при использовании дефлектора, даже самого обыкновенного, КПД дымохода увеличивается на 20%. Его полезность также заключается в том, что он защищает трубу от переносимого ветром мусора и атмосферных осадков в виде дождя, града или снега.Детектор дыма одинаково работает в любых условиях, вне зависимости от погодных условий на улице.

Популярные виды продукции

Вы, наверное, заметили, что они бывают разных форм. У современных устройств могут быть разные топы:

  1. Квартира
  2. Полукруг
  3. С крышкой
  4. С двускатной крышей

Заглушка полукруглая

Первый тип чаще всего устанавливается на дома, выполненные в стиле модерн.Для обычных современных построек используют в основном полукруглую вытяжку. Двускатная крыша дефлектора лучше всего справляется с защитой дымохода от снега.

В основном коптильни изготавливают из оцинкованного железа, реже из меди. Но сегодня в моду входят эмалированные или термостойкие полимерные изделия. Если устройство используется на вентиляционных каналах, где нет прямого контакта с нагретым воздухом, то можно использовать пластиковый колпачок.

Конструкции дефлекторов также разнообразны.

На внутреннем рынке наиболее популярны:

  • Дефлектор ЦАГИ сферический с вращением открытый «Астато»
  • Аппарат Григоровича
  • Зуб дыма
  • Коптильный ящик круглый «Воллер»
  • Звезда «Шенард»

Различные варианты заглушек дымохода

Дефлектор ЦАГИ стал самым популярным на российских просторах.В его комплектацию входят:

  • Патрубок (входной)
  • Рама
  • Диффузор
  • Зонт
  • Кронштейны

Можно купить заводской дефлектор и установить его на дымоход, но некоторые предпочитают делать его самостоятельно из подручных материалов. Для этого необходимо соблюдать несколько простых правил.

Это механизм, имеющий вращающиеся корпуса, соединенные с подшипниковым узлом, на нем закреплены специально изогнутые детали. Сверху расположен сам флюгер, он позволяет всему устройству постоянно держаться на ветру.

Кольцо с интегрированным в него подшипниковым узлом крепится к прорези дымохода прочными болтами. Воздушный поток, проходящий между козырьками, ускоряется, что приводит к созданию зоны разрежения. Соответственно увеличивается тяга и увеличивается КПД вывода продуктов сгорания.

Флюгер-дефлектор изготовлен из материалов с высокой коррозионной стойкостью. Он имеет простейшую конструкцию и может использоваться в дымоходах любых построек.

Как сделать дефлектор на дымоход своими руками

Для начала нужно определиться, из какого материала он будет создан. Это может быть оцинкованное железо или нержавеющая сталь. Подойдет и медь, хотя это дорогой материал. Использование этих металлов обусловлено тем, что дефлектор должен быть максимально устойчивым к перепадам температур и атмосферным воздействиям.

Устройство имеет свои специфические параметры, которых необходимо придерживаться. Например, высота коптильной камеры должна быть 1.6-1,7 частей внутреннего диаметра трубы, а ширина — 1,9.

Последовательность работ по самостоятельному созданию дефлектора следующая:

  1. Рисуем развертку основных деталей на картоне.
  2. Переносим выкройки на металл и вырезаем отдельные детали.
  3. Соединяем все элементы между собой, используя для этого крепеж или сварку.
  4. Изготавливаем кронштейны из стали, необходимые для крепления вытяжки к поверхности дымохода.
  5. Собираем шапку.

Самодельный дефлектор сначала собирается и только потом монтируется на трубу. Первым устанавливают баллон, который фиксируется крепежом. С помощью хомутов на нем фиксируется диффузор, а также колпачок в виде обратного конуса. Этот простой элемент позволяет устройству работать при любом ветре.

Смотрим видео, делаем самостоятельно и поэтапно:

Для самостоятельного изготовления шапки вам потребуются следующие предметы и инструменты:

  • Резиновый или деревянный молоток
  • Молот
  • Бар
  • Зажимы
  • Ножницы по металлу
  • Уголок стальной.

Для упрощения процесса сборки устройства на всех деталях специально вырезаны углы с обеих сторон.

Установка перегородки является обязательной и наиболее эффективна при наличии непрямого дымохода.

При изготовлении устройства самостоятельно необходимо строго придерживаться пропорций, указанных выше. Если установленный на дымоходе дефлектор не будет соответствовать этим параметрам, то он не сможет правильно выполнять свою основную функцию по созданию хорошей тяги.

Шапку делаем сами, видеообзор:

Выполняя заготовки из металла своими руками, лучше всего это делать по выкройкам из картона, вырезанным по нужным размерам. Прикрепив их к листу металла, достаточно будет обвести детали по контуру и можно смело вырезать, не опасаясь ошибок.

Наличие обратного конуса под колпачком также является обязательным требованием при проектировании. С его помощью дымоход будет качественно работать в любых климатических условиях.

Если труба имеет максимально допустимый диаметр, то для монтажа необходимо будет использовать натяжку из проволоки.

Обновлено: 24.11.2019

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

Добавление дефлектора в регистры пола

В доме, где есть система принудительного воздушного отопления, напольных регистров можно найти по всему дому.Напольный регистр обычно устанавливают по краям стены комнаты, чтобы не пропускать пешеходов. По большей части, это предметы домашнего обихода «вне поля зрения, вне памяти». Однако бывают случаи, когда предмет мебели располагается над регистром. Чтобы по-прежнему получать максимальный поток воздуха от напольного регистра, необходимо использовать воздушный дефлектор.

Воздушный дефлектор — отличное приспособление, которое может быть добавлено к любому напольному регистру, которое отклоняет горячий воздух в комнату, а не на основание предмета мебели.Многие люди используют эту недорогую альтернативу изменению положения своего регистратора. Если вы обнаружите, что не можете разместить мебель в определенных местах из-за напольных регистров, вот несколько шагов, которые необходимо предпринять, чтобы добавить воздушный дефлектор.

Шаг 1. Измерьте регистр пола

Большинство регистров, которые сегодня встречаются в современных домах, имеют универсальный размер. Изменения могут происходить в регистрах в больших или старых домах. Лучше всего потратить несколько минут, чтобы измерить размер регистра, чтобы убедиться, что вы покупаете правильный.После того, как у вас будут размеры, перейдите в центр оборудования и найдите воздушный дефлектор подходящего размера, формы и стиля, который будет соответствовать вашему интерьеру и вашим потребностям.

Шаг 2: Снимите напольные регистры

Чтобы установить воздушный дефлектор на напольный регистр, вам необходимо его снять. Это легко делается отверткой. Просто ослабьте винты и снимите их. Отложите их, так как они вам снова понадобятся через несколько минут. Поднимите регистр из положения на полу.

Шаг 3. Чистка регистра

Когда регистр снят с пола, самое время его почистить.Используйте тряпку и немного воды, чтобы удалить пыль и грязь. При необходимости подкрасить. Используйте промышленный пылесос или обычный домашний пылесос и прочистите воздуховод до самого шланга.

Шаг 4: Установите воздушный дефлектор

Воздушный дефлектор появится в вашем реестре одним из двух способов. Во-первых, он будет просто закреплен с помощью более длинных винтов, которые удерживают дефлектор и напольный регистр. Во-вторых, он будет приклеен к регистрам с помощью липкой ленты. Если вы используете полоску, снимите подложку и приклейте ее к регистрам.Если вы используете винты, установите тонкий кусок уплотнителя, который будет служить уплотнением между двумя элементами.

Шаг 5: Установите напольный регистр на место

Установите регистр на место и закрутите винты. Если вы используете более длинные, просто забейте их отверткой. Удерживайте старые винты, так как вы, возможно, захотите использовать их снова в будущем.

ПВХ багажник с ветрозащитным экраном

ПВХ багажник с ветрозащитным экраном

Как записаться построить багажник с ветрозащитным экраном из трубы ПВХ.Бесплатные планы и проекты из трубы ПВХ. Багажник своими руками.

Нажмите здесь, чтобы узнать о специальной установке поставщики

ПВХ крыша Стеллаж

Привет, люди,

До недавно у нас был Chevy Suburban, поэтому в любое время мне нужно было фанеры, трубы или других крупных предметов, я бы просто пошел в строительный магазин и бросить вещи в пригород, чтобы забрать домой. Мы должны были избавиться от Suburban и решили не замените его другим. Купили Меркурий Соболь Универсал с багажником на крыше.

Моя первая поездка в строительный магазин, чтобы купить трубу из ПВХ, показал мне, что я нужен был лучший способ доставить такие вещи домой.

Основной проблема заключалась в том, что багажная полка следовала изгибу крыши на машина. Думаю, инженеры считали, что привлекательная внешность важнее функциональности. После нескольких поездок в строительный магазин. Я начал искать способ разрешить носить с собой эти громоздкие предметы.

я нашел твой веб-сайт и, помолившись, я начал проектировать крышу стеллаж, который позволит мне носить с собой покупки домой. Я начал с идеи использовать график на 3/4 дюйма 40. Посмотрев на слабость этой трубы, я посмотрел на используя 1 1/4 дюйма Schedule 40. L и T сделали это размер слишком велик, чтобы его можно было использовать.

1 дюйм Расписание 40 оказалось моим лучшим выбором для силы и размер. Когда я сказал парню в хозяйственном магазине, кем я был он просто покачал головой и сказал: «Это будет просто ломать.»С этой поддержкой я начал создавать багажник на крыше.

Потребовалось почти десять дней, чтобы сделать это из-за ошибок и необходимости изготовить собственные приспособления для выравнивания и сборки труб и арматура. Отрезная пила отлично работает как прочный кондуктор с углом наклона 90 градусов. — просто не забудьте отключить его перед использованием для выравнивания арматура

Багажник на крышу было дано окончательное испытание, когда я несла кровать дочери матрас в ее новую квартиру примерно в 150 милях отсюда, со скоростью до 70 миль в час.Это сработало отлично!

Теперь я могу нести громоздкие вещи на крыше моей машины, не пытаясь бороться с кривизна заводского багажника на крышу.

Вот пара фото, с передней воздушной заслонкой и без нее. я также прилагается изображение установки барашковой гайки, потому что это секрет как прикрутить ПВХ болтами после просверливания в нем дырки а не открыть трещину в отверстии. Я просто взял кусок ПВХ, разрезать по длине и положить под крыло орех. Это помогло распределить давление на большую площадь. и придавал дополнительную прочность ослабленной части ПВХ.

1 Тимофею 4: 11: Сие повелевает и учит. (KJV?)

http://www.andeshelp.com

Построен Rev. Уильям Х. Андерсон

Вернуться к фотографиям проектов ПВХ

Дефлектор вентиляции

: лучший способ улучшить циркуляцию воздуха

Для того, чтобы человеку было комфортно в комнате, необходимо обеспечить нормальную циркуляцию воздуха. Постоянный воздухообмен создает правильно организованную систему вентиляции, но ее эффективность зависит от внутренней тяги.Если не установить вентиляционный дефлектор, есть риск, что воздуховод забьется мусором и перестанет работать.

Что такое воздушный дефлектор?

На эффективную работу системы вентиляции в первую очередь влияют сила ветра, его направление, а также температура воздуха. Например, летом на улице очень жарко, и из-за того, что воздух нагревается, уменьшается тяга и, соответственно, уменьшается циркуляция воздуха. Чтобы снизить влияние таких негативных воздействий, устанавливаются такие устройства, как дефлекторы.Использование конструкций считается обязательным при организации дымохода, ведь дефлектор — это прежде всего устройство, нормализующее работу вентиляционной системы.

Купол, шар или другая конструкция, которая устанавливается на крыше и действует как дефлектор

Факт! Чтобы понять, что такое дефлектор, обратитесь к изображениям выходных отверстий вентиляционных труб. Дефлектором является купол, шар или любая другая конструкция, расположенная на крыше. Основная задача устройства — обеспечить нормальную вентиляцию помещений различного назначения за счет ветровых нагрузок.

По большому счету, дефлектор — довольно простое устройство, которое раньше использовалось только при оборудовании дымоходов, а теперь является венцом системы вентиляции. При этом не следует думать, что единственная роль устройства — защитная.

По сути, дефлекторы — это аэродинамические устройства, снижающие негативное влияние погодных факторов на вентиляцию. Он работает по принципу эффекта Бернулли. Основная задача вентиляционных дефлекторов — обеспечить лучшую тягу в системе за счет регулирования воздушного потока.

Поэтому устройства устанавливают в самой высокой точке трубы. В большинстве гаражей можно увидеть гаджеты, которые увенчаны трубами, выходящими из подвала или подвала. К тому же дефлекторы расположены практически везде на крышах домов.

Основная задача дефлекторов — обеспечить лучшую тягу в системе вентиляции.

Для чего нужен дефлектор вентиляции?

Как уже отмечалось, после установки дефлектора воздуховода тяга значительно увеличивается.Это связано с тем, что конструкция отклоняет воздушные потоки и образует зону пониженного давления на выходе из вентиляции. Именно по этой причине воздушные массы внутри поднимаются по трубе и компенсируют недостаток давления.

На торговых площадках можно встретить большое количество разновидностей дизайна, но, несмотря на это, все они работают по схожему принципу. Некоторые производители выпускают дефлекторы с более узкими каналами для увеличения скорости прохождения воздуха через головку трубы. В этом случае срабатывает «принцип аэрографа», и эффект тяги увеличивается в несколько раз.

Дефлекторы дымохода увеличивают тягу и обеспечивают защитную функцию.

Правильный выбор дефлектора позволяет значительно повысить эффективность вентиляции. Иногда производительность увеличивается на 20%. Лучше всего работают устройства, установленные на вентиляционных каналах, отличающиеся большим количеством горизонтальных и извилистых секций.

Основной задачей, выполняемой дефлекторами, установленными на крыше, считается укрытие вентиляционных каналов от проникновения загрязняющих веществ, а также птиц и другой живности извне.Даже за короткое время на стенках трубы скапливается мелкий мусор, опавшие листья, пыль и другие частицы, что приводит к сужению ее диаметра. По этим причинам вся система может выйти из строя. Прочие функции прибора:

  • защита от атмосферных осадков;
  • повышенная тяга;
  • повышение эффективности вентиляции до 20%;
  • тушение искр и обеспечение пожарной безопасности;
  • предотвращает появление обратной тяги, так называемого опрокидывающего эффекта вентиляции.

Элементы дефлектора вентиляции

Чтобы лучше понимать, как работают дефлекторы систем вентиляции, необходимо знать, из чего состоит конструкция и как выглядит схема устройства. Итак, основными составными частями вентиляционной приставки являются:

  1. Диффузор. Это основание в форме конуса с усеченным дном. Нижняя часть цилиндрической колбы прикреплена к верхней части вентиляционного канала, выходящего на крышу, что приводит к замедлению воздушного потока и увеличению давления.
  2. Зонт. Деталь, предотвращающая попадание мусора в вентиляционный канал. Это похоже на защитную крышку, прикрепленную к верхней части диффузора.
  3. Жилье. Видимая деталь дефлектора. Он представлен оболочкой или кольцами, которые соединяются с диффузором с помощью двух или трех кронштейнов. Это связано с тем, что элементы корпуса перекрывают воздушный поток, внутри цилиндрической колбы образуется пониженное давление.

Для предотвращения попадания осадков в систему диаметр диффузора должен быть больше, чем размер входного отверстия.Корпус установлен таким образом, что воздух создает так называемое всасывание через углубления соседних колец. В этом случае удастся ускорить удаление воздушных масс из системы вентиляции.

Для предотвращения попадания осадков в систему установлен защитный зонт

Это интересно! Дефлектор вентиляции сконструирован таким образом, что потоки воздуха, поднимающиеся снизу вверх, отражаются от крыши, а затем снова начинают опускаться.Чаще всего это происходит при ветре снизу. Если такая проблема присутствует, лучше установить двухконусную конструкцию, где элементы соединяются одним основанием.

Вы также должны понимать, что если на улице боковой ветер, то воздушный поток будет выходить через нижнюю и верхнюю части. При вертикальном направлении ветра будет только отток воздуха снизу. Вкратце принцип работы дефлектора, установленного на капоте, выглядит так:

  • ветровых потоков захватываются устройством;
  • воздушный поток попадает в диффузор, раздваивается и приводит к тому, что давление в верхней части воздуховода падает;
  • отработанный воздух из помещения устремляется вверх — туда, где образовалась отводимая пустота, и выбрасывается на улицу.

Если правильно подобрать размер дефлектора и правильно установить конструкцию на верхнюю часть вытяжного канала, перепад давления будет оптимальным, в результате нормализуется скорость воздухообмена.

Диффузор замедляет воздушный поток и увеличивает давление

Типы и характеристики дефлекторов

Если вы посмотрите фото дефлекторов, то заметите, что все они выглядят по-разному, но, тем не менее, выполняют одинаковые функции.Поэтому, прежде чем отдать предпочтение одной из моделей, стоит обратить внимание на следующие критерии:

  • материал изготовления;
  • принцип работы;
  • конструктивных особенностей.

В основном все модели производятся из следующих материалов:

  • алюминий;
  • из нержавеющей стали;
  • оцинкованный;
  • медь;
  • пластик;
  • керамика.

Проверено! Специалисты по вентиляции считают, что дефлекторы из стали или алюминия оптимальны по соотношению цена / качество.Медные устройства тоже хороши, но из-за дороговизны используются редко.

Устройства делятся на следующие типы:

Дефлектор может быть изготовлен из алюминия, нержавеющей стали, оцинкованной, медной и пластмассовой
    диффузор
  • ;
  • Вольпер цилиндрический вентиляционный грибок;
  • колпачок флюгера;
  • Дефлектор трубы Н-образный;
  • турбоотражатель, представляющий собой сферическое поворотное сопло;
  • статико-динамический прибор открытого типа Astato.

Некоторые из них также включают обычные зонтики наверху канала. Следует понимать, что такие устройства только помогают прикрыть вентиляцию от дождя, но никак не влияют на тягу.

Открытые конструкции также различаются по форме, основными считаются следующие устройства:

  • квартира;
  • полукруглый;
  • с открывающейся крышкой;
  • фронтон.

Помимо того, что устройства делятся по типу флюгера, они также классифицируются по принципу действия:

  • поворотный;
  • Дефлектор
  • ;
  • турбина.

Устройство по принципу действия может быть поворотным, дефлекторным и турбинным

Дефлекторы дымохода устанавливаются в первую очередь для улучшения тяги, которая удаляет дым и угарный газ наружу. К тому же после установки устройства теплоотдача увеличивается, и топливо лучше выгорает. Различные фото дефлекторов на дымоходе также дают понять, что с помощью устройства труба защищена от атмосферных осадков и другого занесенного извне мусора.

Дефлекторы для кондиционера, которые внешне отличаются от обычных устройств, можно выделить в отдельную группу. Эта конструкция представляет собой отражающий экран, перераспределяющий воздушный поток. В результате пучок холодного воздуха направляется не прямо, а параллельно потолку. Несмотря на то, что воздух рассеивается, давление от этого не меняется.

Дефлектор и другие исполнения

Дефлектор подвала в первую очередь предназначен для вентиляции подвалов и нижних этажей.После монтажа налаживается не только циркуляция свежего воздуха, но и испаряется лишняя влага с поверхностей. Удобным считается то, что устройства можно монтировать как при принудительной, так и при естественной вентиляции.

Кроме того, преимущество дефлектора в том, что он защищает подвалы и подвалы от проникновения грызунов и других мелких вредителей, а также от атмосферных осадков. При установке трубу лучше брать с запасом по длине, ведь ее всегда можно уменьшить до нужной высоты, а вот вырасти не получится.

дефлектор состоит из стекла, цилиндрического корпуса, крышки в форме зонтика и монтажных стоек.

Конструкция была разработана еще во времена Советского Союза и успешно применяется до сих пор. Если обратиться к чертежу дефлектора, то можно увидеть, что он состоит из следующих элементов:

  • стакан, расположенный внизу конструкции с надставкой на конце;
  • корпус цилиндрической формы, представленный стальной оболочкой;
  • чехол в форме зонтика;
  • крепежные стойки из металлических полос.

Принцип работы следующий: за счет обдува корпуса создается зона разрежения, расположенная над открытым диффузором. Отработанный воздух, смешанный с оксидом углерода и другими компонентами, поднимается по воздуховоду в область образовавшейся зоны низкого давления и выходит наружу. Здесь он подхвачен ветром и полностью удален.

Важно! Эффективность дефлектора вентиляции крыши зависит от сопротивления системы воздуховодов, пересекающей крышу.Фактический объем устройства определяется высотой удлинения трубы. На показатель также влияет разница температур воздуха в помещении и на улице.

Несмотря на то, что устройство было разработано очень давно, оно до сих пор считается лучшим дефлектором вентиляции для повышенной тяги. Высокий рейтинг устройства обусловлен большим количеством преимуществ:

  • обеспечивающий максимальную защиту от проникновения атмосферных осадков;
  • предотвращение опрокидывания тяги, то есть втягивания отработанного воздуха обратно в систему;
  • отсутствие динамических деталей;
  • надежность;
  • минимальный коэффициент сопротивления, не превышающий 0.6.

Среди достоинств выделяется и то, что сделать дефлектор своими руками довольно просто. И что самое главное, на производительность установки совершенно не влияют ветровые течения, хотя следует отметить, что при малых скоростях ветра устройство не работает эффективно. Так, если внешний воздушный поток движется со скоростью менее 2 м / с, эффективность дефлектора стремится к нулю. Справедливости ради следует отметить, что в безветренную погоду большинство этих устройств плохо работают.

Со временем конструкция устройства все же улучшилась, так как при изготовлении последних серийных моделей нижнее стекло было утепленным (в тех случаях, когда колпак крепился к сэндвич-трубе на крыше).

Правильный размер дефлектора обеспечит оптимальный перепад давления.

Другие варианты вентиляционных дефлекторов серии 5.904 51

Статический зонт

Volper — больше отражатель ветра, чем усилитель тяги. Несмотря на это, форсунка успешно компенсирует потери давления на выходе из струи.Согласно чертежам конструкции состоят из следующих элементов:

  • нижний стакан или патрубок;
  • стакан верхний цилиндрической формы с вогнутыми стенками;
  • зонт в форме конуса;
  • планки соединительные.

Форсунка устанавливается на воздуховод круглого сечения, а при наличии вала прямоугольной формы применяется специальный переходник. Принцип действия зонта Volper:

  1. Прямые потоки ветра отражаются вверх и вниз за счет вогнутой поверхности верхней оболочки.
  2. Воздушные массы, проходящие между зонтом и плоскостью разреза стекла, образуют внутри сопла область низкого давления.
  3. Воздух из вытяжки меняет направление движения, то есть выходит через щель, расположенную под «грибком».

По эффективности зонт Volper значительно уступает по работе дефлектору, но при этом более надежно защищает воздуховод от резких порывов ветра. Поскольку сделать вытяжной зонт с гнутым стеклом своими руками технически сложно, многие упрощают конструкцию и придают ему форму конуса.Для увеличения продуктивности устанавливается аналогичное стекло в зеркальном отображении, которое размещается под зонтом.

Н-образный дефлектор представляет собой трубную сборку и имеет форму буквы «Н». В этом случае капюшон соединяется со средней частью перекладины. После установки такой конструкции становится неважно, с какой стороны ветер дует в открытую трубу, ведь поток в любом случае будет выбрасывать, проще сказать, уносить поток загрязненного воздуха из вентиляционного стояка.

Среди преимуществ дефлектора для Н-образной вентиляционной трубы:

  • практически 100% защита от попадания ветра;
  • предотвращение обратного действия тяги;
  • нет возможности проникновения влаги или замерзания системы.

Помимо достоинств, есть еще и недостатки установки форсунки:

  1. Нарушение аэродинамики. Чтобы выйти на улицу, потоку вытяжного воздуха необходимо преодолеть 2 витка, расположенных под углом 90 градусов.Несмотря на то, что ветровой поток компенсирует этот недостаток, тяговое усилие все равно минимально увеличивается, из-за чего снижается эффективность вытяжки.
  2. Большой строительный размер. Из-за того, что устройство достаточно громоздкое, в процессе установки могут возникнуть сложности.
  3. Не слишком привлекательный внешний вид. Вынесенная на крышу объемная конструкция отличается наличием 2-3 каналов, которые венчают такие заглушки, которые издалека могут выглядеть странно.
Главное преимущество Н-образного дефлектора — 100% защита от ветра

Полезный совет! Чтобы собрать дефлектор вентиляции своими руками, потребуется взять несколько готовых тройников и соединить их между собой. Такой прибор подходит для вентиляции как бани, так и тёплого сарая.

Что такое турбодефлекторы и флюгер

Конструкции можно смело объединять в одну группу, потому что они не только похожи друг на друга, но и имеют схожий принцип действия.Если рассматривать чертежи турбодефлекторов, можно обратить внимание на то, что отличительной особенностью устройств является сферическая форма поворотных устройств с лопастями в виде полукругов, которые вращаются под действием силы ветра. В этом случае внутри сферы над головкой трубы образуется разреженный воздух, повышающий эффективность вытяжки.

Производительность флюгера обеспечивается тем, что лопасти устройства всегда поворачиваются «спиной» к ветру, тем самым предотвращая попадание воздушных потоков в канал.За корпусом конструкции образуется зона низкого давления, так называемая аэродинамическая тень, которая способствует быстрому удалению загрязненного воздуха из вертикального канала.

Среди преимуществ турбодефлектора вентиляции:

  • защита вентиляционного канала от перегрева летом, позволяющая снизить затраты на охлаждение помещения в жаркие дни;
  • предотвращение образования конденсата под кровлей за счет регулирования температуры в тепле;
  • нет необходимости подключать прибор к электрической сети;
  • , что обеспечивает эффективную работу, так как производительность турбоотражателя в некоторых случаях на 200% выше, чем у статических моделей.
Основное преимущество турбодефлектора в том, что нет необходимости подключать устройство к электросети.

Кроме того, отдельно можно отметить привлекательный внешний вид насадки. В отличие от других моделей, устройство выглядит как элегантный капюшон шарообразной формы. После установки дефлектора избыточное тепло, влага, мелкая грязь и пары угарного газа независимо отводятся из шахты и подкровельного пространства. Это увеличивает срок службы важных строительных элементов.

Перед приобретением турбо дефлектора вентиляции следует также ознакомиться с основными отрицательными сторонами устройства:

  • при отсутствии ветра на улице лопасти конструкции не будут вращаться и соответственно не улучшится тяга;
  • узлов поворота дефлектора требуют постоянного ухода, хотя бы регулярной смазки;
  • при несвоевременном замечании возможно полное или частичное замерзание форсунки;
  • конструктивные особенности не позволяют устройству надежно защищать вентиляцию от проникновения осадков, особенно в ветреные дни;
  • при сильном ветре есть вероятность того, что заклинивший флюгер потеряет целостность.

К относительным недостаткам можно отнести то, что цена дефлекторов динамического типа выше стоимости статических моделей. Например, стоимость зонтов и дефлекторов систем вентиляции 5.904 51 не превышает 20-30 долларов, тогда как турбодефлекторы можно приобрести минимум за 35-40 долларов, при этом оборудование требует постоянного обслуживания.

Производительность флюгера обеспечивают лопасти, которые всегда разворачивают устройство «спиной».

Что такое дефлектор вентиляции крыши Astato?

Важным преимуществом дефлектора является продуктивная работа в любую погоду, даже когда нет ветра.Если изучить чертежи дефлектора, то можно обратить внимание на то, что конструкция представляет собой насадку из двух усеченных конусов, обращенных вершинами навстречу друг другу. В верхней части устройства расположен зонт и осевой электровентилятор. Боковой проем алюминиевой сеткой закрыт от птиц и других животных. Среди особенностей устройства выделяются следующие моменты:

  1. При сильном ветре насадка действует как статический усилитель. Даже если вентилятор выключен, поток отработанного воздуха, проходящий между зеркальными конусами, улавливается уличным воздухом и удаляется.
  2. В безветренную погоду или при слабом ветре автоматически срабатывает датчик давления, так называемое реле давления, которое передает сигнал на блок управления EOL. После этого контроллер включает вентилятор, начинается принудительное удаление загрязненного воздуха из шахты.

Это интересно! Порог срабатывания контроллера определяется и настраивается пользователем независимо. Универсальный статодинамический дефлектор может срабатывать без дорогостоящей автоматики, поскольку имеется функция включения вручную или от реле температуры.

Дефлектор вентиляции крыши Astato — одно из самых дорогих устройств подобного типа.

Существенным минусом является высокая цена вентиляционного дефлектора: даже сопло с минимальным диаметром 16 см обойдется пользователю в 1300-1400 $. Если вы хотите, чтобы устройство автоматически реагировало на изменения в окружающем воздухе, вам нужно добавить к этой цене стоимость блока EOL, которая составляет 1520 $.

Как выбрать дефлектор вентиляции?

Если вам нужно выбрать усилитель тяги с минимальными финансовыми затратами и не думать о дополнительном обслуживании, стоит остановить свой выбор на статических дефлекторах: это может быть колпачок Вольпера или насадка.Основное преимущество второго варианта в том, что построить такой дефлектор своими руками довольно просто.

Основные рекомендации по выбору приточно-вытяжного устройства:

  1. При недоверии лучше выбирать динамические модели вытяжек — это может быть поворотный дефлектор или флюгер.
  2. Нет необходимости экономить при покупке роторной конструкции. В дешевых моделях часто бывает установлен открытый шарнир, который зимой промерзнет.Выбирая турбодефлектор или флюгер, убедитесь, что подшипник закрыт.
  3. Если усилитель планируется установить в районе с преимущественно ветреной погодой, рекомендуется использовать Н-образную насадку. Если же, наоборот, часто бывает безветренная погода, вариант выбора — дефлектор.
  4. Форсунка Astato работает в любых погодных условиях, но требует регулярного обслуживания. И это при том, что стоимость строительства очень высока.
Если есть недоверие, лучше отдать предпочтение динамическим моделям дефлекторов.

Особенности установки устройства и полезные советы по правильной установке

Чтобы правильно рассчитать дефлектор, нужно измерить диаметр выпускного вала. При наличии вытяжного воздуховода прямоугольной формы следует выбирать прибор с круглым сечением, величина которого эквивалентна размеру воздуховода. То есть нужно вычислить сечение прямоугольника и взять круг с аналогичной площадью. Также следует помнить, что в этом случае для установки потребуется дополнительно использовать переходник.

Итак, в первую очередь нужно обратить внимание на высоту вентиляционной трубы и вытяжки, которая определяется в зависимости от расположения на крыше:

  1. Высота 50 см, если воздуховод расположен ближе 1,5 метра от края кровли.
  2. На одном уровне с коньком или чуть выше при расстоянии от парапета до вентиляционной шахты от 1,5 до 3 метров.
  3. Если труба удалена более чем на 3 метра, высота выбирается так, чтобы верх дефлектора был не ниже линии прогиба, проведенной от конька вниз к краю крыши под углом 10 °.

Важно! Если у здания плоская крыша, устройство необходимо устанавливать на высоте не менее 50 см.

Оптимально, когда дефлектор устанавливается еще на этапе монтажа кровли

Дополнительные моменты, которые необходимо учитывать при установке:

  1. Не устанавливайте дефлектор в зоне, покрытой аэродинамической тенью других зданий.
  2. Устройство следует устанавливать в местах со свободным воздушным потоком.Лучше всего, когда вытяжка будет самой высокой точкой крыши.

При организации системы вентиляции не следует также забывать о том, как правильно установить вентиляционную решетку — вверх или вниз. Большинство мастеров акцентируют внимание на том, что при наличии принудительной вентиляции в шахту так или иначе будет попадать воздух, поэтому при установке лучше ориентироваться на то, как будет выглядеть стена после монтажа и будут ли бросаться в глаза прорези решетки.

Исследование пластин теплообмена

Что такое пластины теплообмена и для чего они нужны?

облегченный алюминиевый

алюминий большой толщины

половинное покрытие алюминием

Пластины

Heat Transfer Plates используются в так называемых «скобовых системах», где пол нагревается путем размещения нагревательных трубок под полом.

Алюминиевый материал оборачивается вокруг нагревательной трубки, затем распространяется и прикрепляется к нижней стороне теплого пола.

Пластины теплопередачи выполняют три важные функции.

  1. Они помогают отводить тепло от труб и распределять его по балкам перекрытия и по полу. (Теплопередача)
  2. Они поддерживают пластиковые трубки теплообменника.
  3. Значительно снижают теплопотери в нисходящем направлении (обратные потери).

Существуют разные мнения о том, сколько алюминия следует использовать, какой толщины он должен быть и даже если алюминий вообще необходим.

Здесь мы предлагаем вам воспользоваться нашими исследованиями и опытом, чтобы вы могли лучше понять нашу рекомендацию или принять собственное мнение.

RADIANTEC ВНИМАТЕЛЬНО ИССЛЕДОВАЛ СВОЙСТВА АЛЮМИНИЕВЫХ ПЛИТ, ЧТОБЫ ПОМОЧЬ ВАМ ПРИНЯТЬ НАИЛУЧШИЕ РЕШЕНИЯ.

Исследовательский центр Radiantec

Тщательные измерения температуры

Измерение и запись производительности

Без алюминия

Полное покрытие

Половина покрытия

Алюминий для тяжелых условий эксплуатации

ТЕПЛОПЕРЕДАЧА — Ваша система лучистого отопления предназначена для выработки тепла в виде теплой воды (мы надеемся, что это эффективно), а затем передачи этого тепла на ваш пол.Какой-то процесс должен отвести это тепло от трубы и направить его на нижнюю часть пола, чтобы пол мог нагреть область выше. Алюминий — это материал, который исключительно хорошо передает тепло. , но он дорогой, и его использование должно быть тщательно сбалансировано с другими методами, позволяющими сделать то же самое, а его применение должно быть оптимизировано с точки зрения производительности и экономической эффективности.

ОТСУТСТВИЕ АЛЮМИНИЯ против ПОЛНОГО ПОКРЫТИЯ АЛЮМИНИЯ — Контролируемые эксперименты показали, что покрытие трубок алюминиевыми пластинами среднего / тонкого калибра заставляет систему выделять примерно на 60% больше тепла при работе при той же температуре.

Если вы вообще не используете алюминий, вы должны либо поднять температуру жидкости в трубках до очень высокого уровня, либо использовать дополнительные трубки, либо и то, и другое. Нежелательно эксплуатировать пластиковые трубки теплообменника при высоких температурах из соображений безопасности, эффективности и срока службы.

ПОДДЕРЖКА — Алюминиевые пластины поддерживают пластиковую трубку. Пластиковые трубки с плохой опорой со временем будут прогибаться, особенно при работе при высоких температурах. На фото, установленном без алюминиевых пластин, возникла проблема провисания в течение нескольких часов, даже при умеренных температурах и при использовании фитинга через каждые 5 футов.

У этой трубки, установленной без алюминиевых пластин, возникла проблема провисания в течение нескольких часов

НАПРАВЛЕНИЕ ТЕПЛОВОГО ПОТОКА — Тепло, идущее в неправильном направлении, называется «ОБРАТНАЯ ПОТЕРЯ».

Если обратные потери не контролируются должным образом, все наши другие усилия по разработке эффективной системы лучистого отопления будут напрасными. Худшая проблема, которую мы наблюдали с системами, в которых не использовались алюминиевые пластины, заключалась в том, что почти все тепло уходило, а не повышалось.Распространенное заблуждение, что «Жара всегда нарастает». Это не всегда так. . Это правда, что теплый воздух или теплая вода почти всегда будет подниматься по сравнению с более холодной жидкостью из-за разницы в весе и плотности. Но лучистое тепло распространяется во всех направлениях . Те, кто сказал бы, что алюминиевые пластины не нужны, потому что тепло все равно будет расти, дезинформируют. Верно, что эти потери можно уменьшить с помощью изоляционных и отражающих барьеров, но это будет стоить денег и не будет полностью удовлетворительным.

Алюминиевые теплообменные пластины обладают уникальным и, как правило, недооцененным свойством. Алюминий обладает так называемой «низкой излучательной способностью». Коэффициент излучения алюминия составляет 0,05 по сравнению с 0,95 для обычных материалов. Это означает, что когда алюминий теплый, он излучает лучистую энергию с гораздо меньшей скоростью, чем большинство других материалов (всего на 5%).

На этих двух изображениях показано, как алюминиевые пластины могут существенно повлиять на производительность системы типа «скрепление скобами».

Изображение слева представляет собой обычную фотографию нижней стороны пола с трубами лучистого отопления, полностью покрытыми алюминиевыми нагревательными пластинами.

Изображение справа представляет собой инфракрасный термограф той же ситуации. Желтый и красный цвета указывают на более высокую эмиссию тепловой энергии, а синий — на меньшую эмиссию тепловой энергии. В этом случае все материалы имеют примерно одинаковую температуру (110 ° F).

Алюминиевые пластины, температура которых составляет около 110 ° F, излучают тепло в нисходящем направлении (обратные потери), как если бы они имели температуру всего 60 ° F. Это свойство имеет очень положительное и, как правило, недооцененное влияние на общую производительность «основной» системы.

ФОРМА И ТОЛЩИНА АЛЮМИНИЕВОЙ ПЛАСТИНЫ — Алюминиевые теплообменные пластины доступны в любом количестве конфигураций, и необходимо принять решение о том, какая из них является идеальной. Алюминий стоит дорого, и стоимость монтажа также важна. На этих фотографиях показаны некоторые варианты.

алюминий большой толщины

Облегченный калибр предварительно проштампованный

плоский сток

Более толстая алюминиевая ложа будет передавать тепло быстрее, чем более легкая.Канавка для экструдированной трубки плотнее прилегает к пластиковой трубке для лучшего контакта. В целом, более толстая алюминиевая пластина большой толщины на 6% эффективнее передает тепло, чем предварительно штампованная алюминиевая пластина меньшей толщины. Тем не менее, из толстого материала в четыре раза дороже, чем из более легкого материала . Кроме того, он должен быть предварительно просверлен и прикручен к черному полу, а общая стоимость намного выше, чем у более легкого материала. Меньший размер означает, что у алюминия будет меньше излучательная способность.

Более легкий предварительно штампованный материал достаточно экономичен, чтобы его можно было использовать более тщательно. Он достаточно толстый, чтобы обеспечить хорошую теплопередачу, и достаточно тонкий, чтобы его можно было прикрепить скобами вместо сверления и завинчивания. Толщина немного больше, чем у высшего качества, но это чистый алюминий, прошедший процесс термообработки, который делает его более пластичным (так называемый «мертвый мягкий»), так что с ним легче работать.

Плоский материал для специальных применений. Материал достаточно податлив, чтобы его можно было сгибать в нестандартные формы.

Сверхпрочная алюминиевая фольга, которую можно купить в супермаркете, представляет собой другую крайность. Однако он недостаточно толстый, чтобы хорошо передавать тепло, и это немного лучше, чем ничего.

РЕЗУЛЬТАТЫ — Наши данные показывают, что варианты вообще без алюминиевых пластин, усиленных алюминиевых пластин и алюминиевой фольги, как правило, могут быть исключены . Реальный выбор — между непрерывным покрытием трубки алюминиевой ложей средней / легкой толщины или периодическим покрытием половины трубки.Мы пришли к следующим рекомендациям:

Если теплопотери вниз (обратные потери) полностью расходуются на подполье или подвал, полностью закройте трубы и хорошо изолируйте. Если потеря тепла вниз полезна для другого помещения, следует рассмотреть возможность сокращения вдвое алюминия.

Если материал пола толстый или покрыт ковром, трубы должны быть полностью закрыты.

Если требуются низкие рабочие температуры, например, для солнечного отопления или для очень высокой эффективности, или по другим причинам, полностью закройте трубопровод.

Не стесняйтесь проконсультироваться со своим техническим специалистом Radiantec, если у вас есть какие-либо вопросы или специальные приложения.

15 способов избежать горячих и холодных пятен (обновлено)

Балансировка воздуха улучшит циркуляцию воздуха, повысит энергоэффективность и улучшит общую производительность вашей системы кондиционирования и отопления. Для домовладельца это означает подачу нужного количества воздуха ( горячего или холодного) в каждую комнату, что сделает ваш дом более комфортным.

Балансировка воздуха для специалиста по ОВКВ — это процесс тестирования и настройки вашей системы с использованием их навыков и инструментов. Они смотрят на ваше потребление и выпуск и соответственно корректируют.

Роб Фалке, президент Национального института комфорта — обучающей компании, работающей в сфере отопления, вентиляции и кондиционирования воздуха, добавляет: «Балансировка — самый важный шаг , который можно предпринять, чтобы гарантировать, что ваши системы будут обеспечивать комфорт и работать эффективно ».

В этой статье я расскажу, как можно своими руками отрегулировать ( баланс, ) воздушный поток для комфорта.Комфортный баланс — это так же просто, как проверить комфортность помещения. Затем я расскажу о способах, которые могут потребоваться специалисту по HVAC, и я помогу вам понять, как технический специалист будет выполнять балансировку жилой системы. Для этого может потребоваться установка демпферов или движущихся регистров.

Что такое балансировка воздуха?

Балансировка воздуха — это процесс, который включает изменение существующей системы отопления, вентиляции и кондиционирования воздуха, чтобы обеспечить равномерное распределение воздуха по дому.Все зоны будут иметь правильную теплопередачу. Вы хотите, чтобы все компоненты вашей системы HVAC работали в гармонии.

15 советов по поддержанию равновесия температуры в вашем доме

Пора избегать этих надоедливых горячих и холодных точек и неравномерной температуры. Я разбил это на простые, самостоятельные советы, а сложнее, возможно, потребуются некоторые навыки, чтобы пора обратиться к профессионалу.

  1. Закройте или откройте свой реестр
  2. Попробуйте смещение на 2 градуса
  3. Проверка чистоты фильтров
  4. Установить оконные покрытия для предотвращения нагрева
  5. Избегайте размещения электронного оборудования рядом с термостатом
  6. Чек на сквозняки
  7. Регулировка потолочных вентиляторов
  8. Предотвращение ограничений воздушного потока
  9. Установите вентилятор термостата в положение «ВКЛ.»
  10. Почините воздуховод
  11. Проверьте изоляцию
  12. Проверка и регулировка скорости вентилятора системы
  13. При необходимости установите дополнительные возвратные воздуховоды
  14. Используйте два кондиционера
  15. Знайте размер вашей системы отопления, вентиляции и кондиционирования воздуха

Сделай сам…

1. Закройте или откройте свой реестр

Просто, но эффективно. У вас есть возможность перемещать заслонку демпфера. Это ограничит приток воздуха в комнату. Но не закрывайте вентиляционные отверстия полностью, это может вызвать другие проблемы в вашей системе HVAC.

В теплую погоду открывайте регистры на верхнем этаже и частично закрывайте регистры на первом этаже и / или в подвале. При низких температурах измените процесс в обратном порядке.

Компания

Sierra Air Conditioning составила удобное руководство по правильной балансировке вашей системы для каждого сезона.Сначала попробуйте этот процесс:

Шаг 1: Установите термостат на 76-78 градусов. (идеальный диапазон для начала тестирования)

Шаг 2: Оставьте температуру в покое не менее чем на 24 часа.

Шаг 3: В слишком прохладных местах отрегулируйте вентиляционные отверстия, чтобы обеспечить меньший поток воздуха.

Шаг 4: Отрегулируйте с небольшим шагом, чтобы почувствовать, что работает для вашего комфорта.

Шаг 5: Еще раз проверьте настройки (через 24 часа), чтобы определить, достигли ли вы желаемой температуры.

Шаг 6: Продолжайте, пока не достигнете идеальной температуры.

2. Попробуйте смещение на 2 градуса

Если вы живете в двухэтажном доме и у вас два термостата, установите температуру на 2 градуса.

Вот о чем я …

Установите термостат на разницу в 2 градуса для полов. Например, наверху можно установить температуру 74 градуса, а внизу — 72 градуса. Это поможет при неравномерной температуре.

3. Проверка чистоты фильтров

Есть множество причин, по которым ваши фильтры должны быть чистыми…

  • Улучшает качество воздуха — очистка от мусора, скапливающегося на ваших фильтрах, поможет улучшить поток воздуха.
  • Повышает эффективность вашей печи — уменьшенный воздушный поток через вашу систему отопления и охлаждения может привести к перегреву теплообмена и слишком быстрому отключению. Держите фильтр в чистоте, это повысит эффективность вашей печи.
  • Продлите срок службы вашей системы HVAC — считаете ли вы, что наиболее частая причина выхода из строя HVAC — грязный фильтр? Грязный фильтр усложняет работу вашей системы, вызывая ее перегрев.
  • Помогите снизить затраты на электроэнергию — Отопление вашего дома потребляет больше энергии и стоит больше денег, чем любая другая система в вашем доме — обычно составляет около 42% ваших счетов за коммунальные услуги. Если ваш фильтр не забит, ваша система будет работать более эффективно. Уже одно это поможет снизить ваши затраты на электроэнергию. Регулярно меняя фильтр, вы можете сэкономить от 5 до 15% на счетах.

4. Установите оконные покрытия для предотвращения нагрева

Ваши окна повлияют на уровень комфорта в каждой комнате.Окна без штор, жалюзи, жалюзи и т. Д. Могут нагреть комнату быстрее, прежде чем термостат успеет включиться и добавить облегчения.

Оконные покрытия могут существенно повлиять на общий уровень привлекательности и комфорта. Они также могут помочь повысить энергоэффективность. В прохладное время года около 76% солнечного света, падающего на стандартные окна с двойным остеклением, проникает внутрь и превращается в тепло.

5. Избегайте размещения электронного оборудования рядом с термостатом

Электронное оборудование выделяет много тепла и действительно может повлиять на ваш комфорт.В настоящее время с появлением телевизоров и компьютеров с большим экраном распределение тепла в комнате может измениться, и, возможно, потребуется отрегулировать вентиляционные отверстия.

Это обычно наблюдается, если у вас есть комнатный кондиционер. Термостат может забирать тепло от приборов, что также может привести к более длительной работе кондиционера.

6. Проверка на сквозняки

Убедитесь, что ваши окна и двери плотно закрыты, так как это часто приводит к появлению холодных пятен в вашем доме.

7.Отрегулируйте потолочные вентиляторы

Изменение настроек направления вращения вентилятора может существенно повлиять на циркуляцию воздуха. Ваши потолочные вентиляторы должны вращаться против часовой стрелки в теплое время года, чтобы создавать прохладный нисходящий поток воздуха. Однако в прохладные месяцы он должен двигаться с низкой скоростью по часовой стрелке, чтобы помочь равномерно распределять теплый воздух.

8. Предотвратите ограничение воздушного потока

Не накрывайте регистры мебелью или предметами, ограничивающими поток воздуха. Когда вы закрываете вентиляционное отверстие мебелью, ваша система должна работать больше.Вентиляционные отверстия предназначены для обеспечения свободного потока воздуха.

Вот быстрое решение от Integrity Air:

«Для ваших вентиляционных отверстий необходимо 18 дюймов пространства. Переставьте мебель и подшейте шторы, чтобы обеспечить им необходимый приток воздуха. Если у вас нет другого выбора, приобретите магнитный дефлектор , чтобы воздух дул на от ближайшая мебель «.

Дефлекторы могут перенаправлять воздушный поток, сохраняя заданную циркуляцию воздуха.

9. Установите вентилятор термостата в положение «ВКЛ.»

Настройки вентилятора могут повлиять на качество воздуха в помещении и уровень комфорта.В большинстве систем есть две настройки вентилятора: «Вкл» и «Авто».

При использовании настройки «ВКЛ» вентилятор будет дуть непрерывно, что будет фильтровать и всегда заменять воздух в помещении. Это, в свою очередь, будет поддерживать воздух в стабильном состоянии. При использовании автоматического положения ваш воздух может стать более застойным.

У обоих есть свои плюсы и минусы. При переключении на параметр «Вкл.» Вы можете увидеть увеличение счета за коммунальные услуги.

Дополнительные советы по самостоятельной работе …

Смотрите, как Дэйв Марс, Columbia Water & Light описывает важность сбалансированного воздушного потока в системе отопления и охлаждения.

Обеспечение правильной работы вентиляционных отверстий и предотвращение утечек в каналах поможет сэкономить деньги и энергию.

В другом пошаговом руководстве «Как сбалансировать систему центрального отопления» перечислены шаги, которые необходимо предпринять в период охлаждения и отопления.

Ресурс: Как сбалансировать систему центрального отопления

https://www.dummies.com/home-garden/interiors/ventilation/how-to-balance-your-central-heating-system/

Далее: Советы по балансировке воздуха, сделанные своими руками, не требуются…

10. Почините воздуховод

Устраните любые повреждения и / или дефекты воздуховода. Проблемы с работой воздуховода могут стать причиной неравномерного распределения.

Если система воздушного потока в воздуховоде разбалансирована, вы обнаружите, что при обогреве одни комнаты недостаточно теплые, а другие слишком холодные. В режиме кондиционирования воздуха вы также обнаружите, что в некоторых комнатах недостаточно прохладно, а в других слишком тепло.

В зависимости от вашего мастерства вы можете:

  • исправить незакрепленные стыки воздуховодов путем повторной установки и герметизации стыка.
  • ищите воздуховоды с крутыми поворотами
  • изолируйте или закройте воздуховоды

Всегда лучше обратиться к специалисту по HVAC.

11. Проверьте изоляцию

Если вы считаете, что ваш дом не изолирован должным образом или у вас может не быть теплоизоляции, наймите профессионала для проведения оценки. Они помогут найти любые проблемы с вашей изоляцией.

12. Проверьте и отрегулируйте скорость вентилятора системы

Переключение скорости вентилятора может быть простым , если вы знаете, что делаете.

Hunker дает пошаговое руководство «Как изменить скорость вентилятора кондиционера» от отключения питания до тестирования устройства.

Шаги включают …

  • отключение питания
  • расположение электродвигателя вентилятора и электропроводка
  • определение скорости проводов
  • изменение активной скорости троса
  • тестирование вашей системы отопления, вентиляции и кондиционирования воздуха

13. При необходимости установите дополнительные возвратные воздуховоды

«Второй обратный канал может снизить статическое давление, если узкое место для воздушного потока находится на обратной стороне.«

Блейк Шурц, Грейнер написал информативную статью о том, что добавление второго возвращения — почти всегда хорошая идея.

14. Используйте два кондиционера

«Если один воздухоочиститель используется как для обогрева, так и для охлаждения, воздухоочистителю, расположенному в подвале, будет легче нагнетать теплый воздух на верхние этажи дома, чем нагнетать холодный воздух в те же помещения в течение сезона охлаждения.

(теплый воздух поднимается через здание за счет конвекции, тогда как более тяжелый холодный воздух имеет тенденцию падать).

Может помочь увеличенная скорость вентилятора для охлаждения или вспомогательные вентиляторы. Чтобы избежать этой проблемы, некоторые конструкции HVAC используют два кондиционера, размещая второй блок на чердаке или потолке над самым верхним этажом «. [Источник]

Убедитесь, что размер вашей системы HVAC соответствует размеру вашего дома. Не нужно слишком маленькое устройство, и вам не нужно слишком большое, потому что это приведет к чрезмерному кондиционированию вашего дома. Когда печь слишком большая, это может вызвать некоторые проблемы в доме.От короткой езды на велосипеде до неэффективной работы и неудобного жилого помещения.

Точный размер печи — это действительно работа квалифицированного подрядчика по ОВК. Чтобы порекомендовать печь подходящего размера, профессионал должен провести оценку всего дома.

Балансировка воздуха — это метод проверки вашей системы отопления и охлаждения для выявления любых проблем, вызывающих неравномерность воздушного потока или отрицательное давление воздуха. Благодаря этому каждая комната в вашем доме будет максимально комфортной с имеющимся у вас оборудованием.

Балансировка вашего центрального отопления сводит к минимуму потребление энергии и выравнивает температуру в каждой комнате.

Чтобы проверить воздушный баланс, техническим специалистам HVAC необходимо проверить производительность вашей системы.

«Найдите тоннаж или тепловую мощность, чтобы определить требуемый воздушный поток в системе. Разделите общий воздушный поток в системе так, чтобы каждая комната имела свою долю. Это можно сделать с помощью Ручного J или одного из нескольких методов оценки, включая расчет воздухообмена».

Это только начало, с которого будет начинать эксперт по HVAC.

Специалист по воздуховодам проводит диагностические тесты ваших воздуховодов и других систем. Они запускают TAB — тестирование, регулировку и балансировку.

Дополнительные ресурсы: пример из практики: семья Джонсов, процесс, проблемы и преимущества.

Некоторые подсказки по расходу воздуха просты и могут быть выполнены сегодня.

Как исправить дребезжащий тепловой экран

По большей части мы ассоциируем тихую машину со здоровой машиной. Незакрепленные детали обычно означают, что что-то не так, и могут повлиять на надежность и безопасность вашего автомобиля.В то время как некоторые считают дребезжащий тепловой экран просто раздражением, другие могут смутить его. В некоторых случаях серьезной проблемой может быть неплотный теплозащитный экран.

Поскольку основная цель выхлопной системы — отводить перегретые газы от двигателя, все вокруг выхлопных коллекторов, каталитического нейтрализатора, выхлопных труб и глушителя нагревается. Каталитические нейтрализаторы особенно горячие — они начинают работать только при температуре от 400 до 600 градусов по Фаренгейту и обычно находятся в диапазоне от 1200 до 1600 градусов по Фаренгейту.Остальная часть выхлопной системы обычно имеет температуру от 300 до 500 градусов по Фаренгейту.

Теплозащитные экраны на выхлопе — зачем они дребезжат?

Многие автомобильные детали не справляются с такой высокой температурой. Пластиковые и резиновые детали могут расплавиться или стать хрупкими, электродвигатели и датчики могут выйти из строя, а сухая трава или бумага могут спонтанно воспламениться. Изготовленные из тонких металлических листов, тепловые экраны отводят большую часть сильного тепла, некоторые прикреплены к выхлопной системе, а другие прикреплены к деталям, нуждающимся в защите.

Теплозащитные экраны выхлопных газов выходят из строя по нескольким причинам: ржавчина и вибрация. Соответственно, части, для защиты которых предназначены теплозащитные экраны, часто становятся причиной их выхода из строя. Весь металл, подвергающийся воздействию атмосферы, подвергается коррозии, но нагрев ускоряет процесс, поэтому зажимы, болты или сварные швы могут полностью ржаветь, что приводит к ослаблению теплозащитного экрана. Вибрация может ослабить металл, вызвать падение теплозащитного экрана, удар по выхлопной трубе или какой-либо другой части автомобиля.

Как исправить дребезжащий тепловой экран

Некоторые не видят особой пользы от дребезжащего теплозащитного экрана, поэтому просто снимают их и выбрасывают, но это может быть проблемой.Поскольку тепловые экраны предназначены для защиты других деталей автомобиля от сильного нагрева выхлопных газов, их полное удаление может вызвать преждевременный выход из строя других компонентов или даже возгорание. Лучший способ исправить дребезжащий тепловой экран — заменить его или установить заново. Вот несколько способов исправить дребезжащий тепловой экран:

  • Сварка: Если у вас есть доступ к сварщику, вы можете прикрепить тепловой экран к выхлопной трубе. Будьте осторожны, так как тонкий металлический теплозащитный экран и выхлопная труба могут прожечь.
  • Болт: В некоторых случаях можно установить новые гайки и болты, чтобы повторно закрепить на болтах теплозащитный экран. Если отверстия слишком широкие, шайбы крыльев могут компенсировать это дополнительное пространство.
  • Зажим: Винтовые струбцины из нержавеющей стали могут использоваться в некоторых ситуациях, например, когда тепловой экран был приварен или прикреплен к выхлопной трубе.
  • Галстук: Другой способ закрепить незакрепленный тепловой экран — это стяжка из нержавеющей стали, которая не ржавеет после установки.Соедините несколько компонентов вместе, чтобы получить более крупные компоненты, такие как тепловые экраны глушителя.

Если вас беспокоит неплотный теплозащитный экран, возможно, вам не понадобятся новые выхлопные трубы, но одно из этих быстрых решений может восстановить ваше здравомыслие и защитить ваш автомобиль от жары.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
