принцип работы и особенности установки

Главная действующая сила, лежащая в основе работы дымохода и вытяжной вентиляции – тяга. Это физическое явление, основанное на разнице давлений в верхней и нижней части трубы. При правильном расчете ее длины и диаметра в системе всегда будет хорошая тяга, которая выводит наружу продукты сгорания твердого топлива, а также обеспечивает поступление свежего воздуха.

Но на практике дымоход /вентиляция не всегда работают достаточно эффективно. Для повышения производительности и усиления тяги используются дополнительные приспособления, в том числе дефлекторы.

Что представляет собой дефлектор

Это металлическая насадка из оцинкованной или нержавеющей стали, которая надевается на верхнюю часть дымохода или вентиляционного узла на крыше.

В основе работы дефлектора лежит физический закон Бернулли, согласно которому при сужении просвета вытяжной трубы скорость воздушного потока увеличивается. При повышении скорости потока вытяжные газы разрежаются, создавая область низкого давления, благодаря которой возникает тяга. Согласно подсчетам, установка дефлектора на дымоход повышает КПД отопительной системы на 20-25%.

Дефлектор состоит из нескольких элементов – металлического патрубка, который устанавливается на дымоходе, диффузора, внешнего кольца и защитного элемента (зонта).

Важно! Конструкция дефлектора достаточно простая, и ее при необходимости можно изготовить своими руками. Для этого требуется лист из оцинкованной или нержавеющей стали и крепежные элементы для соединения составляющих между собой. Но можно приобрести и готовые конструкции в соответствии с диаметром и расположением дымохода.

Для чего нужен дефлектор

Основное предназначение дефлектора – усиление и стабилизация тяги в дымоходе или вытяжном вентиляционном узле.

Благодаря разрежению воздуха внутри устройства всегда присутствует достаточно сильная тяга, которая выводит наружу дым, золу, углекислый, угарный газ и другие побочные продукты горения топлива.

Кроме создания тяги, дефлектор предотвращает обратный ход отработанных газов вниз по дымоходу в помещение. Иногда ветер на крыше бывает настолько силен, что естественная тяга дымохода не может преодолеть ветровое сопротивление, из-за чего выхлоп удерживается в трубе или поступает в помещение.

Это противоречит нормам безопасности эксплуатации жилых зданий и сооружений. Дефлектор, работающий за счет силы ветра, направляет его в нужное русло, предотвращая эффект подавления тяги.

Еще одна важная функция дефлектора – защита патрубка дымохода или вытяжного узла от попадания атмосферных осадков, пыли, листьев и других загрязнителей внутрь. Устройство работает как колпак или козырек, закрывая собой отверстие дымохода.

Некоторые хозяева используют дефлекторы и с декоративной целью, украшая их или изготавливая в различных формах (животных, птиц).

Принцип работы дефлектора

В основе действия дефлектора лежит использование силы ветра. Он обтекает конструкцию со всех сторон и проникает внутрь дефлектора, создавая упорядоченный воздушный поток. Приспособление как бы захватывает дым и отработанные газы из дымохода, выводя их наружу. При прохождении воздушного потока внутри дефлектора не возникают завихрения, благодаря чему дым и угарный газ не уходят обратно в систему.

Типы дефлекторов и их назначение

Существует несколько типов дефлекторов, в основе которых лежит один и тот же принцип превращения силы ветра в направленный воздушный поток, усиливающий тягу.

На практике используются пять основных видов дефлекторов:

• ЦАГИ – разработка Центрального аэрогидродинамического института. Один из распространенных типов устройств, состоящий из металлической трубы, внутри которой расположен экранирующий цилиндр и защитный зонт конической формы.
  Конструкция препятствует т.н. эффекту запирания тяги из-за сильной ветровой нагрузки, а также защищает дымоход от засорения и попадания атмосферной влаги.
• Вольперт – практически не отличается от дефлектора ЦАГИ, но имеет небольшое конструктивное отличие: козырек для защиты от засорения расположен над диффузором, а не внутри него.
• Дефлектор Григоровича – наиболее популярный тип устройства, представляющий собой усеченный конус, расширяющийся в нижней части. Вверху на дефлекторе находится защитный колпак, установленный на монтажных шпильках.
• Н-образный дефлектор – более сложная конструкция, состоящая из горизонтально расположенной металлической трубы, в которую вертикально врезаны несколько патрубков. Горизонтальная и вертикальные части труб образуют конструкцию в форме буквы «Н». Такой дефлектор считается очень эффективным по части усиления тяги и защиты дымохода от влаги и мусора.
• Тарельчатое устройство – представляет собой усеченный цилиндрический колпак, близкий по форме к тарелке. К ней на монтажных шпильках крепится верхний козырек, защищающий трубу от осадков и создающий направленный воздушный поток.

Описанные выше типы дефлекторов относятся к статическим конструкциям. Кроме них, существуют два типа подвижных аэродинамических приспособлений для дымоходов.

• Вращающийся дефлектор представляет собой круглую конструкцию с лопастями, расположенными в одном направлении. Сферическая мини-турбина хорошо защищает дымоход и создает сильную тягу, но при безветрии ее эффективность практически нулевая.
• Флюгерный – принцип конструкции понятен из названия. Дефлектор состоит из последовательно соединенных между собой металлических козырьков, зафиксированных на специальной флюгарке, обеспечивающей вращение. Козырьки защищают дымоход или вентузел от осадков и загрязнений, но также нуждаются в постоянном движении воздушных масс.

Независимо от конструкции, все типы дефлекторов работают на усиление тяги в дымоходе и защиту его от осадков и посторонних частиц из внешней среды. Разница между ними обусловлена устройством, которое соответствует различным особенностям эксплуатации.

Это могут быть погодные и климатические условия на местности, наличие естественных или рукотворных преград для ветра (деревьев, домов), а также форма крыши и устройство дымохода.

Как установить дефлектор

Оптимально монтировать дефлектор на трубу до того, как она будет установлена на дымоход или воздуховод на крыше. Это облегчит достаточно трудоемкий процесс и сделает работу более безопасной.

Для установки дефлектора потребуются инструменты и материалы:

• электродрель;
• саморезы;
• резьбовые шпильки;
• гайки;
• рожковые ключи;
• металлический хомут.

Пример установки с использованием готового дефлектора ЦАГИ из оцинкованной стали.

1. На наружной части трубы дымохода наносятся метки для крепежных изделий на расстоянии около 8 см от кромки.
2. Аналогичным способом наносятся метки на широкой части диффузора.
3. Дрелью на месте меток просверливаются отверстия, которые затем нужно проверить на симметричность.
4. В готовые отверстия вставляются резьбовые шпильки, которые закрепляются с помощью гаек на стороне диффузора и трубы дымохода.
5. Труба вместе с установленным дефлектором насаживается на дымоходный канал и закрепляется с помощью металлического хомута.

Важно! При установке на цилиндрический дымовой канал или узел крышной вентиляции монтаж дефлектора ЦАГИ или Григоровича происходит достаточно быстро. Но если имеем дело с прямоугольным кирпичным дымоходом, придется покупать дополнительный переходник.

Ошибки установки и возможные проблемы

Одна из главных проблем в работе дефлектора – низкая эффективность, отсутствие тяги или поступление дыма и газов в помещение. Это означает, что дефлектор подобран неправильно, либо были допущены ошибки в установке.

При выборе типа дефлектора необходимо учитывать климат и погодные условия местности. Например, вращающийся или флюгерный тип не подходит для районов с холодными и снежными зимами, т.к. покрываются льдом и забиваются снегом.

Для таких районов лучше остановиться на дефлекторе ЦАГИ или Григоровича. Если для местности характерны порывистые ветра, для установки на дымоход подойдет Н-образный дефлектор.

Другие ошибки в установке, снижающие эффективность работы устройства:

• монтаж в т.н. аэродинамической тени деревьев или высоких зданий, которые снижают силу и скорость ветра;
• установка ниже уровня конька кровли, из-за чего возникает препятствие для воздушных потоков.

Еще одна частая проблема случается в работе дефлекторов, сделанных самостоятельно из листовой стали. Несмотря на то, что изготовить насадку на дымоход своими руками несложно, ошибки в расчетах диаметра и высоты диффузора могут снизить эффективность работы устройства.

Специалисты рекомендуют использовать универсальные формулы для расчета параметров дефлектора. Так, высота наружного цилиндра должна быть равна диаметру трубы дымохода, умноженному на 1,6. Ширина диффузора – диаметр трубы, умноженный на 1,3. Ширина защитного колпака должна быть равна диаметру дымохода, умноженному на 1,7-1,9.

требования к установке и правила монтажа

Необходимость установки дефлектора дымохода

На функционировании отопительного оборудования отражается то, как в системе циркулирует воздух и устраняется дым. Если эти механизмы не отлажены, то процесс сгорания топлива нарушается, угарный газ проникает в помещение и наносит серьёзный ущерб здоровью.

Каждая часть дымохода должна быть установлена правильно, в противном случае тяга будет плохой

Случается, что нормализовать работу печи или камина правильные параметры дымовой трубы, то есть сечение, высота и конфигурация не в состоянии. В такой ситуации и прибегают к дефлектору, устанавливаемому на верхнем участке дымоотвода.

По правилам канал для отведения дыма должен быть вертикальным и довольно прямым. Рекомендуемая высота трубы над уровнем конька кровли — менее 50 см.

На дефлектор возлагается важная миссия — выравнивать или усиливать тягу в отопительном оборудовании. Помощником устройства в этом деле выступает ветер, создающий пространство с разряжённым воздухом и выталкивающий в него продукты сгорания, которые не смогли выйти из дымового канала.

Дефлектор зачастую спасает ситуацию, если тягу не получается улучшить никакими другими средствами

Дефлектору поручены и некоторые другие задачи, способствующие улучшению работы дымоотвода в целом. Приспособление блокирует доступ дождевой воды и снега в отопительное оборудование. Благодаря дефлектору печь функционирует без перебоев даже в ненастный день.

Принцип работы флюгарки

Функционирование дефлектора или флюгарки представляет собой следующий процесс:

• когда ветер дует в трубу сверху вниз, продукты сгорания топлива вытягивает нижнее кольцевое отверстие устройства;
• если потоки воздуха воздействуют снизу вверх, то газы выцеживает верхняя кольцевая прорезь;
• при дуновении ветра в горизонтальном направлении угарный газ и другие ненужные вещества высасывают сразу два отверстия.

Хуже всего флюгарка работает в ситуации устремления ветра снизу вверх. Это связано с тем, что зонтик отталкивает потоки воздуха и направляет их в сторону, обратную движению продуктов сгорания.

Устройство заставляет ветер путешествовать в определенном направлении, что улучшает тягу

Чтобы дефлектор работал без сбоев, вне зависимости от направления ветра, зонтику устройства придают форму двух конусов, соединяемых основаниями. Нижнему конусу отведена определённая роль — отталкивать потоки воздуха и продуктов сгорания топлива, раздвигая их и устремляя к выходному отверстию трубы.

Изготовление дефлекторов

Дефлектор для дымовой трубы — это устройство, состоящее из трёх главных частей: нижнего цилиндра, верхнего стакана (диффузора) и конусообразного колпака (зонтика).

Нижний цилиндр производится из трубы, материалом для создания которой может служить асбест, металл или керамика. К этому элементу присоединяют верхний стакан, фиксируемый на трёх или четырёх стойках и увеличивающийся книзу. Над ним устанавливают колпак в форме конуса, иногда называемый зонтиком.

На верхнем участке и нижнего, и верхнего стакана создают кольцевые отбои. Они не дают ветру принимать вертикальное направление.

Дефлектор состоит из: 1 — зонт-колпак, 2 — лапки, 3 — конусный щиток, 4 —диффузор, 5 — патрубок, 6 — корпус

Флюгарку устанавливают особым образом, чтобы ветер, дующий в любую сторону, не создавал преград для выведения газов. Воздушные потоки должны способствовать высвобождению продуктов сгорания, притягиваемых верхним и нижним кольцами.

Диффузор и зонтик — это изделия, чаще всего сделанные из стали, покрытой цинком. Лучшим сырьём для создания этих деталей дефлектора служит качественная котельная сталь, ведь они функционируют в условиях переменной влажности, неожиданных перепадов температуры и высокого риска образования ржавчины.

По конструкции флюгарки разделяют на виды:

• дефлектор Григоровича;
• дефлектор-флюгер;
• Н-образный дефлектор;
• дефлектор ЦАГИ;
• искрогаситель.

Виды дефлекторов

Вид устройстваХарактеристики

Дефлектор ЦАГИ	Самый распространенный вариант. Имеет цилиндрическую форму, изготавливается из нержавейки или оцинкованной стали. Тип соединения – ниппельный, фланцевый
Круглый Волпер	Конструкция похожа на дефлектор ЦАГИ, но имеет небольшие отличия в верхней части. Изготавливается из оцинковки, нержавеющей стали и меди, чаще всего используется для дымоходов в банях
Дефлектор Григоровича	Усовершенствованный вариант ЦАГИ, предназначен для участков с преобладающим низким ветром. Обеспечивает хорошую тягу даже в безветренную погоду
Тарельчатый Astato	Очень эффективная и простая конструкция открытого типа. Обеспечивает качественную тягу независимо от направления ветра. Изготавливается из оцинковки и нержавеющей стали
Н-образный	Надежная конструкция, эффективная при любом направлении ветра. Изготавливается из нержавейки, соединение выполняется при помощи врезки на патрубке устройства
Дефлектор-флюгер	Устройство с вращающимся корпусом и закрепленным в верхней части флюгером. Изготавливается из нержавейки или окрашенной углеродистой стали
Вращающийся дефлектор	Устройство вращается только в одном направлении, эффективно защищает дымоход от засорения и осадков, отлично подходит для газовых котлов. Не работает в штиль и при обледенении

Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.

Дефлекторы

Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.

Размеры дефлекторов

Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.

Дефлекторы с искрогасителями

Вопросы по расчётам

Если вы решите изготовить дефлектор самостоятельно, вам не обойтись без грамотных расчётов и эскиза задуманного изделия. Основываться требуется на внутреннем диаметре дымоотвода.

Также необходимо знать зависимость параметров дефлектора и этой величины.

Для выявления величин требуется произвести умножение базового размера:

• нижнего диаметра (D) – на 2,
• верхнего – на 1,5,
• высоты конуса и зонта – на 0,25.
• для входа трубы в диффузор – на 0,15

Если планируется стандартное изделие, то размеры можно взять из этой таблицы (параметры в см):

Внутренний D трубы Высота дефлектора (см) D диффузора (см) 12 14,4 24 14 16, 8 28 20 24 40 40 48 80 50 60 100

Используя эти данные, можно не прибегать к расчётам. Но если не нашли требующихся значений, берите на вооружение калькулятор.

Создавая дефлектор своими руками и персональными параметрами, применяйте следующие формулы:

D диффузора = 1,2 х D внутренней трубы.

H = 1,6 x D вн. трубы;

Ширина крышки = 1,7 x D вн. трубы.

Зная все параметры, можно вычислить величину развёртки конуса зонта. Срабатывает теорема Пифагора:

R = √(D/2)² + H²

Далее определяются размеры участка, который будет создан из заготовки.

Следует учесть длину полной окружности. При условии 360 градусов она (L) составляет 2π R.

Длина круга, служащего основанием созданного конуса (Lm) уступает величине L. Их отличие служит основой для вычисления длины дуги сектора Х.

Для этой задачи формируется пропорция:

L/360⁰ = Lm/Х

На её базисе определяется искомый параметр: Х= 360 х Lm/ L. Затем результат нужно вычесть из 360. Это и есть ответ в определении размера вырезаемого участка.

Если дефлектор по высоте должен достигать 16,8 см, в диаметре – 28 см, то заготовка имеет радиус 21,9 см, её Lm = 218.7 х 2 х 3.14 = 137,3 см.

Длина окружности необходимого конуса вычисляется так: 28 х 3.14 = 87,9 см. Из этого получается: 879/1373 х 360⁰ = 230⁰. Угол вырезаемого участка = 130 градусов (360 – 230).

Если требуется соорудить усечённый конус, вам будет известна только высота усечённого отрезка. Но расчёт производится так же, по теореме Пифагора.

Полная высота вычисляется так:

(D – Dm)/ 2H = D/2Hp

Из этого получается, что Hp = D x H / (D-Dm). Затем определяются размеры заготовки для всего конуса. Из результата вычитается её верхняя часть.

Если известно больше данных для создания усечённого конуса, например Н = 24 см, нижний D — 40 см, а верхний — 30 см.

Вся высота (Hp) составляет 96 см. Это результат решения 40 х 24/ (40 – 30).

Наружный радиус (Rz) =98, 6 см. Получается из операции Rz = √(40/2)² + 96².

Радиус наименьшего отверстия (Rm) достигает 23,9 см. Это итог действий Rm = √(96 – 24)² + (30|2)²

Угол отрезка равен 73.4 градусам. Результат расчёта 36/2 х 40/98.6

Радиус одной дуги — 98.6 см, второй – 23,9 см. Обе вычерчиваются из одной точки под углом 73.4⁰.

Если требуется состыковка краёв внахлёст, добавьте припуски.

Самостоятельная работа

Здесь представлены примеры создания самых популярных моделей: ЦАГИ и Григоровича.

Для сотворения первого устройства основывайтесь на его D и сечении вентиляционного туннеля. Далее представлен общий чертёж данного приспособления:

Здесь:

d – диаметр узкого сектора диффузора,

1,25d – его широкая зона,

1.2d – высота кольца,

d/2 – дистанция от узкого участка до нижней грани кольца,

1.2d + d/2 – совокупная высота диффузора,

2d – диаметр всего кольца,

1,7d – ширина зонта

Для создания устройства используйте лист металла, покрытый цинком. В работе понадобятся:

• ножницы, режущие металл,
• линейка,
• дрель,
• строительный степлер.

На заготовке прочертите эскиз деталей. Для этого рассчитайте один шаблон, применяя формулу p=2πR. Используйте диаметр широкого сектора и умножьте на 3,14. Полученное число делите на 10. Это одно сторона шаблона.

Аналогично рассчитайте узкий участок. Из таблицы берётся высота, затем полученные результаты переносятся на материал. Это 1/10 от всего чертежа.

Шаблоны прикладываются друг к другу, и это повторяется 10 раз. Прорисовываются линии. По краям добавляется по 2 см для стыков.

Далее происходит выкройка для изготовления диффузора дефлектора ЦАГИ. Действуйте ножницами строго по линиям. Также понадобятся расчёты некоторых параметров

• Длина всей заготовки. Учитывая, что пара диаметров воздушного туннеля идентичны D кольца, рассчитывается длина круга (p=2πR), прибавляются 2 см.
• Ширина кольца. D воздуховода умножается на 1,2.

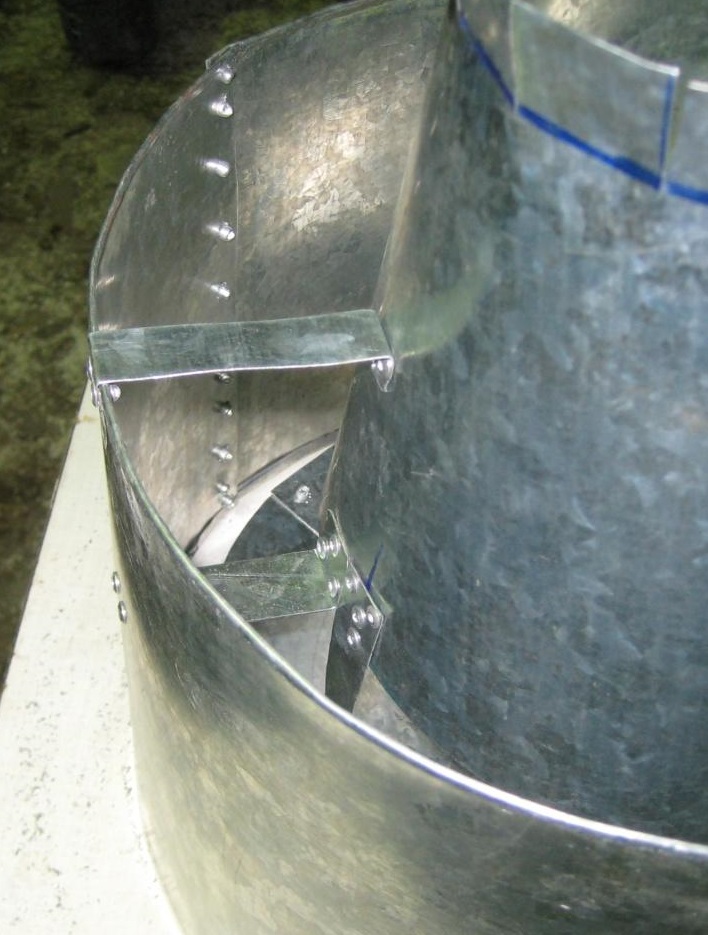

Эти данные переносятся на материал, и вырезается заготовка. Она сгибается в кольцо. Для крепежа применяется нахлёст по 1 см со всех сторон.

Затем делаются отверстия, и окончания заготовки фиксируются заклёпками.

После этого вычерчивается круг на рабочем листе. При отсутствии скрупулёзных размеров, подбирается D в диапазоне 1,7 – 1,9d.

D кольца переносится на материал. От центра окружности проводится пара радиусов, при этом их должен отделять угол в 30 градусов. Вырезается этот участок, края соединяются так, чтобы образовался конус с диаметром в указанном спектре. Для крепления краев используются заклёпки.

Вместо кронштейнов можно применять металлические полоски шириной 1,5-2 см. Одна сторона монтируется к наружной части диффузора, вторая сгибается так, чтобы кольцо с зонтом фиксировались синхронно.

Если планируется устройство Григоровича, то в конструкцию добавляется обратный конус, а зонт на 3-4 см превосходит его диаметр.

После изготовления обеих деталей, меньшая помещается в большую и обводится маркером. На втором конусе устраиваются надрезы по образованной черте. Должно получиться 8 полосок на равной дистанции, и они загибаются во внутреннюю сторону. Благодаря им обратный конус прочно крепится в зонтике.

Если применяется данный конус, и зонт монтируется к диффузору, для крепления используются шпильки. В первом элементе создаются три отверстия по окружности. В них помещаются шпильки, для фиксации задействуются гайки.

После этого конус присоединяется к зонту. В верхней зоне диффузора снаружи ставятся алюминиевые или жестяные петли. В них помещаются свободные окончания шпилек и фиксируются.

Можно ли поставить дефлектор Григоровича на дымоход для газового котла самостоятельно? Ответ утвердительный.

Для этого на одной линии просверливаются три дырки. Дефлектор помещается в трубу и фиксируется болтами. На оси собираются и скрепляются друг с другом эти элементы: подшипник, цилиндр, колпак и флюгер.

Для нормальной работы периодически смазывайте подшипник, а зимой не допускайте обморожения конструкции.

Таблица размеров

Диаметр канала (внутренний), мм dВысота дефлектора, мм НШирина диффузора, мм D

120	145	241
140	167	280
200	241	400
400	481	800
500	600	1000

Если требуется рассчитать размер приспособления для нестандартной дымоходной конструкции, тогда можно воспользоваться общепринятой формулой:

• Высота дефлектора = 1,6 (1,7)×d.
• Ширина колпака = 1,7 (1,8)×d;
• Ширина диффузора = 1,2 (1,3)×d.

d – внутренний диаметр дымоотводного канала.

Важно! Для получения требуемых значений потребуются предварительные замеры внутреннего диаметра дымоотводной трубы.

Подготовительный этап

На этом этапе необходимо обратить на ключевые моменты изготовления флюгарки:

• Эффективность установки колпака будет зависеть от правильно сделанных замеров.
• Выбор готового проекта или изготовление личного чертежа конструкции флюгарки.
• Выбор стройматериала. Для выполнения дымника можно использовать оцинкованную сталь, листовой металл с полимерным покрытием.
• Применение защитной сеточки, которая препятствует проникновению птиц в дымоходную трубу.
• Экран с функцией отражения тепла. Приспособление не позволяет перегреваться полимерному покрытию на трубе.

Особенности монтажа

Расположение дефлектора прямо влияет на эффективность его работы. При установке конструкции на дымоход следует соблюдать определенные условия:

Самостоятельное изготовление устройства

Для работы понадобится:

• лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
• ножницы по металлу;
• заклепочник;
• дрель;
• лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Таблица размеров

Расчет дефлектора

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

• ширина диффузора составляет 1,2 d;
• ширина защитного зонта – 1,7-1,9 d;
• общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Шаг, №№ОписаниеИллюстрация

Шаг 1.	На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают.	Чертеж Вырезанные из бумаги детали
Шаг 2.	Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки.	Подготовка к раскрою
Шаг 3.	Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
Шаг 4.	В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
Шаг 5.	Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь.	Свернутая заготовка
Шаг 6.	Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой.	Заготовка-конус
Шаг 7.	Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму.	Крепление полос Загиб полосок
Шаг 8.	При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку.	Сборка деталей

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

Схема дефлектора Григоровича

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Прорисовка деталей дефлектора

Для начала сделаем чертёж.

Эскиз дефлектора можно нарисовать карандашом, но важно перенести на него все размеры устройства

Размеры назначаем пропорционально диаметру дымохода D:

• высоту всего изделия принимаем равной примерно 1,7 х D;
• диаметр колпака в основании считаем равным 2 х D;
• высоту колпака делаем около 5 — 7 см;
• больший диаметр диффузора тоже принимаем равным 2 х D;
• меньший диаметр считаем равным диаметру дымохода;
• высоту диффузора берём равной 1,3 х D.

Остальные размеры назначаем по собственному усмотрению — как удобнее.

Необходимые инструменты

Для работы нам понадобятся следующие инструменты:

• ножницы по металлу;
• молоток;
• плоскогубцы;
• заклёпочный пистолет;
• рулетка;
• карандаш;
• картон;
• циркуль.

В качестве материала используем оцинкованный лист толщиной 0,8 мм.

Пошаговое руководство по сборке дефлектора

Инструкция по изготовлению дефлектора Григоровича выглядит следующим образом:

1. На картоне прорисовываем в натуральную величину все развёртки трёх элементов изделия. Для этого берём чертёж и мысленно разворачиваем диффузор, патрубок и колпак на плоскости. Как это сделать? С патрубком всё и так понятно — получается прямоугольник, в котором одна из сторон равна длине окружности. А вот с конусами сложнее. Для них берут значение радиуса основания R и величину длины наклонной стороны L. Тогда угол развёртки равен 180 х (R/L).

   Угол развёртки вычисляется по довольно простой формуле

2. Затем прочерчиваем эти три лекала и вырезаем их ножницами. Для верности, чтобы не ошибиться в развёртках, можно сначала собрать модель дефлектора из картона.

   Для того чтобы проверить правильность раскроя, сначала модель можно собрать из картона

3. Раскраиваем оцинкованный лист по полученным контурам на картоне. Для этого лекала прикладываем к соответствующим заготовкам. Каждый раз оставляем по 10 мм на любую грань. Это запас для соединения узлов. Прочерчиваем контуры карандашом или маркером.
4. Вырезаем заготовки ножницами по металлу. Получаем в развёрнутом виде все элементы дефлектора — диффузор, цилиндр и колпак. Таким же образом подготавливаем держатели деталей. Для этого нарезаем из оцинкованного листа пять полос шириной по 20 мм. Три полосы делаем для фиксации зонта. Их длина равна высоте расположения этого элемента относительно диффузора. Плюс запас по сантиметру на кончик для закрепления. Две полосы нужны для скрепления сомкнувшихся граней развёрток зонта и диффузора.

   Ножницами по металлу можно аккуратно разрезать оцинкованный лист по проведённой разметке

5. Сворачивая заготовки, придаём им задуманную форму. Скрепляем сомкнутые грани с помощью лент и заклёпок или болтов с гайками. Сомкнувшиеся грани патрубка просто совмещаем внахлёст. Далее фиксируем полученный узел выбранным крепежом.

   Готовые детали скрепляются заклёпками или болтами

6. Три ленты на равных расстояниях устанавливаем вертикально на диффузоре. Закрепляем их заклёпками или болтами. В конце процесса так же соединяем эти три держателя с собранным ранее зонтом. Дефлектор готов.

Приведённая инструкция подойдёт и для процесса сооружения других типов установок. Только в этих случаях появятся дополнительные узлы, а значит, увеличится трудоёмкость.

Видео: колпак на дымоход своими руками

Установка дефлектора

Эффективность его была доказана многими владельцами домов и коттеджей, которые воспользовались этой моделью. Несмотря на то что цена таких изделий может доходить до 140 долларов за стандартные конструкции, спрос на них остается постоянным.

Чтобы не переплачивать, можно самостоятельно изготовить описанный прибор. Весь процесс займет не больше 3 часов. Всё зависит от навыков собирающего. На первом этапе создается чертеж, после чего изготавливаются заготовки. Далее идет сборка прибора и установка его на дымоходе с последующим закреплением.

Перед рисованием чертежей следует сделать расчёт диаметра отводящего патрубка и диаметр колпака. Важно и измерить высоту самого дефлектора. Чтобы не допустить в этом моменте ошибок, помогут специальные формулы:

• высота=1,6−1,7 x диаметр;
• ширина диффузора=1,2−1,3 x диаметр;
• ширина колпака=1,7−1,9 x диаметр.

После нанесения контура заготовок на бумагу, можно переходить к созданию заготовок из металла. Лучше брать нержавеющую или оцинкованную сталь, толщина которой варьируется от 0,5 до 1 мм.

После подготовки выкройки по металлу можно приступать к этапу сборки изделия. Для этого потребуется дрель, заклепочник или сварка. Если отдается предпочтение последнему варианту, надо проявлять максимум аккуратности, чтобы не прожечь участок дефлектора.

Колпак закрепляется на основании ножками, которые точно так же вычерчиваются на бумаге и вырезаются в дальнейшем из листа нержавеющей стали. Когда все эти этапы пройдены, остаётся лишь наиболее ответственный момент — установка на дымоход.

Высверливают отверстия на трубе для закрепления дефлектора. Фиксируются заклепки. После этого надо проверить, имеется ли уклон в разные стороны у установленного прибора. Монтаж хомута потребуется, если дефлектор болтается. Если труба не сделана из кирпича, такой вариант будет как нельзя кстати. Если речь идет о керамической трубе, то придётся воспользоваться особыми переходниками.

Польза и вред

Установленный дымник не только защищает дымоходную трубу от конденсата, но и имеет основные функции:

• Является препятствием для попадания различного мусора в дымоходную трубу.
• Продлевает эксплуатационный срок трубы, поскольку осадки практически не попадают внутрь дымохода.
• Эстетичный внешний вид флюгарки позволяет создавать неповторимую внешность всему дому.
• Некоторые разновидности данного устройства имеют возможность повышения тяги в дымоходе. Для этой цели были изобретены флюгарки с дефлектором. Но и обычные конструкции могут увеличить силу тяги на 20%.

Если помещение отапливается газовым котлом, то установка различных зонтиков и колпаков запрещено. Дымоходная труба для газового оборудования оснащена насадкой в виде сопла с открытым верхом. Воспрещение объясняется тем, что в зимний период флюгарка обмерзает и на ней образуется слой льда. С временем образовавшиеся сосульки заслоняют рабочий проем, снижая силу тяги. В дальнейшем будет происходить скапливание угарного газа, что приведет к трагическим последствиям. Причиной сбора конденсата и обледенения флюгарки является то, что газовое отопление относится к котлам с высоким КПД. Твердотопливные котлы обладают меньшей продуктивностью, поэтому установленная флюгарка не подвергается образованию конденсата.

Для защиты газового оборудования применяются дымники усложненной конструкции, которые представлены в виде короба, закрывающего кирпичное основание. При этом на вентиляционных трубах устанавливаются дымники с крышей, а дымоход оборудован соплом.

Вред, который может нанести установленная флюгарка, это повреждение крыши дома. При неправильной установке порывы ветра снесут конструкцию, которая повредит не только крышу здания, но и дом.

Зачастую для увеличения вытяжки на верхней части фановой трубы устанавливают различные вытяжные устройства: флюгарка, дефлектор. Такое дополнительное приспособление на выводе канализационного стояка не только не увеличивает тягу, но и препятствует выходу газов из канализационной трубы. Флюгарка увеличивает образование конденсата, который в дальнейшем будет проникать в канализацию. В зимнее время накопившаяся влага замерзает, что приводит к снижению тяги.

Проверка тяги

Проверка тяги – обязательный момент. Для этого необходимо развести сильный огонь и понаблюдать за удалением продуктов горения.

Советы специалистов

Не берите слишком тонкую оцинковку. На некрупные изделия лучше взять лист толщиной 0,7-0,8 мм, на крупные – 1 мм.

Не экономьте на материалах – в данном случае качество играет огромную роль для обеспечения долговечности Вашего изделия.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

• любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
• на пологой кровле устье трубы полагается размещать выше ограждений;Вокруг устья трубы должно быть свободное пространство
• на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
• дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
• корпус устройства должен хорошо обдуваться независимо от направления ветра;
• вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
• монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Ошибки установки и возможные проблемы

Одна из главных проблем в работе дефлектора – низкая эффективность, отсутствие тяги или поступление дыма и газов в помещение. Это означает, что дефлектор подобран неправильно, либо были допущены ошибки в установке.

При выборе типа дефлектора необходимо учитывать климат и погодные условия местности. Например, вращающийся или флюгерный тип не подходит для районов с холодными и снежными зимами, т.к. покрываются льдом и забиваются снегом.

Для таких районов лучше остановиться на дефлекторе ЦАГИ или Григоровича. Если для местности характерны порывистые ветра, для установки на дымоход подойдет Н-образный дефлектор.

Другие ошибки в установке, снижающие эффективность работы устройства:

• монтаж в т.н. аэродинамической тени деревьев или высоких зданий, которые снижают силу и скорость ветра;
• установка ниже уровня конька кровли, из-за чего возникает препятствие для воздушных потоков.

Еще одна частая проблема случается в работе дефлекторов, сделанных самостоятельно из листовой стали. Несмотря на то, что изготовить насадку на дымоход своими руками несложно, ошибки в расчетах диаметра и высоты диффузора могут снизить эффективность работы устройства.

Специалисты рекомендуют использовать универсальные формулы для расчета параметров дефлектора. Так, высота наружного цилиндра должна быть равна диаметру трубы дымохода, умноженному на 1,6. Ширина диффузора – диаметр трубы, умноженный на 1,3. Ширина защитного колпака должна быть равна диаметру дымохода, умноженному на 1,7-1,9.

Заключение

Как вы наверняка успели заметить, для изготовления круглого и прямоугольного колпака на дымоход не нужно быть мастером жестяницких работ. Достаточно иметь желание, запастись терпением и временем, чтобы сэкономить деньги на покупке этой нехитрой детали. Для тех, кому традиционные конструкции грибков не слишком интересны, предлагаем посмотреть последнее видео по самостоятельной сборке флюгера – «подхалима».

Источники

• https://Roofs.club/dymohod/deflektor-na-dyimohod-svoimi-rukami-chertezhi.html
• https://banya-expert.com/pechi/deflektor-na-dymoxod.html
• https://zen.yandex.by/media/id/5b17ebcc00b3dd1c10610b6a/deflektor-na-dymohod-gazovogo-kotla-principy-ustroistva-i-vidy-5e3aac037d75d75b7669806f?from=feed&rid=433972121.619.1587956249881.96687&integration=site_desktop&place=layout&secdata=CNX776mBLiABMAJQDw%3D%3D
• https://SdelatBanyu.ru/pechi-i-dymokhody/deflektor.html
• https://stroy-podskazka.ru/krysha/flyugarka/
• https://kakpostroit.su/deflektor-na-dyimohod-svoimi-rukami/
• https://hozsektor.ru/kolpak-na-dymohod-foto-video-kak-vybrat-dymnik-na-trubu-dymohoda
• https://planken.guru/otdelka-i-montazh-fasadov/kolpak-na-trubu-dymohoda-kak-sdelat-svoimi-rukami-chertezhi.html
• https://vseotrube.ru/ventilyatsiya-i-dymohod/deflektor
• https://kachestvolife.club/otoplenie/delaem-deflektor-na-dymohod-uvelichivaem-tyagu-spasaemsya-ot-vetra
• https://InfoTruby.ru/primenenie/deflektor
• https://otivent.com/kolpak-na-trubu-dymohoda-svoimi-rukami

виды, установка, сборка и монтаж

Печное дело – одно из самых сложных в строительстве. Ведь важно не только добиться того, чтобы дом или баня были равномерно и качественно согреты, но и обеспечить горению хорошую и безопасную тягу. Вот почему современные дымоходы зачастую заканчиваются зонтиками или специальными приспособлениями, защищающими их от мусора, птиц и осадков. Такие кровельные элементы, завершающие дымоходную трубу, всегда расположены ниже конька примерно на метр.

В холодную пору через любой колпак дым из трубы выходит свободно, за счет естественной тяги, но сильные порывы ветра способны заталкивать клубы назад.

А соорудить более высокий дымоход не всегда технически возможно, поэтому лучше отдельно поработать над самой тягой. Для чего и был в свое время разработан дефлектор на трубу дымохода – специальное устройство, которое задействует силу ветра для создания разницы давлений и буквально высасывает дым из дома. Как это происходит? Это интересно!

Чем плоха обратная тяга? Дело в том, что разница в температуре воздуха в доме и на улице иногда играет негативную роль. При недостаточной тяге не только плохо горят дрова, но и дым вместе с сажей попадают внутрь помещения. Особенно, когда погода переменчива. Кроме неприятного запаха, это чревато опасными соединениями воздухе для живущих внутри дома людей.

Именно для того, чтобы решить проблему с задуванием воздуха, и были созданы специальные дефлекторы для дымоходной трубы. И абсолютно все виды дефлекторов имеют всего один принцип действия: усиливают тягу в дымоходе на канале путем отклонения потоков воздуха.

Весь секрет в том, что воздушные потоки, когда натыкаются на препятствие в виде дефлекторов, образуют зону с низким давлением, и в канале увеличивается разность давления. Благодаря этому воздушная тяга в дымоходе становится эффектнее на 20%.

Сегодня для обеспечения принудительной тяги во всем мире устанавливают вот такие дефлекторы:

Состоит стандартный дефлектор на трубу дымохода из таких основных частей:

• внешний цилиндр, в качестве которого используется керамическая, металлическая, асбестоцементная труба;
• верхний стакан или диффузор. Его форма расширяется к низу, как раз для того, чтобы удобно прицепить к нижнему цилиндру при помощи специальных скоб;
• зонт – специальный конусообразный колпак, который устанавливается сверху диффузора;
• нижний стакан, на котором как раз все и держится.

К слову, у некоторых дефлекторов в конструкции есть небольшой недочет. Так, если ветер прямо в колпаке создаст вихрь, тот будет мешать выходу дыма из трубы. Вот для этого в зонтике специально устанавливают дополнительный обратный конус, который отражает такие воздушные потоки и рассекает их на этапе выхода наружу.

Устанавливают этот кровельный элемент так, чтобы ветер не смог препятствовать выходу из трубы продуктов сгорания топлива, а, наоборот, как бы вытягивал их из дымохода, одновременно поддерживая качественное горение дров в камине или печи. Дефлекторы, как правило, ставят на дымоходы отопительных котлов, которые работают на твердом топливе.

На газовые котлы их монтировать не нужно, соответственно СНиПам «Устройство дымовых и вентиляционных каналов». Единственное, в качестве исключения на газовые трубы ставят турбодефлектор, если температура выходящих газов не превышает максимум (200-500 градусов по Цельсию). При этом ради безопасности желательно использовать специальные высокотемпературные насадки.

Ошибочно полагать, что все эти понятия, как зонт, дефлектор, дымник, флюгарка или колпак на трубу – это одно и тоже. На самом деле, действительно, подобные названия больше условные, без четкой границы, но разница между ними – существенна, особенно в историческом плане.

Так, по принципу действия современные дымовые дымоходы бывают такими:

По своему устройству и принципу действия их делят на такие виды:

1. Аэродинамический несовершенный дефлектор имеет внутренний карман – область, в которой иногда может скапливаться воздух или дым.
2. Полный совершенный открытого кармана не имеет, но для ветра всегда открыт доступ в рабочее пространство дефлектора.
3. Совершенный закрытый не имеет кармана и доступа для ветра. Из недостатков только выделим то, что трубы под такие дефлекторы желательно усилить. А вот как-то украсить или модифицировать закрытый дефлектор не получится, так как любые внешние приспособления будут влиять на его аэродинамику.

У каждого из этих видов – есть свои преимущества.  Например, совершенные закрытые дефлекторы обеспечивают более стабильную тягу при разных атмосферных условиях, которой достаточно для всех печей и котлов. Такие хорошо гасят динамическую нагрузку от ветра. Про вентиляционные дефлекторы существует такой миф: чем проще устройство, тем более оно надежно. Но просто – не всегда хорошо.

Например, при некоторых конструкциях под колпаком дефлектора иногда собирается застоявшийся воздух, и он мешает общее тяге, почему и приходится все усложнять. А еще «простые» дефлекторы неэффективны в безветренную погоду, если только не подключены к электрической сети.

Все эти виды реализованы в популярных конструкциях дефлекторов, которые мы сейчас рассмотрим внимательнее.

Дымники, или обычные колпаки

Классический дымник – это строгая по своей геометрической форме металлическая крышка, которую надевают прямо на дымоходную трубу. Но это не дефлектор, хотя с ним его часто путают! Хотя зачем нужен дефлектор, и почему вместо него не может стоять самый обычный колпак?

Дело в том, что, если в доме растопить печь или камин, а потом погасить огонь и лечь спать, и за ночь колпак может занести снегом, и жильцы отравятся продуктами горения. Поэтому в местности с сильными снегопадами к этому вопросу подходят по-другому.

Чаще всего дымник применяют для широкого кирпичного дымохода. Дымник защищает трубу сверху, но при этом все его четыре стороны по бокам остаются открытыми. Т.е. для самого дыма здесь преград нет, а вот дождь или снег прямо в трубу уже попадать не будет. Но, к сожалению, дымник редко делают декоративным.

Флюгарки во всех их проявлениях

А вот у флюгарки уже куда сложнее строение. По сути, это вращающаяся часть флюгера. Ее главная задача – обеспечить бесперебойный выход дыма из трубы в местности, где часто бывает сильный ветер.

Иногда флюгарку еще называют «флюгарок». Конструкция ее подвижная, а декоративная крышка открыта только с одной стороны. При помощи своего хвоста она поворачивается на ветру. Получается, она как бы закрывает собой дымоход от ветра и не позволяет ему попадать в середину дома, в чем и заключается ее уникальность.

Простые конструкции: модели Григоровича и Вольперта

Дефлектор Григоровича – самый простой по устройству. Его устанавливают на трубу, на специально клиновидную насадку. К слову, такую конструкцию вы вполне можете изготовить самостоятельно:

Турбодефлектор для газовых котлов

Ротационные турбины – это специальные механические устройства, которые наиболее эффективно задействуют энергию ветра для повышения тяги в трубе. Независимо от того, с какой стороны дует ветер, любая насадка вращается всегда только в одном направлении и представляет собой шар с вертикальными полосами-лопастями.

Состоит такой дефлектор из двух таких частей: верхняя вращается, а нижняя – стационарна. Именно нижнюю часть дефлектора крепят к вентиляционной трубе. А во внутренней оси установлен специальный подшипник, который и позволяет совершать обороты:

Вот этот турбодефлектор в работе:

Дефлектор ЦАГИ, тщательно разработанный инженерами

У дефлектора ЦАГИ также есть свои плюсы и минусы. Например, он хорошо защищен от проникновения внутрь насекомых, мелких птиц и пыли, а потому служит долго.

Особенно хорош ЦАГИ тем, что противостоит обратной тяге даже при полном штиле и затягивание дыма назад здесь исключено даже для воздушных отводов большого сечения. Выглядит его конструкция вот как:

Дефлекторы-дымососы для тихой погоды

Дефлектор-дымосос – это электрический вентилятор, который термоустойчив и устанавливается прямо в дымоход. Его не стоит путать с каменными вентиляторами, это немного другое.

Для дымососов подходит электропитание от 10 до 220 вольт, смотря какую модель вы решили приобрести. Например, одна из самых популярных новинок рынка – гибрид Турбовента и вентилятора, который способен работать сразу в двух режимах: когда есть ветер – вращается самостоятельно, без подключения энергии, а когда тяги недостаточно – запускается двигатель. Просто и эффективно.

Открытый тарельчатый дефлектор

Тарельчатый дефлектор – это конструкция в виде тарелки, которая работает только при отсутствии достаточной силы ветра на электродвигателе. Такие дефлекторы по типу Астата придумали для вентиляции, но именно на их основе сегодня разрабатываются дымовые дефлекторы.

Рассмотрим также еще несколько видов дефлекторов:

• Н-образная конструкция отлично подходит для местности с порывистым ветрами.
• Еще один вид дефлектор «Шенард» – конструкция в виде звезды.
• Отдельного внимания требует многоярусный дефлектор, главное преимущество которого в том, что он может задействовать ветровой поток, который идет снизу вверх.

Помните также о таком моменте, что все эти флюгарки и дефлекторы отлично ведут себя на вентиляционных трубах, но в случае с дымоходами – немного другая история. Каждый отдельный случай с такими приборами рассматривается всегда индивидуально, а именно тип печи и противопожарные требования.

Поэтому не ленитесь изучать техническую информацию, консультироваться с печниками и перестраховываться. Тогда все получится, и дрова в печи будут гореть ярко, а о токсичном дыме вообще не нужно будет задумываться.

А какой из самых популярных дымовых дефлекторов вы считаете наиболее практичным?

Дефлектор на трубу дымохода своими руками

Никакая отопительная система, работающая на твердом топливе, не может обойтись без систем отведения дыма и угарного газа. При этом дымоходы должны не только обеспечить отток продуктов термического разложения, но и обеспечить поступление в печь или камин достаточного количества кислорода, необходимого для поддержания процесса горения. Хороший печной мастер выводит трубу, предварительно рассчитав ширину дымового прохода и расположение верхней точки, с учетом перепада высот между кровлей и оголовком. А вот если за дело берутся дилетанты, то возможные промашки при строительстве могут обернуться задымлением обогреваемого помещения и нерациональным использованием топлива.

Как сделать дефлектор на трубу дымохода своими руками?

Что такое дефлектор на дымоход и какие задачи он решает?

Инженерное сооружение, представляющее собой трубу со специальной крышкой-отражателем, венчающее дымоход, принято называть дефлектором или дымником. Его главная задача – защита дымоотвода от сильного ветра, атмосферных осадков и всевозможного мусора, разносимого ветром. Кроме того, воздушные потоки, огибая дымник, создают в оголовке трубы область пониженного давления, благодаря чему КПД сооружения увеличивается минимум на 20%. Установка дефлектора на дымовую трубу позволяет:

• нормализовать уровень воздушной тяги в системе;
• предупредить возможность возникновения воздушных пробок и застойных очагов в дымоходе, особенно если он не строго вертикален;
• ликвидировать задымленность в помещении при разжигании отопительной печи (камина) из-за эффекта «обратной тяги» при сильном ветре.

Дефлектор на трубу дымохода своими руками. Сэндвич дымоход с дефлектором, поддерживаемый четырьмя стальными тросами.

Основные конструктивные элементы и виды дымоходного дефлектора

Наибольшее распространение, благодаря несложной, но эффективной конструкции, получил дефлектор ЦАГИ, разработанный инженерами Центрального Аэрогидродинамического института. Такой дефлектор состоит из:

• цилиндрического патрубка (нижнего стакана), крепящегося непосредственно на оголовке трубы;
• диффузора, имеющего форму усеченного конуса, с жестко закрепленной на нижнем стакане узкой частью;
• защитного зонта и внешнего кольцеобразного кожуха.

Дефлектор типа ЦАГИ из нержавеющей стали.

Для изменения направления воздушного потока оба патрубка снабжаются специальными кольцевыми отбойниками, благодаря которым ускоряется вывод газов. Дополнительно на дымовом дефлекторе может быть смонтирован капельник, задача которого – отвод влаги, стекающей с зонта. Следует учесть, что все размеры дефлектора не случайны, а зависят от формы и диаметра сечения дымохода.

Несколько модернизированный вариант дефлектора ЦАГИ — это устройство Григоровича, в котором диффузор усеченноконусовидной формы крепится на устье трубы широкой частью, при помощи кронштейнов. Заканчивается диффузор обратным конусом, сверху которого располагается защитная крышка. Сужающийся канал диффузора создает разряжение, особенно при преобладании восходящих потоков воздуха.

Примечание! При сильной ветровой нагрузке будет эффективней установить приспособление «Н-образной» формы, состоящее из двух сквозных патрубков, соединенных между собой горизонтальной перемычкой. В горизонтальную часть герметично врезается цилиндрический отводок, непосредственно устанавливаемый на устье дымохода. Работа такого дефлектора более стабильна и он меньше страдает в суровые зимы от обледенения, вот почему данная конструкция довольно часто используется на промышленных предприятиях.

Дефлектор на дымоход своими руками.

Все эти дымовые дефлекторы относятся к статическим моделям. Помимо них существуют и ротационные дымники, которые иначе называются турбинами или активными дефлекторам. Работают ротационные устройства без подключения электропитания, постоянное движение подвижной части колпака (ротационной головки) осуществляется за счет силы ветра. Для снижения коэффициента трения в конструкции используются подшипники, а сама ротационная головка имеет сплюснуто-шаровидную форму и набирается из отдельных пластин-лопастей изогнутой конфигурации. При проведении профилактических работ головку турбины можно откинуть в сторону. Эффективность работы подобной турбины превышает КПД обычного дефлектора на 25-30%, при этом направление и сила ветра не имеет существенного значения.

Разновидностью ротационного дефлектора является оригинальная разработка «Дракон», запатентованная компанией «Турбовент». Она представляет собой колпак сложной формы, монтирующийся из трех сегментов полуцилиндрической конфигурации. Венчает это сооружение флюгер, выполненный в виде крыла. Наличие флюгера позволяет колпаку постоянно вращаться, а козырьки обеспечивают дробление потока воздуха, обеспечивая зону разряжения.

Дефлектор на трубу дымохода своими руками.

Предназначен «Дракон», в первую очередь, для топочных устройств с коротким дымоходом, спроектированным ниже конька крыши. Изделие выполняется из нержавеющей стали и способно функционировать в любых экстремально сложных условиях. Выпускаются модели, как с круглой, так и с квадратной основой, различного диаметра. Крепление ротационного дефлектора на дымовую трубу осуществляется либо при помощи болтового соединения, либо с использованием специальных хомутов.

Материалы, используемые для производства

На практике встречаются дефлекторы из металлов с высокой термостойкостью, так как температура топочных газов способна достигать 500˚С. Приспособления, изготовленные кустарным способом, чаще всего выполняются из оцинкованного железа и могут довольно быстро прогорать. Материалом для дефлектора на дымоход, созданного на промышленном производстве, может быть как специальная котельная сталь, так и «нержавейка» или же алюминий.

Если важен импозантный внешний вид, можно выбрать изделие из сплава желтых металлов – меди с бронзой. Именно такой материал чаще всего используется для дефлектора с кованым оголовником. Помимо внешней декоративности, они славятся максимальной долговечностью, со сроком службы не менее полувека. Относительно дешевые стальные изделия придется менять уже через 10-12 лет эксплуатации.

Видео



применение, виды, принцип работы, сборка своими руками и монтаж + чертежи

Для эффективной работы дымоотводной трубы предусмотрено специальное устройство, которое монтируется на ее оголовке.

Дефлектор для дымохода предназначается для улучшения создаваемой тяги в конструкции. Также он обеспечивает надежную защиту трубы от проникновения атмосферных осадков и различных загрязнений.

На рынке представлены различные типы дефлекторов, некоторые из них можно изготовить самостоятельно.

Содержание статьи

Для чего нужен дефлектор? Функциональные особенности

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

• Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
• Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
• Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.

Принцип работы дефлектора

Дымоходные дефлекторы монтируются в вытяжной канал или на трубу для отвода дыма для улучшения внутренней тяги.

Принцип работы устройства заключается в следующем:

• Ветер с воздушными массами опоясывают стенки внешнего цилиндра конструкции, создавая нужное сопротивление.
• Часть воздушного потока закручивается в вихри и устремляется вверх по дефлектору. Далее воздух соединяется с продуктами сгорания, которые выводятся из дымохода.
• Воздушно-дымовая масса приводит к увеличению внутренней тяги в дымоотводной конструкции.
• Независимо от направления воздушных потоков, подобный процесс приводит и к улучшению тяги в отопительном оборудовании.

Верхний цилиндр имеет специальные зазоры для засасывания дыма. Иногда воздушные вихри, создаваемые снизу под колпаком, могут препятствовать выводу продуктов сгорания. Это является существенным недостатком конструкций. Проблема решается путем монтажа под зонтом перевернутой конусообразной насадки, которая предназначена для отражения, рассечения и выведения масс из дымоходной конструкции.

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

• ЦАГИ.
• Дефлектор Григоровича.
• Волпер.
• Н-образный.
• Флюгер.
• Тарельчатый.
• Вращающийся.
• Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме. В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений.

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Расчеты размеров дефлектора

Прежде чем приступить к изготовлению дефлектора на дымоход, необходимо создать рабочий чертеж, в котором будут указаны все размеры устройства. А для этого необходимо выполнить правильный расчёт высоты дефлектора, диаметра входящего патрубка и колпака.

В специальных таблицах содержится информация о размерах приспособлений для стандартных дымоходов.

Таблица размеров

Диаметр канала (внутренний), мм d	Высота дефлектора, мм Н	Ширина диффузора, мм D
120	145	241
140	167	280
200	241	400
400	481	800
500	600	1000

Если требуется рассчитать размер приспособления для нестандартной дымоходной конструкции, тогда можно воспользоваться общепринятой формулой:

• Высота дефлектора = 1,6 (1,7)×d.
• Ширина колпака = 1,7 (1,8)×d;
• Ширина диффузора = 1,2 (1,3)×d.

d – внутренний диаметр дымоотводного канала.

Важно! Для получения требуемых значений потребуются предварительные замеры внутреннего диаметра дымоотводной трубы.

Инструкция по сборке дефлектора

Дефлектор Григоровича – самый простой и востребованный вид защитных устройств. Он имеет упрощенную и надежную конструкцию, которую можно сделать самостоятельно.

Для изготовления дымника подходит жесть или оцинкованная сталь толщиной не менее 0,5 мм.

Для сборки потребуется следующий набор рабочих инструментов:

• Ножницы для резки металла.
• Молоток.
• Электродрель и сверла.
• Сварочный аппарат.
• Рулетка.
• Карандаш и фломастер.
• Плотный картон.
• Саморезы.
• Болты и гайки.

В качестве основы для приспособления – лист оцинкованной стали на 0,8 мм и стальные полосы.

Самодельный дефлектор собирается по следующей схеме:

1. Просчет размеров будущего устройства. Для упрощения можно воспользоваться готовой формулой.
2. На картоне наносится разметка каждого элемента конструкции. Готовые шаблоны вырезаются и соединяются между собой для проверки соответствия размеров нужным параметрам.
3. Шаблоны располагаются на стальных листах и обводятся по контурам при помощи фломастера. Заготовки вырезаются ножницами строго по контурам.
4. Из центральной детали формируется цилиндрический диффузор. На краях проделываются отверстия под саморезы.
5. Аналогичным образом создается наружный цилиндр. Из двух заготовок собирается конусообразный колпак.
6. По краям верхнего конуса проделываются 6 надрезов для фиксирующих стоек. Из стальных полос вырезаются стойки длиной 21 см, шириной 5 см. Далее к верхнему конусу кромкой фиксируется нижний конус при помощи стоек.
7. Готовый колпак соединяется с диффузором и устанавливается в наружный цилиндр.

Важно! Все части соединяются между собой болтами с гайками или сваркой.

Монтаж дефлектора

Чтобы дымоходная труба имела надежную защиту, готовый дефлектор необходимо правильно установить на ней.

Для монтажа устройства на крыше потребуются следующие инструменты и крепежные элементы:

• Электродрель со сверлами.
• Набор рожковых ключей.
• Шпильки резьбовые.
• Гайки.
• Соединительные хомуты.
• Лестницы для подъема и перемещения на крыше.

Помимо этого, необходимо подготовить небольшой отрез трубы большего диаметра, чем диаметр канала.

Монтаж дымника на трубу выполняется в таком порядке:

1. На готовом отрезе трубы с отступом в 8 см от кромки наносятся отметки под отверстия для крепежей. Аналогичным образом выполняются отметки на широкой части диффузора.
2. Дрелью проделываются отверстия по отметкам в деталях. Далее проверяется совпадение верхних и нижних отверстий, чтобы предотвратить деформацию готового изделия.
3. В отверстия на диффузоре и отрезе трубы вставляются шпильки, а с обратной стороны медленно зажимаются гайками.
4. Готовая конструкция насаживается на дымоотводный канал и фиксируется при помощи хомутов.

Важно! При монтаже дефлектора на дымоотвод большого диаметра для дополнительной фиксации рекомендуется использовать стальные проволочные растяжки.

Следуя пошаговой инструкции, любой владелец бани сможет с легкостью собрать и установить самый простой и доступный дымоходный дефлектор. Подобное приспособление не только улучшит внутреннюю тягу, но и защитит канал от загрязнений и негативного воздействия атмосферных осадков.

Дефлектор на дымоход: особенности установки

Установка дефлектора на поверхности дымохода способствует увеличению его тяги, а также украшает и улучшает презентабельность внешнего вида всего здания. Существуют различные виды дефлекторов, которые различаются технологическими моментами их установки. Об особенностях дефлекторов на дымоход и о правилах их монтажа поговорим далее.

Оглавление:

1. Особенности и характеристика дефлектора тяги дымохода
2. Принцип работы и устройство дефлектора дымохода
3. Дефлектор на дымоход — разновидности
4. Дефлектор на трубу дымохода своими руками: особенности изготовления
5. Конструктивные особенности дефлектора флюгеля
6. Технология изготовления дефлектора своими руками

Особенности и характеристика дефлектора тяги дымохода

Дефлектором называется устройство, имеющее аэродинамическое действие, которое монтируется сверху вентиляционного канала, в данном случае, дымохода. Главной его функцией выступает улучшение тяги в каналах. Это достигается с помощью физически доказанного закона, который гласит о том, что от быстроты движения воздушных потоков, которые двигаются в измененном поперечном канале, напрямую зависит статическая тяга в данном сечении.

С помощью дефлектора улучшается тяга и повышается эффективность вентиляционных и дымоходных систем.

Работа дефлектора, устанавливаемого на дымоходе, основывается на том, что ветер, попадая на препятствие, перед движением к дымоходу, находится на участке, на котором присутствует низкое давление, способствующее улучшению его тяги.

С помощью научных исследований был доказан тот факт, что монтаж дефлектора на дымоходную трубу улучшает коэффициент его полезного действия, минимум на 15 %. Кроме того, дефлектор предотвращает загрязнение внутренней части дымохода снегом, влагой, мусором и т.д.

Работа дефлектора не зависит от погоды в окружающей среде или от ветра. Он способен улучшать тягу при любых условиях.

Дефлектор на дымоходе позволяет воздушным потокам ударяться о него с внешней стороны, далее происходит их обтекание поверхности всего устройства, воздух, в таком случае, становится разреженным. Именно благодаря этому значительно улучшается тяга.

Принцип работы и устройство дефлектора дымохода

Системы дымоотвода присутствуют практически в каждом доме, так как они являются одной из самых важных частей, входящих в состав любой тепловой установки.

Чтобы обеспечить эффективную работу тепловых конструкций, следует позаботиться о правильной организации притока свежего воздуха и отводе дыма.

При безнаддувной работе тепловых генераторов именно на дымоход ложится ответственность за стабильность вывода продуктов сгорания. Для того, чтобы уменьшить ветровое воздействие на дымоход используют дефлекторы.

Монтаж данного устройства уместен в том случае, если дым неправильно выводится из помещения. Для появления этого неприятного явления, существует несколько факторов:

• наличие порывистого усиленного ветра, который попадает в трубу и снижает тягу, кроме того, он мешает продуктам сгорания полностью выводиться;
• неправильность расположения дымохода или слишком низкая его высота;
• неправильно подобранный диаметр трубы дымохода.

Ветрозащитное устройство — дефлектор, помогает выводить газы из дымовых каналов, с помощью ветра. Дефлектор самостоятельно изменяет ветровой поток, в нужную для него сторону. Таким образом, с помощью ветра получается не снизить, а усилить тягу.

Установка дефлектора возможна на канале как индивидуального, так и коллективного использования. Кроме того, сфера их использования распространяется на:

• вентиляционные системы;
• газовые установки;
• стволы мусоропроводов.

Конструкция дефлектора на трубу дымохода состоит из:

• нижнего участка цилиндрической формы, для изготовления которого используется трубы из металла, асбеста или керамики;
• диффузора — верхний цилиндр, по диаметра больше нижнего, ля его фиксации используют три-четыре стойки;
• зонтика имеющий форму конуса.

На верхнем участке нижней части цилиндра и диффузора располагаются отбои кольцевого типа, с помощью которых отклоняется ветер. Конструкция дефлектора состоит в том, чтобы обеспечить бесперебойный выход продуктов сгорания из дымохода и улучшить тягу.

Для изготовления диффузора и зонтика дефлектора используется оцинкованная сталь.

Принцип работы дефлектора состоит в следующем:

• при верхнем воздействии ветра на поверхность, газы подсасываются нижним кольцевым участком;
• если же ветер начинает воздействовать с нижней части, то газы выводятся верхним отверстием;
• если же воздействие ветра имеет горизонтальное направление, то тяга улучшается сразу через два кольца.

Самая неэффективная работа дефлектора наблюдается в том случае, когда присутствует верхнее воздействие ветра на дымоход. При этом, ветер отражается с помощью зонтика. Данным недостатком обладают все виды дефлекторов. Чтобы его устранить, в процессе изготовления зонтика, следует делать его в форме не одного, а двух конусных частей, соединения которых происходит той частью, где располагается основание. Таким образом, с помощью нижнего конуса производится отражение воздушных и дымовых потоков.

Дефлектор на дымоход — разновидности

В соотношении с конструктивными особенностями и формой дефлекторы разделяют на:

• устройства, имеющие плоское навершие;
• дефлекторы, в которых открывается крышка;
• с наличием двух скатов на поверхности трубы, то есть с крышкой щипцового типа;
• с наличие полукруглого навершия.

В экстерьере дома, построенного в современном стиле применяется вариант дефлектора, имеющий плоское навершие, которое изготавливают из медного состава.

Кроме того, довольно популярным является вариант колпака, имеющий полукруглое навершие.

Дефлектор, на котором имеется щипцовая крышка обеспечивает надежную защиту дымохода от попадания пыли или атмосферных осадков.

В процессе изготовления дефлектора применяется оцинкованная сталь. Хотя существуют покупные варианты дефлекторов, в которых металл покрывается пластиком или эмалью.

Существует огромное количество конструктивных дефлекторов:

1. Использование дефлектора Цаги позволяет усилить тягу в вентиляционном и дымовом канале. Данный дефлектор отличается наличием цилиндра, они бывают круглого и прямоугольного сечения. Для того, чтобы дефлектор бесперебойно функционировал, он устанавливается на расстоянии 100-159 см выше крыши.

Главными составляющими данного типа дефлектора выступает наличие:

• входного патрубка;
• диффузора;
• кронштейнов;
• корпусной части;
• зонтика.

2. Дефлектор, называемый “Дымовым зубом” отличается индивидуальными особенностями монтажа, которые предполагают его установку с помощью дверцы к дымовому сборнику. Один его конец заводится за стенку, а второй приподнимается и устанавливается на дымоход. Чтобы облегчить монтаж, следует позаботиться о снятии футерозных пластин, находящихся на задней и боковой стенке. Кроме того, на данном дефлекторе располагаются две ручки, которые имеют название “холодная рука”, именно с их помощью осуществляется регулировка и управление работой печки.

3. Особой популярностью отличается применение дефлектора Григоровича, который отлично справляется с улучшением тяги как на дымоходах, так и на отверстиях вентиляционного назначения. Данный дефлектор имеет простую конструкцию, поэтому его вполне реально сделать своими руками. Данный дефлектор имеет в своем составе нижний цилиндр, в который входят два патрубка, верхний цилиндр, конусную часть и крепежи — два кронштейна.

Для изготовления такого типа дефлектора лучше применить жесть, оцинкованную сталь или специальную сталь, предназначенную для сооружения котлов. При отсутствии возможности в приобретении данных материалов, они заменяются более дешевыми альтернативными вариантами, только срок службы дефлектора, в таком случае, значительно снижается.

Кроме данных вариантов, дефлекторы для дымохода бывают шаровидным, звездообразными, открытыми, круглыми. По назначению дефлекторы разделяют на устройства:

• для стандартных дымоходов;
• дефлектор для газового дымохода;
• для вентиляционных систем;
• для мусоропроводов.

Дефлектор на трубу дымохода своими руками: особенности изготовления

Каждый их дефлекторов имеет индивидуальные размеры, которые должны отвечать определенным параметрам. Например, при расчете высоты дефлектора, следует учесть тот факт, что она должна составлять 1,6 часть в соотношении с внутренним размером дымохода, а расчет ширины составляет 1,8 часть.

Кроме того, 1,2 составляет ширина дефлектора. Чтобы соорудить дефлектор своими руками потребуется материал в виде:

• оцинкованной стали;
• меди;
• нержавеющей стали.

Хотя покупка данных материалов и является дорогостоящей, но лучше всего отдать предпочтение именно им, так как дефлектор наиболее подвержен воздействию внешних раздражителей в виде ветра, ультрафиолетового излучению и атмосферных осадков. Самый лучший вариант — применение меди. Предлагаем ознакомиться с инструкцией по изготовлению дефлектора своими руками:

1. Перед тем как приступать к сооружению дефлектора, следует позаботиться о снятии мерок с дымохода и о создании чертежа дефлектора дымохода.

2. Сначала на картонной бумаге чертится развертка все деталей, из которых состоит дефлектор.

3. Они переносятся на поверхность металла, и с использованием специальных ножниц вырезаются согласно заданной заготовке.

4. Соединить необходимые детали между собой помогут заклепки, болты или сваривание.

5. Из стальных полос формируют кронштейны, которые используются для фиксации колпака.

6. Конусная часть дефлектора устанавливается на колпак.

Сначала собирается сам дефлектор, который после монтируется на дымоход. Далее следует установка нижнего цилиндра, который фиксируется болтами. Затем на нем фиксируется диффузор, для этой цели применяют хомуты. На поверхность диффузора устанавливают колпак, имеющий обратный конус.

Конструктивные особенности дефлектора флюгеля

Существует вариант изготовления флюгеля-дефлектора, который отличается наличием вращающейся корпусной части. В его составе присутствуют козырьки-дефлекторы, подшипниковый узел и непосредственно флюгель, отвечающий за вращение дефлектора.

Принцип работы данного устройства состоит прохождении воздушных потоков через межкозырьковое пространство, таким образом, происходит разжижение и ускорение воздуха. Это положительно сказывается на увеличении тяги в дымоходе, на скорости сгорания топлива и на улучшении воздухообмена, при наличии дополнительной вентиляции.

С помощью данных дефлекторов удается предотвратить обратную тягу, образование искр и срыв пламени.

Для самостоятельного изготовления конструкции потребуется фиксация дефлектора на срезе дымохода с использованием колец, имеющих подшипниковый узел.

Хотя и различают разнообразные по конструкции дефлекторы флюгели, они отличаются быстрой порчей, из-за того, что выходят из строя элементы, отвечающие за вращение. На них отрицательно сказывается коррозия и загрязнение. Кроме того, осенью и весной, металлические детали флюгеля подвергаются воздействию конденсаных масс, которые, при замерзании в зимнее время, прекращают работу флюгеля. Поэтому, их применение в регионах, с суровыми зимами является нецелесообразным.

Технология изготовления дефлектора своими руками

Предлагаем ознакомиться с рекомендациями, которые помогут соорудить дефлектор Григоровича своими руками. Данный вариант дефлектора состоит из:

• двух цилиндров, находящихся внизу и сверху устройства;
• патрубка;
• конусной части;
• двух кронштейнов.

Перед сооружением дефлектора, следует определить к определению размера дефлекторов, для которых нужно измерить диаметр трубы дымохода, место крепления и высоту конструкции.

Для работы потребуется наличие:

• металлического листа;
• ножниц по металлу;
• крепежей, таких как болты, гайки, заклепки;
• чертилки;
• плотного картонного основания;
• обычных ножниц.

Для того, чтобы не испортить дорогостоящую сталь, предварительно вырезается картонный макет дефлектора, который подгоняется под размеры дымохода. Далее, уже по предварительно подготовленному макету, вырезаются все детали из металла. Для этого, заготовки из картона прикладывают к стали и обводят с помощью чертилки.

Ножницы по металлу помогут вырезать элементы. С помощью металлических заклепок, болтов и гаек соединяются все детали. Для изготовления кронштейнов используют стальные полосы.

После подготовки всех нужных деталей производится сборка дефлектора:

• на трубу дымохода монтируется нижний цилиндрический элемент, для фиксации которого используют болты;
• на нем фиксируется диффузор;
• кронштейны помогают зафиксировать поверхность обратного конуса и колпака.

Совет: При наличии слишком большого диаметра дымоходной трубы, для его уменьшения используется металлическая проволока, которую наматывают вокруг дефлектора.

Чтобы максимально улучшить тягу, рекомендуется производить установку дефлектора на расстоянии от 150 до 200 см над крышей.

Среди достоинств изготовления данной конструкции дефлектора, следует отнести:

• хорошее обеспечение защиты дымохода от попадания мусора и атмосферного воздействия;
• длительность эксплуатации;
• повышение КПД дымохода.

Среди недостатков данного дефлектора выделяют:

• неидеальность конструкции;
• возникновение сложностей в проведении замеров и изготовлении.

Дефлектор на трубу дымохода – технология изготовления + Видео

Эффективную тягу системы удаления дыма и ее предохранение от дождя и порывов ветра обеспечивает простое устройство – дефлектор на трубу дымохода. Его вполне реально изготовить и смонтировать своими руками.

Дефлектор – маленькая деталь, но важная

Любую отопительную систему частного жилища всегда требуется оснащать дымоходом. Он обеспечивает вытяжку продуктов сгорания дров, угля и другого топлива. От эффективности работы дымохода зависит качество функционирования отопительных котлов и всей системы отопления.

Далеко не всегда тракт для выхода дыма обеспечивает безупречную эксплуатацию твердотопливного котла или печи. Это особенно хорошо заметно в случаях, когда на улице бушует ветер или идет дождь. При подобных капризах погоды газы в дымоходе испытывают повышенную нагрузку. Это становится причиной ухудшения (нередко весьма ощутимого) тяги.

Тракт для выхода дыма

Избежать этого позволяет дефлектор на дымоходной трубе, который нередко называют флюгаркой, отражателем либо дымником.

Такое нехитрое по конструкции приспособление великолепно справляется со своей задачей. Оно отлично повышает тягу в дымоходе. Суть его работы приведена далее:

1. Воздушные струи огибают поверхность (внешнюю) дефлектора, что приводит к образованию особой зоны разрежения.
2. Разрежение, согласно эффекту Бернулли, увеличивается при усилении ветра. В итоге тяга на торце трубы для отведения дыма становится намного большей, и система функционирует по-настоящему эффективно.

Доказано, что дефлектор элементарной конструкции повышает показатель полезного действия дымоотводящей системы на 15–20 %. Кроме всего прочего, флюгарка превосходно предохраняет трубу от засорения ее мелким мусором и не дает возможности осадкам проникать в дымоход. Важно следующее – эффект от работы дымника – заводского либо сооруженного своими руками, не зависит от силы и направления ветра. Дефлектор всегда выполняет свою задачу на отлично!

Коротко о разновидностях флюгарок и их конструкции

Дымники чаще всего производят из листовой стали – оцинкованной или нержавеющей, иногда из меди. В последнее время в моду вошли металлические флюгарки с эмалевым и даже с особым термоустойчивым покрытием на основе полимерных материалов. По форме такие приспособления бывают:

• с полукруглым либо плоским навершием;
• с окончанием щипцового типа;
• с крышкой открывающегося вида.

А вот конструктивно дефлектора подразделяют на следующие разновидности:

• дымник Шенард;
• флюгарка ЦАГИ;
• Астато;
• Дымовой зуб;
• Воллер;
• шаровидное вращающееся приспособление;
• дефлектор Григоровича.

Виды дефлекторов дымохода

Особой разницы между этими флюгарками не существует. Все они состоят из диффузора – верхней наружной цилиндрической части, входного патрубка, колпака и кронштейнов для его фиксации, корпуса.

Наиболее популярными и надежными в эксплуатации считаются дымники ЦАГИ. В строительных магазинах можно приобрести и другие виды дефлекторов. А при желании надежный и эффективный в работе дефлектор несложно соорудить своими руками. Об этом далее.

Делаем дымник сами – справится любой домашний умелец

Первый шаг – расчет всех параметров флюгарки и перенесение их на чертеж. При выполнении этой стадии работ следует принимать во внимание сечение (внутреннее) имеющегося дымохода. Именно оно устанавливает ширину и высоту, которую должен иметь самодельный дефлектор.

Ширина наружной части флюгарки всегда принимается в 1,2–1,3 раза больше диаметра дымовой трубы, колпака – в 1,17–2. А высоту дымника берут в пределах 1,6–1,7 сечения дымохода. Вы можете найти в интернете чертежи самодельных дефлекторов с точными цифрами. И руководствоваться ими при сооружении флюгарки своими руками.

Сооружение флюгарки своими руками

Для работ вам потребуется электрическая дрель, рулетка, хомут, листы оцинковки или нержавейки, болгарка, ножницы по металлу, полоса металла, гайки и болты, сварочный агрегат, рулетка. Дефлектор делаете по такому алгоритму:

1. Ножницами вырезаете элементы конструкции – диффузор, конус, цилиндр, колпак. Они обязаны полностью соответствовать размерам, обозначенным в подготовленном вами чертеже.
2. Создаете из отдельных частей флюгарку. Ее отдельные элементы соединяете с помощью болтов либо сваркой.
3. Вырезаете кронштейны из полосы металла. Без них у вас не получится смонтировать колпак.
4. Прикрепляете к внешней части диффузора вырезанные кронштейны.
5. Соединяете колпак с обратным конусом.

Работы, в принципе, завершены. Изготовленный самостоятельно дефлектор можно устанавливать на дымоход. Делается это следующим образом:

1. Монтируете нижний цилиндр на дымоход и закрепляете его на трубе болтами.
2. К установленному цилиндру подсоединяется диффузор.
3. Под колпак ставите обратный конус.
4. Монтируете колпак на кронштейны.

Наслаждайтесь безупречным функционированием дымохода!

Оцените статью: Поделитесь с друзьями!

США

По состоянию на 23 марта 2020 года все наши производственные предприятия, распределительные центры, центры технического обслуживания и обслуживания клиентов в Северной Америке продолжают работать в полную силу на фоне глобальной обеспокоенности по поводу COVID-19. В случаях, когда были изданы директивы «оставайтесь дома», наши объекты были исключены как поддерживающие «основные услуги», потому что наши продукты используются в критически важной инфраструктуре, такой как больницы, медицинские учреждения, финансовые учреждения и другие критически важные приложения для конечного использования. .

Мы строго соблюдаем рекомендуемые меры безопасности и следим за тем, чтобы все наши предприятия соответствовали, если не превышали, руководящим принципам CDC. Мы постоянно следим за ситуацией. Мы также продолжим активно оценивать необходимые действия, которые нам необходимо предпринять для обеспечения здоровья и безопасности наших клиентов, сотрудников и их семей. Заранее благодарим вас за вашу приверженность и терпение, поскольку мы все адаптируемся и работаем, чтобы победить этот вирус.

Прочность, безопасность и производительность лежат в основе каждого продукта, который мы производим.

Selkirk — ведущая марка продуктов для дымоходов, вентиляции и распределения воздуха для коммерческих и жилых помещений, а также для отопления, вентиляции и кондиционирования воздуха. На протяжении более 90 лет мы предоставляем выигрышные решения, которые обеспечивают комфорт и безопасность людей и структур.

Селкирк понимает, что строительство здания, текущие расходы на техническое обслуживание и качество продукции являются критическими элементами каждого проекта. Наши продукты разработаны для обеспечения устойчивой работы, эффективности, комфорта и безопасности.Они выходят за рамки различных кодексов и соответствуют строгим стандартам Underwriters Laboratories. Вот почему требовательные клиенты доверяют Selkirk больше, чем любому другому бренду.

Для получения дополнительной информации о том, как Selkirk может предоставить выигрышные решения для вашего бизнеса, свяжитесь с нами:

США: 800.433.6341

Канада: 888.735.5475

Для получения информации о дополнительных предлагаемых категориях продуктов посетите сайт hartandcooleyllc.com

(PDF) ВЛИЯНИЕ ДИФФУЗОРНОЙ БАШНИ НА МОЩНОСТЬ СОЛНЕЧНОЙ ДЫМОХОДНОЙ ЭЛЕКТРОСТАНЦИИ

IJRET: Международный журнал исследований в области техники и технологий eISSN: 2319-1163 | pISSN: 2321-7308

_______________________________________________________________________________________

Том: 05 Выпуск: 02 | Февраль 2016 г. , доступно по адресу http: // www.ijret.org 228

ВЛИЯНИЕ ДИФФУЗОРНОЙ БАШНИ НА МОЩНОСТЬ СОЛНЕЧНОЙ ДЫМОХОДНОЙ ЭЛЕКТРОСТАНЦИИ

Пранав С. Савант1, Аникет А. Гор2

1,2B.E Студент кафедры машиностроения, К.Дж. Инженерный колледж, Махараштра, Индия

Реферат

В данной статье обсуждается влияние башни диффузора вместо обычной цилиндрической башни на мощность

солнечной дымоходной электростанции Манзенерес.Была произведена оценка выходной мощности установки при установке диффузорной башни

. Для реализации тяги в башне предлагается использовать другую конструкцию вместо кольцевой конструкции из стального листа

.

Ключевые слова: солнечный дымоход, диффузорная башня, солнечная башня апдрафта, угол тяги.

———————————————— ——————— *** ————————— ——————————————-

1.ВВЕДЕНИЕ

Solar Updraft Tower представляет собой комбинацию основных принципов

, таких как парниковый эффект, эффект дымохода и ветровые турбины

для выработки электроэнергии из солнечного излучения.

Удельные доли прямого и рассеянного солнечного излучения, которое

падает на стеклянную крышу, отражается, поглощается и проходит.

Угол падения солнечного света и оптические характеристики материала коллектора

влияют на количество этих конкретных фракций

[1].Многократное отражение и поглощение солнечного излучения

между землей и крышей коллектора вызывает нагрев воздуха между ними

. Этот теплый воздух поднимается внутрь дымохода

из-за разницы давлений между основанием дымохода

и выходом дымохода. Плавучий воздух поднимается в дымоход

, который втягивает больше воздуха по периметру коллектора

. Кинетическая энергия коллекторного воздуха, который проходит через турбину

, поворачивает лопатки турбины, приводя в движение генератор

для выработки электроэнергии [2]. Рисунок [1] ​​показывает

работу типичной солнечной дымоходной электростанции.

Рис. -1: Схема солнечной дымоходной электростанции

На протяжении многих лет применялись различные методы повышения производительности

для увеличения выходной мощности электростанции и

, в этой статье обсуждается один такой метод, предложенный

Синсуке Окада, который заявляет о влиянии башни диффузора

вместо цилиндрической башни на выходную мощность солнечной дымоходной электростанции

[3].В этой статье

обсуждается выходная мощность, которую можно предсказать

, используя его теорию для SCPP в Манзанересе, Испания.

2. ПРОТОТИП В ИСПАНИИ

SCPP в Манзанересе, Испания, был первым из когда-либо построенных SCPP

, который продемонстрировал свою техническую осуществимость для выработки электроэнергии

. Он был разработан Schlaich

Bergermann и имел радиус коллектора 122 м и башню высотой

193 метра с радиусом 5.03 метра. Разница температур

, достигнутая в коллекторе, составила около

20 ° C. Эта установка вырабатывала мощность 50 кВт [4, 5]. Дымовая труба

была сделана из стальных колец, как показано на Рисунке

[2], которая проработала восемь лет, пока опорные тросы дымовой башни

не заржавели, а дымоход не облетел ураган

[1].

Рис. 2: Дымовая труба в Манзанересе, Испания, сделанная из листа

Стальные кольца

, поддерживаемые растяжками

Мы обсудим выходную мощность завода, чья башня

построена из железобетона [предложено

Schlaich (1994) для высоких башен] с уклоном

с углом 4 °, как показано на рисунке [3], при этом все остальные размеры

сохранены постоянными, как и у прототипа, описанного выше.Такая диффузионная башня

потребует достаточной опоры, поэтому для усиления башни предлагается ребристая конструкция

, как показано на

Рисунок [4].

Численное моделирование и сравнение производительности солнечных дымоходов диффузорного типа для выработки электроэнергии

Автор

Перечислено:

• Hu, Siyang
• Leung, Dennis Y.C.
• Чан, Джон С.Й.

Abstract

Теоретически, если сделать верх дымохода больше, чем основание дымохода, можно увеличить приводной потенциал системы солнечного дымохода (SC).На основе этой концепции расширяющийся дымоход (DSC), цилиндрический дымоход с расходящимся выходом (DOSC) и цилиндрический дымоход с расходящимся входом (DISC) численно исследуются в данном исследовании для выявления их аэродинамических характеристик и способности генерировать электроэнергию. . Результаты моделирования показывают, что КА диффузорного типа обычно имеют лучшие характеристики выработки энергии, чем цилиндрические КА: оптимальная мощность исследованных ЦИВ примерно в 13,5 раз выше, чем у цилиндрических КА; увеличение выхода из ДИСКОВ колеблется от 2 до 10 раз, в то время как оптимальная ситуация из DOSC составляет всего ∼5 раз.Кроме того, обнаружено, что разница в характеристиках системы связана с геометрическими параметрами дымохода, которые имеют решающее влияние на потери при расширении в расширяющемся канале потока. На основе аэродинамических характеристик SC диффузорного типа предлагается новый подход к управлению SC с регулируемым выходным отверстием диффузора, и пример проиллюстрирован с использованием DOSC. Пример показывает, что SC с контролируемой обработкой имел стабильную мощность в течение 7 часов в дневное время, а его выходная мощность на 60% выше, чем SC без какого-либо управления.

Предлагаемое цитирование

Hu, Siyang & Leung, Dennis Y.C. И Чан, Джон С.Ю., 2017. « Численное моделирование и сравнение характеристик солнечных дымоходов диффузорного типа для выработки электроэнергии », Прикладная энергия, Elsevier, т. 204 (C), страницы 948-957.

Обозначение: RePEc: eee: appene: v: 204: y: 2017: i: c: p: 948-957
DOI: 10.1016 / j.apenergy.2017.03.040

Скачать полный текст от издателя

Поскольку доступ к этому документу ограничен, вы можете поискать его другую версию.

Ссылки на IDEAS

1. Чжоу, Синьпин и Бернардес, Марко А. дос С. и Очиенг, Реккаб М., 2012. « Влияние поперечного атмосферного потока на приток солнечной восходящей башни ,» Энергия, Elsevier, т. 42 (1), страницы 393-400.
2. Зандиан, Араш и Ашджаи, Мехди, 2013. « Повышение теплового КПД парового цикла Ренкина за счет инновационной конструкции гибридной градирни и концепции солнечного дымохода », Возобновляемая энергия, Elsevier, vol.51 (C), страницы 465-473.
3. Koonsrisuk, Atit & Chitsomboon, Tawit, 2013. « Влияние изменения площади проходного сечения на потенциал солнечных дымоходных электростанций ,» Энергия, Elsevier, т. 51 (C), страницы 400-406.
4. Ли, Duen-Sheng & Hung, Tzu-Chen & Lin, Jaw-Ren & Zhao, июнь 2015 г. « Экспериментальные исследования солнечного дымохода для оптимального сбора тепла для использования в органическом цикле Ренкина », Прикладная энергия, Elsevier, т. 154 (C), страницы 651-662.
5. Hu, Siyang & Leung, Dennis Y.C. И Чан, Джон С.Ю., 2017. « Влияние геометрии расходящихся дымовых труб на выходную мощность солнечной дымоходной электростанции ,» Энергия, Elsevier, т. 120 (C), страницы 1-11.
6. Gholamalizadeh, E. & Mansouri, S.H., 2013. « Комплексный подход к проектированию и совершенствованию солнечной дымоходной электростанции: частный случай — проект Кермана », Прикладная энергия, Elsevier, т. 102 (C), страницы 975-982.
7. Уртадо, Ф.J. & Kaiser, A.S. И Замора, Б., 2012. « Оценка влияния тепловой инерции почвы на работу солнечной дымоходной электростанции », Энергия, Elsevier, т. 47 (1), страницы 213-224.
8. Hu, Siyang & Leung, Dennis Y.C. И Чен, Майкл З. И Чан, Джон С.Ю., 2016. « Влияние направляющей стенки на потенциал солнечной дымоходной электростанции ,» Возобновляемая энергия, Elsevier, vol. 96 (PA), страницы 209-219.
9. Мин, Тинчжэнь и Ван, Синьцзян и де Рихтер, Рено Кисген и Лю, Вэй и Ву, Тяньхуа и Пан, Юань, 2012.« Численный анализ влияния бокового ветра на работу солнечной восходящей энергетической установки », Обзоры возобновляемой и устойчивой энергетики, Elsevier, vol. 16 (8), страницы 5567-5583.
10. Леффлер, Роберт А. и Брэдшоу, Крейг Р. и Гролл, Экхард А. и Гаримелла, Суреш В., 2012. « Альтернативные методы отвода тепла для электростанций ,» Прикладная энергия, Elsevier, т. 92 (C), страницы 17-25.
11. Koonsrisuk, Atit & Chitsomboon, Tawit, 2013.« Математическое моделирование солнечных дымоходных электростанций ,» Энергия, Elsevier, т. 51 (C), страницы 314-322.
12. Го, Пэн-хуа и Ли, Цзин-инь и Ван, Юань, 2014 г. « Численное моделирование солнечной дымоходной электростанции с использованием радиационной модели », Возобновляемая энергия, Elsevier, vol. 62 (C), страницы 24-30.

Полные ссылки (включая те, которые не соответствуют элементам в IDEAS)

Цитаты

Цитаты извлекаются проектом CitEc, подпишитесь на его RSS-канал для этого элемента.

Цитируется по:

1. Xu, Yangyang & Zhou, Xinping, 2019. « Производительность модифицированной солнечной дымоходной электростанции для производства электроэнергии и растительности », Энергия, Elsevier, т. 171 (C), страницы 502-509.
2. Кебабса, Хаким и Саид Луничи, Моханд и Даймаллах, Ахмед, 2021 г. « Численное исследование новой концепции солнечного дымохода башни «, Энергия, Elsevier, т. 214 (С).
3. Нирадж Мехла и Кришан Кумар и Манодж Кумар, 2019 г.» Термический анализ восходящей солнечной башни с использованием различных поглотителей со сходящейся дымовой трубой ,» Окружающая среда, развитие и устойчивость: мультидисциплинарный подход к теории и практике устойчивого развития, Springer, vol. 21 (3), страницы 1251-1269, июнь.

Самые популярные товары

Это элементы, которые чаще всего цитируют те же работы, что и эта, и цитируются в тех же работах, что и эта.

1. Мин, Тинчжэнь и Ву, Юнцзя и де_Рихтер, Рено К.И Лю, Вей и Шериф, С.А., 2017. « Солнечная восходящая силовая установка: краткий обзор и тематическое исследование новой системы с радиальными перегородками в ее коллекторе », Обзоры возобновляемой и устойчивой энергетики, Elsevier, vol. 69 (C), страницы 472-487.
2. Kasaeian, A.B. И Молана, Ш. И Рахмани, К. и Вэнь, Д., 2017. « Обзор солнечных дымоходов ,» Обзоры возобновляемой и устойчивой энергетики, Elsevier, vol. 67 (C), страницы 954-987.
3. Hu, Siyang & Leung, Dennis Y.К. и Чан, Джон С. Ю., 2017. « Влияние геометрии расходящихся дымовых труб на выходную мощность солнечной дымоходной электростанции ,» Энергия, Elsevier, т. 120 (C), страницы 1-11.
4. Милани Ширван, Камель и Мирзаханлари, Соруш и Мамурян, Моджтаба и Калогиру, Сотерис А., 2017. « Оптимизация эффективных параметров восходящей солнечной башни для достижения максимальной выходной мощности: анализ чувствительности и численное моделирование », Прикладная энергия, Elsevier, т.195 (C), страницы 725-737.
5. Аль-Кайем, Хуссейн Х. и Аджа, Огбу Чикере, 2016. « Исторический и недавний прогресс в технологиях повышения качества солнечных дымоходов ,» Обзоры возобновляемой и устойчивой энергетики, Elsevier, vol. 58 (C), страницы 1269-1292.
6. Эхсан Голамализаде и Ман-Хо Ким, 2016 г. « Многоцелевая оптимизация солнечной дымоходной электростанции с наклонной крышей коллектора с использованием генетического алгоритма », Энергия, MDPI, Open Access Journal, vol.9 (11), страницы 1-14, ноябрь.
7. Hu, Siyang & Leung, Dennis Y.C. И Чен, Майкл З. И Чан, Джон С.Ю., 2016. « Влияние направляющей стенки на потенциал солнечной дымоходной электростанции ,» Возобновляемая энергия, Elsevier, vol. 96 (PA), страницы 209-219.
8. Gholamalizadeh, Ehsan & Kim, Man-Hoe, 2014. « Термоэкономическая оптимизация тройной цели солнечной дымоходной электростанции с использованием генетических алгоритмов », Энергия, Elsevier, т. 70 (C), страницы 204-211.
9. Gholamalizadeh, Ehsan & Kim, Man-Hoe, 2016. « CFD (вычислительная гидродинамика) расчет солнечно-дымовой электростанции с наклонной крышей коллектора », Энергия, Elsevier, т. 107 (C), страницы 661-667.
10. Майя, Кристиана Бразил и Феррейра, Андре Гимарайнш и Кабесас-Гомес, Любен и де Оливейра Кастро Силва, Янаина и де Мораис Анриот, Серхио, 2017. « Термодинамический анализ процесса сушки бананов в небольшой восходящей солнечной башне в Бразилии », Возобновляемая энергия, Elsevier, vol.114 (PB), страницы 1005-1012.
11. Rabehi, Rayan & Chaker, Abla & Ming, Tingzhen & Gong, Tingrui, 2018. « Численное моделирование солнечной дымоходной электростанции с вентилятором модели », Возобновляемая энергия, Elsevier, vol. 126 (C), страницы 1093-1101.
12. Okoye, Chiemeka Onyeka & Taylan, Онур, 2017. « Анализ производительности солнечной дымоходной электростанции в сельской местности в Нигерии », Возобновляемая энергия, Elsevier, vol. 104 (C), страницы 96-108.
13. Юджи Охя, Масаки Ватака, Коичи Ватанабэ и Таканори Учида, 2016 г.» Лабораторный эксперимент и численный анализ нового типа солнечной башни, эффективно генерирующей тепловой апдрафт «, Энергия, MDPI, Open Access Journal, vol. 9 (12), страницы 1-14, декабрь.
14. Хабиболлахзаде, Али, 2019. « Использование фотоэлектрических / тепловых панелей в качестве крыши солнечного дымохода: анализ 3E и многоцелевая оптимизация ,» Энергия, Elsevier, т. 166 (C), страницы 118-130.
15. Зигмунт Липницки и Марта Гортич и Анна Стащук и Тадеуш Кучинский и Петр Грабас, 2019.» Аналитическое и экспериментальное исследование солнечной дымоходной системы «, Энергия, MDPI, Open Access Journal, vol. 12 (11), страницы 1-13, май.
16. Варгас-Лопес, Р. и Ксаман, Дж. И Эрнандес-Перес, И. и Арсе, Дж. И Завала-Гильен, И. и Хименес, М.Дж. и Херас, М.Р., 2019. « Математические модели солнечных дымоходов с материалом с фазовым переходом для вентиляции зданий: обзор с использованием глобального энергетического баланса », Энергия, Elsevier, т. 170 (C), страницы 683-708.
17. Рахими Ларки, Мохсен и Абардех, Реза Хоссейни и Рахимзаде, Хасан и Сарлак, Хамид, 2021 г. « Анализ производительности лабораторной наклонной солнечной дымоходной системы, подверженной боковому ветру ,» Возобновляемая энергия, Elsevier, vol. 164 (C), страницы 1156-1170.
18. Чан, Чуэн-ю и Ху, Си-ян и Рейнал, Марк и Люн, Деннис Ю. И Чанг, Альфред П.С. & Яо, Цзинь-бяо, 2014. « Телескопическая расширяющаяся дымовая труба для выработки электроэнергии на основе принудительного движения воздуха: принцип и теоретическая формулировка », Прикладная энергия, Elsevier, т.136 (C), страницы 873-880.
19. Шен, Вэньцин и Мин, Тинчжэнь и Дин, Ян и Ву, Юнцзя и де Рихтер, Рено К., 2014. « Численный анализ системы солнечной восходящей электростанции промышленного масштаба с боковым ветром », Возобновляемая энергия, Elsevier, vol. 68 (C), страницы 662-676.
20. Эхсан Голамализаде и Джэ Донг Чунг, 2017. « Сравнительное исследование моделей CFD реальной ветряной турбины в солнечных дымоходных электростанциях «, Энергия, MDPI, Open Access Journal, vol.10 (10), страницы 1-11, октябрь.

Исправления

Все материалы на этом сайте предоставлены соответствующими издателями и авторами. Вы можете помочь исправить ошибки и упущения. При запросе исправления укажите дескриптор этого элемента: RePEc: eee: appene: v: 204: y: 2017: i: c: p: 948-957 . См. Общую информацию о том, как исправить материал в RePEc.

По техническим вопросам, касающимся этого элемента, или для исправления его авторов, названия, аннотации, библиографической информации или информации для загрузки, обращайтесь: (Nithya Sathishkumar).Общие контактные данные поставщика: http://www.elsevier.com/wps/find/journaldescription.cws_home/405891/description#description .

Если вы создали этот элемент и еще не зарегистрированы в RePEc, мы рекомендуем вам сделать это здесь. Это позволяет связать ваш профиль с этим элементом. Это также позволяет вам принимать потенциальные ссылки на этот элемент, в отношении которых мы не уверены.

Если CitEc распознал ссылку, но не связал с ней элемент в RePEc, вы можете помочь с этой формой .

Если вам известно об отсутствующих элементах, цитирующих этот элемент, вы можете помочь нам создать эти ссылки, добавив соответствующие ссылки таким же образом, как указано выше, для каждого ссылочного элемента. Если вы являетесь зарегистрированным автором этого элемента, вы также можете проверить вкладку «Цитаты» в своем профиле RePEc Author Service, поскольку там могут быть некоторые цитаты, ожидающие подтверждения.

Обратите внимание, что исправления могут занять пару недель, чтобы отфильтровать различные сервисы RePEc.

Уменьшите загрязнение дымохода и камина

Деревянное отопление и окружающая среда — часть 5: 7 способов уменьшить загрязнение дымохода и камина

Ранее в нашей серии «Отопление дровами и окружающая среда» мы обсуждали экологические проблемы сжигания древесины . Мы также обсудили, как какие дрова вы сжигаете и как вы управляете пожаром влияет на окружающую среду.В прошлый раз мы сравнили уровень загрязнения дровяными печами и другими приборами для сжигания древесины. В этой статье мы завершаем серию обсуждением того, почему ваш камин и дымоход могут загрязнять больше, чем следовало бы.

В целом, чем эффективнее вы сжигаете топливо, например дрова, тем меньше дыма образуется на единицу энергии. Поскольку дым содержит загрязняющие газы и мелкие твердые частицы, которые мы хотим уменьшить, имеет смысл убедиться, что ваш камин и дымоход настроены на сохранение тепла и более эффективное сжигание древесины.В качестве бонуса это также экономит ваши деньги. Кроме того, неправильно функционирующий дымоход может гореть настолько неэффективно, что ваши дрова не сгорают полностью; ядовитый газ, такой как окись углерода, является возможным следствием неполного сгорания.

Так как повышение эффективности вашего камина и дымохода снижает загрязнение, на самом деле существует масса способов
уменьшить загрязнение, исходящее из дымохода. Ниже 7.

1. Убедитесь в правильности установки

Неправильная установка каминной топки, установка облицовки дымохода, заводская установка дымохода, кладка дымохода или конфигурация вентиляции снизят эффективность, увеличат опасность пожара и увеличат загрязнение внутри и снаружи помещений.Список вещей, которые можно сделать неправильно, довольно длинный. Например, если выходное отверстие каминной топки больше, чем дымоход в дымоходе, это может привести к дисбалансу воздушного потока, и топка может не получать достаточно воздуха для сгорания с полной эффективностью. Подобные проблемы с воздушным потоком в дымоходе могут возникнуть при других ошибках установки, например, из-за неправильного размера облицовки дымохода или недостаточно высоких дымоходов. Если вы выполняете установку, убедитесь, что у вас есть опытный сертифицированный специалист, и убедитесь, что он соблюдает правила, стандарты и инструкции производителя.Тщательный осмотр дымохода и камина квалифицированным специалистом обеспечит правильность установки.

2. Убедитесь, что заслонка полностью открыта во время использования

Многие домовладельцы забывают открыть заслонку, чтобы воздух выходил из дымохода. Заслонки также часто перестают открываться полностью из-за накопления или повреждения; частично открытая заслонка пропускает только частичный воздушный поток и может снизить эффективность камина.

3. Не допускайте курения в помещении

В исправном камине дым должен идти только в одном направлении: вверх.Дым в помещении обычно возникает из-за того, что воздух отводится от дымохода, и сила дыма, имеющая естественную тенденцию подниматься прямо через дымоход, недостаточно сильна, чтобы втягивать воздух в дымоход, чтобы противодействовать силам, отводящим воздух от дымохода . Если вы получаете дым из дома, загрязнение помещений — ваша первая проблема — вы не хотите, чтобы ваша семья вдыхала дым. Ваша вторичная проблема заключается в том, что камин, вероятно, не получает достаточно поступающего воздуха (из-за конкурирующих воздушных потоков) для эффективного горения, что также увеличивает загрязнение окружающей среды.Всегда помните, что дым в помещении — это проблема, которую нужно решить.

4. Почистите дымоход

Естественное накопление сажи со временем снижает эффективность дымохода. Согласно CSIA (Американский институт безопасности дымоходов), нарост в ½ дюйма ограничит поток воздуха на 17% для типичного дымохода из каменной кладки и на 30% для стандартного дымохода из сборных конструкций. Чистый дымоход горит эффективнее.

5. Хороший лайнер

Облицовка дымохода имеет ряд преимуществ по снижению загрязнения окружающей среды.Подложка правильного размера может заменить дымоход, который слишком велик для вашей каминной топки. Облицовка дымохода также помогает поддерживать воздух внутри дымохода горячим, чтобы воздух двигался вверх должным образом. Кроме того, лайнер не пропускает холода; дымоход (особенно дымоходы из наружной каменной кладки в северном климате) может стать довольно холодным и сделает воздух внутри дымохода более холодным, ограничивая поток воздуха и эффективность. Хорошая подкладка также поможет высохнуть внутри дымохода и камина, что повысит эффективность.Все эти преимущества являются дополнительными к преимуществам лайнера по снижению пожарной опасности. Таким образом, стоит иметь неповрежденную, надежную подкладку надлежащего размера.

6. Прикрыть хорошо

Убедитесь, что у вас есть подходящее покрытие на верхней части дымохода, защищающее от дождя и вредителей. Вредители, такие как гнездящиеся птицы, действительно могут блокировать воздушный поток. Изнутри влажный дымоход всегда будет производить больше дыма. Для кладки дымоходов наверняка потребуются корона и заглушка; заводские дымоходы, вероятно, потребуют загонной крышки.В качестве альтернативы в дымоходе можно использовать заслонку с верхним уплотнением. Убедитесь, что у дымохода есть крышка, особенно та, которая лучше всего подходит для вашей ситуации.

7. Пройдите осмотр

Мы уже упоминали, что осмотр дымохода квалифицированным и сертифицированным специалистом обеспечит правильную установку дымохода и камина. Ежегодный осмотр — также очень важный способ убедиться, что дымоход находится в надлежащем состоянии. Плохо обслуживаемый дымоход — это неэффективный и чрезмерно загрязняющий дымоход.

Концептуальная разработка рекуперации энергии дымовых газов с использованием системы проточной турбины

Основные моменты

•

Кинетическая энергия дымовых газов была извлечена для выработки электроэнергии.

•

Проведено CFD-моделирование 6-лопастной канальной турбинной системы.

•

Система воздуховодов увеличивает среднюю скорость дымовых газов в 2 раза по сравнению со скоростью на входе.

•

Профильная лопасть NACA4412 извлекает максимум 34,91 кВт из дымовых газов при угле диффузора 7 °.

•

Лезвие с профилем NACA4416 генерирует максимальную мощность 34,74 кВт с углом диффузора 11 °.

Реферат

В этой статье представлена ​​инновационная идея извлечения кинетической энергии из искусственных ветровых ресурсов (дымовых газов) с помощью канальной системы турбин с горизонтальной осью для производства электроэнергии.Турбинная система расположена за выходом из дымохода, чтобы избежать негативного воздействия на работу дымохода. Канал действует как защитное покрытие для системы рекуперации энергии, а также повышает производительность системы. Влияние аэродинамических поверхностей NACA4412 и NACA4416 на отбор мощности системой рекуперации энергии с использованием 6-лопастной турбины с воздуховодом было изучено с помощью моделирования CFD. Замечено, что средняя скорость дымовых газов в секции воздуховода в горловине примерно вдвое больше скорости на входе, тогда как максимальная достигаемая скорость в горловине равна 2.В 6 раз больше скорости на входе. Результаты анализа моделирования на основе CFD (вычислительной гидродинамики) показывают, что значительная мощность может быть получена от выхлопной трубы. Система может быть установлена ​​на существующие дымовые трубы тепловых электростанций, нефтеперерабатывающих заводов и других производств. Потенциал рынка для этой системы рекуперации энергии представляется очень высоким из-за большого количества дымовых труб, градирен и других искусственных вытяжных систем для воздуха / газов, присутствующих во всем мире.

Ключевые слова

Вычислительная гидродинамика

Дымовые газы

Канальная турбина

Система рекуперации энергии

Кинетическая энергия

Рекомендуемые статьи Цитирующие статьи (0)

Полный текст

© 2016 Elsevier B.V. Все права защищены.

Рекомендуемые статьи

Цитирование статей

Рекуперация кинетической энергии из дымовых газов с использованием системы турбины с воздуховодом | Китайский журнал машиностроения

Более 90% мирового производства электроэнергии приходится на уголь и природный газ (Chilugodu, et al [1]). Применение этих ископаемых видов топлива неизменно вызывает загрязнение окружающей среды, и поэтому необходимо сократить зависимость от этих источников энергии.Острая потребность в альтернативных источниках энергии из-за увеличения спроса на энергию привела к постоянным усилиям по созданию более инновационных систем производства энергии, которые были бы лучше с точки зрения производительности и экономии. Ресурсы солнечной и ветровой энергии являются наиболее быстрорастущими энергоресурсами. Существует потребность в инновационных методах решения проблем, возникающих при использовании природных и неестественных ветровых ресурсов. Для выработки электроэнергии достаточно средней скорости ветра 5 м / с [1].Во всем мире существует множество неестественных источников энергии ветра. Недавние опубликованные исследования включают выхлопные газы из солнечных дымоходов (Chikere и др. [2]), сбор энергии ветра от быстро движущихся поездов [1], вентилируемые выхлопные газы из системы кондиционирования воздуха (Goh & Duan [3]) и т. Д. -принцип «сокращение, повторное использование, переработка», безусловно, важен для сохранения окружающей среды. Здесь к строке добавляется четвертый R, а именно «Recovery», что на самом деле более или менее связано с комбинацией «Reuse» и «Recycle» (рис.1). Наблюдалось, что дымовая труба типичной тепловой электростанции (660 МВт) выбрасывает дымовые газы с плотностью ρ = 0,816 кг / м ³ со средней скоростью \ (V \) = 22 м / с при расход, \ (\ dot {m} \) = 3500000 м ³ / ч. Выхлоп из дымохода обычно имеет сильную и постоянную скорость, в отличие от естественного ветра. Кроме того, вытяжка из дымохода обычно доступна почти в любой части мира, в отличие от наличия природных ветровых ресурсов. Кинетическая энергия дымовых газов может быть использована для производства электроэнергии.

Рис. 1

Представление концепции 4 R

Идея выработки энергии за счет кинетической энергии дымовых газов кажется новой. Исследовательская литература, непосредственно связанная с данной темой, практически отсутствует. Рассматривая предложенную концепцию извлечения энергии из дымовых газов, аналогичную системе преобразования энергии ветра, дается обзор соответствующей литературы, относящейся к системе преобразования энергии ветра.

Энергия ветра прямо пропорциональна кубу скорости ветра, приближающегося к ветряной турбине (Манвелл и др. [4]).Таким образом, даже небольшой скачок скорости ветра приведет к значительному увеличению выходной мощности. Следовательно, были предприняты многочисленные попытки эффективно улучшить скорость приближающегося ветра. Одной из многообещающих концепций, используемых для этой цели, является ветряная турбина с расширенным диффузором (DAWT).

Экспериментальное исследование, проведенное Форманом и др. [5], показывает, что мощность извлечения энергии ветра для DAWT почти вдвое выше, чем у обычных турбин. Лоун [6], Бет и др. [7], Грант и др. [8, 9], Абэ и др. [10], Мацусима и др. [11], Охья и др. [12] и Исенси и др. В [13] были проведены аналогичные экспериментальные и имитационные исследования ветряных турбин с кожухом и показано, что выходная мощность увеличивается по сравнению с мощностью, полученной с использованием ветряных турбин без оболочки.Ван Бассел [14] рассмотрел эксперименты и теорию DAWT и заметил, что увеличение мощности пропорционально увеличению массового расхода. Хансен [15] показал, что относительное увеличение коэффициента мощности для турбины с кожухом пропорционально отношению массового расхода через турбину с кожухом к массовому расходу через турбину без кожуха. Ху и др. [16] предложили ветряную турбину в форме лопатки с воздуховодом для повышения эффективности извлечения энергии.

Чен и др. [17] исследовали влияние фланцевых диффузоров на характеристики ротора небольших (диаметр ротора 30 см) ветряных турбин с разной прочностью ротора (20% -60%) и скоростью ветра (10-20 м / с). ).Результаты экспериментов показывают, что частота вращения, мощность и крутящий момент ротора значительно увеличиваются при использовании фланцевых диффузоров в зависимости от прочности ротора и скорости ветра. Длина и угол наклона диффузора также в значительной степени влияют на скорость ветра. Таким образом, геометрия воздуховода, по-видимому, существенно влияет на производительность турбины.

Чаудхари и др. [18] изучали поведение воздушного потока через трубку Вентури с помощью ANSYS FLUENT 14.0, чтобы имитировать улучшение кинетической энергии в результате усиления ветра. скорость.Ван и др. [19] и Аранаке и др. [20] выполнили вычислительный анализ турбин с диффузором, чтобы убедиться в преимуществах увеличения массового расхода через турбину. Результат показывает существенное (до 90%) улучшение извлечения мощности, которое превышает предел Бетца.

Монтейро и др. [21] заметили, что отношение конечных скоростей обратно пропорционально скорости ветра. Ахмед и др. [22] представили подробный обзор, основанный на исследованиях существующих и появляющихся технологий ветроэнергетики, а также проблем, с которыми сталкивается этот энергетический сектор.

Промышленные дымовые трубы и градирни являются хорошими кандидатами для неестественных (созданных руками человека) систем ветроэнергетики. Горячие дымовые газы вытесняются через выход из дымохода с помощью механических вентиляторов со скоростью 20-25 м / с. Кинетическая энергия, доступная с дымовыми газами, может быть извлечена для выработки электроэнергии с помощью турбины с канальным контуром.

Венкатеш [23] проанализировал отбор мощности из выхлопных газов автомобильного двигателя. Пир и др. [24] представили концепцию кинетической рекуперации отработанного воздуха (напр.г., промышленная вентиляция) путем установки вентиляторов / турбин. Хасан и др. [25] и Патнаик и др. [26] представили теоретическую концепцию выработки электроэнергии из ветровой энергии промышленных вытяжных вентиляторов. Чонг и др. [27–29] предположили, что отработанный воздух из градирни можно эффективно использовать для производства чистой энергии. Ожидается, что турбинная система восстановит 13% потребляемой мощности.

Обзор литературы показывает, что кинетическая энергия дымовых газов может быть полезна для разработки предлагаемой системы рекуперации энергии.Основное внимание в исследованиях уделялось увеличению скорости и массового расхода жидкости для взаимодействия с ротором турбины. Следовательно, технология канальных турбин может использоваться для увеличения скорости и массового расхода дымовых газов для увеличения извлечения энергии. Кроме того, обзор литературы также показывает, что компьютерное моделирование и симуляция могут быть ценным инструментом для предлагаемого исследования.

Отбор энергии из дымовых газов с помощью канальной турбины представляется очень интересной и многообещающей темой для исследований.Метод исследования включает анализ поля течения дымовых газов с использованием вычислительной гидродинамики (CFD). В этой статье представлена ​​система рекуперации энергии, позволяющая использовать кинетическую энергию дымовых газов для производства электричества с использованием канальной турбины без какого-либо отрицательного воздействия на производительность исходной выхлопной системы.

Содержание статьи составлено следующим образом. В следующем разделе представлено краткое описание предлагаемой системы рекуперации энергии. Обсуждение различных аспектов компьютерного моделирования и анализа на основе CFD приведено в разделе 3.В разделе 4 представлено краткое обсуждение результатов моделирования. В последнем разделе представлены заключительные замечания и направления будущей работы.

Национальный дымоход

Скатная крыша — трубчатый световой люк с черным миганием

Узнать больше

закрыть

Скатная крыша — черный мигающий трубчатый световой люк

• Подходит для всех скатов и типов крыш
• Гидроизоляционный слой черный с порошковым покрытием
• Призматический или мягкий белый диффузор на выбор

Скатная крыша — трубчатый световой люк с финишной отделкой

Узнать больше

закрыть

Скатная крыша — трубчатый световой люк с финишной отделкой

• Подходит для всех скатов и типов крыш
• Фрезерованный алюминиевый профиль
• Призматический или мягкий белый диффузор на выбор

Плоская крыша — трубчатый световой люк с финишной отделкой

Узнать больше

закрыть

Плоская крыша — трубчатый световой люк с финишной отделкой

• Предназначен для плоских крыш
• Фрезерованный алюминиевый профиль
• Призматический или мягкий белый диффузор на выбор

Крепление на бордюр — трубчатый световой люк с финишной отделкой

Узнать больше

закрыть

Крепление на бордюр — трубчатый световой люк с финишной отделкой

• Подходит для всех скатов и типов крыш
• Фрезерованный алюминиевый профиль
• Призматический или мягкий белый диффузор на выбор

Трубчатый световой люк для складских помещений, 21 дюйм

Узнать больше

закрыть

21-дюймовая трубчатая крыша для склада

• Для открытых потолков
• На выбор: плоская крыша или крепление на бордюр
• Профили из алюминия товарного сорта
• Кольцо потолочное бесшовное алюминиевое
• Призматический рассеиватель равномерно рассеивает свет

Трубчатое окно в крыше с жестким потолком, 21 дюйм

Узнать больше

закрыть

21-дюймовый жесткий потолочный трубчатый световой люк

• Предназначен для установки на гипсокартонный потолок
• На выбор: плоская крыша или крепление на бордюр
• Профили из алюминия товарного сорта
• Красивое декоративное кольцо с белым порошковым покрытием
• Пользователь призматического диффузора равномерно рассеивает свет
• Мягкий белый диффузор также доступен пользователю

Трубчатое окно в крыше с подвесным потолком, 21 дюйм

Узнать больше

закрыть

21-дюймовый трубчатый световой люк с подвесным потолком

• Спроектированные потолочные решетки размером 24 x 24 дюйма
• На выбор: плоская крыша или крепление на бордюр
• Профили из алюминия товарного сорта
• Переходная коробка белого цвета с порошковым покрытием
• Призматический рассеиватель равномерно рассеивает свет

Комплект диммера с дистанционным управлением

Узнать больше

закрыть

Комплект диммера с дистанционным управлением

• Дистанционное управление
• Может быть подключен с помощью переключателя мгновенного действия

Комплект осветительных приборов — одинарная розетка

Узнать больше

закрыть

Комплект освещения — одинарная розетка

• Использовать в ночное время или в очень пасмурные дни
• Для использования с CFL или светодиодными лампами

Комплект осветительных приборов — двойная розетка

Узнать больше

закрыть

Комплект освещения — двойная розетка

• Использовать в ночное время или в очень пасмурные дни
• Для использования с CFL или светодиодными лампами

Комплект вытяжной вентиляции

Узнать больше

закрыть

Комплект вытяжной вентиляции

• Доступно только для модели 10 дюймов
• Чрезвычайно тихий — выхлопы 125 куб. Футов в минуту
• Идеально для ванных комнат и прачечных
• Может быть установлен с комплектом освещения

Удлинитель световода — секция на 1 ножку

Узнать больше

закрыть

Удлинитель световода — 1 футовая секция

• Дополнительные секции световода
• Внутренняя поверхность зеркала с высокой отражающей способностью

Удлинитель световода — секция на 2 ножки

Узнать больше

закрыть

Удлинитель световода — 2-футовая секция

• Дополнительные секции световода
• Внутренняя поверхность зеркала с высокой отражающей способностью

Колено / угловой переходник для световой трубы

Узнать больше

закрыть

Колено / угловой адаптер световой трубы
В комплект аппликатора входят:

• Регулирует 0 — 45 째 — 10 дюймов и 13 дюймов
• Регулирует модели 0–30 째 — 18 дюймов и 21 дюйм

Самовосстанавливающиеся стеклянные мансардные окна

Узнать больше

закрыть

Самомигающие фиксированные стеклянные мансардные окна

• На выбор закаленное, ламинированное или ударопрочное стекло, наполненное аргоном LoE-240
• Легкосъемная петля для защиты от дождя
• .062 «экструдированный алюминий / сварные уголки
• Профнастил 4 «с предварительно просверленными отверстиями под винты
• Внешняя поверхность из бронзы с порошковым покрытием
• Доступен с высотой бордюра 2, 4 или 6 дюймов

Самомигающие вентилируемые стеклянные мансардные окна

Узнать больше

закрыть

Самосветящиеся вентилируемые стеклянные мансардные окна

• Закаленное или ламинированное стекло LoE-240 на выбор, наполненное аргоном
• Открывается до 8 дюймов — включая сетку от насекомых
• .062 «экструдированный алюминий / сварные уголки
• Профнастил 4 «с предварительно просверленными отверстиями под винты
• Внешняя поверхность из бронзы с порошковым покрытием
• Доступен с бордюром высотой 2 или 4 дюйма

Стеклянные мансардные окна для установки на бордюр

Узнать больше

закрыть

Стеклянные окна для крепления на бордюр

• На выбор закаленное, ламинированное или ударопрочное стекло, наполненное аргоном LoE-240
• Крупногабаритный, подходит для большинства бордюров и креплений, вкл.
• 062 «экструдированный алюминий / сварные уголки
• Прочная прокладка из вспененного EPDM по всей окружности
• Внешняя поверхность из бронзы с порошковым покрытием
• Внутренняя отделка из белого дерева

Моторизованный открыватель

Узнать больше

закрыть

Моторизованный открывалка
Мощная система, способная поднять самый тяжелый световой люк.Имеет защищенную памятью, которая устраняет необходимость перезапуска двигателя после отключения электроэнергии.

Удлинители

Узнать больше

закрыть

Выносные столбы
Выберите люк с ручным управлением для использования на возвышенностях. Телескопическая штанга проста в использовании и регулируется от 6 до 10 футов.

оттенков

Узнать больше

закрыть

Оттенки
Доступен в ручном или моторизованном исполнении. Эти оттенки работают плавно и не требуют особого ухода.Выберите цвет миндаля или пергамента.

Крышные солнечные вентиляторы для чердака

Узнать больше

закрыть

Крышные солнечные вентиляторы на чердаке

• Подходит для всех скатов крыш, включая плоские крыши
• Доступен с серым или черным пороховым окладом
• Простая установка — полная функциональность из коробки
• Ураган испытан и одобрен

Солнечные вентиляторы для чердака с креплением на бордюре

Узнать больше

закрыть

Бордюрные солнечные вентиляторы на чердаке

• Устанавливается поверх готового бордюра
• Доступен с серым или черным пороховым окладом
• Простая установка — полная функциональность из коробки
• Ураган испытан и одобрен

Выносная панель, 60-ваттные вентиляторы

Узнать больше

закрыть

Выносная панель 60-ваттные вентиляторы

• Панель устанавливается отдельно от агрегата
• Доступен с креплением на крышу или бордюр
• Доступен с серым или черным пороховым окладом
• Простая установка — полная функциональность из коробки
• Ураган испытан и одобрен

Солнечные вентиляторы для чердака на фронтоне

Узнать больше

закрыть

Вентиляторы для чердака на солнечной батарее с фронтоном

• Корпус вентилятора, установленный в существующий фронтальный проем дома
• Солнечная панель установлена ​​удаленно
• Ураган испытан и одобрен

Низкопрофильные вентиляторы мощностью 24 Вт

Узнать больше

закрыть

Низкопрофильные вентиляторы мощностью 24 Вт

• Крыша, эстетичный вид Сверхнизкий профиль
• Панель 24 Вт может быть заменена без замены всего блока
• имеет право на получение налоговых льгот на солнечную энергию и 25-летнюю гарантию

Выключатель пожарной безопасности

Узнать больше

закрыть

Выключатель пожарной безопасности

• Предназначен для предотвращения распространения пожаров на чердаках дома путем отключения вентилятора
• с плавкой вставкой

Термовыключатель с защелкой

Узнать больше

закрыть

Термопереключатель

• Предназначен для включения вентилятора при температуре чердака 80 ° F и выключения при 70 ° F
• Легко устанавливается

Дополнительный комплект для выхлопной системы гаража

Узнать больше

закрыть

Дополнительный комплект для выхлопной системы гаража

• Преобразует солнечный вентилятор чердака в вентиляционную систему гаража
• Можно добавить к моделям мощностью 12, 24 или 36 Вт (вентилятор продается отдельно)
• Может использоваться для удаления влаги
• Доступен дополнительный демпфер излучения для минимизации распространения огня

.
