Диммер что это в электрике: Как подключить диммер вместо выключателя

Содержание

Как подключить диммер вместо выключателя

Диммер несомненно является экономически выгодным элементом бытовой электрической сети. С его помощью появляется возможность регулировать яркость ламп, а соответственно уменьшать их мощность и расход электроэнергии, который, если посчитать за год, выливается в ощутимую сумму. Согласитесь, что не всегда в комнатах требуется работа светильников на полную мощность, и лучше эту проблему решить при помощи диммера, чем переделывать проводку и разбивать элементы освещения на группы от разных выключателей света. В этой статье предлагаем повести разговор о том, как выполнить подключение диммера.

Чтобы нам легче было разбираться, как установить диммер своими руками, для начала немного расскажем о том, что представляет собою это устройство и каков принцип его работы.

Область применения

Своё название диммер получил от английского глагола «to dim», что в дословном переводе на русский означает «затемнить», «меркнуть» или «тускнеть». По-другому это устройство часто ещё называют светорегулятором. Однако с его помощью можно регулировать не только яркость осветительных приборов, но и температуру нагрева некоторых электроприборов (например, утюга, электрической плиты или паяльника).

Самой эффективной считается его работа с лампочками накаливания, потому что диммер способствует продлению их срока службы. Мы знаем, что зачастую стартовые броски тока являются причиной перегорания лампочек. В случае если в схеме с лампой будет присутствовать диммер, во время включения ток на неё подастся минимальный.

К приборам, для работы которых требуется импульсный либо трансформаторный источник питания (типа, радиоприёмника, телевизоров), диммер подключать нельзя. Это обуславливается характерными особенностями работы регулятора. Сигнал, который присутствует на выходе диммера, имеет не синусоидальную форму, за счёт ключей верхушки этой кривой срезаны. Такой сигнал приведёт к поломке указанной аппаратуры.

С лампами люминесцентными также не рекомендуется подключать обыкновенный диммер. Такая схема либо вообще не будет работать, либо приведёт к миганию ламп. Для регулировки этих источников света существуют специальные устройства, имеющие немного другую схему. То же самое касается галогенных и энергосберегающих ламп. Если выполнить подключение диммера к этим источникам света, то первые совсем не будут регулироваться, а вторые будут мигать. Для них также существуют специальные регуляторы, правда, цена у них намного выше, чем у обычных.

Виды

Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.

Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.

В плане исполнения регулятор бывает:

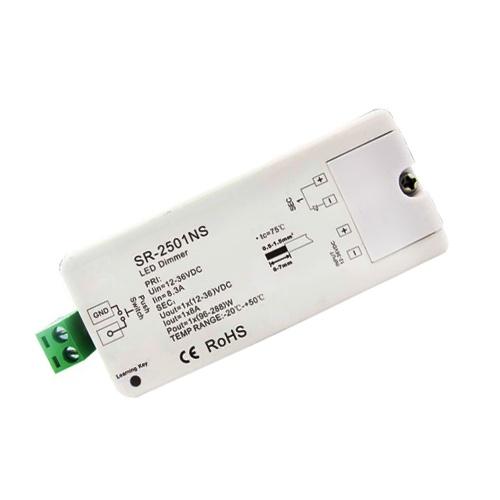

  • Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.

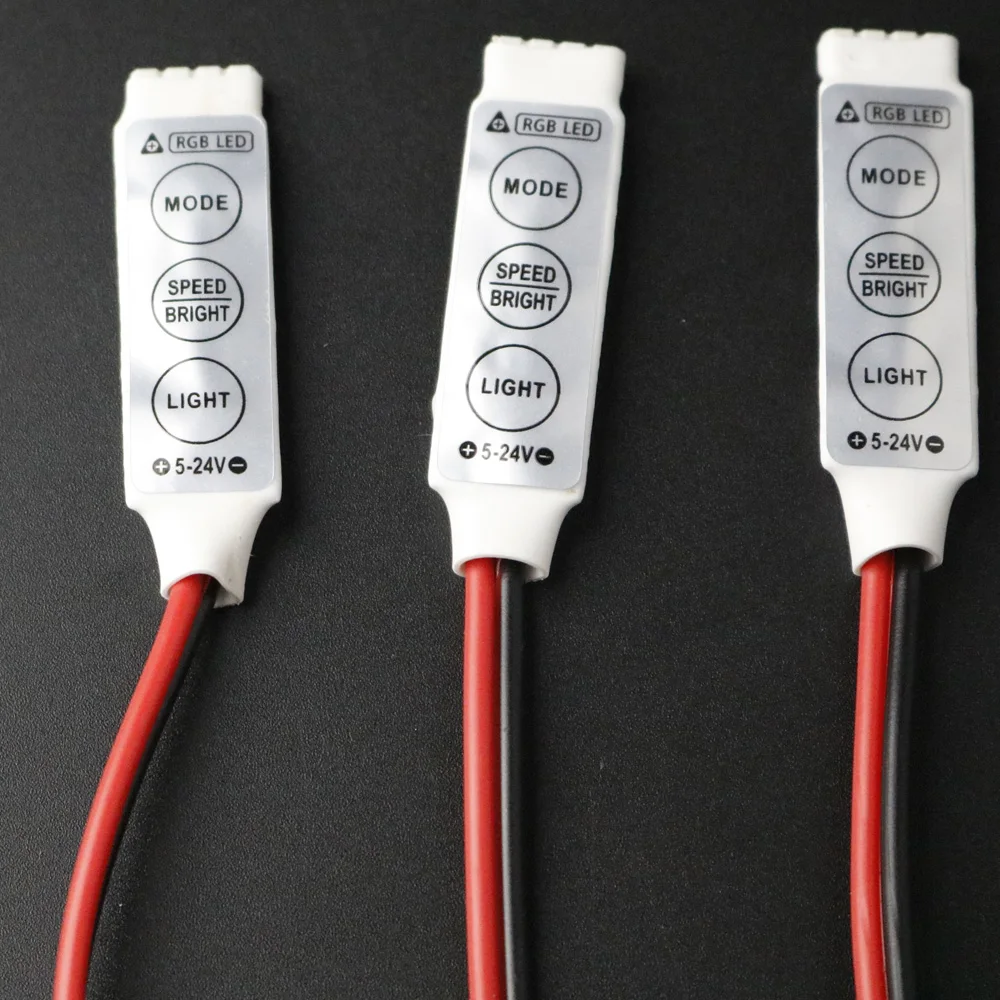

  • На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
  • Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.

Способы управления диммерами

Моноблочные диммеры в свою очередь имеют несколько видов в зависимости от способа управления:

  1. Сенсорные. Эти модели считаются наиболее надёжными, в них нет никаких механических элементов, поэтому тут нечему ломаться. Управление осуществляется за счёт прикосновения к экрану диммера.

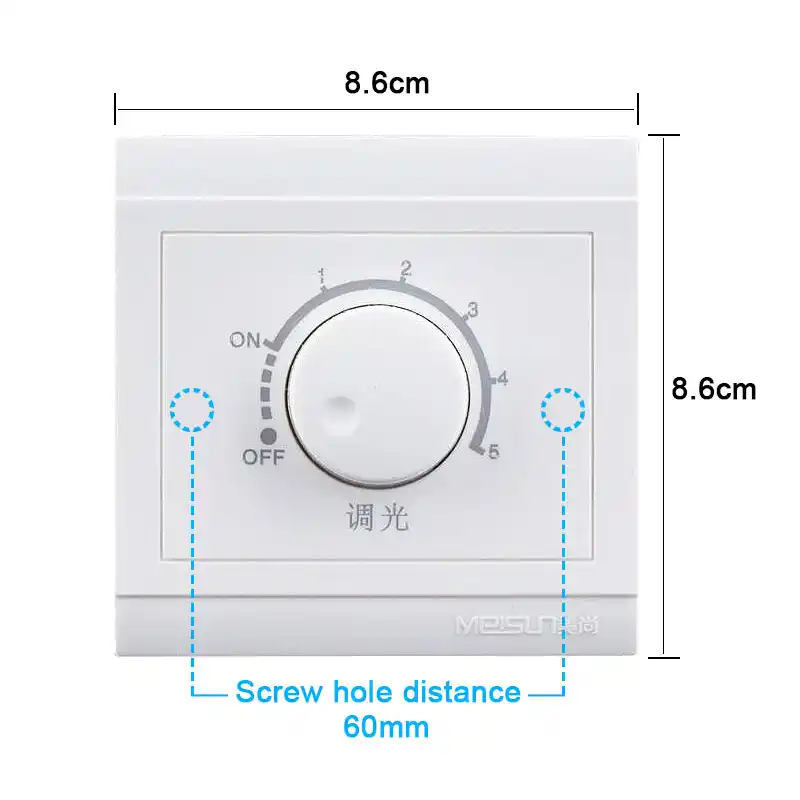

  2. Поворотные. Управление таким диммером происходит за счёт поворотного диска, чтобы отключить освещение, нужно повернуть его в левое крайне положение. Такая модель очень удобна в применении и широко распространена, имеет лишь маленький недостаток – последнюю величину освещённости не получается зафиксировать, включение всегда происходит на минимальную яркость.
  3. Клавишные. Такую модель вообще легко спутать с выключателем. Чтобы включить или отключить свет нужно перещелкнуть клавишу, а для регулировки необходимо удерживать её в нажатом положении более 3 секунд. В некоторых моделях имеется две клавиши – одна включает и отключает освещение, вторая его регулирует.

    диммер клавишный

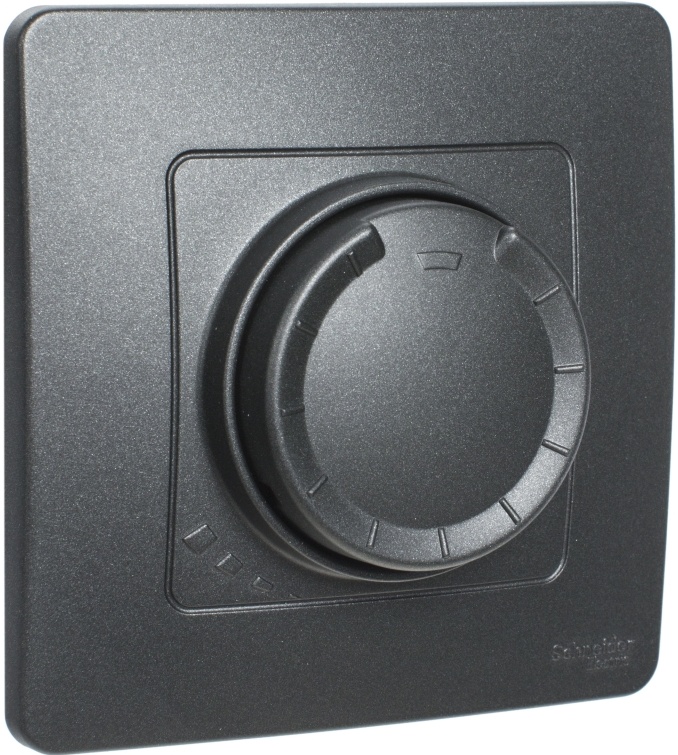

  4. Поворотно-нажимные. Суть работы, как и в поворотном диммере, только чтобы включить и отключить свет, поворотную ручку необходимо нажать, а потом уже регулировать яркость путём её поворота.

Дополнительные функции

Самые первые диммеры имели электромеханическое устройство, и с их помощью можно было осуществлять только регулировку ламп накаливания.

Современные устройства предоставляют потребителю ещё несколько дополнительных функций:

  1. Они могут включать и отключать освещение по установленному таймеру.
  2. Их можно ставить при обустройстве системы «умный дом», сейчас это очень модно.
  3. За счёт того, что можно задать определённое время включения и отключения освещения, диммер позволяет создавать так называемый эффект присутствия. Это очень удобно, если предстоит длительная поездка, и вы оставляете свой дом без присмотра.
  4. С помощью диммера можно задавать различные режимы в работе ламп, например, заставить их мигать.
  5. С помощью современных светорегуляторов можно управлять освещением акустически, то есть при помощи голосовой команды или хлопка в ладоши.
  6. Устройство даёт возможность управлять яркостью света дистанционно.

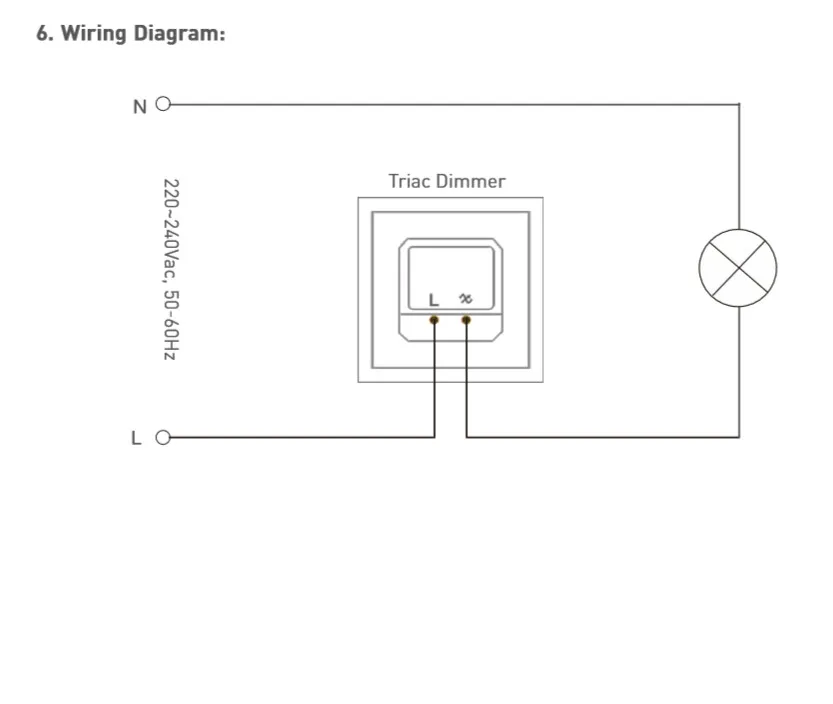

Простейшая схема

Рассмотрим, как подключить диммер моноблочного типа. Это модель самая распространённая, её чаще других подключают самостоятельно и монтируют вместо выключателя.

Установка диммера в сеть производится точно так же как и выключателя, на разрыв фазы, последовательно с нагрузкой. Особенный момент – нельзя перепутать фазу и ноль. Если вы подключите регулятор неправильно и установите его на разрыв нуля, произойдёт повреждение электронной схемы и выход её из строя.

Поэтому, прежде всего, необходимо определить фазный провод. Алгоритм этих действий будет следующий:

  1. Отключите автомат, которым подаётся напряжение на рабочее место. То есть, это может быть вводной автомат на всю квартиру, либо на эту комнату.
  2. Проверьте отсутствие напряжения, и демонтируйте выключатель. Снимите клавишу, защитную панель, отсоедините провода от входной и выходной клеммы и вытащите рабочий механизм из подрозетника.
  3. У нас освободились два провода, необходимо узнать, где из них фазный, приходящий из распределительной коробки. Включите снова питающий автомат и аккуратно при помощи индикаторной отвёртки прикоснитесь к обоим проводам. Та жила, при соприкосновении с которой загорелось окошко на индикаторе, и есть нужная фаза. Прикоснитесь ко второй жиле, окошко не светится, значит, это – провод, идущий уже от выключателя на осветительный прибор. Осторожно маркером или кусочком изоляционной ленты наметьте нужный фазный провод.
  4. Снова отключите питающий автомат для подсоединения диммера. Схема очень простая, на входной контакт диммера подсоедините обнаруженную фазу. К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.

Бывают модели диммеров, в которых промаркированы контакты входа и выхода, производите тогда подсоединения согласно разметке:

  • «L-in» – так обозначается фаза-вход;
  • «L-out» – так обозначается фаза-выход.

Если в вашей модели ничего не подписано, выполняйте подключение произвольно.

Диммер с выключателем

Также популярностью пользуется схема немного посложнее, но, безусловно, очень удобная, особенно для применения в спальных комнатах – на разрыв фазы перед диммером устанавливается выключатель. Светорегулятор монтируется около кровати, а переключатель света, как и положено, при входе в комнату. Теперь лёжа в постели есть возможность регулировки светильников, а выходя из комнаты свет можно полностью отключить. Когда вернётесь в спальню и нажмёте на входе выключатель, лампочки загорятся с той же яркостью, с которой горели в момент отключения.

Аналогично проходным выключателям подсоединяются и проходные диммеры, что даёт возможность управления освещением из двух точек. От каждого места установки диммеров в распределительную коробку должно подходить по три провода. На входной контакт первого диммера подаётся фаза из питающей сети. Выходной контакт второго диммера подключается к осветительной нагрузке. А две пары оставшихся проводов соединяются между собой перемычками.

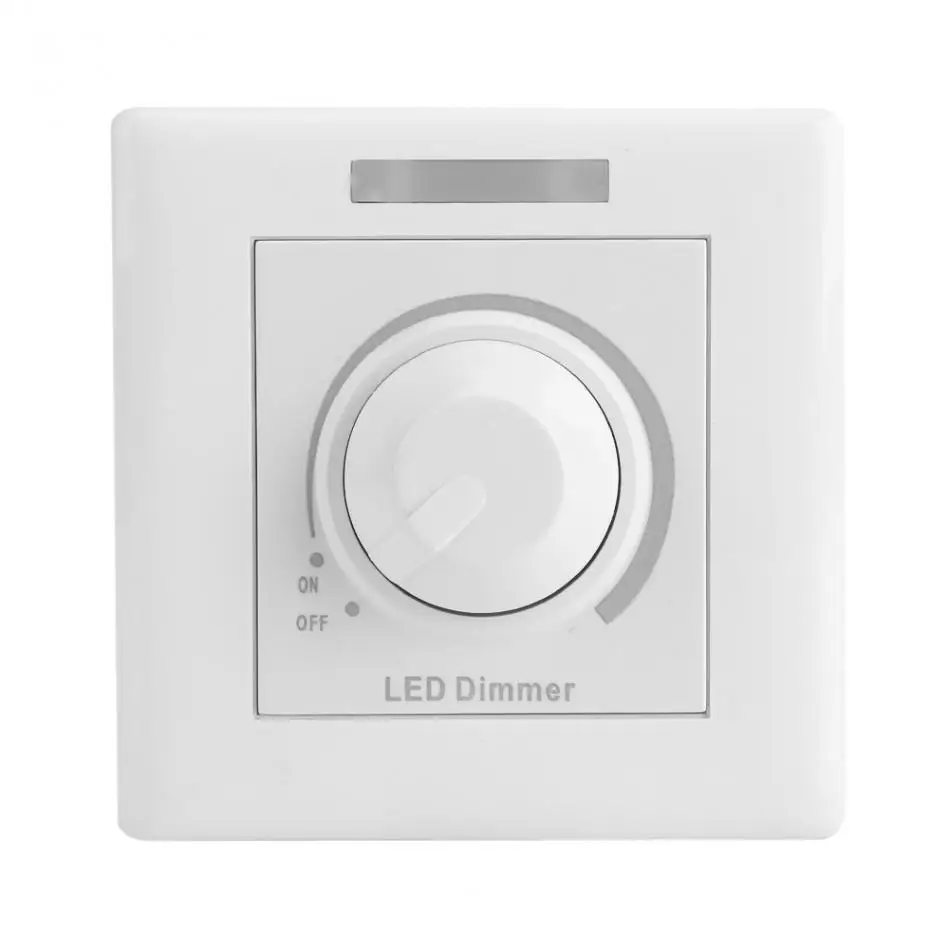

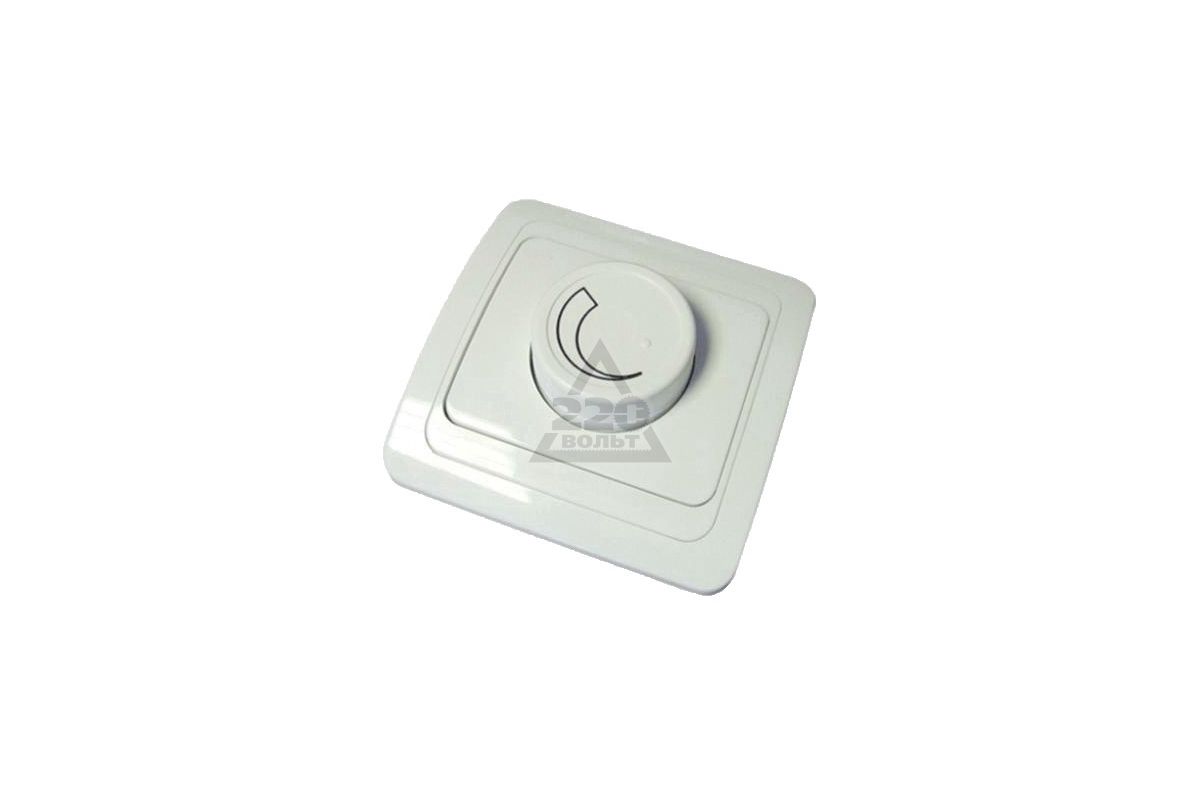

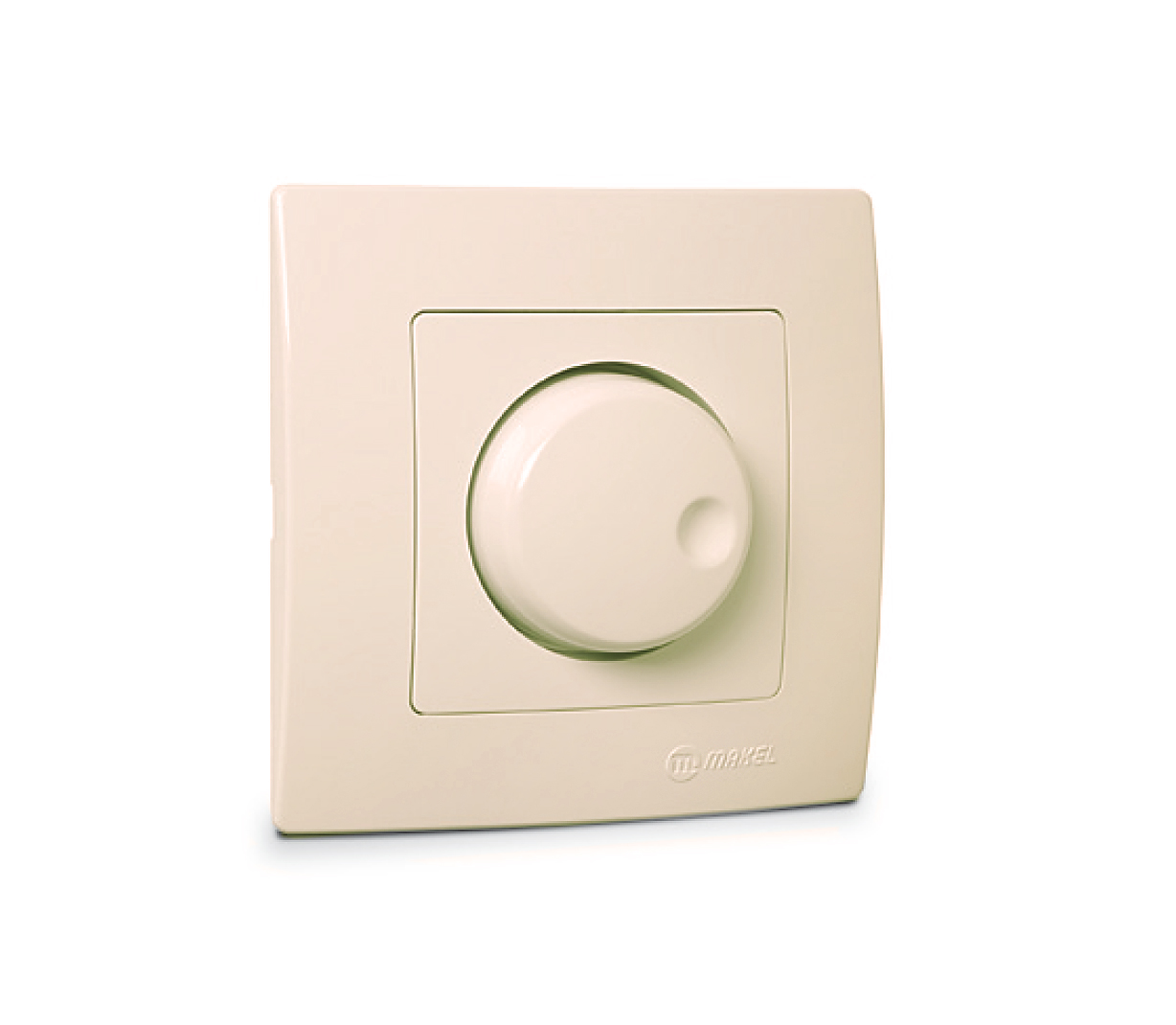

Монтаж поворотного диммера

Рассмотрим на примере, как правильно подключить диммер поворотный:

  1. Начните с разбора. Потяните слегка на себя поворотную ручку и снимите её.
  2. Под ней вы увидите кнопку, зафиксированную при помощи прижимной гайки. Открутите эту гайку и снимите лицевую панель.
  3. Под панелью находится рабочая часть, выполните подсоединение проводов к контактным выходам согласно рассмотренной выше схеме. Теперь вставьте рабочую часть в подрозетник и закрепите в нём при помощи винтов.
  4. Наложите лицевую панель, зафиксируйте гайкой и закрепите сверху поворотный диск. Установленный диммер готов к работе, осталось убедиться в правильности схемы.
  5. Поверните против часовой стрелки диск, вы услышите характерный щелчок, который означает, что диммер отключен. Подайте напряжение на комнату, включив питающий автомат. Лампы в светильнике не горят, значит, всё верно, ведь наш регулятор отключен. Теперь начинайте поворачивать диск по часовой стрелке, вы снова услышите щелчок, означающий его включение. После этого напряжение на лампах начнёт плавно увеличиваться, соответственно будет нарастать и яркость освещения.

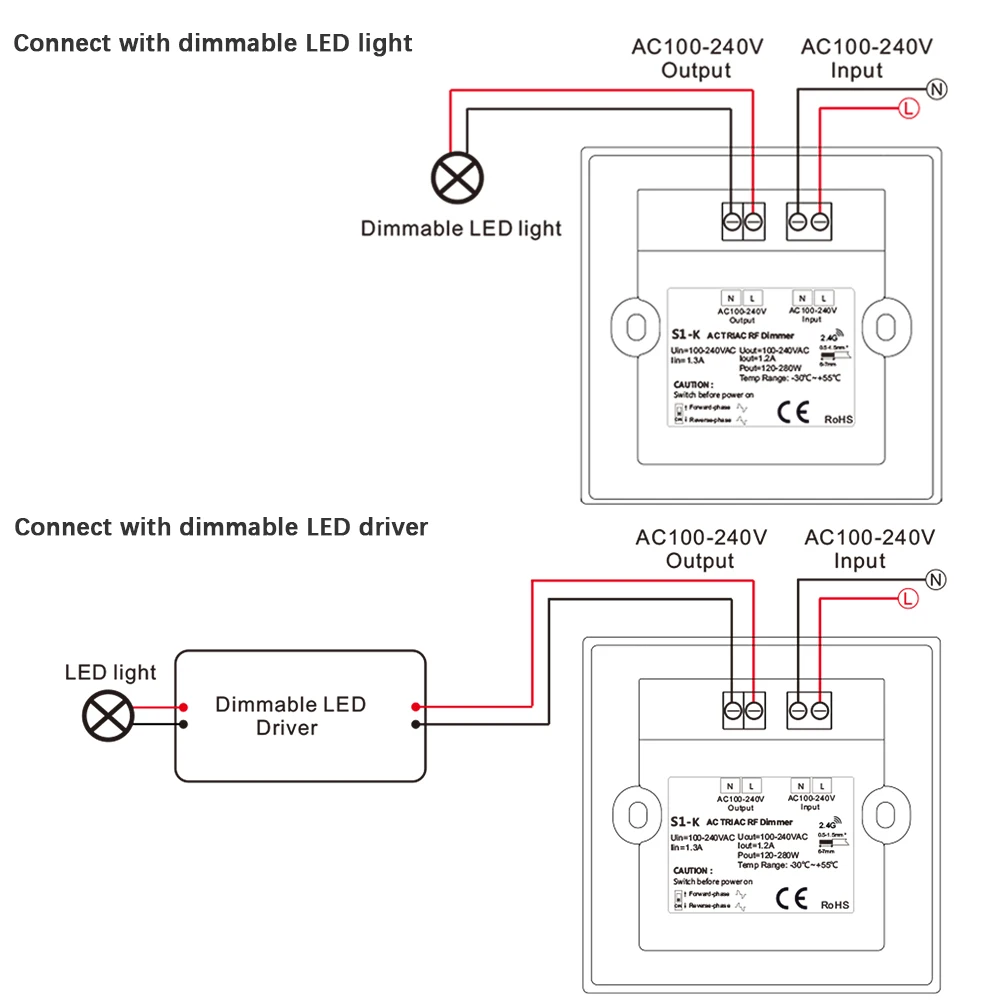

Диммер к светодиодным лампам подключается точно также, на разрыв фазы. Есть только одно небольшое отличие, провод с его выходного контакта идёт не напрямую к лампам, а сначала на контролёр led лампы.

Как производится монтаж и подключение диммера показано в этом видео:

Как видите, особенных сложностей подключение регуляторов не представляет. Если вы умеете ставить и собирать схему для выключателей, то справитесь и с диммерами.

Диммер для светодиодных ламп 220 вольт

В последнее время среди элементов бытовой электрической сети быстрое и широкое распространение и популярность приобретает диммер для светодиодных ламп 220 В. И это вполне логично, ведь с помощью таких устройств расширяются функции светодиодных источников освещения.

Установленный диммер даёт возможность не только регулировать мощность и яркость света, но и по специальной программе задавать цветовые оттенки светодиодов и порядок включения-отключения светильников (по таймеру). Причём всё это можно делать даже дистанционно, осуществляя управление пультом из любой точки помещения, или вообще из других комнат при помощи Wi-Fi с телефона или планшета.

Область применения

У кого-то может возникнуть вопрос, для чего вообще нужна регулировка яркости освещения? Прежде всего, для комфортной световой среды в домашней обстановке. Вечером вы сидите в зальной или гостиной комнате, отдыхаете и в этот момент вам совсем не нужно яркое освещение. Диммер для ламп позволяет включить их на 10-30 % мощности от номинального значения. Когда вам понадобится много света, нужно лишь используя регулятор включить светильники на их полную мощность.

Применяются диммеры, как в жилых помещениях, так и в общественных местах. Особенно удобны эти устройства, когда есть необходимость дежурного освещения. В магазинах, аптеках, банках, офисных помещениях зачастую на ночь в холлах и фойе оставляют свет, чтобы лампочки работали не на полную мощность, применяют диммеры. Вдобавок ко всему это даёт хороший экономический эффект в плане расхода электроэнергии.

Сейчас всё большую популярность набирает система «умный дом», когда многие бытовые приборы (кондиционер, вентилятор, телевизор), а также электрическое отопление или освещение управляется при помощи сигналов. В этом случае без диммеров никак не обойтись, хотя по большому счёту система «умный дом», пока всё-таки роскошь, а не необходимость.

Преимущества

Светорегулятор, применяемый для светодиодных ламп, имеет несколько положительных сторон:

  1. С его помощью можно экономить электроэнергию.
  2. Управляя яркостью освещения, в комнатах можно подчёркивать наиболее выгодные участки и места (панно на стене, напольную композицию и т.д.), что улучшает дизайн всего интерьера.
  3. Нагрузку можно изменять плавно.
  4. Самое главное преимущество – это комфорт светового режима в любое время ночи и дня.
  5. Всё чаще диммер для светодиодных светильников применяют, как сторожевое устройство. Можно задать специальную программу, при помощи которой светильники будут включаться и отключаться в разное время в отдельных комнатах. Это создаст иллюзию того, что кто-то присутствует дома. Очень удобно так защищать свои домовладения от незваных гостей, если надо уехать на несколько дней. Всё это возможно благодаря тому, что диммеры способны поддерживать режимы затемнения и мигания.
  6. Такой регулятор послужит защитой от перенапряжений в сети.
  7. Так как при помощи регулятора происходит экономия электрического ресурса лампы, это способствует продлению её срока службы.

Видите, сколько хороших и полезных функций выполняет такое устройство. Так что, несмотря на сложность схемы его подключения, высокую стоимость, необходимость перемонтажа уже существующих элементов проводки, на диммер всё-таки стоит потратиться.

Устройство и принцип работы

Диммер для светодиодных ламп по своему конструктивному исполнению и функциям очень похож на устройство, предназначенное для других источников света.

По сути диммер представляет собой выключатель, только обладающий множеством функций, главной из которых является управление интенсивностью светового потока. Раньше они были чисто механическими и использовались лишь для изменения яркости света. Сейчас уже в конструктивном исполнении диммера обязательно присутствуют микроконтроллёры (микросхемы), с помощью которых он и выполняет множество функций.

Устройство диммеров основано на принципе действия реостата. Путём изменения сопротивления, меняется подаваемое на лампочку напряжение. Также в регуляторе обязательно имеется набор резисторов (симисторов), за счёт которых и происходит изменение интенсивности освещения.

Выбор модели

По способу управления диммеры можно классифицировать на:

  1. Сенсорный. Устройство имеет сенсорную панель, путём непосредственного контакта с нею и происходит управление диммером. Их главное отличие от других моделей – стильный дизайн, особенно подойдут тем, у кого интерьер выполнен в стиле хай-тек. Ещё одно неоспоримое преимущество сенсорных диммеров – простота управления.

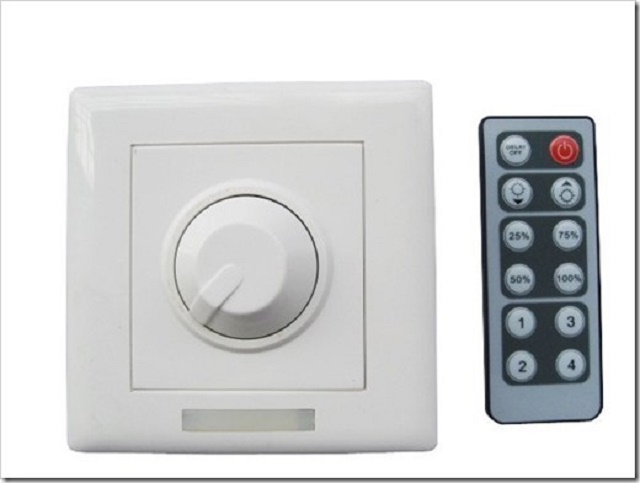

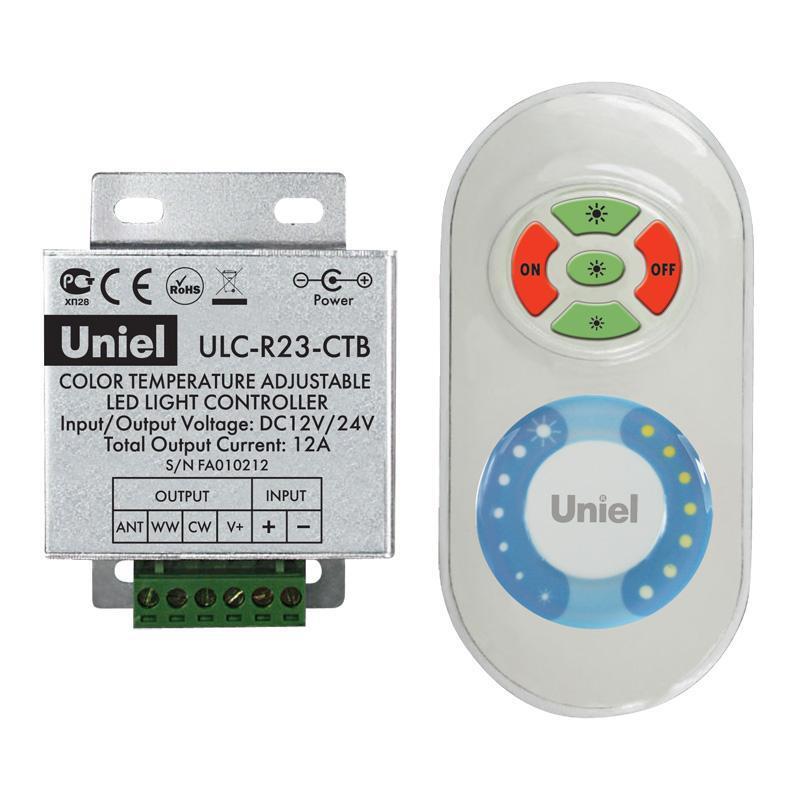

  2. Дистанционный. Управление происходит за счёт пульта или беспроводного канала. Особенно подходит тем, кто из своих рук в повседневной жизни не выпускает смартфон или планшет, при помощи этих гаджетов можно управлять домашним освещением на расстоянии.
  3. Механический. Освещение регулируется путём воздействия на клавишу или поворотную ручку диммера. Отличается достаточной надёжностью в использовании и невысокой стоимостью.
  4. Акустический. Регулировка осуществляется за счёт реакции на хлопок, звук, шум, голосовую команду. Эту модель многие называют пафосной. Стоит такой диммер дорого. Приобретают его в основном те, у кого хватает лишних денег и кому очень хочется удивить окружающих.

Специалисты среди всех моделей диммеров рекомендуют сенсорные, как самые качественные и наиболее надёжные.

Конечно же, при выборе регулятора учитывайте свои финансовые возможности, но старайтесь избегать дешёвой китайской продукции. На рынке электротоваров отличным образом зарекомендовали себя диммеры таких фирм-производителей:

  • «Schneider Electric»;
  • «Lezard»;
  • «ABB».

Светодиодные лампы

Прежде чем поговорить о том, как светодиодные лампы совмещаются в своей работе с диммером, давайте хотя бы поверхностно разберёмся, в чём особенности такого источника света, за счёт чего он работает, можно ли использовать его в жилых помещениях?

На светодиодные лампы принято сейчас говорить, что это новое поколение источника света. Они являются полноценной заменой компактным люминесцентным лампам и традиционным лампам накаливания в светильниках. Такая лампочка имеет неоспоримое преимущество, она многократно экономит расход электроэнергии и денежные средства. Посудите сами, мощность светодиодной лампы в 7 Вт равносильна мощности лампы накаливания в 60 Вт. К тому же во многих светодиодных лампах при помощи диммера может регулироваться интенсивность освещения (другими словами эти лампы называют диммируемыми).

Основным светообразующим элементом в таких лампах являются светодиоды. Их может быть разное количество, в зависимости от этого меняется суммарная мощность лампочки. Они скрыты под непрозрачным корпусом, этим светодиодные лампы принципиально отличаются от прозрачных ламп накаливания.

Всё конструктивное устройство светодиодной лампы включает в себя следующие элементы:

  • Цоколь. Делается из латуни, покрывается никелем, обеспечивает надёжный контакт лампы с патроном осветительного прибора.
  • Цоколь имеет полимерное основание, которое выполняет функцию защиты корпуса от пробивания электрическим током.
  • На полимерном основании крепится драйвер, который обеспечивает стабильную работу лампы при перепадах напряжения.
  • Далее идёт радиатор, с помощью которого обеспечивается эффективный отвод тепла от элементов лампы.
  • На радиаторе надёжно крепится печатная плата со светодиодами.
  • И последний элемент – это рассеиватель света в виде полусферы.

Совместимость ламп с диммерами

Наверняка вам приходилось слышать о том, что нельзя устанавливать диммер в схему для светодиодных и энергосберегающих ламп 220 В. Раньше такое мнение было актуальным, действительно через регулятор можно было подключать только лампы накаливания. Но сейчас уже есть специальные диодные лампы LED DIM, которым не требуются какие-то отдельные светорегуляторы. Их можно запускать через обыкновенный диммер для ламп накаливания. Более того светодиодные лампы LED DIM можно установить в одну цепь с лампами накаливания.

Если у вас уже установлены светодиодные лампы, то прежде чем приобретать регулятор, разберитесь, насколько они могут быть совместимы в одной электрической схеме.

Светодиодные лампы могут быть:

  • Нерегулируемые. Нельзя ставить их в одну цепь с диммером, иначе это приведёт к сбоям в работе лампы и в дальнейшем к её сгоранию.
  • Регулируемые. Их можно совмещать с диммерами, работающими по принципу отсечения фронтов синусоидальной волны напряжения. Единственный нюанс в том, что основная работа регулятора освещения начинается с минимальной нагрузки от 20 до 45 Вт. Чтобы достичь такой нагрузки, лампы накаливания хватит и одной, а вот светодиодных потребуется 3-4 штуки. В случае, когда в осветительном приборе только одна лампа, можно применить регулятор низкого напряжения, имеющий магнитный трансформатор.
  • Со специальным регулятором. Многие производители выпускают светодиодные лампы, которым нужен отдельный диммер.

В магазинах электротоваров у продавцов-консультантов имеются специальные таблицы, по которым можно узнать, насколько совместимы светодиодные лампы с определёнными типами регуляторов.

Когда будете приобретать такие лампы, обратите внимание на заводскую упаковку или проконсультируйтесь у продавца – подлежит ли она диммированию. Производители отображают такую возможность специальными надписями или круглыми значками на упаковке.

На рынке электротоваров хорошо зарекомендовали себя диммируемые LED-лампы фирмы « Gauss», работающие от напряжения 220 В.

Как видите, диммер, используемый в домашней электросети, очень удобен для комфорта человека и выгоден с экономической точки зрения. А совмещение его со светодиодными лампами 220 В усиливает эти эффекты в несколько раз. Можно сказать, что это именно тот случай, когда «овчинка выделки стоит».

Для чего вам нужен диммер

Что такое диммер

Диммер, или светорегулятор — это устройство, которое позволяет регулировать степень яркости источника света (от английского «dim» - затемнять). Поработать за ноутбуком, не тревожа семью в ночное время, оставить приглушенный свет в детской, создать необходимую постановочную атмосферу в домашнем театре — простой прибор, похожий внешне на обычный выключатель, справляется со всеми индивидуальными желаниями.

Перечислим основные достоинства диммеров:


  • Экономия электроэнергии благодаря возможности создавать именно такой световой поток, который нужен вам в текущий момент.

  • Вклад в эстетику интерьера за счёт создания яркого, приглушенного или нормального (эквивалентного дневному) освещения.

  • Дополнительные функции для комфорта. Дорогие модели оснащены звуковым, голосовым и дистанционным управлением включения-выключения и другими опциями, позволяющими интегрировать ЭУИ в систему «умный дом». Изделия компаний Schneider Electric, Legrand, Teco располагают данным функционалом.



Виды светорегуляторов. Совместимость с лампами

Различают диммеры со следующими типами нагрузок:


  • Индуктивная и емкостная. Электроприбор совместим с низковольтными галогенками (напряжение 12-24 V), которые работают от разных видов трансформаторов.

  • Резистивная. Совместим с простыми лампами накаливания и галогенными с напряжением до 230 V.

Производители в обязательном порядке указывают тип нагрузки в характеристиках выключателей с функцией регулирования. Существуют универсальные светорегуляторы, которые подходят для любых светильников. При подключении к одному светорегулирующему механизму нескольких светильников выбирайте одинаковый тип ламп (например, только галогенные). Светодиодные (LED), энергосберегающие (КЛ), люминесцентные также используют для диммирования. Перед покупкой ознакомьтесь с характеристиками на упаковке товара, уточните схему регулятора, возможность подключить к нему вышеперечисленные лампы.

По типу конструкции выделяют диммеры:


  • Роторные (поворотные). Управление осуществляется с помощью вращающейся кнопки. Самый простой, бюджетный вариант.

  • Электронные (кнопочные, сенсорные) оснащены функцией памяти (запоминают и воспроизводят предыдущие настройки света).

По способу управления производят следующие виды диммеров:


  • Дистанционные (включение-выключение пультом, Wi-Fi).

  • Сенсорные.

  • Механические.

  • Акустические (воздействие голосом, шумом).



Что ещё нужно знать при выборе диммера

Роторные диммеры устанавливаются на место обычного выключателя, монтаж кнопочных и сенсорных регуляторов возможен параллельно ему и в удобных позициях в помещении.

Перед покупкой важно рассчитать мощность регулятора. Например, если у вас в светильнике две стоватки, то есть 200 Ватт в общем - прибавляете к этому значению еще 50% и получаете необходимый для корректной работы номинальный показатель для устройства - 300 Вт. При использовании низковольтных галогенных ламп ознакомьтесь с нижним мощностным порогом диммера, чтобы его дозагружать, в случае необходимости. Например, в светильнике 20-ваттная галогенка, минимальная мощность выключателя, согласно инструкции, 60 Вт — для корректной работы системы добавьте еще один излучатель света. При несовпадении номинального значения электроустройства и светоизлучателей первый не запустится, испортится или начнутся неполадки со светом, например мигание и затухание.

Светорегуляторы, которые продаются в нашем интернет-магазине, укомплектованы системой универсальной нагрузки: низкий порог мощности диммера освободит от проблем высчитывать количество потребляемой энергии, уровня номинальной мощности устройства и т. д.

У нас представлена продукция с гарантией производителя: качественные роторные и электронные диммеры с универсальной или индуктивной нагрузками. В карточках товаров есть полный перечень характеристик устройства.

Покупки онлайн уже давно зарекомендовали себя как быстрый и удобный способ найти нужный товары, и мы добавили к этому выгодную цену – на 10 % ниже розничной. Выбирайте и заказывайте «умную» электроустановку прямо сейчас!


Что такое диммер и как он работает?

Узнайте, для чего нужны и как работают диммеры на симисторе и резисторе.


Что такое диммер, как работает и где применяется это устройство? На этот вопрос готов ответить далеко не каждый человек, не обладающий знаниями основ электротехники, не смотря на то, что в повседневной деятельности с этим устройством приходится сталкиваться довольно часто. Диммер – это прибор, главное назначение которого производить регулировку яркости свечения электрических световых приборов. Подразделяются устройства на две основных группы, в зависимости от типа обслуживаемых ламп. На практике находят применение светорегуляторы, предназначенные для ламп накаливания или для светодиодных ламп. Одна группа объединяет регуляторы освещения, принцип действия которых основан на применении переменного резистора, работа другой обеспечивается за счет полупроводникового прибора, симистора. Далее мы подробнее рассмотрим устройство, принцип работы и назначение диммеров. Содержание:

Светорегулятор на резисторе

Применяется данный прибор, в большинстве случаев, в качестве регулятора освещения ламп накаливания. Рассмотрим, как устроен и из чего состоит этот диммер. В данном случае функцию главного рабочего органа регулятора освещения исполняет реостат или переменный резистор. Принцип действия такого устройства объясняется положениями закона Ома. Увеличение сопротивления резистора ведет к понижению величины тока в цепи осветительного прибора, что, в конечном счете, снижает интенсивность накала спирали лампы. Несмотря на простоту конструкции диммера на резисторе, данное устройство имеет существенный недостаток — потребляемая мощность остается неизменной в независимости от интенсивности освещения. Увеличение сопротивления резистора вызовет падение тока на нити накаливания ламы, но вместе с тем общая токовая нагрузка цепи не изменится в меньшую сторону, излишки затраченной энергии буду выделяться в виде тепла на реостате. Очень актуально в вопросах использования переносных светильников, оснащенных лампами накаливания. Уменьшение яркости свечения абсолютно не способствует экономии зарядки батареи фонаря.

Светорегуляторы, принцип работы которых заключается в использования резистора, не часто, но находят применение для регулировки свечения полупроводниковых лам. В электротехнике такой способ управления получил название аналоговый. Аналоговый способ управления не нашел широкого применения по причинам низкой экономичности, а также вследствие высокой чувствительности полупроводниковых приборов и устройств к изменениям токовых нагрузок.

Диммер на симисторе

Реалии современной жизни диктуют необходимость основательного перехода на рельсы энергосберегающих технологий, в свете этих веяний происходит активное внедрение полупроводниковых осветительных приборов. Для регулировки режимов работы светодиодных ламп особой популярностью пользуются диммеры, принцип действия которых основан на применении широтно-полюсной модуляции (ШИМ), генераторами которой являются устройства собранные на симисторе. В процессе работы с выхода ШИМ-генератора на светодиодный прибор подается электрический сигнал с частотой в пределах 200 Гц. Изменение яркости свечения лампы зависит от периода времени и длины положительного импульса напряжения. Что самое важное, значение тока и заданной частоты при этом остается неизменным. Графически это выглядит следующим образом:

Устройство диммеров на симисторах несколько сложнее, чем у регуляторов с применением переменных резисторов, но сложность конструкции сполна перекрывается неоспоримыми преимуществами, которыми наделен данный прибор:

  1. Процесс регулировки работы полупроводниковых светильников происходит при рациональном расходе электроэнергии. Увеличение яркости лампы не требует повышения токовой нагрузки.
  2. Устройство регулятора освещения позволяет предусмотреть возможность включения и управления, как с места установки прибора, так и при помощи дистанционного управления.

О том, как сделать диммер своими руками, мы рассказывали в отдельной статье, с которой настоятельно рекомендуем ознакомиться.

Конструктивные особенности регуляторов освещения

Конструктивно диммеры исполнены, как комнатные выключатели, парк этих регуляторов очень разнообразен. Они могут быть предназначены, как для скрытой, так и для наружной проводки или же устанавливаться на din-рейку в распределительном щите. Благодаря современным разработкам доступны самые разнообразные способы управления:

  1. Регулировка кнопкой, клавишей, регулировочным колесом.
  2. Система сенсорного управления.
  3. Пульт дистанционного управления.
  4. Управление с использованием системы wi-fi, а также возможность совмещения со смартфоном или планшетом.
  5. Акустическая система управления, реагирование на определенные звуковые сигналы.

Установить диммер в своем доме предельно просто, эти устройства широко представлены в специализированных торговых сетях. Благодаря своим конструктивным особенностям диммеры легко ставятся вместо традиционных выключателей, при этом имеют такую же схему подключения. Приобретая полупроводниковые лампы, следует обратить внимание на то, чтобы они были совместимы с диммерами, о чем должна говорить маркировка на упаковке «dimmable».

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели устройство, назначение и принцип работы диммеров. Надеемся, теперь вам стало понятно, как устроены регуляторы освещения и для чего они применяются.

Рекомендуем также прочитать:

  • Для чего нужен проходной выключатель
  • Что такое диммируемая светодиодная лампа
  • Дистанционное управление освещением


Нравится0)Не нравится0)

для чего нужно диммирование, виды устройств, преимущества электронных приборов

Диммер (dimmer) — электронный прибор, осуществляющий регулировку электрической мощности. В основном применяется для изменения яркости света, идущего от ламп накаливания или светодиодов. Самая простая конструкция представляет собой переменный резистор (реостат), который раньше применялся для гашения света в кинотеатрах. Применяется для регулировки света и автоматический трансформатор.

Конструкция реостата

С помощью диммера, или регулятора освещения, управляют осветительной нагрузкой, изменяя яркость света в меньшую или большую сторону. Первый реостат был изобретен еще в XIX веке физиком И. Поггендорфом из Германии. За счет изменения сопротивления с его помощью проводилась регулировка напряжения и силы тока в электрической цепи.

Простейшее устройство состоит из изоляционной трубки, на которую намотан провод. По направляющей, которая подключается к одной точке цепи, двигается подвижный контакт, а вторая точка электрической линии соединяется с проволочной спиралью. Когда осуществляется перемещение ползунка, происходит изменение сопротивления и напряжения.

Движение тока осуществляется только вдоль проволочной спирали, так как витки между собой изолированы. Недостаток такой конструкции — из-за большого значения тока и сопротивления происходит сильный нагрев устройства, поэтому оно редко применяется для изменения яркости света.

Автоматические трансформаторы отличаются более высоким коэффициентом полезного действия, поэтому прибор на всем диапазоне выдает неискаженное напряжение. Электронные диммеры считаются более современными приборами, которые работают по другому принципу.

Применение прибора

Диммирование позволяет регулировать светодиодные лампы как в бытовых, так и производственных помещениях. С помощью этого прибора осуществляется оптимальная настройка освещения, что приносит приличную экономию электроэнергии. Бывают случаи, когда без изменения яркости света не обойтись:

  • Снижение потока освещения перед сном в спальной комнате.
  • Настройка дизайнерской световой картины в художественных помещениях.
  • Переход в режим дежурного освещения с целью экономии электроэнергии.

Кроме настройки света, диммеры применяются для регулировки температуры в нагревательных приборах (паяльниках или утюгах). Применение реостатов позволяет избежать скачка тока при включении любого электрического прибора.

Любое резкое изменение силы тока приводит к перегоранию светильника, хотя на практике часто и процесс диммирования не спасает. Начальное напряжение полностью зависит от конструкции регулятора.

Одни из них могут выдать нужное минимальное значение, а другие при включении обеспечивают светильник слишком большим напряжением. При регулировке светового потока меняется не только его яркость, но и цветовая температура, то есть чем меньше яркость, тем свет краснее.

Виды современного оборудования

Устройство напоминает собой обыкновенный выключатель и устанавливается в обыкновенную монтажную коробку. Единственное отличие — подключается он строго к выводу фазы и нагрузки, как обозначено на клеммах. По способу управления виды диммеров бывают:

  • поворотными;
  • кнопочными;
  • дистанционными.

Поворотный прибор на симисторе представляет собой довольно простое устройство и отличается у разных производителей только качеством сборки и комплектующими деталями. Управление осуществляется за счет угла поворота потенциометра: чем больше угол, тем ярче свет.

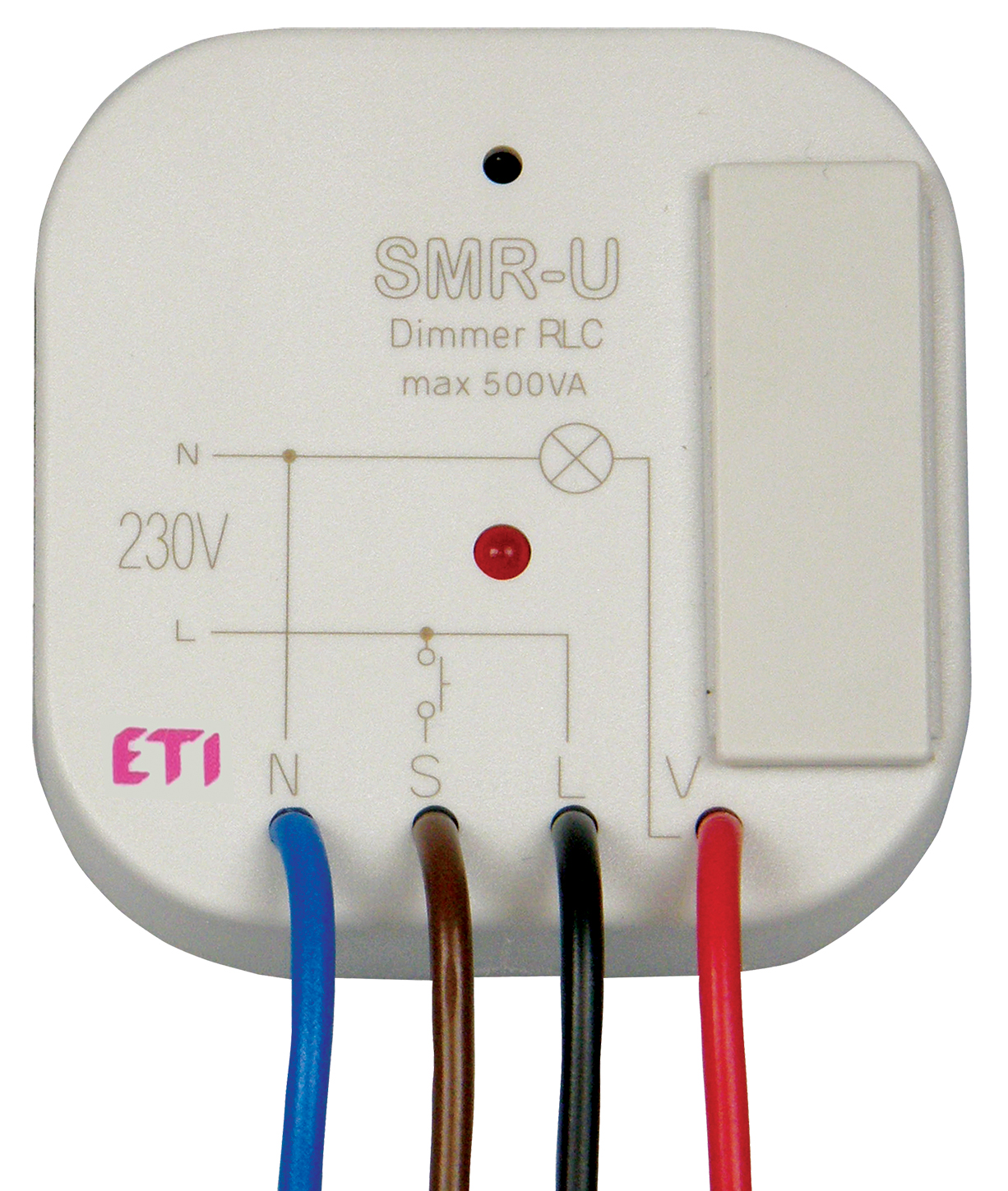

Кнопочные устройства считаются более универсальными. Чтобы управлять освещением из нескольких мест, можно параллельно подсоединить 3—4 диммера. К приборам с дистанционным управлением относятся устройства, регулируемые с помощью пультов.

Их работа основана на излучении инфракрасных или радиоволн (радиодиммер). Существуют акустические световые регуляторы, работающие от громкого звука или голосовой команды.

Популярные модели

Довольно много известных фирм и компаний выпускают разные модели устройств, которые пользуются спросом как на европейском, так и на отечественном рынке. Их стоимость варьируется в широком диапазоне, но бюджетную модель можно выбрать всегда. В современную линейку производителей входят:

  • Legrand — известная французская компания, выпускающая световые регуляторы всех видов. В филиалах, находящихся в 80 странах, выпускается продукция на 215 тыс. наименований. Используются они для регулировки ламп накаливания и галогенных напряжением от 20 В. С применением трансформатора можно проводить регулировку и низковольтных светильников.
  • Simon — испанские производители, выпускающие электротехнические приборы, в том числе и диммеры. К серии Simon 15 относятся поворотные модели для изменения мощности Led, накаливания и галогенных ламп на 220 В. Эта модель не используется для изменения числа оборотов вентилятора и других электродвигателей.
  • Berker — немецкая фирма, производящая приборы серии Tronic, которые отличаются наличием инкрементного датчика и могут устанавливаться на DIN рейку. С их помощью можно регулировать свет от ламп разного вида.

Популярны регуляторы еще от таких производителей: шведско-швейцарская компания ABB, турецкая Makel, французская Schneider Electric и др.

Преимущества использования

Диммер считается оптимальным решением для освещения и создания уютного комфорта в домашней обстановке, позволяющим значительно экономить электроэнергию. Световую мощность можно регулировать как угодно, меняя максимальную яркость на более экономный режим.

Светорегулятор позволяет управлять как одним светильником, так и целой группой, что дает возможность экономить до 50% электроэнергии. Днем в пасмурную погоду лампы можно включать на 20—30%, а в вечернее и ночное время — на полную мощность.

Такая эксплуатация позволяет продлить срок службы ламп, так как они большую часть работают в щадящих температурных режимах. Плавное включение и выключение обеспечивает постепенный разогрев светильников.

Если источники света объединяются в группы, то каждая должна управляться отдельным светорегулятором. В зависимости от команды с пульта или панели управления, объединенные светильники согласованно меняют уровень яркости.

Таким методом можно управлять освещением от 2 до 6 зон. Положительным качеством диммеров считается и то, что можно централизованно регулировать свет во всей квартире или доме. С помощью этих приборов создают интересные эффекты и подсветки отдельных небольших зон, выделяя их, если есть в этом необходимость.

Недостатки светорегуляторов

Так как коэффициент полезного действия ламп накаливания значительно уменьшается с понижением напряжения, то иногда выгодней использовать светильник меньшей мощности, подсоединенный напрямую. Мощные источники света при снижении яркости диммером начинают издавать небольшой свист, который отчетливо слышно в тишине.

Связано это с колебаниями нити накала лампы, происходящими при переключении симистора, что в обычных условиях практически незаметно. Чтобы избежать влияния помех, не рекомендуется включать приборы, расположенные рядом с радиоприемниками или измерительными приборами высокой чувствительности.

Паяльник, управляемый устройством, может вызывать на экране осциллографа посторонние сигналы. В комнате с регулируемым светом приемник не будет работать в диапазоне длинных и средних волн. При применении диммеров в студиях звукозаписи это может привести к фоновым шумам.

Поэтому в таких помещениях лучше использовать обычное освещение или отключать светорегуляторы. К минусам можно отнести и высокую начальную стоимость приборов, которая быстро себя не оправдает. Если нет необходимости в плавной регулировке освещением, то использование диммеров по всей квартире нецелесообразно.

Как подключать диммер: самостоятельный монтаж регуляторов напряжения


Как подключать диммер собственными руками? В принципе это не займет у вас много времени, чтобы заменить обычный выключатель света на многофункциональный диммер. Но прежде, чем приступать к работам для повышения комфорта в своем доме, вы должны модернизировать установленную раннее электропроводку, чтобы она соответствовала последним требованиям безопасности.

Схема подключения диммера — пошаговая инструкция как подключать диммер

Иногда возникает необходимость изменять интенсивность освещения. Делают это при помощи регуляторов яркости света, которые чаще называют «диммер». В следствии этого возникает справедливый вопрос — как подключать диммер собственноручно. Большая часть устройств монтируется вместо обычного выключателя — прямо в ту же монтажную коробку, да и выглядят многие похоже. Как же подключить диммер своими руками? Просто — в фазный провод последовательно с нагрузкой. Схемы установки регуляторов просты, справиться можно самостоятельно.

Сравнительно недавно единственной доступной возможностью регулирования яркости осветительных приборов была установка прибора под названием реостат. При этом мощность подобных реостатов была примерно на одном уровне с нагрузкой. Конечно, на это можно было бы закрыть глаза, однако при уменьшении яркости освещения расход электроэнергии никак не уменьшался – лишняя мощность попросту рассеивалась. Поэтому реостаты применялись для регулирования яркости лишь там, где в этом была потребность, к примеру, в театрах.

Однако ситуация кардинально изменилась с появлением на рынке полупроводников, известных как симистор и динистор. Именно на основе них и сконструированы современные диммеры, позволяющие быстро и удобно регулировать яркость освещения.

Как работает диммер

Основные сведения о диммерах

Стандартный диммер подключается подобно обыкновенному выключателю, т.е. в разрыв цепи питания осветительного прибора. Габариты рассматриваемого регулятора и крепежи для его установки в нише также совпадают с аналогичными параметрами простого переключателя. Следовательно, с установкой диммера сможет справиться любой человек, имеющий представления о порядке подключения традиционных выключателей освещения. Единственный важный момент: выводы к нагрузке и фазе должны быть подсоединены строго в соответствии со схемой, приведенной производителем. Исходя из этого, мы последовательно расскажем как подключать диммер.



Все представленные на сегодня диммеры можно разделить на 2 больших класса: роторные (они же поворотные) и кнопочные (электронные).

Таблица. Некоторые виды диммеров

Виды диммеров Пояснение
Диммер для ламп накаливания и для галогенных ламп с уровнем напряжения в 220 В В данном случае именно величина подаваемого напряжения определяет интенсивность свечения нити лампы.
Диммер, предназначенный для низковольтных галогенных ламп с питанием через трансформатор Отвечает за преобразование выходного напряжения светорегулятора до нужной величины. Если лампы рассчитаны на напряжение 12-24 В, то необходим электронный трансформатор, обеспечивающий мягкое управление источником тока.
Светодиодный диммер (диммер led) и диммер для люминесцентных ламп. Задача диммера для светодиодов — оперативно выдавать заданные результаты и плавно регулировать силу подачи световых потоков.
Сенсорный диммер Главным отличием сенсорного устройства (диммер vikо) является возможность регулирования светового потока с помощью едва заметного прикосновения к определенному участку кнопки. Может быть укомплектован инфракрасным приемником для дистанционного управления.
Поворотный диммер Предполагает легкое вращение поворотного элемента.
Нажимной диммер Предполагает многократное нажатие клавиши
Одинарный диммер Можно использовать как для одного светильника, так и ряда источников света, объединенных в общую группу.
Групповой диммер Для регулирования сразу нескольких источников света.

Наибольшее распространение получили поворотные регуляторы. Контроль интенсивности освещения такими устройствами выполняется путем простого поворота ручки в нужном направлении. Кнопочные же диммеры более удобны и гибки в плане управления яркостью света. Дополнительно электронные диммеры позволяют выполнять параллельное подключение кнопок и контролировать освещение из нескольких разных мест. На практике число таких мест ограничено 3-5. При этом длина провода не должна превышать 10 м.

Также на рынке представлена группа устройств, позволяющих управлять яркостью освещения дистанционно с помощью пульта. Однако стоят такие диммеры на порядок дороже рассмотренных выше аналогов.

Наибольшей популярностью, как уже отмечалось, пользуются диммеры поворотного типа. Именно их мы и рассмотрим в представленном руководстве.

Простая светодиодная лампа и диммер

Особенности устройства и как подключать диммер правильно

Поворотные диммеры разных производителей имеют одинаковое устройство – отличается лишь их качество. Также определенные различия могут присутствовать во внутреннем оснащении регуляторов: в конструкцию некоторых из них включаются дополнительные элементы, положительно влияющие на стабильность работы диммера и улучшающие плавность регулирования яркости освещения.

Работают диммеры по следующему принципу. Чтобы лампа освещения включилась, через симистор диммера должен пройти ток. Для этого между электродами упомянутого полупроводника должно возникнуть некоторое напряжение. Появляется оно следующим образом.

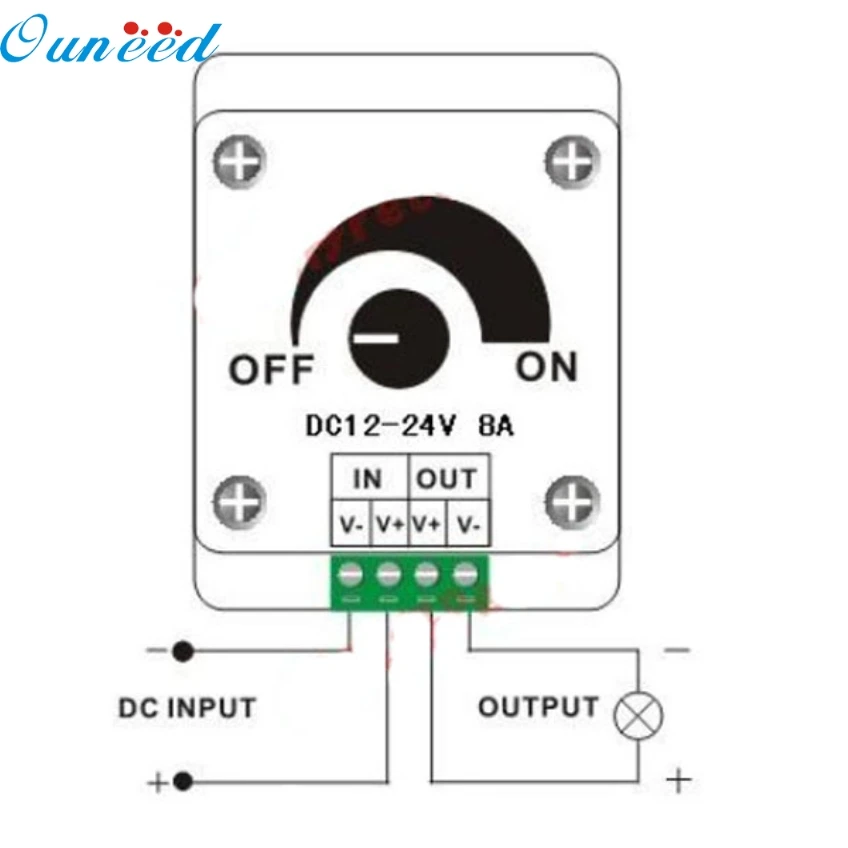

Схема подключения диммера для светодиодной ленты

При возникновении положительной полуволны происходит зарядка конденсатора посредством потенциометра. При этом от характеристик потенциометра напрямую зависит скорость заряда конденсатора. Ключевой же функцией потенциометра является изменение фазового угла. При повышении напряжения на конденсаторе до значения, достаточного для открытия полупроводников диммера, симистор открывается. На этом этапе происходит уменьшение его сопротивления, что позволяет осветительному прибору гореть до завершения полуволны. Отрицательная полуволна ведет себя аналогично положительной, т.к. динистор и симистор симметричны, поэтому направление тока для них не имеет принципиального значения.

В результате напряжение, поступающее на нагрузку, является «отголосками» полуволн, следующих друг за другом на частоте порядка 100 Гц. Именно из-за этого при включении осветительного прибора на минимальную яркость может появляться мерцание.


Схемы установки диммирующего устройства: а. с регулировкой из одного места, б. с двух мест сначала и конца комнаты, диммер используется в качестве проходного регулятора

Параметры конструктивных элементов регулятора могут меняться у разных компаний-производителей, однако принцип действия устройств от этого практически не меняется. Свойства резисторов и конденсаторов влияют лишь на характеристики точек зажигания, а также стабильность работы осветительного прибора. Так, наименьшая яркость света обеспечивается при минимальном значении сопротивления резистора, а наивысшая, соответственно, при максимальном.


Неправильно подключенный диммер все равно будет работать, однако в таком случае его работа будет также неправильной

В практическую схему разрешается включать любые симисторы, с учетом мощности нагрузки. Однако допустимое напряжение устройств не должно быть менее 400В, т.к. значение мгновенного напряжения в отечественных электросетях может «прыгать» вплоть до 350В.

Как выбрать диммер

Подключение и эксплуатация диммера: что должен знать каждый?


Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%. Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.


Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

  • регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов;
  • величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора;
  • диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.


Принцип подключения диммера

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

Инструкция по установке диммера вместо обычного выключателя

Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.

Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.


Схема подключения (меняем выключатель на светорегулятор)

Второй шаг. Снимаем кнопку установленного выключателя.

Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.


Демонтаж выключателя

Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.

Пятый шаг. Откручиваем электропровода от переключателя.

Шестой шаг. Видим два свободных провода.

Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.


Схема диммера


Чтобы разобрать его, нужно открутить контргайку и снять все декоративные накладки


Диммер в разобранном виде


Разобранный диммер


Схема подключения

В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.


Монтаж диммера

Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.


Подключаем провода и вставляем диммер в коробку

Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.


Затягиваем крепления


Одеваем все декоративные накладки и поворотное колесико


Одеваем все декоративные накладки и поворотное колесико

Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.

Замена выключателя на диммер

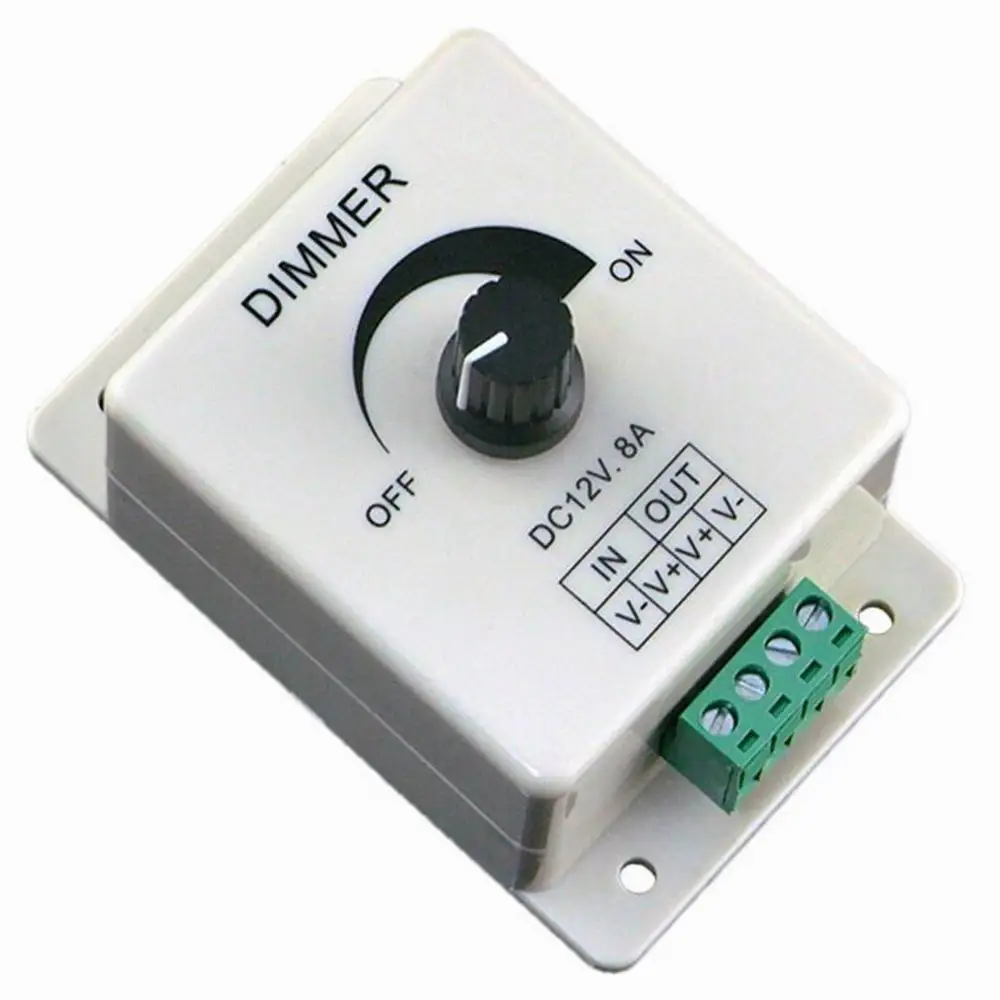

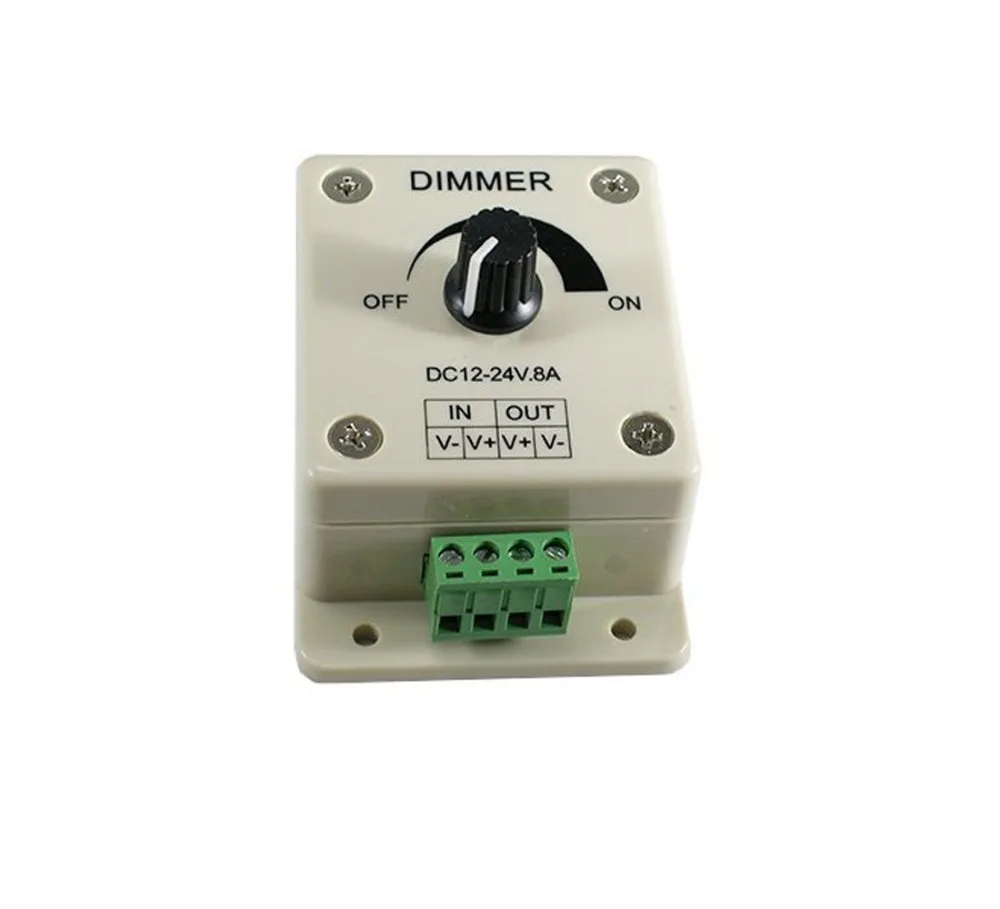

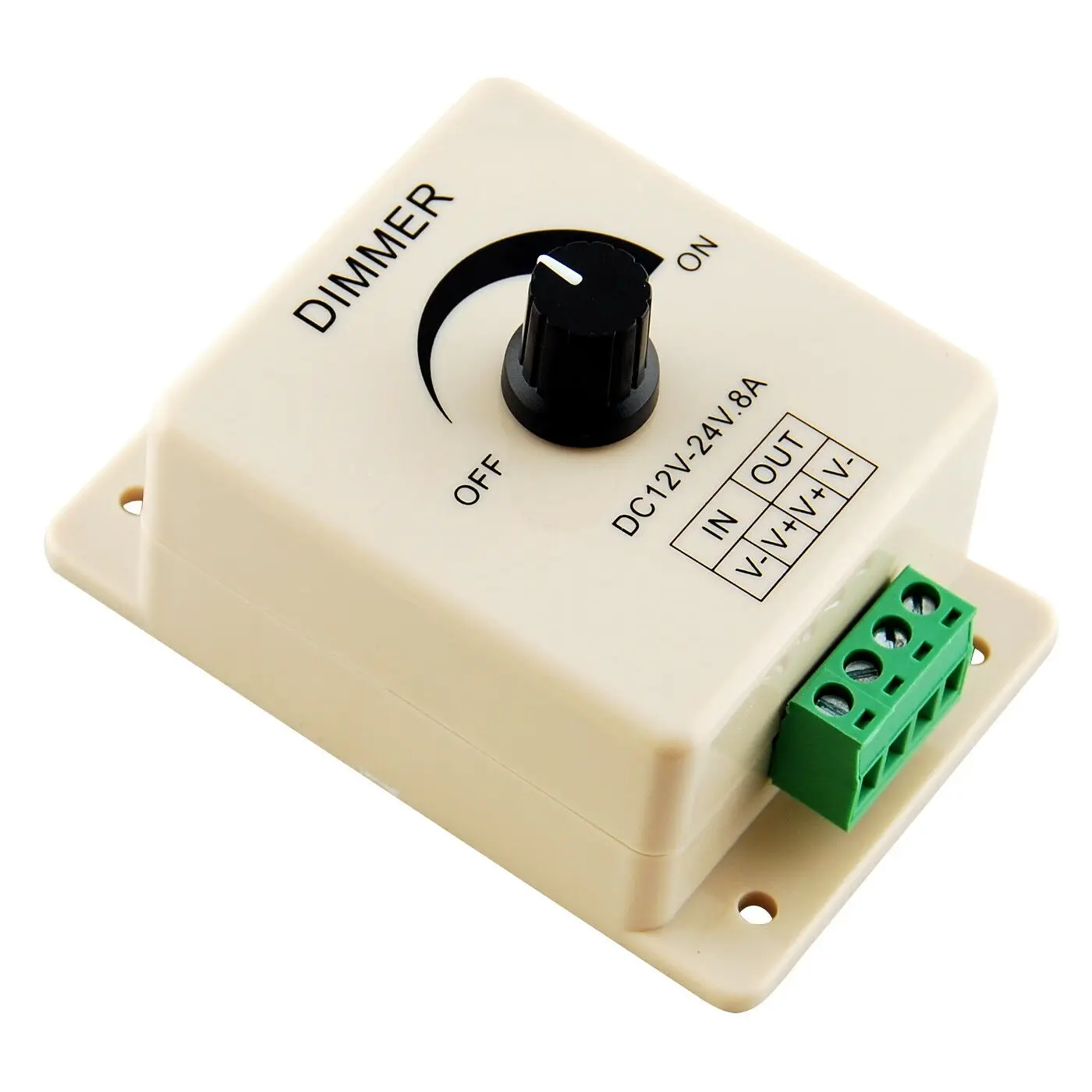

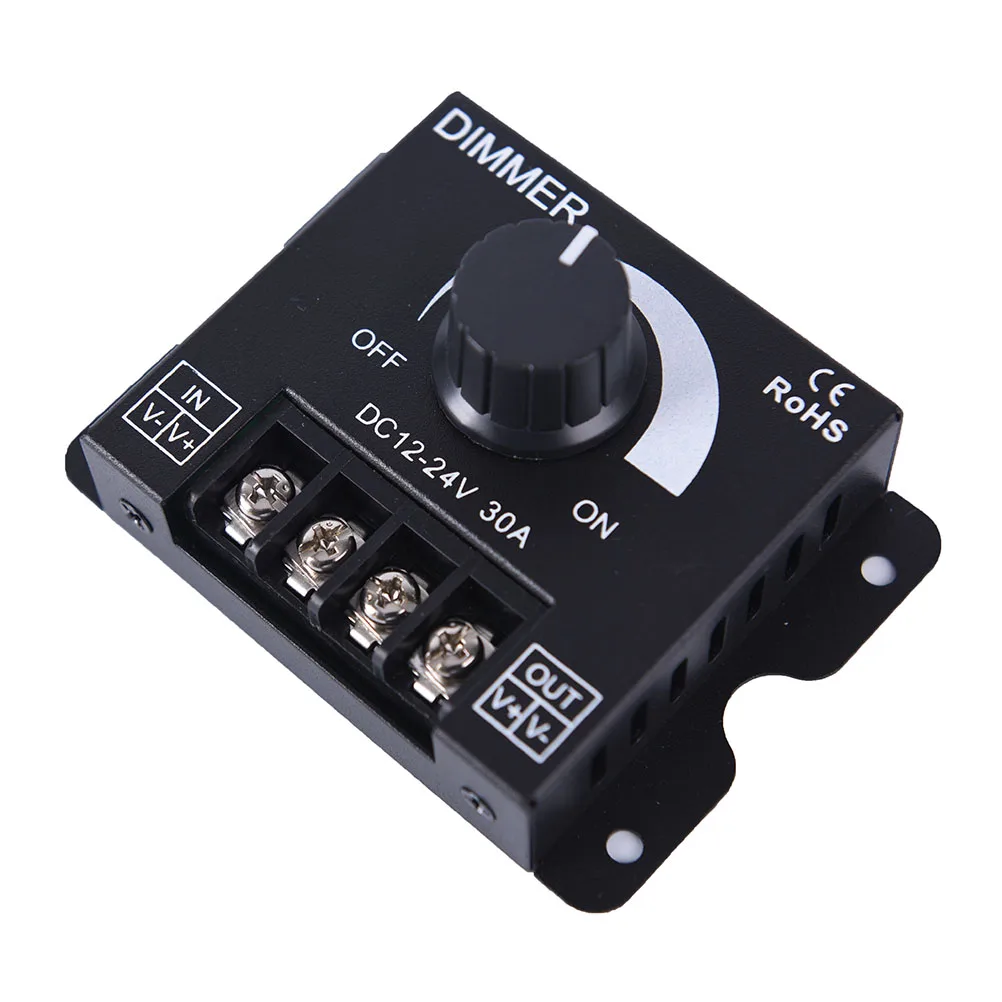

Подключение светодиодной ленты к мини диммеру

Источник: stroyday.ru

Диммерные переключатели

: преимущества, типы и установка | Home Matters

Диммерные переключатели - это простой и доступный способ улучшить освещение вашего дома. Здесь вы найдете все преимущества и простые инструкции по установке.

Диммерные переключатели - это простой и экономичный способ значительно улучшить освещение вашего дома и потребление энергии. Часто упускаемый из виду секрет украшения, диммеры могут изменить настроение комнаты одним прикосновением. Установка диммера или его замена - это довольно простая задача, сделанная своими руками, не требующая много времени, усилий или затрат.

Почему я должен использовать диммеры в своем доме?

Есть много веских причин для установки диммерных переключателей в вашем доме. Когда фонари не работают на полную мощность, они потребляют меньше энергии и продлевают срок службы ламп. Приглушенный свет может сделать комнату более комфортной и создать желаемую атмосферу для вечеринки, собрания или мероприятия.

Места для установки диммерного переключателя

Когда люди думают о диммерных переключателях, они часто думают о столовых или вестибюлях, которые являются общими помещениями, в которых их можно найти.Однако они могут быть полезны во многих разных комнатах и ​​зонах дома:

Ванная комната - Возможность приглушить свет первым делом с утра позволит вам начать свой распорядок дня без яркого света, поражающего ваши глаза, и обеспечит более легкий переход от сна к бодрствованию. Кроме того, добавление диммера может дать эффект свечей, не создавая опасности возгорания. Чтобы лучше расслабиться дома, выключите свет перед тем, как принять роскошную ванну.

Спальня - Очень редко в спальне действительно требуется яркий свет.Чтобы ваша спальня оставалась местом для отдыха, включение регулятора яркости света может информировать ваше тело о том, что день подходит к концу, и способствовать улучшению привычек сна. Если нужен яркий свет, сделайте окна и световые люки естественным источником.

Кухня - Хотя для некоторых задач на кухне может потребоваться полный свет, возможность выключить свет на более низкий уровень может пригодиться, особенно для приготовления кофе ранним утром или для позднего перекуса. Диммер также позволяет отделить зону приготовления пищи от обеденной зоны; используйте верхнее освещение над островом или кухонным столом, чтобы выделить места для больших собраний.

Коридоры - Диммеры в коридорах могут быть полезны в ночное время, особенно для семей с маленькими детьми. Использование диммера предотвратит попадание яркого света в спальни и обеспечит безопасность на случай, если кто-то встанет ночью.

Гостиная или Логово - Уменьшите освещение, чтобы превратить гостиную в собственный кинотеатр. Диммер позволяет вам снова включить свет, когда вы читаете книгу или занимаетесь хобби, которому нужно немного больше света.

Светильники для крыльца - Управление светом на крыльце с помощью переключателя яркости позволяет лучше контролировать потребление энергии; Включите свет, когда вам нужно смотреть на улицу, и приглушите его на ночь в целях безопасности при сохранении энергии.

Какие типы стилей диммерных переключателей доступны?

Сегодня существует множество различных типов диммерных переключателей. Для обеспечения истинной энергоэффективности обязательно выберите модель, рассчитанную на использование компактных люминесцентных ламп (КЛЛ) и светодиодных ламп.Обязательно выбирайте КЛЛ с регулируемой яркостью всякий раз, когда используете этот тип лампы с диммерными переключателями, иначе это может создать опасность возгорания. Перед покупкой диммерного переключателя узнайте, какая мощность вам понадобится и какой у вас переключатель: однополюсный или трехпозиционный.

Вам также необходимо решить, какой стиль управления вам нужен. Поворотный стиль с круглой поворотной ручкой - самый распространенный тип диммеров. Стиль переключателя выглядит как обычный выключатель света, но имеет меньшую часть сбоку, которая перемещается вверх и вниз для управления уровнем освещенности.Кулисный переключатель работает так же, как и тумблер, но маленький элемент управления находится сбоку от большого переключателя света. На ползуне есть горизонтальный переключатель, который также перемещается вверх и вниз для управления освещением, а переключатели обычно предназначены для использования со светодиодными лампами. Элементы управления переключателем сцены имеют несколько кнопок, которые позволяют выбирать уровень освещения. Возможно, вы захотите согласовать стиль управления с другими переключателями диммирования в комнате или дома для единообразия.

Если вы заметили гудение переключателя диммера, возможно, вам придется просто заменить лампочку (и) в приборе на новые или на более низкую.Жужжание диммера также может указывать на то, что переключатель имеет недостаточную мощность или низкое качество.

Этапы установки диммерного переключателя:

1. Внимательно прочтите инструкции производителя к диммерному переключателю, который вы приобрели. Всегда следуйте конкретным инструкциям по покупке. Не забывайте предупреждающую информацию.

(Следующие ниже инструкции являются общими и могут не относиться к вашему конкретному переключателю или ситуации.)

2. Отключите подачу электричества на переключатель, комнату или зону в главном блоке предохранителей / автоматическом выключателе вашего дома.Снимите крышку и всегда проверяйте провода детектором напряжения, чтобы убедиться, что питание отключено. Переведите переключатель в положение выключения.

3. Отсоедините провода и снова подсоедините их к диммерному переключателю, следуя инструкциям производителя. Поместите провода обратно в электрическую коробку.

4. Прикрутите диммер на место и прикрепите крышку.

5. Включите прерыватель и выключатель.

Если вы столкнетесь с какими-либо необычными обстоятельствами при установке диммерного переключателя, если вы не знаете, что делать после начала работы, или если вы не можете заставить переключатель работать, обратитесь за помощью к квалифицированному специалисту.

Как только вы привыкнете к диммерным переключателям, а также к управляемости и гибкости, которые они обеспечивают, они вам понадобятся в каждой комнате. Диммерные переключатели - отличный пример того, как небольшие изменения могут иметь большое значение в доме. Удивительно, как корректировка небольшого компонента, например освещения, может добавить комнате совершенно новую перспективу.

Далее > Осветите свой дом более эффективно

Руководство для покупателей диммеров: Технологии затемнения

Основы диммеров: зачем устанавливать диммеры?

Диммеры позволяют регулировать уровни мощности освещения и являются отличным способом получить идеальную атмосферу и уровни освещения в любом помещении.Они полезны для создания идеальной атмосферы или отражения определенного времени дня, дополняя или компенсируя количество дневного света, попадающего в пространство. Например, если вы установили диммеры в своей гостиной, вы сможете легко затемнить комнату во время просмотра фильма, но сделать ее ярче, если хотите читать или работать. Диммеры можно заказать практически для всех областей применения, от простого затемнения в отдельной комнате до затемнения в коммерческих целях и архитектурного освещения.

Диммеры предлагают множество преимуществ, помимо предоставления пользователю полного управления освещением.Диммеры действительно могут увеличить срок службы ваших светильников и снизить потребление энергии, поскольку они уменьшают мощность, потребляемую подключенным светильником, поэтому они отлично подходят для установки как в жилых, так и в коммерческих помещениях. Вы всегда должны выбирать диммер, совместимый с вашим конкретным осветительным прибором или лампой. Вам необходимо подобрать диммер для вашей нагрузки, потому что индивидуальные характеристики светильников требуют определенных технологий затемнения для безопасной и качественной установки.

Какие существуют типы технологии затемнения?

Диммеры используют множество технологий для управления источниками света.Некоторые распространенные технологии диммирования включают прямую фазу, обратную фазу (ELV) и 0–10 В.
  • Прямая фаза: Прямое затемнение с отсечкой фазы (обычно называемое диммированием с помощью лампы накаливания или симистора) является наиболее распространенным методом диммирования. Он разработан для резистивных или магнитных низковольтных (MLV) нагрузок, включая лампы накаливания и галогены, но некоторые модели допускают более широкое использование с нагрузками CFL и LED. Обычно в нем используется диммер TRIAC, который отсекает фазу переднего фронта синусоидальной волны переменного тока. Диммеры с прямой фазой часто более доступны и проще с точки зрения конструкции, чем диммеры других типов.
  • Обратно-фазный (ELV): Обратно-фазовый диммер разработан специально для систем низкого напряжения (ELV) и почти всегда требует использования нейтрального провода. Обычно в нем используется диммер MOSFET, который отсекает фазу заднего фронта синусоидального сигнала переменного тока. Диммеры ELV обычно очень совместимы со светодиодными нагрузками, обеспечивая более плавное регулирование яркости до низких уровней.
  • 0–10 В: Регулировка яркости 0–10 В обычно используется для коммерческих люминесцентных и светодиодных установок и является одним из самых простых и первых коммерческих методов затемнения.Управление светом осуществляется с помощью специального сигнала постоянного напряжения в диапазоне от нуля до 10 вольт. Это позволяет управляемому свету работать со 100-процентной светоотдачей при прохождении полного напряжения, с 0% -ной мощностью, когда напряжение не проходит, и при любом процентном снижении между ними в зависимости от уровня напряжения управляющего сигнала.

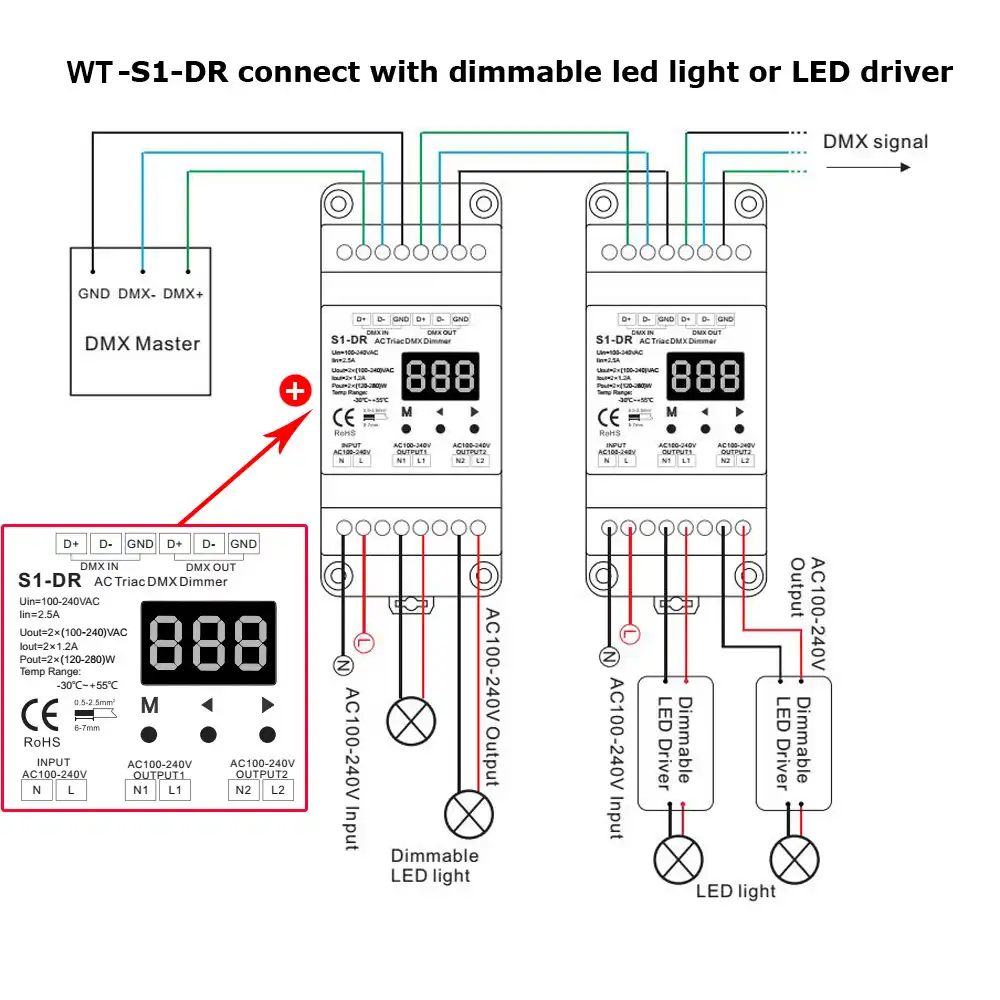

  • DMX: Цифровое мультиплексирование (DMX) - это стандарт интерфейса цифровых сигналов, появившийся в связи с более строгими требованиями индустрии театрального освещения.Сейчас он все чаще используется в архитектурном и акцентном освещении, он позволяет осуществлять цифровую связь отдельных светильников с помощью управляющего сигнала низкого напряжения. В одном юниверсе DMX можно использовать до 512 адресов. Узнайте больше о DMX-освещении.

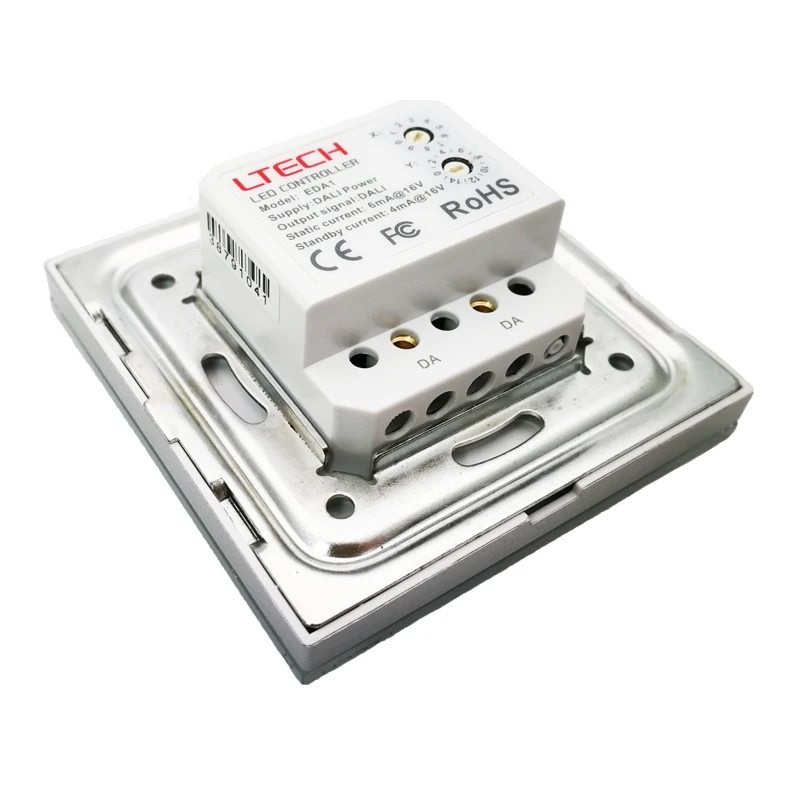

  • DALI: Цифровой адресный интерфейс освещения (DALI) - это протокол двусторонней цифровой системы управления освещением, используемый в автоматизации зданий в коммерческих приложениях.
Диммеры

с прямой и обратной фазой управляют подключенными световыми фигурами, используя питание переменного тока, что упрощает установку и подключение.С другой стороны, системы диммирования 0-10 В, DMX и DALI используют специальный управляющий сигнал, отдельный от источника питания переменного тока. Хотя это немного усложняет установку, это приводит к повышению производительности и надежности системы.

Существует множество вариантов диммирования, плюсов и минусов для каждого, но не забудьте выбрать диммер, специально разработанный, протестированный и внесенный в список UL для вашего источника освещения.

Какие существуют варианты расположения диммера?

Диммеры обычно бывают трех типов:
  • Однополюсные: Однополюсные диммеры предназначены для управления регулированием яркости только из одного места.
  • Трехходовой: Трехходовые диммеры также регулируют уровни освещения вашего помещения из одного места, но могут быть установлены с трехходовыми переключателями включения / выключения, которые позволяют включать свет на уровень диммера из различных разных мест.
  • Многопозиционный: Многопозиционный диммер обычно сочетается с дополнительными диммерами, которые позволяют полностью контролировать и затемнять световой поток из многих мест.

Вы всегда можете связаться с нами, если у вас возникнут дополнительные вопросы о том, какой тип диммера выбрать для вашего пространства, бюджета или требований к питанию.

Сопутствующие товары

Электрика: двухстороннее освещение

Двухстороннее освещение

Схема

Клеммы переключателя



Подсказка: если вы хотите, чтобы переключатель работал в противоположном направлении, определите, какой у вас тип переключателя, и поменяйте местами две правые боковые клеммы, указанные на приведенной выше схеме.

Электрические схемы


Двустороннее переключение чаще всего встречается на лестницах и площадках, а также в длинных коридорах.Существует несколько различных методов обеспечения схемы двустороннего переключения, они показаны ниже.

Обратите внимание, что некоторые из приведенных ниже схем были нарисованы с использованием старых цветов жил кабеля, а другие - с использованием новых цветов.
Как правило, для этих диаграмм КРАСНЫЙ = КОРИЧНЕВЫЙ; ЖЕЛТЫЙ = ЧЕРНЫЙ; СИНИЙ = СЕРЫЙ; ЧЕРНЫЙ = СИНИЙ. Жилы должны иметь гильзы коричневого / красного цвета для живых и черного / синего цвета для нейтральных.

Вы можете обнаружить, что кабели между выключателями в вашем доме были подключены с другой цветовой кодировкой.Это не имеет значения для работы, пока цвет на одном переключателе совпадает с цветом другого (-ых),


Для просмотра несогласованных цветов щелкните здесь


Для просмотра несогласованных цветов щелкните здесь


Для просмотра несогласованных цветов щелкните здесь


Примечания,
Распределительные коробки должны находиться в доступном месте для проверки.
Опорный блок должен быть заключен в арматуру или подходящее ограждение над потолком и не подвергаться воздействию тепла от лампы.
Если используется металлический выключатель света, подсоедините провод заземления к клемме заземления на выключателе света и соедините петлей с задней коробкой.

Метод экономии кабеля

Этот метод требует размещения дополнительной клеммной колодки внутри потолочной розетки, осветительной арматуры или соединительной коробки;

На следующей схеме показано, как подключена верхняя принципиальная схема, следует отметить, что обе лампы должны быть в одной цепи, иначе возникнет так называемая общая нейтраль.

Кабельный метод

Этот метод больше всего подходит для кабелепроводов, когда кабели представляют собой одножильные кабели, проложенные внутри кабелепровода или кабелепровода. Его также можно использовать с адаптацией в домашних условиях с использованием стандартного кабеля Twin & Earth или одинарных жил с двойной изоляцией.

===== 2-позиционный диммерный переключатель =====

Это двухпозиционный диммерный переключатель, его можно использовать как односторонний или как двухсторонний.

При использовании для двухсторонней связи вы должны использовать все 3 клеммы

при замене, например, на что-то вроде ~ (со стрелкой) - клемма C
L1 и L2 остаются такими же, как и

Также, поскольку этот переключатель металлический, вы должны подключить провод заземления от клеммы на ПЛАСТИНЕ (правая сторона на этом рисунке) к задней коробке переключателя, ВМЕСТЕ с проводом заземления, который уже должен быть там.

К каждому свету можно подключить только один из диммерных переключателей, второй переключатель должен быть обычным двусторонним переключателем света. Однако на рынке есть несколько типов диммерных переключателей, которые могут работать с подчиненными диммерными переключателями.

Информация о затемнении - Electronic Theater Controls Inc

Затемнение - это процесс управления количеством электроэнергии, подаваемой на источник света. (обычно это вольфрамовая лампа, хотя другие нагрузки, такие как люминесцентные лампы или светодиоды, также могут быть затемнены.) Обычно используются три метода диммирования; Диммирование в прямой, обратной фазе и синусоидальном режиме. У каждого из них есть преимущества и недостатки, как описано ниже.

Диммирование в прямом направлении

Также широко известный как «Triac Dimming», «SCR Dimming» и диммирование с фазовым управлением, прямое фазовое регулирование яркости является наиболее распространенной формой диммирования. В нем используется кремниевое устройство, обычно тиристор или симистор, для переключения формы сигнала сети на части его цикла.

Изменяя точку включения сигнала, мы можем изменить количество мощности, подаваемой на лампу.

У прямого фазового диммирования много преимуществ, что делает его наиболее часто используемым из технологий диммирования. В первую очередь, это дешевый, надежный и хорошо зарекомендовавший себя, в основном он работает одинаково с середины 1970-х годов.

Диммер

с прямой фазой используется в диммерах ETC SCR, таких как модули диммера Sensor (например, D20, ED15), диммеры Matrix SCR, Smartpack и Smartbar.

Недостатки прямого фазового затемнения включают слышимый шум, электрический шум (гармоники) и неэффективность.

Диммирование шума в прямой фазе

Самый заметный источник шума в системе диммирования прямой фазы - это нити диммируемых ламп. Когда питание лампы включается на полпути в течение всего сетевого цикла, нить накала расширяется очень быстро, а затем, когда напряжение снова падает, нить накала остывает. Этот быстрый цикл расширения и сжатия приводит к "Lamp Sing".

Это можно уменьшить в системах диммирования SCR и Triac путем использования дросселей, соединенных последовательно с лампой.Вот почему все современные диммерные модули оснащены дросселями. Дроссель снижает скорость увеличения тока через лампу при повторном приложении напряжения. Эффективность, с которой дроссель делает это, измеряется временем нарастания диммера. Время нарастания измеряется в микросекундах (мкс) и является одним из факторов, влияющих на уровень шума от лампы, подключенной к диммеру. Важно помнить, что это не единственный фактор, к другим факторам относятся кабели, частота входной мощности, а также размер и форма затемняемой нити накала лампы.

Обратно-фазовое затемнение

Обратно-фазовое регулирование яркости использует подход, противоположный прямофазному регулированию яркости, и отключает синусоидальную волну на части цикла. Некоторые архитектурные нагрузки работают лучше, например, люминесцентные балласты или электронные трансформаторы. При регулировании яркости не вольфрамовой нагрузки очень важно определить, подходит ли регулирование яркости прямой или обратной фазы. Обычно эта информация указывается в таблице данных производителя.

Синусоидальное затемнение

Синусоидальное диммирование действует аналогично работе нагрузки через регулируемый трансформатор; на нагрузку подается истинное переменное напряжение.Синусоидальное диммирование имеет много преимуществ, включая очень низкий или бесшумный шум лампы и более низкое энергопотребление, но изначально его установка дороже. Синусоидальное затемнение доступно в линейках продуктов Matrix и Sensor от ETC.

Заметным недостатком синусоидальных диммеров является то, что они плохо взаимодействуют со светодиодными нагрузками - вероятно, что светодиоды с синусоидальным диммером не будут тускнеть вообще. Это связано с тем, что светодиоды диммирования линейного напряжения реагируют на жесткий фазовый угол, который присутствует как в прямом, так и в обратном фазовом затемнении, для устранения которого были разработаны диммеры Sinewave.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
