Диммер и выключатель в одном корпусе

Выключатель с регулятором яркости (другое название — диммер) представляет собой прибор, предназначенный для регулировки параметров освещения. Устройство позволяет изменять показатели яркости света в пределах от 0 до 100% номинального значения.

Диммеры могут использоваться в качестве замены обычному выключателю, при этом обладая значительно большими функциональными возможностями.

Назначение диммера

Задача диммера — обеспечивать изменение яркости свечения осветительных устройств. Регулируемые выключатели света позволяют добиваться любой интенсивности освещения: от приглушенного света до чрезвычайно яркого. Применение диммеров делает ненужными двойные или тройные выключатели, нет необходимости покупать дорогие осветительные приборы с контроллерами напряжения.

Обратите внимание! Для управления интенсивностью света энергосберегающих лампочек понадобится специальное устройство — электронный пускатель.

К достоинствам диммеров относятся следующие характеристики:

контроль яркости света;
настройка времени изменения яркости;
управление с пульта ДУ;
длительный срок эксплуатации;
запрограммированное художественное мерцание, создание картин с подсветкой;
экономность расходования электроэнергии (некоторые модели).

Недостатки диммеров:

чрезмерный расход электричества в некоторых случаях;
создание радиопомех, мешающих работать электробытовой технике;
небольшие нагрузки становятся причиной неисправности диммеров;
работа диммеров часто приводит к нежелательному мерцанию света.

Принцип действия

У всех моделей диммеров схожие схемы контроля яркости освещения. Отличия кроются в наличии дополнительных элементов для придания плавности свечению и устойчивости нижних пределов.

На рисунке внизу показано предназначение клеммных колонок в диммере.

Конденсатор заряжается через переменный резистор. Как только зарядка становится достаточной, открывается симистор и загорается лампочка. После этого симистор закрывается. На отрицательной полуволне наблюдается аналогичный процесс.

На рисунке внизу показана схема действия выключателя с регулировкой интенсивности освещения.

За счет подбора величин резисторов и конденсаторов осуществляет замена начальных и конечных периодов зажигания лампы, а также стабильность ее свечения.

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

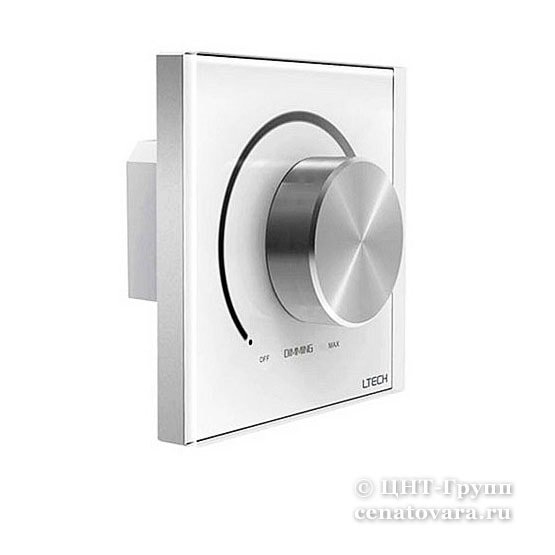

С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.

Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

Мощность диммера — ключевой параметр при его выборе. Совокупная мощность подключенных устройств не должна превышать этот показатель у светорегулятора. В продаже имеются системы, мощность которых находится между 40 ваттами и 1 киловаттом.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.

Дополнительные функции

Старые диммеры выполнялись как электромеханические устройства. С их помощью нельзя было сделать ничего, кроме настройки яркости ламп накаливания.

Современные модели обладают значительно расширенным функционалом:

Работа по таймеру.
Возможность встраивания диммера в более крупномасштабную систему — «умный дом».
Диммер при необходимости позволяет создать эффект присутствия хозяев в доме. Свет будет включаться и выключаться в разных помещениях по определенному алгоритму.
Функция художественного мерцания. Схожим образом мигают огни на елочной гирлянде.
Возможность голосового управления системой.
Стандартно команды отдаются с пульта дистанционного управления.

Разновидности лампочек

В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.

Лампочки накаливания и галогенные лампы

Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.

Низковольтные галогенные лампочки

Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.

Люминесцентные лампы

Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.

Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.

Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.

Светодиодные лампочки

Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.

Особенности светодиодных источников света:

стандартные цоколи E, G, MR;
возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).

Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.

Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции.

Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.

Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.

Чтобы лампа работала корректно, в ней имеется драйвер. Возможность диммирования указывается в паспорте изделия. Если же диммирование невозможно, рекомендуется покупать специальные устройства с широтно-импульсным регулированием.

Существуют такие регуляторы с ШИМ:

Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).

Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.

Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.

Подключение светорегулятора

Существует несколько схем подключения диммера.

Схема светорегулятора с выключателем

В описываемом случае светорегулятор устанавливают перед диммером в фазовый разрыв. Выключатель управляет подачей тока. Схема подключения показана на рисунке внизу.

От выключателя ток направляется на диммер, а оттуда — на лампочку накаливания. В результате регулятор определяет нужный уровень яркости, а за включение и выключение цепочки ответственен выключатель.

Схема хорошо подходит для спален. Выключатель ставят около двери, а диммер — у кровати. Так достигается возможность управления светом прямо из кровати. При выходе человека из комнаты освещение гаснет, а при возвращении в комнату свет загорается с теми характеристиками, которые были заданы диммером.

Схема подключения с двумя диммерами

В этой схеме присутствуют два плавных выключателя света. Они вмонтированы в двух местах одного помещения и по своей сути являются проходными выключателями, управляющими отдельно взятыми осветительными приборами.

Схема сопряжена с подводкой трех проводников к распредкоробке от каждой точки. Для подключения диммеров выполняют соединение перемычками первых и вторых контактов в диммерах. Затем к третьему контакту первого светорегулятора подводится фаза, уходящая к осветительному прибору через третий контакт второго диммера.

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

Требования при установке светорегулятора

При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:

Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.

Что касается места для установки, специалисты рекомендуют исходить из следующей информации:

Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.

Монтаж выключателей

По габаритам светорегулирующий выключатель напоминает стандартное устройство для включения и выключения света. Установка диммера осуществляется с применением специальных лапок в разрыв осветительной цепочки. Основное требование к установщику — соблюдать полярность.

На рисунке ниже изображена схема подключения диммера.

О том, как подключить два диммера можно узнать из следующей схемы.

Если предстоит установка диммера вместо выключателя, понадобится вначале демонтировать модель старого образца. Но еще до этого следует обесточить электросеть и проверить отсутствие напряжения с помощью индикатора. Чтобы снять старый выключатель, берем отвертку и отвинчиваем винты монтажных лапок. После этого удаляем панель устройства. Затем ослабляем винты на клеммах и отсоединяем выключатель от проводов.

Следующий этап — установка диммера. Монтаж осуществляется в порядке, обратном описанному выше при демонтаже. После установки диммера в подрозетник фиксируем его винтами и ставим декоративную рамку. При необходимости регулировки освещения в нескольких местах понадобятся дополнительные диммеры и монтаж подрозетников с прокладкой к ним кабеля.

Для управления уровнем освещения применяются специальные приборы – диммеры. Но иногда возникают ситуации, когда необходимо управлять яркостью источников света из нескольких точек в помещении.

Эта задача аналогична подключению проходных переключателей, но имеет некоторые особенности.

Принцип действия

Диммер – это устройство для регулирования мощности, как правило, они используются для управления яркостью источников света, и делятся по типу регулировки на механические, сенсорные, дистанционные.

Принцип их действия для ламп накаливания и галогенных ламп основывается на принципе регулирования напряжения. Светодиодные лампы регулируются при помощи управляемых источников тока и ШИМ-регуляторов.

Проходной выключатель – это переключатель, позволяющий из разных мест управлять включением электричества в одном месте. Таким образом, основное назначение проходного устройства – это управление осветительными приборами из разных мест в помещении.

Узнайте из этого видео, как правильно выбрать диммер:

Схемы подключения

Также широко распространены, как наиболее экономные, схемы, содержащие светорегулятор и обычный коммутатор. Такие схемы просты в монтаже и могут быть установлены самостоятельно.

Последовательное

Нет никаких сложностей, чтобы установить в разных местах два светорегулятора, которые будут управлять одним источником света. Для их последовательного подключения нужно, чтобы от каждого регулятора на распределительную коробку приходило по три проводника.

Оба прибора соединяются между собой при помощи перемычек через первый и второй контакты, на третий контакт первого устройства приходит фаза, провод с третьего контакта второго прибора подключается к светильнику.

Параллельное

Особенность паралелльного подключения двух регуляторов в том, что они зависят друг от друга. Подключенные параллельно, они работают как выключатели, а не переключатели. Поэтому недостаток этой схемы подключения состоит в том, что каждый регулятор управляет только своей частью полупериода.

Это значит, что если один диммер выставлен на 100%, то второй не сможет управлять яркостью освещения.

С обычным выключателем

Простая и экономичная схема, может использоваться, например в спальне. Диммер может быть установлен возле кровати, позволяя регулировать уровень освещения, а выключатель может располагаться на входе в комнату. С светорегулятором также можно без проблем использовать проходные переключатели. Такую схему можно применять, например, в длинных коридорах.

Выключатель или проходные переключатели подключаются между фазой и регулятором, так же, как и обычно.

Недостаток этих схем в том, что при простом подключении свет будет включаться только на установленной мощности.

Это не всегда удобно, к тому же, если диммер будет выключен, то проходные переключатели не будут управлять включением света.

Схема подключения проходного выключателя с диммером:

Некоторые типы регуляторов работают как переключатели, например, поворотные переключаются при нажатии на поворотник.

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.

Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.

Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.

Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:

Использующие в работе радиопередатчик;
Использующие инфракрасное излучение.

Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:

Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.

Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.

Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

Диммер и выключатель в одном корпусе

admin / 23. 06.2018

Схемы подключения

В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.

Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.
Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места. Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки. Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).
Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.
Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:

Нюансы установки

Технология монтажа проходного светорегулятора не различается от установки диммера стандартного образца. Если уже имеется готовая штроба с соединенными от распределительной коробки и светильника проводами, то светорегулятор можно подключить самостоятельно. Для этого необходимо:

Обесточить электросеть в квартире.
Установочная коробка ставится в специальное углубление для коммутатора.
В определенных клеммах коробки закрепляются жилы.
Готовый корпус помещается в штробу.
Чтобы лапки, с помощью которых прижимается устройство в стенках, в установочной коробке раздались, следует открутить боковые винтики.
Закрепляется рамка с помощью закручивания гайки и накручивания колесика. Устройство собрано.
Подключаем электропитание в квартире и проверяем правильно ли было все установлено.

Вот, собственно и вся инструкция. Надеемся, вам стало понятно, как производится установка и подключение проходного диммера своими руками.

Наверняка вы не знаете:

Системы дистанционного управления освещением
Как подключить люстру с пультом
Схема освещения лестницы в доме

Управление светом в системах освещения на светодиодных лентах. Обзорная статья.

В статье описаны системы управления светом, излучаемым светодиодными лентами. Рассмотрены распространенные схемы подключения, описаны «подводные камни», которые могут возникнуть на пути специалиста, осуществляющего монтаж и эксплуатацию систем управления светом.
Закарнизная подсветка на светодиодных лентах (СДЛ) присутствует почти в каждом современном интерьере, причем вписывается она в любой стиль — будь то классика, ампир или «хайтек». Всей этой красотой часто хочется управлять — к примеру, сделать иногда яркость поменьше, чтобы создать «интим», включить только группу светильников согласно определенному сценарию, или выбрать цвет освещения, подходящий под настроение. Все это позволяют сделать многоцветные RGB СДЛ.

Общие подходы к управлению светом СДЛ

СЛД чаще всего питаются напряжением 12 или 24 В, и процесс управления светом сводится к управлению этим напряжением. Для этого используют специальные контроллеры и диммеры (рис. 1).

Рис. 1. Внешний вид устройства управления СДЛ: а) диммер; б) контроллер

Напомним, что диммеры — это устройства управления, позволяющие регулировать яркость свечения СДЛ, а контроллеры — устройства управления, позволяющие управлять многоцветной СДЛ, с их помощью мы можем выбрать любой цвет и нужную интенсивность свечения, задать какой-либо динамический световой эффект.

Подключение

СДЛ подключаются к устройству управления (контроллер или диммер), которое запитывается от блока питания (БП) постоянного напряжения. Оператор задает управляющую команду при помощи пульта дистанционного управления (ПДУ), кнопок на корпусе контроллера (диммера), при помощи смартфона (если есть управление по Wi-Fi) или при помощи запрограммированных сценариев управления освещением. Важно, чтобы мощность контроллера или диммера была не меньше потребляемой мощности системы СДЛ, а БП по мощности минимум на 20% превышал потребности СДЛ.
Есть ряд проблем, часто встречающихся при подключении диммеров и контроллеров.
При их работе БП зачастую начинает издавать писк, причем это случается даже при использовании дорогих и качественных устройств. Как с этим бороться?
Можно использовать БП в металлическом герметичном корпусе (рис. 2).

Рис. 2. Блок питания ТМ Arlight для СДЛ в герметичном металлическом корпусе

Тогда писк, издаваемый БП, не будет слышен: корпус блока не пропускает звуковую волну в окружающую среду. Эффект защиты от писка можно увеличить, если расположить БП в каком-то небольшом закрытом пространстве — обычно в гипсокартонных конструкциях можно найти такие места. В этом случае гипсокартон выполняет функцию дополнительной звукоизолирующей оболочки. Описанный метод борьбы с шумом достаточно распространен, хотя, на наш взгляд, он далеко нс идеален. Правильно было бы решать эту проблему производителям при изготовлении контроллеров и БП, а не монтажникам — электрикам уже на месте установки. Но, вероятно, экономия на элементной базе и технологических процессах приводит к таким последствиям.

Проблема совместимости оборудования

Иногда разные системы управления, которые совместимы в рамках одного стандарта, работают некорректно. Приведем случай из практики. На объекте были установлены регуляторы какого-то малоизвестного производителя для диммеров по стандарту 1-10 В. Затем этот регулятор подключали к контроллеру ТМ Arlight, к которому были подключены СДЛ. В итоге на минимальном уровне освещения наблюдались заметные глазу пульсации света. Но когда к этому диммеру подключили регулятор (1—10 В) той же торговой марки, то эти пульсации, прекратились. Советуем по возможности использовать оборудование одного производителя, иначе, в случае несовместимости, придется производить его замену. Также советуем, прежде чем монтировать оборудование в стены и потолки, подключить его по схеме на рабочем столе и проверить работу.

Схемы подключения диммеров

На рис. 3 представлена простая схема подключения ленты с мощностью в пределах мощности диммера.

Рис. 3. Простое подключение светодиодной ленты через диммер

Диммер питается от БП постоянным напряжением, на СДЛ от диммера поступает уменьшенное напряжение. Управляющие команды приходят от ПДУ. Вместо ПДУ можно использовать и проводные системы передачи управляющего сигнала. Распространено два метода передачи сигнала по кабелю: с использованием традиционных светорегуляторов, предназначенных для ламп накаливания па симисторах (triac), и с использованием светорегуляторов со стандартом 1-10 В (0-10 В).
Симисторные (triac) регуляторы света используются для диммирования обычных ламп накаливания, схема подключения такого диммера представлена на рис. 4.

Рис. 4. Схема подключения симисторного (triac) диммера

Диммер регулирует яркость подключенной к нему светодиодной ленты от 0 до 100%, получая от симисторного регулятора яркости напряжение в диапазоне 40-220 В АС. Это напряжение, в данном случае, является сигналом управления и не используется для питания СДЛ. Лента получает питание от стабилизированного источника напряжения 12 или 24 В.
Необходимо учитывать, что многие светорегуляторы рассчитаны на работу только с лампами накаливания или галогенными лампами и могут некорректно работать со светодиодным оборудованием. Нужно использовать светорегуляторы, предназначенные для работы с электронными балластами. Перед монтажом рекомендуется проверить совместную работу диммера и светорегулятора.
Достоинство симисторного управления светом состоит в распространенности таких регуляторов, почти каждый производитель электроустановочных изделий их выпускает.
Второй метод передачи управляющего сигнала по кабелю использует так называемый интерфейс 0-10 В (1-10 В). Схема подключения диммеров, работающих с этим стандартом для СДЛ, представлена на рис. 5.

Рис. 5. Схема подключения диммера по стандарту 0-10 В

Данный стандарт специально разработан для управления регулируемыми светотехническими приборами: диммерами, диммируемыми БП (драйверами), электронными пускорегулирующими аппаратами. При изменении управляющего напряжения от 0 до 10 В диммер на выходе меняет питающее СДЛ напряжение в диапазоне 0-100%. При напряжении сигнала ниже 1 В диммер (или диммируемый драйвер) снижает выходную мощность до нуля, а при напряжениях порядка 9,5-10 В выходная мощность максимальна. Для производителей диммеров работа с таким стандартом логична и понятна, но производители электроустановочных изделий выпускают такие регуляторы реже, чем симисторные (triac), и не всегда удается подобрать необходимый по внешнему виду регулятор.
Но данный интерфейс все же достаточно перспективный, он позволяет создавать системы с лучшей плавностью регулирования, и более безопасный, так как используется низкое напряжение.
Если вы собираетесь подключать СДЛ мощностью больше, чем мощность диммера, то следует использовать усилитель. Рассмотрим схему подключения СДЛ с одноканальным усилителем (рис. 6).

Рис. 6. Подключение СДЛ через одноканальный усилитель

БП подает напряжение на усилитель и диммер. Одна часть ленты подключается напрямую к диммеру, а другая — через одноканальный усилитель мощности. В данной схеме усилитель питается от БП, к которому подключен диммер, но можно также усилитель питать от отдельного БП. Лучше всего использовать два усилителя, чтобы вся нагрузка была на усилителях, а диммер был бы без нагрузки, как показано на рис. 7.

Рис. 7. Подключение СДЛ через два одноканальных усилителя

Подключение через два одинаковых усилителя дает более правильную нагрузку, таким образом, исключается вероятность задержки по времени и разницы в яркости между разными участками СДЛ. Желательно использовать электрический кабель одинаковой длины и сечения.
Разумеется, по принципу данной схемы можно подключать и большее количество СДЛ через большее количество усилителей.
Иногда для усиления мощности диммируемой системы используются трехканальные RGB-усилители, которые в первую очередь предназначены для подключения многоцветных СДЛ RGB. Рассмотрим схему подключения СДЛ через многоканальный RGB-усилитель (рис. 8).

Рис. 8. Подключение через многоканальный RGB – усилитель

Сигнал от диммера подается на вход усилителя, при этом «+» от диммера подается на «+» усилителя, а «-» с диммера подается на «-» трех входов усилителя. То есть входные клеммы «-» R (красный), «-» G (зеленый) и «-» Б (синий) замкнуты между собой.
Обращаем ваше внимание, что выходные сигналы ни в коем случае не должны замыкаться между собой, иначе усилитель может выйти из строя. На каждый выход усилителя подключается отдельный участок СДЛ, как показано на рис. 8. Более совершенная схема подключения представлена на рис. 9.

Рис. 9. Оптимальное подключение большого количества светодиодных лент через RGB-усилители

Схемы управления многоцветными СДЛ RGB

Сперва рассмотрим наиболее простую последовательность подключения СДЛ, как показано на рис. 10.

Рис. 10. Простое подключение многоцветной RGB СДЛ

БП постоянным напряжением питает контроллер, который способен получать управляющие команды от ПДУ. RGB СДЛ подключаем к контроллеру.
В случае если мощность RGB-лент больше мощности контроллера и, соответственно, БП, используем усилитель. На схеме (рис. 11) показано подключение через многоканальный усилитель. Один участок СДЛ питается от контроллера, а другой — от усилителя сигнала.

Рис. 11. Схема подключения RGB-ленты через усилитель

Здесь есть важный момент. При выборе определенных цветов свечения СДЛ бывают случаи, когда наблюдается разница цветов участка ленты, подключенного к контроллеру, с участком, подключенным к усилителю. На рис. 12 показан пример различия по оттенку свечения СДЛ.

Рис. 12. Пример различия по оттенку свечения ленты

Также возможно различие во времени срабатывания между этими участками СДЛ при включении системы.
Возникает данное явление из-за различия вольт-амперных выходных параметров контроллера и усилителя. Также влияние может оказать слишком большая разница между длиной проводов от участка, подключенного к контроллеру, с участком подключения через усилитель. Чтобы избежать подобного, нужно производить подключение по схеме, как показано на рис. 13.

Рис. 13. Оптимальная схема подключения RGB-лент через усилители

Использовать нужно кабель питания (от усилителей до СДЛ) приблизительно одинаковой длины.
На схеме показано подключение двух усилителей, которые питаются от одного БП. Благодаря установке усилителя на каждую СДЛ в итоге мы получаем одинаковые цвета и оттенки на всех участках. Еще нужно учесть необходимость применять усилители одного производителя и одной модели.
Если у вас большое количество СДЛ и их мощность превышает мощность БП, следует использовать несколько БП, при этом на каждый усилитель можно подключить свой БП, а контроллер может питаться от любого БП, т. к. в данной схеме он не нагружен и будет потреблять крайне малое количество электроэнергии. На схеме (рис. 14) показано данное подключение.

Рис. 14. Оптимальная схема подключения RGB-лент через усилители с раздельным питанием

Также нужно быть осторожным с проводами, подключенными к СДЛ, избегая их замыкания. Результат такой ошибки проявляется постоянным свечением светодиодов на поврежденном канале, без какой-либо реакции на управляющие команды от ПДУ. Поэтому при сборке и наладке многоцветных RGB-систем надо следить особенно внимательно за тем, чтобы проводники не создавали замыканий даже на короткое время. В RGB-лентах такое замыкание возникает чаще, так как контактные площадки расположены близко друг к другу.

Управление СДЛ по цифровому протоколу SPI

Этот цифровой протокол управления заслуживает отдельного внимания, так как он распространен для СДЛ. Протокол позволяет отдельно управлять каждым светодиодом, появляется возможность получать интересные эффекты, такие как «бегущие огни», «северное сияние», можно даже собрать экран или «бегущую строку».
Система на SPI СДЛ показана на рис. 15. От БП (обычно 5 или 12 В) мы питаем контроллеры и SPI СДЛ.

Рис. 15. Схема подключения SPI СДЛ

Такие СДЛ оснащены микросхемами, которые декодируют цифровой сигнал в аналоговый, пригодный для работы светодиодов.
При выборе управляющих контроллеров важно учесть количество RGB- пикселей: если для SPI-ленты заявлено 300 пикселей, то и контроллер должен поддерживать не менее 300 пикселей. Пиксель — это минимальная многоцветная единица управления, то есть это один или несколько RGB-светодиодов, которые в момент времени способны иметь одинаковыми цвет и интенсивность свечения. Чаще всего 1 пиксель = 1 RGB-светодиод, бывают системы 1 пиксель = 3 RGB-светодиода или 1 пиксель = 6 RGB-светодиодов. Важно понимать, что для создания экрана нужно выбирать СДЛ, где 1 пиксель = 1 RGB СДЛ, иначе на трех или шести диодах изображение будет растянутым. При подключении SPI-лент нужно учитывать направление распространения сигнала, оно обозначено стрелкой на печатной плате (рис. 15, 16).

Рис. 16. Фрагмент SPI СДЛ

Управление СДЛ по цифровому протоколу DMX, DALI

DMX и DALI — цифровые протоколы управления светом, чаще всего используются в театрах, концертных залах, ресторанах и в различных системах интерьерного освещения, в системах «умный дом». Схемы и общие принципы схожи с описанными выше, с одной лишь разницей, что в дополнение к контроллеру используется декодер, который преобразует цифровой сигнал в привычный аналоговый ШИМ (широтно-импульсная модуляция). Схема подключения представлена на рис. 17.

Рис. 17. Система управления светом по цифровому протоколу на примере DMX

В данном случае существует единая система управления, на которой человек способен задать нужную программу (световой сценарий) управления светом, затем этот сценарий преобразуется в цифровой сигнал и передается на декодеры, объединенные в одну сеть (рис. 15).

Преимущества цифровых протоколов для управления освещением

Цифровые протоколы дают возможность управлять каждым источником света, можно проигрывать световые сцены. Это удобно для театров, т. к. светооператор с одного пульта управляет всеми световыми приборами. Также это удобно для больших квартир и офисов, где интересно сформировать различные световые сценарии, например: одной клавишей включить закарнизную подсветку и все остальные осветительные приборы, создав максимально яркое освещение для активной деятельности, а другой клавишей включить закарнизную подсветку на 30% яркости совместно с торшерами без люстр, создав приглушенный свет для спокойной обстановки. Имеется возможность объединения в одну сеть различного светового оборудования: светильники, одноцветные СДЛ, многоцветные СДЛ RGB, прожекторы, лампы — как светодиодные, так и накаливания или люминесцентные.
Еще одно преимущество — возможность передавать сигнал на большие расстояния. Например, если у нас расстояние между различными участками СДЛ 100 м, то в этом случае управляющий сигнал нужно передавать в цифровом формате. Аналоговый придет от контроллера до усилителя ослабленным, традиционные усилители для СДЛ усиливают ток, а не напряжение, поэтому СДЛ будет светить тусклее. Если расстояние контроллер — усилитель значительно больше 30 м, советуем также задуматься об использовании цифровых протоколов управления.
В заключение посоветуем перед созданием управляемой светотехнической системы при покупке оборудования и доверять монтаж квалифицированному персоналу.

Подключение светодиодных лент с диммером

В предыдущей статье «Часть 1.

Подключение светодиодных лент к источнику питания.» было рассказано, как подобрать правильный источник питания для светодиодной ленты. В данной статье хотелось бы подробнее остановиться на подключении одноцветной светодиодной ленты к диммеру и как осуществить правильный выбор самого диммера.

Сначала немного теории.

Диммер, это устройство, позволяющее регулировать яркость излучения светового потока.

Для каких целей используется диммер? Диммер, подключенный к одноцветной светодиодной ленте, позволяет плавно уменьшать или увеличивать яркость свечения, а также включать или выключать ленту. Плавное диммирование осуществляется в пределах от 0 до 100% освещенности.

Применение одноцветных светодиодных лент с диммером.

Применение светодиодных лент управляемых через диммер, различно, они могут быть использованы в интерьерном освещении или применены в освещении фасадов здания, когда на протяжении суток необходимо освещение различной интенсивности. Например при домашнем использовании в детской комнате, данный тип освещения можно применить как ночник, с плавным включением яркости света в ночное время суток при необходимости.

Выбор диммера.

Выбор диммера необходимо осуществлять относительно напряжения питания и мощности светодиодной ленты, к которой диммер будет подключен. Более подробную информацию о подключении светодиодной ленты с диммером вы можете посмотреть в Видео.

Типы диммеров:

Управление данными диммерами осуществляется с беспроводного пульта, который может быть в разных исполнениях: сенсорный или кнопочный.

Среди многообразия пультов управления следует учитывать:

подходящий к пульту диммер
дальность пульта (расстояние от места монтажа диммера до места откуда чаще всего будет осуществлятся управление)
сколько диммеров будет находиться под управлением пульта (в некоторых моделях существует возможность подключения до 10 диммеров)
габаритные размеры
удобство использования (сенсорный пульт, кнопочный или переносной)

Диммер без пульта

Это устройство представляет собой диммер и элемент управления в одном корпусе. Данные диммеры могут иметь миниатюрные размеры и выглядеть как небольшие выключатели.

Встраиваемые сенсорные панели

Аналогично диммерам без пульта, но имеющие сенсорное или поворотное управление, а также более привлекательный дизайн. Установочные размеры совпадают со стандартными размерами электрических выключателей.

Диммеры с управлением по WiFi с телефона, планшета

Данные диммеры имеют встроенный wifi модуль, который позволяет производить управление светодиодной лентой посредством программного обеспечения установленного на телефоне (подходит только для смартфонов на операционных системах Android и IOS).

Пример:

Необходимо сделать освещение в комнате, периметр которой 15 м. Освещение должно управляться с пульта, свет свечения дневной белый.

Вариант подбора:

В качестве светодиодной ленты выбрана:

Напряжение данной ленты составляет 9,6 Вт/м

Суммарная мощность на комнату: 9,6 * 15 + 20% = 172,8 Вт для выбора блока питания

9,6 * 15 = 144 Вт для диммера

Блоки питания для освещения данной комнаты подойдут следующие (выбор осуществляется исходя из размеров блока питания и цены):

Блок питания A200-12 (12V 200W 16,5A) Артикул: 30456
Блок питания CL200-h2V12 (12V, 200W, 16.

6A) Артикул: 57213
Блок питания S-200-12 (12V, 200W, 16,7A, узкий) Артикул: 56558
Блок питания LS-200-12 (12V, 200W, 16,7A) Артикул: 56527
Блок питания E R200-12 12V 200W 16.5A Артикул: 55477
Блок питания SP-A 12V 200W 16,5A Артикул: 30446
Блок питания SP-E 12V 200W 16.7A Артикул: 53415

Диммеры для управления светодиодной ленты подойдут следующие (выбор осуществляется исходя из эстетических предпочтений):

Сенсорный радиоуправляемый диммер LIVOLO 1 клавиша 1 пост Черный

Модель VL-C701DR-12 имеет стильный чёрный цвет и простую геометрическую форму. Благодаря мягкому режиму включения и выключения лампы перегорают гораздо реже.

ДИММЕРОВ ПРОХОДНЫХ и на 2 ЛИНИИ НЕ БЫВАЕТ (у диммера на входе 220 В, на выходе стоит понижение нагрузки,

у проходного выключателя на входе 220 В, на выходе 220 В, это разный функционал и разные платы!)

Светорегулятор, или диммер, является инновационной альтернативой традиционным выключателям. Он представляет собой бесконтактный прибор. Благодаря ему удаётся легко регулировать степень яркости освещения.

При регулировании ламп накаливания происходит изменение яркости и цветовой температуры света. Слабая яркость сопровождается красным оттенком. Благодаря этому свойству можно, к примеру, незаметно для ребёнка выключить ночник.

Специалисты LIVOLO особое внимание уделили дизайну. Он весьма простой, но в то же время стильный. У нас есть диммеры чёрного, белого и чёрно-белого цветов.

4 преимущества светорегуляторов

· Многофункциональность. Светорегуляторы, в отличие от классических выключателей, выполняют сразу несколько функций. Они не только включают и выключают свет, но и регулируют степень его яркости.

· Лёгкость в управлении. Вам не нужно прикладывать никаких усилий, чтобы включить светильник. Специальные датчики реагируют на малейшее воздействие на устройство.

· Увеличение срока годности ламп. Как показали исследования, при использовании диммера срок эксплуатации галогеновых и ламп накаливания увеличивается до 30 раз. Это объясняется тем, что световое оборудования начинает функционировать в более мягких условиях.

· Решение дизайнерских задач. Благодаря светорегуляторам можно создать интересный световой акцент или эффект. Неслучайно проектировщики и дизайнеры рекомендуют использовать именно диммеры, а не выключатели.

· Дистанционное управление. Вы можете управлять диммером не только прикосновением, но и на расстоянии. Для этого Вам понадиться лишь пульт дистанционного управления.

Схемы подключения сенсорных выключателей и розеток
Фото обзор
как много в этом слове
ЧАСТЬ 1
Когда мы говорим об управлении светом, первое что приходит на ум – классический выключатель, «щелчок». Да, этот трудяга служит нам верой-правдой не одно столетие. И даже сейчас нам никуда от него не деться. Но есть у него один существенный недостаток: им нельзя регулировать яркость включаемого светильника. Пришло время призвать ему на подмогу современные технологии, позволяющие в компактном корпусе стандартного выключателя, разместить устройство регулировки яркости – ДИММЕР.
В классическом варианте, когда мы говорим об управлении яркостью лампочки накаливания или люстры с такими лампочками или галогенными лампами – все что нам нужно, это заменить наш выключатель диммером. И вот, качество нашей жизни улучшилось!

А вот что происходит с током, протекающим через лампу при разном положении регулятора/яркости лампы:

Здесь серым выделена часть, совершающая работу в лампе для выделение света. Таким образом, чем больше серая часть на графике – тем больше света выделяется в лампе. T1 – t3 разные положения регулятора диммера. Этот тип диммирования называется «фазное диммирование» или, как его еще называют по английскому названию ключевого элемента «TRIAC — диммирование». Так как именно изменением фазы и происходит управление.
ЧАСТЬ 2
В первой части мы говорили, что достаточно заменить выключатель на диммер и все. Но это справедливо только для источника света с нитью накала, подключаемой непосредственно в сеть 220В, т. к. называемая «резистивная нагрузка».
Но не все так просто, когда мы говорим о диммировании современных светодиодных ламп, светодиодных светильников или светодиодных лент. Основная сложность в диммировании светодиодов в любом их применении – то, что его нельзя напрямую включить в 220В. Вернее, можно, но ничего хорошего из этого не получится, потому, что напряжение питание светодиодов находится в пределах 3-100в, в зависимости от применения. Плюс напряжение питания должно быть выпрямленным. Поэтому, светодиоды подключают через различные понижающие устройства. И вот здесь то начинаются сложности при диммировании.
Большинство источников питания для светодиодных источников света представляют собой стабилизированный блок питания на фиксированные ток или напряжение, и рассчитаны на подключение к сети 220В. Это может внешний блок питания, например для подключения ленты, или встроенный в лампу миниатюрный блок питания.

При попытке фазного диммирования такого блока питания, не предназначенного для диммирования, либо ничего не получится, либо он сгорит. Дело вот в чем: стандартные блоки питания для светодиодных светильников или лент рассчитаны на «чистый синус» на входе. А на графике зависимости яркости от проходящего тока (см. ЧАСТЬ 1) мы увидели, что регулировка происходит «отрезанием» части полуволны синусоиды переменного тока 220В. Поэтому, для работы с таким диммером — регулятором были придуманы специализированные блоки питания с модифицированным входом. Выходные параметры этих блоков питания изменяются пропорционально изменению на входе. Подобные блоки питания из-за их способности работать с фазным / TRIAC диммером-регулятором часто также называют TRIAC-диммером. Здесь мы подошли к тому, что нужно разделять понятия диммера – как задающего устройства и диммера — как исполнительного устройства.

До появления на рынке мощных полевых транзисторов, регулировка по «переднему фронту», Leading Edge, т.е. отрезанием передней части синусоиды переменного тока, была единственным способом диммирования. Но для светодиодных источников света и их диммируемых блоков питания этот способ был не очень подходящим: диаппазон регулировок был небольшим, управление нестабильное, плюс мерцание светового потока, делало это диммирование непривлекательным в глазах конечных пользователей. С появлением полевых транзисторов, способных коммутировать достаточно большую нагрузку, значительно улучшились параметры задающих диммеров, появилась возможность «отрезать» заднюю часть полуволны синусоиды, так называемый Trailing Edge. Часто такие диммеры делают с возможностью переключения фронтов регулирования. Для светодиодного освещения этот тип диммеров показал себя наиболее подходящим.
ЧАСТЬ 3
Пришло время разобраться, что же происходит на второй половине диммера-исполнительного устройства, которая подключается непосредственно к светодиодам.
Здесь нужно пояснить, что для светодиодных лент и для светодиодных светильников используются разные принципы диммирования. Для лент необходимо стабильное напряжение (стандартные значения 5, 12, 24 вольт), а для светильников необходим стабильный ток питания сборок светодиодов (стандартные значения 350, 700, 1000 мА, но часто встречаются нестандартные токи).
Ленты диммируются используя Широтно-Импульсную Модуляцию (ШИМ). Как явствует из названия, именно ширина импульса определяет яркость свечения лент.

Как видно из графика, напряжение питания при диммировании не меняется, а изменяется длительность импульсов включенного состояния и выключенного состояния. Потому, второе название такого способа диммирования – Constant Voltage (CV)
Светодиодные светильники диммируются изменением напряжения на сборке из светодиодов при постоянном токе – Constant Current (CC)
Конечно же, диммирование по фазе, TRIAC-диммирование, не является единственным способом управлять яркостью светодиодных источников света. Сегодня существует множество способов передать сигнал управления от задающего устройства к исполнительному. Это различные протоколы: 0/1-10в, DALI, DMX, KNX, радиоканал, инфракрасный (реже) и множество других. Но какой бы принцип передачи управляющего сигнала не использовался – общий принцип организации выходного сигнала остается неизменным. Для ленты – ШИМ, для светильника – токовое управление.

Новые диммеры Arlight сделают управление светом еще проще

Этой весной заметно обновился модельный ряд диммеров Arlight, его пополнили разнообразные модели:
Радиоуправляемые диммеры для светодиодных лент и светильников с питанием напрямую от сети 220В.

DALI диммеры с питанием напрямую от сети 220В.

Универсальные радиоуправляемые контроллеры с питанием напрямую от сети 220В.

В новые модели внедрены новые разработки, учитывающие пожелания покупателей, и совместимые с оборудованием различных типов и производителей.

Радиоуправляемые диммеры для светодиодных лент и светильников с питанием напрямую от сети 220В

Питание напрямую от сети 220В позволяет значительно упростить монтаж оборудования, т.к. внешний источник питания не требуется. Диммеры Arlight SRP-1009 могут работать совместно с большинство пультов и панелей Arlight.
1. Диммер SRP-1009-24-50W для управления одноцветными светодиодными лентами, линейками и модулями с напряжением питания 24В.
2. Диммер SRP-1009-50W для управления диммируемыми светодиодными светильниками и мощными светодиодами.
Особенности:
Возможность подключения кнопочного выключателя.

Работа с пультами SR-2819x, SR-2833x и панелями SR-2820, SR-2830, SR-2831, SR-2833, SR-2835, SR-2836.

Управление по Wi-Fi с мобильного устройства (при работе вместе с конвертером SR-2818WiTR или SR-2818WiN).

Настройка выходного тока от 200 до 1500 мА (16 значений) с помощью переключателей на корпусе (для SRP-1009-50W).

DALI диммеры с питанием напрямую от сети 220В

Диммеры SRP-2305 управляют светом по протоколу DALI. Они соответствуют стандартам IEC 62386-102 и IEC 62386-207 и могут работать совместно с DALI оборудованием различных производителей. С питанием от сети 220В не требуется внешний блок питания, а это делает монтаж проще и к тому же используется меньше места.
1. DALI диммеры SRP-2305-12-50W-CV и SRP-2305-24-50W-CV для управления одноцветными светодиодными лентами, линейками и модулями с напряжением 12В и 24В.
2. DALI диммер SRP-2305-50W-CC для управления диммируемыми светодиодными светильниками и мощными светодиодами.
Особенности:
Управление по протоколу DALI.

Поддержка автоматического присваивания адреса DALI мастер-контроллером.

Поддержка ручной установки адреса DALI с помощью кнопок на корпусе, отображение адреса на цифровом экране.

Настройка выходного тока от 200 до 1500 мА (16 значений) с помощью переключателей на корпусе (для SRP-2305-50W-CC).

Универсальные радиоуправляемые контроллеры с питанием напрямую от сети 220В

Диммер и выключатель SR-1009AC, контроллер SR-1009HS могут управлять любыми источниками света: лампами накаливания, галогеновыми лампами, светодиодные лампы и светильники, благодаря чему эти модели можно назвать по-настоящему универсальными. Контроллеры SR-1009AC и SR-1009HS отлично подойдут, если на объекте используются разные типы источников света, искать дополнительное совместимое оборудование не придётся.
1. Диммер SR-1009AC для регулировки яркости источников света с питанием 220В.
2. Выключатель SR-1009AC-SWITCH для источников света с питанием 220В.
Особенности:
Управление всеми источниками света с напряжением питания 220В: лампы накаливания, галогенные лампы, диммируемые светодиодные лампы и светильники.

Переключение типов диммирования для разных источников света:
— для ламп накаливания и галогенных ламп – по переднему фронту;
— для диммируемых светодиодных ламп и светильников – по заднему фронту.

Память минимальной яркости.

Работа с пультами SR-2819x, SR-2833x и панелями SR-2820, SR-2830, SR-2831, SR-2833, SR-2835, SR-2836.

Управление по Wi-Fi с мобильного устройства (при работе вместе с конвертером SR-2818WiTR или SR-2818WiN).

3. Контроллер SR-1009HS-RGB для управления источниками света с питанием 220В, в том числе RGB.
Особенности:
Управление всеми источниками света с напряжением питания 220В, включая мультицветные RGB: лампы накаливания, галогенные лампы, диммируемые светодиодные лампы и светильники, гибкий неон.

Поддержка функции мастер-контроллера DMX512, возможность наращивать систему при помощи декордеров DMX.

Работа с пультами SR-2819x, SR-2833x и панелями SR-2820, SR-2830, SR-2831, SR-2833, SR-2835, SR-2836.

Управление по Wi-Fi с мобильного устройства (при работе вместе с конвертером SR-2818WiTR или SR-2818WiN).

Как установить диммерный переключатель
Диммерные переключатели
всегда находятся в списке лучших быстрых обновлений дома по определенной причине: дешевое и быстрое добавление может помочь снизить ваши счета за электроэнергию и мгновенно улучшить настроение вашего помещения днем и ночью. Кроме того, они полезны для окружающей среды. Хотя мы рекомендуем по возможности нанять электрика, диммерные переключатели — один из самых простых способов замены, которые вы можете сделать самостоятельно. Просто не забудьте выключить электричество в главном блоке предохранителей, прежде чем приступить к выполнению приведенных ниже инструкций!
Материалы:
Диммер
Отвертка с плоской головкой
Отвертка с крестообразным шлицем
Вольтметр
Инструмент для зачистки проводов
Измерительная лента
Перед отключением иглодержателей Отключите электричество
выполняя перечисленные шаги.
Диммерный переключатель Diva C.L
Lutron homedepot.com
27,86 долл. США
Диммерный переключатель Skylark C.L
Lutron homedepot.com
24,97 долл. США
Устройство для зачистки и обрезки проводов 6-1 / 4 дюйма
Klein Tools homedepot.com
11 долларов.99
Тестер напряжения Klein Tough Meter
Кляйн homedepot.com
39,95 долл. США
Удалите старый выключатель
Прежде чем дотронуться до исходного выключателя света, выключите питание на блоке предохранителей. После этого проверьте выключатель света, чтобы убедиться, что электричество отключено.
Отвинтите пластину переключателя и сохраните ее, если вы используете ее повторно.Большинство диммеров поставляются с пластиной, соответствующей новым размерам, но некоторые изготовлены для стандартных пластин. Проверьте размеры вашего нового диммера, чтобы убедиться, что он подойдет.
Откройте переключатель диммера и снимите резиновое покрытие с проводов. Освободите не менее 1–2 дюймов медного провода, чтобы обеспечить плотное прилегание к проводам стены.
Снимите старый выключатель со стены, осторожно отмотав провода от резиновой секции. Проверьте провода с помощью вольтметра, чтобы еще раз проверить уровни напряжения.
Установка однополюсного выключателя
Однополюсные выключатели — это стандартные выключатели света. Они контролируют электричество к одному источнику света. У вас есть однополюсный выключатель, если вы можете включать / выключать свет только с помощью одного выключателя. Если вы можете выключить свет с помощью переключателя, отличного от того, который вы использовали для его включения, перейдите к разделу трехпозиционного переключателя .
Однополюсные выключатели будут иметь 3 провода: провод под напряжением, провод заземления и бегунок.В старых домах может быть только горячий ввод и заземляющий провод. Если у вас меньше трех проводов, остановитесь и вызовите электрика. В старых или старинных домах может быть разная электропроводка, и для ее установки потребуется особый уход.
У вас есть старый дом с однополюсным выключателем? Размеры коробки со временем менялись. Если ваш диммер слишком велик для пространства коробки, используйте рулетку, чтобы измерить разницу. Возьмите нож для коробок, чтобы расширить пространство в гипсокартоне и приспособить новый переключатель перед установкой.
Перед тем, как продолжить, убедитесь, что электричество выключено на главном блоке предохранителей!
Подключите провод заземления к соответствующему проводу на диммере. Заземляющий провод обычно зеленого или медного цвета и должен быть подключен к нижнему центральному проводу на диммере.
Используйте пластиковый колпачок для проводов, чтобы закрепить два провода после обертывания, защитив соединение и обеспечив плотное уплотнение. Игольчатые плоскогубцы могут помочь намотать и закрепить проволоку в труднодоступных местах.
Затем подключите красный провод к проводу горячего вывода и соедините их вместе. Обычно они отмечены на стене красным, но могут быть черными и заклеены лентой или размечены.
Подключите последний черный провод к оставшемуся путевому проводу в стене, обычно отмеченному белой или черной резиной.
Отделка проволочной заглушкой.
Большинство диммеров имеют четвертый провод для подключения второго бегунка. Используйте проволочный колпачок, чтобы закрыть последний провод и предотвратить его соприкосновение с другими проводами.
Установка трехпозиционного переключателя
Трехпозиционные переключатели позволяют нескольким переключателям управлять одним и тем же источником света. Они более распространены в новых постройках, чтобы обеспечить переход в пространства с открытой концепцией, но также их можно найти в домах середины века, которые воплотили в жизнь открытую концепцию жизни.
Трехпозиционные переключатели также отмечены четырьмя проводами в настенной розетке: заземляющим проводом, проводом с горячим выводом и двумя контактами для подключения к другому переключателю или розетке.
Перед тем, как продолжить, убедитесь, что электричество выключено на главном блоке предохранителей.
Сначала подключите провод заземления к соответствующему проводу на диммере. Заземляющий провод обычно зеленый или медный и должен быть подключен к нижнему центральному проводу на диммере.
Используйте пластиковый колпачок для проводов, чтобы закрепить два провода после обертывания, защитив соединение и обеспечив плотное уплотнение.
Затем подключите красный провод к проводу горячего вывода и соедините их вместе. Обычно они отмечены на стене красным, но могут быть черными и заклеены лентой или размечены.
Подключите два черных провода (один провод может быть красным с белой полосой) к бегущим проводам в стене, обычно отмеченным белой или черной резиновым покрытием.
Отделка проволочными заглушками.
Установите новый переключатель
Вставьте провода в коробку, соблюдая осторожность, чтобы не сорвать соединения и не освободить место для коробки диммера.
Прикрутите новую коробку к стене. Закончите с включенной световой пластиной или замените старую световую пластину и затяните.
Убедитесь, что на выключателе нет мусора, и включите электричество в главном блоке предохранителей. Проверьте новый переключатель яркости, включив и выключив его, затемняйте по ходу движения. Проверьте розетки и оставшиеся выключатели света в комнате, чтобы убедиться, что розетки не были нарушены в процессе. Для 3-позиционных переключателей обязательно проверьте переключатели включения / выключения на обоих переключателях света.
Следуйте за House Beautiful на Instagram .
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.
DIY Fix для вашей квартиры: Как заменить выключатель света диммером — Midtown — New York
Диммер — это беспроигрышная ситуация: он позволяет использовать широкий диапазон света, помогает окружающей среде за счет экономии электроэнергии и снижает ваши счета за электроэнергию.
Для начала убедитесь, что ваши лампочки можно приглушить, что должно быть указано на упаковке.Если у вас есть лампы накаливания или галогенные лампы, то все в порядке. Однако большинство современных ламп малой мощности, таких как компактные люминесцентные лампы или светодиоды, не могут быть затемнены. Несколько компактных люминесцентных ламп имеют регулировку яркости, но обычно имеют очень ограниченный световой градиент и имеют тенденцию гудеть. По словам Натаниэля Гарбера, владельца Garber Hardware, семейного магазина бытовой техники, существующего с 1884 года, последние светодиодные лампы с большей вероятностью будут регулироваться яркостью, но для них требуется специальный диммер из-за меньшей мощности.
После того, как вы решили, подходит ли ваше освещение для диммера, вам нужно будет купить тот, который подходит к вашему переключателю.Большинство выключателей освещения в городе — стандартные однополюсные выключатели, то есть только один выключатель управляет одним светом.
^{DNAinfo / Rebecca Ngu}
Однако некоторые переключатели бывают двухполюсными или трехпозиционными, что означает, что два переключателя управляют одним осветительным прибором (например, переключателем вверху и внизу лестницы). Убедитесь, что вы покупаете диммер нужного вам типа. Поскольку подавляющее большинство однополюсных переключателей, мы сосредоточимся на них в этом руководстве, но если у вас есть двухполюсный или трехпозиционный переключатель, ознакомьтесь с полными инструкциями здесь.
Диммер под рукой, подойдите к коробке выключателя в вашем доме — металлической коробке в вашем доме, которая контролирует электрический поток. Отключение правильного автоматического выключателя — это мера предосторожности, которую вы всегда должны предпринимать перед тем, как приступить к домашнему электрическому проекту.
Выключите автоматический выключатель, который управляет вашим осветительным прибором. Гарбер рекомендовал включать и выключать каждый выключатель, чтобы выяснить, какой выключатель какими устройствами управляет, даже если выключатели промаркированы, для максимальной точности.
^{YouTube / The Home Depot}
Для начала открутите внешнюю стеновую пластину.
^{YouTube / The Home Depot}
Чтобы выяснить, полностью ли вы отключили электричество в своей линии, вы можете проверить провода с помощью тестера напряжения, инструкции для которого вы можете найти здесь.
^{YouTube / The Home Depot}
После того, как все будет в безопасности, открутите выключатель света от электрической коробки.
^{YouTube / The Home Depot}
Осторожно отсоедините два провода, прикрепленные к коммутатору.- Скорее всего, это сплошные медные провода, — сказал Гарбер.
^{YouTube / The Home Depot}
Если концы домашних проводов погнуты или изношены, отрежьте их с помощью инструмента для зачистки проводов. Если концы не оголены, используйте инструмент для зачистки проводов, чтобы удалить около 3/4 дюйма изолированного кожуха.
^{YouTube / The Home Depot}
К регулятору света должно быть прикреплено три провода, обычно два черных или белых и один зеленый провод.Приклейте оголенные концы черного или белого проводов к домашним проводам, которые вы только что отсоединили от выключателя. Если можете, сопоставьте провода по цвету, но если нет, вы можете, как правило, соединять провода, как хотите — порядок не имеет значения. Однако сверьтесь с вашими инструкциями, так как некоторые диммеры имеют особые требования.
^{YouTube / The Home Depot}
Навинтите прилагаемые пластиковые гайки для проводов поверх плетеных проводов для изоляции. Гарбер рекомендовал обмотать проволочные гайки изолентой, чтобы закрепить гайки более плотно.
Затем прикрепите зеленый провод, называемый проводом заземления, либо к винту заземления, либо к проводу заземления в распределительной коробке, а также навинтите гайку провода.
^{YouTube / The Home Depot}
Закрутите переключатель регулятора яркости света обратно в электрическую коробку, осторожно отодвинув пучок проводов, стараясь не ослабить сделанные вами крепления. Теперь выполните начальные шаги в обратном порядке, закрутив диммер и снова прикрепив внешнюю стеновую пластину. Включите автоматический выключатель, восстановив питание, и переместите диммер вверх и вниз.Теперь наслаждайтесь мягким романтическим освещением.
БОЛЬШЕ РУКОВОДСТВ ДЛЯ СДЕЛКИ:
► Устранение низкого давления воды в кране
► Вешивание тяжелых предметов на стены
► Крепление бегущего туалета
► Как прочистить все виды сточных вод
Как установить диммерный переключатель | Стратег
Фото: Getty Images / Lambert
com/strategist/_components/clay-paragraph/instances/ck252yaft00mgu3y6rengwrnm@published» data-word-count=»105″> Когда мы поговорили с дизайнерами и любителями о нашем рассказе о 31 малогабаритном домашнем ремонте стоимостью менее 100 долларов, Барбара Шмидт, креативный директор Studio Bstyle, была ярым сторонником диммерного переключателя.По ее словам, он обеспечивает «мгновенную изысканность». «Освещение — это великолепный особый эффект, который меняет все в комнате». И это легко установить самостоятельно. Даже новичок может рассчитывать на установку переключателя яркости менее чем за 30 минут — без необходимости посещения отделения неотложной помощи. Вот наше руководство по инструментам, которые вам понадобятся, о том, что вам нужно знать, о параметрах диммера и о том, как установить новый переключатель.
Вам понадобится отвертка с плоской головкой для винтов, которыми декоративная пластина крепится к стене, и отвертка с крестообразным шлицем для винтов, которыми переключатель крепится к электрической коробке. Этот прочный набор из семи предметов включает в себя отвертки разных размеров разных размеров. Они магнитные, что вы оцените, когда увидите крошечные размеры шурупов в пластиковой настенной пластине, сделанные в США.
Если вы хотите потратить немного меньше денег и сэкономить место в ящике для инструментов, приобретите основание для отвертки со сменными наконечниками. Он не такой прочный, как цельная отвертка, но вам не нужно беспокоиться об этом, пока вы не начнете собирать палубную мебель.
Тестер напряжения
Sperry небольшой, легкий и простой в использовании. Просто нажмите кнопку и удерживайте ее напротив того, что, по вашему мнению, может получить питание. Если он загорается, вернитесь к автоматическому выключателю и попробуйте еще раз.
Перед тем, как вы начнете покупать переключатель диммера, немного подумайте. Пройдите в комнату со светом, который вы хотите приглушить. Если только один переключатель управляет светом, вам понадобится стандартный однополюсный диммер.Если два переключателя управляют одним и тем же светом (скажем, один наверху лестницы, а другой внизу), это требует трехстороннего устройства. Затем обратите внимание на тип лампочки, которой будет управлять выключатель. Лампы накаливания и галогенные лампы работают с большинством диммеров, но если вы перешли на более экологически чистые CFL или светодиодные лампы, они могут мигать или гудеть — и, как правило, сводить вас с ума, — если вы купите не тот переключатель. (Особенно, если они не имеют специальной маркировки как регулируемые лампы.) Упаковка диммера подтверждает, что он работает с имеющимися у вас лампочками.
Шмидту нравится этот однополюсный кнопочный переключатель с перламутровыми деталями для домов в винтажном стиле, и он рекомендует сочетать его с латунной крышкой традиционного вида. Он работает с большинством типов лампочек.
Этот более современный вариант может работать с одно- или трехполюсной установкой и доступен в 25 различных цветах, если вы хотите, чтобы они соответствовали краске или обоям.
com/strategist/_components/clay-paragraph/instances/ck26cbcwt00233h62m7hd17pa@published» data-word-count=»50″> Если вы из тех, кто хочет приглушить свет своим голосом, этот универсальный переключатель работает с Amazon Alexa и Google Home (или с вашим пальцем). Вы можете снизить цену до 21 доллара, если купите упаковку из двух штук и воспользуетесь мгновенным купоном на 10%.
Эти гладкие сенсорные панели активируются простым касанием.Они работают с большинством лампочек и настроек.
Когда у вас есть выключатель и вы готовы к работе, первым делом нужно отключить свет. Подойдите к монтажной панели и включите выключатель, соответствующий комнате, в которой вы работаете. Проверьте выключатель света, чтобы убедиться, что свет больше не горит, затем дважды проверьте розетку с помощью тестера напряжения.
Вы готовы установить коммутатор. Вот как:
Отверстия для винтов, которые удерживают переключатели на месте, имеют продолговатую форму, что позволяет внести незначительные изменения, чтобы выровнять их должным образом.
Шаг 1: Большинство выключателей покрыты пластиковыми декоративными пластинами. Используйте отвертку с плоским жалом, чтобы вывернуть винты, удерживающие ее на месте. Когда вы снимите пластину, вы увидите два винта, которые удерживают переключатель напротив электрической коробки. Снимите их с помощью отвертки с крестообразным шлицем.
Шаг 2. Провода, которые подключаются к коммутатору, толстые и с трудом перемещаются. Осторожно растяните их, отведя выключатель от стены, давая себе немного места для работы.В большинстве случаев провода подключаются к коммутатору одним из двух способов: они могут быть закреплены винтами по бокам коммутатора или скручены на концах проводов, выходящих из коммутатора, и закреплены колпачками для проводов (немного пластиковые конусы, которые удерживают и защищают провода).
Для этого типа переключателя ослабьте винты на боковой стороне переключателя, затем вытащите провода.
Шаг 3. Вот где важно, какой у вас переключатель. Если это однополюсный выключатель, из стены выходят три провода (обычно красный, черный и зеленый). Вы можете отделить провода от старого переключателя — либо ослабив винты на старом переключателе, либо открутив заглушки проводов — и перейти к следующему шагу.
Если у вас трехпозиционный переключатель, будет четыре провода (обычно красный, черный, зеленый и полосатый, но не беспокойтесь, если у вас другие провода).Найдите провод, который подсоединен к черному винту на старом переключателе. Это горячий провод, по которому к выключателю подается электричество. Пометьте его куском ленты, затем отсоедините провода.
Шаг 4. Пришло время подключить провода от нового переключателя к проводам в стене.
ОДНОПОЛЮСНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
: На этом видео показан процесс. (Вы можете не обращать внимания на отрезание концов проводов. Если вам нужно их выпрямить, просто сделайте это плоскогубцами.) Подключите зеленый провод от переключателя к зеленому проводу в стене.Ваш диммер, вероятно, будет использовать для этого проволочную заглушку. (Если видно менее полдюйма оголенного провода, обнажите его с помощью инструмента для зачистки проводов.) Выровняйте оголенные части обоих проводов, наденьте на них колпачок, затем закрутите, пока он не будет плотно затянут. Осторожно потяните за каждый провод, чтобы убедиться, что он не выходит, а затем оберните его парой петель изоленты. Подключите два других провода. Неважно, что к чему подключается.
ТРЕХСТОРОННИЙ ПЕРЕКЛЮЧАТЕЛЬ: В этой части видео рассматривается трехпозиционный переключатель.Сначала подключите зеленые провода. Затем соедините два красных провода от нового переключателя с двумя проводами, которые вы не отметили лентой. (Неважно, что к какому подключается.) Наконец, соедините черный провод от переключателя с проводом, который вы пометили изолентой.
Шаг 5: Вставьте все провода обратно в отверстие, а затем вставьте переключатель после них. Это может раздражать, так как провода толстые и в коробке не так много места; поэтому, если вам нужно, аккуратно протолкните провода отверткой.
Шаг 6: Вкрутите выключатель обратно в электрическую коробку.
Шаг 7: Установите пластину на место и снова вставьте винты. Если переключатель не совмещен с пластиной, просто снимите пластину, ослабьте винты на переключателе, затем сдвиньте переключатель немного в любую сторону, затяните винты и попробуйте еще раз.
Шаг 8: Снова включите питание.
получить информационный бюллетень стратега
Действительно хорошие предложения, умные советы по покупкам и эксклюзивные скидки.
Условия использования и уведомление о конфиденциальности Отправляя электронное письмо, вы соглашаетесь с нашими Условиями и Уведомлением о конфиденциальности и получаете от нас электронную переписку.
Strategist разработан, чтобы предлагать наиболее полезные, экспертные рекомендации по покупкам в обширном ландшафте электронной коммерции. Некоторые из наших последних достижений включают в себя лучших средств для лечения акне , чемоданов на колесиках , подушек для бокового сна , естественных средств от беспокойства и банных полотенец .Мы обновляем ссылки, когда это возможно, но учтите, что срок действия предложения может истечь, и все цены могут быть изменены.
Шесть вещей, которые следует учитывать перед установкой собственных диммерных переключателей
(Фото из общественного достояния)
Выключение света может сделать комнату более уютной и привлекательной или сделать ее более комфортной для просмотра фильма.Возможно, вы захотите уменьшить блики в комнате, когда впервые встаете с постели.
Если в вашей комнате много яркого света от люстр или других светильников, можно использовать диммеры для увеличения или уменьшения этой яркости, что позволит сэкономить электроэнергию.
При необходимости вы даже можете установить диммеры более чем на один выключатель света.
Вы можете установить диммер самостоятельно, если раньше работали с электричеством, но если вас не устраивает этот процесс, вам следует нанять лицензированного электрика.
Если вы хотите решить эту задачу самостоятельно, вот шесть вопросов, которые следует рассмотреть, прежде чем отправиться в магазин товаров для дома
Отключить электричество
Перед началом работы всегда необходимо отключить электричество от переключателя, на котором вы устанавливаете диммер, а затем снять защитную пластину переключателя или переключателей, открутив винты, удерживающие пластины на месте.
После этого вы также должны проверить провода детектором напряжения, чтобы убедиться, что питание отключено.
Переключение может быть простым!
Установить диммерный переключатель легко, если вы просто заменяете текущий однополюсный переключатель на другой и не меняете типы ламп, которые вы используете.
Вы можете купить новый переключатель, как и старый, затем отсоединить провода от старого переключателя и подключить провода к новому диммеру в тех же местах.
… Или нет
Если ваш дом был построен до начала 1990-х годов, ваша старая стандартная распределительная коробка может оказаться недостаточно большой для нового переключателя освещения.
Не пытайтесь втиснуть новый переключатель в слишком маленькое пространство. Установите распределительную коробку большего размера.
Вот что вам нужно
Однополюсный диммер необходим, если в комнате есть только один выключатель. Вам понадобится трехпозиционный диммер для двух положений переключателя и четырехпозиционный диммер, когда у вас есть три положения переключателя.
Достаточно мощности?
Проверьте номинальную мощность приобретаемого вами диммерного переключателя — большинство из них может выдерживать мощность 600 Вт.
Подсчитайте количество лампочек в вашем приборе и запишите мощность каждой лампочки, чтобы определить максимальную мощность, которую должен контролировать ваш новый выключатель.
Разные переключатели для разных ламп
Если в вашем осветительном приборе используются лампы накаливания и галогенные лампы, вы можете использовать обычные диммерные переключатели. Но если вы покупаете светодиоды или КЛЛ, купите специальные регулируемые лампы и используйте электронный диммер.
Для получения дополнительных советов домовладельцев, советов и видеороликов о домашних делах, а также информации обо всех проектах, связанных с вашим домом, домом, замком или хижиной, посетите крупнейшую в Аризоне коллекцию советов и информации для домовладельцев DIY на сайте RosieontheHouse.com.
А если вам нужен качественный подрядчик, которому вы можете доверять, посетите наш список лучших подрядчиков и поставщиков услуг в Аризоне для проектов по благоустройству дома на RosieontheHouse.com — самой надежной реферальной сети в Аризоне.
Подключайтесь к KTAR каждую субботу утром с 7 до 11 часов, чтобы увидеть трансляцию Rosie on the House!
Руководство по установке диммерного переключателя
Когда дело доходит до освещения двойного назначения, диммерные переключатели могут быть очень полезным инструментом, если вы все сделаете правильно.Установка диммера в вашем доме может помочь вам сэкономить энергию и изменить настроение в зависимости от атмосферы, которую вы хотите создать. Диммерные переключатели становятся все более популярными, так как домовладельцам нравится возможность регулировать ситуацию с освещением.
Если вы думаете об установке диммера самостоятельно, вот удобное руководство, которое покажет вам пошаговый процесс.
Ингредиенты
Оборудование
Отвертка с крестообразным шлицем
Отвертка шлицевая
Инструмент для зачистки проводов
Длинногубцы
Кусачки
Тестер напряжения
Изолента
Гайки соединителя проводов
Крышка панели переключателей или настенная панель
Диммерный переключатель
Некоторые меры предосторожности перед запуском
Не забудьте выключить розетку, переключив блок автоматического выключателя или предохранитель, который управляет этой конкретной зоной дома, в положение ВЫКЛ.Это исключает возможность получения серьезных травм или поражения электрическим током.
Переведите выключатель света в положение ВЫКЛ. И проверьте его с помощью тестера напряжения, который может определить паразитное напряжение и указать, что один или несколько источников питания не отключены должным образом.
Pro Совет. Диммерные переключатели совместимы не со всеми люминесцентными лампами. Из-за колебаний напряжения вам необходимо убедиться, что ваши компактные люминесцентные лампы (КЛЛ) должны иметь маркировку «регулируемая яркость» для безопасного использования с переключателем яркости.Использование нерегулируемых CFLS с вашим диммерным переключателем может представлять высокий риск перегрева и возможность электрического возгорания, поэтому, если вы не уверены, подходит ли ваша лампа CFL для диммера, лучше заменить их лампами накаливания или КЛЛ с пометкой «диммируемая».
Избегайте использования стандартного диммерного переключателя с любыми потолочными вентиляторами, потому что неравномерность токов энергии может легко вывести из строя двигатель вентилятора.
Как выбрать, какой диммер использовать
Важно выбрать диммер с правильным типом нагрузки, который соответствует напряжению вашего источника освещения.Напряжение вашего источника освещения определяется мощностью лампы, которую обычно можно найти, открутив лампу и считывая ее основание, или ища маркировку внутри порта светильника.
Размер: размеры пластины переключателя диммера такие же, как у стандартных перекидных переключателей: 5 на 3,5 дюйма для одного переключателя, 5 на 4,625 дюйма для двойного переключателя и аналогичные соотношения сторон для вариантов с тройным и несколькими переключателями.
Переключатели: Переключатели диммера бывают либо скользящими вверх-вниз, либо круглыми ручками-колесиками, и обычно сопровождаются стандартным переключателем включения-выключения.Вы можете подобрать стиль, который подойдет к вашему интерьеру, от традиционных до современных, цветных, нейтральных оттенков, до тумблеров и сенсорных.
Светильники с линейным напряжением: если вы планируете затемнять светильник с линейным напряжением (120 вольт или 1800–2200 люмен), вы сможете использовать стандартный диммерный переключатель и использовать стандартные лампы накаливания, галогенные или ксеноновые лампы.
Светильники с нелинейным напряжением: Если ваш источник света не является сетевым напряжением, большинство производителей укажут, какой специальный переключатель диммера требуется для этого устройства, например, магнитный низковольтный, электронный низковольтный, электронный флуоресцентный или светодиодный диммер.
Совет
Pro: вы также можете приобрести универсальный диммер, который подходит для всех типов лампочек.
Конфигурация опоры
: Конфигурация опоры может использоваться для управления более чем одним светом, в зависимости от ваших предпочтений.
Стандартный однополюсный выключатель имеет по одному выключателю на светильник и работает со стандартным диммером.
Трехпозиционный полюс имеет два разных переключателя для каждой лампы или группы освещения и требует трехпозиционного диммера.
Четырехсторонние полюса имеют более двух переключателей, управляющих одним и тем же светом или группой огней, и для них тоже требуются специальные диммеры.
При покупке диммеров обязательно прочтите подробную информацию об их продукте, чтобы убедиться, что вы выбрали переключатель, совместимый с вашей домашней конфигурацией.
Начало работы
Независимо от того, устанавливаете ли вы одностороннюю или трехстороннюю опору, вы начинаете с отвинчивания имеющейся пластины переключателя и осторожно оттягиваете переключатель от стены, чтобы получить доступ к проводам позади нее. Не начинайте работу с этими проводами, пока не проверите напряжение под напряжением с помощью тестера напряжения.
С помощью тестера напряжения
Измерители напряжения
имеют светодиодный индикатор, который загорается, чтобы убедиться, что устройство работает. Прикоснитесь металлическим наконечником датчика вашего тестера напряжения к оголенной области провода или винта, который находится в непосредственном контакте с вашими проводами, чтобы получить показания. Если вы используете бесконтактный измеритель напряжения, вы также можете снимать точные показания, прикоснувшись кончиком измерителя к проводу в резиновом кожухе. Если показания высокие (где-то от 1,5 до 1000 вольт), а светодиодный индикатор горит красным, вы, вероятно, выключили не тот переключатель в блоке прерывателя.Не начинайте работу, пока не найдете и не отключите цепь, связанную с вашим выключателем. Если показания равны нулю или ниже 1 вольт, можно продолжать.
Установка штатного однополюсного диммера
Сделайте снимок или тщательно промаркируйте провода, когда они подключены к существующему коммутатору, чтобы вы могли их отслеживать.
Отсоедините общий провод заземления (зеленый или неизолированный медный провод), который обычно удерживается винтом на распределительной коробке.
Примечание: если вы заменяете существующий переключатель диммера, вам может потребоваться просто отвинтить и снова закрепить гайки, соединяющие все комплекты проводов, вместо того, чтобы отсоединять их в основании распределительной коробки. В противном случае используйте отвертку с крестообразным шлицем, чтобы ослабить винт и развернуть заземляющий провод.
Затем отсоедините провод отключения питания, идущий к осветительной арматуре, нажав на фиксатор в соответствующем гнезде с помощью отвертки с плоской головкой. Этот провод должен легко высвободиться при нажатии небольшого внутреннего зажима.Это приспособление также известно как скользящее соединение.
Таким же образом отсоедините провод питания.
Подсоедините провод заземления к точке винтового соединения на задней панели вашего нового переключателя освещения.
Оберните провод вокруг винта, затем затяните винт, чтобы имитировать исходный метод подключения.
Подключите провод «подачи питания», вставив его в порт для координирующего скользящего соединения, убедившись, что он полностью вставлен так, чтобы оголенный конец провода соприкасался с передней металлической пластиной.Таким же образом подключите провод отключения питания.
Установите на место распределительную коробку и панель переключателя с помощью отвертки с головкой Philips.
Установка трехполюсного диммера (т. Е. Двухполюсного)
Начните с удаления винтов, которые удерживают пластину переключателя и распределительную коробку, чтобы вы могли получить доступ к проводам на задней стороне распределительной коробки.
Оберните небольшой кусок изоленты вокруг провода с надписью «общий», обычно черного цвета, чтобы пометить его на будущее.
Полностью удалите существующий коммутатор, отсоединив все провода в точках их крепления на задней части коробки. Если это быстросъемные скользящие насадки, вы можете просто вставить отвертку с плоской головкой, и они высвободятся. Если это винтовые крепления, ослабьте винты и размотайте провод.
Затем прикрепите медный или зеленый провод заземления от коробки к зеленому проводу заземления, подключенному к вашему новому трехпозиционному переключателю освещения. Обязательно снимите примерно 0,75 дюйма резинового кожуха с соединительных концов обоих проводов, чтобы обеспечить легкое скручивание и надежное соединение.
Поверните провод по часовой стрелке и накройте гайкой для проводов, чтобы закрыть оголенные концы и закрепить соединение.
Используя тот же метод, подключите черный провод диммера к общему проводу, который вы ранее пометили изолентой. Обязательно удалите ленту.
Присоедините провод нагрузки к красному проводу, а оставшийся провод к последнему общему проводу в стене. Замените все винты и пластину переключателя, затем включите автоматический выключатель и проверьте переключатель.
Что нужно знать о работе с проводами
Дома, построенные или реконструированные после 1940-х годов, имеют стандартный цветовой код проводов, чтобы упростить процесс идентификации проводов.Обычно красные провода — это вторичные провода под напряжением, подключенные к цепи 220 В, а черные провода — это другой тип «горячего» провода, который может служить линиями подачи и вывода питания. Зеленые провода — это провода заземления, которые действуют как закалочные агенты для регулирования заряда. Белый и серый провода — это нейтральные провода, используемые для соединения элементов в цепи и балансировки напряжения нагрузки. В некоторых случаях вы также можете увидеть синие, желтые или другие цветные провода, используемые для специальных целей, чтобы указать альтернативное использование проводов.Независимо от цвета, тестер напряжения по-прежнему должен быть вашим основным инструментом для определения проводов под напряжением.
Если это ваш первый опыт работы с электрическими соединениями в вашем доме, вы можете потратить немного времени на то, чтобы освежить свое понимание того, как работает электрическая цепь. Как только вы поймете основы, установка диммера самостоятельно может помочь вам сократить расходы и время, затрачиваемое на электрика.
Знание того, как работать с проводами, действительно может пригодиться при замене поврежденных выключателей света или периодическом обновлении выключателей.
Но как только вы это сделаете, вы будете спать намного лучше, зная, что вы можете установить свой собственный переключатель диммера и создать план освещения, который удовлетворит все ваши потребности.
* Официальное уведомление: содержание Destination Lighting предназначено только для информации. Настоятельно рекомендуется проконсультироваться со специалистом, прежде чем приступать к каким-либо проектам освещения или электромонтажа. Компания не несет ответственности за неправомерное использование ее содержания.
Лучшие варианты диммеров для домашнего освещения в 2021 году
Фото: amazon.com
Простая замена стандартного выключателя света на регулятор яркости может изменить обстановку в вашем доме. Регулируя интенсивность освещения, вы можете создать идеальное настроение для романтического ужина, вечера за просмотром любимого телешоу или семейного ужина в интимной обстановке на кухне.
Лучшие диммерные переключатели выводят ваши варианты освещения за пределы яркого стадиона и вариантов кромешной тьмы, которые дает вам стандартный переключатель, позволяя вам выбрать золотую середину где-то между ними.Эти устройства бывают разных стилей, от традиционных тумблеров до обтекаемых тумблеров.
Некоторые высокотехнологичные опции связаны со смартфонами и голосовыми помощниками, такими как Alexa и Google Home, что позволяет управлять освещением с помощью голосовых команд. Интеллектуальные диммерные переключатели также управляют несколькими источниками света одновременно, что позволяет вам программировать различное освещение настроения.
Менее чем за 30 минут домашние мастера могут легко установить эти высокотехнологичные переключатели, используя всего лишь отвертку.Читайте дальше, чтобы узнать больше о том, как диммерные переключатели могут повысить универсальность освещения в вашем доме и почему представленные ниже модели являются одними из лучших на рынке.
ЛУЧШИЙ В ЦЕЛОМ: Lutron Ariadni / Toggler LED + Dimmer
RUNNER UP: CLOUDY BAY in Wall Dimmer Switch
BEST IN TECH: TREATLIFE TS Smart Dimmer Switch
UNIVLVAL UNIVLITON Toggle Slide Универсальный диммер
BEST 3 WAY: Lutron Diva LED + Dimmer
BEST 4 WAY: ZOOZ Z-Wave Plus S2 Настенный диммерный переключатель
НАИЛУЧШЕЕ МУЛЬТИ-МЕСТОПОЛОЖЕНИЕ: Lutron Maestro LED + Dimmer
IN: GE Enbrighten Z-Wave Plus Smart Dimmer Plug-In
ТАКЖЕ РАССМАТРИВАЕТ: Maxxima 3-позиционный / однополюсный диммерный переключатель
ТАКЖЕ УЧИТЫВАЙТЕ: TanTan Gosund Smart Dimmer Switch
Фото: amazon.com
Типы диммерных переключателей
При покупке диммерного переключателя важно понимать различные типы, доступные на рынке. Вы хотите убедиться, что покупаете тот, который совместим с осветительным прибором, которым он будет управлять.
Однополюсные диммеры
Полюс переключателя относится к количеству клемм, которые у него есть. Однополюсный диммерный переключатель имеет две клеммы, которые включают или выключают одну цепь. Этот тип переключателя не будет работать с освещением, управляемым из более чем одного места, например, для освещения холла с переключателем внизу лестницы и другим вверху лестницы.
3-х и 4-х позиционные диммеры
3-х позиционные диммеры имеют три клеммы, а четырехпозиционный переключатель имеет четыре клеммы. Эти дополнительные клеммы позволяют включать в цепь больше переключателей. Например, вам нужен трехпозиционный диммер для управления светом с помощью двух переключателей. Свет, управляемый тремя переключателями, требует 4-х позиционного диммера. При использовании 3-х или 4-х позиционного переключателя диммера в цепи должен быть только один переключатель диммера.
Многопозиционные диммеры
В отличие от обычных диммерных переключателей, многопозиционный диммерный переключатель позволяет вам иметь несколько регуляторов диммирования в одной цепи в более чем одном месте.Этот тип диммера работает с 3-позиционными переключателями, другими совместимыми переключателями диммера, пультами дистанционного управления и системами умного дома. В этой настройке любое устройство в цепи может управлять интенсивностью света. Это хороший вариант, если вы используете интеллектуальный диммер для добавления голосового управления к освещению, но также хотите использовать ручной переключатель затемнения. К многопозиционному диммеру можно подключить до девяти дополнительных диммеров. Этот тип диммера включает в себя ручной выключатель и регулятор яркости на переключателе.
Вставные диммеры
Вставные диммеры позволяют добавить функцию затемнения к лампам и другим осветительным приборам, которые подключаются к стандартной розетке на 115 В. Этот тип диммера подключается к стандартной розетке. Когда вы подключаете лампу к диммеру, вы можете затемнить лампу, подключив устройство через Bluetooth к смартфону, Alexa или другому интеллектуальному устройству. После подключения вы можете использовать голосовую активацию для управления освещением.
Что следует учитывать при выборе лучшего диммерного переключателя
Принцип работы переключателя, тип используемой лампы и ее мощность — это всего лишь несколько вещей, которые вам нужно знать о вашем доме и ситуации с освещением, прежде чем вы сможете определить какой диммерный переключатель соответствует вашим потребностям.
Стиль управления
Существует множество вариантов управления диммером.
Поворотный: Поворотный диммер имеет круглую ручку, которую вы нажимаете, чтобы включить или выключить свет, и вращайте, чтобы отрегулировать его интенсивность.
Toggle: Этот тип выглядит как стандартный переключатель и включает небольшой ползунок рядом с переключателем, который затемняет свет.
Перекидной переключатель: Благодаря широкой плоской кнопке включения / выключения, которая «качается» вкл / выкл в зависимости от того, какой конец вы нажимаете, этот тип переключателя предлагает более сдержанный и современный вид.Как и в случае с тумблером, небольшой ползунок рядом с кнопкой регулирует интенсивность света.
Tap: Диммерный переключатель состоит из небольшой плоской панели, на которую вы нажимаете пальцем, чтобы включить или выключить свет. Небольшой тумблер сбоку от панели позволяет приглушить свет.
Селектор сцены: Этот тип диммера позволяет вам управлять всем освещением в одной комнате с помощью одного диммера, создавая многослойное освещение для различных образов или сцен в соответствии с различными видами деятельности, от сна до приготовления ужина.
Тип лампы
Диммеры работают с лампами накаливания, галогенными, светодиодными и CFL лампами; однако вам необходимо убедиться, что используемые вами лампы совместимы с диммерами. В то время как большинство ламп накаливания и галогенные лампы будут работать с переключателем диммера, не все лампы LED или CFL будут работать.
Убедитесь, что вы используете диммерную лампу LED или CFL; в противном случае вы можете получить мерцание или жужжание при более низкой интенсивности. Использование стандартной лампы КЛЛ с диммером сократит срок службы лампы и может повредить диммер.
Светодиодные и CFL-диммерные лампы обеспечивают отличную энергоэффективность и хорошо работают с диммером. Недостаток в том, что у них может быть не такой низкий диапазон, как у ламп накаливания. Лампы CFL, например, тускнеют только примерно до 20 процентов от их общего светового потока. Светодиоды будут тускнеть только примерно до 30 процентов, но некоторые диммеры, разработанные специально для светодиодов, предлагают больший диапазон.
Лампы накаливания обладают отличными затемняющими свойствами, что позволяет регулировать их яркость до очень низкого уровня. Обратной стороной является то, что они намного менее энергоэффективны и выделяют значительное количество тепла.
Мощность
Перед покупкой диммерного переключателя сначала определите допустимую мощность в мощности. Все диммерные переключатели имеют номиналы, которые указывают на их максимальную мощность в ваттах. Например, диммер мощностью 250 Вт для светодиодов и 600 Вт для ламп накаливания может работать с 50 светодиодными лампами мощностью 5 Вт или 10 лампами накаливания мощностью 60 Вт. Обязательно рассчитайте общую мощность светильников, находящихся в помещении, которое будет регулировать диммер, и убедитесь, что диммер выдерживает нагрузку.
Smart Technology
Добавьте свет в растущий список вещей, которыми вы можете управлять с помощью смартфона. Умные диммеры могут подключаться к устройствам iOS, Alexa, Google и Android, что позволяет управлять освещением со своего телефона с помощью голосовой команды, не вставая с дивана или даже за сотни миль. Вы также можете использовать эту технологию для автоматического увеличения или уменьшения яркости освещения в зависимости от времени суток.
Установка
Хотя это может показаться сложной задачей, установка собственного диммера относительно проста и не требует ничего, кроме отвертки.Большинство диммерных переключателей поставляются с подробными инструкциями о том, как подключить новый диммерный переключатель после того, как вы удалили старый.
Как и всегда, когда вы работаете с электричеством, очень важно соблюдать определенные протоколы безопасности. Всегда отключайте прерыватель цепи, в которой вы будете работать, чтобы исключить риск поражения электрическим током.
Наши фавориты
Ищете ли вы интеллектуальный диммер или диммер с трехпозиционным переключателем, у вас есть отличный выбор для вашего дома.
Фото: amazon.com
Этот диммер от Lutron оснащен тумблером, который позволяет подключать светодиодные лампы мощностью до 150 Вт. Его можно использовать как однополюсный диммер для однокнопочного освещения или как трехпозиционный диммер для освещения, которое работает от двух выключателей.
Так как переключатель отделен от регулятора яркости, ползунковый переключатель можно легко предварительно настроить на яркость света, которая вам подходит.
Этот диммер содержит регулятор под крышкой пластины, который позволяет точно настроить диапазон диммера.Диммер Lutron, способный управлять одновременно до 17 лампочек, является отличным вариантом для комнат со встроенным освещением, в которых несколько осветительных приборов подключены к одной цепи.
Фото: amazon.com
Если вы ищете элегантный диммер, который не привлекал бы к себе внимания, обратите внимание на диммерный переключатель CLOUDY BAY, дизайн которого выполнен в рокерном стиле, который легко вписывается в любую комнату. .
Диммер имеет мощность 600 Вт для ламп накаливания и 150 Вт для светодиодов и КЛЛ с регулируемой яркостью.Небольшой ползунок под переключателем позволяет предварительно настроить свет на заданный уровень, избавляя от необходимости регулировать свет каждый раз, когда он включается.
Диммер CLOUDY BAY работает как однополюсный диммер или как трехпозиционный диммер для осветительных приборов, управляемых двумя переключателями. Диск регулировки позволяет точно настроить диапазон диммера, устраняя мерцание на более низких уровнях.
Фото: amazon.com
В дополнение к стандартным функциям затемнения этот интеллектуальный переключатель от TREATLIFE имеет множество других функций.В сочетании с Alexa или Google Assistant он позволяет управлять освещением с помощью голосового управления.
TREATLIFE — кнопочная панель с ручным регулированием яркости и светодиодной подсветкой, которая поможет вам легко найти выключатель в темноте. Этот переключатель имеет мощность 150 Вт для светодиодов и КЛЛ с регулируемой яркостью и 400 Вт для ламп накаливания.
Диммер также может управлять потолочными вентиляторами, а если вы уезжаете в отпуск, вы можете запрограммировать его на включение и выключение света в произвольное время.
Фото: amazon.com
Диммирование CFL-ламп может быть непростым делом. Лампы CFL изо всех сил пытаются оставаться горящими, когда они уменьшены до низкого уровня, и им может потребоваться до минуты, чтобы достичь полной яркости. Этот универсальный диммерный переключатель от Leviton включает в себя стартер для ламп CFL, который помогает плавно снижать яркость ламп этого типа до более низкого уровня.
Leviton также позволяет точно настроить диапазон для оптимального использования как со светодиодными, так и с CFL лампами, чтобы устранить мерцание или жужжание. Имея нагрузочную способность 300 Вт для КЛЛ и светодиодных ламп и 600 Вт для ламп накаливания, Leviton может работать как трехпозиционный, так и однополюсный диммер.
Фото: amazon.com
Благодаря технологии LED + гладкий современный диммерный переключатель Lutron позволяет снизить яркость светодиодных ламп до 5 процентов. Он оснащен кулисным переключателем с небольшим фейдером, расположенным сбоку.
Диммер Lutron имеет мощность 150 Вт для светодиодов и 600 Вт для ламп накаливания и галогенных ламп. Поскольку в него можно установить до 17 ламп одновременно (даже разные типы ламп), этот диммер может стать отличным вариантом для комнат с встроенным освещением.
Фото: amazon.com
Когда вы добавляете диммер к свету, который управляется тремя отдельными переключателями света, вам понадобится 4-позиционный переключатель. Этот диммер с отводом от ZOOZ работает как трех- или четырехпозиционный переключатель, что позволяет устанавливать его в цепях с тремя переключателями. Он имеет изящный низкопрофильный дизайн с небольшим светодиодом для видимости в ночное время.
Замечательной особенностью ZOOZ является то, что вы можете дважды нажать кнопку, чтобы включить свет на полную яркость; одно нажатие вернет свет на прежний уровень.Когда он соединен с интеллектуальным концентратором, таким как Z-Wave, этим коммутатором можно управлять голосом с помощью Alexa.
Диммер ZOOZ имеет максимальную нагрузку 100 Вт для светодиодов и 300 Вт для ламп накаливания. Для установки не требуется ничего, кроме отвертки.
Фото: amazon.com
Обладая впечатляющим набором пользовательских функций, диммер Lutron работает вместе с другими продуктами Lutron для управления освещением, включая диммеры, переключатели и датчики присутствия. Его переключатель в виде касания позволяет приглушать свет или выбирать различные предустановленные уровни освещенности.Примечательно, что это один из редких диммеров, который позволяет пользователям управлять разными типами света в одной цепи.
В Lutron есть светодиодные фонари, которые помогут вам найти выключатель в темноте, и его можно запрограммировать таким образом, чтобы свет включался и выключался, давая вашим глазам время на настройку или позволяя вам добраться до кровати до того, как свет погаснет. Этот диммер имеет максимальную мощность 150 Вт для светодиодных и CFL-ламп и 600 Вт для ламп накаливания и галогенных ламп.
Фото: amazon.com
Получите возможность управлять освещением с помощью голоса с помощью этого подключаемого диммера от GE.Настройка проста. Просто подключите этот диммер к стандартной 15-вольтовой розетке, а затем подключите лампу или источник света к диммеру.
Подключите диммер к Alexa или Google Assistant, и вуаля, у вас есть голосовое управление освещением. Плагин GE также совместим с концентраторами, сертифицированными Z-Wave.
Возможно, лучше всего то, что вы можете запрограммировать этот диммер на выключение и включение (или изменение их яркости) в запланированное время. Изделие совместимо с регулируемыми CFL и светодиодными лампами мощностью до 100 Вт, а также с лампами накаливания и галогенными лампами мощностью до 600 Вт.
Фото: amazon.com
Maxxima — отличный способ превратить ваш выключатель света в диммер без ущерба для бюджета. Он работает как с трехполюсным, так и с однополюсным светильником. Этот переключатель совместим как с лампами накаливания, так и со светодиодами и имеет максимальную мощность 600 Вт для ламп накаливания и 150 Вт для светодиодов.
Благодаря большому ползунковому переключателю для регулировки яркости и маленькому кулисному переключателю, который включает и выключает свет, Maxxima очень проста в эксплуатации.Он имеет синий светодиодный индикатор, который позволяет узнать, включен или выключен переключатель. Дисковый переключатель под крышкой позволяет регулировать диапазон диммера для включения светодиодных ламп. Доступный в различных оттенках, включая белый, миндальный и черный, этот диммер легко сочетается со многими стилями домашнего декора.
Фото: amazon.com
Добейтесь совершенства в домашнем освещении с помощью этого набора из четырех интеллектуальных диммеров WiFi. Этот высокотехнологичный диммер подключается к Alexa или Google Home, чтобы дать вам голосовое управление освещением.Используйте смарт-устройство, чтобы регулировать освещение, где бы вы ни находились. Кроме того, вы можете отрегулировать его вручную с настенной панели или с помощью прилагаемого пульта дистанционного управления.
Эти четыре однополюсных диммерных переключателя работают как группа, позволяя создавать и планировать сцены для различных действий и времени дня. Каждый диммер имеет мощность 150 Вт для светодиодных ламп и 400 Вт для ламп накаливания.
Часто задаваемые вопросы о диммерных переключателях
Если у вас все еще есть вопросы о диммерных переключателях, читайте дальше, чтобы узнать, как они устанавливаются и сэкономят ли они деньги на электроэнергии.
В. Экономят ли диммеры электроэнергию?
Диммеры экономят электроэнергию за счет уменьшения количества энергии, подаваемой на лампочку, что позволяет ей работать с меньшим энергопотреблением. Эта более низкая выходная мощность также снижает нагрузку на лампу, что продлевает срок ее службы.
В. Можно ли включить диммер?
Вы не можете поставить какой-либо свет на диммер. Вам необходимо проверить совместимость переключателя диммера, чтобы убедиться, что он может выдерживать мощность имеющейся у вас лампы.Светодиодные и CFL-лампы также должны быть совместимы с диммером, чтобы правильно работать с диммером.
В. Как подключить диммер?
После того, как вы сняли старый диммер, распрямите оголенные провода, чтобы их можно было прикрепить к новому диммеру. Подключите к коробке неизолированный медный или зеленый провод заземления. Подключите домашние провода, которые могут быть черными, красными или белыми, к проводам от блока диммера с помощью соединителей, убедившись, что оголенный провод не оголен.
В.Как заменить диммер?
Для начала отключите питание переключателя света, выключив автоматический выключатель в блоке предохранителей. Затем открутите и снимите пластину переключателя. Используйте тестер напряжения, чтобы убедиться, что по проводам нет питания. Выкрутите переключатель диммера из распределительной коробки и вытащите его. Снимаем провода со старого переключателя.
Zooz Z-Wave Plus Диммерный выключатель света ZEN22 VER 4.0
Доступный интеллектуальный диммер
ОСОБЕННОСТИ ПРОДУКТА
Ручное и беспроводное управление со смартфона или компьютера (при синхронизации с контроллером шлюза Z-Wave)
Прямое 3-стороннее решение : подключается к существующему переключателю света для 2-точечного управления, специальный вспомогательный переключатель не требуется! (Требуется нейтральный провод, управление вкл. / Выкл. Только от ведомого переключателя, используйте в 4-канальном режиме, только если прямое подключение к нагрузке и линии находятся в одной коробке)
Управление сценами на выбранных концентраторах
НОВИНКА ВЕР.4.0: Нет вкладок радиатора, одинаковая мощность; режим ночной лампы: нажмите вниз при выключении, чтобы включить низкую яркость
Двойное касание для полной яркости
Полностью регулируемая скорость разгона
Белый (других цветов нет)
Расширенная совместимость со светодиодными лампами — работает с большинством популярных светодиодов с регулируемой яркостью (включая Cree, Ecosmart, Philips, GE, Sylvania, Sunco и др. НЕ СОВМЕСТИМ с лампами LUMINUS, LITHONIA ИЛИ FEIT ).
Быстрые отчеты о состоянии на ваш хаб при ручном управлении
Возможность расширенной автоматизации и ассоциации с другими устройствами Z-Wave — планирование пользовательских сцен и событий
Модернизированный чип серии Z-Wave Plus 500 для более надежного и быстрого беспроводного подключения
Встроенный повторитель сигнала для более надежной сети Z-Wave
Синий светодиодный индикатор, помогающий определить местонахождение переключателя в темноте (теперь настраивается прямо с переключателя!)
Подходит для лицевой панели стандартного размера для одно- и многобаночной установки (лицевая панель в комплект не входит)
внесены в списки ETL и сертифицированы Z-Wave Plus
Гарантия 1 год
ПРИМЕЧАНИЕ. Требуется контроллер шлюза Z-Wave — продается отдельно.
КАК ЭТО РАБОТАЕТ
Представьте, что вы, не вставая с дивана, настраиваете идеальное освещение для ночного кино и используете свой смартфон для удаленного управления освещением по всему дому. Диммерный переключатель ZEN22 дает вам все это и даже больше — просто замените текущий диммерный переключатель на ZEN22 и включите его в свою сеть Z-Wave. В зависимости от вашего контроллера вы также можете связать коммутатор с другими устройствами Z-Wave для расширенной домашней автоматизации.
Диммер можно подключить с помощью трехполосного решения Direct от Zooz.Он подключается к имеющемуся трехпозиционному переключателю включения / выключения до тех пор, пока нейтральный провод присутствует в обеих распределительных коробках. Просто подключите диммер Zooz и подключите второй переключатель согласно схеме в руководстве. Подчиненный переключатель обеспечивает только включение / выключение, в то время как вы можете регулировать яркость с помощью диммера Zooz или приложения для умного дома. Статус сообщается мгновенно, независимо от того, включаете ли вы свет с помощью главного или подчиненного переключателя.
Создайте график освещения, соответствующий вашей жизни — запрограммируйте свет в детской комнате на затемнение вечером или настройте яркость, как только вы войдете в комнату.С обновленным чипом серии 500 и встроенным повторителем сигналов вы всегда можете рассчитывать на надежное и быстрое соединение. Для удобного ручного управления он оснащен сенсорным переключателем, который позволяет включать или выключать свет или возвращаться к оптимальному уровню освещения.
УСТАНОВКА
Перед началом процесса установки убедитесь, что нагрузка, которую вы собираетесь подключить, не превышает 600 Вт для ламп накаливания или 150 Вт для DIMMABLE CFL или LED. Сначала проверьте свою проводку и убедитесь, что у вас есть все следующее в вашей распределительной коробке: нагрузка (чаще всего черная), линия (чаще всего черная), нейтраль (чаще всего белая) и заземление (чаще всего зеленая).

Если вам неудобно определять схему проводки и выполнять установку, обратитесь к лицензированному электрику.
Вот несколько полезных советов по установке:
Убедитесь, что монтажная коробка, на которую вы собираетесь установить коммутатор, имеет нейтральный провод — вы не сможете правильно подключить переключатель ZEN22 без нейтрального провода.
В отличие от обычных электрических переключателей, переключатели Z-Wave требуют, чтобы определенные провода были подключены точно так, как указано — провода линии и нагрузки нельзя поменять местами, как это часто случается с самыми опытными электриками.
Диммеры
Z-Wave лучше всего работают с лампами накаливания и высококачественными светодиодными лампами DIMMABLE с мощностью нагрузки не менее 15 Вт.
Как включить диммер Z-Wave Plus в сеть умного дома?
1. Поднесите концентратор шлюза Z-Wave или контроллер как можно ближе к коммутатору
2. Переведите контроллер Z-Wave в режим включения
3. Быстро коснитесь ВЕРХНЕЙ лопатки переключателя 3 раза очень быстро, чтобы завершить включение процесс
4. Новое устройство диммера (или многоуровневого переключателя) появится в списке устройств вашего контроллера
ПРИМЕЧАНИЕ. Используйте специальную схему из руководства для подключения переключателя в трехпозиционном режиме к обычному электрическому переключателю, если вы хотите управлять одним светом с помощью 2 переключателей.
РАБОТАЕТ С
ПРИМЕЧАНИЕ: Если вы не видите свой контроллер Z-Wave в списке выше, свяжитесь с нами перед покупкой этого продукта. НЕ ПОДДЕРЖИВАЕТСЯ VIVINT.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Частота Z-волны: 908,42 МГц (США)
Питание: 120 В переменного тока, 60 Гц
Максимальные нагрузки: лампа накаливания 500 Вт, светодиод 150 Вт
Диапазон: до 100 футов прямой видимости
Рабочая температура: 0-40 ° C (32-104 ° F)
Установка и использование: только внутри помещений
РЕСУРСЫ
Загрузите руководство для диммерного переключателя Zooz Z-Wave Plus ZEN22 VER 4.
