Драйвер в светодиодной лампе что это: Драйвер светодиодной лампы: что это такое и какие есть виды?

Содержание

Драйвер светодиодной лампы: что это такое и какие есть виды?

Важной частью любой светодиодной лампы является драйвер. От его структуры и качества зависит продолжительность работы лампы и её устойчивость к перепадам напряжения.

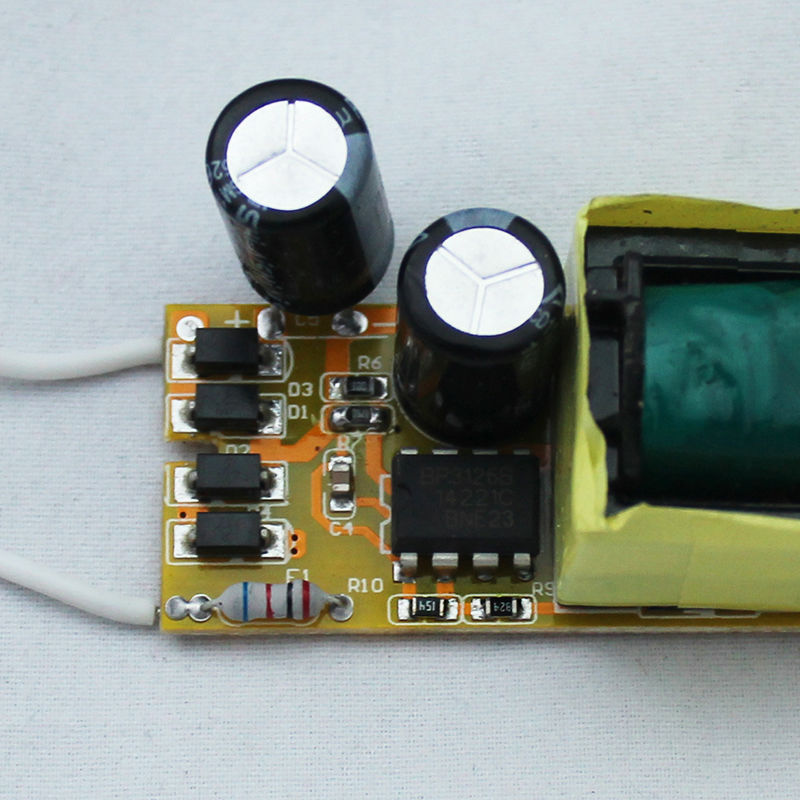

Драйвер – это плата с электронными компонентами, обеспечивающая питание светодиодов, преобразуя переменный ток в постоянный. В зависимости от компонентов определяется тип драйвера. Обязательными составляющими любого драйвера являются:

  • диодный мост, который преобразовывает переменное напряжение в постоянное;
  • входной конденсатор, который сглаживает колебания тока;
  • входной резистор, который ограничивает ток в момент включения лампы и не даёт выключателю искрить;
  • выходной конденсатор, который устраняет колебания тока и помех, появившихся в процессе преобразования тока;
  • выходной резистор, обеспечивающий разряд выходного конденсатора при выключении лампы и регулировки нагрузки в случае выхода из строя части светодиодов.

В зависимости от того, какие ещё компоненты присутствуют на плате драйвера, их разделяют на три типа: Linear, Linear IC и IC.

Типы драйверов светодиодных ламп

Linear

Linear, или просто линейный драйвер, является самым простым и дешевым драйвером. На его плате присутствуют только самые необходимые элементы. Основная его функция – преобразование переменного тока в постоянный, он не защищает светодиоды от перепадов напряжения в сети. Чаще всего этот тип драйвера используется в лампах, в которых недостаточно места для размещения более сложных типов драйверов и в маломощных лампах. Например, Linear драйвер часто используют в филаментных лампах.

Linear дайвер – это плата с электронными компонентами, которая преобразовывает переменный ток в постоянный.

Constant Linear драйвер.

Linear IC

Linear IC драйвер (Integrated Circuit — интегральная микросхема) отличается наличием простой IC микросхемы. Такой драйвер защищает лампу от перепадов напряжения в узком диапазоне, но не от перепадов силы тока и всё ещё является бюджетным решением для LED лампы. Linear IC драйвера используются во всех типах светодиодных ламп и светильников.

Linear IC драйвер – это плата с электронными компонентами, преобразовывающая переменный ток в постоянный и содержащая микросхему стабилизирующую напряжение.

DoB Linear IC драйвер.

IC

Самый сложный – это IC драйвер. В нём больше всего компонентов что делает его более массивным, но и более надёжным в работе. Наличие IC микросхемы позволяет драйверу контролировать не только поступающее на светодиоды напряжение, но и силу тока. Высокочастотный EMC-фильтр устраняет помехи, создающиеся при преобразовании тока, а трансформатор (или катушка) снижает входящее напряжение до уровня, необходимого для стабильной работы светодиодов. Такой драйвер обеспечивает продолжительную работу светодиодной лампы и используется во всех видах лампочек и светильников.

IC драйвер – это плата с электронными компонентами, которая преобразует переменный ток в постоянный и содержит микросхему, стабилизирующую входящее напряжение и силу тока.

Constant IC драйвер с компонентами, размещёнными на одной стороне платы.

Электронные компоненты IC драйвера могут быть расположены как на одной стороне платы, так и на обеих. Размещение на обеих сторонах обеспечивает лучшее охлаждение компонентов и увеличивает срок их службы.

Constant IC драйвер с компонентами, размещёнными на разных сторонах платы.



Способ монтажа драйвера

Сам драйвер может быть соединен со светодиодной платой двумя способами: DoB и Constant.

DoB

DoB (Driver on Board) означает “драйвер на плате”. При таком способе монтажа большая часть или все элементы драйвера наносятся на плату со светодиодами, а не на отдельную. DoB драйвера более бюджетные и позволяют сэкономить место в корпусе лампы, однако размещение драйвера на плате со светодиодами приводит к перегреванию элементов. Поэтому лампы с драйверами DoB по сравнению с лампами с драйвером Constant имеют меньший срок эксплуатации.

Способ DoB встречается практически во всех LED лампочках и светильниках из-за его дешёвого производства. Однако для многих LED светильников с компактным корпусом (таких как прожекторы) способ DoB является единственным возможным решением.

Драйвер DoB – это драйвер, электронные компоненты которого установлены на плату со светодиодами.

DoB Linear IC драйвер.

Constant

Constant, или встречается название Isolated (изолированный), драйвер – это также драйвер, электронные компоненты которого нанесены на отдельную плату, а не на плату со светодиодами.  Такой способ установки более дорогостоящий и требует дополнительного места, но обеспечивает лучшее охлаждение светильника и продлевает срок его службы.

Способ Constant встречается в филаментных лампах, водонепроницаемых ЖКХ светильниках, мебельных светильниках.

Драйвер Constant – это драйвер, который расположен отдельно от платы со светодиодами.

Constant IC драйвер.

Важно запомнить, что IC, Linear IC и Linear — это типы драйвера, а DoB и Constant — это способы его размещения.

Самым надёжным, но и дорогим вариантом является Constant IC драйвер. С ним лампа будет работать не один год и проявлять устойчивость не только к перепадам напряжения в сети в широком диапазоне, но и к перепадам силы тока.

Что такое драйвер или блок питания для светодиодов?

Сегодня в продаже можно увидеть множество различных типов источников питания для светодиодов. Данная статья призвана облегчить выбор нужного вам источника.

Прежде всего, рассмотрим различие стандарного блока питания и драйвера для светодиодов. Для начала нужно определиться - что такое блок питания ? В общем случае это - источник питания любого типа, представляющий собой отдельный функциональный блок. Обычно он имеет определенные входные и выходные параметры, причем неважно - для питания каких именно устройств предназначен. Драйвер для питания светодиодов обеспечивает стабильный ток на выходе.  Другими словами - это тоже блок питания. Драйвер - это лишь маркетинговое обозначение - дабы избежать путаницы. До появления светодиодов источники тока - а им и является драйвер, не имели широкого распространения. Но вот появился сверхяркий светодиод - и разработка источников тока пошла семимильными шагами. А чтобы не путаться - их называют

драйверами. Итак, давайте договоримся о некоторых терминах. Блок питания - это источник напряжения (constant voltage), Драйвер - источник тока (constant current). Нагрузка - то, что мы подключаем к блоку питания или драйверу.

Блок питания

Большинство электроприборов и компонентов электроники требуют для своей работы источник напряжения.  Им является обычная электрическая  сеть, которая присутствует в любой квартире в виде розетки.  Всем известно словосочетание "220 вольт". Как видите - ни слова о токе. Это означает, что если прибор рассчитан на работу от сети 220 В, то вам неважно - сколько тока он потребляет. Лишь бы было 220 - а ток он возьмет сам - столько, сколько ему нужно. К примеру, обычный электрический чайник мощностью 2 кВт (2 000 Вт), включенный в сеть 220 В, потребляет следующий ток : 2 000 /  220 =  9 ампер. Довольно много, учитывая, что большинство обычных электрических удлинителей рассчитано на 10 ампер. В этом причина частого срабатывания защиты (автомата) при включении чайников в розетку через удлинитель, в который и так вставлено много приборов - компьютер, например. И хорошо, если защита сработает, в противном случае удлинитель может просто расплавиться.  И так - любой прибор, рассчитанный на включение в розетку - зная, какова его мощность, можно вычислить потребляемый ток.

Но большинство бытовых устройств, таких как телевизор, DVD-проигрыватель, компьютер, нуждаются в понижении сетевого напряжения с 220 В до нужного им уровня - например, 12 вольт. Блок питания - это как раз то устройство, которое занимается таким понижением.
Понизить напряжение сети можно разными способами. Самые распостраненные блоки питания - трансформаторный и импульсный.

Блок питания на основе трансформатора

В основе такого блока питания лежит  большая, железная, гудящая штуковина.:) Ну, нынешние трансформаторы гудят поменьше. Основное достоинство - простота и относительная безопасность таких блоков. Они содержат минимум деталей, но при этом обладают неплохими характеристиками. Основной минус - КПД и габариты. Чем больше мощность блока питания - тем он тяжелее. Часть энергии расходуется на "гудение" и нагрев 🙂 Кроме того, в самом трансформаторе теряется часть энергии. Другими словами - просто, надежно, но имеет большой вес и много потребляет - КПД на уровне 50-70%. Имеет важный неотъемлемый плюс - гальваническую развязку от сети. Это означает, что если произойдет неисправность или вы случайно залезете рукой во вторичную цепь питания - током вас не стукнет 🙂  Еще один несомненный плюс - блок питания может быть включен в сеть без нагрузки - это ему не повредит.
Но давайте посмотрим, что будет, если перегрузить такой блок питания

. Имеется : трансформаторный блок питания с выходным напряжением 12 вольт и мощностью 10 ватт. Подключим к нему лампочку 12 вольт 5 ватт. Лампочка будет светиться на все свои 5 ватт и потреблять тока 5 / 12 = 0,42 А.

Подключим вторую лампочку последовательно к первой, вот так:

Обе лампочки будут светиться, но очень тускло. При последовательном соединении ток в цепи останется тем же - 0,42 А, а вот напряжение распределится между двумя лампочками, то есть каждая получит по 6 вольт. Понятно, что светиться они будут еле-еле. Да и потреблять при этом будут каждая примерно по 2,5 Вт.
Вообще говоря, ток в цепи все же упадет, но чтобы не портить пример, оставим как есть 🙂
Теперь изменим условия - подключим лампочки параллельно :

В итоге напряжение на каждой лампе будет одинаковое - 12 вольт, а вот тока они возьмут каждая по 0,42 А. То есть ток в цепи возрастет в два раза.  Учитывая, что блок у нас мощностью 10 Вт - мало ему уже не покажется - при параллельном включении мощность нагрузки, то есть лампочек, суммируется. Если мы еще и третью подключим - то блок питания начнет дико греться и в конце концов сгорит, возможно, прихватив с собой вашу квартиру.  А все это потому, что он не умеет ограничивать ток. Поэтому очень важно правильно рассчитать нагрузку на блок питания. Конечно, блоки посложнее содержат защиту от перегрузки и автоматически отключаются. Но рассчитывать на это не стоит - защита, бывает, тоже не срабатывает.

Импульсный блок питания

Самый простой и яркий представитель - китайский блок питания для галогеновых ламп 12 В. Содержит небольшое количество деталей, легкий, маленький. Размеры 150 Вт блока - 100х50х50 мм, вес грамм 100. Такой же трансформаторный блок питания весил бы килограмма три, а то и больше. В блоке питания для галогенных ламп тоже есть трансформатор, но он маленький, потому что работает на повышенной частоте. Надо отметить, что КПД такого блока тоже не на высоте - порядка 70-80%, при этом он выдает приличные помехи в электрическую сеть. Есть еще множество блоков, основанных на аналогичном принципе - для ноутбуков, принтеров и т.п. Итак, основное достоинство - небольшие габариты и малый вес. Гальваническая развязка также присутствует. Недостаток - тот же, что и у его трансформаторного собрата. Может сгореть от перегрузки 🙂  Так что если вы решили сделать у себя дома освещение на 12 В галогенных лампах - подсчитайте допустимую нагрузку на каждый трансформатор.

Желательно создавать от 20 до 30% запаса. То есть если у вас трансформатор на 150 Вт - лучше не вешайте на него больше, чем 100 Вт нагрузки.  И внимательно следите за равшанами, если они делают у вас ремонт. Расчет мощности им доверять не стоит. Также стоит отметить, что импульсные блоки не любят включения без нагрузки. Именно поэтому не рекомендуется оставлять зарядные устройства для сотовых в розетке по окончании зарядки. Впрочем, это все делают, поэтому большинство нынешних импульсных блоков содержат защиту от включения без нагрузки.

Эти два простых представителя семейства блоков питания выполняют общую задачу - обеспечение нужного уровня напряжения для питания устройств, которые к ним подключены. Как уже было сказано выше - устройства сами решают - сколько тока им нужно.

Драйвер

В общем случае драйвер - это источник тока для светодиодов. Для него обычно не бывает параметра "выходное напряжение". Только выходной ток и мощность. Впрочем, вы уже знаете, как можно определить допустимое выходное напряжение - делим мощность в ваттах на ток в амперах.
На практике это означает следующее. Допустим, параметры драйвера следующие: ток - 300 миллиампер, мощность - 3 ватта. Делим 3 на 0,3 - получаем 10 вольт. Это максимальное выходное напряжение, которое может обеспечить драйвер. Предположим, что у нас есть три светодиода, каждый из них рассчитан на 300 мА, а напряжение на диоде при этом должно быть около 3 вольт. Если мы подключим один диод к нашему драйверу, то напряжение на его выходе будет  3 вольта, а ток 300 мА. Подключим второй диод последовательно  (см. пример с лампами выше) с первым - на выходе будет 6 вольт 300 мА, подключим третий - 9 вольт 300 мА. Если же мы подключим светодиоды параллельно - то эти 300 мА распределятся между ними примерно поровну, то есть примерно по 100 мА. Если мы подключим к драйверу на 300 мА трехваттные светодиоды с рабочим током 700 мА - они будут получать только 300 мА.
Надеюсь, принцип понятен. Исправный драйвер ни при каких условиях не выдаст больше тока, чем он рассчитан - как бы вы не подключали диоды.  Надо отметить, что есть драйвера, которые рассчитаны на любое количество светодиодов, лишь бы их общая мощность не превышала мощность драйвера, а есть те, которые рассчитаны на определенное количество - 6 диодов, например. Некоторый разброс в меньшую сторону они, впрочем, допускают - можно подключить пять диодов или даже четыре. КПД универсальных драйверов  хуже, чем у их собратьев, рассчитанных на фиксированное количество диодов в силу некоторых особенностей работы импульсных схем.   Также драйвера с фиксированным количеством диодов обычно содержат защиту от нештатных ситуаций. Если драйвер рассчитан на 5 диодов, а вы подключили три - вполне возможно, что защита сработает и диоды либо не включатся либо будут мигать, сигнализируя об аварийном режиме. Надо отметить, что большинство драйверов плохо переносят подключение к питающему напряжению без нагрузки - этим они сильно отличаются от обычного источника напряжения.

Итак, разницу между блоком питания и драйвером мы определили. Теперь рассмотрим основные типы драйверов для светодиодов, начиная с самых простых.

Резистор

Это простейший драйвер для светодиода. Выглядит как бочонок с двумя выводами. Резистором можно ограничить ток в цепи, подобрав нужное сопротивление.
Недостаток - низкий КПД, отсутствие гальванической развязки. Способов надежно запитать светодиод от сети 220 В через резистор не существует, хотя во многих бытовых выключателях подобная схема используется.

Конденсаторная схема.

Сходна со схемой на резисторе. Недостатки те же. Возможно изготовить конденсаторную схему достаточной надежности, но при этом стоимость и сложность схемы сильно возрастут.

Микросхема  LM317

Это следующий представитель семейства простейших драйверов для светодиодов. Недостаток - низкий КПД, требуется первичный источник питания. Преимущество - надежность, простота схемы.

Драйвер на  микросхеме типа HV9910

Данный тип драйверов получил изрядную популярность благодаря простоте схемы, дешевизне комплектующих и небольших габаритах.
Преимущество - универсальность, доступность. Недостаток - требует квалификации и осторожности при сборке. Отсутствует гальваническая развязка с сетью 220 В. Высокие импульсные помехи в сеть. Низкий коэффициент мощности.

Драйвер  с низковольтным входом

В эту категорию входят драйверы,  рассчитанные на подключение к первичному источнику напряжения - блоку питания или аккумулятору. Например, это драйверы для светодиодных фонарей или ламп, предназначенных для замены галогенных 12 В. Преимущество - небольшие габариты и вес, высокий КПД, надежность, безопасность при эксплуатации. Недостаток - требуется первичный источник напряжения.

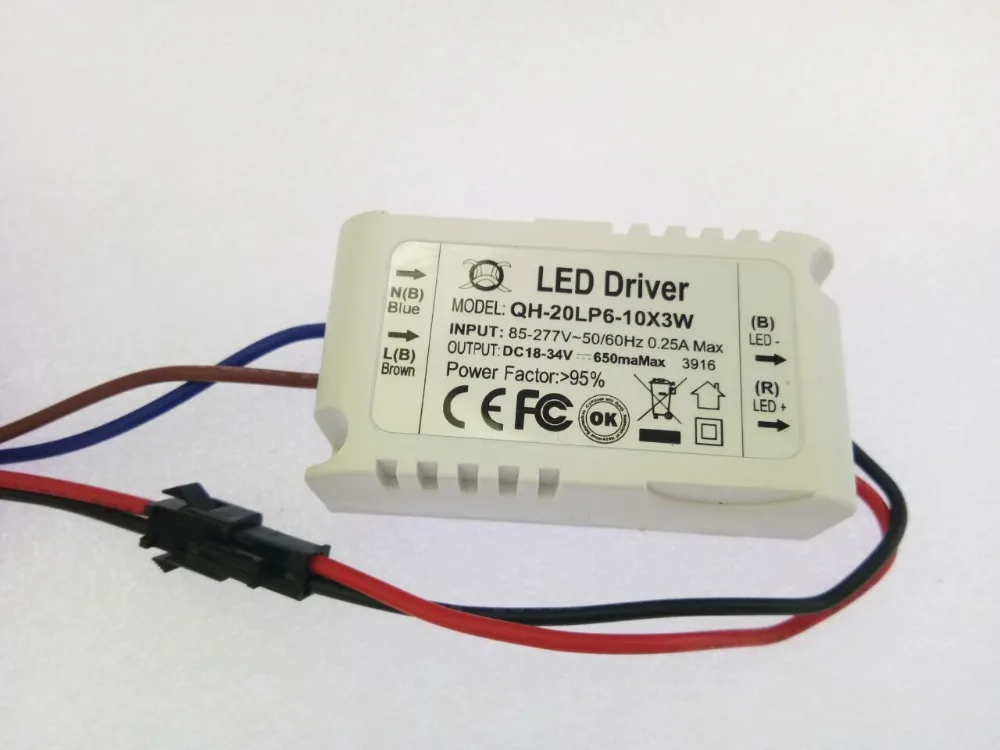

Сетевой драйвер

Полностью готовы к использованию и содержат все необходимые элементы для питания светодиодов.  Преимущество - высокий КПД, надежность, наличие гальванической развязки, безопасность при эксплуатации. Недостаток - высокая стоимость, труднодоступны для приобретения. Могут быть как в корпусе, так и без корпуса. Последние обычно применяют в составе ламп или других источников света.

Применение драйверов на практике

Большинство людей, планирующих использовать светодиоды, совершают типичную ошибку. Сначала приобретаются сами СИД, затем под них подбирается драйвер. Ошибкой это можно считать потому, что в настоящее время мест, где можно приобрести в достаточном ассортименте драйвера, не так уж и много. В итоге, имея на руках вожделенные светодиоды, вы ломаете голову - как подобрать драйвер из имеющегося в наличии.  Вот купили вы 10 светодиодов - а драйвера только на 9 есть. И приходится ломать голову - как быть с этим лишним светодиодом. Может быть, проще было сразу на 9 рассчитывать. Поэтому выбор драйвера должен происходить одновременно с выбором светодиодов.  Далее, нужно учитывать особенности светодиодов, а именно падение напряжения на них. К примеру, красный 1 Вт светодиод имеет рабочий ток 300 мА и падение напряжения 1,8-2 В. Потребляемая им мощность составит 0,3 х 2 = 0,6 Вт . А вот синий или белый светодиод имеет при таком же токе падение напряжения 3-3,4 В, то есть мощность  1 Вт. Стало быть, драйвер с током 300 мА и мощностью 10 Вт "потянет" 10 белых или 15 красных светодиодов. Разница существенная. Типовая схема  подключения 1 Вт светодиодов к драйверу с выходным током 300 мА выглядит так:

У стандартных 1 Вт светодиодов минусовой вывод больше плюсового по размеру, поэтому его легко отличить.

Как же быть, если доступны только драйвера с током 700 мА? Тогда придется использовать четное количество светодиодов, включая их по два параллельно.

Хочу заметить, что многие ошибочно предполагают, что рабочий ток 1 Вт светодиодов - 350 мА. Это не так, 350 мА - это МАКСИМАЛЬНЫЙ рабочий ток. Это означает, что при продолжительной работе необходимо использовать источник питания с током 300-330 мА. Это же верно и для параллельного включения - ток на один светодиод не должен превышать указанной цифры 300-330 мА. Вовсе не значит, что работа на повышенном токе вызовет отказ светодиода. Но при недостаточном теплоотводе каждый лишний миллиампер способен сократить срок службы.  К тому же чем выше ток - тем ниже КПД светодиода, а значит, сильнее его нагрев.

Если речь пойдет о подключении светодиодной ленты или модулей, рассчитанных на 12 или 24 вольта, нужно принимать во внимание, что предлагаемые для них источники питания ограничивают напряжение, а не ток, то есть не являются драйверами в принятой терминологии. Это означает, во-первых, что нужно внимательно следить за мощностью нагрузки, подключаемой к определенному блоку питания. Во-вторых, если блок недостаточно стабилен, скачок выходного напряжения может погубить вашу ленту. Слегка облегчает жизнь то, что в лентах и модулях (кластерах) установлены резисторы, позводяющие ограничить ток до определенной степени. Надо сказать, светодиодная лента потребляет относительно большой ток. Например, лента smd 5050, количество светодиодов в которой составляет 60 штук на метр, потребляет около 1,2 А на метр. То есть для запитки 5 метров понадобится блок питания с током не менее 7-8 ампер. При этом 6 ампер потребит сама лента, а один-два ампера нужно оставить про запас, чтобы не перегружить блок. А 8 ампер - это почти 100 ватт. Такие блоки недешевы. Драйверы более оптимальны для подключения ленты, но найти такие специфические драйвера проблематично.

Подытоживая, можно сказать, что выбору драйвера для светодиодов нужно уделять не меньше, а то и больше внимания, чем светодиодам. Небрежность при выборе чревата выходом из строя светодиодов, драйвера, чрезмерным потреблением и другими прелестями 🙂

автор - Юрий Рубан, 2010 г.

Драйвер для светодиодов (светодиодной лампы) схема

 Светодиодные лампы, которые вошли в нашу жизнь благодаря прогрессу, а может под гнетом  безудержной кампании правительства, привносимой к нам сверху. При этом исходящей от лица первых его членов, не будем упоминать пофамильно, стали очень распространенными в наших световых приборах. О том, что светодиодные лампы экономичны и надежны написано много и везде, разве что не на заборах. Наш сайт также не стал тому исключением. Так у нас имеется уже целый цикл статей о них:

«Светодиодные лампы»;
«Какая лампа лучше энергосберегающая или светодиодная»;
«Как починить светодиодную лампу».

 При этом китайская продукция от этого навряд ли становиться лучше. Что же, может тому виной спрос на продукцию с низкой ценой, когда люди не готовы платить чуть дороже, но при этом быть обладателем действительно качественных изделий. А может просто кто-то не хочет делать так, как это положено. В общем, не будет разбираться в тонкостях и особенностях поломок светодиодных ламп.   Скажем лишь, что они ломаются.  О способах их ремонта мы уже рассказали в одной нашей статье, еще раз обратите внимание на список статей, который мы привели выше. Здесь же хотелось рассказать о случае, когда драйвер, то есть фактически стабилизатор напряжения для светодиодов, выполнен своими руками, то есть, собран по определенной схеме. Именно о таких схемах для светодиодных ламп мы и упомянем в нашей статье.

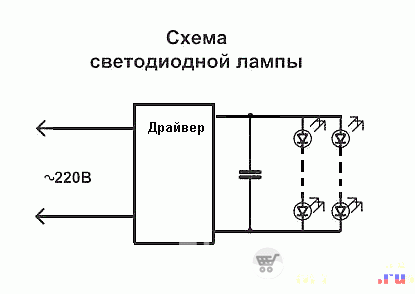

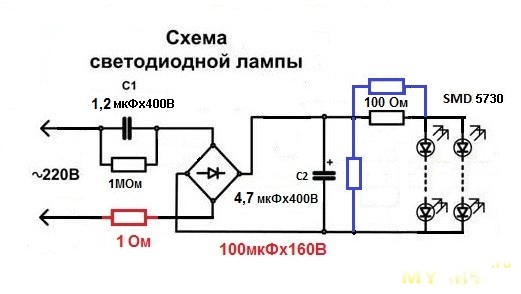

Схема питания светодиодов светодиодной лампы (схема драйверов для светодиодных ламп) самые простые

Это наиболее простые схемы драйверов для светодиодов. Фактически резистор или конденсатор на входе ограничивают напряжения. Конденсатор подключенный параллельно цепочке из светодиодов компенсирует возможные скачки при включении и отключении, а также является своеобразным "буфером" от проявления мерцания светодиодов.



 Здесь, за счет стабилитрона, напряжение сбрасывается до 16 вольт. Это уже после диодного моста, а далее распределяется на 5 светодиодов. То есть светодиоды должны иметь напряжение питания порядка 3 - 3,3 вольт

Схема драйвера для светодиодов (светодиодных ламп) на транзисторе

Транзистор в купе с тиристором ограничивают напряжение на 10 светодиодах, подключенных последовательно.

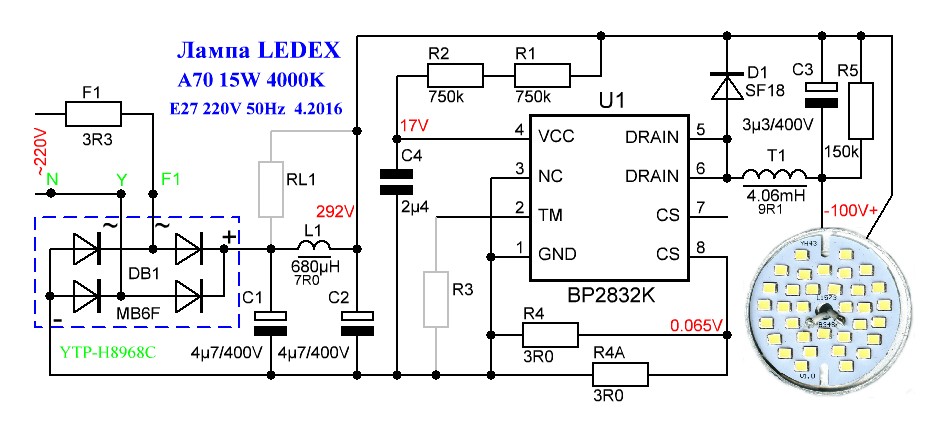

Схема драйвера для светодиодов (светодиодных ламп) на микросхеме

Микросхемы ШИМ фактически импульсно ограничивают подачу напряжения на группу светодиодов. Именно такое решение будет наиболее совершенным.

Для определения точного номинала используемых в схеме радиоэлементов, лучше обратится к Data sheet микросхемы. (BP2833D)

Более подробно о принципах ШИМ мы уже тоже рассказывали. Если вам интересно, то это здесь!

Где установлен драйвер в светодиодных лампах

Взгляните на картинку, чтобы лучше представить где расположен драйвер лампы.

Фактически это узел 5, изображенный на рисунке. Он установлен в корпусе лампы и чтобы его заменить или починить, необходимо будет разобрать корпус лампочки.

Подводя итог о выборе схемы драйвера для светодиодов (светодиодной лампы)

 Итак, как вы поняли, драйверы бывают как самые простые, где фактически напряжение ограничивается за счет резистора или конденсатора, так и с использованием микросхем ШИМ. В этом случае происходит не только ограничение напряжение, но обеспечивается оптимальное энергопотребление со всевозможными функциями ограничения и защиты. Конечно, драйверы на микросхемах более прогрессивны, но при этом более сложные в изготовлении и более дорогие. Так что здесь придется сделать как всегда банальный выбор, посложнее и получше или попроще и подешевле.
 Если перед вами стоит задача подключить всего лишь один светодиод от 220 вольт, то схема для одного светодиода будет куда проще предложенных здесь. Более подробно об этом в схеме "Подключение светодиода от 220 вольт".

Как выбрать светодиодный драйвер, led driver

Самым оптимальным способом подключения к 220В, 12В является использование стабилизатора тока, светодиодного драйвера. На языке предполагаемого противника пишется «led driver». Добавив к этому запросу желаемую мощность, вы легко найдёте на Aliexpress или Ebay подходящий товар.

Содержание

  • 1. Особенности китайских
  • 2. Срок службы
  • 3. ЛЕД драйвер на 220В
  • 4. RGB драйвер на 220В
  • 5. Модуль для сборки
  • 6. Драйвер для светодиодных светильников
  • 7. Блок питания для led ленты
  • 8. Led драйвер своими руками
  • 9. Низковольтные
  • 10. Регулировка яркости

Особенности китайских

Многие любят покупать на самом большом китайском базаре Aliexpress. цены и ассортимент радуют.  LED driver чаще всего выбирают из-за низкой стоимости и хороших характеристик.

Но с повышением курса доллара покупать у китайцев стало невыгодно, стоимость сравнялась с Российской, при этом отсутствует гарантия и возможность обмена. Для дешевой электроники характеристики бывают всегда завышены. Например, если указана мощность в 50 ватт, в лучшем случае то это максимальная кратковременная мощность, а не постоянная. Номинальная будет 35W — 40W.

К тому же сильно экономят на начинке, чтобы снизить цену. Кое где не хватает элементов, которые обеспечивают стабильную работу. Применяются  самые дешевые комплектующие, с коротким сроком службы и невысокого качества, поэтому процент брака относительно высокий. Как правило, комплектующие  работают на пределе своих параметров, без какого либо запаса.

Если производитель не указан, то ему не надо отвечать за качество и отзыв про его товар не напишут. А один и тот же товар выпускают несколько заводов в разной комплектации. Для хороших изделий должен быть указан бренд, значит он не боится отвечать за качество своей продукции.

Одним из лучших является бренд MeanWell, который дорожит качеством своих изделий и не выпускает барахло.

Срок службы

Как у любого электронного устройства у светодиодного драйвера есть срок службы, который зависит от условий эксплуатации. Фирменные современные светодиоды уже работают до 50-100 тысяч часов, поэтому питание выходит из строя раньше.

Классификация:

  1. ширпотреб до 20.000ч.;
  2. среднее качество до 50.000ч.;
  3. до 70.000ч. источник питания на качественных японских комплектующих.

Этот показатель важен при расчёте окупаемости на долгосрочную перспективу. Для бытового пользования хватает ширпотреба. Хотя скупой платит дважды, и в светодиодных прожекторах и светильниках это отлично работает.

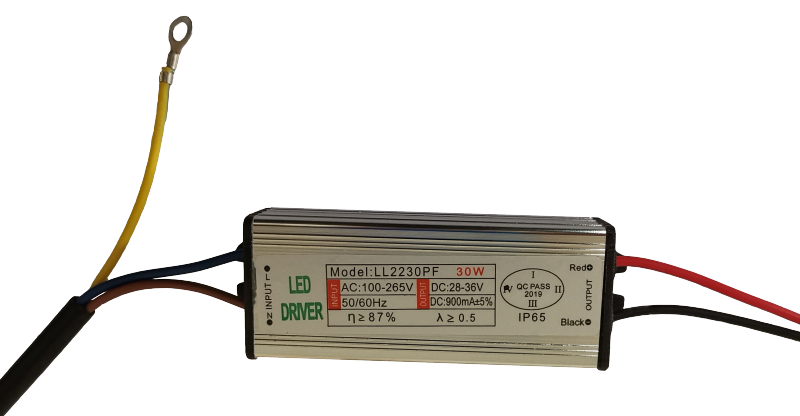

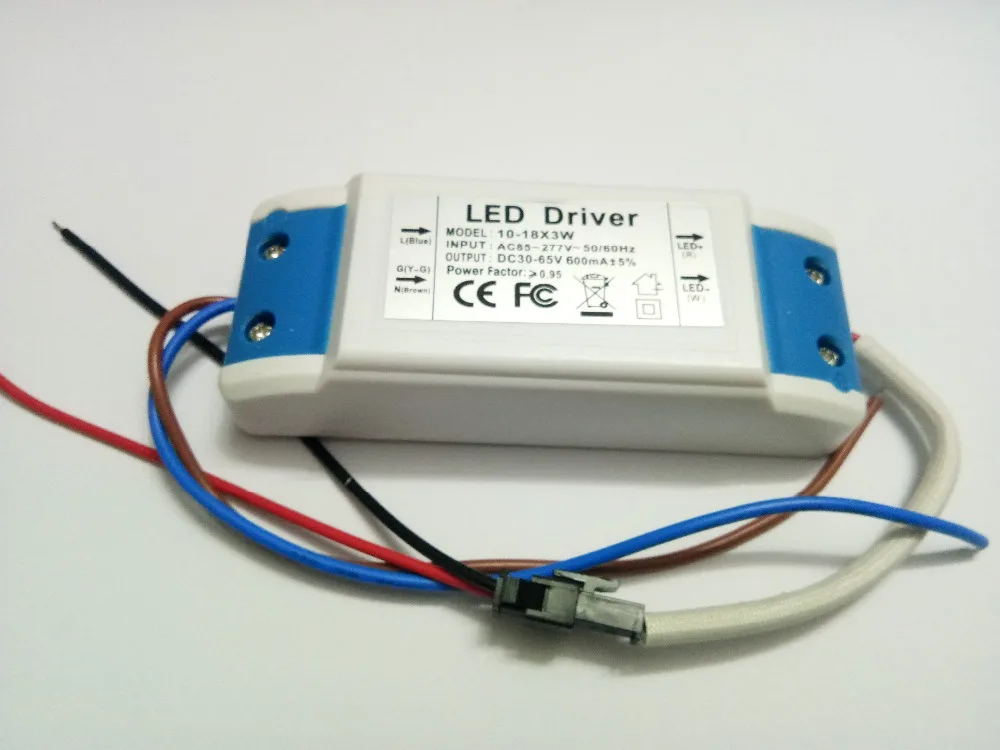

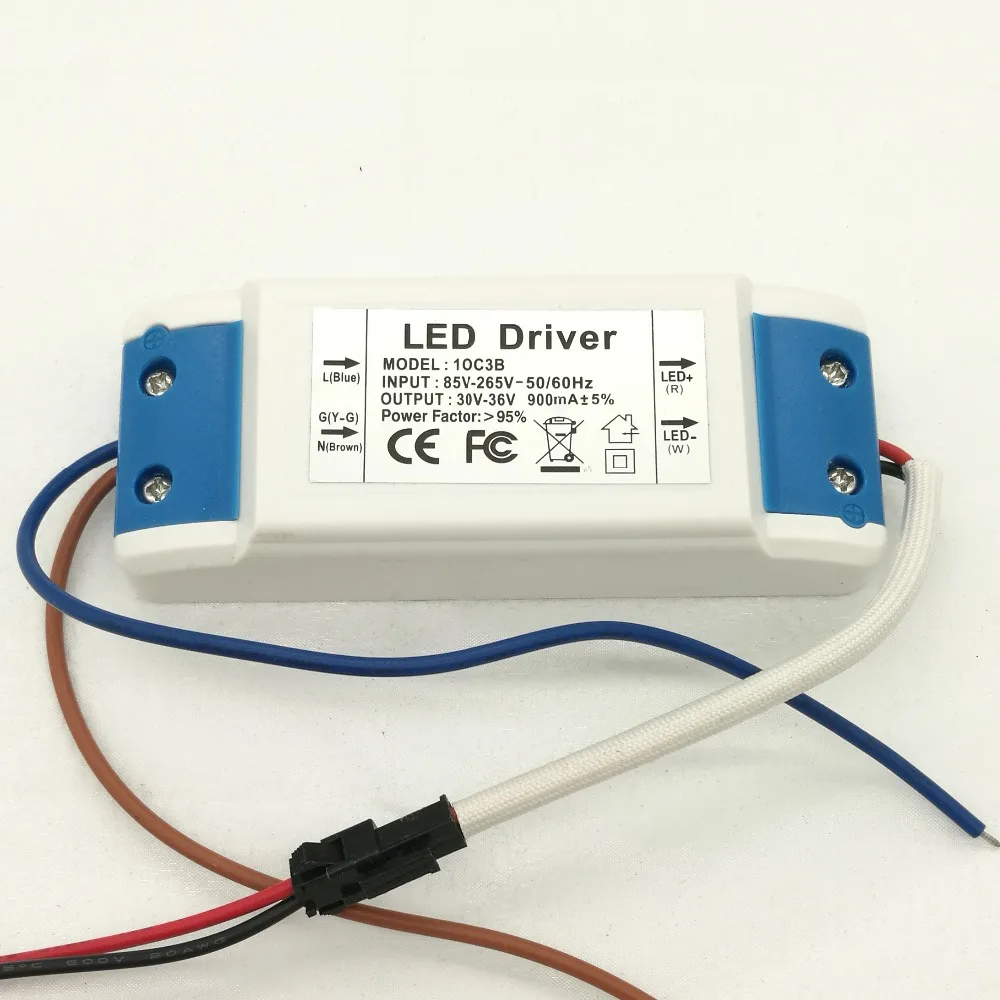

ЛЕД драйвер на 220В

Современные светодиодные драйвера конструктивно выполняются на ШИМ контроллере, который очень хорошо может стабилизировать ток.

Основные параметры:

  1. номинальная мощность;
  2. рабочий ток;
  3. количество подключаемых светодиодов;
  4. степень защиты от влаги и пыли
  5. коэффициент мощности;
  6. КПД стабилизатора.

Корпуса для уличного использования  выполняются из металла или ударопрочного пластика. При изготовлении корпуса из алюминия он может выступать в качестве системы охлаждения для электронной начинки. Особенно это актуально при заполнении корпуса компаундом.

На маркировке часто указывают, сколько светодиодов  можно подключить и какой мощности. Это значение может быть не только фиксированным, но и в виде диапазона. Например, возможно подключение светодиодов 12 220 от 4 до 7 штук по 1W. Это зависит от конструкции электрической схемы  светодиодного драйвера.

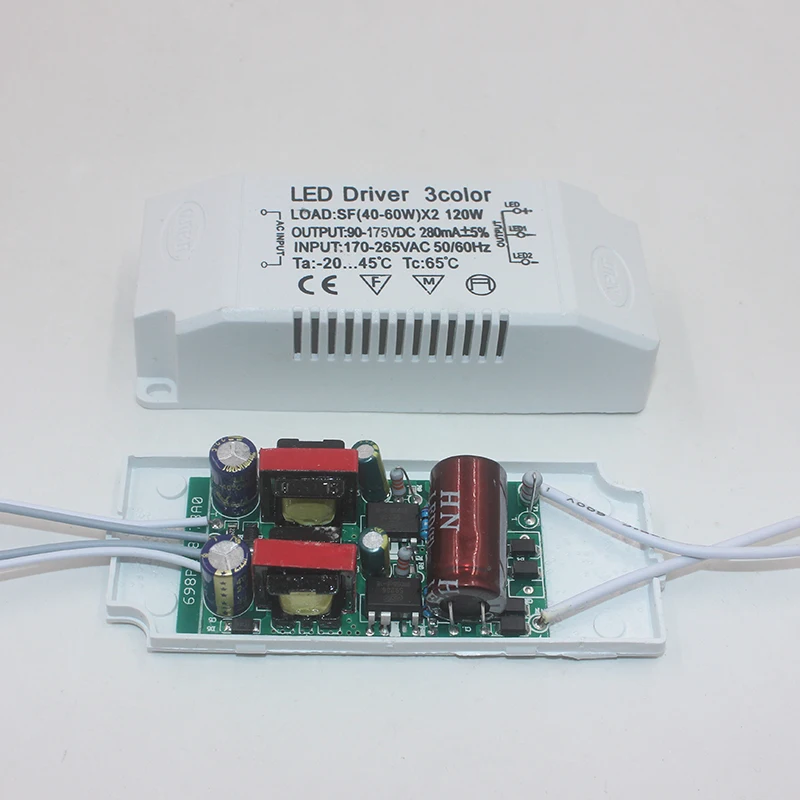

RGB драйвер на 220В

Для мощных РГБ диодов 10W, 20W, 30W, 50W, 100W

..

Трёхцветные светодиоды RGB отличаются от одноцветных тем, что содержат в одном корпусе кристаллы разных цветов красный, синий, зелёный. Для управления ими каждый цвет необходимо зажигать отдельно. У диодных лент для этого используется RGB контроллер и блок питания.

Если для RGB светодиода указана мощность 50W, то это общая на всё 3 цвета. Чтобы узнать примерную нагрузку на каждый канал, делим 50W на 3, получим около 17W.

Для РГБ на 1W, 3W, 5W, 10W

Кроме мощных led driver есть и на 1W, 3W, 5W, 10W.

Пульты дистанционного управления (ДУ) бывают 2 типов. С инфракрасным управлением, как у телевизора. С управлением по радиоканалу, ДУ не надо направлять на приёмник сигнала.

Модуль для сборки

Если вас интересует лед driver для сборки своими руками светодиодного прожектора или светильника, то можно использовать led driver без корпуса.

Если у вас уже есть стабилизатор тока для светодиодов, который не подходит по силе тока, то её можно увеличить или уменьшить. Найдите на плате микросхему ШИМ контроллера, от которого зависят характеристики  led драйвера. На ней указана маркировка, по которой необходимо найти спецификации на неё. В документации будет указана типовая схема включения.   Обычно ток на выходе задаётся одним или несколькими резисторами, подключенными к ножкам микросхемы. Если изменить номинал резисторов или поставить переменное сопротивление согласно информации из спецификаций, то можно будет изменить ток.   Только нельзя превышать начальную мощность, иначе может выйти из строя.

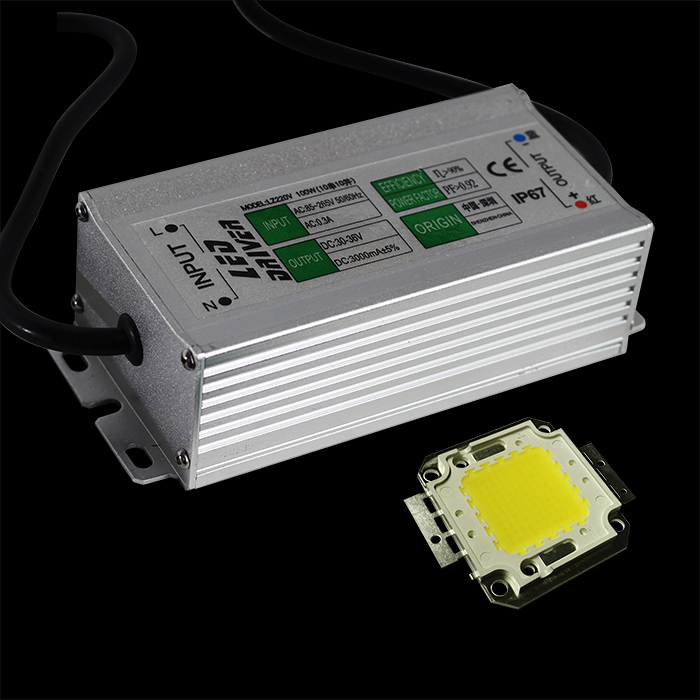

Драйвер для светодиодных светильников

К питанию уличной светотехники предъявляются немного другие требования. При проектировании уличного освещения учитывается, то LED driver будет работать в условиях от -40° до +40° в сухом и влажном воздухе.

Коэффициент пульсаций  для светильников может быть выше, чем при использовании внутри помещения. Для уличного освещения этот показатель становится не важным.

При эксплуатации на улице требуется полная герметичность блока питания. Существует несколько способов защиты от попадания влаги:

  1. заливка всей платы герметиком или компаундом;
  2. сборка блока с использованием силиконовых уплотнителей;
  3. размещение платы светодиодного драйвера в одном объёме со светодиодами.

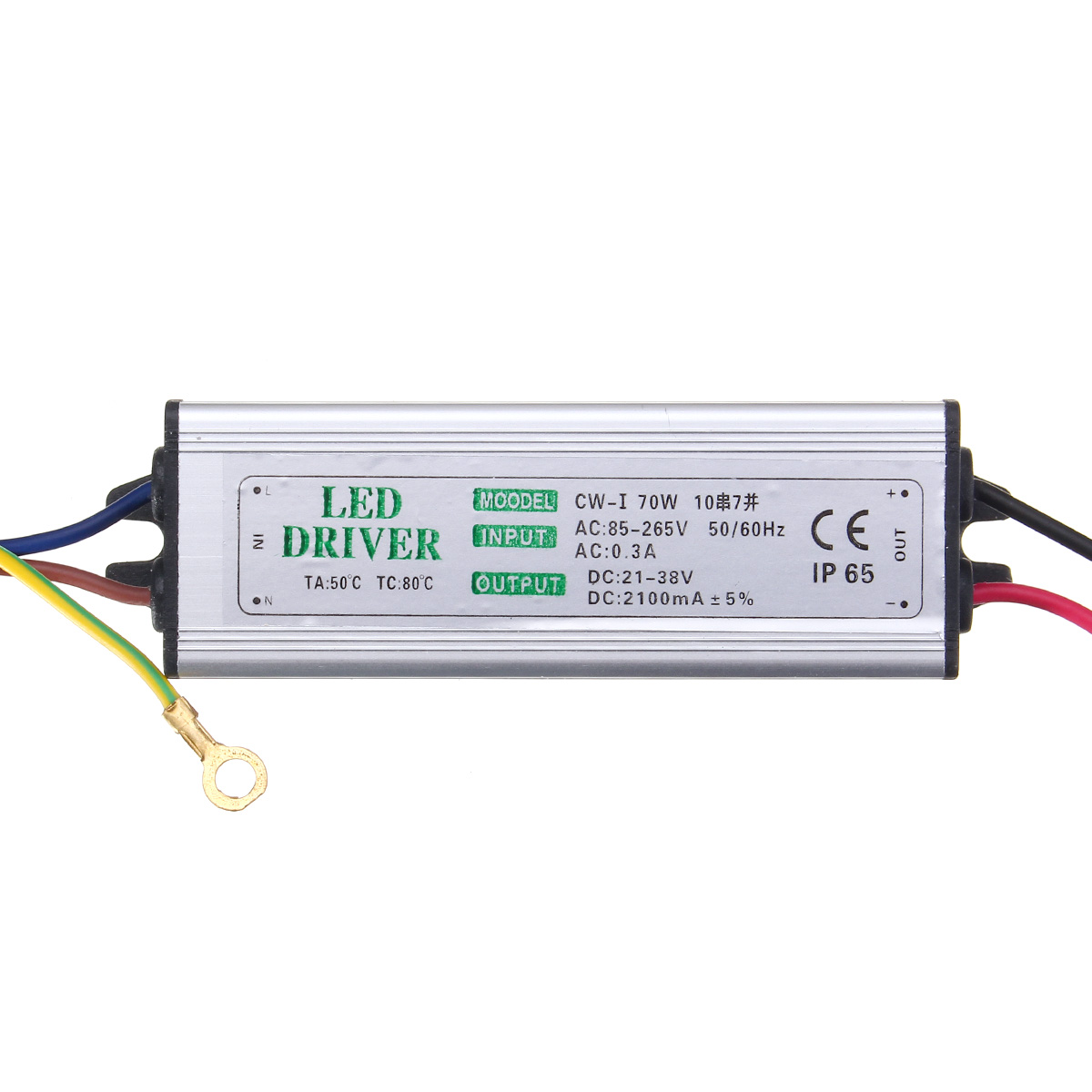

Максимальный уровень защиты это IP68, обозначается как «Waterproof LED Driver» или «waterproof electronic led driver». У китайцев это не гарантия водонепроницаемости.

По моей практике заявленный уровень защиты от влаги и пыли не всегда соответствует  реальному.  В некоторых местах может не хватать уплотнителей. Обратите внимание на ввод  и вывод кабеля из корпуса, попадаются образцы с отверстием, которое не закрыто герметиком или другим способом. Вода по кабелю сможет затекать в корпус и затем в нём испаряться. Это приведет к возникновению коррозии на плате и открытых частях  проводов. Это многократно сократит срок службы прожектора или светильника.

Блок питания для led ленты

LED лента работает по другому принципу, для неё требуется стабилизированное напряжение. Токозадающий резистор установлен на самой ленте. Это облегчает процесс подключения, подсоединить можно отрезок любой длины начиная от 3см до 100м.

Поэтому питание для светодиодной ленты можно сделать из любого блока питания на 12в от бытовой электроники.

Основные параметры:

  1. количество вольт на выходе;
  2. номинальная мощность;
  3. КПД;
  4. степень защиты от влаги и пыли
  5. коэффициент мощности.

Led драйвер своими руками

Простейший драйвер своими руками можно изготовить за 30 минут, даже если вы не знаете основы электроники. В качестве источника напряжения можно использовать блок питания от бытовой электроники с напряжением от 12В до 37В. Особенно подходит блок питания от ноутбука, у которого 18 – 19В и мощность от 50W до 90W.

Потребуется минимум деталей, все они изображены на картинке. Радиатор для охлаждения мощного светодиода можно позаимствовать из компьютера. Наверняка где-нибудь дома в кладовке у вас пылятся старые запчасти от системного блока. Лучше всего подойдёт от процессора.

Ччто бы узнать номинал требуемого сопротивления, используйте калькулятор расчёта стабилизатора тока для LM317.

Прежде чем делать led driver 50W своими руками, стоит немного поискать, например есть в каждой диодной лампе. Если у вас есть неисправная лампочка, у которой неисправность в диодах, то можно использовать driver из неё.

Низковольтные

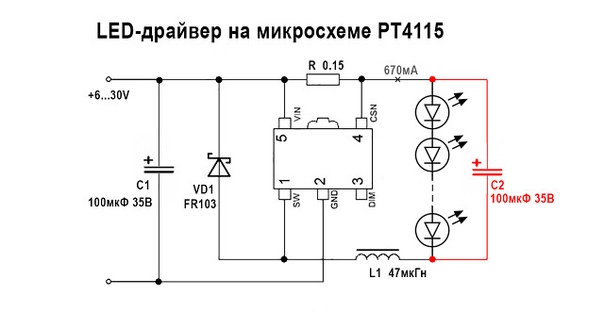

Подробно разберем виды низковольтных лед драйверов работающих от напряжения до 40 вольт. Наши китайские братья по разуму предлагают множество вариантов. На базе ШИМ контроллеров производятся стабилизаторы напряжения и стабилизаторы тока. Основное отличие, у модуля с  возможностью стабилизации тока на плате находится 2-3 синих регулятора, в виде переменных резисторов.

В качестве технических характеристик всего модуля указывают параметры ШИМ микросхемы, на которой он собран. Например устаревший но популярный LM2596 по спецификациям держит до 3 Ампер. Но без радиатора он выдержит только 1 Ампер.

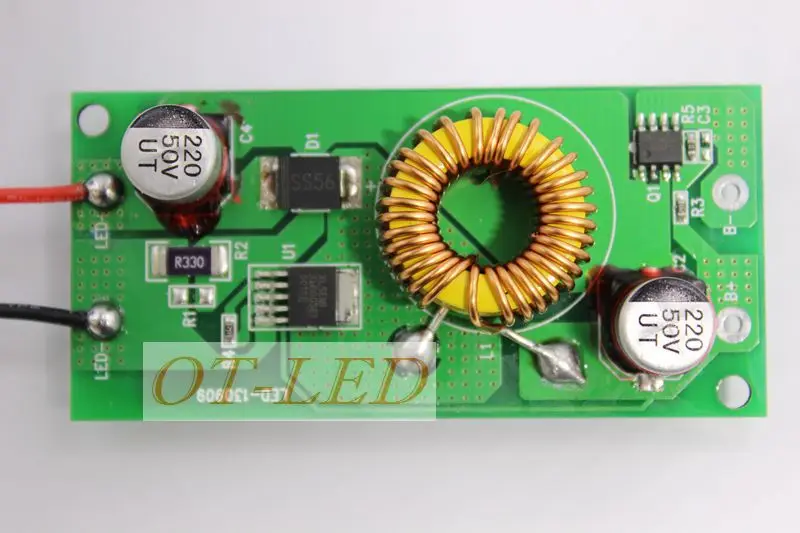

Более современный вариант с улучшенным КПД это ШИМ контроллер XL4015 рассчитанный на 5А. С миниатюрной системой охлаждения может работать до 2,5А.

Если у вас очень мощные сверхяркие светодиоды, то вам нужен led драйвер для светодиодных светильников. Два радиатора охлаждают диод Шотки и микросхему XL4015. В такой конфигурации она способна работать до 5А с напряжением до 35В. Желательно чтобы он не работал в предельных режимах, это значительно повысить его надежность и срок эксплуатации.

Если у вас небольшой светильник или карманный прожектор, то вам подойдет миниатюрный стабилизатор напряжения, с  током до 1,5А. Входное напряжение от 5 до 23В, выход до 17В.

Регулировка яркости

Для регулирования яркости светодиода можно использовать компактные светодиодный диммеры, которые появились недавно. Если его мощности будет недостаточно, то можно поставить диммер побольше. Обычно они работают в двух диапазонах на 12В и 24В.

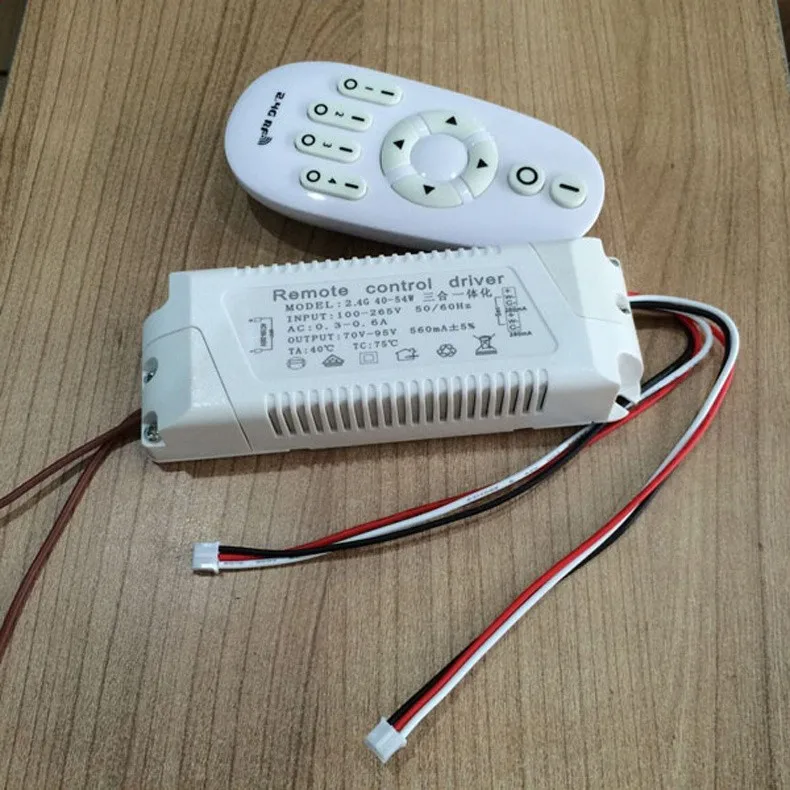

Управлять можно с помощью инфракрасного или радиопульта дистанционного управления (ДУ). Они стоят от 100руб за простую модель и от 200руб модель с пультом ДУ. В основном такие пульты используют для диодных лент на 12В. Но его с лёгкостью можно поставить к низковольтному драйверу.

Диммирование может быть аналоговым в виде крутящейся ручки и цифровым в виде кнопок.

Питание светодиодов, блок питания для светодиодов

Постоянные читатели часто интересуются, как правильно сделать питание для светодиодов, чтобы срок службы был максимален. Особенно это актуально для led  неизвестного производства с плохими техническими характеристиками или завышенными.

По внешнему виду и параметрам  невозможно определить качество. Частенько приходится рассказывать как рассчитать блок питания для светодиодов, какой лучше купить или сделать своими руками. В основном рекомендую купить готовый, любая схема после сборки требует проверки и настройки.

Содержание

  • 1. Основные типы
  • 2. Как сделать расчёт
  • 3. Калькулятор для расчёта
  • 4. Подключение в автомобиле
  • 5. Напряжения питания светодиодов
  • 6. Подключение от 12В
  • 7. Подключение от 1,5В
  • 8. Как рассчитать драйвер
  • 9. Низковольтное от 9В до 50В
  • 10. Встроенный драйвер, хит 2016
  • 11. Характеристики

Основные типы

Светодиод – это полупроводниковый электронный элемент, с низким внутренним сопротивлением. Если подать на него стабилизированное напряжение, например 3V, через него пойдёт большой ток, например 4 Ампера, вместо требуемого 1А. Мощность на нём составит 12W, у него сгорят тонкие проводники, которыми подключен кристалл. Проводники отлично видно на цветных и RGB диодах, потому что на них нет жёлтого люминофора.

Если блок питания для светодиодов  12V со стабилизированным напряжением, то для ограничения тока последовательно устанавливают резистор. Недостатком такого подключения будет более высокое потребление энергии, резистор тоже потребляет некоторую энергию. Для светодиодных аккумуляторных фонарей на 1,5В применять такую схему нерационально. Количество вольт на батарейке быстро снижается, соответственно будет падать яркость.  И без повышения минимум до 3В диод не заработает.

Этих недостатков  лишены специализированные светодиодные драйвера на ШИМ контроллерах. При изменениях напряжения  ток остаётся постоянным.

Как сделать расчёт

Чтобы рассчитать блок питания для светодиодов необходимо учитывать 2 основных параметра:

  1. номинальная потребляемая мощность или желаемая;
  2. напряжение падения.

Суммарное энергопотреблением подключаемой электрической цепи не должно превышать  мощности блока.

Падения напряжения зависит от того, какой свет излучает лед чип. Я рекомендую покупать фирменные LED, типа Bridgelux, разброс параметров у них минимальный. Они гарантированно держат заявленные характеристики и имеют запас по ним. Если покупаете на китайском базаре, типа Aliexpress, то не надейтесь на чудо, в 90% вас обманут и пришлют барахло с параметрами в 2-5 раз хуже. Это многократно проверяли мои коллеги, которые заказывали недорогие LED 5730 иногда по 10 раз. Получали они SMD5730 на 0,1W, вместо 0,5W. Это определяли по вольтамперной-характеристике.

Пример различной яркости кристаллов

К тому же у дешевых разброс параметров очень большой. Что бы  это определить в домашних условиях своими руками, подключите их последовательно 5-10 штук. Регулирую количество вольт, добейтесь чтобы они слегка светились. Вы увидите, что часть светит ярче, часть едва заметно. Поэтому некоторые в номинальном рабочем режиме будут греться сильнее, другие меньше. Мощность будет на них разная, поэтому самые нагруженные выйдут из строя раньше остальных.

Калькулятор для расчёта

Для удобства читателей опубликовал онлайн калькулятор для расчёта резистора для светодиодов при подключении к стабильному напряжению.

Калькулятор учитывает 4 параметра:

  • количество вольт на выходе;
  • снижение напряжения на одном LED;
  • номинальный рабочий ток;
  • количество LED в цепи.

Подключение в автомобиле

..

При заведенном двигателе бывает в среднем 13,5В — 14,5В, при заглушенном12В — 12,5В. Особые требования при включении в автомобильный прикуриватель или бортовую сеть. Кратковременные скачки могут быть до 30В. Если у вас используется токоограничивающее сопротивление, то сила тока возрастает прямо пропорционально повышению напряжению питания светодиодов. По этой причине лучше ставить стабилизатор на микросхеме.

Недостатком использования светодиодных драйверов в авто может быть появление помех на радио в УКВ диапазоне. ШИМ контроллер работает на высоких частотах и будет давать помехи на ваш радиоприёмник. Можно попробовать заменить на другой или линейный типа стабилизатор тока LM317 для светодиодов. Иногда помогает экранирование металлом и размещение подальше от головного устройства авто.

Напряжения питания светодиодов

Из таблиц видно, для маломощных на 1W, 3W этот показатель  2В для красного, желтого цвета, оранжевого. Для белого , синего, зелёного он от 3,2В до 3,4В. Для мощных от 7В до 34В. Эти циферки придется использовать для расчётов.

Таблица для LED на 1W, 3W, 5W

Таблица для мощных светодиодов 10W, 20W, 30W, 50W, 100W

Подключение от 12В

Одно из самых распространенных напряжений это 12 Вольт, они присутствуют в бытовой  технике, в автомобиле и автомобильной электронике. Используя 12V можно полноценно подключить 3 лед диода. Примером служит светодиодная лента на 12V, в которой 3 штуки и резистор подключены последовательно.

Пример на диоде 1W,  его номинальный ток 300мА.

  • Если на одном LED падает 3,2В, то для 3шт получится 9,6В;
  • на резисторе будет 12В – 9,6В = 2,4В;
  • 2,4 / 0,3 = 8 Ом номинал нужного сопротивления;
  • 2,4 * 0,3 = 0,72W будет рассеиваться на резисторе;
  • 1W + 1W + 1W + 0,72 = 3,72W полное энергопотребление всей цепи.

Аналогичным образом можно вычислить и для другого количества элементов в цепи.

Подключение от 1,5В

Источник питания для светодиодов может быть и простой пальчиковой батарейкой на 1,5В. Для LED диода требуется обычно минимум 3V, без стабилизатора тут никак не обойтись. Такие специализированные светодиодные драйвера используются в  ручных фонариках на Cree Q5 и Cree XML T6. Миниатюрная микросхема повышает количество вольт до 3V и стабилизирует  700мА. Включение от 1. 5 вольт при помощи токоограничивающего сопротивления невозможно. Если применить две  батареи на  1.5 вольт, соединив их последовательно, получим 3В. Но батарейки достаточно быстро разряжаются,  а яркость будет падать еще быстрее. При 2,5В емкости в батареях останется еще много, но диод уже практически потухнет. А светодиодный драйвер будет поддерживать номинальную яркость даже при 1В.

Обычно такие модули заказываю на Aliexpress,  у китайцев  стоят 50-100руб, в России они дороговаты.

Как рассчитать драйвер

Чтобы рассчитать драйвер питания для светодиодов со стабильным током:

  1. составьте на бумаге схему подключения;
  2. если драйвер китайский, то желательно проверить выдержит он заявленную мощность или нет;
  3. учитывайте, что для разных цветов (синий, красный, зеленый) разное падение вольт;
  4. суммарная мощность не должна быть выше, чем у источника тока.

Нарисуйте схему включения, на которой распределите элементы, если они подключены не просто последовательно, а комбинировано с параллельным соединением.

На китайском блоке питания неизвестного производителя мощность может быть значительно ниже. Они запросто  указывают максимальную пиковую мощность, а не номинальную долговременную. Проверять сложнее, надо предельно нагрузить блок питания и замерить параметры.

Для третьего пункта используйте примерные таблицы для  1W,3W, 5W, 10W, 20W, 30W, 50W, 100W, которые приведены выше. Но больше доверяйте характеристикам, которые вам дал продавец. Для однокристальных бывает 3V, 6V, 12V.

Если энергопотребление цепи  в сумме  превысит номинальную мощность  источника питания, то ток просядет и увеличится нагрев. Он восстановится до нормального уровня, если снизить нагрузку.

Для светодиодных лент сделать расчёт очень просто. Измерьте количество Ватт на 1 метр и умножьте на количество метров. Именно измерьте, в большинстве случаем мощность завышена и вместо 14,4 Вт/м получите 7 Вт/м. Ко мне слишком часто обращаются с такой проблемой разочарованные покупатели.

Низковольтное от 9В до 50В

Кратко расскажу, что использую для включения для блоков на 12В, 19V, 24В и  для подключения к автомобильным 12В.

Чаще всего покупаю готовые модули на ШИМ микросхемах:

  1. бывают повышающие, например, на входе 12V, на выходе 22В;
  2. понижающие, например из 24В до 17В.

Не всем хочется тратить большую денежку на покупку готового прожектора для авто, светодиодного светильника или заказывать готовый драйвер. Поэтому обращаются ко мне, что бы из подручных комплектующих собрать что-нибудь приличное. Цена таких модулей начинается от 50руб до 300руб за модель на 5А с радиатором. Покупаю заранее по несколько штук, расходятся быстро.

Больше всех популярен вариант на линейной ИМС LM317T LM317, простой, надежный устаревший.

Очень популярны модели на LM2596, но она уже устарела и советую обратить внимание на более современное с хорошим КПД. Такие блоки имеют от 1 до 3 подстроечных сопротивлений, которыми можно настроить любые параметры до 30В и до 5А.

Встроенный драйвер, хит 2016

В начале 2016 года стали набирать популярность светодиодные модули и COB диоды с интегрированным драйвером. Они включаются сразу в сеть 220В, идеальный вариант для сборки светотехники своими руками. Все элементы находятся на одной теплопроводящей пластине. ШИМ контроллеры миниатюрные, благодаря хорошему контакту с системой охлаждения. Тестировать надежность и стабильность еще не приходилось, первые отзывы появятся минимум через полгода использования. Уже заказал самую дешевую и доступную модель COB на 50W. Чтобы найти такие на китайском базаре Алиэкспресс, укажите в поиске «integrated led driver».

Характеристики



Глобальная проблема, это подделка светодиодов Cree и Philips в промышленных масштабах. У китайцев для этого есть целые предприятия, внешне копируют на 95-99%, простому покупателю отличить невозможно. Самое плохое, когда такую подделку вам продают под видом оригинального Cree T6. Вы будете подключать поддельный по техническим спецификациям оригинального. Подделка имеет характеристики в среднем на 30% хуже. Меньше световой поток, ниже максимальная рабочая температура, ниже энергопотребление. Про обман вы узнаете очень не скоро, он проработает примерно в 5-10 раз меньше настоящего, особенно на двойном токе.

Недавно измерял световой поток своих фонариков на левых Cree производства  LatticeBright. Доставал всю плату с драйвером и ставил в фотометрический шар. Получилось 180-200 люмен, у оригинала 280-300лм. Без серьезного оборудования, которое преимущественно есть в лабораториях, вы не сможете измерить, соответственно узнать правду.

Иногда попадаются разогнанные диоды,  сила тока на которых на 30%-60% выше номинальной, соответственно и мощность. Недобросовестный производитель, особенно  подвально-китайский пользуется тем, что срок службы трудно измерить в часах. Ведь никто не засекает отработанное время, а когда светильник или светодиодный прожектор выйдут из строя продавца уже не найти. Да и искать бессмысленно, срок гарантии на такую продукцию дают всегда меньше периода службы.

В чём отличия драйвера и трансформатора?

И трансформатор, и драйвер являются блоками питания какой-либо электроники. Но отличия между ними есть и очень серьёзные.

Чтобы их понять, нужно определиться, что обычно подразумевается под этими терминами.

Что такое трансформатор?

Классический трансформатор - это электромагнитная катушка как минимум с двумя обмотками с разным количеством витков в каждой.

Подавая переменное напряжение на одну из обмоток, с другой можно снимать переменное напряжение, как меньшего, так и большего значения, в зависимости от соотношения количеств витков в обмотках.

Все прочие электронные приборы, питающие какую-либо технику, технически не являются трансформаторами. Но, тем не менее, трансформатор - общепринятое название источника питания, под которым обычно понимается источник постоянного по значению напряжения, тип тока которого может быть как переменным, так и постоянным.

Именно в таком понимании мы используем термин трансформатор.

В нашем каталоге

Понижающие трансформаторы 220 - 12/24/36 вольтБлоки питания - драйверы для прожекторов

Что такое драйвер?

Термин драйвер применяется к блокам питания, которые обеспечивают постоянный по значению ток в некотором диапазоне выходных напряжений.

Драйвер поддерживает в цепи постоянный по значению ток при изменении сопротивления подключённой нагрузки. Достигается это изменением выходного напряжения.

Для чего это нужно? Светодиоды нужно питать постоянным по типу и постоянным по значению током. Превышение номинального тока светодиода очень пагубно сказывается на его сроке эксплуатации - он быстро тускнеет, теряет яркость, перегревается и может перегореть.

Казалось бы, в чём проблема подсоединить светодиод к трансформатору постоянного тока? Подсоединяем же мы лампу накаливания - получаем и постоянный ток, и постоянное напряжение.

Можно, но не нужно! Дело в том, что сопротивление лампы накаливания практически не меняется, поэтому через неё и течёт постоянный по значению ток. Совсем другое дело светодиод - его сопротивление сильно «плавает» в зависимости от температуры. Поэтому, подключив его к трансформатору, мы получим на нём постоянное напряжение, но значение тока будет меняться и может превысить номинальный максимум. А от этого сильно страдает срок службы светодиодов.

Для решения этой проблемы и предназначены драйверы. Они меняют напряжение, поддерживая одно и то же значение тока, а светодиоды в этой ситуации чувствуют себя очень комфортно.

Применительно к светодиодным прожекторам термин драйвер идентичен термину блок питания - под ними всегда подразумевается одно и тоже.

Везде ли, где есть светодиоды, стоят драйверы?

Нет, не везде. Например, светодиодные ленты и почти все светодиодные лампы G4 лишены драйверов. При этом и те и другие подключаются к трансформаторам (ленты 220 вольт - к выпрямителям, но в данном контексте это одно и тоже). Также, например, различные светодиоды подсветки во всей технике подключаются явно не к драйверам.

Не имеют драйверов

Светодиодная лента 220 вольтСветодиодная лента 12 вольтСветодиодные лампы с цоколем G4

Но во всех перечисленных случаях светодиоды специально запитываются пониженным током, чтобы избежать перегрева. Т.е. в этих случаях светодиоды светят не в полную яркость, меньше греются и, дополнительно, не получают превышения предельных значений тока при подключении к трансформатору.

Но если мы хотим получить максимальную отдачу, максимальную яркость, как, например, в прожекторе, то неизбежно нужен драйвер для стабилизации тока и хороший теплоотвод в виде радиатора.

Можно ли использовать трансформатор вместо драйвера?

Например, наши светодиодные матрицы для прожекторов в штатном режиме работают примерно на 33 вольтах. Можно ли их подключить к трансформатору постоянного тока напряжением 33 вольта?

Светодиодные матрицы для прожекторов

Можно, они будут работать. Но их процесс выгорания (потери яркости) будет сильно ускорен. Поэтому мы категорически не рекомендуем этого делать.

В последнее время на рынке появилось очень много дешевых светодиодных прожекторов, у которых в качестве одного из достоинств указано, что они «бездрайверные». Якобы это повышает надежность, т.к. электроники существенно меньше. Но об обратной стороне, указанной выше, продавцы подобных изделий всегда умалчивают.

Возможно ли заменить драйвер в светодиодной лампе?

Сегодня светодиодные лампы есть едва ли не в каждом доме. Но к сожалению, эти осветительные приборы нередко выходят из строя задолго до положенного им срока, и причин тому множество. Выбрасывать? Не стоит, можно произвести ремонт. Сегодня мы разберем до винтика несколько таких устройств, посмотрим, что у них внутри, и попробуем провести ремонт светодиодной лампы на 220 В своими руками.

Блок: 1/9 | Кол-во символов: 388
Источник: https://LampaExpert.ru/vidy-i-tipy-lamp/svetodiodnie/remont-svetodiodnoj-lampy-na-220v-svoimi-rukami

Как устроены светодиодные лампы 220 В

Известно, что светодиоды не могут работать напрямую от сети 220 В. Для этого им нужно дополнительное оборудование, которое, чаще всего, и выходит из строя. О нем сегодня и поговорим. Рассмотрим схему светодиодного драйвера, без которого невозможна работа осветительного прибора. Попутно и проведем ликбез для тех, кто ничего не понимает в радиоэлектронике.

Драйвер в светодиодной лампе выполняет основную работу

Схема драйвера светодиодной лампы 220 В состоит из:

  • диодного моста;
  • сопротивлений;
  • резисторов.

Диодный мост служит для выпрямления тока (превращает его из переменного в постоянный). На графике это выглядит как отсекание полуволны синусоиды. Сопротивления ограничивают ток, а конденсаторы накапливают энергию, увеличивая частоту. Рассмотрим принцип действия на схеме светодиодной лампы на 220 В.

Блок: 2/7 | Кол-во символов: 837
Источник: https://homius.ru/remont-svetodiodnyih-lamp-svoimi-rukami.html

Основные поломки светодиодной лампы и их обнаружение

 Так как сама светодиодная лампа состоит из радиоэлементов, то к ее основным неисправностям можно отнести неисправность именно тех самым радиоэлементов, из которых она состоит. Пусть это покажется кому-то тавтологией, но именно такое заключение будет максимально близким к истине.
 В светодиодной лампе могут быть микросхемы, транзисторы, трансформаторы, индуктивности, резисторы, диоды, светодиоды. О том, как проверять тот или иной радиоэлемент лучше взглянуть в специализированной рубрике нашего сайта «Радиоэлектроника». Ведь если мы сейчас начнем вам рассказывать об идентификации всех неисправностей каждого из нами перечисленного выше радиоэлемента, то это будет статья уже совсем другого содержания, нежели о ремонте светодиодной лампы.
 Кратко лишь скажем, что есть неисправности, которые сразу «бросаются в глаза». Обычно это тепловые пробои и связанные с ними изменениями. Это обугливание радиодетали, ее вздутие, появление маленьких точечных отверстий. Вот взгляните на конденсатор.

Здесь сразу видно, что с ним что-то не то. Это тот самый вариант, когда драйвер для светодиодов можно починить. В итоге починим и саму лампу.
 Второй вариант, это ремонт светодиодной лампы путем замены платы, питающей светодиоды. Как вы уже догадались, такую плату называют драйвером.  Этот вариант хорош тем, что такую плату можно приобрести в радиомагазинах, а затем ее просто взять или перепаять. А если вам сильно хочется, то можно даже самому собрать схему драйвера для светодиодов, и использовать именно ваш вариант для ремонта лампы.
 Ну что же, давайте теперь обо всем этом по порядку.

Блок: 2/6 | Кол-во символов: 1651
Источник: http://xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektronika/751-kak-pochinit-svetodiodnuyu-lampu-svoimi-rukami-zamena-radioelementa-drajvera

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

  1. Со стабилизацией тока.
  2. Со стабилизацией напряжения.
  3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Схема лампы LED-А60 на полноценном драйвере

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Схема блока питания для светодиодной лампы

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Отличие этой схемы от предыдущей как раз в данном токоограничивающем резисторе. По сути, это схема светодиодной ленты с балластным блоком питания.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, — чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

Простейший драйвер светодиодной лампы 220 В

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Блок: 3/9 | Кол-во символов: 3830
Источник: https://LampaExpert.ru/vidy-i-tipy-lamp/svetodiodnie/remont-svetodiodnoj-lampy-na-220v-svoimi-rukami

Частые причины неисправностей

К выходу из строя светодиодной лампы часто приводят некорректная эксплуатация и резкие перепады напряжения в центральной электросети. Сами диодные элементы в этом случае сохраняют работоспособность, а вот драйвер может испортиться.

Заводской брак – вполне возможный вариант неисправности. В основном ему подвержены изделия-«безымянки», однако, и у брендовой продукции это может случиться, хотя, такие случаи крайне редки и обычно выявляются на этапе покупки

Если в самом светильнике не обеспечена качественная вентиляция, драйвер будет перегреваться. В итоге это плохо отразится на его функционировании и спровоцирует поломку.

Удары и вибрации не нанесут повреждения диодам, а вот на драйвере скажутся самым негативным образом. Может нарушиться целостность конструкции и точность прилегания к плате рабочих элементов

Лампа начнет чувствительно мерцать и моргать, раздражая глаз, когда испортится токоограничивающий резистор, и совсем перестанет гореть, если выйдет из строя конденсатор.

Все эти моменты неприятны, но впадать в панику не стоит. Исправить неполадку без особых усилий получится дома своими руками.

Плохо подействует на Led-элемент и приведет к его выходу из строя неправильно организованная в доме или квартире электрическая система.

Плюс к тому она увеличит нагрузку на проводку и, возможно, создаст дополнительные проблемы в ближайшем будущем. Поэтому ее обустройство лучше доверить профессионалам.

Приобретая лампочку от известного бренда за низкую цену, стоит проявлять осторожность. Продукция может оказаться фальсифицированной и не отработает заявленного производителем срока. Починка потребует финансовых затрат, времени, да и вряд ли оправдает себя в таком случае

В процессе эксплуатации в лампе может произойти нарушение базовой кристаллической структуры полупроводниковых диодов.

Провоцирует эту неполадку реакция на повышение уровня плотности инжектированного тока со стороны материала, из которого изготовлен полупроводник.

Когда пропайка краев осуществлена некачественно, отвод тепла теряет необходимую интенсивность и ослабевает. Проводник перегревается, в системе происходит перегрузка и короткое замыкание выводит лампу из строя.

Все эти мелочи не фатальны и подлежат незатратному по времени и финансам ремонту.

Блок: 3/8 | Кол-во символов: 2274
Источник: http://sovet-ingenera.com/elektrika/svetylnik/remont-svetodiodnyx-lamp-svoimi-rukami.html

Причины выхода из строя

Почему вообще сгорают светодиодные лампы, если, как заявляют производители светодиодов, ресурс светоизлучающих полупроводников составляет минимум 15-20 тысяч часов? Практически все драйверы не имеют механических элементов и контактов, значит, у них наработка на отказ должна быть не меньше. Но лампы горят, порой не выработав даже свой гарантийный срок, и это факт. Причин поломки лампочки может быть несколько:

  • Производственный брак. Увы, от этого никто не застрахован. Особенно, если производители комплектующих и светодиодов – наши китайские братья, работающие в гараже и на коленках.
  • Неправильная эксплуатация. К примеру, плохая вентиляция в закрытом светильнике. В таких источниках света лампа перегревается, и тут уж выйти из строя может все что угодно – от драйвера до светодиодов. Сюда же можно отнести пыль, влагу, «искрящий» выключатель, выключатель с подсветкой и т. п.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Если в твоем выключателе стоит подсветка, то это верный путь к быстрой гибели светодиодной лампы. Либо снимай подсветку, либо вкрути в один из рожков люстры обычную лампочку накаливания любой, даже самой малой мощности.

Такая подсветка выключателя удобна, но вызывает «подмигивание» светодиодной лампы и сокращает срок ее службы в десятки раз

  • Плохое питание. Если напряжение постоянно скачет или оно ненормально завышено, тут даже самый качественный драйвер может «потерять терпение». Сюда же отнесем постоянные выбросы напряжения, к примеру, при пуске мощных моторов или сварочного оборудования, и импульсные помехи.

В этой китайской лампе «драйвер» примостился прямо на плате со светодиодами, а радиатором тут даже не пахнет

Блок: 4/9 | Кол-во символов: 1758
Источник: https://LampaExpert.ru/vidy-i-tipy-lamp/svetodiodnie/remont-svetodiodnoj-lampy-na-220v-svoimi-rukami

Ремонт светодиодной лампы с заменой радиоэлемента

 Разбираем корпус лампы, об этом мы упоминали чуть ранее, но все же повторимся…

Срезаем клей и выкручиваем крепеж.

Добираемся до схемы и соединительных проводов.

Здесь как раз продолжим рассматривать наш вариант, который мы затронули выше, с конденсатором. Итак, если даже визуально видно, или вы определили неисправность радиоэлемента путем применения измерительного прибора, то деталь надо менять.

Берем паяльник и выпаиваем радиоэлемент. Здесь важно не перегреть соседние элементы, не сломать ножки, не нарушить контакты, не перегреть печатную плату, чтобы избежать отслоения фольги от текстолита. Меняем конденсатор.

Далее изолируем плату от возможного контакта с токопроводящими поверхностями и собираем все в обратном порядке.

При установке платы со светодиодами на место, необходимо обновить термопасту, которая обеспечивает передачу тепла от платы светодиодов, до радиатора рассеивающего тепло.

Перед склеиванием корпуса проверяем работоспособность и приклеиваем рассеиватель на лампу. Этот случай относился к ремонту лампы путем замены радиоэлемента.

Блок: 4/6 | Кол-во символов: 1137
Источник: http://xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektronika/751-kak-pochinit-svetodiodnuyu-lampu-svoimi-rukami-zamena-radioelementa-drajvera

Решение проблем с драйвером

Неполадки в драйвере – довольно распространенная проблема светодиодных ламп. Чаще всего в драйвере горят резистор или конденсатор.

Имеющимися под рукой домашнего мастера измерительными приборами выявить уровень работоспособности этого элемента довольно проблематично. Поэтому рекомендуется его просто заменить на исправный с аналогичными параметрами.

Причинами, по которым выходит из строя конденсатор, могут стать изначальный заводской дефект или регулярный перегрев модуля в результате некачественного теплоотвода

Найти подходящую деталь в магазинах светотехники получается не всегда. Лучше сразу отправиться на радиорынок или в место продажи радиоэлектроники и там попытаться отыскать нужную вещь.

Когда она будет куплена, потребуется демонтировать неисправный узел, а на его место поставить рабочий элемент.

Для корректного проведения разборки и ремонта лампочек светодиодного типа не понадобится сложное, дорогостоящее оборудование. Устранить возникшие неполадки поможет минимальный набор простых инструментов.

Мультиметр позволит проверить наличие напряжения в цепи, даст возможность обнаружить наличие обрывов и покажет, насколько работоспособны остальные детали схемы.

Мультиметр представляет собой универсальный прибор, предназначенный для измерения основных базовых параметров различных электронных изделий. С его помощью можно узнать, в каком состоянии находятся светодиоды любого LED-изделия

Паяльный прибор с канифолью и припоем потребуется для восстановления обрывов, найденных в цепи, и последующей замены поврежденных деталей и элементов.

Температура разогрева в момент пайки не должна превышать 260°. Простой паяльник нагревается сильнее, поэтому на его жало нужно плотной спиралью намотать кусок медной жилы с сечением не более 4 мм. Чем сильнее удастся удлинить жало, тем ниже будет его рабочая температура

Отверткой небольших размеров удастся аккуратно отделить от корпуса лампы управляющие элементы, а тонким, прочным канцелярским ножиком получится деликатно отсоединить детали от монтажной печатной платы.

Блок: 7/8 | Кол-во символов: 2056
Источник: http://sovet-ingenera.com/elektrika/svetylnik/remont-svetodiodnyx-lamp-svoimi-rukami. html

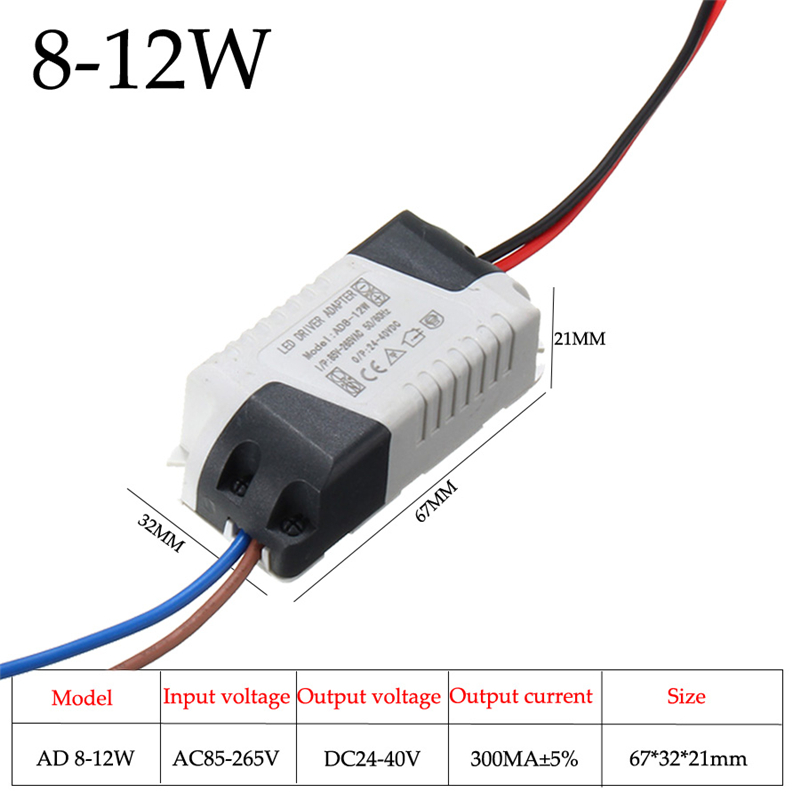

Ремонт светодиодной лампы с заменой драйвера для светодиодов

Если вы не хотите заниматься поиском сгоревшей радиодетали или у вас просто нет такой возможности. Скажем, нет в настоящее время мультиметра для проверки детали, то можно поступить несколько проще. Идете до ближайшего радиомагазина в вашем городе и покупаете так называемый драйвер. По сути, стабилизатор напряжения для светодиодов. Здесь важно выбрать стабилизатор, который будет обеспечивать работу светодиодов нужной мощности. То есть смотрим на заявленную мощность лампы и просим драйвер, который может обеспечить данную мощность.  Теперь давайте вновь обратимся к конкретному случаю.

Откручиваем отражатель от корпуса.

Снимаем рассеиватели светодиодов.

Обрезаем провода от старого драйвера, лучше выпаять, чтобы обеспечить соединение между платой драйвера одним цельным проводом.

Припаиваем провода нового драйвера на место старых.

Здесь важно не перепутать вход и выход, иначе все сгорит, так и не заработав.

Еще раз все проверяем и собираем лампу обратно.  При необходимости изолируем драйвер и наносим термопасту.
 Этот вариант хорош тем, что здесь фактически необходимо перекусить провода на входе и на выходе у старого драйвера, подключить провода от новой платы и все. Лампу можно собирать обратно. Единственное ограничение, этот вариант не подойдет в случае, если неисправностью является перегоревший светодиод.

 Если вам негде купить драйвер, а может просто хотите испытать свои силы в радиоконструировании, то вы можете сделать его сами. Благо некоторые из схем довольно простые в сборке, потребуют минимум радиоэлементов, и не нуждаются в наладке. Электросхемы драйверов для светодиодов, которые можно применить, в том числе и для светодиодной лампы, приведены в нашей статье «Драйверы для светодиодов своими руками». О самой же светодиодной лампе можно узнать подробнее «Светодиодная лампа».

Блок: 5/6 | Кол-во символов: 1895
Источник: http://xn——7kcglddctzgerobebivoffrddel5x. xn--p1ai/kommunikatsii/elektronika/751-kak-pochinit-svetodiodnuyu-lampu-svoimi-rukami-zamena-radioelementa-drajvera

Ремонт светодиодных ламп своими руками: пошаговая инструкция

Рассмотрим на примере простой ремонт светодиодной лампы:

Как можно понять, ремонт светодиодной лампы 220 В своими руками не так уж и сложен. При отсутствии новых деталей можно воспользоваться сгоревшими лампочками, выпаяв элементы из них. Из 2-3 старых собирается один рабочий световой прибор.

Блок: 6/7 | Кол-во символов: 352
Источник: https://homius.ru/remont-svetodiodnyih-lamp-svoimi-rukami.html

Подводя итог о ремонте светодиодной лампы

 Ремонт светодиодной лампы дело перспективное. Ведь не важно, будет ли это замена отдельного радиоэлемента или целого драйвера (платы), это все равно будет значительно дешевле, чем покупать новую светодиодную лампу. Единственная рекомендация, так это применение радиоэлементов с более высокими эксплуатационными показателями. Быть может это применение резисторов с большей мощностью, конденсаторов на большее напряжение или просто применение радиодеталей от известных и заслуженных брендов.
 Это позволит максимально долго впоследствии не возвращаться к ремонту столь нужного в нашем обиходе  осветительного прибора – светодиодной лампы.

Блок: 6/6 | Кол-во символов: 723
Источник: http://xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektronika/751-kak-pochinit-svetodiodnuyu-lampu-svoimi-rukami-zamena-radioelementa-drajvera

Заключение

Стоимость светодиодных ламп медленно, но верно снижается. Однако цена все же остается высокой. Не каждому по карману менять некачественные, но дешевые, лампы или покупать дорогостоящие. В этом случае ремонт таких осветительных приборов — неплохой выход. Если соблюдать  правила и меры предосторожности, то экономия составит приличную сумму.

Лампа «кукуруза» дает больше света, но и потребление энергии у нее выше

Надеемся, что информация, изложенная в сегодняшней статье, будет полезна читателям. Вопросы, возникшие по ходу прочтения, можно задать в обсуждениях. Мы ответим на них как можно полно. Если у кого-либо был опыт подобных работ, будем благодарны, если Вы им поделитесь с другими читателями.

А напоследок, уже по традиции, короткое познавательное видео по сегодняшней теме:

Блок: 7/7 | Кол-во символов: 791
Источник: https://homius.ru/remont-svetodiodnyih-lamp-svoimi-rukami.html

Техника безопасности при ремонте светодиодных лампочек на 220 В

Поскольку мы проводим ремонт прибора, работающего от сети, то без техники безопасности никуда. Светодиодные лампы имеют бестрансформаторное питание, практически все элементы схемы во время работы прибора, включая светодиоды, находятся под опасным для жизни напряжением. Поэтому соблюдай следующие меры предосторожности:

  • Все перепайки и измерения во время ремонта проводи только в отключенной лампе.
  • Даже если конденсаторы зашунтированы разрядными резисторами, после выключения лампы разряди все конденсаторы вручную. Для этого достаточно на секунду закоротить выводы конденсатора любым металлическим инструментом с диэлектрической ручкой.
  • Во время включения прибора после ремонта береги глаза. Если что-то пойдет не так, любой из элементов может взорваться. Лучше отвернись, включи и поворачивайся.
  • Не оставляй без присмотра включенный паяльник и не клади его во время перерывов в ремонте на горючие предметы. 260 градусов – это относительно немного, но пожар устроить хватит.

На этом, пожалуй, можно закончить. Теперь ты знаешь, как устроена светодиодная лампа и как она работает. А при необходимости сможешь самостоятельно произвести ее ремонт.

Блок: 8/9 | Кол-во символов: 1205
Источник: https://LampaExpert.ru/vidy-i-tipy-lamp/svetodiodnie/remont-svetodiodnoj-lampy-na-220v-svoimi-rukami

Выводы и полезное видео по теме

Как устранить характерные поломки светодиодной лампочки с цоколем E27. Подробная инструкция по разборке изделия, интересные практические советы по использованию подручных инструментов.

Подсказки, как корректно снять с прибора колбу, не повредив ее в процессе.

Простой способ отремонтировать лампочку лед-типа без использования паяльника. Вместо припаивания применяется специальная электропроводящая паста.

Полное описание работы на изделиях торговой марки «Космос», которой владеет KOSMOS Group, контролирующая около 25% отечественного рынка прогрессивной и экономной продукции для создания качественного освещения.

Как починить Led-лампочку типа «кукуруза». Особенности процесса разборки, конструкционные нюансы и прочие познавательные моменты. Существенное увеличение срока службы изделия после проведения всех работ.

Светодиодная лампочка – практичный источник освещения. Единственный минус этого изделия – высокая по сравнению с другими модулями цена. Правда, LED-приборы надежны и обычно полностью отрабатывают свой срок. А если вдруг в процессе эксплуатации возникнут поломки, большую часть из них можно будет устранить своими руками. Нужные инструменты найдутся у любого домашнего мастера, а выкроить время на ремонтные работы тоже не составит никакого труда.

Блок: 8/8 | Кол-во символов: 1308
Источник: http://sovet-ingenera.com/elektrika/svetylnik/remont-svetodiodnyx-lamp-svoimi-rukami.html

Видео

Блок: 9/9 | Кол-во символов: 6
Источник: https://LampaExpert.ru/vidy-i-tipy-lamp/svetodiodnie/remont-svetodiodnoj-lampy-na-220v-svoimi-rukami

Кол-во блоков: 19 | Общее кол-во символов: 23356
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://homius.ru/remont-svetodiodnyih-lamp-svoimi-rukami.html: использовано 3 блоков из 7, кол-во символов 1980 (8%)
  2. https://LampaExpert.ru/vidy-i-tipy-lamp/svetodiodnie/remont-svetodiodnoj-lampy-na-220v-svoimi-rukami: использовано 7 блоков из 9, кол-во символов 9763 (42%)
  3. http://sovet-ingenera.com/elektrika/svetylnik/remont-svetodiodnyx-lamp-svoimi-rukami. html: использовано 3 блоков из 8, кол-во символов 5638 (24%)
  4. http://xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektronika/751-kak-pochinit-svetodiodnuyu-lampu-svoimi-rukami-zamena-radioelementa-drajvera: использовано 5 блоков из 6, кол-во символов 5975 (26%)

Что такое светодиодный драйвер? Как проверить и заменить драйвер светодиода?

ЧТО ТАКОЕ СВЕТОДИОДНЫЙ ДРАЙВЕР?

Это будущее уже сейчас, и светодиодные фонари взяли верх. Часто нам задают вопрос о светодиодах и о драйвере.

Какие они?

Зачем они вам?

Как они работают?

Как проверить драйвер светодиода? (перейдите в конец страницы)

Ваш светодиод может быть лучшим, но он не останется таким, если у вас нет хорошего драйвера светодиода.См. Раздел «Как работают светодиоды», чтобы узнать больше об общих светодиодах.

В светодиодном фонаре всю тяжелую работу выполняет водитель. Будь то светодиодная лампа Corn или светодиодный светильник, у него внутри есть драйвер. Этот драйвер принимает входной сигнал от здания переменного тока или переменного тока и преобразует его в постоянный или постоянный ток. В вашем доме это означает от 120 В переменного тока до 36 или 48 В постоянного тока. Он работает как гигантский трансформатор. Для этого постоянно требуется продукт очень высокого качества. Большинство проблем, которые мы видим при сбоях светодиодов, связаны с драйвером.

Что такое светодиодный драйвер? = "Q">

A: Драйвер светодиода - это регулятор мощности. Технически это схема, которая отвечает за регулирование и подачу идеального тока на светодиод. Драйвер светодиодов обеспечивает питание и регулирует переменные потребности светодиодов, обеспечивая постоянное количество энергии, поскольку его свойства меняются с температурой. Драйверы светодиодов преобразуют переменный ток высокого напряжения в низкое.

Если у вас есть хороший светодиод и плохо работает светодиодный драйвер, ваши светодиодные фонари для высоких отсеков не будут работать долго. Большинство отказов светодиодов происходит не от светодиода, а от драйвера. Обычно цепи перегорают и выходят из строя. Драйверы светодиодов обычно должны подавать меньше энергии на светодиоды из-за их эффективного характера, но они также должны быть более точными. Светодиодное освещение разработано с высокой точностью, и для его эффективной работы требуется соответствующее напряжение. Современная технология, используемая в драйвере светодиода, основана на печатной плате и больше похожа на компьютер, чем на электрический регулятор.

Что такое балласт для светодиодов? = "Q">

A: Технически этого не существует.HID и другие лампы использовали балласт для увеличения мощности ламп. Светодиоды используют драйвер, который преобразует мощность переменного тока здания в постоянный ток. Светодиоды требуют постоянного постоянного тока для работы.


Балласты и драйвер светодиода

Балласты и драйверы являются регуляторами мощности для фонарей, но работают они по-разному. Оба обеспечивают небольшой буфер между источником света и источником тока, что делает его менее уязвимым для перегрузки электричеством, регулируя напряжение между ними. Хотя оба компонента служат одной и той же цели, есть разница.ПРА - традиционный компонент, используемый в металлогалогенных лампах и компактных люминесцентных лампах (CFL), и, как правило, они должны регулировать гораздо большую мощность. Они также использовали старые технологии, такие как магниты, для достижения результатов, хотя новые были электронными балластами.


Драйверы светодиодов с регулируемой яркостью

Другой важной отличительной особенностью является то, что драйверы светодиодов могут включать опцию регулировки яркости светодиодов. Драйверы с регулируемой яркостью могут быть выполнены разными способами. Для небольших бытовых лампочек количество тока, протекающего через светодиодное устройство, определяет световой поток.Их уровень яркости регулируется простым управлением током, проходящим через уложенные друг на друга слои полупроводникового материала, установленные на подложке. Для светодиодных светильников с более высокой мощностью, таких как LED High Bay, для управления светом используется напряжение 0-10 В или PMW. В любом случае хороший драйвер светодиода гарантирует защиту светодиода.

Электропроводка

Электромонтаж любой цепи очень важен, когда речь идет о производительности, безопасности и экономии электроэнергии. В больших светильниках, таких как светодиодные уличные фонари, напряжение 110 В или 220 В направляется прямо на драйвер светодиода через стандартное 3-проводное соединение.Затем светодиод настраивает его на правильное напряжение каждого OED. Схема подключения драйвера светодиода позволяет сэкономить до 70% электроэнергии по сравнению с традиционной люминесцентной лампой. Подключение драйвера делает его более безопасным и дает лучшие результаты даже при экстремальных температурах.

Как заменить драйвер светодиода? = "Q">

A: Сначала вы должны проверить исправность драйвера, то есть его можно заменить. Если это лампочка, то шансы, что она исправна, равны нулю.Они жестко подключены к лампочке. Для больших светильников есть неплохие шансы. Вам нужно получить доступ к компоненту драйвера и собрать некоторые важные спецификации. Также неплохо протестировать ввод и вывод драйвера, чтобы убедиться, что это всего лишь драйвер. Сначала попробуйте модель драйвера и посмотрите, сможете ли вы ее найти. Если нет, вам понадобится эквивалент. Какая номинальная входная мощность? Номинальное напряжение? Что на выходе? Постоянный ток или постоянное напряжение? Есть ли на борту диммирование 0-10В. Затем вам нужно будет найти драйвер аналогичного размера, который соответствует входной мощности, напряжению, выходному току и т. Д.Если вы найдете совпадение, вы готовы их поменять местами. Хорошая новость в том, что обычно обменять проще, чем их найти.

Глядя на светодиодный драйвер внутри светильника

Посмотрите это видео, чтобы увидеть, как мы открываем светодиодный светильник и просматриваем драйверы в нем. Это пример исправного приспособления, в котором можно заменить драйверы.

Светодиоды без водителя

Светодиодные двигатели переменного тока без водителя теперь превратились в важное новое оружие в осветительном бизнесе.Прочтите нашу статью «Ионные светодиоды без драйверов», чтобы узнать, почему они становятся все более распространенными, но при этом более опасными и подверженными сбоям.

Резюме

Драйверы светодиодов критически важны для производительности вашего осветительного прибора. LEDLightExpert.com использует только высококачественные драйверы светодиодов от таких торговых марок, как Meanwell или Invetronics. Таким образом, мы можем предоставить 5-летнюю гарантию на все светодиодные лампы с высоким световым потоком, потому что мы знаем, что у вас не возникнет проблем.

Как проверить драйвер светодиода? = "Q">

A: светодиоды требуют постоянного тока и поэтому работают от постоянного тока.Электроэнергия в доме ас. Убедитесь, что входное напряжение на входе соответствует мощности здания. На выходной стороне убедитесь, что o = utput соответствует драйверу dc. Обычно это 24, 36, 48 или 54 постоянного тока. Убедитесь, что диммер и другие провода заглушены. Прочтите нашу полную статью для получения более подробной информации

Как проверить драйвер светодиода

Около 10 минут

При диагностике светодиодного светильника первым шагом должно быть питание. В драйвер светодиода подается питание. Объясняем, как тестировать

https: // www.ledlightexpert.com/What-is-an-LED-Driver_ep_44-1.html

Необходимых предметов:

Светодиодный светильник с исправным драйвером

Проволочные гайки

Инструмент для зачистки проводов

Отвертка

Мультиметр

Препараты

Безопасность прежде всего. Убедитесь, что у вас есть надежный подъемник или лестница к приспособлению. Ремни безопасности и зажимы следует использовать для более высоких установок. На выключателе определяют напряжение выключателя. Вам нужно будет знать это для тестирования позже.дважды проверьте, что вы в безопасности, прежде чем продолжить.

https://www.LEDLightExpert.com/assets/images/How_to_test_an_LED_Driver_LLE_900px.jpg

Найдите отсек водителя и установку проводки

Найдите отделение водителя на приспособлении. Некоторые приборы могут иметь запечатанный драйвер или использовать драйвер на борту (DOB). Эти приспособления не подлежат ремонту, и необходимо будет заменить все приспособления. По возможности мы рекомендуем исправные приспособления для проведения технического обслуживания.После того, как вы найдете отсек, вам нужно будет найти входные и выходные провода. Многие светильники также имеют диммирование 0-10В и имеют 2 дополнительных провода. Их необходимо проверить, чтобы убедиться, что они не касаются друг друга, чтобы завершить тест. Если установлен диммер или провода соприкасаются, это даст вам ложное считывание плохого драйвера.

https://www.LEDLightExpert.com/assets/images/How_to_test_an_LED_Driver_multivolt_test_LLE_900px.jpg

Проверка стороны входа

Входная сторона драйвера может быть от 100 до 480 В в зависимости от здания.На шаге 1 вы узнаете напряжение и сможете соответственно настроить свой счетчик. В большинстве приспособлений используются быстросъемные зажимы, но некоторые из них - проволочные гайки. Вы сможете проверить мощность с помощью любого из них. Сделайте снимок глюкометра со стороны входа. Если у вас нет питания, мы не сможем протестировать драйвер. Сначала исправьте эту проблему. Как только у нас будет показание счетчика, соответствующее напряжению в здании, мы можем двигаться дальше.

https://www.LEDLightExpert.com/assets/images/LED_Driver_multimeter_test_LLE_500px.jpg

'

Проверить выходную сторону

Светодиоды работают от постоянного тока или постоянного тока. Количество постоянного тока может меняться в зависимости от прибора, и вам нужно будет указать это на драйвере. Чаще всего встречается где-то между 24 и 54 постоянного тока. Переключите измеритель на постоянный ток и вставьте щупы мультиметра. Выход постоянного тока не имеет заземления, поэтому всего 2 провода. еще раз убедитесь, что провода диммирования и любые другие закрыты заглушками для теста. Ознакомьтесь с показаниями DC Out и посмотрите, соответствует ли он вашему драйверу.

https://www.LEDLightExpert.com/assets/images/LED_Driver_multimeter_test_4_LLE_800px.jpg

Заключение

Драйверы

обычно не устанавливают 0, поэтому на выходной стороне обычно отображается 0.Если драйвер имеет частичный выход, светодиоды прибора будут тусклыми или мигать. Знание того, что у нас хорошее питание, а не отключение, говорит нам, что это плохой драйвер. Если у вас хорошее питание и хорошее выходное напряжение постоянного тока, то проблема связана с платой светодиодов

.

https://www. ledlightexpert.com/LED_Driver_multimeter_test_3_LLE_300px.jpg

дополнительных изображения ниже

Что такое светодиодный драйвер?

Что такое светодиодный драйвер?

Драйвер светодиода - это автономный источник питания, который регулирует мощность, необходимую для светодиода или массива светодиодов.Светоизлучающие диоды - это маломощные осветительные устройства с длительным сроком службы и низким энергопотреблением, поэтому необходимы специализированные источники питания.

Чем драйвер светодиода отличается от конвекционного источника питания?


Драйвер светодиодного освещения чем-то похож на круиз-контроль в автомобиле: требуемый уровень мощности изменяется в зависимости от температуры светодиода, увеличивается и уменьшается. Без правильного драйвера светодиодной лампы светодиоды будут слишком горячими и нестабильными, что приведет к отказу и снижению производительности.Для обеспечения безупречной работы светодиодов требуется автономный драйвер светодиодов, обеспечивающий поддержание постоянного количества энергии на светодиод.

Светодиоды обеспечивают низкое напряжение и защиту светодиодов.

  • Обеспечивает низкое напряжение
  • Отдельные светодиодные лампы работают при напряжении от 1,5 до 3,5 вольт и токе до 30 мА. Бытовые лампы могут состоять из нескольких ламп, соединенных последовательно и параллельно, и для этого требуется общее напряжение от 12 до 24 В постоянного тока.Драйвер светодиода выпрямляет переменный ток и понижает уровень в соответствии с требованиями. Это означает преобразование высокого сетевого напряжения переменного тока в диапазоне от 120 до 277 вольт в необходимое низкое напряжение постоянного тока.

  • Обеспечивает защиту светодиодных ламп
  • Драйверы светодиодов обеспечивают защиту светодиодных ламп от колебаний тока и напряжения. Драйверы обеспечивают, чтобы напряжение и сила тока светодиодных ламп оставались в пределах рабочего диапазона светодиодов независимо от колебаний в электросети.Защита позволяет избежать слишком большого напряжения и тока, которые могут ухудшить работу светодиодов, или слишком низкого тока, который может снизить светоотдачу.

Типы светодиодных драйверов


Драйверы светодиодов используются либо снаружи, либо внутри сборки светодиодной лампы.

Внутренние драйверы светодиодов


Они обычно используются в домашних светодиодных лампах, чтобы упростить замену лампочек; внутренние драйверы обычно размещаются в том же корпусе, что и светодиоды.


Рисунок 1 Внутренние драйверы светодиодов в светодиодной лампе - Изображение предоставлено

Внешние драйверы светодиодов


Внешние драйверы размещаются отдельно от светодиодов и обычно используются для таких приложений, как наружное, коммерческое и дорожное освещение. Эти типы огней требуют отдельных драйверов, которые проще и дешевле заменить. В большинстве этих приложений производитель указывает тип драйвера светодиода, который будет использоваться для конкретной сборки светильника.

Большинство отказов светодиодных ламп происходит из-за неисправности драйвера, и заменить или отремонтировать внешний драйвер проще, чем внутренний.


Рисунок 2 Внешний светодиодный драйвер - Изображение предоставлено

Выбор светодиодных драйверов


  • Режим тока и напряжения: Драйверы светодиодов работают с постоянным током или постоянным напряжением.
    • Драйверы постоянного тока обеспечивают фиксированный выходной ток и могут иметь широкий диапазон выходных напряжений. Примером драйвера постоянного тока является драйвер с выходным током 700 мА и диапазоном выходного напряжения 4–13 В постоянного тока.
    • Драйверы светодиодов постоянного напряжения обеспечивают фиксированное выходное напряжение и максимальный регулируемый выходной ток. Они предназначены для систем с питанием от электросети, которым требуется стабильное напряжение, скажем, 12 или 24 В постоянного тока. типичный драйвер может обеспечить 24 В и максимальный выходной ток 1,04 А
  • Физический размер: , чтобы убедиться, что он помещается в фиксируемой области.
  • Степень защиты корпуса от проникновения IP указывает на степень защиты окружающей среды, обеспечиваемую внешним корпусом драйвера от проникновения влаги, пыли и других предметов или жидкостей.
  • Другие рассматриваемые факторы включают коэффициент мощности, максимальную мощность, способность регулирования яркости и соответствие международным нормативным стандартам, таким как UL1310 в отношении безопасности.

Светодиодные лампы для вождения - некоторые простые рекомендации по проектированию Светодиодные лампы

относительно просты в эксплуатации - не требуют напряжения зажигания для запуска и не вызывают резких скачков или скачков напряжения. Однако соблюдение некоторых простых практических правил повысит эффективность лампы и продлит срок ее службы.

Приложения с высокими требованиями к длине волны света или другим характеристикам также могут быть легко рассмотрены при условии, что разработчик признает некоторые специфические характеристики работы светодиодов.

Приводные светодиодные источники света
Светодиоды - это полупроводники со светоизлучающими переходами, предназначенные для использования низковольтного постоянного тока постоянного тока для получения света. Светодиоды имеют полярность, поэтому ток течет только в одном направлении. Управление светодиодами относительно простое и, в отличие от люминесцентных или газоразрядных ламп, для запуска им не требуется напряжение зажигания.Слишком малый ток и напряжение приведет к слабому или отсутствию света, а слишком большой ток и напряжение могут повредить светоизлучающий переход светодиодного диода.

Типичный профиль прямого напряжения светодиода в зависимости от прямого тока приведен на рис. 1 . Можно видеть, что для данной температуры небольшое изменение прямого напряжения вызывает непропорционально большое изменение прямого тока. Кроме того, прямое напряжение, необходимое для достижения желаемой светоотдачи, может варьироваться в зависимости от размера кристалла светодиода, материала кристалла светодиода, вариаций партии кристалла и температуры.

По мере нагрева светодиодов прямое напряжение падает (, рис. 2, ), а ток, проходящий через светодиод, увеличивается. Повышенный ток вызывает дополнительный нагрев спая. Если ничто не ограничивает ток, соединение выйдет из строя из-за нагрева. Это явление называется тепловым разгоном.

Управляя светодиодными источниками света с помощью регулируемого источника постоянного тока, можно исключить изменение светоотдачи и проблемы со сроком службы, возникающие из-за колебаний и изменений напряжения.Поэтому для питания светодиодных источников света обычно рекомендуются драйверы постоянного тока.

Для некоторых приложений устройства ограничения тока, такие как резисторы, могут быть недорогой альтернативой драйверам постоянного тока для ограничения тока. Однако есть много компромиссов. Во-первых, резисторы выделяют тепло и, следовательно, расходуют энергию. Необходимо отводить тепло, выделяемое резисторами.

Кроме того, изменения напряжения из-за колебаний напряжения питания приведут к изменениям светоотдачи, а при использовании одних только резисторов светодиоды не защищают от повреждения высоким напряжением. Некоторые приложения, такие как переносное освещение, могут допускать эти компромиссы, но для большинства приложений резисторы не рекомендуются.

Световой поток
Световой поток светодиодных источников света увеличивается с увеличением управляющего тока. Однако это отрицательно сказывается на эффективности, выраженной в люменах на ватт. Рисунок 3 иллюстрирует эту взаимосвязь. Светодиодные лампы обычно имеют «тестовый» ток, указанный в технических характеристиках продукта. Этот испытательный ток служит точкой отсчета для другой предоставленной технической информации.Управляющие токи могут быть выбраны при любом токе до максимального рекомендованного тока для конкретного используемого источника света СИД. Использование светодиодных источников света с токами, превышающими максимально рекомендуемые, может привести к снижению светового потока или, в случае чрезмерных токов, к катастрофическому отказу.

Влияние температуры
Рабочие характеристики светодиодных источников света указаны для номинального тока и температуры перехода кристалла светодиодов 25 ° C. Поскольку большинство светодиодов работают при температуре значительно выше 25 ° C, эти значения следует рассматривать только для справки, а световой поток должен основываться на ожидаемых рабочих температурах.

Световой поток от источника света СИД уменьшается с увеличением температуры перехода кристалла СИД. Более высокие температуры перехода кристаллов светодиодов в результате увеличения рассеиваемой мощности или изменений температуры окружающей среды могут существенно повлиять на светоотдачу.

Красно-желтая матрица, изготовленная из системы материалов AlGaInP (алюминий-индий-галлий-фосфор), более чувствительна к температурным воздействиям, чем устройства на основе синего и зеленого InGaN (нитрида галлия-индия).

Следовательно, важно учитывать влияние температуры при проектировании для конкретных уровней светоотдачи или эффективности, а также для максимального управления температурным режимом системы. На рис. 4 показаны изменения светоотдачи светодиодного кристалла в зависимости от температуры перехода светодиодного кристалла.

Помимо влияния на световой поток, температура также влияет на доминирующую и пиковую длину волны. Характеристики длины волны светодиодного кристалла обычно указываются при температуре перехода 25 ° C. При повышении температуры перехода кристалла светодиода из-за более высоких управляющих токов или условий окружающей среды длины волн обычно увеличиваются от 0.От 03 до 0,13 нм / ° C, в зависимости от типа матрицы.

Колебания температуры также могут вызывать небольшие изменения цветовой температуры для светодиодных источников белого света. Приложения, требующие определенных длин волн или цветовой температуры, должны учитывать этот эффект при разработке условий привода и теплоотвода.

Электрическая конструкция
Управлять одиночными светодиодными источниками света в устройствах без затемнения относительно просто. Драйвер постоянного тока выбирается для подачи желаемого тока с достаточным прямым выходным напряжением, чтобы обеспечить максимальное входное напряжение источника светодиода.Светодиодные источники света не предназначены для работы от обратного напряжения.

Управление несколькими светодиодными источниками света с одним драйвером обычно осуществляется с помощью светодиодов, расположенных последовательно, чтобы избежать неравномерного уровня света, возникающего в результате колебаний напряжения. При выборе последовательного струнного драйвера выходное напряжение должно быть достаточно высоким, чтобы соответствовать сумме максимальных входных напряжений светодиодных источников света.

Регулировка яркости и ШИМ
Регулировка яркости светодиодов чаще всего осуществляется либо путем снижения тока, либо с помощью метода, называемого широтно-импульсной модуляцией (ШИМ).

Светодиоды

имеют очень быстрое время отклика (~ 20 наносекунд) и мгновенно достигают полной светоотдачи. Следовательно, многие из нежелательных эффектов, возникающих из-за изменения уровней тока, таких как сдвиг длины волны или изменения прямого напряжения, можно минимизировать, управляя световым двигателем при его номинальном токе и быстро включая и выключая этот ток. Этот метод, известный как ШИМ, является лучшим способом достижения стабильных результатов для приложений, требующих уменьшения яркости до менее 40% номинального тока.Удерживая ток на номинальном уровне и изменяя соотношение времени включения импульса по сравнению со временем от импульса к импульсу (обычно называемое рабочим циклом), яркость можно снизить. Человеческий глаз не может обнаруживать отдельные световые импульсы со скоростью более 200 циклов в секунду и усредняет интенсивность света, таким образом воспринимая более низкий уровень света.

Тепловая конструкция
С увеличением мощности увеличивается тепловая нагрузка и требуется больше тепла.Более высокие температуры светодиодных источников света могут привести к уменьшению требуемого светового потока и сокращению срока службы. При разработке новой системы следует выбирать радиатор с достаточной охлаждающей способностью, чтобы поддерживать температуру соединения кристаллов ниже 125 ° C.

При проектировании вокруг существующего радиатора максимальный рабочий ток для данной конструкции радиатора является меньшим из (1) максимального номинального тока для светодиодного источника света или (2) тока для поддержания температуры перехода кристалла светодиода ниже максимальная указанная температура.Светодиоды обычно должны работать при температуре перехода 125 ° C или ниже.

Температура перехода светодиода (T j ) может быть рассчитана на основе рассеиваемой мощности массива (P d ), теплового сопротивления массива (R a ), теплового сопротивления материала, используемого для крепления массива к радиатора (R b ), температуры окружающей среды (T a ) и теплового сопротивления радиатора (R h ). Следующая формула дает температуру перехода массива:

T j = T a + P d (R h + R b + R a )

Заключение
Светодиоды предлагают энергоэффективная, не требующая обслуживания форма индикации или подсветки.Вышеупомянутое обсуждение демонстрирует, что их характеристики также позволяют очень легко успешно интегрировать их в схему. При соблюдении некоторых простых правил проектирования эти компоненты обеспечат долгую и надежную работу.

Что это и как работает?

Разработка и внедрение технологии светоизлучающих диодов (LED) во всем диапазоне осветительных приложений были захватывающими в последние несколько лет. Несмотря на присущую светодиодам высокую эффективность электрооптического преобразования, светодиодный светильник настолько хорош, насколько хорош его драйвер.Потенциал этой революционной технологии освещения может быть раскрыт только тогда, когда показатели производительности светодиодных драйверов будут последовательно согласованы с электрическими характеристиками светодиодного источника света. Светодиодная система освещения представляет собой синергетическое сочетание источника света, светодиодных драйверов, систем управления температурой и оптики. Поскольку драйверы являются единственным компонентом, который существенно влияет на фотометрические характеристики и качество света светодиодов в системе освещения, они играют решающую роль в более обширных и интенсивных применениях светодиодных технологий.

Что такое светодиодный драйвер?

Драйвер светодиодов - это электронное устройство, регулирующее мощность светодиода или цепочки (или цепочек) светодиодов. Светодиоды представляют собой твердотельные полупроводниковые устройства, пропитанные или легированные слоями для создания p-n-перехода. Когда ток течет через легированные слои, дырки из p-области и электроны из n-области инжектируются в p-n переход. Они рекомбинируют, чтобы генерировать фотоны, которые мы воспринимаем как видимый свет. Преобразование тока в световой поток почти линейное, увеличение входного тока позволяет большему количеству электронов и дырок рекомбинировать в p-n-переходе, и, таким образом, генерируется больше фотонов.

В отличие от обычных источников света, которые работают непосредственно от источника переменного тока (AC), светодиоды работают от входа постоянного тока или модулированного прямоугольного сигнала, поскольку диоды имеют полярность. Вход сигнала переменного тока приведет к тому, что светодиод будет гореть только примерно половину времени, когда сигнал переменного тока имеет правильную полярность, и сразу же погаснет при отрицательном смещении. Следовательно, постоянная подача постоянного электрического тока на фиксированный выход или переменный выход в допустимом диапазоне должна применяться к светодиодной матрице для стабильного немигающего освещения.

Драйверы светодиодов

обеспечивают интерфейс между источником питания (линией) и светодиодом (нагрузкой), преобразуя входящую мощность сети переменного тока 50 или 60 Гц при таких напряжениях, как 120 В, 220 В, 240 В, 277 В или 480 В, в регулируемый выходной постоянный ток. Существуют драйверы, предназначенные для работы с другими типами источников питания, например, питание постоянного тока от микросетей постоянного тока или питание через Ethernet (PoE). Схема драйвера светодиода должна иметь невосприимчивость к скачкам напряжения и другим помехам в линии переменного тока в пределах заданного расчетного диапазона, а также отфильтровывать гармоники в выходном токе, чтобы они не влияли на качество вывода светодиодного источника света.Драйвер - это не просто преобразователь мощности. Некоторые типы светодиодных драйверов имеют дополнительную электронику для точного управления светоотдачей или для поддержки интеллектуального освещения.

Постоянный ток или постоянное напряжение?

Электрическая цепь, которая регулирует входящую мощность для обеспечения выхода постоянного напряжения, обычно называется источником питания, тогда как драйвер светодиода в строгом смысле относится к электрической цепи, которая обеспечивает выход постоянного тока. Сегодня «драйвер светодиода» и «источник питания светодиода» - очень неоднозначные термины, которые используются как синонимы.Несмотря на терминологическую двусмысленность, мы не можем позволить себе игнорировать существенные различия между схемами постоянного тока (CC) и постоянного напряжения (CV) для регулирования нагрузки светодиодов.

Драйверы светодиодов постоянного тока обеспечивают постоянный ток (например, 50 мА, 100 мА, 175 мА, 350 мА, 525 мА, 700 мА или 1 А), независимо от нагрузки по напряжению, на модуль светодиодов в определенном диапазоне напряжений. Драйвер может питать один модуль со светодиодами, подключенными последовательно, или несколько светодиодных модулей, подключенных параллельно.Последовательное соединение является предпочтительным в архитектурах цепей CC, поскольку оно гарантирует, что все светодиоды имеют одинаковый ток, протекающий через их полупроводниковые переходы, а световой поток равномерен через светодиоды. Для параллельного подключения нескольких светодиодных модулей требуется резистор в каждом светодиодном модуле, что приводит к снижению эффективности и плохому согласованию тока. Большинство драйверов CC можно запрограммировать для работы в диапазоне выходного тока для точного сопряжения между драйвером и конкретным светодиодным модулем. Драйверы светодиодов постоянного тока используются, когда световой поток не должен зависеть от колебаний входного напряжения.Они используются во многих типах осветительных приборов общего назначения, таких как потолочные светильники, троферы, настольные / торшеры, уличные фонари и верхние фонари, для которых приоритетными являются высокое качество тока и точное управление мощностью. Драйверы CC поддерживают регулировку яркости как с широтно-импульсной модуляцией (PWM), так и с уменьшением постоянного тока (CCR). Для работы источника питания в режиме CC обычно требуется защита от перенапряжения на случай чрезмерного сопротивления нагрузки или при отключении нагрузки.

Драйверы светодиодов

постоянного напряжения предназначены для работы светодиодных модулей при фиксированном напряжении, обычно 12 В или 24 В.Каждый светодиодный модуль имеет собственный линейный или импульсный регулятор тока для ограничения тока с целью поддержания постоянной выходной мощности. Обычно предпочтительно подавать постоянное напряжение на несколько светодиодных модулей или светильников, соединенных параллельно. Максимальное количество светодиодов или светодиодных модулей и прямые напряжения на них не должны превышать мощность источника питания постоянного тока. Цепь CV должна допускать рассеяние мощности при коротком замыкании нагрузки. Ограничители тока обычно имеют тепловое отключение для защиты цепи, когда на ограничитель тока подается напряжение, превышающее максимально допустимое.Драйверы CV часто используются в низковольтных светодиодных осветительных приборах, которые требуют простоты группового подключения при параллельном управлении, например, для управления светодиодными лентами, светодиодными модулями для световых коробов. Драйверы постоянного напряжения могут быть затемнены только при ШИМ.

Импульсный источник питания (SMPS)

Поскольку светодиоды очень чувствительны к колебаниям тока и напряжения, одна из наиболее важных функций драйвера светодиода заключается в уменьшении колебаний прямого напряжения на полупроводниковом переходе светодиодов.Импульсные источники питания работают путем модуляции электрического сигнала с использованием одного или нескольких переключающих элементов, таких как силовые полевые МОП-транзисторы, на высокой частоте, тем самым генерируя заданную величину мощности постоянного тока при изменении напряжения питания или нагрузки. Импульсные преобразователи, используемые в драйверах светодиодов, требуют, чтобы энергия сохранялась в виде тока с использованием катушек индуктивности и / или в виде напряжения с использованием конденсаторов, чтобы поддерживать выходной ток или напряжение на нагрузке во время цикла включения / выключения. Драйвер светодиодов AC-DC SMPS преобразует мощность переменного тока в мощность постоянного тока, которая затем преобразуется в мощность постоянного тока, способную правильно управлять светодиодами.

Для импульсного преобразования мощности в драйверах светодиодов доступны различные топологии схем для поддержки требований к нагрузке светодиодов. Среди всех топологий SMPS наиболее часто используются повышающие, повышающие, понижающие и обратные типы.

Также известная как понижающий преобразователь, понижающая схема регулирует входное постоянное напряжение до желаемого постоянного напряжения с помощью ряда методов управления током, включая синхронное переключение, гистерезисное управление, управление пиковым током и управление средним током.Понижающая топология предназначена для драйверов светодиодов с питанием от сети, которые необходимы для управления длинной цепочкой светодиодов, при этом напряжение нагрузки поддерживается ниже напряжения питания. Понижающие схемы также часто встречаются в приложениях с низким напряжением, где входное напряжение питания относительно низкое (например, 12 В постоянного тока для автомобильного освещения) и работает только один светодиод. Понижающая топология позволяет разрабатывать схемы с меньшим количеством компонентов при сохранении высокого КПД (90–95%). Однако напряжение нагрузки понижающей цепи должно быть менее 85% напряжения питания.Более того, понижающие драйверы светодиодов не обеспечивают изоляцию между входными и выходными цепями.

Повышающий преобразователь предназначен для повышения входного напряжения до более высокого выходного напряжения примерно на 20% или более. Цепи повышения обычно требуют одного индуктора и работают либо в режиме непрерывной проводимости (CCM), либо в режиме прерывистой проводимости (DCM), в зависимости от формы волны тока индуктора. В повышающих преобразователях малой мощности может использоваться накачка заряда, а не индуктор, в котором используются конденсаторы и переключатели для повышения выходного напряжения выше напряжения питания.Преобразователи на основе индуктивности обладают преимуществом в виде небольшого количества компонентов и высокой эксплуатационной эффективности (более 90%). Недостатком этой топологии является отсутствие изоляции между входными и выходными цепями. Повышающий преобразователь выдает импульсную форму сигнала, поэтому для уменьшения пульсаций тока требуется большой выходной конденсатор. ШИМ-регулирование яркости является сложной задачей из-за большого выходного конденсатора, а также управления с обратной связью, которое требует большой полосы пропускания для стабилизации преобразователя.

Пониженно-повышающие преобразователи

могут обеспечивать выходное напряжение выше или ниже входного напряжения, что делает их идеальными для приложений, в которых входное напряжение растет и падает с большими колебаниями (не более 20%).Колебания входного напряжения такого типа обычно возникают в осветительных устройствах с батарейным питанием, например, в автомобильном освещении строительной и сельскохозяйственной техники (вилочные погрузчики, тракторы, комбайны, экскаваторы, снегоочистители и т. Д.), А также грузовых автомобилей и автобусов. Два типа преобразователей, которые часто используются в повышающих понижающих преобразователях, известны как SEPIC (несимметричный первичный преобразователь индуктивности) и Cuk. Преобразователь SEPIC отличается использованием двух катушек индуктивности, предпочтительно индуктора с двумя обмотками, который имеет небольшую площадь основания, низкую индуктивность рассеяния и способность увеличивать соединение обмоток для повышения эффективности схемы.В архитектуре SEPIC повышающая секция обеспечивает коррекцию коэффициента мощности (PFC), а понижающая секция выдает напряжение, равное, меньшее или большее, чем входное напряжение, в то время как выходная полярность обеих секций остается одинаковой. Топология Cuk сочетает в себе непрерывный выходной ток понижающего преобразователя и непрерывный входной ток повышающего напряжения, что дает Cuk наилучшие характеристики EMI и позволяет при необходимости уменьшать емкость. Повышающий преобразователь является неизолированной схемой драйвера.Как и повышающие преобразователи, повышающие-понижающие преобразователи требуют защиты от перенапряжения для предотвращения повреждений из-за чрезмерно высокого напряжения в случае разомкнутой нагрузки.

Схема обратного переключения - это преобразователь с прерывистой проводимостью, который обеспечивает изоляцию сети переменного тока, накопление энергии и масштабирование напряжения. Он очень похож на повышающий преобразователь, но с разделением индуктивности, образующим трансформатор. Обратный трансформатор с как минимум двумя обмотками не только обеспечивает полную изоляцию между его входной и выходной цепями, но также позволяет подавать более одного выходного напряжения с разной полярностью.Первичная обмотка подключена к входному источнику питания, вторичная обмотка подключена к нагрузке. Магнитная энергия сохраняется в трансформаторе, когда переключатель включен, и в то же время диод имеет обратное смещение (то есть блокируется). Когда переключатель выключен, диод смещен в прямом направлении, и магнитная энергия выделяется током, текущим из вторичной обмотки. В некоторых схемах обратного хода используется третья обмотка, называемая начальной или вспомогательной обмоткой, для питания ИС управления. Более точный контроль среднего напряжения на конденсаторе, который используется для поддержания тока в нагрузке светодиода, когда преобразователь находится на первом этапе, требует изолированной обратной связи, обычно через оптрон.Цепи обратного переключения могут быть разработаны для очень широкого диапазона питающих и выходных напряжений с изоляцией от опасно высоких напряжений. Однако эти схемы менее эффективны (75 - 85%, более высокий КПД возможен при использовании дорогих деталей).

Линейный источник питания

Линейный источник питания использует элемент управления (например, резистивную нагрузку), который работает в своей линейной области для регулирования выхода. В схемах управления светодиодами этого типа напряжение, протекающее через резистор, чувствительный к току, сравнивается с опорным напряжением в контуре обратной связи для получения управляющего сигнала.Контроллер, который работает в линейной области замкнутой системы обратной связи, регулирует выходное напряжение до тех пор, пока ток, протекающий через чувствительный резистор, не будет соответствовать напряжению обратной связи. Таким образом, ток, подаваемый на цепочку светодиодов, поддерживается до тех пор, пока прямое напряжение не превышает выходное напряжение с ограничением по падению. Линейные драйверы обеспечивают только понижающее преобразование, что означает, что напряжение нагрузки должно быть ниже, чем напряжение питания. Если напряжение нагрузки выше напряжения питания или напряжение питания сильно колеблется, необходим импульсный стабилизатор.

В приложениях

с питанием от сети переменного тока, которые предъявляют высокие требования к регулированию напряжения, обычно используются переключаемые линейные регуляторы для управления светодиодными лампами с длинной цепочкой светодиодов, соединенных последовательно. Переключаемые линейные регуляторы представляют собой комбинации нескольких линейных регуляторов, которые либо интегрированы, либо каскадированы в модульной форме. Эти линейные регуляторы, обычно разработанные в корпусах ИС для поверхностного монтажа, используются для интеллектуальной регулировки количества подключенных к нагрузке светодиодов в цепочке во время цикла линии питания, чтобы напряжение нагрузки соответствовало мгновенному напряжению сети переменного тока.

Линейные драйверы светодиодов

представляют собой чрезвычайно упрощенное решение, которое устраняет необходимость в громоздких и дорогостоящих катушках, конденсаторах и реактивных (например, индуктивных и / или емкостных) входных фильтрующих элементах EMI / EMC. Значительно небольшое количество деталей и использование твердотельных компонентов позволяет уменьшить размеры переключаемого линейного регулятора до компактной ИС. Это делает линейные драйверы конкурентоспособным кандидатом для светодиодных ламп, стоимость и физические размеры которых являются важными факторами при проектировании.Благодаря способности генерировать резистивную нагрузку диммера, аналогичную лампе накаливания, линейные драйверы светодиодов имеют общую совместимость с существующими диммерами с отсечкой фазы (TRIAC), которые были разработаны для диммирования резистивных нагрузок.

Отличающаяся конкурентоспособностью по цене, невосприимчивостью к электромагнитным помехам и электромагнитной совместимости, малой занимаемой площадью и простотой конструкции, топология линейного управления вызывает все больший интерес в отрасли. Однако линейные драйверы борются с присущими им недостатками, которые не позволяют им войти в массовые приложения во многих категориях продуктов.

1. Линейный драйвер светодиода может иметь низкую эффективность, когда напряжение питания значительно превышает напряжение нагрузки.

2. Избыточная мощность выделяется в виде тепловой энергии, что приводит к увеличению тепловой нагрузки на схему драйвера и, скорее всего, на светодиоды, если тепло не рассеивается эффективно.

3. Ограничение необходимости поддерживать напряжение нагрузки ниже, чем напряжение питания в определенном диапазоне, приводит к дополнительному недостатку, заключающемуся в разрешении только ограниченного диапазона напряжения питания.

4. Линейные драйверы, доступные на рынке, представляют собой преимущественно недорогие схемы, которые не уделяют особого внимания устранению мерцания.

5. Неизолированная топология не обеспечивает гальванической развязки от сети переменного тока.

Switched Vs. Линейный

В конструкции драйвера светодиода много компромиссов. При выборе между SMPS и линейными драйверами необходимо принимать во внимание стоимость, эффективность, управляемость, срок службы, диммирование, размер, коэффициент мощности, мерцание, вход / выход, изоляцию от сети переменного тока и различные другие факторы.

Импульсные источники питания очевидно более эффективны, чем линейные, из-за их модуляции «0/1» (переключение ВКЛ / ВЫКЛ). Они могут быть разработаны для обеспечения высокой энергоэффективности, а также освещения без мерцания при сохранении высокого коэффициента мощности и низких общих гармонических искажений (THD). Хотя линейные драйверы светодиодов задумывались как перспективное решение для управления светодиодами, в обозримом будущем SMPS по-прежнему остается предпочтительным решением для управления светодиодами для приложений, где первостепенное значение имеют эффективность, управление освещением, качество света и электрическая безопасность.В частности, цифровая управляемость драйверов SMPS, которые оснащены технологией интеллектуальных датчиков и возможностью беспроводного подключения, обещает сделать возможным множество приложений Интернета вещей (IoT). Цифровая модуляция позволяет кодировать данные в двоичном формате для высокоскоростной оптической беспроводной связи (LiFi), что значительно расширяет прикладной потенциал драйверов SMPS.

Тем не менее, привлекательные особенности драйверов SMPS достигаются за счет их зависимости от громоздких, дорогих и ненадежных реактивных компонентов, таких как трансформаторы, катушки индуктивности и конденсаторы.Высокоскоростное переключение вызывает много шума, что приводит к относительно высокому уровню электромагнитных помех, которые необходимо фильтровать и экранировать с помощью дополнительных схем. Эти дополнительные схемы могут значительно увеличить физические размеры и удвоить общую стоимость драйвера светодиода.

Самым большим недостатком драйверов SMPS, который также является наиболее привлекательной особенностью линейных драйверов, является их надежность. Схема управления SMPS использует большое количество компонентов, включая фильтры, выпрямители, схемы корректора коэффициента мощности (PFC) и т. Д.Сложная конструкция может снизить надежность схемы. Широкое использование алюминиевых электролитических конденсаторов в PFC в качестве компонента накопления энергии вызывает наибольшее беспокойство по поводу надежности драйвера SMPS. Электролитические конденсаторы известны своей высокой емкостью и высоким напряжением. Тем не менее электролит в конденсаторе со временем испарится. Скорость испарения линейно зависит от температуры. Высокая температура ускоряет испарение электролита, что приводит к уменьшению емкости и увеличению ESR (эквивалентное последовательное сопротивление).Повышенное ESR приводит к высоким колебаниям выходного напряжения и шуму. А конденсатор в конечном итоге выходит из строя, когда высыхает электролит, что приводит к преждевременному выходу из строя всей системы освещения. Высокоскоростное переключение может вызвать электромагнитные помехи (EMI), которые отрицательно влияют на окружающие элементы схемы. Это создает дополнительную проблему проектирования, которую необходимо преодолеть. Использование шумового фильтра приводит к увеличению объема и веса, а также стоимости производства.

С другой стороны, линейные драйверы обладают огромным потенциалом благодаря ранее упомянутым преимуществам.Как правило, они живут дольше, чем драйверы SMPS, упрощают конструкцию лампы, снижают стоимость и значительно сокращают спецификации. Однако сложно разработать линейный драйвер с эффективностью преобразования и подавлением мерцания, сопоставимой со схемами SMPS. Эта технология в настоящее время используется неправомерно. Большинство производителей освещения воспринимают это только как дешевое решение для вождения. Хотя допустимо использовать линейные драйверы в светодиодных светильниках для приложений, где качественный свет и изоляция от сети переменного тока не являются главным приоритетом (например,грамм. наружное освещение), некоторые производители пытаются включить это недорогое решение для управления светодиодами в требующие визуального восприятия и чувствительные к безопасности приложения внутреннего освещения без улучшения качества выходной мощности драйвера (контроль мерцания) и повышения электрической безопасности и рассеивания тепла в системе освещения.

Бортовой драйвер (DOB)

DOB - это типичная реализация топологии линейного вождения. Светодиодный модуль DOB, также называемый светодиодным двигателем переменного тока, вмещает светодиоды и всю электронику драйвера на печатной плате с металлическим сердечником (MCPCB).Технология DOB использует возможность установки MCPCB микросхем драйвера высокого напряжения (переключаемых линейных регуляторов). В отличие от схемы драйвера SMPS, которая должна быть установлена ​​на маршрутизируемой печатной плате FR4, эти микросхемы драйвера для поверхностного монтажа могут быть припаяны к монтируемой на светодиоды MCPCB без разводки схемы. Это полностью устраняет необходимость в специальной сборке драйверов и, таким образом, обеспечивает компактный форм-фактор. Еще одно преимущество конструкции DOB заключается в том, что отличная теплопроводность MCPCB может способствовать быстрому рассеиванию тепла, выделяемого из-за неэффективного преобразования линейного драйвера.

Использование энергии

Обработка мощности, которая происходит внутри SMPS, обычно приводит к неравномерному потреблению мощности из-за модуляции импульсов тока. Способ, которым импульсные регуляторы потребляют импульсы тока из энергосистемы общего пользования, может вызывать изгибы и искажения формы волны тока в линии электропередачи, а также срабатывание предохранителей и автоматических выключателей при уровнях мощности ниже допустимой для линии электропередачи. Наличие этих гармонических искажений и нелинейных нагрузок может привести к различным проблемам, таким как перегрев нейтральных проводников и распределительных трансформаторов, отказ или неисправность оборудования для выработки и распределения электроэнергии, а также помехи в цепях связи и т. Д.С точки зрения энергопотребления, эти вредные помехи от нисходящего электрического оборудования должны быть запрещены. Поэтому коммунальные предприятия предъявляют нормативные требования к коэффициенту мощности (PF) и общему коэффициенту гармонических искажений (THD) электрического оборудования, включая светодиодные светильники с питанием от сети.

Коэффициент мощности - это отношение потребляемой мощности к поставляемой мощности, выражаемое числом от 0 до 1. У чисто резистивных нагрузок коэффициент мощности равен 1, потому что ток потребляется точно по фазе с линейным напряжением.Тем не менее, реактивные элементы, такие как конденсаторы и катушки индуктивности драйвера светодиода, потребляют дополнительный реактивный ток, который трудно измерить и, следовательно, предприятиям энергоснабжения невозможно получить прибыль. Что наиболее важно, эта реактивная мощность приведет к тому, что передаваемая мощность (полная мощность) будет больше, чем мощность, фактически требуемая светодиодным светильником. Это может привести к тому, что инфраструктура коммунального предприятия будет работать выше мощности, и может привести к потенциальному ущербу, если не будут приняты меры для защиты инфраструктуры от перегрузки дополнительной реактивной мощностью.Чем ближе коэффициент мощности к 1, тем точнее совпадают формы сигналов тока и напряжения. По мере уменьшения коэффициента мощности больше мощности теряется в виде реактивной мощности. В коммерческом и промышленном секторах коммунальные предприятия часто взимают дополнительную плату с конечных пользователей, которые работают с электрическим оборудованием с низким коэффициентом мощности, чтобы компенсировать возросшие затраты на генерацию и передачу.

Коэффициент мощности светодиодной лампы или светильника стал требованием спецификаций на многих рынках. Директива ЕС требует, чтобы светодиодный продукт с потребляемой мощностью более 25 Вт имел коэффициент мощности выше 0.9. В США и Design Light Consortium (DLC), и Energy Star имеют правила PF, аналогичные европейским. Штат Калифорния имеет четкие правила для значения коэффициента мощности, которое должно быть больше 0,9 для всех уровней мощности светодиодного освещения жилых и коммерческих помещений. Чтобы соответствовать нормативным значениям коэффициента мощности, драйверы светодиодов с питанием от сети, разработанные для сетей переменного тока, должны использовать некоторую форму коррекции коэффициента мощности для поддержания высокого коэффициента мощности в широком диапазоне входного напряжения. Схема коррекции коэффициента мощности (PFC) обычно используется для минимизации реактивной мощности и максимизации доступной мощности от источника и распределительных кабелей.Схемы PFC, которые включают в себя активные и пассивные PFC, формируют и синхронизируют по времени входной ток в синусоидальную форму волны, которая находится в фазе с линейным напряжением.

Общие гармонические искажения (THD) часто возникают одновременно с проблемой низкого коэффициента мощности. THD - это измерение искажения формы волны тока, вызванного нелинейными электрическими нагрузками, такими как нагрузки выпрямителя. Искаженные формы волны тока могут уменьшить коэффициент мощности и также создать гармонические искажения. Гармонические искажения также возникают, когда нагрузка потребляет ток, не похожий на истинную синусоиду.THD представлен в процентах. Чем ниже значение, тем лучше. Высокий коэффициент нелинейных искажений может вызвать проблемы с оборудованием распределения питания. Поэтому важно, чтобы драйверы светодиодов соответствовали нормативным значениям THD (обычно менее 20%) во всем диапазоне входного напряжения. THD подавляется схемой коррекции коэффициента мощности, которая должна эффективно формировать входной ток, чтобы генерировать минимальную энергию на более высоких частотах.

Регулировка яркости влияет на коэффициент мощности и коэффициент нелинейных искажений. Следовательно, необходимо измерить коэффициент мощности и коэффициент нелинейных искажений на выходах с полной и низкой яркостью.

Регулировка яркости

Переход от традиционной технологии освещения к твердотельному освещению обусловлен необходимостью повышения эффективности, контроля и взаимодействия. В основе управления освещением лежит технология затемнения, которая является неотъемлемой функцией систем управления освещением. Одним из преимуществ светодиодов является способность мгновенно реагировать на изменения потребляемой мощности, которые регулируются драйвером светодиода. Эффективность регулирования яркости светодиодного драйвера становится все более важной, поскольку освещение становится более связным и адаптируемым к потребностям и предпочтениям пользователей.Наиболее часто используемые элементы управления диммером-драйвером включают симистор (триод для переменного тока), 0-10 В и DALI (интерфейс цифрового адресного освещения). Широтно-импульсная модуляция (PWM) и уменьшение постоянного тока (CCR) - наиболее распространенные методы, используемые для уменьшения яркости светодиодной нагрузки от драйвера.

Диммеры

с фазовым управлением работают путем отключения частей цикла переменного напряжения для управления светоотдачей. Цепи управления фазой включают 2-проводное управление прямой фазой (передний фронт), 2-проводное управление обратной фазой (задний фронт) и 3-проводное управление прямой фазой (передний фронт).Регулировка яркости с управлением фазой часто используется в модернизированных приложениях, где протягивание новой или дополнительной проводки ответвленной цепи или внутренней проводки управления может быть сложным и дорогостоящим. Однако драйвер светодиода должен быть спроектирован так, чтобы распознавать и реагировать на сигналы напряжения от схемы регулирования яркости. Неспособность интерпретировать выходной сигнал переменного фазового угла при регулировке яркости может вызвать мерцание и уменьшить диапазон регулировки яркости.

0-10 В - это 4-проводной (горячий и нейтральный, плюс 2 низковольтных управляющих провода) метод диммирования, который иногда называют диммированием 1-10 В, поскольку большинство типичных диммируемых драйверов 0-10 В могут диммировать только от 100% ( 10 В) до 10% (1 В), а 0 В выключает лампу.В этом методе драйвер является источником тока для сигнала постоянного тока и, следовательно, надежен при диммировании, происходящем в драйвере. Схема управления отправляет управляющие сигналы низкого напряжения для настройки входа на драйвер, изменяя напряжение от 1 В до 10 В постоянного тока. Поскольку управляющий сигнал представляет собой небольшое аналоговое напряжение, длинные участки проводов могут вызвать падение напряжения и привести к падению уровня сигнала. 0-10 В - это универсальный протокол управления в осветительной промышленности, который широко используется в коммерческих осветительных приборах.Однако стандарты затемнения 0–10 В для архитектурных приложений в США не определяют значение минимальной светоотдачи и не учитывают форму кривой затемнения. Это может вызвать несовместимость элементов управления и устройств от разных производителей.

DALI, способный обеспечивать адресацию отдельных устройств и обратную связь по состоянию от нагрузок, обеспечивает большую гибкость в управлении освещением через 4-проводную систему (горячий и нейтральный плюс 2 низковольтных канала передачи данных без топологии).DALI обычно используется там, где стратегия управления требует, чтобы осветительный прибор реагировал более чем на один контроллер (например, переключатель ручного управления и датчик присутствия). DALI - это двунаправленный протокол, и система освещения DALI может управлять до 64 точками управления (драйверы, диммеры, реле) без использования центрального блока управления. Протокол DALI использует логарифмическое затемнение, которое обеспечивает 256 шагов яркости со стандартизированной кривой затемнения в диапазоне от 0,1% до 100%.

PWM управляет яркостью светодиода, изменяя рабочий цикл постоянного тока с частотой следования импульсов, достаточно высокой, чтобы быть незаметным для человеческого глаза.Отношение времени включения к времени выключения определяет воспринимаемую интенсивность света. Широтно-импульсная модуляция поддерживает постоянный прямой ток, что устраняет проблему смещения цвета и, таким образом, является преимуществом для приложений, требующих постоянной CCT в широком диапазоне диммирования. ШИМ-регулировка яркости обычно используется как для статической, так и для динамической регулировки интенсивности с использованием источников белого света, а также светодиодов RGB. В приложениях для смешивания цветов RGB, затемнение с ШИМ позволяет точно отрегулировать яркость отдельных источников для получения желаемого цвета.Однако переключение на высокой скорости может создавать электромагнитные помехи. Драйверы ШИМ не могут быть установлены удаленно от источника света, потому что увеличенное расстояние передачи от драйвера к источнику света может мешать высокочастотным, чувствительным ко времени рабочим циклам.

CCR или аналоговое регулирование яркости регулирует интенсивность света путем изменения тока привода постоянного тока, протекающего через светодиод. Поскольку ток изменяется линейно, CCR практически не мерцает. Диммирование с постоянным током также может работать в более широком диапазоне светового потока, чем обычное диммирование с отсечкой фазы.К недостаткам CCR относятся плохая производительность при низких токах (ниже 10%), смещение цвета светодиодов при уменьшении яркости светодиодов до 20% от номинальной мощности и асинхронный отклик при более высоких токах из-за эффекта спада. Цепью диммирования CCR можно управлять с помощью различных протоколов, таких как 0-10 В, DALI и ZigBee. CCR и PWM можно комбинировать для обеспечения гибридного диммирования, так что можно использовать преимущества обоих методов.

Подавление мерцания

Мерцание - это амплитудная модуляция светового потока, которая может быть вызвана колебаниями напряжения в сети переменного тока, остаточной пульсацией выходного тока, подаваемого на светодиодную нагрузку, или несовместимым взаимодействием между схемами регулирования яркости и источниками питания светодиодов.Мерцание может вызывать другие временные световые артефакты (TLA), в том числе стробоскопический эффект (неправильное восприятие движения) и фантомный массив (узор появляется при движении глаз). TLA бывают как видимыми, так и невидимыми. Мерцание, возникающее на частотах 80 Гц и ниже, напрямую видно глазу, а невидимое мерцание - это временные изменения, возникающие на частотах 100 Гц и выше. Стробоскопический эффект и фантомная матрица обычно возникают в диапазоне частот от 80 Гц до 2 кГц, их видимость варьируется в зависимости от населения.Хотя невидимые TLA не воспринимаются человеческим глазом, они все же могут иметь ряд негативных последствий.

Мерцание и другие TLA - это нежелательные временные паттерны светового потока, которые могут вызывать напряжение глаз, нечеткое зрение, зрительный дискомфорт, снижение зрительной способности и, в некоторых случаях, даже мигрень и светочувствительные эпилептические припадки. Поэтому они являются одним из ключевых факторов при оценке качества света. Целевое использование искусственного освещения играет роль. Различные сценарии освещения могут допускать разный уровень временных световых артефактов.TLA могут быть менее важны для проезжей части, парковки и наружного архитектурного освещения или других приложений, где продолжительность воздействия искусственного света ограничена. Искусственный свет с высоким процентом мерцания не следует использовать как для внешнего, так и для рабочего освещения в домах, офисах, классных комнатах, гостиницах, лабораториях и промышленных помещениях. Освещение без мерцания имеет решающее значение не только для визуальных задач, требующих точного позиционирования глаз и среды, в которой уязвимые группы населения проводят много времени, но и для телевещания HDTV, цифровой фотографии и замедленной записи в студиях, стадионах и спортзалах.Видеокамеры могут улавливать TLA так же, как человеческий глаз улавливает эти эффекты.

Ключ к снижению мерцания заключается в драйвере светодиода, который предназначен для преобразования коммерческой мощности переменного тока в мощность постоянного тока и фильтрации любых нежелательных пульсаций тока. Достаточно большие пульсации, которые обычно возникают при частоте, в два раза превышающей напряжение сети переменного тока, в постоянном токе, подаваемом на светодиодную нагрузку, приводят к мерцанию и другим визуальным аномалиям с частотой 100/120 Гц. Таким образом, допустимый уровень пульсаций тока в светодиодах, например пульсация ± 15% (всего 30%), должен быть определен в драйверах светодиодов для различных приложений, где мерцание имеет значение.Пульсации можно сгладить, используя конденсатор фильтра. Одной из основных проблем при разработке драйверов является фильтрация пульсаций и гармоник без использования громоздких короткоживущих высоковольтных электролитических конденсаторов на первичной стороне. Светодиодные двигатели переменного тока по своей природе восприимчивы к явлению мерцания, потому что светодиоды фактически работают от того, что по сути является промежуточным напряжением постоянного тока, которое было бы в системе светодиодного освещения на основе SMPS. Быстрое изменение полярности вызывает мерцание интенсивности на частоте, вдвое превышающей синусоидальную частоту переменного тока.Несмотря на простоту конструкции схемы, требуются дополнительные схемы для эффективного уменьшения временных колебаний источника питания.

Стандарты ограничения мерцания для различных приложений еще не установлены. IES установила две метрики для количественной оценки мерцания. Процент мерцания измеряет относительное изменение модуляции света (глубину модуляции). Индекс мерцания - это показатель, который характеризует изменение интенсивности по всей периодической форме сигнала (или коэффициент заполнения для прямоугольных сигналов).Процент мерцания лучше известен обычным потребителям. В целом, 10-процентное мерцание или меньше при 120 Гц или 8-процентное мерцание или меньше при 100 Гц является допустимым для большинства людей, за исключением групп риска, 4-процентное мерцание или меньше при 120 Гц или 3-процентное мерцание или меньше при 100 Гц считается безопасным для всех групп населения и очень востребованным в приложениях с интенсивным зрением. К сожалению, большое количество светодиодных ламп и светильников, представленных в настоящее время на рынке, имеют высокий процент мерцания. В частности, светодиодные фонари переменного тока имеют мерцание, обычно превышающее 30 процентов при 120 Гц.

Защита цепи

В зависимости от топологии драйвера, конструкции схемы и условий применения драйверы светодиодов могут работать в условиях аномалий нагрузки и ненормальных условий эксплуатации, таких как перегрузка по току, перенапряжение, пониженное напряжение, короткое замыкание, обрыв цепи, неправильная полярность, потеря нейтрали, перегрев и т. Следовательно, драйверы светодиодов должны включать механизмы защиты для решения этих проблем.

Выходное напряжение некоторых драйверов постоянного тока, особенно импульсных повышающих преобразователей, может слишком сильно превышать номинальное напряжение привода из-за отключения нагрузки или чрезмерного сопротивления нагрузки.Защита от разомкнутой цепи или защита от перенапряжения на выходе (OOVP) обеспечивает механизм отключения, который использует стабилитрон для обеспечения обратной связи и отвода выходного тока на землю, когда выходное напряжение превышает определенный предел. Более предпочтительным методом защиты от обрыва цепи является использование схемы активной обратной связи по напряжению для отключения источника питания при достижении точки срабатывания по перенапряжению.

Защита от перенапряжения на входе (IOVP) предназначена для снятия напряжения цепи управления от перенапряжения в результате операций переключения / изменения нагрузки в электросети, ударов молнии поблизости, ударов молнии непосредственно в систему освещения или электростатического разряда.В линиях переменного тока небольшое, но продолжительное перенапряжение может вызвать высокие токи (импульсы энергии) в драйвере светодиодов и светодиодах, что может привести к выходу из строя драйвера светодиодов и интерфейсов управления, а также к преждевременному старению светодиодов. Металлооксидный варистор (MOV) или ограничитель переходного напряжения (TVS) может быть помещен на входе для поглощения энергии путем ограничения напряжения. Конденсатор с пластиковой пленкой, который обычно подключается к линии переменного тока, чтобы уменьшить эмиссию электромагнитных помех, также помогает поглощать часть энергии в импульсных импульсах.

Драйверы светодиодов

обычно поставляются с ограниченным уровнем защиты от перенапряжения за счет встроенных схем защиты от перенапряжения. В некоторых приложениях, таких как уличное освещение, к драйверу следует добавить дополнительные устройства защиты от перенапряжения, способные выдерживать многократные скачки или удары, чтобы защитить компоненты, расположенные ниже по потоку, от сильных скачков напряжения. УЗИП должен быть рассчитан на снижение или разрядку высокой энергии импульса минимум 10 кВ и 10 кА в соответствии с ANSI C136.2.

Короткое замыкание на нагрузке линейного источника питания может привести к перегреву, но не влияет на ток, подаваемый на каждый светодиод, потому что цепи ограничения тока обеспечивают автоматическую защиту от короткого замыкания.Однако в импульсном понижающем стабилизаторе короткое замыкание приведет к выходу из строя светодиода или всего модуля в зависимости от схемы. Выход из строя одного светодиода обычно минимально влияет на общую светоотдачу. Изменение напряжения можно сбалансировать с помощью саморегулирующейся схемы распределения тока, которая по-прежнему распределяет ток равномерно. С другой стороны, короткое замыкание на нагрузке светодиодной цепочки может существенно повлиять на общий световой поток. Механизм обнаружения отказов защиты от короткого замыкания может быть реализован путем контроля рабочего цикла.Короткое замыкание обычно приводит к очень короткому рабочему циклу.

Защита от перегрева для светодиодных систем включает температурную защиту модуля (MTP) и ограничение температуры драйвера (DTL). DTC использует резистор с отрицательным температурным коэффициентом (NTC) для уменьшения выходного тока, когда максимальная температура в точке корпуса драйвера в приложении превышает предварительно определенный предел. MTC контролирует температуру светодиодного модуля и взаимодействует с драйвером, который автоматически снижает ток светодиодов, когда MTC определяет пороговую температуру.DTL также может использоваться в качестве альтернативы MTP, если точка TC драйвера и температура светодиодного модуля могут быть коррелированы.

EMI и EMC

Электромагнитные помехи (EMI), также называемые радиочастотными помехами (RFI), влияют на другие электрические цепи в результате либо электромагнитной проводимости, либо электромагнитного излучения, испускаемого электроникой, такой как драйверы светодиодов, радиоприемники CB и сотовые телефоны. Любой драйвер светодиодов, подключенный к сети переменного тока, должен соответствовать стандартам излучения, таким как определено в IEC 61000-6-3.В схеме управления светодиодами переключение MOSFET обычно является основным источником электромагнитных помех. Компоновка печатной платы с короткими и компактными путями для коммутирующих токов также важна для ограничения электромагнитных помех. В некоторых приложениях требуется входной фильтр для уменьшения высокочастотных гармоник, и конструкция этой схемы имеет решающее значение для поддержания низкого уровня электромагнитных помех. Заземляющий слой на печатной плате должен оставаться сплошным, чтобы избежать создания токовой петли, вызывающей излучение высоких уровней электромагнитных помех. Металлический экран может быть установлен над зоной переключения, чтобы обеспечить защиту от электромагнитного излучения.

Электромагнитная совместимость (ЭМС) - это способность устройства или системы работать в своей электромагнитной среде, не создавая электромагнитных помех, мешающих соседнему оборудованию, или не подвергаясь влиянию электромагнитных помех, излучаемых соседним оборудованием. Эффективность ЭМС драйвера светодиода часто автоматически обеспечивается хорошей схемой защиты от электромагнитных помех. Однако электростатический разряд (ESD) и устойчивость к скачкам напряжения, которые не принимаются во внимание в практике EMI, также влияют на характеристики EMC.

Соображения безопасности

Безопасность всегда должна оставаться приоритетом номер один при оценке водителя и системы освещения, с которой он работает.Драйвер светодиодов с питанием от сети и диэлектрической изоляцией, например, 1500 В RMS (50 или 60 Гц), от входа к выходу очень желателен. Изоляцию входной / выходной цепи можно выполнить только с помощью трансформатора с первичной и вторичной обмотками с хорошей гальванической развязкой. Выходное напряжение должно быть ниже предела безопасного сверхнизкого напряжения (БСНН) 60 В постоянного тока в соответствии с IEC 61140. Однако растет число светодиодных осветительных приборов, которые реализуют неизолированную топологию с целью сокращения затрат.Риск поражения электрическим током является серьезной проблемой для светодиодной продукции, управляемой недорогими линейными регуляторами. Эти цепи не обеспечивают развязку между входными и выходными цепями, а электрическая изоляция систем освещения, возможно, не была должным образом проверена.

Для продуктов с питанием от переменного тока необходимо учитывать вопросы длины пути утечки и зазоров. Длина пути утечки между первичной и вторичной цепями должна соответствовать требованиям к расстоянию, в противном случае возможно поражение электрическим током или пожар.Зазор, который определяется как кратчайшее расстояние между двумя проводящими частями, необходимо учитывать, чтобы предотвратить искрение между электродами, вызванное ионизацией воздуха. Поскольку размеры электронных схем продолжают уменьшаться, хорошая конструкция печатной платы имеет важное значение для схемы драйвера, чтобы не только уменьшить эмиссию электромагнитных помех, но также уменьшить проблемы утечки и зазоров.

Все токопроводящие и прикосновенные части драйвера светодиодов класса защиты I с питанием от сети должны быть заземлены.Драйверы светодиодов, предназначенные для работы с системами светодиодного освещения для жилых и коммерческих помещений, обычно относятся к классу II. Для драйверов светодиодов класса II нет заземления корпуса, но все проводники внутри драйверов класса II должны быть двойными или усиленно изолированными, чтобы обеспечить хорошую изоляцию между цепью питания от сети и выходной стороной или металлическим корпусом драйвера.

Температурные характеристики

Драйвер светодиода сконфигурирован так, чтобы преобразовывать линейное напряжение переменного тока в выходное напряжение постоянного тока с максимальной эффективностью, и любая энергия, потерянная в процессе преобразования, будет преобразована в тепло.Это означает, что драйвер светодиода с КПД 90% требует входной мощности 100 Вт / 0,9 = 111 Вт для управления нагрузкой 100 Вт. Среди входной мощности 11 Вт - потери мощности, которые уходят в виде тепла. Это создает высокую тепловую нагрузку на схему драйвера светодиода. Когда драйвер размещается в корпусе светильника, тепловая нагрузка от светодиодов приводит к дополнительному увеличению температуры драйвера. Помимо использования компонентов, рассчитанных на высокие температуры, драйвер должен быть спроектирован так, чтобы отводить тепло от термочувствительных компонентов.Избыточное тепловыделение вызовет проблемы с надежностью компонентов, включая электролитические конденсаторы, которые высыхают под воздействием тепла. Поэтому температура, при которой работает светодиодный драйвер, принципиально важна для определения срока его службы. Для облегчения отвода тепла в драйверах светодиодных светильников высокой мощности используются алюминиевые корпуса, которые могут поставляться с ребрами высокой плотности и теплопроводящей заливкой.

Защита от проникновения

Драйверы светодиодов

для освещения проезжей части, улицы, наружного и ландшафтного освещения должны быть герметизированы для защиты от попадания пыли, влаги, воды и других предметов, которые могут проникнуть внутрь продукции.Высокая степень защиты от проникновения (IP) для светодиодных драйверов имеет решающее значение для использования в помещениях, таких как автомойки, чистые помещения, разливочные и консервные заводы, предприятия пищевой промышленности, фармацевтические предприятия или любое промышленное применение, требующее ежедневной мойки под высоким давлением. Автономные драйверы светодиодов для влажных помещений обычно залиты силиконом, чтобы улучшить целостность корпуса, а также облегчить электрическую изоляцию и управление температурой. Эти драйверы обычно имеют степень защиты IP65, IP66 или IP67.

Местоположение Воздействие

Драйверы светодиодов

могут быть установлены удаленно или совместно с корпусами ламп или светильников. В совместно размещенных системах без DOB драйвер должен быть термически изолирован от светодиодов, которые выделяют огромное количество тепла. При проектировании корпуса светильника необходимо учитывать техническое обслуживание драйвера. В удаленных системах драйверы PWM могут терять производительность на большом расстоянии. Таким образом, CCR является предпочтительным методом диммирования для удаленных систем.

Почему используются драйверы светодиодов, а не электронные трансформаторы?

Светодиодные лампы

- отличное дополнение к дому или бизнесу, но ключ к достижению идеального баланса света в вашей обстановке заключается в использовании надлежащего источника питания. Существует два основных типа источников питания, доступных для светодиодных фонарей, драйверов светодиодов и электронных трансформаторов. Однако эти источники питания не обязательно могут быть взаимозаменяемыми, и вам нужно понимать, почему использование драйверов светодиодов может быть лучшим выбором, чем электронные трансформаторы.

Чем драйверы светодиодов отличаются от электронных трансформаторов?

светодиодных драйверов. Обеспечивая постоянное напряжение на светодиодной световой полосе, и ток, подаваемый на светодиодную подсветку, изменяется, чтобы обеспечить затемнение или регулировку индекса цветопередачи (CPI), который изменяет воспринимаемый вид света. Электронные трансформаторы работают аналогично драйверам светодиодов, но имеют тенденцию обеспечивать большую выходную мощность. Другими словами, для светодиодных лент большой длины может потребоваться источник питания мощностью более 200 Вт, а поскольку выходная мощность драйверов светодиодов может быть ограничена до 100 или 200 Вт, может потребоваться электронный трансформатор.

Когда следует использовать драйверы светодиодов? Драйверы светодиодов

часто рассматриваются как превосходные источники питания для светодиодных фонарей из-за их повышенной безопасности и способности поддерживать целостность светодиодных фонарей, сообщает журнал LEDs Magazine. Драйвер светодиода обеспечивает постоянную выходную мощность, а изменение частоты импульсов в драйвере делает светодиод регулируемым. Драйверы светодиодов следует использовать для небольших установок светодиодного освещения. Однако можно установить несколько драйверов светодиодов для использования в качестве источников питания для нескольких конфигураций светодиодов.

Может ли электронный трансформатор справиться с малым светодиодным освещением?

Электронный трансформатор обычно может работать со светодиодными осветительными приборами того же размера, что и драйверы светодиодов. Кроме того, некоторые производители могут производить электронные трансформаторы, которые трудно скрыть. Однако MX LightForce предлагает полную линейку низковольтных трансформаторов освещения, которые нельзя использовать в жилых, коммерческих или промышленных светодиодных осветительных установках. Кроме того, электронный трансформатор может использоваться, когда существует комбинация светодиодного освещения и галогенного освещения.

Что можно сказать о регулировании яркости и сроке службы светодиодов с помощью драйверов светодиодов или электронных трансформаторов?

В зависимости от технических характеристик вашей светодиодной ленты или осветительной установки может использоваться драйвер светодиода или электронный трансформатор. Но драйверы светодиодов являются предпочтительным выбором для обеспечения оптимального регулирования яркости и увеличения срока службы светодиодов. Более того, новые электронные трансформаторы также позволяют регулировать яркость TRIAC.

Выберите подходящий источник питания для светодиодного освещения

Рынок светодиодов меняется, и дни выбора конкретного драйвера светодиода или электронного трансформатора заканчиваются.Чтобы обеспечить удовлетворение ваших потребностей в светодиодном освещении и поддержание безопасности и целостности, убедитесь, что в вашей установке светодиодного освещения используется соответствующий светодиодный драйвер или электронный трансформатор. В противном случае выберите источник питания из соответствующих светодиодных драйверов и электронных трансформаторов, посетив MX LightForce.com, или позвольте эксперту помочь вам, заполнив онлайн-форму для связи, чтобы представитель свяжется с вами сегодня.

Общие вопросы и ответы о драйверах / источниках питания светодиодов

Драйверы светодиодов

или источники питания светодиодов обеспечивают светодиодные лампы электричеством, необходимым для максимальной производительности, подобно магнитному балласту люминесцентной лампы или низковольтному трансформатору лампы.Постоянный поток технологических инноваций и часто сбивающая с толку терминология может сделать выбор драйвера светодиодов непосильным даже для опытных профессионалов. Цель этой статьи - ответить на некоторые из наиболее распространенных вопросов и помочь дизайнеру / специалисту по свету разобраться в запутанном лабиринте выбора светодиодных драйверов.

  1. Что такое светодиодный драйвер и зачем он вам нужен? Светодиоды
    не могут работать без трех основных компонентов: чипсета, излучающего свет; драйвер, регулирующий мощность источника света; и радиатор, охлаждающий устройство.Драйвер светодиода - жизненно важный компонент технологии, поскольку светодиоды используют мощность, преобразованную драйвером, для генерации света. Эти драйверы очень эффективны при преобразовании электроэнергии, поэтому светодиодная лампа мощностью 100 Вт может заменить металлогалогенную лампу мощностью 400 Вт.
  2. В чем разница между драйверами постоянного напряжения и постоянного тока?
    Одним из наиболее важных факторов, которые следует учитывать, является то, требуется ли приложению источник питания с постоянным напряжением (CV) или с постоянным током (CC) .Драйвер CV обеспечивает фиксированное напряжение и подходит для освещения, где количество светодиодных цепочек и потребляемый ток неизвестны. В этих приложениях управление током осуществляется дополнительными компонентами на самом светодиодах. Драйверы CC обеспечивают постоянный ток и подходят для приложений, требующих постоянного тока, напрямую подключенного к светодиоду. Этот тип драйвера работает в ограниченном диапазоне напряжений, поэтому важно выбрать драйвер с соответствующим номинальным напряжением.GRE Alpha, ведущий разработчик твердотельных светодиодных источников питания, предлагает различные двухрежимные светодиодные драйверы для повышения гибкости проектирования освещения.
  3. Что такое драйвер светодиода переменного тока?
    Функция драйвера светодиода переменного тока заключается в понижении входного напряжения до более низкого выходного напряжения для удовлетворения небольших потребностей светодиода, обычно 12 или 24 вольт. Важно учитывать ваши требования к питанию, поскольку драйверы светодиодов переменного тока могут работать только с лампами, которые уже имеют внутренний преобразователь переменного тока в постоянный.
  4. Что такое PF и PFC и почему они важны?
    Коэффициент мощности (PF) - это соотношение между реальной и полной мощностью и представляет собой соотношение между фактической нагрузкой (кВт) и полной нагрузкой (кВА). Коррекция коэффициента мощности (PFC) имеет решающее значение для выбора драйвера светодиода, поскольку светодиоды с низким коэффициентом мощности потребляют более высокие нагрузки по току, чем нагрузки с более высоким коэффициентом мощности. Низкий коэффициент мощности приводит к более значительным потерям мощности в линиях электроснабжения, поэтому драйверы светодиодов должны соответствовать стандартам PFC.
  5. Поддерживает ли драйвер затемнение и работает ли оно без мерцания?
    Если приложение требует каких-либо уникальных функций, таких как регулировка яркости, обязательно выберите качественный светодиодный драйвер с функцией регулировки яркости без мерцания.Современные беспроводные драйверы светодиодов разработаны с учетом совместимости с надежными беспроводными протоколами, такими как Bluetooth LE, Zigbee, EnOcean, Thread, Z-Wave и KNX, что обеспечивает практически мгновенную обратную связь без помех. Дизайнеры должны понимать различные доступные протоколы и сравнивать сильные стороны и ограничения.
  6. Могу ли я использовать драйвер на открытом воздухе?
    Драйверы светодиодов с рейтингом IP67 могут использоваться на открытом воздухе. Продукты с таким рейтингом полностью защищены от пыли и выдерживают погружение в воду на глубину до 1 м на срок до 30 минут.
  7. Совместим ли драйвер с системами беспроводного управления?
    Многие современные системы управления освещением должны иметь возможность подключаться к Интернету вещей (IoT) - так называется сеть связанных беспроводных физических устройств. Если конструкция вашей системы требует беспроводного подключения, вы должны убедиться, что драйверы светодиодов являются беспроводными и могут «разговаривать» на том же языке, что и другие устройства в вашей системе. Подключенные устройства могут помочь разработчикам планировать системы, которые более энергоэффективны и интуитивно понятны.Если вашему светодиодному драйверу не нужно «говорить» по одному из протоколов подключения loT, на рынке доступен широкий спектр надстроек для модулей затемнения светодиодов. Эти продукты позволяют дизайнерам добавлять варианты дизайна проекта. «Это одно из наших ключевых уникальных нововведений с нашим модульным системным подходом», - сказал Ричард Фонг, директор GRE Alpha.
  8. Что такое заливка (инкапсуляция) и почему это важно?
    Герметизация увеличивает степень защиты IP (степень защиты от проникновения) драйвера / источника питания, обеспечивая водонепроницаемость для защиты компонентов от жидкостей.Это особенно важно для наружного применения. Герметизирующий компаунд также отводит тепло от жизненно важных силовых компонентов к поверхности корпуса и, таким образом, снижает термическое напряжение и увеличивает срок службы компонентов.
  9. Каковы преимущества использования драйверов с высоким КПД?

    Энергоэффективность - основная причина, по которой клиенты хотят использовать твердотельные светодиодные системы управления освещением. Использование высокоэффективных драйверов увеличивает достижимую экономию энергии.Источники питания с более высоким КПД рассеивают меньше тепла и увеличивают срок службы изделия.

  10. Каков ожидаемый срок службы драйвера светодиода?
    Помимо экономии энергии, светодиодные системы освещения также должны выдерживать испытание временем. Известно, что светодиоды служат значительно дольше традиционных систем освещения. Таким образом, срок службы источника питания светодиода должен соответствовать ожидаемому сроку службы светодиода. Среднее время наработки на отказ (MTBF) - хороший индикатор качества светодиодного драйвера.Ведущие производители светодиодных драйверов, такие как GRE Alpha, указывают информацию о времени наработки на отказ в технических характеристиках своих продуктов. Разработчики систем освещения могут рассчитывать на целостность этих компонентов для своих систем управления.

Другие факторы, которые следует учитывать, - это надежность, функциональность и удобство использования. Не все водители одинаковы. Рассмотрим преимущества модульного подхода. Основное преимущество заключается в том, что это дает пользователю возможность смешивать и подбирать то, что ему нужно, по разумной цене, без чрезмерной инженерии.В этом отношении наш подход модульных систем уникален. Чтобы узнать больше о драйверах светодиодов и источниках питания, посетите GREAlpha.com или приведенные ниже статьи.

Список литературы

Корри, А. (1 января 2013 г.). Светодиодное освещение зависит от драйверов . Electronic Design, Нью-Йорк,
61, 5, 74.

Ван, Ю., Алонсо, Дж. М., и Руан, X. (1 июля 2017 г.). Обзор драйверов светодиодов и связанных технологий .Ieee Transactions on Industrial Electronics, 64, 7, 5754-5765.

Подано в: Промышленность

Как выбрать светодиодный драйвер

Добро пожаловать в это руководство по выбору драйвера светодиода.

Это руководство включает в себя основные факторы, которые следует учитывать при выборе драйвера светодиода для вашего приложения. За этими факторами также стоит информация, которая поможет вам принять решение. RS Components предлагает широкий выбор светодиодных драйверов и источников питания самых популярных брендов.Они также предлагают доставку на следующий день, конкурентоспособные цены и оптовые скидки.
Полную копию руководства в формате PDF можно найти внизу статьи.

Перед тем, как начать…

Вы выбрали светодиод (ы)? Мы предлагаем широкий выбор светодиодной продукции, в том числе:

Светодиоды видимого диапазона

Это стандартные светодиоды для сквозного монтажа и поверхностного монтажа.

COB Светодиоды

Белые светодиоды SMD высокой яркости. Они состоят из нескольких чипов / плашек на одной плате.

Светодиодные матрицы

Один или несколько светодиодов, предварительно установленных на печатной плате.

Гибкие светодиоды

Гибкие светодиодные ленты различных цветов и длины.

Светодиодные двигатели

Подобно светодиодным массивам, они также имеют на борту микросхему драйвера.


Зависимость постоянного тока от постоянного напряжения

Все драйверы имеют либо постоянный ток (CC), либо постоянное напряжение (CV), либо и то, и другое. Это один из первых факторов, которые необходимо учитывать в процессе принятия решений.Это решение будет определяться светодиодом или модулем, который вы будете включать, информацию о которых можно найти в техническом описании светодиода.

ЧТО ТАКОЕ ПОСТОЯННЫЙ ТОК?

Драйверы светодиодов постоянного тока (CC) поддерживают постоянный электрический ток во всей электронной схеме за счет переменного напряжения. Драйверы CC часто являются наиболее популярным выбором для светодиодных приложений. Драйверы светодиодов CC могут использоваться для отдельных лампочек или для последовательной цепочки светодиодов. Последовательность означает, что все светодиоды смонтированы вместе в линию, чтобы ток проходил через каждый из них.Недостатком является то, что при разрыве цепи ни один из ваших светодиодов не будет работать. Однако они обычно обеспечивают лучший контроль и более эффективную систему, чем постоянное напряжение.

ЧТО ТАКОЕ ПОСТОЯННОЕ НАПРЯЖЕНИЕ?

Драйверы светодиодов постоянного напряжения (CV) - это блоки питания. У них есть заданное напряжение, которое они подают на электронную схему. Вы можете использовать драйверы светодиодов CV для параллельной работы нескольких светодиодов, например светодиодных лент. Источники питания постоянного тока могут использоваться со светодиодными лентами, которые имеют токоограничивающий резистор, что в большинстве случаев есть.Выходное напряжение должно соответствовать требованиям напряжения всей светодиодной цепочки.

Драйверы

CV также могут использоваться для светодиодных двигателей, имеющих на борту микросхему драйвера.

ЧТО ТАКОЕ ПОСТОЯННОЕ ТОК / ПОСТОЯННОЕ НАПРЯЖЕНИЕ?

Некоторые драйверы светодиодов могут поддерживать оба варианта - CV и CC. Стандартно они работают как CV, но когда выходной ток превышает предел номинального тока, они переключаются в режим CC. Эта функция подходит для приложений, требующих гибкого драйвера светодиода.

КОГДА Я МОГУ ИСПОЛЬЗОВАТЬ CV ИЛИ CC?

ПОСТОЯННЫЙ ТОК

ПОСТОЯННОЕ НАПРЯЖЕНИЕ

Светодиодные светильники Downlight

светодиодов параллельно

Офисное освещение

Светодиодные ленты

Светодиодное освещение для жилых помещений

Светодиодные двигатели

Освещение настроения

Движущиеся знаки

Освещение для розничной торговли

Сценическое освещение

Развлекательное освещение

Архитектурное освещение

Светодиодные вывески

Уличное освещение

Хай Бэй

Наружное освещение


ФАКТОРЫ ДЛЯ РАССМОТРЕНИЯ


Выходной ток (мА)

При использовании драйвера постоянного тока для светодиодов соблюдайте текущие требования для выбранных светодиодов.Затем драйвер CC должен отразить это значение. В технических паспортах светодиодов указано, что им требуется, со значением, указанным в амперах (А) или миллиамперах (мА). 1 А = 1000 мА

Существуют также регулируемые и выбираемые драйверы выходного тока. Они дают либо диапазон, например от 0 мА до 500 мА, либо ступенчатые значения, такие как 350 мА, 500 мА, 700 мА. Ваш светодиод должен соответствовать выбранному значению (ям).

Светодиоды

могут работать при более низком токе, чтобы продлить срок их службы. Использование более высокого тока может привести к более быстрому износу светодиода.

Выходная мощность (Вт)

Это значение указывается в ваттах (Вт). Используйте драйвер светодиода, по крайней мере, с тем же значением, что и ваш светодиод (ы).

Выходная мощность драйвера должна быть выше, чем требуется для светодиодов для дополнительной безопасности. Если выходной сигнал соответствует требованиям к питанию светодиода, он работает на полную мощность. Работа на полной мощности может привести к сокращению срока службы драйвера. Точно так же потребляемая мощность светодиодов дана как средняя. С добавлением допуска для нескольких светодиодов, вам потребуется более высокая выходная мощность от драйвера, чтобы покрыть это.

Выходное напряжение (В)

Это значение указывается в вольтах (В). Для драйверов постоянного напряжения он требует того же выхода, что и напряжение вашего светодиода. Для нескольких светодиодов требования к напряжению каждого светодиода суммируются для получения общего значения.

Если вы используете постоянный ток, выходное напряжение должно превышать требования светодиодов.

Ожидаемая продолжительность жизни

Драйверы

будут иметь ожидаемый срок службы в тысячи часов, известный как MTBF (среднее время до отказа).Вы можете сравнить уровень, на котором вы его используете, чтобы определить рекомендованный срок службы. Использование драйвера светодиодов на рекомендованных выходах помогает продлить срок его службы, сокращая время и затраты на обслуживание.

Степень защиты IP

Насколько водо- и пыленепроницаемым должен быть ваш светодиодный драйвер? Если ваш драйвер собирается куда-нибудь, где он может контактировать с водой / пылью, вы можете использовать драйвер с классом защиты IP65. Это означает, что он защищен от пыли и попадания на него воды.

Если вам нужно что-то водонепроницаемое, вам может понадобиться драйвер с рейтингом IP67 или IP68.Рейтинг IP указан в виде числа. Первая цифра представляет твердые объекты, а вторая - жидкости. Вот определения:

Упаковка / инкапсуляция

Вам нужен светодиодный драйвер в корпусе? Или он будет встроен в систему? Драйверы светодиодов с открытой рамкой более компактны и могут быть встроены в ваше приложение. Инкапсуляции обеспечивают степень защиты IP и защиту автономных светодиодных драйверов.


Метод прекращения

Как вы подключите драйвер светодиода к выбранному вами приложению? Некоторые драйверы светодиодов поставляются с прикрепленными проводами.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
