Дренажные пластиковые колодцы по низкой цене

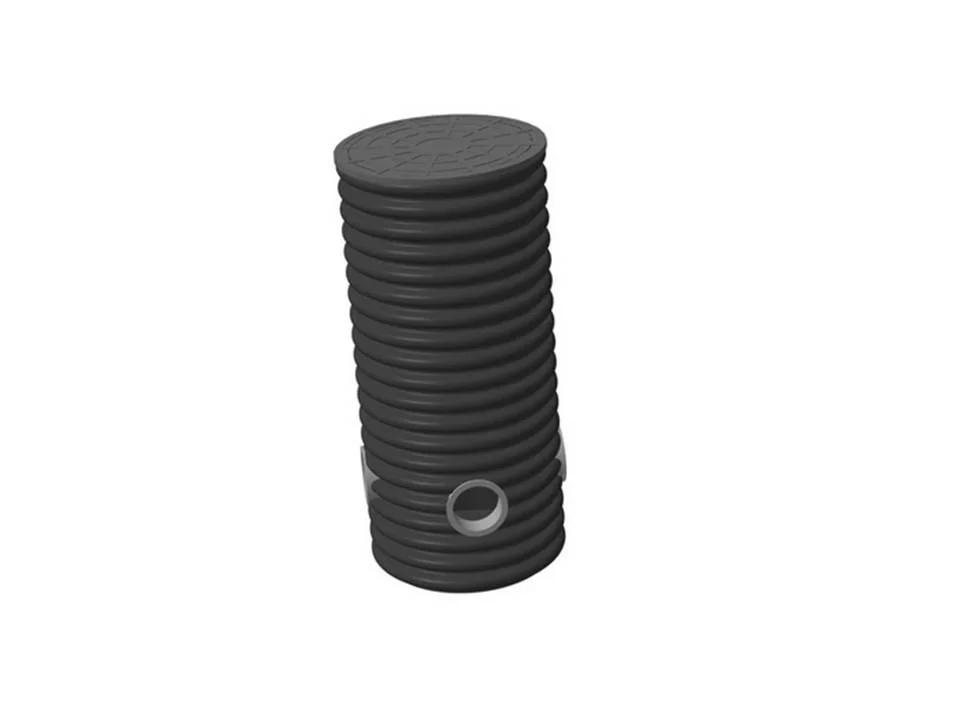

Дренажные пластиковые колодцы являются неотъемлемой частью дренажной системы. Конструкция дренажного колодца состоит из нескольких компонентов:

  • гофрированная труба (шахта колодца) — является резервуаром для сбора воды;
  • днище — предотвращает попадание грунтовой воды в шахту колодца;
  • верхний люк (крышка) — защищает колодец от попадания в него различного мусора и предоставляет доступ к содержимому.

В зависимости от типа дренажного колодца меняется функция, которую он выполняет:

  • ревизионные (смотровые) — позволяют следить за состоянием трубопроводов и обеспечивают возможность прочистки дренажной системы;
  • водоприемные (коллекторные) — осуществляют предварительный сбор воды, собранной через трубопровод, перед ее откачкой или естественным оттоком в канаву, водоем или центральную систему;
  • поглотительные — устанавливаются в местах, где невозможно организовать отток воды.
    Особенностью такого колодца является отсутствие днища, благодаря чему вода, скопившаяся внутри, уходит в нижние слои грунта.

В продаже представлена продукция как отечественного производства – FD Plast и Корсис, так и иностранного — Wavin.

Дренажный колодец из полимерных материалов Wavin находит применение в сетях ливневой, хозяйственно-бытовой и общесплавной канализации, а так же в промышленности при прокладке технологических каналов (тут стоит учесть специфику жидкости и химическую устойчивость к ней материала дренажных систем). Дренажные колодцы Wavin выполнены из пластмассы, что выгодно отличает их от колодцев, произведенных из традиционных материалов. Они более устойчивы к эксплуатации в агрессивных средах, так как материал устойчив к воздействию кислот и щелочей. Пластиковые дренажные колодцы обладают отличными гидравлическими характеристиками, а так же имеют малый вес, что значительно упрощает их монтаж.

Они полностью герметичны даже при больших нагрузках, кроме того обладают большой механической прочностью, что позволяет эксплуатировать их при воздействии статических и динамических нагрузок. В систему входят инспекционные колодцы, а так же трубы и фасонные изделия различного диаметра. Дренажные колодцы можно использовать как пескоуловители для дождеприемников, а так же как инспекционные колодцы (перепадные, пропускные и соединительные). Как правило, колодцы ставятся на каждом изгибе дренажной трубы, это обеспечивает доступ к любому участку системы.

Среди колодцев Wavin можно выделить отдельную линейку продукции — дренажные колодцы Tegra. Они обладают рядом выгодных конструктивных особенностей, например, угол наклона раструба можно менять на 7,5 градусов в любом направлении относительно собственной оси. Это значительно упрощает установку пластикового канализационного колодца, а так же расширяет область его применения. На базе полимерных колодцев «Тегра» в предложении Вавин есть готовые канализационные насосные станции.

Цена, по которой Вы можете купить колодцы Wavin, указана в прайс-листах:

Каталог канализационных колодцев Wavin в формате PDF

Колодцы Wavin диаметром 315, 400 и 425 мм в PDF

Прайс-лист на дренажные колодцы Wavin диаметром 315, 400 и 425 мм

Прайс-лист на колодцы Tegra 425

Прайс-лист на колодцы Tegra 600

Прайс-лист на колодцы Tegra 1000

Прайс-лист на колодцы Tegra 1000 нового поколения

Дренажные колодцы FD Plast производятся из полипропиленовой трубы. Диаметр колодца составляет от 300 до 800 мм, диаметры выводов 110 — 315 мм. Выводы, как и сама гофротруба, произведены из полиэтилена низкого давления (ПНД). Колодцы морозоустойчивы, полностью пригодны для эксплуатации в наших климатических условиях. Высоту дренажного колодца и количество выводов клиент выбирает сам. Рабочий температурный диапазон составляет от -60С до +60С. Срок службы 50 лет.

Прайс-лист на продукцию FD Plast

На базе двухслойной гофрированной трубы Корсис SN8 можно монтировать дренажный колодец. Материалом изготовления является полеэтилен (ПЭ). Основными достоинствами колодца являются:

  • долговечность;
  • высокая ударопрочность;
  • высокая толерантность к щелочам и кислотам;
  • малый вес;
  • отличное соотношение цены и качества.

На основе трубы Корсис можно изготовить любой вид колодца:

  • Смотровой — применяется для обеспечения эксплуатационных работ ливневой и хозяйственно-бытовой канализации;
  • Ливневый — принимает дождевую воду;
  • Перепадной — используются для канализации в случаях, когда разница между уровнем подводящей и отводящей трубы велика.

Прайс-лист на колодцы Корсис

Дренажные колодцы FD-Plast, пластиковые колодцы FD Plast 300. МИР Труб

Преимущества дренажных колодцев FD 300

Эта популярная модель и другие предложения завода отличает ряд преимуществ перед аналогичными товарами. Колодцы FDplast отличаются

  • повышенной герметичностью;
  • легкостью, удобством транспортировки;
  • стойкостью к воздействию химических соединений и низких температур;
  • надежностью, удобством установки;
  • долговечностью (срок службы – до 50 лет).

С точки зрения баланса цены и качества дренажный колодец FD 300 представляет идеальный вариант. Пластиковые канализационные колодцы уверенно вытесняют железобетонные и металлические.

Цены на колодцы FD-Plast (прайс-лист) от 07 апреля 2021 г.

Наименование Характеристики Цена
Колодцы и люки
Люк садовый усиленный алюминием Нагрузка до 500 кг Диаметр обоймы: 720 мм.

Диаметр крышки: 625 мм.

Цвет:  зеленый, темно-зеленый

1299,00
Телескоп 300 4866,00
Телескоп 400 5585,00
Телескоп 600-800 6441,00
Резин. уплотнит. 300 1409,00
Резин. уплотнит. 400 3009,00
Резин. уплотнит.
600
8319,00
Горловина эксцентрическая 800 12508,00
Уплотнит. для горловин 800 6989,00
Шахта колодца 340/300 2324,00
Шахта колодца 460/400 3402,00
Шахта колодца 575/500 4844,00
Шахта колодца 695/600 6793,00
Шахта колодца 923/800 12327,00
Кольцо уплотнительное для шахты 600 2369,00
800 7089,00
Лоток 440 универсальный прямопроходной вход до 300 мм 6682,00
Лоток 440 универсальный тройниковый вход до 300 мм 7436,00
Лоток 440 универсальный крестовинный вход до 300 мм 7728,00
Лоток 580 универсальный прямопроходной вход до 400 мм 8961,00
Лоток 580 универсальный тройниковый вход до 400 мм 9732,00
Лоток 580 универсальный крестовинный вход до 400 мм 10435,00
Лоток 850 универсальный прямопроходной вход до 600 мм 19860,00
Лоток 850 универсальный тройниковый вход до 600 мм 20203,00
Лоток 850 универсальный крестовинный вход до 600 мм 20546,00
Лоток 1100 универсальный прямопроходной вход до 800 мм 32232,00
Лоток 1100 универсальный тройниковый вход до 800 мм 34562,00
Лоток 1100 универсальный крестовинный вход до 800 мм 37012,00
Лоток-заглушка
300
1329,00
400 2209,00
500 3171,00
600 5879,00
800 10089,00
Форма для бетонирования по запросу
Горловина, заглушка ID 1000 17203,00
1200 29353,00
1400 37569,00
1500 43309,00
1600 48509,00
SN 10 Шахта колодца 1110/1000 26672,00
SN 10 Шахта колодца 1325/1200 35486,00
SN 7 Шахта колодца 1525/1400 36645,00
SN 8 Шахта колодца 1640/1500 41385,00
SN 8 Шахта колодца 1740/1600 46851,00
SN 8 Шахта колодца 1960/1800 62855,00
Оборудование
Кольцо уплотнит. Д-ДГТ 110 51,00
160 53,00
200 122,00
250 201,00
300 479,00
400 686,00
500 1939,00
600 2030,00
800 3510,00
Электросварная муфта 1000 3155,00
1200 4228,00
1400 4985,00
1500 5253,00
1600 5584,00
1800 6261,00
2000 6941,00
2200 7572,00
2400 8045,00
Стяжная лента 1000 8847,00
1200 12386,00
1400 13566,00
1500 14155,00
1600 15335,00
1800 15925,00
2000 18284,00
2200 19464,00
2400 20588,00
Муфта термоусадочная спаяная 1000 9001,00
1200 10720,00
1400 12441,48
1500 13320,00
1600 13998,00
1800 15749,00
2000 17466,00
2200 19037,00
2400 20588,00
Лебедка 5т 3615,00

Предложения дренажных колодцев FDplast

Производитель выпускает дренажные колодцы FD в двух вариациях: сварной и сборной. Сварные колодцы особенно долговечны. Их установка не требует тяжелой техники. Универсальные лотки делают их пригодными для создания любого типа канализации: ливневой, бытовой или дренажной. Такие колодцы мало подвержены заиливанию.

Сборные системы подходят для нестандартных конструкций. Их отличает высокая стойкость к давлению и воздействию низких температур. Колодцы комплектуются литыми телескопами, способными компенсировать сезонную подвижку грунта. Герметичность таких колодцев идеальна благодаря заводской подгонке всех частей и наличию резиновых колец и адаптеров. В таких колодцах предусмотрены лотки различных типов ради удобного монтирования.

Дренажный колодец FD может быть укомплектован универсальным лотком либо лотком-заглушкой. В качестве материала для производства используются высокопрочные полимеры, которые и гарантируют длительную службу. Сверху зев шахты колодца закрывает люк из металлополимера. Установленный колодец не нарушает дизайна участка, поскольку на поверхности заметен только люк. Отличающейся аккуратным видом.

Надежность, герметичность, удобство установки и универсальность пластиковых дренажных колодцев FDplast обуславливает их растущую популярность. Цены на все изделия доступны, но лучше справляться о них в каталоге на сайте непосредственно перед покупкой.

Пластиковые дренажные колодцы: преимущества, виды, устройство, монтаж

Дренаж — инженерная система, которую используют для осушения, понижения уровня подземных вод, уменьшения давления на фундамент и стены сооружений.

Дренажный колодец — элемент этой системы, емкость для излишков грунтовых вод. Обычно в системе используют несколько таких конструкций: они нужны, для технического обслуживания и контроля работы подземных коммуникаций.

Содержание

Преимущества дренажных колодцев из пластика

Прочные и легкие пластиковые дренажные колодцы чаще всего производят из полимеров. Современные пластиковые колодцы превосходят устаревшие аналоги из кирпича или бетона. Достоинства конструкций:

  • Простой монтаж. В корпусе предусмотрены все необходимые вводы и выводы для подключения труб, а само изделие подрезается под необходимые размеры. Кроме того, за счет уменьшенного диаметра и тонких стенок изделия снижается объем земельных работ.
  • Длительный срок эксплуатации. Составляет 50–70 лет без необходимости ремонта. При этом дренажные колодцы из пластика не требуют регулярного ухода.
  • Высокая коррозионная стойкость. Изделию не требуется антикоррозионная обработка.
  • Химическая устойчивость. Материал устройства не вступает в реакцию с перекачиваемой средой.
  • Высокая прочность. Конструкция выдерживает тонны грунта сверху и по бокам.
  • Небольшой вес. Легко перевозить без использования специальной подъемной техники. Выполнять все монтажные работы реально силами нескольких человек.

Легкость пластиковых компонентов колодезного корпуса — одновременно и основной недостаток таких изделий: при пучении и паводках их может вытолкнуть из земли. Чтобы предотвратить это, изготавливают колодцы с пригрузочной камерой для бетонирования, которая выполняет роль якоря.

Виды дренажных колодцев

При производстве дренажных колодцев из пластика часто используют полиэтилен. Такие колодцы не боятся холодов. Они могут замерзнуть, но после оттаивания быстро восстановят свою форму, не утрачивая герметичности — прекрасный вариант для подвижных грунтов.

Предпочтение обычно отдают полиэтиленовому продукту марки «100», изделия из которого обладают высокой плотностью, особой прочностью и надежностью.

Материал является отличным диэлектриком, обладает стойкостью к растрескиванию и царапинам, стоек к радиационным излучениям. Он химически и биологически инертен, не пропускает жидкости и газы. Срок его службы при соблюдении стандартных условий эксплуатации составляет не менее 50 лет.

По применению

Используют пластиковые дренажные колодцы разного функционального назначения:

Коллекторные. Большие емкости, в которых происходит накопление воды для дальнейшего перемещения в места разгрузки. Это может быть ближайший водоем, ливневая канализация.

Если нужна стимуляция движения стоков, устройство комплектуют насосом. Когда планируют разгружать дренажную систему в нижележащий водоносный пласт, его обустраивают без дна по типу фильтрационных.

Фильтрационные. Позволяют отводить воду подальше от фундаментов зданий и выкачивать ее в нижележащие грунтовые слои.

Подобные приспособления можно устанавливать лишь на песчаных грунтах, галечниковых или гравийных отложениях с песчаным заполнителем — в средах, которые характеризуются хорошими фильтрационными качествами и могут впитывать воду.

Смотровые. Устанавливают для проверки системы дренажа, ее обслуживания и периодической очистки. Находятся они в точках поворотов, подсоединения к центральным магистралям или формирования узлов.

С одной стороны они позволяют отслеживать пропускную способность и состояние труб, контролировать их засорение, а с другой именно из них и осуществляется чистка трубопроводов.

Поворотную разновидность смотровых колодцев применяют, когда нужно развернуть поток воды на 90 градусов. допустимый интервал расстояния между ними составляет 40–150 метров. Расстояние установки линейной разновидности на прямых участках зависит от диаметра трубопровода, допустимый интервал между ними составляет 35–300 метров.

Перепадные. Устанавливают в местах стыковки трубопроводов, которые проложены на разной глубине. Основная функция этого вида оборудования — гашение скорости потока воды.

По внутреннему устройству перепадные колодцы делят на:

  • Высокие шахты с отводной трубой снизу и с вводной сверху;
  • сооружения из нескольких самостоятельных секций, которые соединены между собой переливным каналом под углом;
  • камеры с одним гасителем воды внутри;
  • коллекторы с системой водоотбойников.

Энергия водного потока гасится о дно, либо это происходит за счет специальных отбойников. Выбор итогового варианта зависит от рельефа участка и величины перепада между сточными трубами, а также свойств грунта на нем.

Всю систему дренажа устраивают так, чтобы крайнее в цепочке устройство размещалось в самой нижней точке осушаемой территории. Важно, чтобы движение воды происходило самотеком. Если это невозможно, коллекторный колодец дополнительно оснащают насосом.

По типу доступа к обслуживанию дренажной системы колодцы делятся на инспекционные и обслуживаемые. Первые дают прямой доступ к проходящим в колодце участкам сети для ремонта и других операций с ними. Из-за вторых обслуживание системы осуществляют с поверхности земли.

Один колодец может сочетать в себе несколько функций, но чаще каждый из них устанавливают для отдельной цели.

Устройство пластикового дренажного колодца

Монолитная конструкция состоит из основания, рабочей камеры, перекрытия, горловины. В стенку рабочей камеры вваривается требуемое количество патрубков. Основание может быть перфорированным или сплошным.

При необходимости в нижней части колодца с помощью ложного дна создают пригрузочную камеру для бетонирования с заливными патрубками. Сверху изделие закрывают крышкой или люком.

Основные элементы колодезной конструкции:

  • Рабочая камера — вертикально цилиндрическая из спиральновитой трубы.
  • Перекрытие — плоское из листа, коническое из листа, арочное из спиральновитой трубы.
  • Основание — плоское из листа, перфорированное или сплошное.
  • Патрубки — из цельнотянутой полимерной трубы.
  • Горловина — цилиндрическая из спиральновитой трубы.
  • Пригрузочная камера — из полимерного листа.
  • Ложное дно — из полимерного листа.
  • Заливные патрубки — из полимерной трубы.

Внутрь колодца можно встроить навесную лестницу или оборудовать ступеньки.

Монолитные колодцы

Такие изделия обычно создают методом экструзионной сварки, что значительно увеличивает герметичность. Она особенно важна при возможном движении грунта.

Монолитные варианты прочнее и дешевле по сравнению со сборными аналогами. Их производят в диапазоне стандартных размеров и устанавливают только на ту глубину, которая указана в инструкции.

Цельный колодец сразу готов к установке, его надо только опустить в специально подготовленную яму. Перед покупкой нужно тщательно рассчитать размеры изделия, потому что заменить его часть или нарастить рабочую камеру после монтажа невозможно.

Технология монтажа

Траншею надо вырыть на такую глубину, чтобы трубы входили в колодец ниже точки замерзания грунта и выше верхнего водоносного слоя в нем. Ширина котлована должна быть на 30-40 см больше внешнего диаметра устанавливаемой емкости.

Если устанавливают сборную конструкцию, то предварительно ее собирают. Это можно сделать в котловане, но тогда необходимо выкапывать его достаточно объемным.

Стандартная последовательность установки пластиковых дренажных колодцев выглядит так:

  1. Подготовка к укладке. Перед монтажом колодца и подключения к нему дренажных труб дно ямы выравнивают и утрамбовывают. Под резервуар можно насыпать щебеночную подушку в 15 см и уложить бетонную плиту аналогичной толщины в качестве якоря. Слой щебня должен быть не менее 30 см, если пластиковый колодец будет применяться для отвода влаги в грунт.
  2. Выравнивание днища дренажного колодца. Положение днища проверяют лазерным или строительным уровнем. Выравнивают подсыпкой песка под основание изделия при необходимости.
  3. Подсоединение дрен к днищу колодца. К установленному в траншее днищу подключают канализационные трубы, вдавливая их в раструбы.
  4. Обрезка трубы до нужной высоты. Трубу обрезают до рассчитанной высоты ручной ножовкой или электропилой.
  5. Установка уплотнителя на шахту (рабочую камеру) колодца. Укладывают уплотнитель с внешней стороны шахты. Помещают его в углубление между нижней и следующей за ней гофрой.
  6. Обработка силиконом днища колодца. Перед соединением с рабочей камерой днище чистят и обрабатывают силиконовой смазкой.
  7. Монтирование шахты колодца на днище. Шахту с усилием защелкивают в раструбе днища так, чтобы вокруг места крепления равномерно распределить уплотнитель.
  8. Заполнение ямы песчано-цементной смесью или грунтом вокруг колодца. Делают это послойно с равномерной трамбовкой. Толщина засыпаемых слоев не должна превышать 30 см.
  9. Укладка люка или крышки на горловину. Высоту колодезной конструкции подбирают так, чтобы она находилась не более, чем на 20 см над землей. Исключение составляет водосборный вариант с решеткой сверху вместо крышки.

Люки других видов колодцев должны быть на 10-20 см выше верхнего слоя почвы. Иначе во время дождя в них будут стекаться водные потоки с листвой и прочим мусором.

Если весной подземные воды часто поднимаются к поверхности, надо сделать бетонное основание под колодцем. Между собой их связывают капроновым тросом, который не сгниет в земле.

Чтобы собранная дренажной системой вода двигалась свободно, при установке дренажных колодцев из пластика нужно выдержать уклон. При таком способе вода под действием собственного веса будет течь в сторону фильтрующего колодца, коллектора или накопителя.

Очистка дренажного колодца

Ручная очистка

Сначала из рабочей камеры откачивают воду, пока ее объем не уменьшиться на 50 см. Затем нужно спуститься в колодец на подвесной системе и удалить источник засора металлической щеткой или другим инструментом, не повреждающим гидроизоляцию.

Затем нужно:

  1. Откачать остальную воду, потому что в нее попала грязь со стенок.
  2. Зачистить все другие стены.
  3. Проверить состояние фильтра на дне колодца и заменить его на новый по необходимости.
  4. Продезинфицировать стенки и фильтр 5-10% раствором хлорной извести.
  5. Плотно закрыть колодец на 48 часов.
  6. Два раза заполнить и осушить колодец, чтобы очистить стены от химического раствора.

С помощью дренажного насоса

Этот способ подразумевает создание в толще воды завихрений, которые поднимают ил с фильтра и удаляют засорения со стенок.

Для этого всасывающий патрубок дренажного насоса опускают на уровень 100–150 см от дна. Положение выходного патрубка должно обеспечивать постоянные завихрения. Это происходит, если после очистки жидкость поступает обратно в воду. В процессе фильтр насоса очищают от ила и другого мусора по мере надобности.

После одной полной чистки системы дренажа профилактические действия с применением насоса следует выполнять с частотой примерно один раз в год. Периодичность стоит увеличить при обслуживании обширной территории и большом объеме загрязнений.

Очистка с использованием вакуумной установки

Для этого варианта нанимают специализированные компании с профессиональной техникой.

Следует тщательно отслеживать состояние дренажных колодцев после периода паводка, сильных ливней и затяжных дождей.

Регулярное профилактическое обслуживание — главный залог стабильной работы системы дренажа.

Дренажные колодцы пластиковые

Основные товары, применяемые при монтаже дренажной системы

Часто ищут















Дренажные
колодцы 315Дренажные
колодцы 600Колодцы
ФД пластКрышки и люки
к дренажным колодцамДренажные колодцы
в сбореСварные колодцыМонтаж дренажной
системы















Дренажные колодцы представляют собой инженерные сооружения, являющиеся одними из важнейших элементов системы закрытого дренажа. Колодцы позволяют:















  • прочищать систему дренажа;
  • вести наблюдение за ее корректной работой системы дренажа;
  • осушать территории (колодец применяется как водоприемник).















Для того чтобы система дренажа была наиболее надежной, необходимо купить дренажный колодец современной конструкции и высокого качества. Вы примете верное решение, если выберите пластиковые колодцы. Дренажные колодцы из пластика можно приобрести в «Дренаж24.РУ».





























Почему выгодно использовать пластиковые колодцы?















На данный момент именно пластиковые колодцы являются наиболее востребованными. По сравнению с бетонными аналогами пластиковые изделия обладают рядом важнейших достоинств:















  • высокая стойкость к агрессивному воздействию химических сред;
  • простота и удобство транспортировки и монтажа;
  • небольшой вес, дающий возможность не использовать при монтаже спецтехнику, а значит, снизить затраты;
  • широкий диапазон рабочих температур — -50…+60°С;
  • биологическая стойкость;
  • возможность выполнения монтажа под любым углом за счет наличия готовых отводов;
  • простота резки, обеспечивающая удобство регулировки;
  • гигроскопичность и высокая степень герметичности;
  • длительный срок эксплуатации (свыше 50 лет).















Цена на дренажные пластиковые колодцы доступная. Их покупка является экономически выгодной, поскольку монтаж будет простым и дешевым, а ремонт системе дренажа не потребуется на протяжении длительного срока.















Чем отличаются пластиковые дренажные колодцы?





























Дренажный колодец пластиковый позволяет решить сразу несколько важных задач:















  • обеспечение стабильной работы дренажа;
  • отведение влаги глубоко в почву;
  • понижение общего уровня грунтовых вод;
  • предотвращение засорения труб и фильтров.















Переоценить значимость колодцев достаточно сложно, поэтому они являются важным элементом систем по отведению грунтовых вод. Сегодня в продаже представлен широкий ассортимент изделий, отличающихся диаметром, типом и качеством материала, стоимостью и особенностью монтажа.















Наш ассортимент















«Дренаж24.РУ» может предложить дренажные колодцы, изготовленные из различных видов пластика:















  • ПВХ. Поливинилхлорид является материалом, обладающим наибольшей стойкостью к воздействию агрессивных химических веществ, которые могут попасть внутрь вместе со сточными водами. ПВХ-колодцы подойдут даже для устройства системы дренажа на промышленном предприятии;
  • ПП. Полипропилен обладает повышенной износостойкостью и пластичностью. Колодцы из него отлично подходят для установки в регионах с относительно теплым климатом;
  • ПНД. Полиэтилен низкого давления представляет собой материал, стойкий к воздействию низких температур. Изделия из него не теряют герметичности и отлично подходят для монтажа в подвижный грунт.















Мы можем предложить широкий выбор дренажных колодцев по размерам и кольцевой жесткости. Продажа осуществляется как оптом, так и в розницу.















Колодцы дренажные















Любая технологическая система будет работать эффективно, если за ней установлено должное наблюдение и регулярное, своевременное техническое обслуживание. Осушаемая система, снижающая уровень залегания воды в грунте, также нуждается в контроле. Именно с этой целью специально предусмотрены дренажные колодцы различных типов и предназначений. Существует несколько типов таких устройств:















  • поворотные;
  • смотровые;
  • поглотительные;
  • коллекторные.















Колодцы поворотные















Служат для необходимой прочистки (промывки) выводящих воду труб, от заторов мусора, сильным напором воды. Сооружения данного типа устанавливаются через один поворот выводящих воду труб и в точках соединения нескольких каналов. Все дрены, при данной схеме установки, становятся доступными для обслуживания.















Дренажный колодец данного типа бывает разных размеров, в зависимости от необходимости спуска в него обслуживающего персонала, для проведения тех или иных работ.





























Смотровые колодцы (инспекционные)















Требуются для осуществления контроля за работой отводящей стоки системой, своевременной ликвидации засорений и заиливания. Монтируются в точках пересечения каналов, через один поворот и, как минимум, через 50 метров на прямолинейном участке расположения.















Если этого не сделать, в конечном итоге система перестанет работать и ее придется демонтировать, так как ее пропускная способность, в результате засорения, будет равна нулю. Эти колодцы могут служить как поворотные, их размеры должны быть достаточными для спуска рабочего внутрь.















Колодцы поглотительные















Этот колодец для дренажа иначе называется фильтрующим. Устанавливается когда требуется осушение прилегающего участка, но некуда отводить стоки, центральная канализация, вблизи участка, отсутствует. Глубина устройства этого типа обычно бывает не менее 2 м. Установка производится следующим образом:















  1. В первую очередь готовится яма необходимых размеров.
  2. На дно приготовленного котлована насыпается щебень, устанавливается колодец (обычно пластиковый, гофрированный), в диаметре до 1 м.
  3. Внутренняя полость колодца заполняют гравием, битым кирпичом, шлаком или щебнем.
  4. Снаружи также обсыпается гравием или щебнем.
  5. Сверху колодец укрывается геотекстилем или другим нетканым материалом и засыпается слоем земли. Вода отводится в глубинные слои грунта.















Колодцы коллекторные















Это устройство является конечной точкой водоотводящей системы, его называют водоприемным. Купить дренажный колодец от ведущих зарубежных и отечественных производителей предлагает ГК «АЗИМУТ». Устанавливают когда отводить воду некуда, а установка точечного поглощения (отведения в глубокие слои грунта) по тем или иным причинам невозможна.















Устройство имеет герметичное дно. Скапливающуюся воду, насосом откачивают в соседний водоем или овраг. Или используют для полива растений на приусадебном участке. Водоприемный коллектор — это труба имеющая дно, обсыпанная гравием или щебнем и укрытая нетканым материалом, геотекстилем. Труба для колодца, как правило — пластиковая.





























Мы оказываем всестороннюю помощь своим клиентам, и при необходимости готовы провести дополнительную консультацию в индивидуальном порядке. Задать вопросы можно по телефону в рабочее время или круглосуточно на сайте посредством формы обратной связи. Заказы доставляются во все регионы страны проверенными и надежными транспортными компаниями. Предоставляется полный пакет транспортных документов.















Дренажные пластиковые колодцы сборные | Дренажная система

Правильно разработанная и смонтированная дренажная система – одна из приоритетных задач при строительстве дома. Уделите должное внимание дренажу! Иначе Вы столкнётесь с тем, что атмосферные осадки и высокие грунтовые воды будут разрушать фундамент, участок затопит, пострадают растения и образуется болото.

Обычно, дренаж представляет собой сеть пластиковых труб, дренажных колодцев и емкостей. В системе дренажного водоотведения количество колодцев напрямую зависит от расчетного объема удаляемой воды, площади и конфигурации осушаемого участка. Смотровые или инспекционные пластиковые колодцы устанавливаются в местах изменения диаметра, уклона или направления трубопровода наружной канализации. Канализационные инспекционные колодцы предназначены для работ по очистки, проведению инспекции, забора проб.

Наша компания специализируется на производстве дренажных пластиковых колодцев, поставке полимерных труб и фитингов. Заказать дренажные трубы и купить пластиковые дренажные колодцы по выгодной цене в Москве, Санкт-Петербурге, Екатеринбурге, Нижнем Новгороде, Воронеже, Казани, Ростове-на-Дону, Новосибирске или Красноярске Вы можете обратившись по телефону или электронной почте. Наши специалисты с радостью проконсультируют и помогут подобрать оптимальную дренажную систему.

Сборка и монтаж пластикового колодца не требует специальных навыков.

Прайс-лист на сборные дренажные колодцы

Монтаж дренажного колодца и врезка трубопровода по месту

Обычно дренажные пластиковые колодцы поставляется готовыми к установке с надежно приваренными в заводских условиях патрубками. Когда возникает необходимость подключения трубопровода по месту на помощь приходит специальная муфта или манжета in-situ. С помощью этого фитинга может быть осуществлена врезка в колодец и герметичное подключение трубопровода.

Муфта для врезки по месту In-situ

Преимущества пластиковых дренажных колодцев РП

Традиционно дренажные колодцы строились из железобетонных конструкций. Однако сегодня на рынке все более популярными становятся пластиковые колодцы. Это обусловлено рядом преимуществ, которыми обладает колодцы из ПВХ. Для наглядности мы сравним по известным всем параметрам дренажные пластиковые колодцы «РП» с колодцами из сборного железобетона.

Железобетонные колодцы

Пластиковые колодцы

Материал колодца
  • Большой вес конструкции ~1500 кг
  • Низкая стойкость к агрессивным средам
  • Подверженность газовой коррозии
  • Потеря герметичности со временем
  • Низкая ремонтопригодность
  • Требуются дополнительные работы по заделке узлов соединения
  • Низкий вес изделия <85кг
  • Стойкость ко всем видам коррозии
  • Устойчивость к гидроабразивному износу
  • Герметичность
  • Высокая ремонтопригодность
  • Высокая морозостойкость (до –50°С)
  • Вторичная переработка
  • Экологическая безопасность материала
Монтаж изделия
  • Использование тяжелой техники и большого количества рабочего персонала
  • Дополнительные работы по гидроизоляции
  • Трудоемкость процесса присоединения трубопровода к колодцу
  • Сложность контроля качества выполнения работ
  • Монтаж без применения спец. техники силами двух человек
  • Возможность врезки дополнительных трубопроводов в изделие на месте установки
  • Высокая скорость монтажа
Срок службы
  • Период эксплуатации от 8 до 10 лет
  • Период эксплуатации более 50 лет



Заказать

Дренажный колодец | Цены на пластиковые дренажные колодцы

Современные инженерные системы для удаления излишков влаги из верхних слоёв почвы состоят из дренажных гофрированных полиэтиленовых труб с перфорацией, пластиковых колодцев и фитингов. Всё это входит в перечень материалов, поставляемых компанией «НИС». При этом пластиковых дренажные колодцы и сопутствующее оборудование (фитинги, крышки, лестницы) являются продуктом основной производственной деятельности предприятия.

Уменьшение уровня грунтовых вод предполагает формирование сети, состоящей из взаимосвязанной системы коммуникаций с выходом в водоприёмник, естественный водоём или с принудительной откачкой стоков. В настоящее время при производстве таких работ пластиковые изделия практически полностью вытеснили из обихода традиционные бетонные дренажные колодцы, так как это снизило цены, увеличило срок службы объектов, повысило скорость и технологичность строительства.


Использование пластиковых дренажных колодцев

Дренажные колодцы могут применяться как для благоустройства улиц в городской среде, так и для индивидуальных проектов.


Характеристики и конструктивные особенности

В составе сети пластиковые дренажные колодцы выполняют функции контрольного, сборного (перепускного), промывного элемента системы, одновременно являясь отстойниками. Специализируясь на выпуске этих изделий, мы добились максимальной функциональности конструкций, чему во многом способствовало применение полимеров. Нашим пластиковым дренажным колодцам присущи:

  • малый вес;
  • высокая кольцевая жёсткость;
  • простота монтажа и эксплуатации;
  • приемлемая цена.

Химические и физические свойства полимеров обеспечивают высокую коррозийную устойчивость конструкций, способность противостоять статическим и динамическим нагрузкам, лёгкость обслуживания, очистки. Их потребительские характеристики таковы, что на сегодняшний день достойной замены пластиковым дренажным колодцам просто нет!



Общий вид дренажного колодца Общий вид гофрированной присоединяемой трубы



Amazon.com: NDS FWSD69 6-дюймовый сливной патрубок с круглой поверхностью и черной пластиковой решеткой для системы сухого колодца Flo Stormwater, 6: сливы для раковины в ванной: инструменты и товары для дома

Установил 3 таких на задний двор. Использовал по одному на каждый из 3 водосточных желобов, а также подземные трубы французского дренажа NDS. Прошло несколько дождей, и мы больше не видим, чтобы вода скапливалась на больших участках двора. Заранее много изучил и рассмотрел множество других брендов, а также другие методы.Это было решение, которое я выбрал, и оно было отличным для нас.

Я также использовал поверхностный впускной дренаж NDS на каждом из них. Верх этого сухого колодца действительно можно закрыть дренажной трубой, но общее правило состоит в том, чтобы этого не делать, чтобы учесть смещение грунта с годами (например, землетрясения и т. д.). я свою не запечатывал. Я прочитал много статей о других обзорах по всему Интернету, поэтому я надеюсь, что следующие заметки помогут другим.

Много читал пришлось вырезать маленькие сливные отверстия и не смог их забить как указано в инструкции.На самом деле я читал инструкции, и в них упоминалось, что каждую из изогнутых стенок колодца следует ставить на твердую опорную поверхность, например на шлакоблоки. Я сделал это, и все они легко выскочили, кроме одного (нашего из 3 колодцев, всего 9 секций стены). Пробовал без поддержки блоков и конечно же не заработало, помогло чтение инструкции! Упоминается, что более крупные отверстия для соединения труб необходимо прорезать перед тем, как «вытолкнуть» их.

Несколько обозревателей в сети также упомянули, что секции стен иногда разваливались при обращении с ними или их установке.Итак, один из советов, упомянутых несколькими людьми (которым я последовал и сделал), заключался в том, чтобы использовать гидроизоляционный герметик при соединении секций вместе. Это сработало абсолютно идеально. Я построил каждую лунку перед тем, как копать каждую яму, чтобы у нее было время застыть в течение нескольких часов.

Некоторые рецензенты предполагали, что у него будет дно, но, поскольку это сухой колодец, открытое дно предназначено для максимального дренажа на дне. Есть несколько сценариев, когда дно может быть желательным, например.г., если вы соединяете несколько из них вместе и хотите, чтобы они сливались в другие сухие колодцы или сливались только через трубки. Я видел, где можно купить дно для таких сценариев. Мне пришлось много читать о сливе о том, как это делается, потому что у нас нет места для удаления лишней воды. Таким образом, нашим решением стал сухой колодец без дна.

Кроме того, я обшил снаружи каждого сухого колодца тканью, рекомендованной для французских водостоков и сухих колодцев. Между прочим, эта ткань не типичная пейзажная ткань.Не буду вдаваться в подробности, но многие люди в Сети писали, что они просто использовали обычную ландшафтную ткань. Из того, что я читал (в том числе от инженеров и т. д. по теме), я не рекомендую его для длительного использования. Я также использовал дренажную ткань, чтобы выровнять каждое из отверстий в сухих лунках.

Надеюсь, это поможет другим.

Пластиковые дренажные трубы — какие бывают типы и прочность?

Пластиковые дренажные трубы

Пластиковые дренажные трубы используются для перемещения воды и других жидких материалов из одного места в другое. Существует множество различных типов и сортов (прочности) труб. Некоторые из наиболее распространенных типов, связанных с наружным ландшафтным дизайном, подробно описаны ниже. Некоторые имеют гладкие внутренние и внешние стенки, а некоторые могут быть гофрированными. У каждого типа есть назначение, и для конкретного приложения следует использовать правильный тип.

Устойчивость к погодным условиям

Все виды пластиковых дренажных труб устойчивы к любым погодным условиям, кроме самых экстремальных. Пластиковые трубы являются предпочтительными дренажными трубами из-за их универсальности и доступности.Он легкий и простой в использовании для установки. Существует несколько пластиковых дренажных труб для разных целей, и они бывают разного диаметра, чтобы вместить разное количество воды. Наиболее распространенным диаметром, используемым для наружных ландшафтных проектов, является труба диаметром 4 дюйма.

Вот основная информация о дренажных трубах по прочности:

Гофрированная труба с двойными стенками HDPE/N 12 – самая прочная

Изготовлен из полиэтилена высокой плотности, говоря простым языком, очень прочного пластика. Трубы N-12 имеют гладкую внутреннюю стенку и гофрированную наружную стенку и обладают исключительной прочностью. Эта труба эквивалентна по прочности бетонной трубе, но легче по весу и намного легче режется, а также более экономична. Его можно использовать в различных приложениях, но чаще там, где требуется высокая прочность. Например, коммерческий подъезд, по которому грузовики будут проезжать по участку, где труба находится под землей. Из-за меньшего веса трубы из полиэтилена высокой плотности вызывают меньше проблем при обращении, и для их перемещения не требуется тяжелое подъемное оборудование, особенно если требуются трубы большего диаметра.Его можно разрезать обычной пилой для ПВХ или сабельной пилой. Цена, как правило, значительно меньше, чем у бетонной трубы, особенно с учетом трудозатрат на установку.

SDR 35 Главная канализационная труба

Дренажные трубы из ПВХ SDR 35 в основном используются для городских канализационных систем, но могут использоваться и для других целей. Что касается управления ливневыми стоками, это чаще всего используется, когда подрядчик хотел бы или должен иметь более прочную трубу с гладкой внешней и внутренней стенкой по сравнению с трубой графика 20, упомянутой ниже.Размер труб из ПВХ SDR 35 начинается с 4 дюймов и может достигать 3 футов в диаметре. Тем не менее, для большинства жилых помещений не требуется диаметр 6 дюймов. Труба SDR имеет репутацию сложной для установки из-за соединения с резиновой прокладкой, однако этот недостаток затмевается ее ценой и доступностью. Хотя он и не такой прочный, как N12 или Schedule 40, его более чем достаточно для большинства жилых и небольших коммерческих помещений.

Спецификация 20 Канализационные дренажные трубы

Канализационная и дренажная труба

Schedule 20 является наиболее распространенной трубой, используемой для дренажа и ливневой канализации.Стенка этой трубы будет считаться легкой, но все же может выдерживать обычные нагрузки давления, которые встречаются в большинстве жилых ландшафтных проектов. Цена очень разумна для этой трубы, еще одна причина, по которой она очень часто используется. Наружный диаметр труб сортамента 20 такой же, как у труб сортамента 35. Фитинги взаимозаменяемы друг с другом, что повышает универсальность этой трубы и трубы сортамента SDR 35. Рекомендуется использовать там, где любой тип транспортного движения не будет пересекать территорию.В этот момент может быть сделан переход на SDR 35, чтобы выдерживать зоны, где этот трафик может пересекаться.

Спецификация 40 Канализационные дренажные трубы

Дренажные трубы Schedule 40 широко используются во всем мире, в основном для внутренней сантехники, однако они также используются на открытом воздухе для различных ландшафтных проектов. Это более прочная, жесткая труба с гладкой внутренней и внешней стенкой. Когда требуется прочность, было бы более экономично использовать трубу N-12, но в некоторых проектах сортамент 40 лучше соответствует потребности из-за гладкой внешней стенки, что позволяет более широко приспосабливаться к более легким трубам, которые будут упомянуты. в этом блоге.Многие клиенты также предпочитают внешний вид гладкой белой трубы, если есть участки, где труба должна быть открыта, например, там, где водосточный желоб соединяется с водопроводной системой и выходит выше уровня земли.

Гофрированные гибкие дренажные трубы

По прочности эта труба была бы в самом низу шкалы. Тем не менее, цена является наиболее рентабельной, если нет необходимости в более прочном выборе трубы.Из-за низкой прочности стенки эта труба чрезвычайно гибкая и обычно поставляется в бухтах по 100 футов. Чаще всего эта труба используется для французского дренажа, который представляет собой перфорированную версию этой трубы, но есть и другие варианты ее использования. Например, дренаж подпорной стенки или на объектах, где будет много поворотов, чтобы провести трубу до конечной точки слива или «дневного света». Гибкость позволяет выполнять эти повороты без использования большого количества фитингов, как это было бы во всех предыдущих упомянутых трубах. Это экономит трудозатраты на установку, а также затраты из-за отсутствия необходимых фитингов.

ТРУБА – ЗАКАЗЫ И ИНФОРМАЦИЯ

Телефон: (973) 347-1101
Факс: (973) 347-0064

West Chester Machinery
278 Old Ledgewood Rd
Flanders, NJ 07836

Цифровые каталоги труб, соединителей и фитингов [скачать]

Приходите ознакомиться с нашим широким ассортиментом в нашем выставочном зале или позвоните нам по телефону (973) 347-1101 или по факсу: (973) 347-0064, чтобы обсудить, как мы можем предоставить вам все необходимое для строительства!

Каталог продукции NDS

Ставим воду на место.

  • Управление ливневыми стоками жилых домов
  • Коммерческое управление ливневыми стоками
  • Профессиональное орошение
  • Управление потоком

West Chester также предлагает широкий выбор строительных материалов, которые помогут вам сделать покупки в одном месте!

Приходите ознакомиться с нашим широким ассортиментом в нашем выставочном зале или позвоните нам, чтобы обсудить, как мы можем предоставить вам все необходимое для строительства!

 Трубы и фитинги

Мы предлагаем широкий ассортимент труб и фитингов для различных нужд строительства. Все наши трубы имеют высокое качество и имеют раструб, что устраняет необходимость в соединении. Ниже приведен текущий список наших предложений труб по порядку прочности, однако, если у вас есть какие-либо вопросы, позвоните нам.

  • Гофрированная двухстенная труба HDPE/N12 : Исключительно прочная труба, сравнимая по прочности с бетонными трубами RCP. Доступны размеры от 4” до 24” на складе, другие размеры могут быть заказаны по запросу
  • Расписание 40 : доступны размеры 1.5”-6” в наличии, другие размеры могут быть заказаны по запросу.
  • SDR35 : Доступны размеры 4″, 6″ и 8″, другие размеры могут быть заказаны по запросу
  • Спецификация 20 (канализационные и дренажные трубы ) : доступны только размеры 4 и 6 дюймов
  • Гофрированная гибкая труба : Доступны размеры 3″, 4″ и 6″ на складе.
  • Фитинги  для многих типов труб диаметром до 12 дюймов доступны на складе или по специальному заказу.



Дренажные изделия:

West Chester также является вашим источником для дренажных нужд с широким ассортиментом доступных опций.

Сборный

  • Квадрат 12 дюймов, квадрат 18 дюймов, квадрат 24 дюйма Бетонные сливные бассейны
  • Тяжелые бетонные траншейные трапы
  • Все вышеперечисленное доступно с чугунной решеткой и выбивными стенками для труб различных размеров

Пластиковый дренаж
  • 9-дюймовые квадратные, 12-дюймовые квадратные, 18-дюймовые квадратные сливные раковины
  • Трапы различных размеров для всех типов применения
  • Сухие камеры

ТРУБА – ЗАКАЗЫ И ИНФОРМАЦИЯ

Телефон: (973) 347-1101
Факс: (973) 347-0064

West Chester Machinery
278 Old Ledgewood Rd
Flanders, NJ 07836

Трубы, соединители и фитинги Цифровые каталоги [скачать]

Каталог продукции NDS

Ставим воду на место.

  • Управление ливневыми стоками жилых домов
  • Коммерческое управление ливневыми стоками
  • Профессиональное орошение
  • Управление потоком

Flo-Well


Производственный сухой колодец

Кредиты LEED:

  • Сделайте свой сайт зеленым
  • Задерживает ливневую воду на месте
  • Установка дешевле, чем установка трубы или бетона
  • Расширяется для управления большими объемами воды

Вест Честер Машинери

Штаб-квартира вашей автоцистерны для очистки от пыли, снегоуборочной техники и строительных материалов в северной части штата Нью-Джерси.

West Chester Machinery — это семейный бизнес, который уже более 36 лет работает в строительной отрасли.

Мы заработали свою репутацию за счет предоставления качественных продуктов и превосходного обслуживания.

От наших экспертных услуг до нашего знающего и дружелюбного торгового персонала, вы всегда можете рассчитывать на West Chester, чтобы удовлетворить ваши потребности.

Трубы, фитинги и дренажные изделия NDS в наличии на складе West Chester Machinery
  • Продукты и инструменты для нанесения покрытий Seal, а также дистрибьютор продуктов SealMaster
  • Герметик для тротуаров — SealMaster Coal Tar Pavement Sealer
  • Добавки для герметизации тротуаров – Top Tuff, Fass-Dri, FSA
  • Заполнители трещин – Pourable Crack Sealant, Gator Pave Crack Filler, Crack Master Supreme
  • Инструменты и принадлежности – швабры, щетки, распылительные наконечники
  • Ткань фильтра
  • Оранжевый забор
  • Иловый забор
  • Стабилизирующая ткань
  • Одеяло для защиты от эрозии

Посетите наши предприятия во Фландрии, штат Нью-Джерси, и узнайте, что такое West Chester Machinery.

Автоцистерны для сбора пыли

Продажи, аренда, запчасти и обслуживание.

ПОДРОБНЕЕ

Снегоочистители и разбрасыватели

Продажа, запчасти и обслуживание оборудования для уборки снега.

Западные снегоочистители и разбрасыватели, разбрасыватели для покупателей и запчасти для снегоочистителей Arctic.

ПОДРОБНЕЕ

Строительные материалы

Дренажные трубы и фитинги, уплотнительное покрытие, герметик для тротуаров, заполнители трещин, инструменты и аксессуары, фильтровальная ткань, оранжевый забор, забор от ила и стабилизирующая ткань.

ПОДРОБНЕЕ

больших и малых.Как установить. Можно использовать?



Будет ли у вас во дворе работать сухой колодец?

Сухой колодец используется для быстрого отвода избыточной поверхностной воды вглубь почвы. Это может быть простая яма, вырытая копателем для столбов. и заполненный гравием и песком, или такой сложный, как сборный железобетонный рукав, опущенный в большую яму и питаемый дренажными трубами.

Перед установкой сухого бокса обязательно проведите тест на просачивание или «перколяционный тест», чтобы увидеть, будет ли сухой бокс работать в ваших почвенных условиях. Используя копатель для выбоин или почвенный бур, выкопайте яму небольшого диаметра глубиной четыре фута. Я понимаю, что это сделать не просто, но проще в установке дренажных функций, которые в конечном итоге не работают с вашим типом почвы.

Обратите внимание на типы почвы, выходящие из ямы — Насколько глубоки недра? Каков состав почвы? Структура почвы определяет, как быстро вода будет впитываться в недра. Способность почвы поглощать воду известна как просачивание почвы.Почвы, содержащие баланс крупных и мелких частиц является лучшим типом для дренажа или просачивания воды. Почва с высоким содержанием глины не лучший выбор для дренажа, и вам, возможно, придется копать глубже, чтобы преодолеть слой глины.

Чтобы выполнить испытание на перхлорэтилен, выберите место на пути запланированной дренажной системы, где вы все равно надеетесь найти сухой колодец. (см. шаг 3). С помощью рытья ямы или почвенного бура выкопайте яму четыре футов глубоко.Если грунтовые воды сразу заполняют яму, значит, у вас высокий уровень грунтовых вод, и необходимо рассмотреть другую конструкцию дренажа.

После того, как выкопаете яму, налейте в нее 5 или более галлонов воды. Засеките время, за которое вода стечет из отверстия. Падение уровня воды на один дюйм за три минуты считается очень хорошим. Если вода сливается очень быстро, немедленно добавьте еще 5 галлонов воды, чтобы убедиться, что дело не только в сухой жаждущей почве.

Если вода стекает очень медленно или остается в яме без падения уровня к следующему утру, считается, что просачивание почвы плохое. и сухие колодцы не должны быть частью вашего плана дренажа. Вам нужно будет спроектировать свою дренажную систему так, чтобы она сливалась в канаву, бордюр или другое место. расположение на склоне.

Как построить небольшой простой сухой бокс

Иногда небольшой сухой колодец может устранить небольшое мокрое пятно на газоне, а цепочка их на дне французского водостока может устранить необходимость прокладки длинной дренажной системы, открывающейся в канаву или другой дренажный канал.

К счастью, они просты в изготовлении. Вот как сделать небольшой простой сухой колодец, чтобы осушить одно мокрое место на газоне:

  1. Приобретите копатель или шнек и настройте его на рытье ямы диаметром от 6 до 8 дюймов. Выкопайте яму глубиной не менее 4 футов поверхность земли.
  2. Приобретите рулон тканевой дренажной трубы, обычно продаваемой в строительных магазинах и строительных магазинах. 4-дюймовый рукав работает если вы можете сохранить диаметр отверстия не более 6 дюймов, в противном случае лучше всего использовать 6-дюймовую втулку.Вот некоторые типичный тканевый дренажный рукав.
  3. Отрежьте отрезок тканевого дренажного рукава длиной около 8 футов. Завяжите узел на одном конце.
  4. Загрузите несколько горстей мелкого гравия в тканевую трубку. Опустите утяжеленный гравием завязанный конец трубы на дно отверстия для сухого колодца.
  5. С помощью помощника, удерживающего конец тканевой трубки, начните засыпать ее мелким гравием. Время от времени шевелите ткань чтобы убедиться, что труба растягивается, чтобы заполнить отверстие, а гравий оседает.
  6. Продолжайте засыпку, не доходя примерно 8 дюймов до уровня земли. Завяжите узел в верхней части рукава и отрежьте лишнее. материал. Заполните оставшуюся часть отверстия до верха большим количеством мелкого гравия.

Вот статья с подробным описанием примера от человека, который использовали небольшие простые сухие колодцы, чтобы высушить сырой двор. Было бы еще лучше, если бы он использовал тканевые дренажные рукава.

При комбинировании струнного сухого колодца с французским водостоком вы можете использовать наш метод построения простых сухих колодцев путем выкапывания из дно французского водостока общей глубиной четыре фута. См. рисунок.

Как построить большой сухой колодец

Прежде чем строить большой сухой колодец , убедитесь, что ваша почва способна его выдержать. Большой сухой колодец может быть используется в качестве центрального места сбора для дренажных линий, подающих воду из нескольких областей.

Есть много способов построить большие сухие боксы. Следующие онлайн-статьи помогут вам начать работу, но вы можете обнаружить, что это лучше оставить подрядчику по дренажу или земляным работам.

Бетонные секции сухих боксов

Пластиковая система для сухого бокса

Руководство по дренажу штата Иллинойс (онлайн)

Подземный дренаж используется там, где почва достаточно проницаемой, чтобы обеспечить экономное расстояние между дренами и продуктивной достаточно, чтобы оправдать инвестиции. Подземный дренаж обеспечит бесперебойную работу службы в течение многих лет, если она тщательно спланирована, правильно установлена, и изготовлен из высококачественных материалов.



Компоненты

Система подземного дренажа состоит из поверхностного или подземный выпуск и подземные главные дренажи и отводы. Вода носится в выпуск по магистральным дренам, в которые поступает вода из отводов. Подменю иногда используются от основного стока для сбора воды.



Система будет работать только на выходе. При планировании подземной дренажной системы убедитесь, что подходящая поверхность или подземный выпуск доступен или может быть построен.Где поверхностный выход канала, все подземные дренажи, впадающие в выход, должны быть защищены от эрозии, от повреждений, возникающих в периоды затопления, от повреждений, вызванных льдом и плавающими обломками, а также от проникновение грызунов или других животных.



Старый подземный выход, используемый для нового подземного выхода дренажная система не должна иметь пробоев, треснувшей плитки или смятой трубы, чрезмерное осаждение и засорение корней.Он должен быть достаточно глубоким, чтобы перехватывать все выпускные основные дренажи и отводы и иметь достаточную пропускную способность чтобы справиться с потоком. Он также должен быть достаточно глубоким, чтобы обеспечить минимальное рекомендуемая крышка для всех недавно установленных или перехваченных стоков. Если нет подходящего выход есть, и улучшать существующую канаву нецелесообразно, вы можно рассмотреть возможность использования насосных выходов. См. раздел «Насосные установки» для обсуждения производительности и конструкции насосов. и программа Спецификации насосов для оценки требований к насосам.





Сайт соображения

При планировании системы подземного дренажа необходимо определить топографию дренируемого участка с учетом глубины ограничения траншейных машин и требуемого количества почвенного покрова над стоками. Количество геодезических работ, которые необходимо выполнить для получения топографических данных. информация зависит от рельефа местности. Где уклон земли Очевидно, что для определения местонахождения стоков требуется лишь ограниченный объем данных.А однако топографическая съемка необходима для плоской и слегка холмистой местности. так как не так очевидно, где должны быть расположены стоки. Получить достаточно топографическую информацию, чтобы вы могли спланировать всю систему до установка его. Планирование работы без предварительного сбора достаточного количества данных часто приводит к раздробленной системе, которая в конечном итоге может оказаться очень дорогостоящей.



Тип устанавливаемой вами системы подземного дренажа в значительной степени зависит от почвы на осушаемом участке.Зная Типы почвы также помогают предвидеть особые проблемы с дренажем. Чтобы определить почвы, обратитесь к почвенным картам, которые можно получить в местных отделениях Служба сохранения ресурсов и Совместная служба распространения знаний. Ты сможешь дополнить информацию карты, пробурив почву и выкопав испытательные ямы. Как только почва будет определена, обратитесь к Дренажной Руководство  раздел для рекомендации по дренажу.



Также при планировании подземной системы имейте в виду что деревья, такие как ива, вяз, мягкий клен и тополь, должны быть удалены на расстоянии примерно 100 футов по обе стороны от подземного дренажа линия.Все остальные породы деревьев, за исключением, возможно, плодовых деревьев, должны быть удалены на расстояние 50 футов. Если деревья не могут быть удалены, запланируйте изменить маршрут линии или использовать неперфорированные трубы или плитку с герметизированными стыками по всей корневой зоне деревьев.



Узоры

Поскольку подземный дренаж используется в основном для уровень грунтовых вод или удалить лишнюю воду, которая просачивается через почву на общей площади дренажи размещаются по схеме, определяемой характеристики местности.Если почва однородная, уровень грунтовых вод снижается. примерно с одинаковой скоростью по обеим сторонам каждого стока. Поток из стоков есть вообще прерывистый.



Четыре основных шаблона используются в дизайне подземные дренажные системы. Выберите шаблон, который лучше всего соответствует топографии земли, которая может быть расположена достаточно близко к источникам избыточной воды, и это подходит для других полевых условий. Четыре основных шаблона показано на рисунке 12.



Случайный

случайный рисунок подходит для холмистой или холмистой местности, которая содержит изолированные влажные участки. Основной дренаж обычно размещают в ложбинах, а не в в глубоких вырезах через хребты. Боковые стороны в этом узоре расположены в зависимости от размера изолированных влажных участков. Таким образом, боковые стороны могут быть расположены параллельно или елочкой или могут представлять собой один слив подключен к подсети или основному стоку.



Параллельный

параллельная схема состоит из параллельных боковых стоков, расположенных перпендикулярно основной сток. Боковые стороны в шаблоне могут располагаться с любым интервалом соответствии с условиями участка. Этот рисунок используется на плоских, правильной формы поля и на однородной почве. Вариации этого узора часто сочетаются с другие.



Елочка

елочка состоит из параллельных боковых, которые входят в основную на угол, обычно с двух сторон.Основная расположена на главном склоне р. земли, а боковые стороны наклонены вверх по течению на уклоне. Этот узор часто в сочетании с другими для дренажа небольших или неровных участков. Его недостатки что это может привести к двойному дренажу (поскольку две боковые стороны поля пересекают основной в тот же момент) и что он может стоить больше, чем другие шаблоны, потому что он содержит больше соединений. Тем не менее, узор «елочка» может обеспечить дополнительный дренаж, необходимый для менее проницаемых почв, которые находятся в узких депрессии.



Двойная основная

двойной основной узор является модификацией параллельного узора и узора «елочка». Это применимо там, где депрессия, часто водоток, разделяет участок, на котором будут установлены дренажи. Этот образец также иногда выбирают там, где впадина влажная из-за просачивания, поступающего с более высоких земля. Размещение магистрали с каждой стороны углубления служит двум целям: основной перехватывает просачивающуюся воду и обеспечивает выход для отводов.Если впадина глубокая и необычно широкая, и если вы поместите только одну магистраль в центр, вам, возможно, придется сделать перерыв в уклоне каждого бокового до того, как он достигнет основного. Разместив магистраль с каждой стороны впадины, вы сохраняете уклон боковых сторон более равномерным.





Материалы

Спецификации материалов для дренажные трубопроводы приносят пользу как подрядчику по дренажу, так и землевладельцу.Эти характеристики позволяют производителям поддерживать единообразие в своей продукции, тем самым давая покупатели некоторая уверенность в том, что продукты будут прочными и долговечными и будут работать достаточно в дренажных системах. Материалы, используемые для подземного дренажа включают глину, бетон, битумное волокно, металл, пластик и другие материалы. приемлемого качества. Текущие спецификации для этих материалов могут быть получено от Американского общества испытаний и материалов (ASTM),

100 Barr Harbour Drive, West
Conshohocken, PA19428-2959.Обозначения ASTM для этих спецификаций перечислены ниже. Программу Material Specifications можно использовать для поиска интернет-сайтов, на которых Стандарты ASTM могут быть получены. Используйте эти или другие федеральные спецификации в определение качества трубопровода.



Материал

Спецификация

Глиняная водосточная плитка

АСТМ С 4

Глиняная водосточная плитка, перфорированная

АСТМ С 498

Глиняная труба, перфорированная, стандартная и повышенной прочности

АСТМ С 700

Глиняная трубка, испытание

АСТМ С 301

Бетонная водосточная плитка

АСТМ С 412

Бетонная труба для орошения или дренажа

АСТМ С 118

Бетонная труба или плитка, определяющие физические свойства из

АСТМ С 497

Бетонная канализация, ливневая и водопропускная трубы

АСТМ С 14

Железобетонная водопропускная труба, ливневая канализация и канализация труба

АСТМ С 76

Перфорированная бетонная труба

АСТМ С 444

Портландцемент

АСТМ С 150

Водосточная труба асбестоцементная

АСТМ С 663

Труба асбестоцементная безнапорная канализационная

АСТМ С 428

Асбестоцементная перфорированная дренажная труба

АСТМ С 508

Труба асбестоцементная, испытание

АСТМ С 500

Трубы из битумированного волокна (и фитинги)

АСТМ Д 3356

Труба из гомогенного битумного волокна для общего дренажа

АСТМ Д 2311

Труба из гомогенного битумного волокна, испытание

АСТМ Д 2314

Труба перфорированная битумно-волокнистая многослойная для сельскохозяйственный, земельный и общий дренаж

АСТМ Д 2417

Труба из битумного волокна с ламинированной стенкой, физические испытания из

АСТМ Д 2315

Пластиковая дренажная труба и фитинги из стирольной резины

АСТМ Д 2852

Поливинилхлоридные (ПВХ) канализационные трубы и фитинги

АСТМ Д 2729

Поливинил хлоридная (ПВХ) труба, тип PSM

АСТМ Д 3033

Поливинил хлоридная (ПВХ) труба, тип PSP

АСТМ Д 3034

Гофрированные полиэтиленовые трубки и арматура

АСТМ Ф 405

Гофрированные полиэтиленовые трубки и фитинги, от 8 до 15 дюймов

АСТМ Ф 667

Труба гофрированная (алюминиевый сплав)

АСТМ В 745

Труба гофрированная (стальная металлическая с покрытием)

АСТМ А 760



Глиняная водосточная плитка

Согласно стандартной спецификации ASTM C4, глиняная дренажная плитка разделен на три класса в соответствии с требованиями к физическим испытаниям: стандартные, экстра-качества и сверхпрочные. Стандартная сливная плитка удовлетворительна где плитка укладывается в траншеи средней глубины и ширины и где плитка не будет подвергаться суровым условиям. Используйте сверхкачественные и сверхпрочные плитка, где условия, как ожидается, будут тяжелыми. (Требования к нагрузке обсуждается в разделе «Дизайн».)



Стандартная глиняная дренажная плитка с рейтингом от 4 до 12. дюймов в диаметре должны иметь прочность на раздавливание 800 фунтов или более на фут длины (табл. 2).Плитка должна иметь коэффициент поглощения не более 13 процентов в среднем для пяти плиток. Быть высококачественная глиняная дренажная плитка диаметром от 4 до 14 дюймов должна выдерживать нагрузку не менее 1100 фунтов на фут при испытании на трехгранную опору и иметь скорость поглощения не более 11 процентов. Сверхпрочная плитка имеет то же самое скорость впитывания как у плитки экстра-качества, но может выдерживать большие нагрузки.

Несколько моментов, о которых следует помнить при выборе глиняной дренажной плитки: что цвет и солевая глазурь не являются надежными показателями качества плитки, что глиняная плитка не подвержена влиянию кислот или сульфатов, а низкие температуры обычно не повреждает глиняную плитку, при условии, что она правильно выбрана для поглощение и осторожное обращение и хранение в морозную погоду. Уменьшить вероятность повреждения из-за замерзания, не натягивайте и не складывайте глиняные плитки на сырой грунт в периоды заморозков и оттепелей.



Бетон сливная плитка

Бетонная водосточная плитка высокого качества прослужит долго и удовлетворительное обслуживание в большинстве полевых условий. Существует четыре класса бетонная водосточная плитка:



Стандартное качество плитка предназначена для осушения земель рядовых грунтов, где уложена плитка в траншеях средней глубины и ширины.Плитка такого качества не рекомендуется, когда внутренний диаметр превышает 12 дюймов.



Высшее качество плитка предназначена для осушения земель рядовых грунтов, где уложена плитка в траншеях значительной глубины, ширины или того и другого.



Тяжелые, плитка экстра качества предназначена для дренажа рядовых почв, где плитка укладывается в траншеи относительно большой глубины, ширины или того и другого.



Особое качество плитка предназначена для дренажа земли, где необходимы особые меры предосторожности — например, (а) когда плитка уложена в почвах с выраженной кислотностью (pH ниже 6,0) или которые содержат необычно большое количество сульфатов, или (b) где плитка укладывается в траншеи значительной глубины, ширины или того и другого.



АСТМ Стандартная спецификация C 412 перечисляет требования к физическим испытаниям для каждого из этих классов (табл. 3).



Пластик дренажная трубка

Полиэтилен высокой плотности (PE) является наиболее распространенным используемый материал для гофрированных пластиковых водостоков в США. Поливинил хлорид (ПВХ) чаще используется в Европе. Стандартная спецификация ASTM F 405 содержит спецификации для размеров от 3 до 6 дюймов. гофрированные полиэтиленовые трубки (табл. 4). Стандартная спецификация ASTM F 667 включает Технические характеристики труб диаметром от 8 до 15 дюймов. Стандарты разрабатывается для гофрированных труб и фитингов из ПВХ, предназначенных для систем с дренажом почвы и сточными водами.



Таблица 4. ASTM Требования к физическим испытаниям гофрированных пластиковых трубок от 3 до 6 дюймов

Физическая собственность

Стандартная трубка

Трубка для тяжелых условий эксплуатации

Жесткость трубы при 5-процентном прогибе (psi)

24

30

Жесткость трубы при 10-процентном прогибе (psi)

19

25

Удлинение, максимальный процент

10

5





Пластиковые трубки не подвержены воздействию кислот и химикатов. обычно находится в почве на глубине дренирования.Пластик может стать жестким и становятся хрупкими при очень низких температурах или теряют часть своей жесткости при воздействии солнце в жаркий день. Но чувствительность пластика к температуре проблема только во время работы с трубкой. Температура перестает быть Проблема после того, как трубка установлена ​​и закопана. Если вы устанавливаете пластиковые трубы в необычно жаркую или холодную погоду обратитесь к производителю за советом по обращение с трубкой в ​​таких условиях.

Дизайн

Целью дренажа является понижение уровня грунтовых вод. достаточно далеко от поверхности земли, чтобы не мешать корням растений рост.Требуемая степень дренажа зависит от максимально допустимого высота уровня грунтовых вод, минимальная скорость, при которой уровень грунтовых вод должен быть снижена или максимально допустимая продолжительность и частота засыпания. То проектировщик системы подземного дренажа должен выбрать степень дренирования который будет соответствовать различным культурным требованиям участка.



Слив размер

Одним из первых шагов при определении размера дренажа является выберите коэффициент дренажа, который представляет собой скорость, с которой вода должна удалены с территории.Это значение выбрано для обеспечения адекватного дренажа для будущего урожая и выражается в дюймах за 24 часа. Дренаж конструкция может основываться либо на устойчивом предположения о состоянии или переходные предположения .



Рекомендуемые коэффициенты дренажа приведены в таблице 5. Там, где полевые канавы или водотоки обеспечить адекватный поверхностный дренаж, область дренажа, для которой вы выбираете коэффициент дренажа должен включать только площадь, которая будет дренироваться подземные дренажи.Если наклон поля меньше 0,2 процента, выберите больший из диапазонов коэффициента дренажа, перечисленных в таблице.

Если поверхностный дренаж недостаточен и поверхностный или слепой входы должны использоваться для дренажные впадины, коэффициент дренажа должен быть относительно высоким, чтобы дрены могут отводить сток со всего водораздела котловинной области. Ан исключение может быть сделано там, где понижения небольшие, пока съемки доступны, и объем выбоин может быть определен точно.В этом В этом случае стоки должны быть в состоянии как удалять воду в коэффициент дренажа с земельного участка, который нуждается в дренаже, и для удаления воды в выбоинах в течение 24-48 часов.

Размер стока зависит не только от коэффициент дренирования, но и от размера дренируемой площади, степень слива и внутренняя шероховатость трубы. Главное должно быть достаточно большой, чтобы осушить все области в водосборе, которые нуждаются в дренаже в соответствующий коэффициент дренажа.Он также должен иметь свободный выход и быть глубоким достаточно, чтобы обеспечить выход для всех устанавливаемых отводов.

Для определения размеров пластиковых дренажей или глиняных и бетонная плитка, см. рис. 13 или интерактивную программу «Расчет размеров дренажных труб «. Во-первых, найти подходящий дренаж коэффициент для культуры и условий дренажа. Далее найдите точку в какая горизонтальная линия, проходящая через вашу площадь, пересекала бы вертикальную линию через уклон или уклон дренажа (горизонтальная ось).Эта точка указывает на Размер дренажа и скорость движения воды через него, когда он течет на полную мощность. Минимальная скорость очистки составляет 0,5 фута в секунду для стоки не подвержены попаданию мелкого песка или ила и 1,4 фута в секунду куда может попасть мелкий песок или ил. Информация о скорости разряда может быть используется при определении размера дренажа на расчетных уклонах.

Наименьший дренаж, обычно рекомендуемый для отводов составляет 4 дюйма. Дренаж диаметром 3 дюйма может быть установлен в местах, где оценка 0.2 процента или более, или когда расчетная скорость превышает 1,4 фута в секунду. Дренаж должен быть не менее 5 дюймов в диаметре для системы. с короткими боковыми сторонами на песчаных почвах. Обычно 6 дюймов — это минимальный диаметр. для дрен, расположенных в органических грунтах и ​​для магистральных трубопроводов. Для подземной системы который содержит линии плитки, превышающие 10 дюймов в диаметре, предпочтительно используйте 2-футовые или более длины для поддержания выравнивания.





Длина дренажа

Длина боковых водостоков из гофрированного пластиковые дренажные трубы и бетонная и глиняная дренажная плитка не должны превышать значения приведенные в таблице 6, при условии, что стоки расположены на расстоянии 100 футов друг от друга, а коэффициент дренажа составляет 3/8 дюйма.К определить длину дренажа для других коэффициентов дренажа и поперечных интервалов, умножьте длину, указанную в таблице 6. с помощью соответствующего поправочного коэффициента, указанного ниже для различных коэффициентов и интервал.

Класс дренажа и скорость

По возможности подземные дренажи должны располагаться на одинаковой глубине. Диапазон оценок, на которые они могут быть помещены в некоторой степени зависит от рельефа местности. Оценка должна быть достаточно большой, чтобы предотвратить заиление, но достаточно плоский, чтобы поток не превышал допустимой скорости и подвергая слив избыточному давлению.Перебор поток вызовет эрозию вокруг стока. Оценка должна быть такой же высокой, как возможно на равнинах. Но вы не должны жертвовать достаточной глубиной дренажа ради повысить оценку. Минимальные сорта малых дренажей перечислены в Таблице 7 и могут быть оценены с помощью программы Minimum Grade .



Везде, где есть классы стоков более плоской, чем минимум, примите эти меры предосторожности, чтобы уменьшить количество осадок.

Сделать Убедитесь, что система имеет свободный выпуск, чтобы не возникало условий подпора. еще больше снизить скорость.

Предоставлять сапуны и разгрузочные колодцы   для вентиляции слив и обеспечить максимальный поток.

Защищать вся система от осаждения с помощью фильтров и конверты для предотвращения движения материалов заглушки водостока.



Для длинных боковых и основных дрен максимальная скорость должна быть ограничивается теми, которые перечислены ниже, при условии, что никакие защитные меры не при условии.





Текстура почвы

Скорость (фут/сек)

Песок и супесь

3,5

Ил и пылеватый суглинок

5,0

Суглинок пылеватый

6.0

Глина и суглинок

7,0

Крупный песок или гравий

9,0



Если необходимы защитные меры, используйте один или несколько следующее.



Для глиняная или бетонная плитка:

Использовать плитка однородная по размеру и форме с ровными торцами.

Класть плитка для обеспечения плотного прилегания. Внутренняя часть одной плитки должна совпадать что на соседней плитке.

Сворачивать открытые стыки пропитанной дегтем бумагой, мешковиной или специальным фильтрующим материалом таких как пластиковые листы, ткань из стекловолокна или правильно отсортированный песок и гравий.

Выбирать наименее поддающийся эрозии грунт для ослепления.

Тамп тщательно засыпьте землю под плиткой и рядом с ней перед засыпкой.

Цемент швы или использовать слив с водонепроницаемыми швами.



Для гофрированных пластиковых труб или сплошных труб: Полностью обложить перфорированные дренажи фильтрующим материалом из пластика, стекловолокна или как материал, или используйте правильно подобранный песчано-гравийный фильтр. Используйте не перфорированная гофрированная пластиковая труба или непрерывная труба с лентой или герметичные соединения.



Слив расстояние и глубина

расстояние и глубина дрен влияет на уровень грунтовых вод между дренами после дождя.Хороший дренаж снижает уровень грунтовых вод как минимум на 12 дюймов ниже. поверхности земли в первые 24 часа после дождя и примерно до 21 дюймов через 48 часов после дождя. Неправильный интервал и глубина могут привести к попаданию воды остаются на полях через 24–48 часов, что значительно влияет на урожай (см. рис. 14).



Расстояние и глубина, необходимые для поддержания уровня грунтовых вод на желаемом уровне, зависит от проницаемости грунта, глубины до барьера, количества и частота осадков, см. стр., капиллярное движение и топография.Расстояние и глубина также влияют друг на друга. В общем надо увеличить боковое расстояние тем глубже вы размещаете слив. Расстояние и глубина рекомендации приведены в Руководстве по дренажу раздел для определенных почв в Иллинойсе . Для почв, не перечисленных в рекомендациях, имейте в виду следующее. общие принципы, касающиеся расстояния между дренами и их глубины.



Сливы в быстропроницаемых грунтах следует располагать на расстоянии 200–300 футов друг от друга, а те в умеренно быстро проницаемых грунтах следует располагать на расстоянии от 100 до 200 футов друг от друга.Где проницаемость почвы умеренная, расстояние должно быть от 80 до 100 футов друг от друга. В медленно проницаемые или умеренно медленно проницаемые грунты, дрены должны быть разнесены Расстояние от 30 до 70 футов или от 60 до 80 футов соответственно.



С в соответствии с общими принципами глубины, дрены в умеренном или умеренном водопроницаемые минеральные грунты во влажных районах следует укладывать на глубину от 3 до 5 ноги. На этой глубине дрены понизят уровень грунтовых вод не ниже 2 до 4 фута.Поскольку восходящее капиллярное действие ограничено в очень песчаных почвах, дренажи должны быть не глубже 4 футов. В слабопроницаемых глинистых грунтах скорость бокового движения воды не увеличивается с глубиной. Следовательно дренаж обычно размещается примерно на 1 фут ниже желаемого уровня грунтовых вод.



Общее поперечное расстояние и глубина параллельного дренажа для различных почвы

Почва
Тип

Недра
Проницаемость

Расстояние между сливами (футы) для:

Слив
Глубина
(футы)

Яркая
Дренаж
1/4 дюйма

Хорошее
Дренаж
3/8 дюйма

Превосходный
Дренаж
1/2 дюйма

Суглинок

Очень низкий

70

50

35

3. 0 — 3,5

Суглинок пылеватый

Низкий

95

65

45

3,3 — 3,5

Илистый суглинок

Умеренно низкий

130

90

60

3.5 — 4,0

Суглинок

Умеренный

200

140

95

3,8 — 4,3

Песчаный суглинок

Умеренно высокий

300

210

150

4. 0 — 4,5



глубина дрен также зависит от условий, отличных от указанных выше — глубина промерзания, например. Если возможно, расположите дренажи ниже линия от замерзания для обеспечения оптимального круглогодичного дренажа и предотвращения повреждения линия. На рис. 15 показана среднегодовая глубина промерзание для штата Иллинойс .

Кому защитить хорошо залегающий подземный дренаж в минеральном грунте от поломки или чрезмерный прогиб гибких труб тяжелым оборудованием, убедитесь, что дренаж имеет минимальное покрытие 2 фута.Если 3-дюймовые дренажи используются как для дренаж и суборошение мелкокорневых культур, минимальная глубина может быть 1,5 фута, если на посевной площади не используется тяжелая техника. Минимальная глубина покрытия в органических почвах должно быть 2,5 фута для нормальных уровней поля после начальное оседание. Если не предусмотрен регулируемый дренаж для удержания оседания до минимума, глубина укрытия должна быть увеличена до 3 футов. Выход должен быть достаточно глубоким, чтобы боковой дренаж имел надлежащий уклон и покрытие.Когда невозможно обеспечить минимальное покрытие для защиты, используйте металл или какая-нибудь другая сплошная высокопрочная труба.

Живой нагрузки должны быть добавлены к нагрузкам на грунт при определении глубины. Таблица 8 показывает процент колесных нагрузок, передаваемых в сток. После определения требования к нагрузке, выберите класс плитки или труб, который будет соответствовать требования.

Пластик дренажная трубка должна быть установлена ​​таким образом, чтобы она не прогибалась более чем 20% внутреннего диаметра.Максимальная глубина траншеи для труб, погребенных в рыхлых, мелкозернистых грунтах, перечислены в Таблице 9. Поскольку максимальные глубины, указанные в таблице, основаны на ограниченном количестве исследований, их следует использовать с осторожностью. Имейте в виду также, что эти значения основаны на определенных предположениях о конструкции гофра и жесткость (которая может быть не одинаковой для всех коммерческих труб) и о почве условия. Из-за различий в этих характеристиках может потребоваться увеличить или уменьшить максимальную глубину, указанную в таблице 9.

максимально допустимая глубина траншеи для дренажной плитки указана в Таблице 10. Чтобы предотвратить перегрузку в глубоких и широких канавах, вы можете соорудить рытье траншейной машиной или вручную на дне широкой ров, вырытый бульдозером, драглайном, экскаватором или экскаватор. Теперь это ширина канавы, измеренная в верхней части водостока. что влияет на допустимую нагрузку; ширина котлована над ним пункт относительно не важен.Глубокие траншеи желательно засыпать в несколько этапов, чтобы дать время для урегулирования между пломбами.

Перехватчик стоки

Ан Дренаж-перехватчик можно использовать в местах, которые влажны из-за просачивания из прилегающие высокогорья. Дренаж также используется для перехвата просачивания или воды, которая протекает в водопроницаемом слое поверх непроницаемой подпочвенной толщи.

Правильный расположение интерцептора слива очень важно. Слив перехватчика обычно закапывают примерно на границе влажного участка вверх по течению. Слив устанавливается примерно под прямым углом к ​​потоку грунтовых вод и перехватывает плоскость просачивания в почвенном профиле (рис. 16). Адекватные полевые исследования должны быть сделаны для определения количества просачивания и идентификации плоскостей просачивания. Ты могут обнаружить просачивающиеся плоскости, сделав испытательные ямы с обратной лопатой или пробурив почву.

Ан Дренаж-перехватчик должен непрерывно перехватывать плоскость просачивания, иметь достаточный покрытия почвы и находиться на непрерывном уклоне по направлению к выпускному отверстию.Слив обычно располагается на глубине от половины до одного раза своего диаметра в непроницаемом слое или плоскость просачивания.

Один или два должным образом расположенных перехватных дренажа обычно высушивают влажную зону. То поток часто будет непрерывным в течение большей части года. В крутой ступени углубление или ничья, раскладка может состоять из основного или подглавного, расположенного в провести или в одну сторону от него и линии-перехватчики, расположенные поперек склона на немного отклоняется от контура.



Кому определить размер дренажа перехватчика для определенного набора условий, обратитесь к приведенному ниже списку, который содержит скорости притока для различных структур почвы. Измерьте или оцените расход проточных источников и прямой вход любой поверхностный поток через поверхностное впускное отверстие или фильтр. Добавьте эту цифру к ставке притока. Если линии молниеприемника устанавливаются на склоне, увеличить скорость притока на 10 процентов при уклонах от 2 до 5 процентов, на 20 процентов для уклонов от 5 до 12 процентов и на 30 процентов для уклонов более чем 12 процентов.После того, как вы определили скорость притока, вы можете определите размер дренажа, используя рисунок 13 или размер . Дренажные трубы   программа Для перехватывающих зон со значительным просачиванием минимальный дренаж размер должен быть 6 дюймов.



Почва Текстура

Скорость притока на 1000 футов трубопровода (куб. фут/сек)

Песчаный суглинок

0.07 до 0,25

Илистый суглинок

0,04 до 0,10

Глина и суглинок

0,02 до 0,10

Крупный песок или гравий

от 0,15 до 1,00

Изменение направления водостоков

Вы можете изменить горизонтальное направление дренажных линий на несколько означает.Постепенно изгибайте траншею по радиусу кривизны, который обеспечивает траншейная машина. может копать, сохраняя уклон. Расстояние между швами плитки не должно быть более 1/16 до 1/8 дюйма. Используйте изготовленные изгибы или фитинги или используйте соединение ящики, в которых дренажные линии резко меняют направление или где два или более присоединяются крупные стоки.



Специальные компоненты

Выпускные трубы

Для защиты дрен от эрозии и подмыва установить отводящие трубы на конце всех водостоков этот выход в открытую канаву.Предположим, что нет поверхности вода попадает в канаву на выходе из слива, самый практичный и экономичный защита представляет собой отрезок непрерывной трубы, не имеющий перфорации или открытые суставы. Труба должна быть достаточно длинной (минимум 8 футов), чтобы обеспечить что вокруг стока не будет просачивания и эрозии на выходе. В не менее двух третей трубы должны быть заглублены в берег, чтобы обеспечить требуется консольная опора. Выходная линия выпускной трубы должна находиться на не менее 1 фута над нормальной поверхностью воды в выпускном желобе (рис. 4).Труба уходящая в кювет могут быть повреждены или разрушены плавучим льдом и обломками или вызвать серьезная ледяная пробка. Там, где есть такая возможность, труба должна быть утоплена. в берег канавы (как показано на рис. 17) и защищен каменной наброской. Где Если почвенный покров на выходе недостаточен, используйте один из методов, показанных на рисунке 18, для защиты дренажа.



Там, где поверхностные воды попадают в канаву на сливном отверстии, некоторые типы конструкции должны быть установлены для безопасного спуска поверхностного стока в канаву (Рисунок 19).Если банка отвалов нет, Прямоточный водосброс, как правило, является лучшим типом конструкции. Но если есть отвал и достаточное временное хранилище для поверхностных вод, как правило, более экономично установить впускной патрубок. Иногда вы можете переместить слив выход из водного пути или отвод поверхностных вод в другое место в по крайней мере на расстоянии от 60 до 75 футов и снизить поверхностный сток в канаву на задернованный парашют.

Ограждения для животных

Средства защиты животных, такие как стержни, откидные и пальцевые откидные ворота следует использовать на выходах всех стоков, доступных для мелких животных (рис. 20).Фиксированные штифты подходят для линии, не имеющие водозаборов поверхностных вод. Вставьте булавки горизонтально через конец выпускной трубы на расстоянии не более 11/2 дюйма друг от друга. Проверить через выходное отверстие, чтобы быть уверенным, что корни и другой мусор не попали в слив не загораживает отверстия между штифтами.



Фиксированные защитные кожухи не подходят для линий с поверхностными водами. впускные отверстия, потому что ограждения могут легко забиться мелким материалом который постоянно омывает их.Для этих линий используйте откидные ворота из неагрессивный материал.



Дренажные переходы

Если подземные дрены пересекаются под водотоками или другими канавами, трубопроводы должны быть водонепроницаемыми и достаточно прочными, чтобы выдерживать нагрузки, их. Проектировать трубопроводы, проходящие под проезжей частью, так, чтобы они выдерживали ожидаемые нагрузки. и соответствовать требованиям соответствующего управления железной или автомобильной дороги (Рисунок 21). (Таблица 9 и Таблица 10 укажите максимально допустимую глубину траншеи для плитки и труб, а также Таблицу 8. дает процент колесных нагрузок, передаваемых в подземный сток.) Обязательно получить письменное разрешение на устройство дренажей под дорогами от ответственный дорожный инспектор. Защита неглубоких дрен в депрессивных районах и возле розеток от повреждения сельскохозяйственным и другим оборудованием, а также от замерзания и оттаивание.



перекресток ящики и отстойники

Соединительные коробки используются там, где два или более стоков соединяются на разных высотах. или где слив резко меняет направление. Они также могут служить осадком ловушки, которые размещаются ниже по течению от водоприемников поверхностных вод для улавливания наносов. и мусор, попадающий в линию.Расположите распределительные коробки в постоянных рядах забора или на необрабатываемых участках. Убедитесь, что пропускная способность сливного отверстия равна совокупная пропускная способность входящих дренажных линий и высота напорная линия выпускного дренажа находится на том же уровне или ниже напорной линии самый низкий входной сток (Рисунок 22). Установите крышку распределительной коробки над землей, чтобы обеспечить легкий доступ для осмотра. На возделываемых полях верхняя часть коробки должна быть не менее 18 дюймов ниже поверхности земли.



Давление сбросные колодцы

Колодец сбрасывает давление в дренажных линиях, которое в противном случае могло бы вызвать их выдуть. Рельефный колодец можно построить, поместив Т-образное соединение в линию и вставить стояк вертикально в Т (рис. 23). Стояк должен выходить на поверхность земли; открытый конец должен быть покрыт толстой проволочной сеткой или решетка. Размер стояка должен быть равен или больше диаметра линии.Найдите разгрузочные колодцы, где дренажная линия может быть перегружена. на короткие периоды. Это более вероятно, когда происходит изменение от от крутого до более плоского и там, где есть входы на поверхность.



Колодцы сброса давления, предназначенные для частого использования (например, с подземными выходами, которые отводят поверхностные воды с террас или других временные водохранилища) должны быть спроектированы таким образом, чтобы гидравлическая линия уклона оставалась неизменной. как можно ниже, желательно ниже линии земли.Лучше всего это может быть достигнуто путем выход вблизи уровня заросшего травой водотока или поверхностного стока.



Соединения

Производственные соединения должны использоваться для соединения двух линий плитки в перекресток. Если соединения отсутствуют, место соединения должно быть зачищено, смонтированы и залиты цементным раствором. Для дренажных систем, построенных из гофрированных пластиковых труб, используйте промышленные фитинги на всех соединениях, на всех меняет направление, когда радиус центральной линии меньше трех раз больше диаметра трубки, при изменении диаметра и в конце линия.Все соединения должны быть совместимы с трубкой. Если определенные фитинги отсутствуют, допускаются отверстия, вырезанные вручную, при условии, что они армируется цементным раствором или другим материалом, который сделает стык герметичным. При подключении соблюдайте осторожность, чтобы не создать препятствий поток или захват мусора внутри кабелепровода или попадание почвы в линию.



Сеть должна быть проложена достаточно глубоко, чтобы осевые линии боковые должны быть соединены на или выше осевой линии основного.



Дышащие или вентиляционные отверстия

Сапуны, иногда называемые вентиляционными отверстиями, могут быть сконструированы, как показано на рисунке. на рис. 24. Они позволяют воздуху поступать в дренаж для вентиляции линии. Дыхатели обычно устанавливаются где линия длиннее 1/4 мили или где линия меняется с плоской на крутой уклон и полный поток происходит на линии с пологим уклоном.



Открытый материал должен иметь устойчивость к ультрафиолетовому излучению и Пожар.Стояк должен быть 4 дюйма в диаметре для 15-дюймового и меньшего дренажа. линий и 6 дюймов для дренажных линий диаметром 18 дюймов и больше. Покройте верхнюю часть стояк с тяжелым экраном из проволочной сетки или какой-либо перфорированной крышкой.



Слепой входы

Глухие водоприемники удаляют как поверхностные, так и подземные воды полезны на открытых полях, потому что они не мешают сельскохозяйственным работам. С глухие водозаборы удаляют застойную воду с гораздо меньшей скоростью, чем поверхностные воды входы, первый не следует использовать там, где имеется большое количество задержанная вода.



Ниже описан один из способов изготовления глухого воздухозаборника. Заполните часть траншеи вокруг и примерно до 6 дюймов над сливом с камень, гравий, щебень или комбинация этих материалов (см. раздел о конвертах, стр. 35). Сортируйте материал по возрастанию от грубого к тонкому в пределах примерно 12 дюймов от поверхности земли и покрыть материал с верхним слоем почвы. Увеличить потребление воды, особенно в районах, где проблема заиливания, используйте мелкий гравий, мелкие камни или крупнозернистый песок вместо верхний слой почвы (рис. 25).Вы также можете построить глухой вход из градуированного гравия. Продолжительность времени, в течение которого глухой вход будет быть полезным, зависит от тщательности, с которой он установлен, материала наполнителя, и количество осадка, который достигает входа.



Приемники поверхностных вод

Водоприемники для поверхностных вод позволяют поверхностным водам попадать в подземные дренажи (Рисунок 26). Из-за высокой стоимости несущие поверхностные воды в подземных дренах, приемники рекомендуются только для осушение низких участков, где нет возможности установить поверхностный дренаж система.Если вам необходимо использовать впускные отверстия для поверхностных вод, поместите неперфорированные трубки или трубопровод с каждой стороны стояка. Поскольку водозаборы поверхностных вод могут быть источником слабости в дренажной системе, вы можете подумать о смещении входа в одной стороне линии, чтобы уменьшить опасность для основной линии (Рисунок 27).



Водоприемники поверхностных вод, не выступающие над поверхностью, должны быть защищен конусной решеткой (часто называемой «ульем»). То конусная решетка имеет тенденцию всплывать обломки паводка, не позволяя ей закрыть Вход.



Металлические трубы и другие прочные материалы с отверстиями или прорезями могут используются как входы. Устройства контроля потока могут быть необходимы для ограничения количества попадание воды в канализацию. Одним из способов ограничения расхода воды является установка диафрагма в нижней части впускного отверстия. Где есть вероятность, что значительное количество наносов попадет в водозабор поверхностных вод, это целесообразно соорудить отстойник.

Фильтры и конверты

Необходимость в фильтре или оболочке зависит от характеристик материал грунта на глубине дрены и скорость потока в канале.В песке, иле и некоторых органических почвах могут потребоваться фильтры для предотвращения осадок, скапливающийся в канализации. Фильтр необходим там, где база материал однородный, песок от мелкого до среднего и там, где поток достигает такого высокого скорости, с которой он перемещает песок в канализацию.



Фильтры могут представлять собой песчано-гравийные оболочки или изготовленные фильтры. материал. Большинство доступных в настоящее время искусственных фильтров заводского изготовления. материалы, такие как стекловолокно, нетканые или трикотажные синтетические ткани, и пластиковая фильтровальная ткань действует как защитные фильтры.Однако со временем эти материалы могут частично забиваться и снижать поток в канализацию. Изготовлено фильтры должны иметь отверстия достаточного размера и достаточной прочности, долговечности, и проницаемость, чтобы обеспечить постоянную фильтрацию грунтового материала и защищать слив в течение всего ожидаемого срока службы системы. Убедись в том, что производитель материала сертифицировал его для подземного использования. В течение при установке материал должен перекрывать все открытые стыки и перфорации без чрезмерно растягивается.Будьте осторожны, чтобы не повредить материал во время установка. Любые поврежденные участки должны быть заменены перед обратной засыпкой.



Установка ограждающего материала вокруг подземных дрен обеспечивает их правильная поддержка грунтовых вод и улучшает сток грунтовых вод в канализацию. Если невозможно сформировать посадочный паз для пластиковой дренажной трубки, Материал конверта можно заменить постельным бельем. Минимальная толщина конверт может варьироваться от 3 до 6 дюймов, в зависимости от типа используемого оборудования для установки материала и наличия гравийного материала.Для всех конструкции конверта, если траншея шире указанной ширины конверт, траншея должна быть заполнена с обеих сторон подстилочным материалом или ограждение из гравия так, чтобы между сливом и стенками не оставалось места траншея.



На рис. 28 показаны различные способы размещения материалы оболочки вокруг стоков. Хотя гравийные оболочки обычно не разработанные как фильтры, они действуют как частичные фильтры, потому что их градация лучше, чем у основного материала.



Рекомендации перед установкой

Для правильной работы подземной дренажной системы она должна быть установлен правильно. Предположим, что система хорошо спроектирована и Изготовлен из высококачественных материалов, правильная установка значительно уменьшит техническое обслуживание и продление срока службы системы. Рекомендуемая установка методы предусмотрены для гофрированных полиэтиленовых труб в установке ASTM стандартный Ф 449.



Планы и записи

В идеале все строительство должно следовать определенному плану, который был заранее подготовленный проектировщиком системы специально для дренажа подрядчик. План должен включать профили и примечания по строительству всех магистралей. и подменю, а также карту, показывающую расположение, размеры и классы всех линий. и другие компоненты системы. Карта также должна показывать физические особенности так что компоненты системы могут быть легко обнаружены в будущем для ремонт и обслуживание.Расположение подземных кабелей, трубопроводов и других также следует отметить коммунальные услуги (задолго до начала строительства владелец должны получить все необходимые разрешения или сервитуты, которые могут потребоваться для пересекать земли частных владельцев, автомобильные, железные дороги и т. д.). В Иллинойсе должны коммунальные услуги можно найти, позвонив ДЖУЛИ.



Перед началом работы подрядчик должен тщательно изучить план и не следует приступать к установке, пока коммунальные службы не пометят точное местоположение любых заглубленных препятствий в точках, где должны быть дренажи построен.По мере выполнения работ подрядчик должен обращать внимание на спланировать и нанести на карту любые изменения в проекте, которые необходимы в поле, особенно любые изменения в классе. Как только работа будет завершена, подрядчик должен предоставить землевладельцу план и карту с указанием системы именно так, как он был установлен в поле. Мы рекомендуем, чтобы владелец файла один копию плана с юридическими документами на землю и сохранить рабочую копию с хозяйственными записями. Если дренажная система спроектирована в поле, дизайнер с помощью подрядчика должен подготовить окончательный, исполнительный план с примечаниями для помещика.



Осмотр материалы

Подрядчик должен проверять строительные материалы до и во время установка. Все материалы должны быть пригодны для предполагаемого использования и должны соответствовать требованиям, описанным в разделе «Материалы» настоящего публикация, а также любые дополнительные требования владельца. Отклонить любые дефектные или поврежденная глиняная или бетонная сливная плитка; удалить дефектные или поврежденные участки пластиковая трубка.Убедитесь, что перфорация в пластиковой трубке нужный размер.



Хранение материалов

Дренажные материалы должны быть защищены от повреждений во время обращения и место хранения. Помещение для хранения должно быть сухим, хорошо дренированным и свободным от грызунов. растительность и пожароопасность. Он должен иметь защищенный пол (гравий или цемент) и надлежащей безопасности.



Примите дополнительные меры предосторожности для защиты пластиковых трубок.Где грызуны могли проблема, мы рекомендуем вам использовать торцевые заглушки. Трубка с фильтром следует либо хранить внутри, либо помещать в защитные пакеты. Поскольку трубка может быть повреждены чрезмерным воздействием ультрафиолетовых лучей, защищать его от солнечного света когда он должен храниться снаружи в течение длительного периода времени. Для защиты катушек или катушек трубки от повреждений и деформации, кладите их горизонтально, когда они хранятся в течение длительного времени. длительные периоды. Мотки НКТ должны быть уложены в стопку не более чем по четыре штуки; катушки не должны быть сложены.

Удаление деревьев

Перед началом установки не забудьте удалить иву, вяз, мягкую клены, тополя и другие влаголюбивые деревья, произрастающие примерно 100 футов запланированных дренажных линий. Все остальные виды деревьев, с возможное исключение фруктовых деревьев, следует удалить на расстояние 50 футов. Если невозможно удалить деревья или перенаправить линию, используйте перфорированная линия с герметичными стыками по всей корневой зоне дерева или деревья.



Контроль уровня

Все дренажи должны быть установлены на заданном уровне, который даст их пропускная способность, необходимая для площади, подлежащей осушению. Эта оценка должна быть поддерживается постоянно во время установки. Самый простой способ контролировать оценку заключается в использовании оборудования, специально предназначенного для установки дренажа. Если вы используете экскаватор или другое оборудование, вы должны принять дополнительные меры предосторожности, чтобы обеспечить что траншея имеет правильную форму и сохраняется уклон.Оценка обычно поддерживается с помощью электронного, оптического контроля уклона устройства (лазеры).



Допускаются небольшие и постепенные отклонения от класса, обеспечивающие линия все еще имеет достаточную пропускную способность после изменений. Нет обратного класса должно быть разрешено.



Если траншея выкапывается ниже проектного уровня, ее следует заполнены до уровня гравием или хорошо измельченной почвой и утрамбованы достаточно, чтобы обеспечить прочную основу.Затем дно траншеи следует выровнять и форма для оценки.



Безопасность

Соблюдайте нормы безопасности для людей и машин. Лица, работающие в окопы должны быть защищены от обвалов, и они не должны работать в одиночку. Движущиеся части машин должны быть защищены соответствующими ограждениями. лица наблюдателям за работами нельзя подходить близко к раскопкам операция.





Траншейный способ установки

Строительство траншея

Строительство траншеи следует начать на выходе и продолжить модернизацию.Выровняйте траншеи таким образом, чтобы дренаж можно было укладывать прямолинейно или в плавные изгибы. Ширина траншеи в верхней части водостока должна быть минимум, необходимый для обеспечения возможности установки и обеспечения того, чтобы кровать могла выдерживать нагрузку на стоке. Но должен быть зазор не менее 3 дюймов с каждой стороны. стока.



Плитка должна быть заложена в земляной фундамент, форма которого соответствует нижняя часть плитки. Фундамент может быть сформирован таким образом с большинством траншейные машины. Если копать траншею экскаватором, придется руками выровняйте и придайте дну траншеи форму, соответствующую размеру плитки.



Для гофрированных пластиковых труб необходимо сделать канавку специальной формы на дне траншеи, если конструкция не требует гравийной оболочки. Паз обеспечивает боковую и нижнюю поддержку нижней части НКТ и обеспечивает средства контроля выравнивания во время установки. Канавка может находиться в форма полукруга, трапеции или 90-градусной буквы V.V-образная канавка под углом 90 градусов для труб диаметром от 3 до 6 дюймов рекомендуется достаточная глубина. Однако, если трубка устанавливается на крутом уклоне, придайте дну траншеи форму, трубка.



Канавка для трубки может быть сформирована или вырезана несколькими способами. С участием Во всех методах к башмаку прикрепляется формовочный инструмент определенного типа. землеройная машина. Один из способов заключается в установке формовочного инструмента на дно башмак и используйте давление, чтобы сформировать постельный паз. Другой метод заключается в том, чтобы установить на передней части отделочного башмака устройство, которое будет выдувать канавку во время рытья траншеи или для прикрепления специальных фрез к траншейное колесо. Последние методы сводят к минимуму уплотнение почвы и не уменьшить проницаемость так же, как и первый метод.



На рис. 29 показаны размеры V-образный паз 90 градусов. Глубина, на которую в канавке устанавливается трубка диаметром от 3 до 6 дюймов. будет варьироваться в зависимости от размера трубы.Эту глубину можно оценить с помощью V-образная канавка программа. Учитывайте эту глубину при установке отметки. За трубы диаметром 8 дюймов или более, мы рекомендуем изогнутое дно, которое более близко подходит к трубке, а не к 90-градусной V-образной канавке.



Если дренаж должен быть проложен в скале, траншея должна быть перекопан на глубину 6 дюймов ниже уровня грунта; это пространство должно быть заполненный отсортированным песком и гравием или хорошо измельченной почвой и утрамбованный достаточно, чтобы обеспечить прочную основу. Затем дно траншеи должно быть сформировано и выровнены по классу. Траншея должна быть заполнена специально разработанной подстилкой или конвертом. материал до вершины скалы.

Там, где дно траншеи неустойчиво, например, в мелкопесчаных грунтах или в почвы, содержащие зыбучие пески, будьте предельно осторожны, чтобы не допустить попадания осадка водостока и обеспечить прочную основу для водостока. При сливе этих типов почв, рассмотрите следующие предложения:



1. Устанавливайте дренаж только тогда, когда профиль почвы в максимально сухом состоянии.

2. Поместите стабилизирующие материалы оболочки под осушать.

3. Закройте оставшуюся часть дренажа материал конверта.

Использовать без перфорации трубопровод, самоуплотняющаяся канализационная труба или непрерывная жесткая труба при наличии

4. представляют собой небольшие очаги несвязного почвы менее 100 футов в длину.

5. Если слив кафельный, убедитесь, что стыки уютно. Если используется трубка, возьмите меры предосторожности, чтобы предотвратить его всплытие.

6.

Если вы обнаружите неустойчивый грунт на дне траншеи, вы можете удалить и замените его подходящим фундаментом и подложкой из обработанного камня или обработанный гравий, который будет действовать как непроницаемый мат, в который почва не проникнет. Глубина обрабатываемого материала зависит от того, насколько неустойчивый грунт находится в дне траншеи.Установить фундамент и подстилку материал слоями не более 6 дюймов и компактный. Если фундамент содержит крупные частицы, которые создают опасность для стока, обеспечивают амортизацию приемлемого подстилающего материала между фундаментом и водостоком.



Если стабилизирующие материалы не обеспечивают надлежащей поддержки, дренаж должны быть размещены в 90-градусной жесткой V-образной сборной фундаментной люльке в вершина V равна внешнему диаметру дренажа.Каждый раздел люльки должны обеспечивать жесткость и постоянную поддержку на всем протяжении на всю длину люльки. Иногда необходимо поставить люльку на свае; вбейте пары стоек по краю люльки в сплошные материал для обеспечения необходимой поддержки.



Если грунт в стенке траншеи нестабилен, боковые стенки траншеи могут обрушиться и привести к выходу из строя трубки. Эта проблема может возникнуть при проведении земляных работ. ниже уровня грунтовых вод или в насыщенном песке.Неустойчивые стены траншеи также могут привести к смещению линий плитки. Там, где есть неустойчивые боковые стенки траншеи, Вы должны каким-либо образом защитить трубу или плитку, пока слив не будет правильно уложены и слеплены. В некоторых случаях траншейный щит за башмаком можно сделать длиннее, чтобы защитить большую длину траншеи во время строительство. Для установки дрен в неустойчивых грунтах используйте быстроходный траншеекопатель или бестраншейный дренажный плуг, который может поддерживать непрерывное движение вперед, как можно меньше тревожить почву.



Установка водостоков

Ниже приведены некоторые рекомендации, которым необходимо следовать при установке дренажей:

1. Удалите всю почву или мусор из стоков до

.

2. установка.

3. Убедитесь, что в сливе нет липкой влаги или замороженный

4. материал, который может помешать укладке дренажа на оценка.

5. Начинайте укладку плитки или труб на выходе и прогресс

6. Обновить. Если возможно, поместите слив внутри башмак траншеекопателя

7. во время земляных работ.

8. Допускаются автоматические дренажные устройства, предоставил

9. что они могут проложить канализацию в соответствии с требования, изложенные в этом

10. публикация.

11. Уложите трубу в канавку, а плитку на твердое основание. свободная от рыхлого грунта на плановой отметке

12. Удерживайте пластиковую трубку на уровне земли. сразу после

13. установка путем тщательного размещения жалюзи материал.

14. Где должны быть отрезки пластиковых трубок присоединился, вырезал

15. концы квадратные и удалите все рваные или заусенцы края. Используйте пластиковую муфту к

16. правильно закрепите концы трубок выравнивание и предотвратить соединение от

17. разделение во время установки.

18. Прежде чем работа будет приостановлена ​​на день, слепые и засыпать все дренажи, проложенные в траншеях.

19. Плотно закройте все открытые концы торцевой заглушкой.Использовать непрерывная труба в пределах 100 футов от деревьев.

20.

Любое растяжение, возникающее во время установки трубок, уменьшится. его прочность несколько и может открыть перфорации шире, чем желательно. Величина растяжения, возникающая во время установки, зависит от температуры. трубы во время ее установки, количество и продолжительность сопротивления, которое происходит, когда НКТ пропускается через монтажное оборудование, а сопротивление растяжению трубы.Трубка не должна растягиваться настолько, чтобы его жесткость снижается до величины, меньшей минимально допустимой жесткости трубы. Растяжение, которое выражается в процентном увеличении длины, не должно превышать 5 процентов. Для всех размеров рекомендуется использовать автоподатчик. трубка.



Температура внутренней стенки пластиковой трубы может достигать 1500 F. или больше, когда он растянут в поле в жаркий, ясный день. Способность гофрированная полиэтиленовая трубка для сопротивления прогибу уменьшается примерно на 40 процентов, когда его температура повышается с 700 до 1000 F.и примерно на 50 процентов когда она увеличивается с 700 до 1200 F. Поэтому важно, чтобы Подрядчик принимает меры предосторожности в жаркую погоду, чтобы не допустить попадания острых тяжелых предметов ударов по трубке и предотвращения чрезмерного натяжения трубки во время установка. Трубка восстановит свою прочность, когда ее температура вернется к окружающей почве, что обычно происходит через пять минут или меньше после установки.



Жесткость трубки увеличивается, а ее гибкость уменьшается по мере температура снижена. Быстрое разматывание трубки в холодную погоду приводит к ее стрессу. чрезмерно и может привести к его растрескиванию. Трубка также может иметь тенденцию катушка в холодную погоду; тогда его трудно уложить ровно, и с ним нужно обращаться Дополнительная забота. Обратитесь к производителю за рекомендациями по обращению с материалом. в жаркую или холодную погоду.



Если пластиковая трубка всплывает в воде во время установки, трудно нанести защитный материал вокруг и поверх трубки, не задев материал под ним и привести к смещению.Вы можете предотвратить плавание удерживая трубку на месте до завершения маскирования.



Ослепление

Ослепление – укладка подстилочного материала, состоящего из рыхлых, рыхлую почву по бокам и поверх дренажа на глубину 6 дюймов. Подстилочный материал должен позволять воде беспрепятственно стекать в канализацию. За исключением области, где химические отложения в зоне слива и вокруг нее являются проблемой, подстилочным материалом должен быть рыхлый верхний слой почвы или другая пористая почва. Хороший песок не должны располагаться непосредственно на сливе или вокруг него. В почвах с низким проницаемость там, где засыпка грунтом недостаточна, подходящая оболочка должен быть использован. В заглушке нет необходимости, если дренажи уложены в песок и гравийные фильтры или конверты.



Доказано, что ряд методов ослепления является приемлемым. Немного подрядчики считают ослепление настолько важным, что укладывают материал вручную вокруг и над канализацией. Существует ряд механических ослепляющих устройств. который можно установить на траншеекопатель.Эти устройства берут материал вблизи верхней части траншеи и поместите его вокруг и над сливом. Их основные преимущества заключаются в том, что слив слепят сразу после его укладки, используют максимально подходящего ослепляющего материала, который легко доступен, и снизить трудозатраты.



Все дренажи должны быть немедленно заглушены, чтобы сохранить выравнивание и защитить их от падающих камней, обвалов канав и обратной засыпки Немедленное ослепление также поможет поддерживать правильное выравнивание трубу в канавке и защитите ее, когда оставшийся вынутый материал помещается в траншею. Аккуратное размещение почвы с обеих сторон трубки необходимо обеспечить хорошую боковую поддержку, которая уменьшит прогиб трубка. Удерживайте трубку в траншее до тех пор, пока она не будет закреплена заглушкой. Этот шаг особенно важен, когда вода находится в траншее и когда воздух температура ниже 45 F В этих условиях вы можете увеличить количество отделочного материала.



Камни или другие твердые предметы не должны соприкасаться со сливом.Эти объекты воздействуют на точечные нагрузки и могут привести к потерпеть поражение. Заглушка обеспечивает защиту водостока во время обратной засыпки эксплуатация, когда удары камней и твердых комков могут повредить его. Все линии должны быть тщательно проверены на соответствие классам и другим спецификациям перед обратной засыпкой.



Обратная засыпка

По окончании рабочего дня конец дренажной линии должен закрыть пробкой, а траншею засыпать, чтобы предотвратить попадание осадка или мусора. выход на линию в случае дождя.Обратная засыпка должна быть выполнена еще раньше, если возможны сильные дожди или заморозки. Верхний конец каждого слив должен быть плотно закрыт заводской пробкой или эквивалентом материал.



Для перемещения оставшегося вынутого материала можно использовать различные методы. обратно в траншею и насыпать его над траншеей, чтобы обеспечить поселок. К ним относятся грейдеры, бульдозеры, шнековый и конвейерный методы. Материал обратной засыпки следует укладывать в траншею таким образом, чтобы смещения стока не произойдет.Предпочтительнее размещать материал под углом, чтобы он стекал по переднему откосу. Избегайте больших камней, комьями и тяжелыми прямыми нагрузками при обратной засыпке. Если вы устанавливаете трубки в жаркий день, и трубка теплая на ощупь (1000 F.), задержите обратная засыпка до тех пор, пока трубка не достигнет температуры почвы.





Бестраншейный способ установки

При бестраншейном струговом методе НКТ укладывают на заданную глубину. в открытом русле под временно смещенным клином или столбом грунта.То бестраншейный плуг создает в почве отверстие с гладким дном, поддерживает отверстие до тех пор, пока трубка не будет правильно установлена, а затем окружает его с проницаемым материалом.

Отвал плуга предназначен для подъема и разделения перегрузки по мере продвижения вперед. Подъемное действие вызывает деформацию и разрыв почвы вверх и наружу под углом с обеих сторон плуга лезвие. Прорезь должна быть расщеплена и ослаблена, а не уплотнена.Размер башмака и дренажной насадки должны соответствовать наружному диаметру трубки.



Критическая глубина

То, как бестраншейный плуг движется по почве, влияет на стенка щели трещиноватая или уплотненная. Плуг шириной от 3 до 5 дюймов, работающий на относительно небольшая глубина 3 фута или менее в сухой почве будет нарушать почву, поскольку показано на рисунке 30а. Почва отрывается от основание плуга качается вперед и вверх перед граблиной и падает назад вокруг НКТ, когда плуг движется дальше. Этот тип помех создает трещины и трещины, не вызывая уплотнения. Тот же плуг работает на много большая глубина от 6 до 7 футов в сухой почве может иметь тенденцию к перемещению почвы, как показано на рисунке 30b. Ближе к поверхности почва сильно нарушен, как на рисунке А. Но ниже определенной глубины плуг может сжать почву в стороны, заставляя ее уплотняться и уменьшая ее проницаемость. Между этими двумя крайними значениями рабочей глубины существует некоторая глубина, называемая критической глубиной, при которой происходит переход между одним типом грунта возникает нарушение и другое.Эта критическая глубина является максимальной глубиной на которой может работать бестраншейный плуг, не вызывая уплотнения почвы вокруг трубка. Критическая глубина зависит от наклона стойки вперед, Ширина зубьев, влажность почвы и плотность почвы.

В равномерно компактном, сухом посевном ложе критический глубина будет примерно в 15 раз больше ширины стойки. Так как поверхностные слои стать очень сухой и прочной или если почва имеет низкую объемную плотность и содержит большие заполненные воздухом поры, критическая глубина уменьшится примерно в 10 раз ширина зубца. Иногда можно уменьшить критическую глубину, ослабив поверхностные слои почвы на глубину от 8 до 16 дюймов в полосе примерно в полтора раза больше рабочей глубины плуга. Мелкий лужение может быть выполнено, когда плуг «возвращается пустым» перед следующим проходом. Альтернативой является использование двухпроходной системы. Первый проход плугом примерно на две трети окончательной глубины. Где критическая глубина выше рабочей глубины, использование более широкой стойки и разрыхление поверхности почвы уменьшить силу тяги, часто на значительную величину.





Состояние почвы

Поскольку состав и влажность почвы значительно различаются, почва характер разрушения, вызванный бестраншейным плугом, будет разным. Зона нарушенная почва простирается вверх и наружу под разными углами от вертикали, в зависимости от состояния почвы, глубины и геометрии плуга. Почвы от пески до суглинка обладают свойствами, позволяющими их очень сильно дробить. легко плугом.В самом деле, когда поверхностный слой этих почв рыхлый, он имеет тенденцию стекать за трубку так же, как во время ослепления. операция. Влажная почва с высоким содержанием глины более вероятна, чем другая почва. типы для разработки структуры почвы и проблемы уплотнения. И радиальные, и поверхностное уплотнение может произойти, если трубка установлена ​​в тяжелых глинистых грунтах или мокрый грунт. Однако сухие глинистые почвы могут быть трещиноватыми и трещиноватыми. в высокой степени, облегчая движение воды в трубку.



Плуги не так подвержены влиянию камней, как траншеекопатели. В местах, где камни представляют проблему, оператор должен помечать любые камни, которые он приближает. поперек, чтобы их можно было позже осмотреть и при необходимости удалить. плуг будет иметь тенденцию отталкивать более мелкие камни в сторону и перемещаться вокруг более крупных. Когда большие камни встречаются выше или близко к уровню, плуг имеет тенденцию подпрыгивать их, нарушая профиль НКТ. Если камень отклонит плуг вверх на небольшое расстояние, бдительный оператор, где позволяет уклон, сделает небольшой корректировка уклона с этого момента, чтобы не оставить выступа на линии, которая надо будет исправить потом.Если есть неблагоприятное отклонение в классе, точка отклонения должна быть отмечена. При этом трубу следует выкапывать. балл и оценка исправлена. Оценка должна контролироваться автоматически с помощью средствами лазера.



Ослепление

Чтобы удерживать НКТ на уклоне, бестраншейные плуги должны быть оснащены устройство, которое наносит ослепляющий грунт на трубку при ее установке. Где поверхностный слой рыхлый, он будет свободно стекать за манжетой НКТ и закройте верхнюю часть трубки.Это покрытие желательно до тех пор, пока поверхность материал обладает высокой проницаемостью и стабильностью, но может произойти заиление, если поверхностный материал очень хорошо. Если используется фильтр, покрытие от среднего до крупный песок вокруг НКТ может усилить приток.



Натяжные трубы

Поскольку бестраншейные плуги работают на высокой скорости, иногда трудно успеть натянуть трубку в полевых условиях вручную перед установка.Для удовлетворения требований высокоскоростных плугов и сокращения трудозатрат и затраты на материалы, разработаны шпули, устанавливаемые на прицепы.



Стрейч

Величина растяжения зависит от сопротивления растяжению трубки, количество и продолжительность сопротивления трубы при ее прохождении через машину, и температура трубы в момент ее установки. Растяжка также может быть под влиянием вашего метода обращения с трубкой, когда вы натягиваете ее в поле и то, как трубка поднимается и подается в монтажный лоток.Трубка не должна растягиваться настолько, чтобы уменьшить ее жесткость. меньше минимально допустимой жесткости трубы. При установке растягиваться следует не более 5 процентов. Мы рекомендуем, чтобы бестраншейные плуги были оснащены Power Feeder для уменьшения растяжения.





Техническое обслуживание

Несмотря на то, что подземные дренажные системы не требуют техническое обслуживание, техническое обслуживание, которое требуется, чрезвычайно важно.Если под поверхностью дренажи работают, вода в поле будет стоять недолго после ливень. Если вода стоит несколько дней, возможно, слив частично или полностью заблокирован. С дренажными системами, имеющими смотровые колодцы или отстойников, обязательно проверьте количество и скорость потока в этих конструкций и на выходах после сильного дождя. Изменение потока может свидетельствовать что где-то в линии есть засор. Регулярный осмотр дренажная система обязательна.Своевременный ремонт любой неисправности дренажа сохранит систему в хорошем рабочем состоянии и предотвратить ее необратимое повреждение.



Отводные канавы

Многие подземные дренажные системы выходят из строя из-за того, что выпускные канавы заблокирован. Если отводящая канава заполнена осадком, следует провести обследование чтобы определить, какой объем работ по очистке потребуется. Вы также должны узнать можно ли использовать какой-либо тип практики сохранения на вносящих вклад водораздел, чтобы уменьшить подвижность почвы.



Поверхностные воздухозаборники

Плохо сконструированные поверхностные воздухозаборники подвержены серьезным повреждениям и требуют частого ремонта. Поскольку крышки впускных отверстий часто засоряются мусором, их следует часто проверять. Очищайте чехлы после сильного дождя и замените их осторожно. Если крышка снята, мусор может попасть внутрь и заблокировать линия.



Выбросы

Немедленно заделать отверстия над подземными стоками.В противном случае большие суммы почва может попасть в трубопроводы и заблокировать всю систему. Отверстия образуются там, где слив сломан или где соединения или щели слишком широки. Если плитка разбита, замени это. Если шов слишком широкий, поместите биты для плитки (кусочки сломанной плитки). над соединением, чтобы предотвратить попадание земли в линию. Для ремонта раздавленных или проколол гофрированную пластиковую трубку, отрезал поврежденный отрезок от линии и замените его новой трубкой, используя муфты производителя.



Осадок

Сильноуловители можно использовать для подземных дрен, прокладываемых в мелкозернистых песчаные или илистые почвы. Если ловушки периодически чистить, они будут удерживать почву. от заполнения строк. Очищайте ловушки каждые несколько дней сразу после установки линий. потому что сначала через швы между плитками или через перфорацию в пластиковых трубах. После одного цикла замораживания и оттаивания, почва будет впитываться медленнее, и вам нужно будет проверяйте ловушки только один или два раза в год.Вы можете получить доступ к дренажу линии и промойте их через смотровые колодцы.



Корни деревьев

Ива, вяз, мягкий клен, тополь и другие влаголюбивые деревья, произрастающие в примерно 100 футов дренажа должны быть удалены. Поддерживать зазор 50 футов между стоком и другими видами деревьев.



Скопления охры

Охра, представляющая собой оксид железа, может блокировать слив, когда железо раствор перемещается из почвы в канализацию и скапливается там.Процесс который накапливает охра, может быть химическим, микробным или обоими. Охра обычно попадает в стоки через органические почвы, но, как известно, встречается и в других почвах. также. Нет надежного решения (кроме строительства открытых канав) к проблеме охры. Промывка канализации кислотным раствором доказала свою эффективность. успешно в некоторых областях, но это средство является очень дорогостоящим.





Насосные установки

Там, где невозможно или нерентабельно устанавливать розетки для дренаж, дренажные насосные установки могут быть использованы для удаления избытка поверхностных вод или грунтовые воды.Насосные установки также используются там, где есть выходы, за исключением в периоды длительного паводка. Если вы планируете установить насосная станция, убедитесь, что ее использование находится в пределах ограничений штата Иллинойс. дренажный закон.



При решении задач дренажа, связанных с откачкой, следует учитывать мощность выхода дренажной системы, производительность насоса, его расположение и тип, а также размер отстойника. Определить стоимость всех практические решения.Для экономической целесообразности насосная станция должна быть разработан таким образом, что ежегодные эксплуатационные расходы являются низкими. Насос, который стоит относительно мало для установки, но это имеет высокую годовую стоимость эксплуатации, может быть не самым экономичным.



Предварительное обследование определит состояние дренажа розетке и поможет вам решить, требуется ли откачка. Дренажная система с насосная станция, которая встроена в систему, обычно работает много более эффективен, чем тот, к которому насос добавляется позже, когда выпускное отверстие признан неадекватным.



Насосная установка должна быть рассчитана на перекачку достаточного количества воды для обеспечения адекватный дренаж по сравнению с ожидаемым общим напором. (Сумма напора учитывает все возможные источники сопротивления, от подъема до трения до муфт и соединений.) Поскольку насосные установки, предназначенные для откачки поверхностного стока, сложны и дорого, как можно больше поверхностного стока должно быть отведено с участка завода.



Выбор сайта

Насосная станция должна быть расположена там, где она может лучше всего обслуживать цель.При выборе места учитывайте устойчивость фундамента материал, доступность для обслуживания, близость к источникам электроэнергии и подверженность вандализму. В районах, где имеется достаточно места для хранения отстойников, насосная станция должна быть расположена так, чтобы максимально использовать место хранения. Выберите место, которое обеспечит безопасный сброс в выпускное отверстие с минимум строительства за пределами обвалованной зоны. Если есть возможность, найдите завод. в легкодоступном месте в любую погоду.



Требование стабильного основания является важным аспектом в выбор местоположения. Прежде чем определиться с местом, просверлите отверстия, чтобы убедиться, что расположение имеет наилучшую основу и соответствует многим другим Требования к сайту, насколько это возможно.



Выбор насосов

При выборе насоса учитывайте тип, характеристики, производительность, общий напор, тип и источник питания, форма и размер насоса, корпуса и метод работы.Насосы, используемые для дренажа насосов, имеют большой объем, низкоголовый класс. Этот класс включает осевые пропеллерные насосы и некоторые центробежные насосы. Для откачки из плитки небольшой емкости можно использовать коммерческие дренажные насосы. Тщательно определите объемы перекачки и напоры, так как трение факторы становятся критическими при настройках, отличных от рекомендованных производитель.



Электроэнергия обеспечивает автоматическую работу и устраняет необходимость ежедневная заправка или обслуживание. Обычно 10-сильный мотор самый большой из можно использовать на однофазных линиях 230 вольт. Моторы большего размера могут работать на трехфазное питание, которое имеется в некоторых районах или там, где фазопреобразователи можно использовать на однофазных линиях электропередач. Если вы планируете использовать электроэнергию для установки дренажных насосов, проконсультируйтесь с поставщиком электроэнергии для предложений и рекомендации по наилучшему расположению. Если электроэнергия недоступна, насос может работать на дизельном, бензиновом или сжиженном газе стационарного питания единицы.Ременная передача или коробка отбора мощности могут использоваться для соединения сельскохозяйственных тракторов с насос. Размер насоса зависит от общего напора и количества вода закачана. Номинальный размер обычно обозначается диаметром трубы колонна на нагнетательном конце насоса. Расчетная скорость колонны в выпускная труба может варьироваться от 7 до 12 футов в секунду, с самым высоким эффективность обычно происходит при значениях от 8 до 10 футов в секунду.



Производительность насоса

Требуемая мощность насосных станций может быть определена из коэффициенты дренирования применительно к обслуживаемой площади, эмпирические формулы, исследование существующих установок или прямой анализ с использованием гидрологических процедур.То мощность насосных станций для водоотвода площадью до 1 кв. определяется из применимых коэффициентов дренирования (Таблица 5) или рассчитывается через гидрологические процедуры. Гидрологические процедуры всегда следует использовать всякий раз, когда площадь водосбора превышает 1 кв. Если определить производительность насоса по коэффициент дренажа, используйте следующее уравнение:

Q = 18,9 х С х А

где

Q = производительность насоса, галлонов в минуту (гал/мин),

С = коэффициент дренажа (дюймы за 24 часа),

A = площадь водораздела (в акрах).



Несмотря ни на что метода, который вы используете, убедитесь, что производительность насоса не меньше, чем минимальные значения, предложенные ниже. Там, где откачиваются только подземные дренажные воды, производительность насоса должна быть не менее максимальной производительности дренажная система плюс 20 процентов. Когда и подземные, и поверхностные воды перекачивать для полевых культур, насос должен иметь мощность для удаления 1 дюйм воды из дренажной зоны за 24 часа.Когда специальные или необходимо выращивать ценные культуры, насос должен перекачивать от 1,5 до 4 дюймов воды за 24 часа, в зависимости от того, сколько сточных вод может храниться в канавах и водоразделах и при желаемой степени защиты. Где просачивание является проблемой, выберите насос с большей производительностью.

Сила требования

мощность, необходимая для достижения расчетной скорости откачки, зависит от напора против которого вода должна перекачиваться и эффективность установки. То мощность, необходимая для перемещения определенного количества воды с определенным напором можно рассчитать по этой формуле:





где



HP = мощность, необходимая для движения воды,



В = производительность насоса (гал/мин),



Н = общий напор (футы), включающий перепад высот между входной водой уровень и уровень напорной воды, а также потери на трение в насосе и арматура



и = КПД агрегата (равный КПД насоса, умноженному на привод эффективность; КПД насоса варьируется от 50 до 75 процентов, а КПД привода от 90 до 100 процентов).



мощность, которую вы определяете с помощью этой формулы, будет требование. Для электродвигателей эта цифра будет паспортной. За

внутренний двигатели внутреннего сгорания, минимальный объем двигателя будет равен расчетной мощности плюс мощность, необходимая для работы аксессуаров.



До установки насосной системы, оцените ежедневную стоимость откачки для завершения соотношение цены и качества.Если источником питания является электродвигатель, можно использовать эта информация при расчетах:







1 лошадиная сила/день = 17,9 киловатт-час/день

Вода хранение

Кому чтобы двигатель не запускался слишком часто, вы должны предусмотреть место для временное хранение воды. На небольших площадях может быть достаточно закрытого отстойника или насосного отсека. место хранения. Закрытые отстойники могут быть построены из силосных досок, блоков люков или ряд крупных секций канализационных или металлических труб.Для большого подземного дренажа системы, где необходимо откачивать подземные воды, открытая канава или большая яма обычно лучший тип хранения. Для автоматической работы обеспечьте достаточное количество воды хранения, так что максимальное количество рабочих циклов будет ограничено 10 в час. Оцените требуемый объем памяти, используя следующие формулы:









где

Q = производительность насоса (гал/мин)

d = глубина (в футах) хранилища или расстояние между уровнями воды, при котором запускается и останавливается насос,

N = число циклов в час.



объем активного запаса воды должен быть больше для насосов с ручным управлением, чем для автоматических. Сумма также зависит от того, сколько раз оператор хочет запустить насос. Если количество пусков ограничено два в день, оцените желаемый активный объем памяти, используя следующие формулы:







где

Q = производительность насоса (гал/мин)

d = глубина (в футах) хранилища или расстояние между уровнями воды, при котором запускается и останавливается насос,

N = число циклов в час.



глубина хранения (или расстояние между уровнем воды, при котором включается насос и где он останавливается) должно быть около 2 футов для отстойников и 1 фут для канав. Эта глубина уменьшает изменения рабочих характеристик насоса, вызванные по изменению уровня воды. Отстойники должны иметь мощеное дно и дренажные отверстия в стены. Основание обеспечивает прочную основу для стены поддона и поддерживает вес насоса и крышки поддона. Сливные отверстия предотвращают всплытие отстойника.

Насос отсек

отстойник или залив следует проектировать после выбора насоса. Обязательно предоставьте надлежащий зазор и погружение в насосный отсек для выбранного насоса (большинство производители дают рекомендации по этим размерам) и защищают насос и мотор от затопления постоянно. См. рис. 31.



Операция и езда на велосипеде

Хотя Насос имеет циклическую конструкцию, электродвигатель, используемый для питания насоса, должен иметь постоянную номинальную нагрузку, чтобы обеспечить постоянный приток воды. Электродвигатели могут легко управляться поплавковыми выключателями. Двигатель внутреннего сгорания будет должны управляться вручную в течение определенных периодов, или это может быть сделано автоматически с помощью какого-либо управления дроссельной заслонкой или сцеплением. Автоматические предохранительные выключатели будут устранить необходимость в операторе в течение большей части времени работы двигателя. Бег. Защитные отключения (в зависимости от температуры двигателя, давления моторного масла или давление насоса) должны быть присоединены к любому двигателю, который должен оставаться работающим. без присмотра в течение любого промежутка времени.



Мусор стойки

Обеспечить мусорные стеллажи или защитные экраны для предотвращения попадания плавающего мусора поддон и повредить насос. Скорость потока через стойку должна не более 2 футов в секунду. Рекомендуемое расстояние между стойками для мусора составляет 3/4. дюймов для насоса диаметром 16 дюймов, от 1 до 1,5 дюймов для диаметров от 18 до 24 дюймов и 2 дюйма для тех, от 30 до 42 дюймов.



корзина для мусора должна иметь такую ​​форму, чтобы ее можно было легко мыть вручную или должны быть оборудованы механическими очистителями.Если насос слишком мал для мусора стеллажи, используйте оцинкованные корзинчатые фильтры, чтобы предотвратить попадание мелкого гравия и мусора. попадание в отстойник. Подробнее о проектировании насосных станций см. в главе 7 «Дренаж сельскохозяйственных земель». в Разделе 16 Национальной службы охраны природных ресурсов Справочник инженеров.

Dry Wells: все, что вы когда-либо хотели от скважины, и даже меньше

Если ты будешь злиться на меня каждый раз, когда я делаю какую-нибудь глупость, тогда, наверное, мне просто нужно перестать делать глупости!

– Гомер Симпсон

Одним из решений проблемы дренажа оконного колодца, о котором я упоминал на прошлой неделе, был сухой колодец.Несколько лет назад мы установили сухой колодец, чтобы предотвратить попадание дождевой воды в подвал.

Для начала мы разложили все компоненты нашей дренажной системы.

Разметка элементов дренажной системы, ведущей к сухому колодцу.

Вырыли котлован для сухого колодца.

Яма, которую мы вырыли для сухого колодца. Обратите внимание на траншеи для дренажной плитки.

Затем мы прорыли траншеи от задней части дома до ямы. Падение в траншеях составляет 1 дюйм каждые 4 фута.

Взгляд червя.

Котлован и траншеи обшиты высококачественной ландшафтной тканью. Мы оставили достаточно ткани, чтобы обернуть содержимое траншеи в конце.

Затем мы насыпали слой гравия поверх ландшафтной ткани на дне траншей и сухого колодца.

В каждом углу дома были установлены шестидюймовые водосборные бассейны. Один собирает воду из водосточной трубы, а другой осушает асфальтированную площадку.

Водосборный бассейн

Большая бочка попала в сухой колодец.Барабан был заполнен большими камнями. Камни предотвращают выпадение барабана из земли или его раздавливание.

Бочка на пятьдесят пять галлонов для хранения воды в сухом колодце.

Пластиковая дренажная плитка в траншеях соединяет водосборные бассейны с сухим колодцем.

Непримечательная сливная плитка 4″.

Мы насыпали гравий вокруг водосборных бассейнов, барабана сухого колодца и дренажной плитки.

Затем мы обернули ландшафтную ткань поверх всей партии.

Сливная плитка и барабан для сухого колодца, окруженные гравием и обернутые ландшафтной тканью

Мы закончили, засыпав траншею землей до уровня земли.

Вода отводится в сухой колодец, откуда просачивается в почву. Эта система очень хорошо работает для нас, и вода теперь редко просачивается в подвал.

Контроль сильного стока – решение проблем дренажа и эрозии

Следующие подходы к перенаправлению и улавливанию стока могут использоваться для контроля сильного стока, вызывающего длительную заболоченность участков или эрозию дворов.

Если у вас есть сильный сток из водосточных желобов на крыше и соседних домов, перенаправление или улавливание стока может обеспечить лучший контроль. Эти методы минимизируют количество воды, которая накапливается или вызывает эрозию в проблемной области. Многие из методов, описанных ниже, можно использовать в тандеме: например, вы можете безопасно перенаправить сток, уловить его и дать ему впитаться в почву.



Захват стока: дождевые бочки, дождевые сады, поправка к почве, террасы, сухие колодцы. »









Перенаправление стока: Swales, французские водостоки, водосборные бассейны, расширения водосточной трубы.»



Захват и хранение стока

Сток можно улавливать и хранить для использования или впитывать в почву. Дождевые бочки и цистерны используются для хранения. Сухие колодцы, поправки к почве и дождевые сады используются для просачивания воды в почву.

Эти решения имеют много преимуществ для окружающей среды: уменьшение стока с вашей территории, фильтрация стока, полив вашего двора и подпитка грунтовых вод. Также их можно комбинировать с конструкциями, перенаправляющими сток.Например, можно построить травянистую низину или пристройку водосточной трубы для подачи стока в сухой колодец или дождевой сад.

Однако эти методы могут не подходить для каждого местоположения.

  • Дождевые сады или сухие колодцы не должны располагаться рядом с фундаментом дома во избежание проблем с водой в подвале или фундаменте.
  • Если ваша почва имеет плохую скорость инфильтрации, возможно, потребуется предусмотреть подземный дренаж при проектировании дождевого сада или сухого колодца.Почва с высоким уровнем грунтовых вод или очень малой глубиной до коренной породы также является проблематичной. Найдите свой тип почвы с помощью карт Обзора почв. Перед установкой дождевого сада или сухого колодца вы также должны провести тест на инфильтрацию.

Если при строительстве одной из этих практик будет затронуто более 2500 квадратных футов, вам потребуется разрешение в округе Фэрфакс. См. Планы, связанные с сайтом. В других юрисдикциях см. местные кодексы и постановления.

1. Дождевая бочка или цистерна

Бочка для дождевой воды — это большой контейнер, который крепится к концу водосточной трубы и хранит воду для последующего использования, например, для полива сада или газона.Дождевые бочки бывают разных форм и размеров. Типичная дождевая бочка вмещает около 50 галлонов воды. Большие цистерны могут вмещать сотни или даже тысячи галлонов. Дождевики просты в установке и недороги. Если у вас нет цистерны, этот вариант, как правило, не обеспечивает достаточную емкость для хранения, чтобы значительно уменьшить количество стоков, стекающих на газон во время сильных штормов. Скорее, дождевые бочки наиболее полезны в качестве дополнения к другим средствам защиты от ливневых стоков.

  • Переливное устройство позволяет сливать лишнюю воду, когда бочка или цистерна полны.Используйте гофрированную пластиковую трубу, чтобы отвести перелив от фундамента вашего дома.
  • Водосточная труба может быть подключена к одному или нескольким бочкам дождевой воды. Подключение дождевых бочек увеличивает количество стока, который можно уловить.
  • Для получения дополнительной информации см.: Мастерские Rain Barrel

2. Дождевой сад

Дождевой сад представляет собой сильно засаженную ландшафтную низину, расположенную на пути стока с водопроницаемой почвой. Во время штормов стоки скапливаются на поверхности дождевого сада и впитываются в почву, фильтруя воду и перезаряжая грунтовые воды.

Правильное функционирование дождевого сада зависит от проницаемости естественной почвы. При отсутствии достаточной проницаемости может потребоваться подземный дренаж для сброса отфильтрованной воды, что может увеличить расходы и время строительства.

В дождевом саду естественная почва изменяется или заменяется смесью песка, верхнего слоя почвы и органического компоста (или готовой смесью для дождевого сада). Глубина этих поправок может варьироваться в зависимости от усилий и ресурсов, которые вы хотите задействовать, но восемнадцать дюймов следует считать минимумом. Под исправленной почвой дополнительный гравийный или песчаный слой хранит ливневую воду, чтобы она могла впитываться в нижележащую естественную почву.

Дождевые сады могут быть хорошим решением для больших и широко распространенных проблем дренажа на заднем дворе. Они могут быть разных стилей и размеров. Более крупные и глубокие дождевые сады будут очищать больше стоков, меньшие и неглубокие дождевые сады будут обрабатывать меньше, но все правильно функционирующие дождевые сады уменьшат загрязнение ливневых вод и помогут пополнить запасы грунтовых вод.

Дополнительную информацию и инструкции по проектированию и строительству дождевых садов на заднем дворе можно найти в статье NVSWCD «Проектирование и строительство дождевых садов: руководство для домовладельцев» или в статье «Семь мифов о дождевых садах».

3. Удобрение почвы или компостное одеяло

Часто городская и пригородная почва бывает плотной, уплотненной и малоплодородной. Добавление органического вещества или компоста в почву уменьшает плотность почвы и улучшает ее структуру. Структура относится к слипанию частиц почвы. Почва с хорошей структурой более пористая, что способствует инфильтрации и уменьшению стока. Улучшение почвы также улучшает здоровье и продуктивность вашей почвы, добавляя долгосрочный источник питательных веществ и органических веществ.Есть два общих подхода.

Метод низкой интенсивности:

Компостное одеяло. Насыпьте тонкий слой компоста и засыпьте его граблями на газон, убедившись, что вы не засыпаете траву или другую существующую растительность. Если вы наносите компост на пустое место или участок участка без растительности, вы можете добавить более толстый слой.

Что следует использовать для компоста? Вы можете приобрести компост в коммерческих целях, хотя вы также можете использовать мульчу из листьев. В округе есть места для сбора мульчи из листьев.Для еще более простого подхода вы можете перерабатывать органические вещества, которые у вас есть на участке, оставляя обрезки травы на лужайке (циклирование травы) и скашивая осенние листья на лужайке вместо того, чтобы упаковывать их в мешки. Обрезки и скошенные листья разлагаются сами по себе и превращаются в компост в почве. Может потребоваться несколько сезонов, чтобы увидеть заметные изменения в вашей почве.

Метод высокой интенсивности:

Поправка к почве. Представьте себе фермера, вспахивающего поле. Внесение поправок в тяжелые грунты в основном то же самое.Вместо того, чтобы добавлять семена, вы будете смешивать компост с почвой. Этот вариант более затратный и интенсивный (вам придется вырвать газон!), но результаты будут незамедлительными и заметными.

Во-первых, выберите область вашей собственности, которую вы хотите изменить. Основываясь на этой площади, вы можете рассчитать, сколько компоста вам понадобится. Не существует установленного правила, но если вы собираетесь использовать более интенсивный метод, мы рекомендуем использовать не менее четырех дюймов, если не больше. Вы можете либо нанять ландшафтного дизайнера, либо арендовать мотокультиватор или небольшую экскаваторную лопату.До 10 дюймов до двух футов, чтобы смешать компост. Вы можете приобрести компост на коммерческой основе или бесплатно получить листовую мульчу в округе. Имейте в виду, что мульча из свободных листьев из округа не всегда одинакового качества, не будет полностью разложена и может содержать семена сорняков. Немедленно пересадите предпочитаемую растительность.

Террасы часто можно засыпать почвенными добавками для замедления стока и улучшения инфильтрации. Для получения дополнительной информации см.: Как защитить эрозионную землю — террасы

.







4.Сухая скважина (инфильтрационная траншея)

 Сухой колодец или инфильтрационная траншея представляет собой заполненное гравием подземное хранилище. Вода, захваченная сухим колодцем, хранится в пустотах между гравием до тех пор, пока она медленно не просачивается в землю или не вытекает через дренаж.

  • Стороны сухого колодца (не дно) обшиты ландшафтной тканью.
  • Вода может быть направлена ​​в сухой колодец из водосточной трубы или другой трубы.
  • Можно использовать как дорожку или засыпать плодородным слоем почвы и дерном.
  • Лучше всего копать до тех пор, пока не будет найден водопроницаемый слой почвы. Сухой колодец является хорошим вариантом только в том случае, если проницаемый слой почвы находится на разумной глубине. Если такого слоя не существует, сухой колодец не может быть хорошим решением.

Перенаправление стока

Перехват и перенаправление стока дает возможность безопасно слить объем в место за пределами проблемной зоны. Это можно сделать с помощью канав, французских водостоков, водосборников или удлинителей водосточных труб и дренажных насосов.Эти методы перенаправления можно комбинировать с приемами захвата и хранения (см. ниже).

Всякий раз, когда вы перенаправляете сток, вы должны отправить его в подходящий выход. Сброс стока в неподходящее место лишь сдвинет проблемы вниз. Имейте в виду, что перенаправление стока без впитывания его в почву может негативно повлиять на соседние владения.

1. Суэйл

Болотина – это широкая неглубокая канава, по которой вода может стекать к подходящему выходу. Канал должен быть защищен травой или другой растительностью.Он также может быть облицован камнем соответствующего размера, чтобы предотвратить эрозию в болоте.

Камень предпочтительнее в низинах, в которых трава плохо растет из-за тени, или которые слишком круты или длинны для травы, чтобы предотвратить эрозию. Болотину, выложенную камнем, иногда называют сухим руслом ручья. Используемые камни могут быть разного размера: более крупные действуют как стабилизаторы, а более мелкие — как наполнители. Как правило, чем тяжелее потоки, тем крупнее должны быть камни. Плотно сплетенная ландшафтная ткань должна быть размещена под каменной облицовкой.

2. Французский слив

Французский дренаж представляет собой подземное дренажное устройство. Он состоит из перфорированной трубы, окруженной гравием и облицованной прочной ландшафтной тканью. Французский водосток направляет стоки под землю к подходящему выходу. К нему можно подсоединить водосточные трубы и трубы водоотливной помпы, а также совместить с ним водосборник для отвода стоячей воды. Для отвода грунтовых вод можно использовать и более глубокие французские дрены.

Советы по устройству французского водостока. Предварительно собранные варианты французского дренажа (например, EZ-Drain) позволяют сэкономить время и силы при установке.

  1. Выкопайте канаву, куда пойдет ваш французский дренаж. Стандартная французская дренажная канава имеет глубину около 1,5 футов и ширину 10-12 дюймов, в зависимости от размера выбранной трубы (обычно 4-6 дюймов) и желаемой глубины.
  2. Выстелите канаву со всех сторон ландшафтной тканью, чтобы предотвратить эрозию почвы.
  3. Насыпьте на дно канавы слой гравия.
  4. Перфорированная пластиковая труба уложена поверх гравия и окружена гравием по бокам и сверху.
  5. Если верхний слой почвы и дерн будут использоваться для покрытия французского водостока, ландшафтная ткань должна быть натянута поверх гравия перед добавлением верхнего слоя почвы.
  6. Если гравий останется открытым на поверхности земли, ландшафтную ткань не нужно натягивать поверх гравия, но необходимо защитить края, чтобы предотвратить попадание осадка во французский водосток.



3. Отстойник

Водосборник представляет собой сборную коробку с щелевым сливом вверху и сливным отверстием внизу.Поверхностный сток поступает во вход, проходит через сборную коробку и выходит через выход в заглубленную водосточную трубу. Водосборный бассейн должен быть расположен в низком месте на участке, чтобы вода стекала к нему естественным образом (можно построить травяную низину, чтобы направить сток в бассейн). Заглубленная водосточная труба должна выходить к подходящему выпускному отверстию.



4. Брызговики и удлинители водосточной трубы



Брызговик и гофрированная пластиковая труба также могут использоваться для направления стока с крыши от водосточных труб или водоотливных насосов от стен фундамента в подходящее место.См.: Брызговики и водосточные трубы

.

Вернуться к главному меню решения проблем дренажа и эрозии

Дренажные системы | Bay Shore

Фундаментные стоки

Фундаментные стоки отводят ливневые воды от фундамента вашего здания. Водосточные трубы фундамента перфорированы и обычно окружены гравием. Трубы рассеивают воду (вместо сброса в концентрированном месте), а гравий способствует фильтрации воды. Гравий можно обернуть слоем фильтрующей ткани, чтобы сток не забивался осадком.

Кровельные водосточные трубы

Кровельные водосточные трубы не перфорированы и не подключены к дренажной системе фундамента. Они должны быть подключены для подачи воды в городскую систему ливневой канализации для просушки, набухания или непосредственно в систему. (Водосточные желоба выполняются строителем дома.)

Водосточные желоба

Водосточные желоба собирают стоки с крыши здания. Этот сток передается через водосточные трубы в водосточную систему крыши. Желоба должны быть очищены от листьев и другого мусора, чтобы не происходило засорение водосточной системы крыши.(Заполняется строителем дома.)

Ливневые дожди

Ливневые водосточные трубы отводят дождевую воду в городскую систему ливневых стоков. Ливневые водосточные трубы могут быть изготовлены из различных материалов, таких как бетон, алюминий и поливинилхлорид (ПВХ).

Водосборники

Водосборники соединены с ливневыми водосточными трубами. Они представляют собой бетонные конструкции (круглые или прямоугольные) с металлическими решетками сверху. Сборные бассейны собирают мусор, который может засорить трубы в системе ливневой канализации.Вы можете предотвратить засорение системы, проверяя водосборные бассейны в вашем районе во время и после сильного шторма. Используйте метлу или грабли, чтобы удалить все листья или мусор, которые заблокировали решетку водосборника. Воронки во дворе похожи на водосборники, но намного меньше по размеру и обычно изготавливаются из металла или пластика.

Траншейные дренажи

Траншейные дренажи используются для сбора ливневых вод, которые текут по большой площади, например, по подъездной дороге. Канавные дрены подают воду в городскую ливневую канализацию.

Французские водостоки

Французские водостоки можно установить в любом месте вашего участка, где собирается вода. Французские водостоки изготавливаются из перфорированных труб. Гравий и фильтровальная ткань окружают трубопровод, как в дренажной системе фундамента.

Сухие колодцы

Сухие колодцы могут быть установлены в местах, которые не могут быть подключены к системе ливневой канализации. Сухие колодцы заполнены гравием и окружены фильтровальной тканью. Вода поступает в колодцы и фильтруется в землю через гравий.
