Дровокол пружинный: Дровокол механический пружинный | Спрут технолоджи

Содержание

чертежи и инструкция по сборке колуна для колки дров. Размеры и другие параметры механизированных самодельных моделей

Такой источник тепла, как древесина (дрова), известен человечеству с древних времен, и хотя почти повсеместно сейчас применяется газовое отопление, дрова и по сей день остаются актуальными и востребованными для большого количества населения. Однако заготовка дров на зиму в качестве источника тепла — дело трудоемкое, ведь нужно не только доставить древесину, но и переработать её. Человеческая мысль с течением времени усовершенствовала этот процесс — народные умельцы придумали такое удобное приспособление, как механический дровокол.

Конструкция и принцип работы

Дрова еще длительное время не потеряют своей актуальности, оставаясь удобным, экономичным и экологичным видом топлива. Причин тому несколько:

  • в глубинке во многих домах и по сей день нет альтернативы печному отоплению;
  • сауны, бани, предлагая свои услуги по привлечению клиентов, практически всегда указывают, что используют для получения тепла именно дрова, причем экологически чистые и определенных пород;
  • ни один пикник не обойдется без старого доброго костра – как для приготовления пищи, так и для создания тепла и уютной атмосферы.

Изначально для облегчения процесса колки дров использовались различные виды ручных колунов и клиньев. Но в процессе эксплуатации такие примитивные приспособления зарекомендовали себя как малоэффективные, так как являлись травмоопасными, а зачастую просто застревали в полене. Поэтому им на смену пришел дровокол. Этот нехитрый механизм экономит не только силы, но и большое количество времени. Но народные умельцы не остановились и на этом, решив полностью свести к минимуму силы и время на процесс заготовки дров, совершенствуя технологию дровоколов. Так появились дровоколы механического типа.

Эту идею подхватили многочисленные промышленные предприятия, однако стоят такие механизмы недёшево, поэтому ответ на вопрос — как изготовить механический дровокол своими руками — остается весьма актуальным.

В зависимости от типа конструкции дровокол состоит из простейшей опоры-плеча для повышения применяемого усилия или ряда побочных механизмов, служащих для облегчения процесса заготовки дров. К побочным механизмам относят плечо, к которому крепится колун, и раму – станину, на которой колун держится. В целом комплекс таких простейших приспособлений образует механизм, способный облегчить работу по заготовке дров.

Плюсы и минусы самодельных моделей

Рассмотрим несколько наиболее успешных моделей механических дровоколов, которые просты в изготовлении, удобны в использовании, безопасны и способны максимально упростить процесс переработки древесины в дрова. Механические дровоколы подразделяются на несколько видов. Рассмотрим их положительные стороны и недостатки.

Механизированный дровокол

Несложный вариант самодельного дровокола с простейшим приводом, изготовить который проще всего, так как он не требует больших денежных затрат. Даже в том случае, когда необходимых деталей не найдется, их приобретение не составит особенного труда.

Однако наибольшую пользу такое устройство принесет только при минимальной потребности в дровах. Минусами такого дровокола являются длинная ручка, на которую крепится резак, и немалые усилия. Но даже такой примитивный механический дровокол способен заметно облегчить труд по заготовлению дров.

Пружинный прижимной дровокол

Прижимной или пружинный дровокол подразумевает под собой определенные затраты на материалы для изготовления, но значительно снизит нагрузку на мускулы работника. Механика остается прежней, но к стойке добавляют полку для пружины. Пружина должна не деформироваться при сжатии и иметь определенную упругость (рис. 2).

Высота станины такого дровокола обычно 65-80 см. Конструкция нехитрая, занимает немного места, но имеет свои недостатки:

  • такой дровокол требует комплексной работы с ударным инструментом, что повышает риск получения травмы;
  • он значительно облегчает, но не сводит усилия при заготовке дров к минимуму.

Вертикально-инерционный дровокол

Еще один простой вариант механического дровокола. Плюсами такого дровокола служат простота изготовления и дешевизна материала. А также этот дровокол приятно облегчит работу с мягкими породами древесины. Минусов у такого дровокола немного — он бесполезен для работ с вязкими разновидностями дерева, так как колун будет вязнуть в полене и достать его, учитывая малые размеры дровокола, будет проблематично.

Электромеханический дровокол

Для того чтобы максимально облегчить свой труд в процессе превращения древесины в твердое топливо посредством применения механического дровокола, возможно установить на него электрический привод, как это показано на фото (рис.

4). Однако изготовление такого дровокола требует определенных затрат, знаний в электромеханике, умения читать чертежи и применения электросварки.

Инструменты и материалы

Чтобы изготовить собственноручно механический дровокол, вам понадобится:

  • труба;
  • металлический профиль;
  • топор или колун.

Для изготовления вертикально-инерционного дровокола понадобятся:

  • две металлических трубы разного диаметра;
  • увесистый кусок металла в форме пластины для основания;
  • непосредственно исполнительный инструмент – резак.

Для того чтобы собрать наиболее эффективный вид — электромеханический дровокол — в домашних условиях, понадобится изготовить конус.

Он изготовляется из цилиндра СТ-45. Длина – 14.5 см, диаметр – 55 мм. Угол наклона 30 градусов. Затем на токарном станке на получившуюся деталь наносится резьба глубиной 2 мм (шаг 7 мм). Изготовленную деталь надевают на вал двигателя или ось редуктора и закрепляют штифтом. С другой стороны вала на ось насаживают подшипник, и крепят звездочку для цепи или шкив для ремня. Конус располагается на высоте 10-15 см от поверхности рамы-станины.

Материалы для изготовления:

  • цилиндр СТ – 45;
  • электродвигатель;
  • металл для сборки станины;
  • ремни или цепь;
  • пусковое устройство;
  • тонколистовая сталь для изготовления защитных кожухов.

Плюсы — минимум усилий в процессе заготовки. Минусы — собрать такой дровокол дома будет дорого.

Нужно потратиться не только на приобретение необходимых материалов, но и на услуги токарей, электрослесарей и сварщиков.

Как сделать?

Проще всего сделать механизированный дровокол (схема 1). Сборка очень проста: режущую часть крепят на вертикальный стержень с подошвой из любого профилированного метала, но оставляя возможность свободного передвижения стержня. Узел движения может состоять из двух приваренных ушей с отверстиями на стойке и металлического фиксатора-пальца, служащего валом для поворота крепления и колуна.

Прижимной или пружинный дровокол потребует несколько больших усилий в изготовлении. Между станиной и горизонтальным подвижным плечом с резаком приваривается полка, на которую устанавливается и крепится пружина, второй конец пружины крепится к горизонтальному плечу дровокола, амортизируя удары по резаку (колуну).

При учёте того, что исполнительная часть дровокола утяжеляется, то удар по раскалываемой колоде производится с минимумом усилий (рис. 2). Однако все же некоторые усилия необходимы, так как из-за пружины появится отдача. В этом моменте следует уделить внимание используемой в приспособлении пружине, чтобы колун при ударе оставался эффективным, мог спокойно колоть древесину, и при этом плечо конструкции было бы легче удержать при отдаче.

Собрать вертикально-инерционный дровокол очень просто. Для начала нужно приварить первую трубу к основанию-пластине. Длина такой трубы немногим больше метра (рис. 3). Потом из трубки большего диаметра необходимо отрезать кусок, который будет больше длины колуна. Затем необходимо приварить колун к куску трубки большего диаметра и надеть на трубку-основание. Принцип работы чрезвычайно прост – устанавливают полено на основание под колун и бьют сверху другим поленом или кувалдой.

Электромеханический дровокол потребует затрат на сам двигатель, металл для изготовления рамы, редуктор, конус (исполнительную деталь), комплектующие и расходный материал. Чертеж исполнительной детали (конуса) приведен ниже (рис. 5).

На раму устанавливается двигатель, его соединяют с редуктором, который передает движение на конус напрямую или посредством ременной передачи. Для того чтобы запитать такой электродвигатель, потребуются определенные навыки, так как учитываются особые параметры и требования для двигателя. Мощность двигателя не должна быть меньше 2 кВт, а количество оборотов, как правило, от 250 до 500. Такой двигатель можно подсоединять напрямую к конусу.

Не беда, если найти походящий двигатель не удалось.

В этом случае нужно приобрести редуктор — повышающий или понижающий количество оборотов в зависимости от количества оборотов двигателя. Следовательно, двигатель с количеством оборотов от 250 до 500 можно устанавливать напрямую с конусом, а двигатель с использованием редуктора лучше расположить внизу рамы и передать движение ремнями.

Инструкции по технике безопасности

При работе с механическими устройствами любого типа всегда существует риск получения травмы. При использовании самодельных дровоколов этот риск зачастую не уменьшается, а увеличивается. Всегда и при любых условиях не стоит забывать о технике безопасности. При использовании механического дровокола:

  • для того чтобы максимально обезопасить себя от всевозможных травм, попадания опилок или щепок в глаза, необходимо работать в защитной одежде, обуви, очках и защитной каске;
  • древесина, задействованная в переработке, должна быть прочно установлена и закреплена в желобах или специальных углублениях;
  • не стоит работать в условиях плохой видимости или на скользкой поверхности;
  • все элементы механического дровокола должны быть прочно сварены и закреплены между собой;
  • колун или резак не должны иметь сколов и трещин;
  • не следует заниматься заготовкой дров в непосредственной близости от других людей;
  • важно внимательно следить за состоянием используемого инструмента.

При использовании механизмов с электрическим приводом в первую очередь следует уделить внимание электрической части, а также:

  • проводка должна соответствовать нужному сечению кабеля и не греться во время пользования инструментом;
  • все используемые части – розетки, электрические вилки, пусковая аппаратура – не должны иметь видимых повреждений и быть запитанными в электрическую сеть согласно стандарту;
  • все движущиеся элементы механизма должны быть огорожены защитным кожухом и решеткой во избежание попадания в них рабочей одежды, волос и прочего;
  • рабочая одежда должна быть плотной, быть заправленной, целостной и не иметь провисаний;
  • при пользовании ремнем свободный остаток лучше всего заправить;
  • очки и перчатки должны быть целостными, очки должны иметь хороший обзор.

Дровоколы стали незаменимыми помощниками при заготовке большого количества дров. Они во много раз экономят время и силы человека, и не требуют затрат значительных средств при собственноручном изготовлении в отличие от заводских образцов. Но не стоит забывать, что в разумных объемах физический труд облагораживает и воспитывает волю человека. Поэтому иногда приятней и полезней выполнить небольшую часть заготовки дров обычным топором.

О том, как сделать дровокол своими руками, смотрите в следующем видео.

виды, выбор, общие характеристики и особенности

Дровокол значительно ускоряет, и упрощает процесс заготовки дров.

Для правильного выбора нужной модели ознакомьтесь с разновидностями этого полезного инструмента, их характеристиками и особенностями.

Назначение этого приспособления кроется в названии, он позволяет заготавливать большие объемы топочного материала в действительно короткие сроки.

Кроме того, работать с этим устройством, какова бы ни была его конструкция, намного удобнее, легче и безопаснее, чем тем же колуном.

Все дровоколы имеют очень схожий принцип действия, а работают по следующей схеме:

  • Деревянный чурбак укладывается в подающий желоб, с одной стороны которого находятся ножи, а с другой расположен подвижный поршень.
  • Поршень проталкивает чурбак в сторону ножей.
  • Ножи раскалывают чурбак на несколько частей (зависит от количества ножей и их геометрического расположения относительно друг друга).

Содержание статьи

Основные характеристики

Дровокол – станок, предназначенный для расщепления деревянных чурбаков на пригодные для закладки в печь поленья.

Независимо от конструкции, каждый дровокол имеет ряд общих характеристик, на основе которых можно сделать выбор устройства под конкретные задачи:

  • Габаритные размеры. Промышленные машины имеют большие габариты, в то время как бытовые варианты относительно компактны. Размеры прямо влияют на вес дровокола.
  • Мощность двигателя (для механических вариантов) – напрямую влияет на производительность дровокола и расход топлива.
  • Мощность расщепления. Параметр определяет максимальное усилие, которое может быть приложено для раскола бревен.
  • Рабочая длинна и диаметр. Эти параметры определяют максимальный продольный размер и диаметр деревянной заготовки, которую возможно расщепить.
  • Ход поршня и его скорость движения.

Первый параметр представляет собой расстояние, которое проходит поршень за раз.

Существуют варианты дровоколов с регулируемым ходом поршня.

Функция полезна, если необходимо расщепить небольшие бревна, так как более короткий ход позволит экономить топливо и время.

Скорость же движения определяет, сколько времени будет затрачено на расщепление заготовки.

Чтобы станок выдерживал серьезные нагрузки, для изготовления его корпуса и всех рабочих элементов используется металл хорошего качества.

Материал напрямую влияет на срок использования станка и его надежность.

Основные виды дровоколов

Дровоколы, в зависимости от наличия или отсутствия привода, могут быть механическими или ручными.

Их устройство между собой отличается кардинально.

Кроме того, эти станки различаются по способу передвижения:

  • Стационарные. Часто представляют собой промышленные станки, которые обладают большой массой и размерами. Использование таких дровоколов в бытовых условиях нецелесообразно.
  • Передвижные – аппараты, оснащенные колесами для транспортировки, либо же имеют небольшой вес, что позволяет их перемещать. По способу закладки бревен дровоколы делятся на горизонтальные и вертикальные.

Ручные

Принцип работы ручных дровоколов основан на простейших физических законах, без использования каких-либо дополнительных специальных устройств.

В качестве источника энергии выступает сам человек.

Ручные дровоколы предпочтительны в быту, так как они не подходят для заготовки действительно больших объемов топочного материала.

В свою очередь их можно разделить на несколько видов:

Подставка – основа, на которой закреплены лезвия по направлению вверх.

Заготовка ставится на лезвия, а сверху производится удар кувалдой.

Представляется собой трубу с колуном на конце, внутри которой свободно двигается тяжелый стержень (лом).

Колун ставится на заготовку, после чего стержень резко опускается (бьет по колуну внутри трубы).

Представляет собой рычаг, с одной стороны которого расположено лезвие, а противоположная сторона подвижно закреплена на станине.

При этом место соединения подпружинено.

Принцип работы заключается в большом плече силы.

Механизм подачи бревен в лезвия выполнен в виде рейки, имеющей насечки.

Механические

Разновидностей механических дровоколов намного больше, чем ручных, так как для подачи заготовок к лезвиям могут быть использованы различные типы двигателей, как и сам способ подачи.

Кроме того, хорошо расщеплять древесину способны не только лезвия.

  • Механические дровоколы представляют собой станину с двигателем, на валу которого расположен конусный шуруп.

Принцип работы заключается в ввинчивании в древесину этого шурупа, за счет чего волокна материала легко расслаиваются.

Чурка насаживается на конус посредством приводимого в движение усилием руки упора.

  • Конусные дровоколы – конструктивно схожи с обыкновенными механическими вариантами, однако, чурбаки насаживаются на конус вручную.

Другое название этих устройств – винтовые дровоколы. Сам же конус закреплен прямо на оси электродвигателя.

  • Редукторные дровоколы – в своей конструкции для снижения оборотов на конусе используют понижающий редуктор.

Позволяет использовать высокооборотистый двигатель.

Часто редукторными дровоколами называют станки, представляющие собой станину, с одной стороны которой закреплены лезвия.

С обратной стороны находится двигатель со специальным редуктором, преобразующим вращательные движения вала в возвратно-поступательные движения поршня, подающего заготовки на лезвия.

В зависимости от используемого типа двигателя дровоколы делятся на:

  • Электрические — наиболее распространенный вариант.

Электрический двигатель, который питается от бытовой сети, не требователен в работе и обслуживании, обладает достаточной мощностью для бытового использования.

Кроме того, электрические дровоколы являются еще и экологически чистыми устройствами.

Среди недостатков можно отметить только низкую мобильность таких станков.

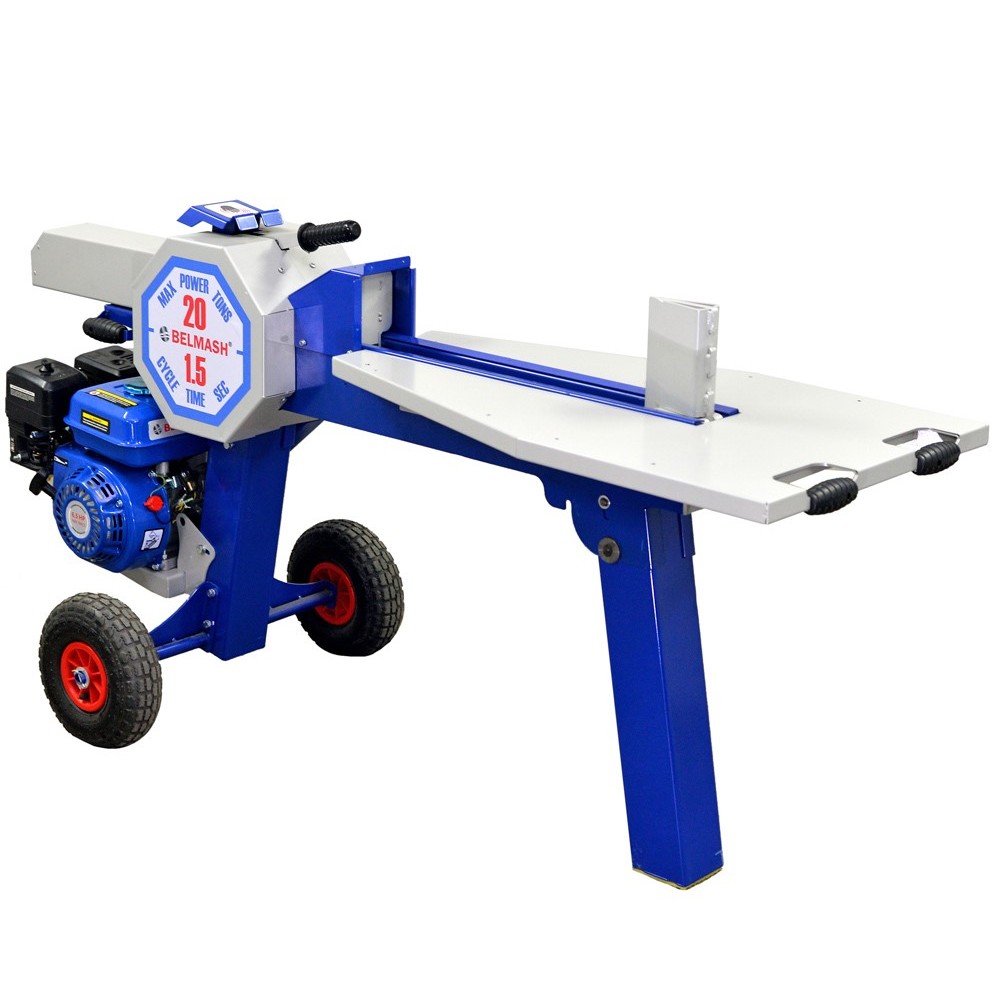

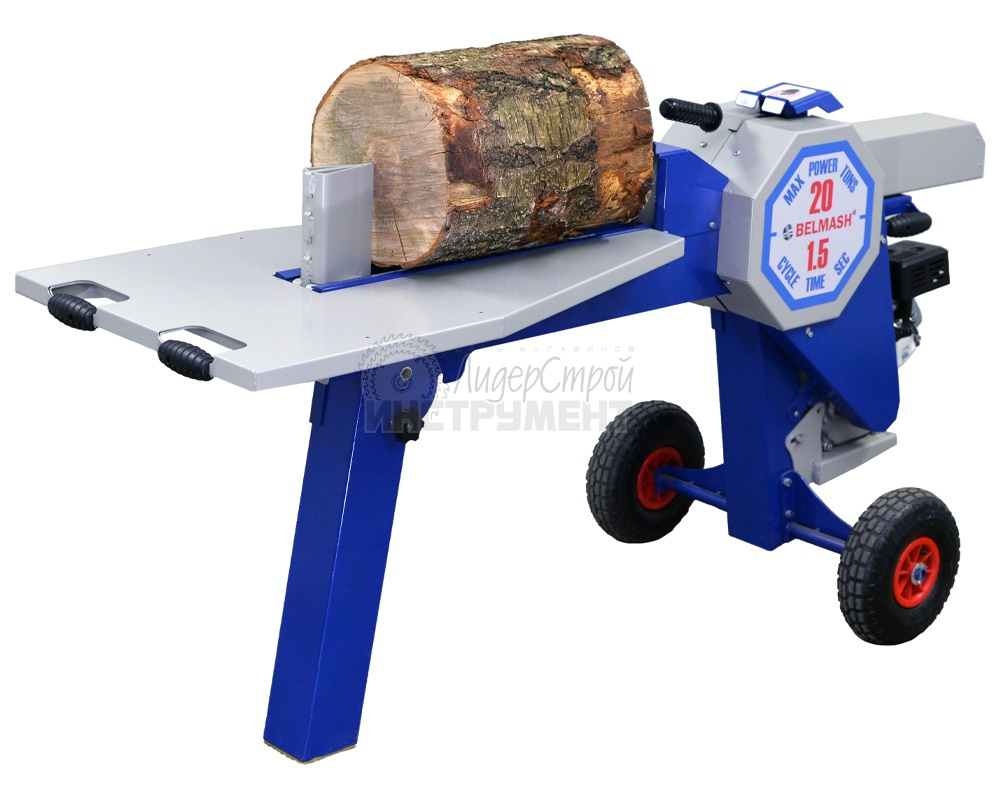

  • Бензиновые – варианты с бензиновым двигателем.

Они гораздо мощнее электрических, не привязаны к источнику питания (топлива).

Подходят как для работы в быту, так и для заготовки дров в промышленных масштабах.

  • На тракторной тяге – в качестве источника энергии выступает либо гидросистема трактора, либо его вал отбора мощности.

Еще одна разновидность – гидравлические дровоколы.

За счет своей мощности они способны расколоть древесину любой породы, как сухую, так и влажную.

Такие производственные аппараты за счет своей продуктивности часто используются в лесозаготовке.

Самый простой гидравлический вариант представляет собой станину, на которой с одной стороны закреплены лезвия (могут находится под разными углами друг относительно друга, чтобы за один проход полностью переработать целый чурбак) а с другой толкающий поршень.

Этот поршень может быть подключен к гидравлической системе трактора, либо к собственной системе мотор-гидронасос.

Такие аппараты способны выдавать давление на толкателе до 12 тонн.

Как правильно наточить дровокол

Большинство дровоколов, которые расщепляют древесину посредством ножей, не требуют дополнительной заточки даже со временем, так как она попросту отсутствует изначально.

Дело в том, что древесина расщепляется не за счет разрезания структуры материала, а за счет продавливания.

Если же конструкция подразумевает использование заточенных резцов, их правка выполняется на обыкновенном точильном станке.

Для этих целей подойдет и болгарка.

Что действительно нуждается в заточке, так это винт конусного дровокола, ведь его задача заключается именно в пробуривании волокон с одновременным расширением образованного отверстия, что и приводит к расколу заготовки.

Речь идет даже не о заточке, а о правильно нарезанной резьбе в случае, если принято решение сделать дровокол своими руками.

Выполняется она на токарном станке.

Как выбрать дровокол

Дровокол следует всегда выбирать под определенный условия использования.

Важными являются такие показатели, как усилие, прикладываемое на деревянный чурбак, размеры закладного места под заготовку, а также производительность аппарата.

Для бытового использования подойдут дровоколы с усилием 3 – 5 тонн.

Они имеют небольшие размеры, а их стоимость относительно невысока.

Производительные модели с усилием до 7т подойдут для различных котельных и коммунальных предприятий.

Полноценные крупногабаритные машины с усилием до 25т подходят для промышленного использования.

Часто они имеют множество дополнительных функций, например, автоматическую торцовку заготовок, автономную подачу.

При выборе дровокола для домашнего использования следует обратить внимание на следующие нюансы, способные значительно облегчить работу:

  • Наличие насадок с разным количеством ножей (резцов). Это позволит за один проход расщеплять заготовки на несколько частей.
  • Возможность регулировки станка по высоте.
  • Наличие системы безопасности.

Например, дровокол начинает работать, если одновременно нажать на два рычага.

Для этого будут задействованы обе руки, что исключит нахождение даже одной из конечностей в опасной зоне.

Несомненно, травмоопасность снижается, но создаются неудобства в работе.

Рейтинг дровоколов

  1. Scheppach HL 650 – электрический гидравлический горизонтальный дровокол с рекордным усилием в 6,5 тонн. Имеет двигатель мощностью 2150Вт, способный переносить длительную работу и сетевые перегрузки.Встроенная система отключения при перегреве, регулировка высоты в 2-х положениях, съемный ограничитель хода для работы с короткими чурбаками. Подходит для расщепления бревен диаметром до 25см и длинной до 52см.
  2. Iron Angel ELS 2200 – голландская электрическая гидравлическая горизонтальная машина с ограничителем хода поршняСпособен справиться с твердыми породами деревьев диаметром до 320мм. Выдает усилие в 6 тонн, что недостаточно для работы с дубовыми чурбаками. Имеет встроенную систему безопасности. При отличном качестве сборки имеет доступную стоимость.
  3. Al-KO KHS 5204 – электрический гидравлический горизонтальный дровокол от немцев.Установлена система автоматической остановки при перегреве и чрезмерной нагрузке, имеет современный дизайн и возможность регулировки высоты установки. Используется для средне-твердого дерева длинной до 53см и диаметром до 25см. Клин выполнен из закаленной стали, так что он не требует частой заточки. Среди минусов следует отметить неоправданно высокую стоимость.
  4. Scheppach HS 500H – электрическая машина с горизонтальной подачей заготовок гидравликой. Усилие – 5 тонн, прочная конструкция, высокая производительность, ограничитель хода поршня, подходит для пород дерева средней твердости диаметром до 25 см и длинной до 53см.
  5. Vari 5 Ton Super Force – чешская электрическая машина с гидравлической подачей заготовок.При мощности двигателя всего 1,5кВт развивает давление в 5 тонн. Отличный бюджетный вариант для дачи. Среди качественных дровоколов с электродвигателем имеет самую низкую стоимость. Подходит для работы с мягкой и средней древесиной.
  6. Scheppach HL 1010 – профессиональный электрический вертикальный дровокол с трехфазным двигателем, мощность которого достигает внушительных 3,3кВт. Подходит для работы с бревнами длинной до 128см и диаметром до 70см. За счет силы удара в 10 тонн данная модель легко справляется даже с самой твердой древесиной, включая сучковатый дуб. Есть возможность установить крестообразный нож, однако, его придется покупать отдельно.
  7. Scheppach (Woodstar) HL 1200 – отличный электрический вертикальный вариант для крупного предприятия, так как развивает ударную силу в 12 тонн и способен справится с заготовками диаметром до 88 см.

Такие внушительные характеристики достигнуты за счет использования электродвигателя мощностью 4,1кВт и современной гидравлики.

Способен справится с самой твердой древесиной, однако, слишком громоздкий. Даже при наличии транспортировочных колес не является мобильным вариантом.

Где купить хороший дровокол?

Познакомиться с подробным описанием разных моделей дровоколов и купить наиболее подходящий вариант можно кликнув по ссылке: Перейти в Интернет-магазин

Самодельные механические дровоколы видео

Дровокол представляет собой современный станок, предназначенный для заготовки дров, как в маленьких, так и в больших объемах. Помимо основной его функции, дровокольные станки выполняют функцию торцовки. Раскол дров происходит достаточно быстро, удобно и безопасно. Всего за 3-4 часа можно сделать недельный запас природного материала.

Самодельный дровокол активно используется на дачном или загородном участке, а более сложные конструкции можно встретить на промышленных предприятиях.

1 Разновидности дровоколов

Все дровоколы по сфере использования подразделяются на:

  1. Бытовые. Это может быть как самодельный дровокол, так и покупной агрегат, который имеет небольшую производительность. Самостоятельно можно сделать реечный или гидравлический тип.
  2. Профессиональные. К ним относятся дровоколы и станки, которые имеют большое количество функций и высокую производительность.

В зависимости от положения бревен, их можно разделить на:

  1. Горизонтальный тип. Бревно помещается на горизонтальный желоб. В процессе работы станка может само бревно двигаться к ножу, либо наоборот.
  2. Вертикальный тип. Бревно устанавливается вертикально, а сверху на него давит винтовой нож, разделяя на поленья. Обычно такой способ раскола присущ профессиональным машинам.
  3. Смешанный тип. Он сочетает себе два способа расположения бревен. Обычно такой механизм содержат дровокольные станки.

По типу питания они подразделяются на модели:

  1. С электрическим двигателем. Их работа основывается на действии гидравлического насоса. Это наиболее простые в эксплуатации реечные конструкции, которые устанавливаются даже в помещении. Также их можно сделать своими руками. Единственная особенность – это необходимость доступа к сети.
  2. С бензиновым двигателем. Это более мощные и серьезные модели, которые используются как в промышленной сфере, так и для частного использования.
  3. Конструкции на тракторной тяге. Их применяют в фермерских хозяйствах, лесозаготовительных и других предприятиях.
  4. С комбинированными двигателями.

По принципу работу можно разделить:

  1. Гидравлический тип, который можно сделать самостоятельно. В работу его приводит специальный гидравлический насос, давящий на нож. Он в свою очередь с огромной силой воздействует на чурбак, раскалывая его на части.
  2. Конусный тип. Распилка дров производится конусом с резьбой, который в процессе вращения врезается в бревно, разделяя его на части. Так же как и реечный дровокол, его достаточно просто сделать самостоятельно. Единственным нюансом является необходимость в более мощном двигателе.

По возможности передвижения все конструкции подразделяются на стационарные станки, которые представляют собой целые дровокольно-распиловочные линии промышленного значения и передвижные аппараты с наличием колес (гидравлический, винтовой, конусный и реечный тип).
к меню ↑

1.1 Делаем дровокол своими руками

Самодельный гидравлический дровокол – это возможность самостоятельно сделать агрегат, способный обрабатывать большие объемы древесины. Силовым элементом в нем выступает цилиндр. Его шток выдвигается в результате давления внутренней жидкости. Немаловажную роль здесь играет двигатель и насос.

Аппарат сделанный своими руками

Наиболее сложным этапом является создание гидравлической части. Она включает в себя следующие элементы:

  • цилиндр с толкателем;
  • насос;
  • узел, управляющий гидравлической жидкостью;
  • масляный бак;
  • двигатель, который приводит в работу насос.

Все эти детали можно приобрести самостоятельно либо извлечь из тракторной техники, которая вышла из строя. Рама для дровокола должна быть изготовлена из металла. С этой целью могут использоваться уголки, профильная труба или швеллеры. Самодельный гидравлический дровокол может быть мобильного типа, если присоединить к раме колеса или шасси.

Определенных схем как сделать винтовой, реечный или гидравлический вид, нет. Это связано с большим количеством нюансов, которые необходимо учитывать в процессе производства. К тому же у каждого мастера различные возможности в плане наличия комплектующих для кустарного изготовления Для простоты процесса можно опираться на ориентировочные конструкции готовых агрегатов.
к меню ↑

1.2 Самодельный дровокол (видео)


к меню ↑

1.3 Пошаговая инструкция

С минимальным знанием чертежей и технологии обработки металла, можно сделать дровокол за 1-2 дня. Для этого потребуется пройти несколько этапов:

  1. Простая конструкция включает в себя вертикальную металлическую раму, которая устанавливается на платформу и домкрат.
  2. Верхняя часть рамы используется для удержания дров, поэтому она должна быть разъемной. Это значит, что значения диаметра и длины будут отличаться.
  3. Простая конструкция (винтовой или реечный тип) предполагает использование автомобильного домкрата. При этом для более сложного дровокола потребуется применение гидравлического домкрата. Как правило, он устанавливается на станине передвижного или стационарного типа.
  4. К другой части станины монтируется клиновидный нож, который будет колоть дрова. Они могут быть различных размеров, так как нож фиксируется в нескольких положениях.
  5. В средине дровокола устанавливается ложе, предназначенное для укладки дров. В процессе вращения ручки домкрата упорная часть штока будет давить на дрова, а нож раскалывать их.
  6. Через рукоятку будет происходить сбрасывание давления масла в цилиндре. Сам же шток с помощью пружин будет принимать изначальное положение.

2 Правила использования дровокола

Винтовым, реечным и другим видом бытового станка, который используется в личных целях, достаточно просто пользоваться. Для получения расколотых поленьев достаточно поместить дрова в желоб, который их сожмет и протолкнет к ножу. Расколотый продукт собирается в специальный лоток, который в процессе его заполнения, заменяется.

Реечный дровокол, как и любое другое оборудование, требует соблюдения мер безопасности в процессе его использования. Они включают в себя следующие рекомендации:

  • исключить одежду свободного кроя, которая может попасть между деталями. Она должна быть достаточно облегающей;
  • следует использовать все средства защиты (очки, перчатки и прочее). Их применением обезопасит сам процесс;
  • нельзя начинать работу агрегата в состоянии алкогольного опьянения;
  • процесс раскола дров может начинаться после того, как все провода и соединения будут тщательно изолированы;
  • агрегат не используется под дождем и в помещениях с повышенной влажностью. Влага может сделать необратимый процесс в работе двигателя.

2.1 Несколько рекомендации перед использованием

  • дровокол устанавливается на ровную поверхность;
  • рабочее место должно быть достаточно свободным, без посторонних предметов;
  • все виды дровоколов имеют рекомендуемые температурные интервалы для работы. Их можно узнать, изучив инструкцию;
  • аппарат используется только согласно своему назначению;
  • следует вовремя заменять сломанные или изношенные детали. Выявить их можно путем регулярной проверки общего состояния;
  • при возникновении непредвиденной ситуации на аппарате находится кнопка экстренного выключения, которая способна приостановить работу.

Аппарат следует устанавливать на безопасном расстоянии от окружающих предметов

В целом дровоколы представляют собой незаменимых помощников, как на загородном участке, так и в сфере промышленного производства. Для собственного использования их можно сделать своими руками, соблюдая все этапы изготовления. В результате получиться экономичный и крайне полезный агрегат.

Если Вам надоело колоть дрова вручную, тогда стоит изготовить самодельный механический дровокол своими руками. Данное устройство поможет сберечь большое количество времени и сил, затрачиваемых на заготовку дров на зимний период. Из данного материала вы сможете узнать о таком замечательном устройстве, а также о том, как собрать дровокол своими руками.

Создание самодельного механического дровокола своими руками

Человеческое желание прикладывать наименьшее количество усилий и получать при этом максимальную выгоду привело к созданию такого механизма как дровокол. Используя природные силы, можно за несколько мгновений расколоть бревно любых размеров на удобные части.

Для заготовки дров в промышленных объемах применяются специальные станки, а для домашнего использования можно изготовить дровокол своими руками.

На сегодняшний день преобладают четыре вида дровоколов, использующих различные принципы работы:

  • Механические. Наиболее простой в сборке и дешевый дровокол. В работе не используется двигатель.
  • Конусные или винтовые. Благодаря своей форме и вращению, конус внедряется в бревно и раскалывает его на части. Для придания вращения необходим электрический, бензиновый или дизельный двигатель.
  • Гидравлические. Наиболее мощный дровокол. Использует мощность гидравлического насоса для раскалывания бревна об режущую часть. Собрать такой дровокол своими руками достаточно тяжело из-за дороговизны комплектующих.
  • Реечные. Колющая часть механизма закреплена на рейке, которая движется при помощи зубчатой передачи. Многие модели заводского производства основаны на данном принципе работы.

Разберем каждый тип более детально.

Механический тип

Изготовить самодельный механический дровокол своими руками достаточно просто. Выполняются следующий порядок действий:

  • Подготавливается опора. Для этого в землю бетонируется металлическая или бетонная стойка. На ней будет держаться вся конструкция, поэтому она должна выдерживать дополнительный вес без изменения своего положения.
  • На опору одевается горизонтальная часть. Обе части скрепляются между собой шарнирным механизмом. В качестве возвратного механизма можно использовать простую пружину.
  • На отдаленной от крепления части горизонтальной балки размещается утяжелитель и режущий клин.
  • На участке раскола бревен устанавливается надежная опора. Например, деревянная колода большего диаметра.

Пользователь, немного приподняв колун, опускает его на поверхность бревна. В результате такого воздействия, под действием силы тяжести в точке удара бревно раскалывается. Пружина возвращает механизм в исходное положение.

Важная информация! Чтобы все работало правильно, необходимо произвести точные расчеты, а после сборки конструкции, окончательно отрегулировать все части — силу пружины, высоту до бревна, вес утяжелителя.

Конусный тип

Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.

Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.

Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.

Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.

Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины. Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев.

Гидравлический тип

Такой дровокол собрать очень тяжело. Изготовить гидронасос в домашних условиях практически невозможно, а покупка такого устройства может оказать серьезное влияние на бюджет. Однако такая модель показывает наивысшую мощность.

При помощи гидравлики бревно подается на ножи и раскалывается на несколько частей. Их количество зависит от количества ножей и их размещения.

Силовую установку следует выбирать из расчета мощности в 6 лошадиных сил или более. Например, использовать для этой цели двигатель от мотоблока.

Важная информация! При раскалывании бревна основное напряжение приходится на заднюю опору гидравлического цилиндра. При проектировке аппарата следует предусмотреть дополнительное укрепление данного узла.

Реечный тип

Принцип действия реечного дровокола во многом схож с работой гидравлической системы. Однако вместо дорогостоящей гидравлики используется менее затратная и более доступная в изготовлении зубчатая передача. Изготовление такого самодельного дровокола своими руками обойдется значительно дешевле гидравлики, но потребуются продвинутые знания в механике и принципах работы подобных устройств.

Бревно кладется в специальный желоб. После активации устройства, механизм зубчатой передачи подает рейку вперед, толкая бревно прямо на нож. Сила подачи устройства зависит от мощности силовой установки, но даже при использовании электродвигателя на 1.5 кВт можно достичь силы раскола более 10 тонн.

Отличие самодельных дровоколов от заводских аппаратов

Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.

Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.

Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров.

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

Виды дровоколов – по каким критериям стоит подбирать дровокол

Как правильно выбрать подходящий дровокол или колуна и на что стоит в первую очередь обратить внимание при его приобретении. Постараемся пролить свет на данный вопрос и предоставить максимум информации о различных видах дровоколов, указав плюсы и минусы полезного приспособления.

Что выбрать – винт, механику или гидравлический колун

В зависимости от устройства приспособления для колки дров, принято выделять 3 группы:

  • Механика
  • Механический с редуктором
  • Винтовые (в народе называют шурупом, морковкой)
  • Гидравлический

Расскажем о каждом из них более подробно.

Механический колун имеет несложное устройство, его основу составляет конусоподобное приспособление, которое устанавливается в сердцевину полена. После вдавливания круглое полено раскалывается на 4 части, процесс запускается с помощью редукторной или приводной системы. Двигатель механического дровокола может быть электрическим или работать на традиционном бензине.

Редукторный колун также устроен достаточно просто - бревно помещается в промежуток между стопором и лезвием, далее приводится в действие двигатель, в результате чего подается кромка, которая непосредственно и режет полено.

Дровокол на гидравлике – это более серьезная модель, которая значительно превосходит механику по показателям продуктивности. Ее обычно приобретают для больших объемов или промышленного производства. Принцип работы устройства остается прежним, при этом толкающее усилие увеличивается до 12 тонн, благодаря использованию гидравлической системы.

Винтовой колун пользуется максимальным спросом для применения в небольших хозяйствах или домашнего использования. Конструкция дровокола состоит из рамы, мощного двигателя, преобразователя и стержня с конусом для колки. После того, как двигатель приводится в движение, конус внедряется в древесину бревна, при этом происходит разрушение его волокон и полено раскалывается на несколько частей.

Тип тяги колуна

Колуны делят на четыре группы в зависимости от того, есть или нет тяги в конкретном устройстве. Выделяют следующие типы:

  • Ручные
  • Бензиновые
  • На электричестве
  • Работа от тракторной тяги

В отличие от всех видов бензиновая модель обладает максимальной мощностью, однако ее шумовые показатели значительно превышают электрические колуны, которыми можно работать даже в небольших закрытых пространствах. Приспособления на тракторной тяге позволяют колоть дрова даже в полевых условиях, для этого достаточно подключиться к тракторной гидросистеме.

Разновидности дровоколов ручного типа

Несмотря на широкий выбор моделей колунов, наибольшим спросом пользуются кинетические колуны, работа которых построена на физике и не требует применения специальных технических инноваций. В данной подгруппе выделяют следующие типы:

  • Пружинный – имеет тяжелую рабочую часть и внушительную силу плеча
  • Реечный – колка дров происходит благодаря рейке, оснащенной насечками
  • Ручной – раскол заготовки производит лезвие вследствие удара кувалдой или поленом
  • Ломовой колун – заготовка раскалывается с помощью стрежневого лома, установленного в конструкции, механизм совершает поступательные движения

Дровокол или колун является необходимым приобретением для владельцев коттеджей и частных домов, так как заготовка натурального топлива на период отопительного сезона - достаточно трудоемкий и длительный процесс. Крайне важно выбрать оптимальный тип дровокола, для этого стоит четко определить планируемый объем выполняемых работ, а также обращать внимание только на те модели, которые имеют надежную и безопасную конструкцию.

Рекомендуем

Как колоть дрова, выбрать колун и работать по правилам


Варианты колки дров

Надо понимать разницу между процессами колки и рубки дров. Колоть – это разделять чурбак или полено на крупные фрагменты с помощью колуна. Рубить – это разделять на более мелкие части, отрубать сучки, рубить тонкие деревья. Рубят обычно тонкие поленья, делят их топором на щепки и лучину.

Вариантов колки дров всего два, либо с применением специального оборудования, либо без него.

Механический способ

Такой способ предполагает применение оборудования. Оптимальный вариант – электрический конусный винтовой колун. На столешнице размещен вращающийся стальной конус с резьбой, который раскалывает подводимый к нему чурбак. Гидравлический колун работает по такому же принципу, но раскалывание происходит под воздействием домкрата.

Оба приспособления довольно опасны для применения. Без опыта лучше не использовать и сначала научиться работать с механизмом.

Ручной способ

Такой способ предполагает рубку дров колуном или топором на подготовленной колоде.



Правила работы с дровоколом «Kolundrov»:

1. Установите дровокол на жесткую и ровную поверхность. Для наилучшего результата закрепите его саморезами по дереву через отверстия в подошве. 2. Деревянное полено поставьте на кромку ножа, внутрь верхнего кольца дровокола, облокачивая его на кольцо. Если полено значительно меньше в диаметре, чем кольцо дровокола, сместите бревно к одной из стоек. 3. При помощи кувалды нанесите удары по полену до его полного раскола на две части. В целях безопасности стоять рекомендуется со стороны одной из опорных стоек дровокола. 4. После раскола извлеките части полена из дровокола. Для колки на более мелкие фрагменты повторяйте процедуру до достижения нужного результата. 5. Будьте внимательны при колке дров или досок, которые использовались ранее в хозяйстве, в них встречаются гвозди, которые могут повредить колющий нож. 6. Также, во избежание повреждения и замятия кромки ножа, не рекомендуется устанавливать полено непосредственно сучком на кромку ножа дровокола. Ставьте полено таким образом, чтобы сучок не попадал на кромку ножа или той стороной полена, на которой нет явно выраженных крупных сучков. 7. Для наилучшего результата вес кувалды следует подбирать индивидуально под породу дерева, суковатость и размер поленьев. Средний вариант – кувалда весом 1,5 кг, для крупных и сильно суковатых поленьев следует использовать кувалду весом 3-4 кг.

8. Если при колке дров замечен «пружинный эффект» – это означает, что дровокол установлен на неподходящей (недостаточно жесткой) или неровной поверхности. 9. Следите за чистотой инструмента, периодически очищайте его от пыли и грязи. Храните дровокол в сухом месте. Во избежание образования коррозии, перед длительным хранением, кромку ножа дровокола рекомендуется смазать тонким слоем масла или солидола.

Обладатели каминов, печей, мангалов, грилей или барбекю оценят работу простых и надежных дровоколов «Kolundrov» как быстрый и безопасный способ наколоть дров, лучин или щеп для розжига за пару минут. Это реально работает, убедитесь сами!



Что необходимо для колки древесины?

Чтобы правильно рубить дрова нужно иметь соответствующий инструмент.

  1. Колода.

Это толстый спил дерева, установленный вертикально. Колода должна быть высотой не менее полуметра и достаточно большого диаметра. Чем сучковатее колода, тем она будет прочнее. Снаружи надо оставить пару сучков, которые будут служить ручками для перетаскивания.

Пень для колоды лучше всего брать из дуба или вяза. Если таковых нет, можно использовать толстую березу, но такая колода прослужит меньше.

Дубовые колоды служат порядка 8 лет. Чтобы предотвратить раскол самой колоды от ударов, ее усиливают металлической полосой или цепью.

  1. Топор или колун

Топор с острым лезвием нужен для рубки тонких поленьев, удаления сучков, подготовки щепы. Колуны бывают разные. Тяжелый колун с тупым лезвием расклинивает толстые чурбаки, деля их на части. Облегченные колуны имеют форму лезвия в виде заточенного клина или классическую.

Колун надо подбирать правильно. Разумеется, ручка должна быть удобной и подходить по ширине ладони. Вес также подбирается «под себя» с учетом того, что придется делать замах. Ручка должна быть березовая, на ней хорошо лежит рука. Пластик или металл скользят. Бывают обрезиненные ручки, они удобны, но обычно бывают на дорогих инструментах.

  1. Клинья.

Могут пригодиться для раскалывания твердых толстых спилов деревьев. Применяют дополнительно к колуну, которым пробивается чурбак. В образованную трещину вставляется клин. Забивается кувалдой, чтобы разделить полено. Клинья могут быть гладкими и с зазубринами.



Выбираем инструмент: топор или колун

Колоть дрова нужно специальным инструментом. В работе используют топор и колун. Внешне эти два инструмента похожи. Но имеют отличия в размерах, весе и применении. Правильно – использовать в работе оба инструмента, но для разных чурбаков и разной древесины.

Топор

Топор – ударный рубящий ручной инструмент, вес которого составляет около 1 кг или меньше. Имеет металлическое остро заточенное лезвие. Используется для сырой древесины, веток, сучков.

Колун

Внешний вид колуна похож на топор. Но есть характерные отличия. Колун – более тяжёлый инструмент. Его вес – почти вдвое больше веса топора и составляет 2 кг и более. Он массивный и тупой.

Рукоять колуна, как правило, длиннее рукояти топора. Металлическая часть, — полотно, — не затачивается остро. Угол заточки колуна составляет около 40-60°. Рубящая часть инструмента остаётся тупой.

Благодаря такой конструкции тяжёлый колун не «застрянет» в древесине, хорошо раскалывает бревно на части.

Колун используют для колки тяжёлых больших чурбанов, плотной древесины, крупных брёвен большого диаметра.

Каким колуном легче колоть дрова – с тяжёлым полотном или с облегчённым? Выберите инструмент под себя. Он должен оптимально сочетать характеристики веса и ваших физических сил. Слишком тяжёлый колун вы не сможете поднимать и опускать в течение двух часов работы.

Что ещё важно? Металлическое полотно должно быть кованным. В продаже встречаются колуны с литым металлом. Литое – может дать трещину. Кованое полотно трескается редко.

И колун, и топор может иметь деревянную или фиберглассовую ручку. Что выбрать начинающему? Выбирайте фибергласс. Этот материал достаточно плотно сидит в руке. Не скользит. И главное – не даёт металлическому топорищу «слететь» с древка. А вот с деревянной ручки топорище иногда слетает.



Подготовительный этап рубки дров

Подготовительный этап подразумевает распиловку деревьев ручным или механизированным способом. Лучше использовать бензопилу. Можно пилить вручную, тогда нужны козлы, в которые укладывается бревно. Быстрее работать вдвоем, но можно действовать и в одиночку.

Спиленное дерево колят на чурбаки, которые по высоте обязательно должны быть на 20% короче, чем длина топливного отсека котла или печки. Кору можно пока не снимать. Сучки отделяют той же пилой или топором.


Подготовительный этап

Дерево рекомендуется подсушить, то есть колку производить не сразу. Свежее дерево рубить непросто, инструмент вязнет в сырой древесине. Если работа ведется зимой, надо дать чурбакам хорошо промерзнуть, тогда их будет легче наколоть.

Затем подготавливают оборудование и территорию для работы. Колоду размещают на ровной площадке недалеко от напиленных чурбаков и приступают в работе.



Экипировка

При рубке дров правильная экипировка также важна, как и инструменты.

Для работы нужно подготовить защитные аксессуары:

  • Перчатки. Они должны хорошо облегать руку и не скользить по рукоятке. Лучше брать матерчатые с прорезиненным наладонником или старые кожаные. Рукавицы использовать не рекомендуется, так как они могут спадать с руки. Если вместе с рукавицей выскользнет ручка топора – это может закончиться печально.
  • Защитные очки, полумаску. Стекла должны быть чистыми (не поцарапанными и грязными), это снизит точность удара.
  • Удобные ботинки или сапоги.
  • Одежда может быть любой, но не расстегнутой или очень широкой. Ничего не должно случайно попасть под топор или мешать силе размаха.

Техника колки дров

Соблюдение техники колки дров ручным и механическим способом позволит работать без лишних трудозатрат.

Ручным способом

Крупные чурбаки рубят колуном. У него тупое лезвие, которое делает раскол.

Как рубить дрова колуном:

  • Поставить чурбак на колоду сместив его к противоположному краю основания.
  • Выбрать на срезе самую крупную трещину и ударить по ней колуном.
  • При гладком срезе выбрать для удара место без сучков.
  • Если колун застрял, надо ударить по обуху кувалдой или загнать рядом клин.
  • Расколовшийся чурбак продолжить делить на более мелкие части.
  • Если спил дерева слишком толстый, лучше колку начинать с краев, уменьшая его диаметр.

Как рубить дрова топором:

  • Рубить можно небольшие по диаметру поленья, поставив их вертикально на колоду.
  • Полено, разделенное пополам, опять ставят вертикально и точным ударом топора раскалывают на четвертинки.
  • С поленьев топором стесывают кору. Кору можно разрубить на мелкие полоски и использовать для розжига.
  • Можно полено продолжить дальше рубить на щепу. Щепа тоже хороша для розжига.


При рубке дров ноги должны быть расставлены на ширину плеч
При колке дров важна техника. Как правильно рубить дрова:

  • Ноги должны быть расставлены на ширину плеч. Это важно для лучшего упора и безопасности. Если топор вырвется из рук, он не попадет на ногу.
  • Встать от колоды на расстоянии вытянутой руки. Топор своим концом должен касаться края колоды.
  • Двумя руками крепко ухватить рукоять инструмента и поднять на достаточную высоту. Не нужно задирать инструмент высоко, иначе снизится сила удара.
  • Удар должен быть резким, надо использовать собственную силу тяжести и силу колуна.

Механическим способом

Действия очень простые. Установить колоду на площадку винтового колуна близко к конусу. Включить агрегат. Придерживая чурбак сверху, двигать на конус, который вкрутится в дерево и расколет его. Повторить операцию, повернув полено на 90 градусов.


Механический способ рубки дров

При использовании гидравлического домкрата чурбак подводится под режущую часть. Расколотое полено заводится туда снова и так до желаемого размера.

Колем дрова без топора: несколько вариантов

Если вы находитесь где-то далеко на природе или поехали на дачу, но забыли с собой топор – не расстраивайтесь, без обогрева не останетесь, потому что можно расколоть бревна и без топора. Сделать это можно несколькими способами.

Вариант 1: камешки + кувалда. Нам необходимо взять гранитный остроконечный камешек (таких предметов полно у реки, возле дорог, даже в посадках) или любой другой твердый минерал и поместить его наиболее острым концом к полену. Чтобы он держался, необходимо взять немного грязи, положить на полено и воткнуть туда камень (так он не упадет). Затем надо взять кувалду побольше и применить метод О.С. Ипатова – хорошенько ипануть по камню. Полено обязательно расколется, поскольку у нас получится эффект колуна.

Вариант 2: перфоратор + лопатка. Почему бы и нет? Еще один метод как колоть дрова без топора. С помощью перфоратора можно не только злить соседей в квартире, но и эффективно, ровненько наколоть дров. Берем самую большую насадку-лопатку и активно загоняем ее в полено. Либо используем насадку «конус». Преимущество метода – скорость и точность реза древесины.

Вариант 3: дрель + конус. Эта техника колки дров немного медленная, но все же применяется, особенно при твердых сортах древесины. Если у вас есть в хозяйстве дрель и насадка в виде строительного конуса (они часто самодельные есть), тогда можно попробовать с ее помощью колоть небольшие полена (только небольшие!). Для предметов с солидными размерами используют уже штатный двигатель на 380В с конусом, где-то 2-3 кВт мощностью и с низкими оборотами.

Вот так вот и происходит колка дров своими руками без топора и с топором, а сейчас на видео мы посмотрим один из лучших способов как это правильно и быстро сделать колуном:

Как легко и быстро рубить дрова?

Есть небольшая хитрость, позволяющая легко и быстро рубить дрова. При обычной колке чурбаки разлетаются далеко от колоды. Приходится тратить силы на их сбор и установку опять на колоду. Для спины процесс рубки итак очень тяжел, а тут еще придется тратить усилия на наклоны.

Надо взять автопокрышку, укрепить на колоде и установить в нее чурбак. Если на покрышке есть металлический корд, его надо убрать. При случайном соскальзывании, колун может получить зазубрину. При расколе чурбака в покрышке спил не отлетит и можно продолжить его делить на мелкие части.

Меры безопасности

Любые операции с колюще – режущим инструментом должны проводиться с соблюдением соответствующих мер безопасности:

  1. Укрепить топор за день до колки. Опустить его в ведро с водой, топорище разбухнет, и колун сядет крепко. Лучше конечно подержать его в воде несколько дней. Такая мера применима только для инструмента с деревянной ручкой. Если ручка из металла или пластика, то операция бесполезна. Придется прочность конструкции проверять вручную.
  2. Если применяется топор, то он должен быть хорошо заточен. Точить топор надо перед каждой рубкой.
  3. Позаботиться о том, чтобы в радиусе трех метров от колоды никого не было. Также не стоит колоть дрова близко к окнам, туда может отлететь полено. Неопытный дровосек может оставить вокруг пустое пространство и побольше.
  4. Не пытаться сделать раскол по сучку, колун может либо отлететь, либо крепко застрять.
  5. Не одевать рукавицы, они могут соскользнуть с руки или изменить силу удара. Это грозит травматизмом. Надевать можно только перчатки.
  6. При использовании средств механизации, руки держать максимально далеко от режущего инструмента.

После рубки нужно сложить дрова в поленницу, оставляя между ними воздушное пространство. Лучше складывать поленницу после окончания всего процесса рубки. Постепенно работа по колке дров станет привычной и скорость намного увеличится.

Как правильно колоть дрова?

Умный дом 3

0

Колка дров требует не только силы, но и умения. Там, где специалист лихим ударом эффектно расколет полено, новичок будет долго потеть. Секрет никакой вовсе не секрет – нужно подготовить место, инструмент и потратить немного времени на практику, чтобы освоить технику колки. Рассказываем, как экономить время и силы при подготовке дров.

Не загромождай рабочего места!

На площадке, которая предназначена для колки дров, должно быть достаточно свободного места. Во-первых, размах топором требует пространства, во-вторых, от расколотых поленьев регулярно разлетаются щепки. Если вы работаете под навесом или в сарае, то обращайте внимание на высоту потолка – она должна превышать вытянутую руку вместе с топором.

Поленья ставятся на колоду, в роли которой выступает крепкий и толстый обрезок бревна. Чем больше сучков, тем лучше – они, подобно болтам, повышают прочность колоды. Колода обязательно стоит на твердой поверхности – либо утоптанная земля, либо бетон.

Берем инструмент

Инструмент для заготовки дров бывает двух видов: увесистый колун-кувалда и его более легкие вариации с узким полотном, дополненным выступами для колки. Колун оснащен тупым лезвием и расщепляет полено как клин за счет своей тяжести, удар требует усилий для размаха. Облегченные варианты колуна древесину раскалывают, усилий требуется меньше, но они не подходят для крупных чурбанов.

Длина и материал топорища зависят от личных предпочтений. Колун должен уверенно лежать в руке, а пальцы плотно обхватывать рукоять. Рекомендуется иметь под рукой оба вида топоров для колки дров и чередовать их, чтобы не прилагать лишних усилий.

Помни технику безопасности!

Колка дров, как и всякий физический труд с использованием инструментов, связан с опасностью. Чтобы избежать повреждений, подготовьте защитную экипировку:

  • перчатки, которые не скользят по топорищу;
  • пластиковые очки, защищающие глаза от щепок;
  • крепкие ботинки.

На заметку – топор с деревянным топорищем накануне положите в ведро с водой так, чтобы полотно с небольшим запасом было погружено. Древесина набухнет и плотно зафиксирует рубящую поверхность.

Перед началом работы обязательно осмотрите колун: рукоятка топора должна быть целой, без трещин, металлическое полотно должен надежно сидеть на топорище.

Меньше движений, больше точности

Когда поленья просушены или слегка промерзли, их проще раскалывать, так что заготовку дров планируйте заранее. Помните, что свежий лес проще подсушить, чем наколоть.

Чурбан располагается на колоде сучками вниз, в большинстве поленьев есть трещины, найдите одну и поверните к себе – это ваша мишень. Если чурбан целый, то цельтесь колуном между сучками.

Правильная позиция для удара — ноги на ширине плеч для равновесия. Не спешите тратить силы на широкий размах – эффективнее опускать резко, используя вес инструмента.

Если с первого удара не получилось расщепить полено, то вытаскивая топор, расшатывайте его вверх-вниз. Если лезвие засело плотно, вбейте его колуном-кувалдой как клин. Небольшое полено с застрявшим лезвием топора приподнимают и, перевернув обухом вниз, бьют об колоду.

Чертеж дровокола механического пружинного - Яхт клуб Ост-Вест

Изготовить механический дровокол своими руками хотят многие. Однако, с чего начать, знают далеко не все. Интересно прочитать о конструкции того или иного устройства. На фотографиях они выглядят довольно привлекательно.

В торговой сети предлагают желающим целый арсенал машин для раскалывания чурбаков. Для некоторых из них сняты довольно интересные видеоролики, года демонстрируются особенности работы. На стендах около предлагаемых моделей присутствуют результаты измельчения дров на отдельные полена.

Зачем нужны дрова – повышение качества топлива

В современном мире довольно много источников энергии:

  1. Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
  2. Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
  3. Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
  4. Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Теоретические основы теплотехники – сгорание твердого топлива

Чтобы легче поджечь дерево, его нужно расщепить на сравнительно небольшие фрагменты. После раскалывания чурбаков на отдельные поленья увеличивают поверхность контакта горючего материала с воздухом. В результате мгновенная теплоотдача внутри топки возрастает пропорционально площади горения. Поэтому процедура колки дров – это прием, позволяющий повысить эффективность использования топлива.

В теплотехнике для характеристики топлива введены понятия:

  • Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
  • Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

  1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
  2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
  3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
  4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Рубка древесины клиновыми устройствами

Клинья являются самыми простыми устройствами для рубки дерева. В них уровень механизации труда минимальный. Основная задача приспособления – это ориентированная фиксация чурбака относительно режущих кромок. Удары наносит сам пользователь, размахивая тяжелым молотком или кувалдой.

В колунах движение клинового топора выполняется по постоянной траектории. Объект обработки ставят на неподвижную площадку. Чтобы сила удара была максимальной, массу исполнительного механизма увеличивают.

Для смягчения работы устройства его комплектуют мощными пружинами. Они смягчают удар в конечной точке, не позволяя клину касаться опор (предотвращают притупление клина). Попутно пружины помогают пользователю поднимать тяжелый нож для нанесения очередного удара.

В стабильном положении вся система находится в уравновешенном состоянии. Момент, создаваемый весом груза G, расположенном на плече L₁, уравновешивается силой пружины F на плече L₂.

Удобнее всего использовать пружины от автомобиля. Для стандартных авто начальная величина сжатия составляет F = 8 кН (800 кГ). Плечо L₁ = 2,0 м. Приняв плечо L₂ = 0,3 м, получится вес груза G = 300 кН (30 кГ). Пружинный механизм работает довольно мягко, хотя действие дровокола основано на ударах по разрубаемым чурбакам.

Механизмы подачи бревна на расщепление

Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:

  • Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.

  • Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.

  • Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.

  • Кривошипно-шатунный механизм из редуктора получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.

  • Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).

Винтовой дровокол

Подобные устройства не обладают высокой производительностью, но они занимают сравнительно немного места. Их устанавливают в дровяниках (помещениях для хранения дров). Там же производят раскалывание брусков на небольшие поленья и щепу.

В состав станка входят:

  1. Электродвигатель, от него крутящий момент передается на исполнительный механизм.
  2. Ведущий и ведомый шкивы с клиновым ремнем, понижающая клиноременная передача помогает увеличить крутящий момент, а также снизить частоту вращения на основной детали устройства.
  3. Конус является основным рабочим органом. На конической поверхности нарезана упорная коническая резьба. При вращении внутри разрушаемого тела коническая винтовая часть врезается глубже, подтягивая полено к опоре.
  4. Клин – это вспомогательное приспособление, которое помогает разрушить притянутую деталь.

Механизм простой, управляет им один человек. В процессе работы приходится подавать чурбак на конус. Его конструкция сложнее. Нарезается упорная резьба с шагом 7 мм.

Самостоятельное изготовление дровокола

У многих жителей сельской местности, а также у дачников возникают вопросы: «Как сделать механический дровокол своими руками? Насколько сложно изготовить станок для колки дров?»

Пошаговое руководство по изготовлению пружинного дровокола

Для выполнения работы потребуются инструменты:

  • УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
  • Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
  • Струбцины помогут соединять свариваемые детали.
  • Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.
  1. Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
  2. Профильная труба 40·60 мм (30·60 мм).
  3. Рельс длиной 300…400 мм.
  4. Двутавр №№ 12…16.
  5. Уголок № 30…50.
  6. Втулка от подвески автомобиля (она может иметь износ).
  7. Трубы диаметром 40…70 мм.
  8. Пружина подвески легкового автомобиля, например, от ВАЗ.

Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.

Примерная схема поможет сориентироваться в процессе изготовления установки.

Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.

Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.

Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.

Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.

Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.

Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.

Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.

В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.

Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.

Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.

К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.

Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.

Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.

Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.

Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.

Организация производственного процесса

После изготовления дровокола придется заниматься колкой дров. Чтобы работа выполнялась легко, необходимо правильно организовать производственный процесс.

Напиленные фрагменты нужно расположить с одной стороны. Чтобы меньше уставать, расстояние должно быть всего два-три шага.

Нарубленные поленья желательно укладывать на тележку. Объем тележки небольшой, в нее поместится не более 30…40 кг дров.

После наполнения их нужно отвозить и укладывать на поленницу. Пока нарубленные дрова перевозятся к месту хранения, можно отдохнуть от основной работы. Смена занятий – это тоже отдых.

Видео: механический дровокол своими руками или как собрать дровокол.

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

Такой источник тепла, как древесина (дрова), известен человечеству с древних времен, и хотя почти повсеместно сейчас применяется газовое отопление, дрова и по сей день остаются актуальными и востребованными для большого количества населения. Однако заготовка дров на зиму в качестве источника тепла — дело трудоемкое, ведь нужно не только доставить древесину, но и переработать её. Человеческая мысль с течением времени усовершенствовала этот процесс — народные умельцы придумали такое удобное приспособление, как механический дровокол.

Конструкция и принцип работы

Дрова еще длительное время не потеряют своей актуальности, оставаясь удобным, экономичным и экологичным видом топлива. Причин тому несколько:

  • в глубинке во многих домах и по сей день нет альтернативы печному отоплению;
  • сауны, бани, предлагая свои услуги по привлечению клиентов, практически всегда указывают, что используют для получения тепла именно дрова, причем экологически чистые и определенных пород;
  • ни один пикник не обойдется без старого доброго костра – как для приготовления пищи, так и для создания тепла и уютной атмосферы.

Изначально для облегчения процесса колки дров использовались различные виды ручных колунов и клиньев. Но в процессе эксплуатации такие примитивные приспособления зарекомендовали себя как малоэффективные, так как являлись травмоопасными, а зачастую просто застревали в полене. Поэтому им на смену пришел дровокол. Этот нехитрый механизм экономит не только силы, но и большое количество времени. Но народные умельцы не остановились и на этом, решив полностью свести к минимуму силы и время на процесс заготовки дров, совершенствуя технологию дровоколов. Так появились дровоколы механического типа.

Эту идею подхватили многочисленные промышленные предприятия, однако стоят такие механизмы недёшево, поэтому ответ на вопрос — как изготовить механический дровокол своими руками — остается весьма актуальным.

В зависимости от типа конструкции дровокол состоит из простейшей опоры-плеча для повышения применяемого усилия или ряда побочных механизмов, служащих для облегчения процесса заготовки дров. К побочным механизмам относят плечо, к которому крепится колун, и раму – станину, на которой колун держится. В целом комплекс таких простейших приспособлений образует механизм, способный облегчить работу по заготовке дров.

Плюсы и минусы самодельных моделей

Рассмотрим несколько наиболее успешных моделей механических дровоколов, которые просты в изготовлении, удобны в использовании, безопасны и способны максимально упростить процесс переработки древесины в дрова. Механические дровоколы подразделяются на несколько видов. Рассмотрим их положительные стороны и недостатки.

Механизированный дровокол

Несложный вариант самодельного дровокола с простейшим приводом, изготовить который проще всего, так как он не требует больших денежных затрат. Даже в том случае, когда необходимых деталей не найдется, их приобретение не составит особенного труда. Однако наибольшую пользу такое устройство принесет только при минимальной потребности в дровах. Минусами такого дровокола являются длинная ручка, на которую крепится резак, и немалые усилия. Но даже такой примитивный механический дровокол способен заметно облегчить труд по заготовлению дров.

Пружинный прижимной дровокол

Прижимной или пружинный дровокол подразумевает под собой определенные затраты на материалы для изготовления, но значительно снизит нагрузку на мускулы работника. Механика остается прежней, но к стойке добавляют полку для пружины. Пружина должна не деформироваться при сжатии и иметь определенную упругость (рис. 2). Высота станины такого дровокола обычно 65-80 см. Конструкция нехитрая, занимает немного места, но имеет свои недостатки:

  • такой дровокол требует комплексной работы с ударным инструментом, что повышает риск получения травмы;
  • он значительно облегчает, но не сводит усилия при заготовке дров к минимуму.

Вертикально-инерционный дровокол

Еще один простой вариант механического дровокола. Плюсами такого дровокола служат простота изготовления и дешевизна материала. А также этот дровокол приятно облегчит работу с мягкими породами древесины. Минусов у такого дровокола немного — он бесполезен для работ с вязкими разновидностями дерева, так как колун будет вязнуть в полене и достать его, учитывая малые размеры дровокола, будет проблематично.

Электромеханический дровокол

Для того чтобы максимально облегчить свой труд в процессе превращения древесины в твердое топливо посредством применения механического дровокола, возможно установить на него электрический привод, как это показано на фото (рис. 4). Однако изготовление такого дровокола требует определенных затрат, знаний в электромеханике, умения читать чертежи и применения электросварки.

Инструменты и материалы

Чтобы изготовить собственноручно механический дровокол, вам понадобится:

  • труба;
  • металлический профиль;
  • топор или колун.

Для изготовления вертикально-инерционного дровокола понадобятся:

  • две металлических трубы разного диаметра;
  • увесистый кусок металла в форме пластины для основания;
  • непосредственно исполнительный инструмент – резак.

Для того чтобы собрать наиболее эффективный вид — электромеханический дровокол — в домашних условиях, понадобится изготовить конус. Он изготовляется из цилиндра СТ-45. Длина – 14.5 см, диаметр – 55 мм. Угол наклона 30 градусов. Затем на токарном станке на получившуюся деталь наносится резьба глубиной 2 мм (шаг 7 мм). Изготовленную деталь надевают на вал двигателя или ось редуктора и закрепляют штифтом. С другой стороны вала на ось насаживают подшипник, и крепят звездочку для цепи или шкив для ремня. Конус располагается на высоте 10-15 см от поверхности рамы-станины.

Материалы для изготовления:

  • цилиндр СТ – 45;
  • электродвигатель;
  • металл для сборки станины;
  • ремни или цепь;
  • пусковое устройство;
  • тонколистовая сталь для изготовления защитных кожухов.

Плюсы — минимум усилий в процессе заготовки. Минусы — собрать такой дровокол дома будет дорого. Нужно потратиться не только на приобретение необходимых материалов, но и на услуги токарей, электрослесарей и сварщиков.

Как сделать?

Проще всего сделать механизированный дровокол (схема 1). Сборка очень проста: режущую часть крепят на вертикальный стержень с подошвой из любого профилированного метала, но оставляя возможность свободного передвижения стержня. Узел движения может состоять из двух приваренных ушей с отверстиями на стойке и металлического фиксатора-пальца, служащего валом для поворота крепления и колуна.

Прижимной или пружинный дровокол потребует несколько больших усилий в изготовлении. Между станиной и горизонтальным подвижным плечом с резаком приваривается полка, на которую устанавливается и крепится пружина, второй конец пружины крепится к горизонтальному плечу дровокола, амортизируя удары по резаку (колуну). При учёте того, что исполнительная часть дровокола утяжеляется, то удар по раскалываемой колоде производится с минимумом усилий (рис. 2). Однако все же некоторые усилия необходимы, так как из-за пружины появится отдача. В этом моменте следует уделить внимание используемой в приспособлении пружине, чтобы колун при ударе оставался эффективным, мог спокойно колоть древесину, и при этом плечо конструкции было бы легче удержать при отдаче.

Собрать вертикально-инерционный дровокол очень просто. Для начала нужно приварить первую трубу к основанию-пластине. Длина такой трубы немногим больше метра (рис. 3). Потом из трубки большего диаметра необходимо отрезать кусок, который будет больше длины колуна. Затем необходимо приварить колун к куску трубки большего диаметра и надеть на трубку-основание. Принцип работы чрезвычайно прост – устанавливают полено на основание под колун и бьют сверху другим поленом или кувалдой.

Электромеханический дровокол потребует затрат на сам двигатель, металл для изготовления рамы, редуктор, конус (исполнительную деталь), комплектующие и расходный материал. Чертеж исполнительной детали (конуса) приведен ниже (рис. 5).

На раму устанавливается двигатель, его соединяют с редуктором, который передает движение на конус напрямую или посредством ременной передачи. Для того чтобы запитать такой электродвигатель, потребуются определенные навыки, так как учитываются особые параметры и требования для двигателя. Мощность двигателя не должна быть меньше 2 кВт, а количество оборотов, как правило, от 250 до 500. Такой двигатель можно подсоединять напрямую к конусу.

Не беда, если найти походящий двигатель не удалось. В этом случае нужно приобрести редуктор — повышающий или понижающий количество оборотов в зависимости от количества оборотов двигателя. Следовательно, двигатель с количеством оборотов от 250 до 500 можно устанавливать напрямую с конусом, а двигатель с использованием редуктора лучше расположить внизу рамы и передать движение ремнями.

Инструкции по технике безопасности

При работе с механическими устройствами любого типа всегда существует риск получения травмы. При использовании самодельных дровоколов этот риск зачастую не уменьшается, а увеличивается. Всегда и при любых условиях не стоит забывать о технике безопасности. При использовании механического дровокола:

  • для того чтобы максимально обезопасить себя от всевозможных травм, попадания опилок или щепок в глаза, необходимо работать в защитной одежде, обуви, очках и защитной каске;
  • древесина, задействованная в переработке, должна быть прочно установлена и закреплена в желобах или специальных углублениях;
  • не стоит работать в условиях плохой видимости или на скользкой поверхности;
  • все элементы механического дровокола должны быть прочно сварены и закреплены между собой;
  • колун или резак не должны иметь сколов и трещин;
  • не следует заниматься заготовкой дров в непосредственной близости от других людей;
  • важно внимательно следить за состоянием используемого инструмента.

При использовании механизмов с электрическим приводом в первую очередь следует уделить внимание электрической части, а также:

  • проводка должна соответствовать нужному сечению кабеля и не греться во время пользования инструментом;
  • все используемые части – розетки, электрические вилки, пусковая аппаратура – не должны иметь видимых повреждений и быть запитанными в электрическую сеть согласно стандарту;
  • все движущиеся элементы механизма должны быть огорожены защитным кожухом и решеткой во избежание попадания в них рабочей одежды, волос и прочего;
  • рабочая одежда должна быть плотной, быть заправленной, целостной и не иметь провисаний;
  • при пользовании ремнем свободный остаток лучше всего заправить;
  • очки и перчатки должны быть целостными, очки должны иметь хороший обзор.

Дровоколы стали незаменимыми помощниками при заготовке большого количества дров. Они во много раз экономят время и силы человека, и не требуют затрат значительных средств при собственноручном изготовлении в отличие от заводских образцов. Но не стоит забывать, что в разумных объемах физический труд облагораживает и воспитывает волю человека. Поэтому иногда приятней и полезней выполнить небольшую часть заготовки дров обычным топором.

О том, как сделать дровокол своими руками, смотрите в следующем видео.

Дровокол своими руками: механический и гидравлический

В современном технологичном мире многие отопительные системы продолжают работать на дровах. Ранее рубить их можно было только вручную. Теперь же техника внедрилась во все сферы человеческой жизни, существенно облегчая ее. Для подготовки дров будет полезна такая конструкция, как дровокол. Его можно приобрести в готовом виде, хотя многие собирают дровокол своими руками. При наличии общих инструкций сделать это несложно.

Разновидность дровоколов

На сегодняшний день создано несколько вариаций приспособлений, чтобы колоть дрова. В зависимости от типа их привода выделяют такие несколько типов:

  • Вариант автономных дровоколов, снабженных бензиновым либо дизельным двигателем.
  • Модели, работающие при подключении к электросети.
  • Механические дровоколы, актуальные для небольших объемов работы.

Специалисты выделяют и другие классификационные признаки дровоколов. В зависимости от того, как именно они будут колоть дрова, их подразделяют на:

  • реечные дровоколы;
  • гидравлические дровоколы;
  • электрические модели, где полено располагается вертикально;
  • самые мощные винтовые агрегаты.

Каждый из них имеет свои особенности и сферы практического использования. Для бытового использования наиболее предпочтительными остаются винтовые. Еще можно рассмотреть вариант гидравлических дровоколов.

Конструкция с конусообразным колуном

Многие дизельные агрегаты, электрические агрегаты, снабжаются колуном особой конусовидной формы. Резьба на них может присутствовать или отсутствовать. Особенность данной машины в том, что она разваливает чурбак посредством механического давления, совмещенного с вращением рабочего наконечника. В итоге агрегат прилагает минимальное усилие для получения результата, чем и объясняется его экономичность в работе.

Преимущество дровоколов, у которых колун выполнен в форме конуса, состоит еще и в том, что его можно собрать собственноручно, при наличии простых чертежей. Для него не потребуется много деталей. Это быстрый и дешевый вариант.

Базовых составных элементов машины несколько.

Чертёж конуса

Станина – это своеобразный стол, закрепленный на ножках. На нем располагаются дрова. Это несущий элемент, к которому крепится двигатель и редуктор.

Двигатель может быть различного типа. Для полноценной работы в минуту он должен выполнять более 400 оборотов при напряжении в 380 Вт и мощности в 1,5 кВт.

Редуктор – приспособление, посредством которого устанавливается требуемое число оборотов мотора.

При самостоятельной сборке агрегата стоит обратить внимание на то, какой именно тип конструкции необходим. Детали для него стоят недорого. Он подойдет для домашнего пользования, так как не дает высокой производительности в работе. Это объясняется ручной подачей дров.

Гидравлический дровокол

Если предполагается работа со значительными объемами дров, оптимальным вариантом будет дровокол гидравлического типа. Его работу обеспечивает двигатель в совокупности с гидравлическим насосом. Сам колун в этих агрегатах устанавливается на штоке либо в самом упоре. Причем в первом случае он более мощный, а во втором – надежный.

Для этого дровокола существует ряд основных характеристик, а именно:

  • Максимальные габариты полена.
  • Мощность двигателя.
  • Горизонтальное либо вертикальное положение полена в аппарате.
  • Сила раскалывания бревен, которая определяется мощностью мотора и его цилиндрами.

Чертеж для сборки гидравлического дровокола своими руками

Сборка дровокола данного типа предполагает ряд сложностей. Но затраченное время и силы стоит высокой производительности. Этот вариант актуален как для домашнего, так и для коммерческого пользования.

Принцип его работы схож с домкратом. Это можно заметить, при детальном рассмотрении чертежей машины. При самостоятельной сборке особенно важно верно выполнить расчет габаритов будущей установки в зависимости от того, с какими бревнами предполагается дальнейшая работа.

Реечный дровокол

Устройство реечного дровокола

Третий популярный вариант оборудования данной категории – это реечные дровоколы. Бревна для раскалывания размещаются между защитным упором и самим колуном, который находится в области кожуха редуктора. Название реечных дровоколов объясняется вариантом крепления рабочего органа к рейке. А ее движение обуславливается зубчатой передачей.

При детальном рассмотрении чертежей дровоколов данного типа заметно, что рабочие элементы приходят в движение после нажатия на определенную ручку на агрегате. Движение рейки с закрепленным на ней колуном начинается на фоне сцепления шестерней, в итоге дрова делятся на мелкие части. После этого в ходе обратного движения рабочий орган возвращается в первоначальное положение.

Реечные дровоколы – это хорошие агрегаты для домашнего пользования. Их преимущество состоит в отсутствии специального обслуживания. Питание их в большинстве случаев обеспечивает электродвигатель.

Основные параметры этих машин следующие:

  • форма колуна, от которой зависит, на сколько частей делится бревно;
  • максимальные габариты полена;
  • сила, применяемая при расколе обрабатываемого полена.

При желании можно собрать реечный дровокол своими руками – приобретение готового варианта обходится намного дороже.

Чертёж реечного колуна

Изготовление простых механизмов для колки дров из подручных материалов

При желании каждый может собственноручно собрать автономные дровоколы или иные агрегаты. Наиболее простые приспособления, которые собираются из подручных материалов бывают следующих типов:

  • механические дровоколы;
  • гидравлические агрегаты;
  • винтовые станки.

Каждый из перечисленных вариантов имеет свои особенности работы и сборки в домашних условиях.

Ещё один вариант сборки дровокола своими руками

Сборка ручного агрегата механического типа

Один из самых простых и доступных вариантов – это ручные дровоколы. Они не нуждаются в установке двигателя, что в значительной степени упрощает процесс их конструирования и сборки. Помимо указанного достоинства, он характеризуется и недостатками. Так, в ходе разделения чурбаков он применяет небольшое усилие, относительно прочих разновидностей.

Чтобы собрать этот механизм, нужно придерживаться следующего алгоритма действий:

  1. Сварка рамы круглой формы – ее измерения будут зависеть от габаритов бревен для раскола, причем рама должна быть больше, чем поленья (в среднем порядка 23 см).
  2. Далее, к готовому металлическому кругу приваривается еще пара труб, каждая из которых будет длиной в 35–40 см.
  3. После этого нужно сформировать цилиндр – для этого в верхней области конструкции приваривается металлический, довольно толстый круг.
  4. В области основания проделывается несколько отверстий под будущие крепления.
  5. В завершение внизу устанавливается нож, это делается таким образом, чтобы его острая часть была направлена кверху.

Рассмотренный вариант ручного дровокола рассчитан на работу с древесиной мягких пород. Они лучше поддаются расколке на части. Дрова подойдут для различных манипуляций, в том числе отопления и растопки печей. За счет размещения ножа острием вверх, на котором крепится цельное бревно, обеспечивается безопасность работы с механизмом.

Сборка пружинного механизма

Еще из простых материалов собственноручно собираются пружинные дровоколы. В основе пружинного механизма лежат такие детали, как:

  • уголок из металла;
  • нож;
  • шарнирный элемент;
  • швеллер;
  • автомобильная пружина;
  • труба, имеющая меньший диаметр, нежели пружина;
  • подходящий утяжелитель.

Чтобы собрать пружинный колун, требуется в первую очередь сконструировать опору для него. Для этого требуется применение сварки.

Изначально готовится площадка для размещения пружины. Далее, на опоре крепится труба, распорки и площадка.

На опоре необходимо прорезать отверстие, соответствующее габаритам опоры. После чего на опору устанавливается балка, совместно с шарнирной частью. Прием балку при этом устройстве механизма требуется приварить так, чтобы она не потеряла своей подвижности.

На завершающем этапе работы пружинный механизм дополняется утяжелителем и подходящей ручкой.

Устройство пружинного дровокола

Ввиду того что все детали агрегата выполнены из металла, сразу по окончании сборки их желательно тщательно покрасит. Это не допустит скорого появления на нем ржавчины, которая может сократить период его эксплуатации.

При работе колун с силой падает на полено, в результате чего оно разделяется на части. После этого рабочий элемент возвращается в первоначальное положение. Такое устройство обеспечивает экономию сил и энергии, но дает достаточную производительность.

Самостоятельная сборка винтового дровокола

Чтобы получить винтовой дровокол при самостоятельной сборке, требуется:

  • мотор достаточной мощности;
  • колун конусовидной формы;
  • редуктор, понижающий;
  • вал;
  • крепкая станина для крепления на ней основных деталей.

В первую очередь работа начинается с крепления основных узлов к станине – к этой категории относится мотор и редуктор. На следующем этапе осуществляется насаживание конуса, после чего рабочий вал можно подключать к редуктору.

Конусный дровокол своими руками

Чтобы своими руками собрать данный агрегат, стоит опираться на следующие особенности:

  • Доверить работу над электрикой лучше квалифицированному мастеру – здесь важно правильное подключение.
  • Колун в дровоколе должен вращаться при скорости не менее 300 оборотов/минуту.
  • Техника безопасности не допускает непосредственного крепления насадки к двигателю.
  • Передача ременного и цепного типа нуждается в дополнительной защите, для этих целей в агрегате предусматривается специальный кожух.

Самостоятельная сборка гидравлического дровокола

С наличием в агрегате гидравлического узла связаны некоторые трудности, которые сопровождают его сборку. В этом случае нужно заранее купить подходящий гидравлический цилиндр, насос и мотор для него, масляный бак. Дополнительно потребуется узел для управления и коррекции жидкостных потоков.

Схема дровокола с двумя насосами

Сборка дровокола начинается с работы над его рамой. Чтобы облегчить при последующем использовании перемещение такого агрегата, стоит изначально для него разработать раму на колесиках.

На следующем этапе выполняется монтаж гидравлических компонентов в рамках механизма. Определенный порядок действий для этого назвать нельзя – он будет изменяться в зависимости от модели и характеристик дровокола.

Сборка гидравлического агрегата – весьма сложный и недешевый процесс. Поэтому до начала работы над ним стоит просчитать затраты и выгоды относительно других вариантов самостоятельного либо заводского изготовления.

В целом при самостоятельном изготовлении ручной дровокол, как и агрегат с определенными механизмами – хороший вариант для эксплуатации дома. Он эффективно разваливает чурбак при минимуме энергозатрат. Если речь идет о крупных, в том числе промышленных масштабах, лучше сделать выбор в пользу готового аппарата. В любом случае каждый сам для себя определяет подходящий тип и вид агрегата, собирая для личного пользования пружинный колун, реечный дровокол или иные разновидности.

Видео по теме: Гидравлический дровокол

Best Manual Log Splitter - 2020 Обзоры

Держать под рукой хорошую кучу колотых дров - удобный способ быстро развести огонь для тепла, уюта или общественных собраний у костра. Древесина в целом может гореть довольно быстро, и полезно знать, что ваши запасы не закончатся в ближайшее время. Создание этого запаса - совсем другая история.

Если идея расколоть дрова в любом количестве уже утомляет вас, тогда вам следует воспользоваться продуктами, которые сделают эту работу менее утомительной.Разделители бревен невероятно мощны и могут быстро справиться с большими объемами бревен. Вам не нужно вкладывать деньги в газовый или электрический дровокол, чтобы складывать дрова для сжигания - существует множество обзоров ручных дровоколов, которые демонстрируют качество хорошо сделанного продукта для удобного домашнего использования.

Лучшее сравнение разделителей журналов с ручным управлением

Что такое ручной разделитель журналов?

Ручной разделитель бревен - это продукт любого типа, который помогает разделить бревно с помощью некоторого начального усилия, создаваемого оператором.Технически вы могли бы возразить, что топор или клин являются разновидностями ручного разделителя, но в этой статье мы сосредоточимся на тех типах машин, которые более динамичны по своей природе и используют гидравлику или аналогичные подходы, чтобы свести ваши усилия к минимуму.

Причины использовать One

Если вы спрашиваете себя, почему вам может понадобиться ручной разветвитель вместо мощной газовой или электрической модели, примите во внимание следующие моменты:

  • Они доступны по цене и долговечны.Это простые инструменты, для работы которых не требуются сложные механизмы, что делает их экономичными.
  • Они также экологически ответственны и не требуют источника энергии, бесшумны, чтобы снизить шумовое загрязнение, и не имеют выхлопных газов.
  • Они обеспечивают отличное упражнение! В зависимости от типа, который вы выберете, вы будете прилагать различные усилия, но ни одно из них не будет таким напряженным, как взмах топора.
  • Они дружелюбны по соседству и не создают шума, который мог бы побеспокоить соседа.
  • Они компактны и довольно легки, их легко брать с собой в более отдаленные районы (например, в походы). Они также легко хранятся, не занимая много места.

Типы ручных разделителей журналов

Как уже упоминалось, топоры, клинья, кувалды и скользящие молоты являются формами ручного кола, но мы хотим выделить продукты, которые делают колку более легкой задачей, чем размахивание топором. Наше внимание сосредоточено на гидравлических разделителях, которые требуют некоторых физических усилий с вашей стороны, но мощность самого разделения гораздо мощнее, чем то, что вы можете обеспечить самостоятельно с помощью ручного инструмента.Это позволяет работать быстрее и с минимальными усилиями раскалывать большие бревна.

Эти делители работают вручную или ногами для создания давления при раскалывании бревен по горизонтали или вертикали за один проход. Они очень мощные и легко справляются с небольшими и средними объемами работ, что делает их идеальным выбором для домовладельцев, которым нравится иметь под рукой дрова для костра.

Что следует учитывать при выборе разветвителя

Большинство ручных гидравлических опций довольно похожи друг на друга по величине приложения силы и принципам работы.Они не такие мощные, как газовые и электрические разветвители, но знание своего дела необходимо заранее. При принятии решения о том, подходит ли вам выбор вручную для работы, обратите внимание на следующее:

Различия между зеленой и выдержанной древесиной

Зеленое дерево не должно стареть и высыхать, что делает его более плотным и трудным для резки. Сухой древесине дали высохнуть, чтобы ее было легче расколоть. Зеленую древесину сжигать тоже не стоит, поэтому лучше дать ей застыть.

Различия между твердой и мягкой древесиной

Древесина лиственных пород происходит из лиственных пород и имеет более плотную ячеистую структуру, требующую большего усилия для раскола. Хвойные породы более эластичны и легче раскалываются. Есть также лиственные породы разной степени, и некоторые породы тверже других. Например, дуб намного тяжелее и тверже березы или вяз.

Размер бревна

Чем больше бревно, тем большее усилие требуется для раскола.Большинство разделителей позволяют узнать, какой размер журнала они могут обрабатывать.

Разъясненная вместимость

Это важное соображение, поскольку оно объясняет величину силы, прилагаемой для раскалывания. В этом и состоит все вышеперечисленное: машина, которая может обрабатывать детали дерева, которое вам нужно расколоть. Для сравнения: 12-дюймовому закаленному бревну требуется около 7 тонн давления, а сырому бревну того же размера - около 16 тонн.

5 лучших ручных разделителей бревен Обзоры

Хотя следующие разветвители в целом довольно похожи по конструкции, они считаются наиболее надежными и популярными среди потребителей.Просмотрите каждый, чтобы решить, что подходит для вашей работы.

YTL International Forest King Дровокол с ручным управлением
  • Тип: Горизонтально-гидравлический
  • Вместимость: 10
  • Максимальная длина бревна: 18 дюймов
  • Гарантия: 1 год
Узнать цену
