Ручной дровокол: как сделать своими руками

Читайте в этой публикации:
Что понадобится для изготовления ручного дровокола
Как сделать ручной дровокол своими руками
Как усовершенствовать ручной колун для дров

Колка дров считается весьма полезным занятием для здоровья человека – одновременно это и физическая подготовка, и стимуляция сердечной мышцы. Тем не менее махать топором для многих современных людей весьма утомительно – то ли физическая подготовка слабая, то ли негативным образом сказывается на них цивилизация. В общем, нынешние люди готовы проводить время в спортзале, но никак не за таким занятием, как колка дров. Даже если и приходится им сталкиваться с такой работой, то все равно они стараются облегчить ее, придумывая различные электрические дровоколы. Да, они хороши, но зачем тратить много средств на покупку оборудования, которое будет использоваться на даче от случая к случаю, если самостоятельно можно изготовить ручной дровокол, который одновременно и облегчит и обезопасит процесс заготовки дров? О том, как его сделать, мы расскажем на этой странице сайта moyadacha.

org.

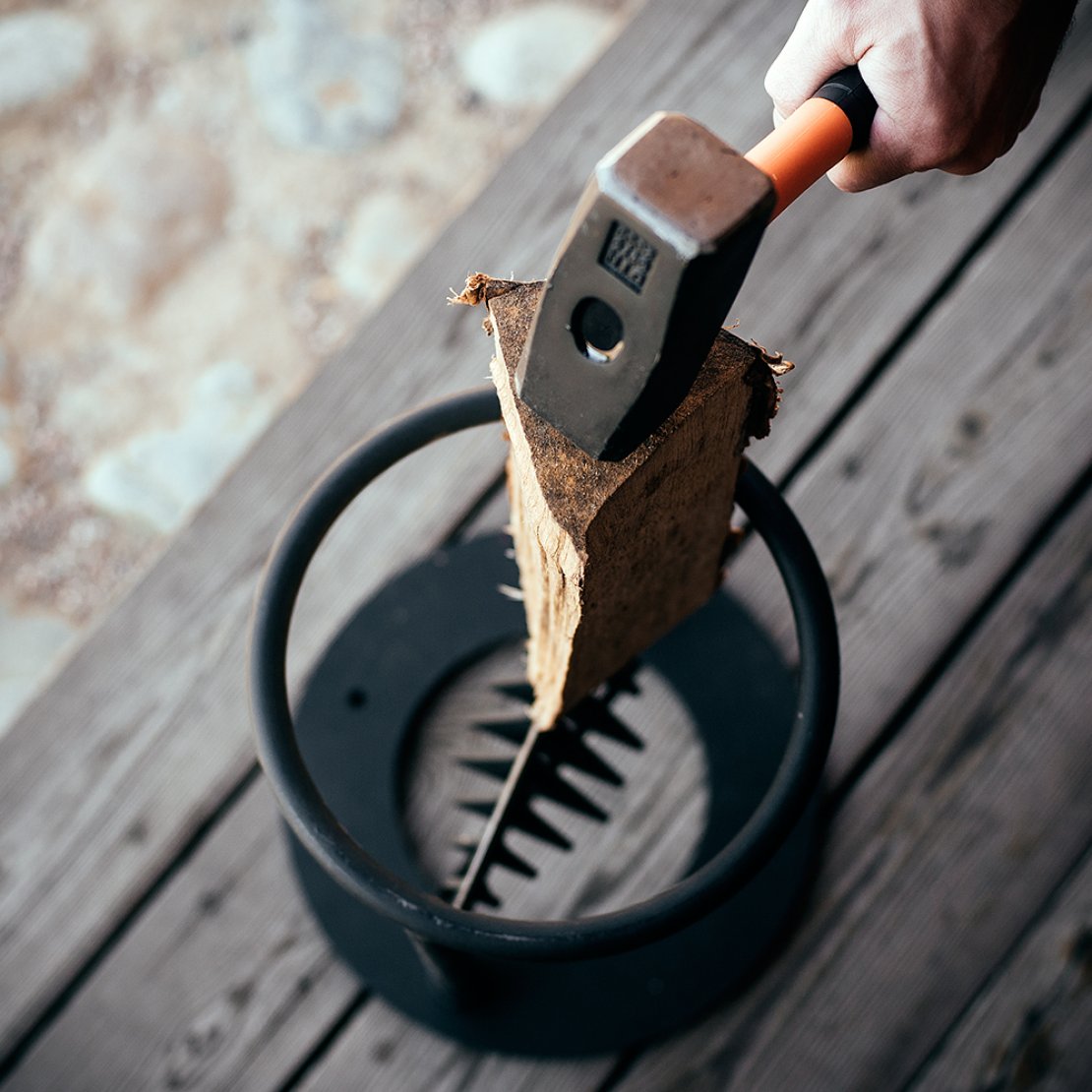

Колун для дров своими руками фото

Что понадобится для изготовления ручного дровокола

По большому счету, для того, чтобы самостоятельно изготовить простой ручной мини дровокол, понадобится не так уж и много – в первую очередь, это умение пользоваться сварочным аппаратом. Если у вас таких навыков нет, расстраиваться не нужно – всегда есть друзья и приятели, которые за теплую и душевную компанию смогут помочь вам в этом вопросе. В таком случае вам понадобится только собрать все необходимое и самостоятельно сделать заготовку. Для всего этого понадобятся следующие вещи.

1. Лист толстого металла 7-10 мм. Кусок сравнительно небольшой – если говорить о фрагментах, то нужна будет полоса металла шириной порядка 100м. Из нее нужно вырезать один кусок длиной 300 мм и два куска длиной по 150 мм. В принципе, если вы планируете рубить поленья большого диаметра, то длину этих пластин нужно будет увеличить.
2. Пластина металла для основания дровокола. Здесь можно взять железо тоньше – миллиметров пять в толщину вполне будет достаточно. Размер пластины, если исходить из указанных выше деталей, примерно составляет 300 на 300 мм .
3. Металлический прут круглого или квадратного сечения – как вариант, подойдет и труба, но прут лучше. Дровокол будет подвергаться неслабым ударным нагрузкам, и труба может долго не протянуть. Сечение прута как минимум 20 мм в диаметре или в стороне квадрата. Сколько понадобится прутка? Ориентировочно около 3 метров.

В принципе, это все – если вы, конечно, не относитесь к разряду эстетов и не захотите украсить ручной колун для дров различными коваными финтифлюшками и выставить его на всеобщее обозрение. Не стоит смеяться, есть и такие люди – они просто любят коллекционировать необычные вещи ручной работы. Также не следует забывать и об инструментах – кроме сварочного аппарата, еще понадобится болгарка и электроточило, электроды и прочие мелкие инструменты типа зажимов, молотка и так далее. Чтобы лучше понимать, что придется изготавливать, можно посмотреть приложенное видео, в котором показан один из вариантов такого приспособления для колки дров.

Как сделать ручной дровокол своими руками

Для начала разберемся с нашими пластинами шириной 100 мм. Как и говорилось выше, их должно быть три. С ними нужно будет проделать такую штуку – сначала заточить по одной стороне наподобие как топор (с двух сторон). Потом с помощью сварки собрать из них крест – собрать так, чтобы заточенные края находились с одной стороны креста. По сути, к центру длинной полосы нужно будет приварить короткие полосы – думаю, разберетесь, сложного здесь ничего нет. Проваривать нужно хорошо со всех сторон. После того как крест будет готов, можно приступать к сборке дровокола.

1. Берем этот крест и с каждой его стороны привариваем прут, предварительно порезанный на равные отрезки длиной 400-500 мм. Привариваем так, чтобы низ креста располагался на расстоянии 250 мм от края прута. Грубо говоря, приделываем кресту ноги, которые поднимут его над землей сантиметров на 25.
2. Теперь берем лист металла (тот, который предназначался для основания колуна) и устанавливаем крест с ногами на него. Привариваем капитально. Теперь конструкция будет стоять уверенно и не шататься – имея широкую площадь основания, даже при сильных ударах приспособление не будет сильно вдавливаться в грунт.
3. Следующим этапом сверху прутьев (те, которые торчат выше креста) делаем ободок – неважно, круглый или квадратный, как вам будет удобно. В его задачи входит удерживать полено вертикально. Благодаря ободку полено не будет падать.

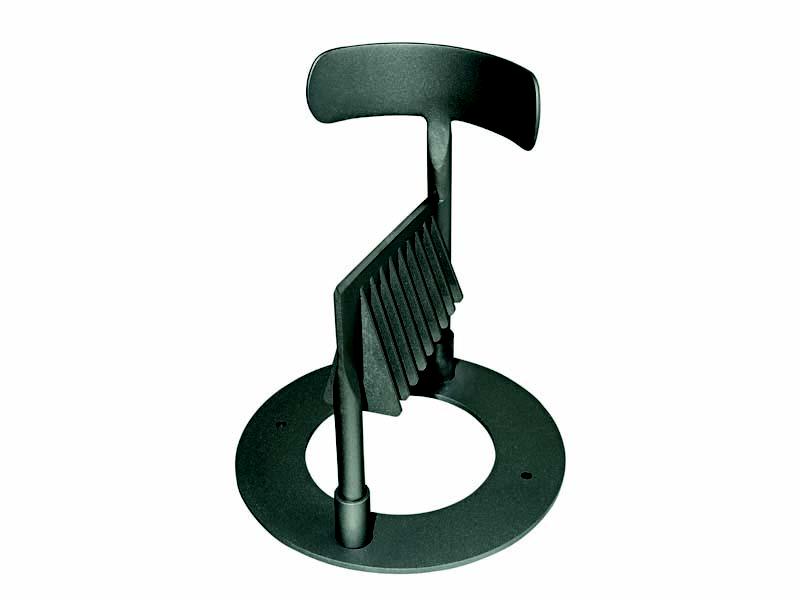

   Дровокол ручной фото

После того, как ободок будет надежно приварен к стойкам, колун можно будет испытать. Работает он весьма просто. На крест устанавливается полено, по которому вы бьете кувалдой – в результате бревно разлетается на четыре части. Если нужно мельче – устанавливаем на крест каждую половинку в отдельности и опять бьем кувалдой. Скажете, зачем все это нужно? В смысле, такие сложности, когда можно просто топором помахать. Можно и помахать, если имеется сноровка – против этого ничего не имею, но так вы наверняка разбиваете одно бревно на четыре части с одного удара, а топором придется махать намного чаще и больше. В общем, это удобство и безопасность в том числе.

Как усовершенствовать ручной колун для дров

После того, как вы испытаете такое приспособление и вдоволь насладитесь плодами своих усилий, наверняка у вас возникнет желание несколько усовершенствовать свой самодельный колун для дров. Тем более что все предпосылки для этого имеются. На много здесь, конечно, рассчитывать не придется, но тем не менее парочку улучшений произвести можно.

1. В первую очередь, следует позаботиться о надежном креплении дровокола, например, на большой колоде или бетонной плите. Здесь все просто – в листе металла на основании дровокола необходимо просверлить как минимум четыре отверстия, через которые закрепить колун для дров к жесткой опоре саморезами (или в случае с бетоном – анкерами).
2. Чтобы колун эффективно справлялся с поставленными перед ним задачами, и вам приходилось прикладывать меньше усилий в процессе рубки дров, крестообразное лезвие лучше расширить в нижней стороне, так сказать, сделать его толще.
   Здесь можно пойти двумя путями – наварить на низ ножа еще полосы металла, после чего заточить крестообразные ножи наискось с уширением вниз, либо же приварить внизу уже готовые клинышки, что намного проще и самое главное – не нужно будет разрезать конструкцию, чтобы получить доступ к ножам. С каждой стороны лезвия приваривают несколько таких косынок, срезанных под углом 25-30 градусов. Точить эти косынки не нужно – они необходимы для того, чтобы растягивать бревно в разные стороны. Разрывать его на четыре части.

   Как сделать колун для дров фото

В принципе, такой дровокол может иметь большее количество ножей. С одной стороны это хорошо – вроде как и бревно на большее количество частей разлетаться будет. А с другой стороны не совсем хорошо – чем больше ножей, тем в более стесненных условиях будут находиться расколотые дрова. Короче говоря, они там будут застревать, и очень много усилий и времени придется тратить на то, чтобы их вытащить из колуна. Вообще оптимально – это одно крестовое лезвие.

Как вариант, вообще можно остановиться на одном – его вполне будет достаточно для нужд дачи, даже если вы отапливаете ее изредка дровяной печью.

В заключение темы про ручной дровокол остается добавить только одно – сказать, что такой дровокол позволяет рубить поленья не только на дрова большого размера, но и колоть их на очень тонкие щепки. Изготовить лучины для розжига печи или мангала таким способом весьма несложно.

Дровокол своими руками самодельный ручной

Изготовить механический дровокол своими руками хотят многие. Однако, с чего начать, знают далеко не все. Интересно прочитать о конструкции того или иного устройства. На фотографиях они выглядят довольно привлекательно.

В торговой сети предлагают желающим целый арсенал машин для раскалывания чурбаков. Для некоторых из них сняты довольно интересные видеоролики, года демонстрируются особенности работы. На стендах около предлагаемых моделей присутствуют результаты измельчения дров на отдельные полена.

Зачем нужны дрова – повышение качества топлива

В современном мире довольно много источников энергии:

1. Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
2. Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
3. Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
4. Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Теоретические основы теплотехники – сгорание твердого топлива

Чтобы легче поджечь дерево, его нужно расщепить на сравнительно небольшие фрагменты. После раскалывания чурбаков на отдельные поленья увеличивают поверхность контакта горючего материала с воздухом. В результате мгновенная теплоотдача внутри топки возрастает пропорционально площади горения. Поэтому процедура колки дров – это прием, позволяющий повысить эффективность использования топлива.

В теплотехнике для характеристики топлива введены понятия:

• Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
• Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Рубка древесины клиновыми устройствами

Клинья являются самыми простыми устройствами для рубки дерева. В них уровень механизации труда минимальный. Основная задача приспособления – это ориентированная фиксация чурбака относительно режущих кромок. Удары наносит сам пользователь, размахивая тяжелым молотком или кувалдой.

В колунах движение клинового топора выполняется по постоянной траектории. Объект обработки ставят на неподвижную площадку. Чтобы сила удара была максимальной, массу исполнительного механизма увеличивают.

Для смягчения работы устройства его комплектуют мощными пружинами. Они смягчают удар в конечной точке, не позволяя клину касаться опор (предотвращают притупление клина). Попутно пружины помогают пользователю поднимать тяжелый нож для нанесения очередного удара.

В стабильном положении вся система находится в уравновешенном состоянии. Момент, создаваемый весом груза G, расположенном на плече L₁, уравновешивается силой пружины F на плече L₂.

Удобнее всего использовать пружины от автомобиля. Для стандартных авто начальная величина сжатия составляет F = 8 кН (800 кГ). Плечо L₁ = 2,0 м. Приняв плечо L₂ = 0,3 м, получится вес груза G = 300 кН (30 кГ). Пружинный механизм работает довольно мягко, хотя действие дровокола основано на ударах по разрубаемым чурбакам.

Механизмы подачи бревна на расщепление

Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:

• Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.

• Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.

• Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.

• Кривошипно-шатунный механизм из редуктора получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.

• Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).

Винтовой дровокол

Подобные устройства не обладают высокой производительностью, но они занимают сравнительно немного места. Их устанавливают в дровяниках (помещениях для хранения дров). Там же производят раскалывание брусков на небольшие поленья и щепу.

В состав станка входят:

1. Электродвигатель, от него крутящий момент передается на исполнительный механизм.
2. Ведущий и ведомый шкивы с клиновым ремнем, понижающая клиноременная передача помогает увеличить крутящий момент, а также снизить частоту вращения на основной детали устройства.
3. Конус является основным рабочим органом. На конической поверхности нарезана упорная коническая резьба. При вращении внутри разрушаемого тела коническая винтовая часть врезается глубже, подтягивая полено к опоре.
4. Клин – это вспомогательное приспособление, которое помогает разрушить притянутую деталь.

Механизм простой, управляет им один человек. В процессе работы приходится подавать чурбак на конус. Его конструкция сложнее. Нарезается упорная резьба с шагом 7 мм.

Самостоятельное изготовление дровокола

У многих жителей сельской местности, а также у дачников возникают вопросы: «Как сделать механический дровокол своими руками? Насколько сложно изготовить станок для колки дров?»

Пошаговое руководство по изготовлению пружинного дровокола

Для выполнения работы потребуются инструменты:

• УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
• Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
• Струбцины помогут соединять свариваемые детали.
• Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.

1. Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
2. Профильная труба 40·60 мм (30·60 мм).
3. Рельс длиной 300…400 мм.
4. Двутавр №№ 12…16.
5. Уголок № 30…50.
6. Втулка от подвески автомобиля (она может иметь износ).
7. Трубы диаметром 40…70 мм.
8. Пружина подвески легкового автомобиля, например, от ВАЗ.

Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.

Примерная схема поможет сориентироваться в процессе изготовления установки.

Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.

Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.

Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.

Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.

Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.

Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.

Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.

В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.

Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.

Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.

К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.

Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.

Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.

Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.

Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.

Организация производственного процесса

После изготовления дровокола придется заниматься колкой дров. Чтобы работа выполнялась легко, необходимо правильно организовать производственный процесс.

Напиленные фрагменты нужно расположить с одной стороны. Чтобы меньше уставать, расстояние должно быть всего два-три шага.

Нарубленные поленья желательно укладывать на тележку. Объем тележки небольшой, в нее поместится не более 30…40 кг дров.

После наполнения их нужно отвозить и укладывать на поленницу. Пока нарубленные дрова перевозятся к месту хранения, можно отдохнуть от основной работы. Смена занятий – это тоже отдых.

Видео: механический дровокол своими руками или как собрать дровокол.

Издавна человечество старается механизировать ручную работу, и новые изобретения появляются все чаще и более совершенные. Устройства помогают справиться с большим объемом работы с минимальными затратами энергии и физического труда. Одним из таких приспособлений стал самодельный дровокол. Для работы с топором нужно приложить немало усилий, а для неподготовленного человека заготовка большого количества дров станет сложной миссией. Материал данной статьи поможет разобраться в особенностях устройства и процедуре самостоятельного изготовления.

Классификация дровоколов

Перед тем как разбираться в конструкции и начинать изготовление, нужно сначала подобрать оптимальный тип для определенного объема и условий работы. Для этого существует несколько видов оборудования, которые различают по таким характеристикам:

1. С двигателем или без

• Энергонезависимый пружинный колун — предусматривает установку пружины для возвратно-поступательного движения.
• Гидравлический или пневматический.
• Электрический — зависимый от электроэнергии, предусматривает установку электродвигателя. Производительность полностью зависит от мощности двигателя.
• Бензиновый — самый распространенный независимый самодельный колун с использованием двигателя внутреннего сгорания. Также может использоваться и дизельный мотор. Такие колуны обеспечивают высокую эффективность при полном автономном использовании.

2. По конструкции

• Вертикальный — производит раскалывание бревна специальным ножом. Бревно должно фиксироваться, если это предусмотрено конструкцией, или поддерживаться руками.
• Горизонтальный — конструкция схожа с вертикальным положением, но режущий нож движется горизонтально, и бревно укладывается на станине. Также конструкция может быть изменена для передвижения бревна по направлению к ножу.

При этом устройства условно можно разделить еще на несколько подвидов, в зависимости от коле-режущего инструмента:

• Режущий плоский колун
• Конусный
• Конусный по типу шурупа (морковка) с упорной резьбой.

Также существует и крестообразная форма рабочего инструмента, который разделяет бревно сразу на несколько частей. Однако для такого агрегата нужно большое усилие, которое можно придать с помощью гидравлики, поэтому такой самодельный гидравлический дровокол сделать сложнее. Обычно такие аппараты используются на специализированных фирмах для получения большого объема дров.

Изготовление механического дровокола своими руками

Для самостоятельного изготовления механического колуна необходимо провести такие работы:

• Забетонировать вертикальную стойку или использовать готовый вертикальный столб.
• Навесить металлическую балку на опору.
• Противоположный конец балки оснастить короткой стойкой с утяжелителем и рабочим инструментом.
• Установить опору для поленьев. Можно использовать колоду с размером больше обычного.

Этот вид дровокола простой по своей конструкции, и для сборки нужно не так много. Несколько труб, уголок, а в качестве режущего инструмента можно использовать даже топор. Подбираются детали любого размера. Однако есть и свои нюансы. Ведь чем длиннее плечо, тем меньше усилий нужно прикладывать, а при длинном рычаге колун занимает много места. Также нужно усилие для остановки хода после разрубания полена. Но при этих недостатках и примитивном происхождении устройство способно намного облегчить ручной труд.

Основные инструменты и детали

Если уже встал вопрос об установке дровокола для хозяйственных нужд, а покупать по рыночным ценам неохота, нужно подготовить материалы и инструменты для самостоятельного изготовления. Для того чтобы изготовить самодельный механический дровокол, могут понадобиться:

• Металлические детали, обрезки труб, швеллера.
• Болгарка.
• Сварочный аппарат и умение им пользоваться.
• Навыки просчета и составления схем.
• Творческий подход.

При этом, чтобы изготовить любой тип устройства, схему нужно разрабатывать для каждого отдельно, в зависимости от наличия деталей и условий использования. Также при желании можно посмотреть обучающее видео, которых в сети на сегодняшний день предостаточно.

Колуны с ручным приводом

Большим количеством технических устройств уже не удивишь, а в сфере заготовки дров может применяться устройство с ручным приводом. Кроме самых простых таких устройств, имеются еще и усовершенствованные:

Дровокол этого типа помогает раскалывать дрова благодаря использованию тяжеловесного инструмента. Таким колуном можно быстро выполнять работу, не отягощая себя большой нагрузкой. Колуны стоят намного дешевле других в плане и покупки, и изготовления, поэтому встречаются они довольно часто.

С использованием пружины

Основным рабочим узлом является пружина, и для работы с минимальными усилиями необходима ее настройка, выставляется длина от колуна до пружины. При правильной регулировке этого параметра можно с удобством колоть и обычные, и короткие поленья. Важной в таком аппарате является также твердая опора для установки бревен. С агрегатом можно работать одной рукой, слегка приподнимая колун и сразу же опуская на подготовленное полено. При таком действии оно раскалывается, а колун, благодаря пружине, возвращается на место.

В отличие от предыдущего варианта дровокола, после раскалывания полена удерживающее усилие на колун оказывает пружина. Для изготовления также нужно несколько металлических обрезков из трубы, уголка или швеллера. Очень важно сделать подвижное соединение рычага с рамой. Для этого подойдут самовыравнивающие подшипники, благодаря которым рычаг будет легко двигаться. Высота дровокола должна быть больше 0.8 м, но лучше делать по росту человека, который будет колоть дрова. Берется оптимальная высота установки полена, добавляется высота чурбака, на котором будет стоять полено. Получаем оптимальную высоту станины.

С использованием домкрата

Для устройства данного типа нужно сделать опорную балку. На одном конце перекладины, которая изготавливается из полосы металла не менее 10 мм толщины и швеллера, крепится шарнирная связка, а на другом конце — оснастка. Балка и все остальные детали должны изготавливаться с расчетом, чтобы выдерживать нагрузку в сотни килограммов. Клин фиксируется сваркой к куску швеллера немного шире самого клина, что позволяет колоть полена разной длины.

Горизонтально по отношению к балке при помощи опорных прутов устанавливается домкрат. На переднем конце устанавливается хомут, который держит корпус гидродомкрата. Задняя опора делается из пластин, к которым крепятся пружины, возвращающие шток в первоначальное положение после снижения давления в цилиндре домкрата. Далее при начале работы устройство раскачивается, и клин с усилием домкрата раскалывает полено. Пока убираются порубленные дрова, сжатые пружины выравниваются и возвращают шток с клином на место.

По типу сваебойной машины

Для изготовления устройства такой конструкции необходимы следующие детали:

• Шток, по которому будет перемещаться инструмент.
• Клин, присоединенный к втулке, которая двигается по штоку.
• Верхний утяжелитель, установленный на втором штоке.

В колоде или другой рабочей поверхности (опора) делается отверстие, в которое устанавливается шток. Ставится полено, и поднятием утяжелителя приводится в движение шток с колуном.

Винтовой дровокол

Для сборки дровокола по типу шурупа понадобятся следующие составляющие:

• Конусный рабочий инструмент (колун), который часто называют морковкой из-за его внешнего вида. На детали при помощи токарного станка нарезается упорная резьба, благодаря которой морковка вкручивается в полено и разрывает его.
• Двигатель.
• Вал.
• Цепь или ремень.
• Редуктор.

На крепкую и устойчивую станину устанавливается мотор, который должен быть довольно мощным. Лучше всего использовать трехфазные двигатели, хотя силу вращающего момента и повышение мощности иногда решают посредством установки маховика на вал двигателя. Вместе с двигателем устанавливается редуктор, который будет понижать скорость вращения и увеличивать мощность. Далее на редуктор устанавливается вал с жестко посаженным колуном — шурупом.

Передача вращательного момента от мотора к редуктору может быть как напрямую, так и ременной или цепной. Для нормальной работы важно, чтобы колун вращался со скоростью не менее 250−300 оборотов в минуту. Также, если нет навыка работы с электричеством, лучше позвать специалиста для выбора и подключения двигателя к электросети. Устройства данного типа чаще всего используют в домашнем хозяйстве, для бань и небольших котельных. Если же необходима большая производительность, то можно собрать самодельный гидравлический дровокол. Однако для этого вида дровокола понадобятся особые детали, которые добыть будет непросто.

Гидравлический колун

Для гидравлических типов колунов характерен большой объем работы за короткое время. Работает данный агрегат благодаря гидронасосу и двигателю. Сам колун в устройстве можно расположить в качестве упора либо на конце штока. При сборке агрегата важно просчитывать некоторые детали:

• Установка колоды — рубить полено можно вертикально и горизонтально.
• Длина обрабатываемого полена.
• Усилие, прилагаемое для работы, — зависит от цилиндра и мотора.
• Мощность двигателя — зависит от подключения к сети 220 или 380 В.
• Приобретение гидроцилиндра.
• Приобретение масляного бака.
• Установка масляного насоса.
• Установка двигателя.
• Узел масляного потока.
• Металлический уголок 30−40 мм.
• Куски листового металла.

Гидравлический колун собрать сложнее, однако он более производительный, чем редукторный дровокол. Гидравлика позволяет выполнять большой объем работы. Можно использовать для продажи готовых дров. Такой дровокол по своему принципу похож на дровокол с домкратом, поэтому собрать гидроколун не так уж и сложно, главное — рассчитать длину обрабатываемых колод.

Реечный дровокол

Из названия сразу можно понять, что в механизме задействована рейка, а колун крепится к ней. При нажатии на специально установленную ручку устройство приводится в действие, и полено раскалывается. Ручкой производится зацепление шестерен, и рейка с колуном передвигается к бревну. Бревно устанавливается между колуном и упором, который расположен на кожухе редуктора.

Такой колун очень хорошо подходит для использования в домашних условиях. В основном аппараты такого типа работают от электричества и приводятся в работу от электродвигателя, занимают небольшое пространство, и специальное обслуживание не требуется. При сборке нужно сразу определить, какой будет максимальная длина полена и мощность самого устройства. Как и другие виды, продается в заводском варианте, но самодельный колун обойдется дешевле.

Конструкция реечного колуна

Самое сложное — это зубчатая передача. Для основы нужно изготовить мощную стальную станину, к которой будет прикреплен мотор, редуктор и все остальные детали. Мотор желательно выбирать не менее 2 кВт. Для передачи движения используются шкивы с соотношением 1:4 или редуктор с соотношением передачи выше 8:1.

При отсутствии электродвигателя можно использовать бензиновые моторы, но из-за больших оборотов придется увеличивать соотношение передачи редуктора. Колун изготавливается из крепкой стали толщиной не меньше 10 мм, с заточенным краем под 90 градусов. Шестерня реечной подачи устанавливается над станиной с расстоянием 40−60 мм и от ножа по длине двух обрабатываемых полен. Высоту каретки определяют высотой установки шестерни реечного механизма, они должны быть одинаковы.

На передней части каретки, напротив ножа, устанавливается поперечная пластина, которая будет толкателем, рекомендуется использовать сталь толщиной больше 7 мм. На каретке устанавливается шарнирное соединение, которое дает возможность рейке подниматься и опускаться. Для поднятия рейки выше станины устанавливается пружина, которая в то же время двигает каретку в сторону редуктора. Дальше устанавливается рычаг, которым управляется работа станка, — при нажатом рычаге рейка зацепляется с шестерней и двигается к полену. Сама рейка изготавливается короче от длины между подающей пластиной к ножу.

Совет по мобильности дровокола

Иногда может потребоваться перестановка устройства с одного места на другое, однако в связи с большим весом такие манипуляции невозможны. Для развязки такой ситуации можно изготавливать передвижную станину, которая оснащается колесами. Они могут быть самыми разнообразными, к примеру, от садовой или строительной тачки. При этом желательно предусматривать блокиратор для колес или съемную конструкцию, так как во время работы такой механизм будет менее устойчивым.

Колка дров считается весьма полезным занятием для здоровья человека – одновременно это и физическая подготовка, и стимуляция сердечной мышцы. Тем не менее махать топором для многих современных людей весьма утомительно – то ли физическая подготовка слабая, то ли негативным образом сказывается на них цивилизация. В общем, нынешние люди готовы проводить время в спортзале, но никак не за таким занятием, как колка дров. Даже если и приходится им сталкиваться с такой работой, то все равно они стараются облегчить ее, придумывая различные электрические дровоколы. Да, они хороши, но зачем тратить много средств на покупку оборудования, которое будет использоваться на даче от случая к случаю, если самостоятельно можно изготовить ручной дровокол, который одновременно и облегчит и обезопасит процесс заготовки дров? О том, как его сделать, мы расскажем на этой странице сайта moyadacha.org.

Колун для дров своими руками фото

Что понадобится для изготовления ручного дровокола

По большому счету, для того, чтобы самостоятельно изготовить простой ручной мини дровокол, понадобится не так уж и много – в первую очередь, это умение пользоваться сварочным аппаратом. Если у вас таких навыков нет, расстраиваться не нужно – всегда есть друзья и приятели, которые за теплую и душевную компанию смогут помочь вам в этом вопросе. В таком случае вам понадобится только собрать все необходимое и самостоятельно сделать заготовку. Для всего этого понадобятся следующие вещи.

1. Лист толстого металла 7-10 мм. Кусок сравнительно небольшой – если говорить о фрагментах, то нужна будет полоса металла шириной порядка 100м. Из нее нужно вырезать один кусок длиной 300 мм и два куска длиной по 150 мм. В принципе, если вы планируете рубить поленья большого диаметра, то длину этих пластин нужно будет увеличить.
2. Пластина металла для основания дровокола. Здесь можно взять железо тоньше – миллиметров пять в толщину вполне будет достаточно. Размер пластины, если исходить из указанных выше деталей, примерно составляет 300 на 300 мм .
3. Металлический прут круглого или квадратного сечения – как вариант, подойдет и труба, но прут лучше. Дровокол будет подвергаться неслабым ударным нагрузкам, и труба может долго не протянуть. Сечение прута как минимум 20 мм в диаметре или в стороне квадрата. Сколько понадобится прутка? Ориентировочно около 3 метров.

В принципе, это все – если вы, конечно, не относитесь к разряду эстетов и не захотите украсить ручной колун для дров различными коваными финтифлюшками и выставить его на всеобщее обозрение. Не стоит смеяться, есть и такие люди – они просто любят коллекционировать необычные вещи ручной работы. Также не следует забывать и об инструментах – кроме сварочного аппарата, еще понадобится болгарка и электроточило, электроды и прочие мелкие инструменты типа зажимов, молотка и так далее. Чтобы лучше понимать, что придется изготавливать, можно посмотреть приложенное видео, в котором показан один из вариантов такого приспособления для колки дров.

Как сделать ручной дровокол своими руками

Для начала разберемся с нашими пластинами шириной 100 мм. Как и говорилось выше, их должно быть три. С ними нужно будет проделать такую штуку – сначала заточить по одной стороне наподобие как топор (с двух сторон). Потом с помощью сварки собрать из них крест – собрать так, чтобы заточенные края находились с одной стороны креста. По сути, к центру длинной полосы нужно будет приварить короткие полосы – думаю, разберетесь, сложного здесь ничего нет. Проваривать нужно хорошо со всех сторон. После того как крест будет готов, можно приступать к сборке дровокола.

1. Берем этот крест и с каждой его стороны привариваем прут, предварительно порезанный на равные отрезки длиной 400-500 мм. Привариваем так, чтобы низ креста располагался на расстоянии 250 мм от края прута. Грубо говоря, приделываем кресту ноги, которые поднимут его над землей сантиметров на 25.
2. Теперь берем лист металла (тот, который предназначался для основания колуна) и устанавливаем крест с ногами на него. Привариваем капитально. Теперь конструкция будет стоять уверенно и не шататься – имея широкую площадь основания, даже при сильных ударах приспособление не будет сильно вдавливаться в грунт.
3. Следующим этапом сверху прутьев (те, которые торчат выше креста) делаем ободок – неважно, круглый или квадратный, как вам будет удобно. В его задачи входит удерживать полено вертикально. Благодаря ободку полено не будет падать.

Дровокол ручной фото

После того, как ободок будет надежно приварен к стойкам, колун можно будет испытать. Работает он весьма просто. На крест устанавливается полено, по которому вы бьете кувалдой – в результате бревно разлетается на четыре части. Если нужно мельче – устанавливаем на крест каждую половинку в отдельности и опять бьем кувалдой. Скажете, зачем все это нужно? В смысле, такие сложности, когда можно просто топором помахать. Можно и помахать, если имеется сноровка – против этого ничего не имею, но так вы наверняка разбиваете одно бревно на четыре части с одного удара, а топором придется махать намного чаще и больше. В общем, это удобство и безопасность в том числе.

Как усовершенствовать ручной колун для дров

После того, как вы испытаете такое приспособление и вдоволь насладитесь плодами своих усилий, наверняка у вас возникнет желание несколько усовершенствовать свой самодельный колун для дров. Тем более что все предпосылки для этого имеются. На много здесь, конечно, рассчитывать не придется, но тем не менее парочку улучшений произвести можно.

1. В первую очередь, следует позаботиться о надежном креплении дровокола, например, на большой колоде или бетонной плите. Здесь все просто – в листе металла на основании дровокола необходимо просверлить как минимум четыре отверстия, через которые закрепить колун для дров к жесткой опоре саморезами (или в случае с бетоном – анкерами).
2. Чтобы колун эффективно справлялся с поставленными перед ним задачами, и вам приходилось прикладывать меньше усилий в процессе рубки дров, крестообразное лезвие лучше расширить в нижней стороне, так сказать, сделать его толще. Здесь можно пойти двумя путями – наварить на низ ножа еще полосы металла, после чего заточить крестообразные ножи наискось с уширением вниз, либо же приварить внизу уже готовые клинышки, что намного проще и самое главное – не нужно будет разрезать конструкцию, чтобы получить доступ к ножам. С каждой стороны лезвия приваривают несколько таких косынок, срезанных под углом 25-30 градусов. Точить эти косынки не нужно – они необходимы для того, чтобы растягивать бревно в разные стороны. Разрывать его на четыре части.

Как сделать колун для дров фото

В принципе, такой дровокол может иметь большее количество ножей. С одной стороны это хорошо – вроде как и бревно на большее количество частей разлетаться будет. А с другой стороны не совсем хорошо – чем больше ножей, тем в более стесненных условиях будут находиться расколотые дрова. Короче говоря, они там будут застревать, и очень много усилий и времени придется тратить на то, чтобы их вытащить из колуна. Вообще оптимально – это одно крестовое лезвие. Как вариант, вообще можно остановиться на одном – его вполне будет достаточно для нужд дачи, даже если вы отапливаете ее изредка дровяной печью.

В заключение темы про ручной дровокол остается добавить только одно – сказать, что такой дровокол позволяет рубить поленья не только на дрова большого размера, но и колоть их на очень тонкие щепки. Изготовить лучины для розжига печи или мангала таким способом весьма несложно.

Делаем дровокол своими руками – чертежи, схемы, инструкция

Заготовка топлива для отопления дома в зимний период является важным и ответственным мероприятием. Много сил отнимается во время ручной рубки дров. Чтобы ускорить и облегчить процесс, хозяева зачастую максимально механизируют операции. В частности можно изготовить для домашнего пользования дровокол своими руками. Покупка такого аппарата потребует существенных финансовых затрат, а самодельный дровокол обойдется дешевле и будет оптимизирован под конкретные условия использования.

Качественное горение поленьев в твердотопливной печи зависит не только от породы дерева, но и от физических параметров поленьев, к которым относится:

• длина заготовки;
• диаметр полена;
• форма.

Чрезмерно толстые заготовки будут долго разгораться и могут даже не полностью перегореть. Слишком маленькие и тонкие дрова быстро перегорят, не отдав достаточное количество тепла помещению. В подобной ситуации выручит собранный дровокол своими руками, чертежи, фото, инструкции для которого готовятся заранее.

Классификация оборудования

Перед тем, как сделать дровокол гидравлический своими руками либо в гаражных условиях собрать механический дровокол своими руками, стоит определиться с типом конечного устройства. В каждой конструкции имеются свои достоинства и недостатки. Однако, подобное устройство для колки дров окажется более выгодным в финансовом плане, чем приобретенное в строительном магазине.

По типу установки заготовки оборудование делится на две группы:

• Горизонтальный тип. Бревно укладывается на станину горизонтально и перемещается вдоль своей оси по направлению к рабочему инструменту. Готовый самодельный аппарат может быть разработан с обратным действием, когда сама режущая часть внедряется в неподвижное зафиксированное бревно.
• Вертикальный тип. В заготовку режущая часть входит вертикально. При данном позиционировании требуется фиксация бревна. В некоторых случаях это делается руками либо специальными приспособлениями.

Вертикальный и горизонтальный дровокол

• Комбинированный тип. Встречается достаточно редко в самодельных схемах. Востребован в промышленных условиях на деревообрабатывающих предприятиях.
• Выбирая способ, как сделать дровокол своими руками, необходимо подбирать тип привода для оборудования:
• За счет работы бензиновых или дизельных аппаратов. Такие варианты являются наиболее распространенными из всех автономных самоделок. Они являются высокоэффективными и благодаря своей мобильности могут использоваться максимально близко к источнику сырья.
• Дровокол механический является достаточно надежным оборудованием и применяется в случае выполнения относительно небольшого объема работ. Самодельный механический агрегат нуждается в небольшом количестве материалов, что является его преимуществом перед остальными типами конструкций.

Колун «Исуповский дракон»

• Дровокол ручной своими руками на электротяге является стационарным. Однако, при подобной схеме исполнения пользователь получит менее производительное устройство.

Ключевым элементом в конструкции любого агрегата, включая гидравлический дровокол, изготовленный своими руками, является форма колуна – рабочей части станка. Колун бывает следующих форм:

• Клиновая форма. Клин врезается с большой скоростью между деревянными волокнами и расщепляет заготовку на две части.

Клин буквально просверливает бревно и разделяет его на отдельные фрагменты

• Крестообразная форма. Для работы аппарата требуется большое усилие, чтобы войти между волокнами и поделить заготовку на четыре и более частей.
• Винтовая (конусная) форма. Рабочая часть с нарезанным винтовым профилем на конусе вкручивается между волокнами и расщепляет таким образом заготовку.

Разновидности приспособлений

Перед тем, как приступить к работе, желательно определиться с видом оборудования, которое классифицируется по нескольким признакам:

• наличие двигателя – это могут быть пружинные колуны, независимые от электричества, гидравлика, бензиновый или электрический агрегат;
• собственно конструкция – вертикальная, горизонтальная, смешанного типа, реечная или конусная;
• способ раскола дров – с помощью винтовой пары, по принципу шурупа, воздействие пневматики или гидравлики.

Самый простой дровокол состоит из стационарного стола, консоли и стойки.

Простой и недорогой вариант — механический раскалыватель, он может быть как ручным, так и ножным

Для работы конусного агрегата понадобится уже двигатель с соответствующим оснащением, приводной вал и рабочий орган, соединенный с механизмом цепью или ремнем передачи.

Винтовой не колет двора, но разбуравливает их по принципу шурупа.

Для нормальной работы реечного дровокола нужны двигатель, приводной вал, цепная или ременная передача, шестерня и рейки. По самостоятельной сборке это сложная конструкция, принцип работы которой сводится к преобразованию крутящегося вала в последовательное движение рабочей части.

Реечный работает за счет поступательного движения рейки, которая и разрубает бревно

Если речь идет о небольшом объеме деревянного топлива, то с этим справится простая конструкция – механический или гидравлический дровокол. Помимо того, что сама сборка не требует исключительных знаний, они легко разбираются и работают без двигателя и сложной оснастки. Такого объема хватает для камина, бани, которой пользуются изредка, и дружеских посиделок у костра. Если же нудно заготовить дрова для отопления дома зимой или для нормальной работы теплицы на печном отоплении, механики будет недостаточно. Для этих целей покупают, как правило, бензиновые или электрические дровоколы.

Удобнее всего разделывать дрова на вертикальной установке

Механический пружинный аппарат

Наименее затратной в изготовлении является механическая схема. Усилие в ней формируется за счет пружины. Станина из металлических квадратных профилей базируется в это время на горизонтальной плоскости. Торец заготовки упирается в расположенный внизу колун.

Схема механического колуна с пружинным механизмом

Механический дровокол

Устройство состоит из нескольких элементов:

• консоль;
• опорный стол;
• стойка.

ВИДЕО: Очень простой, но эффективный механический колун

Винтовые колуны

В последнее время весьма популярными стали агрегаты с конусной винтовой рабочей частью. Это связано с относительной простотой их изготовления и удобным обслуживанием. Подобная конструкция требует предварительного составления подробной схемы, чертежа либо образмеренного эскиза.

Принцип работы винтового колуна

Составными элементами ручного дровокола такого типа являются:

• станина, сваренная из строительного металлического профиля и листового железа;
• силовая установка в виде мотора на электротяге или жидком топливе;
• привод цепной со звездочками и цепью или ременной со шкивами и ремнем;
• вал с винтовым конусом, закрепленный в подшипниках качения;
• упор для заготовки.

Конус изготавливается из стали марок ст45 или 40Х. Желательно готовое изделие закалить, чтобы придать ему необходимую твердость.

Чертеж ножа дровокола

В процессе изготовления и сборки необходимо руководствоваться некоторыми правилами безопасности:

• категорически запрещено по правилам безопасности использовать насадку напрямую с мотором без понижающего редуктора, которым обычно вступает цепной привод или установленный редуктор с шестернями;
• монтаж электрического блока должен проводиться в соответствии с основами безопасности;
• для ременной или цепной передачи требуется защитный кожух, чтобы предотвратить захватывание приводом обшлага рукавов и пр. ;
• оптимальной является скорость вращения рабочей части около 250 об/мин;
• опоры вала предпочтительней крепить не сваркой, а винтами.

Схема винтового электрического дровокола

Чтобы повысить мобильность изобретения, стоит установить всю конструкцию на колеса. При этом необходимо позаботиться о наличии тормозной системы. Стоит учитывать, что при значительном снижении скорости вращения уменьшается производительность оборудования, а повышение сказывается на безопасности.

Как сделать гидравлический дровокол

Внутри гидроцилиндра рабочие жидкости способны создавать существенно большие усилия, чем это возможно для винтовых пар. В связи с этим нередко данное оборудование применяется в качестве толкателя заготовки к колуну.

Самодельный гидравлический колун

Чтобы в домашних условиях сделать самодельный гидравлический дровокол с минимальными затратами, можно использовать для данных целей гидродомкрат.

Схема реечного дровокола

Принцип работы такого устройства заключается в том, чтобы на стационарно установленное лезвие надвигать деревянную заготовку. Для этого гидравлический толкатель перемещается по направляющим из швеллеров к ножу.

Преимуществом данной конструкции перед электрической схемой является то, что во втором случае электропривод будет толкать пенек даже при высоком сопротивлении, что способно привести к сгоранию мотора. Гидравлика наращивает силу постепенно и во время достижения значительного сопротивления может оставаться на месте, не ломая конструкцию и не причиняя иного ущерба станку.

Большинство гидравлических аппаратов работает в горизонтальном виде, однако, принципиальная схема обоих типов является одинаковой. Развиваемое усилие составляет около 3-5 т и зависит от используемого цилиндра. Для бытовых условий данной мощности вполне хватает. Считается, что такой тип является более эффективным, чем винтовая конструкция.

ВИДЕО: Как сделать колун своими руками

Дровокол гидравлический и механический своими руками: схемы, чертежи

Для жителей больших городов может показаться, что процесс заготовки дров перед отопительным сезоном ушел прошлое. Однако многие владельцы частных домов хорошо знакомы с этой процедурой, которая повторяется из года в год. Поэтому стоит разобраться, как облегчить задачу по подготовке дров для отопления. Прекрасное решение – сделать дровокол своими руками.

Преимущества и недостатки

Дровокол бензиновый

Достоинства дровоколов очевидны:

• облегчение физического труда;
• увеличение скорость процедуры;
• дровокол под силу сделать своими руками;
• для работы нужно лишь включить станок;
• устройство может работать длительное время без остановки;
• можно обработать больший объем за промежуток времени меньший, чем в ручном режиме;
• заготавливать дрова своими руками может даже женщина.

Однако есть и минусы:

• довольно высокая стоимость готового устройства;
• сложность конструкции.

Чтобы нивелировать недостатки, можно использовать самодельный дровокол. Конструкция может быть упрощенной, а в качестве составляющих можно использовать подручные элементы. Такой дровокол вполне можно реализовать своими руками.

Как пользоваться?

Самодельные дровоколы можно легко использовать в бытовых условиях, однако нужно учесть определенные особенности. К примеру, если изготовлен дровокол своими руками с электродвигателем, стоит учитывать его мощность. Рекомендуемый минимум ­– 3 кВт. Качественный двигатель приводит в движение насос, что заставляет вращаться резьбовой конус дровокола, который и раскалывает бревно на части. Нужно лишь своими руками придерживать заготовку.

Примечание: Работая с таким дровоколом, следует не просто знать, но и четко соблюдать правила техники безопасности. В противном случае возникает высокая вероятность получения травмы, что может серьезно навредить здоровью.

Самодельный дровокол

Варианты

Прежде чем разобраться, как сделать дровокол своими руками, следует рассмотреть существующие разновидности этих устройств. Это позволит определиться с типом конструкции.

По расположению выделяют:

• горизонтальные;
• вертикальные.

Горизонтальные модели предполагают размещение бревна на станине. Есть две схемы работы и изготовления дровоколов своими руками:

1. Подающий механизм перемещает бревно к режущему инструменту.
2. Бревно фиксируется, а перемещается нож.

В вертикальных дровоколах заготовка фиксируется в определенном положении. Нож давит на нее сверху. Такие заводские или самодельные дровоколы характеризуются высокой производительностью, однако требуют периодического участия, для поддержания заготовки.

По типу привода различают:

• дизельные или бензиновые – полностью автономные модели;
• электрические – стационарные устройства;
• дровоколы механические – для небольших объемов.

Можно реализовать каждый из дровоколов своими руками.

Механические и гидравлические

Механические устройства называют конусными дровоколами ручными. Ведь роль ножа в них играет резьбовой конус, вкручивающийся в заготовку, разделяющий ее на части. Чем мощнее двигатель, тем эффективней выполнение задачи. Такие дровоколы ручные часто делают на колесах, чтобы имелась возможность их удобного перемещения.

Конусный ручной дровокол

Форма колуна может быть не только конусной. Встречаются также крестообразные дровоколы. Они способствуют расколу бревна на четыре части. Такие модели могут быть механическими или гидравлическими. Их можно сделать своими руками.

Дровокол гидравлический имеет основной элемент – цилиндр, шток которого работает в результате давления жидкости. Поэтому нужен двигатель и насос.

Примечание: Дровокол гидравлический своими руками сделать довольно сложно, поэтому многие останавливаются на идее создать механическое устройство.

Гидравлический дровокол

Реечные

Можно делать и такие дровоколы своими руками. Режущая рейка с колуном перемещается посредством зубчатой передачи. Обычная модель состоит из:

• ременного редуктора;
• двигателя;
• колуна;
• зубчатой передачи;
• режущей рейки.

Управляется своими руками. Заготовка находится между колуном и защитным упором. После включения агрегата рейка начинает движение к кожуху, бревно раскалывается. За счет перемещения ручки колун возвращается в исходную позицию.

Конусные

Одна из самых простых конструкций для самостоятельной реализации. Чтобы сделать дровокол своими руками, стоит учесть его составляющие:

• Станина. Можно сделать своими руками. Стол делается ил металла толщиной более 2 мм. Роль опорных ножек может играть профиль, выполненный из стали. Для крепления редуктора сзади должно быть место.
• Редуктор. Необходим для регулировки оборотов конуса дровокола. Насадка, как правило, имеет специальные насечки, улучшающие разрушение заготовки. Нужно помнить, что большая скорость вращения чревата травмами, так как заготовку сложно удержать своими руками. Для понижения травмоопасности можно использовать стальной клин, который не позволит бревну соскакивать со станины. Рекомендуется делать именно такие дровоколы своими руками.
• Электромотор или двигатель внутреннего сгорания (бензиновый или дизельный). Мощность должна превышать 1,5 кВт, число оборотов – 400–600 об/мин.

Это отличный вариант для реализации своими руками. Конечно, он не подойдет для промышленных объемов производства, однако для домашних потребностей станет незаменимым инструментом. Можно изготовить такой дровокол своими руками, используя минимум средств, комплектующие позволяют это сделать.

Создание

Высокая производительность и простота конструкции – главные причины, почему конусные дровоколы ручные изготавливают своими руками.

Где взять конус? Его можно заказать в токарном цеху, приобрести готовый вариант или сделать своими руками. Собственно, от этого зависит цена и скорость его получения. Если нет желания заниматься поиском и сборкой отдельных элементов, можно использовать готовый дровокольный узел.

Если же принято решение собирать дровокол своими руками, тогда сначала рекомендуется сделать хотя бы приблизительный чертеж. В нем должны быть указаны точные размеры и особенности фиксации деталей.

Чертеж конуса дровокола

Самый простой вариант дровокола своими руками – перфоратор или дрель с конусом диаметром 30 мм. Недостаток такой конструкции очевиден – небольшие возможности, поскольку устройство позволит обрабатывать бревна толщиной не больше 12 см. Мощный крутящий момент вряд ли даст возможность хорошо удерживать заготовку своими руками. Поэтому перфоратор должен быть надежно зафиксирован на столе.

Конусность ножа должна составлять 1:2. Также рекомендуется предусмотреть двухзаходную резьбу с шагом около 5 мм. Это позволит сделать качественный дровокол своими руками.

Регулировка оборотов должна предусматривать скорость вращения не менее 300 об/мин, иначе производительность будет очень слабой. Цепная или ременная передача, которую можно сделать своими руками, если учесть диаметры элементов и расстояние между ними, должна иметь защитный кожух.

Раму для дровоколов своими руками нужно сделать высокой прочности. Желательно, чтобы она имела колеса.

После подготовки всех элементов остается только корректно их зафиксировать шурупами и подсоединить, ориентируясь на подготовленный чертеж. Тогда удастся своими руками сделать действительно работоспособный, производительный дровокол.

Механический дровокол своими руками: чертежи

Сейчас уже никого не удивишь наличием большого количества технических устройств, облегчающих физический труд. Не является исключением и сфера заготовки дров, где применяются механические колуны, оснащенные ручным приводом.

Дровокол становится все более популярным, поскольку значительно облегчает процесс подготовки топлива для дровяных печей, тем самым экономит время и физическую силу человека.

Особенности рабочего процесса

Облегчение раскола поленьев с помощью дровокола достигается за счет использования тяжеловесного клинообразного топора с тупым лезвием. Быстрое выполнение такой работы, не отягощенной большими физическими усилиями, не идет в сравнении с необходимостью колоть огромное количество поленьев человеком, из которого за время рабочего процесса сойдет не один пот. При этом наблюдается тенденция к росту производительности без изнеможения работника, чего не скажешь об использовании исключительно ручного труда. По этой причине в домашнем хозяйстве часто встречаются устройства как заводского, так и самодельного изготовления.

Чтобы правильно настроить дровокол, нужно отрегулировать положение пружины, в частности, проверить расстояние от нее до колуна. Такой способ позволяет максимально удобно выполнять раскол полена любой длины. Главное – создать твердую опору для установки обрабатываемых отрезков бревна.

Использование дровокола возможно с задействованием только одной руки, когда работник, слегка приподняв колун, тут же опускает его на установленную заготовку. В результате простого действия клин раскалывает полено пополам, а механизм с помощью пружины возвращается в исходное положение. Таким образом, принцип работы пружинного дровокола основывается на использовании двух физических величин: силы упругости стали и силы тяжести.

Самостоятельное изготовление

Как сделать механический колун своими руками? Существует несколько вариантов создания такого агрегата. В каждом из них задействованы различные приспособления и методики изготовления. Но для наглядности мы предлагаем внимательно изучить чертеж механического дровокола, а лучше сохранить его у себя на компьютере и распечатать на листе бумаги, чтобы можно было подсматривать при работе над устройством.

Вариант 1

Для того чтобы соорудить механический колун для дров своими руками, нужно выполнить следующие действия:

1. Бетонируется вертикальная стойка либо закрепляется в стоячем положении готовый бетонный столбец.
2. На подготовленную опору горизонтально навешивается металлическая балка с размещенными на ней шарнирным узлом и амортизатором.
3. Другой конец конструктивного элемента оснащается короткой стойкой, сверху оборудованной утяжелителем, а снизу – клином.
4. Требуется также установка колоды, выступающей в качестве основания для обрабатываемых поленьев.

Вариант 2

Для изготовления механического пружинного дровокола своими руками используется домкрат, но прежде требуется создать опорную балку. С одного конца перекладины, изготовленной методом сварки из стальной полосы толщиной 10 мм и швеллера, закрепляется шарнирный узел, а с другого – оснастка. Расстояние между ними используется в качестве ложа для размещения полена.

Конструкция такого гидравлического устройства должна получиться довольно мощной, способной выдерживать усилия в сотни килограмм. Хоть балка специально создается такой прочной, к ней требуется присоединение крепкого клина, консольно приваренного к куску швеллера большей ширины. Необходимо обеспечить фиксацию этого отрезка для удобства работы с чурбаками разной длины.

Наступила очередь установки домкрата, который с помощью опор горизонтально крепится к балке. К передней поддержке, похожей на букву М, присоединяется хомут, охватывающий корпус гидравлического домкрата. Задняя опора изготавливается из двух пластин с прикреплением к ним пружин, которые обеспечивают возвращение штока в прежнее положение после снижения в цилиндре давления масла.

По завершении установки готового дровокола на рабочем верстаке можно приступать к рубке древесины. На ложе укладывается полено, к которому подводится оснастка. После нескольких раскачиваний клин нажимает на обрезок бревна и раскалывает его. С помощью рукоятки сброса снимается давление масла в цилиндре. Теперь со станка можно убирать готовые дрова. В это время за счет сжатия пружин шток с клином принимает исходное положение.

Вариант 3

В этом случае изготовление пружинного колуна своими руками предусматривает использование минимального количества деталей.

Для создания подобия сваебойной машины требуются следующие материалы:

• шток, обеспечивающий перемещение оснастки;
• клин, приваренный к скользящей по цилиндрическому стержню втулке;
• утяжелитель, которым оснащается еще один шток, закрепленный в верхней части клина.

В отверстие рабочей колоды, выступающей в качестве ложа для размещения поленьев, устанавливается шток. После закладки чурбака приподнимается утяжелитель, приводя в движение стержень с клином.

Более эффективный раскол полена достигается также за счет расщепления древесины с нижней стороны, где имеется режущая кромка нижней поверхности перемычки, соединяющей втулку с клином.

Заключение

Рассмотренные выше конструкции удобны в пользовании, но характеризуются низкой производительностью. К тому же требуется прилагать небольшие физические усилия. Однако для мангалов, бань и каминов такие устройства вполне подойдут. Мы надеемся, что чертежи механического колуна значительно облегчат вашу работу. Легкой рубки дров вам!

Похожие статьи:

типы станков, описание, схемы изготовления ручных и механических моделей

Если вы живете в своём доме с автономной отопительной системой, перед вами возникает вопрос заготовки дров.

Заниматься этим трудоёмким и муторным занятием, тратя драгоценное время, не рентабельно, поэтому пора задуматься и сделать дровокол своими руками. Здесь мы рассмотрим все возможные конструкции: от простейших, на изготовление которых уйдёт два дня, и до сложных конструкторских решений, над которыми придётся потрудиться.

Классификация дровоколов

Чтобы составить представление о дровоколах, обратимся к одной из их типизаций. По методу закладки поленьев бывают:

• горизонтальные — на станину выкладываются бревна и либо лезвие двигается им навстречу, либо чурка надвигается на нож;
• вертикальные — колун надавливает на полено сверху, но в таком случае деревянную заготовку нужно будет зафиксировать руками, или придумать конструктивный элемент, выполняющий эту функцию.

По приводному типу выделяют следующие механизмы для заготовки дров:

• механические дровоколы — простые и надёжные, идеально подходят для малого объёма работы;
• электрические — стационарно размещённые, ограниченные местом подключения к сети, средней мощности, поэтому не слишком производительны;
• бензиновые или дизельные — относительно автономные, имеющие наибольший потенциал выработки.

Схема сборки ручного устройства

Этот тип только облегчает процесс раскалывания поленьев, так что потрудиться всё-таки придётся.

Для изготовления нам понадобятся:

• материалы, которые уже имеются у вас, или придётся их докупить;
• чертежи, видеоуроки практиков, фото готовых экземпляров и рабочего процесса — найти эти материалы в интернете не так сложно;
• инструменты — болгарка, сварочный инвертор;
• навыки сварщика, умение составить и рассчитать схему и смекалка, ведь любую готовую схему надо будет приспособить к имеющимся у вас в наличии деталям.

Варится круглая рама, которая своим диаметром немного превышает диаметр чурок (приблизительно 23 см). Для этого необходимо взять круглую, толстую металлическую заготовку и приварить к ней две трубы, высота которых должна составлять 35 см. Чтобы закончить раму, сверху ещё потребуется приварить кольцо. Внизу устанавливается остриём наверх нож, а в основе проделываются отверстия для крепежей.

На нож устанавливается полено и сверху ударяется кувалдой. Однако стоит помнить, что такой дровокол подходит только для мягких пород деревьев.

Изготовление пружинного дровокола

Вам понадобятся:

• отрезок швеллера;
• уголки;
• автомобильная пружина;
• пластина-нож;
• отрезок трубы;
• шарнирный узел;
• рельса-утяжелитель.

Сперва варим опору для будущего дровокола, готовим площадку под пружину. Следующим шагом будет приваривание трубы, распорок и площадки к опоре. Вырезаем место под крепление балки к опоре. Саму балку с шарнирным узлом навешиваем на опору и привариваем, сохраняя её подвижность. Прикрепляем балку с колуном в горизонтальном положении. Привариваем рельсу и ручку к нашему станку для колки дров.

Опускаясь на чурку, колун раскалывает её и возвращается в исходное положение — вот и весь принцип действия.

Винтовой (конусообразный) станок

Распространённой моделью для заготовки дров в небольших объёмах, является станок с конусным колуном, на который может быть дополнительно нарезана резьба, движителем является электро- или бензомотор. Чурки такой аппарат раскалывает за счёт вращающегося конуса, разрывающего древесину, и механического давления, оказываемого на заготовку человеком.

Режущую часть можно купить или самому выточить, если у вас есть навыки токаря. Помните, что наличие резьбы облегчит вам работу с дровоколом, поэтому желательно её нарезать (рекомендуем левую нарезку). Глубина резьбы 2−3 мм, шаг 6−7 мм. Нос у конуса должен быть острозаточенным. Место посадки на редуктор должен иметь глубину не менее 70 мм.

Двигатель должен быть мощностью 1,5−2 кВт, напряжение — от 380 В. Количество оборотов 250−500 в минуту, скорость ниже 250 об/мин сильно замедлит процесс заготовки дров, а выше 500 об/мин — присутствует опасность вырывания поленьев из рук. Если двигатель с данным количеством оборотов у вас есть в наличии, можно насадить «морковку» на коленвал. Если обороты зашкаливают, придётся монтировать понижающий редуктор или делать ременную либо цепную передачу для снижения частоты вращения.

Станина — стол на который будут класться чурбаки. Изготавливается либо из листовой стали, либо из толстых деревянных досок, ножки к нему должны быть металлические 40 см длинной.

Расстояние от стола до колуна — 8−20 см, если его увеличить, возникнет опасность переворота чурок небольшого диаметра. Установка полена — вертикальная, иначе дерево застрянет между «морковкой» и столом и, скорее всего, погнёт вал. Заготовки должны быть не длиннее 0,5 м и не превышать диаметр 0,6 м. Для этого дровокола не брать породы деревьев с переплетёнными волокнами (берёза, дуб и т. п. ). Для безопасной работы оденьте кожух на двигатель и цепь (ремень).

Гидравлический дровокол ручной сборки

Если количество дров для заготовки очень велико, стоит задуматься над сооружением более сложного агрегата для их переработки. Гидравлический дровокол изготовить труднее, но вполне возможно. Вот принцип его действия: чурбан, под давлением цилиндра, по платформе скользит к ножам, где раскалывается на части. В зависимости от конструктивных особенностей ножа, чурка может разделяться на 2, 4, 6, 8 частей.

Собирая дровокол, нужно учитывать следующие параметры:

• горизонтальное или вертикальное расположение чурбана;
• наибольший размер заготовляемых при помощи механизма чурок;
• сила раскалывания полена, зависящая напрямую от размера гидроцилиндра и мощности двигателя.

Вам понадобятся гидравлический цилиндр, масляный бак, насосное оборудование, узел управления потоками жидкости, блок управления, двигатель.

Сначала нужно будет сделать раму, если в будущем вы собираетесь перемещаться на другое место заготовки дров, заранее подумайте о колёсном варианте дровокола. На раму прикрепляете часть сборки с гидравликой. Чтобы соединить в рабочую цепь эти элементы, лучше пригласить хорошего гидравлика.

Конструкция может быть более упрощённой: крестообразный нож заменяется колуном, а гидроцилиндр — домкратом, соответственно. Если вы использовали домкрат движущим элементом, то запомните, давление в нём создаётся только с одной стороны поршня, и обратный ход обеспечивается пружинами. В гидроцилиндре масло может создавать давление с разных сторон, благодаря подаче масла за или перед цилиндром. Это значительно ускоряет ход в обратную сторону.

Реечный вариант устройства

В основе такого агрегата — закреплённый на рейке толкатель, двигающийся за счёт зубчатой передачи. Механизм задействуют нажатием на специальную ручку, которая сцепляет шестерни. Толкатель двигает бревно на закреплённый нож и последний разделяет заготовку на части. Отвод ручки назад возвращает толкатель в первоначальное положение. Движение обеспечивается мотором, который передаёт вращательный момент на шестерню при помощи клиновой ременной передачи.

В основном настраивать при сборке дровокола приходится ход рейки. Безопасность обеспечивается плавным наращиванием мощности усилия в ременной передаче. При перегрузке ремень пробуксовывает, предотвращая поломку двигателя.

Дровокол состоит из двигательного привода, шкива ременной передачи на выходном валу, ответного шкива, большего по диаметру, на вторичном валу вращающегося на подшипниках, зубчатой шестерни на вторичном валу, подпружиненной рейки, рамы, ножа, ручки управления.

Сначала собирается станина. Рама для неё делается из двутавра, швеллера или профильной трубы. Устанавливается толкательный механизм, нож, мотор и редуктор. Шестерёнка должна возвышаться над станиной на 4−6 см и находиться на расстоянии двух брёвен от ножа. На каретке устанавливается шарнир, позволяющий поднимать и опускать рейку, и делается крепление для пружины, позволяющее поднимать рейку выше шестерни. Смонтируйте возвратную пружину и установите ручку прижимающую рейку к шестерне. Если надо, обрежьте рейку, её длина должна быть меньше расстояния от подающей пластины до ножа.

Как вы убедились, сделать дровокол не так-то и трудно, если у вас есть рабочие навыки. Просто внимательно изучите выбранную вами схему, соберите нужные составляющие, во время сборки придерживайтесь правил безопасности и, наконец, обратите особое внимание на электрическую часть своего аппарата.

изготовление своими руками, видео инструкция и виды дровоколов

В старину для отопления своего жилища люди использовали дрова, которые рубили вручную. Основным инструментом для этого был специальный топор – колун. На сегодняшний день появилось большое количество механических, электрических и гидравлических помощников человека, с помощью которых можно без особых усилий справиться с заготовкой дров на зиму. Приспособления имеют различный вид, но принцип их работы один и тот же – они сразу раскалывают полено на несколько частей. Но не каждый собственник частного дома способен позволить себе купить такое устройство. Однако для домашнего пользования самые простые модели колунов можно изготовить своими руками.

Разновидности приспособлений для колки дров

Все дровоколы можно разделить на два типа:

1. Устройства для домашнего использования , которые применяются только для раскалывания дров.

2. Профессиональные станки, с помощью которых можно обрабатывать целые бревна. Такие устройства, в отличие от домашних, более крупные, мощные и дорогие.

В свою очередь, дровоколы для домашнего пользования различаются по принципу работы и по типу источника их питания.

Ручное приспособление – колун

Инструмент дровосека предназначен для колки дров. Чтобы колун служил долго, он должен быть кованным и хорошо закаленным.

Самая лучшая и удобная ручка инструмента – деревянная. Колуном, оснащенным металлической и пластиковой ручкой работать сложнее. При неверно направленном ударе такая рукоятка может даже лопнуть.

Вес колуна и длина ручки должны подбираться индивидуально. Так как приспособлением придется махать очень много раз, его нужно выбрать таким, чтобы держать его можно было уверенно.

В качестве «рабочего места», где будут рубиться дрова с помощью колуна, рекомендуется выбрать самую широкую и большую колоду. Ее нужно поставить на ровное место, вокруг которого не должно быть ничего, что бы можно было задеть во время замаха дровоколом. И, конечно, при рубке дров обязательно необходимо соблюдать технику безопасности.

Механические дровоколы

Такие устройства представляют собой подобие станков, на которых фиксируется чурбак.

Достаточно большой массы колун приводится в действие с помощью рычагов, что значительно облегчает процесс колки поленьев. Нагрузка на дровосека снижается за счет пружинного механизма, который облегчает управление и компенсирует тяжесть удара.

С помощью таких приспособлений чаще всего возможна колка поленьев различной длины. Для этого нужно отрегулировать положение пружины, изменив расстояние от нее до рабочего органа.

Зафиксировав чурбак, одной рукой нужно поднять дровокол вверх и опустить его на полено. Колун разрубит подготовленную заготовку, а пружина возвратит механизм в первоначальное положение. Усилия при такой работе прикладываются совсем небольшие, поэтому, производительность увеличивается.

Приспособления могут иметь различный вид и принцип действия. Некоторые делят полено сначала только на две части, а некоторые сразу на несколько. В домашних хозяйствах можно встретить заводские механические колуны и их аналоги, изготовленные своими руками.

Колун гидравлический

Такое приспособление для колки дров устроено по принципу предыдущего, однако, усилие в нем создает гидравлический домкрат. Принцип его действия в нагнетаемом через жидкость давлении, которое передается на осуществляющий на полено давление рабочий поршень. Более наглядно механизм работы такого приспособления можно посмотреть по видео ролику.

Конструкция гидравлического колуна:

• рабочий поршень;
• многолезвийный режущий инструмент;
• направляющие, которые используются для обеспечения прямолинейного передвижения заготовки вдоль станины;
• станина, на которую устанавливается режущий инструмент и по которой передвигается поршень.

Станина в такой конструкции должна быть изготовлена из достаточно толстого стального швеллера.

Гидравлические дровоколы могут быть разной комплектации и различной мощности. Их выбор в магазинах довольно большой.

Электрический дровокол своими руками. Видео

По видео ролику можно посмотреть, как без топора легко можно колоть дрова. Делается это с помощью конуса, который вкручивается в полено и раскалывает его. Самую простую модель такого электроколуна достаточно просто изготовить своими руками.

Всех сложнее в таком приспособлении изготовить конус. Его, согласно чертежу, который можно найти в интернете, необходимо выточить на токарном станке. Кроме этого, на конусе нужно нарезать левую упорную резьбу.

При отсутствии токарного станка можно воспользоваться болгаркой из металла, насадив ее на шкиф электрического двигателя. После того как болгарка начнет свободно вращаться, со всех сторон одинаково следует снимать металл.

Кроме конуса, для конструкции еще понадобится:

• блок ведущего вала;
• электрический двигатель;
• металлические листы и уголки.

Сделав своими руками конус, можно начинать собирать конструкцию:

1. Из металлических уголков сваривается рама, к которой привариваются нужных размеров стальные листы. Должен получиться столик с полкой внизу.
2. На нижний уровень рамы устанавливается электродвигатель и крепится на болты.
3. На вал насаживается малого диаметра шкиф.
4. На обточенный стальной прут вставляются подшипники, которые крепятся на коробке в гнездах. Коробку можно сделать из толстого железа или взять от старых репродукторов и приварить к станине.
5. Собранный узел проверить на легкость вращения ручкой.
6. Установить шкиф большого диаметра на второй конец вала.
7. Надеть ремни и опять проверить легкость вращения.
8. На выходной вал надеть винтовой корпус.
9. К двигателю подвести питающий кабель.

Конусный дровокол готов. При его изготовлении необходимо учитывать некоторые рекомендации:

• цепная или ременная передача должна быть оснащена защитным кожухом;
• для большей производительности конструкции насадка должна вращаться со скоростью от 250 оборотов в минуту;
• нельзя соединять насадку с двигателем напрямую, так как из-за большого количества оборотов это опасно;
• все связанные с электричеством работы лучше доверить специалисту.

Кроме этого, не стоит забывать, что при работе с электрическим дровоколом следует соблюдать технику безопасности. Травма может быть гарантирована даже при одном неверном движении.

С механическим, гидравлическим или электрическим колуном можно не беспокоиться о заготовке дров на зиму. С его помощью это будет сделать достаточно легко. А если еще приспособление для рубки дров сконструировать своими руками, то в семейном бюджете можно сэкономить немало средств.

Оцените статью: Поделитесь с друзьями!

11 Самодельные планы разделки бревен, которые можно легко сделать своими руками

Вам надоело рубить бревна старомодным способом с топором и разделочной колодкой, но вы не хотите тратить деньги на дорогостоящий разделитель бревен. Вам делать? Что ж, для более адептов DIY-энтузиастов один вариант — создать свой собственный.

Создание собственного самодельного бревна может быть сложной задачей, и некоторые люди могут не знать, с чего начать. Чтобы помочь вам, мы просмотрели Интернет, чтобы узнать, что пытаются другие люди, — и вот сводка самодельных планов разделителя бревен, которые мы раскопали.

1. Разделитель бревен Unicorn

У этого парня не так много письменных инструкций, но по изображениям ясно, что он пытается сделать и как работает его разделитель.

Он соорудил двигатель, который вращает головку, похожую на штопор. Этот штопор — «рог» единорога — врезается в бревно, раскалывая его на ходу.

Если вы можете сделать головку штопора, остальная работа будет легкой. Прилагается схема, как сделать штопор — эта часть обозначена на русском языке, хотя общую идею понять не так уж сложно.

Нам нравится вся установка — она ​​креативна и оригинальна, а также относительно безопасна. Похоже, это быстрый и эффективный способ работы с большинством типов журналов, и его стоит попробовать, если вы хотите создать собственный разделитель.

Посмотреть подробности

2. Колесо долга

Если вы хотите построить дровокол по самой низкой цене и в основном от куски металлолома, который у вас, вероятно, валяется, эта штуковина, которую мы нашли в видео на YouTube, должна вас заинтересовать.

Концепция проста — режущее лезвие закреплено на большом колесе, прикрепленном к газовому двигателю. Двигатель вращает колесо, и бревна помещаются на пути лезвия для разделения.

Преимущества создания чего-то подобного очевидны. Дизайн требует минимальных затрат и может быть легко адаптирован для работы с любыми имеющимися у вас материалами.

Однако недостатки также очевидны сразу — если вы не будете предельно осторожны, этот разветвитель — всего лишь рецепт отрубленных пальцев или того хуже.

Небольшая потеря концентрации может легко привести к серьезной травме, и мы дважды подумаем, прежде чем ее построить, но одно можно сказать наверняка, это определенно демонстрирует изобретательность этого парня.

3. Самодельный ручной дровокол — Часть I

https://youtu.be/pwP1StX690Y

Эта идея взята из другого видео на YouTube. Видео дает вам несколько примеров того, как построить такой же дровокол, а также показывает, насколько он может быть эффективным.

Концепция проста. Вы устанавливаете нож для колки на конец длинной руки и используете пружину, чтобы возвращать нож в исходное положение после каждого использования.

После постройки им может пользоваться любой взрослый. Вы помещаете бревно на путь лезвия, а затем прижимаете лезвие к бревну с достаточной силой, чтобы расколоть его, после чего пружина поднимает голову назад для следующего выстрела.

Что касается самодельных дровоколов, то этот тоже довольно безопасен — хотя вы, конечно, не захотите позволить детям управлять им.

Однако, несмотря на все усилия, необходимые для его создания и эксплуатации, мы не уверены, что это намного лучше, чем просто размахивать топором по старинке. Возможно, благодаря этому творению, по крайней мере, каждый удар будет менее резким, чем колоть дрова вручную.

В любом случае решать вам — мы просто предлагаем вам идеи!

4. Ручной разделитель журналов — Часть II

Здесь у нас есть еще один разделитель журналов, который очень похож на №3 по концепции, но на этот раз с некоторыми чертежами, которые помогут вам его построить.

Опять же, у вас есть лезвие, прикрепленное к руке, которая натягивается на бревно, чтобы разделить его. Затем рычаг возвращается в исходное положение с помощью пружины.

Один из способов повысить мощность этого бревна, при условии, что у вас достаточно большая пружина, — это прикрепить к лезвию груз, чтобы увеличить силу, когда вы опускаете его на бревно.

Просмотр подробностей

5. DIY Гидравлический разделитель бревен

Проблема с большим количеством планов DIY бревна в том, что, хотя они могут быть относительно легкими и недорогими в изготовлении, многие дадут вам лишь сомнительный уровень производительности и надежности.

Немногие из них могут сравниться с хорошим гидравлическим сплиттером по мощности и удобству, но эта модель отличается.

Здесь этот эксперт по домашнему хозяйству делится своими планами по созданию самостоятельной версии гидравлического сплиттера для тяжелых условий эксплуатации. Поскольку он режет вертикально, а не горизонтально, он даже утверждает, что он лучше купленных сплиттеров, поскольку вам не нужно так много сгибать и поднимать во время процесса.

Конечно, для создания этой машины потребуется больше опыта — и компоненты, вероятно, будут стоить больше, чем некоторые из более простых моделей, которые мы упомянули в этом обзоре, — но как только она будет готова, она с легкостью прорежет ваши журналы .

Если вы думаете, что справитесь со своей задачей построить его и можете достать материалы, строительство одного из них все равно будет намного дешевле, чем покупка бревна — так почему бы не попробовать?

Просмотр подробностей

6. Маленький, но мощный DIY Log Splitter

Если у вас нет места для чего-то такого большого и громоздкого, как разделитель бревен в # 5 , эта уменьшенная версия может быть лучшим вариантом.

Этот парень проведет вас через шаги, которые потребовались для создания самодельного разветвителя. Нам нравится, как он использует все, что попадает в руки — например, ось от Saab 900 или старый пивной бочонок для гидравлического бака!

Он также объясняет, как развивалась конструкция и как он улучшил свой сплиттер путем экспериментов и опыта.

В результате получился сплиттер, который выглядит очень самодельным, но, похоже, он тоже работает довольно хорошо. Мы ставим этому парню высшие оценки за креативность, находчивость и умение.Сможете ли вы сделать так, чтобы он работал, используя его план?

Подробнее

7. Большой делитель для минимизации подъема

Здесь мы нашли подробности того, как кто-то хотел спасти свою спину от напряжения сгибания и подъема, который обычно ассоциируется с использованием традиционного делителя бревен, созданного для удовлетворения его собственных требований.

Это здоровенная, крупная часть оборудования, которая весит более 2000 фунтов, и если вы хотите скопировать ее, вам нужно быть готовым потратить немного денег на приобретение компонентов.

Тем не менее, это будет стоить вам намного меньше, чем покупка нового бревенчатого станка, и, что наиболее важно, он сделает ту работу, в которой вы нуждаетесь.

Хотя мы не можем быть уверены в его истинной вместимости, разработчик говорит, что никогда не находил бревна, которое нельзя было бы разделить.

Конечно, если вы ищете что-то для более промышленных работ, вам, вероятно, придется подумать о покупке профессионального оборудования, но если вам просто нужен дровокол для домашнего использования, что-то вроде этого будет более чем соответствует задаче.

Посмотреть подробности

8. 30-тонный зверь из Скандинавии

Если вы любите все, что связано со своими руками, а также любите грубую силу грубая сила, вы обязательно одобрит этого скандинавского монстра.

В этой машине нет ничего тонкого — она ​​просто использует свою огромную мощность, чтобы проталкивать бревна через секцию лезвия, разделяя их на несколько частей.

Вы можете выстроить журналы один за другим и протолкнуть их или работать со стволами целых деревьев. Это еще одно видео, которое мы нашли на YouTube, поэтому мы не планируем следить за ним, но если вы захотите скопировать идею, вы сможете увидеть, что нужно сделать.

Это большой и шумный сплиттер, но из видео видно, насколько он эффективен при работе с большими объемами даже самой твердой древесины. В этом отношении он сопоставим с большим газоделителем .

Если вам нужно расколоть дрова примерно в таком масштабе, и вы не против использовать что-то непривлекательно грубое, но чрезвычайно эффективное, вы можете попробовать построить что-то в этом роде.

9. Самопровозглашенный разветвитель Redneck

Этот разделитель бревен может так понравиться. В соответствии с лучшими проектами DIY, он чрезвычайно прост и состоит из кусочков, которые дизайнер нашел разбросанными, а также из нескольких частей утилизированного хлама.

Он утверждает, что кроме начального этапа построения каркаса, он также не использовал никаких чертежей или письменных планов, предпочитая составлять его по ходу дела.

Он включает хорошие фотографии и четкие объяснения процесса строительства, включая подробности того, как его устройство вышло из строя и что он сделал, чтобы восстановить его.

Этот парень, очевидно, талантливый мастеринг, но нам также нравится его чувство юмора. Нам понравилось читать о его ножном дровоколе «Redneck» — и, возможно, вам тоже понравится его построить и использовать.

Подробности

10. Базовый силовой разделитель бревен

Хотя эта машина никогда не станет коммерческой разделительной машиной , это просто и дешево сделать и избавит вас от изнурительной работы размахивания топором.

Как и в случае со многими из этих самодельных дровоколов, вам, возможно, придется потратить немного денег на основные компоненты, но если учесть, что покупка дровоколов может стоить более 1000 долларов, создание такой машины все еще очень экономично альтернатива.

Это устройство генерирует достаточно энергии, чтобы разрезать дубовые бревна боком, как показано на видео, хотя, похоже, оно несколько их раздавливает.

Однако, используя этот разделитель для разделения бревен вдоль волокон, вы можете увидеть, насколько он будет чрезвычайно эффективным.

Подробностей о том, как это собрать, немного не хватает на сайте, но, по крайней мере, вы можете увидеть основы того, как это делается — и если у вас есть небольшое техническое ноу-хау, вы сможете что-то смонтировать аналогичный.

Подробнее

11. Внимание к деталям!

Вот еще один, который мы хотели включить — и по нескольким причинам.

Во-первых, в соответствии с лучшими традициями «сделай сам», он построен из металлолома и других кусочков и деталей со всего дома, поэтому его изготовление будет стоить очень мало.

Во-вторых, видео очень хорошее. Это еще одно видео на YouTube, поэтому никаких рисунков или планов, которые могли бы помочь вам, если вы хотите скопировать, но видео настолько четкое и демонстрирует все, что вам нужно сделать, так что больше ничего не нужно.

В-третьих, конечный продукт выглядит чрезвычайно эффективным. Если вы хотите, чтобы у вас дома было что-то, что легко раскалывает дрова, это будет чрезвычайно эффективная машина для этого.

И наконец… нам очень нравится внимание к деталям при создании этого сплиттера.

В большинстве видеороликов, которые мы видели, показаны устройства, сделанные из ржавых кусков металла, которые выглядят вот-вот, вот-вот развалятся — но этот парень явно гордится тем, что делает все, что в его силах, даже находя время, чтобы одеть его. краски, чтобы он тоже выглядел нужным.

Проверьте это — с точки зрения эстетики это явный победитель.

Слово предупреждения

Проведя поиск в Интернете, чтобы увидеть, какие гениальные изобретения придумывают люди, мы чувствуем, что должны закончить словом предостережения.

Даже купленные дровоколы могут быть опасным оборудованием, и с ними следует всегда обращаться осторожно и внимательно.

Тем не менее, некоторые вещи, которые мы видели в сети — включая, возможно, одну или две, которые мы включили в этот обзор, — чуть ли не смертельные ловушки. Если вы все же пытаетесь сделать что-то подобное самостоятельно, прежде всего, убедитесь, что безопасность превыше всего!

В конце концов … пальцы, руки и ноги намного мягче, чем бревна, которые эти машины предназначены для колки.

Гениальный дизайн, который поможет вам сэкономить

Мы любим домашних мастеров и домашних мастеров за креативность и изобретательность, которые нравятся машинам в этой витрине. Некоторые из этих планов выглядят очень эффективными, а другие — более сомнительными. Изготовление самодельного разделителя бревен может сэкономить вам много денег, но, как мы уже упоминали, убедитесь, что ваша первая мысль всегда связана с безопасностью.

Не забудьте закрепить!

Планы дровоколов (соберите сами)

Подготовка к зиме может оказаться сложной задачей, особенно если вы рубите собственные дрова для тепла и эстетики камина.

Разделитель журналов может сделать задачу намного быстрее и проще. Плюс, вы можете серьезно сэкономить, купив и загрузив один из наши планы дровоколов CAD Design самому построить сверхмощный дровокол.

Планы разделителя древесины / бревен

бывают разных форматов и размеров для упрощения Все, что вам нужно для колки древесины …

Низкий Низкие цены!!! — Приобретите проектные планы дровоколов сегодня!

Выбор не ограничивается варианты мощности. Существуют сплиттеры с газовым, электрическим и человеческим приводом. которые предлагают варианты с горизонтальным или вертикальным сцепным устройством прицепа, или 3-точечная навеска для тракторов.Плюс другие гидравлические или винтовые варианты разделения типов.

Чем выше номинальная грузоподъемность бревна, тем больше мощность он должен эффективно работать на плотных, трудно разбиваемых Североамериканские лиственные породы например, дуб, клен и железное дерево, например, саранча или другие популярные породы из вашего района или территории.

Варианты колки дерева

Наиболее популярные варианты мощности для дровоколов включают гидравлическую, газовые и электрические дровоколы.Как ручной дровокол, электрический дровоколы работают бесшумно. Ручные дровоколы являются наиболее экономичным выбором за счет того, что их меньше составная часть.

Ваш вариант питания также во многом будет зависеть от источника питания доступность. Сплиттеры с газовым приводом можно брать куда угодно, а электрические разветвители должны находиться рядом с источником электроэнергии.

Моторизованные гидравлические дровоколы подходят для коммерческого использования. разделение журнала, но они могут быть более опасными, если их не остановить быстро если возникнет проблема.

Дровокол горизонтальный

Горизонтальные дровоколы являются наиболее распространенным стилем и обычно Включите шины вместе с язычком, чтобы зацепить его за сцепное устройство, чтобы вы может перетащить их с места на место.

Они также могут быть стационарными и могут быть настроены на запуск массовых количеств дерево сквозь них.

С горизонтальными дровоколами вы просто кладете бревно на проследите и позвольте гидроцилиндру вдавить режущую головку в log, поскольку он разделяет журнал пополам.Выберите один из наших горизонтальный дровокол планы.

Чтобы использовать горизонтальный разделитель бревен, вы поднимаете бревна и кладете их на дровоколе двутавровая балка или система лотков для колки.

Вертикальный дровокол

Вертикальные дровоколы используют эффект помещения бревна в вертикальное положение на делителе с тараном, который вставляет лопату в журнал, чтобы разделить его.

Вертикальный дровокол Преимущества:

Вертикальные дровоколы иногда проще в использовании из-за того, что что вам не нужно поднимать бревна настолько высоко, чтобы положить их на сплиттер.Вертикальный дровокол требует, чтобы бревна стояли на ногах вверх, поэтому прикатываем бревна на место на площадке, которая находится на уровне земли. может быть проще, чем поднять их на место.

Вертикальные дровоколы

также предлагают более устойчивую платформу, когда вы собираетесь работать на неровной поверхности или склонах. Ознакомьтесь с нашими вертикальный дровокол планирует увидеть, какой из них подойдет для ваших нужд колки дров.

Маховик Дровокол

В дровоколе с маховиком кинетическая энергия сохраняется в вращающемся вес маховиков и число оборотов в минуту, что дает огромное преимущество в мощности.Несколько можно наносить удары, чтобы пробить любой тип твердой древесины, чтобы разделить бревно пополам.

При работе с твердой древесиной маховик может остановиться при ударе перегрузки, но может восстановиться за доли секунды. Ознакомьтесь с нашими дровокол с маховиком страницу для получения дополнительной информации.

В то время как оригинальные конструкции делителей маховика использовали лопату настоящий маховик для раскалывания бревен, современные конструкции предлагают энергию маховика который приводит в действие таран, заставляя бревна раскалывать лезвие.

Винт Дровокол с приводом

Дровоколы винтового типа используют принцип прикручивания бревна. заостренный и сужающийся назад к широкой лопатке, которая заставляет дерево отдельно, так как оно вкручивается в бревно.

Это концепция, которая позволяет использовать множество вариантов мощности для приведения устройства в движение. Некоторые новаторы даже подняли автомобиль и прикрепили его к колесу. Планы дровоколов шурупов.

Руководство по эксплуатации Дровокол

С древних времен, когда люди усвоили понятие огня, они рубили дрова.Ручные дровоколы легко колят дрова и безопасность в этой руке удерживаемые клинья, молы и топоры не могут сравниться!

Настоящие ручные дрова сплиттеры работают так же, как домкрат в багажнике вашей машины. Вы создаете гидравлическое давление, вручную проворачивая шток. толкнуть таран в бревно. Эта система позволяет разделять журналы с невероятная легкость и повышенная безопасность. Планы ручных дровоколов.

Ручной дровокол с скользящим молотком

Slide-Hammer Ударная сила Легко раскалывает бревна за секунды с помощью мощного скользящего молота действие.Это устройство заменяет оси, клинья и молоты для облегчения управления. Дровокол с скользящим молотком планы.

Разделяйте бревна с невероятной легкостью и повышенной безопасностью за счет размещения клин на бревне, затем сдвиньте вал втулки молотка вверх и вниз, чтобы разделить журнал за секунды. Больше никаких опасных раскачиваний и поломок рукоять топоров, или летающие и заклинившие клинья.

Как построить разделитель журналов

Для многие северные поселенцы, такие как я, колют бревна и создают дрова могут понадобиться при подготовке к долгой холодной снежной зиме месяцы.Тепло и комфорт, получаемые от потрескивающего огня, могут превратиться холодная зимняя ночь в уютный вечер с семьей и друзьями.

Наслаждаясь сиянием теплого камина — прекрасное время, чтобы расслабиться, получение нужной колотой древесины может оказаться довольно сложной задачей без надлежащего орудие труда. Разделение древесины может быть сложной задачей с некоторыми из твердых и плотных лиственные породы Северной Америки которые растут на этих территориях.

К счастью, разделение бревен можно выполнить без необходимости. для трудоемкого размахивания топором и молотой.Чистая рабочая сила и смазка для локтей хороши для поддержания формы, но когда у вас есть деревянные шнуры, которые нужно разрезать, машина для колки бревен может пролить свет на ситуацию.

Чтобы упростить жизнь, эту работу может сделать гидравлический дровокол, а вы вы можете построить его самостоятельно, если хотите сэкономить. Вот несколько основных шаги к созданию собственного гидравлического дровокола.

1. Вы можете начать с наброска набора планов или приобрести свой планы разделителя бревен здесь и материалы, которые могут быть заменены свой двор и магазин.Дровоколы в основном изготавливаются с двутавровой балкой. рама, двигатель, разделительная головка, гидроцилиндр, масляный насос вдоль с клапанной системой и шлангами.
2. Соберите конструкцию типа колесного металлического прицепа, прикрепив аксель к двутавру и язычок спереди, чтобы его тянуть. Это будет основная конструкция, на которой будет собираться ваш дровокол. Это позволяет буксировать разделитель журналов на удаленные рабочие места. или ближе к куче дров, которые нужно расколоть.
3. Присоедините электрический или газовый двигатель к 2-ступенчатой ​​гидравлической системе. масляный насос, который может перекачивать 3 галлона в минуту при давлении 2500 фунтов на квадратный дюйм.
4. Присоедините гидравлический клапан к гидроцилиндру и масляному баку. Типичный гидравлический цилиндр имеет длину от двух до трех футов и имеет диаметром 4 дюйма.
5. Подсоедините гидравлический шланг к клапану и масляному насосу. Когда насос работает, масло под высоким давлением пойдет на клапан.В клапан затем используется для управления движением гидроцилиндра и перемещение раскалывающего клина. Давление движущегося масла будет вогните поршень в гидроцилиндр, чтобы вытолкнуть шток и вставьте бревно в клин, который нужно расколоть.
6. Вам необходимо надежно прикрепить шланги к фитингам на верхняя часть бака гидравлического масла. Гидравлическое масло можно брать из бак и через шланг для питания гидравлического насоса и цилиндра по мере необходимости.Также необходимо подсоединить масляный фильтр, чтобы отфильтровать масло.
7. Приварите V-образный поддон для бревен к раме, которая может удерживать бревна на место для колки. Лучше всего расставить кусочки так что шток гидроцилиндра при активации перемещается по ним.
8. Прикрепите нажимную пластину при установке горизонтального разделителя на гидроцилиндр и режущая головка до конца балки. В клин также можно прикрепить к штоку цилиндра, но вы будете бегать в проблемы с застреванием бревна на клине и его оттягиванием иногда, когда он не полностью разделен.В зависимости от того, какой монтаж выбранное вами место, на другом конце нужна стопорная пластина для бревно, чтобы упереться в или, толкатель для цилиндра, чтобы толкать журнал с.
9. Это основы разделителя бревен, но всегда помните об этих механические устройства могут быть опасными, поэтому будьте осторожны!

Типовые инструменты, необходимые для сборки дровокола

• Сварщик для тяжелых условий эксплуатации 220 В
• Резак
• Гаечные ключи, шлифовальные машины и другие обычные инструменты для магазинов…

Политика веб-сайта: цифровые товары и возврат средств

Цифровые товары: Цифровые товары могут содержать фоновый водяной знак. изображения или текст, например доменное имя нашей торговой марки.

Доставка цифровых товаров: После покупки вас перенаправляют на страницу загрузки, и ссылка для загрузки также отправляется на ваш PayPal Адрес электронной почты.

Возврат: Из-за их характера и того факта, что у нас нет контроль над удалением этих цифровых продуктов с вашего компьютера — Загрузка Покупки цифровых товаров не подлежат возврату если с нашей стороны не было неправильной ошибки в листинге, когда мы не можем предоставьте правильное руководство.

Храните электронные письма о покупке для справки, мы не оставляем покупателя data, поэтому вам понадобится подтверждение покупки для поддержки. Ваша квитанция / счет-фактура поступает из PayPal.

Для борьбы с мошенничеством при загрузке у нас есть система, которая регистрирует IP-адрес, местонахождение и другие данные, полученные при нажатии кнопки «Загрузить» состоялся. Подробная информация о мошенниках и мошенниках будет сообщена в PayPal.

13 чертежей дровоколов: самодельные варианты своими руками

Если вы рубите дрова вручную, то вы уже знаете, сколько усилий и времени уходит на подготовку хорошей штабеля дров для сжигания или продажи.Дровоколы всех типов значительно упрощают работу, но могут оказаться немного дорогостоящими в зависимости от того, что вы ищете. Если у вас есть навыки (или вы знаете кого-то, кто обладает), создание собственного мощного сплиттера определенно заслуживает внимания.

Разветвители

в целом представляют собой довольно простую конструкцию, и следующие планы разделения журналов объясняют и показывают, как вы можете настроить и создать свою собственную версию, которая соответствует работе, для которой она вам нужна. Все, от мощных обучающих программ с газовым приводом, так что простые ручные варианты показаны ниже.

Схемы с этикетками

Получите диаграмму

Многие колки похожи по своей природе, чтобы обеспечить силу, необходимую для раскалывания бревен на 2 или 4 части всего за один удар. На этих схемах представлены основные обозначенные потребности для понимания размещения деталей и приблизительных размеров разделителя горизонтального стиля. Они могут быть включены в планы дровоколов, работающих на газе, или даже в планы дровоколов с электрическим приводом — выбор за вами.

Восстановленный сплиттер

В этом видео рассказывается, что можно сделать с металлоломом, оставшимся от других проектов.Для формирования вашей собственной рамы разветвителя не так уж и много, а с добавлением гидравлического сверхмощного домкрата для бутылок у вас есть собственный способ самодельной раскалывания древесины. Посмотрите, как этот инструмент может принять форму в вашем гараже с помощью простого планирования.

Гидравлика для тяжелых условий эксплуатации

Посмотрите внимательнее на то, что возможно, если у вас есть собственное видение создания сплиттера с использованием двигателя 13 л.с., насоса 3000 фунтов на квадратный дюйм и 5-дюймового цилиндра, чтобы создать не только 4-ходовой сплиттер, но и гидравлический подъемный стол.Это значительно упрощает весь процесс резки и помогает сэкономить на ручном труде.

Планы ручного разветвителя с ножным управлением

Диаграмму можно найти на сайте: www.instructables.com

Ищете мощный вертикальный разветвитель, который можно было бы сделать самостоятельно? Эти простые планы объясняют, как именно это сделать, чтобы создать мощную движущую силу, для которой нужна только ваша собственная нога. Если размахивание топором звучит утомительно, этот вариант определенно стоит рассмотреть.

Создание кинетической энергии

Ищете способ резать дерево без давления? Эта кинетическая конструкция маховика проста и эффективна и требует только того, что у вас уже есть в гараже, и нескольких деталей, которые легко найти в местном хозяйственном магазине (например, стойки и шестерни).Внимательно посмотрите на это творение, чтобы увидеть, как оно работает и как вы можете построить собственный маховик.

Успокойся и береги спину

Диаграмма найдена на: www.grit.com

Эти планы были реализованы, чтобы помочь уменьшить стресс с помощью разделителя, созданного на спине производителя. Многие расколочные машины требуют много усилий для гибки и подъема, но эта гениальная идея объединяет всю тяжелую работу И раскол в одной машине. Вы можете легко внедрить в машину такого размера несколько идей резки для еще большей индивидуализации.

Быстрый и простой 4-х ходовой ручной разветвитель

Из этого туториала Вы узнаете, как быстро и легко сделать 4-х сторонний ручной делитель для раскалывания и растопки. Это требует времени и усилий при обращении с топором и делает каждый удар намного более эффективным.

Портативный гидравлический привод

Схема находится на сайте: www.motherearthnews.com

Сделайте свой собственный гидравлический разделитель на базе электростанции, используя эти схемы, которые включают легкое вертикальное разделение с использованием только ноги для управления.Это оставляет обе руки свободными для установки и перемещения расколотых бревен. Его также легко буксировать, и он предназначен для быстрой переносной работы.

Воспользуйтесь преимуществами вашего мини-погрузчика

Схема находится на сайте: www.ringolake.com

Если у вас есть преимущества гидравлики мини-погрузчика (или другого оборудования, например трактора), то эти планы предназначены для вас. В рамках этих планов будет создан очень мощный горизонтальный резак для бревен, который будет легко буксировать и брать с собой куда угодно, где требуется мощность резки.

Не выбрасывайте изношенные машины

Диаграмма найдена на: beckmannag.com

Если у вас есть старый изношенный сплиттер или отдельные части, то вам нужно собрать эти планы и изменить то, что некоторым людям может показаться мусором. Это лучшее, что вы могли бы сделать для бесплатного создания разделителя бревен, если у вас есть под рукой детали и инструменты для его переделки. Создайте более крупный и лучший механический горизонтальный / вертикальный разделитель с помощью идей, представленных в этом пошаговом руководстве, в котором объясняется, что используется, заменяется и почему.

Планы и учебное пособие для винтового делителя

Схема найдена на сайте: www.instructables.com

Этот шуруповерт воплощает в себе довольно гениальный подход к созданию электрического инструмента, который помогает безопасно и контролируемо раскалывать древесину. Такой дизайн позволяет вам буквально ввинтить острие в стороны вашего бревна, чтобы разделить их на полезные размеры.

Crazy Simple Unicorn Бревенчатые планки

Схема найдена на: www.instructables.com

Дровокол «единорог» — это просто упрощенный шуруповерт, для которого требуется двигатель и некоторые другие очень простые материалы, чтобы создать движущую силу для раскалывания древесины в бревне.Сделанный так, чтобы он устойчиво устанавливался на плоской поверхности, его можно было легко установить, проявив немного большей изобретательности для портативного источника питания.

Мощная индивидуальная буксировка за сплиттером

Планы найдены на: www.hearth.com

Одним из преимуществ создания собственного сплиттера является то, что вы можете полностью настроить его. Эта конструкция была разработана для облегчения работы и мощной гидравлической режущей способности. В этом руководстве рассказывается, как сделать это самостоятельно, а также предлагаются идеи по обновлению, если вы этого хотите.

Вот несколько типов дровоколов на ваш выбор.

Заключение

Когда у вас есть средства для создания и необходимость разбивать бревна, приведенные выше планы подчеркивают множество идей, которые вы можете воплотить в машине для колки бревен. Эти пошаговые инструкции и фотографии, размещенные в Интернете для легкой загрузки, содержат идеи, необходимые для создания именно того, что вы хотите, в разделителе журналов. Создание любой из этих машин сэкономит вам время и деньги и станет отличным помощником для своевременной укладки древесины.

Мы будем рады услышать ваши мысли об этих планах ниже, а также увидеть все, что вы, возможно, создали. И, как всегда, поделитесь!

10 Самодельных схем разделки бревен, которые вы можете легко построить

Если вы любите разводить дрова, вам нужно разделить бревна, и если вам не хочется размахивать топором, вы можете купить разделитель бревен или построить его самостоятельно себя.

Множество мастеров своими руками построили свои собственные самодельные дровоколы и даже с гордостью бесплатно представили свои конструкции дровоколов в сети.

Ниже приводится список этих самодельных дровоколов. Вы можете скопировать их, чтобы создать свой собственный дровокол, или просто использовать планы в качестве вдохновения для вашего собственного уникального дизайна.

1. Самодельный разделитель бревен с приводом от Honda GX160. Руководство для самостоятельного изготовления.

В то время как этот пост на форуме больше касался того, как сделать его второй разветвитель лучше, плакат также добавил изображения первого разветвителя бревен, который он построил, использовал и продан.

Он работает на Honda GX160 мощностью 5,5 л.с. и представляет собой горизонтальный сплиттер, установленный на прочной балке и раме из углового железа.Рама фактически соединяется с осью с помощью пружин, что делает ее идеальной для езды по дорогам.

В конце балки вы видите его клин высотой 12 дюймов, который выглядит довольно острым, и хотя он опубликовал много фотографий этого сплиттера, он не говорит о насосе или баке или каких-либо других технических деталях. Если вам нужен этот план, вам нужно будет проделать много расчетов и переделок.

Подробнее здесь

2. Семиступенчатое руководство по самостоятельному разделению бревен Unicorn

Дизайн этого разделителя бревен немного нестандартен, но он очень эффективен.Идея состоит в том, чтобы иметь спиральную головку винта в виде единорога, которая ввинчивается в ваши бревна и тем самым раскалывает их.

Вам нужно будет посмотреть прилагаемое видео, чтобы увидеть, насколько умным и эффективным на самом деле является этот дровокол, сделанный своими руками. Фактически, это безопаснее, чем большинство других конструкций разделителей бревен в этом списке.

Основная работа здесь — сделать вращающуюся голову единорога. Есть прилагаемый план, который поможет вам с фрезеровкой, хотя он частично на русском языке.

Если вы можете это сделать, то все, что вам нужно, это подключить эту головку к генератору, как показано на шаге 3 этого руководства, и все готово.

Подробнее здесь

3. Колесо долга DIY Wood Splitter Guide

Сделанное в основном из металлолома и стоящее всего 14 долларов США в закупленных материалах, это колесо долга представляет собой устрашающего монстра. Он имеет топор, который приварен к большому вращающемуся колесу и разбивает все на своем пути.

Несмотря на то, что она не так хороша, как предыдущая российская машина, она доставляет более чистые дрова, что дает ей плюс, несмотря на довольно грубую конструкцию.

Для этого проекта вам нужно будет выполнять резку и сварку, а также серьезно относиться к безопасности пользователя.Отлично подойдет защита от отдачи, а также способ убедиться, что топор никогда не слетит с колеса.

Это руководство по разделке бревен, сделанное своими руками, представляет собой только видео, поэтому здесь нет планов, эскизов или пошаговых инструкций, которым нужно следовать, но внимательно присмотревшись за машиной, вы увидите, что вы можете сделать.

Подробнее здесь

4. Учебное пособие по самодельному дровоколу для Saab 900 и пивных бочонков

Ось в этом дровоколе, включая шины, от Saab 900.Он разработан как горизонтальный / вертикальный дровокол и изначально имел пивной бочонок в качестве гидравлического резервуара.

Балка имеет стальную опорную пластину, когда она используется в вертикальном положении, а ее цилиндр был взят от автовышки.

Помимо простой резки и сварки, вы также можете захотеть увеличить порты цилиндра, как это было сделано в этом руководстве для большей мощности.

Для самодельного дровокола клин для колки на этом немного особенный. Вы можете воссоздать его заново или просто довольствоваться тем, что у вас есть.

Подробнее здесь

5. Вертикальный разветвитель бревен профессионального качества от Ed

Создание собственного разделителя бревен не означает, что он должен выглядеть ужасно. Многие строители делают эту ошибку, но не Эд. Его вертикальный дровокол, сделанный своими руками, выглядит так, как будто он был с завода.

От выбора материала до его компоновки, элементов управления, цветов и дополнительных функций, этот самодельный разделитель бревен покажет вам правильный способ его создания.

Двигатель представляет собой газовый двигатель Kohler мощностью 12 л.с., который приводит в действие двухступенчатый гидравлический насос диаметром 4 дюйма и длиной 24 дюйма.

Для клина Эд обратился к инструментальной стали и сделал острый, как бритва, разделитель толщиной в 1 дюйм. Гидравлический резервуар этой машины представляет собой воздушный компрессор емкостью 13 галлонов, а лучшая часть всего этого — управляемый кнопками загрузочный рычаг, что делает его идеальным делителем для пожилых людей.

Подробнее здесь

6. Станок для обработки дров своими руками

Некоторые люди просто очень креативны, и это видео является тому доказательством. Этот самодельный парень сконструировал дровокол, который включает в себя бензопилу и дровокол.

Управляя бензопилой руками и ножом, он работает во много раз быстрее, чем приходится делать все вручную.

Он включает в себя аварийный выключатель на панели управления и защиту зоны бензопилы, что делает эту машину намного более безопасной. Если вы хотите построить этот самодельный проект разделителя бревен, вам потребуется много времени на предварительное планирование.

Это видео показывает вам гораздо больше, чем просто создание разделителя журналов, хотя на самом деле оно показывает, что можно построить все, что угодно.Если бы вы только могли это представить.

Подробнее здесь

Вот очень простой, но разумный способ разделить дрова. Идея проста и заключается в том, чтобы использовать ногу для прокачки домкрата для бутылок, который продолжает поднимать ваше бревно, пока оно не достигнет клина и не расколется.

Для этого проекта потребуется много резки и сварки, а также необходимо убедиться, что вы используете достаточно прочные металлические детали.

Рама стоит вертикально с клином наверху, а платформа, которая перемещается вверх и вниз по этой раме, затем управляется с помощью домкрата.Вам нужно будет добавить к этому разъему подходящую ножную педаль.

Поскольку это руководство уже показывает вам слабые места и то, что вы можете с ними поделать, было бы желательно с самого начала построить свой собственный сплиттер из прочных материалов.

Подробнее здесь

8. Планы «Сделай сам» для разделителя журналов с ручным управлением

Как насчет действительно низкотехнологичного самодельного разделителя журналов? Это руководство прямо здесь показывает вам, как сделать дровокол полностью вручную.

Исходная страница на шведском языке, поэтому здесь вы не получите подробных указаний.Также нет подробных планов разделения журналов, но если вам это нравится, вы можете немного изучить эту технику, а затем продолжить и построить ее.

Требуется сила ваших рук, чтобы сбить тяжелый клин на рычаге, который, в свою очередь, толкается вверх пружиной. Просто и умно.

Подробнее здесь

9. Гидравлический вертикальный разделитель бревен DIY

Если вы хотели построить самодельный вертикальный разделитель бревен, но не знаете, с чего начать, то вот руководство, которое может быть помощи.

Здесь нет самодельных планов по разделению журналов, которые можно было бы загрузить и использовать пошагово. Скорее, вы получите множество объяснений того, что вам нужно делать, а также советы по достижению наилучших результатов.

Например, вам понадобится цилиндр с минимальным диаметром 4 дюйма. Другой совет — генератор мощностью не менее 5 л.с., сверхпрочные клиновые детали, цилиндр лучше всего закрепить на его двух концах и не используйте стальные водопроводные трубы для гидравлических линий.

Подробнее здесь

10.Скандинавский самодельный 30-тонный дровокол Monster Video

В этом видео вы увидите, как этот огромный дровокол работает где-то в Норвегии. Двигатель трактора приводит в действие его гидравлический насос, а сам цилиндр идет от грузовика-контейнеровоза.

Если вы заинтересованы в создании этого, то помните, что все здесь должно быть сделано из толстолистовой стали, от балки до толкающей головки и 8-головного делителя. Без исключений.

Нет планов и учебников, но видео показывает вам все необходимые части.

Подробнее здесь

Мы подошли к концу этого списка самодельных дровоколов. Как видите, здесь нет готовых комплектов для разделки бревен, скорее, есть учебные пособия и идеи, которые помогут вам начать строительство.

Вы можете прикрепить любое понравившееся изображение и поделиться этим списком в социальных сетях. Не стесняйтесь оставлять комментарии и сообщать нам, что вы планируете построить. Будем рады услышать от вас!

Кроме того, подумайте о том, чтобы поделиться своими самодельными планами разветвителя бревен после того, как вы его закончите.Кто знает? когда-нибудь это может сделать чей-то день.

Как создать ручной разделитель журналов

Раскалывание бревен и дров вручную может быть болезненным, трудоемким и опасным занятием. И хотя электрические дровоколы очень эффективны, они также дороги. Вместо этого вы можете собрать ручной дровокол дома из простых деталей за меньшие деньги, чем даже подержанный дровокол.

Предупреждение: Как и в случае с любым другим оборудованием, важно, чтобы вы принимали надлежащие меры предосторожности при сборке и эксплуатации ручного дровокола, чтобы избежать травм.Знайте, как пользоваться сплиттером, и носите защитное снаряжение. Всегда держите руки, ноги и другие части тела подальше от системы лезвий. Тщательно очищайте сплиттер после каждого использования и регулярно затачивайте лезвия, чтобы продлить срок службы и безопасность машины.

Шаг 1. Сварите лезвия вместе

Сварите вместе четыре лезвия крестообразно. Обязательно наденьте соответствующую защитную одежду для этого шага и выполняйте его в хорошо проветриваемом помещении. Чтобы сварить лезвия, вы можете срезать их внутренние углы.Начните с сварки двух лезвий вместе под углом 90 градусов. Повторите этот шаг для двух других лезвий, а затем сварите две пары лезвий вместе.

Шаг 2 — Приварите лезвия к трубе

Вырежьте около 20 дюймов стальной трубы и прорежьте выемки на одном конце, чтобы они совпали с четырьмя лезвиями. Приварите лезвия к трубе, закрепив прихваточный шов более прочным сварным швом или присадочной полосой для усиления.

Шаг 3 — Настройка гидравлического насоса

В домах благоустройства имеются базовые системы гидравлических насосов.Рабочее давление около 1500 фунтов на квадратный дюйм должно быть достаточным для среднего делителя бревен. Настройте гидравлический насос в соответствии с инструкциями производителя.

Шаг 4 — Присоедините ножевую систему к насосу

Установите ножевую систему на готовый гидравлический насос. Убедитесь, что насос отключен во время установки лопастей. После того, как система ножей прикреплена, проверьте дровокол с куском тренировочного дерева и при необходимости отрегулируйте ножи или насос.

Предупреждение: Убедитесь, что ваша система отключена во время настройки блейд-сервера. Если не выключить его во время выполнения этого шага, это может привести к травме.

Если у вас есть какие-либо вопросы или опасения по поводу разделителя бревен, проконсультируйтесь со специалистом по обустройству дома для получения дополнительных рекомендаций.

Spring Assist Планы ручного делителя бревен

Ручной дровокол с пружинным механизмом спроектирован для сборки из материалы, найденные вокруг вашей мастерской, двора металлолома и запчасти для авто дилер.

Главный компонент, благодаря которому этот разветвитель становится простым в использовании это автомобильная пружина, которая снимает вес с раскалывающего рычага, позволяя Оператор выполняет раскалывание с меньшими усилиями, чем кувалды и топоры.

Как собрать ручной дровокол с пружинным механизмом

Эта конструкция ручного делителя бревен позволяет регулировать рабочие параметры. высота через болт рессоры. нажмите фото

Как регулируется дровокол с пружинным усилителем

Болт пружины можно затянуть, чтобы поднять рычаг, или ослабить, чтобы опустите стрелу на нужную рабочую высоту для каждого оператора и для различных высота бревна.

Фиксированный верхний опорный элемент обеспечивает фиксированную точку распорки, которая позволяет шарнирные точки на расколочном рычаге и удерживать нижнюю пружину рычаг регулируется по высоте и просвету.

Режущая головка изготовлена ​​из прочной тяжелой стали и дерева. клин разделителя используется для проникновения в бревно для раскалывания.

Вес колющей головки — это мышца, стоящая за доминирующей сила, возникающая, когда оператор тянет ее вниз.

Пружина отбрасывает режущую головку вверх для следующего удара. при необходимости расколоть.

Как видно на иллюстрации ниже на YouTube, этот механический тесак конструкция состоит из штатива и тяжелой делительной головки, вес которой составляет примерно 75 фунтов. Вся рука с тесаком играет на сопротивлении пружина, поскольку сопротивление уменьшается для хода вверх для сильного инсульт вниз.

Вы можете использовать этот сплиттер с ручным приводом и подержанной автомобильной пружиной. весь день и без усталости рук.В зависимости от жесткости пружины, которую вы выберете, более жесткую пружину следует переместить ближе к подставке, чтобы получить соответствующую частоту качания и сопротивление.

Пружинный дровокол для установки на пень (опция)

Этот план конструкции подпружиненного дровоколеса позволяет устройству монтируется на пень для обеспечения надежной и надежной работы.

В этой конструкции пружину можно отжимать назад или вперед на опоре. пластины для регулировки высоты расколочного рычага.

Эта система устраняет большую часть громоздкой стали, необходимой для штатива. конструкция системы, показанная выше.

Благодаря возможности прикрепить этот пружинный дровокол к пню, его можно настроить и оставить для использования при необходимости, не занимая при этом много места во дворе.

CAD Руководство по проектированию Spring Assist Log Splitter планы

Вот еще один набор чертежей САПР для пружинного механизма. дровокол с колесами для переноски.Это позволяет пользователь может легко перемещать его туда, где находится его штабель.

После перемещения на место большое бревно помещается под колку. головка для стола разделения рабочей высоты. Затем остальные журналы помещаются на Кроме того, дровокольный рычаг настроен на конечный дровокол рабочая высота.

В этой конструкции механического дровокола пружина действует как помощник как противовес, чтобы вы могли легко и быстро без с большим усилием сдвинуть руку, чтобы колоть дрова.

Для недорогого ручного бревенодробителя это один лучших конструкций для экономии энергии оператора. Сравните это с топор, кувалда или разветвитель столбов, и вы найдете свою продукцию дров намного проще с устройством, похожим на эти выше.

Гидравлический дровокол — Сделай сам

Длинные холодные зимы в северной части штата Нью-Йорк вынуждают практически каждого, кто обогревает дом дровами, проводить много времени с цепной пилой и размахивать молотом, и многие люди строят свои собственные колочные машины, чтобы облегчить рабочую нагрузку.Сейчас многие самодельные буровые установки могут порвать что угодно (включая, в некоторых случаях, камни!), Но я никогда не видел другого сплиттера, который был бы так же прост в использовании, как моя собственная гидравлическая машина.

Я всегда обнаруживал, что самая утомительная часть рубки дров стандартным гидравлическим дровоколом — это просто поднять тяжелых патронов на место. Итак, я разработал другой вид измельчителя древесины — такой, в котором цилиндр перемещается на вертикально на , чтобы разрезать бревна, которые только что помещены на платформу на уровне земли под режущей кромкой машины.

Каждый раз, когда я готов обработать партию дров, я просто подкатываю куски к машине и — один за другим — кладу их на низкую плиту основания, где их можно разбить. Затем, когда они делятся пополам, я просто возвращаю каждый кусок обратно под клин для дальнейшего разделения.

Узел ножной педали моего бревенчатого ножа, который позволяет мне управлять машиной. и имеют свободными обе руки для размещения древесины или бросания отрезков в ближайшую кучу, что еще больше упрощает работу с машиной.Педаль прикреплена к прочной пружине, которая переводит рычаг управления в его «верхнее» положение, когда я снимаю ногу с рычага управления. Таким образом, я могу уйти от колокольни или прикатить следующее бревно, которое нужно будет разрезать, на место, в то время как 27-дюймовый цилиндр продолжит подниматься, поскольку он автоматически отключится, когда упор, прикрепленный к клину, ударяется конец клапана и переводит его обратно в нейтральное положение. И хотя я адаптировал свою работу с педалями и клапанами к вертикальной установке, их можно было так же легко использовать для управления горизонтальной машиной .

Чтобы иметь возможность перевезти мой ботворез в лес, я смонтировал всю гидравлическую систему на старой оси автомобиля, которая буксируется с помощью V-образной рамы (см. Прилагаемую фотографию). Стальная двутавровая балка 5 «X 10» (которая прикреплена к цилиндру и клину) затем прикрепляется к кронштейну, установленному на оси, так, чтобы ее можно было повернуть вниз, чтобы кататься на средней штанге буксирного устройства. .

Таким образом, вы можете видеть, что вертикальный гидравлический дровокол — идеальный и легко переносимый инструмент для простой, но легкой резки дерева.С помощью этой эффективной машины я могу превратить самые большие деревья на моем лесном участке в аккуратную стопку дров … без необходимости поднимать одного бревна! И это я называю энергосбережением!

---

Собираетесь построить самостоятельно? Вот несколько подсказок

Чтобы быть уверенным, что ваш самодельный дровокол будет работать с максимальной эффективностью, ознакомьтесь со следующими советами, прежде чем начинать строительство.

• Я рекомендую цилиндр диаметром более 4 дюймов и двигатель мощностью не менее 5 л.с.Также лучше иметь цилиндр двустороннего действия, но одинарный тип может использоваться в сочетании с пружинами. (Ход цилиндра можно определить по длине бревна, которое вы планируете расколоть. Добавьте несколько дюймов для «страховки».)
• Лезвие клина, конечно, должно быть острым, но оно также должно быть достаточно широким, чтобы раздвигать половинки каждого бревна.
• Любая гидравлическая система должна иметь предохранительный клапан для предотвращения повреждений. (Большинство регулирующих клапанов содержат один.) Установите предохранительный клапан на отсечение выключен прямо перед тем, как двигатель заглохнет.
• Не используйте стальную водопроводную трубу для гидравлической линии: она не выдерживает создаваемого давления (2500 фунтов на квадратный дюйм или более).
• Использование только чистое гидравлическое масло или моторное масло, не содержащее моющих средств.
• Гидравлический насос должен быть объемным, шестеренчатым или пластинчатым.
• Цилиндр должен быть закреплен с обоих концов.
• Убедитесь, что из бака правильно вентилируется.
• Убедитесь, что все компоненты вашего разветвителя сверхпрочные.
• Скользящий клин должен работать плавно и свободно, а также достаточно плотно прилегать к двутавровой балке, чтобы предотвратить ее скручивание и заклинивание во время работы.
• Всасывающий трубопровод (шланг, проходящий между резервуаром и насосом) должен быть больше по диаметру, чем напорный трубопровод, поскольку его легче толкать, чем тянуть масло.
