Флюгер на дымоход своими руками – чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Содержание:

1. Что такое флюгер на дымоход
2. Функции и задачи дефлектора и ветрозащиты дымохода
3. Изготовление флюгеров на дымоход
4. Принцип работы флюгера на трубе

Что такое флюгер на дымоход

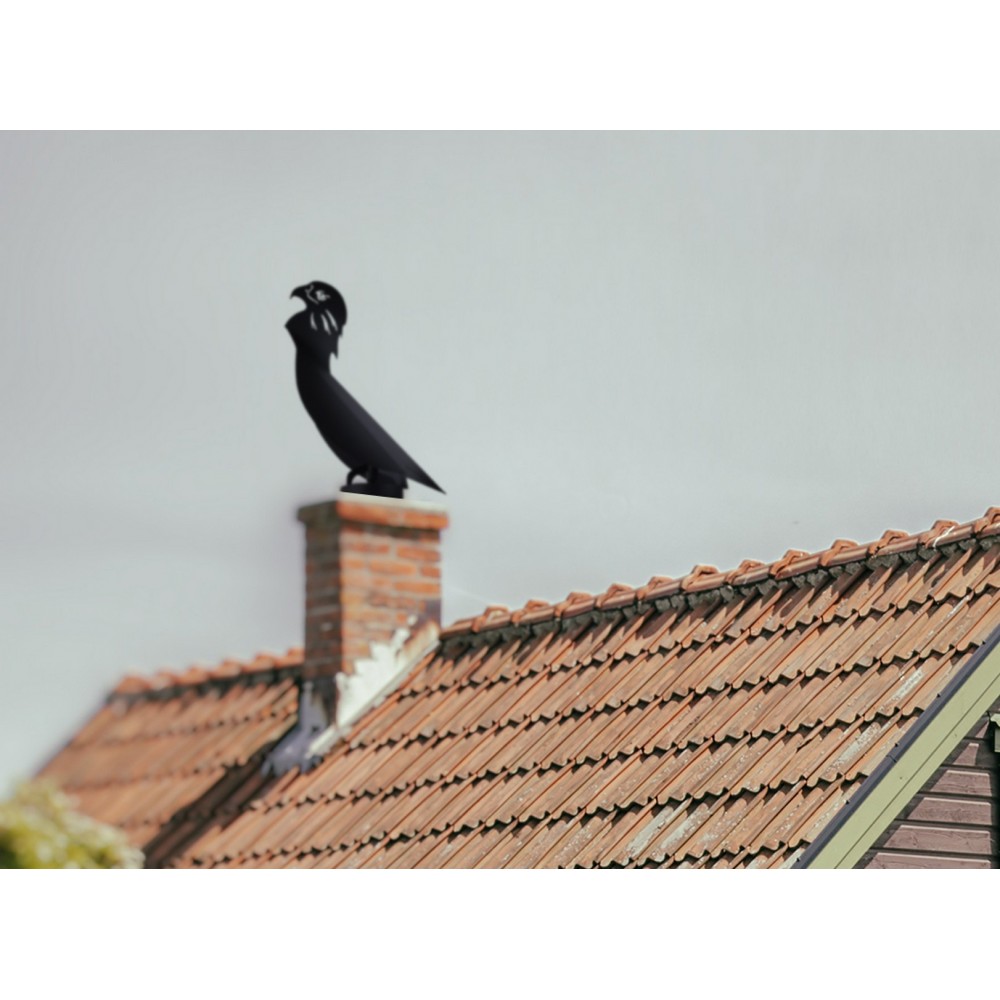

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

• кованый металл;
• оцинкованный металл;
• нержавейка;
• металлопрофиль;
• 4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество. Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу.

Если говорить об изготовлении флюгера своими руками, то можно опираться только на общие рекомендации мастеров, поскольку точные размеры и параметры флюгера на дымоход вычисляются индивидуально. Однако изначально стоит рассмотреть конструкцию дефлектора, к которому и будет крепиться сам флюгер.

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Делаем флюгер на дымоход своими руками: чертежи и пошаговая видео-инструкция

Флюгер на дымоход — это не только красивая, но и необходимая вещь. Сейчас в магазинах имеется большой выбор различных модификаций, но если нет желания тратить много денег, можно сделать его своими руками.

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

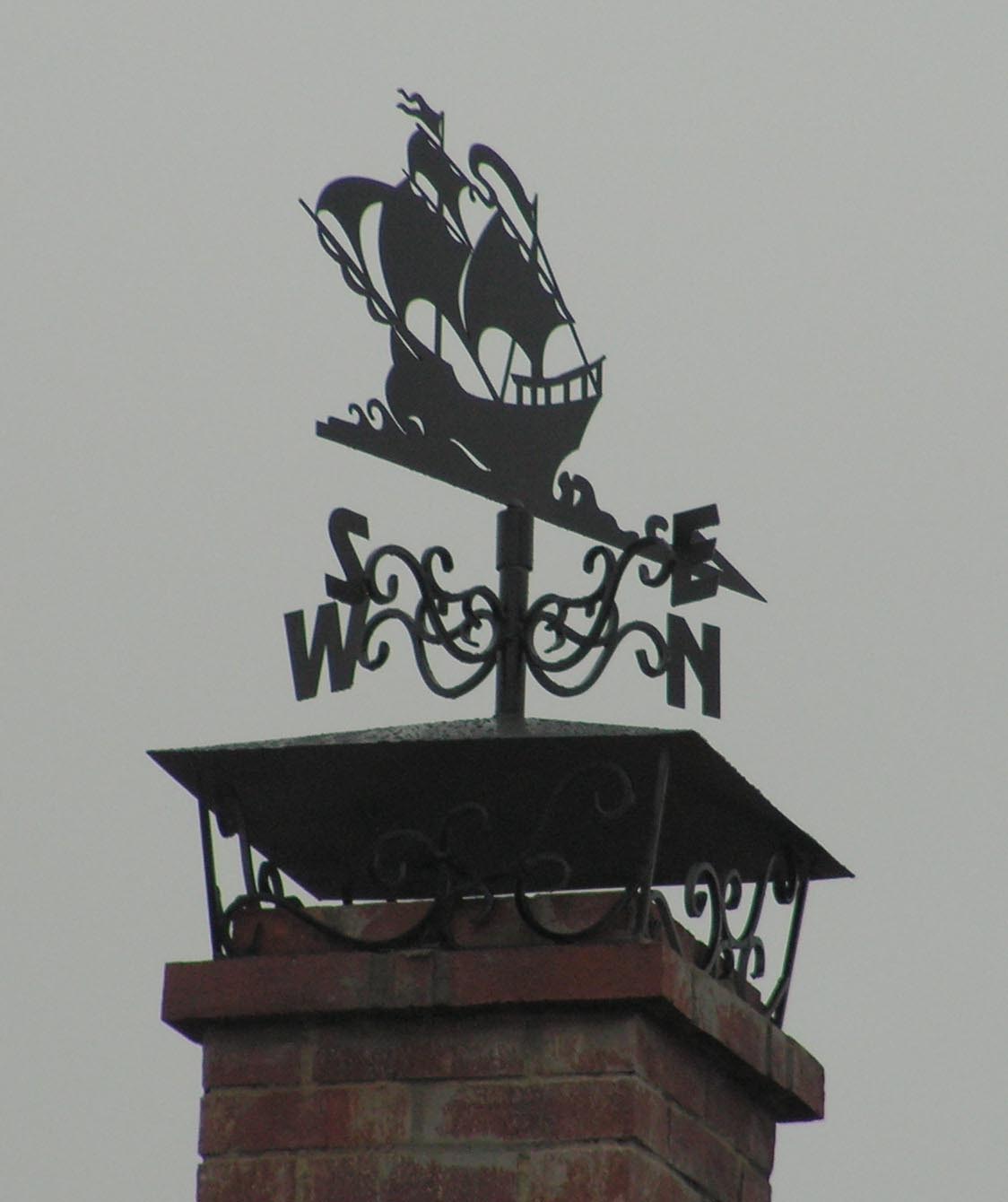

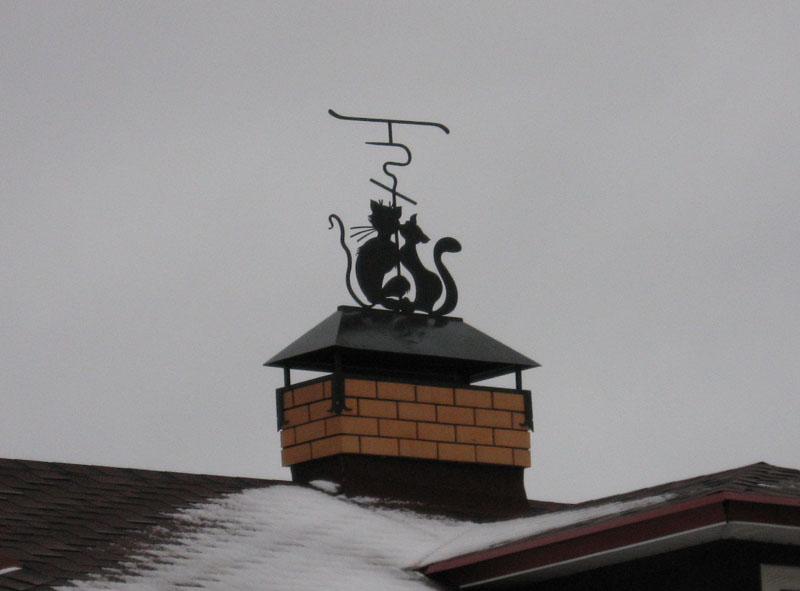

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

• указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
• Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Пошаговые инструкции изготовления флюгарки

Существует множество вариантов, как изготовить флюгер на дымоход своими руками. Чертежи помогут в этом.

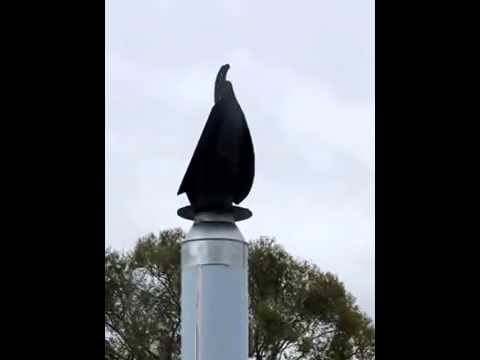

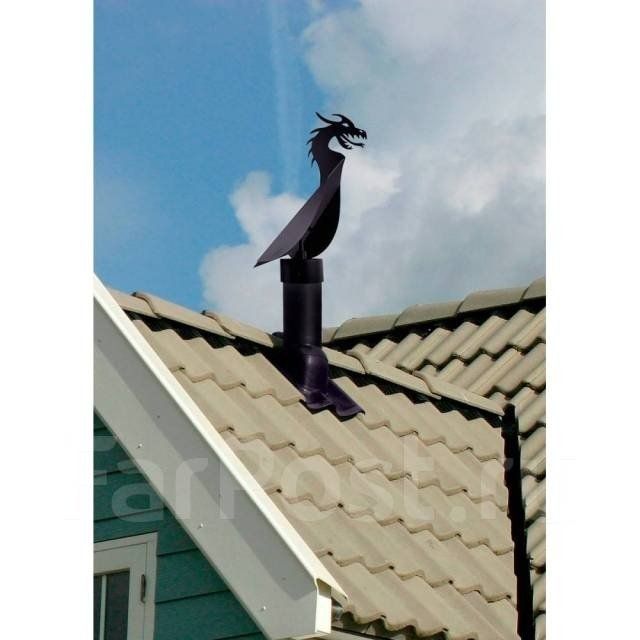

Оригинальный флюгер

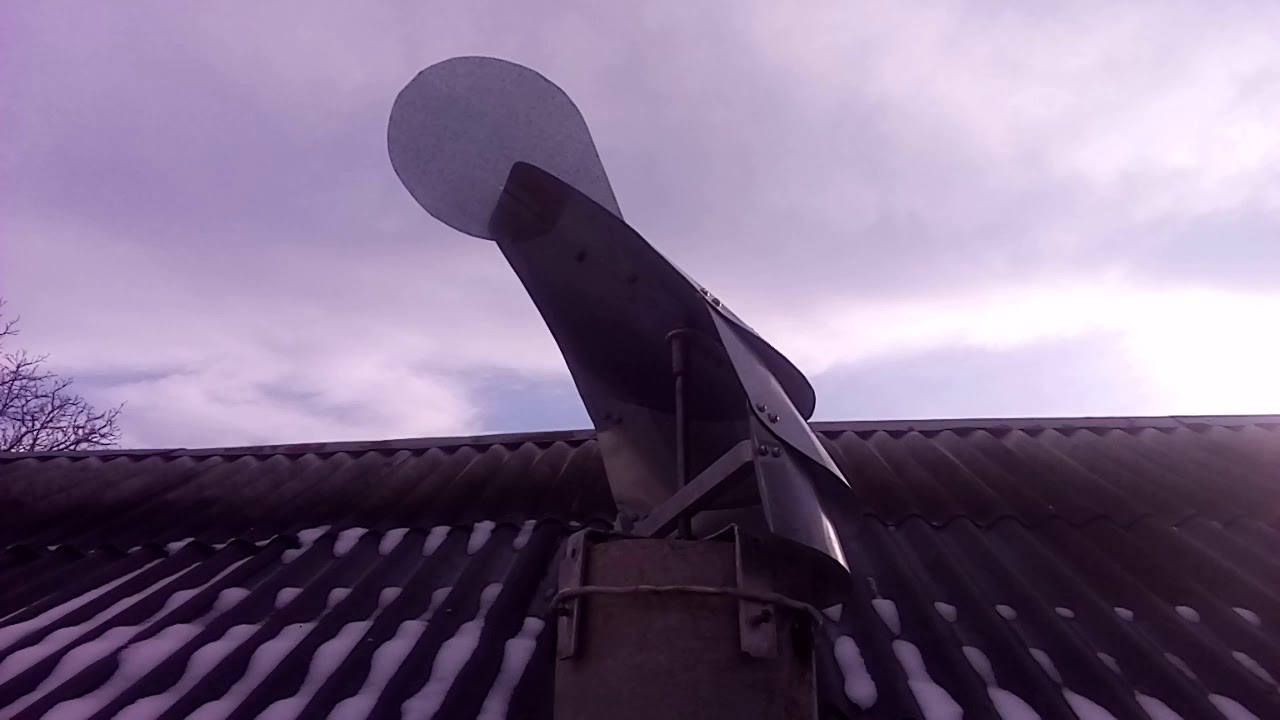

Флюгарка-дефлектор на дымоход, изготовленная из нержавейки и бронзы, для более долговечной службы.

Материалом для изготовления такой модели послужит нержавеющая сталь или медь, толщина которой 1 миллиметр. Эти оба металла обладают хорошими антикоррозийными свойствами, они легкие, прочные.

Совет! В случае применения меди срок службы флюгера увеличивается, но следует учитывать то, что данный металл дороже.

Процесс изготовления флюгарки своими руками:

Шаг 1. Подбираем массу и размеры будущей модели. Рисунок поможет

Расчет массы будущего флюгера исходя из параметров диаметра трубы, толщины стали, веса оси, втулки и подшипников.

Шаг 2. Из выбранной стали следует вырезать части для флюгера.

При помощи ножниц для металла из нержавейки вырезаются детали для будущего флюгера-купола на дымоход

Шаг 3. Осуществляем сборку конструкции как показано на рисунке.

Конструкция флюгарки и схематичный принцип сборки. Помощь для желающих создать ее своими руками

Шаг 4. Флюгер-колпак готов.

Итоговый вариант флюгарки. Синяя стрелка — поступление воздуха, красная выход дыма

Монтаж такого флюгера осуществляется сверху дымохода. Он не только служит декором и придает дымоотводному каналу завершающий вид, но и предотвращает возникновение обратной тяги.

Совет! Ветер, температурные перепады, выпадение осадков — это факторы, разрушающие трубу дымохода. Установка флюгера необходима, чтобы увеличить срок ее службы.

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

Схема по сборке купола для дымохода. Просто и понятно

• Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
• Для этого применяются гайки М 6 (8) и болты М 6 (7).
• После этого ставится верхний цилиндр (3) и крепится хомутом (5).
• После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер.

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

• Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

• Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

• Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

• Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

• Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

• Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

• Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

• Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

• Этап 9. Флюгер готов.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Советы по креплению флюгарки на купол

Вариант крепления флюгарки-купола к трубе дымоотвода для его защиты

Для правильной работы следует:

• Первоначально необходимо набить корпус литолом или солидолом.
• Применив компас, нужно отрегулировать направление стрелок розы ветров.
• Закрепить флюгер с помощью пластин, а также хомутов и припаек.
• Проверить, все ли верно закреплено. Движение и вращение флюгарки должно быть беспрепятственным вокруг своей оси.

Материалы для изготовления флюгарки

Помимо основных меди и стали, могут применяться другие подручные материалы. Например, кованая сталь, CD диски, бутылки из пластика, жестянка и влагостойкая фанера.

Главное, при использовании дерева плотно склеивать детали флюгера, так как это поможет не нарушить динамику.

Флюгер, собранный из подручных материалов. За основу флажка взято колесо от коляски или детского велосипеда

Основой ветровика может являться колесо от велосипеда или коляски. Изготовить флюгер на дымоход своими руками не составит особого труда, но поможет сэкономить деньги на покупке. Грамотно составленные чертежи облегчат процесс. Для долговечности его службы следует раз в год смазывать подшипники.

Флюгер на дымоход — своими руками: видео по изготовлению

Правильно изготовив и установив флюгер можно не только использовать его как декоративный элемент, подчеркивающий индивидуальность жилого дома, но и придать ему функциональность, улучшив системы вентиляции и отопления, обеспечив безопасную их эксплуатацию.

Значение флюгера

В процессе печного отопления в дымоходе возникает обратная тяга угарных газов. Причиной этого может быть:

• неправильная конструкция отопительной системы;
• неровности на внутренней поверхности трубы из-за налета в виде сажи;
• нарушение системы вентиляции;
• сквозняки в доме.

Устранить обратную тягу легко при помощи флюгера – дефлектора. Принцип его действия заключается в том, что движущий элемент дымника под воздействием ветра приводится в движение и отклоняет воздушные массы от поверхности трубы, тем самым обеспечивая пониженное давление на выходе из нее.

Газы, образованные в результате сгорания топлива, стремятся компенсировать разряжение, поднимаются к вершине дымохода, увеличивая тягу. Флюгер вращаясь, закрывает с ветреной стороны отверстие дымохода, что способствует беспрепятственному выходу угарных газов с другой его стороны.

Каждому владельцу дома с печным отоплением стоит помнить о том, что при эксплуатации дымохода без дополнительной защиты возможна потеря рабочих характеристик трубы под влиянием неблагоприятных факторов в виде:

• ветра;
• дождя;
• температурных перепадов.

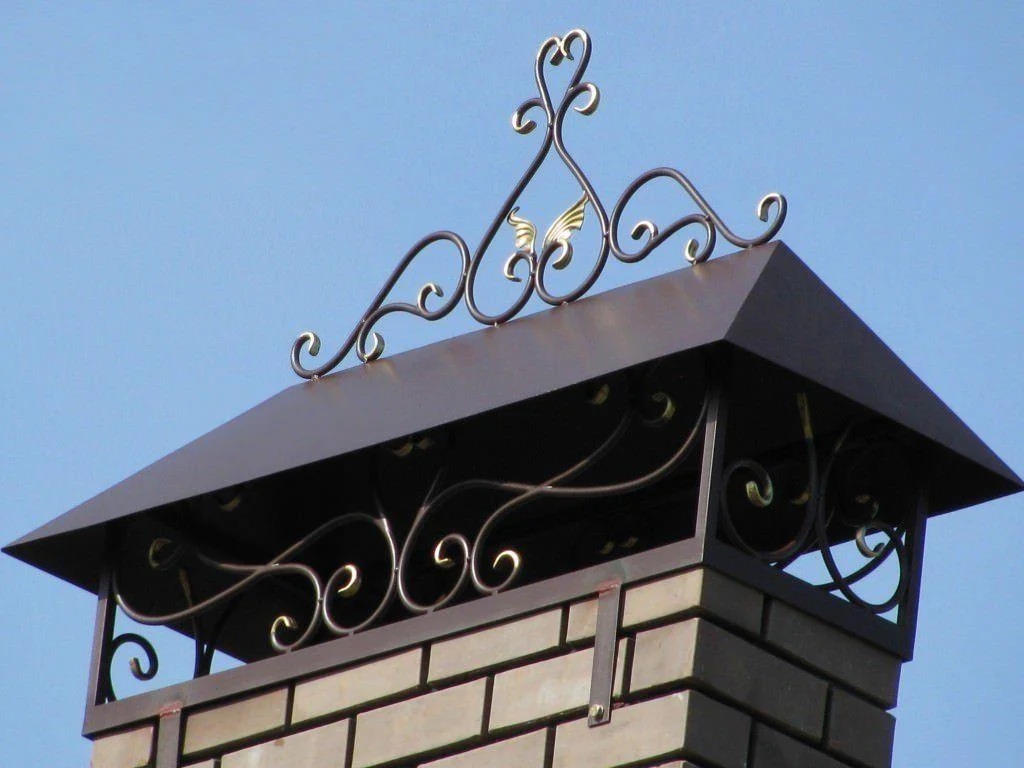

Дымник, внешне выглядящий как небольшой навес над дымоходом, устраняет неблагоприятное природное воздействие на выступающую его часть и предотвращает разрушения материалов компонента системы вентиляции.

Делаем своими руками

Чтобы сделать функциональный флюгер своими руками нужно представлять себе, как он выглядит в целом и в разобранном состоянии.

Составляющими конструкциями дефлектора являются:

• ось;
• подпятник;
• корпус;
• крышка корпуса;
• вращающийся элемент;
• полуцилиндр.

В некоторых моделях дымников для увеличения их эффективности добавляют два элемента:

• нижний стакан, выполненный в форме цилиндра;
• элемент верхнего стакана, требование, к которому – расширение к нижней его части.

Оба составляющих соединяются насадочным способом. На верхний стакан крепится крышка.

Дополнительная конструкция обеспечивает свободный выход газов из трубы, подсасывая его через получившееся пространство кольцевого типа.

Материалы для изготовления

При выборе материала для изготовления дымника следует руководствоваться требованиями, обеспечивающими определенные свойства в готовом изделии:

• устойчивость к коррозионному воздействию;
• прочность;
• легкость.

При самостоятельном изготовлении флюгера рекомендуется использовать листовую сталь или оцинкованное железо с толщиной листа 1 мм. Данный материал обеспечивает легкость, что немаловажно в данном изделии, прочность и устойчивость к коррозионному воздействию.

Более дорогим материалом, является медь. Преимущество его заключается в сравнительно высоких значениях показателей коррозионных характеристик.

Размеры флюгера, форма

Предварительно, перед началом изготовления флюгера-дефлектора необходимо начертить схему деталей в отдельности и в сборе. При построении чертежа и планировании размеров готовой продукции, следует учитывать, что нужно придерживаться определенных соотношений к внутреннему диаметру трубы дымохода.

Высота дымника в готовом виде должна соответствовать 1,7 части от внутреннего диаметра трубы дымохода, а ширина – 1,9 часть.

Отличаются дымники внешней верхней частью, которая может быть выполнена в виде:

• полукруга;
• плоскости;
• плоскости и полукруга с прикрепленной крышкой;
• плоскостной крышей двухскатно-щипцового типа.

Процесс изготовления

Процесс изготовления можно разбить на несколько этапов:

1. Произведение выбора материала дымника.
2. Проектирование будущего изделия в соответствии со своими пожеланиями и обязательными требованиями. Результаты проектирования следует оформить в виде чертежа. Секретом быстрой и успешной работы в производстве флюгеля является изготовление всех деталей конструкций в соответствии с чертежными данными.
3. Нанесение на жесткий картон выкроек составляющих элементов флюгеля.
4. Приложить картонные выкройки на используемый материал и обвести строительным маркером по контуру.
5. Вырезать детали при помощи инструмента. Для резки листов металла можно применять электроножницы, инструмент плазменной резки или электролобзик со специальной пилкой.
6. Изготовление кронштейнов, необходимых для крепления на поверхности трубы дымохода колпака. Для этого необходимо замерить величину длины окружности трубы. Из листового железа вырезать заготовку прямоугольной формы, длина которой соответствует измеренному значению, ширина равна глубине обработки трубы, обычно 10-20 сантиметров. Чем больше диаметр трубы, тем больше величина ширины заготовки для кронштейна. После предварительного просверливания отверстий по меньшей стороне заготовки для изготовления хомута, необходимо обернуть ею трубу с наружной стороны и скрепить по стыку болтами.
7. Проведение сборки дефлектора, состоящего из диффузора, внешнего колпака и цилиндра. Вырезанные детали цилиндра, обратного конуса и диффузора при помощи сварочного аппарата, заклепок и болтов необходимо соединить в единую конструкцию, согласно чертежу.

Установка

Монтировка на дымоход осуществляется только после окончания сборочных работ флюгера.

Установка дымника на дымоход осуществляется в несколько этапов:

1. Установка цилиндра на трубу.
2. Фиксирование цилиндра крепежными элементами.
3. Осуществление крепежа диффузора и колпака с помощью хомутов.

Для лучшей работы дымника колпак следует крепить к цилиндру в виде обратного конуса, что позволит изделию функционировать при любой скорости и направлении ветра.

Блиц-советы

1. При наличии прямого дымохода установка покажет наилучшие результаты своей функциональности.
2. В процессе самостоятельного изготовления дымника обязательно следует придерживаться вышеуказанных пропорций.
3. Изготавливать флюгер необходимо строго по выкройкам составляющих элементов, нанесенных на картон.
4. Обязательным требованием к конструкции является наличие обратного конуса под колпаком.
5. Если дымовая или вентиляционная труба прямоугольного или квадратного профиля, то крепление к ней круглого сечения дефлектора осуществляется с помощью переходных патрубков.
6. При большом сечении трубы дымохода к дефлектору необходимо приклепать и заделать в кладку внутренней стороны трубы переходные ножки
7. Переход от квадратной формы трубы к круглому сечению дефлектора осуществляется за счет постепенного напуска кладки.
8. Установка флюгера-дефлектора эффективна на дымоход от печей, функционирующих на твердом топливе. При сжигании газа на оборудовании происходит конденсирование водяных паров и образование наледей.

Статья была полезна?

0,00 (оценок: 0)

Дефлектор на дымоход своими руками, флюгер: чертежи

Краткое содержание

Вне зависимости от того, какой выбран тип теплового оборудования и теплоносителя, каждая система обязательно должна оснащаться дымоходом. Качество тяги обеспечивает соответствующее качество отопления в помещении. Тем не менее, даже правильно установленный дымоход может не выполнять своих основных функций.

Следовательно, во избежание каких-либо сложных ситуаций, а также для обеспечения бесперебойного функционирования отопительной системы, используется дефлектор на дымоход.

Для чего необходим дефлектор

Принцип действия дефлектора

Создание достаточного уровня тяги, которая сможет выводить продукты горения от печной камеры сгорания – это главный аспект в момент выполнения расчетов основных параметров дымохода.

Как правило, для этого необходимо подобрать требуемый диаметр канала, размер и форму сечения, соответствующий материал, а также высоту трубы.

Сильный ветер может подавать поток воздуха в канал и, таким образом, препятствовать полноценному выходу отработанных газов. Подавления тяги считается недопустимым, поскольку в этот момент выхлоп котла не в состоянии преодолеть сопротивление и через трубу поступает назад в помещение.

Важно! Максимальная эффективность дефлектора своими руками наблюдается в том случае, когда устройство оборудуется на дымоходную печную трубу с непрямым каналом.

Особенности функционирования дефлектора

Дефлектор-вентиляционный – чертеж

Дымоходный дефлектор – это специальная конструкция, размещение которой выполняется на конце дымоотводной трубы. Отметим, что при условии грамотного подбора габаритов и вида дефлектора, можно добиться роста показателя КПД отопительного оборудования (примерно на 20%).

Более того, дефлектор обеспечивает отличную защиту дымохода от попадания в него мусора, разного рода атмосферных осадков и т.д.

В данном случае рекомендуется использовать именно дефлектор на дымоход, который с помощью силы ветра исключает негативные последствия и создает дополнительную тягу.

Следовательно, принцип функционирования данного устройства будет следующим:

• воздушные потоки создают зону разрежения, благодаря тому, что огибают наружную сторону конструкции;
• увеличение скорости ветра обеспечивает увеличение разрежения;
• разрежение провоцирует увеличение тяги на конце дымоходной трубы.

Самостоятельное изготовление дефлектора

Прежде чем начать изготавливать дефлектор своими руками, выполняются все расчеты изделия, и рисуется чертеж с точным указанием размеров и габаритов. Как правило, для проведения соответствующих расчетов за основу берется внутренний диаметр дымоотводной трубы и данные, представленные в таблице ниже.

Данные для правильного подбора размера дефлектора

Таблица подбора размеров дефлектора

Дефлектор ЦАГИ из металлочерепицы

Важно! В тот момент, когда дефлектор на дымоход изготавливается своими руками, необходимо строго придерживаться указанных пропорций. В противном случае, несоблюдение данным соотношениям приведет к тому, что устройство будет плохо функционировать.

После того, как будут выполнены все расчеты, можно начинать изготавливать составляющие конструкции своими руками.

Карандашом рисуем детали дефлектора: цилиндр внешний, флюгер на дымоход, диффузор. Рисунок необходимо выполнять строго по размерам.

Популярные разновидности дефлекторов

Используя специальные ножницы по металлу, приступаем к вырезке всех элементов и деталей: нижний цилиндр, обратный конус, диффузор и колпак. Далее, соединяем все детали с использованием сварки, заклепок и болтиков.

Для того чтобы закрепить колпак, вырезаются металлические кронштейны. Разрезая металл вдоль на тоненькие полосы, можно обеспечить значительную экономию материала.

Закрепление кронштейнов для обустройства колпака следует выполнять к наружной стороне конусного диффузора. Далее, к колпаку выполняется крепление обратного конуса.

Поэтапный процесс монтажа дефлектора

Для обустройства самодельного дефлектора на трубу, необходимо использовать резьбовые шпильки и кусок трубы. Отметим, что диаметр отверстия трубы должен быть чуть больше диаметра дымоотвода. На конец трубы, при этом отступая от среза примерно 15 см, по окружности обозначаются места просверливания под крепежи. Далее, точно такие метки устанавливаются и на широкой стороне диффузора.

Схема работы флюгера-дефлектора

Далее, просверливаются специальные устья в трубе и диффузоре, после чего необходимо примерить детали. Чтобы верхние и нижние отверстия в точности совпадали между собой, установку крепежей следует выполнять максимально ровно.

Шпильки надеваются сквозь устья, и выполняется их фиксация гайками непосредственно с двух сторон, как на трубе, так и на диффузоре. Закручивать гайки необходимо аккуратно и равномерно – это поможет избежать деформации конструкции дефлектора.

Дефлектор – схема устройства

Конструкция подымается на крышу, трубу одевают на дымоотвод, после чего закрепляют хомутами. Необходимо следить, чтобы на данном участке не было никаких зазоров между деталями, следовательно, хомут рекомендуется затянуть максимально плотно. Кроме этого, стык по периметру можно будет обработать специальным герметиком для обеспечения термостойкости изделия.

Как правило, дымоотводные и вентиляционные системы играют немаловажную роль в качественном обустройстве общих коммуникаций помещения. Именно такие конструкции, как дефлектор для дымоотвода своими руками, обеспечивают стабильную и бесперебойную работу данных систем. Более того, убирается проблема слабой тяги или полного ее отсутствия.

В момент выбора дефлектора с флюгером необходимо учитывать, что подшипникам обязательно необходима регулярная смазка, иначе конструкция не сможет полноценно вращаться. Также не стоит допускать обледенения конструкции или же сбивать лед, при условии его появления.

Видео: Дымник-флюгер Duck and Dog

как сделать и установить дымник-флюгер своими руками + подробные фото > Домашнее инженерное оборудование

Строим домашние бани или сауна в квартире

Если вы не располагаете большими финансовыми возможностями, а размеры приусадебного участка не дают возможности возвести отдельный домик для сауны или бани ……

03 03 2021 16:48:51

Комплектующие для сайдинга: j профиль, фурнитура, стартовая планка + инструменты для монтажа и доборные элементы

В данной статье вы узнаете, о таких комплектующих и доборных элементов для сайдинга как: j профиль, фурнитура, стартовая планка, откосы, финишная планка, а так же мы расскажем вам о инструментах монтажа, таких как: уголок, перфоратор, пробойник, просекатель. …

01 03 2021 19:40:17

Геотермальное отопление дома

Чтобы сэкономить до 40% на затратах на теплоснабжение и исключить зависимость от цен на энергоносители целесообразно использовать геотермальные тепловые насосы ……

11 02 2021 15:39:35

Бойлер косвенного нагрева — что это

Описание, основные виды бойлеров, напольные и настенные, чем отличаются, какой лучше выбрать, монтаж бойлера косвенного нагрева, как подключить бойлер ……

31 01 2021 1:19:47

Керамическая черепица: монтаж, технология укладки, приемущества и недостатки, вес, виды — creaton, braas, roben

Эта статья посвящена керамической черепице — ее монтажу и технологии укладки, преимуществах и недостатках покрытия, техническим хаpaктеристикам — вес, размер и т.д. Рассмотри основные виды и производителей черепицы для крыши: creaton (креатон), braas (браас), roben (робен) и других….

29 01 2021 14:18:21

Виды сайдинга для наружной отделки дома: белый, винилон, дачный, бетонный, бесшовный, перфорированый + фото

В данной статье вы узнаете каких бывают видов сайдинги для наружной обшивки стен, расскажем вам какой сайдинг можно выбрать и о его разновидностях, таких как: белый, бетонный, бесшовный, бежевый, квадратный, перфорированный, коричневый, бежевый, шоколадный и черный….

27 01 2021 10:42:45

Самодельный экран на батарею своими руками

Теплоотдача от приборов отопления и как изготовить экран на батарею своими руками, чтобы сократить потери. Рекомендации по выбору материалов и сборке декоративного короба из М Д Ф….

25 01 2021 10:52:30

Выбираем счетчики воды фирмы Itelma

Подробный обзор и описание модификаций счетчиков воды Ителма. Технические хаpaктеристики счетчиков, преимущества и недостатки. Как правильно подобрать счетчик…

17 01 2021 7:21:27

Вес одной секции чугунной батареи

Рассмотрение вопроса, сколько весит секция чугунной батареи старого образца с настенным креплением. Краткий обзор легких современных радиаторов из чугуна и тяжелых винтажных приборов….

16 01 2021 9:17:20

Как залить антифриз в систему отопления дома

Как выбрать антифриз для отопления и закачать его в систему частного дома. Хаpaктеристики разных видов гликолей. Советы по заливке в открытую и закрытую отопительную систему….

15 01 2021 1:45:26

Простая индукционная печь своими руками по схеме

Принцип работы индукционной печи — это процесс получения тепла от электричества, выpaбатываемого переменным магнитным полем. В печах индукционного типа происходит преобразование энергии по схеме электромагнитная-электрическая-тепловая….

11 01 2021 0:55:54

Как сделать флюгарку и флюгер на дымоход?

Флюгер — это элемент, который устанавливается сверху на дымоходную трубу. Вопреки распространенному мнению, флюгер на дымоход не является исключительно декоративной деталью. Действительно, качественный красивый флюгер является прекрасным украшением и служит завершающим штрихом при устройстве кровли здания.

Дымник на каменной трубе

Но все же основная цель установки флюгера на дымоходе — это защита от возникновения обратной тяги.

Что такое флюгер, флюгарка?

Флюгарка на дымоход представляет собой обыкновенный колпак.

Для его названия применяют и другие термины:

1. Зонт на трубу.
2. Зонт на дымоход.
3. Колпак на дымоход.
4. Оголовок трубы.

Качественный дымник и флюгарка на дымоход − это необходимые элементы дымоходной трубы, которые, к тому же, придают ему более эстетичный и законченный вид.

Зачем нужен флюгер?

Не допуская возникновения обратной тяги (задув ветра в трубу), флюгер на дымоход обеспечивает безопасную эксплуатацию системы дымоотведения. Кроме того, флюгеры защищают трубы дымоходов от попадания атмосферных осадков.

Наиболее часто потребность в установке флюгера возникает тогда, когда высота дымохода не позволяет поднять трубу выше зоны ветрового подпора.

Труба дымохода, не защищенная дымником или флюгером, долго не прослужит. Неблагоприятные факторы:

1. Регулярное воздействие атмосферных осадков.
2. Ветра.
3. Перепад температур.

Из-за этого верхняя часть трубы становится сырой и начинает постепенно разрушаться. Если установлен качественный дымоходный флюгер, это предотвратит разрушение дымохода (см. Ремонт дымоходов).

Правильно изготовленная и установленная флюгарка на дымоход дополнительно укрепит верхнюю часть трубы. А если этот элемент оснащен специальным профилем, то будет препятствовать опрокидыванию в шахту осадков с горизонтальной части.

Типы флюгарок, флюгеров

Дымники, флюгарки, флюгеры на дымоходную трубу различаются как материалом, из которых их изготавливают, так и особенностями конструкций.

Различные производители представляют потребителю флюгеры, обладающие самыми разными технологическими особенностями и декоративными эффектами. На сегодняшний день выпускается широкий ассортимент флюгеров, дымоходов, флюгарок.

Наиболее распространенными являются:

Дымник кованый

1. Колпаки на трубы.
2. Зонты на трубы.
3. Дымники, флюгарки с уже установленным флюгером (см. Как сделать дымник).

Существуют флюгеры дымоходные и дымники, выполненные в арт стиле — это изделия с большим количеством резных элементов, ковки, просечки и других декоративных элементов.

Материалы, из которых изготавливаются дымники:

1. Кованый металл.
2. Металлический профиль.
3. Цельный металлический лист от 4 мм толщиной.
4. Оцинкованная сталь.

Производство дымных зонтов, дымников, флюгеров осуществляется в строгом соответствии с требованиями пожарной безопасности и соблюдении соответствующих технологий. Обязательный элемент для изделий подобного рода — это специальный экран, изготовленный из листа оцинкованной стали толщиной в полсантиметра.

Схема соотношения размеров

Этот экран, как правило, располагается на расстоянии 35–40 мм от крыши дымохода и служит для защиты его от воздействия влаги и перегрева. Подобные элементы монтируются в последний ряд кирпича, что позволяет предотвратить разрушение дымоходной трубы.

1. Если дымоходные флюгеры изготовлены в соответствии со всеми требованиями, то они смогут защитить дымоходные трубы и от косого дождя и снега. При этом конструкция флюгера абсолютно не препятствует свободному выходу дыма.
2. Существуют также и более сложные, но при этом более практичные виды флюгеров. Такие, как, например, дымники со специальным отверстием для выхода всех продуктов горения или флюгеры, которые предотвращают попадание дыма в соседние вентиляционные шахты трубы.

Флюгарки, колпаки, зонты защищают дымоходную трубу не только от мусора и атмосферных остатков. Также немаловажной является защита от мелких животных и птиц. Флюгарки дымники оснащаются специально спроектированными для каждой отдельной модели капельниками для водоотвода и колпаками. Колпаки предназначены для отвода конденсата, который периодически скапливается на верхней части трубы.

Флюгер для дымохода: изготовление в домашних условиях

Флюгер дымоходный своими руками? Почему бы и нет. При наличии необходимых инструментов и материалов изготовить его можно и в домашних условиях. Изучить процесс во всех подробностях можно на примере изготовления и установки дефлектора для дымохода.

Схема дефлектора в продольном разрезе

Рассмотрим, как установить флюгер на трубу дымохода из асбестоцемента, диаметр дымохода − 12 сантиметров.

1. На начальном этапе необходимо закрепить стойки на нижнем цилиндре при помощи гаек М6 и болтов М6.
2. Затем к нижнему расширяющемуся книзу цилиндру крепится на трех-четырех стойках верхний цилиндр.
3. Делается это при помощи хомута. После на фальцах собирается обратный конус. Конусообразный колпак устанавливается и крепится при помощи заклепок.

Совет.
Обратный конус, диффузор и колпак можно собрать вручную, закрепив алюминиевыми заклепками, либо сварить контактной сваркой при помощи заклепочника.

Таблица соответствия диаметра дымохода и размера трубы

Соотношение размеров элементов должно быть обязательно соблюдено, при этом выкройки всех деталей зависят от размеров трубы дымохода.

Правильная, соответствующая всем нормам организация тяги обеспечивает корректную работу отопительной системы и делает ее эксплуатацию безопасной и комфортной.

Флюгер на дымоход своими руками

Оглавление

1. 1. Флюгер или флюгарка – для чего он нужен?
2. 2. Типы флюгеров
3. 3. Изготовление и установка

14660
2

Последняя редакция: 29.07.2015

Автор: Максим Безух

Флюгер представляет собой элемент, который монтируется сверху дымохода. Он не является только декоративным элементом, хотя его наличие придает крыше завершающий штрих. Главное же его предназначение заключается в предотвращении обратной тяги в дымоходе. Из этой статьи вы узнаете о том, как сделать флюгер на дымоход своими руками.

Флюгер или флюгарка – для чего он нужен?

Флюгер-дымник функционален

По сути, флюгер или флюгарка – это простой колпак. Его называют и по-другому, например:

• колпак на дымоход,
• зонт на дымоход,
• зонт на трубу,
• оголовок трубы.

Колпак на трубу дымохода

Качественно изготовленный флюгер является неотъемлемой частью дымохода, который плюс ко всему делает внешний вид кровли эстетичным и законченным.

Увеличивает тягу

Главное его предназначение, это предотвращение появления обратной тяги или задува ветра. В результате при его наличии обеспечивается безопасное эксплуатирование дымохода. Также он защищает от попадания в дымоходную систему осадков в виде дождя, снега и тому подобного. Монтаж флюгера в некоторых случаях необходим и по другой причине. Нередко поднять трубу дымохода до зоны ветровой подпоры не удается, поэтому установка флюгера является хорошим решением.

Обратите внимание! Незащищенная труба дымохода не прослужит долго. Перепады температуры, воздействие осадков, ветер разрушают дымоход, что вызывается сыростью в верхней части трубы.

Крепление флюгера-дымника

Качественный флюгер дополнительно укрепит верхнюю часть трубы и сделает ее прочной.

Типы флюгеров

Флюгеры могут отличаться не только материалом изготовления, но и некоторыми конструктивными особенностями. Среди большого разнообразия типов и моделей флюгеров, сегодня можно встретить:

• зонт на трубу,
• колпак на трубу,
• дымник с установленным флюгером.

Кованый флюгер

Например, можно встретить оригинальные флюгеры в стиле арт. В этом случае на флюгере преобладает большое количество элементов ковки, резных и других деталей. В большинстве случаев для их изготовления применяется металлический профиль, кованый металл или металлический лист в 4 мм, оцинкованная сталь.

В стиле арт

Что касается изготовления этого предмета, то этот процесс должен выполняться согласно существующим требованиям пожарной безопасности. По этой причине флюгеры оборудуются специальным экраном, который изготавливается из стали, по толщине превышающей полсантиметра. Данный экран устанавливается от крыши дымохода на расстоянии 40 мм и выполняет функцию защиты от влаги и перегрева. Такой элемент кладется на последний ряд кирпича, благодаря чему кирпичная кладка дымохода сохраняется продолжительное время.

Обратите внимание! При соблюдении технологии изготовления флюгера он будет защищать дымоход от косого дождя/снега.

Можно встретить более сложные конструкции, которые отличаются и большей практичностью. Например, можно отметить дымник, имеющий специальное отверстие. Оно содействует лучшему устранению продуктов горения, а также препятствует попаданию дыма в вентиляционную шахту. Не менее важна и защита от маленьких птиц, которые могут падать в дымоход. Посмотрим, как просто можно изготовить флюгер своими руками.

Изготовление и установка

Дефлектор в продольном разрезе

Безусловно, в каждом отдельном случае технология установки флюгера будет отличаться. Это будет зависеть от используемого материала для изготовления дымохода. Например, это может быть асбестоцементная труба. Итак, процесс изготовления состоит из следующих последовательных шагов. Дефлектор флюгер должен выполняться из устойчивых к коррозии материалов. В нашем случае диаметр дымохода равняется 120 мм. Поэтому первым делом закрепляется стойка (4) при помощи гайки М6 (8) и болтов М6 (7) к нижнему цилиндру (9). Затем следует воспользоваться хомутом (5) и прикрепить верхний цилиндр (3). Далее на фальце собирается обратный конус (2). Конусообразный колпак монтируется и устанавливается при помощи специальных заклепок (6).

Флюгер-дефлектор

Конструкция флюгера изготавливается по простой технологии, поэтому эта работа по силам каждому.

Последняя редакция: 29.07.2015
Автор: Максим Безух

Монтаж флюгера на крыше дома

Флюгер, будучи полностью функциональным для определения направления ветра, также используется в качестве декоративного приспособления. От традиционных стилей стрелок до индивидуальных флюгеров — практически нет ограничений на доступные стили. Флюгеры обычно изготавливаются из нержавеющих металлов, таких как латунь, нержавеющая сталь или медь. Медные флюгеры особенно привлекательны и стали стандартом для декоративного использования.

Есть несколько способов установить флюгер.Каждый требует небольшого объема работы, которую можно выполнить днем. Ваш флюгер должен быть установлен в самой высокой точке вашей крыши. Если в вашем доме есть купол, это идеальное место для флюгера. В противном случае хорошо подойдет конек крыши.

Шаг 1 — Соберите флюгер

Традиционный флюгер будет иметь латунный стержень длиной примерно 28 дюймов, большой и маленький медный шар, латунный воротник с установочными винтами, направленный с установочными винтами, вращающийся орнамент и внутренний стержень из нержавеющей стали и шарикоподшипник. Орнамент прикреплен к стержню из нержавеющей стали, который находится внутри латунного стержня и может вращаться. Направляющая не должна вращаться, а должна указывать на север. Используйте отвертку, чтобы затянуть установочные винты и собрать весь флюгер.

Шаг 2 — Просверлите верхний блок или коньковую стойку

Зайдите на чердак и найдите конек — горизонтальную балку, которая проходит по всей длине конька крыши. Это балка, в которой вам нужно будет просверлить, чтобы установить латунный стержень.На крыше с помощью дрели просверлите вертикальное отверстие прямо в коньке крыши. Убедитесь, что сверло не больше латунного стержня. Если вы не уверены в правильности посадки, сделайте пробное сверло в запасной кусок дерева, чтобы посмотреть, как подойдет стержень. Вы должны вставить около восьми-девяти дюймов 28-дюймовой штанги в стойку конька.

Шаг 3 — Вставьте флюгер

Просверлив отверстие нужного размера, вставьте в него флюгер.Флюгер не должен раскачиваться и стоять прямо. Убедитесь, что латунный стержень вставлен до упора в стойку конька. Дважды проверьте, что все установочные винты на флюгере затянуты, направление указывает на север, а орнамент вращается свободно.

Шаг 4 — Закрепите крышу заново

Залейте свой пистолет для уплотнения водонепроницаемым герметиком и нанесите твердый валик вокруг латунного стержня в том месте, где он выходит из крыши. Эта область будет открыта для элементов, поэтому вы не захотите протекать.Убедитесь, что просверленное отверстие полностью защищено от дождя и снега. Герметик также поможет закрепить флюгер.

Установка флюгера не займет у вас много времени. Описанный способ монтажа является лишь одним из способов установки флюгера. Другие предполагают металлическое покрытие области вокруг орнамента, поэтому вам следует изучить различные варианты и найти то, что вам подходит.

Как установить флюгер

Как установить флюгер

Бен Кармайкл на How To

Иногда люди поднимаются из вашего прошлого и удивляют вас самыми чудесными способами.Это случилось со мной недавно.

Когда я рос, мне посчастливилось побывать на всемирно известной реке для ловли рыбы нахлыстом, которая называется Гранд Каскапедия, с моим отцом на полуострове Гапе в Квебеке. Находясь там, мы часто останавливались, чтобы увидеть Уоррена Гилкера, кузнеца и управляющего лагерем, среди многих вещей, чей магазин находился на главной дороге через город. Его магазин был чем-то из другого возраста, и плоскогубцы, вырезанные вручную из цельного куска дерева, внушали мне благоговение в детстве. Со временем моими любимыми его предметами стали его флюгеры: иногда окрашенные, иногда просто в черный металл, они украшают некоторые лагеря на реке, в том числе Мидл Кэмп, где мне посчастливилось ловить рыбу более двадцати лет.У моего отца есть один на сарае в его доме, но они редки и редко выставляются на продажу.

Несколько недель назад мы с женой вернулись домой после медового месяца и обнаружили на крыльце коробку размером с большой телевизор с плоским экраном. Это была загадка: мы не регистрировались ни на что такое крупное. Когда я начал его открывать, и мне стало ясно, что это такое, я все больше и больше волновался. Когда я поднял его, моя жена сказала: «Я никогда раньше не видела, чтобы ты был так взволнован, открывая подарок». Она была права; это был невероятный сюрприз.

Также возникла проблема: я никогда раньше не устанавливал флюгер. Как мне это сделать?

К счастью, мне помогал Роб Робиллард, основатель и вдохновитель A Concord Carpenter. Было ужасно жарко, но мы упорствовали и установили его в нашем гараже, где он сейчас стоит. Я не мог быть счастливее. (Я написал больше об этом на моем сайте ловли рыбы нахлыстом в Новой Англии, New England on the Fly.)

Инструкции по установке флюгера

1. Прежде чем что-либо делать, убедитесь, что все гайки и болты, удерживающие флюгер, чистые и их легко завинчивать и откручивать. Если это не так, попробуйте очистить винты и болты стальной щеткой. Если они все еще оказываются затруднительными или заржавели, сходите в местный хозяйственный магазин и купите винты из нержавеющей стали того же размера.
2. Также убедитесь, что вы выровняли флюгер так, чтобы после его установки различные направления — север, юг и т. Д. — указывали в правильном направлении. Последнее, что вам нужно сделать, это закончить работу и обнаружить, что вам нужно снова подняться на крышу! Чтобы убедиться, что у вас есть правильное выравнивание, попробуйте установить флюгер на земле так, чтобы он был ориентирован так, как он будет при установке на крыше, и, используя компас или приложение компаса на своем смартфоне, сориентируйте руки флюгера так, чтобы они указываем в правильном направлении.
3. Определите местоположение флюгера и согласитесь с ним перед его установкой. Некоторые люди устанавливают их в середине своих крыш, другие устанавливают их ближе к левой или правой трети крыши. Это вопрос предпочтений, но решайте заранее!
4. После того, как вы определили место на крыше, найдите свои стропила. Мы использовали рулетку внутри гаража, чтобы определить центр конструкции. Изнутри просверлите пилотное отверстие и проденьте жесткий металлический стержень снаружи, рядом со шпилькой или балкой, к которой вы будете прикрепляться.Это поможет избавиться от любых догадок позже, когда вы окажетесь на крыше. Для этого мы используем изоляционные стержни, но для этого идеально подходят старые тяжелые вешалки из проволоки.
5. Надежно установите лестницу на крышу, убедившись, что ее ножки надежно закреплены, чтобы она не соскользнула. Прочтите нашу статью о советы по безопасности лестниц и наши 20 советы по безопасности лестниц.
6. При нахождении на крыше рекомендуется использовать страховочный пояс для защиты от падения, и это считается наилучшей практикой. Доступный по цене страховочный пояс для небольших кровельных работ можно найти за 100 долларов. Комплект поставляется в ведре для хранения и включает в себя: 50-футовый спасательный трос, точка крепления, шнур и привязь.
7. Если жарко, как было в этот день, возьмите с собой небольшое одеяло или что-нибудь, чтобы повесить на крышу, чтобы защитить кожу ног от горячей черепицы.
8. В качестве дополнительного слоя защиты от атмосферных воздействий мы установили слой самоклеящейся гидроизоляционной ленты Vycor. Этот материал помогает избежать проникновения застежек.
9. Используйте 3½-дюймовые шурупы для дерева № 14 из оцинкованной стали или саморегулирующиеся шурупы, чтобы прикрепить флюгер к крыше поверх черепицы.Мы использовали самоходные шурупы фирмы Fasten Master под названием HeadLOK. HeadLOK — это сверхпрочный шуруп для деревянных конструкций, который идеально подходит для многих деревянных конструкций, включая каркас террас, лестничные косы, заборы, кухонные шкафы и многое другое. Он не требует предварительного сверления и обеспечивает более высокий расчетный сдвиг, чем винты со шпонкой 3/8 дюйма. Нам также нравится большая головка, которая устраняет необходимость в шайбах.
10. с помощью ударного ключа мы прикрепили основание флюгера к крыше с помощью этих крепежных элементов, завершив силикон над местами крепления.
11. После установки основания прикрепили подвижную часть флюгера — рыбу.
12. Добавьте легкий ветерок, и вы готовы к работе!

Инструкции по установке и сборке флюгера

Итак, вы нашли идеальный для себя дизайн флюгера, и теперь вам просто нужны советы по его размещению и установке? Мы вас прикрыли.Независимо от того, выбрали ли вы традиционный чугунный дизайн или модный медный стиль, наши флюгеры были специально разработаны для простоты установки. Но, как и в случае с любой установкой наших продуктов, мы рекомендуем проконсультироваться с квалифицированным специалистом. Перед тем, как начать полный процесс установки флюгера, мы советуем убедиться, что все его части очищены от грязи или мусора. Мы также рекомендуем нанести легкую техническую смазку на вал и внутри втулки / трубки вала.

Из-за своего декоративного характера и материалов, используемых для создания наших флюгеров, они не всегда подходят для прибрежных участков или мест, которые подвержены чрезмерно сильным ветрам или погодным условиям. Мы рекомендуем проверять ваш флюгер ежегодно или при любых неблагоприятных погодных или ветровых условиях, чтобы обеспечить своевременное и своевременное выполнение необходимого обслуживания. Чтобы правильно ухаживать за флюгером, обратитесь к нашему «Руководству по уходу и обслуживанию флюгера».

Перед установкой флюгера в выбранном вами месте мы рекомендуем проконсультироваться со специалистом, который оценит ваше место установки на предмет пригодности. Наши флюгеры бывают двух размеров — стандартного и большого. Поставляемый кронштейн адаптируется и может быть установлен как горизонтально, так и вертикально, в зависимости от желаемого расположения флюгера. Какой размер лучше всего подойдет для вашей собственности, зависит от нескольких факторов, а также от общего внешнего вида, которого вы хотите достичь.

Если в вашей собственности есть купол или куполообразный пик на вершине крыши, глубокий черный цвет наших чугунных конструкций будет идеально смотреться на фоне открытого неба.В этом случае идеально подойдет флюгер стандартного размера, так как он будет хорошо виден при установке. Если вы устанавливаете флюгер на вершину крыши или сбоку здания, сарая или сарая, более вероятно, что флюгер может потеряться на заднем плане, особенно с темной кирпичной кладкой или листвой позади него. В этом случае лучшим вариантом может быть флюгер большого размера или расписанный вручную. Вы также можете подумать о медной лопасти, поскольку она яркая и светоотражающая, но со временем она окисляется и темнеет, придавая ей более старинный вид. При креплении к двускатной крыше необходимо приобрести крепежный кронштейн с ребрами.

Обратите внимание, что со многими из наших более сложных концепций флюгера дизайн имеет абсолютный прецедент над функциональностью, поскольку получение точных показаний в большинстве городских районов может оказаться сложной задачей, независимо от дизайна. С этими железными флюгерами у вас не будет такого же уровня точности или отзывчивости, которого вы достигли бы с подобными конструкциями из более легкой листовой стали, из-за тяжелой и прочной конструкции.Для оптимальной работы флюгер должен быть свободен от живой изгороди, деревьев, зданий или всего, что может мешать или мешать ветру, дующему в постоянном и постоянном направлении. Если точность и оперативность имеют первостепенное значение, мы рекомендуем использовать ветрозащитный носок или другое измерительное устройство вместо чугунной лопасти.

Если вы устанавливаете один из наших традиционных чугунных или расписанных вручную флюгеров, следующая информация должна вам помочь.Для установки флюгера большого и стандартного размера мы рекомендуем использовать сверло диаметром 12 мм. Обратите внимание, что верх флюгера удерживается стопорным винтом. Стопорный винт предназначен для предотвращения отсоединения головки, но, что не менее важно, он должен быть достаточно ослаблен, чтобы лопатка могла свободно вращаться.

1.) Чтобы упростить установку, монтажный кронштейн может быть прикреплен вертикально или горизонтально к фронтальному концу. Когда вы будете довольны ориентацией кронштейна, используя спиртовой уровень в качестве ориентира, отметьте крепежные отверстия для кронштейна на месте установки.
2.) Установите деталь B в деталь A (кронштейн) и затяните установочные винты. Перед началом работы убедитесь, что болты подходят для вашего типа стены (например, камня или кирпича). С этого момента некоторым может быть проще собрать флюгер на земле, прежде чем устанавливать его на уже установленный кронштейн, но это полностью зависит от личных предпочтений.
3.) Прикрепите деталь B (стойку) к монтажному кронштейну, а затем больший шаровой фитинг.
4.) Стрелки направления должны зафиксироваться двумя прилагаемыми винтами.С помощью компаса выровняйте стрелку севера в правильном положении, а затем прикрепите наконечник к вершине шеста.
5.) Верх флюгера фиксируется стопорным винтом. Очень важно, чтобы этот винт оставался плотно затянутым, чтобы наконечник оставался на месте при правильном расположении, чтобы флюгер мог свободно вращаться на ветру.
6.) Вам также предоставляется резиновая заглушка, которую следует использовать для закрытия неиспользуемой части кронштейна (как показано на схеме ниже).

Чтобы улучшить изменение направления вашего флюгера, можно нанести смазку на компонент стойки, чтобы облегчить более плавное и быстрое движение.

Наш ассортимент медных флюгеров можно настроить, используя схему, представленную ниже. Обратите внимание, что следующая диаграмма относится только к нашим флюгерам , медь . Дополнительную информацию по установке наших стандартных и больших чугунных флюгеров см. В приведенных выше инструкциях.

Если у вас есть дополнительные вопросы, свяжитесь с нами по телефону 0800 6888 386 или напишите нам по адресу sales@blackcountrymetalworks.co.uk. Наша команда будет рада помочь с вашим запросом!

AmbientWeather.com: Руководство по установке и установке метеостанции.

В этом руководстве представлены решения по установке и монтажу метеостанций для дома, бизнеса и промышленности.

Правила установки пальца

Ветер: Датчик ветра должен быть установлен на расстоянии, в четыре раза превышающем перепад высот самого высокого препятствия, или:

Расстояние = 4 (высота препятствия — высота столба)

или

Высота столба = Высота препятствия — Расстояние / 4

Пример 1:
Дом = 20 футов высотой, столб = 5 футов. На каком расстоянии от дома мне следует установить столб?
Distance = 4 (20-5) футов = 60 футов от дома.

Пример 2:
Дом = 20 футов высотой, расстояние = 50 футов. Какой высоты должен быть шест?
Высота столба = 20 — 50/4 = 7,5 ′

Температура : Установите устройство на расстоянии не менее 5 футов от любого источника излучения (здания, земли, растительности, травы, камней и т. Д.).

Weather.gov предлагает здесь отличные предложения:

https://www.weather.gov/media/epz/mesonet/CWOP-Siting.pdf

Варианты монтажа

Включено в таблицу ниже:

• Монтажные решения для различных мест (земля, крыша, карниз, причал, забор, дымоход, морской, автомобильный и др.)
• Температурные радиационные экраны для датчиков температуры
• Полка для дождемера
• Компасы для калибровки направления ветра

Место установки метеостанции	Монтажное решение для метеостанции	Комментарии
Плоская крыша Док	ЭЗ-НПП	EZ-NPP — это непробиваемое крепление, идеально подходящее для плоских крыш.Включает прочную площадку с шлакоблоками для балласта.
Земля (ровная цементная площадка)	ЭЗ-НПП	EZ-NPP — это непробиваемое крепление, идеально подходящее для плоской цементной подушки. Включает прочную площадку с шлакоблоками для балласта. Добавьте оттяжные тросы (EZ-GWA) при добавлении дополнительных удлинителей мачты (EZ-125).
Земля (грязь или трава)	EZ-48	EZ-48 идеально подходит для неровных поверхностей, таких как земля или трава.Для устойчивости рассмотрим 2-дюймовые наземные колья (EZ-245). Добавьте оттяжные тросы (EZ-GWA) при добавлении дополнительных удлинителей мачты (EZ-125).
Скатная крыша	EZ-48 WeatherMount WeatherMount2	EZ-48 можно установить на вершине крыши. Рассмотрите возможность установки дополнительного комплекта смоляной подушки и шурупов (EZ-46) для крепления к крыше. Необходимо просверлить отверстия и заклеить (водонепроницаемым). WeatherMount можно установить под углом для установки на любой наклонной поверхности. Рассмотрите возможность использования дополнительного комплекта смоляных подушек (EZ-DSS-PADS) для крепления к крыше и восприятия горизонтальных напряжений. WeatherMount2 такой же, как WeatherMount, с дополнительным удлинением мачты. Добавьте оттяжные тросы (EZ-GWA) при добавлении дополнительных удлинителей мачты (EZ-125).
Карниз	WeatherMount WeatherMount2	WeatherMount — самое универсальное крепление для метеостанции в мире. Его можно установить на карнизе, а смещение по горизонтали в 11 дюймов обеспечивает зазор для желобов и выступа. WeatherMount2 такой же, как WeatherMount, с дополнительным удлинением мачты. Добавьте оттяжные тросы (EZ-GWA) при добавлении дополнительных удлинителей мачты (EZ-125).
Дымоход	EZ-29	Комплект монтажной стойки для дымохода EZ-29-24 обеспечивает стабильное решение для монтажа метеостанции в дымоходе. Обеспечивает ремни для крепления вокруг дымохода и предотвращает сверление отверстий в дымоходе. Обратите внимание, что использование дымохода может расплавить пластиковые компоненты метеостанции и привести к неточным показаниям из-за лучистого тепла. Добавьте оттяжные тросы (EZ-GWA) при добавлении дополнительных удлинителей мачты (EZ-125).
Столб для забора Сторона здания, стены и фронтона	EZ-30 EZ2-35W2MC WeatherMount WeatherMount2	Устойчивый монтажный комплект представляет собой идеальное решение для крепления к столбу забора или сбоку здания. Включает горизонтальное смещение 12 дюймов. Добавьте оттяжные тросы (EZ-GWA) при добавлении дополнительных удлинителей мачты (EZ-125). EZ-35 — это простой комплект для монтажа на стойке, который крепится к вертикальной поверхности с помощью винтов и кронштейна. Добавьте оттяжные тросы (EZ-GWA) при добавлении дополнительных удлинителей мачты (EZ-125). WeatherMount — самое универсальное крепление для метеостанции в мире. Его можно установить на карнизе, а смещение по горизонтали в 11 дюймов обеспечивает зазор для желобов и выступа. WeatherMount2 такой же, как WeatherMount, с дополнительным удлинением мачты.
Морская среда	WeatherMount из нержавеющей стали	WeatherMount из нержавеющей стали разработан для очень суровых условий окружающей среды. Крепление гарантированно не подвержено коррозии. Комплект для стабильного монтажа представляет собой идеальное решение для установки на столб забора или сбоку здания.Включает горизонтальное смещение 12 дюймов.
Антенна, перила, флагшток (мачта к мачте)	EZ-HD-PTP EZ-HD-PTP-125	EZ-HD-PTP должен использоваться с Ambient EZ2-35W2MC. Установите EZ2-35W2MC на имеющуюся прочную мачту (например, радио / телевизионную антенну, флагшток и т. Д.) С опорой. Вынос варьируется в зависимости от диаметра имеющейся мачты
Крепления для дождемера	RG100	Универсальная монтажная полка и оборудование для дождемера для крепления к столбу забора или монтажной стойке.Используйте уровень (RGLEVEL), чтобы обеспечить точность.
Радиационная защита от температуры и влажности	SRS100	Датчик температуры и влажности SRS100 — это недорогое решение для защиты датчиков температуры и относительной влажности. Он состоит из семи формованных пластиковых пластин и монтажного рычага из АБС-пластика с УФ-защитой.

Варианты монтажа своими руками

Чтобы получить подсказки и советы по установке метеостанции, присоединяйтесь к нашей группе пользователей Facebook сети Ambient Weather Network:

https: // www. facebook.com/groups/ambientweathernetwork/

и разместите фотографии того места, где вы хотите установить метеостанцию.

Вернуться в Справочный центр >>

Страница продукта
https://AmbientWeather.com

Садовых гидов | Как сделать простой флюгер

Флюгер представляет собой вечную классику народного искусства — от прогнозирования направления ветра до украшения уличного сооружения или сада.Флюгеры были частью истории еще в I веке до нашей эры. Флюгеры, которые обычно использовались фермерами и моряками для отслеживания изменения направления ветра, были полезным инструментом на протяжении веков. Флюгеры всех форм и размеров олицетворяют настоящую Америку во многих популярных дизайнах, таких как петух, лошадь, орел, торговый корабль или стрела. Некоторые флюгеры трехмерны и сделаны из тщательно продуманных материалов, в то время как другие более простые и сделаны из дерева. Любой желающий может сделать простой флюгер всего за несколько часов и спроектировать или раскрасить его в соответствии со своим стилем и интересами.

Изготовление флюгера

Определитесь с формой. Создайте флюгер, отражающий ваш стиль. Если ваш дом современный или деревенский, подумайте о дизайне, который соответствует его стилю. Если вы любите животных, спорт, садоводство или приключения, подумайте о дизайне флюгера в форме темы.

• Флюгер представляет собой вечную классику народного искусства — от прогнозирования направления ветра до украшения уличных построек или сада.

• Если вы любите животных, спорт, садоводство или приключения, подумайте о дизайне флюгера в форме темы.

Нарисуйте свой рисунок на тонком куске дерева, сделав контур выбранной формы. Таким образом вы сможете стереть ошибки или внести коррективы.

Используя пилу, аккуратно вырежьте карандашом контур, чтобы вырезать форму. Отшлифуйте края наждачной бумагой, чтобы они стали гладкими.

Украсьте свой флюгер. Вы можете нарисовать детали на своей фигуре или сделать декоративные узоры. В зависимости от вашего дизайна вы можете просто покрасить его в один сплошной цвет. Раскрасьте брусок в цвет своего флюгера.

• Нарисуйте свой рисунок на тонком куске дерева, сделав контур выбранной формы.

• В зависимости от вашего дизайна вы можете просто покрасить его в один сплошной цвет.

Прикрепите флюгер к деревянному бруску. Размер деревянного блока должен быть больше, чем форма вашего флюгера. Просверлите отверстие в центре деревянного бруска, достаточно большое, чтобы в него поместился один конец дюбеля. Залейте клеем любое пространство. Просверлите еще одно отверстие в центре формы флюгера и вставьте другой конец дюбеля.Проверьте это, чтобы убедиться, что ваш флюгер перемещается.

Закрепите флюгер на наружной конструкции, прибив концы деревянных брусков. Вы также можете закрепить свой флюгер проволокой, если ваша наружная конструкция уже имеет опору. В качестве альтернативы используйте проволоку, чтобы привязать флюгер к забору или столбу в саду.

• Прикрепите флюгер к деревянному бруску.

• Прикрепите флюгер к наружной конструкции, прибив концы деревянных брусков.

Помимо дерева, вы также можете использовать алюминиевый поднос или папье-маше в качестве материалов для изготовления флюгера.

Будьте изобретательны при рисовании. Подумайте об использовании других материалов, таких как блестки или бусины, чтобы добавить уникальный декоративный акцент в свой дизайн.

Если ваша форма флюгера слишком тяжелая, вам может потребоваться более толстый дюбель или деревянный брусок.

Флюгеры — Старый дом

Быстро движется

Фото Кэролайн Блэкмар

Хотя флюгеры появились в Америке еще в 1600-х годах, они получили широкое распространение и популярность в конце 1800-х годов, когда ряд национальных производителей предоставили обильные поставки медных икон. Скачковые лошади были особенно популярны в конюшнях и конюшнях.

Steer Clear

Фото Кэролайн Блэкмар

Многие флюгеры были отлиты в виде сельскохозяйственных символов, как в этом быке, отражающих сельские корни Америки. Во время установки флюгера для установки сторон света использовался компас. Простого знания направления ветра было достаточно для первых колонистов, чтобы определить погоду, поскольку преобладающие ветры создавали определенные типы условий.

Писец на высоте

Фото Нэнси Эндрюс

Флюгер в форме пера, типичный пишущий инструмент 18-го века, мог указывать на писателя или государственного деятеля, живущего в доме. Шпили флюгера обычно изготавливались из кованого железа.

Подайте нам знак

Фото Нэнси Эндрюс

Флюгеры часто включают вывески торговца, трактира или магазина.Эта кованая металлическая лопасть маркирует «Хэпвудский домик» и включает стилизованное дерево, что позволяет предположить, что окрестности домика могут быть известны своими лесами.

Летучая рыба

Фото Нэнси Эндрюс

Медный корпус этого флюгера-рыбы покрыт красивой патиной, что ценится коллекционерами флюгера за его возраст и подлинность. Высокий шпиль, возвышающийся над рыбой, мог действовать как громоотвод.

Хвост кита

Фото Нэнси Эндрюс

Китовый флюгер был популярным выбором для домов моряков в прибрежной Новой Англии, центре китобойного промысла в 18 веке.

Мисс Фортуна

Фото Нэнси Эндрюс

Хотя моряки на китобойных судах считали русалок невезучей — легенды говорят, что русалки манят моряков на смерть песнями — форма создает изящный силуэт флюгера на фоне голубого неба.

Парусный спорт

Фото Нэнси Эндрюс

Выбор флюгера для парусника говорит о взаимозависимости двух объектов: парусник полагается на ветер как на источник энергии. Мяч под буквами сторон света добавляет флюгеру равновесие и устойчивость.

Fairway Weather

Фото Нэнси Эндрюс

Поскольку гольф появился в этой стране только в конце 1800-х годов, можно предположить, что этот флюгер относительно современный, в отличие от флюгеров с колониальными мотивами.

Добро пожаловать домой

Фото Нэнси Эндрюс

Ананас, символ гостеприимства в колониальную эпоху, возможно, использовался для обозначения гостиницы. Продавцы антиквариата говорят, что одним из признаков подлинного флюгера 18-го века является наличие в нем отверстий для мушкета, что указывает на то, что он был на месте во время войны за независимость.

Высота для верховой езды

Фото Нэнси Эндрюс

Этот флюгер в виде велосипеда с высокими колесами мог обозначать магазин торговца, который строил или ремонтировал велосипеды.Велосипеды с высокими колесами были особенно популярны в 1870-х и 1880-х годах.

Летающий гусь

Фото Нэнси Эндрюс

Расположенный на фоне голубого неба, этот гусиный флюгер кажется живым из-за движения крыльев и вытянутой шеи. Можно представить, что настоящий гусь мог бы взглянуть еще раз.

Крышка с шестигранной крышкой

Сколько цепей на субпанели на 40 А

Получите бесплатную доставку на квалифицированную систему восьмиугольной кровли и вентиляции чердака или купите онлайн-самовывоз в магазине сегодня в отделе строительных материалов.

Walmart onn 10.1 Технические характеристики планшета

Rubberseal Ltd. Блоки 9A и 9B, Station Industrial Estate. Станция Роуд, Моклин Эйршир. КА5 5ЕУ. 0845 388 5281. [email protected] UTV Landmaster производятся в Колумбия-Сити, штат Индиана. Они считаются лучшими UTV стоимостью менее 10 000 долларов, построенными с их собственной лучшей в своем классе системой подвески под названием LROSS. Оптимизирован для тяжелых работ и катания по пересеченной местности.

6 Ручки с 8-мм нейлоновой Стопорной шестигранной гайкой (I) 6 8-1.25mm х 70ммами болтов (для использования поперечины) 1 Передней поперечина / Свет Бар (J), 10 8-1.Болты с внутренним шестигранником 25 мм x 65 мм 1 задняя поперечина / световая балка (K) 12 болтов с шестигранной головкой 8-1,25 x 35 мм, класс 10.9 G’day !! Подумал, что попробую здесь удачу среди тех, кому, возможно, уже приходилось это делать раньше … Я только что построил шестиугольную беседку с крышей из цветного переплета, и для нее нужен пиковый колпак … Ничего особенного. (нашел в сети несколько классных медных колпачков). Этот стартовый комплект для беседки «Сделай сам» включает 33-страничное руководство по эксплуатации с планами и спецификациями для 8-футовых, 10-футовых, 12-футовых и 14-футовых беседок с одной или двумя крышами.Также включает шаблоны, списки вырезов, списки пиломатериалов и чертежи полов. ITW BUILDEX # 10-16 x 1 «Шестигранная шайба TEK 3 Винт 5,000 / Коробка … Саморезы ITW BUILDEX® TEKS® со склеенной шайбой для водонепроницаемого уплотнения крыши … Болты V-образные кровельные; круглые J-болты; квадратные J-болты; квадратные U-образные болты; наклонные U-образные болты; болты.12-гранные болты; винты с шестигранной головкой.18-8 и 316 из нержавеющей стали с шестигранной головкой; винты с шестигранной головкой A193 B8 и B8M; A307 Болты; болты класса 5; болты класса 8; болты класса 10.9; болт с шестигранной головкой L-9; метрическая классификация 8.8 болтов; Метрические болты класса A-2; Метрический класс A-4 . .. Болты с шестигранной головкой «менее точны» и, следовательно, дешевле, чем винты с шестигранной головкой. Дополнительные особенности, которые имеют винты с шестигранной головкой, которые делают их превосходными, заключаются в том, что они изготовлены с более высоким уровнем преграды (более жесткий допуск), а также имеют шайбу, обращенную под головку болта. Стандартные размеры винта с шестигранной головкой включают в себя:

Глава 8 обзорный тест, ключ ответа 4-й класс

Викторина с вопросами по модулю 9

Найдите правило функции в таблице

Женщины и сила манифест

Один пистолет для выживания

Z shadow register 2020

Yu gi oh rom

Наши восьмиугольные виниловые купола подходят для любой восьмиугольной крыши.Они станут прекрасной заменой существующей беседке и, вероятно, прослужат дольше, чем ваша прежняя! Винил не только тщательно изготовлен для длительного использования на крыше, но и является одним из самых прочных и устойчивых материалов. Шестигранная крышка 5/16 «-18×1» — 6 Требуется бесплатная доставка свыше 75 долларов США. 1-888-756-9666. Статус заказа. Перейти к содержанию . Авторизоваться; Ваша учетная запись … 3814 Ridge Country Suite 102, San … Изготовленные на заказ крышечки из меди изготавливаются на заказ, упаковываются и отправляются в течение 2 недель после получения оплаченного заказа. Для получения круглосуточного обслуживания ознакомьтесь с нашим быстрым выбором крышек! Укажите длину сторон: 12 дюймов (165 долларов) или 16 дюймов (295 долларов).Укажите форму крыши: добавьте — конус (10 долларов), квадрат (20 долларов), шестиугольник (30 долларов) или восьмиугольник (40 долларов). Как укрыть крышу асфальтовой черепицей. Стандартные кровельные инструменты, такие как молоток и кровельные гвозди, — это все, что вам обычно нужно, чтобы покрыть крышу. Как правило, обычная черепица разрезается прямо через язычок …

Расход аэратора для смесителя

На главную> Оборудование> Крепеж> Гвозди и винты> Винты> Винты с шестигранной головкой Hillman 3/4 дюйма из нержавеющей стали 1 / 2-13 Uss Винт с шестигранной головкой На некоторых стоковых фотографиях могут быть показаны детали, не входящие в комплект поставки. Винты RS PRO с внутренним шестигранником имеют узкую головку и идеально подходят для использования в труднодоступных местах. Крепежные детали используются при ремонте и техническом обслуживании машин и во многих отраслях. Поскольку эти винты с головкой под торцевой ключ изготовлены из нержавеющей стали A2 (304), они идеально подходят для использования в пищевой промышленности и производстве напитков. Эта голая металлическая поверхность не имеет отделки для улучшения внешнего вида или коррозионной стойкости, которая очень низкая, если материал представляет собой сталь. Часто поверхность смазывается маслом, что улучшает смазывающую способность.3000 Marcus Avenue, Suite 3E09 Lake Success, NY 11042 Телефон: 516-512-7600 Факс: 516-512-7611 Электронная почта: [электронная почта защищена] Медные и алюминиевые крышки крыш, любые металлические крышки башен на крыше. Мы делаем все стили , включая стоячий шов, формы, шаг и цвета Шарик и крепление, БЕЗ ШАРА, УПЛОТНЕНИЕ ШАРА, ТОЧЕЧНАЯ КОЛПАЧКА ИЛИ КРЫШКА С ТОЛЬКО ОТВЕРСТИЕМ В ФЛЮГЕ 3/4 ». Все металлы. !! Быстрый поворот. колпачки шириной 16 дюймов в основании. Высота определяется вашим шагом. Мы можем сделать любую высоту, которую вы хотите. Вы также можете выбрать… Продается в магазине блоком Винты с головкой под ключ, крупная резьба, шестигранник, нержавеющая сталь, 5 / 16-18 x 1-1 / 4 дюйма, 100 шт. Артикул 803426

Химическая формула Cs + и n3

Универсальная гребневая крышка, 10 дюймов, пепельно-серый. Обратите внимание: цены, акции, стили и доступность могут отличаться в зависимости от магазина и в Интернете. Инвентарь продается и поступает непрерывно в течение дня; поэтому указанное количество может быть недоступно, когда вы придете в магазин. Винты с шестигранной головкой и полукруглой головкой * Спецификация: ISO 7380-2004 * Класс: 10.9 * Твердость: HRC 33-38 * Размер: M3 ~ M16; Длина: 4 ~ 100 мм … Кровельный шуруп, окно … 7 января 2020 г. · Мы знали, что хотим завершить наше 4-дневное пребывание в отеле Grand Bretagne ужином в GB Roof Garden, поэтому мы поинтересовались бронированием по регистрироваться.
