Дымоход для газового котла из кирпича: Кирпичный дымоход для газового котла

Содержание

Кирпичный дымоход для газового котла



Вступление

Кирпичный дымоход для газового котла понятие условное. Сам по себе кирпич неприемлем для газового канала. Конденсат, который характерен для дымохода, быстро разрушает кирпич. В доме кирпичный дымоход набирает влагу, которая передается на примыкающие стены. Кирпичный оголовок дымохода со временем просто рассыпается.

Кирпичный дымоход для газового котла - особенности

Для решения проблемы непрочности кирпича и его разрушение от влаги конденсата есть простой способ. Кирпичный дымоход должен быть загильзован. То есть внутри кирпичной кладки дымохода, сам дымоход нужно сделать в металлической трубе. Причем трубу нужно взять из нержавейки.

Часто в качестве альтернативы трубе из нержавеющей стали выбирают асбестовую трубу, металлическую трубу, стальную оцинкованную трубу, трубы из фуранфлекса, но все они имеют недостатки, которые не стоит скрывать кирпичной кладкой.

Недостатки дымоходов

Асбестовый дымоход

Асбестовый дымоход стоит недорого, однако:

  • Его трудно подключить к котлу, Нужен люк для прочистки и отводчик конденсата, что в асбестовой трубе сделать проблематично.
  • Дымоход из асбеста тяжело монтировать из-за большого веса;
  • Стыки труб в дымоходе трудно сделать герметичными;
  • И последнее, асбест хорошо впитывает конденсат, а при повышенных температурах, часто асбестовые трубы лопаются.

Стальные и стальные оцинкованные трубы

Стальная труба и стальная оцинкованная труба, «запертая» в кирпичную кладку быстро ржавеет от конденсата, что значительно уменьшает срок службы дымохода (стальная труба - 2-3 года/ оцинкованная труба 3-4 года).

Фуранфлекс достаточно новый материал и еще не так популярен для гильз дымохода в кирпичной кладке.

Поэтому в кирпичный дымоход закладываются гильзы из нержавеющей стали в качестве фактического дымохода. Вне кирпичной кладки дымоход из труб нержавеющий стали делают в виде сэндвичей (одна труба в другой).

Выводы статьи

  • Дымоход для газового котла из кирпича нежелателен;
  • При желании сделать кирпичный дымоход, из кирпича делают лишь шахту дымохода, закладывая дымоход из труб из нержавеющей стали.
  • Уклон вертикального дымохода не более 30° на 1 метр;
  • К котлу дымоход подключается через тройник с карманом 25 см, люком для прочистки и отводчиком конденсата.

©Obotoplenii.ru

Другие статьи раздела: Газификация дома



Кирпичный дымоход для газового котла: кладка своими руками

Кирпичные дымовые трубы очень красиво смотрятся

Благодаря отличным эксплуатационным качествам и высокой эффективности, котлы, работающие на природном газе, получают все большее распространение. При монтаже такого оборудования необходимо обеспечить отвод продуктов сгорания. Кирпичный дымоход для газового котла один из вариантов. Рассмотрим особенности его конструкции и требования, предъявляемые к нему работниками газовой службы и пожарного надзора.

Также в помощь вам видео в этой статье:

Чем отличается дымоход газового котла от котла твердотопливного

Газовый котелКотел на твердом топливе

Основная задача любого дымохода — отвести отработанные газы и поддержать тягу необходимую для поступления воздуха в зону горения. При сгорании как твердого топлива, так и газа, образуются в основной массе  двуокись углерода (углекислый газ) и пары воды.

Также в дыму присутствую другие примеси (чаще всего вредные)  и частицы несгоревшего топлива (сажа). Но все-таки к дымоходам для газовых котлов предъявляются особые требования. Расскажем почему.

Безопасность

Не самые худшие последствия от взрыва газового котла из-за дымохода

При правильно отрегулированной горелке наличие примесей в уходящих газах минимально. Поэтому дымоходы газового котла загрязняются меньше. Но осматривать и чистить их нужно гораздо чаще. Дело в том, что отсутствие тяги может привести к более тяжелым последствиям, чем у твердотопливных котлов.

  1. Неполное сгорание топлива приводит к образованию ядовитого угарного газа. Изменение настроек горелки может произойти и из-за уменьшения тяги. Причем в отличие от твердотопливного котла это трудно заметить. Дым от газа чистый и незаметный, запаха гари в помещении может и не быть.
  2. Погасание пламени может вызвать накопление газа в помещении и последующему взрыву (особенно при неисправной  или отключенной автоматике безопасности). Во многих моделях котлов проконтролировать отсутствие пламени можно только индикаторам, сам горелка чаще спрятана внутри кожуха.

Поэтому дымоход для газового котла из кирпича должен иметь конструкцию, которая позволяет легко проводить их осмотр и очистку. Также к дымоходам газовых котлов предъявляют и особые требования по пожаробезопасности. Причина та же — возможное накопление газа в помещениях.

Если перегрет кирпичный дымоход для твердотопливного котла  или через его дефекты проникли искры, в обычном помещении могут загореться обстановка и строительные конструкции, то в случае наличия газа слово «могут» неприменимо. Вероятность пожара или взрыва возрастает в десятки раз.

Особые условия работы

Еще одна особенность дымоходов газовых котлов — возможное образование конденсата на поверхностях. При сгорании обычного топлива водяных паров образуется меньше, а температура на срезе дымовой трубы выше точки росы. Для газового оборудования это условие соблюдается не всегда.

Сосульки на срезе трубы из-за конденсата

Отметим, что некоторые модели котлов предполагают специальное снижение температуры отходящих газов (например, Vitocond). Таким способом повышается использование тепла от сгорания топлива.

Если вы видите в рекламе что коэффициент полезного действия больше 100 % (что противоречит законам термодинамики) то, скорее всего, имеете дело именно с такой конструкцией. Нереальная цифра связана с применением методики расчета КПД, в которой не учитывается пониженная температура дымовых газов.

Конденсат вызывает накопление влаги в материалах, из которых сделаны дымоходы, что приводит к их разрушению. Части трубы находящиеся вне помещения разрушаются зимой еще быстрее — вода замерзает, лед вызывает трещины.

Второй неприятный фактор, связанный с конденсатом — разрушение материалов от химических веществ. Углекислый газ растворяется в воде, образуя слабую, но все же кислоту. При повышенном содержании серы в сжигаемом газе образуется уже более агрессивная среда (про действие серной кислоты знают все).

Серная кислота содержится в конденсате

Поэтому дымовые трубы для газовых котлов должны иметь устройства для отвода конденсата. Материалы для устройства трубы должны быть устойчивыми не только к повышенной температуре, но и к воздействию влажности и агрессивных веществ.

Кирпич может работать в таких условиях недолго, поэтому часто дымоход газового котла имеет внутри стальную или керамическую гильзу. Допустимый вариант — оштукатуренный специальными смесями кирпич.

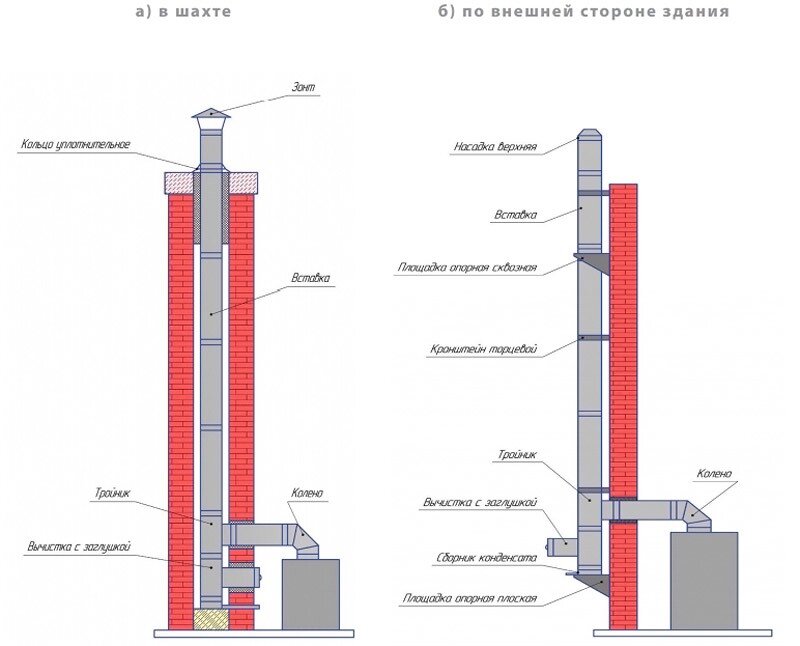

Дымоход кирпичный для газового котла с внутренними гильзами

Теперь остановимся подробнее, что нужно учесть при строительстве кирпичного дымохода для газового котла, чтобы он был безопасным и долговечным, а при приемке соответствующими службами не возникало вопросов.

Сечение дымохода

Дымоход газового котла должен обеспечивать полный отвод продуктов сгорания. Поэтому площадь его поперечного сечения оговаривается в инструкции котла. Если такой информации нет, то следует брать исходя из нормы не более 5,2 квадратных сантиметров  на киловатт мощности. Больше можно, меньше нельзя.

Совет. Можно также ориентировать по площади выхода котла, оно не может быть меньше допустимого.

Геометрическая форма выбирается такой, чтобы площадь контакта конструкции с газами была минимальной. В идеале круг, но по технологическим причинам для кирпича чаще выбирают прямоугольник. Также часто применяю вариант, когда вокруг круглой гильзы возводят кирпичную прямоугольную коробку.

Это уменьшение площади контакта с газами нужно по двум причинам:

  1.  Уменьшается теплоотдача от дыма к конструкции. Труба нагревается меньше, следовательно, она более безопасна в пожарном плане. Также, чем больше температура дымовых газов, тем меньше в них образуется конденсата.
  2. Улучшается тяга. Хотя сопротивление потоку из-за образования завихрений у стенок минимально, но и эта небольшая величина важна.

Кроме того для сечения трубы существуют еще два ограничения:

  1. Не допускается расширение и сужение трубы на всей ее протяженности;
  2. Если труба прямоугольного сечения, то соотношение сторон не более одного  к двум.

Толщина стенок

Как уже говорилось выше, устройство дымохода из кирпича для газового котла должно быть таким, чтобы теплопередача через стенки была минимальной. Керамика сама по себе имеет неплохие теплоизоляционные свойства, как показывает практика (даже не прибегая к расчетам), кладки в полтора-два кирпича достаточно. Но учтите, при проходе через сгораемые конструкции толщина должна увеличиваться. Об этом чуть ниже.

Форма дымохода

Форма дымоходов газового котла

Для того чтобы устройство кирпичного дымохода для газового котла  минимально создавало сопротивление потоку газов он должен иметь минимальное количество изгибов. Для котлов без устройств принудительного наддува воздуха или дымососов (исключая канал через который котел присоединяется к дымоходу), труба вообще должна быть строго вертикальна.

Перечислим все требования к форме дымохода:

  1. Количество изгибов не больше трех.
  2. Отклонение от  оси не разрешается более чем на один метр.
  3. Уклон не должен быть более 30 градусов.
  4. Не допускаются уклоны вниз.
  5. Диаметр закруглений должен быть больше диаметра трубы.

Все эти требования понятны — поток газов должен двигаться исключительно вверх, устройство дымохода для газового котла из кирпича не допускает участки со снижением.

Высота дымохода

Высота дымохода над коньком

Чем больше она будет, тем лучше тяга дымохода. Конечно, для частного дома строить вариант заводской трубы не стоит, особенно если котел с наддувом или дымососом. Правила требуют, чтобы труба была выше кровли на 1 метр.

Если крыша скатная, то вот  инструкция по подбору минимальной высоты:

  1. если труба ближе полтора метра к коньку — то 0,5 метра;
  2. если труба дальше, но не более чем на три метра — можно делать вровень с коньком;
  3. при большем расстоянии разрешается снижать трубу до такой высоты чтобы ее верхняя точка составляла с коньком угол к горизонтали не более 10 градусов.

Подключение других отопительных приборов к трубе газового котла

Несколько дымоходов под одной облицовкой

Дымоходы из кирпича для твердотопливных котлов  позволяют одновременное подключение к себе нескольких отопительных устройств (котла, камина, печи). Для газовых котлов такой подход недопустим.

Даже если хватает сечения дымохода, это запрещено в связи с тем, что через канал дымового хода возможно проникновение газа в другие помещения. Если не хотите украшать крышу несколькими трубами, то просто сблокируйте их в одной общей облицовке.

Поверхность внутренних стенок

Такая поверхность внутренних стенок котла недопустима

Для того чтобы исключить налипание сажи и опять же улучшить условия удаления дыма поверхность внутри дымохода должна быть максимально гладкой. Поэтому состав для оштукатуривания труб без гильз не должен иметь крупных заполнителей. Затирать свежеуложенную на поверхность смесь следует максимально качественно.

Проход через перекрытия и кровлю

Тут устройство дымохода для газовых котлов из кирпича подчиняется тем же требованиям, что и к обычным дымовым трубам.

Порядовка разделки дымохода
  1. При проходе через перекрытие из сгораемых материалов должна быть обеспечена разделка (утолщение внешнего размера трубы) на расстояние не менее 250 мм. Допускается уменьшить этот размер до 150 мм, если использовать тепловую защиту из асбеста и стали.
  2. При проходе через несгораемые перекрытия должен быть обеспечен зазор не менее 100 мм.
  3. На выходе дымохода через кровлю из листовых материалов, в месте прохода трубы делается фартук из жести или подобного материала, отстоящий от ее периметра не менее чем  на 100 мм для несгораемых кровельных покрытий (асбестоволокнистые листы, черепица и т. п.) и 250 мм для горючих (ондулин, мягкие покрытия на основе битума). Также не менее 25 см должно быть расстояние до деревянных элементов стропильной конструкции и обрешетки.

На оголовке дымохода желательно устанавливать дефлектор. Он обеспечит увеличение тяги и защитит канал трубы от влаги  и попадания посторонних предметов.

Совет. Дефлектор или козырек дополнительно нужен еще и потому, что почему-то птицы не только привыкли отдыхать на оголовках труб, но и засорять их своим пометом. Часто причиной уменьшения тяги  трубы является уставшая, отравившаяся ворона или голубь, упавшие внутрь, и естественно не способные выбраться.

Даже самодельный козырек спасает от засора

Дополнительные устройства на дымоходе для газового котла

Итак:

  • Для осмотра внутренней поверхности дымохода и его очистки необходимо предусмотреть герметично закрывающиеся люки ревизии. Они располагаются на вертикальных и горизонтальных участках и должны иметь размер не менее 250 мм. Если есть гильза промышленного изготовления, то ревизия, как на фото ниже, будет являться ее фитингом, который можно приобрести в комплекте
Гильза из нержавейки с ревизией
  • Внизу вертикальных участков предусматриваются карманы для сбора сажи. Они тоже должны иметь люки для чистки (можно совместить с ревизиями).
  • Устройство газового дымохода из кирпича должно включать для отвода конденсата внизу на вертикальных участках отверстия — капельники.

Требования к соединениям гильз

Соединение гильз с использованием герметика

Если вы собираетесь устраивать гильзовую трубу, то обратите внимание на требования к гильзам:

  1. Гильзы выполняются из материалов устойчивых к высоким температурам и агрессивной среде. Наилучший вариант — нержавеющая сталь.
  2. Соединения гильз не допускается выполнять в местах, где дымоход проходит через стену или перекрытие.
  3. На стыках детали гильз должны входить друг в друга на величину не меньше диаметра.
  4. Все стыки должны быть герметичными.

Устройство дымохода

Теперь рассмотрим, как возводится дымоход строения своими руками:

  • В первую очередь разрабатываем проект или наброски нашего дымохода. Чтобы не возникало проблем при подключении и приемке котла, лучше сразу согласовать его с компанией, которая будет заниматься установкой, и службами, которые будут его принимать и вводить в строй (газовики и МЧС).
  • Вторая стадия — закупка материалов. Просчитайте сразу, сколько всего материала вам понадобится, чтобы не докупать позже. Ведь чем крупнее партия, тем меньше цена.
  • Начинаем с заливки фундамента. Он должен быть заглублен не менее чем на полметра. Если труба будет находиться снаружи здания, то нижняя отметка фундамента должна быть ниже глубины промерзания грунта. По габаритам фундамент сантиметров на 10-15 выходит за контур нашей будущей трубы.
  • Залив фундамент, укладываем не менее трех слоев гидроизоляции, чтобы исключить проникновение влаги из земли в кладку.
  • Первые ряды до места расположения камеры для сажи лучше укладывать на цемент.
  • Затем начинаем формировать канал трубы. Устраиваем отвод для слива конденсата, камеру для сбора сажи.
  • Устанавливаем люк для чистки трубы.
  • Если дымоход предполагается гильзовый то устанавливаем гильзу (камера для сажи входит в ее фитинги). С этого момента лучше перейти на глиняный раствор или мертель.
  • Если труба не гильзовая, то одновременно с кладкой проводим оштукатуривание внутренней поверхности.
  • Дальше с помощью силиконового герметика соединяем трубы с отводом котла. Стык должен быть герметичным.
  • Продолжаем кладку до перекрытия. По ходу выполнения работы наращиваем гильзу и устанавливаем ревизии.
  •  Затем проделываем отверстие в перекрытии. Стенку трубы в этом месте уширяем и устраиваем теплоизоляцию (в зависимости от материала перекрытия).
  • Подходя к кровле здания, снова переходим на цементный раствор.
После выхода на кровлю снова используем цементный раствор
  • Кровлю проходим обеспечивая пожарную защиту с помощью металлического фартука соответствующих размеров. Чтобы исключить протекание по поверхности дымохода снова используем герметик.
Выход дымохода через кровлю
  • Заканчиваем постройку установкой дефлектора или хотя бы защитного козырька на срез трубы.
Установка дефлектора заканчивает монтаж

Мы постарались раскрыть тему, как возводится дымоход из кирпича для газового котла,  и какие требования к нему предъявляются. Будем рады, если наша статья помогла вам. Пусть  ваш дом всегда будет теплым и безопасным.

Узнайте почему дымоход разрушается, и как помешать этому

Времени вопреки те, кому доводилось бывать на крышах старых домов, наверняка обращали внимание на выщербленные дымоходы и лежащие поблизости от них кирпичи. Можно только представить, какой должна быть сила ветра, умудрившегося сделать это.

Так почему же дымоход разрушается на самом деле?

Дело здесь не столько в ветре, сколько в разрушительных процессах, которым пришлось подвергнуться дымохода в течение долгого времени. Впрочем, с недавних пор у нас появилась возможность быстро и без особых хлопот избавиться от подобных разрушений.

На протяжении долгих веков, пока для приготовления пищи и отопления люди использовали уголь и дрова, человечество не знало забот с дымовыми трубами. Они исправно служили многим поколениям и превратились в символ многих старинных городов. Проблемы возникли тогда, когда в качестве топлива мы стали использовать газ и мазут. По сей день, в XXI веке, несмотря на появление с каждым годом все новых и новых, технических достижений, угроза разрушения дымоходных труб беспокоит нас с неослабевающей силой.

Угораем не на шутку

Для работы современных отопительных котлов требуется высококачественный дымоход, который поможет избежать возникновения со временем таких проблем, как разрушение кирпичной кладки, появление жирных пятен на стенах и потолке помещений и, самое главное, проникновения в дом угарного газа.

Проблема разрушения старых кирпичных дымоходов возникла с появлением низкотемпературных, полностью автоматических дизельных и газовых котлов. Если раньше отопительная техника работала непрерывно, на протяжении всего осенне – весеннего периода и практически не давала дымоходам остывать, то теперь, благодаря всевозможным техническим «хитростям», ситуация принципиально изменилась. Современные котлы периодически включаются и выключаются в зависимости от погоды и температуры окружающей среды. В результате чего дымоход постоянно остывает и на его внутренних стенках образуется конденсат. Кроме того, температура дымовых газов у котлов наиболее известных марок не слишком высока, в результате чего дымоходы практически не нагреваются до температуры выше «точки росы». Такая ситуация приводит к тому, что внутри них постоянно образуется водяной пар, который, соединяясь с окисью серы, присутствующей в дымовых газах, создает серную кислоту, разъедающую все вокруг. Причем разрушению подвергаются не только стенки дымохода, но и дорогостоящая отделка внутри дома, а также материалы, из которых он построен: кирпич, бетон, и даже стальные конструкции. Вдобавок ко всему обитатели самого дома вынуждены постоянно ощущать неприятный запах газа.

Вторая жизнь дымохода

Даже для непосвященных людей, на первый взгляд, очевидно, что восстановить прежнюю работоспособность дымохода можно, полностью разобрав старую трубу и сложив на ее месте новую. Впрочем, с помощью материала Furanflex вы можете обойтись без этих кардинальных мер, гарантировав себе минимум 30 лет спокойной жизни.

Технология Furanflex разработана венгерской компанией Kompozitor Ltd и прошла испытания во Всероссийском научно-исследовательском институте противопожарной обороны МЧС России. На эту разработку получено официальное заключение о соответствии требованиям пожарной безопасности и оформлен санитарно-эпидемиологический сертификат. По достоинству оценена технология Furanflex и ведущими зарубежными экспертными центрами, которые соответствующим образом отметили ее своими дипломами.

Фактически Furanflex представляет собой процедуру восстановления кирпичных дымоходов с помощью полимерного вкладыша, который как бы «вдувается» непосредственно внутрь, заполняет собою все их пространство и, затвердевая, превращается в новую долговечную трубу.

Благодаря этому материалу, вам не потребуется ни ломать стены, ни перебирать кирпичный стояк. Этот полимерный вкладыш из искусственной смолы, гибкий и изгибающийся как пожарный рукав, вставляется в дымоход сверху вниз до уровня подключения к газовому котлу. Затем к верхнему и нижнему торцу рукава Furanflex подключаются соединительные адаптеры, через которые с помощью парогенератора создается давление до 0,2-0,5 бар и рукав надувается подобно воздушному шарику.

Заполнив собою пространство дымохода и повторившего форму, спустя примерно полтора часа, в результате необратимой реакции, «труба-шарик» окончательно затвердевает. Внутренняя ее поверхность получается идеально ровной, тонкой и гладкой, без стыков и пазовых соединений. По завершении реконструкции дымохода остается только отрезать технические метры застывшей трубы. Узнайте подробнее о монтаже дымохода ФуранФлекс.

По своей структуре материал ФуранФлекс RWV представляет собой укрепленный стекловолокном композит, который устойчив к коррозии даже больше, чем нержавеющая сталь. Полимер также отличается высокой сопротивляемостью к кислотам дымовых конденсатов, он влагоустойчив и паронепроницаем. В среде дымовых газов материал выдерживает температуру до 200С, а кратковременно выдержит и все 250С, не выделяя при этом веществ, вредных для здоровья хозяев дома.

Этот материал обладает хорошими теплоизоляционными свойствами, высокой механической прочностью, а по весу намного легче алюминия. Примечательно, что обмуровка трубы производится всего за несколько часов, без разломки и долбления стен. Важен и тот факт, что рабочая площадка в ходе строительных работ всегда остается чистой, а главное – благодаря Furanflex вы на долгие годы приобретете для себя фактически новую надежную трубу.

С помощью установленного в вашем дымоходе рукава, вы обеспечите лучшую тягу, а также более эффективную работу котлов, благодаря которой вам удастся уменьшить энергозатраты, и избавиться от лишних проблем при отоплении собственного дома.

Кирпичный дымоход для газового котла: как сделать, размеры

СНиП разрешают использовать кирпичный дымоход для газового котла. Многие владельцы частных домов останавливают свой выбор на нем из-за дешевизны по сравнению с дымоходной системой. Канал кажется простым, но это очень сложная конструкция, которая должна соответствовать установленным стандартам. Своими руками, не имея навыков каменщика — печника, эту работу лучше не выполнять.

Недостатки дымоотвода из кирпича

Газовый котел последних моделей работает на принципе экономного расхода ресурсов. Газ на обогрев включается при срабатывании температурного датчика, достигая установленной температуры, отключается. Дымопровод остывает, в нем образуется конденсат. В природном газе в малом количестве содержатся различные микроэлементы. Вступая в реакцию с водой, продукты сгорания образуют растворы соляной, азотной и серной кислот.

Внутри канала образуется агрессивная среда, которая приводит к быстрому разрушению кирпича и растрескиванию швов. Каждые 5 лет трубу необходимо ремонтировать. У газовой службы много предписаний к подобным дымоотводам, и инспекторы весьма требовательны в момент сдачи объекта в эксплуатацию. Низкая себестоимость — существенное, но единственное достоинство дымоходов из моно-кирпича. Перепрофилировать имеющийся канал в дымоход для газового котла возможно только с условием применения специальных, сделанных из стали или керамики, вкладышей.

Многие строители под «дымоходом из кирпича» подразумевают комбинированные варианты кирпича с нержавеющей сталью, керамикой или асбоцементом. Внешне это выглядит как колодцы из камня, а вкладыши из других материалов не видны. Такие системы почти полностью устраняют недостатки конструкций из монолитного камня, но значительно проигрывают в цене.

Вернуться к оглавлению

Где разместить?

Сделать дымоход для котла разрешается внутри дома или снаружи. Оба варианта имеют свои преимущества и недостатки, показанные в таблице:

РасположениеПлюсыМинусы
В домеУтепляется часть конструкции на чердаке и крышеЧаще возникают возгорания и утечки угарного газа
Вне зданияБолее безопасен в использованииВся труба требует теплоизоляции
Ремонтные работы делать легко
Вернуться к оглавлению

Размеры конструкции

Высота кирпичной трубы над крышей зависит от степени ее удаленности от конька.

Установка дымохода проводится с учетом требования Горгаза или Облгаза к его высоте и сечению:

  • Дымоотвод должен возвышаться над коньком крыши дома на 0,5 м, если находится к нему ближе, чем 1,5 м. Если отступ от 1,5 м до 3 м, высота их совпадает. Когда расстояние еще больше, линия вышины дымохода находится на прямой, отходящей от конька под 10° вниз.
  • Размеры дымохода для газового котла определяют после приобретения изделия. Полезное пространство внутри кирпичного колодца (площадь сечения умноженная на высоту) должно превышать объем камеры сгорания. Информацию можно получить из технического паспорта.
  • Сторону канала делают кратной размеру кирпича с учетом швов. Часто выбирают 20×20 см (¾×¾ камня), чтобы в случае необходимости легко было провести гильзование.
Вернуться к оглавлению

Требования к установке

В правильно выполненном дымоходе должна быть исключена вероятность возгорания и обеспечен 100% дымоотвод из котла в место, где отравление угарным газом исключено. В этом заключается смысл всех требований:

  • Тяжелая кирпичная конструкция должна стоять на мощном фундаменте или прочном перекрытии из железобетона.
  • В канал, расположенный в несущей стене, обязательно вставить гильзу.
  • Рекомендуется котельную построить рядом с домом или использовать наружный дымоход для газового котла.
  • Трубу необходимо построить вертикально, разрешенное отклонение не более 0,1°.
  • Горизонтальные каналы следует делать с уклоном не менее 0,01°, они не должны суммарно превышать 3 м, длина каждого — не более 1 м.
  • В месте колена устанавливают люк для чистки.
  • Часть трубы снаружи дома следует утеплить.
Вернуться к оглавлению

Как сделать кладку?

Для работ закупается материал, прочность которого не ниже М 200.

Чтобы сложить кирпичный дымоотвод используют материалы определенных марок. Применяют полнотелые керамические кирпичи с прочностью М200 или М250, огнестойкостью класса А или Б и морозоустойчивостью F300. Стенки дымохода делают не тоньше, чем полкирпича. Внутренняя часть канала должна быть гладкой, к шероховатым стенам сильнее цепляется сажа.

Лучше купить готовые жаростойки смеси для кладки. Но они не дешевы. В целях экономии можно использовать приготовленные своими силами растворы:

  • Камни трубы на крыше скрепляют цементным раствором со специальными присадками для усиления прочности и кислотоустойчивости.
  • Внутри здания замешивают раствор на основе глины и песка (процентное соотношение зависит от жирности глины). Такая смесь считается жаростойкой.
Вернуться к оглавлению

Частые ошибки

Кирпичный дымоход рассыпается в связи с образованием конденсата. При монтаже канала допускают ошибки, способствующие ускоренному образованию влаги и уменьшению срока службы конструкции:

Если отопительный прибор неправильно соединен с каналом, то последний может начать быстро рушиться.
  • Недостаточная высота трубы. Толстый слой налипшей сажи в связи с несвоевременной чисткой канала и неправильными размерами воздуховода провоцирует слабую тягу.
  • Наличие неутепленных участков дымохода (например, чердак).
  • Неверно выполненное соединение газового котла и канала. Сращивание должно проводиться нержавеющей трубой или гофрой, с заходом ее не менее чем на 0,5 м вертикально вглубь кирпичного колодца, горизонтальный участок не должен превышать 1 м.

Лучше не экономить на дымоотводе и сделать в кирпичную конструкцию вкладыш из керамики или нержавеющей стали.

Вернуться к оглавлению

Заключение

Требования по приему в эксплуатацию кирпичных дымоходов к котлам на газе очень строгие и относительно часто меняются в сторону ужесточения. При обнаруженных нарушениях инспектор газовой службы не примет работу и придется все переделывать. Поэтому важно перед началом монтажа узнать актуальную информацию, соблюдать все нормы и не затягивать строительство.

Требования к дымоходу для газового котла, пятна на дымоходе, кирпичной кладке

Изложенная ниже информация, основана не на нормативных документах, а на полученном опыте работы с дымоходными системами. Безусловно, при выполнении работ по монтажу дымохода необходимо выполнять все существующие нормативы, но их терминология сложна для пользователя, поэтому мы расскажем об основных проблемах, путях их решения и мероприятиях предупреждающих их появление.


В процессе горения газа образуется конденсат – агрессивный кислотный раствор, вступающий в реакцию со стенками дымохода. Конденсат быстро напитывает кирпичную кладку и разрушает её. Поэтому, правило № 1 – дымоход для газового котла не должен быть кирпичным. Асбестовые трубы также мало пригодны для газовых дымовых труб из за негерметичности стыков и слабой сопротивляемости конденсату. Из кирпича можно делать шахты для последующей загильзовки (футеровки) трубами из нержавеющей стали или современными полимерными вкладышами типа Фуранфлекс (FuranFlex)

Трубы из нержавеющей стали для газовых котлов должны быть изготовлены из кислотостойкой стали, например AISI 316 или 321. Очень часто на рынке можно приобрести трубы из пищевой нержавеющей стали, которая за короткий срок корродирует и приходит в негодность, поэтому правило №2 – покупайте дымоходные системы известных производителей, экономия может вылиться в повторные расходы, включающие демонтаж старой системы.

Монтаж дымовых труб для газового котла осуществляется «по конденсату», то есть верхняя труба вставляется внутрь нижней, что бы конденсат стекал вниз в саже-конденсатосборник, а не внутрь трубы. Последствия неправильной сборки хорошо видны на картинке, поэтому правило № 3 – доверяйте монтаж профессиональной организации, что бы в последствии не столкнуться с проблемой повторного монтажа по правильной схеме. И самое главное! Не отводите конденсат в автономную канализацию, от него очень быстро погибнут все бактерии.

Дальше немного о требованиях газового хозяйства, без выполнения которых газ Вам не подключат:

  1. Диаметр внутренней трубы дымохода должен быть равен или немного больше (+10%) отвода от котла.
  2. Помещение в котором расположен котел должно быть оборудовано вентиляционным каналом.
  3. Основной ствол дымового канала должен быть прямым, без изгибов, как говорят газовщики: «Надо видеть небо».
  4. Горизонтальный отрезок отвода не должен превышать длину в три метра.
  5. Дымоход должен быть оборудован карманом для сбора сажи.
  6. Дымовая труба должна проходить в кирпичной шахте или быть двухстенной с внутренним утеплением.
  7. Оголовок трубы должен правильно располагаться по отношению к коньку дома.

Газовое хозяйство, в обязательном порядке, запросит у Вас «Акт обследования и очистки дымовых и вентиляционных каналов», выдавать который имеют право лицензированные в МЧС компании, сотрудники которых проходят регламентную (раз в год для чистильщиков, раз в три года для мастеров) аттестацию и имеют соответствующие удостоверения.

И в завершении хочу сказать, что каждую работу должен делать профессионал! Данные рекомендации могут помочь не допустить ошибок, но к сожалению или к нашей радости, когда за дело берутся дилетанты, телефон в нашей компании продолжает звонить.

Подробнее ознакомиться с услугой по монтажу дымохода, можно на данной странице нашего сайта http://www.sweephelp. ru/montazh-dymohodov.php

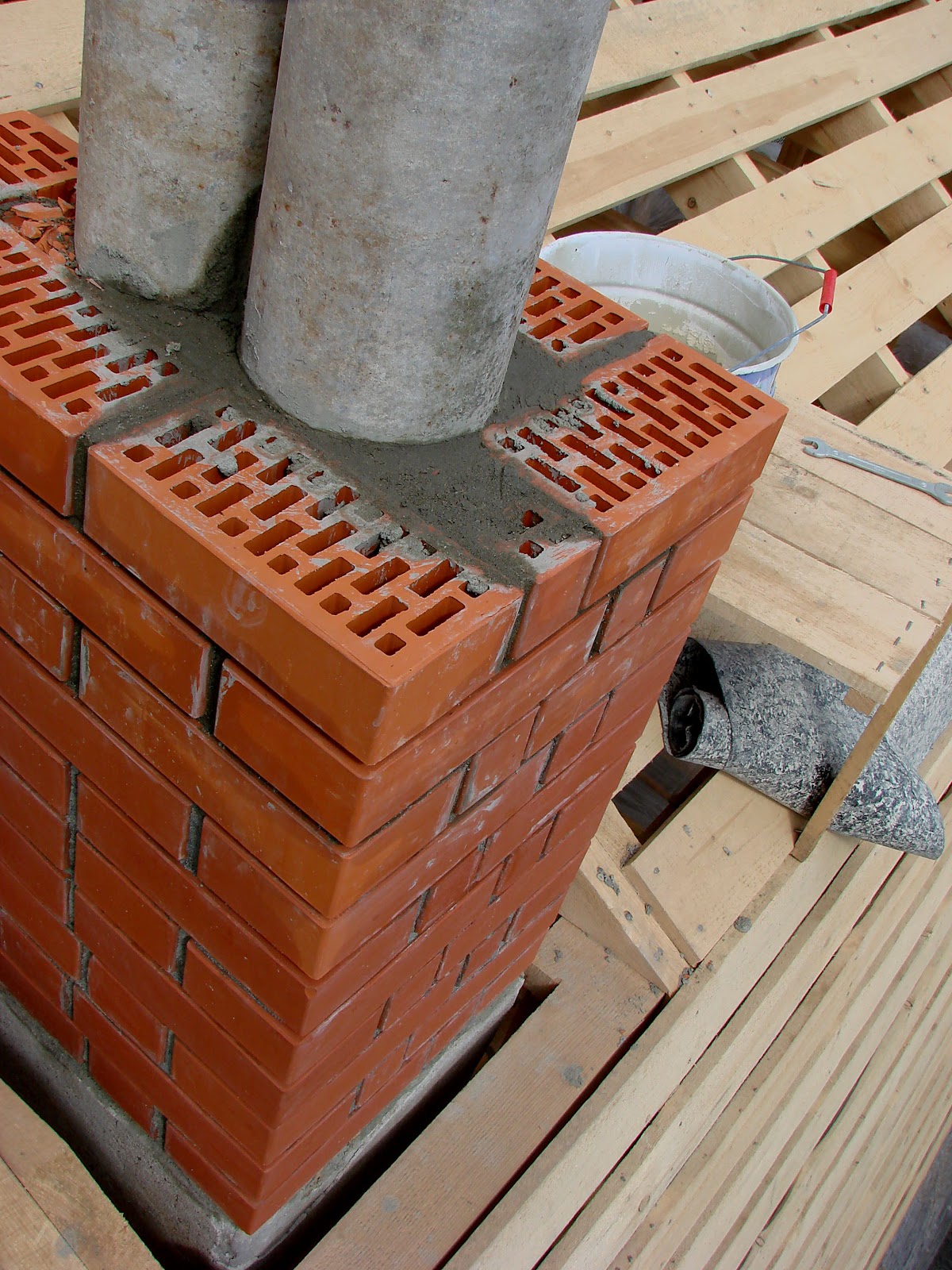

Устройство кирпичного дымохода для газового котла

Для того чтобы сделать кирпичный дымоход для газового котла, следует сначала ознакомиться с его устройством, знать про его виды и составные части, и, конечно, о самом процессе монтажа.

Схема газового котла с кирпичным дымоходом.

Если не считать дров, то газовое отопление можно выделять как одно из самых приемлемых по ценам. Подбирая газовый котел, следует сразу же продумывать способ отвода вредных веществ. Притом необходимо знать, что к дымоходу для котла должны выдвигаться самые суровые качества.

Как определиться с габаритами дымоотвода?

Перво-наперво выбирается сам аппарат создания тепла, а уже потом, ориентируясь на него, подбирают дымоход для котла.

Есть несколько рекомендаций, помогающие решить этот вопрос. Лучше всего использовать круглые дымоотводы. Хотя никто не запрещает подбирать и прямоугольные. Чтобы подсчитать полезное пространство, нужно внутреннее сечение умножить на длину трубы. Полученная цифра обязана превосходить ту же цифру, но у газового котла.

Схема определения высоты дымохода.

Весьма важным моментом является то, что поперечник трубы должен равняться сечению отводного штуцера прибора, ну или быть немного больше, но не меньше. Таким образом достигается правильное подключение между элементами отопительной системы.

На вышину дымоотвода влияет его месторасположение касательно крайней точки крыши дома.

Если расстояние от конька до дымохода меньше полутора метров, то он должен возвышаться над крайней точкой на полметра. Если это расстояние варьируется в пределах 1,5-3 м, то высота будет равной с высотой конька. А в случае промежутка от 3-х и более метров следует от конька дома провести прямую линию под углом в 10° вниз, и на одной из точек этой линии должна заканчиваться высота дымохода для котла.

Следует обратить внимание, что в случае наличия дополнительных примыкающих пристроек, труба должна выводиться за их пределы.

После того как все вычисления произведены, может возникнуть ситуация, когда полезная площадь трубы больше, чем у газового котла. Стандартные трубы имеют определенный диаметр, поэтому поменяв его, можно увеличить не только полезную площадь, но и расход материала. Чтобы решить этот вопрос, можно просто увеличить саму длину дымохода, при этом сечение трубы следует брать поменьше. Вышеуказанные значения идут с допустимыми минимальными цифрами, но это не значит, что их нельзя превышать. Главное, чтобы меньше они не были.

Вернуться к оглавлению

Как установить дымоход для газового котла?

В первую очередь стоит определить для себя, где хочется располагать дымоотвод: внутри дома или снаружи.

Схема теплоизоляции кирпичного дымохода.

Чтобы легче было ответить на этот вопрос, нужно знать, что первый вариант будет несколько экономней, ведь внешнему дымоходу для котла понадобится дополнительное утепление, чтобы он не промерзал.

Дымоход для котла с внутренней стороны дома имеет свои характеристики:

  • утепляется не вся труба, такие меры используются только на тех участках, где идет соприкосновение с улицей, то есть на крыше;
  • в таком варианте чаще случаются возгорания и пропуск угарных газов;
  • внутренний монтаж подразумевает под собой работу со сложными элементами;
  • в случае поломки ремонт становится более затруднительным.

Дымоход ля газового котла внешнего расположения тоже имеет свои особенности:

  • такая конструкция требует теплоизоляции;
  • в сравнении с первым вариантом он более безопасен в использовании;
  • в процессе сборки используются одинаковые детали, что значительно облегчает работу;
  • ремонт выполняется очень просто.

Как понятно из приведенных выше моментов, дымоходы для газовых котлов, будь то внешние или внутренние конструкции, имеют как положительные, так и отрицательные стороны.

В любом случае каждый выбирает сам тот вариант, который для него подходит лучше всего.

Вернуться к оглавлению

Из чего состоит дымоход для газового котла?

Устройство короба для дымохода.

Чтобы кирпичные дымоходы правильно функционировали, во время их сборки следует ответственно проводить каждый этап.

Очень важно, чтоб все конструктивные элементы дымохода для котла были правильно соединены между собой. В тех местах, где дымоход будет «соприкасаться» с самим домом, необходимо устанавливать специальные проходные элементы. Обязательной изоляции требуют те участки, которые впоследствии будут соприкасаться с горючими материалами.

Сам дымоход для котла имеет основу из:

  • переходника под штуцер газового котла;
  • фитинга с ревизией, который представлен в виде трубы, предназначение оного удалять образование влаги;
  • подпорок стеновых бандажей;
  • дериваций;
  • проходной трубы;
  • труб телескопической формы;
  • наконечника конусообразного.

Если нет возможности приобрести наконечник, то лучше от него совсем отказаться, нежели заменить его дефлекторами или зонтами.

Есть определенные требования, которым дымоходы для газовых котлов должны отвечать:

Схема кладки дымохода.

  1. В определенных частях дымохода газовых котлов температура не должна превышать 30°.
  2. Допускается не более 1 м отклонения трубы вбок. Причем на местах поворота делают специальный люк, который будет позволять проводить чистку от загрязнений и конденсата. Сам же уклон должен быть не меньше 0,01°.
  3. Нельзя делать больше 3-х колен, при этом значение радиуса закругления не должно превышать сечение самой трубы.
  4. В случае если дымоход для котла имеет прямоугольную форму, стороны должны быть прямыми, а не вытянутыми.
  5. В нижней части всегда следует делать капельник и ревизию.
  6. Вся конструкция дымохода должна быть ровной, без каких-либо прогибов.
  7. Каждое звено соединяется друг с другом так, чтоб они находились как минимум на половину диаметра трубы.
  8. Во время соединения секций и других элементов не должно образовываться никаких щелей или зазоров.
  9. С внутренней стороны дымоход должен быть идеально гладкий, без каких-либо шероховатостей.
  10. Если здание еще строится, то сумма всех горизонтальных участков должна равняться примерно 3 м. Если же здание закончено, то эта цифра не должна превышать 6 м.
  11. Следует знать, что от трубы до стен и потолка, если используются горючие материалы, расстояние должно равняться 250 мм, а для негорючих — 50 мм.
  12. Как уже упоминалось выше, если есть участки трубы, выходящие на неотапливаемые места, то им потребуется дополнительная теплоизоляция.

Следует сделать так, чтобы управление заслонками располагалось в удобном месте и всегда была возможность открыть их или закрыть.

Вернуться к оглавлению

Как сделать дымоход для котла?

Выполнять работы по созданию дымоотвода для газовых котлов следует таким образом:

Инструменты для кладки дымохода.

  1. На котле есть патрубок, к которому подсоединяют проходной элемент. Перед тем как приступать к стене, на нее заранее наносят разметку, которая тщательнейшим образом проверяется.
  2. После подготовки проема, начинается вывод дымохода для котла. Все участки трубы и само отверстие должны быть изолированными.
  3. Далее происходит крепление тройника и ревизии, после чего надевается заглушка.
  4. Затем идет соединение всех звеньев и закрепление трубы на стене при помощи кронштейнов с расстоянием в 2 м.
  5. Как только дымоход для котла наберет нужную высоту, подсоединяется наконечник конусной формы.
  6. Все места соединений дополнительно укрепляют хомутами, а стягиваются они при помощи болтов или проволоки.
  7. Чтобы обеспечить дополнительную защиту от коррозии, рекомендуется покрыть поверхность трубы специальной термостойкой краской.

Чтобы сэкономить на термоизоляции, можно использовать для строительства дымоходов газовых котлов «сэндвич»-трубы. В ином случае необходимо будет озаботиться о таком моменте.

http://ostroymaterialah.ru/www.youtube.com/watch?v=rep3bmz6z0M

Вернуться к оглавлению

Дымоход для газовых котлов в частном доме

  1. В первую очередь на стену наносится разметка, также этого требуют перекрытия и кровля.
  2. Далее вырезается проем.
  3. После этого патрубок на газовом котле соединяется с адаптером.
  4. Затем идет работа с тройником и ревизией, чтобы была возможность осуществлять чистку дымохода. Крепится лист из стали и устанавливается кронштейн.
  5. Соединяются все секции, при необходимости применяются колена. На уровне перекрытий должен использоваться специальный патрубок.
  6. Далее на конец трубы надевается оцинкованная пластина, которая имеет апертуру большую по диаметру основы. Ее закрепляют на перекрытиях с двух боков.
  7. Каждые 4 м труба закрепляется кронштейном на стене, а через 2 м — хомутиной.
  8. В конце идет обязательная установка конусообразного наконечника. Его предназначение обеспечить дымоходу для котла защиту от негативных погодных влияний (дождя, снега, сильных воздушных течений и прочих погодных осадков).

Удобство создания дымоотводов собственноручно в следующих моментах:

  • во-первых, это экономит средства;
  • во-вторых, есть возможность самому создать любой внешний дизайн, например, обложить его кирпичом, что будет очень стильно смотреться, особенно при наличии котла из кирпича.

http://ostroymaterialah.ru/www.youtube.com/watch?v=SO86EPwQuvE

В любом случае важным моментом является правильное подключение газа к системе. И вот этот вопрос лучше оставить профессионалам, иначе могут возникнуть неприятности.

Выбор дымохода для газового котла: требования

Дымоход для газового котла относится к важнейшей части системы, отвечающая за отведение газообразных продуктов горения. Согласно требованиям безопасности, абсолютно все котлы изготавливаются из нержавеющей стали. Они намного долговечнее и надежнее, чем дымоотводы из кирпича, которые очень восприимчивы к температурным перепадам. Изделия из нержавейки устойчивы к коррозийному воздействию, они не разрушаются и не деформируются под влиянием агрессивных сред. Благодаря тому, что конструкция состоит из модулей, можно быстро осуществить замену какой-либо детали. Монтаж дымоходов выполняется с помощью специальных отводов.

Какой должен быть правильный дымоход или для чего он необходим

Идеальная форма дымохода – цилиндрическая. Она обеспечивает эффективный отвод продуктов горения, в том числе и угарный газ, который очень коварен и опасен для человеческого здоровья и жизни. Угарный газ совершенно не имеет никакого запаха и цвета. Поэтому люди могут отравиться им даже не подозревая об опасности. Кроме того, цилиндрический дымоход очень удобен в эксплуатации, так как его легко чистить. Квадратные конструкции также встречаются, но они обладают наименьшей силой тяги. При проектировании дымохода учитывается множество факторов: габариты, диаметр, уклон, сечение и многое другое. Поперечный срез дымоходной магистрали должен иметь такой же размер, как и патрубок газового котла. Для газовых котлов рекомендованы вертикальные дымоходы и не имеющие уступов.


Дымоход для газового котла: правила выбора

Сейчас рассмотрим вопрос как выбрать дымоход для газового котла и на какие технические особенности следует обратить внимание.

Выбранный дымоход должен быть произведен в соответствии с требованиями СНиП 2.04.05-91, а также ДБН В.2.5-20-2001. Также он должен соответствовать мощности и типу газового котла. Огромная ошибка, когда пользователи пытаются подключить современный агрегат к устаревшему дымоотводу выложенного из жаропрочного кирпича. Для того чтобы выбранная конструкция обеспечивала полную безопасность, рекомендуется обратиться за помощью к специалистам, которые сделают все необходимые расчеты и посоветуют подходящую модель.

Основные требования к дымоходу выглядят следующим образом:

Основные правила при эксплуатации отопительных приборов – безопасность проживающих или работающих людей в здании. Поэтому дымоотводы должны:

  • Обеспечивать необходимую тягу, полное прогорание топлива и отвод элементов горения.
  • Герметичность соединения всех элементов, исключающая попадание газообразных веществ в помещение, в котором проживают или работают люди.
  • Изготавливаться из огнеупорного и устойчивого к температурным колебаниям материала.
  • Должен иметь гладкую внутреннюю поверхность.
  • Иметь правильный конденсатосборник, так как он сможет предотвратить скопление влаги на стенках дымоходного канала.
  • Требования к дымоотводам газовых котлов связаны и с монтажными работами. Значительное внимание уделяется местам стыков. Они должны плотно прилегать друг другу, обеспечивая полную герметичность. Благодаря чему газообразные вещества не смогут проникнуть во внутрь помещения.

Наиболее популярны сооружения от таких знаменитых компаний как Аристон, Viessmann, Vaillant, Baxi.

Специфика дымоходов для газовых котлов

Стоит отметить, что кирпичные конструкции не только устарели в плане дизайна, но и совершенно не соответствуют современным требованиям норм безопасности. Поэтому если перед вами стоит выбор дымохода для котла на газе, рекомендуется обратить внимание на коаксиальные конструкции. Данный вариант обладает не только интересным внешним видом, но и отличными эксплуатационными качествами.

В устройстве находится две трубки, одна входит в другую и выводятся на улицу. Внутри трубы соприкосновение между ними отсутствует благодаря наличию перемычек. Данный вариант конструкции образует два независимых канала, выполняющие две разные функции.

  • Предназначение трубы небольшого диаметра – вывод элементов горения;
  • Предназначение трубы большого диаметра – транспортировка воздуха в камеру сгорания.

Отсюда видно, что пересечение выводящегося дыма с поступающим воздухом не происходит. Особенность конструкции в том, что воздушная среда помещения не перемешивается с газообразной средой, образующаяся внутри дымохода.


Преимущественные характеристики коаксиальных дымоходов

Рассматривая преимущественные характеристики коаксиальных дымоходов следует учесть, что они не универсальны и подходят лишь для определённых видов газовых котлов. Чтобы работа осуществлялась качественно, монтаж дымоотвода необходимо реализовать совместно с котлом оснащенным закрытой камерой сгорания обеспечивающая принудительную тягу. Встроенный вентилятор улучшает качество работы всей дымоходной системы.

Коаксиальные дымоходы интересны пользователям по многим причинам:

  • Горизонтальное расположение дымоотвода исключает необходимость пробивать отверстие в крыше чтобы обеспечить отвод продуктов горения. Вывести трубу можно через ближайший к оборудованию оконный проем или стену.
  • Устройство коаксиального дымохода предотвращает выжигание кислорода в самом помещении, а также благодаря герметичности конструкции доступ в помещение угарного газа невозможен.
  • Высокий КПД приводит к тому, что происходит полное сжигание газа, следовательно, в атмосферу не попадают элементы не сгоревшего топлива, что положительно влияет на экологический показатель.
  • Большой размерный диапазон труб позволяет без труда подобрать вариант с подходящей силой производительности.
  • Малые размеры, что очень удобно в условиях эксплуатации в небольших помещениях.
  • При выведении продуктов горения, внутренняя часть нагревается не сильно, что в свою очередь позволяет избежать возникновение пожара.

Разновидности коаксиальных дымоходов

На рынке представлены различные варианты коаксиальных дымоходов:

  • Из нержавеющей стали;
  • Из оцинкованной стали;
  • Из кислотостойкой нержавейки.
  • Также бывают комбинированные модели, в которых внутренняя и внешняя части изготавливаются из стали разных марок.

Стандартный набор коаксиальных дымоходов состоит из следующих элементов:

  • Сборника конденсата. Представляет собой отдельную емкость, в которой собирается конденсат.
  • Прямой трубы;
  • Тройника, который необходим для разделения дымоотводов;
  • Верхнего наконечника дымохода. Его функция - защита трубы от попадания в нее различного вида загрязнений и осадков.
  • Колена, которое служит в качестве составной части дымохода и соединяет трубы с котлом.

Прямые трубы являются своеобразными формирователем дымоотвода.


Дымоходы для газовых котлов: тонкости монтажных работ

Устанавливается дымоотвод как внутри здания, так и снаружи. Установка должна быть выполнена с соблюдением норм пожарной безопасности и без нарушения строительных норм. Специалисты рекомендуют осуществлять монтаж дымохода совместно с газовым котлом. Правильное расстояние между ними должно быть не более 1.5 метров. При необходимости расстояние может быть увеличено, но максимальная длина не может превышать трех метров.

Процесс монтажа ограничен определенными правилами:

  • Допустимый угол некоторых элементов дымохода – не больше 30 градусов.
  • Участки поворотной трубы дополняются люком, который необходим для удобной чистки внутренней части, а также для устранения скопившегося конденсата.
  • При монтаже дымохода следует определить место для капельника и ревизии.
  • Обязательно должен присутствовать стабилизатор тяги.
  • Участки трубы выходящие за пределы дома, специалисты настоятельно рекомендуют утеплять. Для этих целей можно использовать плиты минеральной ваты.
  • Следует проследить за тем, чтобы между деталями и соединяющими элементами не образовывались зазоры.
  • Необходимо добиться совершенной плотности всех соединений, чтобы исключить риск возникновения разгерметизации конструкции.

При монтаже дымохода, труба может быть направлена как вертикально, так и горизонтально, в зависимости от типа котла и условий размещения конструкции. Соединение отдельных элементов труб выполняется с помощью специальных коаксиальных колен или же соединительных элементов - хомутов или фланцев.

Если требуется только лишь нарастить трубу можно обойтись лишь хомутами. Внутри помещения, труба декорируется специальными накладками, которые изготавливаются в любой цветовой гамме. Благодаря этому они отлично вписываются в любой интерьер.

Популярные производители правильных дымоходов для конденсационного газового котла

Сегодня приобрести правильный дымоход для газового котла совершенно не сложно. Интересные, долговечные и надежные марки:

  • Дымоходы «Висман» изготавливаются из нержавеющей стали, которая обладает массой преимущественных характеристик. Стандартная длина дымоотвода от данного производителя – три метра. Их предназначение - выведение продуктов горения.
  • Дымоходы Vaillant славятся высоким качеством. У данного производителя можно найти как двухконтурный, так и одноконтурный котел. Приемлемое соотношение цены и качество.
  • Дымоотводы Baxi изготавливаются с диаметром 100/60 мм и 125/80 мм. Обладают легкостью и надежностью. Данные модели созданы специально для эксплуатации в российских климатических условиях.
  • С хорошей стороны показали семя дымоотводные системы от компании Nova Florida.

28.06.2017

Возврат к списку

Вентиляция газовых печей в дымоходы кладки - Jade Learning

Отвод газовых печей в дымоходы

Автор: Reggie Hucks | 04 февраля 2020 г.

Комбинация топлива, воздуха и источника воспламенения приводит к сгоранию. Этот процесс горения используется в печах и водонагревателях для нагрева воздуха или воды. Побочными продуктами сгорания являются углекислый газ, вода, иногда окись углерода и другие газы.

Каким образом горение в современных приборах вызывает проблемы с каменными дымоходами?

Тридцать лет назад было обычным делом выпускать газовые печи и водонагреватели в каменные дымоходы, облицованные плиткой.Эти устройства использовали вытяжные колпаки, также известные как переключатели тяги, в своих вентиляционных системах. Бытовая техника, произведенная примерно в это время, была примерно на шестьдесят процентов эффективнее (использованное топливо по сравнению с теплом, выделяемым для конструкции). Переключатель тяги подавал разбавляющий воздух в отходящие газы печи и с уходящим теплом предотвращал попадание влаги в дымоход. Для вентиляции обычно использовались наружные и внутренние дымоходы. Сегодняшние печи средней эффективности могут разрушить облицованные плиткой дымоходы. Вот некоторые технологические различия с современной техникой, которые затрудняют использование дымоходов.

Печь, производимая в настоящее время, имеет годовой коэффициент использования топлива (AFUE) 80% или 90% +. Нет печей с КПД 85%. Печь с КПД 80% работает на границе образования конденсата при сжигании и вентиляции. Дымовые газы более холодные и влажные. В печах нет переключателя тяги; поэтому в процессе вентиляции не используется дополнительный разбавляющий воздух.Вместо переключателя тяги в печах есть небольшой вентилятор, который создает тягу и предотвращает нисходящие потоки в вентиляционной системе.

Холодная облицовка дымохода быстро достигает точки росы после начала процесса горения. Со временем конденсат и кислотные компоненты дымовых газов разъедают облицовку дымохода из глиняной плитки. Это действие продолжит эрозию каменной кладки и, в конечном итоге, разрушит целостность дымохода. Кроме того, конденсат попадет в печь. Теплообменник может ржаветь и вводить окись углерода в конструкцию.

Дымоходы, расположенные снаружи дома, будут холоднее, чем внутренние дымоходы. Обзор Международного кодекса топливного газа ясно покажет, что внешние дымоходы запрещены для использования с отдельными приборами. Два или более прибора могут выходить в наружный дымоход, но проектные условия должны быть подходящими вместе с расходом топлива на установку. Кроме того, одно из устройств должно иметь устройство защиты от тяги (система естественной тяги).

Внутренние дымоходы обычно извлекают выгоду из тепла конструкции.Поскольку эти дымоходы не такие холодные, как внешние, их применение немного отличается, но не настолько. Некоторые отдельные приборы могут выходить во внутренние дымоходы. Высота дымохода, площадь футеровки и вход в прибор - все это играет роль в использовании дымохода. Однако использование внутреннего дымохода крайне ограничено. Например, печь мощностью 100 000 БТЕ, выходящая во внутренний дымоход с футеровкой размером 38 квадратных дюймов, не допускается, независимо от высоты дымохода. Перед выпуском в дымоход следует ознакомиться с таблицами вентиляции Международного кодекса топливного газа.

В печах с AFUE 90% и выше используется специальный вентиляционный материал, например ПВХ или нержавеющая сталь. Топка на 90% никогда не должна сбрасывать дымовые газы в дымоход. Инструкции по установке этих печей должны строго соблюдаться для безопасной установки и эксплуатации. Эти печи производят большое количество конденсата в процессе своей работы. Конденсат отводится из печи по трубопроводу и размещается в безопасном месте вне конструкции.

Лучшее решение подрядчика - вообще избегать дымохода. Можно использовать заброшенный дымоход как загон для металлической вентиляционной системы, такой как «B» Vent. Существуют системы облицовки дымоходов из нержавеющей стали, которые также можно установить. Но облицованный плиткой дымоход быстро становится тем, чего следует избегать вообще с газовыми приборами.

Я обнаружил, что из кирпичного дымохода моей печи течет вода и разрушается штукатурка в доме.

Мой кровельщик утверждает, что уплотнение на крыше хорошее, а печь новая, но дымоход очень старый. Нужен ли мне новый дымоход?

Если утечка воды продолжится, старый дымоход может серьезно выйти из строя, и вам действительно может понадобиться новый дымоход. Однако на этом этапе вам может просто потребоваться заменить футеровку дымохода. Дома начала 1900-х годов и старше обычно имеют дымоходы без облицовки. Внутренние поверхности дымоходов без футеровки, которые подвергаются воздействию выхлопных газов из топки, представляют собой голый кирпич.Кирпич достаточно прочен и устойчив к разложению горячими газами, которые выделялись старыми неэффективными печами. Но современные печи извлекают больше тепла из топлива, что приводит к более прохладному и влажному выхлопу. При сжигании природного газа образуется много влаги. Влага в этом охладителе конденсируется в холодной части дымохода на чердаке и над линией крыши. Влага пропитывает кирпич, портя кладку, а также прилегающую внутреннюю отделку. Более современные дымоходы из каменной кладки включают облицовку дымохода из глиняной плитки.Подкладка намного более прочная и влагостойкая, но даже в этом случае вода может накапливаться и повреждаться. В высокоэффективных печах никогда не следует выводить воздух в дымоход из каменной кладки из-за влажности. В современных печах средней эффективности можно использовать дымоход, облицованный глиняной плиткой, при соблюдении определенных критических условий, но никогда - дымоход без облицовки. В любом случае, если дымоход сильно намокает, печь установлена ​​неправильно. Есть два возможных решения. Один из них - заменить дымоход новым гибким вкладышем из нержавеющей стали.Новая футеровка обычно устанавливается сверху дымохода вниз и привязывается непосредственно к выхлопной трубе вашей печи. Другой метод состоит в том, чтобы отказаться от дымохода и выпустить воздух из печи прямо за пределы дома, используя специальный вентиляторный агрегат, который выталкивает выхлопные газы через вентиляционную трубу наружу. Любой метод может работать для вас, но по мере того, как дома станут плотнее, а печи - более эффективными, дымоходы устареют. Вентиляционные отверстия станут более распространенным способом отвода выхлопных газов из домов.

Отвод дымовых газов | NaturalGasEfficiency.org

Обзор

Всем приборам для сжигания необходим воздух для сжигания топлива и метод избавления от продуктов сгорания. Неправильно вентилируемые приборы вызывают множество проблем, в том числе:

  • Производство окиси углерода
  • условия повышенной влажности
  • потенциал возгорания

Некоторые устройства для сжигания спроектированы так, чтобы не было вентиляции, что означает, что для них не требуется трубы, выводящей наружу, но они все же вентилируют, только внутри дома.К приборам без вентиляции относятся газовые плиты, небольшие обогреватели и газовые камины.

ПРИМЕЧАНИЕ: Большинство газовых компаний НЕ одобряют использование невентилируемых обогревателей и каминов, даже если это одобрено местными правилами.

По мере того, как бытовые приборы стали более энергоэффективными, средства для их вентиляции стали проще. От дымовых газов удаляется больше тепла, что позволяет использовать материалы с более низкой температурой для вентиляционных отверстий. Многие печи и водонагреватели теперь можно вентилировать с помощью пластиковой трубы.

Все новые приборы поставляются с «столами для вентиляции», на которых предлагаются рекомендованные методы вентиляции и утвержденные кодексом методы. Обязательно соблюдайте все инструкции по вентиляции, предоставленные производителями оборудования.

Эксплуатация

Типы вентиляции

Вентиляционное отверстие типа B = двустенная стальная труба, используемая для большинства печей без конденсации и водонагревателей

Прямая вентиляция = вентиляция устройства через стену (например, газовый камин) с вентиляционным отверстием, предоставленным производителем устройства

PVC Vent = низкотемпературная система вентиляции для конденсационных приборов

Дымоходы для каменной кладки

Новые энергоэффективные приборы, работающие на природном газе, не следует выпускать в старые каменные дымоходы без предварительного определения размера, состояния и наличия «футеровки» дымохода. Кодекс запрещает многие случаи такого использования из-за проблем, связанных с:

  • энергоэффективные приборы не производят достаточно тепла, чтобы должным образом обогреть большой дымоход из каменной кладки; это означает, что тяга может быть плохой или отсутствовать.
  • Конденсация дымовых газов в дымоходе без футеровки вызывает коррозию многих кирпичных материалов
  • Аппараты с принудительной тягой
  • могут не иметь достаточно большого вентилятора для отвода дымовых газов через большую трубу

Самый дешевый способ переоборудовать каменный дымоход для новых приборов - это вставить в дымоход непрерывную гибкую металлическую трубу, загерметизированную сверху и подсоединенную непосредственно к прибору снизу.Если дымоход также имеет структурные проблемы, более сложный (и дорогостоящий) метод вставляет длинный «баллон» внутрь дымохода, а затем между вставкой и внутренней стороной стенок дымохода вводится специальный раствор или «раствор». Затем вставку баллона удаляют, оставляя новый каменный дымоход нужного размера внутри старого дымохода.

Совместное использование дымохода

Дымоход подходящего размера может использоваться до двух газовых приборов, таких как водонагреватель и печь. Если печь представляет собой модель с наддувом, водонагреватель должен подключаться НАДЕЖНЫМ (выше и ближе к вертикальной дымовой трубе) утвержденным способом, чтобы дымовые газы поднимались вверх по дымовой трубе, а не через вытяжной колпак водонагревателя.(См. Фото выше)

Проблемная вентиляция

Существовал определенный тип конструкции печи, которая включала часть вентиляционного отверстия ВНУТРИ камеры возвратного воздуха. У этой конструкции есть несколько проблем:

  • он подвержен чрезмерно высокой конденсации из-за обдувания холодным воздухом прямо через него
  • отверстий в этой трубе позволяют отсасывать дымовые газы из трубы и продувать через дом вентилятором печи; поэтому даже небольшие отверстия могут быть причиной больших утечек дымовых газов
  • НЕ был изготовлен из устойчивого к ржавчине металла - то есть: легко ржавеет

Определите этот тип печи по:

    • его размер - они довольно большие по современным меркам печи
    • их возраст - не менее 25 лет
    • : горелка и основной теплообменник расположены в передней части, а вентилятор, фильтры и секция возвратного воздуха расположены в задней части; этому способствует его большой размер
    • дымовая труба выходит из задней части топки, а не из верхней

Если этот тип печи встречается в поле, обязательно снимите панель доступа возвратного воздуха, которая обычно имеет доступ к фильтрам, и проверьте дымовую трубу на герметичность. Используйте зеркало, чтобы особенно внимательно осмотреть ДНО трубы, так как это наиболее вероятное расположение отверстий, которые могут быть очень маленькими.

Даже если с вентиляцией все в порядке, печь этого возраста является хорошим кандидатом на замену из-за ее относительно низкой эффективности.

Дополнительная информация

Воздух для горения

Газовая печь

Котлы

Вентиляционные заслонки

Качество воздуха в помещении

Производителей

Слишком много для перечисления.

Информационный веб-сайт о металлических вкладышах дымохода см. На сайте Metal Fab по адресу www.mtlfab.com

Источник: Текст Боб Феган, 12/2008; фотографии Боба Фегана; графика дымохода из каталога Simpson DuraVent и веб-сайта Metal Fab;


© 2008 Energy Solutions Center400 Н. Кэпитол-стрит Северо-западная Вашингтон, округ Колумбия 20001 Все права защищены. Юридические вопросы Свяжитесь с нашим веб-мастером

Газовые трубы Merrimack Valley - North Reading MA

Дымоход для газового отопления - одна из самых недооцененных и заброшенных частей вашего дома. Это также одна из самых важных вещей, которые вам нужно убедиться в правильной работе. Забитый дымоход может стать причиной попадания смертельного угарного газа в ваш дом.

Когда устанавливается новая, более эффективная система отопления, внутренний износ быстро увеличивается.Более новые системы газового отопления имеют более низкую температуру выхлопных газов, что вызывает больше конденсации в дымоходе. Этот конденсат никогда не высыхает и не разрушает внутреннюю часть.

При горении газа выделяется водяной пар и окись углерода. Выхлопные газы вызывают конденсацию.

Невозможно осмотреть внутренние части дымохода без видеокамеры. Перед установкой любого нового газового прибора необходимо осмотреть дымовую трубу и отсканировать видео.

Эта трагедия в долине Мерримак выявила некоторые существующие проблемы с дымоходами, которые так и остались бы не обнаруженными, если бы не тот факт, что люди просто случайно проверили дымоходы своих газовых печей.
Были обнаружены засоры в дымоходах там, где угарный газ пролился в дома людей, и они даже не знали об этом.

Часто задаваемые вопросы:

Природный газ горит чисто? Зачем мне смотреть на дымоход?

Он горит чисто. Побочными продуктами сгорания природного газа являются водяной пар, двуокись углерода и окись углерода.
Водяной пар вызывает серьезное разрушение дымохода, сделанного из старых кирпичей, раствора и глины. Небольшие кусочки кирпича, раствора и глины падают на дно дымохода и накапливаются выше уровня вентиляционного отверстия, вызывая закупорку.Теперь вы уязвимы для попадания угарного газа в ваш дом.

Но у меня только что появился новый газовый прибор. Зачем мне теперь проверять дымоход?

Более новые и более эффективные газовые приборы позволяют больше конденсата внутри дымохода. Они имеют более низкую температуру дымовых газов и производят больше водяного пара.

Почему так важно провести осмотр дымохода и видео сканирование?

Видео сканирование - единственный способ проверить следующее:

Скрытые дефекты конструкции, такие как открытая древесина, дыры, старые трещины (где что-то вентилировалось в прошлом),
Вентиляционные трубы в ванной, электропроводка и т. Д.Нормы жилищного строительства гласят, что дымоход должен быть тщательно осмотрен (включая сканирование видеокамерой) перед установкой нового газового прибора или облицовки дымохода.

Почему нержавеющая сталь лучше алюминия для облицовки дымохода?

Алюминиевые футеровки очень тонкие. Во время установки они могут быть раздавлены, поцарапаны и покалечены. Они могут быстро разрушаться остатками масла и / или креозота. Они тонкие, как вентиляционные отверстия сушилки, и их очень легко раздавить.Нержавеющая сталь намного толще и прочнее алюминия. Нержавеющая сталь намного лучше выдерживает агрессивную среду. Нержавеющая сталь лучше удерживает водяной пар и углекислый газ, выделяемые газовым прибором. На большинство футеровок из нержавеющей стали предоставляется пожизненная гарантия.

Зачем моему водонагревателю подкладка?

Когда газовая печь с вытяжной вентиляцией заменяется более эффективной печью с прямой вентиляцией (вытяжкой из стены), иногда существующий водонагреватель остается сам по себе, выходя в дымоход. Поскольку дымоход был разработан для вентиляции старой печи и водонагревателя, он слишком велик, чтобы эффективно вентилировать маленький «осиротевший» водонагреватель. Большой дымоход ведет к плохой тяге и удерживает большое количество конденсата. Подходящий размер дымохода из нержавеющей стали обеспечивает соответствующую тягу. В нем будут содержаться все продукты сгорания (водяной пар, а также углекислый газ и монооксид).
Другими вариантами могут быть настенная система мгновенного нагрева, вентилируемый или электрический водонагреватель.

Мой дымоход исправен уже 30 лет. Зачем ему что-то сейчас?

В течение 30 лет кислый конденсат ухудшал внутреннее состояние. Если нет колпачка, то внутри дымохода уже много лет идет дождь. Маленькие кусочки мусора накапливались на протяжении многих лет и потенциально могут заблокировать вентиляционное отверстие печи.

  • Обратитесь к газовой компании для проверки ваших газопроводов и оборудования.
  • Обратитесь к профессиональному трубочисту, сертифицированному CSIA для проверки дымохода.

В Sweepnman Chimney все сертифицированные трубочисты обучены определять любые проблемы в дымоходе. После тщательного осмотра мы дадим рекомендации по обеспечению безопасности вашей семьи.

Дымоход - обзор

22.1 Дымоходы

Хотя одинарные дымоходы использовались на электростанциях мощностью 2000 МВт, нынешние тенденции заключаются в использовании многодымовых труб для всех будущих станций этого типа. На электростанциях с четырьмя котлами четыре дымохода, по одному на каждый котел, находятся в одном бетонном цилиндре, который действует как лобовое стекло.На рис. 3.69 показано типичное расположение дымохода этого типа. Хотя такое расположение подходит для станций мощностью 2000 МВт, для более крупных станций может потребоваться другое расположение дымоходов в лобовом стекле, включая отвод дымовых газов от двух котлов в один дымоход. Внешний цилиндр из бетона сконструирован таким образом, чтобы выдерживать большую часть ветровых нагрузок и собственную статическую нагрузку. Дымоходы строятся на нижнем промежуточном перекрытии или фундаментной плите и предусматривают кислотоупорную кирпичную кладку или другую подходящую облицовку.Между дымоходами и лобовым стеклом нет конструктивного соединения, дымоходы могут свободно расширяться или сжиматься в зависимости от колебаний температуры. Пространство между лобовым стеклом и дымоходами всегда доступно, в том числе и во время работы котлов. Доступ к различным уровням обеспечивается по бетонной или стальной лестнице, а в некоторых дымовых трубах этого типа также есть лифт.

Рис. 3.69. Дымоход с несколькими дымоходами

Другие типы дымоходов с несколькими дымоходами имеют ветровые стекла, поддерживающие полы с интервалом от 9 до 12 м, дымоходы состоят из кирпичных цилиндров с внешней изоляцией, построенной на каждом из этих этажей для образования непрерывных газоходов.

На дымоходах первого типа лобовое стекло и дымоходы сделаны из железобетона, как правило, толщиной не более 305 мм, за исключением нижней части под полом, поддерживающей бетонные дымоходы. Кирпичная облицовка дымоходов обычно имеет толщину всего лишь половину кирпича и является самонесущей на высоте до 12 м. Поэтому на внутренней поверхности дымохода отливают бетонные карнизы, чтобы выдерживать каждый последующий подъем кирпичной кладки. Использование консолей на этих интервалах имеет то преимущество, что помимо ограничения высоты секций кирпичной футеровки они также обеспечивают стыки для компенсации разного расширения футеровки и дымохода, причем стык заполняется стекловатой и покрывается свинцовым фартуком.Кирпичная кладка построена из инженерного кирпича высшего качества, соединенного кислотостойким компаундом, с полостью между бетоном и кирпичной кладкой. В одинарных дымоходах полость заполняется изоляцией из вермикулита или стекловаты или вентилируется через отверстия в бетоне, а в дымоходах с несколькими дымоходами полости либо заделываются, либо заполняются изоляцией, как в одинарных дымоходах.

Во втором типе дымохода конструкция промежуточных этажей определяет строительную программу, поэтому желательно уменьшить количество этажей. С развитием блочной конструкции с пазами и пазами вместо простых кирпичей без лягушек, эти перекрытия можно размещать с интервалом до 30 м.

Защиту от воздействия кислоты можно придать бетону наверху дымовых труб с помощью инженерной кирпичной кладки или защитных покрытий, нанесенных на внешнюю поверхность бетонного лобового стекла и дымоходов. На плоской поверхности в верхней части лобового стекла используются каменные или аналогичные плитки, а поверх дымоходов используются чугунные сегменты.

Если необходимо предотвратить проникновение дымовых газов в облицовку дымохода и в полость между облицовкой и бетоном, внутри дымохода должно поддерживаться отрицательное давление. Разница в давлении, вызванная относительной плотностью газов внутри дымохода и атмосферы, должна превышать потери, вызванные изгибом на входе в дымоход, потерю напора из-за трения внутри дымохода и напор, необходимый для подачи газа в требуемый объем. скорость на выходе около 25 м / с.

Отрицательное давление внутри дымохода более важно в дымоходах, где дымоходы встроены в кирпичную кладку промежуточных этажей, потому что утечка газа в дымоходе этого типа означает, что газ попадет в рабочую зону внутри лобового стекла.

Стены одинарных дымоходов и лобовые стекла многодоходных дымоходов должны быть рассчитаны на выдерживание ветровых и статических нагрузок, а также температурных нагрузок. Строительные нормы и правила CP3: Глава V: Часть 2 [16] требует, чтобы конструкции, наибольший поперечный или вертикальный размер которых превышал 50 м, были рассчитаны на 15-секундную скорость порыва ветра, но разумно применять коэффициент, учитывающий динамические эффекты. в эскизном проекте.Базовая конструкция консоли, противостоящей опрокидыванию под действием силы ветра, рассматриваемого как статическая нагрузка, может быть основана на любой из нескольких хорошо задокументированных процедур. Однако лобовые стекла имеют соотношение сторон (т. Е. Высота / средний диаметр) в диапазоне от 10 до 12, и необходимо (особенно для ветрового стекла, закрывающего отдельно стоящие валы) исследовать овальные напряжения, вызванные изменяющимся распределением давления вокруг ветрового стекла, которое приводят к возникновению положительных и отрицательных изгибающих моментов в горизонтальной плоскости. Как правило, эти два аспекта конструкции рассматриваются отдельно, и этого, вероятно, достаточно для отношения среднего диаметра к толщине оболочки до 50.

Распределение давления вокруг лобового стекла в прошлом основывалось на измерениях в аэродинамической трубе при значениях Число Рейнольдса несколько ниже тех, которые имеют место на самом деле, но CEGB провел полномасштабные измерения для определения реалистичного распределения давления. Меньше известно о внутреннем давлении на лобовое стекло; наличие вентиляционных решеток вверху и внизу лобового стекла приведет к изменению внутреннего давления между ними.

При проектировании полов внутри лобового стекла следует учитывать их эффект как диафрагмы жесткости, в противном случае лобовое стекло может иметь неэкономичную толщину. Конструкция пола также должна включать в себя участки пола с открытой сеткой, чтобы обеспечить достаточный восходящий поток воздуха для охлаждения промежуточного пространства, в котором температура обычно не должна превышать 38 ° C.

Хотя обычно предусматривается компенсационный зазор между полом и отдельно стоящими бетонными валами в лобовом стекле, полы могут соприкасаться с валами, и нагрузка может передаваться вбок из-за горизонтального отклонения лобового стекла.Следовательно, валы должны быть спроектированы таким образом, чтобы выдерживать часть общей ветровой нагрузки, основанной на относительной жесткости валов и лобового стекла.

Конструкция лобового стекла основана на анализе упругости для 15-секундной скорости порыва ветра. Секции следует проверять с помощью анализа коэффициента нагрузки на опрокидывающий момент, возникающий из-за скорости ветра, в 1,5 раза превышающей расчетную скорость ветра.

Как указывалось ранее, при проектировании дымохода желательно применять фактор силы ветра, который адекватно учитывает динамические эффекты.Этот коэффициент для дымохода с одним дымоходом связан с собственной частотой дымохода, но для дымохода с несколькими дымоходами требуется полное исследование. В стальных дымоходах могут возникать чрезмерные колебания из-за образования вихрей и бафтинга, и, хотя в бетонных дымоходах не было замечено значительной вибрации, важно определить условия, при которых могут возникать такие колебания. В последнее десятилетие влияние динамических сил было изучено более подробно, и рекомендации для целей проектирования теперь включены в «Типовой кодекс для бетонных дымоходов» [31], подготовленный Comite International des Cheminees Industrielles (CICIND).Кроме того, последняя редакция стандарта DIN 1056 «Свободно стоящие дымоходы» [32] включает требования по учету эффектов колебаний, рассматриваемых в форме эквивалента статической нагрузки.

Температурные напряжения традиционно рассчитывались на основе перепада температур, который существует на стенках дымохода и который вызывает растягивающую деформацию на поверхности охладителя. Однако наличие длинных вертикальных трещин в нескольких высоких дымовых трубах, построенных для CEGB с 1960 года, предполагает, что температурные напряжения были недооценены и что эмпирический подход, основанный на опыте, даст лучшие ответы.

В соответствии с требованиями Управления гражданской авиации, дымовые трубы снабжены сигнальными огнями самолетов, а обычное расположение состоит из огней, расположенных в верхней части дымохода с интервалом в 50 м по вертикали. На каждом уровне предусмотрены три штуцера с положениями 120 ° или четыре штуцера с положениями 90 °, в зависимости от расположения дымоходов. Раньше каждая арматура имела по четыре вольфрамовых лампы с отдельными красными плафонами, но недавно разработанный авиационный сигнальный маяк имел газоразрядную лампу в стекловолоконном корпусе с вертикальной прозрачной пластиковой передней панелью.Срок службы лампы этого последнего светильника в несколько раз больше, чем у вольфрамового светильника, и все будущие дымоходы будут оснащены выпускными патрубками. В дымоходах с несколькими дымоходами фонари обычно крепятся к дверям на внешней стороне лобового стекла таким образом, чтобы при открытии двери свет попадал в дымоход, где можно было легко провести техническое обслуживание. Полы внутри лобового стекла обычно располагаются на уровнях, совпадающих с дверьми сигнальных огней самолета.На дымоходах без внутреннего доступа, т. Е. Одинарных дымоходах, замену ламп и их обслуживание должны выполнять верхолазы, и из-за этого требуется дублирование арматуры.

Система молниезащиты необходима на таких высоких конструкциях, как дымоходы. Воздухозаборники расположены на верхней части лобового стекла и дымоходов, а коронарные ленты предусмотрены на разных уровнях для защиты от ударов ниже верха дымохода. В случае удара токоотводы находятся под высоким потенциалом, и во избежание риска перекрытия других металлических конструкций внутри дымохода вся арматура и стальные конструкции привязаны к токоотводам, чтобы гарантировать отсутствие разницы потенциалов.

BS6651 - Свод правил по защите конструкций от молнии [33] - разрешает использование стальной арматуры по отношению к бетону в качестве токоотвода при условии, что арматурный каркас надлежащим образом заземлен и испытания по завершении показывают, что существует соответствующая непрерывность. Чугунные покрытия, поручни или другие молниеприемники должны быть прикреплены к арматуре.

Хотя розетки для доступа, в которые верхолазы могут ввинчивать свои лестничные крюки, предусмотрены на внешней стороне одинарных дымоходов, розетки не предусмотрены на дымоходах с несколькими дымоходами.

Для более эффективной печи может потребоваться новая футеровка дымохода

Недавно я посмотрел на дом с кирпичным дымоходом с минеральными отложениями снаружи, по-видимому, в результате конденсации влаги внутри дымохода. Эта проблема не редкость и может становиться все более распространенной по мере того, как старые печи заменяются более новыми, более эффективными.

Дымоход в доме идет вверх по торцевой стене двухэтажного дома. Минеральные отложения, белые и порошкообразные, находятся в нижней трети наружной части дымохода.

Минеральные отложения, подобные этому, обычно являются результатом выщелачивания воды внутри дымохода из раствора, используемого при строительстве дымохода. Растворенные минералы переносятся по мере того, как вода просачивается к наружной части дымохода, и откладываются на внешней стороне дымохода, когда вода испаряется. В течение многих лет этот процесс может повредить кладку дымохода.

Вода в дымоходе, которая запускает этот процесс, может поступать из двух возможных источников. Один из источников - дождевая вода, обычно берущая начало в верхней части дымохода.Обычно это происходит, когда потрескавшаяся или осыпающаяся корона из раствора наверху дымохода не отводит воду должным образом, позволяя воде проникать в кладку и просачиваться через нее. Дымоход, о котором я упоминал выше, имел прочную и водонепроницаемую корону, что делало его маловероятным источником воды. Другой распространенный источник воды - это конденсат внутри дымохода, обычно из водяного пара в выхлопе системы отопления. Похоже, это был источник в дымоходе, на который я смотрел.

Дом отапливается газовой печью средней эффективности в подвале. Вытяжные отверстия печи выходят в облицованный глиняной плиткой дымоход кирпичного дымохода. Дымоход у него общий с дымоходом обычного газового водонагревателя.

Печи со средней эффективностью работают не так, как традиционные печи, так как они повышают эффективность. Они имеют регулируемую тягу через горелки и теплообменник и используют вытяжной вентилятор, обеспечивающий больший теплообмен с дымовыми газами. Это позволяет исключить устройство отвода тяги, которое в обычных печах теряет нагретый разбавляющий воздух в дымоходе.

Но в качестве побочного эффекта повышения эффективности выхлопные газы холоднее и медленнее поднимаются вверх по дымоходу. Из-за этого водяной пар в выхлопе может остыть до точки росы, заставляя его конденсироваться в жидкое состояние. Это особенно вероятно в каменном дымоходе на внешней стене дома или в дымоходе большого размера, который изначально был спроектирован для менее эффективной печи.

Проблемы с конденсацией можно исправить, установив металлическую футеровку в существующий дымоход для каменной кладки, используя двустенный B-образный патрубок или одностенный футляр из нержавеющей стали. Это уменьшит размер дымохода, позволив выхлопу выходить быстрее и с меньшим шансом остыть. Кроме того, в отличие от огромной облицовки из каменной кладки, металлическая облицовка быстро нагревается выхлопными газами, что снижает вероятность образования конденсата. Установка металлической футеровки дымохода, вероятно, будет стоить около 1000 долларов или меньше.

Плохие дымоходы не всегда нуждаются в ремонте

Большинство домов в Миннеаполисе и Сент-Поле - это старые дома с каменными дымоходами. Когда эти дымоходы выходят из строя (и все они выходят из строя), ремонт может быть очень дорогим.Если вы позвоните специалисту по дымоходу, чтобы узнать, что с этим можно сделать, он скажет вам, что дымоход нуждается в ремонте, так же как ортодонт скажет вам, что вашему ребенку нужны подтяжки. Ремонт - это лишь один из вариантов. Другой вариант - удаление.

Когда дымоходы сильно изношены, иногда имеет смысл просто оторвать дымоход ниже линии крыши, чем ремонтировать секцию, которая выступает над крышей. Преимущества этого заключаются в более низких затратах на ремонт, меньшем внешнем обслуживании и меньшей вероятности утечки через крышу.Дымоходы печально известны утечками, как через верхнюю часть, так и через перекрытие крыши.

Если вы думаете о том, чтобы оторвать дымоход ниже линии крыши, дымоход должен располагаться посередине дома. Если дымоход расположен на внешней стене, исправление не будет включать просто удаление дымохода ниже линии крыши - потребуется полное удаление дымохода, что может быть непомерно дорогостоящим. Я посчитал дома вокруг моего квартала в Миннеаполисе (Брин-Мор), и примерно в трех из четырех домов в центре есть дымоход.

Чтобы удалить дымоход ниже линии крыши, дымоход также должен быть оставлен или использоваться только для вентиляции газовых приборов, которые подключены к металлической облицовке дымохода. Если дымоход полностью заброшен, это не проблема; он ничего не делает, просто избавьтесь от него.

Если дымоход используется для вентиляции газовых приборов, таких как печь / водонагреватель / бойлер, это вентиляционное отверстие все равно должно проходить через крышу, чтобы отводить выхлопные газы наружу. Только убедитесь, что все газовые приборы правильно подключены к вентиляции!

Раньше было обычной практикой подключать печь к металлическому вентиляционному отверстию, которое проходило внутри дымохода, в то время как водонагреватель подключали только к дымоходу , где он использовал бы кольцевое пространство вокруг вентиляционного отверстия печи для отвода выхлопных газов. к экстерьеру.Если вы видите, что вентиляционный патрубок водонагревателя входит в дымоход отдельно от топки или котла, вероятно, это и происходит. Это то, что вы видите на фотографии ниже - меньший вентиляционный патрубок, который я выделил красным, идет от водонагревателя.

На схеме ниже показано то же самое - щелкните, чтобы увеличить версию.

Если у вас есть установка, которая выглядит следующим образом, вы должны отремонтировать ее, независимо от того, собираетесь ли вы снести дымоход ниже линии крыши или нет.Если водонагреватель будет вентилироваться в кольцевое пространство в дымоходе, это позволит агрессивным выхлопным газам повредить стенки дымохода, а водонагреватели обычно не тянут надлежащим образом, когда они установлены таким образом… но я отвлекся.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
