Дымоход для газового котла своими руками: Устройство дымохода для газового котла с фото и видео примерами

Содержание

Устройство дымохода для газового котла с фото и видео примерами

Содержание:

1. Оптимальные размеры дымохода
2. Особенности расчета длины дымовой трубы
3. Варианты расположения дымохода
4. Принцип установки дымохода для газового котла
5. Устройство дымохода за пределами здания
6. Монтаж дымохода внутри дома
7. Правила изоляции дымохода для газового котла

Чтобы узнать о том, что собой представляет устройство дымоходов для газовых котлов, требуется рассмотреть то, из каких функциональных элементов состоят эти, безусловно, важные системы, подробнее остановиться на вариантах этого оборудования и способах его монтажа.

Как известно, одним из наиболее доступных в плане стоимости видов отопления сегодня является вариант обогрева на газу.

Окончательно определившись с тем, какой тип котла будет применяться, нужно тщательно продумать то, как именно оборудовать систему вывода продуктов сгорания так, чтобы это было максимально безопасно и не вредило экологии в доме.

Так, устройство дымохода для газового котла – это весьма непростой процесс отчасти и потому, что требования к дымоходам газовых котлов различных служб являются очень высокими, поэтому к такой работе следует подходить особенно внимательно и перед этим обязательно выполнить все необходимые расчеты.

Оптимальные размеры дымохода


Правильно рассчитать подходящий размер для дымовой трубы можно будет только после того, как котел отопления уже установлен.

Лучше всего ориентироваться на круглую форму сечения, но она также может быть и прямоугольной. Все расчеты полезной площади должны проходить по следующему принципу: периметр изнутри конструкции требуется умножить на длину конструкции. При этом важно, чтобы этот параметр был больше, чем внутренняя площадь котла.

Для всех расчетов потребуется взять за основу внутренний диаметр трубы, который обычно указывается производителем. Если такой информации нет, то нужно вычесть параметр толщины стенок из внешнего трубного диаметра, что позволит получить требуемый внутренний размер дымохода. Формула является следующей: S = π * d внутренний * L (L – длина дымохода, d – диаметр).

Стоит помнить, что диаметр конструкции должен иметь те же показатели, что и патрубка отвода котла, как вариант – немного большим, но никак не меньшим. Подобное устройство дымоходов для газовых котлов позволит избежать каких бы то ни было проблем при подключении трубы к оборудованию.

То, какой показатель будет иметь высота монтируемой трубы, зависит от того, где она будет располагаться по отношению к коньку сооружения. Очень важно правильно рассчитать этот параметр, чтобы все продукты горения беспрепятственно выходили наружу и не проникали внутрь дома. При наличии любых примыкающих к крыше дома построек трубу дымохода обязательно следует вывести за их пределы.

Особенности расчета длины дымовой трубы


Определившись с нужным диаметром дымохода, его длиной и площадью, иногда может получиться так, что параметр площади будет меньшим по сравнению с внутренней площадью котла отопления (подробнее: "Диаметр дымохода для газового котла - схема и расчет размеров").
А в том случае, если сделать трубу длиннее, это однозначно приведет к перерасходу материалов, так как площадь конструкции будет уже избыточной.

Чтобы решить эту проблему, необходимо увеличить трубу в длину, при этом не делая ее диаметр большим. После того, как все необходимые расчеты проведены, можно смело приступать к установке дымохода для газового котла.

Варианты расположения дымохода


Еще до начала всех монтажных работ крайне важно решить, где именно будет располагаться в доме.

Всего существует два основных варианта его месторасположения:

  • внутри дома;
  • снаружи постройки.

Выбирая тот или иной вариант, следует помнить, что в случае расположения трубы внутри дома ей будут обеспечены максимально благоприятные условия, а при монтаже дымохода для газового котла за пределами сооружения очень важно оборудовать конструкцию слоем теплоизоляции, чтобы дымоход не промерзал в холодное время года.
При соблюдении этих мер дымоход сможет функционировать без всяких проблем, а в процессе его эксплуатации не возникнет никаких проблем.

Принцип установки дымохода для газового котла


Это работа является весьма трудоемкой и занимает немало времени, однако для оборудования качественной и надежной конструкции придется пожертвовать своим временем (прочитайте также: "Монтаж газового котла своими руками - делаем правильно").

В процессе монтажа дымохода очень важно помнить о несложном алгоритме работы, в соответствии с которым и должна устанавливаться система:

  1. Для начала следует внимательно выполнить сборку всех составляющих трубы.
  2. После этого на участках прохождения конструкции через коммуникации дома нужно смонтировать особые детали прохода.
  3. Еще один важный момент – изолирование тех частей системы, которые непосредственно соприкасаются с горючими веществами.

К основным функциональным частям дымоходов принято относить следующие:
  • переходник, соединяющий котел отопления с трубой дымохода;
  • тройник, оснащенный особым штуцером, расположенным снизу.
    Этот элемент призван удалять весь появляющийся конденсат;
  • кронштейн и стеновой хомут в качестве основных крепежных деталей;
  • патрубок прохода;
  • специальные отводы, монтируемые на расстоянии не более 2 м непосредственно от начала трубы, в противном случае появляется вероятность снижения силы тяги оборудования;
  • конический наконечник вверху трубы, причем форма должна быть именно такой, а не плоской или какой-либо другой. Также запрещается монтаж любых похожих элементов наподобие зонтов и дефлекторов. Но при желании такой наконечник можно и не устанавливать. Читайте также: "Какой дымоход для газового котла в частном доме лучше – разновидности, различия, преимущества".

К конструкции дымохода для газового котла предъявляется очень большое количество требований, при этом только их полное соблюдение позволит оборудовать надежную, безопасную и стабильно работающую систему. Читайте также: "Какие есть требования к дымоходу для газового котла отопления".

К этим нормам монтажа можно отнести следующий список:
  • максимально допустимый уклон частей дымохода – 30°;
  • ответвление в сторону не должно быть больше 1 м;
  • поперечное сечение конструкции не должно иметь никаких сужений и ощутимых выступов;
  • колен трубы должно быть не больше трех, при этом важно, чтобы радиус закругления превышал диаметр самой трубы;
  • на месте поворотов дымохода крайне важно оборудовать специальные отверстия и люки, предназначенные для чистки системы и удаления из нее накопленного конденсата;
  • в том случае, если дымоход имеет прямоугольную форму, то его стороны не должны иметь вытянутый вид;
  • снизу систему нужно оснастить капельником и ревизией;
  • детали конструкции ни в коем случае не должны прогибаться;
  • колена трубы требуется одевать друг на друга не менее чем на половину ее диаметра;
  • элементы соединения должны плотно стыковаться друг с другом и не иметь никаких зазоров;
  • на участке прохождения дымохода через кровлю дома соединений быть не должно;
  • минимальный уклон по отношению к газовому котлу – 0,01°;
  • важно добиться того, чтобы внутренняя поверхность трубы была гладкой и не имела шероховатостей и неровностей;
  • максимальная суммарная длина горизонтальных участков дымохода в готовых сооружениях – 6 м, в недостроенных – 3 м;
  • чуть ниже тройника требуется оборудовать особое пространство длиной минимум в 25 см, именуемое карманом, чтобы беспрепятственно чистить трубу;
  • необходимо расположить конструкцию так, чтобы она находилась не менее чем в 25 см от поверхностей дома, а в том случае, если используемые в системе материалы не являются горючими – 5 см;
  • там, где дымовая труба пересекает те участки здания, которые не получает обогрева, нужно предусмотреть теплоизоляцию;
  • чтобы отвод продуктов сгорания проходил максимально безопасно, следует оснастить систему специальными заслонками, именуемыми шиберами и способными легко открываться и закрываться;
  • в том случае, если механизм оснащен стабилизатором тяги, то устанавливать заслонки будет не нужно.

Устройство дымохода за пределами здания


Чтобы правильно выполнить монтаж системы дымохода вне сооружения, нужно соблюдать определенные правила:
  1. Во-первых, к патрубку, идущему от котла, требуется присоединить элемент прохода, идущий сквозь стену. Перед тем как проделать в стене проем, нужно правильно разметить поверхность.
  2. После обустройства проема дымоход нужно вывести наружу. При этом отдельное внимание требуется уделить качественной изоляции монтируемого участка трубы и отверстия.
  3. Затем устраивается тройник, оснащенный ревизией, и одевается заглушка.
  4. Монтируется труба посредством постепенного наращивания количества ее частей, а затем конструкция фиксируется к стене здания посредством кронштейнов с соблюдением шага минимум в 2 м.
  5. Соединения звеньев крайне важно оснастить хомутами для усиления, которые, в свою очередь, стягиваются болтами, как вариант – с помощью проволоки.
  6. Наверху трубы рекомендуется оборудовать специальный наконечник, именующий форму конуса.
  7. Правильным решением будет покрыть конструкцию краской, устойчивой к высоким температурам, способной к тому же предотвратить появление на трубе коррозии.

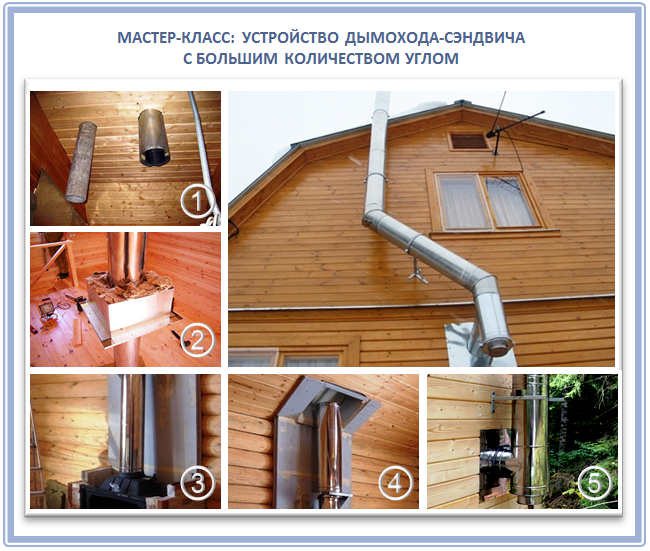

Если в качестве основного материала для системы выступают сэндвич-трубы, то теплоизоляция не понадобится, а в любом другом случае конструкцию вне дома рекомендуется оснастить утеплителем.

Монтаж дымохода внутри дома


Прежде чем устанавливать дымоход внутри помещения дома, требуется выполнить ряд подготовительных мероприятий. Начинать нужно с нанесения разметки, в соответствии с которой будут проделаны необходимые отверстия под дымоход в потолке и крыше. Все параметры требуется тщательно перепроверить несколько раз, чтобы они совпадали с габаритами патрубка прохода. Далее вырезается проем для трубы нужного диаметра.

Непосредственно монтаж трубы в доме должен проходить по следующему принципу:

  1. От котла должен отходить патрубок, который соединяется с переходным адаптером.
  2. Затем к полученному механизму нужно присоединить тройник и предназначенную для чистки труб ревизию, далее требуется закрепить лист стали и зафиксировать главный кронштейн.
  3. В процессе наращивания трубы можно использовать элементы, именуемые коленями.
  4. В тех местах, где дымоход проходит сквозь потолок, нужно применять специально предназначенный патрубок.
  5. Труба оснащается листом из оцинкованной стали, при этом ее отверстие должно быть чуть большим по сравнению с отверстием трубы. Лист крепится к потолку с двух сторон.
  6. Усилить все соединения конструкции можно, обтянув их хомутами, для надежности стянутыми при помощи проволоки или обычных болтов.
  7. Фиксация трубы выполняется с помощью хомутов, закрепленных на стене с шагом в 2 м, а также кронштейнов на расстоянии 4 м друг от друга.
  8. Завершается процесс монтажа установкой вверху конструкции особого наконечника конусообразной формы, способного защитить конструкцию от попадания в нее осадков и нежелательных частиц извне, а также не дающего ветру попасть внутрь.

Правила изоляции дымохода для газового котла


Чтобы конструкция дымовой трубы отвечала всем нормам безопасности, все ее легко воспламеняющиеся элементы очень важно оснастить изоляцией. Сделать это можно, покрыв проходной патрубок со всех его сторон специальным материалом – фольгированным матом из базальта, обработанного устойчивой к огню мастикой. Периметр всего проема в перекрытии также рекомендуется оснастить традиционным утеплителем из минеральной ваты (прочитайте также: "Устройство газового котла отопления и принцип работы").

После того, как все установочные работы выполнены, требуется тщательно проверить все стыки и швы конструкции на предмет герметичности. Сделать это можно старым проверенным способом: приготовить обычный мыльный раствор и нанести его на соединения звеньев трубы. Появление пузырей на поверхности будет означать, что конструкция недостаточно герметична. Читайте также: "Обслуживание и ремонт газового котла своими руками".

При возникновении любых вопросов, связанных со сборкой и монтажом дымохода для газового котла, всегда можно изучить различные фото образцов этих систем, а также обратиться за помощью и советом к профессиональным мастерам, способным качественно выполнить все расчеты и провести все работы должным образом.

Устройство дымохода для газового котла на видео:


Дымоход для котла своими руками

Нет ничего проще, чем обустройство автономного отопления посредством твердотопливных или газовых котлов. Однако их не всегда можно установить самостоятельно. Но, чтобы снизить себестоимость работ, вполне доступно сделать монтаж дымохода котла своими руками. Есть свои тонкости при сооружении кирпичного и коаксильного дымоотвода, а также при установке и утеплении дымохода из нержавеющей стали. Каждый метод уже давно продуман до мелочей, поэтому ничего не надо изобретать – проще воспользоваться готовыми советами специалистов.

Оглавление:

  1. Особенности сооружения дымохода
  2. Предназначение и устройство дымохода
  3. Схемы дымоходов для котлов разного типа
  4. Разновидности дымоходов по типу материалов
  5. Монтаж коаксильного дымохода

Особенности сооружения дымохода

Не секрет, что всегда ценились грамотные трубочисты, печники и каминных дел мастера. Известно немало исторических курьезов, связанных с обустройством дымоходов. Например, случай с одной деспотичной барыней, от которой крестьяне хотели избавиться или как-то отомстить, подговорив печника, к которому она обратилась за утеплением усадьбы. Все знали, что помещица боялась чертей, которыми грозили мучимые ею крестьяне. Смекалистый печник вмонтировал в дымоход бутылки специальной формы, которые выли на ветру при большой тяге. Сударыня по ночам места себе не находила от ужаса, пока окончательно не свихнулась и не утопилась в колодце, спасаясь от «чертей». Чтобы курьезов и неприятностей не случалось в вашем доме, делайте дымоход по всем правилам.

Установка дымохода для котла – несложный процесс, но важно понимать специфику процесса горения и выведения продуктов распада наружу. Все эти нюансы основаны на элементарных знаниях из области физики. Они продуманы и учтены технологами до мелочей, с одной целью – сделать процесс обогрева жилища наиболее безопасным. Всем известно, что из-за неверной работы или использования задвижки дымохода случаются отравления угарным газом с тяжелыми последствиями. Поэтому нельзя игнорировать эти физические законы, и обратиться к рекомендациям специалистов. Особенно это касается оснащения твердотопливного котла, поскольку ему требуется соответствующий дымоход. Современные дымоходы для котлов – фото:

Внимание: Категорически запрещено 2 источника обогрева выводить в общий дымоход – каминную трубу и от котла, чтобы разница разреженного и плотного воздуха не создавала обратную тягу и вбрасывание дымовых газов!

Производительность котла падает и при малой тяге, и при повышенной. Верхний уровень трубы дымохода должен быть на 20см (и более) выше конька или уровня крыши – для обеспечения нормальной тяги и отсутствия завихрений. Боковые трубы ниже крыши при боковом ветре дают обратную тягу.

Основные правила:

1. Отдельные котельные или вспомогательные помещения, где планируется установка дымоходов для газовых котлов, обязательно должны иметь достаточную тягу и возможность проветривания.

2. Помните, что возможна некоторая утечка опасной газовой смеси при:

  • включении отопительной системы и розжиге котлов;
  • дозагрузке твердого топлива;
  • завершении процесса горения, включая принудительное тушение огня.

Внимание: Незначительная утечка газа неизбежна, и они не несёт угрозы, но при неверном сооружении системы отопления и неверной эксплуатации возможны неприятности из-за утечки газа или скопления СО.

3. Вентиляционное отверстие и дымоход делают на одной стене, чтобы избежать обратной тяги и перепадов давления, возникающего во время порывов ветра. Это снижает КПД и может сквозняком гнать дым обратно в дом.

4. Отдельное помещение для установки котла – идеальный вариант, и если не предусмотрена котельная, можно использовать подвал или небольшой коридор у входа в дом.

5. Глубокий погреб удобен тем, что котел на нижнем уровне способен обеспечить теплоносителю естественную циркуляцию, при этом сводить к минимуму использование насосов. И важно обеспечить работы дымохода для твердотопливных котлов, если бывают перебои с электричеством, особенно у твердотопливного котла. Автоматической системой циркуляции снабжено большинство котлов:

  • электрических,
  • газовых,
  • дизельных котлов.

6. При неправильной работе или отсутствии циркуляции твердотопливный котел может:

  • сводить к минимуму эффективность обогрева помещения,
  • деформироваться,
  • «рвануть»,
  • выделять угарный газ.

Совет: Сегодня доступны датчики угарного газа, которые специалисты рекомендуют установить в котельной или смежном  помещении. Установите сенсор с громким сигналом, если в семье все крепко спят.

Внимание: По симптомам сложно выявить отравление угарным газом или СО, поскольку не имеет ни цвета, ни запаха, а признаки проявляются постепенно. Это вялость и сонливость, но можно крепко спать и услышать сигнал датчика. Он отличается по плотности от воздуха, поэтому легко переползает в жилые комнаты, но при достаточной вентиляции его вредное воздействие сводится к минимуму.

Предназначение и устройство дымохода

Не столь важно, из чего изготовлена труба дымохода, главное:

  • функциональность;
  • эффективность работы;
  • безопасность;
  • надежность;
  • долговечность.

Основные проблемы при большом несоответствии дымохода и мощности котла:

  • уменьшает КПД системы отопления;
  • в помещение проникают дым, СО и другие продукты сгорания;
  • есть вероятность, что дымоход перемерзнет при экстремально холодной температуре;
  • котел сложнее растопить.

Диаметр дымохода для котла также должен соответствовать тому, чтобы справляться с ежедневной существенной нагрузкой:

  • обеспечение достаточной тяги;
  • выведение продуктов горения и дымовых газов;
  • обеспечения эффективной работы котла, чтобы тепло не вылетало в трубу, в прямом смысле.

Классический дымоход имеет несколько модификаций, например:

  • сделан как простая труба из нержавейки или по типу сэндвича с теплоизоляцией;
  • асбестоцементная труба или кирпичная кладка.

В системе кирпичного дымохода всегда монтируют ограничитель тяги, который прикрывается при достаточной температуре в доме, чтобы снизить охлаждение. Однако его нельзя закрывать полностью, пока идет процесс затухания – может привести к скоплению угарного газа. Ограничитель должен быть не только у печи, но и в дымоходе для котла – ниже места его подключения.

Совет: Не поленитесь сделать утепленный вариант или сендвич-трубу, который быстро прогревается, обеспечивает устойчивую тягу при розжиге, не перемерзает при низкой температуре и не проводит холод при неработающем котле. Кирпичный дымоход для газового котла применим и в качестве теплоизоляции. Но это оптимально для твердотопливного варианта, хотя и будут дольше прогреваться.

Схемы дымоходов для котлов разного типа

1. У дизельного котла схема имеет несколько вариантов, например, с расширительным баком, и на возвратной трубе – циркуляционный насос, желателен аварийный отвода избытка тепловой энергии с клапанами. Поскольку все твердотопливные котлы чувствительны к хорошей  циркуляции, важно это учитывать при ее построении.

Схема подключения дизельного котла:

Для котла рекомендуется выделить отдельную комнату, лучше – примыкающую к дому котельную с утепленными стенами. Дымоход дизельного котла – вертикальный, без разницы сечения на всем протяжении, из нержавейки, со специальными очистительными каналами для профилактики сажи, с изоляцией из термостойких материалов у стены, примыкающей к нему. Кирпичная кладка для него не годится – выделяемая при горении смесь кислот ее разрушает, разве что в качестве утепления и изоляции трубы из нержавеющей стали.

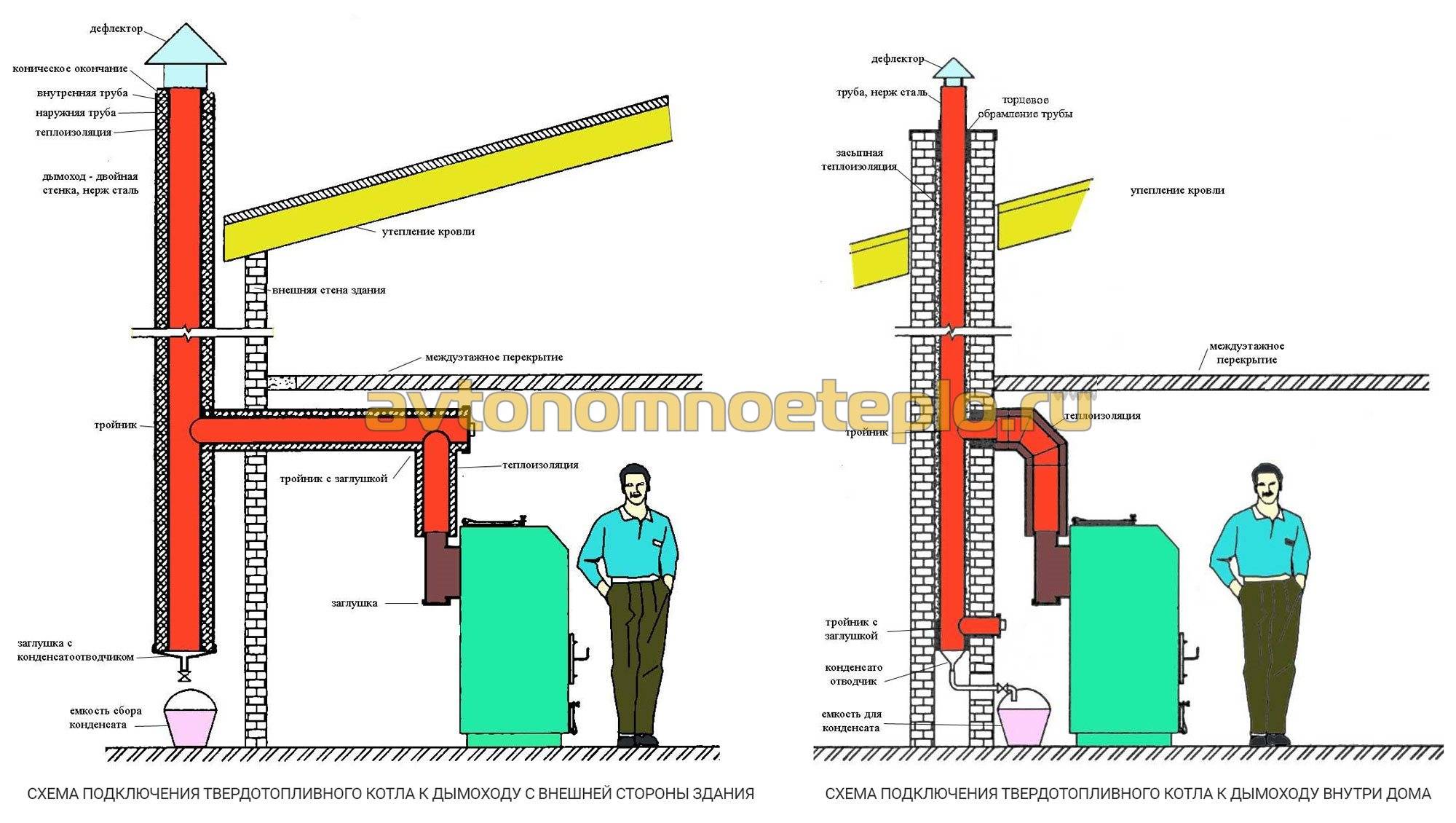

2. У твердотопливного котла схема предполагается в его инструкции, поскольку их ассортимент довольно обширен, и каждый имеет отличительные особенности. Но у всех разновидностей схема связана с соблюдением противопожарных мер, особенно при близости кровли с дымоходом высоких садовых деревьев или лесного массива. Обязательно поставьте искрогаситель и проходные гильзы. Схема:



3. Схема дымохода для котла газового тоже имеет варианты, но оптимальной считается установка вертикальной нержавеющей трубы. Предполагается емкость для конденсата и обязательное соответствие сечения дымохода и отводного патрубка котла:

Совет: При покупке деталей для любого типа устройства дымоходов для котлов важно иметь необходимый набор:

  • переходник для крепления трубы для дымохода к патрубку котла;
  • телескопические трубы или равного сечения;
  • конические наконечники и отводы;
  • тройник с ревизионным отверстием и штуцером для выведения конденсата;
  • стеновые крепления (хомуты, кронштейны и пр. ).

Разновидности дымоходов по типу материалов

1. Нержавеющий дымоход для котла собирают из оцинковки или стальной трубы, и на отечественном строительном рынке эти комплектующие представлены в большом ассортименте. Они наиболее просты для самостоятельной сборки, легко выводятся наружу через крышу, если изначально дымоход не был запланирован при сооружении дома. Но такая конструкция не отличается высокой устойчивостью к повреждениям и агрессивному воздействию внешних факторов. Поэтому рекомендуется дополнительное утепление и защита в виде дополнительной кладки. Идеальный варинат – обустройство по принципу сэндвич-системы с заполнением пространства жаропрочной базальтовой ватой. В помещении, где стоит котел, труба из нержавейки смотрится вполне презентабельно.

2. Кирпичные дымоходы для котлов вполне надежны, но предполагают грамотный монтаж отводного патрубка в систему. На сегодня это не самый популярный метод, поскольку считается наиболее архаичными. Нередко мастера старой формации предлагают в сельской местности именно этот метод, как наиболее проверенный, и для твердотопливных котлов он вполне пригоден. Однако для сооружения кирпичного дымохода требуются специальные строительные материалы, знания и навыки, а также достаточно времени на возведение.

3. Коаксильные дымоходы для котлов относятся к наиболее современным системам, и они лидируют по своему дизайну, практичности и презентабельности. Они имеет специфическую форму и устройство, препятствующие образованию конденсата при работе газового котла. Обратите внимание, в чем разница между коаксиальным дымоходом и обычным.

4. Керамические дымоходы для котлов не так популярны, но они имеют своих почитателей, поскольку используются в домах, крытых керамической черепицей. В строительстве элитных домов используются редко, зато находят своих почитателей среди сторонников экологичного жилья, поскольку:

  • просты и надежны;
  • легко собираются из нескольких модулей;
  • доступны по цене.

5. Самыми диковинными считаются стеклянные дымоходы, которые сделаны из огнеупорного материала, высоконадежны и эстетичны, но достаточно редки на отечественном строительном рынке. Они долговечны, поскольку не подвержены коррозии, не впитывают влагу и газы, в отличие от других разновидностей.

6. Наряду с керамикой и стеклом используют шамотные дымоходы, изготовленные из огнеупорной шамотной глины. Из нее также делают огнестойкий кирпича, поэтому это вполне приемлемый и для дымоходов под котлы некоторых разновидностей.

Внимание: Иногда, по неграмотности, в дымоход для котла или камина ставят асбестоцементные трубы, которые для этого не предназначены – при перегреве они могут взорваться.

Монтаж коаксильного дымохода

Сделать дымоход для котла своими руками не так сложно, если есть опыт и квалификация каменщика или сварщика. Если требуется сборка модульного дымохода из готовых деталей, достаточно положиться на инструкцию и соответствующее видео.

Монтаж коаксиального дымохода тоже довольно прост.

Стену под дымоход выбирают поближе к котлу, и если он стоит в углу, лучше вывести трубу на ту сторону, которая ведет к высокой части крыши. Чем ближе от котла до наружной стены, тем меньше расходы на трубу. Вдоль стены важно убрать легковоспламеняющиеся отделочные материалы и предметы, которые могут испортиться при нагревании или привести к пожару.

В климатической зоне с высоким уровнем снежных сугробов дымоход поднимают выше уровня забора воздуха трубы для камеры внутреннего сгорания котла. А небольшой уклон трубы обеспечит отток конденсата самотёком, тогда дымоходу не грозит  переувлажнение.

Перед тем как сделать дымоход для котла, подробнее рассмотрим данный вид сборки:

1. Проверьте наличие рабочего инструмента и всех деталей для сборки:

  • труба дымоотвода;
  • колено дымохода;
  • соединительный хомут;
  • дымоотводная труба;
  • адаптер для стыковки котла и дымохода;
  • фланцы;
  • декоративные накладки для монтажа к стене.

2. Выбираем то место в стене, куда будет выведена труба – оттуда со стороны улицы должна подниматься дымоход. Если котел удален или стена очень высокая, коаксиальный дымоход удлиняют, но важно правильно сделать сочленение труб дополнительными хомутами или коленами.

3. На завершающем этапе обязательно обработайте все острые края, чтобы избежать возможности мелкого травматизма. Отверстие в стене под дымоход вокруг трубы запенивают и закрывают декоративными накладками на жидкие гвозди или другим удобным способом.

Совет:  Если дымоход требуется вывести через крышу, важно точно определить место выхода трубы и аккуратно разобрать кровлю на данном фрагменте. С внутренней стороны вырезают  отверстие в крыше и выводят трубу. Важно, чтобы через кровлю проходил цельный фрагмент, без стыков на трубе. Не забудьте об установке козырька для предотвращения скопления осадков в дымоходе.

Дымоход для котла своими руками

Нет ничего проще, чем обустройство автономного отопления посредством твердотопливных или газовых котлов. Однако их не всегда можно установить самостоятельно. Но, чтобы снизить себестоимость работ, вполне доступно сделать монтаж дымохода котла своими руками. Есть свои тонкости при сооружении кирпичного и коаксильного дымоотвода, а также при установке и утеплении дымохода из нержавеющей стали. Каждый метод уже давно продуман до мелочей, поэтому ничего не надо изобретать – проще воспользоваться готовыми советами специалистов.

Оглавление:

  1. Особенности сооружения дымохода
  2. Предназначение и устройство дымохода
  3. Схемы дымоходов для котлов разного типа
  4. Разновидности дымоходов по типу материалов
  5. Монтаж коаксильного дымохода

Особенности сооружения дымохода

Не секрет, что всегда ценились грамотные трубочисты, печники и каминных дел мастера. Известно немало исторических курьезов, связанных с обустройством дымоходов. Например, случай с одной деспотичной барыней, от которой крестьяне хотели избавиться или как-то отомстить, подговорив печника, к которому она обратилась за утеплением усадьбы. Все знали, что помещица боялась чертей, которыми грозили мучимые ею крестьяне. Смекалистый печник вмонтировал в дымоход бутылки специальной формы, которые выли на ветру при большой тяге. Сударыня по ночам места себе не находила от ужаса, пока окончательно не свихнулась и не утопилась в колодце, спасаясь от «чертей». Чтобы курьезов и неприятностей не случалось в вашем доме, делайте дымоход по всем правилам.

Установка дымохода для котла – несложный процесс, но важно понимать специфику процесса горения и выведения продуктов распада наружу. Все эти нюансы основаны на элементарных знаниях из области физики. Они продуманы и учтены технологами до мелочей, с одной целью – сделать процесс обогрева жилища наиболее безопасным. Всем известно, что из-за неверной работы или использования задвижки дымохода случаются отравления угарным газом с тяжелыми последствиями. Поэтому нельзя игнорировать эти физические законы, и обратиться к рекомендациям специалистов. Особенно это касается оснащения твердотопливного котла, поскольку ему требуется соответствующий дымоход. Современные дымоходы для котлов – фото:

Внимание: Категорически запрещено 2 источника обогрева выводить в общий дымоход – каминную трубу и от котла, чтобы разница разреженного и плотного воздуха не создавала обратную тягу и вбрасывание дымовых газов!

Производительность котла падает и при малой тяге, и при повышенной. Верхний уровень трубы дымохода должен быть на 20см (и более) выше конька или уровня крыши – для обеспечения нормальной тяги и отсутствия завихрений. Боковые трубы ниже крыши при боковом ветре дают обратную тягу.

Основные правила:

1. Отдельные котельные или вспомогательные помещения, где планируется установка дымоходов для газовых котлов, обязательно должны иметь достаточную тягу и возможность проветривания.

2. Помните, что возможна некоторая утечка опасной газовой смеси при:

  • включении отопительной системы и розжиге котлов;
  • дозагрузке твердого топлива;
  • завершении процесса горения, включая принудительное тушение огня.

Внимание: Незначительная утечка газа неизбежна, и они не несёт угрозы, но при неверном сооружении системы отопления и неверной эксплуатации возможны неприятности из-за утечки газа или скопления СО.

3. Вентиляционное отверстие и дымоход делают на одной стене, чтобы избежать обратной тяги и перепадов давления, возникающего во время порывов ветра. Это снижает КПД и может сквозняком гнать дым обратно в дом.

4. Отдельное помещение для установки котла – идеальный вариант, и если не предусмотрена котельная, можно использовать подвал или небольшой коридор у входа в дом.

5. Глубокий погреб удобен тем, что котел на нижнем уровне способен обеспечить теплоносителю естественную циркуляцию, при этом сводить к минимуму использование насосов. И важно обеспечить работы дымохода для твердотопливных котлов, если бывают перебои с электричеством, особенно у твердотопливного котла. Автоматической системой циркуляции снабжено большинство котлов:

  • электрических,
  • газовых,
  • дизельных котлов.

6. При неправильной работе или отсутствии циркуляции твердотопливный котел может:

  • сводить к минимуму эффективность обогрева помещения,
  • деформироваться,
  • «рвануть»,
  • выделять угарный газ.

Совет: Сегодня доступны датчики угарного газа, которые специалисты рекомендуют установить в котельной или смежном  помещении. Установите сенсор с громким сигналом, если в семье все крепко спят.

Внимание: По симптомам сложно выявить отравление угарным газом или СО, поскольку не имеет ни цвета, ни запаха, а признаки проявляются постепенно. Это вялость и сонливость, но можно крепко спать и услышать сигнал датчика. Он отличается по плотности от воздуха, поэтому легко переползает в жилые комнаты, но при достаточной вентиляции его вредное воздействие сводится к минимуму.

Предназначение и устройство дымохода

Не столь важно, из чего изготовлена труба дымохода, главное:

  • функциональность;
  • эффективность работы;
  • безопасность;
  • надежность;
  • долговечность.

Основные проблемы при большом несоответствии дымохода и мощности котла:

  • уменьшает КПД системы отопления;
  • в помещение проникают дым, СО и другие продукты сгорания;
  • есть вероятность, что дымоход перемерзнет при экстремально холодной температуре;
  • котел сложнее растопить.

Диаметр дымохода для котла также должен соответствовать тому, чтобы справляться с ежедневной существенной нагрузкой:

  • обеспечение достаточной тяги;
  • выведение продуктов горения и дымовых газов;
  • обеспечения эффективной работы котла, чтобы тепло не вылетало в трубу, в прямом смысле.

Классический дымоход имеет несколько модификаций, например:

  • сделан как простая труба из нержавейки или по типу сэндвича с теплоизоляцией;
  • асбестоцементная труба или кирпичная кладка.

В системе кирпичного дымохода всегда монтируют ограничитель тяги, который прикрывается при достаточной температуре в доме, чтобы снизить охлаждение. Однако его нельзя закрывать полностью, пока идет процесс затухания – может привести к скоплению угарного газа. Ограничитель должен быть не только у печи, но и в дымоходе для котла – ниже места его подключения.

Совет: Не поленитесь сделать утепленный вариант или сендвич-трубу, который быстро прогревается, обеспечивает устойчивую тягу при розжиге, не перемерзает при низкой температуре и не проводит холод при неработающем котле. Кирпичный дымоход для газового котла применим и в качестве теплоизоляции. Но это оптимально для твердотопливного варианта, хотя и будут дольше прогреваться.

Схемы дымоходов для котлов разного типа

1. У дизельного котла схема имеет несколько вариантов, например, с расширительным баком, и на возвратной трубе – циркуляционный насос, желателен аварийный отвода избытка тепловой энергии с клапанами. Поскольку все твердотопливные котлы чувствительны к хорошей  циркуляции, важно это учитывать при ее построении.

Схема подключения дизельного котла:

Для котла рекомендуется выделить отдельную комнату, лучше – примыкающую к дому котельную с утепленными стенами. Дымоход дизельного котла – вертикальный, без разницы сечения на всем протяжении, из нержавейки, со специальными очистительными каналами для профилактики сажи, с изоляцией из термостойких материалов у стены, примыкающей к нему. Кирпичная кладка для него не годится – выделяемая при горении смесь кислот ее разрушает, разве что в качестве утепления и изоляции трубы из нержавеющей стали.

2. У твердотопливного котла схема предполагается в его инструкции, поскольку их ассортимент довольно обширен, и каждый имеет отличительные особенности. Но у всех разновидностей схема связана с соблюдением противопожарных мер, особенно при близости кровли с дымоходом высоких садовых деревьев или лесного массива. Обязательно поставьте искрогаситель и проходные гильзы. Схема:



3. Схема дымохода для котла газового тоже имеет варианты, но оптимальной считается установка вертикальной нержавеющей трубы. Предполагается емкость для конденсата и обязательное соответствие сечения дымохода и отводного патрубка котла:

Совет: При покупке деталей для любого типа устройства дымоходов для котлов важно иметь необходимый набор:

  • переходник для крепления трубы для дымохода к патрубку котла;
  • телескопические трубы или равного сечения;
  • конические наконечники и отводы;
  • тройник с ревизионным отверстием и штуцером для выведения конденсата;
  • стеновые крепления (хомуты, кронштейны и пр. ).

Разновидности дымоходов по типу материалов

1. Нержавеющий дымоход для котла собирают из оцинковки или стальной трубы, и на отечественном строительном рынке эти комплектующие представлены в большом ассортименте. Они наиболее просты для самостоятельной сборки, легко выводятся наружу через крышу, если изначально дымоход не был запланирован при сооружении дома. Но такая конструкция не отличается высокой устойчивостью к повреждениям и агрессивному воздействию внешних факторов. Поэтому рекомендуется дополнительное утепление и защита в виде дополнительной кладки. Идеальный варинат – обустройство по принципу сэндвич-системы с заполнением пространства жаропрочной базальтовой ватой. В помещении, где стоит котел, труба из нержавейки смотрится вполне презентабельно.

2. Кирпичные дымоходы для котлов вполне надежны, но предполагают грамотный монтаж отводного патрубка в систему. На сегодня это не самый популярный метод, поскольку считается наиболее архаичными. Нередко мастера старой формации предлагают в сельской местности именно этот метод, как наиболее проверенный, и для твердотопливных котлов он вполне пригоден. Однако для сооружения кирпичного дымохода требуются специальные строительные материалы, знания и навыки, а также достаточно времени на возведение.

3. Коаксильные дымоходы для котлов относятся к наиболее современным системам, и они лидируют по своему дизайну, практичности и презентабельности. Они имеет специфическую форму и устройство, препятствующие образованию конденсата при работе газового котла. Обратите внимание, в чем разница между коаксиальным дымоходом и обычным.

4. Керамические дымоходы для котлов не так популярны, но они имеют своих почитателей, поскольку используются в домах, крытых керамической черепицей. В строительстве элитных домов используются редко, зато находят своих почитателей среди сторонников экологичного жилья, поскольку:

  • просты и надежны;
  • легко собираются из нескольких модулей;
  • доступны по цене.

5. Самыми диковинными считаются стеклянные дымоходы, которые сделаны из огнеупорного материала, высоконадежны и эстетичны, но достаточно редки на отечественном строительном рынке. Они долговечны, поскольку не подвержены коррозии, не впитывают влагу и газы, в отличие от других разновидностей.

6. Наряду с керамикой и стеклом используют шамотные дымоходы, изготовленные из огнеупорной шамотной глины. Из нее также делают огнестойкий кирпича, поэтому это вполне приемлемый и для дымоходов под котлы некоторых разновидностей.

Внимание: Иногда, по неграмотности, в дымоход для котла или камина ставят асбестоцементные трубы, которые для этого не предназначены – при перегреве они могут взорваться.

Монтаж коаксильного дымохода

Сделать дымоход для котла своими руками не так сложно, если есть опыт и квалификация каменщика или сварщика. Если требуется сборка модульного дымохода из готовых деталей, достаточно положиться на инструкцию и соответствующее видео.

Монтаж коаксиального дымохода тоже довольно прост.

Стену под дымоход выбирают поближе к котлу, и если он стоит в углу, лучше вывести трубу на ту сторону, которая ведет к высокой части крыши. Чем ближе от котла до наружной стены, тем меньше расходы на трубу. Вдоль стены важно убрать легковоспламеняющиеся отделочные материалы и предметы, которые могут испортиться при нагревании или привести к пожару.

В климатической зоне с высоким уровнем снежных сугробов дымоход поднимают выше уровня забора воздуха трубы для камеры внутреннего сгорания котла. А небольшой уклон трубы обеспечит отток конденсата самотёком, тогда дымоходу не грозит  переувлажнение.

Перед тем как сделать дымоход для котла, подробнее рассмотрим данный вид сборки:

1. Проверьте наличие рабочего инструмента и всех деталей для сборки:

  • труба дымоотвода;
  • колено дымохода;
  • соединительный хомут;
  • дымоотводная труба;
  • адаптер для стыковки котла и дымохода;
  • фланцы;
  • декоративные накладки для монтажа к стене.

2. Выбираем то место в стене, куда будет выведена труба – оттуда со стороны улицы должна подниматься дымоход. Если котел удален или стена очень высокая, коаксиальный дымоход удлиняют, но важно правильно сделать сочленение труб дополнительными хомутами или коленами.

3. На завершающем этапе обязательно обработайте все острые края, чтобы избежать возможности мелкого травматизма. Отверстие в стене под дымоход вокруг трубы запенивают и закрывают декоративными накладками на жидкие гвозди или другим удобным способом.

Совет:  Если дымоход требуется вывести через крышу, важно точно определить место выхода трубы и аккуратно разобрать кровлю на данном фрагменте. С внутренней стороны вырезают  отверстие в крыше и выводят трубу. Важно, чтобы через кровлю проходил цельный фрагмент, без стыков на трубе. Не забудьте об установке козырька для предотвращения скопления осадков в дымоходе.

Дымоход для котла своими руками

Нет ничего проще, чем обустройство автономного отопления посредством твердотопливных или газовых котлов. Однако их не всегда можно установить самостоятельно. Но, чтобы снизить себестоимость работ, вполне доступно сделать монтаж дымохода котла своими руками. Есть свои тонкости при сооружении кирпичного и коаксильного дымоотвода, а также при установке и утеплении дымохода из нержавеющей стали. Каждый метод уже давно продуман до мелочей, поэтому ничего не надо изобретать – проще воспользоваться готовыми советами специалистов.

Оглавление:

  1. Особенности сооружения дымохода
  2. Предназначение и устройство дымохода
  3. Схемы дымоходов для котлов разного типа
  4. Разновидности дымоходов по типу материалов
  5. Монтаж коаксильного дымохода

Особенности сооружения дымохода

Не секрет, что всегда ценились грамотные трубочисты, печники и каминных дел мастера. Известно немало исторических курьезов, связанных с обустройством дымоходов. Например, случай с одной деспотичной барыней, от которой крестьяне хотели избавиться или как-то отомстить, подговорив печника, к которому она обратилась за утеплением усадьбы. Все знали, что помещица боялась чертей, которыми грозили мучимые ею крестьяне. Смекалистый печник вмонтировал в дымоход бутылки специальной формы, которые выли на ветру при большой тяге. Сударыня по ночам места себе не находила от ужаса, пока окончательно не свихнулась и не утопилась в колодце, спасаясь от «чертей». Чтобы курьезов и неприятностей не случалось в вашем доме, делайте дымоход по всем правилам.

Установка дымохода для котла – несложный процесс, но важно понимать специфику процесса горения и выведения продуктов распада наружу. Все эти нюансы основаны на элементарных знаниях из области физики. Они продуманы и учтены технологами до мелочей, с одной целью – сделать процесс обогрева жилища наиболее безопасным. Всем известно, что из-за неверной работы или использования задвижки дымохода случаются отравления угарным газом с тяжелыми последствиями. Поэтому нельзя игнорировать эти физические законы, и обратиться к рекомендациям специалистов. Особенно это касается оснащения твердотопливного котла, поскольку ему требуется соответствующий дымоход. Современные дымоходы для котлов – фото:

Внимание: Категорически запрещено 2 источника обогрева выводить в общий дымоход – каминную трубу и от котла, чтобы разница разреженного и плотного воздуха не создавала обратную тягу и вбрасывание дымовых газов!

Производительность котла падает и при малой тяге, и при повышенной. Верхний уровень трубы дымохода должен быть на 20см (и более) выше конька или уровня крыши – для обеспечения нормальной тяги и отсутствия завихрений. Боковые трубы ниже крыши при боковом ветре дают обратную тягу.

Основные правила:

1. Отдельные котельные или вспомогательные помещения, где планируется установка дымоходов для газовых котлов, обязательно должны иметь достаточную тягу и возможность проветривания.

2. Помните, что возможна некоторая утечка опасной газовой смеси при:

  • включении отопительной системы и розжиге котлов;
  • дозагрузке твердого топлива;
  • завершении процесса горения, включая принудительное тушение огня.

Внимание: Незначительная утечка газа неизбежна, и они не несёт угрозы, но при неверном сооружении системы отопления и неверной эксплуатации возможны неприятности из-за утечки газа или скопления СО.

3. Вентиляционное отверстие и дымоход делают на одной стене, чтобы избежать обратной тяги и перепадов давления, возникающего во время порывов ветра. Это снижает КПД и может сквозняком гнать дым обратно в дом.

4. Отдельное помещение для установки котла – идеальный вариант, и если не предусмотрена котельная, можно использовать подвал или небольшой коридор у входа в дом.

5. Глубокий погреб удобен тем, что котел на нижнем уровне способен обеспечить теплоносителю естественную циркуляцию, при этом сводить к минимуму использование насосов. И важно обеспечить работы дымохода для твердотопливных котлов, если бывают перебои с электричеством, особенно у твердотопливного котла. Автоматической системой циркуляции снабжено большинство котлов:

  • электрических,
  • газовых,
  • дизельных котлов.

6. При неправильной работе или отсутствии циркуляции твердотопливный котел может:

  • сводить к минимуму эффективность обогрева помещения,
  • деформироваться,
  • «рвануть»,
  • выделять угарный газ.

Совет: Сегодня доступны датчики угарного газа, которые специалисты рекомендуют установить в котельной или смежном  помещении. Установите сенсор с громким сигналом, если в семье все крепко спят.

Внимание: По симптомам сложно выявить отравление угарным газом или СО, поскольку не имеет ни цвета, ни запаха, а признаки проявляются постепенно. Это вялость и сонливость, но можно крепко спать и услышать сигнал датчика. Он отличается по плотности от воздуха, поэтому легко переползает в жилые комнаты, но при достаточной вентиляции его вредное воздействие сводится к минимуму.

Предназначение и устройство дымохода

Не столь важно, из чего изготовлена труба дымохода, главное:

  • функциональность;
  • эффективность работы;
  • безопасность;
  • надежность;
  • долговечность.

Основные проблемы при большом несоответствии дымохода и мощности котла:

  • уменьшает КПД системы отопления;
  • в помещение проникают дым, СО и другие продукты сгорания;
  • есть вероятность, что дымоход перемерзнет при экстремально холодной температуре;
  • котел сложнее растопить.

Диаметр дымохода для котла также должен соответствовать тому, чтобы справляться с ежедневной существенной нагрузкой:

  • обеспечение достаточной тяги;
  • выведение продуктов горения и дымовых газов;
  • обеспечения эффективной работы котла, чтобы тепло не вылетало в трубу, в прямом смысле.

Классический дымоход имеет несколько модификаций, например:

  • сделан как простая труба из нержавейки или по типу сэндвича с теплоизоляцией;
  • асбестоцементная труба или кирпичная кладка.

В системе кирпичного дымохода всегда монтируют ограничитель тяги, который прикрывается при достаточной температуре в доме, чтобы снизить охлаждение. Однако его нельзя закрывать полностью, пока идет процесс затухания – может привести к скоплению угарного газа. Ограничитель должен быть не только у печи, но и в дымоходе для котла – ниже места его подключения.

Совет: Не поленитесь сделать утепленный вариант или сендвич-трубу, который быстро прогревается, обеспечивает устойчивую тягу при розжиге, не перемерзает при низкой температуре и не проводит холод при неработающем котле. Кирпичный дымоход для газового котла применим и в качестве теплоизоляции. Но это оптимально для твердотопливного варианта, хотя и будут дольше прогреваться.

Схемы дымоходов для котлов разного типа

1. У дизельного котла схема имеет несколько вариантов, например, с расширительным баком, и на возвратной трубе – циркуляционный насос, желателен аварийный отвода избытка тепловой энергии с клапанами. Поскольку все твердотопливные котлы чувствительны к хорошей  циркуляции, важно это учитывать при ее построении.

Схема подключения дизельного котла:

Для котла рекомендуется выделить отдельную комнату, лучше – примыкающую к дому котельную с утепленными стенами. Дымоход дизельного котла – вертикальный, без разницы сечения на всем протяжении, из нержавейки, со специальными очистительными каналами для профилактики сажи, с изоляцией из термостойких материалов у стены, примыкающей к нему. Кирпичная кладка для него не годится – выделяемая при горении смесь кислот ее разрушает, разве что в качестве утепления и изоляции трубы из нержавеющей стали.

2. У твердотопливного котла схема предполагается в его инструкции, поскольку их ассортимент довольно обширен, и каждый имеет отличительные особенности. Но у всех разновидностей схема связана с соблюдением противопожарных мер, особенно при близости кровли с дымоходом высоких садовых деревьев или лесного массива. Обязательно поставьте искрогаситель и проходные гильзы. Схема:



3. Схема дымохода для котла газового тоже имеет варианты, но оптимальной считается установка вертикальной нержавеющей трубы. Предполагается емкость для конденсата и обязательное соответствие сечения дымохода и отводного патрубка котла:

Совет: При покупке деталей для любого типа устройства дымоходов для котлов важно иметь необходимый набор:

  • переходник для крепления трубы для дымохода к патрубку котла;
  • телескопические трубы или равного сечения;
  • конические наконечники и отводы;
  • тройник с ревизионным отверстием и штуцером для выведения конденсата;
  • стеновые крепления (хомуты, кронштейны и пр. ).

Разновидности дымоходов по типу материалов

1. Нержавеющий дымоход для котла собирают из оцинковки или стальной трубы, и на отечественном строительном рынке эти комплектующие представлены в большом ассортименте. Они наиболее просты для самостоятельной сборки, легко выводятся наружу через крышу, если изначально дымоход не был запланирован при сооружении дома. Но такая конструкция не отличается высокой устойчивостью к повреждениям и агрессивному воздействию внешних факторов. Поэтому рекомендуется дополнительное утепление и защита в виде дополнительной кладки. Идеальный варинат – обустройство по принципу сэндвич-системы с заполнением пространства жаропрочной базальтовой ватой. В помещении, где стоит котел, труба из нержавейки смотрится вполне презентабельно.

2. Кирпичные дымоходы для котлов вполне надежны, но предполагают грамотный монтаж отводного патрубка в систему. На сегодня это не самый популярный метод, поскольку считается наиболее архаичными. Нередко мастера старой формации предлагают в сельской местности именно этот метод, как наиболее проверенный, и для твердотопливных котлов он вполне пригоден. Однако для сооружения кирпичного дымохода требуются специальные строительные материалы, знания и навыки, а также достаточно времени на возведение.

3. Коаксильные дымоходы для котлов относятся к наиболее современным системам, и они лидируют по своему дизайну, практичности и презентабельности. Они имеет специфическую форму и устройство, препятствующие образованию конденсата при работе газового котла. Обратите внимание, в чем разница между коаксиальным дымоходом и обычным.

4. Керамические дымоходы для котлов не так популярны, но они имеют своих почитателей, поскольку используются в домах, крытых керамической черепицей. В строительстве элитных домов используются редко, зато находят своих почитателей среди сторонников экологичного жилья, поскольку:

  • просты и надежны;
  • легко собираются из нескольких модулей;
  • доступны по цене.

5. Самыми диковинными считаются стеклянные дымоходы, которые сделаны из огнеупорного материала, высоконадежны и эстетичны, но достаточно редки на отечественном строительном рынке. Они долговечны, поскольку не подвержены коррозии, не впитывают влагу и газы, в отличие от других разновидностей.

6. Наряду с керамикой и стеклом используют шамотные дымоходы, изготовленные из огнеупорной шамотной глины. Из нее также делают огнестойкий кирпича, поэтому это вполне приемлемый и для дымоходов под котлы некоторых разновидностей.

Внимание: Иногда, по неграмотности, в дымоход для котла или камина ставят асбестоцементные трубы, которые для этого не предназначены – при перегреве они могут взорваться.

Монтаж коаксильного дымохода

Сделать дымоход для котла своими руками не так сложно, если есть опыт и квалификация каменщика или сварщика. Если требуется сборка модульного дымохода из готовых деталей, достаточно положиться на инструкцию и соответствующее видео.

Монтаж коаксиального дымохода тоже довольно прост.

Стену под дымоход выбирают поближе к котлу, и если он стоит в углу, лучше вывести трубу на ту сторону, которая ведет к высокой части крыши. Чем ближе от котла до наружной стены, тем меньше расходы на трубу. Вдоль стены важно убрать легковоспламеняющиеся отделочные материалы и предметы, которые могут испортиться при нагревании или привести к пожару.

В климатической зоне с высоким уровнем снежных сугробов дымоход поднимают выше уровня забора воздуха трубы для камеры внутреннего сгорания котла. А небольшой уклон трубы обеспечит отток конденсата самотёком, тогда дымоходу не грозит  переувлажнение.

Перед тем как сделать дымоход для котла, подробнее рассмотрим данный вид сборки:

1. Проверьте наличие рабочего инструмента и всех деталей для сборки:

  • труба дымоотвода;
  • колено дымохода;
  • соединительный хомут;
  • дымоотводная труба;
  • адаптер для стыковки котла и дымохода;
  • фланцы;
  • декоративные накладки для монтажа к стене.

2. Выбираем то место в стене, куда будет выведена труба – оттуда со стороны улицы должна подниматься дымоход. Если котел удален или стена очень высокая, коаксиальный дымоход удлиняют, но важно правильно сделать сочленение труб дополнительными хомутами или коленами.

3. На завершающем этапе обязательно обработайте все острые края, чтобы избежать возможности мелкого травматизма. Отверстие в стене под дымоход вокруг трубы запенивают и закрывают декоративными накладками на жидкие гвозди или другим удобным способом.

Совет:  Если дымоход требуется вывести через крышу, важно точно определить место выхода трубы и аккуратно разобрать кровлю на данном фрагменте. С внутренней стороны вырезают  отверстие в крыше и выводят трубу. Важно, чтобы через кровлю проходил цельный фрагмент, без стыков на трубе. Не забудьте об установке козырька для предотвращения скопления осадков в дымоходе.

Коаксиальный дымоход для газового котла своими руками

Содержание:

Применение закрытой топочной камеры в газовых отопительных приборах привело к увеличению их КПД и возможности забора воздуха для горения с улицы. Тогда и придумали новый вид дымоотвода: коаксиальный дымоход – что такое это значит?

Устройство коаксиального дымохода

Коаксиальная система дымоотвода имеет две трубы разного диаметра, когда одна находится внутри другой и закреплена с помощью перемычек. По внутренней трубе выводятся продукты горения, а по наружной поступает воздух с улицы в камеру сгорания. Таким образом, коаксиальные дымоходы используются только в газовых агрегатах с закрытой топкой.

Принцип работы

Итак, в коаксиальном дымоходе заложен принцип «труба в трубе», и у каждой свое назначение. С другой стороны, это теплообменник, поскольку выходящие дымовые газы нагревают поступающий воздух с улицы. Еще одна составляющая – возможность минимизации длины дымохода за счет горизонтальной укладки.

Такое «ноу-хау» коаксиального дымохода позволяет монтировать его в считанные часы, и дает возможность в некоторых случаях отказаться от установки дополнительной вентиляции.

Внимание! «Разрешается делать вывод дымовых газов через наружные стены дома для котлов с мощностью до 30 кВт».

Для изготовления коаксиальных дымоходов применяются разные марки стали и пластик. Все зависит от температуры выходящих продуктов сгорания. Внутренняя труба зачастую выполнена из нержавеющей стали, а наружная – из оцинковки или пластика.

Конструкция

Что такое дымоход коаксиальный выяснили, из чего же он состоит? Нужно отметить, что обустройство коаксиальных дымоходов производится двумя способами: горизонтально и вертикально. Вертикальные дымоходы могут прокладываться снаружи здания и внутри.

Каким способом монтировать дымоход решается индивидуально. В многоэтажных домах используются горизонтальные дымоходы, когда вывод осуществляется наружу через стену. В этом случае длина коаксиального дымохода, скорее всего, будет составлять не более двух метров.

Производители устанавливают максимальную длину для каждой модели, что указано в паспорте изделия. Все зависит от вида котла и его технических характеристик.

Коаксиальные дымоходы для котлов продаются отдельно. В комплект входит: боковой наконечник, колено 90 град., адаптер, фланец, соединительные хомуты и декоративные накладки. Некоторые модели поставляются вместе с дымоходом.

В индивидуальных домах и коттеджах лучше устанавливать коаксиальный вертикальный дымоход. Это связано с тем, что котлы с закрытой топкой снабжены вентиляторами, а значит, зависимы от электричества. И в случае с горизонтальным дымоходом производительность значительно снижается.

Для вертикального дымохода ничего не поменяется, если длина коаксиального дымохода не будет превышать максимальную. Его комплектация составляет: вертикальный наконечник, колено 90 град., адаптер, отвод конденсата, накладка на крышу.

Особенности

Нестандартная конструкция коаксиального дымохода определяет его функционирование по совершенно иному принципу, отличительному от традиционного. Это позволяет устранить ряд проблем, присущих для обыкновенных дымоходов:

  1. Необходимый для поддержания горения кислород поступает в котел непосредственно с улицы. Так сберегается воздух внутри помещения и сохраняется микроклимат.
  2. Отсутствие обратной тяги.
  3. Поскольку воздух с улицы поступает по наружной трубе, она имеет незначительную температуру, что позволяет производить монтаж коаксиального дымохода в деревянном доме.
  4. Нет необходимости в обустройстве дополнительной вентиляции или частых проветриваний.
  5. Простота монтажа.

В связи с тем, что коаксиальные дымоходы двухтрубные, существует специальное обозначение. Надпись дымоход коаксиальный 60/100 означает диаметры внутренней и внешней труб в миллиметрах.

Дымоходный монтаж

Только правильная и грамотная установка коаксиального дымохода позволит эксплуатировать его в заданном производителем режиме без поломок. Если монтаж произведен без соблюдения необходимых условий, безопасность работы будет вызывать большие сомнения.

Горизонтальный подход

Монтаж горизонтального коаксиального дымохода своими руками вполне посильная задача. Вместе с дымоходом поставляется инструкция, следуя которой можно без затруднений его установить.

Для облегчения работы дымоход лучше монтировать после установки котла (напольного или навесного). Местоположение отопительного прибора определяется согласно техническим условиям к проекту газификации дома (квартиры).

Сначала нужно промерить расстояние от выходного патрубка до стены и знать ее толщину, плюс 30 см. Это будет длина дымохода. Собрать дымоход, как указано в инструкции. При недостаточной длине используется удлинитель коаксиального дымохода.

Теперь можно разметить выходное отверстие. Здесь существует ряд требований:

  • отверстие должно быть расположено не ниже 1,5 м от поверхности земли;
  • от потолка до отверстия должны быть не менее 20 см;
  • расстояние от коаксиального дымохода до окна, вентиляционной решетки или двери не менее 0,5 м;
  • перед дымоходом не должно быть никаких преград (стены, забора, прочее) в радиусе не менее 60 см от крайней точки дымохода.

Отверстие высверливается с диаметром на 5 мм больше, чем сам дымоход.

Далее дымоход вставляется в отверстие и выводится наружу не меньше, чем на 30 см (не забываем о декоративной накладке). В зависимости от длины дымохода вставляется или вынимается коаксиальный фланец из выходного патрубка. К патрубку присоединяется адаптер.

В зависимости от вида котла (напольный или настенный) с помощью хомута присоединяется удлинитель или колено. Последним присоединяется боковой (горизонтальный) наконечник, надев на него декоративную накладку.

Монтируя коаксиальный дымоход нужно обеспечить ему незначительный уклон. Направление уклона зависит от типа котла. В инструкции по эксплуатации производитель указывает, какой наклон и в какую сторону должен совершаться. Например, Ferroli: «…должен иметь уклон от котла приблизительно 3 мм/м, чтобы избежать попадания дождевой воды в котел».

А вот в конденсационных котлах нужно устанавливать приспособление для отвода конденсата, и уклон будет в обратную сторону. К примеру, Beretta: «конденсатоотводчик должен устанавливаться на дымоотводе в пределах 0,85 м от котла…дымоотвод должен быть наклонен в сторону конденсатоотводчика на 1 %».

Напоследок просветы в отверстии забиваются негорючим утеплителем, штукатурятся и закрываются декоративными накладками.

Вертикальный вынос

Если по каким-то параметрам невозможно установить горизонтальный дымоход, то обустраивается вертикальный. В этом случае монтаж коаксиального дымохода своими руками тоже не проблема. Он может быть как внутренним, так и наружным.

Внутренний дымоход выводится наружу через чердачное перекрытие и крышу. Крепится к стене при помощи кронштейнов. Важной деталью является наличие устройств отвода конденсата и ревизии (прочистки).

Если перекрытие деревянное, то можно применить защитный кожух из оцинкованной стали. Выходная труба на крыше тщательно герметизируется и надевается накладка.

Вариант с вертикальным наружным дымоходом самый худший и используется, когда два первых не подошли. Неприятность ситуации заключается в том, что здесь совмещен дымоход коаксиальный горизонтальный и традиционный (вертикальный).

Сначала монтируется горизонтальный участок через наружную стену. Присоединяется колено 90 град., устанавливается ревизия и патрубок забора воздуха. Приток воздуха происходит именно здесь, а не сверху.

Дальше на крышу ведется обычная труба дымохода, которая укрывается теплоизоляцией (можно сэндвич). Вся конструкция упирается на нижнюю консоль и крепится к стене кронштейнами.

Для вертикальных разновидностей обледенение коаксиального дымохода исключено, поскольку нет предпосылок для образования конденсата. Еще одним средством борьбы с конденсатом служит раздельная подача воздуха в отопительный прибор и отвод отработанных газов. Для этих целей применяется специальное приспособление – разделитель коаксиального дымохода.

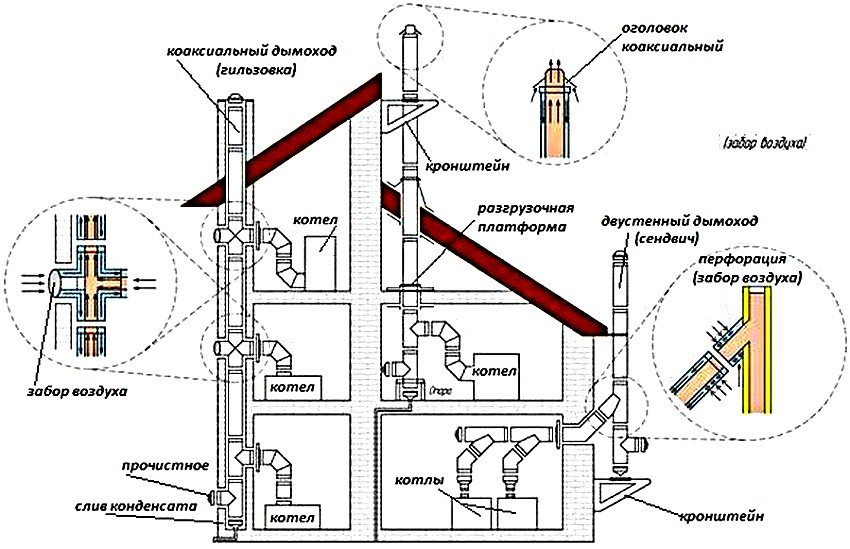

Коаксиальные дымоходы – лучшее решение, когда нужно обустроить автономную систему отопления. Для них присущи надежность, невысокая цена и простота установки. Газовые котлы с закрытой камерой горения с таким дымоходом имеют самый высокий показатель КПД.

Монтаж коаксиального дымохода можно выполнить самому, но лучше эту работу доверить профессионалам.

Дымоход для газового котла: устройство и способы монтажа

При выборе варианта отопления следует подбирать наиболее дешевый и безопасный вариант. Наиболее выгодное решение – это установка газового котла. Для обеспечения работы котла требуется обеспечить приток воздуха в топку и отведение продуктов сгорания, а для этого нужно соорудить дымоход для газового котла. Рассмотрим, как проходит установка этой детали своими руками.

Установка отопительного агрегата, работающего на органическом топливе, предусматривает обязательное устройство системы для отведения продуктов сгорания топлива. Нужно сказать, что требования к устройству дымоходов у службы пожарного надзора строгие. Но если заранее изучить правила установки, то монтаж дымохода для газового котла вполне можно произвести своими руками, сэкономив на оплате труда специалистов.

Определяемся с материалами

К материалам, которые будут использоваться для строительства дымоотвода, предъявляются особые требования. Они должны быть устойчивыми к действию высоких температур и коррозионным процессам, только в этом случае система будет безопасной и прослужит достаточно долго.

В прежнее время наиболее популярными материалами для создания дымоходов были асбестоцемент и оцинковка. Оба эти варианта имеют существенные недостатки: асбестоцемент слишком тяжелый, а оцинковка служит не более 5-6 лет.

В наше время выгоднее сделать дымоход в частном доме из нержавеющей стали. Трубы из нержавеющей стали устойчивы к накоплению отложений, позволяют создавать герметичные соединения. Основное же преимущество нержавеющей стали в том, что она имеет высокую сопротивляемость коррозии.

Самым популярным и высокотехнологичным решением на сегодняшний день является дымоход коаксиального типа. Он имеет достаточно простое устройство: труба, имеющая меньший диаметр, находится внутри большей трубы. Внутренний канал (меньшая труба) этой системы используется для отведения газов, внешний канал – это источник поступления воздуха в топку.

Труба выводится наружу через стену. Это оптимальный дымоход для настенного газового котла, но он подходит и для отопительного оборудования напольного исполнения.

Совет! Монтаж коаксиального дымохода возможен только с котлами, имеющими закрытую камеру сгорания.

Как подобрать габариты?

Начинать устройство дымохода для газового котла стоит уже после того, как отопительный агрегат будет приобретен, только в этом случае можно будет подобрать правильные габариты. Прежде чем приступить к монтажу своими руками, нужно произвести расчеты.

Факторы, влияющие на тягу

Самой важной характеристикой дымохода является обеспечиваемая им тяга. Если тяга недостаточна, снижается эффективность работы отопительного оборудования, повышается расход топлива. На то, какой будет тяга дымохода, оказывают влияние три группы факторов:

  • Внутренние. Это такие моменты, как объем помещений, средняя температура в доме, число жильцов, наличие дополнительных источников потребления кислорода. Зависит тяга и от того, из чего построен дом. В домах из «дышащих» материалов тяга всегда лучше, чем в герметичных постройках.
  • Внешние. Во многом тяга зависит и от погодных условий: температуры, наличия ветра. Чем больше разница в температуре на улице и внутри дома, тем лучше тяга.
  • Конструкционные. Основной фактор, определяющий, какой будет тяга, это конструкция дымохода. Поэтому расчетам, выбору материалов и прочим факторам следует уделить самое серьезное внимание.

Сечение и диаметр трубы

Сечение дымохода лучше сделать круглым, но не исключаются и каналы с прямоугольным сечением. Основные требования к размерам:

  • площадь полезного сечения должна превышать внутреннюю площадь котла.

Совет! Для вычисления полезного сечения необходимо использовать внутренний диаметр трубы.

  • диаметр используемой трубы должен быть равен размеру отводного патрубка котла, либо превышать его. Использование труб, диаметр которых меньше размера отводного патрубка запрещено из соображений безопасности. Кроме того, если диаметр деталей подобран верно, то подключение газового котла к дымоходу не создаст проблем.

Высота

Важно не только подобрать правильный диаметр трубы, но грамотно определить высоту дымохода. Этот параметр зависит от формы крыши и места вывода трубы относительно конька. Основные требования по высоте дымоходной трубы, используемой в частном доме:

  • при расположении от конька на расстоянии не более 1,5 метра, труба должна быть выше верхней точки крыши на полметра;
  • при расположении на расстоянии от 1,5 до 3 метра, дымоход следует сделать вровень с коньком;
  • при выведении трубы на расстоянии более трех метров от конька необходимо провести воображаемую линию от верхней точки крыши к горизонту под углом 10 градусов, и сделать высоту дымоходной трубы вровень с этой линией.

Возможные сложности

После того, как будет подобран диаметр трубы и определена необходимая высота дымохода, следует посчитать полезную площадь системы. Случается, что она оказывается меньше, чем необходимо (то есть, меньше внутренней площади котла). Конечно, в этом случае можно использовать трубы, имеющие больший диаметр.

Однако это не рационально. Поскольку трубные изделия выпускаются стандартных размеров, то подобрав трубу, имеющую следующий диаметр, и сохранив прежнюю длину дымохода, можно добиться того, что площадь полезного сечения будет значительно превышать необходимую. Это нерационально, так как приведет к перерасходу материалов. Поэтому правила допускают увеличение длины дымохода.

Монтаж

После того, как все требования безопасности будут тщательно изучены, расчеты произведены и материалы закуплены, можно будет приступать к монтажу. Рассмотрим, как должна проходить установка, если работы планируется осуществлять своими руками.

Выбор варианта размещения

При устройстве дымохода в частном доме необходимо выбрать один из двух вариантов размещения. Возможно:

  • Внутреннее размещение, то есть, непосредственно в доме. Преимуществом этого решения является отсутствие необходимости утепления части трубы, проходящей внутри помещений. Существенным недостатком является повышенный риск воспламенения и утечки угарного газа.

Совет! Если планируется установка дымохода в доме, то правила предписывают располагать трубу в кирпичной шахте. Такое решение крайне затрудняет проведение ревизий и ремонтных работ.

  • Наружное размещение. Недостатком варианта является необходимость утепления трубы, но зато такой дымоход безопасен, его легче монтировать и, при необходимости, ремонтировать. Это важное преимущество, особенно если работы будут выполняться своими руками.

Установка

Нужно отметить, что установка дымохода – работа не слишком сложная, поэтому её вполне можно выполнить своими руками. Но, в то же время, работа это трудоемкая, она требует терпения и аккуратности.

Кратко процесс монтажа своими руками можно описать так:

  • собираются все элементы трубы;
  • в местах, где труба проходит через конструкции дома (стена, перекрытия) устанавливаются специальные элементы – адаптеры;
  • производится изоляция поверхностей, соприкасающихся с горячей трубой;
  • производится теплоизоляция трубы.

Если осуществляется устройство газового отопления, то в обязательном порядке придется сооружать дымоход для газового котла. Для эффективной работы оборудования, необходимо правильно провести расчеты, определив диаметр и длину трубы. Проведение установки системы дымоотведения своими руками является не очень сложной, но весьма трудоёмкой задачей.

Монтаж дымохода для газового котла - Отопление и утепление

Содержание статьи

Уже на стадии проекта дома необходимо продумать всю систему отопления от размещения радиаторов до монтажа дымохода для газового котла.

В этом деле главное все — расположение дымохода, его размер, тип используемого материала. Кроме того, начало монтажных работ просто невозможно без соответствующего оборудования и инструментов.

Подобрать размер дымохода можно одним верным способом: внутренний периметр умножьте на диаметр трубы (рассчитывается без учета толщины стенок) и умножьте на предполагаемую высоту дымохода.

Полученное значение — площадь полезного сечения трубы — должно быть больше внутренней площади используемого котла.

Правила монтажа дымохода

Установка дымохода своими руками должна проводиться с соблюдением требований Пожарного надзора и без нарушения строительных норм. В противном случае при осмотре

Только в этом случае можно добиться правильной работы оборудования и не опасаться возможного возгорания.

На какие правила необходимо опираться при выборе труб дымохода и сопутствующих деталей?

  1. Отдавайте предпочтение только негорючим и огнеупорным материалам, которые способны выдержать воздействие высоких температур и огня.
  2. Труба дымохода должна быть ровной — без сужений, перегибов и расширений.
  3. Соблюдайте полную герметизацию швов и стыков для избежания пропуска дыма, газов и продуктов сгорания в жилое помещение.
  4. Заранее проверяйте целостность стенок трубы дымохода.
  5. Внутренняя поверхность дымохода должна быть гладкой и ровной.
  6. Не превышайте максимально допустимое число колен — три.

Идеальной формой для дымохода считается цилиндр, овал или квадрат.

Труба должна быть устойчива к воздействию конденсата, продуктов сгорания и окислов газа, которые являются основными причинами ее разрушения.

Тип устанавливаемого дымохода должен полностью подстраиваться под конструкцию газового котла. Также немаловажно произвести расчет оптимального размера вытяжного отверстия.

Сам процесс монтажа также имеет ряд правил и ограничений:

  1. Допустимый угол наклона отдельных участков дымохода — не более 30 градусов, уклон в сторону рабочего котла — не менее 0,01 градуса.
  2. Участки трубы с поворотами дополнительно снабжают люком для возможности проведения внутренней чистки и удаления конденсата.
  3. При монтаже дымохода обязательно продумайте расположении капельника и ревизии.
  4. Обязательно наличие заслонок или стабилизатора тяги.
  5. В том случае, когда труба будет расположена на улице или в пределах не отапливаемого рабочего помещения, очень важно озаботиться о ее теплоизоляции.
  6. Устраняйте образование зазоров между деталями и соединительными элементами.
  7. Добивайтесь максимально возможной плотности всех соединений для избежания разгерметизации конструкции.
  8. Идеальное расположение дымохода — вертикально вверх. Длина всех горизонтальных участков не должна превышать 3-6 метров.
  9. Участки трубы дымохода, расположенные за пределами дома, рекомендуется утеплять минеральной ватой и закрывать «слоем» кирпичной кладки.

Не забудьте позаботиться о возможности доступа к внутренней части трубы для проведения ее чистки

Если инспекция выявит ошибки и недочеты в произведенном монтаже дымохода и газового котла, вероятнее всего ваша система отопления дома будет признана не надежной и не готовой к эксплуатации.

Расположение дымохода в доме

Еще одним важным этапом считается выбор месторасположения оборудования, ведь именно от этого момента зависит дальнейший процесс монтажа дымохода и сложность работ.

Варианты расположения дымохода:
1. За пределами дома (наружный приставной дымоход):

  • теплоизоляция производится по всей длине трубы;
  • доступность проведения монтажа и ремонтных работ;
  • однотипность комплектующих элементов;
  • безопасность конструкции.

2. Внутри помещения (внутренний дымоход):

  • утепляется только небольшая часть трубы, расположенная за пределами дома;
  • сложность монтажа и ремонта конструкции;
  • возможность пропуска газов в помещение;
  • разнообразность комплектующих деталей.

Если рассмотреть основные характеристики данных систем, можно понять, что наиболее предпочтительным вариантом считается расположение системы дымохода вне дома.

Правда в некоторых случаях оптимальным решением будет сооружение конструкции внутри дома для поддержания бесперебойной работы котла. Все зависит от вида рабочего оборудования.

Инструкция по монтажу дымохода для газового котла

Вне зависимости от места установки трубы дымохода, можно выделить основные этапы работ:

  • подготовка трубы дымохода и сборка всех деталей;
  • крепление конструкции к котлу и ее фиксация на рабочей поверхности;
  • изоляция и обработка всех стыков и соединений.

Один дымоход может быть подключен не более, чем к одному-двум рабочим приборам.

На деле специалисты советуют, чтобы для каждого бытового прибора был оснащен отдельный способ отведения газов, что исключит вывод из строя всего оборудования и снизит нагрузку на дымоход.

Монтаж трубы дымохода через стену

Расположение трубы дымохода за пределами котельного помещения начинается с самого грязного этапа работы: вырезания вытяжного отверстия в стене.

Размер отверстия полностью зависит от диаметра участка трубы, который будет проходить через стену, а его расположение должно быть подстроено под расположение газового котла.

По намеченным чертежам сделайте разметку на выбранной стене и обязательно перепроверьте ее точность, так как испортить часть стены вы всегда успеете.

Через готовый проем выводят отдельный элемент трубы и изолируют его. Один ее конец присоединяют к патрубку газового котла, а второй — наращивают путем последовательного присоединения звеньев.

Не забывайте, что крепление трубы к стене дома производится при помощи кронштейнов на расстоянии 1-2 метра.

Как только конструкция наберет необходимую высоту — не менее 5 метров над коньком крыши, к ее концу можно прикрепить наконечник в форме конуса, что защитит внутреннюю часть трубы от попадания дождя, снега и постороннего мусора.
Установка зонтов или схожих насадок категорически запрещена.

Осталось провести ряд доработок:

  • стыки можно оснастить специальными хомутами, которые стягиваются при помощи болтов;
  • на наружную часть трубы зачастую наносят защитное покрытие от образования коррозии;
  • отверстия и стыки обрабатывают огнеупорными смесями;
  • участок трубы, размещенный на улице, утепляют негорючими материалами.

Монтаж дымохода через крышу

Установка дымохода внутри котельной начинается с проведения подготовительных работ: вырезание вытяжного отверстия в потолке и кровле дома.

Расчет диаметра проема проводится аналогичным образом — в соответствии с параметрами проходного участка трубы.
Не спешите с прорезанием отверстия и несколько раз сверьте точность разметки.

Как только черновая работа будет выполнена, можно приступать к соединению края трубы и патрубка котла со всеми необходимыми составляющими.

На этом же участке трубу прикрепляют к стене в первый раз при помощи опорного кронштейна. При последующем наращивании трубы между креплениями кронштейнов соблюдают шаг в 3-4 метра с их дополнительным усилением стенными хомутами через каждые 2 метра.

Участок прохождения трубы через потолок оснащают проходным патрубком, а кровлю — подкрышным листом с переменным углом.

Верхнюю часть трубы выводят наружу, снабжают фартуком и конусообразным наконечником.

После монтажа дымохода для газового котла остается провести изоляцию всех стыков, а проемы в крыше закрыть не воспламеняющимся утеплителем — минеральной ватой.

В подобных целях она подходит лучше всего: в случае попадания на материал открытого огня, он не воспламеняется, а начинает медленно тлеть.

Участок соединения дымохода и котла обязательно обрабатывают огнеупорной смесью. Отдельное внимание уделяется швам и стыкам — они должны быть полностью загерметизированы.

Монтаж трубы дымохода своими руками — довольно непростое и весьма ответственное дело. Если работать в соответствии с инструкцией и соблюдать основные требования к оборудованию и материалам, ваша система отопления прослужит долгие годы.

Отдельные этапы работы все же рекомендуется доверить специалистам либо получить их консультацию.

Для наглядности процесса посмотрите видео Монтаж дымоходов, где последовательно проводятся все этапы работ по обустройству системы отопления.

Загрузка...

Как установить дымоход газовой печи

Дымоход газовой печи играет важную роль в работе газовой печи. Фактически, и дымоход, и печь идут рука об руку и функционируют как единая система. Дымоход выполняет роль привода системы, обеспечивая отвод дымовых газов из печи. В то же время он втягивает воздух в печь. Большинство дымоходов газовых печей изготавливаются из оцинкованных металлических труб. Установка дымохода газовой печи - относительно простой проект своими руками, если у вас есть подходящие инструменты и некоторые ноу-хау.

Шаг 1 - Предварительные проверки

Перед тем, как что-либо делать, следует отключить подачу газа к старому агрегату. Как только это будет сделано, отсоедините старый блок, который вы использовали для обогрева, стараясь не повредить его. Прежде чем продолжить, убедитесь, что вы решили все проблемы, которые у вас возникли с текущим ремонтом воздуховодов. Убедитесь, что воздуховод находится в хорошем состоянии; иначе ваш новый обогреватель может работать некорректно. Вы также должны убедиться, что ваша печь согласована с воздуховодом и газовыми трубами, которые уже существуют в вашем доме.

Шаг 2 - Присоедините нагреватель и печь

Затем подключите нагреватель ко всем воздуховодам. При этом необходимо соблюдать осторожность, чтобы обеспечить равномерное отопление всего дома. Вы можете сначала подключить камеру статического давления и убедиться, что воздуховод правильно закреплен с помощью зажима. Затем подключите новую печь к газовой магистрали и включите газ. Перед установкой проверьте инструкции, прилагаемые к вашей печи, чтобы узнать, требуется ли какое-либо строительство.Также убедитесь в отсутствии утечек с помощью детектора утечки газа.

Шаг 3 - Установка вентиляционного отверстия газовой печи

Измерьте расстояние между выходом дымохода из печи и дымоходом и, соответственно, купите канал и колена из оцинкованного листового металла. Затем просверлите в дымоходе 4¼-дюймовое отверстие и наклоните дымоход, выходящий из печи, со скоростью около дюйма на фут. Убедитесь, что отверстие имеет достаточно высокую высоту, чтобы вместить поле.

Далее необходимо установить металлический воздуховод.Это можно сделать, соединив кусочки вместе. Просто вставьте обжатый конец одной детали в конец другой, не обжимаемой. Используйте винты по металлу, чтобы закрепить соединение. При необходимости отрегулируйте металлические воздуховоды и с помощью колен сделайте необходимые повороты и повороты, чтобы добраться от печи до дымохода. Наконец, с помощью оцинкованного ремня для подвешивания убедитесь, что вы поддерживаете вентиляцию. Используйте герметик с высоким содержанием силикона для герметизации дымохода на выходе из печи.

Шаг 4 - Проверка на утечки

Как только все будет сделано, зажгите дымоход, чтобы убедиться в отсутствии утечек.Вы можете сделать это с помощью детектора угарного газа.

НЕ УСТАНАВЛИВАЙТЕ футеровку дымохода ДО тех пор, пока не прочитаете 10 наиболее часто задаваемых вопросов

В. Допускаются ли футеровки для дымохода Rock-Flex?

A. Качество и качество изготовления облицовки дымохода Rock-Flex отражено в признании, присвоенном этой продукцией лабораториями Underwriters Laboratories. Наши лайнеры внесены в списки UL и ULC и соответствуют всем спецификациям кодов UL1777 и ULC-S640. Строгие требования к испытаниям и спискам UL - это ваша гарантия постоянного качества материалов и производственных стандартов, используемых для этих систем футеровки.Кроме того, вечная лидирующая в отрасли пожизненная и передаваемая гарантия на Rock-Flex является еще одним свидетельством нашей уверенности в качестве этого продукта.

В. Нужно ли заменять футеровку дымохода?

A. Большинство каменных дымоходов, начиная с 1940-х годов, были сделаны из глиняных плиток, которые выстилали внутреннюю часть дымохода. Со временем эта плитка портится или трескается. Это оставит зазоры, позволяя токсичному окиси углерода и, возможно, искрам пожара в дымоходе выйти через трещины в дом и вызвать пожар. Когда это происходит, дымоход становится небезопасным, и его необходимо заменить. Даже печь и водонагреватель будут вентилироваться лучше, и конденсации больше не будет.

В. Каковы преимущества замены футеровки дымохода?

A. Спокойствие и уверенность в том, что ваша семья, дом и имущество лучше защищены от опасного угарного газа и потенциальных пожаров в дымоходе за счет установки футеровки дымохода из нержавеющей стали. Будь то печь, водонагреватель, дровяная топка или печь, и даже существующий камин, добавляя изоляцию, вы также повышаете защиту и добавляете дополнительную ценность вашему дому.
Сейчас, когда дома продаются, многие новые покупатели и риэлторы просят провести осмотр дымохода, и если у вас нет облицовки, они попросят установить ее перед покупкой. Поскольку наши гарантии на лайнеры могут передаваться, они также будут покрываться, если у них когда-либо возникнут проблемы.

Безопасность , зная, что газы и искры не попадут в ваш дом.
Повышенная эффективность за счет лучшей тяги и уменьшения накопления креозота.
Доступная альтернатива ремонту или восстановлению дымохода, гораздо более простая в уходе.
Пожизненная гарантия Поскольку футеровка из нержавеющей стали является устойчивой к коррозии, можно ожидать, что футеровка прослужит весь срок службы, практически не требуя обслуживания.

В. Это проект «сделай сам»?

A. Обычно да, вам нужно встать на крышу и дотянуться до вершины дымохода, и вам может помочь умение пользоваться бытовыми инструментами. У нас также есть опытные сертифицированные трубочисты, которые помогут вам преодолеть даже самые сложные ситуации, нам достаточно позвонить по телефону 866-708-2446, даже отправить нам свои фотографии по электронной почте, и мы можем устранить неполадки прямо на месте.

В. Является ли вкладыш из нержавеющей стали лучшим вариантом?

A. Нержавеющая сталь всегда будет лучшим вариантом, когда речь идет о производительности, долговечности, безопасности и стоимости.

Вкладыш дымохода из нержавеющей стали подходящего размера для печи, топки или камина будет поддерживать или улучшать вентиляционные характеристики (тягу). Если вы выберете лайнер Smooth Wall, он дополнительно улучшит вашу тягу до 20% для газа и до 15% для приборов, работающих на жидком топливе.

Наши вкладыши для дымоходов из нержавеющей стали в основном используются для модернизации и ремонта существующих дымоходов.Эти системы футеровки U.L. протестированы и внесены в список, и при правильной установке и обслуживании являются чрезвычайно безопасными и долговечными. Нержавеющая сталь подходит для сжигания древесины, газа или нефти. Лайнер защищает дом от теплопередачи к горючим материалам при установке в каменном дымоходе. В испытаниях NBS, дымоходы без футеровки позволяли теплу проходить через дымоход так быстро, что соседние деревянные конструкции загорелись всего за 3,5 часа.

В. У меня прямоугольный дымоход. Могу ли я использовать прямоугольный вкладыш?

А. Наверное, нет, с круглым вкладышем можно установить практически все, за исключением некоторых вкладышей для каминов. Когда дело доходит до футеровки дымохода, не обязательно лучше. Слишком большой размер приведет к медленной вытяжке и плохой производительности, а слишком маленький - к ограничению тяги.

Если вы подключаете его к газовой печи, бойлеру или водонагревателю, вам необходимо знать общее количество БТЕ. Если вы подключаете масляную систему, это будет галлонов в час (галлонов в час), которые указаны на устройстве.Также поможет знание высоты дымохода. Имея эту информацию, мы можем рассчитать необходимый диаметр гильзы. Если это для вашей печи или топки, то он будет таким же, как внутренний диаметр выхлопной трубы агрегата. Имейте в виду, что круглые вкладыши снаружи на 1/4 дюйма больше, чем изнутри, поэтому внешний диаметр вкладыша 6 дюймов будет 6,25 дюйма. Попробуйте наш удобный калькулятор размера вкладыша или позвоните нам за помощью по размеру!

В. Сколько лайнера мне понадобится?

А. Это будет зависеть от того, что вы подключаете. Размер футеровки из нержавеющей стали, проходящей через отверстие для наперстка, будет измеряться от центра отверстия до верха дымохода. Подкладка, идущая к топке или печи в камине, будет измеряться от верха дымохода до верха топки или печи или до центра отверстия в задней части печи. Пожалуйста, помните, что эти вкладыши продаются с шагом 5 футов, 15 футов, 20 футов, 25 футов ... так, например, для дымохода 18 футов потребуется вкладыш диаметром 20 футов.

Q.Нужно ли утеплять мой лайнер?

A. Всегда полезно изолировать гибкую облицовку дымохода. Изоляция позволит дымоходу быстрее нагреваться, что увеличивает тягу, снижает креозот, упрощает очистку и делает вашу систему более эффективной и безопасной. Изоляция толщиной 1/2 дюйма обеспечит соответствие вашего лайнера стандарту UL1777.

В. Как мне опустить ТРОЙНИК в дымоход?

A. Не для всех установок требуется тройник, но если у вас он есть, нет ничего проще.Если требуется тройник, а дымоход из каменной кладки имеет небольшие смещения или вообще не имеет смещений, соедините корпус тройника с нижней частью вкладыша с помощью прикрепленного зажима, заглушка тройника должна быть прикреплена к нижней части корпуса тройника. Перед тем, как опустить гибкий вкладыш и корпус тройника в дымоход, вставьте тройник (труба, выходящая из тройника, проходящего через стену) в отверстие в каменном дымоходе. Теперь опустите узел гибкого вкладыша вниз через дымоход, рекомендуется использовать два человека при установке вкладыша через дымоход.Тело тройника нужно будет пропустить через зажим, который прикреплен к носику, а затем затянуть зажим с помощью крепежного винта на внутренней стороне носика, чтобы закрепить их вместе. Посмотрите короткое видео здесь.

В. Как мне разрезать лайнер из нержавеющей стали?

A. Осторожно ... лучший ответ. Концы лайнера будут очень острыми, поэтому будьте осторожны. Надевайте перчатки для защиты. Мы нарезали эти футеровки множеством инструментов, но самый быстрый, чистый и прямой - это угловая шлифовальная машина с абразивным кругом.Для тех, кто хочет использовать ножовку, ножницы для жести, Sawzall или другое устройство, это прекрасно, оно может выглядеть не очень красиво, когда вы закончите резку, но все же прикрывается верхней пластиной и дождевой крышкой, а также когда ты закончишь, этого никто не увидит.

Очистка дымохода, футеровка и очистка

Обязательно прокрутите вниз ... на этой странице может быть несколько вопросов!

Уважаемый NH,

Недавно я купил особняк 1912 года в округе Колумбия. Есть 2 дымохода в доме один для камина и один для отвода газа горелка. Горелка была установлена ​​в 1996 году, и подрядчик в своем бесконечная мудрость, не стал устанавливать внутрь новый вкладыш. Итак, газ горелка выходит в терракотовую облицовку, где использовалась масляная горелка выпустить воздух. Я понимаю, что это может представлять некоторую опасность пожара и Мне интересно, насколько легко самому мастеру установить «обтягивающий» лайнер из нержавеющей стали.

CT из Вашингтона, округ Колумбия

CT,

Нет опасности возгорания, вызванной выпуском газовой печи в кладка дымохода.Выхлоп из газовой печи довольно прохладный по сравнению с масляным стандарты вытяжки печи или камина. Фактически, во многих домах есть выхлоп газовой печи выходит из дома на уровне земли без дымохода вообще за счет использования специальных вентиляторов и, хотите верьте, хотите нет, Труба ПВХ (пластик)!

Существует реальная вероятность того, что ваш дымоход может быть «негабаритный». Негабаритный дымоход - это дымоход, превышающий максимальный размер, рекомендованный производителем печи. Дымоход правильного размера будет иметь мощный восходящий тяг ... воздуха в хорошо спроектированном дымоходе, который вытягивает выхлопные газы и вне! Эффективный дымоход достаточно мал, чтобы тяга, но достаточно большая, чтобы вместить максимальное количество выхлопных газов газ, который может генерировать ваша печь. Если дымоход не «тянет» выхлоп адекватно или если лайнер поврежден, вы предположительно могут образоваться нездоровые скопления окиси углерода вызванные нисходящими потоками, выталкивающими выхлопные газы обратно в ваш дом. Окись углерода не имеет запаха, но очень токсичен. побочный продукт сгорания. Есть статья об опасности Пальто https://www.naturalhandyman.com/iip/infsisters/infco.html

При недостаточной тяге влага и другие выхлопные газы не выводятся. быстро выйти из дымохода, что приведет к конденсации воды в дымоходе. камин. Дымоход должен достаточно нагревать стенки дымохода. для предотвращения конденсации влаги в выхлопе.Если не, влага может привести к кислотной коррозии, которая может разъедать цемент между секциями кладки облицовки дымохода, что в конечном итоге приводит к дыры в стенах дымохода и утечка выхлопных газов в ваш дом.

Другая возможная опасность дымохода плохого размера - образование конденсата. Большая часть побочного продукта сжигания природного газа или пропана - вода. пар. Если значительный на кладке конденсируется влага, есть вероятность растрескивания во время зимних циклов замораживания / оттаивания.Эта ситуация хуже, если где-нибудь внутри дымохода есть оголенный кирпич, так как кирпич впитывающий и, следовательно, такой же уязвимый к растрескиванию, как и цемент. Дымоходы с терракотовой облицовкой могут иметь оголенный кирпич, если есть "смещение" . .. дизайнерский прием, используемый при установке дымохода не является полностью вертикальным, а скорее смещается в сторону. Смещения часто встречается в дымоходах с несколькими дымоходами, в которых используется один вертикальный дымоход для раздельного камина и дымохода.

Единственный способ узнать, безопасен ли дымоход и эффективно, чтобы его проверил профессиональный специалист по HVAC. Этот pro также может сказать вам, разумно ли или даже необходимо ли установить вкладыш в дымоход, или даже если альтернативная система вентиляции может быть дешевле и безопаснее. Изменение размера, конечно, может быть с футеровкой из нержавеющей стали. Если дымоход в остальном конструктивно прочный, лайнер может быть установлен с небольшим если есть модификация кладки.

Хотя облицовка дымохода нержавеющей сталью, безусловно, находится в пределах физические способности способного мастера, я не решаюсь рекомендовать его как работа своими руками из-за потенциальных опасностей, которые могут быть присутствует, если работа не выполнена должным образом.


Уважаемый NH,

Два года назад я переехал в 10-летний дом. Это было естественное газовая линия, идущая к камину с искусственными бревнами. Не зная, есть ли раньше он использовался для сжигания дров, я прочистил дымоход Решил придерживаться газовых журналов.Как часто мне нужен дымоход почистили в будущем?

BS

БС,

Тебе повезло! Вам, вероятно, больше не придется его чистить. В выхлоп из газовых бревен - это в основном водяной пар, немного углекислого газа и, если горение неэффективно, немного окиси углерода. Эти побочные продукты сгорания не вызывают коррозии и не оставляют никаких следов поэтому они не будут иметь значительного кратковременного воздействия на подкладку ваш дымоход.

Конечно, разумно, чтобы время от времени проходил осмотр у профессионала, просто убедиться, что в облицовке дымохода не образовались трещины или, если у вас металлический дымоход, чтобы он не заржавел. Утечка влажный выхлоп в стены вокруг дымохода может привести к типичные проблемы, связанные с влажностью ... снятие краски, гниение дерева, поражение плесенью и насекомыми. Этот осмотр не должен стоить очень дорого. много, и это следует делать не реже одного раза в 3-5 лет.


Уважаемый NH,

Я покупаю дом 1922 года. Дымоход у меня вопрос about - это тот, который используется для вентиляции печи. Владелец сказал мне, что это не имеет внутри лайнера. Мне интересно, если еще в 20-х годах они даже вкладыши в них кладут. Что мне делать? Нужен ли мне один в дымоходе? Я считаю, что это будет капитальный ремонт, так как он идет вплоть до подвал. Дымоход в порядке.

SO

SO,

Вкладыши дымохода (огнестойкая или огнестойкая облицовка из кирпича, камня или конструкция дымохода из цементоблоков) не всегда требовалась строительными нормами, так что это вполне Возможно, дымоход не имеет облицовки.Учитывая возраст дом, также велика вероятность того, что добавление лайнера может быть необходимо для вашего здоровья и безопасности!

При определении типа работ, которые могут потребоваться для дымохода, важна одна критическая вопрос в том, какое топливо вы сжигаете ... дрова, уголь, масло или природное газ? Если вы сжигаете уголь или дрова, вы обязательно должны получить дымоход проверен профессионалом, чтобы убедиться, что он безопасен в использовании.

Если вы используете масло или природный газ для нагрева воды, ситуация может быть менее критично, поскольку ни один из них не выделяет столько тепла в выхлопе, а только при условии, что профессиональный осмотр не выявит утечки газа! Это не то, что вы должны сделать сами ... на карту поставлено очень многое.Оба эти у топлива есть еще одна потенциальная опасность ... а именно окись углерода в выхлоп. С природным газом возникает дополнительная проблема: конденсации, так как большая часть выхлопных газов от сжигания природного газа водяной пар. Если дымоход прикреплен к дому и имеет ЛЮБЫЕ трещины или разрывы в блоке, кирпиче или строительном растворе, окись углерода (CO) может просачиваться в ваши стены. Даже если суммы не опасны для жизни, воздействие к CO может вызвать легкие и разрушительные последствия для здоровья в долгосрочной перспективе.В виде упоминалось ранее, влага от сжигания природного газа просачивается в стены могут поднимать внутреннюю или внешнюю краску и даже начать гнить в стенах!

В настоящее время используются два метода замены футеровки дымохода. Требуется вставка гибкой стальной или алюминиевой трубки, которая действует как новый вкладыш для дымохода. Второй метод включает покрытие внутренней части вашего существующий дымоход из специального материала, который герметизирует и восстанавливает существующий лайнер.

У вас может быть другой вариант… альтернативная вентиляция.Если вы используете натуральный газ, например, местным строительным кодексом может быть разрешено выпускать наружу вашего дома в любом месте над уровнем земли ... и не вообще использовать дымоход!

В любом случае вы должны проконсультироваться с местным инспектором по дымоходам (или с двумя или более, если вы предпочитаете), чтобы получить "худой" от состояния дымохода. С разные подрядчики предложат разные решения (и, возможно, разные цены) стоит иметь хотя бы пару мнений. В знании сила!

NH

Нужен ли мне вкладыш для дымохода? Вот как сказать

Когда вы используете камин, вы хотите быть уверены, что он максимально безопасен.Если у вас его нет или вы не уверены в своем текущем, вы можете спросить себя: «Нужна ли мне облицовка дымохода?»

Облицовка дымохода может показаться не важной частью дымохода, но на самом деле она чрезвычайно важна и повышает безопасность вашего камина и дома. Кроме того, требуется наличие облицовки дымохода для прохождения проверки при передаче собственности.

В этой статье мы рассмотрим все, что вам нужно знать о вкладышах для дымохода и их преимуществах, чтобы вы могли решить, что лучше всего подходит для вашего дома.

Что такое вкладыш для дымохода?

Дымоходная облицовка - это именно то, на что она похожа - внутренняя облицовка дымохода. Вы можете спросить: «Зачем мне нужно облицовывать дымоход чем-то, разве не для этого он изначально предназначен?» Хотя это может быть частично правильным, есть еще много причин, по которым они важны и необходимы.

Прежде чем объяснять, какую пользу вам может принести вкладыш для дымохода, вы должны сначала знать типы вкладышей для дымохода и когда их использовать.

Большинство домов с дымоходом изначально были построены с использованием глиняной или керамической облицовки . Их часто используют, когда дом только строится, потому что они недороги и хорошо сочетаются с правильно ухоженным или совершенно новым открытым дымоходом.

Однако глиняные облицовки дымоходов не являются самыми прочными и могут трескаться и разрушаться при экстремальных погодных изменениях и условиях. Живя в Чикаго, вы знаете, что погода непредсказуема.

Другой тип футеровки дымохода - алюминиевая футеровка .Алюминиевые футеровки очень прочные, но подходят только для газовых печей и водонагревателей, но не для каминов. Они хорошо сохраняют тепло и защищают стенки дымохода от конденсата.

Вкладыши для дымохода из нержавеющей стали чрезвычайно прочны и идеально подходят для дровяных каминов, газовых печей и водонагревателей. Люди часто получают стальную футеровку, чтобы обновить старую глиняную или керамическую. Стальные облицовки дымохода обеспечат безопасность и защиту стен дымохода на долгие годы.

Преимущества вкладыша дымохода

Очевидно, что самым большим преимуществом облицовки дымохода является то, что она повышает безопасность вашего камина, бытовых приборов, дома и семьи. Здесь вы можете подумать: «У меня уже много лет камин без подкладки, и ничего плохого не произошло». Еще. Пока ничего плохого не произошло. Всегда лучше перестраховаться, чем сожалеть.

Вкладыши дымохода создают чистый и прямой путь для безопасного и эффективного выхода дыма из дома.Без него стенки дымохода в конечном итоге разрушатся, и загрязнения смогут просочиться через любые трещины.

Когда дымоход не может эффективно выпускать побочные продукты сгорания наружу, это значительно увеличивает риск пожара в дымоходе. Кроме того, сажа и креозот могут легче образовываться на стенках дымохода, чем на облицовке дымохода, а это значит, что вам придется чаще чистить дымоход.

Когда вы используете камин, выделяется угарный газ, и вы хотите, чтобы он не попадал в ваш дом любой ценой.Правильно установленная в хорошем состоянии облицовка дымохода не даст ей выйти наружу.

Кроме того, если дымоход не имеет облицовки, это увеличивает вероятность того, что дымоход остынет. Что произойдет, если дымоход станет слишком холодным? Это заставит дым вернуться в ваш дом, потому что холодный воздух более густой. Когда у вас есть изоляция дымохода, этот риск почти снижается.

Как узнать, когда вам нужен дымоход

Самый простой способ решить, нужна ли вам облицовка для дымохода, - это сначала спросить себя: «А есть ли у меня вкладыш для дымохода?» Если вы ответили «нет», решение несложно.Приобретите вкладыш для дымохода.

В некоторых регионах даже требуется, чтобы у вас был лайнер, например, в Чикаго, в дымоходе, поэтому важно проконсультироваться с местным муниципалитетом, чтобы узнать, применимо ли это к вам.

Один из наиболее распространенных признаков того, что вам нужна облицовка дымохода, - это когда вы замечаете, что стенки дымохода изнашиваются быстрее, чем обычно. Когда ваша облицовка не в надлежащем рабочем состоянии, тепло или конденсация повреждают кирпич и раствор в большей степени.В таком случае вам понадобится вывернуть дымоход или заменить кирпич, чтобы восстановить поврежденный участок.

Если вы переезжаете в дом, в котором есть камин, обязательно проверьте, есть ли облицовка дымохода. Часто в доме все еще устанавливается оригинальная глиняная облицовка, и во многих случаях эта облицовка будет повреждена.

Еще один способ узнать, что вам нужна новая облицовка дымохода, - это когда вы заметите проблему конденсации. Всякий раз, когда в дымоходе попадает вода, это не лучший вариант.Влага - главный враг дымохода. Новая облицовка дымохода поможет изолировать дымоход и удерживать влагу наружу.

Вы также можете сделать дымоход водонепроницаемым, чтобы еще больше защитить дымоход от влаги.

Кроме того, вы должны приобрести новую облицовку дымохода, когда решите переделать камин. Независимо от того, переходите ли вы с газа на сжигание дров или наоборот, важно, чтобы у вас был осмотр облицовки дымохода, чтобы убедиться, что она находится в хорошем состоянии и имеет размер для обеспечения надлежащей вентиляции.

Конечно, если вы не уверены в состоянии своей облицовки дымохода, как можно скорее проведите осмотр дымохода, чтобы сертифицированный профессионал мог определить, безопасно ли использовать дымоход.

Позвольте вертикальному уходу за дымоходом помочь вам решить, нужен ли вам вкладыш для дымохода

Очевидно, что многие домовладельцы не являются сертифицированными специалистами по дымоходу, поэтому самостоятельно диагностировать дымоход может быть затруднительно. Однако легко заметить резкие изменения в работе дымохода.

Если вы заметили конденсат в дымоходе или повреждение внешнего кирпича, проблема может заключаться в повреждении или отсутствии облицовки дымохода.

Если вы задаетесь вопросом: «Нужна ли мне облицовка дымохода?», Обратитесь в компанию Vertical Chimney Care, чтобы как можно скорее провести осмотр дымохода. Мы помогаем домовладельцам Чикаголенда поддерживать чистоту и безопасность в своих домах уже более 30 лет.

Свяжитесь с нами сегодня для любых наших услуг по дымоходам и каминам.

Как удалить воздух из газового водонагревателя

Подобно печи, водонагреватели с газовыми горелками будут выделять вредные пары, содержащие окись углерода, побочный продукт топлива, используемого для зажигания горелки для нагрева воды в баке, будь то топливо природного газа, нефти или пропана.Как и в случае с вашей печью, вам нужна соответствующая вентиляция, чтобы выводить токсичные пары водонагревателя за пределы дома, чтобы вы и ваша семья были в безопасности.

Что нужно знать о вентиляции газового водонагревателя

В стандартных газовых водонагревателях дым обычно выводится через заднюю тяговую вставку и дымоход. Вставка обратной тяги предотвращает попадание воздуха в верхнюю часть водонагревателя и улучшает распределение тепла в баке. Дымоход - это вентиляция, через которую проходят пары для безопасного удаления за пределы дома.

Водонагреватель, использующий атмосферную или прямую вентиляцию, позволяет дыму выходить естественным путем, поднимаясь прямо вверх через вертикальное вентиляционное отверстие, которое направляется к дымоходу дома, или через наклонное вверх вентиляционное отверстие, которое может быть выведено через дымоход или через стену. к внешнему виду дома. В обоих случаях водонагреватель должен быть расположен рядом с внешней стеной или дымоходом, чтобы система вентиляции работала должным образом.

На некоторых моделях газовых водонагревателей будет использоваться вытяжной вентилятор для отвода выхлопных газов через дымоход.Водонагреватели с механической вентиляцией считаются более энергоэффективными, чем стандартная система прямой вентиляции, и более эффективны в предотвращении попадания обратного воздуха в водонагреватель. Поскольку в вентиляционном отверстии используется двигатель вентилятора для отвода выхлопных газов через дымоход, он может быть длиннее и горизонтальнее, что даст вам больше возможностей для установки водонагревателя.

Требования к вентиляции

Хотя вам всегда следует проверять местные строительные нормы и правила, чтобы подтвердить правильный способ установки вентиляции водонагревателя, вот несколько общих рекомендаций, которым необходимо следовать:

  • Если ваш водонагреватель использует атмосферный воздух или прямую вентиляцию, вам необходимо использовать включенный в список UL металлический дымоход типа B диаметром три или четыре дюйма.
  • Водонагреватели с вентиляционной системой могут вентилироваться с помощью пластиковых трубок Schedule 40 из ПВХ диаметром не менее двух дюймов, поскольку вентилятор помогает охлаждать проходящий воздух, хотя некоторые эксперты считают, что металлические трубы являются более безопасной альтернативой.
  • Между выпускным отверстием вытяжного колпака и первым коленом или соединителем должно быть не менее 12 дюймов по вертикали.
  • При использовании прямой вентиляции любой полугоризонтальный трубопровод должен иметь наклон вверх не менее четверти дюйма на фут.Полугоризонтальное расстояние не должно превышать 75% от общей высоты вентиляционного отверстия по вертикали.
  • Дыхательная труба должна быть полностью герметизирована в местах прохождения сквозь стену или в дымоход, чтобы предотвратить утечку воздуха.
  • При отводе воздуха через дымоход необходимо использовать дымоход или вентиляционную заглушку, внесенную в список UL, в точке подключения.

Дополнительная информация о вентиляции газового водонагревателя и советы по безопасности

  • Система прямой вентиляции будет втягивать всасываемый воздух для горения из-за пределов дома (через вытяжную вентиляцию), тогда как система вентиляции с электроприводом втягивает воздух помещения, который окружает сам водонагреватель.По этой причине водонагреватели с вытяжкой не следует устанавливать в небольших закрытых помещениях.
  • Если из-за нехватки места водонагреватель должен быть установлен в подсобном помещении, убедитесь, что дверцы шкафа закрыты жалюзи или оставлено пространство вверху и внизу дверей, чтобы увеличить поток воздуха.
  • Для системы вентиляции с электроприводом может потребоваться наклон выпускного отверстия для надлежащего отвода конденсата, который скапливается в трубе.
  • Поскольку в газовых водонагревателях используется открытое пламя, храните горючие материалы, такие как банки с краской, подальше от устройства.
  • Поскольку всегда существует вероятность утечки выхлопных газов из газового водонагревателя или печи, один или несколько детекторов окиси углерода должны быть установлены рядом со спальнями вашего дома. Батарейки извещателя следует регулярно проверять.

Найдите подходящие детали для водонагревателя в Ремонтной клинике

От двигателей вытяжных вентиляторов и реле давления до узлов горелок и анодных стержней Repair Clinic предлагает специальные запасные части, подходящие для вашей модели водонагревателя, в том числе произведенные Rheem, A.О. Смит, Брэдфорд Уайт, Ричмонд или Водоворот. Введите полный номер модели вашего водонагревателя в строку поиска веб-сайта Repair Clinic, чтобы получить полный список деталей, совместимых с вашим устройством. Вы также можете изучить библиотеку материалов «Сделай сам» Repair Clinic, чтобы посмотреть видеоролики и прочитать статьи, посвященные распространенным проблемам с водонагревателями, тестированию определенных компонентов и установке новых деталей.

Что нужно знать перед покупкой

Несмотря на то, что сегодня немногие дома полагаются на камины в качестве основного источника тепла, многие домовладельцы по-прежнему наслаждаются атмосферой теплого камина.В частности, газовые камины без вентиляционных отверстий популярны, потому что они чисты и просты в использовании. Также известный как камин без вентиляции или без вентиляции, газовый камин без вентиляции работает на природном газе или жидком пропане (LP), который течет в газовую горелку, установленную в камине. При воспламенении пламя проходит через щели в бревнах из искусственного керамического волокна, создавая иллюзию настоящего дровяного камина.

Важность вентиляции

При любой установке камина основной проблемой является отвод выхлопных газов, будь то дым от дровяного камина или выхлопные газы, образующиеся при сжигании газа.Вентиляция камина особенно сложна при модернизации, когда найти путь для дымохода может быть проблематично. Еще одна проблема с каминами связана с потерей энергии. Дровяные камины по своей сути неэффективны, поскольку большая часть домашнего тепла неизбежно уходит в дымоход, а не излучается во внутренние помещения. Вентилируемые газовые камины несколько лучше удерживают тепло, но современные дома в настоящее время строятся настолько герметичными, что даже вентилируемый газовый камин может создавать отрицательное давление воздуха, препятствующее хорошему выхлопу.Воздух, выходящий из дымохода, может даже помешать правильному отводу продуктов сгорания из других приборов.

По этим причинам и дровяные камины с традиционными каменными дымоходами, и газовые камины с вентилируемым газом менее распространены, чем когда-то. Решением этих проблем может стать газовый камин без вентиляции. Легче в установке, чем вентилируемые дровяные или газовые камины, и способные обогревать небольшие комнаты, газовые камины, у которых нет вентиляционных отверстий, выходящих наружу, становятся все более популярными для ремонтных работ и даже в домах новой постройки.Поскольку нет потока воздуха на улицу, они не создают проблем с отрицательным давлением, которые могут возникнуть с вентилируемым камином. Однако есть ограничения.

Газовые камины с вентиляцией и без вентиляции

В традиционном вентилируемом газовом камине есть два вентиляционных отверстия, которые выходят за пределы дома. Один из них - это забор свежего воздуха, который обеспечивает воздух для горения, помогая более эффективно сжигать газ. Другой вентиль безопасно удаляет любые выхлопные газы, образующиеся при сжигании природного газа или сжиженного нефтяного газа на открытом воздухе.

Внешне газовый камин без вентиляции очень похож на вентилируемый камин. Он имеет панель управления для управления запальной лампой и пламенем, а также отверстия в керамических искусственных бревнах для форсунок пламени. Между двумя стилями существует небольшая разница в факелах пламени, и в результате камины без вентиляции, как правило, горят несколько менее реалистично, чем вентилируемые. Как и в случае с вентилируемым камином, в агрегатах без вентиляции обычно есть воздуходувки, которые циркулируют воздух вокруг топки для обогрева комнаты.

Однако у каминов без вентиляционных отверстий нет ни одной из двух наружных вентиляционных решеток, которые есть в вентилируемых блоках. Вместо этого воздух для горения горелки втягивается в камин из воздуха внутри дома, а выхлопные газы также остаются внутри дома.

Это может показаться опасным, но камины без вентиляции спроектированы таким образом, чтобы сводить к минимуму выхлопные газы. Специальный регулятор создает тонкую смесь газа и воздуха, которая сгорает исключительно чисто, и перед тем, как продать, агрегаты проходят тщательные испытания в утвержденных лабораториях.Считается, что газовые камины без вентиляционных отверстий работают в пределах безопасного диапазона для возврата этих сгоревших газов обратно в интерьер дома. Напротив, вентилируемые газовые камины создают опасно большое количество выхлопных газов, поэтому их необходимо выводить наружу.

Безопасны ли газовые камины без вентиляционных отверстий?

Безопасность газовых каминов без вентиляционных отверстий является предметом споров. По данным Национальной ассоциации сертифицированных домашних инспекторов (NACHI), в Соединенных Штатах существует множество нормативных актов, контролирующих законность использования каминов без вентиляционных отверстий.Примерно треть штатов разрешает эти единицы без ограничений. Калифорния - единственный штат, который категорически запрещает все камины без вентиляции, а в Массачусетсе есть заметные ограничения. В остальных штатах множество правил регулирует безвентиляционные камины в зависимости от таких факторов, как население города, высота над уровнем моря и окружающее географическое положение. Во многих штатах существуют ограничения на то, где в доме можно установить камин без вентиляции - например, они могут быть запрещены в спальных зонах.Взаимодействие с другими людьми

Низкий уровень кислорода может быть проблемой в хорошо изолированных домах, в которых происходит медленный обмен внутреннего и наружного воздуха. Безвентиляционные газовые камины имеют функцию, называемую системой обнаружения кислорода (ODS), которая автоматически отключает устройство, если уровень кислорода в комнате падает ниже определенного уровня. Камины могут также иметь встроенные детекторы CO (угарного газа), которые также автоматически отключают камин при обнаружении высоких уровней. Тем не менее опасности присутствуют. Некоторые производители рекомендуют оставлять окно приоткрытым при включении камина, чтобы обеспечить приток свежего воздуха.Взаимодействие с другими людьми

NACHI также отмечает, что, хотя количество дыма значительно сокращается, камины без вентиляционных отверстий по-прежнему выделяют небольшое количество в дом, увеличивая риск воздействия угарного газа. Кроме того, при сжигании природного газа или пропана без вентиляции в качестве побочного продукта образуется водяной пар, который может повысить уровень влажности и риск образования плесени.

Поэтому разумно поработать над модулями, которые вы рассматриваете. Убедитесь, что его характеристики соответствуют стандартам безопасности, и что устройство одобрено для установки вашими органами строительного кодекса.Камины без вентиляционных отверстий вполне могут быть хорошим выбором в качестве декоративного элемента в комнате, где их использование может контролироваться, но не должны использоваться в качестве основного источника тепла, особенно в спальной зоне. И это не лучший выбор, если кто-то в вашем доме страдает от проблем с дыханием, таких как астма или ХОБЛ.

Стоимость газовых каминов без вентиляции по сравнению с другими опциями

Стоимость топки или вставки и бревен примерно одинакова как для газовых каминов без вентиляции, так и для вентилируемых.Оба требуют подключения природного газа или пропана одного и того же типа, поэтому нет разницы в стоимости с точки зрения водопровода. Самый дешевый способ установить в доме камин без вентиляции - использовать гелевые элементы. Сантехника не требуется, поскольку в этих установках используются канистры с гелевым топливом на спиртовой основе, которые горят до трех часов.

Основная разница в цене между двумя типами каминов - это стоимость вентиляции. Для газовых каминов с прямой вентиляцией требуется два вентиляционных отверстия сзади: одно для выпуска газов, а другое для забора свежего воздуха снаружи.(Некоторые камины с прямым вентилированием вентилируются с помощью одной двухкамерной вентиляционной трубы).

Поскольку вентиляция составляет такую ​​большую часть стоимости установки, безвентиляционные камины, как правило, намного дешевле, чем вентилируемые блоки. Вентилируемый газовый камин стоит от 3500 до 8000 долларов для покупки и установки, в зависимости от количества столярных работ, необходимых для прокладки воздуховодов. Напротив, камин без вентиляции стоит от 1000 до 5000 долларов.

Разбираемся с вкладышами дымохода

Многие дымоходы старых домов служат очагом на каждом этаже с множеством дымоходов, которые вьются сквозь отверстия в кладке.(Фото: Поль Рошело)

Большинство владельцев старых домов наслаждаются теплом каминов или печей, поэтому они знают, что важно регулярно проверять и чистить работающий дымоход из каменной кладки. Национальная ассоциация противопожарной защиты (NFPA) рекомендует ежегодно проверять дымоходы, работающие на твердом топливе - древесине, угле или гранулах, и чистить их по мере необходимости. Такой уход помогает обеспечить структурную целостность, выявлять дефекты, которые могут позволить смертоносным дымовым газам попадать в жилые помещения, и предотвращать возгорания в дымоходах, вызванные накоплением креозота, естественного побочного продукта горения древесины.

Тем не менее, немногие домовладельцы, которые используют свои дымоходы только для вентиляции газовых или мазутных печей и котлов, осведомлены о том, что к ним также применимы техническое обслуживание и нормальные условия. Это проблема, потому что побочные продукты сжигания газа и нефти так же коварны, как и твердые виды топлива. Дымоходы - или, точнее, дымоходы внутри них - должны быть чистыми и прочными, чтобы безопасно отводить тепло и газы вверх и от верха дымохода, но эти побочные продукты сгорания также могут со временем ухудшить внутреннюю поверхность дымохода.

Итак, предположим, что вы осмотрели дымоход, и предположим, что в отчете рекомендуется заменить дымоход. Мы выясним, что это означает, а также выясним, как лучше всего исправить проблему для вашего конкретного дымохода и дома.

Гибкие футеровки, такие как гофрированная футеровка из нержавеющей стали, хорошо приспособлены для модернизации дымоходов со смещениями или небольшими размерами. (Фото: Дымоходы / Американский институт безопасности дымоходов)

Линия на вкладышах

Одна из главных причин для замены каменной дымовой трубы заключается в том, что она изначально не была построена правильно, то есть без футеровки дымохода, материала, который обеспечивает гладкую, относительно бесшовную поверхность, а также изоляцию.Исторически сложилось так, что хорошо построенные дымоходы были покрыты раствором для облицовки дымохода, а глиняная плитка была стандартной облицовкой с 1900-х годов. Тем не менее дымоходы без вкладышей остаются очень распространенным явлением как в старых, так и в новых домах. Строители и установщики отопительного оборудования не всегда соблюдают рекомендуемые методы, а даже если и соблюдают, они могут не потрудиться их соблюдать.

Если у вашего дымохода есть облицовка, еще одна причина, по которой вам может потребоваться замена облицовки, - это ее неисправность. В результате старения и использования могут образоваться трещины в плитке, а дымовые газы в сочетании с дождем разъедают стяжку и швы кладки между кирпичами или камнями.Если преобладающие доказательства указывают на необходимость замены облицовки, у вас есть несколько вариантов, которые следует рассмотреть.

Вы можете 1) реконструировать дымоходы из глиняной плитки с новыми облицовками из глиняной плитки, 2) укрепить дымоход и создать новые дымоходы с цементными вкладышами, или 3) заменить существующие дымоходы и запустить новые с металлическими вкладышами. У каждого метода есть свои преимущества, ограничения и проблемы. Подход, который вы в конечном итоге выберете, должен быть наиболее подходящим для решения проблем конкретного дымохода и вентилируемых через него приборов.

Глиняная плитка для дымохода представляет собой прямоугольные или круглые керамические блоки высотой 24 дюйма, которые уложены друг на друга с заделанными швами для образования облицовки. Несмотря на то, что плитка очень прочная, она может треснуть из-за возраста или повреждения, а их вес и жесткость усложняют модернизацию. (Иллюстрация: Рэнди Свитцер)

Вкладыши для глиняной плитки

Дымоходы из глиняной плитки - традиционный фаворит. Плитка для дымохода практически непроницаема для тепла и коррозионных побочных продуктов сжигания любых видов топлива. При должной отделке швов из огнеупорного раствора срок службы дымохода для глиняной плитки может быть рассчитан на 50 лет и более при минимальном техническом обслуживании, кроме регулярной чистки.

Но квадратная и прямоугольная плитка для дымохода - не самая эффективная форма для отвода дыма. По своей природе дым поднимается по спирали вверх через дымоход по спирали, оставляя по краям несочетаемые воздушные пространства. В лучшем случае эти воздушные пространства просто занимают дополнительное место в дымоходе, которое может понадобиться для дополнительных дымоходов; в худшем - уменьшают тягу. Круглые дымоходы намного эффективнее.

Глиняная облицовочная плитка относительно недорогая - около 10 долларов за типичный 24-футовый блок. Но то, что вы сэкономите на материалах, скорее всего, превысит затраты на монтажные работы.Глиняные футеровки дымохода сложно заменить в существующем дымоходе, особенно если он не прямой. Даже на прямом участке необходимо пробивать стены дымохода через каждые несколько футов по вертикали, чтобы получить доступ для удаления старой плитки для дымохода и укладки новой.

Для дымоходов со смещениями (изгибами) дымоходную плитку необходимо обрезать под определенным углом для получения приемлемых швов. В некоторых областях трудно найти кого-либо, кто обладает навыками для такого рода установки, и это определенно не работа владельца-реставратора.

Монтируемые вкладыши - это запатентованный процесс, с помощью которого раствор перекачивается в дымоход, образуя новый дымоход. В одном методе, показанном вверху, используется надувной баллон для образования дымохода. Альтернативный процесс, показанный внизу, заключается в вытягивании заостренного колокола вверх по дымоходу, чтобы сформировать дымоход. (Иллюстрация: Randy Sweitzer)

Монтируемые футеровки - это запатентованный процесс, который перекачивает раствор в дымоход для образования нового дымохода. В одном из методов, показанном вверху, используется надувной баллон для образования дымохода.Альтернативный процесс, показанный внизу, заключается в вытягивании заостренного колокола вверх по дымоходу, чтобы сформировать дымоход. (Иллюстрация: Randy Sweitzer)

Вкладыши для литья на месте

Если новые глиняные плитки не подходят, можно создать новый дымоход в поврежденной каменной трубе, используя один из нескольких способов заливки цемента. Вообще говоря, такой подход предлагает все преимущества глиняных дымоходов, а также пару других. Монолитные дымоходы практически невосприимчивы к вредному воздействию тепла, кислот и конденсата, независимо от типа сжигаемого топлива.Температура внутри монолитных дымоходов обычно высока из-за их изоляционных свойств, поэтому они горят чище и уменьшают накопление креозота.

Ожидайте, что дымоходы из заливного цемента прослужат как минимум столько же, сколько глиняная черепица - 50 лет или больше. Некоторые компании заявляют, что монтируемые на месте дымоходы могут стабилизировать ненадежные глиняные дымоходы и дымоходы, поскольку они залиты либо внутри существующего дымохода, либо в его стены.

Хотя процесс литья на месте может быть менее трудоемким и инвазивным, чем реконструкция глиняных дымоходов, существует ряд различных запатентованных методов литья.В некоторых проектах затраты на рабочую силу могут равняться или превышать затраты на перебазирование глиняной плиткой. Как всегда, лучший подход зависит от условий, характерных для конкретной работы. Отливка футеровки дымохода на место ни в коем случае не является делом своими руками. Материалы и оборудование для заливки дымоходов на месте поставляются различными производителями дистрибьюторам / техническим специалистам, выполняющим установку.

Если в проблемном дымоходе есть один или несколько глиняных дымоходов, установщик определит, можно ли оставить плитку на месте или ее необходимо удалить.Определяющие факторы включают структурное состояние существующего дымохода и дымохода, а также необходимое пространство в зависимости от размера и количества требуемых дымоходов.

В первом из двух распространенных методов забивки дымоходов, которые продаются под торговыми марками Golden Flue, Solid / Flue Chimney Systems и Supaflu Chimney Systems, замена футеровки начинается с предварительной очистки дымохода.

Затем техники вставляют одну или несколько надувных баллонов из выпускного отверстия отопительного прибора в верхнюю часть дымохода.Затем устанавливают опалубку у основания дымохода и размещают распорки вокруг баллонов, чтобы отделить их от дымохода. В этот момент они закачивают похожую на грязь смесь легкого огнеупорного цемента и изоляционного заполнителя в дымоход, пока он не заполнится до верха дымохода. После затвердевания цемента баллоны спускаются, опалубка снимается и выполняются необходимые отделочные работы. Результат: один или несколько конструктивно жестких, гладких, сплошных, хорошо изолированных дымоходов.

Во втором методе литья в дымоходе, который продается под торговыми марками Ahrens Chimney Systems и Guardian Chimney Systems, техники медленно закачивают в дымоход глиняный материал футеровки, протягивая через цемент вибрирующий колокол (заостренный инструмент для формования), чтобы образуют отверстие для дымохода.В методе Аренса есть второй этап, когда технический специалист распыляет верхнее покрытие навозной жижи на канал дымохода, чтобы обеспечить более гладкую, неабсорбирующую поверхность, которая, как утверждается, увеличивает тягу и облегчает очистку. Оба метода литья используются в Европе более 70 лет, а в США - более 30.

Вкладыши дымохода из нержавеющей стали бывают жесткой и гибкой, а также различных конструкций и сплавов, что делает их одними из самых универсальных. Одним из преимуществ гибких металлических футеровок является их способность выдерживать смещения и другие неожиданности, связанные со старым дымоходом.(Иллюстрация: Рэнди Свитцер)

Металлические вкладыши дымохода

Прагматики, в том числе многие монтажники и эксперты по противопожарной защите, с которыми мы консультировались, предпочитают футеровки дымохода из нержавеющей стали. Обычно они требуют меньше труда для установки, чем другие типы облицовки, и они легко доступны в различных типах и размерах для всех распространенных отопительных приборов, включая камины и дровяные печи. Металлический вкладыш, установленный профессионалом, стоит около 100 долларов за фут.

Проблема для реставраторов старых домов заключается в том, что существует так много разных типов и размеров металлических дымоходов, что бывает сложно выбрать, какой из них лучше всего подходит для данной области применения.Хорошая новость заключается в том, что большинство обычно используемых вкладышей дымохода доступны в виде комплектов, в комплекте с изоляционными покрытиями и фитингами для подключения к каминам, плитам, топкам и котлам.

Вкладыши дымохода из нержавеющей стали бывают жесткими и гибкими. Жесткие дымоходные трубы доступны в диаметрах от 3 до 10, а гибкие гофрированные металлические трубы имеют диаметр от 2 до 10. Жесткую облицовку дымохода не следует путать с двустенной или трехстенной дымовой трубой, которая предназначена для открытых дымоходов и не должна использоваться в качестве вкладыша дымохода.Жесткие футеровки лучше всего подходят только для прямых дымоходов без смещений и изгибов.

Существует некоторая дискуссия о том, легче ли чистить жесткие футеровки дымохода, чем гибкие футеровки с гофрированной поверхностью. Наш самый надежный эксперт говорит, что гибкие лайнеры, как правило, собирают меньше креозота при вентиляции дровяных каминов и печей, потому что они изгибаются при расширении и сжимаются при колебаниях температуры, вызывая расшатывание и отпадение отложений.

Для вентиляции камина выберите диаметр, обеспечивающий вентиляционное отверстие, равное одной восьмой общей площади каминного проема.Для дровяных печей и других отопительных приборов обратитесь к рекомендациям производителя относительно диаметра дымохода. Самый сложный аспект выбора подходящей футеровки из нержавеющей стали - это выбор правильного сплава в зависимости от типа сжигаемого топлива. Тщательный выбор предотвращает коррозию, которая является основной причиной преждевременного выхода из строя футеровок дымоходов из нержавеющей стали.

Также рекомендуется изолировать металлические дымоходы обертками или кожухами, специально разработанными для этой цели. Изоляция особенно важна вокруг вентиляционных отверстий для высокоэффективных обогревателей и печей, поскольку их температура дымовых газов обычно ниже, чем у обычных моделей.Изоляция не только помогает поддерживать более высокие температуры в дымоходе, чтобы уменьшить коррозионную конденсацию, но также предотвращает передачу тепла от дымовых труб к конструкции дома - дополнительная мера безопасности, в которой в первую очередь и заключаются вкладыши дымохода.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
