Дымоход для настенного газового котла – Дымоход для настенного газового котла

Дымоход для настенного газового котла

Настенный газовый котёл, как правило, оборудуется коаксиальным дымоходом, который представляет собой конструкцию «труба в трубе».

Внутренняя труба служит для отведения дымовых газов, а наружная для подачи к горелке воздуха в количестве, необходимо для поддержания процесса горения. Такое решение является наиболее простым, эффективным и эстетичным.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Устройство дымохода для настенного газового котла

Принцип работы коаксиального дымохода выглядит следующим образом.

По внутренней, меньшего диаметра, трубе производится отвод продуктов из камеры сгорания. В процессе отвода дымовые газы охлаждаются за счёт холодного воздуха в наружной трубе, что снижает пожароопасность.

По внешней, большего диаметра, трубе подаётся уличный воздух к горелке. За счёт температуры уходящих газов воздух к горелке подаётся уже подогретым, что увеличивает КПД отопительного агрегата.

Главное отличие дымохода настенного котла от системы дымоотведения напольного котла состоит в отсутствии вертикальной дымовой трубы. Это обусловлено тем, что горелки настенных котлов с закрытой камерой сгорания снабжены вентиляторами. Для поддержания процесса горения не требуется дополнительная тяга, которая в напольных котлах создаётся за счёт длины и диаметра дымовой трубки.

Важным преимуществом отопительной системы на основе настенного газового котла над аналогичной с напольным — является отсутствие необходимости сооружения приточно-вытяжной вентиляции. Как следствие, настенный — с закрытой камерой сгорания можно разместить, например, на кухне, параметры которой удовлетворяют действующим нормам и правилам.

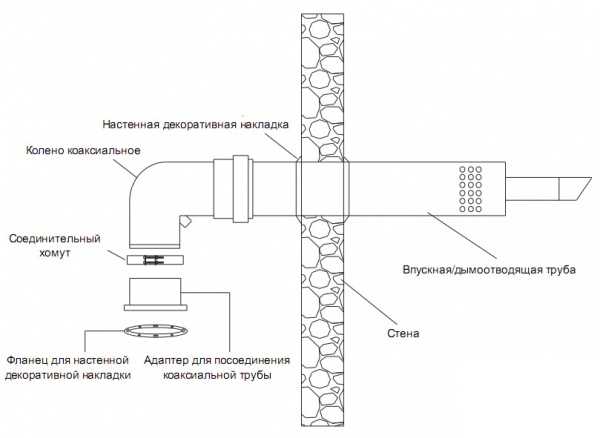

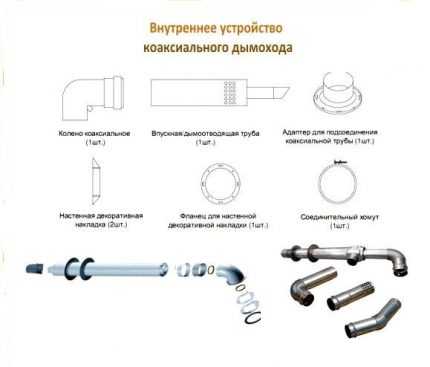

В стандартную поставку системы дымоудаления настенного газового котла, как правило, входит:

  • коаксиальная труба из 2 сегментов: один для вертикального
    участка от котла, второй для горизонтального, для вывода через стену;

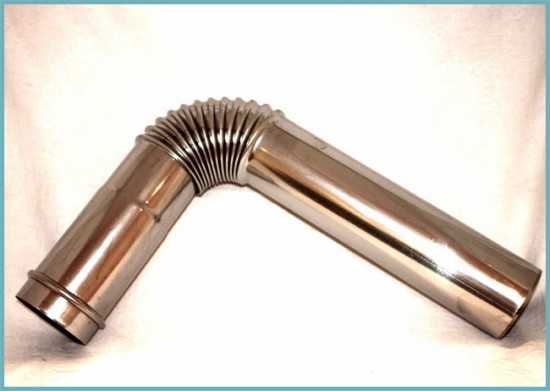

  • поворотное колено 90 градусов, 1 штука;
  • герметичные прокладки, обжимные хомуты;
  • декоративные накладки, как опция.

В некоторых случаях может потребоваться дополнительное приобретение удлинителей коаксиальной трубы, второго поворотного колена на 90 или 45 градусов, тройника для присоединения двух котлов к одному дым

ogon.guru

Дымоходы для настенных и напольных газовых котлов

Перед приобретением газового котла для автономного отопления и горячего водоснабжения необходимо заранее продумать схему отвода продуктов сгорания.

...

Существует несколько возможных схем и каждая из них должна быть установлена в соответствии с требованиями.

Они определены нормативными документами: СНиП 2.04.05-91 и ДБН В.2.5-20-2001.

Особенности дымоходов

Тип дымохода зависит от типа котла, а котел выбирается в зависимости от назначения и условий эксплуатации.

Сечение дымохода

Основным показателем газового котла является его мощность. В зависимости от этого параметра рассчитывается будущий диаметр (сечение) дымохода.

Диаметр дымохода для газового котла рассчитывается исходя из того, что требуемая площадь сечения газохода — не менее 5,5 см2 на 1 кВт паспортной мощности котла.

...

Естественная и принудительная тяга

Существуют котлы с открытой и закрытой камерами сгорания. Открытый тип камеры сгорания требует наличия естественной тяги. Она может быть обеспечена только с помощью дымохода определённых размеров. Закрытая камера сгорания оснащается дополнительным вентилятором. Он и создает принудительную тягу. Поэтому размеры дымохода имеют намного меньшие габариты.

Часто стал возникать вопрос, а можно ли установить газовый котел в квартире? С появлением котлов с закрытой камерой сгорания их монтаж допустим практически в любом помещении. Некоторые ограничения все же есть: расстояние до окна должно быть не менее 1 м, необходимо обеспечить свободный доступ к агрегату со всех сторон, нельзя устанавливать котел в ванной комнате.

Дымоход для настенных и напольных газовых котлов

Отличительных особенностей монтажа дымохода для настенных и напольных котлов нет. Все зависит от вида камеры сгорания и мощности котла. Поэтому требования для дымоходов этих видов котлов являются одинаковыми.

Конфигурация дымоходов

Для котлов с естественной тягой выполняется традиционный дымоход определенной высоты и сечения. Выбранные размеры напрямую влияют на качество создаваемой тяги.

Котлы с принудительной тягой оснащаются коаксиальным дымоходом, который имеет конструкцию «труба в трубе». По внутреннему каналу выходят продукты сгорания, а по внешнему происходит забор воздуха для процесса горения.

Материалы для дымоходов

Кирпичный дымоход выполняется из кирпича с внутренним защитным покрытием. Монтаж такого дымохода – это трудоемкий процесс, требующий больших денежных затрат.

Кирпичный дымоход является устаревшим типом дымоходов, но имеет несравненный эстетический вид.

...

Стальной дымоход (сэндвич) представляет собой дымоход конструкции «труба в трубе». По внутреннему каналу выходят дымовые газы, а по внешнему проложен теплоизоляционный материал. Монтаж такого дымохода проводится быстро и не требует строительных навыков. Весь процесс заключается в соединении нескольких готовых блоков между собой и закреплении всей конструкции к стене дома.

Керамический дымоход представляет собой керамическую трубу, обернутую в теплоизоляционный материал и установленную в монолитный блок. Каждый блок имеет крепежные отверстия под арматуру. Монтаж керамического дымохода происходит путем соединения между собой готовых блоков: стык керамических труб уплотняется термостойким герметиком, а стык блоков укрепляется с помощью бетона и арматуры, вставленной в пазы.

Вермикулитовый дымоход – это стальная труба, покрытая изнутри вспученным вермикулитом.

Вермикулит – это природный минерал. В строительстве применяется вспученный вермикулит, получаемый путем его нагрева до 4000С. В результате образуется пористый материал, применяемый в широком температурном диапазоне: — 260°С до + 1200°С.

Вермикулитовые дымоходы – это достаточно новая технология, имеющая ряд преимуществ:

  • вермикулит – это теплоизоляционный материал. Толстый слой покрытия препятствует образованию конденсата;
  • удобный монтаж вермикулитового дымохода;
  • вермикулит является негорючим материалом и соответствует требованиям пожарной безопасности.

Коаксиальная труба для газового котла с принудительной тягой собирается из готовых элементов. Его достаточно соединить с котлом и вывести выхлопную трубу за наружную стену. Необходимую тягу обеспечит вентилятор.

Расположение дымоходов

Внутреннее расположение дымохода лучше всего проектировать во время строительства дома. Ведь он не должен проходить через жилые помещения. Такая прокладка дымохода более экономична, так как не нужно производить дополнительную термоизоляцию.

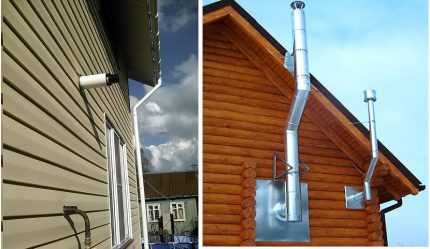

Внешнее расположение дымохода обычно применяется в случаях его пристройки к уже готовым зданиям. Все его элементы нужно обеспечить дополнительным теплоизоляционным покрытием для уменьшения образования конденсата и обеспечения большей сохранности.

Требования к дымоходам газовых котлов

Пожарная безопасность

При прокладке дымохода через стену или крышу необходимо произвести разметку и сделать отверстие. Оно должно быть на 30 мм больше, чем сечение дымохода. Этот зазор заполняется несгораемым термоизоляционным материалом, а проводка дымохода должна быть осуществлена с помощью специальных элементов – «проходников».

Следует оградить соприкосновение дымохода с горючими материалами. В этом отношении более практично внешнее расположение дымоходов.

Качество удаления продуктов сгорания

Дымовая труба должна быть выведена так, чтобы выходящие дымовые газы не возвращались в помещение через открытое окно. Также нужно учитывать расположение соседних зданий и оградить проникновение дыма в них. Для этого нужно соблюдать некоторые нормы, изображенные на картинках.

Эксплуатация дымохода

Для нормальной работы каждый дымоход должен быть снабжен системой для отвода конденсата и прочистки дымохода от сажи. Для этого предусматриваются специальные отверстия и люки.

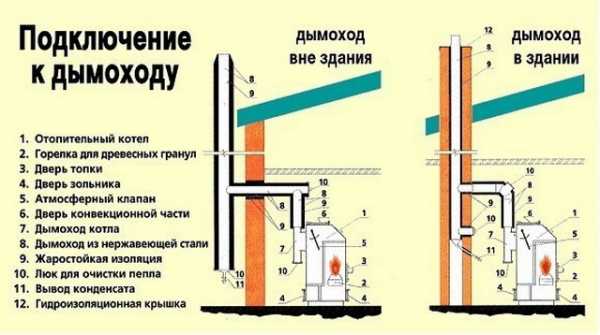

Схема подключения газового котла к дымоходу примерно одинакова для всех типов. Она осуществляется с помощью специальной соединительной трубы. Ее диаметр должен совпадать с выходным патрубком котла. А подключение к дымоходу осуществляется с помощью тройника. Все соединения должны быть плотными.

Каким бы ни был газовый котел, его дымоход должен соответствовать требованиям, тогда эксплуатация будет безопасной и эффективной.

oteple.com

Дымоходы для газового котла в частном доме: устройство, требования к монтажу

22 Марта 2018 2018-03-22

2624

Время чтения 10 минут

Прочитать позже
Отправим материал на почту
Распечатать

Правильное устройство дымохода для газового котла в частном доме является основой для качественной работы отопления. Соблюдать нормы и правила здесь нужно неукоснительно, так как, в противном случае это может поставить под угрозу безопасность жильцов дома. Разберем подробнее, как обустраиваются дымоходы для газовых котлов: требования и рекомендации в нашей сегодняшней статье.

Вне зависимости от места расположения дымохода, есть определенные правила монтажа

Требования к дымоходам и правила установки

Монтаж дымохода и вентиляции для газового котла происходит при соблюдении норм установки дымохода СНиП 2.04.05, при этом учитываются рекомендации производителя:

  • Размер канала выбирается таким же, как у раструба котла или чуть больше..Высота трубы – не менее 5 метров.

  • В комнатах с традиционной вытяжкой, возмещение удаляемого воздуха производится за счет поступления его с улицы и частично из других смежных помещений.

  • Дымоотвод делается из негорючего материала.

Важно! Запрещено для вывода дыма использовать вентиляционный канал.

После ввода в работу газового котла или, иного оборудования с дымоотводной трубой, составляется акт проверки дымоходов.

Требования к монтажу дымоотвода

Установочные работы производятся специалистами с применением всех нормативных правил. При этом они следующие:

  • Всякому тепловому агрегату соответствует единичный дымоотвод.

  • Обеспечивается свободный и полный вывод дыма в атмосферу за счет правильно подобранной высоты и размера сечения трубы (п.5.1.1.ВДПО).

  • Толщина стенки металлической трубы не допускается менее 2 мм.

Для изготовления трубы берется металл с толщиной от 2 мм
  • Для очистки дымовых каналов от сажи предусмотрены углубления с размером около 250 мм (п.3.74 СНиП-91 и п.5.1.1.ВДПО).

  • При монтаже трубы дымовые каналы выполнены с учетом не более трех поворотов, и их закругление равно диаметру трубы (4.2.17.ВДПО).

  • Дымоход для газового котла в частном доме и вытяжная труба установлена выше конька крыши согласно п.3.73.СНиП-91: до 0,5 м – при плоской кровле; на уровне и выше самой кровли – при расположении трубы более 1,5 метров от конька крыши.

Металлические дымовые трубы выполнены из высококачественной легированной стали с антикоррозийным покрытием.

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

  • Труба изготавливается из шамотного кирпича.

  • Для возведения стенок применяется раствор глиняный или специальный клей.

  • Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

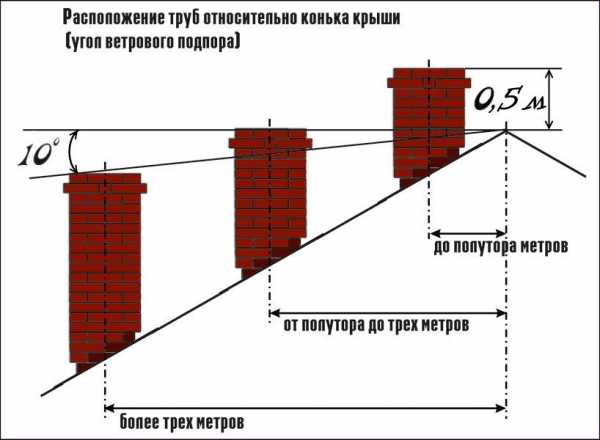

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между ними
  • Кладка обеспечивает герметичность.

  • На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.

  • Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу утепления домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубе

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

  • Дымоотводный канал из керамического материала.

  • Прослойка утеплителя или воздушное пространство.

  • Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блока
Это может быть интересно! В статье по следующей ссылке читайте про электрический котел для отопления частного дома 150 м2.

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Важно! Стыковка этих труб производится строго по осевой линии.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

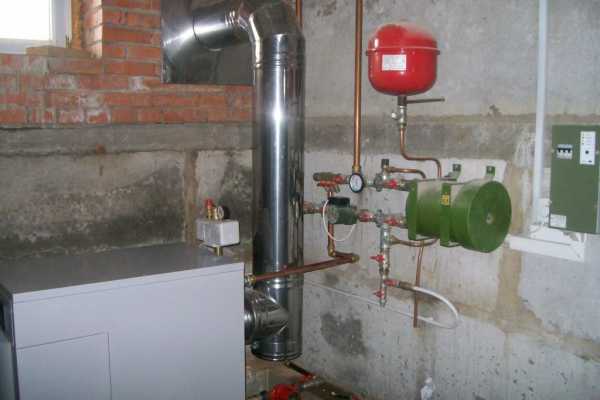

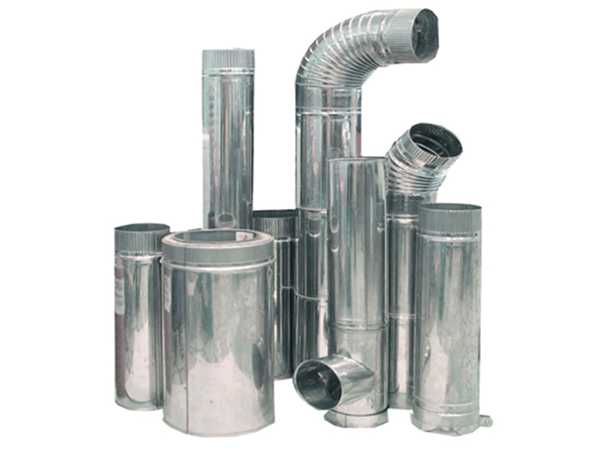

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей стали

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

  • Длительный период эксплуатации.

  • Многофункциональность.

  • Сравнительно низкая стоимость.

  • Большая прочность.

  • Вероятная реализация изделия всякой сложности.

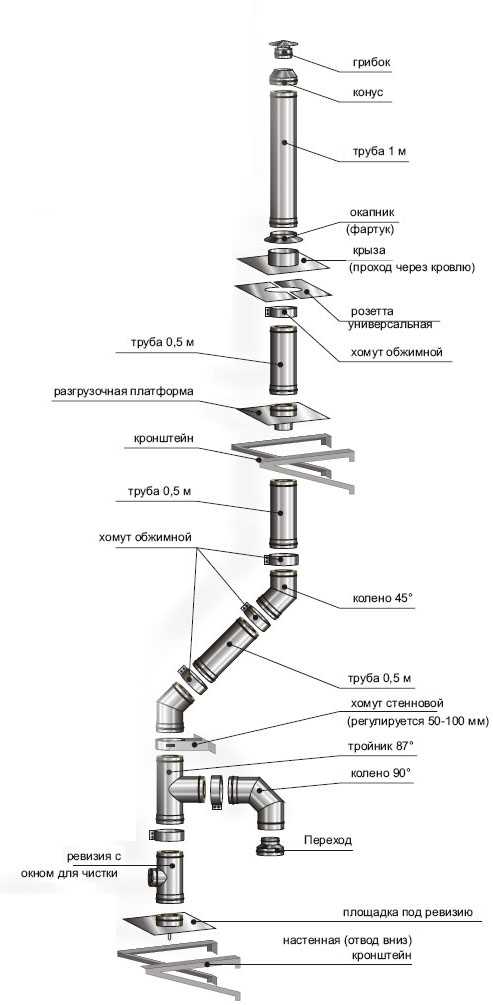

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Основные ошибки при выборе газохода для газового котла

Наиболее частыми ошибками при устройстве трубы для газового котла в частном доме являются:

  1. Неграмотно выбранная высота и сечение трубы.

  2. Недостаток теплоизолирующего материала при монтаже внешнего дымохода или в переходном отверстии в неотапливаемое чердачное пространство.

  3. Невыполнение норм ППБ (правил пожарной безопасности).

  4. Труба, отводящая газ от котла выведена в шахту кирпичного канала без гильзования, что приводит к быстрому разрушению этого отверстия.

Монтаж стальных дымоходов из материала, не соответствующим требованиям (сопротивлению агрессивной среде, высокой температуре или малой толщины стенок).

Наглядно несколько правил выбора дымоходов смотрите в видеоролике:

Это может быть интересно! В статье по следующей ссылке читайте про установку печи в деревянном доме.

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

Монтаж внешнего дымохода

Установка дымохода у настенного котла делается следующим образом:

  1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.

  2. Собирается вертикальный стояк.

  3. Уплотняются соединения огнеупорной смесью.

  4. Фиксируются настенными кронштейнами.

  5. Сверху закрепляется предохраняющий от осадков зонт.

  6. Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

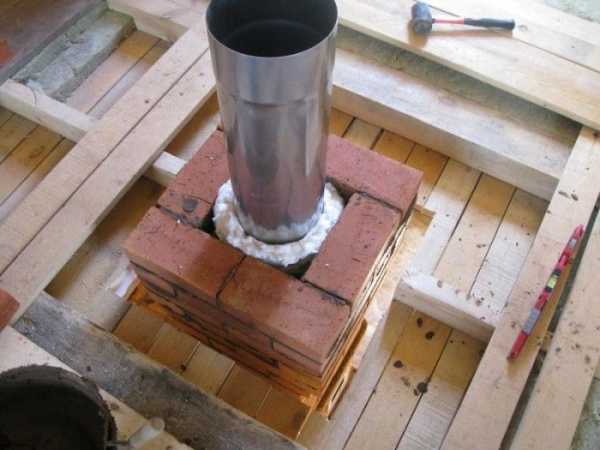

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

  • Материал, из которого изготовлена труба.

  • Наружное оформление дымохода.

  • Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Как производится монтаж дымоходной трубы, смотрите в следующем видео:

Подключение керамического дымохода

Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.

Стыковка может выполняться только двумя способами:

  1. По дыму – металлическая труба вставляется в керамическую. Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.

  2. По конденсату – металлическая труба надевается на керамическую.

Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.

Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.

Подробнее про подключение к керамическому дымоходу в следующем видео:

Это может быть интересно! В статье по следующей ссылке читайте про установку газового котла в частном доме.

Заключение

К дымоходам для газовых котлов ВДПО показывает большие требования, из-за этого монтаж его должны производить специализированные бригады. Поскольку грамотная установка гарантирует не только длительную эксплуатацию устройства, но и сделает безопасными условия проживания в частном доме.

Прочитать позже
Отправим материал на почту
Распечатать

m-strana.ru

Нормы установки коаксиального дымохода: требования и правила

Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

В предложенной нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и монтажа. Информацию подтверждают и дополняют фото-подборки и видео-руководства.

Содержание статьи:

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Галерея изображений

Фото из

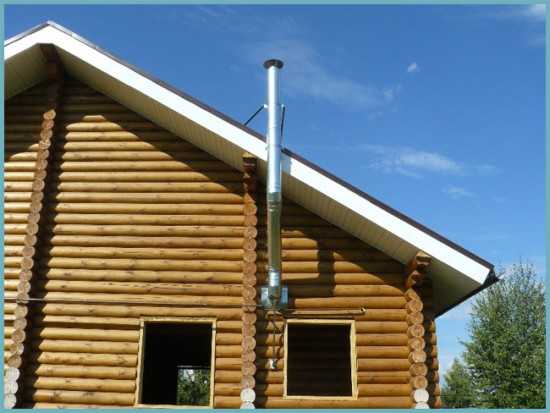

Коаксиальный дымоход на бревенчатом фронтоне

Доступный по цене и схеме реализации вариант

Установка в паре с оборудованием любого типа

Вертикальные варианты коаксиальных конструкций

Ошибки в установке горизонтальной трубы

Утепленные модификации труб

Длина горизонтальных участков

Вывод коаксиального патрубка на фронтоне

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой , потому что не придется устанавливать систему . Кроме того, к этим конструкциям предъявляются иные требования, чем к . В результате система удаления продуктов сгорания занимает меньше места.

На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Особенности монтажа коаксиальных дымоходов

Дымоходы этого типа могут быть установлены горизонтально или вертикально. Предпочтительнее первый вариант, который считается более простым и занимает меньше пространства. При этом следует соблюдать ряд требований:

  • расстояние от трубы до уровня земли по наружной стороне дома должно составлять не менее 2 м;
  • труба должна находиться не менее, чем в половине метра по горизонтали от окон, дверей, вентиляционных отверстий и т.п.;
  • такое же расстояние до этих объектов следует выдержать и по вертикали;
  • если над вентиляционным каналом расположено окно, расстояние до его нижнего края должно составлять не менее одного метра;
  • свободное пространство перед коаксиальной трубой должно составлять не менее полутора метров, т.е. рядом не должно быть стен, заборов, столбов и других подобных препятствий;
  • если отсутствует специальное устройство для сбора конденсата, то трубу коаксиального дымохода следует разместить под уклоном к земле;
  • размер такого уклона может варьироваться в пределах 3-12 градусов;
  • не допускается выведение дымоходного канала не на улицу, а в другое помещение или сооружение: подъезд, подвал, тоннель, арку и т.п.;
  • расстояние не менее 20 см следует выдержать между элементами дымохода и газовыми трубами, если они проходят рядом.

Отдельно стоит рассмотреть ситуацию, когда выход трубы коаксиального дымохода расположен под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, но при этом необходимо учесть следующий момент.

Нужно мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом – длина навеса или балкона.

Труба дымохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу находится отверстие для дымохода, тем длиннее должна быть наружная часть трубы.

На этой схеме наглядно продемонстрированы основные требования к размещению коаксиального дымохода относительно различных объектов, расположенных рядом с ним (+)

Считается, что длина коаксиального дымохода при использовании горизонтальной схемы монтажа не может быть более, чем три метра. Это общее правило, из которого существуют исключения. Например, некоторые модели дымоходов Ferroli могут иметь длину четыре или пять метров.

Набор материалов для монтажа коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

  • собственно трубы дымохода;
  • переходник для соединения котла с дымоходной конструкцией;
  • колено, тройник и т.п.;
  • обжимные хомуты для надежного соединения элементов.

Обычно комплект поставки коаксиального дымохода включает все необходимые для его монтажа элементы. Чтобы провести трубу через стену, перекрытие или крышу, необходимо использовать огнестойкие прокладки. Они позволят предотвратить перегрев и возгорание окружающих дымоход материалов.

На этой схеме продемонстрированы отдельные элементы коаксиального дымохода. Если трубу необходимо нарастить, следует заказать дополнительные детали промышленного производства (+)

Вот один из вариантов: в стене делают отверстие и вставляют в него гильзу из асбоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным стандартам.

Не рекомендуется использовать самодельные конструкции даже для переходника. Некоторые самодеятельные мастера пытаются нарастить длину труб, используя уплотняющую ленту и . Но этот вариант не выдерживает никакой критики с точки зрения безопасности.

Основные требования к установке

Тип установки – горизонтальный или вертикальный – зависит от особенностей помещения, в котором будет размещен котел. В пространстве между котлом и стеной, в которую будет выведен коаксиальный дымоход, не должно быть никаких посторонних предметов, это важное требование безопасности.

При этом место выхода трубы дымохода из стены и патрубок котла, к которому ее подключают, должно разделять не менее 1,5 м по вертикали. Труба также должна иметь небольшой уклон – около 3 градусов, чтобы обеспечить отток сконденсировавшейся на поверхности коммуникаций влаги.

Пространство между котлом и стеной, в которую выведен коаксиальный дымоход, не должно быть загромождено никакими посторонними предметами

Следующий важный параметр – диаметр трубы и патрубка котла. По размерам они должны совпадать. Ни в коем случае не допускается установка трубы, диаметр которой уже, чем размеры отводящего патрубка нагревательного прибора.

Перед началом монтажа следует внимательно изучить технический паспорт и , чтобы убедиться, что размеры патрубка и дымохода соответствуют установленным нормам. Патрубок котла может располагаться сверху или сбоку. Считается, что верхнее расположение патрубка упрощает монтаж.

Размеры патрубка котла для дымохода, переходника и коаксиальной трубы должны соответствовать друг другу. Использование трубы меньшего диаметра недопустимо

Для присоединения трубы дымохода обычно используют переходник в виде тройника, колена или отрезка обычной трубы. При этом внутри переходника не должно быть никаких препятствий для продвижения газовых и воздушных масс.

Если длину коаксиальной трубы приходится наращивать, следует позаботиться о герметичности соединения. Для этого используют обжимные хомуты. Подобным же образом соединяют переходники, колена и другие элементы дымохода.

Отдельные элементы коаксиального дымохода вставляют друг в друга таким образом, чтобы не создавать препятствий для перемещения воздуха и продуктов сгорания. Места соединения жестко фиксируются хомутами (+)

Не рекомендуется выполнять конструкцию, которая включает более двух колен. Общая длина коаксиального дымохода, состоящего из нескольких разнонаправленных участков должна составлять не более трех метров.

В ходе монтажа коаксиального дымохода его нижние элементы вставляют в верхние и . Такой способ соединения позволяет обеспечить хорошую тягу. Отдельные элементы должны входить друг в друга на глубину не менее половины диаметра конструкции в соответствии с требованиями к коаксиальным дымоходам.

Для надежности место выхода трубы из наружной стены задувают монтажной пеной. Сверху устанавливают специальные декоративные решетки, чтобы место монтажа выглядело привлекательно. Решетку можно приклеить подходящим клеевым составом, например, жидкими гвоздями.

Часть коаксиальной дымовой трубы, проложенную внутри помещения, можно замаскировать, например, с использованием короба из гипсокартона:

Галерея изображений

Фото из

Шаг 1: Устройство каркаса для масировки

Шаг 2: Запенивание отверстия в проходе через стену

Шаг 3: Зашивка нижнего яруса каркаса

Шаг 4: Установка короба над коаксиальной трубой

Проблема неправильного уклона

По поводу уклона трубы коаксиального дымохода может возникнуть вопрос: куда именно он должен быть направлен? Одни специалисты утверждают, что конденсат должен стекать в сторону котла. По мнению других мастеров, уклон нужно делать в обратную сторону, чтобы влага стекала по трубе на землю. В обоих случаях приводят резонные аргументы.

Вполне логичным выглядит вариант, при котором капельки конденсата перемещаются как можно дальше от котла. Топка защищена от ненужной влаги, которая остается за пределами дома и естественным образом растворяется в окружающей среде. Все выглядит именно так до тех пор, пока температура окружающего воздуха не опускается ниже нуля.

Обледение трубы коаксиального дымохода – естественное, но опасное явление. Ледяные отложения препятствуют удалению продуктов сгорания и поступлению в топку свежего воздуха

При наступлении морозов на коаксиальной трубе, установленной с уклоном к земле, капельки конденсата замерзают, образуя ледяную корку. Обледенение может наблюдаться как на наружной части дымохода, так и в пространстве между двумя трубами коаксиальной конструкции.

Это происходит, потому что температура внешнего контура дымохода этого типа невысока, ее недостаточно для того, чтобы быстро растопить наледь. В результате ледяные отложения создают препятствия для нормального поступления воздуха в топку, а также для эффективного удаления продуктов сгорания.

А это снижает эффективность работы устройства. Длительная работа котла при обледеневшем коаксиальном дымоходе может даже привести к существенным поломкам оборудования. Получается, что в теплых регионах, где даже зимой морозов практически не бывает, коаксиальный дымоход можно установить с уклоном к земле.

Во всех же остальных случаях рекомендуется сделать уклон трубы по направлению к котлу, что обычно соответствует рекомендациям производителей этих конструкций. Что же делать с конденсатом, который при такой установке будет стекать к отопительному прибору?

Все просто, необходимо установить и использовать специальную емкость для сбора конденсата. Такой конденсатосборник – небольшое устройство, которое справляется со своими задачами вполне удовлетворительно. Частично проблему промерзания дымохода можно решить с помощью его утепления, но стопроцентных гарантий эта мера не дает.

Эта схема демонстрирует устройство специального элемента – сборника для конденсата. Он улавливает капельки влаги, стекающие по коаксиальной трубе к котлу, и защищает оборудование от коррозии

Некоторые умельцы считают, что предотвратить замерзание конденсата в коаксиальном дымоходе с уклоном к земле можно, если укоротить внутреннюю трубу, однако специалисты не рекомендуют самостоятельно изменять конструкцию.

По вопросу обледенения коаксиального дымохода также существует еще одно интересное мнение: чем больше диаметр трубы, тем ниже вероятность замерзания конденсата. Пока умельцы ломали копья, обсуждая оптимальный уклон коаксиального дымохода, производители позаботились о создании специального комплекта.

Чтобы предотвратить обледение коаксиального дымохода, рекомендуется использовать специальную модель с оголовком против обледенения. Забор воздуха в такую трубу осуществляется через отверстия на ее нижней стороне

Такая конструкция устойчива к обледенению и рассчитана на эксплуатацию в условиях суровой российской зимы. Это устройство снабжено удлиняющей насадкой для газоотводящей (т.е. внутренней) трубы. Внутри насадки установлена узкая защитная спираль. При этом отверстия для забора воздуха по краю наружной трубы расположены снизу.

Основы выбора горизонтального или вертикального типа

Выполнить все требования, предъявляемые к горизонтальному монтажу коаксиального дымохода, не всегда возможно. С трудностями можно столкнуться, если помещение, где установлен котел, очень маленькое. Проблемной может оказаться и наружная сторона здания. Например, при наличии окон, близко расположенных друг к другу.

При необходимости коаксиальный дымоход можно вывести вертикально через наклонную или плоскую кровлю с использованием соответствующих погодных насадок. Длина такого дымохода зависит от мощности подключенного к нему котла (+)

Бывает и так, что расстояние до соседних зданий слишком маленькое, чтобы обеспечить нормальную тягу коаксиального дымохода. Если соблюсти все условия при горизонтальном монтаже конструкции не удается, следует отдать предпочтение вертикальной установке, т.е. вывести трубу через крышу.

При вертикальном монтаже коаксиального дымохода, как и при , используются кронштейны. Они позволяют удерживать конструкцию в правильном положении и на расстоянии от стен.

При выводе коаксиального дымохода через кровельный пирог следует особое внимание уделять вопросам пожарной безопасности. Здесь следует использовать изолирующие патрубки, а также рекомендовано применение изоляции, устойчивой к огню.

Также используют защитные кожухи, чтобы изолировать дымоход от контакта с другими предметами и материалами. Между коаксиальной трубой и участком перекрытия следует оставить небольшой воздушный зазор, но кровлю в месте выхода трубы заделывают очень тщательно. Место стыка трубы и кровли накрывают плотным защитным кожухом.

Устройство хорошей вентиляции

Может показаться, что нагревательный прибор с закрытой камерой сгорания и наличие коаксиального дымохода избавляет владельцев дома от необходимости обеспечивать котельную нормальной вентиляцией. Действительно, воздух в топку поступает снаружи, а продукты сгорания удаляются по надежному герметичному каналу.

Однако необходимость вентилировать помещение, в котором установлен котел, все же необходимо. Для начала, нормальный воздухообмен позволит поддерживать оптимальный уровень влажности в комнате, что препятствует развитию коррозионных процессов и защищает корпус оборудования от разрушения.

А еще следует учесть, что любая система может со временем выйти из строя. Если в котельной налажена , то в случае поломки небольшое количество угарного газа будет удаляться из помещения естественным путем. В результате риск случайного отравления угарным газом становится значительно ниже.

Выводы и полезное видео по теме

Видео #1. Устройство коаксиального дымохода, принцип его работы и особенности монтажа представлены в следующем видеоматериале:

Видео #2. Здесь подробно показана комплектация коаксиального дымохода промышленного производства:

Видео #3. Обзор коаксиального комплекта с защитой от обледенения:

Коаксиальный дымоход – удобное и простое в монтаже устройство, которое может заметно улучшить жизнь в доме. Но чтобы такой дымоход функционировал эффективно, важно соблюдать нормы и требования при его установке.

Появились вопросы в ходе ознакомления с материалом, нашли недочеты или есть желание рассказать о собственном опыте в деле сборки и в использовании коаксиальной дымовой трубы? Размещайте, пожалуйста, комментарии в расположенном под статьей блоке. Оставляйте посты с вашим мнением и фото по теме.

sovet-ingenera.com

требования к устройству, монтаж, коаксиальные дымоходы, как сделать своими руками?

В процессе строительства собственного жилья стоит задуматься о большом количестве деталей, внимательно изучить нужную информацию, связанную с возведением постройки, исследовать рынок и ряд других факторов.

Дымоход является ключевой составляющей котельной, без его наличия невозможно представить отопительный котел, камин, газовую колонку.

Виды дымоходных систем

  • Из классического кирпича. Установку дымохода из кирпича, едва ли предложат специалисты, так как этот материал крайне устарел. Дымоход из кирпича характеризуется достаточной сложностью конструкции, он является дорогим по цене, а его установка займет большее количество времени. Помимо этого, по различным эксплуатационным характеристикам этот вид дымохода значительно уступает более современным конструкциям.
  • Из нержавеющей трубы. Вместо дымоходов из кирпича им на замену пришли стальные дымоходы, обладающие неоспоримом плюсом конструкции из стали – простотой установки, поскольку изготовители предусматривают весь комплект деталей дымохода, а заказчику всего лишь нужно верно собрать все составляющие. Данные трубы довольно долговечны и просты в монтаже. Сроки эксплуатации дымохода обычно составляют больше 10 лет. Изготовитель предоставляет большой ассортимент моделей. К плюсам стоит отнести достаточную устойчивость к механическому повреждению и влиянию от внешних факторов.
  • Коаксиальный дымоход. Их главным плюсом является отличный презентабельный внешний вид. Также технические характеристики обладают высокими показателями. Коаксиальные дымоходы имеют непохожую на другие дымоходные системы форму, внутри стенок отсутствует конденсат. Это крайне важно, в частности для отопительных систем, работающих на газовом топливе.
  • Керамическая конструкция. Современный дымоход из керамики впечатляют своими сроками эксплуатации, свыше 30 лет. Это можно объяснить тем, что керамика более устойчива к процессам коррозии и совершенно не подвергается воздействию внешних факторов агрессивной среды. Несомненно, простота и надежность, невысокая цена делают керамический дымоход наиболее желанным среди покупателей.

Дымоходы для газовых котлов: требования

Для выведения продуктов сгорания природного газа необходимо установить дымоход. Требования безопасности при строительстве вытяжной системы регулируются нормативными документами: СНиП 2.04.05-91 и ДБН В.2.5-20-2001.

Их несоблюдение – это в первую очередь нарушение безопасности жизни и здоровья человека, поэтому контролирующие органы предъявляют строгие, но обоснованные требования:

Полное выведение отработанных газов

Первое и главное правило: залог безопасности в помещениях с газовым оборудованием – полное выведение отработанных газов. Тяга в системе дымоотведения должна быть постоянной и максимальной.  Для соблюдения именно этого правила и разработаны основные требования к системе дымоотведения.

Требования к помещениям, с конструкцией дымохода

В любых помещениях, где проходит дымоходная труба, должна работать система вентиляции. Нельзя проводить трубу через жилые помещения. Можно предусмотреть два варианта дымоотвода: внутренний (в помещении) либо наружный (выносной).

Констуктивные требования

  • Конструктивные размеры должны определяться с учетом параметров газового оборудования при помощи специальных расчетов. Площадь сечения трубы дымохода по всей ее длине должна быть не меньше площади сечения патрубка газового котла.
  • К одной системе дымоотвода возможно присоединение не более двух газовых котлов, при условии примыкания к ней на разных уровнях и на расстоянии не ближе полуметра друг от друга.
  • Толщина внутреннего слоя трубы дымохода должна составлять не менее 0,05 см.
  • Горизонтальная часть дымохода не должны быть более чем 300
  • В месте соединения газового агрегата с системой выведения продуктов сгорания участок трубы должен располагаться строго вертикально и быть длинной не менее 0,5м.
  • Далее по ходу системы возможно отклонение до30° либо до 1 м в длину.
  • Нормативные требования говорят о том, что идеальной системой дымоотведения является система без всевозможных изгибов и поворотов, но допускают отхождения. Их должно быть не более 3. В таких местах необходимо предусмотреть люки для ревизии дымохода.
  • Вне зависимости от того, внешней либо выносной является система дымоотвода, трубы необходимо четко располагать относительно помещения. Здесь необходимо учитывать горючесть поверхности стены. Если материал негорючий, то максимально допустимое расстояние от стены до трубы составляет 5 см, если же горючий – 25см.
  • Ровные участки трубы дымохода необходимо крепить к стене через каждые 150 см.
  • Стыки каждого участка дымохода обязательно крепятся друг другу металлическими хомутами.
  • В месте прохождения трубы через перекрытия, она должна быть цельной, без изгибов.
  • Относительно кровли здания дымоход должен быть выше как минимум на полметра.
  • На оголовок трубы газового отопления запрещено устанавливать грибки и дефлекторы.
  • Вся конструкция дымоотвода должна быть расположена в быстродоступном открытом месте для устранения неисправностей.

Герметичность

Для бесперебойной тяги необходимо обеспечить полную герметичность всей конструкции дымохода. Все элементы системы должны плотно прилегать друг к другу, все стыки и переходы должны быть тщательно обработаны с помощью специального термостойского герметика.

Организация сборника конденсата

Через трубу дымохода выводятся газы, а также туда попадают пары воды, которые конденсируют на стенки. Для сбора и удаления образовавшейся жидкости необходимо продумать и установить специальную конструкцию. Устраивать ее следует внизу трубы.

Требования к материалу стенок дымохода

От физических свойств самой стенки трубы дымохода зависит эффективность всей системы и ее безопасность.

При выборе материала конструкции необходимо учитывать следующие его параметры:

  • Устойчивость к огню: стенки дымохода должны быть негорючи.
  • Химическая активность. Конденсат, образующийся на стенках трубы, имеет в своем составе серную кислоту. Крайне важным условием эксплуатации дымохода является химическая инертность материала его стенок. А также устойчивость этого материала к коррозии.
  • Пористость. Нельзя использовать в конструкции дымохода материалы, имеющие пористую структуру.

Элементы дымохода

  • переходник, идущий от патрубка к дымоходу;
  • тройник с ревизией;
  • кронштейн и хомут стеновой;
  • отводы, применяемые на расстоянии до 2 м от начала дымохода;
  • проходной патрубок;
  • телескопические трубы;
  • особый наконечник конического типа.

Материалы для дымовой трубы

  • Керамический кирпич имел популярность в прошлом веке, использовался в целях монтажа дымовых труб в немногоэтажных строениях. Чтобы установить ствол дымохода из кирпича, используется особый керамический кирпич или обычный кирпич из глины пластического прессо­вания. К тому же, кирпич должен иметь высокие показатели морозоустой­чивости и обладать наименьшим количеством мергеля и сульфатов.
  • Лицевой и клинкерный кирпич используется для сооружения верхней части дымохода. Он покрывается раствором из гидрофобной пропитки.
  • Силикатный кирпич также используется в множестве случаев для сооружения верхней части дымохода. Силикатный кирпич предотвращает воздействие на дымоход погодных условий, применяя гидрофобизаторы.
  • Трубы для из нержавейки.

Что влияет на эффективность работы дымохода?

Учитывая насколько эффективно работает система утилизации продуктов горения можно сделать вывод о состоянии здоровья. Если не соблюдать требования по монтажу дымоходной системы, она может быть устроена с техническими ошибками и неправильно подсоединено оборудование для отопления. Это может привести к снижению уровня безопасности при эксплуатации самой отопительной системы.

Правила для эффективности и безопасности дымохода

Чтобы правильно обустроить дымоход существуют установленные правила, учитываемые в целях обеспечения необходимой безопасности в процессе работы системы. Стоит сказать, что от исполнения данных требований зависит состояние здоровья жильцов.

Эти правила следует исполнять неукоснительно, поскольку пренебрежение ими может привести к неприятным последствиям в газовом хозяйстве, а также чревато наложением штрафа.

Главные требования, которые предъявляются к дымоходу газового котла:

  • Хорошая тяга – показатель, насколько эффективно применяется тепловая энергия в процессе сгорания газа.
  • Технически правильно собранный конденсатосборник – тот, в котором не происходит накопление излишней влаги на стенках в дымоходе.
  • Запрещается монтаж на оголовок дымовой трубы дефлекторов, грибков и др. Указанные составляющие понижают эффективность утилизации продуктов горения, делают вероятным проникновение вглубь постройки угарного газа.
  • Правила к дымовой трубе необходимо тщательным образом изучить перед работами по монтажу. Основной акцент делается на отсутствии зазоров между деталями в стыках, все должно быть герметично. Это предотвратит проникновение газа вне пределов дымовой трубы.
  • Допустимо применять соединительные дымоотводящие трубы для более чем одного агрегата.

Что запрещено при установке дымохода:

  • Монтаж грибка или дефлектора на дымовой трубе, поскольку они вызывают торможение вывода продуктов горения, потому есть риск проникновения угара вглубь помещения.
  • Устанавливать больше 3 поворотов на дымоотводной трубе.
  • Проводить сам дымоход через какие-либо помещения без системы вентиляции.
  • Делать дымоходный канал из материалов пористого типа.

Что еще следует знать о дымоходах газовых котлов?

Выбор дымохода определяется его техническими характеристиками, дизайнерскими решениями, а также личными соображениями по поводу материала из которого должен быть сделан дымоход. Не следует использовать трубу из черной или оцинкованной стали, асбестоцементные трубы, нержавеющую сталь, неустойчивую к кислоте.

Не применяют кирпичные каналы без гильзы или рукава в качестве дымохода газового котла. Срок их использования будет крайне мал.

Устройство дымоходов для настенных газовых котлов

Двухконтурные трубы заслуженно считаются оптимальным материалом, использующимся для монтажа настенного газового котла. Здесь отсутствует какой-либо утеплитель между трубами, что благоприятствует выведению газа и поступлению воздуха в трубах.

Установка такой дымовой трубы является несложной. К трубе от котла присоединяется проходной патрубок и она выводится наружу. Дымоход должен находиться на расстоянии не меньше 2 м. Устройство дымохода можно наглядно рассмотреть на схеме выше.

Монтаж дымохода для газового котла

Установка дымохода осуществляется при соблюдении следующих правил:

  • Давление природного газа во время подачи должно составлять 0,003 Мпа.
  • Прокладка газового провода делается в помещении, где находятся тепловые агрегаты.
  • Отвод дымоходных газов должен производится согласно с правилами СНиП 2.04.05 – 91.
  • Возможна утилизация дымовых газов от теплогенераторов, оснащенных установкой принудительного выведения газа, через внешнюю стену здания.

В процессе выбора места для дымохода стоит учитывать:

  • установка в доме позволит материалу обладать наиболее приемлемыми условиями;
  • установка снаружи дома предусматривает наличие утеплителя, препятствующего замерзанию дымохода.

Внутренний дымоход

  • Если предусматривается отопление всех жилых помещений в доме, теплоизоляция не требуется. Утеплению подлежит только внешние элементы трубы.
  • Достаточно большой риск проникновения угара вглубь помещения. Велика вероятность возникновения пожароопасной ситуации.
  • Требуется большое количество разнообразных по конструкции элементов, что обуславливает сложность установки.
  • Трудности в процессе выполнения ремонта.

Наружный дымоход

  • Присутствует необходимость полноценного устройства теплоизоляции.
  • Достаточный уровень безопасности использования дымохода.
  • Составляющие части дымовой трубы однотипные, но сама установка значительно проще.
  • Ремонтные работы производятся без особого труда при возникновении каких-либо проблем.

Подбираем габаритные размеры дымохода

  • Предварительно нужно приобрести напольный или настенный газовый котел, после чего можно выбрать габариты дымохода для установки своими руками.
  • Форма сечения должна быть круглой. Альтернативой является прямоугольное. Рассчитывается полезная площадь таким образом: внутренний периметр умножается на длину дымохода. Следует помнить, что диаметр трубы должен быть не меньшего размера, чем у отводного патрубка.
  • Месторасположение по отношению к коньку дома определяет высоту дымохода .

Вариации с длиной дымохода

Рассчитав все параметры дымохода возможно, что сама площадь окажется меньше по отношению к внутренней площади самого котла.

В случае замены диаметра трубы на больший, может получиться лишняя площадь дымохода и, следовательно, большой перерасход материалов. В данной ситуации разумным выходом станет увеличение длины, применив меньший диаметр трубы.

Сделав все необходимые расчеты габаритных размеров дымоходной трубы и приобретя нужные строительные материалы можно начинать установку.

Как правильно сделать дымоход для котла?

Монтаж дымохода является крайне трудоемким процессом.

Основные принципы монтажа:

  • Следует верно сложить все части трубы, согласно с требованиями.
  • Требуется установить специальные проходные элементы в постройке, где проходит дымоход.
  • Поверхности должны быть заизолированы.

Как правильно соорудить дымоход для газового котла вне дома?

  • Проходной элемент присоединяется к патрубку, который отходит от газового котла, проходящий через стену. До того как вырезать нишу в стене нужно сделать правильную разметку.
  • Когда ниша будет готова, дымовую трубу нужно вывести наружу. Труба и ниша тщательно изолируются.
  • Закрепляется тройник с ревизией, после чего одевается заглушка.
  • Наращивается труба методом присоединения звеньев, крепится при помощи кронштейнов к стене.
  • Присоединяется конусовидный наконечник предварительно расчитав высоту дымовой трубы.
  • Стыки усиливаются хомутами.
  • Труба окрашивается краской, обладающая высокой термостойкостью и защищающая от коррозии.

Устройство дымоходов для котлов в доме

Подготовительные работы:

  • Делается разметка для отверстий в дымоходе на перекрытиях и крыши.
  • Тщательно проверяется нанесенная разметка с размером проходного патрубка. Затем вырезается необходимая ниша для трубы.

Установка трубы:

  • Патрубок соединяется с переходным адаптером.
  • Наращивается труба, при надобности используются “колени”.
  • При прохождении перекрытий применяется особый патрубок.
  • Дымоход закрепляется стенными хомутами и кронштейнами.
  • Завершается конструкция установкой наконечника, в форме конуса, защищающего дымовую трубу от неблагоприятных погодных условий.

Изоляция элементов дымохода

Части дымоходной системы и конструкции, соприкасающиеся между собой, должны быть изолированы.

После всех работ по монтажу стоит проверить насколько загерметизированы все швы конструкции.

Можно сделать обычный раствор из мыла и нанести его на все видимые швы дымовой трубы. Если, подключив дымоход, пойдут пузыри, то максимальная герметичность не достигнута.

Дымоход из кирпича для газовых котлов

Наряду со стальными дымоходами устанавливаются и кирпичные. Поскольку кирпич имеет довольно пористую структуру, то достаточно плохо удерживает тепло. В процессе сгорания газа появляется пар с различными примесями, который должен быть выведен из дома.

Так как кирпич не сможет удержать нужной температуры – пар превращается в воду, после чего есть риск появления конденсата, что вызовет дальнейшее разрушение дымохода.

Дымоход для настенных газовых котлов

Двухконтурные трубы являются самым приемлемым материалом для настенного дымохода.

В коаксильном дымоходе нет утеплителя между труб, из-за чего происходит выведение лишнего газа и подача воздуха .

Монтируется такая дымоходная система крайне просто. Когда дымоход готов к эксплуатации.можно заняться подключением газа.



krovlya777.ru

устройство и нормативы » SanDizain.ru

Устройство пути выхода угарного газа из котла должно осуществляться согласно установленным требованиям и нормативам. Для дымохода существуют размерные и прочие ограничения, чтобы отток дыма из газового котла осуществлялся безопасно для здоровья людей.


Каждая отдельно взятая система отопления предъявляет свои особые требования для организации системы отвода продуктов сгорания. Для газового отопительного оборудования главным является устройство дымохода таким образом, чтобы обеспечивалась максимально хорошая тяга.

Газовый котел с дымоходом и воздухозаборной трубой

Неграмотное оборудование дымоходной системы может привести к проникновению угарного газа в жилое помещение — это в свою очередь несет серьезную опасность для здоровья и жизни человека.

Требования к материалу изготовления дымоотводов

К материалу изготовления труб, предназначенных для отвода дымовых газов, предъявляются следующие требования:

  • стойкость к большим температурам;
  • высокие антикоррозийные качества;
  • химическая инертность.

Труба для отвода газов

Внутри на стенках дымоотводящих труб из-за постоянных температурных перепадов постоянно образуется конденсат, в котором находится повышенное содержание серной кислоты. Поэтому крайне важно, чтобы материал изготовления дымохода не вступал в химическую реакцию с кислотами, а также отлично противостоял коррозии. При покупке следует также отдельно уточнить, чтобы толщина внутреннего слоя составляла не менее 0,05 см.

Совет. Для сокращения количества конденсата, выделяемого внутри трубы, дымоход следует утеплить.

Металлический, керамический или коаксиальный дымоход?

В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

Устройство дымохода

Наиболее распространенный вариант — металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла — высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

Керамическая труба для дымохода

Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики. В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество — на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода.

Схема: устройство коаксиального дымохода

Внимание! Кирпичные трубы подходят для твердотопливного, а не для газового оборудования. Поэтому для газовых котлов кирпичный старый дымоход в обязательном порядке должен быть переоборудован путем вставки вкладыша, изготовленного из металла, с последующим утеплением.

Основные нормативы

Размер и форма сечения

При расчетах площади сечения трубы дымохода во внимание берутся габариты патрубка, который установлен на конкретном газовом котле — дымоход в конечном итоге должен быть по размерам не меньше. К дымоотводной трубе могут присоединяться два котла, но только при условии, что их вводы будут располагаться разноуровнево и на расстоянии от 0,5 м относительно друг друга.

В таком случае площадь сечения трубы рассчитывается как суммарная мощность обоих нагревателей, умноженная на 5,5. К примеру, при условии, что мощность одного по паспорту составляет 1 кВт, а другого — 1,4, площадь сечения общей трубы составит (1+1,4) х 5,5 = 13,2 см кв.

Монтаж системы дымохода для газового котла

Форма сечения может быть в виде прямоугольника либо круга. Дымовой поток движется по спирали внутри дымоходной трубы и, наталкиваясь на углы, теряет свою скорость, поэтому круглая форма более предпочтительна, позволяет обеспечить качественную тягу.

Расположение труб

Дымоход должен устанавливаться в вертикальном положении. Допустимое отклонение составляет не более 30 градусов или до 1 метра в любую сторону. В месте подсоединения к дымоходной трубе газового агрегата в обязательном порядке устанавливается вертикальный отрезок, при этом высота участка высота должна составлять от 0,5 м.

Правильно выведенный дымоход для газового котла

Изгибов и всевозможного рода закруглений на дымоходной трубе в идеале не должно быть вообще, но допускается до 3 таких отхождений. Разрешается уклон горизонтальных труб исключительно в сторону, где расположен котел, при этом угол уклона до 0,01 градуса.

Количество зондов

Разрешено не ставить оголовники, если они затрудняют выход дымовых газов. Под каждым из зондов, которые расположены на оголовке, нельзя располагать больше чем 1 трубу, то есть у всех отдельно взятых труб должны быть свои «грибки». Оголовник обязательно должен иметь конусообразную форму.

Правила устройства дымоходных труб, предназначенных для газовых агрегатов

В процессе установки следует обязательно придерживаться целого ряда установленных правил:

  1. монтаж выполняется всегда в направлении снизу вверх;
  2. конструкция крепится строго вертикально;
  3. трубы в высоту не должны достигать более 5 м;
  4. исключены малейшие прогибы труб;
  5. все стыки, переходы и закругления должны быть тщательно герметизированы с помощью термостойкого герметика;
  6. по пути движения дыма не должно быть более 3 горизонтальных переходов длиной более 1 метра;
  7. оголовок должен быть расположен над зоной ветрового подпора.

Варианты вывода дымохода

Еще одним важным требованием, которое предъявляется к дымоходной конструкции, — обязательное крепление трубы к примыкающей стене. Идеально ровные участки трубы крепятся на отрезках в 150 см, при этом ее отдельные части между собой закрепляются все без исключения. Для усиления общей надежности конструкции все соединения элементов скрепляются между собой металлическими хомутами.

Требования СНиПов

Независимо от типа конструкции все дымоходы для газовых котлов должны быть изготовлены и установлены в соответствии с нормами СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Неукоснительное следование всем требованиям гарантирует безопасную эксплуатацию отопительной системы. При нарушении норм, изложенных в данных документах, возникнут проблемы, которые необходимо будет решать непосредственно с газовым хозяйством.

Грамотный монтаж дымохода

Главные тезисы нормативных документов:

  1. обязательно должна быть организована хорошая тяга;
  2. конструкция сборника конденсата должна быть тщательно продумана, чтобы лишняя влага не скапливалась на стенках дымоходов;
  3. не разрешается монтаж на оголовок дымохода грибков, дефлекторов и пр., поскольку они тормозят процесс вывода продуктов горения;
  4. при проведении монтажных работ отдельное внимание обязательно должно уделяться плотности прилегания всех отдельных конструктивных деталей в точках соединения;
  5. обязательным требованием является соблюдение полной герметичности в местах соединений и стыков.

Заключение

Устройство дымоходных труб — ответственный процесс. При ошибках в монтаже возможен выход системы из строя, нанесение серьезного вреда здоровью и даже угроза жизни человека. Также при несоблюдении требований и нормативов потребуется более частая чистка трубы, поскольку на ее стенках в большом количестве будет оседать зола.

Подключенный газовый котел

Поэтому к процессу монтажа, особенно если речь идет о сложной системе дымохода, рекомендуется привлечь квалифицированных специалистов, которые составят отдельный проект, а также проведут все необходимые расчеты, обеспечат бесперебойное функционирование газового оборудования.

Подключение газового котла: видео

Дымоход для газового котла: фото



sandizain.ru

Дымоход для настенных газовых котлов: конструктивные особенности при монтаже

Спецпредложение! Отопительное оборудование со скидками до 50%.
Есть в наличии весь модельный ряд Vaillant, Viessmann, Baxi, Bosch, ACV, Protherm, РУСНИТ, Buderus, Kermi и другие.
Грамотное проектирование и установка систем под ключ.
Звоните: +7 (499) 110-02-51 (Москва и область).
E-mail: [email protected]

Содержание


Установка и монтаж любого газового котла обязательно проводится специализированным мастером или организацией, имеющей все допуски и лицензии. Она также предусматривает обязательное наличие дымохода, вне зависимости от конструктивной особенности котла.

Это может быть либо стандартный дымоход для настенного газового котла или с коаксиальным расположением труб, когда в помещении невозможно обеспечить регулярное поступление воздуха.

Для того чтобы ваш дымоход выполнял все возложенные на него функции, необходимо следовать трем правилам:

Первое – правильно выбрать материал, из которого будет монтироваться или выстраиваться дымоход.

Второе – обязательно выдержать соответствующий диаметр трубы.

Третье – тщательно провести все работы при монтаже дымохода.

Только полное соответствие этим правилам, обеспечит надежную работу газового котла, вне зависимости от того, кто строил или монтировал дымоход. Даже имея самые минимальные навыки в строительстве, можно самостоятельно установить дымоход, не привлекая специалистов.

Основные требования безопасности к технологии конструкции

В далеком прошлом осталось использование кирпича, нержавеющей стали при сооружении дымоходов.

Дымоход из кирпича для газового котла

Ранее, большую часть дымоходов строили из кирпича, но в настоящее время такое применение не желательно. Это связано с некоторыми изменениями в составе газового продукта.

При сгорании газ образуется серу, которая под воздействием силы тяги, поднимается по дымоходу, где смешивается с водным конденсатом. В результате получается раствор серной кислоты, который со временем разъедает стенки дымохода, построенного из кирпича или металла.

Мастера по ремонту газовых котлов и сами строители дымоходов, рекомендуют использовать сталь специальных марок AlSl 316L, AlSl 310S, кровельную жесть.

Дымоход керамический для газового котла

Инновацией на рынке строительных материалов являются керамические дымоходы, но они еще не получили широкого распространения.

Также можно применить технологию фуранфлекса, что подразумевает установку в уже имеющемся дымоходе эластичной трубы, изготовленной на основе композитов.

Как правило выбор материала для дымохода всегда остается за финансовыми возможностями покупателя.

Обязательное соответствие второму правилу монтажа дымохода — гарантирует правильное подключение дымохода к котлу. Оно подразумевает одинаковый внутренний диаметр дымохода и выходного отверстия в котле, без сильного перегиба газоотводной трубы. При его выполнении, все продукты газового сгорания будут беспрепятственно выходить и подыматься по дымоходу, не образуя обратного потока при скоплении. Если такое произойдет, тогда в котле сработает автоматика, и он отключится. Допускается чуть больший диаметр дымохода, но тогда процесс монтажа будет трудоемким.

При процессе сгорания образуется конденсат, поэтому обязательно проследить, чтобы в дымоходе был установлен тройник для сбора водного конденсата. Если его не установить, тогда будет образовываться пробка из пара, которая приведет к сбоям в работе котла.

Как правильно произвести монтаж дымохода

Прежде чем начать монтаж или его строительство, необходимо изучить основные требования, выдвигаемые к дымоходу:

  • Очень важно, чтобы труба была правильной геометрической формы и соответствовала    всем техническим нормам.
  • В дымоходе обязательно наличие тройника для сбора конденсата.
  • Вся поверхность трубы не должна быть деформированной, гладкой и без неровностей.
  • Обязательно соответствовать всей последовательности сборки трубы.
  • Высота дымохода должна быть не менее 1,5 м. от крыш ближних зданий. Если часть или большая его поверхность проходит снаружи или через чердак, тогда необходимо утепление.
  • При монтаже учитывайте, что на уровень тяги зависит высота трубы и диаметр дымохода. Поэтому особенно тщательно проводите сборку газового котла, для обеспечений необходимой тяги.
  • Строительство и подключение дымохода должно производится с соблюдением всех требований пожарной безопасности.

Наиболее приемлемым геометрическим профилем трубы, является круг, квадрат или прямоугольник, чье соотношение сторон максимально приближено к квадрату. Также не допускается минимальных изменений диаметра.

Существует ряд ограничений к изгибу и отклонению всей линии дымохода от вертикали:

  • Наибольшее допустимое количество изгибов – три.
  • Бывают ситуации, что все — таки приходится немного изгибать трубу. Тогда допустимое закругление должно составлять не меньше 1,5 от общего радиуса трубы
  • Разрешается делать уклон на участках изгибов не меньше 300º.
  • При монтировании дымохода, его первый элемент должен находиться от котла на расстоянии не менее 250 мм.
  • Также необходимо предусмотреть возможность очистки участков изгибов от конденсата.

Монтаж дымохода необходимо проводить придерживаясь схемы сборки.

Все элементы, для сборки дымохода, указаны на схеме.

Элементы дымохода газового котла

Основные требования, выдвигаемые для сбора трубы, содержат в себе ряд пунктов. Основное, это чтобы была произведена полная герметизация всех стыков, сборка трубы  производится с обеспечением большей величины перекрытия места состыковки по отношению к общему радиусу трубы.

Внимание! Обязательное применение на концах труб, находящихся на поверхности, специальных оголовков, с их помощью будет обеспечена защита дымохода от попадания мусора и осадков.

Необходимый размер трубы можно рассчитать по формуле:

P*L>S

Р — это периметр сечения трубы, L – длина дымохода; S – площадь внутренней поверхности котла.

Специалисты настаивают именно на применении круглого сечении дымохода.

При расчетах внутреннего радиуса трубы, можно воспользоваться технической документацией, которая идет в комплекте к трубе. Если это кажется сложным, можно самостоятельно рассчитать диаметр дымохода по отношению к мощности котла.

При наружном строительстве дымохода, его можно спрятать в шахту из кирпича, соответственно, он будет утеплен. При таком размещении, обязательно оставить зазор для доступа воздуха.  (см. как сделать колпак на трубу.)

В каждом из видов дымоходов есть как положительные, так и отрицательные моменты. А какой использовать решать вам.

Загрузка...

Записи по теме

1pokotlam.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
