Дымоход из стальной трубы – Дымоход из стальной трубы своими руками: монтаж и установка

Содержание

монтаж, утепление, как сделать из нержавеющей стали?

Если необходимо повысить теплоотдачу печки, то лучше всего сделать стальную трубу. Сталь является отличным теплопроводником, с помощью нее количество тепла, которое отдает печь, повышается. Для изготовления такой трубы не нужно особых умений и затрат.

Основные функции дымоходов

  1. Первая и самая основополагающая функция дымохода из стали, как и любого другого – это удаление продуктов сгорания, которые очень вредны для человеческого организма.
  2. Любой дымоход должен обладать изолирующими свойствами, с помощью которых крыша будет в безопасности от возгорания.
  3. С помощью красивого дымохода можно сделать внешний вид крыши более эстетичным.

Основные типы дымоходов

Дымоходы подразделяются на несколько видов и типов:

  1. Дымоходы, изготовленные из металла:
    – чугунные;
    – из нержавейки.
  2. Кирпичные.
  3. Керамические.
  4. Дымоходы, изготовленные из композитных материалов.

Дымоход выбирается, основываясь на типе строения и его крыши.

Самый незатратный вариант – это дымоход из металла. Стоит применять его для помещений, в которых не проживают (бань или котельных, пристроек). Лучше не использовать такие дымоходы для жилых строений, так как он имеет плохую герметизацию стыков, по причине чего дым может проникать в помещение. А из-за воздействия влаги извне, дымоход может прослужить не слишком долго.

Для большей надежности лучше всего изготавливать дымоход из композиционных многослойных материалов. Такая труба прослужит дольше и будет более надежной. Минусом такого дымохода можно обозначить тот факт, что в слоях располагают теплоизоляционный материал, а он не всегда качественный, изготовители могут экономить на нем. Если со стороны производителя произведена экономия материала, то он может очень быстро начать осыпаться. Стоит при покупке уделять особое внимание этому моменту.

Сварить дымоход из стальной трубы своими руками можно естественно при наличии сварочного аппарата, либо купить или заказать трубу.

Самый выгодный и дешевый вариант – это дымоход из нержавеющего материала. Монтаж такого дымохода очень прост, не требуется большого количества крепежных элементов. Обработка металла очень проста, для этого нужны лишь ножницы по металлу.

Самый сложный по устройству дымоход – это керамический. Монтаж такого дымохода необходимо производить одновременно с конструкцией всего строения. По этой причине такой дымоход используется реже всего.

Требования к дымоходам

Существует ряд требований, которым должен отвечать дымоход:

  • для полного вывода продуктов сгорания дымоходный канал должен соответствовать по размерам;
  • для каждой печи нужно подобрать подходящий дымоход;
  • дымоотходящий патрубок должен быть больше по площади, чем сечение дымоходной тубы;
  • если дымоход изготовлен из металлической трубы, то он должен быть из специальной качественной стали, которая защищена от коррозии, толщина стенок должна быть не меньше пяти миллиметров;
  • в дымоходе должен быть выполнен специальный карман, который позволит очищать дымоходный канал от сажи;
  • в дымоходном каннеле должно быть больше трех поворотов, причем угол их закругления должен быть равен диаметру трубы, но никак не меньше;
  • по своей высоте трубы дымохода должны быть больше пяти миллиметров, с помощью нее создается необходимая тяга;
  • соответственно высота каналов вентиляции должна быть равна высоте трубы.

Толщина и изоляция труб

Вопросу теплоизоляции дымохода стоит уделить особое внимание. Если теплоизоляция будет выполнена неправильно, то может потребоваться перестраивать дымоход, так как будет отсутствовать тяга или помещения будет задымляться, в худшем случае будет повреждена печь.

В настоящее время существует несколько способов, с помощью которых можно произвести теплоизоляцию дымохода.

  • Способ теплоизоляции зависит от материала, из которого изготовлена труба дымохода.
  • Также способ теплоизоляции определяется в зависимости от строения, для которого выполняется труба (дом, дача, гараж).
  1. Первый способ теплоизоляции трубы – это каолин. По своим свойствам каолин обеспечивает высокую морозостойкость, а также препятствует возгоранию конструкции. А помимо всего материал не токсичен.
    Для того чтобы закрепит каолин к дымоходу, необходимо заштукатурить трубу, а затем приклеить каолин к мокрой штукатурке, после чего можно произвести облицовку трубы.
  2. Теплоизоляцию трубы можно произвести с помощью базальтовой ваты. Такая вата выдерживает температуру до 1000 градусов, что предотвращает образованию конденсата.
    Работа с базальтовой ватой происходит путем обматывания трубы в несколько слоев, а затем закрепляют ее проволокой, после чего производят обработку штукатуркой. Поверх ваты на трубу надевается цилиндр из нержавеющей стали, который закрепляется саморезами.
  3. Третий способ теплоизоляции – с помощью минеральной ваты. Для этого вокруг трубы нужно соорудить обрешетку, а затем в несколько слоев уложить утеплитель. Между слоями должна быть полная герметичность, а стыки материала не совпадать между собой. Для закрепления утеплителя применяется пароизоляционная пленка, которая закрепляется скотчем. Последним шагом идет облицовывание металлопрофилем.
  4. Четвертый и самый практичный вариант – купить готовую трубу с изоляционным кожухом.

Дымоходы из стальной трубы

Для любого отопительного прибора, основанного на топливе, предусматривается дымоход, с помощью которого будут выводиться продукты сгорания. Эффективность дымохода напрямую зависит от материала, из которого он изготовлен. Стальные дымоходы превосходят по своим свойствам кирпичные.

Дымоход из стали подразделяется на два вида:

  1. Из нержавеющей стали – содержание хрома в таком дымоходе более 12 процентов, с помощью него на поверхности создается защитное покрытие. Данное покрытие защищает трубу от коррозии.
    Конструкция дымоходов из нержавеющей стали может быть простой или с двухсторонним утеплением. Единственным препятствием в выборе такого дымохода может быть его высокая стоимость.
  2. Дымоход из черной стали, в котором не предусмотрено добавление легирующих добавок. Стоимость таких дымоходов значительно ниже, нежели из нержавеющей стали, срок их службы также ниже.

У дымохода из черной стали есть разновидность – это дымоход из низколегированной стали. В таком дымоходе содержатся легирующие элементы, что улучшает его свойства.

Этапы установки дымохода из стальной трубы

  1. Первым шагом нужно подогнать трубы по длине.
  2. После того, как трубы нужной длины, готовую конструкцию закладывают в подготовленный канал в стене.
  3. Затем производят подключение отопительного прибора к системе.
  4. Заключительным этапом устанавливается оголовок.

Для прочности крепления труба закрепляется к стене каждые полметра.

Инструменты для устройства дымоходов

Для того, чтобы произвести монтаж дымохода понадобится:

  • дрель, для изготовления отверстий;
  • болгарка, с помощью которой разрезается материал из которой будет изготовлен дымоход;
  • стамеска и шпатель;
  • шуруповерт;
  • молоток;
  • отвертка.

Что нужно помнить при монтаже дымохода своими руками?

Дымоходы подразделяются на внутренние и наружные по способу строительства.

  1. Если дымоход выполняется для котлов и каминов, то нужно выбрать внутреннюю конструкцию. Их монтаж производится внутри стен строения. К плюсам такого дымохода относится отсутствие конденсата на дымоходе. К минусам относится тот момент, что в местах, где находятся трубы, происходит сильное нагревание. Нельзя устанавливать такие дымоходы в строениях, у которых стены из материала, который может легко воспламениться.
  2. Для больших систем отопления или промышленных объектов хорошо подходит внешний дымоход. Если строение выполнено из бетона, то значительно проще пробить отверстие в перекрытие, нежели пробить канал в стене.

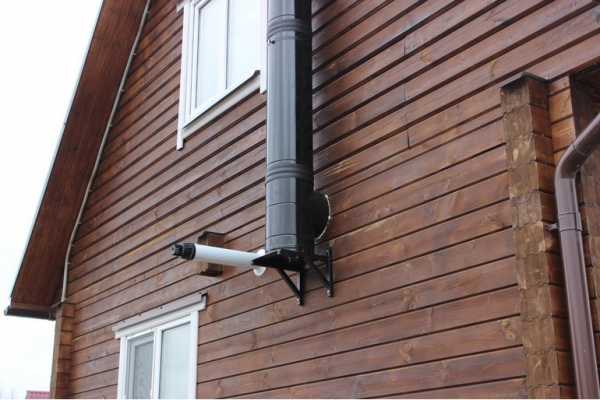

Монтаж наружного дымохода

Наружный дымоход из нержавеющего материала – самый оптимальный вариант по своим свойствам.

Для выполнения установки наружного дымохода нужно выполнить следующие действия:

  • Ниже верхней части котла необходимо в трубе пробить отверстие;
  • На наружной стене нужно разместить крепления, они должны находиться в метре друг от друга;
  • К отопительному прибору присоединить верхнюю часть дымохода;
  • Колено трубы вывести из помещения;
  • Произвести монтаж конденсатора;
  • Произвести фиксацию трубы на стене;
  • Установить защиту дымохода.

Процесс утепления дымовой трубы

Утеплить дымоход нужно обязательно в случае, если он находится рядом с утепляемым сооружением. С помощью утеплителя снижается потеря тепла, скорость прогрева увеличивается, не образуется конденсат.

Утеплитель препятствует возникновению возгорания, если дымоход находится вблизи легко воспламеняемых предметов.

Расчет высоты дымохода

Однозначного ответа на вопрос о высоте дымохода нет, это зависит от множества факторов. Например, чем больше дымоход, тем больше теплового воздуха уходит. В случае если дымоход будет с маленьким диаметром и большой высотой, то тяга будет плохой, и дым будет плохо уходить, а угарные газы будут попадать в помещение.

Расчет высоты дымохода можно произвести с помощью программ, которые специально адаптированы для этого. В программу вводятся необходимы данные (толщина кровли, угол уклона ската, расстояние от вертикальной оси конька и т. д), и производится расчет.

Особенности эксплуатации дымохода

Дымоход подвергается частому использованию, и за время эксплуатации в трубе накапливается сажа, которая может воспламениться. Для того чтобы предотвратить возможность возгорания два раза в год дымоход нужно чистить.

Уход за дымоходом

Самое главное в уходе за дымоходом своими руками – это производить его чистку. Также необходимо производить чистку вентиляционных каналов, их можно чистить не часто, примерно раз в год.

Если дымоход не чистить, то внутри него может произойти возгорание, вследствие чего может загореться и все строение.

Для приема к эксплуатации новой печки и дымохода нужно произвести проверку.

Для начала нужно произвести внешний осмотр выполненных работ, особое внимание стоит уделить стыкам.

Затем нужно произвести пробную топку печки, но при этом нужно использовать небольшое количество дров. Во время горения необходимо следить за выходом дыма, чтоб не было выхода дыма на стыках дымохода.

Не стоит пугаться небольшого количества дыма, он может образовываться во время сгорания масляных остатков на поверхности металла.

После того как дымоход проверен, можно произвести полноценную топку, она должна продолжаться около двух часов. За это время необходимо выяснить, необходимо ли произвести дополнительную термоизоляцию дымохода.

Минимум раз в год необходимо производить плановую проверку, во время которой могут быть выявлены недочеты, возникающие во время эксплуатации.

krovlya777.ru

виды, устройство и монтаж дымовой трубы своими руками

Здравствуйте, уважаемый читатель! В сегодняшней статье мы рассмотрим такой важный элемент системы отопления, как дымоход металлический. Вы узнаете, как устроены дымоходы, познакомитесь с разнообразием их видов и конструкций, особенностями монтажа, рекомендациями специалистов.

Что это такое и для чего он нужен

Данное устройство предназначено для вывода дыма и газов из нагревательных приборов во внешнюю среду. Оно представляет собой дымовой канал различной формы и площади сечения.

Другой важной функцией канала является обеспечение должной тяги в топливной системе.

Дымоудаляющие конструкции обязательно нужны для печей, каминов, газовых котлов.

Ранее, при преобладании печного отопления, они возводились в основном из кирпича. С появлением газовых агрегатов широкое распространение получили стальные дымовые трубы.

Как устроен дымоход

Основу металлического дымоотвода составляют трубы из металла разной длины. Конструкция позволяет легко соединять их раструбным методом. Для изгибов трубопровода предназначены колена и тройники. Крепежом служат обжимные хомуты, кронштейны.

Сверху устанавливают оголовок. Он предохраняет отвод от снега и дождя, служит для увеличения тяги, украшения крыши.

Эффективную работу обеспечивают также подставки, патрубки, дефлекторы, искрогасители и другие детали, требующиеся для монтажа дымоудаляющего устройства.

Принцип работы

В основе работы дымоотвода положен эффект тяги, который создается от разности температур внизу и вверху дымопровода. Горячий воздух всегда легче холодного, поэтому он поднимается к верху.

Чем сильнее разность температуры воздуха внутри печи и на улице, чем выше высота отвода, тем сильнее тяга.

Виды и конструкции

По виду конструкций металлические дымоходы подразделяют на:

  • одностенные. Используют в качестве временных отводов, например, для печи в банях;
  • двуслойные, получившие название «сэндвич». Они состоят из внутренней и внешней труб, между которыми прокладывается утеплитель;
  • коаксиальные дымоотводы. Конструкция из двух каналов, осуществляющая одновременно вывод дыма и подачу кислорода в топку. Используется только для отопительных приборов с закрытой камерой сгорания.

Различают также:

  • прямые дымоходы. Они устанавливаются вертикально и выводятся через крышу наружу;
  • боковые пристяжные. Выводятся с помощью колена наружу и монтируются по стене дома;
  • боковые внутренние выходят в дымовую шахту, встроенную в стене, или сами встраиваются в несущую стену дома.

Стальные дымоотводы делают из различных металлов.

Из черной стали

Дымоходы из этого материала имеют низкую стоимость. Они обладают не самыми лучшими прочностными характеристиками, но могут стабильно выдерживать температуру до 500C.

Для увеличения срока службы применяют эмалированные изделия, трубы с утолщенными стенками. Дымоотводы такого вида устанавливают чаще на дачах, в банях, где отопительные приборы используются не так интенсивно.

Из низколегированной стали

Небольшие добавки легирующих компонентов придают таким отводам повышенные коррозиостойкость и прочность. Способны выдержать рабочую температуру 1200 oC. Могут подключаться к очагам, работающим на твердом топливе.

Из оцинкованного железа

Трубы из этого материала практически не ржавеют, цена на них ниже, чем на нержавейку. Однако, существуют опасения об их отрицательном влиянии на здоровье человека. При температуре нагрева свыше 419С, цинк начинает выделять ядовитые испарения.

В связи с этим рекомендуется использовать оцинкованные изделия в системах с низкой рабочей температурой до 350С. Нет никаких противопоказаний для применения их в дымоудаляющих устройствах типа «сендвич». Здесь внутренний канал исполняется нержавейкой, внешний – оцинковкой.

Следует также заметить, что оцинкованный канал, установленный без утепления, прослужит всего 1-2 отопительных сезона.

Из нержавейки

Данный вид стали имеет высокую жаропрочность и устойчивость к влиянию кислот и влаги. Дымопроводы из нержавеющей стали изготовляют как одинарного, так и двуслойного типа. Переносят температуру в пиковой нагрузке до 850 C.

Одинарные конструкции применяют в качестве внутренней части отводов и для гильзования кирпичных дымоходов. Изделие вставляют во-внутрь старого кирпичного канала и подсоединяют к патрубку котла.

Двуслойные утепленные дымоотводы стали самыми распространенными. Они хорошо задерживают тепло, благодаря чему стабильно обеспечивают должную тягу.

Какой лучше выбрать

Наилучшими техническими характеристиками и функциональностью обладают дымоотводы «сендвич», изготовленные из нержавейки. Их единственный минус – высокая цена.

Несколько дешевле обойдется утепленная двойная конструкция с внешней оцинкованной поверхностью.

Одностенный стальной в кирпичном футляре подойдет в регионах с умеренным климатом.

Преимущества и недостатки

К преимуществам металлических дымоотводов по сравнению с кирпичными относят:

  • легкость конструкции, вариативность сборочной конфигурации;
  • оптимальное соотношение цены, качества, удобства монтажа;
  • простой и быстрый процесс сборки и установки конструкции;
  • гладкую поверхность внутренних стен, на которых не задерживаются продукты горения.

У металлических дымоходов существуют ограничения, которые следует отнести к их недостаткам:

  • высокая стоимость отдельных конструкций из нержавейки;
  • невозможность использования при постоянных рабочих температурах свыше 500С;
  • за исключением нержавейки определенных видов, дымоотводы из других металлов сильно подвержены ржавчине.

Срок службы такого дымохода

Дымоходы из нержавеющего сплава AISI 321, обладающего наилучшим соотношением цена-качество, будут служить и дольше 30 лет.

Да и другие нержавеющие стали – надежные в плане долголетия материалы.

Одностенные стальные устройства прослужат не более двух отопительных сезонов.

Сделать самому или заказать

На первый взгляд обустройство дымохода может показаться простым делом. Но следует иметь в виду, что ошибки в проектировании и сборке дымопровода могут привести к появлению в доме угарного газа, спровоцировать пожар в деревянных перекрытиях, в лучшем случае, уменьшить КПД вашего отопительного устройства. Поэтому надежнее и проще всего заказать установку опытным профессионалам.

Советы по выбору

Выбор дымоудаляющего устройства обусловлен типом отопительного прибора. Следует определить мощность аппарата, его максимальную рабочую температуру, рассчитать диаметр будущего дымоотвода.

Далее определяются с конфигурацией – устройство будет прямой или боковой формы.

Коаксиальный дымоход подойдет только для котла с закрытой камерой сгорания.

Строительные нормативы

Возведение дымоудаляющего устройства требует соблюдения строительных правил, изложенных в СНиП.

Перечислим основные из них:

  • высота прямого дымохода для обеспечения нормальной тяги должна быть не менее 5 метров;
  • над коньком крыши он должен возвышаться на 50 см, а находиться от него на расстоянии 150 см;
  • соединения труб в выходных или проходных отверстиях стены и перекрытий запрещены;
  • диаметр дымового канала не должен быть уже Ø выходного узла нагревательного агрегата;
  • пристяжные дымоходы не должны иметь более трех изгибов на всей протяженности канала.

Требования пожаробезопасности

Главное требование – все места сопряжения дымового прохода с деревянными конструкциями (стеной, перекрытием) обязательно изолируются несгораемым материалом.

В противопожарных целях на оголовок дымопровода надевают искрогаситель, рекомендуемый производителем.

Сила тяги

Тяга прямого дымового канала зависит от его диаметра и высоты. Для правильного подбора этих параметров пользуются специальной таблицей. Высота в 5 м считается оптимальной.

Для горизонтальных пристяжных каналов длина, обеспечивающая тяговое усилие – 3 метра.

При сочетании и тех и других участков, рекомендуют увеличивать высоту трубы на один метр на каждый метр горизонтального участка.

Чтобы усилить тягу, можно применить один их следующих вариантов:

  • нарастить высоту отвода над крышей;
  • прикрепить на оголовок специальный флюгер;
  • использовать электрический дымосос.

Изготовление и установка дымохода своими руками

Правильный выбор и грамотная установка готового комплекта дымохода имеет важное значение для его дальнейшего функционирования. Разумно будет поручить такую работу профессионалам. Если вы имеете соответствующие навыки и уверены в своих силах, собрать и установить дымоудаляющее устройство можно самостоятельно.

Процесс установки включает следующие этапы:

  1. определение конфигурации дымохода;
  2. расчет необходимого размера труб в зависимости от мощности и размера выходного патрубка отопительного прибора;
  3. разметка проходных отверстий на стене и перекрытиях;
  4. просверливание данных отверстий;
  5. укладка в них термоизоляции;
  6. присоединение начального участка трубы к нагревательному прибору;
  7. сборка и крепление узлов дымопровода, вывод конечной части наружу;
  8. закрепление рукава в выходных отверстиях;
  9. установка на конце дымохода ветрозащиты и элементов, предупреждающих образование конденсата и его замерзание на выходе трубы;
  10. отделка дымоотвода, как на крыше, так и изнутри.

Чертеж и схемы

Расчет размеров

Определяем мощность нагревательного прибора.

Измеряем сечение выходного патрубка котла или печи.

По таблице рассчитываем размеры дымовой трубы:

Видео по монтажу

Данное видео подробно демонстрирует установку 5-метрового дымохода: https://youtu.be/-sllFRzPN30

Установка дымохода в частном доме:

Особенности монтажа

Установку проектируют так, чтобы большая часть дымопровода находилась в помещении. Тем самым сокращают теплопотери.

Правильную сборку дымоотвода начинают от отопительного прибора. Соединения труб осуществляют раструбным методом: верхнюю деталь вставляют в нижнюю до защелки, если её нет – на половину диаметра канала.

Крепления к стене располагаются на шаге не менее 1,5 метра друг от друга. Отводы и тройники монтируются на отдельных кронштейнах.

Не допускается соприкосновение элементов конструкции с коммуникациями дома.

Частые ошибки и проблемы при установке

Малая высота дымоходного устройства. В результате теряется тяга.

Выход дымовой трубы должен быть выше вентиляционных каналов, если они сконструированы в одном блоке. Иначе возникает обратная тяга.

Выбор дымоотвода, руководствуясь только малой ценой. Одностенные трубы из черного металла, тонкая оцинковка подойдут только как временные устройства. Даже из нержавейки не все марки являются достаточно жаропрочными. Предпочтение надо отдавать сплавам, выдерживающим 700 oС и выше: AISI 304, 309, 316, 321.

Обслуживание и чистка

Стальные дымоходы осматривают раз в году на предмет оценки общего состояния, проверяют крепления и соединения.

Перед отопительным сезоном проводят чистку. Причем для этого лучше воспользоваться порошком «Трубочист», который достаточно добавить в топку печи или камина, и его выделения при сгорании растворят загрязнения в трубе.

Советы специалистов

Самая высокая температура системы наблюдается в месте присоединения дымовода к теплогенератору. Поэтому начальная часть утепленного дымопровода должна быть неутепленной, из жаростойкого материала, чтобы не допустить перегрева.

Конденсатосборник лучше размещать внутри помещения. На улице в сильный мороз он может превратиться в лёд и разорвать ёмкость.

Традиционный грибок-зонтик плохо справляется с гашением искр, ветрозащитой. Взамен рекомендуется на верх прямой трубы устанавливать дефлектор, который фиксируется саморезами.

Как утеплить

Утепление дымохода – актуальная задача в условиях российского климата.

Для этого уже придумали систему сэндвича, когда на отводной канал надевается труба из утеплителя, а на неё – внешняя труба, выполняющая роль защитного короба.

Так называемая двуслойная система с утеплителем получила сейчас широкое распространение.

Подобную конструкцию можно смастерить самостоятельно. В качестве утеплителя применяется базальтовая вата, которая накладывается на внутреннюю часть, обматывается армированной сеткой и поверх надевается внешняя труба.

Заключение

Мы рассмотрели основные вопросы, связанные с функционированием дымоходов. Надеемся, что полученная вами информация принесет конкретную пользу. Желаем вам успехов в благоустройстве дома, подписывайтесь на наши статьи, делитесь своим опытом в соцсетях.

Загрузка…

vseotrube.ru

Металлический дымоход для печи: виды, характеристики, установка

Эта статья поможет определиться, с выбором металлического дымохода для печи. Подобрать оптимальный вариант, для конкретных условий и бюджета.

Выбор материала

Материал играет огромную роль, от него зависит срок службы дымохода, его способность противостоять разным агрессивным химическим соединениям, надежность и прочность. Стальной дымоход для печи изготовляется из трёх основных материалов: нержавеющая сталь, оцинковка и черный металл. Сейчас подробно рассмотрим каждый материал.

к содержанию ↑

Нержавеющая сталь

Изготавливается из жаростойкой и кислотостойкой нержавеющей стали. Хороший дымоход должен иметь толщину 0,8 – 1 мм, более тонкостенный прослужит не так долго.

Характеристики:

  • Способны выдерживать температуры больше 600 градусов, и имеют длительный срок эксплуатации.
  • Не бояться многих веществ, и спокойно работают при постоянном контакте с азотной кислотой, серной кислотой, креозотом и другими веществами, которые входят в состав продуктов сгорания угля и дров.
  • Могут быть как одно стенными, так и двустенными, с термоизоляцией между трубами. Такой дымоход безопасен и его можно ставить в любых строениях: жилые дома, бани, сауны, технические постройки и т.д.

к содержанию ↑

Оцинкованная сталь

Является бюджетным вариантом для строительства. Толщина труб колеблется от 0,3 – до 01 мм. Изготавливается из стали покрытой слоем цинка, благодаря цинку имеет хорошие характеристики по стойкости к щелочам и кислота продуктов сгорания.

Монтируются также, как и трубы из нержавейки. В качестве материала для дымохода печи они используются реже, так как имеют меньший срок службы, и менее надежны по самой конструкции и толщине металла. Чтобы продлит срок службы оцинкованных труб, их нужно утеплять, это уменьшит образование разрушающего конденсата.

к содержанию ↑

Дымоход из черной стали

Из черной стали их сейчас делают очень редко, связано это с тем, что они имеют маленький срок службы. Оправдан такой дымоход лишь в том случае, когда бюджет сильно ограничен. Производят из котловой, или обычной стали, толщина труб составляет от 0,6 – до 2 мм.

Чаще их устанавливают на небольшие банные печи или в дачных домиках, использование которых будет периодическим. Может использоваться для печей в теплицах и в подсобных постройках. При сильном перегреве внутри трубы образуется много окалины, которая перекрывает ход трубы.

к содержанию ↑

Виды по конструкции

Железный дымоход для печи, по конструкции можно разделить на два вида: одностенные и двустенные. Сейчас более подробно рассмотрим каждый из них:

к содержанию ↑

Одностенные

Исходя из названия, они имеют лишь одну стенку. Такие монтируются в основном в готовый дымоходный канал печи, и служат в роли гильзы. Также используются в хозяйственных постройках, гаражах и т.д. такой дымоход. Могут быть изготовлены как из нержавейки, оцинковки, так и из обычного железа.

Они более пожароопасные, и поэтому применяются на тех участках дымохода, где снижен риск возгорания. Стоимость таких труб ниже двустенных в два раза.[/red_block
к содержанию ↑

Двустенные

Двустенные, как ясно из названия состоят из двух труб, теплоизолированных между собой негорючим материалом.

В обиходе они получили название сэндвич-трубы.

Трубы могут быть изготовлены как из нержавейки, так и из оцинковки.

  • Первый внешний слой представлен трубой, которая способна выдержать длительное воздействие неблагоприятных погодных условий, и других разрушающих факторов окружающей среды.
  • Второй слой состоит из негорючей теплоизоляции, которая обеспечивает пожаробезопасность и отсутствие конденсата. При покупке нужно обращать внимание на качество теплоизоляции.
  • Внутренний слой изготавливается из марок стали, стойких к разрушающим веществам дыма.

Выбор нужно осуществлять исходя из конкретных задач, условий и бюджета. Чтобы обезопасить себя и свою недвижимость от возможных пожаров, следует остановить свой выбор на двустенной трубе, к тому же срок службы её гораздо больше, чем у обычной.

к содержанию ↑

Металлическая труба для печи может устанавливаться двумя способами: внутри дымового канала, а также по наружной стене дома. Более подробно рассмотрим оба варианта.

к содержанию ↑

Внутри дымового канала

Если дома построен канал или он уже существует от старого отопительного оборудования, то в него помещается одностенная стальная труба, которая служит своеобразной гильзой. Имея идеально ровное сечение и гладкую внутреннею поверхность, она не создает сопротивление отходящим дымовым газам.

Сам канал предотвращает резкое остывание дымохода, и этим способствует уменьшению образования конденсата и увеличению срока службы. Такой монтаж более прост, а отсутствие длинных горизонтальных участков способствует лучшей тяге.

Схема установки металлической трубы в дымовом канале

к содержанию ↑

Снаружи дома или здания

Установка снаружи более сложна и затратная в отличии, то первого варианта. Для этого способа используют двустенную сэндвич-трубу, так как применение одностенной все равно потребует обязательного утепления.

Сборка такого дымохода должна быть очень надежна. Несмотря на небольшой вес таких труб, халатность в крепеже дымохода недопустима.

Схемы монтажа

к содержанию ↑

Требования к установке по СНиП

  1. Установку, проектирование и монтаж металлических дымоходов делают согласно СНиП под номером 2.04.50-91, а также по правилам пожарной безопасности. Такие ответственные работы должны проводить, только те физические лица и организации, которые имеют соответствующие разрешающие документы. Опыт работ, и знания таких организаций и лиц имеет огромное значение.
  2. Диаметр должен подбираться и соответствовать мощности печи.
  3. Высота дымохода должна быть не меньше чем 5 метров, независимо от строения.
  4. Должен монтироваться строго вертикально, а допустимые отклонения от вертикальной оси должны составлять не более 30 градусов на 2-х метровом участке.
  5. Не следует допускать горизонтальных участков длинней 1 метра, это ведет к ухудшению тяги. Подъем трубы на таких участках должен быть не меньше 5 градусов.
  6. Чтобы избежать возможной протечки конденсата, следует производить монтаж замков труб по ходу движения конденсата. Низ верхней трубы должен заходить во внутрь верха нижней трубы.
  7. При сборке отдельных частей и элементов, должен использоваться специальный термостойкий герметик, рассчитанный на 1000 градусов.
  8. Крепление стыков производиться специальными стяжками или хомутами, если такое крепление не предусмотрено, следует скреплять стыки саморезами.
  9. Чтобы он был надежным, нужно тщательно относиться к вопросу его крепления. Крепить его нужно с шагом не менее 1,5 метра, надежными элементами.
  10. Следует использовать специальные элементы проходки межэтажных перекрытий и крыши, для обеспечения пожарной безопасности зданий. Их внутренность должна заполняться негорючим, теплоизолирующим материалом.
  11. При выводе металлического дымохода через крышу, должна использоваться универсальная разделка.
  12. Для дальнейшей ревизии и чистки, должны быть установлены специальные ревизионные люки и прочистки.
  13. Для избежание попадания влаги с наружи, устанавливаются грибки. Чтобы избежать пожара от вылетающих искр из трубы, устанавливаются искрогасители.

к содержанию ↑

Производители

Все они имеют очень хорошую репутацию на рынке металлических дымоходов. На сегодняшний день являются лучшими и проверенными производителями стальных дымоходов для печей:

  • Вулкан,
  • Везувий,
  • Термофор,
  • Крафт,
  • Балтвент,
  • Росинокс,
  • Феррум,
  • Элитс,
  • Теплодар,
  • Сфера,
  • Феникс,
  • Эталон.

к содержанию ↑

Вывод

Применение стальных дымоходов для печи, при грамотном расчете и монтаже, обеспечить эффективную роботу на все время эксплуатации любого отопительного прибора. Хорошие технические характеристики и высокая безопасность данного вида дымоходов, позволит чувствовать себя комфортно и надежно в доме.

Они имеют довольно демократическую цену, что очень радует. На сегодняшний день, они занимают одно из первых мест по применение в строительстве. Главное при покупке убедитесь в качестве и надежности, приобретаемых элементов дымохода. Экономия должна быть взвешенной и оправданной, ведь от этого зависит безопасность и здоровье.

pechnoy.guru

Дымоход из стальной трубы своими руками: этапы монтажа

Дымоход – важная часть отопительных систем, включающих отопительные приборы на газовом, твердом, жидком топливе. От выбора материала и размеров дымоходной трубы, соблюдения технологических правил изготовления и монтажа зависят эффективность отопления и безопасность пользователей.

Ошибки в организации дымохода приводят к возникновению обратной тяги, вызывающей задымление помещения, повреждение кровельного материала, возникновение пожароопасных ситуаций. При изготовлении дымоходов используют кирпич, керамику, даже стекло, но наиболее распространенный вариант – стальные трубы из черного оцинкованного металла и коррозионностойких сталей.

Конструктивные разновидности стальных труб

По отношению к отопительному агрегату различают конструкции дымоходов:

  • Приставные (прямые). Располагаются непосредственно над отопительным агрегатом. Начинаются внутри помещения, проходят через перекрытие и кровлю, выходят наружу. Это наиболее популярное решение в бытовых условиях. Через такие дымоходы дым проходит свободно, кислотный конденсат не появляется или появляется в незначительных количествах. Сажа на стенках оседает незначительно, чистить ее несложно. При регулярной чистке пожароопасность сведена к минимуму. Минусом такой конструкции является сложность организации прохода через крышу. При сильном ветре тяга резко ухудшается, может возникнуть даже обратная тяга. Устраняют недостаток путем установки дефлектора.

  • Пристяжные (боковые). Такой дымоход сооружается снаружи, проход осуществляется не через кровлю, а через стену. В такой конструкции предусматривается емкость для сбора кислотосодержащего конденсата, что исключает его стекание в отопительный агрегат. Необходимо следить, чтобы зимой при замерзании конденсата емкость не разорвало. Лучший вариант – ее установка внутри дома. Боковой дымоход эффективен даже при сильном ветре, особенно при условии установки дефлектора. Место выхода трубы через стену организовано как проходной узел. Однако при отрицательных температурах утеплитель может утратить рабочие характеристики, что приведет к трещинообразованию в стене. Еще один минус такой дымоходной системы – сложность чистки, обусловленная наличием многочисленных изгибов.

Для организации дымоходной системы используют одно- или двустенные трубы.

  • Одностенные конструкции. Наиболее дешевый вариант – изделия из оцинкованной стали. Однако их нагрев выше 420°C приводит к образованию соединений, ядовитых для человека. Поэтому одностенные оцинкованные конструкции применяются только в системах с низкой температурой отходящих газов – не более +350°C. Для высокотемпературных систем используют коррозионностойкие стали аустенитного класса.
  • Многослойные. Состоят из наружного кожуха, негорючего утеплителя и внутренней трубы, по которой отводятся продукты сгорания. В качестве утеплителя обычно используется базальтовая вата, имеющая очень высокую температуру плавления. Для кожуха востребована оцинкованная сталь, а для внутренней части – жаростойкая нержавеющая.

Расчет сечения дымоходной трубы

Трубы с правильно подобранным сечением обеспечивают выведение в атмосферу продуктов сгорания с оптимальной скоростью. Расчет сечения – сложный процесс, при котором учитывают коэффициенты каждого вида топлива, расход в течение часа, температуру на входе и выходе.

В простых случаях можно воспользоваться упрощенными данными, представленными в таблице.

Мощность отопительного агрегата, кВт Сечение, мм х мм, не менее
До 3,5 140 х 140
3,5-5,0 140 х 200
5,0-7,0 140 х 270

Самодельный дымоход из стальной трубы

Для изготовления одностенной трубы круглого сечения из оцинкованной стали (толщина листа не менее 1 мм) понадобится деревянная киянка (или резиновая), ножницы для резки стального листа, линейка, приспособление для разметки, уголок.

Этапы работ:

  • Лист размечают в соответствии с требуемыми размерами сечения. При этом учитывают, что для вхождения одного участка в другой один конец трубы должен быть шире противоположного примерно на 10 мм.
  • С помощью стального уголка и киянки продольные края загибают под прямым углом в противоположных направлениях. Затем угол киянкой доводят до 140-145°.
  • Заготовку размещают на специальном приспособлении, предназначенном для придания ей округлой формы.
  • Загнутые края зацепляют друг за друга.
  • С помощью киянки делают плоский шов.

Для организации поворотов трубопровода изготавливают детали путем обрезки под углом. Обрезка деталей под 75° позволяет сделать поворот под углом 150°, под 45° – поворот на 90°.

Внимание! Оптимальным является вертикальное расположение дымохода. Количество поворотов должно быть минимальным, поскольку каждый поворотный элемент уменьшает силу тяги.

При использовании в низкотемпературных системах одноконтурные дымоходы из оцинкованной стали могут прослужить до 10 лет. Продлить срок службы позволяют следующие мероприятия:

  • Утепление негорючим материалом, без которого труба быстро разрушится конденсатом. Эта мера необходима на наружных участках.
  • Окрашивание составами, предназначенными специально для работы по оцинкованной стали.

Для одностенных дымоходных конструкций из коррозионностойких сталей соединение краев фальцевым швом не применяется. Обычно швы соединяют аргонно-дуговой сваркой.

Правила монтажа стальной трубы дымохода

Изготовленную дымоходную трубу подсоединяют к отопительному агрегату с помощью адаптера. В нижней части дымоходной системы изготавливают ревизионное окно, представляющее собой съемную насадку. Каждый трубный отрезок вставляют в предыдущий узким концом. Стыки промазывают термостойким герметиком и фиксируют хомутами. На участках прохода через перекрытие или стену рекомендуется монтировать короб из оцинковки или асбестоцементных плит. Промежутки между трубой и огнезащитным коробом засыпают керамзитными гранулами или заполняют базальтовым волокном.

Места прохода трубы через кровлю изолируют термостойким герметиком. Такой же герметизирующий состав прокладывают в местах стыковки участков труб, которые должны входить друг в друга на расстояние, равное наружному радиусу дымохода. На верхней части располагают искрогаситель и конус.

Внимание! Дымоход должен иметь по длине одинаковое сечение, без сужений. Горизонтально расположенные участки не должны быть длиннее 1 м.

При установке прямой дымоходной трубы требуется придерживаться следующих правил:

  • если дистанция между коньком и трубой – до 1,5 м, то труба должна быть на 0,5 м выше самой высокой точки кровли;
  • если труба находится на расстоянии 1,5-3,0 м от конька, то ее оголовок должен располагаться на горизонтальной линии, пересекающей конек;
  • если труба располагается на дистанции от конька, превышающей 3,0 м, то угол между горизонтальной линией, проведенной от оголовка, и линией, пересекающей конек, не должен превышать 10°.

При монтаже дымохода следят, чтобы он проходил на безопасном расстоянии от электрической проводки, газовых труб, деревьев.

www.navigator-beton.ru

Дымоходы стальные и из черного металла

Дымоход – это труба, которая отводит продукты сгорания топлива в топке печи. Он создает естественную тягу и обеспечивает поступление воздуха. От правильного выбора дымохода или дымоходной трубы зависит функционирование печи в целом, пожаробезопасность и трудозатраты на обслуживание ее в будущем. Безусловно, растопка печи «по черному» давно канула в лета, да и такой способ не придется по душе при частой работе агрегата, особенно дома. В результате неправильной установки дымовой канал не справляется с выводом дыма наружу, возникнет задымление, обратная тяга и пожароопасная ситуация. Сейчас в продаже можно встретить трубы из различных материалов – шамотного кирпича, бетона, стекла и это еще не весь перечень. По соотношению цены и качества популярностью пользуются – дымоходы из черной стали.

Согласно данным статистики, самая частая причина пожара – неправильная установка и несвоевременное обслуживание дымоходов. Особое внимание нужно обращать на срок службы материала трубы и степень его износа. Сейчас традиционные дымоходы из кирпича уступают современным, выполненным из высококачественной стали.

Характеристики изделий из черной стали

Черная сталь – это обычная углеродистая сталь без легирующих добавок или допускается небольшая их примесь. Качества стали черного цвета для дымохода:

Положительные:

  • низкая цена;
  • легкость установки печи, без фундамента;
  • высокое качество материалов и надежность швов;
  • простота в обслуживании, сажа не остается на стенках.

Отрицательные:

  • низкая коррозийная стойкость;
  • срок службы примерно пять лет;
  • подходит для печей с неинтенсивной топкой (бани и камины).

Чтобы обеспечить наиболее оптимальный срок службы, необходимо выбрать низколегированную сталь, она более устойчива к появлению коррозии. Данная сталь относится к классу черных металлов, но наличие в ней хрома, молибдена и никеля примерно равно уровню содержания в нержавеющей стали. Для того чтобы дымоход из черной стали прослужил дольше, необходимо выбирать толстостенные изделия с минимальным количеством стыков.

Выбор дымохода

Лучше перед выбором дымохода проанализировать несколько источников из сети интернет или проконсультироваться с опытным печником. Всецело доверять продавцу-консультанту не стоит.

Признак некачественной продукции – это сварка шва. Шов должен быть «стык в стык», а не внахлест. Труба не может быть завальцована, иметь видимые расширения и сужения. Немаловажный фактор – это форма дымоходной трубы и её деталей. Ровная, без вмятин, стыковка элементов одного диаметра обязательно должна быть стык в стык, образуя хорошее сцепление частей. К дымоходу должны прилагаться соединительные хомуты, гарантийные чеки и инструкция по монтажу, эксплуатации и уходу. Обратите внимание на полноту сведений (фирма производитель, год производства).

Утеплитель, расположенный между трубами двухслойного дымохода, должен быть из качественного огнестойкого материала с высокой температурой спеканий волокон. Срез его должен быть ровным и гладким. Стоит обратить внимание, как забит утеплитель: неплотное заполнение – признак некачественного продукта.

При покупке также учтите следующие моменты:

  • тип монтажа и уход;
  • аэродинамические особенности;
  • совместимость с типом печи и топливным материалом;
  • тепловая проводимость.

Сравнение

По характеристикам дымоходы различаются:

  • Кирпичные – самые распространенные, но требуют сложной установки и постоянного ухода. Такие дымоходы не всегда подойдут современным печам.
  • Металлические – подразделяют на трубы черного цвета и нержавейку. Они схожи по параметрам, только у последней больше срок службы почти в два раза и выше устойчивость к коррозии.
  • Шамотные – срок службы около тридцати лет, устойчивость к коррозии. Но в некоторых случаях потребуется фундамент; подобные дымоходы долго нагреваются.
  • Стеклянные – высокий срок службы, простота использования и установки, низкая тепловая инертность, отсутствие конденсата. Высокая цена.

У каждого материала есть свои плюсы и минусы, поэтому при выборе следует отталкиваться от имеющейся (или желаемой) печи, а также от интенсивности ее использования.

Помимо основных характеристик имеется еще и ряд дополнительных. Изделия бывают одноконтурные или двухконтурные. Первые стоят дешевле, но и по качеству уступают, на них образуется конденсат. Принцип двухконтурной трубы – это труба в трубе, между ними проложен слой изоляции. Внутренняя труба по стандарту должна быть не менее 1 мм.

Устранение проблем

Если дым идет в помещение, возможно недостаточно длинный дымоход, по стандартам оптимальная длина для тяги составляет четыре с половиной метра (от выхода из печи до зонтика). Также возможной причиной является разреженный воздух в помещении. Обеспечьте к печи достаточный приток воздуха.

Конденсат – недостаточное утепление дымохода. Если боитесь потерять тепло, то нужно быть готовым к другим более серьезным проблемам (грязь, копоть, порча имущества, сокращение срока службы дымохода).

Чтобы проблем не возникло, специалистами выработаны соответствующие меры:

  • Для каждой печи предусматривается своя труба, совмещение одного дымохода для нескольких очагов не допустимо.
  • Площадь сечения трубы не должна быть меньше площади патрубка агрегата.
  • Высота трубы по всей длине должна быть не менее пяти метров (для печи), восьми метров (для открытого камина), десяти метров (для закрытого камина).
  • Если предусмотрены наклоны, то радиус изгиба должен быть 45 градусов.
  • Стыки звеньев (для насадных труб из металла) не должны быть замурованы в перекрытия.
  • Любая труба должна вовремя очищаться от сажи.

При монтаже дымохода из металла могут возникнуть «неожиданные» сюрпризы, связанные с тем, что дымоход может располагаться не строго вертикально, либо иметь в конструкции стыки. На самом деле дымоход – не просто труба, для его установки потребуется ряд элементов.

Тройник – упрощает чистку дымохода, за счет съемного стакана в низу. Используется при сгибе трубы.

Колена – используются для обвода потолочных балок или при смене направления.

Патрубок проходной – выполняет защитную функцию, устанавливается в отверстие в потолке и чрез него проходит дымоход. Труба не должна иметь швов или стыков в месте, где проходит через патрубок.

Кронштейн стенной – для крепления и фиксации трубы к стене дома. Расстояние между крепежами примерно два метра.

Крышная разделка – для защиты и герметизации вывода трубы через кровлю. Она представляет собой конус с приваренным листом из металла.

Выводы

Для оптимального срока службы не стоит халатно относиться к выбору и установке дымоходной трубы. Для редкого использования подойдет труба из черной стали, например, для дачи или бани. Для каминов, используемых в качестве отопления, или для частого приготовления пищи лучше выбрать нержавейку. Солидные конструкции из кирпича предусматривают дымоход кирпичной кладки, но в некоторых моделях возможна облицовка кирпичом. Для частого использования следует остановить свой выбор на двухконтурных трубах из металла.

poluchi-teplo.ru

Дымоходы стальные для бани, печи и камина » Сделай камин

За время своего существования дымоходы претерпели множество изменений: если сначала они были только каменными, то по мере эволюции человека появились кирпичные и керамические дымоходы. А сегодня самыми современными и надежными считаются дымоходы из стали. В чем их преимущества?

Стальной дымоход

Виды стальных дымоходов

Независимо от того, какой вид топлива используется в отопительном приборе, в его конструкцию обязательно должен входить дымоход, способный эффективно и быстро выводить продукты сгорания. А эффективность этого элемента конструкции напрямую зависит от характеристик материала, из которого он изготовлен.

Сегодня можно уверенно утверждать, что стальные дымоходы стали не только прекрасной альтернативой традиционным дымоотводящим конструкциям из кирпича, но и превзошли их по многим показателям.

Но понятие «стальной дымоход» слишком общее, ведь и сталь бывает разная, и конструкция одного дымохода может очень отличаться от другого. Попробуем разобраться в этих отличиях.

Из нержавеющей стали

Нержавеющей называется сталь, в составе которой содержится более 12% хрома. В результате окисления хрома на поверхности металла образуется защитная пленка, отличающаяся высокой инертностью. Благодаря ей сталь приобретает стойкость к коррозии — она практически не ржавеет, за что и получила такое название.

Так как нержавеющая сталь — очень жаропрочный материал, а защитная пленка не позволяет ему разрушаться под действием влаги и кислот, всегда образующихся при сгорании топлива, то естественно, что настолько востребованными стали трубы стальные для дымохода (см. Дымоходы из нержавеющей стали).

Элементы модульных дымоходов из нержавейки

По своей конструкции дымоходы из нержавейки могут быть простыми одинарными и двухслойными утепленными.

  • Одинарные дымоходы представляют собой модульную конструкцию из обычных труб с толщиной стенки от 0,5 мм. В основном они используются для устройства внутренней части дымоходов, а также для гильзования кирпичных дымоходов.
  • Дымоходы из двухслойных труб — самые востребованные на текущий момент. Их преимущество заключается в том, что, благодаря специфичной конструкции, такие трубы являются утепленными. Они намного быстрее нагреваются и дольше держат тепло, что очень важно для создания хорошей тяги и предотвращения образования конденсата на внутренних стенках.

Пожалуй, единственной причиной, по которой пока не все владельцы печей и каминов устанавливают дымоходы из нержавеющей стали, является их довольно высокая стоимость.

Из черной стали

Черной называют обычную углеродистую сталь без легирующих добавок или с небольшим их содержанием. Изделия из этого материала стоят значительно дешевле, чем такая же продукция из нержавейки, поэтому дымоходы из черной стали очень востребованы, несмотря на то что прочностные характеристики, устойчивость к коррозии и срок службы у них ниже.

В основном их устанавливают на банные печи и нерегулярно используемые камины, так как при постоянной работе они быстро выходят из строя.

Для справки. Гораздо лучшими характеристиками и более высокой коррозионной устойчивостью обладают дымоходы из низколегированной стали.

Этот материал хотя и относится к классу черных металлов, но содержание в нем легирующих элементов (хрома, никеля, молибдена) увеличено и может достигать уровня, почти равного нержавеющей стали.

Трубы и фасонные части дымоходов из черной низколегированной стали

Чтобы дымоход, сделанный из черной стали, прослужил дольше, желательно использовать длинные толстостенные трубы с минимальным количеством стыковочных или сварных швов.

Выбираем дымоход

Преимущества стальных дымоходов

Работоспособность любой отопительной системы зависит в первую очередь от качества дымохода.
Что кроме перечисленных выше характеристик привлекает специалистов и экспертов, призывающих использовать стальные трубы для дымохода?

  • Гладкая внутренняя поверхность. Когда на пути дыма не возникает препятствий, он легко выводится наружу, а на стенках дымохода не задерживается сажа.
  • Высокие аэродинамические свойства.
  • Совместимость с любыми типами котлов и печей.
  • Простота, быстрота и чистота монтажа, особенно если речь идет о модульных конструкциях (см. Установка дымоходов).
  • Дымоход стальной не требует устройства фундамента и может монтироваться как на этапе строительства дома, так и после завершения отделочных работ.
  • Длительный срок эксплуатации.
  • Высокий КПД.
  • Отсутствие разрушений и завалов внутри дымохода на протяжении всего срока службы.

Как выбрать качественный дымоход

Выбирая дымоход, не полагайтесь только на хвалебные речи продавца. Обязательно обращайте внимание на те детали, которые легко помогут отличить качественное изделие от подделки или явной халтуры.

  • Трубы для дымохода стальные должны быть сварены встык, а не внахлест, и уж тем более не завальцованы.

    Завальцованная труба

  • Форма всех труб и деталей конструкции должна быть четкой и ровной, без вмятин. Все элементы одного диаметра должны хорошо стыковаться друг с другом.
  • Срез утеплителя, проложенного между трубами двухслойного дымохода, должен быть ровным и плотным. Сам утеплитель должен представлять собой качественный огнестойкий материал с высокой температурой спекания волокон.

    Плохо забитый некачественный утеплитель

  • В комплект дымоходов обязательно должны входить соединительные хомуты.
  • Отсутствие инструкции по сборке и эксплуатации и гарантийных обязательств также указывает на то, что данное изделие не отличается высоким качеством.
  • Если труба стальная для дымохода поставляется без маркировки и каких-либо опознавательных знаков, указывающих на производителя, приобретать её не стоит.

Нередко недобросовестные продавцы выдают изделия из низколегированной стали за нержавейку. Чтобы проверить это, достаточно приложить к трубе магнит: к нержавейке он притягиваться не будет.

Самодельные конструкции

Большинство хозяев при установке газового котла одновременно с отопительным агрегатом приобретают и детали для монтажа дымохода. Плюсы этого решения очевидны: дымоходы из стали выпускаются разных размеров, поэтому можно выбрать подходящий вариант для любой марки газового котла.

Кроме того, готовые дымоходы из стали, предназначенные для газовых котлов, могу быть:

  • двухконтурные, снабженные слоем утеплителя;
  • гибкие, гофрированные.

Если же при установке газового котла хозяева решат собрать дымоход из стальной трубы своими руками, то речь может идти только о самых простых одноконтурных моделях.

Чтобы самодельная система для дымоотведения для котла работала эффективно, необходимо:

  • правильно подобрать сечение трубы, так как слишком тонкая труба не обеспечит достаточного уровня тяги, а слишком большое сечение приведет к увеличению расхода топлива;
  • изготавливать дымоход из стальной трубы своими руками следует из листовой стали, обладающей устойчивостью к коррозии и высокой температуре. Температура отводимых от газового котла газов составляет 500-700 градусов, поэтому материалы с низкой термоустойчивостью для изготовления дымоходов не подходят;
  • толщина стенок трубы дымохода должна быть от 0,25 до 1,0 мм, чем выше температура выводимых из топки газового котла газов, тем толще должны быть стенки дымохода.

Для изготовления потребуется:

  • ножницы для металла;
  • инструменты для разметки – длинная линейка, уголок, маркер;
  • деревянная киянка;
  • специальное приспособление для гибки.

Работа проходит так:

  • на лист металла наносят разметку и раскраивают его на полосы;
  • при помощи киянки и уголка производят загибку краев под углом 90 градусов в противоположных направлениях;
  • заготовку помещают на приспособление для гибки и простукивая киянкой придают листу нужную форму;
  • скрепив края заготовки между собой, формируют плоский шов, простукивая киянкой. Можно укрепить соединения металлическими клепками, но для выполнения этой работы потребуется сварочный аппарат.

sdelaikamin.ru

в чём их главные преимущества

Разбираемся с видами дымопроводов

Такие сооружения бывают разных конструкций, а также из различных материалов. Это зависит от типа помещения, отапливающего элемента, а также индивидуальных особенностей владельца постройки. Следует знать какие бывают дренажи, чтобы подобрать наиболее подходящий.

Различают газоходы следующих видов:

  • Встроенные газовые каналы. Они сооружаются при строительстве дома. Оборудуют их в глухой стене. Не следует прокладывать его в уже построенном доме. Это негативно повлияет на прочность несущих конструкций.
  • Дымопроводы подвесной конструкции. Оснащают ими уже готовые дома. Крепления для них устанавливают на несущих частях крыши. К такому типу относятся дымоходы из стали, по причине своей легкости.
  • Есть газоотводы, опирающиеся на камни. Их можно назвать промежуточным звеном между подвесными и встроенными. Для их создания необходим отдельный фундамент. Рекомендуется возводить такой тип во время строительства помещения.

Советуем изучить требования к установке дымохода для газового котла на нашем сайте.

Важно: При выборе такого устройства, следует опираться на особенности помещения. Для готовых построек лучше остановиться на подвесном варианте. Не нарушайте структуру стены, монтируя в неё дымоходный тракт.

Читатели считают данные материалы полезными:
  • Особенности выбора дымохода из оцинкованной стали
  • Правила монтажа металлического дымохода своими руками

Дымоходы из металла

Металлические дренажи примечательны тем, что благодаря герметичности соединений сегментов, обеспечивают наилучшую тягу. Актуальны для всех отопительных приборов с медленным горением. Такой дымоотвод может иметь один слой. Но встречаются и многослойные.

Металлический газоотвод имеет достойный вид, и долго прослужит

Первую разновидность можно применять в старых кирпичных газоотводах. С многослойным так поступить не получится. Не позволят габариты. Внутренняя часть представляет собой трубу из термостойкой стали. Её окружает базальтовое волокно. Вся конструкция помещена в еще одну трубу.

Пример двухслойного дымохода

Если вы планируете установку горизонтального газоотводного канала, то для этого подойдут стальные дымоходы. Среди преимуществ металлического дымового дренажа можно выделить следующие:

  • гладкая текстура внутренней поверхности трубы, не позволит скапливаться копоти;
  • для такого типа, нет надобности возводить фундамент;
  • при правильном монтаже, конденсат практически не образовывается;
  • сталь невосприимчива к высоким температурам продуктов горения;
  • металлический дымоход прочный и долговечный.

Ранее мы уже писали про принцип работы искрогасителя для дымохода и советовали добавить статью в закладки.

Если покупать металлический дренаж не хочется

Ниже приведена инструкция о том, как собрать дымоход из стальной трубы. Цилиндрическая форма дымоотвода, является оптимальной, потому что продукты сгорания, не встречая препятствий, поднимаются в ней по спирали. Поэтому лучше, чтобы внутреннее сечение газохода было обтекаемым.

Брать трубу большого диаметра не стоит. Конечно, это увеличит тягу, но на стенках дымохода будет образовываться конденсат. В результате металл начнет ржаветь. Высота дымоотводного тракта может быть любая, но расстояние от поверхности крыши до верхушки дренажа не должно быть меньше 50 см.

Этот материал отлично дополнят следующие публикации:

Процесс изготовления дымоотводного канала

Весь газоотвод будет состоять из двух модулей. Внутренняя часть должна быть сделана из нержавейки, а внешняя из металла способного выдержать влияние атмосферы. Внутренний модуль необходимо окружить базальтовой ватой.

Звенья дренажа вставляются друг в друга

Сборка этого устройства не представляет особой сложности. Дымоход из стальной трубы, можно изготовить собственноручно следующим образом:

  • Проводятся замеры топочного окна.
  • Лист из нержавеющей стали скручивается в цилиндр. Это делается при помощи специальных вальцов.
  • Шов укрепляется заклепками, но можно использовать сварку.

Важно: Заклепки делаются, как правило, из металла неустойчивого к высоким температурам. Скорей всего, они быстро износятся. Заклепки, под воздействием смены температур, будут изменять размер и выпадут из своих мест, потому оптимальный способ соединения швов, это сварка.

Сегменты металлического тракта собираются таким образом, чтобы соединения были как можно более плотные, а места стыков, рекомендуется обработать жаропрочным герметиком.

Еще одной разновидностью этого устройства является дымоход из оцинкованной стали. Его коррозионная устойчивость гораздо выше. Собрать его в домашних условиях не получится, так как он имеет разнонаправленные секции. Из них можно сделать конструкцию и подогнать её под помещение.

Совет: Если материал крыши дома или сауны легко воспламеняется, необходимо устанавливать искроуловитель.

Вывод газоотводного тракта на крышу

Эта процедура отличается от сборки самого дренажа. В стене, куда будет входить труба, устанавливается металлическая гильза. Это делается для защиты её от разрушения под воздействием температур. Отверстие вырезается с учетом размеров гильзы.

Жаропрочный герметик поможет уплотнить соединение котла с гильзой

Первые сегменты стальной трубы нагреваются, и со временем способны повредить несущие конструкции. Обязательно следует обезопасить перекрытия постройки от перегревания. Это делается только в случае применения однослойного дымохода.

Совет: При солидной длине дымовой трубы, её укрепляют кронштейнами.

Повороты дренажа в системе

Из-за особенностей строения, газоходная труба будет иметь повороты. Выполнить их несложно. Есть три основных угла под которыми разрезается труба:

  • при разрезании прямой трубы под углом 75 градусов, можно получить поворот 150 градусов;
  • разрез под 60-и градусным углом, даст на выходе поворот в 120 градусов;
  • 45 градусов, приведет к прямому углу поворота.

Советуем прочитать о преимуществах дымоход-конвектора на нашем портале.

Пример поворотного соединения труб

Разрезанные трубы следует развернуть и соединить по диагонали.

Чёрная сталь

Дымоход из чёрной стали, быстрее выходит из строя. Он сделан из обычного углеродистого металла, который содержит минимум легирующих добавок. Стоимость его небольшая. Потому такой газоход очень популярен. При установке такого дымового канала, рекомендуется делать как можно меньше швов. Необходимо брать длинные трубы. Так можно избежать скорого износа.

Вот так выглядят сегменты дымохода из черной стали

Такой тип устанавливают на редко используемые камины или банные печи. При регулярном применении, трубы из черной стали быстро выгорают.

Рекомендации по выбору дымоотвода

При покупке изделия, не нужно слушать продавца в магазине. Следующий список рекомендаций поможет вам не ошибиться:

  • сегменты трубы должны быть сварены встык;
  • любые вмятины, неровности и прочие дефекты недопустимы;
  • в двухслойном дренаже, срез утепляющего материала должен быть однородным;
  • в комплекте обязательно должны быть хомуты для соединения.

Чтобы избавить себя от лишних затрат на ремонт или покупку нового устройства, следует серьезно подойти к выбору. Помните, что «Скупой платит дважды».

kamin-maker.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
