Дымоходы для настенных газовых котлов

При установке в помещение настенного котла, важным этапом является оборудование дымохода, так как существует несколько вариантов решить эту задачу. Системе дымоудаления уделяется большое внимание, ведь от ее качества зависит безопасность и работа котла.

Что называется системой дымоудаления?

Угарному газу, который возникает в результате сгорания топлива, необходим беспрерывный путь выведения. Отвод продуктов сгорания осуществляется через систему дымоудаления, которая подключается к выходному патрубку котла и выходит на улицу.

Такие системы обязательно должны быть изготовлены из огнестойких материалов.

Сама система монтируется герметично с минимальными отклонениями от направления входного и выходного отверстия.

В зависимости от мощности навесного котла диаметр, дымохода будет иметь различные значения.

Дымоход может иметь квадратную и круглую формы.

Из каких материалов изготавливают дымоходы?

Для создания надежной системы дымоотведения применяются несколько вариантов материалов:

1. Стальной дымоход – этот вид монтируется из нескольких наборных частей. Желательно использовать нержавеющие трубы. Толщина материала от 0,6 до 1 мм. Дымоходы из нержавеющей стали имеют гофрированный и гладкий участки. Данные системы жаростойки, просты в монтаже, недорогие и легкие.
2. Кирпичный дымоход – такой вид дымоотведения может принимать только прямоугольную форму. Конструкция теплостойкая, но за счет неровной внутренней поверхности создает помехи для быстрого отведения продуктов сгорани. Данные системы сложнее обслуживать, так как они не разборные.
3. Асбестовый дымоход – недорогой вариант, который имеет низкую прочность.
4. Керамический дымоход – данный вид можно рассматривать на ровне со стальным вариантом. Он состоит из трехслойного контура: защитный внешний слой, в котором находится утеплитель и далее сам канал дымоотведения.

Исходя из вышеизложенного ясно, что самым демократичным по цене, простым в обслуживании и безопасным будет 1 и 4 вариант.

Раздельная и коаксиальная системы дымоотведения

• раздельная система дымоотведения – в этой конструкции к котлу подсоединены две трубы. По одной отводится угарный газ, по второй в топочную часть котла поступает кислород для дальнейшего взаимодействия с газом и последующего сгорания. Такая система предназначена для котлов с большой мощностью, так как именно они сжигают много топлива, а соответственно и требуют большего диаметра дымоотводной трубы;
• коаксиальная система – идеальная система для котлов с небольшой мощностью. Ее суть заключается в двойной трубе (одна в другой). Дымоход располагается горизонтально вдоль стены, на которой весит котел. Через внутреннюю трубу отводится угарный газ, таким образом корпус внешней трубы не нагревается. Через пространство между двух труб поступает свежий кислород в топку для дальнейшего сгорания.

Требования пожарной безопасности к оборудованию дымоходов

Этот пункт является основным, на котором завязаны все последующие действия проведения газового отопления и дымоотведения:

• дымоход должен выдерживать температуру до +400⁰ С;
• при естественной тяге, строение дымохода не должно превышать отклонения от вертикали более 30 градусов;
• стык двух частей дымохода не должен располагаться на уровне перекрытий здания;
• край дымоходной трубы поднимается на 0,5 м (или более) выше кровли;
• дымоход не должен контактировать с материалами, которые предрасположены к горению;
• максимальное количество изгибов трубы, до трех;
• в неотапливаемых помещениях и на улице необходимо утеплять участки дымоотводной трубы во избежание появления холодных «пробок».

Установка дымоотходных путей является важным этапом в системе газового отопления. Поэтому подходить к этому процессу стоит, ответственно изучив все нюансы и выбрав самый подходящий вариант.

Коаксиальный дымоход для двухконтурного газового котла

Содержание

Тем, кому интересно, что это такое – коаксиальный дымоход для газового котла, пригодится материал этой статьи о самостоятельном монтаже и устройстве такой конструкции. Современный выбор на рынке отопительных приборов от различных производителей поражает своим разнообразием, все больше пользователей выбирают водогрейные устройства всевозможной конструкции для автономных систем теплоснабжения.

Отличие от обычных труб: что нового

Прежде всего, он выделяется большей эффективностью и безопасностью. Предназначен для отвода горячих дымовых газов, содержащих вредные вещества, образующиеся в процессе горения. Его усовершенствованная конструкция подходит для моделей с закрытой камерой сгорания.

Стоимость гораздо выше, чем простого стального изделия, но эксплуатационные качества полностью оправдывают такие вложения. Намного проще купить его, чем сделать самостоятельно, хотя возможен и этот способ. Принципиальное отличие такого газоотвода от обычного состоит в том, что чистый воздух заходит в него с улицы, а не забирается изнутри котельной.

Конструкция и принцип работы

Само название в переводе означает «двойной канал». Имеются в виду две трубы различных по диаметру, при этом одна вставляется во внутрь второй. По своей сути, устройство коаксиального дымохода для газового котла – комплект из пары труб, вложенных одна во вторую – узкая внутри широкой. Чтобы их центральные оси совпали между собой, их поверхности соединяются перемычками, удерживающими в нужном положении.

Внутренний контур диаметром от 60 мм предназначен для отвода продуктов сгорания. Через внешний, диаметром от 100 мм, осуществляется подвод воздуха, называемый «впуском». Поступление кислорода нужно для максимального сжигания топлива, что значительно увеличивает КПД котла и снижает вредность выбросов в атмосферу.

Как работает конструкция

Воздушные массы с улицы попадают внутрь по трубе большего диаметра. Проходя по внешнему каналу, они поглощают тепло от внутренней, служащей для отвода отработанных газов. Движение воздуха различного качества и температуры происходит в разные стороны. В топочную камеру он попадает уже горячим, не тратится дополнительная энергия на его нагревание, что существенно увеличивает КПД. Вместе с этим уменьшается расход газа в единицу времени, это делает отопительное оборудование гораздо более экономичным.

Нагреваясь от внутренней части, воздух наружного канала одновременно охлаждает ее, предотвращая перегревание. Такая особенность, во-первых, обеспечивает долгий срок службы, а во-вторых, делает возможным его установку даже в деревянном доме без какой-либо дополнительной защиты: в исправном состоянии он совершенно не пожароопасен. Но все же его часто дополнительно теплоизолируют базальтовым утеплителем, так как это значительно улучшает тягу и КПД.

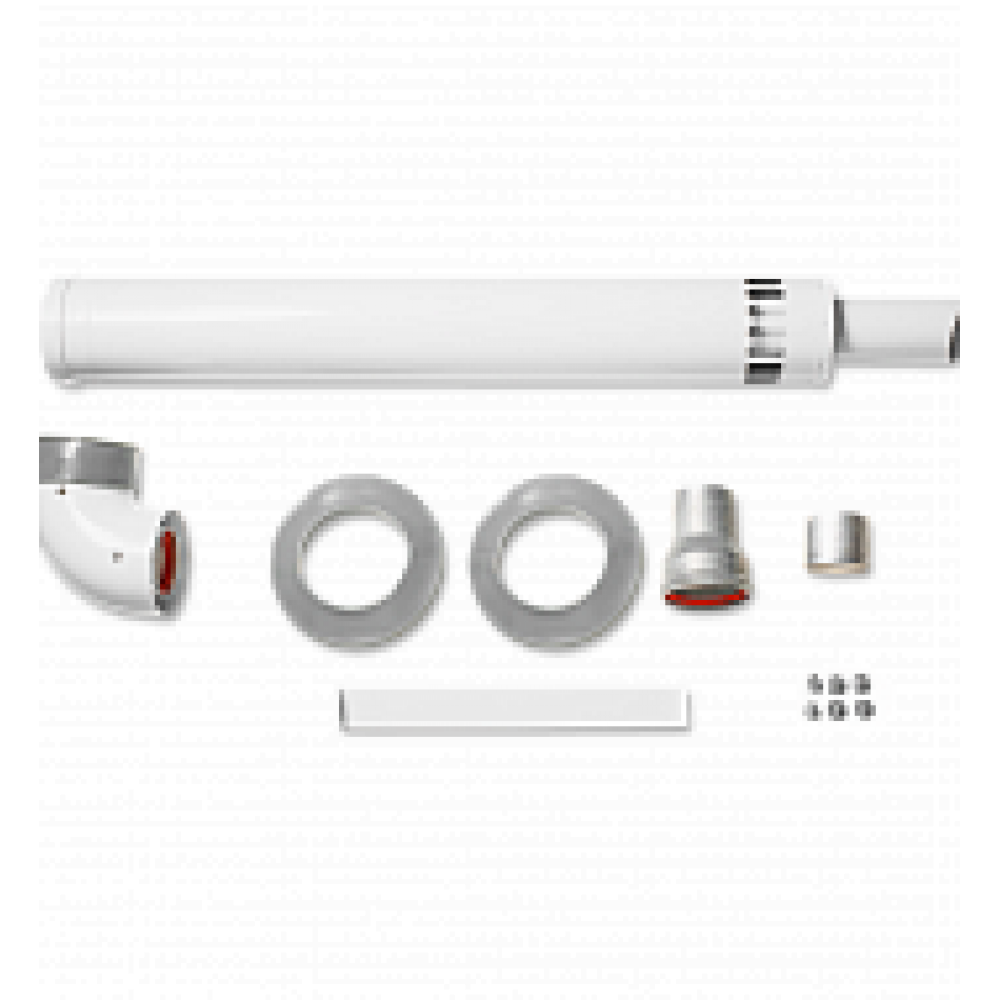

Что входит в стандартную комплектацию

Основная составляющая, – это коаксиальная труба, которая проходит от теплогенератора и выходит на улицу. Она состоит из трех деталей:

• адаптер;
• отвод на 90°, 30° и 45°;
• сама труба.

Если житель многоквартирного дома хочет иметь газовый котел с закрытой камерой сгорания, реализация этой идеи будет возможна только в случае наличия поквартирного отопления, и тогда труба будет входить в шахту.

Ориентировочный комплект выглядит следующим образом:

• коаксиальная труба 1,0 м и компенсатор 0,5 м;
• «колено» – угловой переходник, 45° либо 90°, для соединения;
• тройник для подключения;
• переходная муфта;
• регулятор тяги;
• узел для профилактической очистки устройства;
• конденсатоотвод;
• защитный экран наружной части;
• закрепляющие хомуты;
• опорная площадка;
• конус;
• фланец для крепления к стене дома;
• кольцевые прокладки для придания герметичности и плотности в местах соединений.

Ассортимент и цены деталей магазина Феррум можно уточнить в прайслисте на сайте.

Коаксиальный дымоход для газового котла: материалы для изготовления

На рынке отопительных приборов представлены различные варианты.

Пластик

Трубы из полимерного материала с высокой термоустойчивостью выдерживают нагревание до 205°C, подходят для устройств конденсационного типа. К их плюсам относят легкость установки, небольшой вес, а также доступную цену. Однако стоимость себя оправдывает: подобные изделия недолговечны, их приходится часто менять, к тому же они не годятся для других видов газовых котлов, так как имеют ограничения на подключение к ним.

Срок их службы составляет не более 5 лет. Пластиковые детали возможно использовать только для отвода газов в низкотемпературном режиме: максимальную температуру превышать запрещается, так как это приведет к неисправности устройства.

Нержавеющая сталь

Стальные детали гораздо более востребованы в суровых российских климатических условиях, особенно в северных регионах, где отопление приходится использовать большую часть года. Например, дымоходы серии Craft LAS выполнены из аустенитной нержавеющей стали AISI 316. Это позволяет использовать их с конденсационными котлами, имеющими низкие температуры продуктов горения.

Топливо в таких теплогенераторах насыщенно водородом и, как следствие, характеризуется высокими значениями температуры точки росы. В данных условиях высока опасность образования конденсата и агрессивной кислотной среды. Такая сталь пригодна для эксплуатации в широком температурном диапазоне и стойкая к большому количеству концентрированных кислот, поэтому идеально подходит для обслуживания систем поквартирного отопления.

Нержавеющая сталь устойчива к воздействию агрессивных веществ, ее термостойкость гораздо выше, чем самого прочного пластика – до 550°C. Изделия из «нержавейки» подразделяются на 2 вида:

• Неутепленные (двухконтурные) – имеют более примитивную конструкцию, внутренняя часть обладает кислотоустойчивостью. Она долговечна и может быть использована для жилых и промышленных помещений. К ограничениям относится ее обязательная термоизоляция, для уменьшения выхода конденсата в холодный период.
• Утепленные (трехконтурные: сэндвич-двухконтурная труба) – подходят для размещения на улице или в не утепленной шахте. Наиболее часто применяются для вертикального отвода дыма в многоэтажных домах сразу от нескольких котлов. Имеет возможность подключения к устройству как с естественной, так и с принудительной системой отвода дымовых газов. Такая конструкция обладает лучшими аэродинамическими характеристиками и долгим сроком эксплуатации – до 30 лет. К минусам относят необходимость предварительного сложного расчета, который приходится заказывать в проектной организации. Это обязательное требование, так как дымоход с вертикальным отводом и наружным воздухозабором монтируют на этапе строительства здания, а значит, он должен быть заложен в проект.

Наша продукция

Достоинства и недостатки использования

Рассмотрим положительные и отрицательные характеристики.

Плюсы:

• Затягивание воздушных масс снаружи, что позволяет сохранить неизменным состав воздуха в котельной. Нет ни постороннего запаха в помещении, ни гари. Это значительно снижает требования к вентиляции и площади, а значит, уменьшает расходы. Котел с закрытой топкой разрешается устанавливать даже в непроветриваемых помещениях, ведь он потребляет кислорода немногим больше, чем обычная газовая горелка.
• Экономичность использования топлива и более высокий КПД оборудования.
• Экологичность: так как сырье полностью сгорает, в атмосферу выделяется с дымом меньше загрязняющих веществ.
• Быстрый монтаж и введение в эксплуатацию.
• Возможность совмещения с любым отопительным прибором, а также использования для многоквартирных жилых зданий с высотой в несколько этажей.
• Если монтаж произведен правильно, это позволяет значительно увеличить тягу.

Недостатки системы:

• Образование конденсата, содержащего токсичные вещества и требующего особых условий хранения и утилизации.
• Второй недостаток вытекает из первого: это необходимость согласования установки с Санэпиднадзором и получение разрешения, а также штраф в случае неправильной утилизации ядовитых отходов.
• Довольно высокая цена. Пластиковые детали более доступны, но и служить они будут недолго. В целях экономии некоторые пользователи пытаются изготавливать трубу из подручных средств. Однако это небезопасно, так как может привести к поломке и последующему тяжелому или даже смертельному отравлению ядовитыми газами. Так что в этом случае бережливость неуместна.
• Ограничен по конструкции отопительных приборов, так как подходит только для газовых с закрытой топкой.
• Без утепления при температуре ниже -10° наружный выход может покрываться наледью, а изоляция требует дополнительных расходов и работ.

Как и где правильно установить коаксиальный дымоход газового котла

Газоотвод такого типа устанавливают на конденсационных и турбированных отопительных приборах с закрытой топочной камерой или на конвекторе. Подача воздуха бывает естественной либо с механическим побуждением, для чего обычно используют приточный вентилятор. Такой способ газообмена подходит для любой автономной системы отопления с одним или двумя контурами.

Подобная система представляет собой две отдельно стоящие трубы, диаметром от 80 мм. Одна из них предназначена для подвода воздуха в камеру сгорания, вторая – для отвода дымовых газов. В конструктивном плане различий между деталями на «впуск» и «выпуск» не существует.

Монтаж

Процесс должен производиться профессионалами в соответствии с правилами пожарной безопасности в РФ и нормами проектирования, а по завершении необходима эксплуатационная проверка всей системы.

• Монтаж осуществляется от теплогенерирующего аппарата вверх к устью.
• Канал дымохода должен быть прикреплен к несущей конструкции здания при помощи кронштейнов или хомутов для избежания вибрации и шумов.
• Отдельные элементы должны соединяться друг с другом по раструбной системе.
• Герметичность канала по завершении монтажа необходимо проверить под рабочим давлением.
• В случае, если ось дымохода располагается в горизонтальной плоскости, канал прокладывается с уклоном 0,5 — 1,5% по направлению от котла.
• Перед началом эксплуатации необходимо проверить проходимость трубок для сбора конденсата и температуру на поверхности дымохода. При необходимости его теплоизолировать.
• Рекомендуется сборка элементов на силиконовый герметик стойкий к кислотам и температурам до 200°С.

Установочный набор снабжается руководством по сборке, так что с этим можно справиться самостоятельно. Наиболее важный момент – это подбор места выхода. В небольшом частном доме можно определить его самостоятельно, а в многоквартирном потребуется проектирование, причем еще на этапе строительства здания. В случае, если положение горизонтальное, он не может быть направлен на соседские окна, если расстояние между постройками составляет менее 50 м. Важна также высота от корпуса устройства до наружного выхода.

Напольный тип оборудования по нормативам требует метровой высоты, для настенного этот показатель вдвое меньше. Длина коаксиальной трубы для установки дымохода к двухконтурному газовому котлу по нормам может достигать 5 м в горизонтальном положении, со всеми поворотами и углами. Стыки уплотняют специальными муфтами: силиконовый уплотнитель или герметик не подходят для этой задачи. Рекомендуется сборка элементов дымохода на силиконовую смесь стойкую к кислотам и температурам до 200°С.

А также необходимо утепление для предотвращения образования наледи.

В пеноблочном здании газоотвод монтируется внутри стены. Кирпичные постройки позволяют установить его снаружи. При устройстве вывода учитываются как характеристики ограждающих конструкций здания, так и нормативы СНиП.

Установка включает несколько последовательных этапов:

• Место выхода может быть загерметизировано монтажной пеной, а затем украшено специальными декоративными решетками для эстетичного внешнего вида. Их сажают на клей или крепят жидкими гвоздями, а внутри укрывают оборудование гипсокартонным коробом.
• Присоединение выполняется при помощи адаптера, и дальнейшего подключения к нему тройника с конденсатоприемником. Диаметр патрубка у котла и дымохода должны обязательно совпадать. Эта деталь размещается сверху или сбоку на корпусе, первый вариант значительно легче монтируется.
• Удлинение трубы. Один конец вставляется в другой, затем они закрепляются обжимными хомутами. Для углов применяют муфты на 45° и 90°, которые также входят в комплектацию поставляемого оборудования. Всего конструкция должна включать не более 3-х колен и иметь общую длину до 3-х метров. Жесткая фиксация хомутами очень важна, так как она обеспечивает хорошую тягу.

Установка коаксиального дымохода для газового котла: инструкция, требования и нормативы

Процесс производится по правилам и нормам СНиП, под номером 2.04.08-87 и 2.04.05-91. Все проектные расчеты и монтаж выполняются с соблюдением существующих норм, в ином случае не будет согласования проекта Газовой службой и в получении разрешения на использование устройства может быть отказано.

Требования к монтажу

• В многоэтажных домах обязательно соблюдается условие расположения в удалении от дверных проемов и окон, находящихся с ней на одной высоте: минимально 0,5 м, а для проема, располагающегося непосредственно сверху – 1 м и больше. Вопреки распространенному мнению, опасность отравления вредными продуктами сгорания совершенно отсутствует. Дым быстро рассеивается в атмосфере, при правильной установке не влияет на жителей квартир на верхних этажах здания. Однако, при нарушениях монтажа на стеклах окон, находящихся по соседству, может выпадать конденсат, насыщенный вредными веществами.
• Соблюдение правил противопожарной безопасности: в деревянном здании необходимо прокладывать негорючие материалы (в идеале – теплоизолирующе на основе базальтового волокна) в зазоре дымоходом и стенкой.
• Если труба прокладывается горизонтальным способом через смежное нежилое помещение, то ее длина не должна превышать 3-5 м.
• При установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта.
• Диаметр выходного отверстия в кирпичной стене стоит делать больше сечения патрубка дымохода на 1 см, а в сооружении из дерева – на 5 см.
• Зазор между трубой и деревянной стеной должен быть от 5 см.
• Запрещается вывод отработанных дымовых газов от конденсационного котла в обыкновенную трубу.
• Минимальное расстояние до окон и дверей соседнего жилья по нормам допускается 1,5 м (если выход дыма не направлен на них).
• В многоквартирных жилых домах запрещено выводить в одну систему газоотвода дымовые газы от оборудования с естественной вытяжкой и с механическим побуждением.
• Должен соблюдаться отступ от стены, минимум 30 см.

Проблема неправильного уклона

Рекомендуется угол наклона дымохода не более 2-3° в сторону отопительного прибора. При другом варианте создаются условия для возможного стекания конденсата на землю придомового участка, что делать категорически запрещено, так как он насыщен отравляющими веществами.

Также при неправильном расчете зимой на оголовке образуется иней, а то и сосульки, которые приводят к повреждению детали, если льда накопилось слишком много и отключению газового котла. Причина этого явления в том, что внешняя часть устройства слабо нагревается и не может быстро растопить наледь. Поэтому на трубе, имеющей уклон к земле, в зимнее время могут образовываться большие сосульки.

Долго шли споры о том, действительно ли количество образования конденсата обратно пропорционально диаметру выходного отверстия. Но проблема была решена созданием специальной детали устройства – конденсатоприемника. Вместе с трехпроцентным уклоном он полностью устраняет проблему вытекания капель образующейся жидкости.

Выбор типа установки

У коаксиального дымохода может быть горизонтально либо вертикально расположенный отвод. У обоих вариантов есть свои существенные преимущества и недостатки.

Горизонтальный легче устанавливать, он требует меньшего количества деталей, зато вертикальный позволяет вывести наружную часть привычным образом – на крышу, и не проделывать отверстие в стене. Вертикальный чаще устанавливают в многоквартирных зданиях высотой более одного этажа, когда требуется выведение продуктов сгорания сразу от нескольких отопительных приборов.

В частных домах чаще используют горизонтальные, отводя отработанные газы на придомовую территорию с задней части здания, где они рассеиваются в воздухе. У этого способа есть ограничение: по санитарным нормам, в радиусе 50 м не должно находиться жилье.

Вентиляция

По правилам, такие системы можно устанавливать даже в полностью закрытых помещениях. Но возникает необходимость поддерживать циркуляцию воздуха в комнате, для регуляции влажности, при повышении которой увеличивается риск коррозионных процессов.

Коррозия со временем приводит к деструктивным изменениям корпуса оборудования, и в итоге, к выходу его из строя и остановке. В этом случае в помещение все же может попадать некоторое количество ядовитых газов. Во избежание отравления ими рекомендуется регулярное проветривание и хорошая вытяжная система вентиляции с механическим побуждением. Отлично подойдут для этих целей, например, канальные центробежные вентиляторы, бытовые и промышленные.

Кондиционирование воздуха в помещениях с котельной не требуется. В маленькой комнате достаточно будет простого, но регулярного проветривания через окно или дверь.

Дымоходы для газового котла в частном доме: выбираем правильный!

Качественные и по правилам установленные дымоходы для газового котла в частном доме являются важной составляющей эффективной системы отопления. При установке данного устройства нельзя допускать ошибки, так как это приведет к недостаточной тяге, большому расходу топлива и неполному выводу продуктов горения наружу. Чтобы не пришлось переделывать дымоход, нужно учесть все рекомендации специалистов. Обустройство оборудования должно выполняться с учетом установленных нормативов и требований.

Правильный дымоход необходим в каждом жилище с автономной системой отопления

Читайте в статье

Дымоходы для газового котла в частном доме: особенности выбора конструкции

Перед тем, как купить дымоход для газового котла, стоит лучше разобраться в его устройстве. Независимо от разновидности приборов, каждый вид состоит из определенных компонентов:

• основная труба для вывода дыма;
• набор патрубков для переходов;
• переходники, крепежные элементы и хомуты;
• тройники для устранения конденсата и отводы;
• телескопические трубки и наконечники.

На схеме показаны все важные составляющие устройства и необходимые параметры

Для создания подобной конструкции могут использоваться разнообразные материалы. При правильном монтаже прибора на газовый котел будут обеспечены следующие параметры:

• высокий уровень КПД;
• безопасность жильцов дома;
• эффективность функционирования конструкции;
• комфортный микроклимат в помещении.

При установке важна высота изделия

Правила и требования к работе дымохода

Дымоходы для газового котла и их монтаж в частном доме требует специального подхода и соблюдения правил монтажа. Материал для изделия должен отличаться стойкостью к скачкам температуры, антикоррозийными качествами и химической инертностью.

Особенности вывода конструкции, бывают два варианта расположения устройств

Внутри на поверхности труб образуется конденсат, поэтому так важно, чтобы используемый материал не взаимодействовал с кислотами и не подвергался коррозии.

В процессе монтажа нужно придерживаться следующих правил:

• установка производится снизу вверх;
• конструкция должна располагаться только в вертикальном направлении;
• труба не должна превышать высоту в 5 м;
• исключаются любые изгибы в трубе;
• переходы и стыки должны герметизироваться;
• оголовок размещается над зоной ветрового подпора.

Полезная информация! Чтобы уменьшить количество выделяемого конденсата, следует утеплить дымоход.

При соблюдении всех правил технологии монтажа создать правильную установку можно своими руками

Нюансы устройства дымохода газового котла в частном доме

Любые типы изделий должны устанавливаться в соответствии с нормами СНиП. При их нарушении могут возникать различные проблемы. Нужно организовать нормальную тягу. Стоит продумать конструкцию для сбора конденсата, чтобы влага не накапливалась на стенках. Необходимо соблюдать герметичность стыков и соединений. Все детали в точках соединения плотно прилегают друг к другу.

На схеме представлены разные варианты установки системы: внутренний и внешний

Дымоходы для газового котла в частном доме возводятся с учетом таких факторов:

• конденсат устраняется с применением специального механизма, который монтируется внизу конструкции;
• установка производится в вертикальном направлении, и не имеет уступов;
• область трубы, которая объединяет котел с дымоходом, должна обладать вертикальным отрезком.

На схеме изображены все важные элементы

В перекрытиях и перегородках, где протягивается труба, прокладывается минеральная вата. Оголовок трубы монтируется выше крыши на полметра. Устройство комплектуется по схеме, представленной производителями определенных моделей.

Разновидности дымоходов

При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.

Организация дымохода для напольных и настенных котлов

Металлические варианты

Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного  диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.

Стальная конструкция собирается из множества разных элементов

Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:

• первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
• диаметр внутри конструкции зависит от разновидности газового оборудования;
• при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
• для соединения элементов используется жароустойчивый герметик.

Строение сэндвич- изделий

Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.

Керамические разновидности

Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.

Монтаж керамической установки

Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:

• труба состоит из отдельных элементов, которые соединены специальной мастикой;
• утеплитель выполняется из минеральной ваты;
• кожух производится из бетонных блоков с вентиляционными отверстиями.

На схеме можно видеть структуру керамического устройства

Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.

Коаксиальный дымоход

Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.

Особенности коаксиальной конструкции

Оборудование коаксиального типа имеет следующие особенности:

• повышение производительности системы отопления;
• полная безопасность;
• если  размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
• для монтажа такой конструкции не нужно затрагивать крышу.

Подобный вариант отличается простым монтажом

При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.

Обзор и цены некоторых моделей

Перед приобретением дымохода стоит рассмотреть отдельные модели, их характеристики и цены.

Использование качественных моделей позволяет соорудить функциональную дымоходную конструкцию

Особенности монтажа дымохода для газового котла

Важно выполнить подключение дымохода к газовому котлу правильно. Подобное устройство нельзя подключить к нескольким приборам, так как дымовые массы могут проникнуть в дом. Если монтируется труба более двух метров, ее нужно дополнительно закрепить специальными растяжками. На устройство устанавливается заглушка с тройником. При этом труба наращивается звеньям, которые фиксируются к стене.

Установка дымохода предполагает использование крепежных элементов, которые идут в комплекте с основной конструкцией

Нужно чтобы сечение выходного отверстия совпадало с диаметром дымоходов для газовых котлов. Для отвода наружу необходимо промерить все размеры и отметить участок. После того, как все отверстия проделываются,  к проходной детали крепится патрубок отопительного прибора. Полученные отверстия нужно хорошо изолировать.

Монтаж внешней части дымохода

Конструирование дымоотвода выполняется так:

• делается разметка для прохода трубы;
• выполняются отверстия по проделанным отметкам;
• устанавливается переходник для соединения с патрубком на котле, а затем монтируется тройник, обладающий отделением для сбора влаги;
• в комплекте присутствуют проходные патрубки для прохождения через перекрытия;
• стыки конструкции фиксируются с помощью хомутов и стягиваются болтами;
• дымоход крепится к поверхности стены при помощи специальных кронштейнов;
• в завершение монтируется наконечник в форме конуса, который защищает от ветра и различных осадков.

Если дымоход выполнен не из сэндвич материалов, то нужно оборудовать теплоизоляцию. Простой вариант монтажа  – это воспользоваться готовой конструкцией и утеплить ее.

Правильное обустройство дымоходной конструкции позволяет создать качественную систему отопления

Выполняя самостоятельный монтаж, нужно учитывать некоторые факторы. Перед покупкой стоит проверить соотношение сечения трубы и патрубка отопительного котла. А для обеспечения стабильной тяги нужно чтобы высота дымохода была больше верхней точки кровли. Внешнюю часть дымохода следует утеплить снаружи. Также необходимо знать, как проверить тягу в дымоходе газового котла. Для этого используется специальное устройство анемометр. Также при плохой тяге цвет пламени будет темно-красный. При эффекте обратной тяги продукты горения поступают внутрь помещения. Такое происходит при неправильно установленном дымоходе, засоре котла или плохой герметичности конструкции. Параметры дымохода указываются в инструкции, но нужно соблюдать общие строительные нормы и рекомендации по технологии монтажа.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Монтаж дымоходов для газовых котлов

Загородные коттеджи и таунхаусы редко подключают к магистральным системам отопления – обычно они оснащены собственной котельной с газовым или твердотопливным котлом. Как правило, котлы располагаются в подвальных помещениях. Безопасная эксплуатация такой котельной возможно только при наличии эффективной системы дымоотведения.

Компания «Без дыма» предлагает своим клиентам услуги по проектированию расчету и монтажу дымоходов для газовых котлов разных типов. Наши специалисты имеет большой опыт в реализации таких проектов: мы работали с котлами всех современных производителей отопительного оборудования.

«Без дыма» — наши преимущества

Кадры

Наши инженеры и установщики – настоящие профессионалы. Компания «Без дыма» приглашает на работу лучших специалистов: это недешево, но зато мы всегда получаем хорошие отзывы от наших клиентов.

Опыт

Монтаж дымоходов для котлов – одна из ключевых услуг, оказываемых нашей компанией. Ежегодно мы выполняем десятки заказов по установке дымоходов в котельных, и сегодня сложно представить проблему, которую наши инженеры не могли бы решить.

Качество

В компании существует строгие стандарты качества проведения работ, и мы неукоснительно их придерживаемся. Соблюдение технологий позволяет гарантировать долгую и беспроблемную эксплуатацию созданных нами систем дымоотведения.

Цены

Мы не утверждаем, что никто не сможет предложить вам монтаж дымохода для газового котла дешевле – более того, мы почти уверены, что вы легко найдете более дешевые услуги. Правда, вполне вероятно, что квалификация специалистов, выполняющих заказы по очень низким расценкам, также окажется низкой.

«Без дыма» никогда не экономит на качестве, и поэтому мы не можем предложить вам самые низкие цены. Вместе с тем мы считаем наши цены весьма привлекательными для тех, кто умеет ценить надежность и безопасность. В случае с установкой дымохода для котла это действительно очень важные вещи.

Как выбрать дымоход для котла?

Обратите внимание: в комплекты некоторых котлов уже входит коаксиальный дымоход. Подробнее см. «Монтаж коаксиального дымохода».

Заказывая монтаж дымохода для газового котла, следует представлять, каким он должен быть и почему он должен быть именно таким. Это необходимо хотя бы для того, чтобы оценить результаты работы установщиков.

К системам дымоотведения отопительных котлов предъявляются достаточно жесткие требования. Ошибки при проектировании или сборке системы могут привести к возникновению таких проблем, как водяная пробка и накопление серосодержащих соединений.

Водяная пробка

Водяная пробка препятствует отводу продуктов сгорания топлива и фактически останавливает работу отопительного агрегата. Это достаточно распространенная проблема и она практически всегда связана с ошибками установки дымоходов на газовые котлы. Основная причина возникновения водяной пробки — существенная разница между внутренней и внешней температурой. Если температура внутри дымохода заметно выше температуры снаружи, на его внутренней поверхности скапливается конденсат, который и образует пробку.

Решить проблему просто – необходимо использовать для дымохода стальные или керамические элементы с гладкой внутренней поверхностью, на которой не скапливается влага. Кроме того, гладкая поверхность дымохода способствует быстрому отведению продуктов сгорания.

Дополнительную защиту от образования конденсата обеспечивает использование утепленных дымоходов типа сэндвич. Жаростойкий теплоизоляционный материал удерживает тепло внутри трубы, благодаря чему ее внутренняя поверхность всегда остается горячей. При этом следует отметить, что для монтажа дымоходов настенных и напольных газовых котлов подойдут сэндвич-трубы толщиной не менее 25 мм. Кроме того, следует обратить внимание на минимальную температуру, допустимую при использовании – обычно она составляет около -30 -60 градусов по Цельсию.

Серная кислота

Серная кислота — сильнейший окислитель, разрушающий подавляющее большинство органических и минеральных соединений. Железо и его сплавы не составляют в этом смысле никакого исключения: они также разрушаются. Именно поэтому серная кислота представляет немалую опасность для дымоходов. Возникает лишь один вопрос – откуда она берется?

Все дело в том, что природный газ может содержать небольшое количество серы. При сгорании сера окисляется и образует оксиды серы, которые вступают в реакцию с водой. Реакций оксидов серы с водой приводит к образованию серной кислоты. Серная кислота, в свою очередь, успешно разъедает не только кирпичные, но и стальные дымоходы.

Решить эту проблему полностью практически невозможно, но можно использовать материалы, которые меньше подвержены воздействию сильных кислот – это нержавеющая сталь и керамика.

Дымоход для газового отопления — Система отопления

Схема отопления включает, увеличивающие давление насосы котел, бак для расширения, трубы, коллекторы терморегуляторы, развоздушки, батареи, крепежи, систему соединения. Монтаж отопления гаража имеет различные элементы. Любой узел имеет важное значение. Поэтому выбор перечисленных частей монтажа важно планировать обдуманно. На данной странице сайта мы постараемся выбрать для нужной квартиры определенные компоненты отопления.

Система удаления дыма

Система удаления дыма появилась, пожалуй, вместе с первым костром в пещере первобытного человека. Прожить без дымохода даже короткое время в помещении с источником открытого огня просто невозможно. Ведь продукты сгорания пагубно влияют на любые живые организмы, включая человека. В системах отопления дымоходы принято выделять в отдельную подсистему. А в отношении дымоходов для газовых котлов вообще существуют жесткие требования в силу их особой важности для безопасности людей.

Подробнее о дымоходах

В представлении обычного человека дымоход — это труба, торчащая над домом. По сути, так оно и есть, но ее монтаж должен соответствовать строгим правилам. Регулируют правила проектирования и монтажа магистралей для газового оборудования:

• нормы технологического проектирования
• строительные нормы и правила в разделе «ГАЗОСНАБЖЕНИЕ»
• СНиП 2. 04.08-87

Не допустить утечки вредных газов или возгорания можно, лишь строго соблюдая установленные нормы и правила обустройства системы газового отопления в целом и каналов дымоудаления в частности. А невыполнение этих жестких требований может привести к трагедии.

Так что, если вы внимательно изучите нормативные документы, «обычная труба» больше не будет казаться вам таковой.

Материалы для магистралей газоотведения



При наличии газового отопления газы, подлежащие удалению из приборов, химически активны. Поэтому многие материалы, пригодные для других систем дымоудаления, в таких случаях не приемлемы.

В результате химических процессов в дымоходе образуются три наиболее агрессивные кислоты — соляная, серная и азотная. В химии такую смесь называют «царской водкой», и она в состоянии разрушить практически все строительные материалы. Поэтому стенки каналов для отвода газов должны быть выполнены из материала, не разрушаемого кислотным конденсатом. Идеальны в этом отношении нержавеющая сталь и керамика. А снаружи обязательно должна быть теплоизоляция.

Дымоход круглого сечения из нержавейки

Оптимальный вариант — это дымоходы сэндвич, представляющие собой канал, заключённый вместе с термоизоляцией в наружную оболочку. До недавнего времени широко применялись и асбестоцементные трубы, но сейчас их запрещено использовать в газовых системах отопления.

Металлические дымоходы встречаются чаще других из-за простоты монтажа и универсальности конструкции. Но в последнее время появляются новые материалы для каналов дымоудаления — различные виды керамики и композиты на основе пластмассы.

Самыми долговечными и надежными считаются керамические дымоходы, поскольку они совершенно не подвержены воздействию агрессивной среды конденсата.

Проектирование системы

Схема дымохода газового котла

Схему дымохода обычно составляют вместе с проектированием системы отопления. При приёмке газового отопления сотрудниками газового хозяйства на соответствие нормам проверяются и отводящие каналы. Но, в отличие от газовых магистралей, делать дымоходы своими руками не запрещается. К тому же их монтаж параллельно с возведением стен существенно экономит время  и средства.

Что необходимо знать, чтобы смонтировать дымоход самостоятельно?

Диаметры каналов

В зависимости от мощности газового оборудования нормативами установлены следующие диаметры каналов отвода газов:

• 24 кВт — 120 мм
• 30 кВт — 130 мм
• 40 кВт — 170 мм
• 55 кВт — 190 мм

Так что для приобретения материалов достаточно знать мощность будущего котла отопления. Все элементы для поворота каналов должны иметь такой же диаметр сечения, как и основные трубы. Уменьшение его ни в коем случае не допускается. В верхней точке трубы не рекомендуется устанавливать никакие приспособления — ни грибки, ни козырьки, ни отводы, ни повороты.

Конфигурация каналов

Безусловно, идеальный канал дымохода — строго вертикальный. Но соблюсти это условие довольно сложно, а порой и невозможно. Поэтому нужно помнить, что максимальная длина горизонтальных участков не должна быть больше одного метра.

Для создания тяги необходимо обеспечить равновесие воздуха, входящего в отопительный прибор и выходящего из него. Для этого в помещениях котельных предусмотрены каналы вентиляции из расчёта 8 кв. см на 1 кВт мощности котла.  Немаловажны и параметры наружной трубы над поверхностью кровли.

Размещение трубы относительно крыши

Несоблюдение этих правил приводит к полному или частичному нарушению тяги, а это грозит попаданием газов внутрь дома.

И, конечно же, надо тщательно подготовить проходы трубы через перекрытия, особенно если они выполнены из горючих материалов.

Термическая изоляция трубы проводится специальными методами или подручными средствами. Наиболее актуальна такая защита при установке твердотопливного котла, камина или печи с высокой температурой на выходе в трубу.

К специальным методам термоизоляции относится использование уже готовых изделий для создания теплового барьера между трубой дымохода и конструкцией перекрытия. Подобные устройства актуальны только для деревянных перекрытий. И то в качестве некой страховки. Дело в том, что температура выходящих газов из современных газовых котлов настолько мала, что достаточно разделить трубу и перекрытие пространством около 300 мм и заполнить его негорючим материалом.

Соединения магистралей и дополнительное оборудование

Газовый сигнализатор GAZLUX

Безусловно, все вытяжные трубы для газовых котлов должны быть герметичны. Достигается  это за счёт точного подбора элементов и специальных жаростойких герметизирующих материалов — нитей, плёнок и мастик.

Согласно требованиям, для контроля над утечками газа в помещениях с газовым оборудованием устанавливают электронные датчики утечки газа. Они рассчитаны как на сам природный газ, так и на продукты его сгорания. В некоторых случаях такие датчики могут включаться в систему автоматического управления котлом для ее полного отключения в случае подобных ситуаций.

В нижней части канала для сбора продуктов конденсации устанавливают специальные отстойники. Их изготавливают из кислотостойкой стали или стекла, поскольку в отстойнике оседает кислота.

Внимание! Категорически запрещается сливать конденсат из труб дымоудаления в канализационную систему.

Требования к дымоходам

Дымоход — важный элемент комфорта в доме

Чтобы проживание в вашем доме было комфортным и безопасным, а система газового отопления и отвода продуктов сгорания работала без сбоев, при ее установке необходимо соблюдать следующие требования:

1. Для любого газового отопительного или нагревательного прибора необходим свой канал отвода продуктов сгорания. В некоторых случаях допускается подключение не более 2-х приборов на один такой канал.
2. Утечка газа является аварийным случаем и требует немедленного установления причины и её ликвидации.
3. Конденсат, образующийся в трубах, представляет собой химически активную смесь кислот, опасную для человека и разрушающую элементы строительных конструкций. Для уменьшения образования конденсата трубы должны иметь теплоизоляцию по всей длине.
4. Для улучшения тяги внутренние каналы должны быть гладкими и иметь равномерное сечение по всей длине, аналогичное диаметру выхода из котла. Стенки каналов должны состоять из химически стойких материалов.
5. Все работы необходимо выполнять в строгом соответствии с требованиями СНиП 2.04.08-87.
6. Удобнее и экономически выгоднее монтировать каналы отвода продуктов сгорания от газовых приборов на этапе строительства.

Некоторые выводы



Принимая решение о самостоятельном монтаже сложных и потенциально опасных систем и оборудования, нужно понимать и глубоко осознавать ту ответственность, которую вы на себя берете. Приняв же такое решение, необходимо относиться к каждому этапу работ с максимальным усердием и вниманием. Не следует забывать, что от качества монтажа и соблюдения всех установленных норм зависит не только уют, но и здоровье близких вам людей.

Источник: http://gidotopleniya.ru/kotly-i-kotelnoe-oborudovanie/pravilnoe-ustrojstvo-dymoxoda-garantiya-vashej-bezopasnosti-1348

Труба дымохода, возвышающаяся над крышей, является лишь небольшим видимым конструктивным элементом сложного механизма, отвечающего за отведение дыма и газа. Независимо от того на каком топливе работает отопительное оборудование (твердом, жидком или газообразном) оно обязательно дополняется системой для отвода продуктов сгорания. Каждый домовладелец должен иметь представление об устройстве дымохода в своем доме, что позволит ему правильно эксплуатировать отопительную систему в принципе. Тем же, кому только предстоит решать подобные задачи по обустройству своего дома, прежде чем идти в специализированный магазин или приглашать профессионалов, мы предлагаем вначале ознакомиться с теорией. В качестве примера возьмем газовое отопление. Для начала, как минимум, нужно знать какие бывают дымоходы для газовых котлов, в чем их сильные и слабые стороны.

Содержание

Виды дымоходов: что предложит специалист?

Можно ли самостоятельно устроить дымоход? Конечно же, да! Хотя, если этой работой придется заниматься впервые, то консультация специалиста лишней ни в коем случае не будет. Но, так или иначе, все равно придется разобраться с тем, какие вообще дымоходы для котлов существуют в настоящий момент.

Итак, вам могут предложить выбрать один из таких вариантов:

Вариант #1 — классический кирпичный

Хотя его сооружение вам предложат, вряд ли, поскольку это даже не вчерашний, а позавчерашний день. Кирпичный дымоход отличается сложностью конструкции, высокой себестоимостью и его возведение отнимает много времени. Кроме того, по многим эксплуатационным характеристикам такой дымоход уступает более современным конструкциям.

Вариант #2 — из нержавеющей трубы

Здесь производитель предлагает широкий модельный ряд. Среди достоинств нельзя не отметить высокую стойкость к механическим повреждениям и воздействию агрессивной среды. Дымоход для газового котла, изготовленный из нержавейки, как правило, выполнены в виде сэндвич системы – две различные по диаметру трубы одна в другой. Пустое пространство между ними заполняется жаростойкой базальтовой ватой.

Дымоотводная труба из нержавейки отличается надежностью и имеет презентабельный вид

Без преувеличения на сегодняшний день устройство дымохода для газового котла с использованием нержавеющего «сэндвича» – одно из самых удачных решений на сегодняшний день.

Вариант #3 — коаксиальный дымоход

Его не перепутаешь с другой конструкцией, отличительная черта – презентабельный внешний вид. Хотя и рабочие параметры на высоком уровне. Более того, коаксиальный дымоход для газового котла обладает специфической формой, на внутренних стенках которой не образовывается конденсат. Этот момент очень важен особенно для отопительных систем на газовом топливе.

Вариант #4 — керамическая конструкция

Внутреннее строение керамического дымохода

Схема устройства внутреннего дымохода и наружной конструкции

Какой бы технологии не было отдано предпочтение, в конце концов, устройство дымохода для газового котла подразумевает работу с такими элементами:

• Переходник, соединяющий патрубок отопительного котла и дымоходную трубу.
• Проходной патрубок.
• Телескопические трубы.
• Кронштейн и хомут – основные стеновые крепления.
• Тройник с ревизией – в нижней части имеется специальный штуцер для удаления конденсата.
• Наконечник конической формы.
• Отводы.

Предлагаем вам посмотреть обзорное видео с советами от специалиста:

Что влияет на эффективность работы дымохода?

Возможно, вопрос поставлен несколько некорректно с точки зрения профессионала. Поскольку от эффективной работы системы отведения продуктов горения зависит здоровье, а порой и жизнь людей, то целесообразней рассмотреть требования к дымоходу газового котла.

Дымоход любой конструкции должен быть выполнен в соответствии с требованиями СНиП 2.04.05-91, а также ДБН В.2.5-20-2001. В противном случае будет иметь место неправильное устройство дымохода и подсоединение к нему отопительного оборудования. А это в свою очередь ставит под вопрос безопасность эксплуатации всей отопительной системы. В указанных документах четко регламентировано устройство дымоходов котлов. Эти документы подлежат тщательному изучению, поскольку нарушение изложенных в них норм обязательно приведет к проблемам с газовым хозяйством.

Если вкратце озвучить требования к дымоходам газовых котлов, то в первую очередь нужно обратить внимание на такие моменты:

• Хорошая тяга – залог эффективности использования тепловой энергии от сгорания газа.
• Правильная конструкция конденсатосборника – лишняя влага не должна скапливаться на стенах дымоходного канала.
• Запрещена установка на оголовок дымохода дефлекторы, грибки и пр. Эти элементы снижают эффективность удаления продуктов горения, и появляется риск попадания внутрь помещения угарного газа.
• Требования к дымоходам газовых котлов требуют максимального внимания к выполнению монтажных работ. Особый акцент должен быть сделан на плотности прилегания конструктивных деталей в местах соединений, то есть должна быть достигнута максимальная герметичность. Это не позволит раскаленным газам проникнуть за пределы дымохода.
• Допускается использование общих соединительных дымоотводящих труб для нескольких агрегатов.

Внешне кажется, что дымоход кирпичный. На самом деле — это просто отделка, а он находится внутри трубы

Алгоритм устройства дымохода внутри здания

Установка дымохода для газового котла может быть произведена как внутри здания, так и автономно (снаружи). Понять в чем разница, сделав при этом определенные выводы касательно вашего конкретного случая, вы сможете из нашей небольшой таблицы.

Источник: http://aqua-rmnt.com/otoplenie/dimohod/ustrojstvo-dymoxoda-dlya-gazovogo-kotla.html

Содержание

Индивидуальные системы отопления предусматривают обязательную установку какого-либо генератора тепла. Наиболее распространенными из теплогенераторов являются настенные и парапетные газовые котлы. поскольку они:

• имеют небольшие габариты;
• имеют привлекательный внешний вид;
• могут устанавливаться даже в многоквартирных домах.

Коаксиальный дымоход выполняет две функции: отводит продукты сгорания и обеспечивает поступление кислорода извне

Однако установка любого теплогенератора требует устройства специальной системы отвода газов и притока свежего воздуха, чтобы процесс горения был непрерывным. Этой цели служат коаксиальные дымоходы для газовых котлов, которые одновременно отводят газы, образующиеся в процессе сжигания топлива, и обеспечивают приток свежего воздуха в котёл снаружи помещения. Именно такие системы позволяют установить газовый котёл в отдельной квартире. Как же функционируют такой дымоход?

Принцип действия

Устройство такой системы позволяет избежать забора воздуха из внутреннего пространства помещения, что может пагубно отразиться на здоровье людей, находящихся в нём. Однако если вы решили устроить у себя в доме коаксиальный дымоход для газового котла, то для расчёта его параметров необходимо учесть следующие факторы:

• мощность котла ;
• среднемесячную температуру воздуха снаружи помещения;
• теплоизоляционные характеристики стен помещения, в котором установлен настенный котёл.

Если котлов в доме несколько, и все они будут использовать один и тот же коаксиальный дымоход, то при расчёте его параметров необходимо будет учесть общую (суммарную) мощность всех теплогенераторов.

Комплект коаксиального дымохода

Конструктивно такой дымоход состоит из двух труб разного диаметра, которые вставлены друг в друга и несут различную функциональную нагрузку:

• наружная обеспечивает приток свежего воздуха в котёл;
• внутренняя обеспечивает выведение газов из котла.

При устройстве такой конструкции дымоотвода для газового котла необходимо четко выдерживать промежуток между трубами на всем протяжении трассы, в том числе и на изгибах, если таковые имеются. Помимо труб в систему дымохода коаксиального типа для настенного котла входит фильтрующий элемент и накопитель конденсата. Конструкции такого типа обладают целым рядом достоинств.

Преимущества

Коаксиальный дымоход для газового котла обладает перед обычными конструкциями дымоотводов целым рядом преимуществ:

• Благодаря одновременному отводу газов, образующихся при сгорании топлива, и притоку свежего воздуха, происходит 100% сгорание газа в топке котла.
• КПД у настенных котлов, оборудованных коаксиальной системой дымохода, гораздо выше, чем у теплогенераторов, оборудованных обычным дымоходом, поскольку воздух, проходя вдоль трубы с горячими газами, выводимыми из топки, поступает в область сжигания топлива уже хорошо прогретым.
• Наружная труба системы дымоотвода, находящаяся в стене здания, заполнена ещё холодным воздухом, поступающим с улицы. Таким образом, раскалённые газы, проходящие по внутренней трубе, не могут нагреть стену сооружения, поскольку холодный воздух выступает в качестве изолятора. Это особенно актуально для зданий, стены которых выполнены из древесины.
• Воздух с улицы, обтекающий разогретую внутреннюю трубу, охлаждает проходящие в ней горячие продукты горения, что позволяет улучшить тягу дымохода, а значит, повысить качество сгорания топлива. Однако это характерно лишь для дымоотводов небольшой длины (до 3 метров).

Таким образом, все эти преимущества делают коаксиальные дымоходы не только повышающими КПД теплогенераторов, но и улучшающими их пожаробезопасность и экологичность.

Требования, предъявляемые к монтажу дымохода

Газовый котел – устройство повышенной пожаро- и взрывоопасности. Поэтому их установкой и монтажом дополнительного оборудования должны заниматься исключительно высокопрофессиональные специалисты.

Дымоходы для настенных газовых котлов могут устанавливаться на любом этаже многоквартирного дома. При этом специалисты газового хозяйства самостоятельно определяют, как их лучше расположить:

• в вертикальном положении;
• в горизонтальном положении;
• под углом к горизонту.

Для сборки системы коаксиального дымохода применяются специальные соединительные элементы в виде колен, адаптеров, фланцев, хомутов и декоративных накладок, которые приобретаются в том же магазине, что и основные трубы.

Все они должны идеально стыковаться между собой и обеспечивать очень плотное соединение. Это могут гарантировать только детали системы, изготовленные одним и тем же производителем.

Выбирая место установки газового котла в квартире, учтите, что выход коаксиального дымоотвода будет располагаться на 1500 мм выше верхнего края теплогенератора и не меньше, чем на 600 мм от ближайшего окна. Кроме того, согласно технике безопасности, коаксиальный дымоход необходимо располагать на удалении от газопровода, которое должно быть не меньше, чем ½ величины диаметра внешнеё трубы системы.

Элементы труб коаксиального дымохода

Места установки, тип фильтрующего элемента и сборника для конденсата так же определяет специалист газовой службы самостоятельно, руководствуясь конструктивными особенностями дымохода.

Сейчас во многих новостройках предусматривается индивидуальное отопление отдельно взятой квартиры. Поэтому на этапе прокладки всех коммуникаций дома выполняется устройство единой системы коаксиального дымоотвода для всех котлов, установленных в одном подъезде.

Это избавляет жильцов от многих хлопот. К тому же коаксиальные дымоходы промышленного типа имеют более высокую эффективность, чем дымоотводы, выполненные в индивидуальном порядке.

Таким образом, коаксиальные системы дымоотвода являются оптимальным вариантом для газового котла с закрытой камерой сгорания, поскольку значительно улучшают эффективность его работы. Кроме того системы дымоходов подобного типа стоят недорого и при этом очень легко и быстро монтируются.

Источник: http://klivent.net/sistemy-otopleniya/otopitelnye-kotly/koaksialnyj-dymoxod.html

Смотрите также:

31 декабря 2021 года

печь против камина: какой из них эффективнее?

Если вы хотите сэкономить на отоплении, то вполне естественно использовать наиболее эффективный вариант. Однако бывает довольно сложно точно определить, насколько эффективны печи и камины. Конечно, вы можете посмотреть свой счет за электроэнергию в конце месяца и проверить свой термостат, но как вы можете количественно оценить выходную мощность вашего камина? Чтобы помочь вам выбрать правильный выбор для вашего дома этой зимой, вот сравнение эффективности, проведенное экспертами KW Lang Mechanical в Кливленде по HVAC.

Какой тип печи наиболее эффективен?

При ответе на этот вопрос необходимо рассмотреть четыре типа топлива: газ, электричество, нефть и пропан. Хотя это может показаться большим количеством вариантов, только два действительно конкурентоспособны, когда дело доходит до экономической эффективности: газ и электричество. Нефть и пропан в основном используются, когда в вашем доме нет доступа к линии природного газа или вам нужна печь, которая будет работать даже в случае отключения электричества. Между электричеством и газом газ, как правило, более эффективен в эксплуатации, в то время как электрические агрегаты дешевле заранее.Если вы много используете обогреватель, то в долгосрочной перспективе газ будет лучше электричества.

Какой тип камина наиболее эффективен?

Как и в случае с печами, необходимо рассмотреть несколько различных видов топлива. В случае с каминами основные варианты — газовые и дровяные. К счастью, это довольно просто: газ почти всегда лучше древесины. Если у вас есть дровяной камин, то с точки зрения эффективности у него не будет никаких шансов против печи.Однако, если в вашем камине используется газ, то конкурс будет немного ближе.

Какие печи или камины более эффективны?

При сравнении наиболее эффективных вариантов в обеих категориях (газовые печи и газовые камины) все сводится к тому, чего вы пытаетесь достичь. Если вы хотите отапливать отдельную комнату, лучше с этим справится камин. Однако если вы хотите отапливать несколько комнат, то лучше подойдет печь. Это в значительной степени сводится к тому, как тепло теряется в системе вентиляции при использовании печи, тогда как 100% тепла доставляется в рассматриваемое помещение при использовании камина.Камин не сможет передавать тепло в другие комнаты и, скорее всего, в конечном итоге приведет к резкому повышению температуры в одной комнате, оказывая гораздо меньшее влияние на остальную часть дома.

Если вы хотите приобрести новый газовый камин или печь, обратитесь к специалистам по отоплению в KW Lang Mechanical в Солоне. У нас есть скидки и специальные варианты финансирования в рамках утвержденного кредита для всех ваших потребностей в установке, техническом обслуживании и ремонте систем отопления, вентиляции и кондиционирования воздуха. Посетите наш сайт или позвоните нам сегодня, чтобы быстро и легко назначить встречу.

Теги: камин, Печь, Отопительная установка

Настенные котлы | Часто задаваемые вопросы

Какие бывают типы настенных котлов?

Настенные котлы делятся на два в зависимости от системы отвода отработанных газов.

Котлы дымоходные настенные,

Герметичные настенные котлы.

Однако в последнее время настенные котлы дымоходного типа стали использоваться значительно реже, и настенные герметичные котлы стали широко использоваться.Предлагаются герметичные настенные котлы, которые более безопасны и эффективны.

Кроме того, настенные котлы делятся на два по способу нагрева.

Классические (обычные) настенные котлы.

Котлы настенные конденсационные.

Конденсационные настенные котлы более эффективны по сравнению с классическими настенными котлами. Экологически чистые настенные котлы благодаря высоким значениям КПД (до 109%) при меньшем потреблении и меньшем выбросе выхлопных газов обеспечивают комфортное отопление для пользователей, а также обладают улучшенными настройками.

Какие преимущества использования настенных котлов?

Настенные котельные системы обеспечивают автономный комфорт отопления. Пользователям предоставляется желаемое количество тепла в течение желаемого периода времени. Настенные котлы дают возможность индивидуальной экономии и позволяют платить столько, сколько вы используете, в отличие от центральных систем. Кроме того, с настенными котлами, которые также используются для нагрева технической воды, вам не нужно использовать другое устройство (газовый водонагреватель, электрический накопительный водонагреватель, бойлер и т. Д.) для горячей воды.

Чем отличаются настенные котлы герметичного / дымоходного типа?

Каминные настенные котлы получают воздух, необходимый для горения, из окружающей среды, в которой они собраны, в то время как герметичные модели получают его непосредственно из внешней среды благодаря особой конфигурации трубы для отходящих газов. По этой причине существуют некоторые ограничивающие условия вентиляции, касающиеся среды, в которой будут монтироваться настенные котлы дымоходного типа, и вся соответствующая информация подробно представлена ​​в наших руководствах по сборке и эксплуатации.

В чем разница между классическими (обычными) / конденсационными настенными котлами?

Конденсационные настенные котлы и классические (обычные) настенные котлы имеют сходство с точки зрения принципа действия. Отличие конденсационных настенных котлов от классических настенных котлов заключается в том, что температура отходящих газов, выбрасываемых в атмосферу, может использоваться также для отопления. Водяной пар, находящийся в атмосфере в газообразном состоянии, конденсируется посредством конденсационной технологии и переводится в жидкое состояние.Тем временем тепло, выделяемое при преобразовании водяного пара из газового состояния в жидкое, становится пригодным для нагрева.

Безопасно ли нагреваться настенным котлом?

Любые меры и настройки, определенные TSE (Турецкий институт стандартов), включают настенные котлы для защиты от пламени, утечки газа, чрезмерного тепла и холода, обратного выброса дымохода и неисправности дымохода. Настенные котлы благодаря этим свойствам являются в значительной степени безопасными устройствами.

Кто выполняет первую операцию с настенным котлом, можно ли его эксплуатировать?

Первая операция выполняется бесплатно авторизованными службами DemirDöküm. Запуск другими людьми, кроме Авторизованных служб, запрещен. В таких случаях гарантия на устройства не распространяется.

Газовый камин или центральное отопление, что использовать дома?

Споры вокруг газового камина или центрального отопления сводятся к одному вопросу; вы хотите отапливать весь дом или только комнату, которую вы используете?

Основной метод, который вы используете для обогрева дома, имеет наибольшее влияние на то, следует ли вам обогревать комнату индивидуально или нет.

Следует помнить о важных моментах, таких как эксплуатационные расходы и их эффективность для обогрева определенного помещения. Однако размер рассматриваемой комнаты по сравнению с остальной частью вашего дома также важен.

Прочтите, чтобы узнать больше о том, какая система отопления лучше всего подходит для ваших нужд…

Каковы преимущества газового камина?

Высокая тепловая эффективность в сочетании с низкими эксплуатационными расходами делает газовые камины доступным источником тепла с подлинными эффектами реального пламени, характерными для дровяных костров.

Для обогрева отдельной комнаты несколько источников тепла являются такими же быстрыми и надежными, как газовый камин. Простые в эксплуатации, они могут работать даже в случае поломки вашего котла. Это дает уверенность в том, что вы не обойдетесь полностью без тепла.

В отличие от других твердотопливных каминов, газ чистый и удобный — быстро нагревается и по требованию — без остатков золы и запахов. Являясь безопасным источником энергии для дома, вы можете быть уверены, что газовый камин прошел независимую проверку здоровья, безопасности и окружающей среды.

Насколько эффективен газовый камин?

Когда дело доходит до эффективности — количества выделяемого тепла, которое идет на обогрев помещения, по сравнению с тем, сколько потрачено впустую — это зависит от того, какой тип газового камина вы покупаете.

Существуют высокоэффективные газовые камины с коэффициентом полезного действия до 90%, которые имеются у Direct Fireplaces в различных исполнениях. Высокая эффективность пожара с уравновешивающим дымоходом может превзойти даже это, с эффективностью до 94%! Это связано с тем, что они закрыты стеклом спереди, что означает, что в комнату может поступать больше лучистого тепла.

При многих пожарах часто требуется вентиляция в виде дымохода, что может привести к потере тепла и теплого воздуха. Тем не менее, пожаротушение бездымовым газом — это вариант, эффективность которого составляет 100%. Им не нужен дымоход, поэтому они идеально подходят для домов без дымохода или не подходят по назначению. Эти камины могут быть встроенными или настенными и обеспечивать отличную теплоотдачу.

Сбалансированный дымовой газ — эффективный вариант, поскольку они не нуждаются в вентиляции, но их покупка может быть дорогостоящей.Несмотря на это, их эксплуатация зачастую обходится дешевле, поскольку они могут быть столь же энергоэффективными, как конденсационные котлы центрального отопления.

По сравнению с вашим центральным отоплением, бойлер может быть рассчитан на потребление энергии 15 кВт, а некоторые могут быть даже выше. Однако выходная мощность газовых пожаров может быть очень высокой и часто оценивается примерно в 3,5 кВт.

Подробнее о наших газовых каминах и их эффективности читайте в этой специальной статье.

Каковы эксплуатационные расходы газового пожара?

Газ зачастую намного дешевле других источников отопления — до 70% по сравнению с электрическими кострами.Это связано с тем, что у газа есть собственный источник, а у электричества — другой источник.

Газовые камины обычно стоят около 5 пенсов за киловатт, что по сравнению с электрическими может стоить около 15 пенсов за киловатт. Учитывая высокую топливную экономичность и скорость обогрева большого помещения, это делает газовый камин чрезвычайно рентабельным.

Вы можете узнать больше об установке газового камина из нашего полного руководства по покупке газового камина .

Каковы преимущества центрального отопления?

Очевидным преимуществом центрального отопления является то, что вы можете использовать его для обогрева всего дома, поэтому, если вы переезжаете в комнату или ложитесь спать, он нагревается заранее.

Технологии оказывают более значительное влияние на центральное отопление. Сюда входят интеллектуальные счетчики и беспроводные датчики температуры. Это позволит вам лучше контролировать потребление энергии.

Если у вас дом меньшего размера, высокие потолки или недвижимость открытой планировки, отапливать отдельную комнату бывает редко. Вам будет лучше и эффективнее обогревать весь дом за счет центрального отопления.

Насколько эффективно центральное отопление?

Если у вас современная система центрального отопления, у вас, скорее всего, будут регуляторы температуры на радиаторах и электрический термостат.

Они позволяют изменять температуру в разных комнатах или во всем доме. Это означает, что вы можете настроить время для включения и выключения обогрева, что позволит лучше контролировать эффективность обогрева.

Если у вас современный котел, это самый энергоэффективный источник тепла для дома, КПД которого составляет не менее 90%. Работайте на сетевом газе, где нагретая вода затем перекачивается по трубам к радиаторам, часто это самый дешевый способ утеплить дом.

К сожалению, старый котел никогда не будет таким же эффективным, как новый; однако есть несколько шагов, которые вы можете предпринять, чтобы убедиться, что он работает с максимальной производительностью в холодную погоду.

Это включает использование надлежащей изоляции вокруг дома и на ваших трубах, удаление воздуха из радиаторов, чистку котла, ежегодное обслуживание котла и повышение давления в котле.

Каковы текущие расходы на центральное отопление?

Если у вас еще нет системы центрального отопления, ее установка может быть очень дорогой — часто тысячи. Это потому, что установка будет включать бойлер, радиаторы, трубы и элементы управления.

Среднегодовые текущие расходы на отопление и горячую воду с использованием газа в Великобритании могут составлять более 500 фунтов стерлингов при использовании центрального отопления, исходя из того, что ваш дом использует около 12 000 кВтч в год.

Покупка эффективного и надежного котла даст вам душевное спокойствие и снизит счета за отопление, что снизит ваши эксплуатационные расходы. По сравнению со старым газовым котлом класса G вы можете сэкономить до 1000 фунтов стерлингов в год на отоплении с новым конденсационным котлом класса A.

Какую систему отопления мне использовать?

Все зависит от того, как вы используете отопление. Если вы утепляете одну комнату и собираетесь в ней остаться, то газовый камин — лучший вариант. Однако, если у вас есть люди в большом количестве комнат, небольшом доме или участке открытой планировки, вам следует использовать центральное отопление.

Газовый камин — это здорово, если на улице недостаточно холодно, чтобы обогреть ваш дом центральным отоплением, или если вы живете в одной комнате. Вы также можете обнаружить, что центральное отопление изо всех сил пытается обогреть вашу комнату особенно холодной ночью. Здесь вам действительно могут помочь высокая эффективность и низкие эксплуатационные расходы современного газового камина!

Мы надеемся, что это поможет ответить на некоторые из ваших вопросов, касающихся газовых каминов и центрального отопления, но если вам нужно больше от команды Direct Fireplaces , тогда, пожалуйста, свяжитесь с нами.

Ознакомьтесь с другими сообщениями в блоге Direct Fireplaces …

Лучшие газовые и электрические камины на угольном топливе | Руководство по сжиганию дымовых газов | Следует ли преобразовывать открытый огонь в газовый пожаротушение?

Можно ли использовать существующий дымоход с новой печью?

Все системы отопления, работающие на жидком топливе, твердом топливе или природном газе, нуждаются в какой-либо вентиляции.В вашей газовой печи сгорание используется для производства тепла, но этот процесс также приводит к образованию некоторых довольно неприятных побочных продуктов, в том числе окиси углерода — опасного токсичного газа.

Иногда мы видим, что несколько приборов используют одну и ту же систему отвода дымохода для нескольких приборов, но это не всегда возможно. Фактически, мы почти всегда не рекомендуем этого делать, если у вас старый дымоход и новая высокоэффективная печь. Можно ли вентилировать вашу новую печь через дымоход?

Как новые печи вентиляции

Как правило, новые печи вентилируются через дымоход, идущий от топочного агрегата прямо к стене дома.Топочная труба горизонтальная и относительно короткая, и на то есть причина.

Новые печи сконструированы так, чтобы быть высокоэффективными, что означает, что они не выделяют много тепла во время вентиляции — большая часть его остается в воздухе. Из-за меньшего количества побочных продуктов для вентиляции дымоход может быть слишком широким, что может привести к неправильной вентиляции. Это позволяет водяному пару скапливаться в дымоходе, что может нанести непоправимый ущерб.

Состояние дымохода

Есть также опасения, что ваш дымоход может быть не в лучшем состоянии для вывода побочных продуктов из печи, не говоря уже о том, что он не того размера.Многие дымоходы, построенные в домах в нашем районе, довольно старые, а это означает, что у них нет надлежащей облицовки для вентиляции печи (или даже для безопасного использования с камином).

В целом, строительные нормы и правила могут запретить техническим специалистам использовать дымоход для вентиляции печи. Стандартный трубопровод, используемый для вентиляции новых печей, подойдет. А пока устраните эти надоедливые проблемы с дымоходом с помощью наших опытных трубочистов!

Свяжитесь с 2nd Generation Chimneys, Inc.Мы предлагаем ремонт каминов и дымоходов в Миннеаполисе, Миннесота.

Теги: дымоход, ремонт дымохода, Печь, Миннеаполис
Понедельник, 12 февраля 2018 г., 11:00 | Категории: Дымоход |

Газовые камины предлагают эффективные варианты отопления

Несмотря на сегодняшние колебания цен на природный газ, газовые камины являются подавляющим выбором среди каминов, намного превосходя их аналоги из дровяной древесины.Каминные топки на природном газе и отдельно стоящие печи не только помогают поддерживать качество воздуха в помещении, поддерживая чистоту дома, но и создают меньше загрязнения окружающей среды, чем дровяные камины.

Потребители, заботящиеся об энергии, подпитывают тенденцию использования газовых каминов, топок и пеллетных печей для зонального обогрева наиболее часто используемых помещений. Коммунальные платежи ниже, когда они могут выключить термостат на центральной печи и использовать газовый камин в качестве дополнительного источника тепла.Например, высокоэффективные каминные топки, работающие на природном газе, могут отапливать до 1000 квадратных футов жилой площади при низких затратах.

Строители и специалисты по ремонту, обсуждая такие варианты со своими клиентами, должны учитывать следующие рекомендации:

• Для зонального отопления рассматривать только правильно установленные газовые камины, топки и пеллетные приборы.
• Hearth & Home Technologies, крупнейший в мире производитель каминов, рекомендует только газовые камины и приборы с рейтингом годовой эффективности использования топлива. Эти агрегаты проходят испытания по тому же стандарту, который используется для оценки энергоэффективных печей.
• Избегайте каменных дровяных каминов, которые могут терять до 85 процентов тепла огня через дымоход.
• Для перехода с дровяной печи на газовую, каминные топки могут быть установлены практически в любом существующем каменном камине и доступны во множестве стилей и дизайнов, подходящих к декору дома.

Независимо от того, заинтересован ли ваш клиент в зональном отоплении или нет, выбор камина продиктован региональным климатом, возрастом и конструкцией дома, а также количеством необходимого тепла.

Камины с прямой вентиляцией составляют большую часть продаж газовых каминов. Воздух для подпитки пламени поступает извне, а относительно холодные газы сгорания выводятся через вентиляционное отверстие, установленное на стене, или могут выходить через крышу. Газовые камины с прямым выходом рекомендуются из-за их эффективности; 70 процентов производимого ими тепла остается в доме. Установки с прямым отводом намного проще и дешевле в установке, чем традиционные агрегаты, работающие на древесном топливе или газовой кладке, и имеют большую гибкость в размещении.Эти агрегаты также эффективны для зонального отопления, потому что люди поглощают лучистое тепло от стеклянного фасада, в то время как топка также нагревает воздух в комнате.

Класс B Вентиляционные (естественные) газовые камины требуют сквозного дымохода класса B для отвода горячих продуктов сгорания и обычно имеют открываемые дверцы.

Пеллетные аппараты — это отдельно стоящие печи или каминные топки, сжигающие пеллеты для зонального отопления.Наиболее распространенным топливом являются древесные гранулы, изготовленные в основном из прессованных опилок. Пеллеты, разработанные в 1970-х годах для использования древесных отходов производственных процессов, представляют собой высокоэффективный способ сжигания древесины и могут быть приобретены в 40-фунтовых мешках. Альтернативные виды топлива включают зерно и кукурузу; некоторые приборы специально созданы для сжигания этих товаров. Одним из преимуществ пеллетного топлива является возможность фиксировать расходы на топливо в начале отопительного сезона.

Марсия Джедд — внештатный писатель из Миннеаполиса, которая часто пишет о дизайне и строительстве.

Газовые котлы

— Краткое описание соответствия нормам

Согласно 2015 IECC / IRC, раздел R103.3 / R106.3, Проверка документов. Должностное лицо кодекса / строительное должностное лицо должно проверить или вызвать для проверки строительную документацию на соответствие нормам.

В этом разделе перечислены применимые нормативные требования, за которыми следуют подробные сведения, полезные для обзора плана, касающиеся положений, отвечающих требованиям для «газовых котлов».

Строительная документация. Изучите строительную документацию, чтобы определить оборудование, средства управления системой, конструкцию и варианты вентиляции для оборудования.

2015 IECC / IRC, Раздел R103.2 / N1101.5, Информация о строительной документации. . Строительная документация должна включать:

— Изоляционные материалы и их коэффициент сопротивления R

— Критерии проектирования механической системы

— Типы, размеры и эффективность оборудования механических систем

— Оборудование и системы управления

— Уплотнение каналов, изоляция каналов и труб и расположение

— Детали воздушного уплотнения

— Контроль прошивки и влажности.

2015 Требования IRC к газовым котельным установкам можно найти в главе 13 «Общие требования к механическим системам»; Глава 14, Отопительное и охлаждающее оборудование; Глава 20, Котлы и водонагреватели; Глава 21, Гидравлические трубопроводы; и Глава 24, Топливный газ. В этом разделе перечислены применимые разделы кода IRC и IECC.

Общие положения по установке. Изучите строительную документацию на установку оборудования.

– 2015 IRC, разделы M2001, общие, и G2404, общие. Котлы должны быть спроектированы и изготовлены в соответствии с требованиями ASME CSD-1, ¹ , а газовые котлы должны соответствовать требованиям, перечисленным в главе 24 IRC. Газовые котлы должны быть указаны и промаркированы в соответствии с IRC M1302.1 и должны быть установлены:

1. В соответствии с инструкцией производителя G2408.
2. На ровных площадках в соответствии с Разделом G2408.4
3. С соответствующими зазорами, указанными в разделах G2408.4 и G2408.5
4. С запорными клапанами на подающем и обратном трубопроводе согласно разделам M2001.3 и G2420
5. Со средствами управления и безопасности в соответствии с разделами M2002 и G2421
6. Таким образом, проемы в наружных стенах заделываются в соответствии с Разделом R703. 4
7. Для защиты источника питьевой воды в соответствии с Разделом P2902
8. Таким образом, отверстия для забора воздуха расположены в соответствии с Разделом R303.5,1
9. С автоматическими выключателями, размеры которых указаны в соответствии с заводской табличкой оборудования в соответствии с инструкциями производителя по установке, и электрическими соединениями, соответствующими требованиям Части VIII (Электрическая часть) IRC.
10. С расширительными баками, которые соответствуют требованиям к минимальной вместимости согласно Разделам M2003.1 и M2003.2. Минимальные требования (перечисленные в таблице M2003.2) указаны ниже:

Минимальная емкость расширительного бака ^a для систем принудительного горячего водоснабжения

Системный объем b	Мембрана под давлением Тип	Тип без давления
10	1.0	1,5
20	1,5	3,0
30	2,5	4,5
40	3,0	6,0
50	4,0	7,5
60	5,0	9,0
70	6,0	10,5
80	6. 5	12,0
90	7,5	13,5
100	8,0	15,0
a При средней температуре воды 195 ° F, давлении заполнения 12 фунтов на кв. Дюйм и максимальном рабочем давлении 30 фунтов на квадратный дюйм. b Объем системы включает объем воды в котле, конвекторах и трубопроводах, не включая расширительный бак.

Монтаж. Убедитесь, что оборудование правильно поддерживается и установлено в конструкции.

– 2015 IRC, Раздел G2408.4, Удаление от уклона. Оборудование и приложения, опирающиеся на землю, должны быть ровными и прочно поддерживаться на ровной бетонной плите или другом утвержденном материале, выступающей не менее чем на 3 дюйма (76 миллиметров) над прилегающей поверхностью, или должны быть подвешены не менее чем на 6 дюймов (152 миллиметра) выше соседнего класса. Такая опора должна соответствовать инструкциям производителя по установке.

– 2015 IRC, Раздел G2408.2, Высота источника возгорания. В установках в гараже источник возгорания должен находиться на высоте 18 дюймов от пола, а котел должен быть защищен от ударов.

– 2015 IRC, разделы G2406 и G2407.2, Расположение устройства. Запрещается размещать бытовую технику в спальных комнатах, ванных, туалетных комнатах, кладовых, хирургических помещениях или в пространстве, которое открывается только в такие комнаты или пространства.Приборы следует размещать так, чтобы они не мешали нормальной циркуляции воздуха для горения, вентиляции и разрежения.

Органы управления оборудованием. Просмотрите конструкторскую документацию и убедитесь, что элементы управления были установлены в соответствии с инструкциями производителя по установке, которые должны включать схемы управления и инструкции по эксплуатации.

– 2015 IECC / IRC, Раздел R403.1 / N1103.1, Средства управления. Каждая система отопления и охлаждения должна иметь собственный термостат.Каждый термостат, управляющий первичной системой отопления и охлаждения, должен быть программируемым термостатом.

Водогрейные котлы, которые поставляют тепло в здание через одно- или двухтрубные системы отопления, должны иметь регулятор сброса наружного воздуха, который понижает температуру котловой воды в зависимости от температуры наружного воздуха согласно R403.2 / N1103.2.

Расчет оборудования. Убедитесь, что размер котла рассчитан с учетом нагрузок на здание, рассчитанных в соответствии с Руководством J ACCA или другими утвержденными методами (IECC R403.7 / IRC M1401.3 и N1103.7).

– 2015 IECC / IRC, Раздел R403.7 / N1103.7, M1401.3, Определение размеров. Оборудование для обогрева и охлаждения должно иметь размеры в соответствии с Руководством S ACCA на основании нагрузок на здание, рассчитанных в соответствии с Руководством J ACCA или другими утвержденными методами расчета отопления и охлаждения.

Вентиляция. Глава 24 «Топливный газ» в IRC 2015 года извлечена из издания 2015 года Международного кодекса топливного газа (IFGC) и содержит особые требования к воздуху для горения и вентиляции для газовых приборов, таких как котлы.Отвод воздуха из котлов может осуществляться через обычную систему дымохода или через систему сбалансированного дымохода с прямым выводом через стену. Изучите строительную документацию и убедитесь, что система вентиляции была установлена ​​в соответствии с инструкциями производителя по установке.

– 2015 IRC, Раздел G2407 (304), Воздух для горения, вентиляции и разбавления. Номера разделов, появляющиеся в скобках после каждого номера раздела, являются номерами разделов соответствующего текста в IFGC.Воздух для горения, вентиляции и разбавления дымовых газов для приборов, установленных в зданиях, должен подаваться одним из методов, предписанных в разделах G2407.5 — G2407.9 IRC. Подача наружного воздуха должна производиться в соответствии с одним из методов, описанных ниже:

1. G2407. 6 (304,6), наружный воздух для горения. Наружный воздух для горения подается через отверстия наружу. Минимальный размер отверстий для воздуха не должен быть меньше 3 дюймов.Проверьте и убедитесь, что в строительной документации указано, что отверстие (отверстия) для воздуха для горения соответствует одному из приведенных ниже методов.
   • G2407.6.1 (304.6.1), метод двух постоянных отверстий. Раздел R703.4 Мигает. Утвержденный антикоррозийный гидроизоляционный слой следует применять в виде черепицы, чтобы предотвратить попадание воды в полость стены или проникновение воды к элементам каркаса конструкции здания.
   • G2407.6.2 (304.6.2), метод однократного постоянного открытия. В пределах 12 дюймов от потолка (верхней части шкафа) и устройства должны быть зазоры не менее 1 дюйма по бокам и сзади и 6 дюймов от передней части устройства, непосредственно сообщающихся с окружающей средой или через вертикальный или горизонтальный воздуховод наружу. или пространства, которые свободно сообщаются с окружающей средой, с минимальной свободной площадью 1 квадратный дюйм на 3000 БТЕ / ч общей входной мощности всех устройств, расположенных в корпусе, и не менее суммы площадей всех вентиляционных соединителей в пространстве.
2. G2407.9 (304.9), Механическая подача воздуха для горения. Если воздух для горения подается с помощью механической системы подачи воздуха, воздух для горения должен подаваться снаружи со скоростью не менее 0,35 кубических футов в минуту на 1000 БТЕ / ч от общей номинальной потребляемой мощности всех устройств, расположенных в помещении. .

— 2015 IRC, разделы M1801 и G2426.1, Общие. Приборы для сжигания топлива должны выводиться наружу в соответствии с их перечнем и этикеткой, а также инструкциями производителя по установке.Вентиляционные системы должны состоять из утвержденных дымоходов или вентиляционных отверстий или вентиляционных узлов, которые являются неотъемлемыми частями маркированных приборов.

– 2015 IRC, Раздел G2427.4, Тип используемой системы вентиляции. Тип используемой системы вентиляции должен соответствовать таблице G2427.4. См. Следующую таблицу.

Тип используемой вентиляционной системы

Приборы	Тип системы вентиляции (соответствующий раздел IRC)
— Приборы категории I, внесенные в список —Перечисленные приборы с вытяжным колпаком —Приборы, перечисленные для использования с газоотводным отверстием типа B	— Газоотводное отверстие типа B (Раздел G2427.6) — Дымоход (Раздел G2427.5) —Одностенная металлическая труба (раздел G2427.7) — Перечисленная система футеровки дымохода для отвода газа (Раздел G2427.5.2) —Специальный газоотводчик, указанный для этих приборов (раздел G2427. 4.2)
Приборы категории II, III или IV	Как указано или предоставляется производителями перечисленных бытовых приборов (Разделы G2427.4.1, G2427.4.2)
Устройства с прямым отводом воздуха	См. Раздел G2427.2.1

— 2015 IRC, Раздел G2425, (Обычная вентиляция дымохода) Общие. Дымоходы и вентиляционные отверстия должны быть сконструированы и иметь размеры в соответствии с Разделами G2427 и G2428. Устройство должно подключаться к дымоходу в точке не менее чем на 12 дюймов выше самой нижней части внутренней части дымохода.

– 2015 IRC, раздел R1003.18, Дымоходы. Любая часть дымохода, расположенная внутри здания или внутри внешней стены здания, должна иметь минимальный зазор для доступа воздуха к горючим материалам не менее 2 дюймов. Дымоходы, расположенные полностью за внешними стенами здания, должны иметь минимальный зазор для воздуха в 1 дюйм. Воздушное пространство не должно заполняться, за исключением случаев противопожарной защиты в соответствии с Разделом R1003.19.

– 2015 Раздел IRC G2427.2.1 (503.2.3), Устройства с прямой вентиляцией. Перечисленные устройства с прямой вентиляцией должны быть установлены в соответствии с инструкциями производителя и разделом G2427.8.

• 2015 IRC, Раздел G2427.8, Место вывода вентиляционной системы. Место окончания системы вентиляции должно соответствовать требованиям G2427.8 с указанными расстояниями от принудительных воздухозаборников, окон, дверей, самотечных воздухозаборников, в зависимости от размера оборудования, указанного в G2427.8 и диаграмма в Приложении C.
• 2015 IRC, Раздел G2427.9, Отвод конденсата. Необходимо установить систему отвода конденсата для сбора и отвода конденсата из системы вентиляции.

Подача топлива

– 2015 IRC, Раздел G2420, Клапаны отсечки газа. Трубопроводные системы должны быть снабжены запорными клапанами, которые изготовлены из материалов, совместимых с трубопроводами, и должны соответствовать стандарту, применимому для давления и области применения, как указано в стандартах ANSI / ASME ² для клапанов.Запорные клапаны должны быть доступны и не должны располагаться в камерах печи или скрытых местах.

– 2015 IRC, раздел G2421, Управление потоком. Регуляторы давления в трубопроводе должны быть указаны как соответствующие стандарту ANSI Z21.80 ³ и должны быть доступны и установлены там, где котел предназначен для работы.

– 2015 IRC, Раздел G2422, Подключение устройств. Газовые котлы должны иметь разъемы для подачи топлива, которые должны быть защищены от физических повреждений и установлены в соответствии с инструкциями производителя.Котел подключается к системе газоснабжения одним из следующих способов:

• Жесткие металлические трубы и фитинги
• Гофрированная трубка из нержавеющей стали
• Перечисленные и промаркированные разъемы для бытовых приборов в соответствии с ANSI Z21. 24. ⁴

Гидравлические трубопроводы и распределительные системы. Просмотрите строительную документацию и подтвердите указанные размеры, мощность и коэффициент сопротивления изоляции.

– 2015 IRC, раздел M2101. Гидравлические трубопроводы должны быть установлены в соответствии с M1308 и M2101, а материалы должны соответствовать таблице M2101.1. Трубы и фитинги должны быть рассчитаны на использование при рабочей температуре и давлении гидравлической системы. Опоры трубопровода должны быть из материала и прочности, достаточной для поддержки трубопровода, и должны поддерживаться с интервалами, не превышающими расстояние, указанное в таблице M2101.9 (см. Таблицу ниже).

Интервалы между подвесами

Материал трубопровода	Максимальный горизонтальный интервал (футы)	Максимальное расстояние по вертикали (футы)
АБС	4	10 a
CPVC (1 дюйм или меньше)	3	5
ХПВХ (1 ¼ дюйма)	4	10 a
Труба из меди или медного сплава	12	10 a
Медь или трубки из медного сплава	6	10 a
60	5. 0	9,0
Труба или трубка из ПБ	2,67	4
Трубка PEX	2,67	4
PP труба диаметром менее 1 дюйма	2,67	4
PP более 1 ¼ дюйма	4	10 a
ПВХ	4	10 a
Труба стальная	12	15
Стальные трубы	8	10 a
a Для размеров 2 дюйма и меньше направляющая должна быть установлена ​​посередине между необходимыми вертикальными опорами.Такие направляющие должны предотвращать движение трубы в направлении, перпендикулярном оси трубы.

— 2015 IRC, раздел M2102.1, Общие. Если используются конвекторы для плинтусов, их следует устанавливать в соответствии с инструкциями производителя по установке. Конвекторы должны поддерживаться независимо от гидравлических трубопроводов.

– 2015 IECC, Таблица R402.1.2 / IRC, Таблица N1102.1.2, R-значение и глубина перекрытия и Раздел M2103, Система подогрева пола. Системы лучистого теплого пола (плиты с подогревом) должны иметь тепловой барьер.

• Таблица R402.1.2 / N1102.1.2, R-значение и глубина плиты, сноска d. Обогреваемые плиты должны иметь дополнительную изоляцию с минимальным значением сопротивления R 5 для края плиты. Глубина изоляции должна равняться глубине основания или 2 фута, в зависимости от того, что меньше в климатических зонах с 1 по 3 для обогреваемых плит.
• M2103.2.1, Плита на грунте. Излучающие трубопроводы, используемые в перекрытиях на уровне грунта, должны быть изолированы до минимального значения R 5, установленного под плитой.
• М2103.2.2, Подвесной пол. В случае подвесного пола изоляция должна быть установлена ​​в полости отсека балок, обслуживающей обогреваемое пространство наверху, и должна быть изолирована до минимального значения R 11.

Мигание / контроль влажности. Убедитесь, что конструкция и характеристики атмосферостойкого покрытия, водонепроницаемого барьера, гидроизоляции и дренажа указаны в строительной документации и соответствуют применимым нормам.

– 2015 IRC, Раздел R303.6, Защита от открывания снаружи. Отверстия для выпуска и забора воздуха, которые заканчиваются снаружи, должны быть защищены коррозионно-стойкими экранами, жалюзи или решетками с минимальным размером отверстия ¼ дюйма (6 миллиметров) и максимальным размером отверстия ½ дюйма (13 миллиметров) в любом месте. направление. Проемы должны быть защищены от местных погодных условий. Отверстия для выпуска и забора наружного воздуха должны соответствовать требованиям по защите проемов в наружных стенах в соответствии с настоящим Кодексом.

– 2015 IRC, раздел R703.4, перепрошивка. Утвержденный антикоррозийный гидроизоляционный слой должен применяться в виде черепицы, чтобы предотвратить попадание воды в полости стен или в компоненты каркаса строительных конструкций. Самоклеящийся гидроизоляционный слой должен соответствовать стандарту AAMA ⁵ 711. Мембраны, наносимые жидкостью, используемые в качестве гидроизоляции в наружных стенах, должны соответствовать требованиям стандарта AAMA 714. Гидроизоляционный слой должен доходить до поверхности отделки внешней стены или до водонепроницаемого барьера.Согласно этим нормам, утвержденные коррозионно-стойкие оклады должны быть установлены на всех пересечениях стен и крыши.

Защита системы питьевого водоснабжения. Убедитесь в правильности подключения оборудования для подачи питьевой воды.

– 2015 IRC, раздел P2902.1, Общие. Система питьевого водоснабжения должна быть спроектирована и установлена ​​таким образом, чтобы предотвратить загрязнение от непитьевых жидкостей, твердых частиц или газов, попадающих в систему питьевого водоснабжения. Запрещается выполнять подключения к источнику питьевой воды таким образом, чтобы это могло загрязнить источник воды или обеспечить перекрестное соединение между источником и источником загрязнения, за исключением случаев, когда установлены утвержденные методы для защиты источника питьевой воды. Перекрестные соединения между индивидуальным водопроводом и коммунальным питьевым водоснабжением должны быть запрещены.

Воздуховоды механической системы. Если воздуховоды используются как часть установки, просмотрите строительную документацию и подтвердите указанное значение R изоляции для воздуховодов.

— Изоляция

2015 IECC / IRC, раздел R403.4 / N1103.4. Изоляция трубопроводов механической системы. Трубопровод механической системы, способный пропускать жидкости> 105 ^° ° F или <55 ^° ° F, должен быть изолирован по крайней мере до R-3.

• R403.4.1 / N403.4.1 Защита изоляции трубопроводов. Изоляция трубопроводов, подверженная воздействию погодных условий, должна быть защищена от повреждений, вызываемых солнечным светом, влагой, оборудованием и ветром.Защита не может быть обеспечена липкой лентой.

• 2015 IECC / IRC, Раздел R403.3.1 / N1103.3.1, Воздуховоды. Изоляция.

Утечка в воздуховоде / воздушное уплотнение. Просмотрите строительную документацию и убедитесь, что используется соответствующий уровень герметичности воздуховода в зависимости от применяемых норм. Имейте в виду, что действующие нормы и правила требуют, чтобы герметичность воздуховода выходила за рамки простого механического уплотнения стыков, и что утечка должна быть проверена с помощью полевых испытаний, а подтверждающая документация должна быть предоставлена ​​официальному лицу.Должностное лицо кодекса должно рассмотреть возможность передачи юрисдикционных требований на этапе рассмотрения плана.

– 2015 IECC / IRC, Раздел R403.3.2 / N1103.2.2, Герметизация. Воздуховоды, устройства обработки воздуха и корпуса фильтров должны быть герметично закрыты. Стыки и швы должны соответствовать Международному механическому кодексу (IMC) или IRC, раздел M1601.4.1, в зависимости от обстоятельств.

Исключения:

1. Нанесение воздухонепроницаемых аэрозольных пеноматериалов допускается без дополнительных уплотнений швов.
2. Для воздуховодов, имеющих классификацию статического давления менее 2 дюймов водяного столба (500 Па), не требуется дополнительных систем закрытия для непрерывных сварных соединений и швов, а также соединений и швов запорного типа, кроме защелкивающихся и Типы кнопочного замка.

Существующие здания и замена. Новые котлы, являющиеся частью пристройки, должны соответствовать разделам Кодекса о новом строительстве. Исключением является то, что когда воздуховоды используются как часть существующей системы отопления и охлаждения и расширяются до дополнения, система воздуховодов с длиной менее 40 погонных футов в безусловных пространствах не нуждается в испытании. Сменные котлы должны быть установлены в соответствии с соответствующими стандартами, включая Стандарт 5 ACCA: Качественная установка HVAC, Спецификация ⁶ и Техническое руководство ACCA по качественной установке, а также Стандарт 9 ACCA: Протоколы проверки качества установки HVAC. ⁷

¹ Американское общество инженеров-механиков (ASME) Контроль стороны горения (CSC) — 1

² Американское общество инженеров-механиков (ASME) и Американский национальный институт стандартов (ANSI), как указано в таблице G2420 .1.1 IRC.

³ ANSI Z21.80 — «Регуляторы давления в трубопроводе». Американский национальный институт стандартов. http://www.ansi.org/.

⁴ ANSI Z21.24 — «Соединители для газовых приборов». Американский национальный институт стандартов. http://www.ansi.org/.

⁵ AAMA — Американская ассоциация производителей архитектуры L (Лаборатория андеррайтеров) — это глобальная независимая научная компания по безопасности, которая сертифицирует, проверяет, тестирует, инспектирует, проверяет, консультирует и обучает.

Типы отопительных приборов | Агентство по охране окружающей среды США

Приборы для сжигания древесины

Более чистые альтернативы сжиганию древесины

Люди используют несколько типов дровяных приборов для обогрева своих домов либо в качестве основного источника тепла, либо в качестве дополнительного тепла, либо для обогрева окружающей среды.

На этой странице:

Камины

Есть два основных типа дровяных каминов: традиционные каменные камины, которые обычно строятся из кирпича или камня и возводятся на месте каменщиком; и камины «малой массы», которые проектируются и собираются на заводе перед установкой.Большинство каминов, каменных или небольших по массе, не используются в качестве основного источника тепла; их функция в первую очередь для создания атмосферы. Камины, как правило, очень неэффективные обогреватели. Найдите модели, соответствующие требованиям EPA.

Каминные топки

Каминные топки аналогичны по функциям и характеристикам отдельно стоящим дровяным печам, но предназначены для установки в топку существующего кирпичного или металлического камина. Сертифицированный установщик проследит за правильностью установки вкладыша дымохода в каменном дымоходе.Если ваш камин изготовлен на заводе (или «с нулевым зазором»), вы должны использовать вставку, которая была специально разработана и протестирована для вашего устройства, чтобы сделать его более эффективным и менее загрязняющим. Найдите модели, сертифицированные EPA.

Модернизация камина

Модернизация камина — это устройство, которое устанавливается в существующий дровяной камин. Существующий камин может быть либо заводским, либо каменным. Основная цель модернизации — уменьшить загрязнение древесным дымом от существующих каминов.Камин можно дооснастить более эффективной газовой плитой или устройством, отвечающим требованиям EPA. Обратитесь к производителю модернизации, чтобы узнать, какие модификации подходят для вашего камина. При правильной установке и эксплуатации устройства для переоборудования камина могут снизить загрязнение окружающей среды примерно на 70%.

Дровяные печи

Дровяная печь — это прибор, который обычно изготавливают из чугуна, стали или камня. Дровяные печи, которые сжигают дрова в качестве топлива, могут использоваться как первичный или вторичный источник тепла.Большинство печей в домах не имеют сертификатов EPA. Печи, сертифицированные EPA, более экологически чистые и энергоэффективные.

Гидравлические нагреватели

Гидравлические обогреватели — это жидкостные обогреватели под давлением или без давления, расположенные внутри или снаружи. Гидравлические обогреватели также известны как дровяные котлы, котлы на пеллетах, котлы для улицы и водонагреватели на открытом воздухе. Они сжигают древесное топливо, такое как кордная древесина, древесные гранулы, щепа или кукуруза. Тепло передается либо воде, либо раствору воды / незамерзания, который подается по трубопроводу в обогреваемую зону.Эти типы обогревателей используются для домов, сараев, теплиц и гаражей. Найдите водонагреватели, сертифицированные EPA.

ПРИМЕЧАНИЕ. Добровольной программы EPA для водяных обогревателей больше не существует. Гидравлические обогреватели теперь подпадают под действие NSPS 2015 года для обогревателей древесины. Большинство моделей, отвечающих требованиям EPA для этой программы, были автоматически признаны сертифицированными EPA в соответствии с NSPS 2015 года, если они были протестированы по методу 28 WHH EPA и соответствовали пределу выбросов Step 2015. Частые вопросы по программе водяного обогревателя.

Печи с принудительной циркуляцией воздуха

Печи с принудительной подачей воздуха (также известные как печи с теплым воздухом) предназначены для сжигания дров, древесных гранул или щепы для обогрева всего жилого помещения. Тепло от этих печей, которые обычно расположены в помещении, распределяется по воздуховодам с помощью нагнетательного вентилятора. Стыки или дымоходы для этих печей обычно находятся на крыше дома, который они отапливают. Большие печи с принудительной подачей воздуха способны выдавать 65 000 БТЕ в час или более, в то время как небольшие печи с принудительной подачей воздуха производят менее 65 000 БТЕ в час. Найдите печи с принудительной подачей воздуха, сертифицированные EPA.

Каменные обогреватели

Каменный обогреватель — это твердотопливное отопительное устройство, строящееся или собираемое на месте, состоящее из топки, большой каменной массы и лабиринта каналов теплообмена. Он накапливает тепло от быстро разгорающегося огня в своей каменной кладке и медленно отдает тепло в дом в течение дня. Каменные обогреватели обычно являются очень эффективными обогревателями и в настоящее время не требуют сертификации EPA. Ассоциация каменных обогревателей Северной Америки предоставляет дополнительную информацию о каменных обогревателях и установщиках в вашем регионе.

Пеллетные печи

Пеллетные печи внешне похожи на дровяные; однако вместо дров печи на гранулах сжигают возобновляемое топливо, состоящее из измельченной, высушенной древесины и других отходов биомассы, спрессованных в гранулы. Пеллетные печи работают за счет заливки пеллет в бункер, который автоматически подается в печь. В отличие от дровяных печей и каминов, большинству печей на гранулах требуется электричество для работы.

Газовые плиты

Газовые плиты предназначены для сжигания природного газа или пропана и, как правило, очень энергоэффективны.Огонь в современных газовых плитах очень похож на настоящий дровяной камин. Они очень мало загрязняют окружающую среду, не требуют особого ухода и могут быть установлены практически в любом месте дома. Газовые плиты могут вентилироваться через существующий дымоход или напрямую через стену за печью. Хотя для некоторых газовых плит не требуется вентиляция снаружи, EPA не поддерживает использование этих моделей из-за проблем с качеством воздуха в помещении. Подробнее о качестве воздуха в помещении и источниках продуктов сгорания.

Тепловые насосы

Камин декоративные газовые поленья

Декоративные каминные поленья можно установить в уже существующий камин.Хотя декоративные бревна не предназначены для использования в качестве значительного источника тепла, они представляют собой альтернативу сжиганию дров.
