Электрические розетки. Стандарты и виды. Особенности

Современная жизнь немыслима без электричества. Обилие электроприборов, которые требуют подключения к сети, делают крайне желательным наличие розеток, удовлетворяющих всем запросам новейших устройств и гаджетов. Электрические розетки – это место, где скрытая от внешних глаз разветвленная система проводов и кабелей являет себя в осязаемом мире домашнего интерьера и позволяет человеку использовать свои удивительные токопроводящие качества на благо повседневной жизни. Без этого приспособления не обойтись ни в одной квартире, где есть хоть один мощный бытовой прибор, такой как холодильник или стиральная машина.

Розетка и вилка

Для подключения электрического оборудования к силовым сетям применяются различные виды штепсельного соединения. Оно состоит из двух частей (розетка и вилка).

Электрические розетки

 постоянно находятся под напряжением. Они имеют вид гнезда с закрытым расположением проводников для исключения случайного контакта с посторонними предметами.

Штепсельная вилка соединяется с источником потребления электроэнергии кабелем или образует с ним общий корпус. Окончание вилки имеет форму штырей, соответствующих расположению гнезд на розетке.

На заре широкого распространения электричества не был создан единый стандарт для применяемого оборудования. Поэтому форма и технические характеристики разъемов в разных странах оказались различными.

Стандарты

A— Американский стандарт без заземления. Также такой вид используется в Японии.
B — Американский стандарт но уже с заземлением.
C — Европейский стандарт без заземления (в России это старое исполнение розеток — в новом и исполнении заземление присутствует). Такой тип разъёмов распространён и в Европе и в России и в ближнем Зарубежье и т.д..
D — Старый Британский стандарт.
E — Французский стандарт.
F — Европейский стандарт с заземлением. Современное исполнение розеток.
G — Британский стандарт с заземлением. Современное исполнение розеток.
H — Израильский стандарт с заземлением.
I — Австралийский стандарт с заземлением.
J — Швейцарский стандарт с заземлением.
K — Датский стандарт с заземлением.
L — Итальянский стандарт с заземлением.
M — Южно Африканский стандарт с заземлением.

При стационарной установке розетки имеют корпус для накладной или утопленной установки. Существуют и переносные варианты.

Часто изделие, приобретенное за границей, не может быть подключено  к вашей сети без использования необходимого переходного устройства. Бытовые приборы, производимые для продажи на экспорт, обычно адаптируют к местным условиям.

Технические характеристики штепсельных соединений

Элементы штепсельного соединения должны соответствовать характеристикам электрической сети. В России и Европе применяется напряжение 220 и 380 Вольт, в США и Японии – 100-127 Вольт. В большинстве стран используется частота переменного тока 50 или 60 Гц.

Важной характеристикой вилок и розеток является максимальная расчетная сила тока, напрямую связанная с мощностью подключаемого оборудования. Бытовые электрические розетки предназначаются для тока не более 16А. Для подключения мощной техники монтируют соответствующие промышленные разъемы. В них обязательно присутствует заземляющий электрод. В бытовых сетях допускается обходиться без него.

Виды

• Стандартная электрическая розетка, это самый распространенный тип розетки, который встречается повсюду, в каждой комнате, от гостиной до спальни и чулана, куда подключается самые популярные приборы, такие как телевизор, фен и т.п. Создана , этого достаточно для распространенных некрупных устройств и светильников. Более мощные электроприборы
  требуют специальных типов розеток для своего подключения к сети.  Эти розетки созданы для работы с током силой 5 Ампер и напряжения 220 Вольт, имеют на своей передней панели 2 разъема. Они могут быть с заземлением и без.

Существуют различные варианты схем разводки электросети в жилых помещениях, отличающиеся как типом разветвления, так и силой тока. Розетка должна отвечать конкретным нуждам в каждом индивидуальном случае. Именно поэтому на рынке встречаются множество видов розеток с самой разной заявленной силой тока, которую они могут выдержать.

• Заземленные розетки используются в схемах с автоматическими выключателями, которые должны проверяться на регулярной основе. В каждом доме существуют помещения с повышенной опасностью коротких замыканий. Это кухни и ванные, которые по всем правилам должны быть оснащены розетками с заземлением. Такие розетки легко отличить по массивному корпусу и полукруглому отверстию с железной окантовкой внизу между 2 основными разъемами.

• Существуют специальные розетки, сконструированные для подключения сушильных машин. Такие электрические компоненты способны выдержать значительную мощность с напряжением от 120 до 240 Вольт. Розетки для сушильных машин часто имеют до 4-х разъемов.

• Розетки для электрических плит также обладают повышенным запасом прочности и способностью работать в режиме экстремальной мощности и большого напряжения. Такие розетки обязательно должны работать совместно с электрическим предохранителем и заземлением.

• Водонепроницаемые розетки с успехом находят свое применение на приусадебных участках, в открытых летних кафе и в бассейнах. Они выполнены из металла, устойчивого к коррозии и солнечным лучам, их внутренние токопроводящие детали надежно спрятаны от проникновения жидкости.

• Розетки с защитой от посторонних предметов сделаны специально, чтобы дети и некоторые взрослые не могли просунуть в отверстия предметы, не предназначенные для этого. Принцип действия состоит в том, что в разъемы встроены специальные затворы, которые отодвигаются только при воздействии на них штекером определенной формы. Как только вилка вытащена, отверстия снова закрываются.

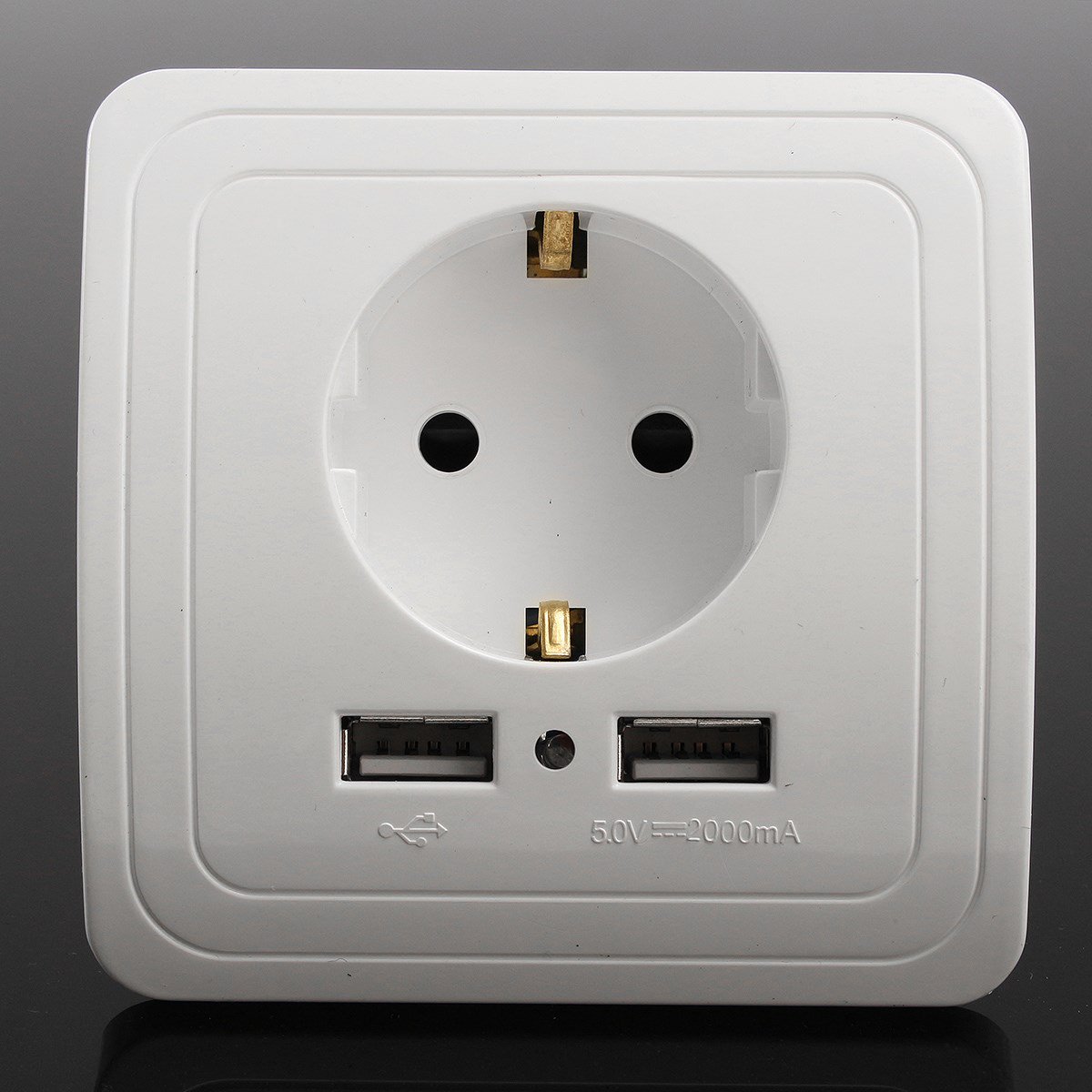

• Комбинированные розетки используются в случаях, когда необходимо экономно использовать пространство. Они совмещают сразу 2 функции в одном устройстве. Например, это может быть заземленная розетка с выключателем и 15-амперный дуплекс со световой индикацией.

• Для подключения сразу нескольких потребителей электрического тока выпускаются розетки со встроенным подавителем волнообразных скачков напряжения. Они отлично защитят устройства от неполадок в контактной сети.

• Особняком стоят розетки для компьютерных сетей, радио и телефона. Они рассчитаны на низкие силы тока и небольшое напряжение до 30 Вольт.

В зависимости от условий применения розеток они могут иметь дополнительные функции

• Электрические розетки с механическим таймером способны выключить прибор в нужное время без участия человека.

• Розетки с удобным выталкивателем вилки позволяют обходиться без прикладывания лишних усилий, которые часто приводят к ослаблению крепления в стене встроенных розеток других типов.

• Электрические розетки с подсветкой легко найти в темное время суток.

• Электрические розетки с встроенным устройством защитного отключения размыкают цепь при обнаружении тока утечки.

Далеко не все электрические розетки созданы для соединения со всеми видами материалов электрических проводников. Некоторые разъемы не предназначены для работы с медными штекерами, другие не выдерживают алюминиевых. На оборотной стороне каждой розетки делается специальная маркировка, указывающая на тип проводника, в большинстве случаев оба материала будут подходящими.

В мире существует множество типов обрамления выходов электрической сети. Потому что для всего многообразия потребителей тока требуется разный набор специфических свойств и функциональных особенностей. Изобилие современных розеток позволяет осуществить оптимальный выбор для каждого случая и сделать работу приборов максимально удобной и безопасной.

Общие требования, применяемые ко всем типам штепсельных соединений:

• Надежная изоляция корпуса и токоведущих частей друг от друга.
• Обеспечение плотного контакта, соответствующего допустимой величине проходящего тока.
• Защита от неправильного подключения, электробезопасность при неполном контакте и в момент подключения и отключения.
• Пожаробезопасность.

Похожие темы:

Электрическая розетка, ремонт и замена

Просмотров 3 Опубликовано 01.06.2018 Обновлено 11.06.2018

Электрическая розетка — это электрическое установочное устройство, которое вошло в наши квартиры и дома давно и надолго. Без них мы не сможем подключить ни стиральную машину, ни пылесос, ни компьютер, ни один другой бытовой прибор. Но как и любая вещь, электрические розетки иногда ломаются или устаревают, т.е. выходят из моды. Поэтому их приходится ремонтировать и заменять на новые.

Порядок замены электрической розетки

1. Перед началом ремонта и замены электрической розетки обесточьте помещение. Рядом, либо на счётчике, есть автоматические выключатели или предохранительные пробки ( должно быть 2). Флажок ( переключатель ) автомата щёлкните вниз. Пробки либо выкрутите, либо нажмите на красную кнопку. Обесточить нужно обязательно!

2. Индикаторами напряжения (тестером или контрольной лампой) проверьте отсутствие тока.

3. Откручиваем крышку электрической розетки.

4. Откручиваем винты крепления розетки.

5. Затем откручиваем провода от контактов крепления.  Если к электрической розетке подходят 2 провода, разницы, к какому контакту их потом прикрутить, нет.    Если к розетке подходят 3 провода, а Вы не знаете как их прикручивать, не торопитесь. Один из них — заземляющий. Его нужно найти. Он будет отличаться от 2 других. Он должен быть либо чёрного цвета, либо не однотонного! Два других провода — однотонные.  Куда прикрутить заземляющий провод? Осмотрите новую розетку. Там 3 контакта. На одном из них (он будет посередине) есть значок — 3 параллельные линии (одна меньше другой, как ёлочка) и одна линия параллельна им . Вот к этому контакту и нужно прикручивать заземляющий провод.

6. Поставив электрическую розетку и подсоединив к ней провода, включаем автоматы и пробки. Проверяем напряжение в розетке.

7. Если напряжение есть, включаем в новую розетку электроприбор и наслаждаемся жизнью!

Установка новой розетки (советы)

Перед установкой электрических розеток следует точно определиться, где в последствии будут находиться основные электроприборы. В этих местах и устанавливают розетки на высоте от 60 до 80 см от пола. Основные потребители электроэнергии распределяются на разные линии , каждая из которых должна выдерживать максимальную нагрузку 4-5 кВт. Стационарные розетки будет не так уж и просто перенести, поэтому их месторасположение лучше продумать тщательно и серьезно.

Внутри помещения туалета или ванной выключатели и розетки устанавливать запрещается! Если вам необходимо разместить розетку в помещении санузла , это можно сделать с помощью разделительного трансформатора с двойной изоляцией, который устанавливается за пределами помещения. Розетки ни в коем случае нельзя устанавливать рядом с заземленными трубами, батареями, раковинами или плитами. Расстояние между этими элементами должно быть не менее 50 см.

Розетки при открытой проводке устанавливают на подрозетниках. Подрозетники представляют собой диски диаметром 60-70 мм, толщиной не менее 10 мм из токонепроводящего материала (дерево, текстолит, гетинакс, оргстекло и т. д.). Подрозетники закрепляют на стене шурупами с потайной головкой или приклеивают клеем.

На кирпичных или бетонных стенах подрозетники закрепляют также шурупами, предварительно просверлив отверстие в стене и установив дюбель или деревянную пробку.

На сгораемых основаниях рекомендуется устанавливать на деревянные подрозетники прокладки из асбеста толщиной 2-3 мм, которая обеспечивает защиту от возгорания подрозетника при неисправности контактного соединения в выключателе или штепсельной розетке.

Штепсельные розетки подключают параллельно магистральным проводам электросети. Чтобы закрепить выключатель или штепсельную розетку в коробке, снимают с них верхнюю декоративную крышку, присоединяют к клеммам оконцованные провода проводки, вывинчивают винты из пластинок распорных скоб , так чтобы можно было задвинуть выключатель или розетку в коробку. При заворачивании винтов лапки раздвигаются и прочно закрепляют выключатель или штепсельную розетку в коробке. Винты заворачивают до упора поочередно, не допуская перекоса с таким усилием, чтобы не расколоть основание. После закрепления основания выключателя (розетки) на них закрепляют декоративные крышки.

На рисунке 6а и 6б  показано , как перенести электрическую розетку. С помощью опрессовки или клеммной колодки наращиваем провода. А на месте старой розетки устанавливаем распределительную коробку.

Мировые стандарты всех стран на розетки, вилки, напряжение и частоту тока

Мировые стандарты всех стран на розетки, вилки, напряжение и частоту тока

11.04.2014

Виктория Пикков

Готовясь к поездке за границу, мы берём с собой много электронных гаджетов, например электрические бритвы, телефоны, планшеты, ноутбуки, электронные книги, фотокамеры, MP3 плееры и т. д. Но, не каждый знает о том, что в каждой стране существует разная электрическая система, в которой разные стандарты электрических вилок и розеток, разные частоты, напряжения и силы тока.

Поэтому перед поездкой за границу было бы неплохо узнать заранее о системе электросетей в стране, в которой вы собираетесь прибывать. В противном случае может получиться так, что в стране пребывания вам не удастся зарядить ваше электронное устройство и даже включить его для работы от сети.

Большинство блоков питания для электронных устройств, таких как ноутбуки, зарядные устройства, мобильные устройства, видеокамеры и фотоаппараты имеют универсальное питание, поэтому они способны работать при напряжении питания от 100 до 240 Вольт, и частоте 50 или 60 Гц.

Карта-схема использования в разных странах мира напряжения и частоты тока

Как видим, большинство электронных устройств и гаджетов приспособлены для работы в широком диапазоне электрических систем разных стран, но есть очень важный момент, связанный с разновидностью электрических вилок и розеток в этих электросистемах. В разных странах стандарты на розетки и вилки разные, поэтому Вы попросту не сможете подключить зарядное устройство к этой розетке, так как оно туда просто не влезет.

Чтобы обезопасить себя от подобных разочарований, нам следует позаботиться об этом заранее, купив соответствующий переходник или адаптер для зарядки данного устройства. Сегодня можно купить универсальный набор переходников, которые подходят для большинства стран мира.

Карта-схема использования в разных странах мира электрических вилок и розеток по типам

Но всё же перед поездкой в другую страну будет неплохо узнать о стандарте электросистемы в ней, узнать стандарт на вилки и розетки.

Ниже Вы увидите таблицу, в которой описываются стандарты электросистем всех стран мира. Причём сгруппированную по континентам, нажимая на ссылку с названием континента, Вас сразу же перенаправит к нужной области текста с описанием стран этого континента.

ЕВРОПА
АЗИЯ
АФРИКА
СЕВЕРНАЯ И ЮЖНАЯ АМЕРИКА
АВСТРАЛИЯ И ОКЕАНИЯ

Обратите внимание! Существуют страны, в которых в зависимости от региона или области существуют разные стандарты на электросистемы, например, Бразилия или Мальдивы.

В этом случае Вам следует более точно проверить, какой стандарт действует именно в этой области страны. Если в стране действует несколько стандартов, то это будет указано в приведенной таблице, в противном случае будет одна запись для страны.

Итак, для начала рассмотрим все имеющиеся в мире стандарты электрических вилок и розеток с прилагающейся фотографией и более подробным описанием. Здесь Вы сможете узнать как выглядит, например, американская розетка, европейская, японская, австралийская и т.д.

Типы электрических розеток и вилок со всего мира

Тип А – это американская электрическая розетка и вилка. Она имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, а также в Японии. А так же везде, где напряжение составляет 110 В.

Тип B – это тот же разъем типа A, но с дополнительным круглым контактом заземления.

Используется обычно в тех же странах, что и разъем типа А.

Тип C – это европейская розетка и вилка. Имеет два круглых параллельных между собой контакта. Она не имеет третьего контакта заземления. Это самая популярная в Европе розетка, кроме Соединенного Королевство, Ирландии, Мальты и Кипра. Используется там, где напряжение составляет 220 В.

Тип D – это старый британский стандарт с тремя круглыми контактами, установленными в форме треугольника при этом один из контактов толще двух других. Этот стандарт розеток используется для максимального тока, используется в Индии, Непале, Намибии и на Шри-Ланке.

Тип E – это вилка с двумя круглыми контактами и отверстием под контакт заземления, который находится в гнезде розетки. Этот тип розеток используется в настоящее время в Польше, во Франции и в Бельгии.

Тип F – этот стандарт похож на тип E, но вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток используется, например, в Германии, Австрии, Голландии, Норвегии и Швеции.

Тип G – это британская розетка с тремя плоскими контактами. Используется в настоящее время в Великобритании, Ирландии, на Мальте, на Кипре, в Малайзии, Сингапуре и Гонконге. Примечание – этот тип розетки часто выпускается с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что нужно сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.

Тип H – этот разъем розетки используется только в Израиле и в секторе Газа. Имеет три плоских контакта, или в более ранней версии круглые контакты организованы в форме буквы В. Не совместима ни с какой другой вилкой. Предназначена она для значений напряжения 220 В и тока до 16 А.

Тип I – это австралийская розетка, она имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы В. Есть также в версии с контактом заземления. Этот тип розетки используется в Австралии, Новой Зеландии, Папуа-Новой Гвинеи и Аргентине.

Тип J – это швейцарская вилка и розетка. Похожа она на вилку типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Используется в Швейцарии и за ее пределами в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.

Тип K – это датская розетка и вилка, она аналогична популярной европейской розетке типа C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в основном в Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.

Тип L – это итальянская вилка и розетка, она аналогична популярной европейской розетке типа C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такая розетка в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.

Тип М – это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания устройств током до 15 А. Используется в ЮАР, Свазиленд и Лесото.

ЕВРОПА

СТРАНЫ	ТИП  РАЗЪЕМА	НАПРЯЖЕНИЕ	ЧАСТОТА
Албания	C, F	220 В	50 Гц
Андорра	C, F	230 В	50 Гц
Армения	C,F	220 В	50 Гц
Австрия	F	230 В	50 Гц
Азербайджан	C,F	220 В	50 Гц
Бельгия	E	230 В	50 Гц
Беларусь	C,F	220 В	50 Гц
Босния	C,F	220 В	50 Гц
Болгария	C,F	230 В	50 Гц
Хорватия	C,F	230 В	50 Гц
Кипр	G	24-0 В	50 Гц
Черногория	C,F	220 В	50 Гц
Чехия	E	230 В	50 Гц
Дания	C,K	230 В	50 Гц
Эстония	F	230 В	50 Гц
Финляндия	C,F	230 В	50 Гц
Франция	E	230 В	50 Гц
Гибралтар	C,G	240 В	50 Гц
Греция	C,D,E,F	220 В	50 Гц
Грузия	C	220 В	50 Гц
Испания	C,F	230 В	50 Гц
Нидерланды	C,F	230 В	50 Гц
Исландия	C,F	220 В	50 Гц
Казахстан	C	220 В	50 Гц
Литва	C,F	220 В	50 Гц
Лихтенштейн	J	230 В	50 Гц
Люксембург	C,F	220 В	50 Гц
Латвия	C,F	220 В	50 Гц
Македония	C,F	220 В	50 Гц
Мальта	G	240 В	50 Гц
Монако	C,D,E,F	127 В / 220 В	50 Гц
Германия	C,F	230 В	50 Гц
Норвегия	C,F	230 В	50 Гц
Польша	C,E	230 В	50 Гц
Португалия	C,F	230 В	50 Гц
Россия	C,F	220 В	50 Гц
Румыния	C,F	230 В	50 Гц
Сербия	C,F	220 В	50 Гц
Шотландия	G	230 В	50 Гц
Швейцария	J	230 В	50 Гц
Швеция	C,F	230 В	50 Гц
Словакия	E	230 В	50 Гц
Словения	C, F	230 В	50 Гц
Турция	C,F	230 В	50 Гц
Украина	C	220 В	50 Гц
Великобритания	G	230 В	50 Гц
Венгрия	C,F	230 В	50 Гц
Италия	C,F,Л	230 В	50 Гц

АЗИЯ

СТРАНЫ	ТИП РАЗЪЕМА	НАПРЯЖЕНИЕ	ЧАСТОТА
Афганистан	C,F	220 В	50 Гц
Саудовская Аравия	A,B,F,G	110 В / 220 В	60 Гц
Бахрейн	G	230 В	50 Гц
Бангладеш	A,C,D,G,K	220 В	50 Гц
Бутан	D,F,G	230 В	50 Гц
Бирма	C,D,F,G	230 В	50 Гц
Китай	А,I,G	220 В	50 Гц
Кипр	G	240 В	50 Гц
Филиппины	A,B,C	220 В	60 Гц
Индия	C,D	230 В	50 Гц
Индонезия	C,F,G	127 В / 230 В	50 Гц
Ирак	C,D,G	230 В	50 Гц
Иран	C,F	230 В	50 Гц
Израиль	H,C	220 В	50 Гц
Япония	A,B	100 В	50 Гц / 60 Гц
Йемен	А,D,G	220 В / 230 В	50 Гц
Камбоджа	A,C	230 В	50 Гц
Катар	D,G	240 В	50 Гц
Казахстан	C	220 В	50 Гц
Корея, Южная	A, B,C,F	110 В / 220 В	60 Гц
Северная Корея	A,C	110 В / 220 В	60 Гц
Кувейт	D,G	240 В	50 Гц
Лаос	A,B,C,E,F	230 В	50 Гц
Ливан	A,B,C,D,G	110 В / 220 В	50 Гц
Макао	D,G	220 В	50 Гц
Мальдивы	А,D,G,J,K,L	230 В	50 Гц
Малайзия	G	240 В	50 Гц
Монголия	C,E	220 В	50 Гц
Непал	C,D	230 В	50 Гц
Оман	G	240 В	50 Гц
Пакистан	C,D	220 В	50 Гц
Сингапур	G	230 В	50 Гц
Шри-Ланка	D	230 В	50 Гц
Сирия	C,E,L	220 В	50 Гц
Таджикистан	C,l	220 В	50 Гц
Таиланд	A,C	220 В	50 Гц
Тайвань	A,B	110 В	60 Гц
Туркменистан	B,F	220 В	50 Гц
Турция	C,F	230 В	50 Гц
Узбекистан	C,l	220 В	50 Гц
Вьетнам	A,C,G	127 В / 220 В	50 Гц
Z. E.A.	G	220 В	50 Гц

АФРИКА

СТРАНЫ	ТИП РАЗЪЕМА	НАПРЯЖЕНИЕ	ЧАСТОТА
Алжир	C,F	230 В	50 Гц
Ангола	C	220 В	50 Гц
Бенин	E	220 В	50 Гц
Ботсвана	М	231 В	50 Гц
Бурунди	C,E	220 В	50 Гц
Чад	D,E,F	220 В	50 Гц
Джибути	C,E	220 В	50 Гц
Египет	C	220 В	50 Гц
Эфиопия	D,J,L	220 В	50 Гц
Гана	D,G	230 В	50 Гц
Гвинея	C,E	220 В	50 Гц
Камерун	C,E	220 В	50 Гц
Кения	G	240 В	50 Гц
Камеры	C,E	220 В	50 Гц
Конго	C,E	230 В	50 Гц
Либерия	A,B	120 В	60 Гц
Ливия	D,L	127 В	50 Гц
Мадагаскар	C,E	220 В	50 Гц
Малави	G	230 В	50 Гц
Мали	C,E	220 В	50 Гц
Марокко	C,E	127 В / 220 В	50 Гц
Мавритания	C	220 В	50 Гц
Маврикий	C,G	230 В	50 Гц
Мозамбик	C,F,М	220 В	50 Гц
Намибия	М	220 В	50 Гц
Нигер	A,B,C,D,E,F	220 В	50 Гц
Нигерия	D,G	240 В	50 Гц
Центрально-Африканская Республика	C,E	220 В	50 Гц
Руанда	C,J	230 В	50 Гц
Сенегал	C,D,E,K	230 В	50 Гц
Сейшельские острова	G	240 В	50 Гц
Сьерра-Леоне	D,G	230 В	50 Гц
Сомали	C	220 В	50 Гц
Свазиленд	М	230 В	50 Гц
Судан	C,D	230 В	50 Гц
Танзания	D,G	230 В	50 Гц
Того	C	220 В	50 Гц
Тунис	C,E	230 В	50 Гц
Уганда	G	240 В	50 Гц
Кот – д’Ивуар	C,E	230 В	50 Гц
Республике Конго	C,D	220 В	50 Гц
Замбия	C,D,G	230 В	50 Гц
Зимбабве	DrG	220 В	50 Гц

СЕВЕРНАЯ И ЮЖНАЯ АМЕРИКА

СТРАНЫ	ТИП РАЗЪЕМА	НАПРЯЖЕНИЕ	ЧАСТОТА
Антигуа и Барбуда	A,B	230 В	60 Гц
Аргентина	C,l	220 В	50 Гц
Аруба (Нидерланды)	A,B,F	120 В	60 Гц
Багамские острова	A,B	120 В	60 Гц
Барбадос	A,B	115 В	50 Гц
Белиз	B,G	110 В / 220 В	60 Гц
Боливия	A,C	220 В / 230 В	50 Гц
Бразилия	A,B,C,I	110 В / 220 В	60 Гц
Чили	C,L	220 В	50 Гц
Доминика	D,G	230 В	50 Гц
Доминиканская республика	А	120 В	60 Гц
Эквадор	A,B	110 В	60 Гц
Гренада	G	230 В	50 Гц
Гайана	A,B,D,G	240 В	60 Гц
Гватемала	A,B,G,I	120 В	60 Гц
Гаити	A,B	110 В	60 Гц
Гондурас	A,B	110 В	60 Гц
Ямайка	A,B	110 В	50 Гц
Канада	A,B	120 В	60 Гц
Колумбия	A,B	110 В	60 Гц
Коста-Рика	A,B	120 В	60 Гц
Куба	A,B,C,F	110 В / 220 В	60 Гц
Мексика	A,B	127 В	60 Гц
Никарагуа	А	120 В	60 Гц
Панама	A,B	110 В	60 Гц
Парагвай	C	220 В	50 Гц
Перу	A,B,C	220 В	60 Гц
Пуэрто-Рико	A,B	120 В	60 Гц
Уругвай	C,F,I,L	220 В	50 Гц
Сент-Китс и Невис	D,G	230 В	60 Гц
Сент-Люсия	G	240 В	50 Гц
Сент-Винсент	A,C,E,G,J,K	230 В	50 Гц
Сальвадор	A,B	115 В	60 Гц
Суринам	C,F	127 В	60 Гц
Тринидад и Тобаго	A,B	115 В	60 Гц
США	A,B	120 В	60 Гц
Венесуэла	A,B	120 В	60 Гц
Сент-Китс и Невис	D,G	230 В	60 Гц
Сент-Люсия	G	240 В	50 Гц
Сент-Винсент	A,C,E,G,J,K	230 В	50 Гц
Сальвадор	A,B	115 В	60 Гц
Суринам	C,F	127 В	60 Гц
Тринидад и Тобаго	A,B	115 В	60 Гц
США	A,B	120 В	60 Гц
Венесуэла	A,B	120 В	60 Гц

АВСТРАЛИЯ И ОКЕАНИЯ

СТРАНЫ	ТИП РАЗЪЕМА	НАПРЯЖЕНИЕ	ЧАСТОТА
Австралия	I	240 В	50 Гц
Фиджи	I	240 В	50 Гц
Кирибати	I	240 В	50 Гц
Микронезия	A,B	120 В	60 Гц
Науру	I	240 В	50 Гц
Новая Зеландия	I	230 В	50 Гц
Папуа-Новая Гвинея	I	240 В	50 Гц
Самоа	I	230 В	50 Гц
Самоа (США)	А,Б,Е,I	120 В	60 Гц
Таити	A,B,E	220 В	50 Гц
Тонга	I	240 В	50 Гц
Вануату	I	230 В	50 Гц

Информация и иллюстрации предоставлены интернет-справочником «Enovator»

Электрические розетки в мире – Сайт Винского

1. Электрические розетки в мире
2. Тип А : Северная Америка, Япония
3. Страны: Канада, США, Мексика, часть Южной Америки, Япония
4. Тип B: аналогично типу А, кроме Японии
5. Страны: Канада, США, Мексика, Центральная Америка, Карибские острова, Колумбия, Эквадор, Венесуэла, часть Бразилии, Тайвань, Саудовская Аравия
6. Тип C : Европа
7. Страны: вся Европа, Россия и СНГ, Ближний Восток, часть Южной Америки, Индонезия, Южная Корея
8. Тип D : Индия, Африка, Ближний восток
9. Тип E : Франция
10. Тип F : Германия
11. Тип G : Великобритания и бывшие колонии
12. Страны: Великобритания, Ирландия, Малайзия, Сингапур, Кипр, Мальта
13. Тип H : Израиль
14. Тип I : Австралия
15. Страны: Австралия, Новая Зеландия, Папуа Новая Гвинея, Фиджи
16. Тип J :  Швейцария
17. Тип K : Дания и Гренландия
18. Тип L : Италия и Чили
19. Тип Х : Таиланд, Вьетнам, Камбоджа

Электрические розетки в мире

В мире 12 типов электрических вилок и розеток.
Классификация буквенная — от А до Х.
Перед поездкой за границу, особенно в редко посещаемые страны, я сверяюсь с данными ниже.
Чтобы знать какой переходник брать.

Тип А : Северная Америка, Япония

Страны: Канада, США, Мексика, часть Южной Америки, Япония

Два плоских параллельных контакта без заземления.
Помимо США этот стандарт принят еще в 38 странах. Наиболее распространен в Северной Америке и на восточном побережье Южной Америки. В 1962 г. использование розеток типа А было запрещено законодательством.

Взамен был разработан стандарт типа B. Однако во множестве старых домов еще встречаются подобные розетки, потому что они совместимы с новыми вилками типа B.
Японский стандарт идентичен американским розеткам, но предъявляет более строгие требования к размерам корпусов вилок и розеток.

Тип B: аналогично типу А, кроме Японии

Страны: Канада, США, Мексика, Центральная Америка, Карибские острова, Колумбия, Эквадор, Венесуэла, часть Бразилии, Тайвань, Саудовская Аравия

Два плоских параллельных контакта и один круглый для заземления.
Дополнительный контакт длиннее, поэтому при подключении устройство заземляется раньше, чем включается в сеть.

В розетке нейтральный контакт находится с левой стороны, фаза — с правой, земля — внизу. На вилках этого типа нейтральный контакт делается более широким, чтобы предотвратить нарушение полярности при нестандартном подключении.

Тип C : Европа

Страны: вся Европа, Россия и СНГ, Ближний Восток, часть Южной Америки, Индонезия, Южная Корея

Два круглых контакта.
Это привычная нам евророзетка. Заземление не предусмотрено, и вилка может подключаться к любой розетке, которая принимает контакты диаметром 4 мм с расстоянием 19 мм между ними.
Тип С используется по всей континентальной Европе, на Ближнем Востоке, во многих африканских государствах, а также в Аргентине, Чили, Уругвае, Перу, Боливии, Бразилии, Бангладеш, Индонезии. Ну, и конечно, во всех республиках бывшего Советского Союза.

Немецкие и французские вилки (тип E) очень похожи на этот стандарт, но диаметр контактов у них увеличен до 4,8 мм, а корпус сделан таким образом, чтобы предотвратить подключение к евророзеткам. Такие же вилки используются в Южной Корее для всех не требующих заземления устройств и встречаются в Италии.
В Великобритании и Ирландии в душевых и ванных комнатах иногда ставятся специальные розетки, совместимые с вилками типа C. Предназначены они для подключения электрических бритв. Поэтому напряжение в них часто понижено до 115 В.

Тип D : Индия, Африка, Ближний восток

Три больших круглых контакта, расположенных треугольником.
Этот старый английский стандарт поддерживается в основном в Индии. Также встречается в Африке (Гана, Кения, Нигерия), Среднем Востоке (Кувейт, Катар) и в тех частях Азии и Дальнего Востока, где электрификацией занимались англичане.
Совместимые розетки используются в Непале, Шри-Ланке и Намибии. В Израиле, Сингапуре и Малайзии этот тип розеток применятся для подключения кондиционеров и электрических сушек одежды.

Тип E : Франция

Два круглых контакта и заземленный контакт, выступающий из верхней части розетки.
Этот тип подключения используется во Франции, Бельгии, Польше, Чешской республике, Словакии и в Дании.
Диаметр контактов — 4,8 мм, расположены они на расстоянии 19 мм друг от друга. Правый контакт нейтральный, левый — фаза.
Так же как и описываемый ниже немецкий стандарт, розетки этого типа допускают подключение вилок типа C и некоторых других. Иногда подключение требует применения силы так, что вы можете повредить розетку.

Тип F : Германия

Два круглых контакта и два заземляющих клипа вверху и внизу розетки.
Часто этот тип называется Schuko/Шуко, от немецкого schutzkontakt, что означает «защищенный, или заземленный» контакт. Розетки и вилки этого стандарта симметричны, положение контактов при подключении не имеет значения.
Несмотря на то, что стандарт предусматривает использование контактов диаметром 4,8 мм, отечественные вилки легко подходят к немецким розеткам.
Многие страны Восточной Европы постепенно переходят от старого советского стандарта на тип F.
Часто встречаются гибридные вилки, объединяющие боковые клипы типа F и заземляющий контакт типа Е. Такие вилки одинаково хорошо подключаются как к «французским» розеткам, так и к немецким Schuko.

Тип G : Великобритания и бывшие колонии

Страны: Великобритания, Ирландия, Малайзия, Сингапур, Кипр, Мальта

Три больших плоских контакта, расположенных треугольником.
Удивляет массивность вилок этого типа. Причина кроется не только в больших контактах, но и в том, что внутри вилки находится предохранитель. Он необходим, потому что британские стандарты допускают большую силу тока в бытовой электрической цепи. Обратите на это внимание! Переходник для евровилки тоже должен быть оснащен предохранителем.
Вилки и розетки этого типа помимо Великобритании распространены так же в ряде бывших британских колоний.

Тип H : Израиль

У розеток три контакта, расположенных в форме буквы Y.
Этот тип подключения уникален, встречается только в Израиле и несовместим со всеми остальными розетками и вилками.
До 1989 г. контакты были плоскими, затем приняли решение заменить их круглыми, диаметром 4 мм, расположенными так же. Все современные розетки поддерживают подключение вилок как со старыми плоскими, так и с новыми круглыми контактами.

Тип I : Австралия

Страны: Австралия, Новая Зеландия, Папуа Новая Гвинея, Фиджи

Два плоских контакта, расположенных «домиком», и третий — заземляющий контакт.
Почти все розетки в Австралии для дополнительной безопасности имеют выключатель.
Похожие подключения встречаются в Китае, только по сравнению с австралийскими они поставлены «с ног на голову».
В Аргентине и Уругвае применяются розетки, совместимые с типом I по форме, но с перевернутой полярностью.

Тип J :  Швейцария

Три круглых контакта.
Эксклюзивный швейцарский стандарт. Очень похож на тип C, только есть третий, заземляющий контакт, который отнесен немного в сторону.
Вилки европейского стандарта подходят без переходников.
Похожее подключение встречается в части Бразилии.

Тип K : Дания и Гренландия

У розеток три круглых контакта.
Датский стандарт очень похож на французский тип E, только выступающий заземляющий контакт находится в вилке, а не в розетке.
С 1 июля 2008 г. в Дании будут устанавливаться розетки типа Е, а пока самые распространенные вилки евростандарта C без проблем подключаются к существующим розеткам.

Тип L : Италия и Чили

Три круглых контакта в ряд.
Вилки евростандарта C (наших с вами) без проблем подходят к итальянским розеткам.
Если очень захотеть, то вилки типа E/F (Франция-Германия) кои у нас представлены в зарядках к Макбукам, можно засунуть в итальянские розетки. В 50% случаев итальянские розетки ломаются в процессе вытаскивании такой вилки: вилка вынимается из стены вместе с нанизанной на неё итальянской розеткой.

Тип Х : Таиланд, Вьетнам, Камбоджа

Гибрид розеток типа A с C. К розеткам этого типа подходят как американские, так и европейские вилки.

Информация взята с Форума Винского.

MTN2300-4006 Merten Механизм розетки Schuko для спец.эл.ц.рубин.

Коллекция: System Design

Цвет: Красный

Оттенок цвета (название от производителя): Красный

Способ монтажа : Скрытой установки

Тип товара: Розетка электрическая

Количество постов (мест): 1

Материал: Пластик

Вид/марка материала: Термопласт

Артикул: MTN2300-4006

ETIM класс: EC000125

Тип поверхности: Глянцевый

Тип крепления: В распор (лапками) и винтами

Защитное покрытие поверхности: Необработанная

Не содержит (без) галогенов: да

Количество модулей: 2

Модель/исполнение: С заземляющим контактом

Номин. напряжение: 250

Тип комплектации: Механизм с накладкой

Подходит для степени защиты (IP): IP20

Номин. ток: 16

Цвет по RAL: 3003

Со шторками (защита от прикосновения): да

Способ подключения: Безвинтовой зажим

Лицевая накладка: Центральная плата (накладка)

Глубина устройства: 40

Высота устройства: 71

Ширина устройства: 71

Подхватывание фазы: Нет (без)

Символы/индикация: Без надписи/печати

Специальное питание: Питание для особых мер безопасности (красный) стандарт WSV

Доступно для покупки: 0

Розетка для электроплиты: подключение силового устройства

Вы купили электрическую плиту – мечту каждой рачительной домохозяйки? Это действительно полезное приобретение поможет приготовить массу аппетитных блюд без применения открытого огня. Правда ее неграмотное подключение грозит перегоранием проводки, электропоражениями и короткими замыканиями. Согласитесь, риск есть.

Для того чтобы исключить перечисленные предельно негативные ситуации, нужна силовая розетка для электроплиты. Установка устройства гарантирует безотказную и безопасную эксплуатацию, если соблюдены правила монтажа.

Мы подробно расскажем вам, как грамотно выбрать и установить указанный вид электротехнической арматуры. К предложенной нами информации прилагаются пошаговые наглядные инструкции и видео-руководства.

Содержание статьи:

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно.

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

• для открытой установки;
• скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать .

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

Особенности электротехнического устройства

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.

Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки.

Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.

Правила установки розетки для электроплиты

Вопрос о подключении кухонной плиты возникает в конце ремонта. В это время уже выполнены отделочные работы в комнате и проложен питающий кабель. Остается лишь и саму плиту.

Это в идеальном варианте. Но бывает, когда такой вопрос возникает еще в самом начале ремонтных работ. Здесь нужно действовать последовательно, выполняя основные правила.

#1: Подготовка к установке силовой розетки

Первым делом надо определить место установки электрической плиты. Хорошо сразу же выбрать модель, чтобы знать ее габариты и, самое главное, потребляемую мощность. Именно от этой характеристики будет зависеть, какой провод в качестве питающего предстоит прокладывать.

Силовую розетку для плиты или электрической варочной поверхности можно установить на высоте 10 см от пола. Главное, чтобы дистанционно она находилась подальше от мойки и посудомоечной машины (+)

Определившись с моделью прибора и местом его установки предстоит от щитка проложить отдельную линию питающего кабеля на кухню. Для этого надо подобрать провод с сечением 6 мм². Обязательно медный. Проводку лучше брать качественную, соответствующую ГОСТу, ведь от ее качества зависит безопасность и долговременность эксплуатации.

Для плиты важно проложить отдельный кабель, чтобы в будущем не произошел несчастный случай

Выбирая провод и осуществляя его укладку, следует руководствоваться нормами, прописанными в своде правил СП 31-110-2003, п.9.2. Согласно им, на питающую линию для электрической плиты нельзя подключать дополнительные розетки, выключатели или светильники.

Для однофазной сети используется трехжильный провод сечением 6 мм², а для трехфазной – пятижильный, но с меньшим сечением.

При монтаже силовых разъемов в бетонных и кирпичных стенах следует использовать скрытый вариант установки

Подобрав правильный провод, нужно защитить его. Для этого в щитке для него устанавливается автоматический выключатель на 32 А. Также, для дополнительной электробезопасности предстоит сразу же после автоматического выключателя установить на 40 А.

УЗО и автомат защиты поможет уберечь жилище от печальных последствий, которые могут возникнуть в случае перенапряжения сети (+)

Следующий шаг – покупка силовой розетки правильной мощности. Ее номинальный ток непременно должен соответствовать техническим характеристикам автомата. Если в доме трехфазная сеть, то целесообразнее покупать трехфазную розетку для устанавливаемой электрической плиты.

При следует учитывать какой тип установки предстоит – открытый или скрытый. Также, обязательно следует покупать вилку, подходящую конкретной выбранной розетке. Ведь ко многим розеткам иностранного производства не подходят отечественные вилки. И наоборот.

Если предстоит монтаж силового разъема внутри кухонного шкафчика, то целесообразнее брать накладную модель

#2: Выбор места для силовой точки

При выборе точки для подключения мощной кухонной техники, не надо забывать о правилах безопасности. Такая розетка не должна находиться над рабочей поверхностью или в месте, к которому затруднен доступ.

Часто для подключения мощной варочной поверхности устанавливают силовой разъем за задней стенкой духового шкафа, расположенного под ней. Рядом монтируют обычную розетку для его подключения

Категорически противопоказано монтировать силовую розетку для своей электроплиты в таких местах:

• под мойкой;
• за стиральной машинкой;
• посудомоечной машиной.

Если плита устанавливается на ножках, то оптимальное место расположения ее розетки – 15 см от пола. Также, важно проследить, чтобы электроточка была удалена от источников воды и огня. Согласно техническим нормам, плита должна сразу включаться в розетку. В целях электрической безопасности запрещено включать ее через удлинители.

Категорически нельзя устанавливать силовую розетку над самой плитой или рядом с ней. Лучше спрятать в стоящий рядом шкафчик

Один из удобных вариантов ее расположения – за самой плитой, если плиту можно свободно вытащить из ниши и место позволяет. Еще один вариант – в шкафчике рядом с плитой. Такое расположение позволит не волноваться, что пластмасса перегреется, да и доступ к ней не затруднен.

Подробнее о схеме расположения кухонных розеток можно узнать .

#3: Специфика и последовательность подключения

Определившись с местом, где предстоит монтировать розетку для своей новенькой плиты, и проложив туда питающий кабель, можно приступать к ее установке. Эту работу можно выполнить самостоятельно или пригласить электрика.

Выбрав плиту, нужно внимательно изучить сопутствующую документацию и комплектацию. Часто производитель предоставляет силовую пару из розетки и вилки вместе с электроплитой

Если предстоит самостоятельная установка силовой розетки, нужно взять соответствующие инструменты, саму розетку. Затем отключить питание провода, с которым предстоит работать. Обязательно проверить, что ток на этой линии действительно отсутствует.

В выбранном месте под установку розетки надо сделать пометку и, взяв перфоратор, проделать отверстие для стакана подрозетника. Это актуально при установке силовой розетки скрытого типа.

Затем в подрозетник продевается питающий провод, проложенный для этих целей. С него снимается защитная оплетка, а освобожденные разноцветные провода тщательно зачищаются на 0,8-1 см. Теперь предстоит их присоединить к механизму розетки.

Здесь важно желто-зеленый провод, отвечающий за землю, правильно присоединить к заземляющему контакту розетки – центральному. Останется аккуратно подсоединить фазу и ноль к крайним контактам и проверить, чтобы все соединения не отваливались. Сильно затягивать не надо – можно повредить провода.

Подключая силовой разъем, как и обычный, важно не перепутать провода, подсоединив их в соответствующие клеммы

Когда проверено качество соединения проводов, нужно плотно зафиксировать подрозетник в стене, используя алебастровый или гипсовый раствор. После просыхания останется шурупами закрепить сам механизм и прикрутить верхний изолирующий корпус силовой розетки.

После установки предстоит проверить, работает ли розетка. Если все работает, значит можно приступать к подключению самой плиты.

При необходимости переноса розетки, советуем ознакомиться со .

Варианты подключения силовой вилки

Приобретая электрическую плиту, покупатели получают бонус от большинства производителей – вилку с подходящей ей розеткой. Эти элементы предстоит лишь подключить к плите и питающему кабелю соответственно.

Существуют различные схемы по подключению. Они зависят от питающей сети, заходящей в частный или многоквартирный дом. Различают такое подключение:

• однофазное;
• двухфазное;
• трехфазное.

Часто производители с обратной стороны плиты наносят все три схемы подключения. Домашнему мастеру останется лишь снять защитную крышку и, руководствуясь приложенной схемой, подсоединить все провода плиты к вилке.

Иногда такая схема прилагается в инструкции, идущей в комплекте с электроплитой. Нужно внимательно ее изучить и действовать в соответствии с нужной схемой.

С трехфазной схемой подключения можно разобраться своими силами. Для этого предстоит внимательно изучить саму схему и не перепутать провода

Прежде чем начать прокладывание питающей линии отдельно для плиты, уже пришлось выяснить, какая сеть питает дом. Исходя из этого был подобран 5-ти или 3-жильный провод оптимального диаметра. Зная этот нюанс, из предложенных схем подключения предстоит выбрать свою и действовать.

В новостройки часто заходит трехфазная сеть. При подключении плиты на кухне такой квартиры следует руководствоваться схемой трехфазного подключения.

Его суть заключается в присоединении контактов плиты к пятижильному проводу вилки:

• на клеммы L1, L2, L3 подсоединяются фазы A, B, C. В этом случае фазные перемычки из медного провода не используются;
• между нулевыми клеммами N1, N2 ставится медная перемычка и к ней подсоединяется провод нуля;
• заземляющий желто-зеленый провод присоединяется на клемму РЕ.

Иногда встречается вариант двухфазной сети в доме/на даче, построенной где-то в самом начале прошедшего столетия. Чтобы в такой ситуации правильно подключить мощную кухонную технику/плиту, нужно, в зависимости от имеющихся фаз, между двумя клеммами бытовой техники поставить хорошую перемычку из меди.

Например, между L1 и L2. Затем фазу А подключить на эту клемму, а оставшуюся фазу С прикрепить на зажим L3.

Между клеммами нуля N1, N2 ставится такая же качественная перемычка и подсоединяется нулевой провод. А повод земли прикрепляется к клемме РЕ.

Двухфазная электрическая сеть, питающая дом, предполагает использование двухфазной схемы подключения мощных электроприборов

В дома старой постройки чаще всего заходит однофазная электрическая сеть. Вот в таком случае используется схема однофазного подключения. Здесь ноль и земля подсоединяется аналогично двум предыдущим схемам, а между тремя клеммами плиты ставятся перемычки из меди. А потом подключается фазный провод.

Медные перемычки часто идут в комплекте с плитой. Но, если их вдруг не обнаружилось, можно использовать медный провод 6 мм², отсоединив от него куски нужного размера. Места присоединения к клеммам нужно аккуратно обжать, чтобы обеспечить надежный контакт с зажимами.

Однофазная сеть встречается чаще всего. При таком подключении важно правильно поставить медные перемычки между фазными клеммами

Подробная фотоинструкция по подключению по однофазной схеме

Начать следует с подготовки инструментов и материала.

Галерея изображений

Фото из

Шаг 1: Приобретение розетки для подключения электроплиты

Шаг 2: Покупка комплекта для подключения в магазине

Шаг 3: Подбор контрольно-измерительных устройств

Шаг 4: Подготовка трехжильного силового кабеля

Следующий этап – подключение трехжильного провода к электроплите. Важно правильно выбрать схему, определить клеммы и не перепутать провода.

Галерея изображений

Фото из

Шаг 1 — выбор схемы подключения

Шаг 2 — подготовка клемм на плите

Шаг 3 — протяжка креплений клеммника

Шаг 4 — установка проводов в клеммы

После подключения кабеля к плите следует проверить провода в распределительной коробке и установить новую розетку.

Галерея изображений

Фото из

Для проверки используем индикаторные отвертки. Проверяем соответствие проводов по цвету: белый — фаза, сине-белый — ноль, желто-зеленый — земля

Для проверки провода, предназначенного для заземления (с желто-зеленой изоляцией), используем тестер

Устанавливаем корпус розетки на стену и заводим провода. Для силовых кабелей лучше использовать накладные розетки — с ними удобнее работать

Вставляем провода в выводящую панель и проверяем: с правой стороны — фаза, с левой — ноль, по центру — земля

Подключить провода внутри вилки можно и заранее. Они должны соответствовать проводам в розетке

При включении вилки плиты в розетку контакты проводов должны совпадать: фаза — с фазой, ноль — с нолем, земля — с землей

Еще раз проверяем, правильно ли подключен кабель к плите, подтягиваем контакты. Для проверки используем схему подключения

После того, как закончена проверка соответствия проводов в розетке и вилке, на корпус розетки можно надеть крышку и прикрутить ее винтом

Шаг 1 — проверка проводов в распределительной коробке

Шаг 2 — тестирование заземляющего провода

Шаг 3 — монтаж розетки на стену

Шаг 4 — проверка проводов в розетке

Шаг 5 — сборка вилки кабеля

Шаг 6 — проверка на соответствие проводов

Шаг 7 — проверка подключения кабеля к плите

Шаг 8 — монтаж крышки розетки

Завершающий и обязательный этап – тестирование. Необходимо проверить работу розетки, а заодно и плиты.

Галерея изображений

Фото из

Шаг 1 — проверка напряжение в розетке

Шаг 2 — тестирование подключения кабеля

Шаг 3 — проверка функционирования плиты

Шаг 4 — установка плиты к розетке

На этом установка силовой розетки и подключение электроплиты считаются законченными. Если в процессе эксплуатации розетка вышла из строя ее можно попытаться , главное – соблюдать технику безопасности во время работ.

Подключение плиты без розетки

Иногда нет возможности осуществить монтаж силовой розетки для плиты. Но этот факт не является преградой для ее подключения. Ведь без электрической плиты сложно представить себе полноценную кухню.

В таком случае можно подключить плиту напрямую к питающему кабелю. Иногда его помещают в распределительную коробку, а все провода присоединяют к соответствующим зажимам клеммной колодки.

Также, возможен вариант, когда такая коробка не стоит, а питающий кабель просто выходит из стены. Смысл подключения от этого не изменится – будет таким же.

Подсоединение провода электрической плиты напрямую к питающему проводу можно осуществить своими руками

Во-первых, нужно раскрутить вилку электрической плиты и освободить провода, находящиеся в ней. Это, как правило, 3 провода – заземление, фаза и ноль.

Во-вторых, нужно отключить питающую линию, с которой предстоит работать, от сети. Обязательно убедиться, что электроэнергия не подается, чтобы уберечься от поражения током.

В-третьих, открутить шуруп с защитной накладки распределительной коробки. Здесь можно будет увидеть клеммную колодку, к которой подсоединены жилы питающего кабеля. В случае, когда не установлена распределительная колодка, удобнее будет ее поставить. Так соединение будет более аккуратным.

В-четвертых, предстоит провода силовой вилки плиты присоединить к соответствующим клеммам с проводами из распределительной коробки. Здесь важно не перепутать цвета – желто-зеленую жилу заземления вилки соединить с аналогичной питающего провода в коробке. Таким же образом подключить провод фазы и нуля.

Если в комплекте с плитой нет силовой вилки, то провод можно подсоединить самостоятельно

Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. Все – можно проверять работоспособность электрической плиты.

Важно не забывать, что используя такой тип подключения, потребитель лишается гарантии. В случае возникновения поломки до истечения гарантийного срока, придется чинить технику за свой счет. Это один из неприятных моментов такого подключения.

Но есть и положительные стороны. Так, если в ближайшем будущем планируется замена старой плиты, то, работая с распределительной коробкой, несложно будет подключить все новое.

Когда все работы по подключению силовой розетки и плиты выполнены, нужно обязательно включить ее, чтобы убедиться, что все работает

Выводы и полезное видео по теме

Подробный видео ролик об установке силовой розетки накладным способом и подключении силовой вилки к электрической плите:

Наглядное видео о присоединении кабеля к электроплите согласно схеме, предоставленной производителем:

Видео о подключении электроплиты к силовой розетке с вилкой, оставшихся от старой плиты:

Подключить силовую розетку можно без привлечения электриков. Для этого предстоит правильно подобрать устройство, учитывая мощность техники, которая будет включаться. Главное – проложить отдельный кабель специально для плиты и обезопасить его, установив автомат отключения и УЗО. Сам же процесс монтажа не отличается от установки обычной розетки.

Есть опыт в самостоятельном монтаже розетки для электрической плиты? А может, не согласны с изложенным материалом? Ждем ваших комментариев и вопросов.

Как разместить розетки и выключатели в квартире правильно и удобно

Кухня

1. Для бытовой техники и внутреннего освещения

Перед установкой кухни важно спланировать расположение техники и ее количество, чтобы предусмотреть нужные розетки. Стандартные предметы: плита или варочная панель и духовой шкаф, холодильник, вытяжка. Опционально: микроволновая печь, посудомоечная машина, чайник, кофемашина, тостер, мультиварка, встроенное освещение.

При ремонте вы не можете точно знать, появится ли у вас тостер через несколько лет или нет, поэтому лучше заранее сделать чуть больше розеток. При этом нужно учесть, что не каждый раз мелкая бытовая техника будет использоваться и подключаться к сети одновременно. В итоге получается примерно 7-8 розеток только в районе кухонного гарнитура. Добавьте еще пару штук около обеденного стола — вдруг вам понадобится подключить телефон на зарядку или вы захотите поставить там настольную лампу.

Фото: Instagram 9520383777marat

Рекомендуемая высота установки розеток для встроенной техники: 30-60 см. Некоторые размещают их в цоколе мебели — на высоте 5 см от пола. Нельзя располагать розетки непосредственно за встроенными электроприборами. Розетку для вытяжки лучше сделать на высоте 50-60 мм от верха кухонного шкафа. Ее не должен закрывать вентиляционный воздуховод.

Розетки над столешницей расположите на высоте 10-30 см от рабочей поверхности.

Фото: Instagram sdelano.ru

2. Для дополнительной техники

Иногда розетки на кухне нужны и для пылесоса. В таком случае их стоит расположить на высоте 30-40 см от пола.

Общий кухонный выключатель иногда выносят в коридор, располагайте его на высоте 75-90 см и на расстоянии 10-15 см от двери.

Дизайн: AnARCHI

Размещение розеток под телевизор зависит от места, где вы его расположите, и от размеров экрана. Лучше скрыть их за экраном, но обеспечить доступ к вилкам питания. Понадобятся 2 стандартные электророзетки: одна ТВ и одна интернет-розетка — для современных смарт-телевизоров обязательная опция.

Гостиная

1. У двери

Для расположения выключателей и розеток у двери гостиной действуют те же правила, что и в кухне: высота 75-90 см, свободный доступ всех членов семьи с разным ростом.

Фото: kvadrim.ru

Во входной зоне тоже нужна розетка: для пылесоса или обогревателя. В среднем высота от пола должна быть 30 см, от проема двери — 10 см.

2. В ТВ-зоне

Телевизор — обязательная вещь для многих в гостиной. В ТВ-зоне нужно несколько розеток. Средняя высота расположения — 130 см, тогда их не будет видно за техникой. Понадобятся 2 электрические розетки и по одной розетке для ТВ и интернета.

Дизайн: Студия NW-Interior

3. В зоне дивана

При планировании розеток в гостиной нужно учесть расположение торшеров, электроприборов, а также дополнительных розеток для ноутбука и телефона. Средняя высота расположения — от 30 см.

Часто при планировании розеток в гостиных забывают о такой технике, как кондиционеры, электрокамины, увлажнители воздуха и игровые приставки. Учитывайте имеющиеся у вас приборы, те, которые вы планируете приобрести, и исходя из этого планируйте количество розеток.

4. У рабочего стола

Нередко гостиная является еще и рабочим уголком. В таком случае розеток понадобится больше. Предусмотрите 2-3 штуки в том месте, где будет стоять рабочий стол. Удобнее расположить их над столом, чтобы не залезать каждый раз под него для включения/отключения, но не всем такое решение нравится эстетически. Если у вас стационарный компьютер, можно поставить розетки внизу — вряд ли вы будете постоянно включать и выключать его.

Дизайн: ItalProject

Детская комната

1. У двери

При входе в комнату традиционно размещают выключатель. Обычно тумблер устанавливают на высоте 75-90 см от пола, чтобы каждому члену семьи было удобно. Также важно проследить, не закрывает ли выключатель шкаф или открытая дверь — размещайте его с той же стороны, где находится ручка.

Фото: sdelano.ru

Рядом с выключателем стоит расположить и розетку. Она понадобится для пылесоса, обогревателя или увлажнителя воздуха. Рекомендуемые параметры размещения: высота около 30 см и расстояние от двери 10 см. Если ребенок маленький и начинает ходить, предусмотрите заглушки или крышки для розеток.

2. У спального места

Возле кровати потребуется розетка для ночника, музыкальной подвески на кроватку или другого прибора (того же увлажнителя воздуха). Не забудьте про защиту, это место станет самым доступным для ребенка, как только он начнет вставать самостоятельно в кроватке.

Для взрослого ребенка розетки пригодятся и напротив кровати, для телевизора. Иногда их можно интересно обыграть в интерьере, если телевизор пока не куплен.

3. У рабочего стола

Комната школьника должна быть с письменным столом — там тоже необходимы розетки. Как минимум, для лампы и компьютера. Где ставить — над столешницей или внизу — вопрос спорный. Некоторые считают, что постоянно лезть под стол, чтобы подключить устройство, неудобно. Другим не нравится вид проводов. Выбирайте, взвесив все за и против.

Спальня

1. Рядом с кроватью

Современному человеку необходима розетка около кровати. Зарядить телефон, электронную книгу, поработать за ноутбуком — без розетки рядом будет неудобно. Блок из нескольких розеток по бокам кровати спасет от этих неудобств.

Фото: Instagram switchtowood

2. У функциональных зон

Дальнейшие варианты зависят от мебели и зон, которые предусмотрены в спальне. Если это рабочий стол — правила будут те же, что для гостиной и детской. Если хотите повесить телевизор — тоже учитывайте рекомендации, перечисленные выше.

Дизайн: Ольга Шипкова

3. У двери

Здесь нужно расположить выключатель — средняя высота та же, что и в других комнатах. Выключателей может быть несколько, в зависимости от плана освещения комнаты: споты, торшеры, бра. Также не лишним будет предусмотреть розетку для пылесоса.

Ванная

Количество розеток зависит от электроприборов, которые вы будете размещать в ванной комнате. Стандартно: стиральная машина, фен; опционально: водонагреватель и электрический полотенцесушитель. Важно, чтобы расстояние от розетки до пола и источника воды было не менее 60 см.

Фото: Instagram sdelano.ru

Для ванной комнаты нужны специальные влагозащищенные варианты розеток с крышкой и специальной степенью защиты. Они защищены во внутренней части и обеспечивают сток воды, если она попадает внутрь розетки.

Прихожая

В прихожей розетка и выключатель нужны у входной двери. Розетка пригодится для пылесоса, а свет всегда удобно включить сразу после входа в квартиру. Иногда выключатели размещают в прихожей у входа в ванную комнату и кухню.

Фото: Instagram sdelano.ru

9 типов электрических розеток в домах

Фото: depositphotos.com

Если не все электрические розетки в вашем доме выглядят одинаково, это связано с тем, что существует много разных типов электрических розеток. Каждый тип имеет уникальные характеристики и особенности. То, что подходит для спальни, может быть не лучшим для вашей ванной комнаты, и наоборот.

Выбор и установка правильной электрической розетки, соответствующей потребностям помещения, может защитить вас от поражения электрическим током и сделать ваш дом более энергоэффективным. В этом руководстве объясняются свойства девяти различных электрических розеток, которые могут быть у вас дома.

1. Розетки на 15 А, 120 В

Они наиболее распространены в старых домах и представлены в двух версиях:

Фото: depositphotos.com

• Двухконтактные розетки имеют два длинных разъема для подключения и обеспечить незаземленное соединение.
• Трехконтактная версия добавляет заземляющий контакт и дополнительный вертикальный паз, чтобы предотвратить поражение электрическим током из-за незакрепленной проводки.

Это также самые дешевые типы электрических розеток на рынке, которые легко установить или заменить. В то же время они также могут быть главными кандидатами на обновление в ближайшем будущем. Для повышения безопасности и эффективности целесообразно выбрать более современные альтернативы из этого списка.

Подходит для: Легкого домашнего использования с приборами, имеющими минимальные требования к напряжению и силе тока.

2. Розетки на 20 А, 125 В

Эти электрические розетки поддерживают большую потребляемую мощность, чем предыдущий тип.Строительные нормы и правила рекомендуют устанавливать розетки на 20 А для некоторых приборов, таких как большие кухонные гаджеты, которым для работы требуется больше энергии.

Вы можете отличить их от версии 15A, посмотрев небольшую горизонтальную прорезь рядом с вертикальной прорезью заземления. Они могут даже идеально подходить для некоторых стиральных, посудомоечных машин и обогревателей.

Подходит для: Более крупные приборы, которым требуется больше энергии.

3. Розетки на 20 А, 250 В

Для крупных бытовых приборов, таких как кондиционеры, воздушные компрессоры и оборудование для хобби, требуется еще более высокий уровень мощности.Для таких целей следует выбрать именно этот тип электрической розетки.

Перед установкой этих розеток на 20 А, 250 В вам потребуется соответствующая электрическая цепь. Для розеток на 250 вольт необходим двухполюсный автоматический выключатель, установленный на главной панели, и эту работу лучше оставить электрику. Посмотрите на характеристики мощности устройства, которое вы планируете использовать, и сделайте соответствующий выбор. Некоторым приборам, таким как настенные духовые шкафы и электрические сушилки, может потребоваться даже больше энергии, чем могут обеспечить эти розетки. Для таких случаев вам могут потребоваться розетки 30А или 50А.

Подходит для: Крупная бытовая техника с очень высоким энергопотреблением и оборудование для магазинов хобби.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Фото: depositphotos.com

4. Розетки с защитой от взлома

Строительные нормы и правила в большинстве мест сделали обязательным использование розеток с защитой от взлома в новом строительстве. Эти типы электрических розеток используют встроенный физический барьер для предотвращения проникновения посторонних предметов.Внутренние заслонки открываются только при вставке двухконтактной или заземленной вилки. Если у вас дома есть дети, это может быть безопасным выбором. Даже если дети попытаются вмешаться в эти розетки, вставив что-нибудь, кроме вилки, опасности поражения электрическим током нет.

Подходит для: Безопасное использование в домах с детьми.

Фото: depositphotos.com

5. Выходы GFCI

Выходы прерывателя цепи замыкания на землю (GFCI) лучше всего подходят для мест, близких к воде.Внутри это включает в себя такие помещения, как ванные комнаты, кухни, подвалы, места для ползания и прачечные. Вы также можете использовать розетки GFCI на открытом воздухе.

Эти розетки постоянно отслеживают протекание тока и отключаются (или отключают питание) при обнаружении всплеска или скачка тока. Цепь прерывателя немедленно срабатывает в момент обнаружения опасного скачка напряжения. Для розеток рядом с водой скачок напряжения может указывать на прямой контакт с водой и, как следствие, опасность поражения электрическим током, как, например, если вы случайно уронили активный фен в ванну, когда она наполнена водой.Вы можете легко идентифицировать их, ища кнопки «ТЕСТ» и «СБРОС» разного цвета на фасаде.

Подходит для: Предотвращение поражения электрическим током в местах, близких к воде.

6. Выходы AFCI

Некоторые электрические неисправности вызывают нагревание из-за дуги. Возникновение дуги возникает в точках слабого контакта в вашей электрической системе, где электричество скачет между соединениями. Контрольными признаками обычно являются искры или жужжащий звук. Это может вызвать необычайное количество тепла.Перегрев приборов, случайное вбивание гвоздя в проволоку или грызуны, пережевывающие проволоку, могут вызвать этот риск. Когда возникает дуга, выходы прерывателя цепи дугового замыкания (AFCI) обнаруживают его, а встроенный прерыватель отключает выход. Вы можете установить их в спальнях и других спальнях через специальный автоматический выключатель на главной панели. Это важная мера предосторожности для тех мест в вашем доме, где вы не всегда можете бодрствовать и полностью бодрствовать. Это также отличный вариант для кухонь и прачечных.

Подходит для: Предотвращение поражения электрическим током в спальнях и других спальных зонах, на кухнях и в прачечных.

7. Коммутируемые розетки

Если есть приборы или светильники, которые вы хотите держать постоянно включенными, даже если они не работают, подумайте о коммутируемых розетках. Устройство объединяет розетку и подключенный переключатель. Используйте переключатель для управления питанием подключенного устройства, не вынимая вилку из розетки. (Для их установки вам не потребуется новая электрическая коробка или дополнительная проводка.)

Подходит для: Приборы или светильники, которые вы хотите всегда держать подключенными.

Фото: homedepot.com

8. Разъемы USB

Устройства, которые заряжаются через USB, сегодня широко распространены в домашних хозяйствах. Если вы разочаровались в поиске бесплатных USB-портов или зарядных устройств, решением могут стать настенные USB-розетки. Это дает вам одно или несколько USB-разъемов прямо на стене, часто разделяя пластину с другими двух- или трехконтактными розетками. Просто подключите кабели прямо к стене, чтобы зарядить смартфон, планшет или другое USB-устройство.

Подходит для: Питание устройств, заряжаемых через USB.

9. Умные розетки

Современные инновационные интеллектуальные розетки оснащены встроенными механизмами для мониторинга потребления энергии. Они также могут включаться или выключаться по программе или расписанию. Умные розетки могут быть отличным решением для вещей, которые вы хотите выполнять по установленному графику, например, разбрызгивателей газонов или капельных кофеварок. Они также могут предотвратить утечку электроэнергии и сделать ваш дом более энергоэффективным.

Многие умные розетки также имеют дистанционное управление по протоколам Wi-Fi, Zigbee или Zwave.Вы можете управлять ими и отслеживать их удаленно с помощью телефона или голосовых помощников. Работа в режиме громкой связи также возможна через умные колонки Google Home и Amazon Echo.

Подходит для: Энергоэффективных домов и людей, которые хотят внедрить домашнюю автоматизацию.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Электрическая розетка и розетка | Цветные электрические розетки, белые розетки и многое другое

Электрические розетки требуют правильных инструментов и компонентов для обеспечения безопасных и полностью рабочих результатов.Чаще всего приобретается с подключением 120 В и 277 В, это необходимо при подключении осветительных приборов и электрических устройств. Для домашней цепи с розеткой на 120 В в цепь должны быть включены заземляющие провода до кода. Для вашего следующего проекта по благоустройству дома, включая установку осветительных приборов, определите правильную выходную мощность розетки в соответствии с вашими потребностями в освещении.

Торговые точки медицинского назначения

Розетки больничного класса

должны соответствовать Стандарту безопасности при установке вилок и розеток.Наши розетки для больниц обладают высокой производительностью и функциями контроля рисков, включая долговечность, надежное заземление и целостность при сборке.

Дуплексные розетки

Наши 2 дуплексных розетки позволяют использовать до 4 больших розеток в одной электрической коробке. Это более безопасная альтернатива, когда в стандартной розетке используется высокий уровень электрического трафика. Наши дуплексные розетки идеально подходят для дома и офиса.

Дуплексные розетки USB

Усовершенствованные дуплексные разъемы USB предлагают эффективный и мощный слот для зарядки в стене для USB-устройств. Держите свой смартфон, планшет и электронику в полной работоспособности с помощью дуплексного разъема USB для освещения складов.

Отдельные розетки

Наши одиночные розетки предназначены для тяжелых условий эксплуатации, промышленного класса и имеют самозаземление. Стандартная розетка 240 В надежна и долговечна.

Двусторонние декоративные розетки

Воспользуйтесь преимуществами наших разнообразных и гибких дуплексных декоративных розеток. Мы предлагаем широкий выбор цветов сосудов, чтобы дополнить любой интерьер.

Декоративные устойчивые к вскрытию дуплексные сосуды товарного сорта

Наши безопасные и защищенные от несанкционированного доступа розетки коммерческого класса имеют чистую и гладкую поверхность со скрытыми клеммными винтами и простотой установки.Идеально подходит для жилого и коммерческого применения!

Дуплексные коммерческие розетки

Наши дуплексные розетки коммерческого класса предназначены для работы в тяжелых условиях и в тяжелых условиях. Он устойчив к ржавчине и идеально подходит для интенсивного электрического движения.

Изолированные заземляющие декоративные дуплексные розетки

Наши изолированные двойные декоративные розетки с заземлением идеально подходят для офиса и дома. Заземленная розетка снижает шумы электрического тока для бесперебойной и бесшумной работы.Доступен в различных цветах, выберите розетку, соответствующую вашему внутреннему пространству.

Дуплексные розетки с защитой от взлома

Наши розетки с защитой от несанкционированного доступа повышают безопасность ваших электрических розеток. Защита от вскрытия предотвращает попадание посторонних предметов в розетку.

Дуплексные розетки с защитой от взлома и погодных условий

Наши функции защиты от несанкционированного доступа защищают от попадания посторонних предметов в розетку. Защита от атмосферных воздействий предлагает полностью герметичный блок, устойчивый к погодным условиям.Отличное дополнение для коммерческого и промышленного применения!

Дуплексные декоративные розетки промышленного класса

Наши двойные розетки промышленного класса разработаны, чтобы безопасно и эффективно противостоять тяжелым операциям, которые происходят в коммерческих и промышленных средах.

Розетки GCFI

Защита от поражения электрическим током в доме из-за неисправностей в подключенном электрическом устройстве. Наши розетки GCFI спроектированы с учетом функций спасения жизни, включая непрерывную оценку электроэнергии, проходящей через жилую сеть.

Таблички стенок розеток

Добавьте эстетического качества своим сосудам с помощью декоративных настенных панелей, доступных в различных цветах.

Сведения о электрических розетках

Электрические розетки имеют маркировку в соответствии с их эксплуатацией, включая электрические розетки для жилых домов, коммерческих и промышленных предприятий. Промышленные емкости более прочные и качественные, чем бытовые, хотя и стоят дороже. Приобретая розетку, убедитесь, что она подходит для выбранного прибора.

Для безопасной эксплуатации розетки необходимо правильное подключение к линейным клеммам. Обычная розетка имеет полукруглое отверстие, в которое вставляется вилка заземления. Отсюда контакт будет вести от этого отверстия к цепи заземления дома, представленной зеленым проводом. Это гарантирует защиту всех электрических операций, как только включается свет или прибор подключается к розетке.

Перед подключением розетки важно определить, заземлены ли провода.В выключенном состоянии убедитесь, что розетка имеет 3 клеммы разных цветов. Латунные винты подключаются к черному проводу или проводам под напряжением, серебряные винты подключаются к нейтральным или белым проводам, а зеленый винт подключается к заземляющим проводам. Использование электрической схемы может помочь в подключении вашей розетки. Если смотреть на зеленый винт клеммы розетки, он должен быть подключен к металлической коробке или электрическому коробу. Если вы не можете найти это соединение, важно проконсультироваться с электриком, чтобы обеспечить надлежащее заземление ваших электрических розеток.Если вы хотите подключить розетку, подключите черный провод к нужной электрической розетке. Он находится в верхней части розетки.

В целях безопасности прерыватель цепи замыкания на землю или GFCI сработают быстро, если произойдет замыкание на землю. Он нацелен на оценку количества тока, проходящего через проводники цепи.

Для всех ваших требований к розеткам важно, чтобы были подключены правильная проводка, розетки и компоненты.В Warehouse Lighting мы храним все типы компонентов, чтобы обеспечить бесперебойную и безопасную работу вашей электросети и розеток. При установке различных типов осветительных приборов правильные соединения обеспечат бесперебойную работу ваших светильников должным образом. Для светодиодного освещения и бытовой техники в доме доверьте установку правильных электрических розеток, чтобы все светильники продолжали работать безопасно и без сбоев. Свяжитесь с нами, если вам нужны электрические решения, которым можно доверять.Мы поможем с новейшими технологиями и продуктами в зависимости от ваших конкретных производственных требований.

Следует ли мне обновить электрические розетки?

Если ваши электрические розетки старые, деформированные, поврежденные или неисправные, возможно, пришло время их заменить. Старые розетки со временем изнашиваются, снижая их эффективность или даже подвергая вас опасности. Модернизированные розетки предотвращают эту опасность и в то же время делают электричество в вашем доме более эффективным.

Для того, что мы используем каждый день, большинство из нас, вероятно, не очень хорошо разбирается в торговых точках.Обычно это не кажется большим делом … но может стать большим событием, если что-то не так. Если вы не понимаете, как работают розетки, вам труднее понять, когда они не работают должным образом… и когда их необходимо заменить. К счастью, теперь вы знаете, или , как они работают — вам просто нужно это прочитать. Вот что вам следует знать о домашних розетках, как узнать, изношены ли они и когда их следует заменить:

Как работают электрические розетки?

Электрические розетки подключаются к электросети через ответвленную цепь.В домашних цепях есть две или три розетки для подключения электрических шнуров. Две верхние розетки — это «горячая» и «нейтральная» розетки, а нижняя розетка — «земля». Горячая розетка подключается к черному «горячему» проводу. Горячий провод передает напряжение от панели к розетке. Розетка нейтрали подключается к белому «нейтральному» проводу. Нейтральный провод передает оставшееся электрическое напряжение на панель, замыкая цепь. Розетка заземления подключается к заземляющему проводу, который защищает от короткого замыкания.

Провода подключаются к розеткам, накручивая винты на металлические клеммы. Горячий провод заряжает горячую клемму розетки напряжением. Нейтральный провод подключается к нейтральному выводу и передает напряжение обратно по цепи. Когда вы подключаете устройство, вы добавляете его в ответвленную цепь, подключая его к этим клеммам. Напряжение от горячего провода проходит через электрический шнур в прибор, обеспечивая его питанием. Любое остаточное напряжение выходит из устройства через нейтральный штекер и возвращается на панель через нейтральный провод.

Как они изнашиваются?

Розетки естественным образом со временем изнашиваются в результате естественного использования. Когда вы подключаете и отключаете разные устройства, металлические заглушки снова и снова сталкиваются с металлическими клеммами. В конце концов, все эти толкания и толкания ослабляют соединения между проводами и винтами клемм всего на , маленький . Когда соединения начинают ослабевать, напряжение не может так легко передаваться от провода к клемме к устройству. Это может привести к разного рода проблемам.

Во-первых, чем больше электрическое сопротивление в розетке, тем больше тепла накапливается внутри розетки. Это тепло может деформировать пластик розетки, повредить ее внутренние компоненты или даже воспламенить близлежащие предметы. Электрическое сопротивление также затрудняет прохождение напряжения через цепь должным образом, что может сделать розетку менее эффективной. В конце концов, розетка может перестать выдерживать такое большое напряжение, как должна. Избыточное напряжение может привести к срабатыванию автоматических выключателей, растрескиванию или дальнейшему повреждению компонентов розетки или даже к возникновению искр.

Когда мне следует модернизировать свои розетки?

Существует четыре основных случая, когда мы настоятельно рекомендуем заменить существующие электрические розетки. Это:

1. Ваша розетка деформирована, повреждена или неисправна

Если вы начали замечать какие-либо симптомы, описанные выше, немедленно замените розетку . Деформация, растрескивание, обесцвечивание или (как же!) Искрение — все это признаки того, что внутренние компоненты вашей розетки выходят из строя. Самый простой и эффективный способ решить эти проблемы — заменить розетку.Современные светильники служат намного дольше, чем их более старые аналоги.

2. Ваша розетка старая или не соответствует требованиям к напряжению.

Даже если ваши розетки явно не повреждены, вам следует подумать о замене их, если они устаревают. Старые розетки могут быть не рассчитаны на напряжение, необходимое для современного использования. Если вам потребуется слишком высокое напряжение, вы можете быстрее изнашивать их.

3. Ваши розетки не заземлены.

Убедитесь, что на каждой розетке есть три розетки, включая розетку заземления. Каждая розетка в вашем доме должна иметь розетку с заземлением. Фактически, Национальный электротехнический кодекс требует, чтобы все розетки, устанавливаемые в новостройках, были заземлены в течение длительного времени. Существующие незаземленные розетки не являются незаконными… но они не обязательно безопасны.

4. Розетки на вашей кухне и в ванной не соответствуют стандартам GFCI.

Наконец, вы должны убедиться, что все розетки на вашей кухне и ванных комнатах имеют выходы GFCI. Розетка GFCI (или прерыватель цепи замыкания на землю) определяет, когда ток-напряжение, проходящее через нее, ведет себя нерегулярно, и временно разрывает соединение с горячим проводом.Это позволяет предотвратить поражение электрическим током, если прибор внезапно соприкоснется с водой во время его использования.

Розетки GFCI трехконтактные, на их каркасах встроены кнопки «тестирования» и «сброса». «Тестирование» розетки GFCI разрывает соединение, отключая питание. «Сброс» восстанавливает это соединение, позволяя напряжению снова течь в розетку. Розетки GFCI очень важны для обеспечения надлежащей электробезопасности на кухне и в ванной комнате. Если они у вас еще не установлены, мы настоятельно рекомендуем инвестировать в них.

Как их обновить?

Свяжитесь с Early Bird Electric! Если у вас есть вопросы, вы хотите проверить электрическую систему дома или у вас возникла экстренная проблема с электричеством, вам нужна помощь как можно скорее, мы готовы помочь.

Наши лицензированные техники могут заменить и модернизировать все виды розеток, чтобы убедиться, что ваша электроэнергия работает безопасно и эффективно. Если вы беспокоитесь о своих электрических розетках, перестаньте беспокоиться и позвоните Early Bird сегодня! У нас есть все необходимое, чтобы сделать ваш дом безопасным.

Полное руководство: типы электрических розеток

Не позволяйте розеткам быть головной болью.

Если в вашем доме есть проблемы с электрическими розетками, то самое время изучить различные доступные электрические розетки, прежде чем вам потребуется замена.

Типы электрических розеток, которые обычно встречаются, — это «двухконтактные» розетки, если у вас более старая собственность. Они устарели и могут представлять опасность, поскольку в них нет третьего или «заземляющего» отверстия, а также необходимого заземляющего соединения в электрической системе дома.Проблема с этими типами электрических розеток заключается в том, что у большинства вилок бытовых электроприборов три штыря, а не два, так каково же решение?

Вы можете получить переходную вилку, которая подходит к двухконтактной розетке и позволяет подключать трехконтактный прибор, но она не обеспечит вам никакой защиты от поражения электрическим током. Заземляющий провод необходим для вашей безопасности.

Если в вашем доме есть устаревшие или неисправные розетки, и вы рассматриваете возможность их модернизации из-за проблем, какие типы электрических розеток вы можете установить?

Наиболее распространенные типы электрических розеток:

• 120 вольт — розетки 15 ампер.
Это наиболее часто используемые розетки в жилых помещениях. Их легко обнаружить, поскольку они имеют два одинаковых выхода с трехзаходными отверстиями. Они могут быть разных цветов, чтобы соответствовать декору дома, и рассчитаны на 15 ампер. Вы найдете их в спальнях, гостиных, притонах и столовых. Обычно два вертикальных паза находятся наверху на выходе, а третий — арочное отверстие для заземления — внизу.

Иногда можно увидеть выходное отверстие в перевернутом положении с двумя вертикальными прорезями внизу.Это один из способов показать, что эта розетка управляется настенным выключателем, а не работает постоянно, как обычная розетка. В большинстве случаев они используются для ламп, которые необходимо включить при входе в комнату.

• Розетки на 240 вольт.
Они не похожи ни на какие стандартные электрические розетки, но предназначены для специального использования, например, для мощных электроинструментов, сушилок для одежды и кухонных плит. Они предназначены для использования в качестве одной розетки с выделенной цепью в панели выключателя дома. Из-за увеличенной мощности нагрузки они имеют гораздо большую силу тока, для работы с нагрузкой установлены автоматические выключатели на 30 или 40 А.

При сравнении розетки на 240 В и розетки на 120 В первое видимое отличие — это форма. Розетка на 240 В более значительна, обычно круглая и имеет три или четыре отверстия в зависимости от возраста.

Конструкция розетки означает, что вилка прибора должна точно соответствовать друг другу, чтобы исключить риск подключения неподходящего прибора и причинения травм или, что еще хуже, возгорания.В последние годы все розетки на 240 В изменились с трехконтактных на четырехконтактные. Дополнительный контакт обеспечивает заземляющий провод, обеспечивающий дополнительную защиту от поражения электрическим током.

Переоборудование вашей техники для установки четырех проводных вилок должно решить любые проблемы. Подобные ремонтные работы должны выполняться квалифицированным электриком, чтобы обеспечить правильную установку.

• Розетки на 20 ампер.
Большинство типов электрических розеток, которые можно найти в доме, рассчитаны на 15 ампер, но некоторым приборам требуется больше мощности, и здесь могут пригодиться розетки и цепи на 20 ампер.Имея розетки на 20 А, которые поддерживают на 25 процентов большую нагрузку, они могут обеспечивать столь необходимый источник питания без отключения автоматических выключателей.

Эти розетки обычно находятся в гаражах, прачечных и на кухнях, где находится большая часть энергоемких приборов. Чтобы распознать розетку на 20 А, обратите внимание на небольшую выемку на левом контакте.

Если есть необходимость заменить стандартную розетку на 15 ампер на розетку на 20 ампер, это не может быть простой заменой, потому что для схем на 20 ампер требуется провод толще, чем схемы на 15 ампер, позволяющий пропускать больший ток.

• Торговые точки GFCI. Розетки
GFCI (прерыватель цепи замыкания на землю) можно найти в любом месте дома, где есть вероятность присутствия воды. Эти типы электрических розеток чаще всего встречаются в ванной и на кухне. Они предназначены для мгновенного отключения питания от розетки при обнаружении короткого замыкания или замыкания на землю.

Например, в ванной используется неисправный фен, на полу есть вода. Короткое замыкание в фене может привести к тому, что ток, проходящий через тело к мокрому полу, ударит электрическим током человека, использующего фен.Розетка GFCI отключит питание до того, как ток покинет фен.

• Коммутируемые розетки.
Вы ​​когда-нибудь хотели иметь розетку, в которой можно было бы включать и выключать питание, а не на приборе?

С переключаемой розеткой, которая имеет одну розетку и выключатель, это возможно. Устройство может быть подключено к сети постоянно, но одним щелчком переключателя его можно включить или выключить в любой момент.

• USB-розетки.
Мобильные устройства нуждаются в постоянной зарядке, поэтому вместо того, чтобы подключать USB-адаптер к розетке, USB-розетки сочетают в себе лучшее из обоих миров. Лучший выбор — тот, у которого есть две обычные розетки, но также есть пара встроенных портов USB для зарядки любого мобильного устройства.

• Розетки AFCI.
Розетка AFCI выглядит так же, как розетка GFCI, но представляет собой прерыватель цепи дугового замыкания. Дуга может возникать, когда электричество проходит по двум проводам, что может вызвать пожар. В более старых домах розетки AFCI могут быть установлены на первой розетке каждого контура, чтобы защитить все розетки в одном контуре.

• Умные розетки.
Эти типы электрических розеток аналогичны обычным розеткам, но ими можно управлять с помощью смартфона.

Устройство, такое как лампа, можно включать и выключать из любого места с помощью смартфона, но для этого требуется концентратор Smarthome, чтобы обеспечить связь между розеткой и телефоном.

Как и любые электромонтажные работы, модернизация электрических розеток и / или схем должна выполняться только лицензированным специалистом. Позвоните мистеру Спарки, чтобы он бесплатно оценил все необходимые электромонтажные работы.

Мистер Спарки, электрик Спрингдейл, штатный электрик Америки в Белла-Виста, Бентонвилле, Роджерсе, Спрингдейле и Фейетвилле, обслуживает Северо-Западный Арканзас с группой лицензированных электриков.Помимо мерцающих огней, некоторые из услуг электрика, предоставляемые компанией, включают ремонт электрических розеток / выключателей, установку потолочного вентилятора, установку освещения, ремонт электропроводки, установку ландшафтного освещения и проверку домашней электросети.

Что нужно знать об электрических розетках

Home to H-ohm
В среднем в большинстве домов имеется до 75 различных типов розеток! Шокирует, не правда ли? Мы знаем, о чем вы думаете, достаточно сложно придерживаться кода для электрических розеток в целом, и СЕЙЧАС нам нужно беспокоиться о том, какой это тип розетки ?! Оставьте беспокойство нам! В Service Professor у нас есть обученные техники для каждой работы с электрикой! Мы здесь, чтобы рассказать вам об основах работы с электричеством и о наиболее распространенных типах электрических розеток, которые можно найти в вашем доме. Таким образом, при решении любых проблем с электричеством вы можете правильно определить, с чем имеете дело, прежде чем позвонить своим друзьям в Service Professor!

Задумайтесь на минутку о своем доме: сколько раз в день вы щелкаете выключателем или включаете телевизор? Мы много думаем! Электричество — важная и фундаментальная часть вашего дома. Понимание основ того, как это работает, ваших розеток и их типа, и даже того, как сбросить автоматический выключатель, является жизненно важным навыком для домовладельца.

Как работает электрическая розетка
Итак, мы все знаем, что электричество доставляется в ваш дом электростанцией и линиями электропередач. Но как это работает с подачей питания в розетку? Это просто скачок напряжения, когда вы что-то подключаете к розетке? В каком-то смысле да! У розетки есть разные части, но мы будем упрощать это. Вы заметили, что у электрических розеток есть лица? Два глаза и рот, который часто заставляет выходное лицо иметь испуганное выражение. «Левый глаз» считается нейтральным, здесь электрический ток будет совершать полный круг к выключателю и обратно. «Правый глаз» считается горячим. Это то место, где электрический ток передается от выключателя к включенному или подключенному к сети прибору. А «рот» называется заземлением, дополнительным компонентом безопасности для электрических розеток во избежание возгорания в доме. Он подключается к заземляющему проводу, который отводит высокие электрические токи на землю для нейтрализации.

* В большинстве старых домов будут устаревшие двусторонние розетки вместо обновленных и требуемых по закону трехканальных розеток. Третий добавленный компонент заземления был помещен туда в результате возгорания в домах с двумя розетками, вызванного высокими электрическими токами. Компонент заземления подводит к земле большие опасные электрические токи, предотвращая возгорание в вашем доме. Если вы живете в более старом доме, мы определенно рекомендуем обратиться к нам, чтобы назначить оценку электропроводки всего дома. Обновление этих устаревших торговых точек важно для безопасности вашей семьи!

Типы электрических розеток
Теперь, когда мы рассмотрели основы электричества, мы можем обсудить наиболее распространенные типы розеток, которые вы можете найти в своем доме.

• • Розетки с двумя контактами — Мы уже представили почти устаревшие и устаревшие розетки. Если они есть у вас дома, настоятельно рекомендуется обновить и заменить их! Двухконтактные розетки больше не являются безопасным способом питания вашего дома.

• • 3-контактные розетки- Этот тип розеток теперь необходим для новых домов. Необходимо установить линию заземления и заземляющую электрическую розетку, чтобы обеспечить безопасность вашего дома и семьи. Компонент заземления позволяет нейтрализовать нестабильные или высокие электрические токи в земле вместо вас или вашего устройства.

• • Выходы GFCI — Выходы прерывателя цепи замыкания на землю, которые вы обычно найдете вблизи мест водопотребления, таких как ванная комната, прачечная, подвал или кухня. Их можно отличить по большим (красным) кнопкам ТЕСТ и (белый) СБРОС, расположенным в нижней части розетки. Эта розетка чрезвычайно чувствительна и постоянно отслеживает электрические токи, если обнаруживает изменения в подключенном к розетке приборе, она автоматически отключается и прекращает прохождение электрического тока.

• • Защита от несанкционированного вскрытия — Эти типы розеток стали требоваться в соответствии с Национальным электротехническим кодексом в 2008 году. В новой конструкции предусмотрены встроенные защитные шторки, которые блокируют попадание посторонних предметов в электрическую розетку.Эти заслонки открываются только при вставке двухконтактной или заземленной вилки.
  • Утопленные розетки — Они в основном используются как альтернатива обычной трехконтактной розетке. Избегайте раздражения глаз, устанавливая эти «скрытые» розетки в своем доме, где у вас есть все пространство или вы хотите, чтобы предмет мебели был на одном уровне со стеной. По большей части, это просто косметическая розетка, но она может помочь предотвратить сгибание шнура!

Хотите узнать больше о различных способах защиты дома от возгорания или обновить электрические розетки? Вы боретесь с отключением выключателей? Есть опасения по поводу небезопасных торговых точек в вашем доме? Обратитесь к нам в Service Professor сегодня! Наша команда электриков из Гранд-Рапидса обладает опытом и навыками, чтобы удовлетворить все ваши потребности или вопросы, связанные с электричеством.Мы исправим это в мгновение ока!

От того, как это работает и почему это помогает, до самотестирования и преимуществ

Что такое выход GFCI?

Прерыватель цепи замыкания на землю — это защитное устройство, специально разработанное для размыкания цепи каждый раз, когда возникает дисбаланс между входящим и исходящим токами. Розетка GFCI защищает электрическую проводку и розетки от перегрева и возможного возгорания, что значительно снижает риск поражения электрическим током и смертельных ожогов. Он также обнаруживает замыкания на землю и прерывает прохождение тока, но не должен использоваться для замены предохранителя, поскольку он не обеспечивает защиты от короткого замыкания и перегрузки.

Как работает выход GFCI?

GFCI интегрирован в электрическую розетку и постоянно отслеживает ток, протекающий в цепи, чтобы определять колебания в реальном времени. Он имеет три отверстия: два из них предназначены для нейтрального и горячего провода, а третье отверстие в середине розетки служит заземляющим проводом.Если он обнаружит какое-либо изменение электрического потока в цепи, он немедленно отключит поток электричества. Так, если вы, например, используете фен, и он скользит в раковину, наполненную водой, розетка GFCI немедленно обнаружит прерывание и отключит питание, чтобы обеспечить электрическую безопасность в ванной и за ее пределами.

Где нужен выход GFCI?

Розетки

GFCI важны, особенно когда электрические розетки расположены близко к воде.Установка розеток GFCI на вашей кухне, в ванных комнатах, прачечных, у бассейна и т. Д. — хорошая идея. Помимо того, что это важная профилактическая мера, закон также требует, чтобы в вашем доме были установлены розетки GFCI. Согласно Национальному электротехническому кодексу (NEC), все дома должны быть оборудованы защитой GFCI. Первоначально от вас требовалось только установить розеток GFCI рядом с водой, но в последние годы это требование было распространено на все однофазные розетки на 125 вольт.Розетки GFCI также следует устанавливать на временных системах электропроводки во время строительства, ремонта или обслуживания конструкций, которые временно используют электроэнергию.

Почему срабатывает розетка GFCI и что делать, когда она срабатывает

Прерыватель цепи замыкания на землю по существу предназначен для предотвращения замыканий на землю, немедленно прерывая ток от розетки. Вот почему периодические испытания очень важны, чтобы гарантировать постоянную работоспособность розетки GFCI.Если розетка GFCI часто отключается, вероятно, потребуется дополнительное обследование сертифицированным электриком, так как это также может быть результатом изношенной изоляции, скопившейся пыли или плохой проводки.

Самопроверка прерывателя цепи замыкания на землю

Розетку GFCI рекомендуется проверять каждый месяц и заменять каждые десять лет. Вы можете выполнить следующие простые шаги, чтобы проверить, правильно ли работает прерыватель цепи:

1. На лицевой стороне розетки GFCI есть две маленькие кнопки с надписью test и reset.Просто нажмите кнопку тестирования, и это вызовет щелчок, который указывает на срабатывание розетки.
2. После отключения питания вы можете проверить эффективность блока GFCI с помощью вольтметра.
3. Теперь подключите устройство к розетке и, когда оно перестанет работать, нажмите кнопку тестирования, чтобы убедиться в надежности механизма безопасности.
4. Как только вы узнаете, что розетка CFGI работает с максимальной эффективностью, вы можете нажать кнопку сброса, и прерыватель цепи снова включится.

Хотя эти инструкции «сделай сам» просты в использовании, они требуют, чтобы вы знали и понимали, как работает электрическая система вашего дома. Всегда рекомендуется работать с сертифицированным электриком, который может убедиться, что ваша система соответствует соответствующим нормам, чтобы ваш дом оставался защищенным от электрического пожара.

---

---

Как установить розетку GFCI

Шаг 1. Проверьте наличие защиты GFCI в вашем доме

В большинстве штатов строительные нормы и правила теперь требуют установки вилок GFCI во влажных помещениях домов, таких как прачечные, ванны, кухни, гаражи и другие места, которые могут быть подвержены поражению электрическим током из-за влаги.Итак, проверьте свой дом, чтобы увидеть, установлены ли в нем какие-либо розетки GFCI.

Шаг 2: Отключите питание
a) Отключите питание с помощью предохранителя или автоматического выключателя.
b) Снимите настенную пластину и с помощью тестера убедитесь, что питание отключено.

Шаг 3: Снимите старую розетку

a) Снимите имеющуюся розетку, которую заменит вилка GFCI, и вытащите ее из монтажной коробки.
б) Это обнажит 2 или более провода. Убедитесь, что провода не касаются друг друга, а затем включите переключатель.
c) Используйте тестер, чтобы определить провода, по которым идет питание.
d) Пометьте эти провода и снова выключите питание.

Шаг 4. Установите розетку GFCI

Розетка GFCI состоит из 2 комплектов проводов, помеченных как «линия» и «нагрузка». Линейный комплект передает входящую мощность, а комплект нагрузки распределяет мощность между дополнительными розетками, а также обеспечивает защиту от ударов. Подключите провод питания (черный) к линейному набору, а белый провод к нагрузке, установленной на розетке GFCI.Закрепите соединения проволочной гайкой и оберните их изолентой для дополнительной безопасности. Теперь подключите заземляющий провод к зеленому винту на вилке GFCI.

После этого вставьте вилку GFCI обратно в коробку и снова накройте ее настенной пластиной.

Преимущества установки розетки GFCI

Помимо уверенности в том, что вы и ваша семья защищены от поражения электрическим током, установка розеток GFCI поможет вам:

1. Предотвращение поражения электрическим током
   Поражение электрическим током и поражение электрическим током являются основными рисками, которым вы можете подвергнуться через электрические устройства в вашем доме.Это становится еще большей проблемой, если у вас есть дети, которые могут неосознанно прикоснуться к приборам и получить шок. Розетка GFCI помогает предотвратить удары током и поражение электрическим током, поскольку она имеет встроенный датчик, который контролирует приток и отток электричества от любого устройства. Если провод под напряжением внутри устройства соприкасается с металлической поверхностью устройства, вы получите удар при прикосновении к нему. Однако, если вы подключите устройство к розетке GFCI, он заметит какие-либо изменения в электрический ток, который может возникнуть из-за ослабленного провода, мгновенно отключит питание.Они будут тяжелее для ваших карманов по сравнению с обычными торговыми точками, но преимущество в безопасности определенно перевесит недостаток стоимости в долгосрочной перспективе.
2. Предотвращение смертельных электрических пожаров
   Одной из основных функций розетки GFCI является обнаружение замыканий на землю, которые возникают, когда электрический ток выходит из цепи. Они несут ответственность за возникновение электрических пожаров. Устанавливая розетки GFCI, вы эффективно предотвращаете возникновение электрических пожаров.Вы можете утверждать, что электрические предохранители также обеспечивают базовую защиту от электрических пожаров, однако, когда вы объедините их с розетками GFCI, вероятность возникновения электрических пожаров и причинения вреда вам и вашим близким почти сведется к нулю.
3. Избегайте повреждения устройств
   Существует большая вероятность того, что изоляция устройства со временем сломается. Если не обрыв, то в утеплителе обязательно будет несколько трещин. Некоторое количество электрического тока начинает течь через эти трещины в бытовые приборы и другие электронные устройства. Если внешний корпус устройства не металлический, то вы не получите удара током, но постоянная утечка тока приведет к повреждению оборудования в долгосрочной перспективе. Если он имеет металлический корпус, вы также испытаете поражение электрическим током. Однако, когда у вас есть устройство, подключенное к розетке GFCI, вы можете не беспокоиться о том, что ваши устройства будут повреждены из-за утечки тока. Цепь GFCI обнаружит утечку и отключит цепь, предотвращая повреждение дорогостоящего оборудования и приборов в результате утечки электричества.Вы можете сэкономить много денег, избавившись от необходимости постоянно ремонтировать или заменять поврежденные электрические устройства.

Установите розетки GFCI как дома, так и на рабочем месте, в первую очередь из соображений безопасности. Не забывайте устанавливать их только у лицензированных электриков и профессионалов. Вы не можете назначить цену за безопасность своих близких, и магазины GFCI предложат вам душевное спокойствие в этом аспекте.

У нас, в D&F Liquidators , есть высококачественные розетки GFCI, которые вы можете установить у себя дома по конкурентоспособным ценам.Свяжитесь с нами, чтобы узнать больше.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений для электрического освещения.Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

База данных стандартов

CFOC | Национальный ресурсный центр

5.2.4 Электрооборудование и розетки

5.2.4.1: Электрооборудование

Помещения должны быть обеспечены электрооборудованием.Розетки и арматура должны быть установлены и подключены к источнику электроэнергии в соответствии с Национальным электротехническим кодексом, с поправками, внесенными местными электротехническими правилами (если таковые имеются), и в соответствии с сертификатом инспектора электротехнических норм.

ОБОСНОВАНИЕ Правильная установка розеток и приспособлений помогает предотвратить травмы.

КОММЕНТАРИИ Могут применяться государственные или местные электрические нормы. Для получения дополнительной информации см. Национальный электротехнический кодекс Национальной ассоциации противопожарной защиты (NFPA) и NFPA (1).

ВИД ОБЪЕКТА Центр, Early Head Start, Head Start, Многодетный детский дом, Малый семейный детский дом

ССЫЛКИ

1. Национальная ассоциация противопожарной защиты (NFPA). 2009. NFPA 101: Кодекс безопасности жизни. 2009 изд. Куинси, Массачусетс: NFPA.

5.2.4.2: Защитные кожухи и устройства защиты от ударов для электрических розеток

Все электрические розетки, доступные для детей, которые еще не достигли уровня обучения в детском саду, должны быть типа «защищенные от несанкционированного доступа электрические розетки». Эти типы розеток выглядят как стандартные розетки, но содержат внутренний механизм затвора, который не позволяет детям вставлять в розетки такие предметы, как шпильки, ключи и скрепки (2). Этот подпружиненный механизм заслонки открывается только тогда, когда к обеим заслонкам прикладывается одинаковое давление, например, когда вставляется электрическая вилка (2,3).

В существующих детских учреждениях, в которых нет «защищенных от несанкционированного доступа электрических розеток», розетки должны иметь «защитные крышки», которые прикрепляются к электрической розетке винтом или другим способом, чтобы ребенок не мог их легко снять. Не следует использовать «предохранительные вилки», так как дети могут вынуть их из розетки (2,3).

Все недавно установленные или замененные электрические розетки, доступные для детей, должны использовать электрические розетки, защищенные от несанкционированного доступа.”

В местах, где электрические изделия могут контактировать с водой, следует устанавливать специальные розетки, называемые прерывателями цепи при замыкании на землю (GFCI) (2). GFCI предназначен для отключения до того, как может произойти смертельный удар электрическим током (1). Чтобы убедиться, что GFCI работают правильно, их следует тестировать не реже одного раза в месяц (2). GFCI также доступны в защищенном от взлома дизайне.

ОБОСНОВАНИЕ Электрические розетки с защитой от несанкционированного доступа или надежно прикрепленные защитные крышки не позволяют детям класть пальцы или вставлять предметы в открытые электрические розетки и снижают риск поражения электрическим током, электрических ожогов и потенциальных пожаров (2).GFCI обеспечивают защиту от поражения электрическим током, когда электрическая розетка или электрический продукт могут контактировать с водой (1).

Примерно 2400 детей ежегодно получают травмы, вставляя какие-либо предметы в гнезда электрических розеток (2,3). Большинство этих травм приходится на детей в возрасте до шести лет (2,3).

Пластиковые предохранительные заглушки, вставляемые в электрические розетки, не являются самым безопасным вариантом, поскольку дети могут легко вынуть их и, в зависимости от их размера, представляют потенциальную опасность удушья, если вставить их в рот ребенку (3).

КОММЕНТАРИИ В одном из типов выпускных крышек лицевая пластина выпускного отверстия заменяется пластиной с подпружиненной выпускной крышкой, которая остается на месте, когда розетка не используется. Для розеток, в которых объект не предназначен для отключения прибора, доступна более прочная крышка типа крышки, которая ввинчивается в розетку розетки. Несколько эффективных защитных устройств для розеток доступны в магазинах бытовой техники и детских товаров (4).

ВИД ОБЪЕКТА Центр, Early Head Start, Head Start, Детский дом для большой семьи, Детский дом для малой семьи

СВЯЗАННЫЕ СТАНДАРТЫ 5.2.4.3 Прерыватель цепи замыкания на землю для розеток около воды

ССЫЛКИ

1. Национальная ассоциация противопожарной защиты (NFPA).2010. NFPA 70: Национальный электротехнический кодекс. Издание 2011 г. Куинси, Массачусетс: NFPA.

2. Международный фонд электробезопасности (ESFI). 2008. Знайте опасности в своем старом доме Росслин, Вирджиния: ESFI. http://files.esfi.org/file/Know-The-Dangers-of-Your-Older-Home.pdf

3. Национальная ассоциация противопожарной защиты.Информационный бюллетень национального электрического кодекса: Электрические розетки с защитой от несанкционированного доступа. http://www.nfpa.org/public-education/by-topic/top-causes-of-fire/electrical/tamper-resistant-electrical-receptacles.
4. Национальная ассоциация производителей электрооборудования. Настоящая безопасность благодаря защищенным от взлома емкостям. Http://www.childoutletsafety.org.

5.2.4.3: Прерыватель цепи замыкания на землю для розеток рядом с водой

Все электрические розетки, расположенные в пределах шести футов от раковины или другого источника воды, должны иметь прерыватель цепи замыкания на землю (GFCI), который следует проверять не реже одного раза в три месяца с помощью кнопки тестирования, расположенной на устройстве.

ОБОСНОВАНИЕ Это положение исключает опасность поражения электрическим током. GFCI обеспечивают защиту от поражения электрическим током, когда электрическая розетка или электрический продукт могут контактировать с водой (1).

КОММЕНТАРИИ Электрические розетки, которые часто встречаются в ванных комнатах новых домов, имеют встроенный в розетку GFCI. GFCI не обязательно должен находиться рядом с раковиной. Электрическая розетка может быть защищена специальным автоматическим выключателем (который имеет встроенный GFCI) в электрической панели (1).

ВИД ОБЪЕКТА Центр, Early Head Start, Head Start, Детский дом для большой семьи, Детский дом для малой семьи

СВЯЗАННЫЕ СТАНДАРТЫ 5.2.4.2 Защитные кожухи и устройства защиты от ударов для электрических розеток

ССЫЛКИ

1. Национальная ассоциация противопожарной защиты (NFPA). 2011. NFPA 70: Национальный электротехнический кодекс. Издание 2011 г. Куинси, Массачусетс: NFPA.

5.2.4.4: Расположение электрических устройств около воды

Никакие электрические устройства или устройства, доступные для детей, не должны быть расположены так, чтобы их можно было включить в электрическую розетку, когда человек находится в контакте с источником воды, таким как раковина, ванна, душевая, водная поверхность или бассейн.

ОБОСНОВАНИЕ Контакт с источником воды при использовании электрического устройства обеспечивает путь для электричества через человека, который использует устройство (1,2).Это может привести к поражению электрическим током.

ВИД ОБЪЕКТА Центр, Early Head Start, Head Start, Многодетный детский дом, Малый семейный детский дом

ССЫЛКИ

1. Национальная ассоциация противопожарной защиты (NFPA). 2011. NFPA 70: Национальный электротехнический кодекс. Издание 2011 г. Куинси, Массачусетс: NFPA.
2. Комиссия по безопасности потребительских товаров США (CPSC). Предупреждение о безопасности CPSC: Установите защиту от замыканий на землю для бассейнов, спа и горячих ванн. http://www.cpsc.gov//PageFiles/118868/5039.pdf.


5.2.4.5: Удлинители

Не рекомендуется использовать удлинители; однако при использовании они должны иметь отметку признанной на национальном уровне испытательной лаборатории, и их нельзя размещать через дверные проемы, под ковриками или ковровым покрытием, за настенными коврами или через зоны источников воды.Электрические шнуры (удлинитель и прибор) не должны изнашиваться или перегружаться.

ОБОСНОВАНИЕ Электрическая неисправность — основная причина возгорания домов со смертельным исходом. Комиссия по безопасности потребительских товаров США (CPSC) сообщает, что с 2002 по 2004 годы удлинители и другие электрические шнуры были источниками возгорания пожаров, которые ежегодно вызывали в среднем 60 смертей и 150 ожогов (1). Удлинители не должны быть доступны детям, независимо от того, используются они или временно не используются, но подключены к розетке. Существует опасность поражения электрическим током ребенка, который может воткнуть металлический предмет в гнездо удлинителя (2).

КОММЕНТАРИИ У Управления по охране труда (OSHA) есть ссылка на список признанных на национальном уровне испытательных лабораторий по адресу http://www.osha.gov/dts/otpca/nrtl/index.html#nrtls.

ВИД ОБЪЕКТА Центр, Early Head Start, Head Start, Многодетный детский дом, Малый семейный детский дом

ССЫЛКИ

1. Чоудхури, Р., М. Грин, Д. Миллер. 2008. Оценка потерь жилых домов от пожаров в 2003-2005 гг. Вашингтон, округ Колумбия: Комиссия США по безопасности потребительских товаров. http://www.cpsc.gov/library/fire05.pdf.
2. Комиссия США по безопасности потребительских товаров. Информационный бюллетень по удлинителям. http://www.ltadm.latech.edu/vpadmaff/saftopc38.pdf.

5.2.4.6: Электрические шнуры

Электрические шнуры следует размещать вне досягаемости детей.

ОБОСНОВАНИЕ При уходе за детьми произошли серьезные травмы, когда дети тянули на себя такие приборы, как мультиварки, за шнур (1). При уходе за детьми произошли травмы, когда дети тянули на себя такие устройства, как магнитофоны, за шнур (2). Когда дети жуют шнур электроприбора, они могут дотянуться до проводов и получить серьезные уродующие травмы рта (3).

ВИД ОБЪЕКТА Центр, Early Head Start, Head Start, Многодетный детский дом, Малый семейный детский дом

ССЫЛКИ

1. Лоуэлл, Г. , К. Куинлан, Л. Дж. Готтлиб. 2008. Предотвращение непреднамеренных ожогов от ожогов: не ограничиваясь водопроводной водой. Педиатрия 122: 799-804.
2. U.S. Комиссия по безопасности потребительских товаров. Предупреждение о безопасности CPSC. Переломный момент: предотвращение гибели и травм при опрокидывании телевизора, мебели и бытовой техники. http://www.cpsc.gov/cpscpub/pubs/5004.pdf.
3. Здоровые дети. 2010. Проблемы со здоровьем: поражение электрическим током. http: // www
   .healthychildren.org / английский / здоровье-вопросы / травмы-чрезвычайные ситуации / страницы / Электрошок.aspx.

.
