Электрические клипсы для проводов: с гвоздиком, декоративные, для монтажа гофры или трубы ПВХ

Содержание

с гвоздиком, декоративные, для монтажа гофры или трубы ПВХ

Содержание статьи:

Для непрерывной и бесперебойной работы электрических сетей требуется правильно их устанавливать, обслуживать, а также ремонтировать. Весь перечисленный комплекс мероприятий вынуждает специалистов использовать клипсы для проводов разных конфигураций, размеров и материалов изготовления.

Что такое клипсы для проводов и принцип работы

Монтаж проводов на пластиковые клипсы

Пластиковая клипса или кабельный зажим – это вторая по популярности простая деталь, предназначенная для крепления. Провод надежно фиксируется и удерживается благодаря сжимающему действию пружинящих губок. Клипса для провода не предназначена для использования в качестве монтажного подвеса.

Все конфигурации имеют идентичные конструктивные особенности, основной сегмент крепления – это шуруп, который обеспечивает надежную фиксацию. Ассортимент в строительных магазинах весьма обширен, также можно приобрести клипсы для клеевого монтажа.

Клипсы для электропроводки имеют одну основную особенность использования – соблюдение строгого соответствия посадочного отверстия диаметру провода.

Каждая клипса предназначена исключительно для одиночного провода. Если требуется прокладывать несколько кабелей, фиксирующие конструкции устанавливают друг с другом, а контактирующие поверхности оснащают специальной системой выступов.

Крепежная конструкция больших размеров используется для фиксации тонкостенных металлических труб, а также гибких кабельных каналов. Диаметр проводов, труб, гофры может достигать 50 мм.

Популярные виды клипс для проводов и кабелей

Применение конкретного зажима обуславливается большим количеством критериев, например, назначение сети, напряжение и сила тока, технико-эксплуатационные параметры соединений.

Клипсы с гвоздиком

Кабельные скобы с гвоздиком

Основная задача детали – закрепить кабель или провод, диаметр которого колеблется в пределах 6 – 14 мм. Эксплуатируется, как правило, для установки осветительных и силовых цепей, компьютерных, сетевых, а также телефонных линий.

Изготавливают их из износостойкого и термопрочного полипропилена, рабочая температура которого составляет -5 – +140 градусов. Конструкция крепится к стене или любой другой поверхности при помощи гвоздя, который входит в комплекте. Комплектующее производят из закаленной стали, длина 4 – 12 мм.

Производители заявляют, что монтировать деталь можно к любой поверхности за исключением металла.

Зажимы для установки трубы ПВХ или гофры

Скобы для гофры

Если проводка прокладывается в гофре или трубе, изготовленной из полипропилена, рекомендуется использовать упругие зажимы из пластика, их еще называют защелками.

Производят их способом литья пластика под воздействием высокого давления. Оснащены ребрами жесткости, благодаря которым обеспечивается высокая прочность захвата гофры или трубы. Рабочая температура колеблется в широком диапазоне благодаря использованию высококачественного пластика. Крепится деталь к поверхности при помощи шурупа. Размерный ряд зажимов позволяет надежно фиксировать кабели или провода диаметром от 12 до 50 мм.

Декоративные клипсы

Декоративные крепления

По конструктивным характеристикам декоративные клипсы идентичны конструкции с гвоздями. Однако отличие заключается в дополнительном оснащении привлекательной деталью, которая надежно фиксирует провод и маскирует провода, проходящие по стене.

Клипса кабельная КЛ

Клипса кабельная КЛ

Простейший способ крепления. Конструкция получила форму хомута, делают ее из металла или пластика. Благодаря большому разнообразию размеров удается надежно фиксировать провода и кабели разного сечения. Диаметр клипсы колеблется в пределах 5 – 20 мм. На упаковке и самом изделии имеется маркировка типа: КЛ-12 и т.д

Дюбель-хомуты

Дюбель-хомуты

Данная разновидность предназначена для крепления проводников круглой или плоской формы. При открытом способе монтажа считается наименее заметным среди аналогов. Также могут быть использованы при установке скрытой проводки, в штробе. Использовать их чрезвычайно просто. К недостаткам стоит отнести невысокую прочность фиксации.

Крепежные изделия иного предназначения

Некоторые разновидности клипс не предназначены для крепления электрических проводников.

Зажимы анкерного исполнения под крепление

Анкерные зажимы

Эти конструкции предназначены для фиксации проводов, сечение которых колеблется в пределах 2 – 25 мм.кв., количество жил составляет от 2 до 4 штук.

Конструкция простая, в ее состав входит корпус, изготовленный из полимера, оснащенный саморегулируемым зажимным клином.

Анкерные клипсы делятся на два вида:

  • для изолированной несущей нейтрали;
  • для самонесущих систем.

Анкерную конструкцию просто использовать благодаря легко управляемой дужке. Чаще всего эту деталь монтируют на крюки, зацепы и кронштейны для последующей фиксации на твердой поверхности электрической проводки.

Зажимы проводов под тестовые нужды

Тестовый зажим “крокодил”

Достаточно часто в электронике и электрике используются зажимы тестового назначения. Такими аксессуарами традиционного принято считать зубчатые раздвижные конструкции, изготовленные из металла. Зубчатая часть остается открытой, а составляющая, предназначенная под зажим, тщательно изолируется.

Применяется простейшая деталь для временного зацепления к проводам, например, для измерения напряжения сети или силы тока.

Тестовые зажимы делятся на два больших вида – для высоковольтных электрических сетей и низковольтных. Конструктивные параметры идентичны, единственное отличие – технические параметры по току.

Крепление проводов

Крепление провода дюбель-хомутом

Технология соединения проводов клипсами чрезвычайно проста и понятна. Для реализации не требуются особые навыки и большой список требуемых инструментов. Выполнить работу можно самостоятельно без сторонней помощи.

  1. Разметить стену, по которой будет проходить провод.
  2. Отметить места для крепежей через равные расстояния.
  3. Зафиксировать провод у стены выбранными клипсами, как правило, с помощью гвоздей или шурупов.

При использовании дюбель-хомутов нужно заправить кабель в зажим, клипсу вставить в заранее подготовленное отверстие в стене и протолкнуть до упора. Такой способ подходит только для легких проводов.

разновидности конструкции для соединения электрических проводников, их плюсы и минусы

Те люди, которые самостоятельно ремонтируют домашнюю электрическую проводку, вынуждены постоянно сталкиваться с таким термином, как соединение проводников. Для этого сегодня есть множество различных методов. Вне зависимости от того, идет речь о капитальном ремонте сети или подсоединении нового элемента, коммутация должна быть прочной. Прежде всего, следует разобраться, что надежнее и выгоднее — применение зажимов для проводов или использование пайки.

Способы коммутации проводов

Соединение проводников можно проводить различными способами. Некоторые из них:

  1. Использование клеммников — такой метод довольно прочный и надежный.
  2. Опрессовка при помощи гильз. В этом случае необходимо знание азов технологии. Коммутация получается прочной, однако требуется использование специального инструмента.
  3. Болтовое соединение — с ним может легко справиться даже начинающий мастер. Подобный метод применяется в сложных ситуациях, например, когда нужно перейти от алюминиевого проводника к медному.
  4. Сварка — самый надежный способ. С его помощью обеспечивается прочность соединения, но требуются определенные навыки и присутствие сварочного аппарата.
  5. Пайка — подобный метод актуально использовать, если проводники будут нагреваться до температуры не более 65 градусов.
  6. Различные пружинные зажимы — простые в монтаже, обеспечивают надежную коммутацию при соблюдении эксплуатационных условий.

При выборе конкретного способа соединения нужно учитывать ряд факторов — материал, из которого изготовлен проводник, тип изоляционной оболочки, условия эксплуатации, сечение провода, количество его жил и так далее.

Использование сварки

При коммутации проводов при помощи сварки их сначала скручивают, а концы заваривают. В результате получается металлический шарик, обеспечивающий прочную фиксацию при любых условиях. Следует отметить, что метод надежен не только по электрическим, но и механическим характеристикам. Дело в том, что в процессе расплавления металла образуется монолит, поэтому не представляется возможным вычленить отдельный провод.

Существенным минусом является то, что крепление получается полностью неразъемным. Если потребуется что-то заменить, единственным вариантом будет отрезать сваренные детали и переделать работу. Именно поэтому при использовании подобного метода оставляют запас проводников на случай, если понадобятся переделки.

Кроме того, требуется использование сварочного аппарата, который имеется далеко не в каждом доме. Опыт проведения подобных работ также немаловажен, ведь новичок не сможет справиться с поставленной задачей. Это довольно длительный процесс, отнимающий время и силы. Среди специалистов подобный способ практикуется очень редко, только при крайней необходимости. Когда соединение остывает, его изолируют. Для этого применяется изоляционная лента или термоусадочные трубки.

Метод опрессовки

При использовании такого типа объединения проводов, как опрессовка, используется специальная гильза, которая может быть сделана из меди или алюминия. Ее подбирают, опираясь на размеры скрутки. Материал, из которого сделано изделие и проводники, должен совпадать. Сначала провода необходимо оголить от изоляции и хорошо зачистить, а затем скрутить. После этого надевается гильза, которая затем зажимается при помощи специальных клещей.

Существует несколько типов гильз и клещей. Для каждого из них характерны определенные условия использования. Основным фактором является число проводников, которые можно поместить в одну гильзу. Размещать жилы нужно по определенным правилам, затем измерить полученный жгут и подогнать его под конкретные требования. Это довольно сложное занятие, подобный метод в основном используют квалифицированные специалисты.

Клеммные колодки

Одним из наиболее простых, но в то же время надежных методов коммутации является использование клеммников. Существует множество таких устройств, но в основном востребовано винтовое соединение. На сегодняшний день можно приобрести различные устройства, подбирать которые необходимо в соответствии с размерами проводов.

Клеммник представляет собой конструкцию в пластмассовом корпусе. В него впаяны гнезда или пластинки из металла. Внутрь вставляют оголенную жилу, а затем зажимают при помощи винта. После этого нужно убедиться, что фиксация надежная. Для этого достаточно подергать проводник. В силу того, что места совмещения остаются оголенными, клеммные колодки допустимо использовать только в помещениях с нормальными показателями влажности.

Подобный метод имеет определенные недостатки — ввиду пластичности различных металлов (особенно если речь идет об алюминии), полученные контакты со временем слабеют. Это может стать причиной чрезмерного нагрева и окисления. Чтобы не допустить этого, нужно периодически подтягивать винты в клеммах.

Основные преимущества заключаются в простой и быстрой группировке проводов, а также низкой стоимости изделий. Кроме того, процесс не требует специальных знаний и навыков. Существенным плюсом считается то, что подобным способом можно легко соединить проводники различных диаметров и материалов (медь и алюминий). Это обусловлено тем, что прямой контакт между металлами отсутствует.

Применение пайки

Прежде всего, необходимо учитывать технологию пайки. Для изготовления качественного соединения провода следует очистить от изоляции и оксидной пленки, затем скрутить и залудить. Сначала проводники прогревают при помощи паяльника, приложив их к канифоли. Последняя должна полностью покрыть обрабатываемые металлические элементы. После этого залуженные детали скручиваются пальцами, а затем пассатижами. Если нет возможности провести процедуру лужения, можно воспользоваться флюсом для пайки. Им необходимо хорошо обработать детали после скрутки.

Затем можно приступать к самой пайке — сначала нужно разогретым паяльником обработать проводники, до кипения флюса. Далее следует понемногу наносить припой, который под действием температур будет заполнять промежутки в местах скрутки, обеспечивая прочную фиксацию. Когда детали хорошо остынут, нужно удалить остатки флюса. Для этого достаточно промыть место пайки мыльным раствором. Это необходимо для того, чтобы минимизировать риск окисления проводов. Затем место фиксации тщательно просушивают и обрабатывают изолентой или термотрубками.

Важно учитывать все плюсы и минусы. В системах, функционирующих под действием слабого тока, пайка является лучшим методом коммутации. Однако при прокладке проводки в помещениях ее использовать нежелательно. Это обусловлено тем, что для припоя характерны небольшие температуры плавления. Если через системы проходит большой ток, припой со временем будет плавиться и испаряться. С каждым разом контакт будет ослабевать и греться. Если вовремя не обнаружить подобную проблему, это может привести к пожару.

Еще одним минусом считается небольшая механическая прочность. Проблемы опять же заключаются в припое — он мягкий. Если необходимо объединить вместе много жестких электропроводов, в процессе упаковки они будут вываливаться из пайки. Это обусловлено воздействием силы упругости. Именно поэтому при проведении электропроводки такой метод не советуют использовать специалисты.

Пружинные конструкции Wago

Подобные электрические зажимы появились на рынке не так давно и произвели фурор — они просты и удобны в использовании, но коммутация получается очень прочной. Производители дают определенные рекомендации по применению продукции:

  1. Для работы с одножильными и многожильными элементами, сечение которых колеблется от 0,5 мм2 до 4 мм2 желательно использовать Wago.
  2. При работе с многожильным деталями небольшого сечения 0,08 мм2-3,5 мм2 применяются изделия CAGE CLAMP.

Внутри зажимов имеется пластина из металла, которая обеспечивает необходимую степень контакта. Основные параметры и формы пластинок долго разрабатывались и подвергались тщательному тестированию. Со всевозможными тестами продукция отлично справилась. Эта компания имеет широкий ассортимент товара, но при прокладке электропроводки можно использовать разъемные конструкции 222 и неразъемные детали 273 и 773.

Пружинные клипсы для соединения проводов Wago под маркировкой 222 могут иметь от 2 до 5 площадок с фиксаторами в форме флажков. Перед началом работ последние устанавливают в вертикальное положение, внутрь вставляют до упора очищенные жилы, а затем флажок переводят в горизонтальное положение. На этом работы считаются законченными.

Огромным преимуществом является тот факт, что в любой момент можно внести необходимые коррективы. Для этого нужно поднять флажок и вытянуть проводник. Использовать подобные конструкции можно для коммутации медных или алюминиевых элементов с количеством жил от двух до пяти. Электропровода могут быть не только многожильными, но и жесткими.

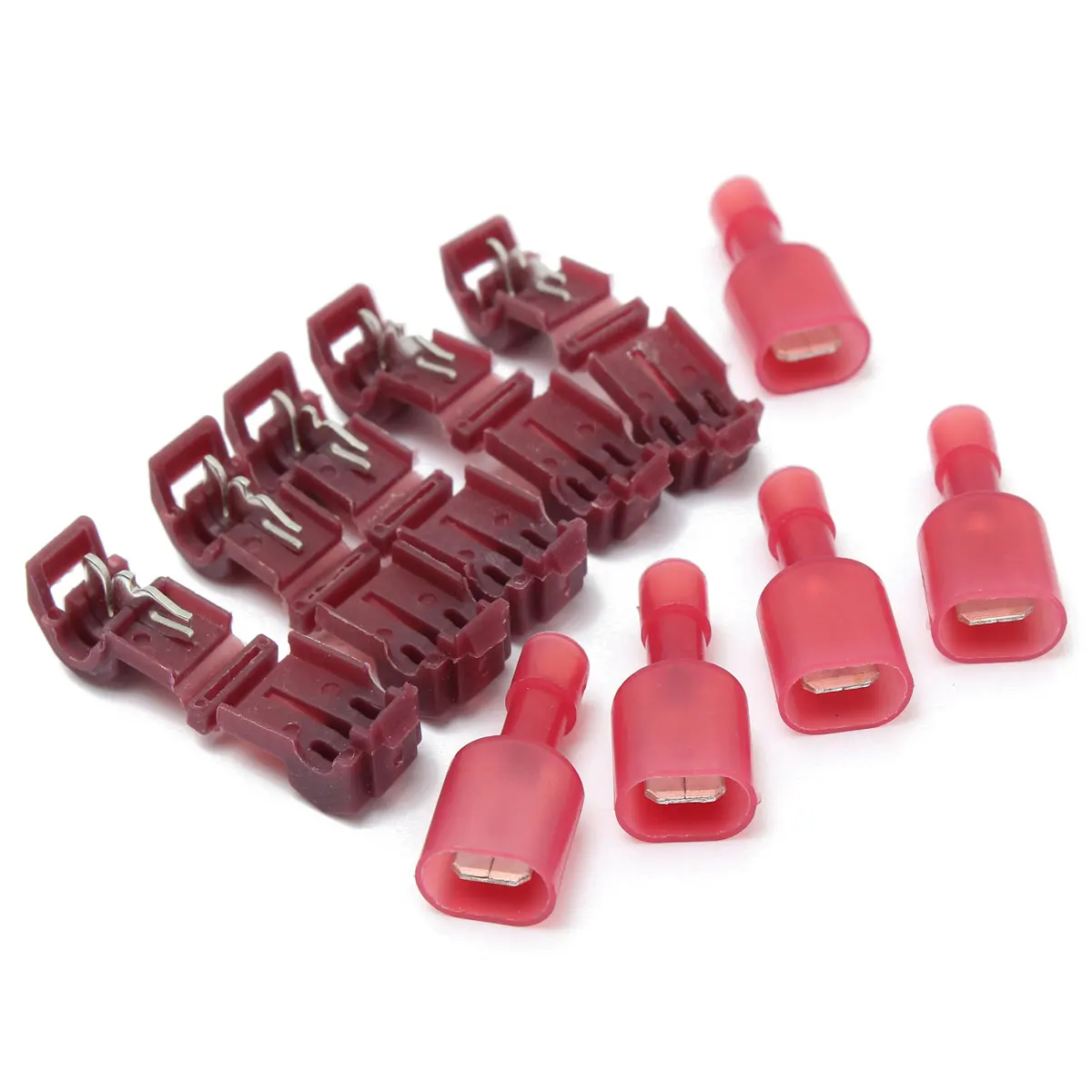

Существует еще один вид зажимов, работа с которыми занимает считаные секунды — неразъемные конструкции. Достаточно только вставить защищенную жилу в нужное гнездо. Внутри находится специальная пружина, прочно фиксирующая соединяемый элемент с пластиной. Чтобы контакт был лучше, необходимо тщательно проводить зачистку от оксидной пленки. Для предотвращения окисления в будущем компания выпустила специальную контактную пасту, которую нужно нанести внутрь зажима.

В этом случае предварительная зачистка не требуется, так как вещество самостоятельно может бороться с окислением. Следует отметить, что изготовители говорят о возможности достать проводник из зажима, если это требуется. Для этого необходимо одной рукой удерживать жилу, а другой — клеммник и проводить вращательные движения с небольшим диапазоном.

Колпачки СИЗ и болтовое соединение

Соединительные изолирующие зажимы (СИЗ) являются очень удобными в эксплуатации устройствами. Они имеют корпус из пластмассы, внутри которого находится пружина конической формы. Очищенные от слоя изоляции проводники вставляют в колпачок, затем прокручивают последний несколько раз.

Подобные элементы производят многие фирмы. Они ориентированы на разные сечения и количество коммутируемых элементов. Чтобы правильно определиться, какая деталь подойдет для конкретной ситуации, нужно руководствоваться маркировкой продукции. Первая цифра после буквенного обозначения свидетельствует о типе корпуса:

  • «1» — указывает, что корпус выполнен в виде конуса, на котором могут располагаться специальные канавки. Это нужно для лучшего захвата деталей.
  • «2» — свидетельствует о том, что на основе имеются специальные выступы, которые нужны для удобства фиксации в руке.

Еще один вариант коммутации проводников осуществляется при помощи болтов (диаметр не имеет значения). Кроме того, потребуется три шайбы и гайка подходящего диаметра. Подобный способ реализуется быстро и служит достаточно долго.

В первую очередь жилы следует зачистить от изоляционного слоя, а затем сформировать петлю, размер которой должен соответствовать диаметру болта. Для упрощения задачи проводник можно обернуть вокруг детали и закрутить. Элементы надеваются на болт в такой последовательности:

  • шайба;
  • первый провод;
  • шайба;
  • второй провод;
  • шайба;
  • гайка.

Последнюю нужно хорошо затянуть вручную, а затем при помощи инструмента. Подобный способ нередко применяется для группировки электропроводников различных диаметров или материалов.

На сегодняшний день существует множество различных деталей, которые используются для фиксации проводников в единую конструкцию. Безусловно, каждое изделие имеет свои преимущества и недостатки. Прежде всего, при выборе необходимо руководствоваться соображениями прочности и безопасности конструкции.

Способы крепления кабеля, проводов, кабель каналов к стене

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

  • выше плинтусов на 15-20 см;
  • ниже потолка и балок на 20-30 см;
  • от углов на расстоянии 10 см;
  • в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используются провода марки:

  • ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
  • ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
  • ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Использование монтажных пистолетов

Техникой такого типа пользуются в основном профессионалы. Монтажным пистолетом можно закрепить до сотни метров кабеля в течение рабочей смены. Агрегат использует энергию сжатого инертного газа. Пистолет имеет специальную полость, в которую вкладывается обойма фиксаторов. Заряжают инструмент кассетой из десяти патронов, которые представляют собой пластиковые площадки с продетым металлическим гвоздём-дюбелем.

Ствол агрегата подвижен. Чтобы произвести выстрел, нужно дуло прижать к стене, иначе предохранитель не даст нажать на курок. Дюбели гвозди для бетона и стали бывает длиной 30 мм и 36 мм.

Монтажный пистолет в разрезе

Создание открытой электропроводки

Открытая проводка выполняется скрученными в жгут проводами. Для крепления провода на стене устанавливают керамические изоляторы, а потом прикрепляют скрутку, надевая их сверху на изолятор. В настоящее время винтажный стиль стал одним из модных направлений, поэтому способ, реализованный на заре появления лампочки Ильича, вновь применяется в строительной практике.

Настоящая открытая проводка спрятана в кабельных каналах. Промышленность освоила несколько типоразмеров пластиковых каналов, которые представляют собой длинный короб. Внутрь можно уложить один или несколько кабелей. Сверху кабельный канал закрывается защелкивающейся крышкой.

Для прокладки кабельного канала последовательно выполняют несколько действий.

  1. Согласно проекту на стене рисуют направление прокладки канала.
  2. Снимают крышку с канала.
  3. С помощью саморезов крепят кабельный канал на стене. Расстояние между саморезами рекомендуют не более 60 см по горизонтали и до 90 см – по вертикали.
  4. Состыковывают каналы между собой. При необходимости строительным ножом прорезают отверстия в стенках. К ним стыкуют нужные каналы.
  5. Провод прокладывают внутри, его крепление производят кабельной стяжкой так, чтобы он компактно располагался и не выходил за пределы.
  6. Закрывают крышки. Стараются подогнать стык так, чтобы сделать его менее заметным.
  7. По концам каналов устанавливают распределительные коробки или арматуру (выключали или розетки).

Совет # 6. Чтобы кабельный канал казался монолитным, смещают точки стыка крышек и самих каналов.

Об особенностях проводки в кабель каналах рассказано в этом видео:

Открытая проводка в служебных помещениях может выполняться и без кабельных каналов. Провода прокладывают по скобам, которые после крепления на стене или потолке притягивают к поверхности. Конечно, такое крепление неэстетично, но оно надежно фиксирует кабель в нужном месте.

Совет # 7. При отсутствии покупных изделий скобы иногда вырезают из пластиковых бутылок или металлических банок от напитков. Прочность таких скоб достаточная, чтобы удержать провода в нужном месте.

Скрыть проводку в доме можно, используя пластиковые плинтусы. В них имеется полость, закрываемая крышкой. Основное назначение – это закрепить плинтус к стене. Дополнительное назначение – это прикрепить провод и проложить его к нужному месту.

На строительных рынках можно найти плинтусы с каналами большого сечения. В них прокладывают жгуты проводов, распределяя их внутри помещения. Такой способ прокладки электросети удобен для размещения проводов телевидения или домашнего интернета.

Совет # 8. При необходимости защиты от помех использовать экранированные провода, тогда они не будут влиять друг на друга.

В любом доме можно удобно выполнить грамотное крепление провода к стене, чтобы в дальнейшем безопасно эксплуатировать бытовые и иные электроприборы.

Варианты, как крепить провод внутри жилья

Создание скрытой электропроводки

Закрытую проводку осуществляют несколькими способами.

В кирпичных стенах

В вертикальных ограждениях в кирпичной кладке перфораторам вырубают каналы, шириной и глубиной равные общему поперечному сечению электропроводки. Её точечно закрепляют алебастром. Затем штробы закрывают слоем штукатурки.

В железобетонных панелях

Зная расположение пустот внутри ж/б конструкций, делают в плите два окна: выходное и входное отверстие. Используя трос или шнур, провода протягивают через полости в железобетоне. Если слой штукатурки достаточно толстый, то в нём прорубают штробу и закладывают кабель. Затем канал штукатурят.

В монолитной стене

Как указано в вышеприведённых вариантах, поступают только одним образом. Перфоратор – штроба.

Открытым способом провода укладывают с помощью крепежа, описанного в начале статьи. Главное – это то, что проводная продукция в точках опоры не должна контактировать с металлическими деталями (дюбели, гвозди, шурупы и саморезы).

Пластиковые трубы ПВХ и гофрированная трубка

Трубы и гофры для протяжки в них проводов выпускаются следующих размеров 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на стадии ремонта и эксплуатации помещения, а так же необходимы по пожарной безопасности.

Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера.

Для кабелей другого сечения подбирайте гофру так, чтобы кабель без усилий мог пройти вовнутрь и не разорвать ее, но если это произошло, соедините два куска и замотайте изолентой (после затяжки кабеля).

При использовании трубы ПВХ длиной более 10 метров используйте стальную проволоку 2мм или 3мм, предварительно затянув ее внутрь трубы (после монтажа всей трассы). Чтобы сделать угол или обойти препятствие используйте гофру и соединительные муфты идентичного размера. Также соединительные муфты необходимы при соединении труб между собой.

Крепеж провода к стене проволокой

Несмотря на все представленные способы крепления проводников, самым ходовым крепежным элементом, является обычная проволока. Обусловлено это минимальными затратами на электромонтаже проводки.

Как правильно делать:

  • Изготовить крепежи;
  • Произвести монтажные работы.

В первую очередь, необходимо закупить некоторое количество элементов, для изготовления крепежей. В состав крепежа входят: пластиковые дюбели, саморезы и проволока.

Далее, в зависимости от объема работ, производим разметку, для электромонтажа всех силовых элементов электрической схемы и проводов

Важно понимать, что согласно правилам ГОСТ, провода под потолком, следует прокладывать не ниже 20 см от потолочного пространства

Установка розеток, согласно современным стандартам, производится в пределах 25 – 30 см от пола. Выключатели монтируются на высоте 60 – 65 см. Проводники укладываются только горизонтально или вертикально.

Далее, необходимо изготовить крепежи. Для этого, нарезаем одножильную проволоку отрезками примерно по 12 – 15 см. Далее, на основание самореза (у шляпки), делает один оборот проволокой. Получается петля.

После этого, через промежуток 50 – 60 см, в стене или другой поверхности, проделываем отверстия и забиваем в них пластиковые дюбели. Далее, в дюбели, закручиваем саморезы с проволокой.

Монтаж провода производится следующим образом. Кабель прикладывается к саморезу, и притягивается проволокой. Таким образом, производится монтаж проводника по всей длине. После чего, кабель замазывается любыми отделочными материалами. Готово!

Кратко о других способах крепления

Эти способы больше относятся к открытой электропроводке:

Крепление кабеля с помощью дюбелей-стяжек

Ими можно крепить кабель любого сечения: и круглого, и плоского. Удобно крепить кабели разных диаметров, можно крепить несколько кабелей сразу.

Крепление с помощью клипс

Для крепления провода в гофрированной трубе к поверхности идеально подойдут клипсы, которые крепятся к стене посредством «быстрого монтажа» или саморезов – если стена из гипсокартона. Размер клипс при этом подбирается в соответствии с диаметром гофры.

Крепление кабеля с помощью гвоздевых скоб

Слаботочные кабели (телефонный, антенный, оптоволоконный кабель и кабель для интернета) можно крепить к стене посредством гвоздевых скоб. Скобки для крепления кабеля могут применяться как для кабелей круглого, так и для кабеля плоского сечений.

Штробление стен под скрытую проводку

Перед началом работ составляется схема расположения всех выключателей, энергоприборов, розеток для них и распредкоробок, а также определяется расположение линий, по которым будет вестись штробление. Такую схему необходимо обязательно хранить в бумажном или электронном варианте, чтобы в случае перепланировки, переносе выключателей и розеток, монтажа навесных конструкций (полок, бра, вешалок) и пр. не повредить проводку.

Разметку начинают с мест расположения щитков, розеток, выключателей и светильников, а затем намечают трассу для проводов. Все штобы должны проходить строго горизонтально и вертикально. Разметка для них производится мелом, карандашом или маркером с помощью отвеса, лазерного или обычного строительного уровня.

Допускаются наклонные линии только на мансардах и лестницах при условии, что они проходят параллельно наклонной поверхности. В этом случае поиск повреждений на прямых линиях займет минимум времени, а вероятность случайного повреждения кабеля, к примеру, при забивании гвоздей для полок или картин, будет сведена к минимуму.

Штроборез – достаточно дорогой инструмент, поэтому канавки под проводку обычно делают болгаркой и перфоратором. Вначале болгаркой с алмазным кругом готовятся две бороздки, а затем перфоратором между ними скалываются излишки штукатурки. Размер штробы определяется согласно габаритам проводки, обычно вполне достаточно 20 мм.

Использование распаечных коробок в типовой проводке частных домов и квартир не является обязательным. Они устанавливаются для удобства при разделении линий на отдельные группы. Распредкоробки крепят на гипсовый раствор так, чтобы они чуть выступали на толщину будущего слоя штукатурки.

Для подрозетников делаются углубления, которые частично заполняются гипсовой смесью для фиксации проводов. Их концы заправляют, а излишки обрезают так, чтобы осталось 10-15 см.

Подрозетники удобней монтировать сразу блоками. Это выглядит более эстетично, да и в эксплуатации они удобней. Для их монтажа используют защелки (кабель-каналы). Отверстия высверливаются в один ряд с расстоянием 1-2 мм, перегородки между ними затем убираются. Крышки подрозетников устанавливаются в последнюю очередь только после окончания отделки – наклеивания обоев или покраски. В помещениях с повышенной влажностью используются влагозащитные розетки с заземлением.

Виды проводки

Необходимость прикрепить провод к стене сначала рассматривается с точки зрения срока предполагаемой эксплуатации. Силовые кабели, отходящие от распределительных коробок провода, предназначаются для долгосрочного использования. Линии связи и телевизионные подключения относятся к типу временных, способных при необходимости менять свое положение.

Исходя из этого, различают 2 вида прокладки электрических коммуникаций:

  • открытая проводка, когда крепеж линии производится к наружной поверхности конструкций и вся сеть доступна к осмотру и частичному ремонту;
  • скрытая проводка закладывается в материалы стены (замурована) и доступна к операциям в местах подключения к ней (розетки, разъемы) или промежуточных коммутаций (коробки, щитки).

Если скрытая прокладка провода выполнена в гофрированных или гладких трубах, то на этих участках возможна последующая быстрая замена электропроводки.

Порядок монтажа сети в трубах

Пример выполнения монтажа в гладких ПВХ трубках приведен на серии фото:

В технических помещениях такая разводка может оставаться не закрытой слоем штукатурки, в жилых квартирах она находится под слоем отделки.

Клипсы для монтажа гофры или трубы ПВХ

В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы — защелки, изображенные на фото:

Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур. Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм. Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.

Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния. Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов. В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика). Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, как провести кабель через гофру, мы рассказали в отдельной статье.

На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Крепление кабеля своими руками

Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

Крепление строительной смесью

Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

Крепление дюбель-хомутом (UW или увешка)

Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

Крепление кабеля к стене скобами

Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

Крепление гофры скобами

Как закрепить кабель к бетону без сверления

Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

О других способах крепления

Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

Несколько замечаний по прокладке

При любом способе крепления проводки нужно соблюдать аккуратность и внимательность. Что это значит?

В первую очередь необходимо сделать осмотр провода (кабеля) на предмет повреждений (порезы, задиры). Все дело в том, что перед тем, как попасть на объект, провода и кабели (да и не только они) проходят множество испытаний – их могут кидать и пинать ногами, держать какое-то время под дождем или на морозе. Иногда встречается производственный брак – в каком-либо месте бухты попадаются видимые утолщения кабеля.

Очень важно следить за тем, чтобы провод (кабель) плотно прилегал к поверхностям стен. Неприглаженные провода (горбы) – это лишний расход штукатурки

Отделочники за вас ничего не будут приглаживать – заштукатурят так как есть.

Нашим монтажникам приходилось видеть, как на отштукатуренных стенах местами проглядывал кабель. Потом на стены начинали наносить финишную шпатлевку, и изоляцию торчащего из стены кабеля сдирали шпателем. Поэтому при прокладке проводов и кабелей нужно соблюдать их достаточную натяжку, а приглаживание выполнять деревянным предметом (например, торцом ручки молотка), с разумным усилием.

При монтаже скоб шляпки гвоздей и шурупов «быстрого монтажа» необходимо утапливать на достаточную глубину. Иначе при приглаживании провода эти шляпки легко смогут пробить изоляцию провода.

Перед тем, как крепить провод (кабель) к стене, его нужно смотать с бухты хотя бы метров 10 – 15, и не полениться — выпрямить кольца руками в перчатках.  Монтировать перекрученный провод – плохо и неудобно.

Чем замазать штробы

После укладки кабеля в штробы они замазываются раствором таким образом, чтобы разводка электричества получилась полностью скрытой. Такой вариант приемлем для кирпичных домов и зданий из плит. Для деревянных домов из бревна и бруса такой способ нежелателен, так как является пожароопасным. Замазывать штробы лучше тем же раствором, которым будут оштукатуривать. В новостройке без отделки берите цементную штукатурку. Она надежно закрепит провода в бетонных, газобетонных или кирпичных стенах.

Итак, разберем последовательность, в которой заделываю штробы после укладки проводки:

  • Канал предварительно обеспыливается с помощью пылесоса или широкой кисти. Крупный мусор предварительно удалить щеткой.
  • Перед прокладкой кабеля их обязательно грунтуют широкой кистью, в противном случае из-за плохого сцепления раствора возможно растрескивание и выпадение раствора.
  • Чтобы стена не впитывала влагу из раствора, перед шпаклеванием ее смачивают.
  • По всей длине канала накидывается гипсовая или цементно-песчаная штукатурка. Алебастр для этих целей использовать не стоит – он слишком быстро схватывается, образуя на стене бугры. Раствор должен быть густой, это не чистовая отделка, гладкость здесь не сильно нужна. Старайтесь заполнить все пустоты, когда прячете провод.
  • Шпателем проводят вдоль разводки, снимая излишки смеси.

Дюбель-хомут для крепления кабеля: характеристики

В зависимости от различных параметров, крепления кабелей и проводов, производят двумя способами, открытым и скрытым. Достаточно распространенным изделием для крепления проводников, является дюбель-хомут.

Особенности:

  • Конструкция;
  • Простота монтажа.

Конструктивно, данные крепеж выполнен в виде пластиковой полосы с зазубринами (елочка), которыми можно закрепить держатель непосредственно к стене или в штробе. Стоит отметить, что такая монтажная стяжка обеспечивает среднее качество крепления проводки.

Крепление силового кабеля, посредством хомута производится следующим образом. В бетонной, кирпичной или стене из шлакоблока, просверливается перфоратором отверстие определенного диаметра.

Далее, в хомут продевается провод, и крепеж вставляется в отверстие в стене и забивается. Стоит отметить, что такие крепежи, можно использовать в качестве устройства, для монтажа нескольких проводов.

Важно понимать, что при монтаже проводов пучком, обязательно произвести подбор правильных кабелей, которые согласно техническим характеристикам, разрешено монтировать таким способом. Другим видом крепежных элементов, являются дюбель – хомуты с распором

Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов

Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов.

К данным крепежным элементам, относятся и специальные зажимы. После того как они вмонтированы в стену или потолок, в хомут вставляется кабель и зажимается саморезом. Стоит отметить, что подбор крепежей для электромонтажа производится согласно диаметру электропроводки.

Способ №4 – Жидкие гвозди

Ну и последний способ крепления кабельного канала в квартире либо доме – на специальный клей «жидкие гвозди». Необходимость приклеить кабель-канал к стене возникает в том случае, если другой вариант укладки будет не возможен. Чаще всего жидкие гвозди используют при монтаже электротехнического короба на плитку в ванной комнате либо гладкую металлическую поверхность. Однако хорошо закрепить короб только лишь клеем вряд-ли удастся. Клеевая смесь чаще используется, как дополнительный вариант фиксации. Его можно комбинировать с саморезами либо даже быстрым монтажом.

Есть очень важный нюанс крепления кабель-канала на клей – сначала Вы должны нанести клеящую смесь на поверхность короба, после чего прислонить его к стене согласно разметке. Как только прислонили заднюю стенку к стене, убирайте ее и подождите несколько минут, чтобы клей немного загустел на обеих склеиваемых поверхностях. После того, как жидкие гвозди хотя бы чуть-чуть «схватятся», придавите кабельный канал к стене как можно сильнее, главное не сломайте его. Таким вот простым способом можно крепить кабель-канал на клей своими руками.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажуУстановите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

  • первоначально составляется схема прокладки электропроводки оптимальным образом;
  • линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
  • на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
  • необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Детальная классификация их представлена в таблице.

Классификационный признак Виды Описание
место монтажа напольные по своей форме, виду оптимально приспособлены к установочному месту;
магистральные
плинтусные
цвет выпускаются разных цветов и оттенков гармонично вписываются в интерьер комнат
размер разный объем канала — для одного, 2-х, 3-х и более кабелей габариты от 12×12 до 100×60 мм; имеют разную форму углов – от острых до закругленных
число замков с одним 2 защелки – более надежно удерживают на канале крышку, снижая возможность деформации;
с двумя
материал изделия алюминиевые покрыты пленкой; разнообразие оттенков придает привлекательный вид; пожаробезопасны
стальные устанавливают внутри помещений, с наружи; выпускаются с оцинкованной поверхностью разных цветов; не горят; подвержены коррозии при царапинах

Самодельные скобы

Данные скобы можно изготовить из плоского 2х жильного кабеля, одной жилы кабеля либо из жестяной банки от кофе. С помощью скоб можно закрепить большой пучок кабельной трассы.

Пример крепления кабеля ВВГнг 3х1,5 2х жильным кабелем:

  1. Нарежьте 2х жильный кабель по 7 сантиметров
  2. Сделайте перфоратором с буром 6мм отверстия в штробе с шагом 40см
  3. Вбейте в отверстия дюбель-пробки
  4. Закрепите нарезанные полоски кабеля в штробе путем вкручивания шурупов через центр 2х жильного кабеля в пробку
  5. Выпрямите укладываемый кабель и зафиксируйте его 2х жильным кабелем

Спасибо за внимание!

Вам помогла данная статья?

Рейтинг: 4.5 из 5
(16
голосов)

Рост количества потребителей в жилых домах, а также в общественных помещениях диктует необходимость замены проводов с увеличением энергопотребления и прокладки новых внутренних электросетей.

Еще недавно считалось, что максимальное потребление электроэнергии для одной семьи можно ограничить автоматом на 6 А или 10 А. Прошло совсем немного времени, и появилась целая линейка новых бытовых приборов, что потребовало установки ограничений по току в 16 А или 25 А. Сегодня во многих жилых домах монтируют внешние электросчетчики, там ставят автоматы на 40 и 63 А.

Увеличение количества потребителей требует и обновления электропроводки, а также прокладки новых проводов внутри помещения. Электрические приборы размещаются в разных комнатах, и к ним нужно провести энергию, организовав крепление провода к стене.

Принято разделять два вида прокладки электросети внутри здания:

  • скрытая проводка создается внутри стены или под слоем штукатурки;
  • открытая проводка предусматривает наличие провода на стене, зафиксированного разными способами.

Методы крепления к стенам из различных материалов

В зависимости от вида поверхности выбирается и способ крепления.

  • Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
  • Плотные. Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
  • Твердые. Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др. ).

Способ №3 – «Саморезы с пресс-шайбой»

Если возникла необходимость крепить кабель-канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». К слову правильное название клопов – саморезы с пресс-шайбой. Для них не нужно предварительно сверлить отверстие. Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Существует также специальный пистолет с помощью которого можно самостоятельно крепить кабель-канал к бетону. На видео предоставлено подробное описание монтажа:

Крепим изделие пистолетом

Дюбель-хомуты

Данный крепежные изделия предназначены для монтажа круглого или плоского проводника. При открытой проводке являются наименее видимыми из всех типов крепежных изделий. Прозрачные зажимы такой конструкции годятся для проводки любого цвета. Могут быть использованы при скрытой проводке, в штробе. Устанавливаются очень просто. В стене сверлится отверстие нужного диаметра, проводник заправляется в зажим, затем клипса вставляется в отверстие и задвигается до упора. К недостаткам следует отнести сравнительно небольшую прочность крепления, в связи с чем, такие клипсы используются при монтаже относительно легких проводов и кабелей.

Размеры дюбель-хомутов для электропроводки мы предоставили ниже:

На видео ниже наглядно показывается, как пользоваться дюбель-хомутами для крепления проводов:

Вот мы и рассмотрели, какие бывают клипсы для проводов и кабелей. Как вы видите, существует множество вариантов исполнения кабельных крепежей, поэтому подобрать подходящий вариант под собственные условия не составит труда!

Будет полезно прочитать:

  • Какие бывают кабель-каналы
  • Виды профилей для светодиодных лент
  • Как крепить кабельный канал к стене

Способы соединения электрических проводов . Электропара

Чтобы подключить электротехническое оборудование, бытовую и оргтехнику, потребуется сначала создать электрическую сеть, в состав которой входят автоматические выключатели, УЗО, розетки и выключатели, и, конечно же, кабель/провод. Соединению проводов нужно уделить особое внимание, ведь при плохом контакте возможны не только сбои в работе оборудования, но и риск возникновения короткого замыкания. Чтобы вся электропроводка была безопасна, следует качественно соединять провода. Рассмотрим, какие способы соединения электрических проводов актуальны на сегодняшний день. Итак, самые эффективные и надежные соединения:

  • Скрутка
  • Пайка/Сварка
  • Клеммные колодки
  • Пружинные клеммы
  • Опрессовка гильзами
  •  «Орехи»
  • Пластиковые колпачки
  • Болты

 Скрутка проводов

Этим способ соединения проводов можно назвать устаревшим, но в определенных условиях им можно пользоваться. Не рекомендуется скручивать провода, предназначенные для электропроводки в доме, поскольку такой метод не может считаться полностью безопасным. При помощи скрутки нельзя соединить два вида провода – медный и алюминиевый. Скрутка обойдется «в копейки», но качество крепления оставляет желать лучшего.

При скрутке жилы просто скручиваются между собой, после этого все проводники изолируются. Используется скрутка в основном при создании временных соединений. Ни в коем случае нельзя скручивать провода в деревянном доме, слишком велика опасность возникновения пожара.

Пайка/сварка

Как ни крути, а сварка самый надежный способ соединения проводов. Сначала концы проводов зачищают, скручивают, затем погружают в подготовленный припой. После этого жилы опускают в специальную паяльную ванну и ждут, пока они остынут. После того, как провод протестирован на надежность соединения, его изолируют лентой.

Недостатки пайки – потребность в специальном оборудовании и материалах (паяльник, паяльная ванна, припой), навыки работы со сваркой, ограниченное применение согласно ПУЭ. Также такой способ нельзя назвать простым, потребуется довольно много времени и умения, а со временем из-за особенностей конструкции (пайка/сварка неразъемные) может увеличиться сопротивление в электросети, негативно влияющее на электропроводность и потери напряжения.

Клеммные колодки

С помощью клеммных колодок можно получить довольно  надежное соединение, только в случае, если колодка хорошего качества. Профессиональные электрики знают, каково работать с дешевыми до безобразия клеммными колодками – они плохо держат жилы из-за слабой резьбы и не могут считаться идеальным способ соединения проводов. Еще к недостаткам клеммных колодок можно отнести то, что с их помощью можно соединить только два провода. Зато с помощью клеммных колодок можно быстро соединить между собой алюминиевый и медный провод, их стоимость довольно низкая, а монтаж простой и под силу даже любителю.

Клеммная колодка имеет вид небольшой пластиковой коробочки, внутри которой расположены латунные втулки, в которые и вставляются жилы проводов с двух сторон. Затем соединение затягивается при помощи встроенных винтиков – вуаля, все готово. Чаще всего колодки используются для подключения осветительных приборов.

Пружинные клеммы WAGO

Соединение проводов при помощи пружинных клемм wago является одним из самых эффективных, прочных и безопасных. В отличие от клеммной колодки, пружинная клемма оснащена не винтиками, а специальным зажимом, с помощью которого жила надежно фиксируется. Для подключения достаточно лишь подготовить жилы (зачистить) и вставить в рабочее отверстие. Клеммы Ваго могут быть одноразовыми и многоразовыми.

Единственный недостаток пружинной клеммы – довольно высокая цена, в остальном эти изделия изобилуют преимуществами. Можно соединить вместе несколько жил, алюминий и медь, хрупкие многожильные провода, при этом мы получаем отличное качество крепления одним нажатием.

Опрессовка гильзами

Опрессовка гильзами относится к очень  надежному способу крепления. Происходит она так: подготовленные жилы вкладывают в гильзу и с усилием обжимают специальным инструментом (пресс-клещ). Затем изолируют гильзу изолентой или кембриком. Достоинства данного метода: надежное соединение проводов при довольно низкой стоимости расходных материалов.

Нужно учитывать, что гильза, равно как и одноразовая пружинная клемма или сварка, является неразъемной, в случае необходимости придется срезать гильзу и установить новую.  Требуется довольно много времени, а в случае обжима медной или алюминиевой жилы придется поискать в продаже специальную гильзу.

Зажим «орех»

Кабельный  зажим «орех» не так уж часто используется в бытовых условиях, все  дело в его размерах – он может попросту не поместиться в распаячную коробку. Соединить провода с помощью «ореха» не составит труда, весь процесс займет совсем немного времени, к тому же таким способом можно крепить алюминий и медь вместе. Но есть и недостатки – размер, необходимость регулярно проверять и затягивать винты.


Пластиковые колпачки СИЗ

Соединительные изолирующие зажимы стали очень популярны в последнее время. Быстрота монтажа и надежность крепления вкупе с низкой стоимость расходников стали основными факторами успеха. Чаще всего используются в распределительных коробках. Единственным недостатком можно назвать запрет на соединение меди с алюминием. Зато пластик, из которого делают эти зажимы, является негорючим и полностью соответствует требованиям пожарной безопасности.

Соединение болтами

Также довольно популярный, но несколько устаревший способ соединения проводов. На резьбу болта насаживается подходящая по размеру шайба, затем на резьбу накручивается жила, затем опять шайба, жила и снова шайба. Все это закручивается при помощи гайки и изолируется. Так можно скреплять медные провода с алюминиевыми, сам способ довольно прост и эффективен. К недостаткам можно отнести не очень хорошее качество соединения, необходимость в большом количестве изоленты и отсутствие возможности поместить всю эту конструкцию в распределительную коробку (она туда просто не влезет).

Зажимы, клеммы для проводов

Инструменты

Электроинструменты

Станки и оборудование

Измерительные инструменты

Пневмоинструменты

Оборудование для чистки и уборки

Ключи и отвёртки

Строительные ручные инструменты

Слесарные и столярные инструменты

Шарнирно-губцевый инструмент, кусачки

Резьбонарезные инструменты

Крепёж и метизы

Круги, диски для электроинструментов

Оснастка для сверления

Оснастка для строгания и пиления

Спецоснастка

Запчасти и аксессуары к электроинструменту и станкам

Хранение инструментов

Сад и огород

Уход за растениями

Садовая мебель

Растения

Поливочный инвентарь

Садовая химия

Садовый инвентарь

Садовая техника

Садовый декор

Стройматериалы

Стеновые отделочные материалы

Листовые и пиломатериалы

Металлоизделия и металлопрокат

Теплоизоляционные материалы

Кровельные материалы

Материалы для подготовки поверхностей

Строительные смеси

Строительные клеи

Лестницы

Двери

Окна

Кладочные и облицовочные материалы

Устройство стен и подвесного потолка

Тепло и звукоизоляционные материалы

Пленки строительные

Ливневая система

Строительные машины

Оборудование

Строительный инвентарь

Сварка и резка

Ремонт и декор

Напольные покрытия

Отделка стен и потолка

Специализированные покрытия

Сантехника

Унитазы

Ванны

Душевые кабины, уголки

Аксессуары для душа

Умывальники, раковины

Кухонные мойки

Смесители

Водонагреватели

Отопление дома

Внутренняя канализация

Наружная канализация

Насосы для канализации

Системы очистки воды

Вентиляция

Подводка, трубы

Люки, дверки сантехнические

Сифоны

Счётчики

Мебель и аксессуары для ванных комнат

Электрика и свет

Лампочки для дома

Домашние светильники

Светодиодное освещение

Садовые светильники

Промышленные лампы

Светильники для хозяйственных и общественных помещений

Фонари

Батарейки, аккумуляторы, источники питания

Системы безопасности

Удлинители

Розетки и выключатели

Тёплый пол электрический

Кабеленесущие системы

Кабели и провода

Электрооборудование

Электроприборы

Электромонтажные материалы

Связь, компьютеры

Бытовая техника

Кухонная техника

Встраиваемая кухонная техника

Техника для дома

Климатическая бытовая техника

Товары для дома

Стиральные моющие средства

Средства личной гигиены

Парфюмерно-косметические товары

Товары для уборки

Декор окон

Предметы декора и сувениры

Текстиль

Карнизы

Товары бытового назначения

Товары для ухода за одеждой, обувью

Посуда

Емкости для кухни

Упаковка

Новый год

Канцтовары

Товары для хобби

Товары для детей

Лаки и краски

Краски для внутренних работ

Лаки

Малярный инструмент

Добавки к лкм

Герметики, очистители

Деревозащитные средства

Клеи

Растворители

Грунты

Эмали

Краски для наружных работ

Спецодежда

Рукавицы, перчатки

Спецодежда

Сезонная одежда и обувь

Средства защиты

Автотовары

Автохимия

Автомобильная краска

Автокосметика

Оснастка и аксессуары для авто

Отдых и туризм

Товары для отдыха

Товары для спорта

Товары для бани

Печная продукция

Мебель

Мебель и товары для хранения

Кухни

Мебель для ванных комнат

Каркасные системы

Мебельная фурнитура

Дверная фурнитура, замки

Мебель для прихожих

Мебель офисная

P-хомуты для крепления проводов, кабелей, шлангов, трубок

Ratchet-Р хомут с храповым механизмом существенно упростит прокладку кабельных трасс

Металлические и пластиковые Р-образные хомуты эволюционировали.

Это мы замечаем на примере Ratchet-Р хомута с храповым механизмом!

В компании HellermannTyton мы добились значительных успехов, взяв за основу привычный дизайн кабельного хомута и улучшили его характеристики. Спустя какое-то время после того как получили запрос на разработку более универсального способа монтажа и фиксации кабелей и шлангов на строительной технике, мы успешно справились с этой задачей и уже демонстрировали первые прототипы. Всё благодаря талантливым сотрудникам нашей компании.


Мы применили наш обширный опыт и ноу-хау в конструировании кабельных стяжек для преодоления всех механических ограничений стандартного Р-образного хомута, в этом нам существенную поддержку оказывали наши клиенты, обмениваясь опыт использования стандартных хомутов.

На выходе мы получили Ratchet Р-хомут с храповым механизмом. Это самый удобный, универсальный и прочный зажим для крепления и фиксации кабелей, проводов, труб и шлангов из представленных на рынке. Как и скобы, вы также можете открыть его повторно и использовать сотни раз.

Дизайн имеет большое значение: преимущества наших Ratchet-P хомутов с храповым механизмом

Как уже было сказано ранее, мы добавили храповый механизм в Р-образный хомут. Во время монтажа это даёт возможность зафиксировать хомут без использования какого-либо крепёжного приспособления. Здесь также дополнительной возможностью является то, что вы можете отпустить храповый механизм, снова открыть хомут и использовать его повторно.


Характеристики Р-образных хомутов с храповым механизмом были приведены в соответствие со следующими требованиями для удобства использования:

  • выбор этапа монтажа как для предварительной и временной фиксации, так и для постоянной фиксации на завершающем этапе сборки; простота установки
  • фиксация одной рукой; исключение защемления
  • автоматическое центрирование кабельного пучка; повторное открытие и повторное использование
  • простоя процедура разблокировки хомута с помощью отвёртки с плоской головкой; уменьшение количества типоразмеров
  • всего четыре размера, которые покрывают широкий диапазон (6,2 мм - 51 мм в диаметре)
  • гибкая конфигурация: доступны различные вариации элемента монтажной площадки
  • максимальная долговечность: повышенная механическая устойчивость и стойкость к УФ-излучению материала PA66 (Полиамид 66) + нержавеющая сталь
  • опциональное оснащение: мягкие вставки и элемент специального дизайна для регулировки уровня натяжения хомута, всё это для многократного обеспечения одинакового качества всех смонтированных систем.

Преимущества


Преимущество 1: вы можете сперва выполнить предварительную фиксацию р-образной клипсой, проверив трассу, зафиксировать окончательно

С помощью Ratchet-Р хомута с храповым механизмом можно задать желаемый маршрут для кабелей, шлангов или труб еще до того, как будут поставлены кабели, трубы или шланги!


Такой двухступенчатый подход даёт вам свободу для распределения задач подготовки и монтажа, и как результат, выигрыш во времени, когда привлекаются различные бригады установщиков или подрядных организаций. Вы также можете предварительно закрепить клипсы к жгуту проводов перед установкой.

Ratchet-Р хомут с храповым механизмом можно легко зафиксировать одной рукой до требуемого диаметра. Звуковой щелчок храповика гарантирует пользователю, что хомут надёжно зафиксирован. Посмотрите видео, чтобы узнать как легко осуществлять монтаж с помощью данного хомута.

Ratchet-Р хомут с храповым механизмом отвечает всем требованиям по обеспечению качества, предъявляемого технологами. Дополнительная вставка для регулировки натяжения и инструмент для монтажа кабельных стяжек серии EVO от компании HellermannTyton позволяют монтажникам затягивать хомут с одинаковым усилием для каждой серии.

Преимущество 2: Вы можете в любое время открыть хомут для технического обслуживания кабельной трассы

В отличие от пластиковых скоб, составных или состоящих из двух частей клипс, мы разработали Ratchet-P хомут с храповым механизмом таким образом, чтобы его можно было легко открывать снова и снова без перемещения кабельного пучка от точки крепления.

Это является огромным преимуществом для инженеров по техническому обслуживанию, особенно в тех случаях, когда жгуты проводов необходимо модернизировать или модифицировать под новые точки подключения. Достаточно просто поместить отвёртку с плоской головкой в паз, надавить на рычаг фиксатора трещотки.

Пластиковый корпус хомута изготовлен из модифицированного материала, так что вы можете снова и снова открывать и использовать хомут.

Преимущество 3: уменьшите количество типоразмеров клипс и хомутов на вашем складе.

Ratchet-P хомут с храповым механизмом доступен в четырёх типоразмерах, с помощью которых можно закрывать большой диапазон задач.

Запас фиксирующей элементной базы может быть значительно снижен, и монтажникам больше не нужно носить с собой широкий ассортимент различных клипс под каждый диаметр кабеля, провода или шланга.

С помощью всего четырёх типоразмеров Ratchet-Р хомутов с храповым механизмом и дополнительных мягких вставок можно обойтись без десятков алюминиевых зажимов, металлических или пластиковых хомутов.

Конфигурации

Все четыре типоразмера Ratchet-Р хомутов с храповым механизмом (для пучков диаметром от 6,2 мм до 51 мм) легко могут быть смонтированы в одной точке крепления.

Элементы монтажных площадок из оцинкованной нержавеющей стали

поставляются различной длины и с четырьмя различными размерами монтажных отверстий (M6, M8, M10 и M12).

Прочные монтажные площадки из нержавеющей стали поставляются также с четырьмя различными углами (смещние с подъёмом на углы 180° и 90° или просто подъем на углы 30° и 15°). Это позволяет комбинировать несколько хомутов в одной точке крепления путём установки монтажных площадок друг на друга. Довольно просто регулировать расстояние между кабельными трассами

Разнообразие углов, длин монтажных площадок и типоразмеров Ratchet-Р хомута с храповым механизмом обеспечивают  бесконечное множества вариаций монтажа. Вот некоторые из  наиболее популярных конфигураций, которые используют наши клиенты:


Два хомута с различной длиной монтажной площадки фиксируются лицовой частью друг к другу в одной точке крепления, что позволяет одновременно проложить две параллельные кабельные трассы.


Хомуты с различные углами монтажной площадки при использовании вставки могут параллельно фиксировать кабели на разнйо высоте.

Мягкие силиконовые вставки в хомут также доступны для дополнительной защиты чувствительной изоляции кабеля. Достаточно закрепить вставки в предназначенных для этого пазах на обеих стенках хомута перед фиксацией кабеля. Мягкие вставки намного проще в применении, чем резиновые втулки на алюминиевых хомутах.

Наш отдел проектирования также предусмотрел в верхней части конструкции хомута специальную петлю - "ушко"!

Такое решение в верхней части хомута облегчает крепление шлангов или проводов с помощью обычных кабельных стяжек к уже закреплённому на позиции хомуту. Таким образом, прокладка нескольких кабельных жгутов параллельно или рядом с трубами и шлангами теперь выглядит простой задачей.

Вы можете увидеть эту отличительную особенность в этом вводном видео:

Где применяются Ratchet-P хомуты с храповым механизмом?

Возобновляемые источники энергии, цифровые информационные системы и стоящая за ними электроника продолжают развиваться во всех аспектах нашей жизни. Вследствие этого возрастает сложность электрических схем.

Ratchet-P хомут с храповым механизмом используется нашими клиентами на солнечных электростанциях и ветрогенераторах, на подвижном железнодорожном составе, в судостроении и на всех видах тяжёлой техники, таких как мобильные краны или сельскохозяйственная техника. Посетите наш блог, чтобы узнать больше о том, как клиенты используют Ratchet-P хомуты на своих производственных площадках.

Хомут является прочным и пригодным для многократного использования даже в самых экстремальных условиях эксплуатации в диапазоне температур от -40 °C до +105 °C




Руководство по выбору

Как выбрать правильный Ratchet-Р хомут с храповым механизмом для ваших задач

Ratchet-P хомут с храповым механизмом производства HellermannTyton предоставляет вам максимальную свободу в организации кабельных систем и прокладки шлангов в соответствии с вашими требованиями. Нет необходимости искать компромиссное решение и выбирать какой из представленных вариантов на рынке подойдёт лучше.

Вот руководство, которое поможет вам выбрать подходящий Ratchet-P хомут с храповым механизмом для вашей сферы применения.

1: Какой диаметр кабельного жгута вы намерены закрепить?


Вы можете выбрать четыре размера - от маленького (A) до большого (D):

2. Под каким углом к поверхности вам необходимо выполнить монтаж?


Ratchet-P хомуты от HellermannTyton выпускаются с развёрнутым углом 180°, а также в вариациях 15°, 30° или 90°.

3. Какая длина монтажной площадки подходит вам?


Выберите короткую, среднюю или длиннуюю версию монтажной площадки, изготовленную из нержавеющей стали.
Обратите внимание, что отверстия всегда находятся на одинаковом расстоянии от центра хомута, но некоторые угловые варианты доступны не во всех трёх вариантах длины монтажной площадки.

4. Какой диаметр отверстия необходим в месте точки крепления?

Поскольку Ratchet-P хомут с храповым механизмом разработан для применения в тяжёлых условиях эксплуатации, мы предлагаем четыре различных размера отверстий для использования со стандартными размерами болтов. Есть возможность выбора необходимой размерности:

  • M6 (6 mm)
  • M8 (8 mm)
  • M10 (10 mm)
  • M12 (12mm)

Все наши хомуты и клипсы

Наш полный ассортимент кабельных хомутов и клипс

Кабельные хомуты являются недорогим средством для фиксации кабельных пучков - часто расположенными параллельно шлангам или трубам. Традиционные хомуты представляют собой цельную конструкцию из металла или пластика, которые механически закрепляют электрические кабели, гидравлические шланги или трубы вдоль всей трассе.

Изготавливаются ли они из стали, алюминия или нейлона (полиамид 6.6), все эти хомуты имеют одну общую черту: они выглядят как буква "Р" сбоку, когда закрыты, как они и получили своё название.

Что такое Р-образный хомут или P-хомут? Как это работает?

Р-образные хомуты фиксируют кабели и шланги на месте и помогают обеспечить бесперебойную работу машин, транспортных средств и оборудования. Они механически фиксируют провода, кабели или шланги и надёжно закрепляются в точке крепления, обычно с помощью винта или болта.

Инженеры компании HellermannTyton решили, что пришло время усовершенствовать конструкцию P-хомутов, особенно для клиентов в отраслях с тяжёлыми условиями эксплуатации. Конструктивные ограничения, присущие традиционному Р-образному хомуту, включают в себя следующее:

  • Хомут надёжно фиксирует кабель или провод только после установки крепёжного винта или болта.
  • Диаметр Р-хомута негибкий, поэтому приходится иметь под рукой хомуты различных размеро под каждый кабель, провод или шланг.
  • Повреждение проводов может быть вызвано неправильной установкой, распределенем усилия на оболочку или неправильным расположением хомутов.
  • Традиционные хомуты можно заново открыть, только демонтировав весь узел целиком.

Нашим решением, отвечающим требованиям промышленных заказчиков к прочному хомуту, который адаптируется к различным диаметрам пучков, является Р-образный хомут с храповым механизмом - Ratchet-P (Ратчет Р) хомут.

Традиционные Р-образные хомуты всё еще пользуются большой популярностью для задач фиксации кабельных трасс

Мы понимаем, что выбор хомутов часто напоминает выбор между традиционной шнуровкой или сложной клипсой на горнолыжном ботинке. Оба они прекрасно справляются со своей задачей.

Если Ratchet-Р хомут с храповым механизмом больше похож на что-то космическое, то вы можете обратить внимание на наш широкий ассортимент традиционных металлических и пластиковых Р-образных хомутов.

Кстати, для кабельной шнуровки мы также предлагаем тонкую вощёную нить или плоскую ленту из нейлона, полиэстера, тефлона или даже номекса (Nomex).

Клеммник или скрутка. Что лучше для соединения

скрутка или клемма

Как лучше соединить провода?

Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх и на этом поприще, имеется ввиду изобретение клемных соединений Wago, которые наступили на “пятки” скрутке и скрутколюбам это очень не нравится. Ваголюбов тоже можно упрекнуть за крайнею позицию, так как такое соединение проводов (клемм ваго) имеет свои недостатки.

что лучше выбрать клеммник или скрутку

Уравновешенный подход к соединению проводников, возможно, убедит, что эти два соединения имеют право на существование. Стоит отметить, что ПУЭ не приветствует скрутки, то есть такую схему — скрутили провода и заизолировали, но в то же время, не возражает против пайки, и сварки скруток.

ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Объекты, подлежащие пожарной инспекции, строго контролируется на наличии соединения проводов и всякие скрутки быстро пресекаются. Иначе говоря, большинство пожаров возникают по причине не качественных соединений, другими словами – скручивают все, что попадется под руку, а именно: скрутки, состоящие из меди и алюминия, мягкий провод с жестким и т.п. В итоге, скрутки плохо обжатые, из-за которых возникают большие беды.

скрутка

Клеммы Wago исключают подобные провокации, но, в тоже самое время не являются панацеей абсолютной гарантией безупречной защиты. Клеммы Wago рассчитаны выдерживать нагрузку от 3,5 до 5 кВт, в зависимости от серии, поэтому, их нельзя ставить везде и всюду. Если клемма плавится, значит, в целом, на проводку идет перегрузка и проблема кроется не совсем грамотно подобранном автоматическом выключателе, который должен защищать от подобных негативных проявлений. Проблема с оплавлением клемм в основном происходит в старых домах, где нет должного контроля над проводкой и соединением проводников.

соединение проводов с помощью клемм wago

В современных новостройках в основном используются клеммы Wago и жалоб от жителей не поступает. Дело в том, что для таких потребителей как: бойлер, стиральная машина, посудомоечная машина прокладываются отдельные силовые линии без каких либо соединений, а для освещения и розеточных групп используются клеммы, которые не подвергаются большим перегрузкам сети.

В других новостройка используется скрутка без пайки и сварки, но с применением клемм СИЗ, которые зарекомендовали себя как достаточно надежные клеммы. Единственный недостаток клемм СИЗ большие трудозатраты в отличии клемм Wago, которые легко и быстро соединяют провода, а это дает огромное преимущество на больших объектах, где скорость и время диктуют свои правила.

клеммы СИЗ

Обязательно прочитайте подробные статьи про соединение проводов:

Типы соединений проводов

Первый тип — самозажимные клемники. Рассмотрим этот тип соединения более подробно. Довольно часто при монтаже электропроводки приходится выполнять соединение алюминиевых и медных проводов с различным сечением, жесткостью и количеством жил. Но техника безопасности строго запрещает делать скрутки из материалов алюминия и меди.
Еще совсем недавно самыми надежными считались соединения при помощи винтов, пока не появились более удобные пружинные клеммы Wago.

На сегодняшний день наибольшее распространение получили два типа пружинных соединений этой марки:

  • универсальные, снабженные натяжной пружиной;
универсальный зажим
  • специализированные плоско-пружинные клеммы.
плоско-пружинный зажим

Первый тип разработан для многожильных (мягких) проводов, а второй тип предназначен только для одножильных (жестких) проводов.

Достоинства соеденительных клемм Wago

достоинство пружинных клеммных соединений

Пружинные клеммы Wago обладают множеством преимуществ, среди которых:

  1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
  2. Возможность довольно быстрого подключения без использования специализированного инструмента.
  3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
  4. Высочайшая надежность контактов.
  5. Возможность внесения изменений в проводку, не нарушая соединения.
  6. Наличие отдельного гнезда для каждого провода.
  7. Высокая виброустойчивость и ударопрочность.
  8. Автоматическое регулирование усилия зажима на провод.
  9. Отсутствие необходимости в уходе и специальном обслуживании.
  10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
  11. Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
  12. Прекрасное соотношение качества и цены.
зажим провода

В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

надежный зажим провода

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

Некоторые разновидности клемм Wago

Сегодня на отечественном рынке наиболее распространены следующие типы клемм Wago:

  • 1. Серия 773 специально разработана для использования в распределительных коробках. При помощи этих клемм можно соединять от двух до восьми проводов с сечением от 0,75 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В этих клеммах применяется плоско-пружинный зажим для соединения жестких одножильных электрических проводов. Чаще всего в них используются провода, обладающие сечением 2,5 и 1,5 кв. мм.
wago серия 773
  • 2. Серия 273 тоже предназначена для применения в распределительных коробках. Эти клеммы предназначены для соединения трех проводов с сечением от 1,5 до 4 кв. мм. Они рассчитаны для работы под напряжением 400 В. Клеммы дополняют серию 773, и обычно используются для соединения проводов, обладающих сечением больше 2,5 кв. мм.
wago серии 273
  • 3. Серия 224 предназначена для различных осветительных приборов. Эти клеммы используются для соединения двух или трех проводов, обладающих сечением от 0,5 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В таких клеммах используются сразу два типа зажима. Универсальные зажимы устанавливаются со стороны светильника для соединения многожильных и тонкожильных проводов, а с монтажной стороны располагаются плоско-пружинные для одножильных жестких проводов. Клеммы из этой серии специально предназначены для освещения, но могут применяться при монтаже различных приборов, обладающих гибкими проводами.
wago серии 224

Материалы, которые применяется при изготовлении клемм Wago

При изготовлении клемм Wago в качестве материала, изолирующего токоведущие части, обычно используется полиамид. Он является плохо воспламеняемым, коррозионнонейтральным материалом, который обладает самопогашающими свойствами. Верхний предел непродолжительной температуры полиамида составляет более 170 градусов Цельсия, а нижний предел составляет менее – 35 градусов Цельсия.
Токонесущие элементы изготавливаются из специальной электролитной меди и обладают оловянно-свинцовым покрытием, что является гарантией долгосрочной коррозионной защиты.
При воздействии высокого удельного давления на точку контакта в зажиме, поверхность проводника укладывается в специальный свинцово-оловянный слой в контактной зоне. Это гарантирует высокую надежность защиты места контакта от различных коррозийных воздействий.

материал клемм wago

Зажимы в пружинных клеммах изготавливаются из высококачественных хромоникелевых сталей, которые обладают отличным пределом прочности во время растяжения. За все время эксплуатации подобных материалов не было выявлено ни одного случая контактной коррозии между контактными материалами и хром-никелевой сталью пружины, что позволяет использовать клеммы компании Wago даже для соединения медных проводов.

хромоникелевая сталь пластин вагонадежный зажим пружиной проводник

Строительные клеммы Wago дают возможность после соединения одножильных и многожильных проводов, при возникновении необходимости, достаточно легко изменить конфигурацию, не используя при этом специального инструмента.
На сегодняшний день клеммы Wago используются при строительстве практически по всему миру. Причина их высокой популярности кроется в высокой надежности и простате монтажа.

 Винтовые клеммные соединения

винтовые клемники

Соединительные изолирующие зажимы (СИЗ)

Скрутка проводников

Из-за переноса электрической плиты на кухне, не всегда возможно проложить новый силовой кабель, поэтому приходится наращивать старый. Некоторые плиты могут потреблять до 7 кВт электроэнергии и вот тут-то обычной скруткой не обойтись, а спаять или сварить проводники трудоемко. В таком случае для соединения проводников лучше использовать клеммную колодку рассчитанную на номинальный ток 60А.

Клеммная колодка

клеммная колодка

Силовой провод для электроплиты

клемная колодка для электроплиты

Пайка и сварка проводников

скрутка, пайка, сварка проводников

Оцените качество статьи:

Кабельные зажимы, крепления для стяжек, зажимы для проводов, кабельные распределители и многое другое

Если вы ищете экономичный и простой способ проложить несколько кабелей, вам подойдет этот вариант. У нас есть большой выбор больших и маленьких кабельных зажимов, крючков, стяжек и многого другого. Здесь вы найдете простые зажимы для управления шнуром, которые можно приклеить к поверхности и доставить кабели туда, где они должны быть, без минимальных затрат времени и усилий. Возможно, у вас есть связка кабелей, которые должны быть соединены , и поддерживаются через расширенную воздушную трассу? У нас есть доступные и простые в использовании продукты, которые гарантируют, что ваши кабели будут соединены и направлены в правильном направлении.

Держите кабели на правильном пути!

Иногда нам всем нужна небольшая помощь, чтобы оставаться на правильном пути. Для людей это означает GPS. Для кабелей это зажимы, крючки, связки и другие инструменты. Даже при самых лучших побуждениях кабели и провода могут легко ускользнуть с места и создать неуправляемый беспорядок, с которым сложно работать и еще сложнее смотреть. CableOrganizer.com предлагает большой выбор недорогих и простых способов убедиться, что ваши провода остаются на месте.

Кабели и провода не должны быть на полу

У большинства людей кабели проложены по полу, спрятанные за мебелью и приборами. Вы можете легко переключиться, используя кабельные зажимы и крепления, чтобы надежно закрепить проводку на полу. Мы предлагаем все, от клейких кабелей и зажимов для проводов до зажимов для кабелей с магнитным креплением, которые позволяют закрепить кабели на различных поверхностях.

Чтобы упростить вам задачу, есть зажимы для шнура, которые крепятся к гладким поверхностям, например, к столу, и предотвращают спутывание ваших приборов, обеспечивают их организованность, приспособленность и готовность к использованию. Они идеально подходят для таких помещений, как офисные столы и даже домашние кинотеатры, чтобы все необходимое было организовано и готово к использованию в любой момент. Они доступны в разных цветах, чтобы гармонировать с вашим фоном.

Еще более уникальные и эффективные идеи для организации кабелей

Знаете ли вы, что с организацией кабелей тоже можно повеселиться? Идеально подходят для детей или тех, кто хочет добавить немного бодрости своим кабелям, наши застежки для проволоки в виде животных симпатичны и доступны по цене.Они также доступны в 30 различных дизайнах - от собак и кошек до китов и акул.

Если вы хотите, чтобы вещи были немного более серьезными, вы можете проверить наши крючки и кольца, которые бывают разных цветов и отделок и являются универсальными. От хранения ключей до организации кабелей (или того и другого) - гарантированно найдется то, что вам нужно. Если вас беспокоит поверхность, с которой вы работаете - не беспокойтесь! У нас есть клеящиеся задние крючки, очень простые в установке кабельные кольца, которые готовы к установке распорками и не требуют зажимов, и даже приводные кольца, которые устойчивы к коррозии и крепятся к стенам, деревянным каркасам и опорам электросети.
Прокладка кабеля увеличивает пространство

Независимо от того, делаете ли вы покупки для своего офиса, дома или промышленного помещения, кабельные зажимы, крючки и связки помогут сохранить порядок, сохраняя при этом чистоту вашего пространства. Не говоря уже о том, что защита вашей проводки всегда помогает сохранить устойчивость кабелей, а это означает меньший износ и опасность электрического пожара. Он также обеспечивает безопасность гостей, убирая свободные кабели с пути пешеходов.

Пластиковые зажимы для проводов, Нейлоновые кабельные зажимы для монтажа кабелей и проводов

  • Пластиковые зажимы с одним и двумя отверстиями

    Формованные и экструдированные пластиковые зажимы и зажимы с одним и двумя отверстиями для основных и уникальных применений продуктов.Эти детали бывают самых разных форм и из пластмассы. Многие из этих зажимов и зажимов имеют обратную сторону из высококачественного липкого материала. Мы также предлагаем втулки, разъемные ткацкие станки (разъемные трубки), спиральную обмотку и другие продукты для защиты проводов.

  • Зажимы для жгута проводов

    Зажимы для нейлоновых проводов с одним отверстием.Компания Electrical Basics предлагает широкий ассортимент формованных и экструдированных пластиковых зажимов и зажимов как для базовых, так и для уникальных применений. Эти детали бывают самых разных форм и из пластмассы. Многие из этих зажимов и зажимов включают в себя высококачественный клейкий материал для обратной стороны, что обеспечивает больше решений для широкого спектра потенциальных применений. Мы также предлагаем втулки, разъемные ткацкие станки (разъемные трубки), спиральную обмотку и другие продукты для защиты проводов.

  • Низкопрофильные зажимы на клейкой основе

    Специальное предложение низкопрофильных пластиковых зажимов и зажимов на липкой основе для специальных применений. Доступны уникальные формы, размеры и несколько типов гибких или жестких материалов.

  • Клейкие задние зажимы и зажимы

    Стандартные зажимы и зажимы на клейкой основе. Компания Electrical Basics предлагает широкий ассортимент пластиковых зажимов и зажимов на клейкой основе как для базовых, так и для уникальных применений в различных формах и пластиковых материалах.

  • Связка проводов, защита и защита - кабель, провод

    Управление проводами, связка проводов, средства защиты и защиты. Втулки, разъемные ткацкие станки (раздельные трубки), спиральная обертка и другие изделия для защиты проводов, а также зажимы с храповым механизмом, поворотные замки и другие специализированные кабельные зажимы и зажимы для конкретных приложений связывания и закрепления.

  • Кабельные зажимы и кабельные зажимы

    Дома, в офисе или на других коммерческих или промышленных объектах спутанные провода, соединяющие компьютеры, периферийное оборудование, аудиоустройства, сетевые розетки и розетки, могут затруднить подключение провести техническое обслуживание, проверить соединения или выявить неисправные шнуры.

    Количество соединенного между собой оборудования на торговых и промышленных объектах только увеличивает эти трудности.Важно, чтобы провода и кабели были организованы в любой среде, чтобы повысить эффективность, производительность и безопасность.

    Выбор кабельного зажима

    Основными факторами, влияющими на выбор зажима или зажима, являются:

    • Приложение. Зажимы на клеевой основе удобны для домашнего использования или для временной прокладки кабелей в деловой среде. Зажимы с винтами и гвоздями широко используются в бизнесе и промышленности.
    • Размер зажима. Специалисты по электромонтажу могут выбрать зажимы различных размеров, подходящие для одиночного кабеля или большого пучка проводов.
    • Тип открытия. Зажимы доступны с боковыми или верхними отверстиями. Выбор правильного типа отверстия облегчит доступ и замену проводов.

    Как создать схему проводов и кабелей с помощью кабельных зажимов

    Зажимы, зажимы, цветовое кодирование и маркировка поддерживают создание подробной карты схемы подключения, которая будет неоценима для быстрой диагностики и устранения проблем.Это особенно важно для предприятий, фабрик, больниц, школ и других крупных организаций, где простои обходятся дорого или отрицательно сказываются на обслуживаемой ими клиентуре.

    Пока провода и кабели остаются незакрепленными, они естественным образом запутываются, и их становится все труднее отделить и идентифицировать. Первым шагом к созданию карты кабеля является исправление трассы проводов и кабелей. Кабельные зажимы помогают привязать провода и кабели к точкам крепления на потолке, стене или полу.

    Эти зажимы можно использовать для фиксации отдельных проводов или связок проводов в одном месте. Возможно, имеет смысл связать вместе все провода, выполняющие схожую функцию, или все провода, соединяющие два устройства. Доступны кабельные зажимы различной формы и размера, соответствующие размеру и форме отдельных кабелей или пучков кабелей.

    Доступны различные категории кабельных зажимов для различных нужд. Основные категории:

    • Кабельные зажимы на клейкой основе. Они прилипают к поверхности, поэтому они не делают отверстий или иным образом не повреждают монтажную поверхность. Они просты в использовании и отлично подходят для создания временных кабельных трасс.
    • Зажимы на винтах или гвоздях. Зажимы на винтах или гвоздях идеальны, когда вибрация опасна для окружающей среды. Поскольку эти зажимы представляют собой относительно постоянные приспособления, важно завершить прокладку проводов перед установкой.
    • Хомуты для тяжелых условий эксплуатации. Зажимы часто необходимы в промышленных средах, где требуются более прочные устройства, чтобы электрические провода и кабели данных были организованы и на месте.

    Кабельные ленты, стяжки и крючки выполняют те же функции, что и кабельные зажимы. Простые кабельные стяжки и стяжки полезны для предотвращения запутывания отдельных шнуров в оборудовании или с другими несвязанными кабелями и проводами.

    Цветовая кодировка и маркировка упрощают чтение схем электрических соединений. Цветовая кодировка, основанная на функции кабеля, помогает при устранении неполадок при установке или неисправных проблемах с проводом. В установках электропроводки, где кабели проложены длинными, маркировка может четко определить конечные точки каждого кабеля.Это особенно полезно, когда кабели проходят по этажам здания.

    О девяти крепежных элементах

    Nine Fasteners, Inc. (NFI) является ведущим поставщиком крепежных элементов, и мы предлагаем полную линейку стандартных кабельных зажимов и зажимов. Мы также предлагаем клипсы и другие крепления по индивидуальному заказу. Мы выполняем все процессы, от проектирования до производства, здесь, в США. Или запросите ценовое предложение для всех ваших стандартных и индивидуальных потребностей в кабельных зажимах и зажимах.

    Двойные кабельные зажимы - Кабельный органайзер - Организация шнура - Система организации проводов - Упаковка из 6 штук - Самоклеящаяся - Прочная

    • Универсальный органайзер для кабельных зажимов
    • Система управления шнуром
    • Настольный зажим держателя кабеля
    • Крючки для компьютерных кабелей
    • Комплект прокладки кабелей для стоек и столов

    Как бы нам ни хотелось верить, что мы ваши первые... Предположим, вы раньше покупали кабельные зажимы. Вот что вы могли испытать:

    ЛИПКОСТЬ: маленькое чудо, когда все ваши кабельные зажимы торчат из коробки, верно? Вероятно, все закончилось не так просто, как вы думали. Черт возьми, мы даже не начали убирать наш кабельный беспорядок, потому что большинство держателей для клейкой проволоки нельзя вынуть из коробки и установить каждый менее чем за 7 секунд!

    ГОТОВНОСТЬ: Это наше обещание вам.Прямо из коробки и качественные накладки, чтобы начать использовать их дома, в офисе или в машине ... за считанные секунды. Вы можете немедленно начать заботиться о своем беспорядке с помощью наших двойных кабельных зажимов высшего качества.

    Если все другие варианты доступны вам на расстоянии одного клика, зачем идти с нами, а не с другими ребятами?

    Это просто: когда вы идете с нами, вы получаете больше, чем набор двойных кабельных зажимов. Вы загоните нас в свой угол.

    Этот набор кабельных органайзеров поставляется с 6 двойными зажимами для проводов, в каждый из которых можно поместить 1 или 2 кабеля.Этот ценностный пакет был создан после того, как наши клиенты отметили, что 6 - это идеальное число в пакете. Разместите их вокруг своего дома и офиса.

    Если вы слышали о высококачественных клипах раньше, вероятно, это дорого. Некоторые производители действительно расширяют понимание того, что на самом деле означает полезность, простота использования и качество материалов. Если они смогут сделать это со всеми этими тремя качествами, это будет стоить разной цены - ДЕНЬГИ!

    Как мы в Blue Key World смогли так грамотно создать наш выдающийся набор кабельных зажимов, который подходит для любого применения, очень прост в использовании и экономит время почти на уровне тех 20 долларов за зажим, которые есть у домов и офисов за миллион долларов?

    Что ж, это потрясающе, что вы придумываете, вы настроили на это.

    Вот что мы сделали: начали связываться с 14 различными производителями, специализирующимися на создании кабельных зажимов. Мы наняли моделей от каждой до одной, и ни одна из них нас не устроила. Однако в некоторых из наших прототипов было зерно величия. Мы проанализировали и вытащили лучшие элементы из каждого - и добавили их в набор кабельных зажимов Blue Key World, который вы видите перед собой.

    Не принимайте только наш мир - прочтите обзоры. Убедитесь в этом сами, зная, что вы защищены нашей «100% гарантией возврата денег».

    Поскольку мы - малый бизнес, у которого нет модного международного маркетингового подразделения и возможности производить массовые продукты миллионами ... Нам нравится делать это с более индивидуальным подходом.

    Каждый клиент для нас критически важен, потому что большая часть нашего маркетинга осуществляется через довольных клиентов, которые рассказывают своим друзьям, поскольку у нас нет отдела маркетинга.

    Как только вы купите у нас, мы здесь для вас, потому что вы, мой друг, являетесь спасательным кругом нашего бизнеса!

    Проволочные зажимы и кабельные зажимы

    Проволочные зажимы и зажимы для кабелей - идеальное крепежное решение для крепления, поддержки или монтажа кабелей, труб, трубопроводов, шлангов, проводов и жгутов проводов.

    • Проволочные зажимы и кабельные зажимы обеспечивают прочное и надежное удержание.
    • Проволочные зажимы и кабельные зажимы сохраняют стабильность размеров.
    • Зажимы для проволоки и кабельные зажимы работают с широким диапазоном диаметров.
    • Проволочные зажимы и кабельные зажимы сокращают манипуляции с деталями и ускоряют процесс сборки.
    • Зажимы для проводов и кабельные зажимы удобно снимать и использовать повторно по мере необходимости.

    В дополнение к нашим зажимам, зажимам для проводов, зажимам для шлангов и кабельным зажимам мы предлагаем широкий выбор стандартных крепежных элементов и специальных конструкций креплений, подходящих для широкого диапазона диаметров и требований применения.К ним относятся зажимы для труб, зажимы для ремня безопасности и зажимы сцепного типа.

    Зажимы для проводов и кабельные зажимы являются наиболее эффективными средствами надежного закрепления кабелей, проводов и трубок вдали от опасных зон. Эти зажимы и кабельные зажимы изготовлены из высокоуглеродистой термообработанной пружинной стали. Они являются цельными и в большинстве случаев самоудерживающимися, для быстрой и легкой установки требуется только монтажное отверстие, конец фланца или край панели. Наши зажимы для проводов и кабельных зажимов доступны в нескольких стандартных конструкциях для широкого диапазона диаметров линий и толщины панелей.Многие зажимы для проводов и кабельных зажимов имеют закругленную кромку для дополнительной защиты от истирания или истирания. Наши застежки также могут поставляться с подушечкой из неопрена, пропитанной пропиткой.

    Поставляем также складные домкраты. Эти трехкомпонентные болтовые крепления оснащены болтами со специальной резьбой, которые можно использовать для крепления нескольких компонентов. Болты складного домкрата обычно используются для укладки автомобильного домкрата и запасных шин за одну установку.

    Как применять зажимы кабельного типа:

    Несмотря на то, что наши зажимы для проводов и кабельных зажимов устанавливаются быстро и просто, они обеспечивают надежную фиксацию для надежной и бесперебойной работы.

    Зажимы для кабельных зажимов с самоудерживающимся отпечатком «пятка и палец» просто помещаются в монтажное отверстие. Давление на заднюю часть зажима заставляет его двигаться вперед, пока «пятка» не зафиксируется в фиксированном положении. Затем устанавливается кабель, провод и т. Д. Для окончательной сборки.

    Чтобы удалить «пятку и носок», просто поднимите застежку с помощью простого инструмента, чтобы освободить «пятку», и нажмите назад, чтобы освободить палец. Эти застежки можно использовать повторно бесконечно. Типы крепежа с U-образными удерживающими лапками прижимаются к концам панели или фланца и надежно фиксируются на месте.


    Кабельные зажимы, зажимы и крепления

    На главную> Кабельные зажимы, зажимы и крепления

    Продукция 1-6 из 6

    Сортировать по ... БрендуНазвание продуктаНовейшие товарыЦена от низкой к высокойЦена от высокой к низкойЛучшие продавцы

    Показать 48 на страницу 96 на страницу 144 на страницу 192 на страницу 240 на страницу

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 4600-ZZZ - Кабельные зажимы с нейлоновой изоляцией

    JT&T изготовлены из стандартного нейлона 6/6 UL94 V-2 (предлагается в натуральном и черном цвете), они отлиты под давлением, чтобы обеспечить стабильную производительность и точную подгонку. Предназначен для надежной прокладки кабелей. жгуты &; шланги. Закругленные кромки защищают от истирания изоляции и резки шлангов. Быстрое выравнивание достигается с помощью нижнего монтажного отверстия. Размер монтажного отверстия от 1/8 дюйма до 3/8 дюйма I.D. зажимы 11/64 "/0,17". Размер монтажного отверстия от 1/2 до 1 1/8 дюйма с внутренним диаметром. зажимы ...

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T

    Хомуты с резиновой изоляцией JT&T изготовлены из холоднокатаной стали и имеют монтажное отверстие 1/4 дюйма.Атрибуты включают мягкость на ощупь, долговечность, устойчивость к теплу и различным жидкостям. Резина - отличный изолятор для электрического монтажа и обеспечивает постоянную толщину во всем. ⚠ ВНИМАНИЕ: рак и вред репродуктивной системе - www.p65warnings.ca.gov

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Кабельные зажимы с нейлоновой изоляцией

    JT&T изготовлены из стандартного нейлона 6/6 UL94 V-2 (предлагается в натуральном и черном цвете), они отлиты под давлением, чтобы обеспечить стабильную производительность и точную подгонку.Предназначен для надежной прокладки кабелей. жгуты &; шланги. Закругленные кромки защищают от истирания изоляции и резки шлангов. Быстрое выравнивание достигается с помощью нижнего монтажного отверстия. Размер монтажного отверстия от 1/8 дюйма до 3/8 дюйма I.D. зажимы 11/64 "/0,17". Размер монтажного отверстия от 1/2 до 1 1/8 дюйма с внутренним диаметром. зажимы ...

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Рама / зажимы для проводов из пружинной стали

    JT&T идеально подходят для закрепления проводки внутри автомобильного шасси.Удерживает провода к таким конструкциям, как рамы грузовиков или прицепов; защелкивающееся крепление.

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T

    . Крепления 75 дюймов имеют предел прочности на разрыв 40 фунтов, крепления 1 дюйм - прочность на разрыв 75 фунтов. Крепления для кабельных стяжек JT&T имеют клейкую основу - просто снимите бумажную подложку и примените. В дополнение к клейкой основе и / или вместо нее можно использовать винт №6 (для креплений 1 дюйм) и винт №4 (для креплений 0,75 дюйма) для закрепления крепления на поверхности. Крепления для кабельных стяжек изготовлены из нейлона 6/6 UL94 V-2 (предлагается в натуральном или черном цвете), изготовлены литьем под давлением для обеспечения стабильной производительности и...

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Поворотные замки

    JT&T можно использовать для фиксации пучков проводов. Легко использовать и использовать повторно. Twist Locks изготовлены из стандартного нейлона 6/6 UL94 V-2, они отлиты под давлением, чтобы обеспечить стабильную производительность и точную посадку. Постоянные меры контроля качества гарантируют, что вы получите продукцию, на которую вы можете рассчитывать в самых сложных условиях. Наши процессы и производственные практики даже соответствуют строгим международным стандартам ISO 9002, а также превышают военные спецификации MIL-S-23190 для MS3367 ....

    Кабельные зажимы и зажимы - Организация кабелей

    1.Системная серия 5 мм / 2,5 мм (4)

    Серия 04-ACC (5)

    Серия 04-CCL (22)

    Серия 04-LACC (3)

    8 серии (6)

    97 серии (1)

    3484 серии (2)

    3504 серии (1)

    3535 серии (1)

    5502 серии (1)

    8100 серии (5)

    51048 серии (6)

    1991253 серии (4)

    04010101 серии (31)

    04010103 серии (4)

    04010104 серии (13)

    04010105 серии (20)

    04010106 Серия (19)

    04010300 серии (2)

    04020400 серии (1)

    04020700 серии (2)

    04020800 серии (1)

    04020900 серии (3)

    04050500 серии (7)

    04060100 серии (2)

    22030103 серии (5)

    22040201 серии (8)

    22040403 серии (4)

    57030300 серии (2)

    82031105 серии (3)

    82040110 серии (12)

    82040404 серии (1)

    82040501 серии (2)

    82040502 серии (2)

    84040201 серии (1)

    84040302 серии (2)

    84040400 серии (37)

    84050102 серии (3)

    85030200 серии (1)

    91020500 серии (3)

    Серия AFCC (1)

    Серия АККЛ (2)

    АМПЛИМИТ серии (1)

    Серия AR1 (1)

    Держатели, контакты и зажимы для батарей и монетных ячеек (1)

    Серия BU (1)

    Серия Bullet Nose Liner (1)

    Кабельные зажимы - клейкое крепление, серия с 3 выводами (1)

    Кабельные зажимы - клейкое крепление, регулируемая серия (13)

    Кабельные зажимы - клейкое крепление, алюминий, 1 шт., Серия (2)

    Кабельные зажимы - клейкое крепление, алюминий, серия с 2 рычагами (2)

    Кабельные зажимы - клейкое крепление, серия C (7)

    Кабельные зажимы - клейкое крепление, серия зажимов для шнура (1)

    Кабельные зажимы - клейкое крепление, серия D Style (4)

    Кабельные зажимы - клейкое крепление, тип D, серия с фиксатором (2)

    Кабельные зажимы - клейкое крепление, серия J Style (5)

    Кабельные зажимы - клейкое крепление, серия с фиксатором (7)

    Кабельные зажимы - клейкое крепление, мини, серия J Style (5)

    Кабельные зажимы - клейкое крепление, серия R Style (1)

    Кабельные зажимы - клейкое крепление, серия с одним проводом (1)

    Кабельные зажимы - клейкое крепление, стойки, зажимы для жгута (2)

    Кабельные зажимы - клейкое крепление, серия U (2)

    Кабельные зажимы - клейкое / винтовое крепление, серия с фиксатором (6)

    Кабельные зажимы - клейкое / винтовое крепление, серия седел для круглого провода (2)

    Кабельные зажимы - Серия держателей конденсатора (4)

    Кабельные зажимы - двойная половина U, серия с винтовым креплением (3)

    Кабельные зажимы - Dual Half U, Snap In Series (3)

    Кабельные зажимы - Крепление на елку, серия откидных крышек с фиксатором (2)

    Кабельные зажимы - Крепление на елку, серия жгутов проводов (2)

    Кабельные зажимы - Half U, серия с клеевым креплением (2)

    Кабельные зажимы - Half U, серия для крепления на елку (3)

    Кабельные зажимы - половина U, серия с винтовым креплением (3)

    Кабельные зажимы - Half U, защелкивающиеся серии (6)

    Кабельные зажимы - серия вешалок (12)

    Кабельные зажимы - вставные, регулируемая серия (6)

    Кабельные зажимы - вставные, серия с фиксатором (8)

    Кабельные зажимы - вставные, серия седел для круглых проводов (3)

    Кабельные зажимы - вставные, разделенные серии (5)

    Кабельные зажимы - вилка, стойка, зажимы для проводов (3)

    Кабельные зажимы - вставные, разветвленные, фиксирующие серии (27)

    Кабельные зажимы - вилка / клейкое крепление, регулируемая серия (2)

    Кабельные зажимы - Винтовое крепление, Серия кабельных зажимов (1)

    Кабельные зажимы - винтовое крепление, гибкая сталь, виниловое покрытие, регулируемая серия (10)

    Кабельные зажимы - с винтовым креплением, серия MS25281 (26)

    Кабельные зажимы - винтовое крепление, тип P, алюминиевая серия (13)

    Кабельные зажимы - винтовое крепление, тип P, алюминий, серия с виниловым покрытием (14)

    Кабельные зажимы - с винтовым креплением, тип P, нейлоновая серия (49)

    Кабельные зажимы - с винтовым креплением, тип P, сталь, серия с резиновой подушкой (16)

    Кабельные зажимы - винтовое крепление, серия для снятия натяжения (2)

    Кабельные зажимы - винтовое крепление, серия U (8)

    Кабельные зажимы - винтовое крепление, серия жгутов проводов (8)

    Кабельные зажимы - серия зажимов SHR (1)

    Кабельные зажимы - защелкивающиеся / клейкое крепление, стойки, серия перепонок (6)

    Кабельные зажимы - крепление на шпильке, серия жгутов проводов (1)

    Кабельные зажимы - U-образные, с клеевым креплением (4)

    Серия кабельных зажимов (14)

    Крепления для кабельных стяжек - серия с краевым креплением (12)

    Серия CB (1)

    Серия CCL (11)

    Серия CFCC (1)

    Серия клинчера (2)

    Клипер серии (1)

    Серия CPC (2)

    CTC серии (1)

    Серия DIN-рейки (1)

    Серия DIN-Power (1)

    Серия DK (1)

    Серия EdgeClip (8)

    Серия электронных зажимов EdgeClip Solar (2)

    Серия FC (4)

    Серия FCRC (1)

    Фибровые зажимы - 2 слота - 6 мм, 5.5 мм, серия 4,5 мм (6)

    Фибровые зажимы - 2 слота, 2 мм, серия с клеевым креплением (1)

    Зажимы для волокна - 3 слота - серия 3 мм (1)

    Фибровые зажимы - 4 слота - серия 3,9 мм (2)

    Зажимы для волокна - 6 или 12 слотов, 3 мм или 1,2 мм, серия держателей сращивания (2)

    Зажимы для волокна - 6 слотов - 3,4 мм, 2,9 мм серии (3)

    Зажимы для волокна - 16 слотов - 3 мм, 2 мм серии (3)

    Фибровые зажимы - 16 слотов - 3.9 мм, 3,4 мм, 2,9 мм серии (1)

    Зажимы для волокна - 24 слота, серия держателей сращивания (2)

    Зажим для плоского кабеля - клейкое крепление, алюминиевая серия (6)

    Зажим для плоского кабеля - клейкое крепление, серия с двумя зажимами (2)

    Зажим для плоского кабеля - клейкое крепление, шарнирное крепление, серия из пенопласта (4)

    Зажим для плоского кабеля - клейкое крепление, шарнирное крепление, серия без напряжения (10)

    Зажим для плоского кабеля - клейкое крепление, навесное, с натяжной серией (3)

    Зажим для плоского кабеля - клейкое крепление, навесное, с натяжением, низкопрофильная серия (2)

    Зажим для плоского кабеля - клейкое крепление, одно плечо, серия натяжения (1)

    Зажим для плоского кабеля - клейкое крепление, боковое крепление, серия натяжения (3)

    Зажим для плоского кабеля - клейкое крепление, серия Top Lock (3)

    Зажим для плоского кабеля - винты и клейкое крепление, серия с разъемным рычагом (4)

    Зажим для плоского кабеля - винты и клейкое крепление, с натяжной серией (5)

    Зажим для плоского кабеля - защелкивающийся, шарнирный, без напряжения (4)

    Зажим для плоского кабеля - защелкивающийся, шарнирный, без натяжения, съемная серия (1)

    Зажим для плоского кабеля - защелкивающийся, шарнирный, натяжной серии (4)

    Зажим для плоского кабеля - защелкивающийся, низкопрофильная серия (1)

    Зажим для плоского кабеля - защелкивающийся, серия Top Lock (5)

    Зажим для плоского кабеля - защелкивающийся, верхний замок, мини-серия (1)

    Зажим для плоского кабеля - серия из двух частей (19)

    Серия зажимов с плоской петлей (2)

    Плоские шайбы - серия из пластика (1)

    Серия G30 (1)

    Серия GB (1)

    Серия Han EMC (2)

    Серия герметичных соединителей для тяжелых условий эксплуатации Серия MCP (1)

    Серия Helawrap HWClips (1)

    Серия HEYClip (30)

    Серия HEYware (375)

    Крючок и петля - зажимы, серия с боковым открыванием (1)

    Горизонтальные направляющие для карточек - клей / без крепления, выдвижные, двусторонняя серия (2)

    Горизонтальные направляющие для карточек - клей / без крепления, вставные, односторонняя серия (2)

    Хомуты для шлангов и трубок - Серия пластиковых хомутов (1)

    Серия HP (24)

    Серия HWClips (1)

    Серия IAHC (3)

    Серия Insulgrip (5)

    Серия IPC (2)

    Серия KKL (1)

    Серия KL (1)

    КУРЛЫ-ЛОК серия (1)

    Серия KWIK KLIP (5)

    Серия LCBSB (1)

    Установочные штифты - серия прессовой посадки (2)

    Серия LWS (3)

    Мини-универсальная серия MATE-N-LOK (1)

    Серия многоцелевого оборудования (24)

    Серия MWSB (1)

    Серия MWSEB (4)

    Серия MWSLTB (2)

    Серия MWSSEB (1)

    Серия N (21)

    Серия N / MS (1)

    Серия NC (1)

    Серия NM (1)

    Серия ОФНС (1)

    Пан-Терм Серия КП (1)

    Серия PAN-TY PLC (1)

    Серия PAN-TY (1)

    Серия зажимов безопасности PatchLoc (3)

    Серия PCA (1)

    Серия P-образных зажимов (9)

    Вставные заклепки - серия зажимов для стрел (1)

    Вставные заклепки - серия "Елка" (6)

    Серия быстрой сборки (6)

    Серия R85049 (2)

    Серия зажимов для монтажа на рейку (9)

    Серия зажимов с трещоткой P (10)

    Серия P-зажимов с храповым механизмом (123)

    Серия RB (2)

    Серия ремонтных зажимов RJ45 (6)

    Промышленная серия RJ (9)

    Серия RT (1)

    Серия RWS (3)

    Серия RWSB (2)

    Серия SA (1)

    Серии отверток (1)

    Серия SHR (3)

    Серия SLCS (1)

    Серия солнечных зажимов E-Clips (3)

    Серия SPN (8)

    Пружинные зажимы - винтовое крепление, пластиковая серия (2)

    Пружинные зажимы - защелкивающиеся, шарнирные, пластиковые серии (2)

    Втулки для снятия натяжения - серия стандартных кабелей (1)

    Серия Superseal (2)

    Серии контрольных точек, наконечников, зондов, перемычек и зажимов (2)

    Поворотные стяжки - клейкое крепление, шариковые наконечники, серия с гибким основанием (3)

    Поворотные стяжки - клейкое крепление, серия Standoff (4)

    Галстуки Twist - двусторонняя серия (18)

    Галстуки-закрутки - Серия креплений на елку (16)

    Завязки - Свободно стоящие, серия с шариковыми концами (7)

    Завязки - Свободно стоящие, серия с отверстиями на концах (6)

    Поворотные стяжки - серия с винтовым креплением (4)

    Поворотные стяжки - винтовое крепление, перепонка, шарнирная серия 90 ° (3)

    Поворотные стяжки - серия с защелкивающимся креплением (31)

    Поворотные стяжки - защелкивающееся крепление, серия 45 ° (3)

    Поворотные стяжки - защелкивающееся крепление, шарнирное соединение, серия 90 ° (1)

    Поворотные стяжки - защелкивающееся крепление, серия с боковым входом (1)

    Серия URHR (1)

    Серия VM (1)

    Серия W4NY (1)

    Серия WAC (3)

    Серия водонепроницаемых защитных кожухов (1)

    Серия WHC (8)

    Зажим для провода - клейкое крепление, гибкий алюминий, серия с пенопластом (2)

    Проволочный зажим - клейкое крепление, гибкая сталь, серия с виниловым покрытием (2)

    Зажим для провода - клейкое / винтовое крепление, регулируемое, резиновая серия (2)

    Проволочный зажим - регулируемая пластиковая серия (3)

    Зажим для провода - пластик, серия на клейком держателе (12)

    Зажим для провода - пластик, клейкое крепление, серия Micro (1)

    Зажим для провода - винтовое крепление, серия из двух частей (2)

    Седло для проволоки - Серия с клеевым креплением (3)

    Седло для провода - клейкое крепление, серия откидных крышек с фиксатором (2)

    Седло для проволоки - клейкое крепление, серия стопорных стержней (1)

    Седло для провода - клейкое крепление, серия с боковым вводом (1)

    Седло для проводов - серия с краевым креплением (1)

    Седло для проволоки - шарнирный фиксатор, серия на четверть оборота (6)

    Седло для проволоки - откидная крышка с фиксатором, съемная серия (1)

    Седло для проволоки - откидная крышка с фиксатором, серия с винтовым креплением (2)

    Седло для проволоки - шарнирный фиксатор, серия защелок (21)

    Седло для проволоки - фиксатор, серия для крепления на елку (3)

    Седло для провода - блокировка, серия с боковым креплением (1)

    Седло для проволоки - блокировка, серия защелок (8)

    Седло для проволоки - фиксирующееся, защелкивающееся, серия креплений со стрелой (13)

    Седло для проволоки - фиксирующееся, защелкивающееся, серия на четверть оборота (4)

    Седло для провода - мини, серия с клеевым креплением (6)

    Седло для провода - мини, на клейкое крепление, серия с боковым вводом (3)

    Седло для проволоки - мини, серия для крепления на елку (2)

    Седло для проволоки - мини, серия Snap In (18)

    Седло для проволоки - Mini, Snap In, Серия с креплением на наконечник стрелы (35)

    Седло для проволоки - мини, серия с защелкой и шарнирно фиксирующейся крышкой (3)

    Седло для проволоки - Mini, Snap In, Standoff Series (12)

    Седло для проволоки - без фиксации, серия для крепления на елку (4)

    Седло для проволоки - без фиксации, серия с защелкой (8)

    Седло для провода - без фиксации, с защелкой, серия с креплением по стрелке (18)

    Седло для проволоки - без фиксации, с защелкой, серия на четверть оборота (4)

    Седло для провода - без фиксации, защелкивающееся, с квадратным отверстием (8)

    Седло для провода - Серия оптического волокна (19)

    Седло для провода - оптическое волокно, серия Mini (6)

    Седло для провода - Серия с вырезом в панели (11)

    Седло для провода - вырез в панели, серия откидных крышек с фиксатором (1)

    Седло для проводов - серия кабелей Serial ATA (2)

    Седло для проволоки - защелкивающееся, серия стопорных стержней (2)

    Седло для провода - защелкивающееся, серия с боковым вводом (14)

    Седло для проволоки - крепление на заклепках, серия с фиксатором (4)

    Седло для проволоки - крепление с заклепками, серия без блокировки (4)

    Серия WS (4)

    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
