Электроклапан для воды 220в своими руками: Как сделать электроклапан (-вентиль) для воды — Общий

Содержание

Бюджетный электромагнитный клапан для воды 1/2

Лето — это самый удачный сезон для невинных водных забав на даче и прилегающих участках. Почему на дачах? Потому что, я бы не стал использовать этот клапан дома. О чём речь?
Попробуем разобраться.
И так, приступим!

На самом деле — эта часть автоматики для меня пока является совершенно неизученной,
однако хотелось бы найти юбюджетный вариант для экспериментов. Благо существует дача и частенько, по определённым причинам, возможность моего присутствия на ней не совпадает с желаемым графиком раздачи воды… Для чего именно это нужно?
Вариантов масса — автоматически раздать воду на определённые участки дачи, автоматически налить дополнительную ёмкость (т.к. подача воды по времени ограничена, а давление воды не позволяет делать всё сразу).

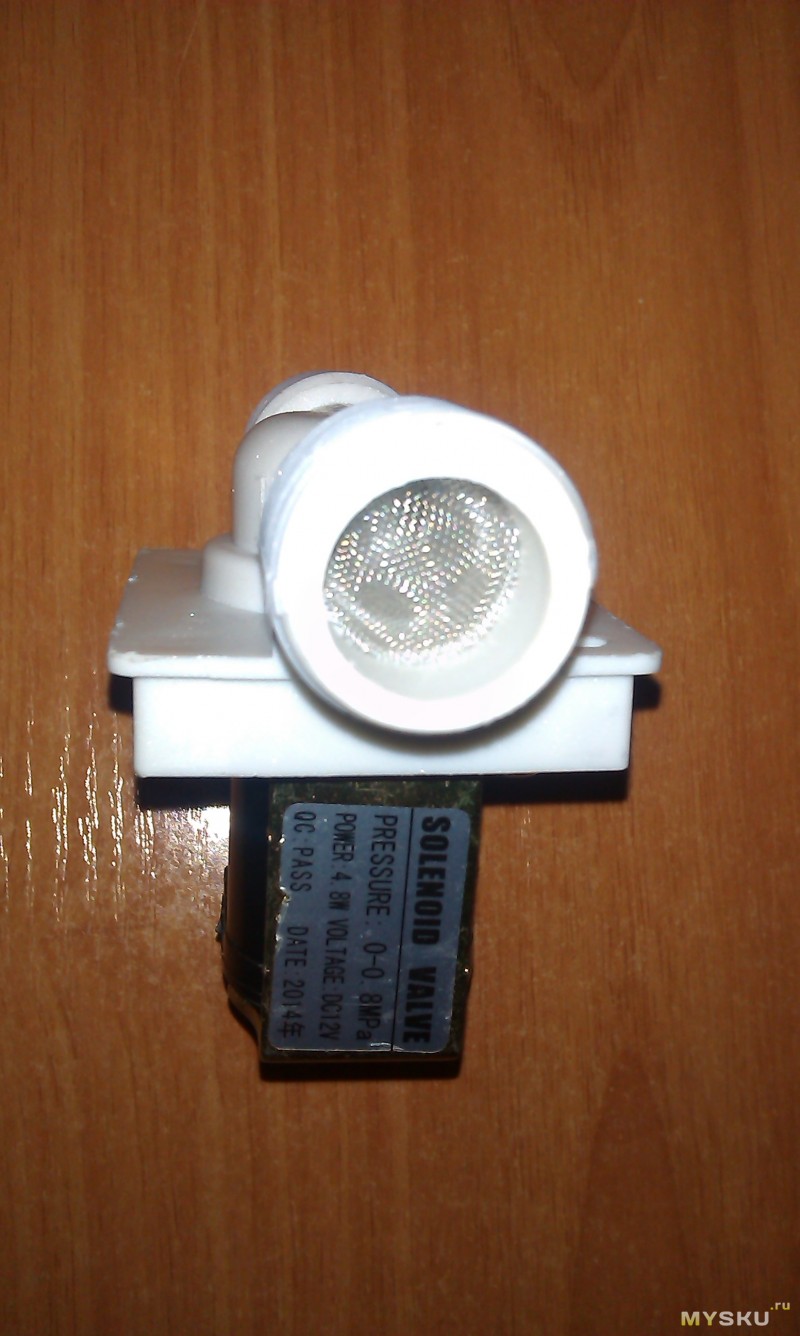

Резьба 1/2, внешний кожух отсутствует, катушка литая, на входе в клапан — металлическая сеточка, на корпусе — стрелка подачи воды (вход-выход), принцип действия — мембрана, под действием пружины, закрывающая клапан. Клапан — нормально закрытый.

Продавец отправляет с треком, который абсолютно не отслеживается.

Данные продавца:

Данные с устройства:

Сразу хочу сказать, данные продавца не совпадают с реальностю, хотя, данные на шильдике более достоверны (кроме нулевого давления).

Во первых, и это самый главный фактор — для систем с малым давлением клапан работать НЕ БУДЕТ! Ему нужен подпор, чтобы открыть мебрану.
Во вторых — ток, потребляемый катушкой в 2! (ДВА) раза больше — 430 мА, и при длительной работе, она значительно греется. Правда, клапан начинает открываться примерно в районе 7-8 В.

Теперь приступим к препарации пациента:

Откручиваем 4 винта и видим: целую литую пластиковую раму, резиновый клапан, цилиндрическую колбу, в которой находится металлический сердечник и пружина, подпирающая клапан в закрытом сотоянии. Слева по фото — вход воды, справа — выход.
Как видно, есть угроза протечки и есть угроза выхода из строя вследствие не защищенности от ржавчины сердечника и пружины.

ПЛЮСЫ: простота конструкции, дешевизна.
МИНУСЫ: пластиковая резьба и корпус, большой потребляемый ток, отсутствие дополнительного герметика кроме резиновой мембраны, невозможность использования в системах с небольшим давлением.

Осталось проверить его в боевых условиях.

Простая система автоматического полива | Мастер-класс своими руками
Эту систему авто полива растений может сделать любой человек, без знания электроники, и даже не умеющий паять радио элементы. Система использует готовые устройства, которые нужно просто соединить в определенной последовательности и наслаждаться результатом работы автоматического полива.
Простая система автоматического полива
Собрать это простое новшество можно не более чем за один час, но для этого необходимо заказать или купить все элементы системы.

Достоинства системы автоматического полива


  • - Простота, а значит надежность.
  • - Довольно низкая стоимость, в сравнении с промышленными аналогами.
  • - Изолированная система с гальванической развязкой по напряжению. То есть, если на клапан попадет вода и вы дотронетесь до шлангов – удара током не произойдет.
  • - Есть возможность сделать питание всей системы от 12 вольт (а не как сейчас от 220 В). И питать все автономно от аккумуляторной батареи. А батарею заряжать солнечными батареями или ветрогенератором, но это всё в будущем в моих планах…

Я использовал в системе электромагнитный клапан. Тут есть свои плюсы:
- При внезапном отключении света ваш участок не зальет водой, так как клапан закроется, в отличии электромеханического.
- Простота управления. Есть напряжение – клапан открыт, нет напряжения – клапан закрыт. Все просто. А электромеханическим нужно ещё уметь управлять.

Для работы системы нужно: свободная розетка с напряжением 220 В и водопровод.

Материалы:


  • Таймер электронный - aliexpress
  • Электромагнитный клапан - aliexpress
  • Сетевой адаптер на 12 В с током не менее 0,5 А - aliexpress
  • Переходник с резьбы 1/2 на садовый шланг - aliexpress
  • Шланг – переходник от магистрали к клапану - в сантехническом магазине.
  • Клеммы обжимные - aliexpress
  • Провод с двойной изоляцией для удлинения цепи клапана - любой электротехнический магазин.
  • Разбрызгиватель воды - aliexpress либо в магазине «все для сада».
  • Шланг садовый - aliexpress либо в магазине «все для сада».

Электромагнитный клапан 12 В.


Простая система автоматического полива

Все компоненты системы и нужные инструменты


Простая система автоматического полива
Садовый шланг

Простая система автоматического полива

Сборка системы автоматического полива растений по расписанию


Работа системы такова: что таймер подключен к сети переменного тока напряжением 220 В. Он управляет работой адаптера, включенного в него. И по заданному расписанию включает или выключает адаптер питания, нагрузкой которого в свою очередь является электромагнитный клапан. К клапану подведено центральное водоснабжение и как только клапан открывается все давление устремляется в садовый шланг и разбрызгивается через распылитель-разбрызгиватель на участок. Таких разбрызгивателей можно подключить через тройник ещё несколько, если вам нужно поливать большую площадь садового участка.

Теперь переходим непосредственно к сборке


Фактически она заключается в том, чтобы поставить клапан между содовым шлангом и водопроводом, подключить к клапану блок питания и воткнуть все в сеть. Все просто, без лишней мороки.
Можно конечно же отрезать провод от адаптера и сразу прикрутить его к клапану, но до клапана и до розетки у меня солидное расстояние. Поэтому я буду удлинять цепь 12 вольт.
Простая система автоматического полива
Простая система автоматического полива
Простая система автоматического полива

Простая система автоматического полива
Простая система автоматического полива
Простая система автоматического полива
Подключаю провод к блоку питания.
Подсоединяю клеммы ко второму концу и дальше подключаю к клапану.
Простая система автоматического полива
Простая система автоматического полива
Затем, прикручиваю переходник к водопроводу.
Простая система автоматического полива
Простая система автоматического полива

Простая система автоматического полива
Простая система автоматического полива
Ко второму концу прикручиваю переходник на садовый шланг.
Желательно между клапаном и водопровод предусмотреть дополнительный шаровой или вентильный кран, чтобы системы водоснабжения можно было перекрывать в случае непредвиденных обстоятельств.
Простая система автоматического полива
Простая система автоматического полива
Простая система автоматического полива
Простая система автоматического полива
Разматываем шланг, подключаем к разбрызгивателю и устанавливаем его на участок полива.
Простая система автоматического полива
Простая система автоматического полива

Настройка таймера


Система готова. Переходим к настройке таймера.
Простая система автоматического полива
Поливать наши грядки нужно утром и вечером, до жары и после. Я устанавливаю таймер на 5 утра, когда солнце ещё низко и на 22.00, когда солнце уже село. Время полива зависит от напора воды и может лежать в пределах 15-40 минут.
Простая система автоматического полива
В итоге собрать и настроить не потребовалось много времени и труда. Если вы, прочитав эту статью, тоже решились на постройки сего чуда, то в продаже появились уже готовые таймеры со встроенными клапанами и автономным питанием, о которых я конечно же не знал, когда собирал систему.
Вот они. Питаются от батареек.
  • Таймер с электронным управлением - aliexpress
    Таймер с электронным управлением
  • Таймер с механическим управлением, но тоже электронный - aliexpress

Таймер с электронным управлением
Но у моей самодельной системы есть полюсы: управлять поливом можно из дома, а не из подвала, где обычно устанавливается таймер.
Любая из представленных систем обладает недостатком: систему все равно нужно контролировать, так как если идет сильный дождь она все равно включиться и ещё больше зальет грядки.

Итог работы системы автоматического полива


Система проста, автоматическая, дешевая, расширяемая, дополняемая. К примеру, можно дополнить систему насосом и поливать не растения не водопроводной водой, а дождевой водой из бочки, или другой емкости.
Клапан электромагнитный для полива своими руками.

Электромагнитные клапаны нашли применение в разных сферах промышленности, где они используются для регуляции потоков определенных видов веществ. Конструкция таких механизмов имеет различное строение, которое зависит от конкретного типа изделия.

Покупая клапаны электромагнитные Danfoss, следует обязательно проконсультироваться со специалистом, который уточнит все его основные параметры и сферу применения. Данный вид устройств зарекомендовал себя очень неплохо, что позволяет использовать его при разных условиях работы.

Основные характеристики

Электромагнитные клапаны по принципу работы напоминают обычные запорные механизмы, но перекрытие потока происходит не вручную, а с помощью соленоида. Это позволяет автоматически регулировать данный процесс без вмешательства человека.

Основными конструктивными элементами такого изделия являются:

  • корпус;
  • электромагнит;
  • специальное устройство, с помощью которого осуществляется регуляция потока (поршень или диск).

Работать данное изделие может в различных средах, что позволяет применять его не только с жидкими веществами, но и с газами. Существует несколько видов таких устройств, которые отличаются техническими параметрами, такими, как возможность регуляция потока и пропускная способность.


Подключаем клапан

Перед тем как подключать электромагнитный клапан следует разобраться в принципе его работы. После чего можно приступать к монтированию его в транспортную систему.

В зависимости от модели клапана, существует вход и выход, к которым и нужно подсоединить трубу. Для этого следует применять специальные переходники, так как метод крепления может быть выполнен в различных вариациях.

Эта процедура чем-то напоминает подключение запорного клапана. Отличительной особенностью таких механизмов является дополнительное подключение их к электрической сети.

Происходит это с помощью специального штекера, который выступает в качестве основы подключения. Так как существует несколько модификаций таких клапанов, нужно предварительно ознакомиться с рекомендациями производителя, и лишь затем проводить монтаж.

Выполнять все работы нужно в соответствии со всеми нормативами безопасности. Если электромагнитные клапаны применяются в очень сложных схемах, тогда для их установки следует вызвать специалиста, который обеспечит подключение на самом высшем уровне.

После подключения работу электромагнитного клапана не лишним будет проверить:

Главным в садоводстве является обеспечение регулярного полива участка. Без него любой сад не выдержит даже одного сезона. Полив вручную требует больших затрат времени и труда. Для хорошего сада нужна

назначение, применение, проверка и ремонт

Клапан с электромагнитным приводом — это современный вид запорной арматуры. Они позволяют на расстоянии управлять потоками жидкости или газа в трубопроводных системах. Такие затворы хорошо встраиваются в автоматизированные системы управления технологическими процессами, позволяют экономить дефицитные человеческие ресурсы и делают работу предприятий более безопасной. Существует большое количество различных видов клапанов для разных сред, различаются они и по своему устройству и назначению.

Электромагнитный клапанЭлектромагнитный клапан

Назначение и применение электромагнитных клапанов

Электромагнитный клапан предназначен для управления потоками жидких и газообразных продуктов на расстоянии. Он может быть запорным и регулирующим. Управление при этом может осуществляться как вручную, так и с помощью систем автоматики. По своей конструкции и назначению электромагнитный затвор весьма похож на обычный, с той разницей, что в движение запорный элемент приводится в движение не мускульной силой, а соленоидом, электромагнитом с подвижным сердечником. При подаче напряжения на катушку индуктивности соленоида, она, в зависимости от полярности, втягивает или выталкивает сердечник, соединенный со штоком клапана.

Такие запорные и регулирующие устройства используются как в сложных промышленных установках, так и в домашних системах отопления, водоснабжения, в бытовой технике. Применяются они и в транспортных средствах, работающих на жидком топливе.

Устройство клапана

Соленоидный клапан по составу основных деталей и узлов во многом совпадает с обычным устройством с ручным управлением:

  • Корпус с подводящим и отводящим патрубком.
  • Рабочая камера с седлом.
  • Тарельчатый, шаровой или лепестковый запорный элемент.
  • Возвратная пружина.
  • Шток, соединенный с запорным элементом и сердечником соленоида
  • Соленоид.

Устройство электромагнитного клапанаУстройство электромагнитного клапана

Корпус магнитного клапана изготавливается из металлических немагнитных сплавов или прочных пластиков. Высокая герметичность корпуса позволяет применять клапан в различных средах, в том числе и активных. Соленоидные клапана для воды в качестве уплотняющих прокладок используют резину, для более активных сред выбирают фторопласт. Открывать и закрывать клапан соленоид за время службы должен тысячи или даже десятки тысяч раз, поэтому для обмоток берут самые высококачественные медные провода, покрытые изолирующей эмалью.

Управление электромагнитным клапаном осуществляется по проводам, для их присоединения на корпусе снаружи предусмотрены контактные группы.

Устройство должно быть устойчивым к воздействию внешних электромагнитных полей, шумов и вибраций.

Существуют и другие типы электромеханических приводов, такие, как электродвигатель с редуктором, пневматические или гидравлические.

Принцип работы электромагнитных систем

Принцип работы электромагнитного запорного клапана основан на физическом явлении электромагнитной индукции. При протекании тока по катушке индуктивности внутри нее возникает магнитное поле, воздействующее на сердечник из магнитных материалов силой, приложенной в продольном направлении. Эта сила, в зависимости от полярности приложенного напряжения, пытается втянуть сердечник внутрь катушки либо вытолкнуть его. При этом происходит открытие либо закрытие затворного элемента.

Катушки соленоидных клапанов могут работать как на постоянном токе напряжением от 5 до 36 вольт, так и на переменном токе напряжением 220 В.

Устройства с низким управляющим напряжением обладают небольшой мощностью и ограниченным усилием, передаваемым на запорный элемент. Это позволяет использовать для управления ими низковольтные полупроводниковые схемы. Применяются такие устройства в системах низкого напора рабочей среды, на трубопроводах малых диаметров.

Приводы, работающие на переменном токе, развивают гораздо большие усилия и могут применяться на магистральных трубопроводах высокого давления и больших диаметров.

О разновидностях изделий

Классификация изделий проводится по нескольким параметрам.

Исходя из положения запорного элемента в отсутствие напряжения на катушке различают:

  • Нормально открытые, или НО. Проход для жидкости или газа открыт, а при подаче напряжения- он закрывается.
  • Нормально закрытые, или НЗ. Проход для среды перекрыт, а при подаче напряжения он открывается.

Некоторые модели выпускаются универсальными, а нормально положение запорного элемента настраивается при установке и подключению к управляющей сети. Такие переключаемые устройства называют бистабильными.

В зависимости от рабочей среды запорную арматуру выпускают для:

  • Воздуха.
  • Воды.
  • Пара.
  • Активных сред.
  • Горюче-смазочных материалов.

Приборы для работы в радиоактивных средах отличаются специальным подбором материалов с повышенной радиационной стойкостью. Вакуумный электромагнитный клапан должен обеспечивать особо высокую герметичность

Исходя из характеристик внешней среды, исполнение прибора может быть:

  • Обычное
  • Для влажных помещений.
  • Термостойкие (для высоких температур).
  • Морозостойкие (для экстремально низких температур).
  • Взрывозащищенное. Такие устройства не должны искрить при включении либо выключении. Для этого в них применяются специальные конструктивные решения и материалы.

По типу питающего напряжения катушки делятся на

  • Переменного тока, высокого напряжения. Развивают большие усилия, используются на магистральных трубопроводах высокого давления и больших диаметров.
  • Постоянного тока, низкого напряжения. Применяются на трубах небольшого сечения и низкого напора.

Есть отдельный класс электромагнитных отсечных клапанов высокого давления. Их называют отсечными. Они предназначены для моментального перекрытия трубопроводов или герметизации емкостей в случае возникновения нештатных или аварийных ситуаций.

И, наконец, по типу функционирования клапаны делятся на

  • Одноходовые. Такой затвор имеет только входящий патрубок. Обычно они нормально закрытые и открывают путь водяному или воздушному потоку во внешнюю среду. Используются в качестве предохранительных.
  • Двухходовые. Самый распространенный вид, имеют входящий и выходящий патрубки и монтируется в разрыве трубопровода. Применяются для управления потоком в одном из контуров трубопроводной системы.
  • Трехходовые. Могут иметь один входной и два выходных патрубка либо два входных и один выходной.

Электромагнитный клапан трехходовойЭлектромагнитный клапан трехходовой

Трехходовые клапаны первого типа применяются для перенаправления потоков из одного контура в другой (например, в системе отопления). Это позволяет поддерживать температуру рабочей среды постоянной без изменения параметров работы источника тепла. Устройства второго типа используются для смешения двух потоков, имеющих разную температуру. Характерным примером служит однорычажный шаровой смеситель на кухне или в ванной.

Область использования

Применение электромагнитных клапанов осуществляется в самых разных областях человеческой деятельности, везде, где возникает необходимость управлять потоками жидкостей и газов дистанционно. Сюда входит:

  • Бытовые системы отопления.
  • Системы водоснабжения и водоподготовки.
  • Технологические установки.
  • Трубопроводный транспорт.
  • Генерация и распределение тепла.
  • Бытовые приборы.
  • Канализация.
  • Орошение.
  • Транспортные средства.

Использование электромагнитных клапанов на транспорте понемногу снижается, поскольку все больше видов транспортных средств переходят на электрические источники энергии и отказываются от жидкого топлива и гидравлики, заменяя их на более надежные электрические приводы. Сходные перспективы просматриваются и в системах отопления. Но в водоснабжении, канализации и других отраслях роль электромагнитных затворов будет только возрастать.

Преимущества электромагнитных клапанов для воды

Главным преимуществом устройства является возможность удаленного и быстрого регулирования потоков рабочей среды. Без электромагнитных затворов становится невозможной работа сложных технологических установок и простых бытовых приборов, таких, как кофеварка и стиральная машина.

Кроме того, электропривод позволяет:

  • Подключать соленоидный клапан к централизованной и автоматизированной системе управления. Это многократно повышает точность и оперативность регулировок параметров по сравнению с ручным управлением.
  • Снижать трудозатраты на управление технологическими процессами.
  • Повышать безопасность производства и исключать воздействие на оператора вредных факторов производственной среды.
  • Повышать эффективность работы бытовых приборов и производственных установок за счет точного и быстрого управления потоками рабочих сред и их параметров.

Важным достоинством соленоидного привода по сравнению с электромотором и редуктором является отсутствие зубчатых и червячных передач, исключительная простота устройства и минимум подвижных частей.

Это обеспечивает высокую надежность оборудования, минимальный износ и долгий срок его службы.

Электромагнитный клапан для водопроводаЭлектромагнитный клапан для водопровода

Недостатком данного типа устройств являет невозможность плавной регулировки степени открытия затвора. Обеспечивается только два положения: «открыто» и «закрыто».

Установка электромагнитного клапана для воды своими руками

Прежде чем приступать к установке, необходимо определить тип подключения. Наиболее часто применяемыми являются:

  • Резьбовое. Входной и выходной патрубки снабжены внешней либо внутренней резьбой, через соответствующие фитинги арматура встраивается в разрыв трубопровода. Наиболее удобное для самостоятельной установки, лучше выбрать подключение такого типа.
  • Фланцевое. Патрубки оборудованы фланцами, на концах труб также должны быть фланцы соответствующего типоразмера, они стягиваются между собой болтами. Обеспечивают высокое давление и интенсивность потока, чаще применяются на магистралях высокого и среднего давления.

До начала монтажа устройства следует выполнить ряд подготовительных операций. Трубы должны быть размечены, обрезаны под размер и зачищены. Место для установки электромагнитного устройства должно давать свободный доступ к устройству для его монтажа, обслуживания и ремонта. Опытные мастера сформулировали также несколько рекомендаций:

  • Все работы по установке или снятию прибора можно проводить только в отключенном от сети виде.
  • Трубопроводную систему необходимо дополнить фильтром механической очистки. Это предотвратит загрязнение и повреждение деталей посторонними включениями, такими ка песок, чешуйки ржавчины и известковые отложения.
  • Корпус устройства не должен принимать на себя вес участка трубопровода.
  • Следует подключать устройство в соответствии с нанесенными на корпусе стрелками. Они указывают направление потока.
  • При уличной установке следует защитить клапан от воздействия природных явлений. Обычно бывает достаточно водонепроницаемого кожуха. При работе в условиях низких температур нужно обеспечить подогрев кожуха.
  • Резьбовые соединения нужно обязательно уплотнять лентой ФУМ или сантехнической нитью.
  • Кабель для подключения к управляющей системе следует выбирать медный. Он должен иметь достаточное поперечное сечение не менее 2 мм2.

Электромагнитный клапан, установленный в водопроводной системеЭлектромагнитный клапан, установленный в водопроводной системе

Подбор конкретной модели осуществляется на основе расчетов параметров трубопроводной системы.

Следует учитывать напор, сечение труб, необходимую скорость срабатывания и характеристики управляемой среды.

Признаки неисправности электромагнитного клапана карбюратора

В карбюраторах последних моделей применяется соленоидный привод управления подачей топлива. Как проверить электромагнитный клапан на исправность?

Его поломку определяют по следующим признакам:

  • Двигатель неустойчиво работает на низких оборотах.
  • Мотор глохнет при использовании наката.
  • После выключения двигателя наблюдается детонация рабочей смеси.

Косвенными признаками неисправности также является снижение оборотов при подключении мощных потребителей электроэнергии, таких, как магнитола, ближний или дальний свет, подогрев стекол.

Проверка клапана

Проверять клапан карбюратора следует на следующих режимах:

  • На холостом ходу. После запуска доводят обороты до 2100 и вслушиваются в работу карбюратора. Должен быть слышен резкий характерный звук, означающий закрытие затвора. Далее плавно снижают обороты до значения в 1900, должен быть слышен щелчок открывания.
  • Торможение двигателем. Нужно сбросить газ, не выключая передачу. Исправный клапан в этом случае не сработает, даже если обороты снизились до 1900. Если слышен щелчок – устройство неисправно.
  • После остановки двигателя. Если при выключенном зажигании в цилиндрах продолжаются самопроизвольные вспышки детонирующей рабочей смеси, двигатель дергается и вибрирует – значит, клапан не перекрывает подачу горючего в камеры и далее в цилиндры.
  • Если при работающем моторе вытащить из разъема провод питания электроклапана- двигатель должен заглохнуть. Если он продолжает работать- значит, клапан неисправен.

Кроме способов проверки электромагнитного клапана «на ходу», можно вывинтить клапан из корпуса карбюратора и попробовать подать на него напряжение с аккумулятора. Один провод от батареи присоединяют к контактной колодке, другой- к корпусу прибора. При подключении напряжения клапан должен щелкнуть и втянуть иглу внутрь себя. После размыкания цепи слышен еще один щелчок, и возвратная пружина втянет иглу. Заодно можно проверить, не загрязнены ли детали устройства смолистыми отложениями. Их нужно отмочить в бензине и удалить мягкой ветошью.

Нужно проверить также, подается ли на контакты управляющее напряжение. Его нормальное значение — 10,5-14,4 в. Если на блоке управление напряжение есть, а на контакте –нет, значит, неисправен провод. Его надо отремонтировать или заменить.

Установка электромагнитного клапана на карбюраторУстановка электромагнитного клапана на карбюратор

Если на разъеме блока управления напряжения нет, то, скорее всего, неисправен сам блок. Его проверяют, подключив клапан к батарее еще одним временным проводом. К выводу блока управления, управляющему клапаном, подключают вольтметр или контрольную лампочку. Далее следует запустить двигатель. По достижении оборотов в 900 об/мин лампочка должна вспыхнуть, при 2100 об/мин- погаснуть. Если снизить обороны до 1900 об/мин-опять вспыхнуть. Такое поведение лампочки означает исправность блока управления. Если же лампочка вообще не загорается и не гаснет, а также включается и выключается при других оборотах- блок управления подлежит углубленной проверке и, возможно, замене.

Клапаны электромагнитные для воды: виды и описание

В современном мире автоматизация процессов управления потоками воды прочно вошла в нашу жизнь. Клапан электромагнитный (соленоидный) для воды широко применяется в разнообразных трубопроводных системах и приборах с автоматическим управлением. Устройство используется не только в сложных технологических процессах, но и в бытовых целях. С помощью соленоидного клапана можно дистанционно подавать нужный объем воды в определенный промежуток времени. Например, поливочные системы с автоматической подачей воды, контроль отопительных процессов, регулирование работы котельных объектов и слив воды.

клапаны электромагнитные для воды

Устройство электромагнитного клапана

Типовой электромагнитный клапан для воды, фото которого представлено слева, состоит из таких основных элементов:

  • соленоидная катушка;
  • якорь катушки;
  • пружина закрывающая;
  • тарелка электромагнитного клапана;
  • пилотное отверстие;
  • диафрагма мембранного усилителя;
  • основное проточное отверстие;
  • выравнивающее проточное отверстие;
  • принудительная система открытия клапана при помощи пружины.

Из чего изготавливают клапаны электромагнитные для воды?

Конструкция электромагнитных клапанов достаточно понятна:

  • корпус и крышку клапана обычно изготавливают из латуни, специальных полимеров, чугуна и нержавеющей стали, так как устройство работает в различных средах, при различных температурных режимах и давлениях;
  • в качестве основы для создания мембран, уплотнителей и прокладок корпусов наилучшим образом подходит каучук, резина, силикон и фторопласт;
  • плунжероны и штоки производят из специального магнитного материала;
  • электрокатушки клапанов расположены в герметичных корпусах, которые защищают прибор от попадания пыли;
  • для обмотки катушек используется эмаль-провод, изготовленный из электротехнической меди.

Принцип работы

электромагнитный клапан для горячей водыВ статическом положении, когда катушка устройства обесточена, благодаря механическому воздействию пружины мембрана или поршень клапана находятся в герметичном соединении с седлом клапана. Под действием электрического напряжения электромагнитный клапан открывается. Это объясняется тем, что магнитное поле, создаваемое внутри устройства, втягивает плунжер в катушку клапана.

В случае отключения подачи электричества или выхода из строя дистанционного пульта управления клапаны электромагнитные для воды можно использовать в качестве обычного водопроводного крана. Для этого необходимо повернуть кран в указанном стрелкой направлении на ¼ оборота.

Виды электромагнитных клапанов

Запорный электромагнитный клапан для воды в зависимости от механизма включения и выключения бывает:

  • прямого действия;
  • пилотного действия.
электромагнитный клапан для воды фотоКлапаны электромагнитные для воды прямого действия используются при небольшом расходе. Механизм открытия и закрытия клапана таков: прибор срабатывает под воздействием усилия, которое возникает при подключении к электрической сети.

В отличие от предыдущего клапан пилотного действия закрывается и открывается посредством энергии потока воды, управление которым происходит при помощи электрического напряжения. Используется данное приспособление преимущественно при больших расходах. Стоит помнить, что для бесперебойной работы электромагнитного клапана важен перепад давления (0,2 атм).

В зависимости от основного рабочего положения электромагнитные клапаны подразделяются:

  • на нормально открытые – при отсутствии источника энергии находятся в открытом состоянии, а при подаче тока закрываются;
  • нормально закрытые – при отсутствии электрического напряжения находятся в закрытом состоянии, а при подаче энергии закрываются;
  • бистабильные – способны переключаться из одного положения в другое под действием управляющего импульса.
запорный электромагнитный клапан для водыВиды индукционных катушек:
  • постоянного тока – клапан характеризуется небольшой силой действия электромагнитного поля. Используются для регулировки потока низкого давления;
  • переменного тока – имеют большую силу электромагнитного поля. При потреблении большого количества электроэнергии скорость закрытия клапана увеличивается, что обеспечивает более мощный поток.

Установка электромагнитных клапанов

По способу подсоединения к трубопроводу встречается:

  • электромагнитный клапан фланцевый для воды;
  • резьбовой электромагнитный клапан.

Монтаж электромагнитного клапана следует выполнять на предварительно очищенном трубопроводе. Желательно, чтобы система была снабжена фильтром-грязевиком. Место в трубопроводе следует выбирать таким образом, чтобы к клапану был свободный доступ. Однако за счет компактных размеров установить его просто даже в стесненных условиях.

клапан электромагнитный соленоидный для водыПоложение клапана никак не влияет на работу устройства, поэтому может быть любым. Стоит помнить, что обратный электромагнитный клапан для воды следует монтировать с учетом направления потока воды.

Область применения

В современном мире область использования электромагнитных клапанов достаточно обширна. Чаще всего их устанавливают:

  • в промышленном производстве – в системах автоматических промывов водоочистных линий, для поддержания необходимого уровня воды в резервуарах нефтегазовой, химической и энергетической промышленности;
  • в жилищном строительстве – при создании системы «умный дом», для регулирования потока воды в аквариумах;
  • в канализационной системе – электромагнитный клапан для горячей воды и холодной при помощи таймера контролирует подачу воды к общественным сантехническим узлам;
  • в системе мойки – обеспечивают нормальную работу бытовых и промышленных стиральных машин, посудомоечных машин, автомобильных моек;
  • в котловых агрегатах - регулируют заполнение водой емкостей и паровых котлов;
  • в расширительных системах – обеспечивают автоматическое пополнение отопительных систем;
  • на крупногабаритных кухнях – для хлебопекарен, кофейных комбайнов, варочных баков и др.

Правила монтажа и эксплуатации

электромагнитный клапан фланцевый для водыКлапаны электромагнитные для воды при установке и эксплуатации требуют соблюдения определенных правил:
  • правил безопасности;
  • не рекомендуется выполнять монтаж, при котором катушка клапана будет выступать в роли рычага;
  • установку и снятие клапана следует производить только в обесточенном состоянии;
  • перед электромагнитным клапаном нужно установить фильтр для защиты седла устройства от попадания крупных механических элементов;
  • корпус клапана не должен испытывать нагрузку от веса трубопровода, а также занимать место крутящего и изгибающего элемента системы;
  • направление потока воды в трубах должно совпадать с указателями на корпусе клапана;
  • при монтаже на открытой местности электромагнитную арматуру следует дополнительно защитить от попадания атмосферных осадков;
  • в качестве уплотнителя в местах стыка корпуса клапана и трубы рекомендуется использовать ленту ФУМ;
  • при монтаже клапана с фланцевым соединением применяют уплотнительное кольцо или прокладку из паронита;
  • при подключении устройства к электрической сети используется гибкий кабель с сечением жил не меньше 1 мм;
  • эксплуатацию клапана следует проводить в соответствии с правилами эксплуатации конкретного прибора;
  • один раз в три месяца нужно проверять затяжку питающих элементов, а также проводить очистку катушки от грязи и пыли.

Основные причины выхода из строя

обратный электромагнитный клапан для водыСо временем даже самое надежное оборудование может испортиться. Не исключение и электромагнитный клапан для воды. Поломки могут быть вызваны рядом причин:
  • электрический ток не доходит до клапана – возникает в случае разрыва кабеля от пульта управления;
  • при нормальной подаче электрической энергии устройство не срабатывает – может быть сломана пружина, требуется замена соленоида;
  • отсутствует звук щелчка при включении – перегорела электромагнитная катушка;
  • отверстие, на которое накручен соленоид, засорилось – требуется очистка отверстия путем раскручивания конструкции.

Правильный монтаж и соблюдение условий эксплуатации обеспечивают надежную работу электромагнитных клапанов на протяжении длятельного времени.

Ac 220V 1/2 Inch Солнечный соленоидный водонагреватель Клапан с нормально закрытым входным клапаном для регулирования расхода воды | |

Нет энергопотребления, при прямой регулировке стабильности воды.
Латунная литейная конструкция является надежной и износостойкой, устойчивой к коррозии и точной.
Клапан регулирования давления (клапан с постоянным расходом) работает аналогично переключателю потока воды.
Этот электромагнитный клапан может не только поддерживать постоянный ток постоянным потоком, но также предотвращать сухое горение и контролировать поток.
Прост в установке и обслуживании.
Цвет: золото
Материал: медь
Размер резьбы: AC 220V 1/2 дюйма
Вес: 212 г
Размер: прибл. 6 * 6,4 см / 2,4 * 2,5 дюйма
Рабочая высота: ≤2500 м / 8202 фута
Рабочая температура: 0 - 40 ℃
Рабочая влажность: менее 95% (при 25 ℃)
Тип: Направляющий (односторонний) электромагнитный клапан
Номинальное напряжение: AC 220 В / DC 24 В
Режим работы: Краткосрочная система квот
Степень изоляции: E
Жидкость: Вода
Жидкость: Температура: 0 ℃ - 55 ℃
Давление воды: 0.02 - 0,8 мПа Характеристики потока воды
:
Давление воды (МПа): 0,02, 0,1, 0,3, 0,8 Расход
(л / мин): больше 5 больше 11 больше 18 больше 32 9 0006 Срок службы: больше 100 000 раз
Пакет включает в себя:
1 x Водяной клапан
Только вышеуказанное содержимое пакета, другие продукты не включены.
Примечание: Легкая съемка и различные дисплеи могут привести к тому, что цвет объекта на изображении будет немного отличаться от реального. Допустимая погрешность измерения составляет +/- 1-3 см.

about shipping

  • Об обновлении номера отслеживания:
  • Если Ваш номер отслеживания не является логистической информацией, так как тысячи посылки, отправленные в зарубежные страны, логистические компании не обновляют логистическая информация, пожалуйста, свяжитесь с нами в первый раз, пожалуйста, любезно не открывайте спор напрямую. Мы впервые для вас решить!
  • Время отгрузки:
  • Все продукт мы можем отправить в течение 5 ~ 8 рабочих дней, как правило, мы согласно времени заказов клиентов на упаковку и отгрузку, нам нужно Тщательно проверьте качество товара, прежде чем отправить, поэтому возьмите немного время обработано.
  • Срок поставки:
  • Должное форс-мажорные факторы: ураганы, ливни влияют на полеты. ведущий к логистическим задержкам. Мы честные продавцы, не позволим вам страдать потеря. Пожалуйста, дайте логистической компании немного времени на обработку, мы подождите, пока посылка достигнет вашей стороны.
  • Если ваша логистическая информация поступает в местное почтовое отделение:
  • Если местное почтовое отделение не имеет связи с вами, пожалуйста, свяжитесь с вашим местное почтовое отделение как можно скорее, чтобы получить ваш пакет.В противном случае, сверхурочные квитанции, местное почтовое отделение вернет вам посылка, последствия ответственности за себя.
  • Время защиты истекает:
  • когда мы закончили время отгрузки, если период защиты продукта истекает, пожалуйста, продлите период защиты продукта самостоятельно или Свяжитесь с нами, пожалуйста, не открывайте спор напрямую.
  • Ввозная пошлина:
  • налоги и сборы не включены в цену товара или оплаты доставки.Эти обязанности ответственность покупателей. Ввозные таможенные пошлины, налоги и Сборы не включены в цену товара или оплаты доставки. Эти Обвинения возлагается на покупателя

feedback

  • Когда вы получаете товар, если есть какие-либо проблемы, пожалуйста, свяжитесь с нами и не открывайте спор напрямую. Мы обещаем, что дадим вам удовлетворенное решение после того, как подтвердим его. Мы также дадим вам положительную оценку.
  • Мы искренне приглашаем вас оставить положительный отзыв с общим подробным рейтингом продаж (DSR) в 5 звезд . Когда вы показываете свою красивую картинку в нашей области обратной связи, пожалуйста, отправьте сообщение скажите нам, следующий заказ, свяжитесь со мной, будет дополнительной сюрпризы.

feedback e

FAQ

  • Q: Как можно отслеживать мою посылку?
  • A: Вы можете отслеживать свою посылку на следующем веб-сайте, используя свое отслеживание номер: www.17track.net/en (скопировано в браузер для открытия)
  • Q: Как в розницу или оптом предложить оптовую цену, если я много предметов?
  • A: Если вам нужно купить много товаров одновременно, пожалуйста, свяжитесь со мной первый. Я предложу вам конкурентоспособную оптовую цену.
  • Q: Как я могу оплатить свой заказ?
  • A: Aliexpress поддерживает Visa, MasterCard, Maestre Debit Card, Western Union и банковский перевод через банк.

tyy

  • Если предметы повреждены, мы должны связаться в течение 24 часов с момента получения.
  • Если товар находится в вашем распоряжении более 7 дней, он считается использованным, и мы не выплачиваем вам возмещение или замену.
  • Если вы не удовлетворены, когда вы получаете товар (неправильно, поврежден, неисправен, или товар не так, как описано), пожалуйста, верните его в течение 7 дней для замена или возврат денег.
  • Для любого личные причины (выберите нелюбовь или мне не нужен этот продукт больше), покупатель несет ответственность за возврат зарядного устройства. Мы не будет принимать какие-либо предметы с запахами (perfume.smoke, т. д.)
  • Все возвращенные товары должны быть в оригинальной упаковке, и вы должны предоставить нам с номером отслеживания доставки, конкретная причина для возвращения, и ваш заказ ID.

,
США Solid 1/4 "Латунный электрический электромагнитный клапан 24 В пост. Тока, нормально закрытый для воды, воздуха, дизеля, сертифицированный CE | электромагнитный клапан | электрический электромагнитный клапан электрический электромагнит

US Электромагнитный клапан с нормально закрытым (N / C) корпусом изготовлен из прочного латунного корпуса, двусторонних входных и выходных отверстий с внутренними резьбовыми соединениями 1/4 дюйма (1/4 дюйма) и термостойкими и маслостойкими уплотнениями из витона.

Подходит для использования с горячей или холодной водой, газом, воздухом, жидкостями с очень низкой вязкостью (<20 сСт), маслами и углеводородами, бензином, керосином или дизельным топливом, e.грамм. Подходит для наружного использования. Не для использования под водой. Клиенты выбрали этот клапан общего назначения для: самостоятельных проектов, применений при умеренной температуре, водообмена для аквариума, воздушного гудка или удаления влаги из воздушного резервуара.

HTB14Z.ZCuGSBuNjSspbq6AiipXap

Размер трубы: 1/4 "

Диафрагма потока: 2,5 мм

Материал корпуса: Латунь

Прокладка / диафрагма / уплотнение: Viton

Резьба: NPT или G (опционально)

Тип операции: Клапан прямого подъема

Режим работы: Нормально закрытый

электрический ток: прямой

Напряжение: 24 В, + или - 10%

Ток: 0.583 A

Номинальная мощность: 14 Вт

Технические характеристики давления, расхода, температуры

Диапазон рабочего давления :

Воздух, Вода, Газы: от 0 до 101 PSI

Масло: от 0 до 72 фунтов на квадратный дюйм

Пропускная способность: 0,23 галлона в минуту воды в минуту при 60 oF при перепаде давления 1 фунт / кв.дюйм

Расход: 0.23 CV

Температура, минимум: 14 градусов по Фаренгейту (-10 градусов по Цельсию)

Температура, Максимум: 248 градусов по Фаренгейту (120 градусов по Цельсию)

Подходящий носитель

Воздух, вода, масло, газ, дизельное топливо, керосин и т. Д. Не может использоваться в сильных кислотах, сильных щелочах, сточных водах, промышленных газах и других средах, содержащих много примесей.

ПРЕДУПРЕЖДЕНИЕ :

1.ПЕРЕГРЕВ ПРЕДУПРЕЖДЕНИЕ: Не предназначен для непрерывной работы (без 100% рабочего цикла). Под напряжением в нормальных условиях работы электромагнитный клапан разогревается.

Катушка достигнет максимальной температуры около 80 градусов по Цельсию. Полностью соответствует национальному стандарту: JB / T7352-2010. При непрерывном питании более 8 часов катушка может загореться.

2. Этот продукт может подвергать вас воздействию химических веществ, в том числе свинца, которые, как известно в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции.

HTB1kMHjBKySBuNjy1zdq6xPxFXaZ HTB14A5OBQ9WBuNjSspeq6yz5VXad HTB179UGBGmWBuNjy1Xaq6xCbXXaI

.
США Solid 1/8 "Латунный электрический электромагнитный клапан 12 В пост. Тока G (BSP) Резьба Нормально закрытая вода, воздух, масло, сертифицирована CE | электромагнитный клапан | клапан 12 электромагнитный клапан

США Сплошной нормально закрытый (N / C) электрический электромагнитный клапан с латунным корпусом, двухходовыми впускным и выпускным отверстиями с внутренним (1/8 ") резьбовым соединением (G) на одну восьмую дюйма и прокладкой NBR.

Подходит для использования с горячей или холодной водой, воздухом, маслом, например Подходит для наружного использования. Не для использования под водой.Клиенты выбрали этот клапан общего назначения для: самостоятельных проектов, применений при умеренной температуре, водообмена для аквариума, воздушного гудка или удаления влаги из воздушного резервуара.

HTB14Z.ZCuGSBuNjSspbq6AiipXap

Размер трубы: 1/8 "

Диафрагма потока: 2,5 мм

Материал корпуса: Латунь

Прокладка / диафрагма / уплотнение: NBR

Резьба: G (у нас также есть тип NPT, если вам нужно, пожалуйста, нажмите Тип NPT, чтобы увидеть более подробную информацию.)

Операция

Тип операции: Клапан прямого подъема

Режим работы: Нормально закрытый

Электрические характеристики

электрический ток: прямой

Напряжение: 12 вольт, + или - 10%

Ток: 1,167 A

Номинальная мощность: 14 Вт

Спецификации для давления, расхода, температуры

Диапазон рабочего давления; Воздух, вода, газы: от до 101 PSI

Диапазон рабочего давления; масло: от до 72 фунтов на квадратный дюйм

Пропускная способность: 0.23 галлона в минуту (галлонов в минуту) воды при 60 oF при перепаде давления 1 фунт / кв.дюйм

Расход: 0,23 CV

Температура, минимум: 23 градуса по Фаренгейту (-5 градусов по Цельсию)

Температура, Максимум: 176 градусов по Фаренгейту (80 градусов по Цельсию)

Подходящий носитель

Воздух, вода, масло и т. Д. Не может использоваться в сильных кислотах, сильных основаниях, сточных водах, промышленных газах и других средах, содержащих много примесей.

ПРЕДУПРЕЖДЕНИЕ :

1. ПЕРЕГРЕВ ПРЕДУПРЕЖДЕНИЕ: Не предназначен для непрерывной работы (без 100% рабочего цикла). Под напряжением в нормальных условиях работы электромагнитный клапан разогревается.

Катушка достигнет максимальной температуры около 80 градусов по Цельсию. Полностью соответствует национальному стандарту: JB / T7352-2010. При непрерывном питании более 8 часов катушка может загореться.

2.Этот продукт может подвергать вас воздействию химических веществ, в том числе свинца, который, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другие нарушения репродуктивной функции.

HTB1kMHjBKySBuNjy1zdq6xPxFXaZ HTB14A5OBQ9WBuNjSspeq6yz5VXad HTB179UGBGmWBuNjy1Xaq6xCbXXaI

.
США Solid 1/4 "110V AC Латунный электрический электромагнитный клапан C, нормально закрытый для воды, воздуха, дизеля, сертифицированный CE | электромагнитный клапан | электрический электромагнитный клапанэлектрический соленоид

Сплошной нормально закрытый (N / C) электрический электромагнитный клапан сконструирован с прочным латунным корпусом, двусторонними впускным и выпускным отверстиями с внутренними резьбовыми соединениями 1/4 дюйма (1/4 дюйма) и термостойкими и маслостойкими уплотнениями из витона.

Подходит для использования с горячей или холодной водой, газом, воздухом, жидкостями с очень низкой вязкостью (<20 сСт), маслами и углеводородами, бензином, керосином или дизельным топливом, e.грамм. Подходит для наружного использования. Не для использования под водой. Клиенты выбрали этот клапан общего назначения для: самостоятельных проектов, применений при умеренной температуре, водообмена для аквариума, воздушного гудка или удаления влаги из воздушного резервуара.

HTB14Z.ZCuGSBuNjSspbq6AiipXap

Размер трубы: 1/4 "

Проточная апертура: 2,5 мм

Материал корпуса: Латунь

Прокладка / Диафрагма / Уплотнение: Витон

Резьба: NPT или G (опционально)

Тип операции: Клапан прямого подъема

Режим работы: нормально закрытый

электрический ток: переменный

Напряжение: 110 вольт, + или - 10%

Ток: 0.145 А

Номинальная мощность: 16 ВА

Спецификации для давления, расхода, температуры

Диапазон рабочего давления: воздух, вода, газы: от 0 до 101 фунт / кв.дюйм; Масло: от 0 до 72 фунтов на квадратный дюйм

Пропускная способность: 0,23 галлона в минуту воды в минуту при 60 oF при перепаде давления 1 фунт / кв.дюйм

Расход: 0,23 Cv

Температура, минимум: 14 градусов по Фаренгейту (-10 градусов по Цельсию)

Температура, Максимум: 248 градусов по Фаренгейту (120 градусов по Цельсию)

Подходящий носитель

Воздух, вода, нефть, газ, дизельное топливо, керосин и т. Д. Не может использоваться в сильных кислотах, сильных основаниях, сточных водах, промышленных газах и других средах, содержащих много примесей.

ПРЕДУПРЕЖДЕНИЕ :

1. ПЕРЕГРЕВ ПРЕДУПРЕЖДЕНИЕ: Не предназначен для непрерывной работы (без 100% рабочего цикла). Под напряжением в нормальных условиях работы электромагнитный клапан разогревается.

Катушка достигнет максимальной температуры около 80 градусов по Цельсию. Полностью соответствует национальному стандарту: JB / T7352-2010.При непрерывном питании более 8 часов катушка может загореться.

2. Этот продукт может подвергать вас воздействию химических веществ, в том числе свинца, который, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другие нарушения репродуктивной функции.

HTB1kMHjBKySBuNjy1zdq6xPxFXaZ HTB14A5OBQ9WBuNjSspeq6yz5VXad HTB179UGBGmWBuNjy1Xaq6xCbXXaI

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
