Электроклапан на воду через выключатель: Электроклапан на воду через выключатель

Содержание

Бюджетный электромагнитный клапан для воды 1/2

Лето — это самый удачный сезон для невинных водных забав на даче и прилегающих участках. Почему на дачах? Потому что, я бы не стал использовать этот клапан дома. О чём речь?
Попробуем разобраться.
И так, приступим!

На самом деле — эта часть автоматики для меня пока является совершенно неизученной,
однако хотелось бы найти юбюджетный вариант для экспериментов. Благо существует дача и частенько, по определённым причинам, возможность моего присутствия на ней не совпадает с желаемым графиком раздачи воды… Для чего именно это нужно?
Вариантов масса — автоматически раздать воду на определённые участки дачи, автоматически налить дополнительную ёмкость (т.к. подача воды по времени ограничена, а давление воды не позволяет делать всё сразу).

Резьба 1/2, внешний кожух отсутствует, катушка литая, на входе в клапан — металлическая сеточка, на корпусе — стрелка подачи воды (вход-выход), принцип действия — мембрана, под действием пружины, закрывающая клапан.

Клапан — нормально закрытый.

Продавец отправляет с треком, который абсолютно не отслеживается.

Данные продавца:

Данные с устройства:

Сразу хочу сказать, данные продавца не совпадают с реальностю, хотя, данные на шильдике более достоверны (кроме нулевого давления).

Во первых, и это самый главный фактор — для систем с малым давлением клапан работать НЕ БУДЕТ! Ему нужен подпор, чтобы открыть мебрану.
Во вторых — ток, потребляемый катушкой в 2! (ДВА) раза больше — 430 мА, и при длительной работе, она значительно греется. Правда, клапан начинает открываться примерно в районе 7-8 В.

Теперь приступим к препарации пациента:

Откручиваем 4 винта и видим: целую литую пластиковую раму, резиновый клапан, цилиндрическую колбу, в которой находится металлический сердечник и пружина, подпирающая клапан в закрытом сотоянии. Слева по фото — вход воды, справа — выход.
Как видно, есть угроза протечки и есть угроза выхода из строя вследствие не защищенности от ржавчины сердечника и пружины.

ПЛЮСЫ: простота конструкции, дешевизна.
МИНУСЫ: пластиковая резьба и корпус, большой потребляемый ток, отсутствие дополнительного герметика кроме резиновой мембраны, невозможность использования в системах с небольшим давлением.

Осталось проверить его в боевых условиях.

Как управлять перекрытием воды при помощи системы безопасности Ajax

Обновлено

Наряду с защитой от ограбления и пожара, система безопасности Ajax может предотвратить затопление объекта — вследствии прорыва трубы или неисправности сантехники. Для реализации антипотоп системы понадобятся датчик протечки воды LeaksProtect, совместимый электроклапан, а также реле WallSwitch или Relay. Реле позволяет перекрывать подачу воды не только вручную через приложение, но и автоматически — по тревоге датчика протечки, по расписанию или смене режима охраны.

Установка WallSwitch и Relay осуществляется только квалифицированным электриком! Независимо от типа электроцепи, в которой размещается прибор.

Реле служат для размыкания и замыкания электрических цепей и могут использоваться для управления питанием электроприборов.

  • Relay — слаботочное реле дистанционного управления с беспотенциальным «сухим контактом».
  • WallSwitch — силовое реле дистанционного управления питанием со счетчиком энергопотребления.

Оба устройства управляются дистанционно через приложение Ajax. Приложение позволяет настроить автоматическое замыкание и/или размыкание контактов реле при изменении состояния охраны и использовании «ночного режима».

Как выбрать электроклапан для перекрытия воды

Электроклапан открывает и перекрывает воду при получении электрического сигнала. При выборе электроклапана обратите внимание на такие параметры:

  • Диаметр трубы и тип резьбового соединения фитинга.
  • Тип клапана. Клапаны бывают нормально закрытыми и нормально открытыми. Также существуют специальные электроклапаны с двумя устойчивыми состояниями, меняющие их при подаче импульса постоянного тока.

    Как правило, используются нормально закрытые клапаны, они перекрывают воду при пропаже внешнего питания. Нормально открытые клапаны при пропаже питания остаются открытыми.

  • Напряжение питания. Электроклапаны работают от различного напряжения постоянного и переменного тока: 230 В АС, 24 В AC, 24 В DC, 12 В DC и др.
  • Наличие ручного управления. Поворотный механизм позволяет управлять электроклапаном вручную, как и обычным краном. Это позволяет перекрыть воду, даже если телефона нет под рукой.
  • Количество входов управления — с одним или двумя входами управления либо управляемые сменой полярности электросигнала на входе.

Для реализации системы перекрытия воды на базе системы Ajax лучше всего использовать нормально закрытые клапаны с одним входом управления — для подключения клапанов этого типа не потребуются промежуточные реле.

При использовании импульсных клапанов приложение Ajax не будет знать состояния клапана: открыт или закрыт. С Relay используются электроклапаны, работающие от 12/24 В, с WallSwitch — от 230 В.

У клапана должно быть два источника питания: основной от электросети объекта и резервный от аккумулятора. В таком случае вы сможете перекрыть воду даже если в здании пропадет электричество. Резервное питание в 12/24 В обеспечить легче и дешевле, чем 230 В.

Принципиальная схема подключения Relay к электромагнитному клапану на 12/24 В

При монтаже и эксплуатации придерживайтесь общих правил электробезопасности при использовании электроприборов, а также требований нормативно-правовых актов по электробезопасности.

При потере питания контакты Relay находятся в разомкнутом состоянии. После восстановления внешнего питания, контакты Relay возвращаются в исходное состояние.

Подключение к электроклапану с одним входом управления

Для подключения по схеме необходимо иметь источник внешнего питания 12/24 В!

Relay и электроклапан можно запитать от одного источника питания. При установке не допускайте попадания влаги на Relay или на места соединения кабелей.

  1. Подключите источник питания к клеммам питания реле.
  2. К одной из клемм контактов реле подключите «+» источника питания, а к другой клемме контактов реле — «+» (вход управления) электромагнитного клапана.
  3. Контакт «–» электромагнитного клапана подключите к «–» источника питания.

При такой схеме подключения Relay будет управлять перекрытием электромагнитного клапана.

Примеры клапанов:

  • PIE T20-S2-B
  • CONVA A20-T25-S2-C
  • Ebowan 12 V DC

Управление электромагнитным клапаном 12/24 В DC с одним входом управления

Настройка Relay
  1. Перейдите во вкладку Устройства .
  2. Зайдите в меню Relay, перейдите в Настройки и выберите Бистабильный режим работы, а также задайте
    Исходное состояние контактов — Нормально разомкнут
    .

Подключение к электроклапану с двумя входами управления

Для подключения по схеме необходимо иметь источник внешнего питания 12/24 В и промежуточное реле типа SPDT на 12/24 В!

Relay, промежуточное реле и электроклапан можно запитать от одного источника питания. При установке не допускайте попадания влаги на Relay, промежуточное реле или на места соединения кабелей.

  1. Подключите источник питания к клеммам питания Relay.
  2. К одной из клемм контактов Relay подключите «+» источника питания, а к другой клемме контактов Relay — клемму «+» промежуточного реле.
  3. Контакт «–» электромагнитного клапана (общий контакт) и «–» промежуточного реле подключите к «–» источника питания.
  4. Клемму «COM» промежуточного реле подключите к «+» источника питания.
  5. Клемму «NC» промежуточного реле подключите к управляющему входу открытия электроклапана, а клемму
    «NO»
    к входу закрытия.

При такой схеме подключения Relay будет управлять перекрытием электромагнитного клапана.

Примеры клапанов:

  • Neptun Bugatti PRO 12 В (Нептун)

Управление электромагнитным клапаном 12/24 В DC с двумя входами управления

Настройка Relay
  1. Перейдите во вкладку Устройства .
  2. Зайдите в меню Relay, перейдите в Настройки и выберите Бистабильный режим работы, а также задайте Исходное состояние контактов — Нормально замкнут.

Подключение к электроклапану с входом управления “смена полярности”

Для подключения по схеме необходимо иметь источник внешнего питания 12/24 В и промежуточное реле типа DPDT на 12/24 В!

Relay, промежуточное реле и электроклапан можно запитать от одного источника питания. При установке не допускайте попадания влаги на Relay, промежуточное реле или на места соединения кабелей.

  1. Подключите источник питания к клеммам питания Relay.
  2. К одной из клемм контактов Relay подключите «+» источника питания, а к другой клемме контактов Relay — клемму «+» промежуточного реле.
  3. Клемму «NO» первого реле подключите к клемме «+», а клемму «NC» к «-» источника питания.
  4. Клемму «NO» второго реле подключите к клемме «-», а клемму «NC» к «+» источника питания.
  5. Клемму «COM» первого промежуточного реле подключите к первому входу управления, а клемму «COM» второго реле ко второму входу управления электроклапана.
  6. Контакт «–» промежуточного реле подключите к «–» источника питания.
  7. Клемму «NC» промежуточного реле подключите к первому управляющему входу, а клемму «NO» ко второму.

При такой схеме подключения Relay будет управлять промежуточным реле, которое подает на входы управления электроклапана напряжение различной полярности.

Полярность входного напряжения определяет состояние электроклапана: открыт или закрыт.

Примеры клапанов:
  • COVNA A20-T15-S2-C
  • CVX-15N

Управление электромагнитным клапаном 12/24 В DC с управлением сменой полярности

Настройка Relay
  1. Перейдите во вкладку Устройства .
  2. Зайдите в меню Relay, перейдите в Настройки и выберите Бистабильный режим работы, а также задайте Исходное состояние контактов — Нормально замкнут.

Принципиальная схема подключения WallSwitch к электромагнитному клапану на 230 В AC

При монтаже и эксплуатации придерживайтесь общих правил электробезопасности при использовании электроприборов, а также требований нормативно-правовых актов по электробезопасности.

Подключение к электроклапану 230 В AC с одним входом управления

Для подключения по схеме необходимо иметь источник внешнего питания 230 В!

WallSwitch и электроклапан можно запитать от одного источника питания. При установке не допускайте попадания влаги на WallSwitch или на места соединения кабелей.

  1. Подключите источник питания к клеммам питания WallSwitch соблюдая полярность.
  2. Выходную клемму «N» (ноль питания) WallSwitch подключите к клемме «N» электроклапана.
  3. Выходную клемму «L» (фаза питания) WallSwitch подключите к входу управления электроклапана.
  4. Клемму «L» электроклапана подключите к фазе 230 В источника питания.
  5. Заземлите контакт «PE» электроклапана.

При такой схеме подключения WallSwitch будет управлять перекрытием электромагнитного клапана. При замыкании контактов WallSwitch клапан закрывается. При размыкании — открывается.

В некоторых клапанах можно выбирать нормальное состояние: открыт или закрыт при замкнутом входе управления (input).

Примеры клапанов:

  • ESBE MBA 100 series
  • HC220В
  • 2W-160-15C

Управление электромагнитными клапанами 230 В AC с одним входом управления

Дополнительной настройки WallSwitch через приложение не требуется.

Нажмите на переключатель в строке WallSwitch — состояние контактов реле изменится на противоположное.

При замыкании контактов WallSwitch на электроклапан подается питание и он закрывается. При размыкании — на вход управления не подается питание и электроклапан открывается.

Подключение к электроклапану 230 В AC с двумя входами управления

Для подключения по схеме необходимо иметь источник внешнего питания 230 В и промежуточное реле типа SPDT на 230 В!

WallSwitch, промежуточное реле и электроклапан можно запитать от одного источника питания. При установке не допускайте попадания влаги на WallSwitch, промежуточное реле или на места соединения кабелей.

  1. Подключите источник питания к клеммам питания WallSwitch соблюдая полярность.
  2. Выходную клемму «N» (ноль питания) WallSwitch подключите к клемме «N» промежуточного реле, а клемму «L» (фаза питания) WallSwitch подключите к клемме «L» промежуточного реле.
  3. Клемму «COM» промежуточного реле подключите к «L» источника питания.
  4. Клемму «NC» промежуточного реле подключите к входу управления открытием электроклапана, а клемму «NO» к закрывающему входу.
  5. Клемму «N» (ноль питания) электроклапана подключите к «N» источнику питания и заземлите контакт «PE» электроклапана.

При такой схеме подключения WallSwitch будет управлять перекрытием электромагнитного клапана.

Примеры клапанов:
  • Neptun Bugatti Pro 220 В

Управление электромагнитными клапанами 230 В AC с двумя входами управления

Дополнительной настройки WallSwitch через приложение не требуется.

Нажмите на переключатель в строке WallSwitch — состояние контактов реле изменится на противоположное.

При замыкании контактов WallSwitch на электроклапан подается питание и он закрывается. При размыкании — на вход управления не подается питание и электроклапан открывается.

Управление электроклапаном в приложении Ajax

Нажмите на переключатель в строке реле — состояние контактов реле изменится на противоположное.

При замыкании контактов реле на электроклапан подается питание и он открывается. При размыкании — электроклапан остается без питания и вода перекрывается.

Автоматическое управления электроклапаном

Чтобы управлять одним или несколькими электроклапанами при постановке/снятии системы безопасности с охраны, при тревоге или нажатии Button, а также по расписанию — создайте сценарий. Сценарий по тревоге датчика протечки позволяет создать автоматическую антипотоп систему, которая будет перекрывать воду без вмешательства пользователя.

Сценарий можно создать в настройках реле: Устройства

→ Relay (или WallSwitch) → Настройки → Сценарии.

Подробнее: Как создать и настроить сценарий в системе безопасности Ajax

Биде для унитаза – управление подачей воды выключателем

В статье сайта «Биде для унитаза своими руками» описана механическая часть работы по превращению обыкновенного унитаза в биде. В этой статье речь пойдет об электрической части – электрической схеме управления фонтанчиком воды биде в унитазе.

Для управления работой электромагнитного клапана необходимо на его обмотку подавать питающее напряжение 220В, 50Гц. Когда напряжение на клапан подано, он открывается, и вода свободно через него проходит. Когда напряжения нет, клапан надежно перекрывает путь воде.

Эту задачу можно решить двумя способами. Подавать питающее напряжение с помощью любого выключателя, например клавишного, который используется для включения светильников или сделать систему, позволяющую включать подачу воды в фонтанчик биде без прикосновения к каким либо поверхностям. Проще говоря, установить электронный сенсорный выключатель. Выбор схемы управления будет завить от пожелания и радиотехнического опыта домашнего мастера.

Рассмотрим электрические схемы включения функции биде с помощью выключателя. Обращаю Ваше внимание, разрывать выключателем в соответствии с правилами ПУЭ, необходимо фазный провод!

Варианты электрических схем

В зависимости от наличия или отсутствия заземляющего провода в домашней электропроводке возможны несколько вариантов электрического подключения биде для унитаза.

Электрическая схема подключения биде


к электропроводке с заземляющим проводником

Ниже приведена электрическая схема подключения электромагнитного клапана к бытовой электропроводке, в которой есть заземляющий желто-зеленый провод. Как видно по схеме, подключение электромагнитного клапана на практике не отличается от подключения люстры или любого другого светильника.

К распределительной коробке подключается три провода, один к фазе, второй к нулю, а третий к металлической трубке-переходнику. Фазный провод идет на выключатель и уже с него с помощью накидной клеммы подсоединяется к одному из выводов электромагнитного клапана. Нулевой провод подключается непосредственно ко второму выводу клапана тоже с помощью накидной клеммы.

Так как к обмотке электромагнитного клапана непосредственно подключена фаза, то существует потенциальная возможность, в случае пробоя изоляции катушки, контакт фазного провода с водой. Как известно, вода хорошо проводит электрический ток, а так как человек при пользовании биде непосредственно соприкасается с водой, проходящий через электромагнитный клапан, то возможно поражение человека электрическим током.

Эту опасность можно исключить двумя способами. С помощью заземления или применением двойной изоляции.

Если в квартирной электропроводке, как на схеме выше, имеется заземляющий провод желто-зеленого цвета, то достаточно его соединить с металлическим переходником, соединяющий трубки подачи воды в биде.

Соединение можно выполнить следующим образом. Перед надеванием трубки на переходник, обвить его заземляющим проводом и сверху надеть трубку. Она прижмет провод к металлическому переходнику и будет обеспечено надежное заземление. Если трубка надевается туго, то можно намылить переходник мылом. Если есть возможность, то заземляющий провод к переходнику можно припаять паяльником или придумать соединение на резьбе.

Электрическая схема подключения биде к электропроводке


без заземляющего проводника

В случае, если в квартирной электропроводке нет заземляющего провода, но есть надежное заземление (водопроводная труба или трубы отопления не в счет, так как даже если в Вашей квартире трубы металлические, то вполне возможно обще домовая разводка выполнена из полипропиленовых труб, которые являются хорошим изолятором), то подключение электромагнитного клапана можно выполнить по ниже приведенной схеме.

Как видно, эта электрическая схема практически не отличается от первой, только отсутствует заземляющий провод PE. Для обеспечения безопасного использования биде необходимо металлический переходник, соединяющий трубки подачи воды в биде соединить с заземлением вышеописанным способом.

Возможна такая ситуация, когда в электропроводке нет заземляющего провода и в квартире нет заземления. Тут есть два способа решения проблемы. Протянуть дополнительный заземляющий проводник от распределительного щитка из подъезда или установить развязывающий трансформатор.

Электрическая схема подключения биде к электропроводке


через трансформатор

Готовый развязывающий трансформатор найти трудно, разве что подойдет по напряжению силовой трансформатор от ламповой аппаратуры. Но развязывающий трансформатор не сложно сделать самостоятельно из любого, предназначенного для питания электроприборов от электросети, перемотав его вторичную обмотку.

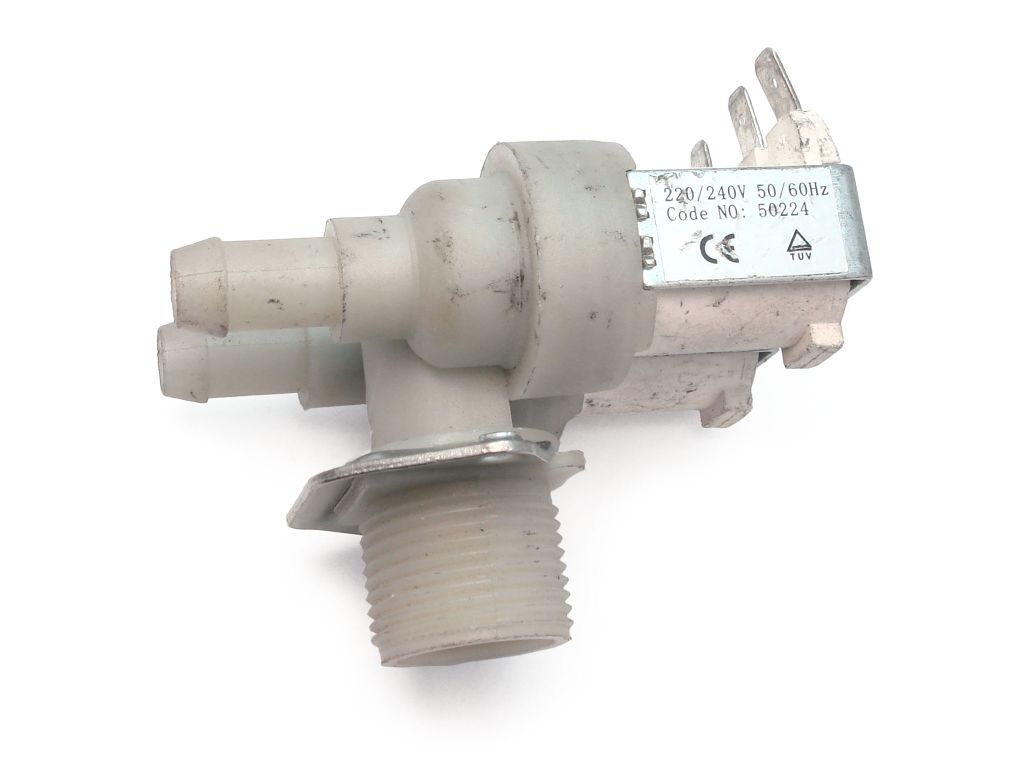

Электромагнитный клапан от стиральной машины при напряжении питания 220 В потребляет мощность 8 Вт (ток 36 мА) и сохраняет работоспособность при снижении напряжения питания до 140 В (результаты моих измерений). Таким образом, для изготовления разделительного трансформатора подойдет любой, мощностью 8 Вт и более.

Для перемотки трансформатора, нужно определить количество витков, которое необходимо намотать вместо штатной вторичной обмотки. Для этого на первичную обмотку трансформатора нужно подать питающее напряжение и измерять напряжение на вторичной обмотке. Далее с трансформатора снимается железо и сматывается вторичная обмотка. Количество смотанных витков считается. Далее сосчитанное количество витков делится на измеренное напряжение, то есть определяется, сколько нужно намотать витков, чтобы получилось на выходе напряжение 1 В. Так как нам нужно получить напряжение на вторичной обмотке 220 В, то нужно 220 умножить на количество расчетных витков на вольт. В результате будет определено, сколько нужно намотать витков вторичной обмотки. Для намотки подойдет провод диаметром 0,1 мм.

Перемотать трансформатор не каждый имеет возможность. Поэтому с таким же успехом развязывающий трансформатор можно получить, включив два одинаковых навстречу друг другу. То есть соединить вторичную обмотку одного трансформатора с вторичной обмоткой второго.

В результате получится даже двойная развязка. Трансформаторы можно взять, например от двух одинаковых адаптеров или зарядных трансформаторных устройств малогабаритных аккумуляторов. Тогда схема управления электромагнитным клапаном для биде примет следующий вид.

Трансформаторная схема развязки с целью защиты человека от поражения электрическим током является самая надежная (не нарушится контакт в цепи заземления, так как его просто нет) и универсальная. Ее можно применять, даже если в электропроводке есть заземляющий проводник или шина заземления.

Двух трансформаторную схему развязки, правда, включенную несколько по другому, я и применил для изготовления сенсорной системы управления биде.

Варианты подключения


системы подачи воды в биде к электропроводке

Приступив к реализации выбранного варианта электрической схемы подключения биде можно столкнуться с трудностью подключения в распределительной коробке. Зачастую коробки спрятаны под облицовкой стен, а если и доступны, то находятся в удалении от туалета, да и чтобы разобраться с пучком проводов в распределительной коробке или в клеммах клеммной колодки, нужен опыт работы с электропроводкой.

К счастью есть альтернативное место подключения, это электрический патрон светильника, установленного в туалете. Светильник в туалете обычно установлен из одной лампочки и подключен по следующей типовой схеме.

Так как биде пользуются при включенном в туалете светильнике, то к клеммной колодке светильника может подключить схему биде как к распределительной коробке.

Я выбрал, как наиболее подходящий способ подключения схемы биде для моего случая, к светильнику. Для возможности подключения других электроприборов, а не только схемы биде, я вывел от светильника провода на электрическую розетку. Заодно, для удобства, установил датчик движения для автоматического включения света при входе в туалет.

Электромагнитный электромагнитный клапан, 1/4 дюйма, 12 В, 24 В, 36 В, выключатель подачи воды для стиральной машины|Клапан|

информация о продукте

Характеристики товара

  • Структура: Управление
  • Источник питания: DC
  • Наличие стандарта: Стандарт
  • Материал: Пластик
  • Давление: Низкое давление
  • Размер Порта: 1/4 "
  • Номер модели: DC12V 24V 36V
  • Температура среды: Нормальная температура
  • NC или нет: Нормально разомкнутый
  • Режим привода: Без инструкции по эксплуатации
  • Мощность: manual
  • Носитель: Вода

описание продукта

отзывах покупателей ()

Нет обратной связи

Как самостоятельно поставить автоматику для наполнения ёмкости? | PROIRRIGATION СИСТЕМЫ АВТОПОЛИВА

В нашей предыдущей статье мы рассказывали о подборе ёмкости для полива, каких рядовых ошибок можно избежать и как правильно сэкономить в этом вопросе.

В случае, когда ёмкость уже приобретена, самое время понять, как правильно организовать её автоматическое наполнение водой.

Готовое решение автоматического наполнения ёмкости для полива

Готовое решение автоматического наполнения ёмкости для полива

Как показала практика, львиная доля монтажников устанавливает механический либо электрический ограничитель уровня воды (поплавок). Но, реальность такова: из-за различного рода примесей, неизбежно присутствующих в воде, рано или поздно, поплавок может попросту не сработать. Потому, установка двух поплавковых выключателей — механического и электрического, на одну ёмкость будет надежной защитой от перелива. Такой метод организации автоматического наполнения емкости является наиболее правильным и профессиональным.

Важным моментом в организации монтажа поплавковых выключателей будет высота их расположения в ёмкости относительно друг друга. Механический поплавок должен находиться уровнем выше электрического и вот почему.

Поскольку электрический поплавок активизирует работу электромагнитного клапана, посредством регулировки ограничителей уровня воды необходимо обеспечить условия, при которых электрический поплавок будет срабатывать прежде механического. Данная необходимость обеспечена техническими требованиями к эксплуатации соленоида электромагнитного клапана: находясь в постоянной активной фазе работы, зачастую выходит из строя раньше гарантированного производителем срока.

Принцип взаимодействия электромагнитного клапана и электрического поплавка:

В момент, когда вода в ёмкости достигает уровня электрического поплавкового механизма, последний посылает сигнал на электромагнитный клапан, тем самым размыкая сеть и прекращая поступление в ёмкость воды путём отключения соленоида.

Поскольку порядок монтажа механического поплавкового элемента предельно прост и понятен, давайте разберёмся с установкой электрического поплавка.

Смонтированный на трубу подачи воды в емкость, электромагнитный клапан соединяется с поплавковым механизмом. Далее, посредством сигнала от поплавка, питание соленоида отключается и клапан останавливает процесс наполнения ёмкости. В случае наполнения промежуточной ёмкости для системы полива, оптимально использовать электромагнитный клапан на 24 B.

Схема подключения будет выглядеть следующим образом:

Трансформатор, установленный в пульте управления, получает питание от сети в 220 В, отдавая на выходе 24 В, имеет два контакта, один из которых соединён с электрическим поплавком, а второй — с электромагнитным клапаном.

В случае нехватки мощности ранее установленного трансформатора, можно установить дополнительный источник питания или произвести его замену на модель более производительную по своим рабочим характеристикам.

Довольно часто наша компания сталкивалась с ситуацией, когда к трансформатору была подключена избыточная для его рабочих параметров нагрузка, например мастер-клапан, клапан наполнения емкости и несколько соленоидов для различных зон полива. Далеко не у каждого трансформатора достаточно мощности для такого числа подключений, потому решение об установке дополнительного оборудования или его замены на более производительную модель — логичное и вполне обоснованное.
Рекомендуемая к установке модель трансформатора

Рекомендуемая к установке модель трансформатора

Если промежуточный источник воды располагается дома и риски перелива необходимо свести к нулю, в системе, посредством монтажа трубы в самой верхней точке ёмкости, организуется перелив воды в канализацию. Данный метод служит гарантом в случае отказа обоих поплавков.

Также, если вы выбираете в качестве места расположения ёмкости свой дом, рекомендуется принять меры по защите от конденсата. В условиях уличного монтажа ёмкости, данный негативный эффект будет менее заметен ввиду более высокой скорости испарения.

Апеллируя паспортными рекомендациями, ёмкость необходимо доукомплектовывать соответствующим поддоном. В ряде случаев так же используют изоляционный впитывающий материал для обмотки ёмкости. Согласно отзывам потребителей, данная мера помогает преодолеть дискомфорт, связанный с образованием избыточной влаги.

Если наполнение промежуточной ёмкости требуется не для нужд системы полива, к установке рекомендуется латунный электромагнитный клапан на 220 В.

Латунный электромагнитный клапан на 220 В

Латунный электромагнитный клапан на 220 В

Схема подключения автоматического наполнения ёмкости с латунным клапаном будет выглядеть следующим образом:

Ещё один важный нюанс в эксплуатации механического поплавка:

Механические поплавковые выключатели достаточно привередливы к примесям песка в воде. Потому, если эта проблема для вас актуальна, в некоторых случаях решением может стать применение гидроциклона.

В свою очередь, использование гидроциклона для очистки воды от песка так же диктует ряд обязательных условий, а именно — соответствие характеристик источника воды требуемым параметрам: подача не менее 2 м3/час и напор от 2,5 бар.

Подробнее о проблеме появления песка из скважины мы уже рассказывали в одной из наших предыдущих статей. Как правило, единственная причина этого неприятного явления — избыточный забор воды, несоответствующий дебиту вашей скважины. Как правильно и, что важно, самостоятельно, рассчитать дебит скважины, вы так же можете прочитать в нашей статье.

Это был обзор «Организация процесса автоматического наполнения ёмкости» от компании PROIRRIGATION. Если информация была вам полезна, подписывайтесь на наш канал и ставьте лайк!

Ежедневно мы рассказываем, как сделать ваше пространство на участке комфортным, функциональным и радующим глаз.

Как сделать электромагнитный клапан для воды своими руками

Для дистанционного открывания потока воды в трубопроводе применяются электромагнитные клапаны. Они позволяют наладить автоматическую систему орошения растений или поения животных. Сделать электромагнитный клапан для воды можно на базе вентильного крана.

Материалы:

  • пластиковый вентильный кран;
  • пластиковая переходная муфта с наружной резьбой;
  • клеевая заглушка;
  • пластиковая болванка;
  • стальной прут 4,5 мм;
  • эмалированная медная проволока 0,6 мм;
  • кнопочный выключатель;
  • гермоввод для кабеля;
  • светодиод;
  • резистор 10 кОм;
  • двужильный провод.

Процесс изготовления водяного электромагнитного клапана

Необходимо разобрать пластиковый вентильный кран.

От него потребуется только корпус и прокладка.

Вместо узла с вентилем в корпус будет вкручиваться пластиковый переходник для размещения внутри соленоида.

Из пластиковой болванки вытачивается сердечник для катушки в виде трубки с внутренним диаметром 4,8 мм. В центре его наружный диаметр делается 9 мм, а с краев таким, чтобы обеспечить плотное вхождение в переходную муфту.

Сразу же подготавливается отрезок стального прутка сечением 4,5 мм, который послужит штоком запорного механизма.

На сердечник наматывается эмалированная проволока. Чтобы она не разматывалась, витки подклеиваются. Готовая катушка забивается в переходник.

Теперь нужно разобрать кнопочный выключатель, и извлечь из него пружину.

Далее собирается запорный механизм.

На ранее подготовленный прут приклеивается штатный уплотнитель с крана. Затем надевается пружина, и шток вставляется в катушку.

Резьба переходника смазывается силиконом, и он вкручивается в корпус крана. В пластиковой заглушке просверливаются отверстия под светодиод и гермоввод для кабеля.

В заглушку вклеивается гермоввод и светодиод. Причем к светодиоду нужно предварительно подпаять к одной ножке резистор, и затем провода питания. В гермоввод заводится кабель.

Теперь нужно вставить в муфту кусок трубки, чтобы закрыть катушку и поставить заглушку.

Провода из гермоввода и от светодиода с резистором скручиваются, затем спаиваются с обмоткой катушки. После этого заглушка ставится на трубку.

В спокойном состоянии такой электромагнитный клапан всегда перекрыт. Стоит подать на катушку постоянный ток 12 В, и шток втянется, открыв воду.

Таким образом, можно организовать дистанционное управление потоком, или настроить его открывание через реле времени.

Смотрите видео

1901R-KBN: электромагнитный клапан для воды и воздуха нормально закрытый 12в/24в/220в непрямого действия GEVAX. КИП-Сервис: промышленная автоматика.

1901R-KBND016-120-220AC Клапан электромагнитный, латунь, 1/2" (12 мм), 2/2 НЗ, -10°С...+80°С; 0,5...16 бар, 220В 50-60Гц, катушка с влагозащитой (тип катушки 1, тип запчастей A)

В пути

Клапан электромагнитный, латунь, 1/2" (12 мм), 2/2 НЗ, -10°С. ..+80°С; 0,5...16 бар, 220В 50-60Гц, катушка с влагозащитой (тип катушки 1, тип запчастей A)

Клапаны GEVAX

Gevax

 В пути 2 826 Купить

1901R-KBND016-120-24DC Клапан электромагнитный, латунь, 1/2" (12 мм), 2/2 НЗ, -10°С...+80°С; 0,5…12 бар, 24В=, катушка с влагозащитой (тип катушки 1, тип запчастей A)

В наличии

Клапан электромагнитный, латунь, 1/2" (12 мм), 2/2 НЗ, -10°С. ..+80°С; 0,5…12 бар, 24В=, катушка с влагозащитой (тип катушки 1, тип запчастей A)

Клапаны GEVAX

Gevax

 В наличии 2 826 Купить

1901R-KBNE016-190-220AC Клапан электромагнитный, латунь, 3/4" (19 мм), 2/2 НЗ, -10°С...+80°С; 0,5...16 бар, 220В 50-60Гц, катушка с влагозащитой (тип катушки 1, тип запчастей A)

В наличии

Клапан электромагнитный, латунь, 3/4" (19 мм), 2/2 НЗ, -10°С. ..+80°С; 0,5...16 бар, 220В 50-60Гц, катушка с влагозащитой (тип катушки 1, тип запчастей A)

Клапаны GEVAX

Gevax

 В наличии 3 574 Купить

1901R-KBNE016-190-24DC Клапан электромагнитный, латунь, 3/4" (19 мм), 2/2 НЗ, -10°С...+80°С; 0,5…12 бар, 24В=, катушка с влагозащитой (тип катушки 1, тип запчастей A)

В пути

Клапан электромагнитный, латунь, 3/4" (19 мм), 2/2 НЗ, -10°С. ..+80°С; 0,5…12 бар, 24В=, катушка с влагозащитой (тип катушки 1, тип запчастей A)

Клапаны GEVAX

Gevax

 В пути 3 633 Купить

1901R-KBNF016-250-220AC Клапан электромагнитный, латунь, 1" (25 мм), 2/2 НЗ, -10°С...+80°С; 0,5...16 бар, 220В 50-60Гц, катушка с влагозащитой (тип катушки 1, тип запчастей A)

В наличии

Клапан электромагнитный, латунь, 1" (25 мм), 2/2 НЗ, -10°С. ..+80°С; 0,5...16 бар, 220В 50-60Гц, катушка с влагозащитой (тип катушки 1, тип запчастей A)

Клапаны GEVAX

Gevax

 В наличии 3 975 Купить

1901R-KBNF016-250-24DC Клапан электромагнитный, латунь, 1" (25 мм), 2/2 НЗ, -10°С...+80°С; 0,5…12 бар, 24В=, катушка с влагозащитой (тип катушки 1, тип запчастей A)

В пути

Клапан электромагнитный, латунь, 1" (25 мм), 2/2 НЗ, -10°С. ..+80°С; 0,5…12 бар, 24В=, катушка с влагозащитой (тип катушки 1, тип запчастей A)

Клапаны GEVAX

Gevax

 В пути 3 975 Купить

1901R-KBNG010-320-220AC Клапан электромагнитный, латунь, 1 1/4" (32 мм), 2/2 НЗ, -10°С...+80°С; 0,5...10 бар, 220В 50-60Гц, катушка с влагозащитой (типы катушек 2, 4, тип запчастей A)

В наличии

Клапан электромагнитный, латунь, 1 1/4" (32 мм), 2/2 НЗ, -10°С. ..+80°С; 0,5...10 бар, 220В 50-60Гц, катушка с влагозащитой (типы катушек 2, 4, тип запчастей A)

Клапаны GEVAX

Gevax

 В наличии 7 403 Купить

1901R-KBNG010-320-24DC Клапан электромагнитный, латунь, 1 1/4" (32 мм), 2/2 НЗ, -10°С...+80°С; 0,5…7,5 бар, 24В=, катушка с влагозащитой (типы катушек 2, 4, тип запчастей A)

В пути

Клапан электромагнитный, латунь, 1 1/4" (32 мм), 2/2 НЗ, -10°С. ..+80°С; 0,5…7,5 бар, 24В=, катушка с влагозащитой (типы катушек 2, 4, тип запчастей A)

Клапаны GEVAX

Gevax

 В пути 7 403 Купить

1901R-KBNH010-400-220AC Клапан электромагнитный, латунь, 1 1/2" (40 мм), 2/2 НЗ, -10°С...+80°С; 0,5...10 бар, 220В 50-60Гц, катушка с влагозащитой (типы катушек 2, 4, тип запчастей A)

В наличии

Клапан электромагнитный, латунь, 1 1/2" (40 мм), 2/2 НЗ, -10°С. ..+80°С; 0,5...10 бар, 220В 50-60Гц, катушка с влагозащитой (типы катушек 2, 4, тип запчастей A)

Клапаны GEVAX

Gevax

 В наличии 10 047 Купить

1901R-KBNH010-400-24DC Клапан электромагнитный, латунь, 1 1/2" (40 мм), 2/2 НЗ, -10°С...+80°С; 0,5…7,5 бар, 24В=, катушка с влагозащитой (типы катушек 2, 4, тип запчастей A)

В пути

Клапан электромагнитный, латунь, 1 1/2" (40 мм), 2/2 НЗ, -10°С. ..+80°С; 0,5…7,5 бар, 24В=, катушка с влагозащитой (типы катушек 2, 4, тип запчастей A)

Клапаны GEVAX

Gevax

 В пути 10 041 Купить

1901R-KBNI010-500-220AC Клапан электромагнитный, латунь, 2" (50 мм), 2/2 НЗ, -10°С...+80°С; 0,5...10 бар, 220В 50-60Гц, катушка с влагозащитой (типы катушек 2, 4, тип запчастей A)

В наличии

Клапан электромагнитный, латунь, 2" (50 мм), 2/2 НЗ, -10°С. ..+80°С; 0,5...10 бар, 220В 50-60Гц, катушка с влагозащитой (типы катушек 2, 4, тип запчастей A)

Клапаны GEVAX

Gevax

 В наличии 10 974 Купить

1901R-KBNI010-500-24DC Клапан электромагнитный, латунь, 2" (50 мм), 2/2 НЗ, -10°С...+80°С; 0,5…7,5 бар, 24В=, катушка с влагозащитой (типы катушек 2, 4, тип запчастей A)

В пути

Клапан электромагнитный, латунь, 2" (50 мм), 2/2 НЗ, -10°С. ..+80°С; 0,5…7,5 бар, 24В=, катушка с влагозащитой (типы катушек 2, 4, тип запчастей A)

Клапаны GEVAX

Gevax

 В пути 10 974 Купить

Электромагнитный переключатель электромагнитного клапана для управления жидкостями

Alibaba.com предлагает широкий ассортимент высококачественных, эффективных и долговечных. Переключатель электромагнитных клапанов для различных типов коммерческого и личного использования. Доступные в нескольких вариантах и ​​моделях, эти продукты идеально подходят для всех видов машин и двигателей транспортных средств, обеспечивая оптимальную производительность. Файл. Переключатель электромагнитных клапанов Варианты , которые вы можете найти на сайте, изготовлены из прочных материалов, которые способствуют длительному сроку службы продуктов, и не имеют аналогов, когда речь идет о безупречном и постоянном потоке топлива в двигатели.Возьмите эти уникальные и надежные. Переключатель электромагнитных клапанов от ведущих мировых производителей и производителей по умопомрачительной цене.

Ищете ли вы идеальное. Переключатель электромагнитных клапанов для установки в двигатель вашего автомобиля для более плавного и равномерного потока топлива или если вы ищете прочные клапаны для установки в оросительную систему, тяжелые машины, вы можете найти на сайте несколько категорий продуктов. Широкий ассортимент. Переключатель электромагнитного клапана доступен на Alibaba.com совместимы как с бензиновыми, так и с дизельными вариантами автомобилей и способны создавать постоянное противодавление для безупречного впрыска топлива. Эти. Переключатель электромагнитного клапана - это соленоиды, изготовленные из прочных металлов, таких как железо, латунь, которые могут годами выдерживать жесткие условия эксплуатации.

Поиск надежных запчастей, напрямую влияющих на производительность машин или двигателей транспортных средств, таких как. Переключатель электромагнитного клапана - действительно непростая задача, однако здесь, на сайте, вам предоставляется широкий выбор поставщиков.Эти сертифицированные продавцы хорошо зарекомендовали себя и могут предложить ваши товары премиум-класса по самым привлекательным ценам. Файл. Переключатель электромагнитного клапана может хорошо контролировать текучую среду и отделять частицы пыли и твердые частицы от топлива для обеспечения улучшенных характеристик. Вы также можете настроить их. Переключатель электромагнитного клапана в соответствии с вашими требованиями, и они доступны в двух типах моделей, чтобы выдерживать низкотемпературное давление и высокотемпературное давление.

Оцените разные. Переключатель электромагнитного клапана Диапазон на Alibaba.com, и покупайте эти продукты в рамках своей доступности и бюджета. Эти продукты тестируются и проверяются на предмет гарантии качества и иногда предлагаются вместе с послепродажным обслуживанием, например, с гарантийными сроками. Хватайте их у ведущих. переключатель электромагнитного клапана поставщиков для увлекательных сделок.

Beta Valve - Wiki

В водоочистной промышленности используются различные электромагнитные клапаны, в том числе клапаны из пластика, латуни и нержавеющей стали.Их можно использовать для таких приложений, как наполнение резервуаров, в качестве рабочих клапанов на водоумягчителях, для управления более крупными клапанами с приводом с воздухом или водой, а также в качестве различных впускных клапанов для оборудования. Выбор материала зависит от требований приложения и его операционной среды. Хотя все три материала корпуса клапана подходят для использования в водопроводной воде, необходимо учитывать такие параметры применения, как температура окружающей среды, степень подверженности ударам или другим физическим воздействиям.

Чаще всего используются 2/2 нормально закрытые и 2/2 нормально открытые клапаны. Работа этих клапанов является либо прямым действием, где сила, необходимая для работы клапана, полностью зависит от магнитного поля, создаваемого электромагнитной катушкой, вспомогательного подъема или сервоусилителя, где разница давлений между входом и выходом клапана составляет используется для перемещения гибкой диафрагмы. Как и следовало ожидать, при широком диапазоне применений в водоочистной промышленности существует огромный диапазон соединений, доступных как для соединений BSP, так и для соединений JG.

Несмотря на то, что производители клапанов предлагают несколько типов уплотнений, наиболее популярными для использования в системах водоснабжения являются NBR и EPDM. Версии обоих материалов, одобренных для использования в питьевой воде согласно BS6920 (?), Широко доступны, стандартный бутадиен-нитрильный каучук широко используется в общих промышленных системах водоснабжения, однако EPDM, как правило, предпочтительнее для использования в системах питьевой / питьевой воды из-за предполагаемого отсутствия загрязнения во вкусе в воде. Еще одним фактором, который следует учитывать при выборе типа уплотнения, является температура.В то время как уплотнения из NBR подходят для температур до 60 ° C или даже 80 ° C, уплотнения из EPDM способны выдерживать температуры до 150 ° C. N.B . Если требуются более высокие температуры, мы советуем использовать клапан, специально разработанный для паровых клапанов .

Водопроводная вода обычно подается бытовым потребителям под давлением от 2 до 4 бар, однако в некоторых областях, где давление перекачивается, оно может превышать 10 бар. Все одобренные WRAS соленоидные клапаны, рассчитанные на 10 бар, должны полностью справляться с этим, но если приложение может регулярно подвергать клапан гидравлическому удару, создаваемому другими соседними клапанами в сети, быстро закрывающимися, тогда латунный соленоидный клапан может оказаться более прочным.

Лучше всего сравнить требуемый расход для конкретного применения с расходом выбранного клапана. Его можно либо рассчитать с использованием KV (коэффициент расхода), либо считать непосредственно из кривых расхода, опубликованных в технических паспортах производителей. Если выбранный расход клапана слишком низкий, это может привести к нехватке воды в оборудовании.

С другой стороны, если выбран клапан значительно большего размера, помимо ненужных затрат, это может вызвать технические проблемы.В случае клапанов с сервоуправлением существует вероятность того, что вы обнаружите очень раздражающий дребезжащий звук, когда на клапан подается питание на открытие. Это вызвано тем, что для работы электромагнитного клапана с сервоприводом требуется перепад давления между входом и выходом клапана. Если клапан слишком велик, когда клапан полностью открыт, разницы давлений может быть недостаточно для удержания гибкой диафрагмы открытой, поэтому клапан внезапно закрывается. В тот момент, когда клапан закрывается таким образом, разность давлений восстанавливается, заставляя клапан снова открываться, что снова вызывает сжатие перепада давления на клапане и закрытие диафрагмы. Клапан будет продолжать циклически проходить этот процесс открытия и закрытия, пока он не отключится или не прекратится потребность в воде.

Также необходимо учитывать качество воды, проходящей через клапан. В зоне с жесткой водой тепло, выделяемое соленоидной катушкой, находящейся под напряжением в течение длительного периода, может вызвать накопление кальция и известкового налета внутри трубы якоря электромагнитных клапанов до такой степени, что якорь не может правильно двигаться. В случае переменного тока электромагнитные клапаны, это может привести к катастрофическому отказу катушки соленоида, поскольку катушка удерживается под действием пускового тока.Использование работы на постоянном токе позволит избежать таких впечатляющих сбоев, запорные клапаны предотвращают повышение температуры катушки, потому что катушка активируется только на мгновение, когда требуется, чтобы клапан изменил состояние (открытый на закрытый или закрытый на открытый). Также возможно, что известковая накипь может помешать почти правильному закрытию клапана, поскольку известковая накипь попадает между уплотнением и седлом клапана.

Есть 2 решения этой проблемы.

  1. Используйте клапан, который был спроектирован так, чтобы быть устойчивым к образованию накипи, однако со временем известковая накипь все равно будет накапливаться и требует периодического обслуживания для предотвращения проблемы.
  2. Установите смягчитель воды. Это удаляет известковый налет из воды, тем самым устраняя любые отложения внутри клапана или остальной системы.

Добавление в воду агрессивных чистящих химикатов, которое регулярно встречается в системах пищевой и химической обработки, может сделать латунные и пластмассовые клапаны непригодными. Именно здесь используются клапаны из нержавеющей стали, поскольку материал корпуса совместим с более широким спектром химикатов. Клапаны из нержавеющей стали также широко используются в системах с чистой водой.

Латунные водяные клапаны

Наши латунные соленоидные клапаны широко используются в таких областях, как умягчение воды, системы фильтрации, системы с гравитационной подачей, системы высокого давления, системы наполнения резервуаров, для общего управления включением / выключением водопроводной воды и многих других.

Эти клапаны доступны как нормально закрытые, нормально открытые и с сервоприводом в широком диапазоне размеров и напряжений.

Пластиковые водяные клапаны

Наши пластиковые электромагнитные клапаны доступны в версиях, одобренных WRAS для использования в системах питьевой / питьевой воды.у нас также есть ряд пластиковых электромагнитных клапанов, которые были разработаны с бытовой техникой, такой как посудомоечные и стиральные машины. Доступны одно-, двух-, трех- или четырехклапанные.

Эти клапаны доступны как нормально закрытые или нормально открытые и доступны в широком диапазоне напряжений и размеров, включая вставные соединения JG. Также доступны версии с защелкой.

Водяные клапаны из нержавеющей стали

Наши соленоидные клапаны из нержавеющей стали подходят для использования в более специализированных приложениях, таких как системы обратного осмоса, водные установки, деминерализованная вода и приложения, в которых вода содержит химические / коррозионные элементы, содержащиеся внутри как пищевая промышленность и очистка.

Эти клапаны доступны как нормально закрытые, нормально открытые и с сервоприводом в широком диапазоне размеров.

Водяной соленоид

- Bulk Reef Supply

water solenoid - Bulk Reef Supply

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Халява за заказы


Более $ 249

Сегодня получите БЕСПЛАТНУЮ футболку SPS

Когда ваша промежуточная сумма превысит 249 долларов, вы увидите всплывающее сообщение, чтобы добавить халяву в корзину. Просто установите флажок, чтобы добавить халяву в корзину.

Если вы пропустите всплывающее окно, в верхней части страницы появится сообщение о подарке. Нажмите на подарочную коробку, чтобы снова включить всплывающее окно.

    … Модуль мониторинга) - это многоцелевой модуль, который с помощью различных аксессуаров позволяет вашему Apex выполнять следующие функции: Контроль потока Обнаружение утечек Вода Обнаружение уровня Мощность 24 В постоянного тока Принадлежности Будущие датчики Возвратные насосы Измерение расхода основного возвратного насоса вашего аквариума невероятно…

    Добавить в корзину Сообщите мне, когда в наличии

    … Поток воды, воздуха или других газов. Адаптировать мягкую трубку 1/4 дюйма можно легко с помощью переходника шток 1/4 дюйма x зазубрины 1/4 дюйма. Этот электромагнитный клапан также можно использовать с нашим автономным источником питания 24 В постоянного тока (не входит в комплект), если вы не являетесь один из вышеуказанных продуктов и вы хотите использовать этот электромагнитный клапан с…

    Добавить в корзину Сообщите мне, когда в наличии

    Используйте клапан Water от Tunze для подключения к осмолатору Tunze - клапан water заменяет насос электромагнитным клапаном с электрическим приводом. Используйте его для управления потоком воды из трубки, а не откачивайте ее из контейнера, например, самотеком с автоматической доливкой. Макс. Давление воды - 145 фунтов на кв. Дюйм (10…

    Добавить в корзину Сообщите мне, когда в наличии

    …легкий. Соленоид работает вместе с контроллером ATO и датчиком, чтобы обеспечить поток воды RODI в ваш поддон, и когда уровень воды будет пополнен, датчик скажет контроллеру отключить питание соленоида , чтобы закройте вентиль и остановите подачу воды RODI . Соленоид использует…

    Добавить в корзину Сообщите мне, когда в наличии

    … Кальций, щелочность, магний и другие микроэлементы путем растворения арагонитовой среды с помощью углекислого газа, который снижает pH воды до кислотного уровня, растворяя среду, выделяющую элементы, которые ваши кораллы будут использовать для роста. Кальциевые реакторы Reef Octopus изготовлены из высококачественного ...

    … Позиционируем и перекачиваем много воды туда, куда не хочешь. Магнитные язычки, заключенные в датчики уровня жидкости, чрезвычайно надежны и долговечны при правильном использовании. Отказы почти всегда являются результатом перегрузки по току. Насосы, соленоиды и многие другие устройства, требующие…

    Добавить в корзину Сообщите мне, когда в наличии

    … Выключите включенный соленоид , перекрыв поток воды . автоматически отключает вашу систему обратного осмоса / ввода-вывода. Установка и удаление за секунды без отверстий или сверление магнитного крепления Двойное оптическое отверстие для безопасных работ в полной темноте Включает соленоид RO Клапан устраняет отходы Вода Оптический датчик вытекания

    Добавить в корзину Сообщите мне, когда в наличии

    … Позиционируем и перекачиваем много воды туда, куда не хочешь. Магнитные язычки, заключенные в датчики уровня жидкости, чрезвычайно надежны и долговечны при правильном использовании. Отказы почти всегда являются результатом перегрузки по току. Насосы, соленоиды и многие другие устройства, требующие…

    Добавить в корзину Сообщите мне, когда в наличии

    … Модуль мониторинга) - это многоцелевой модуль, который с помощью различных аксессуаров позволяет вашему Apex выполнять следующие функции: Контроль потока Обнаружение утечек Вода Обнаружение уровня Мощность 24 В постоянного тока Принадлежности Будущие датчики Возвратные насосы Измерение расхода основного возвратного насоса вашего аквариума невероятно…

    Добавить в корзину Сообщите мне, когда в наличии

    … Запуск и каждый час после этого нормально закрытый электромагнитный клапан на 24 В перем. Тока автоматически «промывает» мембрану при полном расходе насоса или полном давлении в линии в системах без наддува в течение 18 секунд каждый час.Turbulent water action очищает органические и неорганические загрязнения от…

    … Принимать более обоснованные решения относительно общей стоимости вашего оборудования. Каждый Energy Bar 832 также имеет два дополнительных порта 24 В постоянного тока, которые могут питать небольшие насосы, соленоиды , вентиляторы и многое другое, в то время как встроенный источник питания постоянного тока 100 Вт позволяет управлять до 3 аксессуаров 1Link, таких как циркуляционные насосы WAV и жидкость DOS. …

    1959 долларов.64 Обычная цена: $

    … Кальций, щелочность, магний и другие микроэлементы путем растворения арагонитовой среды с помощью углекислого газа, который снижает pH воды до кислотного уровня, растворяя среду, высвобождая элементы, которые ваши кораллы будут использовать для роста. сделаны качественно…

    … Набор Neptune Apex Dream Bundle - это именно то, что нужно каждому аквариумисту.В комплект входят: 1x система управления Apex 1x Trident Cal, Alk и Mag Water Analyzer 1x 2-месячный запас реагента Trident 1x pH PRobe 1x датчик температуры 1x зонд ORP 1x раствор для калибровки датчика солености Система контроллера Apex…

    $ 1399,90 Обычная цена: $

    … Установка Полностью автоматический Электрический соленоид Управляемый светодиодный индикатор пузырьков Нет игольчатых клапанов Точность до +/- 1/1000 секунды 3-летняя гарантия Хороший надежный регулятор CO2 и соленоид - жизненно важная часть любого кальциевого реактора. Многие традиционные игольчатые клапаны с соленоидами могут изменять пропускаемый поток…

    Добавить в корзину Сообщите мне, когда в наличии

    … Предупреждение, и до того, как батарея полностью разрядится, электромагнитный клапан закроется до тех пор, пока батарея не будет заменена. Возможные области применения: Посудомоечные машины RODI Systems Кофеварки Холодильники Вода Кулеры Льдогенераторы Туалеты Станции для напитков под раковинами Вода Обогреватели Стиральные машины Гостиницы, апартаменты,…

    Добавить в корзину Сообщите мне, когда в наличии

    … Кальций, щелочность, магний и другие микроэлементы путем растворения арагонитовой среды с помощью углекислого газа, который снижает pH воды до кислотного уровня, растворяя среду, выделяющую элементы, которые ваши кораллы будут использовать для роста. Кальциевые реакторы Reef Octopus изготовлены из высококачественного ...

    … Функциональность. Набор Neptune Apex Dream Bundle - это именно то, что нужно каждому аквариумисту. В комплект входит: 1x система управления Apex 1x Trident Cal, Alk и Mag Water Analyzer 1x 2-месячный запас реагентов Trident 2x Energy Bar 832 1x pH PRobe 1x Temp Probe 1x ORP Probe 1x Salinity Probe 1x DoS Fluid Metering…

    2559 долларов.55 Обычная цена: $

    … Tunze RO Water Контроллер 8555 также имеет резервный таймер, который можно установить на 12 или 24 часа. Если поплавковый выключатель не сработал в течение установленного времени, клапан закроется, и сработает аварийный сигнал. Что включено? Tunze RO Вода Контроллер 8555.000 Соленоид Мощность клапана…

    Добавить в корзину Сообщите мне, когда в наличии

    … То, что вы (и ведущие ученые) уже делаете, когда тестируете воду , то есть , выполняете титрование с изменением цвета и интерпретируете результаты.По расписанию Trident тщательно смешивает свои реагенты с небольшим количеством пробы воды из вашего аквариума. При этом он измеряет (титрует…

    Добавить в корзину Сообщите мне, когда в наличии

    … Также используйте вместо него электромагнитный клапан HYDROS DC Solenoid . Электромагнитный клапан HYDROS DC работает совместно с контроллером аквариума HYDROS и оптическим или механическим датчиком уровня воды . Когда датчик обнаруживает, что уровень воды низкий, он открывает клапан, чтобы позволить свежей воде RO или RO / DI протекать и…

    Добавить в корзину Сообщите мне, когда в наличии

    соленоид , подключенный к регулятору с помощью приложения HYDROS. Вы можете настроить свой контроллер на автоматическое включение соленоидного клапана при высоком pH или закрытие соленоидного клапана при низком pH для эффективного растворения среды реактора кальция и пополнения кальция и других элементов в воде вашего аквариума .

    Добавить в корзину Сообщите мне, когда в наличии

    … Powerbar STDL4-4 дает вам контроль над четырьмя индивидуально программируемыми выходами, которые можно использовать с таким оборудованием, как нагреватели, вентиляторы, осветительные приборы, электромагнитные клапаны , и многое другое. Розетки имеют отдельное переключение и защиту со встроенными светодиодами для индикации состояния каждой розетки. Тело…

    Добавить в корзину Сообщите мне, когда в наличии

    … Возможности.С помощью HYDROS Control 4 вы можете контролировать такие важные параметры, как температура, pH, ОВП, уровней воды, и скорость потока, и это лишь некоторые из них. Управляйте насосами, таймерами, соленоидами , и многим другим благодаря передовой конструкции HYDROS. Используйте стартовый пакет HYDROS Control 4 как…

    Добавить в корзину Сообщите мне, когда в наличии

Свяжитесь с нами

Узнавайте первыми о распродажах, специальных предложениях, новых продуктах, последних выпусках BRSTV и выигрывайте бесплатные призы!

© 2021 Bulk Reef Supply. Все права защищены.

Что такое электромагнитный клапан и как он работает?

Электромагнитные клапаны используются везде, где требуется автоматическое регулирование потока жидкости. Они все в большей степени используются в самых разных типах установок и оборудования. Разнообразие доступных конструкций позволяет выбрать клапан в соответствии с конкретным применением.

ОБЩЕЕ

Электромагнитные клапаны используются везде, где требуется автоматическое регулирование потока жидкости.Они все в большей степени используются в самых разных типах установок и оборудования. Разнообразие доступных конструкций позволяет выбрать клапан в соответствии с конкретным применением.

СТРОИТЕЛЬСТВО

Электромагнитные клапаны - это блоки управления, которые при подаче электроэнергии или обесточивании либо перекрывают, либо пропускают поток жидкости. Привод выполнен в виде электромагнита. При подаче напряжения создается магнитное поле, которое натягивает плунжер или поворотный якорь против действия пружины. В обесточенном состоянии плунжер или поворотный якорь возвращается в исходное положение под действием пружины.

РАБОТА КЛАПАНА

По режиму срабатывания различают клапаны прямого действия, клапаны с внутренним управлением и клапаны с внешним управлением. Еще одна отличительная черта - это количество подключений к портам или количество потоков («путей»).

КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ

В соленоидном клапане прямого действия уплотнение седла прикреплено к сердечнику соленоида.В обесточенном состоянии отверстие седла закрыто, которое открывается, когда клапан находится под напряжением.

КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ 2-ХОДОВЫЕ

Двухходовые клапаны - это запорные клапаны с одним входным и одним выходным отверстиями (рис. 1). В обесточенном состоянии пружина сердечника с помощью давления жидкости удерживает уплотнение клапана на седле клапана, перекрывая поток. При подаче напряжения сердечник и уплотнение втягиваются в катушку соленоида, и клапан открывается. Электромагнитная сила больше, чем объединенная сила пружины и силы статического и динамического давления среды.

фигура 1

КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ 3-ХОДОВЫЕ

Трехходовые клапаны имеют три штуцера и два седла клапана. Одно уплотнение клапана всегда остается открытым, а другое закрытым в обесточенном режиме. Когда катушка находится под напряжением, режим меняется на противоположный. Трехходовой клапан, показанный на рис. 2, выполнен с сердечником плунжерного типа. Различные операции клапана могут выполняться в зависимости от того, как текучая среда соединена с рабочими портами на рис. 2. Давление текучей среды нарастает под седлом клапана.Когда катушка обесточена, коническая пружина плотно прижимает нижнее уплотнение сердечника к седлу клапана и перекрывает поток жидкости. Порт A выпускается через R. Когда катушка находится под напряжением, сердечник втягивается, седло клапана в Порте R закрывается подпружиненным верхним уплотнением сердечника. Текучая среда теперь течет от P к A.

фигура 2 В отличие от версий с сердечником плунжерного типа, клапаны с поворотным якорем имеют все портовые соединения в корпусе клапана. Изолирующая диафрагма предотвращает контакт текучей среды с камерой змеевика.Клапаны с поворотным якорем могут использоваться для управления любым трехходовым клапаном. Основной принцип конструкции показан на рис. 3. Клапаны с поворотным якорем стандартно оснащены ручным дублером.

фигура 3

ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ С ВНУТРЕННИМ ПИЛОТОМ

В клапанах прямого действия силы статического давления увеличиваются с увеличением диаметра отверстия, что означает, что магнитные силы, необходимые для преодоления сил давления, соответственно становятся больше.Поэтому электромагнитные клапаны с внутренним управлением используются для переключения более высоких давлений в сочетании с отверстиями большего размера; в этом случае перепад давления жидкости выполняет основную работу по открытию и закрытию клапана.

КЛАПАНЫ 2-ХОДОВЫЕ С ВНУТРЕННИМ ПИЛОТОМ

Электромагнитные клапаны с внутренним управлением оснащены 2- или 3-ходовым пилотным соленоидным клапаном. Мембрана или поршень обеспечивают уплотнение для седла главного клапана. Работа такого клапана показана на рис.4. Когда пилотный клапан закрыт, давление жидкости увеличивается с обеих сторон диафрагмы через выпускное отверстие. Пока существует разница давлений между впускным и выпускным отверстиями, запорная сила доступна за счет большей эффективной площади в верхней части диафрагмы. Когда пилотный клапан открыт, давление сбрасывается с верхней стороны диафрагмы. Большая эффективная сила чистого давления снизу поднимает диафрагму и открывает клапан. Как правило, клапаны с внутренним управлением требуют минимального перепада давления для обеспечения удовлетворительного открытия и закрытия.Omega также предлагает клапаны с внутренним управлением, спроектированные с соединенным сердечником и диафрагмой, которые работают при нулевом перепаде давления (рис. 5).

фигура 4

МНОГООБХОДИМЫЕ ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ С ВНУТРЕННИМ ПИЛОТОМ

4-ходовые электромагнитные клапаны с внутренним управлением используются в основном в гидравлических и пневматических системах для приведения в действие цилиндров двустороннего действия. Эти клапаны имеют четыре патрубка: впуск давления P, два патрубка A и B цилиндра и один патрубок выпуска R.4/2-ходовой тарельчатый клапан с внутренним управлением показан на рис. 6. В обесточенном состоянии пилотный клапан открывается на соединении между входом давления и пилотным каналом. Обе тарелки главного клапана теперь находятся под давлением и переключаются. Теперь соединение порта P подключено к A, а B может выходить через второй ограничитель через R.

цифра 5

КЛАПАНЫ С НАРУЖНЫМ УПРАВЛЕНИЕМ

В этих типах для приведения в действие клапана используется независимая управляющая среда.На рис. 7 показан поршневой клапан с угловым седлом и закрывающей пружиной. В безнапорном состоянии седло клапана закрыто. Трехходовой электромагнитный клапан, который может быть установлен на приводе, управляет независимой управляющей средой. Когда электромагнитный клапан находится под напряжением, поршень поднимается против действия пружины, и клапан открывается. Версия с нормально открытым клапаном может быть получена, если пружина расположена на противоположной стороне поршня привода. В этих случаях независимая управляющая среда подключается к верхней части привода.Версии двойного действия, управляемые 4/2-ходовыми клапанами, не содержат пружины.

рисунок 6

МАТЕРИАЛЫ

Все материалы, из которых изготовлены клапаны, тщательно отбираются в соответствии с различными типами применения. Материал корпуса, материала уплотнения и материала соленоида выбирается для оптимизации функциональной надежности, совместимости с жидкостями, срока службы и стоимости.

КОРПУС

Корпуса клапанов нейтральной жидкости изготовлены из латуни и бронзы.Для жидкостей с высокими температурами, например пара, доступна коррозионно-стойкая сталь. Кроме того, полиамидный материал используется по экономическим причинам в различных пластиковых клапанах.

СОЛЕНОИДНЫЕ МАТЕРИАЛЫ

Все части электромагнитного привода, контактирующие с жидкостью, изготовлены из аустенитной коррозионно-стойкой стали. Таким образом обеспечивается устойчивость к коррозионному воздействию нейтральных или умеренно агрессивных сред.

МАТЕРИАЛЫ УПЛОТНЕНИЯ

Конкретные механические, термические и химические условия в приложении влияют на выбор материала уплотнения.Стандартным материалом для нейтральных жидкостей при температурах до 194 ° F обычно является FKM. Для более высоких температур используются EPDM и PTFE. Материал PTFE универсально устойчив практически ко всем техническим жидкостям.

НОМИНАЛЬНОЕ ДАВЛЕНИЕ - ДИАПАЗОН ДАВЛЕНИЙ

Все значения давления, приведенные в этом разделе, представляют собой манометрическое давление. Номинальное давление указано в фунтах на квадратный дюйм. Клапаны надежно работают в заданных диапазонах давления. Наши цифры действительны для диапазона пониженного напряжения от 15% до перенапряжения 10%.Если 3/2-ходовые клапаны используются в другом режиме, допустимый диапазон давления изменяется. Более подробная информация содержится в наших технических паспортах.

В случае работы в вакууме необходимо следить за тем, чтобы вакуум был на стороне выхода (A или B), в то время как более высокое давление, то есть атмосферное давление, подключено к входному отверстию P.

ЗНАЧЕНИЯ РАСХОДА

Скорость потока через клапан определяется конструкцией и типом потока.Размер клапана, требуемый для конкретного применения, обычно определяется номиналом Cv. Этот показатель разработан для стандартных единиц и условий, то есть расхода в галлонах в минуту и ​​использования воды с температурой от 40 ° F до 86 ° F при перепаде давления 1 фунт / кв. Дюйм. Приведены значения Cv для каждого клапана. Стандартизированная система значений расхода также используется для пневматики. В этом случае воздушный поток в SCFM вверх по потоку и падение давления 15 фунтов на квадратный дюйм при температуре 68 ° F.

СОЛЕНОИДНЫЙ ПРИВОД

Общей чертой всех соленоидных клапанов Omega является система соленоидов с эпоксидной изоляцией.В этой системе вся магнитная цепь - катушка, соединения, ярмо и направляющая трубка сердечника - объединены в один компактный блок. Это приводит к тому, что высокая магнитная сила удерживается в минимальном пространстве, обеспечивая первоклассную электрическую изоляцию и защиту от вибрации, а также внешних коррозионных воздействий.

КАТУШКИ

Катушки Omega доступны для всех обычно используемых напряжений переменного и постоянного тока. Низкое энергопотребление, особенно в случае соленоидных систем меньшего размера, означает, что возможно управление через полупроводниковую схему.

рисунок 7 Доступная магнитная сила увеличивается по мере того, как воздушный зазор между сердечником и гайкой заглушки уменьшается, независимо от того, идет ли речь о переменном или постоянном токе. Электромагнитная система переменного тока имеет большую магнитную силу, доступную при большем ходе, чем сопоставимая соленоидная система постоянного тока. Графики характеристического хода в зависимости от силы, показанные на рис. 8, иллюстрируют эту взаимосвязь.

Ток, потребляемый соленоидом переменного тока, определяется индуктивностью. С увеличением хода индуктивное сопротивление уменьшается и вызывает увеличение потребления тока.Это означает, что в момент обесточивания ток достигает максимального значения. Противоположная ситуация применима к соленоиду постоянного тока, где потребление тока зависит только от сопротивления обмоток. Сравнение во времени характеристик включения соленоидов переменного и постоянного тока показано на рис. 9. В момент подачи питания, то есть когда воздушный зазор максимален, электромагнитные клапаны потребляют гораздо более высокие токи, чем когда сердечник полностью заполнен. втянут, т. е. воздушный зазор закрыт.Это приводит к высокой производительности и расширенному диапазону давления. В системах постоянного тока после включения тока поток увеличивается относительно медленно, пока не будет достигнут постоянный ток удержания. Таким образом, эти клапаны могут управлять только более низким давлением, чем клапаны переменного тока, при тех же размерах отверстий. Более высокие давления могут быть получены только за счет уменьшения размера отверстия и, следовательно, пропускной способности.

ТЕПЛОВЫЕ ЭФФЕКТЫ

Когда на катушку соленоида подано напряжение, всегда выделяется определенное количество тепла. Стандартная версия электромагнитных клапанов имеет относительно небольшой подъем температуры. Они предназначены для достижения максимального повышения температуры 144 ° F в условиях непрерывной работы (100%) и при 10% перенапряжении. Кроме того, обычно допустима максимальная температура окружающей среды 130 ° F. Максимально допустимые температуры жидкости зависят от конкретных материалов уплотнения и корпуса. Эти цифры можно получить из технических данных.

ОПРЕДЕЛЕНИЕ ВРЕМЕНИ (VDE0580) ВРЕМЯ ОТВЕТА

Небольшие объемы и относительно высокие магнитные силы, связанные с электромагнитными клапанами, позволяют получить быстрое время отклика.Для специальных применений доступны клапаны с разным временем отклика. Время реакции определяется как время между подачей сигнала переключения и завершением механического открытия или закрытия.

ПО ПЕРИОДУ

Период включения определяется как время между включением и выключением тока соленоида.

ПЕРИОД ЦИКЛА

Общее время включенного и выключенного периодов - это период цикла. Предпочтительный период цикла: 2, 5, 10 или 30 минут.

ОТНОСИТЕЛЬНЫЙ РАБОЧИЙ ЦИКЛ

Относительный рабочий цикл (%) - это процентное отношение периода под напряжением к общему периоду цикла. Непрерывная работа (100% рабочий цикл) определяется как непрерывная работа до достижения установившейся температуры.

РАБОТА КЛАПАНА

Кодировка срабатывания клапана всегда состоит из заглавной буквы. Сводка слева подробно описывает коды различных операций клапана и указывает соответствующие стандартные символы цепи.

ВЯЗКОСТЬ

Технические данные действительны для вязкости до указанного значения.Допускается более высокая вязкость, но в этих случаях диапазон допуска напряжения уменьшается, а время отклика увеличивается.

ДИАПАЗОН ТЕМПЕРАТУР

Температурные пределы для текучей среды всегда подробно описаны. Различные факторы, например однако условия окружающей среды, цикличность, скорость, допуск напряжения, детали установки и т. д. могут влиять на температурные характеристики. Поэтому приведенные здесь значения следует использовать только в качестве общего руководства. В случаях, когда речь идет о работе при экстремальных температурах, вам следует обратиться за советом в технический отдел Omega.

Информация о продукте Техническое обучение

Как работает электромагнитный клапан

Что такое электромагнитный клапан?

Определение электромагнитного клапана - это электромеханический клапан, который обычно используется для управления потоком жидкости или газа.Существуют различные типы электромагнитных клапанов, но основные варианты - с пилотным или прямым действием. Клапаны с пилотным управлением, наиболее широко используемые, используют давление в трубопроводе системы для открытия и закрытия главного отверстия в корпусе клапана.

В то время как соленоидные клапаны прямого действия открывают или закрывают отверстие главного клапана, которое является единственным каналом потока в клапане. Они используются в системах, требующих низкой пропускной способности, или в приложениях с низким перепадом давления на отверстии клапана.

Принцип действия электромагнитных клапанов

Принцип действия электромагнитного клапана заключается в управлении потоком жидкостей или газов в положительном, полностью закрытом или полностью открытом режиме. Их часто используют для замены ручных клапанов или для дистанционного управления. Функция электромагнитного клапана включает открытие или закрытие отверстия в корпусе клапана, что позволяет или предотвращает прохождение потока через клапан. Плунжер открывает или закрывает отверстие, поднимаясь или опускаясь внутри гильзы за счет подачи питания на катушку.

Электромагнитные клапаны состоят из змеевика, плунжера и втулки в сборе.В нормально закрытых клапанах возвратная пружина плунжера прижимает плунжер к отверстию и препятствует потоку. Когда на катушку соленоида подано напряжение, результирующее магнитное поле поднимает плунжер, обеспечивая поток. Когда на катушку соленоида подается напряжение в нормально открытом клапане, плунжер закрывает отверстие, что, в свою очередь, предотвращает поток.

Почему используется электромагнитный клапан?

В большинстве приложений управления потоком необходимо запускать или останавливать поток в контуре для управления жидкостями в системе.Для этого обычно используется электромагнитный клапан с электронным управлением. Электромагнитные клапаны, приводимые в действие соленоидом, могут быть расположены в удаленных местах и ​​могут управляться с помощью простых электрических переключателей.

Электромагнитные клапаны - наиболее часто используемые элементы управления в жидкостной технике. Они обычно используются для отключения, выпуска, дозирования, распределения или смешивания жидкостей. По этой причине они используются во многих областях. Соленоиды обычно обеспечивают быстрое и безопасное переключение, длительный срок службы, высокую надежность, низкую мощность управления и компактную конструкцию.

Где используется электромагнитный клапан?

Применение электромагнитных клапанов включает широкий диапазон промышленных настроек, включая общее двухпозиционное управление, контуры управления заводом, системы управления технологическими процессами и различные приложения производителей оригинального оборудования и многое другое.

Электромагнитные клапаны можно найти во многих различных секторах, в том числе:

  • Водоснабжение
  • Очистка питьевой воды
  • Очистка сточных вод
  • Очистка / очистка серой и черной воды
  • Машиностроение
  • Охлаждение, смазка и дозирование
  • Услуги в строительстве
  • Крупные системы отопления, климат-контроль
  • Техника безопасности
  • Системы защиты водопроводов и пожаротушения
  • Компрессоры
  • Сброс давления и дренаж
  • Подача топлива
  • Транспортные и резервуарные помещения
  • Пожары системы
  • Управление мазутным и газовым горелками
  • Газовая хроматография
  • Регулировка газовой смеси
  • Приборы для анализа крови
  • Контроль процессов очистки

Как заменить электромагнитные клапаны

Для правильного и точного управления работой, электромагнитные клапаны должны быть настроены и выбраны в соответствии с конкретным приложением.Наиболее важными параметрами для выбора электромагнитного регулирующего клапана являются значение Kv (выраженное в кубических метрах в час) и диапазон давления в приложении.

Чем ниже отверстие клапана или чем прочнее змеевик, тем выше давление, при котором клапан может закрыться. На основе рассчитанного значения Kv и диапазона давления для планируемого применения можно определить соответствующий тип клапана и его требуемое отверстие.

Что такое электромагнитный клапан NAMUR?

NAMUR - это аббревиатура от User Association of Automation Technology in Process Industries, которая служит стандартом для технологии автоматизированных клапанов.Стандартные интерфейсы полезны для монтажа приводов, поскольку они помогают снизить затраты на изготовление и установку соленоидов. Bürkert предлагает для покупки широкий выбор электромагнитных клапанов NAMUR. Посетите наш веб-сайт сегодня, чтобы просмотреть полный ассортимент электромагнитных клапанов.

Где купить электромагнитный клапан

Клапаны Bürkert можно найти практически во всех отраслях промышленности. От сварочных роботов до гидротехнических сооружений, от пылеудаления при добыче полезных ископаемых до контроля давления в кабине самолета - все возможно с нашими клапанами в качестве надежного компонента вашей системы.Независимо от того, нужен ли вам отдельный клапан, клапанные блоки или индивидуальные решения, вся наша линейка продуктов ориентирована на обеспечение контролируемого обращения с жидкостями и газами.

Наша продукция предназначена для доставки:

  • Высокая гибкость благодаря модульной конструкции
  • Разнообразный выбор материалов
  • Высокая надежность и длительный срок службы
  • Низкое воздействие на окружающую среду

Приобретите высококачественные электромагнитные клапаны в интернет-магазине Burkert прямо сегодня . Или, чтобы получить дополнительную информацию, позвоните нам по телефону +44 1285 648 720, по электронной почте[email protected] или заполните нашу контактную форму.

Содержание Самые популярные электромагнитные клапаны BürkertСамые популярные электромагнитные клапаны Bürkert

Не все электромагнитные клапаны одинаковы. Да, здесь, в Bürkert, мы регулярно разрабатываем невероятно инновационные соленоиды - это то, что мы делаем! Однако часто требуется прочная, надежная рабочая лошадка соленоида, которая, как вы можете быть уверены, многократно выполнит свою работу в течение длительного и выдающегося жизненного цикла. Следующие три электромагнитных клапана Bürkert являются воплощением надежности.

Электромагнитный клапан

для контроля температуры / уровня воды / давления

Как небольшой базовый компонент в области автоматизации, соленоидный клапан в основном включает и отключает трубопровод при включении и выключении питания. Благодаря своей простой функции, соленоидный клапан широко используется для контроля воды, воздуха, масла, газа и других сред в различных областях. Есть несколько практических применений электромагнитных клапанов.

Электромагнитный клапан для контроля температуры / уровня воды

Электромагнитные клапаны могут использоваться для контроля температуры и уровня воды.Как видно на рисунке ниже, когда температура резервуара для воды ниже контрольной температуры, точка контакта элемента измерения температуры подключается, так что паровой соленоидный клапан S1 открывается. Пар проходит через теплообменник, заставляя температуру воды повышаться до температуры контрольной точки, и паровой соленоидный клапан может быть закрыт.

Температурный электромагнитный клапан S3 можно использовать в любое время (например, в душе и т. Д.).

Когда уровень жидкости в резервуаре для воды выше контрольной точки, электрические контакты контактного измерителя уровня жидкости замыкаются, так что нормально открытый водяной соленоидный клапан S2 закрывается.Когда уровень жидкости падает, электрические контакты размыкаются, так что нормально открытый водяной соленоидный клапан открывается из-за отключения питания, и вода поступает в резервуар для пополнения уровня воды.

Электромагнитный клапан для контроля уровня давления

Электромагнитный клапан используется для управления давлением. Когда давление в баке достигает номинального значения, электрический контактный манометр или реле давления отключается, а соленоидный клапан закрывается после отключения питания.Когда давление в баке низкое, электрический контакт подключается, и соленоидный клапан открывается после включения. Давление источника воды или газа увеличивается до тех пор, пока не достигнет номинального значения.


Электромагнитный клапан для управления трубопроводом отвода пыли

Трубопровод отвода пыли управляется соленоидным клапаном. Когда пыль превышает норму, сигнализация подключается к источнику питания. Электромагнитный клапан открывается после включения питания.Главная труба дороги заполнена водой, а маленькие трубы распылены для удаления пыли. Когда нет пыли, сигнализация отключается, и соленоидный клапан автоматически закрывается.

AutoTopoff.com


Электромагнитные клапаны

Электромагнитный клапан позволяет вам наполнять бак непосредственно из водопроводной системы, что устраняет необходимость в резервуаре ATO. Нормально закрытые клапаны используются для автозапуска, они открываются при включении и закрываются при отключении питания.Контроллер ATO обычно используется для питания электромагнитного клапана, но вы также можете включить его с помощью программируемого таймера вместе с более частым мониторингом

Если вы устанавливаете соленоидный клапан на выходе вашего обратного осмоса, вам понадобится автоматический запорный клапан и обратный клапан в вашей системе обратного осмоса, чтобы предотвратить образование сточных вод, когда соленоид закрыт.

Направление имеет значение! На всех клапанах есть индикатор, показывающий направление потока воды.

Использование соленоидного клапана означает подключение вашего бака к бесконечному источнику воды, поэтому рекомендуется использовать какой-либо тип отказоустойчивой защиты.Используйте контроллер с двойным переключателем вместо одного или двух последовательно подключенных контроллеров с одним переключателем вместо двойного, два последовательно подключенных электромагнитных клапана, механический поплавковый клапан в качестве резервного электромагнитного клапана, таймер для ограничения ATO, чтобы он работал только в течение несколько минут несколько раз в день, сигнализация воды, чтобы предупредить вас, если вода обнаружена на вашем полу, блокиратор потока для отключения воды, если вода обнаружена на вашем полу, и т. д.


1/8 "Полипропилен, нормально закрытый


0-100 фунтов на квадратный дюйм, порты 1/8 дюйма, 0.Отверстие 098 дюймов, значение Cv 0,23, переменный ток 110 В, полипропиленовый корпус с деталями из нержавеющей стали. Сетевой шнур длиной 3 фута. Ширина 2,9 дюйма, высота 2,5 дюйма, глубина 2,3 дюйма.
нет в наличии
$ 22
В комплект не входят ни фитинги, ни шнур
110v нет в наличии
$ 12
Запасной корпус клапана
для клапана из полипропилена
$ 10
Запасная катушка
для клапана из полипропилена
110v нет в наличии
$ 6


1/4 "Нержавеющая сталь, нормально закрытый


0-115 фунтов на кв. Дюйм, порты 1/4 "NPT, 0.Отверстие 125 дюймов, значение Cv 0,4, переменный ток 110 В, корпус из нержавеющей стали с нержавеющими деталями, может быть установлен с помощью двух 5-миллиметровых винтов (не входят в комплект), шнур питания 3 фута, ширина 3 дюйма, высота 2,5 дюйма, глубина 2 дюйма $ 35
Без фитингов или шнура в комплекте
$ 25
Запасной корпус клапана
для 1/4 нержавеющего клапана
$ 16
Запасная катушка
для 1/4 нержавеющего клапана.Проволочные выводы.
$ 13


1/2 "Норил, нормально закрытый


Порты NPT 1/2 дюйма, 110 В переменного тока, шнур питания 3 фута, корпус из норила (пластиковый композит) с деталями из нержавеющей стали $ 37
Без фитингов или шнура в комплекте
$ 26


1/2 "нейлон, нормально закрытый


Порты 1/2 ", нейлоновый корпус с деталями из нержавеющей стали, 110 В переменного тока, шнур питания 3 фута.Катушка преобразует переменное напряжение до постоянного тока, чтобы устранить гудение и падение внутреннего напряжения после открытия клапана, чтобы сделать катушку более холодной и эффективной. $ 44
Без фитингов или шнура в комплекте
110 В переменного тока, разъем DIN
$ 33


1/2 "Нержавеющая сталь, нормально закрытый


0-150 фунтов на кв. Дюйм, порты 1/2 дюйма, 0.Отверстие 63 дюйма, значение Cv 4,8, корпус из нержавеющей стали с нержавеющими деталями, шнур питания 3 фута. Ширина 4 дюйма, высота 4,5 дюйма, глубина 2,2 дюйма $ 45
В комплект не входят фитинги или шнур
110 В переменного тока
$ 34


3/4 "Нержавеющая сталь, нормально закрытый


0-150 фунтов на кв. Дюйм, порты 3/4 дюйма, 0.Отверстие 78 дюймов, значение Cv 7,6, корпус из нержавеющей стали с нержавеющими деталями, шнур питания 3 фута. Ширина 7 дюймов, высота 4 дюйма, глубина 2,2 дюйма $ 65
с фитингами из нержавеющей стали 3/4 "
75 долларов США
В комплект не входят фитинги или шнур
110 В переменного тока
$ 54


1/4 "нержавеющая сталь, нормально открытый



0-150 фунтов на кв. Дюйм, порты 1/4 дюйма, 0.Отверстие 098 дюймов, значение Cv 0,23, корпус из нержавеющей стали с нержавеющими деталями, шнур питания 3 фута.
$ 49
Без фитингов или шнура в комплекте
110 В переменного тока, разъем DIN
$ 39


1/2 "Нержавеющая сталь, нормально открытый


Порты 1/2 дюйма, шнур питания 3 фута, корпус из нержавеющей стали с нержавеющими деталями.Катушка преобразует переменное напряжение до постоянного тока, чтобы устранить гудение и падение внутреннего напряжения после открытия клапана, чтобы сделать катушку более холодной и эффективной. $ 65
Без фитингов или шнура в комплекте
110 В переменного тока, разъем DIN
$ 54


Трубка обратного осмоса


Трубка с внешним диаметром 1/4 дюйма
ID 0.17 дюймов. Обычно используется в системах обратного осмоса. 230 фунтов на кв. Дюйм при 70 ° F, 120 фунтов на кв. Дюйм при 150 ° F, LLDPE, естественный цвет
$ 0.20 / фут
Трубка с внешним диаметром 3/8 дюйма
Внутренний диаметр 0,250 ". 230 фунтов на кв. Дюйм при 70 ° F, 120 фунтов на кв. Дюйм при 150 ° F, LLDPE, естественный цвет
$ 0,40 / фут
Трубка с внешним диаметром 1/2 "
ID 0.375 дюймов. 150 фунтов на кв. Дюйм при 70 ° F, 90 фунтов на кв. Дюйм при 150 ° F, LLDPE, естественный цвет
$ 0,60 / фут
Зажим OD 1/4 "
Удерживает 2 трубки, в комплекте 2 винта.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
