Распределительная коробка: плюсы и минусы

Просмотров 122 Опубликовано Обновлено

Часто при составлении плана электропроводки в квартире или частном доме встает вопрос об использовании распределительных коробок. С одной стороны их использование позволяет значительно упростить схему электропроводки, и соответственно снизить как материальные, так и трудовые затраты при прокладке проводки. С другой стороны применение распределительных коробок снижает надежность и безопасность схемы. Так как же стоит поступать? Нужно ли отказываться от применения промежуточных распределительных коробок? Рассмотрим этот вопрос более подробно в данной статье, взвесим все за и против применения данных электромонтажных коробок в электропроводке.


Что собой представляет распределительная коробка? Это такая коробка (пластмассовая или металлическая), в которой происходит соединение несколько линий электропроводки. Соединение проводников выполняется несколькими способами: при помощи специальных клемников или скруткой. Более подробно об этом можно ознакомиться в статье «Электрическая распределительная коробка».

Преимущество использования распределительных коробок очевидно: значительно экономится количество электрического провода, так как для подключения нескольких розеток достаточно провести всего лишь одну линию электропроводки до распределительной коробки, а затем уже от нее вести провод на несколько розеток. Кроме того, упрощается прокладка электропроводки, так как отсутствует необходимость подготовки большого количества штроб.

А в чем же минусы применения распределительных коробок? Как уже говорилось чуть выше, использование распределительных коробок приводит к снижению надежности и электробезопасности дальнейшей эксплуатации электропроводки в квартире или частном доме. Это связано, прежде всего, с тем, что в коробках происходит соединение электрических проводов. Как клемники, так и скрутки не обеспечивают достаточно надежного соединения проводов. Со временем проводники подвергаются окислению, что приводит к их нагреву. Нагрев проводников, в свою очередь способствует повреждению изоляции проводки, а это уже нарушение электробезопасности. Кроме того, контактное соединение проводов в распределительной коробке с помощью клемников со временем ослабевает, что также приводит к нагреву и повреждению изоляции проводников.


Исключением из правил является только пропаянная скрутка медных проводников. Данный тип соединения проводов характеризуется высокой надежностью.

Если вы хотите, чтобы ваша электропроводка в квартире или частном доме была надежной, то желательно не применять при монтаже распределительные коробки. При этом необходимо для каждой розетки вести отдельную линию от автомата в электрощите. Чем меньше в вашей электропроводке промежуточных соединений проводов, тем надежнее и безопаснее будет её эксплуатация. В данном случае провод соединяется только в распределительном электрощитке квартиры и в самой розетке.

Конечно, многие могут не согласиться с тем, что для каждой розетке нужна своя отдельная электролиния. Тем более что в некоторых случаях возникает необходимость применения розетки для подключения малой нагрузки — компьютера, аудио- или видеотехники. В этом случае будет нецелесообразно вести отдельную линию электропитания для потребителей с небольшой нагрузкой. То есть можно поставить распределительную коробку, от которой и запитать (подключить) несколько маломощных розеток. При этом следует соединить провода пайкой, что обеспечивает высокую надежность соединения.

Как правило, со временем количество потребляемой электроэнергии в квартире обязательно возрастет. Поэтому, при замене электропроводки квартиры всегда необходимо думать про запас мощности. Если в данный момент распределительная коробка коробка на несколько розеток – это оптимальный вариант, так как нагрузка небольшая, то в дальнейшем может возникнуть необходимость подключения более мощных электроприборов в данную группу розеток.

Как найти электрораспределительную коробку - Доктор Лом

Распределительная коробка, она же электрораспределительная коробка, она же ответвительная коробка - это такая черная блямба на стене у потолка, которая постоянно мешает клеить обои вашей жене. Но если ваша жена не любит клеить обои (что по моему мнению маловероятно) или у вас стены гладкие и найти коробку вы не можете, тогда проверьте следующие варианты:

1. Панельный дом по типовому проекту

В стеновых панелях таких домов на стадии изготовления оставлялись пустоты, которые затем и использовались как распределительные коробки. Роль крышки в такой коробке выполняет оцинкованная жесть. Крышка выглядит приблизительно так:

2. Панельный дом по типовому проекту (Хрущевки и подобные)

В стенах таких домов ставились жестяные неоцинкованные распределительные коробки без дна. Крышка также изготавливалась из неоцинкованной жести. По окончании электромонтажа крышку ставили на место и прижимали ушками, почему-то всегда очень коряво, да и ушки часть выпирали из стены. Почти всегда хозяева квартиры зашпаклевывают или заштукатуривают это непотребство, но найти его можно. Одно два ржавых пятна на стене (или даже ржавые куски металла, торчащие из стены) в 10-15 см от потолка часто свидетельствуют о том, что под ними изъеденная коррозией распределительная коробка.

3. От розетки или выключателя.

Можно купить специальный прибор для обнаружения скрытой проводки, стоят такие приборы 80-200$ в зависимости от возможных параметров и фирмы-производителя. Но если стены не зашиты гипсокартоном или панелями, а проводка скрыта в стене, то найти такую проводку можно, воспользовавшись современной индикаторной отверткой. Это такая электронная отвертка, или прозрачная со светодиодом и батарейками-таблетками или непрозрачная с минидисплеем. Стоят электронные отвертки 2-5$. Если взять отвертку не за пластмассовую рукоятку, как обычно берут отвертку, а за металлическое "жало" и поднести отвертку рукояткой к стене, то индикатор загорится там, где в стене проводка, останется только вести отвертку от выключателя или розетки к коробке. При этом если ищется провод от розетки, то в розетку нужно включить какой-нибудь потребитель энергии, а если от выключателя, то включить свет.

4. Если у вас другой вариант.

Тогда только простукивание. Почти всегда распределительные коробки располагаются над розеткой или выключателем до 50 см влево или вправо, в 5-20 см от потолка (исключение - "сталинки"). Даже если коробка находится под двухсантиметровым слоем штукатурки, все равно при простукивании вы услышите характерный звук, как будто вы стучите по гипсовой перегородке. Но если вы действительно стучите по гипсовой перегородке, в том смысле что стены (и потолки) у вас обшиты гипсом, тогда без услуг компаний, специализирующихся на поиске и устранении неисправности в электропроводке, вам не обойтись. Такое удовольствие будет стоить вам 100$ и выше.

А еще у Вас есть уникальная возможность помочь автору материально. После успешного завершения перевода откроется страница с благодарностью и адресом электронной почты. Если вы хотите задать вопрос, пожалуйста, воспользуйтесь этим адресом. Спасибо. Если страница не открылась, то скорее всего вы осуществили перевод с другого Яндекс-кошелька, но в любом случае волноваться не надо. Главное, при оформлении перевода точно указать свой e-mail и я обязательно с вами свяжусь. К тому же вы всегда можете добавить свой комментарий. Больше подробностей в статье "Записаться на прием к доктору"

Для терминалов номер Яндекс Кошелька 410012390761783

Для Украины - номер гривневой карты (Приватбанк) 5168 7422 0121 5641

Кошелек webmoney: R158114101090

Или: Z166164591614

На главную

Нет
23822
Комментарии:
01-03-2013: Byron

В каком-то блоге я уже видел подобную заметку, но все равно спасибо


01-03-2013: Доктор Лом

Да, я знаю, в сети хватает любителей слямзить у меня текст и не поставить ссылку на первоисточник.


19-05-2013: Дмитрий

В домах серии 45п одна распайка на квартиру, закрыта железной или оцинкованной крышкой.находится в прихожей.


25-10-2014: виталий

а если в щитке два автомата (16 и 20 А)то в квартире 2 коробки должно быть? просто у меня кухня вырубилась. и я нашел одну коробку там все в куче скручено...ничего не пойму. и не понятно что куда идет. спасибо.


26-10-2014: Доктор Лом

Количество распределительных коробок в квартире может быть сколь угодно большим и никак не зависит от количества автоматов на щите. Тем более, что на входе электрики иногда ставят более мощный автомат например, 25А на фазу и более слабый, например на 16А на ноль. А иногда ноль идет в квартиру вообще напрямую, без автомата и тогда второй автомат принадлежит вашему соседу.

Если у вас пропало электричество на кухне, то Вам нужно искать коробку именно на кухне или поблизости, там будет 2, максимум 3 скрутки или спайки проводов, если выключатель света запитывается из этой же коробки.
Если скруток (спаек) 3, то самая тонкая относится к выключателю, ее трогать не следует. Две мощных скрутки (спайки) - это фаза и ноль. Определить фазу можно индикаторной отверткой. А чтобы определить, не нарушен ли ноль, потребуется обычная лампочка и патрон, к которому прикручиваются два провода. В любом случае изоляцию со скруток (спаек) придется снимать, поэтому электричество на щитке лучше предварительно отключить.


Примечание: Возможно ваш вопрос, особенно если он касается расчета конструкций, так и не появится в общем списке или останется без ответа, даже если вы задатите его 20 раз подряд. Почему, достаточно подробно объясняется в статье "Записаться на прием к доктору" (ссылка в шапке сайта).

Коробки распределительные - Электросистемы

Виды и применение распределительных коробок

Важная функция распределительных коробок – обеспечение пожарной безопасности. Места соединения проводов – самые опасные с точки зрения возникновения пожара. Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

Виды распределительных коробок:

  • открытые — монтируются на поверхности стен и потолка, используются для открытой электропроводки;
  • скрытые — устанавливаются в углубления, специально сделанные в стенах под размер коробки при монтаже скрытой электропроводки.

Соответственно установка скрытых распределительных коробок осуществляется с использованием различного инструментария (в частности с помощью электродрели или перфоратора в технологических нишах).

Материалы

Распределительная коробка изготавливается из материалов, которые могут обеспечить максимальную защиту на весь срок эксплуатации проводки. Для корпусов используются высококачественные пластики и металлы, защищенные антикоррозийными грунтовками и красками. Литой фторопласт или полипропилен не разлагаются активными веществами, отлично изолируют от поражений электрическим током и способны провести в влажной среде больше времени, чем любой металл.

Металлические распределительные коробки для электропроводки производятся из листовой луженой стали. Также коробки для разводки производственных электросетей изготавливаются из алюминиевых сплавов, не подверженных коррозии. Массивный корпус с завинчивающейся наглухо крышкой, водоизоляционными прокладками и герметичными вводами имеет высшую категорию защищенности и обеспечивает защиту от воды (с погружением на глубину до 1 м), от пыли и газов.

Устройство

Внутри распределительная коробка оборудована креплениями для проводов: клеммными колодками и зажимами. В зажиме можно зафиксировать толстый кабель (вводный), а разделанные провода закрепить в клеммной колодке на завинчивающиеся винты – фиксаторы.

Если в коробке нет клеммных колодок, соединение электропроводки в распределительной коробке производится «на скрутку»: разделанные концы проводов тщательно скручиваются и изолируются пластиковыми колпачками или изоляционной лентой, затем свариваются или обжимаются. Но клеммы гораздо удобнее: можно соединить провода разного сечения (например, общий ввод и разводку к отдельным точкам).

Как соединять провода в распределительной коробке?

В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.

Если из всех способов выбирать тот, который является лучшим по критерию технологичность + надежность, то таким можно считать скручивание проводов с последующей пайкой (сваркой). Применение зажимов тоже технологично, но оно не обеспечивает той контактной площади, которую обеспечивает скручивание с пайкой.

Некоторые ограничиваются вообще одной скруткой. Если она выполнена качественно, то обеспечивает площадь контакта не меньше, чем опрессовка или использование зажимов, Но все же скрутку без пайки нельзя считать абсолютно надежной.

После соединения проводов их необходимо хорошо заизолировать с помощью изоленты, и разместить места контактов в распредкоробке таким образом, чтобы они не контактировали друг с другом.

Когда работа будет завершена, можно проверить ее качество, включив на некоторое время какой-то энергоемкий прибор и проверив все распредкоробки на наличие нагрева мест соединений.

Если обнаружится, что какое-то соединение греется, значит, площадь контакта в нем недостаточна, и его нужно переделать.

Коробки для кабельного канала

Коробка распределительная для соединений пучков кабелей и проводов силовых или слаботочных. Устанавливается в системы миниканалов и кабель-каналов и коробов. Коробка выполнена из самозатухающей композиции АБС пластика . Также может может устанавливаться отдельно и использоваться вне зависимости от миниканала или короба, т.е. являясь элементом перехода со скрытой проводки на открытую (т.е. поверхностный монтаж). Монтажные коробки для миниканалов или кабель-каналов имеют входы для различных соединений, не требуя от монтажника применения других аксессуаров.

105 фото особенностей подбора для электропроводки

Все электросети формируются на основе двух элементов – защиты в лице автоматического отключения и распределительной коробки для соединения различных проводов, входящих в ее состав. За счет последней электрическая нагрузка надежно распределяется по всей жилой площади.

Если эти элементы работают правильно, тогда не стоит волноваться из-за аварийной безопасности проводки, но в противном случае необходимо провести отладку, чтобы добиться полной исправности.

Далее разберемся какую распределительную коробку лучше выбрать для различных помещений, поскольку ошибки ее монтажа считаются одной из главных причин возгораний на жилых площадях. Из-за этого ежегодно наносится огромный ущерб имуществу и здоровью хозяев, и, к сожалению, не обходится без летальных исходов.

Разнообразие распределительный коробок

А, что они бывают разного типа? – На самом деле – да! Но питание на жилую площадь всегда идет с помощью вводного кабеля. Он идет к первой распределительной коробке от щитка (иногда их несколько, но – это можно видеть в основном на территории частных владений). Далее от этой коробки отводятся кабеля по площади жилья – обычно на прямую сеть не проводится.


Последняя распределительная коробка обладает вводом и внутренней коммутацией, для нее используются разные виды кабелей под проводку к конечным потребителям.

Теперь рассмотрим виды распределительных коробок, чтобы вы осознавали их возможности и отличия:

  • Внутренняя версия на основе скрытого типа – монтируется в полость стены;
  • Внутренняя версия открытого типа – иногда закрывается какой – либо конструкцией навесного вида;
  • Наружный вариант используется за пределами помещений – обладает защитой от попадания влаги или потоков воды;
  • Модификации, обладающие встроенными клеммниками, помогающими соединять провода, но иногда обходится без них.

Конструкция обычно формируется в виде пластиковой коробки, обладающей отверстиями на основе герметичных колпаков для проникновения кабелей, и съемной версии крышки. Это, кажется, очень простым, но не все знают, как соединить провода в распределительной коробке, чтобы гарантировать длительную эксплуатацию сети. И не переживать, что она, может, оказаться, на основе критического напряжения, создающего опасность аварии или возгорания проводки.

Чтобы этого избежать обычно кабели надежно соединяются с помощью клеммника. По своей сути это устройство не отличается особой сложностью, но обеспечивает надежное соединение проводов.

Важно: Для различных предприятий или зданий промышленного типа используются более сложные версии распределительных коробок. Но для бытовых помещений они не применяются, поскольку напряжение в домашней электрической системе не требует высокой степени защиты.

Когда займетесь выбором распределительной коробки для жилого помещения учитывайте появление необходимости расширения возможностей устройства, поскольку в некоторых случаях – это может потребоваться для сохранения надежности электрической системы. Можете посмотреть различные фото распределительной коробки на основе рассмотренных видов, чтобы вы понимали, как они выглядят.


Чтобы не пришлось заменять это устройство рекомендуем использовать его со значительным запасом. Например необходимо соединить 4 контакта – возьмите версию для восьми проводов.

А зачем звать мастера, если можно сделать самостоятельно?

Если вы не обладаете навыками строительства и знаниями в схемах электрических сетей, тогда можно, конечно, и позвать специалиста, чтобы не сделать ошибку, повлекшую серьезные неприятности в виде короткого замыкания, возгорания.

Но мы, все же, постараемся объяснить, как смонтировать распределительную коробку собственными усилиями. И надо сказать, что весь процесс такой работы не отличается трудоемкостью или повышенной сложностью. Необходимо лишь ознакомиться с правилами соединения проводов, изучить приемы их использования и обладать терпением. Далее разберемся прежде всего в практической реализации этой работы:

Выбираем место для установки распределительной коробки с учетом комфортного доступа необходимого для устранения неполадок, поскольку демонтаж стен, потолка или пола не, кажется, очень приятной затеей.

Если оптимальное место не найдено необходимо подумать о том, чтобы установить ее в другом помещении. Иногда лишний кабель протянутый на несколько десятков метров в другой место, может, оказаться, дешевле замены разбитого декоративного покрытия помещения.

Если необходимо можно создать несколько распределительных коробок в комнате, поскольку иногда в одном помещении, может, находится несколько потребителей, требующих увеличенное напряжение. И чтобы уменьшить нагрузку такой вариант считается очень выгодным выходом из ситуации. Можно применять проходную и оконечную коробки.

До начала монтажа коробки на поверхности стены, потолка либо пола обеспечиваем возможность оптимального доступа к ней для создания внутренней коммутации проводов. И не стоит забывать о создании запаса кабеля для ввода и выхода. За счет этого можно легко отсоединить коробку от места ее установки в случае такой необходимости.


Теперь вы знаете, как создается установка распределительных коробок в помещении. Мы рассказали об этом максимально упрощенно, чтобы любой человек мог получить базовую информацию о процессе монтажа распределительной коробки. Чтобы все работало правильно необходимо подключать коробки от места ввода по точкам остальной разводки для потребителей.

Очень важно все сделать качественно сразу и не оставлять на – потом доделаю, поскольку сейчас работает ну и ладно. Это может привести к неожиданной развязке в ближайшее время, и поверьте она вам не понравится.

Фото распределительной коробки


Также рекомендуем посетить:

Post Views: Статистика просмотров 804

Электрика в доме: что такое распределительная коробка

Распределительная коробкаМногие не знают для чего нужна распределительная коробка или как ее часто еще называют распаячная или ответвительная.

В любом помещении  квартиры или частного дома вся электропроводка берет свое начало от электрощита, в котором электрические кабели подключаются по одному по группам к автомату. Как правило, на квартиру устанавливается 3 автомата, без учета отдельного- на электроплиту (при ее наличии).



Если у Вас установлено 3 автоматических выключателя, значит с электрощита в вашу квартиру будет идти 3 пары проводов или электрических кабеля. Они и будут запитывать все розетки и освещение в вашем доме. При чем эти три линии будут распределены. Например, одна- на жилые комнаты, вторая- на кухню, третья-на ванную, санузел или коридор. Это делается с целями:

  1. Во-первых для того, что бы распределить нагрузку. К одной типичной линии с 16 амперным автоматом можно подключить электропотребители по мощности не более 3.5 Киловатт, а иначе будет выбивать автоматический выключатель. Соответственно к трем группам розеток Мы сможем подключить в 3 раза больше по мощности бытовой техники и других потребителей электрической энергии.
  2. Во-вторых, при неисправности одной линии, Вы сможете пользоваться розетками и освещением в помещениях, подключенных к другим линиям.

С щита на помещение или несколько идет один кабель электропитания, а розеток в нем много. Да еще есть выключатели света, светильники или люстры. Вот поэтому и нужна распаячная коробка.  В нее и сходятся все электрические провода или кабели от розеток, выключателей, светильников или люстр.

В коробке все провода или жилы электрических кабелей соединяются по определенной схеме. Схема расключения в этой статье.

На одной группе может быть несколько ответвительных коробок, которые между собой объединяются перемычкой электропитания. Только провода или кабель на электрическую плиту прокладывается с электрощита на прямую сразу на соответствующую розетку, потому что электроплита является мощным электропотребителем. На нее устанавливается 32 или 40 А автомат, и прокладываются провода сечением медной жилы не менее 4, чаще- 6 квадратных миллиметров.

Как найти распаячную коробку электропроводки.

Иногда необходимо найти распределительную коробку, например при поиске неисправностей электропроводки или если необходимо добавить розетку в комнате. Но многие при ремонте квартиры замазывают коробки штукатуркой, шпатлевкой или заклеивают обоями. В результате трудно найти при необходимости ответвительную коробку. Да согласен, что ее крышка не смотрится на фоне отделки. Но необходимо учитывать, что в любой момент может понадобится к ней доступ. Советую перед тем как приступать к отделочным работам в помещениях- взять рулетку и нанести привязки на схему помещения, потому что через 5-10 лет Вы и не вспомните, где они находятся.

Если схемы у Вас нет или Вы купили квартиру, тогда придется искать самостоятельно распаячные коробки. :

  1. В 99% случаев коробка будет находится над выключателем света под потолком и на расстоянии от него не более 15-20 сантиметров.
  2. После этого вскрываем коробку и смотрим сколько линий отходит на розетки. От которых они все вместе с электропитанием скручиваются в две или три (трех проводная система) скрутки. На светильники фазные скрутки будут по-меньше (в большинстве случаев из 2 проводов). При этом в большие скрутки будет скручен ноль и земля от светильника, а также фаза на включатель. И так же  в них приходит один кабель электропитания или два, если есть перемычка на другую коробку.
  3. Итак, если количество розеток соответствует количеству проводов или кабелей и больше нет выключателей в комнате- значит больше в помещении нет распределительных коробок.
  4. Если нет, вскрываем розетки и смотрим сколько на них сидит проводов на каждом контакте. Если по два значит розетки подключены шлейфом- одна от одной.
  5. В новых квартирах изредка розетки могут быть подключены от коробки за стенкой, которая ближе расположена и подключена к одной группе.
  6. Нередко устанавливается дополнительная коробка на розетки. Причем она будет находится под потолком не над самой дальней розеткой, а над той, что будет ближе к выключателю.

 Всегда соблюдайте меры предосторожности. Помните, что 220 Вольт в домашней электросети опасно для жизни человека!

Монтаж распределительной коробки: установка, расключение

При планировании энергоснабжения на объекте, одним из важных вопросов является экономия материалов. Прокладка отдельной питающей линии от автомата защиты до каждого потребителя нерациональна, поэтому на силовой магистрали выполняются узловые точки и разветвления проводов. На каждом дополнительном соединении требуется установка распределительной коробки.

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

Виды распред коробок

По материалу корпуса коробки делятся на:

  1. Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
  2. Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

  1. Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.

    Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие.

    С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.

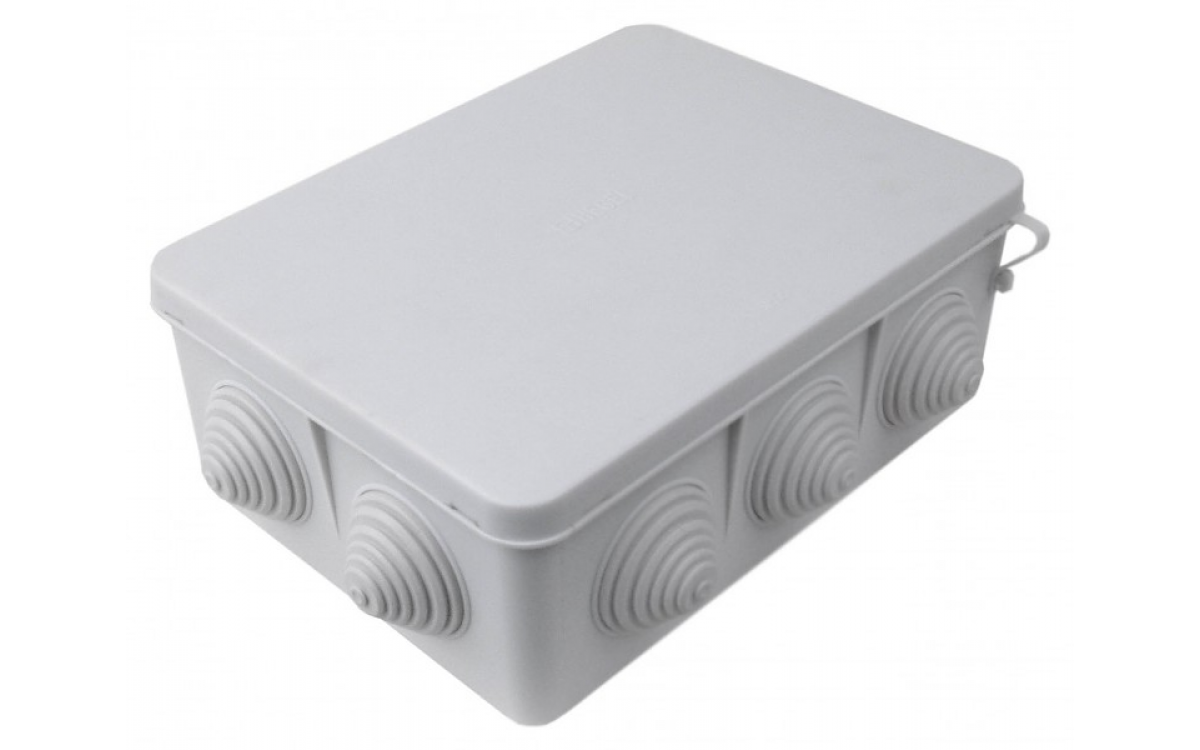

  2. Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее.

    Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.

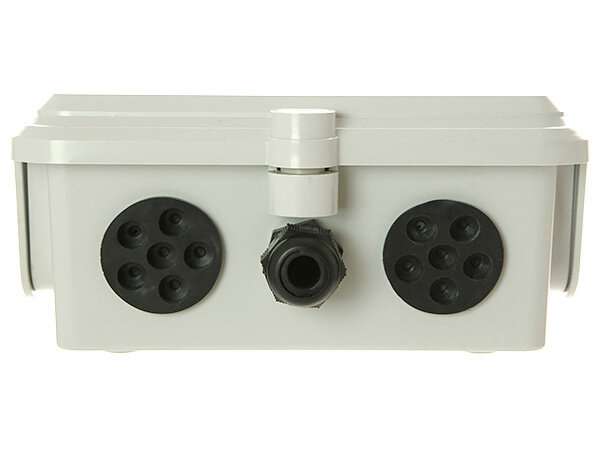

  3. Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
  4. Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Где купить

Максимально быстро закрыть вопрос можно, посетив ближайший специализированный магазин. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Монтаж распределительной коробки своими руками

Поскольку речь идет об экономии, рассмотрим, как правильно подключить распределительную коробку в общую электросеть. Перед тем, как выполнить монтаж проводов в распаечной коробке, ее следует надежно закрепить. Способ установки в зависимости от типа коробки различается. Общее одно: перед началом работ проводятся тщательные расчеты и наносится разметка, которая затем фиксируется на схеме энергоснабжения помещения.

Планировка

Для начала сделайте блок-схему, в которой станет понятно, какие группы потребителей необходимо создать. После чего производится расчет мощности на каждой ветви.

Существует два метода распределения нагрузки:

  1. Межкомнатная. В каждом помещении организуется вводная (базовая) коробка. От базовых точек прокладываются силовые линии к вводному распределительному щиту. Каждая линия заводится на отдельный автомат. В случае, когда в некоторых помещениях устанавливается мощное электрооборудования (бойлер, кондиционер, электроплита), прокладывается отдельная линия силовых розеток.
    Затем происходит расключение базовой распределительной коробки на каждого потребителя в помещении. Для этого могут быть установлены дополнительные распаечные коробки.
    Примерная схема базовых коробок выглядит так:
  2. По группам потребителей. Прокладываются отдельные линии на освещение всех комнат, на розеточную сеть малой нагрузки (телевизор, компьютер, настольные лампы), и на силовую розеточную сеть. Эти провода также заводятся на защитные автоматы вводного щитка. И снова, вдоль каждой линии устанавливаются распределительные коробки в точках ответвления на отдельных потребителей.

Далее наступает грязная работа: собственно, установка коробок и прокладка линий кабеля.

Скрытый монтаж

Между узловыми точками (где устанавливаются коробки), прокладывается проводка. Поскольку монтаж скрытый, для кабеля штробятся стены, коробочки устанавливаются на алебастр. Подготовленные провода выводятся из установленных коробок для расключения. Длина свободных концов должна обеспечивать возможность соединения без натяга, и запас на 2–3 переделки (с отрезанием использованных проводников).

Способ соединения не имеет значения (на иллюстрации пропаянная скрутка), главное — понять сам принцип. Для кабеля, в коробках скрытого монтажа имеются намеченные отверстия. Герметичность в данном случае на требуется, вокруг будет стена и штукатурка. Секрет в том, сто разведенный до сметанообразной консистенции алебастр, при установке коробочки, заполняет все щели, пазы и лишние отверстия.

Получается монолит с диэлектрическими стенками. Глубина посадки рассчитывается с учетом толщины обоев и формы крышки.

Открытый монтаж

Принцип соединения проводки такой-же, а монтаж производится иначе. Сначала устанавливаются узловые коробки, затем к ним подводится наружный кабель. Поскольку защиту от попадания пыли и влаги обеспечивает корпус, кабели заводятся внутрь с помощью уплотнительных хомутов.

При уличном монтаже, используются стягивающие цанговые зажимы.

Провода должны иметь цветовую маркировку: в однофазном исполнении ноль, фаза, и защитное заземление. Не помещает (особенно до соединения концов кабеля) повесить бирки с указанием назначения проводов. После окончательного монтажа достаточно зафиксировать назначение проводов на схеме. Можно наклеить краткие обозначения на внутреннюю сторону крышки, для удобства дальнейшего обслуживания.

Если способы, как расключить распределительную коробку на силовой магистрали понятны: просто соединяем входной и выходные провода по цвету, то подключение выключателя — это совершенно иная схема.

Различные способы подключения выключателя и осветительных приборов

  • Классическое подключение, с использованием распаечной коробки.
    В коробку заводится нулевой и фазный провод. Для простоты, защитное заземление оставим за скобками. Нулевой провод напрямую выводится к светильнику. Фаза подается на выключатель, затем проходит транзитом через коробку, и соединяется со вторым входом лампы.С точки зрения монтажа – в распаечную коробку заходит 3 двужильных провода.По такому же принципу, подключаются двух или трехклавишные выключатели. Только транзитных фазных проводов (от клавиш к лампам) через коробочку пройдет больше. Если вы подключаете несколько светильников на один выключатель, нет смысла устанавливать несколько распределительных коробочек. Можно подключить лампы параллельно, начиная от первого светильника. В таком случае, выключатель будет групповым.
  • Проводка для светильника без распаечных коробок.
    В этом случае, от ближайшей распределительной коробки, в корпус выключателя заводится силовой кабель. Нулевой провод подключается к светильнику напрямую, а фазный размыкается выключателем. С одной стороны — так экономится одна коробочка. С другой стороны — кабель прокладывается нерационально, и должен заводиться в корпус выключателя снизу или сбоку. В то время, как по стандартной общепринятой схеме, магистральная линия проходит вдоль потолка. А уже от потолочных распаечных коробочек, проводка опускается к розеткам либо выключателям.

Способы соединения проводов в распределительных коробках

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Все соединения кабельных линий подразделяются на две основные категории:

  • Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
  • Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.

Важно! Перечисленные способы позволяют выполнять разводку кабеля с использованием разных проводников: например, алюминий и медь. В данном случае металлы не соприкасаются, и электрокоррозия не грозит потерей контакта.

Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:

  1. Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.

    Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.
  2. Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.

    Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.
  3. Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.
  4. Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:

  • Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
  • «Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.
  • После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.

Итог

Каким бы способом вы не выполняли монтаж распределительных коробок, необходимо помнить о главном — сечение кабеля должно соответствовать току срабатывания защитного автомата на входе в линию.

Видео по теме

Виды распределительных коробок для электропроводки, соединение проводов правила монтажа

Распределительная коробка выполняет для электропроводки в квартире функцию «коммутатора», в котором от одного питающего кабеля провода расходятся к «электрическим точкам» (осветительным приборам и розеткам).

Умелое использование коробок уменьшает затраты на прокладку электропроводки во много раз.

Содержание статьи

Классификация распределительных коробок

Виды распределительных коробок для электропроводки разделены по типу монтажа, примеры на фото рядом:

  • открытые — монтируются на поверхности стен и потолка, используются для открытой электропроводки;
  • скрытые — устанавливаются в углубления, специально сделанные в стенах под размер коробки при монтаже скрытой электропроводки.

Главная задача коробки – предоставить электрику доступ к окончаниям проводов, соединяющихся в общую цепь электропитания. Поэтому на распределительной коробке есть съемная крышка, которая не только защищает, но и декорирует место коммутации.

Материал для распредкоробок

Распределительная коробка изготавливается из материалов, которые могут обеспечить максимальную защиту на весь срок эксплуатации проводки. Для корпусов используются высококачественные пластики и металлы, защищенные антикоррозийными грунтовками и красками.

Металлические распределительные коробки для электропроводки производятся из листовой луженой стали. Также коробки для разводки производственных электросетей изготавливаются из алюминиевых сплавов, не подверженных коррозии.

Массивный корпус с завинчивающейся наглухо крышкой, водоизоляционными прокладками и герметичными вводами имеет высшую категорию защищенности и обеспечивает защиту от воды (с погружением на глубину до 1 м), от пыли и газов.

При пожаре металлический корпус некоторое время будет защищать содержимое коробки За это время можно обесточить электропроводку.

Пластиковый корпус может обеспечить не менее эффективную защиту. Литой фторопласт или полипропилен не разлагаются активными веществами, отлично изолируют от поражений электрическим током и способны провести в влажной среде больше времени, чем любой металл.

При поражении открытым огнем пластики не горят, но могут «поплыть». По прочности пластик уступает металлу, но распределительные коробки в домашних условиях редко подвергаются ударным нагрузкам.

Устройство

Внутри распределительная коробка оборудована креплениями для проводов: клеммными колодками и зажимами. В зажиме можно зафиксировать толстый кабель (вводный), а разделанные провода закрепить в клеммной колодке на завинчивающиеся винты – фиксаторы.

Если в коробке нет клеммных колодок, соединение электропроводки в распределительной коробке производится «на скрутку»: разделанные концы проводов тщательно скручиваются и изолируются пластиковыми колпачками или изоляционной лентой, затем свариваются или обжимаются. Но клеммы гораздо удобнее: можно соединить провода разного сечения (например, общий ввод и разводку к отдельным точкам).

Единственный недостаток клеммного соединения — болтовое соединение со временем может ослабевать, и нарушается контакт проводов. Дальше места соединения начинают нагреваться, что приводит к обгоранию и выходу из строя соединения. Поэтому соединение скруткой является самым надежным из существующих.

Соединять провода из разных металлов нельзя, так как место соединения очень быстро разрушается под воздействием электрохимического процесса. Если сказать проще, из-за окисления, при соединении меди и аллюминия увеличивается сопротивление между проводами и нарушается работа электросети.

Колодка с латунными клеммами не подвергается электроэрозионному воздействию и соединяет алюминиевые и медные провода без ущерба и надолго. В домостроении редко используются алюминиевые провода, поэтому колодки чаще всего снабжены медными проводниками.

Колодки отливаются из пластиков (полиэтилена, полиамида, полипропилена) или из карбамида. Подпружиненные контакты из меди или латуни закругленными зажимами плотно удерживают провода. Не требуется особых усилий для завинчивания винтов в клеммах (наоборот, аккуратность обеспечит более продолжительную эксплуатацию).

Хотите узнать все про прибор для поиска скрытой проводки? Мы предоставили Вам эту информацию.

Вас интересует, что такое глубина заложения ленточного фундамента? Информация тут.

Отверстия в корпусе распределительной коробки, предназначенные для вводов проводов или труб, снабжены специальными сальниками. Плотно прилегающие к поверхности труб резиновые уплотнительные кольца препятствуют попаданию внутрь корпуса водяных испарений и пыли.

Размеры

Размеры распределительной коробки для электропроводки зависят от количества вводов, класса защиты и назначения. Обычная квартирная коробка для наружного монтажа имеет размеры от 10 см в диаметре или по стороне квадрата.

В корпусе от двух до четырех отверстий, заглушенных пластиковыми или резиновыми пробками. Накладные коробки снабжены отверстиями или ушками под винты для крепления к поверхностям помещений.

Коробка для скрытой проводки почти не отличается от предыдущей, но все отверстия для крепления находятся внутри корпуса.

Монтаж распределительной коробки

При монтаже скрытой проводки в кирпичных и бетонных стенах все элементы (распределительные коробки, включатели, розетки и провода) укладываются в специально сделанные в поверхности стен и потолков углубления.

Углубление под коробку устраивается при помощи перфоратора и, если коробка имеет круглую форму, специальной насадки – коронки для работ по бетону. В «гнезде» коробка фиксируется алебастровым раствором или дюбель-гвоздем в пробуренном отверстии.

Подключение электропроводки в распределительной коробке производится согласно электромонтажной схеме. Провода заводятся в коробку через отверстия с запасом в 10-15 см. Концы проводов освобождаются от изоляции и фиксируются в клеммах колодки. Если колодок нет, провода соединяются на скрутку. Соединения тщательно изолируются изолентой или пластиковыми колпачками.

В каркасных конструкциях для коробок готовятся специальные места монтажа. Гнездо под коробку устраивается с таким расчетом, чтобы корпус выступал над обшивкой на 2-3 мм (для фиксации крышки).

Часто проводка монтируется в металлических или пластиковых трубах. Размеры отверстий позволяют соединять трубы с коробкой, а плотные сальники или гермовводы обеспечивают полную изоляцию от внешней среды.

Распределительные коробки продаются с магазинах электротехники. В инструкции сообщаются условия эксплуатации, степень защиты и номиналы напряжения и силы тока. Клеммные колодки приобретаются в комплекте или отдельно (расширенный ряд клемм или соединение одножильных и многожильных проводов).

Соединение проводов в распредкоробке можно посмотреть в этом видео


Что я должен использовать: пластмассовую или металлическую электрическую коробку?

Выключатели света, розетки, потолочные вентиляторы и светильники, переходы провода - это лишь некоторые из предметов, размещенных в электрических коробках. В отличие от электрические панели или панели выключателей, которые почти всегда изготавливаются из стальные, электрические коробки могут быть изготовлены из металла или пластика. В зависимости от обстоятельств того, как они будут использоваться, один материал может быть предпочтительнее другого.

Что такое электрическая коробка?

Три коробки, наиболее часто используемые в домах:

  • 4-дюймовые круглые коробки для потолочных светильников, бра, дымовые извещатели и детекторы угарного газа.
  • Одноканальные коробки для основных розеток и выключателей.
  • Ящики с двумя секциями для двух выключателей света или дуплексной розетки магазины.

Электрические коробки - это гораздо больше, чем контейнеры для электромонтажа; Oни также защитите провода и кабели от повреждений, ослабления или разорваны, и все это может оставить вас без энергии или, что еще хуже, вызвать электрический огонь.

Когда использовать пластиковые распределительные коробки

ПВХ стал стандартным материалом для электрических коробок, особенно для домашних мастеров. Легкие и удобные в работе, многие из них также идут со встроенными зажимами для проводки. Хотя ПВХ может плавиться, когда перегретый, он не проводит электричество, как металл. Использовать пластиковые ящики при:

  • Неметаллические (NM) кабели, ведущие внутрь или из коробка. Электропроводка в металлической оболочке основана на соединении с металлом. электрическая коробка для заземления и не должна использоваться в пластике. коробки.
  • Вы сами делаете работу. Предварительно прикрепленные гвозди для крепления коробки на заглушки упрощают установку и предустановки на коробке укажите толщину полудюймового гипсокартона, что поможет избежать прибивание фасада коробки заподлицо со стеной.

Одним из недостатков пластиковых коробок является их склонность к деформации при подчеркнуто; и если их ударить достаточно сильно, они могут треснуть. И пока предварительно прикрепленные хомуты удобны, часто сложно снимите кабель после того, как он зажат.

Когда выбирать металлические коробки

Металлические электрические коробки используются гораздо дольше, чем версии из ПВХ. сверхпрочные, огнестойкие и не плавятся. Они предлагают высочайший уровень безопасности для электрических электромонтажные приложения.Также практически невозможно раздавить или гнуть металлическую распределительную коробку!

Если ты делаешь работу сам, можно немного больше сложно работать с металлическим ящиком. Задние и боковые выбивки потребовать дополнительных зажимов, и острые края могут быть жесткими руки, поэтому обязательно надевайте перчатки при работе с ними.

Следует использовать металлические ящики:

  • При вводе или выводе кабеля в металлической оболочке или металлического кабелепровода коробки.
  • Для наружного применения внутри помещений, например, в незавершенной подвал или прихожую, где нет гипсокартона.

Можно использовать металлический ящик для проводки НМ, но особые меры предосторожности следует предпринять для обеспечения надлежащего заземления.

Всепогодные электрические коробки

При установке электрических коробок вне дома, гаража или здание, непогоды бокс, при правильном подключении, герметизирует ненастная погода, чтобы влага не попадала и не замыкала связь.Когда розетка используется и существует опасность намокания, можно использовать откидную крышку, чтобы не подвергать розетку и шнуры. идет дождь.

Если вы хотите узнать больше об электрических коробках или запланировать встречу, чтобы их установил один из наших опытных к электрикам обращайтесь к Дэвиду Грею. Услуги онлайн или позвонив нам по телефону (904) 724-7211.

Электрические розеточные коробки и крышки

Электрические коробки

Электрические коробки используются для ограждения соединений для ряда приложений, таких как переключатели, приспособления и электрические розетки, и защиты их от внешних повреждений, взлома и других факторов, которые могут повлиять на их работу.Доступно множество моделей электрических коробок, некоторые из которых специально разработаны для подключения внутри или вне помещений.

Местные строительные нормы и правила и Национальный электротехнический кодекс (NEC) требуют использования определенных типов электрических коробок в определенных приложениях, в то время как отраслевые правила могут требовать от предприятий использовать и другие варианты для коммерческих приложений.

Источник изображения: digikey.com

Использование электрических коробок

Электрические коробки можно устанавливать на поверхности стен, за стенами и в нишах или даже на потолке.Такая гибкость установки делает их невероятно полезными для множества различных приложений, например:

  • Сращивание или соединение проводов в электрических цепях и проводке.
  • Корпус разъемов для электроприборов, осветительных приборов и т. П. И монтаж их на стенах или потолках для облегчения доступа.
  • Электрические коробки
  • с соответствующими номинальными характеристиками, установленными и закрепленными скобами могут использоваться для размещения и монтажа потолочных вентиляторов и их соединений.
  • Электрические коробки
  • доступны в различных материалах и размерах для различных применений, которые могут защитить проводку, схемы и от поражения электрическим током.
  • Они обеспечивают легкий доступ к схемам и компонентам для ремонта и обслуживания.
  • Токоведущие провода также можно заземлить для дополнительной защиты и предотвращения коротких замыканий.
  • Они доступны в металлическом, пластиковом и синтетическом корпусе и могут быть подключены с использованием металлической проволоки и кабелепровода, а также неметаллических кабелей.

Типы электрических коробок Электрические коробки

бывают самых разных конфигураций, каждая из которых предназначена для конкретного использования.К ним относятся:

Распределительная коробка - Распределительные коробки никогда не используются для подключения корпуса переключателя, приспособлений или розеток, только провода, соединенные друг с другом. Эти электрические коробки позволяют безопасно разделять цепи и создавать ответвления в разных направлениях.

Handy Box - В случаях, когда установка электрических коробок за стенами или в нишах невозможна, можно использовать удобные коробки для размещения розеток и выключателей света. Их можно установить прямо на поверхность стены без каких-либо серьезных изменений.

Наружная коробка - Наружная коробка доступна в виде неметаллических и металлических блоков и предназначена для большинства наружных применений. Обычно они включают в себя функции, которые защищают проводку и схемы от элементов, такие как герметичные швы, прокладки и водонепроницаемые крышки.

Old-Work Box - Старые рабочие коробки, также называемые коробками для модернизации, имеют встроенные зажимы, чтобы их можно было прикрепить к существующему гипсокартону. Они идеально подходят для установки после того, как гипсокартон уже повешен.

Коробка для новых работ - Коробки для новых работ устанавливаются путем крепления их непосредственно к балкам или стойкам. Эти электрические коробки предназначены для установки при новом строительстве с использованием стержневой подвески.

Металлический ящик - Металлический ящик обладает некоторыми уникальными характеристиками, поэтому местные строительные нормы и правила во многих местах требуют их использования вместо поливинилхлоридных или пластиковых. Обычно они намного более прочные и работают намного дольше.

Коробка из ПВХ или пластика - Коробка из ПВХ или пластика - это простое в установке и недорогое решение для размещения электрических коробок за гипсокартоном как в старых, так и в новых рабочих ситуациях.

Квадратный ящик - Квадратный ящик изготовлен из оцинкованного металла и может использоваться в новом строительстве. Они принимают проводку от двух устройств.

Стандартная прямоугольная коробка - Стандартные прямоугольные коробки являются наиболее распространенным типом электрических коробок. В них можно разместить только одну розетку, розетку или выключатель.

Круглая или восьмиугольная коробка - Эти электрические коробки предназначены для установки на потолке и могут вместить только легкие предохранительные устройства и приспособления, такие как небольшие осветительные приборы и датчики CO2 / дыма.

Потолочный ящик - Потолочный ящик используется для размещения более тяжелых устройств и приспособлений, таких как люстры или потолочные вентиляторы. Перед установкой его следует убедиться, что он рассчитан на то, чтобы выдерживать, по крайней мере, необходимую нагрузку.

Аксессуары для электрических коробок

Существует широкий ассортимент аксессуаров и фитингов, предназначенных для использования вместе с электрическими коробками. Они могут улучшить различные возможности, такие как безопасность, гибкость и эстетика:

Крышки для коробок - После установки электрической коробки и подключения проводки от устройств вам необходимо использовать соответствующую крышку.Пластина коробки - это в основном плоская пластина, которая может быть установлена ​​на коробке с помощью винтов, и доступны различные варианты:

  • Внутренние розеточные коробки и выключатели света могут быть закрыты простыми или декоративными крышками.
  • Наружные ящики требуют водонепроницаемых крышек или используемых крышек для емкостей. Они обеспечивают доступ к розетке, при этом полностью закрывая ее.
  • Простые крышки коробок могут использоваться для защиты проводки от элементов и случайного контакта, сохраняя при этом доступ для ремонта и обслуживания.

Скобы и балочные ангары - Светильники и другие устройства могут быть установлены между балками с помощью скоб и балочных ангаров, поэтому их можно относительно легко установить в разных местах.

Удлинительные кольца - Если в распределительной коробке необходимо разместить несколько проводов, можно использовать удлинительное кольцо, чтобы увеличить общую глубину и обеспечить больше места для проводки.

Коробки с регулируемой глубиной -
Эти коробки можно отрегулировать для точной установки электрических коробок заподлицо с поверхностью стены, независимо от фактической глубины материала стены.

Свяжитесь с нами

Если у вас есть какие-либо вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму.

Свяжитесь с нами

Что делать, если ваша электрическая коробка перегружена

Власть - это необходимость, которую мы часто принимаем как должное, пока мы не останемся в темноте из-за перегруженной электрической коробки. Пока это хорошо чтобы заботиться об окружающей среде и убедиться, что свет выключен, мы по-прежнему нужно держать включенным большое количество наших домов, например, кондиционер или холодильник. Если электричество используется неразумно, вы рискуете получить перегрузку. ваша электрическая коробка. Чтобы обеспечить безопасность вашего дома и электропроводки, мы предоставили вам краткое описание того, как решить проблему с перегруженной электрической коробкой.

Что делает ваша электрическая коробка?

Электрическая панель вашего дома - центральная блок управления всей вашей электропроводкой. Электрощит - щитовой выключателей, называемых автоматическими выключателями, при этом каждый выключатель управляет отдельным набор розеток или бытовой техники.Все они чувствительны к теплу, поэтому, если вы используете слишком много электричества в одной цепи, выключатель щелкнет выключателем и включится отключите питание, чтобы предотвратить повреждение вашей проводки и вашего дома.

Что такое перегруженная электрическая коробка?

Проще говоря, ваша электрическая коробка перегружена когда энергопотребление вашего дома превышает то, с чем может справиться ваша панель. Есть несколько ключевых признаков, на которые следует обратить внимание, если вы думаете, что ваша электрическая коробка перегружен.

  • Отключение электроэнергии: Если автоматические выключатели постоянно спотыкаются, и вы остались без электричества, это может быть потому что электрическая панель не справляется с текущим спросом.

  • Розетки или электрическая панель слишком горячий, чтобы дотронуться: это признак того, что ваша электрическая панель или розетки неисправны. работать усерднее, чем следовало бы. В то время как теплая розетка может сигнализировать о том, что прибор вызывает проблему, к этому нельзя относиться легкомысленно, так как может еще больше повредить проводку в вашем доме.

  • Искры: если вы видите искры, исходящие от электрическую коробку или розетки, полностью отключите питание и вызовите опытного специалиста для проверки вашей проводки.Это общий признак перегруженная электрическая коробка, но это может быть серьезной опасностью пожара, если не разобрались как можно скорее.

Как отремонтировать перегруженную электрическую коробку?

Ремонт любой части электрической системы вашего дома и электромонтаж должен выполняться с особой осторожностью, и в конце дня, решение серьезных проблем следует доверить профессионалам. К счастью, есть действия, которые вы можете предпринять в своем доме, чтобы устранить причину перегрузки электрическая коробка, и принять профилактические меры, чтобы помочь вам использовать электричество с умом.

Поиск и устранение неисправностей

Если у вас есть конкретная схема который продолжает отключаться, первое, что вам следует сделать, это выключить питание на выключатель и отключите все приборы в этой области. Со всем отключенный, вы можете снова переключить этот автоматический выключатель в положение «включено». Проверьте рекомендуемый уровень тока автоматического выключателя и убедитесь, что у вас не слишком много бытовой техники из слишком малого количества розеток. Чтобы предотвратить конкретный участок проводки от перегрузки, подключите некоторые из этих дополнительных бытовой техники в другом месте вашего дома.

Меры профилактики

Самый простой способ предотвратить перегруженная электрическая коробка должна перемешать некоторые из ваших приборов вокруг вашего дома. Вы можете равномерно распределить нагрузку между каждым автоматическим выключателем, поэтому никакая секция ваша электрическая система должна работать больше, чем другая. Осознавая свои электрическая нагрузка дома также является необходимостью.

Ваша электрическая панель определяет какую электрическую мощность вы можете использовать в своем доме. Коробка будет вероятно, имеют силу тока от 100 до 200, а все автоматические выключатели на панели могут удвоить это число.Каждый автоматический выключатель также есть собственная шкала силы тока, обычно в диапазоне от 15 до 30 ампер. Это показывает, сколько энергии вы можете использовать для этой конкретной области. Если вы заряжаете дом большего размера или система кондиционирования, убедитесь, что у вас есть минимум около 200 ампер. Коробка подходящего размера будет зависеть от вашего бытовой техники и размера вашего дома, поэтому позвольте одному из наших лицензированных технических специалистов посоветуем вам, если вам нужен электрический замена панели.

Некоторые основные приборы, например холодильники и системы отопления, вентиляции и кондиционирования воздуха, должны иметь специальные схемы.Это означает, что автоматический выключатель будет подавать только питание. к одной розетке, что снижает риск перегрузки электрической панели. Убедитесь, что эти устройства подключены правильно может также помочь повысить эффективность вашей техники за счет обеспечение их надежным электроснабжением.

Доверьте нам Art Plumbing, AC & Electric, чтобы убедитесь, что ваша электрическая система в полном порядке. Оставайся в безопасности и не делай этого не стесняйтесь обращаться к нам за аварийным электричеством ремонт.

Электрические коробки и крышки | Атмосферостойкие и стандартные электрические коробки и крышки

1 групповой выключатель / прокладка розетки Распределительная коробка Thomas & Betts B118A, 1 группа, 18 куб. Дюймов, 3-3 / 4 дюйма Д X 2-1 / 4 дюйма Ш X 2-7 2-х контактный выключатель / прокладка розетки
Thomas & Betts B122A-UPC Настенный бокс, 1 бандаж, 22.5 куб. Дюймов, 3-3 / 4 дюйма Д X 2-1 / 4 дюйма Ш X Всепогодные чехлы One Gang - серый вертикальный пустой Всепогодные чехлы One Gang - вертикальная пустая бронза
Заглушка Hubbell 860 с приподнятой крышкой для служебного ящика, 4-3 / 16 дюйма Д X 2-5 / 16 дюйма Ш X 1/8 дюйма Т Крышка служебного ящика Hubbell 865, длина 4-3 / 16 дюймов x ширина 2-5 / 16 дюймов x 0.219 в T, серый, Ste Крышка для служебного ящика Hubbell 864, длина 4-3 / 16 дюймов x ширина 2-5 / 16 дюймов x 1/8 дюйма, серебристая мета
Квадратная плоская заглушка для электрической коробки Hubbell 8752, 4 дюйма Д x 4 дюйма Ш x 0.063 в Carlon HB1DP Handy Box Cover, 4,3 дюйма Д X 2,38 дюйма X 1/4 дюйма Т, серый, поликарбона Плоская заглушка для восьмиугольника Hubbell 722, длина 4 x 4 дюйма x 0,063 дюйма
Thomas & Betts Bh222A-UPC Розеточная коробка, 1 бандаж, 22 у.е., 3-7 / 8 дюймов L X 2-3 / 8 дюймов W Крышка служебного ящика Hubbell 861, длина 4-3 / 16 дюймов x ширина 2-5 / 16 дюймов x ширина 1/8 дюйма, серый, стальной Распределительная коробка 3 "X2", съемная с зажимами
Hubbell 8660 Utility Box, 1 группа, 13 куб. Дюймов, 4 дюйма (длина) x 2 дюйма (ширина) x 1-7 / 8 дюймов (глубина) Крышка для служебного ящика Hubbell 863, длина 4-3 / 16 дюймов x ширина 2-5 / 16 дюймов x 0.03 в T, серый, стильный Распределительная коробка 3 "X2", съемная с длинным кронштейном и зажимами
Распределительная коробка 3 "X2" с кронштейном TS и зажимами КОРОБКА ВЫХОДНОЙ ПВХ 1GNG OLDWK WALL Комбинированный потолочный бокс Thomas & Betts B520A-UPC, 1 группа, 20 у.е., 4 дюйма Д X 4 дюйма Ш X
4-дюймовые круглые водонепроницаемые крышки - одно отверстие 1/2 дюйма, серые 4-дюймовые круглые водонепроницаемые крышки - одно отверстие 1/2 дюйма, белые 4-дюймовые круглые атмосферостойкие крышки - одно отверстие 1/2 "бронза
Hubbell 8772 Квадратная приподнятая крышка отсека для устройств, 4 дюйма Д X 4 дюйма Ш X 1/2 дюйма T, серая, S Распределительная коробка 3 "X2", выдвижная Распределительная коробка 3 "X2", открытая с кабельными зажимами в неметаллической оболочке
Carlon E460R-CAR Пустая круглая крышка выходной коробки, диаметр 4 дюйма, синий ПВХ Крышки для защиты от атмосферных воздействий One Gang - прямоугольный патрон с одним отверстием 1/2 ", серый Всепогодные кожухи One Gang - прямоугольный патрон с одним отверстием 1/2 ", белый
Крышки для защиты от атмосферных воздействий One Gang - прямоугольный патрон с одним отверстием 1/2 ", бронза Выходная коробка Hubbell 8192, 1 группа, 21 куб. Дюйм, 4 дюйма Д X 4 дюйма Ш X 1-1 / 2 дюйма Carlon A410R-CAR Квадратная неметаллическая крышка распределительной коробки, 4 дюйма X 4 дюйма X 1/2
Carlon A400R-CAR Квадратная заглушка для электрической коробки, 4 дюйма L, синий ПВХ 4-дюймовые круглые всепогодные крышки - три отверстия 1/2 "бронза 4-дюймовые круглые водонепроницаемые крышки - три отверстия 1/2 дюйма, серые
4-дюймовые круглые водонепроницаемые крышки - три отверстия 1/2 дюйма, белые Крышки для защиты от атмосферных воздействий One Gang - прямоугольный патрон с тремя отверстиями, 1/2 дюйма, серый Всепогодные кожухи One Gang - прямоугольный патрон с тремя отверстиями 1/2 ", белый
Распределительная коробка Carlon B118B-UPC, 1 группа, 18 куб. Дюймов x 3-3 / 4 дюйма x 2-1 / 4 дюйма x 2-15 / 1 Двухсторонние всепогодные крышки - заглушка, белая Двухслойные водонепроницаемые крышки - заглушка из бронзы
Hubbell 127 Octagon Box, 1 банда, 15.5 куб. Дюймов, 4 дюйма Д X 4 дюйма Ш X 1-1 / 2 дюйма КОРОБКА OCT 4IN 1-1 / 2EEP 1 / 2KO Электрическая коробка Carlon B1EXT-CRD, 1 группа
Выходная коробка Raco 8190, 1 бандаж, 21 куб. Дюйм, диаметр 4 x 1-1 / 2 дюйма Carlon A471RR Удлинитель потолочного ящика для круглых труб с круглой крышкой, ПВХ, синий Потолочная розетка Raco 8189, 1 секция, 21 куб. Дюйм x 4 дюйма x 4 дюйма x 1-1 / 2 дюйма
Плоская крышка электрического блока Hubbell 731 Octagon, 4 дюйма Д x 4 дюйма Ш x 0.063 в Т, Гра Всепогодные боксы - одна банда Емкость 18,3 куб. Дюймов - 3 выходных отверстия 1/2 дюйма Заглушки для отверстий 1/2 "серые
Заглушки 1/2 "белые Заглушки отверстий 1/2 "бронза Hubbell 8778 Квадратная приподнятая крышка корпуса устройства, 4 дюйма Д X 4 дюйма Ш X 1/2 дюйма T, серый, S
Монтажные проушины серые Внутренняя прокладка патрона Всепогодные чехлы на одну группу - 1 крышка тумблера
Hubbell 907C Квадратная открытая рабочая крышка, 4 дюйма Д X 4 дюйма X 1/2 дюйма Т, серый, стальной Сварная служебная коробка Hubbell 8670, 1 бандаж, 16. 5 куб. Дюймов, 4 дюйма Д X 2 дюйма Ш X 2-1 / 8 дюйма Универсальные всепогодные чехлы, 1 шт.

Распределительная коробка - BriskHeat

Кол. Акций Цена Единица измерения Номер детали Тип оболочки Размер трубы (NPT) Длина вывода Свинец

20 долларов.00

EA JBM075 Нержавеющая сталь 304 3/4 дюйма (NPT) 10.00 дюймов (254 мм) DuraFlex 550

48 долларов. 00

EA JBM100 Нержавеющая сталь 304 1 дюйм (NPT) 10.00 дюймов (254 мм) DuraFlex 550

16 долларов.00

EA JBM050 Нержавеющая сталь 304 1/2 дюйма (NPT) 10.00 дюймов (254 мм) DuraFlex 550
ПРИМЕЧАНИЕ. Выбор параметров конфигурации ограничивает / уточняет доступные продукты; чтобы соответствовать вашим критериям выбора.

УДАЛИТЬ ФИЛЬТРЫ КОНФИГУРАЦИИ

Выбор распределительной коробки для розетки или выключателя

Добавить электрическую розетку не так уж и сложно. Люди, занимающиеся самоделкой, которые устанавливают свой собственный телевизор, возможно, захотят добавить электрическую розетку перед установкой телевизора, чтобы сделать уборку вашего телевизионного крепления в современном стиле.

Для этого вам нужно учесть несколько вещей при выборе правильной электрической коробки и провода. Вот краткое руководство по различным электрическим коробкам для розеток и выключателей.

Типы электрических коробок

Сначала мы начнем с типа коробки. Есть несколько разных типов электрических коробок.

Металл или пластик, размеры и новая работа по сравнению со старой.

New Work: Это относится к новой конструкции, обычно это означает, что гипсокартон еще не был повешен, и вы можете установить коробку непосредственно на стойку с помощью гвоздя снаружи коробки.

Старая работа: относится к строительному дому, старая рабочая коробка предназначена для крепления к гипсокартону либо с помощью бабочки с винтом, который затягивается к гипсокартону, либо с помощью винтов для гипсокартона.

Существует также Old Work Box с деревянной резьбой изнутри, на тот случай, если вы устанавливаете коробку с помощью шпильки. Это лучший и более безопасный способ крепления коробки к стойке, если это возможно.

Металл против пластиковой электрической коробки

В зависимости от того, какой провод вы собираетесь использовать, вы выбираете нужную электрическую коробку.Неметаллический провод, то есть провод Romex или NM (2 проводящих провода и заземление), используйте пластиковую электрическую коробку.

Металлический кабель, то есть проложенный в металлическом кожухе кабелепровода, использует металлическую электрическую коробку. Металлическая коробка имеет внешний зажим, это помогает в тех случаях, когда через коробку проходит много проводов, и вам нужно место, чтобы не выходить за рамки кода. Это также более распространено в коммерческих условиях, поскольку защищает провод внутри.

Какой код для расчета размера коробки?

314.16 (В)

  • Одноканальные коробки: общая емкость 18 кубических дюймов позволяет использовать провода калибра 9 # 14, провода калибра 8 # 12 или провода калибра 7 # 10. Это емкость только для проводов. С одним устройством, добавленным в коробку, вычтите два провода в каждой категории.
  • Коробки с двумя гнездами
  • : общая емкость 34,3 кубических дюйма позволяет использовать провода калибра 16 №14, провода калибра 15 №12 или провода калибра 13 №10. Когда два устройства добавлены в коробку, вычтите по три провода в каждой категории.

Если вы просто добавляете розетку за телевизором или выполняете другую простую задачу, вам не нужно беспокоиться о таком расчете.Просто убедитесь, что у вас идет только входящий провод, а новый выходит, вы также можете запустить 2 выхода, если вы добавляете более одной розетки. Убедитесь, что ваш провод прикреплен к электрической коробке.

Один блок для 1 розетки или выключателя. Коробка Double Gang Box для 2 розеток, выключателей или смеси.

У вас также есть возможность купить коробку, стороны которой можно снимать, что позволяет добавлять коробки по ходу движения, превращая двойную в тройную или больше.

В этой статье я имею в виду розетку или коробку выключателя света. Есть еще много типов коробок, некоторые из которых предназначены для потолочных вентиляторов или осветительных приборов.Часть этой информации может быть полезной, а другая - нет для таких типов ящиков.

Я выбрал свою электрическую коробку и провод.

После того, как вы определились, какой тип проволоки и какой тип коробки вам нужен, следующим шагом будет выбор места, куда она будет проходить, обозначить размер коробки, разрезать гипсокартон, провести проволоку, выловить проволоку и установить новую розетку. . Я рекомендую сделать все это и на последнем этапе подключить новый провод к источнику питания.

В видео я демонстрирую небольшую работу, которую мы проделали в коммерческом здании. Как всегда, если вы находитесь в районе метро Phoenix и хотите, чтобы специалист Response Crew Handyman помогал в выполнении этого или любого другого проекта, отправьте нам сообщение или позвоните по телефону 480-525-9825

Противопожарные стены и электрические коробки: строительные размеры AWCI

Robert Grupe / Март 2017

В: Каковы требования для сохранения огнестойкости огнестойкой стены при установке электрических коробок?

A: Согласно краткому ответу, это зависит не только от размера отдельной коробки, но и от совокупного размера нескольких розеток в стене данного размера.Огнестойкость любой огнестойкой конструкции стены, которая включает гипсокартон и каркас, зависит от типа и непрерывности используемых гипсовых панелей. Также важны размер и расстояние между креплениями, которые используются для удержания панелей на месте. Если гипсовые панели прорваны в одном и том же месте с обеих сторон стены, необходимо использовать специальные противопожарные средства. Поскольку при обычной установке электрического шкафа происходит воздействие только на одну сторону перегородки, специальные противопожарные детали могут не потребоваться.Во многих случаях отдельные коробки покрыты чем-то, что может показаться «огнезащитным герметиком» или веществом типа замазки. Однако это может быть необходимо только для поддержания требуемых акустических характеристик.

Инструкции для электрических коробок можно найти в «Каталоге онлайн-сертификатов» на веб-сайте Underwriters Laboratories. В каждый дизайн UL, например UL Design U411, встроена ссылка, которая предоставляет обширную информацию, относящуюся к огнестойкой конструкции. По этой ссылке можно найти перегородки, перекрытия и потолки в сборе, а также колонны.Сама ссылка называется «См. Общую информацию о рейтингах огнестойкости - ANSI / UL 263». Когда читатель оказывается в этом месте, появляется указатель тем, который помогает ориентироваться в большом количестве доступного материала. В шестом пункте «Стены и перегородки» находится девятый раздел «Металлические электрические розеточные коробки». Это информация, относящаяся к этой детали.

Руководство распространяется на огнестойкие стены на срок до двух часов, которые являются либо конструктивными (несущими), либо неструктурными (ненесущими), а каркас состоит из деревянных или стальных шпилек.Стены с огнестойкостью более двух часов потребуют специального исследования. Для стен, рассчитанных на срок не более двух часов, первое требование состоит в том, чтобы сертифицированные электрические коробки были надежно прикреплены к стойкам. Между краем гипсокартона и самим коробом имеется максимально допустимый зазор 1/8 дюйма, плюс площадь поверхности коробки ограничена 16 квадратными дюймами. Учитывая, что в стене обычно имеется более одной розеточной коробки, существует максимально допустимая совокупная площадь нескольких коробок, которая не может превышать 100 квадратных дюймов на 100 квадратных футов перегородки.Если эта отдельная или совокупная площадь будет превышена, необходимо включить специальные защитные материалы для проемов стен. Эти устройства являются запатентованными по своей природе и по конструкции предназначены для поддержания огнестойкости узлов, когда основные требования, упомянутые выше, не могут быть выполнены.

Еще одно условие для розеток упоминалось ранее. То есть их нельзя устанавливать вплотную, иначе они создадут тепловой шунт через стену. Розеточные коробки, установленные на противоположных сторонах стены, должны быть смещены на минимальное расстояние по горизонтали 24 дюйма.Если они будут установлены ближе друг к другу, тогда снова должны быть включены специальные защитные материалы для стеновых проемов. Немного подробнее изучив эти защитные материалы, мы отметим, что есть четыре условия, при которых следует учитывать защитные материалы для проемов стен:

  • Выходные коробки на противоположных сторонах стены меньше необходимого минимума в 24 дюйма.
  • Отдельные коробки имеют площадь поверхности, превышающую максимальные 16 квадратных дюймов.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
