готовые решения — схемы и фото автономного электроснабжения загородного дома

Автор: Кургузов А.В, инженер по электроснабжению

Постоянный рост тарифов на услуги поставщиков электроэнергии ведет к неоправданному увеличению расходов на содержание частного жилья. Автономное электроснабжение дома, организованное одним из многочисленных, существующих на данный момент способов, поможет эффективно решить эту проблему и обрести независимость от централизованных энергосетей

Требования к автономным системам электроснабжения

Чтобы автономное электроснабжение частного коттеджа оправдало вложенные в его организацию средства, надежно функционировало в течение длительного периода времени с обеспечением должного уровня безопасности, необходимо, чтобы оно соответствовало целому ряду требований:

  1. Неукоснительное соответствие эксплуатируемого оборудования нормам пожарной и электробезопасности
  2. Невысокий уровень шумов или наличие соответствующей звукоизоляции
  3. Возможность работы энергосистемы без вмешательства человека в течение длительного периода времени
  4. Экономичность за счет низкого потребления энергоносителей
  5. Ремонтопригодность и несложное эксплуатационное обслуживание
  6. Надежная работа независимо от времен года и погодных условий
  7. Экологическая безопасность устанавливаемого оборудования

Но главным требованием является бесперебойность и устойчивость электропитания всех энергопотребителей и электрооборудования, составляющего систему жизнеобеспечения вашего жилища.

Монтажу независимой системы должен предшествовать этап создания проекта электрики с предварительными расчетами всех необходимых параметров.

Более подробно о требуемых характеристиках можно прочесть в ПУЭ, а так же других действующих нормативах, регламентирующих данную область деятельности.

Плюсы и минусы автономного электроснабжения

Современные достижения науки и техники позволяют применять в автономных схемах электроснабжения самые разнообразные энергоресурсы и способы преобразования энергии. Все они имеют, как свои преимущества, так и недостатки.

Плюсы независимых энергосистем

  • Возможность организации полноценного энергоснабжения коттеджа в удаленных и малонаселенных пунктах с отсутствием доступа к централизованной подаче электроэнергии
  • Отсутствие необходимости платить за услуги поставки электричества и соблюдать социальные нормы потребления энергии
  • Независимость качества и бесперебойности электрики от внешних факторов и энергопоставляющих компаний
  • Отсутствие риска выхода из строя бытового электрооборудования из-за внезапных скачков напряжения (при правильных предварительных расчетах и соблюдении эксплуатационных норм для используемых систем)
  • Возможность получения дополнительного дохода от продажи излишков электроэнергии государственным структурам в рамках одной из действующих экспериментальных программ

Минусы:

  • Оборудование независимых систем электропитания является дорогостоящим
  • Независимое энергоснабжение имеет длительный срок самоокупаемости
  • Все расходы на ремонт и обслуживание ложатся на плечи домовладельца
  • Необходимость самостоятельного регулярного ухода и обслуживания установленного оборудования

Виды и выбор источников энергии

Проблема выбора того или иного вида независимого электроснабжения для загородного коттеджа сводится к поиску доступного и недорогого источника энергии. К таковым относятся топливные электрогенераторы, работающие на бензине, солярке, других нефтепроизводных и природном газе.

Наиболее дешевым топливом считается природный газ. Но, чтобы такая энергосистема работала бесперебойно, необходимо наличие газификации.

Генераторы, использующие дизельное топливо, бензин и пр., потребуют наличия специальной емкости для хранения горючих жидкостей с необходимостью регулярного пополнения их запасов.

Среди автономных систем, преобразующих общедоступные природные виды бесплатной энергии, наибольшее распространение сегодня получили:

  • Полупроводниковые панели, преобразующие солнечную энергию в электрическую – солнечные батареи
  • Ветровые генераторы, вращаемые энергией ветра
  • Небольшие гидроэлектростанции

Выбирая тот или иной вид электроснабжения для своего коттеджа, необходимо учесть все его технические характеристики, плюсы и минусы, имеющиеся потребности в электроэнергии, а также экономическую составляющую вопроса.

Далее рассмотрим более подробно каждую из перечисленных независимых энергетических систем в плане использования их на практике.

Готовые решения – какие бывают?

В настоящее время промышленность предлагает множество вариантов по организации независимого электроснабжения частных домов. В зависимости от поставленных целей, а так же имеющегося бюджета, Вы можете выбрать для себя одно из них. А предоставленная ниже информация поможет сориентироваться в достоинствах и недостатках каждого из вариантов и определиться с выбором.

Генераторы, работающие на жидком горючем

Это наиболее распространенные виды электрогенерирующих установок. Они позволяют быстро организовать независимое снабжение электричества Вашего коттеджа и участка, обладают для этого достаточной мощностью и надежностью.

Главным преимуществом жидкотопливных генераторов является их независимость от внешних погодных и других условий. Однако, из-за дороговизны дизельного топлива, бензина и других нефтепроизводных, данные системы получили распространение только в качестве резервных, используемых при отключении централизованной подачи электроэнергии.

Мало кто может себе позволить сжигать от 0,25 до 1 литра топлива в час круглосуточно и ежедневно. Да и требующееся регулярное техническое обслуживание подобных агрегатов обходится недешево.

Еще один недостаток жидкотопливных энергетических установок – это высокий уровень шумов и повышенные требования безопасности. По этим причинам под дизельный или бензиновый генератор приходится оборудовать отдельное помещение, включая установку отдельной емкости для хранения запасов топлива.

Газовые электрогенераторы

Еще один вариант, с помощью которого можно реализовать автономное электроснабжение загородного дома – готовые решения с использованием оборудования, работающего на природном газе. Данные установки считаются экономически более выгодными в сравнении с жидкотопливными генераторами.

Однако их монтаж требует большого количества разрешительной документации, а так же профессиональных монтажных работ, выполняемых специалистами газовой компании. Также, при выборе данного варианта необходимо заказать проекта установки и последующего его согласование со всеми заинтересованными инстанциями.

Солнечные батареи

Солнечные батареи состоят из множества полупроводниковых элементов, в которых происходит преобразование световой энергии солнца в электричество.

Солнечная домашняя электростанция не требует никакого дополнительного топлива. А расходной частью при ее обустройстве является лишь стоимость закупаемого оборудования (солнечные панели, аккумуляторные батареи, инверторы, контроллеры, прочая аппаратура и материалы).

Эксплуатационное обслуживание солнечных батарей заключается в их правильной ориентации относительно солнца, а так же в регулярном протирании панелей от пыли, грязи, посторонних предметов, включая уборку снега в зимний период. Впрочем, установка панелей под определенным углом (около 70° относительно поверхности), препятствует скоплению на них снежных масс.

Возможность круглосуточного использования солнечной энергии обеспечивают накапливающие ее в течение дня аккумуляторы. При этом солнечная электростанция абсолютно бесшумна и экологически безвредна.

Заявленная производителем мощность солнечных батарей сохраняется в течение первых 20-25 лет эксплуатации. Затем уровень вырабатываемой электроэнергии снижается примерно на 20% и сохраняется в течение следующих 20 лет.

Облачность и другие погодные условия незначительно снижают производительность такого энергогенерирующего комплекса. Серьезно повлиять на эффективность солнечных панелей может только искусственная затененность и неправильное расположение их относительно солнца. Как правило, батареи должны «смотреть» на юг своей лицевой частью, где и расположены полупроводниковые элементы.

При размещении солнечных батарей на крыше коттеджа стоит позаботиться о дополнительном креплении кровли. Панели имеют немалый вес, что может пагубно сказаться на прочности не усиленных несущих конструкций.

Мощность солнечной электростанции можно наращивать в широких пределах, добавляя дополнительные панели и аккумуляторные банки, в зависимости от имеющихся энергетических потребностей.

Ветровые генераторы

Еще один источник альтернативной энергии – ветрогенератор. Он позволяет организовать экологически чистое автономное электроснабжение частного коттеджа за счет бесплатной энергии ветра.

Технически устройство представляет собой турбину, вращаемую атмосферными воздушными потоками. Ветряки располагают обычно на крышах зданий, а так же на стойках, мачтах и башнях высотой более 3 м.

В подобных генераторах происходит преобразование кинетической энергии вихревых воздушных потоков в механическую энергию вращающегося ротора, который и вырабатывает электричество для бытовых целей.

Чтобы определить целесообразность монтажа ветровой установки и ее будущую эффективность, необходимо тщательно изучить статистические данные метеослужб о силе и направлении ветров в районе проживания. Это надо сделать хотя бы за последние пару десятков лет. Подобную информацию можно почерпнуть в интернете, на сайтах погодной тематики.

Оптимальным условием для полноценной работы ветрового электрогенератора считается наличие постоянных ветров со скоростью 14 км/ч и более. Иначе, дорогостоящий агрегат просто не будет справляться со своими функциями, и вырабатывать достаточно электроэнергии для нужд вашего жилища.

К дополнительным достоинствам ветровых электрогенераторов можно отнести высокую надежность, отсутствие вредных выбросов и отходов, загрязняющих атмосферу и окружающую среду.

Бытовые гидроэлектростанции

Использование бесплатной энергии воды в целях вырабатывания электрической энергии требует наличия вблизи коттеджа естественного водоема. Системы переработки гидроэнергии в электрическую обладают высоким КПД, отличными показателями безопасности и экологичности.

Современные гидравлические турбогенераторы имеют высокую степень автоматизации и обеспечивают надлежащее качество вырабатываемой электроэнергии – стабильные показатели по частоте и напряжению.

Установка подобного агрегата в личных целях требует наличия проекта, согласованного с ведомством, управляющим водными ресурсами данной местности, а также иной разрешительной документации.

Как сделать автономную электростанцию своими руками

Полноценную систему независимого электроснабжения коттеджа можно сегодня собрать самостоятельно. Для этого необходимо обладать определенным опытом, техническими навыками, а так же знаниями о составе и принципе действия независимых энергетических комплексов.

В состав любой альтернативной схемы снабжения коттеджа электроэнергией входят следующие компоненты:

  1. Исходный источник электрической энергии – топливный генератор или один из альтернативных источников, описанных выше (солнечные батареи, ветровая или гидравлическая турбина)
  2. Блок заряда аккумуляторов, преобразующий параметры электроэнергии от первичного источника для передачи и накопления ее в аккумуляторных батареях
  3. Накапливающие электроэнергию аккумуляторные батареи
  4. Инверторное устройство, преобразующее напряжение аккумуляторов до необходимых параметров бытовой электросети (220 В, 50 Гц)
  5. Кабели и провода электропроводки, выключатели, автоматы, розетки, распределительные щитки и т. д.

Подобрать и приобрести необходимые составляющие не составит труда. Все упирается лишь в финансовые возможности и существующие потребности в электроэнергии.

Эффективность будущей энергосистемы будет зависеть от правильности первоначальных расчетов, качества подобранного электрооборудования и ваших умелых действия как монтажника.

Поскольку стоимость большей части необходимых устройств довольно велика, если Вы не уверены в своих навыках и умениях, лучше обратиться за советом и помощью в монтаже к профессионалам. Только так Вы получите гарантию эффективности и окупаемости своей независимой системы энергоснабжения.

Читайте другие статьи по данной тематике
Услуги по данной тематике

Электроснабжение частного дома или коттеджа

Итак, вы получили заветный участок, и приступаете к строительству. Или же вместо старенького домика строите или построили новый, побольше и посовременней.

Масштабы могут быть разными и, соответственно, выделяемые энергетиками мощности, тоже разные. Обычно это 25-40 кВА/кВт с подключением к воздушной линии 0.4 кВ. Чаще ввод делается трехфазным, но и однофазное подключение тоже применяется. Да и строительство часто ведется не на вновь выделенных участках, а взамен старого жилья на обжитой территории со старой инфраструктурой и уже с имеющимся однофазном подключении. Бывает, что выделяются более высокие мощности, и даже подводится напряжение не 0.4, а 6-10кВ. Естественно, в таком случае на участке либо на ближайшей опоре устанавливается небольшая подстанция, но это, естественно, дорого, и далеко не каждому доступно и нужно. Также не часто, но бывает возможность сделать два разных ввода, от разных линий и даже подстанций. Такие подключения позволяют сделать электроснабжение более надежным, обычно в таких случаях устанавливается система автоматического включения резерва (АВР). Но чаще всего возможности ограничены одним вводом и 10-30 кВА выделенной мощности.

На рисунке выше представлена типичная однолинейная схема электроснабжения коттеджа с трехфазным подключением 0.4 кВ. Сечение проводов и номиналы автоматов и счетчика должны соответствовать выделенной мощности.

К сожалению, в силу известных обстоятельств, качество подводимой электроэнергии далеко не идеальное, и хороший хозяин задумывается о том, чтобы его улучшить. О стабилизаторах, нормализующих уровень напряжения в сети, написано мною в предыдущей статье. Однако загороднее электроснабжение, помимо этого, часто испытывает перебои, и поэтому становится актуальным резервный источник в виде мини-электростанции. Это может быть карбюраторный бензогенератор или дизель-генератор, также может быть газогенератор. Более экзотичные альтернативные источники электроэнергии в виде солнечных батарей или ветрогенераторов также возможны, но из-за определенных сложностей в эксплуатации и дороговизны применяются реже. Совсем не обязательно брать мощность резервного источника по полной, обычно 10 кВА хватает даже для солидного коттеджа.

Базовая часть схемы АВР на реверсивном магнитном пускателе приведена на рисунке выше. Конструктивно реверсивный пускатель представляет собой два обычных контактора, соединенные механической блокировкой, предотвращающей одновременное их включение. Для той же цели служат и блок-контакты КМ 1.2 и КМ 1.1. При наличии напряжения на основном вводе и отсутствия на резервном контактор КМ 1.1 включен и нагрузка через его контакты питается от основного ввода. При пропадании напряжения на основном вводе КМ 1.1 отключается и размыкает цепь питания нагрузки, а также подготавливает цепь для включения контактора КМ 1.2. После запуска генератора на резервном вводе появляется напряжение, от чего срабатывает и подает питание в нагрузку от резервного ввода контактор КМ 1.2.

Теперь нужно распределить электричество по всем помещениям. Составим схему и выберем провода и защитные устройства. Типично схема выглядит так:

Данная схема представляет собой типичную для однофазного подключения с системой заземления TN-C-S. На входе в качестве общего выключателя стоит УЗО Q1, от которого электропитание разветвляется на группы, защищенные автоматами. В данной схеме используются однополюсные автоматы, хотя для большей надежности автоматы можно взять двухполюсные или типа «1P+N». Еще одно мероприятие, которое часто делают в таких случаях — это выделение в отдельную группу розеток, расположенных в кухне и ванной и подключение их через дифференциальный автомат, либо через обычный автомат + УЗО. Так как к этим розеткам подключаются такие устройства, как стиральная или посудомоечная машина, холодильник, газовая колонка и т.д., то дополнительная защита здесь очень даже уместна. Поэтому новая схема, с учетом предыдущих пожеланий, будет выглядеть так:

С защитой разобрались. Но в загородных сетях есть еще одна проблема — это нестабильное напряжение. Чаще всего оно проявляется как хронически заниженное. Это происходит потому, что в районах малоэтажной застройки расстояния от подстанций до потребителей возрастают, соответственно увеличиваются потери в линиях. Также в таких сетях трудно контролировать распределение нагрузки по трем фазам. В результате возникают перекосы: на какой-то из фаз напряжение оказывается заниженным, на другой завышенным. Лучшее решение проблемы в данном случае — это стабилизатор напряжения. В настоящее время выпускается множество хороших и надежных однофазных и трехфазных стабилизаторов напряжения.

Вернемся к АВР. Хорошую и довольно простую для однофазных сетей схему можно найти на многих сайтах. Схема АВР собрана всего на одном контакторе и предназначена для однофазной системы электроснабжения. Немного доработав ее, получаем реальную рабочую схему, которая с небольшими вариациями уже хорошо зарекомендовала себя на десятках объектов:

При токах до 20А в качестве К1 применялся контактор VS220-11, у которого есть один замыкающий и один размыкающий контакты, рассчитанные на ток до 20А. Для более мощных потребителей применялся контактор VS463-22, имеющий 2 замыкающих и 2 размыкающих контакта, каждый из которых рассчитан на ток 63А. Причем, если контакты VS463-22 соединить попарно параллельно, то можно коммутировать токи до 100А. УЗО Q1 — обычное однофазное, на ток утечки 30mA, а номинальным током таким же, как и автомат SA1 или немного немного выше. Дифференциальный автомат для кухни и ванной берется на ток утечки 10mA, а номинальный ток 16А. Ток автомата электроплиты берется по сечению отходящего провода, который выбирается по потребляемому плитой току. Остальные провода обычно 2.5 кв.мм меди и соответственно автоматы на 16А. На освещение можно взять провод и потоньше, соответственно и автомат на меньший ток.

При выборе в качестве резервного источника бензогенератора, чтобы организовать электроснабжение с автоматическим включением резева, нужно учесть ряд факторов. Во-первых, бензогенератор должен иметь стартер и аккумулятор, этому удовлетворяют модели Etalon EPG-5500-E2, EPG-6500-E2 и Etalon EPG-8000-E2. А вот для них вариант схемы электроснабжения с АВР:

Дистанционное управление и автоматика

Наличие стартера и аккумулятора дает возможность дистанционного управления, а также автоматического запуска бензогенератора. Ниже приведена примерная схема автоматического включения резервного электропитания (АВР). Для увеличения изображения нажмите на него. Описание см. ниже.

В обычном состоянии SA1 и SA2 включены и на основном вводе есть питание. Поэтому контактор К1 притянут, и его контакты К1.1 и К1.2 замкнуты, соответственно К1.3 и К1.4 разомкнуты. Все электроприемники питаются от основного ввода. Когда же основное напряжение пропадает, контактор К1 отпускает, отключает нагрузку от основного ввода и подготавливает цепь питания от резервного ввода (замыкаются К1.3 и К1.4, а К1.1 и К1.2 размыкаются). По прошествии некоторого промежутка времени, если напряжение на основном вводе не появилось вновь, отпускает реле времени К2, и своим контактом К2. 1 замыкает цепь питания стартера, который запускает двигатель бензогенератора. Как только на выходе генератора появляется необходимое напряжение , срабатывает контактор К4, и контактом К4.2 отключает стартер, а также подключает нагрузку контактом К4.2.

При возобновлении подачи питания на главном вводе срабатывает К1, и потребители опять получают питание от главного ввода. С некоторой выдержкой времени срабатывает реле времени К3, и своими контактами К3.1 и К3.2 включает клапан, закрывающий подачу топлива, а также закорачивает катушку зажигания. Вследствие этого двигатель останавливается.

О деталях. К1 — контактор типа VS463-22, имеет 2з+2р контакты пропускной способностью в 63А. К2 и К3 — реле времени РВО-26, одно из них (К3) настраивается на задержку при срабатывании, другое (К2) — при отпускании. К4 — контактор типа VS463-31, имеющий 3 замыкающих контакта (при необходимости можно подключить 2 или 3 контакта параллельно) и один размыкающий. Схема дается как базовая, в нее можно вносить разные усовершенствования — например, добавить реле напряжения, которое будет отключать ввод при сильно заниженном или завышенном напряжении.

При такой системе электроснабжения резервное питание подключается автоматически, сразу после запуска бензогенератора. Схема дана как базовая, для реального же применения нужно предусмотреть еще несколько защит. Многие считают, что перед нагрузкой нужно прогреть двигатель бензогенератора несколько минут в холостом режиме. В таком случае нужно предусмотреть выдержку времени на включение К4, что достигается включением в схему дополнительного реле времени. Также данной схемой не предусмотрена блокировка включений при нескольких неудачных попытках запуска. Сейчас модно схемы АВР строить на контроллерах, в которых алгоритм реализован на программируемой электронике, но принцип действия остается тот же. Применять либо не применять контроллеры или микропроцессоры для автоматизации электроснабжения — решать вам.

Где купить детали?

Если у вас возникают затруднения с приобретением контакторов и реле нужных параметров, вы можете заказать их в интернет-магазине.

Электроснабжение частного дома: схемы, правила монтажа

26 Августа 2015

Электроснабжение частного дома – задача непростая, здесь важно учесть все нюансы, грамотно составить схему и изучить правила монтажа системы.

Вначале — проект

Для подключения частного дома к электросети в первую очередь необходимо составить проект электроснабжения. Выполнить эту задачу могут выполнить только сотрудники фирмы, обладающей соответствующей лицензией.

Для начала надо точно подсчитать количество розеток и осветительных приборов, которые будут потреблять электричество. При этом необходимо учесть и приборы, не питающиеся от розетки, а требующие индивидуального подключения.

Следует помнить и о том, что количество бытовых электроприборов может со временем увеличиться. Например, вы купите второй холодильник или третий телевизор. Поэтому проект электроснабжения частного дома должен учитывать возможные перспективы.

Определите точное расположение электроприборов в каждом помещении дома, а также решите, какое освещение вам потребуется на приусадебном участке.

Теперь можно приступать к составлению схемы электроснабжения.



Составляющие схемы электроснабжения

Наличие схемы электроснабжения дома гарантирует, что при электромонтажных работах не будет пропущен ни один элемент. Кроме того, при эксплуатации сети она поможет быстро найти источник неисправности в ней.

Схема электроснабжения частного дома имеет следующие составляющие:

 — заземление;

— групповую электрическую сеть внутри дома;

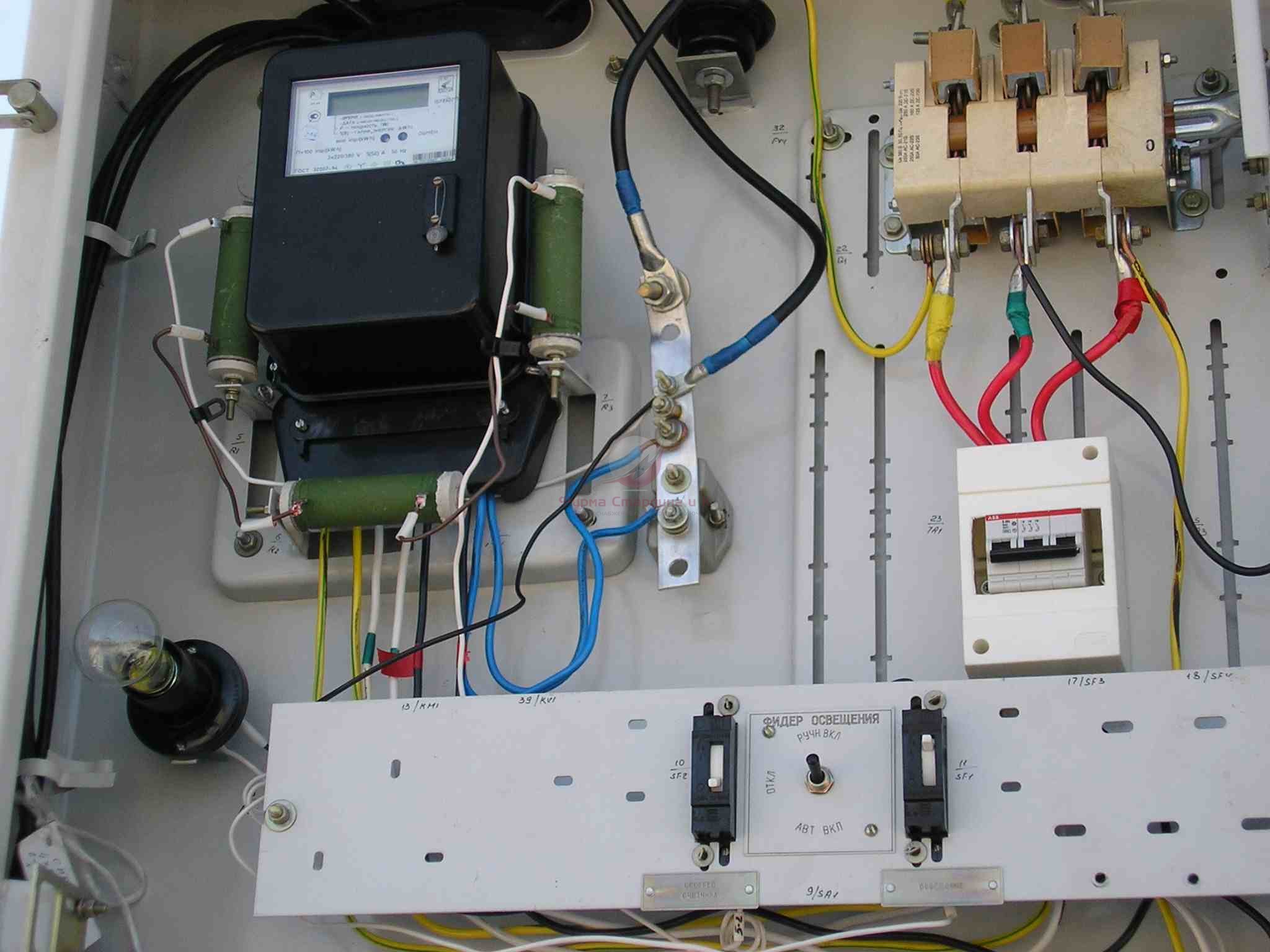

— вводное распределительное устройство;

— кабельный ввод;

— узел учета потребления электроэнергии.
Очень часто используется однолинейная схема электроснабжения частного дома, имеющая систему заземления TN-C-S. Ее отличительная черта — объединение нулевого рабочего и защитного проводников.

Технические условия на электроснабжение частного дома исходят из того, что в качестве потребителей будут выступать холодильник, стиральная машина, микроволновка, телевизор и освещение, для чего потребуется мощность 5кВт 220 В. Если приборов будет больше, тогда этой мощности может не хватить.

Существуют два способа ввода кабеля в дом: воздушный и подземный. Первый пользуется большей популярностью, потому что к нему в случае чего легче добраться. Подземный ввод обойдется вам гораздо дороже, зато надежность его значительно выше.



Основные правила монтажа системы: провода и кабели

Внутренние электропроводки необходимо выполнять в соответствии с требованиями Правил устройства электроустановок (ПУЭ), утвержденных приказом Минэнерго РФ в 2002 году.

Марки проводов и кабелей и способы их прокладки должны соответствовать проекту.

Сечение токопроводящих кабелей и жил определяется исходя из нагрузки и должно быть не менее: для групповых и распределительных линий — 1 мм² для медных проводов и 2,5 мм² для алюминиевых; для линий к расчетному счетчику и междуэтажных стояков — 2,5 мм² для медных проводов и 4 мм² для алюминиевых. Но специалисты советуют не применять в своем доме провода и кабели с алюминиевыми жилами, использовать только медную проводку.

Открытая прокладка незащищенных изолированных проводов в жилых комнатах и подсобных помещениях частных домов допускается на высоте не менее 2 м от пола.

Высота прокладки от уровня пола проводов (кабелей) в трубах, а также кабелей не нормируется.

Скрытая проводка по нагреваемым поверхностям (дымоходам, боровам и т. п.) не допускается . При открытой проводке в зоне горячих поверхностей температура окружающего воздуха не должна превышать 35ºС.

Места соединений и ответвлений проводов и кабелей не должны испытывать механических усилий.

Крепление проводов металлическими скобами нужно выполнять с изоляционными прокладками.

При скрытой проводке провода должны иметь у мест соединения в ответвительных коробках и у мести присоединения к светильникам, выключателям и розеткам запас не менее 50 мм. Такой запас не будет лишним и при открытой проводке.

Что нужно знать о розетках, выключателях и светильниках

Высота установки выключателей на стене — 1,5 м от пола, штепсельных розеток — 0,8-1 м от пола. В случае открытой электропроводки выключатели и розетки необходимо устанавливать на подкладках из непроводящего материала толщиной не менее 10 мм. В детских комнатах и вообще при установке розеток на доступной для детей высоте розетки должны иметь защитные устройства, закрывающие штепсельные гнезда.

Для каждой линии групповой сети, отходящей от вводного щитка — группового либо этажного — следует прокладывать отдельный нулевой защитный проводник. Не допускается последовательное включение в нулевой защитный проводник заземляющих контактов штепсельных розеток.

В жилых помещениях без повышенной опасности поражения людей электрическим током допускается не заземлять корпуса подвесной осветительной арматуры. При этом металлический крюк для подвески светильников нужно изолировать.

Длина проводов во влажных и сырых помещениях (туалетах, ванных комнатах, саунах и т. п.) должна быть минимальной. Проводники рекомендуется размещать вне этих помещений, а светильники на стене, ближайшей к проводке. В таких помещениях корпуса светильников с лампами накаливания и патроны должны быть выполнены из изолирующих материалов.

Установка розеток и выключателей в ванных, душевых, саунах и санузлах не допускается. При необходимости допустима установка в ванной розеток, дополнительных настенных светильников, устройств гидромассажа и других электробытовых устройств при условии, что на розеточной группе, питающей ванную,  будет установлено электромеханическое устройство защитного отключения с установкой по току утечки на землю не более 30 мА.










Резервное и аварийное электроснабжение загородного частного дома и котельной в Санкт-Петербурге

Резервное аварийное электроснабжение дач, коттеджей и загородных домов необходимо не только в местах, где длительные перебои в подаче электроэнергии — обычное явление, но и в домах, где используется оборудование, не допускающее даже кратковременных отключений и падений напряжения. К нему относятся не только компьютеры и охранные системы, но и электрооборудование и автоматика автономного газоснабжения и отопления.

Наша компания осуществляет монтаж и сервисное обслуживание систем резервного и аварийного электроснабжения на базе аккумуляторных устройств бесперебойного питания (UPS) и автономных электрогенераторов.

Аварийное электроснабжение и резервное электроснабжение — это, в принципе, две разные задачи, которые могут быть решены как по отдельности, так и комплексно.

Аварийное электроснабжение

Аварийное электроснабжение перекрывает кратковременные перебои в подаче электричества и падения напряжения ниже критического значения. Аварийное электропитание включается мгновенно, что обеспечивает нормальную работу компьютеров, систем видеонаблюдения и сигнализации, электронных блоков управления газовым оборудованием, а также аварийного освещения. Для аварийного электроснабжения используют источники бесперебойного питания (ИБП). В системе аварийного электроснабжения они не требуют аккумуляторов большой емкости, так как электроника и современные светодиодные лампы потребляют мало энергии, а время работы аварийной системы невелико — пока не нормализуется подача электричества или не включится резервный источник электропитания.

Резервное электроснабжение

Резервное электроснабжение дома используют там, где энергия подается с частыми и длительными перебоями или напряжение в сети периодически падает ниже уровня, с которым способны справиться стабилизаторы. Резервный источник электроснабжения не обязательно должен удовлетворять все запросы в электроэнергии, но основные потребности, такие как освещение дома и участка, работа водяных насосов и газовой котельной, холодильника, он должен покрывать полностью. Резервное электропитание осуществляется либо — как и аварийное — с помощью бесперебойного источника (UPS), работающего на аккумуляторах, либо от газового генератора. Выбор именно газового генератора обусловлен не только меньшими расходами на топливо, но и тем, что его запуск даже после длительного простоя в холодное время года осуществляется намного проще и быстрее, чем запуск дизельного или бензинового двигателя.

Система бесперебойного питания

Система бесперебойного питания выполняет две функции — аварийного и резервного электропитания. Она должна мгновенно реагировать на отключение или падение напряжения и обеспечивать достаточное время работы основных потребителей электроэнергии. Системы бесперебойного питания бывают одноступенчатыми и двухступенчатыми.

Одноступенчатая система резервного электроснабжения

Одноступенчатая система резервного электроснабжения — это, по сути, та же аварийная система бесперебойного электропитания, только в ней используются более мощные и емкие аккумуляторы. Одноступенчатая система — хорошее и простое решение там, где перебои в подаче электричества случаются не очень часто и на непродолжительное время, а требования к мощности в резервном режиме невысоки. По мере увеличения требований к времени работы оборудования от такой системы придется использовать аккумуляторную батарею большей мощности и емкости, что повлечет за собой следующие проблемы:

  • Литий-ионные аккумуляторы, обычно применяемые в системах бесперебойного питания, стоят довольно дорого, и цена аккумуляторной батареи будет расти соразмерно ее емкости.
  • Более дешевые свинцовые аккумуляторы при тех же характеристиках займут много места и потребуют соблюдения особых мер безопасности, так как содержат кислоту, а при их зарядке выделяется водород.
  • Ресурс аккумулятора ограничен и составляет 1–2 тысячи полных циклов «заряд-разряд», потому при интенсивной эксплуатации дорогостоящую аккумуляторную батарею придется менять каждые 2–3 года.
  • Чтобы аккумуляторная батарея большой емкости успевала зарядиться до следующего перебоя в электроснабжении, потребуется большой зарядный ток, и мощности обычной электросети может не хватить.
Двухступенчатая система резервного электроснабжения

Двухступенчатая система резервного электроснабжения состоит из источника бесперебойного питания и электрического генератора. В момент сбоя в подаче электроэнергии включатся аварийный бесперебойник, обеспечивающий работу электроники и автоматики, а затем запускается генератор.

Поскольку источник бесперебойного питания включается лишь на короткое время и с небольшой нагрузкой, двухступенчатая система не нуждается в мощном и емком аккумуляторе, а его ресурс расходуется очень экономно, что обуславливает срок службы 10 и более лет. Мощность генератора ничем не ограничивается и выбирается соответственно потребностям в электроэнергии в резервном режиме. Как уже отмечалось, лучшим выбором здесь будет генератор, работающий на газе, особенно если в доме и на участке уже есть или планируется централизованное или автономное газоснабжение.

Двухступенчатая система резервного электропитания оптимальна не только в местности, где перебои в электроснабжении случаются часто и на длительное время, но и в доме, где и в резервном режиме требуется обеспечить значительную мощность.

Для окончательного выбора системы резервного электроснабжения лучше обратиться к специалистам, которые помогут не только определиться в выборе между одноступенчатым или двухступенчатым вариантом, но и рассчитать и оптимально подобрать необходимые компоненты.

Следующая статья →← Предыдущая статья

Электроснабжение многоэтажного дома

Электричество является одним из основных энергоносителей всех развитых стран. Тяжело даже представить, что произойдет с жителями дома, где одновременно проживает несколько сотен или даже тысяч людей, если энергоподача будет нарушена. Невозможность выполнить простейшую домашнюю работу, приготовить еду, с комфортом проводить свободное время – весь привычный уклад жизни будет просто разрушен. Именно поэтому электроснабжение многоквартирного жилого дома является очень важным и ответственным делом.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Какие нормативные акты регулируют электроснабжение в многоквартирных домах

Законодательство, регулирующее систему электроснабжения в МКД, систематически корректируется и является достаточно обширным. Познакомимся с некоторой документацией, имеющей непосредственное отношение к вопросу электроснабжения.

Рынок розничной торговли электрической энергией регулируется Федеральным законом от 26.03.2003 N 35-ФЗ «Об электроэнергетике». Условия по оказанию коммунальных услуг по электроснабжению в МКД приняты Правилами предоставления коммунальных услуг владельцам жилых помещений и арендаторам площадей в МКД, утвержденными Постановлением Правительства РФ от 6 мая 2011 г. N 354. В соответствии с Положением №1 данных Правил, установлена допустимая остановка в оказании коммунальных услуг и допустимые несоответствия качества этих коммунальных услуг нормативному ГОСТ 32144-2013, условия и процесс корректировки размера платы за предоставляемые коммунальные услуги недолжного качества и/или с перерывами, которые превышают установленное на законодательном уровне допустимое время.

Например, возможная продолжительность перерыва в подаче электроснабжения МКД, относящегося ко второй категории надежности (при наличии двух независимых трансформаторов), равна 120 минутам, а для МКД, которые относятся к третьей категории надежности (присутствует только один трансформатор) — одни сутки. За каждый час, который выходит за границы установленной на законодательном уровне нормы, размер оплаты коммунальной услуги за расчетное время уменьшается на 0,15 % размера, установленного за данный период расчетов согласно Приложению №2 с учетом пунктов девятого раздела.

Обычно электроснабжение МКД происходит через главный распределительный щит (ГРЩ) или вводно-распределительное устройство (ВРУ). При этом питание всех абонентов осуществляется от сети напряжением 220/380 В с глухозаземленной нейтралью (система TN-C-S). В состав ГРЩ входят автомат защиты и устройства управления, позволяющие раздельно отключать потребителей электропитания. В ГРЩ производится распределение напряжения электропитания по групповым потребителям (освещение лестничных площадок, подвалов, чердаков, лифтовое оборудование, пожарная и аварийная сигнализации, жилые помещения и прочее).

Электроснабжение жилых помещений осуществляется по стоякам, через УЗО. К питающим стоякам подключаются этажные распределительные щитки, образующие сеть электропитания по квартирам. В состав этажных электрощитков, как правило, входят электросчетчики, автоматические выключатели и УЗО. Автоматические выключатели сгруппированы по каждой цепи электропитания (освещение, розетки, электроплита, стиральная машина и т. д.). Для равномерной нагрузки на распределительную сеть цепи питания разных квартир подключаются к разным фазным проводникам.

Нормы электроснабжения в жилом доме

Потребление электроэнергии производится от сетей, норма напряжения в которых — 380/220 В. Используется заземление Т1М-С-5.

Расчётная нагрузка при площади до 60 м 2 должна превышать:

  • в доме без электроплит – 5,5 кВт;
  • с электроплитами – 8,8 кВт.

При большей площади нагрузка увеличивается за квадратный метр на 1%. Ограничения расчётной нагрузки могут устанавливаться лишь местной администрацией.

Категории электроснабжения

Чтобы лучше понять различия схем электроснабжения многоэтажного дома (как жилого, так и любого другого), необходимо знать, что электроснабжение может производиться разными способами, существенно отличающимися по надежности. Самой сложной категорий надежности является первая. При ней жилые дома запитаны двумя кабелями. Каждый из них подключен к отдельному трансформатору.

Если один трансформатор или кабель выйдет из строя, устройство АВР (автоматическое включение резерва) сразу переключит всю мощность на работающий кабель. Благодаря этому проблемы с подачей электричества будут наблюдаться считанные секунды. После выезда группы электриков и ремонта вышедшего из строя оборудования, подача электричества ведется в штатном режиме.

Для того чтобы правильно понимать различные схемы электроснабжения жилых домов, необходимо знать о трех категориях обеспечения надежности электроснабжения электроустановок. Самая простая категория – третья. Она предусматривает питание жилого дома от трансформаторной подстанции посредством одного электрического кабеля. При этом при возникновении аварийной ситуации перерыв в электроснабжении дома должен быть менее 1 суток.

При второй категории надежности электроснабжения жилой дом запитан двумя кабелями, подключенными к разным трансформаторам. В этом случае при выходе из строя одного кабеля или трансформатора, электроснабжение дома на время устранения неисправности осуществляется посредством одного кабеля. Перерыв в электроснабжении допускается на время, необходимое дежурному электротехническому персоналу для подключения нагрузок всего дома к работающему кабелю.

Есть две разновидности питания дома от двух разных трансформаторов. Либо нагрузки дома равномерно распределены по обоим трансформаторам, а в аварийном режиме подключены к одному, либо в рабочем режиме задействован один кабель, а второй является резервным. Но в любом случае кабели подключены к разным трансформаторам. Если в электрощитовую дома проложены два кабеля, один из которых является резервным, но имеется возможность подключать эти кабели только к одному трансформатору подстанции, то мы имеем только третью категорию надежности.

При первой категории надежности электроснабжения жилой дом запитан двумя кабелями, так же как и при второй категории. Но при выходе из строя кабеля или трансформатора, нагрузки всего дома подключаются к работающему кабелю при помощи устройства автоматического включения резерва (АВР).

Существует особая группа электроприемников (пожарная сигнализация, системы дымоудаления при пожаре, эвакуационное освещение и некоторые другие), которые всегда должны быть запитаны по первой категории надежности. Для этого используют резервные источники электроснабжения — аккумуляторные батареи и небольшие местные электростанции.

По существующим нормативам по третьей категории надежности осуществляют электроснабжение домов с газовыми плитами высотой не более 5 этажей, дома с электроплитами с количеством квартир в доме менее 9 и дома садоводческих товариществ.

Электроснабжению по второй категории надежности подлежат дома с газовыми плитами высотой более 5 этажей и дома с электроплитами с количеством квартир более 8.

По первой категории надежности в обязательном порядке осуществляют электроснабжение тепловых пунктов многоквартирных домов, в некоторых домах и лифты. Следует отметить, что по первой категории в основном осуществляют электроснабжение некоторых общественных зданий: это здания с количеством работающих свыше 2000 человек, операционные и родильные отделения больниц и т. д.

На рисунке показана схема электроснабжения четырех подъездного дома, запитанного по второй категории надежности с резервным кабелем. Переключение питающих кабелей осуществляется реверсивным рубильником, имеющим положения «1», «0» и «2». В положении «0» оба кабеля отключены. От автоматических выключателей QF1….QF4 запитаны линии, которые идут по подъездным вертикальным стоякам, от которых питание берется на квартиры. Обще домовые нагрузки: освещение лестниц, подвалов, светильники над входными дверями в подъезды питают отдельной группой, содержащей свой учет электроэнергии.



В зависимости от количества квартир в доме все электрооборудование может быть размещено и в одном электрошкафу, и в нескольких.

Кольцевая схема электроснабжения многоквартирного дома

Кольцевая схема электроснабжения многоквартирного жилого дома — план установки и подключения электроприемников, по котором электрообеспечение многоквартирного жилого дома возможно по двум кабельным линиям, образующим кольцо. Данная кольцевая схема выглядит следующим образом:

Первый и последний электроприемники подключаются от основного источника питания, а между всеми оставшимися электроприемниками создаются так называемые перемычки.

Для создания такого кольцевого плана следует предусмотреть по два перекидных рубильника в ВРУ для каждого многоквартирного дома.

В обычном режиме мощность равномерно делится между двумя вводами.

Для того чтобы понять то, зачем для данной схемы требуется именно два рубильника, мы даем вам рассмотреть ряд возможных аварийных ситуаций:

  • Выход из строя одной из питающих кабельных линий

В такой ситуации электроснабжение всех многоквартирных жилых домов происходит от одной КЛ.

Специалисты из УК устанавливают рубильники в необходимое положение.

  • Выход из строя перемычки

Рабочие обязаны изолировать из схемы электроснабжения участок, на котором произошла авария (например, на линии случилось короткое замыкание). Одна часть домов питается от одной КЛ, а вторая часть жилых домов — от другой. Вместо двух перекидных рубильников можно использовать три обычных.

Правила предоставления электроснабжения

Общие правила электроснабжения жилого дома регулируются Постановлением РФ № 354.Управляющая организация обеспечивает предоставление электроэнергии потребителю. Потребители должны её своевременно оплачивать.

Для предоставления электроснабжения осуществляются действия:

  1. Заключение договора с местной организации энергоснабжения.
  2. Разработка технических условий.
  3. Составление схемы электрификации дома с расчётом мощности предполагаемых для использования приборов. Это необходимого для определения кабельного сечения и расчёта оптимального запаса мощности.
  4. Установка и опломбирование прибора учёта, ВРУ.
  5. Установка кабеля.
  6. Подбор оборудования.
  7. Проверка соответствия и оформление акта ввода в РЭС.
  8. Получение документа: «Акт выполнения ТУ» и договора на обеспечение электричеством.

Самостоятельное подключение запрещено. Поставляющая компания предоставляет своих сотрудников.

Правила пользования электроснабжением

Важно обеспечивать безопасность электроснабжения жилого дома. Для этого надо соблюдать правила:

  • изоляции;
  • заземления;
  • расположения розеток;
  • недоступности контактности электроузлов;
  • учёта влажности;
  • защиты детей.

При отключении электроэнергии следует мощные электроприборы (плиты, обогреватели, утюги) отключить от сети. После этого отключить рубильник, включив его после замены предохранителя.

Правила расчета электроснабжения

Расчётным периодом считается календарный месяц. Оплата рассчитывается согласно установленным тарифам с учётом социальных норм. В собственных домовладениях учитывается наличие земельного участка с постройками, в многоквартирных домах – общие нежилые помещения.

Оплата электроснабжения

Составляется договор о предоставлении услуг с управляющей компанией с прописанными правами и обязанностями каждой из сторон.

Плата за электроэнергию может осуществляться наличными, безналичными средствами разными способами с применением:

  • банковских карт;
  • переводов;
  • услуг сети Интернет.

Документы об оплате сохраняются в течение 3 лет. Допускается предварительная оплата. Плата взимается до 10 числа ежемесячно. Основанием являются платёжные документы на основе утверждённых тарифов.

Действия в случае несоблюдения норм электроснабжения

Потребители электроэнергии вправе претендовать на безопасность, качество, бесперебойность услуг и возмещение возможного ущерба.

При поставке электричества ненадлежащего качества, перерывах в поставках размер оплаты соответственно уменьшается. Для этого следует зафиксировать факт нарушений, их время, возможные причины. Нужно сообщить об инциденте в аварийную службу, сообщив личные данные.

Сигнал должен быть зарегистрирован вне зависимости от того, письменный он или устный. Проверка с составлением акта назначается не позднее 2 часов с подачи сведений. При возникновении спора во время проверки возможно назначение экспертизы. При нарушении прав потребителя есть возможность обращения в прокуратуру, суд.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Проект электроснабжения частного дома или коттеджа

Проект электроснабжения частного дома или коттеджа по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на проект, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Подача электрической энергии в первую очередь заключается в подключении того или иного объекта к центральной сети. После этого начнется процесс непосредственного электроснабжения. Для осуществления подобных мероприятий существуют специальные структуры, известные как ПЭС – предприятия электрических сетей. Данная организация на основании заявления выдает технические условия, без которых не может быть разработан проект электроснабжения частного дома, так же, как и любого другого объекта. В зависимости от его места расположения, с учетом других условий и внешних факторов, выбирается конкретный проектный план.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Вся работа по составлению проекта и его завершению будет включать пять пунктов:

  • Заключение договора с энергетической компанией (ПЭС).
  • Получение от энергетической компании технических условий.
  • Предоставление необходимой документации.
  • Выполнение строительно-монтажных работ.
  • Получение допуска к частному дому у ПЭС.

Теперь рассмотрим самые основные и трудные моменты.

Какие бывают проекты и для чего они нужны

При наличии определенных условий, будущему потребителю в первую очередь предлагается типовой или стандартный проект электроснабжения частного дома. В этом случае для подключения к внешним энергетическим ресурсам используются действующие жилые дома и промышленные предприятия.

В большинстве случаев типовой проект электроснабжения оказывается очень неудобным для заказчика:

  • В нем не отображена внутренняя разводка домашней сети.
  • При наличии нестандартной планировки жилого или производственного здания, может потребоваться внесение изменений в типовой проект, чтобы он соответствовал требованиям нормативных документов.
  • Такие проекты предназначены в основном для типовых новостроек, с минимальным количеством точек. Поэтому рекомендуется изначально составлять проект, полностью соответствующий индивидуальным особенностям здания, запросам и потребностям хозяев.

Индивидуальный проект электроснабжения дома считается наиболее приемлемым и удобным для потребителей. В нем предусматриваются схемы размещения проводки и всей домашней сети, оборудование и расположение электрощита, определение всех необходимых материалов, в соответствии с запланированными работами. Стоимость индивидуального проектирования лишь незначительно превышает цену типовых разработок, однако предоставляемые удобства и качество исполнения полностью оправдывают эту несущественную разницу.

Необходимость составления проекта электроснабжения для частного дома продиктована определенными обстоятельствами, связанными, в первую очередь, с последующей эксплуатацией домашней электрической сети:

  • Схема электросетей, прилагаемая к проекту, понадобится при монтаже дополнительной проводки в случае увеличения используемых мощностей. То же самое касается и замены изношенных проводов и кабелей.
  • Обеспечение безопасности в процессе эксплуатации. В каждом частном доме устанавливается вводный автомат, ограничивающий потребление электроэнергии в пределах допустимой мощности. Если же мощность превышает допустимое значение, автоматическое устройство просто обесточивает объект. Замена автомата на более мощный может быть выполнена только специалистами и в этом случае проектная документация поможет определить места, где располагается скрытая электропроводка. Таким образом, удастся избежать короткого замыкания и сохранить в целости всю электрическую сеть.

Сбор исходных данных и необходимых документов

При составлении проекта необходимо учитывать некоторые особенности, а также различные факторы. Сама схема подачи электричества состоит из трех частей. Во внешней части определен порядок поступления электроэнергии на приусадебный участок для уличного освещения и подключения установок полива. Во внутренней части полностью отражено расположение проводки и оборудования в доме. Раздел хозяйственной части определяет электроснабжение инженерных систем и коммуникаций.

Перед тем как начинать проектирование электроснабжения, необходимо обратиться к поставщику электроэнергии для получения технических условий. С этой целью подается заявление, где указывается наименование и адрес объекта, для которого требуется энергоснабжение. В заявлении также указывается величина и тип питающего напряжения, расчетная нагрузка, значение мощности, выделяемой на эксплуатацию систем отопления и горячего водоснабжения.

Получение технических условий и регистрация проекта отнимают много времени. Например, сотрудники нашей компании помогут не только в получении технических условий, но и выполнят все необходимые предварительные расчеты:

  • Суммарная мощность установленного оборудования, которое предполагается эксплуатировать.
  • Значение напряжения в соответствии с техническими характеристиками электрооборудования, запланированного для частного дома.
  • Определяется необходимый тип ввода, в зависимости от установленных электроприемников. Если имеются приемники не только на 220, но и на 380 вольт, необходимо воспользоваться трехфазным вводом. То же самое касается при высокой суммарной мощности потребителей. Во всех остальных случаях выбирается ввод под напряжение 220 вольт.
  • Отдельно выполняется расчет водогрейных и отопительных систем, потребляющих определенное количество электричества.

В организацию, поставляющую электроэнергию, в дополнение к заявлению прилагается генеральный план, указывающий на предоставление участка с домом, акты местной администрации, разрешающие выполнение работ на данном объекте, а также копия свидетельства о праве собственности, если участок является приватизированным.

Договор с энергетической компанией

Чтобы заключить договор с ПЭС на проект внешнего электроснабжения частного дома вам потребуется приложить и заполнить следующие документы, исходя из «Правил пользования электроэнергией»:

  1. Написать заявление на заместителя директора ПЭС о заключении договора. Обязательно нужно указывать адрес вашего дома и Ф.И.О. владельца.
  2. Предоставить копию документа, в котором обозначено право собственности на землю.
  3. Получить от ПЭС технические условия.
  4. Сделать необходимые чертежи в проектной организации и согласовать их в ПЭС.
  5. Представить акты эксплуатационной ответственности сторон и разделение балансовой принадлежности.
  6. Представить пример проекта электроснабжения частного дома.
  7. Представить необходимые сведения про счётчики (их вид, схему включения в цепь, класс, антивандальную защиту и место установки).
  8. Представить разрешение на использование всех электроустановок, которые используются для нужд горячего водоснабжения и отопления, или же справку об их отсутствии. Если суммарная мощность составляет до 15 кВт, тогда разрешение выдаёт Энергосбыт, а всё, что свыше 15 кВт — Облэнерго.
  9. Иметь при себе протоколы проверки изоляции проводки и заземления.
  10. Заполнить заявление на имя заместителя начальника ПЭС на техническую опломбировку и приёмку счётчика.
  11. Оплатить квитанцию на техническую опломбировку и приёмку.

Начинать общение с ПЭС необходимо на этапе архитектурно-строительного плана коттеджа. Если в работах будут задействованы станки или сварочные аппараты, то их также следует указать. Это поможет избежать штрафных санкций.

Проекты и схемы

Проект электроснабжения частного дома просто необходим для подключения дома к электросети.

Он может быть создан только сотрудниками компании, которая обладает соответствующей лицензией.

Перед проведением электромонтажных работ важно заняться решением организационных вопросов, которые определят типовой проект электроснабжения коттеджа.

Прежде всего, нужно точно определить число розеток и осветительных приборов, которые будут выступать в роли «потребителей» электричества.

Также в проект должны быть включены любые приборы, которые потребуют индивидуального подключения, а не просто будут питаться от розетки.

Важно учесть тот факт, что число бытовых приборов может со временем увеличиться, к примеру, вы купите второй холодильник или кухонный комбайн.

Именно поэтому проект электроснабжения коттеджа должен учитывать возможные перспективы.

Вам потребуется определить точное расположение приборов в каждом помещении, а также установить, какое освещение будет необходимо вне коттеджа.

Теперь может быть составлена схема электроснабжения частного дома. Он станет гарантом, что ни один элемент не будет пропущен во время электромонтажных работ. Также она поможет быстрее найти источник неисправности в сети.

Схема электроснабжения коттеджа будет иметь следующие составляющие:

  • Заземление;
  • Групповая электрическая сеть внутри дома;
  • Вводное распределительное устройство;
  • Узел, позволяющий учитывать потребление электроэнергии;
  • Кабельный ввод.

Стоит отметить, что существует несколько способов ввода кабеля: воздушный и подземный.

Первый является наиболее распространенным, потому что к нему легко добраться при необходимости.

Обычно ввод производят через крышу. Подземный ввод отличается высокой стоимостью, однако он имеет самую высокую надежность.

Достаточно часто используется однолинейная схема электроснабжения частного дома, которая имеет систему заземления TN-C-S. Ее особенностью является объединение нулевого рабочего и защитного проводников.

Также происходит разделение PEN в специальном месте на проводники защитного и рабочего типа.

Данное разделение показывает линейная схема электроснабжения частного дома, оно будет осуществляться в вводно-распределительном щитке.

После этого проводники PE и N будут подведены групповыми линиями к электропотребителям.

Видео:
