Буквенные обозначения употребляемых в электротехнике величин

Буквенные обозначения наиболее употребляемых в электротехнике величин (ГОСТ 1494-77)

Примечания: 1. Запасные обозначения применяются, когда главные обозначения использовать нерационально, например, если могут возникнуть недоразумения вследствие обозначения одной и той же буквой разных величин. 2. Мгновенные значения ЭДС, электрического напряжения, потенциала, тока, плотности тока, электрического заряда, мощности, электромагнитной энергии следует обозначать соответствующими строчными буквами. 3. Для амплитудных значений величин, являющихся синусоидальными функциями времени, применяется нижний индекс ш (например, 1т).

Наименование величины		Обозначение
		главное		запасное
1		2		3
Емкость электрическая		С		—
Заряд электрический		Q		—
Индуктивность взаимная		м		Lmn
Индуктивность собственная		L		—
Индукция магнитная		В		—
Коэффициент затухания		6
Коэффициент магнитного рассеивания		ст
Коэффициент мощности при синусоидальных напряжении и токе		cosφ
Коэффициент трансформации		п
Коэффициент трансформации трансформатора напряжения (TH)		К		Ки
Коэффициент трансформации трансформатора тока (ТТ)		К		Кт
Мощность, мощность активная		Р		—
Мощность полная		S		Ps
Мощность реактивная		Q		PQ
Напряжение электрическое		и		—
Напряженность магнитного поля		н
Напряженность электрического поля		Е		—
Период колебаний электрической или магнитной величины		Т
1	2		3
Плотность тока	J		—
Постоянная времени электрической цепи	т		т
Постоянная магнитная	Цо		—
Постоянная электрическая	So		—
Поток магнитный	Ф		—
Потокосцепление	V		—
Проводимость магнитная	Л		—
Проводимость электрическая активная	G		g
Проводимость электрическая полная	Y		—
Проводимость реактивная	В		ь
Сдвиг фаз между напряжением и током	Ф		—
Сила коэрцитивная	Не		—
Сила магнитодвижущая (МДС) вдоль замкнутого контура	F		Fm
Сила электродвижущая (ЭДС)	Е		—
Скольжение	s		—
Сопротивление магнитное	Rm		rm
Сопротивление электрическое, то же постоянному току, то же актив
ное	R		г
Сопротивление электрическое полное	Z		—
Сопротивление электрическое реактивное	X		X
Сопротивление электрическое удельное	Р
Ток	I
Частота колебаний электрической или магнитной величины	f		У
Частота колебаний угловая электрической или магнитной величины	со		Q
Число витков	N		W
Число пар полюсов	Р		—
Число фаз многофазной системы	m
Энергия электромагнитная	W

Обозначение важнейших величин в электротехнике

Величина	Обозначение
Добротность	Q
Емкость электрическая	C
Заряд электрона	e
Индуктивность:       собственная       взаимная	L M
Индукция магнитная	B
Количество электричества	Q
Коэффициент:       затухания цепи       контура       мощности при синусоидальных токах и       напряжениях       мощности при несинусоидальных       токах и напряжениях       распространения трансформации,       отношения числа витков       трансформации по току, напряжению          связи          фазы	α δ cosφ   λ γ n Kт, Кυ k β
Мощность:       электрическая       полная       реактивная	P S Q
Напряжение электрическое	U
Напряженность:       магнитного поля       электрического поля	H E
Период колебаний электрической или магнитной величины	Т
Плотность электрического заряда:       линейная       объемная       поверхностная	τ ρ σ
Плотность тока	J
Постоянная времени цепи	τ
Потенциал электрический	V
Поток магнитный	Ф
Проводимость:       магнитная       удельная электрическая       активная электрическая       комплексная, электрическая полная       реактивная электрическая	Λ γ G Y B
Проницаемость:       диэлектрическая       магнитная	ε μ
Разность:       электрических потенциалов       фаз (сдвиг фаз между Iи U)	U φ
Сила электродвижущая	Е
Сопротивления:       волновое       магнитное       удельное электрическое       характеристическое	ZB RM ρ Zc
Электрическое сопротивление:       постоянному току и активное       полное       реактивное	R Z X
Сила тока	I
Угол диэлектрических потерь	δ
Частота:       угловая       колебания электрической или       магнитной величины	ω f
Число витков	N
Энергия электромагнитная	W

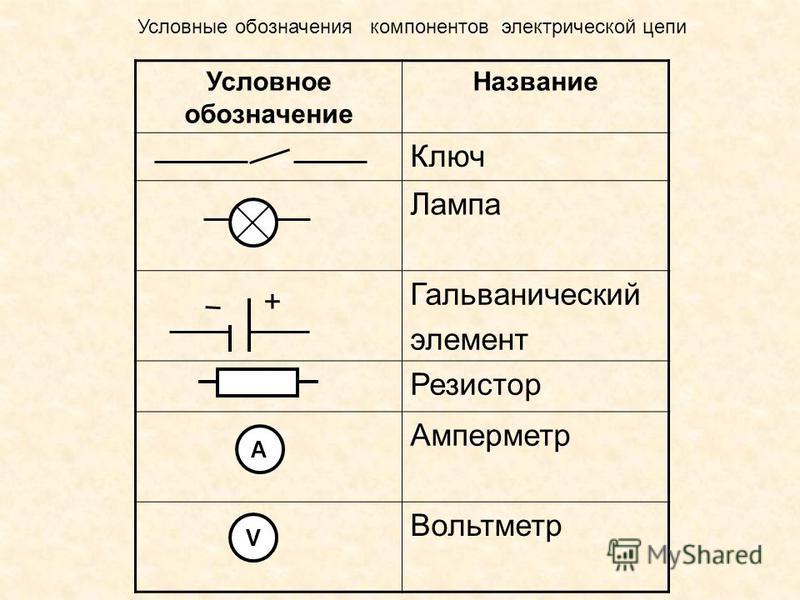

Условные обозначения в электрических схемах

Если для обычного человека восприятие информации происходит при чтении слов и букв, то для слесарей и монтажников их заменяют буквенные, цифровые или графические обозначения. Сложность в том, что пока электрик закончит обучение, устроится на работу, научится чему-то на практике, как появляются новые СНиПы и ГОСТы, согласно которым вносятся коррективы. Поэтому не стоит пытаться выучить всю документацию и сразу же. Достаточно почерпнуть базовые познания, а по ходу трудовых будней добавлять актуальные данные.

Введение

Для конструкторов цепей, слесарей КИПиА, электромонтеров, умение прочитать электросхему – ключевое качество и показатель квалификации. Без специальных знаний сходу разобраться в тонкостях проектирования приборов, цепей и способах соединения электроузлов невозможно.

Условные обозначения можно считать особым криптографическим кодом, поясняющим работу и принцип действия конкретной схемы. В Японии, США и Европе значки существенно отличаются от отечественной маркировки, что необходимо учитывать.

Виды и типы электрических схем

Перед тем, как начать изучать существующие обозначения электрооборудования и его соединения, необходимо разобраться с типологией схем. На территории нашей страны введена стандартизация по ГОСТ 2.701-2008 от 1.07.2009 года, согласно «ЕСКД. Схемы. Типы и виды. Общие требования».

Исходя из этого норматива, все схемы разделены на 8 типов:

1. Объединенные.
2. Расположенные.
3. Общие.
4. Подключения.
5. Монтажные соединений.
6. Полные принципиальные.
7. Функциональные.
8. Структурные.

Среди существующих 10 видов, указанных в данном документе, выделяют:

1. Комбинированные.
2. Деления.
3. Энергетические.
4. Оптические.
5. Вакуумные.
6. Кинематические.
7. Газовые.
8. Пневматические.
9. Гидравлические.
10. Электрические.

Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе – электрическая схема.

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2.702-2011 от 1.01.2012 года. Называется документ «ЕСКД. Правила выполнения электрических схем», ссылается на другие ГОСТы, среди которых упомянутый выше.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Поэтому руководствоваться при монтажных работах с электрическими схемами следует именно данным документом. Определение понятия электрической схемы, согласно ГОСТ 2.702-2011 следующее:

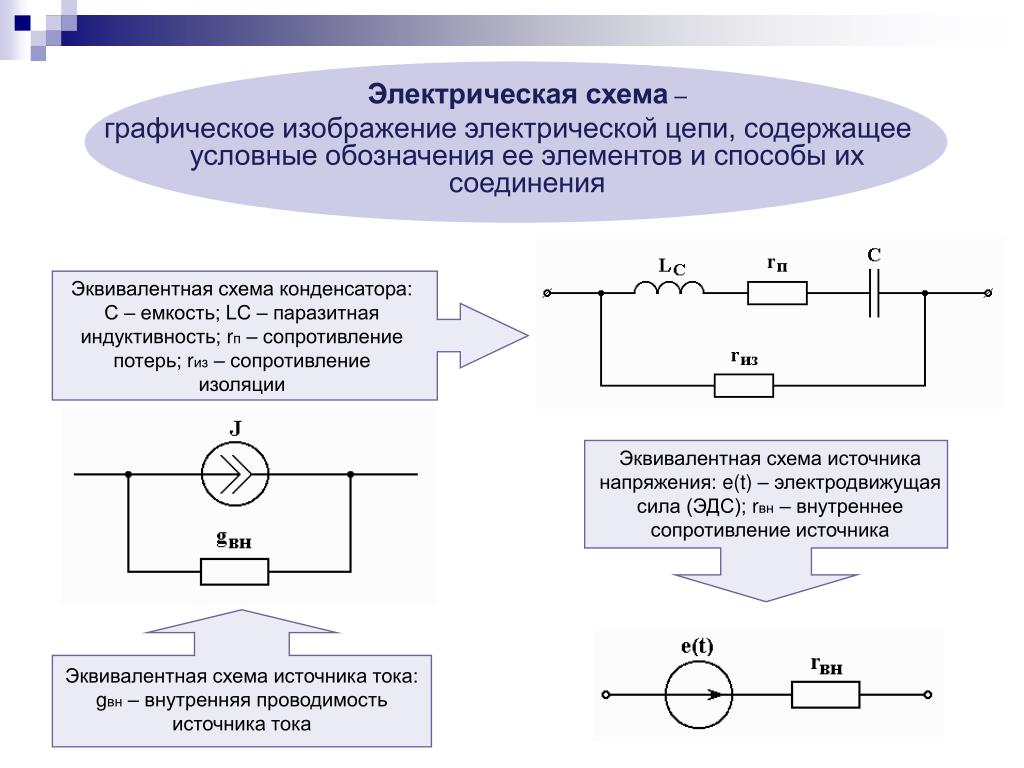

«Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и/или отдельных деталей с описанием взаимосвязи между ними, принципов действия от электрической энергии».

После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.

Следует заметить, что чаще в домашней практике используются всего три типа электросхем:

• Монтажные – для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т.п.
• Принципиальные – на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Различают полные и линейные принципиальные схемы. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
• Функциональные – здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства.

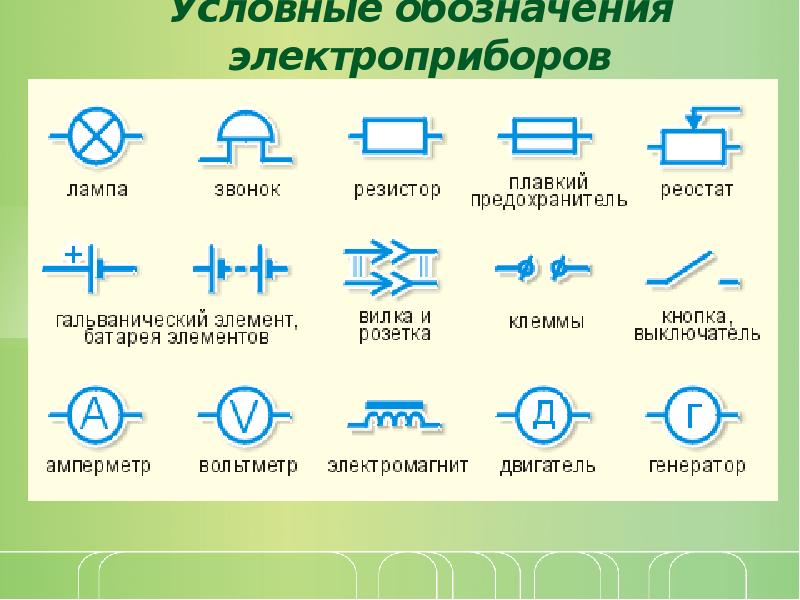

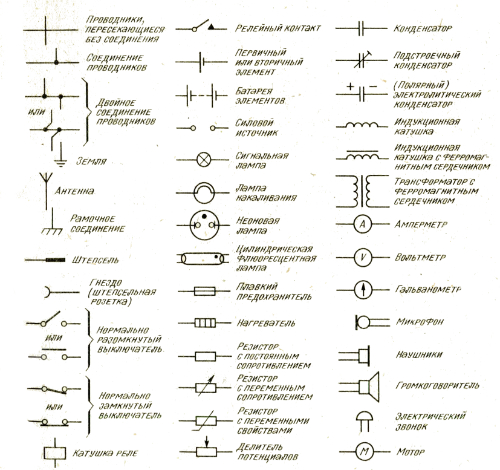

Графические обозначения в электрических схемах

Документация, в которой указываются правила и способы графического обозначения элементов схемы, представлена тремя ГОСТами:

• 2.755-87 – графические условные обозначения контактных и коммутационных соединений.
• 2.721-74 – графические условные обозначения деталей и узлов общего применения.
• 2.709-89 – графические условные обозначения в электросхемах участков цепей, оборудования, контактных соединений проводов, электроэлементов.

В нормативе с шифром 2.755-87 применяется для схем однолинейных электрощитов, условные графические изображения (УГО) тепловых реле, контакторов, рубильников, автоматических выключателей, иного коммутационного оборудования. Отсутствует обозначение в нормативах дифавтоматов и УЗО.

На страницах ГОСТ 2.702-2011 допускается изображение этих элементов в произвольном порядке, с приведением пояснений, расшифровки УГО и самой схемы дифавтоматов и УЗО.
В ГОСТ 2.721-74 содержатся УГО, применяемые для вторичных электрических цепей.

ВАЖНО: Для обозначения коммутационного оборудования существует:

4 базовых изображения УГО

УГО	Наименование
	Замыкающий
	Размыкающий
	Переключающий
	Переключающий с наличием нейтрального положения

9 функциональных признаков УГО

ВАЖНО: Обозначения 1 – 3 и 6 – 9 наносятся на неподвижные контакты, 4 и 5 – помещаются на подвижные контакты.

Основные УГО для однолинейных схем электрощитов

УГО	Наименование
	Тепловое реле
	Контакт контактора
	Рубильник – выключатель нагрузки
	Автомат – автоматический выключатель
	Предохранитель
	Дифференциальный автоматический выключатель
	УЗО
	Трансформатор напряжения
	Трансформатор тока
	Рубильник (выключатель нагрузки) с предохранителем
	Автомат для защиты двигателя (со встроенным тепловым реле)
	Частотный преобразователь
	Электросчетчик
	Замыкающий контакт с кнопкой «сброс» или другим нажимным кнопочным выключателем, с возвратом и размыканием посредством специального привода элемента управления
	Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством втягивания кнопки элемента управления
	Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством повторного нажатия на кнопку элемента управления
	Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием автоматически элемента управления
	Замыкающий контакт с замедленным действием, который инициируется при возврате и срабатывании
	Замыкающий контакт с замедленным действием, который срабатывает только при возврате
	Замыкающий контакт с замедленным действием, который инициируется только при срабатывании
	Замыкающий контакт с замедленным действием, который приводится в работу при возврате и срабатывании
	Замыкающий контакт с замедленным действием, который срабатывает только при возврате
	Замыкающий контакт с замедленным действием, который включается только при срабатывании
	Катушка временного реле
	Катушка фотореле
	Катушка реле импульсного
	Общее обозначение катушки реле или катушки контактора
	Лампочка индикационная (световая), осветительная
	Мотор-привод
	Клемма (разборное соединение)
	Варистор, ОПН (ограничитель перенапряжения)
	Разрядник
	Розетка (разъемное соединение):
	Нагревательный элемент

Обозначение измерительных электроприборов для характеристики параметров цепи

УГО	Наименование
PF	Частотомер
PW	Ваттметр
PV	Вольтметр
PA	Амперметр

ГОСТ 2. 271-74 приняты следующие обозначения в электрощитах для шин и проводов:

Буквенные обозначения в электрических схемах

Нормативы буквенного обозначения элементов на электрических схемах описываются в нормативе ГОСТ 2.710-81 с названием текста «ЕСКД. Буквенно-цифровые обозначения в электрических схемах». Здесь не указывается отметка для дифавтоматов и УЗО, что в п. 2.2.12 этого норматива прописывается, как обозначение многобуквенными кодами. Для основных элементов электрощитов приняты следующие буквенные кодировки:

Наименование	Обозначение
Выключатель автоматический в силовой цепи	QF
Выключатель автоматический в управляющей цепи	SF
Выключатель автоматический с дифференциальной защитой или дифавтомат	QFD
Рубильник или выключатель нагрузки	QS
УЗО (устройство защитного отключения)	QSD
Контактор	KM
Реле тепловое	F, KK
Временное реле	KT
Реле напряжения	KV
Импульсное реле	KI
Фотореле	KL
ОПН, разрядник	FV
Предохранитель плавкий	FU
Трансформатор напряжения	TV
Трансформатор тока	TA
Частотный преобразователь	UZ
Амперметр	PA
Ваттметр	PW
Частотомер	PF
Вольтметр	PV
Счетчик энергии активной	PI
Счетчик энергии реактивной	PK
Элемент нагревания	EK
Фотоэлемент	BL
Осветительная лампа	EL
Лампочка или прибор индикации световой	HL
Разъем штепсельный или розетка	XS
Переключатель или выключатель в управляющих цепях	SA
Кнопочный выключатель в управляющих цепях	SB
Клеммы	XT

Изображение электрооборудования на планах

Несмотря на то, что ГОСТ 2. 702-2011 и ГОСТ 2.701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21.210-2014, в которых указывается «СПДС.

Изображения на планах условных графических проводок и электрооборудования». В документе установлено УГО на планах прокладки электросетей электрооборудования (светильников, выключателей, розеток, электрощитов, трансформаторов), кабельных линий, шинопроводов, шин.

Применение этих условных обозначений используется для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование данных обозначений применяется также в принципиальных однолинейных схемах электрощитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2. 302 в масштабе чертежа по фактическим габаритам.

Условные графические обозначения линий проводок и токопроводов

Условные графические изображения шин и шинопроводов

ВАЖНО: Проектное положение шинопровода должно точно совпадать на схеме с местом его крепления.

Условные графические изображения коробок, шкафов, щитов и пультов

Условные графические обозначения выключателей, переключателей

На страницах документации ГОСТ 21.210-2014 для кнопочных выключателей, диммеров (светорегуляторов) отдельно отведенного обозначения не предусмотрено. В некоторых схемах, согласно п. 4.7. нормативного акта используются произвольные обозначения.

Условные графические обозначения штепсельных розеток

Условные графические обозначения светильников и прожекторов

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

Условные графические обозначения аппаратов контроля и управления

Заключение

Приведенные графические и буквенные изображения электродеталей и электрических цепей являются не полным списком, поскольку в нормативах содержится много специальных знаков и шифров, которые в быту практически не применяются. Для чтения электрических схем потребуется учитывать много факторов, прежде всего – страну производителя прибора или электрооборудования, проводки и кабелей. Существует разница в маркировке и условном обозначении на схемах, что может изрядно сбить с толку.

Во-вторых, следует внимательно рассматривать такие участки, как пересечение или отсутствие общей сети для расположенных с накладкой проводов. На зарубежных схемах при отсутствии у шины или кабеля общего питания с пересекающими объектами, рисуется полукруговое продолжение в месте соприкосновения. В отечественных схемах это не используется.

Если схема изображается без соблюдения установленных ГОСТами нормативов, то ее называют эскизом. Но для этой категории также есть определенные требования, согласно которым по приведенному эскизу должно составляться примерное понимание будущей электропроводки или конструкции прибора. Рисунки могут использоваться для составления по ним более точных чертежей и схем, с нужными обозначениями, маркировкой и соблюдением масштабов.

Электротехника буквенные обозначения основных величин

ГОСТ 1494-77

(СТ СЭВ 3231—81)

УДК 003.62:621.3:006.354 Группа Е00

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Electrotechnics.

Letter symbols for fundamental quantities

Постановлением Государственного комитета стандартов Совета Министров СССР от 16 сентября 1977 г. № 2233 срок введения установлен

с 01.07.78

Переиздание март 1983 г. с Изменением № 1, утвержденным в мае 1983 г.; Пост. № 2174 от 06.05.83 (ИУС № 8—1983 г.).

Взамен ГОСТ 1494—61

Настоящий стандарт устанавливает буквенные обозначения основных электрических и магнитных величин.

Буквенные обозначения, установленные в настоящем стандарте, обязательны для применения в документации всех видов, учебниках, учебных пособиях, технической и справочной литературе.

Стандарт полностью соответствует СТ СЭВ 3231—81, Публикациям МЭК 27—1, 27—1а и 27—2 и рекомендации ИСО R31.

В стандарте дано справочное приложение 5, содержащее таблицу величин, расположенных в алфавитном порядке, их буквенных обозначений.

(Измененная редакция, Изм. № 1).

1. Общие положения

1.1. В качестве буквенных обозначений величин должны применяться буквы латинского и греческого алфавитов при необходимости с нижними и (или) верхними индексами.

1.2. Буквенные обозначения величин латинскими буквами должны выполняться наклонным шрифтом (курсивом), например: H— напряженность магнитного поля.

1.3. Для указания векторного характера величины буквенное обозначение должно выполняться полужирным шрифтом, например:

H — вектор напряженности магнитного поля.

Допускается взамен выполнения обозначения полужирным шрифтом помещать над буквенным обозначением величин стрелку, например:

— вектор напряженности магнитного поля.

1.4. Для указания на тензорный характер величины ее буквенное обозначение должно быть заключено в круглые скобки, например:

(_r) — тензор относительной магнитной проницаемости.

1.5. Величины, изменяющиеся во времени, обозначают одним из способов, указанных в табл. 1.

Таблица 1

Наименование величины	Обозначение величины способом
	1	2	3
Обозначение мгновенных значений величин
Мгновенное значение	X, X(t)	x, x(t)	—
Абсолютное мгновенное значение	|X|	|x|	—
Максимальное значение	Xm,	xm,	—
Значение положительного пика*	Xmm,	xmm,	—
Минимальное значение	Xmin,	xmin,	—
Значение отрицательного пика**	Xv,	xv,	—
Значение разности положительного и отрицательного пиков	Xe,	xe,	—
Обозначение средних значений величин
Среднее арифметическое значение	,	,	—
Среднее квадратичное (действующее) значение	,	,	—
Среднее геометрическое значение			—
Среднее гармоническое значение			—
Среднее абсолютное значение	,	,	—
Обозначение величин, входящих в состав сложной величины
Постоянная составляющая	,	—	—
Переменная составляющая	,	—	—
Медленноменяющаяcя составляющая, периодическая и непериодическая	,	—	—
Обозначение мгновенных или средних значений составляющей
Максимальное значение переменной составляющей	,	—	—
Значение положительного пика переменной составляющем	,	—	—
Среднее абсолютное значение переменной составляющей	,	—	—
Обозначение составляющей порядка «n» ряда Фурье
Мгновенное значение
Амплитуда	,	,	,
Среднее квадратичное значение

* Если x имеет одно максимальное значение в рассматриваемом интервале, то значение положительного пика может быть обозначено х_m или

** Если х имеет одно минимальное значение в рассматриваемом интервале, то значение отрицательного пика может быть обозначено x_min, илиx_v.

Примечания:

1. При обозначении средних значений величин, если строчная х обозначает мгновенное значение, то прописная X — интегрированное и, следовательно, некоторое среднее значение.

2. В обозначении величин, входящих в состав сложной величины, а и в использованы для примера.

3. В обозначении мгновенных или средних значений составляющей индексы, обозначающие ее мгновенное или среднее значение, ставятся после индексов, определяющих составляющую.

Для обозначения изменяющегося среднего значения к символу среднего значения должно быть добавлено обозначение (t). Например, для изменяющегося среднего арифметического значения:

;

для изменяющегося среднего квадратичного значения:

(Измененная редакция, Изм. № 1).

1.6. Оперативные величины следует обозначать по типу: или—операторный ток.

1.7. Комплексные величины, изменяющиеся по синусоидальному закону, обозначают, как указано в табл. 2.

Таблица 2

	Обозначение
Наименование величины	основное	резервное
Действительная часть		ReX
Мнимая часть		ImX
Комплексная величина		X = ReX + jImx
Сопряженная комплексная величина

(Измененная редакция, Изм. № 1).

1.8. Обозначение единиц и правила образования кратных и дольных единиц — по ГОСТ 8.417—81.

(Введен дополнительно, Изм. № 1).

Страница не найдена. Рынок Электротехники. Отраслевой портал

Вход в личный кабинет Контекстная реклама Щитовое оборудование CHINT Официальный представитель производителя CHINT. Широкий ассортимент, продукция в наличии.   Силовые автоматические выключатели CHINT Такое нельзя пропустить! Смотрите запись от 1 февраля 2021 г. Неожиданные новинки, сенсационное партнерство.   Корпус RS52 — решение для Вас! Цените своё время и беспокоитесь о безопасности при установке электрооборудования? Вам нужен RS52 ТМ «Узола»!   Face Temp Многофункциональный терминал для распознавания лица и измерения температуры. Доставка.   Удлинители и сетевые фильтры ЭРА «КраснодарЭлектро»: напрямую от производителя. Выгодные цены, широкий ассортимент, гарантия, доставка.

Страница «/upload/file/sprav/sprav1.htm» не найдена.

Поиск по сайту Контекстная реклама Автоматические выключатели CHINT Широкий ассортимент электрооборудования и низковольтной аппаратуры удобно приобрести в интернет магазине официального представителя.   Автоматические выкл. ВА88 MASTER IEK Рабочее напряжение до 690 В. Служат для защиты электрических сетей от КЗ, перегрузки, снижений напряжения. Компактные размеры.   H07RN-F медный кабель от производителя Кабели по международному стандарту. Напрямую с завода, доставка по всей России, комплексные заказы.   Надёжное электрощитовое оборудование! Широкий ассортимент, доступные цены и высокое качество. Добро пожаловать на страницы каталога ГК «Узола»!   «ВРУ-1» от ГК «Узола» снова в наличии! Только сейчас «Узола» предлагает самые выгодные цены и условия на покупку корпусов ВРУ! Заходите к нам!.   Свежий номер Рассылка Подпишитесь на нашу бесплатную рассылку! */ ]]]]>]]>

Общие правила и нормы по электротехнике и теплотехнике

ГОСТ 10390-86	Электрооборудование на напряжение свыше 3 кВ. Методы испытаний внешней изоляции в загрязненном состоянии
ГОСТ 10594-80	Оборудование для дуговой, контактной, ультразвуковой сварки и для плазменной обработки. Ряды параметров
ГОСТ 12.1.009-76	Система стандартов безопасности труда. Электробезопасность. Термины и определения
ГОСТ 13109-97	Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 14254-96	Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 14312-79	Контакты электрические. Термины и определения
ГОСТ 1494-77	Электротехника. Буквенные обозначения основных величин
ГОСТ 15047-78	Электроприборы нагревательные бытовые. Термины и определения
ГОСТ 15049-81	Лампы электрические. Термины и определения
ГОСТ 1516.1-76	Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции
ГОСТ 1516.2-97	Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции
ГОСТ 1516.3-96	Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции
ГОСТ 15543-70	Изделия электротехнические. Исполнения для различных климатических районов. Общие технические требования в части воздействия климатических факторов внешней среды
ГОСТ 15543. 1-89	Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам
ГОСТ 15596-82	Источники тока химические. Термины и определения
ГОСТ 15845-80	Изделия кабельные. Термины и определения
ГОСТ 15963-79	Изделия электротехнические для районов с тропическим климатом. Общие технические требования и методы испытаний
ГОСТ 16012-70	Изделия бытовые электромеханические. Термины и определения
ГОСТ 16022-83	Реле электрические. Термины и определения
ГОСТ 16110-82	Трансформаторы силовые. Термины и определения
ГОСТ 16382-87	Оборудование электротермическое. Термины и определения
ГОСТ 16703-79	Приборы и комплексы световые. Термины и определения
ГОСТ 16962.1-89	Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам
ГОСТ 16962.2-90	Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам
ГОСТ 17412-72	Изделия электротехнические для районов с холодным климатом. Технические требования, приемка и методы испытаний
ГОСТ 17499-82	Контакты магнитоуправляемые. Термины и определения
ГОСТ 17512-82	Электрооборудование и электроустановки на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением
ГОСТ 17513-72	Электропривод колесных машин тяговый. Термины и определения
ГОСТ 17516-72	Изделия электротехнические. Условия эксплуатации в части воздействия механических факторов внешней среды
ГОСТ 17516.1-90	Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 17561-84	Усилители магнитные. Термины и определения
ГОСТ 17613-80	Арматура линейная. Термины и определения
ГОСТ 17703-72	Аппараты электрические коммутационные. Основные понятия. Термины и определения
ГОСТ 18311-80	Изделия электротехнические. Термины и определения основных понятий
ГОСТ 18620-86	Изделия электротехнические. Маркировка
ГОСТ 18624-73	Реакторы электрические. Термины и определения
ГОСТ 18685-73	Трансформаторы тока и напряжения. Термины и определения
ГОСТ 19348-82	Изделия электротехнические сельскохозяйственного назначения. Общие технические требования. Маркировка, упаковка, транспортирование и хранение
ГОСТ 19350-74	Электрооборудование электрического подвижного состава. Термины и определения
ГОСТ 19431-84	Энергетика и электрификация. Термины и определения
ГОСТ 19705-89	Системы электроснабжения самолетов и вертолетов. Общие требования и нормы качества электроэнергии
ГОСТ 20.39.312-85	Комплексная система общих технических требований. Изделия электротехнические. Требования по надежности
ГОСТ 20074-83	Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов
ГОСТ 20375-83	Электроагрегаты и передвижные электростанции с двигателями внутреннего сгорания. Термины и определения
ГОСТ 20493-2001	Указатели напряжения. Общие технические условия
ГОСТ 20494-2001	Штанги изолирующие оперативные и штанги переносных заземлений. Общие технические условия
ГОСТ 20690-75	Электрооборудование переменного тока на напряжение 750 кВ. Требования к электрической прочности изоляции
ГОСТ 21027-75	Системы энергетические. Термины и определения
ГОСТ 21128-83	Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения до 1000 В
ГОСТ 21515-76	Материалы диэлектрические. Термины и определения
ГОСТ 21888-82	Щетки, щеткодержатели, коллекторы и контактные кольца электрических машин. Термины и определения
ГОСТ 22265-76	Материалы проводниковые. Термины и определения
ГОСТ 22606-77	Системы зажигания авиационных газотурбинных двигателей электрические. Термины и определения
ГОСТ 22622-77	Материалы полупроводниковые. Термины и определения основных электрофизических параметров
ГОСТ 22652-77	Системы электроэнергетические судовые. Термины и определения
ГОСТ 22782.0-81	Электрооборудование взрывозащищенное. Общие технические требования и методы испытаний
ГОСТ 22782.3-77	Электрооборудование взрывозащищенное со специальным видом взрывозащиты. Технические требования и методы испытаний
ГОСТ 22782.4-78	Электрооборудование взрывозащищенное с видом взрывозащиты «Заполнение или продувка оболочки под избыточным давлением». Технические требования и методы испытаний
ГОСТ 22782.5-78	Электрооборудование взрывозащищенное с видом взрывозащиты «Искробезопасная электрическая цепь». Технические требования и методы испытаний
ГОСТ 22782.6-81	Электрооборудование взрывозащищенное с видом взрывозащиты «Взрывонепроницаемая оболочка». Технические требования и методы испытаний
ГОСТ 22782.7-81	Электрооборудование взрывозащищенное с защитой вида «е». Технические требования и методы испытаний
ГОСТ 22990-78	Машины контактные. Термины и определения
ГОСТ 23162-78	Электроагрегаты и передвижные электростанции с двигателями внутреннего сгорания. Система условных обозначений
ГОСТ 23172-78	Котлы стационарные. Термины и определения
ГОСТ 23216-78	Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний
ГОСТ 23264-78	Машины электрические малой мощности. Условные обозначения
ГОСТ 23269-78	Турбины стационарные паровые. Термины и определения
ГОСТ 23290-78	Установки газотурбинные стационарные. Термины и определения
ГОСТ 23366-78	Ряды номинальных напряжений постоянного и переменного тока
ГОСТ 23414-84	Преобразователи электроэнергии полупроводниковые. Термины и определения
ГОСТ 23612-79	Магнетизм судовой. Термины и определения
ГОСТ 23771-79	Преобразователи электрических величин электрохимические. Термины и определения
ГОСТ 23869-79	Материалы сверхпроводящие. Термины и определения
ГОСТ 23875-88	Качество электрической энергии. Термины и определения
ГОСТ 24040-80	Электрооборудование судов. Правила и нормы проектирования и электромонтажа
ГОСТ 24291-90	Электрическая часть электростанции и электрической сети. Термины и определения
ГОСТ 24682-81	Изделия электротехнические. Общие технические требования в части стойкости к воздействию специальных сред
ГОСТ 24683-81	Изделия электротехнические. Методы контроля стойкости к воздействию специальных сред
ГОСТ 24754-81	Электрооборудование рудничное нормальное. Общие технические требования и методы испытаний
ГОСТ 2479-79	Машины электрические вращающиеся. Условные обозначения конструктивных исполнений по способу монтажа
ГОСТ 24899-81	Электроприборы и машины бытовые. Символы органов управления
ГОСТ 24984-81	Аппараты рентгеновские медицинские. Символы обслуживания
ГОСТ 25616-83	Источники питания для дуговой сварки. Методы испытания сварочных свойств
ГОСТ 25720-83	Котлы водогрейные. Термины и определения
ГОСТ 26284-84	Преобразователи электроэнергии полупроводниковые. Условные обозначения
ГОСТ 26522-85	Короткие замыкания в электроустановках. Термины и определения
ГОСТ 26691-85	Теплоэнергетика. Термины и определения
ГОСТ 27020-86	Изоляторы. Классификация и условные обозначения
ГОСТ 27322-87	Энергобаланс промышленного предприятия. Общие положения
ГОСТ 27471-87	Машины электрические вращающиеся. Термины и определения
ГОСТ 27483-87	Испытания на пожароопасность. Методы испытаний. Испытания нагретой проволокой
ГОСТ 27484-87	Испытания на пожароопасность. Методы испытаний. Испытания горелкой с игольчатым пламенем
ГОСТ 27514-87	Короткие замыкания в электроустановках. Методы расчета в электроустановках переменного тока напряжением свыше 1 кВ
ГОСТ 27570.21-89	Безопасность бытовых и аналогичных электрических приборов. Дополнительные требования к гладильным машинам
ГОСТ 27570.22-89	Безопасность бытовых и аналогичных электрических приборов. Дополнительные требования к машинам швейным бытовым и методы испытаний
ГОСТ 27744-88	Изоляторы. Термины и определения
ГОСТ 27776-88	Модули производственные гибкие дуговой сварки и плазменной обработки. Основные параметры
ГОСТ 27924-88	Испытания на пожароопасность. Методы испытаний. Испытания на плохой контакт при помощи накальных элементов
ГОСТ 28249-93	Короткие замыкания в электроустановках. Методы расчета в электроустановках переменного тока напряжением до 1 кВ
ГОСТ 28298-89	Заземление шахтного электрооборудования. Технические требования и методы контроля
ГОСТ 28332-89	Модули производственные гибкие дуговой сварки. Нормы надежности и основные требования к методам контроля
ГОСТ 28596-90	Стандартные частоты
ГОСТ 28751-90	Электрооборудование автомобилей. Электромагнитная совместимость. Кондуктивные помехи по цепям питания. Требования и методы испытаний
ГОСТ 28763-90	Код для обозначения цветов
ГОСТ 29176-91	Короткие замыкания в электроустановках. Методика расчета в электроустановках постоянного тока
ГОСТ 29322-92	Стандартные напряжения
ГОСТ 29323-92	Стандартные частоты для установок централизованного управления, передающих сигналы по распределительным электрическим сетям
ГОСТ 30323-95	Короткие замыкания в электроустановках. Методы расчета электродинамического и термического действия тока короткого замыкания
ГОСТ 30331.1-95	Электроустановки зданий. Основные положения
ГОСТ 30331.2-95	Электроустановки зданий. Часть 3. Основные характеристики
ГОСТ 30331.3-95	Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током
ГОСТ 30331.4-95	Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от тепловых воздействий
ГОСТ 30331.5-95	Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от сверхтока
ГОСТ 30331.6-95	Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от понижения напряжения
ГОСТ 30331.7-95	Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Определение, отключение, управление
ГОСТ 30331. 8-95	Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Общие требования по применению мер защиты для обеспечения безопасности. Требования по применению мер защиты от поражения электрическим током
ГОСТ 30331.9-95	Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Применение мер защиты от сверхтоков
ГОСТ 30339-95	Электроснабжение и электробезопасность мобильных (инвентарных) зданий из металла или с металлическим каркасом для уличной торговли и бытового обслуживания населения. Технические требования
ГОСТ 30373-95	Совместимость технических средств электромагнитная. Оборудование для испытаний. Камеры экранированнные. Классы, основные параметры, технические требования и методы испытаний
ГОСТ 30509-97	Микроклимат внутри изделий
ГОСТ 4. 150-85	Система показателей качества продукции. Электронагреватели трубчатые (ТЭН). Номенклатура показателей
ГОСТ 4541-70	Машины электрические вращающиеся. Обозначения буквенные установочно-присоединительных и габаритных размеров
ГОСТ 6697-83	Системы электроснабжения, источники, преобразователи и приемники электрической энергии переменного тока. Номинальные частоты от 0,1 до 10000 Гц и допускаемые отклонения
ГОСТ 6827-76	Электрооборудование и приемники электрической энергии. Ряд номинальных токов
ГОСТ 6962-75	Транспорт электрифицированный с питанием от контактной сети. Ряд напряжений
ГОСТ 721-77	Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения свыше 1000 В
ГОСТ 9865-76	Установки ультразвуковые. Ряд номинальных электрических мощностей
ГОСТ 9920-89	Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции
ГОСТ Р 50014.2-94	Безопасность электротермического оборудования. Часть 2. Частные требования к установкам нагрева сопротивлением
ГОСТ Р 50020.2-92	Электроустановки для открытых площадок при тяжелых условиях эксплуатации (включая открытые горные разработки и карьеры). Часть 2. Общие требования к защите
ГОСТ Р 50020.3-92	Электроустановки для открытых площадок при тяжелых условиях эксплуатации (включая открытые горные разработки и карьеры). Часть 3. Общие требования к электрооборудованию и вспомогательной аппаратуре
ГОСТ Р 50254-92	Короткие замыкания в электроустановках. Методы расчета электродинамического и термического действия тока короткого замыкания
ГОСТ Р 50267.0.3-99	Изделия медицинские электрические. Часть 1. Общие требования безопасности. 3. Общие требования к защите от излучения в диагностических рентгеновских аппаратах
ГОСТ Р 50369-92	Электроприводы. Термины и определения
ГОСТ Р 50414-92	Совместимость технических средств электромагнитная. Оборудование для испытаний. Камеры экранированнные. Классы, основные параметры, технические требования и методы испытаний
ГОСТ Р 50462-92	Идентификация проводников по цветам или цифровым обозначениям
ГОСТ Р 50509-93	Маркировка изолированных проводников
ГОСТ Р 50571. 11-96	Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения
ГОСТ Р 50571.12-96	Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 703. Помещения, содержащие нагреватели для саун
ГОСТ Р 50571.13-96	Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 706. Стесненные помещения с проводящим полом, стенами и потолком
ГОСТ Р 50571.14-96	Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 705. Электроустановки сельскохозяйственных и животноводческих помещений
ГОСТ Р 50571.15-97	Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Глава 52. Электропроводки
ГОСТ Р 50571. 16-99	Электроустановки зданий. Часть 6. Испытания. Глава 61. Приемосдаточные испытания
ГОСТ Р 50571.17-2000	Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава 48. Выбор мер защиты в зависимости от внешних условий. Раздел 482. Защита от пожара
ГОСТ Р 50571.18-2000	Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава 44. Защита от перенапряжений. Раздел 442. Защита электроустановок до 1 кВ от перенапряжений, вызванных замыканиями на землю в электроустановках выше 1 кВ
ГОСТ Р 50571.19-2000	Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава 44. Защита от перенапряжений. Раздел 443. Защита электроустановок от грозовых и коммутационных перенапряжений
ГОСТ Р 50571. 2-94	Электроустановки зданий. Часть 3. Основные характеристики
ГОСТ Р 50571.20-2000	Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава 44. Защита от перенапряжений. Раздел 444. Защита электроустановок от перенапряжений, вызванных электромагнитными воздействиями
ГОСТ Р 50571.21-2000	Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Раздел 548. Заземляющие устройства и системы уравнивания электрических потенциалов в электроустановках, содержащих оборудование обработки информации
ГОСТ Р 50571.22-2000	Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 707. Заземление оборудования обработки информации
ГОСТ Р 50571.23-2000	Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 704. Электроустановки строительных площадок
ГОСТ Р 50571.24-2000	Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Глава 51. Общие требования
ГОСТ Р 50571.25-2001	Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Электроустановки зданий и сооружений с электрообогреваемыми полами и поверхностями
ГОСТ Р 50571.26-2002	Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Раздел 534. Устройства для защиты от импульсных перенапряжений
ГОСТ Р 50571.27-2003	Электроустановки зданий. Часть 7-740. Требования к специальным установкам или местам их расположения. Временные электрические установки для сооружений, устройств для развлечений и павильонов на ярмарках, в парках развлечений и цирках
ГОСТ Р 50571. 28-2006	Электроустановки зданий. Часть 7-710. Требования к специальным электроустановкам. Электроустановки медицинских помещений
ГОСТ Р 50571.3-94	Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражений электрическим током
ГОСТ Р 50571.4-94	Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от тепловых воздействий
ГОСТ Р 50571.5-94	Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от сверхтока
ГОСТ Р 50571.6-94	Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от понижения напряжения
ГОСТ Р 50571.7-94	Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Определение, отключение, управление
ГОСТ Р 50571.8-94	Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Общие требования по применению мер защиты от поражения электрическим током
ГОСТ Р 50571.9-94	Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Применение мер защиты от сверхтоков
ГОСТ Р 50585-93	Безопасность бытовых и аналогичных электрических приборов. Дополнительные требования к электрическим туалетам и методы испытаний
ГОСТ Р 50664-94	Аппараты ультразвуковые технологические. Рабочие частоты
ГОСТ Р 50669-94	Электроснабжение и электробезопасность мобильных (инвентарных) зданий из металла или с металлическим каркасом для уличной торговли и бытового обслуживания населения. Технические требования
ГОСТ Р 50896-96	Электроагрегаты и передвижные электростанции с двигателями внутреннего сгорания. Виды, комплектность и содержание эксплуатационных документов
ГОСТ Р 51097-97	Совместимость техническиех средств электромагнитная. Радиопомехи индустриальные от гирлянд изоляторов и линейной арматуры. Нормы и методы измерений
ГОСТ Р 51237-98	Нетрадиционная энергетика. Ветроэнергетика. Термины и определения
ГОСТ Р 51238-98	Нетрадиционная энергетика. Гидроэнергетика малая. Термины и определения
ГОСТ Р 51317.4.5-99	Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энегрии. Требования и методы испытаний
ГОСТ Р 51317. 6.1-99	Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением. Требования и методы испытаний
ГОСТ Р 51317.6.3-99	Совместимость технических средств электромагнитная. Помехоэмиссия от технических средств, применяемых в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением. Нормы и методы испытаний
ГОСТ Р 51317.6.4-99	Совместимость технических средств электромагнитная. Помехоэмиссия от технических средств, применяемых в промышленных зонах. Нормы и методы испытаний
ГОСТ Р 51330.0-99	Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ Р 51330.1-99	Электрооборудование взрывозащищенное. Часть1. Взрывозащита вида «взрывонепроницаемая оболочка»
ГОСТ Р 51330.10-99	Электрооборудование взрывозащищенное. Часть11. Искробезопасная электрическая цепь i
ГОСТ Р 51330.11-99	Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным максимальным зазорам и минимальным воспламеняющим токам
ГОСТ Р 51330.12-99	Электрооборудование взрывозащищенное. Часть 13. Проектирование и эксплуатация помещений, защищенных избыточным давлением
ГОСТ Р 51330.13-99	Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)
ГОСТ Р 51330.14-99	Электрооборудование взрывозащищенное. Часть 15. Защита вида n
ГОСТ Р 51330.15-99	Электрооборудование взрывозащищенное. Часть 16. Принудительная вентиляция для защиты помещений, в которых устанавливают анализаторы
ГОСТ Р 51330.16-99	Электрооборудование взрывозащищенное. Часть 17. Проверка и техническое обслуживание электроустановок во взрывоопасных зонах (кроме подземных выработок)
ГОСТ Р 51330.17-99	Электрооборудование взрывозащищенное. Часть 18. Взрывозащита вида «Герметизация компаундом (m)»
ГОСТ Р 51330.18-99	Электрооборудование взрывозащищенное. Часть 19. Ремонт и проверка электрооборудования, используемого во взрывоопасных газовых средах (кроме подземных выработок или применений, связанных с переработкой и производством взрывчатых веществ)
ГОСТ Р 51330. 19-99	Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования
ГОСТ Р 51330.2-99	Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка». Дополнение 1. Приложение D. Метод определения безопасного экспериментального максимального зазора
ГОСТ Р 51330.20-99	Электрооборудование рудничное. Изоляция, пути утечки и электрические зазоры. Технические требования и методы испытаний
ГОСТ Р 51330.3-99	Электрооборудование взрывозащищенное. Часть 2. Заполнение или продувка оболочки под избыточным давлением P
ГОСТ Р 51330.4-99	Электрооборудование взрывозащищенное. Часть 3. Искрообразующие механизмы для испытаний электрических цепей на искробезопасность
ГОСТ Р 51330. 5-99	Электрооборудование взрывозащищенное. Часть 4. Метод определения температуры самовоспламенения
ГОСТ Р 51330.6-99	Электрооборудование взрывозащищенное. Часть5. Кварцевое заполнение оболочки «q»
ГОСТ Р МЭК 62086-1-2005	Электрооборудование для взрывоопасных газовых сред. Нагреватели сетевые электрические резистивные. Часть 1. Общие технические требования и методы испытаний
ГОСТ Р МЭК 62086-2-2005	Электрооборудование для взрывоопасных газовых сред. Нагреватели сетевые электрические резистивные. Часть 2. Требования по проектированию, установке и техническому обслуживанию

Электротехнические обозначения на схемах. Условные обозначения на электрических схемах по гост: буквенные, графические

Уметь читать специальные электрические обозначения должен уметь каждый человек, который имеет отношение к электричеству. Обозначений существует огромное количество, но знать их нужно всегда, или просто изредка подглядывать в нашу статью. Здесь мы разберем, какие существуют условные обозначения в электрических схемах гост, и разберем все возможные варианты.

Какие бывают условные обозначения в электрических схемах

Всего существует две основных группы обозначений на схемах, они используются повсеместно, поэтому их стоит знать. Ведь по-другому вы не узнаете, как обозначаются: выключатели, светильники, розетки и другие элементы цепи на вашей электрической схеме. Если вы только думаете, составить схему, тогда обязательно используйте только правильные обозначения, ведь рано или поздно вы к ней вернетесь, если разобрать не сможете – будет очень плохо.

Если говорить за два вида электрических обозначений, то стоит назвать:

1. Графические.
2. Буквенные.

Графические обозначения в электрических схемах

Изначально мы поговорим об графических обозначениях электрических элементов, которые используются в стандартных схемах. Чтобы вам проще было вникнуть в суть, мы решили сделать для вас подборку в виде таблиц, которые мы встретили в интернете.

Первая таблица означает схемы: электрических коробок, щитов, пультов и шкафов на стандартных электросхемах.

Вот так обозначаются розетки и выключатели, более подробно вы найдете в статье, обозначение розеток.

Если говорить за элементы освещение обозначения, то по ГОСТу они обозначаются образом:

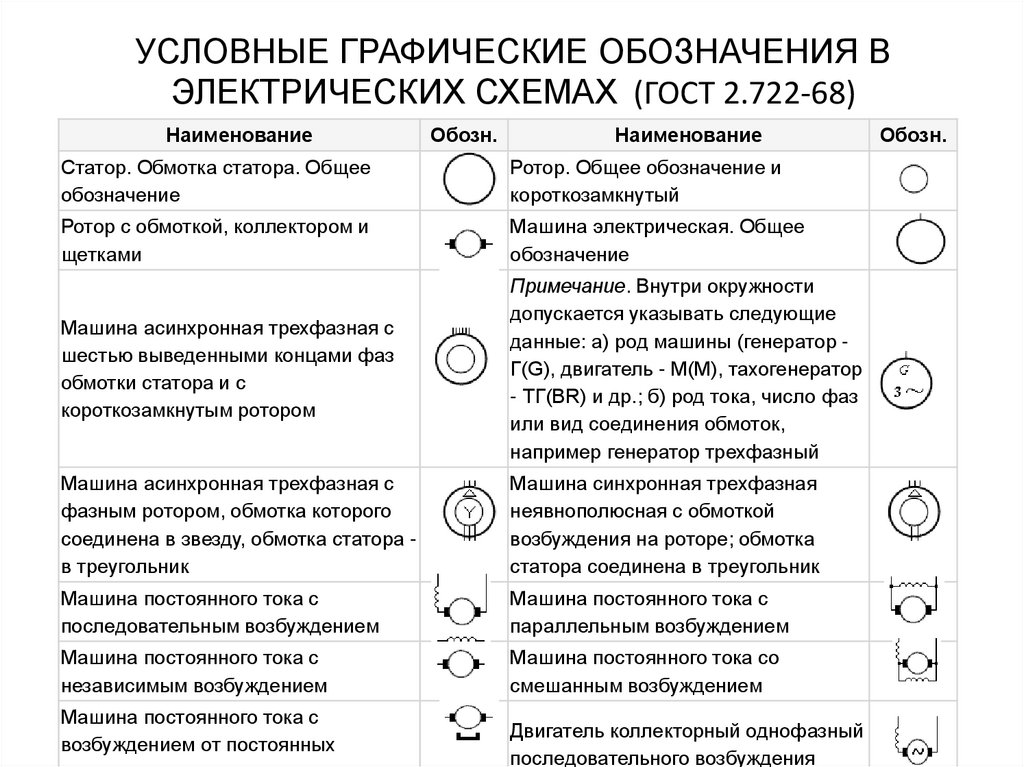

Следующим образом обозначаются трансформаторы и генераторы.

Если говорить за более серьезные схемы, то можно сразу назвать различные электродвигатели, элементы на них обозначаются вот так:

Такие обозначения важно будет узнать начинающим электрикам, ведь следующим образом выглядит контур заземления и силовая линия.

Опытные электрики всегда заинтересуются сложными графическими электрическими обозначениями в виде контактных соединений. Таким образом, обозначаются устройства на электросхемах по ГОСТУ.

Вот так выглядит радиоэлементы, сюда можно отнести: диоды, резисторы, транзисторы и прочее.

Итак, мы с вами разобрали все графические обозначения на электрических схемах, которые применяются в силовых сетях для освещения. Как вы могли заметить, обозначений много, но запомнить их всех можно, с электродвигателями ситуация немного сложней, но такие обозначения используют только профессиональные электрики. Мы рекомендуем сохранить эту страницу, она станет для вас спасением рано или поздно.

Буквенное обозначения в электрических схемах

Мы уже разбирали похожую статью: расшифровка кабелей и проводов, если вы читали эту статью, вам будет проще разобраться со всеми буквенными обозначениями. Согласно ГОСТ 7624-54 буквенное обозначение элементов на электрических схемах выглядит вот так:

1. КВ – конечный выключатель.
2. ПВ – путевой выключатель.
3. ДО – двигатель насоса охлаждения.
4. ДП – двигатель подач.
5. ДШ – двигатель шпинделя.
6. ДБХ – двигатель быстрых ходов.
7. ДГ – главный двигатель.
8. КК – командо-контроллер.
9. КУ – кнопкауправления.
10. Напряжение, мощность, время, указательное, реле тока, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.

Радиотехнические элементы на электронных схемах обозначаются следующим образом.

Вот мы с вами и разобрали, какие существуют электрически обозначения на схемах, посмотрите еще вот такое интересное видео, оно поможет понять некоторые особенности.

При проведении электротехнических работ каждый человек, так или иначе, сталкивается с условными обозначениями, которые есть в любой электрической схеме. Эти схемы очень разнообразны, с различными функциями, однако, все графические условные обозначения приведены к единым формам и во всех схемах соответствуют одним и тем же элементам.

Основные условные обозначения в электрических схемах ГОСТ, отображены в таблицах

В настоящее время в электротехнике и радиоэлектронике применяются не только отечественные элементы, но и продукция, производимая иностранными фирмами. Импортные электрорадиоэлементы составляют огромный ассортимент. Они, в обязательном порядке, отображаются на всех чертежах в виде условных обозначений. На них определяются не только значения основных электрических параметров, но и полный их перечень, входящих в то или иное устройство, а также, взаимосвязь между ними.

Чтобы прочитать и понять содержание электрической схемы

Нужно хорошо изучить все элементы, входящие в ее состав и принцип действия устройства в целом. Обычно, вся информация находится либо в справочниках, либо в прилагаемой к схеме спецификации. Позиционные обозначения характеризуют взаимосвязь элементов, входящих в комплект устройства, с их обозначениями на схеме. Для того, чтобы обозначить графически тот или иной электрорадиоэлемент, применяют стандартную геометрическую символику, где каждое изделие изображается отдельно, или в совокупности с другими. От сочетания символов между собой во многом зависит значение каждого отдельного образа.

На каждой схеме отображаются

Соединения между отдельными элементами и проводниками. В таких случаях немаловажное значение имеет стандартное обозначение одинаковых комплектующих деталей и элементов. Для этого и существуют позиционные обозначения, где типы элементов, особенности их конструкции и цифровые значения отображаются в буквенном выражении. Элементы, применяемые в общем порядке, обозначаются на чертежах, как квалификационные, характеризующие ток и напряжение, способы регулирования, виды соединений, формы импульсов, электронную связь и другие.

Электрическая схема — это текст, описывающий определенными символами содержание и работу электротехнического устройства или комплекса устройств, что позволяет в краткой форме выразить этот текст.

Для того чтобы прочесть любой текст, необходимо знать алфавит и правила чтения. Так, для чтения схем следует знать символы — условные обозначения и правила расшифровки их сочетаний.

Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. Язык современных схем подчеркивает в символах подчеркивает основные функции, которые выполняет в схеме изображенных элемент. Все правильные условные графические обозначения элементов электрических схем и их отдельных частей приводятся в виде таблиц в стандартах.

Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. п.

Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы.

Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи. Для указания дополнительных функциональных возможностей конкретного контакта стандартом предусмотрено использование специальных знаков наносимых на изображение подвижной части контакта. Дополнительные знаки позволяют найти на схеме контакты кнопок управления, реле времени, путевых выключателей и т.д.

Отдельные элементы на электрических схемах имеют не одно, а несколько вариантов обозначения на схемах. Так, например, существует несколько равноценных вариантов обозначения переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. Каждое из обозначений можно применять в определенных случаях.

Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

Стандарты. Условные графические обозначения на электрических схемах и схемах автоматизации:

В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме.

Но начнем немного издалека…
Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.

Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?

«Нужно бежать со всех ног, чтобы только оставаться на месте, а чтобы куда-то попасть, надо бежать как минимум вдвое быстрее!»

Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».

Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.

В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Виды и типы электрических схем

Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. С 01.07.2009 на территории РФ введен в действие ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению».
В соответствии с этим ГОСТ, схемы разделяются на 10 видов:

1. Схема электрическая
2. Схема гидравлическая
3. Схема пневматическая
4. Схема газовая
5. Схема кинематическая
6. Схема вакуумная
7. Схема оптическая
8. Схема энергетическая
9. Схема деления
10. Схема комбинированная

Виды схем подразделяются на восемь типов:

1. Схема структурная
2. Схема функциональная
3. Схема принципиальная (полная)
4. Схема соединений (монтажная)
5. Схема подключения
6. Схема общая
7. Схема расположения
8. Схема объединенная

Меня, как электрика, интересуют схемы вида «Схема электрическая». Вообще, описание и требования к схемам приведены в ГОСТ 2.701-2008 на примере электрических схем, но с 01 января 2012 действует ГОСТ 2.702-2011 «ЕСКД. Правила выполнения электрических схем». Большей частью текст этого ГОСТ дублирует текст ГОСТ 2.701-2008, ссылается на него и другие ГОСТ.

ГОСТ 2.702-2011 подробно описывает требования к каждому виду электрической схемы. При выполнении электрических схем следует руководствоваться именно этим ГОСТ.

ГОСТ 2.702-2011 дает следующее определение понятия электрической схемы: «Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи». Далее ГОСТ ссылается на документы, регламентирующие правила выполнения условных графических изображения, буквенных обозначений и обозначений проводов и контактных соединений электрических элементов. Рассмотрим каждый отдельно.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

• ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
• ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
• ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Наименование	Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Наименование	Изображение
Автоматический выключатель (автомат)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт размыкающий с замедлением, действующим при срабатывании
Контакт размыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка): гнездо штырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2. 721-74.

Наименование	Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Буквенные обозначения в электрических схемах

Буквенные обозначения определены ГОСТ 2. 710-81 «ЕСКД. Обозначения буквенно-цифровые в электрических схемах».

Обозначения дифавтоматов и УЗО в этом ГОСТ отсутствует. На различных сайтах и форумах в интернете долго обсуждали как же правильно обозначать УЗО и дифавтомат. ГОСТ 2.710-81 в п.2.2.12. допускает использование многобуквенных кодов (а не только одно- и двухбуквенных), поэтому до введения нормативного обозначения я для себя принял трехбуквенное обозначение УЗО и дифавтомата. К двухбуквенному обозначению рубильника я добавил букву D и получил обозначение УЗО. Аналогично поступил с дифавтоматом.

Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено.

Обозначения основных элементов, используемых в однолинейных схемах электрических щитов:

Наименование	Обозначение
Автоматический выключатель в силовых цепях	QF
Автоматический выключатель в цепях управления	SF
Автоматический выключатель с дифференциальной защитой (дифавтомат)	QFD
Выключатель нагрузки (рубильник)	QS
Устройство защитного отключения (УЗО)	QSD
Контактор	KM
Тепловое реле	F, KK
Реле времени	KT
Реле напряжения	KV
Фотореле	KL
Импульсное реле	KI
Разрядник, ОПН	FV
Плавкий предохранитель	FU
Трансформатор тока	TA
Трансформатор напряжения	TV
Частотный преобразователь	UZ
Амперметр	PA
Вольтметр	PV
Ваттметр	PW
Частотометр	PF
Счетчик активной энергии	PI
Счетчик реактивной энергии	PK
Фотоэлемент	BL
Нагревательный элемент	EK
Лампа осветительная	EL
Прибор световой индикации (лампочка)	HL
Штепсельный разъем (розетка)	XS
Выключатель или переключатель в цепях управления	SA
Выключатель кнопочный в цепях управления	SB
Клеммы	XT

Изображение электрооборудования на планах

Хотя ГОСТ 2. 701-2008 и ГОСТ 2.702-2011 предусматривают вид электрической схемы «схема расположения» , при проектировании зданий и сооружений следует руководствоваться ГОСТ 21.210-2014 «СПДС. Изображения условные графические электрооборудования и проводок на планах». Данный ГОСТ устанавливает условные обозначения электропроводок, прокладок шин, шинопроводов, кабельных линий, электрического оборудования (трансформаторов, электрических щитов, розеток, выключателей, светильников) на планах прокладки электрических сетей.

Эти условные обозначения применяются при выполнении чертежей электроснабжения, силового электрооборудования, электрического освещения и других чертежей. Также данные обозначения используются для изображении потребителей в однолинейных принципиальных схемах электрических щитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Наименование	Изображение
Устройство электротехническое. Общее изображение
Устройство электрическое, в т.ч. с двигателем
Устройство с генератором
Двигатель-генератор
Комплектное трансформаторное устройство с одним трансформатором
Комплектное трансформаторное устройство с несколькими трансформаторами
Установка комплектная конденсаторная
Установка комплектная преобразовательная
Батарея аккумуляторная
Устройство электронагревательное. Общее обозначение

Условные графические обозначения линий проводок и токопроводов

Наименование	Изображение
Линия проводки с указанием сведений (о роде тока, напряжения, материале, способе прокладки, отметки и пр. )
Линия проводки с указанием количества проводников (количество проводников указывают засечками; при количестве проводников более трех, вместо засечек используют цифры)

К сожалению, AutoCAD в базовой поставке не содержит все необходимые типы линий.

Проектировщики решают эту проблему по-разному:

• большинство выполняет отрисовку проводки обычной линией, а потом дополняет обозначениями кружков, квадратиков и пр.;
• продвинутые пользователи AutoCAD создают собственные типы линий.

Я — сторонник второго способа, т. к. он гораздо удобнее. Если вы используете специальный тип линии, то при её перемещении все «дополнительные» обозначения также перемещаются, ведь они часть линии.

Создать собственный тип линии в AutoCAD достаточно просто. Вы потратите некоторое время на освоение этого навыка, зато сэкономите потом массу времени при проектировании.

Изображение вертикальной прокладки удобнее всего сделать при помощи блоков AutoCAD, а лучше при помощи динамических блоков.

Условные графические изображения шин и шинопроводов

Наименование	Изображение
Примечание. Изображение места крепления шинопровода должно соответствовать его проектному положению

Отрисовку шин и шинопроводов в AutoCAD удобно выполнять при помощи полилинии и/или динамических блоков.

Условные графические изображения коробок, шкафов, щитов и пультов

Наименование	Изображение

Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.

Условные графические обозначения выключателей, переключателей

ГОСТ 21.210-2014 не предусматривает условных изображения для светорегуляторов (диммеров) и отдельного изображения для кнопочных выключателей, поэтому я ввёл для них собственные обозначения в соответствии с п.4.7.

Наименование	Изображение
Выключатель для открытой установки со степенью защиты от IP20 до IP23
однополюсный
однополюсный сдвоенный
однополюсный строенный
двухполюсный
трехполюсный
Выключатель для скрытой установки со степенью защиты от IP20 до IP23
однополюсный
однополюсный сдвоенный
однополюсный строенный
двухполюсный
Выключатель для открытой установки со степенью защиты не ниже IP44
однополюсный
двухполюсный
трехполюсный
Переключатель на два направления без нулевого положения со степенью защиты от IP20 до IP23
открытой установки
скрытой установки

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов выключателей.

Условные графические обозначения штепсельных розеток

Наименование	Изображение
Штепсельная розетка открытой установки со степенью защиты от IP20 до IP23
двухполюсная
двухполюсная сдвоенная
Штепсельная розетка скрытой установки со степенью защиты от IP20 до IP23
двухполюсная
двухполюсная сдвоенная
двухполюсная с защитным контактом
двухполюсная сдвоенная с защитным контактом
трехполюсная с защитным контактом
блок из нескольких компьютерных розеток (цифра указывает число розеток в блоке)
блок из нескольких бытовых розеток (цифра указывает число розеток в блоке)
Штепсельная розетка со степенью защиты не ниже IP44
двухполюсная
двухполюсная сдвоенная
двухполюсная с защитным контактом
двухполюсная сдвоенная с защитным контактом
трехполюсная с защитным контактом
блок из нескольких компьютерных розеток (цифра указывает число розеток в блоке)
блок из нескольких бытовых розеток (цифра указывает число розеток в блоке)

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов розеток.

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, гостевого дома. Эти другие обозначения есть на следующей картинке.

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т. д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или , духовки и т.д.

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Кроме обычных могут стоять — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

	Название элемента электрической схемы	Буквенное обозначение
1	Выключатель, контролер, переключатель	В
2	Электрогенератор	Г
3	Диод	Д
4	Выпрямитель	Вп
5	Звуковая сигнализация (звонок, сирена)	Зв
6	Кнопка	Кн
7	Лампа накаливания	Л
8	Электрический двигатель	М
9	Предохранитель	Пр
10	Контактор, магнитный пускатель	К
11	Реле	Р
12	Трансформатор (автотрансформатор)	Тр
13	Штепсельный разъем	Ш
14	Электромагнит	Эм
15	Резистор	R
16	Конденсатор	С
17	Катушка индуктивности	L
18	Кнопка управления	Ку
19	Конечный выключатель	Кв
20	Дроссель	Др
21	Телефон	Т
22	Микрофон	Мк
23	Громкоговоритель	Гр
24	Батарея (гальванический элемент)	Б
25	Главный двигатель	Дг
26	Двигатель насоса охлаждения	До

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

• реле тока — РТ;
• мощности — РМ;
• напряжения — РН;
• времени — РВ;
• сопротивления — РС;
• указательное — РУ;
• промежуточное — РП;
• газовое — РГ;
• с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах. Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

номеров в электротехнике | Прядильные номера

Инженеры-электрики используют очень большие и очень маленькие числа по сравнению с нашим повседневным опытом. В этой статье рассказывается о больших и малых числах с примерами того, как они отображаются в инженерных приложениях.

Инженерные числа записываются в инженерных обозначениях , аналогично научным обозначениям. Это помогает освоить инженерные обозначения и широкий динамический диапазон чисел, с которым мы, инженеры, имеем дело каждый день.

---

Содержание

---

Научная запись

Если вы изучали математику или естественные науки, вы, вероятно, встречали научную нотацию. Вы можете освежить в памяти научные обозначения с помощью этого видео КА. Чтобы выразить число в экспоненциальном представлении, вы переписываете его как число $ \ ge1 $ и $ \ lt10 $, умноженное на степень $ 10 $. Это может иметь больше смысла, если мы рассмотрим несколько примеров:

• Число Авогадро в научной записи выглядит так: 6 долларов.{18} $ электроны.

  Инженерное обозначение

  Инженерная нотация лишь немного отличается от научной. Инженеры любят показатели кратные трем. Это означает, что цифры слева от десятичной запятой находятся в диапазоне от 1 до 999 долларов. Наш мозг довольно хорошо воображает и сравнивает числа до 1000 долларов. Приведем пример.

  Свету требуется 0,0000333564095 \, \ text {секунд} $, чтобы пройти 10 \, \ text {километров} $ в вакууме. Преобразуем это небольшое число в инженерное обозначение:

  • Найдите десятичную точку.
  • Перескакивает по трем цифрам за раз, двигаясь вправо, пока вы не перескочите через одну, две или три ненулевые цифры. Мы хотим, чтобы число слева от десятичной запятой находилось в диапазоне от 1 до 999 долларов. В этом случае сделайте два прыжка вправо, пока не превысите 33 доллара.
  • Запишите 33 $.
  • Добавьте десятичную точку: 33 $.
  $
  • Запишите оставшиеся цифры: 33 доллара.{-3} \, \ text s $

  Правила формата чисел не жесткие. До тех пор, пока мысль, которую вы пытаетесь сформулировать, ясна и недвусмысленна, вы можете делать исключения. Вы можете выразить мгновение ока как 0,350 секунды, если хотите, чтобы читатель сравнил значение с одной секундой.

  Один недостаток инженерных обозначений состоит в том, что они могут ввести в заблуждение относительно количества значащих цифр. Инженеры обычно имеют дело с большими допусками изготавливаемых компонентов, поэтому количество значащих цифр в схемах обычно невелико: от двух до трех. 6 \, \ Omega \, \ pm1 \% $.

  Со временем вы разовьете чувство числовой точности и округления в различных ситуациях. Когда все сделано правильно, округление до нескольких цифр — это не признак лени, а осознание того, что компоненты реального мира не все одинаковы — и все же ваш дизайн все равно должен работать каждый раз. Бывают и другие случаи, например, при длительных вычислениях с использованием компьютерной арифметики, когда даже крошечные ошибки округления важно предвидеть и контролировать. Все зависит от ситуации.Это инженерное искусство.

  Префиксы номеров

  Многие числа имеют имена, полученные из греческого или латинского языков. Инженеры и ученые используют префиксы номеров, определенные в Système International d’Unités (SI). Вот список наиболее распространенных префиксов, которые мы используем в инженерии. Обратите внимание на то, что показатель степени кратен трем.

  $ $ $ $ $ $

  Номер	Префикс	Символ	Примечание
  $ 10 ^ {\, + 12} $	тера-	$ \ text T $
  $ 10 ^ {\, + 9}	гига-	$ \ text G $
  $ 10 ^ {\, + 6}	мега-	$ \ text M $
  $ 10 ^ {\, + 3}	кило-	$ \ text k $	$ \ text k $ — единственный префикс> 1 в нижнем регистре
  $ 10 ^ {\, 0}
  $ 10 ^ {\, — 3} $	милли-	$ \ text m $
  $ 10 ^ {\, — 6}	микро-	$ \ mu $	будьте осторожны, $ \ mu $ (mu) не превращается в «m»
  $ 10 ^ {\, — 9}	нано-	$ \ text n $
  $ 10 ^ {\, — 12} $	пико-	$ \ text p $

  Как сказать «гига»?

  Латинское слово гига дает нам префикс номера гига- . Это также источник английского слова Giant . В английском языке буква «g» может быть жесткой (коза) или мягкой (гигантская). Итак, как следует произносить «гига-»?

  Большую часть времени я слышу жесткое «g», но мягкое «g» — это нормально. Вы можете встретить кого-то, кто так говорит. Одним из таких людей является Док Браун из фильма «Назад в будущее

  ».

  Большие и малые инженерные номера

  Вот несколько примеров больших, средних и малых чисел, используемых в реальных электрических системах.Эти примеры встречаются каждый день, но всегда можно найти более серьезные крайности. Здесь много электрических слов. Не волнуйтесь, если некоторые из них новые, вам не обязательно знать их прямо сейчас.

  Частота: Частота подсчитывает, сколько раз что-то происходит за определенный промежуток времени. Единицей измерения частоты в системе СИ является герц $ (\ text {Hz}) $, который совпадает с $ 1 / s $ ( обратных секунд или секунд ). {9} \, \ text {Hz}) $.{6} \, \ Omega) $ в схемах.

  Напряжение: Единицей измерения электрического потенциала является вольт $ (\ text V) $. Батарея, которую вы покупаете в магазине, стоит 1,5 $ \, \ text {volts} $. Эту батарею можно держать в руке, не опасаясь поражения электрическим током. Внутри компьютера микросхемы обычно работают с 3,3 $ или 5 $ \, \ text {volts} $. Автомобильный аккумулятор стоит 12 $ \, \ text {volts} $. В зависимости от того, в какой стране вы живете, розетка стоит 110 $ или 220 $ \, \ text {VAC} $ (вольт переменного тока). Это высокое напряжение может быть смертельным при прикосновении к нему.{-9} \, \ text {meter}) $. Следовательно, элемент шириной $ 15 \, \ text {nm} $ находится на $ 28 $ атомах кремния в поперечнике. Удивительный!

  Грамматика единиц

  Есть два грамматических правила для названий единиц и символов единиц.

  • Имена всех единиц начинаются со строчной буквы, даже если единица названа в честь человека.
  • Символы пишутся прописными буквами, если единица названа в честь человека, в противном случае — строчными.
  $ $ $ $ $ $ $ $ $ $ $

  Название устройства	, пример	Условное обозначение	, пример	Название
  секунда	1 миллисекунда	$ \ text {s}	$ 2 \ text {ns}
  метр	300 км	$ \ text {m}	$ 35 \ text {nm}
  герц	10 килогерц	$ \ text {Hz}	$ 100 \ text {MHz}	Герц
  Ом	2 МОм	$ \ Omega $	$ 47 \ text {k} \ Omega $	Ом
  фарад	10 пикофарад	$ \ text {F}	$ 220 \ text {pF}	Фарадей
  ампер	35 микроампер	$ \ text {A}	$ 65 \ text {mA}	Ампер
  вольт	11 кВ	$ \ text {V}	$ 5 \, \ mu \ text {V} $	Вольта

  Я думаю, это здорово, как Ом получил свой собственный греческий символ: $ \ Omega $, «Ом-эга. ”

  Сокращенная форма «amp» — вполне приемлемый способ сокращения «ампер».

  Мы рассмотрели некоторые числа, с которыми вы сталкиваетесь, изучая электротехнику. Они охватывают огромный диапазон. Со временем это станет второй натурой.

  1.3: Научно-техническая нотация

  Ученые и инженеры часто работают с очень большими и очень маленькими числами. Обычная практика использования запятых и начальных нулей в этой ситуации оказывается очень обременительной.Научная нотация является более компактным и менее подверженным ошибкам методом представления. Число делится на две части: часть точности (мантисса) и часть величины (показатель степени, являющийся степенью десяти). Например, значение 23000 может быть записано как 23 умноженное на 10 в третьей степени (то есть умноженное на одну тысячу). Показатель экспоненты можно рассматривать с точки зрения того, как десятичная точка перемещается влево. Это неудобно писать по буквам, поэтому используется сокращенный метод, в котором «умноженное на 10 в степени X» заменяется буквой E (которая обозначает показатель степени). Таким образом, 23000 можно было записать как 23E3. Значение 45000000000 будет записано как 45E9. Обратите внимание, что это число также можно было бы записать как 4.5E10 или даже 0.45E11. Единственное различие между научной и инженерной нотацией состоит в том, что для инженерной нотации показатель степени всегда кратен трем. Таким образом, 45E9 — правильная инженерная нотация, а 4.5E10 — нет. На большинстве научных калькуляторов E обозначается кнопкой «EE» или «EXP». Процесс ввода значения 45E9 будет происходить при нажатии клавиш 4 5 EE 9.

  Для дробных значений показатель степени отрицателен, и его можно рассматривать в терминах того, на сколько знаков десятичная точка должна быть перемещена вправо. Таким образом, 0,00067 можно записать как 0,67E-3, 6,7E-4 или даже 670E-6. Обратите внимание, что только первая и последняя из этих трех приемлемы в качестве инженерных обозначений.

  Инженерная нотация идет еще дальше, используя набор префиксов для замены кратных трем экспоненты. Префиксы:

  E12 = Tera (T)	E9 = Гига (G)	E6 = Мега (М)	E3 = килограммы
  E − 3 = милли (м)	E − 6 = микро (\ (\ mu \))	E − 9 = нано (n)	E − 12 = пико (p)

  Таблица \ (\ PageIndex {1} \)

  Таким образом, 23000 вольт можно записать как 23E3 вольт или просто 23 киловольта.

  Помимо того, что эта запись более компактна, она намного проще, чем обычная форма, при работе со значениями в широком диапазоне. При умножении просто умножайте доли точности и складывайте экспоненты. Точно так же при делении разделите части точности и вычтите показатели степени. Например, 23000 умножить на 0,000003 может показаться сложной задачей. В технических обозначениях это 23E3 умноженное на 3E − 6. Результат — 69E − 3 (то есть 0,069). При достаточной практике станет второй натурой, что килограммы (E3), умноженные на микро (E-6), дают милли (E-3). Это значительно облегчит лабораторные оценки. Продолжая, 42000000 делить на 0,002 равно 42E6, деленному на 2E − 3, или 21E9 (показатель степени равен 6 минус отрицательные 3 или 9).

  При сложении или вычитании сначала убедитесь, что показатели одинаковые (масштабирование, если требуется), а затем добавьте или вычтите части точности. Например, 2E3 плюс 5E3 — это 7E3. Для сравнения, 2E3 плюс 5E6 — это то же самое, что 2E3 плюс 5000E3 или 5002E3 (или 5.002E6).

  Выполните следующие операции. Преобразуйте следующее в научные и инженерные обозначения.

  1. 1,500

  2. 63 200 000

  3. 0,0234

  4. 0,000059

  5. 170

  Преобразуйте следующую запись в обычную длинную запись:

  6. 1.23E3

  7. 54.7E6

  8. 2E − 3

  9. 27E − 9

  10. 4.39E7

  Используйте соответствующий префикс для следующего:

  11. 4E6 вольт

  12. 5.1E3 футов

  13. 3,3E − 6 грамм

  Выполните следующие операции:

  14. 5.2E6 + 1.7E6

  15. 12E3 — 900

  16. 1.7E3 \ (\ cdot \) 2E6

  17. 48E3 / 4E6

  18. 20 / 4E3

  19. 10 млн \ (\ cdot \) 2 к

  20. 8 н / 2 м

  экспонентов: инженерная нотация | Purplemath

  Purplemath

  «Инженерная» нотация очень похожа на научную, за исключением того, что степень десяти может быть кратной только трем.Таким образом, числа всегда выражаются в тысячах, миллионах, миллиардах и т. Д. Например, 13 460 972 — это тринадцать миллионов и некоторые. В газете это, вероятно, будет сокращенно «13,5 миллиона». В инженерной нотации вы переместите десятичную запятую на шесть позиций влево, чтобы получить 13,460972 × 10 ⁶ . Как только вы привыкнете к этим обозначениям, вы поймете, что 10 ⁶ означает «миллионы», так что вы сразу увидите, что это около 13,5 миллионов.

  MathHelp.com

  Каждый раз, когда вы видите ссылку на некоторое число миллионов, миллиардов или триллионов, а не полное перечисление всего числа со всеми его цифрами, автор, по сути, использует инженерные обозначения.

  • Экспресс 472 690 128 340 в инженерной нотации.

  Это двенадцатизначное число. Мне нужно переместить десятичную запятую из конца числа в начало числа, но я должен перемещать ее с шагом в три десятичных знака.

  В этом случае я должен переместить десятичную точку между 2 и 6 (то есть в место в исходном номере первой запятой), потому что в результате останется девять цифр (а девять кратно 3) после десятичной точки и не более трех цифр до десятичной точки.

  (Да, 12 кратно 3, но если я сдвину десятичную запятую на двенадцать разрядов влево, у меня не останется ненулевых цифр слева от десятичной запятой. Это было бы неправильно. Мне нужно иметь слева от точки ненулевое значение, поэтому в данном случае я должен остановиться на девяти десятичных разрядах.)

  Это большое число, и я переместил десятичную запятую на девять позиций, поэтому степень 10 будет положительной 9. Тогда ответ:

  472.6340 × 10 ⁹ , или 472,7 млрд.

  Может быть проще думать о запятых при преобразовании больших чисел в инженерные обозначения, потому что эти запятые помещены специально в «обычные» числа, чтобы отделить сотни от тысяч, тысячи от миллионов, миллионы от миллиардов и так далее. Так что просто найдите крайнюю левую запятую и переместите десятичную точку в это место.

  • Экспресс 83 201 в инженерной нотации.



  Мне нужно переместить десятичную точку влево в наборах из трех цифр (то есть в группах цифр, разделенных запятыми). Я не могу переместить десятичную запятую дальше, чем слева от цифры 2, то есть трех разрядов, поэтому ответ:

  83.201 × 10 ³ , или 83,201 тыс.

  ---

  При работе с маленькими числами (то есть с числами, интересующие цифры которых находятся справа от десятичной точки), у нас нет запятых, но мы все равно можем мыслить в терминах наборов из трех.

  • Экспресс 0,000 063 8 в инженерной нотации.

  Мне нужно переместить десятичную точку в группах по три.Если я перемещу десятичную запятую на три позиции вправо, у меня останется «0,0638», чего не будет, потому что у меня останется только ноль слева от десятичной точки. Если я сдвину десятичную запятую на девять позиций вправо, я получу «63800», что является слишком большим количеством цифр слева от десятичной запятой. Поэтому мне нужно переместить десятичную точку на шесть разрядов.

  Так как это началось с небольшого числа, мощность на 10 будет отрицательной; поскольку я переместил десятичную запятую на шесть позиций, степень будет отрицательной 6.Тогда ответ:

  63,8 × 10 ^–6 , или 63,8 миллионных долей.

  ---

  • Экспресс 0,397 53 в инженерной нотации.

  Мне нужно переместить десятичную запятую на три позиции вправо. Так как это началось с небольшого числа, мощность на 10 будет отрицательной:

  397.53 × 10 ^–3 , или 397,53 тысячных.

  Вы должны заметить, что в инженерной системе обозначений вполне нормально иметь более одной цифры слева от десятичной точки; Фактически, вы должны ожидать, что у вас будет что-то, кроме одной цифры. Просто убедитесь, что мощность на 10 кратна трем.

  ---

  URL: https: //www.purplemath.ru / modules / exponent4.htm

  Примечания к схеме

  : научное / метрическое обозначение

  Метрическая система обозначений использовалась как сокращение при работе с очень большими или маленькими числами. Он использует префикс для обозначения определенного количества измерений. Ученые и инженеры одинаково используют эти термины для обозначения сложности чисел.

  Первоначально этот метод был создан древнегреческим Архимедом, когда он пытался вычислить количество песчинок во вселенной для царя Гелона.Спустя столетия французский философ, математик и ученый Рене Декарт разработал надстрочный метод научной записи, который используется до сих пор. Метод состоит из числового члена и экспоненциального члена. Цифровой член определяет значащие цифры, а экспоненциальный член помещает десятичную точку.

  Между метрической, научной и инженерной нотацией есть небольшие различия. В метрической нотации используется префикс для экспонент, соответствующий традиционному названию или количеству запятых.В научных обозначениях степень 10 используется для обозначения величины числа. Инженерная нотация следует этим соглашениям, но показатель степени всегда должен быть кратен трем (инженерная нотация не включает в себя метрическую и научную нотацию санти (10 ^-2 ), гектон (10 ² ), деци (10 ^-1 ) , и дека (10 ¹ ), которых меньше трех).

  Как это работает

  Возьмем, например, число 4,27 х 10 ⁵ . 4,27 — это числовой член, а 10 ⁵ — экспоненциальный член.Положительная экспонента перемещает десятичную дробь вправо, а отрицательная экспонента перемещает десятичную дробь влево. В этом случае полное число будет 427000. Другой пример: 8,93 x 10 ^-7 . Поскольку экспоненциальный член отрицательный, фактическое число будет 0,000000893.

  В таблице ниже приведены значения показателей и их префиксы в экспоненциальном представлении. Записи, выделенные жирным шрифтом в экспресс-инженерных обозначениях:


  Многие из этих терминов используются для обозначения размеров таких устройств, как резисторы и конденсаторы.32 МГц, 25 кОм и 35 мкФ составят 32 000 000 герц, 25 000 Ом и 0,0000035 фарад.

  Префиксы можно также преобразовывать, умножая или деля на разницу между двумя значениями. Например, преобразование 1 МГц в кГц. 1 МГц — это один миллион герц, а 1 кГц — это тысяча герц, поэтому 1 МГц в тысячу раз больше, чем 1 кГц. Следовательно, 1 МГц составляет 1000 кГц. Более простой метод — переместить десятичную точку влево или вправо в зависимости от того, умножаете вы или делите.

  Скачать PDF.

  Единицы и обозначения

  Нажмите здесь читать конспекты лекций по этой теме.

  Пройдите практическую викторину ниже. Это полностью анонимно, и записи результатов не ведутся.

  txt»/> Ваш браузер не поддерживает апплеты Java

  Если вы не видите викторину выше, ваш браузер может не поддерживать Java-апплеты. Вы можете скачать обновление для вашего браузера.

  ЭЛЕКТРИЧЕСТВО / ЭЛЕКТРОНИКА

  Есть три фундаментальных Единицы: длина, масса, время.

  Наиболее часто используемые системы измерения — английская и метрическая системы.

  Метрическая система (СИ) была разработан научно.

  Длина — метр, Масса — килограмм, Время — секунда

  США прошли метрическую конверсию действовать в 1975 году.

  В системе СИ есть 7 основных единиц: длина, время, масса, электрический ток, температура, световая плотность и молекулярное вещество.

  НАУЧНО-ТЕХНИЧЕСКИЙ НОМЕР

  Научная нотация

  Числа выражены в научных Обозначения представлены в виде числа, которое больше или равно 1.0 и меньше 10 умножить на 10 с показателем, который может быть отрицательным или положительный. Таким образом может быть представлено любое число.

  Например: 82 400 = 8,24 x 10 ⁴

  0,0033 = 3,3 х 10 ^-3

  Различные кратные и подмножителям присваиваются префиксы и символы. Префикс «кило» или символ «к» эквивалентно значению, умноженному на 10, в третьей степени. Например, 2000 = 2 х 10 ³ = 2к.

  Инженерное обозначение

  Числа выражены в Технические обозначения представлены в виде числа, которое больше или равно к 1.0 и меньше 1000, умноженное на 10 с показателем степени, равным кратное 3, что может быть отрицательным или положительным. Это может быть любое число путь.

  Например: 545 000 = 545 x 10 ³

  0,0027 = 2,7 x 20 ^-3

  ПРЕФИКС ПРЕОБРАЗОВАНИЯ

  В электронике важно чтобы иметь возможность преобразовать значение, представленное в одном префиксе, в другой.Например, 1,5 мА равно 0,0015 А.

  Ввод номеров в КАЛЬКУЛЯТОР

  Большинство научных калькуляторов иметь ключ экспоненты, который может быть помечен как EE или Exp.

  Обычно представляет 180 x 10 ³ введите 180, нажмите EE, а затем 3.

  Некоторые научные калькуляторы также есть возможность отображать префиксы.

  Нажмите здесь, чтобы вернуться к началу этой страницы.

  (решено) — Выразите каждое число в инженерной нотации :. Выразите каждое число … (1 ответ)

• Подготовьте краткую (от трех до пяти минут) презентацию по этической проблеме, которую вы или кто-то

  Подготовьте краткую (от трех до пяти минут) презентацию, касающуюся этической проблемы, с которой вы или кто-то из ваших знакомых столкнулись на работе. Опишите ситуацию, определите заинтересованные стороны, расскажите, как они будут затронуты, и расскажите, что было …

  Опубликовано 5 часов назад

• Работая с двумя или тремя другими учениками, оцените удобство использования и убедительность вашей школы

  Работая с двумя или тремя другими учащимися, оцените удобство использования и убедительность веб-сайта вашей школы на веб-странице, предназначенной для использования учащимися вашей специальности в вашей школе, которая содержит ссылки на информацию по актуальным этическим вопросам. ..

  Опубликовано 5 часов назад

• Если вы являетесь частью команды, которая работает над проектом обучения клиентов или услуг, решите, как вы…

  Если вы являетесь частью команды, которая работает над проектом по обучению клиентов или услуг, решите, как вы будете распределять обязанности в своей команде. Ознакомьтесь с руководящими принципами главы 19 по установлению связи с командой, а также к этому . ..

  Опубликовано 5 часов назад

• 1.На веб-сайте международной корпорации (например, Sony) сделайте ссылку на сайты организации в формате.

  1. На веб-сайте международной корпорации (например, Sony) сделайте ссылку на сайты организации на трех других языках. Обсудите четыре отличия этих сайтов от сайта корпорации для вашей страны.2. Оцените веб-сайт . ..

  Опубликовано 5 часов назад

• Если ваш инструктор назначил клиента или проект по обучению сервису, используйте Интернет для обучения…

  Если ваш инструктор назначил клиента или проект по обучению оказанию услуг, используйте Интернет, чтобы узнать о миссии и целях организации, а также о ее структуре. Основываясь на том, что вы узнаете, подумайте о стиле и особенностях, которые, по вашему мнению, клиент . ..

  Опубликовано 5 часов назад

• Найдите и скопируйте краткий набор инструкций (пять страниц или меньше).Проанализируйте инструкцию, …

  Найдите и скопируйте краткий набор инструкций (пять страниц или меньше). Проанализируйте инструкции, отметив, как авторы обработали каждый элемент надстройки для инструкций. Если они пропустили определенные элементы, объясните, почему вы так думаете. ..

  Опубликовано 5 часов назад

• В рамках проекта обучения служению для своего курса Селия и Стивен вместе работали над

  В рамках проекта обучения обслуживанию для своего курса Селия и Стивен в течение последних шести недель работали вместе над созданием нового веб-сайта для агентства социальных услуг в своем районе.В начале проекта они использовали тщательную . ..

  Опубликовано 5 часов назад

• 1.С помощью поисковой системы найдите четыре веб-сайта, на которых можно найти советы по созданию веб-сайтов. Сравнивать..

  1. С помощью поисковой системы найдите четыре веб-сайта, на которых можно найти советы по созданию веб-сайтов. Сравните их совет с советом, данным в этой главе. Сообщите о своих результатах инструктору в памятке. 2. Создайте свой собственный сайт, следуя …

  Опубликовано 5 часов назад

• Посетите веб-сайт, возможно, связанный с вашей специализацией или проектом, который вы готовите в этом курсе.

  Посетите веб-сайт, возможно, связанный с вашей специализацией или проектом, который вы готовите в этом курсе. Начните с определения целевой аудитории сайта, его полезности и убедительных целей. Затем оцените одну из страниц сайта в . ..

  Опубликовано 5 часов назад

• Если ваш инструктор назначил проект по обучению клиентов или услуг, перечислите конкретные вопросы, которые вы

  Если ваш инструктор назначил проект по обучению клиентов или услуг, перечислите конкретные вопросы, которые вам нужно будет задать своему клиенту, чтобы узнать об организации, коммуникации и целях коммуникации. Сообщите о …

  Опубликовано 5 часов назад

20 префиксов SI | Электротехника и вычислительная техника

Несколько	Сумма	Префикс	Символ
10 24	1 миллион миллионов миллионов миллионов	yotta	Y
10 21	1 миллиард миллионов миллионов миллионов	zetta	Z
10 18	1 миллион миллионов миллионов	exa	E
10 15	1 миллиард миллионов	пета	P
10 12	1 миллион миллионов	tera	T
10 9	1 тысяча миллионов	гига	G
10 6	1 миллион	мега	M
10 3	1 тысяча	кг	кг
10 2	1 сотка	га	h
10 1	десять	дека	да
Подмножественная	Дробь	Префикс	Символ
10 -1	1 десятая	деци	d
10 -2	1 сотка	сенти	c
10 -3	1 тысячная	мил	м
10 -6	1 миллионная	микро	µ
10 -9	1 тысячная миллионная	nano	n
10 -12	1 миллионная миллионная	пико	p
10 -15	1 тысячная миллионная часть миллионной	femto	f
10 -18	1 миллионная миллионная часть миллионной	atto	a
10 -21	1 тысячная миллионная часть миллионной доли миллионной	zepto	z
10 -24	1 миллионная миллионная часть миллионной доли миллионной	yocto	y

Все префиксы должны быть напечатаны вертикальным шрифтом без пробелов и точек между префиксом и символом единицы. т.е. километр = км, а не км, км или км м

Префиксы

не должны использоваться сами по себе или объединяться в составные префиксы, кратные множеству. т.е. пг не мкг; 10 мкг, а не мкг.

Базовая единица «кг» уже содержит префикс «k», обозначающий «килограмм» (1000). Префиксы следует добавлять к физическому количеству «грамм». т.е. мг, а не мкг; Mg, а не kkg.

Регистр префикса изменять не следует. Mg = 1000000 граммов (1000 кг), а не 1/1000 грамма (1 мг).

Префиксы не используются с ° C.

Префиксом «микро» является греческая буква «мю». На компьютерах под управлением Windows этот символ можно получить, удерживая клавишу «Alt» и набрав число «230». Если этот символ недоступен, наиболее подходящей заменой будет буква «u», а не сокращение «mc».

Группировка, образованная префиксным символом, прикрепленным к символу единицы, составляет новый неотделимый символ единицы (образующий кратное или подмножество рассматриваемой единицы), который может быть возведен в положительную или отрицательную степень и который может быть объединен с другими символами единицы для образуют составные символы единиц.

Примеры: 2,3 см 3 = 2,3 (см) 3 = 2,3 (10 –2 м) 3 = 2,3 x 10 –6 м 3 1 см –1 = 1 (см) –1 = 1 (10 –2 м) –1 = 10 2 м –1 = 100 м –1 1 В / см = (1 В) / (10 –2 м) = 10 2 В / м = 100 В / м 5000 мкс –1 = 5000 (мкс) –1 = 5000 (10 –6 с) –1 = 5 x 10 9 с –1

Точно так же имена префиксов также неотделимы от имен единиц, к которым они прикреплены.Так, например, миллиметр, микропаскаль и меганьютон — это отдельные слова.
