Электроустановочные изделия для дома

электроустановочные изделия для дома

Разновидности электроустановочных изделий

Подобными приспособления находят применение каждый день. Они определяют безопасность и комфорт пребывания в доме. Изделия обладают небольшими размерами, однако интерьер без них не обладает законченным видом.

Что же входит в состав электроустановочных изделий? Это выключатели, розетки, датчики движения, светорегуляторы и прочие важные устройства, которые и являются темой данного обзора. Каково их устройство? Чем отличаются модели друг от друга? Каковы возможности дизайна?

Классификация электроустановочных изделий

Все электроустановочные устройства с учетом типа проводки разделяются на следующие группы: открытого и скрытого монтажа. В первом случае изделие в стену не встраивается, поэтому механизм обладает заметно выступающим корпусом и пластиной с обратной стороны корпуса для крепления к поверхности. Устанавливаются такие устройства, как правило, в загородных деревянных домах в отличие от механизмов скрытого монтажа, которые применяются в каменных коттеджах и городских квартирах. Устройства для скрытого монтажа более востребованы, поэтому остановимся именно на них.

В ванных, бассейнах либо саунах используются специальные изделия пылевлагозащищенного исполнения. В этом случае механическая часть закрывается резиновым уплотнительным кожухом, который препятствует попаданию внутрь механизма капель, стекающих со стены. Кабели при этом подводятся с помощью сальников. От влагозащищенных розеток следует отличать розетки, оснащенные декоративными крышками. Степень защиты всех влагозащищенных устройств IP44 и выше. Отдельными производителями налажен выпуск отдельных элементов для уплотнения, которые могут устанавливаться в стандартные электроустановочные изделия, поэтому изделие любой серии можно преобразовать во влагозащищенное.

Конструкция электроустановочных изделий

В состав любого электроустановочного изделия входят три основные части: механизм, суппорт (плата для крепления механизма) и лицевая панель. Главным отличием моделей в плане их механизма является метод присоединения проводов. К традиционному соединению относится винтовое. Одни специалисты считают, что винтовое крепление в розетках под воздействием механических колебаний из-за вынимания вилки по истечении определенного периода времени ослабевает. Также большинство используемых проводов являются медными: из-за пластичности они спрессовываются, поэтому контакт ухудшается, вызывая нагрев розетки. Существует множество приверженцев и в пользу винтового соединения, более высокую надежность которого обеспечит «утапливание» (размещение в окошко с последующей фиксацией) провода.

Достаточно новым методом крепления является быстрозажимной узел. Здесь удерживание проводов происходит за счет специальных подпружиненных клемм. Провод прижимается с требуемых усилием, гашение механических колебаний обеспечивают пружины, поэтому качественный контакт гарантирован на долгое время. Явным плюсом устройств с быстрозажимными узлами выступает скорость подключения к питающей сети (до 40% экономии времени). Однако при использовании гибких проводов подобные узлы не достаточно удобны: провода втыкаются с усилием.

Механизмы разных производителей отличаются и по толщине. При стандартной глубине коробки для монтажа в 50 мм толщина механизма составляет 30 мм. Если же толщина выключателей либо розеток 20 мм, то в коробке образуется больше места, что особо удобно с негибкими проводами.

Механизм электроустановочных изделий изготавливается из пластика, в состав которого входят специальные добавки. Данные материал прочный, самозатухающий, термостойкий, не абсорбирует пыль, устойчив к УФ-излучению. Лучшие показатели качества имеет, как правило, более дорогое устройство. Так, розетки от серьезных производителей оснащаются токопроводящими частями («щетками») из луженой латуни либо из латуни без покрытия. Лучшие характеристики свойственны посеребренным щеткам. Токопроводящие части розеток, как правило, состоят из двух элементов, устранить «разбалтывание» которых помогут пружинящие шайбы и пр. Токоведущие части у розеток покрываются изолирующим материалом, чтобы предотвратить случайное прикосновение даже со снятыми декоративными частями (к примеру, при малярных работах либо при наклейке обоев).

Изготовление суппорта осуществляется из металла либо пластика. Подобный элемент определяет прочность изделия и обеспечивает крепление к установленной на стене монтажной коробке. Дополнительно суппорт оснащается разжимными лапками с острыми зубцами, что повышает надежность крепления. Это актуально для розетки, испытывающей на себе существенные усилия на отрыв.

Электроустановочные изделия — управление при помощи пульта ДУ

Практически все электроустановочные изделия допускают организацию управления при помощи пульта ДУ. Есть пульты с радиосигналом (радиосигнал способен проникать через стены) и с ИК-сигналом. Также электроустановочные изделия могут оснащаться встроенными микрочипами, а также соединяться один с другим за счет инсталляционной шины, что обеспечивает возможность мониторинга и управления различными устройствами с общего контроллера (так называемая система «умный дом»). При этом может быть организован удаленный доступ с коммуникатора либо ноутбука через Интернет.

Дизайн электроустановочных изделий

Корпуса, лицевые панели, клавиши, кнопки и пр. элементы электроустановочных устройств изготавливаются, как правило, из пластика со специальными добавками. Материал износостоек, ударопрочен, устойчив к выцветанию и термостоек. Стандартные цвета – цвет слоновой кости (кремово-белый) и белый, однако возможный и варианты от пастельных до резких цветов. При изготовлении продукции может использоваться и массив дерева (вишня, клен, бук, дуб и пр.), который пропитывается специальными составами. Зачастую рамка либо рамка совместно с клавишей изготавливается из металла, керамики и стекла. На пластик в эксклюзивных моделях наносится золотое (24 карата), серебряное либо бронзовое напыление. К нестандартной облицовке можно отнести искусственный камень либо натуральную кожу. Особая роль в оформлении устройств отводится подсветке (меняется ее цвет и расположение).

Форма изделий также поражает своим разнообразием. Стандартные образцы исполняются в виде квадратной рамки, сочетающейся с квадратной либо круглой клавишей. Углы данного квадрата могут быть острыми либо закругленными, возможен вариант овальной клавиши. Ширина рамки вокруг клавиши также варьируется в широких пределах. Не исключение и лицевая панель: она может быть как плоской, так и выпуклой.

Сборка электроустановочного изделия осуществляется по аналогии с конструктором: все модели одного изготовителя имеют одинаковую рамку, в которую можно вставлять сигнальную, силовую розетку, диммер либо выключатель. Можно комбинировать цвет рамки и, к примеру, клавиши для создания наиболее оптимального цветового сочетания для комнаты. Также одна рамка способна иметь до 5 постов, поэтому дизайнерские и функциональные возможности электроустановочных изделий современного дня достаточно обширны.

Электроустановочные изделия — коробки электротехнические

Безопасность и долговечность электроустановочного устройства во многом определяется качеством коробки, куда они монтируются, и качеством ее установки. Коробки, как правило, выполняются из термостойкого пластика. Размер электроустановочного изделия зависит от изготовителя (существуют американский, азиатский и европейский стандарты), поэтому варьируются и размеры монтажных коробок. Да и среди европейских стран-производителей нет единого стандарта по форме и габаритам коробки. Самым распространенным вариантом являются коробки круглых форм.

Если в стене необходимо разместить несколько устройств, которые объединяются одной рамкой снаружи, то под каждое место «посадки» обустраивается своя индивидуальная коробка. Диаметр коробки – 60 мм. Если несколько изделий собирается в одну рамку, то между их центрами расстояние должно составлять 71 мм. Зачастую встречаются рамки, имеющие нестандартные расстояния между центрами, поэтому понадобятся и особые коробки для монтажа.

Иным европейским стандартом предусматривается монтаж постов в одной рамке в коробку прямоугольной формы. Она обладает меньшими размерами по сравнению, к примеру, с тремя круглыми коробками, поэтому экономит место, особенно в тех случаях, когда в блоке собираются разнотипные устройства (к примеру, блок для домашнего кинотеатра со спутниковыми, телевизионными и силовыми розетками).

Можно приобрести коробки, которые крепятся на любую поверхность стены (бетон, гипсокартон и пр.). Их монтаж выполняется в специально подготовленные отверстия, где закрепление выполняется цементным раствором либо крепежными элементами, которые имеются на корпусе самой коробки.

Электроустановочные изделия — розетки силовые

электроустановочные изделия — розетки силовые

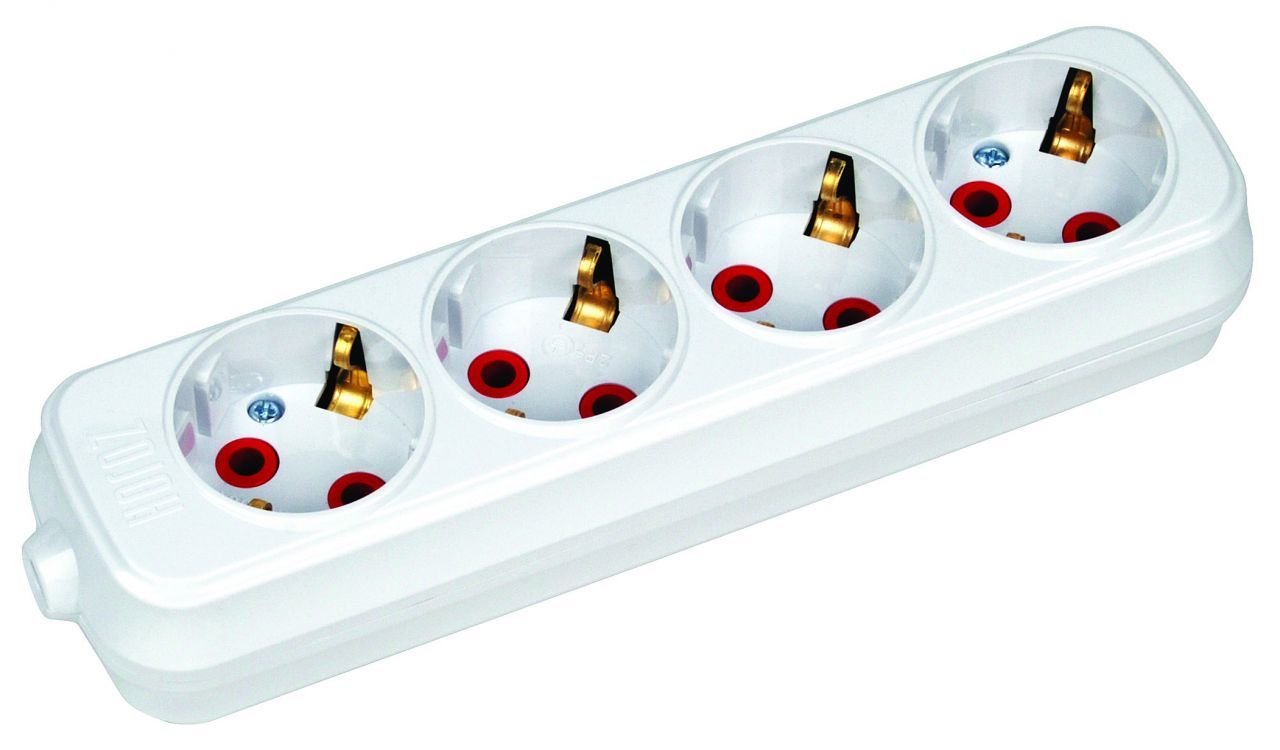

Применяются при подключении электроприборов. Стандартные образцы рассчитаны на 16 А (для сетей переменного тока) и 10 А (для сетей постоянного тока). Изготовленная в соответствии с евростандартом розетка оснащается заземляющим контактом, что снижает риск поражения током. Однако проводка только в новостройках имеет фазный проводник («фазу»), нулевой проводник («рабочий ноль» либо «нейтраль») и защитный (заземленный) проводник. В старых домах защитный провод не предусматривался, поэтому розетки с «заземлением» не актуальны.

Выпускаются серии розеток для детских, которые имеют защитные шторки (открываются при соединении защитных контактов вилки и розетки, а также при вхождении обоих штырей в отверстия). Поэтому засунуть в розетку гвоздь либо палец невозможно. Выделяют шторки поворачивающиеся (по аналогии с лопастями пропеллера) и поднимающиеся (используется пружинный механизм).

Изготавливаются модели с выталкивателем вилки, для извлечения которой требуется нажать на клавишу (экономия усилий, исключается «шатание» розетки в стене).

Отечественные и европейские розетки отличаются диаметром штырей: 3,5 и 4,5-5 мм соответственно. Иногда требуются розетки под вилку со штырями-пластинами (американский стандарт).

розетка — американский стандарт

В настоящее время разработаны универсальные образцы: пригодны под европейский и американский стандарт.

Электроустановочные изделия — розетки сигнальные

электроустановочные изделия — розетки сигнальные

Используются для организации передачи данных. Так, телевизионные розетки в соответствии с европейским стандартом оснащаются двумя выходами, которые обеспечивают одновременное подключение к центральной антенне радиоприемника (в FM-диапазоне) и телевизора. Существуют образцы розеток, у которых в корпусе присутствует радио-, ТВ- и спутниковая антенны.

В розетке для телефона, как правило, предусматриваются два выхода: оба для телефона либо один для телефона, а второй – для компьютерного сетевого кабеля. Качество передачи сигнала определяется исходя из особых стандартов. В настоящее время распространенными являются стандарты «5» и «5Е». Популярность приобретает и стандарт «6». Пропускная скорость и объем информации розетки тем больше, чем выше ее стандарт.

Электроустановочные изделия — выключатели

электроустановочные изделия — выключатели

Различаются по типу используемого коммутирующего устройства. Самый распространенный – клавишный механизм (работает по «принципу качелей»). Одно нажатие замыкает электрическую цепь, а второе – ее размыкает. У отдельных моделей клавиши после нажатия возвращаются в начальное положение. Пользуются спросом двух- и одноклавишные механизмы, однако используются трех- и четырехклавишные образцы. Наличие в выключателе нескольких клавишей делает возможным на одной панели выполнять коммутацию, к примеру, разных осветительных приборов, светильника совместно с жалюзи, нескольких лампочек прибора (люстры и пр. ). При этом каждая кнопка обеспечивает управление несколькими потребителями (к примеру, в четырехклавишном выключателе под каждую клавишу выделяется 4 канала, поэтому с подобного устройства можно обеспечить управление 16 потребителями).

кнопочный выключатель — электроустановочные изделия

Следующий на очереди – кнопочный коммутирующий механизм, который одним нажатием включает свет, а вторым – его выключает. Стоит помнить: только выключатель высокого качества способен замкнуть либо разомкнуть цепь вне зависимости от того, какая часть кнопки будет нажата (данное свойство со временем сохраняется). Выключатели от известных производителей могут выдерживать около 60 000 циклов включения-выключения (период службы доходит до 20-25 лет).

Предусматривается в выключателях и подсветка, которая бывает нескольких разновидностей: подсветка для нахождения элемента в темноте (лампочка горит при разомкнутой цепи) и функциональная подсветка (сигнализирует о замкнутой цепи). Подсветка, как правило, производится с помощью вмонтированных в клавишу светодиодов. При этом возможна мягкая подсветка фрагмента клавиши, контура клавиши либо самой клавиши. Число цветов подсветки, как правило, 2-3, но может доходить и до 5.

Электроустановочные изделия — переключатели (проходные выключатели)

электроустановочные изделия — выключатели проходные

Устройства зажигают и гасят свет с различных мест (с двух и более), что особо актуально во время перемещения, к примеру, по просторным коридорам, холлам либо комнатам. Первый переключатель на входе зажигает свет, а второй на выходе его гасит. Для длинного коридора переключатель можно установить возле каждой из многочисленных дверей.

Переключатели и выключатели, как правило, рассчитаны на 10 А. Но стоит помнить, что от ламп разного типа нагрузка разная. Так, нагрузка от люминесцентных ламп больше. Допустимое количество ламп, которые можно «повесить» на один выключатель, определяется по специальным таблицам, присутствующих в любом каталоге уважающего себя производителя.

Электроустановочные изделия — диммеры (светорегуляторы)

электроустановочные изделия — диммеры

Устройства плавно увеличивают либо уменьшают яркость света. Они создают комфорт, экономят потребляемую осветительными приборами электрическую энергию и увеличивают эксплуатационный период ламп. Разграничение светорегуляторов происходит по мощности (максимум – 1 кВт, хотя некоторые усилители расширяют пределы по нагрузке до 3 кВт). Однако под каждый тип лампы предусматривается свой диммер (для ламп накаливания, для галогенных ламп с электронным либо обычным трансформатором, универсальные). Люминесцентные лампы нуждаются в особых диммерах. Диммеры для люминесцентных и галогенных ламп изменяют частоту импульсов светильников, свет от которых становится более комфортным для человеческого глаза.

Разграничиваются светорегуляторы и в зависимости от принципа работы: сенсорные (активируются нажатием пальца, яркость определяется продолжительностью нажатия, выключаются очередным нажатием), клавишные (включаются и выключаются кратковременными нажатиями, регулируются продолжительностью удержания клавиши; допускают подключение к ним нескольких стандартных выключателей, каждый из них обеспечивает отдельное регулирование яркости света), поворотно-нажимные (включаются нажатием, а регулируются вращением кнопки) и поворотные (включаются и регулируются за счет поворота круглой кнопки, менее долговечны по сравнению с поворотно-нажимными устройствами).

Другие электроустановочные устройства

электроустановочные изделия

Таймеры – это устройства, которые задают временной промежуток, к примеру, горения света. Незаменимый элемент для организации освещения лестничной клетки.

Также следует вспомнить о датчиках технической сигнализации (утечки газа, воды).

Встречаются розетки с дифференциальными (препятствуют утечке тока на «землю») и автоматическими (отключают нагрузку при перегрузке и при коротком замыкании) выключателями. Данные устройства рекомендуется использовать на кухне и в ванной: подключают к сети потенциально опасные потребители (стиральные, посудомоечные машины и пр.). В экстренном случае срабатывает автомат, который находится в непосредственной близости с электрическим прибором.

Оцените качество статьи:

Электроустановочные изделия | Ремонт электрики

Электроустановочные изделия.

Электроустановочные изделия — это группа электрических устройств, которая рассчитана на постоянную установку (монтаж) в определенных установочных местах в сетях переменного и постоянного тока. В группу входят различные розетки (сетевые, телефонные, компьютерные), выключатели, светорегуляторы, термостаты, датчики движения, таймеры, зуммеры, камеры наблюдения и т.д.

Современные электроустановочные изделия должны удовлетворять определенным требованиям: простота установки, удобство в эксплуатации, надежность, безопасность и, конечно же, привлекательный внешний вид. Следует помнить, что надежность внутренних электрических сетей дома или квартиры зависит не только от правильного выполнения электромонтажных работ, но и от качества используемых электроустановочных изделий. Правильный подбор электроустановочных изделий и подключаемых к ним бытовых электрических приборов по номинальному значению тока (допустимой нагрузке) и месту установки является главным условием их безопасной эксплуатации.

Например, для розетки, предназначенной на ток в 6 А, предельно допустимая нагрузка составит 1,3 кВт, для розетки на ток в 10 А — 2,2 кВт, для розетки на ток в 16 А — 3,5 кВт. Указанные значения справедливы лишь при условии соответствия сечений подводящих проводов. Обычные бытовые розетки имеют номинальное значение тока 10 А или 16 А, а выключатели — 10 А Для выбора и приобретения электроустановочных устройств необходимо изучить их основные типы, принципы и допустимые режимы работы, а также определить степень надежности выбираемых конструкций. Кроме того, выбор устройств должен учитывать условия их эксплуатации. Например, для помещений с повышенной влажностью (ванная комната) используются электроустановочные изделия во влагозащищенном исполнении.

Некоторые изделия, предназначенные для наружной установки в саду или на фасаде дома, предлагаются в исполнении с невозможностью их разборки при помощи обычного инструмента.

По способу монтажа электроустановочные изделия могут быть внутренними и внешними. В каждом изделии предусматривается один или несколько вариантов крепления. Способы крепления зависят от назначения самого устройства, места его установки, конструкции корпуса, условий эксплуатации и т. д.

Внутренние устройства используются для скрытой проводки. Они не имеют своего защитного корпуса, а их открытые токоведущие элементы располагаются в углублениях стен внутри монтажных коробок. К монтажной коробке они могут крепиться через раздвижные лапки-распорки или путем фиксации саморезами (второй способ надежнее).

Внешние устройства имеют защитный корпус, который крепится на какой-либо поверхности саморезами или винтами с гайками. Такой вариант не требует особых подготовительных работ (устройства углублений и штроб). В этом случае проводка может монтироваться поверх стены, в кабельных коробах или скрытно.

Современные крупные производители, как правило, предлагают широкий ассортимент электроустано­вочных изделий, которые могут отличаться по дизайну, используемым материалам, а также конструктивным особенностям.

Выбирая серию электроустановочных устройств, следует в первую очередь руководствоваться критериями безопасности, надежности, функциональности, эстетичности. Необходимо заметить, что стоимость функционально идентичных устройств у разных производителей порой отличается на порядок.

В настоящее время дизайн электроустановочных изделий отличается разнообразием — от классических форм до моделей, придающих интерьеру черты индивидуальности. Цветовая палитра этих приборов способна удовлетворить самый изысканный вкус.

При выборе электроустановочных изделий для собственного жилища следует учитывать удобство и комфорт. Так, жесткое срабатывание механизма выключателя или тугое извлечение вилки из розетки могут испортить впечатление даже от качественно смонтированной системы электроснабжения. Кроме неудобств, чрезмерно тугая пара «вилка—розетка» может представлять и определенную опасность, так как при многократном включении/выключении вилки ослабляется крепление самой розетки в установочной коробке. С другой стороны, если вилка входит в розетку свободно, то такая пара не сможет обеспечить гарантированный электрический контакт, что неизбежно приведет к нагреву корпуса розетки и даже оплавлению или возгоранию.

Электроустановочные изделия, как и вся электропроводка, рассчитываются на эксплуатацию в течение 20-30 лет. Однако из-за ненадежного крепления, повышенных нагрузок, производственных дефектов или неправильного подключения некоторые из устройств выходят из строя значительно раньше. Чаще всего большинство неисправностей возникает в них либо в начальный период из-за проявления скрытых производственных дефектов, либо после продолжительной работы в результате естественного износа.

Каждое электроустановочное изделие (в зависимости от назначения) имеет свою маркировку, в которой указаны значения тока и напряжения, а также код, указывающий на степень защиты от внешних воздействий. Код состоит из букв IP (International Protection) и следующих за ним двух цифр. Первая (от 0 до 6) указывает на степень защиты устройства от проникновения внутрь него посторонних предметов и пыли. Вторая (от 0 до 8) — на стойкость к воздействию влаги. Большинство розеток и выключателей, предназначенных для установки в помещениях с обычными условиями, имеют степень защиты IP20, устройства для помещений с повышенной влажностью (ванная комната) — IP44.

На практике часто приходится встречаться с ситуацией, когда выбранная серия электроустановочных изделий не обеспечена необходимым ассортиментом. Во избежание возникновения подобных проблем необходимо удостовериться, что предлагаемый ряд изделий включает в себя все необходимые устройства и аксессуары.

Вам также могут быть интересны следующие ремонтные статьи:

Электроустановочные изделия | Строительные термины

К электроустановочным изделиям относят целый ряд электрических устройств (выключатели, соединители, розетки, патроны, датчики движения, переключатели, светорегуляторы и т.д.). При этом ко всем этим изделиям предъявляется ряд требований: они должны быть функциональными, прочными, надежными, подходящими по стилю и дизайну ко всему интерьеру.

Электроустановочные изделия обладают довольно простой конструкцией. В каждом из таких устройств выделяют три основные части: суппорт (плата, на которой крепится механизм), сам механизм, лицевая часть. Главное функциональное отличие подобных изделий заключается в механизме. Отличие же в суппортах и лицевых панелях являются скорее эстетическими.

Разные страны обладают различными стандартами для электроустановочных изделий, в связи с чем однотипные устройства могут не совпадать по размерам и формам. На данный момент существуют американский, европейский и азиатский стандарты электроустановочных изделий. В нашей стране долгое время применялся немецкий стандарт.

Все электроустановочные изделия классифицируют по:
Способу установки:
— изделия скрытого монтажа,
— изделия открытого монтажа.

Изделия скрытого монтажа обладают дополнительной деталью – пластиковой либо стальной коробкой, которая вмуровывается в стену, после чего в нее монтируют выключатель либо розетку.

Изделия открытого монтажа применяют при прокладке открытого типа электрической проводки. Такие изделия монтируют к поверхности стены при помощи пластины на задней стороне корпуса.

Как правило, в квартирах монтируют электроустановочные изделия скрытого типа.

Месту использования электроустановочных изделий:
— устройства для сухих помещений,
— устройства для помещений с повышенным уровнем влажности (сауны, бассейны, ванные комнаты).

Второй тип устройств оснащен специальным резиновым кожухом, который защищает их от влияния влаги.

Выпускается огромное разнообразие такого типа электроустановочных устройств, как розетки. В зависимости от страны, в которой была изготовлена розетка, выделяют 13 типов розеток, которые используются наиболее часто. Их обозначают буквами от М до А. С проблемой несовпадения конструкций розеток из разных стран справляются при помощи таких электроустановочных устройств, как адаптеры и переходники.

Также выпускают и универсальные розетки, которые позволяют подсоединять электрические приборы с разного типа вилками.

Еще одним наиболее широко используемым в быту электроустановочным устройством является выключатель. При выборе качественного выключателя необходимо руководствоваться такими критериями, как гарантированное число включений, а также максимальная мощность, способная коммутироваться выключателем. Если выключатель маломощный, то его нельзя использовать для включения прожекторов и мощных осветительных приборов – он моментально выйдет из строя.

Также весьма полезными в быту электроустановочными устройствами являются датчики движения. Благодаря тому, что они автоматически включают/выключают свет там, где длительное время не находится человек (на лестницах, в коридорах и т.д.), экономится электроэнергия и сберегаются все находящиеся в доме электроустановочные изделия.

Справочник строительных материалов (Э)
Справочник строительных материалов и терминов

сбалансированный ассортимент и эргономичный дизайн

Ассортимент продукции IЕК® для строительной сферы постоянно развивается и совершенствуется. Одним из результатов этого процесса стала серия электроустановочных изделий «ВЕГА» для скрытого монтажа. Сбалансированный ассортимент линейки включает в себя весь минимально необходимый набор изделий для организации электроснабжения жилых и общественных помещений.

Универсальное решение

В состав серии «ВЕГА» входят розетки и выключатели для скрытого монтажа, отличающиеся эргономичным дизайном, который удачно впишется в интерьер любой квартиры, загородного дома, офиса или производственного здания. Все изделия изготовлены в белом цвете, что позволяет использовать их с отделкой любых оттенков.

Выключатели и розетки выполнены в едином корпусе. Такое решение делает изделия сразу готовыми к установке, без необходимости использования рамок и других дополнительных аксессуаров, и значительно упрощает монтаж.

На все случаи жизни

Линейка «ВЕГА» включает все наиболее часто встречающиеся разновидности электроустановочных изделий. Это одинарные и сдвоенные бытовые розетки на 16 Ас заземляющим контактом (в модификации со шторками для защиты от детей и без), одинарные и сдвоенные розетки на 10 А без заземляющего контакта (для маломощных электроприборов с плоской незаземленной вилкой), одно и двухклавишные выключатели в исполнении со световой индикацией и без.

Лицевые панели электроустановочных изделий выполнены из устойчивого к высоким температурам ABS-пластика.

Механизм сдвоенных розеток рассчитан на установку в общую монтажную коробку. Это значительно упрощает проектирование и монтаж электросети в помещениях. Использование такого решения оптимально как для строительства, так и для ремонта или перепланировки.

Вилка Schuko

Бытовые розетки серии «ВЕГА» рассчитаны на использование силовых вилок системы Schuko. Термин является сокращением от немецкого Shutzkontakt («защитный контакт») и указывает на использование в конструкции розеток и вилок заземляющего контакта в форме скоб.

Система, используемая сегодня в большинстве стран, была разработана в Германии и берет свое начало от патента, выданного в 1930 году Альберту Бюттнеру. В России и многих странах СНГ вилку Schuko часто называют «евровилкой».

История изобретения первых розеток и выключателей доподлинно неизвестна. Некоторые приписывают заслугу их создания самому известному изобретателю всех времен Томасу Эдисону, другие — таинственному физику Николе Тесле. Впервые эти привычные современному человеку девайсы появились в конце XIX века. В наши дни без них не обходится практически ни одно здание или помещение, поэтому они входят в базовый ассортимент любого производителя электротехнического оборудования.

Технические характеристики

Электроустановочные изделия серии «ВЕГА» сертифицированы в соответствии с требованиями российских стандартов ГОСТ Р 51324. 1(выключатели) и ГОСТ IЕС 608804-1 (розетки). Они предназначены для использования в составе однофазных сетей переменного тока с напряжением до 250 В частотой 50 Гц и эксплуатацию при температуре окружающей среды от -25 °С до +40 °С и относительной влажности воздуха не выше 90% (при +25 °С). Это соответствует климатическому исполнению У3 по ГОСТ 15150: для эксплуатации в районах с умеренным климатом с категорией размещения в закрытых помещениях с естественной вентиляцией.

Розетки и выключатели устанавливаются в стандартные монтажные коробки диаметром 5560 мм и глубиной 40 мм. При подключении к электросети допускается использование медных одножильных проводников сечением не более 2,5 мм2.

Расчетный срок эксплуатации электроустановочных изделий составляет 10 лет. Гарантия производителя — 1 год с даты продажи.

Порядок действий при монтаже

Электрический ток — источник повышенной опасности, поэтому перед началом монтажных работ необходимо в обязательном порядке обесточить электросеть помещения, где производятся работы. Убедиться в отсутствии напряжения на месте монтажа можно с помощью специального индикатора.

Перед установкой розетки или выключателя в монтажную коробку необходимо убедиться, что коробка хороша закреплена в стене. При необходимости    следует    произвести предварительную фиксацию коробки.Технология фиксации зависит от материала стены и типа коробки. Например, к перегородкам из гипсокартона монтажные коробки крепятся с помощью саморезов, а в бетонной стене — на раствор алебастра (строительного гипса).

Ни в коем случае нельзя использовать для установки изделий монтажную пену. В большинстве случаев застывшая пена является легковоспламеняющимся материалом, кроме того, из-за своих теплоизоляционных свойств она может стать причиной перегрева механизма.

Перед монтажом изделия в коробку нужно снять с выключателя клавиши, а с розетки -декоративную панель, вывернув винты на ее лицевой части. Снятие изоляции с электрических проводов необходимо выполнять с использованием специального инструмента, который не повреждает токопроводящую жилу. При этом нужно избегать ситуации, когда оголенные жилы выступают за пределы винтовых зажимов.

Провода подключаются не более двух под винтовой зажим. Это позволяет соединять между собой установленные рядом розетки или выключатели. Монтаж изделия в коробку возможен как с помощью саморезов, так и с помощью распорных лапок. В последнем случае нужно следить, чтобы провода не попадали под них.

Декоративная панель или клавиши устанавливаются после жесткой фиксации изделия в коробке. Только после этого можно включать питающее напряжение.

В случае возникновения сложностей при монтаже можно обратиться к инструкции, которая приложена к каждому изделию IЕК®.

При условии правильного монтажа и эксплуатации электроустановочные изделия серии «ВЕГА» обеспечат комфортное и безопасное пользование электроприборами и освещением, станут органичными элементами любого интерьера и прослужат долгие годы.

Электроустановочные изделия.

Назначение, виды

Электроустановочными изделиями считаются устройства, способствующие нормальному функционированию квартирных электрических проводок.

Назначение электроустановок

Рассматриваемый вид устройств эксплуатируется с целью присоединения бытовых электроприборов, осветительного оборудования к электросети. Кроме того, современные электроустановки устанавливаются для исключения вероятности такого фактора как короткое замыкание, а также соединение элементов электрической сети в единый механизм. Существует несколько других функций, которые выполняют электроустановки.

Ассортимент электрических установок

К указанной категории можно отнести внушительный перечень изделий, используемых в бытовых условиях, в производственных цехах и других помещениях. Электрическими установками являются патроны, различные виды выключателей, распределительных коробок, бытовых розеток. Класс электроустановок достаточно широк, включает предохранители, изоляторы и многие другие устройства, необходимые для оптимального функционирования электроприборов, устройств, работа которых возможна только при подключении к электрической сети.

Помимо вышеуказанных разновидностей электроустановок существуют иные типы устройств. Это специальные кнопки, предназначенные для подачи определенных сигналов, электрощитки. Категория электроустановок включат крючки, необходимые в процессе установки люстр, монтажные коробки, переключатели, специальные изолирующие бусы, используемые для нагревательных спиралей.

Классификация изделий

Электрические установки подразделяются на несколько подкатегорий в зависимости от характеристик, параметров. Первый вариант классификации:

• Накладные изделия, называемые также внешними, прикрепляются к поверхности стен, перегородок. Подобный вариант крепления характеризуется преимуществом в виде отсутствия необходимости создавать специальную нишу, которая нужна для монтажной коробки. Важно — электрическая установка остается в открытом доступе для ремонта, осмотра и своевременной замены. Накладные электроустановки особенно актуальны в деревянных домах;
• Встраиваемые электроустановки — это внутренние устройства.

Чаще всего внутренние изделия монтируют в квартирах, постройках с качественно оштукатуренными изделиями. Заказать электроустановку любого типа можно через интернет. Представленный компанией РэсЭнергоТранс каталог продукции позволит выбрать электрическую установку высокого качества.

К современным электроустановкам предъявляется несколько серьезных требований, которые в обязательном порядке учитываются на производстве.

Поделиться с друзьями:

Другие статьи

Электроустановочные изделия — Промышленные материалы

Электроустановочные изделия

Категория:

Промышленные материалы

Электроустановочные изделия

К электроустановочным изделиям относятся выключатели и переключатели, штепсельные соединения, патроны к лампам накаливания и люминесцентным, предохранители плавкие и автоматические. Эти изделия рассчитаны на номинальное напряжение переменного тока до 380 В частотой в 50 Гц. Их устанавливают непосредственно на строительных конструкциях (панелях, перекрытиях), встраивают в электрические приборы.

Электроустановочные изделия отличаются большим разнообразием типов и конструкций (более 300 разновидностей).

Тенденцией развития современного ассортимента этих изделий является создание комбинированных блоков с наборными узлами в виде стандартных выключателей, переключателей, штепсельных розеток и т. п., что существенно улучшает удобство пользования и снижает расход материалов при изготовлении.

Выключатели и переключатели установочные предназначены для коммутации электрических цепей освещения и рассчитаны на переменный ток частотой 50 Гц до 16 А при напряжении 250 В.

Выключатели предназначены для включения и отключения одного участка цепи, переключатели, кроме этого, позволяют поочередно подключать или отключать несколько участков цепи.

Выключатели и переключатели выпускаются одно- и двухполюсными. Двухполюсные обеспечивают большую безопасность в эксплуатации.

Схемы соединений выключателей и переключателей приведены на рис. 30.

По виду привода управления механизмом выключатели и переключатели бывают клавишные, перекидные, поворотные, ползун-ковые, кнопочные и со шнурком.

По способу установки различают выключатели и переключатели для скрытой и полускрытой установки, подвесные, проходные и встраиваемые в приборы.

Изолирующие детали выключателей и переключателей изготовляют из пластмасс или керамики с достаточными механическими свойствами и теплостойкостью. Контакты изготовляют из медных сплавов (бронза, латунь). Конструкция выключателей должна обеспечивать мгновенное действие (отключение, включение, переключение), при этом должна быть обеспечена четкая фиксация включенного и отключенного положения привода.

Выключатели и переключатели должны обеспечивать количеств во циклов включения и выключения (в зависимости от токовой нагрузки) 10— 25 тыс.

Условное обозначение выключателей, переключателей должно содержать наименование изделия, способ установки, вид привода, способ защиты, величину номинального тока и напряжения, а также номер стандарта. Маркировка должна производиться на обратной стороне крышки и основания выключателя и переключателя.

Штепсельные соединения выпускаются с двухполюсными цилиндрическими, плоскими или комбинированными контактами и предназначены для присоединения к электрической сети переменного тока частотой 50 Гц. Рассчитаны штепсельные соединения на величину тока 6,3 и 10 А при напряжении 220 В.

Штепсельное соединение может быть выполнено с плоскими или цилиндрическими контактами, с заземляющим контактом или без него.

Наибольшее распространение получили штепсельные соединения с цилиндрическими контактами на 6 и 10 А, 250 В с межцентровым расстоянием между контактами 19±0,2 мм, а также штепсельные соединения с плоскими контактами на 10 А, 36 и 250 В с межцентровым расстоянием между контактами 12,7+0,2 мм.

Плоские контакты штепсельных соединений имеют меньшую массу, лучшую фиксацию, повышенную электробезопасность (из-за меньших размеров входных отверстий в розетке).

Изготовляют штепсельные розетки для открытой и скрытой установки, брызго- и пылезащитные. Выпускают также удлинители-разветвители на три штепсельные вилки с цилиндрическими контактами, удлинитель-разветвитель с тремя розетками, гнезда которых закрываются специальными защитными шторками.

Штепсельные вилки выпускают опрессованные вместе с проводом и разборные.

Штепсельные розетки объединяют с выключателями в блоки. Блоки создают значительные удобства bs эксплуатации. Розетка должны выдерживать до 16 000 циклов включено — выключено.

Рис. 1. Принципиальные схемы включения в сеть: а — выключатель однополюсный; б — выключатель двухполюсный; в — переключатель

Гарантийный срок эксплуатации изделий 2,5 года со дня введения в эксплуатацию.

Патроны резьбовые для ламп накаливания выпускают с диаметром резьбовой гильзы (мм) 14 (Е14), 27 (Е27) и 40 (Е40).

По способу крепления патроны подразделяются на патроны с креплением: за ниппель с резьбой в донышке или гайке, за ушко, за фланец, на тросе, на шнуре и т. п.

Патроны оснащены кольцами для крепления рассеивателя и выключателем, могут иметь пружинящий центральный контакт и неподвижный боковой при нетоковедущей гильзе или пружинящий центральный контакт и токоведущую резьбовую гильзу.

Контакты изготовляются из латуни или бронзы. Патроны Е14 рассчитаны на номинальный ток до 2 А при напряжении до 250 В, Е27 — до 2 А при напряжении до 250 В, Е27 — до 4 А, Е40—до 16 А. Детали корпусов патронов изготовляются из фенопластов или керамики.

Гарантийный срок службы патронов — 2 года со дня ввода в эксплуатацию.

Патроны для люминесцентных ламп (расстояние между штырьками цоколя 12,7 и 4,75 мм) предназначены для работы на переменном токе до 2,5 А частотой 50 Гц и напряжением до 250 В.

Отдельно выпускаются также патроны для стартеров.

Возможно изготовление патронов для люминесцентных ламп со встроенным патроном для стартеров. Корпус патронов изготовляют из фенольных пластмасс, поликарбоната или эпоксидной смолы.

По способу установки различают стоечные, торцовые и навесные патроны.

Предохранители однополюсные резьбовые выпускают с резьбой Е27 со сменными плавкими вставками на ток 6,3; 10; 16; 20 и 25 А, а также автоматические — на 6,3 и 10 А.

Плавкие вставки изготовляют из меди или серебра, контактные детали — из медных сплавов или стали. Специальные индикаторы позволяют определить срабатывание вставки.

Срок службы плавких предохранителей — не менее 16 000 ч, гарантийный срок 2 года со дня ввода в эксплуатацию.

Автоматические предохранители имеют термобиметаллические и электромагнитные расцепители, защищающие электрическую цепь от перегрузок и токов короткого замыкания. Отключение цепи происходит при семи- и десятикратном превышении номинальной величины тока, протекающего через предохранитель.

Рассчитаны автоматические предохранители на многократное использование и выдерживают до 40 тыс. отключений.

Маркировка электроустановочных изделий содержит товарный знак предприятия-изготовителя, максимальное напряжение в вольтах и ток в амперах. Указывается также степень защиты, климатическое исполнение и розничная цена.

Упаковываются изделия в картонные коробки, пакеты из бумаги, деревянные ящики.

Реклама:

Читать далее:

Взрывчатые вещества

Статьи по теме:

Электроустановочные изделия — Светотехнический завод «Ксенон»

Пытаясь определить, что такое электроустановочные изделия, в первую очередь необходимо рассмотреть их конструкцию. Каждый прибор обладает тремя основными частями – это лицевая панель, сам механизм и суппорт, который представляет собой плату, к которой крепится этот механизм. Поэтому функциональное отличие всех электроустановочных изделий заключается в механизме, в то время как внешне они могут быть похожими, но относиться к разным типам или же непохожими, но иметь одни и те же характеристики.

При выборе электроустановочных изделий следует обратить внимание на то, в какой стране они производились. Так, разные страны обладают разными стандартами для таких изделий, поэтому некоторые части и механизмы могут не совпадать по размерам, форме, создавая трудности во время установки или делая ее вообще невозможной. На сегодняшний день различают американский, европейский и азиатский стандарты для электроустановочных изделий. На протяжении многих лет отечественные дома и квартиры оснащали изделиями немецкого стандарта, но сегодня все чаще применяются евророзетки и выключатели.

В соответствии со способом установки все электроустановочные изделия делятся на два типа – для скрытого и открытого монтажа.

Изделия, предназначенные для скрытого монтажа, обладают дополнительной деталью – стальной или пластмассовой коробкой. Она вмуровывается в стену, потом в нее крепятся розетка или выключатель.

Изделия, предназначенные для открытого монтажа, используются во время прокладки электропроводки открытого типа, они монтируются на поверхности стены с использованием пластин, расположенных на обратной стороне корпуса. Как правило, для жилья выбирают изделия скрытого типа, которые более безопасны и функциональны в эксплуатации.

По сфере применения и условиям, которые отмечены в помещениях, где монтируется электропроводка, все электроустановочные изделия делят на приборы для сухого помещения и те, которые предназначены для установки в помещениях, где отмечен повышенный уровень влажности. Это могут быть ванные комнаты, сауны, бассейны и т.д. Электроустановочные изделия, предназначенные для эксплуатации в условиях повышенного уровня влажности воздуха, обладают специальным резиновым кожухом, оберегающим их от влаги.

Электротовары | Профессиональные и бытовые энергетические решения

Электричество: основа всех современных операций

Электричество является движущей силой практически всего, что мы делаем сегодня. В настоящее время ничто не производится и не потребляется без использования электричества. В этом разделе вы найдете все, что вам нужно для электрических применений, от начала до конца. От розеток, розеток, выключателей и пластин до кабелепроводов, фитингов, проводов и предохранителей; а также инструменты и испытательное оборудование, необходимые для того, чтобы все это заработало.

Основы электробезопасности для домашних мастеров

Хотя электричество приносит пользу нашему миру, оно также может быть чрезвычайно разрушительным, когда что-то идет не так. Вот несколько основных советов по выполнению общих задач электромонтажа:

При установке розеток сначала следует отключить питание этой розетки от источника. Обязательно используйте правильную проводку (указана на большинстве розеток) и надежно затяните все соединения.Зачистите только то, что вам нужно, оставив минимально возможное воздействие на медь. Вам не нужно прикручивать крышку перед тестированием, но всегда кладите ее на стену, как если бы вы собирались прикрепить ее к стене.
Большинство электрических норм требуют розеток GFCI для влажных помещений, таких как ванная комната и кухня. Это области, где электробезопасность является наиболее важной. Если вам нужно заменить эти розетки, всегда заменяйте их другим GFCI!
Ни в коем случае не добавляйте удлинитель к розетке или удлинителям с гирляндной цепью.Это может вызвать серьезную перегрузку и привести к пожару.
Детская любознательность может привести к удивительному открытию новой планеты или к очень неудачному открытию электрической розетки . Если в вашем доме есть маленькие дети, обратите внимание на наш комплект безопасности для детей. Он содержит множество продуктов, которые позволят вашим детям безопасно исследовать мир!
Сложный структурный ремонт электропроводки НИКОГДА не должен выполняться кем-то без соответствующей подготовки. Не рискуйте серьезной травмой, пожаром или отключением электроэнергии только для того, чтобы сэкономить несколько долларов! Для профессиональной работы всегда найдите авторитетного лицензированного подрядчика по электротехнике .

Технология электрического монтажа и технического обслуживания

Когда начинаются занятия?

Занятия для новых студентов начинаются только в осеннем семестре. Если вы начнете в весеннем семестре, вы будете посещать вспомогательные занятия, такие как математика, английский язык и другие общеобразовательные требования.

Как долго мне придется ждать, чтобы попасть в программу?

Из-за высокого спроса на это обучение студенты обычно ждут 2-3 года, прежде чем они действительно смогут начать занятия по электрике.

Могу ли я быть внесен в список ожидания для участия в программе?

Список ожидания отсутствует. Участие основано на количестве кредитных часов, которые вы отработали в Гонолулу CC, в дополнение к кредитам, которые были приняты в качестве переводных кредитов в Гонолулу CC. Сумма этих кредитных часов определяет, когда вы зарегистрируетесь, поэтому, чем выше эта сумма, тем раньше вы зарегистрируетесь.

Будете ли вы принимать кредиты от других кампусов?

Мы будем принимать кредиты из других кампусов, но только те кредиты, которые применимы к программе.Если вы хотите перевести кредиты в Гонолулу CC, вам нужно будет отправить «Форму запроса на оценку передачи», которую можно получить в архиве, и ваши официальные стенограммы будут отправлены в наш архив. Если вы хотите перевести кредиты из колледжа в системе Гавайского университета, вам нужно будет только отправить «Форму запроса на перевод оценки», потому что ваш стенограмму может просмотреть онлайн оценщик.

Поможет ли мне завершение программы в Гонолулу попасть в профсоюз электриков?

№Однако, как только вы будете приняты в Союз, ваша степень в Гонолулу CC будет засчитываться как классные часы в программе ученичества, поскольку вы работаете над получением лицензии на разъездные рабочие.

Сколько профсоюзов электриков на Оаху?

На Оаху есть четыре электрических профсоюза. IBEW Local 1186 представляет службы сигнализации и связи, кабельного телевидения, электрооборудования, правительства, строительных электриков, морского, звукового и общественного доступа, а также работников радиотелевизионной службы.IBEW Local 1260 представляет работников коммунальных служб (например, HECO и Maui Electric). IBEW Local 1357 представляет работников телефонной связи. HEW (Гавайские электрики) является подразделением Интернационала рабочих и представляет некоторых электриков-строителей.

К каким электромонтажным работам меня подготовит программа?

После завершения программы вы можете выбрать профессию строительного электрика или электрика по обслуживанию. Выпускники программы также работают электриками в компаниях Hawaiian Electric, Maui Electric, Kauai Electric, Hawaiian Telecom, Oceanic Cable, Hotels, City & County of Honolulu, State of Hawaiʻi и в федеральном правительстве.

В чем разница между электриком-строителем и электриком по обслуживанию?

Строительный электрик устанавливает жилые, коммерческие и промышленные электрические системы. Электрик по обслуживанию поддерживает электрические системы и оборудование в хорошем рабочем состоянии после их установки.

Есть ли преимущество в завершении программы по электротехнике в Гонолулу CC вместо непосредственного вступления в Electric Union?

Преимущество заключается в том, что часто профсоюзы, частные или государственные работодатели могут набирать учеников через Гонолулу CC, потому что студенты уже обладают базовыми знаниями и навыками, необходимыми для выполнения работы начального уровня.

Есть ли вечерние занятия?

Нет. Все занятия по электрике проводятся только в дневное время.

Какую степень я могу получить после завершения программы?

Вы можете получить сертификат о достижениях или степень младшего специалиста по прикладным наукам.

В чем разница между сертификатом и степенью младшего специалиста?

Разница в количестве кредитов, необходимых для каждого. Для получения степени младшего специалиста требуется дополнительный урок математики, урок английского языка и три общеобразовательных класса, в общей сложности 16 дополнительных кредитов.

Сколько времени мне потребуется, чтобы получить степень младшего специалиста?

Пройдет два года, как только вы начнете заниматься электрикой.

Смогу ли я закончить Сертификат за более короткое время, так как я буду брать меньше кредитов?

Нет. Это все равно займет два года. Электрические классы не могут быть объединены. Их необходимо проходить в том порядке, в котором они предлагаются, потому что занятия являются прогрессивными и основаны на занятиях предыдущего семестра.

Могу ли я получить свидетельство о достижениях, а затем вернуться, чтобы получить степень младшего специалиста в области прикладных наук?

Да.Многие студенты получают сертификат, идут работать на несколько лет, а затем возвращаются, чтобы заполнить дополнительные кредиты, чтобы получить степень младшего специалиста.

Срок действия моих кредитов истекает через определенное количество лет?

Нет. Срок действия ваших кредитов не ограничен, но требования программы могут меняться с течением времени.

Какие инструменты мне нужно будет купить для программы?

Ваш инструктор даст вам список инструментов, когда вы начнете. Примерная стоимость, включая книги, составляет около 650 долларов.

6 необходимых инструментов для работы с электропроводкой



Электричество опасно: электрик должен иметь опыт и квалификацию для выполнения работ на электропроводке. Любые бытовые электромонтажные работы в Великобритании должны иметь соответствующие сертификаты, за исключением случаев, когда они выполняются в гараже или в определенной внешней части дома (то есть в комнате или закрытом помещении, где может быть проведена проводка для освещения и питания, но который технически не является частью назначенной жилой площади дома). Таким образом, в некотором смысле первым и наиболее важным инструментом для работы с электрикой является надлежащая сертификация и подкрепляющее ее обучение.



Что касается аппаратного обеспечения, то есть ряд инструментов, без которых не должен обходиться ни один компетентный человек. Вот (в произвольном порядке) шесть лучших.



1: Тестер напряжения

Тестер напряжения используется для проверки напряжения, проходящего через систему. Он имеет положительный и отрицательный щупы, которые касаются соответствующих проводов, чтобы создать цепь и снять показания.Существует два типа тестеров напряжения – соленоидные и полупроводниковые. Соленоидный тестер со временем ухудшает качество считывания по мере износа покрытия зонда. У твердотельных тестеров такой проблемы нет.



2: цифровой мультиметр

Как следует из названия, цифровой мультиметр предназначен для выполнения различных измерительных задач. Имея несколько входов, настроек и типов показаний, мультиметр может давать точные показания в большинстве ситуаций.Мультиметр с функцией низкого импеданса позволит электрику исключить паразитные напряжения из уравнения и получить более точные показания. Он также может быть настроен на измерение ряда различных форм волны (кроме синусоидальных волн, обычно измеряемых стандартным измерителем).



3: Бесконтактный тестер напряжения

Бесконтактные тестеры напряжения имеют особую функцию – измеряют фактическое электромагнитное поле, создаваемое цепью. Бесконтактный тестер напряжения размещается на стене или в розетке, через которую или в которую проходит проводка, и дает показания на основе импульсов, которые он там фиксирует.Может использоваться во всех ситуациях, коммерческих и бытовых.



4: Плоскогубцы обходчика

Плоскогубцы для обходчика — это стандартный инструмент электрика с резиновыми ручками и головкой плоскогубцев в сочетании с режущим лезвием. Лезвие расположено на двух внутренних краях головки плоскогубцев, возле шарнира, и используется для зачистки проводов во время работы. Дополнительная режущая способность достигается за счет размещения лезвий рядом с точкой поворота.



5: четвертьдюймовая отвертка

Четвертьдюймовая отвертка — одна из наиболее часто используемых в электрике.Он снимает крепежные винты со многих лицевых панелей и предохранительных скоб на электрооборудовании. Как и при любых электромонтажных работах, в целях безопасности отвертка должна быть покрыта резиной.



6: Многофункциональный инструмент для зачистки проводов и режущий инструмент

Универсальный инструмент для зачистки и резки проводов – опять же в резиновой оболочке – позволяет электрику зачищать провода различных стандартных форм. Он оснащен градуированным режущим лезвием, в котором подготовлены отверстия с острыми краями (отверстия образуются, когда две губки лезвия сомкнуты, что позволяет электрику открывать и закрывать их на разных проводах) в обычных сечениях, включая многожильный провод. и сплошной провод.



Общее использование и безопасность

Как уже отмечалось, нет такого инструмента, как надлежащая квалификация. Только квалифицированные, сертифицированные электрики должны работать с потребительскими блоками, цепями электропроводки и другой скрытой электропроводкой. Неквалифицированное лицо может заменить предохранитель в вилке или подключить вилку; но для установки розеток и прокладки проводки под гипсокартоном требуются знания, которые можно получить только в результате обучения. Текущая квалификация необходима для того, чтобы электрик был в курсе соответствующих процедур, инструментов и знаний по технике безопасности.



Об авторе: Лиза Джейн, бывший электрик. Сейчас он пишет для отраслевого издания и только что закончил исследование статьи о современных потребительских товарах.



Описание для 5063: Электрические аппараты и оборудование, электропроводка и строительные материалы

Подраздел F: Оптовая торговля | Основная группа 50: Оптовая торговля товарами длительного пользования | Отраслевая группа 506: Электротовары

---

5063 Электрические аппараты и оборудование, материалы для электропроводки и строительные материалы
Предприятия, в основном занимающиеся оптовой продажей электроэнергетического оборудования для производства, передачи, распределения или контроля электроэнергии; электротехнические строительные материалы для наружных линий электропередачи и для электрических систем; и электрические светильники и лампочки. Строительные подрядчики, в основном занимающиеся установкой электрических систем и оборудования из собственных запасов, классифицируются в разделе «Строительство, промышленность» 1731.

• Системы сигнализации — оптовая продажа
• Аккумуляторы, кроме автомобильных оптом
• Коробки и фитинги электрические-оптовая
• Шинопроводы и троллейбусы-оптовая продажа
• Кабельная труба-оптовая продажа
• Конденсаторы, кроме электронных-опт
• Автоматические выключатели-оптовая продажа
• Коаксиальный кабель-опт
• Кабелепроводы и каналы-оптовая продажа
• Строительные материалы электрические для внутренних и наружных работ-оптовая продажа
• Распределительное оборудование электрическое-оптовая
• Фонарики-оптом
• Предохранители и принадлежности-оптовая продажа
• Генераторы электрические-оптовая продажа
• Подвесные и крепежные устройства электрические-оптовая продажа
• Промышленные блоки управления двигателем – оптовая продажа
• Изоляторы электрические-оптовая продажа
• Лампы накаливания-оптом
• Лампочки электрические-оптом
• Светильники бытовые, коммерческие и промышленные-оптовая продажа
• Наконечники и соединители электрические-оптовая продажа
• Органы управления двигателем, электрические-оптовая продажа
• Двигатели электрические-оптовая продажа
• Панели оптом
• Оборудование для опорной линии-оптовая продажа
• Оборудование для передачи электроэнергии электрическое-оптовая продажа
• Розетки электрические-оптовая
• Реле-опт
• Аварийные выключатели-оптовая продажа
• Служебное входное оборудование электрическое-оптовая
• Сигнальное оборудование электрическое-оптовая продажа
• Аккумуляторы промышленные-оптовая
• Щиты распределительные электрические-оптовая
• Выключатели, кроме электронных-оптовая
• КРУ-опт
• Реле времени-опт
• Трансформаторы электрические: кроме электронных оптом
• Передающее оборудование электрическое-оптовая продажа
• Блочные подстанции-оптовая продажа
• Проволочный трос или трос, изолированные-оптовая продажа
• Провод изолированный-опт
• Электромонтажные устройства оптом
• Электромонтажные материалы для салона-оптом
• Электромонтажные материалы-оптовая продажа

Монтажная продукция ABB — Buckles-Smith

Управление и распределение электроэнергии с установки ABB

Компания ABB Installation, ранее известная как Thomas and Betts, является разработчиком и производителем надежных, прочных соединителей и компонентов для электрических систем и систем связи. Улучшите свои электрические системы с помощью ABB Installation.

Управление распределением и передачей электроэнергии

ABB Installation разрабатывает и производит компоненты, которые помогут вам управлять распределением и передачей электроэнергии в промышленности, строительстве и коммунальных службах.

ABB Installation поможет вам контролировать поток электроэнергии и данных от фитингов и кабелепроводов к розеточным коробкам и соединителям.

Трубопровод и фитинги

• Герметичные фитинги
• Жесткие фитинги
• Шнур и кабельная арматура
• Нейлоновые гибкие трубопроводы
• Металлические и специальные гибкие системы трубопроводов
• Коррозионностойкие системы трубопроводов
• Кабелепровод и фитинги из ПВХ
• Коммерческая арматура
• Коммерческие жесткие фитинги
• Управление проводами и кабелями

Коробки и крышки

• Металлический каркас и кабельный лоток
• Системы крепления
• Идентификация и расходные материалы
• Подключение питания и управление

Разъемы и заземление

• Концевая муфта
• Мощность и высокое напряжение
• Качество электроэнергии

Монтажные решения АББ для любой отрасли

ABB Installation предлагает решения для различных рынков, таких как коммерческие и институциональные объекты, продукты питания и напитки, водоснабжение и водоотведение, центры обработки данных, производство электроэнергии и многое другое.

Поскольку к каждому зданию предъявляются уникальные требования, мы предлагаем гибкие проекты и реализацию строительных решений, которые можно адаптировать к вашим конкретным потребностям. ABB Installation разрабатывает технологию управления распределением электроэнергии и создает будущее электрификации. Мы можем помочь вам безопасно и надежно защитить поток электроэнергии по всей инфраструктуре вашего объекта. Помогите нам создать будущее инновационной и устойчивой электрификации.

Узнайте больше о коммерческих

Мы хотим предоставить электрические решения для обеспечения устойчивости, стоимости, качества и безопасности на протяжении всего цикла производства продуктов питания и напитков.Наш выбор продуктов низкого напряжения соответствует конкретным критериям применения в пищевой промышленности. Это помогает вашей работе гарантировать качество и поддерживать надежный поток электроэнергии на всем предприятии — от сырья до отгрузки готовой продукции.

Узнайте больше о продуктах питания и напитках

Медицинская отрасль находится под постоянным нормативным и рыночным давлением, требующим предоставления более высоких стандартов медицинской помощи при меньших затратах. Для достижения этих целей в вашей больнице должен быть безопасный, надежный и эффективный источник электроэнергии.Палаты пациентов, аппараты МРТ и рентгенологическое оборудование питаются от электричества. Вам необходимо защитить свои инвестиции, работая с нами над созданием инновационных решений в области энергетики.

Узнайте больше о здравоохранении

Мы хотим помочь вам быть в авангарде технологий центров обработки данных. Используя наш вековой опыт объединения промышленной энергетики и автоматизации, мы можем помочь вам справиться с новыми задачами. Сотрудничайте с нами, чтобы обеспечить масштабирование операций вашего центра обработки данных и повысить устойчивость.

Узнайте больше о центре обработки данных

ABB Installation предлагает решения для жизненного цикла вашего объекта или проекта:

• Гидроуслуги
• Сменные вкатные выключатели
• Критические энергетические услуги
• Электроснабжение постоянного тока
• Аварийные службы
• Инженерные услуги
• Механические услуги
• Автомобильные услуги
• Услуги по доставке электроэнергии
• Услуги трансформаторов
• Обучение по электроснабжению и распределению постоянного тока

Спросите о нашем складе монтажной продукции ABB. Позвоните нам по телефону 800-833-7362, чтобы поговорить с представителем Buckles-Smith по номеру
.

Электрическая установка – обзор

22.1 Общие сведения

Предохранитель – это устройство, которое защищает электрическую установку в случае возникновения неисправности и возникновения чрезмерного тока. Если бы этот избыточный ток не был отключен, то проводники, по которым течет ток, нагревались бы и изоляция повреждалась. В экстремальных случаях тепло, генерируемое в проводниках кабеля и/или аппаратуре, может быть достаточно большим, чтобы вызвать пожар, и каждый год происходит много таких пожаров.Также предохранитель защищает жизнь человека от поражения электрическим током при неисправных условиях.

Тепло, выделяемое любым резистором (любой проводник обладает некоторым сопротивлением), быстро увеличивается с увеличением величины тока. Тепловая энергия в резисторе определяется выражением I ² Rt . Таким образом, если сила тока в 10 раз превышает нормальную допустимую величину, то выделяемое за данное время тепло будет в 10 90 431 2 90 432 = 100 раз больше.

Предохранитель в цепи, по сути, является слабым звеном в цепи.Его работа зависит от производства тепла для повышения температуры плавкого элемента до точки плавления при чрезмерном токе.

Самый простой тип предохранителя – это полузакрытый разборный фарфоровый предохранитель, который часто используется в частных домах. Луженая медь часто используется в качестве плавкого элемента, покрытие из олова обеспечивает устойчивость к окислению в нормальных условиях эксплуатации. Окисление со временем уменьшит площадь поперечного сечения предохранителя и, таким образом, уменьшит значение тока плавления.Эти предохранители легко заменяются, а замена предохранителей стоит дешево. Тем не менее, они, вероятно, изнашиваются с возрастом и могут выйти из строя при нормальных условиях эксплуатации. Они также ограничены в использовании довольно низкими токами и напряжениями.

В течение 1920–1930-х годов электрическая система быстро росла, так что количество отказов увеличилось. Уровень неисправности может быть выражен в простой форме как мера тока, который протекал бы в условиях неисправности, если бы питание не было прервано. Если бы две 12-вольтовые батареи были соединены параллельно, ток, доступный в случае короткого замыкания на батареях, был бы примерно в два раза больше, чем при использовании только одной батареи.

В условиях повышенного уровня отказов проволочные предохранители и более поздние разработки патронных предохранителей часто выходили из строя со взрывом, а неконтролируемое искрение вызывало больше повреждений, чем неисправность. Близлежащее оборудование в некоторых случаях также было повреждено, что привело к отключению здоровых источников питания. Также существовала опасность возгорания и нанесения ущерба персоналу.

H.R.C. предохранитель был введен для преодоления недостатков более ранних предохранителей, и на рис. 22.1 показана конструкция современного предохранителя этого типа.

РИС. 22.1. H.R.C. плавкая вставка. (English Electric Co. Ltd.)

Несколько элементов могут быть соединены параллельно, и они сделаны из проволоки из чистого серебра. Две секции пониженной токопроводящей способности расположены последовательно в средней части корпуса патрона. Тепло, выделяющееся при нормальных условиях работы, быстро отводится более тяжелыми секциями элемента и гранулированным наполнителем, который полностью заполняет оставшееся пространство в корпусе картриджа.

В условиях неисправности уменьшенные секции предохранителя испаряются.Большая часть тепла, выделяемого в дуге, поглощается в результате термохимической реакции между парами серебра и гранулированным наполнителем. Центральные рабочие элементы в предохранителе быстро заменяются изоляционным материалом, имеющим высокую диэлектрическую прочность. По мере увеличения тока короткого замыкания тепло внутри предохранителя увеличивается, и реакция становится более быстрой.

Отключающая способность – это мера тока короткого замыкания, с которым может справиться предохранитель. Например, предохранитель на 60 А по британскому стандарту 1361 (B.S. 1361) имеет отключающую способность 33 000 А при коэффициенте мощности 0,3, т. е. он прерывает ток короткого замыкания в цепи, где он может достигать максимального значения 33 000 А, если ему не предотвратить это путем разрыва цепи. . При срабатывании на короткое замыкание эти предохранители не выделяют дым или пламя.

Предохранитель сконструирован таким образом, что расположение патрона и наполнителя способно поглощать энергию, выделяемую при неисправности. Энергия, необходимая для расплавления предохранителя, почти постоянна в течение очень коротких периодов сильного тока.Отсюда следует, что независимо от возможной величины конечного тока короткого замыкания предохранитель во многих случаях будет ограничивать ток до некоторого заданного значения, если произойдет короткое замыкание. Это значение называется током отсечки.

Предохранитель должен выдерживать все напряжения, возникающие при его работе, поэтому вмещающая трубка и торцевые крышки должны иметь необходимую механическую прочность. Он также не должен нагреваться при протекании нормального тока и не должен работать с временными перегрузками по току (называемые переходными токами), которые могут возникнуть, например, при запуске двигателя.

В большинстве случаев во время работы на плавкий предохранитель подается напряжение, которое пытается поддерживать дугу. Это пример применения закона Ленца. Хорошо спроектированный предохранитель должен на более поздних стадиях дугового разряда наращивать свою диэлектрическую прочность быстрее, чем нарастание этого восстанавливающегося напряжения.

Предохранители в системе, конечно, имеют значение только при возникновении неисправности, а такое состояние случается редко. Таким образом, взрыватель должен сохранять свои расчетные рабочие характеристики в течение длительного периода времени, не подвергаясь воздействию всех типов нагрузок, атмосферных условий, вибраций и т. д.Было подтверждено, что плавкие предохранители после почти 30 лет непрерывной работы все еще находятся в удовлетворительном состоянии.

Тем не менее, если предохранитель рассчитан на ток, превышающий его нормальный номинал, в течение длительных периодов времени, это может привести к некоторому износу. Большинство H.R.C. плавкие предохранители имеют коэффициент плавления 1,25 или 1,6. Это означает, что минимальный ток предохранителя в 1,25 или 1,6 раза превышает номинальный нормальный ток в зависимости от типа используемого предохранителя.

Предохранители также должны обладать свойством селективности в условиях неисправности.На практике часто питание к точке может проходить через два последовательных предохранителя. Например, предположим, что предохранитель на 100 А питает распределительный щит, от которого через предохранители на 30 А подается несколько источников питания. Важно, чтобы в случае отказа одного из источников питания на 30 А сгорел именно этот предохранитель, а не основной предохранитель на 100 А. Предохранитель может быть спроектирован так, чтобы соответствовать этим требованиям, но факторы внешней цепи могут влиять на селективность. H.R.C. предохранители имеют дискриминацию, сравнимую с другими устройствами.

Важной особенностью патронных предохранителей является то, что они имеют так называемую «обратнозависимую характеристику». Это означает, что чем больше значение тока замыкания в цепи, тем быстрее сработает предохранитель и разорвет цепь. Таким образом, любые повреждения, вызванные избыточным током, сведены к минимуму.

Специальное применение H.R.C. плавкие предохранители – это защита полупроводниковых выпрямителей. Эти выпрямители имеют небольшие размеры и относительно высокую выходную мощность. Из-за своей небольшой массы они вскоре перегреваются из-за чрезмерных токов, протекающих в течение короткого времени, что приводит к необратимому повреждению.Также эти выпрямители не выдерживают очень больших перенапряжений. Таким образом, любое защитное устройство должно быстро реагировать на перегрузки по току, но не должно во время работы создавать напряжение дуги, которое могло бы нарушить обратное напряжение выпрямителя.

H.R.C. Предохранитель является единственным устройством, обеспечивающим эту защиту, и были разработаны специальные предохранители, отвечающие указанным выше требованиям. Такие предохранители имеют разное номинальное напряжение, а также разный номинальный ток. Они намного меньше, чем обычные промышленные предохранители.Например, промышленный предохранитель English Electric Co. Ltd. на ток до 300 А весит 470 г, тогда как предохранитель на ток до 350 А для защиты полупроводниковых выпрямителей весит 152 г.

Х.Р.К. плавкие предохранители широко используются в промышленности для защиты распределительных систем, кабелей, сборных шин и т. д. Они также довольно широко используются в морских работах и ​​становятся все более популярными в авиационных установках ввиду более высокого уровня отказов в современных самолетах.

Электрические инструменты | Pacer Group

Где реализуются эти продукты?

У Pacer есть все необходимые инструменты

Электрические инструменты применяются практически во всех электротехнических приложениях.Они используются для выполнения целого ряда возможностей, которые вы не могли бы реализовать иначе. Электроинструменты, доступные в нескольких форматах, идеально подходят для новых установок, а также для замены или обслуживания деталей. Скажем, у вас есть сломанные электрические инструменты или поврежденные инструменты для зачистки проводов, тогда эти инструменты станут идеальной заменой. Все, что вам нужно, это соответствующие клеммы, электрические детали и провода. Теперь, когда мы рассмотрели, где используются электрические инструменты, давайте рассмотрим, как узнать, какие инструменты вам понадобятся.

Как узнать, какие электроинструменты мне нужны?

Инструменты для резки/зачистки

Обжимной инструмент

Специальные инструменты

Аксессуары для инструментов

Чтобы узнать, какой инструмент требуется для проекта, сначала нужно определить задачу, которую необходимо выполнить. Все наши электроинструменты можно разделить на одну из четырех категорий в зависимости от выполняемых ими задач. Затем эти категории можно разбить на дополнительные подкатегории, но не будем забегать вперед.Эти инструменты должны быть у каждого электрика. Инструменты для резки/зачистки предназначены для эффективной работы с проводами и кабелями. Некоторые предназначены только для того, чтобы аккуратно разрезать провод или кабель, не повреждая проводников. Другие сделаны специально для удаления внешней изоляции, что дает вам доступ к внутренним проводникам. Другие по-прежнему созданы для того, чтобы делать и то, и другое. У нас даже есть электрические инструменты Klein, предназначенные для конкретных целей. Позже мы подробнее рассмотрим все это. Обжимные инструменты созданы для обеспечения оптимального обжима.Обычно они изготавливаются с учетом конкретного терминала или набора терминалов. Каждый тип соединителя требует точного давления, чтобы получить идеальный обжим. Слишком много, и вы повредите клемму и проводник. Слишком мало и связь слишком слабая. Вот почему так важно подобрать правильный обжимной инструмент для работы. Специальные инструменты предназначены для очень специфических задач, они могут включать в себя такие вещи, как токоизмерительные клещи, мультиметры, тестеры цепей, рыболовную ленту и другие узкоспециализированные предметы. По сути, если это не легко определяемый инструмент и он имеет конкретное применение, это специальный инструмент. Аксессуары — это вещи, которые улучшают функциональность или срок службы инструмента или продукта. Это вещи, которые добавят к существующему инструменту дополнительные возможности и, в свою очередь, большую полезность. Аксессуары — это то, что люди склонны упускать из виду. Не делайте этой ошибки. Если вы можете улучшить качество своего инструмента или его выходных данных, вам следует это сделать.

Какой тип резака или съемника я хочу использовать?

Чтобы определить, какой нож или инструмент для снятия изоляции вы хотите использовать, начните с просмотра сечения провода или кабеля, с которым вы работаете.Более толстый провод и кабель потребуют других электрических инструментов, чем меньшие калибры. Если вы хотите разрезать провод или кабель, используйте кусачки. Если вы хотите раздеть их, используйте стриппер. Если вам нужно сделать и то, и другое, используйте резак/стриппер. Кажется прямолинейным, не так ли? Это еще не все.

Кусачки для проволоки и кабеля

Первое, что нужно решить, это провод или кабель какого сечения вы работаете. Многие электрические инструменты предназначены для работы с проводом от двадцати двух (22AWG) до восьми калибров (8AWG), тогда как другие предназначены для работы с кабелем от одного (1/0AWG) до четырех (4/0).Некоторые электрические инструменты Klein, которые мы носим, ​​предназначены для работы с телефонным кабелем с медной парой, однако этот инструмент может не давать таких же преимуществ, как некоторые другие. Как только вы определились с размером проволоки, вам нужно решить, хотите ли вы использовать ручное усилие резки или храповое действие. Очевидно, что храповое действие требует усилий и напряжения при разрезании кабеля, однако компромисс заключается в том, что инструменты с храповым механизмом, как правило, стоят немного дороже, чем инструменты с ручным усилием.

Инструмент для зачистки проводов и кабелей

То же, что и выше, первый шаг — определить датчик, с которым вы будете работать, но у этой категории есть своя изюминка.Вы также должны знать тип кабеля, который вы будете зачищать. В то время как резка является простой операцией, для зачистки могут потребоваться определенные инструменты в зависимости от того, плоский или круглый кабель. Круглый кабель может быть легко зачищен с помощью щелевых инструментов, которые сокращают время и усилия, затрачиваемые на снятие изоляции. Если вы собираетесь зачищать коаксиальный кабель, мы предлагаем уникальные инструменты, предназначенные для эффективной зачистки коаксиального кабеля без повреждения внутренних проводников. Обязательно выберите электрический инструмент, предназначенный для использования с кабелем, с которым вы работаете.

Кусачки/инструменты для зачистки проводов

Инструмент этого типа предназначен для использования с проводами меньшего сечения и часто имеет дополнительные функции. Например, все наши инструменты для обрезки/зачистки изготавливаются таким образом, чтобы кончик можно было использовать в качестве острогубцев. Резаки/стрипперы предназначены для работы с проводами и кабелями калибра от 24 (24AWG) до 8 (8AWG) в зависимости от выбранного вами стиля. Одним из преимуществ этого типа инструментов является то, что они достаточно малы, чтобы удобно поместиться в вашем кармане, что делает их идеальными инструментами, которые должен иметь каждый электрик.Чего не скажешь о многих инструментах. Эти кусачки/инструменты для зачистки провода предназначены для резки провода с помощью острых износостойких лезвий, а затем для зачистки того же провода с помощью зубьев соответствующего размера. Таким образом, вы получите чистый разрез и зачистку без ненужного повреждения ваших проводников.

Как узнать, какой кримпер выбрать?

Выбор правильного обжимного инструмента может привести в замешательство даже опытных ветеранов. По сути, вам нужно учитывать только три вещи. Размер клеммы и провода, тип изоляции, которую они несут, а также необходимость обжатия клеммы специальным инструментом.Если вы выберете неправильный обжимной инструмент, вы в конечном итоге неправильно обожмете клемму на конце провода, что может непреднамеренно повлиять на всю вашу электрическую систему. Вот почему у нас есть электрические инструменты лучших брендов, которые должен иметь каждый электрик. Взгляните ниже и узнайте, как мы покрываем некоторые основные различия между типами кримперов.

Обжимные клещи для проводов и кабелей

Этот тип инструмента выпускается в различных размерах в зависимости от калибра клемм и проводов или кабелей, с которыми вы работаете.Некоторые из них предназначены для проводов меньшего сечения, в то время как другие предназначены для работы с наконечниками и кабелем большого размера. Поскольку термоусадочные клеммы обеспечивают наилучшую защиту, было бы разумно инвестировать в электрические инструменты, которые могут с ними справиться. Мы знаем, как важно получить правильный обжим на различных типах изоляции, поэтому мы предлагаем обжимные станки со сменными комплектами матриц. Таким образом, вы можете получить нужный вам обжим независимо от размера или стиля терминала.

Немецкие обжимные станки

Deutsch известен своими герметичными разъемами. Чтобы создать наиболее эффективный тип соединителя, они должны были использовать свой собственный стиль терминала. Таким образом, им пришлось создать специальные электрические инструменты для работы с этими терминалами. Именно это я имел в виду, когда говорил, что для некоторых обжимов требуются специальные инструменты. Вы буквально не сможете правильно работать с соединителями Deutsch без подходящего инструмента. Это просто не стоит того риска, который он представляет для всей вашей электрической системы.

Кримперы Delphi

Разъемы и клеммы

Delphi известны прежде всего тем, что используются в автомобильной промышленности, но их можно найти в различных средах.Они обычно используются там, где могут присутствовать суровые условия, такие как высокая температура. Как и в случае с Deutsch, Delphi разработала собственные разъемы, клеммы и электрические инструменты. Для их эффективного использования необходимо использовать соответствующие инструменты, предназначенные для работы с их клеммами и разъемами. Опять же, использование неправильного инструмента может привести к непреднамеренному возникновению слабого места в электрической системе.

«Как и в случае с Deutsch, Delphi разработала собственные разъемы, терминалы и инструменты».

Что такое специальные электроинструменты?

Специальные инструменты предназначены для очень конкретной цели.Инструменты, способные выполнять задачи, недоступные другим инструментам. Это включает в себя такие вещи, как тепловые инструменты и инструменты для сжатия. Обычно люди знают, что ищут, когда речь идет о специальных инструментах. Вы знаете, понадобится ли вам термоинструмент или инструмент для натяжения кабельных стяжек из нержавеющей стали. Когда у вас есть задача, для которой другие инструменты не предназначены, вы обращаетесь к специальным инструментам.

Этот тип инструмента чрезвычайно универсален. Их можно использовать для активизации термоусадки, сушки, отверждения, удаления краски, гибки или формовки пластика и даже пайки. Эти электрические инструменты выгодны из-за их широкого диапазона использования. Часто они настолько полезны, что компании покупают у нас несколько, чтобы они могли выполнять несколько задач одновременно.

Кабельные стяжки — это повседневный продукт, который очень часто встречается в нашей повседневной жизни. Хотя вы можете использовать некоторые из них голыми руками, чтобы получить максимальную отдачу от кабельных стяжек, вам нужны соответствующие инструменты. При использовании винтовых креплений или кабельных стяжек подобного типа решающее значение имеет правильное натяжение.Слишком мало – не будет надежно держаться, слишком много – повредит содержимое или сломает все вместе.

Кабель категории
и коаксиальный кабель требуют специальных разъемов для правильного подключения к оборудованию. Часто эти разъемы не так просто установить. Вот почему вы хотите использовать телефонию и коаксиальные инструменты. Вам необходимо получить правильное давление, чтобы обеспечить оптимальные соединения, и вы не получите этого без соответствующих электрических инструментов.

Это указанные электрические инструменты, которые не так легко классифицировать, как приведенные выше.Здесь вы найдете токоизмерительные клещи, мультиметры, рыбную ленту, тестер цепей и тому подобное. Это электрические инструменты, которые предлагают неоценимую услугу и уникальную функцию. Специальные инструменты — это то место, где вы найдете инструменты, которые вам трудно найти где-либо еще.

Какие аксессуары мы предлагаем?

Как мы уже говорили выше, аксессуары добавляют дополнительную функциональность или даже продлевают срок службы других продуктов. Именно поэтому эти инструменты должны быть у каждого электрика. Помните, мы упоминали о смене наборов штампов, чтобы иметь возможность обжимать как можно больше разъемов? Здесь вы найдете эти наборы штампов.Аксессуары — это дополнительный способ просто получить больше от продуктов, которые у вас уже есть. Зачем соглашаться на использование теплового инструмента только для пайки, когда он может делать гораздо больше.

Эти наборы матриц позволяют максимально эффективно использовать обжимной инструмент. Вы можете обжимать практически все, используя правильные комбинации наборов штампов. Таким образом, вы можете найти тот, который вам нужен, и добавить его в свой инструмент. Теперь ваш инструмент может предложить гораздо больше функциональных возможностей. Имея еще больше наборов штампов, вы в конце концов создадите неудержимый обжимной инструмент, который справится практически с любой задачей, независимо от задействованных обжимных станков.

Термоинструменты можно использовать по-разному, но только при правильном использовании. Для этого вам понадобятся соответствующие насадки. Мы предлагаем ряд насадок, предназначенных для более эффективного выполнения любых задач, от пайки до активации термоусадки. С таким ассортиментом насадок вы обязательно найдете то, что вам нужно для выполнения поставленной задачи.

Провода и кабели какого сечения подходят для этих инструментов?

Каждый инструмент предназначен для выполнения определенной задачи. Хотя многие электроинструменты могут работать с диапазоном калибров, очень немногие могут работать больше, чем горстка. Взгляните на таблицы ниже, чтобы узнать, для каких калибров предназначены наши инструменты.

Обжимные клещи для проводов и кабелей

Артикул	Калибр проволоки
VTK092SPGL	Восьмой калибр — четвертый (8AWG — 4/0AWG)
VT0280C	Восьмой калибр — один август (8AWG — 1/0AWG)
ВТК05-СИНКР	Восьмой калибр — один август (8AWG — 1/0AWG)
VT0280	Шесть калибров — четыре августа (6AWG — 4/0AWG)
ВТ30-500	Двадцать два калибра — десять калибров (22AWG — 10AWG)
ВТ30-506	Переменная
ВТР-490	Двадцать два калибра — десять калибров (22AWG — 10AWG)
VTTR50	Двадцать второй — восьмой калибр (22AWG — 8AWG)
VT1007	Двадцать два калибра — десять калибров (22AWG — 10AWG)
VT3120CT	Двадцать два калибра — десять калибров (22AWG — 10AWG)
ВТКЛ-4080	Разъемы R/A, F и RCA

Инструмент для зачистки проводов/ножи

Артикул	Калибр проволоки
VT45-121	Двадцать шестой калибр — шестнадцатый калибр (26AWG — 16AWG)
ВТ45-124	Многожильный = 20–12 калибров (20AWG–12AWG) Одножильный = 10–8 калибров (10AWG–8AWG)

Почему стоит выбрать Pacer Group?

Мы потратили десятилетия на совершенствование наших продуктов и процессов, чтобы производить самые эффективные из доступных продуктов.
