Нагревательные элементы в конвекторах: монолит, ТЭН в рубашке, ститч

Всем привет!

Порой смотришь — конвектор, стоит тысяч под 10, ждешь там последние технологии, применимые астронавтами NASA, видишь супер-изысканный дизайн, такой только на прием к Королеве Англии ставить в Букингемском Дворце, а внутри оказывается нагревательный элемент, выполненный по технологии 50-летней давности, пожароопасность которого вполне себе сопоставима с игрой в спички вблизи бензоколонки.

Беда в том, что даже старые технологии до сих пор используются в современных отопительных приборах. Как избежать неправильно решения и не купить фигню с морально устаревшим нагревательным элементом — читайте здесь. Мы сделали краткий обзор трех разных нагревательных элементов, упорядочив их от худшего к лучшему. Также уместно сказать, что их расположение в этом тексте идет от старого к новому (в плане технологичности).

Слева направо — Monlan, Atlantic, Electrolux Rapid (инверторный конвектор)

Повествование будет идти на примере трех электрических конвекторов:

Ститч-нагревательный элемент.

Ститч-нагревательный элемент — стальная проволока на диэлектрической основе. Технология, которой больше полувека. Нагревательный элемент представляет собой металлическую нить, уложенную зигзагом. Она раскаляется до очень высокой температуры (250-300ºC), проходящий через неё воздух согревается и выходит наружу в теплом виде. Из плюсов – мгновенный выход на рабочую tº, буквально 5-10 секунд. На этом плюсы закончились.

Вот так выглядит ститч нагревательный элемент.

Из минусов – безопасность, низкая эффективность вкупе с несоразмерным энергопотребление, недолговечность, дискомфорт в процессе эксплуатации. Безопасность. Проволока, которая раскаляется до красна. Пожароопасность вполне себе сопоставима с игрой в спички вблизи бензоколонки.

Да, эта металлическая нить также быстро остывает, как и разогревается, но иметь дома что-то с температурой работы под 300ºC – такая себе идея. Низкая эффективность обусловлена в первую очередь маленькой площадью нагревательного элемента. Воздух, который проходит по конвекционной камере, не успевает нагреться в достаточной мере, так как площадь соприкосновения его с нагревательным очень мала. Энергопотребление – оно несоразмерно велико теплоотдаче.

Также ститч-нагревательный элемент известен как игольчатый. Теперь вы понимаете, почему он называется именно так)

Площадь нагревательного элемента должна быть большой, тогда и будет нормальный теплосъем. Так что греть он будет долго, неэффективно, при этом забирая электроэнергию согласно своей номинальной мощности. Дискомфорт во время использования – следствие высокой температуры нагревательного элемента. Когда мимо него вместе с воздухом проходит пыль и прочие мелкие частицы (ведь они тоже участвуют в режиме конвекции), то они сгорают, кислород окисляется, выделяется CO2 и появляется ощущение нехватки O2 и начинаем чувствовать посторонние запахи.

На самом деле кислорода хватает и его более чем достаточно, просто деструктивно влияет образование CO2, но на этот счет всегда можно поставить приточную вентиляцию и проблема свежего воздуха будет решена навсегда.

Что касается долговечности, то пыль и грязь, которая оседает на нагревательном элементе в выключенном состоянии, сгорает моментально, а эти участки металлической нити просто перегорают, постепенно выводя прибор из строя. Эта самая устаревшая технология, но которая в виду удешевления продукции часто встречается даже в дорогих электрических конвекторах.

Стальной ТЭН в алюминиевой рубашке.

На стальную трубку надета алюминиевая рубашка, которая позволяет забрать тепло со стальной трубки и участвует в процессе теплообмена. Не такая старая технология, как ститч, но ей тоже очень много лет. Каких-то ярко выраженных плюсов здесь нет, но и сказать что этот нагревательный элемент однозначно плохой тоже нельзя. Морально старый? Однозначно. Был адекватен своему времени, но теперь уже просто эта технология устарела.

Стальной ТЭН в алюминиевой рубашке.

По сравнению со ститчем здесь значительно ниже рабочая температура, поэтому нет какого-то ощущения выжигания O2 и посторонних запахов. Основной минус – шум работы. Состоит нагревательный элемент из двух составляющих – стальной трубки и алюминиевой рубашки. Стальная трубка разогревается и передает тепло алюминию. Поскольку у них разная температура расширения, то алюминий будет при нагреве и остывании расширяться и сужаться, издавая металлические звука, которые реально громкие, в ночи они могут разбудить, а во время работы или вечернего отдыха изрядно так смещать ваш фокус внимания с чего-то полезного и хорошего на себя

Монолитный нагревательный элемент.

Монолит – самый продвинутый и дорогой. Выполнен из монолитного состава силумина, который отлит в единой форме. Форма нагревательного элемента X-образная, поэтому их часто называют X-образными нагревательными элементами. Хотя встречается и V-образный нагревательный элемент, но используется такой уже в тех же плинтусный конвекторах (где X-образный нагревательный элемент будет избыточен). За счет того что структура монолитная, в отличие от ТЭНа в алюминиевой рубашке он не вызывает никаких щелчков и хрустов в процессе разогрева и остывания.

Монолитный нагревательный элемент.

Монолитная структура позволяет равномерно разогреть весь элемент до единой температуры и весь нагревательный элемент полностью участвует в процессе теплообмена. Сердечник на фото выше (образующий цилинд по центру) — нагревательный элемент и с него уже тепло расходится по соседним рёбрам.

Правды ради стоит сказать, что и монолитных нагревательных элементов есть много вариантов, но мы демонстрируем вам самый совершенный, который сейчас есть в мире (на момент публикации) нагревательного элемента лучше чем этот, просто не существует. Второй повод для гордости – его придумали наши ученые из Ижевска, окрестив свою разработку «ТурбоЁж», так как он имеет щетинистую фактуру и напоминает ежа. Для большей убедительности его назвали Хэджхог, что тоже переводится как «Ёж».

Вот такой компактный нагревательный элемент на целых 1.5 кВт — всего 50 см (когда в других по меньшей мере 64 см).

У него самая большая площадь, поэтому здесь идет самый большой теплосъем и он быстрее всех прогреет помещение. Скорость выхода на рабочую температуру составляет всего 75 секунд. Его температура работы среди всех нагревательных элементов самая низкая и у качественных монолитных нагревательных элементов не превышает 125ºC при пиковой нагрузке. Они не боятся отрицательных температур и их можно включать даже тогда, когда они замерзли. Срок службы монолитного нагревательного элемента составляет порядка 25 лет, что очень, очень долго.

Подведем итоги:
Хуже всех – ститч. Имеет право на существование только в тепловентилятороах, да и и то лучше покупать тепловетерки с керамическим нагревательным элементом. Конвектор со стальным ТЭНом в алюминиевой рубашке – морально старые, но кто-то почему-то их проивзодит и использует, хотя, лучше их, чем ститч.

Монолит – самый передовой нагревательный элемент, но при этом качество монолитного элемента зависит от завода-изготовителя, так как они все отличаются. Если вы сейчас находитесь в поиске хорошего обогревателя, рекомендуем купить инверторный конвектор. Это самые технологичные электрические обогреватели на текущий момент, внутри которых кроме того что установлен монолитный нагревательный элемент, так еще и инверторное управление позволяет экономить на электроэнергии, оптимизируя его в среднем на 30-35%.

Керамические обогреватели для дома: устройство, принцип работы, виды, плюсы и минусы, а также, как выбрать обогреватель. Как выбрать керамические обогреватели для дома: полезные советы

Особенности конструкции и принцип работы

В основе отопительной техники данного типа лежит керамический нагревательный элемент. Причем он может быть задействован в абсолютно разных отопительных приборах, отличающихся не только внешним видом, но и принципом действия.

Исходя из способа подачи тепла, приборы делятся:

На инфракрасные керамические нагреватели — нагревают предметы путем инфракрасного излучения;

Керамические конвекторы — работают по принципу принудительной конвекции.

Керамические ИК-нагреватели оснащены нагревательной керамической трубкой с никель-хромированной спиралью внутри. Они могут быть полые, объемные или газовые. Такие приборы хотя и считаются лучшими среди аналогов, но используются не столь активно, потому как способны обогреть лишь определенный участок, находящийся в зоне действия инфракрасных лучей.

На сегодняшний день большой интерес вызывают керамические панели (плиты), которые позволяют обеспечить теплом значительную площадь. Особенность обогрева заключается в том, что плита керамическая действует в двух направлениях одновременно: как конвектор и как инфракрасный обогреватель. Внутри конструкции находятся небольшие вентиляторы, которые прогоняют воздушные массы через теплообменник из керамики и равномерно выпускают в помещение уже прогретый поток воздуха. Плита керамическая имеет встроенный термостат, позволяющий устанавливать оптимальную температуру и предохраняющий само устройство.

Принцип работы

Разные типы керамических отопительных приборов отличаются по принципу работы. Техника с горелкой наиболее автономна. В ее конструкции присутствует:

безопасный металлический корпус;
система нагревательных пластин, улучшающая теплоотдачу;
баллон, обеспечивающий подачу топлива;
горелка;
система контроля подачи газа;
датчик уровня CO, перекрывающий подачу топлива при повышении его концентрации;
блок управления с регулировкой мощности;
пьезоэлектрическая система поджига.

При включении прибора смесь газа из баллона вступает в реакцию с кислородом. Она проходит через керамические пластины по специальным отверстиям, контактирует с горелкой, воспламеняется и выделяет тепло. Панели внутри техники нагреваются до 900 градусов, воспроизводят инфракрасные лучи. Те воздействуют на окружающие предметы, передавая им тепло, а затем оно уже косвенным образом отдается в атмосферу.

В электрических нагревателях тепло выделяется спиралью, подключенной к сетевому источнику питания. Оно передается на обогревательную панель, многократно усиливающую и аккумулирующую энергию. При помощи установленного в корпусе вентилятора создается эффект конвекции, распространяющий тепловую энергию в атмосферу. Воздух в комнате нагревается, температура повышается. Сочетание инфракрасного и конвекционного нагрева дает оптимальный результат и обеспечивает существенную экономию тепла.

Плюсы и минусы

Среди очевидных преимуществ, которыми обладают современные керамические обогреватели, можно выделить несколько моментов.

Высокая безопасность. Даже при нагреве до 900 градусов керамические элементы не выделяют опасных или вредных веществ. Материал полностью природного происхождения, гипоаллергенен, не влияет на здоровье органов дыхания.
КПД до 99%. Высокая теплоотдача, характерная для всех электрообогревателей, здесь дополняется инфракрасным излучением, обеспечивающим дополнительный нагрев. В случае с газовыми устройствами все эти достоинства сохраняются.
Длительный срок службы теплообменного элемента. Керамика внутри обогревателей или выполненная в виде пластин для размещения на стене не подвержена коррозии, может эксплуатироваться десятилетиями без потери теплопроводных свойств.
Высокая скорость и равномерный прогрев помещения. Особенно важно это для объектов, где керамические обогреватели становятся единственной альтернативой традиционной печи — в экспедиционных вагончиках, дачных домах, на базах отдыха.
Сниженное энергопотребление. И газовые, и электрические керамические обогреватели обходятся меньшим количеством энергии, чем их классические аналоги с металлическими спиралями и ТЭНами. Они экономят не только энергоресурсы, но и деньги, которые приходится вносить по счетам.
Компактные габариты и минимальный вес. Можно выбрать модель с напольным, настенным, потолочным размещением. Они будут удобны в эксплуатации даже в условиях малогабаритного жилья.
Высокий уровень пожаробезопасности. Наличие встроенной защиты от опрокидывания, моментально отключающей подачу питания, позволяет исключить случайные возгорания. Кроме того, лицевая панель нагревается не более, чем до +65 градусов Цельсия, при случайном соприкосновении риск получения ожога полностью исключен.
Полное отсутствие шума. Исключение составляют модели с тепловентилятором, но и они работают довольно тихо.
Современный внешний облик. Керамические панели и обогреватели выглядят стильно, хорошо сочетаются с разным оформлением интерьера

К недостаткам приборов с керамическим нагревательным элементом можно отметить лишь их дороговизну. Боле высокая в сравнении с аналогами цена может отпугнуть потенциальных владельцев такой техники. Но достоинства оборудования с лихвой перекрывают этот небольшой минус.

Обзор видов

Все существующие керамические обогреватели можно поделить на несколько категорий. Главное распределение касается используемого источника питания. В этом качестве может выступать сжиженный газ или электрический ток.

Газовые приборы

О том, что существуют газовые энергосберегающие обогреватели, известно далеко не каждому владельцу загородного дома. А между тем именно их сегодня максимально широко используют для обогрева неэлектрифицированных дач и загородных коттеджей со слабыми пропускными способностями сетей. Температура нагрева в таких приборах достигает 900 градусов Цельсия, они более мощные, легко и быстро способны создавать комфортную атмосферу в помещении.

Помимо керамических пластин, на которые направляется тепло от горелки, в приборах этого типа используется отражатель, защитная решетка предотвращает прямой контакт с источниками нагрева. В качестве терморегулятора используется контроль интенсивности подачи топлива. Чем интенсивнее газ будет поступать к горелке, тем выше окажется температура.

Электрообогреватели

Самый распространенный вариант — керамические инфракрасные обогреватели, сочетающие в себе тепловое излучение двух типов. Первоначально керамика здесь использовалась в качестве покрытия спиралей, модель с терморегулятором давала возможность определять интенсивность подачи тепла. Сегодня внутри корпуса такого устройства располагаются керамические панели, на которые и направлен нагрев. Способность таких теплообменников долгое время сохранять тепло дополняется конвекцией — вентилятором. В итоге распределение тепловой волны получается более равномерным и поэтапным.

Еще один тип электрообогревателей — керамические панели, ИК-обогреватели, в которых используется принцип многослойности. Внутри изделия находится основание — корпус с полимерным покрытием, на котором спирально расположен электрический нагревательный кабель. Сверху располагается керамическая панель, обеспечивающая постепенное и эффективное распределение вырабатываемого тепла. Поскольку крепление к стене производится не вплотную, происходит интенсивный обмен теплых и холодных потоков воздуха.

Отличительной чертой керамических панелей является высокотемпературный нагрев внутреннего слоя, при этом наружная панель остается довольно безопасной даже для прямого контакта. Ее наружные показатели достигают всего +60… 65 градусов по Цельсию. Стоит учесть, что нагрев у таких приборов всегда направленный — лучше располагать источник теплового излучения в месте, не загроможденном мебелью, иначе эффективность работы прибора будет снижена.

По способу размещения

Все керамические обогреватели подразделяются еще по одному важному показателю. Способ размещения определяет комфорт в использовании оборудования. Выделяют несколько вариантов исполнения.

Напольный. Может выглядеть как колонна или цилиндр, прямоугольный блок, установленный на поворотную платформу с электрическим питанием. Система оборудована конвекцией, у таких обогревателей мощность варьируется в диапазоне до 2000 Вт. Газовые модели выпускаются преимущественно в напольном исполнении, имеют прочный, устойчивый к нагреву корпус, ручку для транспортировки.

Настенный. В классическом исполнении выглядит как кондиционер или тепловая завеса, но монтируется в нижней части стен. Поднимающийся благодаря конвекции теплый воздух равномерно распределяется в помещении. А также выпускаются керамические панели, размещаемые по аналогии с обычными батареями отопления, на стенах под окнами или в любых других местах. Они имеют большую площадь теплоотдачи, оснащаются выносными терморегуляторами.

Потолочный. Такой обогреватель выглядит так же, как и настенная панель, крепится на потолке, бывает электрическим и газовым. Благодаря ИК-излучению такая техника обеспечивает лучшую теплоотдачу, а сам принцип нагрева похож на тот, что обеспечивают солнечные лучи. Предметы в комнате сначала нагреваются, а потом отдают тепло. Эти модели самые универсальные, их используют в теплицах, производственных помещениях, жилых домах.

Настольный. Миниатюрная версия напольных моделей. Предназначена для локального прогрева небольшого помещения или отдельной части большой комнаты.

Имеет значение и длина волны нагревательного прибора. Это актуально для всех инфракрасных обогревателей, поскольку определяет дальность распространения тепловой энергии. Выделяют следующие варианты:

коротковолновые – для помещений с высотой потолков от 6 м;

средневолновые – рассчитанные на длину волны 3-6 м;

длинноволновые – до 3 м.

Важно учесть, что потолочные обогреватели работают более эффективно в сочетании с тепловыми завесами. Интересным является и тот факт, что самая высокая температура при таком нагреве будет у пола, а не у потолка.

Настенные

Внешне такие электроприборы похожи на кондиционер. Нагреваясь, теплый воздух поднимается вверх, вытесняя холодный книзу, откуда тот захватывается встроенным вентилятором для подогрева. Настенные агрегаты способны обогреть большую площадь, а также оборудованы термостатом с выносным датчиком.

Керамические панели нужно крепить ближе к полу, так как холодный воздух имеет свойство собираться внизу, а горячий – подниматься к потолку.

Напольные

Представляют собой вертикальные приборы цилиндрической, прямоугольной или колоннообразной формы. Как правило, такие теплоагрегаты имеют вращающееся основание, что позволяет им охватывать большую площадь. Выпускаются керамические обогреватели в двух видах: конвекционные и газовые.

Настольные

От напольных аппаратов эти отличаются только размерами. Они не годятся для прогрева больших помещений, а вот согреть, например, рабочий уголок или небольшую палатку вполне способны. Настольные приборы могут работать на газу или от постоянного источника питания. Существенный их плюс – легкость, мобильность, экономичность.

Потолочные

Они практически ничем не отличаются от настенных обогревателей, однако монтируются исключительно под потолком. Работа потолочных устройств основана на инфракрасном излучении, действующем наподобие солнечных лучей. Аппарат сначала нагревает поверхности и предметы интерьера, которые затем сами отдают тепло помещению.

Конструкция керамических обогревателей

Основными узлами конструкции являются теплоотражающий экран и керамические нагреватели. Они объединены в монолитную конструкцию, поэтому их часто называют керамическими обогревательными панелями. От проявлений внешней среды и механических повреждений внутренние узлы устройства защищены цельнометаллическим корпусом.

Работа устройств может быть основана на принципе инфракрасного излучения или на конвекции воздуха. Керамические отопительные приборы греют воздух внутри помещения, а также предметы, которые расположены в непосредственной близости.

Выделяют инфракрасные и конвекторные обогреватели. Работа конвекторов основана на принципе конвекции воздуха. Нагретый воздух поднимается вверх, а холодный опускается вниз. Корпус конвекционных конструкций имеет отверстия в нижней и верхней части, при этом нагревательный элемент расположен внизу корпуса. Холодный воздух засасывается через нижние отверстия, где нагревается, расширяется и выходит через верхние отверстия. Такой механизм работы позволяет обеспечить теплом большую площадь помещения. Керамические панели могут работать не только от электричества, но и от газа.

Керамический обогреватель на газу

Электрические модели больше распространены – такие керамические обогреватели чаще всего устанавливают дома. Устройства, использующие газовый источник тепла, пользуются спросом там, где отсутствует возможность подключения к электричеству.

Инфракрасные обогреватели, в отличие от конвекторных, нагревают не воздух в помещении, а поверхности – пол, стены, мебель, любые предметы, находящиеся в помещении. Те, в свою очередь, отдают тепло в окружающее пространство. Нагревательные элементы ИК-устройств представляют собой нихром-хромированную спираль, заключенную в керамическую трубку. Под действием тока спираль нагревается. Инфракрасные нагреватели бывают 3 видов газовые, объёмные и полые. По мнению экспертов, последние наиболее предпочтительнее. Полые конструкции быстро нагреваются и быстро охлаждаются.

Энергосберегающие керамические обогреватели

Многие керамические обогреватели для дома оснащены специальным блоком микропроцессорного управления, благодаря чему прибор приобретает энергосберегающие свойства. Как известно в моделях с механическим управлением температура регулируется ступенчато. А в бюджетных вариантах и того всего 2–3 температурных режима.

Используя современные конструкции нового поколения, вы сможете задавать требуемую температуру с точностью до градуса. На протяжении всей работы устройство поддерживает заданный температурный режим, погрешности и отклонения от заданных значений практически исключены. Функция таймера, реализованная в моделях среднего и высокого ценового диапазона, позволит заранее устанавливать время выключения и включения. Все эти функции позволяют существенно снизить расходы на электричество.

Керамические обогреватели для дачи и палатки

Иногда возникает потребность в обогреве дач, приусадебных участков, складских помещений, открытых балконов, террас. Увы, не везде есть возможность подключения к электросети. В других случаях источник электропитания расположен очень далеко. Использовать сетевые удлинители дорого и не всегда возможно.

Производители керамических обогревателей решили и эту проблему, создав газовый прибор. Если вы любитель зимней рыбалки или походов в холодное время года – без обогревателя также не обойтись. Конечно, можно воспользоваться дедовскими способами. Например, разжечь костер. Но эти способы малоэффективны и не обеспечат комфортных условий. Чтобы активный отдых радовал вас в любое время года, возьмите с собой керамический обогреватель газового типа. Такое устройство устанавливается прямо в палатку, что обеспечит комфортный сон.

Туристический обогреватель, работающий на газу

В таких приб

Нагревательный элемент — Heating element

Устройство, преобразующее электричество в тепло

Символ нагревателя-змеевика или нагревательного элемента Некоторые другие символы, используемые для змеевиков или нагревательных элементов

Нагревательный элемент преобразует электрическую энергию в тепло в процессе нагрева Джоуля . Электрический ток через элемент встречает сопротивление , в результате чего элемент нагревается. В отличие от эффекта Пельтье , этот процесс не зависит от направления тока.

Типы нагревательных элементов

ТЭН трубчатый Сложенная трубчатый нагревательный элемент из эспрессо машины Спиральный нагревательный элемент от электрического тостера

Металл

Проволока сопротивления: Металлические нагревательные элементы сопротивления могут быть проволочными или ленточными, прямыми или спиральными. Они используются в обычных нагревательных устройствах, таких как тостеры и фены , печи для промышленного отопления, подогрев полов, обогрев крыш, обогрев дорожек для таяния снега, сушилки и т. Д. Наиболее распространенные классы используемых материалов включают:

Нихром : в большинстве проволочных нагревательных элементов сопротивления используется нихромовая проволока 80/20 (80% никель , 20% хром ), лента или полоса. Нихром 80/20 — идеальный материал, поскольку он имеет относительно высокое сопротивление и образует липкий слой оксида хрома при первом нагревании. Материал под этим слоем не окисляется, предотвращая поломку или выгорание проволоки.

Кантал (FeCrAl) проволока
Мельхиор (CuNi) сплавы для низких температур нагрева
Травленая фольга: элементы из фольги с травлением обычно изготавливаются из тех же сплавов, что и элементы из резистивной проволоки, но производятся методом субтрактивного фототравления, который начинается с непрерывного листа металлической фольги и заканчивается сложным рисунком сопротивления. Эти элементы обычно используются в системах прецизионного нагрева, таких как медицинская диагностика и аэрокосмическая промышленность.

Керамика и полупроводник

Дисилицид молибдена (MoSi ₂ ) интерметаллическое соединение, силицид молибдена, представляет собой тугоплавкую керамику, которая в основном используется в нагревательных элементах. Он имеет умеренную плотность, температуру плавления 2030 ° C (3686 ° F) и является электропроводным. При высоких температурах образует пассивирующий слой диоксида кремния, защищающий его от дальнейшего окисления. Область применения: стекольная промышленность , спекание керамики , печи для термообработки и диффузионные печи для полупроводников .
Карбид кремния , см. Карбид кремния § нагревательные элементы .
Нитрид кремния , см. Нитрид кремния в автомобильной промышленности . Запальники нового поколения для газовых топок и свечи накаливания дизельного двигателя изготовлены из нитрида кремния. Такой нагревательный элемент или свеча накаливания достигают максимальной температуры 1400 ° C и быстро воспламеняют газ, дизельное топливо или керосин.

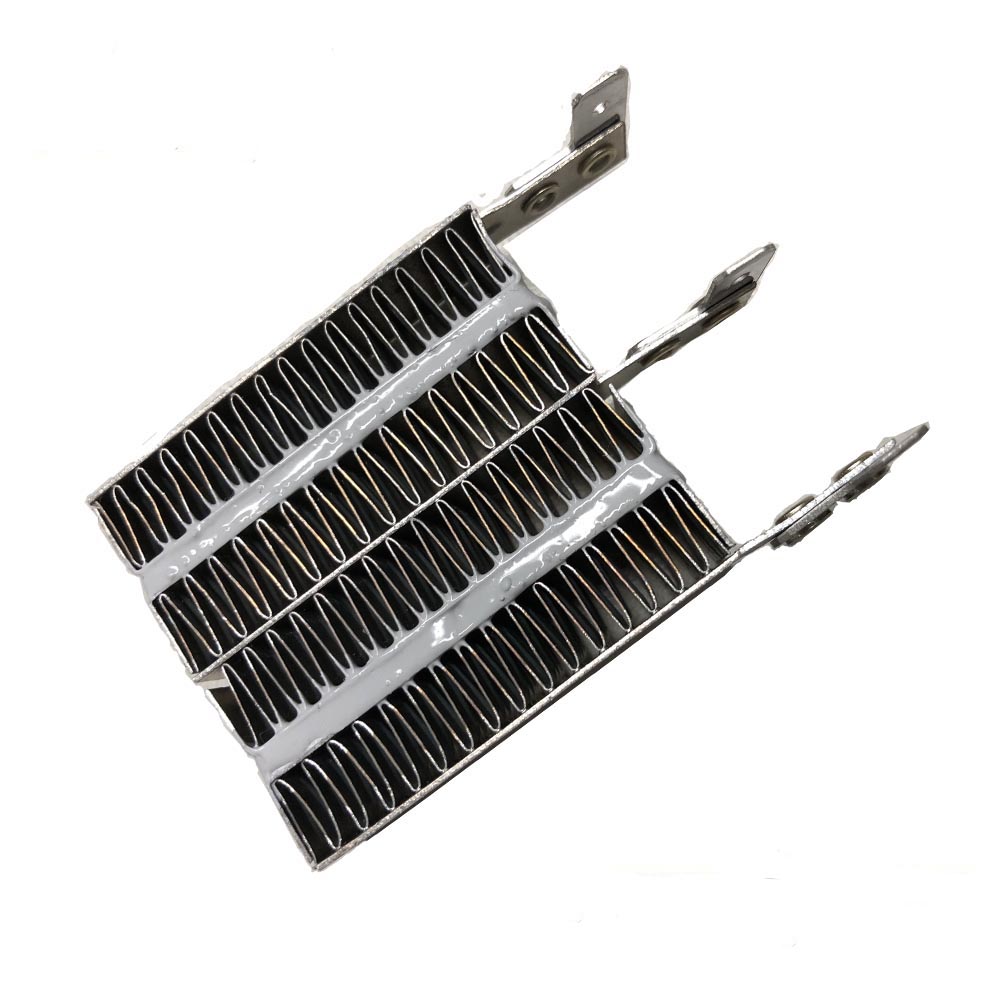

Керамические элементы PTC : керамические материалы PTC названы по их положительному термическому коэффициенту сопротивления (т. Е. Сопротивление увеличивается при нагревании). Хотя большинство керамических материалов имеет отрицательный коэффициент, эти материалы (часто композиты из титаната бария и титаната свинца ) обладают сильно нелинейным тепловым откликом, так что выше пороговой температуры, зависящей от состава, их сопротивление быстро увеличивается. Такое поведение заставляет материал действовать как собственный термостат , поскольку ток проходит, когда он холодный, и не проходит, когда он горячий. Тонкие пленки из этого материала используются в обогревателях оттаивания заднего стекла автомобилей, а элементы сотовой формы используются в более дорогих фенах , обогревателях и большинстве современных печей на гранулах. Такой нагревательный элемент может достигать температуры 950-1000 ° C и хвалятся за быстроту температуры и стабильность.
Кварцевые галогенные обогреватели также используются для лучистого отопления и охлаждения .

Толстопленочные нагреватели

Толстопленочный нагреватель, напечатанный на листе слюды.

Толстопленочные нагреватели — это тип резистивного нагревателя, который можно печатать на тонкой подложке. Толстопленочные нагреватели обладают различными преимуществами по сравнению с традиционными резистивными элементами в металлической оболочке. Как правило, толстопленочные элементы характеризуются низким форм-фактором, улучшенной однородностью температуры, быстрым тепловым откликом из-за низкой тепловой массы, низким потреблением энергии, высокой плотностью мощности и широким диапазоном совместимости по напряжению. Обычно толстопленочные нагреватели печатают на плоских подложках, а также на трубках с различными рисунками нагревателей. Эти нагреватели могут достигать удельной мощности до 100 Вт / см ^{2 в} зависимости от условий теплопередачи. Шаблоны толстопленочного нагревателя легко настраиваются в зависимости от сопротивления листа напечатанной пасты резистора.

Эти нагреватели могут быть напечатаны на различных подложках, включая металл, керамику, стекло, полимер, с использованием толстопленочных паст, содержащих металл / сплав. Наиболее распространенными подложками, используемыми для печати толстопленочных нагревателей, являются алюминий 6061-T6, нержавеющая сталь и листы мусковита или флогопита . Области применения и рабочие характеристики этих нагревателей широко варьируются в зависимости от выбранных материалов подложки. В первую очередь это связано с тепловыми характеристиками подложки нагревателя.

Есть несколько обычных применений толстопленочных нагревателей. Их можно использовать в сковородках, вафельницах, электрическом обогреве плит, увлажнителях, чайниках, термосварочных устройствах, водонагревателях, отпаривателях для утюга и ткани, выпрямителях для волос, бойлерах, кроватях с подогревом для 3D-принтеров, термопечатающих головках, клеевых пистолетах, лабораторное отопительное оборудование, сушилки для одежды, обогреватели плинтусов, противообледенительные или противотуманные устройства, подогреватели, боковые зеркала автомобиля, оттаивание холодильника, теплообменники и т. д.

Для большинства приложений тепловые характеристики и распределение температуры являются двумя ключевыми параметрами конструкции. Чтобы избежать появления горячих точек и поддерживать равномерное распределение температуры по подложке, конструкцию схемы можно оптимизировать, изменив локализованную удельную мощность цепи резистора. Оптимизированная конструкция нагревателя помогает контролировать мощность нагревателя и модулировать локальные температуры на подложке нагревателя. В случаях, когда требуется наличие 2 или более зон нагрева с разной выходной мощностью на относительно небольшой площади, может быть разработан толстопленочный нагреватель для получения зонального рисунка нагрева на одной подложке.

Толстопленочные нагреватели можно в основном разделить на две подкатегории — отрицательный температурный коэффициент (NTC) или положительный температурный коэффициент (PTC), основанный на влиянии повышения температуры на сопротивление элемента. Нагреватели типа NTC характеризуются уменьшением сопротивления при повышении температуры нагревателя и, таким образом, имеют более высокую выходную мощность при более высоких температурах для данного входного напряжения. Нагреватели PTC ведут себя противоположным образом с увеличением сопротивления и уменьшением мощности нагревателя при повышенных температурах. Эта характеристика нагревателей PTC также делает их саморегулирующимися, поскольку их выходная мощность достигает насыщения при фиксированной температуре. С другой стороны, нагреватели типа NTC обычно требуют термостата или термопары для контроля разгона нагревателя. Эти нагреватели используются в приложениях, где требуется быстрое повышение температуры нагревателя до заданного значения, поскольку они обычно действуют быстрее, чем нагреватели типа PTC.

Толстопленочный нагреватель, напечатанный на металлической подложке

Полимерные нагревательные элементы PTC

Гибкий нагреватель PTC из токопроводящей резины

Резистивные нагреватели могут быть изготовлены из проводящих резиновых материалов PTC, где удельное сопротивление экспоненциально возрастает с повышением температуры. Такой нагреватель будет производить большую мощность в холодное время года и быстро нагреваться до постоянной температуры. Из-за экспоненциально увеличивающегося удельного сопротивления нагреватель никогда не сможет нагреться до температуры выше этой. Выше этой температуры резина действует как электрический изолятор. Температуру можно выбрать во время производства резины. Обычно температура составляет от 0 до 80 ° C (от 32 до 176 ° F).

Это точечный саморегулирующийся обогреватель и саморегулирующийся обогреватель . Саморегулирование означает, что каждая точка нагревателя независимо поддерживает постоянную температуру без необходимости использования регулирующей электроники. Саморегулирующийся означает, что нагреватель никогда не может превышать определенную температуру в любой точке и не требует защиты от перегрева.

Жидкость

Электродный котел

Композитные нагревательные элементы

Трубчатый нагревательный элемент духовки

Трубчатые (в оболочке) элементы обычно содержат тонкую катушку из проволоки из резистивного нагревательного сплава из нихрома (NiCr), которая расположена в металлической трубке (из сплавов меди или нержавеющей стали, таких как Incoloy ) и изолирована порошком оксида магния . Чтобы влага не попадала в гигроскопичный изолятор, на его концах устанавливаются полоски из изоляционного материала, такого как керамика или силиконовая резина, или их комбинация. Трубка протягивается через фильеру для сжатия порошка и максимальной теплопередачи. Это может быть прямой стержень (как в тостерах ) или изогнутый, чтобы охватить нагреваемую область (например, в электрических плитах , духовках и кофеварках ).
Металлокерамические направляющие с трафаретной печатью, нанесенные на изолированные металлические (обычно стальные) пластины с керамической изоляцией, с середины 1990-х годов нашли широкое применение в качестве элементов в чайниках и других бытовых приборах.
Радиационные нагревательные элементы (тепловые лампы): мощная лампа накаливания обычно работает с мощностью меньше максимальной, чтобы излучать в основном инфракрасный, а не видимый свет. Они обычно используются в излучающих обогревателях и подогревателях пищи, имеют либо длинную трубчатую форму, либо форму лампы-рефлектора R40 . Лампы с отражателем часто окрашиваются в красный цвет, чтобы минимизировать производимый видимый свет; трубчатая форма бывает разных форматов:
- Золотое покрытие — прославлен запатентованной лампой Phillips Helen. На внутреннюю часть нанесена дихроичная пленка золота, которая уменьшает видимый свет и пропускает большую часть коротких и средних волн инфракрасного излучения. В основном для обогрева людей. Сейчас эти лампы производятся рядом производителей, и они постоянно совершенствуются.
- Рубиновое покрытие — та же функция, что и лампы с золотым покрытием, но за небольшую плату. Видимые блики намного выше, чем у золотого варианта.
- Прозрачный — без покрытия и в основном используется в производственных процессах.
В съемных керамических сердечниковых элементах используется спиральная проволока из резистивного нагревательного сплава, пропущенная через один или несколько цилиндрических керамических сегментов для получения необходимой длины (в зависимости от выходной мощности), с центральным стержнем или без него. Вставленный в металлическую оболочку или трубку, запечатанную с одного конца, этот тип элемента позволяет производить замену или ремонт без нарушения процесса, обычно нагрева жидкости под давлением.

Комбинированные системы нагревательных элементов

Смотрите также

Расчетный коэффициент нагревательного элемента

Проектирование нагревательных элементов

Нагревательные элементы кажутся очень простыми и понятными, но существует множество различных факторов, которые инженеры должны учитывать при их проектировании. Существует примерно 20-30 различных факторов, которые влияют на работу типичного нагревательного элемента, включая такие очевидные вещи, как напряжение и ток, длина и диаметр элемента, тип материала и рабочая температура.Есть также определенные факторы, которые необходимо учитывать для каждого типа элемента. Например, для спирального нагревательного элемента из круглой проволоки диаметр проволоки и форма витков (диаметр, длина, шаг, растяжение и т. Д.) Являются одними из факторов, которые критически влияют на характеристики. При использовании ленточного нагревательного элемента необходимо учитывать толщину и ширину ленты, площадь поверхности и вес.

И это только часть истории, потому что нагревательный элемент не работает изолированно: вы должны учитывать, как он впишется в более крупный прибор и как он будет себя вести во время использования, когда его используют по-разному.Как, например, ваш элемент будет поддерживаться внутри устройства изоляторами? Насколько большими и толстыми они должны быть, и повлияет ли это на размер изготавливаемого вами прибора? Например, подумайте о различных типах нагревательных элементов, которые вам понадобятся в паяльнике, о размере ручки и большом конвекторе. Если между опорными изоляторами есть элемент, «задрапированный», что с ним произойдет, когда он станет горячее? Не будет ли он слишком сильно провисать, и это вызовет проблемы? Вам нужно больше изоляторов, чтобы это предотвратить, или вам нужно изменить материал или размеры элемента? Если вы разрабатываете что-то вроде электрического камина с несколькими близко расположенными нагревательными элементами, что произойдет, когда они будут использоваться по отдельности или в комбинации? Если вы разрабатываете нагревательный элемент, через который проходит воздух, как в конвекторном обогревателе или фене, сможете ли вы создать достаточный воздушный поток, чтобы остановить перегрев элемента и значительно сократить срок его службы? Все эти факторы должны быть сбалансированы друг с другом, чтобы продукт был эффективным, экономичным, долговечным и безопасным.

Конструкция нагревательного элемента

Следующие расчеты дают руководство по выбору электрического резистивного проволочного нагревательного элемента для вашего приложения

Расчет конструкции нагревательного элемента

Вот введение в электрическое сопротивление ленточных и проволочных нагревательных элементов, расчет элемента сопротивление и таблица термостойкости.

Для работы в качестве нагревательного элемента лента или проволока должны сопротивляться потоку электричества. Это сопротивление преобразует электрическую энергию в тепло, которое связано с удельным электрическим сопротивлением металла и определяется как сопротивление единицы длины единицы площади поперечного сечения.Линейное сопротивление отрезка ленты или провода можно рассчитать по его удельному электрическому сопротивлению.

Где:

ρ = Удельное электрическое сопротивление (мкОм · см)
R = Сопротивление элемента при 20 ° C (Ом)
d = Диаметр проволоки (мм)
t = Толщина ленты (мм)
b = Лента ширина (мм)
l = длина ленты или провода (м)
a = площадь поперечного сечения ленты или провода (мм²)

для круглой проволоки

a = π x d² / 4

Для ленты

a = tx (b — t) + (0.786 x t²)

R = (ρ xl / a) x 0,01

В качестве нагревательного элемента лента имеет большую площадь поверхности и, следовательно, более эффективное тепловое излучение в предпочтительном направлении, что делает ее идеальной для многих промышленных такие приложения, как ленточные нагреватели литьевых форм.

Важной характеристикой этих сплавов с электрическим сопротивлением является их устойчивость к нагреванию и коррозии, которая обусловлена образованием поверхностных оксидных слоев, которые замедляют дальнейшую реакцию с кислородом воздуха.При выборе рабочей температуры сплава необходимо учитывать материал и атмосферу, с которой он контактирует. Поскольку существует так много типов приложений, переменных в конструкции элемента и различных условий эксплуатации, следующие уравнения для конструкции элемента приведены только в качестве руководства.

Электрическое сопротивление при рабочей температуре

За очень немногими исключениями сопротивление металла будет изменяться в зависимости от температуры, что необходимо учитывать при проектировании элемента.Поскольку сопротивление элемента рассчитывается при рабочей температуре, необходимо определить сопротивление элемента при комнатной температуре. Чтобы получить сопротивление элементов при комнатной температуре, разделите сопротивление при рабочей температуре на коэффициент температурного сопротивления, указанный ниже:

Где:

F = коэффициент температурного сопротивления
R _t = сопротивление элемента при рабочей температуре (Ом )
R = Сопротивление элемента при 20 ° C (Ом)

R = R _t / F

Нагрузка на площадь поверхности

Можно спроектировать нагревательный элемент различных размеров, каждый из которых Теоретически даст желаемую мощность нагрузки или плотность мощности, рассеиваемую на единицу площади.Однако важно, чтобы нагрузка на поверхность нагревательного элемента не была слишком высокой, поскольку передача тепла посредством теплопроводности, конвекции или излучения от элемента может быть недостаточно быстрой, чтобы предотвратить его перегрев и преждевременный выход из строя.

Предлагаемый диапазон поверхностной нагрузки для данного типа прибора и нагревательного элемента показан ниже, но он может быть ниже для нагревательного элемента, работающего с более частыми рабочими циклами, или при почти максимальной рабочей температуре, или в суровых условиях.

вот.

Устройство	Тип элемента	Рекомендуемая нагрузка на поверхность Диапазон (Вт / см²)
Огонь	Спиральный элемент на открытом воздухе	4,5 — 6,0
Огонь	Карандаш	6,0 — 9,5
Ленточный нагреватель	Элемент с слюдяной обмоткой	4,0 — 5,5
Тостер	Элемент с слюдяной обмоткой	3.0 — 4,0
Конвектор	Спиральный элемент	3,5 — 4,5
Накопительный нагреватель	Спиральный элемент	1,5 — 2,5
Нагреватель с вентилятором			Элемент печи	Трубчатый элемент Защитный элемент	8,0 — 12,0
Элемент решетки	15.0 — 20,0
Конфорка	17,0 — 22,0
Водяной нагреватель	25,0 — 35,0
Элемент чайника	35,0 — 50,0

Круглый элемент 9005 9005 Конструкция элемента 9005

В = Напряжение (В)
Вт = Мощность (Ватт)
S = Нагрузка на площадь поверхности (Вт / см²)
R _t = Сопротивление элемента при рабочей температуре (Ом)
R = Сопротивление элемента при 20 ° C (Ом)
F = Температурный коэффициент сопротивления
I = Длина провода (м)
A = Сопротивление на метр (Ом / м)

Вот как выполняются расчетные расчеты:

1.Рассчитайте необходимый диаметр и длину проволоки, работая при максимальной температуре C ° C, полное сопротивление элемента при рабочей температуре (R _t) будет:

R _t = В² / Вт

2. Используя специальный провод из сплава нагревательного элемента, найдите коэффициент температурного сопротивления при рабочей температуре C ° C как F, таким образом, полное сопротивление элемента при 20 ° C (R) будет:

R _t = R _t / Ф

3.Зная размеры типа нагревательного элемента, можно оценить длину намотанного на него провода. Таким образом, сопротивление, необходимое на метр проволоки, будет:

A = R / L

4. Найдите провод нагревательного элемента стандартного диаметра проволоки, сопротивление которого на метр ближе всего к A.

5. Чтобы проверить фактическую длину провода (L):

L = R / A

Изменение длины провода нагревательного элемента может означать добавление или вычитание шага провода для достижения требуемого общего значения сопротивления.

6. Чтобы проверить нагрузку на площадь поверхности (S):

S = W / (lxdx 31,416)

Эта нагрузка на площадь поверхности должна находиться в пределах диапазона, указанного в таблице выше для типа нагревательного элемента, учитывая, что более высокая value дает более горячий элемент. Нагрузка на площадь поверхности может быть выше или ниже, если считается, что теплопередача лучше или хуже, или в зависимости от важности срока службы нагревательных элементов.

Если расчетная нагрузка на площадь слишком велика или мала, вам следует пересчитать, изменив одно или несколько из следующего:

Спиральные или спиральные элементы

Проволочные нагревательные элементы, образованные в виде змеевика, позволяют разместить провод подходящей длины в относительно небольшом пространстве, а также поглощают эффекты теплового расширения.При формировании катушки необходимо соблюдать осторожность, чтобы не повредить проволоку за счет надрезов или истирания. Также важна чистота нагревательного элемента. Максимальные и минимальные рекомендуемые отношения диаметра внутренней катушки к диаметру проволоки составляют 6: 1 и 3: 1. Длину катушки с закрытой намоткой можно найти, используя уравнение ниже.

Где:

d = Диаметр проволоки (мм)
D = Внутренний диаметр катушки (мм)
L = Длина проволоки (м)
X = Длина катушки с закрытой намоткой (мм)

X = L xdx 1000 / π x (D + d)

Когда эта катушка с закрытой намоткой растягивается, растяжение должно составлять примерно 3: 1, поскольку более тесная намотка приведет к более горячим виткам.

Помимо случайного повреждения, срок службы нагревательного элемента может быть сокращен из-за локальных перегораний (горячих точек). Это может быть вызвано изменением поперечного сечения провода (например, зазубринами, растяжением, перегибами) или экранированием области, где нагревательный элемент не может свободно рассеивать тепло, или плохими точками опоры или заделками.

Конструирование ленточного элемента

Метод конструирования ленточного нагревательного элемента аналогичен тому, который использовался при проектировании нагревательного элемента с круглой проволокой.

Где:

b = Ширина ленты (мм)
t = Толщина ленты (мм)

Вот как выполняются расчетные расчеты для ленточного нагревательного элемента:

1. Для расчета размера ленты и длина, необходимая для конкретного нагревательного элемента в нагревателе, работающего при максимальной температуре C ° C, полное сопротивление элемента при рабочей температуре (Rt) будет:

R _t = В² / Вт

2 .Используя специальный провод из сплава для нагревательного элемента, найдите коэффициент температурного сопротивления при рабочей температуре C ° C как F, таким образом, общее сопротивление элемента при 20 ° C (R) будет:

R _t = R _t / F

3. Зная размеры нагревателя, можно оценить длину ленты, которая может быть намотана на него. Таким образом, сопротивление, необходимое на метр ленты, будет:

A = R / L

4. Найдите ленту нагревательного элемента стандартного размера b мм xt мм, имеющую стандартное сопротивление на метр запаса размера, которое близко до А Ом / м.

5. Проверка фактической длины ленты (L)

L = R / A

Изменение длины ленты может означать изменение шага ленты для достижения требуемого общего сопротивления.

6. Чтобы проверить нагрузку на площадь поверхности (S):

S = W / 20 x (b + t) x L

Если расчетная нагрузка на площадь слишком высока или низка, как указано в таблице выше, вам следует пересчитать, изменив одно или несколько из следующего:

— длина и размер ленты

Практические соображения по проектированию

В этой статье обсуждаются общие вопросы, касающиеся использования, ухода и технического обслуживания, связанных с продлением срока службы электрических обогреватели и печи.Сложность вопросов, связанных с нагревателями резистивного типа, указывает на необходимость универсального руководства в качестве отправной точки.

Рекомендации по электрическим выводам
Выводы нагревательного элемента и силовые соединения
Типы выводов
- Выводы с одним проводом
- Выводы для витой пары
- Выводы для стержней
- Подушечки или стержневые выводы
Радиус изгиба
Хрупкость
Концевые заделки
Защита от свинца
Ремонт
Обращение, хранение, факторы окружающей среды
Вибрация
Загрузка
Процедура сушки
- Встроенные элементы
- Огнеупорные материалы
Цикл

Выводы нагревательного элемента и силовые соединения

Определенные нормы, которые необходимо соблюдать в отношении электрических подключений к электронагревательным элементам в нагревателях, перечислены ниже:

Сетевое напряжение должно соответствовать номинальному напряжению нагревателя.
Электропроводка нагревателя должна выполняться в соответствии с национальными и местными электротехническими нормами.
Всегда соблюдать полярность. Соседние выводы всегда должны быть подключены с одинаковой полярностью. Несоблюдение полярности может привести к преждевременному отказу нагревателя.

Типы выводов

Выводы элементов для подключения нагревателей с электронагревательными элементами доступны в большом количестве стилей, но обычно их можно сгруппировать в определенные категории, которые включают в себя следующие:

Прокладка или стержень

Однопроводные выводы

Однопроводниковая концепция является наиболее распространенной и в основном является стандартной формой поставки керамических и вакуумных волоконных нагревательных элементов.

Выводы для витой пары

«Витая пара» — это вывод, в котором проводник элемента загибается на себя, а затем скручивается определенным образом. По возможности рекомендуется такая конфигурация отведений.

Выводы штанги

Выводы штанги включают крепление более тяжелого провода к фактическому элементу. Обычно к проводнику нагревательного элемента приваривают стержень.

Подушечка или стержень

Подушечка или стержень аналогичны по своей природе концепции стержня только в том, что используется либо плоский стержень, либо, если в элементе используется «полоса» вместо проволоки, полоса часто загибается на себя один раз. или дважды для увеличения площади поперечного сечения.Этот тип свинца используется с пакетами нагревательных элементов на основе волокон.

Радиус изгиба

Должна быть предусмотрена возможность изгиба подводящего провода от нагревательных элементов в соответствии с требованиями заказчика. Минимальный радиус изгиба проволоки должен быть в четыре-восемь раз больше диаметра проволоки. Это правило применяется как к сплавам железо-хром-алюминий, так и к сплавам хрома-никеля. В очень холодных условиях сплавы железо-хром-алюминий могут сломаться или потрескаться при изгибе.

Хрупкость

Традиционные железо-хром-алюминиевые материалы становятся хрупкими при достижении температуры 950 ° C, и это происходит немедленно.Сплавы на основе металлических порошков также становятся хрупкими при нагревании, хотя это происходит более постепенно и зависит от температуры и времени. Важно охладить эти сплавы до цветовой температуры выше 500 ° F, чтобы их можно было перемещать без каких-либо механических повреждений. Они также хрупкие при низких температурах, поэтому, если с ними нужно работать, лучше иметь температуру около 70 ° F или выше. Также важно отметить, что при сварке этих сплавов близлежащие участки становятся хрупкими, поэтому с ними нужно обращаться осторожно.

Концевые заделки

Правильные заделки имеют решающее значение для успешного применения нагревательного элемента, и если их не выполнить надлежащим образом, это существенно повлияет на срок службы элемента. Важно убедиться, что основная часть выводного провода элемента находится в тесном физическом контакте с фактическим заделкой.

Защита выводов

Часто желательно обеспечить защитное покрытие на выводах элемента. Это может потребоваться по электрическим или механическим причинам.Выбор защитного экрана для проводов должен производиться с большой осторожностью. Как правило, следует избегать использования самоклеящихся лент, поскольку даже в высокотемпературных марках используется мастика / клей на органической основе, которые могут распадаться на вещества на основе углерода. Они могут вступить в реакцию с проволокой, вызывая охрупчивание, коррозию и просачивание углерода. Необходимо внимательно изучить степень изоляции. При обработке огнеупорных материалов на основе волокна, утвержденный респиратор, особенно если нагреватель был при высокой температуре в течение длительного времени и заменяется.

Полезные методы и предложения

Некоторые полезные практики при обращении с нагревательными элементами печи перечислены ниже:

Оборудование необходимо поддерживать в чистоте, особенно вокруг клемм, корпуса электропроводки и самого нагревателя, используя программу регулярного технического обслуживания.
Необходимо использовать полевую проводку, выдерживающую высокие температуры. Важно избегать использования воска, резины, термопласта или пропитанной изолированной проволоки для высокотемпературных нагревателей.
По возможности необходимо использовать теплоизоляцию, чтобы снизить тепловые потери и стоимость эксплуатации.

Нагревательные элементы печи необходимо поддерживать в хорошем состоянии, чтобы они служили своему назначению и оставались полезными в течение всего срока службы.

Статья любезно предоставлена AZoM.com — Сайт AZoNetwork

Нагревательный элемент Поставщики, Нагревательный элемент Торговая компания, Производитель нагревательного элемента, Нагревательный элемент Агент, на продажу123.org

9 0513 —4 905 Торговая компания Производитель — 200 человек Автоматическая кружка, Дымовая сигнализация, Газовая сигнализация, Кружка, Рекламный подарок, Летающий будильник, Бутылка для ПК, Бутылка с водой

Китай (материк) ZhejiangNingbo

905 13 2009

13-

млн долларов США млн долларов США 50 миллионов долларов

Название компании	Тип бизнеса	Общее количество сотрудников	Год основания	Годовой объем производства
НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ, НАГРЕВАТЕЛЬ БАРАБАНА, ЛЕНТОЧНЫЙ НАГРЕВАТЕЛЬ, КЕРАМИЧЕСКИЙ НАГРЕВАТЕЛЬ, MOSUQITO REPELLENT Китай (материк)	Производитель Торговая компания Агент	51-100 человек	3 2014	2014 — 100 человек Пленка термоэлемента, нагревательный элемент, нижний ролик, верхний ролик, чип картриджа с тонером Китай (материк) HubeiWH	Производитель	11-50 человек	2008	—
Нагревательный элемент, термостат (Продажи для экспортного рынка) Китай (материк) ZhejiangFenghua	Производитель Торговая компания	—	—	—
нагревательный элемент, нагревательная трубка, электрические нагревательные трубы, электрический водонагреватель, провода сопротивления Китай (материк) ЦзянсуДаньян	Производитель Торговая компания	—	—
гриль для барбекю, гриль для барбекю, гриль для барбекю, тепловентилятор, нагревательный элемент Китай (материк) Шанхайшанхай	Производитель Торговая компания	—	—	—
элемент, электрический нагревательный элемент, трубчатый нагреватель, нагреватель PTC, керамический нагревательный элемент Китай (материк) JiangsuYancheng	Производитель торговая компания	—	—	—
нагревательный провод, провод из нержавеющей стали, Нагревательный элемент Китай (материк) JiangsuChangShu	Производитель	—	—	—
ЭЛЕКТРОННАЯ ПЛАТА, ДВИГАТЕЛЬ, КЛАВИАТУРА, ВТУЛКА, ВТУЛКА , Распределительный элемент	—	—	—
Нагревательный элемент , Электрический алюминиевый радиатор Китай (материк) город Чжэцзян-Нинбо	Производитель	101-200 человек	1999	—
Гильза термоэлемента, нагревательный элемент, нижний ролик, верхний ролик, чип картриджа с тонером Китай (материк) HubeiWH	Производитель	11-50 человек	2008	—
стержень из карбида кремния, огнеупорный, нагревательный элемент Китай (материк) ShandongZibo	51-100 человек	2000	—
Нагревательный элемент, термостат (продажа на экспорт) Китай (материк) ZhejiangFenghua	Производитель Торговая компания	51-100 человек	—
Нагревательный элемент, нагревательный кабель, сушилка для обуви Китай (материк) Чжэцзянханчжоу	Производитель Торговая компания	101-200 человек	1995	—
Нагревательный элемент, нагрев оттайки, испаритель, нагревательный пояс, нагревательная плита Китай (материк) Чжэцзян Китай (материк) Чжэцзян	Торговая компания	51-100 человек	2014	2 доллара США.5 миллионов — 5 миллионов долларов США
Нагреватель, нагревательный элемент, холодильная машина, льдогенератор, холодильник Китай (материк) Чжэцзян Ханчжоу	Производитель Торговая компания	301-500 человек	2011	долларов США Миллион — 5 миллионов долларов США
Металлообработка, штамповочный станок, ножницы, листогибочный пресс, нагревательный элемент Китай (материк) JiangsuJingjiang	Производитель	51-100 человек	2013	2 доллара США.5 миллионов — 5 миллионов долларов США
Нагревательный элемент, Трубчатый нагреватель, Ленточный нагреватель, Нагревательный резистивный нагревательный провод, Датчик температуры Китай (материк) JiangsuYancheng	Trading Company	51-100 человек	2014	1 миллион долларов США — 2,5 миллиона долларов США
Нагревательный элемент, функциональная теплая обувь, теплая одежда, устройство для подогрева рук, Power Bank Китай (материк)	Торговая компания	5-10 человек	2012	—
нагревательная пленка, углеродная нагревательная пленка, инфракрасная нагревательная пленка, пленочный нагреватель, гибкая нагревательная пленка, углеродный пленочный нагреватель, нагревательный кабель, кабель нагревателя, система подогрева пола, нагревательный лист, углеродная пленка, нагревательная панель, фольговый нагреватель, нагревательная пленка, электрический нагреватель, теплый пол, нагревательный лист, нагревательная пленка, система электрического отопления, нагревательный элемент Южная КореяGyeonggi-doPaju-City	Производитель 9051 4 Другое	11-50 человек	2006	—
Нагреватель с вентилятором, ленточный нагреватель, регулятор температуры, нагревательный элемент, диспенсер воды Китай (материк) Гуандун Шэньчжэнь	Производитель Торговая компания	2001	—
MgO трубка, картриджный нагреватель, трубчатый нагреватель, керамический изолятор, нагревательный элемент Китай (материк) JiangsuYancheng	Производитель Торговая компания	4 51 Люди 2007	—
Нагревательный элемент, нагреватель, проточный водонагреватель Китай (материк) Гуандуншэньчжэнь	Производитель	51-100 человек	2007	—	Нагревательный элемент, нагревательный элемент	Производитель Торговая компания	11-50 человек	2007	—
нагревательная пленка, Hot-Film, пленочный нагреватель, теплый пол, нагреватели, корейское отопление, нагреватель пленка, korea heating co ltd, корейская пленка, лучистое отопление, горячая пленка, углеродный нагреватель, углеродная пленка, углеродная пленка, углеродная пленка, нагревательный пол, отопление, система нагрева, нагревательный элемент, электрическая нагревательная пленка Южная КореяБусанБусан	Производитель Торговая компания	11-50 человек	—	—
Нагревательный элемент, нагреватель кондиционера, водонагревательный элемент, нагреватель омывателя, нагреватель запекания и жарки, промышленный нагревательный элемент, нагревательный элемент для конвектора, трубчатый нагреватель, оребренный трубчатый нагреватель, нагреватель PTC Китай (материк) JiangsuYancheng	Производитель	101-200 человек	—
Инфракрасный обогреватель, Нагревательный элемент, толстопленочный обогреватель Южная Корея Кёнги-доХвасунг-Си, Кёнги-До	Производитель	11-50 человек	—
нагревательный элемент, трубчатый электрический нагреватель, патронный насос Китай (материк) Чжэцзян Вэньчжоу	Производитель Торговая компания	101-200 человек	1994	2 доллара США.5 миллионов — 5 миллионов долларов США
Подогреватель бутылочек, нагревательный элемент Китай (материк) Гуандун Чжуншань	Производитель	101-200 человек	2004	2,5 миллиона долларов США — 5 миллионов долларов США
долларов США Нагревательный элемент, печь, датчик, управление, печь, оборудование для нанесения покрытия на трубы ИндонезияJakarta RayaJakarta Utara	Производитель	101-200 человек	—	—
муфельная печь, трубчатая печь, коробчатая печь камерная печь, вакуумная печь, нагревательный элемент sic, нагревательный элемент из карбида кремния, нагреватель sic, стержень из карбида кремния, нагреватель из карбида кремния, нагревательный элемент из MoSi2, нагревательный элемент из дисилицида молибдена, нагреватель из MoSi2, нагреватель из дисилицида молибдена, нагревательный элемент, плита из керамического волокна, керамика оплетка из волокна, пластина из карбида кремния, защитная трубка из карбида кремния, трубка из алюмооксидной керамики United S tatesWisconsinWatertown	Производитель	101 — 200 человек	—	—
муфельная печь, трубчатая печь, тигельная печь, печь с керамическим волокном, нагревательный элемент, нагревательный элемент MoSi2, нагревательный элемент SiC, оксид алюминия карбидный нагревательный элемент, глиноземные тигли, печь для спекания, камерная печь, коробчатая печь, высокотемпературная коробчатая печь, высокотемпературная лаборатория, лабораторная печь для спекания, печь с подогревом sic, печь для спекания mosi2, печь для спекания диоксида циркония, вакуумная печь Дистрибьютор / Оптовый продавец	11-50 человек	1993	50 миллионов долларов США — 100 миллионов долларов США
Огнеупорные изделия, изоляционные изделия, изделия из керамического волокна, изделия из силиката кальция, изоляционный кирпич, промышленная керамика, нагревательный элемент, упаковка, инструмент, кофеварка, питьевая машина, вен дин машина и др. Китай (материк) Пекин	Производитель Торговая компания Агент	11-50 человек	2001	—
Аксессуары для чистых помещений, ESD, медицинская ткань, обогревающий текстиль, охлаждающий текстиль 9000i	Производитель Торговая компания Агент	51-100 человек	1994	5 миллионов долларов США — 10 миллионов долларов США
термостат, капиллярный термостат, комнатный термостат, регулятор энергии, поворотный переключатель, термометр, капиллярный термометр Манометр, термостат котла, нагревательный элемент, автоматический контроллер котла, термостат водонагревателя, нагревательный элемент, бесконечный переключатель, провод термопары, биметаллический термометр, ЖК-термостат, цифровой термометр, термостатический клапан, головка термопары Китай (материк) ZhejiangWenzhou	Производитель Торговая Компания	51 — 100 человек	—	—
Прожектор, нагревательный элемент, светодиод, галогенная лампа Китай (материк) ShandongLinyi	Производитель Торговая компания	501 — 1000 человек	2003
MoSi2, нагреватель MoSi2, нагревательный элемент, печь, Kanthal, Moly-D, Erema Южная Корея Кёнгидо Пхёнтхэк-SI	Производитель	51-100 человек	— 100 человек	—
Нагреватель, нагревательный элемент, промышленный нагреватель, ПЕЧЬ, ПЕЧЬ Индия ГуджаратVithal Udyognagar	Производитель	11-50 человек	—	—

Как проверить мультиметр с нагревательным элементом?

Если у вас есть электрическая духовка или водонагреватель, и вы обнаружите, что они внезапно перестали выделять тепло, есть несколько действительно простых тестов, чтобы проверить, что может быть причиной этого.

Если вы можете определить, что это нагревательный элемент, то вы можете легко заменить его самостоятельно, не нанимая дорогих специалистов для ремонта. И все это с помощью одного из моих любимых устройств — мультиметра.

Ниже я расскажу вам, что нужно проверить перед проверкой нагревательного элемента, какие элементы вам понадобятся, правила техники безопасности и как проверить нагревательный элемент. Выполните все шаги в приведенном ниже порядке, и если в какой-либо момент вы сомневаетесь, исследуйте дополнительно или обратитесь за помощью к квалифицированному электрику.

Предварительные проверки

Водонагреватель

Есть много признаков того, что нагревательный элемент вашего водонагревателя может сломаться, это может включать в себя то, что вода совсем не нагревается, или он начинает нагреваться на несколько секунд, а затем снова остывает.

Оба являются признаками того, что один или оба ваших нагревательных элемента могут быть сломаны (так как большинство водонагревателей имеют два нагревательных элемента). Если ваша вода кажется слишком горячей до точки кипения, это означает, что ваш термостат сломан, и вам следует выключить водонагреватель.

Духовка

Если кажется, что ваша духовка недостаточно нагревается или функция жаровни не работает, откройте духовку и включите ее.

Посмотрите, какая нагревательная спираль начинает загораться (одна должна быть сверху и снизу духовки). Это подскажет вам, какой из них проверить.

Прежде чем вы начнете проверять нагревательный элемент любого блока, начните с проверки коробки автоматического выключателя, расположенной внутри или снаружи вашего дома. Надеюсь, ваш ящик был помечен, чтобы вы знали, какой из них проверить.

Если переключатель для вашей духовки перевернут, это означает, что выключатель просто необходимо сбросить. Хотя, если это происходит несколько раз, это признак того, что что-то не так с оборудованием, подключенным к этой розетке, что вызывает его перегрузку по питанию, о чем вам следует обратиться к электрику.

Что вам понадобится

Перед тем, как начать, вам понадобятся следующие предметы:

Если вы имеете дело с чем-либо, что связано с нагревом или электричеством, вы должны быть уверены, что он полностью отключен перед началом работы в теме.Выключите прибор, отключите его от источника питания или выключите, если он выключен, на панели выключателя. Лучше сделать и то, и другое, если вы нервничаете.

При обращении с нагревательными элементами любого прибора убедитесь, что они не нагреваются. Если вы включили его совсем недавно, лучше подождать 1-2 часа, прежде чем брать его в руки.

Как проверить нагревательный элемент

Нагревательный элемент работает аналогично лампочке в том смысле, что электричество проходит через элемент, а сопротивление материала выделяет тепло.Часто небольшие трещины в нагревательном элементе могут привести к потере правильного пути прохождения электричества.

После того, как вы извлечете нагревательный элемент из прибора, вы готовы его протестировать (и духовка, и водонагреватель аналогичны шагам, приведенным ниже).

Этапы проверки нагревательного элемента:

Вы будете запускать проверку целостности, чтобы убедиться, что электричество, подаваемое на один конец элемента, правильно выходит на другой конец.
Вы можете использовать аналоговый мультиметр, но мы рекомендуем использовать цифровой мультиметр.
Установите шкалу мультиметра на наименьшее значение сопротивления (Ом будет иметь этот символ: Ω). Обычно это значение на вашем мультиметре 200 Ом.
Проверьте свой мультиметр, чтобы убедиться, что он работает должным образом, соприкоснув оба металлических щупа мультиметра (черный и красный). Мультиметр должен показывать нулевое или близкое значение.
Затем возьмите нагревательный элемент, снимите щупы с мультиметра и коснитесь каждым из них противоположных сторон нагревательного элемента.Не нужно беспокоиться о том, какой стороной вы касаетесь каждого зонда.
Запомните или запишите результаты мультиметра.

Как понимать показания:

Если нагревательный элемент имеет непрерывность, вы увидите записи, отображаемые на вашем экране. Для духовок вы должны получить сопротивление 30–100 Ом. Для водонагревателя должно быть около 10-16 Ом.
Если мультиметр показывает 0 или нет результатов, это означает, что нет непрерывности и электричество не может пройти от одного конца до другого.Это означает, что необходимо будет заменить нагревательный элемент. Ваш водонагреватель снаружи покажет, какой тип нагревательного элемента ему понадобится. Обратитесь к руководству пользователя, чтобы определить, какой нагревательный элемент понадобится вашей духовке, если он не указан на приборе.

Какие мультиметры для этого подходят?

Есть много типов мультиметров, которые отлично подойдут для такого рода тестов, но вы должны вкладывать средства в тот, который будет хорошо работать долгое время и имеет широкий спектр доступных функций тестирования.

Innova 3320

В целом марки Fluke — лучшие на рынке, но они и самые дорогие. Вы можете опробовать любой из следующих мультиметров, которые могут проверить целостность:

Как всегда, когда я обнаруживаю больше домашних задач, которые вы можете использовать для тестирования различных объектов и приборов, я обязательно поделюсь им с ты.
