под металлочерепицу и другую кровлю, силиконовые юбки на трубу и из нержавейки, 200 мм и другие модели

Кровля современных домов, как правило, состоит из нескольких частей: пароизоляция, утеплитель и гидроизоляция, благодаря чему они обеспечиваются достаточной защитой от холодов и сильного ветра. Тем не менее почти на любой крыше всё же остаются места, где часто происходят протечки. Чтобы предотвратить это, требуется установка специального фартука для дымохода, обеспечивающего полную герметизацию крыши.

Описание и назначение

Одной из самых распространённых проблем, с которыми сталкиваются хозяева загородных домов, является конденсат, накапливающийся в дымоходной трубе.

Причиной его возникновения являются перепады температур. Постепенно он накапливается, после чего стекает по всему дымоходу, тем самым затрудняя работу трубы и доставляя немало проблем хозяину дома. В конце концов это может привести к тому, что труба просто разрушится.

Схожая проблема возникает во время использования дымохода. В процессе горения труба сильно раскаляется, и, если в этот момент она соприкасается с какой-либо влагой, то это может привести к ухудшению тяги. Как следствие, дымоход портится, и вскоре может прийти в негодность. Для того чтобы предотвратить это, нужно обеспечить дымоходу должную герметизацию, чего можно добиться благодаря установке качественного фартука для дымохода.

Сам фартук прост и эффективен в применении. Наружные стенки трубы на крыше дополняются гидроизоляционным и пароизоляционным материалом, скреплённым с помощью обычного скотча. Затем по периметру дымохода делается небольшая штроба, куда вскоре должна быть помещена верхняя планка.

После всех этих работ под сам фартук закрепляется специальный гидроизоляционный галстук, предохраняющий дымоход от будущих протечек.

Сама эта конструкция работает очень просто: фартук отводит большую часть воды от трубы, и, даже если какая-то влага прошла через него, то она не попадёт в трубу, а стечёт с крыши, никак не препятствуя работе дымохода. Подходит это как под металлочерепицу, так и для любого другого кровельного материала.

Разновидности

Существует множество разновидностей фартуков, каждый из которых подходит для совершенно разных условий.

Выбирать его нужно исходя из размеров самого дымохода, обратив внимание на материал трубы. Не меньшую роль играют и личные предпочтения самого покупателя. Следует также помнить, что покупать фартуки нужно только у проверенных производителей, поскольку покупка некачественного приспособления может привести к серьёзному ущербу для наружных и внутренних стен дымоходной трубы. Наиболее популярными являются фартуки из металла и кирпичные модели.

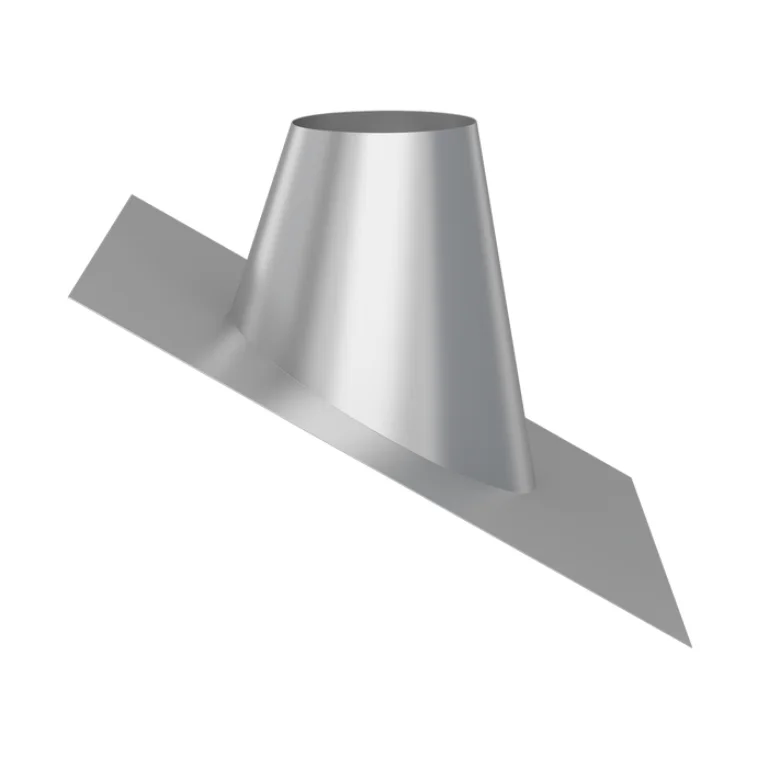

Одним из лучших образцов является фартук из нержавеющей стали. Производятся они в совершенно разных диаметрах, чтобы они подходили под любой тип трубы – начиная со 115 мм и заканчивая вариантами с диаметром в 200 мм. Помимо основной функции защиты дымохода от попадания влаги на дымовую трубу, он также широко применяется в качестве кровельного уплотнителя и для декоративных целей. По желанию можно вдобавок к фартуку положить пленку под шифер для большей герметизации.

Для схожих целей используется силиконовая юбка на трубу, представляющая собой похожее приспособление, предназначенное для защиты дымохода от попадания влаги на поверхность трубы дымохода.

Другим популярным вариантом является резиновый фартук. Он долговечный и простой в установке. Благодаря плотности этого материала труба будет надёжно защищена от любых осадков, позволяя хозяину сэкономить нервы и время.

Фартуки также различаются в зависимости от формы трубы. Так, на круглую трубу продаются особые виды фартуков из совершенно разных материалов, подходящих под любые виды дымохода. Что касается материала, то они могут быть как металлическими, так и резиновыми.

Как сделать своими руками и установить?

Фартук для дымохода можно как купить в магазине, так и сделать самостоятельно. Для этого не требуется каких-то особых инструментов или знаний. Для этого достаточно обладать нужными материалами и иметь под рукой чертежи. Понадобятся небольшой молоток, клещи или плоскогубцы, а также ножницы для работы с металлом. Помимо этого, пригодятся линейка, маркер, карандаш и брусок из металла.

Само это устройство изготавливается без особых сложностей. Из металла нужно вырезать четыре заготовки, после чего их края нужно слегка загнуть при помощи плоскогубцев. Именно эти края и будут линиями соединения для этих частей. Края одного куска нужно загнуть на внутреннюю сторону, а края другого – наоборот, на внешнюю. Затем их нужно немного загнуть, а затем соединить с помощью молотка. Желательно делать всё по инструкции, чтобы процесс был наглядным, и в ходе него не допускалось никаких ошибок.

Если всё было сделано правильно, то фартук должен быть готов к использованию. Как видите, в самом изготовлении нет ничего сложного.

Процесс установки фартука также не должен вызывать трудностей. Для начала необходимо покрыть крышу, уложив плитки так, чтобы они находились вплотную к трубе. Фартук по итогу этих действий должен опираться на одну из плиток. На края фартука накладывается толстый слой кровельного цемента. Сам воротник фартука надевается вокруг трубы вентиляции. Нужно следить, чтобы металл плотно прилегал к поверхности. Чтобы закрепить фартук, нужно прибить его по периметру гвоздями для кровли. Зазор между воротником фартука и вентиляционной трубой герметизируется. Затем нужно вырезать плитку и обложить ею верх фартука. В промежутках между плитками и фартуком надо наложить цемент. Больше ничего не требуется, ведь теперь дымоходная труба надёжно защищена от влаги и конденсата, а сам хозяин дома может не опасаться за сохранность своего дымохода.

Напоследок нужно упомянуть о важности в точности выполнять все пункты инструкции. Если герметизация трубы была проведена неудачно, то в будущем дымоход от этого сильно пострадает. Появятся протечки, из-за обилия влаги каркас начнёт гнить, а металл кровли покроется коррозией. Впоследствии всё это может обернуться повреждением всей крыши, поэтому заниматься установкой фартука нужно правильно.

Если нет уверенности, что удастся выполнить всю работу без ошибок, то лучше всего обратиться к специалистам.

Фартук для трубы.

Дымоход фартук. Изготовление герметичного оклада!!!

​

   Одно из проблемных мест в кровле это проходка трубы дымохода. И от того насколько правильно будет выполнен данный узел, зависит надежность кровли Вашего дома.  Я уверен, что для кровельщика-жестянщика работающего с фальцевыми кровлями это вовсе не задача, но вот как быть, когда в бригаде кровельщиков например, работающих с керамической черепицей таких жестянщиков не значится…

​

   Да и не только речь идет о керамике, а и о многих видах кровельного покрытия будь то композитная черепица или металлочерепица, жестяных окладов никто не отменял. Но что на самом деле зачастую происходит, когда дело подходит к дымоходу. В лучшем случае заказывают планки примыкания или плоский лист и решают задачу по месту (требуются навыки, опыт, умение и понимание).



Хуже когда только надеяться на огромный выбор всевозможных битумных изоляционных лент и не важно с какой она фольгой алюминиевой или свинцовой, а если нет основы к чему клеить и даже если ее не разорвет со временем от температурных расширений, то все равно рано или поздно потечет в том месте где отклеится (тем не менее вариант неплохой в случае если это временная мера перед капитальным ремонтом). Совсем плохо бывает от монтажной пены, цементом замазать, гудрончиком залить ну и в общем разным там клеем зелененьким. Или сдача объекта в сухую погоду когда заказчик не проверил, а дождь не показал, что в месте примыкания есть полное отсутствие какой либо изоляции (автору случалось видеть такие случаи и не один раз).

​





​

   Жестяной оклад (фартук) дымохода – это изделие изготовленное из тонколистового металла (оцинковка, нержавейка, медь, алюминий, титан — цинк, свинец), предназначенное обеспечить гидроизоляцию места проходки трубы (дымохода или вентиляции) в кровле т.е. герметично соединить стенку трубы дымохода с кровельным материалом в месте примыкания. А правильный жестяной оклад (фартук) – это изделие выполненное с соблюдением кровельных правил и строительных норм.

​

   Для кровли из металлочерепицы, композитной металлочерепицы, натуральной керамической черепицы — подходить оклад универсальной формы, но с индивидуальными размерами. Изготовить такой оклад можно непосредственно на объекте, но чтобы он, кроме герметичности, имел еще и эстетический вид — необходимо обладать соответствующими навыками,  иметь специальный инструмент жестянщика.

​

   При изготовлении оклада также надо учитывать угол наклона кровли, размер и форму трубы. Необходимо выполнить точный замер трубы дымохода, учесть, как будет подходить кровельный материал.



   Так что наша компания «Кровли Мира» предлагает изготовления  индивидуального  герметичного оклада (фартук) на печную трубу.

​

Примыкание кровли к трубе дымохода: варианты, схемы, инструкции

Одно из самых жизненно важных требований к крыше во все времена – это пожаробезопасность. Конечно, соломенные шапки и деревянная дранка уже давно позади, но и не все современные кровельные материалы могут похвастать хорошей сопротивляемостью открытого пламени. Причем часть из них достаточно всего лишь хорошо разогреть, чтобы деревянная обрешетка и кровельный настил начали тлеть.

Вот как раз с этой целью и устанавливают надежное примыкание кровли к трубе дымохода дома – создать максимально надежный барьер между накалившейся в самые холодные зимние дни сталью и малозащищенной крышей. А как выглядит эта конструкция для разного вида покрытий, мы вам покажем в деталях.

Опытные кровельщики хорошо знают, что один из самых сложных и ответственных этапов – это примыкание трубы к кровле и его устройство.

Ведь здесь срабатывают сразу несколько факторов риска:

• высокая температура трубы, которая способна разогреть до критической температуры практически любой кровельный материал, тем более деревянную обрешетку;
• технологический зазор между трубой и кровельным покрытием, который обязательно нужно полностью загерметизировать;
• шапка снега, которая всегда накапливается на любой преграде, которую встречает на своем пути вниз.

Поэтому главное требование к выполнению обхода дымохода – быть пожаробезопасным, долговечным и 100% герметичным.

Сам защитный фартук дымовой трубы выполняют двумя способами: из свинцовой или алюминиевой гибкой ленты или же стального листа со специальным покрытием.

Главное – сделать все правильно:

Вопрос герметичности примыкания кровли к дымоходу принято решать при помощи внутреннего фартука из планок примыкания, и мы постараемся с вами подробно разобрать этот вопрос.

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

• Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
• Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
• Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
• Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
• Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
• Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
• Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
• Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Вот самый популярный вариант обхода трубы:

• Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
• Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
• Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
• Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

• Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
• Шаг 2. Лист нужно загнуть наверх на 5 см.
• Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
• Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
• Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.

Один из самых популярных и проверенных методов обустройства примыкания кровли к дымоходной трубе – использование специальных гидроизоляционных лентой.

Например, сложно придумать что-то лучше для крыши из штучных материалов, для которой не подходит фартук из оцинкованной стали. Работать с такими лентами легко, главное только придерживаться температурного режима – от +5 до +40°С.

В этой статье мы рассмотрим самые качественные и популярные ленты. А вообще их вариантов немало, ведь каждый производитель кровельного материала старается выпустить свой кровельный элемент, который будет больше всего подходить к конкретной марке.

Например, если вам нужно обойти круглый дымоход, вам поможет лента по типу Экобит. Она хороша тем, что имеет саморасширяющуюся основу и без проблем герметизируется.

Ее нижнюю часть нужно завести под черепицу, а верхнюю наложить на кровельное покрытие. Далее оба слоя прижмите и приклейте к стенам дымохода и к черепице. Далее края верхней ленты закройте металлическими профилями.

Вот как выглядят такие гидроизоляционные ленты:

В общей сложности, сегодня выпускают ленты на двух основаниях. Так, бутил-каучуковая отличается самыми высокими гидроизоляционными качествами, а алюминиевая позволяет герметично обогнуть даже самые сложные формы.

Easy-Form: прочность алюминия

Easy-Form – алюминиевая лента с бутиловым слоем на поверхности. Растяжимость у такой ленты – 70%, и при этом есть жесткая прокладка из полиэстерового материала.

Она самоклеящася и замечательно подходит для гидроизоляции дымохода. Не поддается гниению, устойчива к морозу и перепаду температуры, не теряет своих свойств в пределах температуры от -20° до +80°С.

Такая лента полностью заменяет собой использование свинцовых листов, и при этом обходится дешевле и куда проще в монтаже. Гарантию на нее дают 10 лет. А работать достаточно просто, хотя инструкция и выглядит объемной:

• Шаг 1. Еще на стадии строительства обрешетки включите в нее дополнительные элементы из бруса сечением 40х40 или 50х30 мм. Закрепите их вдоль стен дымохода.
• Шаг 2. С передней стороны трубы закройте покрывающим фартуком. Обычно такой рекомендует сам производитель, из определенного материала для каждого вида кровли.
• Шаг 3. Установите фартук на свое место – по нижнему краю трубы.
• Шаг 4. Сделайте на фартуке разметку, а по ней –срезы. Следите за тем, чтобы верхняя часть фартука была точно по ширине трубы, а у волнистой части было по одной волне по сторонам.
• Шаг 5. Сделайте карандашом разметку и отрежьте лишний материал по нижнему гребню волны острым ножом.
• Шаг 6. Готовый фартук прижмите к трубе и зафиксируйте к поверхности фирменными кровельными гвоздями, прямо в брус обрешетки. Гвозди, вбивайте в вершину каждой волны, строго вертикально, кроме волн, которые выходят по сторонам за габариты трубы.
• Шаг 7. Отрезанный кусок теперь приложите к месту монтажа и придайте ей форму рельефа угла.
• Шаг 8. С тыльной стороны ленты снимите защитную пленку, которая закрывает клеевой слой. Приложите ленту к трубе так, чтобы она закрыла верхнюю и нижнюю часть фартука на 70-80 мм. Чтобы лента прилегла плотно к кровле, подрежьте ее угол.
• Шаг 9. Прижмите ленту ко всей поверхности с небольшим усилием. Сделайте так на одном нижнему углу у трубы, а затем – на втором.
• Шаг 10. Приложите к трубе фартук бокового примыкания, прижмите и отметьте линию среза. Резать нужно будет по вертикальным границам трубы, острым ножом. Сам нож прижимайте не сильно, так, чтобы тот входил в фартук только на 2/3 толщины материала. Затем согните его и аккуратно отломите.
• Шаг 11. Подготовленные боковые части фартука прибейте гвоздями к кровле, по три гвоздя в каждую деталь: один в центр и еще по одному снизу и сверху.
• Шаг 12. Отрежьте от самоклеящейся ленты кусок, который будет превышать по длине ширину трубы на 200 мм. Этот отрезок подойдет для герметизации задней части дымоходной трубы.
• Шаг 13. Теперь ленту приклейте к передней стороне трубы. Теперь длина ленты должна превышать ширину трубы на 200-300 мм. Сама лента будет загибаться на боковые стороны трубы и заходить под боковые детали фартука.
• Шаг 14. Прижмите верхний край ленты металлической фиксирующей планкой и закрепите на дюбели. Отогните края фартука от поверхности трубы.
• Шаг 15. Заделайте угол между стеной трубы и отогнутым краем слоем полиуретанового герметика.
• Шаг 16. С задней стороны уложите дополнительный кусок ондулина, от конька до трубы.

Вот как все это выглядит на практике. Часть 1:

Часть 2:

В случае с металлической кровлей весь процесс заключается в следующем:

Wakaflex и Grind Line: современная гидроизоляция

Вакафлекс – армированная полиизобутиленовая мастика, которая поставляется в виде рулона 5 метров длиной и 28 см шириной. С ее обратной стороны нанесены полоски из синтетического каучука, которые клеятся на основание при помощи прикаточного ролика.

Давайте шаг за шагом разберем технологию монтажа ленты Вакафлекс:

• Шаг 1. Подрежьте гидроизоляционную пленку так, чтобы был обеспечен нахлест на трубу не менее 10 см.
• Шаг 2. Прямо над проемом для трубы сделайте дренажный желобок из гидроизоляции.
• Шаг 3. Подрежьте черепицу вокруг трубы и уложите ее с зазором 2-3 см.
• Шаг 4. Теперь отрежьте Вакафлекс на длину, которая будет равна ширине трубы + 5 см для каждой стороны трубы.
• Шаг 5. Согните полосу при помощи уголка так, чтобы в итоге ширина уголка получилась 15-16 см.
• Шаг 6. Далее широкой частью приложите полосу к трубе, снимите защитную пленку и прижмите Вакафлекс к основанию.
• Шаг 7.  Растяните ленту руками по поверхности и прикатайте при помощи ролика.
• Шаг 8. Верхнюю часть Вакафлекса разрежьте под углом 45°, но при этом не дорезайте 1 см до линии трубы и ската. Приклейте роликом.

Если вы все сделали правильно, боковой рулон должен начинаться от нижней части наклеенной полосы и заканчиваться на 15 см выше верха трубы.

Дальше инструкция такая:

• Шаг 1. Снимите защитную пленку и приклейте верхнюю часть Вакафлекса на трубу.
• Шаг 2. Отступите 2-3 см от уровня трубы и надрежьте ленту параллельно трубе, но не доводите линию реза до этой самой точки 2 см.
• Шаг 3. Теперь отрежьте боковую часть ленты так, чтобы она была параллельна стоку воды с крыши.
• Шаг 4. При помощи ножниц закруглите углы полос Вакафлекса, чтобы у примыкания был красивый внешний вид и его не срывал ветер.
• Шаг 5. Далее нижнюю часть рулона приклейте к черепице и прокатайте роликом.
• Шаг 6. Разрежьте верхнюю часть рулона и не доводите линию реза 1 см. Подрезанные части приклейте на трубу и черепицу, затем прокатайте.
• Шаг 7. Проклейте левый и правый угол трубы остатками от полосы. Это защитит их от сползающего льда и с снега. В итоге нахлест на боковую сторону дымоходной трубы должен получиться около 2 см.

Лента должна быть уложена под черепицу выше ряда черепицы. При этом, чтобы защитить кровлю от талой воды сделайте верхний рулон ленты сдвоенным. Для этого отрежьте две полосы, уберите защитную пленку и наклейте на нижнюю полосу с 5 см нахлестом и прокатайте роликом.

Но бывает также так, что черепицы расположены не самым удачным образом, и ширины сдвоенной полосы не будет достаточно. В таком случае верхнюю гидроизоляцию трубы под кровлю не получится завести. Тогда за трубой устраивают настил из досок. К слову, неплохой альтернативой Вакафлексу служит лента от Grind Line:

Вот как с ней нужно работать:

• Шаг 1. Уложите сдвоенный рулон с небольшим уклоном в желобок и приклейте ленту к трубе.
• Шаг 2. Снимите защитную пленку и прижмите ленту к деревянному настилу к волнам черепиц.
• Шаг 3. Прокатайте роликом все места, кроме нижнего участка – того самого, который примыкает к трубе и пока еще не закрыт черепицей.
• Шаг 4. Теперь сделайте разрез параллельно линии трубы в низ, и отступите 2-3 см. Не доводите линию реза до линии ската 1 см.
• Шаг 5. Отрежьте ножницами лишнюю часть рулона ножницами, скруглите углы.
• Шаг 6. Чтобы избежать протечек из-за большого снежного мешка над трубой, отогните верхнюю кромку Вакафлекса на ширину 2-3 см.
• Шаг 7. Теперь уложите черепицу так, чтобы частично накрывала ленту над трубой.

Как только узел примыкания будет готово, можно переходить к монтажу коньковых элементов.

Итак, чтобы защитить швы примыкания:

• Шаг 1. Установите планки и залейте верхнюю отбортовку герметиком. В традиционных узлах обычно используется напуск кирпича, а здесь как раз эту функцию выполняет как раз планка.
• Шаг 2. Отрежьте нижнюю планку нужной длину – так, чтобы длина планки была шириной трубы и по 5 см по сторонам.
• Шаг 3. Разрежьте верхнюю часть планки и согните по линии самой трубы.
• Шаг 4. Теперь разрежьте нижнюю часть трубу и согните, по линии, которая будет дальше от угла трубы на 1 см.
• Шаг 5. Отрежьте планки на 1 см и загните верхнюю отбортовку молотком к трубе.
• Шаг 6. На нижней части отрежьте уголок параллельно линии ската.
• Шаг 7. На верхней части просверлите отверстия  с шагом до 20 см, для дюбелей 6 мм. Отверстия под них нужно просверлить 6х40 мм.
• Шаг 8. Закрепите планку прямо на печной трубе термостойкими дюбелями.

Готовый обход дымохода должен выглядеть со всех сторон вот так:



















Далее приложите боковую планку так, чтобы она оказалась параллельной линии ската, и следуйте такой инструкции:

• Шаг 1. Отметьте на внутренней поверхности планки контур нижней планки.
• Шаг 2. Отрежьте верх планки по линии трубы, а низ планки – по линии, которая отступает от угла дымохода на 1 см.
• Шаг 3. Обрежьте боковую планку по контуру нижней уже закрепленной планки.
• Шаг 4. Закрепите планку шурупами с шагом до 20 см, и тоже самое проделайте со второй планкой.
• Шаг 5. Теперь отрежьте верхнюю планку по ширине трубы с выпуском по 2 см по обоим сторонам.
• Шаг 6. На верхней планке с внутренней стороны отметьте контуры уже установленных боковых планок.
• Шаг 7. Отрежьте верхнюю планку, согните по линии трубы. Сделайте нужные надрезы, просверлите в трубе отверстия для дюбелей, 6х40 мм. Закрепите планку.

И, наконец, нанесите герметик в отбортовку планки вокруг всей трубы. Для удобства возьмите строительный шприц, а чтобы шов был аккуратным, растяните его картонкой.

Если в качестве дымоходной трубы у вас идет круглая металлическая или керамическая труба, тогда логично, что ее не обойти при помощи металлических планок. Здесь нужна мягкая проходка:

Если у вас остались вопросы по поводу обустройства примыкания кровли к дымоходу, задавайте их в комментариях!

Обшиваем дымоход профнастилом за 4 этапа.

На крыше находится немало сложных мест, которые вызывают трудности у кровельщиков. Одно из таких — дымоход, который зачастую выполнен из кирпича. Некоторые владельцы хотят сделать для него облицовку под стать кровле. Рассмотрим, как обшить кирпичный дымоход профнастилом и как правильно оформить места примыкания.

Заниматься этим нужно ещё до монтажа кровельного покрытия. Вся установка делится на 4 этапа:

1. Установка внутреннего фартука.
2. Установка подконструкции.
3. Установка наружного фартука.
4. Облицовка профнастилом.

Разберём каждый этап в отдельности.

Устанавливаем внутренний фартук

Чтобы герметизировать место примыкания кровли к трубе, необходимо организовать фартук.

Но помните, что после того, как вы это сделаете, нижняя часть трубы окажется недоступной. Поэтому заранее убедитесь, что там нет грязи и пыли, гидроизоляция заведена на все грани трубы, и из неё сделан водоотводящий желобок.

Монтируем внутренний фартук:

1. Возьмите нижние планки примыкания, приложите их к стенке дымохода в самом низу и проведите линию по верхней кромке планки.
2. По намеченной линии пробейте штробу, уберите пыль и промойте штробу.
3. Отмерьте по контуру дымохода нужное количество планок примыкания с учётом нахлёста в 15 см. Загните их.
4. Вставьте в штробу верхний край планки примыкания и герметизируйте его с помощью ленты или герметика. Не забывайте, что планки нужно зафиксировать при помощи крепежа.
5. Под нижний элемент фартука заведите плоский лист — этот элемент называют «галстуком». Его направляют в ендову или до карнизного свеса, чтобы отводить воду.

С внутренним фартуком закончили. Не забудьте, что должен быть ещё и внешний фартук. Мы ещё поговорим о нём.

Устанавливаем каркас для профлиста

Для обшивки дымохода профнастилом необходимо сделать каркас из стали. Запомните, что металлическую подконструкцию лучше всего делать горизонтальной — чтобы профнастил располагался вертикально. Именно так обшивка будет выглядеть на кровле максимально эстетично.

Вот, что нужно сделать:

1. Установите кронштейны. Возьмите крепёжные кронштейны и установите их на расстоянии 50 сантиметров друг от друга по вертикали и горизонтали. Отступите от углов 15 см. Начните с верхней части трубы и опускайтесь ниже. Например, для трубы длиной 180 см понадобится 3 кронштейна.
2. Замерьте длину. Делаем замеры длины дымохода. Это нужно, чтобы отрезать направляющие нужной длины. Дымоход чаще всего неровный, поэтому берите  максимальную длину, что насчитаете. Прибавьте к ней 10 см — для теплоизоляции. То есть, для стороны дымохода в 180 см нужна длина направляющих в 190 см.
3. Обратите внимание на диагональ. С двух сторон к дымоходу будет под углом примыкать кровля. Приложите рулетку вплотную к обрешётке и отмерьте длину этой диагонали, поскольку там тоже нужно будет установить направляющие и кронштейны. Установите кронштейны.
4. Установите теплоизоляцию. Трубу можно обшить не только профнастилом, но и теплоизоляцией. Если вам это нужно, то для этого возьмите базальтовые плиты или рулоны утеплителя на основе кварца толщиной в 50 мм. Уложите их прямо на кронштейны, чтобы они торчали из утеплителя. По-хорошему нужно просверлить стену прямо через теплоизоляцию и закрепить тарельчатыми дюбелями, чтобы утеплитель держался крепче.
   ВАЖНО: зачем вообще утеплять дымоход? Дело в том, что иногда трубу могут выкладывать в «полкирпича» обычным керамическим кирпичом. Из-за этого зимой он промерзает, а при работающем выхлопе образуется конденсат. Кирпич впитывает влагу, мокнет и трескается. Теплоизоляция позволяет этого избежать.
5. Установите гидроизоляцию. Отрежьте гидро- ветрозащитную мембрану чуть большего размера, чем дымоход. Размотайте её слева направо, начиная с низа трубы. Закрепляйте мембрану тарельчатыми дюбелями. Соблюдайте нахлёст в 10 см.
6. Установите горизонтальные направляющие. Возьмите Г-образные профили и обрежьте в соответствии с замерами из пункта №2. Закрепите их на кронштейнах саморезами с пресс-шайбой.

Устанавливаем внешний фартук

Перед тем, как обшить дымоход профлистом, нужно установить внешний фартук, Принцип его установки похож на монтаж внутреннего фартука. Только штробить уже ничего не нужно.

1. Возьмите верхние планки примыкания, приложите их к стенке профнастила.
2. Отмерьте по контуру нужное количество планок примыкания с учётом нахлёста в 15 см.
3. Обрежьте ненужные части планок и загните в соответствии с картинкой.
4. Закрепите планки саморезами к кровельному покрытию.

Устанавливаем профнастил

Как ни странно, это самая лёгкая часть при обшивке дымохода профнастилом.

1. Отрежьте листы профнастила необходимой длины, учитывая диагональный скос внизу. Используйте уже имеющиеся размеры направляющих.
2. Закрепите профнастил к направляющим саморезами с EPDM-прокладкой.
3. Чтобы обрамить углы, используйте простую планку наружного угла. В качестве крепежа также возьмите саморезы с EPDM-прокладкой.
4. Для эстетичного оформления верхней кромки можно использовать разные варианты: простые планки наружного угла или карнизные планки. Крепите теми же саморезами.

Если у вас есть специальный козырёк для защиты от снега — просто установите его сверху. Его ещё называют флюгарком или колпаком.

Готово! Вы только что узнали, как обшить дымоход профнастилом.

Итог

Соблюдайте описанные правила: позаботьтесь о теплоизоляции и гидроизоляции, пользуйтесь надёжным крепежом, не забудьте герметизировать стыки — и тогда ваш дымоход, обшитый профнастилом, прослужит вам долгие годы!

Герметизация печной трубы на крыше. Заделка квадратных и круглых дымоходов

Герметизация трубы на крыше – проблема, с которой приходится сталкиваться, обеспечивая нормальные условия для любого сооружения, оборудованного печью. Это может быть дом, баня, производственное или подсобное помещение. Ненадлежащим образом проведенная герметизация обернется образованием на стенках трубы конденсата. Испаряющийся при обогреве конденсат ухудшит тягу, увеличит давление, что может привести к образованию трещин и даже разрушению трубы.

Герметизация печной трубы производится разными материалами и способами, в зависимости от типа кровли и вида дымохода

Зачем проводить гидроизоляцию дымохода

Установка дымохода на крыше нарушает ее герметичность, создает проблемы с гидроизоляцией кровли.

Через дымовую трубу удаляются отработанные продукты горения, сохраняющие достаточно высокую температуру. Стенки дымохода разогреваются и практически мгновенно испаряют попадающую на них холодную атмосферную влагу. Испарением создается дополнительное давление. Оно нежелательно, так как препятствует нормальной тяге. Влияние дополнительного давления способно привести даже к разрушению печной трубы.

Важно знать! Возникновение резкого температурного перепада также приводит к образованию конденсата на внутренних стенках трубы. Накапливающийся конденсат стекает вниз, создается паровое давление.

Проведение гидроизоляции надлежащим образом позволяет избежать описанных нежелательных явлений. Эксплуатация отопительных приборов будет протекать в соответствии с заявленными параметрами, без ухудшений. Не будет происходить падения уровня теплоотдачи. Равномерность процесса разогрева позволит легко испарить конденсат и вывести в атмосферу вместе с дымом.

Обустройство дымохода согласно правилам пожарной безопасности

Отвод отработанных продуктов горения через трубу дымохода следует осуществлять, соблюдая правила пожарной безопасности. Печные газы вполне могут привести к возгоранию кровли, особенно ее деревянных несущих конструкций.

Проводить работы по герметизации дымохода требуют правила пожарной безопасности

Во избежание воспламенения:

• строительными нормативами регламентированы размеры зазора, который в обязательном порядке оставляют между трубой и элементами кровли, подверженными воспламенению;
• этот участок обрабатывается материалами, которые поспособствуют снижению опасности, к примеру, асбестом;
• проходящая через кровельный пирог часть дымохода изготавливается, по обыкновению, в виде короба с применением оцинкованного металла. Пространство между внутренней стенкой короба и трубой заполняется негорючими материалами.

Современные кровельные технологии позволяют устанавливать проход дымохода на коньке или скате крыши. Ранее подобная установка на коньке крыши требовала соответствующих изменений в системе стропил, а установка на скате кровли – могла обернуться зимой образованием кармана, накапливающего снег. Современные изолирующие материалы легко завести под коньковую планку, исключив возможность протечки.

С чего начинать гидроизоляцию

Безопасность работы отопительных приборов во многом определяется правильно проведенной гидроизоляцией при разделке трубы на крыше. Проводя эту операцию учитывают, что:

• каким бы ни было кровельное покрытие, следует добиться сохранения определенного расстояния между стропильной системой и крышей. Если кровля уложена из негорючих материалов – 10-25 см, если из горючих – 15-30 см;
• конструкция сложного кровельного пирога, включающая слои гидроизолята, утеплителя и пароизоляции, не должна нарушаться. Попадание влаги внутрь кровельного пирога приведет к его разрушению. Изолирующие слои, составляющие кровельный пирог, ввиду их горючести, требуется отделить от печной трубы зазором;

Устанавливая дымоход, следует позаботиться о том, чтобы между трубой и крышей оставался зазор, который заполняется изолирующими материалами

• зазор обустраивается посредством монтажа короба, который отделит трубу от крыши. Расстояние между внутренней стенкой короба и трубой – примерно 15 см. Внутреннее пространство короба заполняется негорючими теплоизоляционными материалами.

Изоляционные пленки в кровельном пироге разрезаются «конвертом», подтягиваются к поперечной балке и стропилам и прикрепляются гвоздями. Гидроизоляция прижимается обрешеткой, пароизоляция фиксируется с помощью специальной рамки. Специальными лентами окантовываются стыки короба и изоляционных слоев кровельного пирога.

Как провести гидроизоляцию

Протечка на крыше, появившаяся около трубы, обычно связана с некачественным проведением герметизации разделки крыши. Во избежание протечки устанавливаются изоляционные фартуки. Их монтаж проводится в следующем порядке:

1. Чтобы отвести от дымовой трубы влагу, в гидроизоляционный слой над печной трубой укладывают дренажный желоб;
2. Полная герметичность стыка между кровельным покрытием и дымоходом обеспечивается монтажом внутреннего фартука.
3. Из гидроизоляционного материала вырезается подложка, размещаемая под нижней кромкой внутреннего фартука. Край такого «галстука», если кровля выполнена из металлочерепицы или шифера, выводится на ее поверхность между нижними листами. С помощью плоскогубцев по краям конструкции создается бортик, призванный направлять воду вниз по скату.
4. Укладывается кровельное покрытие вокруг трубы.
5. Проводится установка наружного декоративного фартука поверх кровли. Единственное отличие от установки внутреннего фартука состоит в закреплении верхней кромки непосредственно к стенке трубы.
6. Изоляционный фартук изготавливают либо самостоятельно, либо приобретается изготовленный промышленным способом кровельный проход. Его основание – стальной лист, на который крепится фартук в виде колпачка. Дымовую трубу пропускают внутри фартука.

Вокруг трубы обязательно должен быть фартук из негорючего материала, лучше всего из металла

Материалы для герметизации

Материалы, позволяющие успешно герметизировать трубу на крыше делятся на три вида:

1. Вата. Ее выпускают в виде рулонов или измельченной, с укороченными муллитокремнезистыми волокнами. Она отличается:

• высокой термостойкостью;
• низкой теплопроводностью и небольшой теплоемкостью;
• химической стойкостью;
• стойкостью к вибрациям, деформациям, термоударам;
• незначительной плотностью и эластичностью;
• плотным прилеганием к конструкциям;
• огнестойкостью;
• хорошей электро- и звукоизоляцией.

2. Рулонные фильтры. Выполняются из волокон, включающих муллитокремнезистый состав. Отличаются гибкостью, легко режутся ножом. Их легко зафиксировать механическим креплением или использовав неорганический клей.

3. Асбестовые или каолиновые плиты. Также выполняются из муллитокремнезистого волокна. Проявляют устойчивость при воздействии щелочей и кислот, но при высокой температуре требуется дополнительная изоляция материала от воздействия высококонцентрированной кислоты или щелочи. Каолиновые и асбестовые плиты отличаются:

• устойчивостью к воздействию воды, пара, минеральных масел;
• устойчивостью к воздействию расплавов цветных металлов;
• низкой теплопроводностью;
• эластичностью и небольшой плотностью;
• низкой теплопроводностью;
• хорошей звукоизоляцией;
• сохранением электроизоляционных свойств при температуре 700-800º С;
• устойчивостью к вибрациям и деформациям.

Для герметизации дымовых труб подходят материалы на основе асбеста, поскольку он не горюч

Заделка квадратной трубы на шиферной крыше

Традиционно кирпичному дымоотводу на шиферной крыше герметичность придавалась созданием утолщения на уровне кровли. Шифер не позволяет применять специальные детали для изоляции, поэтому ее добиваются, устраивая цементно-песчаный фартук:

1. Щели между трубой и кровлей перекрываются подворотничками. Их изготавливают из полосок оцинкованной стали, примыкающих частью к кирпичной трубе, а другой частью – к шиферу..
2. Производится заливка стального оклада цементно-песчаным раствором, поднимающимся над уровнем крыши. При использовании картонного цилиндра заливку выполнить легко.
3. Чтобы отвести воду, со стороны конька сооружается наклонный выступ.

Иногда щель между трубой и кровлей перекрывается картонным цилиндром, обернутым в полиэтиленовую пленку, а бортик водоотвода вылепливается из пластилина. В таком случае после затвердевания залитого асбестоцементного раствора производится удаление цилиндра и бортиков.

Обратите внимание! Такая конструкция вряд ли произведет эстетическое впечатление, но герметичность обеспечит.

Заделка круглых многослойных дымоходов

Герметизация современного круглого дымоотвода облегчается тем, что труба укомплектована необходимыми приспособлениями. Готовый фартук-колпак состоит из металлического листа с отверстием, которое закрывается наклоненным к листу усеченным конусом колпака. Установка проходит следующим образом:

1. Проделав в гидроизоляции отверстие, мастикой приклеивают к предварительно прогрунтованной для повышения адгезивных свойств трубе края материала.
2. Лист прикрепляется к обрешетке, трубу пропускают через колпак. Стык колпака и стенок перекрывается стальным хомутом, снабженным термостойкой прокладкой.

Для круглого металлического дымохода можно использовать специальный герметик

Помимо металлических фартуков-колпаков возможно использование специальной эластичной гибкой трубной заделки. Герметик гибкий для печных труб может использоваться, чтобы заизолировать любые дополнительные элементы на крышах.

Заделка квадратной трубы на кровле из металлочерепицы, ондулина, профнастила

На крышах из металлочерепицы или профнастила для герметизации используются планки примыкания.

Гидроизоляционную мембрану на участке, где проводится монтаж дымоотвода, разрезают и частично удаляют. Остальная часть гидроизоляции крепится к стенкам трубы, перекрывая их на 5-10 см. К стенкам мембрана приклеивается битумной мастикой.

Металлический фартук вокруг дымоотвода собирается из внешних и нижних планок примыкания. Внешняя планка примыкания заливается герметиком для трубы дымохода.

Важно! Укладывая фартук под металлочерепицу, нижний и боковые элементы, выполненные их гладкого металла, заводят под кровельный материал, верхний элемент – под конек, применяя уплотнители и герметик.

Сверху вручную укладывается кровельный материал, места стыков обрабатываются герметиком.

При работе на ондулиновой кровле после закрепления пленки гидроизоляции из металлических уголков формируются нижний и верхний галстуки. Конструкция накрывается листами ондулина, сверху устанавливается фартук. Для обработки швов применяется битумная мастика.

Монтаж, изготовление фартука дымохода

Одной из самых сложных проблем, с которым сталкиваются монтажники при установке внутреннего дымохода, является герметизация прохода через кровлю. Согласно требованиями СНиП, зазор между горючими элементами дома и дымохода должен составлять не менее 130 мм при наличии теплоизоляции и не менее 250 мм при ее отсутствии. Таким образом, при монтаже дымохода внутри дома в крыше создается большое отверстие, которое необходимо надежно защитить от попадания осадков.

Защита стальных дымоходов

Для защиты стальных дымоходов используют эластичные кровельные проходки. Такие проходки плотно прилегают к дымоходу и поверхности кровли, обеспечивая надежную защиту от осадков. Для установки потребуются только хорошие ножницы, герметик и саморезы.

Защита керамических и кирпичных дымоходов

Прямоугольное сечение кирпичных и подавляющего большинства керамических дымоходов не позволяет использовать эластичную проходку. Поэтому для их защиты прибегают к изготовлению и установки фартука.

Классический фартук включает в себя:

• гидроизоляцию. Изоляционный ковер, расположенный под кровлей, нахлестывается на нижнюю часть дымохода и приклеивается битумной мастикой;
• планки примыкания. Планки примыкания являются основным элементом в защитном фартуке дымохода: монтаж планок осуществляют при помощи саморезов. Конструкция, места крепления и способ крепления планок примыкания зависит от многих параметров и определяется для каждого проекта индивидуально;
• силиконовый герметик – используется для герметизации стыка между фартуком и дымоходом.

Можно ли установить фартук на дымоход самостоятельно?

Установка фартука на дымоход своими силами возможна, но целесообразна только в том случае, если вы имеете опыт проведения таких работ. Если опыта и уверенности в своих силах нет, разумнее будет обратиться в специализированную компанию. Стоимость услуг по установке фартука невелика, но при этом вы можете быть уверены в том, что все сделано правильно и на долгие годы.

Передовая практика облицовки фартуков | JLC Онлайн

Моя компания провела значительный объем работ по реконструкции старых домов, и с годами мы привыкли работать с медью, используя ее для отделки крыш как при реконструкции, так и при новом строительстве, если позволяет бюджет. Помимо привлекательного внешнего вида меди и известной прочности, нам нравится возможность пропайки швов, что позволяет нам эффективно изготавливать фартуки на слуховых окнах и дымоходах — мы просто не могли сделать это с алюминием или оцинкованным металлом.Конечно, медь дороже, а пайка требует времени. Но в итоге мы получаем цельную, не требующую обслуживания сборку, которую легко установить и, как мне кажется, она более водонепроницаема, чем все, чего мы могли бы добиться с другими металлами для гидроизоляции.

Большинство угловых накладок, с которыми мы сталкиваемся, даже если они сделаны из меди, представляют собой модифицированные ступенчатые накладки, обрезанные на месте, чтобы обернуть угол стены или дымохода, в то время как ножка, идущая вдоль ската крыши, перекрывает фартук. Обе части могут быть или не быть установлены в герметик, и обычно внешний угол, где встречаются ответная планка и ступенчатая планка, непривлекателен, если остается открытым из-за гонтов гонта крыши.Вместо этого, для более эффективного и красивого результата, мы объединяем открытый фартук с угловой планкой, используя спаянные замковые швы. Будь то одиночный блок или несколько мансардных окон или дымоходов, мы делаем оклад сразу на земле, что значительно экономит время на крыше.

Начиная с . Мы разрезаем и сгибаем отрезки меди весом 16 унций для фартука с помощью металлического тормоза (мы используем Tapco Pro). Мы делаем как вертикальные ножки, так и ножки, идущие вдоль ската крыши, длиной от 4 до 5 дюймов (см. иллюстрацию на стр. 28).Подшиваем нижний край фартука, затем сгибаем небольшой 5-градусный «выгиб» примерно на дюйм вверх от подшитого края. Эта складка обеспечивает усиление по всей длине открытого фартука, помогая ему сохранять свою форму.

Далее подгибаем фартук к скату крыши. Мы сгибаем угол, чтобы обеспечить натяжение, которое помогает фартуку плотно прилегать к крыше при установке.

Уголки. Используя ножницы по металлу и ручные тормоза (мы используем Malco), изготавливаем уголки.Мы вырезаем стандартные медные ступенчатые планки размером 8 на 8 дюймов для размещения двух фиксирующих швов, вырезая угол для отвеса (см. рисунок ниже). Затем мы вырезаем углы детали фартука на расстоянии 3 1/2 дюйма от концов, делаем надрез под углом 45 градусов к внутреннему углу и складываем два шва по 1/2 дюйма. Мы оставляем складки на фартуке и уголках слегка открытыми, чтобы их было легче соединить.

Замковые швы. После того, как угловой элемент «защелкнулся» на место, мы расправляем швы молотком, а затем временно скрепляем их вместе, создавая небольшую ямочку легким постукиванием по гвоздю. Этот небольшой выступ предотвращает скольжение шва во время пайки. Пропаиваем замковые швы с обратной стороны (советы по пайке см. в слайд-шоу «Пайка швов») и устанавливаем небольшой шарик припоя, чтобы закрыть отверстие в углу как с внутренней, так и с внешней стороны. Будьте осторожны, чтобы не использовать чрезмерное тепло при пайке снаружи.

Готовая сборка обеспечивает аккуратный переход от фартука к боковому откосу ступеней и обеспечивает некоторую гибкость, если гонты гонта не совпадают со слуховым окном.Эту деталь можно использовать на различных типах сайдинга и кровли — в данном случае на мансардных окнах с штукатуркой и битумной черепицей.

Установка облицовки дымохода – хорошее строительство дома

Дымоходы должны быть облицованы противовесом. Верхние части ответной планки обычно засовывают в швы дымохода с раствором и заставляют нависать над различными частями базовой гидроизоляции, которые прибиваются к настилу крыши. Элементы противовеса и основания перекрывают друг друга, но физически не соединены, поэтому они могут двигаться независимо, но при этом отталкивать воду. (Эта независимость необходима, потому что дома и дымоходы оседают с разной скоростью, что приводит к разрыву и протечке цельной обшивки.)

Обшивка дымохода

Фартук, отливающий вниз по склону дымохода, оборачивается вокруг углов дымохода и сам перекрывается ступенчатым отливом, спускающимся с каждой стороны. Крикет на склоне тоже сложен; он заворачивает углы и перекрывает ступенчатую вспышку ниже. Попросите мастерскую пропаять все швы, чтобы они были водонепроницаемыми.



Замена ответной планки и нижней планки

Чтобы избежать повреждения дымохода при перекрытии, используйте самый щадящий метод для удаления ответной планки. Если раствор непрочный и крошится, вы можете вытащить гидроизоляцию вручную; в этом случае перенаправьте миномет после замены ответной планки. Если строительный раствор прочный, а контрфланец прочно застрял, попробуйте использовать холодное долото или долото с твердосплавным наконечником в пневматическом пневматическом долоте, чтобы вырезать заусенец и как можно меньше раствора.

Обшивка основания должна быть удалена, потому что вы одновременно снимаете кровельную и строительную бумагу. Базовая обшивка состоит из нескольких компонентов: непрерывный фартук из листового металла на нисходящей поверхности дымохода, L-образный ступенчатый отлив, идущий вверх по обеим сторонам, и (когда дымоход находится ниже конька крыши) сверчок (или седло), проходящий по верхнему откосу. лицо. Сверчок наклонен, как крыша палатки, чтобы отводить воду вокруг дымохода. Используйте молоток с когтями, плоский стержень или кошачью лапу, чтобы приподнять старое основание от обшивки крыши.Затем забейте все гвозди, которые вы не можете вытащить.

СОВЕТ ПРОФЕССИОНАЛА: Перед установкой ответной планки дымохода продуйте или очистите щеткой строительный раствор от мусора. Если шланг вашего воздушного компрессора может достигать крыши, используйте его. В противном случае можно использовать узкую щетку или баллончик с воздухом (из тех, что продаются в канцелярских магазинах для чистки клавиатур). Но обязательно надевайте защитные очки и пылезащитную маску или респиратор, когда тревожите обломки каменной кладки.



Сначала снова прикрепите прокладки к основанию

Поскольку черепица упирается в скат дымохода, накройте ее фартуком.Нижний фланец фартука должен перекрывать черепицу не менее чем на 4 дюйма; его верхний фланец должен проходить не менее чем на 12 дюймов вверх по поверхности дымохода. Сборные фартуки обычно имеют «уши», которые оборачиваются вокруг углов дымохода и прибиваются к обшивке гвоздями. Когда черепица поднимается по обеим сторонам дымохода, она перекрывает днища L-образных частей ступенчатого оклада.

Держите гвозди как можно дальше от складок. Используйте один гвоздь, чтобы прибить каждую часть ступенчатой ​​планки и черепицу, покрывающую ее.Когда ряды гонта по обеим сторонам дымохода достигают задней (выходящей вверх по склону) стороны дымохода, нижние полки сверчка перекрывают их.

Если самонесущий сверчок изготовлен из толстой оцинкованной стали 20 калибра, предварительно просверлите отверстия для гвоздей в нижнем фланце сверчка. Прибейте его кровельными гвоздями с прокладками, расположенными через каждые 6 дюймов, вниз на 2 дюйма от верхнего края. Затем покройте верхние края фланца сверчка полосой самоклеящейся битумной мембраны и перекройте ее черепицей.Наконец, загерметизируйте верхние края фартука, сверчка и отливов ступеней уретановым герметиком, чтобы запечатать их на дымоходе.

1. При кровле вдоль дымохода чередуйте гонты и Г-образные элементы ступенчатого оклада. Контрпрошивка покроет вершины ступенчатой ​​прошивки. Для дополнительной защиты проложите полосу уретана между ступенчатой ​​планкой и дымоходом. Вдавите обшивку в уретан, чтобы обеспечить надежное уплотнение.	2. Эта шлифовальная машина предназначена для шлифования швов старого дымохода. Как только абразивный круг попадет в раствор, вы не увидите ничего, кроме песка. Наденьте защитные очки или защитные очки.
3. Ответная планка удерживается загнутой кромкой, вставленной в растворный шов. На всякий случай каменщик забивал каменные гвозди в раствор, а затем с помощью холодного долота забивал их глубже.	4. Наконец, нанесите полоску уретанового герметика, такого как Vulkem 116, чтобы заполнить шов и запечатать воду.Как только герметик немного затвердеет, вы можете потереть его большим пальцем.

Установить контрфланец

Ответная планка должна перекрывать базовую планку на 4 дюйма. Традиционно каменщик использовал остроконечное долото, чтобы удалить раствор дымохода на глубину 1 1/2 дюйма, а затем вставил загнутую кромку ответной планки в растворный шов. Затем стык был заполнен полосами свинца, чтобы удерживать отлив на месте, после чего с помощью ударного инструмента (также известного как пятно) был нанесен свежий раствор. Этот метод работает хорошо, но вы должны быть осторожны, чтобы не повредить окружающие кирпичи. Замажьте уретановым герметиком, как только раствор схватится.

В качестве альтернативы можно использовать абразивный круг в аккумуляторной шлифовальной машине, чтобы вырезать узкие щели в швах раствора; затем вставьте ответную планку с загнутой назад губой так резко, что она будет напоминать зазубрину рыболовного крючка. Эта зазубренная кромка плотно входит в прорезь, поэтому раствор не нужен. Вместо этого заполните щель уретановым герметиком, который хорошо прилипает и не пропускает воду.

Конструктивные детали обшивки дымохода: (a) пример обшивки…

Последние технологические достижения позволили исследователям в области сейсмостойкости разработать численные модели возрастающей сложности, способные должным образом воспроизвести даже мельчайшие структурные детали. Однако в случае конструкций из неармированной каменной кладки (URM) из-за их дискретной и гетерогенной природы вычислительная производительность имеет тенденцию к экспоненциальному снижению в зависимости от принятого уровня детализации, что ограничивает применимость усовершенствованных микромоделей, согласно которым каждая кирпичная кладка обычно моделируется отдельно для решения задач уменьшенного масштаба. Чтобы их можно было использовать в масштабе здания и получить выгоду от одновременного рассмотрения отказов вне плоскости, локального взаимодействия стены с перегородкой и обрушений, исследователям часто необходимо снизить уровень детализации конкретных элементов или подконструкций. Однако в современной литературе влияние вышеупомянутых упрощений на качество прогнозов микромоделирования до сих пор исследовано лишь незначительно, а руководящие принципы, основанные на кодах, отсутствуют. Чтобы восполнить этот пробел в знаниях, в этой работе была смоделирована динамическая реакция испытанного на вибростенде полномасштабного образца здания URM с использованием очень подробной микромодели, а затем полученные результаты были сопоставлены с результатами номинально идентичных моделей. в котором, однако, преднамеренно упрощена идеализация некоторых конкретных структурных элементов.Чтобы еще больше расширить влияние этого исследования, с использованием тех же моделей был проведен предварительный анализ. Предварительные результаты, которые могут служить ориентиром для разработки более информированных, эффективных и целенаправленных многомасштабных стратегий микромоделирования в будущем, показывают, что: (i) прогнозы максимального базового сдвига, как правило, менее подвержены влиянию введения упрощений моделирования, (ii) несмотря на то, что требовалось больше труда, явное представление образца кирпичной кладки, как правило, приводило к лучшим результатам с точки зрения прогнозируемого распространения повреждений, механизмов разрушения и способности смещения, (iii) использование эквивалентных мембран вместо моделирования каждого компонента деревянных диафрагм, дал приемлемые результаты, что делает его приемлемой альтернативой для практического применения подходов микромоделирования.

Обшивка крыши (типы + методы) на 2022 год

Что такое обшивка крыши?

Обшивка крыши представляет собой тонкий материал, обычно из оцинкованной стали, который профессиональные кровельщики используют для отвода воды от критических участков крыши. Как правило, это место, где план крыши встречается с вертикальной поверхностью, такой как слуховое окно или стена.

Основы установки гидроизоляции крыши

Обшивка устанавливается, чтобы окружить элементы крыши, такие как дымоходы, вентиляционные отверстия и световые люки.Затем вода должна стекать по боковой части гидроизоляции и в конечном итоге направляться на черепицу, а не на настил крыши.

Назначение гидроизоляции крыши

Без примыкания крыши к стенам вода будет медленно капать в пространство между крышей и стеной и, возможно, даже в дом. Итак, что вы делаете, когда вам нужно остекление крыши? Знание различных типов, а также методов реализации может быть полезным.

Типы гидроизоляции крыши

• Непрерывное мигание. Это также известно как «фартук», потому что действует аналогично фартуку. Это длинный цельный кусок металла, который используется для подачи воды к черепице, лежащей внизу.
• Основание. Некоторые элементы крыши, такие как дымоходы, требуют двух частей гидроизоляции. Это делается для того, чтобы дождь всегда попадал на мигающую поверхность, чтобы направить его вниз. Мало того, установить обшивку вокруг дымохода очень сложно.
• Мигание счетчика. Размещается напротив отливки основания или над отливом основания. Мигание счетчика завершает команду вышеупомянутым миганием базы.
• Ступенчатое мигание. Это прямоугольный кусок оклада, изогнутый посередине на 90 градусов. Как правило, используется для остекления стен. В этом случае несколько частей оклада будут установлены в виде слоев с черепицей, чтобы убедиться, что вода стекает со стены.
• Световой люк. Некоторые производители световых люков включают в свою продукцию осветление, но другие потребуют, чтобы вы создали его или приобрели отдельно.Полезно заранее знать, какой вариант у вас есть.
• Мигание долины. Любые открытые ендовы на вашей крыше имеют металлическую накладку для защиты этой области, которая является критической зоной крыши.
• Капельницы. На краю крыши есть тонкий металлический отлив, который позволяет воде стекать с крыши, не нанося ущерба дому и не вызывая неприятной протечки, которая может нанести дополнительный ущерб крыше или дому.
• Кик-аут мигает. Подрядчикам, занимающимся кровельными работами, обычно требуется что-то, чтобы перекрыть зазор в том месте, где заканчивается ступенчатый отлив и начинается водосточный желоб.Этот вид оклада используется для направления воды от стены в желоб.

Существуют также несколько различных кровельных материалов, о которых вам следует знать. Раньше это был свинец или материалы со свинцовым покрытием. Теперь профессионалы по всей Северной Америке перешли на один из трех материалов.

Материалы для гидроизоляции крыши

• Алюминиевый отлив , как правило, легко монтируется кровельщиками, а также он довольно легкий.Однако следует отметить одну вещь: алюминий должен быть покрыт, если он будет использоваться с кирпичной кладкой и бетоном, поскольку простой алюминий разлагается и вступает в реакцию при контакте с щелочными поверхностями.
• Медная накладка на крышу хорошо поддается пайке и податлива. Мало того, он очень прочный и, как правило, имеет более длительный срок службы. С другой стороны, есть некоторое обесцвечивание в патину, которое может варьироваться в зависимости от домовладельца. Вокруг дымоходов обычно можно найти медную обшивку.
• Стальной отлив — самый популярный выбор для отливов. Помимо эстетической ценности, он также пластичен и при оцинковке устойчив к коррозии.

Существуют строительные нормы и правила, о которых следует знать и которые могут указывать на определенный материал. Попросите вашего кровельного подрядчика изучить это, чтобы вы могли быть застрахованы в случае, если определенный материал запрещен.

Идентификация типов гидроизоляции крыши

Существует довольно много типов накладок на крышу; почти столько же, сколько частей крыши.Каждая особенность крыши требует защиты, поэтому существует так много различных типов кровельных окладов.

У более длинных кусков непрерывного оклада возникают проблемы с изгибом, поскольку дом сжимается и расширяется во время смены времен года. Если оставить его в покое, он может деформироваться или сломаться и не сможет удержать воду. При использовании более длинных частей они должны иметь встроенные компенсаторы, чтобы они могли двигаться, как дом.

Еще одним преимуществом двухкомпонентной гидроизоляции является то, что когда кровельные материалы расширяются и сжимаются под воздействием погодных условий, эти две части могут двигаться, поэтому система остается надежной.

Итак, как правильно установить обшивку крыши? Вот несколько полезных техник.

Техника гидроизоляции крыш

• Ступенчатое мигание. Наилучший пример ступенчатого оклада – это место, где поверхность крыши соприкасается со стеной. Примером этого является то, что слуховое окно выступает из крыши. В таком месте вполне возможно, что вода может стекать по стене и проникать сквозь черепицу в здание внизу.
• Прокладка воздуховода. Проще говоря, вентиляционный отлив — это такой отлив, который имеет цилиндрический отлив. Этот кусок мигающего подходит вокруг самого вентиляционного отверстия. Эти черепицы устанавливаются поверх основания или багажника. Высота ботинка предназначена для того, чтобы вода бежала вокруг самого вентиляционного отверстия.
• Мигание счетчика. Встречная обшивка чаще всего используется для обшивки дымоходов и состоит из двух частей обшивки. Первая деталь, обшивка основания, предназначена для размещения вокруг основания дымохода.Вторая деталь, собственно контрфартук, встраивается в кладку дымохода. Этот кусок сидит над базовым миганием. Он предназначен для того, чтобы вода не просачивалась за основание. Профессиональные подрядчики обычно используют встречную засветку для множества других целей, но обычно она включает в себя вторую часть засветки, которая начинается с первой.

Прежде чем вы сможете научиться устанавливать оклады на крыше, вам необходимо понять три основных метода, которые необходимо использовать. Каждый из них отличается и может быть подходящим для различных областей крыши. Существуют также типы мигания, которые, как правило, соответствуют определенной технике.

Ступенчатая опалубка обеспечивает правильное направление воды от стены и попадание ее в водосточный желоб. Это называется пошаговой прошивкой, потому что она устанавливается, как вы уже догадались, пошагово. Это включает в себя слои черепицы между ними, так что вода выливается на каждую ступеньку, а затем вниз по крыше.

Типы герметиков

Главное при установке кровельного оклада – использовать герметик.Есть профессиональные кровельщики, как правило, старой школы, которые до сих пор используют гвозди при креплении. Это работает, но им все еще нужно выбрать, прибивать их к плоскости крыши или к самой вертикальной стене.

Если подрядчик решит прибить и то, и другое, планка может деформироваться под давлением смещающегося дерева или кирпича. Если вы решите использовать гвозди и прибивать их только к плоскости крыши или к вертикальной стене, обшивка может оставаться на месте, в то время как другие материалы, используемые в строительстве, сжимаются и расширяются при изменении погоды.

Именно перемена погоды может вызвать наибольшее опустошение. Если используются неправильные материалы или они установлены ненадлежащим образом, это постоянное расширение и сжатие может привести к изгибу и деформации материалов, делая их более хрупкими, пока они, наконец, не сломаются.

Именно поэтому кровельный цемент считается наиболее распространенным видом кровельного герметика. Это связано с тем, что кровельный цемент предназначен для создания водонепроницаемого уплотнения. Профессиональные кровельщики могут использовать шпатель, чтобы нанести его равномерно, чтобы он приклеился должным образом.

Защита крыши

В конечном счете, установка гидроизоляции и нанесение надлежащего герметика предназначены для защиты вашей крыши и ее проблемных зон от воды и других разрушающих элементов. Эти труднодоступные места могут быть первыми, где не будет надлежащего гидроизоляции, поэтому для срока службы вашей крыши крайне важно, чтобы гидроизоляция расширялась и сжималась вместе с элементами и отводила воду с крыши.

Труднодоступные места могут остаться незамеченными кровельщиками-любителями, у которых может не быть необходимых знаний или опыта.Наличие надлежащего кровельного подрядчика необходимо для обеспечения того, чтобы эти проблемные области не ухудшались.

При неправильном обращении в местах вокруг вентиляционных отверстий или дымохода может скапливаться вода . Эта вода может нанести ущерб участкам крыши, вызывая обесцвечивание и даже протечки. Эти утечки могут стать настоящей проблемой, если их не остановить, что может привести к повреждению конструкции, если их не остановить.

Надлежащая гидроизоляция крыши может творить чудеса, защищая вашу крышу от повреждения водой и ненужного износа проблемных зон на крыше.

Как заделать кирпичную трубу в металлическую крышу



Немой фильм о вшивании металлической крыши в кирпичный дымоход от UnionCorrugating.



Шаг за шагом:

1. Отделочные панели вокруг дымохода.
2. Панели над дымоходом должны быть удалены.
3. Согните ножки вверх по сторонам дымохода примерно на 1 дюйм.
4. Вырежьте две противоположные прорези под углом 45 градусов в Z-образной застежке (чтобы обеспечить изгиб на 90 градусов).
5. Наклейте бутиловую ленту на нижнюю сторону крышки.
6. Согните крышку на 90 градусов и приложите к кровле вдоль одной стороны и половины секции под дымоходом.
7. Завинтите крышку с помощью шурупов с цилиндрической головкой, установленных на расстоянии четырех дюймов друг от друга.
8. Повторите установку z-затвора на противоположной стороне дымохода.
9. Вырежьте фартук для нижней части дымохода. Подшейте нижнюю часть фартука, чтобы зацепить Z-образную застежку.
10. Закрепите фартук в дымоходе с помощью каменных анкеров.
11. Нанесите герметик на фартук в местах нахлеста боковых накладок.
12. Обрежьте нижнюю часть бокового примыкания под углом 45 градусов, а верхнюю часть так, чтобы она огибала верхнюю сторону дымохода.
13. Установите боковую планку на место и закрепите ее в дымоходе с помощью каменных анкеров.
14. Повторите обшивку боковой стенки на противоположной стороне дымохода.
15. Установите два слоя бутилового ленточного герметика по периметру гидроизоляции поддона
16. Нанесите герметик на отлив боковины в месте, где выступы отливки перекрываются.
17. Отрежьте и сложите отлив поддона, чтобы сложить заднюю часть дымохода и отделку боковой стенки. Отлив поддона должен выступать не менее чем на 12 дюймов вверх по плоскости крыши.
18. Приклепать отлив поддона к отливу боковой стенки.
19. Прикрутите отлив к крыше с помощью прокладочных винтов.
20. Нанесите бутиловый герметик на нижнюю часть смещенной планки и установите планку на шесть дюймов выше основания дымохода.
21. Закрепите планку винтами с цилиндрической головкой.
22. Закрепите перевернутую ножку поддона к дымоходу с помощью каменных анкеров.
23. Установите контрфартук с анкерами для кирпичной кладки по периметру дымохода, закрывающий все перевернутые опоры.
24. Обильно нанесите герметик на верхнюю часть ответной планки по периметру дымохода.
25. Снимите верхнюю часть нижнего крюка с внутренней стороны кровельной панели, которая проходит вдоль дымохода. Это позволит перекрывающейся панели защелкнуться в этом разделе.
26. Установите панели с полевой окантовкой над отливом поддона, зацепив смещенную планку.
27. Обрезка охватываемой ножки в полевых условиях для прилегания заподлицо к соседней непрерывной панели.
28. Установите полноразмерную панель на только что отрезанную охватываемую ногу.

Просто как 1, 2 … 28



— Union Corrugating не рекламирует ProTradeCraft. Мы просто считаем, что их видео полезно.



GZK облицовка дымохода- FAKRO

GZK – это системная облицовка дымохода , позволяющая добиться плотного и эстетичного соединения дымохода с кровлей.Специально разработанные и прецизионно обработанные компоненты обеспечивают плотное соединение дымохода с кровлей и значительно сокращают время монтажа гидроизоляции.
Универсальная обшивка дымохода ГЗК позволяет облицовывать дымоходы шириной до 95 см и длиной до 180 см (размеры измерены по крыше). Это возможно с помощью регулируемых элементов оклада. Если размер дымохода меньше, фланец из листового металла можно легко отрезать по размеру.

Облицовка дымохода GZK-AS доступна в двух фиксированных размерах, чтобы соответствовать самым популярным размерам дымохода на рынке:



GZK-AS 38 Обшивка дымохода позволяет устанавливать его на дымоход фиксированной длины 38 см.Максимальная длина дымохода, измеренная вдоль крыши, не должна превышать 100 см.



GZK-AS 51 Обшивка дымохода позволяет устанавливать его на дымоход фиксированной ширины 51см. Максимальная длина дымохода, измеренная вдоль крыши, не может превышать 100 см. В случае более длинных дымоходов необходимо применять дополнительный модуль расширения GZM. Позволяет увеличить длину оклада дымохода ГЗК-АС на 1 м или в несколько раз.





В связи с тем, что стандартная длина бокового желоба ГЗК-АС составляет 1 м, применение такого оклада зависит от реальной длины данного дымохода «а» и уклона крыши «α».Ниже приведены некоторые примеры применения гидроизоляции (GZK-AS) с максимальной длиной дымохода на самых популярных уклонах крыш. Если длина c превышает 1 м, следует использовать модуль расширения GZM.



Уклон крыши α [º]	Фактическая длина дымохода a [м]	Длина дымохода по крыше c [м]
25	0,90	0,99
35	0,80	0,98
45	0,70	0,99
60	0,50	1,00

Правильно профилированные готовые элементы обшивки обеспечивают дымоходы, расположенные на крышах с уклоном от 15 до 70 градусов. Гибкий фартук в нижней части позволяет применять его на всех типах кровельных покрытий. Накладка изготовлена ​​из алюминия, защищенного модифицированным полиэстером, что обеспечивает высокую прочность и устойчивость к атмосферным воздействиям. Серо-коричневый цвет RAL 7022 предлагается без дополнительной оплаты и хорошо сочетается с большинством кровельных материалов. Металлические элементы облицовки RAL 7035, RAL 8019, RAL 9005 доступны за дополнительную плату в размере 10%

Металлические элементы облицовки различных цветов RAL доступны с наценкой 60%.



Облицовка фартука | Кровля Как

Фартук — это металл, который закрывает переход между скатом крыши и проходом через крышу, таким как слуховое окно или дымоход. Правильно установленный этот оклад защитит наиболее уязвимые участки кровельной системы.

Фартук обычно применяется как часть кровельной системы, состоящей из двух частей.Фартук представляет собой нижнюю L-образную деталь, закрывающую кровельный материал и выступающую вверх по вертикальной поверхности проходки крыши. Вторая часть системы представляет собой ответную планку, которая проходит от вертикальной поверхности и закрывает вертикальную ножку фартука.

Металл фартука сначала измеряется и обрезается так, чтобы он выступал примерно на 3–4 дюйма за каждую сторону прохода через крышу, на 3–4 дюйма вверх по вертикальной опоре и на длину, достаточную для нижнего фланца, чтобы покрыть кровельный материал, по крайней мере, до упора. как линия экспозиции.Обычно мы устанавливаем фартук высотой не менее 4 дюймов на крыше. Дольше в районах с сильным ветром.

Углы срезаны по диагонали, один загнут вокруг вертикальной поверхности, а другой прижат к поверхности крыши.

Крепление фартука зависит от используемого кровельного материала. Для крыши из битумной черепицы с твердым настилом пары гвоздей в верхних углах и гвоздей, равномерно распределенных по передней части фартука, достаточно, чтобы удерживать оклад на месте. Небольшой мазок кровельного герметика на шляпку гвоздя предотвратит просачивание воды.Достаточно хорошего оцинкованного гвоздя, достаточно длинного, чтобы проникнуть в деревянный настил. Избегайте использования кровельных гвоздей с гальваническим покрытием, так как их тонкое покрытие быстрее ржавеет. При среднем сроке службы 25–35 лет асфальтовую крышу необходимо будет заменить задолго до того, как гвозди начнут ржаветь или создавать протечки.

Не прибивайте планку одновременно к поверхности крыши и поверхности прохода. Расширение и сжатие гидроизоляционного материала, а также движение различных компонентов крыши, особенно дымоходов и каменных стен, ослабят крепления и приведут к преждевременному выходу из строя.

Для лучшего вида установки подшейте нижний край фартука, чтобы он получился более жестким и законченным. Для более долговечных кровельных материалов и во избежание прибивания лицевых гвоздей или открытых креплений фартук можно закрепить зажимами, прибитыми под гидроизоляцией и изогнутыми по нижнему краю, или фартук с подгибом можно зацепить за глухую планку, прибитую к крыше.
