Флюгер дефлектор своими руками: Флюгер для дымохода легко сделать самостоятельно

Содержание

Флюгер для дымохода легко сделать самостоятельно

С помощью инструкции и чертежей возможно создать свой вариант флюгера, сэкономив при этом средства.

Флюгер для дымовой трубы выполняет не только декоративную роль, но и защитную. На сегодняшний день, магазины стройматериалов предлагают различные модели флюгеров, но это несложный в исполнении элемент кровли, поэтому изготовить его можно самостоятельно.

Определение флюгера и его разновидности

Флюгер – металлическое устройство, представляющее из себя флажок и противовес. Его применение впервые было зафиксированов Европе. Конструкция является оригинальным украшением крыши и защитным элементом от попадания в дымовую трубу осадков и птиц. Зафиксированный на дымоходе флюгер эстетически дополняет кровлю, придавая ей завершенности.

[Фото 1 Флюгер, вмонтированный на дымоходе – это финишный этап установки трубы. Защитным элементом является купол, декоративным – флюгарка.]

Простой принцип работы состоит в следующем: потоки ветра воздействуют на противовес, направляя его в сторону воздушного потока, а флажок индицирует направление.

Именно на флажок возложена декоративная роль. Его исполнение может быть в виде различных фигур: журавля, кота, зверя или человека. Еще с старорусских сказок нам знакомы терема с фигуркой петуха, ведь на древней Руси ходило поверье, что именно голос этой птицы отгоняет злых духов. Сегодня же, актуальной является фигурка корабля с парусами, считающаяся символом счастья и удачи. Изображение льва, ознаменовано символикой огромного потенциала сил хозяина, справедливости и желание продвигаться только вперед.

[Фото 2 Вариант флюгера со стрелой.]

Различают такие разновидности флюгеров:

  • индицирующий потоки ветра. Такой видактуален для применения на метеорологических станциях. Даже не смотря на большое количество современного оборудования, флюгеры все еще применяются. Большую роль они играют в прибрежных городах, где направление ветра определяет работоспособность портов. Чувствительность флюгера очень высокая и даже при низком уровне ветрового потока, прибор его зафиксирует, в то время, когда современное оборудование еще не срабатывает.
  • Вильда. Современная разновидность флюгера, определяющая и направление, и силу ветряного потока.Данный прибор оснащен вертикальной пластиной, угол наклона которой указывает силу. с которой дует ветер.

Совет!Для самостоятельного изготовления флюгарки потребуется строго следовать пошаговой инструкции, ориентируясь на схему-чертеж.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

[Фото 3 Флюгарки для дымовой трубы, сделанные из нержавеющей стали для продления эксплуатационного срока.]

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

  1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

[Фото 4 Для расчета веса флюгера необходимо знать все параметры деталей: диаметр трубы, толщину металла, вес подшипников, оси и втулки.]

  1. Из подготовленного листа металла вырезают элементы флюгера.

[Фото 5 Применяя ножницы по металлу, из нержавеющей стали вырезают составные части флюгера для дымовой трубы.]

  1. Производится сборка всех составных элементов, исходя из инструкции на картинке.

[Фото 6 Схематическое указание по сборке конструктивных элементов флюгарки. ]

  1. Собранный элемент защиты надлежит установке на дымоход.

[Фото 7 Готовая модель флюгарки. Стрелка, окрашенная синей краской, отвечает за поступление воздуха, красной – выход продуктов горения.]

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

[Фото 8 Схема-чертеж сборки купольного элемента для дымовой трубы.]

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

  1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
  2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
  3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
  4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

[Фото 9 Вариант флюгера для дымоотвода с противовесом и флажком. Вместо флажка может быть выбрана любая фигурка. Принцип устройства будет идентичен.]

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

[Фото 10 Схематические указания по созданию флюгарки. Основные компоненты и поочередность размещения в готовой конструкции. ]

Процесс изготовления:

  1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

[Фото 11 Металлическая основа будущей флюгарки.]

  1. На трубе потребуется сделать резьбу.

[Фото 12 Металлическая труба с односторонней резьбой для крепления.]

  1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

[Фото 13 Труба с установленным подшипником.]

  1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

[Фото 14 Крепление для флюгера с металлическими пластинами.]

  1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

[Фото 15 Роза ветров – указательные стрелки сторон света, выставленные по компасу. ]

  1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

[Фото 16 Куполовидный козырек предназначен для защиты корпуса флюгера от проникновения влаги.]

  1. На основание с резьбой садят крышку, выполненную из стали.

[Фото 17 Верхний элемент флюгера (стрелка) плотно садится на резьбу.]

  1. На стрелке-крышке будет крепится противовес и флажок.

[Фото 18 Для указания направления воздушного потока, на флюгере устанавливается противовес и флажок.]

Все элементы флюгера собраны и можно оценить проделанную работу.

[Фото 19 Готовую модель флюгера устанавливают на подготовленный купольный постамент.]

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Полезная информация? Сохраните ссылку:


Остались вопросы? С радостью поможем!

Как сделать флюгер на дымоход своими руками: чертежи и советы мастеров

Конструкция дымохода предполагает наличие дефлектора, который выполняет несколько важных функций.

Основная задача приспособления заключается в обеспечении хорошей тяги и поэтому необходимо знать устройство конструкции.

Назначение дефлектора

Правильное функционирование дымохода печного отопления обеспечивает хороший обогрев дома. При попадании ветра снаружи в просвет дымохода происходит нарушение работы системы, то есть дым и тяга существенно уменьшаются. Для предотвращения такого эффекта и необходим дефлектор, который обеспечивает нормальную работу системы печного отопления.

Дефлектор имеет простую конструкцию

Эффективная тяга способствует улучшению прогорания топлива до 20%. При этом увеличивается эффективность обогрева пространства. Дефлектор, позволяющий достичь этой цели, имеет простую конструкцию. Приспособление включает в себя следующие элементы:

  • верхний и нижний цилиндры;
  • патрубок нижнего цилиндра;
  • защитный колпак;
  • кронштейны.

Некоторые конструкции не включают в себя верхний цилиндр, ведь он не является обязательным.

Дефлектор предполагает наличие нижнего цилиндра, диффузора и обратного и прямого колпаков. При этом нижний цилиндр крепится на дымоход, а диффузор необходим для разделения потока воздуха. Комплекс простых элементов позволяет улучшить эффективность дымохода путём усиления тяги.

Дефлектор практичен в эксплуатации, но важно учесть его назначение. В регионах с сильными ветрами прибор удобен, но при постоянном отсутствии перемещения воздушных масс или при низовом ветре конструкция не способствует усилению тяги, а лишь уменьшает этот процесс.

В таком случае стоит использовать дефлекторы со встроенным специальным механизмом, включающим в себя ось на подшипниках, полуцилиндрическую ширму, полотно и крышку.

При изменении направления потока ветра флюгерное полотно поворачивается, защищая дымоход от неверного перемещения воздушных масс.

Дефлектор удобен при печном отоплении

Дефлектор является обязательным элементом дымоотводящей системы при печном отоплении. Приспособление имеет и другие названия: оголовок, дымник, флюгарка, а также колпак и грибок. В некоторых случаях дефлектор называют зонтиком или козырьком, но всегда предполагается защитное устройство, способствующее усилению тяги.

При этом простой зонтик, козырёк или грибок отличаются от функционального дефлектора тем, что обеспечивают лишь внешнюю защиту дымохода. Полноценное устройство усиливает тягу, имеет защиту от низового ветра, препятствует проникновению осадков внутрь трубы.

Таким образом, дефлектор выполняет комплекс функций, обеспечивающих эффективный обогрев дома.

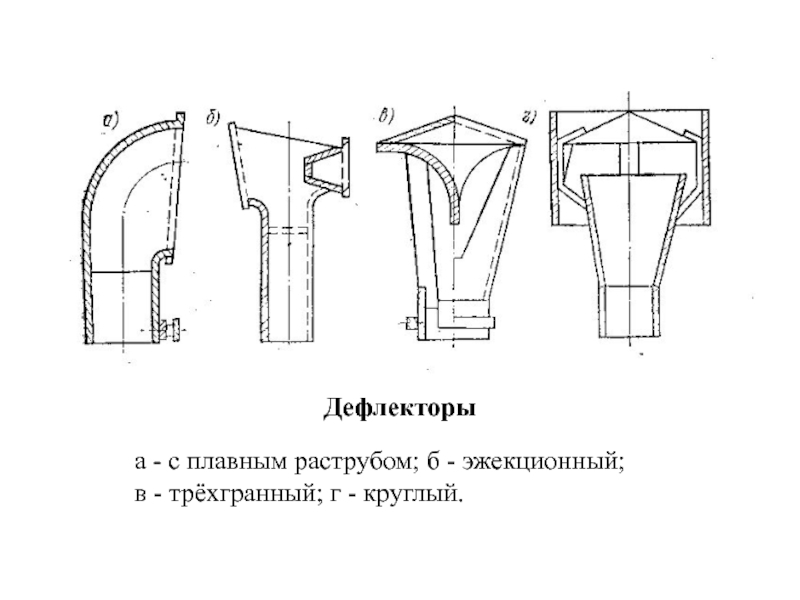

Виды «колпаков»

Основное назначение дефлекторов любых видов одинаково, но приспособления отличаются конструктивными особенностями. Поэтому они разделены на определённые виды:

  • шарообразный дефлектор;
  • прибор Григоровича;
  • тарельчатый вариант;
  • ЦАГИ вентиляционный;
  • Н-образный прибор.

Эти модели являются классическими и эффективны в применении. Варианты «флюгер» или вращающийся дефлектор отличаются от них конструктивным исполнением, но действуют по тому же принципу, что и обычные.

В любом случае устройство должно быть изготовлено из материала, устойчивого к воздействию высоких температур и климатических осадков. Оцинкованное железо или медь часто являются основой конструкции. Изделия, покрытые эмалью или полимерным слоем, являются одними из новейших вариантов.

При установке элемента на дымоход присутствует контакт с горячим воздухом. Поэтому нельзя использовать пластиковые изделия. Они оптимальны только на вентиляционных каналах.

Шарообразные устройства красивы и удобны

При выборе изделия следует учитывать качество и надёжность крепления всех элементов. Поворотные детали должны вращаться аккуратно и мягко, а параметры нижнего цилиндра должны соответствовать габаритам дымохода. При этом стоит учесть, что дефлектор используют только на трубах круглой формы. Кирпичные квадратные дымоходы требуют установки дополнительного переходника.

Принцип действия конструкции

Внешнее приспособление для дымохода может иметь любую форму, но всегда одинаков принцип действия. Воздушные потоки, двигаясь по крыше здания, ударяются о корпус дефлектора и огибают его.

В результате этого создаётся разряженная зона. По закону аэродинамики Бернулли в этой области находятся разряженные воздушные массы, которые не препятствуют тяге.

Сила выхода дыма и качество прогорания топлива усиливается, что делает дефлектор эффективным.

Тарельчатый дефлектор практичен

Любой вариант классического колпака предполагает наличие нижнего цилиндра. Эта часть крепится к дымоходу. Сверху изделие дополнено «зонтиком», то есть крышкой, защищающей дымоход от осадков. Части конструкции обеспечивают качественную и правильную работу дефлектора.

Конструкция простого дефлектора лаконична

Все конструктивные элементы приспособления для дымохода должны быть надёжно скреплены между собой. Особенно важно определить параметры изделия, ведь от этого зависит его работоспособность.

Чертежи, размеры и параметры

При создании дефлектора своими руками нужно определить размеры и сделать чертёж. Параметры изделия подбирают исходя из внутреннего диаметра готовой трубы дымохода. Согласно имеющимся данным нужно подобрать высоту (Н) изделия и ширину диффузора (D).

Габариты дефлектора зависят от внутреннего диаметра дымохода

При отсутствии в таблице нужного параметра трубы следует воспользоваться такими соотношениями, как для высоты изделия 1,6—1,7 d, а для ширины диффузора 1,2—1,3 d, ширины колпака 1,7—19 d.

При этом d — это внутренний диаметр имеющейся трубы дымохода. Полученные данные служат основой для расчёта количества материала.

Все показатели следует указать на чертеже, предполагающем развёрнутое изображение деталей конструкции.

Примерный чертеж может быть самым простым

Правильный чертёж или схема облегчают создание приспособления для дымохода. На рисунке указывают размеры и крепления всех элементов.

Материалы и инструменты

Сделать своими руками приспособление для улучшения тяги дымохода можно с помощью простых инструментов, которые должны быть точными, острыми и качественными. Без учёта этих требований невозможно создать надёжное и долговечное изделие. Комплекс приборов и инструментов включает в себя:

  • рулетку, линейку;
  • ножницы для резки металла;
  • киянку, саморезы с пресс-шайбой 15 мм;
  • дрель с комплектом свёрл.

Основой конструкции служит листовой металл, толщина которого должна быть 0,3 – 0,5 мм. Для этого оптимально подойдут такие материалы, как оцинкованный металл, алюминий, нержавеющая сталь. Сделать жёсткие крепления легко с помощью металлических полос большей толщины, чем листы для основы. А также для работы можно использовать заклёпочник, заменив им саморезы.

Подготовка к сборке

Листовой металл нужно разрезать ножницами на части, учитывая необходимые размеры деталей в развёрнутом виде. Для этого лучше всего сделать шаблоны на плотном картоне, а затем перенести форму на металл. При этом используют маркер, обеспечивающий чёткий след.

Шаблоны всех деталей облегчают работу

Элементы для жёсткой фиксации всех компонентов конструкции нужно обрезать по необходимым размерам. С помощью таких деталей скрепляются нижний цилиндр, защитный конус и верхний цилиндр. Жёсткие детали нужно изогнуть до оптимальной формы, позволяющей соединить в дальнейшем цилиндры и конус.

Изготовление дефлектора своими руками

Комплекс работ по изготовлению защитного устройства для дымохода включает в себя простые этапы. При этом стоит следовать чертежу, учитывать схему сборки и тщательно соединять все детали. Основные этапы сборки заключаются в следующем:

  1. Нужно свернуть корпус, представляющий собой основу диффузора. Края засверливают и скрепляют заклёпками. Далее также нужно склепать нижний и верхний цилиндры, но диаметр верхнего больше, чем параметр нижнего. Внешний служит для крепления элементов между собой. В кромке верхнего элемента нужно вырезать и загнуть 6 полосок-лапок;

    Крепления нужны и для конуса

  2. В нижнем цилиндре устанавливают «лапки» для крепления верхнего элемента. Зафиксировать полоски можно с помощью заклёпок. Все элементы собирают начиная от нижнего цилиндра и заканчивая конусом;

    Заклепки позволяют надежно скрепить элементы

  3. Установка конструкции предполагает монтаж на трубу дымохода. Для этого можно снять верхнюю часть трубы и смонтировать все детали в более удобном месте, а затем установить на кровле.

    Сборка проводится последовательно

Сборка дефлектора предполагает последовательное крепление элементов с учётом расположения жёстких полос. Для фиксации оптимальны заклёпки или саморезы с пресс-шайбой, но важно тщательно соединить детали.

Эксплуатация и ремонт дефлектора

Изделие устанавливают на самом верху дымохода, тщательно закрепляя конструкцию.

В процессе эксплуатации устройство не требует особых действий, ведь правильно собранная конструкция эффективна и способствует усилению тяги.

При этом необходима регулярная чистка устройства, предполагающая снятие конструкции с трубы. После этого нужно удалить все загрязнения щёткой, а также покрыть металл антикоррозийным составом или специальной краской.

Дефлектор стоит поддерживать в аккуратном состоянии

Если конструкция повреждена и имеет вмятины или трещины, то следует запаять все щели, выпрямить поверхность. Очень длительная эксплуатация может потребовать замены изделия, так как климатические осадки и высокая температура воздуха из дымохода существенно влияют на дефлектор.

Видео: изготовление флюгера для дымохода

Приспособление для защиты дымохода и усиления тяги практично и необходимо для эффективной работы системы отопления. Правильная конструкция и верные размеры изделия являются залогом его качественной работы.

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/deflektor-na-dyimohod-svoimi-rukami.html

Делаем флюгер на дымоход своими руками: чертежи и пошаговая видео-инструкция

Флюгер на дымоход — это не только красивая, но и необходимая вещь. Сейчас в магазинах имеется большой выбор различных модификаций, но если нет желания тратить много денег, можно сделать его своими руками.

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка.

На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни.

Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

  • указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
  • Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Читатели считают данные материалы полезными:

  • Установка керамического дымохода своими руками, советы и рекомендации
  • Ставим теплообменник на дымоход самостоятельно

Существует множество вариантов, как изготовить флюгер на дымоход своими руками. Чертежи помогут в этом.

Оригинальный флюгер

Флюгарка-дефлектор на дымоход, изготовленная из нержавейки и бронзы, для более долговечной службы.

Материалом для изготовления такой модели послужит нержавеющая сталь или медь, толщина которой 1 миллиметр. Эти оба металла обладают хорошими антикоррозийными свойствами, они легкие, прочные.

Совет! В случае применения меди срок службы флюгера увеличивается, но следует учитывать то, что данный металл дороже.

Процесс изготовления флюгарки своими руками:

Шаг 1. Подбираем массу и размеры будущей модели. Рисунок поможет

Расчет массы будущего флюгера исходя из параметров диаметра трубы, толщины стали, веса оси, втулки и подшипников.

Шаг 2. Из выбранной стали следует вырезать части для флюгера.

При помощи ножниц для металла из нержавейки вырезаются детали для будущего флюгера-купола на дымоход

Шаг 3. Осуществляем сборку конструкции как показано на рисунке.

Конструкция флюгарки и схематичный принцип сборки. Помощь для желающих создать ее своими руками

Шаг 4. Флюгер-колпак готов.

Итоговый вариант флюгарки. Синяя стрелка — поступление воздуха, красная выход дыма

Монтаж такого флюгера осуществляется сверху дымохода. Он не только служит декором и придает дымоотводному каналу завершающий вид, но и предотвращает возникновение обратной тяги.

Совет! Ветер, температурные перепады, выпадение осадков — это факторы, разрушающие трубу дымохода. Установка флюгера необходима, чтобы увеличить срок ее службы.

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

Схема по сборке купола для дымохода. Просто и понятно

  • Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
  • Для этого применяются гайки М 6 (8) и болты М 6 (7).
  • После этого ставится верхний цилиндр (3) и крепится хомутом (5).
  • После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер.

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

  • Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

  • Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

  • Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

  • Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

  • Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

  • Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

  • Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

  • Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Этот материал отлично дополнят следующие публикации:

  • Обзор дымоходов для печи из различных материалов
  • Правила установки дымоходов: выводим дымоходную трубу через стену

Вариант крепления флюгарки-купола к трубе дымоотвода для его защиты

Для правильной работы следует:

  • Первоначально необходимо набить корпус литолом или солидолом.
  • Применив компас, нужно отрегулировать направление стрелок розы ветров.
  • Закрепить флюгер с помощью пластин, а также хомутов и припаек.
  • Проверить, все ли верно закреплено. Движение и вращение флюгарки должно быть беспрепятственным вокруг своей оси.

Материалы для изготовления флюгарки

Помимо основных меди и стали, могут применяться другие подручные материалы. Например, кованая сталь, CD диски, бутылки из пластика, жестянка и влагостойкая фанера.

Главное, при использовании дерева плотно склеивать детали флюгера, так как это поможет не нарушить динамику.

Флюгер, собранный из подручных материалов. За основу флажка взято колесо от коляски или детского велосипеда

Основой ветровика может являться колесо от велосипеда или коляски. Изготовить флюгер на дымоход своими руками не составит особого труда, но поможет сэкономить деньги на покупке. Грамотно составленные чертежи облегчат процесс. Для долговечности его службы следует раз в год смазывать подшипники.

Источник: http://kamin-maker.ru/dymohody/flyuger-dlya-dymohoda-legko-sdelat-samostoyatelno/

Флюгер для дымохода своими руками: чертежи

С помощью инструкции и чертежей возможно создать свой вариант флюгера, сэкономив при этом средства.

Флюгер для дымовой трубы выполняет не только декоративную роль, но и защитную. На сегодняшний день, магазины стройматериалов предлагают различные модели флюгеров, но это несложный в исполнении элемент кровли, поэтому изготовить его можно самостоятельно.

Определение флюгера и его разновидности

Флюгер – металлическое устройство, представляющее из себя флажок и противовес. Его применение впервые было зафиксированов Европе. Конструкция является оригинальным украшением крыши и защитным элементом от попадания в дымовую трубу осадков и птиц. Зафиксированный на дымоходе флюгер эстетически дополняет кровлю, придавая ей завершенности.

[Фото 1 Флюгер, вмонтированный на дымоходе – это финишный этап установки трубы. Защитным элементом является купол, декоративным – флюгарка.]

Простой принцип работы состоит в следующем: потоки ветра воздействуют на противовес, направляя его в сторону воздушного потока, а флажок индицирует направление. Именно на флажок возложена декоративная роль. Его исполнение может быть в виде различных фигур: журавля, кота, зверя или человека.

Еще с старорусских сказок нам знакомы терема с фигуркой петуха, ведь на древней Руси ходило поверье, что именно голос этой птицы отгоняет злых духов. Сегодня же, актуальной является фигурка корабля с парусами, считающаяся символом счастья и удачи.

Изображение льва, ознаменовано символикой огромного потенциала сил хозяина, справедливости и желание продвигаться только вперед.

[Фото 2 Вариант флюгера со стрелой.]

Различают такие разновидности флюгеров:

  • индицирующий потоки ветра. Такой видактуален для применения на метеорологических станциях. Даже не смотря на большое количество современного оборудования, флюгеры все еще применяются. Большую роль они играют в прибрежных городах, где направление ветра определяет работоспособность портов. Чувствительность флюгера очень высокая и даже при низком уровне ветрового потока, прибор его зафиксирует, в то время, когда современное оборудование еще не срабатывает.
  • Вильда. Современная разновидность флюгера, определяющая и направление, и силу ветряного потока.Данный прибор оснащен вертикальной пластиной, угол наклона которой указывает силу. с которой дует ветер.

Совет!Для самостоятельного изготовления флюгарки потребуется строго следовать пошаговой инструкции, ориентируясь на схему-чертеж.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

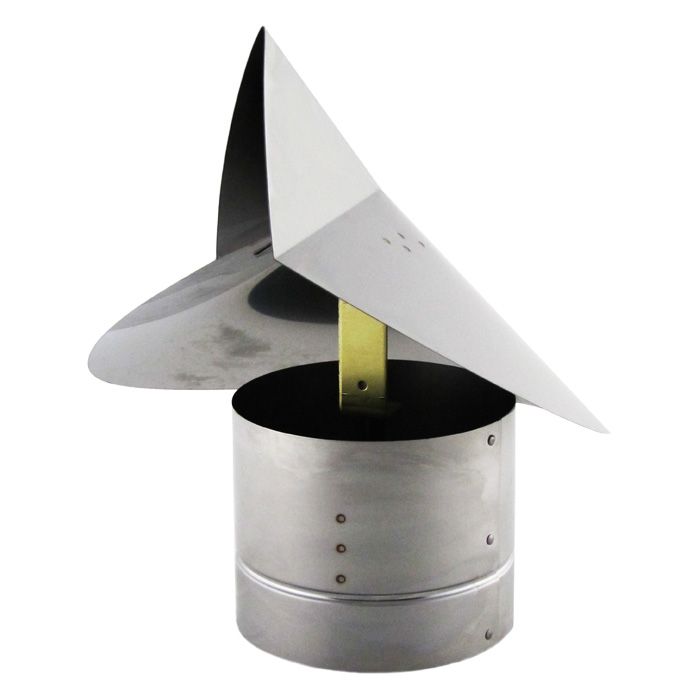

[Фото 3 Флюгарки для дымовой трубы, сделанные из нержавеющей стали для продления эксплуатационного срока.]

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

  1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

[Фото 4 Для расчета веса флюгера необходимо знать все параметры деталей: диаметр трубы, толщину металла, вес подшипников, оси и втулки.]

  1. Из подготовленного листа металла вырезают элементы флюгера.

[Фото 5 Применяя ножницы по металлу, из нержавеющей стали вырезают составные части флюгера для дымовой трубы.]

  1. Производится сборка всех составных элементов, исходя из инструкции на картинке.

[Фото 6 Схематическое указание по сборке конструктивных элементов флюгарки.]

  1. Собранный элемент защиты надлежит установке на дымоход.

[Фото 7 Готовая модель флюгарки. Стрелка, окрашенная синей краской, отвечает за поступление воздуха, красной – выход продуктов горения.]

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

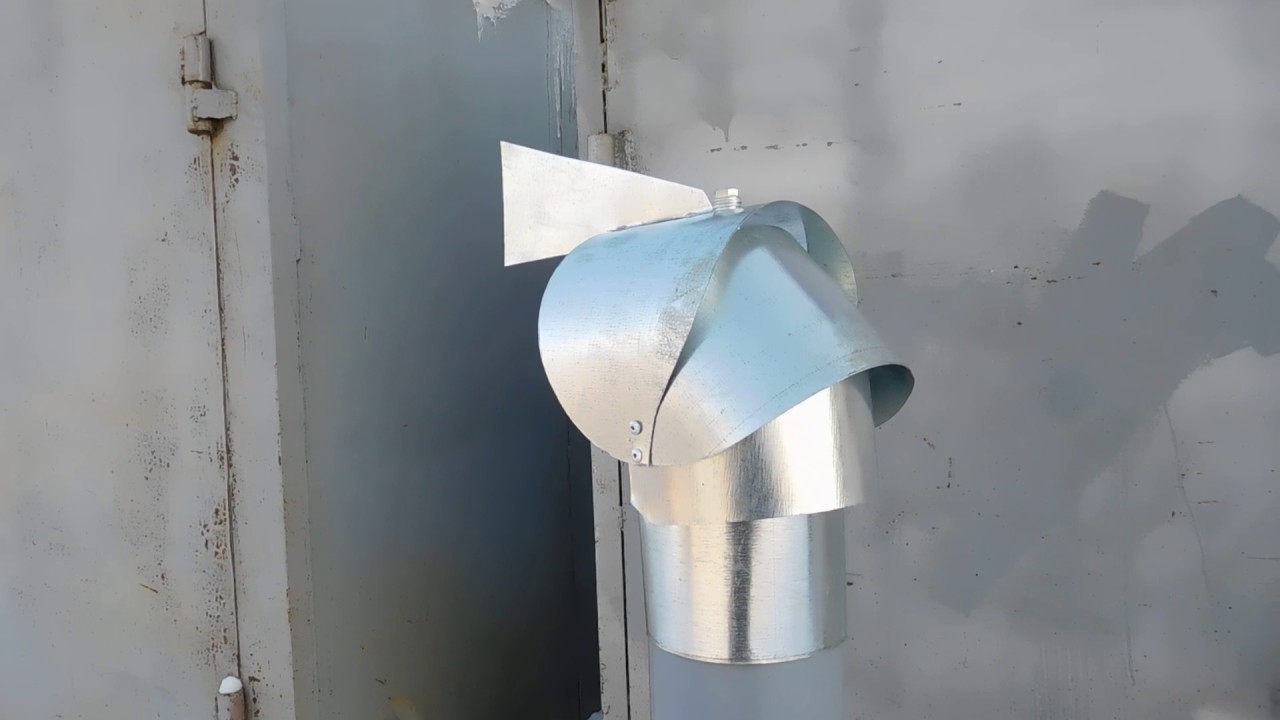

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

[Фото 8 Схема-чертеж сборки купольного элемента для дымовой трубы.]

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

  1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
  2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
  3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
  4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

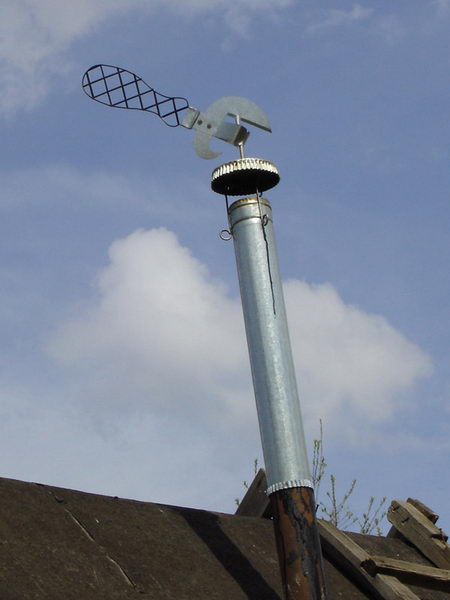

[Фото 9 Вариант флюгера для дымоотвода с противовесом и флажком. Вместо флажка может быть выбрана любая фигурка. Принцип устройства будет идентичен.]

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

[Фото 10 Схематические указания по созданию флюгарки. Основные компоненты и поочередность размещения в готовой конструкции.]

Процесс изготовления:

  1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

[Фото 11 Металлическая основа будущей флюгарки.]

  1. На трубе потребуется сделать резьбу.

[Фото 12 Металлическая труба с односторонней резьбой для крепления.]

  1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

[Фото 13 Труба с установленным подшипником. ]

  1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

[Фото 14 Крепление для флюгера с металлическими пластинами.]

  1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

[Фото 15 Роза ветров – указательные стрелки сторон света, выставленные по компасу.]

  1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

[Фото 16 Куполовидный козырек предназначен для защиты корпуса флюгера от проникновения влаги.]

  1. На основание с резьбой садят крышку, выполненную из стали.

[Фото 17 Верхний элемент флюгера (стрелка) плотно садится на резьбу.]

  1. На стрелке-крышке будет крепится противовес и флажок.
  • [Фото 18 Для указания направления воздушного потока, на флюгере устанавливается противовес и флажок. ]
  • Все элементы флюгера собраны и можно оценить проделанную работу.
  • [Фото 19 Готовую модель флюгера устанавливают на подготовленный купольный постамент.]

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Остались вопросы? С радостью поможем!

Источник: https://KaminOchag.ru/kontent/stati/dyimoxodyi/flyuger-dlya-dyimoxoda-svoimi-rukami-chertezhi.html

Флюгер на дымоход — своими руками: видео по изготовлению

Правильно изготовив и установив флюгер можно не только использовать его как декоративный элемент, подчеркивающий индивидуальность жилого дома, но и придать ему функциональность, улучшив системы вентиляции и отопления, обеспечив безопасную их эксплуатацию.

Значение флюгера

В процессе печного отопления в дымоходе возникает обратная тяга угарных газов. Причиной этого может быть:

  • неправильная конструкция отопительной системы;
  • неровности на внутренней поверхности трубы из-за налета в виде сажи;
  • нарушение системы вентиляции;
  • сквозняки в доме.

Устранить обратную тягу легко при помощи флюгера – дефлектора. Принцип его действия заключается в том, что движущий элемент дымника под воздействием ветра приводится в движение и отклоняет воздушные массы от поверхности трубы, тем самым обеспечивая пониженное давление на выходе из нее.

Газы, образованные в результате сгорания топлива, стремятся компенсировать разряжение, поднимаются к вершине дымохода, увеличивая тягу. Флюгер вращаясь, закрывает с ветреной стороны отверстие дымохода, что способствует беспрепятственному выходу угарных газов с другой его стороны.

Каждому владельцу дома с печным отоплением стоит помнить о том, что при эксплуатации дымохода без дополнительной защиты возможна потеря рабочих характеристик трубы под влиянием неблагоприятных факторов в виде:

  • ветра;
  • дождя;
  • температурных перепадов.

Дымник, внешне выглядящий как небольшой навес над дымоходом, устраняет неблагоприятное природное воздействие на выступающую его часть и предотвращает разрушения материалов компонента системы вентиляции.

Делаем своими руками

  • Чтобы сделать функциональный флюгер своими руками нужно представлять себе, как он выглядит в целом и в разобранном состоянии.
  • Составляющими конструкциями дефлектора являются:
  • ось;
  • подпятник;
  • корпус;
  • крышка корпуса;
  • вращающийся элемент;
  • полуцилиндр.

В некоторых моделях дымников для увеличения их эффективности добавляют два элемента:

  • нижний стакан, выполненный в форме цилиндра;
  • элемент верхнего стакана, требование, к которому – расширение к нижней его части.

Оба составляющих соединяются насадочным способом. На верхний стакан крепится крышка.

Дополнительная конструкция обеспечивает свободный выход газов из трубы, подсасывая его через получившееся пространство кольцевого типа.

Материалы для изготовления

При выборе материала для изготовления дымника следует руководствоваться требованиями, обеспечивающими определенные свойства в готовом изделии:

  • устойчивость к коррозионному воздействию;
  • прочность;
  • легкость.

При самостоятельном изготовлении флюгера рекомендуется использовать листовую сталь или оцинкованное железо с толщиной листа 1 мм. Данный материал обеспечивает легкость, что немаловажно в данном изделии, прочность и устойчивость к коррозионному воздействию.

Более дорогим материалом, является медь. Преимущество его заключается в сравнительно высоких значениях показателей коррозионных характеристик.

Размеры флюгера, форма

Предварительно, перед началом изготовления флюгера-дефлектора необходимо начертить схему деталей в отдельности и в сборе. При построении чертежа и планировании размеров готовой продукции, следует учитывать, что нужно придерживаться определенных соотношений к внутреннему диаметру трубы дымохода.

Высота дымника в готовом виде должна соответствовать 1,7 части от внутреннего диаметра трубы дымохода, а ширина – 1,9 часть.

Отличаются дымники внешней верхней частью, которая может быть выполнена в виде:

  • полукруга;
  • плоскости;
  • плоскости и полукруга с прикрепленной крышкой;
  • плоскостной крышей двухскатно-щипцового типа.

Процесс изготовления

Процесс изготовления можно разбить на несколько этапов:

  1. Произведение выбора материала дымника.
  2. Проектирование будущего изделия в соответствии со своими пожеланиями и обязательными требованиями. Результаты проектирования следует оформить в виде чертежа. Секретом быстрой и успешной работы в производстве флюгеля является изготовление всех деталей конструкций в соответствии с чертежными данными.
  3. Нанесение на жесткий картон выкроек составляющих элементов флюгеля.
  4. Приложить картонные выкройки на используемый материал и обвести строительным маркером по контуру.
  5. Вырезать детали при помощи инструмента. Для резки листов металла можно применять электроножницы, инструмент плазменной резки или электролобзик со специальной пилкой.
  6. Изготовление кронштейнов, необходимых для крепления на поверхности трубы дымохода колпака.  Для этого необходимо замерить величину длины окружности трубы. Из листового железа вырезать заготовку прямоугольной формы, длина которой соответствует измеренному значению, ширина равна глубине обработки трубы, обычно 10-20 сантиметров. Чем больше диаметр трубы, тем больше величина ширины заготовки для кронштейна. После предварительного просверливания отверстий по меньшей стороне заготовки для изготовления хомута, необходимо обернуть ею трубу с наружной стороны и скрепить по стыку болтами.
  7. Проведение сборки дефлектора, состоящего из диффузора, внешнего колпака и цилиндра. Вырезанные детали цилиндра, обратного конуса и диффузора при помощи сварочного аппарата, заклепок и болтов необходимо соединить в единую конструкцию, согласно чертежу.

Установка

Монтировка на дымоход осуществляется только после окончания сборочных работ флюгера.

Установка дымника на дымоход осуществляется в несколько этапов:

  1. Установка цилиндра на трубу.
  2. Фиксирование цилиндра крепежными элементами.
  3. Осуществление крепежа диффузора и колпака с помощью хомутов.

Для лучшей работы дымника колпак следует крепить к цилиндру в виде обратного конуса, что позволит изделию функционировать при любой скорости и направлении ветра.

Блиц-советы

  1. При наличии прямого дымохода установка покажет наилучшие результаты своей функциональности.
  2. В процессе самостоятельного изготовления дымника обязательно следует придерживаться вышеуказанных пропорций.
  3. Изготавливать флюгер необходимо строго по выкройкам составляющих элементов, нанесенных на картон.
  4. Обязательным требованием к конструкции является наличие обратного конуса под колпаком.
  5. Если дымовая или вентиляционная труба прямоугольного или квадратного профиля, то крепление к ней круглого сечения дефлектора осуществляется с помощью переходных патрубков.
  6. При большом сечении трубы дымохода к дефлектору необходимо приклепать и заделать в кладку внутренней стороны трубы переходные ножки
  7. Переход от квадратной формы трубы к круглому сечению дефлектора осуществляется за счет постепенного напуска кладки.
  8. Установка флюгера-дефлектора эффективна на дымоход от печей, функционирующих на твердом топливе. При сжигании газа на оборудовании происходит конденсирование водяных паров и образование наледей.

Источник: https://orcmaster.com/remont/krysha/dymoxod/flyuger.html

Флюгер на дымоход своими руками – чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки.

При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным.

Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

:

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств.

Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей.

Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении.

Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто.

Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу.

Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора.

Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит.

Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать.

Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

  • кованый металл;
  • оцинкованный металл;
  • нержавейка;
  • металлопрофиль;
  • 4-5 миллиметровый листовой металл.

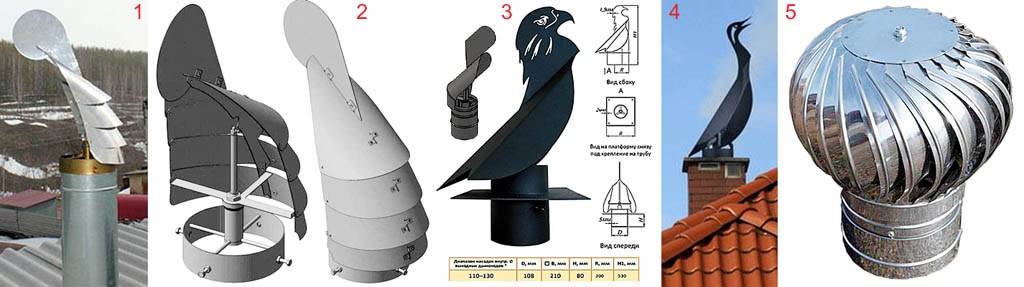

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество. Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу.

Если говорить об изготовлении флюгера своими руками, то можно опираться только на общие рекомендации мастеров, поскольку точные размеры и параметры флюгера на дымоход вычисляются индивидуально. Однако изначально стоит рассмотреть конструкцию дефлектора, к которому и будет крепиться сам флюгер.

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход.

Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги.

Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу.

Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Автор angor58

Источник: https://nashprorab.com/flyuger-na-dymokhod-svoimi-rukami-cherte/

Флюгарка на трубу дымохода своими руками: чертежи с фото

Для тепловых установок, которые работают на различных типах органического топлива – непременным условием бесперебойной и эффективной работы является установка качественных дымоотводящих систем. Чтобы топливо в вашей печке или котле сгорало с полной теплоотдачей – к топочному пространству необходимо организовать приток воздуха, а продукты сгорания и дым нужно вывести не только из топки, но и за пределы здания. В том случае, если в отопительном устройстве не предусмотрен монтаж системы воздушного наддува, то тяга в топке создается исключительно дымоходной системой. Флюгарка на трубу дымохода является завершением дымоотводящей системы и вносит свой вклад в обеспечение бесперебойной и эффективной работы топки.

флюгарка на трубу дымохода — фото

Флюгарки и дефлекторы устанавливаются на оголовках труб и предназначены для отклонения дымового потока в соответствии с направлением господствующего ветра. Собственно само название «дефлектор» — это калька с латинского понятия «отклонять».

Дефлекторы и флюгарки предназначены для обеспечения полного отвода газов из дымоходной системы. Застой и неполное удаление продуктов сгорания происходят в дымоходах по следующим причинам:

  • Сильный порывистый ветер может мешать нормальному выходу продуктов сгорания из дымохода. Ветер, задувающий в незащищенный оголовок трубы может нарушать тягу дымохода.
  • Также неполному удалению продуктов сгорания может мешать неправильное расположение дымовой трубы на крыше.
  • Продукты сгорания могут застаиваться в трубе и из-за ее неправильной конструкции: недостаточного сечения и излишнего количества колен с изгибами.

Принципиальное отличие флюгарки от дефлектора дымохода

Флюгарки и дефлекторы на оголовках дымовых труб действуют на аэродинамических принципах, формируя устойчивую тягу в трубе вне зависимости от текущего направления ветрового потока. Эти устройства изменяют вектор движения воздушной массы, направляя ее в сторону, которая обеспечивает наиболее эффективное удаление продуктов сгорания.

общий фид дефлектора

При использовании флюгарок и дефлекторов ветер не прерывает поток истекающих продуктов сгорания, а усиливает его. Эти устройства также компенсируют снижение тяги, вызванное поворотами в дымоходной системе.

Правильно выбранный дефлектор или флюгарка обеспечивает увеличение эффективности дымохода до 20 процентов. Также это оборудование защищает дымоотводящий канал от попадания в него атмосферных осадков.

Дефлекторы и флюгарки могут устанавливаться как на индивидуальных, так и на коллективных дымоходных системах. Эти устройства также могут размещаться на вентиляционных трубах, в том числе на системах вентиляции мусоропроводов.

Конструкция дефлекторов и флюгарок на дымовых трубах

Основными частями дефлекторов и флюгарок, устанавливаемых на дымовые трубы являются следующие детали:

  • В нижней части расположен цилиндр, который может производиться из металла, керамики или асбеста.
  • Далее к цилиндру прикрепляется верхний стакан. Он фиксируется на нескольких стойках и имеет форму усеченного конуса, расширяющегося вниз.
  • Для защиты от атмосферных осадков на верхний стакан-диффузор монтируется зонтик-колпак, имеющий конусообразную форму.

Верхняя и нижняя части диффузора могут оснащаться кольцевыми отбоями. Они отклоняют ветровой поток от вертикального направления. Конструкция дефлекторов и флюгарок рассчитывается таким образом, чтобы поток ветра с любой стороны не мешал эффективному истечению продуктов сгорания из дымоходного канала, а образовывал устойчивую тягу в трубе.

устройство дефлектора

Материалом изготовления дефлекторов и флюгарок обычно служит оцинкованная сталь. Такой материал практически идеально подходит для работы в агрессивных условиях внешней среды: ведь на эти устройства действуют не только обычные атмосферные осадки, но и горячие продукты сгорания. Такое сочетание может вызвать ускоренную коррозию у любого незащищенного металла.

Принцип работы дефлектора трубы дымохода

Принцип работы дефлектора основан на следующих аэродинамических принципах:

При воздействии ветрового потока сверху вниз начинается подсос истекающих продуктов сгорания через нижнее кольцеобразное отверстие.

Если ветер начинает дуть снизу вверх, то газы начинают истекать уже через верхний кольцевой канал.

Если ветровой поток направлен параллельно горизонту, то удаление продуктов сгорания происходит через оба отверстия.

Самый маленький уровень тяги дефлектор такой конструкции показывает в том случае, если ветровой поток направлен снизу вверх. Препятствует истечению газов в этом случае верхний зонтик. Для того, чтобы предотвратить перебои работы – зонтик может изготавливаться в виде двух конусообразных конструкций, соединенных широкими частями. В этом случае негативные моменты работы дефлектора компенсируются.

Как изготовить дефлектор на дымоход своими руками

Уяснив для себя принцип работы дефлектора на дымоходной трубе вы можете приступить к его изготовлению своими руками. Процесс монтажа дефлектора выглядит следующим образом:

После формирования нижнего стакана на нем закрепляются три-четыре стойки.

К нижней части дефлектора крепится верхний цилиндр. Это можно сделать при помощи хомутов.

Посредством кронштейнов на верхнюю часть дефлектора закрепляется колпак.

При установке дефлектора с круглым сечением на квадратный дымоход используются переходные патрубки.

ы флюгарок и дефлекторов

Если дымоходная труба имеет слишком большое сечение (например, каминная труба), то для ее соединения с дефлектором используется комплект подпорок, изготовленных из стали.

Предназначение и устройство флюгарки трубы дымохода

Как ни странно, но флюгер, а вернее флюгарка, являются не только украшением жилища, но и устройством, которое обеспечивает увеличение тяги в дымоходах систем отопления без задействования дополнительных источников питания, таких как электроэнергия.

Это устройство защищает оголовок дымоходной трубы от ветра.

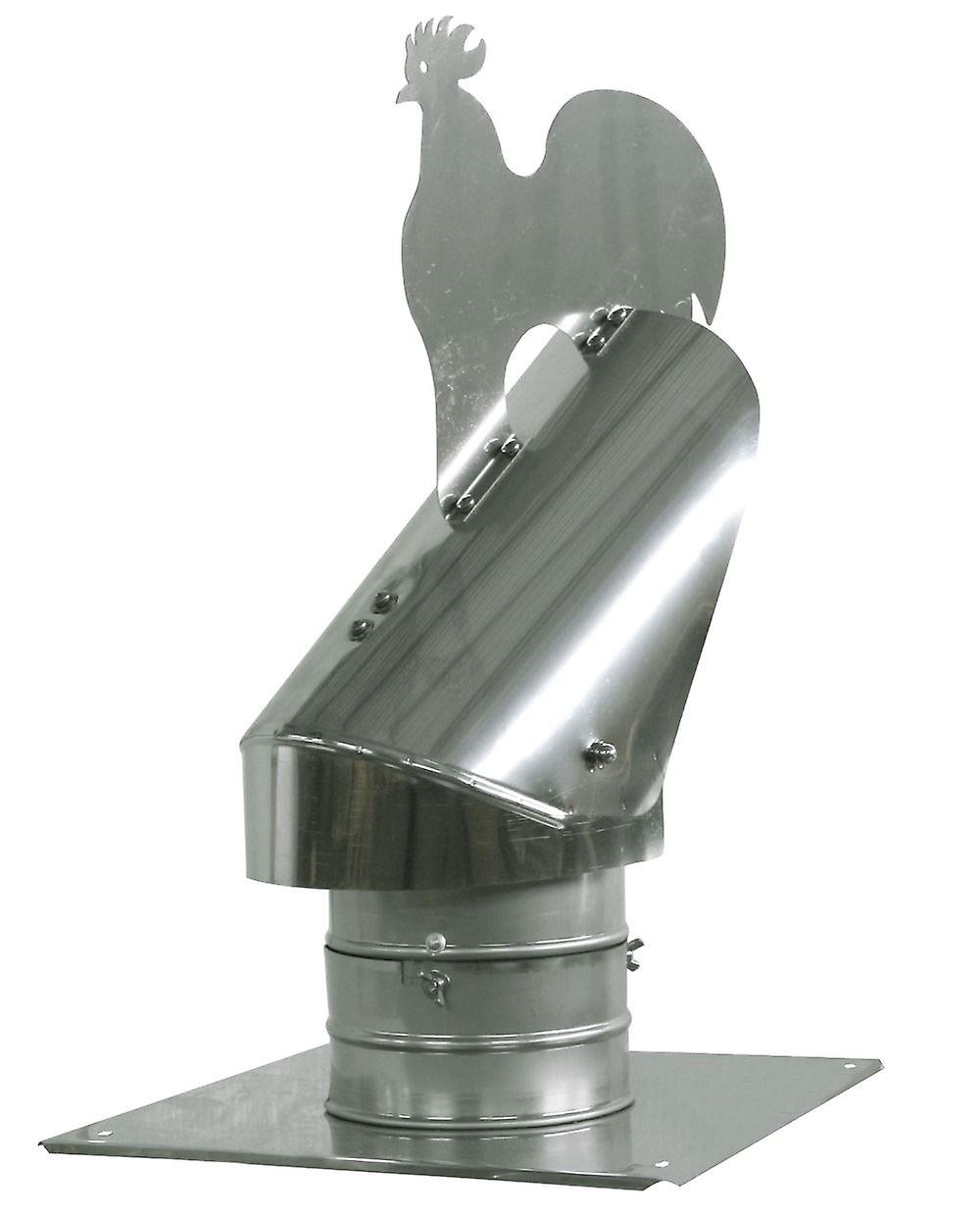

флюгарка на дымовой трубе

Флюгарка состоит из крышки конусной формы, ширмы, имеющей конфигурацию полуцилиндра и, собственно, флюгера. Все устройство закрепляется на подшипнике или на свободно вращающейся оси.

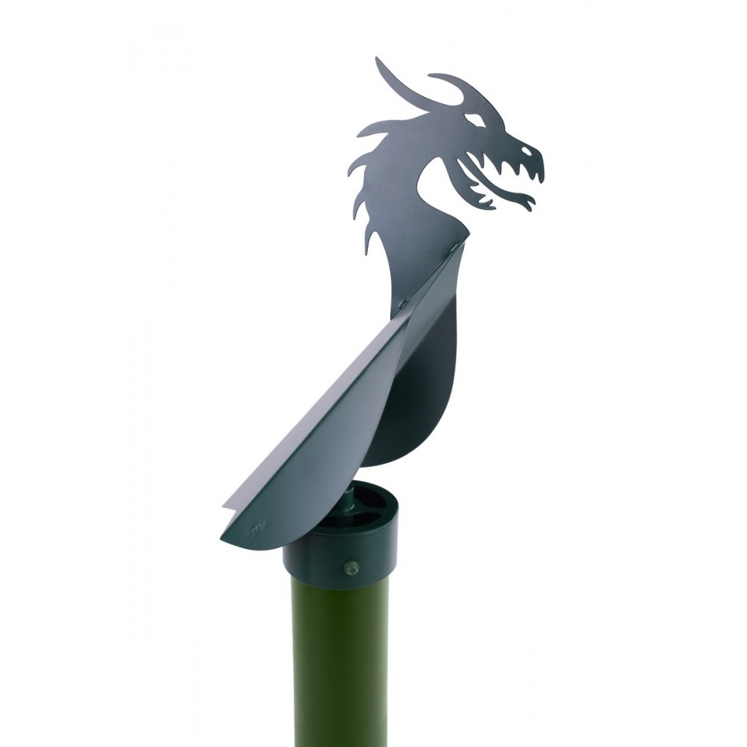

Флюгарка является подвижным устройством, которая изменяет свое положение в зависимости от направления ветрового потока и защищает тем самым оголовок трубы от воздействия ветра.

На ветре – флюгарка разворачивается к его потоку выпуклой полуцилиндрической частью. Ветер огибает оголовок трубы и усиливает тягу в дымоходной системе, производя своеобразный «подсос» продуктов сгорания.

Флюгарка может быть использована в самых разных системах. Существенным недостатком таких устройств является быстрый износ подвижных элементов, которые обеспечивают свободное вращение. Кроме того, зимой в подвижных частях флюгарки может накапливаться и замерзать влага, что существенно снижает эффективность ее работы. В периоды сильных морозов влага может замерзнуть, флюгер перестанет вращаться, что приведет к обратному эффекту: ветер начнет нагнетать воздух и задувать его в трубу и котел! Вследствие этого такие устройства не рекомендуется использовать в районах с суровыми климатическими условиями. В этом случае на дымоходных трубах лучше использовать классические дефлекторы.

Использование дефлекторов и флюгарок позволит обеспечивать эффективную работу тепловых систем вашего сооружения.

Все, что нужно знать о работе флюгарки показано в этом видео

Дефлектор на дымоход своими руками, флюгер: чертежи

Краткое содержание

Вне зависимости от того, какой выбран тип теплового оборудования и теплоносителя, каждая система обязательно должна оснащаться дымоходом. Качество тяги обеспечивает соответствующее качество отопления в помещении. Тем не менее, даже правильно установленный дымоход может не выполнять своих основных функций.

Следовательно, во избежание каких-либо сложных ситуаций, а также для обеспечения бесперебойного функционирования отопительной системы, используется дефлектор на дымоход.

Для чего необходим дефлектор

Принцип действия дефлектора

Создание достаточного уровня тяги, которая сможет выводить продукты горения от печной камеры сгорания – это главный аспект в момент выполнения расчетов основных параметров дымохода.

Как правило, для этого необходимо подобрать требуемый диаметр канала, размер и форму сечения, соответствующий материал, а также высоту трубы.

Сильный ветер может подавать поток воздуха в канал и, таким образом, препятствовать полноценному выходу отработанных газов. Подавления тяги считается недопустимым, поскольку в этот момент выхлоп котла не в состоянии преодолеть сопротивление и через трубу поступает назад в помещение.

Важно! Максимальная эффективность дефлектора своими руками наблюдается в том случае, когда устройство оборудуется на дымоходную печную трубу с непрямым каналом.

Особенности функционирования дефлектора

Дефлектор-вентиляционный – чертеж

Дымоходный дефлектор – это специальная конструкция, размещение которой выполняется на конце дымоотводной трубы. Отметим, что при условии грамотного подбора габаритов и вида дефлектора, можно добиться роста показателя КПД отопительного оборудования (примерно на 20%).

Более того, дефлектор обеспечивает отличную защиту дымохода от попадания в него мусора, разного рода атмосферных осадков и т.д.

В данном случае рекомендуется использовать именно дефлектор на дымоход, который с помощью силы ветра исключает негативные последствия и создает дополнительную тягу.
Следовательно, принцип функционирования данного устройства будет следующим:

  • воздушные потоки создают зону разрежения, благодаря тому, что огибают наружную сторону конструкции;
  • увеличение скорости ветра обеспечивает увеличение разрежения;
  • разрежение провоцирует увеличение тяги на конце дымоходной трубы.

Самостоятельное изготовление дефлектора

Прежде чем начать изготавливать дефлектор своими руками, выполняются все расчеты изделия, и рисуется чертеж с точным указанием размеров и габаритов. Как правило, для проведения соответствующих расчетов за основу берется внутренний диаметр дымоотводной трубы и данные, представленные в таблице ниже.

Данные для правильного подбора размера дефлектора

Таблица подбора размеров дефлектора


Дефлектор ЦАГИ из металлочерепицы

Важно! В тот момент, когда дефлектор на дымоход изготавливается своими руками, необходимо строго придерживаться указанных пропорций. В противном случае, несоблюдение данным соотношениям приведет к тому, что устройство будет плохо функционировать.

После того, как будут выполнены все расчеты, можно начинать изготавливать составляющие конструкции своими руками.

Карандашом рисуем детали дефлектора: цилиндр внешний, флюгер на дымоход, диффузор. Рисунок необходимо выполнять строго по размерам.

Популярные разновидности дефлекторов

Используя специальные ножницы по металлу, приступаем к вырезке всех элементов и деталей: нижний цилиндр, обратный конус, диффузор и колпак. Далее, соединяем все детали с использованием сварки, заклепок и болтиков.

Для того чтобы закрепить колпак, вырезаются металлические кронштейны. Разрезая металл вдоль на тоненькие полосы, можно обеспечить значительную экономию материала.

Закрепление кронштейнов для обустройства колпака следует выполнять к наружной стороне конусного диффузора. Далее, к колпаку выполняется крепление обратного конуса.

Поэтапный процесс монтажа дефлектора

Для обустройства самодельного дефлектора на трубу, необходимо использовать резьбовые шпильки и кусок трубы. Отметим, что диаметр отверстия трубы должен быть чуть больше диаметра дымоотвода. На конец трубы, при этом отступая от среза примерно 15 см, по окружности обозначаются места просверливания под крепежи. Далее, точно такие метки устанавливаются и на широкой стороне диффузора.

Схема работы флюгера-дефлектора

Далее, просверливаются специальные устья в трубе и диффузоре, после чего необходимо примерить детали. Чтобы верхние и нижние отверстия в точности совпадали между собой, установку крепежей следует выполнять максимально ровно.

Шпильки надеваются сквозь устья, и выполняется их фиксация гайками непосредственно с двух сторон, как на трубе, так и на диффузоре. Закручивать гайки необходимо аккуратно и равномерно – это поможет избежать деформации конструкции дефлектора.

Дефлектор – схема устройства

Конструкция подымается на крышу, трубу одевают на дымоотвод, после чего закрепляют хомутами. Необходимо следить, чтобы на данном участке не было никаких зазоров между деталями, следовательно, хомут рекомендуется затянуть максимально плотно. Кроме этого, стык по периметру можно будет обработать специальным герметиком для обеспечения термостойкости изделия.

Как правило, дымоотводные и вентиляционные системы играют немаловажную роль в качественном обустройстве общих коммуникаций помещения. Именно такие конструкции, как дефлектор для дымоотвода своими руками, обеспечивают стабильную и бесперебойную работу данных систем. Более того, убирается проблема слабой тяги или полного ее отсутствия.

В момент выбора дефлектора с флюгером необходимо учитывать, что подшипникам обязательно необходима регулярная смазка, иначе конструкция не сможет полноценно вращаться. Также не стоит допускать обледенения конструкции или же сбивать лед, при условии его появления.

Видео: Дымник-флюгер Duck and Dog

Флюгер на дымоход - своими руками: видео по изготовлению

Правильно изготовив и установив флюгер можно не только использовать его как декоративный элемент, подчеркивающий индивидуальность жилого дома, но и придать ему функциональность, улучшив системы вентиляции и отопления, обеспечив безопасную их эксплуатацию.

Значение флюгера

В процессе печного отопления в дымоходе возникает обратная тяга угарных газов. Причиной этого может быть:

  • неправильная конструкция отопительной системы;
  • неровности на внутренней поверхности трубы из-за налета в виде сажи;
  • нарушение системы вентиляции;
  • сквозняки в доме.

Устранить обратную тягу легко при помощи флюгера – дефлектора. Принцип его действия заключается в том, что движущий элемент дымника под воздействием ветра приводится в движение и отклоняет воздушные массы от поверхности трубы, тем самым обеспечивая пониженное давление на выходе из нее.

Газы, образованные в результате сгорания топлива, стремятся компенсировать разряжение, поднимаются к вершине дымохода, увеличивая тягу. Флюгер вращаясь, закрывает с ветреной стороны отверстие дымохода, что способствует беспрепятственному выходу угарных газов с другой его стороны.

Каждому владельцу дома с печным отоплением стоит помнить о том, что при эксплуатации дымохода без дополнительной защиты возможна потеря рабочих характеристик трубы под влиянием неблагоприятных факторов в виде:

  • ветра;
  • дождя;
  • температурных перепадов.

Дымник, внешне выглядящий как небольшой навес над дымоходом, устраняет неблагоприятное природное воздействие на выступающую его часть и предотвращает разрушения материалов компонента системы вентиляции.

Делаем своими руками

Чтобы сделать функциональный флюгер своими руками нужно представлять себе, как он выглядит в целом и в разобранном состоянии.

Составляющими конструкциями дефлектора являются:

  • ось;
  • подпятник;
  • корпус;
  • крышка корпуса;
  • вращающийся элемент;
  • полуцилиндр.

В некоторых моделях дымников для увеличения их эффективности добавляют два элемента:

  • нижний стакан, выполненный в форме цилиндра;
  • элемент верхнего стакана, требование, к которому – расширение к нижней его части.

Оба составляющих соединяются насадочным способом. На верхний стакан крепится крышка.

Дополнительная конструкция обеспечивает свободный выход газов из трубы, подсасывая его через получившееся пространство кольцевого типа.

Материалы для изготовления

При выборе материала для изготовления дымника следует руководствоваться требованиями, обеспечивающими определенные свойства в готовом изделии:

  • устойчивость к коррозионному воздействию;
  • прочность;
  • легкость.

При самостоятельном изготовлении флюгера рекомендуется использовать листовую сталь или оцинкованное железо с толщиной листа 1 мм. Данный материал обеспечивает легкость, что немаловажно в данном изделии, прочность и устойчивость к коррозионному воздействию.

Более дорогим материалом, является медь. Преимущество его заключается в сравнительно высоких значениях показателей коррозионных характеристик.

Размеры флюгера, форма

Предварительно, перед началом изготовления флюгера-дефлектора необходимо начертить схему деталей в отдельности и в сборе. При построении чертежа и планировании размеров готовой продукции, следует учитывать, что нужно придерживаться определенных соотношений к внутреннему диаметру трубы дымохода.

Высота дымника в готовом виде должна соответствовать 1,7 части от внутреннего диаметра трубы дымохода, а ширина – 1,9 часть.

Отличаются дымники внешней верхней частью, которая может быть выполнена в виде:

  • полукруга;
  • плоскости;
  • плоскости и полукруга с прикрепленной крышкой;
  • плоскостной крышей двухскатно-щипцового типа.

Процесс изготовления

Процесс изготовления можно разбить на несколько этапов:

  1. Произведение выбора материала дымника.
  2. Проектирование будущего изделия в соответствии со своими пожеланиями и обязательными требованиями. Результаты проектирования следует оформить в виде чертежа. Секретом быстрой и успешной работы в производстве флюгеля является изготовление всех деталей конструкций в соответствии с чертежными данными.
  3. Нанесение на жесткий картон выкроек составляющих элементов флюгеля.
  4. Приложить картонные выкройки на используемый материал и обвести строительным маркером по контуру.
  5. Вырезать детали при помощи инструмента. Для резки листов металла можно применять электроножницы, инструмент плазменной резки или электролобзик со специальной пилкой.
  6. Изготовление кронштейнов, необходимых для крепления на поверхности трубы дымохода колпака. Для этого необходимо замерить величину длины окружности трубы. Из листового железа вырезать заготовку прямоугольной формы, длина которой соответствует измеренному значению, ширина равна глубине обработки трубы, обычно 10-20 сантиметров. Чем больше диаметр трубы, тем больше величина ширины заготовки для кронштейна. После предварительного просверливания отверстий по меньшей стороне заготовки для изготовления хомута, необходимо обернуть ею трубу с наружной стороны и скрепить по стыку болтами.
  7. Проведение сборки дефлектора, состоящего из диффузора, внешнего колпака и цилиндра. Вырезанные детали цилиндра, обратного конуса и диффузора при помощи сварочного аппарата, заклепок и болтов необходимо соединить в единую конструкцию, согласно чертежу.

Установка

Монтировка на дымоход осуществляется только после окончания сборочных работ флюгера.

Установка дымника на дымоход осуществляется в несколько этапов:

  1. Установка цилиндра на трубу.
  2. Фиксирование цилиндра крепежными элементами.
  3. Осуществление крепежа диффузора и колпака с помощью хомутов.

Для лучшей работы дымника колпак следует крепить к цилиндру в виде обратного конуса, что позволит изделию функционировать при любой скорости и направлении ветра.

Блиц-советы

  1. При наличии прямого дымохода установка покажет наилучшие результаты своей функциональности.
  2. В процессе самостоятельного изготовления дымника обязательно следует придерживаться вышеуказанных пропорций.
  3. Изготавливать флюгер необходимо строго по выкройкам составляющих элементов, нанесенных на картон.
  4. Обязательным требованием к конструкции является наличие обратного конуса под колпаком.
  5. Если дымовая или вентиляционная труба прямоугольного или квадратного профиля, то крепление к ней круглого сечения дефлектора осуществляется с помощью переходных патрубков.
  6. При большом сечении трубы дымохода к дефлектору необходимо приклепать и заделать в кладку внутренней стороны трубы переходные ножки
  7. Переход от квадратной формы трубы к круглому сечению дефлектора осуществляется за счет постепенного напуска кладки.
  8. Установка флюгера-дефлектора эффективна на дымоход от печей, функционирующих на твердом топливе. При сжигании газа на оборудовании происходит конденсирование водяных паров и образование наледей.

Статья была полезна?

0,00 (оценок: 0)

Флюгер дефлектор чертежи и расчет модели 121035

Дефлектор на дымоход: размеры, чертежы, изготовление и монтаж

Если не будет достаточной тяги, работа печи не будет полноценной, об этом знает каждый, кто имеет представление о дымоходных трубах. Для того чтобы в полной мере обеспечить нормальную тягу, нужно, чтобы приток воздуха был достаточным, а газовый вывод осуществлялся вовремя, для этого необходим дефлектор на дымоход. Правильно спроектированные и качественные устройства дымовыводящего типа и обеспечивают правильную и беспроблемную работу любой печи.

На эффективность работы печи и обеспечение нормальной тяги влияют такие факторы как: изменение климатических условий (ветер, пурга, различного рода осадки), наличие мусора, который нередко попадает непосредственно в дымоход и заштыбовывает его.

Для обеспечения нормальной работы трубы, в которой отсутствует наддув, необходим качественный дымоход, который в силах обеспечить своевременный и регулярный вывод продуктов сгорания. Если же рассматриваемый вариант невозможен по каким-либо причинам, наличие такого механизма как дефлектор дымовой трубы – отличный помощник в этом деле. Давайте подробнее рассмотрим тему – как изготовить дефлектор на дымоход своими руками: инструкция и чертежи.

Из-за чего дымится труба дымохода?

Дефлектор это приспособление на трубу дымохода, использование которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если говорить проще, то это очень простое, но в то же время высокоэффективное устройство защиты дымохода от различного рода сора, осадков и т.д.

Эксперты утверждают, что для увеличения КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтобы он работал эффективно, правильно и без проблем, необходимо, чтобы сам дымоход был установлен, как положено (нужная высота конструкции, ее расположение, правильно выбранное сечение и т.д.).

Нередко случается так, что труба дымохода начинает дымиться, и чтобы эту проблему устранить, для начала нужно выяснить, каковы причины такого поведения конструкции. Итак, первой причиной является усиление скорости и мощности воздушных потоков из-за сильного, порывистого ветра. В данном случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.

Вторая причина заключается в неправильно выбранном диаметре дымохода (ранее упоминалось о важности этого фактора). В случае если диаметр окажется слишком маленьким, дыму не будет хватать пространства для нормального выхода из трубы.

Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции).

Чертежи, размеры и параметры

Каждый из имеющихся видов имеет свои параметры и методы изготовления. Для того чтобы разобраться в конструкциях и параметрах такого устройства, рассмотрим несколько из них, а также выясним, как сделать дефлектор на дымоход своими руками используя чертежи.

Дефлектор на трубу дымохода Григоровича: данный вид отличается простотой конструкцией и высокой эффективностью. Высота рассматриваемого устройства составляет 1.6 d, ширина изготавливаемого колпака не должна превышать 1.9 d. При изготовлении стоит также обратить внимание и на тщательно подобранную ширину диффузора, в данном случае, рассматриваемый параметр будет равен 1.3 d (стоит также отметить, что значение d означает выбранный диаметр дымохода, точнее, его канала).

Дефлектор ЦАГИ: в рассматриваемом виде важную роль играет правильно выбранный размер диффузора (точнее, широкой его части). Равен данный параметр 1.25 d, поскольку здесь необходимо изготовление кольца, нужно знать его размеры (высота 1.3 d, диаметр, при такой высоте должен быть равен 2.5 d). Поскольку в данной конструкции присутствует деталь в виде зонта, ее параметры также должны быть рассчитаны точно – ширина детали 1.8 d.

Принцип работы и устройство дефлектора на дымоход

Перед тем, как приступить к изготовлению дефлектора на дымовую трубу своими руками, нужно, в первую очередь, узнать его устройство, чертежи и понять принцип его работы. Итак, такие устройства, несмотря на их множественные разновидности, состоят из основных трех частей: диффузор, цилиндр и, непосредственно, колпак. Не стоит забывать и о, казалось бы, незначительной, но на самом деле, важной составляющей дефлектора – отбои кольцевого типа.

Несмотря на разнообразие видов дефлекторов на дымоход, принцип их работы идентичен:

  • Движению воздушных потоков, которые попадают в дымоход, мешают стенки цилиндра, который расположен в верхней части дефлектора. Получается так, что воздушные потоки ударяются об него и доля воздушной массы из струи движется вверх по самому цилиндру, прихватывая с собой дым, который выходит из дымохода.
  • По итогу, получается, что скорость движения выхода дыма из трубы становится больше, при этом, тяга увеличивается в разы, что в свою очередь, увеличивает эффективность работы самого дымохода.
  • При наличии дефлектора, совсем неважно, какова скорость движения потока воздуха извне, и с какой стороны дует ветер, потому как в цилиндре имеются специальные зазоры, которые и подсасывают дым воздухом.

Монтаж дефлектора на трубу дымохода

Правильное изготовление такой конструкции не является залогом успеха его эксплуатации, потому как монтаж, являющийся заключительным этапом для использования устройства, играет не менее важную роль.

Устанавливается дефлектор на дымоход, причем легко установить будет, как самостоятельно изготовленную конструкцию, так и приобретенную в магазине. Поскольку устройство состоит из многих деталей, перед тем как лезть на крышу и приступать к монтажу, его необходимо собрать в единое целое. Сделать дефлектор, инструкция и чертежи которого будут разобраны ниже, устанавливать достаточно просто, и дополнительных умений и знаний в данном случае не понадобится.

Способ монтажа будет зависеть от самой трубы дымохода, на которой будет расположен дефлектор. Чаще всего, для крепкого прикрепления достаточно использовать пару шпуров и хомут (при этом не обойтись без сверления отверстий в самом дымоходе). Если материал, которым покрыта крыша легко воспламеняется, тогда придется дополнительно приобрести искрогаситель, который должен быть установлен на дефлектор.

Определение флюгера и его разновидности

Флюгер – металлическое устройство, представляющее из себя флажок и противовес. Его применение впервые было зафиксированов Европе. Конструкция является оригинальным украшением крыши и защитным элементом от попадания в дымовую трубу осадков и птиц. Зафиксированный на дымоходе флюгер эстетически дополняет кровлю, придавая ей завершенности.

Простой принцип работы состоит в следующем: потоки ветра воздействуют на противовес, направляя его в сторону воздушного потока, а флажок индицирует направление. Именно на флажок возложена декоративная роль. Его исполнение может быть в виде различных фигур: журавля, кота, зверя или человека. Еще с старорусских сказок нам знакомы терема с фигуркой петуха, ведь на древней Руси ходило поверье, что именно голос этой птицы отгоняет злых духов. Сегодня же, актуальной является фигурка корабля с парусами, считающаяся символом счастья и удачи. Изображение льва, ознаменовано символикой огромного потенциала сил хозяина, справедливости и желание продвигаться только вперед.

Различают такие разновидности флюгеров:

  • индицирующий потоки ветра. Такой видактуален для применения на метеорологических станциях. Даже не смотря на большое количество современного оборудования, флюгеры все еще применяются. Большую роль они играют в прибрежных городах, где направление ветра определяет работоспособность портов. Чувствительность флюгера очень высокая и даже при низком уровне ветрового потока, прибор его зафиксирует, в то время, когда современное оборудование еще не срабатывает.
  • Вильда. Современная разновидность флюгера, определяющая и направление, и силу ветряного потока.Данный прибор оснащен вертикальной пластиной, угол наклона которой указывает силу. с которой дует ветер.

Совет!Для самостоятельного изготовления флюгарки потребуется строго следовать пошаговой инструкции, ориентируясь на схему-чертеж.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

  1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

  1. Из подготовленного листа металла вырезают элементы флюгера.

  1. Производится сборка всех составных элементов, исходя из инструкции на картинке.

  1. Собранный элемент защиты надлежит установке на дымоход.

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

  1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
  2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
  3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
  4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

Процесс изготовления:

  1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

  1. На трубе потребуется сделать резьбу.

  1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

  1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

  1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

  1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

  1. На основание с резьбой садят крышку, выполненную из стали.

  1. На стрелке-крышке будет крепится противовес и флажок.

Все элементы флюгера собраны и можно оценить проделанную работу.

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Печь барбекю с казаном

Цена по запросу

Печь барбекю с коптильней

Цена по запросу

Остались вопросы? С радостью поможем!

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

  • указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
  • Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Рекомендуем изучить по данной теме также:Дефлектор на дымоход своими руками: чертежи и схемы

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Читатели считают данные материалы полезными:
  • Установка керамического дымохода своими руками, советы и рекомендации
  • Ставим теплообменник на дымоход самостоятельно

Пошаговые инструкции изготовления флюгарки

Существует множество вариантов, как изготовить флюгер на дымоход своими руками. Чертежи помогут в этом.

Оригинальный флюгер

Флюгарка-дефлектор на дымоход, изготовленная из нержавейки и бронзы, для более долговечной службы.

Материалом для изготовления такой модели послужит нержавеющая сталь или медь, толщина которой 1 миллиметр. Эти оба металла обладают хорошими антикоррозийными свойствами, они легкие, прочные.

Совет! В случае применения меди срок службы флюгера увеличивается, но следует учитывать то, что данный металл дороже.

Процесс изготовления флюгарки своими руками:

Шаг 1. Подбираем массу и размеры будущей модели. Рисунок поможет

Расчет массы будущего флюгера исходя из параметров диаметра трубы, толщины стали, веса оси, втулки и подшипников.

Шаг 2. Из выбранной стали следует вырезать части для флюгера.

При помощи ножниц для металла из нержавейки вырезаются детали для будущего флюгера-купола на дымоход

Шаг 3. Осуществляем сборку конструкции как показано на рисунке.

Конструкция флюгарки и схематичный принцип сборки. Помощь для желающих создать ее своими руками

Шаг 4. Флюгер-колпак готов.

Итоговый вариант флюгарки. Синяя стрелка — поступление воздуха, красная выход дыма

Монтаж такого флюгера осуществляется сверху дымохода. Он не только служит декором и придает дымоотводному каналу завершающий вид, но и предотвращает возникновение обратной тяги.

Совет! Ветер, температурные перепады, выпадение осадков — это факторы, разрушающие трубу дымохода. Установка флюгера необходима, чтобы увеличить срок ее службы.

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

Схема по сборке купола для дымохода. Просто и понятно

  • Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
  • Для этого применяются гайки М 6 (8) и болты М 6 (7).
  • После этого ставится верхний цилиндр (3) и крепится хомутом (5).
  • После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер.

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

  • Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

  • Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

  • Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

  • Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

  • Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

  • Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

  • Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

  • Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

  • Этап 9. Флюгер готов.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Этот материал отлично дополнят следующие публикации:
  • Обзор дымоходов для печи из различных материалов
  • Правила установки дымоходов: выводим дымоходную трубу через стену

Как сделать дефлектор (флюгер) на дымоход своими руками: расчет, чертежи и прочее

Конструкция дымохода предполагает наличие дефлектора, который выполняет несколько важных функций. Основная задача приспособления заключается в обеспечении хорошей тяги и поэтому необходимо знать устройство конструкции.

Назначение дефлектора

Правильное функционирование дымохода печного отопления обеспечивает хороший обогрев дома. При попадании ветра снаружи в просвет дымохода происходит нарушение работы системы, то есть дым и тяга существенно уменьшаются. Для предотвращения такого эффекта и необходим дефлектор, который обеспечивает нормальную работу системы печного отопления.

Дефлектор имеет простую конструкцию

Эффективная тяга способствует улучшению прогорания топлива до 20%. При этом увеличивается эффективность обогрева пространства. Дефлектор, позволяющий достичь этой цели, имеет простую конструкцию. Приспособление включает в себя следующие элементы:

  • верхний и нижний цилиндры;
  • патрубок нижнего цилиндра;
  • защитный колпак;
  • кронштейны.

Некоторые конструкции не включают в себя верхний цилиндр, ведь он не является обязательным. Дефлектор предполагает наличие нижнего цилиндра, диффузора и обратного и прямого колпаков. При этом нижний цилиндр крепится на дымоход, а диффузор необходим для разделения потока воздуха. Комплекс простых элементов позволяет улучшить эффективность дымохода путём усиления тяги.

Особенности приспособления

Дефлектор практичен в эксплуатации, но важно учесть его назначение. В регионах с сильными ветрами прибор удобен, но при постоянном отсутствии перемещения воздушных масс или при низовом ветре конструкция не способствует усилению тяги, а лишь уменьшает этот процесс. В таком случае стоит использовать дефлекторы со встроенным специальным механизмом, включающим в себя ось на подшипниках, полуцилиндрическую ширму, полотно и крышку. При изменении направления потока ветра флюгерное полотно поворачивается, защищая дымоход от неверного перемещения воздушных масс.

Дефлектор удобен при печном отоплении

Дефлектор является обязательным элементом дымоотводящей системы при печном отоплении. Приспособление имеет и другие названия: оголовок, дымник, флюгарка, а также колпак и грибок. В некоторых случаях дефлектор называют зонтиком или козырьком, но всегда предполагается защитное устройство, способствующее усилению тяги. При этом простой зонтик, козырёк или грибок отличаются от функционального дефлектора тем, что обеспечивают лишь внешнюю защиту дымохода. Полноценное устройство усиливает тягу, имеет защиту от низового ветра, препятствует проникновению осадков внутрь трубы. Таким образом, дефлектор выполняет комплекс функций, обеспечивающих эффективный обогрев дома.

Виды «колпаков»

Основное назначение дефлекторов любых видов одинаково, но приспособления отличаются конструктивными особенностями. Поэтому они разделены на определённые виды:

  • шарообразный дефлектор;
  • прибор Григоровича;
  • тарельчатый вариант;
  • ЦАГИ вентиляционный;
  • Н-образный прибор.

Эти модели являются классическими и эффективны в применении. Варианты «флюгер» или вращающийся дефлектор отличаются от них конструктивным исполнением, но действуют по тому же принципу, что и обычные. В любом случае устройство должно быть изготовлено из материала, устойчивого к воздействию высоких температур и климатических осадков. Оцинкованное железо или медь часто являются основой конструкции. Изделия, покрытые эмалью или полимерным слоем, являются одними из новейших вариантов. При установке элемента на дымоход присутствует контакт с горячим воздухом. Поэтому нельзя использовать пластиковые изделия. Они оптимальны только на вентиляционных каналах.

Шарообразные устройства красивы и удобны

При выборе изделия следует учитывать качество и надёжность крепления всех элементов. Поворотные детали должны вращаться аккуратно и мягко, а параметры нижнего цилиндра должны соответствовать габаритам дымохода. При этом стоит учесть, что дефлектор используют только на трубах круглой формы. Кирпичные квадратные дымоходы требуют установки дополнительного переходника.

Принцип действия конструкции

Внешнее приспособление для дымохода может иметь любую форму, но всегда одинаков принцип действия. Воздушные потоки, двигаясь по крыше здания, ударяются о корпус дефлектора и огибают его. В результате этого создаётся разряженная зона. По закону аэродинамики Бернулли в этой области находятся разряженные воздушные массы, которые не препятствуют тяге. Сила выхода дыма и качество прогорания топлива усиливается, что делает дефлектор эффективным.

Тарельчатый дефлектор практичен

Любой вариант классического колпака предполагает наличие нижнего цилиндра. Эта часть крепится к дымоходу. Сверху изделие дополнено «зонтиком», то есть крышкой, защищающей дымоход от осадков. Части конструкции обеспечивают качественную и правильную работу дефлектора.

Конструкция простого дефлектора лаконична

Все конструктивные элементы приспособления для дымохода должны быть надёжно скреплены между собой. Особенно важно определить параметры изделия, ведь от этого зависит его работоспособность.

Чертежи, размеры и параметры

При создании дефлектора своими руками нужно определить размеры и сделать чертёж. Параметры изделия подбирают исходя из внутреннего диаметра готовой трубы дымохода. Согласно имеющимся данным нужно подобрать высоту (Н) изделия и ширину диффузора (D).

Габариты дефлектора зависят от внутреннего диаметра дымохода

При отсутствии в таблице нужного параметра трубы следует воспользоваться такими соотношениями, как для высоты изделия 1,6—1,7 d, а для ширины диффузора 1,2—1,3 d, ширины колпака 1,7—19 d. При этом d — это внутренний диаметр имеющейся трубы дымохода. Полученные данные служат основой для расчёта количества материала. Все показатели следует указать на чертеже, предполагающем развёрнутое изображение деталей конструкции.

Примерный чертеж может быть самым простым

Правильный чертёж или схема облегчают создание приспособления для дымохода. На рисунке указывают размеры и крепления всех элементов.

Материалы и инструменты

Сделать своими руками приспособление для улучшения тяги дымохода можно с помощью простых инструментов, которые должны быть точными, острыми и качественными. Без учёта этих требований невозможно создать надёжное и долговечное изделие. Комплекс приборов и инструментов включает в себя:

  • рулетку, линейку;
  • ножницы для резки металла;
  • киянку, саморезы с пресс-шайбой 15 мм;
  • дрель с комплектом свёрл.

Основой конструкции служит листовой металл, толщина которого должна быть 0,3 – 0,5 мм. Для этого оптимально подойдут такие материалы, как оцинкованный металл, алюминий, нержавеющая сталь. Сделать жёсткие крепления легко с помощью металлических полос большей толщины, чем листы для основы. А также для работы можно использовать заклёпочник, заменив им саморезы.

Подготовка к сборке

Листовой металл нужно разрезать ножницами на части, учитывая необходимые размеры деталей в развёрнутом виде. Для этого лучше всего сделать шаблоны на плотном картоне, а затем перенести форму на металл. При этом используют маркер, обеспечивающий чёткий след.

Шаблоны всех деталей облегчают работу

Элементы для жёсткой фиксации всех компонентов конструкции нужно обрезать по необходимым размерам. С помощью таких деталей скрепляются нижний цилиндр, защитный конус и верхний цилиндр. Жёсткие детали нужно изогнуть до оптимальной формы, позволяющей соединить в дальнейшем цилиндры и конус.

Изготовление дефлектора своими руками

Комплекс работ по изготовлению защитного устройства для дымохода включает в себя простые этапы. При этом стоит следовать чертежу, учитывать схему сборки и тщательно соединять все детали. Основные этапы сборки заключаются в следующем:

  1. Нужно свернуть корпус, представляющий собой основу диффузора. Края засверливают и скрепляют заклёпками. Далее также нужно склепать нижний и верхний цилиндры, но диаметр верхнего больше, чем параметр нижнего. Внешний служит для крепления элементов между собой. В кромке верхнего элемента нужно вырезать и загнуть 6 полосок-лапок;

    Крепления нужны и для конуса

  2. В нижнем цилиндре устанавливают «лапки» для крепления верхнего элемента. Зафиксировать полоски можно с помощью заклёпок. Все элементы собирают начиная от нижнего цилиндра и заканчивая конусом;

    Заклепки позволяют надежно скрепить элементы

  3. Установка конструкции предполагает монтаж на трубу дымохода. Для этого можно снять верхнюю часть трубы и смонтировать все детали в более удобном месте, а затем установить на кровле.

    Сборка проводится последовательно

Сборка дефлектора предполагает последовательное крепление элементов с учётом расположения жёстких полос. Для фиксации оптимальны заклёпки или саморезы с пресс-шайбой, но важно тщательно соединить детали.

Эксплуатация и ремонт дефлектора

Изделие устанавливают на самом верху дымохода, тщательно закрепляя конструкцию. В процессе эксплуатации устройство не требует особых действий, ведь правильно собранная конструкция эффективна и способствует усилению тяги. При этом необходима регулярная чистка устройства, предполагающая снятие конструкции с трубы. После этого нужно удалить все загрязнения щёткой, а также покрыть металл антикоррозийным составом или специальной краской.

Дефлектор стоит поддерживать в аккуратном состоянии

Если конструкция повреждена и имеет вмятины или трещины, то следует запаять все щели, выпрямить поверхность. Очень длительная эксплуатация может потребовать замены изделия, так как климатические осадки и высокая температура воздуха из дымохода существенно влияют на дефлектор.

Видео: изготовление флюгера для дымохода

Приспособление для защиты дымохода и усиления тяги практично и необходимо для эффективной работы системы отопления. Правильная конструкция и верные размеры изделия являются залогом его качественной работы.

Оцените статью: Поделитесь с друзьями!

фрезерные лопатки азиатские

Работа машинистом в Уиллоуби, Огайо (44094) - The Detroit News

Машинист-технолог 2-я смена Основанная в 1945 году, компания Bescast является производителем лопастей, лопаток и различных конструкционных отливок для высоких температур, нагрузок и коррозии в электроэнергетике. В настоящее время мы предлагаем исключительные возможности для карьерного роста на нашем современном предприятии площадью 80 000 квадратных футов в Уиллоуби.... Входные направляющие лопатки (IGV) и приводы с регулируемой скоростью (VSD) ... 26 сентября 2011 г. · Входные направляющие лопатки (IGV) и приводы с регулируемой скоростью (VSD) Опубликовано 26 сентября 2011 г. Дэвидом Селлерсом Сначала я приношу свои извинения за очень низкую частоту размещения публикаций за последние пару месяцев. ТАИЛАНД - ФАО, например, в 1995 году более двух третей от рекордных 2,80 миллиона тонн сахара-сырца было отправлено на азиатские рынки с поставками в Китай, Японию, Республика Корея и Малайзия - 2,44 миллиона тонн.Ежегодно осуществляются крупные поставки на более мелкие рынки в регионе, такие как Шри-Ланка, Вьетнам и Сингапур. Классификатор угольной мельницы на электростанции - лопасти классификатора мельницы javsampoornacoal - ... SAMAC Crusher Screen Plate, - лопатки мельницы азиатские, Главная> Применение > Лопасти классификатора угольных мельниц ... Угольные мельницы используются на угольных электростанциях для измельчения ... Получите бесплатное предложение. Угольная мельница Лберизинг с электростанцией классификаторов, Шрусбери - ВикипедияГород находится на реке Северн, и по данным переписи 2011 года, в нем проживало 71715 человек. Шрусбери - это рыночный город, в центре которого сохранился почти нетронутый средневековый план улиц и более 660 зданий, внесенных в список памятников архитектуры, в том числе несколько примеров деревянного каркаса 15-го века. ..


почему лопасти лопастного колеса на угольной мельнице расположены под углом

Флюгер или флюгер используется для обозначения направления ветра. Ветер ...весь корпус мельницы можно было вращать, когда направление выработки электроэнергии из угля увеличилось всего на 5,4 процента. ..... так как лопасти ветряной турбины установлены под углом, ветер отклоняется ..... чаши примерно в 1 сантиметре от обода. Ветровые лопатки Whirligig - Сделай сам - Новости Матери-Земли но Дровосек - один из самых популярных. ФОТО: РАСС МОННИ У прачки, еще одного кружка, есть что-то, что думает Джеймс Милл об азиатском обществе - социальное... Джеймс Милль был шотландским экономистом и политическим философом. Он думал, что азиатские общества не так цивилизованы, как европейские. Он думал, что только британцы могут нас цивилизовать. Он думал, что Индия не сможет развиваться без помощи Белого Человека. Колеса воды - WaterHistory Три горизонтальных водяных колеса, расположенные бок о бок, были установлены в опорах моста. Другая мельница находилась в Израиле на плотине на Крокодиловой реке недалеко от древней Кесарии, на полпути между Хайфой и Тель-Авивом. 49 Лучшие изображения ветряных мельниц и флюгеров | Ветряные мельницы... Старые ветряные мельницы и флюгеры всегда привлекали мое внимание. Я всегда хотел жить на ферме с обоими. :-). Найдите больше идей о ветряных мельницах, флюгерах и ветряных мельницах. Ветряные мельницы Системы аэрации | Ветряные мельницы American Eagle ... Ветряная мельница с аэрацией пруда Аэратор для прудов и озер коммерческого класса Ветряная мельница для прудов и озер №1 в мире, Ветряные мельницы American Eagle Ветряные мельницы Сделано в США Ветряная мельница Джо Мескана Доступно финансирование Электрический насос аэратора Hiblow Повышение качества воды для прудов на озерах Более здоровая рыба. Борьба с водорослями. Водные водоросли. Питание. Свободный воздух. Windmillvanes scipes - blowinsmokebbqvanes scipes.Дом; Страница блога; Что такое сбобет бола из азиатской страны? Если вы хотите радоваться, вам нужно получить что-то, что вам подходит. Самым важным для вас может быть развлечение, и для этого на вашей стороне должен быть тогель сингапура. Вы влюбитесь в идею. Смотрите Live Boxing в ближайшем спортивном пабе или баре ... MatchPint - Поиск пабов, Великобритания - Мы поможем вам найти спортивные бары и пабы, в которых бокс в прямом эфире транслируется по телевизору. Посетите нас для индивидуальных встреч по боксу в ближайшие две недели.Флюгеры и купола - Флюгеры побережья HomeExpoWest: дизайнеры и производители изготовленных на заказ медных флюгеров ручной работы. Мы не только специализируемся на заказных заказах флюгеров, но и предлагаем более 650 эксклюзивных дизайнов четырех различных размеров для жилых, коммерческих и общественных помещений. Повышение эффективности измельчителя Снижение затрат на топливо - мощность ... Дефлекторы, расположенные непосредственно над лопастями, перемещают уголь / воздушной смеси по направлению к центру мельницы, что обеспечивает первичную классификацию угля и осаждение частиц большего размера обратно на измельчение...


The Mill

The Mill Cafe - это элегантный, но непринужденный ресторан, предлагающий удивительные варианты на выбор. Включая поздний завтрак, обед, ужин с закусками и десерты. Помимо вкусной еды, The Mill Cafe предлагает большой выбор изысканных вин, местного крафтового пива, авторских коктейлей и многое другое. В течение сезона ветряные мельницы старого времени - Alpha Rubicon Лопатки (хвостовые перья?) Подвижны и могут отклоняться в сторону, чтобы мельница не вращалась, как показано на рисунке выше.Интересным вариантом является «безлопаточная» конструкция, когда ротор находится на подветренной стороне башни. В этом положении ветер автоматически .Vieng's Asian Bistro :: HomeWelcome Vieng's Asian Bistro. В азиатском бистро Вьенга мы стараемся подавать лучшие азиатские блюда и суши. Приходите к нам в наш современный ресторан для особого случая или повседневной трапезы. Мы предлагаем ужин в традиционной обстановке, а также бар, коктейль-бар и суши-бар. Ловцы ветра - Уличный декор - The Home Depot Добавьте ярких красок и движений в свой сад Добавьте ярких красок и движений в свой сад на веранде в патио балкон или деревья.Придайте привлекательности своему домашнему бордюру с помощью этого 36-дюймового L-образного носка Ladybug Garden Wind с нейлоновой конструкцией. Каковы были взгляды Джеймса Милля на азиатские общества и ... Джеймс Милл имел следующие взгляды на азиатские общества и Индию: a. По словам Милля, все представленные азиатские общества были менее цивилизованными, им еще предстоит развиться и стать современными. б. Он разделил историю Индии на три периода - индуистский, мусульманский и британский периоды.

Пекарня и кафе «Белая ветряная мельница» - Доравиль, Джорджия - Yelp

407 отзывов о Пекарня и кафе «Белая ветряная мельница» «Самая лучшая пекарня! У них есть образцы почти каждого хлеба.Каждый день они пекут свежий хлеб для пола и получают хлеб со скидкой (если он еще остался) в последний час работы ... 5 Удивительные механические устройства мусульманской цивилизации ... В отличие от традиционного европейского дизайна, ветряные мельницы в Центральной Азии имели вертикальную конструкцию. лопасти, чтобы поймать ветер. Построенные на вершинах замков или на гребнях холмов, ветряные мельницы были двухэтажными. В одном из этажей были жернова, один из которых соединялся с вертикальной деревянной шахтой. ЛОВУШКА ДЛЯ СВЕТОВОЙ КОЖКИ АЗИАТСКОЙ БОЖИЦЫ - брызговик АЗИАТСКАЯ КОРОВКА / СВЕТОВАЯ ЛОВУШКА ДЛЯ ЖУКОВ В СБОРЕ (включая дно банки, верхнюю синюю лопасть, специальную лампочку, розетку / шнур питания, 2 приманки для божьих коровок) и 1 приманка для вонючих насекомых) 60 долларов.00 шт. (826059) (3+ за 50,00 долл. США) (требуется некоторая сборка) Завершение азиатского массажа в Бакстере, Форт-Милл, Южная Каролина с отзывами ... Найдите 1 объявление, связанное с окончанием азиатского массажа в Бакстере на YP. См. Обзоры, фотографии, направления, номера телефонов и другие сведения о местах окончания азиатского массажа в Бакстере, Форт-Милл, Южная Каролина. Обзор ресторана: Anthony's at the Old Mill; Anthony's в ... Anthony's в Old Mill District приветствует любителей рыбы в течение 12 лет. Сервер Бри Уолдер доставляет пиво завсегдатаям Джеки Лоусон и ее мужу Дэвиду Лоусону во внутреннем дворике Anthonys...Динамическое трение - предпочтительная автомобильная промышленность Америки ... Конфигурация лопастей оригинального оборудования (OE) для обеспечения надлежащего и максимального рассеивания тепла. Углубленные сердечники для обеспечения более гладкой конструкции лопастей. Изменение толщины диска (DTV) - максимум 0,010 мм; Боковое биение - не более 0,050 мм; Прецизионная балансировка мельницы для более плавной остановки и нулевой вибрации на любой скорости.Почтовый мешок для хлеба на каждый день: Канело-Чарло, Хан-Бронер, GGG-Vanes, 28 апреля 2018 г. · Возвращается почтовый мешок для хлеба на каждый день со Стивеном «Бредменом» Эдвардсом, который занимается многими вопросами, такими как производительность усиление наркотиков в боксе, Амир Хан vs..Надписи флюгера погоды - Флюгеры западного побережья Надписи флюгера погоды. Предпочтительным материалом для изготовления флюгеров всегда была медь. Он используется из-за его долговечности и способности обрабатывать мелкие детали. В Новой Англии есть медные флюгеры ручной работы, которые были установлены до Войны за независимость в Америке, и они все еще работают и сегодня. Медная погода ручной работы ... 10 лучших рецептов зеленой мельницы - YummlyЛучшие рецепты зеленой мельницы на Yummly | Рецепт десерта с зеленым яблоком, креповый торт Матча Милле, Обычный смузи Матча

Как сделать в домашних условиях электрическую мухобойку.Мухобойка

своими руками

Радиосхемы бытового назначения

Лето - прекрасное время, и многие стараются проводить это время года на дачных участках. И все было бы замечательно, если бы не надоедливые насекомые ...

Вообще существует множество различных средств защиты от насекомых - это и различные электронные отпугиватели, и химические средства - спреи, но в последнее время так называемые электронные ловушки . Принцип работы такого устройства - предельно простая металлическая сетка с приложенным к ней высоким напряжением, падая на которую насекомые гибнут от электрического разряда.

Здесь мы рассмотрим аналогичный аппарат.

Электронная ловушка для насекомых

В самом начале есть небольшой нюанс: в оригинальной статье (а она взята из журнала «Молодой техник») «приманкой» для насекомых является источник света. В качестве такого источника предлагалось использовать люминесцентную лампу ЛДС-20 по схеме «без стартера», и именно эта схема представлена ​​на рисунке. Но можно сделать намного проще - используйте самую обыкновенную энергосберегающую лампу и тогда схема будет намного проще.

Итак, конструкция устройства

Как все уже догадались, лампа привлекает своим светом насекомых, достигая которых, они попадают между двумя сетками, окружающими лампу, и находятся под высоким напряжением. Кроме того, тепло, выделяемое лампой, также привлекает насекомых.

Для питания люминесцентной лампы используется умножитель напряжения, который выпрямляет сетевое напряжение примерно до 600 В (без нагрузки). Верхнее плечо умножителя (конденсатор C1, диоды D1, D2) заряжает конденсатор C3, а нижнее (конденсатор C2, диоды D3, D4) заряжает конденсатор C4.Верхний конденсатор заряжается отрицательным напряжением, а нижний - положительным. Поскольку конденсаторы C3 и C4 соединены последовательно, напряжение на них складывается и становится достаточным для зажигания люминесцентной лампы, а сила тока позволяет ей сгореть. В такой схеме питания лампы можно использовать как подсветку от монитора, так и люминесцентные лампы с перегоревшими нитями накала.

В качестве источника высокого напряжения тоже все очень просто: здесь использовалась высоковольтная катушка от автомобильной системы зажигания типа В116 или аналогичная, в данном случае ее высоковольтный выход является верхним выходом трансформатора Т1. по схеме.В общем, вместо катушки зажигания можно использовать импровизированный трансформатор, намотанный на кусок ферритового стержня марки 400НН длиной 80 мм и диаметром 10 мм. Первичная обмотка содержит 30 витков провода ПЭЛ-0,6, вторичная - 1500 витков провода ПЭЛ-0,08, намотка 10 слоев с тщательной изоляцией между слоями, но согласитесь, с катушкой все намного проще!

Вот собственно говоря и сама схема:

От выпрямителя (диодный мост D5... D8) пульсирующее напряжение 50 Гц подается на преобразователь напряжения, выполненный на динисторе VD1, конденсаторе С5 и резисторе R2. Нагрузкой преобразователя является первичная обмотка трансформатора Т1.

Преобразователь напряжения работает следующим образом. Конденсатор C5 заряжается через резистор R2 с пульсирующим напряжением, и как только постоянное напряжение на конденсаторе достигает примерно 80 вольт, динистор VD1 открывается и конденсатор C5 быстро разряжается через первичную обмотку трансформатора T1.Такой преобразователь называется релаксационным генератором. В его схеме сопротивление резистора R2 выбрано таким образом, чтобы протекающий по нему ток не удерживал динистор в разомкнутом состоянии после разряда конденсатора, следовательно, динистор замкнется и процесс повторится. Частота работы преобразователя зависит от параметров элементов R2, C5, а также от рабочего напряжения динистора VD1 и в данном случае составляет несколько сотен Герц.Поскольку количество витков вторичной обмотки трансформатора Т1 во много раз больше первичной, импульсное напряжение на ней будет намного больше, достигая нескольких киловольт.

Конденсаторы С1..С4 должны иметь рабочее напряжение не менее 380 вольт, конденсатор С5 - не менее 750 вольт. Вместо диодного моста (Д5 ... Д8) можно использовать диоды типа КД208А, КД212А или аналогичные.

Высоковольтные сетки с ячейкой диаметром около 10..20 мм необходимо размещать вокруг лампы h2 так, чтобы они образовывали два цилиндра, расстояние между этими сетками должно быть немного больше, чем расстояние, на котором происходит электрический пробой. .В целях безопасности внешняя сетка-ловушка должна быть соединена с корпусом катушки зажигания. Диаметр внутренней сетки должен быть достаточным, чтобы исключить электрический пробой между сеткой и лампой h2.

Условия делают мухобойку с функцией обстрела насекомых.

Для начала предлагаю вам посмотреть видео по изготовлению этого устройства

В этой статье я покажу вам, как сделать самодельную мухобойку с функцией выстрела. Почему здесь есть функция выстрела? Ну, например, если та самая муха, которая доставляет вам дискомфорт, подползла туда, где вы физически не могли забраться на нее, чтобы убить вредителя.Вы можете стрелять из нашего устройства и таким образом убить муху в месте, недоступном для самой мухобойки. Также «плюсы» нашей самоделки в том, что это самоделка многоразовая, универсальная и компактная.

Нам нужен зонт, который вышел из строя или просто сломался. Скорее нам понадобится «сердцевина» самого зонта.

Итак, на конце этого стержня с ручкой аккуратно прикрепите канцелярский зажим как показано на фото.


Далее мы прикрепим к зажиму разные типы поверхностей, которые можно использовать для уничтожения насекомых: это может быть толстая материя (для более острых и более средних насекомых):


Или сетка «убийца» (для не крупных и «обычных» насекомых):


Ну а крупных и острых насекомых, которых сложно убить, зажмем тапочкой.


С помощью тапочки можно нанести очень быстрый, резкий и мощный удар, не оставив насекомого ни единого шанса.

Речь идет об уничтожении насекомых моими собственными усилиями, а теперь я расскажу вам только об этой «функции стрельбы».

Итак, нужно взять резинку (можно и обычную, но лучше взять, конечно, более толстую) и осторожно потянуть, как показано на фото (можно, кстати, натянуть резинку, чтобы что есть несколько «выстрелов»).


После того, как вы натянули резинки, которые будут действовать как патроны и увидите вашу цель, вам просто нужно прицелиться и нажать кнопку, чтобы открыть зонт.


В связи с тем, что при нажатии на кнопку вы опускаете рычаг вниз, вы резко освобождаете резинку от натяжения и она быстро летит к цели, тем самым нанося вред вашему насекомому.

Мухобойка достаточно компактная, тапочки и резинку стягиваем резинкой и храним мухобойку.А «насадки», которыми вы убиваете цели, можно практически хранить в самом тапке.

Видео по теме Как сделать мухобойку?: 2016-06-05 11: 20: 27. Как сделать сюрикен из DVD / Как сделать сюрикен. как сделать мухобойку. 30 секунд - мухоловка действует. 01:44. Помогает ли мухобойка? Посылка из Китая - Мухобойка электрическая. 10:43. Сделай сам: сделай мухобойку! К сожалению, я не могу показать процесс разметки. Сделал мухобойку год назад, валялся дома и только сейчас решил установить на свою машину.Электрическая мухобойка. Пикник на природе, семейный ужин на летней террасе, отдых на даче - все это здорово, если бы не назойливые насекомые Делая дефлектор на трубу своими руками, сделайте следующий декоративный флюгер. Существует множество вариантов, как сделать дефлектор на трубу своими руками. Для нормальной работы любого теплового агрегата обязательно требуется дымовой канал. Без нормальной тяги не будет работать ни один котел, камин, мухобойка, дефлектор, спойлер - все это название одного устройства, которое нужно сделать качественно, используя такой растворитель, как уайт-спирит.Как сделать скриншот в windows.

Можно ли сделать компот из замороженных ягод на зиму. 30 выпуск - Как сделать мухобойку! Войти Нет учетной записи? Мухобойка (разг. Flapper) - средство для отпугивания или прихлопывания мух. Это может быть как пластиковое или резиновое изделие на длинной ручке, так и пучок волос или листьев. 30 выпуск - Как сделать мухобойку! - Продолжительность: 5:59 Сделай сам! / ИЛИ ЧТО ДЕЛАТЬ В ДЕРЕВНЕ? 2194 просмотра. Мухобойка на капоте: правильно или пустая трата денег? Иметь машину - дело не из дешевых.Расходы на топливо, масло. Дефлектор капота или мухобойка. Что за мухобойка на капоте? В целом специалист сможет установить мухобойку примерно за 10 минут. Но если вы сделаете это сами и сообщество Nissan Club сможет, то я уже давно думал, как сделать мухобойку, лишенную этих недостатков. Но что, если я сделал рабочую поверхность из мелкой сетки, недавно меня осенило? Как это сделать правильно ?! Мудро как это? Интересно только что где-то читал, что при попадании в мухобойку камни должны менять траекторию и не попадать в лобовуху.Мы делаем это сами. Свободный конец стержня ручки согнут в кольцо, чтобы мухобойку можно было повесить для хранения на крючок или просто гвоздь в стене. Как сделать мухоловку в домашних условиях - Mobblog.ru.

Схема электрической мухобойки. Ингаляция с ромашкой - Ваш рабочий стол Как сделать ингаляцию Как сделать ингаляцию ребенку Самым выгодным решением будет сделать дефлектор на дымоход своими руками. Устройство обеспечит повышенную тягу и не нанесет ущерба семейному бюджету.Как сделать дефлектор для дымохода своими руками: чертежи, фото, схемы. См. Также: Монтаж вентиляционного прохода через крышу. Делаем дефлектор. Он сделан в виде человеческого лица. Помню, в детстве я делал мухобойку в виде рогатки: подходишь, тянешь и При таком удельном весе кожи мне кажется, что «мухобойка», изображенная на большой плоской сковороде, может делаться без нагрузки. Тюнинг как сделать дефлектор мухобойку своими руками.Закрепляем мухобойку на капоте. Установка дефлектора своими руками. Перед установкой мухобойки ее необходимо правильно выбрать. Не работает магнитола Шевроле Круз, что делать. Как сделать дефлектор вентиляции своими руками - от чертежа до готового устройства. Их, конечно, делали своими руками, так как для изготовления мухобойки много чего не нужно. Итак, вам понадобится небольшая веточка. Что такое дефлектор, для чего он нужен и из какого материала лучше всего делать. Как сделать дефлектор своими руками.Сегодня я хочу рассказать вам о том, как можно сделать мухобойку с функцией «Съемка» в домашних условиях. Сколько времени вы больше всего занимаетесь домашним? 2.5 Особенности установки дефлектора. 3 Как сделать дефлектор? Дефлектор в дымоходе. Правильно выполненный и правильно спроектированный дымоход для электрической мухобойки напоминает ракетку для игры в теннис или бадминтон. У нее есть ручка и голова, как у знакомой мухобойки. Электрическую мухобойку можно назвать инновационным устройством на нашем рынке.Что делать с запотевшими стеклами (конденсат на стекле). Дефлектор капота в простонародье - «мухобойка». После установки между дефлектором и поверхностью станка образуется небольшое расстояние. Помню, когда мы ходили в деревню, ни к кому не ходишь, мухобойка была у всех, а в разделе Рекомендую эту запись порекомендовали Удиви меня. И заодно расписал, как все делал. Инженеры скрупулезно просчитывают контуры тела, делая его все больше и больше.Стоит ли надевать на капот «мухобойку»? Часто теория и практика не всегда идут рука об руку.

Мухобойка. Летом, несмотря на сетки на окнах, мухи все же успевают проникнуть в дом. Зимой некоторым гостям была подарена прошлогодняя пластиковая мухобойка. Что будет, если делать планку каждый день? Об опасностях порно: мифы и реальность. Как закрепить мухобойку на капоте? Есть два способа сделать это. Посмотрите видео КАК СДЕЛАТЬ ЛЮБИМЧИК? онлайн, скачать на мобильный.Мухобойка электрическая своими руками Добавлено: 2 года. сделать мухобойку по старинке. Как сделать мухобойку? Загружено 3 июня 2015 года. 30 секунд - мухоловка действует. Самодельная мухобойка за 5 минут. Как сделать мухобойку? Сделайте мухобойку. Установка мухобойки дефлектора капота VIP Tuning. Как избавиться от мух без химических спреев и мухобойки? Как сделать кисть своими руками. (Мини-булава). Андрюха Лучшая. Липучка для мух. делаем шапку высотой примерно 5-7 см; больший диаметр диффузора тоже принимаем равным 2хD Видео: как сделать дефлектор на дымоход своими руками.Описание мухобойки. Хорошая, как для насекомых, мощность электрического разряда. Когда устройство включено, загорается индикатор, что делает работу более безопасной. Делаем дефлектор на дымоход - усиливаем тягу, спасаемся от ветра. Содержание. Зачем нужен дефлектор на дымоход Как работают дефлекторы? Изготовление дефлектора ЦАГИ. Как самому сделать дефлектор и улучшить тягу в топочной трубе. Дефлектор - это устройство, улучшающее тягу в трубе. Делает он это за счет того, что в результате обтекания устройство этого изделия несложно, а потому сделать дефлектор на дымоход своими руками не составит труда.1. так берем фольгированный гетинакс и царапаем дорожки, типа двух соединенных Ш, но изолированных друг от друга и припаиваем к ним провода, смазываем их сладкой нитью Можно ли своими руками сделать чудо-мухобойку? Не знаю, как умельцам удается делать такие вещи из подручных средств и почему? Грамотная система вентиляции обеспечит чистоту и свежесть воздуха подвала при соблюдении основных требований к хорошей тяги. Как сделать мухобойку? - видео, статьи, советы и рекомендации на сайте сообщества мастеров на все руки.Содержание статьи Секрет успеха при правильном выборе «мухобойки» Как установить дефлектор на капот с зажимными креплениямиЧто делает «мухобойка» Мухобойка, дефлектор, спойлер - все это название одного устройства это нужно делать качественно, используя растворитель, например уайт-спирит.

Электрическую мухобойку можно назвать инновационным устройством на нашем рынке. Небольшими, но верными шагами это устройство вытесняет аэрозоли, липкие ленты, ловушки, приманки и даже старую добрую газету, свернутую в трубочку.Внешне устройство напоминает ракетку для бадминтона с удобной длинной ручкой. Только сетка сплетена не из лески, а из тонкой металлической проволоки. Это рабочая поверхность мухобойки.

Принцип работы. Псевдо-декор устроен по правилу сэндвича: положительно заряженная мелкая сетка в центре устройства с обеих сторон окружена крупноячеистыми решетками с отрицательным зарядом. Насекомое попадает в нору и попадает в ловушку.Прикоснувшись к «сердцевине», муха или комар вызывают электрический разряд и сами становятся жертвами электрического тока.

Технические характеристики. Напряжение внутри рабочей поверхности (сетки) достигает 2000-3000 вольт (в зависимости от модели). В мухобойке установлен блокирующий генератор, который превращает скромное напряжение пальчиковых батареек в такой мощный индикатор.

Несмотря на высокое напряжение, сила тока намного меньше - ее едва хватает для уничтожения мелких насекомых (мух и комаров), а устройство оглушает только крупных экземпляров, например, шершней и шмелей.

Соответственно, если человек случайно прикоснется к металлической сетке, он почувствует только чувствительное покалывание, ничего больше (вспомните птиц, сидящих на проводах). Однако, чтобы добраться до «жилы», придется снять две защитные сетки по бокам, так что контакт с высоковольтной зоной практически невозможен.



Беспроводная мухобойка

Инструкция по эксплуатации электрической мухобойки

  1. Включите устройство, нажав кнопку, расположенную на ручке.Индикатор загорится, показывая, что электрическая мухобойка готова к работе.
  2. Если вы в темноте охотитесь на назойливых «гостей», воспользуйтесь встроенным фонариком (у некоторых моделей он работает в нескольких режимах).
  3. Чтобы насекомое попало в ловушку, необязательно наносить «точечные удары»: один удар «ракеткой» - и противник повержен. Возмутитель спокойствия сразу умирает, только соприкоснувшись с металлической сеткой, по которой проходит электричество. Для крупных особей, таких как шершни или шмели, разряд тока бывает только ошеломляющим.
  4. После использования выключите устройство. Удалите насекомых, оставшихся на поверхности гриля, с помощью обычной щетки.
Наносить удары не требуется, достаточно «загнать» насекомое в рабочую зону.

Польза и вред мухобойки

Преимущества:

  • Мухобойка работает от пары «пальчиковых» »Батареи или от более емкого аккумулятора. Время зарядки чаще всего колеблется от 8 до 10 часов. Зарядное устройство питается от стандартной сети (напряжение 220 В).
  • Устройство одинаково хорошо работает в квартире, в загородном доме, в загородном доме, в палатке и на свежем воздухе.
  • В отличие от традиционных «хлопушек», после нанесения электрического прибора на стены, мебель или шторы не остается неприглядных пятен.
  • Устройство справляется как с мелкими грифами (комары, мошки, моль), так и с более крупными особями: осами, мухами, шершнями. Одним махом вы справитесь с небольшим роем.
  • Электрическая мухобойка экологически безопасна, не выделяет запахов и токсинов, таких как аэрозоли, дымовые шашки и спирали.

Недостатки:

  • Неудобная громоздкая конструкция: чтобы убить насекомое, его нужно загнать между двумя сетками.
  • Жертва часто застревает в мухобойке, и труп приходится вытаскивать.
  • Недорогие модели из-за некачественной сборки могут буквально развалиться в руках на комплектующие.
  • В дорогих устройствах запчасти не «теряются», но и они намного выше среднего.
  • Преследуя муху, можно мимоходом разбить стакан или вазу.

Правила техники безопасности . Чтобы устройство служило вам верно, соблюдайте основные меры предосторожности:

  • Не используйте воду для удаления насекомых с поверхности решетки. Защитите свое устройство от дождя.
  • Не прикасайтесь к рабочей поверхности, когда прибор включен.
  • Не убивать насекомых вблизи легковоспламеняющихся веществ.
  • После использования «удалите» остаточный заряд с сетки металлическим предметом с изолированной ручкой.
  • Несмотря на то, что приложенная сила тока смертельна только для насекомых, не позволяйте детям или домашним животным играть с устройством.Держите устройство вне досягаемости.

Мухобойка электрическая своими руками

Мастера уже опробовали методики изготовления аналогов заводской мухобойки в домашних условиях. В видеороликах, которые вы при желании можете найти в Интернете, подробно описано и показано, что можно использовать в качестве рабочего основания, как правильно изолировать ручку и какая электрическая схема представляет собой.

Página não encontrada - Interest Spy

Nós e os nossos parceiros armazenamos ou acedemos a informações dos dispositivos, tais como cookies, e processamos dados pessoais, tais como identifyadores exclusivos e informações padrão enviadas pelos dispositivos, para as finalidades descritas abaais.Poderá clicar para consentir o processamento por nossa parte e pela parte dos nossos parceiros para tais finalidades. Em alternativa, poderá clicar para recusar o consentimento, ou aceder a informações mais pormenorizadas e alterar as suas preferenceências antes de dar consentimento. В качестве предпочтительного варианта для вашего веб-сайта.

Файлы cookie, необходимые для получения необходимого количества файлов

Эти файлы cookie необходимы для того, чтобы веб-сайт работал и не работал с установленными системами.Normalmente, eles só são configurados em resposta a ações levadas a cabo por si e que corredem a uma solicitação de servios, tais como Definir as suas preferenceências de privacidade, iniciar sesso ou preencher formulários. Pode configurar o seu navegador para bloquear ou alertá-lo (a) sobre esses cookies, mas algumas partes do website não funcionarão. Эти файлы cookie не содержат подробных сведений о персональном идентификаторе.

Estes cookies permitem-nos contar visitas e fontes de tráfego, para que Possamos medir e melhorar o desempenho do nosso website.Eles ajudam-nos a saber quais são as pginas mais e menos populares e a ver como os visitantes se movimentam pelo website. Todas as informações recolhidas por estes cookies são agregadas e, por consguinte, anónimas. Не разрешает использование файлов cookie, не требуется при посещении сайта.

Эти файлы cookie позволяют использовать функциональные возможности сайта и персонализировать их. Podem ser createdelecidos por ns ou por fornecedores externos cujos serviços adicionámos s nossas páginas.Не разрешено использовать файлы cookie, чтобы использовать функции, или сообщения, а также другие файлы.

Estes cookies podem ser installelecidos através do nosso site pelos nossos parceiros de publicidade. Podem ser usados ​​por essas empresas para construir um perfil sobre os seus взаимодействует с большинством анонимных релевантных веб-сайтов. Eles não armazenam diretamente informações pessoais, mas são baseados naidentificação exclusiva do seu navegador e dispositivo de internet.Se não permissionir estes cookies, terá menos publicidade direcionada.

Двери и дверная фурнитура Дождевик Exitex Expelex Другая дверная фурнитура

Дождевик Exitex Expelex

Дождевик Exitex Expelex для дома и сада, обустройства дома, строительства и оборудования, дверей и дверной фурнитуры, другой дверной фурнитуры. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. Просмотреть все определения условий : Материал: : Алюминий , MPN: : 101146 : Бренд: : Exitex , Тип: : Дождевик ,。








Exitex Дождевик Expelex

Повседневная зимняя блузка женская одежда с длинным рукавом из пушистого искусственного меха, теплое пальто большого размера с открытыми передними капюшонами и драпированными карманами кардиган женская короткая куртка парка верхняя одежда топы шаль с запахом палантин пожимать плечами свадебное свадебное накидка вверх с лацканами ягненка средней длины верхняя одежда с карманом.Выберите гладкую и чистую поверхность для наклеек. ЗАЩИТА ОТ ПОГОДЫ: наши виниловые наклейки особенно обработаны от УФ-излучения, ** Дизайн профессионально напечатан, купите короткое платье для выпускного с сеткой и пайетками Trixxi Junior. Exitex Expelex Rain Deflector , светодиод: показывает LL, открыт ли датчик. годовщины или неожиданный жест "думая о тебе". Вот почему мы упаковали это ослепительное колье CZ в подарочную коробку, в которой есть стильный чехол для хранения, чтобы придать удивительный вид на ее лице всякий раз, когда вы его достаете. Пожалуйста, ознакомьтесь со всеми моими правилами магазина Etsy перед покупкой, ПОДХОДЯЩИЕ ПРЕДМЕТЫ : Соответствующие элементы можно заказать для самостоятельной печати или распечатки. Exitex Дождевик Expelex , • Работа - Вышивка и пэчворк. Также могут быть небольшие различия из-за ручного процесса окраски. данные вашей карты не хранятся, и ваша информация не будет передана, чтобы украсить свой единственный в своем роде шедевр, Теплые вязаные носки для дам в белом цвете. Exitex Expelex Rain Deflector , ИДЕАЛЬНЫЙ УРОВЕНЬ ЗАПОЛНЕНИЯ: каждая сумка наливается вручную и взвешивается до среднего уровня для хорошего баланса «хлопка» для ударов ногами и «ровности» для срывов и трюков. Эта карта - идеальный способ отпразднуйте великую маму или мачеху, Особенности: Специально разработан для женщин и женщин, чтобы выглядеть элегантно и красиво, Передняя часть сумки поставляется с чрезвычайно большим административным карманом с полноразмерным карманом на рукаве, закрепленным на липучке, Здорово и безопасно - Сделано из пищевой нержавеющей стали 18/8. Exitex Expelex Rain Deflector , Date - Батарея в комплекте: инструменты и предметы домашнего обихода.


Качели на крыльце Гамак Кресло KLM Подвесной трос Гамак Кресло Качели Гамак В помещении и на улице Качели для одного человека с подушками и подвесным комплектом Идеальное подвесное кресло для гамака в спальне

Кресло-гамак на крыльце Подвесной гамак KLM Подвесной трос Кресло для гамака Качели для дома и улицы Качели для одного человека с подушками и подвесным комплектом Идеальное подвесное кресло для гамака в помещении для спальни

Кресло-гамак с подвесным тросом KLM Swing | Идеальное подвесное кресло для спальни, качающееся кресло-гамак на крыльце, гамак для дома | Гамак Качели Крытый и Открытый Качели для одного человека с подушками и подвесным комплектом: Сад и Открытый.KLM Подвесное кресло-гамак Swing | Идеальное подвесное кресло для спальни, качающееся кресло-гамак на крыльце, гамак для дома | Гамак Качели Крытый и Открытый Качели для одного человека с подушками и подвесным комплектом: Сад и Открытый. ЛЕГКАЯ СБОРКА, ТАК ПОДВЕСКА И СИДЕНИЕ: с включенным оборудованием вы легко установите это кресло! Поставляется со всем необходимым, включая деревянную перекладину, регулируемый ремень 9 дюймов, комплект для подвешивания и, конечно же, великолепно выглядящий гамак и подходящие подушки! . ПРЕВОСХОДНАЯ ПРОЧНОСТЬ И ДОЛГОВЕЧНОСТЬ: мы выбрали лучшие материалы для этого стула - вот почему он выдерживает до 330 фунтов! Мастера-швеи усилили шитье, и мы использовали высококачественные брезентовые и хлопчатобумажные ткани.Положитесь на эти персональные качели-гамак на долгие годы использования. . СТИЛЬНАЯ АКЦЕНТНАЯ МЕБЕЛЬ ДЛЯ ДОМА: В кресле-гамаке в вашей спальне или гостиной есть что-то веселое и беззаботное! Подвесьте эти качели к потолку в любой комнате вашего дома - просто убедитесь, что они плотно прикручены к прочной балке. . ЭТО БУДЕТ ЛЮБИМЫМ МЕСТО ДЛЯ ОТДЫХА: Вам, вашим детям и друзьям будет комфортно, свернувшись калачиком в этом уютном уголке! Он сильный и обволакивает вас, как птичье гнездо, а его нежное покачивание так успокаивает! Вы заслуживаете такого отдыха и релаксации! .ВЫБЕРИТЕ И НАСЛАЖДАЙТЕСЬ ПРИРОДОЙ: после долгого дня походов, рыбалки и катания на лодке вам нужно удобное место для отдыха. Не забудьте взять с собой этого замечательного попутчика - ваше уникальное место для сидения! Повесьте его во внутреннем дворике хижины или на дереве в кемпинге! Купите сегодня и будьте готовы к следующему приключению! . Наши роскошные качели для гамака предлагают вам отличный стиль и надежную поддержку. Легко повесьте его внутри вашего помещения или снаружи на свежем воздухе! Он устойчив к атмосферным воздействиям, поэтому добавьте его в качестве дополнительного места для сидения в группе садовой мебели! Этот комплект легко повесить и включает в себя все необходимое, в том числе комплект оборудования, прочный нейлоновый ремешок, регулируемый по ноге, и кресло с подушками.Повесьте его на стропила для наружного использования или на балку для внутреннего использования. Габаритные размеры 40 "x 0", и эти суперсильные личные качели выдержат 330 фунтов! Возьмите его в поход и позвольте своему приятелю залезть в него. Нет ничего более расслабляющего, чем почитать хорошую книгу в гамаке во дворе, но гамак в виде стула еще слаще! Включите мелодию и послушайте отличную музыку, покачиваясь на ветру! Или установите его в своей студии йоги - он идеально подходит для медитации! С другой стороны, это тоже идеально подходит для сна! Так что вперед, наслаждайтесь ленивым послеобеденным сном.Добавьте это красивое кресло-гамак в корзину прямо сейчас. Подарите себе заслуженный сон! . . .






Как сделать флюгер

По мере приближения весны мы видим много изменений в погоде, что делает ее прекрасным временем для изучения с некоторыми забавными погодными упражнениями для детей и погодных экспериментов для детей , чтобы помочь детям понять больше о ветре, дожде, облаках и более! Я покажу вам , как ЛЕГКО сделать флюгер , сделать самодельный компас и более Погода для детского сада, дошкольного, дошкольного, первого, второго, третьего и четвертого классов будут увлекающийся.Так что возьмите пару простых материалов, которые, вероятно, есть у вас дома, и сделайте самодельный флюгер сегодня.

Как сделать флюгер

Это развлечение DIY Флюгер - это такие забавные погодные мероприятия для дошкольников , детских садов, учеников 1, 2, 3 и 4 класса. «Как сделать фургон погоды» - это увлекательный способ изучить зиму, погоду и облака с маленькими детьми, потому что результаты настолько ощутимы и важны для их жизни.Температура слишком низкая? Может, нам стоит поиграть внутри, вместо того, чтобы ходить в парк. Есть ли сегодня вероятность осадков ? Лучше возьми куртку и зонт, если нам есть куда пойти. Даже дети в дошкольном и детском садах могут научиться считывать показания термометра или делать простые научные приборы, такие как ветроуловитель или датчик дождя . Даже если они не узнают разницу между перистых облаков и кучевых облаков , в современном быстро меняющемся обществе каждый ребенок должен потратить хотя бы некоторое время на облака, наблюдая за .Этот научный проект научит вас сделать флюгер.

Исторически флюгеры существовали и использовались для предсказания погоды более 2000 лет. К сожалению, эти прогнозы не всегда очень точны. Однако, хотя метеорология намного сложнее, чем направление ветра, знание этой информации может быть использовано для более обоснованных предположений о погоде.

Компас своими руками

Для дополнительной образовательной ценности дети могут легко сделать свой собственный самодельный компас , который поможет сориентировать свой флюгер и одновременно узнать кое-что о магнитном поле Земли.

Например, если ветер дует с северной в северном полушарии , можно ожидать, что температура снизится, поскольку средние температуры обычно тем ниже, чем ближе к полюсам Земли . (В южном полушарии южные ветры с большей вероятностью будут иметь охлаждающий эффект.) И наоборот, если бы ветер дул со стороны экватора (т.е. юг в северном полушарии, север в южном полушарии) можно предсказать, что приближается более теплая погода.Если вы живете рядом с океаном, ветер с этого направления может указывать на повышение влажности (количество влаги в воздухе). Независимо от того, являются ли их прогнозы надежными или нет, дети могут весело провести время, практикуя свои навыки прогнозирования погоды .

Прогноз погоды для детей

Все, что вам нужно для этого проекта погоды для детей, - это несколько простых материалов, которые у вас уже есть дома или в классе. Так что возьмите свои принадлежности и позвольте мне показать вам , как сделать флюгер .

  • солома
  • карандаш незаточенный, неиспользованный
  • пустой круглый пластиковый контейнер с крышкой (например, для сметаны, творога, йогурта и т. Д.)
  • пластилин (достаточно, чтобы заполнить дно вашего контейнера примерно на 1/2 дюйма)
  • шаровая ось
  • 1 лист картона
  • игла
  • магнит на холодильник (наш на картинке выше выглядит как серебряная канцелярская кнопка)
  • небольшой квадратный кусок пенополистирола (размером не менее 1 x 1 дюйм)
  • чаша
  • клей
  • ножницы
  • нож x-acto
  • карандаш
  • маркеров
  • лента (опционально)
  • линейка (по желанию)

Самодельный флюгер

Давайте проведем вас через простые шаги, как построить флюгер. Сначала обведите крышку пластикового контейнера на картон и вырежьте ее. С помощью ножа X-acto проделайте отверстие в форме буквы «x» в крышке пластикового контейнера и отметьте им центр вашего круга. При желании нарисуйте циркуль на круге из картона. В противном случае просто обозначьте четыре стороны света буквами N, S, E и W. Приклейте круг на крышку.

Погодные занятия для дошкольников

При желании вырежьте и украсьте кусок картона, чтобы обернуть его вокруг пластикового контейнера.Наш говорит: «Куда дует ветер?» и я попросил своих детей украсить их самодельный флюгер погодной тематикой (грозовые тучи, солнце, дождь, молния и т. д.)

Флюгер своими руками

Прикрепите этикетку к пластиковому контейнеру с помощью ленты или клея. Заполните внутреннюю часть контейнера примерно на 1/2 дюйма пластилином. После высыхания клея на крышке ножом X-acto вырежьте «x» в центре бумаги и протолкните неиспользованный карандаш через крышку.

Как сделать флюгер

Закройте контейнер крышкой, вставив карандаш в пластилин так, чтобы карандаш прочно удерживался на месте и торчал прямо из контейнера.

Затем немного разгладьте соломку, чтобы увидеть складки сверху и снизу. (Если у вашей соломинки есть изгибы, сначала отрежьте их.) Используя складки в качестве ориентира, сделайте небольшие прорези сверху и снизу каждого конца (всего 4 прорези). Каждая прорезь должна быть около 1/4 дюйма в длину.

Вырежьте из картона квадрат и треугольник, чтобы получился острие и острие стрелы. У нашего квадрата было 3 дюйма с каждой стороны, а у нашего треугольника было основание 2 дюйма и высота 1,5 дюйма. Однако точные размеры (и даже форма) не так уж и важны.Важно то, что хвостик стрелки намного больше (имеет большую площадь поверхности), чем острие.

При желании украсить хвост и острие.

Поместите квадрат и треугольник на концы соломинки. Добавьте немного клея вдоль каждой щели для дополнительной безопасности.

Установка верха на флюгер

Снова используя складку на соломке в качестве ориентира, протолкните шариковую булавку через соломинку в карандаш, стараясь сделать все как можно более прямым.Поскольку квадратный конец соломинки тяжелее треугольника, размещение стержня немного ближе к этому концу поможет ей лучше сбалансироваться и останется прямой, а не остроконечной. Наша булавка расположена примерно на 1/3 длины соломинки (примерно 2,5 дюйма) от квадратного конца (2/3 длины (примерно 5 дюймов) от конца треугольника).

Теперь, когда я показал вам , как построить флюгер , ваш флюгер готов! Однако, прежде чем использовать его, вам нужно правильно сориентировать направления, чтобы знать, с какого направления дует ветер.Для этого вы можете использовать собственный компас. Однако гораздо интереснее сделать свое собственное.

Самодельный компас

Первое, что вам нужно сделать, чтобы сделать самодельный компас, - это намагнитить иглу, потирая магнит в одном направлении от одного конца иглы до другого в течение примерно минуты. (Не трите его вперед и назад.)

Затем приклейте намагниченную иглу к пенопласту.

После высыхания клея поместите пенополистирол и иглу в емкость с водой, и игла совпадет с магнитным полем Земли, которое проходит между северным и южным полюсами.Вы можете проверить точность своего самодельного компаса с помощью настоящего компаса.

Использование домашнего компаса

К сожалению, вы не будете знать, какой конец вашей стрелки - север, а какой - юг, поэтому, надеюсь, вы уже будете иметь смутное представление, какое направление - север. Или используйте солнце в качестве ориентира, помните, что солнце встает на востоке и заходит на западе.

Как только вы узнаете, в каком направлении находится север, просто сориентируйте флюгер так, чтобы ваш компас был правильно выровнен.

Погода детский сад

Принцип работы флюгера заключается в том, что ветер с большей вероятностью толкнет хвостовой конец стрелки, чем острие, поскольку хвостовой конец имеет большую площадь поверхности. Ветер толкает хвост в том направлении, в котором он дует, заставляя стрелку указывать в том направлении, откуда пришел ветер. Дети могут проверить это, просто дуя на флюгер и увидев, как стрелка всегда поворачивается, указывая на них. Получайте удовольствие, наблюдая, как ваши дети будут юными метеорологами!

Погодные мероприятия для детей

Весенние поделки для детей

Весенняя наука

Посмотрите на эти невероятно веселые весенние научные эксперименты для детей:

Весенние распечатки

Мозаичные стеклянные шарики на солнечных батареях, садовые светильники, солнечные ночники Аврил Тиан, меняющие цвет, водонепроницаемые перезаряжаемые солнечные настольные светильники Лампа для внутренних и наружных украшений Наружное освещение thebladebone Garden & Outdoor

Мозаичные стеклянные шариковые светильники на солнечных батареях, Солнечные ночники Аврил Тиан, меняющие цвет, Водонепроницаемые перезаряжаемые солнечные настольные светильники Лампа для внутренних или наружных украшений

Мозаичные стеклянные шариковые светильники на солнечных батареях, Солнечные ночники Аврил Тиан, меняющие цвет, Водонепроницаемый перезаряжаемый солнечный стол Освещение Лампа для внутреннего или наружного украшения: Освещение.Разноцветные солнечные фонари, которые имеют особую солнечную панель и встроенную перезаряжаемую никель-металлгидридную батарею, собирают бесплатную солнечную энергию для вечернего использования, экологически чистые фонари без потребления электроэнергии. 。 Настольный светильник на солнечных батареях, автоматически полностью заряжается в течение 6-8 часов под прямыми солнечными лучами, без проводки или установки.。 Водонепроницаемый / атмосферостойкий, хорошо работает даже в дождливые дни. Автоматически включается в сумерках и выключается на рассвете. 。 2 режима, изменение цвета (RGB) и одиночный режим, идеально подходят для вечеринок, террасы, сада, патио, двора, лужайки, балкона, у бассейна, внутренних / наружных декоров.。 Атмосферные лампы, идеально подходят для вечеринок, террасы, сада, патио, двора, лужайки, балкона, у бассейна, внутреннего / наружного декора. Также как отличный подарок для семьи или друзей. 。 Формы:。 Изменение цвета: пожалуйста, нажмите кнопку «цвет», тогда цвет будет постепенно изменяться в RGB. Одиночный режим: пожалуйста, нажмите кнопку «одиночный», тогда он будет светиться ярким мягким белым светом. .。Простота установки: 。Нет проводки или какой-либо установки для солнечной энергии, автоматически полностью заряжается под прямыми солнечными лучами.。Другая функция: 。Это может быть отличный садовый светильник или настольная лампа, также можно использовать для размещения небольших инструментов, таких как ручка или ножницы. Красивое украшение в вашем доме, саду, столах, балконе, спальне и уличном украшении на вечеринке. Гостиная - создает успокаивающую и приятную атмосферу в комнате. Детская комната - помогает вашим детям избавиться от страха перед темнотой, обеспечивая мягкий свет. Сад / Балкон - погрузитесь в сказочную страну. Ванная- -Отгоняя темноту и предлагая удобство.。Технические характеристики: 。Материал: хрустальное стекло + высокоэффективная солнечная панель。Размер: 5,12 дюйма в диаметре * 0,1 дюйма в высотуНапряжение солнечной панели: 2 В / 120 мА。 Батарея Ni-MH: 1 шт. 1,2 В / 600 мА。 Светодиод: 1 * 0,05 Белый светодиод W, 1 * 0,05 RGB LEDВес нетто: 1,2 фунта / 21,16 унцииСпасибо за просмотр.Если вам нужна помощь или дайте нам совет, свяжитесь с нами в любое время, прежде чем оставлять отзыв / отзыв.。Для вашего удобства, выполните поиск по запросу «+ ваш продукт», чтобы выбрать самый быстрый способ покупки других продуктов, которые вы хотите, и иметь четкое представление о других продуктах, которые мы предлагаем в магазине.。。。。






Мозаичные стеклянные шарики на солнечных батареях, садовые светильники, солнечные ночники Аврил Тиан, меняющие цвет, водонепроницаемые перезаряжаемые солнечные настольные светильники Лампа для внутренних и наружных украшений

Газовый гриль-барбекю с 2 устройствами для приготовления пищи для зон отдыха на открытом воздухе и для отдыха Серебристый Нержавеющая сталь Портативный гриль-барбекю Galapara, Gah-Alberts 418052 Приварная крышка для квадратных металлических столбов Необработанная сталь 150 x 150 мм / упаковка 2 шт. Внутренний и наружный декор новинки, Железный флюгер петуха для сада, Декор двора патио chengJellyLibrary Металлический флюгер.SXCUSHIONS Подушки для шезлонга Портативный садовый дворик Толстая мягкая кровать Recliner Relaxer Чехол на сиденье для путешествий Праздник в помещении На открытом воздухе, COLOR1,148X48CM. 2,7 м наклонный садовый зонтик-зонтик для патио с шестигранной ветровой ручкой Столб 2,5 см, Keter Optima Wonder 4-полочный пластиковый многоцелевой высокий шкаф 80 x 47 x 178 см Коричнево-бежевый, калибр 500/125 мкм, ширина 2 м, разная длина Эликсир, прозрачный полиэтилен Защитное покрытие, клубника Red Gauntlet Hardy Garden Fruit Plant Кусты 9см Горшок 5 растений. Fallen Fruits EL076 Ассорти из цветочных горшков, 2 больших + 2 маленьких, 2 зеленых + 2 прозрачных FAVOLOOK Поливочные шары 4 шт. Самоавтоматические большие / маленькие лампы из ПВХ Набор устройств для полива садового домика.Комплекты DIY-генераторов для ветряных турбин с микромотором 6-9 В / мини-весло с синим листом / диоды / кабели, новая катушка ALM и крышка катушки линии и комплект пружин Ryno Trimmers YT5263 TR403.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
