Флюс для пайки медных труб мягким припоем своими руками: паста

Мало кто знает, что означает флюс для пайки. Под флюсом понимается вещество, состоящее из химических элементов, которое помогает припою лучше заполнить соединительное пространство. Кроме того, одной из функций флюса является отчистка металлического изделия от грязи и продуктов процесса окисления, таких как кислота борная и соляная. Помимо всего, он образует слой защитной пленки от воздушного кислорода. Именно учитывая эти особенности, необходимо правильно выбирать виды металлических изделий, которые нужно соединить и веществ, которое будет заполнять соединительную щель, а также держать под контролем показатели температурного нагревателя.

Виды флюса

1. К первому виду химического помощника можно отнести вещества, которые прекрасно справляются с предотвращением коррозийных образований. Это соединительное вещество состоит в основном из веществ, которые растворяют жидкость и такого элемента, как фосфор. В результате их взаимной работы образуется целостное соединительное вещество. При использовании такого вида, необходимость применять вещества, которые призваны произвести отчистку после процесса пайки, отпадает. Это очень выгодно и совсем не хлопотно.
2. Ко второму виду флюсов можно причислить вещество, состоящее из кислоты салициловой, которая прекрасно растворима в органических растворителях. Кроме данной составляющей соединительного вещества, основой также могут служить вазелин, спирт и производные золота. Если применять в использовании такой вид флюса можно добиться прекрасного результата в отношении швов, помимо чистоты, они приобретут аккуратный внешний вид.
3. К третьему виду мягкого соединителя относится канифоль и натриевая соль борной кислоты. Натриевая соль начинает подвергаться плавлению при температурных показателях от 70 градусов по Цельсию. Нужно обратить особое внимание на то, что это вещество и продукты его плавления абсолютно не вредны для жизни и здоровья человека.
   Можно самостоятельно создать соединительные вещества, смешав все компоненты в одно целое.

Пайка меди под флюсом

В чем же разница пайки с флюсом?

Для начала нужно разобраться в его отличиях от обычной дуговой пайки. Итак, сравнительно со сваркой с помощью рук, процесс пайки с помощью флюса становится более результативным. Уровень отдачи увеличивается примерно в 4–5 раз. И это объяснимо, так как электрический ток проходит по электродной проволоке только в ее вылете. Поэтому применение флюса в сварочном процессе меди, дает возможность применять ток с повышенной плотностью. Можно даже не переживать по поводу того, что электрод будет подвергаться длительному воздействию высокой температуры, что приведет к отслойке обмазочного материала.

Материалы для пайки медных труб

Кроме всего, в процессе применения высоких токов, глубина плавления металлического изделия повышается до достаточно высоких. Даже из-за этого, процесс пайки можно проводить без разделочных работ утолщенной кромки.
Нужно отдать должное за то, что обеспечивая высокую защиту металла в расплавленном состоянии от контакта с воздушными потоками, металлические швы и соединения обладают высоким качеством.

Пайка медных труб своими руками

Минимальное количество инородных включений достигается отсутствием пор в металлических швах. Объяснение тому есть, скорость образования кристаллов металла возрастает, так как на покрытии соединительных швов присутствуют шлаковые образования.

Недостатком использования мягких соединителей является то, что металл в расплавленном состоянии становиться максимально жидок и текуч.

Перед покупкой флюса для медных изделий, обратите внимание на его особые признаки.
В первую очередь, во избежание образования пленки из оксидов, необходимо провести некоторые мероприятия:

• Постоянно держать под контролем пределы температурных показателей мягкого соединителя и припоя, нужно обеспечить их одинаковость. При выборе флюса ориентироваться на его производность, в зависимости от вида припоя.
• В том случае, когда достигнуто идеальное совпадение температурных показателей, открывается возможность применения его как прибора измерения имеющихся в процессе пайки температурных изменений. Поэтому перегрев элементов при пайке невозможен.

На сегодняшний день в продаже имеются флюсы в сухом виде, пастообразные и в жидком состоянии. В большинстве случае соединители в жидком состоянии находят свое применение в процессе с использованием жидкого припоя. Флюс в сухом виде неудобен в использовании.
Пастообразный флюс для медных изделий достаточно удобен, так как он не требует отлагательства в его применении. Особое внимание нужно обратить на качество флюса, чтобы получить качественный результат проделанной работы.

Качество можно определить по следующим признакам:

• поверхность после пайки целиком им покрыта;
• имеет вязкую основу и высокую плотность, что обеспечивает доступность припою к месту назначения;
• защищает от образования пленки, качественно отчищает от нее;
• имеет однородный состав из химикатов;
• с его помощью видны все швы в процессе пайки;
• применяя его, отрывается возможность работы в вертикальном положении;
• хорошо удаляемые загрязнения.

Для достижения качественного изделия, нужно после процесса пайки избавиться от него с помощью предназначенных для этого растворителей.

Флюс (паста) для пайки меди и медных труб: виды и особенности

Медь признана самым надёжным металлическим изделием, которая используется во многих отраслях промышленности. Вместе с этим, есть явные недостатки эксплуатации меди, несмотря на высокие механические и технические характеристики и флюс для пайки меди поможет устранить проблемы неисправности той же медной водопроводной системы.  Главная задача применения пасты для пайки меди, это образование защитной плёнки от воздействия окружающей среды, в частности кислорода.

Вариант флюса для пайки меди

Особенности пайки меди флюсом

Во многих западноевропейских государствах давно используются медные трубы, в качестве основных компонентов системы водоснабжения и отопления. Повреждения медной трубы, это неприятная мелочь, но флюс для пайки медных проводов поможет избавиться от основной причины неисправности.  Попробуем разобраться, какие виды флюса имеются на практике:

• К первой и основной категории группы флюс для пайки меди можно отнести те компоненты, которые отлично справляются с проявление коррозийности. К этой группе относятся все компоненты, которые растворяются  жидкость, а также в фосфоре. В результате образуется целое вещество, которое в конечном итоге предусматривает исключение из правил проведение очистки поверхности изделия после проведения процесса пайки. В большинстве случаев, этот флюс для пайки меди является менее затратным и наиболее выгодным вариантом.
• Вторая группа компонентов флюсов для пайки медных труб представлена как вещество, где в составе используется салициловая кислота, растворяемая в органических соединениях.  Кроме этого, к этой группе можно отнести вещества и материалы, которые являются компонентами или производными от вазелина, спирта и даже золотого материала. Используя этот вид флюса для пайки меди своими руками, мы сможем добиться идеального показателя состояния швов, а также чистоту и аккуратный вид обрабатываемой поверхности.
• Третья и, пожалуй, самая популярная группа имеет в своем составе канифоль или борную кислоту натриевой соли. Последний химический компонент начинает подвергаться плавлению, начиная от температуры +70 С. В данном случае, что канифоль, что борная кислота не предоставляют конкретной угрозы для жизни и здоровья человека.

Как должен выглядеть флюс для пайки медных труб?

Как видно из выше перечисленного, чтобы выбрать флюс для пайки меди, необходимо детально изучить спецификацию каждого компонента, и в то же время потребуется соблюдать некоторые меры предосторожности и общие правила применения:

• Флюс паста для пайки меди должна обеспечить равномерность площади обрабатываемой поверхности изделия.
• Показатель вязкости любого компонента флюса должен быть намного ниже, чем у припоя, то есть, препарат должен расплавиться раньше, чем припой и обеспечить равномерное заполнение всего пространства обрабатываемого изделия. Полная замещаемость, это основной критерий показателя взаимодействия флюса и припоя.
• Оксидная плёнка должна полностью раствориться и защитить металл от вторичного процесса окисления.
• Обрабатываемый паяльной пастой для меди шов должен иметь презентабельный вид и не создавать неудобств для дальнейшей эксплуатации.
• Химическая стабильность вещества. В процессе нагревания флюс не должен никаким образом разлагаться.
• По окончании технологических работ, остатки шлама необходимо удалить.
• Допускается применение пасты для пайки медных труб вертикальном положении.

Варианты исполнения флюсов для медных материалов

Промышленность на сегодняшний день выпускает несколько вариантов флюсов, которые применяются для конкретных производственных работ. Как правило, это 3 основные группы:

1. Жидкая категория. Применяется в специальных тубах, идут совместно с мягкими припоями.
2. Порошковая категория. Хранятся в специальных контейнерах, используются совместно с припоями средней и усиленной группы.
3. Флюс в виде пастообразного вещества. Это готовый вариант флюса, который используется как припой, и как средство обработки и нанесения припоя на поверхность.

Флюсы для пайки меди

Далее учитываем целевое предназначение компонента для конкретной категории производственных работ, в частности:

• Препараты с антикоррозионными характеристиками. В компонент препарата входят растворители, а также состав фосфора. Во время процедуры нагревания происходит своеобразное соединение, где образуются органические компоненты. По окончании технологических работ, необходимо удалить шлам без использования специальных технологий, то есть, обычным способом.
• Препараты с высокими частотными характеристиками. В качестве компонента используют золото или другие материалы благородной группы – этанол, вазелин, а также салициловая кислота. В итоге образуется ровный и идеальный шов, которые не требует дополнительной обработки.
• Флюсы активированной группы. К этой категории относятся вещества наиболее популярных групп – бура, а также канифоль. Бура уже при температуре +70 С начинает плавиться, не выделяя при этом опасных выделений.

Для последней группы предъявляет несложные требования, в частности, рекомендуется готовить препараты непосредственно на месте проведения технологических операций. Так, канифоль необходимо смешать порциями с салициловой кислотой или ангидридом (допускается использование диэтиламида, а также анилина).



Процесс пайки, что нужно знать

В процессе проведения пайки, нужно помнить следующее.

«Важно!

Поступаемый ток будет двигаться только на вылете, это позволит как минимум в 5 раз увеличить производительность труда по сравнению с ручным дуговым вариантом сварки.»

Применение в данном случае сварочных токов, которые имеют высокую плотность, не будет вызывать так называемое отслаивание обмазки, а, следовательно, перегрев работающих электродов на конечном процессе вылета.   Если мы будем использовать толстые металлические заготовки, то не нужно будет осуществлять раздел существующих кромок, так как проплавка будет вестись полностью на глубину.

Для медных труб в процессе пайки необходимо соблюдать ниже приведённые требования:

• Желательно, чтобы флюс изначально был как производная часть от припоя. В этом случае удастся добиться максимальной равномерности плавления всех компонентов флюса и припоя. Этот фактор позволяет специалисту полностью контролировать рабочий процесс нагрева, а тем самым регулировать производственный цикл сварочных работ.
• Если вы используете припой и флюс, которые совпадают по температурным показателям плавления, тогда последний параметр используем для осуществления контроля температуры за процессом пайки. Здесь нам удастся минимизировать потери процесса пайки, а также возможных повреждений заготовок и прочих компонентов.

Самым оптимальным вариантом, хоть и дорогостоящим, станет использование флюс-пасты, которая одновременно является пропоем и материалом для обработки предварительной пайки поверхности изделия.

Есть еще один важный момент, это образование шлака, который сопровождает данный процесс. В этом случаен поверхности шва будет увеличиваться кристаллизация, которая в свою очередь значительно уменьшит количество проявляемых пустот, а также появление наплавляемых частиц в наплавляемом веществе.  Минусом данного процесса является повышенная текучесть. Но несмотря на это, скорость и качество обработки поверхности перекроет все возможные недостатки проведения пайки медных заготовок.

 Заключение

Соблюдение техники безопасности является приоритетным для данного технологического процесса. Используйте защитные средства для рук и глаз, а также в обязательном порядке по окончании процесса пайки проветривайте помещение, тщательно убирайте рабочее место от остатков химических компонентов, и не забываем мыть руки после работы с препаратами.  Рекомендуем тщательно изучить состав флюса, а также припоя для совместимости проведения работ с медными материалами и заготовками.

Как проводится пайка меди твердым и мягким припоем

Изделия из меди встречается повсеместно в разных сферах жизни. Например, из нее создают прочные и долговечные системы отопления и водоснабжения. Но для соединения двух элементов, специалисты прибегают к особой технологии – пайки труб из меди. Для осуществления процедуры необходимы подходящие инструменты и материалы, а также знания. Так как она обладает определенными особенностями, о которых новичок может не знать.

Чтобы паять медь, мастеру нужно иметь при себе такой состав, как припой. Это термопластичное вещество герметизирует поверхность изделий и под воздействием высокой температуры расплавляется, растекаясь по всему месту соединения. Но как только он остывает, то твердеет и надежно скрепляет изделия.

В результате создается один предмет, который отличается долгим сроком службы, выдерживает высокую нагрузку, перепады давления и температуры, а также не боится ультрафиолетового излучения.

Какие инструменты и материалы нужны

Пайка проводится не только на промышленных объектах, но и в домашних условиях. Для этого требуется подготовить следующие инструменты и материалы:

• электропаяльник или газовую горелку;
• труборез;
• припой;
• флюс;
• кисть и стальную щетку.

Чем именно соединять изделия, зависит от удобства и предпочтения мастера. Но по мощности аппарат выбирают в соответствии с температурой плавления припоя. Флюс бывает жидким и твердым, у каждого вида имеются индивидуальные отличия, которые следует учитывать. Если используется материал в виде загустевшей смеси, то его наносят на место стыка, как до соединения, так и после. Флюс нужен для того, чтобы предохранить поверхность от окисления, способствовать растеканию припоя и улучшить сцепление.

Виды флюсов и припоев, особенности работы с ними

Мастерам известно множество твердых и мягких веществ, обеспечивающих качественную пайку изделий из металла. В 95% используется олово, которое относится к низкотемпературному составу, обладающим несколько худшими техническими параметрами. Но его ценят за то, что работы могут проводиться при любой температуре без уменьшения прочности соединяемых изделий.

К соединительным элементам также относится серебро, обладающее отличными технологическими свойствами. Мастера нередко применяют трехкомпонентные составы из серебра, олова и меди. Часто в состав материалов, используемых при низкотемпературной пайке, входит хлорид цинка.

Преимущество мягких припоев заключается в том, что они охватывают большую площадь при попадании на поверхность детали. Они обеспечивают высокую прочность и надежность.

Мягкие припои

Мягкий припой используется при монтаже водопроводных и отопительных сетей, где диаметр труб достигает 10 см, а температура воды не превышает 130 градусов. К таким видам относят:

• свинцово оловянный тип;
• с малым содержанием олова;
• специальные и легкоплавкие.

В качестве припоя чаще всего выбирается бессвинцовый флюс. Оловянно-медный тип является самым распространенным, благодаря доступной цене. Но его преимущество заключается в другом. Все смеси, содержащие олово в составе, отличаются экономичным расходом.

Достаточно нанести на половину обрабатываемой поверхности немного припоя, как он распространится по всей площади. Это свойство объясняется тем, что олово легко проникает внутрь и распространяется по любой структуре.

Твердые припои

Когда приходится учитывать условия среды, в которой выполняется пайка, то лучше использовать твердые припои. Применение таких веществ обеспечивает высокую прочность шва. Самым распространенными соединениями являются следующие составы:

• медь и цинк;
• фосфор и медь;
• чистая медь;
• безотмывный флюс.

Твердые соединения классифицируются как тугоплавкие и легкоплавкие. Каждый вид характеризуется определенными свойствами. Например, медно-фосфорный заменяет дорогой серебряный флюс. Он отличается умеренной стоимостью, но обладает одним минусом – использовать при низких температурах не получится.

Самыми крепкими из твердых соединений считаются медно-цинковый и многокомпонентные. Они обходятся дорого, но цена оправдана надежностью соединения. Когда выполняется пайка самой медью, то необходимо применять и флюс. В таком случае удастся крепко-накрепко соединить две детали.

Зачем нужна паяльная паста

Паяльная паста – это пастообразная масса, состоящая из маленьких частиц припоя, флюса и специальных добавок. Флюс-паста применяется в промышленности при пайке элементов на печатных платах. Пасту выбирают согласно определенным условиям:

• после нанесения должны оставаться легкоудаляемые частицы;
• вещество должно сохранять вязкость и клейкость;
• не оказывать отрицательного воздействия на обрабатываемую поверхность;
• не просочиться на одежду во время плавления.

Как работают с пастой, зависит от вида и размера припоя, содержащегося в ее составе. Материал различается также по типу флюса (канифольные, водосмываемые, безотмывные). Она необходима для удержания маленьких деталей на месте и облегчения процесса соединения.

Технология пайки

Процесс довольно простой, поэтому, когда необходимо соединить что-то дома, то хозяин выполняет пайку своими руками и без привлечения специалистов. Но все же без подготовительного этапа не обойтись.

Именно от него зависит, насколько качественным и надежным получится соединение. Прежде всего следует обратить внимание на срез детали, который должен быть строго вертикальным, без заусениц, с ровными и гладкими краями. При обнаружении малейших дефектов следует взять наждачную бумагу и провести ею по поверхности, пока дефекты не исчезнут.

Если соединяют две медные трубы, то, доведя срез до идеального состояния, необходимо вставить ее в фитинг, а после вынуть. Ту часть, которая соприкасалась с фитингом, необходимо очистить от окислений. Следующий этап – нанесение флюса. В этом нет ничего сложного, нужно только провести кисточкой по всей детали, уделяя особое внимание месту стыковки.

Затем элементы соединяют друг с другом и крепко фиксируют. Дальнейшие действия зависят от того, чем выполняется пайка – газовой горелкой или паяльником. Учитывая, что детали должны находиться в неподвижном состоянии, потребуется помощник. Он-то и будет держать их, но, если такового не нашлось, нужно ухитриться и сделать это самому.

Когда что-то нужно припаять в домашних условиях, то чаще всего используется твердый состав. Но мастер может приобрести специальные пасты. При правильном выборе составов удается максимально аккуратно и прочно соединить два трубопровода или радиодетали.

Пайка выполняется либо при высокой, либо низкой температуре. В первом случае процесс отличается высокой прочностью шва, а также соединенный участок получает термостойкость. Что очень важно, если он в дальнейшем послужит частью различных коммуникаций. Но высокотемпературную пайку не допускается применять на резьбовых соединениях. Чаще всего этот процесс выполняется горелкой, наполненной пропаном.

Когда же используется низкотемпературная пайка, то применяется мягкий состав, паста или гель. Она наиболее подходит для начинающего мастера, потому что отличается простотой и легкостью. В этом типе процесса температура не повышается больше 425 градусов, так что возможно даже использовать паяльник, который найдется практически в каждом доме.

Работа с паяльником

Каждый человек хоть раз в жизни видел паяльник, а многие постоянно работают с ним. Поэтому не увидят в пайке медных изделий этим инструментом ничего сложного. Вся сущность процесса заключается в том, что припой, расположенный между двумя деталями, нагревается с помощью паяльника, пока не начинает плавиться.

Когда он затвердеет, то две части надежно скрепятся в одну. Чтобы припаять качественно, необходимо распределить вещество равномерно по всей поверхности, заполнить каждый зазор. При этом важно подобрать именно тот материал, который хорошо выдерживает высокую температуру паяльника.

Работа с горелкой

Инструмент включают, когда две части уже соединены друг с другом. Не стоит слишком долго удерживать его возле места стыка, поскольку температура горения составляет несколько тысяч градусов. В то время как нагреть определенное место нужно всего лишь до 250-300 градусов.

Это займет секунд 20-30. Как только флюс сменит цвет на темный, то вводят соединяемый состав. Важно! Горелку или фен нужно располагать посередине, чтобы охватить всю зону соединения.

Можно ли паять медь оловом

Многих начинающих мастеров интересует, можно ли спаять медь оловом. На самом деле не просто можно, а нужно. Поскольку такой состав обеспечивает хорошее скрепление. Чаще всего олово используется, когда скрепляют предметы пищевого назначения.

Следует помнить лишь об одном – для этого металла нужна более высокая температура, чем для других припоев. В качестве инструмента лучше использовать мощный электрический паяльник.

Пайка серебряным припоем

Когда требуется спаивать детали в домашних условиях, то часто используют серебряный припой. Он выгоден, потому что его можно создать своими руками. Но следует применять его не в одиночку, в сочетании с цинком, медью.

Обработанный таким припоем, шов получится очень прочным и аккуратным. Процентное содержание компонентов контролирует ГОСТ 19746 74. Но точно узнать, какие виды веществ использовать, можно из инструкций опытных мастеров или прилагаемых к соединяемым изделиям.

Как спаять медь и нержавейку

Если требуется припаять медь к другому металлу, например, стали, то придется потрудиться. Процесс этот не из легких, но вполне осуществимый. Объясняется это тем, что нержавеющая сталь плохо взаимодействует с другими металлами, с трудом поддается температурной обработке.

Когда соединяются два разных изделия, то нужно найти средний состав, который подходит одновременно к обоим. В таких случаях приходится поступиться качеством и даже необязательно использовать флюс. Но важно провести подготовку, лужение и другие этапы спайки.

Надобность в соединении часто возникает в домашних условиях. Для соединения нержавейки и меди требуется мало времени и достаточно обычной газовой горелки. Поэтому, определившись с инструментом и припоем, следует очистить поверхность обоих стыков, подготовить флюс. Затем выполнить лужение места скрепления и нанести флюс. После чего две части соединяют, а получившийся шов обмазывается припоем.

Следующий этап – его равномерный разогрев горелкой. Как только припой растечется, изделие оставляют остывать естественным путем.

Как припаять медь к железу

Припаять медные изделия к железным или наоборот также распространенная задача, для решения которой правильно подбирается соединительный состав. Инструкция в этом вопросе окажется существенную помощь.

Полезную информацию можно найти в тематическом видео, где весь процесс пайки детально показан. При соблюдении всех условия удается получить ровный и прочный шов.

Основные ошибки при пайке своими руками

Чаще всего именно спешка приводит к тому, что соединение двух элементов получается неудачным. Потому что забывают осмотреть поверхность соединяемых деталей. Первое действие, направленное на исправление ошибки, — проверка отсутствия дефектов. Они могли появиться при нарезке деталей.

Насколько надежным окажется шов, зависит от чистоты поверхности. Поэтому смахнуть даже невидимые пылинки все же стоит. При нанесении флюса допускается одна из самых основных ошибок. Мастер может забыть обработать небольшой участок изделия. И он станет причиной того, что должного соединения не получится.

Важно также следить за температурой горелки или паяльника, поскольку перегрев обрабатываемого элемента приводит к сгоранию флюса. Но недостаточная температура плавления также вредна. В этом случае соединительные составы не размягчаются и не прилипают.

Техника безопасности

Пайка медных изделий довольно опасный процесс, поэтому соблюдать все стандарты и предписания ради безопасности, очень важно. Во время процесса используется открытое пламя и опасные вещества, поэтому домашнему мастеру и профессионалу необходимо носить защитные средства. Речь идет о рукавицах, очках и специальной одежде.

Прежде чем браться за инструмент, необходимо внимательно изучить правила технологии.

Основные компоненты флюсов для пайки медных деталей

При выборе расходных материалов для пайки нужно учитывать особенности металла. Каждому сплаву требуются строго определенные составы, которые могут обеспечить чистоту рабочей поверхности, защиту от влияния влажного воздуха, равномерное растекание припоя. Флюс для пайки меди соответствует всем требованиям, способствует образованию прочного соединения деталей.

Где применяются медные изделия

Медную руду человек обнаружил более 5 тысяч лет назад. Неспроста век, следовавший за каменным, назвали медным.

С тех древних пор металл использовали для многих целей. Следующий исторический этап назывался бронзовым веком потому, что в это время научились сплавлять медь с оловом, делать изделия из бронзы. Затем появились латуни, мельхиоры, другие медные сплавы.

Популярность меди объясняется совокупностью физических и химических свойств. В настоящее время медь применяют для изготовления трубопроводов, подающих воду, газу, теплоносители. Делают медные провода, радиотехнические изделия.

Достоинства медных труб заключаются в устойчивости к коррозионным изменениям и хорошей пластичности. Изделия из меди имеют гладкий поверхностный слой, остаются неизменными при длительном облучении УФ светом, обладают большой теплопроводностью, термостойкостью, механической надежностью, долговечностью.

Продукция из меди стоит дороже, но расходы окупаются возможностью длительной эксплуатации. В некоторых ситуациях возникает необходимость в пайке меди и ее сплавов.

При потенциальных высоких нагрузках на места соединения процесс проводят при высокой температуре. Во всех иных случаях для пайки медной трубы достаточно небольших значений температуры.

Особенности технологий

Флюсы для пайки меди необходимы не всегда. При проведении процесса с нагреванием до больших температурных значений соединить медные фрагменты можно без добавления флюсовой массы.

Большое значение для получения качественного соединения при реализации пайки без флюса имеет состав припоя.

Лучший вариант — сплавы на основе олова, серебра, позволяющие паять медь при высокой температуре, получать хороший результат.

При низкотемпературной пайке приходится применять припой и флюс. Умеренного нагревания не хватает для полноценной подготовки поверхности деталей к соединению.

Медь – металл непритязательный, позволяющий работать со многими составами:

• растворами;
• мелкоизмельченными порошками;
• гелеобразными массами.

Компоненты флюсов имеют разное предназначение. Борная или соляная кислота, хлорид цинка активно реагируют с оксидами, удаляя их. Канифоль, восковые составы, смолы обеспечивают хорошую адгезию, распределение припоя по всему рабочему участку.

В среде мастеров популярен флюс в виде пасты для пайки меди. Его можно легко нанести только в то место, которое будет подвергаться пайке. Он не растекается по всей детали, легко удаляется по окончании работы.

Некоррозионная группа

Обычная светлоокрашенная канифоль относится к неактивным флюсам, легко удаляется этиловым спиртом любой степени очистки, техническим ацетоном.

Такой флюс пригоден для пайки меди и сплавов на ее основе. Его применяют при пайке проводов, радиодеталей.

В местах углублений, не очень удобных для нанесения чистого канифольного флюса, можно проводить обработку поверхности раствором канифоли в этиловом спирте.

Если предполагается эксплуатация медных изделий при больших нагрузках, нужно обеспечить соединение с повышенными прочностными характеристиками. Для этих целей пайку проводят со смесью канифоли с глицерином, растворенной в спирте.

Составы с умеренной коррозионной активностью

Слабой коррозионной активностью характеризуются флюсы из канифоли, спирта к которым добавлено какое-либо из следующих веществ:

• уксусная кислота,
• хлорид цинка,
• ортофосфорная кислота.

При пайке хорошо работает флюс для меди из раствора канифоли в спирте с добавкой хлоридов цинка и аммония. Эффективно применение смеси из глицерина, и раствора хлоридов цинка, аммония, натрия.

Качественное соединение при пайке обеспечивает флюс из раствора глицерина в воде, к которой добавлен солянокислый гидразин. С успехом можно применять смесь из спирта и раствора фосфорной кислоты.

Флюсы, содержащие канифоль, используют при температурах до 300 °С. Остальные составы можно нагревать до 350 °С.

Сильного кислого действия

Составы, содержащие или образующие кислоту, активно удаляют оксидный слой, обладают хорошими очищающими свойствами. Однако остатки флюса после пайки могут провоцировать порчу металла впоследствии. Поэтому рабочую зону по окончании процесса нужно хорошо промывать.

Для пайки меди и ее сплавов применяют растворы хлорида цинка в воде, хлоридов цинка и аммония в воде, хлоридов цинка в растворе соляной кислоты. Эффективно применение смеси хлоридов цинка, аммония, натрия.

Если в припоях содержится много свинца и цинка, то в качестве флюсов рекомендуют использовать раствор смеси хлоридов: калия, цинка, меди, натрия в растворе соляной кислоты.

Припои со свинцом не пригодны для пайки труб, поставляющих питьевую воду. Свинец обладает большой токсичностью, контакт с водой для питья не допускается санитарными нормами.

Для пайки тугоплавкими припоями

Пайку меди в определенных ситуациях проводят припоями, плавящимися при высоких температурах. В качестве флюса при этих процессах можно использовать только буру или смесь буры и борной кислоты.

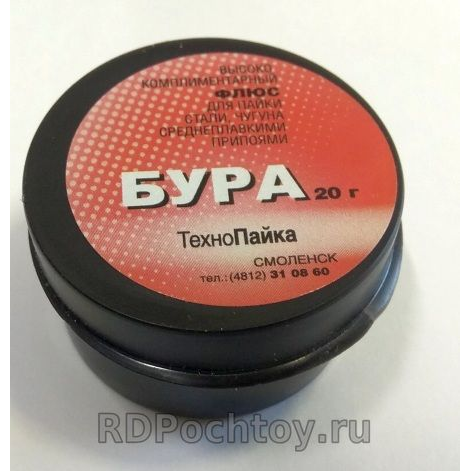

Применяют также раствор буры и борной кислоты в воде с хлоридом цинка или смесь буры, борной кислоты и фторида кальция.

Припоями в такой пайке служат сплавы, содержащие медь. Для обеспечения качества соединения буру перед самостоятельным изготовлением флюсов нужно хорошо прокаливать. В готовых средствах все компоненты прошли предварительную обработку.

Особенности самостоятельного изготовления

Многие мастера готовым средствам предпочитают самодельную продукцию. Это их выбор, который во многих случаях оправдан. Из доступных компонентов можно приготовить вполне хорошие флюсы. Внимания требуют некоторые моменты.

Так, например, при изготовлении одного из флюсов канифоль сначала нужно измельчить, затем растворить в теплом спирте, охладить до комнатной температуры и только затем влить уксусную кислоту.

Смесь из этанола и фосфорной кислоты нужно готовить в определенной последовательности. Сначала спирт перемешивают с водой и только потом добавляют ортофосфорную кислоту.

При приготовлении следующего популярного флюса нужно в сильно нагретой воде полностью растворить хлорид аммония, а затем в остывший раствор всыпать хлорид цинка.

Самый простой вариант – приобрести готовый флюс, выбрав его в соответствии с условиями пайки и рекомендациями к применению конкретной марки.

Пайка медных труб отопления своими руками

Доброго времени суток, уважаемый читатель или читательница.

В этой статье я расскажу вам правила пайки медных труб своими руками.

Сведения будут приведены максимально кратко в виде тезисов и разделены на подразделы для удобства восприятия. Итак, приступим!

Как разрезать медные трубы для отопления?

Чем резать медные трубы

Медные трубы могут разрезаться при помощи различных инструментов:

• Ножовка по металлу.
• Дисковый труборез.
• Угловая шлифмашина — «Болгарка».

Выбор инструмента тут на ваш вкус. Наиболее удобным, из всего вышеописанного, является «болгарка».

При резке медных труб этим инструментом, вы потратите меньше всего времени.

Аккуратней всего медная труба разрезается при помощи дискового трубореза, но подходит он только для труб небольшого диаметра (обычно до 28 мм).

Как это делать смотрите на видео ниже:

Как загибать медные трубы для отопления?

Как загибать медные трубы отопления?

Медные трубы можно гнуть, но нужно знать следующие правила:

• Без нагрева можно гнуть только трубы диаметром меньше 22 мм.
• Если необходимо получать загибы одинакового радиуса, то следует пользоваться специальными станками.
• Минимальный радиус загиба медных труб равен 6 наружным диаметрам.
• При загибе труб диаметром больше 22 мм, необходимо нагревать место загиба. Для сохранения внутреннего диаметра трубы, ее нужно предварительно заполнить песком.
• Рекомендуемая температура для отжига медных труб 650° С. При этом труба должна стать темно-красной, но лучше для определения температуры воспользоваться пирометром.

Чтобы иметь представление о том, как загибать медные трубы при помощи инструмента, посмотрите следующее видео:

Как паять медные трубы для отопления?

Как правильно паять медные трубы для отопления

Пайка — основной метод соединения медных труб и фитингов.

Существует два метода пайки медных труб:

1. Мягкая пайка медных труб — происходит при температуре ниже 450º С. Для мягкой пайки применяют припой из оловянной проволоки, который плавится при относительно низкой температуре и за счет капиллярного эффекта затягивается в пространство между трубой и фитингом. Непосредственно перед пайкой необходимо обработать внутреннюю поверхность раструба и наружную поверхность конца трубы до блеска и нанести флюс. Флюс защищает металл при нагреве, но после остывания соединения флюс нужно тщательно удалить с поверхности.
2. Твердая пайка медных труб — происходит при температуре выше 450º С. Перед пайкой точно так же необходимо подготовить поверхности на конце трубы и в раструбе фитинга. Если осуществляется спайка двух медных деталей, то флюс можно не применять. При спайке меди с латунью или бронзой уже нужно применять специальный флюс твердой пайки. Припой для твердой пайки отличается от припоя для мягкой. Здесь применяют серебряный или медно-фосфорный припой в виде прутков. Твердая пайка применяется в системах с высокими температурами жидкости.

Для систем отопления и водоснабжения вполне подходит метод мягкой пайки, поэтому в домашних условиях нет смысла паять медь твердой пайкой.

Пайка медных труб: видео

Для того, чтобы лучше себе представлять процесс пайки меди, посмотрите следующее видео:

Прессовые соединения для медных труб отопления

Пресс соединения для медных труб

Соединение медных труб при помощи прессовых соединений — самый быстрый и простой способ монтажа.

Его минусами являются необходимость применения специального дорогого инструмента (электрического пресса) и дороговизна фитингов.

Для систем домашнего отопления и водоснабжения метод опрессовки вполне подходит.

Если хотите увидеть как это происходит смотрите видео ниже:

Преимущества медных труб для отопления

Медь — очень хороший материал для отопления и водопровода.

Преимущества меди прежде всего состоит в стойкости к высоким температурам.

Медью можно сразу обвязывать твердотопливные котлы и подавать по ней перегретую воду под давлением (для промышленных нужд). И все это она стойко перенесет.

Монтаж медных труб не предполагает применения электро-дуговой или газовой сварки, а выполняется при помощи маленькой и удобной горелки или электрического пресса.

Такие методы монтажа гораздо проще и быстрее по времени, чем монтаж стальных трубопроводов.

В общем, пользуйтесь медью и не пожалеете! На этом все, пишите вопросы в комментариях, пользуйтесь кнопками социальных сетей!

Пайка медных труб своими руками: технология, набор оборудования

Автор Фесенко Сергей, инженер На чтение 10 мин

При установке систем водоснабжения и других инженерных коммуникаций из медных сегментов применяются разные методы соединения. Один из надежных пайка.

Этот вариант подразумевает применение припоя, представляющего собой расходный материал в виде термопластичного состава. Он плавится, когда на него воздействует высокая температура, создаваемая газовой горелкой. Благодаря этому свойству припой проникает в зазор между двумя соединяемыми деталями.

Выполняя пайку медных труб, можно создать надежные швы, выдерживающие существенное давление и даже механическое воздействие. Полученные соединения можно разобрать путем повторного нагрева.

Технология пайки медных труб

Медь легко поддается обработке. Ее не нужно очищать агрессивными средствами. Металл имеет хорошую адгезию с легкоплавкими сплавами. Поэтому подходящий припой не трудно подобрать.

Пайка медных труб водопровода

Соединение деталей из меди выполняется двумя способами. Независимо от варианта не нужно применять дорогие флюсы, так как не происходит бурная реакция с кислородом, когда металл начинает плавиться.

Высокотемпературная пайка

Соединение выполняется при температуре более 450°C и применении припоев из тугоплавких металлов, к которым относится медь и серебро. Метод позволяет получить твердые соединения.

При выполнении высокотемпературной пайки металл размягчается путем его отжига, а охлаждение созданного шва проводится естественным способом. Это позволяет максимально сохранить прочностные свойства меди.

При помощи твердой пайки соединяются изделия, диаметр которых 12-159 мм. Этот метод применяется для газопроводных сетей. Высокотемпературный способ позволяет соединить и водопроводные трубы, диаметр которых превышает 28 мм. Твердый метод также используется, если температура среды в трубопроводах больше 120°C. Высокотемпературный вариант пайки прекрасно подходит для создания отводов в сети отопления без разборки теплового контура.

Низкотемпературная пайка

Этот метод называется мягким соединением. Он осуществляется при температуре меньше 450°C. В процессе применяются припои из легкоплавких металлов, свинец и олово.

Низкотемпературный вариант соединения позволяет создавать швы шириной 7-50 мм. Такие соединения отличаются меньшей прочностью по сравнению со стыками, изготовленными с помощью высокотемпературного метода. Поэтому пайка мягким припоем не применяется для газовых коммуникаций.

При низкотемпературном методе не выполняется отжиг меди. Поэтому прочность металла не изменяется. Мягкая пайка используется при монтаже труб, у которых диаметр 6-108 мм. Этот метод также подходит для водопровода и систем отопления, если температура нагретой среды не превышает 130°C.

Набор для пайки медных труб

Процесс соединения сегментов начинается с подготовки набора специальных приспособлений и расходных материалов. Без такого комплекта невозможно выполнить качественную спайку деталей.

Оборудование для пайки медных труб

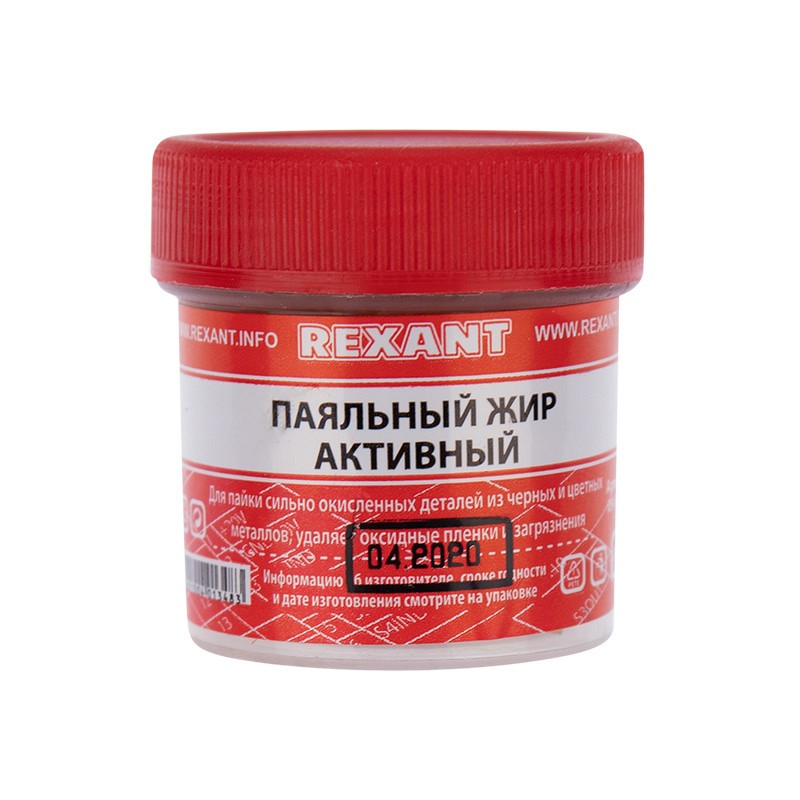

Припой и флюс

Обработанные и очищенные поверхности медных элементов сначала всегда покрываются флюсом. Вещество представляет собой агрессивное соединение, полученное химическим путем. Флюс позволяет избавиться от оксидов и жира на изделиях. Производители изготавливают вещество в жидком и газообразном состоянии.

Припой — это тоже расходный материал. Он выбирается в зависимости от варианта пайки. Многие производители изготавливают припой на основе олова. У расходного материала температура плавления ниже, чем у медных деталей.

Для выполнения работ подходят припои, в которые добавлена сурьма, висмут или медь. Лучшим вариантом является расходный материал с серебром. Однако он больше стоит. Поэтому используется расходник, у которого один из компонентов — это медь.

Горелка

Пайка выполняется газовой горелкой небольших или стандартных размеров. Инструмент создает узконаправленное пламя. В качестве горючего вещества, размещаемого в баллоне, вовремя низкотемпературной работы применяется смесь, состоящая из воздуха и пропана. Может также использоваться пропано-бутановое газообразное вещество, соединенное с воздушной средой. Объема смеси в одном баллоне хватает для выполнения примерно 300-400 стыков.

Во время высокотемпературной стыковке применяется горючая смесь, состоящая из пропана и кислорода или воздуха и ацетилена. Соединения также могут быть выполнены с помощью ацетилено-кислородного газообразного вещества.

Паяльник

Этот вид оборудования представляет собой электрическое приспособление. Инструмент позволяет соединить отдельные сегменты медных систем при использовании мягкого или твердого припоя. Электрический паяльник имеет прижимные клещи.

В устройстве также присутствуют съемные электрод Приспособление применяется на объектах, где нельзя использовать открытый огонь.

Сопутствующие материалы

При монтаже медных инженерных коммуникаций не обойтись без трубореза. Инструмент позволяет нарезать трубы требуемой длины. Рекомендуется применять в работе исключительно высококачественные приспособления. Именно они позволят не замять металл и осуществить ровный срез.

При монтаже водопровода, отопления, сетей газоснабжения и кондиционирования также применяется фаскосниматель. Инструмент позволяет удалять заусенцы с внутренней кромки среза. Это приспособление облегчает вставку одной детали в другой элемент.

Однако действовать можно исключительно при использовании труборасширителя,  если состыковываются сегменты одинакового диаметра.

При подготовке медных элементов также выполняется зачистка их внутренних поверхностей. В процессе используется металлическая щетка или ершик.

Как правильно паять медные трубы, пошаговая инструкция

Поэтапное проведение работ позволяет получить высококачественные соединения. При выполнении процесса не нужно спешить, необходимо выполнять все правила и рекомендации.

Подготовка соединения

На первом этапе подготавливаются необходимые детали требуемых размеров. Для резки применяется труборез, который должен располагаться к трубопроводу строго перпендикулярно. Сначала труба зажимается в скобе приспособления между лезвием и опорными роликами.

Резак один или два раза поворачивается вокруг обрезаемого сегмента.

Затем проводится подтяжка винтового механизма. После этого процесс реза повторяется. Такие действия осуществляют, пока не произойдет окончательный раскрой трубы.

Для подготовки деталей требуемого размера также можно использовать ножовку с лезвием по металлу. Однако таким инструментом не всегда получается выполнить ровный срез. Тем более при применении ножовки образуется много металлических опилок. Поэтому приходится уделять большое внимание, чтобы они не попали в систему. Ведь опилки могут стать причиной поломки дорогого оборудования или затора в инженерной коммуникации.

Труборез позволяет получить ровный срез. Затем с торца трубы удаляются заусенцы.Внутренняя поверхность изделия чистится и обезжиривается. Такие же действия выполняются со вторым сегментом.

На следующем этапе используется труборасширитель или вальцовка. Он позволяет увеличить диаметр одного из сегментов, чтобы детали можно было соединить. Зазор между ними обязан составлять 0,02-0,4 мм. При меньших значениях припой не сможет просочиться в него, а при больших размерах – не возникнет капиллярный эффект.

Согласно нормам соединение должно иметь длину, которая равна диаметру трубы.

Нанесение флюса

Флюс наносится ровным слоем в минимальном количестве на наружную поверхность того изделия, которое вставляется в соединяемый сегмент.

Операция выполняется кистью. Она может входить в комплект реагента.

При ее отсутствии используется малярная кисть. Необходимо применять инструмент, который не оставляет волокон.

Пайка

Процесс начинается с соединения трубопроводных частей. Он выполняется после использования флюса.

На увлажненной поверхности не должно быть никаких посторонних включений.

Когда соединяется труба и фитинг, последний элемент вращается, пока не произойдет его полное надевание на трубопроводный сегмент. Такое действие также позволяет распределить флюс по всему соединяемому месту. Если из зазора между деталями выступит расходный материал, он убирается салфеткой или тряпочкой, так как представляет собой агрессивный состав химического происхождения.

Процесс пайки низкотемпературным способом начинается с включения горелки. Ее пламя направляется на соединяемое место и постоянно перемещается по стыку для его равномерного прогрева. После нагрева деталей припой прикладывается к зазору между ними. Расходник начнет расплавляться, если место соединения было достаточно разогрето. В этот момент горелку нужно удалить от стыка, потому что расходный материал заполнит зазор. Мягкий припой не требуется специально разогревать. Плавление расходного материала происходит под воздействием тепла от разогретых деталей.

Мягкая пайка медных труб

Соединения трубопроводных элементов выполняются при постоянном контроле нагрева меди. Металл нельзя перегревать! При несоблюдении этого правила происходит разрушение флюса. Поэтому с деталей не удаляются оксиды. В результате снижается качество швов.

Пайка твердым способом начинается с равномерного и быстрого прогрева соединяемых деталей. Он осуществляется с помощью пламени ярко-синего цвета умеренной интенсивности.

Припой прикладывается к стыку в момент нагрева элементов до температуры 750°C. Она достигает нужного значения, когда медь становится темно-вишневого цвета. Для лучшего плавления припоя он может быть дополнительно нагрет горелкой.

После остывания шва стык протирается тряпочкой для удаления остатков флюса. В противном случае вещество может стать причиной разрушения меди. Если на поверхности трубопровода образовался наплыв припоя, он удаляется с помощью наждачной бумаги.

Техника безопасности при пайке труб из меди

Никогда не нужно игнорировать технику безопасности, когда человек интересуется, как паяют профессионалы медные изделия. Прежде всего, необходимо запомнить, что любая конструкция из меди очень сильно нагревается, когда на нее воздействует пламя горелки. Поэтому брать незащищенными руками деталь ни в коем случае нельзя. Для перемещения коротких элементов можно использовать клещи. Рекомендуется надеть рукавицы.

Необходимо не допускать попадания на кожу флюса. Если все же возникла такая ситуация, тогда агрессивный состав смывается мыльной водой.

Работы нужно выполнять в плотной одежде. Рекомендуется надеть вещи из хлопка. Одежду из синтетических тканей во время пайки использовать нельзя, потому что волокна искусственного происхождения легко плавятся.

Процесс соединения деталей нужно выполнять при хорошей вентиляции, так как во время пайки нередко флюс загорается. Поэтому в воздухе появляются опасные пары.

После завершения монтажных работ система обязательно промывается водой. Она должна быть горячей и чистой. Это позволяет избавиться от излишков расходников внутри трубопровода.

Основные ошибки

Качественное соединение деталей из меди выполняется только при наличии опыта. Новички нередко допускают следующие ошибки:

• Соединяются элементы с поверхностными дефектами, нередко возникающими при раскрое. Пайку нельзя выполнять поверх изъянов, так как не удастся получить прочный шов.
• Полностью не удаляются все загрязнения с места, где выполняется стык. Подготовка соединяемого участка включает очистку и избавление от жира.
• Детали недостаточно нагреваются, поэтому припой плохо соединяется с трубопроводами элементами. Целостность созданного шва легко нарушается даже при незначительном воздействии.
• Создается соединение недостаточной ширины. Его величина должна быть 7-50 мм, если стыкуются трубы, у которых диаметр составляет 6-108 мм.
• Поверхности элементов не полностью покрываются флюсом. Это не позволяет удалить с деталей все окислы. Поэтому создается не качественный шов.
• Сегменты перегреваются при соединении. Происходит выгорание флюса и образование окалины.
• Шов проверяется раньше времени. Операцию необходимо выполнять только после его остывания, иначе произойдет деформация соединения, что отрицательно скажется на прочности стыка.

Мастера хорошо знают все возможные ошибки. Многие из специалистов даже столкнулись с ними на практике в начале своей карьеры. Чтобы уменьшить вероятность ошибочных действий, рекомендуется первую пайку медных труб выполнять под наблюдением профессионала.

Пайка медных труб своими руками видео

Долговечные и прочные швы можно получить только при правильном и последовательном выполнении всех этапов работы. Соблюдая рекомендации, качественные стыки удастся создать твердым и мягким припоем. Для лучшего понимания темы следует посмотреть видео.





Мне нравитсяНе нравится

Пайка медных труб водопровода своими руками: технология пайки и видео

Установка системы трубопроводов из меди похожа на монтаж любого домашнего трубопровода, как, к примеру, из металлопластика или полипропилена. Но один из основных вопросов, как паять медные трубы своими руками, требует более подробного рассмотрения.

Сегодня технологии предоставляют большой ассортимент стройматериалов для сантехнических работ: медь, сталь, пластик разных видов и т. д. Их отличают стоимость, физические свойства, возможности применения и особенности монтажа, но определить худший или лучший материал невозможно. Трубы из меди для трубопровода довольно дороги, и требуют к себе большего внимания во время эксплуатации, но надежны, экологически безопасны и универсальны, а также удобны для монтажа своими руками.

Монтаж медного трубопровода

Установка отопительной системы или трубопровода из меди, практически ничем отличается монтажа отопления или трубопровода из других материалов.

На начальном этапе нужна продуманная схема трассы, с тщательно выверенными соединениями и углами. Не забывайте: схема обязана иметь соединение с трубами главного стояка через дополнительные выводы для будущей сантехники, приборы учета, шаровые краны.

Выбор размеров и типов медных труб: неотожженные и отожженные, с резьбой 3/4 либо 3/8, со стенками разной толщины. От этих показателей будет зависеть масса медной трубы, а соответственно, и вес всей конструкции трубопровода в общем, но смысл монтажа в целом не поменяется.

Выбор техники крепления: обжимные фитинги или пайка. Выбор будет только за вами, но коротко скажем: надежность крепления фитингов не отличается хорошими показателями. Это крепление все время требует контроля, а фитинги – периодической подтяжки, при этом, если паять медные трубы – это значит обеспечить им непременную герметичность и долговременную.

Основное различие – это технология пайки при помощи мягкого припоя: она требует специального оборудования и определенных навыков.

Техника пайки мягким припоем

Прежде чем паять, нужно сказать пару слов о теории: если процедура пайки будет осознанной, то и многие нюансы будут ясными в процессе выполнения работ, поэтому есть смысл посмотреть пайка медных труб видео.

В домашних условиях при монтаже трубопровода применяется так называемая «мягкая» пайка: участки пайки разогреваются до 240-310С, что дает возможность мягкому припою (как правило, олову) расплавиться, но такие температуры небезопасны и для меди, потому это действие обязано быть недолговременным и направленным.

Зачистка перед процессом пайки – это не просто эстетическая манипуляция, а непременное условие, которое даст возможность удалить продукты окисления на металле и наиболее эффективно сделать пайку меди.

При мягкой пайке появляется капиллярный эффект, когда раскаленный припой, мягкий для пайки, равномерно растекается по всей плоскости соединения вне зависимости от того, в каком положении установленная деталь – вертикальном или горизонтальном.

Оптимальный зазор между стенками фитинга и трубы строго регламентирован – 0,10-0,15 миллиметров: расстояние больше, потребует большего количества припоя либо не создаст капиллярного эффекта, меньшая – образует препятствие для нормального растекания олова.

Материалы и инструменты для пайки

Газовая горелка – это основной инструмент для пайки. Есть множество видов горелок, выбор лучше всего остановить на горелке с пьезоподжигом и возможностью регулировать пламя. Также понадобятся:

• Флюс для пайки – это паста, которой обрабатывают поверхность фитинга и трубных изделий, чтобы она разъела оксидные пленки на поверхности соединяемых частей, защитила медное основание от окисления при нагревании и обеспечила влажность поверхностей во время растворения припоя.
• Припой для пайки – как правило, это олово в форме катушек или прутков проволоки.
• Труборез и труборасширитель – устройство для увеличения диаметра труб при установленных деталях одна в одну.
• Фаскосниматель – инструмент для удаления фаски, избавления от вероятных заусенцев.
• Фитинги – соединительные части разных конфигураций.
• Стальная щетка и ершик для чистки внешней и внутренней сторон труб и фитингов.

Инструмент для пайки труб из меди не отличается исключительностью и дороговизной. Но требует определенных усилий, чтобы получить навыки по использованию: лучше всего потренироваться на кусках труб, чтобы понять тонкости метода и технологии.

Инструкция пайки мягким припоем

Внимание: край трубы и непосредственно труба обязаны быть идеально ровными и прямыми – от этого будет зависеть качество крепления деталей, потому для резки труб лучше всего использовать труборез.

1. При помощи труборасширителя сделайте больше диаметр фитинга, при помощи фаскоснимателя – очистите края трубы.
2. Ершиком отполировать внутреннюю часть фитинга, щеткой наружную часть трубы.
3. Кисточкой нанести на фитинг и трубу пасту для пайки – флюс – и тут же присоединить детали, избегая попадания какого-либо вида загрязнений.
4. Горелкой для пайки аккуратно прогревать соединение, перемещаясь по всей плоскости. Критерий хорошего прогрева – изменение цвета пасты.
5. Завершить нагревание соединяемых деталей, нанести припой по всей поверхности соединения. Пламенем горелки нельзя трогать проволоку припоя: припой обязан расплавиться на медной поверхности трубы, именно от ее температуры без вмешательства огня.
6. Подождать естественного остывания стыка – без каких-либо средств для охлаждения.
7. Непременно убрать остатки пасты с труб влажной губкой. Ее воздействие нужно лишь при пайке: она разрушает защитный слой основания меди.

Внимание: детали при пайке и временно после нее обязаны быть хорошо зафиксированы, так как паять трубы из меди можно лишь в неподвижном положении.

Стык на месте крепления деталей обязан быть плотным и ровным. Проверить результат можно будет лишь при включении достаточного давления воды в трубопроводе, но, если пайка прошла хорошо, надежность соединения никак не снижается от температуры воды, вероятных перепадов давления или от времени.

Крепление медных труб с другими материалами

Существует несколько важных нюансов, связанных с возможностями соединения медных конструкций с изделиями из других металлов:

• Крепление меди и оцинкованной стали может негативно сказаться на состоянии трубопровода из оцинкованной стали: химические реакции между цинком и медью приводят к разрушению первого.
• Крепления меди со сталью, пластиком и латунью безопасны и не образуют коррозии металлов.

Потому если есть необходимость крепления медной и оцинкованной труб, то его можно сделать лишь с помощью латунного фитинга и лишь в одном направлении: по циркуляции воды от оцинкованной в медную трубы.

Медные трубы крепятся с пластиковыми или стальными лишь с помощью латунных отжимных фитингов. Основное крепление системы происходит с помощью зажимного кольца и зажимной гайки фитинга: они прикручиваются на стандартное количество оборотов, указанное в техническом сопровождении фитинга, и непременно периодически проверяются во время эксплуатации на наличие вероятных протечек или ослаблений.

Мифы о медном трубопроводе

Из-за отсутствия привычки к меди в роли материала для систем газо-, водоснабжения и отопления, у современного отечественного потребителя есть определенное недоверие к данному металлу. Есть два мифа:

• Трубы из меди опасны при контакте с хлорированной водой. Безусловно, медь, начиная реакцию с элементами хлора, окисляется, но появляющаяся внутри трубопровода пленка, наоборот, защищает трубы от различных химических действий и абсолютно безопасна для организма человека.
• Медный трубопровод дорого стоит и непрактичен, невзирая на высокую стоимость. Непрактичность объясняют вероятным окислением наружной стороны труб, при этом внутри медные трубы также окисляются, но коррозии совершенно неподвержены. Более дорогая цена медных труб с лихвой покрывается долговечностью материалов и простотой установки своими руками.

Но такие мифы можно разрушить только многолетней практикой. Не зря этот металл применяли в системах водопровода еще несколько веков назад, и до сих пор в европейских странах медь имеет заслуженное признание. За счет удобства установки и качества материалов, медные трубы для домашнего водопровода более предпочтительны, и непременно найдут новых почитателей в нашей стране.

Оцените статью: Поделитесь с друзьями!

Медь в вашем доме: сделай сам

Основы

Ремонт дома и проекты становятся все более популярными с каждым днем. Люди любят свои дома, проявляют к ним интерес и получают удовольствие от ощущения, что они могут поддерживать и улучшать их. При наличии правильных инструкций и подготовки домашний ремонт легко сделать самостоятельно, он может стать веселым семейным занятием и сэкономить деньги на вызове профессионала.

Медная сантехника основана на процедуре, называемой пайкой, и это не так сложно, как вы думаете.Следующие ниже инструкции и методы позволяют создать герметичные паяные соединения между трубкой и фитингами из меди и медного сплава. Следуя этим простым инструкциям и не забывая работать аккуратно, вы сможете получить идеально спаянные соединения.

1. ИЗМЕРЕНИЕ

Измерьте и отметьте трубку карандашом.

2. РЕЗКА

Отрежьте трубку до мерной длины. Резку можно выполнить несколькими способами. Трубку можно разрезать дисковым труборезом, ножовкой, абразивным кругом, стационарной или переносной ленточной пилой.Необходимо следить за тем, чтобы трубка не деформировалась во время резки. Независимо от метода разрез должен быть перпендикулярен длине трубки, чтобы трубка правильно сидела в колпачке фитинга.

3. РАЗВЕРТЫВАНИЕ

Разверните все обрезанные концы труб до полного внутреннего диаметра трубки, чтобы удалить небольшие заусенцы, образовавшиеся при разрезании. Это очень важно. Если эту шероховатую внутреннюю кромку не удалить расширением, может возникнуть эрозионная коррозия из-за локальной турбулентности и увеличения локальной скорости потока в трубе.Правильно развернутый кусок трубы обеспечивает гладкую поверхность для лучшего потока.

Удалите все заусенцы на внешней стороне концов трубок, образовавшиеся в результате резки, чтобы обеспечить надлежащий вход трубки в колпачок фитинга.

К инструментам, которые можно использовать для развёртывания концов трубок, относятся расширительное лезвие на трубореза, полукруглые или круглые напильники, карманный нож или подходящий инструмент для удаления заусенцев. При использовании мягкой трубки вы должны быть очень осторожны, чтобы не деформировать конец трубки из-за чрезмерного давления.

4. ЧИСТКА

Удаление всех оксидов и поверхностного масла с концов трубок и фитингов имеет решающее значение для правильного поступления металлического припоя в соединение. Если их не удалить, это может повлиять на капиллярное действие, снизить прочность сустава и вызвать разрушение.

Слегка очистите концы трубок с помощью песчаной ткани или нейлоновых абразивных подушек на расстоянии, немного превышающем глубину чашек фитинга.

Очистите чашки фитинга, используя абразивную ткань, абразивные губки или подходящую щетку подходящего размера.

Капиллярное пространство между трубкой и фитингом составляет приблизительно 0,004 дюйма. Металлический припой заполняет этот зазор за счет капиллярного действия. Это расстояние имеет решающее значение для того, чтобы металлический припой мог попасть в зазор и образовать прочное соединение.

Медь — относительно мягкий металл. Если удалить слишком много материала с конца трубы или чашки фитинга, неплотная посадка может привести к плохому соединению.

5. НАНЕСЕНИЕ ФЛЮКСА

Используйте флюс, который растворяет и удаляет следы оксида с очищенных поверхностей от повторного окисления во время нагрева и способствует смачиванию поверхностей металлическим припоем.

ПРЕДУПРЕЖДЕНИЕ: Не наносить пальцами. Химические вещества, содержащиеся в флюсе, могут быть вредными при попадании в глаза, рот или открытые порезы. Будьте осторожны при нанесении флюса. Небрежное обращение может вызвать проблемы спустя долгое время после установки системы. Если используется чрезмерное количество флюса, остатки флюса могут вызвать коррозию. В крайних случаях такая флюсовая коррозия может пробить стенку трубы, фитинга или и того, и другого.

6. СБОРКА И ПОДДЕРЖКА

Вставьте конец трубки в чашку фитинга, убедившись, что трубка прилегает к основанию чашки фитинга.Небольшое вращательное движение обеспечивает равномерное покрытие флюсом. Удалите излишки флюса с внешней стороны шва ватной тряпкой.

Поддержите трубку и фитинг в сборе, чтобы обеспечить равномерное капиллярное пространство по всей окружности соединения. Равномерность капиллярного пространства обеспечит хороший капиллярный поток расплавленного припоя. Чрезмерный зазор в стыках может привести к растрескиванию металлического припоя в условиях напряжения или вибрации.

Теперь соединение готово к пайке.Подготовленные и готовые к пайке соединения должны быть завершены в тот же день, а не оставлены незавершенными на ночь.

7. ОТОПИТЕЛЬ

Начните нагревание пламенем перпендикулярно трубке. Медная трубка проводит первоначальное тепло в чашку фитинга для равномерного распределения тепла в области соединения. Степень предварительного нагрева зависит от размера стыка. Предварительный нагрев сборки должен охватывать всю окружность трубы, чтобы довести до подходящего состояния предварительного нагрева.Однако для стыков в горизонтальном положении избегайте прямого предварительного нагрева верхней части стыка, чтобы избежать сжигания паяльного флюса. Практика и опыт укажут количество тепла и необходимое время.

Затем переместите пламя на чашку фитинга. Переместите пламя поочередно между чашкой фитинга и трубкой на расстояние, равное глубине чашки фитинга. Опять же, предварительно нагрейте окружность, как описано выше, с горелкой у основания чашки фитинга. Прикоснитесь припоем к стыку. Если припой не плавится, удалите его и продолжайте нагревание.

ВНИМАНИЕ: Не перегревайте соединение и не направляйте пламя на поверхность чашки фитинга. Перегрев может сжечь флюс, что снизит его эффективность, и припой не попадет в соединение должным образом.

Когда припой расплавится, приложите тепло к основанию чашки, чтобы способствовать капиллярному действию в втягивании расплавленного припоя в чашку к источнику тепла.

Обычно для нагрева используется воздушно-топливная горелка. В таких горелках используется ацетилен или сжиженный газ.Также можно использовать электроды для пайки сопротивлением. В них используются нагревательные электроды, и их следует учитывать, когда возникает проблема с открытым пламенем.

8. НАНЕСЕНИЕ ПАЙКИ

Для соединений в горизонтальном положении начните наносить припой немного не по центру в нижней части соединения. Когда припой начнет плавиться от тепла трубки и фитинга, протолкните припой прямо в соединение, удерживая горелку у основания фитинга и немного впереди точки нанесения припоя.Продолжайте эту технику через нижнюю часть фитинга и вверх с одной стороны к верху.

Теперь затвердевший припой в нижней части соединения создал эффективную перегородку, которая предотвратит вытекание припоя из соединения при заполнении боковой и верхней части соединения.

Вернитесь к начальной точке, слегка перекрывая друг друга, и продолжайте движение вверх по незавершенной стороне к вершине, снова, слегка перекрывая друг друга. Во время пайки за точкой нанесения припоя могут появиться небольшие капли, указывающие на то, что стык заполнен до этой точки и больше не будет принимать припой.На протяжении всего процесса используются все три физических состояния припоя: твердое, пастообразное и жидкое.

Для стыков в вертикальном положении выполните аналогичную последовательность проходов внахлест, начиная с любого удобного места.

9. ОХЛАЖДЕНИЕ И ОЧИСТКА

Дайте готовому стыку естественным образом остыть. Шоковое охлаждение водой может вызвать нагрузку на сустав. Когда остынет, удалите остатки флюса влажной тряпкой.

Сделай сам Сантехника — проще простого: пайка медью

---

Самостоятельный ремонт сантехнической системы экономит ваши деньги, и это не так сложно, как вы думаете.Просмотрите простые шаги, описанные ниже, чтобы изучить основы искусства пайки меди. Обязательно прочтите все инструкции перед попыткой!

---

Вот инструменты, которые вам понадобятся:

• Труборез
• Наждачная бумага (мелкая зернистость)
• Припой (мы рекомендуем 95/5)
• Флюс для припоя
• Горелка для бутана или пропана

---

Начало работы:

Несколько дополнительных фитингов и трубок позволят вам попрактиковаться в соединении, чтобы вы могли без больших затрат развить свои навыки.Вы знаете, что говорят: практика ведет к совершенству!

---

Шаг 1.

Отрежьте трубку

• Сначала отрежьте медную трубку до нужного размера с помощью острого резака для труб.
• Медленно затягивайте труборез, чтобы не сдавить конец трубы.
• Очистите все заусенцы с внутренней и внешней стороны обрезанного конца. Для этого хорошо подойдет круглый или полукруглый напильник.

---

Шаг 2: Очистите трубку

• Очистите трубку внутри и снаружи, а также внутреннюю часть фитинга мелкозернистой наждачной бумагой.Очистив поверхность от жира, оксидов и отпечатков пальцев, вы удалите загрязнения, которые не позволят сформировать хорошее соединение. Не пропускай этот шаг!

---

Шаг 3: Нанесите Flux

• Затем нанесите паяльный флюс на обе соединяемые поверхности, используя чистую кисть.
• Обильно нанесите флюс на все очищенные поверхности. Паяльный флюс защищает металлы от окисления при нагревании.

---

Шаг 4. Вставьте трубку в фитинг

.

• Вставьте конец трубки в фитинг так, чтобы он прилегал к внутреннему выступу фитинга.
• Прежде чем продолжить, убедитесь, что трубка правильно поддерживается и выровнена.

---

Шаг 5: Нагрейте трубку и фитинг

• Нагрейте трубку и фитинг горелкой.
• ПРИМЕЧАНИЕ. Важно нагреть надлежащие участки трубки и фитинга, чтобы обеспечить распределение тепла, необходимое для втягивания припоя. Просто следуйте этим простым рекомендациям:
  • С помощью резака едва прикасайтесь внутренней сердцевиной пламени к трубке и фитингу.
  • Начните с нагрева трубки, а затем чередуйте трубку и фитинг, стараясь не направлять пламя прямо в область стыка, чтобы не выгореть флюс.
  • Через несколько минут прикоснитесь концом припоя к стыку, чтобы проверить, не расплавится ли он. Практика поможет вам определить правильную температуру.
  • Не перегревать.
  • Если не плавится, продолжайте попеременно нагревать трубку и фитинг. ЗАПРЕЩАЕТСЯ плавить припой горелкой; просто прикоснитесь припоем к стыку.
  • Когда припой начинает плавиться, он быстро втягивается в область соединения. Когда область соединения заполнена припоем, вы увидите кольцо припоя по всей длине соединения. Убери пламя.
  • Используйте проволочный припой 95/5, 1/8 дюйма. Используйте 1/2 дюйма припоя для заполнения стыка 1/2 дюйма, 3/4 дюйма для стыка 3/4 дюйма и т. Д.

---

Шаг 6. Дайте остыть и протрите

• Протрите охлажденное паяное соединение чистой влажной тканью, чтобы удалить излишки флюса.

---

Вот и все! NIBCO упрощает ремонт сантехники своими руками.Теперь, когда вы знаете, как паять медь, вы можете сэкономить, выполняя ремонт и установку самостоятельно. Помните NIBCO за полезные советы и профессиональную сантехнику по ценам, сделанным своими руками. NIBCO предлагает полную линейку сантехнической продукции для удовлетворения ваших потребностей:

• Пластиковая фурнитура из ХПВС, ПВХ, АБС, СЧ50
• Медные фитинги различных размеров
• Полная линейка переходных фитингов металл-пластик
• Полная линейка бронзовой сантехнической арматуры
• Полная прессовая система

Чтобы узнать больше о том, где купить продукцию NIBCO, посетите наш веб-сайт или свяжитесь с торговым представителем сегодня!

Посмотрите другие сообщения в нашем блоге о методах столярных работ, в том числе:

---

Наконечники для пайки медных трубок

Как припаять медную трубу — Вы делаете это, когда расплавляете твердый припой и позволяете ему течь в крошечный зазор между трубкой и фитингом. Красные стрелки указывают на припой серебристого цвета. Авторские права 2018 Тим Картер

«Самая большая ошибка новичка при пайке меди состоит в том, что они позволяют теплу горелки расплавить припой. НЕ делайте этого».

Контрольный список для пайки медных труб

• Медные трубки и фитинги должны быть чистыми
• Перемешать флюсовую пасту
• Используйте бессвинцовый припой
• Медь должна быть нагрета, чтобы расплавить припой НЕ пламя горелки
• Посмотрите следующее видео:

Как паять медную трубу — САМЫЙ ВАЖНЫЙ СОВЕТ

Самая большая ошибка, которую делает новичок при пайке меди, заключается в том, что они позволяют теплу горелки расплавить припой.Не делай этого. Вы должны нагреть медную трубку и фитинг в течение примерно десяти или пятнадцати секунд, прежде чем прикасаться паяльной проволокой к горячей меди.

Горячая медь расплавит припой , а не горелку.

Для пайки медной трубы необходимо нагреть медную трубу и припаиваемый фитинг до достаточной температуры. Когда медь достаточно горячая, она втягивает припой в соединение за счет капиллярного притяжения. Вы не поверите, но припой действительно будет стекать в гору.

Какой резак лучше всего использовать?

Простая пропановая горелка с навинчивающимися баллонами подойдет для пайки труб диаметром до 3/4 дюйма.

Это отличный комплект фонарика. Это газ MAP, который горит сильнее, чем пропан. К фонарю подойдет обычный баллон с пропаном. НАЖМИТЕ ЗДЕСЬ или фото, чтобы доставить его к вам домой в считанные дни. ПОСМОТРЕТЬ видео ниже.

Сантехники обычно используют ацетиленовые горелки по двум причинам. Ацетилен горит сильнее, чем пропан, что позволяет сократить время пайки.Ацетилен доступен в больших резервуарах, которые крепятся к удобным шлангам и легким горелкам. Если вам нужен ацетилен, вам просто нужно отправиться в большой магазин сантехники или в место, где обслуживают сварщиков.

Какие типы припоя я могу купить?

Припой, который доступен в версиях с выводами и без свинца, прикрепляется к трубе на молекулярном уровне.

Это припой с содержанием свинца 50 процентов. Посмотрите на цифры на конце катушки. НЕ используйте этот припой для водопроводных труб для питьевой воды.НАЖМИТЕ ЭТО ФОТО, чтобы купить припой для использования в свинцовом стекле, паяльных проводах и других проектах.

Это бессвинцовый припой. Используйте ДАННУЮ ПАЙКУ для медной трубы, по которой проходит питьевая вода. НАЖМИТЕ ФОТО СЕЙЧАС, чтобы доставить его к вам домой в считанные дни.

Как работает припой?

Припой прикрепляется к медной трубе при нагревании. Это очень похоже на то, как свариваются два куска стали.

Поверхность паяного соединения фактически становится сплавом, в котором медь и припой смешиваются.

Почему нужно чистить медь?

Медная труба должна быть чистой, чтобы атомы меди могли легко связываться с атомами расплавленного припоя. Припой НЕ БУДЕТ СВЯЗАТЬСЯ, если медь окислена или загрязнена.

Для этого медь должна быть очень чистой и без окисления. Очистить медную трубу можно разными способами. Вы можете использовать грубую стальную вату, наждачную бумагу и / или проволочную щетку. Специальные круглые проволочные щетки бывают разных размеров для очистки внутренней части медных фитингов и клапанов.Просто поверните щетки или трубку, чтобы очистить их. Даже если вы приобретете новую медную трубу, ее тоже следует прочистить. Вам нужно только осветлить область, на которую будет наноситься припой.

Почему мне нужно использовать флюс?

Флюс — это химическое вещество, которое помогает при пайке. Флюс предотвращает окисление меди при нагревании меди горелкой.

На самом деле он заканчивает работу по очистке, которую вы начали с наждачной бумагой и щетками. Кроме того, он предотвращает окисление трубы при ее нагревании.Можно паять без флюса, но это действительно сложно! Флюс наносится как на трубу, так и на фитинг с помощью удобной миниатюрной кисточки. Чтобы быть эффективным, вам не нужны огромные суммы. Кроме того, как только вы начинаете нагревать трубу, 90 процентов ее выкипает и испаряется.

Какие бывают типы припоя?

Припой обычно бывает трех типов: 50% свинца / 50% олова; 95 процентов олова-сурьмы / 5 процентов свинца; и бессвинцовый припой.

Любая водопроводная труба должна быть припаяна припоем, содержащим не более 5 процентов свинца.По возможности используйте бессвинцовый припой. Припой на 50 процентов свинца используется для медных дренажных линий. Он плавится при более низкой температуре и способен перекрывать большие промежутки при охлаждении. Это удобно при работе с медными трубами и фитингами большого диаметра (до 4 дюймов!). При покупке припоя ОБЯЗАТЕЛЬНО обращайте на это внимание. Роллы весом в 1 фунт выглядят очень похожими. Внимательно посмотрите на этикетку, так как вы можете купить не ту.

Как зажечь факел?

Сантехнические фонари можно зажечь спичками, зажигалками или, желательно, кремневым бойком.Некоторые горелки имеют встроенные воспламенители. Посмотрите это видео:

НАЖМИТЕ ЗДЕСЬ, чтобы приобрести фонарик, который я использую в видео выше.

Спички и зажигалки могут быть опасными, поскольку их нельзя тушить. Кремневый ударник производит искры, которые воспламеняют пламя. Кроме того, одного кремня в отбойнике может хватить домовладельцу на 10 и более лет! Температура пламени важна. Вам нужно установить пламя на средний или высокий уровень, чтобы выделить достаточно тепла для расплавления припоя. Если ваше пламя отрегулировано правильно, оно будет гореть синим цветом разных оттенков.Вы заметите в центре пламени более темную синюю секцию, которая подходит к точке. Это самая горячая часть пламени. Вы применяете эту часть пламени к медной трубе.

Как нагреть медную трубу?

Не бойтесь нагревать обе стороны трубы. Поверните горелку вокруг стыка для равномерного распределения тепла. Когда я использую свою ацетиленовую горелку и паяю трубу диаметром 1/2 дюйма, я обычно могу нагреть трубу до нужной температуры за 10 секунд или меньше. Пропановая горелка может занять от 15 до 20 секунд.

Как предотвратить возгорание при использовании резака?

Вы предотвратите возгорание, используя тонкий кусок листового металла в качестве теплозащитного экрана. Поместите экран между медной трубкой и чем-либо легковоспламеняющимся.

Всегда смотрите за пределы трубы. Чрезвычайно высокие температуры выходят за пределы видимых частей пламени.

Можно легко опалить пиломатериалы или проволоку. Если вы выполняете пайку возле старых пиломатериалов или в местах балок возле вертикальных стен, вы можете легко поджечь свой дом.Будьте осторожны и используйте пламегасители. Это огнестойкие ткани или простые куски листового металла, которые поглощают и / или отклоняют тепло.

Всегда имейте под рукой 5-галлонное ведро воды на случай, если вы начнете пожар. Если у вас в доме еще есть вода, и рядом с вами может быть заряженный садовый шланг, это лучший вариант.

Нажмите здесь , чтобы посмотреть видео о пайке медных труб и фитингов.

Как нанести припой?

По мере нагрева трубы и фитинга вы увидите, что флюс закипает и испаряется.Как только флюс перестанет кипеть, труба станет достаточно горячей для пайки. Отодвиньте резак и прикоснитесь припоем к трубе.

Расплавление припоя может занять от 2 до 3 секунд. Если труба расположена горизонтально, нанесите припой на верхнюю часть трубы. Припой мгновенно покатится.

Если вы все выполнили правильно, капля припоя окажется внизу соединения. Вы можете стряхнуть расплавленный припой старой тряпкой.

Обдув стык позволит ему остыть.Будет жарко, но быстро протрите стык старой тряпкой, чтобы удалить остатки флюса. Это также полирует припой. Внимательно проверьте соединение, чтобы увидеть, нет ли вокруг всего соединения серебряной полосы. В таком случае ваше первое паяное соединение может быть идеальным. Как я бы сказал по работе «Еще одна качественная установка!»

Колонка B353

Сводка

Название статьи

Как припаять медную трубу — это действительно просто — отличное видео здесь

Описание

Вам нужно знать, как припаять медную трубу.Я мастер-сантехник и могу показать вам, как это сделать, за три минуты или меньше.

Автор

Тим Картер

Имя издателя

AsktheBuilder.com

Логотип издателя

Как пропотеть медные трубы и фитинги

Придет время в ходе самостоятельного сантехнического проекта, когда вы потребуется подключить медные водопроводные сети. Вместо того, чтобы вызывать сантехника для работы, возможно, пришло время немного расширить свои навыки слесаря ​​и научиться делать это самому.Это действительно довольно просто, и с правильными инструментами и ноу-хау от местного независимого продавца товаров для дома вы быстро потеете от меди.

Сегодня я покажу вам основной метод пропотевания медных труб. Мы обсудим, как резать медную трубу, поговорим о медных фитингах и о том, как спаять эти компоненты вместе.
Итак, приступим.

Медная труба (или, как ее еще называют, трубки) соединяются между собой медными фитингами. Существует множество фитингов, предназначенных для поворотов и изгибов трубы или для разветвления в различных направлениях.Это лишь некоторые из типов фитингов, которые доступны в размерах ¾ ”и ½”.

Начнем с того, что научимся резать медные трубки. Чтобы отрезать медные трубки, вы можете использовать ножовку или резак для медных труб, разработанный специально для этой задачи. Несмотря на то, что и то, и другое обеспечит удовлетворительный разрез, труборез всегда обеспечивает квадратный разрез и оставляет меньше заусенцев. При использовании трубореза удерживайте медную трубку в тисках или зажиме, стараясь не деформировать медь. Этот труборез использует движение винта для прижатия отрезного круга к трубе при ее вращении.Несколько поворотов — и кусок отрезается. Этот резак разработан для работы в ограниченных пространствах, где нет места, чтобы раскрутить резак большего размера. И то, и другое — хорошая идея.

После разреза нам нужно удалить заусенцы внутри трубы. Проволочная щетка, разработанная для этой конкретной цели, упрощает работу. Если вы режете медную трубу ножовкой, вы можете использовать полукруглый напильник для выполнения этой задачи, так как ножовка оставляет больше заусенцев, чем резак для труб, как вы можете видеть здесь.

При резке трубы для определенного участка необходимо сделать поправку на то, насколько фитинги увеличивают общую длину участка. Хотя это зависит от фитинга, общее практическое правило — добавлять примерно полдюйма на каждый фитинг к длине отрезанной трубы.

После того, как вы отрежете медную трубу до нужной длины, очистите конец трубы этой специальной щеткой для чистки. Очистите участок, который будет вставлен в фитинг, пока он не станет ярким со всех сторон. Поворачивайте инструмент вперед и назад, пока труба не станет светлой.Вы также можете использовать наждачную бумагу или стальную мочалку для выполнения этой задачи.

Вы также должны очистить внутреннюю часть всей фурнитуры. Вы можете использовать проволочную щетку, стальную вату или наждачную бумагу. Найдите время, чтобы тщательно их очистить. Мусор или посторонние предметы, оставшиеся в трубе, вызывают плохое уплотнение.

Затем нанесите тонкий слой флюса или паяльной пасты на очищенный конец медной трубы. Используйте кисть для флюса, чтобы распределить флюс. Флюс или паяльная паста обеспечивают прочную связь между медью и припоем и помогают предотвратить окисление меди при нагревании.Также нанесите флюс на внутреннюю часть очищенной арматуры, используя ту же технику. Надевайте медный фитинг на трубу только после того, как он будет тщательно очищен и покрыт паяльной пастой. Когда фитинг прочно встал на место, поверните трубу и фитинг несколько раз, чтобы равномерно распределить флюс.

Пропановая горелка — это инструмент, который мы будем использовать для пропотевания медных труб. Если вы посмотрите на пламя факела, вы заметите светло-голубое, четко очерченное пламя посреди более темного синего пламени.Кончик этого голубого пламени — самая горячая часть пламени. Переместите эту часть пламени вдоль фитинга и трубы, чтобы довести их до температуры пайки. Затем сконцентрируйте тепло в середине фитинга. Голубое пламя должно только касаться арматуры. Вы можете делать оба конца фитинга одновременно, нагревая середину вот так. Вы можете экспериментировать с разными наконечниками на пропановой горелке, пока не найдете ту, которая равномерно распределяет тепло по трубе, которую вы используете.

Не направляйте тепло непосредственно на флюсовую область и не перегревайте медную трубу. Если вы посмотрите на пламя на стороне трубы, противоположной факелу, вы можете заметить, что появляется зеленое пламя. Это означает, что фитинг готов к пайке. Другой способ определить это — прикоснуться припоем к горячей трубе. Если припой плавится и начинает стекать, значит труба имеет температуру пайки.

Нанесите припой на трубу в месте соединения с фитингом. При правильном выполнении припой легко попадет в фитинг.Продолжайте плавить припой, пока он полностью не появится вокруг фитинга. Старая поговорка: «Если немного — хорошо, то много лучше» здесь не применяется. Избыток припоя может стекать внутрь трубы, вызывая сужение или даже закупорку. После того, как припой расплавится, вытрите излишки магазинным полотенцем и дайте фитингу полностью остыть, прежде чем прикасаться к нему.

Ну вот и все. Теперь вы знаете, как попотеть медь. В следующем сегменте мы научим вас работать с пластиковыми трубами и нажимными фитингами.

Закрыть стенограмму

Пайка 101: не волнуйтесь. Ну собственно, сделай

В эти дни в большинстве домов есть изрядное количество медных труб, и знать, как сделать простой ремонт (или установить), стоит. Кроме того, пайка (также известная как «вспотевание») труб — одно из тех навыков, которым на самом деле очень легко научиться, и довольно сложно испортить (что очень плохо).

Но вот в чем дело: паяльная трубка может быть опасной, потому что требует использования паяльной лампы при высоких температурах для нагрева меди.Кроме того, вы почти всегда будете делать это в помещении, а это не мое любимое место для использования открытого огня. Так что делайте это безопасно :

Советы по безопасности

• Имейте под рукой исправный (недавно проверенный) огнетушитель
• Ведро с водой или баллончик с распылителем тоже пригодятся (если вы работаете с водопроводом, скорее всего, у вас отключат воду).
• Держите под рукой мокрую тряпку
• Используйте соответствующее защитное снаряжение: очки или другие средства защиты глаз и рабочие перчатки.Длинные рукава тоже неплохая идея (Упс: я снимал фотографии ниже с короткими рукавами! Не походите на меня!)

Некоторая предыстория:

Самый распространенный способ соединения медных труб — пайка (в США это называется «потение», вероятно, потому, что труба «потеет» при нагревании). Паяное медное соединение называется «капиллярным» или «внахлест» (подробнее см. Здесь), потому что фитинг перекрывает конец трубки, оставляя капиллярное пространство между двумя частями.Затем это пространство заполняется припоем; нагретый жидкий металл, который остывает, чтобы закрыть зазор. Пайка — это в основном тот же процесс, но при более высокой температуре (если паяльный металл плавится выше 840 градусов, процесс называется пайкой).

Флюс

используется для предотвращения окисления меди при нагревании и для «смачивания» металла, позволяя жидкому припою легче течь в соединение. Древесный уголь использовался как одна из самых ранних форм флюса. Канифоль из сосны также используется в качестве флюса при пайке мягким припоем (электроника).Учить больше.

В этом году ManMade является частью программы Bernzomatic Torch Bearers. В течение следующих нескольких месяцев мы будем работать над некоторыми творческими проектами и умными способами использовать паяльную лампу в доме. Фактически, это не первый раз, когда мы поэтично рассказываем о самом популярном инструменте в мастерской каждого; В прошлом году в рамках серии Essential Toolbox мы сделали паяльную лампу незаменимым инструментом.

Шаг

Отмерьте трубу до нужной длины. Обязательно учитывайте размер муфт, которые вы будете использовать).

Step

Отрежьте трубу до нужной длины с помощью ножовки или (лучше) специального инструмента для резки труб. Труборез делает резку аккуратнее, безопаснее и проще в использовании.

Шаг

Разверните внутреннюю часть трубы. Вы хотите, чтобы внутренняя поверхность была как можно более чистой и гладкой, чтобы предотвратить точечную коррозию, наросты и потенциальную утечку через отверстия.

Шаг

Очистите все медные детали изнутри и снаружи (включая муфты).

Шаг

Нанесите минимальное количество бессвинцового флюса на внешнюю часть трубы и внутреннюю часть муфты. Не переусердствуйте; вам не нужно много.

Step

Когда труба будет надежно закреплена на месте, а в рабочей зоне нет легковоспламеняющихся предметов, начните нагревать медь примерно на дюйм ниже и выше стыка. Я использовал горелку, работающую на MAPP, потому что она горит сильнее и нагревает металл быстрее. Bernzomatic TS4000 — подходящий инструмент для этой работы; его очень легко зажечь, с автоматическим запуском / остановкой зажигания.Просто нажмите кнопку, и это продолжится. Вот почему вы должны хранить его в разобранном виде в недоступном для детей месте.

Шаг

Начните нагревание меди на расстоянии около дюйма от стыка. Пока вы нагреваете соединение, продолжайте прикасаться к нему припоем. Как только он начнет таять при контакте, вы готовы к работе. Вам нужно убедиться, что припой остается там, как только металл достигает нужной температуры; если вы перегреете медь, вы увидите, что она начинает обесцвечиваться, что означает, что она была перегрета и начала окисляться (и это может привести к неправильной герметизации).

Быстро нанесите небольшое количество припоя на все соединение. Начиная сверху с одной стороны и работая вниз, затем повторяя другую сторону. Держите пламя на противоположной стороне от припоя. Припой должен следовать за теплом от горелки в стык.

Вот снова крупный план всего процесса:

1. Очистите все фитинги.

2. Нанесите флюс и соедините детали вместе.

3.Прикоснитесь припоем к металлу напротив пламени. Как только он начнет плавиться при контакте, уберите пламя и продолжайте заливку всего стыка припоем.

Step

Пока припой еще горячий, сотрите излишки влажной тряпкой. Помните, что медь очень хорошо проводит тепло, поэтому даже части трубы, удаленные от места соединения, могут быть горячими. Обращаться с осторожностью.

И все! Не очень сложно, и легко подобрать, если вы уверены, что находитесь в безопасности.В этом есть немного искусства, и ваши первые стыки не будут идеальными или красивыми (в итоге у меня было больше припоя, чем мне бы хотелось). Но вы освоите это в кратчайшие сроки, и вскоре вы будете чинить трубы и даже делать вещи, используя свои новообретенные навыки. Что, кстати, именно то, чем я буду заниматься позже в этой серии: делать самодельный проект (а не водопровод) из припаянных медных трубок.

Следите за обновлениями!

Этот пост спонсирован Bernzomatic, но все мнения принадлежат только мне.Спасибо за поддержку брендов, поддерживающих ManMade.

Какое использование флюса в сантехнике?

Если вы привыкли выполнять проекты по водопроводу дома, то, вероятно, слышали о продукте, известном как флюс. Флюс — один из наиболее часто используемых продуктов в сантехнике.

Flux применяется в трубных соединениях, которые соединяются пайкой. Процесс соединения двух стыков пайкой часто называют запотеванием металлических труб вместе.

Flux — это часть эффективного процесса пайки. Таким образом, флюс чрезвычайно важен при потоотделении. Узнав больше об этом продукте и поняв, как он работает, вы сможете лучше подключать медные фитинги.

Что такое флюс?

Flux представляет собой пасту на кислотной основе, растворимую в воде. Таким образом, ее легко очистить, просто протерев ее кусочком ватной тряпки и воды. Чтобы использовать флюс, нанесите его на медные фитинги, которые вы хотите соединить.

Паста втягивает паяльный материал после его нагрева паяльной горелкой. Кислотный компонент, составляющий флюс, работает, притягивая припой к стыку, образованному между соединяемыми медными фитингами.

По мере того, как припой втягивается глубже в соединение, он заполняет весь зазор, тем самым создавая плотное соединение.

Подготовка медных фитингов для флюса

Перед нанесением флюса необходимо выполнить определенные действия.Для достижения наилучших результатов вам необходимо заранее подготовить медную арматуру. Во-первых, вам необходимо убедиться, что медные фитинги, которые вы подключаете, очень чистые.

Перед обработкой припоем и флюсом их необходимо очистить. Начните с очистки поверхности трубы вокруг концевой части, которую вы хотите припаять. Используйте наждачную бумагу (мелкозернистую), чтобы очистить трубу, пока она не станет блестящей и яркой.

Затем возьмите проволочную щетку (на медной основе) и очистите ею внутреннюю поверхность, в которую будет впаиваться фитинг.Кроме того, отшлифуйте край трубы, чтобы удалить шероховатость.

Очистка трубы и удаление шероховатостей позволит улучшить сцепление флюса.

Нанесение флюса

Для нанесения флюса потребуется специальная кисть. Вы можете найти кисть для флюса в местном хозяйственном магазине. Получив кисть, окуните ее во флюсовый состав.

Обе стороны кисти должны быть хорошо покрыты флюсом. Затем с помощью кисти нанесите флюс на блестящую медную поверхность.Также нанесите флюс на внутреннюю поверхность фитинга.

Флюс

следует нанести по всей поверхности пайки. Однако будьте осторожны при нанесении флюса, чтобы он не пролился на поверхности трубы, которую вы не будете паять, так как припой попадает туда, где он применяется.

Выполнение подключения

После того, как вы нанесли флюс на внешнюю поверхность трубы и внутреннюю часть фитинга, сожмите две части вместе. Далее возьмите паяльник и нагрейте им трубное соединение.

Нагрейте фитинг примерно 30 секунд. Затем прижмите паяльную катушку к соединению. Это позволит флюсу подтянуть припой к фитингу. Как только вы заметите пузырьки припоя, образующиеся из шва, вы поймете, что трубное соединение готово.

Статьи по теме:

Руководство по нажимным фитингам в сантехнике

Как заменить медные трубы с помощью PEX

Замазка сантехника против допинга водопроводчика: в чем разница?

Лучшие заменители тефлоновой ленты

Как паять медную трубу (важные советы !!)

Сжечь дом дотла…

Это первое, что приходит на ум, когда вы думаете о пайке медной трубы?

Может быть, я единственный, кто так думает, лол.

В первый раз мне пришлось паять трубу в отсеке для балок на нашей кухне.

В нашей трубе образовалась мелкая дыра, и потолок медленно превратился в кашу.

Пайка на удивление проста, если вы изучите все основы.

Я уверен, что после прочтения или просмотра сегодняшнего руководства вы сможете паять медь за 1 час или меньше.

Эти инструменты и принадлежности делают пайку намного проще.

Изучение того, как паять медную трубу, начинается с резки и подготовки.

Итак, приступим: D

Резка и подготовка медных труб (это веселее, чем Lego)

Для резки медных труб используется множество различных инструментов.

Два моих любимых инструмента — труборез AutoCut и Ridgid № 15.

Инструменты AutoCut зажимаются на трубе, и вы просто поворачиваете их в соответствии со стрелкой.

У них нет развертки для удаления заусенцев. Так что вам придется делать это с помощью отдельного инструмента для развёртывания.

Ridgid № 15 (который я дал в другом руководстве) режет медную трубу и имеет расширитель.

Отлично подходит для труб на открытых пространствах, а инструмент AutoCut отлично подходит для труб в узких местах.

Всегда расширяйте медную трубу изнутри, а затем очищайте ее металлической щеткой или наждачной бумагой.

Продуйте трубу, чтобы убедиться, что все медные биты удалены.

Никогда не кладите только что очищенную трубу.

Грязь на трубе будет мешать пайке.

Нанесите тонкий слой флюса на внешнюю сторону медной трубы.

Я говорю «тонкий», потому что вы не хотите, чтобы избыток флюса попадал внутрь трубы, это может привести к точечной коррозии и, в конечном итоге, к утечкам через мелкие отверстия.

Проволочной щеткой очистите внутреннюю поверхность любого фитинга и выдуйте его.

Снова нанесите тонкий слой флюса на внутреннюю часть фитинга.

Соберите трубы и фитинги.

Убедитесь, что трубы максимально плотно прилегают к фитингам.

Теперь вы готовы приступить к пайке.

Woohoo, пусть начинается самое интересное !!

Пайка медной трубы (играть с огнем всегда весело!)

Огнетушители необходимы при пайке.

Как бы я ни любил играть с огнем, я все же не хочу сжечь свой дом.

Противопожарные экраны помогут предотвратить возгорание гипсокартона или шпилек, но они могут тлеть.

Если вы видите дым, идущий из отсека для шипов, опрыскайте его водой, чтобы предотвратить возгорание.

Безопасность прежде всего!

Пропановые горелки доступны по цене и подходят для любых паяльных работ своими руками.

Синий конус — самая горячая часть пламени.

Установите конус на 1-2 дюйма трубы за фитингом. Нагрейте этот отрезок трубы примерно 10 секунд.

Затем поместите пламя сразу за чашкой фитинга.

Перемещайте пламя вперед и назад, чтобы нагреть всю площадь фитинга.

При этом постоянно промажьте переход фитинга / трубы припоем.

Сгорать флюс очень просто. D

Нанесение припоя мазком гарантирует, что вы потратите наименьшее количество тепла, необходимого для пайки ваших труб.

Не волнуйтесь, я покажу вам, как это сделать, в моем видео.

Мне очень хотелось, чтобы в видео было много замечательных советов, так что оно получилось немного длинным.

Вы будете паять примерно через 1 час 😀

Что дальше

Мой самый большой совет — практиковаться, практиковаться, практиковаться.Серьезно, сумка с 90-градусной фурнитурой стоит всего 4 доллара.

Купите 2-футовую секцию медной трубы и прикрепите 8-10 фитингов, и вам будет очень удобно паять медную трубу.

Если вы все еще не хотите паять медь, вы можете узнать, как починить трубу, используя эти советы.

Возьмите наше бесплатное руководство, если вы делаете ремонт ванной комнаты своими руками — в нем рассказывается, как отремонтировать ванную комнату за 10 дней или меньше

Отправить мне руководство

Как всегда, спасибо за чтение, просмотр и участие наше потрясающее сообщество.
