Фотореле как работает: Как подключить фотореле для уличного освещения? Схемы подключения.

Содержание

Как подключить фотореле для уличного освещения? Схемы подключения.

Что такое фотореле?

Фотореле — это устройство, снабженное с выносным или встроенным сумеречным датчиком, которое встроено в электрическую цепь для осветительых приборов. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

Как правильно выбрать фотореле?

Для правильного выбора фотореле, нужно знать какой вид датчика будет удобней использовать в конкретных условиях, выносной или встроенный и обязательно учесть токовые характеристики фотореле. Они, как и во всяком электрическом приборе, имеют ограничение по коммутации тока в амперах.

сумеречный выключатель 10Асумеречный выключатель (таблица)сумеречный выключатель 20Асумеречный выключатель (таблица)

Принцип работы фотореле

Светочувствительное устройство, постоянно подключенное к электрическому питанию, замеряет уровень естественной освещенности контролируемого пространства. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

замер уровня освещенности контролируемого пространства

Структурная схема фотореле

устройство датчика фотореле

В состав сумеречного выключателя могут входить:

  • светочувствительный элемент, реагирующий на колебания освещенности;
  • датчик фотоэлемента, воспринимающий изменения тока;
  • усилитель электрического тока;
  • коммутирующий прибор в виде реле.

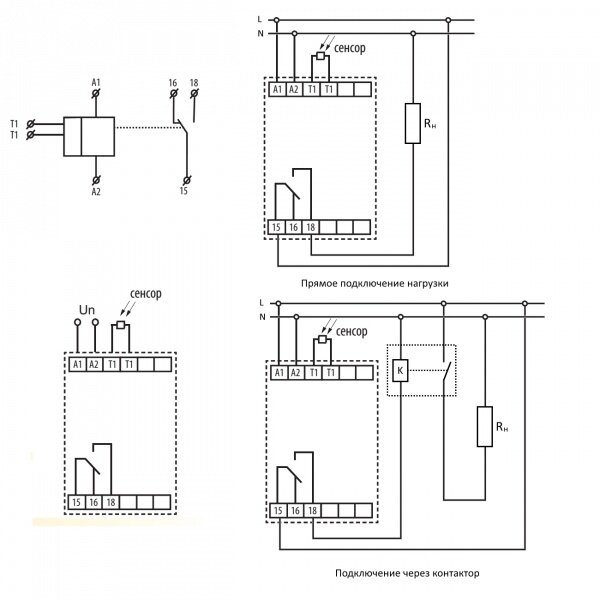

Схемы фотореле (сумеречный выключатель)

Сумеречный выключатель (фотореле)сумеречный выключатель (день-ночь)

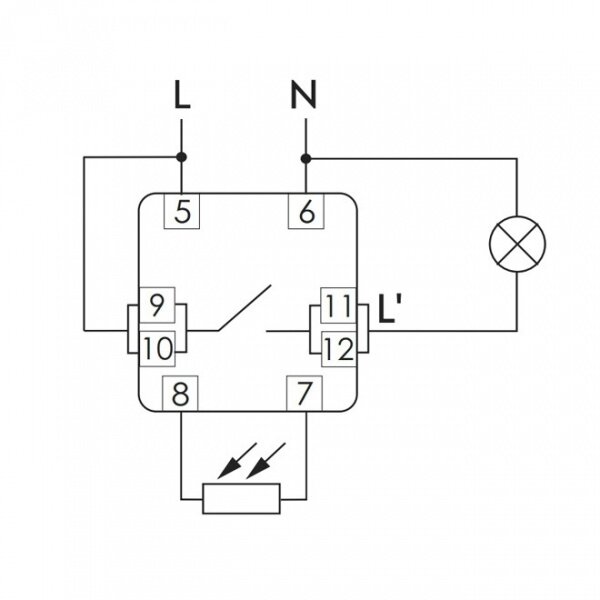

Схема фотореле с выносным датчиком

Особенности конструкций сумеречных выключателей

Современные простые фотореле для небольших светильников выпускаются в едином пластмассовом корпусе с возможностью крепления на стену или непосредственно на фонарь тыльной стороны.

В случае превышаемой мощности подключаемых через фотореле осветительных приборов коммутировать его в цепь следует через магнитный пускатель или контактор соответствующей нагрузки.



Сложные приборы сумеречного освещения выпускаются двумя составляющими (внешнего датчика фотоэлемента и измерительно-коммутационного устройства), расположенных в щитовой и соединяемых проводами.

Монтаж фотодатчика,  реагирующего на движение, выполняется с учетом обеспечения обзора контролируемой территории.

Подключение нескольких осветительных приборов на одну выходную группу сумеречного выключателя проводится по параллельной схеме.

Большинство фотореле, защищены системой помехозащитой (выдержка времени) от ложных срабатываний. Но, все равно, датчики устройства нужно располагать в дали от возможных попаданий посторонних источников света, чтобы исключить эффект мигания ламп.

Фотодатчик замеряет естественную освещенность по одному из принципов

  • фоторезистора;
  • фотодиода;
  • фототранзистора;
  • фототиристора;
  • фотосимистора.

Чувствительным элементом, воспринимающим световой поток во всех этих конструкциях работает p-n переход, созданный на стыке двух различных полупроводниковых металлов с р- и n- проводимостью, который . способен вырабатывать электрический заряд при облучении светом.

Электрическое сопротивление фоторезистора зависит от интенсивности падающего светового потока.

Фотодиод формирует электрический заряд, соответствующий интенсивности света за счет фотовольтаического эффекта.

Фототранзистор устроен как оптоэлектронный полупроводник, является аналогом обычного биполярного транзистора, в котором область базы облучается светом для регулирования электрического сигнала.

Фототиристор предназначен для работы в цепях постоянного тока, сконструирован оптоэлектронным полупроводником со структурой обыкновенного тиристора, включаемого в работу током от потока света, направленного на светочувствительную матрицу,.

Фотосимистор сконструирован для работы с переменным током. Его можно представить упрощенной конструкцией из двух фототиристоров. Каждый из них реагирует на положительную или отрицательную составляющую полупериода гармоники. Синхронизацией тока для подачи на управляющий электрод занимается специальная схема.

Технические характеристики фотореле

К основным параметрам, влияющим на выбор сумеречного выключателя, относят:

  • номинальное напряжение питания.

Внимание! Электронные приборы, выпускаемые за рубежом, предназначены для работы с напряжениями, стандартизированными в чужих странах. Они могут составлять величину 127 или 110 вольт, что не обеспечит их стабильную работу в электросети 220 вольт.

  • мощность потребления электроэнергии и тепловую нагрузку светильников, которую должны надежно выдерживать выходные контакты сумеречного выключателя;
  • условия эксплуатации прибора, влияющие на конструкцию и выбор степени защиты корпуса:
    • работа при атмосферных осадках;
    • возможность засорения пылью и посторонними предметами;
    • поддержание температурного режима;
    • светочувствительность датчика и настройки порога срабатывания по освещенности;
    • типы коммутируемых светильников. Простые сумеречные выключатели предназначены для работы с активными нагрузками, создаваемыми разогревом нити накаливания обычных ламп Ильича и галогенных конструкций. Все остальные виды, включая люминесцентные и энергосберегающие, создают реактивную составляющую нагрузки.

У метало-галогенных, натриевых и ртутных ламп при запуске создается бросок пускового тока, который может выжечь контакты.

Конструкция фотореле

Элементная база

Первые фотоэлементы создавались исключительно на аналоговых элементах с электромеханическими реле. Такие устройства успешно работают со 2-й половины 20-го века до настоящего времени.

По мере развития науки, послужившей бурному производству робототехники, стали массово выпускаться полупроводниковые устройства, на базе которых создавались конструкции статических фотореле.

Освоение микропроцессорной техники позволило управлять сложными осветительными установками посредством контроллеров, учитывающих специфические условия местности, включать датчики, реагирующие на движение или другие факторы.

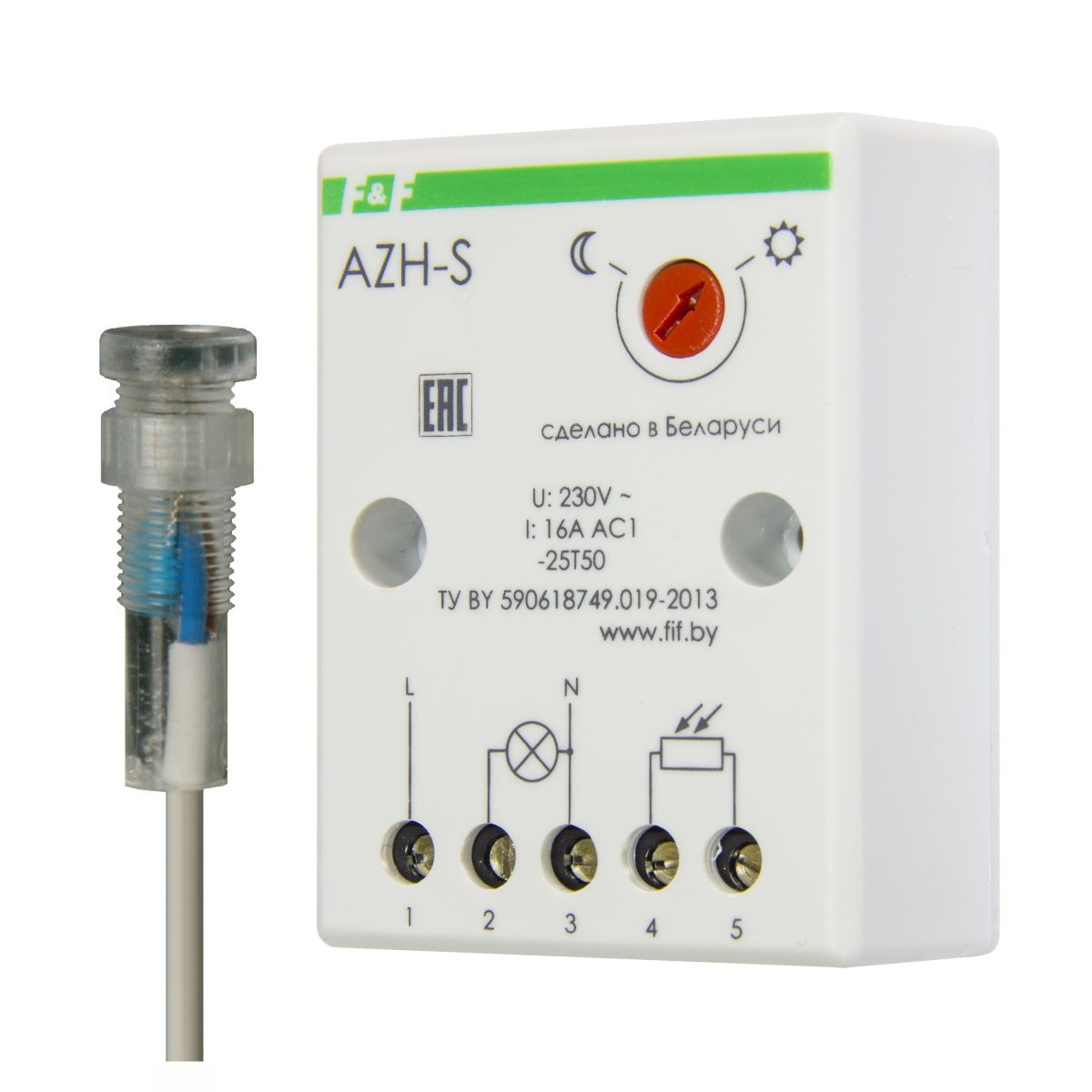

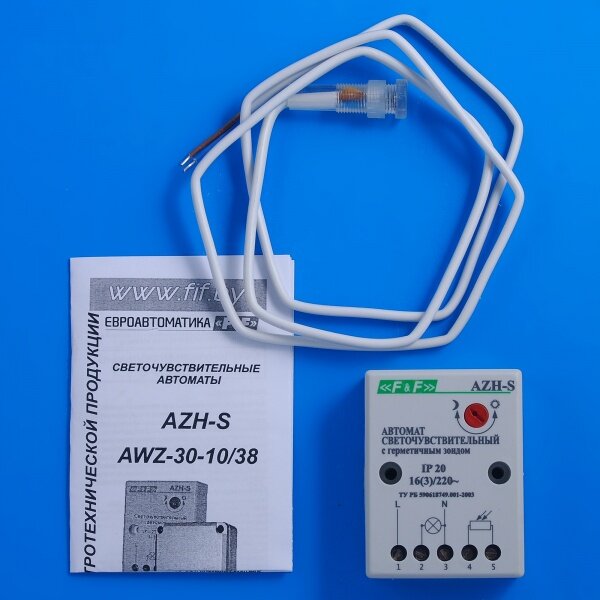

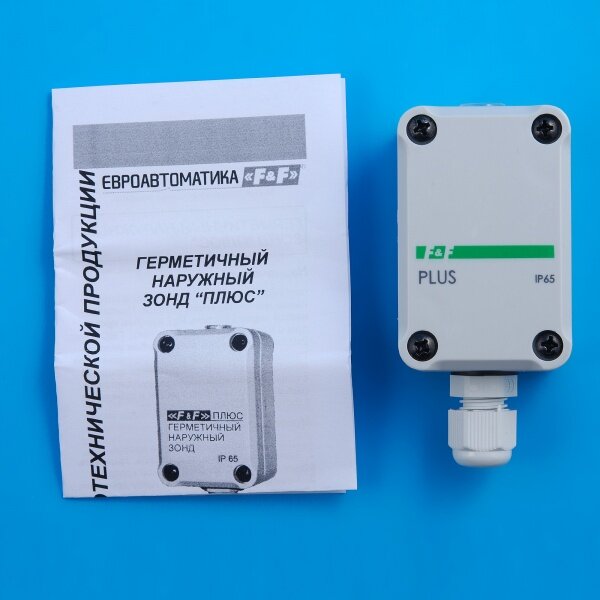

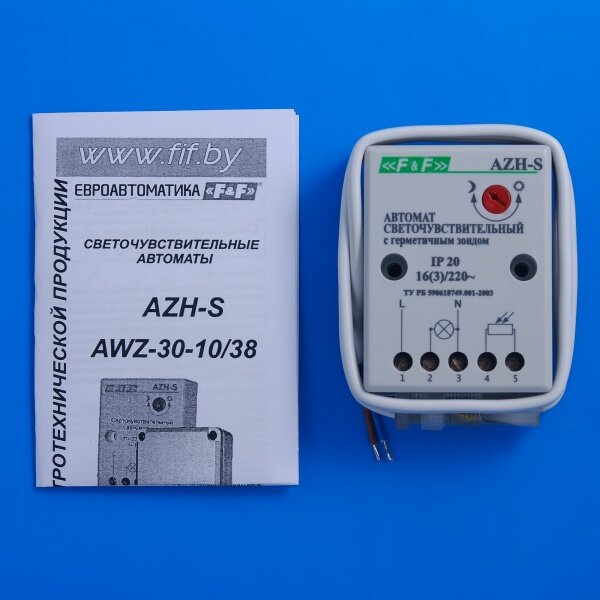

Фотореле с выносным датчиком

Оцените качество статьи:

Фотореле на плате 2 ампера. Работает прямо в светильнике. SmartRele

SmartRele «Функция Антисвет». Рассчитан только на непрерывный цикл работы с питанием от сети 220 вольт! Устанавливается в уличный светильник, в помещении работать не будет, спрашивайте модель для помещения!

ОБЩИЕ СВЕДЕНИЯ

 Предназначен для экономии электроэнергии в дневное время.
 Фотореле не «боится» засветки, не моргает, не производит никаких отключений ночью, освещение включает в 10 люкс, выключает в 2 люкса (обратный гистерезис).
 Сумеречный выключатель (фотореле – «автомат день-ночь») с световым сенсором. Используется с любыми лампами.


Включение нагрузки — при переходе фазы через ноль!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Номинальное напряжение сети: 220 В.
2. Номинальная частота: 50 Гц.
3.

Максимальный потребляемый ток ламп: не более 2А (440 Вт).
4. Мощность, потребляемая от сети не более: 0.1 Вт.
5. Включение/выключение при освещенности: 10/2 Люкс.
6. Диаметр подключаемых проводов: 2.5 кв.мм.
7. Габаритные размеры, не более: 16 х 49 х 1.5 мм.
8. Масса: 0.011 кг.
9. Условия эксплуатации:
 — колебания электросети +/- 15%;
 — интервал рабочих температур от — 30 до + 40 С.

КОНСТРУКЦИЯ И ПОДКЛЮЧЕНИЕ

   На плате установленна клемма питания и выводные провода на лампу, фоторезистор. Включение освещения при падающем дневном свете через плафон светильника на фоторезистор, будет происходить ближе к окончанию сумеречного времени, если необходимо более раннее включение, поверните фоторезистор ближе к корпусу светильника, чем ближе сенсорная поверхность тем раньше включается освещение. Вставляется в светильники рядом с источником света, его включение не влияет на корректную работу платы. Включение освещения произойдет только на вторые сутки!


   Плата является полностью работоспособной и прошла проверку на производстве. При возникшей необходимости проверки перед установкой (возможно только на включение), погасите в комнате свет, или накройте датчик непрозрачным материалом, через 60 секунд включится освещение, при повторной проверке отключите — включите питание.
   Внимание! Регулятор рассчитан на непрерывный цикл работы, при отключение питания регулятор в первый цикл работает по другому алгоритму.



КОМПЛЕКТ ПОСТАВКИ

1. Регулятор освещения ФР — 36шт.
3. Паспорт один на 36 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Монтаж платы регулятора ФР, его подключение и эксплуатация должны производиться в строгом соответствии с «Правилами устройства электроустановок» и с «Правилами эксплуатации электроустановок потребителей». Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок. При применении энергосберегающих, люминесцентных и других ламп с пусковыми устройствами, следует учитывать пусковой ток не превышающий

 2 ампер.  Лампу накаливания более 60 Вт не подключать!

Схема фотореле и правила подключения

Автоматизация подачи освещения в квартире, в доме или на улице достигается за счет применения фотореле. При правильной настройке оно будет включать свет при наступлении темноты и отключать в светлое время суток. Современные устройства содержат настройку, за счет которой можно устанавливать срабатывание в зависимости от освещенности. Они являются составной частью системы «умного дома», берущей на себя значительную часть обязанностей хозяев. Схема фотореле, прежде всего, содержит резистор, изменяющий сопротивление под действием света. Ее легко собрать и настроить своими руками.

Принцип действия

Схема подключения фотореле для уличного освещения включает датчик, усилитель и исполнительный механизм. Фотопроводник PR1 под действием света изменяет сопротивление. При этом изменяется величина проходящего через него электрического тока. Сигнал усиливается составным транзистором VT1, VT2 (схема Дарлингтона), а с него поступает на исполнительный механизм, которым является электромагнитное реле K1.

В темноте сопротивление фотодатчика составляет несколько мОм. Под действием света оно снижается до нескольких кОм. При этом открываются транзисторы VT1, VT2, включающие реле K1, управляющим цепью нагрузки через контакт K1.1. Диод VD1 не пропускает ток самоиндукции при выключении реле.

Несмотря на простоту, схема фотореле обладает высокой чувствительностью. Чтобы ее выставить на необходимый уровень, используется резистор R1.

Напряжение питания подбирается по параметрам реле и составляет 5-15 В. Ток обмотки не превышает 50 мА. Если необходимо его увеличить, можно применить более мощные транзисторы и реле. Чувствительность фотореле повышается с увеличением напряжения питания.

Вместо фоторезистора можно установить фотодиод. Если необходим датчик с повышенной чувствительностью, используются схемы с фототранзисторами. Их применение целесообразно с целью экономии электричества, поскольку минимальный предел срабатывания обычного прибора составляет 5 лк, когда окружающие предметы еще различимы. Порог 2 лк соответствует глубоким сумеркам, после которых через 10 мин наступает темнота.

Фотореле целесообразно применять даже при ручном управлении освещением, поскольку можно забыть выключить свет, а датчик самостоятельно «позаботится» об этом. Установить его несложно, а цена вполне доступна.

Характеристики фотоэлементов

Выбор фотореле определяют следующие факторы:

  • чувствительность фотоэлемента;
  • напряжение питания;
  • коммутируемая мощность;
  • внешняя среда.

Чувствительность характеризуется как отношение образующегося фототока к величине внешнего потока света и измеряется в мкА/лм. Она зависит от частоты (спектральная) и интенсивности света (интегральная). Для управления освещением в быту важна последняя характеристика, зависящая от суммарного светового потока.

Величину номинального напряжения можно найти на корпусе прибора или в сопроводительном документе. Устройства зарубежного производства могут иметь другие стандарты напряжения питания.

От мощности светильников, к которым подключено фотореле, зависит нагрузка на его контакты. Схемы фотореле освещения могут предусматривать прямое включение ламп через контакты датчика или через пускатели, когда нагрузка велика.

На открытом воздухе сумеречный выключатель помещается под герметичной прозрачной крышкой. Она является защитой от влаги и осадков. При работе в холодный период применяется подогрев.

Модели заводского изготовления

Раньше схема фотореле собиралась своими руками. Сейчас в этом нет необходимости, так как устройства стали дешевле, а функциональность расширилась. Их применяют не только для внешнего или внутреннего освещения, но также для управлением поливом растений, системой вентиляции и др.

1. Фотореле ФР-2

Модели заводского изготовления широко используются в устройствах автоматики, например, для управления уличным освещением. Часто можно видеть днем горящие фонари, которые забыли выключить. При наличии фотодатчиков нет необходимости в ручном управлении освещением.

Схема фотореле фр-2 промышленного изготовления применяется для автоматического управления уличным освещением. Здесь также коммутационным устройством является реле К1. К базе транзистора VT1 подключены фоторезистор ФСК-Г1 с резисторами R4 и R5.

Питание производится от однофазной сети 220 В. Когда освещенность мала, сопротивление ФСК-Г1 имеет большую величину и сигнала на базе VT1 недостаточно для его открывания. Соответственно закрыт и транзистор VT2. Реле K1 включено, и его рабочие контакты замкнуты, поддерживая лампы освещения горящими.

Когда освещенность увеличивается до порога срабатывания, снижается сопротивление фоторезистора и открывается транзисторный ключ, после чего реле K1 отключается, размыкая цепь питания ламп.

2. Виды фотореле

Выбор моделей достаточно велик, чтобы можно было выбрать подходящую:

  • с выносным датчиком, расположенным вне корпуса изделия, к которому подводятся 2 провода;
  • люкс 2 — устройство с высокой надежностью и уровнем качества;
  • фотореле с питанием 12 В и нагрузкой не выше 10 А;

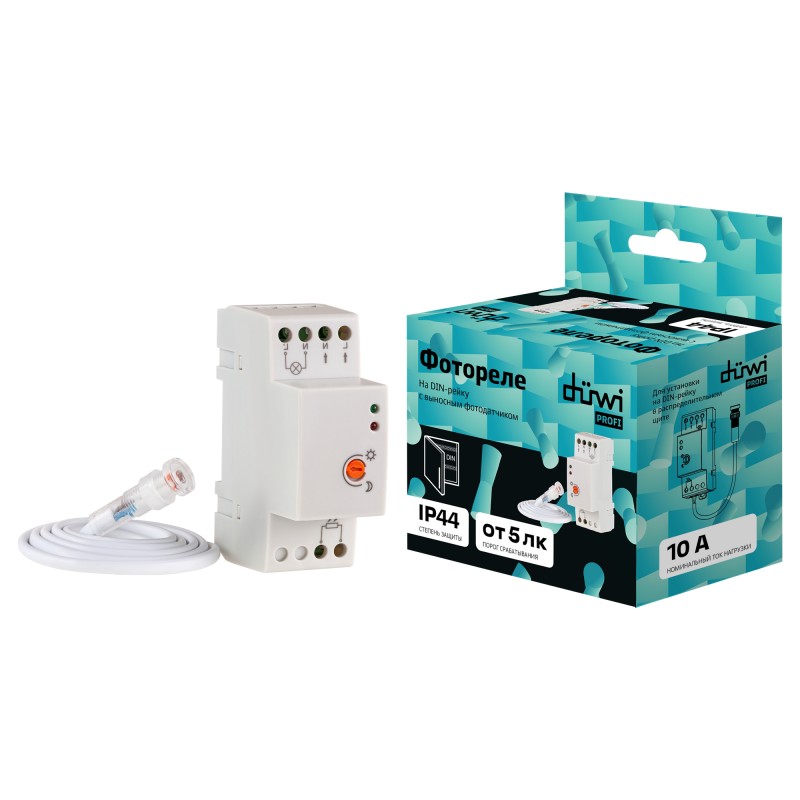

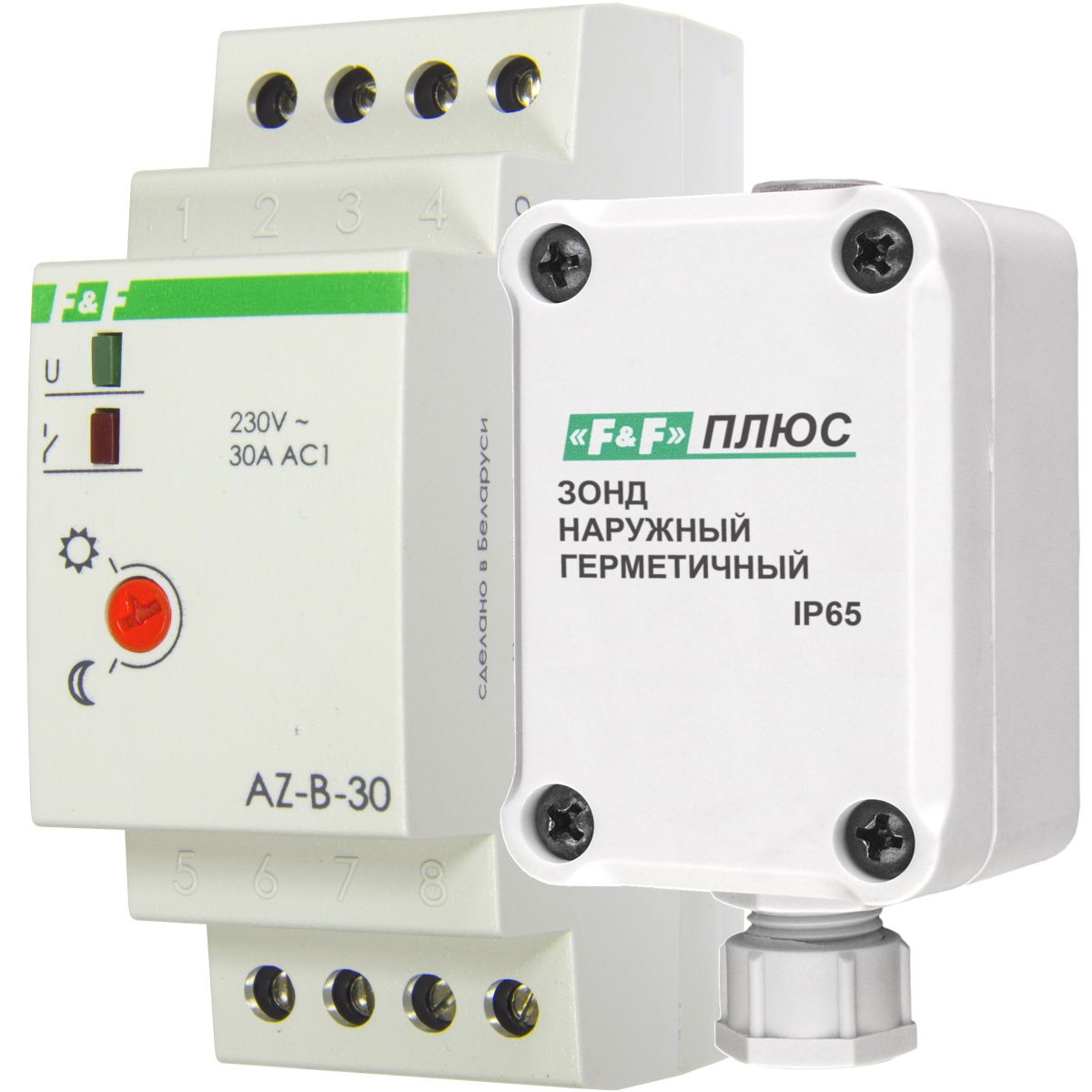

  • модуль с таймером, монтирующийся на ДИН-рейку;
  • устройства ИЭК отечественного производителя с высоким качеством и функциональностью;

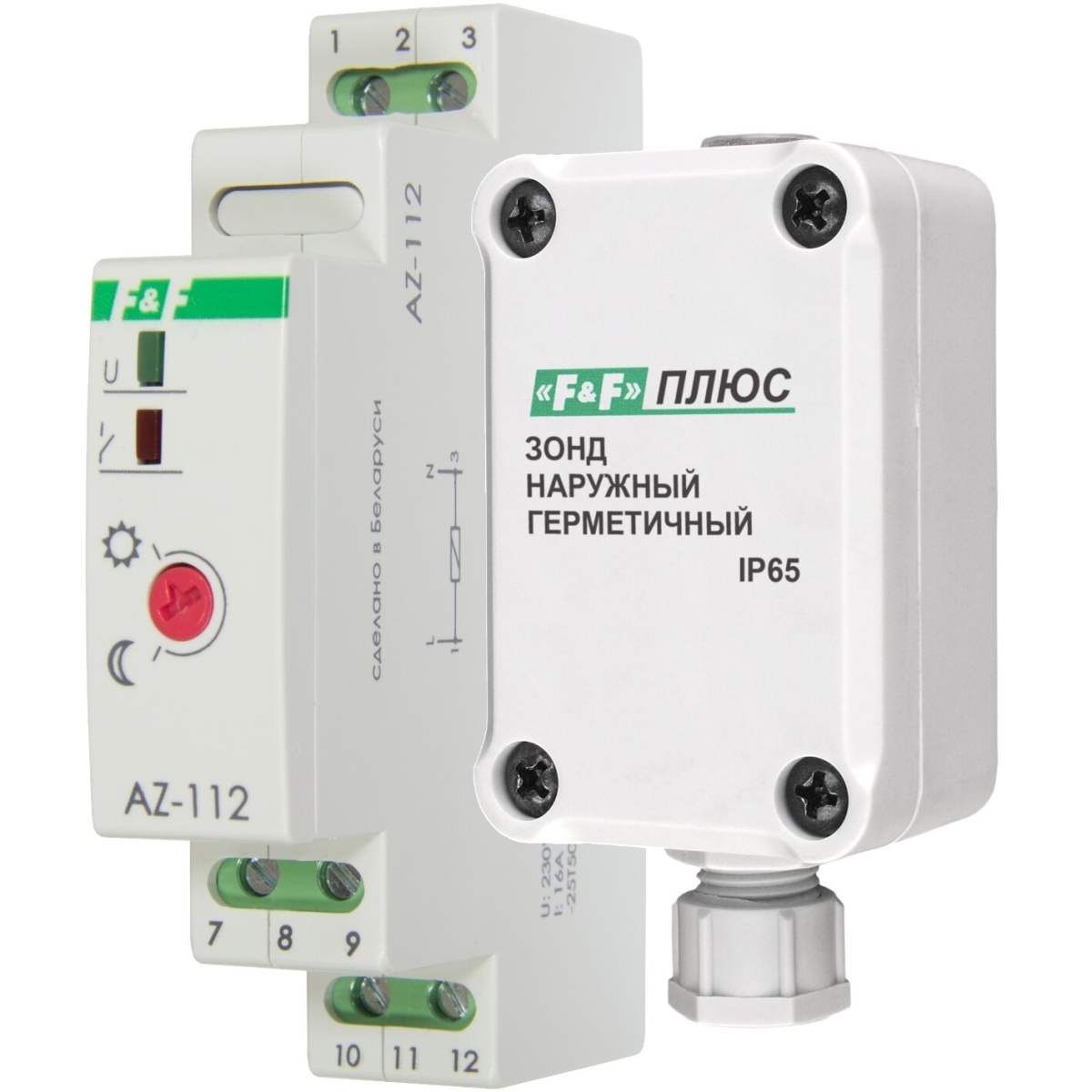

  • AZ 112 — автомат с высокой чувствительностью;
  • ABB, LPX — надежные производители устройств европейского качества.

Способы подключения фотореле

Перед приобретением датчика необходимо подсчитать потребляемую светильниками мощность и взять с запасом 20 %. При значительной нагрузке схема уличного фотореле предусматривает дополнительную установку электромагнитного пускателя, обмотка которого должна включаться через контакты фотореле, а силовыми контактами коммутировать нагрузку.

Для дома такой способ применяется редко.

Перед установкой проверяется напряжение сети питания ~220 В. Подключение производится от автоматического выключателя. Фотодатчик устанавливается таким образом, чтобы свет от фонаря не попадал на него.

На приборе применяются клеммы для подключения проводов, что делает монтаж проще. Если они отсутствуют, применяется распределительная коробка.

За счет применения микропроцессоров схема подключения фотореле с другими элементами приобрела новые функции. В алгоритм действий внесли таймер и датчик движения.

Удобно, когда светильники автоматически включаются при прохождении человека по лестничной площадке или по дорожке сада. Причем срабатывание происходит только в темное время суток. За счет применения таймера фотореле не реагирует на свет фар от проезжающих автомобилей.

Простейшая схема подключения таймера с датчиком движения — последовательная. Для дорогих моделей разработаны специальные программируемые схемы, учитывающие различные условия эксплуатации.

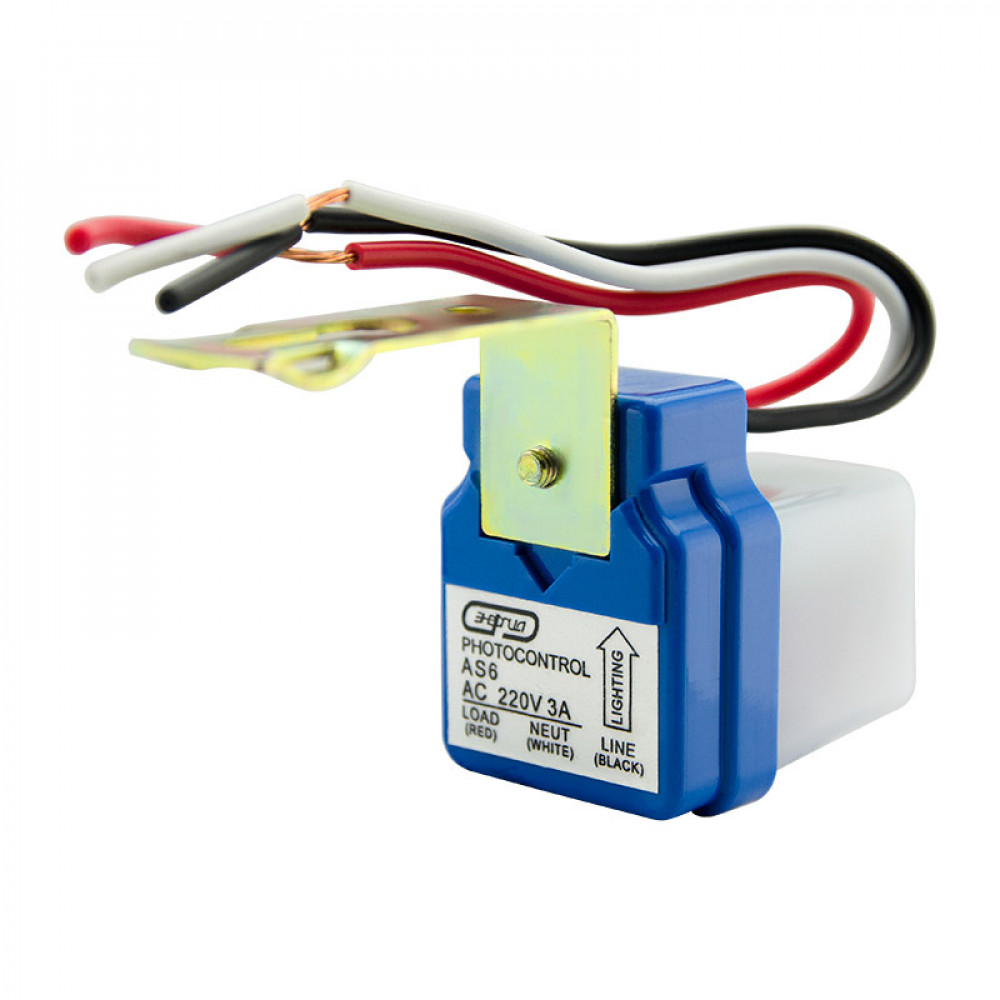

Фотореле для уличного освещения

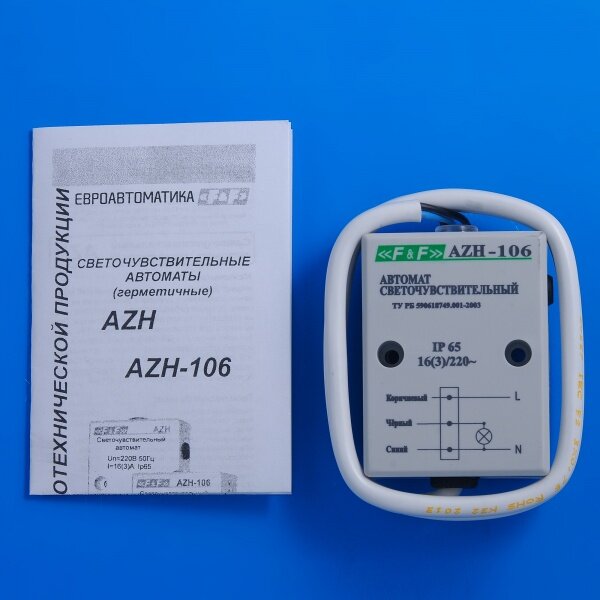

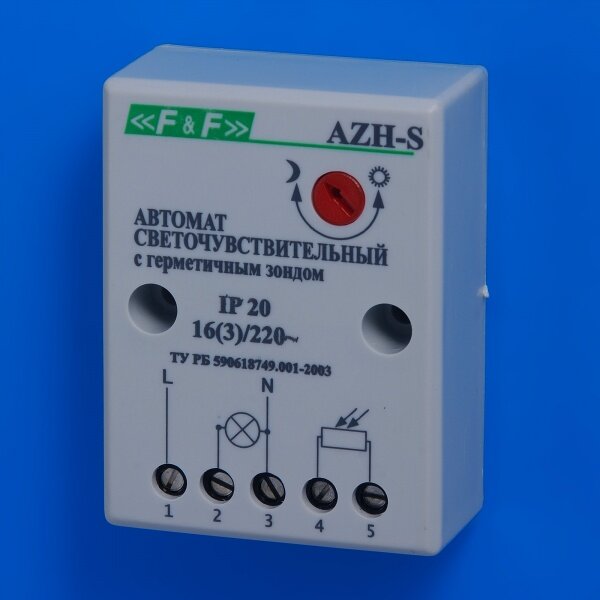

Для подключения фотореле схема наносится на его корпус. Ее можно найти в документации на прибор.

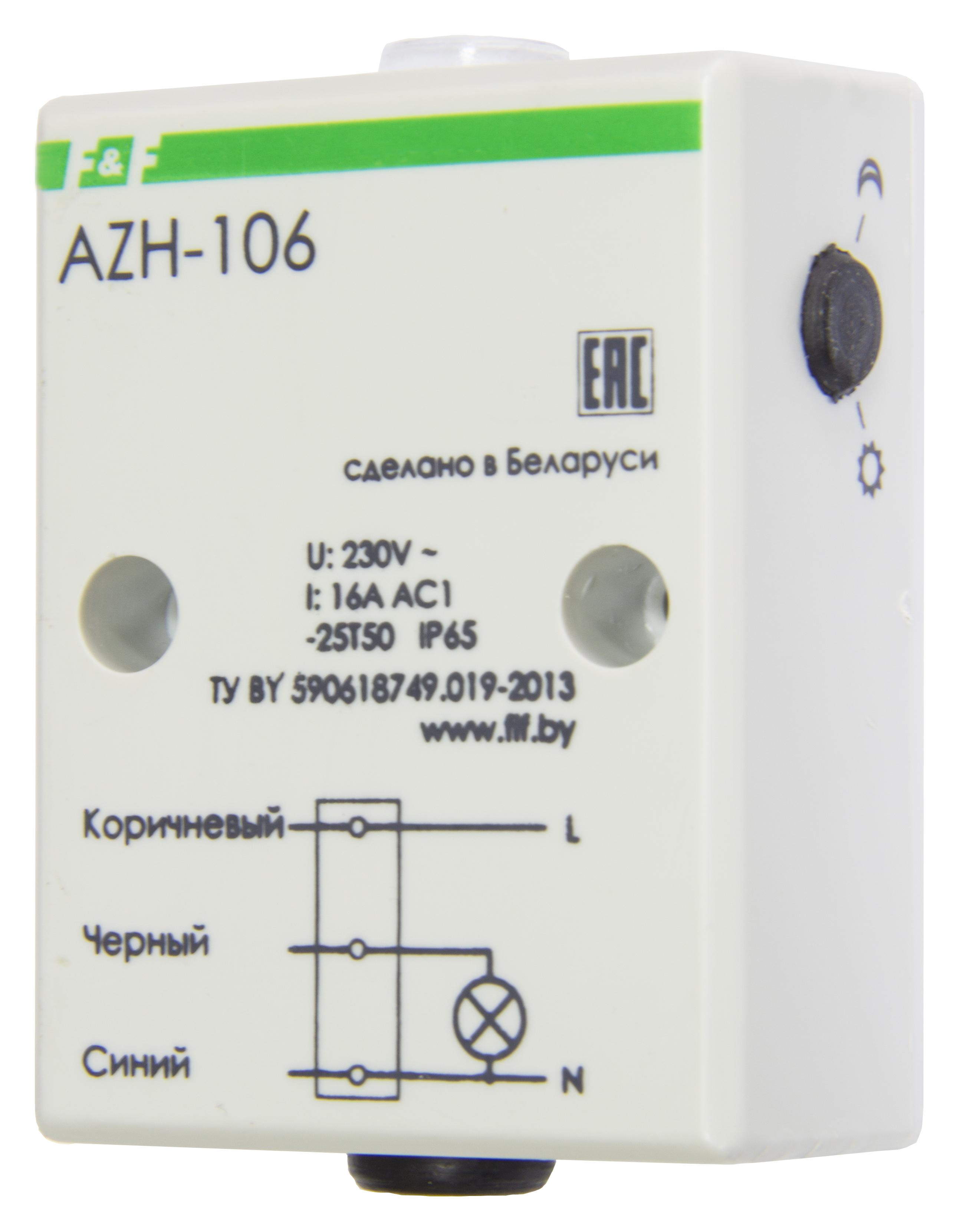

Из прибора выходят три провода.

  1. Нулевой проводник — общий для светильников и фотореле (красный).
  2. Фаза — подключается на вход прибора (коричневый).
  3. Потенциальный проводник для подачи напряжения от фотореле на светильники (синий).

Устройство работает по принципу прерывания или включения фазы. Цветовая маркировка у разных производителей может отличаться. Если в сети есть проводник «земля», его к прибору не подключают.

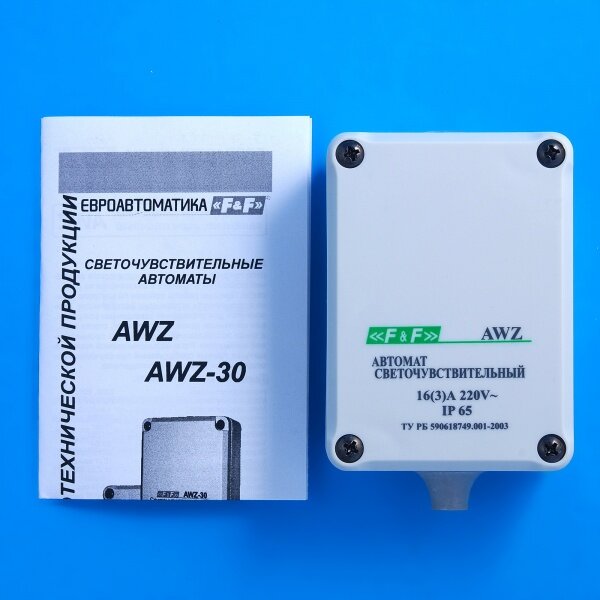

В моделях со встроенным датчиком, который находится внутри прозрачного корпуса, работа уличного освещения автономна. К нему нужно только подвести питание.

Варианты с выносом датчика применяются в случае, когда электронную начинку фотореле удобно разместить в щите управления с другими приборами. Тогда нет необходимости в автономной установке, протягивании электропроводки питания и обслуживании на высоте. Электронный блок размещается внутри помещения, а датчик выносится наружу.

Особенности фотореле для уличного освещения: схема

При установке фотореле на улице надо учитывать некоторые факторы.

  1. Наличие питающего напряжения ~220 В и соответствие мощностей контактов и нагрузки.
  2. Не допускается установка приборов рядом с легко воспламеняющимися материалами и в агрессивной среде.
  3. Основание прибора размещается внизу.
  4. Перед датчиком не должны находиться качающиеся предметы, например, ветви деревьев.

Подсоединение проводов выполняется через распределительную коробку для улицы. Она закрепляется рядом с фотореле.

Выбор фотореле

  1. Возможность регулирования порога срабатывания позволяет производить подстройку чувствительности датчика в зависимости от времени года или при пасмурной погоде. В результате обеспечивается экономия электричества.
  2. Минимум трудозатрат требуется при монтаже фотореле со встроенным чувствительным элементом. При этом не требуются особые навыки.
  3. Реле с таймером хорошо программируется для своих потребностей и работы в установленном режиме. Можно настроить прибор для отключения в ночное время. Индикация на корпусе прибора и кнопочное управление позволяют легко производить настройку.

Заключение

Применение фотореле позволяет автоматически контролировать период включения ламп. Теперь уже отпала необходимость в профессии фонарщика. Схема фотореле без участия человека по вечерам зажигает свет на улицах и выключает его утром. Устройства могут управлять системой освещения, что повышает ее ресурс и делает эксплуатацию проще.

Фотореле для уличного освещения: критерии выбора и монтаж

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Технологии в современном мире постоянно развиваются. Одними из последних открытий стали усовершенствованные разработки в сфере наружного освещения. Кроме экономных и ярких LED-ламп, важным достижением является фотореле для уличного освещения. Новейшая техника относится к разряду интеллектуальной, так как светильники, благодаря специальному программному обеспечению, загораются и гаснут без вмешательства человека. Детально о приборе расскажет статья.

Фотореле – это прибор для регулировки и включения уличного освещения

Фотореле, или уличный датчик освещенности для включения света

Фотореле – это прибор для регулировки уличного освещения. Его применяют в разных местах с целью экономии электроэнергии. Принцип работы реле, в основе которого лежит фотоэффект, заключается в том, что при малом количестве лучей света происходит замыкание контактов. В результате включается уличный датчик. Когда освещение возрастает до необходимого уровня, контакты автоматически размыкаются и, соответственно, светильники выключаются.

Фотореле применяют в разных местах с целью экономии электроэнергии

Прибор имеет множество наименований и определений. В некоторых технических учебниках его называют светоконтролирующим выключателем, в других изданиях – автоматом светочувствительности. В неофициальной лексике чаще всего можно услышать словосочетание “датчик света” или “датчик освещенности”, “фотодатчик”. Есть и более простые названия, такие как “датчик сумерек” либо “переключатель день/ночь”. Все это наименования одного и того же предмета, который в промышленном производстве называют фотореле.

Фотореле устанавливают у входов в дома, на территориях административных зданий, в подъездах многоквартирных домов, на столбах электропередач. Таким образом, входы в помещения, улицы и дороги будут постоянно освещаться с наступлением сумерек. При наличии такого устройства принудительное включение и выключение фонарей и ламп уличного освещения на столбах не потребуется. Это будет происходить автоматически, причем затраты на электроэнергию прилично сократятся.

Принцип работы и устройство датчика света для уличного освещения

Основу фотореле составляют фоторезистор либо фототранзистор, меняющие свои параметры при определенном изменении освещенности. Если достаточно количества света, попадающего на них, то цепь электропитания разомкнута. С постепенным наступлением темноты фотоэлемент начинает реагировать, и в определенном показании, указанном в настройках, цепь замыкается. Процесс может происходить не только вечером, но и, например, при сильно пасмурной погоде. Когда освещение улучшается, то есть наступает утро (или тучи и туман рассеиваются), то цепь размыкается.

Основной блок и выносной датчик фотореле для уличного освещения

Интересно знать! Устройство фотореле считается универсальным, и его можно использовать в иных целях, например, для орошения газонов. Для этого прибор подключают к системе полива и, таким образом, каждую ночь будет обеспечено увлажнение лужайки или клумбы.

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле. По этому принципу различают два типа устройств:

Прибор выносного датчика небольшой по размерам, его проще обеспечить защитой от внешних негативных воздействий и подсветки. Данное устройство можно разместить автономно, например, в электрощитовой. Примером таких фотореле являются модели под дин-рейку. Встроенный датчик должен располагаться в непосредственной близости с осветительным прибором, например, рядом со светильниками – на столбах уличного освещения. При этом очень важно выбирать такое место, чтобы ламповый свет не попадал на фотодатчик. Такой вариант чаще всего используют при установке уличного освещения на солнечных батареях.

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле

Эксплуатационные характеристики уличного датчика освещенности

Выбрав нужный тип датчика, необходимо определиться с техническими параметрами прибора. Основные из них, которые непосредственно влияют на качество работы и срок эксплуатации фотореле, следующие:

  1. Напряжение сети. Может быть 220 либо 12 В – выбор зависит от напряжения, обеспечивающего уличное освещение. Двенадцативольтовые датчики включения света чаще всего используют для освещения от аккумуляторов.
  2. Эксплуатационный режим. Необходимо, чтобы фотореле работало при значительных перепадах температуры, что зависит от климатических условий в том или ином регионе. В идеале прибор должен выдерживать аномальную жару и сильные морозы.
  3. Класс защищенности корпуса. Для установки уличного освещения подойдет уровень IP44 и выше, обеспечивающий защиту прибора от брызг воды, попадания грязи и твердых частиц диаметром больше1 мм. Если же речь идет о монтаже фотореле в помещении, то подойдет уровень защиты, начиная от IP23.
  4. Мощность. Работа любого реле рассчитана на определенный уровень напряжения мощностной нагрузки, причем суммарная мощность всех подключенных устройств должна быть на 20% меньше допустимой нормы. Таким образом удастся сократить степень износа приборов и продлить срок их службы.
Фотореле работает при значительных перепадах температуры, независимо от климатических условий

Это основной, но не окончательный перечень характеристик фотореле, которые необходимо учитывать при выборе датчика. Грамотный подход в данном вопросе окажет положительное влияние на работоспособность устройства и продлит период его эксплуатации.

Полезный совет! Одним из главных условий бесперебойной работы фотореле является наличие стабильного напряжения в сети, которое должно быть на 30% выше, чем данный показатель самого прибора.

Варианты настроек подключения датчика света

Почти все устройства имеют автоматическую систему регулировки, позволяющую выбрать конкретный режим работы. Особенность данного элемента прибора состоит в том, что настраивать его приходится вручную. Для этого специальный регулятор поворачивают в нужном направлении и выбирают необходимую опцию.

Фотореле используется для того, чтобы автоматизировать систему уличного освещения и в то же время сэкономить электроэнергию

Фотореле может включать следующие регуляторы настроек:

  1. Порог реагирования. Эта настройка предусматривает увеличение или уменьшение чувствительности прибора. Рекомендуется понижать ее уровень зимой, особенно в снежную погоду, во избежание лишнего отражения света от снега, а также в местах с ярким уличным освещением, например, в мегаполисах.
  2. Секундное задержание на включение или отключение прибора. Если увеличить задержку на выключение, то удастся избежать ложных срабатываний, возникающих при попадании на фотореле случайного луча, например, света от фар автомобиля. Задержание включения предотвратит реакцию устройства на мимолетное затемнение прибора, например, от тучи или теней пролетающих птиц.
  3. Регулятор диапазона освещенности. При подключении фотореле, используя данную настройку, можно обеспечить необходимый уровень освещенности. При его нижней границе датчик срабатывает, включая подачу питания, и, наоборот, в верхних значениях отключает его. Диапазон может колебаться от 2 до 100 лк (2 лк – кромешная темнота) или от 20 до 80 лк, (в данном случае 20 лк – глубокие сумерки, когда очертания предметов еле видны).

Освоение и эффективное использование перечисленных настроек помогут обеспечить наиболее оптимальную работу фотореле, исключив ложные срабатывания, сделав тем самым освещение более комфортным, а потребление электроэнергии максимально экономным.

Фотореле может включать множество регуляторных настроек

Выбор оптимального места расположения датчика уличного освещения

Перед тем как подключить датчик света, необходимо определиться с местом его установки, учитывая при этом ряд важных моментов:

  • если фотодатчик выносного типа, то его месторасположение должно быть в прямой досягаемости дневного света;
  • источники искусственного освещения должны располагаться как можно дальше от датчика, главное, чтобы реле не реагировало на их включение или отключение;
  • желательно максимально исключить попадание света от автомобильных фар.

Оптимальная высота установки фотореле – от 180 до 200 см, что обеспечит возможность регулировки параметров, стоя на земле, не используя табуретов и стремянок.

Выполнить вышеперечисленные требования помогут некоторые хитрости. Например, можно оградить фотодатчик от засветки фонарей, используя отрезок трубы большого диаметра из пластика черного цвета длиной 15-20 сантиметров. С этой целью необходимо подпилить трубу внизу под углом 40-30° от вертикальной стены таким образом, чтобы она смотрела вверх.

Место установки фотореле выбирается с учётом ряда правил

Полезный совет! С целью стандартизации сборки устройств для указания фотореле на схемах и чертежах придумали специальные обозначения и термины. Их необходимо знать тем, кто решил самостоятельно осуществить установку прибора.

Если работа реле рассчитана на один фонарь, но большой мощности, то идеальным местом станет его размещение непосредственно позади плафона. Именно там случайный свет будет попадать меньше всего. Настроить работу датчика намного легче, если он расположен на восточной либо западной стороне здания. Главное условие при этом – отсутствие вблизи объектов с ярким светом. Поэтому в данном случае нужно выбирать ту сторону, где «засветка» максимально исключена.

Фотореле для уличного освещения: оснащение дополнительными функциями

Оба типа фотореле, как со встроенным, так и выносным датчиком, имеют свои разновидности. Классификация приборов основана в первую очередь на их предназначении и дополнительном функциональном оснащении. Оба типа устройств имеют подвиды.

Фотореле с датчик движения. Такой прибор устанавливают там, где освещение требуется только во время пребывания человека, например, в коридорах, во дворе загородного дома или в гараже. Устройство реагирует на движение и тепло, излучаемое человеческим телом.

Фотореле с датчик движения устанавливают там, где освещение требуется только во время пребывания человека

Фотореле с таймером. Такой вариант применяют, когда освещенность необходима на протяжении определенного времени. Пользователи устройства устанавливают желаемое время, когда оно включается или выключается. Соответственно, прибор оснащается таймером включения и выключения света. Такие датчики особенно актуальны в декоративной подсветке приусадебных участков или зданий.

Астротаймер – это не просто фотореле, а более усовершенствованный прибор, запрограммированный на восход или закат солнца в различных климатических зонах. Достаточно в памяти выбрать определенный часовой пояс. Устройство автоматически будет срабатывать в заданное программой время. Цена фотореле с астротаймером намного выше, но при этом не нужно беспокоиться о месте установки.

Приборы с дополнительными функциями не пользуются популярностью, так как цена фотореле для уличного освещения с вмонтированными датчиками может быть вдвое выше, чем стоимость обычного светореагирующего устройства. Поэтому для обеспечения дополнительных функций совсем не обязательно приобретать дорогостоящее мультифотореле, достаточно купить обычное устройство и дополнительно установить датчики движения или таймеры.

Астротаймер – это более усовершенствованный прибор, запрограммированный на восход или закат солнца

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Уличные светодиодные светильники на столбы: долговечность и эффективность

Виды, технологические особенности устройств, специфика установки. Соотношение цены и качества.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

Полезный совет! Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами. Однако дешевле в покупке и обслуживании обойдутся два отдельных датчика, например, на свет и движение. Кроме этого, проще будет заменить деталь в одном из двух устройств, чем ремонтировать все фотореле в комплексе.

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

  • черный – фаза;
  • зеленый – ноль;
  • красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

  1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
  2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
  3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
  4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

  1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
  2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки.

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

Полезный совет! Перед установкой и настройкой прибора рекомендуется тщательно изучить схему подключения освещения, которая прилагается к устройству. В документе четко и наглядно изображены все провода фотореле, а также показано, куда их необходимо подключать.

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Настройка уличного освещения для загородного дома

После того как подключили фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов. Как уже упоминалось ранее, у фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода. Их подключение происходит таким образом:

  • красный, отвечающий за электронагрузку, идет непосредственно к фонарю, лампе или прожектору;
После подключения фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов
  • провод коричневого либо черного цвета подключают к фазе, идущей от щитка;
  • синий проводок соединяют с нолем на корпусе щитка.

Необязательным, но важным моментом в обеспечении безопасности является подключение заземления. С этой целью отдельный провод присоединяют к клемме на корпусе. При этом сечение провода должно быть подобрано в соответствии с мощностью предполагаемой нагрузки фотореле. Схема подключения проводов подскажет, как правильно это сделать.

Настройку устройства производят после его монтажа. Для этого нужно дождаться момента естественной освещенности, когда желательно включение светильников. Регулируют прибор с помощью настройки путем закручивания подстроечного колесика. Крутить нужно до тех пор, пока светильник не включится.

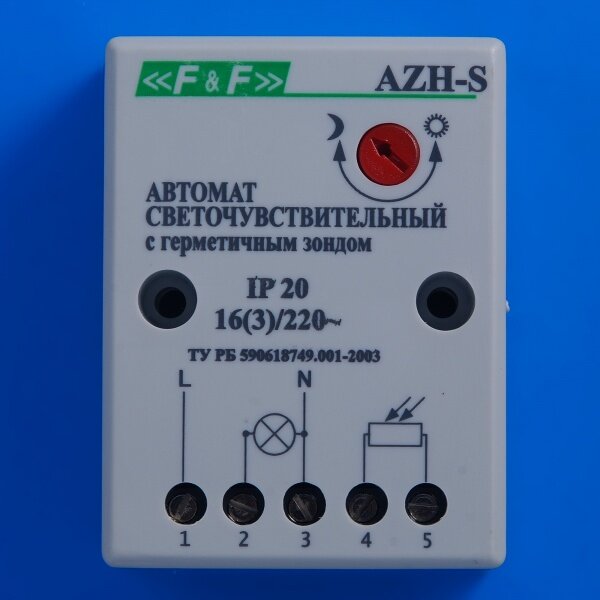

Необходимо отметить, что порядок подключения реле с выносным датчиком немного отличается от подсоединения прибора со встроенным фотоэлементом. Здесь фаза подключается к клемме A1 (L), которая расположена вверху устройства, далее ноль заводится на клемму A2 (N). С выхода, в зависимости от расположения провода, фазу подают на фонари.

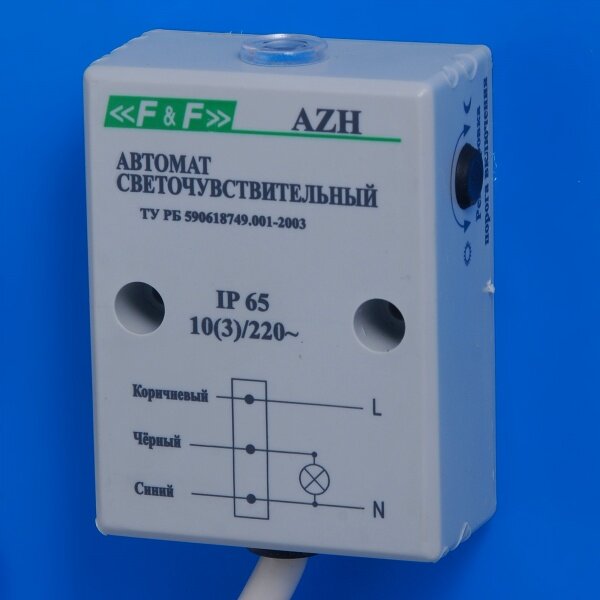

На фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Полезный совет! Чтобы подключить несколько фонарей одновременно, необходимо приобрести специальный контроллер. На это устройство будет поступать сигнал, который управляет освещением.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т. д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Схемы фотореле

Фотореле — это устройство, снабженное с выносным или встроенным сумеречным датчиком, которое встроено в электрическую цепь для осветительых приборов. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

Одной из задач, выполняемых при помощи фотодатчиков, является управление освещением. Такие схемы называются фотореле, чаще всего это простое включение освещения в темное время суток. С этой целью радиолюбителями было разработано немало схем, вот некоторые из них.

Наверное, самая простая схема показана на рисунке 1. Количество деталей в ней, невелико, меньше уже не получится, а эффективность, читай чувствительность, достаточно высокая.

Это достигнуто тем, что транзисторы VT1 и VT2 включены по схеме составного транзистора, называемой также схемой Дарлингтона. При таком включении коэффициент усиления равен произведению коэффициентов усиления составляющих транзисторов. Кроме того, такая схема обеспечивает высокий входной импеданс, что позволяет подключать высокоомные источники сигнала, как показанный на схеме фоторезистор PR1.

Рисунок 1. Схема простого фотореле

Работа схемы достаточно проста. Сопротивление фоторезистора PR1 с увеличением освещенности уменьшается до нескольких КОм (темновое сопротивление несколько МОм), что приведет к открыванию транзистора VT1. Его коллекторный ток откроет транзистор VT2, который включит реле K1, которое своим контактом включит нагрузку.

Диод VD1 защищает схему от ЭДС самоиндукции, возникающей в момент выключения реле K1. Таким образом, очень маломощный сигнал фоторезистора преобразуется в сигнал достаточный для включения обмотки реле.

Чувствительность этой простой схемы достаточно высока, иногда просто избыточна. Чтобы ее уменьшить, и регулировать в необходимых пределах можно добавить с схему переменный резистор R1, показанный на схеме пунктиром.

Напряжение питания указано в пределах 5…15В, — зависит от рабочего напряжения реле. Для напряжения 6В подойдут реле РЭС9, РЭС47, а для напряжения 12В РЭС49, РЭС15. При указанных на схеме транзисторах ток обмотки реле не должен превышать 50мА.

Если вместо транзистора VT2 поставить, например, КТ815, то выходной ток может быть больше, что позволит применить более мощные реле. А вообще, чем выше напряжение питания, тем выше и чувствительность фотореле.

Схема фотореле с фотодиодом

Схема этого фотореле показана на рисунке 2.

Рисунок 2. Схема фотореле с фотодиодом

Как и предыдущая, она также содержит минимальное количество деталей, благодаря применению операционного усилителя (ОУ). В данной схеме ОУ включен по схеме компаратора (сравнивающего устройства). Нетрудно видеть, что фотодиод LED1 включен в фотодиодном режиме, — питание подано так, что фотодиод смещен в обратном направлении.

Поэтому, при снижении уровня освещенности сопротивление светодиода Led1 возрастает, что приводит к уменьшению падения напряжения на резисторе R1, а следовательно и на инвертирующем входе компаратора OP1.

Напряжение на неинвертирующем входе ОУ устанавливается при помощи переменного резистора R2, и является пороговым — задает порог срабатывания. Как только напряжение на инвертирующем входе станет меньше, чем пороговое, на выходе компаратора появится высокий уровень напряжения, который откроет транзистор T1, который включит реле K1.

Реле и транзистор в этой схеме можно подобрать, руководствуясь рекомендациями к схеме, показанной на рисунке 6. В качестве компаратора можно использовать ОУ типа К140УД6, К140УД7 или подобные. Источник питания для схемы подойдет любой, можно даже бестрансформаторный, без гальванической развязки от сети. В этом случае при наладке следует быть внимательным, соблюдать правила техники безопасности. Идеальным вариантом следует считать использование для настройки схемы разделительного трансформатора или, как его иногда называют трансформатора безопасности.

Настройка устройства сводится к установке порогового напряжения таким образом, чтобы включение происходило уже при наступлении сумерек. Чтобы не дожидаться этого природного момента, можно в затемненной комнате засвечивать фотодиод лампой накаливания, включенной через тиристорный регулятор мощности. Эта же методика пригодна для настройки и других схем фотореле.

Возможно, что при срабатывании фотореле релюшка будет дребезжать. Избавиться от этого явления можно присоединив параллельно катушке электролитический конденсатор на несколько сотен микрофарад.

Фотореле на микросхеме

Специализированная микросхема КР1182ПМ1 представляет собой фазовый регулятор мощности, то же самое, что обычный тиристорный. Весьма важным и ценным свойством такого регулятора мощности является то, что он включается в схему как двухполюсник, не требуя для себя дополнительного провода питания: просто включил параллельно выключателю и все уже работает! На рисунке 4 показано, как на этой микросхеме можно построить несложное фотореле.

Рис. 3. Микросхема КР1182ПМ1

Рисунок 4. Схема фотореле на микросхеме КР1182ПМ1

Управляющие выводы микросхемы 3 и 6. Если между ними подключить просто обычный однополюсный выключатель, то при его замыкании нагрузка будет отключаться! Если его разомкнуть, то нагрузка подключится. Кстати, без дополнительных внешних тиристоров или симистора, и даже без радиатора, микросхема выдерживает нагрузку до 150Вт. Это в случае, если при включении нагрузки нет бросков тока, как у ламп накаливания. Лампу накаливания в таком варианте можно включать мощностью не более 75Вт.

Просто выключатель к этим выводам подключать как бы ни к чему, если только в комплексе с другими деталями. Если не обращать внимания на фототранзистор и электролитический конденсатор, мысленно оставить только переменный резистор R1, то получается просто фазовый регулятор мощности: при перемещении его движка вверх по схеме выводы 3 и 6 замыкаются накоротко, тем самым отключая нагрузку, как упомянутым выше контактом. При перемещении движка вниз по схеме мощность в нагрузке изменяется от 0…100%. Тут все понятно и просто.

Если к этим выводам подключить электролитический конденсатор (считаем, что фототранзистора в схеме пока нет), то получится просто плавное включение нагрузки. Каким образом?

Сопротивление разряженного конденсатора невелико, поэтому поначалу управляющие выводы микросхемы 3 и 6 практически замкнуты накоротко и нагрузка отключена. По мере заряда сопротивление конденсатора возрастает (достаточно вспомнить проверку конденсаторов омметром), напряжение на нем тоже растет, мощность в нагрузке плавно увеличивается. Получается устройство плавного включения нагрузки. Причем мощность в нагрузку будет подана на столько, насколько введен движок переменного резистора R1. При отключении устройства от сети конденсатор разряжается через резистор R1, подготавливая устройство к следующему включению. Если конденсатор разрядиться не успеет, то плавного включения не будет.

Вот теперь и добрались до самого главного, до фотореле. Если теперь к управляющим выводам 3 и 6 подключить фототранзистор, то получится фотореле. Работает оно следующим образом. Днем при высокой освещенности фототранзистор открыт, поэтому сопротивление его участка коллектор – эмиттер невелико, выводы 3 и 6 замкнуты между собой, нагрузка отключена.

При плавном уменьшении освещенности в вечерние часы фототранзистор плавненько будет открываться, постепенно увеличивая мощность в нагрузке, то есть в лампе. Никаких пороговых элементов в этой схеме нет, поэтому лампа будет зажигаться и гаснуть постепенно.

Чтобы фотореле не сработало в тот момент, когда включится своя же лампа, фототранзистор желательно защитить от такой подсветки. Проще всего это сделать с помощью пластиковой трубки.

Ранее ЭлектроВести писали, что в Верховную Раду внесли законопроект №4347 о создании государственного фонда декарбонизации. Согласно документу, налог на выбросы углекислого газа увеличат с 10 до 30 грн/т, а полученные средства пустят на «зеленые» и энергоэффективные программы.

По материалам: electrik.info.

Фотореле, реле освещения, сумеречное реле, как установить датчик фотореле, настройка и регулировка. На что обратить внимание при настройке реле.

Фотореле, реле освещения, фотоблоки, сумеречное реле, сумеречные контакторы — все эти названия определяют один прибор, который стал давно в жизни человека необходимым и действия которых мы уже и не замечаем, когда он работает в повседневной жизни. Потребление электричества стало уже давно большой проблемой и для ее решения проводятся научные исследования, этот вопрос поднимается симпозиумах и т.д.
Как решить этот сложный вопрос: возросла техническая оснащенность человека в бытовой повседневной жизни, а следовательно нужно больше вырабатывать электроэнергии. Где ее взять?
Один из ответом — это разумное, экономное использование электроэнергии. Мы работаем в помещении, часто там горит свет и никого нет, вопрос возникает: а для кого он горит если там нет человека? Значит надо выключать и для этого существую специальные датчики движения. С наступлением рассвета на улице стало светло — значит надо выключить свет, а для этого человеком придумано фотореле. В каждом доме, в каждом подъезде имеется лестничное освещение и оно «горит» всю ночь, а зачем, если все спят и никто не ходит в подъезде? Ведь в квартире мы выключаем свет когда ложимся спать, а значит и в подъезде можно выключить свет. оставив только дежурное освещение, а при выходе человека из квартиры свет должен автоматически включиться и когда он вышел на улицу из подъезда выключить снова его — для этого существую специальные приборы совмещающие в себе функцию датчика движения и фотореле.

Состав фотореле

В состав обычно входят элементы:
  • Электронный блок;
  • Датчик с кабелем для подключения;
  • Коммутационное устройство:
    -выходное электромагнитное реле или тиристорный ключ, входящее в состав электронного блока;
    -контактор
  • Дополнительное оборудование — кронштейн для крепления датчика, защитный корпус (кожух) для установки на улице, дистанционный пульт, модуль передачи данных.
  • Имеются модели, где сумеречное реле совмещено с таймером, сочетание с функцией планирования времени.

Правила установки

Уличное реле освещения, фотореле требования к ним различаются только в отдельных деталях.
1. Не рекомендуется установка датчика в сторону солнца, яркого источника света т.к. это выведет датчик из строя.
2. Установить необходимое время задержки срабатывания, при освещении датчика в ночное время фарами машин и т.д.
3. Не устанавливать датчик в направлении ламп,прожекторов и пр. , так при неправильной установке сумеречное реле войдет в циклический режим: при наступлении темного времени суток, датчик сработает включит фонарь, а от фонаря снова сработает на отключение и процесс будет повторятся пока не наступит утро.
4. При размещении датчик на улице, его необходимо поместить под навес для защиты от дождя, снега, необязательно помещать датчик в трубу, т.к. из-за этого может в дальнейшем труба забиться снегом, потом оттаивание, лед, мороз и до наступления потепления датчик будет «замурован» льдом, свет на сенсор будет попадать ослабленным, а отсюда его следует нечеткая работа.
5. Для правильной регулировки чувствительности рекомендуется задержку установить на «0», отрегулировать регулятором чувствительности освещенности устойчивое срабатывание реле, ну и конечно, это надо проводить во время когда наступила темнота, т.е. в это время необходимо включать уличные фонари.
6. Для использования реле в диапазоне низких температур (особенно касается выносного датчика), к его выбору относитесь очень тщательно, т. к. минусовая температура и резкая смена температур (холод и оттепель, а потом ночные заморозки) приводит к отслоению чувствительного слоя, а соответственно фотореле будет работать неустойчиво или выйдет из строя, а следовательно прибор станет неработоспособным.
7. При размещении внешнего сенсора на улице, выбирайте не только с защитой IP56, IP65, но и соответствующее климатическое исполнение УХЛ.


Фотореле разных производителей применяются для включения и выключения света в подъезде, на улице, в помещении. Фотореле ФР, и её различные модификации ФР-7Е, оно включает и выключает свет при установленном значении освещенности, с такими же функциями фирмы Орбис и и производителя Elko. Распространенные марки известных производителей ФР 601, ФР 7, фр 7е, фр 602, ФР2, ФР6, фр 94, выключатель светоконтролирующий LXP03, фрл 02, со встроенным фотодатчиком AZH 112, фр 75, ФР — М01 — 1 — 15, ABB TW1, фотоблоки ФБ-2М, светочувствительное реле ФБ-9.
Основные технические параметры

Технические характеристики реле освещения в основном имеют примерно схожие параметры и отличаются уровнем работы реле в диапазоне освещенности, характеристиками мощности коммутируемой нагрузки и дополнительными параметрами: наличием управляющего входа для блокирования выхода, к примеру коммутирующим таймером.

Параметры SOU-1 ФР-9М VEGA
Напряжение питания AC/DC 12 — 240 V
(AC 50 — 60 Гц)
AC 230 V / 50 — 60 Гц
24 50Гц / 24 пост 220 50Гц 230 V AC
Настраиваемое время задержки 0 — 2 мин 0, 30c, 1мин, 3мин, 10мин 60 с
Уровень освещенности (диапазоны), Лк 1 — 100 Lx
100 — 50000 Lx
0.5…30, 3…300 5-300 Люкс (лог. шкала)
Количество контактов 1x переключ
16 A / AC1
1 переключ 16 A 10 A 250 Vас
Индикация выхода зеленый, красный LED зеленый, желтый LED
Длина провода сенсора (датчика) макс. 50 м
(обычный провод)
до 50 м встроенный
Температурный диапазон -20 .. +55 °C -10 .. +55 °C
-40 .. +60 °C датч.
-30 º.. +50 ºC
Дополнительные Блокировка входа
Корпус 1-МОДУЛЬ 1-МОДУЛЬ Настенный монтаж или на опоре
Особенности применения

Основное предназначение сумеречного выключателя в автоматическом включения света при наступлении темноты и отключения света с приходом рассвета. Функция случайного включения освещения позволяет симулировать присутствие (к примеру хозяина дома) коммутация: по программе (AUTO) /постоянно вручную/случайная (КУБИК)

Варианты схем подключения и диаграммы работы

Варианты схемы подключения фотореле могут быть разные, трех проводные, четырех проводные, диаграммы работы примерно одинаковы.

Схема подключения сумеречного реле TW в модульном исполнении фирмы АВВ, диаграмма работы.

Сумеречный-световой включатель SOU-3, наружное покрытие IP65, корпус для монтажа на стену, снимающаяся крышка без болтов, встроенный датчик освещения, выбор из трех диапазонов уровня освещенности и раздельно выбор из трех уровней задержки времени (для иллюминации коротких колебаний уровня освещенности — например фары автомобилей). Для правильной функции устройства необходима установка сенсором вниз или в сторону.

Фотореле

: более энергоэффективная и компактная альтернатива обычным реле?

Реле

— это основной электронный компонент, который разработчики используют для приложений, где требуется переключение сильного тока. Существует множество различных типов реле, но в последнее время популярность приобрела новая разновидность — фотореле.



Некоторые сведения о реле: электромеханические и полупроводниковые

Реле — это электрические переключатели, которые используются для обеспечения высокого тока и высокой мощности в маломощной цепи. Как правило, доступны два типа реле: электромеханические реле и полупроводниковые реле.

Нормально разомкнутое электромеханическое реле основано на токе, протекающем через входную цепь, активирующем электромагнит. Это создает магнитное поле, которое заставляет якорь двигаться, замыкая переключатель во второй, большей цепи и пропуская ток.

Когда источник питания удаляется, пружина оттягивает контакт от второй цепи, останавливая поток электричества и отключая конечное устройство.



Электромеханическое реле. Изображение предоставлено Circuit Globe



Полупроводниковое или бесконтактное реле — это устройство, которое можно использовать вместо механического реле для переключения электричества на нагрузку. Твердотельные реле являются чисто электронными и не зависят от каких-либо физических движущихся частей или механических механизмов. Из этой классификации реле быстро набирает популярность фотореле.



Что такое фотореле?

Фотореле — это подгруппа бесконтактных реле, которые, как следует из их названия, используют свет в качестве импульсного сигнала.



Принцип работы фотореле. Изображение предоставлено Toshiba



Фотореле работает, излучая свет, когда ток проходит через светодиод. Излучаемый свет пересекает границу изоляции и падает на светочувствительный датчик микросхемы КПК, который, в свою очередь, питает и управляет затвором общей пары полевых МОП-транзисторов, подключенных к источнику. Это включает МОП-транзистор, позволяя переменному/постоянному току течь через клеммы питания МОП-транзистора.



Преимущества фотореле

По сравнению с традиционным механическим реле фотореле имеет множество преимуществ.

Поскольку фотореле работают от света, в них нет механических частей. Это означает меньший износ и деградацию компонентов с течением времени, что повышает надежность конструкции и увеличивает срок службы.

Кроме того, механическим реле требуется большой ток для перемещения якоря и управления выходом. Фотореле, с другой стороны, управляются светодиодом на стороне входа, что означает, что необходимый входной ток для устройства будет составлять от 3 мА до 5 мА. Это огромное преимущество для экономии электроэнергии.



Визуализируется дребезг переключателя. Изображение предоставлено Epec Engineered Technologies



Кроме того, механические реле могут страдать от дребезга контактов (т. е. нежелательного замыкания и размыкания контактов реле). Фотореле обеспечивают повышенную надежность, устраняя дребезг контактов и обеспечивая более высокую скорость переключения.



Новые фотореле Toshiba

Пополнив и без того впечатляющую линейку фотореле, Toshiba недавно объявила о выпуске трех новых фотореле.

Эти новые продукты — TLP3407SRA, TLP3475SRHA и LP3412SRHA — считаются наименьшими в отрасли управляемыми напряжением фотореле с расширенным диапазоном рабочих температур до 125 °C.

Максимальная рабочая температура 125°C по сравнению с традиционными 110°C позволяет устанавливать эти фотореле в высокотемпературных зонах, открывая для них новый мир приложений.



Новые фотореле поставляются в упаковке S-VSON4T от Toshiba.Изображение предоставлено Toshiba


Кроме того, Toshiba утверждает, что ее корпус S-VSON4T имеет наименьшую монтажную площадь в отрасли — 2,9 мм². Компания надеется, что этот размер корпуса поможет извлечь выгоду из недвижимости печатной платы и увеличить количество фотореле в существующей компоновке.

На фоне роста популярности фотореле эти новости от Toshiba свидетельствуют о значительном росте отрасли. Будем надеяться, что непрерывная разработка лучших фотореле приведет к появлению в будущем более энергоэффективных и компактных конструкций.

Как работает твердотельное реле PhotoMOS

Введение в реле PhotoMOS

Реле представляет собой электрический компонент, выход которого управляется в разомкнутом или замкнутом положении путем подачи или снятия управляющего напряжения с электрически изолированной цепи. В течение многих лет электромеханические реле были единственным выбором для выполнения такой функции. Однако за последние два десятилетия появились новые технологии, позволяющие полупроводникам переключать выходные цепи с помощью электрического управляющего сигнала с помощью электронных, магнитных, оптических или других средств, не требующих механического перемещения.

Panasonic предлагает полупроводниковые реле двух типов: твердотельные реле (SSR) и реле PhotoMOS. Основное различие между этими двумя типами можно найти в полупроводниковом устройстве, используемом для переключения выхода: твердотельные реле используют симисторы, а реле PhotoMOS используют два полевых МОП-транзистора. Реле PhotoMOS используются в телекоммуникациях, измерениях, безопасности и промышленном управлении.

Рис. 1: Конструкция реле PhotoMOS

Строительство:

 Конструкция реле PhotoMOS показана на рис. 1.Входные контакты подключены к светоизлучающему диоду (LED). Светодиод устанавливается в верхней части реле на расстоянии не менее 0,4 мм от фотоэлемента. Светодиод и детектор отлиты из полупрозрачной смолы, которая пропускает свет, но создает диэлектрический барьер между входом и выходом. Двойные МОП-транзисторы встроены на выходной стороне и служат переключателем цепи нагрузки

.

  Преимущества:

Использование реле PhotoMOS имеет много преимуществ по сравнению с электромеханическими или другими твердотельными реле.К этим преимуществам относятся:

  • Низкое энергопотребление
  • Малый ток утечки
  • Стабильное сопротивление в открытом состоянии в течение всего срока службы
  • Высокая надежность с чрезвычайно долгим сроком службы
  • Малый размер
  • Высокая скорость переключения
  • Высокая вибро- и ударопрочность
  • Нет дребезга контактов и шума переключения

Принцип действия:

Входная сторона реле PhotoMOS состоит из светодиода.Если через светодиод протекает ток, он излучает свет. Свет проходит через полупрозрачную силиконовую смолу и регистрируется массивом фотодатчиков. Это приводит к падению напряжения на фотодатчиках, которое используется для управления полевыми МОП-транзисторами, переключающими цепь нагрузки.

Рис. 2. Базовая входная цепь реле PhotoMOS

В следующем посте мы обсудим, как спроектировать схему на базе PhotoMOS.

Пожалуйста, оставляйте свои вопросы в разделе комментариев, и мы ответим, а также добавим их в будущие блоги.

Нравится:

Нравится Загрузка…

Связанные

Введение в реле – что такое PhotoMOS?

PhotoMOS представляет собой полупроводниковое реле со светодиодом в качестве входа и MOSFET в качестве выхода.
Используется в различных областях для повышения надежности устройства и уменьшения размеров.



Базовая конструкция

<Оптическая изоляция>





<Конденсаторная изоляция>

[Глоссарий]

Эпоксидная смола                        ——    Эпоксидная смола

LED                           ——    Светоизлучающий диод

MOSFET —— Акронима для металлооксид-полупроводниковых полевых эффектов транзистора
транзистор, который имеет структуру эффективно сочетание металла (электрический проводник), оксидной пленки (изолятор) и полупроводник (вещество, имеющее промежуточное качество)

Фотоэлектрический элемент ——   Солнечная батарея и схема управления



Как работает PhotoMOS

<Оптическая изоляция>





<Конденсаторная изоляция>



Преимущества PhotoMOS

Очевидно, что PhotoMOS отличается от обычных электромеханических реле.
PhotoMOS относятся к полупроводниковым реле, не имеющим подвижного контакта, поэтому они превосходят обычные электромеханические реле по продолжительности жизни и надежности контактов, быстродействию и своим размерам.

Но они также отличаются от других коммутационных решений, в которых используются оптопары, фототранзисторы и т. д.. ФотоМОП имеют MOSFET на выходе, поэтому они являются наиболее подходящими устройствами для переключения слабых аналоговых сигналов.





Модельный ряд

Panasonic предлагает PhotoMOS для различных целей с широким ассортиментом продукции.
Доступны восемь типов PhotoMOS в зависимости от функций и рекомендуемых целей.







Варианты упаковки

Наши PhotoMOS предлагаются в различных корпусах от VSSOP, самого компактного в нашей линейке, до SIL, который может управлять током до 10 А. Мы предлагаем SOP16pin с выходом 4a и встроенным входным резистором. У Panasonic есть собственные варианты комплектации, которые способствуют экономии места и сокращению трудозатрат.

Варианты упаковки PhotoMOS



Мы предлагаем линейку преобразователей напряжения со встроенным входным резистором, например SSOP, SOP4pin и SOP16pin. Мы также можем удовлетворить ваши требования в других пакетах после консультации. Пожалуйста свяжитесь с нами.



▼Список товаров по упаковкам

▼Перейти к информации о продукте для PhotoMOS





Как работают реле? — Объясните это!

Возможно, вы этого не осознаете, но вы постоянно начеку, следите за угрозами и готовы действовать в любой момент. Миллионы лет эволюции запрограммировали ваш мозг на спасение вашей кожи, когда малейшая опасность угрожает вашему существованию. Если вы используете силу инструмент, например, и крошечная щепка летит к вашему глазу, один из ваши ресницы пошлют сигнал в ваш мозг, который заставит вас веки закрываются в мгновение ока — достаточно быстро, чтобы берегите зрение.Здесь происходит то, что крошечный стимул вызывает гораздо больший и более полезный отклик. Вы можете найти один и тот же трюк в работе во всех видах машин и электрических электроприборы, где датчики готовы включить или отключается за долю секунды с помощью умных магнитных переключателей, называемых реле. Давайте подробнее рассмотрим, как они работают!

Фото: Типичное реле со снятым пластиковым корпусом. Вы можете видеть два пружинных контакта слева и катушку электромагнита (красно-коричневый цилиндр медного цвета) справа.В этом реле, когда ток проходит через катушку, он превращает ее в электромагнит. Магнит толкает переключатель влево, сжимая пружинные контакты и замыкая цепь, к которой они подключены. Это реле от электронного программатора погружного водонагревателя. Электронная схема программатора включает или выключает магнит в заранее запрограммированное время суток, используя относительно небольшой ток. Это позволяет гораздо большему току течь через пружинные контакты для питания элемента, который нагревает горячую воду.

Что такое реле?

Реле представляет собой электромагнитный переключатель, приводимый в действие относительно небольшой электрический ток, который может включать или выключать гораздо больший электрический ток. Текущий.

Сердцем реле является электромагнит (катушка провода, которая становится временный магнит, когда через него проходит электричество). можно подумать о реле как своего рода электрический рычаг: включите его с небольшим током, и он включает («рычаги») другой прибор используя гораздо больший ток. Почему это полезно? Как имя предполагает, что многие датчики являются невероятно чувствительными частями электронное оборудование и производят только небольшие электрические токи.Но часто нам нужно, чтобы они приводили в движение более крупные устройства, использующие большие токи. Реле ликвидируют этот разрыв, позволяя небольшим токи, чтобы активировать более крупные. Это означает, что реле могут работать как переключатели. (включение и выключение) или как усилители (преобразование небольших токи в более крупные).

Иллюстрация: Если бы реле были собаками: Предположим, у вас есть огромная свирепая собака, которая спит так крепко, что никогда не просыпается, когда слышит шум. В качестве сторожевой собаки от нее толку не будет! Но что, если вы купите еще и маленькую, очень бдительную собаку? Если маленькая собака слышала шум, она начинала лаять и будила большую собаку, которая могла атаковать злоумышленника.Вот как работают реле: они используют слабый электрический ток для срабатывания гораздо большего.

Как работают реле

Вот две простые анимации, иллюстрирующие, как реле используют одну цепь для включения второй цепи.

Когда энергия проходит через первую цепь (1), она активирует электромагнит (коричневый), создавая магнитное поле (синий), которое притягивает контакт (красный) и активирует вторую цепь (2). Когда питание отключается, пружина возвращает контакт в исходное положение, снова отключая вторую цепь.

Это пример «нормально разомкнутого» (НО) реле: контакты во второй цепи по умолчанию не подключены и включаются только при протекании тока через магнит. Другие реле являются «нормально замкнутыми» (НЗ; контакты соединены так, что по ним по умолчанию протекает ток) и выключаются только при срабатывании магнита, раздвигающем или раздвигающем контакты. Наиболее распространены нормально разомкнутые реле.

Вот еще одна анимация, показывающая, как реле связывает две цепи. вместе.По сути, это одно и то же, нарисованное немного по-другому. С левой стороны находится входная цепь, питаемая от переключателя. или датчик какой. Когда эта цепь активирована, она питает ток к электромагниту, который замыкает металлический переключатель и активирует вторую, выходную цепь (справа). Относительно небольшой Таким образом, ток во входной цепи активирует больший ток во входной цепи. выходная цепь:

  1. Входная цепь (синяя петля) отключена, и через нее не протекает ток до тех пор, пока что-то (датчик или замыкающий выключатель) не включит ее. Выходная цепь (красная петля) также отключается.
  2. Когда во входной цепи протекает небольшой ток, он активирует электромагнит (показанный здесь как темно-синяя катушка), который создает вокруг себя магнитное поле.
  3. Электромагнит под напряжением притягивает к себе металлический стержень в выходной цепи, замыкая переключатель и позволяя значительно большему току течь через выходную цепь.
  4. Выходная цепь управляет сильноточным устройством, таким как лампа или электродвигатель.

Реле на практике

Фото: Еще один взгляд на реле. Вверху: глядя прямо вниз, вы можете увидеть пружинные контакты слева, механизм переключения посередине и катушку электромагнита справа. Внизу: то же самое реле, сфотографированное спереди.

Предположим, вы хотите создать систему охлаждения с электронным управлением. система, которая включает или выключает вентилятор в зависимости от температуры в помещении изменения. Вы можете использовать какую-то схему электронного термометра, чтобы чувствовать температуру, но это будет производить только небольшие электрические токи — слишком малы, чтобы привести в действие электродвигатель в большой большой поклонник. Вместо этого вы можете подключить цепь термометра к входная цепь реле. Когда в нем протекает небольшой ток цепь, реле активирует свою выходную цепь, позволяет протекать гораздо большему току и включает вентилятор.

Реле не всегда включают вещи; иногда они очень полезно выключают вещи вместо этого. В оборудование электростанций и линии электропередачи, например, вы найдете защитные реле , которые срабатывают при возникновении неисправностей, чтобы предотвратить повреждение от таких вещей, как скачки тока.Когда-то для этой цели широко использовались электромагнитные реле, подобные описанным выше. В наши дни ту же работу выполняют электронные реле на основе интегральных схем; они измеряют напряжение или ток в цепи и автоматически принимают меры, если они превышают заданное значение. предел.

Другие типы реле

Фото: четыре старомодных реле максимальной токовой защиты на устаревшей электроподстанции в 1986 году, незадолго до ее сноса. Фото предоставлено Библиотекой Конгресса США.

До сих пор мы рассматривали очень общие переключающие реле, но существует довольно много вариаций эта основная тема, в том числе (и это ни в коем случае не исчерпывающий список):

  • Высоковольтные реле: специально разработаны для переключения высоких напряжений и токов. значительно превышает возможности обычных реле (обычно до 10 000 вольт и 30 ампер).
  • Электронные и полупроводниковые реле (также называемые твердотельными реле или твердотельными реле): эти переключающие токи полностью электронные, без движущихся частей, поэтому они быстрее, тише, меньше, надежнее, и служат дольше, чем электромагнитные реле.К сожалению, они, как правило, дороже, меньше эффективны и не всегда работают так чисто и предсказуемо (из-за таких проблем, как токи утечки).
  • Реле времени и реле времени: Они запускают выходные токи на ограниченный период времени (обычно от доли секунды примерно до 100 часов или четырех дней).
  • Тепловые реле: они включаются и выключаются, чтобы предотвратить перегрев таких вещей, как электродвигатели, немного похожие на биметаллические ленточные термостаты.
  • Реле максимального тока и направленные реле: настроенные по-разному, они предотвращают протекание чрезмерных токов в неправильном направлении по цепи (обычно в оборудовании для производства, распределения или питания).
  • Реле дифференциальной защиты: срабатывают при наличии дисбаланса тока или напряжения в двух разных частях цепи.
  • Реле защиты по частоте (иногда называемые реле пониженной и повышенной частоты): Эти полупроводниковые устройства срабатывают, когда частота переменного тока слишком высока, слишком низка или и то, и другое.

Кто изобрел реле?

Фото: профессор Джозеф Генри, сфотографированный где-то между 1860 и 1875 годами.Фото предоставлено коллекцией фотографий Брейди-Хэнди, Библиотека США Конгресс, отдел печати и фотографии.

Реле были изобретены в 1835 году американским пионером в области электромагнетизма. Джозеф Генри; на демонстрации в Колледже Нью-Джерси, Генри использовал небольшой электромагнит для включения и выключения большего и предположил, что реле можно использовать для управления электрическими машинами на очень больших расстояниях. Генри применил эту идею к другому изобретению, над которым он работал в то время, электрическому телеграфу (предшественнику телефона), который был успешно разработан Уильямом Куком и Чарльзом Уитстоном в Англии и (гораздо более известным) Сэмюэлем Ф.Б. Морс в США.

Реле

позже использовались в коммутации телефонов и первых электронных компьютерах и оставались чрезвычайно популярными до тех пор, пока в конце 1940-х годов не появились транзисторы; по словам Бэнкрофта Герарди, приуроченного к 100-летию работы Генри в области электромагнетизма, к тому времени только в Соединенных Штатах действовало около 70 миллионов реле.

Фото: реле широко использовались для коммутации и маршрутизации вызовов на телефонных станциях. такой, как этот, на фото 1952 года.Фото предоставлено Исследовательским центром Гленна НАСА (NASA-GRC).

Транзисторы — это крошечные электронные компоненты, которые могут выполнять ту же работу, что и реле, работая либо как усилители, либо как переключатели. Хотя они переключаются быстрее, потребляют гораздо меньше электроэнергии, занимают небольшую часть пространства и стоят намного меньше, чем реле, они, как правило, работают только с небольшими токами, поэтому реле по-прежнему используются во многих приложениях. Именно разработка транзисторов стимулировала компьютерную революцию с середины 20-го века.Но без реле не было бы и транзисторов, поэтому реле — и такие пионеры, как Джозеф Генри — тоже заслуживают некоторой похвалы!

Фотореле

Проект строительства электроники


Реле подает питание 120 В переменного тока на нагрузку в темное время суток.

  • Максимальная нагрузка два ампера (импульс 30 ампер)
  • Адаптируется к более высоким токам
  • Адаптируется к 240 В перем.

Рисунок 1

Схема


    * УПРАВЛЕНИЕ СМЕЩЕНИЕМ: Увеличение сопротивления смещает цепь в состояние «ВКЛ».
      Этот элемент управления является необязательным. Если контроль смещения не используется, замените его на короткое замыкание.
      (Фотореле также может быть смещено путем частичной блокировки света, падающего на фоторезистор.)
  ** ПРОВЕРКА ПОЛЯРНОСТИ БЕЗОПАСНОСТИ: Клемма заземления для проверки полярности.
       Если горит неоновая лампа, полярность правильная. Если неоновая лампа не горит, переверните входной штекер.
       Ознакомьтесь с приведенными ниже соображениями по безопасности.
*** См. приложение по нагрузке ниже.

Описание цепи

Вторичная обмотка трансформатора, два диода и конденсатор емкостью 270 мкФ обеспечивают рабочую мощность 6–9 В постоянного тока для схемы. Резистор 8,2 кОм, регулируемый резистор 1 кОм и LDR образуют делитель напряжения. Сопротивление LDR изменяется обратно пропорционально интенсивности падающего на него света. Средь бела дня сопротивление LDR составляет около 100 Ом, а напряжение на контактах 2 и 6 близко к отрицательной шине питания. С приближением темноты сопротивление LDR увеличивается и напряжение на контактах 2 и 6 7555 растет.7555 действует как компаратор напряжения. Когда напряжение на контактах 2 и 6 достигает примерно 2/3 положительного напряжения шины питания, контакт 3 становится низким, включая реле SS. Реле замыкает цепь переменного тока, подавая напряжение на нагрузку. С приближением дневного света операция меняется на обратную. Сопротивление LDR падает, а напряжение на контактах 2 и 6 падает. Когда напряжение на контактах 2 и 6 достигает примерно 1/3 напряжения питания, контакт 3 становится высоким, обесточивая реле SS. Резистор 10 кОм обеспечивает отрицательную обратную связь, которая сужает окно включения-выключения 2/3 — 1/3.† Резистор на 150 кОм ограничивает ток в неоновой лампе примерно до 200 микроампер.

†Уменьшите значение этого резистора, чтобы сузить окно включения/выключения; увеличьте значение (или удалите), чтобы расширить окно.


Детали для рисунка 1

ТРАНСФОРМАТОР 115 В/6 В x 2, BV020-5417.0 (Импульсный), Digikey кат. № 567-1007
LDR Светозависимый резистор, All Electronics кат. № 1 904 или аналогичный PRE-8-1
7555 Таймер CMOS, LMC555CN (Nat.Полупроводник), Digikey кат. № LMC555CN
SS RLY Твердотельное реле 2 А, G3MC-202PL DC5 (Omron), Mouser, кат. № 653-G3MC-202PL-DC5
POT 1 кОм, 9 мм, Digikey 3309-102 (дополнительно. Если не используется, замените на короткий.)
NE-2 Неоновая лампа, Mouser, кат. № 606-A1A
РЕЦЕПТИКА 2-жильный, защелкивающийся, Digikey Q281
КОРПУС Пластик, 4.5 x 2,75 x 1 дюйм (11,4 см x 7 см x 2,5 см)
РАЗНОЕ Мелкие детали, как показано на схеме

Дигикей Маузер Электроника Вся электроника



Строительство началось

Все детали крепятся к корпусу с помощью герметика из силиконового каучука (RTV).

Печатная плата завершена

Большинство мелких компонентов для проекта смонтированы на плате.
2-контактный разъем будет подключаться к LDR.

Монтажная плата в корпусе

Проводной

Выходной приемник

Установлен в кейсе

Входной сетевой шнур и первичная проводка трансформатора установлены

Детали проверки полярности

Гнездо для наконечника (это будет клемма заземления), резистор 150 кОм, втулка для крепления светодиода, NE-2.

Неоновая лампа и клемма заземления установлены

в океане РТВ.

Завершенный проект — Внутренний

Завершенный проект — Внешний

Да, это крышка от бутылки. Он защищает LDR и придает ему направленность.

Крупный план LDR

Фотореле в эксплуатации

Это внешнее место, защищенное от непогоды в канун.



— Вопросы безопасности —

Эта цепь, построенная с использованием сертифицированных, испытанных на высокие напряжения устройств, указанных в списке деталей (трансформатор и реле SS), способна обеспечить очень высокую электрическую изоляцию. Однако фотореле, показанное на этой странице, представляет собой автономную переносную (временную) версию. Таким образом, при его использовании следует помнить о нескольких вещах:

  • Фотореле должно быть защищено от погодных условий и других влажных условий. (См. ниже.)
  • Перед вводом фотореле в эксплуатацию необходимо выполнить проверку полярности. Это обеспечит обесточивание обоих выходных проводников, когда устройство находится в состоянии «ВЫКЛ.». (Проверка полярности не применяется, если реле рассчитано на использование 240 В переменного тока.См. ниже.)
  • Отключите фотореле от источника питания, прежде чем приступить к работе с каким-либо устройством или проводкой, управляемой устройством.


Вариант №1: сборка версии 240 В переменного тока

Однополюсный:

Фотореле можно сконструировать как однополюсную версию на 240 В переменного тока, заменив трансформатор на 240 В на трансформатор, показанный в списке деталей на Рисунке 1 выше, и удалив резистор на 150 кОм и неоновую лампу. Никаких других изменений не требуется. Однополюсная версия подходит для переносного (временного) обслуживания только , если реле будет подключено к 240-вольтовой полностью плавающей и симметричной ответвленной цепи, защищенной прерывателем цепи замыкания на землю (GFCI).

ТРАНСФОРМАТОР 230 В/6 В x 2, BV020-5388.0 (Импульсный), Digikey 567-1022

Двухполюсный:

6

Двухполюсная версия показана на рис. 2. Используйте эту конфигурацию, если фотореле будет подключено к ответвленной цепи на 240 В, не защищенной GFCI (или если тип автоматического выключателя неизвестен).

Рисунок 2

Схема — 240 В переменного тока, 2-полюсная версия

    * УПРАВЛЕНИЕ СМЕЩЕНИЕМ: Увеличение сопротивления смещает цепь в сторону состояния «ВКЛ».
      Этот элемент управления является необязательным. Если контроль смещения не используется, замените его на короткое замыкание.
      (Фотореле также можно сместить, частично блокируя свет, падающий на LDR.)
*** См. приложение по нагрузке ниже.

Детали для рисунка 2

ТРАНСФОРМАТОР 230В/6Вx2, BV020-5388.0 (импульсный), Digikey 567-1022
LDR Светозависимый резистор, вся электроника PRE-12 (или аналогичный)
7555 КМОП-таймер, LMC555CN (Nat. Semiconductor), Digikey кат. № LMC555CN
SS RLY (2) Твердотельное реле, 2 А, G3MC-202PL DC5 (Omron), Mouser, кат. № 653-G3MC-202PL-DC5
POT 1 кОм, 9 мм, Digikey 3309-102 (дополнительно. Если не используется, замените на короткий.)
РЕЦЕПТИКА
ЧЕХОЛ
РАЗНОЕ Мелкие детали, как показано на схеме

Вариант № 2: сборка удаленной/погодозащищенной версии

Светочувствительный датчик (LDR) может быть удален с помощью низковольтной проводки, чтобы сделать «погодозащищенную» версию схемы, как показано на рис. 3. Поместите LDR в прозрачный или полупрозрачный водонепроницаемый внешний корпус; установите оставшуюся часть цепи в защищенном от атмосферных воздействий внутреннем месте.

Рисунок 3

Удаленный LDR

Вариант №3: сборка сильноточной версии

Для приложений с большим током твердотельные реле серии G3MC и указанные резисторы 390 Ом могут быть заменены сильноточными твердотельными реле (или реле), такими как Omron G3NA-2xxB-DC5-24. серия (до 90 ампер) или серия Crydom h22WD (до 125 ампер). Замените резистор 390 Ом на короткозамкнутый.

В качестве альтернативы схема на рис. 1 может использоваться для управления (управление) электромеханическим реле или контактором на 120/240 В переменного тока, как показано на рис. 4.

Рисунок 4

Фотореле управляет электромеханическим реле.


Пример установки

Электромеханическое реле находится в сером ящике.

Вариант № 4: создание версии для работы в темное время суток

Схема реле может быть изменена для обесточивания нагрузки при наступлении темноты. Схема остается такой же во всех отношениях, за исключением того, что проводка реле SS и связанного с ним резистора на 390 Ом изменены, как показано на рисунке 5.Обратите внимание, что работа элемента управления BIAS изменяется.

Рисунок 5

Схема — модификация «Выкл. в темноте».

      * УПРАВЛЕНИЕ СМЕЩЕНИЕМ: Увеличение сопротивления смещает цепь в состояние «ВЫКЛ».
      Этот элемент управления является необязательным. Если контроль смещения не будет использоваться, замените его на короткое замыкание.
      (Фотореле также можно сместить, частично блокируя свет, падающий на LDR.)

Приложение

: Твердотельные релейные нагрузки

Минимальная нагрузка

В отличие от электромеханического реле, твердотельное реле не будет полностью переходить в состояние «ВЫКЛ» в состояние высокого сопротивления (т. е., малой мощности) нагрузки или разомкнутой цепи. Максимальное сопротивление, которое может выдержать реле Omron SS, составляет около 1200 Ом, что эквивалентно 12 Вт резистивной нагрузки без ламп накаливания (0,1 А) при 120 В. Для нагрузки накаливания минимальная эквивалентная нагрузка составляет около двух ватт (холодное сопротивление 2-ваттной лампы накаливания менее 1200 Ом). Интересно, что для магнитной нагрузки (двигатель, реле, трансформатор и т.п.) минимальная нагрузка составляет практически ноль Вт, так как магнитные устройства переменного тока в обесточенном состоянии регистрируют очень низкое сопротивление.Другими словами, минимальная нагрузка зависит от типа нагрузки:

Минимальная нагрузка, необходимая для различных типов нагрузки
Тип нагрузки Минимальная мощность во включенном состоянии для этого типа нагрузки Типовое сопротивление в выключенном состоянии при этой мощности
Резистивный 12 Вт (24 Вт при 240 В) 1200 Ом (2400 Ом при 240 В)
Лампа накаливания 2 Вт (4 Вт при 240 В) <1200 Ом (<2400 Ом при 240 В)
Магнитный  <1 Вт <200 Ом

Специальный чехол — светодиодные нагрузки

Интересный эффект можно увидеть, когда реле подключено к цепочке декоративных светодиодных светильников. Эти цепочки состоят из выпрямителя и примерно 35 светодиодов, соединенных последовательно (70 светодиодов для цепочек на 240 вольт). Поскольку светодиоды являются быстродействующими нелинейными устройствами, они отключаются каждый раз, когда напряжение питания падает ниже порогового значения 2-3 вольта на светодиод. Это происходит при нормальной работе дважды в течение каждого цикла переменного тока. Кажется, что светодиоды светятся постоянно, но на самом деле они мигают с частотой, в два раза превышающей частоту сети переменного тока.

Требование минимальной нагрузки/максимального сопротивления вступает в силу, когда реле SS переключается в состояние «ВЫКЛ».Каждый раз, когда напряжение цепочки падает ниже порогового напряжения светодиодов, цепь выглядит как разомкнутая цепь реле. Реле пытается подать ток на цепочку светодиодов, и напряжение цепочки возрастает до порогового значения. Результатом является серия обрезанных по порогу импульсов, подаваемых на светодиоды с частотой, вдвое превышающей линейную. Видимый результат заключается в том, что струна не темнеет, а тускло светится. Это происходит независимо от количества цепочек светодиодов, подключенных к реле.

Если это неприемлемо, решение простое: Обеспечьте нагрузку лампами накаливания не менее 2 Вт в дополнение к нагрузке светодиодов.Одна 2-ваттная (или больше) 120-вольтовая лампа (4-ваттная на 240 вольт) или цепочка ламп, подключенных параллельно светодиодной цепочке, полностью устранит этот эффект. В качестве альтернативы можно использовать какую-либо магнитную нагрузку, например, трансформатор дверного звонка или настенный адаптер питания с питанием от трансформатора (без переключателя). (Не обязательно подключать настенную бородавку к ее нагрузке.)

Если вам нужно только устранить тусклое свечение светодиодов, когда фотореле выключено, можно использовать резистор относительно высокого номинала.Хотя это не позволит реле SS полностью переключиться в состояние «ВЫКЛ», оно снизит выходное напряжение настолько, чтобы погасить цепочку светодиодов. Вероятно, наиболее практичным местом для этого резистора является клемма выходного разъема нагрузки фотореле, как показано на рис. 6. Наличие этого резистора не повлияет на работу реле с другими типами нагрузки.

Рисунок 6

Дополнительный нагрузочный резистор, когда реле должно использоваться с цепочками светодиодов.

(используйте 100k, 1 Вт для 240 В переменного тока)

Особый кейс — источники импульсного тока и импульсные источники питания

Указанное реле SS имеет номинальный импульсный ток 30 ампер.Хотя этого вполне достаточно для большинства ситуаций с нагрузкой, включая люминесцентные лампы и двигатели, существует один тип нагрузки, где это может быть не импульсный источник питания без коррекции коэффициента мощности (PFC) : . Эти источники питания обычно работают непосредственно от сети переменного тока с двухполупериодным выпрямителем, за которым следует большой конденсатор, фильтрующий пульсации. Этот конденсатор представляет собой виртуальное короткое замыкание на линию в момент подачи питания, и 100 ампер или более могут протекать в течение первого или двух циклов после включения, что значительно превышает номинальное значение перенапряжения реле SS.

Хорошо спроектированный импульсный источник питания должен включать коррекцию коэффициента мощности или ограничитель пускового тока, также известный как термистор с отрицательным температурным коэффициентом (NTC), который предотвращает это. Если вы не уверены в своем импульсном источнике питания, вы можете включить его в фотореле в качестве меры предосторожности. Ограничитель тока подключается, как и в приведенном выше примере, сзади нагрузочной емкости. Ограничитель пускового тока должен быть подключен между реле SS и нагрузкой, как показано на рисунке 7.Указанный ограничитель тока ограничивает пусковой ток значительно ниже номинального значения импульсного тока реле SS. Ограничитель тока нагревается во время нормальной работы под нагрузкой.

Рисунок 7

Дополнительный ограничитель пускового тока, необходимый только тогда, когда нагрузкой переменного тока является импульсный источник питания без PFC.

*Mouser 527-CL80

Схемы, созданные с помощью DCCAD.


Родственный проект

Звезда со светодиодной подсветкой

Помогите вашей команде работать быстрее с расширением Adobe Creative Cloud от Image Relay

Мы запустили Image Relay почти двадцать лет назад с обязательством помочь творческим и маркетинговым командам вернуть больше времени для творчества.Мы по-прежнему стремимся повышать творческую эффективность, и поэтому мы с гордостью объявляем о нашей новой интеграции с Adobe Creative Cloud.



Как креативщики и маркетологи, мы все знаем, какую ценность привносит участие в нашем бренде. В современном мире есть больше каналов и больше точек соприкосновения, которым вам нужно предоставить отличный опыт взаимодействия с брендом. Давление на быструю доставку качественного контента больше, чем когда-либо. Контент может быть королем, но скорость доставки контента является сложной задачей для трона.



Благодаря этой последней интеграции с Adobe Creative Cloud мы создаем простые способы для творческих и маркетинговых групп получать доступ к ресурсам и создавать контент быстрее, чем когда-либо прежде. Интеграция Image Relay с Adobe Creative Cloud позволяет вашей центральной библиотеке контента стать вашим творческим рабочим процессом. Ваша команда работает там, где она уже работает, и весь ваш контент всегда у вас под рукой.



Создание контента там, где вы находитесь



Это новое бесшовное соединение от Image Relay напрямую интегрируется в Photoshop, Illustrator и InDesign.Теперь дизайнеры могут открывать ресурсы непосредственно из учетной записи Image Relay вашей компании в ваших инструментах Adobe в виде документов, объектов или новых слоев. Любые внесенные вами изменения затем сохраняются обратно в вашу центральную учетную запись Image Relay в виде обновленных версий или новых файлов. Это обновление устраняет необходимость поиска, загрузки и повторной загрузки ресурсов, которые вы хотите использовать, и помогает вам быстро подключаться и создавать нужный контент.



Преимущества для вас и вашей компании:



Использование существующих активов

Независимо от того, создаете ли вы что-то новое или обновляете существующие проекты, интеграция Adobe Image Relay гарантирует, что вы всегда будете использовать самые последние и утвержденные ресурсы из вашей библиотеки контента.Ищите в Image Relay нужный файл непосредственно в Adobe по ключевому слову, папке или любым метаданным, которые вы используете, чтобы ваш контент можно было найти в Image Relay.



Убедитесь, что ваш контент актуален

Оставайтесь на одной волне и сотрудничайте с членами команды и третьими сторонами с помощью централизованного места для хранения и обновления дизайна вашего бренда. Благодаря этой интеграции вы можете вносить изменения в свой контент в Adobe и сохранять обновленный ресурс в Image Relay, обновляя тот же ресурс везде, где он может быть опубликован.Больше не нужно беспокоиться о том, что неожиданно появится старая версия логотипа, этикетки или файла с истекшим сроком действия.



Бесперебойная работа в рамках рабочего процесса вашего бренда

Одна из наших основополагающих ценностей в Image Relay — помочь вам и вашей команде сэкономить драгоценное время. И эта бесшовная интеграция с Adobe помогает вам искать, находить и редактировать всю библиотеку контента вашего бренда, предоставляя вам больше гибкости и функции, экономящие время, когда вы создаете контент, чтобы воплотить в жизнь свой бренд и сообщение.Зачем тратить на что-то больше времени, чем нужно?



Интеграция

Image Relay с Adobe Creative Cloud экономит ваше драгоценное время при загрузке, выгрузке и управлении несколькими версиями ваших ресурсов. Перестаньте беспокоиться о том, что контент будет сохранен на настольных компьютерах или томится за пределами вашей центральной библиотеки контента. Ваш единственный источник правды останется вашим единственным источником правды. И когда у вашей команды есть больше времени, чтобы сосредоточиться на создании контента, а не на управлении файлами, в результате получается более качественная работа.



Как его получить?

Если вы хотите улучшить творческие рабочие процессы своей команды с помощью интеграции Image Relay с Adobe Creative Cloud, свяжитесь с нами по адресу [email protected]





Image Relay — удаленная работа из дома и гибкие рабочие места

О ретрансляции изображений

Исследовано и написано Адрианна Бибби из команды FlexJobs

Image Relay, SaaS-компания по управлению цифровыми активами, базирующаяся в Берлингтоне, штат Вермонт, помогает клиентам курировать, контролировать и сообщать о наиболее ценных активах своего бренда. Основанная в 2002 году интуитивно понятная платформа Image Relay была признана G2 Crowd «решением №1 для управления цифровыми активами» за простоту использования и рентабельность инвестиций. Интегрированная платформа компании позволяет клиентам «создавать порядок из хаоса контента» и используется некоторыми из самых узнаваемых брендов в мире, такими как MIT, NAPA Auto Parts, Alexion Pharmaceuticals, Titleist, eBay, Ben & Jerry’s ИМКА.

Система управления цифровыми активами

Image Relay была разработана для экономии времени клиентов, позволяя им безопасно загружать, систематизировать и распространять свои файлы с единой централизованной облачной платформы.Компания служит цифровым связующим звеном между клиентами и их клиентами и разработала свое приложение, чтобы реагировать на индивидуальные потребности пользователей. Image Relay понимает, что время бесценно, и стремится помочь предприятиям и поставщикам услуг повысить прозрачность своей деятельности и упростить взаимодействие с пользователем. Компания инвестирует свои ресурсы в создание безопасных и надежных приложений, которые определяют успех в бизнесе и делают жизнь каждого проще.

Являясь сертифицированной корпорацией B, Image Relay «обязана находить баланс между целями и прибылью», всегда учитывая, как ее решения влияют на сообщества, клиентов, сотрудников, поставщиков и окружающую среду.Компания приветствует разнообразие и инклюзивность на рабочем месте и ищет кандидатов, разделяющих ее ценности. Для местных и удаленных кандидатов в Соединенных Штатах Image Relay в прошлом предлагал удаленную работу на полный рабочий день.

Посетите веб-сайт Image Relay .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
