Газопроводные трубы: Купить газопроводные, водопроводные и водогазопроводные стальные трубы оптом

Содержание

Сортамент водопроводных и газопроводных труб по ГОСТ

Сортамент водо- и газопроводных труб позволяет выбрать продукцию, соответствующую эксплуатационным условиям. В зависимости от состояния окружающей среды, температуры, давления и состава транспортируемых сред, отдают предпочтение бесшовным или сварным прямо- или спиралешовным трубам.

Сортамент стальных газопроводных труб по ГОСТу 3262-75

Эта металлопродукция применяется для организации систем отопления, наружных и внутренних сетей водоснабжения, передачи газа низкого давления. Наиболее распространены «черные» трубы рядового исполнения. В системах с высокими требованиями к коррозионной устойчивости и длительному сроку службы используют оцинкованный прокат.

Основной размерный параметр для классификации изделий – стандартизированная величина, называемая условным проходом. В зависимости от толщины стенки, трубы разделяют на легкие, обыкновенные и усиленные. Для соединения элементов применяют муфты (для проката с обычной толщиной стенки) и сварку (для всех типов продукции).

Прокат выпускают без резьбы на концах (длина «черных» труб – 4-12 м) или с резьбой (длина «черных» и оцинкованных труб – 4-8 м).

Таблица сортамента стальных водогазопроводных труб по ГОСТу 3262-75

Условный проход

Наружный диаметр, мм

Толщина стенки труб, мм

Легкие

Обычные

Усиленные

6

10,2

1,8

2,0

2,5

8

13,5

2,0

2,2

2,8

10

17,0

2,0

2,2

2,8

15

21,3

2,5

2,8

3,2

20

26,8

2,5

2,8

3,2

25

33,5

2,8

3,2

4,0

32

42,3

2,8

3,2

4,0

40

48,0

3,0

3,5

4,0

50

60,0

3,0

3,5

4,5

65

75,5

3,2

4,0

4,5

80

88,5

3,5

4,0

4,5

100

114,0

4,0

4,5

5,0

Для производства этого проката используют электросварку. Заготовкой служит стальная лента в рулонах – штрипс. Ее разматывают и правят на специальных валках, разрезают в размер, на краях изготавливают фаску. Подготовленные полосы сваривают встык прямым или спиралевидным швом токами высокой частоты или другими способами. На полученной продукции срезают грат, изделия охлаждают, калибруют и нарезают.

Стальные сварные газовые трубы, используемые для магистральных нефтегазопроводов, регламентирует ГОСТ 20295-85.

Бесшовные газовые трубы: сортамент

При монтаже нефтегазопроводов используют бесшовные горяче- и холоднокатаные стальные трубы. В качестве исходного материала применяют литую или кованую цилиндрическую заготовку, из которой способом прошивки получают пустотелый цилиндр. Окончательную форму изделию придают на вальцовочной линии. Бесшовные (цельнотянутые) трубы отличаются способностью выдерживать высокое давление транспортируемых сред, поэтому могут применяться в сетях первой категории по давлению. Это более дорогая продукция, по сравнению со сварной, поэтому в бытовых целях для газопроводов низкого давления использовать ее не целесообразно.

Горячедеформированные трубы являются результатом первой стадии обработки заготовок. Толщина стенки достигает 75 мм, изделия могут применяться в жестких эксплуатационных условиях. Сортамент и свойства стальных бесшовных газопроводных труб регламентирует ГОСТ 8732-78. Для получения проката с точными размерами и хорошим качеством поверхности горячекатаные трубы подвергают холодному деформированию. Эта продукция может иметь небольшие размеры, выпускается в соответствии с ГОСТом 8734-75.

ГАЗОПРОВОДНЫЕ ПОЛИЭТИЛЕНОВЫЕ ТРУБЫ

Всё более и более широкое применение при строительстве газопроводов получают трубы ПНД, изготовленные из полиэтилена низкого давления. Вопреки встречающемуся заблуждению, слова «низкое давление» в названии «трубы ПНД», относятся к способу производства полиэтилена, а не к категории газопровода – полиэтиленовые газовые трубы могут применяться на газораспределительных сетях низкого, среднего и высокого давления – вплоть до 1,2 МПа.

В Европе трубы для газопроводов выпускают по ISO 4437. Наш национальный стандарт – ГОСТ Р 50838 является модифицированным вариантом этого документа, учитывающим характерные условия прокладки и эксплуатации газопроводов в России. Одним из наиболее существенных изменений является запрет на использование вторичного (полученного при переработке труб) полиэтилена – в оригинальном ISO 4437 этого ограничения нет.
Это один из немногих случаев, когда наши отечественные требования к продукции оказываются строже зарубежных.

Полиэтиленовые трубы для газопроводов выпускаются из специальных трубных марок полиэтилена, классифицированных как ПЭ 80 и ПЭ 100. Класс полиэтилена устанавливается путем длительных (продолжающихся более года) испытаний внутренним давлением и позволяет рассчитать максимальное рабочее давление, при котором срок службы газовой трубы составит не менее 50 лет при температуре 20 °С. Трубы, изготовленные из ПЭ 100 при той же толщине стенки способны работать при большем внутреннем давлении, чем трубы из ПЭ 80. Важно заметить, что при производстве газовых труб используется только первичный полиэтилен.


В ассортименте продукции Группы ПОЛИПЛАСТИК есть трубы из полиэтилена для газопроводов по ГОСТ Р 50838 диаметром от 20 до 630 мм, а также полиэтиленовые трубы для подземных сетей газораспределения и газопотребления диаметром до 1200 мм, выпускаемые по ТУ 2248-010-73011750-2010. Вся поставляемая продукция для газопроводов имеет полный комплект разрешительной документации.

Кроме класса полиэтилена и диаметра полиэтиленовые трубы характеризуются отношением диаметра к толщине стенки – SDR. Чем меньше значение SDR, тем толще стенка трубы, и тем большее давление такая труба может выдержать. Группа ПОЛИПЛАСТИК выпускает трубы для газопроводов с SDR от 9 до 26.

Цвет полиэтиленовой трубы для транспортировки газа может быть черным, желтым или оранжевым. Черные газовые трубы имеют продольные нестираемые желтые полосы, которые позволяют отличить проложенный газопровод от трубопроводов другого назначения. На каждую трубу нанесена повторяющаяся через метр маркировка, содержащую информацию по: материалу, типоразмеру трубы, её назначению, информацию о производителе, партии и дате производства. Пример маркировки трубы: «Группа ПОЛИПЛАСТИК ПЭ 100 ГАЗ SDR 11 63×5,8 ГОСТ Р 50838-2009 15.04.2015 K05017-15 смена 2».

Трубы ПНД обладают рядом преимуществ, важных и для эксплуатирующей организации, и для строителя, что делает их оптимальным решением при строительстве газораспределительных систем любого уровня – начиная от газификации загородного дома, и заканчивая строительством сетей газораспределения в масштабах мегаполиса или маленького поселения.

Полиэтилен – прекрасный изолятор, благодаря чему трубы ПНД невосприимчивы к блуждающим токам.

Трубы из полиэтилена химически стойки к транспортируемому природному газу, не подвержены коррозии под действием влаги окружающего воздуха, благодаря чему они не требуют устройства электрохимической защиты. Кроме того, из-за отсутствия коррозионных процессов во время эксплуатации не происходит зарастания трубы и снижения её пропускной способности.

Благодаря гибкости полиэтиленовые трубы не повреждаются при подвижках грунтов, даже значительных. Это позволяет не опасаться за их сохранность при прокладке газопроводов в неустойчивых грунтах и сейсмоактивных районах. Допустимый радиус изгиба для трубы ПНД равен 25 ее диаметрам, что почти в 50 раз меньше, чем у стальных труб, что позволяет использовать длинномерные трубы диаметром до 180 мм, поставляемые на объект в бухтах или на катушках (барабанах), что значительно упрощает процесс монтажа и минимизирует количество сварных соединений. При использовании полиэтиленовых труб можно эффективно применить разнообразные способы бестраншейной реконструкции старых изношенных трубопроводов в стеснённых условиях городов, а также новую бестраншейную прокладку методом наклонно-направленного бурения.

Срок службы полиэтиленовой трубы составляет не менее 50 лет, а в благоприятных условиях, когда давление газа меньше расчетного, а его температура ниже 20 °С может превышать 100 лет.

Трубы ПНД имеют значительно меньший вес, чем стальные трубы, что упрощает их транспортировку и укладку.

К сожалению, трубы ПНД ограниченно стойки к ультрафиолетовым лучам, поэтому такие трубы не могут использоваться для надземной прокладки. Кроме того, полиэтилен – горючий материал, что не позволяет использовать трубы из него для прокладки газопроводов внутри помещений.

Полиэтиленовые трубы могут быть соединены с помощью сварки встык либо с помощью сварки деталями с электрозакладными нагревателями, при этом прочность соединения, выполненного с соблюдением технологии сварки, оказывается выше прочности самой трубы. Необходимое для монтажа  полиэтиленовых газопроводов  оборудование может быть приобретено или взято в аренду у Группы ПОЛИПЛАСТИК.

Широкий ассортимент отводов, равнопроходных и неравнопроходных тройников позволяет построить газопровод любой сложности, а поставляемая Группой ПОЛИПЛАСТИК запорная арматура AEON и GF завершает комплектацию сетей газораспределения и газопотребления.

Для перехода со стальной трубы на полиэтиленовую могут использоваться неразъемные соединения полиэтилен-сталь. Одна сторона такого соединения приваривается к стальной, вторая – к полиэтиленовой трубе.

Мы также поставляем седловые отводы, которые используются для подключения новых потребителей к существующему газопроводу без снижения в нём давления на время врезки.

Проводимое Группой ПОЛИПЛАСТИК обучение и аттестация сварщиков, а также услуги по монтажу и шеф-монтажу позволяет нашим клиентам избежать проблем при строительстве полиэтиленовых газопроводов.

Несмотря на то, что полиэтиленовые газовые трубы дороже труб для водопроводов, в первую очередь, из-за более строгих требований к сырью и более широкого спектра необходимых испытаний, цена газовой трубы ПНД ниже, чем на стальные трубы.

За счёт экономии на станциях катодной защиты (включая затраты на эксплуатацию и потребляемую электроэнергию) или отсутствия необходимости периодического окрашивания поверхности газопроводов, необходимых при их надземной прокладке, а также  меньших затратах на эксплуатацию полиэтиленовых газопроводов, связанных с их высокой надежностью и долговечностью, совокупная стоимость жизненного цикла (при более длительном сроке службы) полиэтиленовых газопроводов (проектирование, строительство и эксплуатация) оказывается значительно ниже, чем стальных.

Купить трубы по ГОСТ Р 50838 или ТУ 22480-010-73011750-2010 вы можете, оставив заказ на сайте, или обратившись в одно из наших региональных подразделений.

Газопроводная труба ПЭ прокладываться может ли в доме? Чем полиэтиленовые трубы газопроводные лучше стальных?

Полиэтиленовые трубы газопроводные имеют намного более высокую морозостойкость, и устойчивость к воздействию агрессивных химических соединений, им не страшна электрохимическая коррозия. Полиэтиленовая газопроводная труба укладывается прямо в грунт без специальной защиты и изоляции, в которых нуждаются стальные трубы. Компания ТД «Бородино-Пласт» производит широкий ассортимент трубной продукции из полимерных материалов, в том числе и высококачественные трубы газопроводные по умеренным ценам.

Пожалуй, самое главное преимущество полиэтиленовых труб их долговечность – газопроводная система из труб ПЭ может не требовать ремонта или замены частей около 50 лет! Весят газопроводные трубы в 7 раз меньше стальных аналогичного диаметра — трудоемкость их монтажа в 2-3 раза ниже стальных. К сожалению, прокладывать газопровод из полиэтиленовых газопроводных труб внутри дома нельзя, полиэтиленовые трубы предназначены только для подземного трубопровода, ввод газа в дом и разводку внутри него разрешается производить только с использованием стальной трубы.

В производстве нашей компанией используется современное импортное оборудование, материалы поставляются известными во всем мире компаниями-производителями, наша научная лаборатория осуществляет тщательный контроль выпускаемой продукции. Поэтому все производимые нашей компанией – ТД «Бородино Пласт» отличаются высоким качеством, надежностью и долговечностью. Также мы огромное внимание уделяем подбору сотрудников, у нас работают только специалисты высокой квалификации с немалым опытом работы в данном направлении. У нас Вы можете купить качественные товары по выгодным ценам.

Если вам нужна высококачественная газопроводная труба из полиэтилена – приходите в нашу компанию! Полиэтиленовые трубы газопроводные могут быть разного диаметра, но качество только одно – наивысшее, убедитесь в этом сами.

Газопроводные трубы — Evonik Industries

Метод динамической трамбовки с помощью неуправляемых молотоотбойников

Метод трамбовки предполагает разворачивание установок механических молотов с пневмоприводом для динамического продавливания труб домкратами. Этот метод позволяет устанавливать открытые стальные трубы в качестве обсадных труб или трубопровода диаметром до 4000 мм и длиной до 80 м в грунтах 1-5 категории (частично даже в грунте 6 категории — в легкорастворимых породах), что особенно выгодно с экономической точки зрения без необходимости в упорах для продавливания труб домкратами под железнодорожными сетями, дорогами и реками.

Плужный метод

Плужный метод успешно используется с 70-х годов для прокладки линий электропередачи и телефонных линий. Он хорошо подходит для больших открытых участков в сельской местности, где требуются трубопроводы большой длины

Но метод закапывания может также использоваться на более коротких расстояниях и для прокладки трубопроводов в менее доступных местах. Прокладка таких труб с крутым уклоном и преодоление водных преград (до 1,20 м в глубину) не является проблемой с технической точки зрения благодаря форме отвального лемеха с четырьмя клиньями, регулируемыми во всех направлениях.

Прокладка разрывным давлением

Метод разрушения старой трубы с протаскиванием новой — это отлаженный метод, который используется в соответствии с последними общепризнанными техническими стандартами. Разрывная машина проходит через старую трубу, разбивают ее с помощью динамического воздействия энергии удара и выталкивает фрагменты в окружающий грунт. Одновременно с этим протаскивается новый трубопровод равного или большего диаметра. Старый пробуренный канал должен быть пригоден для нового трубопровода. Для обеспечения безопасных, герметичных и профессионально выполненных соединений боковые фланцы или кривые должны быть незамкнутыми. Грунт вокруг старого трубопровода должен быть способен перемещаться, а расстояние до существующих линий должно быть > 0,5 м.

Газопроводные трубы — это… Что такое Газопроводные трубы?

Газопроводные трубы

см. Газовое производство, Газопроводное маст. и Трубы металлические.

Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона. — С.-Пб.: Брокгауз-Ефрон. 1890—1907.

  • Газопроводное мастерство
  • Газофилакия

Смотреть что такое «Газопроводные трубы» в других словарях:

  • Трубы металлические — Расчет Т. Рассмотрим напряжения, вызываемые в стенках трубы внутреннего радиуса r, толщины стенок δr, при давлении изнутри p, а извне p + δp; тангенциальное напряжение материала означим q. Определяя полное давление, действующее на часть стенки Т …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • Трубы металлические* — Расчет Т. Рассмотрим напряжения, вызываемые в стенках трубы внутреннего радиуса r, толщины стенок δ r, при давлении изнутри p, а извне p + δ p; тангенциальное напряжение материала означим q. Определяя полное давление, действующее на часть стенки… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • Набукко — (Nabucco) Содержание Содержание 1. Проект 2. Хроника реализации проекта 3. Техническая и финансовая сторона 4. Управление проектом 5. Маршрут и источники наполнения газопровода 6. Основные проблемы проекта 7. Политическое и геополитическое… …   Энциклопедия инвестора

  • СВЕТИЛЬНЫЙ ГАЗ — СВЕТИЛЬНЫЙ ГАЗ, общее название горючих газов, применяемых для освещения; С. г. пользуются также для отопления и для разного рода лабораторных и фабрично заводских целей. Наибольшее распространение имеет каменноугольный С. г., получаемый путем… …   Большая медицинская энциклопедия

  • Электрические железные дороги — Идея о применении электричества в передвижению упорно стала разрабатываться с тех пор, как Fontaine в 1873 г. на Венской выставке демонстрировал превратимость динамо машины в электродвигатель. Первый опыт, заставивший технический мир обратить… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • Электрический звонок — состоит из подковообразного электромагнита А (фиг. 1), против сердечников которого на пружине С помещается полоса мягкого железа В якорь . Пружина, поддерживающая якорь, привинчена или припаяна к стойке D. К якорю приделан стержень E с шариком на …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • Электрическая канализация — Э. канализация представляет собой ряд приспособлений и сооружений для распределения Э. энергии от данного источника к приемникам, расположенным в разных пунктах данной местности. Главной частью Э. канализации являются провода, по которым… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • Асбестоцементные изделия и конструкции —         Асбестоцементные изделия по способу формования подразделяются на листовые (профилированные, плоские и специального назначения) и трубные.          Основным видом листовых изделий в СССР до 30 х гг. были прессованные кровельные плитки… …   Большая советская энциклопедия

  • АСБЕСТОЦЕМЕНТ — АСБЕСТОЦЕМЕНТ, строительный материал, получаемый при твердении смеси портландцемента, асбеста и воды. Водонепроницаем, огнестоек, морозостоек, имеет повышенную химическую стойкость. Из асбестоцемента изготовляют кровельные и облицовочные листы,… …   Современная энциклопедия

  • Грузия — Республика Грузия, Сакартвело, гос во в Закавказье. Национальное название страны Сакартвело, где картвелы самоназвание грузин, а са и о парные аффиксы, служащие для образования обозначения места, т. е. в целом место (где живут) грузины . В русск …   Географическая энциклопедия

«Северный поток»

Северный поток — 2

«Северный поток» — экспортный газопровод из России в Европу через Балтийское море. Он напрямую связывает «Газпром» и европейских потребителей, минуя транзитные государства. «Северный поток» обеспечивает высокую надежность поставок российского газа в Европу.

Мощность двух ниток — 55 млрд куб. м газа в год.

Протяженность — 1224 км.

Оператор «Северного потока» — компания Nord Stream AG.

Реализация проекта

«Северный поток» — это высокотехнологичный сверхнадежный маршрут поставки российского газа в ЕС.

2000–2006

В декабре 2000 года решением Европейской комиссии проекту «Северный поток» был присвоен статус TEN (Трансъевропейские сети), который был подтвержден в 2006 году. Это означает, что «Северный поток» имеет ключевое значение для обеспечения устойчивого развития и энергобезопасности Европы.

2010–2012

В апреле 2010 года в Балтийском море началось строительство газопровода «Северный поток». В ноябре 2011 года состоялся ввод в эксплуатацию первой нитки «Северного потока», в октябре 2012 года — второй нитки.

Закачку газа в «Северный поток» осуществляет компрессорная станция (КС) «Портовая». Это уникальный объект мировой газовой отрасли по суммарной мощности (366 МВт).

В «Северном потоке» использованы трубы диаметром 1220 мм, давление в газопроводе на выходе из расположенной на российском берегу компрессорной станции «Портовая» составляет 220 бар (220 кг на 1 кв. см), при выходе трубы на сушу в Германии — 106 бар.

До «Северного потока» никто в мире не строил газопроводов, по которым в бескомпрессорном режиме можно было бы транспортировать газ на расстояние 1224 км.

Еще некоторый запас по давлению создан на немецком берегу, ведь в Грайфсвальде КС тоже нет. Таким образом, энергии хватает не только, чтобы поставлять газ через Балтийское море без дополнительных компрессорных станций, но и чтобы транспортировать его еще на 100 км по суше.

Сталь, которая выбрана в рамках проекта для изготовления труб, — уникальна. Металлургам далеко не сразу удалось создать материал с таким запасом прочности и эластичности. Кроме того, внутреннюю поверхность трубы обработали таким образом, что шероховатость металла стала ниже шести микрон. Один микрон — тысячная часть миллиметра. Чтобы добиться такого показателя, сначала труба полируется механически, а затем на металл наносится специальное полимерное гладкостное покрытие.

Применяемые в проекте материалы, технологии и решения позволяют рассчитывать на безотказную работу газопровода в течение как минимум 50 лет.

Морской газопровод не требует больших затрат на обслуживание. Его состояние контролируется при помощи специальных диагностических устройств, которые запускают по трубе из России в Германию. Это так называемые интеллектуальные поршни — каждый из них представляет собой большой вычислительный комплекс. Конструкция газопровода как раз такова, чтобы по нему мог беспрепятственно проходить диагностический поршень — на всем протяжении трассы внутренний диаметр, исчисляемый с точностью до одного миллиметра, составляет 1153 мм.

В то же время внешний диаметр по ходу удаления от российского берега постепенно уменьшается в соответствии с падением давления газа. Первые 300 км труба должна выдерживать давление 220 бар, следующие почти 500 км — 200 бар, а затем — 170 бар. На каждом из этих участков стенка газопровода имеет различную толщину — от 34 до 27 мм. Такое сегментирование позволило сэкономить расходы на производство труб без ущерба для надежности.

На трубу нанесено специальное внешнее антикоррозийное и бетонное покрытие. Бетонное покрытие производится из высокоплотной железной руды, которая измельчается, смешивается с цементом и наносится на трубу. В результате труба оказывается в армированной спиральной оболочке, залитой бетоном, и затем в течение суток обрабатывается паром в специальных тоннелях. Обетонирование решает сразу несколько задач. Во-первых, удерживает газопровод на морском дне и фиксирует трубу, чтобы ее не сносило течением. Во-вторых, играет роль изоляции, защищающей магистраль от внешних механических повреждений.

Реализация проекта «Северный поток» способствовала развитию российской трубной отрасли. Производством труб большого диаметра для первой нитки газопровода занимался «Выксунский металлургический завод» (25%) и немецкий концерн Europipe (75%). Для второй нитки трубы произвели: ОМК (25%), Europipe (65%) и японская Sumitomo (10%).

«Северный поток» является транснациональным проектом. Процесс его строительства регулировался международными конвенциями и национальным законодательством каждого государства, через территориальные воды и/или исключительную экономическую зону которого проходит газопровод.

Акватория Балтийского моря по маршруту «Северного потока» была тщательно исследована до начала прокладки. Маршрут газопровода был намечен, насколько это возможно, по прямой линии и при этом скорректирован с учетом важных навигационных маршрутов, экологически чувствительных и других особых зон.

Строительство «Северного потока» осуществлялось с соблюдением самых строгих экологических норм и не нарушило экосистему Балтийского моря. В частности, для минимизации воздействия на окружающую среду строительные работы не велись во время нереста сельди, а также во время остановки перелетных птиц в этих местах.

В общей сложности исследовательские суда прошли свыше 40 тыс. км морского дна с целью изучения его рельефа и придонных отложений, поиска боеприпасов и объектов культурного наследия. Эксперты подробно исследовали химический состав воды по маршруту газопровода, морскую флору и фауну. Полученные результаты проанализировали и обобщили в материалах оценки воздействия на окружающую среду (ОВОС), которые были представлены национальным государственным органам всех стран Балтийского моря вместе с заявочной документацией в процессе получения разрешений.

Преимущества газопроводных полиэтиленовых труб

Трубы для современных газопроводов производятся из полиэтилена низкого давления по СТБ ГОСТ Р 50838-971 методом экструзии и предназначены для газопроводов, транспортирующих горючие газы, применяемые в качестве сырья и топлива для промышленного и коммунально-бытового использования. Для их производства в большинстве случаев используется полиэтилен. Подобный материал обладает многочисленными преимуществами перед трубами, изготовленными из металла.

Труба полиэтиленовая газопроводная может эксплуатироваться в течение более длительного времени, она не требует установки дополнительной защиты, и по этой причине почти не нуждается в обслуживании. Гарантийный срок эксплуатации полиэтиленовых газопроводных труб составляет пятьдесят лет. Такой срок значительно выше гарантии на стальные трубы.

Еще одно преимущество газопроводных полиэтиленовых труб перед стальными заключается в повышенной морозостойкости, пластичности и гибкости. Подобные характеристики позволяют использовать их при прокладке газопроводов в пучинистых грунтах и местах, имеющих повышенную сейсмическую активность.

Одно из главных качеств газопроводных полиэтиленовых труб – это их способность легко переносить контакт с агрессивными средами. Такое свойство позволяет укладывать газопровод в грунт без специальной защиты, так как на него не будут оказывать вредного воздействия электрохимическая коррозия и действия блуждающих токов. Стыки не требуют применения дополнительных расходных материалов, использования материалов изоляционных и электродов, для соединения применяется способ обычной сварки, при таком методе места контактов будут более прочными, чем у аналогов из стали.

Трубы полиэтиленовые газопроводные гораздо проще поддаются транспортировке. Их транспортировка обходится дешевле. Они являются легкими, не относятся к категории опасных грузов, не нуждаются в особых условиях транспортировки.

В зависимости от сферы применения газопроводных полиэтиленовых труб они могут обладать различным диаметром. В промышленности обычно используются большие диаметры для соответствия трафика горючего необходимой скорости. Обычный диаметр газопроводных полиэтиленовых труб составляет величину в 16–250 мм. Благодаря свойству гибкости, к жилым домам газопровод прокладывается бестраншейным методом, при этом экономя средства коммунальных и муниципальных служб. Помимо этого можно использовать и классические способы укладки, это траншейный монтаж и бурение наклонно-направленное.

Следует отметить, что монтаж газопроводных полиэтиленовых труб по своей трудоемкости гораздо ниже, это обеспечивается их способностью легко резаться и свариваться.

В последнее время при замене пришедших в негодность газопроводов используются газопроводные полиэтиленовые трубы. Современные технологии позволяют укладывать новый газопровод внутри старого, уменьшая при этом его диаметр. Новый газопровод переводится в режим среднего давления для поддержания постоянной скорость подачи газа.

Труба полиэтиленовая газопроводная обладает лучшими характеристиками эксплуатации с высокой предельной величиной допустимого давления, это означает значительное снижение аварийности магистралей.

Полиэтиленовые газопроводные трубы постепенно вытесняют стальные аналоги по причине своего превосходства по показателям качества, простоте монтажа, своей стоимости, длительным сроком эксплуатации при самом минимальном обслуживании. Единственная область, которая не допускает применения газопроводных полиэтиленовых труб, является газовой разводкой внутри строения. В соответствии ГОСТам РФ, разрешается производить разводку только с применением стальных труб или армированных гибких шлангов.

Современное производство полиэтиленовых труб основывается на использовании европейского высокотехнологичного оборудования и высококачественных материалов, что придает продукции самое лучшее качество. В основном технология производства полиэтиленовых труб автоматизируется, что позволяет исключать появление брака.

Полиэтиленовые газопроводные трубы являются долговечными, дешевыми, легкими в обслуживании, стойкими к вредным воздействия коррозии и агрессивной химии, удобными и доступными для перемонтажа. Предотвращают опасность загрязнения внутренней среды.

Итак, подведём итоги. Газовые трубы из полиэтилена – это отличная альтернатива металлическим трубам, ведь их преимущества неоспоримы:

  • они изготавливаются из полиэтилена, поэтому обладают пластичностью, морозостойкостью, химической и коррозийной устойчивостью к агрессивной среде;
  • полиэтиленовым трубам не страшны блуждающие токи и электрохимическая коррозия;
  • полиэтиленовые трубы весят во много раз меньше стальных и поэтому легко монтируются, при этом не требуется специальная грузоподъемная техника;
  • газовые трубы из полиэтилена отличаются высокой прочностью и пластичностью, они могут быть использованы в районах с нестабильной сейсмической активностью;
  • трубы из полиэтилена обладают низкой теплопроводностью, что приводит к снижению тепловых потерь;
    трубы не нуждаются в изоляции и специальной защите;
  • они легко режутся и свариваются;
  • срок службы газовых труб из полиэтилена может составлять 50 лет;
  • полиэтилен является надежной защитой от микроорганизмов и бактерий.

Недвижимость в Майкопе


К другим статьям…

Что такое газопровод? Вот что вам нужно знать — советник Forbes

От редакции: мы получаем комиссию за партнерские ссылки на советнике Forbes. Комиссии не влияют на мнения или оценки наших редакторов.

Особенно в холодные зимние месяцы сохранение тепла в доме имеет решающее значение для защиты всего и всех внутри. Природный газ — один из наиболее эффективных способов заправить вашу печь или котельную систему, но домовладельцы не должны просто настроить его и забыть.Природный газ может быть чрезвычайно опасным, если его не контролировать. Утечки могут привести к ухудшению качества воздуха, пожарам и даже взрывам. Важно понимать, как работает ваша система газового отопления, чтобы эти проблемы никогда не возникали.

Сравните предложения лучших специалистов по установке и ремонту газопровода

Бесплатно, без обязательств Оценка

Что такое газопровод?

Газопровод — это система трубопроводов в вашем доме, по которой природный газ подается непосредственно в систему отопления. Система состоит из ответвлений, которые ведут к отдельным приборам по всему дому. Отводные линии ведут к отводным линиям, которые представляют собой вертикальные трубы, спускающиеся к устройству.

Как работают системы газопровода?

Для подачи природного газа в системы газопроводов используется давление. Газ течет от более высокого давления к более низкому. После того, как природный газ добыт, он движется по системе труб, напоминающей магистраль, и попадает в распределительные системы, по которым газ доставляется в ваш дом.

Газ поступает от распределительной линии, также известной как магистраль, в дом или другое здание на линии обслуживания, за поддержание которой отвечает коммунальное предприятие, занимающееся природным газом.Заказчики несут ответственность за все оборудование и линии газоснабжения после этой линии обслуживания.

Перед поступлением в дом газ проходит через регулятор давления, чтобы снизить его давление. Когда вы включаете газовую печь или плиту, давление газа становится немного выше, чем давление воздуха, поэтому газ выходит из горелки в нагревательный элемент, чтобы зажечь его.

Стоимость газопровода

Средняя стоимость прокладки газопровода по стране составляет 550 долларов США, долларов США, при типичных ценах в диапазоне от долларов США 265 долларов США до 850 долларов США долларов США, или около долларов США за погонный фут .Это включает рабочую силу, материалы, трубопроводы и разрешения.

Стоимость газопровода зависит от сложности установки. Чрезвычайно сложные установки могут стоить более $ 1 000 . Примером этого является то, что трубы должны быть проложены под существующей подъездной дорогой или строением. Простые работы, требующие прокладки труб по прямой линии непосредственно от магистрального газопровода, могут стоить всего $ 200 .

Вам понадобятся новые или удлиненные трубопроводы, если вы добавите новое устройство, например водонагреватель или печь, или если вы переведете свою систему с электрической на природный газ или пропан. Общая стоимость вашего газопровода будет зависеть от того, есть ли у вас существующие газовые линии или вам нужно установить полностью новые линии.

Типы газопроводов

Наиболее распространенными материалами, используемыми для изготовления газовых трубопроводов, являются сталь, черный чугун, поливинилхлорид (ПВХ), полиэтилен высокой плотности (HDPE) и медь. Некоторые утилиты запрещают использование некоторых из этих материалов, поэтому обязательно проконсультируйтесь с местной компанией, чтобы определить, что разрешено в вашем регионе, прежде чем устанавливать их.Если вы нанимаете для этой работы профессионала, он будет знать местные требования.

Гибкие гофрированные трубки из нержавеющей стали

Гибкие и простые в установке гофрированные трубы из нержавеющей стали хорошо работают в тесноте и в местах с высоким риском стихийных бедствий. Гибкая гофрированная трубка из нержавеющей стали со временем может треснуть. Лучше всего использовать этот материал только для газопровода внутри помещений.

Оцинкованная сталь

Газовые трубы из оцинкованной стали энергоэффективны и долговечны.Оцинкованные стальные трубы, используемые как для внутренних, так и для наружных газопроводов, идеально подходят для водопровода. Этот материал часто встречается в старых домах и сегодня не используется в новых постройках, потому что он трудоемок по сравнению с другими материалами.

Черное железо

Черный чугун — это наиболее распространенный материал, используемый для изготовления газовых труб как внутри, так и снаружи. Материал прочный, термостойкий и может плотно прилегать друг к другу, образуя герметичное уплотнение. Однако со временем черное железо может подвергнуться коррозии, а его герметик испортится.Если ваши газовые трубы сделаны из черного железа, подумайте о том, чтобы нанять профессионала для текущего обслуживания.

ПВХ

Газовые трубы из ПВХ

хорошо подходят для подземных наружных газопроводов, поскольку они долговечны и устойчивы к коррозии. Трубы из ПВХ — недорогое решение, но в некоторых местах их нельзя использовать, так как они могут сломаться в процессе установки.

ПНД

Как и ПВХ, трубы HDPE идеальны для подземных наружных коммуникаций. Эти пластиковые трубы гибкие и относительно недорогие, но они могут быть повреждены подземным мусором, таким как камни и корни деревьев.

Медь

Медные газовые трубы имеют ограниченное применение, поскольку некоторые муниципалитеты не разрешают это. Ожидаемый срок службы меди составляет 20 лет, поэтому медные трубы имеют строгие нормативные требования, ограничивающие ее использование.

Проблемы с газопроводом

Проблемы с газопроводом могут привести к плохому качеству воздуха, пожарам и даже взрывам. Прежде чем включать отопительную систему на сезон, подумайте о том, чтобы нанять профессионала, чтобы осмотреть ее и произвести необходимый ремонт, чтобы предотвратить проблемы.

Общие признаки проблемы с вашим газопроводом: ’

  • Утечки
  • Неправильные соединения
  • Ржавчина
  • Шипение
  • Запах тухлого яйца
  • Счета за высокую энергию
  • Проблемы с газовой техникой

Ведущие марки газопроводов

При установке или ремонте газопровода самым безопасным вариантом является найм профессионала. Газ легко воспламеняется и потенциально опасен, и профессионал знает, как с ним обращаться. Большинство профессионалов будут закупать газовые трубопроводы самостоятельно, так как у них есть собственные предпочтительные бренды, но некоторые позволяют покупать материалы самостоятельно. Есть несколько уважаемых брендов на выбор, в том числе:

  • Саутленд
  • HOME-FLEX
  • LDR
  • СТЗ

Сравните предложения лучших специалистов по установке и ремонту газопровода

Бесплатно, без обязательств Оценка

Система подземных газовых полиэтиленовых трубопроводов

В отличие от наземных газопроводов, для которых требуются металлические трубопроводы, подземные системы должны работать в суровых и агрессивных средах.Металлическая труба, проложенная под землей, требует дополнительных и дорогостоящих материалов для защиты трубы. Системы газопроводов из полиэтилена специально разработаны и сертифицированы для работы в подземных условиях. Чтобы обеспечить настоящее решение для подземных газопроводов, Gastite® в партнерстве с Continental Industries, Inc. предлагает трубы и компоненты из полиэтилена, которые собираются за считанные минуты и образуют полную систему подземных газопроводов.

Подземные полиэтиленовые трубы размером с железную трубу

разработаны, испытаны и сертифицированы для непосредственного захоронения.Для установки не требуется никакого дополнительного монтажного оборудования — просто снимите фаску и надавите.

Фитинги Con-Stab ID Seal® — это механические фитинги стержневого типа, используемые для соединения полиэтиленовых труб и трубок.

Подземные полиэтиленовые трубы размером

медных трубок спроектированы, испытаны и сертифицированы для непосредственного захоронения. Для установки не требуется никакого дополнительного монтажного оборудования — просто снимите фаску и надавите.

Магнитная лента, ножи и кронштейны для стояков: все, что вам нужно для выполнения безопасной и быстрой прокладки подземных газовых трубопроводов из полиэтилена.

Подступенки используются для перехода от подземной полиэтиленовой трубы к наземной металлической трубе. Эти стояки используются для распределения как природного газа, так и пропана.

Снимите фаску на конце трубы с помощью инструмента для снятия фасок Continental с I.Калибр D.
.

Переходные фитинги используются для перехода от стальных труб к полиэтиленовым трубам ниже уровня качества.

Фитинги Con-Stab ID Seal® — это механические фитинги стержневого типа, используемые для соединения полиэтиленовых труб и трубок.

Там, где газопроводы подвергаются наибольшему риску повреждения из-за морозов

Морозы ежегодно угрожают целостности газопроводов.Хотя когда-то это казалось проблемой, присущей северным районам, суровые погодные явления, такие как историческое похолодание, охватившее центральную и южную часть США в течение более недели в феврале, показывают, что даже трубы в субтропическом климате не защищены от морозов и холодов. последствия.

Мониторинг и меры по смягчению последствий могут снизить вероятность повреждения газопровода из-за морозов. Но определение правильных действий — например, визуальный осмотр участка трубопровода или его полная замена — скорее всего, будет зависеть от вероятности морозов, которые в первую очередь повлияют на ваши активы.

Чтобы помочь в ваших усилиях по предотвращению повреждения трубопроводов, ознакомьтесь с этой информацией о том, почему из-за морозов газопроводы протекают или ломаются, а также о местах, где с наибольшей вероятностью будут возникать морозы.

Почему морозы вызывают повреждение трубопровода

При замерзании вода расширяется примерно на 9 процентов. Когда вода замерзает под землей, это вызывает состояние, называемое морозным пучением, которое представляет собой вспучивание почвы вверх. Морозные пучки могут повредить дороги, фундаменты зданий, железнодорожные пути и, конечно, системы газопроводов.

Согласно данным Управления по безопасности опасных материалов трубопроводов (PHMSA), с 1984 по середину 2014 года из-за морозного пучения произошло 82% всех случаев повреждения в холодную погоду. Вторая по значимости причина происшествий — скопление или перемещение снега, на долю которых приходится 11 процентов повреждений.

При морозе вызывает повреждение подземного газопровода

Можно предположить, что чем ниже общая температура, тем больше вероятность возникновения морозного пучка или накопления снега и повреждений.Но, согласно отчету Института газовой технологии (GTI) «Оценка воздействия мороза на чугунные трубы», среднесуточная температура не является лучшим погодным индикатором повреждения замороженных труб.

Исследователи GTI исследовали записи базы данных утечек в четырех округах восточного Массачусетса в течение зимних месяцев с 2001 по 2012 год и обнаружили корреляцию между «морозными днями» — количеством дней в месяц с высокой дневной температурой ниже 32 градусов по Фаренгейту — и трубопроводом. повреждать. Их исследование показало, что подавляющее большинство повреждений газопроводной системы (90 процентов) произошло как минимум после пяти дней простоя.

Это означает, что один или два холодных дня вряд ли приведут к повреждению трубопровода, но утечки и разрывы вероятны после недельного периода длительного замерзания.

Наиболее частые случаи длительного замораживания

Недавние морозы, остановившие Техас, показывают, что критически важные объекты инфраструктуры по всей Северной Америке уязвимы для суровых погодных явлений. В Оклахома-Сити, например, по данным Washington Post, температура была ниже 20 градусов по Фаренгейту в течение 210 часов — почти девять дней.

Прочтите: ваше состояние следующее? Техас подвергает риску общенациональную инфраструктуру

Морозные погодные явления с каждым годом становятся все более частыми и массовыми. Согласно нашему анализу, в 87 городах США в течение последних пяти лет ежегодно происходило как минимум один приступ из пяти и более последовательных дней заморозки. (Мы будем называть эти периоды пяти или более последовательных дней заморозки «длительным замораживанием». )

В настоящее время наибольшему риску повреждения от морозов газопроводные системы находятся в основном на Северном Среднем Западе.Тридцать четыре города в семи штатах (Айова, Мичиган, Миннесота, Монтана, Северная Дакота, Южная Дакота, Висконсин) испытали 10 или более периодов устойчивых морозов за последние пять лет. На приведенной ниже диаграмме показано среднее количество устойчивых заморозков в каждом городе в год, а также среднее общее количество дней замораживания в год.

В

Маркетт, штат Висконсин, было больше всего периодов устойчивых замерзаний, в среднем шесть случаев устойчивых замерзаний в год.В городе в среднем 95 дней в году с высокой температурой ниже нуля. (Это больше четверти года!) Ниже представлена ​​высокая дневная температура в городе за последние пять лет.

Гранд-Форкс, Северная Дакота, связан с рядом городов вторым по величине средним числом периодов устойчивых заморозков за последние пять лет. Но он является рекордсменом по самому продолжительному периоду устойчивых заморозков. В 2019 году высокая температура в городе была ниже 32 градусов по Фаренгейту в течение 62 дней! См. Диаграмму ниже.

Миннеаполис имел в среднем 61 день ниже нуля и в среднем три периода устойчивых замерзаний в год. По оценкам переписи населения США, на 1 июля 2019 года в Миннеаполисе проживало около 430000 человек, что делает его самым густонаселенным из 34 городов, которые регулярно испытывают устойчивые заморозки. Это означает, что утечки и обрывы в подземных газопроводах города имеют самый высокий риск серьезных последствий. В случае морозов это может включать смерть жителей.

Другие факторы, способствующие повреждению трубопровода в мороз

Было бы ошибкой предполагать, что все подземные газопроводы в равной степени подвержены повреждениям от морозов. Согласно PHMSA, тип почвы и глубина трубопровода, материалы, возраст и размер — все это способствует общей уязвимости трубопровода.

  • Тип почвы: Илистые и суглинистые почвы «подвержены морозному пучению». Глина, чистый песок и гравий не подвержены морозному пучению.
  • Глубина трубопровода: Системы газопровода, заглубленные глубже в землю, менее восприимчивы к морозному пучению, поскольку движение обычно происходит ближе к поверхности.
  • Материал трубопровода: Стальные и чугунные или чугунные трубы, скорее всего, потекут или сломаются в холодную погоду, тогда как пластмасса и другие материалы менее вероятны. По данным PHMSA, по состоянию на 2019 год в США насчитывалось 21 273 основных мили чугунных или чугунных труб.
  • Возраст трубопровода: Подземные газопроводы, проложенные до 1950 года, имеют непропорционально высокую подверженность проблемам, связанным с морозами.Считается, что это происходит из-за низкой низкотемпературной пластичности сталей той эпохи, а также из-за методов, используемых для соединения труб (ранняя электродуговая сварка, ацетиленовые сварные швы, муфты и резьбовые муфты).
  • Размер трубопровода: Исследователи GTI обнаружили, что трубопроводы меньшего диаметра имеют больше разрывов. Подземные газопроводы диаметром не менее 18 дюймов не имели разрывов.

Владельцы и операторы активов газовой инфраструктуры, особенно в районах, которые испытывают периоды длительного замораживания, должны ссылаться на свои записи, чтобы идентифицировать подземные газопроводы с наибольшей уязвимостью, чтобы определить соответствующие действия по предотвращению ущерба инфраструктуре.Владельцы и операторы за пределами территорий, которые регулярно подвергаются длительным заморозкам, должны делать то же самое. Как мы видели в Техасе, единичное суровое погодное явление может иметь разрушительные последствия для энергосистемы.

Предотвратить в будущем повреждение подземного газопровода из-за морозов

От лесных пожаров на Западе до ураганов на Востоке и торнадо между ними — суровые погодные явления становятся все более экстремальными и происходят все чаще. Хотя подземные газопроводы на Северном Среднем Западе больше всего пострадали от устойчивых заморозков за последние пять лет, холодная погода может и будет проникать в исторически более теплый климат.

Потребители зависят от своих коммунальных предприятий, чтобы выжить и процветать, поэтому абсолютно необходимо, чтобы владельцы активов газовой инфраструктуры и операторы на всей территории США приняли меры сейчас, чтобы обеспечить надежность в будущем. Было бы слишком поздно ждать, пока температура упадет.

Для аналогичного содержания ознакомьтесь с разделом «Предотвращение бедствий с помощью инноваций: насущная потребность коммунальных предприятий в технологиях прогнозирования».

Методология: команда Urbint проанализировала информацию о высокой суточной температуре для 210 U.С. городов за последние пять лет (2016-2020) из набора данных «Скомпилированные исторические суточные данные о температуре и осадках для выбранных 210 городов США». (Лай, Ючуань и Дэвид Дзомбак, Университет Карнеги-Меллона, 2019 г.) Посетите нашу панель управления Tableau, чтобы получить данные о погоде по всем исследованным нами городам.

Утечка в газопроводе вызывает ад в Мексиканском заливе

Утечка в подводной газовой трубе вызвала в пятницу вихревой пожар, который часами бушевал в Мексиканском заливе, создавая библейскую сцену, которую сравнивают с Мордором. адский вулканический пейзаж из «Властелина колец».

Круговой ад образовался в 5:15 утра после утечки из трубопровода диаметром около 12 дюймов, согласно заявлению Petróleos Mexicanos или Pemex, государственной нефтяной монополии Мексики, которая контролирует трубопровод.

На видеозаписи пожара видно, как корабли поливают пламя водой. Согласно заявлению компании, пожар был окончательно потушен в 10:45, а клапаны, подключенные к трубопроводу, были перекрыты.

Компания Pemex сообщила, что никто не пострадал и что она расследует причину утечки, которая произошла в подводном трубопроводе в 150 метрах от платформы на морском нефтяном месторождении Ку-Малооб-Заап в заливе Кампече.

«Это риски, с которыми мы сталкиваемся ежедневно и которые требуют изменения энергетической модели», — говорится в заявлении Густаво Ампунани, исполнительного директора Гринпис Мексики.

Крис Роббинс, старший менеджер по научным инициативам некоммерческой организации Ocean Conservancy, сказал, что Pemex следует выяснить, не была ли скомпрометирована какая-либо другая инфраструктура. По его словам, исследователям должно быть разрешено исследовать этот район, чтобы оценить любой ущерб, нанесенный морской жизни.

«Кадры довольно тревожные: похоже, врата ада открываются», — сказал г-н.- сказал Роббинс. «Похоже, что это было довольно быстро устранено, но я думаю, что это вызывает те вопросы. Пока мы ведем бурение в поисках нефти и природного газа, подобные аварии, к сожалению, будут происходить и дальше ».

После того, как президент Мексики Андрес Мануэль Лопес Обрадор вступил в должность в 2018 году, он объявил о своем намерении потратить миллиарды долларов на укрепление господства государственных энергетических компаний страны. В то же время он отверг большинство новых иностранных инвестиций в энергетику — будь то разведка нефти или частные ветряные электростанции.

Он сказал, что хочет восстановить прежний статус Pemex как национальной нефтяной компании, которая сделала Мексику самодостаточной в энергетике и предоставила сотни тысяч хорошо оплачиваемых рабочих мест.

Но критики предупреждали г-на Лопеса Обрадора, что он тратит государственные деньги на возрождение отрасли, которую настигают новые, более чистые технологии.

Pemex также страдает от долгов, бесхозяйственности и коррупции.

В 2019 году Pemex имела задолженность на 107 миллиардов долларов, что сделало ее самой крупной нефтяной компанией в мире.

Трубопроводы природного газа — Управление энергетической информации США (EIA)

Сеть газопроводов США представляет собой высоко интегрированную сеть, по которой природный газ транспортируется по всей континентальной части США. Сеть трубопроводов насчитывает около 3 миллионов миль магистральных и других трубопроводов, которые соединяют районы добычи и хранилища природного газа с потребителями. В 2020 году по этой газотранспортной сети было доставлено около 27,7 триллиона кубических футов (трлн фут3) природного газа примерно 77 странам.3 миллиона клиентов.

Что составляет эту транспортную сеть?

  • Системы сбора, в основном состоящие из трубопроводов малого диаметра и низкого давления, перемещают неочищенный природный газ от устья скважины на завод по переработке природного газа или к соединению с более крупным магистральным трубопроводом.
  • Установки по переработке природного газа отделяют жидкие углеводородные газы, неуглеводородные газы и воду от природного газа перед подачей природного газа в магистральную транспортную систему.
  • Межгосударственные газопроводы большого диаметра и высокого давления, пересекающие государственные границы, и внутригосударственные газопроводы, работающие в пределах государственных границ, транспортируют природный газ от мест добычи и переработки к хранилищам и распределительным центрам. Компрессорные станции (или насосные станции) в трубопроводной сети обеспечивают движение природного газа по трубопроводной системе.
  • Местные распределительные компании поставляют природный газ потребителям по трубопроводам малого диаметра с низким давлением.

Нажмите для увеличения

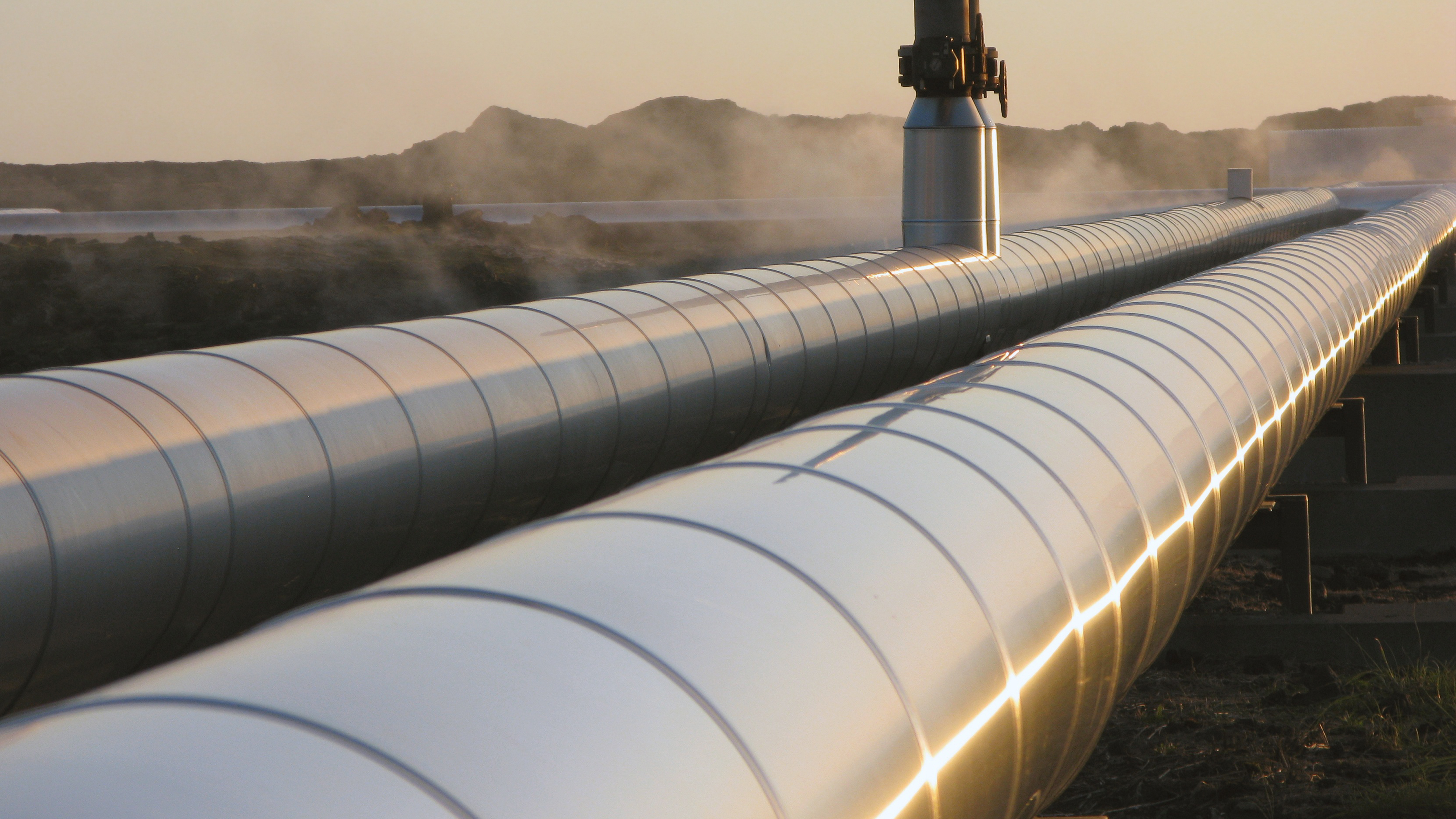

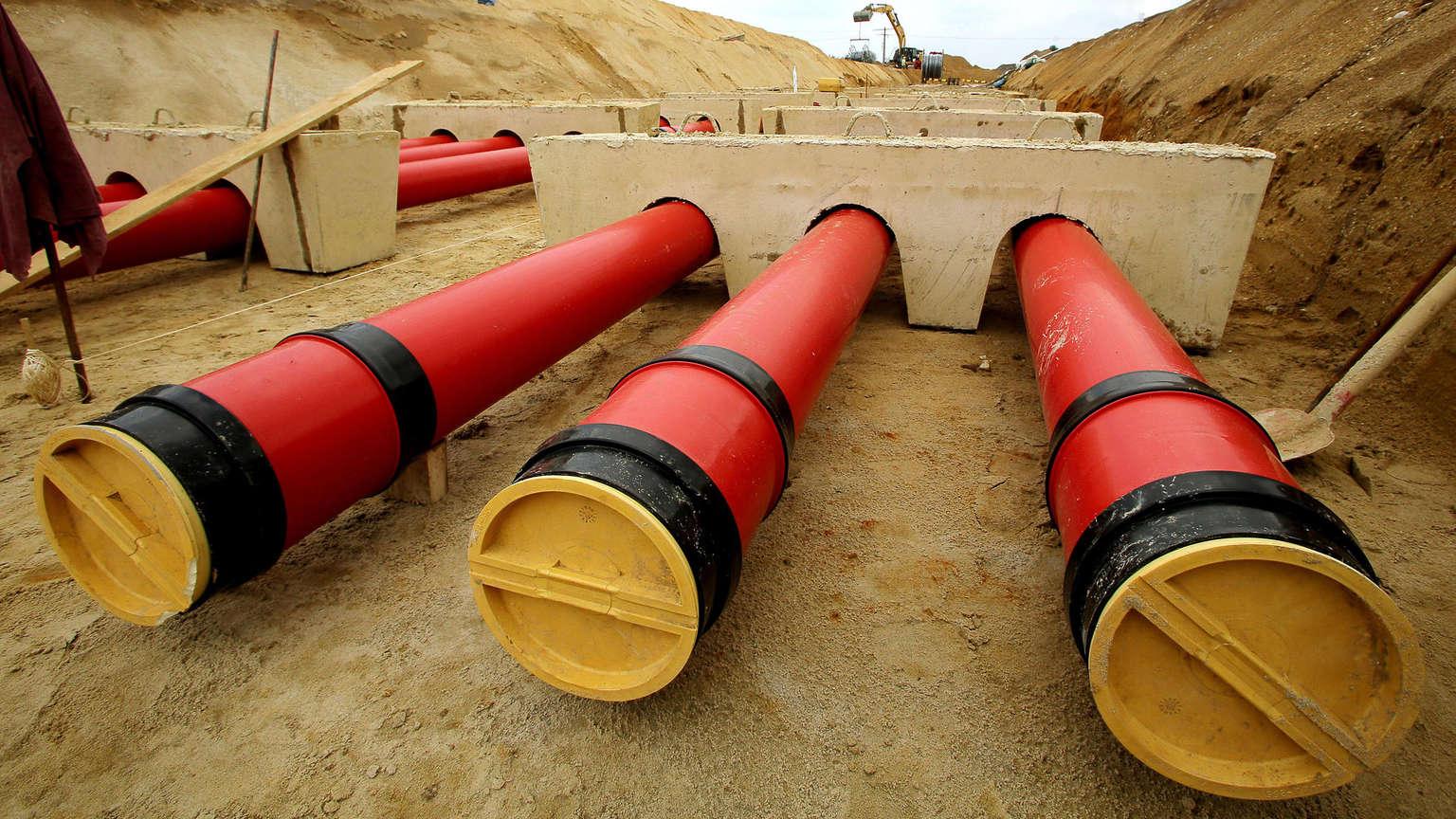

Газопроводы природного газа

Источник: стоковая фотография (защищена авторским правом)

Как эта передающая и распределительная сеть стала такой большой?

Около половины существующей магистральной газотранспортной сети и большая часть местной распределительной сети были проложены в 1950-х и 1960-х годах, поскольку потребительский спрос на природный газ более чем удвоился после Второй мировой войны.Распределительная сеть продолжала расширяться, обеспечивая газом новые коммерческие объекты и жилые дома.

В период с 2003 по 2008 год цены на природный газ существенно выросли. Повышение цен дало производителям природного газа стимул к расширению разработки существующих месторождений и началу разведки ранее неосвоенных месторождений природного газа. Развитие технологий бурения и добычи привело к увеличению добычи из сланца и других плотных геологических формаций. Это увеличение производства способствовало общему снижению цен на природный газ с 2009 года, что, в свою очередь, способствовало увеличению спроса на природный газ для производства электроэнергии и в промышленности. Следовательно, были построены новые магистральные трубопроводы и строятся другие, чтобы связать расширенные и новые источники производства с большим количеством потребителей по всей стране, особенно на северо-востоке.

Последнее обновление: 5 ноября 2021 г.

Безопасность газопровода

Безопасность газопровода

Регулирующий орган коммунальных предприятий (PURA) отвечает за безопасность трубопроводов в Коннектикуте.

Скорая помощь:

Природный газ

Что делать, если чувствуется запах природного газа | Куда звонить (в экстренных и других случаях) — Природный газ

Пропан

Что делать, если чувствуете запах пропана | Куда звонить (в экстренных и других случаях) — пропан

Дополнительная информация по безопасности:

Каковы меры безопасности для газовых счетчиков?

Есть ли газовые трубы, за которые я отвечаю?

Программа предотвращения повреждений при раскопках Коннектикута

Справочная информация:

Что такое природный газ?

Что такое сжиженный природный газ (СПГ)?

Как природный газ попадает в Коннектикут?

Какие сегменты газовой промышленности?

Какие газопроводы обслуживают Коннектикут?

Как выглядят магистральные трубопроводы?

Как транспортируется природный газ по всей территории Коннектикута?

Подлежат ли надзору PURA определенные пропановые системы?

Что такое безопасность газопровода?

Что такое программа инспекций блока безопасности газопровода?

Пропан Информация о компании:

Информация для пропановой промышленности

Контактная информация:

Блок безопасности газопровода PURA
Карл Бейкер Руководитель технического анализа коммунальных предприятий карл. [email protected] 860-827-2661
Брюс Бенсон Инженер коммунальных служб III [email protected] 860-827-2641
Дэниел Нивисон Инженер коммунальных служб III [email protected] 860-827-2780
Джон ДеПаоло Инженер коммунальных служб II джон[email protected] 860-827-2604
Даниэль Томасино Инженер коммунальных служб II [email protected] 860-827-2877
Кевин Доулинг Инженер коммунальных служб II [email protected] 860-827-2676

Содержимое Последнее обновление: июль 2021 г.

Как работает система доставки природного газа?

Как работает система доставки природного газа?

Как работает система доставки природного газа?

Перетекание газа от более высокого давления к более низкому — фундаментальный принцип системы доставки природного газа.Величина давления в трубопроводе измеряется в фунтах на квадратный дюйм.

Из колодца природный газ поступает в «сборные» линии, которые похожи на ветки на дереве, увеличиваясь по мере приближения к центральному пункту сбора.

Системы сбора

Системе сбора может потребоваться один или несколько полевых компрессоров для перемещения газа в трубопровод или на перерабатывающую установку. Компрессор — это машина, приводимая в действие двигателем внутреннего сгорания или турбиной, которая создает давление, чтобы «протолкнуть» газ по трубопроводам.Большинство компрессоров в системе подачи природного газа используют небольшое количество природного газа из собственных линий в качестве топлива.

Некоторые системы сбора природного газа включают установку для обработки, которая выполняет такие функции, как удаление примесей, таких как вода, диоксид углерода или сера, которые могут вызвать коррозию трубопровода, или инертных газов, таких как гелий, которые могут снизить энергетическую ценность газа. Перерабатывающие предприятия также могут удалять небольшие количества пропана и бутана. Эти газы используются в качестве исходного химического сырья и в других целях.

Система передачи

Из системы сбора природный газ поступает в систему передачи, которая обычно состоит из трубопровода из высокопрочной стали, протяженностью около 272 000 миль.

Эти большие линии передачи природного газа можно сравнить с национальной системой автомагистралей для автомобилей. Они перемещают большие объемы природного газа за тысячи миль от регионов-производителей к местным распределительным компаниям (НРС). Давление газа в каждой секции трубопровода обычно составляет от 200 до 1500 фунтов на квадратный дюйм, в зависимости от типа зоны, в которой работает трубопровод. В качестве меры безопасности трубопроводы спроектированы и построены так, чтобы выдерживать гораздо большее давление, чем когда-либо фактически достигается в системе. Например, трубопроводы в густонаселенных районах работают при давлении менее половины от расчетного.

Многие крупные межгосударственные трубопроводы являются «кольцевыми» — есть две или более линий, идущих параллельно друг другу на одной полосе отчуждения. Это обеспечивает максимальную производительность в периоды пикового спроса.

Компрессорные станции

Компрессорные станции расположены примерно через каждые 50-60 миль вдоль каждого трубопровода, чтобы повысить давление, которое теряется из-за трения природного газа, движущегося по стальной трубе.Многие компрессорные станции полностью автоматизированы, поэтому оборудование можно запускать или останавливать из центральной диспетчерской трубопровода. В диспетчерской также можно дистанционно управлять запорными клапанами в системе передачи. Операторы системы хранят подробные рабочие данные по каждой компрессорной станции и постоянно корректируют набор работающих двигателей, чтобы обеспечить максимальную эффективность и безопасность.

Природный газ движется по транспортной системе со скоростью до 30 миль в час, поэтому доставка газа из Техаса в пункт приема коммунальных услуг на северо-востоке занимает несколько дней.Попутно имеется множество взаимосвязей с другими трубопроводами и другими инженерными системами, что дает системным операторам большую гибкость при транспортировке газа.

Линейный пакет

50-мильный участок 42-дюймовой линии электропередачи, работающий при давлении около 1000 фунтов, содержит около 200 миллионов кубических футов газа — этого достаточно для питания кухонной плиты более 2000 лет. Количество газа в трубе называется «линейным пакетом».

Повышая и понижая давление на любой сегмент трубопровода, трубопроводная компания может использовать этот сегмент для хранения газа в периоды, когда спрос на конце трубопровода меньше. Использование Linepack таким образом позволяет операторам трубопроводов очень эффективно справляться с почасовыми колебаниями спроса.

Трубопроводы природного газа и коммунальные службы используют очень сложные компьютерные модели потребительского спроса на природный газ, которые связывают суточные и почасовые тенденции потребления с сезонными и экологическими факторами. Вот почему клиенты могут положиться на надежность природного газа — когда он нужен, он есть.

Выходные станции

Когда природный газ по магистральному трубопроводу достигает местного газового предприятия, он обычно проходит через «затворную станцию».«Коммунальные предприятия часто имеют шлюзовые станции, принимающие газ во многих разных местах и ​​из нескольких разных трубопроводов. Затворные станции служат трем целям. Во-первых, они снижают давление в линии с уровней передачи (200–1 500 фунтов) до уровней распределения, которые варьируются от ¼ фунта до 200 фунтов. Затем добавляется одорант, характерный кислый запах, связанный с природным газом, так что потребители могут чувствовать запах даже небольшого количества газа. Наконец, шлюзовая станция измеряет расход газа, чтобы определить полученное количество утилитой.

Распределительная система

От шлюзовой станции природный газ поступает в распределительные трубопроводы или «магистрали» диаметром от 2 дюймов до более 24 дюймов. Внутри каждой распределительной системы есть секции, которые работают при разном давлении, с регуляторами, контролирующими давление. Некоторые регуляторы дистанционно управляются коммунальным предприятием для изменения давления в частях системы для оптимизации эффективности. Вообще говоря, чем ближе природный газ к потребителю, тем меньше диаметр трубы и ниже давление.

Как правило, центральный центр управления газовой компанией непрерывно контролирует расход и давление в различных точках своей системы. Операторы должны гарантировать, что газ достигнет каждого потребителя с достаточным расходом и давлением для заправки оборудования и приборов. Они также обеспечивают, чтобы давление оставалось ниже максимального давления для контролируемых секций внутри системы. Линии распределения обычно работают при давлении менее одной пятой от расчетного.

По мере прохождения газа через систему регуляторы регулируют поток от более высокого до более низкого давления.Если регулятор обнаруживает, что давление упало ниже заданного значения, он соответственно откроется, чтобы пропустить больше газа. И наоборот, когда давление поднимается выше заданного значения, регулятор закроется для регулировки. В качестве дополнительной меры безопасности на трубопроводах устанавливаются предохранительные клапаны для выпуска газа в атмосферу, где это необходимо.

Сложные компьютерные программы используются для оценки пропускной способности сети и обеспечения того, чтобы все клиенты получали достаточные запасы газа при минимальном уровне давления или выше, требуемом для их газовых приборов.

Распределительные сети соединены между собой в несколько схем сети со стратегически расположенными запорными клапанами. Эти клапаны сводят к минимуму необходимость прерывания обслуживания заказчиком во время операций по техническому обслуживанию и в аварийных ситуациях.

Подача природного газа в дом

Природный газ проходит из магистрали в дом или офис по так называемой линии обслуживания. Как правило, коммунальное предприятие, занимающееся природным газом, отвечает за техническое обслуживание и эксплуатацию газопровода и объектов вплоть до счетчика газа в жилых домах.Ответственность за все оборудование и линии газоснабжения после бытового счетчика лежит на заказчике.

Когда газ достигает счетчика потребителя, он проходит через другой регулятор давления, чтобы при необходимости снизить его давление до менее фунта. По некоторым коммуникационным линиям идет газ, который уже находится под очень низким давлением. Это нормальное давление для природного газа в бытовой трубопроводной системе, которое меньше давления, создаваемого ребенком, надувающим пузыри через соломинку в стакане с молоком.Когда газовая печь или плита включена, давление газа немного выше, чем давление воздуха, поэтому газ выходит из горелки и воспламеняется своим знакомым чистым голубым пламенем.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
