Сборка и подключение газовой горелки на пропане

Наиболее привлекательными особенностями газовой горелки являются простота эксплуатации, отсутствие неприятных запахов и сажи. Еще одно преимущество – эргономичная компактная форма, что позволяет использовать ее практически везде.

Комплектующие, которые необходимо приобрести для безопасной и корректной работы всей системы:

1. Пропановый баллон.
2. Газовая горелка.
3. Редуктор.
4. 7-10 метров шланга.

Шланг и баллон приобретаются на газовых заправках, редуктор и непосредственно саму горелку можно купить в специализированных магазинах.

Сборка и подключение газовой горелки

Сконструировать газовую горелку несложно. Главное — надежно зафиксировать все мосты подключения. Пошаговая сборка приспособления:

1. Изначально вентиль баллона закрыт. Под клапаном расположена пробка, к которой подключается редуктор. Ее необходимо раскрутить гаечным ключом на 27.
2. Далее на редуктор прикручиваем переходник для шланга с левосторонней резьбой и ключом на 19 плотно протягиваем гайку.
3. Присоединяем шланг круговыми движениями к ниппелю редуктора.
4. На шланг предварительно одеваем два хомута.
5. Один протягиваем к редуктору и зажимаем хомут в основании шланга, фиксируя таким образом рукав на ниппеле подключаем редуктор к баллону, протягивая винт на соединении.
6. Затем собираем горелку. Прикручиваем компенсатор к наконечнику, к ниппелю с противоположного конца присоединяем шланг и затягиваем соединение хомутом.

После того как конструкция собрана и подключена к источнику газа, можно попробовать запустить горелку. На баллоне сверху имеется вентиль, который перекрывает газ в баллоне. Ниже расположен вентиль поменьше — он перекрывает газ в редукторе. Для начала нужно выкрутить нижний вентиль практически до конца против часовой стрелки. В баллоне пропан открывается поворотом вентиля влево, соответственно закрывается он поворотом в противоположную сторону.

Поротом верхнего вентиля открываем подачу газа в шланг. При помощи нижнего крана можно регулировать напор газа, откручивая его в левую или правую сторону в зависимости от нужной силы потока.

На пропановой горелке регулировка газа происходит через маховик, расположенный у основания корпуса. Газ открывается поворотом маховика против часовой стрелки. Тем временем на манометре редуктора стрелка начнет менять положение. Для рабочего давления вполне достаточно показателя напора в 1 единицу с запасом.

После окончания работы перекрываем основной вентиль. Закрывать все остальные клапаны не обязательно, особенно если вы планируете часто использовать оборудование. В следующий раз перед началом работы будет достаточно открыть верхний кран для подачи пропана в горелку.

Купить пропан в баллонах с доставкой по Москве и области

Доставка пропан-бутана осуществляется нашей компанией по Москве и Московской области. Уточнить возможность доставки в другие регионы России можно, обратившись к менеджеру по телефону. Сотрудники нашей компании отличаются профессионализмом и при работе придерживаются индивидуального подхода к каждому клиенту. Мы поможем вам выбрать оборудование для сжиженного газа, которое наилучшим образом соответствует вашим требованиям.

Похожие статьи

• Взрывобезопасные баллоны для мобильных пунктов питания
• Аттестация газовых баллонов
• Газовая хроматография: суть метода

Инструкция к газовой горелке Следопыт Ручной паук GSP-H03

Инструкция к газовой горелкеСледопыт Ручной паук GSP-H03

Сборка прибора:

1. Переведите винт подачи газа в положение (OFF)- Для этого поверните ручку подачи газа по часовой стрелке до упора.

2. Визуальным осмотром проверьте состояние внутреннего уплотнительного кольца горелки. Резиновое кольцо не должно иметь видимых повреждений, трещин и разрывов.

3. Отключение или подключение прибора к газовому баллону производите только на улице и вдали от скоплений людей.

4. Держите баллон в вертикальном положении. Направьте резьбовой клапан прибора резьбовой частою к резьбовому клапану баллона и поворачивая по часовой стрелке, приверните резьбовой клапан к газовому баллону. Перед соединением газовой горелки Следопыт Ручной паук GSP-H03 с газовым баллоном, удостоверьтесь, что резьба на клапане прибора и баллона безупречна и имеет соответствующий шаг. Следите за тем, чтобы при наворачивании прибор не имел перекосов.

5, После соединения с газовым баллоном обязательно проверьте место соединения на отсутствие утечки газа. Не зажигайте прибор, если вы обнаружили утечку (по звуку или запаху газа). НЕ пытайтесь обнаружить утечку газа при помощи открытого огня. Для выявления утечки используйте мыльный раствор воды.

Эксплуатация прибора.

1. Перед запускам прибора установите его на ровную горизонтальную поверхность и установите упоры для посуды в положение предназначенное для приготовления пищи.

2. Для розжига прибора, поверните винт подачи газа на % оборота, чтобы начать подачу газа и нажмите на кнопку розжига горелки до щелчка, если розжиг не произошел, повторите операцию.

3. Поворачивая винт подач газа настройте пламя горелки. Горелка должна прогреться, при этом цвет пламени должен измениться с оранжевого на синий. Вращая винт подачи газа отрегулируйте пламя горелки между слабым и сильным горением.

4. Для выключения прибора, поверните винт подачи газа по часовой стрелке до упора, до полного прекращения горелки. Некоторые детали прибора сильно нагреваются в процессе работы и могут оставаться нагретыми еще некоторое время после его выключения. Во избежание ожогов будьте осторожны и не прикасайтесь к ним до их полного остывания.

Меры предосторожности

используйте горелку только в хорошо проветриваемых помещениях.

1. Запрещено пользование прибором людям, не ознакомившимся данным руководством, а также детям и другим лицам, не отдающим себе отчет в своих действиях.

2. Будьте осторожны — при работе прибора некоторые части метут сильно нагреваться. НИКОГДА НЕ допускайте детей к использованию горелки. НЕ позволяйте маленьким детям играть с горелкой и газовыми баллонами — эго может являться для них возможным источником опасности!

3. Замену газового баллона производить только на неработающем приборе на открытом воздухе, вдали от источников открытого огня, раскаленных предметов, электронагревательных приборов и других возможных источников воспламенения.

4. Перед подсоединением газового баллона убедитесь в наличие и целостности резьбовых соединений. Не используйте прибор, если резьбовые соединения повреждены, изношены, имеют трещины. После соединения прибора с газовым баллоном обязательно проверьте место соединения на отсутствие утечки газа. Не зажигайте горелку, если вы обнаружили утечку (по звуку или запаху газа). НЕ пытайтесь обнаружить утечку газа при помощи открытого огня. Для выявления утечки используйте мыльный раствор воды.

5. При работе с прибором необходимо обеспечить достаточное его удаление от траектории движения людей и животных, для того чтобы исключить возможный контакт людей е работающей горелкой и нагретыми предметами.

6. По соображениям противопожарной безопасности запрещено использовать прибор в непосредственной близости с местами, где хранятся легковоспламеняющиеся и летучие вещества (например: бумага, бензин, растворители и т.п.).

7. Запрещается использовать прибор каким-либо иным способом неуказанным в данной инструкции. Запрещается вносить любые изменения в конструкцию прибора и его компонентов.

8. Запрещается использовать прибор в закрытых помещениях, в палатках, внутри транспортных средств. Во время работы прибора выделяется углекислый газ, большие концентрации который чрезвычайно опасны для жизни и здоровья человека.

9. Запрещается использовать посуду по массе и размеру превышающим максимально допустимые значения.

Отключение прибора.

1. После выключения прибора, дождитесь когда прибор остынет. Сложите упоры варочной поверхности в походное положение.

2. Отсоедините прибор от газового баллона. Для этого поворачивайте прибор против часовой стрелки до момента полного разъединения с газовым баллонам. Во время отключения прибора от газового баллона допускается утечка небольшого количества газа!

3. Поместите прибор в кейс или мешочек, предназначенный для хранения и транспортировки.

Как подключить газовую плиту к баллону

По разным причинам иногда необходима эксплуатация газовой плиты там, где нет централизованного газоснабжения. Например, вы увезли старую плиту на дачу, и там хотите ее использовать, но в доме нет газа. В этом случае выручают баки со сжиженным топливом, пользователей интересует только один вопрос: как подключить газовую плиту к сменному баллону, и что для этого необходимо приобрести.

Содержание

• 1 Необходимое оборудование
• 2 Алгоритм работы
  • 2.1 Подключение к плите
  • 2,2 Подключите баллон
  • 2,3 Проверка утечки
• 3 немного примерно в газовых цилиндрах

.

Перечень всего необходимого для правильного подключения газового баллона с сжиженным голубым топливом выглядит так.

1. Печка рабочая, хоть и не новая, но все конфорки не прогоревшие, целые.
2. Редуктор для цилиндра — необходимо покупать с нарезными латунными гайками и гайками, из соображений пожарной безопасности, на давление не менее 30 мбар.
3. Шланг газовый необходимо выбирать на полтора метра больше фактического расстояния до места хранения баллона, чтобы исключить его натяжение при подключении.

4. Различные приспособления для подключения — это касается только старых изделий, новые газовые плиты оснащены всем необходимым.
5. Инструмент медный , чтобы случайно не высечь искру при ее падении или срыве гайки (такими требованиями правил работы с газовым оборудованием и пренебрегать нельзя).
6. Для герметизации всех соединений подходит обычный фум — ленточная или льняная пакля.
7. Для газового баллона пропана лучше всего установить специальный железный ящик , который должен закрываться на замок, особенно если в семье есть маленькие дети.

8. После выполнения всех работ вам понадобится мыльный раствор которым обязательно обрабатываются все разъемы и каждое соединение, а также ручки газовой плиты, это делается для обнаружения утечки газа.

Очень важно! Для подключения к газовой плите баллона со сжиженным пропаном можно использовать только новый специальный шланг, а не старый из гаража: даже при правильном хранении он может иметь внутренние микротрещины.

Алгоритм работы

В первую очередь необходимо определить, где будет располагаться газовый баллон, существует три вида правильной установки.

1. Снаружи жилища , во дворе, в специальном металлическом ящике — пожарные инспекторы будут вам благодарны.
2. Первый вариант не всегда возможен, поэтому в кладовой рядом с кухней устанавливают баллон , а в общей стене просверливают отверстие для шланга.
3. Если нет другого места, только рядом с табличкой , то она ставится не ближе 1 метра. Для безопасности нужно соорудить крепление из дерева или купить специальный шкаф из металла.

Важно! Правилами использования газового оборудования допускается установка экранированного газгольдера не ближе полуметра от плиты без дополнительного ограждения.

Еще пользователям следует знать, что в баллоны закачивается смесь пропана и бутана, которая тяжелее кислорода, и по законам физики такие фракции могут скапливаться в непроветриваемых помещениях — поэтому Не устанавливайте такое оборудование в подвалах.

Подключение к плите

Это самая безопасная работа, где бы она ни производилась — на даче или в городском частном секторе, ведь газ еще не подключен, так что бояться нечего. резьбовое соединение, затем наматываем на резьбу уплотнительную ленту и затягиваем гайку до упора. Перед этим необходимо проверить наличие уплотнительного кольца внутри гайки на шланге, как показано на фото.

Подключение баллона

Все выпускаемые газовые плиты рассчитаны на использование топлива под низким давлением, поэтому при подключении баллона к плите необходим редуктор, который его обеспечит.

Данное изделие устанавливается на цилиндр, используется левая резьба, поэтому наматывать необходимо налево, а не по привычной для многих пользователей схеме. Для безопасности все гайки и резьбовые соединения выполнены из латуни .

Соединение производится при тщательном осмотре всех деталей:

• не должно быть грязи, пыли, особенно на резьбе и внутри гайки, на редукторе и бензобаке;
• Основное внимание следует уделить шлангу — он должен быть необходимой длины с запасом, не иметь следов механических повреждений и трещин, а срок эксплуатации должен соответствовать дате установки;
Хомуты
• должны быть все новые, лучше использовать антикоррозийное покрытие, для долговечности, учитывая перепад температур в осенне-зимний период.

После завершения подключения баллона производим визуальную проверку правильности подключения и только потом приступаем к завершающему этапу.

Проверка герметичности

Итак, пришло время использовать предварительно приготовленный раствор воды и мыла. Осторожно откройте вентиль на баллоне с газом – слышно шипение, подтверждающее исправную работу коробки передач. Теперь берем мягкую губку из поролона, мыльную пену и наносим на все составы — когда появятся пузырьки нужно подтянуть гайки.

Если пена остается неподвижной, значит, качество соединения отличное, и в этом нет ничего страшного, можно включить плиту и проверить стабильность горения.

Наверное, это видео пригодится уверенным в себе домашним мастерам:

Немного о газовых баллонах

Обычно они изготавливаются из металла, но промышленность не стоит на месте — сегодня специальные контейнеры из таких компонентов:

• очень удобные в эксплуатации, легкие, взрывозащищенные изделия из стекловолоконной пряжи с добавлением эпоксидной смолы;
Баллоны
• из симбиоза металла и композитных материалов.

Такие емкости рассчитаны на емкость 5-50 литров, на дачах подключаются к печам, газовым котлам отопления, коптильне, специальным грилям ​​или установкам барбекю.

Заправлять баллоны следует только на специальных станциях, также внутри должен быть конденсат. Необходимо помнить, что в 50-литровую бутыль закачивается всего 40 литров, поэтому и цена должна быть соответствующей.

Если пластина не используется, клапан необходимо подтянуть, ту же операцию необходимо выполнить при замене баллонов.

Лучше, если подключение газового баллона, а также подключение плиты к газопроводу будет производить специалист газовой службы.

Как подключить газовый баллон к плите – 2022

Распространяйте любовь

Вам надоело, что в вашем баллоне недостаточно сжиженного пропана, когда вы отправляетесь в поход с печкой? Трудно точно предсказать, сколько топлива вам понадобится в длительных поездках.

Сжиженный газ пропан продается в контейнере, называемом газовым баллоном с жидким пропаном (LP), обычно называемом баллоном. Эти газовые баллоны со сжиженным нефтяным газом вмещают гораздо больше топлива, поэтому их можно подключить к вашей походной плите и дать вам еще много ночей теплой и горячей еды.

Но что, если в вашей походной печи нет необходимого оборудования для подключения к одному из этих газовых баллонов? Какие детали вам нужны? Читайте дальше, чтобы узнать, что именно вам нужно купить, прежде чем соединить эти два основных элемента походного комплекта вместе.

Быстрая навигация

Получение более крупного жидкого пропанового газового цилиндра

Аксессуары и детали, необходимые для работы

Регулятор кемпинговой печи

Пропан шланг

Адаптер пропана/преобразователь

, соединяющий газовый цилиндер с лагерной плитой

Шаг 1

Шаг 2

Шаг 3

Шаг 4

Советы для счастливого кемпинга

ОКОНЧАТЕЛЬНЫЙ ВЕРДИКТ

Получение большего баллона с жидким пропаном

Подключение баллона с жидким пропаном к походной печи аналогично соединению двух единиц технологического оборудования. Два элемента должны иметь возможность общаться друг с другом, используя правильные части.

Каков размер вашего газового баллона? Большинство баллонов с жидким пропаном имеют довольно маленький размер 16,4 унции. Вы можете приобрести гораздо большие баллоны с пропаном, размеры которых варьируются от 10 до 15 фунтов или даже 20 фунтов.

Необходимые аксессуары и детали

Теперь, когда вы выбрали размер газового баллона, который хотите подключить к походной печи, давайте перечислим детали и аксессуары, которые вам понадобятся:

• Металлический регулятор в отличном рабочем состоянии
• Специальный шланг для соответствует размеру имеющегося у вас газового баллона
• Адаптер/конвертер пропана для газового баллона вашего размера

Регулятор походной плиты

Убедитесь, что ваш регулятор находится в хорошем состоянии и правильно подключен к походной плите. Это угловая металлическая часть, которая удерживает меньший баллон с пропаном вдали от печи и под углом. Регулятор поддерживает постоянное давление газа, что особенно важно при увеличении размера баллона. Без дополнительных адаптеров регуляторы изготавливаются для газовых баллонов емкостью 1 фунт.

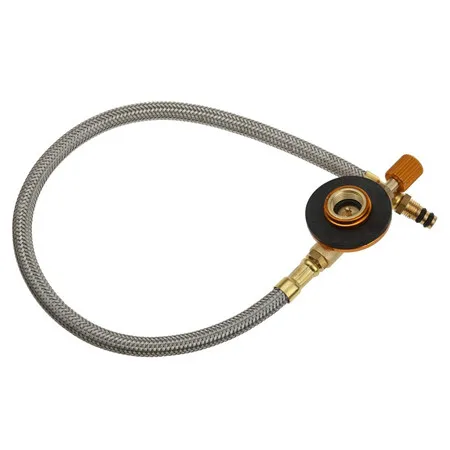

Шланг для пропана

Поскольку ваш газовый баллон большего размера не будет подключаться к регулятору, как меньший баллон на 16,4 унции, вам понадобится специально разработанный шланг для пропана для кемпинга. Иногда они продаются с адаптерами, или вы можете приобрести адаптеры отдельно.

Шланги обычно имеют длину от двух до пяти футов. С помощью переходника они соединяют ваш баллон с пропаном с регулятором. Эти шланги обычно изготавливаются из резины.

Адаптер/конвертер для пропана

С ростом популярности автомобильных кемпингов теперь стало намного проще найти эти адаптеры/конвертеры для пропана. Они доступны в крупных магазинах, таких как Wal-Mart или K-mart, в специализированных магазинах для кемпинга и активного отдыха, или вы также можете найти их на Amazon.

Некоторые адаптеры созданы специально для газовых баллонов определенных размеров, поэтому убедитесь, что вы приобрели тот, который соответствует вашему размеру. Адаптер/конвертер имеет один металлический конец, который ввинчивается в регулятор, а другой конец ввинчивается в баллон с пропаном.

Подсоединение газового баллона к походной плите

Выберите плоскую поверхность на открытом воздухе для подключения газового баллона к походной плите. Убедитесь, что нет ветра, чтобы вы могли правильно проверить соединение. Соберите необходимые детали:

• Походная печь с регулятором
• Баллон со сжиженным пропаном
• Шланг для пропана
• Переходник/переходник для пропана

Шаг 1

Подсоедините переходник/переходник к пропановому шлангу. Это необязательный шаг, так как некоторые пропановые шланги поставляются с уже прикрепленными аксессуарами.

Шаг 2

Найдите переходник на конце шланга, который соединяется с регулятором походной печи. Аккуратно прикрутите переходник к регулятору.

Шаг 3

На другом конце шланга найдите черный пластиковый соединительный фитинг. Прикрепите его к верхней части газового баллона.

Шаг 4

Включите походную печь и зажгите пропан. Вы должны увидеть голубое пламя на горелке.

Советы для счастливого кемпинга

Теперь ваша походная печь питается от нескольких галлонов недорогого жидкого пропанового топлива. Чтобы получить максимальную отдачу от этой новой установки, убедитесь, что все фитинги затянуты в местах их соединений, держите регулятор в чистоте и в отличном рабочем состоянии, а также отсоединяйте все детали для надлежащего хранения, когда они не используются. Утечки и разливы могут произойти, когда адаптеры не так плотно затянуты или на регулятор оказывается слишком большое давление.

ОКОНЧАТЕЛЬНЫЙ ВЕРДИКТ

Но при надлежащем уходе и использовании этого большего газового баллона хватит на несколько месяцев приготовления пищи на походной печи.
