Газовая колонка установка в квартире – Установка газовой колонки в квартире: требования к монтажу, нормы

Содержание

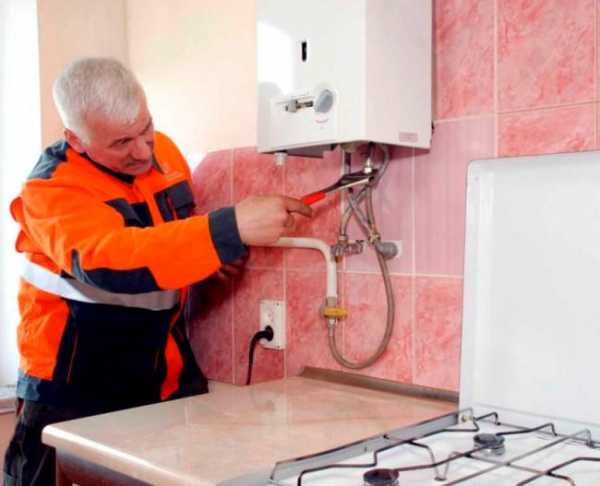

Как установить газовую колонку в квартире своими руками

Инсталляция проточного нагревателя воды в инженерные сети и интерьер дома не представляется чем-то особенно сложным. Но процесс имеет ряд нюансов: надо обеспечить герметичное соединение водопровода и газа, выдержать все требования нормативных документов, грамотно выполнить первый пуск и так далее.

Наиболее простой путь – нанять специалистов, лучше всего из газоснабжающей организации, уплатить им и забыть обо всех проблемах. Но поскольку многие домовладельцы не ищут легких путей, то с помощью данной статьи мы рады подсказать им, как установить газовую колонку собственноручно. Это позволит немного сэкономить денежные средства.

Правила установки газовой колонки в квартире

Самостоятельно выполнить все работы по подключению водонагревателя не удастся. В соответствии с нормативными требованиями проектирование и монтаж газоснабжения может осуществлять только организация, имеющая все необходимые разрешения и лицензии. Простыми словами, вы не можете своими руками производить работы, связанные с подсоединением к газовой магистрали. Зато весь оставшийся комплекс работ целиком в ваших руках. Но вначале следует заказать проектную документацию на установку и присоединение газоиспользующего оборудования. Это займет некоторое время, а пока вы можете подобрать и приобрести колонку.

И тут возникает нюанс первый: если у вас на кухне имеется лишь один вентиляционный выход, то нормы запрещают вставлять в него дымоходную трубу. Значит, надо выбирать водонагреватель с закрытой камерой сгорания и коаксиальным газоходом, прокладываемым наружу сквозь стену. О подобных ситуациях вас должен предупреждать инженер, выполняющий проект.

Важно! В помещении, где находится водогрейная колонка, должна функционировать приточно-вытяжная вентиляция.

После приобретения газового водонагревателя настоятельно рекомендуется изучить инструкцию, что к нему прилагается. Оттуда можно почерпнуть массу полезной, а главное, — корректной информации по установке прибора. Например, в документации к колонкам ARISTON имеется раздел для сервисных инженеров, где очень подробно описаны все нюансы.

Закупка материалов и монтаж колонки

Получив на руки проектную документацию, можно приступать к подготовке и закупке расходных материалов, с помощью которых производится установка газовой колонки в квартире и ее присоединение к водопроводу и газу. Дадим их примерный перечень с комментариями:

  • соединительная дымоходная труба из металла с толщиной стенки не менее 1 мм, чей диаметр равен или больше выходного патрубка нагревателя;
  • трубы и фитинги для подводки воды и газа. Рекомендуется избегать соединений гибкими шлангами, что имеют свойство разрываться среди ночи от повышенного давления в сети. Лучше произвести подключение газовой колонки напрямую к водопроводу металлопластиком, ППР или полиэтиленом;
  • запорная арматура на все 3 трубопровода. Сетчатые фильтры для газа и воды нужны, если их нет на вводе в дом;
  • крепеж для подвешивания нагревателя к стене (если такового нет в комплекте) и прокладки всех труб, включая дымоходную;
  • если монтаж колонки выполняется на стену из сгораемых материалов, то придется приобрести лист оцинкованной стали или асбеста для прокладки между прибором и стеной. Последний должен выступать за ее габариты на 100 мм.

Примечание. Подробный список всех необходимых материалов для подсоединения к газовой магистрали должен прилагаться в спецификации к проекту.

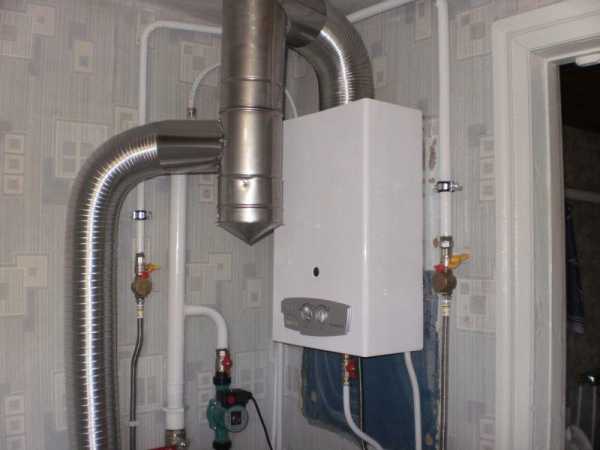

Когда все готово, агрегат можно подвешивать к стене, соблюдая нормативные расстояния до ближайших стен и предметов. На рисунке ниже показана схема установки прибора с указанием этих расстояний:

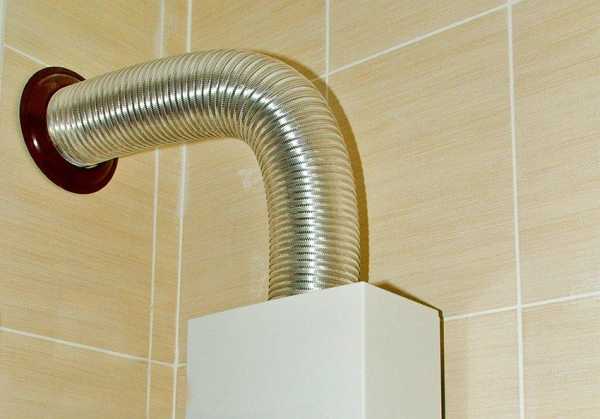

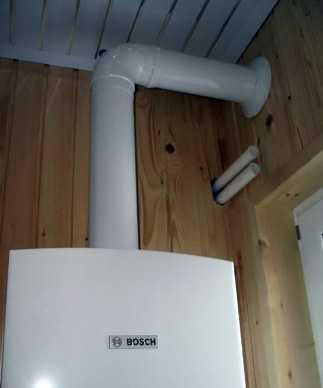

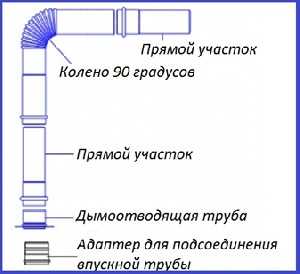

Что касается дымоходной трубы, то в помещениях высотой до 2.7 м надо выдержать длину вертикального участка 25 см, свыше 2.7 м – 50 см. Общая протяженность соединительной трубы не должна превышать 6 м с числом поворотов не более 3. Расстояние от газохода до несгораемых стен и потолков составляет не менее 50 мм, а до сгораемых – 250 мм. Если данный участок стены защитить железом или асбестом, то просвет можно уменьшить до 100 мм.

Подключение к водопроводу

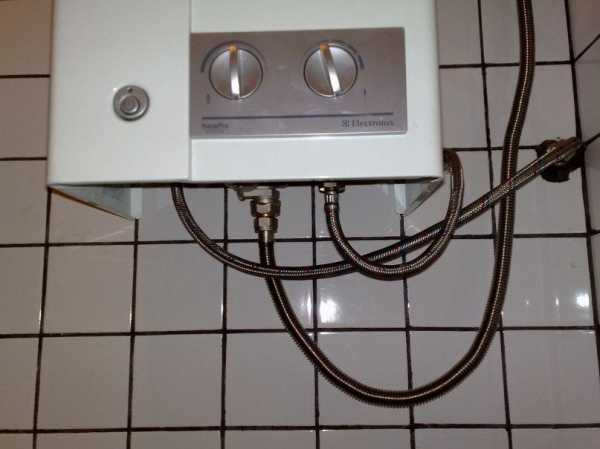

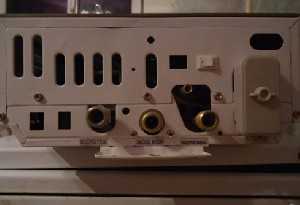

После крепления аппарата производится подключение газовой колонки к водопроводу. Здесь правила достаточно просты:

  • с помощью фитингов присоединить трубы к водопроводу и нагревателю. Важно не перепутать вход с выходом, сверяйтесь с руководством по эксплуатации;
  • при подключении к колонке используйте американки;
  • недопустимо, чтобы трубы своим весом нагружали патрубки прибора, их следует закрепить к стене;

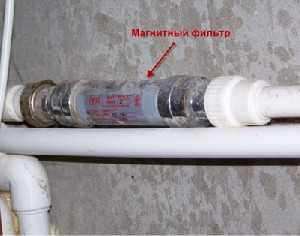

  • если на вводе в квартиру не стоит грязевик, то монтируем его на входную подводку в горизонтальном положении, пробкой вниз;
  • на обеих подводках устанавливаются краны. Чтобы не портить внешний вид кухни, их можно спрятать в шкафах, находящихся ниже агрегата.

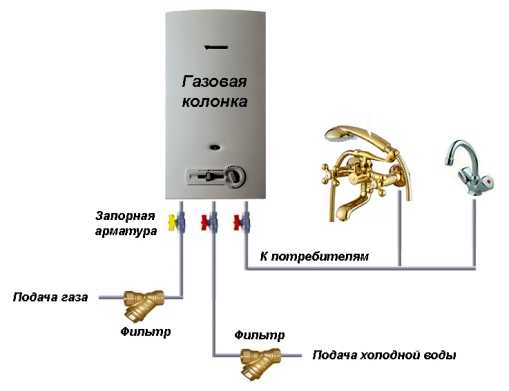

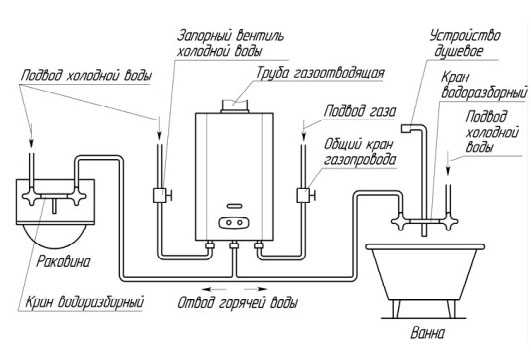

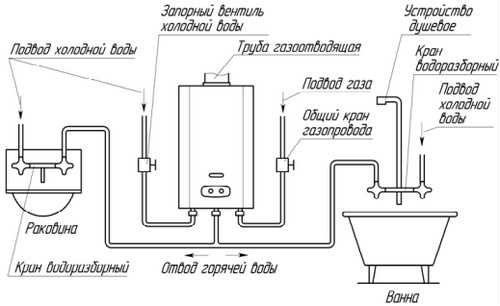

На рисунке представлена типовая схема подключения газовой колонки к другим коммуникациям:

Настройка колонки

Когда все возможные работы выполнены, остается подключить колонку к газовой трубе. Приглашаем специалистов лицензированной организации, предоставляем им проект и расходные материалы. Они осуществляют монтаж газовой магистрали и предварительную настройку нагревателя. Точнее говоря, проверяют его оборудование безопасности (автоматический газовый клапан). Остается произвести первый запуск.

Важно! Нельзя включать проточный нагреватель или вставлять в гнездо батарейки, пока его теплообменник пуст. Надо открыть оба водопроводных крана, а затем – горячую воду на любом смесителе. Дождаться ровной струи воды и перекрыть смеситель.

Далее, в отсек автоматического агрегата вставляются батарейки и открывается газовый вентиль. Если все правила установки газовой колонки соблюдены, то после открывания горячей воды прибор запустится самостоятельно. Вам надо лишь настроить температуру воды на выходе, рекомендуемая величина – 50 ºС. Аппарат с ручным розжигом придется, соответственно, вначале разжечь с помощью кнопки, а потом открывать воду.

Заключение

Когда все нюансы монтажных работ и пуска колонки становятся ясны, то можно и задуматься о целесообразности их выполнения своими руками. Этот вопрос каждый решает для себя сам. Но есть последний нюанс: иногда торговые представители некоторых брендов предлагают осуществить установку и оформление прибора бесплатно, в качестве акции.

cotlix.com

основные требования и правила монтажа

Правила и нормы установки

Работы по монтажу газовой колонки

Установка газовой колонки своими руками теоретически возможна. Однако следует учитывать то, что любые работы, связанные с газоснабжением, будь то подвод трубопровода или установка арматуры, может осуществляться опытными специалистами. При попытке выполнить такие действия собственноручно, домашнему мастеру грозит штраф. Но как же в таком случае осуществить монтаж газовой колонки самостоятельно?

Различают две разновидности монтажа такого оборудования:

  1. Колонка монтируется «с нуля».
  2. Устанавливается новая колонка, вместо старой.

При монтаже отопительного агрегата с нуля, необходима разработка специального проекта, в котором будет отображаться подводка газовой трубы туда, где будет крепиться колонка.

Такое планирование работ должны осуществлять специализированные структуры, будь то газовое хозяйство или же компании, обладающие лицензией на ведение подобной деятельности.

Когда же проект будет создан и подтвержден, а на установку будет выдано соответствующее разрешение, тогда можно осуществлять установку оборудования самостоятельно, не боясь быть оштрафованным. И именно на данном этапе может быть сэкономлена значительная сумма денег.

Важно! Если же проводится замена старого водонагревателя, то для осуществления работ не нужны никакие разрешения и проекты. В таком случае работы должны выполняться в соответствии с имеющимся проектом.

Официальный акт, который регламентирует установку водонагревательных колонок — это СНиП 42-01-2002. Здесь же указываются все требования к газовой колонке.

Но учитывая то, что сегодня при обустройстве систем газоснабжения чаще всего применяются материалы, изготовленные не из металла, необходимо обращать внимание и на пункты СНиП 42-101-2003. Именно здесь описываются все нюансы работ с изделиями из пенопропилена и металла.

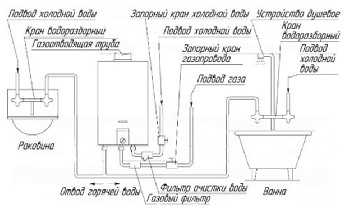

Схема подключения колонки в общую структуру водоснабжения

Читатели считают данные материалы полезными:
  • Принцип работы конденсационного котла отопления: обзор основных производителей
  • Особенности работы электрического котла, как выбрать и эксплуатировать правильно

Что следует учитывать, устанавливая колонку

Рассмотрим основные правила установки, которые нужно обязательно соблюдать при проведении работ:

  • Помещение должно иметь минимальную площадь 7,5 м2.
  • Минимальные показатели давления должны равняться 0,1 атм.
  • Необходимо обеспечение достаточного уровня вентиляции.
  • Оборудование следует устанавливать на стену, которая была защищена отделкой из негорючих материалов.
  • Запрещено размещение непосредственно над газовой плитой. Между такими приборами должно быть соблюдено минимальное расстояние в 10 см.
  • Обязательным требованием к монтажу устройства является наличие дымохода. Диаметр трубы при этом должен составлять от 120 мм.
  • Потолки в комнате должны иметь высоту не менее 2 метров.
  • Обязательно должен присутствовать газовый счетчик в квартире с колонкой.

Важно! Монтаж газовой колонки непосредственно в санузле не запрещается основными нормативными документами. Как правило, в наше время установка данных агрегатов в квартирах выполняется чаще всего в кухонных помещениях. Однако если ранее колонка была установлена в санузле, то переустанавливать ее в кухню нет необходимости.

Инструменты, необходимые для монтажа

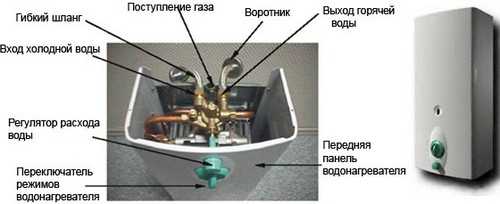

Устройство классической газовой колонки

Чтобы установить газовую колонку в квартире, необходимы следующие инструменты:

  • Разводные ключи (потребуется два ключа).
  • Два рожковых ключа (27 на 30 и 32 на 36).
  • Герметик. Отлично подойдет «Унипак».
  • Пакля или ФУМ-лента.

Для проведения монтажных работ нужно заготовить такие материалы:

  • Труба оцинкованная, длиной 1 метр. Нередко такие материалы поставляются в комплекте с отопительным оборудованием.

Совет! Если газовая колонка не была укомплектована такой трубой, то вам следует ознакомиться с руководством по эксплуатации, где обязательно будут указаны все необходимые параметры производителем такого оборудования.

  • Шланг газовый (его размеры прописаны в документации, которая идет в комплекте).
  • Фильтр, который предназначается для грубой очистки воды. Учитывайте, что срок работы такого оборудования напрямую зависит от качества воды.
  • Кольцо-розетка, необходимое для вывода входа в дымоход.
  • Дюбеля, которые будут обеспечивать крепление оборудования к стене.

Монтажные работы шаг за шагом

Когда дымоход и водопровод будут подготовлены к монтажу оборудования, можно приступать непосредственно к его установке. Замена газовой колонки выполняется в несколько этапов:

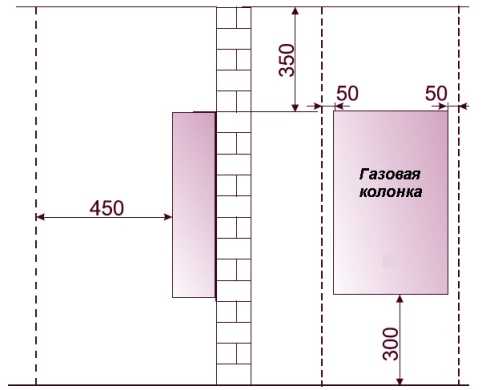

  • Отмечаем точки крепления оборудования. Здесь следует учесть минимальную длину дымовой трубы, которая составляется 50 см для помещений с высотой потолков 2 метра и 25 см — где высота потолков равняется 2,7 метра и выше.

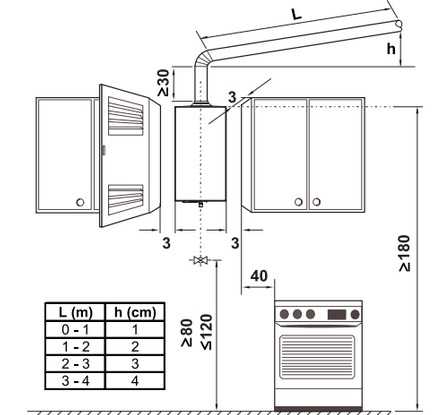

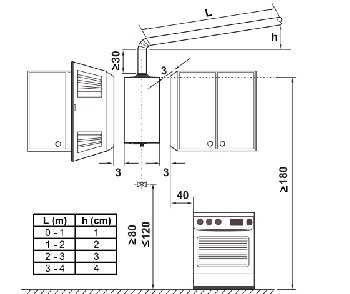

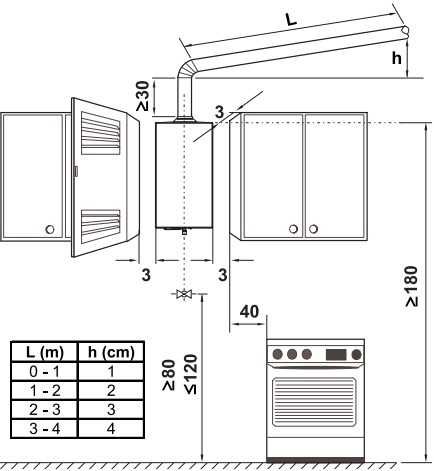

Схема правильного расположения колонки в кухонном помещении

  • По разметке в стене выполняются отверстия.
  • Производится установка крючков, предназначенных для удерживания колонки.
  • Теперь аппарат можно повесить на стену.
  • Берем трубы ПВХ и соединительные штанги, посредством которых трубопровод соединяется с входом и выходом колонки.

На видео показана инструкция по установке газовой колонки

Совет! Работая со шлангами, использование пакли или ФУМ-ленты недопустимо.

  • Смонтировав трубопровод, открываем краны подачи воды (и холодной, и горячей), проверяя таким образом систему. Обнаружив течь, просто дожимаем гайки-фиксаторы штанги. Однако слишком затягивать тоже не стоит — можно повредить уплотнитель.

Важно! Если вы определили течь в соединениях, которые были выполнены посредством пакли или ФУМ-ленты, то обязательно переделайте их заново.

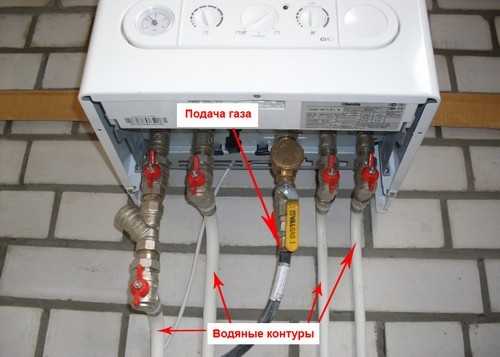

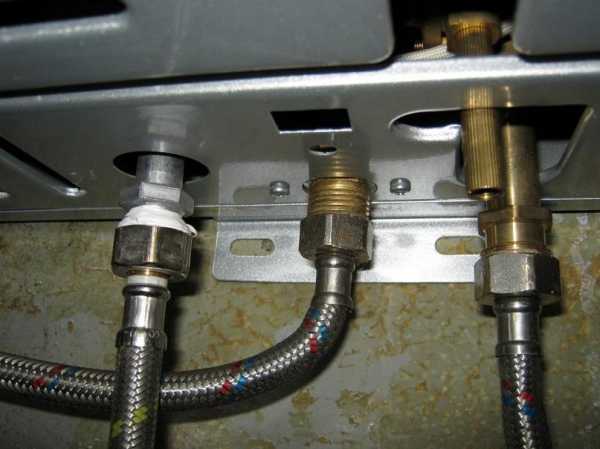

Правильное подключение колонки к газо- и водоснабжению

  • На последнем этапе установки осуществляется подведение газа к устройству. Для этого берется гибкий шланг: один конец прикручивается к крану подачи газа, а второй — к вводу газа в колонку. Далее необходимо обжать соединения и обработать их раствором мыла для проверки утечки.
  • Подаем в систему газ. В случае, если в местах с нанесенным раствором отсутствуют пузыри, то можно смело вводить систему в эксплуатацию.

Совет! Приобретая газовую колонку, уточните у консультанта, не предоставляет ли компания услуги по установке оборудования. Крупные магазины обладают личным штатом специалистов, а потому могут совершенно бесплатно поменять газовую колонку в квартире.

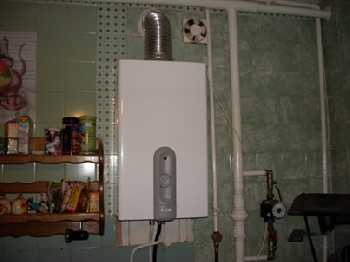

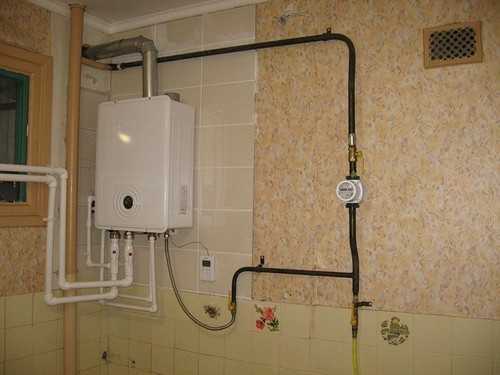

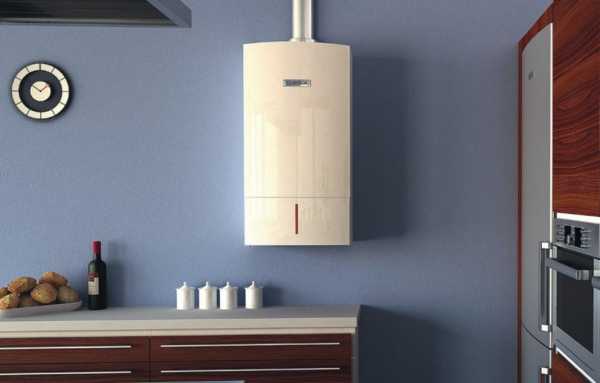

Правильно установленная и готовая к работе газовая колонка

Заключение

Газовая колонка является наиболее очевидным средством для автономного отопления квартиры. Установить ее можно своими руками, но к данному вопросу следует подходить со всей серьезностью, предварительно получив все необходимые разрешения для проведения работ.

kamin-maker.ru

правила и как подключить в квартире, схема и настройка своими руками, водопровод

Для правильной установки газовой колонки в квартире лучше обратиться за профессиональной помощью к мастерам

Для нагрева воды в квартире используются разные устройства. Это может быть котельная, бойлер или газовая колонка. Установка последней – это действительно опасное и ответственное занятие. Малейшая неточность может привести к утечке газа, или даже взрыву в квартире. Именно поэтому для монтажа данного устройства существует масса норм и правил, невыполнение которых карается законом. Сегодня мы вам подробно объясним все этапы подключения газовой колонки, однако если вы не обладаете соответственными знаниями, советуем не пытаться проделать такую работу самостоятельно.

Содержание материала:

Правила установки газовой колонки

Как вы, наверное, сами понимаете, чтобы установить любой газовый прибор, необходимо выполнять соответствующие нормы и правила. Если пренебречь хотя бы одной из них, вы рискуете не только заиметь проблемы с законом, но и стать причиной гибели близких вам людей.

Подключение колонки своими руками – это небезопасное занятие. По государственным нормам, право производить подобный монтаж имеют лишь организации со специальной лицензией.

Если у вас уже есть старая колонка, то вы вполне можете ее заменить новым устройством самостоятельно. Однако установка прибора от «а» до «я» своими руками запрещена.

Перед тем как приступить к подключению газовой колонки, следует тщательно ознакомиться с правилами ее установки

Если вы решили подключить самостоятельно газовую колонку, или доверить специальным службам лишь часть работ, то вам необходимо ознакомится со основными правилами СНиП такого монтажа. Они применимы как в квартире, так и в частном доме.

Нормативы СНиП:

  • Установка колонки газового типа возможна лишь в помещение объемом не менее 7 куб. метров;
  • Стена, на которую вы планируете повесить колонку, должна быть сделана из негорючего материала, например из кирпича или бетона.
  • В комнате, где будет установлена газовая колонка, обязательно должно быть окно и хорошая вентиляционная система;
  • В квартире с колонкой, потолки должны иметь высоту не менее 2-х метров;
  • Для того, чтобы установить колонку, необходимо найти в комнате дымоход;
  • Для нормальной работы колонки, давление воды в системе должно быть не менее 1 атм.
  • Нельзя устанавливать колонку в ванной комнате и в туалете, также газовый агрегат должен находиться на расстоянии не менее 10 см от плиты. При этом над плитой колонку вешать нельзя.

Это новые нормы СНиП относительно установки газовой колонки. Старые нормы несколько отличались, поэтому если ваша старая колонка установлена в санузле, вы можете поставить на ее место новый агрегат, и это не будет нарушением закона.

Готовим документы перед тем, как подключить газовую колонку

Первая установка газовой колонки требует долгой возни с документацией и достаточно больших затрат. Однако этот факт большинство владельцев квартир не пугает.

Чтобы установить колонку в квартиру, где не предусмотрено газоснабжение, то вам придется провести данные линии самостоятельно. В одиночку такие работы обойдутся вам достаточно дорого, поэтому лучше объединиться с соседями, которые, как и вы, хотят установить колонку.

Особое внимание следует уделить подготовке документов, которые нужны для подключения газовой колонки

Первая установка колонки включает следующие «Бумажные» этапы:

  1. Вам нужно получить согласие на подачу газа от распределителей и транспортеров и установку землеотвода под газопровод. Также нужно сделать расчет потребления и получить список техусловий.
  2. Далее вам нужно сделать проектирование. Этот этап состоит из заключения договора, сбора и экспертизы документов, а также получения разрешения в нескольких инстанциях.
  3. После проведения монтажных работ заключается договор в ГОРГАЗе и ОБЛГАЗе.

Чтобы получить все необходимые разрешения нужно собрать целый перечень документов. Мы приведем вам самый полный список, однако в зависимости от области, в которой вы проживаете и от того, какой раз вы устанавливаете колонку, список может уменьшаться.

Список документации, необходимой для получения разрешения:

  • Копия документа подтверждающего, что вы являетесь собственником квартиры;
  • Копия 2, 3 и 5 страницы вашего паспорта;
  • Копия вашего ИНН;
  • Разрешение на обработку ваших данных;
  • Документ о покупки газа, также письмо свидетельствующие о заключении договора работ;
  • Договор обслуживания газового оборудования;
  • ТУ на подсоединение к газу и документы о выполнении ТУ;
  • Копии газового оборудования;
  • Копия акта о разделе собственности между собственником квартиры и распределителем;
  • Копии техпаспортов газового счетчика и подтверждение их проверки;
  • Копия проекта газификационного проекта и штамп метрологического отделения Газпрома.

Подготовленный перечень документов относится в соответствующие инстанции. По пришествию некоторого времени вам должен прийти вердикт газовых служб.

Как установить газовую колонку

Мы подошли непосредственно к этапу монтажа газовой колонки. Если у вас проведены газовые линии, получена вся необходимая документация и выполнены все ТУ, то поставить ее самому будет несложно.

Перед установкой газовой колонки можно дополнительно ознакомиться с пошаговой инструкцией

Как правильно установить колонку:

  1. С колонки снимается лицевая панель. По разметке креплений колонок, обозначьте места установки анкеров. Правильность разметки проверяется с помощью строительного уровня. Теперь согласно разметке нужно засверлить отверстия, вставить дюбеля и анкеры.
  2. У большинства современных колонок имеется специальная закрепительная пластина. Ее нужно установить на отмеченном уровне, выравнивая с помощью строительного уровня.
  3. Установите на пластину саму колонку. О правильности установки свидетельствуют щелчки.
  4. Проложите от вывода колонки к общему дымоходу гофрированную трубу. Обработайте стену перфоратором и вставьте дымоход. Зазор между стеной и дымоходом нужно запенить.

Лицевую панель устанавливать пока рано. Сначала нужно произвести подключение к газу и воде.

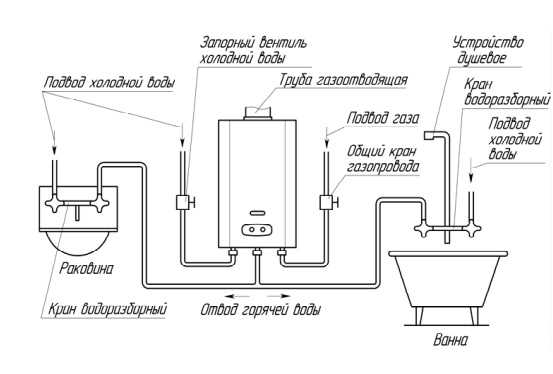

Схема подключения газовой колонки к воде и газу

Если вы впервые устанавливаете колонку, то вам придется провести к ней газовую трубу. Для этого вам необходимо будет пригласить мастеров, которые врежут тройник в газовой трубе и монтируют на него трубу.

Вы можете провес трубу непосредственно к месту соединения. Такая схема подключения к газу исключает необходимость использования газового шланга. В этом случае сначала необходимо установить колонку, а уже потом производить подключение газовой трубы.

Специалисты рекомендуют придерживаться схемы подключения газовой колонки к воде и газу

Другой вариант более практичен, так как позволяет установить колонку в любое удобное для вас время. В этом случае, труба проводится к установке всего на полметра, а оставшийся маршрут установкой газового вентиля.

Далее нужно подсоединить газовую трубу к водопроводу. Такое подключение лучше всего выполнять с помощью подвижной накидной гайки.

На линиях холодной и горячей воды устанавливаются шаровые вентили. Также желательно перед колонкой установить фильтры грубой и тонкой очистки. Такие устройства позволят вам увеличить срок службы теплообменника.

Очень важно найти качественную колонку, так как от того, насколько хорош выбранный вам агрегат, будет зависеть ваша безопасность. Советуем вам присмотреться к моделям от известных производителей, например, Бош или Вайлант.

Для подключения воды к колонке можно провести трубу на 30 см а остальное расстояние закончить гибким шлангом или подключить трубы из стали, металлопластика или пропилена непосредственно к колонке. Для установки труб понадобится монтировать в водопровод специальный тройник.

Запуск и настройка газовой колонки

Перед запуском колонки необходимо проверить все швы соединения со шлангами водопровода и газопровода. Они должны быть герметичны. Есть проверенный способ, с помощью которого можно проверить герметичность газовых соединений.

После установки следует проверить все настройки газовой колонки и произвести ее запуск

Как проверить герметичность газовых соединений:

  • Смажьте все стыки и фитинги газовой трубы мыльной водой;
  • Откройте газовый вентиль;
  • Проверьте соединения на образование пузырей.

Если пузырей нет, то соединения герметичны. Проверку соединений с водопроводом можно произвести без особых принадлежностей, просто убедившись в сухости швов.

Далее нужно произвести все необходимые действия по запуску колонки согласно инструкции. Очень важным этапом является настройка. Ее можно произвести только при наличии манометра. Регулировочным болтом выставляется напор газа, а шейбером подачу воздуха.

Подключение газовой колонки своими руками (видео)

Монтаж колонки газового типа – это очень сложная и ответственная задача. Часть действий вы сложите выполнить своими руками, но некоторые этапы придется доверить специальным службам. Если вы все сделаете правильно, то вам еще долго не понадобится ремонт вашего газового устройства.

kitchenremont.ru

Установка газовой колонки в квартире. Требования и подключение

Установка газовой колонки в квартире – требования

Самое важное, что нужно сделать перед установкой этого сложного прибора – это собрать все необходимые документы для различных организаций и соблюсти все требования по установке, которые обеспечат правильную и безопасную эксплуатацию оборудования.

Организации и документация

В первую очередь, необходимо обратиться в ЖЭК и получить планы дымоотведения, водо- и газоснабжения. Если в доме уже ранее был водонагреватель, то следует получить также план, где обозначены технические характеристики прибора и места его установки.

Как только все эти планы будут на руках, нужно обратиться в газовую службу города с заявлением, в котором будет содержаться просьба на разрешение замены старого оборудования или установки нового. К этому документу нужно приложить и заявление о том, чтобы был отремонтирован или заменен газо- и водопровод.

Когда ремонт и замена будут выполнены, владелец получает утвержденный акт и, соответственно, установленную колонку.

Гораздо более сложным этот процесс становится при установке прибора на новом месте. Ведь такие работы приводят к необходимости изменения газовых и водопроводных труб, а также системы дымоотвода.

Нужно собрать более подробный перечень документов. В него входит:

  • Технический паспорт колонки или хотя бы название ее модели

  • Акт о состоянии дымовых каналов

  • Заявление на переустройство жилплощади

  • Документы, которые подтверждают право собственности на квартиру

  • Проект установки колонки

  • Заявление на выполнение монтажных работ

После того как все документы будут готовы и утверждены, работники газовой службы должны будут произвести все необходимые работы по монтажу, настройке и подключению оборудования.

По окончанию всех работ и опломбировки счетчика, необходимо будет получить акты от технадзора и пожарной службы, а также отдельный акт о том, что прибор был принят в эксплуатацию.

Обязательно нужно будет обратиться в БТИ, чтобы занести новый проект.

Основные требования к установке и подключению газовой колонки

По современным нормативам этот прибор можно устанавливать только в двух помещениях в квартире: кухне или нежилом помещении. До внесения изменений в законодательство в этот список входила также и ванная комната.

Так выглядит схема правильного расположения колонки на кухне:

Кроме назначения помещения, при его выборе нужно также ориентироваться на его объемы (от 8 м3 и более), высоту потолка (не менее 2-х метров) и материал стен (несгораемый).

Важно! Категорически запрещается устанавливать колонку на стенах из дерева.

Если стены изготовлены из трудносгораемых материалов, то место, где будет стоять оборудование, следует защитить базальтовым теплоизоляционным картоном толщиной от 3-х до 5 мм и оцинкованным листом толщиной в 1 мм.

Навешивание прибора происходит по определенным правилам: боковая его панель должна находиться от стены на расстоянии на менее 15 см, а лицевая – отдалена от любых предметов напротив не менее чем на 60 см.

Для подключения этого устройства нужно правильно установить трубу дымоотвода. Она должна быть исключительно из нержавеющей или оцинкованной стали толщиной не менее 1 мм. Алюминий – не допускается.

Рядом с колонкой нужно монтировать газовый кран, ручка которого должна быть окрашена в желтый цвет – традиционный для газовых приборов.

Важно! Если запорный кран не установлен – нельзя производить установку колонки.

Теперь о подводе труб для горячей и холодной воды. Для холодной воды устраивают отдельную трубу от стояка. Такие же трубы ведут и для ванной, смесителей и сливного бака. Для нагретой воды лучше установить трубку из меди или нержавейки 15 мм в диаметре.

Как установить газовую колонку

Прежде чем заняться работами по монтажу, следует набросать схему установки.

Примерный вид:

Однако следует учитывать, что на этой схеме не указан вентиляционный выход для удаления продуктов сгорания и внешнее электроснабжение, без которого прибор не будет запускаться.

Проверка тяги

Перед тем как устанавливать колонку, нужно проверить, будут ли нормально удаляться продукты сгорания. Для этого проверяется тяга в дымоходе. Проверка производится при помощи свечи или зажженной спички.

Если поднести горящее пламя к вентиляционному отверстию на расстояние около 2 см, оно должно немного отклониться (на 45 градусов) – это нормальный показатель. Если же отклонение незначительно (5-10 градусов), то тяга недостаточна. А если пламя и вовсе начинает отклоняться в обратную сторону, то необходимо прочистить дымовую шахту и только потом заниматься установкой водонагревателя.

Существует и нормативный показатель тяги: он должен составлять 1.96-29.40 Па (варьируется, в зависимости от типа помещения).

Какие инструменты понадобятся

После составления схемы и проверки работоспособности вентканала, нужно обзавестись всеми необходимыми материалами и инструментами (помимо газовой колонки). К ним относятся:

  • Труба для устройства дымохода (толщина стенки – не менее 1 мм)

  • Труба для отвода воды из ПХВ

  • Труба для газа из металлопластика

  • Комплект фитингов, ключей и кранов

  • Запорный газовый кран

  • Фильтры для очистки воды, которые уберегут колонку от накипи

  • Гофр

  • Дрель и труборез

Правильный выбор расположения и устройство дымоотвода

Если установка будет производиться на кухне, то колонку нужно разместить от электро- или газовой плиты не менее чем на 10 см. При этом ее окошечко, через которое видно, как работает горелка, должно находиться как раз на уровне глаз.

После этого нужно подготовить вентиляционное отверстие, в которое будет подводиться дымоотвод колонки. В него вставляется оцинкованная дымоотводная труба длиной не менее 1.5м и соединяется с прибором. Колонку крепят к стене дюбелями.

Подключение к газопроводу

Когда прибор будет надежно закреплен и прикручен саморезами, можно подводить к нему газовый шланг и накручивать его на специальный штуцер (отличить от водопроводных штуцеров его можно по диаметру или же по цвету).

На картинке 2 штуцера для воды желтые, а для газа – белый:

Для подсоединения газового шланга непосредственно к газопроводу, необходимо врезать в газовую трубу тройник. Делается это при помощи сварочного аппарата или же, если есть резьбовое соединение, путем вкручивания тройника.

Подключение газовой колонки к водопроводу

Теперь следует подключить газовую колонку к водопроводу. Для этого необходимо отвести отдельную линию от трубы «холодного» водопровода, которая будет заканчиваться как раз у специального штуцера колонки. Это будет «вход». «Выход» же выводится из колонки и соединяется с «горячим» трубопроводом.

Для соединения с трубами используется все тот же метод врезки, как и в случае с газопроводом.

Устройство дополнительных составляющих

Обязательно наличие солевого и магнитного фильтров, которые будут защищать прибор от накипи и связанных с ней поломок.

Важно! При установке нельзя забывать и о таком важном элементе, как кран Маевского. Он «развоздушивает» коммуникацию и тем самым продлевает сроки ее эксплуатации.

Когда со всеми работами будет покончено, можно надеть на трубу, подключенную к вытяжному каналу, верхний патрубок колонки и зафиксировать датчик тяги.

Проверка работоспособности

Установка завершена, осталось проверить работоспособность агрегата и со спокойной душой начинать эксплуатировать его.

Для проверки нужно открыть кран и запустить газ в колонку. Также нужно проверить соединение «колонка-газовый шланг» на наличие утечек. Для этого подготавливается мыльный раствор, который обязательно выдаст наличие утечки: пойдут пузырьки на местах плохой стыковки.

Теперь можно проверить водоснабжение. Для этого необходимо открыть «горячий» кран и приоткрыть кран Маевского. Из труб выйдет воздух, наберется фильтр и колонка запустится. Если из крана в ванной и кухне пойдет горячая вода – значит, все усилия были не напрасны и водонагреватель установлен успешно.

Установка газовых колонок – это трудоемкий и очень ответственный процесс. Ведь неправильно монтированное и подключенное устройство может стать причиной утечки газа, которая повлечет за собой необратимые последствия в виде порчи имущества, жилья и самое главное – гибели людей. Поэтому неопытным пользователям нужно просто собрать все необходимые документы и не пытаться установить этот агрегат самостоятельно — лучше доверить работу профессиональным мастерам.

Видео-рекомендации по установке газовой колонки:

Больше информации

Задать вопрос

samoremont.com

Установка газовой колонки в квартире своими руками

Типов газовых нагревательных колонок существует всего два, зато моделей от разных производителей на нынешнем рынке предлагается такое количество, что установка газовой колонки предваряется целым исследованием. Правила установки выучить несложно, но сперва имеет смысл определиться с местом размещения газовой колонки в квартире, степенью её востребованности, мощности и собственной способностью своими руками установить и подключить этот достаточно сложный и небезопасный аппарат.

Типы колонок

Основных типов два, как уже сказано выше, и выбор между проточной и накопительной газовой колонкой делать вам. Примите во внимание, что накопительная колонка, хоть и экономичнее в энергопотреблении, однако имеет значительный объём и вес – за счёт бака.

Чем меньше емкость, наполненная нагретой водой, тем быстрее из крана польётся холодная – это стоит учитывать, особенно, если основного горячего водоснабжения в квартире нет.

Установка и подключение накопительной газовой колонки достаточной для семьи ёмкости и мощности зависит от выделенного для этой цели места. Причём, помимо свободного участка стены, требуется ещё свободный доступ к водопроводу, газоснабжению и вентиляции.

Проточная колонка гораздо компактнее, но правила размещения от этого не упрощаются – скорее напротив. Огромное значение имеет доверие к производителю – поскольку автоматика включения/выключения газовой горелки должна быть безупречной (в накопительных приборах возможно ручное управление). Проверка репутации изготовителя – первое, что вы обязаны сделать перед тем, как установить газовую колонку. В данный момент лидируют несколько известных компаний:

  • Германские: AEG, Siemens, Vaillant.
  • Итальянские Edisson, Ariston.

Шведские и финские колонки тоже держат марку, но производятся под именами собственными, перечислять которые смысла нет. С недавних пор малазийские и китайские компании стали изготавливать надёжные водонагреватели, но они более склонны к использованию электроэнергии – стоимость «голубого топлива» в этих странах выше на порядок.

Подготовка к работе

Установка газовой колонки не терпит суеты и поспешных решений. Убедитесь в надёжности водопроводных труб, чистоте вентиляционной шахты, наличии в квартире газа, а у вас – умелых рук и необходимого инструмента. На изображении  показана схема подключения газовой колонки в квартире, не имеющей собственного горячего водоснабжения.

Единственный недостаток схемы – отсутствие на ней вентиляционного вывода), без которого продукты сгорания даже самого чистого газа изрядно подпортят атмосферу в доме.

На схеме видно, как правильно установить газовую колонку, однако здесь, видимо по умолчанию, нарисована колонка без внешнего электроснабжения. Электроподжиг присутствует во всех моделях газовых водонагревателей, но осуществляется тремя разными способами:

  • Вручную. Пьезоэлектрический поджиг на недорогих моделях газовой колонки оправдан, если она используется лишь во время отключения основного водоснабжения. Одну неделю в году можно и своими руками нажать на нужную кнопку – не переплачивая за лишнюю автоматику.
  • Автоматический, запитанный от розетки. Установка розетки и подключение электричества к прибору, контактирующему одновременно с водой и газом подразумевает, что своими руками и головой вы пользуетесь часто, успешно, правильно распределяя приоритеты меж скоростью работ и безопасностью нахождения в квартире. Заземление необходимо проверить ЛИЧНО – в крайнем случае заставив электрика взяться одновременно за фазу и «землю».
  • Генераторный розжиг. Срабатывает автоматически при открытии крана, внешнее подключение не требуется. Практически не используется китайскими производителями из-за нестабильности напора воды в соседствующих странах, но выпускается в виде отдельного генераторного блока, установка которого своими руками остаётся на совести покупателя.

Правильно установить газовую колонку с первого раза вам поможет предварительный визит в строительный супермаркет.

Помните, что водные и газовые вентили, тройники, переходники, вентиляционные трубы и прочие запчасти не входят в комплект поставки, а крепёж не всегда соответствует прочности ваших стен.

Установка газовой колонки также подразумевает покупку газового шланга, сертифицированного именно для этих видов работ.

Установка

Убедившись, что все правила соблюдены, а поставленная задача вам по силам, снимите с водонагревателя внешний кожух и убедитесь, что шаблон разметки крепежей соответствует имеющимся отверстиям. Как правило, установка газовой колонки происходит в ванной комнате или туалете, поэтому заранее озаботьтесь приобретением сверла для кафеля.

Благополучно повесить водогрей накопительного типа вам поможет парочка молчаливых друзей – ибо весит он прилично, а установка дело не быстрое. Помните, что правильно установить прибор на место дислокации – всего лишь десятая часть задачи, а само подключение займёт намного больше времени и сил. Согласно очерёдности, первым пунктом значится установка отвода вентиляции, про который вы, конечно же, не забыли на фоне проблем выбора газовой трубы и врезки соответствующих кранов.

Далее следует прикручивание отводной трубы к соответствующему вентилю на газовой колонке – если только затопление дома своими руками не входит в ваши планы. Вообще, есть смысл следить за тем, чтобы подключение к внешним коммуникациям проходило под лозунгом «Экономим газ и воду – бережём свою природу!» — то есть, все входящие краны должны быть закрыты. После отводного шланга подсоединяем водонагреватель к холодной воде, затем к газу и лишь в последнюю очередь – к электричеству.

Проверяем надёжность соединений, открыв поочерёдно все вентили. Установить протечку воды проще – достаточно обмотать места новых сопряжений салфетками на пару минут. С подачей газа вопрос обстоит немного заковыристей.

Если вы уверены, что своими руками, внимательно и прилежно прикрутили все требуемые краны и шланги – возьмите самый обычный помазок или малярную кисть со щетиной и как следует обмажьте мыльным раствором места соединений. Если появились пузырьки или пена – значит, следует переделать.

Установить газовую колонку непросто и хлопотно. Однако, при цене в 320-1600 долларов за сам агрегат, платить ещё двести или триста установщикам (мы приводим столичные расценки) за полдня работы несколько обидно. В особенности, если вы не впервые берёте в руки дрель, перфоратор или гаечный ключ и чувствуете себя действующим домашним мастером.

tehznatok.com

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
