Гелиосистемы для отопления — нагрев воды от солнца

В каталоге нашего интернет-магазина вы сможете найти современные и эффективные решения в области энергетики. В связи с подорожанием традиционных источников энергии все больше людей задумываются об использовании альтернативной – более доступной, экономически выгодной и экологически чистой. Наиболее приемлемым вариантом обеспечения жилья теплом и горячим водоснабжением является установка солнечных коллекторов. Гелиосистема является неотъемлемой частью экологически чистой системы, которая обеспечивает нагрев воды солнцем.

Основными преимуществами использования гелиосистемы для отопления и нагрева воды являются:

• Простота установки;
• Легкость обслуживания;
• Долгий срок службы;
• Быстрая окупаемость вложений;
• Экономия на отоплении дома и горячем водоснабжении.

Сегодня такие системы устанавливаются не только в частных домах, но и общественных заведения, отелях, школах, санаториях, офисах компаний и т.

д.

Гелиосистемы – это современное и экономически выгодное оборудование, которое обеспечивает нагрев воды от солнца. Принцип работы гелиосистем достаточно прост: нагрев воды происходит в солнечном коллекторе до необходимой температуры, после чего теплоноситель поступает в систему отопления и водоснабжения дома.

Стоит ли купить гелиосистему

На страницах нашего интернет-магазина вы найдете широкий выбор гелиосистем различной стоимости. Приобретение такого оборудованияцелесообразно по нескольким причинам:

1. Качественные и эффективные системы обеспечат ваше жилье теплом и горячей водой на протяжении всего года, их обслуживание не требует больших расходов, а существенная экономия на оплате коммунальных услуг за воду и отопление сэкономит семейный бюджет.
2. Гелиосистемы – это выгодное вложение денег, так как затраты на покупку оборудования и его установку окупятся уже в течение нескольких лет, а взамен вы получаете возможность использовать экологически чистую и неисчерпаемую энергию солнца.
3. Если вы волнуетесь об окружающей среде и не желаете, как большинство потребителей, бездумно использовать ограниченные ресурсы, приобретение гелиосистемы для вашего дома станет значительным шагов в использовании «зеленой» энергетики.

Обратившись в наш интернет-магазин, вы можете рассчитывать на качественное обслуживание: помощь опытных консультантов, слаженную работу команды монтажников оборудования и службу доставки заказов по всей Украине.

Принцип работы гелиосистемы

Что такое гелиосистема, как она работает и почему это выгодно.

При постоянном росте цен на энергоресурсы, потребитель постоянно задумывается о том, как сэкономить. В европейских странах уже давно используют энергию солнца для нагрева воды, но и у нас она постепенно завоевывает доверие. Оно и понятно, так как энергия солнца неисчерпаема и главное бесплатна, поэтому вложив средства в оборудование один раз, вы долгие годы будете получать бесплатную горячую воду.

Все мы понимаем, что гелиосистема греет воду, но как происходит весь процесс нагрева я вам сейчас и расскажу. Рассмотрим одну из самых простых гелиосистем, это схема для нагрева воды горячего водоснабжения, с одним коллектором и одним баком накопителем (бойлером).

Такая система состоит из:

1. солнечного коллектора, он в этой системе выступает в роли нагревателя, виды и принцип работы коллектора я расскажу в другой статье.
2. теплового аккумулятора (бойлера), в нем накапливается вся горячая вода нагретая солнечным коллектором.
3. циркуляционного насоса, который отвечает за перекачку горячей воды из коллектора в ТА.
4. контроллера гелиосистемы с датчиками температуры, он осуществляет контроль работы циркуляционного насоса, а так же предотвращает перегрев системы.

Работает гелиосистема таким образом: под воздействием солнечного излучения коллектор нагревает теплоноситель, когда температура в коллекторе поднимается выше чем в тепловом аккумуляторе, контроллер включает циркуляционный насос и горячая вода из коллектора перекачивается в ТА (бойлер). При этом сам коллектор заполняется остывшим теплоносителем который отдал тепло бойлеру, соответственно температура в коллекторе понижается и когда она становится такой же (или ниже) чем в ТА, контроллер отключает насос. Таким образом, вся горячая вода аккумулируется в баке накопителе и готова радовать потребителя. Забор горячей воды для бытовых нужд из бойлера осуществляется с верхней части ТА, так как горячая вода поднимается вверх.

Эффективность нагрева воды гелиосистемами напрямую зависит от типа коллектора. При правильном расчете объема коллектора и ТА гелиосистема способна обеспечить потребителя горячей водой на протяжении 7-8 месяцев в году.

Подробней про плоский солнечный коллектор можно прочитать в этой статье.

Please enable JavaScript to view the comments powered by Disqus.

Гелиосистемы под ключ. Консультация специалиста.

Всё больше и больше людей поддерживают вложения в использование самовозобновляемых источников энергии. Одним из подобных приобретений может быть солнечные коллекторы, который вы можете купить на нашем сайте.
Однако, действительно ли подобное вложение выгодно для потребителя?
Несомненно, данная конструкция является одним из лучших способов экономии, в отношении потребления электричества, которое затрачивается на нагрев воды. Единственное условие работы – солнечное излучение. По причине отсутствия его в ночное время, процесс нагрева воды в гелиосистеме солнечным коллектором не происходит. Однако, лишь отсутствие солнечного излучения как такового является единственной причиной неработоспособности системы. В пасмурную погоду, период рассеянного света, гелиосистема функционирует, хоть и с меньшей производительностью. Всё благодаря селективному покрытию, которое поглощает чуть ли не весь спектр солнечного излучения: от ультрафиолетового, и до инфракрасного.
Один из часто задаваемых вопросов: как солнечный коллектор функционирует в зимнее время года? Даже низкие температуры не являются помехой – система работает при температуре, стремящейся к -30, с условием использования пропиленгликоля в основе теплоносителя, и при -50 градусах, если за основу взят глицерин. Несомненно, коэффициент продуктивности снижается, но такие условия ни в коем случае не приводят солнечный коллектор в состояние полной неработоспособности. Еще один фактор – обледенение, может снизить производительность почти на 25%, однако всё равно не останавливает функционирование.
Одним из весомых преимуществ гелиосистемы является факт того, что она, практически, не нуждается в особом обслуживании. Система самоочищается за счет природных явлений, из рода дождя, снега и прочего. Несомненно, сильное загрязнение может повлиять на продуктивность его работы на 3-7%, но такое происходит не часто.
Что касается работающих механизмов, основным из которых является солнечный коллектор, желателен ежегодный сервисный осмотр, который включает в себя проверку общей системы и замену, при необходимости, элементов с коротким сроком эксплуатации. Вы можете заказать данную услугу в нашей компании, а так же солнечный коллектор купить.

Акция: Гелиосистема и солнечный коллектор в Крыму

Бесспорно, желание сэкономить присуще каждому здравомыслящему и сознательному человеку, живущему в современном обществе. Не обошло оно стороной и альтернативную энергетику. Можно ли сэкономить на том, что призвано экономить?

Ответ будет лаконичным: — Да, можно.

Сейчас вы узнаете всю правду о Гелиосистемах и не дадите себя обмануть нерадивым компаниям и умельцам. Это знание однажды может прогодиться вам или вашим знакомым, поскольку подобные системы уже много лет востребованы на территории полуострова. Поэтому без капли стеснения делитесь со всеми этой информацией. (В данном примере мы будем рассматривать только всесезонные системы, которые предназначены для круглогодичной эксплуатации и не требуют обслуживания и слива системы перед наступлением заморозков). Гелиосистемы, в основном, применяются для горячего водоснабжения (гелиосистемы для нагрева воды), гелиосистемы для нагрева воды в бассейне для увеличения срока их использования (увеличение сезона составляет около 2 месяцев) и поддержки отопления в доме.

Хочу особо обратить ваше внимание на то, что речь идет именно о поддержке, а не о полноценном отоплении. Солнечные коллекторы не являются полноценной заменой газового, твердотопливного или пеллетного котла и не смогут обеспечить отопление ночью в холодный зимний день. Но вполне могут справиться с заменой стандартного электрического водонагревателя, таким образом вы получаете настоящую солнечную горячую воду и солнечный нагрев.

Итак, любая Гелиосистема состоит всего из нескольких основных компонентов:

1. Собственно сами солнечные коллекторы. Эти, неброские с виду устройства, являются вашими надежными друзьями на долгое время. Их задача состоит в том, чтобы собирать (оттого и используется слово коллектор) солнечную энергию, падающую на нашу планету, которая обращается вокруг звезды спектрального класса G2, которую все уже привыкли называть Солнцем. На этом делается акцент, поскольку Гелиосистема не производит энергию — а лишь переводит из одного вида в другой. А именно — световую (в видимой и невидимой частях спектра). Солнечные коллекторы бывают двух основных видов:

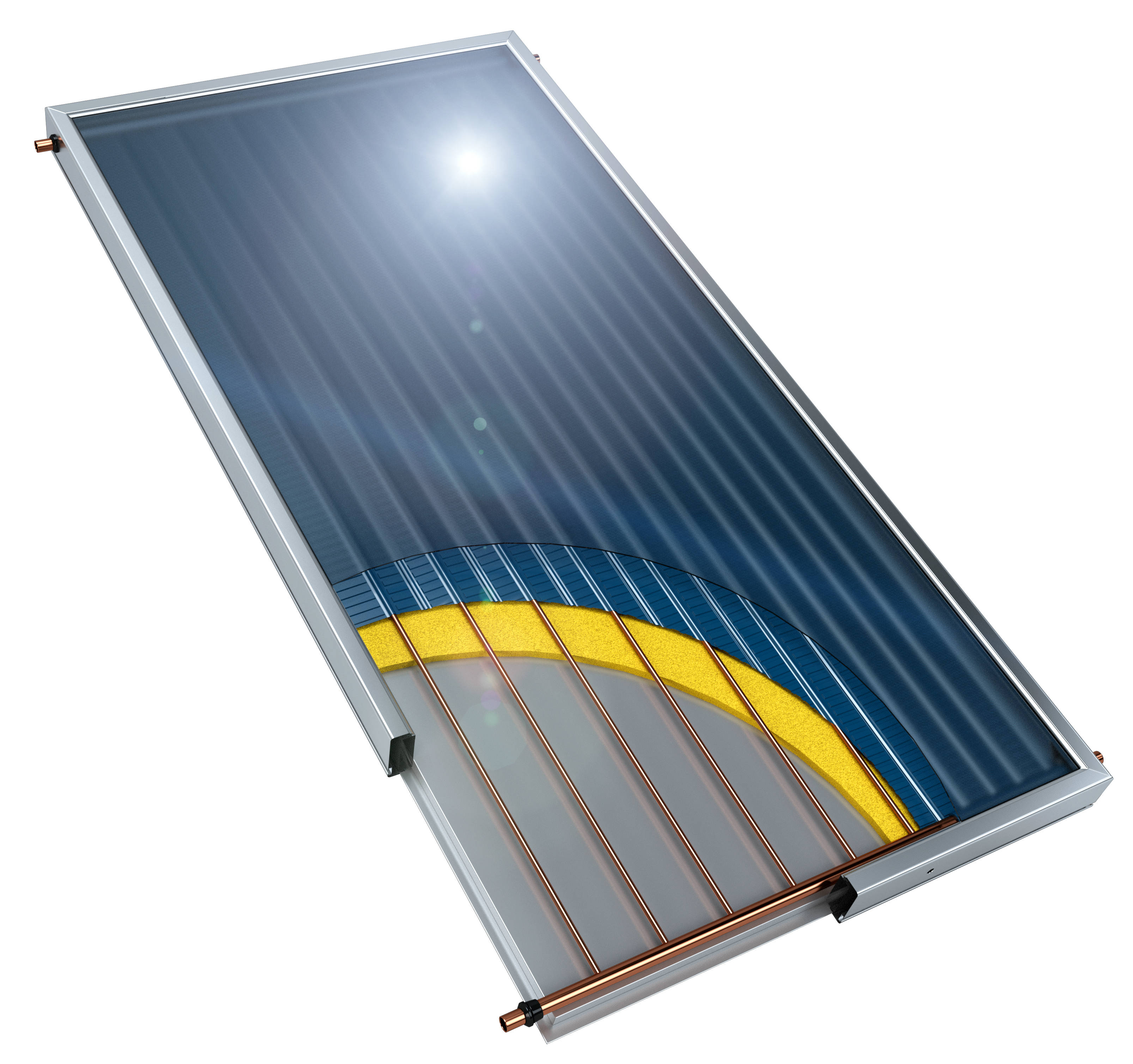

2. Плоские солнечные коллекторы. Эти коллекторы выполнены в прямоугольном исполнении, состоят из тонкой пластины алюминия либо меди. Пластина с одной стороны покрыта высокоселективным абсорбирующим покрытием, которое предназначено для увеличения коэффициента абсорбции солнечного излучения. С другой стороны к пластине приварены тонкие трубки для съема тепла. По этим самым трубкам циркулирует теплоноситель и отводит полученное тепло потребителю, например, баку косвенного нагрева. Трубки могут быть выполнены в виде арфы или меандра. Важный момент, на который стоит обратить свое внимание — стекло, которым закрыта лицевая сторона, изготовлена из специального «солнечного» стекла, поскольку бюджетный вариант с использованием поликарбоната значительно снижает эффективность коллектора за счет поглощения значительной части спектра солнечного излучения.
3. Вакуумные солнечные коллекторы Данные коллекторы солнечной энергии изготовлены по принципу прозрачного «Термоса». Энергия солнечного излучения собирается при помощи вакуумных трубок, которые представляют собой запаянные стекляные колбы, внутри которых между слоями стекла находится вакуум или воздух с высокой степенью разрежения, а на внутренний слой стекла также нанесено абсорбирующее покрытие. К данному покрытию на протяжении всей длины трубки прилегает алюминиевая фольга, задачей которой является отвод тепла от нагреваемого слоя абсорбера. Далее эта фольга нагревает тепловую трубку или Heat Pipe, которая передает тепло в манифолд коллектора по которому циркулирует теплоноситель. Тепловая трубка (Heat Pipe) сделана из меди и устроена таким образом, что имея внутри разреженый газ и легкокипящий состав, передает тепло наверх при помощи нагретого пара, который затем конденсируясь снова опускается вниз. Это также важно, поскольку для работы системы требуется определенный угол наклона. Таким образом цикл постоянно повторяется. Медная трубка входит в гильзу медной трубки, расположенной в манифолде и передает теплоносителю собранную тепловую энергию.
4. Бойлер косвенного нагрева. Поскольку гелиосистема является низкопотенциальным источником энергии, рекомендуется использовать, так называемые, солнечные бойлеры косвенного нагрева. Отличие их состоит в том, что они несколько сужены в диаметре и имеют удлиненный корпус. Это обеспечивате стратификацию горячей воды. То есть горячая вода накапливается вверху, значительно снижен уровень перемешивания горячих и холодных слоев воды. Можно использовать бойлеры с двумя теплообменниками. Верхний теплообменник подключается к гарантированному источнику тепла, например, к котлу. Важно: Солнце не является гарантированным источником тепла.



5. Трубопровод. Принципиальной разницы между ними не будет, необходимо ориентироваться на цены и удобство монтажа. (Пластиковые трубы использовать нельзя!) Существуют три доступные опции:

   1. Гофрированная труба

   2. Предизолированный трубопровод

   3. Медная труба



6. Теплоноситель. Используется только теплоноситель (воду заливать нельзя!) на базе пропиленгликоля с добавлением необходимых антикоррозионных присадок, пеногасителя и т.п.



7. Воздухоотвеодчик. Для удаления пузырьков воздуха в верхем сегменте трубопровода устанавливается воздухоотводчик. Используется исключительно во время заправки системы. На работающей системе положение должно быть закрытым.



8. Расширительный бак. При аварийной ситуации гелиосистема может войти в так называемый режим «стагнации», когда теплоноситель закипает и создает пробку, мешающую протоку теплоносителя и съему тепловой энергии с коллекторного поля. Ничего страшного в этом нет, так как это один из режимов работы гелиосистемы. После остывания системы (как правило, ночью), система вернется самостоятельно в рабочий режим. Рабочая емкость расширительного бака рассчитывается таким образом, чтобы обеспечить безпрепятственное размещение излишков теплоносителя.



9. Насосная группа с расходомером. Обеспечивает удобство монтажа и привлекательный вид системы. Как правило, она уже содержит расходомер, который позволяет отрегулировать проток теплоносителя таким образом, чтобы обеспечить максимальный съем тепловой энергии.



10. Контроллер. Это нехитрое устройство позволяет осуществлять автоматическое управление всей гелиосистемой, обеспечивая необходимое количество горячей воды именно тогда, когда это действительно необходимо.



11. Можно использовать дополнительное оборудование. Например, термосмесительный клапан, которых не допустит попадания в разбор воды с температурой свыше 55 градусов, таким образом, предохраняя от возможных ожогов.



12. Комплектующие и запчасти. Также у нас есть в наличии ассортимент необходимых запчастей и комплектующих для монтажа гелиосистем и их обслуживания.



Таким образом, правильно рассчитанная и смонтированная система будет полностью автономной и не потребует вмешательства монтажников, обеспечивая владение системой с минимальными затратами на эксплуатацию. Мы готовы подобрать вам необходимый комплект оборудования, исходя из ваших задач по подготовке ГВС и поддержке отопления. Также можете рассчитывать на нашу полную консультационную поддержку при монтаже оборудования.

Если Вы недовольны имеющейся Гелиосистемой — так как она не выдает достаточное количество горячей воды, текут соединения, происходят аварийные сбросы теплоносителя — мы готовы решить ваши проблемы и повысить репутацию альтернативных источников энергии на территории Крыма.

В любом случае, перед принятием окончательного решения, стоит пообщаться с профессионалами. Это позволит в значительной степени снизить последующие расходы на эксплуатацию и обслуживание гелиосистемы.

Если у вас остались вопросы или хотите получить более подробную консультацию по гелиосистемам, звоните на наш номер:

+7 978 702 2323

Мы находимся в центре Симферополя, в демострационном зале имеется все основное оборудование. Делаем проектирование систем и подбор оборудования под ваши задачи. Консультация специалистов позволит избежать серьезных ошибок в дальнейшем и сократить ненужные затраты. Также Вы, гарантированно, повысите свой уровень понимания работы гелиотехники и сможете выбрать грамотную команду. Звонок ни к чему не обязывает 🙂

Гелиосистема для нагрева воды | jukond.site

В рамках статьи предлагаю рассмотреть систему по нагреву воды с использованием энергии солнца в средних широтах. Рассматривать вариант применения гелиосистемы для отопления дома мы в данной статье не будем. На это есть несколько немаловажных причин. Во первых, нет никакой надежды на то, что солнышко будет светить каждый день на протяжении всего отопительного сезона. Во вторых, эффективность работы солнечных коллекторов в зимнее время очень мала. Поэтому использовать зимой гелиосистему даже как дополнительный источник тепла не имеет смысла.

Я полагаю что многим будет интересна гелиосистема для нагрева воды, работающая в тёплое время года. Чтобы горячая вода была в доме круглый год, я планирую использовать два источника тепла. Полгода будет работать гелиосистема, полгода — компостная куча. О способе получения тепла из компоста можно прочитать в статье «Тепло из органики«. Причем оба источника тепла будут отдавать тепловую энергию одному теплообменнику. В его качестве будет использован многоконтурный электрический бойлер, который будет подогревать воду до нужной температуры в случае необходимости.

Оба контура подогрева воды будут конструктивно одинаковыми, разными будут только источники тепла. На изображении выше показана схема подключения к бойлеру гелиосистемы и отопительного котла. Схема универсальна и подходит для использования разных источников тепловой энергии. Но в случае использования тепла компостной кучи потребуется установка точно такого же оборудования, как и в гелиосистеме. Я имею в виду циркуляционный насос и автоматику.

Автоматика хоть и стоит прилично, но польза от её применения стоит того. При падении температуры теплоносителя она вовремя остановит работу циркуляционного насоса, что позволит сохранить тепло в бойлере. Таким же образом она будет работать и в контуре с источником тепла из компоста. Установку и наладку автоматики лучше всего доверить профессионалам, в дальнейшем расходов и особого ухода в процессе эксплуатации не потребуется. Расходы потребуются только в случае поломок. От них никто не застрахован.

На схеме выше изображена самая простая гелиосистема для нагрева воды. Здесь также предусмотрена автоматика и насосная группа. Схема несложная, но её можно упростить и удешевить. Правда, придётся пожертвовать некоторыми удобствами, но не всех это пугает. Для этого её нужно сделать гравитационной, то есть заставить теплоноситель циркулировать в системе самостоятельно. Законы физики ведь ещё никто не отменял.

Для этого бойлер нужно разместить выше солнечного коллектора. Нагретый теплоноситель будет стремиться вверх, охлаждённый опускаться вниз, опять нагреваться в коллекторе и стремиться вверх. Чем выше температура теплоносителя, тем выше скорость циркуляции. В таком случае автоматика и насос в схеме не нужны. Система становится проще и заметно дешевле, недостаток только один. После захода солнца теплоноситель начинает забирать тепло из бойлера и утром горячей воды не будет. Конечно, можно врезать в контур запорный вентиль, закрывать его каждый вечер и открывать каждое утро.

Виды солнечных коллекторов

Плоские коллекторы самые простые по конструкции и доступные по цене. Представляют собой утеплённый герметичный короб, закрытый стеклом. Теплоноситель циркулирует по медным трубкам, расположенным в коробе и приваренным к медной пластине под названием адсорбер. Эффективная работа коллекторов напрямую зависит от угла падения солнечных лучей. Плоские солнечные коллекторы прекрасно справляются с своей задачей в тёплую половину года и практически бесполезны зимой. Все самоделки делаются именно такой конструкции.

Трубчатые вакуумные коллекторы представляют собой наборные панели со стеклянными трубками. В каждую из трубок помещён адсорбер и для уменьшения теплопотерь откачан воздух. Такая конструкция позволяет использовать коллекторы в холодное время года. Трубчатая конструкция позволяет коллектору эффективно работать при разных углах падения солнечных лучей. Единственный большой недостаток трубчатых солнечных коллекторов, это их высокая стоимость.

Рекомендую посмотреть обзорные видео от самоделкиных. Есть очень толковые устройства. Кое что я даже взял на заметку.

Солнечные водонагреватели из Израиля

Оптимальная система для нагрева воды от солнца — на 300 литров.

Солнечные коллекторы Хромаген

Сезонная система солнечного нагрева воды Chromagen на 300 литров состоит из двух солнечных коллекторов, накопительного бака с ТЭН-ом и системы автоматического включения электроподогрева в случае понижения температуры воды ниже заданного значения вследствие погодных условий или расхода .

Цена такой гелиосистемы — $ 2100

Монтаж, доставка, комплектующие $ 500-600

• Срок гарантии — 8 лет

• Срок службы — более 30 лет (Пока не ломались)

• Монтаж в течение дня




Какой срок окупаемости сезонной термосифонной системы?

Рассчитать можете сами довольно просто.

Посчитайте, сколько денег Вы тратите на нагрев воды электричеством за 8,5 тёплых месяцев.

Установив сезонную гелиосистему нагрева воды Хромаген Вы эти все деньги ВСЕГДА   будете оставлять себе!

В зависимости от Вашего тарифа и расхода воды срок окупаемости гелиосистем составит 2-3 года.

Спрашивайте, мы не кусаемся!



Почему мы перестали ставить всесезонные гелиосистемы

Главная причина — их ненадежность. При отключении электроэнергии (а от этого никто не застрахован) они имеют свойство закипать. При этом нарушается герметичность и теплоноситель испаряется.

В Результате гелиосистема требует ремонта.Установка бесперебойного источника питания ведет к неоправданному и удорожанию усложнению гелиосистемы.

Выгоднее Использовать сезонную систему, а зимой греть воду обычным бойлером, который в летний период служит термосом-накопителем.



Хотите купить, но нет денег?

Если Вы хотите купить солнечный водонагреватель, но у Вас не хватает денег, возможен БЕЗЗАЛОГОВЫЙ КРЕДИТ.

Так же существует государственная программа компенсации на внедрение энергосберегающих технологий.

Обращайтесь, и мы Вам поможем.

Гелиосистема. Состав и обслуживание гелиосистем

Что такое гелиосистема, предназначенная для нагрева воды

состав гелиосистемы для солнечного отопления и нагрева воды

Гелиосистема в общем случае состоит из следующих необходимых для обеспечения работы солнечного отопления и нагрева воды компонентов:

1. Вакуумный солнечный коллектор или солнечная батарея
2. Комплектация крепежа
3. Воздухоотводчик
4. Группа насосная
5. Ёмкость (бойлер солнечного нагрева,косвенный бойлер)
6. Расширительный бак для гелиосистем
7. Смеситель термостатический
8. Межколлекторные связи
9. Контроллер гелионсистемы
10. Теплоноситель гелиосистемы

Полный состав оборудования, зависит от выбранной финальной схемы. В состав дополнительного оборудования могут входить:

– трасса от коллекторного поля до места установки бака косвенного нагрева
– запорная арматура
– специальный утеплитель
– крепежные элементы
– электрика
– дополнительные насосы для отбора тепла
– тепловентиляторы
– роллеты для затенения
– подводящий трубопровод для подачи холодной, горячей воды, линии рециркуляции и системы отопления, подогрева бассейна
– ИБП (источник бесперебойного питания на случай отключения электро энергии)
– геметики, лента (защита от УФ излучения), стяжки, хомуты и т.д.

Сервисное обслуживание гелиосистем для подогрева воды специалистами нашей компании

---

Насколько эффективна ваша  гелиосистема?

Бесплатная ОНЛАЙН проверка, техническое  заключение и рекомендации по увеличению производительности любых тепловых солнечных систем, необходимого обслуживания, а также возможность модернизации!!!
Для полноценной диагностики вероятной неисправности гелиосистемы или выявления причин снижения производительности, необходимы измерительные приборы🏧! Инженеру гелиотехнику👷🕵️достаточно дистанционно запросить показания📸🎥 и провести небольшой опрос📝, чтобы заочно дать рекомендации по устранению неисправности!
Если у Вас есть потребность в диагностике, обслуживании, или просто консультации по этим вопросам и многим другим, связанных с подбором и работоспособностью солнечных систем,📱📲 свяжитесь с нами и специалисты компании RUSSUN ☑️ помогут Вам!

---

На обслуживание мы принимаем, как собственные гелиосистемы по окончанию гарантийного периода, так и гелиосистемы прочих компаний, те что по разным причинам не обслуживаются Производится один раз в течение трех-пяти лет, находится в зависимости от качества воды и присутствия фильтрационной установки, режима использования, частотности вывода гелиосистемы в стагнацию!

почему необходимо обслуживать гелиосистему – вот что бывает, если долго не проводить сервисное ТО гелиосистем!

Первостепенные работы (1-2 дня в зависимости из мощности гелиосистемы):

• промывание бойлера косвенного нагрева (необходимо для устранения накипи на теплообменнике), когда его не убрать, то уменьшается кол-во горячей воды, поддержка системы отопления уменьшится, бассейн подогревать невозможно!!
• обследуется теплоноситель по параметрам: величину РН, концентрация, присутствие “солнечных”; присадок, наличие накипей, по необходимости осуществляется смена, или смена с промывкой, подвергается проверке факт присутствия раньше залитого этиленгликоля (ядовит – использование воспрещается!),
• протяжка всех гидромеханических соединений, электрических контактов;
• проверяется функционирование расширительного бака, измеряется давление в нем;
• производится проверка работы температурных датчиков, их фиксирование;
• очистка коллекторного поля от загрязнений, в исключительных вариантах на стекло напыляется специальный раствор;
• испытываются абсолютно все оборотные насосы, фильтры, регулирующяя каркас.

В конечном итоге наш клиент приобретает почти новую гелиосистему срок работы которой двадцать пять+ лет

Техническое обслуживание и ремонт солнечной водонагревательной системы

Солнечные энергетические системы требуют периодических проверок и текущего обслуживания для поддержания их эффективной работы. Кроме того, время от времени компоненты могут нуждаться в ремонте или замене. Вы также должны принять меры для предотвращения образования накипи, коррозии и замерзания.

Возможно, вы сможете самостоятельно выполнять некоторые задачи по проверке и техническому обслуживанию, но для других может потребоваться квалифицированный специалист. Прежде чем приступить к работе, запросите смету в письменной форме.Для некоторых систем замена, отключение или удаление солнечной системы может быть более экономически выгодной, чем ее ремонт.

Список периодических проверок

Вот некоторые рекомендуемые проверки компонентов солнечной системы. Также прочтите руководство пользователя, чтобы узнать о предлагаемом графике технического обслуживания.

• Затенение коллекторов
  Ежегодно проверяйте визуально затенение коллекторов в течение дня (в середине утра, в полдень и в полдень). Затенение может сильно повлиять на работу солнечных коллекторов.Рост растений с течением времени или новое строительство в вашем доме или собственности вашего соседа может привести к появлению затемнения, которого не было при установке коллекторов.
• Загрязнение коллектора
  Пыльные или загрязненные коллекторы будут работать плохо. В сухом пыльном климате может потребоваться периодическая очистка.
• Остекление коллектора и уплотнения
  Поищите трещины в стекле коллектора и проверьте, в хорошем ли состоянии уплотнения.Пластиковое остекление, если оно сильно пожелтело, может нуждаться в замене.
• Водопровод, воздуховоды и электропроводка
  Поищите утечки жидкости в трубных соединениях. Проверить соединения и уплотнения воздуховодов. Воздуховоды следует заделать мастичным составом. Все соединения проводки должны быть плотными.
• Изоляция трубопроводов, каналов и проводки
  Обратите внимание на повреждения или ухудшение изоляции труб, каналов и проводки.
• Проходы в крыше
  Гидроизоляция и герметик вокруг проемов в крыше должны быть в хорошем состоянии.
• Опорные конструкции
  Проверьте все гайки и болты крепления коллекторов к любым опорным конструкциям на герметичность.
• Клапан сброса давления (на жидкостных солнечных коллекторах)
  Убедитесь, что клапан не заклинивает в открытом или закрытом состоянии.
• Заслонки (в солнечных системах воздушного отопления)
  По возможности убедитесь, что заслонки открываются и закрываются должным образом.
• Насосы или нагнетатели
  Убедитесь, что распределительные насосы или нагнетатели (вентиляторы) работают. Послушайте, загораются ли они, когда солнце светит на коллекторов после полудня. Если вы не слышите работу насоса или нагнетателя, значит, неисправен контроллер или насос или нагнетатель.
• Жидкости-теплоносители
  Растворы антифриза в жидкостных (гидронных) солнечных коллекторах необходимо периодически заменять. Эту задачу лучше всего доверить квалифицированному специалисту. Если в коллекторах циркулирует вода с высоким содержанием минералов (т. Е. Жесткая вода), может потребоваться удаление отложений минералов в трубопроводах, добавляя в воду раствор для удаления накипи или слабокислый раствор каждые несколько лет.
• Системы хранения
  Проверить резервуары для хранения и т. Д. На предмет трещин, утечек, ржавчины или других признаков коррозии.

Предотвращение образования накипи и коррозии

Два основных фактора, влияющих на производительность правильно размещенных и установленных систем солнечного нагрева воды, включают образование накипи (в жидкостных или гидравлических системах) и коррозию (в гидравлических и воздушных системах).

Накипь

Бытовая вода с высоким содержанием минералов (или «жесткая вода») может вызвать накопление или образование отложений минералов (кальция) в водяных солнечных системах отопления.Наращивание масштабов снижает производительность системы по ряду причин. Если ваша система использует воду в качестве теплоносителя, в коллекторе, распределительном трубопроводе и теплообменнике может образоваться накипь. В системах, в которых используются другие типы теплоносителей (например, гликоль, антифриз), на поверхности теплообменника, который передает тепло от солнечного коллектора в бытовую воду, может образовываться накипь. Накипь также может вызвать отказы клапана и насоса в контуре питьевой воды.

Вы можете избежать образования накипи, используя смягчители воды или циркулируя слабокислый раствор (например, уксус) через коллектор или контур горячего водоснабжения каждые 3–5 лет или по мере необходимости, в зависимости от состояния воды.Возможно, вам придется тщательно очистить поверхности теплообменника наждачной бумагой среднего размера. Внешний теплообменник «с оберткой» является альтернативой теплообменнику, расположенному внутри резервуара для хранения.

Коррозия

Большинство хорошо спроектированных солнечных систем подвержены минимальной коррозии. Когда они это делают, обычно это гальваническая коррозия , электролитический процесс, вызванный контактом двух разнородных металлов друг с другом. Один металл имеет более сильный положительный электрический заряд и оттягивает электроны от другого, вызывая коррозию одного из металлов.Жидкий теплоноситель в некоторых солнечных энергетических системах иногда является мостом, по которому происходит обмен электронами.

Кислород, попадающий в водяную солнечную систему с разомкнутым контуром, вызывает ржавчину в любом железе или стали. Такие системы должны иметь компоненты из меди, бронзы, латуни, нержавеющей стали, пластика, резины в водопроводном контуре, а также резервуары для хранения с пластиковым или стеклянным покрытием.

Защита от замерзания

Солнечные водонагревательные системы, в которых в качестве теплоносителя используются жидкости, нуждаются в защите от замерзания в климатических условиях, где температура опускается ниже 42ºF (6ºC).

Не полагайтесь на изоляцию коллектора и труб (коллекторной петли), чтобы они не замерзли. Основное назначение утеплителя — уменьшить теплопотери и повысить производительность. Для защиты коллектора и трубопроводов от повреждений из-за отрицательных температур у вас есть два основных варианта:

• Используйте раствор антифриза в качестве теплоносителя.
• Слейте воду из коллектора (ов) и трубопровода (петли коллектора) вручную или автоматически, если есть вероятность, что температура может упасть ниже точки замерзания жидкости.

Использование раствора антифриза

Солнечные водонагревательные системы, в которых в качестве теплоносителя используется раствор антифриза (пропиленгликоль или этиленгликоль), имеют эффективную защиту от замерзания, пока поддерживается надлежащая концентрация антифриза. Антифризы со временем разлагаются, и обычно их следует менять каждые 3-5 лет. Поскольку эти системы находятся под давлением, средний домовладелец не может проверять состояние раствора антифриза. Если у вас есть такая система, периодически проверяйте ее у специалиста по солнечному отоплению.

Осушение коллектора и трубопроводов

Солнечные водонагревательные системы, в которых в качестве теплоносителя используется только вода, наиболее уязвимы для повреждения от замерзания. В системах «дренажа» или «обратного слива» обычно используется контроллер для автоматического слива коллекторного контура. Датчики на коллекторе и накопительном баке сообщают контроллеру, когда выключить циркуляционный насос, опорожнить коллекторный контур и когда снова запустить насос.

Неправильное размещение или использование некачественных датчиков может привести к тому, что они не смогут определить условия замерзания.Контроллер может не опорожнить систему, что может привести к дорогостоящему повреждению из-за замораживания. Убедитесь, что датчик (и) установлен в соответствии с рекомендациями производителя, и проверяйте контроллер не реже одного раза в год, чтобы убедиться, что он работает правильно.

Чтобы гарантировать, что коллекторный контур полностью опорожняется, также должны быть средства, предотвращающие образование вакуума внутри коллекторного контура при стекании жидкости. Обычно вентиляционное отверстие устанавливается в самой высокой точке коллекторного контура.Рекомендуется изолировать вентиляционные отверстия, чтобы они не замерзли. Также убедитесь, что ничто не блокирует поток воздуха в систему, когда активен цикл слива.

Коллекторы и трубопроводы должны иметь правильный уклон, чтобы вода могла полностью стекать. Все коллекторы и трубопроводы должны иметь минимальный уклон 0,25 дюйма на фут (2,1 сантиметра на метр).

В системах хранения со встроенным коллектором или в «периодических» системах коллектор также является резервуаром для хранения. Размещение большого количества изоляции вокруг неглазурованных частей коллектора и закрытие остекления в ночное время или в пасмурные дни поможет защитить коллектор от низких температур. Однако вода в коллекторе может замерзнуть в течение продолжительных периодов очень холодной погоды. Трубопроводы подачи и возврата коллектора также подвержены замерзанию, особенно если они проходят через неотапливаемое пространство или снаружи. Это может произойти даже тогда, когда трубы хорошо изолированы. Лучше всего слить всю систему до того, как возникнут отрицательные температуры, чтобы избежать возможных повреждений от замерзания.

Все, что вы хотели знать о солнечных водонагревательных системах

Октябрь — месяц #EnergySaverSolar, и мы получили отличные отзывы.Среди них было несколько вопросов о солнечных водонагревателях. Солнечные водонагревательные системы отличаются от солнечных электрических систем. В то время как солнечные электрические системы используют солнечную энергию для выработки электроэнергии для вашего дома (например, вашего холодильника или светильников), солнечные системы водяного отопления перекачивают горячую воду, нагретую солнцем, в ваш дом.

Выбор солнечной системы водяного отопления

Есть два типа солнечных водонагревательных систем: активные и пассивные.

Активный	Пассивный
Системы прямой циркуляции: Насосы обеспечивают циркуляцию бытовой воды через коллекторы в дом. Плюсы: Автоматические контроллеры, установленные в системе, определяют, когда собирается солнечный свет. Минусы: Лучше всего подходит для мест, где температура редко опускается ниже нуля. Работает только для одноразового домашнего использования.	Интегральные пассивные коллекторно-накопительные системы: Эти системы состоят из накопительного бака, солнечного коллектора и труб, проходящих между ними, и требуют, чтобы холодная вода закачивалась в солнечный коллектор партиями. Плюсы: Они хорошо работают в домохозяйствах со значительными дневными и вечерними потребностями в горячей воде. Минусы: Лучше всего подходит для мест, где температура редко опускается ниже нуля, но в целом может быть менее эффективной.
Системы косвенной циркуляции: Насосы обеспечивают циркуляцию незамерзающего теплоносителя через коллекторы и теплообменник. Это нагревает воду, которая затем течет в дом. Плюсы: По-прежнему работает при минусовой температуре. Подходит для нескольких применений солнечного отопления, таких как бассейн на солнечной энергии, а также для домашнего использования. Минусы: Может быть дороже систем прямой циркуляции.	Системы Thermosyphon: Вода течет через систему, когда теплая вода поднимается, а более холодная вода опускается. Коллектор необходимо установить под накопительной емкостью, чтобы в емкость поднималась теплая вода. Плюсы: Надежная система. Минусы: Подрядчики должны уделять особое внимание конструкции крыши из-за тяжелого резервуара для хранения. Может быть дороже интегральных коллекторно-накопительных систем.

Расчет солнечной системы водонагревателя

Определение размера вашей солнечной системы водяного отопления включает определение общей площади коллектора, а также объема хранилища, необходимого для удовлетворения 90–100% потребностей вашего домохозяйства в горячей воде летом.

КОЛЛЕКЦИОННАЯ ПЛОЩАДЬ

Подрядчики обычно следуют норме около 20 квадратных футов площади коллектора для каждого из первых двух членов семьи. На каждого дополнительного человека добавьте 8 квадратных футов, если вы живете в США.Площадь Южного Солнечного пояса или 12–14 квадратных футов, если вы живете на севере США

ОБЪЕМ ХРАНЕНИЯ

Небольшого (от 50 до 60 галлонов) резервуара для хранения обычно достаточно для 1-3 человек. Средний резервуар (80 галлонов) подходит для 3-4 человек. Большой резервуар подходит для 4-6 человек.
Чтобы предотвратить перегрев в активных системах, размер солнечного резервуара для хранения увеличивается с размером коллектора — обычно 1,5 галлона на квадратный фут коллектора.

Обслуживание солнечной системы водяного отопления

МАСШТАБ

Бытовая вода с высоким содержанием минералов (или «жесткая вода») может вызывать накопление или образование отложений минералов (кальция) в солнечных системах отопления.Вы можете избежать образования накипи, используя смягчители воды или циркулируя слабокислый раствор (например, уксус) через коллектор или контур горячего водоснабжения каждые 3–5 лет или по мере необходимости в зависимости от состояния воды.

КОРРОЗИЯ

Кислород, попадающий в водяную солнечную систему с разомкнутым контуром, вызывает ржавчину на любом железе или стали. Такие системы должны иметь компоненты из меди, бронзы, латуни, нержавеющей стали, пластика, резины в водопроводном контуре, а также резервуары для хранения с пластиковым или стеклянным покрытием.

Финансирование солнечной системы водяного отопления

Солнечные водонагревательные системы обычно стоят дороже, чем обычные водонагревательные системы. Однако солнечный водонагреватель обычно может сэкономить вам деньги в долгосрочной перспективе. В среднем, если вы устанавливаете солнечный водонагреватель, ваши счета за нагрев воды должны упасть на 50–80%. Кроме того, поскольку солнце свободно, вы защищены от нехватки топлива и роста цен в будущем. Позже на этой неделе в блоге Energy Saver будут подробно рассмотрены финансовые стимулы, которые могут помочь сделать солнечную энергию более доступной.

Чтобы узнать больше о солнечной энергии дома, зайдите в Energy Saver и Energy Saver Facebook в течение октября. У нас будет несколько блогов и постов, посвященных солнечной энергии дома. Эти темы включают в себя основы солнечной энергии, установку солнечной энергии дома и финансовые преимущества солнечной энергии, и это лишь некоторые из них!

Если есть какие-то темы, о которых вы хотели бы услышать, нажмите на поле «Расскажите нам» в верхней части страницы или используйте #EnergySaverSolar в социальных сетях, и мы постараемся включить ваши вопросы в будущие блоги!

Стоят ли они затрат?

Установка солнечного водонагревателя — один из популярных способов для домовладельцев снизить свои счета за электроэнергию. Эти системы используют возобновляемые источники энергии, чтобы снизить потребность в электроэнергии из сети, обеспечивая при этом большие объемы горячей воды.

В этом блоге мы объясним, как работают солнечные водонагреватели, рассмотрим популярные бренды, предложим советы по выбору подходящего для вас и, самое главное, покажем вам, сколько денег вы можете сэкономить.

Что такое солнечный водонагреватель?

В отличие от традиционных водонагревателей, солнечные водонагреватели не используют энергию из сети для нагрева воды. Вместо этого в этих высокоэффективных приборах используются специальные солнечные коллекторы на вашей крыше для получения энергии от солнца.Собранная солнечная энергия затем используется для нагрева воды в вашем доме.

Солнечные водонагреватели были чрезвычайно популярны в прошлом, потому что они сокращают ваши счета за электроэнергию и позволяют нагревать воду с помощью чистой энергии. Солнечные коллекторы напрямую нагревают вашу воду и не поставляют в ваш дом никакой другой солнечной энергии.

В последнее время люди выбирают водонагреватели с электрическим тепловым насосом, которые сочетаются с домашними системами солнечных батарей. Электрические тепловые насосы используют энергию сети для нагрева воды, однако в сочетании с домашней солнечной системой они по-прежнему могут работать на солнечной электроэнергии.

Если вы не можете установить полноценную домашнюю солнечную систему или если у вас есть дом, не подключенный к электросети, автономный солнечный водонагреватель может быть отличным вариантом.

Как работают солнечные водонагреватели?

Солнечные водонагревательные системы могут производить достаточно горячей воды, чтобы удовлетворить большую часть ваших ежедневных потребностей в горячей воде.

Существуют два основных типа солнечных водонагревателей для бытового и коммерческого использования:

1. Активные солнечные водонагреватели
2. Пассивные солнечные водонагреватели

Каждый из них работает по-своему и состоит из разного оборудования.

Активные солнечные водонагреватели

Активные солнечные водонагреватели используют насос для циркуляции горячей воды от солнечных коллекторов или абсорберов в ваш дом. Обычно их устанавливают в районах с более холодным климатом, поскольку вода хранится в резервуаре, который можно хранить в помещении, чтобы предотвратить замерзание.

Существуют два различных типа активных солнечных водонагревателей:

• Активные прямые системы , в которых вода нагревается непосредственно в коллекторах, а затем направляется в смеситель и душ.Солнечные коллекторы обычно представляют собой металлические или стеклянные трубки.
• Активные непрямые системы , в которых жидкий теплоноситель, такой как пропиленгликоль, нагревается внутри солнечных коллекторов, а затем передает тепло водопроводу с помощью теплообменника в замкнутой системе. При циркуляции теплоносителя в системе происходит некоторая потеря тепла.

Пассивные солнечные водонагреватели

Пассивные солнечные водонагреватели не используют циркуляционные насосы для подачи горячей воды. Вместо этого они полагаются на конвекцию как на систему циркуляции, где более горячая вода поднимается на поверхность, а холодная опускается, чтобы обеспечить циркуляцию воды.

Пассивные солнечные системы водоснабжения обычно дешевле активных, так как не требуют специального оборудования для перекачивания воды.

Есть два основных типа пассивных солнечных водонагревателей:

• Солнечные водонагреватели со встроенным коллектором — это большие резервуары для хранения черной воды, встроенные в изолированную коробку с крышкой, пропускающей солнечный свет.Солнечный свет нагревает воду прямо в черных резервуарах, которая затем попадает в вашу водопроводную систему, когда вам нужна горячая вода.
• Пассивные термосифонные системы используют металлические плоские пластинчатые коллекторы для нагрева небольших объемов воды на крыше. Когда вы открываете краны горячей воды, горячая вода в верхней части коллектора партии стекает вниз с вашей крыши к вашим кранам. Обычно они рассчитаны на 40 галлонов воды.

Многие пассивные системы включают в себя безбаковый нагреватель в качестве резервного источника энергии, который может быть газовым или электрическим.

Узнайте, сколько вы можете сэкономить с солнечной батареей

Какие марки солнечных водонагревателей самые популярные?

Поскольку солнечные технологии продолжают находить новые применения в нашей повседневной жизни, все больше компаний производят солнечные обогреватели. Это одни из самых популярных моделей на рынке сегодня.

• Duda Diesel производит оборудование, использующее биодизель и другие альтернативные виды топлива. Они предлагают ряд солнечных водонагревателей для жилого и коммерческого использования.
• Sunbank Solar производит коллекторы, насосы, плиты и другие компоненты для солнечных водонагревательных систем.
• SunEarth предлагает ряд решений для солнечной энергии для домов и предприятий, включая солнечные системы и элементы нагрева воды.
• Apricus и Rheem — два наиболее популярных солнечных водонагревателя.

Сколько вы потратите на солнечный водонагреватель, зависит от того, какую систему и какой размер вы получите.

Меньшие пассивные солнечные водонагревательные системы могут стоить около 3000 долларов, в то время как активная система большего размера может стоить более 10000 долларов.

Как правильно выбрать солнечный водонагреватель

Каждый тип солнечной системы нагрева воды лучше всего работает в разных условиях.

• Системы прямого действия лучше всего работают в местах, где температура редко бывает ниже нуля. В холодном климате непрямые активные системы более устойчивы к замораживанию.
• Хотите, чтобы ваша солнечная система отопления выполняла двойную функцию? Инвестируйте в систему косвенного обращения. Нагревающую жидкость можно перенаправить на обогрев вашего бассейна или спа в перерывах между работой, чтобы обеспечить ваш дом подогретой водой.
• Семьи, которые используют больше теплой воды в светлое время суток, получают выгоду от встроенных пассивных систем. Производя несколько небольших партий теплой воды, членам семьи не нужно беспокоиться о том, что у них достаточно горячей воды для утреннего душа.
• Крыша больше, чем земля? На крыше помещается термосифонный солнечный водонагреватель, который оставляет больше места в жилом помещении.
• Интегральные коллекторные системы хранения могут весить более 400 фунтов, поэтому вы должны быть уверены, что ваша крыша выдержит вес резервуара с тяжелой водой.

Вы также должны учитывать, сколько солнечного света получает ваша собственность, сколько горячей воды вы используете ежедневно и ваш бюджет.

При покупке вариантов солнечного водонагревателя обращайте внимание на рейтинги Корпорации по оценке и сертификации солнечной энергии (SRCC). Рейтинги SRCC позволяют легко сравнивать различные марки и модели, используя экспертные данные третьих сторон.

Каждая недвижимость уникальна, поэтому вам также следует обратиться за советом к специалисту, чтобы выбрать идеальную систему для своего дома.Поговорите с установщиком в вашем районе, чтобы узнать больше о предлагаемом оборудовании для вашего проекта.

Найдите лучшего установщика солнечных батарей в вашем районе

Сколько денег вы можете сэкономить с солнечным водонагревателем?

Солнечные водонагреватели требуют значительных первоначальных вложений — в некоторых случаях около 5000 долларов.

Однако после установки солнечная система горячего водоснабжения постепенно начнет окупать свою стоимость в виде более низких счетов за коммунальные услуги.Фактически, солнечные водонагреватели обычно могут сократить ваши расходы на нагрев воды от 50% до 80%!

Когда вы достигнете конца периода окупаемости солнечной энергии, ваш солнечный водонагреватель будет производить почти бесплатную горячую воду в течение оставшегося срока службы системы! Кроме того, поскольку солнечные водонагреватели не имеют движущихся частей, они имеют относительно низкие затраты на обслуживание.

Имейте в виду, что в зависимости от того, сколько горячей воды вы используете, вам, возможно, придется полагаться на резервную систему горячего водоснабжения, привязанную к сети.

Чтобы рассчитать потенциальную экономию, вам нужно знать:

• Сколько горячей воды необходимо вашей семье ежедневно.
• Стоимость заправки резервного отопителя. Обратитесь в местную коммунальную компанию для получения дополнительной информации о расходах на электроэнергию для резервных нагревателей.
• Рейтинг SRRC или коэффициента солнечной энергии для предполагаемого оборудования. Эти цифры дают вам представление о том, насколько эффективно ваш прибор будет использовать собранную солнечную энергию.
• Сколько вы используете горячую воду в светлое время суток.Использование большего количества горячей воды при меньшем количестве солнечного света означает большую зависимость от дорогостоящей электросети.
• Ожидаемый срок службы вашей солнечной системы водяного отопления. Чем дольше служат компоненты вашей системы отопления, тем больше вы сэкономите.

С помощью этой информации вы можете определить годовые эксплуатационные расходы вашего солнечного водонагревателя. Сравните это с вашими регулярными ежемесячными расходами на коммунальные услуги, чтобы увидеть, какую экономию энергии вы можете получить, переключившись на солнечную энергию.

Какие скидки и льготы доступны для солнечных водонагревателей?

Инвестиционный налоговый кредит, также известный как федеральный налоговый кредит на солнечную энергию, предлагает кредит в размере 26% от затрат на установку солнечного водонагревателя.Итак, допустим, ваш солнечный водонагреватель стоит 5000 долларов. Вы получите налоговый кредит в размере 1300 долларов США, в результате чего общая стоимость вашей системы снизится до 3700 долларов США.

Ваша местная коммунальная компания может также предлагать специальные скидки или скидки на установку квалифицированного оборудования. Например, Hawaii Energy предлагает скидки в 750 долларов клиентам, которые устанавливают солнечный водонагреватель.

Найдите в своем районе установщика солнечного водонагревателя, чтобы снизить затраты на коммунальные услуги без ущерба для комфорта.

Что мне нужно: солнечный водонагреватель или домашняя солнечная панель?

Солнечные водонагреватели были популярным вариантом еще несколько лет назад. Текущая тенденция заключается в том, что домовладельцы просто устанавливают вместо них систему солнечных батарей.

Почему? Потому что стоимость солнечных панелей сильно упала за последние годы. Самый экономичный вариант — соединить жилую систему солнечных батарей с электрическим водонагревателем. Система солнечных батарей покроет не только ваши расходы на горячую воду, но и затраты на электроэнергию всего вашего дома. Plus, электрические водонагреватели более эффективны, чем даже самые качественные солнечные водонагреватели.

Конечно, в некоторых случаях могут быть полезны солнечные водонагреватели. Они более эффективны, чем солнечные панели, в своей конкретной функции — нагревании воды. Солнечный свет должен только нагревать воду, а не превращаться в электричество, которое затем приводит в действие систему для нагрева воды.

Солнечные водонагреватели также требуют гораздо меньше места на крыше, чем полная солнечная система. Если у вас очень мало места, солнечные водонагреватели могут быть лучшим способом использовать солнечную энергию.

Местные компании, производящие солнечную энергию, смогут установить как солнечные панели, так и солнечные водонагреватели. Они также смогут определить, что для вас будет лучше — получить только одно или оба. Для получения дополнительной информации, в том числе о том, сколько будет стоить солнечная энергетическая установка для вашего дома, обратитесь к проверенному местному установщику солнечной энергии в вашем районе.

Какие лучшие предложения по солнечной энергии сейчас доступны в вашем городе?

Основные выводы

---

• Солнечные водонагреватели используют солнечную энергию для нагрева воды с помощью солнечных коллекторов на вашей крыше.
• Активные солнечные водонагреватели используют насос, который перекачивает горячую воду из солнечных коллекторов в ваш дом.
• В пассивных солнечных водонагревателях для циркуляции воды используется конвекция, а не насосы.
• Солнечные водонагреватели могут стоить до 5000 долларов, но могут вдвое сократить расходы на нагрев горячей воды.
• Солнечные водонагреватели имеют право на федеральную налоговую льготу. Местные органы власти и коммунальные предприятия могут предлагать дополнительные стимулы.

Солнечный водонагреватель | Американское общество солнечной энергии

В большинстве регионов Северной Америки лучшая отдача от солнечной энергии — это домашнее солнечное нагревание воды (DSWH).

Под редакцией Барри Батлера, Лиз Мерри и Дайаны Янг

© Курт Струве

Полная система DSWH может быть установлена ​​за 4000–7000 долларов, в зависимости от ее размера, сложности и климата. Эти системы теперь имеют право на получение 30-процентной федеральной налоговой скидки. При нынешних ценах на энергию в течение всего срока службы системы стоимость эксплуатации примерно на 20 процентов ниже, чем у обычного газового водонагревателя, и на 40 процентов ниже, чем у электрического. По мере роста цен на газ и электроэнергию DSWH будет выглядеть все лучше и лучше.Преимущества намного больше, поскольку солнечная энергия позволяет избежать выброса 2400 фунтов CO2 в год и обеспечивает безопасный источник горячей воды для дома.

Солнечные системы горячего водоснабжения бывают двух видов: пассивный и активный . В теплом климате простая пассивная система может обеспечить много горячей воды.

Пассивные солнечные водонагревательные системы

Пассивные системы устанавливаются там, где защита от замерзания не является проблемой. Наиболее распространенными типами являются интегральные коллекторные накопители (ICS) и термосифонные системы.

В системе ICS (или хлебной коробке) холодная городская вода поступает в коллектор на крыше. Коллектор вмещает от 30 до 50 галлонов воды в змеевидной трубе с теплоотводящим покрытием. Горячая вода из коллектора поступает прямо в обычный водонагреватель; по сути, солнце делает большую часть работы, обычно выполняемой горелкой водонагревателя. По мере забора горячей воды из водонагревателя, холодная вода всасывается в коллектор за счет давления в городских водопроводах.

Эта система, установленная Star Max Solar, использует коллектор с плоской пластиной и насос с фотоэлектрическим приводом.

Термосифон использует тот факт, что вода поднимается по мере нагрева. Вода, нагретая солнечными батареями в плоском коллекторе, поднимается по трубам и течет в верхнюю часть изолированного резервуара. Более холодная вода из нижней части этого резервуара втягивается в нижний вход солнечного коллектора. Таким образом, вода течет непрерывно, постоянно нагреваясь в светлое время суток. Когда в доме открывается кран горячей воды, горячая вода течет из верхней части накопительного бака и заменяется холодной городской водой, текущей в нижнюю часть накопительного бака.Фото любезно предоставлено Star Max Solar.

Несмотря на то, что система проста, термосифоны помещают резервуар для хранения на 800 фунтов высоко на крышу, который должен быть усилен, чтобы поддерживать его. В других солнечных водонагревательных системах резервуар для хранения воды размещается на уровне земли или в подвале, где это не является структурной проблемой.

Активные солнечные водонагревательные системы

© Барри Батлер

В активных системах используется электрический насос для циркуляции воды через коллектор. В теплом климате практична прямая (или разомкнутая) система : городская вода поступает в изолированный резервуар для хранения.Насос откачивает воду из резервуара для хранения, чтобы пройти через солнечный коллектор и вернуться в резервуар. Горячая вода для бытовых нужд забирается из верхней части накопительного бака, иногда проходя через вспомогательный нагреватель. Система автоматического управления запускает насос всякий раз, когда коллектор теплее, чем резервуар для хранения.

В условиях замерзшего климата часть системы на крыше должна быть защищена либо путем слива воды при понижении температуры, либо путем подачи раствора антифриза. Для этих систем для холодной погоды требуются датчики температуры, электрические насосы и системы автоматического управления, что увеличивает сложность и стоимость установки.

Наиболее распространенной системой для холодных погодных условий сегодня является система теплообменника антифриза с замкнутым контуром или активная непрямая система . Когда коллектор теплый, безопасный для пищевых продуктов раствор антифриза пропиленгликоля перекачивается через коллектор и далее через теплообменник, а затем обратно в коллектор. Теплообменник нагревает городскую воду для бытовых нужд. Теплообменник обычно расположен на дне изолированного резервуара-хранилища (иногда резервуар-хранилище также является домашним водонагревателем с электрическим или газовым нагревательным механизмом для использования, когда коллектор холодный).При повреждении теплообменника антифриз попадет в питьевую воду, поэтому в этих системах необходимо использовать только безопасный для пищевых продуктов пропиленгликоль. Многие должностные лица местного сантехнического кодекса требуют, чтобы теплообменники с двойными стенками допускали установку систем в их юрисдикции.

Бассейны и гидромассажные ванны

Снежные застекленные модули обогревают бассейны Eagle-Vail всю зиму.

Одним из наиболее распространенных применений солнечного нагрева воды является нагрев воды в бассейне. Солнечные коллекторы для бассейнов легче по весу — обычно они сделаны из стойких к ультрафиолетовому излучению полимеров — и дешевле, чем системы DSWH.Размер должен составлять от 50 до 100 процентов площади поверхности бассейна. Чем больше площадь солнечного коллектора, тем теплее будет бассейн в прохладную погоду. Бассейн служит резервуаром для хранения, а фильтрующий насос циркулирует воду в бассейне через коллекторы. Солнечный коллектор может обеспечить все необходимое для обогрева плавательного бассейна, но для гидромассажных ванн и спа требуется резервный или дополнительный нагреватель.

Ознакомьтесь с этой статьей о бассейне с солнечным подогревом в Игл-Вейл, работающем зимой, в горах Колорадо.

Отопление помещений

DSWH также можно использовать для отопления помещений. Самый эффективный метод — это система лучистого отопления в полу, при которой горячая вода подается по трубам, встроенным в пол. Резервный водонагреватель Agas обычно используется, потому что ночью и зимой в доме очень холодно. Необходимая площадь солнечного коллектора обычно составляет от 10 до 30 процентов площади дома в зависимости от климата.

Техническое обслуживание

Все водонагреватели и накопительные баки солнечной системы необходимо промывать ежегодно. Насосы и клапаны в активной системе — это электромеханические устройства, которые требуют периодического внимания. Ежегодные испытания под давлением могут выявить потенциальные проблемы до того, как они станут серьезными утечками. Долговременная коррозия является проблемой любой водопроводной системы, но хорошо обслуживаемая система может прослужить 35 или более лет до замены основных деталей.

Эта статья адаптирована из Solar Energy Resource Guide 2008 , опубликованного NorCal Solar Energy Association , главой Американского общества солнечной энергии.

4 факта о бытовых солнечных системах водяного отопления

Системы ICS иногда называют системами периодического действия. Черные трубы или резервуары находятся в водонепроницаемом боксе для предварительного нагрева воды солнечной энергией. Нагретая вода выходит из коллектора ИУС и поступает в резервный водонагреватель.

В солнечных коллекторах с вакуумными трубками используются специальные стеклянные трубки, металлические трубки и ребра для поглощения солнечной энергии и уменьшения потерь тепла. Система коллектора с вакуумированными трубками основана на вакууме, создаваемом между стеклянными и металлическими трубками для удержания тепла.




Все три типа солнечных коллекторов полагаются на накопление воды. Системы солнечной энергии бывают активными или пассивными, независимо от типа коллектора.

2 . Активные солнечные системы используют насосы

В активной системе солнечного водонагревателя насосы перемещают воду или жидкий теплообменник из области хранения воды через коллектор и обратно в домашнюю водопроводную систему. Ваш резервуар для воды находится внутри вашего дома.

Жидкости для теплообмена лучше всего, если вы живете в районе с морозными зимами.Пропиленгликоль или другая одобренная жидкость поднимается к коллектору тепла на крыше, а затем спускается по трубам в баке с горячей водой для нагрева воды.

Если вы живете в районе, где замерзание не является проблемой, бытовая вода направляется прямо в коллектор и обратно в резервуар для горячей воды или ваши водопроводные трубы. Некоторые строительные нормы и правила требуют, чтобы вы использовали обычный водонагреватель в качестве резервного устройства и устройства для хранения воды.

Вам необходим источник питания для обеспечения энергией вашего водонагревательного насоса в активной системе.Солнечные панели могут производить достаточно энергии для работы большинства типов бытовых насосных систем.

3. Пассивным солнечным обогревателям не нужны насосы

Самым простым типом солнечных водонагревателей является пассивная система. Для работы системы не требуется энергии, электрических компонентов или дополнительных солнечных батарей.

Пассивная система горячего водоснабжения основана на большом резервуаре, который находится на крыше вашей крыши. Солнце нагревает воду напрямую, а сила тяжести направляет воду в резервуар для горячей воды.Как и в случае с активной системой солнечного отопления, местные правила и нормы могут потребовать от вас наличия обычного водонагревателя для дополнительного горячего водоснабжения.

Активная солнечная система водонагревателя дороже, чем пассивная солнечная система горячего водоснабжения. Однако активные системы более надежны, чем пассивные. Возможно, вам также придется вложить средства в структурные улучшения вашей крыши, чтобы удерживать тяжелый пассивный резервуар для воды.

4. Солнечные водонагреватели предлагают множество преимуществ

Независимо от типа вашего солнечного водонагревателя, вы можете сэкономить от 50 до 80 процентов расходов на нагрев горячей воды.Ваш поставщик солнечных батарей может помочь вам рассчитать фактические эксплуатационные расходы вашей системы, которые будут варьироваться в зависимости от того, использует ли ваша вспомогательная система газ или электричество для нагрева воды.

Одним из показателей, определяющих эффективность вашей солнечной водонагревательной системы, является ее коэффициент солнечной энергии. Чтобы найти цифру, разделите газ и / или электрическую энергию, используемую системой, на общую энергию, поставляемую солнечными компонентами. Чем выше число, тем эффективнее солнечный водонагреватель.

Установка солнечных водонагревателей стоит от 2000 до 6000 долларов. Хотя изначально солнечный нагреватель дороже обычного водонагревателя, эффективная пассивная или активная солнечная система со временем окупается. Между тем, вы самостоятельно производите горячую воду с помощью чистой экологически чистой энергии.

Солнечные системы горячего водоснабжения обеспечивают защиту от роста цен на энергию и нехватки топлива. Пассивные системы производят и поставляют воду в ваш дом даже в случае отключения электроэнергии из-за шторма.Некоторые системы имеют право на скидки или налоговые льготы.

Запланируйте установку вашей новой солнечной системы водонагревателя в Ларго, Флорида, связавшись с компанией Solar Source сегодня. Мы предлагаем множество индивидуальных солнечных водонагревательных систем для жилых домов по всему региону Тампа-Бэй. Если у вас есть какие-либо вопросы или опасения по поводу солнечных водонагревателей, мы будем более чем рады их решить. Мы также можем предоставить ответы о том, какой солнечный водонагреватель подходит именно вам.

Как это работает — Солнечные водонагреватели | Продукция

Солнечные водонагреватели бывают самых разных конструкций, все они включают коллектор и накопительный бак, и все они используют тепловую энергию солнца для нагрева воды.

Солнечные водонагреватели обычно описываются по типу коллектора и циркуляционной системы.

Типы коллекторов
	Коллекторы периодического действия , также называемые системами интегрированного коллектора-хранения (ICS), нагревают воду в темных резервуарах или трубках в изолированном ящике, накапливая воду до тех пор, пока она не наберется. Вода может оставаться в коллекторе в течение длительного времени, если потребность домохозяйства невысока, что делает ее очень горячей. Клапан темперирования — ваша защита от ожогов на кране. Клапан темперирования подмешивает холодную воду, чтобы снизить температуру воды перед подачей в кран. Коллекторы периодического действия несовместимы с системами циркуляции замкнутого цикла. Таким образом, они обычно не рекомендуются для холодного климата.
	Плоские коллекторы обычно состоят из медных трубок, установленных на плоских пластинах поглотителя. Наиболее распространенная конфигурация представляет собой ряд параллельных трубок, соединенных на каждом конце двумя трубами, входным и выходным коллекторами.Узел плоских пластин находится в изолированной коробке и покрыт закаленным стеклом. Плоские коллекторы обычно рассчитаны на 40 галлонов воды. Два коллектора обеспечивают примерно половину горячей воды, необходимой для обслуживания семьи из четырех человек.
	Вакуумные трубчатые коллекторы — самые эффективные из имеющихся коллекторов. Каждая откачиваемая трубка в принципе похожа на термос. Стеклянная или металлическая трубка, содержащая воду или теплоноситель, окружена стеклянной трубкой большего размера.Пространство между ними представляет собой вакуум, поэтому жидкость теряет очень мало тепла. Эти коллекторы могут работать даже в пасмурную погоду и при температурах до -40 ° F. При необходимости заменяются отдельные трубки. Вакуумные трубчатые коллекторы могут стоить вдвое дороже за квадратный фут, чем плоские коллекторы.

В системах с замкнутым или непрямым контуром используется незамерзающая жидкость для передачи тепла от солнца воде в резервуаре для хранения. Тепловая энергия солнца нагревает жидкость в солнечных коллекторах.Затем эта жидкость проходит через теплообменник в резервуаре для хранения, передавая тепло воде. Затем незамерзающая жидкость возвращается в коллекторы. Эти системы имеют смысл в условиях холодного климата.

Циркуляционные системы
В системах Direct вода циркулирует через солнечные коллекторы, где она нагревается солнцем. Затем нагретая вода хранится в резервуаре, отправляется в безбаковый водонагреватель или используется напрямую.Эти системы предпочтительнее в климате, где редко замерзает. Защита от замерзания необходима в холодном климате.
Замкнутый контур или непрямой , в системах используется незамерзающая жидкость для передачи тепла от солнца воде в резервуаре для хранения. Тепловая энергия солнца нагревает жидкость в солнечных коллекторах. Затем эта жидкость проходит через теплообменник в резервуаре для хранения, передавая тепло воде. Затем незамерзающая жидкость возвращается в коллекторы.Эти системы имеют смысл в условиях холодного климата.
Активные системы или с принудительной циркуляцией , в системах используются электрические насосы, клапаны и контроллеры для перемещения воды из коллекторов в резервуар для хранения. Они распространены в США
Пассивные системы не требуют насосов. Естественная конвекция перемещает воду из коллекторов в резервуар для хранения по мере нагрева.

Типы водонагревателей: солнечные водонагреватели

По оценкам, в Соединенных Штатах установлен один миллион жилых и 200 000 коммерческих солнечных водонагревательных систем.Хотя существует большое количество различных типов солнечных водонагревательных систем, основная технология очень проста.

Солнечный свет падает и нагревает «абсорбирующую» поверхность внутри «солнечного коллектора» или реального резервуара для хранения. Эти установленные на крыше солнечные обогреватели обеспечивают около 80% горячей воды для дома. Либо теплоноситель, либо реальная питьевая вода, которая будет использоваться, протекает по трубам, прикрепленным к абсорберу, и забирает тепло от него. (Системы с отдельным контуром теплоносителя включают теплообменник, который затем нагревает питьевую воду.) Нагретая вода хранится в отдельном баке для подогрева или в обычном баке водонагревателя до тех пор, пока не понадобится.

Если требуется дополнительное тепло, оно вырабатывается электричеством или ископаемым топливом с помощью традиционной системы водяного отопления.

Солнечный водонагреватель, установленный на крыше.

Как работает солнечный водонагреватель

Нажмите кнопку «play», чтобы увидеть, как работает солнечный водонагреватель.

Как работает солнечный водонагреватель
Текстовое описание анимации «Как работает солнечный водонагреватель».

Холодная вода подается в солнечный коллектор на крыше дома, где нагревается солнечными лучами. Затем теплая вода поступает в накопительный бак, а затем в обычный водонагреватель. Вода нагревается дальше, становится горячей и становится доступной для использования.

видео кредит здесь

За счет уменьшения количества тепла, которое должно быть обеспечено традиционным водонагревателем, солнечные водонагревательные системы напрямую заменяют традиционную энергию возобновляемыми источниками энергии, сокращая использование электричества или ископаемого топлива на 80%.

Современные солнечные водонагревательные системы доказали свою надежность при правильном согласовании с климатом и нагрузкой. Текущий рынок состоит из относительно небольшого числа производителей и установщиков, которые предоставляют надежное оборудование и качественную конструкцию системы.

Программа обеспечения качества и оценки производительности для солнечных водонагревательных систем, учрежденная добровольной ассоциацией производителей солнечной энергии и различными группами потребителей, упрощает выбор надежного оборудования.

Владельцы зданий должны изучить возможность установки солнечных систем водяного отопления для снижения потребления энергии. Однако перед определением размеров солнечной системы необходимо реализовать стратегии сокращения водопотребления.

Типы солнечных водонагревателей

Существует пять типов солнечных систем горячего водоснабжения:

• Термосифонные системы . Эти системы нагревают воду или антифриз, например гликоль. Жидкость поднимается естественной конвекцией из коллекторов в резервуар для хранения, который расположен на более высоком уровне.Никаких насосов не требуется. В термосифонных системах движение жидкости и, следовательно, теплопередача увеличивается с увеличением температуры, поэтому эти системы наиболее эффективны в областях с высоким уровнем солнечного излучения.
• Системы с прямой циркуляцией. Эти системы перекачивают воду из хранилища в коллекторы в солнечные часы. Защита от замерзания достигается за счет рециркуляции горячей воды из накопительного бака или путем промывки коллекторов (слив). Поскольку система рециркуляции увеличивает потребление энергии, а промывка сокращает часы работы, системы прямой циркуляции используются только в тех местах, где низкие температуры нечасты.
• Дренажные системы. Эти системы обычно являются системами косвенного нагрева воды. Очищенная или неочищенная вода циркулирует по замкнутому контуру, а тепло передается питьевой воде через теплообменник. Когда солнечное тепло недоступно, жидкость из коллектора сливается под действием силы тяжести, чтобы избежать замерзания и возникновения контуров конвекции, в которых холодная вода из коллектора снижает температуру хранимой воды.
• Косвенные водонагревательные системы. В этих системах защищенная от замерзания жидкость циркулирует по замкнутому контуру, а ее тепло передается питьевой воде через теплообменник с эффективностью от 80 до 90 процентов.Наиболее часто используемые жидкости для защиты от замерзания — это водные растворы этиленгликоля и водно-пропиленгликолевые растворы.
• Пневматические системы . В этой косвенной системе коллекторы нагревают воздух, который перемещается вентилятором через теплообменник воздух-вода. Затем вода используется для бытовых или хозяйственных нужд. КПД теплообменника находится в диапазоне 50%.

Системы с прямой циркуляцией, термосифонами или насосами требуют более тщательного обслуживания в холодных климатических условиях.
