Гидравлический затвор: Купить водяной затвор (гидравлический) для канализации в Москве- компания «Грант-Комплект»

Содержание

Гидрозатвор - что это такое?

Предотвратить поступление канализационных газов из эксплуатируемой сети в помещение поможет простое по своей сути устройство — гидрозатвор, который может иметь различное конструктивное исполнение.

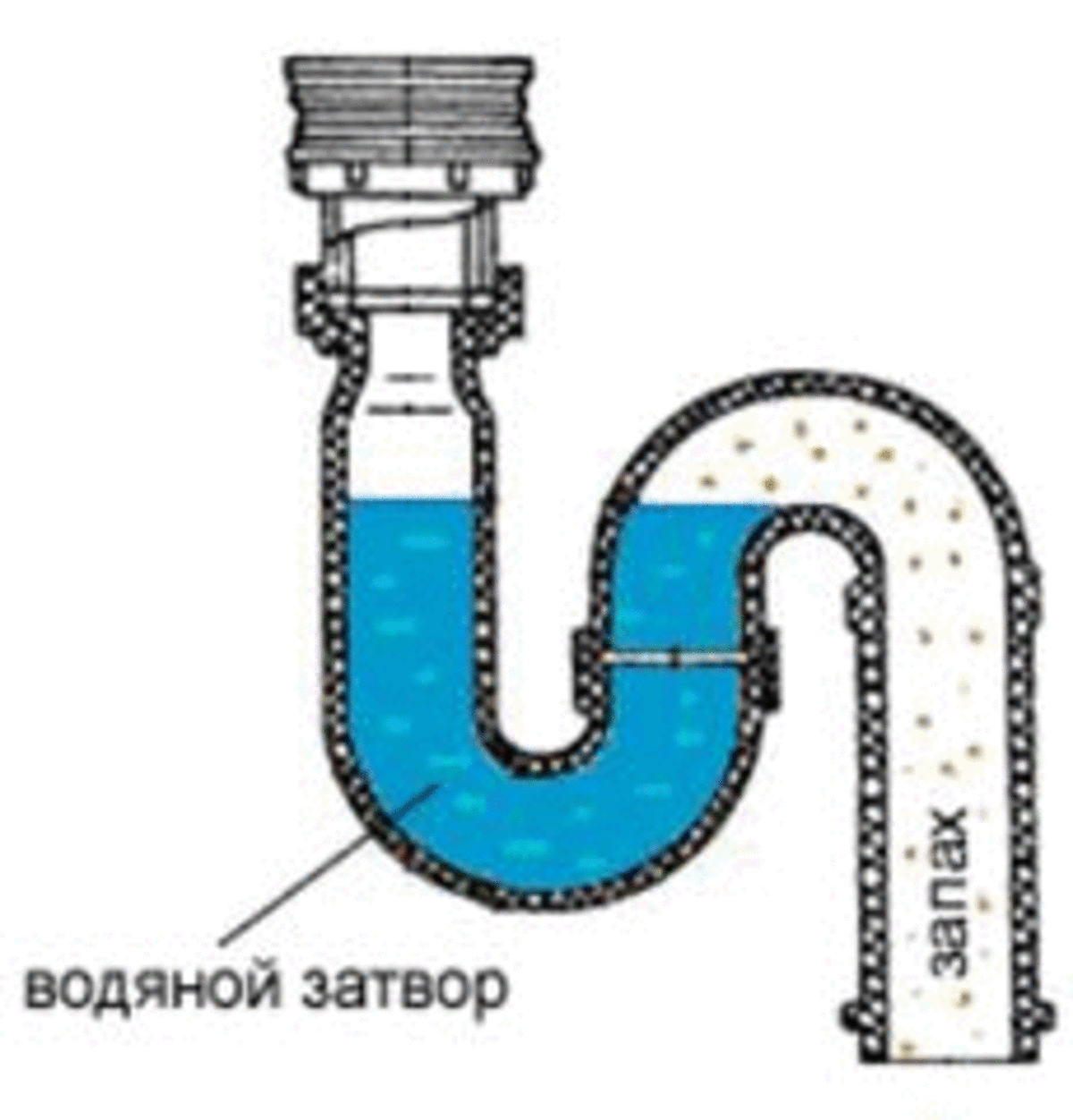

Принцип действия гидрозатвора

Различные вещества, входящие в состав канализационных стоков, при разложении выделяют целый ряд различных газов, которые и формируют неприятный запах канализации. Наиболее эффективно предотвратить его поступление в помещение может гидравлическая пробка, участок системы, сечение которого полностью перекрыто водой.

Гидрозатвор — простота и эффективность

Вода не позволяет газам проникнуть через свою толщу, а прохождение стоков при этом ничем не ограничивается. При сливе воды водяной затвор постоянно обновляется и пополняется, поэтому никаких эксплуатационных сложностей гидравлический затвор не несет.

Главное требование к устройствам подобного типа — необходимость постоянного нахождения в устройстве определенного объема воды.

При уменьшении ее количества возможно проникновение канализационных запахов в квартиру. Кроме того, без эффективно действующей фановой вентиляции возможен так называемый срыв затвора, при котором вода из него уходит в систему, а запах беспрепятственно попадает в помещение.

Простой принцип работы гидрозатвора определил его несложную конструкцию, при этом существует несколько различных схем данного устройства.

Виды гидрозатворов

При подключении различных сантехнических приборов используют две основные конструкции гидрозатвора, позволяющие устранить канализационный запах в помещении:

Схемы гидрозатворов (сифонов): а — напольный для ванн; б — двухоборотный с ревизией; в — прямой с ревизией; г — пластмассовый двухоборотный разборный

  • Простейшая конструкция представляет собой сегмент трубы, имеющий U-образную форму. Вода в обеих частях такого колена находится на одном уровне (принцип сообщающихся сосудов) и полностью перекрывает сечение в нижней части устройства. Самый простейший затвор можно получить, согнув обыкновенную гофрированную пластиковую трубу для подключения к канализации. Удерживать U-образную форму позволяют специальные пластиковые крепежные кольца. Более современный и престижный вид имеют гидрозатворы из медной или нержавеющей трубы, такие устройства неплохо смотрятся в хай-тек интерьерах. Для подключения ванной используют неразборной пластиковый затвор, имеющий небольшую высоту.
  • Предотвратить запах из канализационных труб на кухне позволит гидрозатвор вертикальной компоновки. Они имеют разборную конструкцию, что позволяет существенно упростить процесс чистки сифона, что для кухни действительно актуально. Основу конструкции составляют две части, вставляемые одна в одну, при этом разный уровень края этих верхнего элемента и сливного отверстия позволяет поддерживать постоянный уровень воды, которая и выполняет функцию гидробарьера.

Следует помнить еще одну особенность устройств данного типа — они работают эффективно только при постоянном пользовании канализацией.

Если предполагается периодическое использование системы, следует решать, как избавиться от запаха из канализации другим способом. Это связано с испарением воды из гидрозатвора при длительных эксплуатационных перерывах. А во всех остальных случаях затвор на основе водяной пробки будет работать эффективно.

вода для гидравлического затвора

Для сжигания метана под котлами используются многоструйные смесительные горелки ГС Московского завода «Га-зоаппарат». Необходимое давление газа у горелки 40— 60 мм вод. ст. В котельной устанавливаются: гидравлический затвор (рис. 32), используемый как предохранитель от излишнего (более 300 мм вод. ст.) давления газа; предохранительный клапан завода «Искра» с дополнительной головкой, служащей для отключения газа в случае падения его давления (ниже 30 мм) или давления воздуха (ниже 15 мм) в дутьевых каналах; дроссельный регулятор давления (РДД-100 Мос-газггроекта), выравнивающий давление у горелок, и свеча, отводящая в атмосферу избыток газа.

[ ...]

Гидравлические затворы устраивают для предотвращения проникания ядовитых ¡газов, огня при взрыве или горящих нефтепродуктов в производственные помещения, склады с горючими веществами и пр.; затворы располагают в местах выпуска сточных вод из производственных зданий и в местах присоединения канализационных труб от ре-зервуарных и складских парков с горючими веществами.[ ...]

Для регулирования наивысшего уровня воды в баке, при котором начинают действовать сифоны, верхнюю часть регулятора напора делают подвижной на сальниках; поднимая или опуская переливной патрубок регулятора напора, можно установить начало действия сифона как раз в тот момент, когда уровень воды под стаканом доходит до края выпускной трубы. Отводную трубу от бака можно устраивать с гидравлическим затвором и без него. Диаметр сифона й равен диаметру разводящей трубы. Внутренний диаметр колокола £)к принимают равным двум диаметрам трубы сифона, но может быть и больше.[ ...]

Для расчета водослива камеры ливнеспуска размеры гидравлического затвора и отметки уровней воды над порогом в первом приближении определяются по среднему удельному расходу сбрасываемых стоков дср = -0- при приближенном значении Ь.

[ ...]

Для защиты фенолов от окисления, для предотвращения потери инертных газов могут быть полезны следующие простые меры: устройство гидравлических затворов на переливах подсмольной воды и установка гидравлических затворов на трубопроводах выброса избыточных газов из аппаратуры.[ ...]

Сточная вода из подводящего трубопровода проходит через колодец с гидравлическим затвором и поступает в круглую нефтеловушку для выделения нефти из твердых

Гидрозатвор для канализации своими руками для бани и в ванной

Автор Фесенко Сергей, инженер На чтение 9 мин.

Устройство канализации требует установки приборов, изолирующих сточные емкости от жилых помещений. В качестве такой защиты используют гидрозатвор для канализации. Тем, кто прокладывает канализационную магистраль, нужно знать, что собой представляют эти устройства, чтобы без ошибок обеспечить надежность системы водоотвода.

Что из себя представляет гидрозатвор для канализации

Гидравлический затвор – это сантехнический прибор, в котором постоянно находится объем жидкости, полностью отсекающий сливной спуск сантехнического устройства от канализации.

С тем, что такое гидрозатвор в канализации, каждый встречался в быту. Это сифон – несложный прибор из пластика или металла. Он является вспомогательной, отделяемой от основного сантехнического устройства частью. Его легко монтировать, разбирать и прочищать в случае засорения.

Зачем нужен и где используется

Гидрозатвор нужен для предотвращения проникновения газа из канализационных труб в комнаты, где находятся подключенные к канализации устройства. Такую же задачу может решить бытовой пневмоклапан, устанавливаемый в сливную сеть.

Его принцип действия основан на механическом перекрытии сечения канализации заглушками.

В случае застревания твердых частиц между стенкой и заглушкой эффективность работы клапана снижается. В отличие от этого водяная пробка в сифоне при любых обстоятельствах полностью перекроет отверстие слива в канализацию.

Установка сифона с гидрозатвором не только выполняет защитную функцию, но и решает дополнительные проблемы:

  • снижает громкость звука во время слива стоков;
  • служит в качестве отстойника – на дне сифона оседают крупные частицы мусора;
  • не позволяет проникнуть бактериям и насекомым в жилые помещения через канализацию.

Водяная защита используется во всех сантехнических приборах. Гидрозатворы для канализации устанавливаются в бане, а также в ванной и душе. Унитаз – единственное устройство, не требующее подключения гидрозатвора. Его конструкция предусматривает использование встроенного сифона для удаления стоков.

Устройство и принцип действия

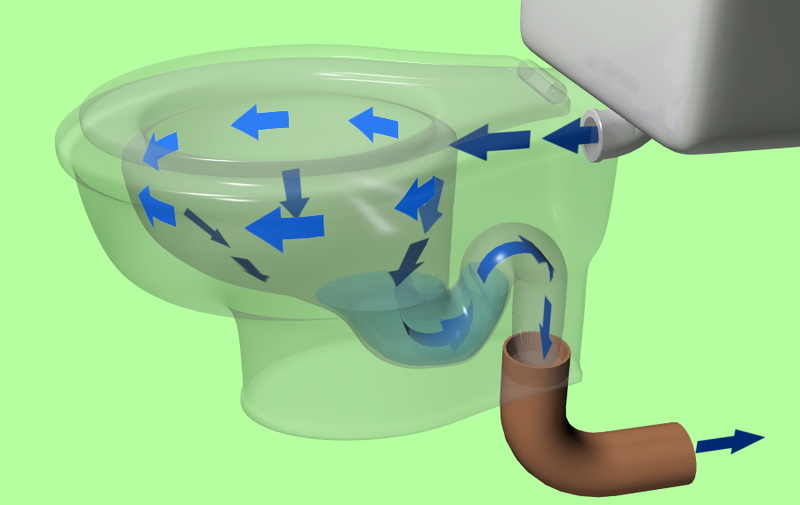

Гидравлические затворы представляют собой устройство с изгибом в виде буквы U. Один его конец подсоединяют к сливному отверстию, а другой врезают в канализацию под прямым или острым углом.

Конструктивно закругленная часть трубы располагается ниже слива и врезки в канализацию.

Действие закона сообщающихся сосудов вынуждает часть сливаемой воды (гидрозатвор) всегда оставаться в месте изгиба и отсекает доступ запахам из канализации к воздуху внутри помещений: туалета, кухни, ванной.

Устройство гидрозатвора может располагаться в глубоком стакане. Сливная труба заходит в него сверху, а излив в канализацию расположен сбоку выше дна. Принцип действия этой конструкции такой же, как и у сифона – защита помещений от неприятных запахов путем создания преграды из воды.

Поскольку отработанную воду сливают постоянно, жидкость гидрозатвора не успевает застояться. Минус водяной защиты проявляется во время длительного бездействия слива. Вода за это время может испариться, и неприятный запах проникнет в квартиру.

Кроме этого, высосать воду из сифона может вакуум, создаваемый текущей по стояку жидкостью. Для устранения такого явления нужно снабжать канализацию фановой трубой или вакуумным клапаном.

Виды гидрозатворов

По конструктивным особенностям различают следующие разновидности гидравлических замков:

  • коленчатые;
  • бутылочные;
  • двухоборотные;
  • гофрированные;
  • ливневые.

Гидрозатворы для канализации выпускают в модификации 110 и 50 мм. Кроме этих в некоторых случаях применяют сухие затворы.

Колено

Название этого вида произошло от формы прибора – изгиба, напоминающего согнутое колено. Изготавливают такие сифоны из пластика или металла. Это гарантирует их устойчивость к повреждениям.

Коленчатые канализационные гидрозатворы выпускают двух видов – монолитное колено с корончатыми гайками и уплотнителями, и сборные, состоящие из отдельных частей.

Такая конструкция дает возможность комфортно располагать сифон и подгонять его патрубки под сливы приборов и вводы трубопровода в систему стоков.

Преимуществом являются небольшие размеры. Благодаря малым габаритам сифоны устанавливают для гидравлических затворов на раковинах и ваннах, слив которых находится низко над полом.

Бутылочный тип

При помощи бутылочных сифонов устраивают водяную защиту под раковинами на кухнях. Причина в особой конструкции устройства. Из раковины сливная труба прямо входит в корпус, изготовленный в виде бутылки. Выходное отверстие прорезано в боковой стенке под верхом корпуса. Пространство от дна до этого отверстия всегда заполнено водой.

Преимуществом этого вида гидравлических затворов в канализации является разборный корпус, нижняя часть которого выполняет роль отстойника. Если в нем скопилось много твердых частиц, и они перекрывают ток воды, то отстойник легко отсоединяется от корпуса и прочищается. После очистки корпус и отстойник стоит промыть горячей водой с моющим средством, чтобы удалить жировые отложения.

Двухоборотный гидрозатвор

Двухоборотный, или трубный сифон по форме напоминает коленный прибор. Конструктивной особенностью трубного устройства являются два изгиба, расположенных противоположно один другому. В старых конструкциях, выполненных из чугуна, в верхнем изгибе устраивался съемный люк для устранения засоров.

Современные устройства изготавливают из пластика или хромированного металла. Они оборудованы сеткой для задержки отходов, а вместо смотрового люка используется съемное колено.

Двухоборотные гидрозатворы устанавливают на мойки, писсуары, напольные чаши, умывальники.

Гофрированный сифон

Проще всего создать затвор в гофрированной канализационной трубе. Самые главные ее преимущества: возможность сгибать в любой форме и регулируемая за счет сжатия и растягивания длина. Гофрированные сифоны удобно использовать под ваннами – в ограниченном пространстве легко соединить слив с входом в канализацию. Для сохранения изгиба в комплекте с гофрой идет держатель из пластика.

Недостаток проявляется в быстром засорении складок трубы мелким мусором, что приводит к утрате гибкости и эластичности сифона. За этим следует появление трещин и протекание.

Для решения проблемы можно установить защитную решетку, или периодически заменять гофру на новую.

Эти детали доступны и стоят недорого. В обоих случаях устройство придется разбирать, что не всегда удобно.

Гидрозатвор для ливневой канализации

Сифоны, предназначенные для слива стоковых вод бань, душевых кабин или других санузлов, которые устраиваются на уровне пола, называют ливневыми. Конструктивно они похожи на бутылочные сифоны. Разница несущественна – вместо разборной емкости для отходов ливневый сифон оборудован стаканом для сбора мусора.

Конструкция предусматривает легкое извлечение из ливневого сифона и очистку этой детали. Для доступности прочистки сверху на ливневые гидрозатворы кладут съемные защитные решетки.

Сухой гидрозатвор

Гидрозатвор неэффективен от сточных газов, если слив воды происходит редко. Водяная пробка испаряется, и сливная труба лишается защиты. Поэтому в сауне, бане и подобных помещениях практичнее устанавливать затворы без воды – сухие.

Преимущество сухого гидрозатвора для канализации в том, что он может работать в роли клапана, не допуская обратное движение канализационных стоков. У владельцев квартир нижних этажей стоки могут пойти через сантехнику, если стояк в подвале по каким-то причинам перестанет их пропускать. Поскольку сухой затвор работает без замка из воды, его срыв не происходит.

Сухие затворы изготавливают разных видов:

  • поплавковые;
  • мембранные;
  • маятниковые.

Поплавковые устройства пользуются наибольшей популярностью. В качестве поплавка выступает перевернутый плавучий стакан. В зависимости от присутствия или отсутствия воды он открывает или закрывает отверстие в канализационный вход. При сливе поплавок поднимается кверху приемной камеры, и вода уходит в сточную яму.

После прекращения поступления воды и по мере ее убавления стакан опускается на дно сливной емкости и перекрывает ее. Иногда вместо стакана используется шар, но от этого принцип действия затвора не меняется.

Мембранные устройства работают просто – внутри корпуса устанавливают силиконовую мембрану в виде сплюснутого рукава. Направление движения воды указывается стрелкой на корпусе. При подаче жидкости мембрана размыкается под действием веса воды, а по окончании протекания снова сжимается. Работают мембранные устройства при горизонтальном токе воды и при вертикальном. Этот вид затворов выпускают с сечением 32, 40 и 50 мм.

Маятниковый затвор используется для перекрытия сливного отверстия и представляет собой пластину на шторках или заслонку, возвращаемую в исходное положение пружиной. Стоки своим весом открывают клапан и текут в канализацию. После прохождения воды заслонка под действием собственного веса или пружины снова перекрывает сливное отверстие.

Как выбрать

Подбирают сифоны для обеспечения гидрозатворов по материалу и под конкретную сантехнику. Наиболее распространенным вариантом являются пластиковые. Их легко устанавливать, продаются они по невысокой цене. Применяются также сифоны из хромированных металлов и чугуна, но условия их монтажа и обслуживания сложнее, чем у пластиковых.

Следует учитывать, какой сантехнический прибор будет защищать гидрозатвор. Стоки из кухонной раковины лучше всего пропускать через устройство бутылочного типа – в этом месте сливные трубы забиваются чаще, а устранять загрязнения легче именно в таком виде сифона. В раковинах предусматривается установка защиты от перелива, поэтому для них подойдет коленный затвор.

Выгоднее выбирать изделия из полипропилена или хромированного металла.

Если предусматривается использование двух раковин параллельно, то нужно устанавливать прибор с двумя сливами при одном сифоне.

Подбор затвора на канализацию для ванны зависит от высоты, на которой чаша расположена над полом. Сифон выбирают так, чтобы он поместился в этом пространстве. Хорошо работают в ванных комнатах коленчатые и гофровые затворы. Подобным образом выбирают защитные устройства для другой сантехники и для бани.

Если есть опасность срыва затвора, то лучше его работу подстраховать монтажом вакуумного клапана.

Как сделать гидрозатвор своими руками

Для установки гидрозатвора для канализации своими руками не требуется специальное обучение и дорогостоящие инструменты. Достаточно быть внимательным и продумывать каждое действие.

Начинают с перекрытия воды в точке ремонта, затем снимают старое устройство, закрывают канализационный раструб и очищают от загрязнений контактные места, на которые будет установлено новое оборудование.

В случае замены чугунного сифона не следует тратить время на попытки раскрутить крепеж. Ржавчина уничтожает резьбу болтов и гаек, поэтому проще разбить старое устройство молотком, предварительно обмотав его плотной тряпкой, чтобы осколки не разлетелись вокруг.

Размер выходного патрубка нового устройства должен соответствовать диаметру раструба канализации. Последовательность установки сифонов может отличаться в зависимости от места монтажа и конструктивных особенностей прибора. Но общие правила применимы ко всем случаям, в том числе и для установки гидрозатвора в бане своими руками.

Все необходимые для сборки детали идут в комплекте.

В слив сантехнического прибора сверху вставляют решетку, под нее помещают прокладку. С помощью длинного винта скрепляют решетку со стыковочным патрубком внизу чаши.

К патрубку с помощью гайки прикрепляют сифон, положив между ними резиновую прокладку. До зажатия гайки регулируют высоту прибора. Выходную трубу вставляют в раструб канализационного отверстия. Для герметизации этого стыка может понадобиться уплотнительное кольцо. Качество установки проверяют пропусканием через сифон воды в течение нескольких минут.

Мне нравитсяНе нравится

Гидравлические затворы - Энциклопедия по машиностроению XXL

Задача VI—26. Для ограничения вакуума в сифонном трубопроводе на его нисходящей ветви установлен гидравлический затвор в виде прямоугольного водослива с тонкой стенкой. Диаметр трубопровода D == 200 мм, его верхняя точка А расположена выше уровня, под который сливается вода, на // = 10 м.  [c.144]

Основными элементами внутренней канализации являются приемники сточных вод (санитарные приборы), отводные трубы, стояки и выпуски из зданий (рис. 17.1), вентиляционные трубопроводы (вытяжки), ревизии и прочистки для осмотра и чистки, гидравлические затворы (сифоны) для защиты помещений от поступления из сети газов. Системы внутренней канализации в необходимых случаях оборудуют местными установками для перекачки или предварительной очистки сточных вод.  [c.195]


Для отвода сточных вод с пола в банных помещениях, санузлах, умывальных комнатах устанавливают чугунные трапы с асфальтированной или эмалированной поверхностью (рис. 17.4), оборудованное гидравлическим затвором (сифоном).  [c.197]

Высоконагружаемые биофильтры применяют при пропускной способности очистных станций до 50 ООО м /сут. От капельных они отличаются большими гидравлическими нагрузками (10—30 м / (м -сут)), крупностью (40—70 мм) и высотой (2—4 м) загрузки. При искусственной подаче воздуха междудонное пространство делается закрытым, а на отводных трубопроводах или лотках устраивают гидравлические затворы, чтобы воздух не прорывался вместе с выходящей из биофильтра водой.  [c.244]

Система внутренней канализации (рис. 26.2) состоит из приемников сточных вод, гидравлических затворов, внутренней канализационной сети.  [c.409]

Основные принципы гидравлики нашли применение в создании конструкций гидравлических затворов, которые широко применяются в системах регенерации паровых турбин.  [c.118]

Типичные формы гидравлического затвора приведены на рис. 5.19. Принцип действия гидравлического затвора заключается в следующем. Столб конденсата А представляет собой гидравлический затвор, запирающий выход пара наружу. Высота затвора, м,  [c. 118]

Поясните принцип действия гидравлического затвора.  [c.122]

Нарисуйте схему и поясните принцип действия батареи гидравлических затворов,  [c.122]

ВТИ (Всесоюзного теплотехнического института)— рис. 20.3 — предназначен для чистки дымовых газов за котлами производительностью менее 200 т/ч. Скруббер состоит из вертикального стального цилиндра с коническим днищем, входного патрубка, оросительной системы и гидравлического затвора. Во избежание коррозии внутренняя поверхность корпуса и конического днища футеруются кислотоупорной  [c.186]

В нижней части циклона имеется донышко и кольцевой проход для воды. В этом проходе установлены направляющие лопатки, которые прекращают вращательное движение воды и направляют ее в водяной объем барабана. Внутрибарабанные. циклоны устанавливаются так, чтобы максимальный уровень воды в барабане не превышал середины входного патрубка, так как при более высоких уровнях унос в циклоне сильно возрастает. При минимальном уровне в барабане циклон должен оставаться погруженным на глубину, обеспечивающую гидравлический затвор, с тем чтобы пар не мог проникать в барабан через нижнюю часть циклона. В паровых котлах внутрибарабанные циклоны размещаются обычно равномерно по длине барабана. Применяться они могут в чистом, промежуточном и соленом отсеках при ступенчатом испарении, а такл[c.134]


В ЧССР этот расход составляет пока около 2% всей производимой стали. Из этого количества примерно 70% приходится на строительные металлические конструкции. Потребление стали на другие виды конструкций — приблизительно 70—80 тыс. т в год распределяется так 50 % — на технологическое оборудование, 44% — на ремонт и 6% —на стальные конструкции для гидротехнических сооружений, включая быстродействующие затворы, решетки, перемычки гидравлических затворов и т. д. [3].  [c.9]

В циркуляционном канале модуля находится циркуляционный насос. В верхней части модуля расположен стальной компенсатор объема с гидравлическим затвором. Аналогичный затвор имеется в нижней части модуля. Предполагается только борное регулирование. Раствор борной кислоты находится в объеме бассейна шахты.  [c.103]

В каждой кассете имеется 4 элемента с выгорающим поглотителем нейтронов. Назначение этих компенсирующих стержней состоит в подавлении начальной избыточной реактивности и компенсации температурного эффекта. Благодаря этому поглощению возможно поддержание постоянной небольшой концентрации борной кислоты в первом контуре при полной нагрузке реактора во время всего цикла. Реактор характеризуется высоким отрицательным температурным коэффициентом реактивности, что позволяет провести его пуск из холодного состояния. Во время пуска первого контура циркуляционный насос работает с минимальным расходом, необходимым для надежной работы гидродинамических подшипников. После прекращения циркуляции через нижний гидравлический затвор с помощью подачи азота под колпак можно начинать снижение концентрации борной кислоты в первом контуре подводом в него чистой воды. После достижения критического состояния и нагрева воды до температуры 80—100°С расход воды на выходе из активной зоны будет равен расходу воды через циркуляционный насос азот из-под колпака нижнего гидравлического затвора удаляется, и первый контур постепенно переводится на номинальные параметры.  [c.104]

Если параметры модуля достигли состояния, опасного для работы реактора, соответствующие аварийные системы откроют клапан 5 на входе в циркуляционный насос и обеспечат подвод холодной воды с высокой концентрацией борной кислоты из бассейна шахты. Обычно этот предохранительный клапан остается открытым в течение 60 с, что вполне достаточно для выведения реактора в подкритическое состояние. Охлаждение воды первого контура и соответствующее изменение ее объема вызывают подвод воды из бассейна через нижний гидравлический затвор. Борная кислота, растворенная в этой воде, приводит к затуханию реактора. Системы охлаждения бассейна шахты, работающие по принципу естественной циркуляции, обеспечивают самостоятельное охлаждение реактора в течение недели.[c.105]

Основным преимуществом данной конструкции является выполнение сливных карманов без гидравлических затворов, в результате чего рабочая нлощад . тарелок существенно увеличивается при тех же и даже больших периметрах слива, что и у клапанных тарелок.  [c.314]

Умывальники бывают различной формы (прямоугольные, полукруглые, круглые, вогнутые и угловые) из фарфора, по-луфарфора и фаянса. Все умывальники имеют выпуск с решеткой, устанавливают их на чугунных кронштейнах или приклеивают непосредственно к стене эпоксидным клеем. Выпуск умывальника соединяют со стояком через сифон. Групповые умывальники, применяемые в обш,ежитиях, бытовых помещениях предприятий, административных зданий, имеют один гидравлический затвор (рис. 17.3).  [c.196]

Для защиты помещений от проникновения газов из канализа-цй0Щ10й сети устанавливают гидравлические затворы (сифоны).  [c.201]

Бензо маслоуловители (рис. 17.9) представляют собой перевернутый вверх дном металлический резервуар, помещен ный Ё колодец, из которого сточная вода отводится в канализационную сеть. Бензомаслоуловитель должен иметь гидравлический затвор и устройство для вентиляции. Размещают их вне здания.  [c.203]

Формула (5.34) справедлива Для неподвижного столба конденсата в гидравлическом затворе. Уменьшение высоты гидравлического затвора при нормальных скоростях конденсата невначительно, и им обычно  [c.118]

Недостатками гидравлических затворов являются пропуск нескон-денсировавшегося пара, выброс конденсата при повышении давления пара в теплообменном аппарате и большая высота (на каждую атмосферу давления его высота должна быть не менее 10 м). Для устранения этого недостатка применяют батарею затворов, соединенных друг с другом последовательно (рис. 5.20).  [c.119]

На рис. 7.26 изображен одноступенчатый насос двустороннего входа. Двустороннее рабочее колесо 1 в силу симметрии разгружено от осевого усилия. Подвод насоса по-луспирального типа, отвод спиральный. Разъем корпуса насоса продольный (горизонтальный), причем нагнетательный и всасывающий трубопроводы подключены к нижней части корпуса 3. Это обеспечивает возможность вскрытия, осмотра, ремонта, замены отдельных деталей и всего ротора без демонтажа трубопроводов и отсоединения электродвигателя. Уплотняющий зазор рабочего колеса выполнен между сменными уплотняющими кольцами, закрепленными в корпусе насоса и на рабочем колесе. Уплотнение лабиринтное двухщелевое. Вал насоса защищен от износа сменными втулками, закрепленными на валу резьбовым соединением. Эти же втулки крепят рабочее колесо в осевом направлении. Сальники, уплотняющие подвод насоса, имеют кольца гидравлического затвора 2. Жидкость подводится к ним под давлением из отвода насоса по трубкам. Радиальная нагрузка ротора воспринимается подшипниками скольжения 4. Смазка подшипников кольцевая. В нижней части корпусов подшипников имеются камеры, через которые протака ет охлаждающая вода. Для фиксации вала в осевом направлении и восприятия осевого усилия, которое может возникнуть при неодинаковом изготовлении или износе правого и левоге уплотнений рабочего колеса, в левом подшипнике имеются радиально-упорные шарикоподшипники 5. Наружные кольца этих подшипников необходимо устанавливать с большими радиальными зазорами. В противном случае малые зазоры подшипников качения обеепечили бы кон-  [c.185]

На рис. 7.27 изображен двухступенчатый спиральный насос. Жидкость поступает из первой ступени 1 во вторую 2 по внутреннему каналу. Разъем корпуса продоль ный, причем нагнетательный и всасывающий трубопроводы присоединены к нижней части корпуса, что облегчает осмотр и ремонт насоса. Симметричное расположение колес разгружает ротор от осевого усилия. Уплотняющие зазоры рабочих колес выполнены между сменными уплотняющими кольцами 3, которые защищают корпус и рабочие колеса от износа. Вал, защищенный от износа из-за трения о набивку сальника сменными втулками 4, опирается на два подшипника скольжения 5. Смазка подшипников кольцевая. Фиксация ротора в осевом направлении осуществляется. радиально-упорными шарикоподшипниками 6, расположенными в правЮм подшипнике. Сальник,. расположенный со стороны всасывания (слева, на рис. 7.27), имеет кольцо гидравлического затвора 7, к которому жидкость подводится из отвода первой ступени по трубке 8. Сальник, расположенный справа, уплотняет подвод второй ступени. Жидкость подводится сюда под напором, создаваемым первой ступенью. Поэтому здесь гидравлического затвора не требуется.  [c.187]

У многоступенчатых насосов секционного типа отводами всех ступеней являются направляющие аппараты. Разъем корпуса поперечный относительно вала. На рис. 7.28 изображен разрез пятиступенчатого насоса этого типа. Насос состоит из всасывающей секции /, четырех промежуточных секций 3 и напорной секции 4. Секции стянуты болтами 2. Подвод первой ступени кольцевой. Осевое усилие воспринимаехся гидравлической пятой 6. Жидкость, прошедшая через зазор пяты, сбрасывается по трубке 5 во всасывающую секцию насоса. Сальник всасывающей секции имеет гидравлический затвор, вода к которому подводится из пазухи первой ступени по сверлению 7, выполненному в ребре всасывающей секции. Вал покоится в  [c.187]

При наличии воздухоподогревателя необходимо выбрать температуру горячего воздуха и учесть теплоту, им внесенную. Последнюю определяют с помощью формулы (2-55), учтя избыток воздуха в топке, или по составленной таблице энтальпий (см. табл. 2-9). При этом следует помнить, что через воздухоподогреватель проходит часть воздуха, попадающего в топочное устройство, а остальной воздух дают присосы. Величина последних для слоевых и камерных топок, не имеющих плотных гидравлических затворов в местах удаления шлака, составляет Да=0,1 для камерных тонок, в которых сжигается газ или мазут, она составляет Аа=0,05. Разность между избытком воздуха в топке и суммой присосов в топке и системе пылеприготовления Допл составляет долю воздуха, проходящего через воздухоподогреватель, обозначаемую через разп  [c. 80]

Константинов Н. Н. Гидравлика двухфазного потока и ее применение к расчетам эрлифтов, гидравлических затворов и циркуляции в вертикально-водотрубных паровых котлах. — В кн. Исследование и применение нефтепродуктов, вып. 2. М., Гостоптех-издат, 1950.  [c.292]

Для предотвращения утечек. газа из нагнетателя в помещение КС через радиально-упорный подшипник, а также для смазки подшипника нагнетателя служит масляная система уплотнения (рис. 29). Она состоит из винтовых насосов 4, регулятора перепада давления газ—масло 7, поплавковой камеры 9, аккумулятора масла 2, газоотделителя 6, одновременно служащего гидравлическим затвором, инжектора 8 с клапаном 10 и системы маслопроводов. Масло, забираемое из бака 5 винтовыми насосами 4, через фильтр 3 поступает в аккумулятор масла 2 и затем направляется в камеры уплотнений нагнетателя 1, откуда через регулятор перепада давления 7 сливается в бак-дегазатор. Давление в камере должно превышать рабочее давление газа на 0,2—0,4 МПа. Для улавливания масла, протекающего через уплотнение, имеется камера, которая расположена между камерой всасывания нагнетателя и камерой уплотнения. Поплавковая камера 9, в которую сливается масло, снабжена регулятором уровня. При-превышении уровня  [c.124]

Совершенствование конструкций установок изостатического прессования в течение последних 5—8 лет проводилось в двух основных направлениях. Первое направление связано с совершенствованием сосудов высокого давления. Были разработаны автоматические быстрозакрывающиеся механизмы, позволяющие быстро закладывать и извлекать обрабатываемые детали, в которых нашли широкое применение прерывистая резьба, затворы игольчатого типа и безрезьбовые затворы (закрепляемые обоймой), применяемые в дополнение к обычным резьбовым гидравлическим затворам.  [c.130]

Широко известны декарбонизаторы двух типов с деревянной хордовой насадкой и с насадкой из колец Рашига (рис. 6.2). Воду подают через патрубок с верху бака. Через распределительное устройство 1 вода поступает на поверхность насадки 2. Обрабатываемая вода омывает элементы насадки тонким слоем, а навстречу ей движется воздух, подаваемый в декарбонизатор с помощью вентилятора. Выделяемый из воды СОа выводится из декарбонизатора через верхний патрубок. Очищенная вода стекает в поддон декарбонизатора и через гидравлический затвор 3 поступает в бак для сбора декарбонизованной воды. Применение насадки из керамических колец Рашига вместо хордовой позволяет уменьшить площадь и высоту декарбонизатора, расход воздуха и одновременно получить более глубокий эффект декарбонизации. Кроме того, кольца Рашига более долговечны и удобны в эксплуатации при загрузке их в металлический корпус с противокоррозионным покрытием.  [c.103]

Бессальниковое устройство. Сальниковое устройство даже с гидравлическим затвором не даёт полной непроницаемости. Для обеспечения полной герметичности в соединение между шпинделем и крышкой вентилей вводятся гофрированные томпаковые трубки—сильфоны (фиг.[c.788]


Затворы гидравлические для сальников - Энциклопедия по машиностроению XXL

Помимо сплошного контроля гидравлическим испытанием паровые задвижки энергетической арматуры на заводах-изготовителях подвергаются выборочным испытаниям паром. При паровых испытаниях допустимые протечки через запорный орган не должны превышать 0,5 г/мин конденсата на каждый сантиметр периметра уплотнения, рассчитанного по среднему диаметру. Допустимые установившиеся протечки для задвижек через нижний сальник при нижнем и верхнем положении затвора не должны превышать следующих значений, г/мин  [c.260]
Уплотняющее действие сальников значительно улучшается при подаче смазки под давлением. Она заполняет пространство между двумя рядами колец и создаёт гидравлический затвор. Смазка под давлением подводится на шток через войлочное кольцо, прикреплённое к нажимному фланцу сальника.[c.830]

Этот насос имеет опорные подшипники скольжения с кольцевой смазкой и двухрядный упорный шариковый подшипник. Сальники насоса снабжены гидравлическим затвором.  [c.371]

При проверке арматуры различают пробное давление, на которое производится ее гидравлическое испытание на прочность, и условное давление, на которое арматура испытывается на плотность затвора, фланцевого соединения и набивки сальника. Гидравлические испытания арматуры производятся в течение времени, необходимого для ее осмотра, но не менее 3 мин для арматуры условным диаметром Dy 50 мм и не менее 1 мин для арматуры меньших размеров. Из табл. 32 и 33 видно, что пробное и условное давления зависят не только от рабочего давления, но и от температуры, при которой должна работать каждая единица арматуры.  [c.65]

Рис. 18. Сальник с гидравлическим затвором
Наиболее распространенным и надежным, почти исключающим утечку газа или жидкости, является сальник с гидравлическим затвором (рис. 18). Гидравлический затвор или фонарь представляет собой  [c.97]

В зависимости от направления силы натяжения колец твердые сальниковые набивки делятся на набивки с радиальным натяжением (рис. 29, и) и набивки с осевым натяжением (рис. 29, к). Более распространены сальники первого типа. Кольца 9 (рис. 29, и), разрезанные на три и шесть частей, монтируются парами в чугунных втулках 3. Кольца прижимаются к штоку в радиальном направлении надетыми на них браслетными пружинами. Через специальные отверстия подается под давлением смазка, которая служит одновременно и гидравлическим затвором, обеспечивающим герметичность уплотнения. Мягкая набивка 3 предохраняет сальник от попадания грязи.  [c.247]

Во избежание попадания воды из трубы в вулканизационную камеру в конце нее установлен паровой контактный манометр, который при уменьшении давления пара в камере до установленного предела (0,8—1,0 МПа) отключает гидравлический насос. Охлаждающая труба через сальник входит в камеру водяного затвора.[c.224]


Гидравлический затвор особенно благоприятно действует на работу сальников с быстро враш,аюш,имися валами в агрессивных  [c.12]

При давлении рабочей среды механизма меньшем, чем давление вспомогательной жидкости гидравлического затвора, или при их равенстве величина утечки уплотняемой среды сводится к нулю, но будет происходить утечка вспомогательной жидкости, вследствие чего будут смазываться трущиеся части сальника.  [c.19]

ИМ. Калинина двустороннее всасывание обеспечивает хорошее уравновешивание осевого давления сальник с гидравлическим затвором.  [c.467]

К фонарю сальника по отверстию в крышке насоса подводится уплотнительная жидкость, которая охлаждает и смазывает набивку и гильзу вала, уменьшая трение между ними, и является гидравлическим затвором, не допускающим выхода нефтепродуктов и их паров через сальник.  [c.53]

Горизонтальный фекальный одноступенчатый консольный насос с осевым подводом жидкости показан на рис. 19.13. Для охлаждения и промывки сальникового уплотнения, а также для создания гидравлического затвора во время работы насоса к сальнику подается техническая вода под давлением, на 0,03—0,05 МПа (0,3—0,5 кгс/ см ) превышающим давление в напорном патрубке насоса.  [c.256]

На рис. 7.26 изображен одноступенчатый насос двустороннего входа. Двустороннее рабочее колесо 1 в силу симметрии разгружено от осевого усилия. Подвод насоса по-луспирального типа, отвод спиральный. Разъем корпуса насоса продольный (горизонтальный), причем нагнетательный и всасывающий трубопроводы подключены к нижней части корпуса 3. Это обеспечивает возможность вскрытия, осмотра, ремонта, замены отдельных деталей и всего ротора без демонтажа трубопроводов и отсоединения электродвигателя. Уплотняющий зазор рабочего колеса выполнен между сменными уплотняющими кольцами, закрепленными в корпусе насоса и на рабочем колесе. Уплотнение лабиринтное двухщелевое. Вал насоса защищен от износа сменными втулками, закрепленными на валу резьбовым соединением. Эти же втулки крепят рабочее колесо в осевом направлении. Сальники, уплотняющие подвод насоса, имеют кольца гидравлического затвора 2. Жидкость подводится к ним под давлением из отвода насоса по трубкам. Радиальная нагрузка ротора воспринимается подшипниками скольжения 4. Смазка подшипников кольцевая. В нижней части корпусов подшипников имеются камеры, через которые протака ет охлаждающая вода. Для фиксации вала в осевом направлении и восприятия осевого усилия, которое может возникнуть при неодинаковом изготовлении или износе правого и левоге уплотнений рабочего колеса, в левом подшипнике имеются радиально-упорные шарикоподшипники 5. Наружные кольца этих подшипников необходимо устанавливать с большими радиальными зазорами. В противном случае малые зазоры подшипников качения обеепечили бы кон-  [c.185]

На рис. 7.27 изображен двухступенчатый спиральный насос. Жидкость поступает из первой ступени 1 во вторую 2 по внутреннему каналу. Разъем корпуса продоль ный, причем нагнетательный и всасывающий трубопроводы присоединены к нижней части корпуса, что облегчает осмотр и ремонт насоса. Симметричное расположение колес разгружает ротор от осевого усилия. Уплотняющие зазоры рабочих колес выполнены между сменными уплотняющими кольцами 3, которые защищают корпус и рабочие колеса от износа. Вал, защищенный от износа из-за трения о набивку сальника сменными втулками 4, опирается на два подшипника скольжения 5. Смазка подшипников кольцевая. Фиксация ротора в осевом направлении осуществляется. радиально-упорными шарикоподшипниками 6, расположенными в правЮм подшипнике. Сальник,. расположенный со стороны всасывания (слева, на рис. 7.27), имеет кольцо гидравлического затвора 7, к которому жидкость подводится из отвода первой ступени по трубке 8. Сальник, расположенный справа, уплотняет подвод второй ступени. Жидкость подводится сюда под напором, создаваемым первой ступенью. Поэтому здесь гидравлического затвора не требуется.  [c.187]

У многоступенчатых насосов секционного типа отводами всех ступеней являются направляющие аппараты. Разъем корпуса поперечный относительно вала. На рис. 7.28 изображен разрез пятиступенчатого насоса этого типа. Насос состоит из всасывающей секции /, четырех промежуточных секций 3 и напорной секции 4. Секции стянуты болтами 2. Подвод первой ступени кольцевой. Осевое усилие воспринимаехся гидравлической пятой 6. Жидкость, прошедшая через зазор пяты, сбрасывается по трубке 5 во всасывающую секцию насоса. Сальник всасывающей секции имеет гидравлический затвор, вода к которому подводится из пазухи первой ступени по сверлению 7, выполненному в ребре всасывающей секции. Вал покоится в  [c.187]

На линиях неглубокого вакуума для предотвращения засасывания воздуха применяется сальниковое устройство с промежуточной грундбуксой (фиг. 31). Промежуточная грунд-букса через резьбовое отверстие заполняется маслом или соединяется с водопроводом, постоянно находящимся под давлением, что создаёт гидравлический затвор. Засасывание воздуха на вакуумной арматуре (преимущественно на задвижках) устраняется также благодаря гидравлическим затворам в виде резервуара а, которые помещаются над сальником (фиг. 32).  [c.788]

I — сосуд из нержавеющей стали 2 — крышка гпсуда с фланцем и сальником 3 —трубка 4 —корзинка с образцами в исходном положении (пунктиром показана в погруженном в жидкий натрий состоянии) 5 — поглотитель водяных паров 6 — поглотитель кислорода / — гидравлический затвор 8--жидкий натрий 5 — нагревательная спираль М—термопара II —подвод аммиака /2 — выход в атмосферу.  [c.104]

Из-за недостаточно высокого качества изготовления все новые задвижки перед установкой должны подвергаться ревизии, во время которой обычно производится смена прокладок (картонных на паранитовые), набивки сальника (хлопчатобумажной на асбестовую с одним резиновым кольцом). Задвижка после ревизии подвергается гидравлическому испытанию с обеих сторон. Плотность затвора задвижки при этом должна соответствовать ГОСТ 9544-60, по которому пропуск через затвор не должен превышать следующих величин d=70 мм — 1 см мин й(=80- 100 мм — 2 см [мин  [c. 186]

Основной причиной ухудшения вакуума в конденсаторе является подсос воздуха в него через неплотности в соединительных фланцах ресиверной паровой трубы концевых уплотнений, трубопроводов, находящихся под вакуумом, в сальниках вентилей, задвижек и другой арматуры, находящейся под вакуумом, в атмосферном клапане, сальниковом уплотнении горловины конденсатора, дренажных устройствах, находящихся под вакуумом, в сальниках конденсатиых насосов на стороне всасывания, во фланцах горизонтального и вертикального разъемов цилиндра турбины, концевых лабиринтовых уплотнений, в прохудившихся трубах гидравлического затвора дренажа I ступени эжектора, в сальниках водоуказательного стекла конденсатора, продувочных дренажных устройств, находящихся под вакуумом, холодильника эжектора и др. При увеличенном присосе воздуха в конденсатор температурный напор (б ) возрастает и увеличивается против обычного переохлаждение конденсата .Мн)  [c.256]

В электропечах с шагающим подом наибольшее распространение получила конструкция шагающих балок с вынесенной в зону пониженных температур металлической частью. Опорная часть балки, находящаяся в зоне высоких температур, футерована. В печах с большой длиной рабочего пространства, а также в печах с резкими перепадами температур балки изготовляют составными. В некоторых конструкциях печей со сложной тем-пературисй кривой шагающий под выполняют в высокотемпературной камере. В этом случае герметизацию между подвижной балкой и неподвижным подом осуществляют гидравлическим затвором или с помощью герметичных металлических коробок. Уплотнение штоков приводных цилиндров вертикального перемещения производят с помощью сальников и сильфонов. Загрузку и выгрузку поддонов с изделиями осуществляют через торцовые проемы. Уплотнение загрузочных и разгрузочных проемов производят с помощью шлюзования в камерах предварительного нагрева. На  [c.138]

В качестве мягкой набивки для второго вида сальников легче подобрать материалы, достаточно стойкие в агрессивных средах. Поэтому до сих пор, несмотря на эксплуатационные неудобства, эти сальники широко используют в насосах Вортингтон , Олдрич , Никкисо . Наряду с этим применяют блокаду просочившейся через сальники жидкости. Для чего заливают сальниковую полость нейтральной к перекачиваемому продукту жидкостью или создают гидравлический затвор сальника нейтральной жи.цкостью под давлением. Однако последнее вызывает неблагоприятные последствия нейтрализующая жидкость просачивается в перекачиваемую. По этой причине условию совершенной герметичности удовлетворяют мембранные (диафрагменные) насосы, но использовать их на давление нагнетания выше 100 кГ1см трудно.  [c.197]

Сальник вала, вращающегося с большим числом оборотов, уплотняют гидравлическим затвором 7 (рис. 29, г), в который через отверстие подается жидкость под давлением, превышаюпщм на — 3 кГ/см давление уплотняемой среды. Жидкость, находящаяся в затворе, должна обладать смазывающей способностью, не загрязнять и не засорять уплотняемую среду.  [c.247]

Фторуглероды и хлорфторуглероды применяются в качестве жидкостей для гидравлических затворов, манометров и для смазки специальных компрессоров. Они применяются также для смазки сальников, вентиляторов, работающих в парах фтора, хлора и трифтористого хлора, для насосов, перекачивающих реакционноспособные жидкости, для электрооборудования. Кроме того, фторуглероды и хлорфторуглероды применяются для изготовления на их основе консистентных смазок. Эти смазки негорючи, отличаются большой химической стойкостью. Могут применяться для уплотнений в местах соприкосновения с реакционноактивньши жидкостями и газами.  [c.45]

Более надежное уплотнение сальника осуществляют двумя способами. Наиболее распространенным и надежным способом, почти исключающим утечку рабочего газа пли жидкости, является сальниковое унлотненне с гидравлическим затвором (рис. 8). Гидравлический затвор или фонарь имеет специальное кольцо /, устанавливаемое обг шио в наб1 воч1ЮС пространство, несколько ближе к втулке сальника. На маи]инах и насосах с рабочей средой.  [c.11]

В случае необходимости осуществить принудительную смазку стержня сальника и уплотняющего материала или полностью предотврапггь утечку рабочей среды через сальник применяют конструкцию сальника с гидравлическим затвором.[c.19]

Вместо сальников (как в иасосе РМК-2) у вакуум-насоса из винипласта с каждой стороны корпуса установлены уплотняющие устройства с гидравлическим затвором, исключающим просачивание газа из корпуса насоса наружу и, наоборот, попадание воздуха в корпус насоса. Характеристика насоса максимальный вакуум 87%, давление нагнетания 1,15 кГ1см .  [c.380]


Глава IV.ГИДРАВЛИЧЕСКИЕ ЗАТВОРЫ.

17. Сифоны.

Для защиты помещений от проникновения в них воздуха и газов из канализационной сети через санитарные приемники непосредственно под последними (или в некоторых только случаях за группой их) ставится гидравлический затвор (сифон).

Водяные затворы наиболее часто применяющихся у нас типов имеют вид букв S или U (рис. 32). В зависимости от направления выводного конца сифона они называются прямыми, горизонтальными или косыми. Соответственно назначению сифонов их устройство должно быть таково, чтобы гидравлический затвор не нарушался ни при каких обстоятельствах. Для этого необходимо, чтобы столб воды в сифоне всегда закрывал целиком проходное сечение.

Опорожнение сифона возможно: 1) вследствие высасывания его благодаря создавшемуся разрежению в канализационной трубе, 2) при протекании через сифон жидкости с большой скоростью, которая, создав разрежение за гидравлическим затвором, увлекает воду из него, 3) при высыхании воды вследствие длительного бездействия приемника, 4) из-за повышения давления в канализационной трубе сверх атмосферного, вследствие чего вода из сифона выбрасывается в приемник. Хотя не все эти случаи равно опасны, тем не менее первое требование, которое предъявляется к сифону,- сопротивляемость высасыванию, выбрасыванию или самосифонированию воды из затвора. Нередко к этой сопротивляемости сводят весь вопрос о сифонах; между тем это требование не единственное.

Не менее важным требованием является свободный без механической помощи пропуск сифоном спускаемой жидкости. В сифоне не должно образовываться осадков. Он должен самоочищаться. Внутренняя поверхность сифона должна быть гладкой и самоомываться при протекании жидкости. Из этого вытекает требование, что сифон не должен иметь трещин, раковин, отдулин, а также каких-либо внутренних выступов, способных задерживать волос, лоскутки, спички и т. п.

Необходимо, чтобы в сифоне не было невидимых и недоступных стенок, повреждение которых может повлечь проход канализационных газов в дом.

В сифоне со стороны стока не должно иметься каких-либо набивок, соединений, пробок, допускающих возможность легкого ослабления и прохода газов или сточной жидкости в помещение. Вместе с тем в сифоне должен быть доступ для прочистки его при засорении.

Для достижения большей устойчивости гидравлического затвора в сифоне у нас обычно увеличивают высоту слоя воды в нем. Однако наряду с этим возможно применение следующих мероприятий: 1) увеличение объема жидкости в сифоне, 2) создание более извилистого пути для движения воды в сифоне, 3) введение механизмов, препятствующих обратному течению воды, 4) создание вихревого движения воды при проходе через сифон.

Все эти мероприятия увеличивают сопротивление срыву гидравлического затвора. Однако за исключением последнего они все увеличивают также и возможность засорения сифона. Поэтому увеличение высоты водяного затвора целесообразно лишь в известных пределах, причем в ряде американских правил она не допускается выше 100 мм. Докладом комитета Гувера она рекомендуется в пределах 50-100 мм. У нас по правилам II Всесоюзного (XIV) водопроводного и санитарно-технического съезда высота запирающего слоя воды должна быть не менее 100 мм за исключением ватер-клозетов, для которых она допускается не менее 60 мм.

Увеличение объема воды в сифоне не дает существенного повышения устойчивости гидравлического затвора, зато уменьшает скорость движения воды, что способствует образованию осадков. Достоинство этого типа сифонов (барабанных и шаровых - рис. 33) заключается в том, что в нем гидравлический сифон успешно сохраняется при продолжительном бездействии прибора. Вообще в таких случаях скорость испарения воды из сифона зависит от температуры, влажности воздуха, скорости движения его, выставленной поверхности воды и пр. Ввиду сильного различия всех этих факторов и не изученности этого вопроса вообще точных данных о величине испарения затворов не имеется.

По американским данным практически считают, что за десятидневку столб воды в невентилируемом сифоне уменьшается примерно на 12,5 мм, в вентилируемом - на 25 мм, а барабанные сифоны с небольшой выставленной поверхностью воды сохраняют затвор иногда до 6-12 месяцев. Вообще барабанные сифоны пригодны там, где сточные воды чисты или мало выделяют осадков.

Сифоны с удлиненным извилистым проходом путем введения перегородок (рис. 34, 1) нежелательны и рядом канализационных правил запрещены. Хотя этот тип увеличивает сопротивление срыву гидравлического затвора, однако он увеличивает и опасность застревания твердых предметов. Кроме того в скрытых внутри перегородках возможно наличие или образование отверстий, трещин, дающих возможность проникновения канализационных газов в помещение. Принцип действия этих сифонов заключается в том, что в случае прорыва главного (верхнего) сифона оставшееся количество воды бывает достаточно для образования сифона у низа перегородки. К наиболее простым конструкциям затворов этого типа относится сифон инж. И. Н. Извекова, в котором применена добавочная перегородка с увеличением количества воды.

Весьма интересна и надежна германская конструкция сифона, соединенного с ревизией (рис. 34, 2). В этом случае высасывание водяного

затвора невозможно благодаря хорошей его вентиляции непосредственно от стояка. Но в случае прорыва сифона гидравлический затвор образуется в нижней части прибора. При засорении сифона открывается верхнее ревизионное отверстие и грязь спускается через поднимающийся нижний клапан. Конечно он должен запираться вполне плотно. Недостатки сифона- сравнительная сложность и высокая стоимость.

В последнее время за границей получили широкое распространение фляжечные сифоны (рис. 34-3) с отвинчивающейся снизу крышкой. Такое устройство дает возможность хорошо прочищать сифон при его засорении. Самый сифон присоединяется к выпускной (из прибора) трубе также на резьбе.

Сифоны у нас выполняются всегда чугунные диаметром в 50 или 100 мм. Германские правила требуют следующих диаметров сифонов.

Умывальники для рук и другие мелкие приборы емкостью до 5 л не мене 30мм

Умывальники, биде и т. п 40

Раковины, траппы, ванны 50

Ванные, траппы в прачечных 70

Ватер-клозеты, дождеприемники 100

Высота водяного затвора требуется следующая:

Ватер-клозеты, писсуары 50мм

Траппы 60,80

Жироловки, дождеприемники 100

Прочие приемники 70

Никаких однако научных обоснований под эти требования не подведено. В США поставлено научное изучение этого вопроса. По американским данным диаметр сифона почти не оказывает влияния на стойкость гидравлического затвора, конечно при условии, что диаметр достаточно велик, чтобы пренебречь трением о стенки, задерживающим движение воды. Этому условию удовлетворяет минимальный диаметр - около 25 мм. Это подтверждают результаты опытов Иллинойского университете (рис. 35). Как видно, колебание уровня воды в U-образных сифонах возрастает с увеличением расхода в стояке. Но даже в сифонах сильно отличающегося и небольшого диаметра (6 и 22 мм) колебания почти одинаковы.

Тот же характер явления виден из рис. 36. Здесь колебания уровня в U-образных сифонах 50, 75 и 100 мм при одинаковых расходах воды в стояке совсем совпадают.

Увеличение глубины затвора не отражается на величине колебания уровня воды в нем. Опыты, проделанные над 50-мм U-образными сифонами, показывают, что расход воды по стояку оказывает сильное влияние на колебание уровня воды в сифоне. Величина же колебания на затворах высотой от 12 до 75 см при одних и тех же расходах в стояке примерно одинакова (рис. 36а).

Что касается стойкости гидравлического затвора в отношении срыва его, то она в пределах практической высоты затвора прямо пропорциональна ей. Характер явления и его неточности (до высоты сифонов, практически не употребляющейся) представлены на рис. 37.

Как видно, для срыва затвора требуется разрежение в трубе, большее высоты гидравлического затвора на 50 - 70°/о. Например для срыва сифона в 50 мм требуется разрежение 9 см.

Нередко вследствие испарения воды сифон бывает не вполне заполнен.

Стойкость такого незаполненного сифона зависит от того, достаточен ли объем воды для заполнения низа сифона и противоположной давлению вертикальной части сифона. Если достаточен, то стойкость сифона не уменьшается.

Сифоны с движущимися частями (клапаном, шаром - рис. 38) нередко бывают хороши по идее, но ненадежны в работе, так как при засорении не запирают. Действие например шарового клапана основано на том, что при понижении уровня воды плавающий шар опускается и запирает отверстие, что не всегда на самом деле происходит.

Американские центробежные сифоны (рис. 33,1), в которых жидкость получает вихревое движение, надежны в эксплуатации, устойчивы против высасывания, не засоряются, но часто бывают громоздки и неудобны в размещении.

В общем самыми простыми и при правильном устройстве достаточно надежными являются обыкновенные S- и U-образные сифоны. Так как они кроме того требуют меньше металла, стоят дешевле, то их следует пока в качестве массовых применять у нас в обыкновенных условиях. При этом для ряда мелких приемников и их диаметр и высота могут быть меньше 50 мм.

Самая опасность высасывания затвора в местах частого пользования санитарными приемниками не должна преувеличиваться: даже в редком случае прорыва при первом пользовании затвор будет восстановлен. Конечно над каждым приемником (ванна, раковина, умывальник и т. п.) должен иметься водопроводный кран для освежения и пополнения гидравлического затвора. Выбрасывание воды в приемник не опасно потому, что она опять стечет в сифон.

Только в особо высоких зданиях несифонирующие затворы могут стать у нас достаточно необходимыми.

Сифоны в траппах в отношении гидравлического затвора должны удовлетворять указанным выше условиям. В частности не следует в траппах иметь клапанов, шаров (рис. 39) и вообще движущихся частей. Необходимо иметь доступ к сифону для его осмотра и прочистки, для чего крышка траппа делается съемная.

В Англии, в некоторых штатах США, местами в Германии (рис. 6) употребляются домовые сифоны для отделения внутренней канализационной сети от наружной. Цель устройства предохранить проникновение канализационных газов из уличной сети в трубопроводы здания (рис. 40).Эта система является мало целесообразной, к признанию чего начинают приходить даже в родоначальнице ее -Англии.

Домовые сифоны требуют отдельной вентиляции для наружной сети и особого подвода воздуха к внутренней; они повышают опасность засорения и срыва гидравлических затворов во внутренней сети, ухудшают вообще санитарные условия работы внутренней канализации. Поэтому вполне правильно, что домовые сифоны у нас не употребляются. Перенимать же их из-за границы во всяком случае не следует. Тип прочистки, представленный на последнем рисунке, может найти у нас применение.

« Предыдущая | Оглавление | Следующая »

Гидравлические уплотнения - Daemar Inc

Главная >> Уплотнения вала >> Гидравлические уплотнения

Линейка гидравлических уплотнений

Daemar была разработана для обеспечения исключительной ценности за счет сочетания качества и производительности, которые требуются инженерам-конструкторам, с общей экономией на стоимости владения, которая требуется сегодня предприятиям.

Уплотнения с нагруженной кромкой
Манжетные уплотнения

очень универсальны и могут использоваться в качестве уплотнений штока или поршня.Они считаются универсальными уплотнениями и предназначены для значительного повышения производительности.

U-образные чашки
U-образные чашки

получили свое название от формы и самоуплотняются как по внутреннему, так и по внешнему диаметру. Чаще всего они используются для уплотнения поршней или штоков и очень популярны из-за небольшого необходимого пространства для сальника.

Стеклоочистители

Основная функция очистителя стержня - поддерживать шток и цилиндр чистыми и свободными от посторонних предметов; таким образом предотвращая преждевременный выход из строя.

Метрические дворники
Метрические дворники

такие же, как и дворники стержневые, только доступны в метрических размерах. Некоторые стили способны выдерживать агрессивные среды.

Кольца износа
Износостойкие кольца

DMR изготовлены из нейлона со стеклянным наполнением. Использование этих неметаллических компенсационных колец полностью исключает контакт металла с металлом и последующее истирание и задиры на отверстиях цилиндров и штоков.

Полоски износа

Износостойкие ленты предназначены для устранения задиров в гидравлических и пневматических системах, предотвращая контакт металла с металлом.Они используются в средах с возвратно-поступательным, вращательным и колебательным движением.

Уплотнение поршня

Двухкомпонентное уплотнение, не требующее смазки. Обеспечивает двунаправленное уплотнение. Простота установки и снятия, а также возможность резки в полевых условиях для упрощения установки.

Т-образные уплотнения

T-Seal компактен и представляет собой отличный вариант для более громоздких типов уплотнений двойного или одностороннего действия. T-Seal используется в поршневом гидравлическом и пневматическом оборудовании, а также в системах с высоким давлением.

Vee набивка
Набивки

DMR Vee - это многокромочные (шевронные) уплотнения, состоящие из группы бесконечных колец, которые используются для уплотнения штоков и поршней.

Чашки поршня
Гильзы поршня

в основном используются на головках поршней, плунжерах или гидроцилиндрах в гидравлических или пневматических системах. Поршневые чашки широко используются из-за экономической стоимости, длительного срока службы, эффективной сборки, универсального применения и простых аксессуаров.

Метрические компактные поршневые уплотнения

Работают так же, как обычные поршневые уплотнения, только в метрических единицах. Смазочные материалы, такие как масло и консистентная смазка, могут проникать в ткань и обеспечивать высокую износостойкость уплотнения.

Опорные кольца

Опорные кольца представляют собой устройства типа шайб, которые используются для предотвращения выдавливания уплотнения через любые зазоры под давлением. Опорные кольца сами по себе не являются уплотнениями, но обычно используются вместе с уплотнительными кольцами в системах с высоким давлением.Типичные области применения включают гидроцилиндры и гидравлические системы высокого давления, а также клапаны высокого давления.

Буферные кольца

Буферные кольца амортизируют скачки давления в гидравлических системах. Они действуют как первичное уплотнение штока и в то же время позволяют закачивать захваченную жидкость, запечатанную вторичным уплотнением, которое находится ниже по потоку от буфера, обратно в систему. Буферные уплотнения обычно используются только для уплотнения штока.

типов гидравлических уплотнений - поршень / шток / грязесъемные уплотнения / износные кольца: Barnwell

Типы гидравлических уплотнений

Гидравлические и пневматические уплотнения

изготавливаются в соответствии с рабочей температурой, скоростью цилиндра, рабочим давлением цилиндра, рабочим режимом и средой.

Обычно они представляют собой неметаллические довольно мягкие кольца, помещенные в корпус или расположенные в виде смеси колец, образующих уплотняющий элемент. Это делается для отделения или блокировки жидкости в приложениях, которые включают возвратно-поступательное движение. Гидравлические уплотнения имеют решающее значение в машинном оборудовании. Их использование имеет жизненно важное значение, когда речь идет о преобразовании жидкости в линейное движение.

Гидравлические уплотнения

обычно изготавливаются из различных материалов, включая резину, PTFE и полиуретан (AU).Совместимость материалов определяется конкретной рабочей средой или ограничениями из-за давления, типа жидкости, температуры или химической совместимости.

Статические гидравлические уплотнения

размещаются в корпусе без движения, они уплотняют только в пределах своего ограниченного пространства.

Динамические гидравлические уплотнения - это уплотнения штока и поршневые уплотнения. Уплотнения штока подвергаются перемещению по своему внутреннему диаметру вдоль штока или вала гидроцилиндра. Однако поршневые уплотнения подвергаются перемещению по внешнему диаметру по каналу или трубке гидроцилиндра.

Поршневые уплотнения

Поршневые уплотнения гарантируют, что жидкость или другие среды не будут проходить вокруг поршня из-за давления в системе, толкающего поршень вниз по цилиндру во время нагрузки. Обычно это уплотнения одностороннего действия, что означает, что напряжение действует только с одной стороны; и уплотнения двойного действия, что означает, что напряжение действует с обеих сторон.

Уплотнения штока

Уплотнения штока

считаются наиболее важным компонентом уплотнения цилиндра.Когда шток вращается вперед и назад, они предотвращают утечку жидкости изнутри гидроцилиндра наружу (герметизация динамического напряжения). Таким образом, уплотнения штока работают в сочетании с грязесъемными уплотнениями для защиты гидравлической системы от внешних загрязнений, включая пыль, грязь и внешние атмосферные условия.

Грязесъемники

Грязесъемники

(также называемые скребковыми уплотнениями) обычно используются вместе с другими уплотнительными элементами. Они обеспечивают плотную посадку, в то же время позволяя поршневому штоку перемещаться через внутреннее отверстие уплотнения.

Износные кольца

Изнашиваемые кольца используются для централизованного удержания поршня. Это обеспечивает равный и равномерный износ уплотнений и распределение напряжений. В штоковых и поршневых установках используются износные кольца.

Наша линейка гидравлических и пневматических устройств обеспечивает полный спектр рабочих циклов. Общие области применения включают цилиндры, формовочные машины, гидравлические прессы и подвижные цилиндры.

Мы поставляем гидравлические и пневматические уплотнения для цилиндров одностороннего и двустороннего действия, композитные поршневые уплотнения, компактные уплотнения, независимые компенсационные кольца, клееные уплотнения, статические уплотнения (уплотнительные кольца) и симметричные уплотнения.Изготовленные свойства включают сверхнизкое трение, широкий диапазон температур, водонепроницаемость и сверхдлительный срок службы.

Если вам нужна дополнительная информация о нашем ассортименте, загрузите наш каталог или свяжитесь с членом команды.

E & OE. M Barnwell Services прилагает все усилия, чтобы обеспечить правильность всего содержания. Информация была получена от партнеров-производителей.

Гидравлические уплотнения - надежность требует качества

Преимущества полимерного материала

Срок хранения неограничен

Обычные уплотнения становятся хрупкими под воздействием света, тепла и озона и со временем теряют свою герметизирующую способность.Однако гидравлические уплотнения DEPAC изготовлены из уникального полимерного материала с однородной смазкой. Они имеют неограниченный срок хранения и могут использоваться без проблем даже после длительного хранения.

Положительная форма губ - нежная и чистая

Форма отрицательной кромки обычных уплотнений позволяет грязи и посторонним частицам задерживаться между кромками уплотнения и цилиндром. Это вызывает нарезание канавок и более частый ремонт цилиндра и штока поршня. Созданная DEPAC позитивная форма губ, разработанная с помощью CAD, удаляет грязь и посторонние предметы.
Без утечек, с небольшим трением и минимальным износом.

Неабсорбирующий полимерный материал

Обычные уплотнения набухают при поглощении гидравлической жидкости. Это вызывает чрезмерный износ и засорение фильтров волокнами. Однако полимерный материал DEPAC не абсорбирует и не набухает. Его однородно включенная смазка обеспечивает высочайшую способность скольжения.

Устранение повреждений при установке

Несмотря на большую осторожность, обычные уплотнения очень уязвимы для повреждения чувствительных уплотняющих поверхностей во время установки.Результатом может быть сокращение срока хранения или полное повреждение пломбы. Уникальный полимерный материал DEPAC предотвращает повреждение при установке благодаря своей высокой эластичности и износостойкости.

Самоуплотняющийся - без дополнительной регулировки

Обычные уплотнения часто требуют повторной, трудоемкой и, следовательно, дорогой повторной регулировки, чтобы избежать чрезмерной утечки. Структура губ DEPAC имеет встроенное предварительное натяжение, которое автоматически подстраивается под разное давление. Нет необходимости в затягивании или повторной затяжке.

Конкурентные цены

Используя современные методы производства, DEPAC может поставлять весь ассортимент уплотнений по очень конкурентоспособным ценам. Благодаря более длительному сроку хранения уплотнений и защите, которую они обеспечивают вашей системе, уплотнения DEPAC представляют собой выдающееся соотношение цены и качества.

Кратковременные сроки поставки

Иногда значительные сроки поставки многих производителей гидравлических уплотнений увеличивают складской капитал для клиента. Однако DEPAC может гарантировать поставку уплотнений самых различных конструкций всего за несколько дней.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
