Выбираем гидроаккумулятор для систем водоснабжения: устройство и принцип работы


Гидроаккумулятор для систем водоснабжения является неотъемлемой частью современных систем автоматической подачи воды для частного дома, коттеджа или дачи. На рынке представлено множество видов и конфигураций расширительных баков для холодной воды.

Сегодня разберем в подробностях устройство и принцип работы гидроаккумулятора, его основное предназначение, правила установки и возможные неисправности в работе. А также постараемся понять принцип действия, и как же правильно подобрать гидроаккумулятор для нашей насосной системы.

Основные виды и особенности

Гидроаккумуляторы для систем водоснабжения различаются по компоновке:

— горизонтальные
— вертикальные

По объему или емкости:

— стандартные бытовые: 24-50 литров
— средней емкости: 80-100 литров

— большой емкости: 150 литров и больше

По материалу изготовления корпуса:

— стальные эмалированные

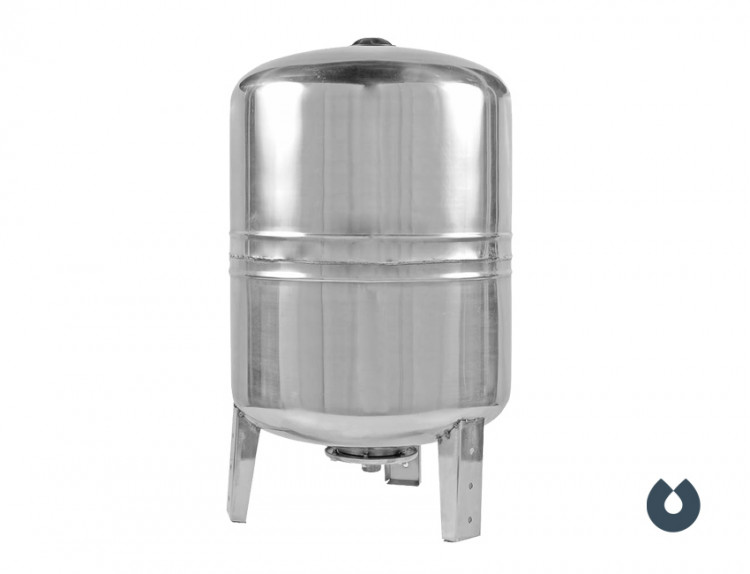

— из нержавеющей стали

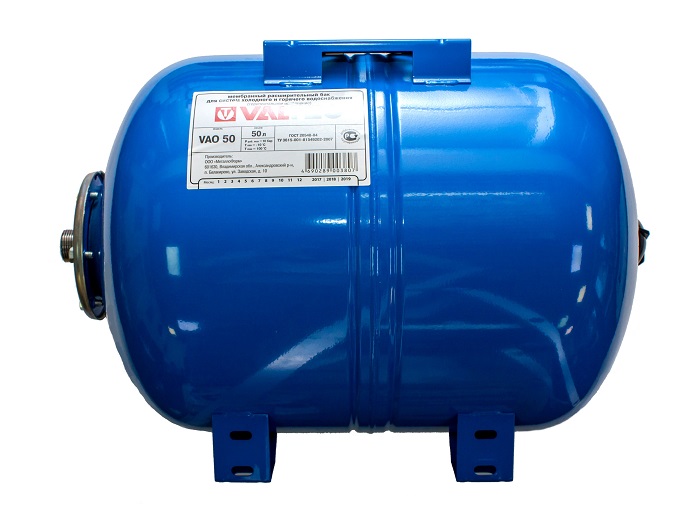

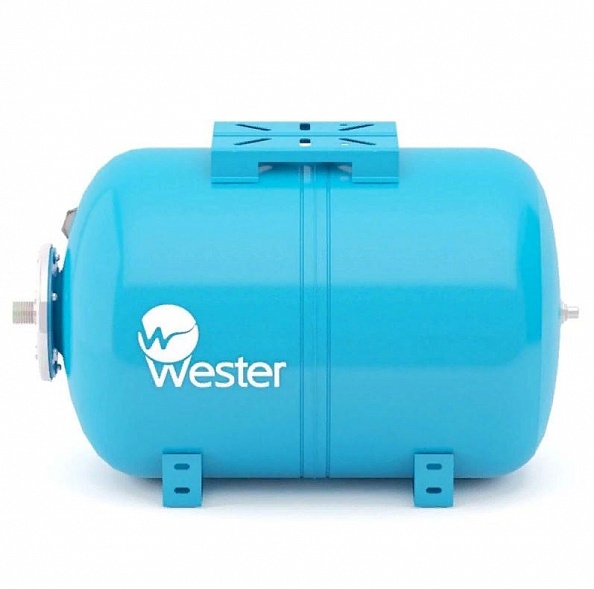

Горизонтальный гидроаккумулятор для насосной станции


Корпус стального гидроаккумулятора, как правило, окрашен эмалью синего или зеленого цвета. Расширительные баки красного цвета чаще предназначены для систем отопления.

Область применения

Гидроаккумуляторы предназначены для:

— накопления воды и поддержания ее автоматической подачи до точки водоразбора

— увеличения срока службы насоса, снимая на него нагрузку при частном его включении

— предотвращения возможных гидроударов в системе водоснабжения

Устройство и принцип работы гидроаккумулятора

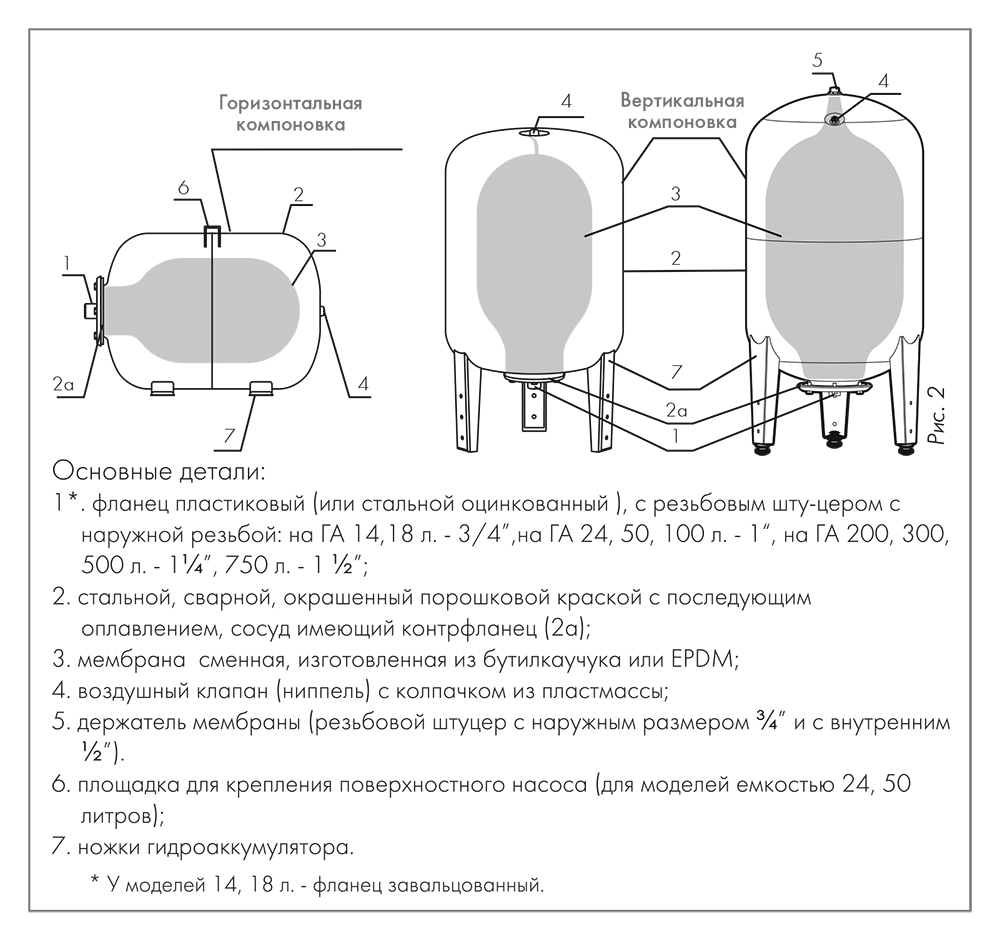

Типичный гидроаккумулятор состоит из следующих элементов (см. схему ниже):

1 — штуцера с резьбой для присоединения к системе водоснабжения, его диаметр, как правило, равен 25 мм или 1 дюйм

2 — фланца для герметизации

3 — самой емкости разного объема

4 — каучуковой мембраны для воды

5 — пневматического клапана за закачки и сброса воздуха

6 — монтажной площадки для установки на нем поверхностного насоса
(при горизонтальном исполнении)

7 — ножек для устойчивости конструкции

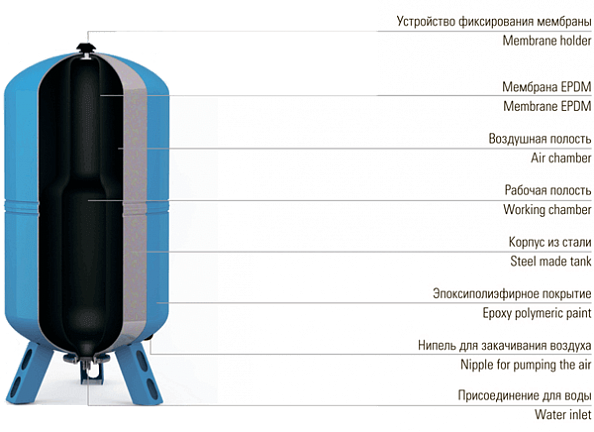

Устройство гидробака


Принцип действия гидроаккумулятора основан в автоматической подаче воды из бака до потребителя без включения насоса. Это происходит благодаря тому, что при открытии водоразборного крана, воздух, накачанный в емкости, начинает выдавливать воду из мембраны под давлением.

Необходимое давление в баке должно составлять 1,5-2 атмосферы. По мере расходования воды потребителем, после закрытия крана, гидроаккумулятор в автоматическом режиме снова заполняется водой по всему объему.

Как подобрать гидроаккумулятор для насоса

Если планируете купить насосную станцию и не знаете с каким объемом бака ее выбрать, или уже есть поверхностный насос, но планируете приобрести для него гидроаккумулятор, то рекомендуется следующее:

— для насоса мощностью до 1000 Вт подойдет бак емкостью 24 литра
— для насоса мощностью более 1000 Вт лучше купить бак объемом 50 литров

Если приобретаете гидроаккумулятор для погружного насоса, то рекомендуется для насосов мощностью:

— до 500 Вт устанавливать бак объемом 24 литра
— до 1000 Вт подойдет 50 литров
— до 1500 Вт — 80 или 100 литров

Из-за особенностей своей конструкции, погружные насосы включаются и выключаются реже, чем поверхностные.

Поэтому для них необходимо устанавливать несколько большие по объему гидроаккумуляторы.

На практике, расширительные баки объемом 24-50 литров способны полностью обеспечить потребность в хозяйственной воде небольшой семьи, на одну-две точки водоразбора. Если семья большая, можно купить гидробак большей емкости. Например, бака объемом 80-100 литров должно хватить на три-четыре точки водоразбора: кухня, ванная, душевая кабина и туалет.

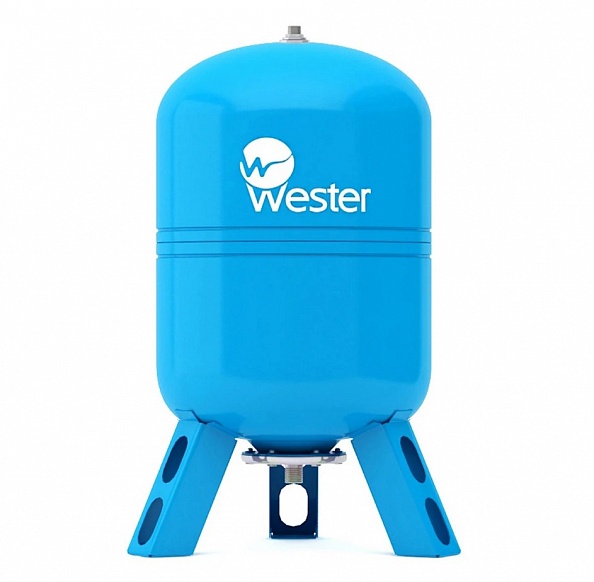

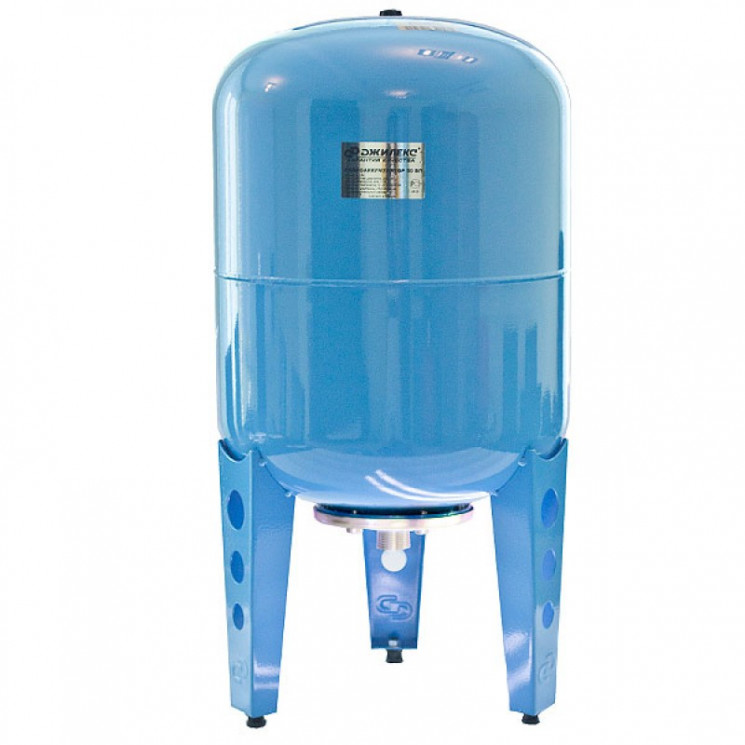

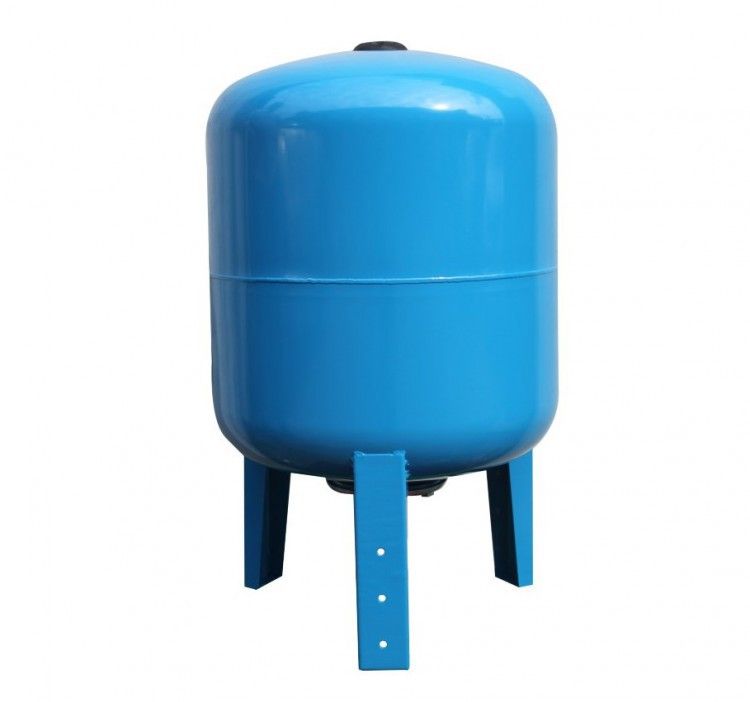

Гидроаккумуляторы вертикального типа


Рекомендации по установке гидробака

1. Устанавливайте гидроаккумулятор только в отапливаемом помещении.

2. Перед запуском не забудьте сначала промыть систему водоснабжения.

3. Проверьте, закачан ли в бак воздух под достаточным давлением.

Если — нет, тогда закачайте до 2 атм. самостоятельно через воздушный пневмоклапан. Эту процедуру можно проделать, например, обычным велосипедным или автомобильным насосом.

Проблемы в работе и методы их устранения

1. Недостаточное давление воздуха.
Продуйте пневматический клапан и закачайте воздух насосом.

2. Отсутствие воздуха под давление в емкости гидроаккумулятора.
Потребуется замена либо клапана, либо мембраны.

3. Из клапана течет вода.
Необходима замена мембраны. Смотрим видео.

Гидроаккумулятор для систем водоснабжения — это незаменимый атрибут современного загородного частного дома или дачи. Надеюсь, теперь вам понятен его принцип действия и особенности конструкции. И теперь вы сможете без труда подобрать гидроаккумулятор для своих условий, а также правильно его установить, и не допустить ошибок при запуске системы водоснабжения.

nomortogelku.xyz

Читайте также:

Разбираемся как устроен и работает гидроаккумулятор

Без этого специального резервуара при обустройстве автономного водопровода не обойтись. Гидроаккумулятор часто путают с расширительным баком, монтируемым в системах отопления. И хотя приборы внешне ничем не отличаются, расчет параметров ГА, его установка и подключение имеет свои особенности.

Назначение гидроаккумулятора

Включение этого прибора в систему водоснабжения обеспечивает:

  • стабилизацию давления в трубе. На практике это означает, что даже при открывании нескольких кранов напор останется неизменным. Следовательно, все бытовые и сантехнические приборы, подключенные к водопроводу, не будут менять режим работы, а такие «комфортные» условия позволяют им выработать обозначенный производителем ресурс без значительных поломок. Стоит добавить, что колебания давления приводят к изменению температуры жидкости, если ГВС организуется автономно. Как результат – «сюрпризы» при приеме дешевых процедур, мытье посуды и в ряде иных ситуациях при пользовании горячей водой;
  • продление периода эксплуатации насосного оборудования. Установка гидроаккумулятора резко снижает количество включений/выключений перекачивающего устройства по сигналу датчика давления, а именно это и определяет ресурс изделия;
  • исключение риска гидравлических ударов. По сути, ГА является надежной защитой трубной магистрали и бытовых приборов от повреждений и протечек из-за резких скачков давления;
  • аварийный запас воды. Проблемы с эн/снабжением загородных строений хорошо известны. Переход на резервный источник питания требует некоторого времени. Гидроаккумулятор в этот период обеспечивает находящейся в баке водой жилище, тем самым нивелирует вероятность сбоев в работе сантехнических и бытовых приборов.

Устройство ГА

Прибор представляет собой герметичный баллон, разделенный на два отсека. Один служит для аккумулирования воды, другой является воздушной камерой. Корпус оснащен патрубком (для присоединения гидроаккумулятора к трубе водопровода) и пневмоклапаном (для стравливания или закачки воздуха при настройке и в процессе эксплуатации: не у всех версий).

Конструктивные особенности

  1. Конфигурация. Все гидроаккумуляторы подразделяются на приборы с горизонтальным и вертикальным баками. Кроме отличий в монтаже, есть и еще один нюанс. Стравливать воздух в моделях горизонтальной ориентации можно лишь через краник, одновременно сливая часть воды. Это же относится и к вертикальным ГА вместимостью до 50 л. В более габаритных гидроаккумуляторах этой разновидности имеется пневмоклапан, и удаление воздушных пузырей производится намного быстрее и эффективнее.
  2. Колба. Именно она служит емкостью для накапливания излишков воды в системе и отдачу ее обратно (при необходимости), тем самым стабилизируя давление в трубе. Данное РТИ нередко называют «грушей», мембраной, внося некоторую путаницу в понятия. В чем особенность этой детали для РТИ? Дело в том, что в расширительных баках закрытого типа для систем отопления также используются колбы. А потому не все рядовые потребители, да и некоторые менеджеры знают, что подобные РТИ не являются взаимозаменяемыми. Считается, что главное – в идентичности размеров. Но это в корне неверно.
  • Для мембран гидроаккумуляторов используется только резина категории «пищевая». Так как РТИ находится в постоянном контакте с водой, это более чем важно. А вот для расширительного бака не принципиально, а потому и РТИ для него берется не столь высокого качества, и стоят изделия дешевле.
  • Специфика работы ГА такова, что его колба постоянно подвергается динамическим нагрузкам, и иногда довольно значительным. Второе требование к резине – прочность в сочетании с эластичностью. Применительно же к расширительному баку отопления это не столь важно – система инертна, работает стабильно, без резких скачков давления (даже при протечках).

При выборе гидроаккумулятора для системы ГВС нужно учитывать, что его колба изготавливается из разных материалов. Отличия – в способности выдерживать предельные температуры. Для каучука (более дешевый вариант) это +50. Мембраны бутиловые не разрушаются и при +95, но стоят дороже, и используются лишь в системах отопления, то есть для оснащения расширительных баков. Приобретать для горячего водопровода нецелесообразно – лишняя трата денег.

Принцип работы

При заполнении гидроаккумулятора водой давление в нем и системе выравнивается. При открывании любого крана расходуется жидкость, и оно падает. При достижении нижнего порогового значения насос автоматически (по сигналу с соответствующего реле) включается. Повышается напор, и колба заполняется недостающим количеством воды. Данный процесс характеризуется динамикой, и при грамотной настройке гидроаккумулятора напор в системе остается неизменным.

Но при условии, что соблюдается периодичность технического обслуживания прибора. Это главным образом касается своевременного стравливания излишков скопившегося в баке воздуха. Частота проведения технологической операции зависит от вместимости гидроаккумулятора и особенностей схемы водопровода. Общие рекомендации указываются в паспорте изделия.

Установка гидроаккумулятора

Он монтируется по нескольким типовым схемам в зависимости от особенностей системы.

Для погружного насоса

Даже минимальный расход воды инициирует включение перекачивающего устройства. Поэтому гидроаккумулятор обязательно устанавливается в схеме после обратного клапана. Это позволяет оптимизировать работу насоса и обеспечить его гарантированный ресурс.

Для станции

По сути, тот же насос, оснащенный дополнительным оборудованием. Некоторые модели изначально не укомплектованы гидроаккумулятором, поэтому он приобретается отдельно и монтируется самостоятельно. В этой схеме основная задача ГА – защита системы от скачков давления, что наблюдается при пуске насоса. Подключение – на участке магистрали до перекачивающего устройства.

Для повысительной станции

Такие схемы реализуются при большом и постоянном водопотреблении. Как правило, в состав перекачивающего устройства входит не менее двух насосов, работающих поочередно. Как видно на схеме, присоединение гидроаккумулятора производится к подающей потребителю воду трубе.

Для системы ГВС

При таком включении гидроаккумулятор выполняет функцию расширительного бака. Если прибор не установить, то вследствие изменения напора струя из душевой лейки будет нестабильной. Сантехника также станет работать некорректно, а это снижает ее ресурс и приводит к частым поломкам.

Особенности монтажа гидроаккумулятора

  • Крепление производится на прочной основе, и обязательно с использованием амортизаторов. Например, прокладок из РТИ. Нельзя забывать, что ГА постоянно в динамике, и жесткая фиксация приведет к разрушению материала поверхности или поломке крепежных деталей. Устанавливать прибор непосредственно на трубе водопровода нельзя, так как кроме вибрации добавляется и вес гидроаккумулятора вместе с жидкостью. Такой монтаж гарантированно приведет к протечкам или разрывам соединений.
  • Для сочленения гидроаккумулятора с трубопроводом нужно использовать гибкую подводку. Причина указана выше.
  • Заполнение бака водой делается постепенно, при небольшом напоре. Это необходимо для того, чтобы исключить риск повреждения колбы в случае, если она слежалась – при резком скачке давления РТИ может не успеть распрямится, и ее легко порвать.
  • Место для установки гидроаккумулятора выбирается с учетом возможности быстрого доступа к прибору, его визуального осмотра со всех сторон и проведения работ по обслуживанию (замене).
  • Если ГА небольшой по объему бака (до 50 л), то для стравливания воздушных пузырей монтируется запорная арматура (вентиль, тройник) – такие приборы пневмоклапанами не оснащаются. Значит, необходимо предусмотреть, куда и как сливать (отводить) воду из емкости.
Настройка давления в воздушном отсеке делается на основе расчетных параметров водопровода и рекомендаций производителя. Понадобится лишь насос (при необходимости), манометр (можно автомобильный) и гаечные ключи. Но все требуемые вычисления лучше доверить профессионалу – малейшая ошибка приведет к сбоям в работе системы со всеми вытекающими.

Расчет вместимости ГА

Выбирать гидроаккумулятор, ориентируясь на объем бака – дело заведомо проигрышное. Существует такое понятие – заполняемость емкости. Здесь многое зависит от давления в воздушном отсеке, и нередко в ГА вместимостью 200 л по факту воды всего лишь на треть. В таблице показано, как влияет на реальный объем разница между максимальным и минимальным значениями давления, на которые настраивается реле.

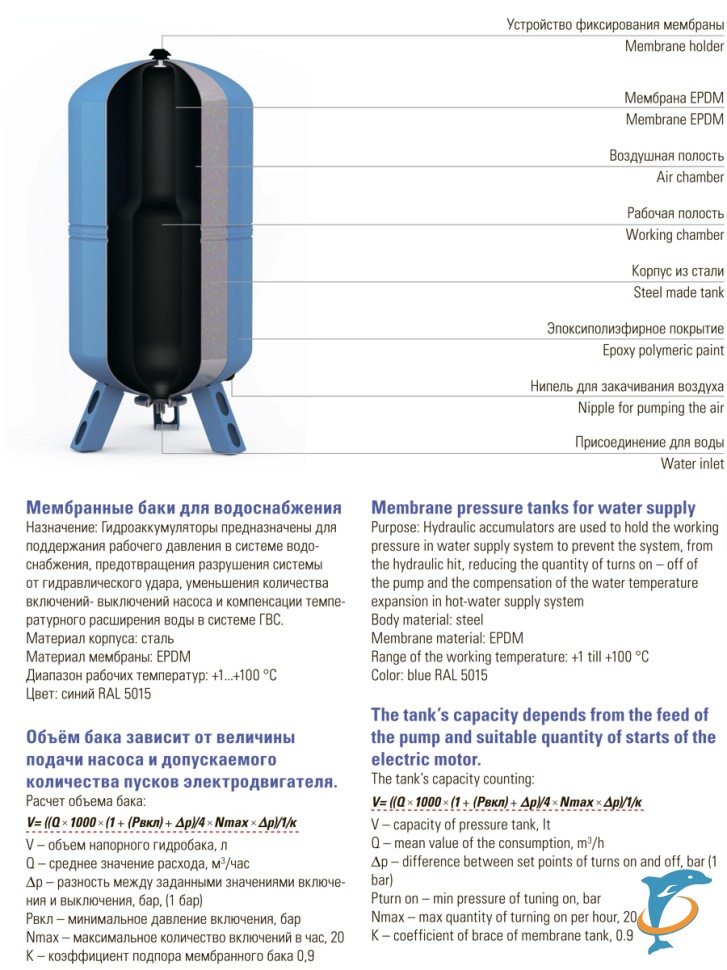

Для расчёта можно воспользоваться формулой:

V = K х Amax х (Pmax+1) х (Pmin +1) / (Pmax- Pmin) х (Pб + 1)

  • Amax – расход воды (л/мин).
  • Pmax и Pmin (бар) – пороговые значения давления, при котором насос выключается/включается.
  • K – коэффициент, определяемый суммарной мощностью перекачивающего оборудования (если в системе установлено несколько изделий).
  • Pб (бар) – давление в воздушном отсеке бака гидроаккумулятора.

Результат вычислений округляется в большую сторону, а ГА выбирается исходя из того, что его вместимость не должна быть меньше. К примеру, если при расчетах получилось 32, то покупать следует гидроаккумулятор ближайшего типоразмера, то есть на 35 л.

Установка излишне большого ГА (с запасом) нецелесообразна. При незначительном расходе вода в нем будет застаиваться, приобретая специфический запах. Вряд ли кто станет использовать ее для питья и приготовления пищи. Это еще раз подтверждает мысль, что расчеты вместимости бака стоит доверить профессионалу.

«АЛЬФАТЭП» реализует различные виды оборудования для всех инженерных коммуникаций. На страницах сайта alfatep.ru представлен, в том числе, и большой сортамент гидроаккумуляторов известных марок по заводской цене. Наши сотрудники готовы оказать консультативную помощь в выборе оптимальной версии ГА, производстве необходимых расчетов. Они же подскажут, как грамотно установить и настроить прибор. Для связи со специалистами компании можно воспользоваться разделом «Контакты» или телефоном «горячей линии» 8 (495) 109 00 95. Звонок бесплатный из любого региона России.

Как выбрать гидроаккумулятор для систем водоснабжения 2016

Содержание

  1. Назначение устройства
  2. О видах гидроаккумуляторов
  3. Основные параметры выбора
  4. Каким производителям можно доверять?



1. Назначение устройства

В автономных системах водоснабжения частных домов, коттеджей и дач главным рабочим узлом является насос. Он начинает качать воду из скважины, как только возникает необходимость ее использования – например, когда открывают кран на кухне, принимают душ или включают стиральную машинку. А теперь представьте, как часто придется насосу включаться, если вы то открываете, то закрываете кран. Несомненно, такая эксплуатация уменьшает ресурс насоса и других компонентов системы. Снизить количество включений помогает специальное устройство – гидроаккумулятор, который встраивается в систему водоснабжения. Что он собой представляет и как работает? Представим это наглядно.

Принцип работы мембранного гидроаккумулятора

На рисунке заполненный бак находится слева: вода в корпусе занимает большую часть пространства. Жидкость из него будет расходоваться. Справа показан процесс заполнения водой мембраны: большую часть бака занимает воздух. Процесс проходит при закрытых кранах водоразборных точек.

Рабочий цикл гидроаккумулятора можно описать следующим образом. Насос качает воду и подает ее внутрь корпуса, а именно в мембрану, которая по мере заполнения жидкостью растягивается и вытесняет воздух, занимая все большую часть внутреннего пространства. Когда вы открываете кран, вода под действием сжатого воздуха, давящего на мембрану сверху, начинает выходить из гидроаккумулятора и поступать к точке водоразбора. Насос при этом не включается. Таким образом, накопленный запас воды способствует сокращению количества включений водяного насоса и увеличению его ресурса. Применение этого накопительного устройства имеет и другие преимущества.

  • Удается поддерживать постоянное давление воды в системе
  • Снижается вероятность гидроударов
  • Нормализуются силы и нагрузки в системе
  • Увеличивается срок службы компонентов системы водоснабжения
  • Обеспечивается запас воды на случай отключения насоса из-за отсутствия питания
  • На 50% снижается потребление электроэнергии, затрачиваемой на работу насоса

Если вы планируете монтаж автономной системы водоснабжения, сразу задумайтесь о выборе гидроаккумулятора. Он нужен для стабильной и безотказной работы водопровода. К тому же его покупка рациональна с точки зрения экономии. Давайте разберемся, какие бывают модели.



2. О видах гидроаккумуляторов

Модели различаются по типу установки. Выбор следует делать исходя из того, к какому насосу вы покупаете устройство.

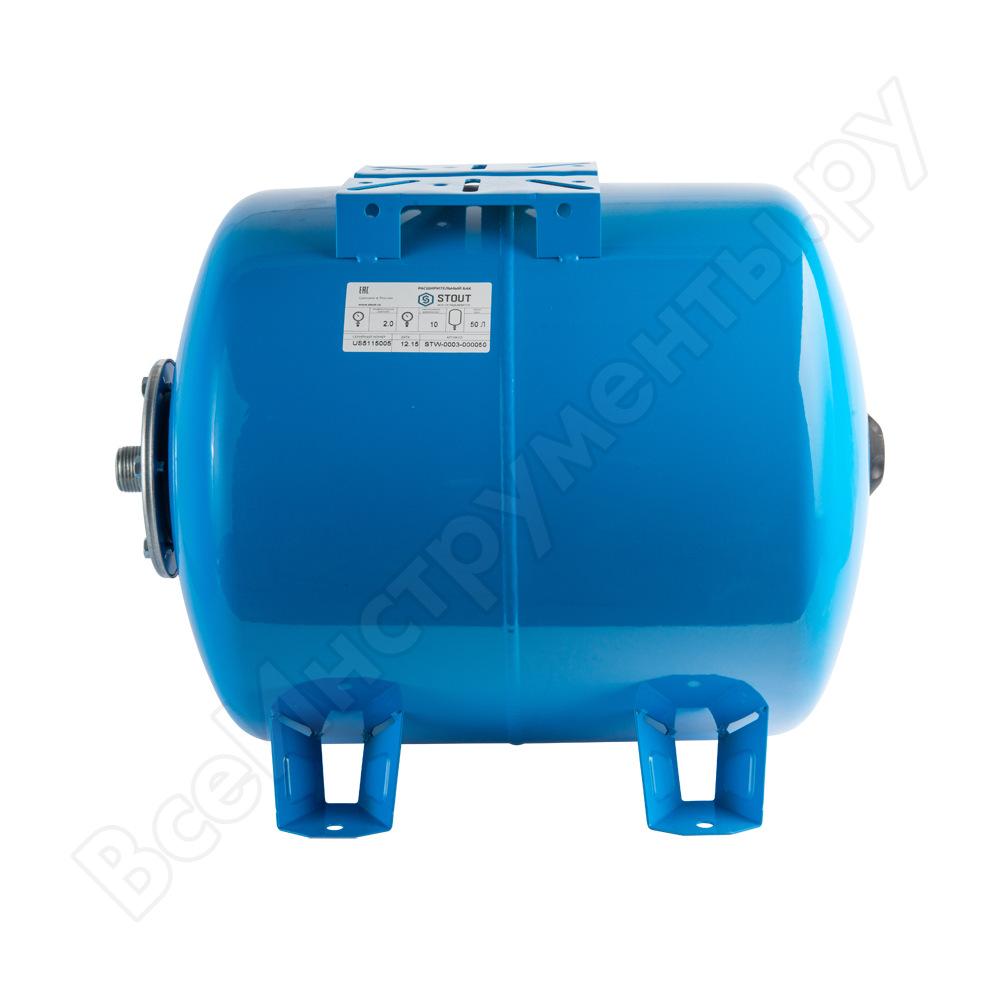

Горизонтальный корпус подходит для поверхностного насоса – предусмотрена площадка для его крепления на баке. Такой способ установки позволяет сэкономить место в подсобном помещении, где находится оборудование.

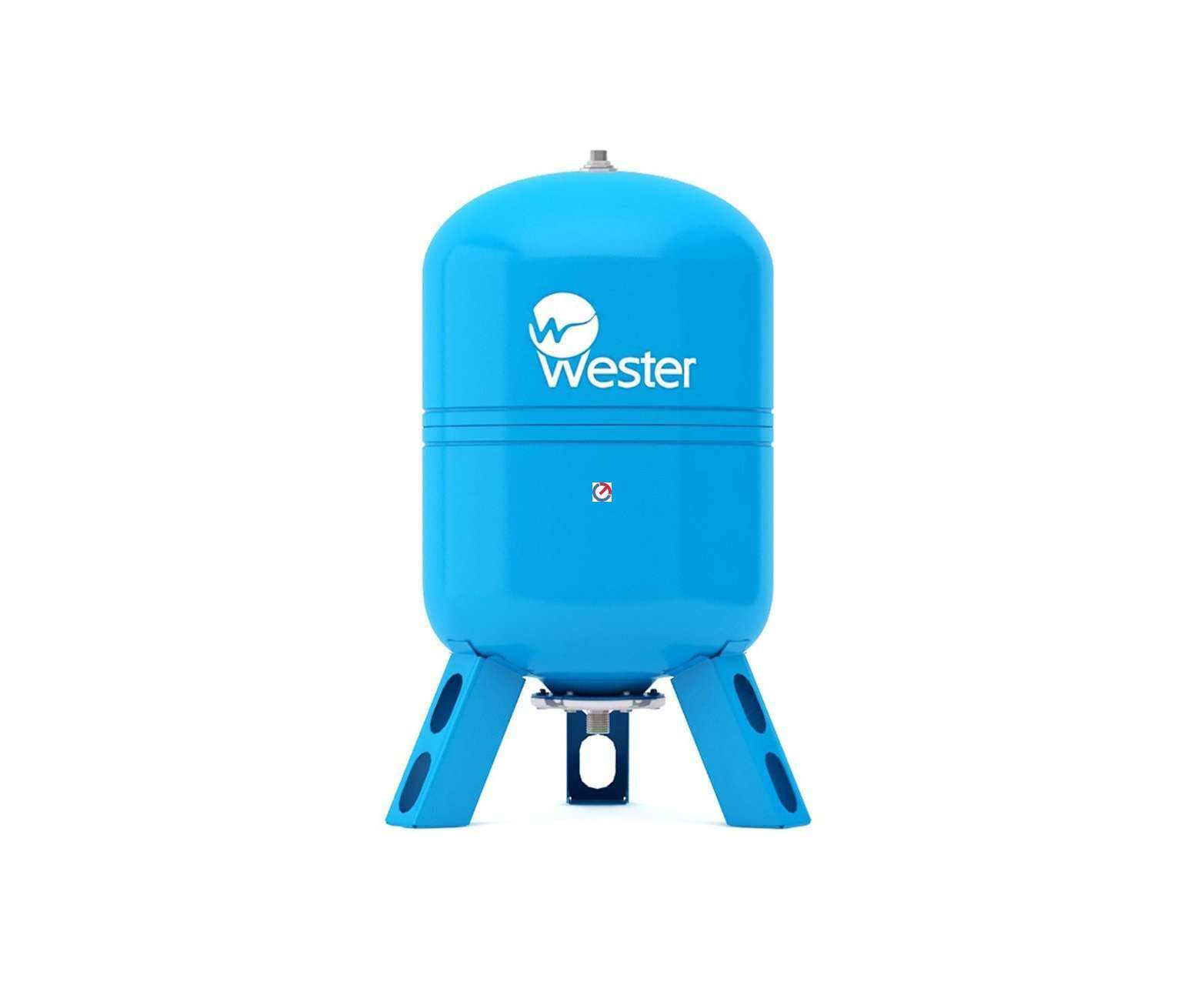

Вертикальный корпус подойдет как для поверхностного, так и для погружного насоса. Необязательно насос размещать рядом с гидроаккумулятором. Бак может быть установлен даже в тесном помещении.

Независимо от типа установки все гидроаккумуляторы имеют опорные ножки, которые придают конструкции устойчивость. Для надежной фиксации на основании в ножках предусмотрены крепежные отверстия. Когда вы определитесь с типом устройства, можно переходить к рассмотрению главных рабочих характеристик.



3. Основные параметры выбора

Объем бака определяет количество воды, которое способен накапливать и хранить гидроаккумулятор. При выборе подходящего варианта важно учесть суммарное потребление воды и задачу, которую будет выполнять оборудование: накапливать большой запас воды, который нужен вам, либо просто сократить количество включений насоса при частом пользовании сантехническими приборами и бытовой техникой. Существует формула, по которой можно максимально точно определить необходимый объем. Подробнее об этом вы можете прочитать в статье «Алгоритм подбора гидроаккумулятора: просто о сложном». Мы же приведем рекомендации, которые дают производители по подбору моделей в зависимости от типа установки и мощности насоса. Итак, для поверхностных насосов мощностью до 1 кВт подойдет горизонтальная модель на 24 л. Если мощность превышает 1 кВт, следует отдать предпочтение баку на 50 л. Для погружных насосов мощностью в 0,5 кВт подойдет гидроаккумулятор на 24 л, до 1 кВт – на 50 л, до 1,5 кВт – 100 л.

Рабочее давление устройства должно быть на 0,1 – 0,5 бар меньше значения, при котором включается автоматика насоса. Допустим, если насос запускается при показателе в 1,6 бар, то внутри бака должно быть значение 1,3 – 1,5 бар. Это будет минимальным значением, при котором работает гидроаккумулятор. Важно обратить внимание на максимальное давление, которое является безопасным для устройства. Его величина может достигать 8 – 10 бар.



4. Каким производителям можно доверять?

При выборе гидроаккумулятора следует отдать предпочтение моделям известных фирм, выпускающих насосное оборудование. А лучше купить устройство и водяной насос одного производителя – это гарантирует их оптимальную совместимость.

Одним из авторитетных производителей является Джилекс. Компания начала свою деятельность в 1993 году. Производит оборудование, адаптированное к эксплуатации в российских условиях. В ассортименте представлены баки стандартного объема – на 24, 50 и 100 л, а также увеличенного – до 750 л. У большинства изделий фланец выполнен из оцинкованной стали, но есть модели с пластиковым фланцевым соединением (в маркировке на это указывает буква П). Последний вариант является наиболее устойчивым к коррозии. Используется специальный высокотехнологичный инженерный армлен, который по прочностным характеристикам не уступает стали и при этом не подвержен ржавлению. К гидроаккумуляторам Джилекс предлагает запасные мембраны – так решается вопрос с заменой расходных материалов по мере износа.

Еще один уважаемый производитель на российском рынке – Беламос. Имеет опыт работы более 20 лет и предлагает надежные, качественные изделия для автономной системы водоснабжения. Объем этих гидроаккумуляторов достигает 300 л. Баки выполняются из стали толщиной в 0,8 – 1 мм, что делает их особо прочными. Технология производства исключает внутренние сварочные швы, что снижает риск повреждения мембраны. Сама мембрана выполняется из бутиловой резины, которая в отличие от обычной не трескается и не гниет. Ну а если все-таки с течением времени мембрана повредится, можно легко заменить ее на новую, так как Беламос выпускает расходные материалы.

Если вы уже готовы выбрать гидроаккумулятор для системы водоснабжения вашего дома, делайте заказ на нашем сайте. Остались вопросы? Вы можете обратиться к менеджеру, который проконсультирует вас и поможет подобрать подходящий товар.

Гидроаккумуляторы — принцип работы и устройство

Частой проблемой не только для загородных домов, но и для городских квартир является нестабильное давление воды в системе водопровода. В многоквартирных домах нередки гидроудары. Ситуация значительно осложняется, если к такому водопроводу подключается система отопления. Пользоваться таким водопроводом неудобно, а трубы однажды может просто разорвать и затопить помещения дома. Предупредить эти события можно инсталляцией в систему водоснабжения и отопления гидроаккумуляторы, принцип работы которых надежен и прост.

Принцип работы гидроаккумуляторов

Гидроаккумулятор, часто называемый гидробаком, работает в одной системе с насосом, реле давления и фильтрами водоподготовки. Суть его работы сводится к накоплению водопроводной воды с помощью насоса нагнетания и по достижению в баке определенного давления — отдаче воды потребителям. Таким образом сглаживаются скачки давления, а внутридомовые системы водопровода и отопления защищаются от негативного внешнего воздействия.

Конструктивно гидробак представляет собою стальной толстостенный цилиндр с горловиной и золотником на одной стороне и ниппелем на противоположной. К горловине с помощью шайбы крепится мембрана или баллон цилиндрической формы из эластичного материала.

Водопроводная вода нагнетается в гидроаккумулятор через золотник, и мембрана растягивается. По достижению определенного давления (а значит и объема накопленной внутри бака воды) работа насоса прекращается и становится возможной отдача накопленного во внутреннюю домовую сеть потребителям.

Давление в гидробаке создается заранее накопленным воздухом во второй его половине. Это делается с помощью обычного воздушного насоса, к примеру для подкачивания шин автомобилей.

По мере накачивания воды насосом мембрана сжимает воздух (ниппель не дает ему выйти) и создается избыточное давление. В дальнейшем именно оно создает стабильный напор воды для потребителей. Реле давления отслеживает его изменения и при достижении минимума (когда гидроаккумулятор практически опустошен) включает нагнетательный насос. Начинается заполнение гидробака, и цикл повторяется по новому.

Виды гидробаков для систем водоснабжения

Имеющиеся на рынке гидроаккумуляторы, принцип работы которых одинаков, делятся на несколько видов по ряду признаков и функциональным особенностям. Прежде всего по способы монтажа различают:

  • Горизонтальные — применяются для больших объемов воды. Несколько сложнее в эксплуатации из-за низкого расположения горловины (приходится полностью сливать воду для смены или осмотра рабочей мембраны или золотника).
  • Вертикальные — используются для малых и средних объемов. Проще в эксплуатации, так как нет необходимости полностью сливать воду и демонтировать часть обвязки, как в случае с горизонтально расположенными баками.

По температуре рабочей жидкости гидробаки бывают:

  • Для горячей воды — используется в качестве материала для мембраны термостойкий материал. Чаще всего это бутиловый каучук. Он стабилен при температурах воды от +100-110 градусов. Такие баки визуально отличаются красным цветом.
  • Для холодной воды — их мембрана изготавливается из обычной резины и не может стабильно работать при температуре более +60 градусов. Эти баки окрашиваются в синий цвет.
  • Резина для обоих видов гидроаккумуляторов биологически инертна и не выделяет в воду никаких веществ, портящих ее вкусовые качества или вредящих здоровью человека.

По внутреннему объему гидробаки бывают:

  • Малой вместимости — до 50 литров. Их применение ограничено крайне малыми помещениями с минимальным количеством потребителей (фактически это один человек). В исполнении с мембраной или баллоном для горячей воды подобные устройства часто применяют в отопительных системах закрытого типа.
  • Средниеот 51 до 200 литров. Применяются исключительно для водоснабжения как горячей, так и холодной водой. Могут некоторое время отдавать воду при отключении водопровода. Универсальны и достаточно бюджетны по стоимости. Идеальный вариант для домов и квартир с 4-5 жильцами.
  • Большого объема от 201 до 2000 литров. Способны не только стабилизировать давление, но и длительное время обеспечивать запасом воды потребителей в случае отключения ее подачи из водопровода. Подобные гидробаки имеют большие габариты и вес. Стоимость их также велика. Применяются в больших зданиях типа гостиниц, образовательных учреждений, санаториев и больниц.

Критерии выбора подходящего гидробака

Выбирая определенный гидроакумулятор нужно руководствоваться следующими критериями:

  • Количество потребителей
  • Температура рабочей жидкости
  • Стоимость оборудования
  • При использовании гидробака для компенсации изменений давления теплоносителя в закрытой отопительной системе достаточно объемов от 6 до 25 литров (конкретная цифра зависит от размеров самой системы отопления). Остальные характеристики гидробака позволяют ему уверенно работать в одной системе с отопительными устройствами (к примеру, максимальное давление, которое выдерживает теплообменник котла — 2-5 атмосфер, а для гидробака — 9-12 атм)

Особенности монтажа гидроаккумулятора

Приобретая определенную модель гидроакумулятора нужно учитывать ряд особенностей его монтажа:

  • Всегда устанавливается после нагнетательного насоса
  • Рядом с ним монтируется реле давления (его датчики снимают информацию о состоянии жидкости перед насосом, после него, в гидроаумуляторе и в, собственно, самой внутридомовой системе водоснабжения, оно же отдает команду о включении насоса)
  • Нуждается в надежном основании
  • Под опорную платформу или ножки гидроаккумулятора всегда нужно помещать амортизирующую прокладку из вспененного каучука толщиною 1.5-2 см

Учет всех этих требований позволяет заранее оценить возможность надежного размещения гидробака в выбранном месте. Чеще всего это подсобные помещения для отопительных котлов или систем водоподготовки и насосов.

Правила эксплуатации

Установив гидроаккумулятор нужно соблюдать в дальнейшем три несложных правила:

  • Использовать ба исключительно по назначению, в соответствии со спецификацией производителя. Это касается прежде всего температуры жидкости и диапазона рабочего давления.
  • Регулярно производить мониторинг настроек данного устройства. Это делается с помощью манометров обвязки бака и устройств контроля давления на насосе и управляющем реле. При фиксировании аномальных показателей нужно прекратить работу оборудования (прежде всего насоса) и либо самостоятельно найти причину данного сбоя или обратиться к сертифицированному специалисту.
  • Ежегодно производить не только визуальный, но и внутренний осмотр устройства. При необходимости (следы износа) заменять его детали на новые. Речь идет о мембране (баллоне), ниппеле, золотнике и манометрах обвязки.

Заключение

Гидроакумуляторы, принцип работы которых проверен временем, являются современным и достаточно бюджетным решением проблемы нестабильной подачи воды как для загородного, так и городского дома. Это устройство способно на долгие годы обеспечить комфортную и бесперебойную работу внутридомового водопровода.

Гидроаккумулятор для систем водоснабжения: монтаж, настройка

Как убедиться, что виноват именно гидробак?

Простота конструкции дает право надеяться на долгую и беспроблемную работу этой емкости. Это абсолютно правильно, потому что неполадок, возникающих в работе устройства, не так много. Поэтому сначала надо рассмотреть варианты, когда может «барахлить» другое оборудование, работа которого связана непосредственно с «собирателем» воды.

Далеко не всегда виновником слабого напора воды, неудовлетворительной работы системы является гидроаккумулятор. Нередко проблема заключается в некорректно подобранном, либо неправильно функционирующем, насосе. В первом случае мощности прибора попросту не хватает, во втором работе насоса мешает какая-то неисправность. Ремонт насоса своими руками — операция рискованная, особенно для тех, для кого такая работа «терра инкогнита». Поэтому им лучше обратиться к специалистам.

Довольно распространенное явление — частое включение или постоянная (почти непрекращающаяся) работа насоса. Если оборудование ведет себя странно, сначала следует убедиться, что это его (или не его) вина. Порядок действий такой:

  1. Проверка давления на выходе. Нормой считается 0,15-0,2 МПа (1,5-2 атм.) Если значение другое, то провокатор проблемы обнаружен.
  2. Проверка источника. Если с давлением порядок, то следующий возможный виновник — колодец либо скважина. В этом случае насос тестируют так: его опускают в емкость с жидкостью – в бочку, вместительную канистру и т. п. Когда давление в норме, проблемный «источник — источник» воды.
  3. Регулировка реле давления. Это еще один возможный способ. Крышку реле снимают, затем регулировочным винтом сжимают либо ослабляют пружины: меньшая из них отвечает за нижний предел давления. Крупная и более толстая деталь — за верхний. После регулировки насос обязан прекратить работу.
  4. Последняя операция — обследование водопровода, потому что другая возможная причина непрерывной работы насоса — наличие течи в системе. Чтобы подтвердить или опровергнуть догадку, кран после точки врезки гидробака перекрывают. Если вина лежит на утечке, то спустя некоторое время насос должен остановиться.

Как выбрать подходящий гидробак

Самостоятельно вычислить необходимую производительность гидробака можно, воспользовавшись следующей формулой:

V = А х k х (Р мах + 1) х (Р min + 1) / (Р мах – Р min) х (Р возд. + 1), где

V – необходимый объём бака.

А – пиковый расход воды в доме в минуту.

Р мах, Р min – максимальное и минимальное давление, создаваемое устройством.

Р возд. – воздушное давление в баке.

К – коэффициент, значения которого различны для устройств разной мощности. Показатели коэффициента приведены в таблице ниже.

Мощность насоса, кВт.0,55 – 1,52,20 – 34 – 5,57,5 – 9
Коэффициент0,250,3750,6250,875

После проведения вычислений, рекомендуется брать поправку в большую сторону, на случай непредвиденного увеличения водоразбора. Например, если получилось, что необходимый для вашего дома объём бака составляет 33 литра, то лучше купить водяной аккумулятор ёмкостью 35-40 литров. Но чересчур большой бак приобретать также не следует: вода в нём будет застаиваться, в результате чего ухудшится её вкус, может появиться затхлый запах.

https://youtube.com/watch?v=sBtdN2j_Spg

Для холодного и горячего водоснабжения нужно покупать отдельные модели. Различить водонапорные устройства по предназначению можно по расцветке бака. Модели для холодного водоснабжения, стандартно окрашиваются в синий цвет, а для горячего – в красный. Но иногда встречаются устройства, не имеющие опознавательной окраски, например с серебристым бачком. В этом случае, перед покупкой необходимо ознакомиться с инструкцией от производителя, где должно быть указано, для каких целей предназначен данный прибор.

Оборудование

Желательно, чтобы это значение было несколько выше необходимой потребности, для создания небольшого запаса.

Основным моментом при выборе будет являться пиковые значение потребности воды, а также мощность насосной станции. При этом, количество воды, которое будет находиться в гидравлическом аккумуляторе должно хватать, чтобы даже при максимальной нагрузке, насос включался не более 30 раз за одну минуту.

Обычно объем необходимого гидравлического аккумулятора определяется, исходя из количества потребителей (ванна, стиральная машина, и т.д.). Чем больше их будет, тем соответственно выше должно быть значение объема.

А в случае установки варианта меньшего по объему чем требуется, можно докупить еще один гидробак и установить его в дополнение к первому, их объем будет суммироваться.

Важно знать: материал мембраны должен соответствовать предполагаемой на него нагрузке.

Чтобы более оптимально выбрать гидробак, желательно проводить расчет, обратившись к специалистам.

Оптимальные показатели

Функционирование водопроводной сети и ресурс накопителя зависят от нескольких факторов:

  • Правильность выбора максимального и минимального давления, при котором срабатывает автоматика включения насоса.
  • Грамотная установка уровня давления воздуха в баке.

При выполнении самостоятельной проверки и регулировки показателей следует придерживаться рекомендаций специалистов. Основное правило – давление воздуха в гидроаккумулирующем баке должно быть ниже минимального давления включения насоса. Разница показателей составляет 10-12%. Соблюдение рекомендации позволяет сохранить небольшое количество воды до следующего включения агрегата. Пример: если насосная станция автоматически начинает работать при 2 бар, давление воздуха должно быть 2-0.2=1.8 бар.

Напор воздуха в аккумулирующем баке не зависит от его объема. Средний показатель для емкостей размером 24-150 л составляет 1,5 бар, 200-500 л – 2 бар. Исходная заводская закачка воздуха в 1,5 атмосферы в условиях небольшого водопотребления одноэтажного строения может быть снижена до 1 атмосферы. Низкий напор в трубах уменьшает износ системы, но ограничивает использование сантехнических приборов. Снижение давления до показателей менее 1 бар приведет к чрезмерному растягиванию резиновой груши. Возникнет соприкосновение мембраны с металлическим корпусом. Контакт приведет к ускоренному износу резины.

Избыточный напор воздуха (больше 1,5 бар) тоже не желателен. Он займет большую часть бака, сократив количество набираемой воды. Также возникнет повышенная нагрузка на трубы и узлы водопроводной системы.

Расчет давления

Для расчета оптимального давления воздуха в баке существует формула: P=(Hmax+6)/10, где

  • P – давление воздуха в атмосферах;
  • Hmax – расстояние до наивысшей точки домашней водопроводной сети.

Верхней точкой разбора является душ на последнем этаже здания. Измеряется расстояние от него до места установки напорной емкости. Чем больше промежуток, тем выше напор, требующийся для подъема воды. Наглядности расчету добавит использование чисел. Для здания высотой в 2 этажа значение Hmax составит 7 м. Давление будет P=(7+6)/10=1,3 атмосферы. Для высоты в 10 м потребуется напор в 1,8 атмосферы.

Перед покупкой гидроаккумулятора проводится расчет объема устройства. Вычисления учитывают:

  • максимальный расход воды;
  • количество включений насоса в час;
  • давление воздуха в баке;
  • нижний и верхний предел давления для срабатывания насоса;
  • коэффициент, связанный с мощностью насоса.

После монтажа мембранного бака потребуется установить минимальный и максимальный порог срабатывания автоматики (реле давления). От разницы между максимальным и минимальным показателем зависит объем воды, поступающей из гидравлического аккумулятора. Увеличение параметра повышает эффективность устройства, но приводит к быстрому износу мембраны. Для частных домов рекомендуется разница в 1-1,5 бар.

Показатель минимального давления в мембране (Pmin) должен быть на 10% выше аналогичного показателя воздуха в полости бака. Для устойчивой работы системы перепад давления должен составлять 0,5 бар и выше. Это значение учитывается при расчете Pmin. Верхний передел срабатывания (Pmax) вычисляется исходя из характеристик насоса – величину напора делят на 10. Расчетная величина не соответствует реальной из-за изменений заявленных параметров агрегата, связанных с износом. Рекомендуется принимать показатель верхнего уровня на 30% меньше характеристики напора.

Водоснабжение без гидроаккумулятора

Если исключить гидроаккумулятор из схемы водоснабжения, то возможны два варианта:

  • использование насоса для подачи воды к точкам водоразбора напрямую;
  • подключение накопительного бака.

Оба варианта активно используются, но первый оптимален для систем полива с небольшим объемом жидкости, а второй наиболее целесообразен, когда нужно обеспечить водой душевую, кухонный кран – то есть потребителей внутри дома.

Подключение насоса напрямую

Один из вариантов – расширенная система орошения приусадебного участка. Она полностью автоматизирована. Чтобы настроить время включения/выключения, подсоединяем контроллер. На каждой отдельной линии можно установить электромагнитные клапаны, чтобы они могли эксплуатироваться по отдельности.


Примерная схема автополива дачного участка. Транспортировка жидкости из скважины или колодца осуществляется по трубам с диаметром 19 мм (центральная) и 16 мм (ответвления) (+)

  • размещаем трубы на поверхности земли по заранее составленной схеме, соединяем фитингами;
  • устанавливаем дождеватели, капельную систему, шланги для полива;
  • обустраиваем насосную группу – поверхностный агрегат и реле давления;
  • подключаем подачу воды, тестируем систему на протечки;
  • если все хорошо – выкапываем траншеи глубиной 30 см, из щебня и песка устраиваем дренажную подушку, укладываем трубопровод и засыпаем его;
  • производим повторное тестирование для проверки герметичности, проверяем работоспособность всех линий;
  • подключаем контроллер и датчик дождя;
  • проверяем работу всех элементов системы.

Если пропускная способность небольшая, настраиваем поочередную эксплуатацию линий. Это сложная схема, требующая знаний по настройке оборудования. Наиболее простая представляет собой обычный насос типа «Малыш» с подключенным к нему шлангов для полива.

Схема с накопительным баком

С появлением технологичных станций с гидроаккумулятором схема стала менее популярной, но все еще используется. Она проста и отличается тем, что между насосом и точками водоразбора находится накопительный резервуар.


Схема системы водоснабжения с накопительным баком. Для обеспечения движения воды по трубам с определенной скоростью и давлением установлен дополнительный циркулярный насос

После системы фильтрации устанавливают накопительный бак, и уже от него идет труба (или трубы) к точкам водоразбора.

Накопительный бак – любой резервуар, подходящий по объему. Раньше использовали металлические оцинкованные цистерны, сейчас – пластиковые емкости различной конфигурации. Они оснащены одним входящим патрубком, для подачи воды из скважины, и двумя выходящими – для разводки по потребителям и сливным.

Сверху бак прикрыт откидной крышкой, которая защищает жидкость от мусора и пыли. Убрав крышку, можно проанализировать состояние резервуара и воды, которая в нем хранится. При сильном загрязнении жидкость выпускают через сливной патрубок, а бак моют.

Главный контролирующий элемент – поплавковый механизм. Как только уровень воды достигает максимальной отметки, входной патрубок перекрывается, и подача в резервуар прекращается. При низком уровне, напротив, входное отверстие открывается и вода начинает поступать в бак.


Пластиковый накопительный резервуар, установленный на чердаке. Он легче по весу, чем металлическая емкость, поэтому монтировать его гораздо удобнее. Чтобы вода не замерзла, в северных районах стенки бака утепляют

Плюс использования накопительного бака: всегда есть запас воды, которая подается под небольшим давлением, даже если все насосы отключены. Минус – сложности в установке. Объемные баки требуют пространства и основания, которое выдержало бы их вес.

В случае устройства систем для круглогодичной эксплуатации, чердак или хотя бы сам бак, размещаемый в неотапливаемом чердачном пространстве, должен быть утеплен.

Гидроаккумулятор. Назначение, настройка, выбор объема.

Гидроаккумулятор (расширительный мембранный бак) служит для поддержания давления в напорной системе водоснабжения, и при использовании совместно с реле давления позволяет создать автоматическую станцию на базе погружного или поверхностного насоса. Основное назначение гидроаккумулятора в системе — поддержание и плавное изменение давления жидкости в системе.

Дополнительные функции, которые выполняет гидроаккумулятор, следующие:

  • Защита от гидроудара (изменения давления в жидкости, вызванного мгновенным изменением её скорости)
  • Обеспечение минимального запаса воды
  • Ограничение повторно-кратковременных включений насоса

Таким образом, именно гидроаккумулятор позволяет сделать возможным использование реле давления и автоматизировать процесс подачи воды. Без гидроаккумулятора, реле не может работать корректно, поскольку мгновенное изменение давления в системе (в момент открытия крана, отключения или подключения новых потребителей, включения или выключения насоса и т. 10 1/ Па. Т.е. увеличение давления воды (напора, создаваемого насосом) практически не вызывает изменения её объема (это сотые доли процента). Поэтому давление менялось бы в системе с большой скоростью, что вызывало бы постоянное срабатывание реле.

Надо четко уяснить, что гидроаккумулятор никакого давления не создает и потребителю воду сам не качает — все это делает насос. Он только поддерживает то давление жидкости, которое в нем создано насосом и подает воду в тот момент времени, пока открыт кран потребителя и насос не включился. Например вопрос «Какой объем гидроаккумулятора мне нужен если у меня два душа?» не совсем корректен. Потому что при пользовании душем (одним или двумя), гидроаккумулятор подает воду только до момента включения насоса, а затем все оставшееся время пользования воду подает только насос. И остановится он только после того, как все краны перекроются и давление в баке поднимется до давления выключения.

Иногда бывает так, что насос выключается даже в то время, когда потребители пользуются водой. Однако такой режим работы нежелателен (поскольку через короткое время насосу опять придется включиться) и говорит о том, что подбор насоса и/или настройки всей системы выполнены неправильно (в большинстве таких случаев надо изменить настройки реле давления).

Любой гидроаккумулятор разделен мембраной на две полости: воздушную и водяную. За счет подачи воды под давлением в водяную полость бака, мембрана расширяется и сжимает воздух в воздушной полости. Тем самым мембрана уравновешена давлением с двух сторон (P1V1 = P2V2). Давление будет расти до тех пор, пока насос не отключится по уставке реле давления (давление отключения насоса). В момент начала расхода воды, воздух давит на мембрану, тем самым, выталкивая воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления включения насоса, реле замкнет контакты и насос запустится. Такова принципиальная схема автоматической работы насоса совместно с гидроаккумулятором и реле давления.

Принцип работы типового гидробака

Гидроаккумулятор, он же гидробак, он же аккумуляторный или напорный бак – это разные названия одного и того же устройства.

Снаружи это действительно металлический бак, а внутри емкость разделена на две части специальной резиновой прокладкой, которую иногда называют мембраной.

Прокладка прочно закреплена у горловины бака, где расположено отверстие для поступления воды. На противоположной стороне емкости имеется еще одно отверстие, оно предназначено для воздуха.

Здесь установлен обычный ниппель. Для чего все это сделано? Мембрана разделяет гидробак на два отделения. С одной стороны от этой прокладки находится вода, а с другой – воздух под определенным давлением.

Для измерения давления в гидроаккумуляторе используют манометр. Некоторые модели дополнительно снабжены фильтром, чтобы внутрь не попадали загрязнения. Материал мембраны – специальная резина. Он не только эластичен, но и безопасен для здоровья людей.

Гидроаккумулятор разделен мембраной на две части. С одной стороны этого вкладыша находится вода, а с другой – воздух под давлением, что позволяет создать напор в водопроводной системе

При подключении гидробака к водопроводной системе вода из такого устройства поступает со стабильным напором, что позволяет улучшить качество водопроводной воды и обеспечить необходимые условия для функционирования бытовой техники.


Мембрана гидрообака содержит некоторое количество воды, которое постоянно изменяется, поэтому и мембрана постоянно растягивается или сжимается. При увеличении объема воды сжимается газ, возрастает давление. Регистрирующее пределы давления реле отдает команды насосу на включение/выключение

Например, для нормальной работы автоматических стиральных машин, гидромассажных устройств и другой подобной техники требуются определенные показатели давления в водопроводе. Практически всегда гидроаккумуляторы комплектуются специальным регулирующим устройством – реле давления.

Этот прибор можно настроить таким образом, чтобы он включал и отключал поступление воды в гидробак в зависимости от давления воздуха. Работает это так: по мере забора воды из устройства давление в его воздушной камере снижается.

Когда оно достигает минимальной отметки, реле давления в автоматическом режиме включает насосную технику, чтобы восполнить объем воды. В результате давление в гидробаке снова повышается. По достижении максимального установленного значения давления реле отключает поступление воды в гидроаккумулятор.

Эта схема позволяет составить представление о том, какое место занимает гидроаккумулятор в системе автономного водоснабжения частного дома

Такая система позволяет значительно сократить количество включений/отключений насоса, а это продлевает ресурс работы техники. Если бы насос был подключен к домовому водопроводу напрямую, количество циклов включения и отключения было бы значительно выше.

Наличие такого бака в водопроводной системе обеспечивает стабильность ее работы, а также и защиту от возможных гидроударов.

Кроме того, внутри гидроаккумулятора постоянно находится некоторый запас воды, который может оказаться очень кстати, например, при поломке насоса. Понимание принципов работы гидроаккумулятора позволяет выбрать подходящее устройство, обеспечить его правильный монтаж и обслуживание.

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.

Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в мембранный бак попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.


В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.


Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 – резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Ответ эксперта

Описанная Вами неисправность характерна для гидроаккумуляторов брендов «однодневок» и крайне редко встречается у таких компаний, как UNIGB (а именно она является владельцем торговой марки Varem). Возможно, это связано с тем, что известный итальянский производитель начал сборку расширительных баков в России – о нашем менталитете и культуре производства, наверное, напоминать на стоит. Утечка воздуха в Вашем случае происходит, скорее всего, по самой банальной причине – прослаблена гайка, которой вентиль подкачки гидроаккумулятора крепится к баку. В этом случае резиновое уплотнение, которое установлено на ниппель с внутренней стороны ёмкости, слабо прижимается к металлу. Всё, что потребуется для восстановления герметичности – затянуть гайку при помощи рожкового или накидного ключа.

Второй вероятной причиной является износ уплотняющего элемента по причине его низкого качества. Чтобы отремонтировать гидроаккумулятор, агрегат придётся разобрать. Для этого из системы сливают воду, а сам бак демонтируют. При помощи ключа «на 13» отворачивают болты крепления фланца и снимают эту деталь с бака. Далее, демонтируют резиновую мембрану (в народе её называют грушей). Возможно, перед этим придётся отвернуть гайку ниппеля – нередко в качестве уплотнителя используется выступающий «хлястик» на днище резиновой груши. Сняв мембрану и вентиль с бака, осмотрите их на предмет повреждений.

Устанавливая новую деталь, не переусердствуйте. Затягивать следует с небольшим усилием – подтянуть можно всегда, а вот для замены раздавленного и срезанного резинового кольца придётся снова демонтировать гидроаккумулятор. После того как деталь будет установлена на место, произведите подкачку воздуха до рабочего давления. Чтобы проверить герметичность соединения, опустите верхнюю часть бака в ёмкость с водой или нанесите на место примыкания мыльный раствор. Отсутствие пузырьков воздуха укажет на то, что Вы всё сделали правильно и можно приступать к установке накопительной ёмкости на место.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

  • для холодной воды;
  • для горячей воды;
  • для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Выводы и полезное видео по теме

Если после прочтения текста вам всё ещё непонятно, как именно следует подключать гидроаккумулятор, посмотрите это видео, в котором коротко, но предельно ясно отображены все нюансы этой процедуры.

Гидробак является важным составным элементом водопроводной системы. С его помощью решается целый комплекс задач. А выполнить своими руками грамотное подключение гидроаккумулятора, как оказалось, совсем не сложно. Зато преимущества от его использования бесспорны.

Появились вопросы во время ознакомления с представленной информацией? Есть полезные сведения или личный опыт, которым хотелось бы поделиться с нами и с посетителями сайта? Оставляйте, пожалуйста, комментарии в расположенном под статьей блоке.

Гидроаккумулятор для систем водоснабжения | Устройство

Гидроаккумулятор для систем водоснабжения устройство и принцип работы описан во многих обзорах на просторах интернета. Мы попытаемся собрать в одном месте все частые вопросы и конечно дадим на них ответы. Тем более что сегодня, гидроаккумулятор для систем водоснабжения можно встретить практически в любом месте, где подача воды осуществляется в автоматическом режиме.

Бурный рост обеспечения водой индивидуальных строений в последние годы, был обусловлен доступной стоимостью насосного оборудования. Всевозможные скважинные, глубинные и поверхностные насосы заполнили скважины, подвалы и прочие, специально отведенные места. Но с приходом вроде бы понятного устройства, такого как насос, в наши дома въехал еще один сосед – гидроаккумулятор для систем водоснабжения.

Давайте поближе рассмотрим техническое оснащение и принцип работы гидроаккумулятора. Уточним его главное назначение, узнаем, как правильно монтировать гидробак и найдем ответы на вопросы связанные с возможными неисправностями при эксплуатации. А также научимся выбирать необходимый гидроаккумулятор по объему, в зависимости от наших потребностей, а поняв принцип действия гидроаккумулятора, станем более уважительно, относится к нашему новому соседу.

Гидроаккумулятор для систем водоснабжения устройство и принцип работы

Принцип действия гидроаккумулятора прост. Представьте себе шарик, вставленный в бутылку. А теперь будем наливать в него воду. Не трудно догадаться, что под давлением, наш воздушный шарик немного начнет расти. Если мы быстро закроем крышкой бутылку, то шарик так и останется деформированным. Что же произойдет, если мы сделаем шилом дырку в пробке? Правильно, вода под давлением шарика, стремительно потечет как из детской “сикалки”. Более наглядно это видно на картинке:

 Точно также работает гидроаккумулятор для систем водоснабжения, только для большего давления, емкость бака подкачивают насосом через золотник, заставляя “шарик” сдуваться еще быстрее. Основное назначение данного устройства – аккумулировать воду и автоматически, под давлением подавать её потребителю, без включения насосного агрегата. Благодаря мембране, вода по водопроводу, после открытия крана устремляется наружу. Другими словами, надувной шарик, в нашем случае – мембрана, сдуваясь, выдавливает накопленную воду из емкости бака.

Мембрана гидроаккумулятора

Кроме своего прямого назначения – накапливать воду под давлением, гидроаккумулятор выполняет еще две важные функции. Одна из них, обеспечить сохранность насоса, а точнее его вращающихся частей, которые так не “любят” цикл пуск-остановка. Действительно, в чем необходимость включать в сеть мощный насос, и тут же его останавливать, если необходимо всего лишь сполоснуть руки или помыть яблоко? Для этих нужд понадобится всего на всего пару литров воды…

Таким образом, поставляя потребителю воду под давлением, гидроаккумулятор предохраняет насос от частого включения, увеличивая его ресурс службы. Еще одна немаловажная функция, которую несет гидроаккумулятор – уменьшение риска появления гидравлических ударов в системе.

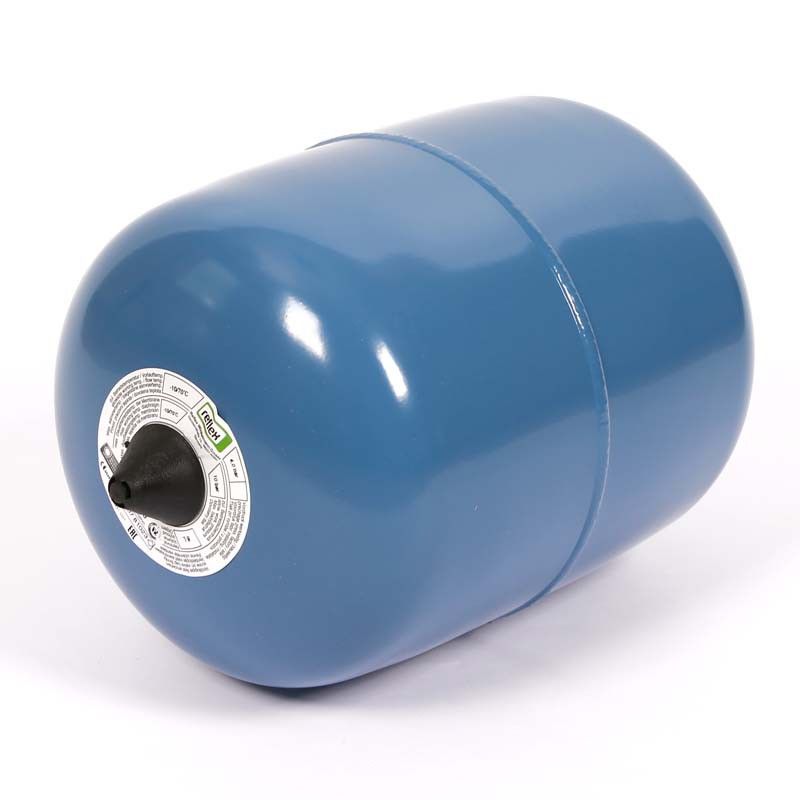

Гидроаккумулятор для насосной станции

Гидроаккумуляторы для систем водоснабжения различаются по конструкции: они бывают горизонтальные и вертикальные, по объему: их диапазон широк и также делятся на стандартные от 24 до 50 литров, на средние от 80 до 100 литров и большие свыше 150 литров. Материал изготавливания сосуда, как правило, эмалированная сталь. За редким исключением, производитель делает сосуд из блестящей нержавейки, не несущей особой технической нагрузки, кроме как предлагая удорожание и “красоту”.

Сосуд стального гидроаккумулятора, обычно красят в синий, красный, белый, или редко в зеленый цвет порошковой краской с последующим оплавлением. Гидробаки красного цвета, как правило, выкрашивают для расширительных устройств в системе отопления.

Давление в гидроаккумуляторе 24 литра

Часто можно услышать вопрос, какое давление в гидроаккумуляторе 24 литра нужно поддерживать? А если бак большой, то, какое давление в гидроаккумуляторе 50 литров, или 100 литров? Отвечая на этот вопрос, можно утвердительно ответить, что давление в баке никак не зависит от объема бака. Именно поэтому, давление воздуха в гидроаккумуляторе на 50 литров и даже на 150 литров необходимо поддерживать на абсолютно одинаковых значениях.

Все дело в том, что гидроаккумулятор для систем водоснабжения работает совместно с насосным оборудованием. Соответственно систему водоснабжения мы настраиваем так, чтобы при открытии крана, насос включился и вода потекла. При закрытии крана, соответственно мы хотим, чтобы насос выключился. За такой комфорт отвечает маленькое, незаметное устройство – реле давления или датчик протока:



Реле давления отслеживает, простите за каламбур, давление. Так вот, при закрытии крана, насосная станция продолжает работать, нагнетая давление воды в трубах водоснабжения. Достигая определенного значения, реле, размыкает контакты и насос выключается. Значение давления, конечно может быть разным, но как минимум не превышать порога разрыва труб, трубных соединений, или же гидравлической части насоса.

Обычно, давление в системе водоснабжения загородного дома считается вполне достаточным в 2,5 атмосферы. Давления всего 2-х атмосфер вполне хватит для: душевых процедур, помыть посуду, других повседневных нужд и устойчивой работы стиральной машины. Таким образом, отвечая на вопрос, какое давление в гидроаккумуляторе необходимо поддерживать, с уверенностью можно сказать, – любое ниже порога срабатывания реле давления, иначе насос выключится быстрее, чем будет закачен гидроаккумулятор.

Одно из правил гасит, что правильное давление, выставленное в баке, должно быть ниже порога на 10%. Домовладельцы обычно немного перестраховываются и выставляют значение ниже на 12 – 15%. Стандартные настройки, выставляемые на заводе, как правило, составляют 1,5 атмосферы для любого бака. Со временем, давление в сосуде немного падает, так как есть допустимые потери через золотник. Подкачать бак можно обычным велосипедным качком, предварительно слив полностью из него воду.

Как выбрать гидроаккумулятор для насоса

Первое, на что стоит обратить внимание, что бак не заполняется водой полностью, основное пространство занимает мембрана и воздух под давлением, вода закачивается в бак в объеме не более 40% от емкости сосуда. Существует расчет гидробака по формулам, по частоте включения насоса и различным коэффициентам, весь этот материал Вы найдете без труда на просторах инета. Не вдаваясь в них и пользуясь значительным опытом, можно сказать с уверенностью, что:

— поверхностный насос мощностью до 1000 Вт комплектуется баком объемом 24 литра.
— поверхностный насос мощностью выше 1 кВт выгоднее комплектовать 50 литровым баком.

— погружной насос до 500 Вт достаточным вариантом будет гидробак объемом 24 литра
— погружной насос до 1 кВт комплектуется 50 литровым гидроаккумулятором
— 1,5 кВт и выше — 80 или 100 литров соответственно.

До трех точек водоразбора, с количеством домочадцев 2-3 человека, достаточным будет бак в 50 литров. Если семья больше, то стоит задуматься о приобретении 100 литрового варианта. Этого должно хватить на три-четыре водоразборных точек: мойка на кухне до 8 литров в минуту, ванная комната – 8-12 литров в минуту, и туалет (в зависимости от унитаза) – 6-18 литров в минуту. В повседневной жизни, расширительные аккумуляторы емкостью 24-50 литров без труда обеспечивают в хозяйственной воде небольшую семью, с одной-двумя точками водоразбора.

Где установить гидроаккумулятор для водоснабжения

Сосуд подбирают исходя из особенностей помещения, возможно горизонтальный бак занимает слишком много места, тогда обратите внимание на вертикальную компоновку. Основное чем следует руководствоваться – удобное расположение, для дальнейшего регламентного обслуживания. Необходимо также соблюсти правило, что чем ближе к насосу расположен гидроаккумулятор, тем эффективнее будет эксплуатация водопроводной системы в целом.

Сегодня на рынке представлены как отечественные, так и импортные, производители, в этой статье мы не будем давать рекомендаций по бренду. Основное, что мы хотели сказать, что гидроаккумулятор помогает создать эффективную эксплуатацию водопроводной системы. Продлевает срок работоспособности насоса и технологических соединений системы, а также всегда можно надеяться на некий запас воды в случае отключения электроэнергии. Кроме того защитит Вас от разрушительных воздействий гидравлических ударов.

Неисправности гидроаккумулятора для систем водоснабжения



Аккумуляторы — BLACOH Fluid Control

Аккумуляторы BLACOH

повышают производительность системы в различных приложениях в различных отраслях.

Аккумуляторы — это сосуды для хранения, которые удерживают жидкость под давлением и обычно используются в гидравлических системах для хранения жидкости в качестве энергии, которая высвобождается по требованию.При использовании в гидравлических контурах и машинах их иногда называют гидроаккумуляторами или гидропневматическими аккумуляторами . Аккумуляторы также используются для устранения пульсаций для плавного потока жидкости и защиты систем от гидравлического удара. Самая популярная конструкция имеет внутреннюю камеру, которая действует как сепаратор между хранимой жидкостью и зарядом сжатого газа.

Аккумуляторы

используются в различных приложениях в различных отраслях промышленности для повышения производительности системы и снижения эксплуатационных расходов.

BLACOH предлагает полную линейку аккумуляторов, специально разработанных для рынка гидроэнергетики, с цельной конструкцией корпуса для максимальной безопасности в приложениях с высоким давлением.

  Модели с баллоном, диафрагмой и поршнем
  Нижняя и верхняя части Ремонтопригодные варианты
  Испытано в 1. 5-кратное максимальное давление
  Создан в соответствии со стандартами ASME и большинством международных кодовых требований к сосудам под давлением

Аккумуляторы BLACOH доступны в различных размерах и материалах, подходящих для самых требовательных приложений. *

ПРИМЕЧАНИЕ. Некоторые модели аккумуляторов, предлагаемые BLACOH, могут производиться партнерами из Северной Америки или Европы.Свяжитесь с менеджером по продажам BLACOH для получения подробной информации.

Power Water Networks — LOW-TECH ЖУРНАЛ

Гидроаккумулятор. Картина: Лес Чатфилд.




«Использование воды — любопытно забытая тема в инженерной литературе.Как романтическая или популярная грань техники, гидравлическая энергия никогда не привлекала внимания публики, как паровой двигатель, локомотив или даже двигатель внутреннего сгорания».

Ян Макнил, Гидравлическая мощность , 1972


Теоретическая основа гидравлической передачи энергии была заложена в 1647 году французским вундеркиндом Блезом Паскалем. Путем экспериментов он обнаружил, что вода, в отличие от воздуха, практически несжимаема и передает давление одинаково во всех направлениях.

Последствия «гидростатического парадокса» были продемонстрированы в «машине для умножения сил» Паскаля, показанной ниже. Он состоит из двух вертикальных цилиндров, соединенных между собой трубой. Вся система заполнена водой и герметично закрыта. Один цилиндр содержит плунжер малого диаметра, а другой цилиндр содержит плунжер, площадь поперечного сечения которого в 100 раз больше.

Машина для умножения сил.

Паскаль продемонстрировал, что если на маленький поршень положить груз, он сможет поднять груз, помещенный на большой поршень, который в 100 раз тяжелее.Таким образом, машина Паскаля позволяла умножать силы — в приведенном выше примере отношение выходной силы к входной силе равно 100 к 1. Другими словами, вы можете создать выходную силу 100 кг при входной силе всего 1 кг.

Машина для умножения сил

Умножение Силы было чем угодно, но только не новинкой в ​​1600-х годах. Более простые устройства, такие как шкивы, зубчатые передачи, шпили, лебедки и гусеничные колеса — все вариации рычага, которому 7000 лет, — также могут создавать большую выходную силу при небольшом входном усилии.Например, римляне строили подъемные краны с механическим преимуществом до 70 к одному, а это означало, что один человек, прилагая усилие всего 25 кг, мог поднять вес 1,75 тонны.

Однако гидравлическая версия рычага имеет одно важное преимущество по сравнению с более ранними механизмами: потери на трение очень малы и не зависят от механического преимущества. Следовательно, возможный коэффициент умножения почти бесконечно больше, и оба поршня могут находиться на значительном расстоянии друг от друга — примерно до 25 км, как мы увидим.


В гидравлике потери на трение не зависят от механического преимущества, поэтому возможный коэффициент умножения силы почти бесконечен


Увеличить усиление можно либо путем увеличения пропорции между диаметрами обоих плунжеров, либо путем приложения большей мощности к меньшему поршню. Как и в более ранних механизмах, выигрыш в механическом преимуществе теряется в соотношении скоростей.

Если небольшую гидравлическую силу преобразовать в большую силу, скорость ее действия уменьшится точно в обратной пропорции, потому что пройденное расстояние увеличивается в той же пропорции, что и сила.Например, если человек надавит на маленький поршень на 10 сантиметров, другой поршень поднимется только на 1/100 этого расстояния.

Следовательно, в закрытой системе более тяжелый груз может быть поднят только на очень ограниченное расстояние, зависящее от длины плунжера. Однако это ограничение снимается, когда в систему добавляется больше воды и меньший поршень, вместо того чтобы опуститься только один раз, делает несколько ходов, другими словами, когда он работает как насос. В этом случае больший поршень будет продолжать подниматься.

Гидравлический пресс

Паскаль мог лишь косвенно доказать свою точку зрения, так как доступные в то время материалы не были достаточно прочными, чтобы выдержать давление. Потребовалось еще полтора столетия, прежде чем умножение гидравлической силы было реализовано на практике. Его первым использованием было не подъемное устройство, а скорее наоборот: гидравлический пресс, создающий сжимающую силу.

Обычный винтовой пресс того времени, мало развитый, поскольку римляне использовали его для отжима оливок и винограда, требовал больших усилий для работы, имел большие потери энергии на трение (+80%) и не мог выдерживать более 25 тонн. нагрузка.(Винт, преобразующий вращательное движение в поступательное, представляет собой наклонную плоскость, обернутую вокруг цилиндра).

Слева: Винтовой пресс. Кредит фотографии: Брюс К. Саттерфилд. Справа: гидравлический пресс.

Гидравлический пресс изобрел в 1796 году английский слесарь и плотник Джозеф Брама. Он был полностью основан на теоретических работах Паскаля. Гидравлический пресс Брамы, который приводился в действие ручным насосом, значительно увеличил нагрузку, которую мог выдержать человек.

Используя доступные в то время материалы, Bramah достиг общего соотношения 1000 к 1, что означает, что действующая нагрузка в 60 тонн на подъемный поршень может быть уравновешена всего лишь 60 кг на рукоятке насоса. КПД гидравлического пресса составил более 90%.

Порты и верфи

Несмотря на исключительную пригодность для работы с краном, гидравлика мало продвинулась в этой области в первой половине девятнадцатого века.Во многом это было связано с проблемой надежного и эффективного преобразования линейного движения ползуна во вращательное движение ствола или барабана крана. В первой половине девятнадцатого века погрузочно-разгрузочные работы в гаванях, верфях и железнодорожных станциях все еще осуществлялись с помощью кранов с приводом от человека, но потребность в более высоких и мощных кранах была велика.

Начиная с 1830-х годов железо стало использоваться в качестве материала для кораблестроения, с параллельным ростом размеров кораблей.Обычные подъемные системы уже не подходили. В большинстве стран решение было найдено в паровом кране, появившемся в 1850-х годах. Однако в гаванях и на верфях Британии появилась достойная альтернатива: кран с гидроприводом.


В первой половине девятнадцатого века погрузочно-разгрузочные работы в гаванях, верфях и железнодорожных станциях все еще осуществлялись с помощью кранов с приводом от человека


Британский инженер Уильям Армстронг начал проектировать и эксплуатировать мощные гидравлические краны в 1840-х годах.Полностью осознавая, что гидравлика лучше всего приспособлена для обеспечения медленного, равномерного движения, Армстронг изобрел метод подъема груза одним ходом ползуна или поршня, в достаточной степени увеличивая движение с помощью шкивов.

Однако его усилия были осложнены низким и неравномерным давлением городской сети, которая была источником питания для этих машин. Максимальная выходная мощность машины с водным приводом определяется давлением воды и расходом воды. В городской сети напор воды обеспечивался (и часто до сих пор) водонапорной башней.Поскольку практическая высота водонапорной башни ограничена, ограничено и давление воды. Водонапорная башня высотой 50 м (165 футов) может создавать давление воды 70 фунтов на квадратный дюйм (psi).

Следовательно, единственный способ еще больше увеличить мощность крана, работающего на воде из городской водопроводной сети, — это увеличить расход воды. Однако это увеличивает потребление питьевой воды и увеличивает размер и стоимость труб, клапанов, цилиндров и других частей системы. Более того, если спрос на питьевую воду со стороны других пользователей выше среднего, уровень воды в водонапорной башне упадет, а также давление воды и выходная мощность машины.

Гидравлический аккумулятор

В 1851 году Армстронг предложил альтернативное решение, которое решило эти проблемы: гидроаккумулятор. Хотя она намного компактнее водонапорной башни, она может производить обычное давление воды в 700 фунтов на квадратный дюйм или выше, что как минимум в 10 раз превышает давление воды в городской водопроводной сети. Это позволило производить на порядок больше мощности без увеличения расхода воды и увеличения размеров компонентов системы.

Гидравлический аккумулятор Армстронга представлял собой хитроумное устройство, в котором поршень или поршень оказывали давление на воду в вертикальном цилиндре.Поршень был нагружен собственным балластом, который обычно имел форму цилиндрического балластного контейнера, окружающего центральный цилиндр (изображение ниже, слева). Контейнер был заполнен щебнем, железным ломом или другим балластным материалом.

Гидравлический аккумулятор в Бристольской гавани. Общины Википедии. Гидравлический аккумулятор, Уолш-Бей, Сидней. Источник: NSW HSC Online.

При давлении воды 700 фунтов на квадратный дюйм балласт составлял около 100 тонн, действуя на поршень диаметром около 45 см с вертикальным ходом от 6 до 7 метров. В другом типе аккумулятора использовалась прямоугольная плита для поддержки балласта кирпичной кладки (изображение выше, справа) или стальных плит. Гидравлические аккумуляторы могут быть установлены на открытом воздухе или размещены в специально спроектированном здании.


По сравнению с водонапорной башней, гидроаккумулятор мог отдавать в десять раз большую мощность, и поддерживать равномерное давление по всей сети


Работа гидроаккумулятора чем-то похожа на работу водонапорной башни.Центральный цилиндр имеет вход и выход воды в нижней части. Воду из доков можно было закачивать через входное отверстие паровым насосом, поднимая поршень, а через выходное отверстие ее можно было выталкивать в сеть для распределения, опуская поршень.

Энергия накапливалась при движении тарана вверх и восстанавливалась при его опускании. Скорость откачки паровой машины регулировалась в зависимости от уровня воды в аккумуляторе либо автоматически с помощью механических рычагов, либо с помощью человека.

Однако, в отличие от водонапорной башни, аккумулятор может поддерживать равномерное давление во всей системе независимо от объема воды в цилиндре, потому что давление создается весом балласта, а не веса воды — другими словами, гидроаккумулятор выдает давление по нагрузке, а не по высоте.

Обладая эффективностью зарядки/разрядки выше 98% и отсутствием саморазряда, гидроаккумулятор был чрезвычайно энергоэффективным устройством.

Водяное заводское оборудование

Внедрение гидроаккумулятора имело два важных последствия. Во-первых, значительно расширился ассортимент машин с гидравлическим приводом. Водяные двигатели, подключенные к городской сети, были бытовыми приборами и мастерскими. Но Армстронг и другие инженеры приспособили воду под высоким давлением для различных промышленных применений, требующих большой мощности, таких как ковка, штамповка, штамповка, отбортовка, резка и клепка (предшественник сварки).

Клепальный станок с гидравлическим приводом.

В гаванях вода под высоким давлением приводила в действие не только краны и грузоподъемные механизмы, перегружающие грузы в доках и на складах, но и запорные ворота, поворотные мосты, лодочные подъемники и могильные доки. На железнодорожных станциях гидропередача использовалась для обработки грузов и перемещения вагонов (с помощью гидравлических шпилей), а также для управления поворотными платформами, подъемниками и механизмами перемещения. Все эти применения гидравлической энергии были бы невозможны при низком и неравномерном давлении в городских сетях.

Чтобы получить представление о важности гидравлической силы, достаточно еще раз взглянуть на эволюцию подъемных устройств. В 1586 году 344-тонный обелиск был перенесен между площадями Рима. Доменик Фонтана, главный строитель Ватикана, поднял обелиск с помощью 40 шпилей, на которых работало 400 человек и 75 лошадей. В 1878 году Джон Диксон поднял еще один обелиск — иглу Клеопатры весом 209 тонн — с помощью четырех гидравлических домкратов, которыми управляли четыре человека.

Сети электроснабжения

Во-вторых, гидроаккумулятор позволял эффективно передавать мощность на большие расстояния.Для трубопровода диаметром 30 см падение давления при распределении воды составляет около 10 фунтов на квадратный дюйм на милю, что не зависит от давления воды. Таким образом, если передать воду с давлением 70 фунтов на квадратный дюйм на расстояние 7 миль (12 км), вся энергия будет потеряна. Но если вы передаете воду на то же расстояние с давлением 700 фунтов на квадратный дюйм, остается давление воды 630 фунтов на квадратный дюйм, что сводится к эффективности передачи 90%.

Высокая эффективность передачи воды под высоким давлением привела к строительству по крайней мере дюжины общественных водопроводных сетей с аккумуляторными накопителями, половина из них в Великобритании, в которых центрально расположенные паровые машины перекачивали воду в гидравлические аккумуляторы, которые распределяли воду под высоким давлением по большой географический район. Один или несколько гидроаккумуляторов будут установлены на каждой гидроэлектростанции, а другие могут быть размещены в стратегических точках вдоль магистрали в качестве подстанций.


Идея настоящей гидравлической энергетической сети, аналогичной электрической сети, появившейся чуть позже, уже была изложена в патенте 1812 года Джозефом Брамой, изобретателем гидравлического пресса.


С 1870-х по 1890-е годы гидравлические сети были созданы в ведущих промышленных городах Британии: Кингстон-апон-Халл, Лондоне, Ливерпуле, Бирмингеме, Гримсби, Манчестере и Глазго.Доковые и железнодорожные компании первыми внедрили эту технологию и десятилетиями оставались ее самыми важными пользователями.

Иллюстрации гидроаккумулятора, гидравлического крана и гидравлического подъемника.

Тем не менее, электрическая вода также запускала производственные процессы на фабриках, приводила в действие лифты в общественных, частных и коммерческих зданиях, а также приводила в действие бытовые устройства и инструменты мастерских. Любой, кому посчастливилось иметь сеть, проходящую по улице, мог подключиться к сети общего пользования.Электропотребление воды было измерено, как это происходит сегодня с питьевой водой и электричеством.

Идея настоящей гидравлической энергетической сети, аналогичной электрической сети, появившейся чуть позже, уже была изложена в патенте 1812 года Джозефом Брамой, изобретателем гидравлического пресса. Но Брама, который также придумал гидроаккумулятор и гидравлический кран, опередил свое время. Прошло еще шестьдесят лет, прежде чем его идеи были воплощены в жизнь Армстронгом и его современниками.

Лондонская гидравлическая энергетическая компания

В Лондоне была построена самая разветвленная гидроэнергетическая сеть, которой управляет «Лондонская гидравлическая компания». На пике развития компании в 1917 году пять взаимосвязанных центральных электростанций перекачивали воду под высоким давлением примерно в дюжину гидроаккумуляторов и почти 300 км водопроводных сетей, питая более 8000 машин и обслуживая большую часть города. В лондонских театрах и других культурных зданиях вода приводила в движение полы, органные консоли, противопожарные занавесы и сцены.Вода под давлением заработала водяные насосы и подняла разводные части Тауэрского моста.

Иллюстрация: план сети и насосных станций London Hydraulic Power Co., 1895 г.

Пожарные гидранты также выгодно обслуживались системой высокого давления, и несколько сотен из них были подключены к сети Лондонской гидравлической энергетической компании. Эти системы пожаротушения повышали давление в бытовых водопроводах за счет нагнетания в них небольшого количества воды под высоким давлением с помощью струйного насоса.Сама по себе вода под высоким давлением из гидросети не могла быть подана в достаточном количестве, чтобы воздействовать на большой пожар, в то время как в бытовых водопроводах было достаточно количества, но недостаточно давления, чтобы достичь верхних этажей зданий.


В Лондоне пять взаимосвязанных центральных электростанций перекачивали воду под высоким давлением в дюжину гидроаккумуляторов и почти 300 км водопроводных сетей, питая более 8000 машин и обслуживая большую часть города.


Другим замечательным применением воды под высоким давлением в Лондоне стал Silent Dustman , водяной пылесос, появившийся на рынке в 1910 году.Несколько крупных отелей были полностью «подключены» к этой системе: вода из городской сети использовалась в струйном насосе для создания вакуума в трубе, к которой должна была быть подключена система. Вдоль этих труб было несколько насадок, к которым можно было прикрепить гибкие шланги. Таким образом, грязь от подметальных машин втягивалась в гидравлическую трубу и уносилась в канализацию. Система, которая работала бесшумно и эффективно, оставалась в эксплуатации до 1937 года.

Одна из лондонских электростанций. Обратите внимание на башню справа, в которой находятся гидроаккумуляторы.

Однако в Лондоне гидравлическая энергия, похоже, не оказала большого влияния на домашнюю жизнь. В The Hydraulic Age (1980) Б. Пью отмечает, что это было «возможно, из-за того, что в то время домашняя рабочая сила была дешевой и в изобилии. Если бы действовали современные условия, то, возможно, история была бы другой. поскольку возможности гидравлической энергии были не меньше, чем у электричества сегодня».

Большинство общественных сетей водоснабжения поставляли воду под давлением от 700 до 800 фунтов на квадратный дюйм (от 48 до 55 бар), за исключением Манчестера и Глазго, где давление воды составляло 1120 фунтов на квадратный дюйм.В этих городах существовал большой спрос на мощность гидравлических прессов, используемых для пакетирования, что требовало более высокого давления.

Power Networks за пределами Великобритании

Британские энергосистемы вдохновили создание подобных сетей в других местах: Антверпене в Бельгии, Буэнос-Айресе в Аргентине, Мельбурне и Сиднее в Австралии. В то время как австралийские системы напоминали британские (с 80 км магистралей, мельбурнская была второй по величине из когда-либо построенных), аргентинская система использовалась для откачки сточных вод, а сеть в Антверпене была нацелена на комбинированное производство механическая энергия и электричество. Последнее было попыткой преодолеть очень высокие потери при передаче электроэнергии в то время.

«Zuiderpershuis»: бывший гидравлический насосный завод в Антверпене. В башнях размещались гидроаккумуляторы.

В The Hydraulic Age Б. Пью пишет, что:

«Для передачи электроэнергии первые электростанции столкнулись с теми же трудностями, что и гидроэлектростанции, их напряжение было аналогично рабочему давлению, а падение напряжения из-за сопротивления сети аналогично падению давления из-за трения в трубах.Первые электростанции общего пользования представляли собой станции постоянного или непрерывного тока, при этом напряжение генерации в основном лишь немного превышало (по падению напряжения в кабелях) напряжение в помещении потребителя, которое из соображений безопасности должно было быть меньше 250 вольт. Из-за ограничения по напряжению область питания, а также мощность, которую можно было передать, были ограничены.»


Сеть в Антверпене предназначалась для комбинированного производства механической и электрической энергии


С 1865 года Антверпен использовал гидравлическую сеть высокого давления для приведения в действие кранов, мостов и шлюзов в гавани. К этому в 1893 г. добавилась вторая сеть, которая распределяла воду высокого давления по разбросанным по городу электрическим подстанциям (по плану их было двенадцать, но построили только три). Там водяные турбины вырабатывали электроэнергию, которая распределялась в радиусе 500 м по подземным электропроводам — примерно на таком расстоянии можно было эффективно распределять низкое напряжение.

Гидравлические краны в порту Антверпена. Фотография журнала Low-tech.

Система Антверпена, которая использовалась для управления уличным освещением, таким образом, сделала в больших масштабах то, что водяные двигатели, подключенные к динамо-машинам, сделали в небольших масштабах с водой из городской магистрали (см. предыдущую статью).Около 66% гидравлической энергии было преобразовано в электричество. На пике развития сеть достигала длины 23 км при мощности 1200 л.с. В Лондоне также было несколько мест, где потребители использовали небольшие электрические генераторы от гидравлического источника.

Электроэнергия Вода против электричества

Прорыв в области высоковольтной передачи электроэнергии на рубеже веков сделал такие системы, как в Антверпене, немедленно устаревшими. Электрогенерирующая часть сети исчезла в 1900 году.Производство воды под давлением для производства электроэнергии включает в себя четырехкратное преобразование энергии, что является излишне расточительным, если вы можете просто производить электроэнергию и эффективно транспортировать ее.

Расширение эффективной передачи электроэнергии также остановило строительство других крупных сетей подачи электроэнергии до конца века. «Если бы эти системы были запущены на несколько лет раньше, они могли бы стать гораздо более популярными», — пишет Ян Макнил в Hydraulic Power (1972) . «Через несколько лет их, наверное, вообще бы не построили.»

Однако почти все системы общественного водоснабжения, построенные между 1870-ми и 1890-ми годами, оставались в эксплуатации до 1960-х и 1970-х годов, в конечном итоге используя для откачки электродвигатели вместо паровых двигателей. Сеть водопровода, эксплуатируемая Лондонской гидравлической компанией, последней из уцелевших, работала до 1977 года. Большинство сетей водоснабжения общего пользования продолжали расти в течение первых десятилетий двадцатого века, достигнув своего расцвета в конце 1920-х годов.Фатальный упадок наступил только тогда, когда в 1960-х и 1970-х годах фабрики начали покидать города.


Если электричество является наиболее эффективным и практичным способом передачи и распределения электроэнергии, то почему почти все электрические водопроводные сети оставались в эксплуатации почти целое столетие?


Возникает два вопроса. Во-первых, почему гидроэнергетика не стала универсальным методом распределения энергии, как предполагали Джозеф Брама и Уильям Армстронг? А во-вторых, если электричество является наиболее эффективным и практичным способом передачи и распределения электроэнергии, то почему почти все электрические водопроводные сети оставались в эксплуатации почти целое столетие?

Преимущества электроэнергии

В качестве технологии передачи электроэнергии гидроэлектростанция имеет три важных недостатка по сравнению с электричеством. Во-первых, электричество можно эффективно транспортировать на гораздо большие расстояния. Гидравлическая трансмиссия была (и остается) по меньшей мере столь же эффективной, как и трансмиссия электрической энергии на расстоянии от 15 до 25 км. Однако за пределами этих расстояний электрическая трансмиссия является явным победителем.

Гидравлические ворота дока Гренландии в Лондоне, построенные в 1880-х годах. Изображение предоставлено: Крис Аллен.

Второй недостаток гидравлической трансмиссии заключается в том, что сложная распределительная сеть приводит к дополнительным потерям энергии.Каждый изгиб или изгиб магистрали увеличивает потери на трение. Чем сложнее сеть, тем менее эффективной она становится. У электрической трансмиссии этой проблемы нет, по крайней мере, в незначительной степени. Потери на трение в водопроводе ограничивают количество машин, которые можно подключить к водопроводной сети, в то время как электричество можно подразделять почти бесконечно.

Третье ограничение силовой воды – это ограниченная мощность линии гидравлической передачи. Вода под давлением может перемещаться по тонким трубам только с пешеходной скоростью, чтобы избежать чрезмерных потерь на трение.На более высоких скоростях потери на трение увеличиваются, поскольку квадрат скорости и эффективности быстро падает, даже на относительно коротких расстояниях. Это ограничивает скорость потока и, следовательно, мощность, которую может передавать гидравлическая линия передачи.

Используя трубу диаметром от 10 до 12 см — обычный размер в большинстве систем высокого давления в то время — гидравлическая линия передачи могла производить максимальную непрерывную мощность от 115 до 205 лошадиных сил (от 85 до 150 кВт). Линии электропередачи высокого напряжения аналогичного размера могут передавать мощность на порядки большую, чем эта.

Преимущества Power Water

Однако ни один из этих недостатков не имел значения для сетей подачи воды, которые мы обсуждали. Все это были децентрализованные системы, с машинами, удаленными не более чем на 15-25 км от источника питания. Во-вторых, поскольку машины с гидравлическим приводом в гаванях, железнодорожных станциях, фабриках и зданиях характеризовались медленным движением и нечастым использованием, низкая скорость передачи воды не представляла препятствия.

За исключением недолговечной системы выработки электроэнергии в Антверпене, ни одна из водопроводных сетей типа Армстронга не обеспечивала электроэнергией большое количество постоянно работающих машин.(Но обратите внимание на водопроводные сети среднего давления в Швейцарии). Наконец, поскольку в сети подачи воды использовалось относительно небольшое количество (но очень мощных) машин, потери на трение в изгибах и поворотах сети были ограничены.

Гидравлический насос, аккумулятор и пресс. Источник: Portefeuille économique des Machines, de l’outillage et du matériel, декабрь 1864 г., Национальная библиотека Франции.

Ограничения гидравлической трансмиссии были хорошо известны в конце девятнадцатого века.Однако инженеры также уловили уникальные преимущества технологии, которые актуальны и сегодня. Например, Роберт Захнер, сторонник еще одной альтернативы электричеству, сжатого воздуха, писал в «Передача энергии сжатым воздухом» (1890), что:

«Практическая несжимаемость воды делает гидравлический метод непригодным для регулярной передачи постоянного количества энергии. Его можно использовать с пользой только там, где движущая сила должна накапливаться и применяться через определенные промежутки времени, например, при поднятии тяжестей, работе штампов, ковке сжатием. и другие работы прерывистого характера, требующие большой силы на небольшом расстоянии.»

Гидравлическая трансмиссия «превосходно адаптирована для использования с тяжелой техникой и оборудованием в операциях, требующих заметной концентрации мощности, возвратно-поступательного прямолинейного движения и прерывистого действия», — писал Луи Хантер в «Передача мощности » (1991). Основное преимущество гидроаккумулятора заключается в том, что он позволяет управлять машинами, которым требуется гораздо больше энергии, чем может обеспечить источник энергии — «умножение силы» Паскаля.


Ограничения гидравлической трансмиссии были хорошо известны в конце девятнадцатого века.Однако инженеры также уловили уникальные преимущества технологии, которые актуальны и сегодня.


Когда требуется высокое усилие или крутящий момент, гидравлические силовые системы являются гораздо более компактным и энергоэффективным решением, чем механические или электрические приводы. Как электродвигателям, так и двигателям внутреннего сгорания часто требуется механическая передача энергии (шестерни, цепи, ремни) для преобразования их высокой скорости вращения в более низкую скорость с более высоким крутящим моментом.

Точно так же гидравлические силовые системы легко производят линейное движение с помощью гидравлических цилиндров, в то время как электроэнергия требует дорогостоящих линейных двигателей или механических силовых передач, таких как реечные узлы.Гидравлическая и электрическая энергия в этом смысле дополняют друг друга: одним из ограничений силовой передачи воды была относительная сложность преобразования линейного движения во вращательное.

Колеса

Pelton были наиболее очевидным выбором, но их высокая скорость вращения требовала использования зубчатой ​​​​передачи для работы тихоходного оборудования. Был доступен ряд гидравлических двигателей поршневого типа для обеспечения вращательной мощности с переменной или малой скоростью, но эти двигатели имели мало преимуществ по сравнению с электрическими или механическими приводами.

Третьим важным преимуществом гидравлики является то, что мощность всегда легко доступна в трубопроводах и в аккумуляторе, но когда нет потребности, нет потерь. Когда ни одна из машин в водопроводной сети не работала, гидроаккумуляторы поддерживали давление в линиях без использования энергии. Это преимущество особенно актуально, когда машины используются с перерывами.

Гидравлика сегодня

Гидравлическая энергия все еще используется сегодня, особенно в тяжелом промышленном оборудовании, требующем медленного, но мощного линейного движения, а также в мобильных строительных машинах, таких как экскаваторы. Однако гидроаккумулятор увеличенного веса и силовые водопроводные сети исчезли.

Жидкость под давлением больше не вода, а масло, смешанное с присадками. (Растительное масло использовалось в качестве гидравлической среды в 19 веке). В отличие от воды масло не замерзает и не вызывает коррозии. Однако это делает гидравлическую энергию более дорогой и, очевидно, не позволяет выхлопной жидкости попасть в канализационную сеть, доки или море.

Частично в результате использования масла появилась автономная гидравлическая силовая установка, состоящая из насоса, гидроаккумулятора и системы обратного потока, готовая к соединению с электродвигателем или дизельным двигателем.Гидроаккумуляторы в этих системах намного меньше, они используют газ для сжатия жидкости и не поддерживают постоянное давление.

Нынешние гидроаккумуляторы (как правило, на сжатом газе) имеют мало общего с аккумуляторами повышенной грузоподъемности в водопроводных сетях. Картина: ГИД.

Несмотря на то, что практические преимущества гидравлики сохраняются — большое количество энергии может передаваться и точно контролироваться с помощью очень компактных компонентов — современный подход стирает важное преимущество в эффективности, характерное для более централизованных сетей водоснабжения девятнадцатого и двадцатого веков. В общегородской водопроводной сети сравнительно небольшой центральный источник энергии — несколько гидроаккумуляторов — может привести в действие большое количество очень мощных машин. Насосные двигатели не должны были быть рассчитаны на пиковые нагрузки.


Большим преимуществом электрических водопроводных сетей было то, что для работы большого количества мощных машин на большой территории требовалась сравнительно небольшая мощность.


 Б. Пью оплакивает эту эволюцию в The Hydraulic Age (1980):

«Век назад только несколько очень больших машин — поворотные мосты и редкие гидравлические прессы — имели собственное индивидуальное насосное оборудование.Совсем недавно эта тенденция распространилась на машины с гидравлическим приводом всех типов и размеров и сегодня является общепринятой практикой. С блоками гидравлического питания каждая единица оборудования будет приводиться в движение собственным двигателем и будет иметь свои собственные контрольно-измерительные приборы, фильтры и т. д., что потребует периодического осмотра и технического обслуживания.»

«Двигатель будет работать непрерывно, пока блок используется, независимо от нагрузки на приводимый им насос. В случае нескольких таких блоков не все будут работать на полную мощность все время.Заметная экономия может быть достигнута за счет наличия центральной насосной установки для снабжения нескольких агрегатов, а благодаря диверсификации нагрузки максимальная нагрузка в любой момент времени будет меньше суммы индивидуальных максимальных нагрузок».

«Преимущество крупной станции перед рядом более мелких заключается в способности удовлетворить разнообразный спрос. Каждая из небольших независимых электростанций должна иметь достаточную мощность для удовлетворения пикового спроса в своей области снабжения и пики не будут возникать одновременно.Большая станция, занимающая общую площадь нескольких небольших станций, должна удовлетворять только максимальный одновременный спрос, который обычно будет меньше, чем сумма местных пиков».

Альтернативы электричеству

Так же, как и технологии механической передачи энергии, такие как системы рывковых линий и бесконечные канатные приводы, электрические водные сети исчезли в основном потому, что электрическая передача имеет превосходную эффективность на больших расстояниях.Однако в более децентрализованной энергетической системе, основанной на возобновляемых источниках энергии, все эти забытые альтернативы электроэнергии заслуживают того, чтобы их пересмотрели для конкретных целей. Гидроаккумуляторы с увеличенным весом могут работать от солнечной энергии, ветра или даже от педалей.

Фото: J.W. Гибсон

Около 1900 года превосходство электричества в передаче энергии на очень большие расстояния не оспаривалось. Однако для умеренных расстояний многие авторы сомневались в его полезности. Например, Р.Кеннеди написал в «Современные двигатели и генераторы электроэнергии» (1905 г.):

.

«Электричество в большинстве случаев дает первостепенные преимущества для передачи энергии на расстояние. Однако инженеры-электрики заявляют о нем слишком много. случаи.»

В.К. Анвин, автор самой полной книги девятнадцатого века о передаче электроэнергии ( «О развитии и передаче энергии от центральных станций», ), выразил аналогичную озабоченность в 1894 году:

.

«Допуская, что электрораспределение скоро будет играть важную роль в развитии систем распределения электроэнергии, в настоящее время существует популярная тенденция рассматривать слишком исключительно электрические методы и упускать из виду другие средства распределения энергии, которые были с пользой применены. в прошлом и, при соответствующих условиях, будет использоваться в будущем…. Для передачи на средние расстояния существует выбор из нескольких средств передачи, и электрическое распределение в таких случаях и до настоящего времени не установило какого-либо универсального превосходства».

В следующем выпуске нашей серии статей о передаче энергии мы обсудим сжатый воздух, который, вероятно, является наиболее пригодной альтернативой электричеству.

Крис Де Декер

Эта статья посвящена Чарльзу Стилу. РВАТЬ.


Статьи по теме:

Источники (в порядке важности):

  • «Эпоха гидравлики», Б.Пью, 1980
  • «Гидравлическая энергия (промышленная археология)», Ян Макнил, 1972 г.
  • «О выработке и передаче электроэнергии от центральных станций», В.К. Анвин, 1894 г. Также здесь.
  • «Гидравлические машины с введением в гидравлику», Р.Г. Блейн, 1897
  • «История промышленной мощи в США, 1780–1930: Том 3: Передача власти», Луи К. Хантер и Линвуд Брайант (1991)
  • «Современные двигатели и электрогенераторы. Практикум по первичным двигателям и передаче энергии, пара, электричества, воды и горячего воздуха — Том первый», Р.Кеннеди, 1905 г.
  • «Современные двигатели и электрогенераторы. Практическая работа по первичным двигателям и передаче энергии, пара, электричества, воды и горячего воздуха — Том шестой», Р. Кеннеди, 1905 г.
  • «Энергия и передача энергии», Э. В. Керр, 1908 г.
  • «Остатки ранних гидроэнергетических систем» (PDF), J.W. Гибсон, 3-я Австралазийская конференция инженерного наследия, 2009 г.
  • «Женевская вода и регион Рона-Альпы: XIX-XX века», Серж Пакье, 2007 г.
  • «L’eau des villes: Aux sources des Empires Municipaux», Жеральдин Пфлигер, 2009 г.
  • «Обзор техники всеобщей выставки 1889 г., раздел II, гидравлические приемники» (PDF), 1893 г.
  • «Обзор техники всеобщей выставки 1889 года, том 9.Семилетняя вечеринка. Общий Механик. Машины выходят из строя. Общая гидравлика. Travail du bois. Travail де Метаукс. Промышленные машины.», 1893
  • «L’usine des Forces Motrices de la Coulouvrenière à 100 ans: 1886-1986», Services industriels, 1986
  • «Waterdruk в Антверпене. Een stroom van elektriciteit», Дирк Де Флисшаувер и Ноэль Керкхарт, 1993 г.
  • «Kroniek van de stroomverdeling van Antwerpen-stad tot de Rupelstreek tot de Eerste Wereldoorlog», Geschiedkundige Studiegroep Ten Boome. (веб-сайт)
  • «Het Zuiderpershuis, een Monument. Brochure bij de tentoonstelling nav. Open Monumentendag 2010» (PDF), Steunpunt Industrieel en Wetenschappelijk Erfgoed, 2010.
  • «Центробежный насос, турбины и водяные двигатели, включая теорию и практику гидравлики», Чарльз Герберт Иннес, 1898 г.
  • «Metropolitan Works: Сборник статей по истории Лондона», Ральф Терви, дата неизвестна.
  • «Гидравлическая энергетическая компания», Общество Воксхолла, 2012 г. (веб-сайт)
  • «London Hydraulic Power Co», Grace’s Guide, дата неизвестна (веб-сайт)
  • «Гидравлическая мощность», NSW HSC Online (веб-сайт)
  • «Передача энергии сжатым воздухом», Роберт Занер, 1890 г.
  • «Водяные двигатели», Музей ретротехники, 2011 г. (сайт)
  • «История кранов (серия классических конструкций)», Оливер Бахманн, 1997 г.
  • «Об использовании водяного столба в качестве движущей силы для движителей», Уильям Армстронг, 1840 г.

Гидравлические аккумуляторы | Компания снабжения Рой

Гидравлические аккумуляторы

поставляются компанией Kocsis Technologies Inc. У нас есть много причин доверять KTI и полагаться на нее. Вот лишь некоторые из множества причин, по которым стоит выбрать Roy Supply и KTI для ваших специальных аккумуляторов:

  • KTI более четверти века проектирует и производит сосуды под давлением
  • Более 20 лет опыта работы с подводными аккумуляторами
  • Всестороннее понимание утверждений третьей стороны
  • Возможность проведения гидростатических испытаний до 120 000 фунтов на квадратный дюйм
  • Сертификат ISO 9001
  • Современный подземный испытательный комплекс
  • Грузоподъемность 50 тонн
  • Собственное производство аккумуляторов на заказ от 1 QT до 400 GAL
  • Серия стандартных баллонных и поршневых аккумуляторов
  • Глобальная сеть дистрибуции
  • Родственная компания Kocsis Brothers Machine Co. является одним из крупнейших механических цехов в стране
  • Инжиниринг с упором на инновации посредством прототипирования и тестирования





Общее применение для аккумуляторов:



  • Устройство накопления энергии: Аккумуляторы используются для хранения потенциальной энергии аналогично батарее, но без неблагоприятных последствий потери заряда с течением времени из-за сидения или низких температур.
  • Гашение пульсаций: Аккумуляторы используются для амортизации внезапных скачков давления в системе, вызывающих эффект, известный как «гидравлический удар».
  • Дополнение к насосу: Аккумуляторы могут использоваться для увеличения расхода насоса, позволяя использовать насосы меньшего размера в системе, что снижает затраты на напор и энергию.
  • Вспомогательный источник питания: Аккумуляторы хранят масло, подаваемое насосом во время рабочего цикла. Затем аккумулятор высвобождает накопленное масло по запросу во время простоя насоса.
  • Терморасширительное устройство: Аккумуляторы можно использовать для хранения жидкости в системе, когда она расширяется из-за тепла, или для подачи жидкости, когда система охлаждается.
  • Дозатор жидкости (под давлением): Аккумуляторы также можно использовать для подачи жидкости в систему, чтобы компенсировать потерю жидкости при нормальной работе компонентов, таких как клапаны или цилиндры.





Обслуживаемые отрасли:

  • Нефть и газ
  • Производство электроэнергии
  • Горнодобывающая промышленность
  • Энергия ветра
  • Развлечения
  • Сталь
  • Сельское хозяйство
  • Оборона
  • Морской
  • Строительство



ПОРШНЕВЫЕ АККУМУЛЯТОРЫ

СТАНДАРТНАЯ ЛИНИЯ

3000 фунтов на квадратный дюйм ЕМКОСТЬ
4. ОТВЕРСТИЕ 0 ДЮЙМОВ 1 кварта — 3 галлона
ОТВЕРСТИЕ 6,0 ДЮЙМОВ 1-10 галлонов
7,0 ДЮЙМОВОЕ ОТВЕРСТИЕ 5 галлонов — 20 галлонов
9,0 ДЮЙМОВОЕ ОТВЕРСТИЕ 10 галлонов — 30 галлонов
ОТВЕРСТИЕ 12,0 ДЮЙМОВ 20-50 галлонов
5000 фунтов на квадратный дюйм ЕМКОСТЬ
4.ОТВЕРСТИЕ 0 ДЮЙМОВ 1 кварта — 3 галлона
ОТВЕРСТИЕ 6,0 ДЮЙМОВ 1-10 галлонов
7,0 ДЮЙМОВОЕ ОТВЕРСТИЕ 5 галлонов — 20 галлонов
9,0 ДЮЙМОВОЕ ОТВЕРСТИЕ 10 галлонов — 30 галлонов
10 000 фунтов на квадратный дюйм ЕМКОСТЬ
2,0 ДЮЙМА ОТВЕРСТИЕ 1 пинта, 1 кварта, 1/2 галлона
4. ОТВЕРСТИЕ 0 ДЮЙМОВ 1/2 галлона, 1 галлон, 2 галлона
АККУМУЛЯТОР БАЛЛОНА
НИЖНЯЯ РЕМОНТНАЯ ЕМКОСТЬ
3000 фунтов на квадратный дюйм 1, 2,5, 5, 10, 11, 15 галлонов
6000 фунтов на квадратный дюйм 1, 2,5, 5, 10, 11, 15 галлонов
ВЕРХ РЕМОНТИРУЕМЫЙ ЕМКОСТЬ
3000 фунтов на квадратный дюйм 1, 2.5, 5, 10, 11, 15 гал.
6000 фунтов на квадратный дюйм 1, 2,5, 5, 10, 11, 15 галлонов
ПОРШНЕВЫЕ АККУМУЛЯТОРЫ НА ЗАКАЗ
ВАРИАНТЫ МАТЕРИАЛОВ МНОГОЧИСЛЕННЫЕ ГЕОМЕТРИИ УПЛОТНЕНИЙ ОДОБРЕНИЯ УПЛОТНИТЕЛЬНЫЕ СОСТАВЫ ЕМКОСТЬ
АЛЮМИНИЙ Т-ОБРАЗНЫЕ УПЛОТНЕНИЯ АСМЭ БУНА ОТ 1/2 ПИНТЫ ДО 400 ГАЛЛОНОВ
УГЛЕРОДИСТАЯ СТАЛЬ U-ОБРАЗНЫЕ ЧАШКИ СЕ ВИТОН
НЕРЖАВЕЮЩАЯ СТАЛЬ ПОЛИСИЛС АБС/АБС-CDS ЭПР
ДУПЛЕКС   ДНВ ХАЙТРЛЕ
СУПЕР ДУПЛЕКС   КРН НИЗКОТЕМПЕРАТУРНЫЙ БУНА
    НР-13

Системы аккумуляторов высокого давления

Основанная в начале 1900-х годов компания Henry Pratt проектирует, разрабатывает, производит и продает системы управления. Наша продукция используется на рынках питьевой воды, сточных вод, энергетики, промышленности и атомной энергетики. Системы управления Pratt включают Check-Mate, Electro-Check, аккумуляторную систему высокого давления, аккумуляторную систему низкого давления и систему резервного питания

.

Конструктивные особенности

  • Индивидуальный дизайн
  • От 1 до 100 галлонов полезного масла после сбоя питания
  • Запорные клапаны на каждом аккумуляторе для облегчения обслуживания
  • Система остается работоспособной, пока обслуживается аккумулятор
  • 10-микронный фильтр обратной линии для защиты компонентов
  • Электрический шкаф NEMA 4

Система высокого давления состоит из блока аккумуляторов, заправленных азотом, насосно-двигательного агрегата, установленного на маслосборнике, электрошкафа управления двигателем и всех необходимых элементов управления и аксессуаров.

Аккумуляторная батарея – предварительно заряженные баллоны
Размер блока аккумуляторов рассчитан на три (3) хода гидравлических цилиндров при давлении от 1400 до 1000 фунтов на кв. дюйм. Аккумуляторные системы высокого давления Pratt доступны любой емкости, но всегда содержат как минимум два аккумулятора. Зарядно-измерительный узел поставляется с каждой стойкой для проверки давления.

Комплект масляного насоса/двигателя и отстойник – со встроенными элементами управления гидравликой
Размер поршневого насоса/двигателя рассчитан на заправку аккумулятора маслом менее чем за пять минут, минимум 1 галлон в минуту.Открытый влагонепроницаемый двигатель подходит для всех трехфазных двигателей с частотой 60 циклов. Устройство оснащено встроенным сетчатым фильтром, предохранительным клапаном, манометром и индикатором уровня.

Шкаф управления – ручное и автоматическое управление
Электрический шкаф NEMA 4 (защищенный от дождя/наружный) содержит пускатель двигателя, селекторный переключатель Hand-Off-Auto, кнопку запуска и автоматические выключатели. Используя реле давления, устройство автоматически запускает масляный насос, когда давление ниже 1400 фунтов на квадратный дюйм, и останавливает масляный насос при давлении 2500 фунтов на квадратный дюйм. Шкаф управления обеспечивает дополнительную защиту от пыли и воды и крепится к стене.

Гидравлические аккумуляторы — PacSeal Hydraulics

1 Pt
1 Qt
3 3000
4 4000
5 5000 1
6 6000 3
B1  Нижняя загрузка – не ASME
B2  Нижняя загрузка – ASME
1   3/4 дюйма
2   #16
3   1 дюйм.
N NPT
S SAE
C Код 61 1
S Стандартный
C Холодная погода
1  Стандартный
2  Эпоксидная краска
3  Внутреннее покрытие из фенола
4 Водоснабжение
1 3  3000
5  5000
6  6000
B Нижняя нагрузка
P Поршень
1   1-1/4 дюйма
2   # 20
3   1 дюйм
N NPT
S SAE
C Код 61
S Стандартный
C Холодная погода
L Низкотемпературный
G Газовый баллон
1  Стандартный
2  Эпоксидная краска
3  Внутреннее покрытие из фенола
4 Водоснабжение
2,5 3 3000
5 5000
6 6000
10 10000
B  Нижняя нагрузка
T  Верх ремонтируемый
P Поршень
1   1-1/4 дюйма
2   # 24
3   2 дюйма
4   # 16
N NPT
S SAE
C Код 61
D Код 62
S  Стандартный
C  Холодная погода
H Высокий цикл
L  Низкотемпературный
G Газовый баллон
1  Стандартный
2  Эпоксидная краска
3  Внутреннее покрытие из фенола
4 Водоснабжение
5
10
11
15
3 3000
5  5000
6 6000
10 10000
B  Нижняя нагрузка
T  Верх ремонтируемый
P Поршень
1   1-1/4 дюйма
2   # 24
3   2 дюйма
N NPT
S SAE
C Код 61
D Код 62
S Стандартный
C Холодная погода
L Низкотемпературный
G Газовый баллон
1  Стандартный
2  Эпоксидная краска
3  Внутреннее покрытие из фенола
4 Водоснабжение

Серия по техобслуживанию насосов.

Часть 1. Проверка давления в аккумуляторе

На протяжении всего своего существования компания Jet Edge занималась обучением конечных пользователей систем гидроабразивной резки независимо от производителя.Одной из наиболее важных частей этой приверженности непрерывному образованию является надлежащее обслуживание водоструйных систем и связанных с ними насосов высокого давления.

Надлежащие интервалы технического обслуживания вашего оборудования приводят к значительному увеличению срока службы компонентов и машин, а также к повышению производительности в процессе эксплуатации. Если вы в настоящее время используете систему гидроабразивной резки, то вы знаете, что простои убивают прибыль. Надлежащее техническое обслуживание вашей системы приводит к повышению производительности и значительному сокращению времени простоя.

В этом посте, первом из трех частей, посвященных техническому обслуживанию насоса, мы рассмотрим обслуживание аккумулятора насоса. Проверяя и поддерживая давление в гидроаккумуляторе, вы обеспечите работу насоса высокого давления с максимальной производительностью в течение значительного периода времени.



Ознакомьтесь с полным видеоруководством по обслуживанию аккумулятора, нажав на видео ниже:







Что такое насос-аккумулятор?

Аккумулятор насоса высокого давления, или гидроаккумулятор, представляет собой накопитель высокого давления.В системах гидрорезки под высоким давлением уменьшает общий удар в гидравлической системе насоса-мультипликатора. Это, в свою очередь, улучшает общую производительность гидравлической системы и системы подачи воды под высоким давлением в вашем насосе.

Для надлежащего обслуживания помпы необходимо ежемесячно проверять давление в аккумуляторе и при необходимости заряжать его.



Как узнать, когда заряжать аккумулятор?

Правило, определяющее, когда аккумулятору требуется техническое обслуживание, это когда его номинальное давление на 10% ниже его номинального давления.Вообще говоря, это когда давление на 10% меньше заряженного номинала. Однако бывают случаи, когда давление на 10% выше нормы и его необходимо стравить до соответствующего уровня.

Номинальное давление вашего гидроаккумулятора зависит от производителя насоса и варьируется от модели к модели, поэтому перед выполнением технического обслуживания обязательно ознакомьтесь с руководством по эксплуатации вашего насоса.

На моделях Jet Edge основной аккумулятор давления заряжается до 1750 фунтов на квадратный дюйм, номинал обратного аккумулятора составляет 30 фунтов на квадратный дюйм, а аккумулятор линейного изменения составляет 750 фунтов на квадратный дюйм.Обязательно проверяйте все аккумуляторы в вашей системе во время технического обслуживания.



Обслуживание вашего аккумулятора

Инструменты, необходимые для этого обслуживания:

  • Комплект для зарядки аккумулятора (номер детали Jet Edge 28599)
    1. Сюда входят:
      1. Манометр высокого давления 3000 PSI 200 бар (для аккумуляторов высокого давления)
      2. Манометр низкого давления 600 PSI 40 бар (для обратного аккумулятора)
  • Разводной ключ
  • Резервуар с сухим азотом, заправленный как минимум до 1800 фунтов на квадратный дюйм для надлежащей перезарядки



шагов для завершения

  1. Проверка уровня заряда аккумулятора
    1. Перед присоединением привода к аккумулятору убедитесь, что игла привода полностью повернута против часовой стрелки, а выпускной клапан полностью повернут по часовой стрелке
    2. Снимите крышку клапана с аккумулятора и крышку штока с аккумулятора
    3. Привинтите узел привода к клапану на аккумуляторе и с помощью разводного ключа закрепите узел
    4. Медленно поверните игольчатый привод на манометре по часовой стрелке и наблюдайте за показаниями давления. Если привод более чем на 10 % ниже надлежащего давления наддува, его необходимо зарядить
    5. .
  2. Зарядка аккумулятора
    1. Используя бак с сухим азотом, снимите крышки портов, чтобы открыть шланг
    2. Подсоедините переходный шланг к узлу измерительной головки и баку подачи азота, при необходимости используйте разводной ключ, чтобы полностью закрепить шланг на баке подачи.
    3. Медленно откройте клапан подачи азота, наблюдая за показаниями манометра. Когда показания манометра будут правильными, перекройте клапан и проверьте показания манометра.Повторяйте до тех пор, пока давление не станет адекватным
    4. По завершении убедитесь, что клапан на баке подачи азота полностью закрыт, полностью поверните привод иглы против часовой стрелки
    5. Медленно поверните выпускной клапан по часовой стрелке, чтобы сбросить давление в линии
    6. Снимите заправочный шланг с узла манометра и бака подачи азота
    7. С помощью разводного ключа снимите датчик в сборе с аккумулятора
    8. Установите на место колпачок штока и защитный колпачок на гидроаккумуляторе
    9. .
    10. Теперь машина готова к использованию








Ознакомьтесь с нашей цифровой брошюрой!



С 1984 года компания Jet Edge занимается разработкой и производством водоструйной техники сверхвысокого давления, которая никогда не отступает.Наши системы используются по всему миру в самых разных отраслях, от ведущих мировых авиакомпаний до автомобильных, аэрокосмических и промышленных предприятий, а также в механических мастерских.

Чтобы узнать больше об отличиях Jet Edge, наших водоструйных системах движения, насосах и многом другом, нажмите кнопку «Загрузить брошюру», чтобы получить ее прямо сейчас!





назначение, разновидности, принцип действия и основы расчетов Бак гидравлический водяной

Автономная система водоснабжения – выгодное решение для частного домовладения.Для поддержания постоянного давления в системе водоснабжения для бесперебойной работы бытовых приборов и оборудования предусмотрено специальное устройство – гидроаккумулятор для систем водоснабжения.

Помогает сгладить резкие колебания напора воды, сохранить ресурс работы насоса и обеспечить питание системы при кратковременном отключении электроэнергии.

Что такое гидроаккумулятор

Гидробак для воды представляет собой специальное герметичное устройство из металла с внутренней эластичной мембраной, предназначенное для поддержания постоянно стабильного давления в системе водоснабжения.

Кроме того, прибор используется для решения следующих задач:

  1. Защита насосного оборудования от износа. Насос включится при открытии водопроводного крана, если бак-аккумулятор полностью пуст. Это увеличит количество неиспользованных запусков насоса и продлит срок службы насоса.
  2. Поддержание постоянного давления в системе водоснабжения, предотвращение перепадов давления и гидроударов при использовании нескольких точек водозабора.
  3. Поддержание оптимальной подачи жидкости в системе водоснабжения, что обеспечивает подачу воды в условиях частых отключений электроэнергии.

Принцип работы гидроаккумулятора

Устройство гидроаккумулятора достаточно простое, он состоит из металлического бака, который разделен внутренней резиновой мембраной на две камеры — для воды и воздуха.

Для изготовления мембраны используется прочный бутил, устойчивый к механическим повреждениям, химическим и биологическим воздействиям, полностью соответствующий санитарно-гигиеническим нормам.

Мембрана крепится к корпусу с помощью фланца с впускным клапаном.

Насосная станция подает сжатый воздух в гидроаккумулятор. При заборе жидкости из системы воздушный зазор снижает внутреннее давление в гидробаке и предотвращает возможный разрыв диафрагмы. Подача воды к устройству осуществляется через входной патрубок.

Соединительный трубопровод и напорный патрубок должны быть точно такого же размера, чтобы предотвратить возможные гидравлические потери в трубопроводе.

В аппаратах объемом более 80 литров устанавливается специальный клапан для удаления воздуха из жидкости. Для небольших устройств емкостью 24 литра рекомендуется установить дополнительный элемент – переходник или кран.

Как работает бак, подключенный к системе? Принцип работы гидроаккумулятора обеспечивает следующее:

  1. Насос высокого давления закачивает воду в мембрану. После достижения допустимого уровня давления реле дает сигнал на отключение оборудования.
  2. При незначительном падении давления приточное оборудование включается в автоматическом режиме и цикл повторяется.Грамотная настройка реле давления позволяет регулировать допустимую частоту переключений.
  3. В процессе работы бака внутри мембраны могут скапливаться воздушные массы, что приводит к снижению эффективности устройства. В этом случае проводится профилактика бака для стравливания остаточных масс воздуха. Периодичность мероприятий определяется внутренним объемом бака и частотой его использования.

Выбор оптимального объема бака

Объем гидроаккумулятора подбирается индивидуально, с учетом общих потребностей конкретного домохозяйства. Важно знать, что объем, указанный в техпаспорте, является типовым размером гидробака. Следовательно, запас жидкости в таком устройстве составляет 50 %, остальное — сжатый воздух. Габариты танка не менее важны. Таким образом, бак на 100 литров представляет собой емкость высотой 85 см и диаметром 45 см, для установки которой требуется достаточное свободное пространство.

При выборе объема гидробака учитывается среднесуточный уровень расхода воды с каждой точки водозабора на количество потребителей:

  • Мощность насосного оборудования от 1.от 6 до 2,1 куб.м/час, от 2 до 3 потребителей — бак объемом до 25 литров.
  • Производительность оборудования до 3,6 м.куб/час, от 4 до 8 потребителей — бак объемом до 65 литров.
  • Производительность оборудования до 5 куб.м/час, до 10 потребителей — бак объемом 100 литров.

Гидроаккумулятор объемом 25 литров способен обеспечить суточную потребность семьи из 3 человек. Этого объема достаточно для работы компактной системы: кран подачи холодной воды, санитарный узел и водонагреватель. При использовании дополнительных бытовых приборов и оборудования вместимость увеличивается.

Допустимый уровень давления в баке

Давление воздуха в гидроаккумуляторе – важный технический параметр напорной емкости, который неизменен и указывается производителем на корпусе устройства.

Для определения уровня давления следует учитывать параметр высоты нагнетаемой жидкости в действующей системе. При этом давление всегда должно оставаться меньше этого показателя.

Расчет ведется по следующей формуле: на 1 метр коммуникаций — 1 метр давления водяного столба (1 бар).

Датм. = (Вмакс. + 6) / 10, где

Вмакс. — максимальная высота точки водозабора — душ, бойлер. Для этого измерьте, на какой высоте находится точка относительно установленного бака и подставьте ее в формулу для определения рабочего давления.

Пример: для домовладения в 2 этажа рабочее давление воздушных масс в гидробаке будет (8+6)/10=1.4 атмосферы. Если внутреннее давление ниже, то вода не поднимется на второй этаж.

Заводское давление по умолчанию составляет 1,5 атмосферы. Однако в разных устройствах он может быть разным, поэтому для точного измерения необходимо использовать манометр, прикрепленный к ниппелю бака.

Максимальное давление в современных гидробаках не превышает 10 атмосфер.

Схема установки гидроаккумулятора с поверхностным насосом

Перед подключением гидроаккумулятора обязательно нужно проверить рабочее давление, которое должно быть 0.на 3-1 бар ниже давления насосного оборудования.

Для установки гидробака потребуется:

  • пятиходовой фитинг;
  • реле давления регулирующее;
  • манометр
  • ;
  • герметик
  • .

Штуцер используется для соединения гидробака, поверхностного насоса и измерительного оборудования. Пятый выпускной элемент предназначен для подвода подающей водопроводной трубы.

Установка выполняется в следующем порядке:

  1. Ниппель соединяется с баком через фланцевое соединение с впускным клапаном или прочным шлангом.
  2. К штуцеру крепятся манометр, регулирующее реле и водопровод, проложенный от насосного оборудования.
  3. Далее подключается реле. Для этого демонтируем верхнюю крышку на корпусе, чтобы обнажить рабочие контакты – для помпы и сети. К соответствующему контакту подключается питающий провод от насосного оборудования, а к другому контакту – провод электропроводки.

Важно! Некоторые модели реле выпускаются без специальной маркировки, поэтому подключение рекомендуется доверить специалистам.

  1. Резьбовые соединения тщательно уплотнены.
  2. Производится пробный пуск насоса и проверяется работоспособность всей системы.

Схема установки гидроаккумулятора к погружному насосу

Схема подключения гидробака аналогична предыдущей, отличие заключается в способе установки насоса.

В системе водоснабжения от погружного насоса используется обратный клапан, препятствующий выходу воды из мембраны обратно в гидросооружение. Клапан монтируется перед подающей трубой на насосном оборудовании; в некоторых случаях для этого на крышке делается внутренняя резьба.

Для соединения используется штуцер необходимого диаметра с наружной резьбой. После установки клапана к нему подводится труба подачи воды необходимой длины.

Длину определяют достаточно просто: конец каната с грузилом опускают в гидросооружение и делают отметку верхней точки сооружения.Затем веревка поднимается и измеряется длина от грузила до верхней точки. Из готового значения вычитают высоту от точки до места укладки трубы от гидротехнического сооружения в грунт, а также длину насосного оборудования с задвижкой. Оптимальная длина трубы – это когда оборудование возвышается над дном колодца или колодца на высоту 35 см.

Предотвращение заторов воздуха

Любая система водоснабжения содержит воздушные массы, содержащиеся в воде.Проникая в расширительный бачок, они выделяются из жидкой среды и накапливаются, что может вызвать образование воздушных пробок в различных частях системы.

Для борьбы с пробками вертикальный гидробак оборудован специальной арматурой клапанов, расположенной в верхней части конструкции, которая способствует отводу избыточных масс воздуха, выравниванию давления жидкости и воздуха в герметичной мембране.

Горизонтальный бак комплектуется дополнительным узлом трубопровода, в состав которого входит слив, ниппель для выхода воздуха и шаровой кран.

Вне зависимости от способа монтажа, сброс лишнего воздуха из гидроаккумуляторов производится после полного слива жидкости.

Предотвращение, ремонт и устранение поломок

Любые типы гидроаккумуляторов для систем водоснабжения требуют комплексного обслуживания и своевременной профилактики.

Причин поломок расширительных бачков огромное количество, но основные из них это высокая частота включения насосного оборудования, подача воды через обратный клапан, низкое давление воды, низкое рабочее давление в гидробаке, повреждение внутренняя мембрана или наружные стенки корпуса, неправильно подобранный объем бака.

Для устранения серьезных поломок и предотвращения аварийного состояния бака требуется регулярная проверка и профилактика устройства.

Некоторые поломки устраняются следующим образом:

  1. Давление воздуха повышается за счет нагнетания через ниппельное отверстие с помощью насосного или компрессорного оборудования.
  2. Поврежденная поверхность мембраны или корпуса восстанавливается в СЦ (сервисном центре). При серьезных повреждениях их заменяют.
  3. Перепад давления выравнивается значительным увеличением перепада с учетом частоты рабочих пусков установленного насосного оборудования.
  4. До начала монтажных работ определяется достаточный объем гидробака.

Для обеспечения непрерывности системы в ней не должно быть воздушных пробок. Периодичность проверок – 1 раз в 3 месяца. В этот период осуществляется полный контроль за установленными порогами срабатывания насоса, настройками реле, герметичностью корпуса, исправностью мембраны и отсутствием протечек.

Неправильная регулировка любого элемента системы может повлиять на работоспособность и долговечность гидробака.

Гидроаккумулятор для горячего и холодного водоснабжения успешно используется в частных хозяйствах. Правильное подключение и регулировка устройства обеспечит долгий срок службы и эффективную работу системы водоснабжения.

Гидравлические баки для систем водоснабжения представлены в виде специальных устройств, включаемых в системы хозяйственно-бытового и промышленного водоснабжения.

Установка данных изделий производится с целью снижения избыточного давления в системе.Гидравлические баки часто называют мембранными баками.

Это связано с тем, что внутри устройства находится резиновая прокладка -. Она делит устройство на две части.

1 Описание устройства и назначения бака

Мембранные баки для систем горячего водоснабжения представлены в виде специальной емкости. Расширительный бак, контролирующий необходимый уровень давления в системе и обеспечивающий подачу воды в дом, представлен в виде резиновой груши.

Соединение с корпусом резервуара с помощью специального фланца. Фланец имеет резьбовое соединение, а на схеме подключения подробно показано его подключение к водопроводу.

Мембранные баки для систем водоснабжения, обеспечивающие оптимальное давление, сконструированы таким образом, что пространство между корпусом и мембраной заполнено воздухом. Давление внутри этого пространства составляет 1,5-2 бара.

Схема представленного устройства имеет ряд особенностей, позволяющих поддерживать номинальное давление, как в бытовых, так и в промышленных установках.Схема гидробака достаточно проста, устройство состоит из:

  • Корпуса с резиновой мембраной;
  • Фланец;
  • Ниппель;
  • Клапан для удаления воздуха;
  • Фитинг для крепления мембраны.

Вода, на которую действует давление, поступает в мембрану через водопроводную систему.

В результате мембрана увеличивается в размерах. Расширительный бак способствует значительному увеличению объема воздуха.

Между стенкой и мембраной этот объем уменьшается, что впоследствии приводит к тому, что давление значительно возрастает.

Система горячего водоснабжения частного дома устроена таким образом, что при установлении нормального уровня давления контакты реле размыкаются.

Воздух, скапливающийся в пространстве между корпусом мембраны, давит на колбу с водой внутри.

Схема, по которой осуществляется водоснабжение частного дома, продумана таким образом, что при открытии крана, подающего воду, непосредственно будет задействована встроенная мембрана.Нажатие на него воздуха вытолкнет воду из бака прямо в кран.

1.1 Классификация и описание

Гидробаки делятся на два типа: вертикальные и горизонтальные. Такое деление возникло из-за разных способов крепления устройств.

Объединяет эти изделия то, что во всех модификациях в той части, где находится вода, будет постепенно скапливаться воздух.

В вертикальных версиях удаление воздуха осуществляется с помощью специального ниппеля.

В устройствах горизонтального типа все несколько сложнее – требуется шаровой кран и канализационный слив.

Предметы красного цвета предназначены для обеспечения безопасности. Несмотря на то, что мембрана в таких агрегатах достаточно прочная, использовать их в системах холодного водоснабжения не рекомендуется.

Устройства Blue предназначены для включения в системы холодного водоснабжения. Порог рабочего давления для синих версий в большинстве случаев не превышает 8 бар.

В обоих вариантах мембрана изготовлена ​​из пищевой резины, которая безопасна и не содержит вредных для организма человека примесей.

Цена на расширительные баки в большинстве случаев зависит от особенностей модификации, типа устройства и производителя.

Гидравлический бак Aquasystem, пол:

  • Рабочий объем: 80 л;
  • Максимальная рабочая температура: +100°С;
  • Расположение: горизонтальное;
  • Максимальное рабочее давление: 10. 0 бар;
  • Цена: 70-75$.

Гидравлический бак AFCV 50, настенный:

  • Рабочий объем: 70 л;
  • Максимальная рабочая температура: +95°С;
  • Расположение: вертикальное;
  • Максимальное рабочее давление: 8,4 бар;
  • Цена: 67-72$.

Гидравлический бак Aquapress ACR 8, универсальный:

  • Рабочий объем: 90 л;
  • Максимальная рабочая температура: +99°С;
  • Расположение: вертикальное;
  • Максимальное рабочее давление: 9.0 бар;
  • Цена: 45-50$.

При выборе агрегата самым простым решением будет покупка 24-литровой модификации. Установите его как можно ближе к насосу.

Чтобы правильно выбрать продукт, необходимо учитывать несколько критериев, влияющих на эффективность расчета эффективности.

Необходимо точно знать параметры производительности насоса. Как правило, это значение равняется 40 л/мин.

Также учитывается значение пикового потребления воды. В среднем максимальный расход воды для душа составит 10 л/мин, для туалета – 7 л/мин, для кухни – 6 л/мин.

При таких значениях расхода воды бак объемом 100 литров вполне подойдет. Следует обратить внимание на те агрегаты, которые могут обеспечить внутреннее рабочее давление 1,5 бар. Этот показатель следует проверять не реже одного раза в год.

1.3 Как правильно установить гидробак?

При установке агрегата обязательно следовать рекомендациям, указанным производителем.

В идеале установку должен проводить квалифицированный специалист, но при соблюдении общих правил ее можно выполнить и самостоятельно.

Перед установкой следует учитывать не только показатель веса изделия, но и номинальный объем воды, который впоследствии будет в нем находиться.

Монтаж производить в отапливаемом помещении — переохлаждение агрегата крайне недопустимо.

Важно соблюдать все требования к условиям места установки, которые указаны производителем.

При монтаже важно избегать статических нагрузок и механических повреждений корпуса агрегата.

Во избежание возникновения посторонних шумов и вибрации необходимо закрепить устройство с помощью заранее подготовленных резиновых прокладок.

Накопительный бак для водоснабжения должен быть установлен таким образом, чтобы после завершения монтажа к нему был свободный доступ.

1.4 Как заменить диафрагму гидробака? (видео)

Современная автономная система водоснабжения обязательно должна быть оборудована емкостью для хранения определенного количества воды.Конечно, самый простой вариант такого устройства – пластиковый или металлический бак, установленный где-нибудь на чердаке.

Однако гидроаккумуляторы для водоснабжения уверенно вытесняют обычные гидроаккумуляторы, так как они более удобны и лучше влияют на состояние системы.

В предложенной нами статье подробно описаны виды аккумуляторов, даны правила из подбора. Мы подробно описали, как устанавливается и настраивается оборудование. Данные нами рекомендации обеспечат безотказную работу устройства и продлят срок его службы.

Гидравлический аккумулятор, также известный как гидравлический бак, накопительный бак или напорный бак — это разные названия одного и того же устройства.

Снаружи это действительно металлический бак, а внутри бак разделен на две части специальной резиновой прокладкой, которую иногда называют мембраной.

Галерея изображений

Гидроаккумулятор, он же накопительный, напорный или расширительный бак, необходимый элемент замкнутой системы водоснабжения в любом частном доме.Чтобы правильно выбрать и использовать такой накопитель, не помешает изучить принцип работы гидроаккумулятора, виды, причины поломок и способы их устранения. Кроме того, не помешает разобраться, чем отличаются красные и синие танки.

Как устроен и работает гидроаккумулятор?

Аккумуляторами часто называют

, потому что внутри такого устройства находится специальная резиновая прокладка – мембрана. Он делит контейнер на две части.С одной стороны мембраны находится вода, с другой — воздух или межфазный газ. Также гидробак обычно оборудован входом для воды и манометром, отражающим давление воздуха.

Обычно бак состоит из металлического корпуса и резиновой мембраны. Кроме того, установлен золотник, регулирующий подачу-спуск воздуха, а также фильтр для удаления мелких примесей.

Вода подается в водопровод насосом и закачивается в бак. В результате давление газа в автоматическом гидроаккумуляторе увеличивается.При достижении максимально допустимого значения система автоматического управления отключает насос и подача воды прекращается.

На схеме наглядно показан принцип работы гидробака в системе водоснабжения. Устройство управляется автоматикой, что увеличивает срок его службы

Постепенно расходуется вода из бака. Давление снижается, достигает минимально установленного предела, после чего система автоматического управления включает насос.Вода поступает в бак до тех пор, пока давление не достигнет заданного значения, отключится насос и т. д.

Для чего нужен такой привод?

При наличии гидробака цикл включения-выключения насоса происходит только при необходимости заполнения бака достаточным запасом воды. Если бы не было гидроаккумулятора, насос включался бы каждый раз, когда кто-то из домочадцев открывает кран. Наличие в системе накопительного бака позволяет:

  • значительно увеличить срок службы скважинного насоса;
  • предотвратить вред от возможного гидравлического удара в системе;
  • поддерживать определенное давление в системе;
  • предотвращают повреждение элементов водопровода и сантехнического оборудования.

Очевидно, гидроаккумуляторы для водоснабжения закрытого типа просто необходимы. Роль накопительного бака в системе водоснабжения подробно рассказано в следующем видео:

Типы мембранных баков и их особенности

Различают вертикальные и горизонтальные гидробаки, которые крепятся по-разному на месте установки. Есть еще один важный момент. Со временем в части гидравлического бака, содержащей воду, может скапливаться небольшое количество воздуха.Этот воздух следует периодически удалять, чтобы в систему не попали довольно опасные для него воздушные пробки. В вертикальных емкостях воздух скапливается вверху и для его слива используется специальный ниппель.

С горизонтальными гидробаками все несколько сложнее. Для стравливания скопившегося воздуха здесь понадобится не только ниппель, но и шаровой кран, а также канализационный слив.

Владельцам небольших гидробаков объемом менее 100 литров необходимо по-другому утилизировать лишний воздух.Для этого необходимо:

  1. Отключите источник питания.
  2. Откройте смеситель.
  3. Подождите, пока бак не опустеет.
  4. Закройте кран.
  5. Подключите систему к источнику питания, чтобы наполнить бак.

Вместе с водой выйдет лишний воздух. Эту процедуру нужно делать не реже одного раза в месяц.

Красные гидробаки предназначены для систем горячего водоснабжения. Хотя диафрагма в них выполнена из достаточно прочной резины, использовать их для холодного водоснабжения не следует.

Производители предлагают гидробаки красного и синего цвета, а также бесцветные. Синие устройства предназначены для использования в системе холодного водоснабжения. Для изготовления мембран в таких баках используется пищевая резина, безопасная для здоровья человека. Красные гидробаки предназначены для систем отопления и горячего водоснабжения. Не рекомендуется использовать их для холодной воды, так как мембрана в таких баках изготавливается из разной резины. Кроме того, порог рабочего давления для синих гидробаков выше и достигает 8 Бар.

Обычно вода в резервуар поступает снизу, а сверху, как уже отмечалось, есть ниппель, через который удаляется воздух. Поэтому каждое устройство имеет два резьбовых соединения (обычно однодюймовые или полудюймовые), которые не следует путать. На верхний ниппель часто устанавливают автоматический воздухоотводчик.

Иногда бывают ситуации, когда вода в гидробак подается сверху. Считается, что в этом случае автоматический воздухоотводчик не требуется.Но следует позаботиться о фильтре, чтобы в систему не попали частицы песка или другие загрязнения.

Внимание! Потребителю предлагается широкий выбор моделей гидробаков зарубежного и отечественного производства. Не все импортные устройства адаптированы для российской системы водоснабжения, что значительно сокращает сроки их бесперебойной работы. Практика показала, что качественные отечественные гидробаки служат дольше.

Обратите внимание на материал об устройстве и принципах работы насосных станций:

Причины поломок и способы их устранения

Наиболее уязвимой частью гидробака является резиновая мембрана.Во время работы она постоянно то растягивается, то сжимается. Постепенно резина теряет эластичность и рвется. О проблемах с гидробаком могут свидетельствовать следующие симптомы:
вода из системы идет небольшими порциями под высоким давлением, кран как бы «выплевывает» воду;
стрелка манометра резко достигает больших значений и тут же падает до нуля.

Резиновые диафрагмы для гидравлических баков бывают различных форм и размеров.При замене диафрагмы используйте продукт, предназначенный для конкретной модели гидравлического бака.

Чтобы убедиться, что диафрагма порвана, необходимо нажать на клапан на ниппеле для выпуска воздуха из накопительного бака и определить давление воздуха в гидроаккумуляторе. Если при этом стрелка манометра сразу уходит вниз, то воздуха, обеспечивающего необходимое давление в гидробаке, очень мало. Необходимо полностью стравить воздух, если после этого из золотника течет вода, то мембрана однозначно порвалась, необходим ремонт.Если вода не течет, мембрана цела, и воздух выходит из емкости через появляющиеся щели, неисправные соединения или золотник.

О проблемах с гидробаком в системе горячего водоснабжения может свидетельствовать небольшая течь, появляющаяся на предохранительном клапане водонагревателя. Действовать следует так же: нажать на штуцер клапана, оценить количество воздуха, полностью стравить его и по наличию или отсутствию воды определить, цела ли мембрана гидробака.

Замена мембраны в гидробаке не так уж и сложна, и намного дешевле, чем установка нового устройства. Для ремонта вам понадобится:

  1. Купите новую мембрану, которая точно соответствует порванной.
  2. Аккуратно разберите гидробак, открутив соединительные болты.
  3. Удалите порванную мембрану.
  4. Установите на место новую мембрану.
  5. Собрать гидробак.
  6. Равномерно затяните все болты.

Основная опасность заключается в том, что неправильное обращение с устройством может привести к соскальзыванию края мембраны в металлический корпус. В результате работу придется переделывать. Чтобы этого не произошло, рекомендуется затягивать соединительные болты постепенно, чтобы обеспечить равномерное натяжение диафрагмы. Проблемы возникают, когда полностью затягивается один болт и только потом начинается работа над следующим. При этом край мембраны смещается и может соскользнуть.

О распространенных неисправностях и способах их устранения вы узнаете в нашем материале:

Еще одна ошибка – использование герметика на стыках. Использование таких составов приводит к снижению трения между резиной и металлом. В результате край мембраны смещается, а плотность стыка уменьшается, что в дальнейшем может стать причиной протечки воды.

Гидроаккумулятор

(расширительный мембранный бак) служит для поддержания давления в напорном водопроводе, а при использовании совместно с реле давления позволяет создать автоматическую станцию ​​на базе погружного или поверхностного насоса.Основное назначение гидроаккумулятора в системе – поддержание и плавное изменение давления жидкости в системе.

Дополнительные функции, которые выполняет аккумулятор, следующие:

  • Защита от гидравлического удара (изменение давления в жидкости, вызванное мгновенным изменением ее скорости)
  • Обеспечение минимальной подачи воды
  • Ограничение прерывистого запуска насоса

Таким образом, именно гидроаккумулятор позволяет использовать реле давления и автоматизировать процесс подачи воды.Без гидроаккумулятора реле не может работать корректно, так как мгновенное изменение давления в системе (в момент открытия крана, отключения или подключения новых потребителей, включения или выключения насоса и т. п.) привело бы к срабатыванию реле постоянно действовать. А это, в свою очередь, приводит к нестабильности питания, перегреву или поломке электродвигателя, выходу из строя реле.

Так как вода практически не сжимаема, то включение насоса в системе с реле давления, но без гидроаккумулятора вызвало бы мгновенное повышение давления в системе и реле тут же среагировало бы на это и отключило бы насос.10 1/Па. увеличение напора воды (напора, создаваемого насосом) практически не вызывает изменения ее объема (это сотые доли процента). Следовательно, давление в системе будет изменяться с большой скоростью, что приведет к непрерывному срабатыванию реле.

Необходимо четко понимать, что гидроаккумулятор не создает никакого давления и не качает воду к потребителю сам — все это делает насос. Он лишь поддерживает то давление жидкости, которое создается в нем насосом, и подает воду в тот момент времени, пока не будет открыт кран потребителя и не будет включен насос.Например, на вопрос «Какого объема гидроаккумулятора мне нужно, если у меня два душа?» не совсем правильно. Потому что при использовании душа (одного или двух) гидроаккумулятор подает воду только до момента включения насоса, а потом только насос подает воду все оставшееся время использования. И остановится только после того, как все краны будут закрыты и давление в баке повысится до давления отключения.

Иногда бывает так, что насос отключается даже в то время, когда потребители используют воду.Однако такой режим работы является нежелательным (поскольку через короткое время насосу придется снова включиться) и свидетельствует о том, что выбор насоса и/или настройки всей системы были выполнены неправильно (в большинстве таких случаев необходимо изменить настройки реле давления).

Любой аккумулятор разделен мембраной на две полости: воздушную и водяную. Подавая воду под давлением в водяную полость бака, мембрана расширяется и сжимает воздух в воздушной полости.Это уравновешивает диафрагму давлением с обеих сторон (P1V1 = P2V2). Давление будет повышаться до тех пор, пока насос не отключится при заданном значении реле давления (давление отключения насоса). В момент начала подачи воды воздух давит на мембрану, тем самым выталкивая воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления включения насоса реле замыкает контакты и насос запускается. Это принципиальная схема автоматической работы насоса вместе с гидроаккумулятором и реле давления.

Каким должно быть давление воздуха в воздушной полости аккумулятора?

Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса.

При этом давление воздуха следует измерять только на баке, отключенном от системы (без давления воды). Давление воздуха необходимо регулярно контролировать и при необходимости доводить до нормы, это значительно продлит срок службы мембраны. С той же целью не рекомендуется делать слишком большую разницу давлений между включением и выключением насоса.Оптимальным является перепад 1,0-1,5 атм. Более крупные капли сильнее растягивают (нагружают) мембрану, тем самым сокращая срок ее службы, к тому же большие перепады давления не комфортны при использовании воды.

Гидроаккумуляторы

рекомендуется устанавливать в местах, не подверженных затоплению и с низкой влажностью. В этом случае фланец гидроаккумулятора прослужит гораздо дольше. Так как бак не воспринимает никаких нагрузок, нет необходимости в дополнительном креплении. Аккумулятор можно просто установить на пол на стандартных опорах.

При выборе конкретной марки гидроаккумулятора следует обратить внимание на материал мембраны, наличие сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор предназначен для использования в системах с питьевой водой. Также не лишним будет позаботиться о наличии запасных диафрагм и фланцев, чтобы в случае возникновения проблем не пришлось покупать совершенно новый бак.

Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при выходе из строя реле давления).Именно поэтому большинство баков рассчитаны на давление 10 бар.

Часто возникает вопрос, сколько воды в гидроаккумуляторе?

Например, если отключат электричество, сколько литров воды вы сможете использовать?

Это значение зависит от настройки реле давления. Как нетрудно догадаться, чем выше разница давлений между включением и выключением насоса, тем больше воды попадет в гидроаккумулятор, но эту разницу необходимо ограничивать по причинам, изложенным выше.

В качестве примера приведем таблицу наполняемости гидроаккумуляторов.

П воздух, бар 0,8 0,8 1,8 1,3 1,3 1,8 1,8 2,3 2,3 2,8 2,8 4,0
Р на насосе, бар 1,0 1,0 2,0 1,5 1,5 2,0 2,0 2,5 2,5 3,0 4,0 5,0
P выкл. насоса, бар 2,0 2,5 3,0 2,5 3,0 2,5 4,0 4,0 5,0 5,0 8,0 10,0
Общий объем бака, л Водоснабжение, л
19 5,70 7,33 4,43 4,99 6,56 2,53 7,09 5,37 7,46 6,02 8,11 8,35
24 7,20 9,26 5,60 6,31 8,28 3,20 8,96 6,79 9,43 7,60 10,24 10,55
50 15,00 19,29 11,67 13,14 17,25 6,67 18,67 14,14 19,64 15,83 21,33 21,97
60 18,00 23,14 14,00 15,77 20,70 8,00 22,40 16,97 23,57 19,00 25,60 23,36
80 24,00 30,86 18,67 21,03 27,60 10,67 29,87 22,63 31,43 25,33 34,13 35,15
100 30,00 38,57 23,33 26,29 34,50 13,33 37,33 28,29 39,29 31,67 42,67 43,94
200 60,00 77,14 46,67 52,57 69,00 26,67 74,67 56,57 78,57 63,33 85,33 87,88
300 90,00 115,71 70,00 78,86 103,50 40,00 112,00 84,86 117,86 95,00 128,00 131,82
500 150,00 192,86 116,67 131,43 172,50 66,67 186,67 141,43 196,43 158,33 213,33 219,70
750 225,00 289,29 175,00 197,14 258,75 100,00 280,00 212,14 294,64 237,50 320,00 329,55
1000 300,00 385,71 233,33 262,86 345,00 133,33 373,00 282,86 392,86 316,67 426,67 439,39

По этой таблице в гидроаккумуляторе на 200 литров со следующими настройками реле давления:
Активация насоса — 1. 5 бар
Насос выключен — 3,0 бар
Давление воздуха — 1,3 бар

Запас воды составит 69 литров, что составляет примерно треть от общего объема.

В заключение несколько слов о необходимом объеме аккумулятора.

В t = K x A макс. x ((P макс. +1) x (P мин. +1)) / (P макс. — P мин.) x (P воздуха + 1)

A max — расчетный максимальный расход воды (л/мин)
K — коэффициент в зависимости от мощности электродвигателя насоса (см. таблицу ниже)
P max — давление отключения насоса, бар
P min — давление включения насоса, бар
Пара.- давление в воздушной полости гидроаккумулятора, бар

Мощность насоса, кВт 0,55-1,5 2,2-3,0 4,0-5,5 7,5-9,0
Коэффициент К 0,25 0,375 0,625 0,875

Выберем минимально необходимый объем гидроаккумулятора для системы водоснабжения на базе насоса Водолей БЦПЭ 0,5-50 У со следующими настройками:

P макс. = 3.0 бар
P мин. = 1,8 бар
P воздух. = 1,6 бар
A max = 2,1 м³/ч (35 л/мин)
K = 0,25 (поскольку мощность насоса находится в диапазоне 0,55–1,5 кВт)

В т = 31,41 л

Подбираем ближайший объем аккумулятора — 35 литров.

Отметим, что объем бака на уровне 24-50 литров прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых водопроводов и эмпирическими рекомендациями различных производителей насосного оборудования.

Больший объем следует выбирать при частых отключениях электроэнергии, но помните, что в любом случае вода заполняет около трети всего объема (см. таблицу заполняемости выше). И конечно, чем мощнее насос установлен в системе (актуально для насосов мощностью от 1,1 кВт и выше), тем большему размеру гидроаккумулятора необходимо отдать предпочтение, это уменьшит количество прерывистых пусков и увеличить срок службы двигателя насоса.

При покупке гидроаккумуляторов больших объемов необходимо учитывать тот факт, что воду необходимо использовать регулярно, так как при длительном простое ее качество начинает ухудшаться.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
