Гидрофор регулировка давления: оптимальные показатели, расчет и регулировка

Содержание

как настроить реле давления воды, как отрегулировать, настройка автоматики, устройство реле давления, какое давление должно быть в станции водоснабжения, как увеличить давление

Содержание:

Приобретение насосной станции обеспечивает регулярное водоснабжение в доме. Однако для стабильного напора подаваемой воды оборудованию для автономного водоснабжения требует правильная настройка и грамотная эксплуатация. Следует отметить, что не каждый владелец насосной станции знаком с особенностями настройки, а неправильные действия могут полностью вывести из строя оборудование. Чтобы избежать подобной неприятности, необходимо знать, как отрегулировать реле давления воды, какие приемы и правила следует применять для устранения нарушений в работе оборудования. Также важно знать, почему в системе падает давление и как решается подобная проблема.

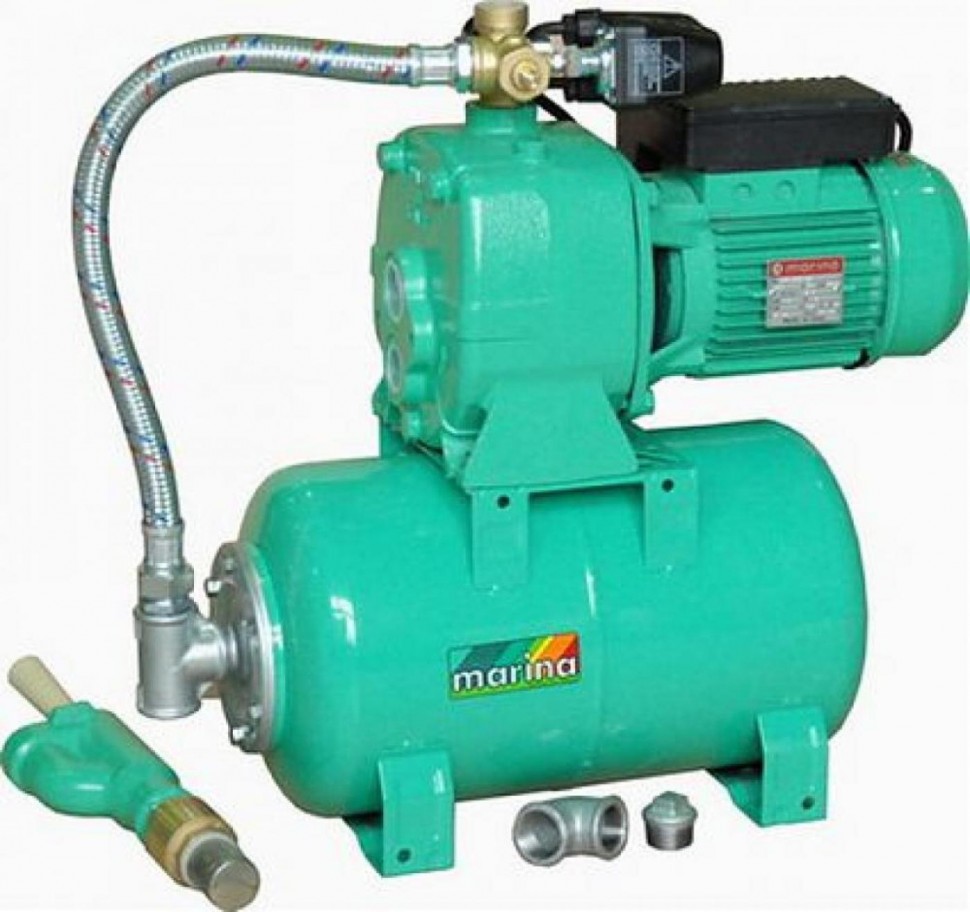

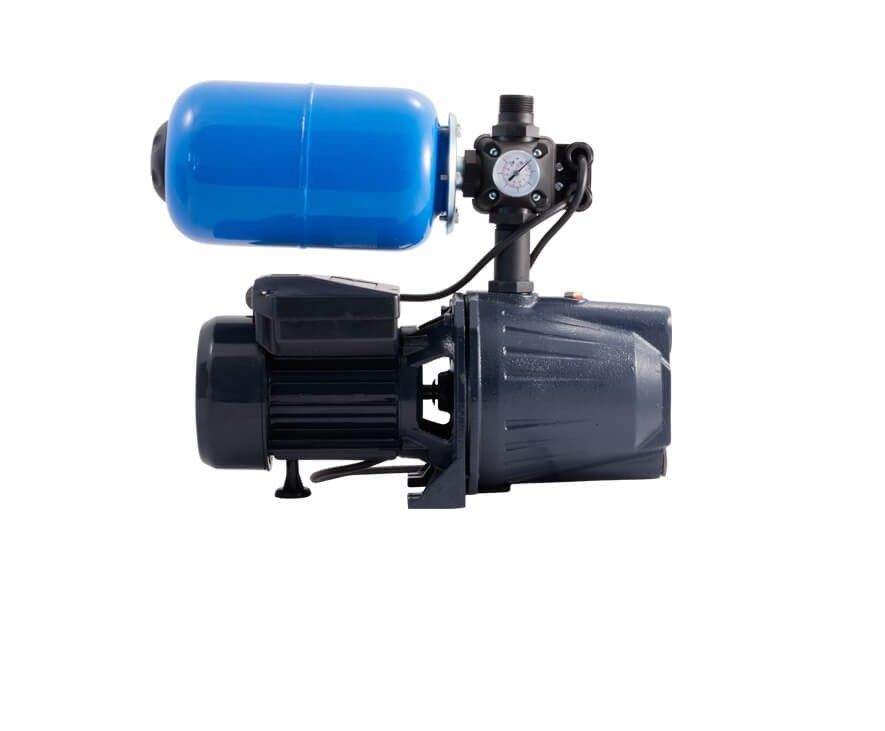

Устройство насосной станции

Насосные станции заводского изготовления полностью укомплектованы производителем и готовы к работе. Их основное предназначение – принудительная подача воды. Чтобы понять, как настроить насосную станцию, необходимо знать ее устройство.

Подобные механизмы работают по достаточно простой схеме. Внутри гидроаккумулятора имеется эластичная емкость, в которую с помощью насоса подается вода. Заполнение емкости водой приводит к давлению на другую часть гидробака, заполненную воздухом или газом. Когда давление достигает установленных значений, происходит выключение насоса. Забор воды из накопительной емкости приводит к снижению давления в системе и при достижении минимального показателя насос снова включается.


Для включения и выключения насоса оборудование оснащено специальным регулятором давления для насосной станции. Контролировать уровень давления хозяин может по показаниям манометра, также установленного на оборудовании.

Основные неполадки и причины из возникновения

Вывести из строя бытовую насосную станцию могут различные факторы, включая нарушение целостности гидробака или труб, утечку воды или воздуха, попадание различных примесей в систему.

Вмешаться в работу насосной станции в случае неполадок в ее работе можно в следующих случаях:

  • В систему попал песок или другие примеси. Это может стать причиной образования коррозии и снижению производительности. Предотвратить засорение системы можно, используя различные фильтрующие элементы для очистки воды.
  • Снижение давления воздуха в системе. Подобное явление приводит к частому срабатыванию насоса и уменьшению срока его эксплуатации. Избежать подобной неприятности помогает регулярное измерение воздушного давления и настройка насосной станции при необходимости.
  • Нарушение герметичности стыков на всасывающем трубопроводе. В результате двигатель постоянно работает, но перекачивание воды не происходит.
  • Неправильная регулировка гидрофора доставляет большое количество неудобств и может стать причиной сбоя в работе насосной станции.

Регулярный осмотр и профилактические работы позволяют срок службы насосного оборудования. При этом важно помнить, перед тем как отрегулировать давление на насосной станции требуется отключение насосной станции от электросети и слив воды.

Способы устранения неисправностей

Работы по устранению неполадок могут быть простыми и сложными. В первом случае бывает достаточно заменить картриджи в фильтре и устранить протечки. Второй вариант предполагает выполнение дальнейших мероприятий, если простые меры не дали результата. В этом случае важно знать, как настроить гидрофор.

К более сложным действиям по устранению неполадок в работе насосного оборудования относится настройка давления в гидробаке и регулировка реле давления. При этом необходимо знать, какое давление должно быть в станции водоснабжения.

Существует несколько неполадок в работе бытовой насосной станции, которые можно попытаться устранить самостоятельно.

Отклонение от требований по эксплуатации оборудования

Непрерывная работа оборудования, без выключения, отмечается в том случае, если неправильно выполнена настройка автоматики насосной станции. В частности, речь идет о слишком высоких установленных значениях давления. Кроме того это происходит при холостой работе двигателя, которая не сопровождается перекачиванием воды.


Такое отклонение в работе может произойти по следующим причинам:

  • Первый запуск насоса проводился без заполнения водой. Чтобы решить проблему, нужно залить воду в насос с помощью специальной воронки и выполнить настройку гидрофора.
  • Трубопровод имеет повреждения или во всасывающем клапане образовалась воздушная пробка. Обнаружить подобную проблему можно только при проверке трубопровода по всей длине на предмет наличия изгибов, сужений или воздушных пробок. Выявленные проблемы следует устранить, поврежденные участки заменить.
  • Отсутствует доступ к воде работающего оборудования. Решение проблемы заключается в поисках причин отсутствия воды и их устранении.
  • Засор в трубопроводе. Исправить проблему помогает простая прочистка трубопровода и удаление скопившихся загрязнений.

Если станция начинает работу, и через короткий промежуток времени выключается, то проблема может заключаться в поврежденной мембране. В этом случае требуется замена мембраны. Подобная ситуация может возникать при отсутствии в системе необходимого давления. Здесь нужно сделать соответствующие измерения и проверить гидробак на наличие трещин или других повреждений.

Ситуация с блокировкой работы обратного клапана возникает достаточно редко. Это происходит, если в систему попадает мусор или посторонние предметы. Ситуация исправляется разбором трубопровода на проблемном участке и устранением засора.

Нарушение работы двигателя

Если при проведении осмотра обнаружена остановка двигателя и отсутствие характерных шумов, то можно говорить о следующем:

  • Нет подключения к электрической сети или отмечается слишком низкое напряжение. Решением проблемы является проверка схему подключения оборудования.
  • Перегорание предохранителя. В этом случае требуется замена элемента.
  • Заклинило крыльчатку. Затруднительный поворот крыльчатки свидетельствует о том, что ее заклинило, поэтому в первую очередь нужно выяснить, что стало причиной такой ситуации.
  • Поврежденное реле. Решением подобной неисправности станет регулировка реле или его полная замена, для чего необходимо знать устройство реле давления насосной станции.

Не стоит думать, что неисправности в работе двигателя  можно всегда устранить самостоятельно. В большинстве случае проблемы способны решить только специалисты из сервисного центра.

Недостаточный напор воды в системе

Проблемы с напором воды могут возникать из-за неправильной регулировки автоматики насосной станции, но чаще всего это происходит в следующих случаях:

  • При настройке работы системы были установлены значения, ниже рекомендуемых минимальных параметров. Проблема решается простой настройкой регулятора давления насосной станции в соответствии с указаниями производителя (прочитайте: «Правильная регулировка реле давления насосной станции – нормы, советы и примеры»).
  • Блокировка трубопровода или рабочего колеса насоса из-за скопившихся загрязнений. Устранить неисправность можно, очистив элементы насосного оборудования.
  • Проникновение воздуха в трубопровод. После проверки герметичности соединений и элементов трубопровода проблема практически всегда теряет актуальность. В редких случаях может потребоваться серьезное вмешательство.

Иногда можно столкнуться с ситуацией, когда плохая герметичность водопроводных труб становится причиной втягивания воздуха насосом. Аналогичная ситуация возникает при слишком низком уровне воды, что приводит закачиванию воздуха в систему при заборе воды.

Работы по обслуживанию гидроаккумулятора

Перед тем, как начать регулировку насосной станции, необходимо отключить систему от сети и перекрыть подачу воды с помощью запорной арматуры на водопроводной трубе. Затем открывают кран и сливают остатки воды, для чего отсоединяют напорный рукав от мембранного бака.

Далее выполняют проверку давления воздуха в накопительном баке. Рекомендуем заранее понять принцип работы гидроаккумулятора, чтобы понять правила его обслуживания.

Для чего нужен гидробак в системе

Мембранный бак представляет собой металлическую емкость, внутри которой располагается резиновая груша для сбора воды. В процессе работы пространство между резиновой грушей и стенками накопительной емкости заполняется воздухом.

В некоторых моделях насосного оборудования гидробак состоит из двух отсеков, разделенных мембраной. Один отсек наполняется водой, в другой отсек накачивают воздух.

Увеличение объема воды в устройстве приводит к повышению давления воздуха, которое выталкивает воду из накопительной емкости. Такая система работы поддерживает постоянный напор воды даже во время остановки работы насоса.


Гидробаку необходим постоянный осмотр и обслуживание, в частности рекомендуется регулярно удалять воздух из груши. Дело в том, что вместе с водой в нее могут попадать мельчайшие воздушные пузырьки, которые постепенно накапливаются внутри груши. В результате полезный объем внутри нее начинает уменьшаться. Удаление воздушных пузырьков осуществляется через специальный клапан, который может располагаться в верхней части большого гидроаккумулятора. Если емкость маленькая, то нужно отключить оборудование от сети электропитания и несколько раз слить воду и залить снова.

Контроль воздушного давления

На одном из этапов производства насосной станции выполняется регулировка всех его составляющих элементов, включая регулировку реле давления воды. Однако после приобретения оборудования в магазине требуется перепроверить давление, так как в промежутке между сходом с производственного конвейера до непосредственной продажи в большинстве случаев отмечается снижение воздушного давления. В процессе эксплуатации контроль показателей давления осуществляется примерно два раза в год. В такой ситуации важно знать, как настроить автоматику на насосной станции.

Измерить давление можно с помощью манометра, при этом рекомендуется пользоваться наиболее точными приборами измерения. Дело в том, что отклонение от заданных параметров даже на 0,5 бар может негативно отразиться на работе оборудования. Самые достоверные результаты можно получить при использовании автомобильного манометра, который имеет шкалу с наименьшей градуировкой и датчика давления на насосной станции.


Давление воздуха в мембранном баке зависит от выставленных с помощью реле значений давления включения и составляет 0,9 от него. Кроме того в баках с разным объемом воздушное давление может составлять 1-2 бар. Регулируется показатель посредством ниппеля, через который накачивают или стравливают воздух.

Меньшее количество воздуха в системе позволяет сильнее наполнить емкость водой, при этом, чем больше воды, тем сильнее напор. Соответственно при заборе воды напор будет постепенно снижаться. Если для потребителя этот фактор не имеет существенного значения, то вполне можно выставить наименьшее значение давления в станции водоснабжения. Однако менее 1 бар воздушное давление быть не должно. В противном случае наполненная водой груша будет постоянно тереться о стенки бака, что может стать причиной повреждения.

Если требуется подача воды под сильным напором, то значение давления  при регулировке реле давления воды в системе водоснабжения нужно установить в пределах 1,5 бар. В этом случае обеспечивается более ровный и сильный поток воды. Читайте также: «Датчик давления воды в системе водоснабжения – назначение, выбор, установка, регулировка».

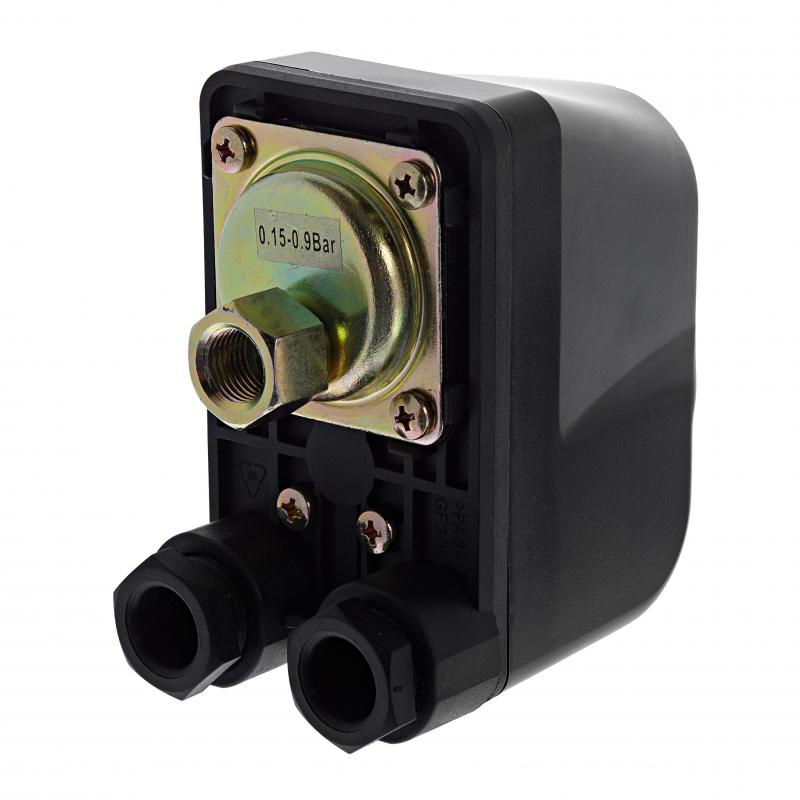

Назначение реле давления

Одним из приборов, которые отвечают за работу системы в автоматическом режиме, является реле давления. С помощью этого регулятора давления воды для насосной станции происходит включение и отключение насосной станции и создается защита системы от избыточного давления.

Принцип работы реле

Главным элементом реле давления можно назвать группу контактов, закрепленную на металлическом основании. Именно эта часть включает и выключает устройство. Рядом с контактами располагается большая и малая пружина, они регулируют давление внутри системы и помогают в решении вопроса, как увеличить давление воды в насосной станции. В нижней части металлического основания закреплена крышка мембраны, под ней можно увидеть непосредственно мембрану и металлический поршень. Закрывает всю конструкцию пластиковый колпак.


Чтобы понять, как правильно настроить насосную станцию, необходимо знать, что реле давления работает по следующей схеме:

  • При открывании крана вода из накопительного бака поступает в точку разбора. В процессе опустошения емкости давление начинает постепенно снижаться, соответственно, уменьшается степень давления мембраны на поршень. Контакты замыкаются, и насос начинает работать.
  • Во время работы насоса краны на точках разбора могут быть открытыми, в это время вода поступает потребителю. При закрытии крана начинается наполнение гидробака водой.
  • Повышение уровня воды в баке приводит к усилению давления в системе, которое начинает давить на мембрану. Она начинает давить на поршень, что способствует размыканию контактов и остановке работы насоса.

Правильно настроенный регулятор давления водяного насоса обеспечивает нормальную частоту включения и выключения насосной станции, нормальный напор воды и срок службы оборудования. Неправильно выставленные параметры становятся причиной непрерывной работы насоса или его полной остановки.

Как правильно регулировать реле и рассчитывать давление

Все устройства выходят с производственной линии с определенными настройками, однако после приобретения нужно выполнить дополнительную проверку. При покупке нужно выяснить у продавца, какие значения производитель рекомендует использовать при регулировке глубинного давления. Другими словами, давление, при котором происходит смыкание и размыкание контактов.

Если станция выйдет из строя из-за неправильной регулировки реле давления насосной станции джамбо, то воспользоваться гарантией от производителя будет невозможно.

При расчете параметров давления для включения и выключения устройства производитель принимает во внимание предполагаемые особенности эксплуатации. При разработке рабочих параметров различных моделей насоса также учитываются условия эксплуатации. Читайте также: «Правильная регулировка реле давления воды для насоса – основные принципы настройки».


При расчете значений давления включения учитываются следующие параметры:

  • Необходимое давление в самой высокой точке водоразбора.
  • Разница по высоте между верхней точкой отбора воды и насосом.
  • Потери давления воды в трубопроводе.

Значение давления включения равно сумме этих показателей.

Расчет давления выключения для решения вопроса, как настроить реле давления, выполняется следующим образом: рассчитывают давление включения добавляют к полученному значению один бар, затем от суммы отнимают полтора бар. Результат не должен превышать значение максимально допустимого давления, которое возникает на выходе трубы из насоса.

Как настроить рекомендуемые параметры

Перед тем как настроить станцию водоснабжения нужно измерить и записать действующие значения, для чего нужно воспользоваться манометром. Включают насос и фиксируют показатели давления при его включении и выключении. По результатам определяют, увеличивать или уменьшать значения при решении вопроса, как отрегулировать глубинный насос.

Настройка давления насосной станции выполняется следующим образом:

  • Отключают насос от сети электропитания, сливают воду и с помощью гаечного ключа снимают крышку реле.
  • Чтобы отрегулировать давление включения, нужно вращать гайку, удерживающую большую пружину. При закручивании ее по часовой стрелке пружина начинает сжиматься и устанавливается необходимое давление включения. Различные модели могут иметь рабочее давление насосной станции в пределах 1,1-2,2 бар.
  • Вращая по часовой стрелке гайку маленькой пружины, можно повысить разницу между значениями давления включения и выключения. В большинстве случаев этот разрыв приравнивается к значению 1 бар. Это необходимо знать перед тем, как поднять давление в насосной станции. В результате давление выключения фиксируется значением, расположенным в диапазоне 2,2-3,3 бар.

Очень важно понимать, что с помощью регулировки малой пружины нельзя установить порог отключения. Хотя многие домашние мастера настаивают на такой версии. С помощью малой пружины устанавливается разница между значением давления включения и значением давления выключения станции. При полностью ослабленной пружине разница будет нулевой, а значение включения и выключения будут равными. При затягивании пружины дельта между значениями постепенно повышается.

Чтобы проверить, правильно ли выполнена регулировка реле давления воды своими руками, необходимо сделать измерения давления с помощью манометра. Если после проверки рекомендованные значения не получены, то следует продолжить регулировку.

Установка нестандартных параметров

Давление в приборах может иметь значения, отличающиеся от рекомендаций производителя. Такая ситуация возникает при необходимости настройки оборудования под индивидуальные характеристики системы в зависимости от того, какое давление в станции водоснабжения.

Если увеличить разницу значений давления включения и выключения, то реле будет срабатывать намного реже. Это позволяет продлить срок службы насосной станции, но напор воды будет непостоянным.

Если требуется подача воды под сильным напором, то дельту значений давления нужно уменьшить. Это приведет к более частому включению насоса.

При самостоятельном решении вопроса, как отрегулировать насосную станцию, необходимо помнить, что отклонение от рекомендованных производителем значений может негативно отразиться на работе водопроводной системы. Дело в том, что все составляющие насосной станции работают при определенных значениях давления, нарушение которых может стать причиной поломки оборудования. Следовательно, перед тем, как настроить автоматику на насосе своими руками, необходимо получить консультацию у опытного специалиста.


Правила регулировки реле давления воды для насоса

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Одной из основных частей насосной станции можно считать реле давления воды для насоса. Оно позволяет обеспечивать автоматическое отключение/включение, управление подачей воды по специально заданным потребителем параметрам. Даже при маленьком сбое нарушается функциональность всей системы. Любая проблема с работой датчика устраняется с помощью несложной регулировки. Чтобы понять, как проводить настройку, нужно сначала ознакомиться с правилами регулировки реле давления воды для насоса.

Регулировку реле давления воды для насоса можно произвести самостоятельно, если следовать инструкции

Принцип действия и устройство реле давления воды для насоса

Внешне реле представляет собой небольшой блок с двумя пружинами, для настройки максимума и минимума давления. Их натяжение легко регулируется специальными гайками. Для передачи силы воды предназначена мембрана. При минимальном показателе она ослабляет пружину, а при максимальном – сжимает. Такое воздействие на пружины вызывает замыкание или размыкание контактов реле. Так происходит включение либо отключение насоса.

Устройство реле давления

Установка такого оборудования на насосную станцию позволяет сохранять давление в водопроводной системе в заданном диапазоне. Результатом становится равномерный напор с необходимой силой. Правильно настроенный уровень верхних, также нижних границ такого показателя обеспечивает периодическое отключение насосной станции. Это способствует продлению срока службы водяного оборудования и его безаварийной работы.

Схема подключения реле давления к погружному насосу

Порядок работы водяной станции под управлением реле

Работает насосная станция по следующему сценарию:

  1. Насос набирает воду в имеющийся бак.
  2. Происходит увеличение давления, которое можно проверить по манометру.
  3. После того, как достигнут максимально установленный предел, контакты размыкаются, и происходит отключение насоса.
  4. При открытом водяном кране давление в системе снижается и когда оно достигает минимального значения, происходит автоматическое включение насосной станции.

Принцип работы водяной станции

Постоянное и бесперебойное повторение этого цикла – гарантия надежной, беспроблемной работы оборудования, постоянного напора в водопроводной системе.

Правильная настройка реле давления

После того, как насосная станция установлена и подключена, отдельное внимание стоит уделить настройке реле давления воды для насоса. От правильности выставления предельных уровней будет зависеть работа всей системы.

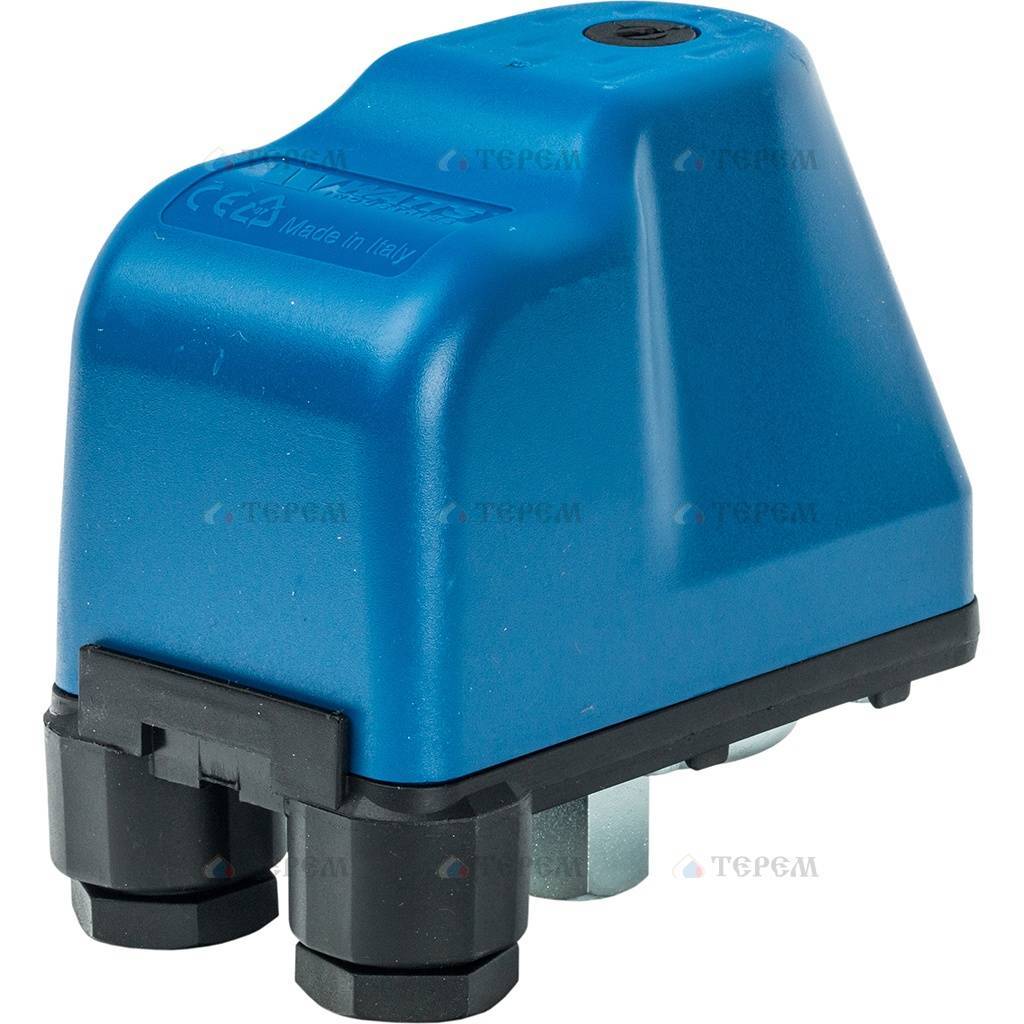

Реле давления воды

Для этого, в первую очередь, необходимо проверить на какие показатели был настроен бак при его изготовлении. Стандартный минимальный уровень приблизительно 1,5 атмосферы, а максимальный – 2,5. Проверить это можно обычным механическим манометром при пустом баке и отключенном от электросети насосе. Благодаря тому, что этот прибор имеет металлический корпус, его показания являются более точными, чем у собратьев, выполненных из пластика. Чтобы померить давление, откручивают маленький колпачок на корпусе пустого бака, затем подсоединяют манометр и снимают показания.

Регулировка реле давления насосной станции осуществляется с помощью большой и малой пружины

Полезный совет! При покупке готовой станции такая проверка может не потребоваться. Если же оборудование покупалось по отдельности (насос, реле, бак), то изначальная настройка обязательна.

Тонкости регулировки реле давления воды для насоса

Для установки конкретных значений уровня давления нужно осуществить регулировку реле давления насоса воды. Для этого нужно провести следующие манипуляции:

  1. Наполнять бак до тех пор, пока манометр не покажет требуемое максимальное значение.
  2. Выключить насосную станцию.
  3. Открыв корпус реле, нужно постепенно вращать маленького размера гайку пока не сработает внутренний механизм. Вращение по часовой стрелке – увеличение уровня давления, против – уменьшение.
  4. Для установки нижнего параметра воду из бака постепенно сливают, открыв кран.
  5. Как только манометр встал на необходимую отметку, спуск воды останавливают.
  6. Для регулировки нижнего показателя давления вращают большую гайку, также до срабатывания контактов.

Подключение блока автоматики и реле давления к погружному насосу

Полезный совет! Процедуру проверки или установки уровня показателей рекомендуется проводить не только при начальной настройке, но и каждый месяц или хотя бы каждый квартал в процессе эксплуатации.

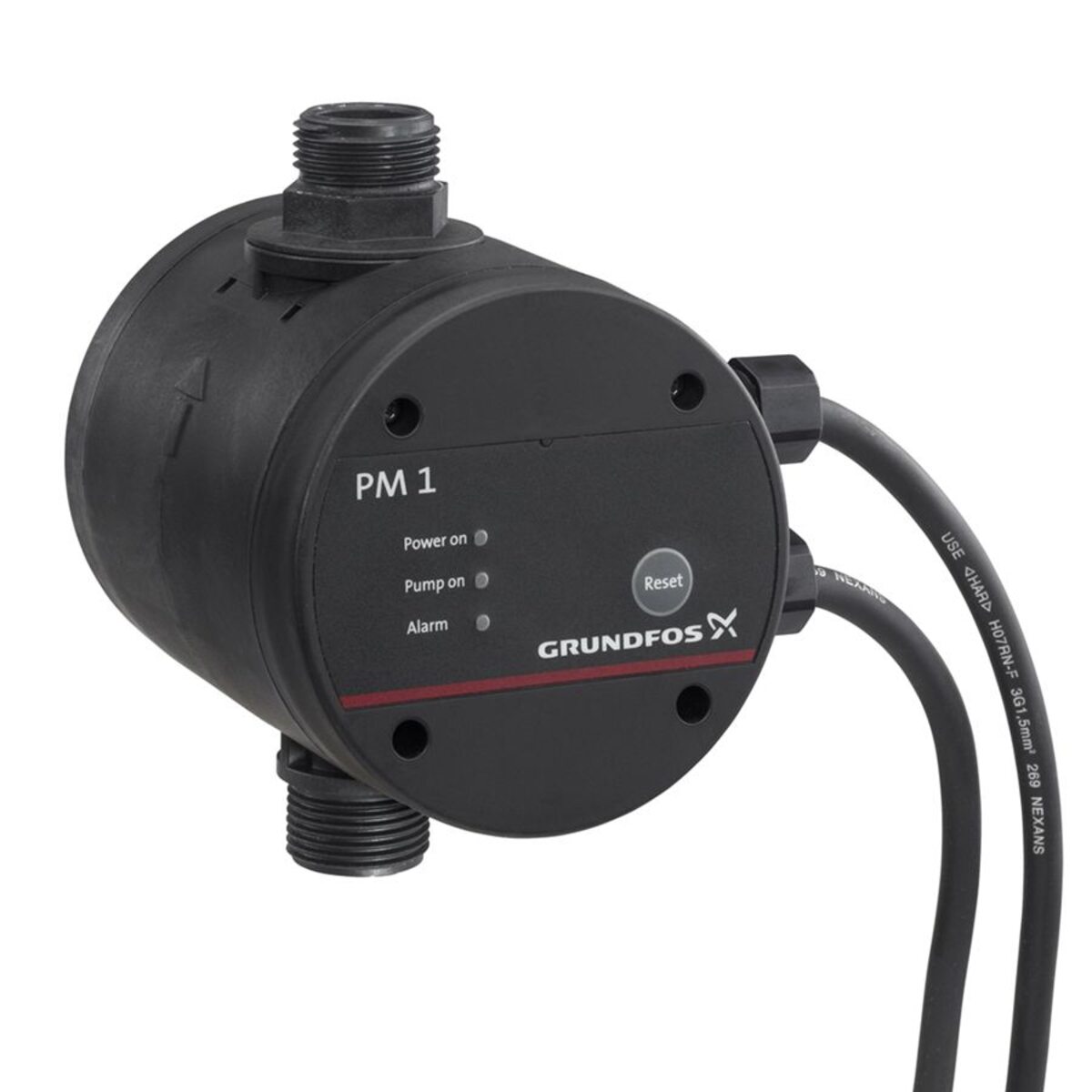

Электронное реле давления воды

При небольшом диапазоне между верхней и нижней границей давления, насосная станция довольно подкачивает воду, создавая в водопроводной системе постоянный средний уровень этого показателя. Напор воды в этом случае будет равномерным, комфортным. Если же с помощью регулировки реле давления воды для насоса задан более широкий диапазон, то включение оборудования будет происходить реже. При такой настройке станция будет включаться реже и прослужит значительно дольше.

Схема монтажа реле LP3

Полезный совет! При регулировке необходимо помнить, что минимальная разница между нижней и верхней границей может составлять не меньше 1 атмосферы.

Защита от «сухого хода»

Довольно частой причинной поломок при эксплуатации насосных станций является отсутствие воды в системе. Нагрузка на насос, осуществляемая без воды, приводит к деформации внутренних деталей и выходу из строя всего оборудования.

Статья по теме:

Как установить насос для повышения давления воды в квартире. Классификация насосов для повышения давления в водопроводе квартиры. Критерии выбора, особенности самостоятельной установки.

Отсутствие жидкости в системе может быть вызвано следующими причинами:

  • потребление жидкости значительно больше, чем объем колодца или скважины;
  • перебои с поставкой воды в летний период;
  • аварии на водопроводных системах.

Схема работы поверхностного насоса с реле давления воды

Для ограждения от таких неприятностей существуют реле с защитой от работы всухую. В таком оборудовании предусмотрена возможность размыкания контактов, при котором происходит полное отключение насоса. Обычно этот показатель устанавливается заводом на уровне около 0,5 атмосфер и не подвергается корректировке. Запустить двигатель насосной станции можно будет только при восстановлении нормального количества воды в системе.

Схема работы реле сухого хода

Также производители могут предложить еще один вид защитного оборудования. Реле потока, дополненное функциями реле давления, также эффективно защищает от поломок при отсутствии воды. Этот датчик отключает систему при отсутствии потока или падении напора меньше 1 атмосферы.

Полезный совет! При регулировке реле давления воды для насоса следует помнить о заявленной производителем мощности самой станции. Если станция не может выдавать напор воды более 5 атмосфер, то и настраивать ее на большую точку нет никакого смысла.

Регулировка реле давления воды для насоса (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Как отрегулировать давление в гидрофоре

Гидроаккумулятор играет важную роль в системе водоснабжения. Он служит для поддержания постоянного напора, позволяет автоматизировать процесс подачи воды, предохраняет электродвигатель от преждевременного износа и поломки, защищает трубопроводы от гидроударов.

Одна из важнейших характеристик этого устройства – давление в ресивере, представляющем собой воздушную полость накопительного водяного бака, которая отделена от воды герметичной резиновой мембраной. При неправильной настройке напор в трубах при подаче воды начинает «скакать», происходят нежелательные частые срабатывания реле водяного насоса. В результате – невозможность нормальной эксплуатации водопровода и преждевременный выход из строя электрического гидронасоса.

Материал эластичной мембраны с течением времени деформируется, и давление в аккумулирующем баке может снизиться.

Для обеспечения нормальной работы водопровода рассчитывают оптимальную величину давления в аккумуляторе, осуществляют его правильную настройку и обеспечивают последующий контроль с периодичностью 1 – 2 раза в год.

Всё это можно делать самостоятельно, не имея под рукой каких-то особых инструментов и специальных навыков. Об этом – ниже.

При проведении профилактических работ не стоит забывать проверять систему на герметичность. При наличии невыявленных протечек усилия по настройке оборудования могут быть просто сведены на нет!

Почему нужно создавать давление в гидроаккумуляторе

Понижение давления ниже нормы приведёт к тому, что насосная станция будет слишком часто включаться. При значительном снижении давления запуск насоса происходит практически сразу после открывания водопроводного крана. Соответственно, при закрывании крана гидронасос почти мгновенно выключается. Помимо этого, частые циклы срабатывания реле ведут к выходу электронасоса из строя.

Оптимальные параметры

Основные факторы, от которых зависят работа водопроводной сети и срок службы гидрооборудования, следующие:

  1. Грамотный расчёт величин максимального и минимального давления, при которых должен включаться (выключаться) насос.
  2. Правильная регулировка давления в ресивере.

Давление предварительной закачки воздуха составляет 1,5 – 2 бар (в зависимости от объёма бака). Определение величины воздушного давления для работы в паре с конкретной насосной станцией производится исходя из заводских параметров реле давления. Среднее значение давления, при котором включается насос, составляет от 1,4 до 1,8 бар. Порог отключения обычно находится в диапазоне 2,5 – 3 бар. Оптимальная величина воздушного давления должна быть на 10-12% меньше давления включения насоса.

Пример расчета. Реле давления настроено на запуск насоса при давлении 2 бар. Давление воздуха в ресивере составляет 2-0,2=1,8 атм.

При соблюдении этих требований после выключения гидронасоса в аккумулирующем баке гарантированно сохраняется определённое количество воды, достаточное для создания стабильного напора до следующего запуска насоса.

Как проверить давление в гидроаккумуляторе

Во время измерений бак должен быт пустым. Для этого следует отключить насосную станцию, открыть водопроводный кран и дождаться момента, когда прекратится подача воды.

Для замера давления необходимо:

  • открутить колпачок, который закрывает штуцер с золотником, располагаемый на корпусе бака;
  • подключить манометр к золотнику (можно использовать электронный или автомобильный манометр), снять показание и сравнить с расчётным значением;
  • в случае снижения уровня давления осуществить подкачивание компрессором до оптимальной величины;
  • для уменьшения давления стравить воздух.

Если регулировка осуществляется до включения гидробака в систему, его необходимо оставить на сутки. По истечении этого времени после контрольного замера производят установку устройства.

Как отрегулировать давление

Правильную работу насосной станции определяют три основных параметра:

  1. Давление запуска;
  2. Давление отключения;
  3. Давление воздуха в гидробаке.

Первые два параметра определяют режим работы реле давления. Проводится регулировка опытным путем, при этом с целью повышения точности измерения проверка может выполняться несколько раз.

В составе электрического реле: две вертикально расположенные пружины. Они располагаются на осях и поджимаются гайками. Одна из пружин (большего диаметра) служит для настройки величины давления включения, пружина меньшего диаметра служит для регулирования требуемой разности между величинами давления запуска и давления отключения насоса. Пружины упираются в мембрану, которая замыкает и размыкает контакты управляющей цепи.

Настройка порога запуска осуществляется вращением регулировочной гайки. При повороте по часовой стрелке давление запуска насоса увеличивается. Вращение против часовой стрелки приводит к снижению давления включения.

Процесс регулировки осуществляется в следующей последовательности:

  1. Измерение давления воздуха в ресивере с помощью внешнего манометра (например, автомобильного), при необходимости – накачивание ручным насосом или компрессором до расчётной величины. Осуществляется при выключенном насосе после полного сброса давления.
  2. Замер давления включения насоса. При включённом, но неработающем насосе открыть кран для сброса давления и снять показание манометра системы в момент срабатывания реле (при запуске насосной станции).
  3. Регулировка давления запуска. При несовпадении полученной величины давления с требуемым гайку большой пружины повернуть в сторону увеличения или уменьшения. По завершении контрольного замера при необходимости повторить операцию (возможно, несколько раз).
  4. Измерение давления отключения насоса. Следует закрыть все сливные краны и дождаться момента отключения насоса .
  5. Регулировка разности уровней давлений запуска и отключения насоса. При несовпадении расчётного значения порога выключения насосной станции повернуть гайку пружины меньшего диаметра в соответствующем направлении. Пружина очень чувствительна: поворот осуществлять максимум на 1/4 – 1/2 оборота. Проведя контрольный замер, действия при необходимости повторить.
  6. Повторение цикла, описанного в пунктах 1 – 5. Процедуру при необходимости проделать несколько раз до достижения нужных параметров.

Требуемые параметры запуска и отключения указаны в паспорте реле. Рабочее давление воздуха в ресивере указано в паспорте аккумулятора. Оно должно быть на 10-12 % меньше значения давления запуска.

В зависимости от этажности здания и количества потребителей воды возникает необходимость изменения заводских параметров при проведении регулировки реле. После этого следует обязательно проверить давление воздуха и отрегулировать его в соответствии с новыми настройками.

Стоит отметить, что описанная технология контроля и настройки параметров аккумулятора одинакова для всех видов этого изделия, независимо от конфигурации (вертикального или горизонтального исполнения), объёма и конструктивных особенностей. Сказанное справедливо также к системам отопления и горячего водjснабжения.

Не обязательно быть специалистом, чтобы, имея минимум простых инструментов, провести несложные операции по проверке и регулировке давления в гидроаккумуляторе. Простые действия, не требующие каких-либо навыков, займут минимум времени, при этом окупятся надёжной бесперебойной работой водопровода в течение долгого времени.

Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

Мы готовы поделиться с вами ценной информацией о том, как производится регулировка насосной станции. В нашей статье приведены приемы и правила устранения нарушений в работе, связанных с недостаточно высоким напором.

Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосное оборудование.

Особенности устройства насосной станции

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста.

Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора, именуемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Подробнее с принципом работы, разновидностями и проверенными на практике схемами установки насосной станции ознакомит рекомендуемая нами статья.

Причины неполадок оборудования

Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности мембраны гидроаккумулятора, трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:

  • Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
  • Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
  • Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
  • Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.

Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.

Исправление погрешности в работе

Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину.

Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и отрегулировать реле давления.

Ниже приводятся самые распространенные нарушения в работе бытовой насосной станции, которые пользователь может попытаться решить самостоятельно. При более серьезных проблемах необходимо обращаться в сервисный центр.

Нарушение правил эксплуатации

Если станция беспрерывно работает, не выключаясь, вероятной причиной является неправильная регулировка реле — выставлено высокое давление выключения. А также случается, что двигатель работает, но станция воду не качает.

Причина может крыться в следующем:

  • При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, залив воду через специальную воронку.
  • Нарушена целостность трубопровода или образовалась воздушная пробка в трубе или во всасывающем клапане. Для обнаружения конкретной причины необходимо убедиться, что: приемный клапан и все соединения герметичны, по всей длине всасывающей трубы нет изгибов, сужений, гидравлических затворов. Все неисправности устраняют, при необходимости заменяют поврежденные участки.
  • Оборудование работает, не имея доступа к воде (на сухую). Необходимо проверить, почему его нет или выявить и устранить иные причины.
  • Засорен трубопровод — необходимо очистить систему от загрязнений.

Бывает, что станция очень часто срабатывает и выключается. Скорее всего это происходит из-за поврежденной мембраны (тогда необходимо заменить ее), или же в системе отсутствует требующееся для работы давление. В последнем случае необходимо измерять наличие воздуха, проверить бак на наличие трещин и повреждений.

С меньшей вероятностью, но может случиться, что открыт и заблокирован обратный клапан из-за попадания мусора или постороннего предмета. В такой ситуации придется разобрать трубопровод в районе возможного засорения и устранить проблему.

Неполадки в действии двигателя

Двигатель бытовой станции не работает и не издает шума, возможно, по следующим причинам:

  • Оборудование отключено от питания или отсутствует напряжение в сети. Необходимо проверить схему подключения.
  • Перегорел предохранитель. В таком случае нужно заменить элемент.
  • Если не удается провернуть крыльчатку вентилятора — значит, ее заклинило. Необходимо выяснить почему.
  • Повреждено реле. Его нужно попытаться отрегулировать или, если не удастся, заменить новым.

Неполадки в работе двигателя чаще всего вынуждают пользователя воспользоваться услугами сервисного центра.

Проблемы с напором воды в системе

Недостаточный напор воды в системе можно объяснить несколькими причинами:

  • Давление воды или воздуха в системе выставлено на недопустимо-низкое значение. Тогда необходимо настроить работу реле в соответствии с рекомендуемыми параметрами.
  • Трубопровод или рабочее колесо насоса заблокировано. Очистка элементов насосной станции от загрязнений, возможно, поможет решить проблему.
  • В трубопровод попадает воздух. Проверка элементов трубопровода и их соединений на герметичность сможет подтвердить или опровергнуть эту версию.

Плохая подача воды бывает также обусловлена тем, что происходит втягивание воздуха из-за неплотных соединений водопроводных труб или уровень воды упал настолько, что при ее заборе закачивается воздух в систему.

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от мембранного бака. Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в системе водоснабжения сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Использование реле для регулировки давления

За автоматизацию системы отвечает реле давления — прибор, который управляет насосной станцией, выполняя функцию включения и отключения устройства. Оно также предохраняет систему от создания излишнего давления.

#1: Принцип работы датчика давления

Главный элемент реле — группа контактов, которая закреплена на металлическом основании и отвечает за включение и отключение устройства.

Рядом находится две пружины разных размеров для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещена сама мембрана и поршень из металла. Сверху все закрыто пластиковым колпаком.

В процессе работы действующего устройства можно выделить несколько этапов:

  1. При включении крана, вода некоторое время поступает к сантехнической точке из наполненного бака. При этом давление, присутствующее в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, насос включается.
  2. Насос работает, качая воду к потребителю, а когда все краны выключены, наполняет бак с водой.
  3. При постепенном наполнении бака гидроаккумулятора происходит усиление давления, и оно начинает действовать на мембрану, а та давит на поршень. В результате, происходит размыкание контактов, и работа насоса останавливается.

От того, как настроено реле, зависит частота включения станции, напор воды и даже время службы оборудования. При неправильно выставленных параметрах насос не будет срабатывать вовсе или будет работать непрерывно.

#2: Регулировка и расчет необходимого давления

Новое устройство уже имеет заводские настройки реле, но, все же, лучше дополнительно их проверить. Приступая к настройке, необходимо выяснить рекомендованные производителем значения для установки допустимого порога давления (для смыкания и размыкания контактов).

В случае поломки насосной станции, по причине неправильной регулировки, производитель имеет полное право отказаться от своих гарантийных обязательств.

Расчет допустимого давления, при включении-выключении устройства, производитель проводит с учетом предполагаемых особенностей эксплуатации. Они учитываются в разработке рабочих параметров для разных моделей насосных станций.

Значение включения равно сумме:

  • Необходимого давления в наиболее высокой точке водопроводной системы, где производится отбор воды;
  • Разницы, между высотой самой верхней точки отбора воды и насосом;
  • Потери в трубопроводе водного давления.

Показатель выключения рассчитывается следующим образом: к давлению выключения плюсуют один и отнимают полтора бар. При этом нельзя допускать, чтобы давление выключения превышало максимально допустимое давление, которое возникает на участке выхода трубопровода из насоса.

#3: Настройка рекомендуемых параметров

Прежде чем изменять настройки, необходимо зафиксировать прежние показатели с помощью манометра. Включив насос, записывают значения давления в момент выключения и включения. Это поможет определить, в какую сторону проводить регулировку — в сторону уменьшения или увеличения.

Дальнейшие действия имеют следующую очередность:

  1. Отключают станцию от питания, спускают воду и открывают крышку реле гаечным ключом.
  2. Давление включения насоса регулируют путем вращения гайки, которая держит большую пружину (Р). Закручивая ее по направлению хода часовой стрелки, добиваются сжатия пружины и установки необходимого давления включения. В различных моделях устройства допустимые показатели могут колебаться от 1,1 до 2,2 бар.
  3. Вращением маленькой гайки (∆Р) по направлению движения часовой стрелки можно увеличить разрыв между значением давления отключения и включения устройства, который обычно равен 1 бар. Таким образом давление выключение удается зафиксировать на значениях в диапазоне от 2,2 бар до 3,3 бар.

Важным нюансом является то, что малая пружина не регулирует порог отключения, как некоторые ошибочно понимают.

Она задает именно дельту между значениями включения станции, и ее отключением. То есть, полностью ослабленная пружина не создаст разности — дельта будет равна нулю и значения включения и выключения будут одинаковыми. Но чем больше ее затягивать, тем большей будет разница между ними.

Проверяют правильность выставленных показателей с помощью манометра. Если не удалось достигнуть требуемых значений с первой попытки, регулировку продолжают.

#4: Выбор нестандартных значений давления

Можно установить иной уровень давления в приборе, отличный от рекомендаций производителя, подстроив оборудование под индивидуальные запросы пользователя. Увеличивая диапазон при включении-отключении, добиваются более редких срабатываний станции.

Это делает службу устройства продолжительней, но придает напору воды неравномерный характер. Уменьшая разницу, добиваются стабильного напора, но так насос будет срабатывать чаще.

Выводы и полезное видео по теме

Как отрегулировать давление станции, продемонстрирует видео:

Видеоролик о том, что делать, если станция часто срабатывает:

Проводя самостоятельную регулировку насосной станции, необходимо учитывать, что иногда изменения заводских рекомендаций могут ухудшить работу водопроводной системы. Насос, шланги, сантехнические приборы — все имеют предельные значения давления, нарушение которых, приведет к поломкам. Поэтому прежде, чем приступать к самостоятельным действиям, лучше попросить совета у опытного специалиста.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Делитесь личным опытом в установке и эксплуатации насосных станций, а также в выполнении их настройки. Задавайте вопросы, сообщайте о недочетах в тексте, размещайте фото по теме статьи.

Механическое реле давления РМ5 часто поставляется в составе насосных станций и полностью автоматизирует их работу, управляя включением и отключением насоса. С завода реле поставляется уже настроенным в соответствии со стандартными настройками: давление отключения 2,5 (3), а включения 1,5 (1,8). Измеряется давление в атмосферах (Атм.) или в барах (бар). Изменяя эти стандартные настройки, можно корректировать режим работы насосной станции.

Если насосная станция поставляется в собранном виде, то, вероятнее всего, она уже настроена оптимальным образом и в большинстве случаев не требует дополнительной подстройки. Если же станция собирается из отдельных элементов (насос, бак и т.д.), то настройка реле давления является обязательной, потому что существует прямая взаимосвязь между объёмом гидроаккумулятора, напором насоса и настройками реле. Регулировка реле давления осуществляется путём вращения в ту или иную сторону двух прижимных гаек, обозначенных «P» и «ΔP». Первая отвечает за давление отключения, так называемый верхний предел. Вторая регулирует «дельта Р» – разницу между давлениями отключения и включения, то есть, фактически, позволяет выставлять нижний предел или давление включения.

Чтобы понять, что и куда вращать – рассмотрим упрощённый принцип работы насосной станции:
1. насос накачивает воду в гидроаккумулятор;
2. давление воды в баке увеличивается, что можно увидеть по манометру, входящему в состав любой насосной станции;
3. при достижении определённого давления происходит отключение насоса благодаря размыканию контактов в реле давления. Это «определенное давление» и есть то самое «P» – верхний предел;
4. по мере использования воды, накопленной в баке, происходит уменьшение давления и при достижении нижнего предела (ΔP) насос снова включается и цикл повторяется.

Настройку реле давления начинают с определения давления воздуха в пустом баке гидроаккумулятора и при отключенной от сети насосной станции. Чаще всего для этого используют обычный автомобильный насос с манометром. Ниппель расположен в верхней части бака и прикрыт декоративным колпачком. В баке воздух должен быть всегда и его давление нужно периодически проверять – это позволит станции работать в выставленных параметрах и увеличит продолжительность службы мембраны гидроаккумулятора.

По распространенному мнению, давление воздуха нужно проверять раз в квартал и подкачивать в случае необходимости. Однако, можно поступить проще: настроив верхний и нижний пределы и начав эксплуатацию насосной станции, нужно периодически наблюдать по водяному манометру за значениями включения и отключения. Так как пределы реле находятся в прямой зависимости от давлений воздуха и воды в баке, то самопроизвольное изменение значения отключения свидетельствует об изменении давления воздуха. Например, если давление отключения насосной станции составляет 3 Атм., а через время этот предел изменился до 4 Атм., значит, уменьшилось давление воздуха и бак нужно подкачать насосом.

По этой же причине бесполезно настраивать реле при накачанном водой баке. Ведь, настраивая верхний предел реле, по сути, настраивается определенное суммарное давление воды и воздуха, поэтому при заполненном гидроаккумуляторе нельзя достоверно сказать, в баке 3,5 Атм. воды и 1,5 воздуха, или же 4 Атм. воды и 1 Атм. воздуха. После определения давления воздуха насосную станцию подключают к сети, насос начинает накачивать воду и отключается при достижении установленного давления. Если нужно поднять давление отключения, то гайку «P» вращают по часовой стрелке, а если нужно уменьшить – против (обычно рядом есть обозначения «+» и «-«). Вращать следует постепенно – оборот, пол-оборота. Чем выше значение «P», тем больше воды накачает насос и тем реже будет включаться повторно.

Выставляя верхний предел, нужно понимать, что:
– гидроаккумулятор рассчитан на свое предельное давление и его не следует превышать;
– резиновые шланги кранов и иной сантехники также имеют допустимое расчетное давление; сама механика реле давления имеет свой «потолок»;
– насос должен суметь выдать желаемое давление, да и чрезмерно высокое давление в системе попросту может являться некомфортным.
Затем открывают кран и сливают воду из насосной станции. По мере расхода воды давление постепенно падает и при достижении нижнего предела насос снова включается. Для регулировки этого параметра вращают гайку «ΔP»: если нужно понизить давление включения, то по часовой стрелке, а если повысить – против. Выставляя это значение, следует помнить, что давление воздуха в гидроаккумуляторе всегда должно быть меньше на 10%, чем давление включения насоса. Несоблюдение такой зависимости вызывает ускоренный износ мембраны бака. Чем меньше нижний предел – тем больше воды сможет выдать гидроаккумулятор до включения насоса, но при этом её давление в системе будет падать по мере приближения к моменту включения и может оказаться слишком низким для комфортного использования. В любом случае, давление воздуха в гидроаккумуляторе не должно быть ниже 0,8-0,9 Атм.

Какие же значения «P» и «ΔP» выбрать? Каждый для себя определяет это индивидуально. Высокое давление отключения и низкое для включения – много воды в баке и редкие включения насоса, но возможные неудобства из-за большого перепада давлений при полном и почти пустом баке. А у кого-то разница ΔP мала и насос часто подкачивает воду в бак, зато давление в системе ровное и комфортное. Также следует обратить внимание, что при всех настройках, связанных с манометрами, необходимо учитывать их возможную погрешность. Трущиеся части подвижной пластмассовой рамки реле давления изначально имеют заводскую смазку, но ее, как правило, крайне мало, поэтому разумным решением будет нанесение дополнительной смазки.

Самостоятельный ремонт и настройка насосной станции

Насосные станции — отличный способ обеспечить автономное водоснабжение. Они довольно быстро вошли в наше бытие и хорошо удерживают свои позиции. Бытовая насосная станция обеспечивает
автоматическое поддержание необходимого давления в системе водоснабжения путем самостоятельного включения и отключения по мере расхода воды. Но неисправности этих станций случаются довольно часто. Часть неисправностей связанна по природе среды — вода и электричество — быстрая коррозия металлических деталей. Этой болезни подвержены и погружные насосы, электро-бойлеры и другая техника. Если детали станции повреждены коррозией, то их надо только менять и по возможности устранить причину, например проверить заземление насосной станции. Рассмотрим типовые неисправности и методы их устранения

Условные обозначения на рис. 1-опора напорной магистрали, 2-кран, 3-обратный клапан, 4-реле давления, 5-отверстие для залива воды (у Silverjet отсутствует), 6-напорная магистраль, 7-насос, 8- магистральный фильтр, 9-всасывающая магистраль, 10-гидроаккумулирующий бак, 11-вода, 12- обратный клапан с сеточкой, 13-крышка, закрывающая ниппель, 14-отверстие для слива воды.

Поверхностный центробежный электронасос состоит из однофазного асинхронного двигателя и насосной части. Электродвигатель состоит из оребренного корпуса, статора, ротора, конденсаторной коробки и закрытого защитным кожухом вентилятора. Для защиты двигателя от перегрева в обмотку его статора встроено тепловое реле. Насосная часть состоит из корпуса, рабочего колеса и встроенного эжектора. Корпус насосной части, в
зависимости от модели насосной станции выполнен из чугуна, стекло-полипропилена или нержавеющей стали. Гидроаккумулятор состоит из стального резервуара и сменной мембраны из пищевого этилен-пропиленового
каучука. Гидроаккумулятор имеет ниппель для закачки в него воздуха под избыточным давлением. Манометр служит для визуального контроля давления в системе водоснабжения, а реле давления определяет верхний и нижний уровень давления, при достижении которых отключается и включается насос.
Соединение насосной станции с сетью питания осуществляется посредством кабеля со штепсельной вилкой, имеющей заземляющий контакт, и розетки с заземляющим контактом. После установки и включения насосной станции вода заполняет гидроаккумулятор и водопроводную систему. При достижении давления воды в системе верхнего предела настройки реле давления, электронасос отключается. При открытии водоразборного крана, в первый момент времени вода расходуется из гидроаккумулятора. По мере расхода воды давление в системе падает до нижнего предела настройки реле давления, после чего вновь включается электронасос. Вода поступает к потребителю и одновременно заполняет гидроаккумулятор. При достижении давления воды верхнего предела реле давления, электронасос снова отключится. Циклы включения и выключения насоса повторяются до тех пор, пока осуществляется разбор воды из системы.
Для корректной работы насосной станции необходимо на всасывающей магистрали использовать обратный клапан с сетчатым фильтром грубой очистки воды.

Рекомендации по установке насосной станции.На всасывающей магистрали используйте пластиковые трубы определенной жесткости, металлические трубы или шланги, армированные на разрежение (не путать с армированными на напор), для того чтобы предотвратить их вакуумное сжатие при всасывании.
8.1.2. Если используются пластиковые трубы или шланги, избегайте сгибаний и перекручивания.
8.1.3. Хорошо герметизируйте все соединения труб (подсос воздуха негативно сказывается на работе насосной станции).
8.1.4. Для удобства при обслуживании насосной станции рекомендуется использовать быстроразъемные соединения (например,
“американку”).
8.1.5. Всасывающая труба должна иметь на конце обратный клапан с сеточкой (рис. поз.12) при всасывании из колодца, а также, если возможно попадание мелких механических частиц, магистральный фильтр перед насосной станцией (рис. поз.8).
8.1.6. Конец всасывающей трубы должен быть опущен в воду на глубину более чем 30см от минимального уровня воды. Также необходимо, чтобы между концом всасывающей трубы и дном резервуара расстояние было больше 20 см.
8.1.7. На выходной трубе из насоса рекомендуется установить обратный клапан (рис.1 поз.3) для предотвращения гидро ударов в моменты включения/выключения насоса и кран (рис.1 поз.2), настройка которого описана в пункте 12,б. Для Silverjet предусмотреть возможность залива воды в насос, так как отсутствует заливное отверстие.
8.1.8. Укрепите насосную станцию в фиксированной позиции.
8.1.9. Избегайте большого количества изгибов и кранов в системе.
8.1.10. При всасывании с глубины более 4-х метров или при наличии горизонтального участка длинной более 4-х метров применяйте трубы с большим диаметром для улучшения работы насосной станции.
8.1.11. Обеспечьте защиту насосной станции от работы без воды. Если существует риск работы насосной станции без воды, за рекомендацией обратитесь к дилерам.
8.1.12. Обеспечьте слив воды со всех точек системы при возможности замерзания ее зимой. Для этого предусмотрите наличие сливных кранов, обращая внимание на обратные клапана, которые могут стоять в системе и препятствовать сливу воды.

Фиксация насоса
9.1. Насос должен быть установлен на ровной площадке, поближе к источнику воды.
9.2. В помещении (приямке), где находится насосная станция, нужно предусмотреть вентиляцию для уменьшения влажности и температуры воздуха (макс. темп. воздуха 40°С).
9.3. Расположите насосную станцию, соблюдая минимальные расстояния 20см от стен для обеспечения доступа к насосной станции при ее обслуживании.
9.4. Используйте трубы соответствующего диаметра.
9.5. Наметьте отверстия для крепежа насосной станции на поверхности, на которой она будет установлена. Просверлите отверстия для крепления насоса.
9.6. Проверьте, что трубы не испытывают механических напряжений (изгиба), затем закрутите винты крепления.

Основные причины неисправностей и ремонт насосной станции



1. Двигатель не работаетОтсутствует напряжение питания, сгорел предохранитель, заклинено рабочее колесо.

Проверить схему электрического подключения насосной станции. Прочистить насос. Провернуть крыльчатку вентилятора, если не крутится — неисправность двигателя (заклинило). До устранения причины станцию не включайте.

Проверить контакты реле давления. Проверить конденсатор.

Перед тем как приступить к ремонту насоса, необходимо слить из него остатки воды и отсоединить все подключенные устройства: расширительный бак, реле давления, манометр и другие.

В корпусе установлены диффузор и направляющая, соединенные между собой.



Если причиной неисправности гидрофора является поломка этих деталей, то необходимо просто заменить их на новые и собрать гидрофор в обратном порядке.

Если причина не в них, то необходимо искать неисправность в другой части насоса.

Задняя часть насоса состоит из самого электродвигателя, на валу которого установлена крыльчатка – основной механизм, позволяющий насосу перекачивать воду. Двигатель крепится к консоли, а специальный керамический сальник препятствует протечке воды через вал. После того как снимете крыльчатку  у Вас  будет доступ к сальнику.








2. Двигатель работает, станция не качает воду
В насосе станции нет воды. Воздух попал во всасывающий патрубок. Засорен всасывающий или подающий трубопровод.  Станция работает «на сухую»

Проверить положение уровня воды. Устранить все неплотности в трубопроводе. Очистить всасывающий трубопровод. При длинном горизонтальном трубопроводе может образоваться воздушная пробка в середине трубы. Надо заполнить весь трубопровод водой (возможно под давлением), чтобы устранить воздушную пробку. Для исключения подобного, горизонтальный участок трубы должен быть все время с небольшим уклоном в сторону забора воды.  Устранить причины работы «на сухую»

 3. недостаточная подача воды
Захватывается воздух (например упал уровень в колодце ниже заборного патрубка), засорены насос или трубопроводы. Воздух во всасывающем трубопроводе.

Прочистить насос и трубопроводы. Устранить неплотности. Даже небольшой подсос воздуха приводит к неработоспособности станции.

Возможно появилась трещина на деталях входной конструкции трубопровода (уголки, американка) в результате коррозии. Поврежденную арматуру заменить.






4. Станция включается и отключается слишком часто
Мембрана расширительного бачка повреждена. Отсутствие сжатого воздуха в расширительном баке или малое давление. Открыт обратный клапан вследствие блокировки посторонним предметом.

Заменить мембрану или расширительный бак. Опять же, в следствии коррозии возможно появление трещин в корпусе бака.  Закачать воздух в расширительный бак и проверить давление манометром. Разблокировать обратный клапан.


5. Станция не создает номинального  давления
Реле давления отрегулировано на слишком низкое давление. Рабочие колесо или подающий трубопровод заблокированы. Попадание воздуха во всасывающий трубопровод.

Отрегулировать реле давления. Как отрегулировать описано ниже. Возможно засорено входное отверстие реле давления —  почистить.
Отключить питание, демонтировать и почистить насос или подающий трубопровод. Проверить герметичность соединений на всасывающем трубопроводе. Проверить, чтобы на всасывающем трубопроводе не было колен или
обратных углов.


6. Станция работает не отключаясь
Реле давления настроено на слишком высокое давление.

Отрегулировать реле давления.

Если Вас интересует ремонт насоса типа Малыш, Водолей, Ручеек, Нептун, Каштан — подробное описание.

Регулировка давления

При неправильной регулировке, насос не будет включаться или будет работать не отключаясь. Поэтому, без острой необходимости не стоит менять настройки реле давления. Случай “неправильной работы” насосной станции вследствие самостоятельной неправильной регулировки реле давления не является гарантийным! А так же изделие снимается с гарантии, если составные части насосной станции вышли из строя, вследствие неправильной самостоятельной регулировки давления. В случае необходимости изменения давления в водопроводной системе, изменить его предельные уровни можно путем регулировки реле давления.

 Перед изменением давления включения насосной станции (нижнего значения рабочего давления) необходимо отрегулировать давление воздуха в гидроаккумуляторе. Перед этим необходимо отключить насосную станцию от электросети и слить всю воду из гидроаккумулятора. Регулировка давления воздуха в гидроаккумуляторе осуществляется через ниппель автомобильным насосом с манометром или компрессором.  Давление воздуха в гидроаккумуляторе должно соответствовать 90%..100% от необходимого давления включения насосной станции.

Реле давления насосной станции настроено на работу системы в диапазоне рабочего давления 1,5…3 атм. Для изменения давления включения или отключения насосной станции следует снять крышку реле давления, открутив пластиковый винт и изменить силу затяжки соответствующих пружин реле. Регулировка давления включения насоса (нижнего значения рабочего давления) осуществляется вращением гайки Р. Для увеличения давления включения ее необходимо поворачивать по часовой стрелке, для уменьшения — против часовой стрелки. Регулировка диапазона между нижним и верхним значениями рабочего давления осуществляется вращением гайки ΔР. Для расширения этого диапазона ее необходимо поворачивать по часовой стрелке, для сужения — против часовой стрелки После изменения регулировок, следует включить в электросеть, предварительно залитую водой станцию. Контроль давления осуществляется по манометру насосной станции.
ВНИМАНИЕ!
При регулировке реле давления, верхнее значение рабочего давления системы не должно превышать 95% от максимально-возможного давления на выходе насосной станции, указанного в технических характеристиках. В
противном случае электронасос будет работать не отключаясь, что приведет к скорому выходу его из строя.

Так же учтите, что гидроаккумулятор насосной станции требует периодического обслуживания. В воде всегда содержится небольшая часть растворенного воздуха, и этот воздух постепенно уменьшает полезный объем груши (резиновой мембраны) в гидроаккумуляторе. На гидроаккумуляторах большой емкости как правило есть специальные клапаны для спуска этого воздуха, в небольших гидроаккумуляторах которыми обычно комплектуются бытовые насосные станции, таких клапанов нет, и для удаления воздуха из мембраны надо с периодичностью в пару месяцев проделывать нехитрую операцию.

1. Необходимо обесточить насос и слить всю воду из гидроаккумулятора, лучше всего конечно для этого предусмотреть специальный краник, ну или воспользоваться ближайшим к гидроаккумулятору краном.

2. Процедуру из пункта 1 необходимо проделывать 2-3 раза подряд.

И пожалуйста не путайте гидроаккумулятор и накопительную емкость для воды, это разные девайсы, гидроаккумулятор предназначен для уменьшения количества пусков насоса, и как следствие увеличение его срока службы, а так же для защиты от гидроударов, при отключении электричества гидроаккумулятор конечно какое-то время будет снабжать вас водой, но на многое я бы не рассчитывал. На случаи отключения электричества или поломок водопровода и нужна накопительная емкость.

.

как правильно выбрать и установить

Водоснабжение частного дома, находящегося за пределами централизованной системы, основано на подаче воды из автономных источников – колодца, скважины или накопительного резервуара (реже). Особенностью подземных источников является отсутствие давления, необходимого для подъема воды наверх. Следовательно, для непрерывного обеспечения участка или здания нужно приобрести регулирующую установку для доставки воды – насосную станцию или, другими словами, гидрофор для частного дома.

Покупка насосного оборудования основывается на учете характеристик всех частей системы, их совместимости, соответствия конкретному источнику (колодцу или скважине), а также на выборе места для установки. Монтаж насосной станции можно осуществлять на различных этапах: во время постройки дома, бурения скважины или ремонтных работ.

Для установки понадобится закрытая ровная площадка минимального размера (1-1,5 м²), расположенная в подсобном помещении, подвале или на улице. Если лучшим местом вы считаете угол в доме (санузел, веранда, погреб), то позаботьтесь о хорошей звукоизоляции, даже если оборудование снабжено необходимыми сертификатами.

До сих пор одинаково активно используют два типа гидрофоров:

  • мембранные, оснащенные эластичной герметичной мембраной, которая разделяет отсеки с водой и сжатым воздухом;
  • безмембранные, в которых вода и сжатый воздух не разделены, находятся в одном резервуаре.

Мембрана представляет собой плотный резиновый мешок, не контактирующий со стенками резервуара, в котором находится. Гидрофоры с мембранным устройством компактны, имеют меньшие размеры и не требуют большой площади для установки – идеальный вариант для домов с дефицитом свободного пространства. Объем бака – в среднем 30-50 литров, но при необходимости можно подыскать 80-ти и 100-литровые модели.

Схема насосной станции с мембранным гидрофором, оснащенным самовсасывающим насосом и датчиком давления воды, от показаний которого зависит работа насоса

Самовсасывающий мотор крепится сверху (у небольших моделей, у объемных – устанавливается рядом) и соединяется с баком эластичной трубой. Для регулировки давления сжатого воздуха используется ниппель. Благодаря конструктивным особенностям мембранное устройство издает меньше шума. В некоторых моделях предусмотрена возможность замены изношенной мембраны. Если придется покупать запасной вариант, удостоверьтесь в его сертификации, так как материал (обычно резина) контактирует с питьевой водой.

Схема насосной станции с безмембранным гидрофором, имеющим вид большого резервуара на опорах: в нижней части емкости находится вода, в верхней – сжатый воздух

Безмембранный бак – вертикально расположенный большой цилиндр, объем которого 100 литров и более. Для подачи воды в комплекте с безмембранным гидрофором необходимо приобретать самовсасывающий насос вихревого типа. Оптимальное давление насоса не должно превышать 0,6 МПа, так как этот показатель является максимальным для большего числа гидрофоров.

Нормативные стандарты допускают использование насосов с большим давлением, но при условии установки предохранительного клапана, сток которого ведет в канализационную трубу.

Для лучшего функционирования гидрофора и защиты его от поломки на трубе перед устройством монтируют фильтр дополнительной очистки воды

От правильного выбора гидрофорного оборудования зависит стабилизация давления в устройстве и всей системе подачи воды, оптимальный напор в каждой точке водоразбора (в кухонном кране, в душе, для полива огорода), защита от больших нагрузок.

Следует помнить, что работа гидрофора основана на двух факторах:

  • изменении показателей давления;
  • объеме использованной воды.

То есть количество автоматических включений-выключений за один час может быть разным.

Стандартная схема работы гидрофора: вода заполняет накопительный бак, пока не срабатывает реле давления; насос включается снова после опустошения бака и повышения давления внутри резервуара

Рассмотрим, как давление влияет на запуск. Предположим, что в доме включили кран. Объем воды внутри устройства стал уменьшаться, а подушка сжатого воздуха, напротив, увеличиваться, что вызывает уменьшение давления. Как только давление достигло минимальной отметки, автоматически включается насос и качает воду до того момента, пока объем воздуха не уменьшится, следовательно, давление не повысится. Реле давления реагирует на это и отключает насос. Максимальный показатель давления внутри бака устанавливает производитель оборудования, однако работу реле можно регулировать самостоятельно.

Учитывать давление необходимо и при выборе насоса для полива: https://diz-cafe.com/tech/motopompa-dlya-poliva-ogoroda.html

Основной фактор, на который следует опираться при выборе объема гидроаккумулятора, – среднее количество воды, потребляемое семьей. Производительность высчитывают, опираясь на количество воды, потраченное за 1 час. Существуют усредненные значения, но их обычно принимают за минимум. Например, семье из 4 человек, проживающей в небольшом частном доме, необходим гидрофор с производительностью 2-3м³/ч. Большая семья, живущая в двухэтажном коттедже с садовым участком, должна рассчитывать на производительность не менее 7-8 м³/ч.

Кроме сухого подсчета количества жителей следует учитывать их образ жизни: некоторые моются раз в неделю, другие ежедневно. Целый ряд бытовых машин и приборов также работает на воде – стиральная и посудомоечная машины, гидромассажная и душевая системы, автоматический полив газона или сада.

Таблицы, предлагаемые производителями, рассчитаны на установку оборудования профессионалами Если вы не в силах самостоятельно разобраться в схемах, обратитесь к специалистам в области монтажа систем водоснабжения

Однако следует учитывать и максимальное давление, создаваемое насосом. Как правило, новый гидрофор комплектуется инструкцией, которая служит подсказкой: в таблице производитель указывает перечень важных величин, на которые необходимо ориентироваться при установке оборудования. Рабочее давление должно соответствовать всем приборам, включенным в систему водоснабжения. К ним относятся устройства, установленные в большинстве частных домов – различные виды водонагревателей (накопительные или проточные), котлы одно-или двухконтурные, бойлерное оборудование.

Давление выставляют в момент подключения оборудования вручную, при помощи регулирующих болтов, но строго по инструкции. Например, давление включения насоса – 1,7 бар, давление выключения насоса – 3,0 бар.

Выбор гидрофора во многом зависит и от источника забора воды, в качестве которого выступают:

  • колодец;
  • скважина;
  • водопровод;
  • пруд;
  • резервуар.

Чтобы поднять воду из скважины или колодца, необходим мощный насос. Он работает в непрерывном режиме, включаясь во время разбора воды и выключаясь, когда в доме закрывают все краны. Настроить его помогает реле давления – очень удобный регулируемый инструмент, который позволяет управлять подачей воды за счет роста или снижения давления.

Можно использовать два варианта насоса. Один из них, насос гидроаккумулятора, создает давление и за счет этого всасывает воду, однако он имеет ограничения. Кроме глубины (до 7-8 метров) необходимо учитывать и горизонтальные участки: 10 метров горизонтально расположенной трубы = полутора метрам вертикальной трубы, опущенной в скважину.

Схема забора воды из скважины или колодца с помощь самовсасывающего насоса. Такой способ имеет ограничения – максимальная глубина не более 8 метров

Когда уровень воды слишком низок, гидрофор устанавливают прямо в скважине, оборудуя площадку на необходимой высоте. Повышенная влажность даже при хорошей гидроизоляции способна вывести оборудование из строя раньше времени, поэтому данный способ используют лишь в безвыходном положении. Идеальный вариант для установки – сухой, теплый, специально оборудованный подвал.

Подробнее о подборе насоса для скважины: https://diz-cafe.com/voda/kak-podobrat-nasos-dlya-skvazhiny.html

Схема работы насосной станции, осуществляющей забор воды с помощью погружного насоса. Большая часть скважин имеет глубину 20-40 метров, что говорит об актуальности данного способа

Как ни странно, в небольших домах насосы выходят из строя чаще. Это происходит по одной причине: число включений-выключений оборудования больше, так как воду набирают часто, но в малых количествах. У каждой модели насоса есть контрольный показатель максимального включения в течение одного часа, например, 25-30 включений в час. Если жильцы дома будут пользоваться водой чаще, в первую очередь выйдет из строя двигатель – из-за перегрева. Чтобы избежать поломки, необходимо увеличить интервал между включениями – в этом состоит одна из важнейших функций гидрофора.

Частные дома, расположенные в черте города или села, как правило подключены к централизованной системе водоснабжения. Однако из-за небольшого напора часто вода не поступает на второй этаж, поэтому для принудительной подачи также необходима насосная станция. Гидрофор в комплекте с вихревым насосом следует подключить прямо к водопроводу. Чтобы давление было постоянным, лучше выбрать двигатель с инверторным управлением.

Примерная схема расположения насосного оборудования при заборе воды из водопровода. Преимущество данного способа – стабилизация подачи воды при недостаточном давлении в централизованной системе

Таким образом, гидрофоры оптимальны для эксплуатации в частных домах и на дачах с такими источниками воды, как неглубокие скважины и колодцы, нестабильные водопроводы или пруды – для полива огорода.

Подробнее о создании системы водоснабжения из колодца: https://diz-cafe.com/voda/vodosnabzheniya-zagorodnogo-doma-iz-kolodca.html

Компактные размеры современного оборудования позволяют расположить его практически в любом подходящем углу – в санузле, на террасе, в подсобке, в прихожей и даже под раковиной на кухне. Уровень шума может быть различным, и при больших его показателях, безусловно, потребуется дополнительная шумоизоляция.

Устанавливая насосную станцию, необходимо помнить о стандартах и требованиях, предъявляемых при монтаже электрооборудования и систем водоснабжения в частных домах. Некоторые из правил касаются помещения для установки оборудования:

  • площадь комнаты – не менее 2 м х 2,5 м;
  • высота помещения – не менее 2,2 м;
  • минимальное расстояние от гидрофора до стены – 60 см;
  • минимальное расстояние от насоса до стены – 50 см.

Требования предъявляются не только к насосному оборудованию, но и ко всем сопутствующим системам. Все электрические кабеля, повода, светильники, лампы должны иметь высокую степень защиты от влаги. Температура в помещении не должна быть минусовой, оптимальный вариант – от +5ºС до +25ºС.

В большом доме не возникает проблем с размещением гидрофора: часто его устанавливают вместе с другим насосным оборудованием в специально отведенном помещении, обеспечив удобный доступ для обслуживания и ремонта

Обязательно наличие вентиляции, которая обеспечивает постоянное охлаждение двигателя. Страховка от аварийной случайности – наклон пола и канализационные отверстия с пропускной способностью, равной производительности насоса. Даже дверной блок должен соответствовать устанавливаемому оборудованию, чтобы при необходимости можно было без затруднений внести или вынести наиболее крупный элемент насосной станции.

Один из лучших вариантов размещения насосного оборудования – в цокольном этаже жилого дома, роль которого также может сыграть погреб или подвал

Если вибрация и уровень шума гидрофора превышают нормативы, а проще говоря, мешают жить, его выносят за пределы здания и помещают в бетонный колодец – небольшую утепленную и герметичную яму в земле. Для защиты стенок от осыпания используют бетонирование с армированной сеткой, усиленное гидроизоляционной пленкой. Для утепления применяют листы пенополистирола, уложенные слоями не тоньше 5-8 см.

Роль потолка играет железобетонная плита, а двери – люк, герметично закрывающийся на замок. Дождевая вода может проникнуть в щели, поэтому сверху люк прикрывают листами рубероида или пластиковой водонепроницаемой крышкой. В продаже существуют дизайнерские варианты, маскирующие канализационные и технические люки, они выполнены в виде камней или зарослей травы.

Если гидрофор установлен прямо в скважине или колодце, то необходимо максимально обезопасить оборудование от проникновения воды, сделать свободный доступ к двигателю и насосу, утеплить помещение

Спуск в колодец осуществляется по лестнице, закрепленной на стене. Все условия аналогичны требованиям размещения в подсобном помещении – потребуется освещение, вентиляция, канализационный слив и утепление (особенно в северных регионах). Следует помнить, что двигатель насосной станции не защищен от заливания, поэтому опасен для пользователей. Все перечисленные нюансы следует учитывать еще на этапе покупки и выбора оборудования.

Оцените статью: Поделитесь с друзьями!

Руководство по эксплуатации насосных станций Optima

    Руководство по эксплуатации насосных станций Optima
    1. Общие требования и рекомендации
    1.1. Перед подключением и запуском станции внимательно ознакомьтесь с данной инструкцией по эксплуатации. Изготовитель и продавец не несут ответственности за какие-либо убытки, причиненные небрежностью и несоблюдением требований и рекомендаций, приведенных в данной инструкции.
    1.2. При приобретении станции требуйте:

  • отметку продавца/торговой организации в гарантийном талоне с указанием даты продажи станции;
  • проверку работоспособности станции путем кратковременного включения;
  • проверку комплектности станции.

    1.3. После продажи станции продавец/торговая организация не принимает претензии по поводу ее некомплектности и механических повреждений.

    2. Технические характеристики
    2.1. Все станции работают от сети с напряжением 220 В ± 5% с частотой 50 Гц.
    2.2. Масса станции не превышает 27 кг.
    2.3. Установленные границы срабатывания реле давления 1,8 – 2,9 атм. Максимальный диапазон 1,4 – 4,6 атм.
    2.4. Рабочие параметры станции/условные  обозначения:

  • номинальная мощность двигателя Р, кВт;
  • максимальная продуктивность Q, м3/час;
  • максимальное давление Н, м;
  • максимальная глубина всасывания L, м.
Модель станции Модель насоса Р Q H L
QB-60-24 QB-60 0,37 2,0 35 7
JET150-24 JET150 1,30 3,8 50 9
JET100-24 JET100 1,10 3,0 50 9
JET80-24 JET80 0,80 2,8 40 9
JET100A-24 JET100A 1,10 3,0 45 9
JET80A-24 JET80A 0,80 2,8 40 9
JET150S-24 JET150S 1,30 3,6 50 9
JET100S-24 JET100S 1,10 3,0 48 9
JET80S-24 JET80S 1,80 2,8 42 9

    3. Комплектация
В комплект поставки входят:
•    автономная насосная станция;
•    паспорт и инструкция по эксплуатации.

    4. Требования безопасности
    4.1. Запрещается проведение каких-либо действий по проверке или техническому обслуживанию станции без предварительного отключения от сети.
    4.2. Запрещается самостоятельная разборка и ремонт станции.
    4.3. Запрещается эксплуатация станции с поврежденной изоляцией электрического шнура.
    4.4. Необходимо избегать контакта между электропитанием и перекачиваемой жидкостью.
    4.5. Запрещается вносить изменения в компоненты станции.

    5. Регулировка давления
Реле давления служит для включения и выключения насоса, чтобы поддерживать постоянное давление в водопроводной системе, при этом обеспечивается  рациональное использование насоса.
Чтобы изменить границы срабатывания реле давления, необходимо выполнить следующие действия:
    5. 1. Открутив винт, снять крышку реле давления.
    5.2. Чтобы уменьшить или увеличить давление отключения  насоса необходимо при помощи ключа соответственно отпустить или подтянуть пружину, обозначенную значком ∆Р.
    5.3. Чтобы увеличить или уменьшить давление включения насоса необходимо подтянуть или отпустить пружину, обозначенную значком Р.

    6. Монтаж и введение в эксплуатацию
    6.1. Станция устанавливается в помещении, на открытом воздухе (под навесом), или в ямке, при этом температура воздуха не должна быть ниже +5оС.
    6.2. Порядок установки:
    6.2.1. Подсоединить и проверить на герметичность всасывающий трубопровод. При этом диаметр трубопровода не должен быть меньше диаметра горловины насоса. При наличии горизонтальных участков более 4м – необходимо увеличить диаметр трубопровода на 25-30%. Обратный клапан должен находиться не менее 50 см под поверхностью воды, чтобы избежать возникновения воронок.
    6.2.2. Заполнить насос и всасывающий трубопровод водой через заливное отверстие, закрутить пробку. Наполнение должно происходить каждый раз, когда насос простаивает на протяжении длительного периода времени или когда в систему попадает воздух.
Внимание! Работа насухо вызывает повреждение механического уплотнения!
    6.2.3. Присоединить напорный трубопровод, перекрыть его.
    6.3. Включить станцию в сеть. Установить при помощи показателей манометра, при каком давлении произойдет отключение насоса. Разблокировать напорный трубопровод, аналогично установить давление запуска насоса. Сверить полученные величины с указанными в данном руководстве (п.2.3).
    6.4. Убедившись в нормальной работе станции, включите в водопроводную сеть.

    7. Эксплуатация
    7.1. Как источники водоснабжения могут быть использованы: накопительный резервуар, магистральный водопровод, колодец или скважина. Насосный агрегат автоматически поддерживает необходимое давление в системе, обеспечивая непрерывную подачу воды потребителю.
    7.2. Запрещается перекачивание грязной воды, которая содержит абразивные вещества, поскольку это приводит к интенсивному износу рабочих органов и снижению характеристик насосного агрегата.
    7.3. При выборе типа установки рекомендуется пользоваться следующими данными потребления воды:

Умывальник 6 литров/мин. Стиральная машина 10 литров/мин.
Душ 10 литров/мин. Посудомоечная машина 6 литров/мин.
Бассейн 15 литров/мин. Бачок унитаза 4 литров/мин.

    8. Техническое обслуживание и правила хранения
    8.1. При длительных перерывах в работе станции рекомендуется хранить в горизонтальном положении. Перед началом эксплуатации рекомендуется несколько раз провернуть при помощи отвертки ротор двигателя (со стороны вентилятора).
    Важно! Для насосных станций типа QB-60-24 ротор необходимо проворачивать каждый раз после перерыва в работе насоса более 24 часов. Температура в помещении, где хранится насос, должна быть не меньше 5оС.
    8.2. Давление воздуха в гидроаккумуляторе должно находиться в пределах от 1,5 до 2 атм. Необходимо не реже, чем один раз в год проверять давление (автомобильным манометром) через штуцер в задней части гидроаккумулятора, при необходимости – подкачивать.

    9. Возможные неисправности и методы их устранения

Неисправность Возможные причины Методы устранения
Двигатель  не работает Отсутствует напряжение Проверьте проводку.
Двигатель работает, но вода не нагнетается Насосная часть не заполнена водой

Отключите насос и
залейте воду (см. п.6.2.2.).

Отсутствие герметичности на всасывающем трубопроводе Проверьте герметичность, уплотните соединения.
Расстояние от всасывающего отверстия до источника воды слишком большое Уменьшите расстояние, проверьте соответствие диаметров трубопровода и всасывающего отверстия (см.п.6.2.1.).
Срабатывает термозащита двигателя (двигатель выключается)

Рабочее колесо блокировано посторонним предметом.
Температура перекачиваемой жидкости превысила
допустимую.
Напряжение питания не отвечает нормам.
Станция работала в режиме сухого хода более 10 минут.

Отключите станцию от сети, определите и  устраните причину нагрева. Дождитесь охлаждения насоса и снова запустите станцию.
Станция не создает необходимого давления Реле давления срабатывает при очень низком давлении Поднимите давление отключения (см.п.5.).
Насос постоянно работает, не выключаясь Реле настроено на очень высокое давление Отпустите давление отключения (см. п.5.).
Станция включается и отключается слишком часто Повреждена мембрана в гидроаккумуляторе Замените мембрану или гидроаккумулятор.
Низкое давление воздуха в гидроаккумуляторе Закачайте воздух до давления 1,5 – 2 атм.
Обратный клапан не держит воду Разблокируйте клапан.

    Схема насосной станции:

  1.     всасывающее отверстие;
  2.     всасывающая магистраль;
  3.     обратный клапан;
  4.     сетка клапана;
  5.    выпускное отверстие;
  6.     обратный клапан;
  7.    кран подачи воды;
  8.    насосная часть;
  9.     заливное отверстие;
  10.     подсоединение гидроаккумулятора;
  11.     гидроаккумулятор.

Почему часто включается насосная станция при наборе воды: определяем и устраняем поломки


Любое жилое помещение, будь то загородная дача или фешенебельный особняк, не будет полноценно функционировать без современной системы водообеспечения. Стабильное давление в трубопроводах обеспечивает специальный комплект оборудования, состоящий из насоса, резервуара и управляющего блока. К сожалению, в процессе эксплуатации без поломок не обойтись. Любому владельцу стоит изучить их причины и методы ремонта.

Комплектация водоснабжающей станции для дома



Понять, почему часто включается насосная станция при наборе воды, без знания ее конструкции и принципа работы непросто. Распространенные модели включают несколько узлов:

  • Помпа – классифицируется по типам (например, вихревая или центробежная), по месту расположения (поверхностная или погружная) и мощности. Для поддержания давления в системе используют дополнительные устройства.
  • Гидроаккумулятор – бак с прочными стенками и резиновой мембраной служит для стабилизации водяного давления. Принцип работы: поступающая в емкость вода, растягивает упругую мембрану, после чего она стремится возвратиться в исходное положение, и выдавливает жидкость в трубопровод.
  • Блок управления с механическим реле – отвечает за оптимальное функционирование гидроаккумулятора и помпы. Если насос стал чаще включаться, стоит уделить внимание регулировке пружин, чтобы задать уровень давления в автономном водопроводе.

Любой дисбаланс регулировок, и пожалуйте, – работа всего комплекса под вопросом. Здесь ситуация в корне отличается от той, когда радиаторы горячие, а в квартире холодно – преждевременный износ и выход агрегатов из строя неизбежен. Например, обстоятельство, когда насосная станция часто включается и выключается при открытых кранах, говорит о несоблюдении дельты давлений воздуха в баке и момента срабатывания реле включения насоса.

Как показывает опыт общения с домовладельцами, не все понимают разницу между гидроаккумулятором и емкостью для воды. Тут все просто – гидравлический аккумулятор уменьшает число пусков помпы, чем увеличивает ее срок службы, и защищает от гидроударов. Емкость же служит для накопления воды на случай отключения электроснабжения. Поэтому выбирать объем гидробака нужно в зависимости от норм потребления

Отчего часто включается домашняя насосная станция при наборе воды: устраняем неполадки

Суть работы водоснабжающего комплекса заключается в поддержании водяного давления в системе за счет его периодической работы. Достигая установленных на блоке управления показателей, помпа должна выключаться. Если она начинает работать непрерывно, то придется выключить оборудование и определить причину неисправности.



Регулятор давления

Нелады с регулятором – это когда часто срабатывает реле давления насосной станции или вообще не отключается. Чтобы убедиться в своих предположениях, достаточно выполнить ряд операций:

  • Проверить правильность показаний встроенного манометра. Для этого можно использовать автомобильный насос, заодно при необходимости восстановить рабочее давление через золотник.
  • Перед проверкой узла регулировки отключить оборудование от электросети, слить из бака гидроаккумулятора воду.
  • Демонтировать крышку блока управления.
  • Отверткой провернуть регулирующий винт, фиксирующий крупную пружину реле: почасовой стрелке порог давления воды увеличивается, а против часовой – снижается.v
  • Если насосная станция слишком часто включается при наборе воды, то видимо, предел завышен – повернуть винт большой спирали против часовой. Затем стравить и снова закачать воздух. Реле должно автоматически срабатывать в процессе стравливания воздуха, при достижении минимального уровня давления, зафиксированного в инструкции.
  • Частое самопроизвольное включение насоса может быть и по причине неверно выставленного рабочего диапазона. Пружина меньшего калибра ответственна за интервал между началом и окончанием работы помпы. После выставления нижнего уровня (большая спираль) нужно выставить верхний порог отключения оборудования, который составляет 95% от допустимого давления в системе.





В последнем случае, когда рабочий интервал слишком мал, станция не будет набирать норму воды за один цикл. Это повышает частоту включений, но достаточно простой регулировки маленькой пружины – и эффективность устройства будет восстановлена. Правильность установки диапазона инспектируют двумя-тремя циклами накачки и стравливания воздуха с контролем показаний манометра.

Встречается ситуация, похожая на ту, когда плохо греют биметаллические радиаторы, то есть банальный засор. По причине грязной воды засоряется входное отверстие реле блока управления. Здесь достаточно поработать жесткой щеткой, чтобы избавиться от посторонних примесей.

Нагнетающий насос

Бывает, что при открытых кранах даже новая насосная станция часто включается и выключается сама по себе вследствие недостаточного уровня электропитания. Крыльчатка помпы не в состоянии развить оптимальную мощность для наполнения водяной системы.


Проблема одинаково может скрываться как в электрической, так и в механической части насоса:

  • В процессе эксплуатации механика конструкции изнашивается, это сопровождается падением водяного давления, иными словами, насосная станция не держит давление в водопроводе. Проверить работоспособность насоса можно, отключив его от системы, после чего визуально оценить мощность струи воды. Основные узлы помп ремонту не подлежат, их меняют целиком.
  • Патрубки центробежного насоса со временем могут засориться. Здесь поможет механическая очистка и обработка чистящими составами.
  • Длительная эксплуатация способствует образованию окислов на контактах клеммной коробки, что затрудняет проходимость электротока. Насос перестает выдавать свою мощность. Устраняется неполадка просто: оборудование обесточивается, и контакты зачищаются.

Неустойчивая работа оборудования может быть следствием нестабильного напряжения в домашней сети. Проблема решается подключением стабилизатора.



Отчего часто включается и выключается домашняя насосная станция при открытых кранах: причина в гидроаккумуляторе

Один из главных узлов системы – аккумулятор давления, состоящий из металлической емкости и мембраны. В процессе работы резиновая мембрана существенно растягивается или вовсе приходит в негодность. То же касается и металлического бака, со временем он корродирует и не держит давление. Бывает, что емкость дефектна с самого начала, часто такое случается по сварному шву.

Когда насосная станция работает рывками или часто включается при наборе воды, есть смысл оценить целостность резиновой груши. Для этого не нужно разбирать аккумулятор, достаточно нажать на клапан-нипель – из него должна выходить струя воздуха. Если из отверстия идет вода, то мембрану придется менять.

Повреждение фальца, который крепит резиновую грушу, также влияет на работу комплекса. Любая деформация детали способна нарушить герметичность устройства. Замена как мембраны, так и фальца требует демонтажа гидроаккумулятора и его разборки.

Дополнительные факторы

Скрытые утечки в системе труб водоснабжения также могут стать причиной нестабильной работы комплекса. Ситуация сложная, поскольку повреждение трубы возможно и под землей. Обнаружить такую поломку довольно сложно.

Если возникает вопрос, как часто должна включаться насосная станция, то стоит обратить внимание на расчеты водопотребления. Возможно, что ваши запросы на воду увеличились, и нужно подумать о параллельной установке еще одной емкости или заменить более емким ресивером.

Не помешает принять во внимание еще несколько факторов:

  • Засорился обратный клапан – поток воды не перекрывается, она уходит из системы, давление снижается, а насос постоянно включается. Выхода два: снять и почистить клапан или заменить на новый.
  • Вышел из строя конденсатор в клеммной коробке – в этом случае помпа не будет запускаться вообще. Деталь проверяют тестером и меняют при необходимости.
  • Неисправен золотник – воздух из бака выходит в атмосферу и его давление падает, что приводит к учащенной работе помпы. Для устранения неисправности гидроаккумулятор нужно демонтировать, вынуть мембрану, и заменить ниппель.







Поделиться в социальных сетях

Простое руководство по системе гидрофоров пресной воды на судне

Система гидрофоров используется на судне для поддержания постоянного давления воды во всех частях судна (различного длины и высоты) в любое время без непрерывной работы насоса.

В зависимости от их рабочего тела его можно далее классифицировать на систему гидрофоров пресной воды и систему гидрофоров соленой воды.

Система состоит как минимум из двух гидрофорных резервуаров, насосов для пресной воды, различных датчиков для мониторинга, резервуаров для пресной воды, нескольких предохранительных устройств, нескольких автоматических устройств для включения и выключения насоса, а также сжатого / сжатого воздуха.

Зачем в первую очередь использовать систему Hydrophore

Вы когда-нибудь представляли, как пресная вода транспортируется на все палубы и места на корабле? Они используют насосы 24 часа в сутки? Нет ! Система гидрофоров используется на борту для обеспечения водой всех отсеков и палуб на корабле. На судне постоянно используется вода от питьевых до санитарных.

Таким образом, чтобы снизить ненужное потребление энергии и затраты на обслуживание насосов; на судне установлены гидрофорные системы.

Большинство из вас должно быть знакомо с резервуарами для воды на крыше нашего дома или на довольно высокой улице (а?), Где насосы используются для хранения воды.

Гравитация работает как источник воды под желаемым давлением во всех точках. На судах тоже есть резервуары для хранения воды (резервуары для пресной и хозяйственной воды), но вместо того, чтобы располагать их наверху; Они расположены на дне корабля вне досягаемости силы тяжести и используются для транспортировки воды.

Итак, у нас есть бытовая и питьевая система пресной воды на борту судна, которая использует давление в гидрофорных резервуарах для подачи пресной воды. Пресная вода из резервуара для бытовой пресной воды перекачивается в резервуар гидрофоров с помощью любого из двух насосов.

Эти насосы управляются реле давления, установленными на гидрофорных баках. Когда давление внутри гидрофоров снижается до определенного значения, запускается насос. На борту судна имеется отдельный резервуар для гидрофоров и линия подачи питьевой воды, известная как линия питьевой пресной воды.

Как работает система Hydrophore?

Система Hydrophore работает по одному из простейших принципов, известному как «Вода несжимаема». Вода хранится в гидрофорных баках, расположенных в машинном отделении; Затем он нагнетается сжатым воздухом из баллона с воздухом через редукционный клапан.

Равновесие между уровнями воздуха и воды поддерживается давлением воздуха; который помогает транспортировать воду наверх. В системе питьевой пресной воды выход из резервуара гидрофоров перед употреблением проходит через УФ-стерилизатор.

В гидрофорной системе гидрофорный насос (центробежный) всасывает воду из резервуара с пресной водой через выпускной клапан резервуара, обратный клапан и всасывающий клапан насоса.

Эти насосы могут быть самовсасывающимися или располагаться на более низком уровне, чем резервуар.После перекачки он сбрасывается в резервуар гидрофоров через выпускной клапан насоса. Эти насосы работают на основе давления гидрофоров с помощью реле давления. Это реле давления на резервуаре гидрофоров содержит нижнюю часть, которая расширяется и сжимается в зависимости от давления в резервуаре гидрофоров.

Именно это устройство посылает сигнал селекторному переключателю, который передает этот сигнал для продолжения перекачки в выбранный насос. Вы можете считать, что он работает так же, как показано ниже, в раковине в ванной.

После того, как вода будет закачана в резервуар гидрофоров до определенного предела; Затем сверху вводится сжатый воздух низкого давления под давлением 4,5 бар. Равновесие поддерживается при 70% воды и 30% воздуха при давлении в резервуаре от 5,3 до 5,5 бар.

Выход из бака гидрофоров для бытовой пресной воды подключен к линиям бытового назначения, к очистителю мазута и расширительному баку; при выходе резервуара питьевой пресной воды в УФ стерилизатор и затем в жилое помещение.

Оборудование и крепления гидрофорной системы

  1. Насос пресной воды (1 и 2)
  2. Вентиляционное отверстие
  3. Всасывающий и выпускной клапан
  4. Обратный клапан
  5. Гидрофорный бак
  6. Линия подачи воздуха низкого давления (4,5 бар)
  7. Давление переключатель
  8. Бак пресной воды
  9. Манометр
  10. Контрольный манометр
  11. Манометр
  12. Предохранительный клапан

Процедура заправки

Зарядка гидрофорной системы — это простой процесс добавления большего количества сжатого воздуха для повышения давления в гидрофорном баке. Обычно резервуар с гидрофором находится в автоматическом режиме; который регулирует давление включения и выключения гидрофорных насосов. Но заряжать систему вручную; сначала откройте вентиляционное отверстие, запустите насос и следите за уровнем через смотровое стекло.

Подождите некоторое время, пока вода не достигнет примерно 70% от общей емкости. Закройте вентиль и откройте клапан подачи воздуха низкого давления. Быстро зарядите бак гидрофоров до давления воздуха 4,5 бар.

Как только оно достигнет 4,5 бар, уменьшите скорость нагнетания воздуха под давлением и медленно доведите ее до 5–5.5 бар согласно рекомендации производителя. Избегайте перезарядки, иначе из кранов будет выходить воздух с водой. В случае недостаточной загрузки вода не достигнет верхней части жилого помещения.

Теперь переведем систему на авто. Теперь насос включится, когда давление достигнет 4,5 бар, и отключится, когда давление достигнет 5–5,5 бар.

На малых судах или предприятиях с малым гидрофором может потребоваться включение системы при 2,5 бар и отключение при 4,5 бар. Убедитесь, что вода всегда видна через мерное стекло на протяжении всей операции.

Наблюдение Факты / советы

Если гидрофорные насосы работают дольше обычного, то существует высокая вероятность:

  • Утечка в трубе
  • Недозаправка
  • Открытые краны во многих точках
  • Неправильная установка реле давления.

Общие проблемы и их решения

1) Недостаточно заряда

Находиться под зарядом — одна из наиболее частых проблем гидрофоров. В таком состоянии уровень воды составляет более 3/4 части объема.Это означает, что воздух просачивается из любого; предохранительный клапан, стопорный клапан, клапан подачи воздуха, выпускной клапан или само мерное стекло. Ситуация может быть обнаружена без водоснабжения наверху жилья.

Решение

Временно вы можете решить эту проблему, переключив насос в ручной режим и слейте излишки воды или используя ее в машинном отделении. Когда уровень воды достигнет 3/4 объема бака, откройте линию подачи воздуха, чтобы наполнить ее сжатым воздухом.

Когда давление достигнет 4.5 / 5,5 в зависимости от давления отключения гидрофоров; остановите компрессор и верните насос в автоматический режим. Но для долгосрочного решения вы должны нанести мыльный раствор на все стыки и ключевые точки утечки. Как только обнаружена утечка, остановитесь и создайте давление в системе DE, чтобы устранить неисправность.

2) Избыточный заряд

Это довольно редкая, но возможная проблема, с которой вы можете столкнуться при использовании гидрофорной системы. В этом состоянии более 1/3 объема воздуха находится под давлением отключения насоса.

Это означает, что есть утечка в линии подачи воздуха или сам клапан медленно заполняет резервуар все большим и большим количеством воздуха.В некоторых случаях такая ситуация может привести к тому, что в резервуаре гидрофоров не будет воды, и, следовательно, на нее можно будет реагировать быстро и осторожно.

Решение

Сначала устраните эту проблему, взломав выпускной клапан и выпуская немного воздуха. Затем, когда давление воздуха составит 4,5 бар или 2,5 бара в зависимости от его снижения давления, закройте выпускной клапан и включите насос в автоматическом режиме.

Убедитесь, что отключение насоса составляет 5,5 бар, в противном случае системе потребуется немедленное обслуживание. В долгосрочной перспективе подготовьте систему к понижению давления DE; открыть клапан подачи воздуха и повесить его.

После этого запустите насос в ручном режиме и залейте воду до 3/4 объема. Откройте клапан подачи воздуха, увеличьте давление в баллоне до 5,5 бар и установите насос в автоматический режим. Обязательно проследите, чтобы насос в следующий раз включился и отключился при желаемом давлении.

Также читайте:
или

Запросите тему!

Гидрофорные системы | Firenor — Системы активного пожаротушения

Гидрофорная система Firenor — это система безопасности, предназначенная для предотвращения скачков давления в трубопроводе распределения воды для пожаротушения, которые возникают, когда дренчерная система или любая другая система водопотребления сбрасывает воду до того, как будут запущены насосы пожарной воды. Когда перед насосами пожарной воды запускается высокопоточный потребитель пожарной воды, вода сливается из самых высоких точек кольцевой магистрали. Этот слив приводит к разрежению на верхних уровнях кольцевой магистрали. Чтобы предотвратить эту опасную ситуацию, система гидрофоров будет сбрасывать воду в кольцевую магистраль для пожаротушения из резервуара для воды гидрофоров, как только клапан регулирования давления обнаружит падение давления. Это создает давление в трубах и практически предотвращает риск скачка давления, предотвращая образование вакуума.

СИСТЕМНЫЙ ДИЗАЙН

Резервуар для воды для гидрофорной системы Firenor имеет стандартную емкость по воде, способную работать до 30 секунд, что достаточно для предотвращения скачков давления в стандартных системах противопожарной защиты. Давление в резервуаре для воды поддерживается стойкой воздушного баллона с подкачивающим насосом, который наполняется после каждого использования. Механизмы разблокировки и сброса для всех частей гидрофорной системы полностью автоматические. Кроме того, вся система также включает в себя все клапаны и приборы, необходимые для стандартной эксплуатации, обслуживания и испытаний. Все конструктивные параметры гидрофорной системы Firenor могут быть настроены по мере необходимости в соответствии с требованиями конкретного проекта.

ВЕРИФИКАЦИЯ

По запросу каждую систему можно настроить в соответствии с применимыми правилами, положениями и требованиями конкретного проекта, а также такими стандартами, как CE, FM, UL, ASME, DIN, DNV, BV, NMD, IMO, NFPA, Norsok.Доступна полная документация для любых продуктов, изготовленных по индивидуальному заказу, включая все необходимые сертификаты, сторонние проверки, такие как DNV / GL, BV, ABS и т. Д., А также, при необходимости, отчеты о полномасштабных испытаниях.

Hydro-Vacuum S.A. Grudziadz —


Гидрофорные системы предназначены для водоснабжения жилых и хозяйственных построек, участков, усадеб и т. Д.из собственного водозабора, из неглубоких водоносных горизонтов из кирпичных колодцев или из пробуренных скважин с фильтром в трубе с рубашкой.

Не подключайте гидрофорные системы к водопроводным сетям!

В случае систем на базе самовсасывающих насосов типа СМ, ​​СКА, СКБ расстояние между осью вала насоса и водной поверхностью по вертикали не должно превышать 7 м, так как допустимая манометрическая высота всасывания насоса составляет 7,5 м.

Рекомендуется, чтобы диаметр отверстия в трубе, передающей воду из колодца в помпу, был на порядок больше от всасывающей манжеты насоса.Количество колен и длина всасывающей линии должны быть ограничены до минимума, чтобы ограничить гидравлические потери на входе.

В следующей таблице представлена ​​величина потерь Δh s для 10-метрового участка трубопровода в зависимости от диаметра, принятого для максимальной эффективности насоса СКБ.4.02.

Φ Труба
[мм]
Потери Δh с
[м]
Φ Труба
[мм]
Потери Δh с
[м]
Φ32 (1 1 / 4 ”) 1,0 Φ40 (1 1 / 2 ”) 0,3

Потери потока в результате использования фитинга (обратный клапан, задвижка, всасывающий фильтр, колено, тройник) для каждого элемента отдельно составляют половину значения, указанного в таблице.

Элементы гидрофорной системы

В случае скважин со значительным содержанием песка, что может быть причиной более быстрого износа насоса, мы рекомендуем использовать дополнительный противопесковый фильтр, установленный перед насосом на трубе, отводящей воду. Фильтр должен иметь как можно меньшие потери потока, чтобы гарантировать правильную работу насоса и всей гидрофорной системы в индивидуально определенных условиях.

Установка системы

Элементы гидрофорной системы должны быть подготовлены и установлены в соответствии с конкретными инструкциями по эксплуатации.Линии (трубы) необходимо очистить и проверить на герметичность. Линии следует прокладывать от насоса, избегая ненужных изменений направления потока. Особое внимание уделяйте установке всасывающей линии, которая должна быть как можно короче.

Перед подключением трубопроводов к насосу залить в насос воду!

Установите насосный агрегат как можно ближе к колодцу. Бак гидрофоров и насос с двигателем следует устанавливать в закрытом помещении с положительной температурой не выше 20 o С.

Обратный клапан с сетчатым фильтром на всасывании должен быть установлен не менее чем на 0,5 м ниже динамического уровня поверхности воды (т.е. уровня поверхности воды во время откачки) и на 0,5 м выше дна колодца, чтобы насос не всасывал песок. . Пробуренные скважины следует оборудовать фильтрами.

Шум при работе отдельных элементов гидрофорной системы можно снизить, установив отрезок из резинового шланга, расположив насосный агрегат на гибких шайбах и изолировав трубу звукопоглощающим материалом в том месте, где она проходит через стенку строительство.Также рекомендуем немного приподнять насосный агрегат над полом, чтобы снизить вероятность повреждения мотора в случае затопления помещения, в котором установлена ​​насосная система (если в помещении нет слива).

Перед вводом в эксплуатацию вся установка гидрофорной системы должна быть проверена на герметичность, например использовать мыльный раствор в виде пены вне точек соединения.

Первый ввод в эксплуатацию гидрофорной системы


  • Перед первым вводом в эксплуатацию заполните насос (1) водой через всасывающий патрубок перед подключением гидравлической установки.
  • Проверьте давление газа в баллоне (2) в случае баллонов ZBOS, по манометру, который по стандарту расположен в верхней части баллона. Кроме того, в верхней части баллона есть клапан, который регулирует давление газа в баллоне. Давление газа в баллоне должно соответствовать значению срабатывания разъема LCA.2, которое по стандарту составляет 0,2 МПа с понижением на 0,01–0,02 МПа. Резервуар заполняется воздухом на заводе, и избыточное давление должно быть уменьшено, его недостаток должен быть заполнен воздухом в соответствии с процедурой, изложенной в инструкции по эксплуатации резервуаров гидрофоров.
  • Включите источник питания. Теперь автоматическая работа будет контролироваться коннектором давления LCA.2.
  • Отрегулируйте штуцер давления. Соединитель давления LCA.2 настроен на срабатывание при 0,2 МПа и отключение при 0,35 МПа на заводе. Другие заводские настройки указаны в инструкции по эксплуатации соединителей давления. Чтобы изменить настройки, подсоедините разъем к установке и снимите его крышку. Первым шагом регулировки является установка давления отключения с помощью регулировочной гайки Pw.Давление деактивации увеличивается при повороте гайки по часовой стрелке и понижается при повороте против часовой стрелки. Затем установите давление активации с помощью болта Pz. Перед тем как начать эту операцию, ослабьте стопорную гайку. Закручивая болт Pz до упора (по часовой стрелке), мы получаем максимальное давление срабатывания. Откручивая болт Pz (против часовой стрелки), мы получаем более низкое давление срабатывания. После завершения регулировки затяните контргайку и установите крышку разъема.

    Следите за тем, чтобы мощность двигателя, установленного на насосе, не превышала.Изменение параметров насоса, увеличение высоты подъема приводит к увеличению потребности в мощности на валу двигателя.

    Изменение положения соединителя также изменило количество технической воды, подаваемой за один рабочий цикл насоса. Он покрывает разовое наполнение и расход воды из бака.


    Соединитель давления LCA

Эксплуатация

Насосный агрегат нельзя вводить в эксплуатацию без воды (сухой).Не допускайте замерзания воды в гидрофорной системе, так как это может повредить насос, бак и установку. Если температура опустится до 0 ° C и гидрофорная система не будет использоваться в течение длительного периода, полностью слейте воду из установки, бака и насоса. Во время работы гидрофорной системы периодически проверяйте давление газа (воздуха) в баллоне и при необходимости доливайте.

Перед каждым запуском после длительного простоя (более 14 дней), после отключения электропитания, снимите крышку вентилятора двигателя и поверните вентилятор, поверните систему вращения насоса.Это защитит двигатель от любых повреждений (сгорания обмотки).

Транспортировка и хранение

Отдельные элементы насосной системы следует транспортировать к месту установки в той упаковке, в которой они были доставлены производителем. В случае повреждения защитного покрытия двигателя оголенное место необходимо очистить и защитить от коррозии. Насосный агрегат и резервуар следует хранить в соответствии с инструкцией по эксплуатации данного устройства.

Виды неисправностей, причины и способы устранения

Виды отказов Возможная причина Способ снятия
Двигатель не запускается — нет питания
— ротор насоса заблокирован
— недостаточная емкость конденсатора (230 В)
— проверить напряжение
— снимите крышку мотора вентилятора и поверните вентилятор на
— заменить конденсатор
Насос не качает воду — в насосе нет воды
— нижний клапан не погружен в воду
— воздух во всасывающей линии
— чрезмерная манометрическая высота всасывания
— забит сетчатый фильтр обратного клапана
— изношенные элементы и роторы насосов
— залить в насос воду
— погрузить нижний клапан в воду
— проверить герметичность всасывающей линии
— проверьте высоту всасывания, опустите насос
— очистить сетчатый фильтр
— отремонтировать насос
Насос включается при очень низком расходе воды — недостаточное давление газа в баллоне — увеличить давление с помощью клапана или в соответствии с инструкцией по баллону
Недостаточная производительность насоса — чрезмерная высота всасывания (кавитация)
— забит сетчатый фильтр обратного клапана
— проверьте высоту всасывания
— очистить сетчатый фильтр
Термовыключатель отключает насос — избыточное давление отключения
— двигатель перегружен из-за заклинивания насоса
— чрезмерное трение из-за посторонних предметов
— установить ДМС. 2 согласно таблице настроек, представленной в разделе технических данных
— демонтировать и очистить насос
— использовать другой фильтр, предотвращающий всасывание посторонних предметов, удалять посторонние предметы

Пояснительный рисунок насосной системы


Видеоурок по подключению и настройке реле давления LCA

Гидрофор Периодический осмотр

Бустеры используются в зданиях и особенно в высотных зданиях, чтобы получать воду под давлением, когда давление воды в городе недостаточное.Как правило, системы повышения мощности электроэнергии повышают давление воды, вытекающей из кранов, где давление воды недостаточное.

Характеристики устанавливаемых гидрофоров определяются в зависимости от количества квартир в здании, площади, на которой будет размещен гидрофор, расстояния между поливаемыми квартирами и гидрофором, а также длины труб, идущих горизонтально. или по вертикали. Производительность подкачивающего насоса зависит от ожидаемого расхода, то есть расхода воды и высоты, на которой вода будет выходить.Характеристики воды, которая будет использоваться, характеристики электрической сети, ширина зоны, где будет установлен бустер, влажность и температурный статус, и даже уровень шума бустера являются важными моментами при выборе бустера. бустер. Использование правильного усилителя и правильного усилителя важно для достижения ожидаемой пользы. Однако еще один важный момент — это регулярные проверки.

Потому что гидрофоры также являются устройствами, которые работают с давлением, и точки давления опасны для жизни людей и безопасности имущества.Несоблюдение своевременных и правильных методов периодических проверок бустеров чревато взрывом в неожиданное время.

Периодический осмотр и контроль бустерных установок являются обязательными в соответствии с Законом о безопасности и гигиене труда № 6331. В статье, озаглавленной «Сосуды высокого давления и установки Kap» ği Положения об условиях здоровья и безопасности рабочего оборудования, изданного на основании этого закон, бустеры входят в группу резервуаров сжатого воздуха. Бустер необходимо периодически проверять не реже одного раза в год, если другой период не указан в соответствующих стандартах.

При периодических проверках бустерных установок учитываются следующие моменты в соответствии с действующими стандартами:

  • Общие органы управления
  • Источник давления и контроль окружающей среды
  • контролирует давление в баллоне
  • Испытание под давлением

Проверки и проверки должны проводиться инженерами-механиками, механиками или высококвалифицированными специалистами. Их информация должна быть записана в электронной системе Министерства труда и социальной защиты.В случае соответствия в результате такого контроля выдается отчет о том, что бустер работает безопасно и безопасно для использования. Этот отчет действителен для аудитов, проводимых аудиторами Министерства труда и социального обеспечения.

При периодических проверках бустера учитываются следующие стандарты:

  • TS 1203 EN 286-1 Резервуары — Простые — Невоспламеняющиеся — Напорные — Предназначены для хранения воздуха или азота — Часть 1: Резервуары высокого давления общего назначения
  • TS EN 1012-1 Компрессоры и вакуумные насосы — Правила безопасности — Часть 1: Воздушные компрессоры
  • TS EN 13445-5 Сосуды под давлением — Бесконтактный — Раздел 5: Осмотр и испытания

Орган по сертификации TÜRCERT, а также исследования по оценке соответствия и сертификации, услуги по тестированию и инспекции также предоставляет. Если есть необходимость в получении дополнительной информации о периодических проверках бустера или в проведении этих проверок и проверок, сертификационное учреждение TÜRCERT готово удовлетворить потребности предприятий с помощью своих опытных менеджеров и сотрудников.

гидрофор, поставщики и производители гидрофоров на Alibaba.com

$ 290,00- $ 303,00 / комплект

1 комплект (минимальный заказ)

Сведения о продукте Энергосберегающий водяной насос с частотным преобразователем. Инверторная бустерная система серии LQDWFJ (система водоснабжения с постоянным давлением с регулируемым приводом) использует новейшую технологию регулирования скорости с преобразованием частоты переменного напряжения и переменного напряжения в сочетании с технологией измерения давления, посредством обратной связи о текущем значении давления по сравнению с заданным давлением, он может автоматически регулировать скорость двигателя, энергосберегающий водяной насос с частотно-регулируемым приводом с автоматическим контролем давления и поддерживать постоянное давление на выходе. 1. Напорная система водоснабжения водопроводной воды 2. Система водоснабжения домов и дач 3. Система водоснабжения средних и малых бассейнов 4. Система водоснабжения парикмахерских 5. Система водоснабжения банного центра 6. Система водоснабжения общежития завода 7 .Система промышленного водоснабжения 8.Система циркуляции горячей и холодной воды 9.Система охлаждающей воды Модель Мощность Входное напряжение Номинальное значение Номинальный напор (M) Модель насоса Выходная частота Приложение для мобильного телефона Функция управления Датчик давления Цена (долл. США) -46 0.75 кВт 1X220V 4 46 XKJ-1104S (одна фаза) 20-50 / 60 Гц Дополнительная зарядка 4-20 мА, + 24 В, (10 бар, 16 бар, 25 бар) 224-256 LQDWJ-16S / 3-38 0,37 кВт 1X220V 3 38 XKJ-804S (Три фазы) 20-50 / 60 Гц Дополнительная зарядка 4-20 мА, + 24 В, (10 бар, 16 бар, 25 бар) 208-240 LQDWJ-16S / 3-44 0,75 кВт 1X220 В 3 44 XKJ-1104S (три фазы) 20-50 / 60 Гц Дополнительная зарядка 4-20 мА, + 24 В, (10 бар, 16 бар, 25 бар) 224-256 LQDWJ-16T / 3-38 0,37 кВт 3X380 В 3 38 XKJ-804S (трехфазный) 20-50 / 60 Гц Дополнительная зарядка 4-20 мА , + 24 В, (10 бар, 16 бар, 25 бар) 224-256 LQDWJ-16T / 3-44 0,75 кВт 3X380V 3 44 XKJ-1104S (трехфазный) 20-50 / 60 Гц Дополнительная зарядка 4-20 мА, + 24 В, (10 бар, 16бар, 25бар) 224-256 Сопутствующие товары и диам . ; УСТАНОВЛЕННЫЙ В ШЕСТЬДЕСЯТ И ДИАМЕТР; ОДНА ИЗ ПЕРВЫХ ВНУТРЕННИХ МЕЖДУНАРОДНЫХ СЕРТИФИКАЦИЙ СИСТЕМЫ КАЧЕСТВА И ДИАМЕТРОВ ПО ISO9001: 2008; НАГРАЖДЕНА СЕРЕБРЯНАЯ МЕДАЛЬ НА НАЦИОНАЛЬНОЙ КОНФЕРЕНЦИИ ПО ПРИМЕНЕНИЮ ТЕХНОЛОГИИ SPARK CUP & amp; diams; ВЫИГРАЙТЕ НАЦИОНАЛЬНУЮ ПРЕМИЮ ЗА ПРЕВОСХОДСТВО В ЦИВИЛИЗАЦИИ, КОНКУРС И ДИАМЕТЫ; ПОЛУЧИТЬ LC КИТАЙСКОГО ПРАВИТЕЛЬСТВА Сертификат компании Logistics transporta

МОРСКАЯ ТЕХНИКА ЗНАНИЯ RAJAN

Каковы преимущества и недостатки как электрических, так и пневматических систем управления на судах?

Система электрического управления

Преимущества

  1. Воздушный компрессор и связанное с ним оборудование не требуются.
  2. Высокая эффективность благодаря отсутствию утечек.
  3. Мгновенный ответ.
  4. Очень мало подвержены нормальным колебаниям температуры.
  5. Очень точный.
  6. Электрические кабели дешевы и просты в прокладке.

Недостатки

  1. Система требует бесперебойного питания без скачков напряжения.
  2. Резервные батареи необходимы в случае сбоя питания.
  3. Существует опасность возгорания из-за перегрева.Может потребоваться дорогое искробезопасное / взрывозащищенное оборудование.
  4. Влага может вызвать повреждение системы.
  5. Повреждение легко происходит в случае пожара.

Пневматическая система управления

Преимущества

  1. Кратковременно не зависит от судового энергоснабжения.
  2. Нет тепла и, следовательно, нет риска возгорания.
  3. Приводы дешевле и точнее электрических систем.
  4. Простая система трубопроводов управляющего воздуха.

Недостатки

  1. Требуется воздушный компрессор и связанные с ним системы.
  2. Чистый, сухой и безмасляный воздух хорошего качества необходим для удовлетворительной работы системы.
  3. Для качественного воздуха необходимы осушители, фильтры со сливом и т. Д., Что увеличивает необходимость в обслуживании.
  4. В больших системах возможны задержки передачи.

Что означает «отказоустойчивый» и «отказоустойчивый» в пневматических системах управления?

При отказе подачи управляющего воздуха пневматический привод может перемещаться в положение, позволяющее установке продолжать безопасную работу, другими словами, полностью открытое или полностью закрытое.Это называется отказоустойчивым. Например, в случае системы водяного охлаждения рубашки при выходе из строя управляющего воздуха исполнительный механизм полностью открывается, позволяя воде из рубашки поступать в охладитель без байпаса. С другой стороны, регулирующий клапан мазута для котла полностью закрывается при такой неисправности. Это обеспечивает сохранность установки.

В некоторых других системах отказ подачи управляющего воздуха блокирует положение клапана в момент отказа. Это называется неудачной установкой. Преимущество этой системы заключается в том, что установка становится стабильной и имеет время для нормального отключения или может некоторое время ждать восстановления подачи управляющего воздуха. Примером такой системы является контроль уровня котловой воды.

Объясните двухступенчатое регулирование, регулирование соотношения и пропорциональное плюс интегральное регулирование с приложениями на судах?

Двухступенчатое управление — это простейшая форма управления, предполагающая одно или два предустановленных положения, переключатель включен или выключен, а в случае клапана — ОТКРЫТО или ЗАКРЫТО. Например, реле давления, управляющее пусковым воздушным компрессором, является приемлемой формой управления, поскольку может быть довольно большое отклонение между измеренным значением и желаемым значением.Другой пример — гидрофорные насосы, которые включаются и отключаются под давлением гидрофоров.

Управление соотношением — это управление, при котором одна переменная поддерживается в фиксированном соотношении к другой переменной. Контроль соотношения находится в системе контроля горения котла, где соотношение между воздухом и топливом должно контролироваться для обеспечения хорошего сгорания. Воздушный поток регулируется заслонками, чтобы соответствовать потоку топлива.

В пропорционально-интегральном контроллере пропорциональный элемент действует, если есть какое-либо отклонение между выходом (измеренным значением) и желаемым значением, но это действие приводит к постоянной разнице между измеренным и желаемым значением (так называемое смещение).Интегральный элемент устраняет эту разницу или смещение. Для получения более подробной информации об основах пропорционального, интегрального и производного управления щелкните по ссылкам ниже.

Основные принципы пропорционального, интегрального и производного воздействий

Подробнее о ПИД-регуляторах

Применение пропорционально-интегрального управления — это система контроля уровня воды для котлов на кораблях, которая всегда поддерживает желаемый уровень воды без отклонения.

Каков эффект негерметичного сильфона пропорциональности или измерительного сильфона в пневматических системах управления?

Когда пропорциональный сильфон начинает протекать, его способность создавать отрицательную обратную связь снижается. Это приводит к увеличению коэффициента усиления контроллера, и регулирующий клапан начинает двигаться в крайние положения, вызывая нестабильность.

Когда измерительный сильфон протекает, это препятствует перемещению заслонки в сторону сопла, и желаемое или установленное значение изменяется, что снова вызывает колебание системы.

Неисправности в системе контроля и управления аварийными сигналами

Система мониторинга и управления аварийными сигналами на судне может выдавать ложные сигналы тревоги и неверные распечатки данных. Этими неисправностями могут быть:

  1. Локализованные в определенной области работы двигателя или
  2. Общие в машинном отделении

Когда сигналы тревоги относятся к определенной области машинного отделения, можно предположить, что могут быть следующие неисправности. присутствует

  • Неисправность кабеля: Если кабель, соединяющий датчики с диспетчерской, был поврежден, возникающие в результате короткие / разомкнутые цепи могли генерировать ложные тревоги
  • Неисправность платы управления / панели: Аварийные сигналы могли быть сгруппированы в пределах определенного панель сигнализации или мониторинга, и в этой панели может быть неисправность.
  • Внешние помехи: Машины могут работать в подозрительной зоне, которая плохо экранирована, и возникающие помехи могут передаваться через кабели прибора на панели мониторинга.

Когда сигналы тревоги распространяются на все машинное отделение, тогда основное питание панели сигнализации и мониторинга будет проверяться на:

  • Замыкания на землю: Комбинация замыканий на землю может повлиять на потенциал земли и, следовательно, чтение приборов.
  • Уровень напряжения питания: Схема мониторинга будет использовать низкое напряжение 24 В, и это должно быть на правильном уровне без каких-либо пульсаций напряжения.

Следующие действия должны быть предприняты для обеспечения продолжительной безопасной эксплуатации судна, если дефекты с системой контроля и управления аварийной сигнализацией были общими для машинного отделения.

  • Проблема с прерывистыми сигналами тревоги и неправильными распечатками будет заключаться в том, что дежурный инженер не сможет полагаться на информацию, предоставленную ему удаленными контрольно-измерительными приборами и панелью сигнализации. Следовательно, необходимо будет шире использовать местные показания манометров и термометров.
  • Это будет означать, что эксплуатация UMS будет остановлена ​​и начнется несение вахты с обслуживаемым машинным отделением. Смотрители будут проинструктированы вести полный ручной журнал различных рабочих параметров давления, температуры и различных уровней в резервуаре. Этот ручной журнал будет вестись каждые четыре часа наблюдения.
  • Инженерный персонал будет разделен между различными вахтенными обязанностями, обеспечивая, чтобы все вахтенные были сертифицированы и им были назначены соответствующие периоды дежурства и отдыха.
  • Работа любых машинных единиц, требующих ручного управления, должна быть объяснена всем инженерам, и будет составлен процедурный контрольный список для работы всех таких машин.

Поиск и устранение неисправностей Система контроля и управления аварийной сигнализацией

Возможные неисправности, указанные ранее, могут быть замыканием на землю или нарушением питания. Замыкание на землю можно определить, наблюдая за распределительной панелью 24 В, на которой должен быть установлен блок обнаружения заземления. Если на этой панели было указано замыкание на землю, то

  • Положительное заземление можно было бы отследить путем отключения предохранителей питания по очереди от частей машинного отделения, чтобы определить проблемную зону.
  • Отрицательное заземление потребует, чтобы каждый прибор имел свое заземление. провод отключен и оставлен отключенным до тех пор, пока неисправность не будет обнаружена.Это означало бы потерю многих приборов в машинном отделении и могло быть выполнено только при активном несении вахты. Каждый провод должен быть помечен для обеспечения правильной замены.
  • Неравномерность питания можно определить с помощью осциллографа, который покажет как уровень присутствующего напряжения, так и наличие пульсаций питания. Простой измеритель AVO также покажет правильные уровни напряжения. Замыкание на землю можно устранить, обнаружив дефект кабеля / изоляции и затем заменив кабель, или отремонтируя дефект путем повторной изоляции поврежденного участка. Неисправность питания может быть устранена заменой зарядного устройства источника питания 24 В постоянного тока и / или заменой любых неисправных батарей.

Автоматические контроллеры используются на борту судов для регулировки одного или нескольких параметров в системе. Функция контроллера — поддерживать параметр в соответствии с желаемым значением (значением, установленным оператором). Параметром может быть температура воды рубашки охлаждения (для системы водяного охлаждения рубашки двигателя), температура смазочного масла (для системы смазочного масла двигателя), давление жидкого топлива (для системы котельного топлива) и т. Д.Для этих приложений обычно используются ПИД-регуляторы. Преимущество контроллера с автоматической индикацией состоит в том, что он контролирует, а также показывает показания параметров. Обратитесь к диаграмме и объяснениям ниже, чтобы понять основной принцип работы ПИД-регуляторов. Эти контроллеры обычно расположены рядом с переменной точкой измерения, поэтому использование передатчика (для передачи сигналов параметров на контроллер) не требуется.

Двухэтапное или двухэтапное действие

Это простейшая форма управления.Здесь разрешены только две позиции управления; включен или выключен. В случае клапана он открывается или закрывается по сигналу от контроллера. Примеры такой системы управления: регулирование уровня воды в каскадном баке котла, регулирование отключения воздушного компрессора, регулирование температуры в резервуарах для хранения мазута и т. д. Рассмотрим случай двухступенчатого регулятора нагрева пара топливного бака. Он состоит из контроллера, который постоянно контролирует параметр системы (температуру жидкого топлива). Это называется измеренным значением.Желаемое значение или уставка (температура жидкого топлива, которую необходимо поддерживать) устанавливается оператором. Когда температура мазута падает ниже заданного значения, контроллер посылает сигнал на паровой клапан, тем самым пропуская пар через змеевики, расположенные внутри топливного бака. Теперь температура мазута начинает повышаться. Когда температура поднимается до заданного значения, контроллер закрывает паровой клапан. Ответ системы показан ниже.

Теперь, как мы знаем, в этой системе есть тепловая инерция.Другими словами, положение датчика температуры и парового змеевика отличается. Вот почему мы не можем наблюдать повышение температуры, как только открывается паровой клапан. Это же явление объясняет, почему температура повышается даже после закрытия парового клапана. В любом случае недостатком этого управления является большое отклонение от желаемого значения или уставки. Следовательно, применение такого контроля ограничено.

Это непрерывное управляющее воздействие, при котором выходной сигнал контроллера пропорционален отклонению между измеренным значением и желаемым значением.Давайте возьмем пример простого управления водным рычагом, как показано на рисунке ниже.

Рассмотрим резервуар для воды с выпускным клапаном, клапаном подачи воды, рычагом управления на шарнире, управляющими струнами и поплавком, как показано на рисунке. Один конец рычага управления соединен с поплавком, а другой конец — с клапаном подачи воды. Система сконструирована таким образом, что при опускании поплавка подающий клапан открывается больше, что увеличивает подачу воды в резервуар. Точно так же подъем поплавка приводит к закрытию подающего клапана.В этот момент количество воды, подаваемой и вытекающей из бака, одинаково или система находится в равновесии. Внезапно потребность в воде увеличивается или выпускной клапан открывается больше. Это приводит к снижению уровня воды внутри резервуара и вызывает опускание поплавка. Когда поплавок опускается, он поднимает струну управления, соединенную с клапаном подачи воды, тем самым увеличивая подачу воды.

Как показано на рисунке выше, система достигает нового равновесия. И снова спрос и предложение на воду одинаковы.Но мы видим падение уровня воды от желаемого значения. Это отклонение от измеренного и желаемого значения известно как смещение . Это неотъемлемое свойство пропорционального управления. Смещение можно уменьшить, но нельзя устранить в таких системах. Величина, на которую должно измениться значение входного сигнала для перемещения корректирующего блока между его крайними положениями, известна как зона пропорциональности . Эту концепцию можно пояснить из приведенных выше рисунков. Переместите положение оси вправо (ближе к поплавку).Теперь мы видим, что небольшое изменение уровня воды вызывает усиленный эффект при открытии или закрытии клапана подачи. Другими словами система становится более чувствительной . Также здесь смещение уменьшено по сравнению с предыдущим сценарием. Точно так же перемещение оси влево вызывает незначительные изменения в подающем клапане, даже если поплавок резко опускается или поднимается. Здесь чувствительность системы меньше. Понятно, что смещение можно уменьшить до минимума, когда чувствительность выше. Но это приводит к поиску системы.Охота означает чрезмерное колебание измеренного значения около желаемого. Реакция системы на пропорциональное воздействие показана ниже.

До сих пор мы обсуждали пропорциональное действие применительно к простой системе поплавка и клапана. То же самое можно объяснить и с помощью механизма заслонки-насадки. На самом деле такой пример намного ближе к реальной системе управления.

Ссылаясь на диаграмму выше, когда измеренное значение отклоняется от заданного значения, заслонка приближается к соплу.Это приводит к увеличению давления воздуха на выходе. Это увеличение давления воздуха на выходе изменяет контролируемое состояние (параметр, который необходимо контролировать), например, закрывая или открывая клапан. В то же время повышенное давление воздуха на выходе действует и на сильфон обратной связи. Эта отрицательная обратная связь отталкивает заслонку от сопла, тем самым снижая давление воздуха на выходе. Теперь система находится в равновесии. Помните, что смещение здесь неизбежно. Удаление сопла от сильфона обратной связи увеличивает чувствительность и колебания системы. Кроме того, перемещение сопла по направлению к сильфону обратной связи уменьшает колебания и увеличивает смещение. Таким образом, положение сопла (или полосы пропорциональности ) можно осторожно отрегулировать для получения стабильной системы с минимальным смещением и колебаниями.

Интегральное действие или действие сброса используется в сочетании с пропорциональным действием для удаления смещения из системы. Здесь выходной сигнал контроллера изменяется со скоростью, пропорциональной отклонению между измеренным и желаемым значением. См. Рисунок ниже.

Здесь, помимо сильфона обратной связи, у нас есть также встроенный сильфон.Считайте, что клапан встроенного действия открыт. Теперь, когда заслонка приближается к соплу из-за отклонения, давление воздуха на выходе увеличивается, такое же давление воздуха действует на сильфон обратной связи, перемещая заслонку от сопла в положение равновесия. Теперь есть зачет. И снова такое же давление управляющего воздуха, действующее на встроенный сильфон, перемещает заслонку в сторону сопла, увеличивая давление управляющего воздуха. Следовательно, новое равновесие достигается без компенсации. Обратите внимание, что все эти действия происходят одновременно.Когда клапан интегрального действия полностью открыт, интегральное действие будет слишком быстрым, что приведет к сбою. Когда клапан приоткрыт, никакого рывка нет, но для устранения смещения требуется много времени. Другими словами, время, необходимое для устранения смещения ( Reset Time ), можно отрегулировать путем открытия или закрытия клапана встроенного действия. Закрытие клапана интегрального действия означает отсутствие общего действия. Время сброса должно быть установлено таким образом, чтобы система работала быстро, чтобы устранить смещение и минимальное колебание. Все системы контроля давления на борту судов обычно являются пропорционально-интегральными (PI) регуляторами.

Действие по производной или процентной ставке

Действие по деривативу используется наряду с пропорциональными и интегральными действиями. Это применяется в системах, в которых время задержки между изменениями измеренного значения и их коррекцией велико. Примером является регулирование температуры в водяной системе рубашки. Здесь выходной сигнал регулятора пропорционален скорости изменения отклонения. См. Рисунок ниже.

Здесь представлен клапан с дифференциальным действием, как показано на рисунке. Закрытие этого клапана на любую величину вызовет производное действие в системе.Считайте, что клапан производного действия закрыт на 70%. Когда заслонка движется к форсунке из-за отклонения, давление на выходе контроллера увеличивается, такое же давление действует на сильфон обратной связи через клапан дифференциального действия. Поскольку клапан приоткрыт мало, требуется время, чтобы отодвинуть заслонку от сопла за счет отрицательной обратной связи, тем самым позволяя давлению управляющего воздуха на выходе быть более высоким в течение длительного времени, что снова дает больше времени для корректирующих действий. Также производное действие можно изменять, регулируя открытие или закрытие клапана производного действия. Когда клапан с дифференциальным действием полностью открыт, производного действия нет.

ПЕРИОДИЧЕСКИЙ ОСМОТР СОСУДОВ ДАВЛЕНИЯ

ПЕРИОДИЧЕСКИЙ ОСМОТР СОСУДОВ ДАВЛЕНИЯ
Емкости под давлением определяются в литературе как емкости с давлением 0,5 бар и выше. Поскольку это оборудование может разрушить и нанести вред окружающим людям и оборудованию, его следует регулярно контролировать и проводить регулярное техническое обслуживание и проверки.

В качестве примеров оборудования можно указать паровой котел, отопительный котел, водогрейные и масляные котлы, гидрофоры, резервуары для хранения промышленных газов, бестарные прицепы, резервуары для окраски тканей и т. Д.

Соответствующее юридическое требование;
Положение об условиях здоровья и безопасности при использовании рабочего оборудования
ПРИЛОЖЕНИЕ-III Вопросы, связанные с техническим обслуживанием, ремонтом и периодическим контролем

2. Рабочее оборудование, подлежащее периодическому контролю
2. 1. Контейнер под давлением и установки

Гидростатические испытания — фундаментальный принцип для емкостей под давлением.Испытания проводятся в периоды не более года при 1,5-кратном рабочем давлении, если не указано иное. Однако в герметичных контейнерах без возможности гидростатических испытаний из-за императивных условий, обусловленных характеристиками оборудования и предприятия, методы неразрушающего контроля также могут применяться вместо гидростатических испытаний.

В таком случае проблема также должна быть указана с указанием причин в выпускаемых периодических контрольных отчетах.

Периодические проверки резервуаров под давлением и установок производятся инженерами-механиками, техниками-механиками или старшими техниками.

В случае, если рассматриваемый периодический контроль проводится с помощью методов неразрушающего контроля, такой контроль может выполняться только инженерами, прошедшими обучение по стандарту EN ISO 9712, а также техническими специалистами или старшими техниками с таким же обучением.

Поле и тип теста:
• Испытания парового котла
• Испытания масляного котла
• Испытания водогрейного котла
• Испытания отопительного котла

Все емкости под давлением должны быть проверены после установки, перед активацией и в случае любых изменений или исправлений в резервуарах или котлах.Кроме того, периодические проверки следует проводить не реже одного раза в год.

Контроль и эксперименты паровых котлов, мазутных котлов, автоклавов и водогрейных котлов после трех месяцев несвоевременного использования перед повторным использованием.

• Испытания компрессора и воздушного резервуара
• Емкости под давлением, бойлеры для покраски, бойлеры, резервуар песочного фильтра Hydrophore, расширительный резервуар (Balance Tank) тесты
• Автоклавные испытания
• Испытания резервуаров для хранения промышленных газов (СНГ, СПГ, резервуар с азотом)
• Испытание наземного танкера
• Испытания резервуаров для хранения мигающих, взрывоопасных, опасных и вредных веществ (кислородный баллон, водородный резервуар, дизельный топливный бак)

Периодический контроль и испытания промышленных резервуаров для хранения газа, сухопутных цистерн, резервуаров для хранения взрывоопасных, опасных и вредных веществ должны производиться после изготовления и перед установкой и использованием, или после модификаций и капитального ремонта, в случае повторного использования после период простоя не менее трех месяцев, перед повторным использованием и в каждом случае периодически каждые десять лет.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
