Глубина укладки водопровода в землю: Глубина прокладки водопроводных труб в земле: полипропиленовых, стальных

Содержание

Глубина прокладки водопроводных труб в земле: полипропиленовых, стальных

Существуют закрепленные нормативы того, на какой глубине должен быть проложен водопровод. Глубина залегания магистрали зависит от географии местности, климата и состава грунта.

Статьи по теме:

Являясь одним из этапов строительства, прокладка водоснабжения имеет свои правила, которые требуется соблюсти для того, чтобы вода всегда была в доме. Одна из причин неисправности канализации и снабжающей магистрали – замерзание в зимнее время. Чтобы водопровод служил долго и надежно, важно знать, на какую глубину в грунт следует укладывать трубы.

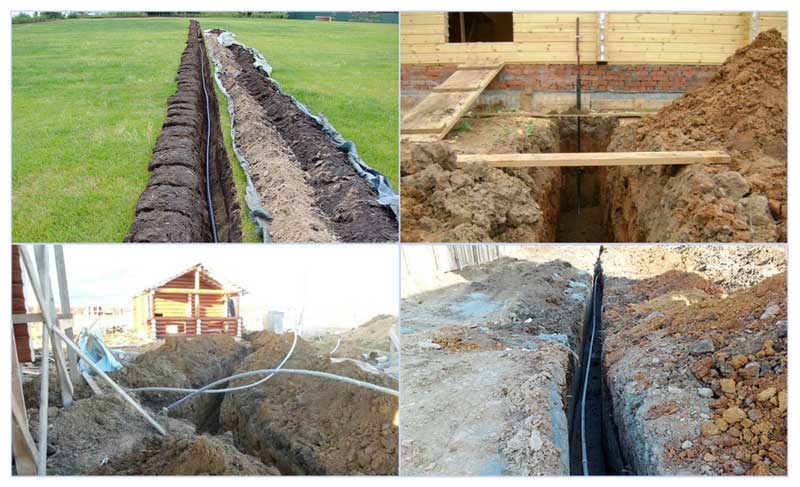

Прокладка водопроводных труб в земле

Как определить глубину прокладки водопроводных труб

Параметры прокладки труб в земле стандартизированы и закреплены в СНиП 2.04.02-84. Отдельные нормативы СП 40-102-2000 для полимерного водопровода введены позже и дополняют указанный нормативный документ.

В обоих документах фигурирует значение 0,5 м ниже уровня, на котором земля охлаждается до нулевой температуры в зимнее время.

Указанное значение считается до низа прокладываемой трубы. Глубина, до которой земля промерзает до отрицательных температур, зависит от двух факторов:

  • географическая широта и суровость климата;
  • состав грунта.

Усредненные показатели глубины земли, при которой температура может опускаться до 0 градусов С:

  • южные регионы — 0,85 м;
  • центральные регионы — 1,6 м;
  • регионы с суровым климатом — 2,75 м.

В свою очередь, состав грунта может давать колебания значений промерзания на 0,6 м.

Поправка: эти нормативные значения приняты в 1984 году, когда глобальный климат находился на очередном этапе похолодания. Поэтому данные значения имеют предельный характер: т.е. на этих глубинах земля гарантировано не промерзнет никогда, даже в самые суровые зимы.

Рассмотрим температуру земли на глубине 1,6 м в зимний и весенний период в центральном регионе на примере Московской области и в зоне с суровым климатом на примере Хабаровского края.

Таблица 1. Показатели температуры земли на глубине 1,6 м для Москвы
Месяцы года Температура земли, градусы Цельсия
Декабрь +5
Январь +3,8
Февраль +3,2
Март +2,7
Апрель +3

Таким образом, на глубине 1,6 м температура почвы в зимние и весенние месяцы приближается к 0 градусов, однако не переходит в отрицательные значения. Водопровод может быть положен на этой глубине без дополнительного утепления.

Таблица 2. Показатели температуры земли на глубине 1,6 м для Хабаровска
Месяцы года Температура земли, градусы Цельсия
Декабрь +3
Январь +0,3
Февраль -1,8
Март -2,3
Апрель -1,1
Май -0,4
Июнь +2,5

В Хабаровске земля на глубине 1,6 м имеет отрицательную температуру в течение четырех месяцев в году. Водопровод прокладывают глубже и дополнительно утепляют.

На практике редкие домовладельцы укладывают водопровод на столь большую глубину. Часто можно увидеть утепленные трубы, идущие над землей. При этом все знают, что вода в них не замерзает. Так зачем копать так глубоко? Тот факт, что текущие зимы относительно теплые, не говорит о том, что так будет всегда. Например, в центральном регионе на протяжении всей зимы температура может держаться ниже -20 градусов, при отсутствии снежного покрова нулевая температура опускается в землю до 1,5 метров.

Юлия Петриченко, эксперт

Какие трубы подходят для прокладки в земле

Исторически сложилось так, что водопроводные трубы, включая те, которые прокладываются в земле, изготавливают из стали как наиболее прочного и устойчивого к внешним воздействиям материала. В промышленности и магистральных водопроводах предпочтение до сих пор отдается стальным трубам, в том числе по причине отсутствия альтернативы при транспортировке больших объемов горячей воды.

Домашние хозяйства постепенно переходят на трубы различного химического состава, за которыми в бытовом языке закрепилось название «пластиковые»: полиэтилен, поливинилхлорид, полипропилен. Из них наиболее надежные — полипропиленовые изделия, которые достаточно прочные и могут использоваться при большой разнице температур: от -5 до +140 градусов С.

Следует учитывать, что земля оказывает внешнее давление, которое возрастает при дополнительных наземных нагрузках, таких как: прохождение человека и проезд транспорта. Для подземных коммуникаций применяют усиленные полипропиленовые трубы.

Прокладка полипропиленовых труб

Перед планированием работ следует иметь в виду, что полипропилен при отрицательной температуре становится хрупким.

Повысить уровень залегания труб можно за счет их утепления. На сегодняшний день существуют варианты теплоизолирующего материала: пенополиуретан, вспененный полиэтилен, полипропилен и другие. Важно, чтобы материал не сминался и не впитывал влагу – иначе потеряет теплоизолирующие свойства.

В умеренном климате при условии, что земля в месте залегания находится под снегом, для утепленных труб достаточная глубина прокладки — не менее 1-1,2 м.

Как проложить трубопровод в земле:

  1. Выкопайте траншею. Ширина траншеи остается на усмотрение строителя. Водопроводные коммуникации должны проходить на расстоянии от других инженерных магистралей – не менее чем на 0,5 м.
  2. Трубы, которые подлежат прокладке, сваривают специальным аппаратом.
  3. На дно траншеи кладут 10-сантиметровый слой песка. Этот слой компенсирует возможные подвижки грунта.
  4. Укладывают утепленные трубы в траншею. Делают это с легким наклоном (2-3 см на каждый метр водопровода) в вертикальной плоскости по направлению в сторону дома. Это создает правильное давление в трубе при ее заведении в дом.
  5. Монтируют узлы входа и выхода коммуникации из земли. Для мороза это наиболее уязвимые участки. Их утеплению уделяют пристальное внимание, сооружают в этих местах колодцы.
  6. После соединения всех участков тестируют работоспособность водопровода в течение суток. Смотрят, как подается вода в дом, хорошее ли давление, нет ли подтеканий из трубы. Увеличивают угол положения водопровода, если это потребуется.
  7. Если тестирование прошло успешно, закапывают траншею. Начинают с еще одного 10-сантиметрового слоя песка. Получается, что трубы лежат в компенсирующем слое песка. Далее послойно засыпают землей.

Прокладка водопроводных труб из стали

Сегодня стальные трубы прокладывают редко. Они громоздки, трудоемки. Кроме того, сталь подвержена коррозии. В действительности организация водопровода с использованием стальных конструкций не имеет никаких преимуществ перед полипропиленом.

Методика прокладки водопроводных труб из стали такая же, как для полипропилена. Монтаж проводят по нормативам СНиП. За счет того, что сталь – самый прочный из бытовых материалов, при прокладке песочный компенсирующий слой не насыпают.

Особенности прокладки труб для горячего водоснабжения

Рассмотренная выше форма прокладки является бесканальной. Вторым вариантом подземного проведения водопровода является канальный вариант.

Горячее водоснабжение должно оставаться горячим при транспортировке до места использования. Такую водопроводную трубу дополнительно теплоизолируют не только обертыванием специальным материалом. Часто трубу с горячим водоснабжением прячут в бетонный короб, который кладут на дно траншеи.

С другой стороны, использование бетонного канала – дополнительная трата сил и финансов. Целесообразность применения канального способа в домашнем хозяйстве весьма сомнительна. Многие предпочитают класть горячую трубу вместе с холодной в одной бесканальной траншее.

Мастер-класс по прокладке водопроводных труб в земле

Практические советы

  1. Первый слой компенсирующего песка в траншее полейте водой и утрамбуйте.
  2. В тех местах прокладки, где предполагается существенная нагрузка на землю, используйте гофрированные трубы, у которых амортизирующие свойства лучше.
  3. Учитывайте, что при нагревании полипропиленовые трубы вытягиваются в длину. Прежде чем закапывать горячий водопровод, пропустите через него большое количество воды, чтобы убедиться, не вышла ли длина за пределы траншеи.
  4. По этой же причине теплоизолирующий слой закрепляйте, но оставляйте подвижным относительно трубы.
  5. При засыпании траншеи с уложенным водопроводом каждый слой утрамбовывают для предотвращения дальнейшего проседания почвы.

Видео-урок. На какую глубину укладывать водопровод

На какой глубине прокладывали трубы вы? Случалось ли, чтобы водопровод замерзал? Поделитесь фактами и историями из своей практики в комментариях.

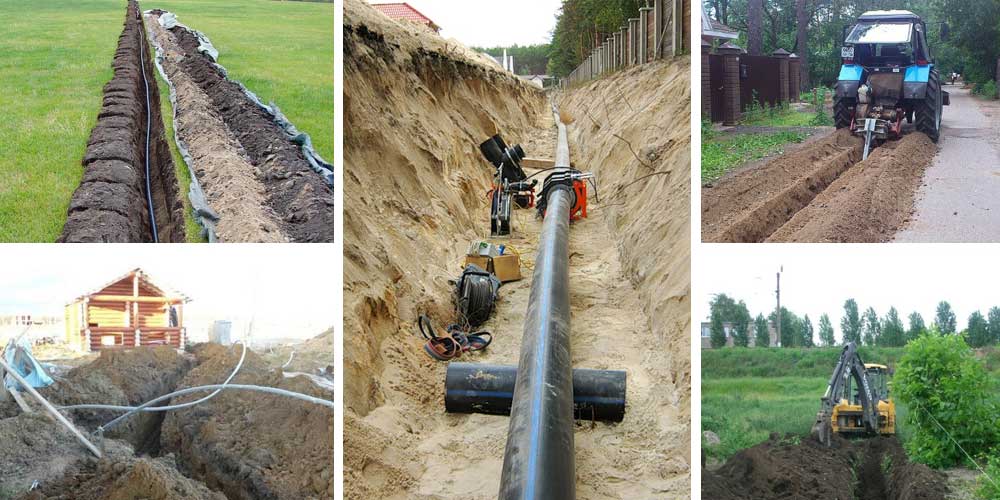

Прокладка водопроводной трубы в земле

Работа водопровода напрямую зависит от того, насколько правильно выполнена его прокладка в земле. Прокладка водопроводной трубы в земле должна в обязательном порядке производиться по все существующим правилам и нормам.

Разработка проекта прокладки труб

Именно с создания проекта и должна начинаться укладка водопроводных труб в земляные траншеи. При разработке проекта траншеи необходимо обратить внимание на следующие моменты:

рыхлость почвы и ее мягкость. Именно от качества почвы зависит выбор труб;
площадь территории. В зависимости от той площади, на которой будет прокладываться трубопровод, производится расчет количества отверстий, а также разветвлений.

Трубы для монтажа водопроводной системы

В большинстве случаев для создания водопроводной системы используются трубы ПНД PN10. Изготавливаются данные трубы из полиэтилена низкого давления. Трубы ПНД PN10 обладают следующими характеристиками:

— высокая гибкость;
— устойчивость к коррозии;
— выдерживают давление до 10 атмосфер;
— отличаются высокой прочностью.

Не рекомендуется использовать для создания водопровода дешевые полиэтиленовые трубы. Велика вероятность того, что пи использовании данных труб в водопроводе достаточно быстро появятся протечки.

Полиэтиленовые трубы отличаются высокой скоростью монтажа. Укладка водопроводной трубы в траншею производится при помощи фитингов. Фитинги, необходимые для соединения труб ПНД, стоят совсем недорого.

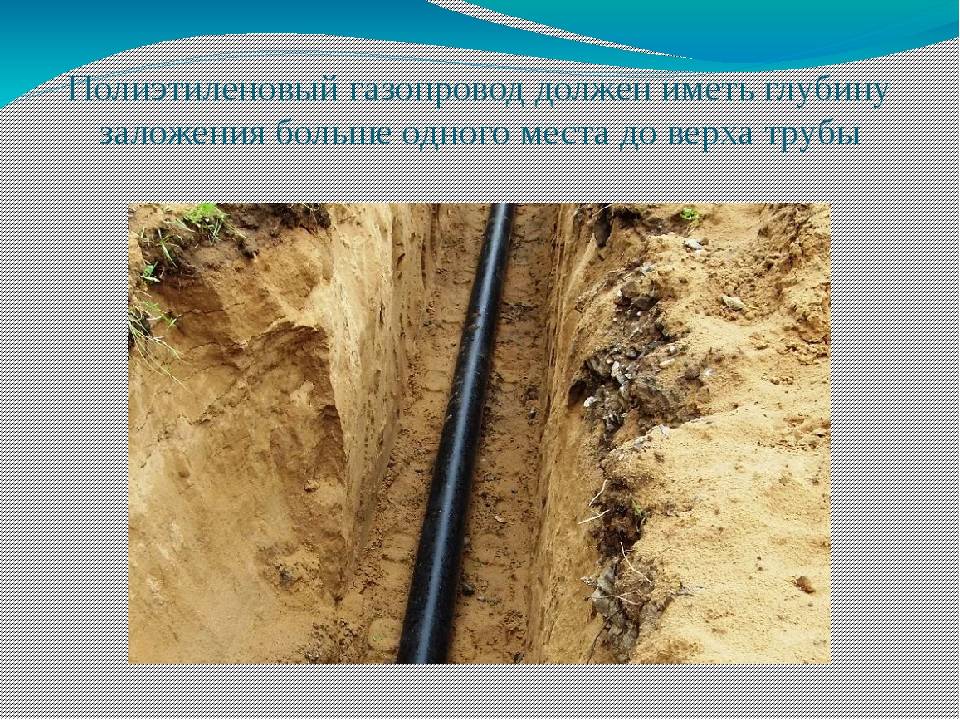

Глубина траншеи

Глубина прокладки водопроводных труб в земле определяется таким нормативным документом как СНиП. Согласно СНиП водопроводные трубы нужно опускать в траншею глубиной более 1,6 метра. Если сделать траншеи для водопроводных труб меньшей глубины, то в зимний период они будут промерзать, так как глубина замерзания почвы составляет 1,4 метра. Чтобы узнать более точную глубину траншеи именно в Вашей местности можно обратиться в строительную компанию.

Угол  укладки водопроводных труб

Укладка водопроводных труб должна производиться с определенным уклоном. В таких водопроводах не происходит накапливания воздуха. Уклон водопроводных труб должен быть не менее 0,001. Сам уклон делается по направлению к выпуску. Если рельеф местность плоский, то уклон может быть уменьшен до 0,0005.

Особенности укладки водопроводных труб в грунт

1. После того, как траншея будет готова, дно ее необходимо уплотнить.

2. Перед тем, как укладывать водопроводные трубы в траншею их необходимо утеплить. Утепляются трубы с помощью пенопластовых оболочек или греющего кабеля.

3. В процессе укладки труб нужно постоянно проверять места их стыковки. В трубах не должно быть трещин и протечек. Дополнительно их можно замотать специальной строительной лентой.

4. Как только водопровод будет собран, необходимо включить воду и проверить его работу. Только после этого траншеи можно закапывать.


Утепление водопроводных труб в земле, несколько вариантов

Водопроводная труба, проложенная ниже глубины промерзания земли, не нуждается в утеплении. Достаточно защиты от механических повреждений: короба, лотка. Для большинства регионов России эта величина находится на уровне 1,8 метра. Технически выдержать такое требование для владельца дома обременительно: самостоятельно выкопать глубокую траншею тяжело, а услуги экскаватора крайне непрактичны для подобного объёма работ — стоимость вызова в разы превышает оплату за вынутый грунт. К тому же, в результате применения тяжёлой техники, страдает придомовая территория.

Реальным решением противоречия будет утепление трубы в земле, что позволит проложить водопровод выше точки промерзания. Такую работу хозяин участка вполне может сделать с помощью обычной лопаты и собственной энергии.

Варианты утепления

Способов утепления существует много. Чаще, для этого, используются теплоизоляционные материалы. Причём не обязательно, чтобы продукция была заводского изготовления. С успехом используются природные аналоги:

  • торф;
  • опилки;
  • мох.

В этом случае необходимо предусмотреть их изоляцию с грунтом. Хорошо подходит стеклоткань, различные плёночные материалы. Чтобы избежать растаскивания утеплителя грызунами, обязательно пересыпать его известью.

Практика показывает достаточную эффективность данного способа. Срок службы зависит от качества укладки и может достигать 25 лет. Бояться внезапного промерзания водопровода в земле не следует. Трубы ПНД, используемые для прокладки, имеют хорошую упругость и не треснут даже при полном промерзании.

Промышленные варианты утеплителей отличаются проверенным качеством. Выпускается широкий спектр подобной продукции. Удобны в применении цилиндры из базальтового волокна, производимые в достаточном количестве типоразмеров, чтобы без проблем подобрать плотное сопряжение с трубой.

Представляют собой цилиндр из утеплителя с внутренним диаметром под конкретную трубу, состоящий их двух сопрягаемых половинок. Длина одного элемента составляет один метр. Наружная поверхность может иметь защитную плёнку. Крепление производится на стяжку из проволоки либо хомуты.

Подогрев труб

Прогрев водопровода также является способом защиты от промерзания:

  • размещение подогревающего кабеля вокруг трубы либо внутри её;
  • подача тёплового воздуха во внешнюю оболочку водопровода. Данный способ предполагает прокладку питающей трубы внутри технической.

Последний вариант удобен тем, что ремонтные работы можно произвести без раскопок.

Неглубокий водопровод без утепления

Вполне успешно применяется следующий вариант неглубокой прокладки водопровода в земле без утепления. Достаточно трубу проложить с небольшим наклоном в сторону забора воды. Глубина траншеи рассчитывается следующим образом:

  • непосредственно перед вводом в дом она должна составлять 30 см. Конкретная величина устанавливается от рекомендуемой глубины пахоты — 25 см;
  • далее, на каждом метре траншея должна последовательно заглубляться на 1 — 1,5 см;
  • труба укладывается как можно ровней в вертикальной плоскости;
  • не допускается установки обратного клапана в месте запитки;
  • в системе водоснабжения обязательно присутствует накопительная ёмкость либо гидронапорный бак.

Если место, где пролегает трубопровод, не культивируется, стартовую глубину траншеи можно уменьшить.

По аналогии с приведённым выше примером можно использовать воздушный способ монтажа водопровода. Единственным недостатком такого решения является трудно решаемая задача — как скрыть нарушающую архитектуру трубу.

Цены на монтаж водопровода и канализации в Воронеже.

Выемка грунта вручную глубина до 1,5 метра, куб.мЕсли по каким-то причинам невозможно использовать технику2000
Обратная засыпка грунта, куб.м.Засыпка траншеи400
Выемка грунта вручную глубина до 2 метров, куб.м.На такую глубину укладывается водопроводные трубы.3000
Монтаж поворотного колодцаМонтируется каждые 12 метров канализационной трубы. В цену входит формирование желоба цементным раствором. Стоимость эксплуатации техники не входит6000
Монтаж сливного колодца до 3-х колец на кирпичное основаниеТакие колодцы используются для сбора канализационных стоков, а также очищенных стоков после септика12000
Монтаж септикаИспользуется для очистки канализационных стоков. от 12000
Монтаж водопроводного колодца до 3-х колец на бетонную плитуПробивка отверстий для труб включены.10000
Монтаж люка на определенную высотную отметкаЛюк выводится точно на определенную отметку.2000
Подготовка дна траншеи под укладку канализационных труб, м.п.Просыпка песком слоем 10 см. Выравнивание, придание необходимого уклона.500
Укладка канализационных труб диаметром 110-160 мм в грунт, м.п. Трубам придается необходимый уклон450
Обсыпка труб песком, м.п.Над трубами требуется слой песка 20 см200
Подготовка дна траншеи под укладку водопроводных труб, м.п.Просыпка песком слоем 10 см. Выравнивание.300
Укладка водопроводных труб диаметром 32-63 мм в грунт, м.п.На глубину до 2-х метров300
Монтаж водопроводной трубы в гильзе, м. п.Ближе 3-х метров от зданий водопровод монтируется в гильзах450
Монтаж распределительного узла водопровода в колодце, штСборка и установка тройников, запорной арматуры5000
Обвязка скважины в колодцеМонтаж оголовка, расширительного бака, автоматики4000
Монтаж ввода канализационной трубы в дом С пробивкой отверстия. Цена зависит от материала и толщины стены от 3000

Прокладка и соединение труб водопровода

В этой статье мы поговорим о прокладке и стыковке водопроводных труб.

Прокладка трубопроводов водоснабжения :

Трубы обычно прокладывают ниже уровня земли, но иногда, когда они проходят на открытых участках, их можно прокладывать над землей.

Трубы укладываются следующим образом:

(a) Прежде всего, подробная карта с указанием всех дорог, сталей, переулков и т. Д.подготовлен. На этой карте будет отмечен предполагаемый трубопровод с указанием размеров и длины. На нем также будет отмечено положение существующих трубопроводов, обочин, канализационных сетей и т. Д. В дополнение к этому положению клапанов и других специальных труб, стойки и т. Д. Также будут выполнены таким образом, чтобы во время укладки не возникло затруднений с этим соединением.

(b) После генерального планирования осевая линия трубопровода будет перенесена на землю из детального плана. Центральная линия будет обозначена кольями, забиваемыми с интервалом 30 м по прямым линиям.На поворотах колья будут устанавливаться на расстоянии от 7 до 15 м. Если на дорогах или улицах есть бордюры, будет отмечено расстояние от центра трубопровода до бордюра.

(c) Когда осевая линия будет нанесена на землю, начнется выемка траншей. Ширина трендов будет на 30-45 см больше внешнего диаметра трубы. На каждом стыке глубина котлована будет на 15-20 см больше на метр длины для облегчения стыковки труб. Выемка откосов выполняется таким образом, чтобы опираться только на трубу, а ее стыковая часть должна оставаться свисающей.

Трубопровод должен быть проложен на глубине более 90 см под землей, чтобы труба не могла сломаться из-за воздействия интенсивного транспорта, движущегося по дороге или земле, если земляные работы должны проводиться в мягких грунтах, стороны траншей должны быть защищен деревянными досками, чтобы он не упал или не рухнул.

(г) После рытья траншеи в нее опускают трубы. Обычно на практике трубы укладываются на противоположной стороне, закрепленной на буровых вышках, но более легкие трубы опускаются вручную.Укладку труб следует начинать с нижнего уровня и переходить к более высокому уровню раструбным концом к более высокой стороне. Соединение труб также должно производиться одновременно с укладкой труб.

(e) После укладки труб на место их проверяют на утечку воды и давление.

(f) После испытания трубопровода будет произведена засыпка вынутого грунта.

Выкопанный грунт засыпается в траншеи вокруг труб и должен быть хорошо утрамбован.Вся лишняя земля будет утилизирована, а участок следует очистить.

Соединение труб :

(а) Разгрузка:

Разгрузка (кроме случаев, когда имеются механические погрузочно-разгрузочные устройства) труб весом до 60 кг должна производиться двумя людьми. Более тяжелые трубы следует выгружать из вагона или грузовика, удерживая их в петлях, образованных веревками и скользя по доскам, установленным не более чем на 45 °. Одновременно следует выгружать одну трубу.Ни при каких обстоятельствах трубы нельзя бросать с держателей, волочить или катить по твердым поверхностям.

(б) Хранение:

С трубами и специальными деталями следует обращаться осторожно, чтобы не повредить их. Это должны быть линии, расположенные на одной стороне трассы траншеи, розетка должна быть направлена ​​на модернизацию, когда линия идет вверх по холму, и вверх по течению, когда линия проходит по ровной поверхности. Каждый стек должен содержать трубы одного класса и размера. По возможности, необходимо указать номер партии или партии груза, а также сведения о поставщиках.

(c) Раскрой:

При обрезке труб на нужную длину следует пометить линию вокруг трубы мелом в месте разреза. Линия должна быть нанесена таким образом, чтобы разрез действительно проходил под прямым углом к ​​продольной оси трубы. Труба должна быть правильно закреплена на двух параллельных стропилах, прибитых к поперечным балкам, следя за тем, чтобы отрезанный участок не выступал за выступ, а отметка надреза находилась между двумя стропилами.

Труба должна быть аккуратно разрезана по отметке мела столярной пилой или ножовкой с длинным лезвием.По возможности следует избегать обрезки трубы на выступе, так как выступ может оторваться из-за своего веса до завершения резки.

(d) Траншеи:

Траншеи должны быть вырыты таким образом, чтобы можно было уложить трубу с требуемым выравниванием на требуемой глубине. Дно траншеи, если оно покрыто мягкой или искусственной землей, должно быть хорошо увлажнено и утрамбовано перед укладкой труб, а углубления, если таковые имеются, должны быть должным образом засыпаны землей и укреплены слоями по 20 см.

Если дно траншеи представляет собой чрезвычайно твердую, каменистую или рыхлую каменистую почву, траншею следует выкопать не менее чем на 15 см ниже уровня траншеи. Камни, камень или другие твердые вещества со дна траншеи должны быть удалены, и траншея должна быть доведена до требуемого уровня путем заполнения выбранной линейной землей или песком (или мелким морумом, если мелкозернистый грунт или песок недоступны на месте).

Заполненный материал должен быть уплотнен, чтобы обеспечить гладкую подстилку трубы.В случае, если земляные работы требуют взрывных работ, перед началом взрывных работ необходимо убедиться, что поблизости не были сложены трубы, а законченный трубопровод поблизости уже был покрыт. Это необходимо для предотвращения повреждения находящихся поблизости оголенных труб падающими камнями во время взрывных работ.

После завершения рытья траншеи в необходимом месте должны быть вырезаны углубления для приема раструба труб, и эти углубления должны иметь достаточную глубину, чтобы гарантировать, что цилиндры труб по всей своей длине будут опираться на твердый грунт. и чтобы оставалось достаточно места для соединения нижней стороны стыка труб.Эти раструбные отверстия следует заполнить песком после соединения труб.

Траншея должна быть защищена от воды и должна быть обеспечена там, где это необходимо. После осушения земляные работы должны быть выполнены ниже уровня грунтовых вод.

(д) Прокладка:

Трубы должны опускаться в траншею с помощью подходящих блоков шкивов, цепных опор, тросов и т. Д. Ни в коем случае трубы не должны сворачиваться и сбрасываться в траншею. Один конец каждой веревки может быть привязан к деревянному или стальному колышку, вбитому в землю, а другой конец удерживается людьми, которые при медленном отпускании опускают трубу.

После опускания трубы должны быть расположены так, чтобы конец одной трубы был осторожно центрирован в раструбе следующей трубы и продвинут на полное расстояние, чтобы он мог пройти. Трубопровод должен быть проложен до необходимого уровня.

Спецпредложения также должны быть размещены на своих местах, как указано выше. В соответствии с указаниями трубы и специальные детали можно укладывать на каменные или бетонные столбы. Все трубы должны постоянно лежать на дне траншеи. Трубы не должны опираться на комки земли или стыки.

Некоторые глинистые почвы, такие как чернохлопковая почва, сильно страдают от чрезмерной насыщенности и засухи. При переходе от насыщенного к сухому состоянию эти почвы подвергаются необычайной усадке, которая обычно проявляется в виде широких и глубоких трещин и может повредить подземные сооружения.

В таких местах вокруг трубопровода должна быть сделана оболочка из утрамбованного песка не менее 10 см. На наклонном дне трубопроводов с уклоном более 30 ° необходимо закрепить несколько труб против скольжения вниз.

(ж) Установка блоков доверия:

Упорные блоки

необходимы для передачи возникающей гидравлической тяги от фитинга или трубы на более крупную несущую секцию грунта. Упорные блоки должны устанавливаться везде, где есть изменения или когда трубопровод заканчивается в тупике. Они также могут быть построены на клапанах.

(г) Заполнение и утрамбовка обратной стороны:

Обратная засыпка траншеи должна как можно точнее следовать за прокладкой трубы, чтобы защитить трубу от падающих валунов, исключая возможность подъема трубы из-за затопления открытой траншеи и смещения трубы из линии из-за вдавливания грунта.

Грунт под трубой и вокруг нее должен быть надлежащим образом утрамбован, чтобы обеспечить прочную и непрерывную опору для трубопровода. Утрамбовка должна выполняться либо утрамбовывающими стержнями, либо с использованием воды для уплотнения материалов обратной засыпки. В исходном материале обратной засыпки не должно быть крупных камней и сухих комков.

В болотах и ​​топях выкопанный материал обычно немногим больше, чем растительный материал, и его не следует использовать в качестве подстилки. В таких местах следует использовать гравий или щебень. Первоначальная засыпка должна быть равномерно размещена слоем толщиной около 10 см, который должен быть должным образом закреплен. Это должно продолжаться до тех пор, пока на трубе не появится подушка шириной не менее 30 см.

При выполнении обратной засыпки сбалансированной работы нет необходимости делать это так осторожно. Следует проявлять осторожность, чтобы избежать засыпки крупными камнями, которые могут повредить трубопровод.

Следует проявлять особую осторожность при засыпке на склоне, потому что до тех пор, пока засыпка полностью не затвердеет, грунтовые или поверхностные воды будут перемещаться по более рыхлой почве, что приведет к потере опоры для трубы.В таких местах следует засыпать грунт на высоте не менее 10 см от уровня земли.

РАЗДЕЛ 6: Требования и технические условия на прокладку водопровода

Раздел 6: Требования и технические условия для прокладки водопровода

6. 1 Материалы и установки

Все материалы, которые будут использоваться в сочетании с любыми без исключения водопроводными магистралями и их установками, должны строго соответствовать этим «Спецификациям для водопроводов и сервисных сооружений» настоящих правил.Все водопроводные сети и принадлежности должны быть установлены сотрудниками Департамента или Подрядчиком, утвержденным Департаментом.

6,2 Размер трубы

Размеры всех водопроводных сетей должны определяться Департаментом в соответствии с Генеральным планом системы распределения или рассчитываться Департаментом или его инженерами-консультантами. Все новые водопроводные сети должны иметь минимальный диаметр восемь (8) дюймов. Трубопровод для гидрантов должен иметь минимальный диаметр шесть (6) дюймов.

6.3 Расстояние между пожарными гидрантами

Пожарные гидранты должны располагаться на расстоянии не менее 500 футов в жилых зонированных районах; 250 футов в коммерческих, деловых и промышленных зонах. Начальник пожарной охраны может запросить другой стандарт расстояния в зависимости от ситуации. Заявитель должен предоставить доказательства того, что начальник пожарной охраны одобрил все предлагаемые места расположения пожарных гидрантов. Измерения должны проводиться в пути, будь то общественный или частный. Космические и дополнительные пожарные гидранты должны начинаться с ближайшего существующего гидранта.В тупике всех водопроводов должен быть установлен дополнительный пожарный гидрант.

6.4 Доступ к пожарному гидранту

Никто не должен препятствовать доступу к пожарному крану. Пожарные гидранты должны иметь радиус в три фута в свету, измеряемый от центра штанги верхней части гидранта. Листва, ограждения, парковочные места или другие предметы не должны загораживать чистую зону. Никто не может изменить уклон вокруг основания гидранта, чтобы предотвратить использование четырехдюймовой крышки.Место, где существующие объекты, такие как, помимо прочего, здания, стены, заборы, деревья, на наклонных склонах, которые не допускают радиуса зазора в три (3) фута, могут получить отказ Департамента водных ресурсов. Прежде чем будет предоставлен какой-либо отказ от данного Регламента, необходимо рассмотреть все другие возможные местоположения. Существующие местоположения гидрантов не могут быть изменены или перемещены по какой-либо причине, если только это не определено суперинтендантом.

6.5 Стоимость водопровода и гидрантов

При частном разделении земель, коммерческих, деловых или промышленных комплексов, а также на всех других территориях, которые в настоящее время не обслуживаются системой водоснабжения Харвич, застройщик или владелец несет ответственность за все расходы, связанные с установкой (-ями) магистрального водоснабжения, гидрантами и подключением ( s) в существующую систему и / или обслуживание уже установленных водопроводов и гидрантов.Все водопроводы должны быть проложены до самой дальней границы участка.

6.6 Потребность в водопроводе

Застройщик или владелец участка земли, где вода доступна в пределах 500 футов, будет обязан обслуживать и снабжать застройку водой в соответствии с этими правилами. Любая собственность, которая имеет существующую систему водоснабжения и является разделом земли, застройщик или владелец должны будут модернизировать водопровод и услуги в соответствии с этими правилами и положениями перед передачей любого земельного участка.Промышленные, коммерческие, кондоминиумы или многоквартирные жилые и подобные здания, которые не являются разделением земли, должны рассматриваться инспектором водоснабжения и начальником пожарной охраны на индивидуальной основе. Они по-прежнему подчиняются настоящим Правилам и положениям и обязаны устанавливать и обслуживать водопроводные сети и пожарные гидранты.

6.7 Применение для водопроводных сетей

Заявка на установку водопровода должна быть заполнена разработчиком или владельцем и подана в Департамент для рассмотрения и утверждения, прежде чем можно будет продолжить какие-либо работы.Все заявки должны содержать полную запрашиваемую информацию и инженерный план строительства, подготовленный зарегистрированным профессиональным инженером Массачусетса. Оплата всех необходимых сборов за подключение и установку, включая плату за доступность услуг и любые другие сборы, установленные Советом уполномоченных по водоснабжению / водоотведению, должны производиться во время подачи заявки.

Монтаж магистрального водоснабжения должен выполняться утвержденным подрядчиком, внесенным в список сертифицированных специалистов по установке магистрального водоснабжения Департамента.Инспекции водопровода должны проводиться утвержденным инспектором, включенным в список сертифицированных инспекторов главного водопровода.

Подрядчики и / или инспекторы, заинтересованные в сертификации, должны сначала представить письмо о заинтересованности, полномочия, страховые сертификаты и три рекомендательных письма для аналогичных работ, выполняемых в близлежащих городах, в Совет уполномоченных по водоснабжению / сточным водам для утверждения. После утверждения подрядчик и / или инспектор должны завершить 3 водопроводных магистрали и / или инспекции в городе Харвич в течение испытательного срока. После успешного завершения 3 работ, которые соответствуют ожиданиям Департамента или превосходят их, подрядчик и / или инспектор будут добавлены в сертифицированный список монтажников и / или сертифицированных инспекторов магистрального водоснабжения.

6,8 Трубы и фитинги

Все водопроводные трубы должны соответствовать конструкции и изготовляться по последнему слову техники.

Стандарт ANSI / AWWA C151-91, класс 52 «Труба из высокопрочного чугуна, центробежное литье, для воды или других жидкостей».Трубы должны поставляться длиной не более 20 футов. Труба должна иметь класс давления 300.

Все фитинги должны быть из ковкого чугуна, соответствовать по конструкции и изготовляться последнему выпуску стандарта AWWA C110 «Фитинги из ковкого и серого чугуна, 3 дюйма. через 48 дюймов для воды и других жидкостей ».

Все трубы и фитинги должны иметь покрытие из цементного раствора внутри и битумное уплотняющее покрытие, нанесенное как внутри, так и снаружи, в соответствии с AWWA C104, «Футеровка из цементного раствора для труб из высокопрочного чугуна и фитингов для воды».

Нажимные и механические соединения должны изготавливаться внутри страны и соответствовать по конструкции и изготовлению в соответствии с последним выпуском стандарта AWWA C111 «Соединение резиновых прокладок для напорных труб и фитингов из ковкого чугуна».

6.9 Клапаны

Все клапаны должны соответствовать по конструкции и изготовляться в соответствии с последним выпуском стандарта AWWA C500 «Задвижки с упругими седлами для водоснабжения», рассчитанными на рабочее давление 150 фунтов на квадратный дюйм и минимальное испытание на давление 300 фунтов на квадратный дюйм.

Все клапаны должны иметь 2-дюймовую рабочую гайку, ступицы механических соединений (за исключением мокрых кранов) и открываться против часовой стрелки. Если небольшая глубина заглубления или другие условия эксплуатации требуют установки клапана в горизонтальном положении, на клапан должен быть установлен конический редуктор с гайкой для работы через клапанную коробку.

6,10 Гидранты

Гидранты должны соответствовать следующим требованиям:
  • Направление открытия — открытие вправо
  • Длина погребения — 5.5 футов
  • Высота (от линии закапывания до открывающей гайки) — минимум 28,75 дюйма
  • Модель
  • — движение (отрывной дизайн)
  • Цвет — безопасный синий корпус
  • Все цепи необходимо снять.
Все гидранты должны иметь постоянно установленное маркировочное устройство, одобренное Департаментом.
Все гидранты должны соответствовать применимым частям стандарта ANSI / AWWA C502. В случае, если гидрант не работает или временно выведен из эксплуатации, гидрант должен быть четко обозначен кольцом неисправности и уведомлением в пожарную службу.

6.11 Покрытие трубы

Труба должна иметь пяти (5) футов покрытия, измеренного до финишного уклона улицы. Трубу необходимо вручную покрыть на один (1) фут песком или гравием без камней и утрамбовать и утрамбовать вокруг трубы для обеспечения хорошей опоры и защиты.

В случае выемки грунта, заболачивания грунтовых вод или при обнаружении непригодных материалов Подрядчик должен заменить его на хороший материал для обеспечения надлежащей поддержки и выравнивания трубопровода.В некоторых случаях Подрядчик использует щебень для подсыпки, засыпанной песком. Засыпка траншеи должна быть подходящим материалом, взятым из выемки, одобренным обычным карьером или извлеченным гравием. Для повторной засыпки запрещается использовать грязь, мерзлую землю, камни размером более 3/4 дюйма или другие нежелательные материалы.

6,12 выступ

Все выступы должны быть удалены до ширины на два (2) фута или больше диаметра трубы и на один (1) фут ниже нижней стороны трубы.Перед укладкой трубы в траншею необходимо положить слой песка.

6.13 Меры предосторожности при проведении взрывных работ

Все взрывные работы должны обсуждаться с суперинтендантом и / или инженером, и решение должно приниматься на индивидуальной основе.

6,14 Маркеры обследования

Маркеры обследования (линия и отметка) должны быть обязательными на всех новых предлагаемых улицах. Трубы должны быть проложены в пределах схемы проезжей части (в некоторых случаях сервитут), как показано на планах, утвержденных Советом по планированию и зонированию города Харвич.

6,15 Земляные работы в пределах проезжей части

Прежде чем начинать раскопки в пределах любой дороги города, необходимо получить разрешение в Департаменте автомобильных дорог. Восстановление дороги должно быть завершено в соответствии с местными или государственными правилами. Разрешение на открытие улицы должно быть получено в Департаменте общественных работ Массачусетса, прежде чем можно будет начать какие-либо раскопки на любой автомагистрали штата. Эти работы должны выполняться в соответствии с разрешением.

6,16 Сервисные трубы

Каждая служба должна состоять из остановки, бордюра, бокса для бордюра, шарового клапана, счетчика и удаленного считывающего устройства, как только система водоснабжения входит в здание.

6,17 Тестирование водопровода

Перед приемкой в ​​Департамент труба должна быть испытана под давлением и хлорирована в соответствии с последней редакцией «Монтаж водопроводных сетей и оборудования из высокопрочного чугуна» AWWA, обозначение C600.Никто не должен испытывать давление или хлорировать установку без уведомления Департамента по крайней мере за 48 часов до этого. Сотрудник Департамента должен присутствовать во время испытания под давлением и хлорирования, чтобы засвидетельствовать и подписать формы цепочки поставок. Все отчеты об испытаниях под давлением должны включать фактическое расстояние и размер трубы, а также количество клапанов и гидрантов. Город должен предоставить водомер для измерения расхода воды на дезинфекцию и промывку. Образец воды, взятый после дезинфекции водопроводных труб, должен быть доставлен в испытательную лабораторию, утвержденную Содружеством Массачусетса.Подрядчик должен затем доставить суперинтенданту две последовательные копии результатов испытаний без предыстории. Прежде чем окончательное утверждение будет дано суперинтендантом, подрядчик должен представить в Департамент исполнительный чертеж. В это время суперинтендант должен определить, могут ли трубы (проект) быть приняты в систему водоснабжения города.

6.18 Врезные втулки и клапаны: задвижки и дисковые затворы

Втулки и задвижки, задвижки и дроссельные заслонки должны быть предоставлены в соответствии с требованиями последних пересмотренных стандартов AWWA C509-94 и C504-94.Нарезные втулки и клапаны должны быть одного производителя. Задвижки от 6 до 12 дюймов должны иметь механическое соединение, бронзовые, с упругим седлом, клинового типа, открываться влево (против часовой стрелки) с 2-дюймовой рабочей гайкой. В целях стандартизации втулки и задвижки, задвижки и дроссельные заслонки должны быть Mueller.

6,19 Коробки ворот

Buffalo # 5663 выдвижной тип 24 ”сверху с фланцем наверху коробки и 30” снизу. Ящики должны быть чугунными, с битумным покрытием, с чугунными крышками для интенсивного движения.Крышки должны быть обозначены надписью «ВОДА».

6.20 Водопровод на частных дорогах

Жители или владельцы частных дорог несут исключительную ответственность за ремонт и техническое обслуживание всех водопроводных сетей и вспомогательного оборудования, клапанов и гидрантов. Жители и / или собственники также несут ответственность за поддержание достаточного покрытия почвы над любым водопроводом. Все водопроводные сети должны постоянно поддерживать минимальную глубину 5 футов ниже чистой поверхности.Департамент не несет ответственности за водопровод на частных дорогах.

6.21 Схема проезда

Департамент не несет ответственности за любые частные трубы и / или провода на городских дорогах. Любые поврежденные элементы дорожного покрытия не будут оплачиваться городскими властями Харвича.

Испытания подтвердили неглубокое заглубление экранированных водоводов завод

Барри А. Кутермарш
СШАИнженерный корпус армии
Лаборатория исследований и разработки холодных регионов, Ганновер, NH

Классический практический метод, позволяющий избежать повреждения водопровода в холодную погоду, — это «закопать его глубоко». Если водопроводы расположены ниже самого низкого уровня промерзания — от пяти до шести футов и более во многих регионах с холодным климатом — они должны быть защищены от замерзания.

С современной строительной техникой это может быть достаточно просто. Но иногда это не совсем адекватное решение.Основная проблема возникает там, где коренная порода находится близко к поверхности или где водопроводная труба должна пересекать какую-либо другую коммуникационную линию, а лежащая под ней порода затрудняет копание глубже или требует взрывных работ.

Еще одна проблема создается водными линиями, которые должны проходить через экологически уязвимые районы, такие как болота. Нарушение глубокого копания может быть запрещено.

Мелкое заглубление линий с экранированной трубой — один ответ
В Норвегии и других холодных регионах Европы подходы к захоронению инженерных труб гораздо менее консервативны, чем в США.С. Даже здесь, у себя дома, многие отделы водоснабжения холодных регионов пришли к своим собственным выводам о практичности неглубокого захоронения с помощью экранированной трубы и в настоящее время придерживаются этой практики.

Однако в целом инженеров пока не устраивает идея изолированного неглубокого захоронения. Им нужны достоверные данные, а не эмпирические истории из «истинного опыта». Эти данные предоставляет Инженерная лаборатория по изучению холодных регионов армии США (CRREL).

Рассмотрены преимущества неглубокого захоронения
Исследователи CRREL считают, что технология неглубокого захоронения полезна для строительной отрасли США и муниципальных властей, которым она служит. Если можно будет разработать надежную процедуру изоляции водяных трубопроводов, чтобы предотвратить их замерзание, можно ускорить установку инженерных сетей с большой экономией времени и трудозатрат. Более мелкие канавы также позволяют избежать затрат времени и средств на опалубку, которая требуется OSHA, когда земляные работы достигают определенной глубины.

CRREL начинает проект по защите от замерзания
Исследовательская и инженерная лаборатория в Ганновере, штат Нью-Хэмпшир, предложила проект, состоящий из нескольких частей, для демонстрации концепции изоляции водопроводов для защиты их от замерзания.

Во-первых, существующая компьютерная программа конечных элементов, разработанная CRREL и Университетом Нью-Гэмпшира, будет оптимизирована и протестирована. Программа конечных элементов позволяет проектировщику моделировать различные конфигурации изоляции и выполнять расчеты типа «что, если» применительно к ожидаемой температуре и почвенным условиям.Прелесть программы — это способность дизайнера изменять и настраивать множество возможных параметров и видеть результат.

Во-вторых, будет разработана и установлена ​​соответствующая конструкция изоляционного экрана. В качестве изоляционного материала CRREL выбрала экструдированный полистирол — материал, с которым лаборатория работала раньше в различных проектах для холодных регионов. Экструдированный полистирол прочен (доступен с пределом прочности на сжатие до 100 фунтов на кв. Дюйм), легок, обладает высокой устойчивостью к проникновению влаги и легко режется для установки.Он предлагает превосходное значение термического сопротивления (значение «R») 5,4 на дюйм толщины при 40 F.

CRREL пожелал разработать проект в рамках программы исследований повышения производительности строительства инженерных сооружений (CPAR). CPAR требует, чтобы промышленный партнер разделял расходы и управлял аспектом плана передачи технологий.

CRREL сотрудничает с городом и производителем
В качестве своего партнера CRREL присоединился к водопроводным сооружениям города Берлин, штат Нью-Хэмпшир, где будет проводиться полевое исследование.Третьим партнером в этом уравнении была компания Owens Corning, производитель пенополистирольной изоляции из экструдированного пенополистирола.

Компания Owens Corning пожертвовала изоляционные материалы из пенопласта и предоставила технические рекомендации по их размещению в рамках своего плана. Берлинский водопроводный завод предоставил испытательные площадки, выкопал и уложил новую трубу и изоляцию.

Испытательные площадки включали водную систему на коренной породе
Берлин, штат Нью-Хэмпшир, город с населением около 12 000 человек, расположенный в Белых горах, более холодном регионе, чем Ганновер, штаб-квартира NH.Это был также отличный полигон по другой причине: город построен на скале очень близко к поверхности и местами фактически нарушает ее.

Берлинская компания по водоснабжению сначала обратилась в CRREL за советом по проблемам замерзания, возникающим при старении водопроводной системы, состоящей из небольших оцинкованных труб от 2 до 6 дюймов. Так как в различных районах города должен был быть проведен ряд модификаций трубопроводов, санкционированных Агентством по охране окружающей среды, испытания можно было провести с небольшими дополнительными затратами на строительство.

Тупиковая улица на склоне холма, выбранная в качестве основного полигона
CRREL выбрала тупиковую улицу на склоне холма в качестве своего основного полигона. Тупик предлагал особенно строгие условия испытаний, так как не было сквозного потока воды, приводящего к передаче тепла почве. Новая 8-дюймовая экранированная водопроводная линия была численно спроектирована и затем построена. За ней наблюдали с помощью множества размещений термопар в течение трех зим.

Конструкция щита была консервативно разработана на первый год с 6-дюймовым слоем изоляции из пенопласта из экструдированного полистирола Owens Corning в форме перевернутой буквы U вокруг 8-дюймовой трубы из высокопрочного чугуна.Бока U-образной формы были высотой 2 фута, доходя даже до дна трубы или немного ниже ее, которая находилась на глубине 5 футов. Общая ширина щита составляла 4 фута. Foamular поставлялся в виде досок 4 x 8 футов толщиной 2 дюйма, которые можно было легко отломать или разрезать по размеру на месте.

В течение второго года были также установлены термопары для измерения температуры в неэкранированной трубе для дальнейшего подтверждения численной модели.

Наконец, в течение третьего года была разработана вторая конструкция щита, которая была установлена ​​на другой улице.Конструкция была намеренно более агрессивной, на этот раз труба размещалась на высоте 3,5 фута с 4-дюймовым экраном вокруг нее. Эта испытательная установка контролировалась термопарами в течение зимнего периода, и снова была установлена ​​хорошая корреляция между теоретической и фактической температурой. данные.

Результаты показывают, что возможен даже более тонкий экран.

Дизайнеры могут проанализировать результаты перед копанием
Завершенный проект занял около 3,5 лет от начала до конца. Его достижения включали подтверждение способности технологии конечных элементов CRREL точно моделировать подземный тепловой поток.Дизайнеры могут применять любые параметры, которые им удобны, а также наблюдать и анализировать результаты на экране, прежде чем переходить к конкретным действиям.

Второй вывод, который следует сделать из теста, заключается в том, что разработка системы водопровода позволяет снизить затраты и упростить строительство, а не просто копать глубже. В целом, исследования показали, что защита от замерзания является эффективной и жизнеспособной альтернативой там, где это экономически целесообразно.

Используя конечный анализ и технологию изоляции из экструдированного полистирола, можно спроектировать экран в соответствии с конкретными критериями площадки.Преимущество строительной отрасли, муниципальных властей и граждан, которых они обслуживают, заключается в сокращении общих затрат. Плательщики платят меньше; налоговые доллары сохранены.



Об авторе: Барри А. Кутермарш начал свою карьеру в CRREL как студент-кооператив. В 1976 году он пришел на борт на полную ставку, работая сначала в инженерно-техническом отделе, затем в исследовательской. Его первым крупным проектом было инфракрасное обследование крыши. В 1987 году Кутермарш был удостоен награды Министерства армии США за исследования и разработки.Кутермарш в настоящее время является инженером-исследователем в отделе прикладных исследований Управления исследований и разработки CRREL. Считая себя универсалом, он участвовал во множестве увлекательных проектов. Завершая эту программу защиты от замерзания, он уже переходит к новому проекту, связанному с высокопрочными композитами.

Под редакцией Джойс Юнгклаус, редактор Public Works Online

Установка новой ватерлинии — округ Кинг

Вы также должны узнать у поставщика воды, какое давление воды в вашем районе.Если давление воды превышает 80 фунтов, вам понадобится редукционный клапан.

Допущенные материалы для внешней ватерлинии

Материалы PVC, PE, меди, PEX, PEX-AL-PEX или PE-AL-PE — это некоторые обычно используемые одобренные материалы для трубопроводов холодного водоснабжения за пределами конструкции. Труба должна иметь минимальное рабочее давление 160 фунтов.

Прокладка внешней линии

Когда вы копаете траншею для новой ватерлинии, убедитесь, что она находится на 12 дюймов ниже местной глубины промерзания, но ни в коем случае не менее чем на два фута под землей.Всегда звоните 1-800-424-5555, прежде чем копать.

Утвержденные материалы для внутреннего водораспределения

Типы материалов для труб, разрешенных для внутреннего водораспределения, включают: ХПВХ, медь, латунь, PEX, PEX-AL-PEX, гальванизированное ковкое железо, гальваническое кованое железо и гальванизированная сталь — некоторые из обычно используемых одобренных материалов. Распределительные трубопроводы горячей и холодной воды внутри конструкции должны быть из одного материала.

Измерение и прокладка внутренней линии

Используйте таблицы в устройствах для водоснабжения (WSFU) и минимальных размерах патрубков для крепления для определения размеров водяной системы. Определите количество единиц для ваших светильников. Вы должны быть уверены, что каждый прибор будет получать достаточное давление воды. Не забудьте определить размер линии горячей воды отдельно от линии холодной воды. Если ваша труба нуждается в опоре, обязательно сделайте это в соответствии со спецификацией производителя. Если в вашем проекте есть душ или комбинация душ / ванна, вам необходимо установить предохранительные клапаны. Установите гвоздевые пластины там, где трубопровод находится в пределах 1-1 / 2 дюйма от края элементов каркаса.

Защита от обратного потока

Обратный поток возникает, когда нежелательное вещество попадает в вашу питьевую воду, когда питьевая вода находится в ваших трубах.«Перекрестная связь» — это связь между вашей водой и возможным источником загрязнения. Если в вашем проекте есть оросительная установка, бойлер или система пожаротушения, вам потребуется защита от обратного потока. На всех нагрудниках шлангов должен быть установлен вакуумный прерыватель или антисифонный клапан.

Защита от холода

Накидки для шлангов должны иметь запорный вентиль, защищающий от замерзания, или запорный вентиль в теплой стене. Все трубопроводы, подверженные воздействию холода, должны быть защищены от замерзания.Отключайте шланги от кранов в холодную погоду.

Гидравлический предохранитель

Если вы устанавливаете посудомоечную машину или стиральную машину, вы должны установить на водопроводных линиях амортизатор гидроудара. Это необходимо для защиты системы трубопроводов от гидравлического удара.

Процедуры укладки труб для успешной системы водоснабжения

30 июня 2017

Системы водоснабжения считаются само собой разумеющимся в развитых странах. Если повернуть кран, вот она, льется в раковину как чистая вода. За пределами вашего дома каналы, по которым проходит эта жизнеобеспечивающая жидкость, зарыты в траншеи. Давайте ознакомимся с процедурами укладки труб, которые необходимо освоить, прежде чем ваш источник чистой воды можно будет безопасно проложить под землей.

Демистификация источников подземных вод

Для новичка сеть водопроводных труб кажется простой.Трубы расположены в открытой траншее, они соединены с водопроводной системой сооружения, и вода течет. В действительности, однако, эта упрощенная точка зрения не учитывает многие инженерные задачи, которые необходимо решить, прежде чем траншею можно будет закрыть. Над землей есть измерительное оборудование, насосы и редукционные клапаны для подключения к сети. Что касается земляных работ, то открытая траншея учитывает типы грунта, любые структурные препятствия и множество других факторов, затрудняющих работу.

Водоснабжение: основы прокладки труб

После того, как проложены и промаркированы все другие услуги, траншея открывается. Возможно, работа выполняется вручную, но гораздо вероятнее использовать экскаватор-экскаватор. Узкий канал для грязи очищается от препятствий, как естественных, так и техногенных, затем по дну траншеи укладывается слой подстилочного материала.Современные водопроводные трубы изготавливаются из гибких пластиков, но успешная процедура установки по-прежнему направлена ​​на максимизацию беспрепятственной пропускной способности трубопровода, поэтому песчаное основание должно должным образом поддерживать трубопровод. Разработанные, чтобы противостоять значительному отклонению жидкости, трубы из ПВХ и ПЭ (полиэтилена) являются двойным подземным стандартом, заменяющим корродированные металлические трубы.

Прокладка траншей для водопровода: соответствие нормативным требованиям

В зависимости от того, где происходит эта операция, процедуры укладки труб регулируются различными национальными директивами. Диаметр этой армированной полимером трубы, например, определяет ширину и глубину траншеи, хотя траншея должна быть достаточно широкой, чтобы в ней можно было разместить соединительное оборудование. После того, как подложка и трубы размещены, ряд муфт соединяют длины. Между прочим, прежде чем приступить к этой процедуре, проверьте каждую точку контакта трубы на предмет посторонних предметов. Наконец, что, возможно, наиболее важно, стыковочная машина создает водонепроницаемую, устойчивую к давлению муфту между каждой секцией трубы. После испытания и проверки под давлением экскаватор заполняет траншею для подачи воды обратной засыпкой.

Чтобы внедрить такую ​​фундаментальную услугу в каждый жилой дом, каждый офис и каждое сооружение общественного доступа, необходимо решить ряд сложных инженерных задач. Тип трубы, ширина и глубина траншеи, материал подстилки и процесс засыпки — все эти этапы должны быть надлежащим образом рассмотрены, если процедура укладки трубы должна обеспечить успешное подключение к водопроводу.

Оптимизировано NetwizardSEO.com.au

Лучшая труба для подземного водопровода? Вот что говорят эксперты — uooz.com

Мы можем получать комиссию за покупки, сделанные по ссылкам в этом посте.

Водопроводы необходимы для обеспечения достаточного количества воды в доме. Но, возможно, вы захотите навести воду в сарай, сад или сарай. Может быть, вы строите свой собственный дом и вам нужно построить свою собственную линию. Какой бы ни была ваша причина, вы должны знать, какую трубу лучше всего использовать при прокладке подземного водопровода.Мы провели исследование и пришли к нужным вам ответам.

Несмотря на то, что существует множество вариантов труб для подземных водопроводов, трубы из полиэтилена высокой плотности и трубы из полиэтилена PEX, как правило, являются лучшим выбором для прокладки подземных водопроводов. Эти прочные трубы устойчивы к коррозии и ржавчине и идеально подходят для прокладки подземных водопроводов.

Правильная прокладка трубопроводов важна для обеспечения того, чтобы в ваш дом и недвижимость поступала вода из колодца или городского водопровода. Прочтите ниже, чтобы узнать, почему трубы HDPE и PEX обычно являются лучшим выбором.Мы также обсудим, какой глубины должны быть ваши трубопроводы, какой размер следует использовать и как изолировать трубы в более холодном климате.

Самые распространенные трубы для подземного водопровода

Существует множество вариантов труб для подземного водоснабжения, каждый из которых имеет свои достоинства и недостатки. В целом трубы HDPE и PEX — лучший выбор. Но давайте рассмотрим все лучшие варианты и поймем, почему трубы HDPE и PEX являются лучшими вариантами для подземных водопроводов.

Трубы ПНД

Трубы из ПНД

(полиэтилен высокой плотности) считаются лучшим выбором для подземных водопроводов. Что делает этот тип трубопроводов таким замечательным? Трубы из ПНД нетоксичны, безвкусны и считаются экологически чистым строительным материалом. Трубы имеют высокую стойкость к растрескиванию и коррозии. Небольшой вес и гибкость труб способствуют простоте монтажа. Благодаря длительному сроку службы (70 лет) и низкой стоимости эта труба является очень желанным выбором.

Трубы PEX

Сшитый полиэтилен, обычно называемый трубами PEX, — еще один отличный выбор для подземного водопровода.Трубы изготовлены из расплавленных полимеров HDPE, что придает трубе большую гибкость по сравнению с другими трубами. Трубы PEX долговечны, гибки и способны выдерживать высокое давление. Эти трубы — отличный вариант для дворов, где есть препятствия для передвижения при рытье и укладке трубы, так как труба не будет нуждаться в фитингах или коленах. С другой стороны, срок службы труб PEX обычно составляет 30-50 лет и даже меньше, если вода содержит хлор.

Обратите внимание на эти трубы PEX на Amazon.

Медные трубы

Популярный выбор для подземных водопроводов, медь устойчива к утечкам и ржавчине. Но эта прочная металлическая труба чувствительна к почвам с более низким pH или высоким содержанием серы. Эти условия могут привести к более быстрому износу трубы, чем обычно. Еще один недостаток медных трубопроводов — их неспособность изгибаться. Если вам нужно изогнуть трубопровод вокруг камня или стены, потребуется больше колен для труб. Наконец, медь, как известно, дорого обходится, что делает этот вариант непрактичным для людей с ограниченным бюджетом.

Трубы ПВХ

Трубы из ПВХ

являются обычным выбором для многих домашних проектов. ПВХ дешев, устойчив к коррозии и ржавчине. И хотя ПВХ прочный, он не гибкий. Это означает больше фитингов и колен при установке подземного водопровода. Кроме того, в некоторых штатах и ​​округах не разрешается использование ПВХ для подземных водопроводов. Всегда уточняйте у своего муниципалитета или подрядчика, что вы можете использовать. Если против него нет законов, ПВХ — доступный выбор.

Насколько глубоко следует закапывать водопроводы?

Ответ будет зависеть от штата, в котором вы живете. Даже в этом случае разные округа и города одного штата могут иметь разные требования. Всегда уточняйте строительные нормы и правила вашего муниципалитета, чтобы получить точный ответ.

Вообще говоря, водяные линии всегда должны располагаться ниже линии замерзания. Это гарантирует, что водопровод не замерзнет. В штатах «среднего уровня», таких как Мэриленд, общая глубина составляет 36 дюймов.Обязательно позвоните по номеру 811, прежде чем копать. 811 — это общенациональная горячая линия, позволяющая «позвонить, прежде чем копать». Они помогут вам определить, где в настоящее время проложены инженерные сети, если таковые имеются.

Труба какого размера используется для водопровода?

Это еще один вопрос, ответ на который может варьироваться в зависимости от того, где вы живете. Но во многих штатах обычный размер магистрального водопровода, идущего в дом, — это 3/4-дюймовая труба. Труба диаметром 1 дюйм будет даже лучше для вашей основной водопроводной сети.Чем больше размер трубы, тем больший объем воды будет поступать в дом. Если вы устанавливаете линии для вашей спринклерной системы, трубы не должны быть такими большими.

Увеличивает ли давление воды при уменьшении размера трубы?

Уменьшение размера трубы уменьшает величину давления, которое вода оказывает на саму трубу, но увеличивает скорость воды и, следовательно, воспринимаемое «давление».

Подумайте о водяном шланге. Когда вы сжимаете шланг, вы можете почувствовать, как под большим пальцем накапливается вода.Небольшой диаметр трубы увеличит скорость воды, но когда дело доходит до ваших основных водопроводов, вам следует больше заботиться об объеме.

Ваши подземные линии, по сути, несут объем. Внутренние трубы в вашем доме должны быть меньшего диаметра, чтобы поддерживать желаемое давление воды.

Замерзают ли трубы подземного водоснабжения?

Замерзшие подземные водопроводные трубы — страшная мысль. Если ваша труба замерзнет, ​​вода может расшириться и разорвать трубу.Скорее всего, это произойдет в середине зимы, и промерзший грунт будет сложно выкопать для замены трубы. Это проблема для многих людей в более холодном климате. Чтобы лучше предотвратить это, всегда проверяйте линию промерзания в вашем районе перед тем, как копать, и закапывайте линии воды ниже. Изоляция ваших труб добавит защиты от замерзания.

Как изолировать подземные водопроводы?

Существует два основных способа изоляции подземных водопроводов: водонепроницаемая изоляция и неводонепроницаемая изоляция.Давайте рассмотрим оба варианта.

1. Водонепроницаемая изоляция

Считается, что этот вариант лучше защищает от отрицательных температур. Водонепроницаемая изоляция работает за счет подачи вашей водопровода через большую трубу и заполнения ее изоляцией. Поскольку вы прокладываете ватерлинию через другую систему труб, например из ПВХ, это сохранит ее водонепроницаемость, а внутренняя изоляция прослужит дольше.

2. Герметичная изоляция

Чтобы установить этот тип изоляции, вам нужно сначала выкопать траншею для трубопровода еще на 3 дюйма.Затем добавьте 3 дюйма гравия. Это поможет отвести грунтовые воды от ваших линий и изоляции. Затем выстелите траншею толстым полиэтиленовым покрытием. Утеплитель из пенопласта разрезать на полоски. Пенопласт будет размещен по всей линии ватерлинии. Вам понадобится 4 дюйма изоляции по всей линии. Затем оберните пластиковой пленкой водопровод и изоляцию и плотно склейте их вместе. Наконец, засыпьте траншею землей.

Можно ли использовать изоляцию для труб из пеноматериала под землей?

Обычная изоляция из пенопласта для труб, хотя и не идеальна, может использоваться под землей.Убедитесь, что изоляция толстая, чтобы защитить трубу от замерзания. Накройте и закройте его, чтобы он не намок и не повредился. Существуют марки пенопласта, специально предназначенные для подземного использования, например, Armaflex Tuffcoat с дополнительным самоуплотняющимся кольцом.

Проверьте изоляцию Armaflex на Amazon.

При закрытии

Какими бы ни были ваши потребности в прокладке подземного водопровода, трубы HDPE, скорее всего, будут вашим лучшим выбором.Всегда не забывайте звонить, прежде чем копать, а если вы живете в более холодном климате, всегда закапывайте землю ниже линии замерзания. Если у вас возникнут какие-либо сомнения относительно выполнения этого проекта самостоятельно, не стесняйтесь обращаться к профессионалу. Водопроводы — важная часть вашего дома, и их необходимо правильно размещать.

Прежде чем отправиться в путь, обязательно ознакомьтесь с этими статьями:

Может ли сантехника быть на внешней стене?

Медная труба сделана из чистой меди?

Обнаружение утечек в водопроводных сетях: вводный обзор | Smart Water

  • Aamo OM (2016) Обнаружение утечек, оценка размеров и локализация в трубопроводах.IEEE Trans Autom Control 61 (1): 246–251 IEEE

    MathSciNet МАТЕМАТИКА Статья Google Scholar

  • Аль-Хавари А. , Хадер М., Зайед Т., Мозели О. (2015) Неразрушающий визуально-статистический подход для обнаружения утечек в водопроводной сети. World Acad Sci, Eng Technol, Int J Environ, Chem, Ecol, Geol Geophys Eng 9 (3): 230–234

    Google Scholar

  • Al Hawari A, Khader M, Zayed T., Moselhi O (2016) Обнаружение утечек в водопроводах с помощью георадаров.World Acad Sci, Eng Technol, Int J Environ, Che, Ecol, Geol Geophys Eng 10 (4): 422–425

    Google Scholar

  • Аль-Баркави Х., Зайед Т. (2008) Управление инфраструктурой: интегрированная модель AHP / ANN для оценки производительности муниципальных водопроводных сетей. J Infrastruct Syst 14 (4): 305–318 Американское общество инженеров-строителей

    Статья Google Scholar

  • Alkasseh JMA, Adlan MN, Abustan I., Aziz HA, Hanif ABM (2013) Применение минимального ночного стока для оценки потерь воды с использованием статистического моделирования: тематическое исследование в долине Кинта, Малайзия. Управление водных ресурсов 27 (5): 1439–1455 Springer

    Статья Google Scholar

  • Atef A, Zayed T, Hawari A, Khader M, Moselhi O (2016) Многоуровневый метод с использованием инфракрасной фотографии и георадара для обнаружения и локализации утечек воды. Autom Constr 61: 162–170 Elsevier

    Статья Google Scholar

  • Beck SB, Curren MD, Sims ND, Stanway R (2005) Характеристики трубопроводной сети и обнаружение утечек с помощью кросс-корреляционного анализа отраженных волн.J Hydraul Eng 131 (8): 715–723 Американское общество инженеров-строителей

    Статья Google Scholar

  • Бегович О., Наварро А., Санчес Э. Н., Безансон Г. (2007) Сравнение двух алгоритмов обнаружения утечек в трубопроводе. В: Приложения управления, 2007. CCA 2007. Международная конференция IEEE, стр. 777–782

    Глава Google Scholar

  • Белушрани А. , Амин М.Г., Тирион-Моро Н., Чжан Ю.Д. (2013) Разделение и локализация источников с использованием частотно-временных распределений: обзор.IEEE Signal Process Mag 30 (6): 97–107 Статья IEEE

    Google Scholar

  • Billmann L, Isermann R (1987) Методы обнаружения утечек для трубопроводов. Automatica 23 (3): 381–385 Elsevier

    MATH Статья Google Scholar

  • Бреннан MJJ, Gao Y, Joseph PFF (2007) О взаимосвязи между методами временной и частотной области в оценке временной задержки для обнаружения утечек в водораспределительных трубах.J Sound Vib 304 (1): 213–223 Elsevier

    Статья Google Scholar

  • Cataldo A, Persico R, Leucci G, De Benedetto E, Cannazza G, Matera L, De Giorgi L (2014) Рефлектометрия во временной области, георадар и томография электрического сопротивления: сравнительный анализ альтернативных подходов к обнаружению утечек в подземных трубах. NDT & E Int 62: 14–28 Elsevier

    Статья Google Scholar

  • Chraim F, Erol YB, Pister K (2016) Беспроводное обнаружение и локализация утечки газа.IEEE Trans Ind Inf 12 (2): 768–779 IEEE

    Статья Google Scholar

  • Коломбо А.Ф., Ли П., Карни Б.В. (2009) Выборочный обзор литературы по методам обнаружения утечек на основе переходных процессов. J Hydro-Environ Res 2 (4): 212–227 Elsevier

    Статья Google Scholar

  • Ковас Д., Рамос Х., Де Алмейда А.Б. (2005) Метод разности стоячих волн для обнаружения утечек в трубопроводных системах.J Hydraul Eng 131 (12): 1106–1116 Американское общество инженеров-строителей

    Статья Google Scholar

  • Datamatic Inc (2008) Permalog + Leak Noise Loggers, используемые вместе с MOSAIC Mesh Network или ROADRUNNER Mobile & Handheld платформами сбора данных, на сегодняшний день являются наиболее мощным инструментом для защиты ценных ресурсов и защиты от дорогостоящих и разрушительных утечек воды. Datamatic Inc , Плано (3 марта 2015 г.)

  • Datta S, Sarkar S (2016) Обзор различных методов обнаружения неисправностей трубопроводов. J Loss Prev Process Ind 41: 97–106 Elsevier

    Статья Google Scholar

  • Эль-Аббаси М.С., Мосле Ф., Сенуси А., Зайед Т., Аль-Дерхам Х. (2016) Обнаружение утечек в водопроводной сети с помощью регистраторов шума. Журнал инфраструктурных систем. 22 (3): 04016012

    Артикул Google Scholar

  • El-Abbasy MS, Senouci A, Zayed T., Mirahadi F, Parvizsedghy L (2014) Модели прогнозирования условий для нефтегазовых трубопроводов с использованием регрессионного анализа.Журнал строительной инженерии и менеджмента. 140 (6): 04014013

    Артикул Google Scholar

  • Эль-Захаб С. , Асаад А., Абделькадер Э.М., Зайед Т. (2017) Подход коллективного мышления для улучшения систем обнаружения утечек. Умная вода 2 (1): 3

    Артикул Google Scholar

  • El-Zahab S, Mosleh F, Zayed T, El Zahab S, Mosleh F, Zayed T (2016) Система мониторинга и обнаружения утечек на основе акселерометра в реальном времени для трубопроводов с водой под давлением.Трубопроводы 2016: 257–268

    Google Scholar

  • Эюбоглу С., Махди Х., Аль-Шукри Х., Рок Л. (2003) Обнаружение утечек воды с помощью георадара. В: 3-я Международная конференция по прикладной геофизике? Геофизика 2003

    Google Scholar

  • Fahmy M, Moselhi O (2009) Автоматическое обнаружение и локализация утечек в водопроводной сети с помощью инфракрасной фотографии. J Perform Constr Facil 24 (3): 242–248 Американское общество инженеров-строителей

    Статья Google Scholar

  • Фантоцци М. , Кальца Ф., Ламберт А. (2009) Опыт и результаты, достигнутые при внедрении районных зон с измерением (DMA) и зон управления давлением (PMA) на предприятии Enia Utility (Италия).В: Протоколы 5-й конференции специалистов по сокращению потерь воды IWA, стр. 153–160

    Google Scholar

  • Fuchs HV, Riehle R (1991) Десятилетний опыт обнаружения утечек с помощью анализа акустических сигналов. Appl Acoust 33 (1): 1–19 Elsevier

    Статья Google Scholar

  • Гейгер Г., Фогт Д., Тетцнер Р. (2006) Современное состояние в области обнаружения и локализации утечек 1 Нормативно-правовая база.Нефть Газ Eur Mag 32 (4): 193 URBAN VERLAG

    Google Scholar

  • Гертлер Дж., Ромера Дж., Пуч В., Кеведо Дж. (2010) Обнаружение и изоляция утечек в водораспределительных сетях с использованием анализа главных компонентов и структурированных остатков. В: Управление и отказоустойчивые системы (SysTol), Конференция 2010 г., стр. 191–196

    Глава Google Scholar

  • Гонг В., Суреш М.А., Смит Л., Остфельд А., Стулеру Р., Расех А., Бэнкс М.К. (2016) Мобильные сенсорные сети для оптимального обнаружения и локализации утечек и обратных потоков в городских сетях водоснабжения.Программное обеспечение модели Environ 80: 306–321 Elsevier

    Артикул Google Scholar

  • Hamilton S (2009) ALC в зонах низкого давления — это возможно. В: Proceedings of Water Loss 2009 South Africa, CapeTown. IWWA, Mumbai, pp 131–137

  • Hamilton S, Charalambous B (2013) Обнаружение утечек. IWA Publishing, Лондон

  • Hargesheimer EE et al (1985) Выявление основных утечек воды с помощью индикаторов тригалометана.J-Am Water Works Ass 77 (11): 71–75 Американская ассоциация водопроводных сооружений

    Статья Google Scholar

  • Hauge E, Aamo OM, Godhavn J-M (2007) Мониторинг трубопроводов на основе моделей с обнаружением утечек. Сборники материалов МФБ. 40 (12): 318–23.

    Артикул Google Scholar

  • Hogg RV, Tanis EA (2006) Вероятность и статистический вывод. Прентис Холл, Нью-Джерси

  • Huang S-C, Lin W-W, Tsai M-T, Chen M-H (2007) Волоконно-оптический линейный распределенный датчик для обнаружения и локализации утечек в трубопроводе.Датчики Актуаторы A: Phys 135 (2): 570–579 Elsevier

    Артикул Google Scholar

  • Hunaidi O (2000) Обнаружение утечек в водораспределительных трубах. Обновление технологии строительства 40: 1–6

    Google Scholar

  • Hunaidi O, Chu W., Wang A, Guan W. (2000) Обнаружение утечек в пластиковых трубах. Am Water Works Ass J 92 (2): 82 Американская ассоциация водопроводных сооружений

    Статья Google Scholar

  • Hunaidi O, Chu WT (1999) Акустические характеристики сигналов утечки в пластиковых водораспределительных трубах. Appl Acoust 58 (3): 235–254 Elsevier

    Артикул Google Scholar

  • Hunaidi O, Giamou P (1998) Глубокий радар для обнаружения утечек в подземных пластиковых водораспределительных трубах. В: Международная конференция по наземным радиолокаторам

    Google Scholar

  • Hunaidi O, Wang A (2006) Новая система обнаружения утечек в городских водопроводных трубах.Manag Environ Qual: Int J 17 (4): 450–466 Emerald Group Publishing Limited

    Статья Google Scholar

  • Hunaidi O, Wang A, Bracken M, Gambino T, Fricke C (2004) Акустические методы обнаружения утечек в городских водопроводных сетях. В: Международная конференция по управлению спросом на воду, стр. 1–14

    Google Scholar

  • Инауди Д., Глизич Б., Фигини А., Уолдер Р., Белли Р., Уолдер Р. (2008) Обнаружение и локализация утечки в трубопроводе с использованием распределенного оптоволоконного зондирования. В: 7-я Международная конференция по трубопроводам, 2008 г., стр. 1–8

    Google Scholar

  • Каплан Х. (2007) Практическое применение инфракрасного тепловизионного оборудования и оборудования для получения изображений. SPIE press, Bellingham

    Книга Google Scholar

  • Хулиев Ю.А., Халифа А., Мансур Р.Б., Хабиб М.А. (2011) Акустическое обнаружение утечек в водопроводах с использованием измерений внутри трубы. J Pipeline Syst Eng Pract 3 (2): 47–54 Американское общество инженеров-строителей

    Статья Google Scholar

  • Хулиев Ю.А., Халифа А., Мансур Р.Б., Хабиб М.А. (2012) Акустическое обнаружение утечек в водопроводах с использованием измерений внутри трубы.J Pipeline Syst Eng Pract 3 (2): 47–54

    Статья Google Scholar

  • Ким Д., Ха Дж, Ю К. (2011) Геолокация на основе адаптивного расширенного фильтра Калмана с использованием TDOA / FDOA. Int J Control Autom 4 (2): 49–58

    Google Scholar

  • Крчнак К. (2016) Вода в авангарде Всемирного саммита по устойчивому развитию https://www.prb.org/waterattheforefrontoftheworldsummitonsustainabledevelopment/ (декабрь.18, 2016)

  • KVS (2015) Обнаружение индикаторных газов. В: Обнаружение индикаторных газов

  • Лай WWL, Чанг RKW, Sham JFC, Pang K (2016) Картирование возмущений утечки воды в подземных водопроводных трубах с помощью лабораторных проверочных экспериментов с высокочастотным георадаром (GPR). Tunn Undergr Space Technol 52: 157–167 Elsevier

    Статья Google Scholar

  • Lay-Ekuakille A, Vendramin G, Trotta A (2009) Спектральный анализ обнаружения утечек в зигзагообразном трубопроводе: приложение алгоритма на основе метода диагонализации фильтра. Измерение 42 (3): 358–367 Elsevier

    Артикул Google Scholar

  • Lay-Ekuakille A, Vergallo P, Trotta A (2010) Метод импеданса для обнаружения утечек в зигзагообразных трубопроводах. Meas Sci Rev 10 (6): 209–213

    Статья Google Scholar

  • Ли П.Дж., Витковски Дж.П., Ламберт М.Ф., Симпсон А.Р., Лиггетт Дж.А. (2005) Анализ частотной области для обнаружения утечек в трубопроводе. J Hydraul Eng 131 (7): 596–604 Американское общество инженеров-строителей

    Статья Google Scholar

  • Li W, Ling W, Liu S, Zhao J, Liu R, Chen Q, Qiang Z, Qu J (2011) Разработка систем обнаружения, раннего предупреждения и контроля утечек в трубопроводе при распределении питьевой воды: A тематическое исследование.J Environl Sci 23 (11): 1816–1822 Исследовательский центр экологических наук Китайской академии наук

    Статья Google Scholar

  • Мартини А. , Тронкосси М., Ривола А. (2015) Автоматическое обнаружение утечек в подземных пластиковых трубах водопроводных сетей посредством измерения вибрации. Shock Vib 2015: 1–13

    Статья Google Scholar

  • Машфорд Дж., Де Сильва Д., Марни Д., Берн С. (2009) Подход к обнаружению утечек в трубопроводных сетях с использованием анализа контролируемых значений давления с помощью машины опорных векторов.В: Третья международная конференция по сетевой и системной безопасности, 2009. NSS’09, pp 534–539

    Chapter Google Scholar

  • Обмен МЭМС и нанотехнологиями. (2015). «Что такое технология МЭМС?» (26 февраля 2016 г.)

    Google Scholar

  • Meniconi S, Brunone B, Ferrante M (2010) Проверка трубных устройств на линии путем краткосрочного анализа переходных испытаний.J Hydraul Eng 137 (7): 713–722 Американское общество инженеров-строителей

    Статья Google Scholar

  • Mostafapour A, Davoudi S (2013) Анализ утечек в трубопроводе высокого давления с использованием метода акустической эмиссии. Appl Acoust 74 (3): 335–342 Elsevier Ltd

    Артикул Google Scholar

  • Mpesha W, Gassman SL, Chaudhry MH (2001) Обнаружение утечек в трубах методом частотной характеристики.J Hydraul Eng 127 (2): 134–147 Американское общество инженеров-строителей

    Статья Google Scholar

  • Pal M, Dixon N, Flint J (2010) Обнаружение и обнаружение утечек в полиэтиленовых трубах распределения воды. В: Материалы всемирного инженерного конгресса

    . Google Scholar

  • Puretech Ltd. (2015). «Смартбол». (26 февраля 2016 г.)

  • Раджани Б., Кляйнер Ю. (2001) Всесторонний обзор структурного износа водопроводов: модели, основанные на физических характеристиках. Городская вода 3 (3): 151–164

    Статья Google Scholar

  • Романо М. , Вудворд К., Капелан З. (2017) Система на основе статистического управления технологическим процессом для приблизительного определения местоположения разрывов и утечек труб в системах водоснабжения. Процедура Eng 186: 236–243 Elsevier

    Статья Google Scholar

  • Royal ACD, Atkins PR, Brennan MJ, Chapman DN, Chen H, Cohn AG, Foo KY, Goddard KF, Hayes R, Hao T, Lewin PL, Metje N, Muggleton JM, Naji A, Orlando G, Pennock С.Р., Редферн М.А., Саул А.Дж., Свинглер С.Г., Ван П., Роджерс CDF (2011) Оценка площадки для подходов с несколькими датчиками для обнаружения подземных коммуникаций.Int J Geophys 2011: 1–19 Hindawi Publishing Corporation

    Статья Google Scholar

  • Sadeghioon AM, Metje N, Chapman DN, Anthony CJ (2014) SmartPipes: интеллектуальные беспроводные сенсорные сети для обнаружения утечек в водопроводах. J Sensor Actuator Netw 3 (1): 64–78 Многопрофильный институт цифровых публикаций

    Статья Google Scholar

  • Shibley JA (2013) Усовершенствованная локализация цели гидролокатора с использованием частотно-временных интерференционных явлений

    Google Scholar

  • Шрирангараджан С. , Аллен М., Прейс А., Икбал М., Лим Х. Б., Уиттл А. Дж. (2013) Обнаружение и локализация всплесков на основе вейвлетов в системах распределения воды.J Signal Process Syst 72 (1): 1–16

    Статья Google Scholar

  • Стоянов И., Нахман Л., Мэдден С., Токмулин Т., Чейл М. (2007a) PIPENET: Беспроводная сенсорная сеть для мониторинга трубопроводов. В: Обработка информации в сенсорных сетях, 2007. IPSN 2007. 6-й Международный симпозиум, стр. 264–273

    Google Scholar

  • Стоянов И., Нахман Л., Мэдден С., Токмулин Т., Чейл М. (2007b) PIPENET: Беспроводная сенсорная сеть для мониторинга трубопроводов.В: Обработка информации в сенсорных сетях, 2007. IPSN 2007. 6-й Международный симпозиум, стр. 264–273

    Google Scholar

  • Sun Z, Wang P, Vuran MC, Al-Rodhaan MA, Al-Dhelaan AM, Akyildiz IF (2011) MISE-PIPE: Сети беспроводных датчиков на основе магнитной индукции для мониторинга подземных трубопроводов. Ad Hoc Netw 9 (3): 218–227 Elsevier B.V

    Статья Google Scholar

  • Агентство по охране окружающей среды США (2009) Контроль и оценка потерь питьевой воды в распределительных системах, Вашингтон, округ Колумбия

  • Ван Эк, штат Нью-Джерси, Уолтман Л. (2010) Обзор программного обеспечения: VOSviewer, компьютерная программа для библиометрического картирования .Наукометрия 84 (2): 523–538 Springer

    Статья Google Scholar

  • Ван Эк Нью-Джерси, Уолтман Л. (2014) CitNetExplorer: новый программный инструмент для анализа и визуализации сетей цитирования. J Informetrics 8 (4): 802–823 Elsevier

    Статья Google Scholar

  • Ван Зил Дж. Э., Клейтон CRI (2007) Влияние давления на утечку в системах распределения воды. В: Известия Института инженеров-строителей — Водное хозяйство, стр. 109–114

    . Google Scholar

  • Varone S, Varsalona P (2012) Обнаружение утечек с помощью инфракрасной термографии.Habitat MAgazine, New York, pp 48–50

    Google Scholar

  • Витковски Дж. П., Симпсон А. Р., Ламберт М. Ф. (2000) Обнаружение утечек и калибровка с использованием переходных процессов и генетических алгоритмов. J Water Resour Plann Manag 126 (4): 262–265 Американское общество инженеров-строителей

    Статья Google Scholar

  • Whittle AJ, Girod L, Preis A, Allen M, Lim HB, Iqbal M, Srirangarajan S, Fu C, Wong KJ, Goldsmith D (2010) WaterWiSe @ SG: испытательный стенд для непрерывного мониторинга системы распределения воды в Сингапуре.Water Distrib Syst Anal 2010: 1362–1378

    Google Scholar

  • Wu ZY, Sage P (2008) Обнаружение потери воды с помощью калибровки модели на основе оптимизации на основе генетического алгоритма.

  • alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
