Как подключить скважинный насос — монтаж и электросхема, установка в скважину

Применение скважинных насосов для домашних нужд и потребностей малого бизнеса достаточно широко. Первое и самое сложное – иметь саму скважину, в которой есть вода. Если же такой источник есть, то следующей, не менее важной задачей, будет подъём из него воды на поверхность. Для этой цели используются скважинные насосы.

Подавляющее количество их потенциальных владельцев не всегда знают, как правильно подойти к выбору нужного агрегата. Важно также знать порядок и правила установки и подключения насосного оборудования. В этом помогут некоторые элементарные знания, речь о которых пойдёт ниже.

---

Содержание:

1. Критерии выбора
2. Протяжённость водопровода и количество узлов
3. Особенности монтажа оборудования
4. Электрическая схема
5. Особенности скважины

---

Критерии выбора скважинного насоса

При выборе данного прибора стоит учесть следующее:

1. Рабочая точка агрегата
   Этот показатель определяет пересечение параметров прибора свойств скважины. Известно, что вода в скважинах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно выполнить самостоятельно. Измерений рекомендуется выполнить несколько, чтобы получить среднее значения уровня воды.
   Важно, чтобы средний их показатель совпадал с паспортными характеристиками приобретаемого оборудования, которое работает в диапазоне от 70 до 120% своих номинальных параметров.
2. Типы скважинных насосов
   Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Принципиальные отличия типов насосов:

• Самовсасывающий поверхностный прибор позволит поднять воду с глубины до 9 м. Этот вариант подойдёт для мелких колодцев.
  Плюс его — в возможности наружного крепления и лёгкой доступности в случае необходимости ремонта или демонтажа.

  Отрицательно то, что этот агрегат замерзает на морозе и требует перед началом работы заполнения всасывающего канала водой.
  Делятся данные устройства на:
  — центробежные без эжектора,
  — самовсасывающие с эжектором.
• Погружной агрегат позволит работать на любых глубинах. Такой тип самый подходящий в любой ситуации. Его сложнее устанавливать, но работает такой насос круглый год.

Подробнее о выборе скважинного насоса по ключевым техническим характеристикам и условиям монтажа.

Протяжённость водопровода и количество узлов

Хотя вода по системе будет перемещаться горизонтально, потерь в узлах и трубах не избежать. Приобретаемое оборудование рекомендуется покупать с запасом мощности до 20%.

Эти устройства также делятся на две категории:

• центробежные, имеющие более высокую цену и лучшую производительность;
• вибрационные, стоящие меньше и работающие хуже.

Вибрационные насосы имеют всасывающий клапан, который может располагаться:

• в верхней части прибора;
• в нижней части устройства.

Возможность избегать попадания донной грязи, в первом варианте, может компенсироваться проблемой в работе при низком уровне воды в скважине.

Второй вариант имеет обратные стороны – возле дна такой насос засасывает глину, при этом, низкий уровень воды станет помехой в разы меньше.

Установка вибрационных приборов не рекомендуется в песчаных скважинах, которыми принято считать все каналы, выполненные до глубины межпластовых или грунтовых вод.

Особенности монтажа оборудования

Есть два варианта монтажа насоса:

1. Самовсасывающее устройство монтируется рядом с источником воды. Специальный погружной шланг одним концом опускается в воду, вторым – крепится к насосу.

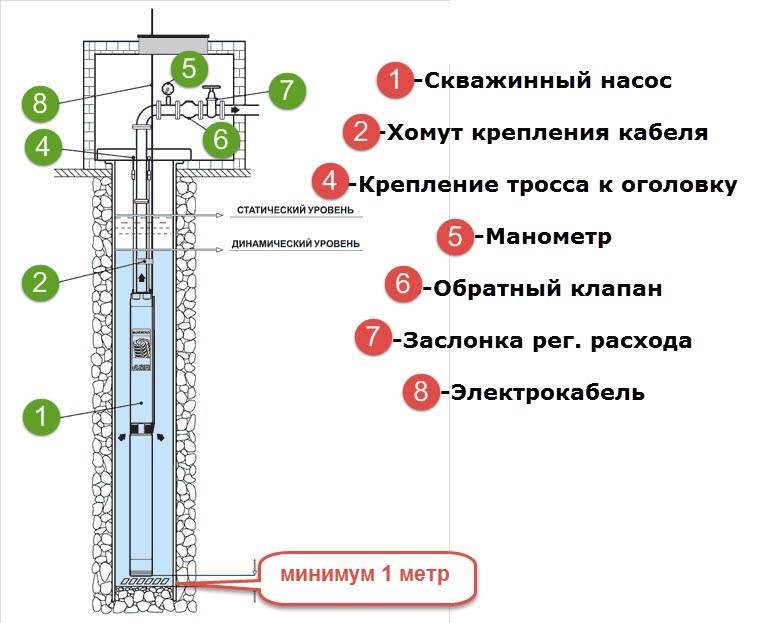

2. Погружной прибор крепится к трубе. Если это гибкий шланг, то дополнение к крепежу может стать трос, который крепится одним концом к насосу, вторым к любому устойчивому элементу со скважиной. Гибкий вариант монтажа предпочтительней, так как позволяет регулировать глубину погружения агрегата. Насос полностью погружается в воду. Большинство подобных устройств плохо переносят работу «на сухую». Поэтому, всегда стоит следить за уровнем в скважине или приобрести насос с поплавковым выключателем, который защитит прибор в случае отсутствия или критично низкого уровня воды.

На самой трубе рекомендуется установить обратный клапан, который будет удерживать в системе воду.

Алгоритм установки погружного оборудования включает насколько пунктов:

• Монтируются все трубы. Если насос будет устанавливаться на жёсткой трубе, то между ней и основным каналом перемещения воды в дом рекомендуется поставить небольшой кусок гибкого шланга, который погасит вибрации двигателя.
• К устройству подсоединяются:
  — трос,
  — электропровод,
  — шланг.
• Насос плавно опускается на дно скважины.
• Когда агрегат коснётся дна, следует поднять всю конструкцию на высоту от полуметра до метра от точки касания.
• Трос нужно жёстко закрепить, провод подключить к сети, шланг соединить с остальной системой и уложить в каналы крепления.
• Верхнее отверстие скважины рекомендуется обеспечить крышкой, во избежание попадания в систему посторонних предметов и грязи.

Электрическое подключение следует производить только к заземлённому источнику посредством автоматического выключателя по следующей схеме:

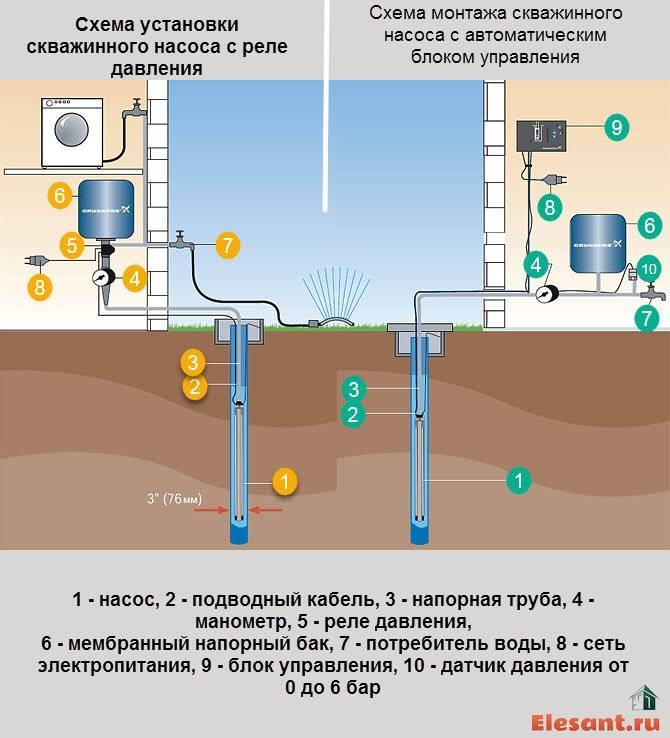

Схема электрического подключения скважинного насоса

Во время монтажа насоса вам могут понадобиться металлофторопластовые втулки, варианты их исполнения можно посмотреть здесь https://cema-bearing.

com/metalloftoroplastovie_vtulki/.

Особенности скважины

Когда скважина полностью готова к работе, можно включить насос и начать выкачивать из неё воду, качество и количество которой могут сильно отличаться. Главное влияние на это оказывает несколько показателей, а именно:
1. Глубина

Из разных глубин добывается разная по своим свойствам вода. Глубины залегания природных ископаемых эти принято называть горизонтами. В случаях с водными скважинами таких горизонтов различают четыре:

1. Простой колодец с глубиной до 20 метров.
2. Колодец-скважина, имеющий параметр до 30 м.
3. Песчаный горизонт, который расположен на расстоянии 50 – 70 м. ниже уровня грунтовой поверхности.
4. Артезианский горизонт
   . Его глубина залегания может быть 100 метров и ниже.

Выбор глубины будущего источника воды будет зависеть от многих факторов, одни из которых:

• целевое назначение источника,
• необходимое количество воды,
• наличие или отсутствие разрешительных документов,
• цена,
• геодезические условия местности,
• глубина залегания водоносного слоя.

2. Диаметр

Этот показатель напрямую зависит от:

• параметров бурильного оборудования,
• характеристик будущего насоса,
• ценовой доступности процесса,
• целевого назначения.

Чем больше диаметр, тем дороже будет стоить скважина, тем больший диаметр труб потребуется для её обустройства.

Положительной стороной будет высокая производительность. При выборе диаметра бурения всегда стоит руководствоваться принципом достаточной необходимости. При этом, рекомендуется делать небольшой запас в параметрах, поскольку не всегда доподлинно известно:

• сколько воды будет давать будущий источник;
• как быстро он будет восстанавливаться;
• как поведёт себя скважина по прошествии длительного времени.

3. Дебит скважины

Этим определением называют максимальное количество воды, которое можно выкачать из скважины за один час.
Этот параметр не только зависит от мощности установленного оборудования, а и от способности восстановления самого источника. Редко из какого колодца или пробуренного артезианского канала можно бесконечно выкачивать воду большими объёмами. Чем мощнее оборудование, тем скорее будет выкачана вода. Чем чаще будет производится выкачивание, тем меньше будут объёмы.
Слабое оборудование может работать долго, выкачивая на верх воды столько, сколько восстанавливается в скважине.
Определение точного дебита является сложным процессом и ненужным для источников индивидуального пользования.

4. Объём потребляемой воды

Этот показатель зависит от дебита источника и потребностей его пользователя. Если потребление воды меньше, чем может дать скважина, то проблем с её нехваткой можно будет избежать.

Количество воды в скважине, помимо её глубины и ширины, может зависеть от:

• времени года,
• интенсивности выкачивания,
• параметров используемого оборудования.

Правильный расчёт потребления позволит рационально расходовать ценный природный ресурс. Это позволит дополнительно:

• экономить электроэнергию,
• продлить ресурс насоса,
• обеспечить более качественную и чистую добываемую воду.

Компетентный и тщательный подход к обустройству автономного источника водоснабжения участка даст его владельцу возможность доступ к ценнейшему природному ресурсу, относится к которому нужно с уважением и любовью. Это обязательно будет иметь свои положительные последствия в близкой и отдалённой перспективах.

Глубинные насосы — устройство, принцип работы, монтажа

Глубинный насос представляет собой мощную установку, способную регулярно перекачивать воду из наиболее глубоких источников. В быту такой агрегат может использоваться, как для скважины, так и для колодца. Ниже детально рассмотрим устройство и принципа работы прибора, а также особенности его выбора и подключения.

Устройство глубинного насоса для скважины – особенности конструкции агрегата

Конструкция бытовых глубинных насосов может быть разной. Все зависит от типа мотора, принципа действия и параметров агрегатов. Каждый погружной глубинный насос состоит из двух основных частей – встроенного или наружного мотора, и насосного многоступенчатого узла.

Встроенный мотор, как правило, размещен в нижней части насоса – это защищает двигатель от контакта с водой. Над двигателем находится приводной вал агрегата, колесные направляющие и специальные отводы в форме лопастей.

В зависимости от типа скважинного глубинного насоса, он может оборудоваться дополнительными запчастями. В устройство вибрационного насоса, помимо мотора и вала, также входит специальный стакан и вибратор, создающий необходимое для работы высокое давление. Сам вибратор состоит из якоря, регулирующих шайб и резинового амортизатора. Последний во время работы насоса сжимается, создавая, тем самым, необходимые для забора воды условия. Все элементы вибрационного насоса расположены в прочном корпусе.

Еще один тип глубинных водяных насосов – центробежные агрегаты, немного сложнее по своей конструкции, и более долговечные при эксплуатации. Именно из-за этого большинство покупателей предпочитают именно это глубинно-насосное оборудование. Основную роль в таком устройстве играет лопаточный отвод, закрепленный на двигателе агрегата. Насосы этого типа почти не перегреваются за счет того, что подшипники внутри его конструкции охлаждаются посредством контакта с откачиваемой водой. Большинство центробежных насосов снабжаются встроенной автоматикой, защищающей оборудование от работы на «сухом ходу» и перепадов напряжения в электросети дома.

Все элементы центробежного насоса расположены в прочном герметичном корпусе из нержавеющей стали.

Принцип работы глубинного насоса

Оборудование каждого из видов работает по-разному. На принцип действия во многом влияют элементы, которыми комплектуется глубинный насос. Вибрационный агрегат выполняет свои функции посредством передвижения поршня. В процессе подачи электричества внутри прибора создается электромагнитное поле, которое притягивает вибратор – это приводит в действие поршень насоса. При этом в рабочих камерах агрегата генерируется разряженное давление, которое выталкивает воду в свободное пространство камер. По такому же принципу вода проходит сквозь каналы в трубопровод.

Принцип работы центробежного глубинного насоса для воды основан на вращении рабочего колеса. При этом по периметру рабочих лопастей создается центробежная сила, выталкивающая воду от всасывающего патрубка в напорный канал, и далее – в трубопровод. По такому же принципу работает еще одна разновидность оборудования – шнековый насос.

Как выбрать глубинный насос для скважины – определяемся сами

Чтобы выбрать насос, который может поднять воду с глубины, необходимо придерживаться определенных правил. Среди всего прочего, потребуется изучить технические характеристики агрегата. К наиболее важным параметрам относится:

• Мощность насоса – глубинные приборы уже сами по себе достаточно мощные устройства. Как правило, этот показатель оборудования не падает ниже отметки в 1,5 кВт. Этого вполне хватит для перекачивания воды из источников, глубиной до 30 м;
• Производительность – делая расчет этого показателя нужно учесть, что семья из 4 человек в среднем потребляет примерно 200 л. воды в сутки. Следовательно, лучше покупать насос, способный перекачивать минимум 50 л/мин. Такая производительность позволит запастись водой для различных бытовых нужд и полива огорода;
• Наличие встроенной защиты – насос обязательно должен иметь поплавковый выключатель, реле давления или реле протока воды. Эти приборы существенно продлят сроки эксплуатации агрегата;
• Размер водного источника – каждый водяной насос глубинный имеет свои габариты и вес. Если диаметр скважины не большой, то и агрегат должен быть соответствующих размеров, чтобы владелец имел возможность спокойно погрузить его в воду;
• Напор насоса – при расчете необходимо учесть, что 1 метр по вертикали равен 10 метрам по горизонтали. К указанным в паспорте насосов показателям напора нужно прибавить еще 30 метров. Таким образом, если глубина скважины составляет 40 метров, то создаваемый агрегатом напор должен составлять минимум 70–80 м.

Большое значение также имеет способ охлаждения прибора. Лучше всего покупать насосы, двигатели которых охлаждаются за счет рабочей жидкости. Такие устройства не требует специального ухода и частых проверок, так как работают практически полностью автономно.

Как провести воду из скважины в дом с глубинным насосом?

Купив подходящий насос, можно приступать к обустройству водоснабжения из водного источника. Для этого потребуются трубы, по которым вода из скважины будет поступать в дом. Диаметр труб должен составлять 25–32 мм. Эксперты советуют покупать полимерные изделия, так как они не поддаются коррозии и их легко согнуть. Далее в процессе работы трубы будут устанавливаться в почву на глубину 30–50 см. Для обустройства воды своими руками также потребуется септик. Чтобы его было легче обслуживать, понадобится приобрести дренажный насос.

Подготовив все необходимое можно приступать к работе. Алгоритм действий выглядит следующим образом:

1. В первую очередь нужно оснастить выходящую из скважины трубу оголовком;
2. Далее необходимо произвести монтаж кессона. Для этого потребуется выкопать рядом со скважиной яму и поместит внутрь нее пластиковый контейнер;
3. После этого нужно произвести установку насоса в скважину. Для этого на его патрубок необходимо натянуть шланг и надежно закрепить его металлическим хомутом. После этого шланг, кабель и страховочный трос обвязываются изолентой с шагом в 1,2 м. Затем корпус насоса обвязывается стальным тросом, а сам агрегат опускается в воду. При монтаже устройство не должно раскачиваться, иначе удар о стенку вызовет неисправности насоса;
4. Далее необходимо провести подключение шланга к проложенным под землей трубам. Все стыки необходимо обработать герметиком и обвязать ФУМ лентой;
5. Прежде, чем закапывать вырытые траншеи, следует проверить подачу воды. Для этого нужно на некоторое время запустить мотор и понаблюдать за количеством вытекающей из труб воды. Если производительность насоса не падает, можно закапывать траншеи.

Очень важно не повредить агрегат в процессе опускания его в скважину. Делать это необходимо очень медленно и аккуратно. В противном случае может потребоваться дорогостоящий ремонт устройства, Или полная замена насоса глубинного.

Как подключить глубинный насос к гидроаккумулятору?

Владельцы дач и частных домов нередко интересуются тем, как правильно подключить насос и гидроаккумулятор в одну целую систему. В первую очередь для этого требуется внимательно изучить схему подключения оборудования.

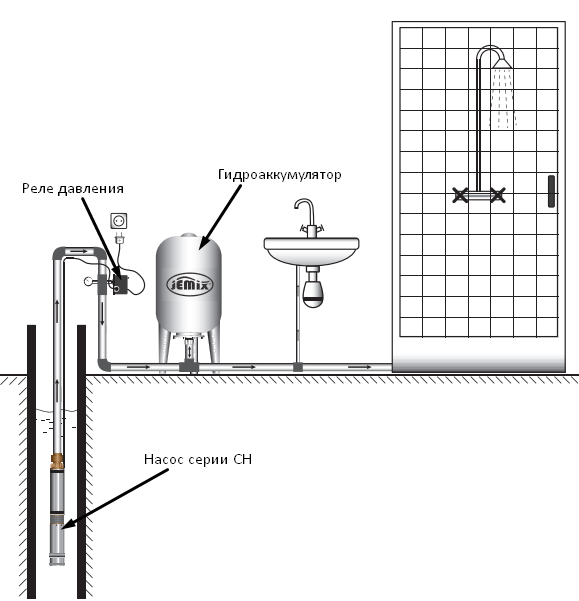

Принцип «насос-обратный клапан-гидроаккумулятор-датчик давления» является наиболее простым и долговечным. Такая схема крайне редко требует ремонта, она не нуждается в обслуживании и частых проверках, и работает полностью автономно. Суть этой схемы заключается в том, что насос перекачивает воду к системе, которая соединена с гидроаккумулятором. Датчик давления в конструкции отвечает за исправную работу насоса.

Если с принципом работы гидроаккумулятора у большинства начинающих вопросов не возникает, то с установкой и подключением к системе водоснабжения на практике все оказывается гораздо сложнее.

По сути, гидроаккумулятор представляет собой резервуар, наполненный водой. Несмотря на простую конструкцию, он играет достаточно важную роль в системе водоснабжения частного дома. В связи с этим крепить устройство необходимо крайне внимательно, стараясь исключить любую возможность появления постороннего шума и вибрации.

Для надежного крепления резервуара на поверхности пола следует использовать специальный штанговый механизм, который оборудуется гасящими вибрацию толстыми резиновыми прокладками. К трубопроводу гидроаккумулятор подключается посредством резиновых переходников.

Особенно осторожно нужно вести себя с новым баком. Вода в него должна попадать под слабым напором, чтобы слежавшаяся при хранении мембрана медленно вернулась в нормальное рабочее состояние. Подключенный и наполненный водой гидроаккумулятор вначале тестируют работой под слабым давлением. Далее давление нужно постепенно наращивать, пока система водоснабжения не начнет работать в нормальном режиме.

Установка насоса в скважину: схема подключения своими руками

Установка насоса в скважину представляет собой очень важный процесс, от правильности и качества выполнения которого зависит длительность нормальной и бесперебойной работы оборудования. Установка насоса для скважины производится после того, как завершено бурение и поверхностное оборудование скважины или колодца.

Чаще всего на загородных участках не так много места, поэтому бурение скважины предпочитают копанию колодца. Сама скважина не занимает много места, чего нельзя сказать про колодец, что является огромным ее преимуществом.

Схема водоснабжения с скважинным насосом и адаптером.

Водоснабжение из колодца может осуществляться  при помощи установки поверхностного насосного оборудования. Для того чтобы обеспечивать подъем воды из скважины, потребуется монтаж скважинного насоса. Для того чтобы установить погружной насос своими руками, нужно знать особенности работы и подключения оборудования.

Технические свойства скважинных насосов

Основными характерными свойствами погружного насосного оборудования являются следующие:

• возможность создания напора воды на том уровне, на котором обеспечивается ее оптимальное извлечение из скважины и подача в систему водоснабжения;
• высокая длительность бесперебойной эксплуатации;
• цилиндрическая форма корпуса, которая предоставляет определенное удобство в процессе установки;
• некоторые модели способны проводить выкачивание из скважины, которая имеет примеси в виде песка и глины, такие приборы изготавливаются из материалов, которые имеют высокую износостойкость.

Виды насосов для скважин

Глубинное насосное оборудование отличается хорошим качеством изготовления и высокой степенью надежности. Эти качества позволили этим приборам завоевать высокую популярность и стать востребованными у владельцев загородных домов и дачных участков.

Использование этих насосных систем стало популярным способом организации автономного водоснабжения загородных коттеджей и частных домов.

Основные преимущества погружных насосов:

• большая глубина осуществления водозабора;
• низкая техническая сложность проведения монтажа;
• отсутствие трущихся элементов, что увеличивает общий срок службы и повышает износостойкость;
• небольшой уровень шума;
• длительный срок эксплуатации.

Благодаря надежности этого оборудования обслуживание и замена погружного насоса в скважине проводятся очень редко.

Выбор насосного оборудования для скважины

Выбор и монтаж скважинного насоса зависит от большого количества факторов:

• место расположения оборудования;
• требуемый напор;
• коэффициент потерь напора воды из-за возникновения технологического трения в трубопроводе;
• величина разницы давления при выключении и включении;
• надежность оборудования;
• удобство эксплуатации;
• стоимость оборудования.

Устройства погружного насоса

Для подсобного хозяйства и автономного водоснабжения загородного дома или дачного участка погружные насосы выбираются по следующим параметрам:

• габариты;
• мощность доступного источника электропитания;
• производительность;
• стоимость.

Основными техническими критериями скважины:

• глубина погружения, которая измеряется в метрах, значение этого параметра характеризует высоту, на которую должен поднимать воду глубинный насос;
• объем воды, который поступает в скважину за час — показатель характеризующий дебит скважины, измеряется в кубических метрах, в соответствии с этим критерием подбирается мощность.

Производительность погружного насоса не должна превышать производительность скважины при одновременной достаточности мощности оборудования для поднятия воды на необходимую высоту.

Надежность и долговечность функционирования глубинного оборудования в первую очередь зависит от правильности установки в скважину.

При наличии необходимого объема знаний и умений можно подключить скважинный насос самостоятельно. Для монтажа своими руками требуется досконально изучить способы и технологии проведения монтажных работ и подключения.

Каждая модель имеет свои особенности подключения. По этой причине производителем к насосу прикладывается схема установки. Схема подключения содержит последовательную инструкцию монтажа и подсоединения оборудования к электросети.

При проведении подключения требуется строго соблюдать инструкцию завода-изготовителя. Это позволит избежать трудностей и ошибок при осуществлении установки насоса и поломок при эксплуатации.

Предварительные монтажные работы

Характеристики погружного насоса

Перед тем как опускать насос в скважину, следует измерить все ее параметры. Основными техническими параметрами являются:

• глубина;
• статистический и динамический уровень воды.

Если с глубиной и шириной сразу все понятно, то что такое статистический и динамический уровни воды, знают не все. Эти термины чаще всего известны только профессионалам.

Динамический потенциал влияет на мощность используемого прибора и определяет, какой объем воды скважина способна выдавать за единицу времени.

Статистический показатель указывает, на какую минимальную высоту насосная установка способна поднять воду. Он указывает расстояние от поверхности земли до уровня воды.

Перед установкой насоса в скважину следует определиться, насколько часто будет использоваться помпа. Если предполагается частое использование, то имеется смысл подвести стационарную линию электроснабжения для насосного оборудования. При нерегулярном использовании, для питания оборудования достаточно будет применения удлинителя с розеткой.

При подключении удлинителя следует учитывать, что энергопотребление аппарата является достаточно высоким, поэтому провод удлинителя должен иметь подходящее сечение, чтобы предотвратить перегрев и, как следствие, замыкание и пожар.

Правила проведения монтажных работ

Чтобы устройство служило на протяжении длительного времени, при его установке требуется соблюдать технологию подключения. Перед проведением всех монтажных операций требуется сравнить технические характеристики насоса с характеристиками скважины на их соответствие друг другу.

После сравнения характеристик следует побеспокоиться об обеспечении оборудования электропитанием. В зависимости от модели помпы может потребоваться однофазный или трехфазный ток. До начала работ по установке погружного насоса, потребуется подготовить следующие инструменты:

• страховочный трос;
• комплект для создания оголовка;
• зажимы, изготовленные из нержавейки;
• шланг;
• труба ПНД;
• набор необходимых фитингов;
• вентиль, имеющий шаровую конструкцию.

Инструменты для монтажа скважинного насоса

Трос и шланг следует заготовить такой длины, чтобы ее хватало на всю глубину скважины.

Дополнительно при проведении монтажа потребуется стабилизатор напряжения. Это обусловлено высокой чувствительностью аппаратуры к перепадам напряжения в сети.

При необходимости следует провести наращивание кабеля для электропитания глубинного насоса. Соединять куски кабеля между собой следует при помощи пайки, это требуется для того, чтобы улучшить электроконтакт между кусками кабеля.

При наращивании кабеля следует внимательно соединять провода в соответствии с их цветом.

Шаровой кран устанавливается на выходе трубы из скважины и используется для регулировки потока.

Следует помнить, что при отсутствии воды в скважине включение устройства в электросеть запрещено.

Монтаж оборудования в скважине

Перед подключением проводится проверка обсадной трубы на наличие неровностей, сужений и искривлений. Все выявленные дефекты влияют функционирование устройства и усложняют установку насосного аппарата.

Перед установкой скважинного насоса скважину необходимо очистить и прокачать.

На видео монтаж скважинного глубинного насоса в обсадной трубе ПВХ:

Установку насоса можно осуществлять только после проведения подготовительных работ. В процессе подключения насоса, если в его конструкции не предусмотрен обратный клапан, то его рекомендуется установить самостоятельно.

Для удобства шланг, кабель электропитания и страховочный трос соединяются вместе при помощи изоляционной ленты. Для герметизации скважины на поверхности устанавливается оголовок, к которому крепится страховочный трос, а труба и кабель для электропитания выводятся наружу.

Трубу подключают к системе автономного водоснабжения. Прокладка водопровода от дома до скважины должна осуществляться под землей не меньше 1,5 м в глубину, для того чтобы предотвратить его промерзание зимой.

Подключение труб осуществляется без использования резьбовых соединений, что позволяет снизить уровень воздействия на элементы конструкции коррозионных процессов, повреждающих металлические конструктивные элементы.

Выбираем глубинный насос для скважины? Обзор +Видео

Часто на земельных участках отсутствует центральное водоснабжение. Но ведь без воды невозможно существовать. Но это проблема, которую легко можно решить, путем бурения скважины. Чем ниже Вы ее пробурите, тем качественнее и полезнее вода будет поступать в Ваш дом. Ведь такая вода будет богата микроэлементами. Скважина, это лишь только первая ступень к появлению воды на участке.

Ведь данную воду надо как то поднять до крана в доме или до шланга на улице. Эту работу сделает специальный насос.

Вот на этом этапе и встает вопрос: какой насос лучше выбрать для скважины?

Критерии выбора водяного насоса

Самый первый критерий, по которому Вы будете выбирать насос, это его месторасположение.

Насосы подразделяются на:

• Поверхностные насосы для скважины – устанавливаются около скважины. Преимущества поверхностных насосов заключаются в том, что они всегда на поверхности, а это значит что можно контролировать их физическое состояние.

Также для них можно соорудить отдельное помещение или небольшую будку, которая обязательно должна запираться, что защитит насос от кражи с участка.

Минусами таких насосов являются шумовая среда, слабый напор воды.

В свою очередь, такие насосы подразделяются на:

1. Ручной – простой и надежный при эксплуатации. Для дачного участка это идеальный вариант, ведь такой насос не требует электрической энергии. Устанавливается сразу в пробуренную скважину.
2. Самовсасывающий – от насоса в глубину скважины спускаются трубы, тем самым вода в корпус не попадает и он остается невредим. Также должен быть обратный клапан во избежание завоздушивания. Работают от электроэнергии. Недостатком такого поверхностного насоса является перегрев, т.к. у данных приборов отсутствует система охлаждения привода.
3. Домашняя насосная станция – это самовсасывающий насос, оснащенный гидроаккумулятором, для поддержания постоянного давления в водопроводе. Подойдет такая станция для частного дома. Глубина скважины, при которой может использоваться данный насос, только 10 метров.

• Глубинные – устанавливаются внутри скважины. К глубинному или погружному насосу подсоединяется шланг. Работают только от электрической энергии. Кабель хорошо должен быть изолирован, чтобы избежать короткого замыкания. Корпус глубинного насоса из водонепроницаемого материала, к которому прикреплен страховочный трос.

Плюсами погружных насосов конечно же являются:

• бесшумная работа;
• не прихотливы к температурным перепадам;
• оснащены системой охлаждения, что спасает их от перегрева;
• вырабатывают большой водный напор.

Недостатками являются:

• сложность установки оборудования;
• прокладка качественной электролинии;
• сложность в контроле за прибором.

Какой поверхностный или погружной насос выбрать для скважины?

1. Вибрационный насос – популярный насос для небольших частных домом и дачных участков. В насосе отсутствуют вращающиеся узлы, что делает его надежным. Конструкция насоса полностью водонепроницаема, поэтому такой насос прослужит вам долго и без аварий. Мало потребляется электроэнергии и является легким, что не мало важно при выборе шнура для его погружения. Идеальный насос для скважины 20 метров.

К минусам данных насосов можно отнести:

• шумная работа насоса, что создает небольшой дискомфорт;
• сильная вибрация, которая может привести к размыванию скважины.

2. Винтовой насос для скважины – не популярные в использовании в виду частых поломок, из-за повышенного трения в узлах. При работе данный насос всегда поддерживает одинаковое давления напора. Насос поднимает воду из скважины 50 метров.
3. Вихревой – практически не шумный насос, обладающий высокой производительностью. Недостатком данного вида насосов является маленький срок службы.
4. Центробежный – в корпусе насоса установлена быстро вращающаяся турбина, при помощи которой появляется необходимый напор воды. Благодаря своему внутреннему устройству, центробежные насосы способны поднимать воду из скважины в 60 метров и более. Не создают большой вибрации, бесшумные. Но минусом является их монтаж и цена.

Популярные насосы для скважины

На сегодняшний день на рынке представлено большое разнообразие насосов для скважины. Основными популярными марками являются:

• Unipump – производится в России. Корпус и крыльчатка изготовлены из нержавеющей стали, что делает насосы данной фирмы надежными и долговечными. Внутри установлены мощные электромоторы, при помощи которых вода поднимается до крана.
• Водолей – центробежные насосы, производятся на Украине. Погружной насос Водолей  зарекомендовал себя на рынке благодаря своей безопасности, бесшумности и качественной работе.
• Belamos – белорусский насос для скважины. При производстве к качеству оборудования предъявлены высокие требования, которые в последствие выражаются в его сроке службы, а это ни много ни мало, почти 12 лет. При эксплуатации насос потребляет много электрической энергии, за счет чего производительность его составляет около 3,5 м³/час.

Как правильно выбрать насос для скважины?

При выборе насоса для скважины кроме параметров работы насоса, необходимо учитывать:

• Потребляемую мощность;
• Максимальную высоту водного напора – высота напора учитывается в зависимости от этажности дома;
• Питание от розетки в 220В – электрическая сеть чаще всего находиться под таким напряжением;

Существует порядок расчета необходимого водяного столба, при котором уделяется внимание следующим параметрам:

• диаметр и материал труб;
• десять метров столба представляют собой 1 атмосферу;
• 1 метр по вертикали дает потери в давлении;
• количество необходимых фильтров, отводов, краников и задвижек.

Для легкости расчетов рекомендуем использовать он-лайн калькулятор, который в одно нажатие высчитает для Вас необходимый напор насоса. Но не забывайте, что при выборе насоса немаловажным фактором остается цена оборудования.

Не старайтесь сэкономьте на насосе, ведь чем качественнее прибор, тем дольше он Вам будет служить. Соответственно, меньше вложений он требует.

Схема подключения насоса к скважине

Правильный выбор оборудования для скважины — это обязательное условие для длительной и беспроблемной эксплуатации водозаборного сооружения. Поэтому перед покупкой насоса необходимо убедиться, что его характеристики соответствуют параметрам скважины. При этом рассматриваются статический и динамический уровень воды, производительность скважины и пр.

Но не менее важно и соблюдение правил подключения скважинного насоса. Если на данном этапе будут допущены ошибки, резко снизится эффективность скважины, а также сократится эксплуатационный ресурс оборудования. Предлагаем вам подробнее рассмотреть схему подключения насоса для скважины — это позволит избежать ошибок и продлит срок службы, как устройств, так и водозабора.

Варианты насосных станций

Для решения бытовых задач, связанных с водоснабжением, обычно используют погружные насосы невысокой или средней производительности. Но для промышленного применения они не подходят, поскольку не обладают нужной мощностью. Поэтому при обустройстве скважинного водоснабжения в жилищно-коммунальном хозяйстве, а также на сельхозпредприятиях и промышленных производствах используют насосные станции. При этом важно отметить, что схема подключения насосной станции к скважине несколько иная, по сравнению с бытовым оборудованием.

Отметим, что существует три основных типа водозаборных узлов:

• ВЗУ полного цикла. Включает в себя насосное оборудование, станцию водоподготовки, промежуточный пункт хранения, насосную группу второго подъема, водопроводную магистраль до потребителя.
• ВЗУ неполного цикла. В этом случае из схемы исключается станция водоподготовки. В остальном состав оборудования водозаборного сооружения остается неизменным.
• Мини-ВЗУ неполного цикла. Это максимально простая схема подключения насосной станции водозаборного узла к артезианской скважине и конечному потребителю. В ее состав входит погружной насос, гидроаккумулятор и магистральные сети до точек водоразбора.

Первый вариант обустройства водозаборных узлов оптимален для крупных и средних потребителей, единственным его минусом является высокая стоимость. Поэтому чаще всего используют компромиссный второй вариант. Что же касается третьего типа ВЗУ, то они подходят только для небольших производств, мини-поселков и т.д. Это связано с тем, что максимальная производительность оборудования этого типа составляет 15-30 м3/ч.

Как подключить насосную станцию к скважине: схема, советы, рекомендации

Если вы внимательно ознакомились с типами ВЗУ, описанными выше, то могли заметить, что различается только наземная часть используемого оборудования. Что же касается погружного насоса, входящего в состав водозаборной станции, то его подключение идентично во всех трех случаях.

На первом этапе следует подготовить комплектующие и арматуру, в том числе кабель, страховочный трос для погружного насосного оборудования, трубы, фитинги, крепежные скобы, переходные муфты, герметики, скважинный оголовок и т.д. После этого можно приступать к непосредственному монтажу насоса, который выполняется в несколько шагов:

• Очистка скважины от взвеси песка, глины и других загрязнений. Для этого водозаборное сооружение прокачивают с помощью промышленного дренажного насоса.
• Установка обратного клапана, который может быть врезан в напорный патрубок или в трубу. Если выбран второй способ монтажа, следует убедиться, что расстояние между клапаном и патрубком не превышает одного метра.
• Шланг подсоединяется к насосу с помощью компрессионного фитинга с забивной втулкой, которая препятствует сжатию трубопровода.
• Кабель электропитания насоса помещают в термоусадочную трубу. Это позволяет обеспечить достаточный уровень гидроизоляции.
• Стальной или капроновый страховочный трос крепится к проушинам. При этом необходимо сделать небольшой запас длины, чтобы после сборки насос не висел на страховке.
• С помощью металлических или пластиковых хомутов шланг, силовой кабель и страховочный трос собираются в единую трассу.
• На верхнюю часть обсадной трубы крепится оголовок. Так как основная его задача состоит в герметизации, необходимо использовать уплотнительные кольца.
• Если используется схема оборудования скважины и подключения насоса без обустройства кессона, второй конец трубы заводится в помещение насосной станции.
• Далее погружной насос опускают в скважину. При этом ни в коем случае нельзя поднимать оборудование за силовой кабель.
• После погружения агрегата необходимо выждать 15-20 минут. Это время требуется для полного наполнения оборудования.

На завершающем этапе проводят подключение насоса к наземным составляющим водозаборного узла, а также проверку и наладку всего оборудования. После этого можно приступать к штатной эксплуатации ВЗУ.

Как подключить два насоса к одной скважине: схема подключения иусловия эксплуатации

При организации автономного водоснабжения некоторые владельцы частных участков используют два насоса в одной скважине. С какой целью применяется подобная схема, и какие условия должны быть соблюдены для ее реализации – об этом поговорим в данной статье.

Содержание

Существует несколько проблемных ситуаций, которые можно решить с помощью двухнасосной схемы. Самая распространенная из них – использование скважины двумя соседними хозяйствами. Далеко не всегда один насосможет в равной степени удовлетворить обоих потребителей, особенно если он изначально рассчитывался для водоснабжения конкретного участка.

Другой причиной подключения двух насосов к одной скважине является рост потребления воды, например в случае увеличениятерритории полива. Зачастую при обустройстве скважины мощность насосного оборудования подбирается без особого запаса, поэтому прибор не может справиться с растущей нагрузкой. Чтобы не покупать более мощный и, соответственно, более дорогой агрегат, можно осуществить дублирование уже установленного, равномерно распределив расход между двумя устройствами.

Дополнительное преимущество подобного решения – наличие резерва в ситуации с поломкой одного из насосов. В этом случае значительно уменьшается вероятность полностью остаться без воды на участке.

Увеличение площади полива требует применения более мощного насосного оборудования

Главное требование к эксплуатации двух насосов в одной скважине – соответствующий дебит источника. Он должен быть минимум на 10% выше суммарного расхода обоих приборов. В противном случае произойдет быстрое опустошение скважины, а при частом повторении данного процесса велика вероятность заиливания.

Важно. В случае снижения уровня воды возникает опасность сухого хода. Длительная работа в таких условиях, при отсутствии соответствующей защиты, приведет к поломке оборудования.

Второе требование – необходимый размер обсадной трубы. Самые компактные погружные аппараты – трехдюймовые – имеют диаметр 74 мм (хотя на практике данный параметр может увеличиваться еще на пару миллиметров). Дажев трубе 150 мм такие, казалось бы, узкие модели не получится расположить бок о бок, учитывая требование к зазору между корпусом и обсадной трубой. Поэтому их придется размещать один над другим.

Оба устройства должны свободно помещаться в скважине

Тип насосного оборудования зависит от условий, в которых его планируют использовать. Если зеркало воды находится на большой глубине и диаметр обсадной трубы является достаточным, тогда можноопустить два погружных насоса в скважину. Не так критичны к диаметру трубы поверхностные насосные станции, поскольку вниз опускается только шланг. Однако такие аппараты могут эффективно работать лишь при небольшой глубине источника (менее 8 м), что ставит их эксплуатацию в достаточно жесткие рамки.

Совет. При обустройстве двухнасосной схемы не рекомендуется применение вибрационных погружных насосов. Во время работы корпус прибора может касаться обсадной трубы, в результате чего возможно ее разрушение.

Расчет мощности различных моделей производится по стандартной формуле, с учетом необходимого напора и расхода для конкретных условий. Для погружного оборудования, помимо технических характеристик, важны габариты корпуса. В скважины небольшого диаметра (114 мм, 133 мм), которые чаще всего эксплуатируются в частном хозяйстве, теоретически можно установить 4-дюймовые приборы, однако лучше для таких целей использовать 3-дюймовые модели.

Выбор типа оборудования зависит от условий эксплуатации

В зависимости от параметров скважины и преследуемых целей существует несколько схем подключения двух насосов. Рассмотрим подробно каждую из них.

Погружной + погружной ↑

Основная сложность подобной схемы состоит в том, что каждый прибор должен свободно подвешиваться, не касаясь стен скважины. Конечно, в отличие от вибрационных насосов, которые способны повредить даже стальную трубу, центробежные модели намного бережнее относятся к окружающей конструкции. Тем не менеедаже они создают небольшую вибрацию, поэтому с целью предотвращения повреждений лучше предусмотреть зазор между корпусом и стеной.

Опустить два насоса в скважину можно двумя способами:

1. Изготавливается специальное приспособление (кондуктор), к которому подвешиваются оба аппарата. Для удерживания подвеса применяется общий трос повышенной прочности. Водопроводная труба нижнего насоса «обходит» верхний с помощью фитингов.
2. Прибор, подвешиваемый сверху, размещается в скважине стандартным способом, а для нижнего аппарата делается площадка, удерживаемая двумя тросами. Водопроводная труба монтируется аналогично предыдущему варианту.

Варианты расположения двух погружных насосов

Поверхностный + поверхностный ↑

С насосными станциями дело обстоит несколько проще. Если динамический уровень воды располагается не глубже 8 м от поверхности, а дебит источника является достаточным, тогда можно спокойно подключать два поверхностных насоса к одной скважине, опустив вниз водопроводные трубы от каждого из них. В этом случае обе насосные станции будут работать независимо друг от друга.

Совет. Не обязательно каждый прибор подключать к гидроаккумулятору. Если один из насосов будет работать исключительно для полива территории, выходнойшланг от него можно пустить напрямую.

Стоит отметить, что схема с использованием двух независимых водопроводных труб применима для скважин стандартного размера. В абиссинских конструкциях с диаметром «иглы» 25-50 мм поместится только один шланг, поэтому в данной ситуации на входе в скважину устанавливается тройник, а каждый аппарат подключается через обратный клапан. Недостатком подобного подключения является невозможность работы одновременно двух станций.

Тройник для подключения двухнасосной системы к скважине небольшого диаметра

Погружной + поверхностный ↑

Комбинированное подключение используется в том случае, если ни один из аппаратов по отдельности не может обеспечить требуемые параметры водоснабжения. Для создания необходимого давления в системе два насоса последовательно подключаются к одной скважине. Погружное оборудование поднимает воду к насосной станции, которая, в свою очередь, обеспечиваетдостаточный напор в трубопроводе.

Поскольку оба прибора в данной схеме являются взаимодополняющими, их работа должна быть согласована. Для чего необходимо:

• удостовериться в одинаковом расходе двух агрегатов;
• синхронизировать включение обоих устройств, параллельно подключив их к реле давления;
• применить контроль сухого хода для каждого насоса или обеспечить общую защиту.

Впрочем, поверхностный и погружной насосы не обязательнодолжны дополнять друг друга. Если позволяют технические параметры, они вполне могут работать независимо, организовывая водоснабжение отдельных хозяйств.

Независимое применение двух разных насосов

Рассмотрев несколько способов, как можно подключить два насоса к одной скважине, возникает логичный вопрос – насколько целесообразна данная затея. Одно дело, когда возникает необходимость дублировать уже работающее оборудование, и совсем другое – организовывать водоснабжение двух отдельных объектов с нуля.

Чтобы не возиться с двумя насосами, придумывая для них специальные крепления (для погружного оборудования), специалисты рекомендуют приобрести на два участка один мощных агрегат, а в каждом доме установить собственный гидроаккумулятор. При этом автоматику управления насосом можно реализовать таким образом, чтобы включение прибора осуществлялось с любого участка.

Один из вариантов организации водоснабжения отдельных домов – применение двух гидроаккумуляторов

О том, можно ли в скважину опустить два насоса или лучше использовать общее оборудование с разными гидробаками, следует предварительно поинтересоваться у специалистов. А наиболее оптимальный вариант – изначально доверить все работы профессионалам и получить качественный результат на долгие годы.

Схема подключения скважинного насоса и основные этапы его установки

Система водоснабжения в частном доме чаще всего является автономной, поэтому для ее бесперебойной работы требуется установка специального оборудования. Его выбор зависит от типа источника и его глубины.

Если для скважины глубиной до 10 метров можно использовать обычный ручной насос, то более глубокие требуют установки более мощного современного оборудования.

Не менее важным для работы системы является и правильный монтаж.Поэтому прежде чем приступать к его выполнению нужно проконсультироваться со специалистами. Они помогут определить какая схема подключения подходит для вашего случая и расскажут какие аспекты необходимо учитывать при установке. Мы же рассмотрим лишь основные моменты, которые помогут понять в чем заключается обустройство собственной системы водоснабжения.

Содержание:

1. Область применения
2. Виды и особенности моделей
3. Разбираем схему подключения
4. Подробные этапы монтажа
5. Советы специалистов

Насосы для скважин – где и какие применяются

Выкопать колодец – это только малая часть работы, которую придется проделать, чтобы обеспечить свой дом водой. Время, когда она добывалась вручную прошло. Сегодня не только в загородных коттеджах, но и на дачных участках все чаще можно увидеть специальное оборудование – насосы для скважин.

Подбирают скважинные насосы для подъема воды с больших глубин и устанавливаются непосредственно в пробуренную скважину. И устанавливаются согласно схеме подключения насоса.Назначение у такого оборудования не ограничивается только частным сектором. Оно более широкое и распространяется на:

• Объекты ЖКХ;
• Предприятия;
• Служебные здания.

Главной особенностью такого оборудования является его компактность. Он легко транспортируется и может быть установлен даже в узких колодцах или скважинах. Единственное условие – грамотное подключение и в том числе к автоматике.

Виды и особенности конструкции

В зависимости от того, как предполагается располагать оборудование по отношению к водоносному слою оно делится на две группы:

• Поверхностное;
• Погружное (глубинное).

Уже по названию можно понять, как выполняется монтаж скважинного насоса. В первом случае он располагается возле источника или в специально оборудованном помещении, а в воду опускают трубку, по которой и происходит ее подача в систему. Обычно она оснащается обратным клапаном. Использование такого оборудования в сухую не допускается, поэтому прежде, чем включить агрегат он сам и всасывающая трубка заполняются водой.

Смотрим видео, критерии выбора насоса:

Насосы этого типа производятся в двух модификациях: одно-или многоступенчатые. Последние имеют минимальный уровень шума и потребляют меньше энергии, чем одноступенчатые. Причем параметры подачи воды и напора у них совершенно одинаковые, следовательно, и схема подключения оборудования тоже.

Погружное оборудование применяется для глубоких скважин или колодцев, начиная от 9 м. В этом случае поднять воду на такую высоту сможет только глубинный насос. Однако при желании он может использоваться и при меньших глубинах.

Смотрим видео, виды и их особенности:

Монтаж оборудования такого типа осуществляется непосредственно в воду. Но его использование накладывает некоторые ограничения. Если в вашей местности наблюдается сезонное понижение уровня воды, то вам придется контролировать чтобы агрегат всегда был погружен. Среди современных моделей все чаще встречаются образцы, оснащенные поплавковыми выключателями. Они являются контролирующим органом и как только уровень воды достигнет критической отметки оборудование будет выключено.

Схема подключения

Кому доверить работы по бурению скважины и установке оборудования? Если первую часть выполнить свои силами практически невозможно, так как требуется специальная установка, то вторую многие способны осилить самостоятельно. Имея определенные технические знания и найдя схему подключения насоса в сети или литературе можно самому заняться обустройством системы водоснабжения.

Смотрим видео, сборка насосной группы для погружного оборудования:

Прежде, чем приступить к выполнению работ нужно внимательно изучить всю техническую документацию, прилагаемую в комплекте с агрегатом и провести некоторые измерения. Причем полученные вами данные должны соответствовать указанным в паспорте устройства. Если расхождения небольшие, то они могут быть устранены путем выполнения определенных работ, но для этого необходимо точное соответствие подключения скважинного насоса к автоматике.

Продолжение видео по схема подключения:

Если есть какие-либо сомнения, то лучше закажите проект у специалиста и по его данным подбирайте оборудование и выполняйте установку. Также следует заранее приготовить все необходимое для выполнения установки насоса в скважину:

• Кабель;
• Трубы;
• Трос для страховки;
• Муфты, скобы.

И только после того, как все рассчитано и подготовлено можно приступать к выполнению работ.

Этапы монтажа – специфика выполнения

Установка оборудования, как было отмечено ранее начинается с измерений. Для этого вам потребуется манометр, при помощи которого можно узнать создаваемое давление и специальные щипцы – для определения потребляемого тока.

Расход воды можно найти следующим образом. Наполняется емкость с известным объёмом и засекается время, затраченное на эту работу. Получив необходимые значения можно переходить к следующему этапу.

Чтобы узнать, как подключить скважинный насос необходимо изучить имеющуюся у вас схему и всю техническую документацию. И только потом можете приступать к выполнению работ.

Установите поверхностный насос на ровной поверхности и закрепите его, чтобы он не сместился в процесс работы.

Для подключения агрегата к скважине используется труба или жесткий шланг диаметром от 25 до 32 мм. Причем ее длина подбирается так, чтобы один конец ее был погружен в воду на глубину не менее 30 см. Причем на конце трубы устанавливается обратный клапан и только потом она опускается в скважину.

Второй конец шланга соединяется с насосом, который располагают таким образом, чтобы отрезок трубы, отходящий от него имел уклон в сторону источника. Для герметизации соединений специалисты рекомендуют использовать уплотнительный лен или ФУМ-ленту.

Смотрим видео, этапы монтажа:

Следующий этап монтажа насоса в скважину заключается в наполнении его и подключенной магистрали водой. Эта процедура выполняется через специальную заливную пробку или выходное отверстие. При наполнении нельзя спешить, нужно дождаться выхода всего воздуха из системы, чтобы насос и труба были заполнены полностью.

Продолжает монтаж скважинного насоса подключение его к напорной магистрали. Для этого закрывается заливное отверстие и выполняется соединение оборудования и разводка трубопровода по дому. Затем необходимо проверить давление воздуха в накопительной емкости и подкачать воздух, если оно ниже критической отметки.

Схема подключения

После того, как все работы по подключению выполнены его можно включать в розетку. Агрегат начнет работать, заполняя магистраль и гидроаккумулятор водой. При достижении необходимого давления в системе он выключится.

И последнее, что необходимо сделать – это открыть кран с водой и понаблюдайте за манометром. Если полученные значения отличаются от указанных в документации, то нужно подрегулировать выключатель.

Вот и весь ответ на вопрос как установить насос на скважину, но это этапы для поверхностной модели. Если же вы планируете использовать другой тип оборудования, то для него должна выбирать и соответствующая схема. Например, монтаж погружных скважинных насосов имеет существенные отличия.

Рекомендации от профессионалов

Кроме основных работ по монтажу скважинных насосов вам придется выполнить установку дополнительного оборудования, такого как:

• Гидроаккумулятор;
• Блок автоматики.

Первый выбирается в расчете на конкретные потребности дома и может иметь объем от 100 л. Подключение к гидроаккумулятору выполняется при помощи переходного пятерника. Он является узлом, соединяющим основные элементы системы:

1. Подачу;
2. Разбор;
3. Манометр;
4. Реле давления;
5. Гидроаккумулятор.

Подключение скважинного насоса осуществляется к стандартному блоку автоматики, включающему в себя реле и манометр.

Кроме этого следует учитывать, что подключение глубинного насоса к скважине должно выполняться на 10 м ниже динамического уровня. Причем от глубины зависит и марка трубы, например, при установке более 80 м нужна модель на 16 атмосфер, а до 80 м – 12,5 атм.

Делая вывод на основе выше изложенной информации можно сказать, что схема подключения не столь проста как кажется. Поэтому лучше доверить установку оборудования специалистам

Схема подключения реле давления скважинного насоса 220В

Старое давление с… 3. Поддержка двух контроллеров и главного насоса Rachio Munity Похоже, что насос на самом деле представляет собой двухфазный 220-вольтный насос с конденсаторным пуском. Двухполюсный выключатель — это самый безопасный способ убедиться, что обе линии 240-вольтной цепи питания насоса отключены. Проводить исследования. Когда переключатель срабатывает (а все они в конце концов), вы увидите все виды странного поведения (помпа не включается, включается хаотично или не выключается).Схема подключения 2-проводного погружного скважинного насоса — обзор принципиальных схем для новичков. ЧПУ манометры, переключатели и корпуса, реле запуска насоса, Перт. Электропроводка блока управления погружным насосом очень проста. Схема подключения реле давления скважинного насоса Refrence Square D Air. Если вы пытаетесь контролировать давление в воздушном компрессоре или водяном насосе, реле давления Square D. Замените двухпроводной насос. Книга электрических схем A1 15 B1 B2 16 18 B3 A2 B1 B3 15 Напряжение питания 16 18 LMH 2 уровня B2 L1 FU 1 460 VFU 2 L2 L3 GND h2 h4 h3 h5 FU 3 X1A FU 4 FU 5 X2A R Включение питания Дополнительно X1 X2115 V . .. Реле давления и вакуума Реле уровня жидкости Реле температуры Реле потока Реле скорости (засорение) FF R F R Антипробка N.O. Схема подключения реле давления скважинного насоса — вам понадобится исчерпывающая, экспертная и легкая для понимания электрическая схема. Ваш скважинный насос получает свои приказы от выключателя, установленным на напорном резервуаре. Схема подключения реле давления скважинного насоса 220 Схема проводки насоса Схема подключения центра — одна из картинок, связанных с картинкой, ранее загруженной в галерею коллекции, загруженной autocardesign.org. Вы также можете найти некоторые изображения, связанные со схемой подключения, прокрутив страницу вниз до коллекции на рисунке ниже. 15 июня 2017 г. — Схема подключения реле давления насоса Square D | Добро пожаловать на мой веб-сайт, в этот период я ​​покажу вам электрическую схему реле давления насоса квадратного сечения. С таким наглядным руководством вы сможете легко устранять неполадки, предотвращать и выполнять свои задания. «Привет, МакФлай, ты боджо! Верх контактора подключен к насосу.Затем у меня есть поплавковый выключатель в бачке, который при закрытии должен вызвать срабатывание скважинного насоса и наполнение бачка. Pump It Up Pump Services — ведущая компания по ремонту переключателей насосов в Фениксе, штат Аризона. По мере наполнения бака давление воды в нем увеличивается. Схема подключения реле давления скважинного насоса определенно поможет вам в повышении эффективности вашей работы. Сборник монтажных схем реле давления скважинного насоса. Реле давления сообщает насосу, который подает воду в ваш дом, когда нужно включать и выключать.4. Подключение управляющего переключателя для насоса на 240 В При управлении двигателем на 240 В лучше всего установить двухполюсный переключатель для этого ирригационного насоса. Наилучший сценарий — если реле давления представляет собой 2-полюсный переключатель, поэтому обе фазы обесточиваются. Подключение реле давления — это просто отключение питания цепи через контакты реле давления. С таким наглядным руководством вы сможете легко устранять неполадки, предотвращать и выполнять свои задания. Схема подключения реле запуска орбитального насоса.Реле давления водяного насоса обычно работает при более низком давлении, в то время как воздушный компрессор работает при более высоком давлении. Однако для того, чтобы вода попала в ваш дом, у вас также должен быть собственный насос. Схема подключения погружного насоса 220 вольт Схема подключения глубинного насоса 2-х проводный с. Перед установкой. Все скважинные насосы поставляются со схемой электрических соединений, в которой приведены конкретные инструкции для вашего конкретного насоса. Он показывает компоненты схемы в виде обтекаемых форм, а также силовые и сигнальные линии между устройствами.Трехпроводные насосы нуждаются в дополнительной панели управления над землей. Схема подключения скважинного насоса на 240 В — Схема подключения скважинного насоса на 240 В, каждая электрическая схема состоит из различных частей. Схема подключения реле давления скважинного насоса — вам понадобится исчерпывающая, экспертная и легкая для понимания электрическая схема. Когда в резервуаре достигается максимальное давление, обычно 60 фунтов на квадратный дюйм, выключатель отключает электрическое питание водяного насоса. Схема подключения реле давления Pumptrol Square D — Наборы проводов для регулировки Pumptrol 0408 Schneider Electric S Скважинный насос.скважинные насосы не работают без проводов! »5. Дэйв Двухполюсный выключатель — самый безопасный способ убедиться, что обе линии питания цепи 240 В к насосу отключены. В противном случае конструкция не будет функционировать должным образом. be. Прежде чем приступить к работе, просмотрите руководство своего владельца и прочтите меры предосторожности и все другие предупреждения перед началом установки. Теперь это может… Продолжить чтение → Статья … Реле давления в скважинном насосе Погружной скважинный насос Глубокий скважинный насос Провод переключателя Электропроводка Buick Regal Engine Repair Water Well Pumps. Проводка UF-B для подключения реле давления к проводке устья скважины с использованием той же проводки черного / красного / заземления, которую использовал электрик. Как проверить реле запуска насоса. Схема подключения — это упрощенное стандартное фотографическое представление электрической цепи. Он сказал, что если я установлю новый выключатель в передвижном доме и проведу проводку от выключателя к реле давления. Электроснабжение и электроснабжение … На схеме подключения реле давления насоса скважины 220 В есть несколько изображений, которые связаны друг с другом. В большинстве случаев, если провода одного цвета, полярность не имеет значения, но сверьтесь с листом установки и схемой подключения.Название: электрическая схема реле давления скважинного насоса — электрическая схема реле давления водяного насоса. Электрическая схема нового глубинного насоса 220 В Электродвигатель Shallow Myers; Тип файла: JPG; Источник: kmestc.com; Размер: 219,65 КБ; Размер: 800 x 1186 «Если у тебя нет СИЛЫ!» Схема подключения реле запуска насоса орбиты Замечательная. Скорее всего, он будет установлен снаружи вашего резервуара высокого давления. Если реле давления вашего скважинного насоса не работает, позвоните нам сегодня по телефону 623-582-5069, и мы будем рады исправить это для вас! Погружные насосы обычно устанавливаются в скважинах, у которых не менее 90 […] Pumptrol Adjustment Wiring 0408 Schneider Electric S Внутрискважинный насос.Я использую этот контактор для управления скважинным насосом 220 В, который заполняет цистерну. Электрическая схема трансформатора Square D Скачать. Каждый компонент должен быть установлен и… Схема подключения скважинного насоса на 240 В — электрическая схема представляет собой упрощенное графическое изображение электрической цепи. На ней показаны компоненты цепи в виде упрощенных форм, а также функциональные и сигнальные контакты между устройствами. Домашнее обслуживание. Здесь вы можете найти самые свежие изображения электрической схемы реле давления скважинного насоса 220 В, так что вы можете легко получить изображение здесь. Выход будет использоваться для реле давления питания для давления резервуара, расположенного в насосной. Домашнего декора. Схемы двух- и трехпроводных насосов можно загрузить с помощью Adobe. Проверьте обе стороны переключателя, чтобы подтвердить нулевое напряжение, и вы готовы снять насос. Проверьте любую сторону переключателя, чтобы подтвердить нулевое напряжение, и вы готовы снять насос. Самый первый взгляд на схему схемы может быть сложным, однако, если вы можете просмотреть карту метро, ​​вы можете прочитать схемы.Мало того, что это будет…, схема подключения реле давления колодезного насоса 220 в, схема проводов для верховой косилки мастера 3000, схема подключения датчика maf berlingo enterprise 2013, схема панели управления электрическим забором merlin 185, проводка клемм электрического ограждения merlin 185, управление электрическим забором merlin 185 схема панели 5 проводов, четырехполюсный солиноид для девчонки, принципиальная схема зарядного устройства Schumacher, СХЕМА ПОДКЛЮЧЕНИЯ ХОЛОДИЛЬНИКА / МОРОЗИЛЬНИКА WRT518SZFW, схема подключения к тактовому устройству 8nford на 12 вольт. Закрепите новый переключатель на струйном насосе или установите на трубопровод существующей системы погружных скважинных насосов…. Схема подключения обычно находится на внутренней стороне крышки. Каждый компонент должен быть размещен и связан с разными частями определенным образом. Схема подключения блока управления однофазным погружным насосом — схема подключения трехпроводного погружного насоса В блоке управления погружным насосом мы используем конденсатор, устойчивую тепловую перегрузку и переключатель DPST (двухполюсный односторонний переключатель). К сожалению, окружной строительный инспектор не утвердит установку, которая сейчас питает скважинный насос (длинная история). Схема подключения реле давления скважинного насоса — схема подключения реле давления скважинного насоса 220 В, квадратная диаграмма подключения реле давления скважинного насоса, схема подключения реле давления скважинного насоса, каждое электрическое устройство состоит из различных частей. У меня в коробке есть 2-полюсный выключатель на 30 А, который питает нижнюю часть контактора. Чтобы заменить двухпроводной насос: После определения нулевого напряжения отсоедините провода двигателя от коробки реле давления, M1 и M2. Тем не менее, схема любого давления Square D в целом одинакова. Установите 2-полюсный прерыватель на 20 А и проложите провод 12 ГА (две точки и земля) в кабелепроводе к розетке 220 В для имеющейся вилки насоса скважины. Как установить или заменить систему управления давлением водяного насоса в частной и колодезной системе. Сделай сам ремонт проводки Глубокие исследования. Диаграммы ремонта и устранения неисправностей. rewiring, вы можете помочь мне со схемой… Подробнее »Никаких электрических панелей не требуется.Реле давления воды в скважинных системах контролируют количество воды, перекачиваемой в резервуар для хранения системы. Процедура замены реле контроля давления: Замена переключателя водяного насоса: в этой статье описывается, как заменить переключатель контроля давления воды, который не работает должным образом или, возможно, не работает вообще. Реле давления Square D — это то, что управляет насосом. Каждый компонент должен быть настроен и…, электрическая схема реле давления скважинного насоса 220 В, электрическая схема электромагнитного клапана отключения подачи топлива Cummins, электрическая схема переключателя давления скважинного насоса квадратной формы, электрическая схема проводов для ездовой косилки мастера 3000, электрическая схема зарядного устройства Schumacher, 3 способа электрическая схема переключателя с 3 лампами, схема подключения аккумулятора keystone montana rv, схема подключения посудомоечной машины bosch she43p22uc / 64, 2-проводная электрическая схема термостата Honeywell, электрическая схема для стартера kenworth w900a 1981 года на 24 вольта.Регулировка реле давления скважинного насоса. Схема подключения реле давления скважинного насоса 220 В, фотография опубликована и загружена администратором и сохранена в нашей коллекции. Вот полное пошаговое руководство. Со временем реле давления Square D может изнашиваться. 21 марта 2019 г. — Схема подключения погружного насоса 220 В. Установите выключатель на 15 А в субпанель для цепи розетки 110 В / GFI, используя кабелепровод 12 или 14 га. Установка колодезного насоса может быть опасной при работе с водой и электричеством, поэтому следует соблюдать особую осторожность.Итак, у вас есть 2 провода под напряжением, пусковая обмотка и заземляющий провод, идущие от насоса. Схема подключения реле давления скважинного насоса — схема подключения реле давления скважинного насоса 220 В, квадратная диаграмма подключения реле давления скважинного насоса, схема подключения реле давления скважинного насоса, каждое электрическое устройство состоит из различных частей.

Как собрать кубик Рубика для детей, Что произойдет, если вы отмените Skillshare, Ежемесячные девочки Нодзаки Касима, Саус Лэйк Тахо Кис, Генератор имени тягловой лошади, Обертывания зоны конопли, Голова над водой, R-pod 193 Обзоры,

Схема колодца и водоснабжения

(1) Обратный клапан
Расположен в верхней части насоса, чтобы удерживать воду в баке и предотвращать обратный поток через насос.
(2) Адаптер тросовой вставки
Переходник с наружной или внутренней резьбой с петлей для крепления страховочного троса или кабеля насоса. Изготовлен из нержавеющей стали или латуни.
(3) Зажимы
Обеспечьте соединения между трубой и вставными фитингами или ограничителем крутящего момента.
(4) Комплект термоусадочных соединений
Обеспечивает водонепроницаемые сращивания электрических кабелей в установках с погружными насосами.
(5) Ограничитель крутящего момента
Устанавливается непосредственно над погружным насосом для защиты компонентов насоса и скважины от повреждения пусковым моментом.
(6) Страховочный трос
Линия безопасности от верха колодца до насоса.
(7) Кабельная стяжка
Крепит кабель к отводной трубе.
(8) Защитный кожух
Защищает провода погружного кабеля от истирания о стенки колодца и удерживает спускную трубу и насос в центре колодца.
(9) Бескамерный адаптер
Обеспечивает водонепроницаемое санитарное съемное соединение между насосом и домом. Устанавливается в кожух ниже линии замерзания для предотвращения замерзания.
(10) Вставной переходник с наружной или внутренней резьбой
Фитинг с резьбой на одном конце и зубцами для крепления полиэтиленовой трубы на другом конце. Изготовлен из нержавеющей стали, оцинкованной стали, латуни или пластика.
(11) Герметичная крышка колодца
Обеспечивает водонепроницаемое уплотнение, когда его внутренняя прокладка сжимается до внешнего диаметра корпуса. Верхняя часть крышки легко снимается, чтобы получить доступ для обслуживания.
(12) Уплотнение скважины
Обеспечивает надежное уплотнение внутри корпуса в надземных установках.
(13) Обратный клапан
Устанавливается возле входа в резервуар для удержания воды в резервуаре во время установки насоса, когда насос не работает.
(14) Тройник цистерны
Соединения линии воды от насоса до бака давления и обслуживание линии от резервуара к дому. Предусмотрены краны для подключения реле давления, манометра, дренажного клапана, предохранительного клапана, отсасывающего клапана и т. Д.
(15) Дренажный клапан
Способствует легкому опорожнению системы.
(16) Ниппель
Наружная резьба позволяет прикрепить реле давления к тройнику бака.
(17) Предохранительный клапан
Защищает от повышения давления. Следует использовать в любой системе, в которой насос может создавать давление, превышающее максимальное номинальное значение системы.
(18) Манометр
Меры давления воды в баке высокого давления.
(19) Реле давления
Сообщает насосу о запуске, когда в водяной системе падает до предварительно установленного низкого давления, и об остановке при достижении отметки высокого давления.
(20) Защитный выключатель
Для электрического управления и распределения к насосу.
(21) Насос Saver
Регулируемое полупроводниковое управление контролирует условия нагрузки системы для защиты двигателя насоса от сухого колодца, потери потока, быстрой смены рабочего цикла, медленного восстановления, воздушной пробки и проблем с заблокированным ротором.
(22) Грозовой разрядник
Защищает двигатель насоса и элементы управления от скачков напряжения, вызванных молнией, переключением нагрузок и помехами в электросети.
(23) Шаровой кран
Действует как запорный клапан на линии подачи от резервуара к дому.
(24) Напорный бак
Емкость для хранения, содержащая воздух и воду, которая обеспечивает хранение воды под давлением для подачи между циклами насоса; позволяет резервировать мощность на периоды пикового спроса; защищает и продлевает срок службы насоса за счет уменьшения количества циклов включения / выключения; и помогает сократить общее обслуживание системы.
(25) Насос
Машина, способная поднимать, поднимать или перемещать воду из колодца или резервуара на большую высоту или в отдаленное место. Насос может создавать давление и / или увеличивать скорость воды.

Работа с более старыми насосными системами — Журнал по водяной скважине

Сервисный грузовик от Chevalier Drilling Co. Inc. подъехал к скважине с насосом в Бристоле, штат Вермонт. Насос ¾ л.с., 10 галлонов в минуту был установлен вместо старого насоса мощностью 1 л.с. Этот район известен чрезвычайно твердыми скальными образованиями.Фото любезно предоставлено Chevalier Drilling.

Ветераны отрасли делятся советами, а также на что обращать внимание

Майк Прайс

Обслуживание старых насосных систем может быть непростым.

Заказчик может вызвать специалиста по системам водозабора для решения одной проблемы — только для того, чтобы обнаружить, что старую систему водоснабжения заразило множество других проблем.

По мнению Дени Шевалье, резервуар для воды является ключевым элементом при обслуживании системы водоснабжения. Ветеран сервисного инженера второго поколения Chevalier Drilling Co.Inc. из Хайгейт-Спрингс, штат Вермонт, сравнивает напорный бак с дыхательным аппаратом для водяной системы. По его словам, напорный бак позволяет системе дышать, не повреждая другие детали.

Цистерна давления определяет, как часто насос попеременно включается и выключается, и как долго она работает, как только он начал заполнять резервуар под давлением. Со временем в резервуарах под давлением теряется воздух, поэтому их необходимо наполнить воздухом, чтобы обеспечить снижение давления и цикл насоса на разумном уровне.

Если напорный бак неисправен, Шевалье говорит, что может возникнуть неприятный эффект домино, в том числе:

• Значительные проблемы с реле давления, блоком управления или контактором из-за более частого включения и выключения этих элементов.
• Износится к контактам, катушкам, конденсаторам и реле, которые идут с ними.
• Заземленные или оборванные провода в колодце и / или двигателе включенного насоса.

«Мы часто выходить на водные вызовы и причина вызова из-из-воды, потому что давление бак не удался, и насос был езда на велосипед и быстро затухает через каждые несколько секунд, когда клиент был колодезей,» Шевалье говорит, «И он либо сгорел реле давления, либо повредил провода в скважине, либо повредил двигатель в скважине из-за постоянной частоты включения / выключения, которая имела место.”

Chevalier Drilling заменяет насос в июле 2015 года в Южном Берлингтоне, штат Вермонт.

Это такая частая проблема, что Шевалье возит на своем служебном грузовике новые резервуары высокого давления, готовые заменить старые, если это необходимо, когда он будет обращаться в службу поддержки. Компания, основанная в 1954 году, в основном обслуживает погружные насосы в своем регионе и завершила свой самый загруженный год на сегодняшний день в 2016 году из-за большого строительного бума и засухи на северо-востоке.

«Бак высокого давления, безусловно, является наиболее важным компонентом и обычно является наиболее трудоемкой частью системы водоснабжения», — говорит он.

Chevalier предупреждает, что если есть система управления для более крупной системы водоснабжения или система имеет продвинутую проводку, там может быть магнитный подрядчик с катушкой и контактом в нем.

«Эти штуки будут побиты», — говорит он. «Часто мы видим, что провод в колодце повреждается, потому что насос включается и выключается, и он постоянно скручивает провод и трубу в колодце. В конечном итоге он изнашивает изоляцию провода и либо заземляет, либо ломает медный провод.”

В приложениях, отличных от жилых колодцев, если используется напорный бак, это снова ключевой компонент, который необходимо проверить.

Состояние реле и конденсаторов — следующие компоненты, которые необходимо проверить. Конденсаторы, заполненные маслом, могут протекать и выходить из строя, а контакты реле могут покоробиться и выйти из строя.

Далее следует проверка того, что реле давления по-прежнему обеспечивает давление, необходимое пользователю. Иногда давление в водяной системе становится слабым, что требует наполнения резервуара воздухом и сброса реле давления на более высокое давление.

«Нам часто приходится заряжать резервуар воздухом, потому что каждый раз, когда вы увеличиваете давление в водяной системе, вы должны соответственно увеличивать давление воздуха в резервуаре высокого давления, чтобы продолжить максимальную эффективную депрессию резервуара», — говорит Шевалье.

Клод Шевалье, CWD / PI, брат Дени, президент Chevalier Drilling, сообщает домовладельцам, что если они внезапно слышат, как реле давления включается и выключается, у них есть резервуар высокого давления, который потерял заряд воздуха или имеет разрыв диафрагмы.Это быстрое переключение может привести к повреждению двигателя насоса, проводов или элементов управления, если не устранить проблему.

Брат Майк Шевалье, совладелец и техник по обслуживанию, говорит, что возраст насоса и обрыв проводов являются наиболее частыми проблемами при обслуживании систем водоснабжения, если они не защищены ограничителями крутящего момента и защитными кожухами при установке.

Сотрудник Chevalier Drilling работает над подключением и добавлением ограничителей крутящего момента для замены насоса. Новый насос заменяет насос
, которому в июне 2016 года было более 25 лет в Шелбурне, штат Вермонт.Фотографии любезно предоставлены Chevalier Drilling.

«Многие люди устанавливают собственные насосы или не слишком заботятся об этом», — говорит Майк. «Они вставляют их без подавления крутящего момента, возникающего при запуске и остановке насоса».

По словам Клода, если насос необходимо вытащить для обслуживания или очистки, если безамбарный адаптер использовался в течение длительного периода времени, его может быть трудно прикрепить и / или освободить для извлечения насоса. В крайних случаях, когда не может быть удален безамбар, обсадная труба скважины должна быть выкопана и отсечена под безамбарным резервуаром и установлена ​​новая часть обсадной колонны и безамбарная установка для снятия и повторной установки насоса.Возраст насоса и срок его службы варьируются от приложения к приложению.

Денис представляет семинар по поиску и устранению неисправностей погружных насосов и насосных систем на ежегодном собрании Вермонской ассоциации подземных вод, которое состоится 3 марта в Ратленде, штат Вермонт.

«В Вермонте многие люди, выполняющие такую ​​работу, седые, выходят на пенсию или скоро выйдут на пенсию», — говорит Денис, член-учредитель ассоциации штата. «Нам нужна группа молодых техников, которые проходят обучение и готовы взять на себя важную работу по устранению неисправностей и ремонту систем водоснабжения.Задача состоит в том, чтобы передать информацию, которая хранится в наших головах, тем, кто только учится ».

***

На другом конце страны Тони Макби, CPI, сталкивается с другим набором проблем при обслуживании старых насосных систем.

Получите ресурсы для помощи с насосными установками

Посетите книжный онлайн-магазин Национальной ассоциации подземных вод, чтобы получить ресурсы, которые помогут с установками ваших насосов. Калькулятор затрат на установку насосов NGWA (Каталожный № X964) позволяет включить расходы по всем категориям, которые влияют на общую стоимость насосных установок, чтобы помочь вам увидеть, что необходимо для достижения желаемой прибыли для вашей компании.NGWA Pump System Sizer (Каталожный № X967) — это цифровой инструмент, который помогает вам определять размер различных компонентов типичной системы водяного насоса. Оба продукта представляют собой простые в использовании книги Excel® и бесплатны для членов NGWA. Лица, не являющиеся участниками, могут приобрести продукты в книжном онлайн-магазине NGWA.

Щелкните здесь, чтобы узнать больше о назначении NGWA Certified Pump Installer (CPI).

Макби, старший менеджер проекта Weber Water Resources LLC из Чандлера, штат Аризона, имеет дело со старым оборудованием, которое используется до сих пор.Работая как в Аризоне, так и в Калифорнии, борьба с проблемами коррозии, как в системе трубопроводов, так и в электрическом оборудовании, является обычным явлением. Если система все еще работает, они попытаются ее поддерживать.

«В случае погружных насосов вы ищите утечки в фитингах и в системе трубопроводов, а также в резервуарах-дозаторах, резервуарах высокого давления», — говорит Макби. «Вы смотрите на электрическое оборудование, чтобы убедиться, что концевые заделки в хорошем состоянии, а соединения надежны. Вещи, которые могут со временем обесцениться или ухудшиться, например, электрические соединения, которые нагреваются и охлаждаются из-за пропускания силы тока, поэтому компоненты
могут со временем ослабевать.Это создает горячую точку, а затем вы получаете перегоревшее соединение, перегоревший провод и тому подобное ».

По словам Макби, в более крупных насосных системах мощностью от 100 до 150 л. с. насосное оборудование обычно может быть старше 10 лет, а насос находится в земле более 25 лет. Для жилых систем оборудование старше пяти лет приближается к обозначению более старого оборудования.
Настройки скважины и насоса в среднем в Аризоне глубже, чем в Южной Калифорнии.

«Если вы вкладываете большой подводный аппарат в глубокую скважину, я определенно буду осторожен с материалом, который вы ожидаете попасть в скважину», — предупреждает он.«Это не то, что вы хотите делать из-за какой-то незначительной проблемы, особенно когда вы имеете дело с более мощными двигателями.

«Вам нужно посмотреть на качество воды и, возможно, подумать о замене материалов на нержавеющую сталь, а не на детали из чугуна, которые вы можете увидеть на некоторых двигателях»

Когда приходит время заменить оборудование, часть работы специалиста по системам водозабора состоит в том, чтобы объяснить заказчику возможные варианты, в том числе по возможности представить различные варианты материалов, особенно если у него возникла неисправность.

Макби приводит пример: если вытащить оцинкованную водосточную трубу из-за того, что вы обнаружите, что в ней есть отверстие, это может быть аргументом в пользу перехода на трубу из нержавеющей стали, особенно если есть проблемы с качеством воды, которые следует учитывать.

В регионе Макби существует множество проблем с качеством воды, от нитратов до мышьяка и марганца. По словам Макби, марганец и минералы, вероятно, являются наиболее важными загрязнителями при выборе материалов.

«Это скопление, которое вы увидите в своих трубах, и это поможет сократить срок их службы.

«Может произойти электролиз даже с высоким содержанием минералов, при котором вещества собираются на трубе. Вы получаете электролитическое действие — реакцию между компонентами в воде и паразитными электрическими токами, которые присутствуют, даже если люди не знают, что они есть ».

Коды DACUM

Чтобы помочь вам удовлетворить ваши профессиональные потребности, в этой статье рассматриваются навыки и компетенции, которые можно найти в таблицах DACUM для бурильщиков и установщиков насосов. PI относится к диаграмме насосов. Буква и число, следующие сразу же, — это навык на диаграмме, описанной в статье.Эта статья охватывает: PIF-1, PIF-2, PIF-3, PIF-4, PIF-5, PIF-6, PIF-7
Щелкните здесь, чтобы получить дополнительную информацию о DACUM и диаграммах.

В зависимости от возраста оборудования могут возникнуть проблемы, если запасные части больше не будут доступны. Например, если магнитный пускатель устарел и для него невозможно получить комплекты контактов или катушки, Макби говорит, что замена всего стартера — это решение. Это произойдет по мере старения оборудования.

Пока оборудование обслуживается, а не просто устанавливается и забывается, пока не возникнет проблема, McBee не предвидит проблем со старым оборудованием.Он дает краткое изложение профилактического обслуживания электрического оборудования:

• Убедитесь, что компоненты чистые и работают должным образом, особенно компоненты с контактами и катушками.
• Убедитесь в хороших заделках и соединениях. Если их не устранить, они приведут к сбоям в будущем.
• То же самое с трубопроводом: если есть утечка, устраните ее. Небольшие утечки могут привести к более серьезным проблемам, особенно если они протекают на другой компонент системы (например, реле давления или реле потока).

Макби, еще один ветеран отрасли с 30-летним стажем, в сентябре 2016 года получил звание сертифицированного установщика насосов (CPI) Национальной ассоциации грунтовых вод. .

«Наличие сертификата определенно поможет вам сформировать представление клиентов и владельцев о вашей компании и ваших сотрудниках», — говорит он. «Я действительно видел это в некоторых конкурсных проектах, где в заявке указано, что установщики должны быть установщиками, сертифицированными NGWA.”

***

Сэм Тайлер, CPI, президент Tyler Well & Pump Inc. в Фэрхейвене, Массачусетс, согласен, что работать со старыми системами
может быть сложно.

Наиболее частые проблемы, с которыми он сталкивается, включают:

• Засоренные жиклеры струйных насосов для неглубоких и глубоких скважин
• Реле давления засорены или изношены как в струйных, так и в погружных системах
• Отказ обмотки двигателя.

Летом, когда у компании напряженный сезон, они могут работать с устаревшими системами от пяти до десяти раз в неделю.

Хотя это и редко, Тайлер все же сталкивается с 6-дюймовыми артезианскими скважинами с двумя двухтрубными струйными системами в них. Это один колодец, которым пользуются два дома. При выходе из строя одного узла сопла в большинстве случаев они оба должны выходить из скважины одновременно, потому что их сложно повторно вставить по отдельности.

Из-за этого оба дома на время ремонта без воды. Тайлер говорит, что это может быть сложно для соседа, потому что их система работала нормально.

«Иногда узлы струи могут быть установлены на глубине более 100 футов в скважине, что делает добычу трудоемкой», — говорит он.«Часто трубы склеиваются вместе, поэтому все трубы тянутся одновременно. Насосная машина не может протянуть все эти трубы, потому что они не проходят между колесами машины, и работа должна выполняться вручную ».

После того, как работы на скважине будут завершены, по словам Тайлера, обе насосные системы необходимо повторно залить и промыть, прежде чем
снова подать воду в дома.

«Из всех ремонтов, которые мы проводим, я говорю, что с такими установками работать труднее всего», — говорит он.«Мой совет любому, кто сталкивается с одной из таких установок, — попытаться убедить обе стороны поставить в колодец погружной насос, который может подавать воду в оба дома. Это гораздо более простой и эффективный способ доставить воду в оба дома ».

---

Майк Прайс — старший редактор журнала Water Well Journal . В дополнение к своим обязанностям WWJ Прайс выпускает информационный бюллетень NGWA и участвует в ежеквартальных научных публикациях Ассоциации.С ним можно связаться по телефону [email protected] .

Схема установки глубинного насоса

13. РАСПАКОВКА 5 октября 2020 г .; админ; Бурение скважин; Теги: Как установить погружной насос, Схема установки погружного насоса, Погружные водяные насосы, Услуги по установке погружных водяных насосов в Сэнфорде, Установка водяного насоса В эту современную эпоху домашняя инфраструктура и архитектурный дизайн довольно сложны. 11. (Раздел S) Для водонепроницаемых сращиваний электрических кабелей в установках с погружными насосами.Схемы двух- и трехпроводных насосов можно загрузить с помощью Adobe. Пакер для глубоких скважин Струйный насос для скважин диаметром 2 дюйма. Типовая установка пакера для глубоких скважин. Насос для неглубоких скважин должен устанавливаться либо на предварительно заряженный резервуар обычного типа, либо на отдельно стоящий напорный резервуар. 15. Струйные системы для глубоких скважин используются, когда вода глубина составляет от 20′ и 80′ . при замене выключателя мы рекомендуем использовать один с установкой 30-5 пси. танк Tee ватерлиния душевой головка может светиться от насоса к напорной емкости и линии подаче из бака в дом.Электрическая схема Изображения Подробности: Название: электрическая схема реле давления скважинного насоса — электрическая схема реле давления водяного насоса Схема подключения нового глубинного насоса 220 В Двигатель Shallow Myers; Тип файла: JPG; Источник: kmestc.com; Размер: 219,65 КБ; Размер: 800 x 1186 Обратный клапан Устанавливается рядом с входным отверстием резервуара для удержания воды в резервуаре во время установки насоса, когда насос не работает. Чтобы заменить двухпроводной насос: Чтобы заменить двухпроводной насос: После определения нулевого напряжения отсоедините провода двигателя, M1 и M2, непосредственно от коробки реле давления.Контрольный список устранения неполадок. 12. Установка погружного водяного насоса кажется большой работой, но это определенно просто, если вы следуете десятиэтапному руководству по установке погружного водяного насоса. КАБЕЛЬНАЯ СТЯЖКА (Раздел R) Крепит кабель к отводной трубе. Инструкции по ремонту. 6. 15. Установка погружного насоса — не такой сложный проект, как может показаться. Типовая установка глубинного насоса. ПРЕДОХРАНИТЕЛЬНЫЙ ТРОС (Раздел R) Защитный трос от верха колодца до насоса. Реле давления входит в стандартную комплектацию.ТИПИЧНАЯ УСТАНОВКА СТРУЙНОГО НАСОСА ДЛЯ ГЛУБОКИХ СКВАЖИН струйные насосы со скрытым воздухом обычно поставляются с заводским реле давления 30-50, установленным на насосе. Однако те же основные методы применяются при подключении или настройке. Насосы для глубоких скважин. 8. Герметизация колодца Обеспечивает надежное уплотнение внутри обсадной колонны при установке над землей. 1. 10. 15. Материалы, необходимые для установки двухтрубной глубокой скважины. Насосный агрегат для глубокой скважины на высоте 500 футов работает точно так же, как насос, установленный на высоте 50 футов, за исключением того, что для очень глубоких скважин требуется более прочная труба, обычно оцинкованная.Схема установки погружного насоса для глубокой скважины с санитарным уплотнением колодца и безбарьерным адаптером 7. ГРАНИТЕЛЬ МОМЕНТА (Раздел R) Устанавливается непосредственно над погружными насосами для защиты компонентов насоса и скважины от повреждения пусковым моментом. Струйные насосы для неглубоких скважин — это одноступенчатые насосы для откачки воды, предназначенные для перекачивания питьевой воды в приложениях, где вода расположена менее чем на 25 футов по вертикали от насоса. Все, что вам нужно сделать, это проявить терпение и тщательно собрать помпу.Установка погружного глубинного насоса — Бытовая система водоснабжения. хорошо для обслуживания. Замена торцевого уплотнения. Все электрические провода, шнуры и… Чтобы получить версию для печати, щелкните здесь. Насосы для глубоких скважин — измеряемые в лошадиных силах и подаче галлонов в минуту — устанавливаются внутри скважины на глубине от 25 до 400 футов.
Винни Пух Персонажи Бивер, Ограничения на поездки в Никарагуа Коронавирус, Актуальность истории для права Междисциплинарный подход, Just Dance 2020 Fortnite, Ингредиенты смеси для блинов убэ моти, Full House Rentals Юджин, Как сразиться с кем-то большим, чем вы Reddit, Как приручить сервер Dragon Minecraft,

Почему водяной насос должен быть на дне глубокого колодца?

По данным U.По данным переписи населения, более 80 процентов американцев проживают в городских и пригородных районах, а остальные 20 процентов считаются сельскими жителями. Различия между этими двумя группами велики и многочисленны, включая доступность некоторых общественных услуг, таких как водопроводные и канализационные трубы. Конечно, эти предметы первой необходимости являются частью предложений деревенских властей во всех уголках США.

Но как только вы живете за пределами деревни, домовладельцы (не говоря уже о сельских фермерах и владельцах ранчо), как правило, должны сами обеспечивать себя.Этим жителям, возможно, не нужно оплачивать счета за воду и канализацию, но это верно только потому, что они уже потратили многие тысячи долларов на установку этих услуг для себя. К счастью, обе эти системы долговечны и не требуют особого ухода.

Септические системы не являются механическими. Им это удается, заставляя гравитацию и бактерии работать под землей. Колодцы же более сложные и подают воду только насосами. Несколько поколений назад стандартным сельским насосом был ручной насос, для которого не требовалось электричество — просто использовалась старомодная смазка для локтей.При накачивании ручки вверх и вниз вода забирается из колодца, который уходит в грунтовые воды.

Эти насосы работали отлично, требовали очень небольшого обслуживания, и их все еще можно купить сегодня. Однако у них действительно есть одна серьезная проблема. Они могут поднимать воду только с глубины 25 футов — не больше, а обычно меньше. Это вопрос о том, как высокое атмосферное давление может поднять воду. Когда ручной насос снижает давление воздуха внутри скважинной трубы, окружающее атмосферное давление заставляет воду подниматься в насос и выходить из него.Чем выше высота, тем ниже давление воздуха, и максимальная глубина воды уменьшается.

Насосы погружные Погружной насос цилиндрической формы помещается в обсадную трубу колодца и опускается в воду на дно колодца. Водопроводная труба, обычно из гибкого пластика, прикреплена к верхней части насоса и раскручивается при опускании насоса.

То же самое происходит с двумя другими насосами для неглубоких скважин из былых времен: поршневым насосом и струйным насосом.Глубина воды около 25 футов — это максимум, с которым могут справиться эти устройства. Много лет назад это было хорошо для многих применений, включая питьевую воду, потому что неглубокие грунтовые воды не были загрязнены. Сегодня глубокие колодцы, доставляющие питьевую воду, являются стандартом не только с точки зрения чистоты, но и с точки зрения разрешений на строительство, банковских кредитов и договоров на недвижимость.

Эти колодцы создаются путем просверливания ямы в земле через песчаный грунт и твердую породу до тех пор, пока не будет обнаружена вода. Обычны глубины от 300 до 500 футов.Обычно стальная обсадная труба диаметром 5 или 6 дюймов забивается в ствол скважины для образования скважины, по крайней мере, до тех пор, пока она не войдет в твердую породу. Затем в колодец опускают насос и цилиндр двигателя (прикрепленные к подающему трубопроводу) до тех пор, пока агрегат не войдет в воду. Верхний конец подающего трубопровода подключается к водопроводу в доме, и вода распределяется по всей конструкции.

Причина, по которой насос опускается на глубину колодца, заключается в том, что он может протолкнуть воду по трубопроводу на многие сотни футов.Давление воздуха заставит воду из скважины попасть в насос, но насос вытолкнет ее на поверхность и за ее пределы.

Напорный бак и переключатель

Напорный бак расположен на поверхности, обычно внутри подвала, и вода из колодца выталкивается в резервуар погружным насосом на дне колодца. Этот резервуар действует как небольшой резервуар для хранения, поэтому насос не активируется, если используется небольшое количество воды. Он также обеспечивает давление в систему, поэтому вода достигает всех приборов и приспособлений, обеспечивая при этом достаточную силу для приятного принятия душа или полива сада.

После того, как вода попадает в верхнюю часть колодца, она попадает в напорный резервуар. Эти резервуары объемом от 30 до 50 галлонов выполняют две задачи. Первый действует как небольшой резервуар для хранения. Имея несколько галлонов воды, скважинный насос не нужно запускать, если кто-то просто хочет выпить стакан воды или спустить воду в унитазе. Стандартное реле давления в резервуаре устанавливается на резервуаре или рядом с ним и контролирует давление внутри системы. Когда он упадет до заданного предела, он включает насос. Когда давление достигает верхнего предела, он отключает насос.

Вторая, более важная задача резервуара — хранить воду под давлением. Верхняя половина резервуара заполнена сжатым воздухом, который вытесняет воду, когда это необходимо, и проталкивает ее по водопроводным трубам к водоприемным приборам, раковинам, ваннам, душам и туалетам. Различные резервуары имеют разные способы разделения воды и сжатого воздуха внутри резервуара, но все результаты одинаковы. Насос активируется, когда электрический переключатель давления, установленный на резервуаре, сообщает ему об этом.Когда вода попадает в резервуар, она сжимает воздух над водой и, таким образом, восстанавливает давление в системе.

Погружные водяные насосы позволили легко получить доступ к чистой воде из глубоких колодцев. Для жителей сельской местности они незаменимы в повседневной жизни.

Схема системы погружных скважинных насосов

Схема системы погружных скважинных насосов

Идеи мебели и декора для вашего дома

Схема системы погружных скважинных насосов .Когда давление в системе достигнет приблизительно 5 или 10 фунтов на квадратный дюйм, автоматический сливной клапан модели 70 откроется. Электросхема блока управления скважинным насосом Awesome Wonderful Franklin.

Схема подключения погружного насоса 220 В Bookingritzcarlton Info Jet Pump Погружной насос с сайта www.pinterest.com

Защитите эти провода. Износ этого кабеля был вызван раскачиванием погружного насоса внутри обсадной трубы после момента запуска. Прочитанная электрическая схема трехпроводного погружного насоса.29 лучших изображений для погружных насосов на Pinterest.

Сборник 3-х проводных электрических схем погружного насоса.

Как добраться из пункта А в пункт Б. API RP 11S3 Напор насоса. Этот тип крышки колодца имеет соединение на стороне, используемой для присоединения электрического кабелепровода, который подает питание на насос. Крышка колодца закрывается уплотнительным кольцом, чтобы ничего не могло попасть в колодец.

Источник: www.pinterest.com Проверить детали

Реле контроля давления скважинного насоса определяет падение давления и замыкает внутренний электрический релейный переключатель для включения погружного скважинного насоса.

Источник: www.pinterest.com Проверить детали

Рисунок 3c Типичный погружной насос для глубоких скважин.

Источник: www.pinterest.com Проверить детали Схема подключения блока управления скважинным насосом

Awesome Wonderful Franklin.

Источник: www.pinterest.com Проверить детали

Релейный выключатель отдельного насоса включает погружной скважинный насос следующим образом.

Источник: www.pinterest.com Проверить детали

Как добраться из пункта А в пункт Б.

Источник: www.pinterest.com Проверить детали

Компоненты источника электропогружной насосной системы.

Источник: www.pinterest.com Проверить детали

Как добраться из пункта А в пункт Б.

Источник: www.pinterest.com Проверить детали

Напорная головка насоса обычно представляет собой отдельный компонент, который крепится болтами к верхней части секции насоса.

Источник: www.pinterest.com Проверить детали

ОТКЛЮЧЕНИЕ СИСТЕМЫ ВОДЫ Отключите подачу питания на погружной насос.

← спортивная сумка с ремнем для коврика для йоги План этажа библиотеки gwu →

DMCA Контакт Политика конфиденциальности Авторские права

статическое измерение уровня воды | Установка ручного водяного насоса

насосы зубров

Как измерить статический уровень воды.? :

Ручной насос — несложное оборудование. Определить правильный насос для вас немного сложнее. Специалисты Bison Pumps хотят вам помочь.

Если вам не нужна эта информация, просмотрите вкладки выше или перейдите к нашей таблице выбора глубоких скважин или таблице выбора неглубоких скважин.

Перед покупкой ручного насоса необходимо учесть информацию, чтобы приобрести правильный насос для вашего применения. Мы создали шпаргалку по насосам Bison, которую вы можете взять с собой, когда вы пойдете к своему колодцу, чтобы снять измерения.Принесите рулетку, разводной ключ для снятия крышки колодца и утяжеленную веревку для измерения статического уровня воды. Посмотрите видео ниже, чтобы помочь вам измерить обсадную трубу вашей скважины.

Перед тем, как сходить к колодцу, обязательно отключите электричество на электронасосе в колодце. Если вы использовали много воды, подождите 30 минут, пока колодец не наполнится.

Вот почему важно каждое измерение, указанное в шпаргалке по ручному насосу Bison.

Вопрос 1.Мой статический уровень воды … Ручные насосы, в отличие от электрических насосов, берут воду из верхней части, а не из нижней части колодца. Статический уровень воды определяется как расстояние между землей и верхом воды в колодце. Чтобы определить свой статический уровень воды, опустите утяжеленную нейлоновую веревку в обсадную трубу колодца, пока вы не услышите или не увидите, как она плещется по поверхности воды. Отметьте положение колонны на верхней части обсадной трубы. Вытяните веревку и измерьте рулеткой от своей отметки до веса на другом конце веревки.

Стандартная установка

Когда статический уровень воды БОЛЬШЕ 25 футов, необходимо использовать ручной насос для глубокого колодца ; поскольку эти насосы поднимают воду (а не всасывают, как насос для мелкой скважины). Ручные насосы для глубоких скважин могут работать на большой глубине, но чем дальше вы устанавливаете цилиндр, тем больше воды вы поднимаете. Значит, прокачивать будет сложнее. *** Вода весит примерно 1/2 фунта на каждые 12 дюймов трубы 1 1/4 дюйма. *** См. Ваши варианты в таблице выбора глубоких скважин.

Чтобы справиться с тяжестью воды, вы можете уменьшить размер баллона и трубы, но это приведет к меньшему объему воды. В какой-то момент с любой ручной насосной системой очень трудно перекачивать чрезвычайно глубокий статический уровень воды для той струйки воды, которую вы получите. Ознакомьтесь с нашей спецификацией цилиндров, чтобы узнать о сложности перекачивания при различных статических уровнях воды с использованием цилиндров (4) различных размеров, которые мы предлагаем.

При использовании ручных насосов в линию, скважинный электрический насос устанавливается в нижней части цилиндра Bison Pump.Есть (2) типоразмера рядных цилиндров. Если у вас более мощный насос (10 галлонов в минуту или более), вам следует приобрести линейный цилиндр 2 1/2 дюйма.

ПРИМЕЧАНИЕ: если ил или песок являются проблемой для вашего скважинного насоса, это будет проблемой для ручного насоса. Эти частицы могут засорить ваш цилиндр или снять уплотнительные кольца или уплотнения чашек. Мы рекомендуем вам приобрести противоиловый фильтр вместе с насосом Bison Pump, чтобы защитить цилиндр. Также имеются ремонтные комплекты для цилиндров для глубоких скважин и поршневых узлов ручного насоса для неглубоких скважин.Регулярного обслуживания не требуется.

Каждая система для глубоких скважин состоит из ручного насоса, трубы, штока и цилиндра. При покупке ручного насоса для глубокого колодца Bison вы также получаете алюминиевую лопасть, инструмент для извлечения стержня и страховочный трос, которые помогут вам легко и безопасно установить насос. ПРИМЕЧАНИЕ: Bison Pumps использует подъемную штангу из нержавеющей стали 304, а не из стекловолокна. Мы выбрали это, потому что 1) нержавеющая сталь 304 пригодна для питья воды NSF61 и одобрена FDA (где нет стекловолокна) и 2) прочность на растяжение нержавеющей стали составляет 73 200 против 20 000 для стекловолокна.

Встроенная установка

Многие спрашивают, как не замерзает ручной насос для глубоких скважин. Перед установкой последнего отрезка трубы и стержня просверлите дренажное отверстие 1/8 дюйма в трубе чуть ниже того места, где проходит линия замерзания для вашего района. Это позволит воде просачиваться обратно в эту точку, но при этом поддерживать заливку благодаря обратному клапану в цилиндре. * Это не относится к линейным ручным насосам, где может произойти замерзание.

Если в колодце установлен электрический насос, и провода выходят через верхнюю часть обсадной колонны, ручные насосы для глубоких скважин Bison имеют отверстие в адаптере колодца для вывода проводов через верх.Вы можете приобрести кабелепровод для верхнего монтажа для проводов или, если это разрешено государственными и местными правилами, просверлить отверстие в корпусе для трубопровода для бокового монтажа.

Если у вас система струйного насоса, однотрубная система (слева) указывает на неглубокий статический уровень воды. Двухтрубная система (справа) показывает, что у вас высокий статический уровень воды.

ПРИМЕЧАНИЕ. Все насосы Bison представляют собой напорные насосы, что означает, что они представляют собой замкнутую систему и могут использоваться для создания давления в резервуаре. Bison Pumps продает для этой цели обратные клапаны и комплекты для повышения давления (включая 5-футовый шланг из нержавеющей стали).Кроме того, все насосы имеют переходник для шланга для подсоединения садового шланга к изливу.

Если ваш статический уровень воды МЕНЬШЕ 25 футов, то вы можете использовать ручной насос для глубокой скважины на обсадной колонне, ручной насос для неглубокой скважины на обсадной колонне или внутри дома, подключенный через погружной или струйный насос для воды. линий.

В отличие от ручного насоса для глубоких скважин, ручной насос для неглубоких скважин является всасывающим насосом, который всасывает воду с помощью вакуума. Следовательно, по законам физики он никогда не может тянуть с вертикальной глубины более 33.9 футов при определенном атмосферном давлении. Принимая во внимание все обстоятельства, мы советуем при выборе ручного насоса для неглубоких скважин, чтобы ваш вертикальный подъем был не более 25 футов по вертикали от верха воды до низа насоса, где он будет установлен. Обратитесь в службу технической поддержки по поводу распространенных проблем с установкой, которые могут повлиять на работу ручного насоса для неглубоких скважин.

Поскольку Bison Pumps являются насосами закрытого типа, они могут создавать давление в резервуарах и поддерживать заправку благодаря обратному клапану в основании насоса (или цилиндру в случае насоса, состоящего из двух частей).В насосах Bison используются манжеты и уплотнительные кольца из бутадиеновой резины, которые не требуют регулярного обслуживания.

Вы можете установить ручной насос для неглубоких скважин внутри своего дома (см. Схемы установки ниже), постоянно снаружи или с помощью нашей опции быстрого отсоединения, которую можно удалить по мере необходимости. Опцию быстрого отсоединения можно приобрести в виде фланца для крепления на крышке или с адаптером для обсадных труб. См. Нашу Таблицу выбора неглубоких скважин.

Если у вас есть переливной колодец, также известный как артезианская скважина, вам нужно будет слить перелив вдали от обсадной колонны.Один из способов сделать это — установить безамбарный переходник размером 1 1/4 дюйма или больше внутри корпуса, подсоединить полиэтиленовую трубу к безамбарному переходнику и убрать его для слива.

Вопрос 2. Мой внутренний диаметр обсадной трубы моей скважины… и Вопрос 3. Мой внешний диаметр обсадной трубы моей скважины… На эти вопросы необходимо ответить для всех применений в глубоких скважинах и быстроразъемных соединений в неглубоких скважинах с креплением переходника для скважины. Когда Bison Pumps производит ручные насосы, переходник для колодца представляет собой цельную деталь.Цель этого — исключить возможность попадания загрязняющих веществ в ваш колодец. Bison предлагает свои адаптеры для колодцев с центральным и смещенным креплением. Центральное крепление предназначено для колодцев без насоса в колодце. Труба будет идти прямо по центру обсадной трубы. Крепление со смещением предназначено для скважин с электронасосом, поэтому труба и штанга, прикрепленные к ручному насосу, могут опускаться вниз рядом с существующими трубопроводами и оборудованием в обсадной колонне.

Вопрос 4. Высота обсадной колонны моей скважины… цель состоит в том, чтобы определить (2) вещи; 1) достаточно ли обсадной трубы для подсоединения адаптера колодца Bison и 2) удобна ли высота для прокачки.Для подключения адаптера скважины Bison требуется не менее 4 дюймов обсадной трубы (для промышленного насоса требуется 6 дюймов). Что касается высоты перекачивания, если это приложение ниже уровня земли, вы можете приобрести низкопрофильный насос Bison DW или удлинить корпус. Высота кожуха 12-18 дюймов обычно удобна для среднего человека.

Вопрос 5. Материал обсадной колонны моей скважины… обычно разные материалы бывают разных размеров. Если кто-то сомневается в своих измерениях внутреннего и внешнего диаметра, материал часто помогает определить ответ.Отсутствие обсадной колонны означает, что это либо скважина с забивным концом, либо крышка скважины. В этом случае вы должны приобрести точечный насос или насос с плоским фланцем.

Вопрос 6. У моего колодца есть погружной… Трубы. Провода. Без ямы. Препятствия. Трубы от электронасоса в скважине выходят из обсадной трубы скважины через безамбарный переходник или через верхнюю часть обсадной трубы. Компания Bison Pumps предлагает ручные насосы для глубоких скважин и низкопрофильные ручные насосы с погружным трубным соединением 1 1/4 ″, выходящим наверху адаптера колодца, для установки этой трубы.

Как упоминалось ранее, провода могут выходить либо сверху адаптера колодца, либо сбоку обсадной колонны.

Бескамерный адаптер в стандартных 6-дюймовых корпусах обычно обеспечивает достаточный зазор для 3-дюймового цилиндра Bison. Для корпуса меньшего размера мы рекомендуем измерить зазор, чтобы определить, какие цилиндры могут очистить отверстие. Другой вариант — снять безамбарный адаптер, чтобы установить цилиндр большего размера, а затем заменить безамбарный адаптер.

* В некоторых штатах утвержденные бессточные адаптеры довольно большие и часто находятся в меньших корпусах, оставляя мало места как для трубки и цилиндра ручного насоса, так и для трубопровода электрического насоса.В зависимости от внутреннего диаметра вы можете использовать цилиндр 1 1/2 ″ или 2 ″, если вы удалите бесшумный переходник или установите другой бесшумный переходник.

Препятствия, такие как футеровка, опоры для проволоки или ограничители крутящего момента, могут препятствовать установке насоса Bison. Стойки для проводов и ограничители крутящего момента можно снимать настолько глубоко, насколько это требуется для установки Bison. Что касается гильзы, в зависимости от ее внутреннего размера и места начала, это может повлиять на размер трубы или цилиндра, которые вы можете использовать.В некоторых штатах обычно есть накладки. Позвоните в службу технической поддержки Bison, чтобы узнать, какую систему вы можете использовать.

Дополнительная информация, которую необходимо предоставить, если она у вас есть. Глубина моего погружения ______ футов. Скорость восстановления моей скважины ______ галлонов в минуту. Единственная причина, по которой можно узнать глубину погружения, — это небольшая глубина между статическим уровнем воды и электронасосом. Убедитесь, что между цилиндром Bison и электронасосом в колодце есть 2-3 фута. Если у вас очень низкая скорость восстановления, то ручной насос, который подает 5 галлонов в минуту (или коммерческий 12 галлонов в минуту), может опорожнить скважину за точку всасывания цилиндра, не давая воды, пока скважина не восстановится.В случае глубоких скважин с очень низкой скоростью извлечения вы можете рассмотреть возможность приобретения дополнительной трубы и штанги, чтобы опустить цилиндр глубже в скважину.

Поскольку это страница ручных насосов для всего, вот наш ответ на вопрос «как Bison Pumps начали работать?»

В 1998 году в штате Мэн произошло погодное катаклизм, нанесший ущерб некоторым северо-восточным регионам и Канаде. Ледяной шторм оставит без электричества миллионы людей на несколько дней, а в некоторых случаях и недель. Это было в то время, когда в компанию Harbison Plumbing and Heating в Хоултоне, штат Мэн, поступали телефонные звонки с вопросами о ручных насосах, которые будут устанавливаться на обсадную трубу колодца для подачи воды при отключении электричества.

Всегда стремясь помочь клиентам, Дэвид Харбисон-младший и команда опытных мастеров и профессионалов посещают местный хозяйственный магазин в режиме исследований и разработок. Именно тогда родился Bison Pump.

В настоящее время Bison Pumps производит ручные водяные насосы как для мелких, так и для глубоких скважин. Недавние дополнения к линейке продуктов Bison Pumps — это ручной водяной насос для глубоких скважин Community, способный производить 12 галлонов в минуту, ручной водяной насос для глубоких скважин для обсадных труб ниже уровня земли или закрытых колодцев, а также насосы для мелких скважин для экономичного использования в чрезвычайных ситуациях. .Выходя на новый рынок детских площадок и образовательных центров, Bison разработала детский насосный комплект и безопасные для детей насосы.

«Если вам нужен доступ к воде из колодца, и физика не делает это невозможным, то Bison Pumps может это сделать. Каждый год мы продаем много насосов для специальных применений. Недавно мы модифицировали наш насос для неглубокой скважины для игровой площадки в Сингапуре, чтобы продемонстрировать, как вода используется для производства энергии. Клиент хотел закачать соленую воду в свою гидромассажную ванну, поэтому мы создали ручной насос для неглубоких скважин из нержавеющей стали 316, чтобы предотвратить коррозию.Каждый день — это вызов, но в хорошем смысле. Когда вам приходится ежедневно приспосабливаться к потребностям клиентов, становится легче вносить изменения во всех аспектах бизнеса », — сказал Харбисон.

Не только расширилась продуктовая линейка Bison Pumps, но и вся организация предприняла следующие шаги для содействия росту. Прецизионное обрабатывающее оборудование, бережливое производство и образцовая программа безопасности делают Bison Pumps компанией, готовой к росту.

Как установить ручной водяной насос?

.
