Универсальная газовая горелка газ+воздух для работ по металлу

ВасилийКузнец

Учусь и экспериментирую

1 Январь 2019

Греть вихревой горелкой было неплохо, но вот паять так себе…
А все из за того что из сопла вырывается прям мощная реактивная струя и она сдувает все на свете, в том числе буру и припой!!!

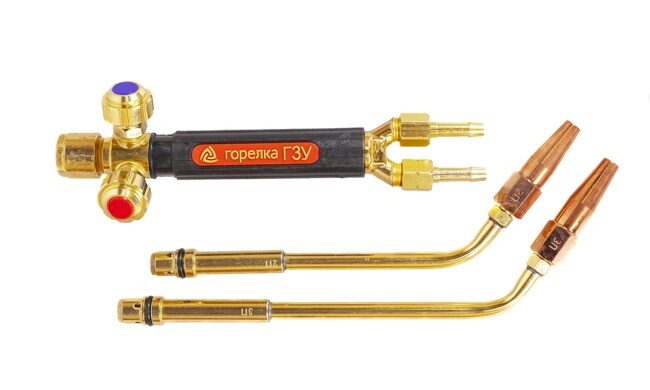

Стал искать альтернативные варианты, зашел к знакомому ювелиру и попросил у него китайскую ювелирную горелку, приладил её через шланг к отпиленному гусаку к сварочной кислородной горелке, в онной пришлось рассверлить инжектор до 2мм, под воздух, а то пропускной способности не хватало.
Это было лучшее чем я до этого паял!!!)

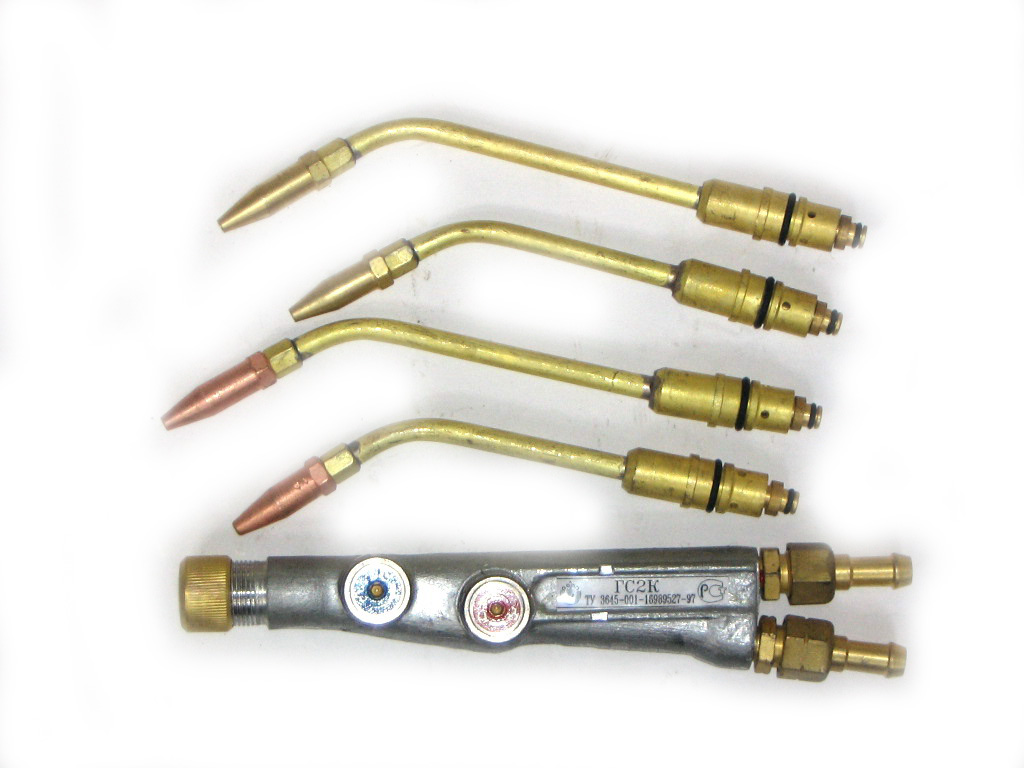

По случаю прикупил на Авито бензиновою горелку ГБ-3, приладил её к той же сварочной горелке, а китайскую отдал ювелиру
Вот результат работы горелки ГБ-3

горелка отлично паяла и по мощности не уступала вихревой горелке, кроме того у ГБ-3 очень широкий диапазон пламени — от тонкой иглы до мощного широково пламени
Но регулировать её было не удобно — два крана отдельно от горелки было, совсем плохо стало когда мне заказали 32 кованые розы, надо было её часто тушить и разжигать, по этому приходилось много бегать
В итоге я понял что надо как то приладить бензиновою горелку к газовой
что бы все регулировки объединить в одном устройстве
я не умею изготавливать такие сопла и по этому обратился в фирму профигорелка
<noscript><img loading='lazy' src='/800/600/http/predklapan.ru/files/products/gorelka_gazovozdushnaya_inzhektornaya_opalivayuschaya_gvd_ugvkrs.800x600w.jpg' /></noscript> youtube.com/embed/-X4zoWM-uEI?wmode=opaque&start=296″ frameborder=»0″ allowfullscreen=»true»> <center><ins class="adsbygoogle" style="display:inline-block;width:580px;height:400px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="8813674614"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

ВасилийКузнец
Учусь и экспериментирую
1 Январь 2019

Так стало гораздо удобнее)))
Какой конструкцией пользоваться каждый решает сам
Моё мнение — если надо просто греть, то гораздо проще изготовить вихревую горелку, если требуется паять то последний вариант
Если есть у кого какие предложения или ваши варианты горелок, пишите, будем изобретать вместе

2 Январь 2019

На счет буры я бы поспорил, у нас в твери все ювелиры паяют с бурой, правда добавляют туда борную кислоту 50 на 50, они все тоже попуасы?
бензиновая паяльная лампа имеет широкий факел, и сравнительно низкую температуру, плюс очень опасна и геморойна в использовании
другое дело ювелирные бензиновые горелки — это можно сказать скрипка страдивари в пайке широкие настройки пламени по ширине факела и температуре,, но и они не лишены недостатков, все равно воняют бензином, не работают при низких температурах(бензин не испаряется) и надо следить за уровнем бензина
Последняя горелка, это так сказать попытка перевести ту самую скрипку страдивари на газ, на мой взгляд удачная

флибустьер
Мастер
2 Январь 2019

На счет буры я бы поспорил, у нас в твери все ювелиры паяют с бурой, правда добавляют туда борную кислоту 50 на 50, они все тоже попуасы?
бензиновая паяльная лампа имеет широкий факел, и сравнительно низкую температуру, плюс очень опасна и геморойна в использовании
Ну если они реально ювелиры- то да, попуасы))
Скажите, а зачем тогда другие люди изобретают разные марки флюсов и припоев??
Паяльная лампа, имеет разный факел, китайские от советских, имеют факел в два раза меньше, но не слабее. Китайской паяльной лампой, даже паяю напайки победитовые на латунном припое(для токарных резцов по металлу). И чем лампа опаснее, Вашей горелки?
По моему, это Вы не внимательны. .. Вы «Черный» металл, паяете чёрным?
И я как раз посмотрел видео, по самой пайке. Масса нарушений, по этому и греть Вам нужно больше. Понимаете разницу? пайка для Вас что, лишь бы нагреть? Так какая разница, чем и как? Мне, паяльной лампы хватает, а Вам, возможно нет. И об чём это говорит, лампа моя плоха, да?
2 Январь 2019

Мне паяльная лампа не подходит
Лучше продемонстрируйте как вы паяете онной, а не вступайте в спор
снимите видео, и покажите как правильно паять, укажите на мои ошибки
сделайте тест на прочность пайки
Я снимал видео не для демонстрации технологии пайки, а для того что бы поделиться своими наработками в области горелкостроения
2 Январь 2019

Да ради Бога. Каждый сам хочет найти грабли
Знаете, Вы мне напомнили меня когда то. По глупости, сам думал, что дело в горелках. Перебрал в своё время море. И нечто понял для себя. Наверное и Вы когда-нибудь поймёте, но сначало надо научиться слушать
И да, предки весьма не плохо паяли именно костром(ближе к форуму, в горне). И знаете, о Вами почитаемыми горелками, вообще не знали. Паяли в защитной среде углерода. Причём ЧИСТОЙ МЕДЬЮ. В курсе про температуру плавления меди и её текучесть? И это, на минуточку, в веке 16-ом, без проблем))
Ну ладно, не буду отрывать Вас от самопоиска
У меня есть бензиновый бачек и несколько горелок, я сравнивал свою конструкцию на газу и эти работают одинаково
У газовых горелок обычно принцип другой
Я опытным путем выяснил что при подключении к бензиновой горелки газовоздушной смеси, температура пламени не отличается принципиально
Мне все ювелиры говорили то же самое, что у газа температура ниже чем у бензина, но они использовали горелки разных конструкций))
Попробуте как у меня сделать, и вам понравится)
Уж прости Мил человек! Но возраст у меня уже не тот, что бы баловством заниматься. Резак, пропан кислород наше всё! Пока ты будешь изобретать, я порежу и переварю всё, что под руки попадётся и что не попадётся, всё равно покрамсаю и металлоприемку сдам
Когда человек резак придумывал, он тоже баловством занимался
У меня масла в цеху много, да и кислород возить не на чем
Кислородная в сто крат лучше, но не у всех есть возможность его заправлять, и не у всех есть куда ставить, для таких людей и создал тему
да и заканчивается он быстро
а когда закончится я завершу работу такой горелкой, и мне не надо будет срочно заправляться
а если газ закончится, то у меня есть литрушечка Бензина КАЛОШИ, так что я точно не пропаду
Все что вы используете в качестве инструмента, было когда то изобретено, а щас изобретают то чем будут пользоваться потом))
Очень большая просьба, пишите пожалуйста по теме. Не засоряйте тему пустыми высказываниями, а засоряйте конструктивными предложениями!!!
По теме и по горелкам, расклад простой. Не кто, конкретно не чего умного тут не напишет! Так как все пользуются стандартным комплектом.
На крайняк, переделывают резак под воздух используя при этом компрессор. Всё!
Не высказываясь, даже не по делу, тема тупо заглохнет. А оно нада?
У большинства газовых горелок с принудительной подачей воздуха образование газовоздушной смеси начинается в самой горелке и завершается в топке. Воздух для сгорания газа подается с помощью вентилятора. Подачу газа и воздуха в газовой горелке осуществляют по отдельным трубам, поэтому такие горелки часто называют двухпроводными и смесительными. Работают они на газе низкого и среднего давления. Для лучшего перемешивания поток газа чаще всего направляют через многочисленные отверстия под углом к потоку воздуха. В зависимости от направления газового потока различают горелки с центральной подачей газа, если поток направлен от центра к периферии, и горелки с периферийной подачей газа, если поток направлен от периферии к центру горелки.
Горелка ГА с принудительной подачей воздуха:
1-штуцеры для измерения давления газа и воздуха; 2-распределительная камера; 3-газовые трубки; 4-огнеупорная футеровка; 5-смесительная камера; 6-головка с направляющими ребрами для закручивания воздуха.
Во многих конструкциях газовых горелок для улучшения условий смешения потоку воздуха сообщают вращательное движение, для чего используют завихрители с постоянным и регулируемым углом установки лопаток либо вводят воздух тангенциально в горелку цилиндрической формы. Газовые горелки могут работать на горячем воздухе, подогретом за счет использования теплоты отходящих газов. На ряде горелок с принудительной подачей воздуха можно регулировать длину и светимость факела. На отопительных котлах малой и средней мощности устанавливают горелки типов ГА, ГГВ, Г-1,0 и др.
Газовая горелка типа ГА с принудительной подачей воздуха приведена на (рис. 3). Газ низкого или среднего давления подается в распределительную камеру (2), из которой поступает в трубки (3). На концы трубок навернуты конические головки (6), в которых просверлены отверстия для выхода газа под углом к потоку воздуха. Конические головки имеют ребра, предназначенные для закручивания воздуха, поступающего к месту его смешения с газом.
Расположенная в центре газовой горелки трубка предназначена для наблюдения за процессом горения, а при сжигании мазута ее используют для установки форсунки. Свободные пространства между головками трубок в устье горелки уплотняют огнеупорной футеровкой (4) (из жароупорного бетона). Это предохраняет горелку от перегрева и обеспечивает поступление воздуха только к газораспределительным головкам.
В газовой горелке вихревой ГГВ (рис. 4) газ из газораспределительного коллектора (2) выходит через отверстия, просверленные в один ряд, и под углом 90° поступает в закрученный с помощью лопаточного завихрителя (4) поток воздуха. Лопатки приварены под углом 45° к наружной поверхности газового коллектора. Внутри газового коллектора расположена труба для наблюдения через смотровое окно за процессом горения. При работе на мазуте в нее устанавливают паромеханическую форсунку.
На (рис. 5) показана газовая горелка для природного газа. Производительность данной вихревой горелки до 750 м3/ч. Газ поступает в центральный трубопровод (4) горелки и выходит в камеру смешения (1) через ряд мелких отверстий в конусной насадке (2), установленной на выходе из трубопровода подачи газа. Воздух по трубопроводу (5) поступает в камеру смешения по межтрубному пространству, имея вращательное движение, обеспечиваемое тангенциальным подводом к горелке и направляющими лопатками (3).
Технология сжигания топлива с управляемой структурой течения горючего и окислителя, реализованная в горелочных устройствах SF, основана на равномерной раздаче газа в потоке воздуха без привлечения закрутки потока и образовании устойчивой вихревой структуры, обеспечивающей смесеобразование и стабилизацию горения с самоохлаждением горелочного модуля.
Производственная компания «Спецгазпром» готова провести комплексную модернизацию Ваших котлов с установкой высокоэффективных экономичных газовых горелок SF, а также новейшей автоматики регулирования и безопасности котла.
Эксплуатация
Стандартные атмосферные горелки используют тягу для подачи воздуха для горения в системы. Эта тяга воздуха не зависит от расхода газа и постоянна при всех расходах на входе. При уменьшенном расходе газа качество смеси обычно становится беднее и приближается к нестабильным соотношениям, что ограничивает динамический диапазон до менее чем 2 к 1 на стандартной горелке.
В горелках Hi-Lo используются диафрагма и пружина, соединенные рабочим стержнем с диском порта. Когда регулирующий клапан открыт, на диафрагму и газовое отверстие подается полное давление газа. Сила давления газа на диафрагму превосходит силу пружины и перемещает узел диафрагмы к соплу. Рабочий шток перемещает диск в открытое положение, обеспечивая полную производительность сопла. Размер газового отверстия устанавливает максимальный поток газа, а регулировка воздушной заслонки регулирует желаемый поток первичного воздуха.
Управление
Горелка Hi-Lo предназначена для автоматического управления с помощью одного клапана управления потоком газа. Пневматические, электрические или прямые приводы соединены с дозирующими клапанами. Рекомендуемое минимальное время перехода от сильного к слабому огню составляет 5 секунд. Это время необходимо для согласования движения диска сопла с изменением расхода газа.
При высоком re (максимальном входе) установите первичные и вторичные воздушные заслонки на желаемое значение. Открытие первичного воздуха укорачивает пламя. Цвет пламени обычно должен быть синим с красными или оранжевыми хвостами.
Пружина привода настроена на заводе для начала закрытия при 2 дюймах водяного столба. на стандартном прессе. моделей и 1,5 фунтов на квадратный дюйм на среднем прессе. единицы. Эти настройки обычно не требуют регулировки.
На моделях со стандартным давлением, если пламя вырывается обратно за пределы горелки или становится нестабильным во время теста на изменение диапазона, слегка прикройте заслонку первичного воздуха или переустановите пружину привода (регулировка по часовой стрелке) для более быстрого закрытия диска или и то, и другое, если требуется.
В Таблице I найдите мощность, равную требуемому расходу БТЕ/час в колонке доступного давления газа, и укажите базовый каталожный номер горелки. Используйте таблицу множителей II для осадок, отличных от 0,1 дюйма водяного столба.
Если доступное давление газа составляет 6 дюймов водяного столба. к 2 PSIG добавить суффикс «L» к основному каталожному номеру. Если давление газа составляет от 2 фунтов на кв. дюйм до 10 фунтов на кв. дюйм, добавьте суффикс «М» к основному каталожному номеру.
Во второй части этой серии статей, посвященной управлению горением промышленных источников тепла, мы рассматриваем соотношение воздух-топливо и баланс использования избыточного воздуха для сжигания горючих материалов при минимизации энергии, поступающей вверх по дымовой трубе в промышленных источниках тепла. В части I «Стехиометрическое сгорание и его влияние на КПД котла» мы обсудили стехиометрическое сгорание, теоретическое положение об оптимальном количестве смеси кислорода и топлива для производства максимально возможного тепла при достижении максимальной эффективности сгорания.
Эффективность сгорания зависит от использования правильного количества воздуха для потребления топлива.
При технологическом нагреве на топливе крупнейшим источником потерь энергии является выхлопная труба, поэтому управление воздушным потоком имеет важное значение для эффективности сгорания. Когда топливо сгорает в присутствии кислорода, оно превращается в углекислый газ, воду и тепло. Рассмотрим сжигание метана (CH ₄ ).
CH ₄ + 2O ₂ → CO ₂ + 2H ₂ O + Тепло (1,013 БТЕ/фут ³ )
Воздух содержит приблизительно 21% азота и 71% кислорода. В этом случае реакция полного сгорания принимает вид: /фут ³ )
Требуемое количество воздуха зависит от типа топлива. В идеале вы хотели бы добавить достаточное количество кислорода, чтобы потреблять все топливо, чтобы выбрасывалось мало горючих веществ или вообще не выбрасывалось, при этом сводя к минимуму избыток воздуха, чтобы предотвратить потерю энергии из дымовой трубы.
Соотношение воздух-топливо определяет количество воздуха, необходимое для сжигания определенного топлива.
Соотношение воздух-топливо определяет количество воздуха, необходимого для сжигания определенного топлива. Обычными видами топлива, используемыми в процессе сжигания, являются нефть (№ 2, 4 и 6), дизельное топливо, бензин, природный газ, пропан и древесина — соотношения для обычных газов, жидкого и твердого топлива указаны в таблицах 1.1 и 1.2.
Оптимизация соотношения воздух-топливо
Существует баланс между потерями энергии из-за использования слишком большого количества воздуха и потерями энергии из-за слишком богатой работы в любом процессе сгорания. Наилучшая эффективность сгорания достигается при оптимальном соотношении воздуха и топлива, и контроль этого обеспечивает максимальную эффективность. Горелка на жидком и газовом топливе достигает этого желаемого баланса в большинстве сценариев, работая при 105–120 % оптимального теоретического воздуха. Для горелок, работающих на природном газе, требуется стехиометрический воздух 90,4–11 футов ³ / 1,0 фута ³ природного газа или соотношение воздух-газ примерно 10:1. В этом случае имеется избыточный уровень кислорода 2%.
В зоне горения трудно измерить избыток воздуха. Однако в стеке его можно легко измерить с помощью анализаторов кислорода. Работа с 5%-20% избытка воздуха будет соответствовать измерению содержания кислорода в дымовой трубе от 1% до 3%.
Идеальное соотношение воздух-топливо зависит от различных рабочих нагрузок. Тюнинг – это действие по установлению желаемого соотношения воздух-топливо при различных условиях эксплуатации. Это может быть достигнуто при оценке специфики в стеке: температура, концентрация кислорода, окись углерода и выбросы NO _x.
В третьей части этой серии из пяти частей мы рассматриваем анализ кислорода и горючих газов в дымовых газах, а также различные потоки воздуха и топлива перед сжиганием, чтобы повысить эффективность сгорания промышленных котлов, парогенераторов, печей, печей, плавильных печей, и технологические нагреватели.
Если вам интересно прочитать технический документ Sage Metering по этой теме, см. раздел Эффективность сгорания и тепловые массовые расходомеры.
Эффективность сгорания котлов объясняется

Влияние стехиометрического сжигания на эффективность котла
Анализ дымоходов и воздушный поток.
