Импульсное реле: устройство, принцип работы, назначение

Автоматика в каждый дом, комфортом займется электроника. Каждый мастер слышал о проходных или маршевых выключателях, что с их помощью можно собрать схему управления освещением из двух и более мест. Что в принципе очень удобно и практично в длинных неосвещенных коридорах, парадных, кладовых, подвалах, гаражах. Но ознакомившись с принципом разводки проводов и подключением системы, опускаются руки, от количества соединений на одну распределительную коробку. Для тех, кто собирается или мечтает о такой реализации управлением освещением, хотим обрадовать, и подсказать интересное устройство под названием бистабильное или же импульсное реле, принцип работы и назначение которого мы сейчас рассмотрим.

Назначение

Данный переключатель предназначен для включения или отключения нагрузки при подаче сигнала на контакты. Бистабильным реле называют потому что переключение в состояние включено или выключено происходит при подаче сигнала на управляющий вход.

В таком же положении реле остается после окончания входного сигнала. Даже после отключения от сети импульсное реле «помнит» о последнем положении своих контактов и будет в этом положении при возобновлении питания реле, не изменяя своего состояния до подачи сигнала на вход управления.

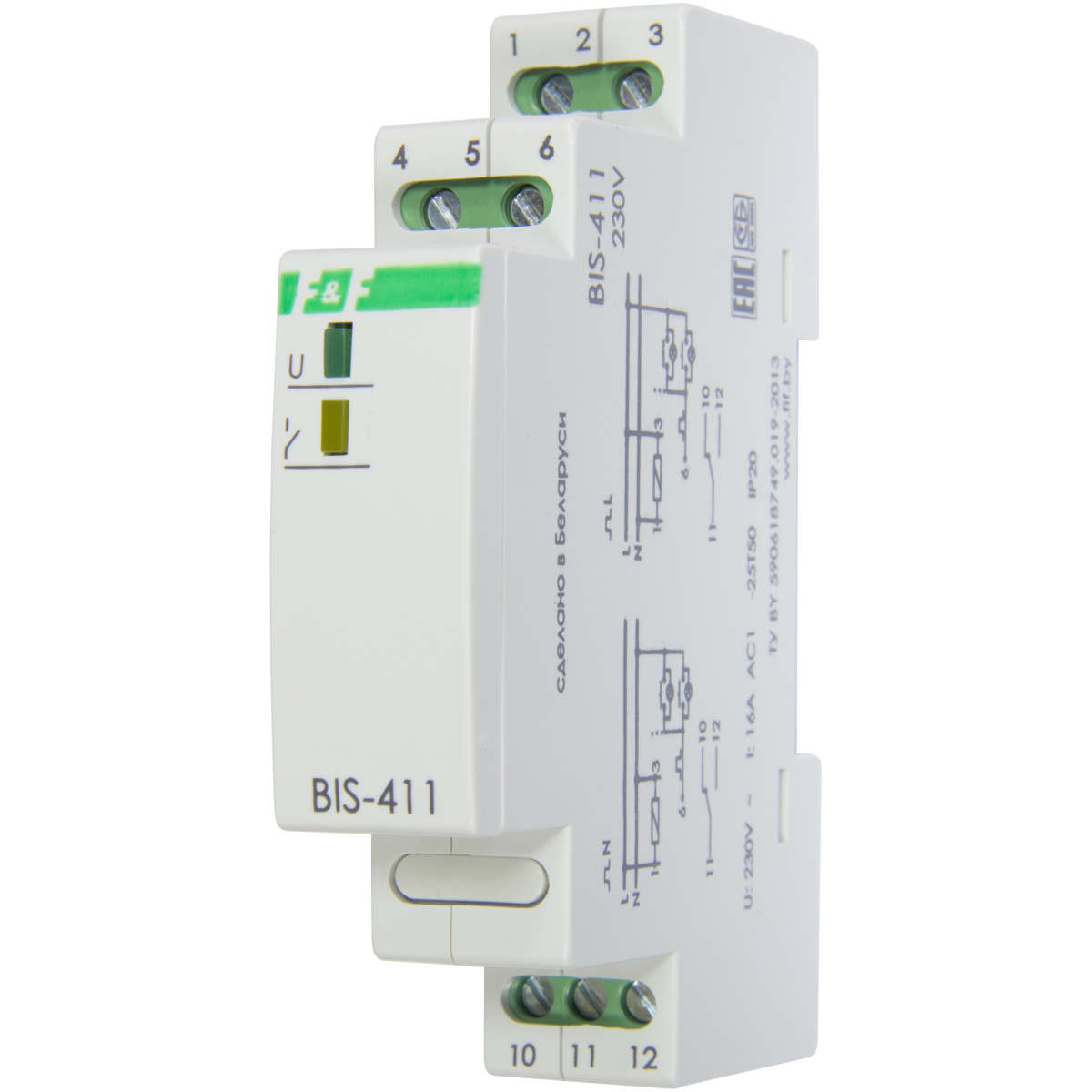

Принцип работы и внешний вид

В настоящее время существует два типа устройств:

  • электромеханические.
  • электронные.

Каждый тип имеет свои плюсы и минусы, также они выполняются в разных корпусах, и под DIN-рейку в частности. Объединяет их назначение, а вот принцип действия импульсных реле отличается, о чем мы сейчас и поговорим.

Электромеханическое реле — имеет катушку управления и механические контакты, которые работают по схожему принципу кнопки с фиксацией. Подали сигнал на катушку (нажали на кнопку) контакты замкнулись. Прекратили подачу напряжения на вводы (отпустили кнопку), а контакты остались в положении замкнуто. При повторной подаче импульса управления (нажали кнопку повторно), механизм размыкает контакты и остается в таком положении до следующего импульса.

Электронные реле бывают с релейным выходом или с полупроводниковым ключом. Данные устройства собраны на базе микроконтроллеров, которые и управляют коммутацией нагрузки и следят за сигнальным входом. Кроме того некоторые контроллеры совмещены с таймерами, что позволяет расширить сферу применения и собирать на базе одного аппарата специфические схемы.

С тем, как работают импульсные реле, мы разобрались. Теперь перейдем к более сложному вопросу — схеме подключения аппарата к сети.

Схема подключения

На данной схеме подключения импульсного реле видно, что управление происходит посредством выключателей с пружинным возвратом (кнопок), включенных параллельно друг другу. Для организации схемы управления к выключателям достаточно провести тонкий двухжильный провод, а силовой провод освещения подключается к контактам бистабильного реле. Таким образом схема упрощается, монтаж сводится к прокладыванию проводов от кнопок к бистабильному устройству, и простому подключению их в параллель.

Обращаем ваше внимание на то, что есть модели, в которых предусмотрена подсветка кнопок, в противном случае подсветку придется исключать, ознакомьтесь предварительно с паспортом модели.

Также существуют модели с управлением катушки от 8, 12, 24 вольт 220 вольт. Для их работы необходим отдельный источник питания.

Пример инструкции импульсного реле РИО-1:

Область применения

В схемах управления умным домом импульсные реле являются основным исполнительным механизмом. Некоторые модели снабжены дополнительным входом, помимо основного, для группового отключения. Пример централизованного управления реле РИО-1 (тут же вы можете ознакомиться и с условным обозначением аппарата):

К примеру, у вас два этажа, и вы, уходя, забыли отключить свет на втором этаже. Чтобы не возвращаться к выключателю, все электронные выключатели света объедены в групповую сеть управления, при подаче сигнала на которую они становятся в положение выключено. То есть с одного места можно отключить свет, а включать потом каждую с кнопки индивидуально.

Устройства с таймерами удобно ставить в местах, где освещение нужно на непродолжительное время. Подъезд, парадный вход, сарай, подвал гараж и прочее. После нажатия на кнопку аппарат срабатывает, подавая питание на освещение. В это время таймер отсчитывает время, после чего подает сигнал и импульсное реле отключается. Для того чтобы таймер отключить достаточно два раза подряд нажать кнопку, и он будет выключен до тех пор, пока не будет нажата кнопка. Подробнее о схеме работы импульсного реле с выключателями вы можете узнать, просмотрев данное видео:

Обзор существующих схем управления освещением

Надеемся наша статья расширила ваш кругозор, и вы сможете улучшить комфорт с помощью такой автоматики. На этом мы и заканчиваем обзор устройства, принципа работы и области применения импульсного реле. Как вы уже поняли, данный аппарат чаще всего используется для управления освещением в доме.

Будет полезно прочитать:

Импульсное реле, устройство, назначение и схемы подключения | Энергофиксик

В последнее время все больше набирает популярность способ управления освещением сразу из нескольких точек. И для его реализации в качестве самого простого и дешевого способа применяют импульсные реле. В данном материале будет рассказано о том, что такое импульсное реле, а также рассмотрим схемы его подключения.

Для чего необходимо импульсное реле

Импульсное реле (оно же бистабильное) имеет два нормальных положения и предназначено для включения и отключения нагрузки при подаче сигнала на вход управления. Как только управляющий импульс пропадает, положение контактов в реле остается в измененном состоянии пока вновь не будет подан управляющий импульс.

Как функционирует реле

На данный момент существует всего два типа подобных реле:

1. Электромеханическое.

2. Электронное.

Конструктивно электромеханическое реле выполнено из следующих элементов: катушка, группа контактов, система рычагов и пружин.

По-большому счету электромеханические импульсные реле похожи на модульные контакторы за исключением того, что напряжение на них подается только в момент коммутации, то есть потребление энергии осуществляется только при переключениях.

В электронных реле также присутствует плата с микроконтроллером и выходным электромагнитным реле.

Давайте познакомимся с каждым типом импульсного реле более подробно:

Принцип работы электромеханического реле заключен в следующем:

На катушку кратковременно подается импульс, который создает магнитный поток. Он в свою очередь, перемещает планку с закрепленной группой контактов, а фиксирующий механизм закрепляем эту планку в измененном положении.

Для того, чтобы лучше понять принцип функционирования такого реле давайте разобьем его на три блока:

Первый блок. Исполняющий – контактная группа, оная выполняет функцию замыкания – размыкания электрической цепи.

Второй блок. Промежуточный – состоит из катушки, сердечника и подвижного якоря.

Третий блок. Управляющий – в этом типе реле в качестве управления выступает электромагнитное поле, которое образуется в результате поступившего электрического сигнала на катушку.

Такой тип реле отличается крайне высокой надежностью и долговечностью.

Следующей разновидностью импульсных реле является электромагнитное реле:

В данном типе реле за работу отвечает микроконтроллер, в роли промежуточного блока выступает либо катушка, либо полупроводниковый ключ.

Электромагнитное импульсное реле крайне чувствительно с всевозможным перепадам напряжения и различным помехам в сети, так же существует ограничение на длину коммутируемой линии при таком типе реле, но зато такое изделие вполне можно дополнить, например, таймером, что позволит задать временной интервал по истечению которого свет будет отключен без дополнительных коммутационных действий.

Область применения и схемы подключения

Как вы наверное догадались, такие реле в основном применяются в освещении для реализации системы «умный дом».

Так довольно широко используется такой тип реле как РИО-1(реле импульсное для освещения первого типа)

Схема подсоединения РИО-1 выглядит так:

Теперь давайте пробежимся по схеме. Пусть в самом начале освещение было отключено через нажатие любого кнопочного выключателя на короткий промежуток времени и фаза поступит на клемму Y. В результате этого произойдет срабатывание реле, замкнуться контакты (11-14) и свет будет включен.

Если мы произведем повторное нажатие на эту же кнопку (или любую другую), то фаза вновь поступит на клемму импульсного реле Y, что приведет к его срабатыванию и контакты 11-14 изменят свое положение – свет отключится.

А вот схема освещения с использованием импульсных реле с центральным управлением:

Здесь при нажатии на кнопку ВКЛ произойдет включение освещения во всем доме, при повторном нажатии отключение не произойдет, а свет отключится если нажать на кнопку ОТКЛ.

Чаще всего такие выключатели монтируются при входе в дом, когда нужно разом отключить освещение.

Заключение

Это все, что я хотел вам рассказать об импульсных реле. Если статья оказалась вам полезна, то ставьте палец вверх и спасибо за ваше внимание.

Схема подключения импульсного реле | Справочник электромонтажника

Импульсное реле представляет собой реле с внедренной схемой счетчика импульсов. Включение и выключение происходит замыканием цепи управления.

Подключение реле контакты для управляемой им электрической цепью и контакты для подключения блока счетчика импульсов.

По принципу переключения реле могут быть электронными и электромеханическими.

Для примера рассмотрим подключение импульсного реле электромеханического типа E 251-230 производимого фирмой ABB.

Цифра 230 в маркировке указывает напряжение цепи управления реле, то есть мы можем использовать напряжение 220В без изменения. Управление реле происходит через нормально открытый контакт. Каждый импульс, поданный на реле, переключает силовые контакты реле в замкнутое или разомкнтутое состояние поочередно.

Состояние силовых контактов фиксируется механически, то есть при исчезновении напряжения в сети положение контактов остается неизменным.

Это дает преимущество импульсному реле перед обычным пускателем, который при исчезновении напряжения нужно заново подключать пусковой кнопкой.

На практике импульсное реле удобно использовать для управления освещением более, чем из двух мест, так как импульс от любой из кнопок переключает состояние контактов реле. При желании, можно создать подобие системы «Умный дом». Для этого все провода осветительных приборов и выключателей заводим в щит управления. Для каждой управляемой группы освещения устанавливаем импульсное реле, а затем любой выключатель или блок выключателей подключаем для управления этой группой.

Схема подключения импульсного реле для управления светильном из трех мест

Нулевой провод подаем на один из контактов светильника.

Импульсное реле данного типа имеет силовые контакты 2 и 1. Фазу с общей клеммной колодки X1 подаем на контакт 2 импульсного реле. При включенном состоянии импульсного реле появляется напряжение на контакте 1, соединенным с фазным контактом светильника.

Для включения и выключения реле с помощью подаваемого импульса используем контакты А1 и А2. На один из контактов подключаем нулевой провод (в нашем случае А2). Второй контакт (А1) соединяем с клеммной колодкой Х2, на которую приходят провода с тактовых выключателей.

К каждому тактовому выключателю достаточно проложить двухжильный провод. По одному из проводов приходит фаза с клеммной колодки Х1, второй соединен с клеммой Х2.

При нажатии на любой из тактовых выключателей подается напряжение на контакт А1, срабатывает встроенная в реле схема переключения и силовые контакты меняют свое положение. Если реле было во включенном состоянии — выключается, если в выключенном состоянии — происходит включение.

Таким образом, нажатие любого выключателя в любой последовательности позволяет выключать или включать свет. При этом количество выключателей практически неограниченно, то есть мы можем управлять светом хоть из десяти точек.

Путем объединения десятка импульсных реле можно уже создавать некое подобие систем «умного дома» с простейшими сценариями.

Импульсное реле для управления освещением. Фото, видео

Автор Alexey На чтение 6 мин. Просмотров 2.6k. Опубликовано Обновлено

В случае, если требуется управление освещением из множества разных мест в большом помещении, используют импульсное реле, как наиболее дешёвое и эффективное решение данной задачи.

Принцип действия устройства

Существует много производителей электротехнического оборудования, выпускающих импульсные реле:

ABB, Schneider Electric, Legrand, IEK, Finder и другие.

В независимости от изготовителя, в данных устройствах применяется один и тот же принцип управления катушкой, осуществляемый с помощью приходящего короткого импульса напряжения.

Импульсное реле электронное

Алгоритм работы такой: пришёл один импульс – устройство включилось, пришёл следующий – выключилось. Данный циклический принцип управления сохраняется во всех модификациях устройств. На само срабатывание необходимо, в зависимости от модели, в среднем около 50 мс.

Поскольку импульсное реле имеет два стабильных состояния – включённое и выключенное, его ещё называют бистабильным. Другое название, встречаемое в каталогах – блокировочное, из-за того, что контакт блокируется в одном из двух положений внутренним механизмом, и данное состояние сохраняется после исчезновения напряжения в сети.

Схема подключения и принцип работы импульсного реле на примере двух выключателей



Выключатель для импульсного реле

Очевидно, что включённых параллельно клавиш может быть много, нажатием которых осуществляют одну и ту же функцию. Для управления импульсным реле используется выключатель, имеющий самостоятельно размыкающийся под воздействием пружины контакт – кнопка с нормально открытым (разомкнутым) не фиксирующимся контактом.

Установив данные выключатели в разных местах большого помещения можно включить освещение нажатием клавиши на входе и выключить, закрывая выходную дверь. Если в это время кто-то ещё будет находиться внутри, то ему не надо будет пробираться в потёмках через весь зал – достаточно подойти к любому ближайшему выключателю, и возобновить освещение.

Разновидности и характеристики импульсных реле

Импульсные реле могут иметь модульную конструкцию, для установки на DIN рейку в щитке, но, также выпускаются устройства различных размеров и форм, имеющие иной способ крепления.

Модульные устройства, выпускаемые различными производителями, также могут отличаться внешним видом.

Например, импульсные реле фирмы ABB, Schneider Electric, имеют индикаторы работы и ручной рычажок управления механизмом.

импульсное реле с рычажком и устанавливаемый на DIN рейку

Обозначение клемм подключения тоже может различаться. По ходу развития, изделия одной марки также изменяются.

Например, реле ранее популярной серии E251 от компании ABB уже снятое с производства, выглядит так,

а его аналог Е290, теперь имеет несколько иной вид.

Различаются внутренней схемой также серии от одного изготовителя.


Основными характеристиками импульсных реле являются:
  • Количество и первоначальное состояние контактов;
  • Номинальное управляющее напряжение;
  • Ток срабатывания катушки;
  • Номинальный ток силовой цепи;
  • Длительность импульса управления;
  • Количество подключаемых выключателей;

Последняя указанная характеристика зависит от наличия ламп подсветки в выключателях, суммарный ток которых может привести к срабатыванию катушки. Если импульсное реле электронное, то оно подвержено влиянию радиопомех и наводок от окружающих силовых цепей.

Характеристики импульсных реле

Схема подключения реле с одним нормально открытым контактом

Поскольку существует большое разнообразие бистабильных реле, то без привязки к конкретному производителю можно рассмотреть лишь обобщённую схему подключения.

схема подключения

На рисунке справа показан момент нажатия выключателя и срабатывание реле, которое блокируется в данном состоянии до следующего нажатия любой из кнопок. Так выглядит монтажная схема подключения всё ещё популярного блокировочного реле ABB E251-230

Принципиально, схемы подключений изделий от других производителей ничем не отличаются.

Схема подключения импульсного реле с выключателем для защиты

Общей особенностью данных реле является то, что они не имеют встроенной защиты от перегрузки и должны быть защищены с помощью автоматических выключателей.

Поскольку для срабатывания катушки требуется незначительный ток, по сравнению коммутируемой нагрузкой, то цепи управления могут осуществляться при помощи кабелей с поперечным сечением жил 0,5 мм², но в этом случае для данной электропроводки должен быть установлен отдельный защитный автомат, для предотвращения возгорания проводов при их коротком замыкании.

Как правило, производители указывают время, в течение которого катушка может находиться под напряжением. Например, у ABB оно не ограничено, но у менее именитых брендов импульсные реле могут нагреваться, когда в цепи катушки будет электрический ток продолжительное время, поэтому, покупая импульсное реле, необходимо уточнять данный параметр, ведь возможны случаи, когда случайно передвинутая мебель окажется причиной постоянного нажатия кнопки выключателя.

Или такая монтажная схема

Короткое описание некоторых возможностей импульсных реле от компании ABB

Если заглянуть в каталог ABB, то можно увидеть что существуют импульсные реле (старая серия — E256, новый аналог E290-16-11/), имеющие по одному нормально открытому и закрытому контакту, фактически работающие в режиме переключателя.

АВВ Е290 и его аналоги

Такие устройства могут использоваться для управления осветительными системами на производстве, для переключения между основным и дежурным освещением. Благодаря такой функции производственное помещение никогда не окажется в темноте по вине персонала, забывшего включить дежурный свет – переключение осуществляется одним нажатием на клавишу выключателя.

Существует также возможность управлять освещением как локально (управляется одно импульсное реле при помощи нескольких параллельно подключенных кнопок), так и централизованно, (одновременно для нескольких одинаковых устройств) при помощи двух клавиш – включения и выключения. Например, схема подключения реле серии E257.

Здесь нажатием центральных кнопок (ON, OFF) управляются все реле, плюс каждое имеет свое локальное управление.

В обновлённой линейке ABB используется принцип комбинирования модулей для создания многоуровневых управляющих систем.

Использование различного управляющего напряжения также расширяет функциональные возможности устройств управления освещением. Для примера, импульсное реле серии E251-24 (его обновлённый аналог E290-16-10/24)управляется постоянным напряжением 12В (или переменным 24В), что делает безопасной работу выключателей, находящихся во влажных средах, где есть риск поражения электрическим током.

Такое устройство с успехом может использоваться для управления освещением в бане или сауне, где применение устройств, работающих с сетевым напряжением, не допускается. К тому же низковольтный управляющий сигнал может генерироваться различными компьютеризированными устройствами, что позволяет автоматизировать процессы управления освещением.

Управляющее напряжение в импульсных реле от ABB указывается через дефис в старых изделиях (E251-230) и послеслеша в новом стандарте (E290-16-10/230).

Итог

Данная статья не является рекламой продукции ABB, просто устройства данной фирмы, являющейся одной из лучших на рынке в данном сегменте, взяты в качестве примера, чтобы показать некоторые существующие возможности, которые появляются при использовании различных модификаций импульсных реле.

Как уже говорилось выше, рабочий принцип данных устройств одинаковый у всех производителей, а чтобы правильно подключить и использовать конкретное изделие, нужно изучать его внутреннюю схему, функционал и технические характеристики.

Комбинируя различные устройства, подключая их последовательно, используя контакторы и дополнительные аксессуары, можно обеспечить многоуровневое управление не только освещением, но и другими производственными процессами.

Первая часть видео :

Вторая часть видео:

Импульсное реле серии Easy 9 от Schneider Electric

31.07.2020

Современные квартиры и дома насыщены различными электрическими нагрузками такими, как источники света различной мощности и конфигурации, отопительные приборы, электрические приводы штор, жалюзи и многими другими устройствами. При этом, привычные нам способы управления ими уже невозможно применять из-за технических ограничений или по причине требований заказчика.

Импульсные реле хорошо зарекомендовали себя в качестве устройств управления освещением. По сути это реле с механической фиксацией контактов в положение вкл/выкл, что позволяет после выключения или выключения снять с них напряжение. Таким образом управление осуществляется импульсом, отсюда и название устройства. Основные преимущества – бесшумность, энергоэффективность, неограниченное количество точек управления, возможность управлять мощными нагрузками, безопасность с пожарной точки зрения. Рассмотрим вариант управления освещением на примере новинки от Schneider Electric — импульсного реле серии Easy 9.

В качестве примера возьмем длинный коридор или лестничный марш. Обычно в таких помещениях необходимы несколько точек управления, которые позволяют включить освещение, когда человек входит с одной стороны коридора и выключить его, когда он уходит с другой стороны. Традиционно такие схемы управления реализуются с помощью комбинации переключателей, что требует прокладки большого количества кабелей и затратно само по себе т.к. стоимость проходного (перекрестного) переключателя достаточно высока.

При использовании импульсного реле возможно отказаться от дорогостоящих переключателей и заменить их недорогими кнопочными выключателями, как показано на схеме. Таких кнопочных выключателей может быть неограниченное количество (если речь идет о выключателях без подсветки!!), что позволяет создать нужное количество точек управления в зависимости от конкретного помещения. В цепи управления реле ток протекает лишь в момент подачи импульса управления и не превышает 0.5 А, то их можно прокладывать кабелем небольшого сечения (0.5-0.75 кв.мм.). В сочетании с доступной ценой импульсного реле Easy 9 такое решение позволяется получить существенную экономию не только за счет стоимости изделий, но и за счет экономии кабеля.

Рычаг на лицевой панели импульсного реле помимо индикации положения реле «включено/выключено» еще и позволяет управлять им в ручном режиме, например если нужно проверить правильность подключения нагрузки при монтажных и пуско-наладочных работах на объекте.

Технические параметры

  • Способ монтажа: din-рейка
  • Назначение: Механическое для коммутации
  • Глубина монтажа, установки: 44 мм
  • Ширина в числах модульных расстояний: 1
  • Количество замыкающих контактов: 1
  • Количество переключающих контактов: 0
  • Количество размыкающих контактов: 0
  • Номинальный коммутируемый ток: 16 А
  • Напряжение питания по: 250 В
  • Напряжение питания с: 250 В
  • Род тока питающего напряжения: Переменный ток (AC)
  • Возможность ручного управления: да

Импульсное реле для управления нагрузкой из нескольких мест

Импульсными реле называют такие, которые изменяют состояние выходной цепи под действием коротких импульсов, подаваемых в цепь управления. В паузах между импульсами состояние выходной цепи, установленное последним импульсом, остаётся неизменным. Их применяют, например, в системах управления освещением и вентиляцией. Несмотря на то что такие реле (они бывают чисто электромеханическими и электронными) выпускает промышленность, автор предлагает свою конструкцию электронного импульсного реле, по его мнению, более дешёвую.

Часто бывает необходимо включать одну и ту же нагрузку, например освещение, из нескольких разных мест. Это может быть длинный коридор или лестница, где при входе свет нужно включить, а дойдя до другого конца, выключить. Схема соединения ламп и выключателей при этом становится более сложной, чем обычно, особенно если нагрузку нужно включать и выключать не из двух, а из трёх и более мест.

В таких случаях удобнее применять импульсное реле, установленное вблизи от нагрузки, а маломощные цепи управления им развести во все нужные места и соединить параллельно. Органами управления в этом случае будут служить кнопки или устройства дистанционного (например, по радиоканалу) управления, не фиксируемые во включённом состоянии, а подающие сигналы включения и выключения в виде кратковременных замыканий контактов.

Промышленность выпускает большой ассортимент импульсных реле, например, РИО-1, A9C30811, EPN510 и многие другие. Но все они слишком дороги. Самостоятельное изготовление их аналогов обойдётся в несколько раз дешевле.

Импульсное реле, изготовленное автором, не претендует на оригинальность и состоит из D-триггера К561ТМ2, узлов его защиты от помех и дребезга контактов, а также исполнительного электромагнитного реле. Схема импульсного реле изображена на рис. 1.

Рис. 1. Схема импульсного реле



Конденсатор C3 и резистор R3 предназначены для того, чтобы при подаче
на колодку XT1 напряжения питания установить на прямом выходе (вывод 1) триггера DD1.1 низкий уровень напряжения, а на его инверсном выходе (вывод 2) — высокий. Если напряжение питания на нагрузку подаётся через контакты 1 и 3 колодки XT4, после включения питания импульсного реле она останется выключенной, а если через контакты 2 и 3 той же колодки — включённой.

Любое число кнопок управления (без фиксации), подключённых между контактными колодками XT2 и XT3, оказываются соединёнными параллельно. Поэтому нажатие на любую из них приводит к замыканию цепи питания излучающего диода транзисторного оптрона U1. Пока ни одна кнопка не нажата, ток через излучающий диод оптрона не течёт, его фототранзистор закрыт.

При нажатии на любую кнопку через излучающий диод и резистор R1 потечёт ток, в результате чего излучение диода откроет фототранзистор оптрона U1. Обеспечиваемая оптроном электрическая изоляция цепи управления от остальных узлов реле необходима для надёжной защиты от помех, наводимых на провода, идущие к кнопкам. Чем больше кнопок, тем длиннее провода и больше помех, наводимых на эти провода.

При открытом фототранзисторе с вывода 3 оптрона U1 на резистор R2 поступает напряжение около 9 В, поэтому на входе C триггера DD1.1 происходит смена низкого логического уровня высоким. Это приводит к установке на прямом выходе (выводе 1) триггера DD1.1 такого же уровня, какой в этот момент присутствовал на входе D триггера. Поскольку этот вход через цепь задержки R5С6 соединён с инверсным выходом (выводом 2) DD1. 1, этот уровень был высоким и станет таким же на прямом выходе, а на инверсном — противоположным ему, низким. Состояние полевого транзистора VT1, реле K1 и управляемой им нагрузки изменится и останется таким до следующего нажатия на кнопку.

При следующем нажатии на любую кнопку (не обязательно на ту же, на которую нажимали ранее) триггер DD1.1 перейдёт в состояние с низким уровнем на прямом выходе (поскольку уровни на инверсном выходе и входе D были низкими). Это приведёт к закрыванию транзистора VT1, прекращению тока через обмотку реле K1 и возвращению нагрузки в исходное состояние. Цепь R5C6 нужна для того, чтобы сигнал с инверсного выхода триггера поступал на его вход D с небольшой задержкой. Это защищает нагрузку от многократных включений-выключений, вызванных дребезгом контактов кнопок управления. Конденсаторы C2 и C5 подавляют помехи.

Я использую несколько таких импульсных реле, установленных в одном шкафу. Поэтому применил их питание напряжением 12 В, которое поступает от общего источника. Практика показала, что для повышения стабильности работы импульсных реле в каждом из них должен быть свой стабилизатор напряжения 9 В для питания триггера. Он выполнен на интегральном стабилизаторе напряжения 78L09 (DA1) с фильтрующими конденсаторами C1 и C4.

Светодиод HL1 сигнализирует о наличии напряжения питания 12 В. Включённый светодиод HL2 показывает, что напряжение подано на обмотку реле K1, которое должно сработать. Резисторы R4 и R7 ограничивают ток через светодиоды.

Чертёж печатной платы описанного варианта импульсного реле изображён на рис. 2. Её размеры — 72×32 мм. Резисторы и конденсаторы можно использовать любые. Те из них, что монтируют на поверхность платы, должны быть типоразмера не более 1206. Полевой транзистор IRLML0030 можно заменить другим N-канальным с допустимым током стока не меньше, чем ток обмотки реле.

Рис. 2. Чертёж печатной платы



Винтовые зажимные колодки XT 1 — KF301-2P, XT2-XT4 — KF301-3P Для их контактов допустим ток до 16 А. Реле K1 — SRD-12VDC-SL-C с сопротивлением обмотки 400 Ом. Допустимый ток контактов этого реле — 10 А. Именно этого значения не должен превышать ток нагрузки. Указанное реле можно заменить любым другим с номинальным напряжением обмотки 12 В и её рабочим током не более допустимого тока стока транзистора VT1. Достаточно мощными должны быть и контакты выбранного реле. Естественно,
при замене реле тоже может потребоваться доработка печатной платы.

Вместо электромагнитного реле можно использовать коммутатор переменного тока на симисторе, собрав импульсное реле по схеме, показанной на рис. 3. Симисторный узел здесь аналогичен рекомендованному в техническом описании оптосимистора МОС3063. Светодиод HL2 в симисторном варианте реле включён последовательно с излучающим диодом опто-симистора U2 и светится, когда подана команда на открывание симистора VS1. Остальная часть устройства осталась прежней.

Рис. 3. Схема импульсного реле



Если электромеханическое реле заменено симистором, допустимый ток нагрузки зависит от параметров последнего. Для применённого симистора BT136-600 — это 12 А. Но при мощности нагрузки более 150 Вт указанному симистору необходим теплоотвод, место для которого на печатной плате, изготовленной по чертежу, приведённому на рис. 4, предусмотрено.

Рис. 4. Чертёж печатной платы



Файлы печатных плат в формате Sprint Layout 6.0 имеются здесь.

Автор: А. Гусев, г. Муром Владимирской обл.

Бистабильное (импульсное) реле для управления освещением

Вопрос: Я хотел бы сделать выключатели для ламп в 4 местах. Я знаю, что вы можете использовать бистабильные реле для этого. Но как их подключить к коммутаторам, где их разместить и какие провода использовать?

Бистабильные реле позволяют включать и выключать устройства с помощью, так называемых колокол (импульс) из любого количества мест. Их взаимная позиция не имеет значения. В такой системе различают две цепи:

  • Управление. Между импульсными кнопками и бистабильным реле;
  • Исполнительный, или рабочий. Между бистабильным реле и лампами (приемником тока).

Размещение и установка

Иногда при высоких нагрузках устанавливается дополнительное реле или контактор, позволяющий протекать большим токам, но в случае освещения это, вероятно, не понадобится. Бистабильное реле может быть установлено в главном распределительном щите на шине, потому что оно имеет типичный модульный размер, как и остальные аксессуары распределительного устройства.

Однако часто из-за ограниченной длины проводов — он помещается в небольшой распределительный щит рядом с контролируемой цепью. Вы также можете купить версию, адаптированную для размещения в типичной коробке для скрытого монтажа 60 мм, что часто является наиболее удобным.

Как работает

Этот метод управления обычно используется при включении освещения в коридорах, на лестницах, а также для открытия ворот или управления внешними лампами. Каждое нажатие кнопки управления вызывает импульсное изменение положения контактов реле. То есть цепь включается и выключается попеременно. Подсветка, включаемая нажатием любой кнопки, может быть выключена повторным нажатием той же или любой другой кнопки.

Через цепь управления протекает очень низкий ток, поэтому кабели могут иметь небольшое поперечное сечение, но на практике используются типовые установочные кабели 2*1,5 мм2.

Кнопки подключаются параллельно реле

В рабочем контуре поперечное сечение проводов зависит от нагрузки — мощности и типа ламп, но и здесь 3*1,5 или 3*2,5 мм2 обычно прокладываются во всех точках сбора. Определенное ограничение вводится скорее самим бистабильным реле.

Обычно его нагрузка не должна превышать 1000 Вт с галогенными источниками света и 300 Вт со светодиодами. Схема включения бистабильного реле в установку обычно размещается на его корпусе с указанием назначения отдельных клемм.

Уникальная статья на нашем сайте — electricity220.ru.

Блокировочное реле

: что это такое? (Схема цепи и принцип ее работы)

Что такое блокирующее реле?

Реле с фиксацией (также известное как бистабильное, стопорное, импульсное, стопорное реле или просто «фиксатор») определяется как двухпозиционный электромеханический переключатель. Это переключатель с электрическим приводом, используемый для поддержания своего положения без подачи питания на катушку.

Реле с фиксацией используется для управления большим потоком тока с меньшим током. Катушка фиксирующего реле потребляет энергию только тогда, когда реле включено.И его контакт остается в положении после отпускания переключателя. Подробнее о том, как это работает, см. на схеме замыкающего реле ниже.

Реле с фиксацией похоже на двухпозиционный тумблер. В тумблере, когда спусковой крючок физически переводится в одно положение, он остается в том же положении до тех пор, пока спусковой крючок не будет переведен в противоположное положение.

Аналогичным образом, после электрической установки в одно положение фиксирующее реле останется в этом положении до тех пор, пока не вернется в противоположное положение.

Реле с фиксацией также известно как импульсное реле, бистабильное реле или реле блокировки.

Что такое импульсное реле?

Импульсное реле представляет собой реле с фиксацией и часто называется бистабильным реле. Он используется для изменения состояния контактов с помощью импульса.

Когда импульсное реле срабатывает, оно определяет положение реле и возбуждает противоположную катушку. И реле сохранит это положение даже при отключении питания.

При повторном включении питания контакт меняет свое состояние и остается в этом положении.И этот процесс повторяется при включении/выключении питания.

Этот тип реле наиболее подходит для таких приложений, как устройства ВКЛ/ВЫКЛ из нескольких мест с кнопочным или мгновенным выключателем. Например, он используется в цепи освещения или конвейере для управления из разных мест.

Схема цепи фиксирующего реле

Цепь фиксирующего реле имеет две кнопки. Кнопка-1 (B1) используется для создания цепей, а Кнопка-2 (B2) используется для разрыва цепи.

Схема цепи фиксирующего реле

При нажатии кнопки 1 катушка реле включается.И замкнуть контакты А на В и С на D.

После подачи питания на катушку реле и замыкания контактов А и В, подача остается продолжаться после отпускания кнопки-1.

Катушка реле должна быть обесточена, чтобы разомкнуть цепь. Итак, чтобы обесточить катушку реле, нам нужно нажать кнопку-2.

Как работает блокирующее реле?

Кнопка-1 — это кнопка NO (нормально разомкнутая), а кнопка-2 — это кнопка NC (нормально закрытая). Поэтому изначально кнопка-1 открыта, а кнопка-2 закрыта.

Кнопка-1 нажата для включения цепи. После нажатия кнопки-1 ток потечет через (+Ve)-B1-A-B-(-Ve).

Это приведет к включению катушки реле. Контакты A подключены к B, а C подключены к D.

Если вы отпустите кнопку B1, катушка реле останется под напряжением, и в цепи будет непрерывно течь ток. Путь тока (+Ve)-B2-B-A-(-Ve).

Для отключения цепи нам необходимо обесточить катушку реле.Для этого нам нужно отключить текущий путь.

Кнопка B2 используется для отключения цепи. Кнопка B2 является НЗ. Итак, когда мы нажмем эту кнопку, она изменит свою стадию на открытие. Следовательно, когда мы нажмем кнопку B2, она разорвет путь и обесточит цепь.

Существует множество конфигураций реле, которые можно сделать с количеством контактов, связанных с реле.

Как сделать схему реле с фиксацией

Здесь мы обсудим пошаговую процедуру создания схемы реле с фиксацией.

Шаг 1 Подключите реле к кнопке и источнику постоянного тока, как показано на рисунке ниже.

Кнопка обычно является разомкнутым (нормально разомкнутым) переключателем. Поэтому изначально переключатель разомкнут. При нажатии кнопки реле включается. И когда кнопка отпускается, реле выключается.

Это штатная работа реле с кнопкой. В случае реле с фиксацией реле остается во включенном состоянии после нажатия кнопки.

Шаг 2 Таким образом, для работы реле с фиксацией общая точка реле должна соединяться с источником с помощью кнопки, как показано на рисунке ниже.

В этом состоянии, когда мы нажимаем кнопку, реле включается. После отпускания кнопки контакт реле остается в том же положении.

Здесь, когда мы отпускаем кнопку, питание A1 от кнопки отключается. Но питание постоянно доступно напрямую от линии постоянного тока.

Следовательно, в этом состоянии, когда мы нажали кнопку, питание постоянно включено. И он никогда не будет OFF.

Шаг 3 Поэтому мы подключаем дополнительную кнопку, нормально замкнутую (НЗ), с линией постоянного тока и реле, как показано на рисунке ниже.

Эта кнопка используется для отключения питания. Таким образом, когда мы нажимаем эту кнопку, реле отключается от линии постоянного тока.

Следовательно, чтобы включить питание, мы используем кнопку-1, а чтобы выключить питание, мы используем кнопку-2.

Блокировочное реле: принцип работы, преимущества, применение

Во многих случаях заказчику важно экономить электроэнергию. Одним из подходов к энергосбережению является использование реле с фиксацией, которому не требуется постоянная мощность для поддержания замыкания контактов. Следовательно, определение, принцип работы и преимущества реле с фиксацией должны быть известны всем электрикам.

Что такое фиксирующее реле?

Блокировочное реле представляет собой устройство управления, работающее на импульсном управляющем сигнале. При каждом коротком импульсе, подаваемом на катушку, происходит изменение состояния контакта, поэтому он остается в этом положении без необходимости постоянного питания катушки.

Может управляться вручную, дистанционно, с нескольких точек управления или импульсами.Блокировочные реле чаще всего используются для управления цепями освещения в различных общественных местах с несколькими точками управления.

Реле с фиксацией также называются «бистабильными реле» или «импульсными реле»

Как работает блокирующее реле?

Реле с фиксацией замыкает или размыкает свои контакты каждый раз, когда на клеммы его катушки подается импульс сетевого напряжения. Импульс генерируется нажатием одной из кнопок. Все кнопки соединены параллельно.

С помощью реле с блокировкой цепью освещения зоны можно управлять из нескольких мест. Его хорошо ценят в коридорах, на лестницах и в больших помещениях.

Использование блокирующих реле вместо контакторов в цепях освещения не требует питания катушек, что позволяет сэкономить около 2 Вт на реле. Глобальная экономия энергии для каждого реле составляет более 5 кВтч в год (при среднем использовании 8 часов в день). Кроме того, фиксирующие реле позволяют управлять освещением с помощью неограниченного количества кнопок.Реализация схемы с параллельными ключами очень проста! Это делает его особенно подходящим для использования в более сложных осветительных установках, когда, например, требуется последовательное управление коммунальными услугами с помощью одной цепи кнопок.

Эти устройства могут быть использованы для реализации инновационных решений, обеспечивающих максимальную экономию энергии, благодаря их философии дизайна, которая потребляет только в течение короткого периода времени импульсного управления.

Как сбросить фиксирующее реле?

Вы можете сбросить фиксирующее реле с помощью привода.Блокировочные реле оснащены ручным приводом и селектором, которые отключают питание катушки, выводя систему из строя, например, в случае технического обслуживания.

В чем разница между реле с фиксацией и без блокировки?

Реле без фиксации представляет собой электрический переключатель, который размыкается и замыкается по команде другой электрической цепи. Реле с фиксацией бистабильны, что означает, что они имеют два расслабленных состояния и работают с импульсным напряжением на катушке.

При отключении тока они остаются в текущем положении, а монтажные реле возвращаются в исходное положение. Моностабильные установочные реле имеют только одно расслабленное состояние и работают при постоянном напряжении на катушке.

Преимущества блокирующего реле

Блокирующее реле имеет следующие преимущества:

  • Сохраняет поперечные переключатели; освещением можно управлять с помощью кнопок вместо комбинации перекладины и трехпозиционных переключателей.
  • Экономит проводников. можно использовать меньшие сечения для цепи управления, чем для силовой цепи.
  • Обеспечивает повышенный комфорт управления; например, выходя из дома, можно выключить весь свет.
  • Он обеспечивает бесшумную непрерывную работу по сравнению с тем же приложением, использующим контакторы. Распределительный щит можно устанавливать в тихих помещениях (спальнях, кабинетах), не мешая пользователям.
  • Экономит энергию. Когда требуется дистанционное управление, импульсное реле является оборудованием с наименьшим собственным потреблением.Это связано с тем, что энергия необходима только для изменения его состояния с ВКЛ на ВЫКЛ, с ВЫКЛ на ВКЛ. Для поддержания включенного состояния не требуется энергии.
  • Блокировочные реле управляют большим количеством ламп, чем контакторы того же номинального тока.
  • Требуется меньше времени для подключения устройств.

Схема блокировочного реле

Ниже представлена ​​схема подключения блокировочного реле:

Продолжить чтение

Схема цепи фиксирующего реле



Что такое фиксирующее реле?

Блокировочное реле представляет собой двухпозиционный переключатель с электрическим приводом. Он управляется двумя переключателями или датчиками мгновенного действия, один из которых «устанавливает» реле, а другой «сбрасывает» реле. Фиксирующее реле сохраняет свое положение после того, как исполнительный переключатель был отпущен, поэтому оно выполняет основную функцию памяти.

Реле с фиксацией аналогично двухпозиционному («двухпозиционному») тумблеру. Рукоятка тумблера физически переводится в одно положение и остается в этом положении до тех пор, пока не будет переведена в противоположное положение. Блокировочное реле электрически «устанавливается» в одно положение и остается «заблокированным» в этом положении до тех пор, пока не будет электрически «сброшено» в противоположное положение.

Есть два типа фиксирующих реле:
Реле с электрической фиксацией представляет собой стандартное реле с одним из собственных контактов, включенным в цепь катушки. Внешний переключатель сначала включает реле, затем его собственный контакт удерживает его во включенном состоянии. Внешний переключатель сброса прерывает подачу питания на реле, которое отключает его. Бистабильное реле или реле с механической фиксацией обычно имеет две внутренние катушки и внутренний фиксирующий механизм.Подача питания на одну катушку «устанавливает» контакты в одно положение, и контакты остаются в этом положении до тех пор, пока не будет подано питание на катушку «сброса».
Отличия:
Реле с электрической фиксацией —
• Использует стандартное реле с одной катушкой,
• Всегда сбрасывается при отключении питания,
• Один контакт предназначен для управления фиксацией,
• Переключатель «Set» представляет собой нормально разомкнутый контакт,
• Переключатель «Сброс» представляет собой нормально замкнутый контакт.
Реле с механической фиксацией —
• Использует механизм с двойной катушкой или поляризованный механизм с одной катушкой,
• Сохраняет свое положение при отключении питания, поэтому схема будет в том же состоянии при повторном включении питания,
• Все контакты доступны для других функций цепи,
• Переключатели «Set» и «Reset» являются нормально разомкнутыми контактами.

На двух приведенных ниже принципиальных схемах показано, как подключить цепь реле с электрической фиксацией. Это создает базовую функцию памяти… реле «запоминает», какой переключатель был нажат последним.

Для механических реле блокировки нажмите здесь .

В этих схемах переключатель «Установить» представляет собой любой нормально разомкнутый переключатель или релейный контакт, например детектор поезда MRD1. Переключатель «Сброс» — это любой нормально замкнутый переключатель или релейный контакт. При нажатии переключателя «Set» реле включается. Реле остается включенным даже после того, как переключатель «Set» был отпущен, потому что катушка реле (соединения K1 и K2) теперь получает питание через свой собственный контакт (соединения 2C и 2NO).

При нажатии переключателя «Сброс» питание катушки реле прерывается, что приводит к отключению реле. Это разрывает соединение через контакт 2C-2NO, поэтому реле остается выключенным.

Этот тип схемы памяти называется «энергозависимой» памятью, потому что при отключении питания реле возвращается в выключенное состояние. При повторном включении питания реле остается в выключенном состоянии до тех пор, пока не будет нажат переключатель «Set».

Реле, используемое здесь, представляет собой любое стандартное реле с двумя или более наборами контактов или «полюсами» (DPDT, 3PDT, 4PDT и т. д.), например реле вспомогательной мощности MRAPR. Реле MRAPR включает в себя диоды на катушке для защиты контактов переключателя от «обратного» напряжения и может использоваться как в цепях переменного, так и постоянного тока.

См. примечание о номиналах контактов переключателя.

Эта первая схема представляет собой цепь, в которой переключатель «Установить» имеет приоритет. Это означает, что если одновременно нажать кнопки «Set» и «Reset», реле включится.

На следующей схеме показана цепь, в которой переключатель «Сброс» имеет приоритет. Если одновременно нажать кнопки «Set» и «Reset», реле выключится.



Для реле с механической блокировкой нажмите здесь .

© Copyright 2009-2020 Azatrax LLC, Лонгмонт, Колорадо


Цифровое импульсное реле — Electronics-Lab.

com

Введение

Во-первых, реле похоже на переключатель катушки.Этот переключатель активируется, когда на катушку подается электричество. В обычном реле электричество должно непрерывно подаваться на катушку для поддержания контактов, но импульсное реле «запоминает» и требует только кратковременной подачи электричества. Другими словами, подайте импульс электричества на катушку, чтобы включить контакты реле, подайте другой импульс электричества, чтобы отключить контакты реле.

Итак, импульсное реле используется для включения лампы с помощью кнопок, а не тумблеров.Что действительно удобно, так это параллельное подключение нескольких кнопок мгновенного действия и размещение их в разных местах. Я могу включить лампу в одной комнате и выключить ее в другой комнате, потому что электричество на лампу подавало реле, а не выключатель.

Описание

Цифровое импульсное реле представляет собой электронную схему, которая идеально имитирует все функции импульсного реле с храповым механизмом: первое нажатие на кнопку включает реле, а второе нажатие выключает его, и реле в схеме работает освещает. Особенность этой схемы в том, что ее можно использовать в централизованной системе домашней автоматизации. Еще одним преимуществом является более низкая цена по сравнению с импульсным реле с храповым механизмом. Цифровое импульсное реле невосприимчиво к электрическим помехам, связь между кнопками и цепью может быть обеспечена неэкранированным кабелем любой длины.

Схема

Эта цепь управляет освещением комнаты. Основным компонентом схемы является микросхема IC1 (CD4017). Кнопки номерные подключаются штатной проводкой к цепи.Вся цепь разделена оптопарой, что означает, что цепь невосприимчива к электрическим помехам, которые могут возникнуть на кабеле, соединяющемся с кнопками.

Сначала нажатие любой кнопки подключается к GND оптопары IN. Выходной сигнал оптопары усиливается транзистором Q1 (BC557) вместе с цепью C1, R3, R4. Усиленный сигнал представляет собой атаку на тактовый контакт 14 декадного счетчика IC1 (CD4017), счетчик увеличивается на 1, на контакте 2 устанавливается высокий уровень, а реле включается. Транзистор Q2 (2N2222), подключенный к контакту 2 IC1, управляет 12-вольтовым реле.Диод 1N4004 (D1) работает как обратный диод. LED1 показывает состояние ВКЛ/ВЫКЛ.

Секундное нажатие любой кнопки, IC1 увеличивается на 1, контакт 2 становится низким, реле выключено, а контакт 4 становится высоким. Если мы подключим диод D2, контакт 4 к контакту сброса CD4017, счетчик вернется в исходное состояние и будет готов к еще одному нажатию кнопки, чтобы включить реле.

Компонент C2 – R6 удерживает вывод сброса в положении +12 В, когда цепь находится под напряжением, пока на C2 не будет установлено напряжение 12 В.

От коллектора транзистора Q2 идет ВХОД/ВЫХОД для использования в системе микроконтроллера (пульт дистанционного управления GSM, веб-управление и т. д.).). При использовании в качестве входа система микроконтроллера может подключаться к коллектору GND Q2, и реле включается. Или коллектор используется как ВЫХОД, сигнал получен, скажем, системой микроконтроллера, если реле включено или выключено.

Источник питания для схемы 12 В постоянного тока. В режиме ожидания, когда реле выключено, цифровое импульсное реле потребляет 0 В. В противном случае, когда реле включено, потребление зависит от тока реле 12 В.

Установка

Список деталей

Цепь блокировки реле с помощью кнопки

Мы будем двигаться шаг за шагом:

Шаг 1:-

Когда мы нажимаем кнопку, реле должно быть включено. Это означает, что мы используем кнопку нормально открытого типа, потому что, когда мы нажимаем этот переключатель, питание идет вперед.

Шаг 2:-

Когда на катушку реле поступает питание, реле должно быть включено. Здесь реле работает от 24 В постоянного тока. Эти два шага мы видим на следующем рисунке: —

Цепь блокировки реле с помощью кнопки

Подключаем реле и кнопку как на рисунке. Когда мы нажимаем кнопку, питание поступает на точку реле A1, и реле включается, и его контакт меняется, но когда мы отпускаем кнопку, питание отключается, и реле отключается.

Но реле не срабатывает.Вот и думаем, что сделать, чтобы эстафета выдержала. Теперь мы используем замыкающий контакт реле для удержания. Как мы используем этот контакт, см. на рисунке ниже: —

Подключаем +24VDC к точке COM реле и точку NO к точке A1 реле. Когда мы нажимаем кнопку питания, питание поступает на реле, реле включается, и контакт меняет точку NO на точку NC.

Теперь питание +24 В постоянного тока напрямую подключено к A1, и реле включено. Если мы отпускаем кнопку, подача питания от кнопки прекращается, но питание постоянно поступает из точки NO, а реле постоянно включено или находится в режиме удержания.

Теперь мы хотим ВЫКЛЮЧИТЬ это реле, как мы выключаем это реле? Слушать! В приведенном выше примере постоянное питание поступает из НЕТ точки, в которой питание продолжается. Реле включено. Если мы отключим это питание с помощью любого элемента или устройства, реле будет выключено.

Как? Здесь мы используем кнопку NC для отключения питания. См. изображение ниже:

Пример:

Разработайте схему реле таким образом, чтобы она активировалась всякий раз, когда ПЛК отправляет сигнал отключения. Также в то же время реле должно активировать гудок, который питается от сети 230 В переменного тока.И предоставьте кнопку подтверждения/сброса, чтобы остановить гудок.

Примечание: ПЛК посылает однократный импульс, чтобы активировать реле. Реальная схема должна удерживать сигнал до тех пор, пока он не будет сброшен с помощью кнопки подтверждения/сброса.

Примечание. Здесь команда ПЛК показана как НЕТ кнопки на приведенной выше схеме. мы можем заменить кнопку НЕТ командой ПЛК.

Последовательность шагов:

  1. ПЛК подал сигнал активации на реле или кнопку НЕТ нажали и отпустили.
  2. На катушку реле подается питание, когда ток проходит от кнопки НО к катушке реле с A1 по A2
  3. Реле включено, поэтому нормально разомкнутый контакт изменился на нормально замкнутый (здесь мы используем тип 2 NO 2 NC означает, что в одном реле имеется два нормально разомкнутых контакта)
  4. Нормально разомкнутый контакт изменен на Нормально замкнутый > Первый нормально разомкнутый контакт будет использоваться для удержания/блокировки реле. Первый нормально разомкнутый контакт подключен к источнику питания +24 В постоянного тока, а также к катушке реле.Поскольку сигнал PLC является импульсным сигналом, нам нужно удерживать реле. Таким образом, после подачи питания на реле первый нормально разомкнутый контакт подает питание на катушку реле, когда замыкающий контакт становится размыкающим.
  5. Второй нормально разомкнутый контакт подключается к Hooter последовательно с источником питания 230 В переменного тока. когда реле активировано, мощность 230 В переменного тока будет циркулировать на гудок, и гудок активируется.
  6. , когда мы нажимаем кнопку подтверждения/сброса, это означает отключение питания катушки реле, поэтому реле обесточивается, поэтому снова размыкающий контакт становится NO, поэтому питание гудка отключается.

Системы управления двигателем: реле (часть d)




продолжение из части c


Блокирующие реле

Реле с фиксацией обычно используют механическую защелку или постоянный магнит. удерживать контакты в их последнем положении под напряжением без необходимости для непрерывного применения мощности катушки. Они особенно полезны в приложений, где необходимо экономить электроэнергию, например, с батарейным питанием. устройство, или где желательно, чтобы реле оставалось в одном положении, если питание прерывается.


Рис.26 Двухобмоточное механическое блокировочное реле.


Ill.27 Работа схемы двухобмоточного реле с фиксацией. Релейный контакт (незаблокированное состояние)

Механические блокирующие реле

Реле с механической фиксацией используют механизм блокировки для фиксации контактов. в их последней заданной позиции, пока не будет получена команда изменить состояние, обычно питание второй катушки. На рис. 26 показана механическая защелка с двумя витками. реле.Катушка защелки требует только одного импульса тока, чтобы установить защелку и удерживайте реле в зафиксированном положении.

Аналогичным образом, на катушку разблокировки или разблокировки мгновенно подается питание для расцепления. механическую защелку и верните реле в незапертое положение.

, рис. 27, иллюстрирует работу двухобмоточного механического реле с фиксацией. схема. Не существует «нормального» положения контактов фиксирующее реле. Контакт показан с реле в разомкнутом состоянии. это, как если бы катушка разблокировки была под напряжением последней.Операция схемы можно резюмировать следующим образом.

• В незапертом состоянии цепь контрольной лампы разомкнута, поэтому свет выключен.

• При кратковременном нажатии кнопки включения на катушку защелки подается питание. чтобы установить реле в запертое положение.

• Контакты замыкаются, замыкая цепь на контрольную лампу, поэтому свет включен.

• Обратите внимание, что катушка реле не должна постоянно находиться под напряжением. держать контакты замкнутыми и держать свет включенным.Единственный способ переключиться лампа выключена, чтобы привести в действие кнопку выключения, которая активирует разблокировку катушки и верните контакты в разомкнутое незафиксированное состояние.

• В случае потери питания реле остается в исходном защелкнутом состоянии. или разблокированное состояние при восстановлении питания. Такое расположение иногда называется реле памяти.

Реле с магнитной фиксацией

Реле с магнитной фиксацией обычно представляют собой реле с одной катушкой, предназначенные для быть чувствительным к полярности.Когда на катушку кратковременно подается напряжение с заданной полярностью реле защелкнется. Постоянный магнит используется для удержания контактов в положении защелки без необходимости постоянная подача питания на катушку. При обратной полярности и токе на мгновение приложенный к катушке, якорь оттолкнется от катушки, преодолевая удерживающий эффект постоянного магнита, вызывая контакты для разблокировки или сброса.

ил.28 показано реле с магнитной фиксацией с одной катушкой, используемое с 11-контактным розетка с восьмиугольным основанием. Направление тока, протекающего через катушка определяет положение контактов реле. Повторяющиеся импульсы от тот же вход не имеет никакого эффекта. Контакты реле DPDT могут управлять нагрузки цепи и показаны значком в положении сброса реле.


Рис.28 Однообмоточное магнитное фиксирующее реле. Защелка линии сброса Нейтральное положение; 120 В переменного тока


ил.29 Цепь аварийной сигнализации с фиксацией на батарейках. катушка защелки; Сенсорные переключатели; Сбросить катушку; Ручной сброс; л; 12-вольтовая батарея; реле сигнализации; контакт; 24 В переменного тока

Применение реле с фиксацией

Реле с фиксацией имеет ряд преимуществ при проектировании электрических цепей. Например, в схеме управления обычно приходится помнить, когда конкретный событие происходит и не разрешает определенные функции после того, как это событие произошло.

Выход детали на сборочную линию может сигнализировать об отключении процесс путем мгновенного включения катушки разблокировки.Катушка защелки затем должен быть на мгновение включен перед дальнейшими операциями может произойти.

Другое применение реле с фиксацией связано с отключением питания. Схема непрерывность во время сбоев питания часто важна для автоматической обработки оборудования, где последовательность операций должна продолжаться с точки прерывания после возобновления питания, а не возврата к началу последовательности. В приложениях, подобных этому, важно не пусть реле управляет любыми устройствами, которые могут создать угрозу безопасности, если они должны были перезапуститься после отключения электроэнергии.

Реле с фиксацией

полезны в приложениях, где необходимо экономить электроэнергию, например, устройство с батарейным питанием. На рис. 29 показана упрощенная схема. для цепи аварийной сигнализации с фиксацией на батарейках. В схеме используется защелка реле для экономии энергии. Независимо от того, сброшена ли цепь или зафиксировано, нет утечки тока на аккумуляторе. Мгновенное закрытие любой нормально разомкнутый сенсорный переключатель вызовет фиксацию реле, закрывая контакт для питания цепи сигнализации.Кнопка ручного сброса должна быть нажмите, когда все датчики находятся в нормально разомкнутом состоянии, чтобы сбросить цепь.


Рис.30 Переменное или импульсное реле. Переключатель управления; 120 В переменного/постоянного тока; Ил.31 Типичная схема переменного реле, используемая с дуплексной насосной системой. Вход напряжение

Переменные реле

Переменные реле (также известные как импульсные реле) представляют собой форму реле, которое переключает контакты с каждым импульсом.Они используются в спец. приложений, где требуется оптимизация использования нагрузки путем выравнивания время выполнения двух загрузок. На рис.30 показано вставное переменное реле, изготовленное реле с магнитной защелкой, управляемое полупроводниковой системой рулевого управления. схема. Работу схемы можно резюмировать следующим образом.

• Внешний переключатель управления, такой как поплавковый выключатель, ручной переключатель, таймер реле, реле давления или другой изолированный контакт инициирует переменный действие.

• Входное напряжение должно быть постоянно подано, а переключатель управления S1 напряжение должно быть от того же источника, что и входное напряжение устройства (никаких других к нему должно быть подключено внешнее напряжение).

• Каждый раз, когда переключатель управления S1 размыкается, выходные контакты меняются. статус. Светодиоды показывают состояние внутреннего реле и какую нагрузку выбирается для работы.

• Потеря входного напряжения сбрасывает блок; нагрузка А становится ведущей нагрузкой для следующей операции.

• Прервать переменный режим и вызвать только выбранную нагрузку. для срабатывания тумблер, расположенный в верхней части реле, смещается в положение A для блокировки груза A или в положение B для блокировки груза B. Эта функция позволяет пользователям выбирать одну из двух нагрузок или чередовать их.

В некоторых насосных установках используются два идентичных насоса для такая же работа. Имеется резервный блок на случай отказа первого насоса.Однако полностью неработающий насос может выйти из строя и не обеспечить безопасность. допуск. Реле с чередованием предотвращают это, обеспечивая работу обоих насосов. одинаковое время работы. На рис.31 показана типичная схема переменного реле. с двойной насосной системой, где желательно выровнять работу насоса время. Работу схемы можно резюмировать следующим образом.

• В выключенном состоянии поплавковый выключатель разомкнут, реле переменного тока в положении нагрузки A, и обе нагрузки (M1 и M2) выключены.


Ill.31 Типичная схема переменного реле, используемая с дуплексной насосной системой.


Ill.32 DPDT с перекрёстными контактами для применения с двумя насосами.

ВИКТОРИНА :

1. Какие два метода используются для удержания контактов блокирующего реле? в их последнем под напряжением положении?

2. Объясните, как фиксируется и размыкается двухобмоточное механическое реле с фиксацией.

3.В каком состоянии нормально показаны контакты блокировочного реле на схемах?

4. Объясните, как блокируется и разблокируется однообмоточное реле с магнитной фиксацией.

5. Предположим, что пропало питание в цепи, содержащей фиксирующее реле. В каком состоянии будут контакты при восстановлении питания?

6. В каких случаях используются переменные реле?

7. Какие дополнительные функции доступны для использования с чередующиеся реле?


Продолжение к части e

Импульсный выключатель OKTO для удобного управления освещением

Как работает импульсный переключатель или импульсное реле?

Импульсный выключатель, такой как Theben OKTO, позволяет включать и выключать электрический ток с любого расстояния. Коммутационное состояние переключателя изменяется с помощью электрического импульса. Это переключает устройство обратно в предыдущее положение и механически удерживает его до следующего управляющего импульса. В результате одними и теми же нагрузками можно управлять с помощью одного импульсного реле с несколькими кнопками.

Импульсные реле представляют собой простую, легкую в установке и экономичную альтернативу выключенным, двухпозиционным и промежуточным выключателям. Импульсные выключатели обычно проще и дешевле в проводке.Схема подключения аналогична схеме таймера лестничного освещения. Ток для нагрузки протекает через одиночный беспотенциальный переключающий контакт , а не через все выключатели освещения. Это значительно снижает восприимчивость к ошибкам. При выходе из строя одной кнопки нагрузку можно переключить оставшимися кнопками.

Например, вы можете захотеть иметь возможность включать и выключать свет в нескольких точках длинного коридора. Это можно сделать с помощью перекрестной схемы с несколькими двухпозиционными и промежуточными выключателями.Однако для этого потребуется сложная проводка с четырьмя проводами на промежуточный переключатель. Напротив, импульсные выключатели, такие как Theben OKTO, значительно упрощают установку. Для каждой кнопки требуется только два провода. Более того, существующие схемы можно быстро и легко расширить с помощью дополнительных кнопок.



Есть ли разница между импульсным выключателем и импульсным реле?

Нет. Электромеханический или электронный импульсный переключатель, такой как Theben OKTO, часто также называют импульсным реле, импульсным переключателем или ступенчатым переключателем.Несмотря на их разные названия, нет никакой разницы в их применении и в том, как они работают.

В чем разница между OKTO и Eltako?

OKTO — это название продукта Theben AG. Eltako означает Eltako GmbH, которая также продает импульсные выключатели.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
